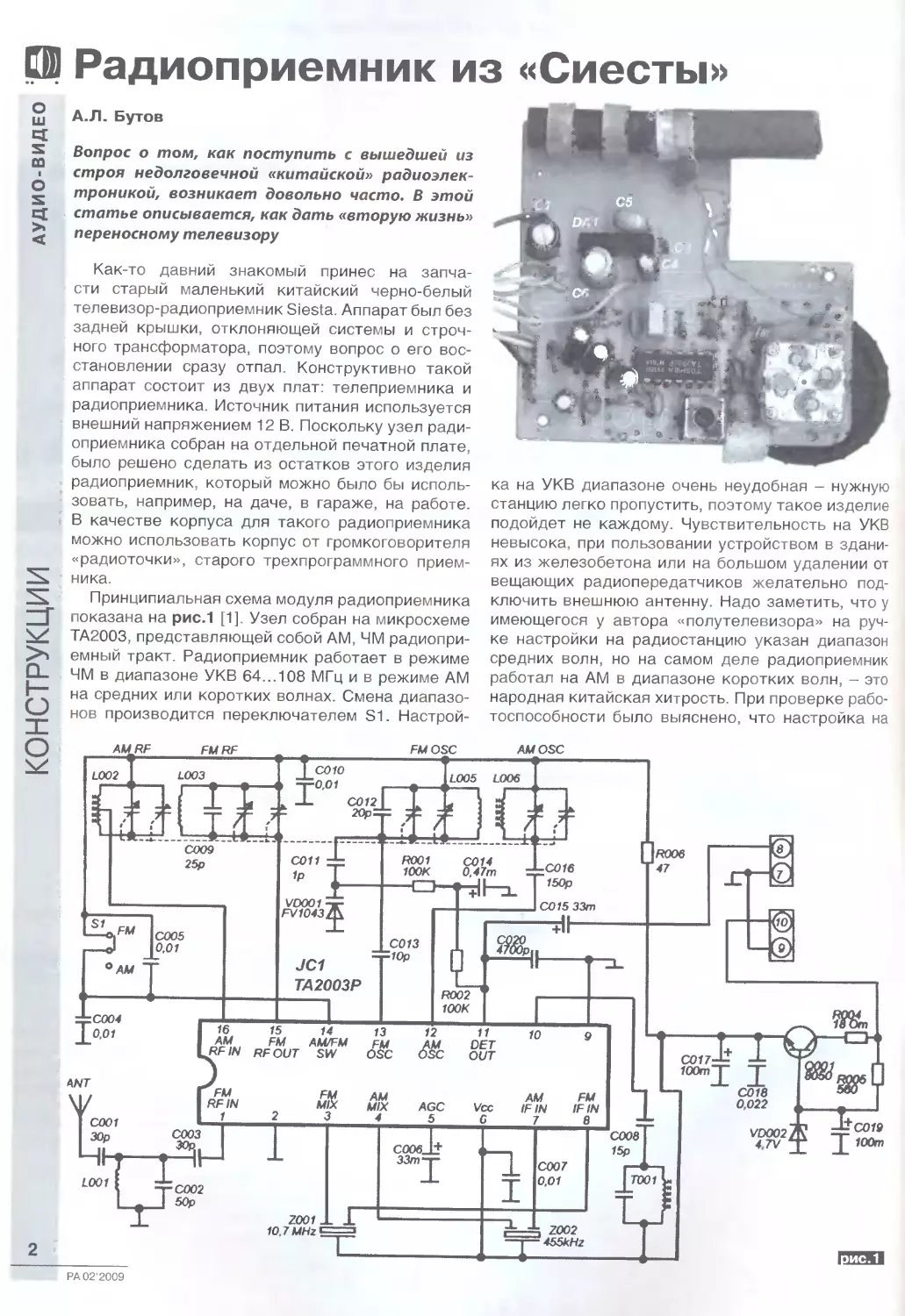

Радиоприемник из «Сиесты»
КОНСТРУКЦИИ	АУДИО-ВИДЕО
А.Л. Бутов
Вопрос о том, как поступить с вышедшей из
строя недолговечной «китайской» радиоэлек-
троникой, возникает довольно часто. В этой
статье описывается, как дать «вторую жизнь»
переносному телевизору
Как-то давний знакомый принес на запча-
сти старый маленький китайский черно-белый
телевизор-радиоприемник Siesta. Аппарат был без
задней крышки, отклоняющей системы и строч-
ного трансформатора, поэтому вопрос о его вос-
становлении сразу отпал. Конструктивно такой
аппарат состоит из двух плат: телеприемника и
радиоприемника. Источник питания используется
внешний напряжением 12 В. Поскольку узел ради-
оприемника собран на отдельной печатной плате,
было решено сделать из остатков этого изделия
радиоприемник, который можно было бы исполь-
зовать, например, на даче, в гараже, на работе.
В качестве корпуса для такого радиоприемника
можно использовать корпус от громкоговорителя
«радиоточки», старого трехпрограммного прием-
ника.
Принципиальная схема модуля радиоприемника
показана на рис.1 [1] Узел собран на микросхеме
ТА2003, представляющей собой AM, ЧМ радиопри-
емный тракт. Радиоприемник работает в режиме
ЧМ в диапазоне УКВ 64...108 МГц и в режиме AM
на средних или коротких волнах. Смена диапазо-
нов производится переключателем S1. Настрой-
ка на УКВ диапазоне очень неудобная - нужную
станцию легко пропустить, поэтому такое изделие
подойдет не каждому. Чувствительность на УКВ
невысока, при пользовании устройством в здани-
ях из железобетона или на большом удалении от
вещающих радиопередатчиков желательно под-
ключить внешнюю антенну. Надо заметить, что у
имеющегося у автора «полутелевизора» на руч-
ке настройки на радиостанцию указан диапазон
средних волн, но на самом деле радиоприемник
работал на AM в диапазоне коротких волн, - это
народная китайская хитрость. При проверке рабо-
тоспособности было выяснено, что настройка на
FMRF
L003
AMRF
LOO2
•НЕ
COO9
25p
VDOO1
FV1043
CO12
2Op-
CO11
1p
AMOSC
FMOSC
LOO5 L006
FM
° AM
ANT
L001
COO4
001
COO1
30p
C005
0,01
сооз
16
AM
RF IN
FM
RF IN
С002
JC1
TA2003P
15
FM
RFOUT
14
AM/FM
sw
2
С015 33т
R001
100K
13
FM
osc
C013
•1Op
C016
15Op
C014
0,47m
10
Vcc
4.7V
Т001
DET
OUT
C017
100m
C018
0,022
C019
100m
C007
0,01
FM
IF IN
8
12
<^SC
R002
100K
G 94
15p
MIX
3
AM
MIX
AGC
5
AM
IF IN
7
Z001
10,7 MHz
C006J+
33m
Z002
455kHz
2
PA 02'2009
К С017
U пит. +6 В
R3 56
С2 0.1 мк
DA1 К174УН22
С1 :
470 мк
х16 В
рбщий
27 мк
10 В
R1
10 к
С6
470 мк
*10 В
СЗ
1 мк
х10 В
Вход 34
(КС015)

диоприемный узел подается через
RC-фильтр: резистор R3 (рис.2),
конденсатор С017 (рис.1). Узел
стабилизатора на транзисторе
Q001 можно демонтировать. Для
питания радиоприемника исполь-
зуется стабилизированное напряжение +6 В. При
необходимости, стабилизатор можно собрать на
микросхеме КР142ЕН5Б или аналогичной.
Вид на монтаж модернизированной конструк-
ции показан на фото. Вновь установленные де-
тали подписаны крупным шрифтом, некоторые
элементы для УМЗЧ использованы в исполнении
'())
радиостанции в диапазоне УКВ сопровождается
треском, который удалось устранить, впрыснув
внутрь переменного конденсатора С009 аэрозоль-
ную смазку WD-40. Для того чтобы этот радио-
приемный модуль стал полноценным радиоприем-
ником, пусть и простейшим, не хватает усилителя
мощности низкой частоты.
Принципиальная схема УМЗЧ показана на рис.2
Усилитель построен на микросхеме К174УН22,
представляющей собой одноканальный усили-
тель звуковой частоты с выходной мощностью до
0,3 Вт. Максимальное напряжение питания 6 В.
Микросхема выпускается в корпусе SIP-7 (рис 3).
Если в вашем распоряжении не окажется такой
микросхемы, то можно использовать любой другой
подходящий по основным параметрам интеграль-
ный усилитель мощности [2, 4]. Не следует гнать-
ся за большой выходной мощностью, поскольку
мощный УМЗЧ, расположенный на одной плате с
радиоприемным узлом, может стать источником
помех для радиоприема. Громкость регулируется
переменным резистором R1, совмещенным с вы-
ключателем питания. Напряжение питания на ра-
для поверхностного монтажа. Радиоприемник по-
требляет ток 20 мА в состоянии покоя и около
100 мА при максимальной громкости Посколь-
ку максимальная мощность усилителя невелика,
желательно использовать динамическую голов-
ку с относительно большим диффузором, напри-
мер, типа ЗГДШ-8. Это даст более качественное и
громкое звучание, чем при использовании более
мощного и качественного интегрального усилите-
ля, если на месте ВА1 будет работать миниатюр-
ный динамик, например, извлеченный из компакт-
ного телевизора [3].
Литература
1.	Черно-белый телевизор 51Е8ТА//Радиокон-
структор. - 2000. - №4. - С.45-48
2.	Микросхемы КА2214 и КА2206 фирмы
Затзипд//Радиоаматор. - 2002. - №11. - С.16.
3.	Борщ П.А. Акустические системы с повышен-
ным КПД//Радиоаматор. - 2002. - №2. - С. 16-17.
4.	Мельник В.А., Стреляев К.Е. Приемник FM
- радиоточка из трехпрограммного громкоговори-
теля.
Эквивалент нагрузки для УМЗЧ
КОНСТРУКЦИИ	АУДИО-ВИДЕО
А.Л. Бутов
ГГ.Г.Г
