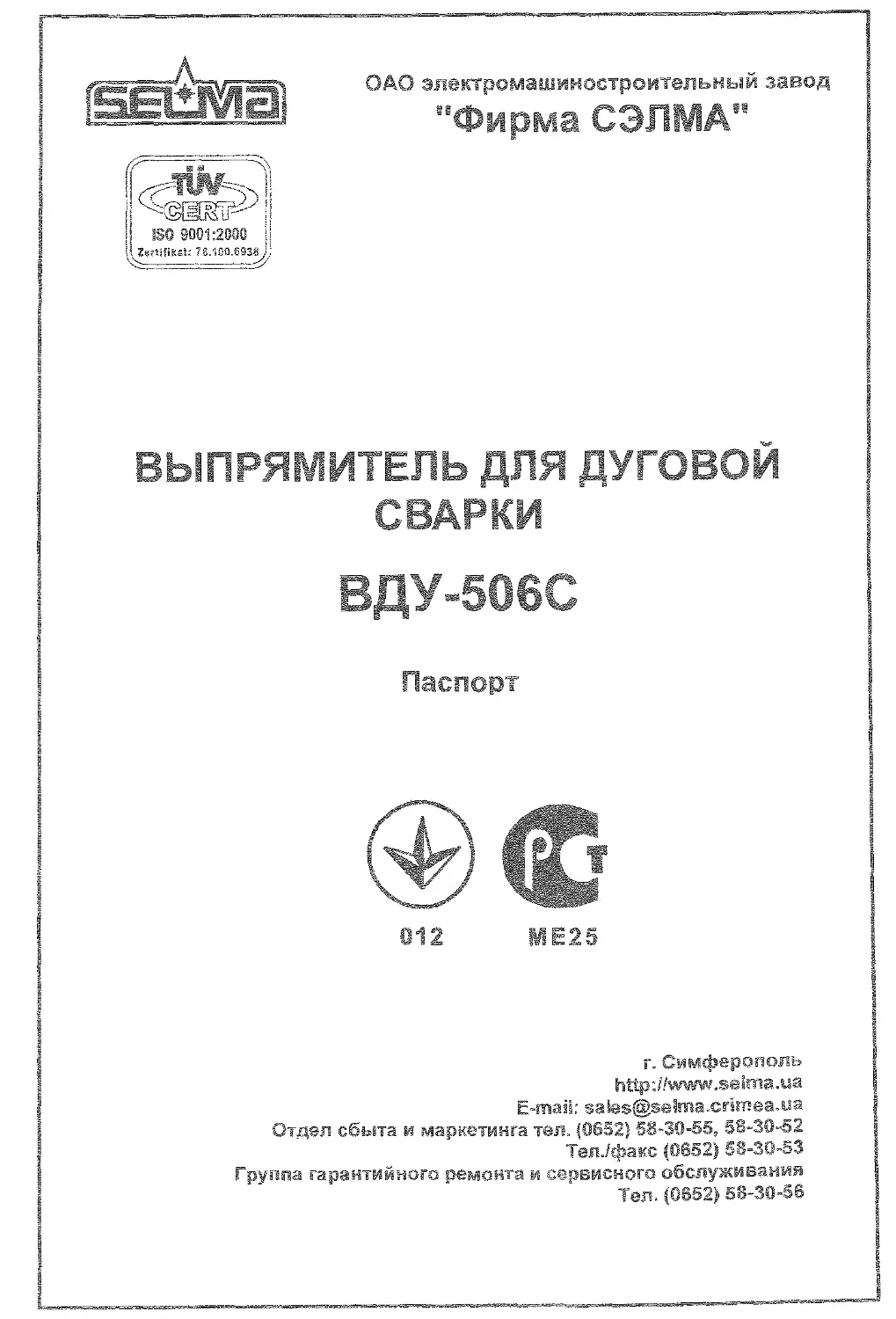

ОАО электромашиностроительный завод
"Фиры СЭПМА"
ЗЫГГЯМИТЕЛЬ ДЛЯ ДУГОВОЙ
СВАРКИ
ВДУ-506С
Паспорт
@(Г
012 МЕ25
г. Симферополь
http://www.selma.ua
E-mail: saies@seima.crirnea.ua
Отдел сбыта и маркетинга тел. (0652) 58-30-55, 58-30-52
Тел./факс (0652) 58-30-53
Группа гарантийного ремонта и сервисного обслуживания
Тел. (0652) 58-30-56
1. Основные сведения об изделии и технические данные.
1.1. Выпрямитель для дуговой сварки ВДУ-506С, в дальнейшем именуемый "выпрями-
тель", предназначен для ручной дуговой сварки покрытыми электродами и для комплектации
сварочных полуавтоматов для дуговой сварки плавящимся электродом в среде защитного газа
Выпрямитель имеет жесткие (MIG-MAG) и падающие (ММА) внешние характеристики. Вы-
прямитель изготовлен по техническим условиям ТУ У 20732066.075-99,
ТУ У 31.1-20732066-091 '2007.
1.2. Предприятие изготовитель. ОАО электромашиностроительный завод "Фир-
ма СЭЛМА". Адрес предприятия изготовителя: ул. Генерала Васильева 32а, г. Симферополь,
республика Крым, Украина, 95000
1.3. Основные технические данные выпрямителя приведены в таблице I
Таблица 1
Наименование параметра ШЛА MIG-MAG
Напряжение питающей сети, В 380
Частота питающей сети, Гц 50
Номинальный сварочный ток, 1н, А 500 500
Номинальное рабочее напряжение на зажимах вы- прямителя при номинальном сварочном токе. Up, В _ Номинальный режим работы, ПН, %* 46 60 fl 60
Наименьший сварочный ток, А 50 i О j
Наибольший сварочный ток, А 500 500
Пределы регулирования рабочего напряжения, В** Крутизна наклона ВАХ, В/А Напряжение холостого хода, В, не более _22у46 q М5+ол___ 85 18-50 0,01 85 — 88
Коэффициент полезного действия при номинальном сварочном токе, % 88
Потребляемая мощность при номинальном токе, кВА, не более 40 . _ .. 40
Внимание! Максимальный потребляемый ток указан в табличке на изделии.
Работоспособность выпрямителя обеспечивается при колебаниях пафяжеиия питающей
сети от минус 10% до плюс 5% от номинального.
’ - Перемежающий режим работы при цикле 10 мин без отключения первичной об-
мотки выпрямителя от сети во время паузы.
** - Значение рабочих напряжений выпрямителя в режиме ММА в вольтах определя-
ется зависимостью:
U = 20 + 0,04 * I св., (1)
где I св. - сварочный ток, А.
Значение рабочих напряжений выпрямителя в режиме MIG-MAG в вольтах опреде-
ляется зависимостью:
U = 14 + 0,05 * I св.
(2)
1.4. Вид климатического исполнения выпрямителя - УЗ ГОСТ 15150-69
Выпрямитель предназначен для работы в закрытых помещениях с соблюдением сле-
дующих условий:
- температура окружающей среды от минус 40 °C (233 К) до плюс 40 °C (313 К);
- относительная влажность не более 80% при 20 еС (293 Ю;
1.5. Группа условий эксплуатации по механическим воздействиям -MI по
ГОСТ 17516.1-90.
1.6. Сведения о содержании драгоценных материалов.
Драгоценные материалы, указанные в ГОСТ 2.608-78, в конструкции изделий и в техно-
логическом процессе изготовления не используются. Сведений о содержании драгоценных ма-
териалов в комплектующих изделиях не имеется.
1.7. Общий вид, габаритные размеры и масса выпрямителя приведены в приложении 1.
Схемы электрические принципиальные выпрямителя и платы управления приведены в прило-
жении 2, перечень элементов - в приложении 3. Схема установки выпрямителя на колеса при-
ведена в приложении 4. Чертеж скобы для крепления сетевого выключателя приведен в
приложении 5.
2. Комплектность.
Комплект поставки согласовывается при заключении договора па поставку и указывается
на ярлыке, закрепляемом на упаковке изделия.
3. Меры безопасности.
3.1. При обслуживании и эксплуатации выпрямителя необходимо соблюдать требования
нормативных документов по безопасности труда, действующие в регионе выполнения
сварочных работ
3.2. Напряжение сети является опасным, поэтому подключение выпрямителя к сети долж-
но осуществляться квалифицированным персоналом, имеющим допуск на выполнение данного
вида работ. Перед включением выпрямителя в сеть необходимо надежно заземлить корпус вы-
прямителя на заземляющий контур. Выпрямитель снабжен устройством заземления, которое
расположено внизу задней панели выпрямителя (см. приложение 1).
ЗАПРЕЩАЕТСЯ:
- использование в качестве заземляющего контура элементы заземления другого оборудования;
- включать выпрямитель без заземления.
3.3. Подключение выпрямителя должно производиться только к промышленным сетям и
источникам. Качество подводимой к выпрямителям электрической энергии должно соответст-
вовать нормам по ГОСТ 13109-97.
3 4. Перед началом сварочных работ необходимо проверить состояние изоляции проводов,
качество соединений контактов сварочных кабелей и заземляющих проводов. Не допускаются
перемещения выпрямителя, находящегося под напряжением, а также эксплуатация выпрямите-
ля со снятыми элементами кожуха и при наличии механических повреждений изоляции токове-
дущих частей и органов управления
3 5. Эксплуатация выпрямителя должна осуществляться с учетом требований безопас-
ности, изложенных в паспорте на сварочный полуавтомат. Выпрямитель не предназначен для
работы в среде, насыщенной токопроводящей пылью и (или) содержащей пары и газы, вызы-
вающие усиленную коррозию металлов и разрушающие изоляцию. Возможность работы вы-
прямителя в условиях, отличных от указанных должна согласовываться с предприятием-
изготовителем .
3 6. Место производства сварочных работ должно быть оборудовано необходимыми
средствами пожаротушения согласно требований противопожарной безопасности.
3
3 7. Ультрафиолетовое излучение, брызги расплавленного металла, сопутствующие про-
цессу сварки, являются опасными для глаз и открытых участков тела, Для защиты от излуче-
ния дуги нужно применять щиток или маску с защитными светофильтрами, соответствую-
щими данному способу сварки и величине сварочного тока. Для предохранения от ожогов
руки сварщика должны быть защищены рукавицами, а тело - специальной одеждой.
3.8. При работе в закрытых помещениях для улавливания образующихся в процессе
сварки аэрозолей и дымовыделений на рабочих местах необходимо предусматривать местные
отсосы и вентиляцию.
3.9. Зачистку сварных швов от шлака следует производить только после полного остыва-
ния шва и обязательно в очках с простыми стеклами.
4. Взаимозаменяемость с ранее выпущенными модификациями изделия.
При приобретении полуавтомата отдельно от выпрямителя проверьте соответствие номи-
нала резистора регулировки напряжения на выпрямителе с номиналом резистора регулировки
напряжения на подключаемом полуавтомате - они должны быть одинаковы.
Проверьте величину напряжения и род тока, необходимые для питания подключаемого полу-
автомата, а также наличие гальванически развязанного контакта для кнопки на горелке.
Внимание' Предприятие-изготовитель оставляет за собой право вносить изменении в схе-
му электрическую изделия, которые нс ухудшают технические характеристики. Претензии
о несоответствии примененной комплектации со схемами и перечнями паспорта предприятием-
изготовителем не принимаются.
5. Подготовка к работе.
5.1. При поставке выпрямителя с комплектом деталей для установки на колеса (по заказу
потребителя) произведите сборку, руководствуясь схемой, приведенной в приложении 4.
5.2. Установите выпрямитель на месте производства сварочных работ.
5.3. Вокруг выпрямителя на расстоянии не менее 0,5 м от задней и передней панели не
должно быть предметов, затрудняющих циркуляцию охлаждающего воздуха и доступ к органам
управления выпрямителя. Проверьте состояние приборов, органов управления и индикации,
разъемов и убедитесь в отсутствии механических повреждений корпуса, изоляции токоведущих
частей, проводов и кабелей, а также надежность их присоединения.
5.4. Заземлите выпрямитель проводом сечением не менее 10 мм2.
5.5. При поставке выпрямителя без автоматического выключателя и сетевых кабелей (толь-
ко для исп. -01) необходимо снять правую боковину корпуса выпрямителя; ввести сетевые кабе-
ли через устройство ввода и подключить к контактам 1, 3 и 5 пускателя поз. КМ1 (см.
приложение 2) Рекомендуемое сечение проводов для подключения к питающей сети - не менее
10 мм2.
Внимание! При подключении сетевого кабеля к контактам пускателя КМ1 обратить вни-
мание на подключение проводов А1 и В1 из жгута выпрямителя (см. приложение 2) к контак-
там 1 и 3 пускателя КМ1 соответственно.
Примечание. В выпрямителе, поставляемом без автоматического выключателя, имеется
возможность установки выключателя поз. QF1 типа NF-100. Для этого необходимо:
- изготовить скобу по чертежу, приведенному в приложении 5;
- изготовить 3 отрезка кабеля сечением не менее 10 ммх;
- демонтировать крышку, закрывающую окно под установку автоматического выключателя;
- установить выключатель в окно и закрепить с помощью скобы;
- подключить кабели к контактам 1, 3 и 5 пускателя поз. КМ1 и к контактам 2, 4 и 6 автомати-
ческого выключателя поз. QF1;
- подключить сетевые кабели к контактам I, 3 и 5 автоматического выключателя поз. QF1.
По завершению монтажных работ, необходимо с помощью гайки устройства ввода на-
дежно зафиксировать сетевые кабели от перемещений и установить боковину корпуса выпря-
мителя.
4
5.6. Обесточьте место подключения на распределительном щитке. Проверьте соответст-
вие напряжения сети напряжению, указанному на табличке выпрямителя. Подключите сетевые
кабели к месту подключения.
Внимание’ Подключение изделия к питающей сети должно производиться только через
автоматический выключатель, рассчитанный на максимальный потребляемый ток.
Выключатель обязательно должен иметь тепловую защиту - тепловой расцепитель с уставкой,
рассчитанной на фазный ток. близкий к току потребления, рассчитанный по формуле:
I -
вп V 100
где: 1расц. - ток уставки тентового расцепителя, Л
I - максимальный потребляемый ток, А
ПН- номинальный режим работы, %
Место подключения должно быть оснащено устройством контроля фаз.
Внимание: При отсутствии напряжения в одной из фаз включать выпрямитель запрещает-
ся, т.к это приводит к выходу из строя вентилятора
5 7. Подайте напряжение на выпрямитель. Переведите выключатель "Сеть”, расположен-
ный на задней стенке выпрямителя (при наличии), в положение "Г' и нажмите кнопку "Пуск”.
При правильном подключении выпрямителя к сети (при правильной фазировке) вентилятор бу-
дет засасывать воздух через переднюю стенку. В случае неверного подключения к сети (при
неправильной фазировке) вентилятор будет вращаться в обратном направлении. В этом случае
поменяйте местами два любых сетевых кабеля в месте подключения, предварительно выключив
выпрямитель и обесточив место подключения. После проверки выключите выпрямитель, нажав
кнопку “Стоп", переведите выключатель ’Сеть" в положение "О" (при наличии), и обесточьте
место подключения.
6. Порядок работы.
6 1. Подключить к выпрямителю сварочные кабели, необходимые для выбранного режи-
ма: один кабель к разъему "г", другой - к разъему
6.2 Заземлить в зависимости от полярности сварки один из выходных зажимов выпрями-
теля .
6.3. При сварке на ИХ на прямой полярности к разъему подключить кабель, соеди-
ненный с электродом. Органы управления выпрямителя необходимо предварительно поставить
в следующее положение:
- переключатель 10 (см. приложение 1) - в правое положение (сварочное напряжение выключе-
но):
- переключатель 9 (см. приложение 1) - в левое положение (ПХ),
- ручку потенциометра 11 - в крайнее левое положение (на деление 0).
е 3 1 Убедиться, что концы сварочных кабелей не касаются один другого или одно -
временно металлической поверхности.
6 3 2. Включить выпрямитель (см. п.5 7).
6.3.3. Переключатель 10 перевести в левое положение. Включается сварочное напряже-
ние
6.3.4 Вращая ручку потенциометра 11, проверить регулирование напряжения холостого
хода, которое должно плавно увеличивается до максимального значения.
6.3 5. При работе выпрямителя на ПХ режим подбирается путем пробных сварок.
Ориентировочно сварочный режим выбирается в зависимости от толщины металла свари-
ваемых деталей, Марка электродов должна соответствовать марке свариваемых материалов и
роду сварочного тока. Необходимо использовать марки сварочных электродов, предназначен-
ных для сварки на постоянном токе
Таблица 2
Толщина .......
свариваемого I
металла, мм !
Т-~2 f"~~65-85
"2-3”________!//1195'
' - ____________111 .://
4 - 6_ ____L
11//L1________1111/
8-12________-
10_-1”5__” _ Т_ ‘
~!5 Л8_ J/1 11”
Величина сварочного тока, А
Диаметр электрода, мм
^ТТ1////1/' С 5
75-95__Д ’ 5 ~
95-П0_ 'Д1(М20 '
'110430^120-140 "
- J ^30-150 " ’
. ^" ".160-190
• " 190-230
Т " - ’ ' 240-270
/’!”□
--2---1
25042СГ
6.3.6 После окончания сварки выключить сварочное напряжение переводом переключа-
теля 10 в правое положение.
6.4 . При сварке на ЖХ к зажиму подключить кабель, соединенный с полуавтоматом
или автоматом. Переключатель 10 установить в правое положение (дистанционное управление)
При этом включение, регулирование и выключение сварочного напряжения производится орга-
нами управления полуавтомата (автомата). Переключателем 9 выбрать режим ЖХ в зависимо-
сти от диаметра применяемой сварочной проволоки В среднем положении переключателя 9
выпрямитель настроен на работу с проволокой диаметром менее 1,6 мм. При применении про-
волоки диаметром 1.6 мм или более следует установить переключатель 9 в крайнее правое по-
ложение.
6.4.1 Подключить к разъему 2 кабель управления полуавтомата.
6.4.2. Включить выпрямитель (см п.5 7).
6.4.3. На передней панели выпрямителя расположен переключатель 12 "ФОРСАЖ" При
верхнем положении переключателя включается режим "ФОРСАЖ", позволяющий улучшить
начальное зажигание дуги на проволоках диаметром 1,2-2,0 мм при токах более 150А. Это дос-
тигается автоматической установкой повышенного напряжения холостого хода непосредствен-
но перед зажиганием дуги. Через короткое время после зажигания напряжение на дуге также
автоматически уменьшается до рабочего
При сварке тонких металлов и при работе с проволоками диаметром 0,8-1,0 мм рекомен-
дуется отключить режим "ФОРСАЖ", переведя переключатель 12 в нижнее положение
6.4.4. На холостом ход\ произвести предварительную установку режима сварки. Для
этого переключатель 12 перевести в нижнее положение (режим "ФОРСАЖ" выключен), нажать
кнопку на горелке и ручкой потенциометра "U" полуавтомата установить необходимое для
сварки напряжение (рабочее напряжение, рассчитанное по формуле 2) При этом следует
учесть, что напряжение холостого хода на выходе выпрямителя (за счёт наклона внешней
вольт-амперной характеристики на ЖХ) на 30-31% выше, чем при сварке Так, например, для
режима сварки 18В, 100Л на холостом ходу следует установить напряжение 18+0,31*18=22В,
для режима сварки 40В, 500А на холостом ходу напряжение 40+0,31 *40 - 52В и т. д. Устанав-
ливаемое напряжение должен показывать вольтметр, расположенный на передней панели вы-
прямителя.
6.4.5. После предварительной установки режима приступить к сварке. В случае необхо-
димости потенциометром "U" полуавтомата в процессе сварки подкорректировать режим.
6.4.6. При необходимости работы с режимом "ФОРСАЖ” необходимо перед началом
сварки перевести переключатель 12 в верхнее положение.
6.4 7. Для подбора режима сварки на ЖХ следует пользоваться таблицей в паспорте на
полуавтомат.
6 5. При перерывах в работе отключить выпрямитель нажатием кнопки "Стоп" на пе-
редней панели выпрямителя.
6.6. После окончания работы выключить выпрямитель (см. п. 5.7).
6
6.7. Отключить сварочный полуавтомат, как указано в его паспорте. Обесточить место
подключения.
6.8. Выпрямитель снабжен термореле, защищающим силовые цепи при тепловой пере-
грузке.
При перегреве силовых узлов происходит отключение сварочного напряжения и зажига-
ние индикатора 3 "Перегрев" на передней панели выпрямителя. При этом вентилятор продол-
жает работать, охлаждая силовые узлы выпрямителя. Работоспособность выпрямителя восста-
навливается автоматически после остывания перегретых узлов через 5-10 мни, в зависимости
от температуры охлаждающей среды. Индикатор "Перегрев" гаснет.
Внимание! Наличие термореле повышает надежность изделия, но не снимает ответст-
венности потребителя за несоблюдение условий эксплуатации, либо за другие действия, при-
водящие к выходу выпрямителя из строя
7. Техническое обслуживание.
Все работы по техническому обслуживанию должны проводиться на выпрямителе, от-
ключенном от питающей сети.
71. При ежедневном обслуживании необходимо перед началом работы произвести
внешний осмотр выпрямителя и устранить замеченные неисправности:
- проверить заземление выпрямителя;
- проверить надежность контактных соединений
7.2. При периодическом обслуживании не реже одного раза в месяц необходимо
- очистить выпрямитель, особенно тиристорный модуль и аппаратуру управления, от пыли и гря-
зи, для чего снять кожух, продуть сжатым воздухом и в доступных местах протереть чистой мяг-
кой тканью;
- проверить состояние электрических контактов и паек.
- подтянуть болтовые и винтовые соединения;
- проверить четкость фиксации коммутационных положений переключателя.
- проверить сопротивление изоляции.
7.3. Периодичность технического обслуживания определяется также требованиями пас-
порта на сварочный полуавтомат, в составе которого эксплуатируется выпрямитель
8. Правила хранения.
Хранение упакованных выпрямителей должно производиться в закрытых вентилируе-
мых складских помещениях по группе I (Л) ГОСТ 15150 Указанные ресурсы, сроки службы и
хранения действительны при соблюдении потребителем требований действующей эксплуата-
ционной документации
9. Гарантии изготовителя.
Внимание1 Перевозка транспортными средствами изделия, установленного на колеса, за-
прещена’ Перевозите изделие только с транспортными прокладками, установленными под
днищем!
9 1. 1 арантийный срок эксплуатации изделия - 12 месяцев с момента ввода в жсплуа-
гацию. ио не более 18 месяцев со дня отгрузки с предприятия-изготовителя.
9.2 . Гарантия не включает в себя проведение пуско-наладочных работ, отработку техни-
ческих приемов сварки, проведение периодического обслуживания.
9.3 Гарантийные обязательства не распростратыются на входящие в комплект поставки
расходные комплектующие.
9.4 Не подлежат гарантийному ремонту изделия с дефектами, возникшими вследствие:
- механических повреждений;
- несоблюдения условий эксплуатации или ошибочных действий потребителя;
- стихийных бедствий (молния, иожар. наводнение и т.п.), а также других причин, находящихся
вне контроля продавца и изготовителя:
- попадания внутрь изделия посторонних предметов и жидкостей,
- ремонта или внесения конструктивных изменений без согласования с изготовителем.
- использования изделия в режимах, не предусмотренных настоящим паспортом;
- отклонений питающих сетей от Государственных Технических Стандартов.
9 5. Настоящая гарантия не ущемляет законных прав потребителя, предоставленных ему
действующим законодательством.
9. 6. Гарантийные обязательства вступают в силу при соблюдении следующих условий:
- обязательное предъявление потребителем изделия, все реквизиты которого соответствуют
разделу "Свидетельство о приемке" паспорта;
- настоящего паспорта с отметками о приемке и датой выпуска;
- предоставление сведений о продолжительности эксплуатации, о внешних признаках отказа, о
режиме работы перед отказом (сварочный ток, рабочее напряжение, ПВ% (ПН%), длина и сече-
ние сварочных проводов, характеристики подключаемого оборудования), об условиях эксплуа-
тации.
10. Свидетельство о приемке.
Выпрямитель ВДУ-506С №
изготовлен и принят в соответствии с обязательными требованиями государст-
венных стандартов, действующей технической документацией и признан годным
для эксплуатации.
М.П.______________
личная подпись
расшифровка подписи
ЧИСЛО, злйСЯЦ, год
8
Приложение 1
Внешний вид, габаритные размеры и масса выпрямителя ВДУ-506С
Масса, кг, не более - 230
1,13, Выходные разъёмы;
2. Разъём для подключения полуавтомата;
3. Индикатор “Перегрев”;
4. Кнопка “Стоп";
5. Кнопка '’Пуск’’;
6. Индикатор “Сеть';
7. Амперметр;
8. Вольтметр;
9 Переключатель “ПХ/ЖХ"
10. Тумблер “Местное-дистанционное" управление,
11. Потенциометр регулирования выходного напряжения;
12. Тумблер включения режима “Форсаж";
14. Устройство ввода сетевого кабеля;
15. Сетевой кабель (только для исп. -00);
16. Скобы для подъема грузозахватными устройствами;
17. Выключатель “Сеть” (только для исп. -00);
18. Розетка для подключения подогревателя газа,
19. Устройство заземления
Примечание. Комплект деталей для установки выпрямителя на колеса поставляется по отдельному соглашению.
Приложение 3
ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ ВЫПРЯМИТЕЛЯ ВДУ-506С
Поз. обозн. Наименование и Количество
А1 Стенка передняя ЕВГИ.745512.480
А1.1 Плата управления ЕВГИ.687254 007
А 1.2 Выключатель кнопочный APBB-22N (контакты с лампой BA 9S на 220В фирма кРейдер»
HL1 Арматура LR10-24B, АС, красная фирма «SPAMEL» 1
PAI Амперметр 100мВ,0-1кА., 1,5 1
PV1 Вольтметр 0-100В, 1,5 1
” •”
Резисторы ОЖО.467.Ю4 ТУ
R1 С2-23-1 -1 кОм ±10%-А-В-В 1
R3 С'2-23-0,5-1 ООкОм ±10%-А-В-В 1
' R.PI Резистор СП1-1-1Вт-1кОм А-ВС-3-20 ОЖО.468 401 ТУ 1
ЪА1 Тумблер Т-3 AI 0.360.407 ТУ 1 т
SA2 Переключатель ПГК-ЗП9Н-К8 УСО 360.002 ТУ I
ЗАЗ Тумблер Т-З АГО.360.407 ТУ 1
Т2 Трансформатор питания цепей управления ЕВГИ.671131.008 <
Разъемы
XS1 Розетка PHI 1-9 L
XS2 Розетка PHU-7 1
XS4 Розетка PHU-13 1
~ —
XS5 Розетка РИП- 4 1
XS6 Розетка РПи -7 1
Контакт РНи-Т 40 1
XS9 Розетка ШР32П12Э1 1 6РО.364 028 ТУ
XSi3, XS14 Соединитель плоский втычной 6,3x0,8мм. гнездо 2
------- - — — J
..
Продолжение приложения 3
Поз.
обозн.
Наименование
Количество
А2 Плата зашиты ЕВГИ 687243.047 i
Конденсатор STX 450В-22мкФ фирма «Samsung)'
LC1 !
R.4. R5 "R6, R7 Резисторы ОЖО 467 104 ТУ С2-23-2-150 Ом±Ю%-А-В-В Ч
R11,R12 VDPDI2 С2-23-2-75 кОм ±1()%-А-В-В Диод 1N4007 1 i ! । 1 ) W jl
253 Блокдправления дросселем ЕВГ'И_6842_81 029 1_
R1J3.2-___ j Резистор 5WR 180 J________________________________ ___________2 ____
VSJ.VS2 ~ ! Тиристор Ti22-25-5-2-42 ТУ5 6-729-226-79 '_____jZ””_____________________
ХЗ__________j Колодка LTA 12-4.0 тип 310, 32А, 380 В. 7 клемм___ j _______Z£12______
FUI KM1 Вставка плавкая ВПБ 6-40 6,3 .А ОЮО 481.021 ТУ !__ __ Пускатель ПМЛ4100 0* 4Б.380В, 50Гн ТУ16-91 Т 1 ИГЕВ 644131.001 ТУ i
S® ф!ж ф < Дуд g 3 офф ф SC П i ! i П “ И j ’"i ! 1 i И u H . 1 Реактор ЕВГ'И 671333 014 Дроссель ЕВГИ.671331.038 Вентилятор YWF4D-330 импорт Выключатель автоматический NF 100-CS, 600В, 50Гц, !00А (только_дляисп._01, -03) Резистор ПЭВ-25-360 Ом ± 10% ОЖО 467 576 ТУ Шунт измерительный ВДУ-506С 75-750-2,5 ЕВГИ.421259.007 ГЧ Трансформатор силовой ЕВГИ. 672142.030 Термореле R03-105-05-W3-01 импорт __ Блок выпрямительный ВДУ-506С (только для исп. 00, -01) Набор тиристоров ST 180 S 12 (Уетм^600 V) в комплекте с охладителем (только для исп. 02, -03) Колодка LTA12-4,0 тип 310,3221, 380 А. 10 клемм Колодка LTA12-4,0 тип 310, 32,А, 380 В, 3 клеммы Держатель вставки плавкой ДВГ1-8В ГаО. 481 021 ТУ Розетка PHU-6 _ Контакт PHU-T Гнездо панельное ВЕВ 3550 №511.0014 фирма «BINZEE» Розетка РД1 -1 гаО. 3 64.010 ТУ ' ПШ Ш П гш -,н-Ц Ф-; -j-L- ! ш j н j. .LjJ..._.i.l .4Jj
XS11; XS12 Соединитель плоский втычной 6,3x0,8мм, гнездо 2
Приложение 4
Схема установки выпрямителя на колеса
В комплекте-
Колесо поворотное - 2 шт;
Колесо неповоротное - 2 шт;
‘Болт М8х20 - 16 шт.;
‘Гайка в корпусе 5128-В М8хЗ,2 - 16 шт.;
‘Шайба 8.65Г - 16 шт.;
‘Шайба С8 - 16 шт.
Примечание.
* Отмеченные позиции по 2 шт. установлены в днище
выпрямителя для крепления при транспортировке.
Приложение 5
Скоба для крепления сетевого выключателя
\/Rz80yy\
ФХ.
2от6
1 Размер для справок
2 HlKhU. ISO 2768-т
3. Радиусы гибки 1.3 мм
Лисп В г~БШ-БД-ПН- 3-11 ГС/СТ19934 - 93
К263В1-Ша-Н ГОСТ 16523-97
оп
Сеть
3-50ГЦ,
3803
Цепь
-36Bj5A
2
d KMU ,2
„ к*12 .
«3
6 4»
Приложение 2
Схема электрическая приксигисльнся выппямителя ВДУ-506С сепия 09
Рио, 1
Лсп. -0С/-0£ (Вспиант с авт оматимеским выключателем 2F1)
I VI
‘ vsi ।---9—
*—-T>t~—4 101176
Сг
-Ь
XS7
<+
4
» I1H2
|т-3
® i3H2
i А2
79
5
5.4
»U51 81
11
10
Уб! 77
39
40
41
VS4
VS5
VS6
*423
15
-«mi
L2
>К1
5
7
5.2
13Г^
•ЗК1
□КЗ
Нй
WI
i А1.1
1 КЗ*
5.3
<111
Z1
83
84
вз
SA2.4
о «9
40
SA2.9
52
32
ЗАЗе
С2
XS2 I ХР2
ХР6 I XS6
SKI t°c
£
XS1 ХР1
<6
66 . >7
LZ
VD2
VB4
® йН4
>6
7
>8
K4/JL>« ^4
C_a >ЗН4
„ XS11 11
78
79
80
81
1
MJ
ЬЕСТН
j АЗ
« &2.
5.3
КМ1.4
аз ,14 a
_________________м
м
КМ1
15.
16
1L
игпдв
19_g- W
хг
VD5
-и-
SA1 15
АИСТ.
пх
XS9
A SA3 ФОРСАЖ
ЖХ-1
0ПРОВ. <1.6
ЖХ-П
Фгкюв. >1.6
[М_.г
£ XS13 ХР1Э
-----««о
A HL2
® t°C
XS14 ХР14 1г
А?.... . J
'“чЧ WA
44
43
—{,,Ф")ч~|"г~ут]4 ^Тт]—
VD9
-и-
VB10
-и-
VB12
----
Л
16
1Z
21
22
М
К
XS10_______
|>| Адрес
Х&1
Х2»2
г4 *s-igLxMM
__________W
Рис. 2
Остальное см.
РИС.1
KML1
KML2
Сеть
3~50Гц,
3803
ЕСМ1.3
КМ1.4
14 21
__________М.
________А1
S5.
16.
17.
£L
JK.
м.
и.
Аг
вг
S.
2КЭ
50
51.
I К2
Исп. -01,-03 (Вариант вез автоматического
выключателя QF1)
дг |Ц§
вг eg Л
с
11Н5
X5,-JL^ енз
Ла <ЗН5
ilH3
»2НЗ
*ЗНЗ
11кз
В .ЭИ<Э
ЕЗЗ
50
72
74
70
75
71
73
69
Al
XS3 I ХРЗ
Адрес Цепь
VIM 1 Вых. 1
V1IU6 2 Вых. 2
V1&2 3 Вш. 3
VW4 4 Вых. 4
714)3 5 Вых. 5
VliWS 6 Вых. 6
Адрес Ции>
T2I1H5 1 "11 в
T2i2H5 2 -11 в
T2i3H5 3 -11 в
T2ilH2 4 -44 В
Т212Н2 5 -44 В
тазнг 6 -44 В
Т2»1Н4 7 -18,5 В
Т2«Н4 8 -18,5 В
Т2ОН4 9 -183 В
Цепь Адрес
Вкд К1 1 sAia
1Ьад рег. г £Ali2
Фильтр Ua 3 SA2Jii0
Фильтр Ц» 4 SA3d
1ЮЭД ПХ 5 SA22t6
Хнок. ЖХ 6 SA2.5<7
Фильтр. ОСТ 7 SA24<3
Овь^З 8 RSld
Чкюн. 9 SAB4il
Настр. кот. 10
-UOGT. 11 RS1»2
HJoot. 12 RSld
йгвэ, кот 13 SA2,9<9
ХР5 | XS5
Цеги» Адрес
Оод. синхр. 1
Пыпр. г
+20 В 3 SA3&
4 RSld
70,
ZL
тг
73
74,
75
И.
Адрес Цепь
Т2ЙНЗ 1 Синхр. Uc
тгекз 2 Симхр. ТЛо
Т24НЗ 3 Синхр. Ua
тазкз 4 Синхр. *Uc
Т2ЙНЗ 5 Синхр. Ub
T2ilK3 6 Силср. “Па
тг>оз 7 Общ, синхр.
Цепь 4»- Адрес
Ут», ДРОСС. 1 SA2.6I11
-Цдаги г 5А2Л7
CshJ 3 RSlil
Индикатор 4 XS13
+24В 5 SA2.&12
Тернереле 6 XS12
7
43
59
67
68
60
66
61
5.3
о «5
SA24
SA2.5
5.3
11
<н9
SA22
SA&6
5.3
8
< н5
SAB3
SA2.8
10
11,
112
5.4______>10,
12______>11;
20______42
68
64
23
5,3
6
20
13
.10
.11
аг
выкл
г SBITJsck* I
In Т* I
I звг'Стоп* I
I е
•1 I
ни |
0'^1
53
63
17
16
15
Адрес -< Цепь
SAii3 1 Вкл С&ОРКИ
SAli5 г
3 Диет.
RSld 4
SAM 5
6
7
8
X2i3 9 ов
10
ХВ2 11 -27В
X2il 12 -42В
Переключатель SA3 показан в положении 'Равота',
Продолжение приложения 2
Схема электрическая принципиальная ПЛ( гы управления (All) ВДУ-506С сепия 09
