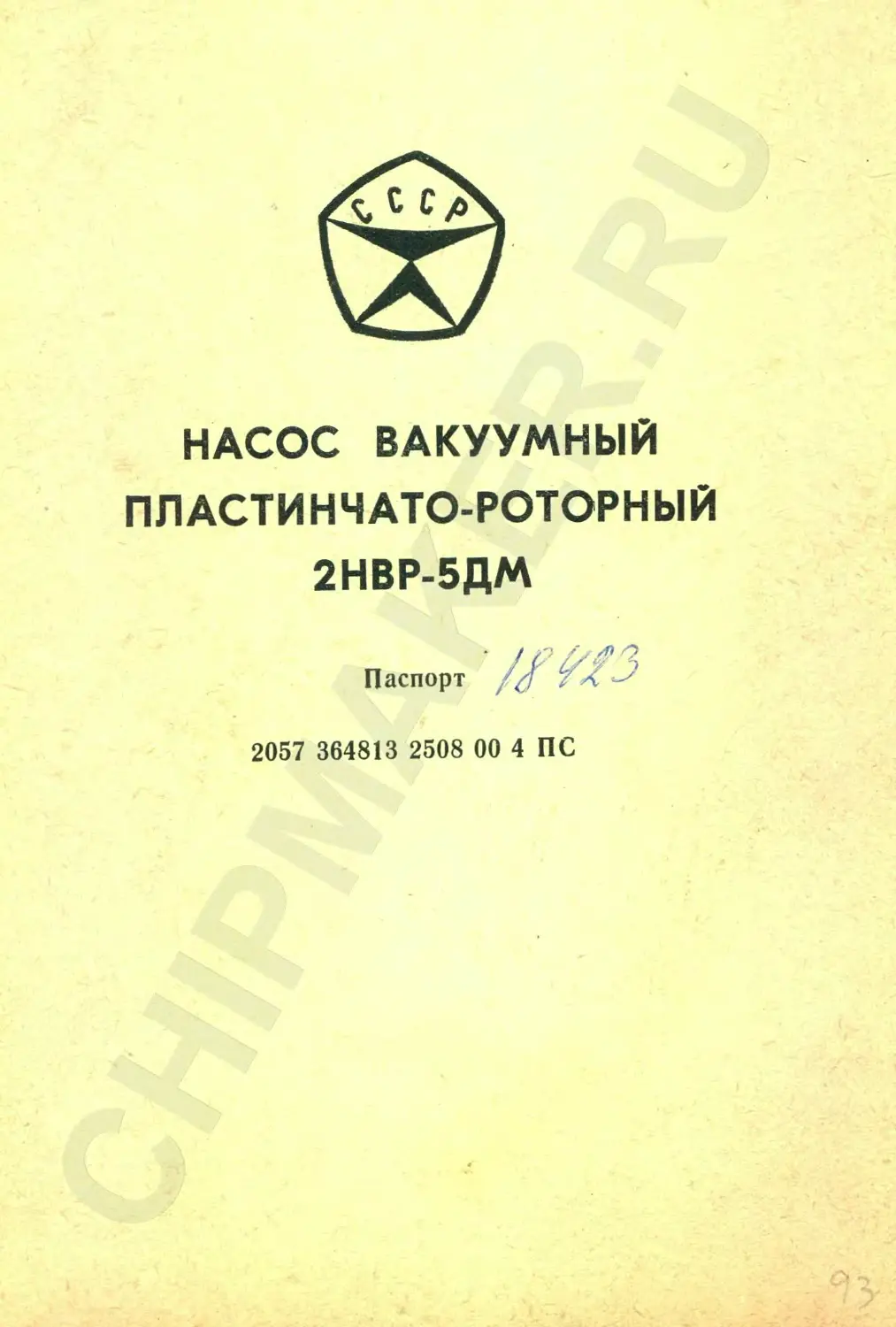

НАСОС ВАКУУМНЫЙ
ПЛАСТИНЧАТО-РОТОРНЫЙ
2НВР-5ДМ
Паспорт

2057 364813 2508 00 4 ПС
ОКП 36 4813 2500
НАСОС ВАКУУМНЫЙ
ПЛАСТИНЧАТО-РОТОРНЫЙ
2НВР-5ДМ
Паспорт
2057 364813 2508 00 4 ПС
СОДЕРЖАНИЕ
1.	Общие сведения об изделии......................................3
2.	Основные технические данные и характеристики..................3
3.	Комплектность.................................................6
4.	Свидетельство о приемке.......................................6
5.	Сведения о консервации и упаковке.............................8
6.	Гарантии изготовителя (поставщика)............................8
7.	Сведения о рекламациях........................................9
8.	Учет работы ...............................................  10
9.	Учет неисправностей при эксплуатации..........................И
Лист регистрации изменений..................................... .12
1.	ОБЩИЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ
Насос вакуумный пластинчато-роторный
2НВР-5ДМ УХЛ 4.2 2057 364813 2508 00 4
(тип, обозначение)

(дата выпуска)
/^2
(наименование завода-изготовителя)
ЖЖ?
(заводской номер)
2.	ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ
2.1.	Основные параметры и размеры насоса приведены в табл. 2.1.
	Таблица 2.1.
Наименование параметра	Норма
1. Быстрота действия в диапазоне давлений на входе от атмосферного до 0,26 кПа (2 мм рт. ст.), л/с 2. Предельное остаточное давление, кПа (мм	5,5 +0’82 -0,55
рт. ст.), не более, при применении масел:
1) ВМ-1, ВМ-5 ОСТ 38.01402-86 ВМ-1С ТУ 38.401561-86 парциальное без газобалласта полное без газобалласта полное с газобалластом	1,0 -10-5 (7,5 • 10-5) 6,7  10—* (5,0  10-3) 2,6 • 10-3 (2,0  10-2)
2) ВМ-6 ОСТ 38.01402-86
ВНИИ НП ВС-1 ТУ 38.401290-80
парциальное без газобалласта полное без газобалласта полное с газобалластом 3) ВМ-4 ОСТ 38.01402-86	1,3  10-5 (1,0 • 10-4) 1,3 • 10-3 (1,0 • 10—2) 6,7 • 10—3 (5,0 • 10-2)
3
Продолжение табл. 2.1
Наименование параметра	Норма
парциальное без газобалласта	6,7 • 10-5 (5,0 • 10—4)
полное без газобалласта	3,9 • 10—3 (3,0 • 10-1 2 3 4 5 6 7 8)
полное с газобалластом	10,4 • 10-3 (8,0 • 10-2)
3. Мощность электродвигателя, кВт, не более 4. Наибольшая величина натекания через от- сечной клапан при останове насоса, л. Па/с	0,55
(л. мкм рт. ст./с) 5. Давление паров воды на входе в насос,	6,7 • 10-3 (5,0 • 10-2)
кПа (мм рт. ст.), не более 6. Габаритные размеры, мм, не более.	2,7 (20)
высота	280
длина	555
ширина 7. Масса, без учета рабочей жидкости, кг, не	170
более	26
2.2.	Показатели надежности.
2.2.1.	Номенклатура и нормы показателей надежности указаны в табл.
2.2.
Таблица 2.2
Номенклатура групповых и индивидуальных показателей	Норма
Для совокупности насосов
1. Средняя наработка на отказ, ч, не менее	4500
2. Средний ресурс до капитального ремонта,
ч, не менее	14000
3. Средний срок службы до капитального ре-
монта, год, не менее	4
4. Средний срок сохраняемости, год, не менее	1
5. Коэффициент готовности, не менее	0,995
Для единичного насоса
6. Установленная безотказная наработка, ч,
не менее	900
7. Установленный ресурс до капитального ре-
монта, ч, не менее	7000
8. Установленный срок сохраняемости, год, не
менее	0,5
4
2.2.2.	Показатели надежности по п. 2.2.1. обеспечиваются с учетом ЗИП
и проведением потребителем технического обслуживания, в соответствии с
техническим описанием и инструкцией по экспуатации 2057 364813 2508 004
ТО. Критерии отказов и предельных состояний указаны там же.
2.2.3.	В процессе эксплуатации потребитель обязан вести учет работы и
неисправностей по формам разделов 8 и 9.
2.3.	Перечень деталей, содержащих цветные металлы, без учета покупных
изделий, приведен в табл. 2.3.
Таблица 2.3
Наименование составной части	Марка материала	Масса, г	Норма воз врата, г
Полумуфта муфты	сплав Д16	200	190
поз. 2 Стойка поз. 3	ГОСТ 4784-74 сплав АЛ-9	2600	2340
Скоба центробежного механизма поз. 4	ГОСТ 2685-75 лист ДПРНП2.5	2Э	21
(2 шт.) Крышка клапана	Л63 ГОСТ 931-78 сплав АЛ-2	25	24
поз. 11 Фланец крепления па-	ГОСТ 2685-75 сплав АЛ-2	40	38
трубка . поз. 9 Ниппель поз. 12	ГОСТ 2685-75 пруток Д16	70	63
Корпус клапана	ГОСТ 21488-76 сплав АЛ-2	15	14
поз. 14 Корпус поз. 18	ГОСТ 2685-75 'сплав АЛ-9	3100	2790
Втулка крышки	ГОСТ 2685-75 бронза БрАЖ9-4	16	13
поз. 19 Втулка крышки	ГОСТ 18175-78 бронза БрАЖ9-4	36	30
поз. 21 Корпус фильтрующего	ГОСТ 18175-78 сплав АЛ-9	150	142
устройства поз. 22 Шток клапана поз. 23	ГОСТ 8685-75 бронза БрАЖ9-4	17	15
Втулка крышки поз. 26	ГОСТ 18175-78 бронза БрАЖ9-4	16	13
ГОСТ 18175-78
Примечание. Указанные позиции — см. рис. 3.2 технического описа-
ния и инструкции по эксплуатации 2057 364813 2508 00 4 ТО.
5
3.	КОМПЛЕКТНОСТЬ
3.1.	Комплектность насоса 2НВР-5ДМ УХЛ 4.2 должна соответствовать
указанной в табл. 3.1.
Таблица 3.1
Обозначение	Наименование	|
2057 364813 2508 00 4	Насос вакуумный пластинчато- роторный 2НВР-5ДМ УХЛ 4.2 Комплект ЗИП согласно ведомо-	1
	сти ЗИП 2057 364813 2508 00 4 ЗИ Комплект эксплуатационных до- кументов согласно ведомости ЭД 2057 364813 2508 004 ЭД	1
2057 364813 2508 00 4 ЭД	Ведомость ЭД	1
4.	СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
Насос вакуумный пластинчато-роторный
2НВР-5ДМ УХЛ 4.2 2057 364813 2508 00 4
заводской номер
(тип, обозначение)
/^Ш
соответствует
техническим условиям ТУ 26-04-604-79, заправлен маслом
______________________________________________________________
(марка масла и номер стандарта)
и признан годным для эксплуатации.
М. П.
Дата выпуска «
L, 1987^г.
Изготовил
Принял
6
5.	СВЕДЕНИЯ О КОНСЕРВАЦИИ И УПАКОВКЕ
5.1.	Свидетельство о консервации
2 НВР-5ДМ УХЛ 4.2
Насос вакуумный пластинчато-роторный-----------------------
2057 364813 2508 00 4
----------------------заводской номер
обозначение)
/<Г У2
подвергнут на заводе-изготовителе консервации согласно требованиям, пред-
усмотренным техническими условиями.
Дата консервации «» /'/________IQj’^.r.
Срок консервации 3 года.	/
Консервацию произвел(подпись)
Изделие после консервации
принял-гз- - -"^подпись)
5.2.	Свидетельство об упаковке
2 НВР-5ДМ УХЛ 4.2
Насос вакуумный пластинчато-роторный---------—-------------
2057 364813 2508 00 4
------------------------заводской номер
обозначение)
упакован заводом-изготовителем согласно требованиям, предусмотренным
конструкторской документацией.
Дата упаковки «» / ' /19#о_г.
Упаковку произвел	(подпись)
---------z--
Изделие после упаковки
принял-лу—(подпись)
6.	ГАРАНТИИ ИЗГОТОВИТЕЛЯ (ПОСТАВЩИКА)
6.1.	Изготовитель гарантирует соответствие насоса 2НВР-5ДМ тре-
бованиям технических условий ТУ 26-04-604-79 при соблюдении потребите-
лем условий эксплуатации, транспортирования и хранения.
6.2.	Гарантийный срок эксплуатации насоса—15 месяцев при гарантий-
ной наработке, не превышающей 3000 ч.
Исчисление срока гарантии — со дня ввода насоса в эксплуатацию, но
не позднее 6 месяцев — для действующих предприятий, 9 месяцев — для
строящихся предприятий со дня поступления насоса на предприятие.
6.3.	Изготовитель гарантирует безвозмездное устранение дефектов в
в
кратчайший технически возможный срок и замену деталей, пришедших б
негодность в течение гарантийного срока.
6.4.	Изготовитель выполняет гарантийные обязательства только при на-
личии исправных гарантийных пломб красного цвета.
7.	СВЕДЕНИЯ О РЕКЛАМАЦИЯХ
7.1.	Сведения о рекламациях заносить в табл. 7.1.
Таблица 7.1
Дата и номер документа (рекламацион- ного акта)	Организация, куда направ- лена реклама- ция	Краткое со- держание рек- ламации	Отметка о выполнении рекламации	Должность, фамилия и подпись ответ- ственного лица
Я
S3
тз
s
s
ft
X
p
я
s
ft
О
О
1здог>> s s > > a g » го ° я ™	“ В Я £Г я и го я я » н я J Р°“,а.аи ш м о\ а	i и*’4 cd -j -о	со о\	-о &	» о сг ст	Ь н чз er 4j 04	tr	:_i	ст СТ*	ст ст	Месяцы
	Кол. часов, циклов
	Итого с начала эксплуатации	со
	Кол. включений	р
	Подпись
	Кол. часов, циклов
	Итого с начала эксплуатации	СО
	Кол. включений	р
	Подпись
	Кол. часов, циклов
	Итого с начала эксплуатации	СО
	Кол. включений
	Подпись
Итоговый учет работы по годам
9. УЧЕТ НЕИСПРАВНОСТЕЙ ПРИ ЭКСПЛУАТАЦИИ
Дата и вре- мя отказа изделия или его состав-	Характер (внешнее	Причина неисправ- ности (от- каза), ко-
ной части.	проявление)	личество
Режим ра-	неисправ-	часов ра-
боты, ха-	ности	боты отка-
рактер на-		завшего
грузки		элемент
Принятые меры по устранению неисправ- ности, .рас- ход ЗИП и отметка о направле- нии рекла-	Должность, фамилия и подпись от- ветственно- го за устра- нение неис- правности	Примечание
мации
11
ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ
Изм.	Номера листов (страниц)				Всего листов (страниц) в докумен- те	№ документа	Входящий № сопро- водительно- го докумен- та и дата	Подпись	Дата
	изменен- ных	замененных	новых	аннулиро- ванных
7	/Л				Z3	14	1-Й

В связи с совершенствованием изделия в конструкцию могут быть внесены незначительные изменения, не отражен-
ные в настоящем издании,
ВЕДОМОСТЬ ЗИП 2057 364813 2508 00 4 ЗИ
Обозначение	Код О КП	Наименование	Где применяется	Кол. в издел.	Шифр укладки	Кол.	Приме- чание
ЗАПАСНЫЕ ЧАСТИ
2057 405111 0901 01 5	Клапан	2 НВ Р-5 ДМ	1	1
ЩП6.237.034-00 5	25 3131 3030 6 Манжета 1.1-20X32-4	2 НВР-5ДМ	2	//
	ГОСТ 8752-79
ЩП8.683.299-00 1	Уплотнитель	2 НВР-5ДМ	2	1
ЩП8.683.561-00 1	Уплотнитель	2 НВР-5ДМ	2	1
	ПРИНАДЛЕЖНОСТИ
2057 409511 1134 07 0	Болт М6-80Х25-58.016	2 НВР-5ДМ		4
	ГОСТ 7798-70
2057 409811 4126 07 9	Гайка М6-7Н.5.016	2 НВР-5ДМ		4
	ГОСТ 5915-70
2057 409891 1061 01 8	Шайба 6.02.СтЗкп.016	2 НВР-5ДМ		4
ГОСТ 11371-78
ВСЕ ЗАПАСНЫЕ ЧАСТИ УПАКОВАНЫ В ОДИН ЯЩИК
ВЕДОМОСТЬ ЭД 2057 364813 2508 00 4 ЭД
ДОКУМЕНТАЦИЯ ОБЩАЯ
2057 364813	2508	00 4	ТО *	Техническое описание и инструкция
				по эксплуатации
2057 364813	2508	00 4	ПС	Паспорт	1
2057 364813	2508	00 4	ЗИ	Ведомость ЗИП	1
* При поставке одному потребителю партии насосов, на всю партию
Техническое описание и инструкция по эксплуатации поставляются в одном
" экземпляре.
