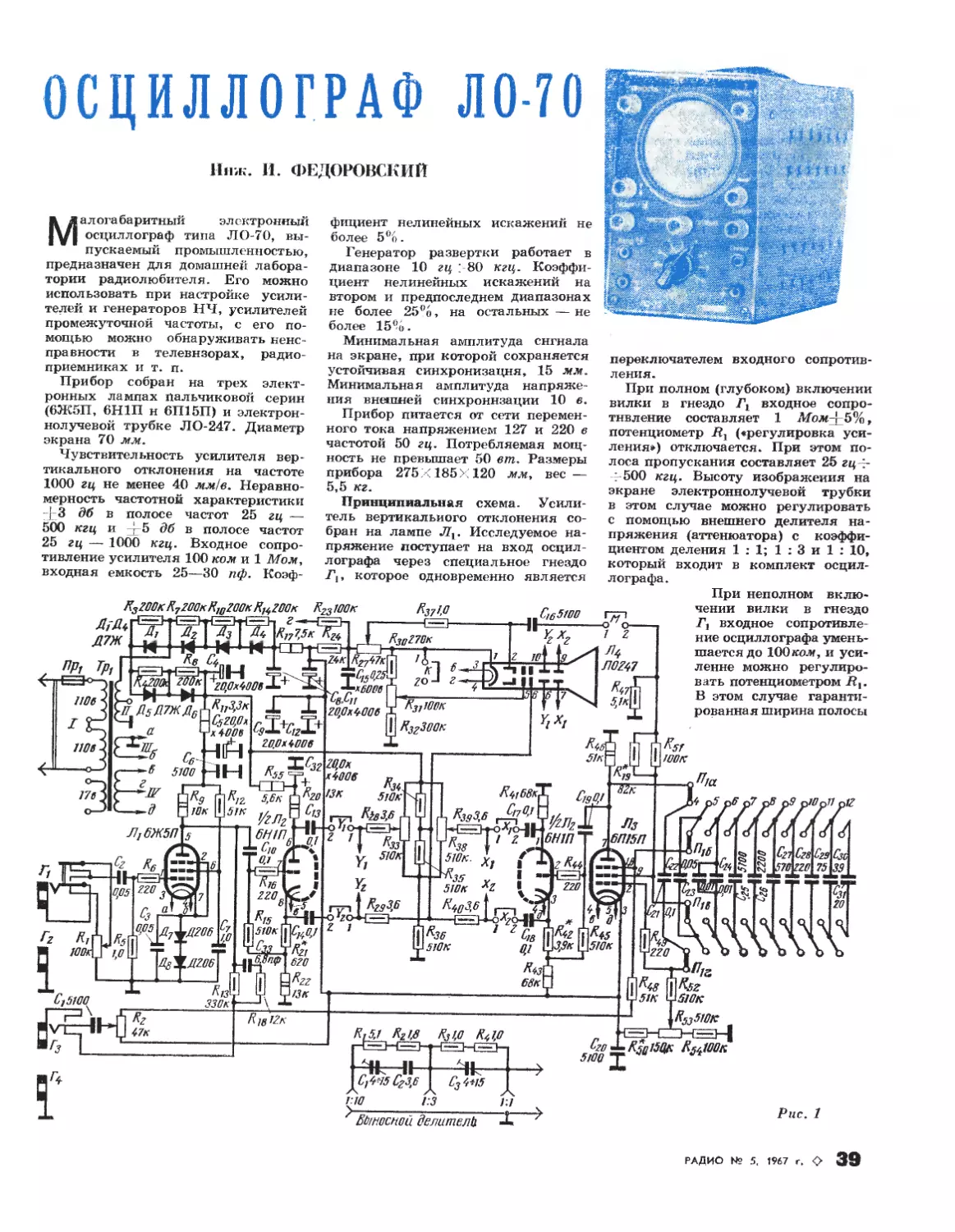

ОСЦИЛЛОГРАФ ЛОЛО

Ннж. И.

ФЕДОРОВСКИЙ

Малогабаритный электронный
осциллограф типа ЛО-70, вы-
пускаемый промышленностью,
предназначен для домашней лабора-
тории радиолюбителя. Его можно
использовать при настройке усили-
телей и генераторов НЧ, усилителей
промежуточной частоты, с его по-
мощью можно обнаруживать ненс-

фициент нелинейных искажений не
более 5%.

Генератор развертки работает в
диапазоне 10 гц : 80 кгц. Коэффи-
циент нелинейных искажений на
втором и предпоследнем диапазонах
не более 25%, на остальных — не
более 15%.

Минимальная амплитуда сигнала

правности в телевизорах, радио-
приемниках и т. п.

Прибор собран на трех элект-
ронных лампах пальчиковой серин
(6Ж5П, 6Н1П н 6П15П) и электрон-
нолучевой трубке ЛО-247. Диаметр
экрана 70 мм.

Чувствительность усилителя вер-
тикального отклонения на частоте
1000 гц не менее 40 мм/в. Неравно-
мерность частотной характеристики
4-3 дб в полосе частот 25 гц —
500 кгц и ;-5 дб в полосе частот
25 гц — 1000 кгц. Входное сопро-
тивление усилителя 100 ком и 1 Мом,
входная емкость 25—30 пф. Коэф-

на экране, при которой сохраняется
устойчивая синхронизация, 15 мм.
Минимальная амплитуда напряже-
ния внешней синхронизации 10 в.

Прибор питается от сети перемен-
ного тока напряжением 127 и 220 в
частотой 50 гц. Потребляемая мощ-
ность не превышает 50 вт. Размеры
прибора 275X185X120 мм, вес —
5,5 кг.

Принципиальная схема. Усили-
тель вертикального отклонения со-
бран на лампе Л(. Исследуемое на-
пряжение поступает на вход осцил-
лографа через специальное гнездо
Г|, которое одновременно является

переключателем входного сопротив-
ления.

При полном (глубоком) включении
вилки в гнездо Г, входное сопро-
тивление составляет 1 Мом-\5%,
потенциометр 7?j («регулировка уси-
ления») отключается. При этом по-
лоса пропускания составляет 25 гцХ-
; 500 кгц. Высоту изображения на
экране электроннолучевой трубки
в этом случае можно регулировать
с помощью внешнего делителя на-
пряжения (аттенюатора) с коэффи-
циентом деления 1:1; 1 : 3 и 1 : 10,
который входит в комплект осцил-
лографа .

При неполном вклю-

чении

вилки в

гнездо

K3zookR.7zookRwzookRuZook

R73100К

г^-r^r
Пп7Дк K34

74Л-

Я5Д7ЖДе

R„3,3k
Cszo,o>.
х 4000

zook\ zoflx4ooe



RtfW

R3BZ711k

Пр,

горхьоов

зг

%55

г

R31iook

ПззЗоок

Rzo
Cs

zro*
*4006

!3K

^34
510K
КгвЗ,б

\R-iz

5 IK

Л-1 о

ZO-I г

^,’*5*6000
OgPlt
Z0,0x4006

Д7Ж ’

чй

Со-

01

Y,

nV

Д7\ ,Д206

aB\ \pzo6

R is Лк

R,5,i Rz'.8 R3i,o R/, 1,0

R30
510K

Rzz

13k

Ra
330k

Rz
47k

№
zzo

R,*

5Wk. Xj
R35 у
510к xZ

IP, 4^75 С3ЗД

1.10	1:3

0,5100



к9

Юк





5,Бк
/глг
6Н1П
Сщ
0,1

ops

гго

Сз
0,05

I Rzstf

-ф-j

С1В5100

Л0247

Пыб8к,

R4
Sir.

R4,6g^ с1аВ,

Rgf
юок

о о
/ г



С34^5

Ботосной. делителе

Г, входное сопротивле-
ние осциллографа умень-
шается до IOOkwh, и уси-
ление можно регулиро-
вать потенциометром /?,.
В этом случае гаранти-
рованная ширина полосы

Cia

6Н1П

R44

I
1

720

68K

f>4z

Cis

Ц1

ЖЖ

-8/7/ЛI ь. Л; Сгя Си.

Лз

7 6П15П

570 гго

K3Ei5Uk RSil00K

4ГИ
Г o'

1^45

\510K

-° "1Z
is/ок
,RS3510K

5юо 2Q

>1Z



Сгя

Сгз

75

Си

39

у/

Z0

zo

Puc. 1
пропускания достигается только при
максимальном усилении. Во всех
других случаях полоса пропускания
на уровне ±3 дб составляет 25 гц-:-
4-50 кгц.

Усиленное напряжение сигнала с
анодной нагрузки лампы через
конденсатор С10 поступает на уп-
равляющую сетку лампы фазоин-
верторного каскада (левая, по схеме,
половина лампы Л2). Основное на-
значение фазоинвертора заключается
в коррекции трапецеидальних иска-
жений.

С анодной _R20 и катодной Я21
и _R22 нагрузок симметричные на-
пряжения сигнала через конденса-
торы С13 и С14 поступают на верти-
кально отклоняющие пластины труб-
ки.

Генератор развертки выполнен по
транзитронной схеме на лампе Л3.
Это позволяет получить большую
амплитуду пилообразного напряже-
ния (достигающую 60% анодного
напряжения).

Емкости конденсаторов С21—С31
подобраны так, что перекрывается
диапазон частот от 10 гц до 80 кгц.
Он разбит на 9 поддиапазонов:
10—30 гц, 25—65 гц, 60—220 гц,
200—620 гц, 520—2000 гц, 1,5—
6,5 кгц, 6,4—15 кгц, 14—39 кгц,
36—80 кгц.

Граничные поддиапазоны 1 и 9
являются индикаторными, линей-
ность развертки в этом случае
не гарантируется. Для перехода
с одного поддиапазона на дру-
гой служит переключатель П1. В
пределах каждого поддиапазона
возможна регулировка частоты
изменением напряжения смещения
на управляющей сетке лампы Л3
(потенциометр Я53). Резисторы Я50

Л- - о

и -К-)4 служат для ограничения
диапазона плавного изменения ча-
стоты.

Генератор развертки может рабо-
тать в двух режимах синхронизации.
При внутренней синхронизации на-
пряжение синхронизации снимается
с анода лампы Лг через резистор
_R13. Для коррекции частотной ха-
рактеристики цепи синхронизации
в области высоких частот (200<
4-500 кгц) параллельно 7?13 вклю-
чена цепь С33 и -R18. Далее сигнал
синхронизации через конденсатор
С, и потенциометр Я2 поступает в
цепь защитной сетки лампы Л3
генератора развертки.

Напряжение внешней синхрони-
зации подается на гнезда Г3—Г4.
В тот момент, когда вилку встав-
ляют в гнезда внешней синхрони-
зации, цепь внутренней синхрони-
зации автоматически отключается.

Уровень синхронизации в обоих
случаях регулируют потенциометром
-Н2.

С анода лампы Л3 через раздели-
тельный конденсатор С19 пилооб-
разное напряжение поступает на
управляющую сетку правого триода
лампы фазоинвертора (Л2).

С анодной Я41 и катодной Я42 и
_R43 нагрузок фазоинвертера сим-
метричный сигнал через конденса-
торы С17 и С18 поступает на гори-
зонтально отклоняющие пластины
трубки. Чтобы добиться большей
симметрии отклонения, монтажные
и междуэлектродные емкости, шун-
тирующие нагрузки, выравнены.

Импульс гашения обратного хода
луча образуется на резисторе -R47
в цепи экранирующей сетки лам-
пы Л3 и через конденсатор С1в
поступает на модулятор электрон-
нолучевой трубки.

Рис. 3

Питающее напряжение подается
на электроды трубки с делителя Л27,
Лзо--*36, *38-

Ускоряющее напряжение снима-
ется с потенциометра _R31, который
служит для фокусировки. Потенцио-
метром 1?27 меняют смещение на
управляющем электроде, в резуль-
тате чего регулируется яркость све-
чения трубки. Смещать луч по
вертикали и по горизонтали можно
с помощью потенциометров 7?33 и
-R38 соответственно.

Конструкция осциллографа пре-
дусматривает подачу исследуемого
напряжения непосредственно на пла-
стины электроннолучевой трубки:
на задней стенке прибора имеется
колодка с шестью парами гнезд,
в которые вставлены шесть вилок —
перемычек. Усилитель или генератор
(Окончание на стр. 42)
отградуированную непосредственно
в об/мин. При дистанционном управ-
лении мотором прибор может быть
установлен на приборном щитке.

К корпусу	Д3ДВ!3 Д$Д9Д

Импульсы напряжения, образую-
щиеся во время работы мотора па
конденсаторах магнето, имеют форму
затухающих колебаний. Для тахо-
метра, как и для зажигания, исполь-
зуются отрицательные импульсы на-
пряжения, импульсы положительной
полярности можно использовать для
освещения, зарядки аккумуляторов
и т. п.

Импульсы в отрицательной поляр-
ности, поступая через разделитель-
ные диоды Дг и //2 на конденсатор
Clt заряжают его до амплитудного
значения импульсного напряжения.
Постоянная времени разряда кон-
денсатора ПДЗ выбрана так, чтобы
конденсатор не успел заметно раз-
рядиться за время одного полного
колебания напряжения в импульсе,
но был полностью разряжен к при-
ходу следующего импульса.

Полученные на конденсаторе С\
импульсы ограничиваются по ампли-
туде цепочкой из резистора /?, и
стабилитрона Д3. Выброс напряже-
ния переднего фронта импульса, не
ограничиваемый стабилитроном Д3,
срезается интегрирующей цепочкой
R3C„. Сформированные импульсы с
интегрирующей цепочки поступают
на обычную схему измерения часто-
ты следования импульсов, состоя-
щую из конденсатора С3, диодов
Дл и Дъ и микроамперметра 1Ц чув-
ствительностью 50 мка на всю шкалу.

Градуировку тахометра можно про-
извести, подав на один из его входов
через резистор 50—100 ком- напряже-
ние сети переменного тока 127 или
220 е, Положение стрелки при этом
будет соответствовать скорости
1500 об/мин для двухцилиндрового
или 3000 об/мин для одноцилиндро-
вого двухтактного двигателя.

Подгонку шкалы производят под-
бором емкости конденсатора С3, со-
ставленного из нескольких конден-
саторов. При указанных на схеме
данных отклонению стрелки па всю
шкалу соответствует скорость дви-
гателя 5000 об/мин.

А. ЛАМБРОВ

е. Горький

РЕГЕНЕРАТИВНЫЙ УСИЛИТЕЛЬ СИНХРОНИЗАЦИИ

Как известно, изображение на экране
электроннолучевой трубки осциллографа
будет устойчивым и неподвижным, если
частота развертки кратна частоте иссле-
дуемого сигнала. Для создания такого
соотношения частот генератор развертки
синхронизируют исследуемым сигналом.
В качестве синхронизирующего сигнала
используется часть исследуемого* напря-
жения, снимаемого с усилителя верти-
кального отклонения осциллографа. Обыч-
но синхронизирующее напряжение пода-
ется в цепь управляющей сетки лампы
генератора развертки. В этом Случае
качество синхронизации зависит от кру-
тизны кривой напряжения в точке сё
пересечения с уровнем напряжения отпи-
рания лампы. Поэтому при синусоидаль-
ном сигнале синхронизации трудно до-
биться хорошего качества синхронизации
на низких частотах.

Однако синусоидальный синхронизиру-
ющий сигнал можно преобразовать в
прямоугольный и продифференцировать.
Продифференцированные импульсы с кру-
тыми фронтами и используются для син-
хронизации генератора развертки.

0 +2006,1 0Й&

!	JL __

nK5i,o

\МК f C3Z7 СДи Дг

11-М-

J/jBHIBB

Рис. 1

грк

К сетке
нератора.
Обертки

А,
I8

Эту задачу можно решить несколькими
методами. Во-первых, сигнал можно уси-
лить, ограничить, а затем продифферен-
цировать. Или же можно воспользоваться
регенеративным усилителем сигнала син-
хронизации с последующим дифференци-
рованием.

В первом случае при уменьшении ча-
стоты сигнала крутизна ограниченного
напряжения уменьшается, что приводит к
уменьшению амплитуды продифференциро-
ванных импульсов. В результате этого
наименьший синхронизирующий сигнал,

( Окончание.
развертки можно отключить от труб-
ки, удалив соответствующие вилки-
перемычки.

Кроме того, электронный луч мож-
но модулировать от внешнего ис-
точника. Для этой цели на верхние
гнезда колодки выведены катод и
модулятор трубки.

Блок питания. В состав блока
питания входят два отдельных вы-
прямителя. Выпрямитель на диодах
Д1, Дъ< Де с фильтром С4, Ни, С5, Се
служит для питания лампы Лг,
левого (по схеме) триода лампы Л2
и второго анода электроннолучевой
трубки. От второго выпрямителя
(Д2—Дц) питаются прочие электроды
трубки, лампа Л3 и правая половина
лампы Л„.

при котором еще достигается жесткая
синхронизация, зависит от частоты сиг-
нала. Необходимо вводить регулировку
уровня синхронизирующего напряже-
ния.

Второй метод свободен от такого рода
зависимости. Синусоидальное напряжение
преобразуется в напряжение прямоуголь-
ной формы, с помощью регенеративного
усилителя. 'В последнем при определенных
условиях замыкается цепь положительной
обратной связи. Положительная обратная
связь вызывает перепады выходного на-
пряжения с большой крутизной фронтов.
Крутизна фронтов в широком частотном
диапазоне исследуемых сигналов не за-
висит от частоты. Следовательно, амплитуда
продифференцированных импульсов также
не зависит от частоты.

На рис. 1 показана принципиальная
схема синхронизирующего устройства.
Каскад, собранный на лампе Л15 пред-
ставляет собой релаксационный гене-
ратор, частота собственных колебаний
его выбирается ниже минимально воз-
можной частоты исследуемых сигналов.
На вход подается сигнал усилителя верти-
кального отклонения. Ограничение син-
хронизирующего сигнала происходит в
результате положительной обратной связи
через конденсатор С2. Напряжение с анода
левой половины лампы Л,, имеющее пря-
моугольную форму, подается на диффе-
ренцирующую цепь С37?е- Диоды Дг и Д2
предназначены для выбора необходимой
полярности синхронизирующих импуль-
сов, подаваемых на генератор развертки.
При включении диодов так, как указано
на схеме, полярность импульсов отрица-
тельна.

Минимальная амплитуда сигнала, не-
обходимая для срабатывания устройства
(приблизительно 10 в), определяется ве-
личиной запирающего напряжения лампы.
Устройство устойчиво работает при любой
форме исследуемого напряжения в широ-
ком диапазоне частот (20 гц — 5 МгЦ).
Режим генератора развертки может быть
как непрерывным, так и ждущим. В по-
следнем случае генератор запускается
исследуемым сигналом. Описанный реге-
неративный усилитель применен в осцил-
лографе, однако он может найти приме-
нение и в других измерительных приборах
(в комбинированных генераторах синусои-
дального напряжения и прямоугольных
импульсов, в измерителях частоты — для
преобразования синусоидального напря-
жения в прямоугольные импульсы, для
деления частоты н т. п.).

г. Калинин.  Ь. ТАТАР КО

Начало на стр. 39)

Сердечник силового трансформа-
тора Тр1 набран из пластин Ш-22
при толщине набора 33 мм. Обмотка I
содержит 640+ 640 витков провода
ПЭВ2 0,25; 77-г-1700 витков провода
ПЭВ2 0,12; 777—40 витков провода
ПЭВ2 0,59; IV—15 витков провода
ПЭВ2 0,86; F—100 витков провода
ПЭВ2 0,35.

Конструкция прибора. Все эле-
менты и детали смонтированы иа
вертикальных панелях (передняя
стенка, панель, кронштейн и задняя
стенка). Снизу они соединены легким
алюминиевым основанием — дном
прибора, сверху — двумя продоль-
ными стальными угольниками. Рас-
положение деталей показано на рис. 2
и 3.
