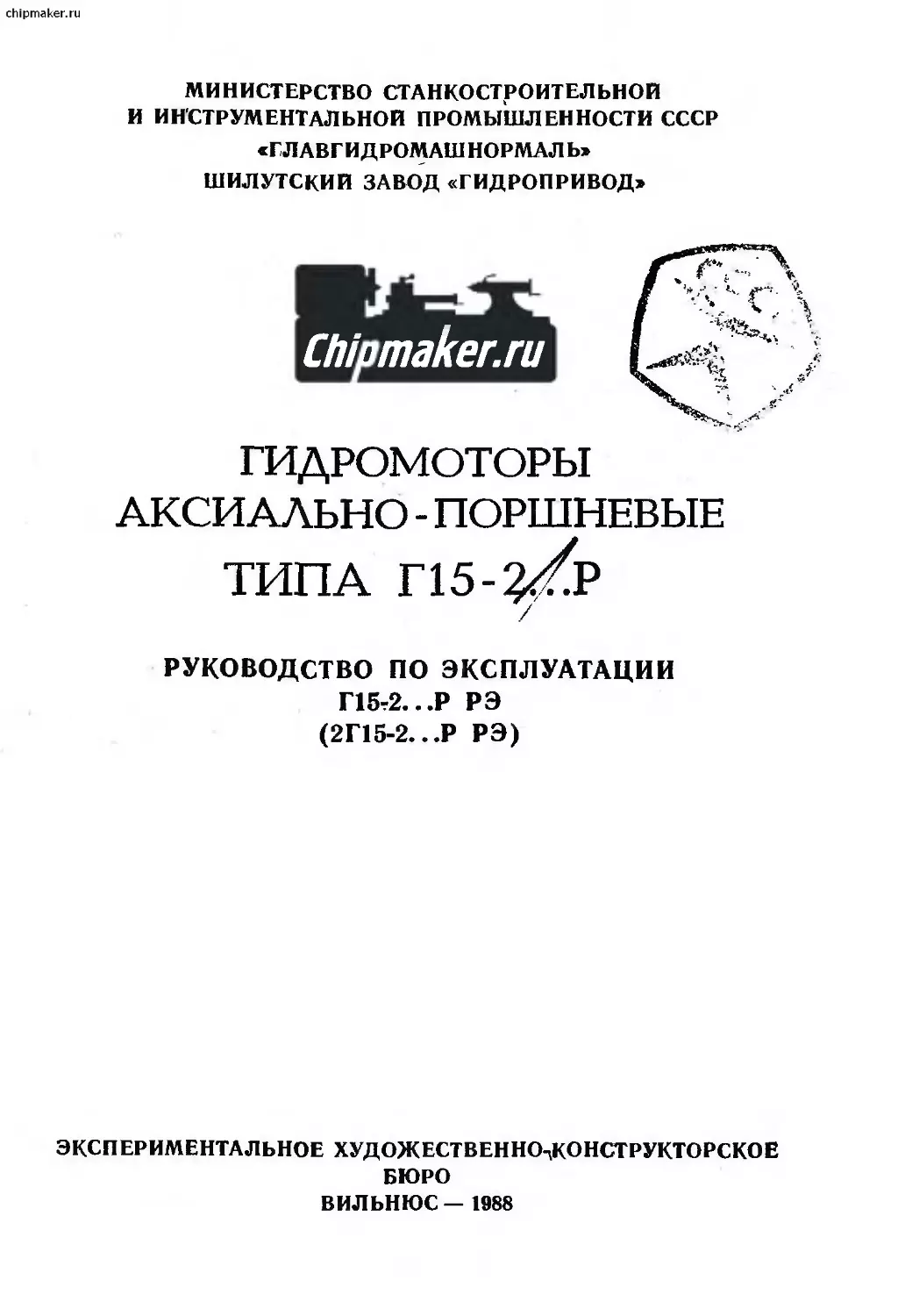

МИНИСТЕРСТВО СТАНКОСТРОИТЕЛЬНОЙ
и инструментальной промышленности ссср
«ГЛАВГИДРОМАШ НОРМАЛЬ»
ШИЛУТСКИИ ЗАВОД «ГИДРОПРИВОД»
Chipmaker.ru
ГИДРОМОТОРЫ
АКСИАЛЬНО - ПОРШНЕВЫЕ
ТИПА Г15-з/р
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Г15-2.,.Р РЭ
(2Г15-2...Р РЭ)
ЭКСПЕРИМЕНТАЛЬНОЕ ХУДОЖЕСТВЕННОдКОНСТРУКТОРСКОЕ
БЮРО
ВИЛЬНЮС — 1988
chipmaker.ru
Chipmaker.ru
1.	ОБЩИЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ
1.1.	Гидромоторы аксиально-поршневые типа Г15-2. ..Р (да-
лее гидромотор) в зависимости от рабочего объема имеют пять
типоразмеров.
1.2.	Вид климатического исполнения гидромоторов по ГОСТ
15150-69: УХЛ4 — для районов с умеренным и холодным кли-
матом, 04 — для районов с тропическим климатом.
1.3.	Гидромоторы предназначены для бесступенчатого регу-
лирования скоростей в системах, где требуются реверсирование,
частые включения, автоматическое и дистанционное управление
в следящих приводах.
1.4.	Гидромоторы работают на минеральном масле вязкос-
тью от 10 до 220 мм2/с при температуре масла от плюс 10 до
плюс 50 °C и температуре окружающей среды от 0 до плюс 45 °C.
Масло должно быть очищено не грубее 12-го класса по ГОСТ
17216-71, что обеспечивается применением фильтров с номиналь-
ной тонкостью фильтрации не более 25 мкм.
Рекомендуемые масла: ВНИИ НП-403 ГОСТ 16728-78;
ИГП-18, ИГП-30 ТУ 38-101-413 78.
2.	ОСНОВНОЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
И ХАРАКТЕРИСТИКИ
2.1.	Основные технические характеристики гидромоторов при
работе на чистом минеральном масле вязкостью 30—35 мм2/с
должны соответствовать данным, указанным в таблице 2.1.
2.2.	Общий вид гидромотора и присоединительные размеры
приведены на рис. 2.1, табл. 2.2.
3
chipmaker.ru
Таблица 2.1
Наименование параметра	Г идромоторы
	Г15-21Р !	Г15-22Р	Г15-23Р	П6-24Р	Г15-25Р
Давление на входе, МПа:
номинальное максимальное минимальное			6,3 12,5 0,5
Давление на сливе, МПа:
максимальное (при отсутст- вии нагрузки) минимальное (Рсл) Номинальный перепад дав- ления, МПа	0,08 6,22	0,08 6,22	6,3 0,08  6,22	0,1 6,2	0,15 6,15
Максимальное давление дре- нажа, МПа			0,05
Рабочий объем, см3	11,2	20	40	80	160
Частота вращения (п), с-1:
номинальная максимальная минимальная:	40,0	35,0	16 30,0	25,0	21,6
при номинальном перепаде давления и регулировании: на входе на выходе	(J,OO 1,33	0,50 1,00	0,33 0,66	0,33 0,66	0,33 0,66
три перепаде давления, не более 0,4, Р ном	0,27	0,1'3	0,07	0,03	0,02
Номинальный расход масла, цм3/с, не более	0,18	0,32	0,67	1,28	2,56
Крутящий момент, Н-м, не менее: номинальный страгивания (при номиналь- ном перепаде)	9,6 8,6	17,0 15,4	34,0 31,0	68,0 61,0	136,0 122,0

4 |	jjL—< ТГ*
Chlpmaker.ru
Продолжение та б. 2.1
Наименование параметра	Г идромоторы
	ГФ5-21Р	Г15-22Р	Г15-23Р	Г1&24Р	П5-25Р
Номинальная эффективная мощность, кВт, не менее	0,96	1,70	3,40	6,80	13,60
К.п.д. при номинальных па- раметрах, %, не менее:

механический	90	91	92	92	92
полный	88	89	,90	90	90
Момент инерции вращаю- щихся масс 10~2-Н-м-с2 Допустимая частота ревер-	0,04	0,11	0,35	0,75	2,5
за, с—1 Утечка масла нз дренажно-			0,33
го отверстия, см3 4/мин, не более	100	120	180	250	500
Корректированный уровень звуковой мощности при (но- минальных	параметрах, дБА, не более			89
Допустимая нагрузка на вал, Н;
радиальная	250	420	800	1250	2500
осевая	25	40	80	125	250
Масса (без рабочей жид- кости), кг, не более Установленный ресурс, ч, не менее (предельное состояние характеризуется падением	4,0	6,1	10,6	19,0	37,3

общего к.п.д. более чем на 15%) Наработка до первого от-			7500
каза, ч, не менее			3000
Примечания: 1. При частоте вращения больше номинальной давле-
ние в сливной полости Р'сл должно определяться по формуле:
Рсл^Р'сл- (^)
2. При работе гидромоторов с частотой вращения больше номинальное
перепад давления должен быть уменьшен с таким расчетом, чтобы мощность
не превышала номинальной.
3. При использовании гидромоторов на перепаде давления не более 0,4
Р ном и при минимальной частоте вращения неравномерность вращения и ус-
ловия применения гидромоторов согласовываются между изготовителем и за-
казчиком.
4. Продолжительность работы гидромотора прн максимальном давлении
не должна превышать 0,5% обшей продолжительности его работы.
5
chipmaker.ru
2.3.	При исполнении отверстий 1 и 2 (рис. 2.1) с метрической
резьбой, гидромотор обозначается 2Г15-2.. .Р.
2.4.	Драгоценные материалы в изделии не содержатся. Све-
дения о содержании цветных материалов указаны в приложе-
нии 1.
Рис. 2.1. Габаритные и присоединительные размеры гидромоторов Г15-2. . .Р
Приложение 1
СВЕДЕНИЯ О СОДЕРЖАНИИ ЦВЕТНЫХ МЕТАЛЛОВ
Наименование металла, сплава	Группа металла, сплава	Количество цветных металлов, содержащихся в изделиях, кг
		П5-21Р	Г15-22Р	Г15-23Р	Г15-24Р	Г15-25Р
Сплавы алюминие-	IX	0,78	1,18	2,233	4,06	'7,35
вне	IV	0,044 -	0,055	0,162	0,23	0,745
Латуни свинцовые	V	0,055	0,078	0,109	0,24	0,40
Бронзы оловян-
ные	IX	0,51	0,89	1,52	2,55	3,44
6
Chipmaker.ru
1
chipmaker.ru
3. КОМПЛЕКТ ПОСТАВКИ
3.1. Комплект поставки гидромоторов должен соответство-
вать данным, указанным в таблице 3.1.
Таблица 3.1
Обозначение
Наименование
Коли-
чество
Примечание
Г15-2.. .Р
Гндромотор в сборе
1
Входит в комплект и стоимость гидромотора
1.1-15X30-1
1.1-20 X40-1
1.1-25 X42-1
1.1-35Х58-1
1.1-50X70-1
Г15-2...Р РЭ
Манжета уплотнения
выходного вала
ГОСТ 8752-79*
Руководство по эксплуата-
ции
1
I
1
1
1
1
* Допускается использовать манжету исполнейия 2.
Для Г15-21Р
Г15-22Р
Г15-23Р
Г15-24Р
Г15-25Р
4.	УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ
4.1.	При работе необходимо соблюдать требования техники
безопасности согласно ГОСТ 12.2.040-79, ГОСТ 12.2.086-83.
 4.2. ЗАПРЕЩАЕТСЯ РАЗБИРАТЬ ГИДРОМОТОР, НАХО-
ДЯЩИЙСЯ ПОД ДАВЛЕНИЕМ, ЗАТЯГИВАТЬ ГАЙКИ ТРУ-
БОПРОВОДОВ И ДРУГИХ СОЕДИНЕНИЙ ВО ВРЕМЯ РА-
БОТЫ.
4.3.	Нормы уровня шума и логарифмической виброскорости
не должны превышать данных, указанных В табл. 4.1.
5. УСТРОЙСТВО И РАБОТА ГИДРОМОТОРА
5.1. Гидромотор (см. рис. 5.1) состоит из ротора 5 с поршня-
ми 8, барабана 2 с толкателями 9, корпуса 1, радиально-упорно-
го шарикоподшипника 3, вала 4, корпуса 6 и опорного диска 7.
5.2. Поступающее в гидромотор масло действует на поршни
8, вследствие чего толкатели 9 выдвигаются и поджимаются к
шарико-подшипнику 3. Под действием тангенциальных сил тол-
катели вращаются вместе с барабаном 2, валом 4, ротором 5 и
поршнями 8.
ста
Д
К
Chipmaker.ru
9-
8
chipmaker.ru
5.3.	При подаче масла в полость 1 вал гидромотора враща-
ется по часовой стрелке (рис. 2.1). При изменении направления
потока масла происходит реверсирование гидромотора. Пренеб-
регая зависимостью к.п.д. гидромотора от нагрузки, можно счи-
тать, что момент, развиваемый мотором, пропорционален дав-
лению нагнетания.
Рис. 5.1. Гидромотор
6.	ПОРЯДОК УСТАНОВКИ
6.1.	При распаковке снять верхнюю крышку упаковочного
тпцика.
6.2.	Перед установкой гидромотор необходимо расконсерви-
ровать, посадочные поверхности протереть ветошью и извлечь
пробки из резьбовых отверстий.
6.3.	Перед первым пуском во внутреннюю полость гидромо-
тора через дренажную линию залить очищенное масло.
6.4.	Гидромотор может быть установлен в горизонтальном,
вертикальном или наклонном положениях. При эксплуатации
гидромоторов во время пуска и остановки в полостях 1 и 2
(рис. 2.1) должен быть подпор в пределах 0,08—0,15 МПа.
6.5.	Масло из корпуса гидромотора отводится через дренаж-
ную линию. Если в корпусе гидрсмотора давление равно 0,05
МПа, то минимальное давление в сливной линии необходимо
увеличить на 0,05 МПа.
6.6.	Для защиты гидромотора от перегрузок в гидролинию
необходимо поставить предохранительный клапан.
10.
6.7.	Во время эксплуатации гидромотор должен быть запол-
нен маслом выше средней линии. Если гидромотор находится в
вертикальном положении, он весь должен быть заполнен мас-
лом. Для этого нужно соответственно подсоединить дренажную
линию. Количество масла между мотором и дросселирующими
устройствами должно быть наименьшим, поэтому аппаратуру
управления необходимо размещать в непосредственной близос-
ти от мотора.
6.8.	Принципиальная схема подключения гидромотора дана
на рис. 6.1.
Рис. 6.1. Принципиальная схема подключения гидромотора:
I — регулируемый гидронасос; 2 — фильтр; 3 — регулятор потока; 4 —
гидромотор; 5 — гидрораспределитель; 6 — наФорный клапан; 7 — предо-
хранительный клапан; 8 — гидробак
11
chipmaker.ru
7.	ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ
И МЕТОДЫ ИХ УСТРАНЕНИЯ
17.1	. Перечень возможных неисправностей указан в таблице 7.1.
Таблица 7.1
Неисправность	Вероятная причина	Метод устранения
Гидромотор не вращает- ся при подводе масла Стук или шум при ра- боте Частота вращения гидро- мотора под нагрузкой па- дает	'	Отжим ротора гидромо- тора вследствие износа или задиров на распре- делительных поверхнос- тях. (При износе или задирах опорно-распреде- лительных поверхностей увеличивается	утечка масла по торцовому рас- пределению) Отжим ротора вследствие заедания поршней в ро- торе Заедание поршней в ро- торе вследствие попада- ния в зазоры механичес- ких частиц или смолис- тых веществ, которые выделяются из минераль- ного масла Отсутствие давления в гндролинии вследствие засорения предохрани- тельного клапана или не- исправности насоса Недостаточное давление в сливной линии гидро- мотора Заедание упорного под- шипника, поршней или толкателей Гидромотор перегружен	Прйшабрить опорную по- верхность ротора и при- тереть по плите оперный диск Разобрать гидромотор,, промыть детали, собрать гидромотор и заполнить его маслом При запуске проверить утечку масла из дренаж- ного отверстия, которая че должна превышать значения, указанного в технической характерис- тике Прочистить клапан и обеспечить очистку мас- ла, отремонтировать или заменить насос Отрегулировать напор- ный клапан. Если гидро- пиния замкнута, увели- чить давление подпитки Присоединить дренажную гидролинию таким обра- зом, чтобы мотор был заполнен маслом хотя бы наполовину и чтобы сма- зывался упорный под- шипник Повысить давление до номинального или заме- нить гидромотором дру- гого типоразмера
12
Продолжение табл. 7.1
Неисправность	Вероятная причина	Метод устранения
Вал гидро матер а враща- ется неравномерно	Засорение клапана в ре- гуляторе скорости Наличие воздуха в гид- ролинин Наличие большого коли- чества масла между гид- ромотором и аппарату- рой управления	Ппомыть клапан, убе- диться в том, что он сво- бодно перемещается Выпустить воздух Приблизить аппаратуру управления к гидромото- ру, сократить до мини- мума длину гидроли- ни и
7.2.	Чтобы устранить внутренние неисправности, гидромотор
следует разобрать в специальном помещении, защищенном от
осадков, пыли, влаги и грязи. Непосредственно перед сборкой
мотор нужно промыть, а в процессе сборки смазать его мас-
лом.
7.3.	При появлении утечки через уплотнения, уплотнения под-
лежат обязательной замене.
Уплотнения, находившиеся в эксплуатации, после демонтажа
узла повторно не применять независимо от их износа.
7.4.	В течение гарантийного срока разборка гидромотора не
допускается и ремонт производит завод-изготовитель.
7.5.	Рекламации принимаются и ремонт производится только
при предъявлении руководства по эксплуатации.
8.	СВИДЕТЕЛЬСТВО О ПРИЕМ
COOT-
Гидрбмотор -Р, заводской номер
(дата выпуска)
Лицо /гветственн

за. приемку
ветствует техническим условиям и признан годным для эксплуа-
тации.
(подпись)
ГилропркЕс-д
Г. !! ЛЛ-/Т
ББФ
198_ г.

Chipnaker.ru
13
chipmaker.ru
9. СВИДЕТЕЛЬСТВО О КОНСЕРВАЦ
Гидромотор Г15<%. ,Р, заводской номер
под-
вергнут консервации согласно требованиям, предусмотренным
нормативно-технической документацией.
Категория условий хранения и транспортирования С.
Вариант временной защиты ВЗ-1.
М.П.
198_ г.
пись)
10. СВИДЕТЕЛЬСТВО ОБ УПАКОВ
Изделие после, кд^^фвацир;принял
Датд/крнсерв
Срок защиты б^41ереконсервации
Консервацию произв
(подпись)
Гидромотор riJz^Z-.P, заводской номер , упа-
кован согласно требованиям, предусмотренным нормативно-тех-
нической документацией.
Вариант внутренней упаковки^УЛ.
Дата упаковки
198___ г.
Упаковку произвел
(подпись;
Изделие после упак<
(подпись)
11.	ГАРАНТИИ ИЗГОТОВИТЕЛЯ
11.1.	Изготовитель гарантирует соответствие гидромотора ти-
па Г15-2.. ,Р требованиям технических условий и обязан без-
возмездно заменять или ремонтировать вышедшие из строя гид-
ромоторы при соблюдении потребителем условий эксплуатации,
транспортирования, хранения и монтажа.
11.2.	Гарантийный срок эксплуатации 18 месяцев при гаран-
тийной наработке, не превышающей 3000 часов.
11.3.	Гарантийный срок хранения 24 месяца.
Н
11.4.	Исчисление гарантийных сроков по ГОСТ 22352-77.
11.'5	. Рекламации заводу-изготовителю предъявляются со-
гласно инструкции о порядке приемки продукции производствен-
но-технического назначения и товаров народного потребления по
качеству, утвержденной Постановлением государственного ар-
битража при Совете Министров СССР от 25.04.66 г. № П-7.
Руководство по эксплуатации не отражает незначи-
тельных конструктивных изменений в гидромоторе, вне-
сенных изготовителем после подписания и выпуска дан-
ного руководства, а также изменений по комплектующим
изделиям и документации, поступающей с ними.
chipmaker.ru

Chi, maker.ru
ГИДРОМОТОРЫ АКСИАЛЬНО-ПОРШНЕВЫЕ
ТИПА Г15-2.. .Р
Руководство по эксплуатации
Издание № 10792.	Тираж 57 000 экз.
Сдано в набор 11.12.1987. Подписано в печать 30.04.1988.
Бумага типографская, формат 60Х84,/1б=0,50 б. л.; 1,0 физ. п. л.;
0,93 усл. п. л. 0,93 уел. кр.-отт. 0,82 уч.-изд. л.; Бесплатно. Высокая печать.
Шрифт 10 п. литературный.
Экспериментальное художественно-конструкторское бюро
232000, Вильнюс, Парибё, 12.
Отпечатано в тип. им. В. Капсукаса-Мицкявичюса.
233000, Каунас, пр. Ленина, 23. Заказ № 1773.
