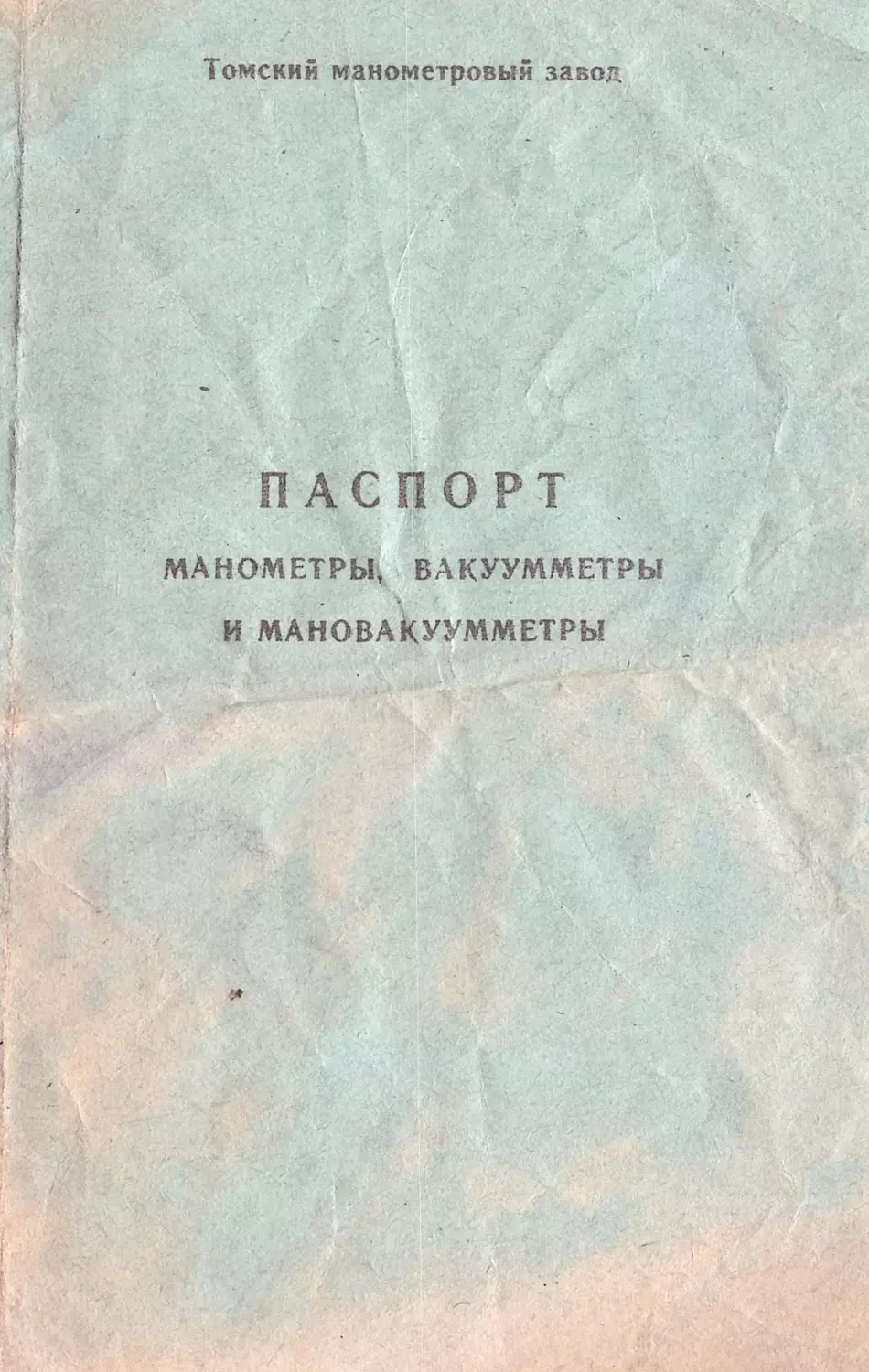

Томский мано111етровый завод
ПАСПОРТ
• МАНОМЕТРЫ ,
ВАКУУММЕТРЫ
И МАНОВАКУfММЕТРЫ

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
1 Заводское
Верхи. npe- ,
На11менован11е
1 ufioз11aчeи1ie K.iacc
де., изме- i
nрибора
ТОЧНОСТ\1
ренн• 1
в к.:сfсм2
1
t
OБ~i t-100
2,5
,
-
O6Mt;-J60
t,5
-
-
~
.
Манометр
МОШl-100 2,5
1
МОШl-160 ,- 1,5_
М-250 · .,
,,5
OBMBl-100 2,5
Мановаку-
ОБМВl-160 1,5
у метр
М6OШ1-100 ~\5
м~ОЩl-160 1,5
1
ОБВl-100
2,5
Baкyywwerp
ОБВI.-160
1,5
ВОШI-100 2,5
-
ВОШI-160 1,5
-
,
.
.
Прибор проверен и соот,етствует. ГОСТ 8625~65
11 ТУ25-ОЗ-28-70, о чем свидетельствует кJiеймо на
задней стенке корпуса: прибора.

-1'
5
на
\t
\'11
ИНСТРУКЦИЯ
ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
МАНОМЕТРОВ, ВАКУУММЕТРОВ.
И J\\дНОВАКУУММЕТРОВ
ПОКАЗЫВАЮЩИХ
Манометры, вакуумметры и мановакуумметры
показывающие с трубчатой пружиной изготовля­
ются в соответствии с требованиями ГОСТ
8625-65, ТУ25-03-28-70 и предназначены для из­
мерения избыточного дав.1е1U1я или вакуум}.1етр11че­
скоrо давления (разрежения) жидкостей, газов
и паров, не действуJощих агрессивно на стали .и
медные сплавы.
Монтаж
l. При монтаже пользоваться rаечщ,1м ключ()м
с размером зева 17 мм. Запрещается пользоваться
корпусом прибора для ваертыв-аннl'! штуцера в резь­
(?овое отверстие трубопроs~дной арматуры.
2. На приборы, монтируемые на щитах или
стендах, не дояжны оказывать влищше перекосы
трубопровода и , деформация ег~вследствне изме­
нения температуры.
3.
-~
качестве уn,1отнительных прокладок под
штуцер применпть шайбы из~ св11нца, фибры, кожи,
или отожженной меди. •
Правила эксплуатации
1. Приборы эксплуатировать только. в нормаль•
ных условиях:
'
а) установка в вертикальном по.~ожении;
б) изменение даи.,ения со скорGстью не большей
iO % верхнего предела измерения в {:екунду; • ' .
в) вибрация пли тряска должна отсутствовать
ИJlH не достигать величин; вызывающих размах ко­
J1ебаний стрелки боолее 1/10 дликы делени~i

г) температура окружающей среды от -50 до
+6О0С и относительная влажность не более 80 %.
2. В условиях, отJJичных от нормальных, для за­
щиты прибора применять усrр:>йства:
а) от высоких температур :- сифонное с жидким
наполнителем;
б) от корррзирующеrо. воздействия измеряемой
среды - разд~лительное;
в) от большой -вязкости измер яемой среды
-
' разделительное с больши 1уш прохода~и
и жидким
наполнителем малой вязкости;
r) от резкого переменного или пульсирующего
давления измеряемой· среды - демпфирующее.
При переменном дав.11.ении измеряемой .среды
допустимое рабочее • давление не должно превы­
шать 2/3 верхнего предела измерения прибора, при
постоянном - 3/4 " Запрещается •1змерять резко
меняющиеся давлення и нагружать манометры вы- .
ше их верхнего предела измерения.
I
1
Хранение
Приборы хранить в сухом отапливаемом поме­
_щ,ении при температуре окружающего воздуха от
+ 5 ДО +35°С И ОТНОСИТеЛЬНОЙ ВЛаЖНОСТl-f не бо­
лее 80 %. Воздух не должен содержать примесей
агрессивных газов и паров.
Гарантийный срок
Предприятие гарантирует работу прибора в те­
ч.ение 18 месяцев со дня его - установки, но не более
24 месяцев со дня отrруэ~и. при услоJ3и11 соблюде­
ния ГОСТ 8625-65, ТУ25-03 -28-70 и настоящей
инструкции.
