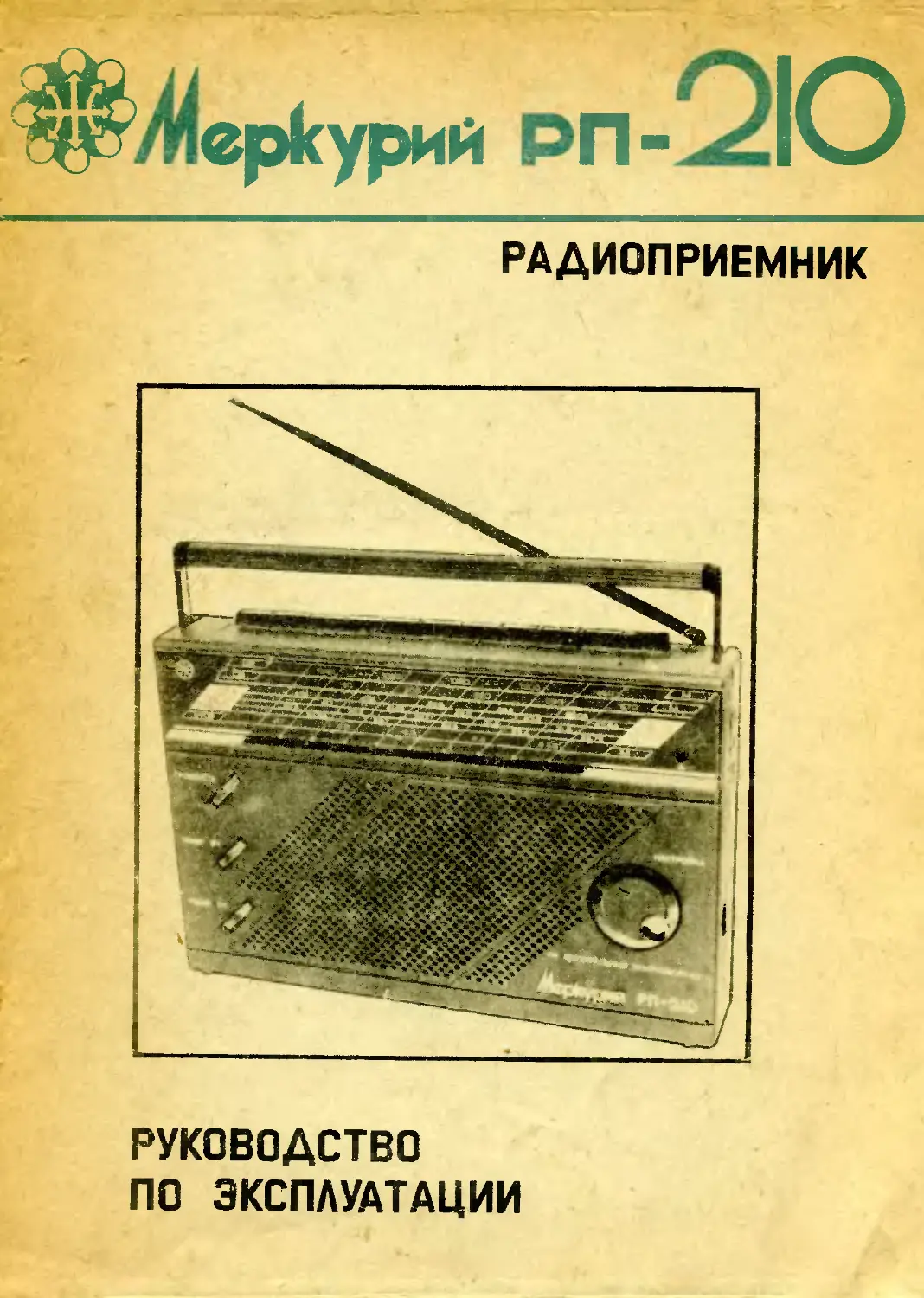

РАДИОПРИЕМНИК
РУКОВОДСТВО
ПО ЭКСПЛУАТАЦИИ
1. ОБЩИЕ УКАЗАНИЯ
При покупке приемника требуйте проверки:
его работоспособности во всех диапазонах приема при
включении от батарей питания и от выносного сетевого блока
питания;
комплектности приемника и сохранности пломбы на кре-
пежном винте задней панели;
наличия в гарантийном и отрывном талонах руководства
по эксплуатации штампа магазина, разборчивой подписи или
штампа продавца и даты продажи. Помните, что при утере
гарантийного и отрывного талонов Вы лишаетесь права на
гарантийный ремонт приемника.
Перед включением приемника в сеть внимательно озна-
комьтесь с настоящим руководством по эксплуатации.
Во избежание порчи приемника:
оберегайте его от влаги и прямых солнечных лучей;
не переносите его с выдвинутой телескопической антенной;
следите за состоянием элементов питания и своевременно
производите их замену (при ухудшении качества звучания).
После длительного пребывания на морозе приемник перед
включением должен быть выдержан в теплом помещении не
менее четырех часов
При длительных перерывах в работе рекомендуется изъ-
ять элементы питания из батарейных отсеков с целью исклю-
чения вытекания электролита.
Приемник в упакованном виде должен храниться в закры-
тых сухих проветриваемых помещениях при относительной
влажности воздуха до 85%, температуре от +5 до +30°С и
при отсутствии в воздухе кислотных, щелочных и других аг-
рессивных примесей.
Приемник может эксплуатироваться при температуре от
—10 до +45’С и относительной влажности до 80%.
Группы сложности входящих в приемник компонентов
приведены в табл. 1.
Таблица 1.
ЧМ	/ ЛМ
2	| Т
2. КОМПЛЕКТ ПОСТАВКИ
1. Приемник «Меркурий РП-210» ?. Элемент питания типа А343 или 343 3. Выносной сетевой блок питания со шнуром 4. Руководство во эксплуатации с гарантийным	— I шт. — 6 шт. — 1 шт.
и отрывными талонами	— I экз.
5. Вставка плавкая ВГ1 1-1 0,5А	— 1 шт.
6.	Вставка плавкая ВПТ 6-5 7.	Шнур соединительный 8.	Тара	— 1 шт. — I шт. — 1 шт.
3. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон принимаемых частот (волн):
ДВ. кГц (м)	148,5-283,5 (2020,2—1058,2)’
СВ, кГц (м)	526,5—1606,5 (569,8—186,7);
KR1, МГц (м)	5,95—6,2 (50,42—48,38);
КВ2, МГц (м)	7,1—7,3 (42,25—41,09);
КВЗ, МГц (м)	9,5-9,77 (31,58—30,7);
КВ4, МГц (м)	11,7—12,1 (25,64—24,8);
л'ДВ, МГц (м)	65,8—74,0 (4,56—4,05)
Чувствительность с внутренних антенн мВ/м, не хуже, в
".иапазонзх:
Л. В-1,5;
СВ-0,7;
КВ-0,20;
\ к з 0Д35
Одноенгнзлъная избирательность по соседнему каналу в
диапазонах ДВ, СВ, КВ при расстройке ±9 кГц не менее
40 дБ.
2
Номинальный диапазон воспроизводимых частот по звуко-
вому давлению:
ДВ, СВ, КВ	(125—4000) Гц;
УКВ	(125—10000) Гц
Номинальная выходная мощность — 1 Вт-
Максимальная выходная мощность — 2 Вт.
Питание осуществляется от шести элементов Л343 общим
напряжением 9 В или от сети переменного тока напряжением
220 В (с допускаемым отклонением ±22 В) с помощью вынос-
ного блока питания от бортовой сети легкового автомобиля
в режиме с выключенным двигателем.
Габаритные размеры приемника (285x55x185) мм по кор-
пусу.
Масса приемника без упаковки и элементов питания —
1,4 кг.
Сведения о содержании драгоценных и цветных мгтэтлов:
золота — 0,07 г; серебра — 1,63 г: платины — 0.04 г; палла-
дия— 0,24 г; двуокиси рутения — 0,04 г; атюмпния и алюми-
ниевых сплавов — 0,01 кг; меди и сплавов на медной основе —
0,05 кг; цинка и цинковых сплавов — 0.03 кг.
4. УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
Перед заменой плавкой вставки в приемнике пли вынос-
ном сетевом блоке питания необходимо обязательно вынуть
блок питания из розетки электросети (самодельные предохра-
нители не применять).
Не оставляйте без присмотра приемник и выносной сетевой
блок питания включенными в электросеть
По окончании работы приемника от сети переменного гокя
выньте блок питания из розетки электросети.
5. КРАТКОЕ ОПИСАНИЕ ПРИЕМНИКА
Приемник «Меркурий РП-210» 2-й группы сложности, со-
ответствует ГОСТ 5651-89 и техническим есловиям 2.021.002
ТУ и предназначен для приема передач радиовещательных
станций с амплитудой модуляцией (ДМ) л диапазонах длин-
ных (ДВ), средних (СВ),'коротких ГКВ) волн и с частотной
модуляцией в диапазоне ультракоротких УКВ волн-
Приемник имеет следующие функциональные возможнос-
ти и потребительские удобства:
устройство бесшумной настройки в диапазоне УКВ;
систему автоматической подстройки частоты в диапазоне
УКВ;
индикатор наличия станций во всех диапазонах;
подсветку шкалы диапазонов;
раздельные регулировки тембра по высоким и низким зву-
ковым частотам;
соединитель питания, содержащий устройство автоматиче-
ского включения и выключения батарей питания;
шнур соединительный для питания приемника от гнезда
прикуривателя в легковом автомобиле:
ручку точной настройки;
устройства для подключения:
внешней антенны в диапазонах ДВ, СВ, КВ:
внешней антенны в диапазоне УКВ:
магнитофона иа запись;
головного телефона;
выносного источника питания.
Внешний вид приемника (спереди и сбоку)
1— кнопка включения бесшумной настройки (БШН);
2 — кнопка включения автоматической подстройки частоты (АПЧ),
3 — кнопка включения подсветки (ПОДСВ);
4	— кнопка включения питания (ВКЛ);
5	—регулятор громкости (ГРОМКОСТЬ);
6	— регулятор тембра ВЧ (ТЕМБР ВЧ);
7	—регулятор тембра НЧ (ТЕМБР НЧ);
8—кнопки переключения диапазонов (ДВ, СВ, КВ1—КВ4, УКВ):
9	— индикатор наличия станмий (ИНД. НАСТРОЙКИ);
10	—ручка настройки по диапазону (НАСТРОЙКА);
11—розетка подключения .магнитофона;
12 — гнездо двухпроводное для подключения головного телефона;
13 — гнездо соединителя для подключения внешнего источника питания
( + 12В);
Рис, 6.!,
Время работы приемника от одного комплекта элементов
А343 при выходной мощности 0,1 Вт составляет не менее 20
часов-
Расположение и назначение элементов управления при-
емника показаны на рис. 5.1., а расположение розеток и место
установки элементе» питания — на рисунке 5.2.
Внешний вид приемника (сзади и сбоку)
1	— телескопическая антенна;
2	— батарейные отсеки;
3	—розетка подключения внешней антенны в диапазонах ДВ, СВ, КВ и
заземления;
4	—розетка подключения внешней антенны в диапазоне УКВ (среднее гнез-
до — потенциальное, крайнее — заземление);
б - ручка точной настройки (ТОЧНАЯ НАСТРОЙКА)
Рм. 6Л.
6
6.	ПОДГОТОВКА К РАБОТЕ И ПОРЯДОК
РАБОТЫ С ПРИЕМНИКОМ
Для включения приемника от автономного источника пи-
тания необходимо снять крышки двух батарейных отсеков и
вставить в отсеки по три элемента питания в соответствии со
схемой, имеющейся в отсеках. Установить крышки на место.
Для включения приемника в сеть необходимо штеккер со-
единителя шнура выносного сетевого блока питания вставить
в гнездо приемника <12В> {при этом автоматически выклю-
чается витание приемника от батарей). Вставить вилкой вы-
носной сетевой блок питания в розетку электросети.. При
этом загорается освещение шкалы диапазонов, тем самым осу-
ществляется индикация включения приемника в сеть.
Включить приемник кнопкой ВКЛ. При питании от бата-
рей подсветка шкалы осуществляется нажатием кнопки
ПОДСВ.
Настройка приемника на желаемую радиостанцию в диа-
пазонах ДВ и СВ осуществляется нажатием соответствующих
кнопок ДВ и СВ и вращением ручки настройки по диапазону.
Затем необходимо повернуть приемник вокруг своей оси до
получения наилучшего приема при минимальных помехах.
Примечание. Внутри железобетонных зданий желательно
пользоваться внешней антенной.
При приеме в диапазонах КВ и УКВ установить желаемый
диапазон, осторожно выдвинуть телескопическую антенну сна-
чала за головку, а затем каждое колено в отдельности до упо-
ра Прием может быть осуществлен и на внешние антенны.
В данный приемник введено дополнительное потребитель-
ское удобство — ручка точной настройки (см- рис. 5.2.).
Точная настрою: а на радиостанцию контролируется све-
товым индикатором. При точной настройке на уверенно при-
нимаемую станцию индикатор гаснет.
Для осуществления автоматической подстройки частоты
(точной настройки на станцию) в диапазоне УКВ, настрой-
те приемник на желаемую станцию и нажмите кнопку АПЧ.
При приеме очень слабых сигналов работа АПЧ становит-
ся неустойчивой.
Бесшумная настройка в диапазоне УКВ осуществляется
нажатием кнопки БПШ. При этом шуми в приемнике значи-
тельно уменьшаются.
6
Магнитная звукозапись производится путем подключения
входа магнитофона к розетке (рис. 5.2.) при помощи соедини-
теля типа ОНЦ-ВГ. Регулятор громкости приемника может на-
ходиться в произвольном положении, а уровень записи регули-
руется в магнитофоне.
К розетке головного телефона можно подключить голов-
ной телефон с сопротивлением 50—120 Ом.
Для замены вставки плавкой необходимо снять крыши)
левого батарейного отсека и вынуть вставку плавкую.
Для замены вставки плавкой в выносном сетевом блоке
питания необходимо извлечь держатель со стороны шнура
питания и вынуть вставку плавкую.
В случае ухудшения фиксации телескопической антенны
(ТА) в наклонном положении подтяните отверткой винт у ос-
нования ТА.
7.	гарантийные обязательства
Приемник «Меркурий РП-210» соответствует утвержден
ному образцу.
Изготовитель гарантирует соответствие изделия требова-
ниям ГОСТ 5651-89 и технических условий 2.021.002 ТУ <;рг
соблюдении владельцем правил эксплуатации, изложенных ч
руководстве по эксплуатации.
Гарантийный срок эксплуатации приемника «Меркурий
РП-210» 24 месяца со дня продажи через розничную торге
вую сеть.
При отсутствии даты продажи и штампа магазина в га-
рантийном и отрывных талонах срок исчисляется со дня вы-
пуска приемника предприятием-изготовителем.
В течение гарантийного срока эксплуатации владелец
ет право на бесплатный ремонт по предъявлению гарантийного
талона. При этом за первый ремонт каждого года гарантии
вырезают отрывной талон, соответствующий выполненной р ,
боте. Последующие в течение гарантийного срока ремонты ьы
полняют также бесплатно и записывают данные, о виде ре-
монта в учетно-техническую карточку, которая находится з
ремонтном предприятии, и на оборотной сторон? ь-ралт; "шо
го талона.
Ремонт изделия выполняют ремонтные предпр-><!ня. ни
формацию о которых можно получить и -залазит р.»; потов а
ров.
1
Без предъявления гарантийного и отрывных талонов или
при нарушении сохранности пломбы на приемнике претен-
зии к качеству работы не принимаются и гарантийный ре-
монт не производится.
В течение гарантийного срока эксплуатации, установлен-
ного на приемник, ремонт производится за счет владельца в
случае, если он эксплуатирует его не в соответствии с. насто-
ящим руководством по эксплуатации или не выполняет реко-
мендаций ремонтного предприятия, направленных на обеспе-
чение нормальной работы приемника.
Обмен неисправных приемников осуществляется через
торговую сеть по предъявлению справки ремонтного пред-
приятия и гарантийного талона в соответствии с действующи-
ми правилами обмена промышленных товаров, купленных в
розничной торговой сети государственной и кооперативной
торговли.
При возврате приемник необходимо упаковывать в ящик
посылочный по ОСТ 45. 39-86 с уплотнением свободных мест
отходами бумаги и картона.
Действителен цо заполнении
Уфимский завод коммутационной аппаратуры
ГАРАНТИЙНЫЙ талон
Заполняет предприятие-изготовитель
Приемник «Меркурий РП 210» № Q- h 9
Дата выпуска....—...—.......... -...m________ _____-
Представитель ОТ К предприятия-изготовителя . Х\
________________________________________________
(штамп ОТК)	\ Q, •
Адрес для предъявления претензий к качеству ртюоты
изделия:
450022, Уфа-22, Уфимский завод коммутационной аппара-
туры.
Заполняй торгм^е-предприятие
Дата продажи	С)
(««о, месяц, год) .•
Продавец	.
подпись или штамп
Штамп магазина________________________________________
Поставлен на гарантийное обслуживание
ваимевование
ремонтного предприятия, «ело, месяц, год
Гарантийный номер -	_________________.____
9
(Лицевая сторона)
Действителен по заполнении
Уфимский завод коммутационной аппаратуры
Корешок отрывного талона на гарантийный ремонт
в течение первого года гарантии
ОТРЫВНОЙ талон на гарантийный ремонт
В ТЕЧЕНИЕ ПЕРВОГО ГОДА ГАРАНТИИ
Заполняется предприятием-изготовителем
....	НЯ i
г Л Ь *
Приемник <Мерк^,^^РП-2^^№ II'	-
Дата выпуска_________________	.	... ......
Представитель ОТК предприятия-изготовитрляЧ / о
(штамп\рТЮ
Адрес для возврата талона на предприятие-изгото-
витель: 450022, г- Уфа-22, Уфимский завод коммута-
ционнои аппаратуры
Заполняет
Дата продажи
Продавец __
нодпись или штамп
Штамп магазина	-.
II
(Оборотиая етороиа)
Заполняет ремонтное предприятие
Гарантийный номер приемника
Содержание ремонта. Наименование и номер по схе-
ме замененной детали или узла. Место и характер де-
фектов:	- -	__„
Дата ремонта	- .
(число, месяц, год)
Подпись лица, производившего ремонт
Подпись владельца изделия,
подтверждающего ремонт
Штамп ремонтного предприятии
с указанием города
12
(Лицевав сторона)
Действителен по заполнении
Уфимский завод коммутационной аппаратуры
Корешок отрывного талона на гарантийный ремонт
в течение второго года гарантии
ОТРЫВНОЙ ТАЛОН НА ГАРАНТИЙНЫЙ РЕМОНТ
В ТЕЧЕНИЕ ВТОРОГО ГОДА ГАРАНТИИ
Заполняется предприятием-изготовителем
Приемник «Меркурий РП-210»	—
• -Л J [
Дата выпуска
Представитель ОТК предприятия-изготовителя Vft
(штамп ОТ£)

Адрес для возврата талона на предприятие-изгото-
витель: 450022, г. Уфа-22, Уфимский завод коммута-
ционной аппаратуры
Штамп магазина __________________________________
(Оборотная сторона)
Заполняет торговое предприятие
Гарантийный номер приемника
Содержание ремонта. Наименование и номер по схеме
замененной детали или узла. Место и характер дефек-
тов:	-	-
Дата ремонта
(число, месяц, год)
Подпись лица, производившего ремонт —___—-
Подпись владельца изделия,
подтверждающего ремонт ,,............ . .
Штамп ремонтного предприятия
с указанием города
ГГТ-% 1990 г., т. БОООж!, в. 1814
ч-,м РП P<L
Г /7
г?
га
иц
48
К
ил
.т
lit г«1
8. 4">
til it!
“W'l
//£ .78
V/5J
mts
 W
КТ315Л
ь
кпзезл
it
Inll!
3k
X огггм
-Н
fl
яг
<№
II!
гго
₽5С
»»
И7«
Кб
W5
KkesAT
J' "t’
Kot
M6
(5*
C?fl
(кя
ас^ГняТЬ.о^нл
in
гм
0,01 ив
'K
сД~|ёга~~Т
OtMHR j
/5 И
X!

(1л<А>-ъ~
nvKfeiftt
Точи
настои ,п
гИ (Г
КГГЙ
ПВ f
.Kfif’E
400
^-.L^T/T
R5
Т.СПмЯ
УрОбЬНе „ МЬ
R7 УрсЛем* ,30
₽.(!
|6Х<
м ян
J,6r
w~
8,6»
?го«
ггп«
0?0<<7мк
sc

~ EW
ев -
♦ C52
“Ио«*
т
<г
К 757 И5

КГ «Г ИГ
w Елай ,?I C.O»l«
КГЖ8М rJjj, tM
ОДМнл
7LH
5«
]м
.С#'
Тля
nLTfl
^»o»xrJL^
СП
ао*7»*<
_ 11^-
1гп
	>R<h J<!0.	17
ХУЛг
Kfif’CZT
в Г
егь
1Я I л
ЙО
ст
(78
tti;^
6
t»
ТвЛ’?"»
«О
				z/J iK f.
!•« J 2-Л	ttn	Ж

• Геи

—*	(if no		Ufa*
<	(n ‘ 9Й		О >5.(6
			Pt] f^rC-^i] P
I	G^p cA««»»		“tl ftb-JO^O
7	; r8P1,		*orv

	i/rno
7	t, W
8	tr L6t
4	£cj f*®’*
<7	Xp cl’loy-

<1	Uui eati^p
9	Kop-iye
Ю	ti ЧП
7/
ГО'аСО^и^
гыге^ 04_
JnJ JL_
huio^ trir:
9С1П - СИ
РП -c>0
PV . V С
ЪпЪ 'C
[dncmp FW |ff-
Mt
_lie -0_
’<4
«88
2’x
7(9 I
npIHw |
yjsiHrup Pi
|i5nw<? H'
CurilCA 'It
tvff'CP <H
TO
F74
nHfOfU'
?r
И’Ш
КТМй:ХТЗЫ»
10 Еп • 96
7!
□Е
too
tmaperw fXvoinv
КГЗБ6ВМ
9МП -СМ
Конденсаторы тан М
л —
ни
т>
7?
Ms
lit
<S5«
.CFW
ни •
ll
sriu-ti
CH
rr.'«.
V?7	-
' ПИ’В
mt»-
2M
“••A
fnsmi
И
Off л
~mtnn
RU I73«t
Цономбко
“VW
<op^p
VtmtK
Цепь
tx 3i
BibitoP 54
Kn/ t/t
in
HI
S YlUkzr-jT Idjrr«i*
873
trs
yt №

CS2
50«<
ЙЦ
tn
ao*7**<
LtSB
ггп ico
R50
<5t
law
m in
KH6R6H
0,9*fru

5
В jayiayjp. mput

ft	StcMip ®?/nw.
17	OJp 'Soft o/p
_r<w
iitvm
cw >
Ш L _
«и ft nit pfi;
IfaJu катар	U
	15
6‘0KUf.£f>	4
..
,.sw'-'
~£h
rlj
B?~=X=ci’

(jt’nk		Cttri.	•^-
n ‘ «		Cma.se	8

		Pt: farc-to	7
Sp. (Entb		^tl hb^oio	5
ft. (Bor		Кар '’y't	J

	‘M	in

Цепь		Ut^b	♦—
№		ВшсЗ J*	rf
k ‘Ji		b !'	/4
lit 'ftlb		6, /•> J	l!
8p


		f uni CIV	IS
lui “<1tjcp		fn ««Л	H
(орлус			r
It V04		fi Ji"? c^ec	p

«И
I»*

xfef
W”
ntttb
JU!*
Lfcn?
□£7J
mo
va
кВЙь
M9
n««3 * Aim A”?
»<# □<:««? и %M Vй*
J.
«ИЗ
П«
nr
1 л

м
?г
4—jx_nwrton»
!• LftF] .
гьГ^С
№ 3 Vl'
I.'*’
: lP’7
,Ы?Ь
|<йС5ч<
878
, Art ’


* корпус

2?
-G*
«4
"от
Aiw
.
4 ИГ
LJli*
15

Upoliti/ Папрялешя nxm'WHon
r'itit.} inaf^il (‘.'HJi.'iCm.rx C'n
riO t'XCHt ПО :70У.
bi' ‘M г-os-ot
Ое/игторы
ci-n o ia щ . t5
Кшдепеаторы
K£-1 CS,C».cn ,
ка-гз-С1.1'7,011
К >0 -76 - пгтольпые
Peiuwopw шоеси
0П5-3<Ен'-!5...'С5
опз-гба-нг
CM-it-fll
*о oW
io ow
Ю otl
4 о ов
‘ о og
f о o«
ro Of6
9 о on
9 о org
стоя
кгвкл
Г"«/п понерпб кенгпоктпй у neptxxtnva
tnr.ntl но t ip^h 'N i- нгтые анагегичеп
Резисторы пати Ш
. НмТ-1 -83S
СП5-5Ы-Я5, ₽6, КП. R5S. 0.59.ZU!. R58 gti
Мб. fit
[I 1- остаяшыг
KL-^Cf. 05, Cl?, tl3. Cl5,Cff.C№.C50,
055.08!,083,OS!
ктч-Я-о1/.05, ar, ai. аг .. tn, t*e
кгг-5-сг,ся...с»,с/5, сгг.сгз а/.сзз.
C5i. 058,038,037. as, 057. CO!. CSS,
иг.а:.его. 'm, csj. ops, oik
K50-K OS, CCD.015, 0*5, №... 053.0(1.
065...065, Oil.On. C18.CB0.
Св/,Св9,СВ5. С87.<.ив.СЯ0,С!г.
C54. C96,C7o/.C«5. CIOS
К75-ПВ-Г.ПТ
fC f0~ 7fl • оста'***'?


H2U5)
St 5
St.s
KM
"J/ I.
CJ6
C46
C105
iW—II-
Точная
нас/пройка.
Плавная
/3 настройка
'^41- \13 я
1/7^ '
I
‘ ‘^Гг?
в9, / Г
. *
• 6 Xf»! i ’
1 . f //Z
I*? is* । iy.' ~
'•* 17*i Irr
I	‘Л .?.
(®9	•чр’
I
л<? Rt

H2(L5)
Н2Ц.З)
HI (1.2)0
Л’ЛЗ
БиН
Псдс&.
АПЧ
H0t5_
Vtf.\
fi69
MO
'~S~CW5
CfS5
V27 JM
CWTr
C/C2
Г65
Л
TWT—t
K2(i3J
I/7M] '
№3?/огк ВНИМАНИЕ
& илделии „ Меркурий РП-2^0 ' ДУЦ 2 QM.Q&2T1J
s	Лист 1 Листов
Sbirtor.tief-.o
Долл но Быть
Основание
C/iEnu^iHu»
дчцп-эо,
ДУЦ 120-Ч0г
ДУЦ1!№0
