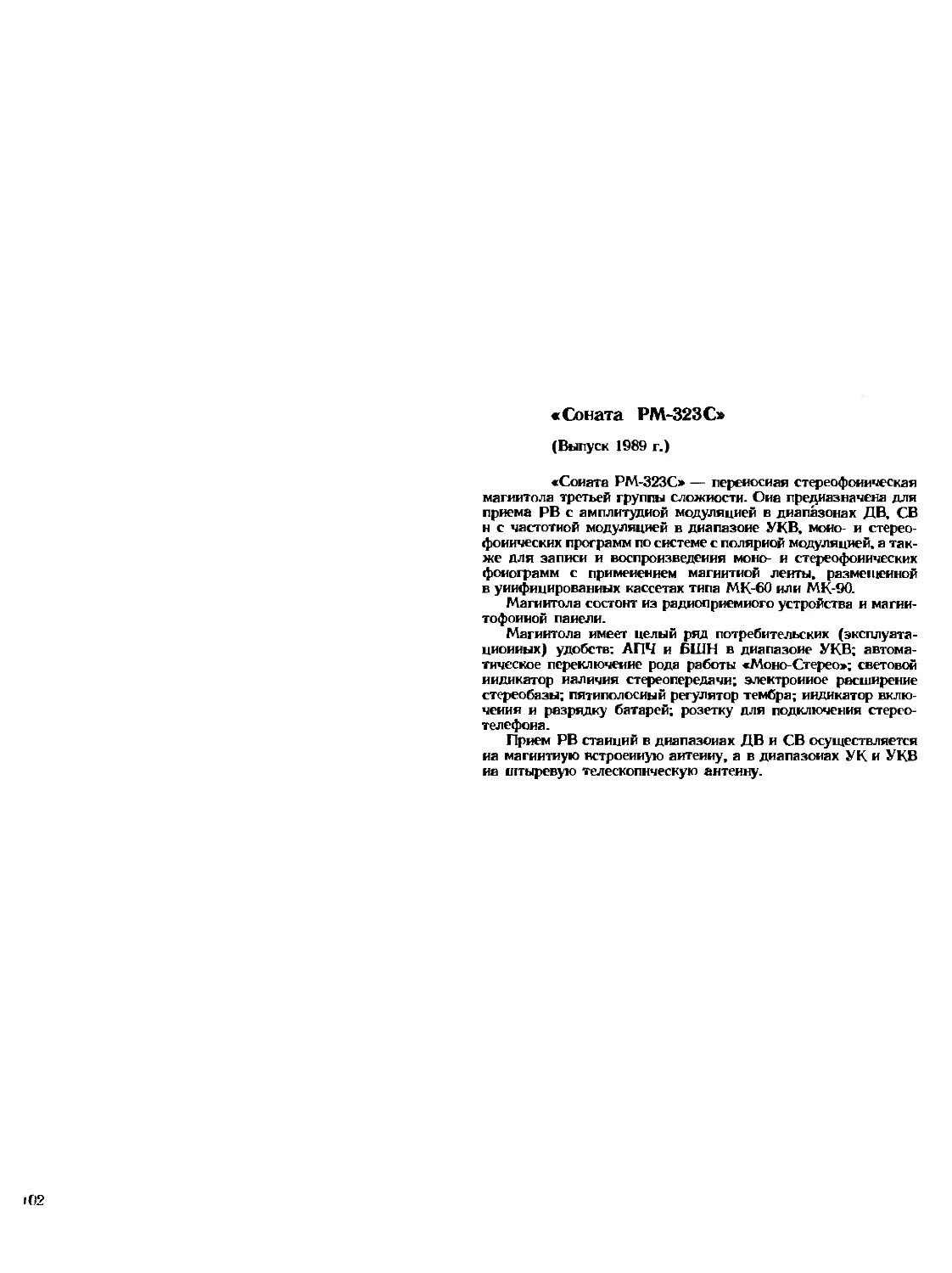

< Соната РМ-323С»
(Выпуск 1989 г.)
«Соната РМ-323С» — переносная стереофоническая
магнитола третьей группы сложности. Она предназначена для
приема РВ с амплитудной модуляцией в диапазонах ДВ, СВ
н с частотной модуляцией в диапазоне УКВ, моно- и стерео-
фонических программ по системе с полярной модуляцией, а так-
же для записи и воспроизведения моно- и стереофонических
фонограмм с применением магнитной ленты, размещенной
в унифицированных кассетах типа МК-60 или МК-90.
Магнитола состоит из радиоприемного устройства и магни-
тофонной панели.
Магнитола имеет целый ряд потребительских (эксплуата-
ционных) удобств: АПЧ и Б1ПН в диапазоне УКВ; автома-
тическое переключение рода работы «Моно-Стерео»; световой
индикатор наличия стереопередачи; электронное расширение
стереобазы; пятиполосиый регулятор тембра; индикатор вклю-
чения и разрядку батарей; розетку для подключения стерео-
телефона.
Прием РВ станций в диапазонах ДВ и СВ осуществляется
на магнитную встроенную антенну, а в диапазонах УК и УКВ
на штыревую телескопическую антенну.
>02
Принципиальная электрическая схема
Стереомагнитола «Соната РМ-323С» выполнена по
функционально-блочному принципу и состоит из семи плат и
блоков: радиоприемного устройства (AI), магнитофонной па-
нели (А2). блока регуляторов (А4). усилителя мощности
УМ (АЗ), лентопротяжного механизма с платой управления
ЭД (А6), платы индикации (А5) и выносного блока питания
БП (А7).
Принципиальная схема электрических соединений блоков
приведена на рис. 1.142.
Основные технические данные:
Диапазон принимаемых частот (ноли), не уже:
ДВ....................... .	.	I48...285 кГц (2027... 1052.6 м)
СВ	.	.	525...1607 кГц (571.4-.-186.7 м)
УКВ	....	.	.	68.8—74 МГц (4.56—4,06 м)
Промежуточная частота:
тракта ДМ ... 465 кГц; тракта ЧМ___ 10.7 МГц.
Чунг! нительность, ограниченная шумами (прн соотношении сигнал/шум в
диапазонах ДВ и СВ 20 дБ. в диапазоне УКВ 26 дБ), не хуже:
ДВ ... 1.8 мВ/м; СВ ... 0.8 мВ/м; УКВ ... 25 мВ/м
Чувствительность, ограниченная шумами, прн включенной
Б111Н (уровень срабатывания БШН). не более............100 мкВ
Отношение сигнал/шум в стереорежнме прн входном сиг-
нале 1 мВ. не менее...	............. .... 50 дБ
Избирательность по соседнему каналу нв ДВ н СВ. не менее 30 дБ
Избирательность по зеркальному каналу, не менее:
ДВ ... 36 дБ; СВ ... 30 дБ; УКВ ... 30 дБ
Действие АРУ: прн изменении напряжения входного сиг-
нала на 30 дБ соответствующее изменение уровня выход-
ного сигнала, не более ..........................6 дБ
Максимальная выходная мощность, не менее ..... 2X1.8 Вт
Номинальная выходная мощность.........................2X0.5 Вт
Диапазон воспроизводимых звуковых частот, не уже:
на ДВ и СВ	........ 200...3550 Гц
иа УКВ ...........................................160...I6 000 Гц
Диапазон регулировки тембра на частотах 160. 350. 1000.
3000. 10 000 Гц (подъем н спад). не менее.............6 дБ
Разделение стереоканалов в диапазоне УКВ. ие менее:
на частотах 315 н 5000 Гц. ...	.	... 14 дБ;
1000 Гц... 20 дБ
Номинальная скорость перемещения магнитной ленты .	4.76 см/с±2 %
Коэффициент детонации, не более .	.	...	±0.4 %
Напряжение и а линейном выходе .	....... 400...600 мВ
Рабочий диапазон частот на линейном выходе в режиме
воспроизведения н записи — воспроизведения, не уже 63... 10 000 Гц
Относительный уровень паразитных напряжений в канале
записи — воспроизведения, н*1 более........... 40 дБ
Габаритные размеры магнитолы, не более.	535ХI85X
-	X160 мм
Масса магнитолы (без источника питания). не более. . . 5.2 кг
Источник пнтаиня шесть элементов типа А343 «Прима*
напряжением 9 В нлн сеть переменного тока 220 В чвсто-
той 50 Гц
Радиоприемное устройство
Радиоприемное устройство (А1. рис. 1.143) пред-
ставляет собой супергетеродинный радиоприемник третьей
группы сложности. Он состоит из трактов ЧМ и AM, пред-
варительного УЗЧ стереодекодера и стабилизатора напряже-
ния.
Тракт ЧМ включает: блок УКВ-З-ОЗС. УПЧ-ЧМ, стереоде-
кодер и предварительный УЗЧ.
Блок УКВ-З-ОЗС (рис. 1.143) является унифицирован-
ным. Ои собран иа микросхеме DA1. которая с подключен-
ными к ией элементами выполняет функции усиления при-
нимаемых радиочастотных сигналов, преобразования их в на-
пряжение промежуточной частоты. Настройка на частоту при-
нимаемой станции в диапазоне УКВ осуществляется путем из-
менения управляющего напряжения, подаваемого на вывод 1
разъема Х2 с движка переменного резистора RP1, располо-
женного на плате РПУ (рис. 1.144). Фильтр R4C8 (рис. 1.143)
служит для подавления пульсации в цепи питания. Выходной
сигнал частотой 10,7 МГц снимается с контура ПЧ L7C1SL8
через контакты 3-5 разъема Х2.
Усилитель ПЧ-ЧМ (рис. 1.144) собран на транзисторах
VT1 и микросхеме DA1. С выхода блока УКВ сигнал
ПЧ-ЧМ поступает иа первый каскад УПЧ-ЧМ, выполненный
иа транзисторе VT1 с резонансным контуром в коллекторной
цепи (L3.1C6). С катушки связи L3.2 сигнал поступает
на пьезокерамический фильтр Z1, осуществляющий основную
избирательность по соседнему каналу. Резисторы R7 и R11
используются для согласования входного и выходного
сопротивлений фильтра Z1.
Многофункциональная микросхема DA1 осуществляет ос-
новное усиление по ПЧ, детектирование ЧМ сигнала, пред-
варительное усиление продетектироваииого сигнала, а также
функции БШН и АПЧ. Сигнал ПЧ с фильтра Z1 поступает
иа вход дифференциального усилителя-ограничителя (вывод
18 DA1). Второй вход усилнтеля-ограиичителя заблокирован
конденсаторами С14 и С19. С выхода усилнтеля-ограиичителя
(выводы 8 и 11 DA1) сигнал ПЧ через фазосдвигающую
цепь С29—С31. L6. R13 поступает на вход аналогового
перемиожителя (выводы 9 и 10 DA1). Аналоговый перемио-
житель совместно с фазосдвигающей цепью осуществляет
демодуляцию ЧМ сигнала. Демодуляциоииая характеристика
(S-кривая) определяется настройкой фазосдвигающей цепи на
середину полосы пропускания фильтра Z1. Продетектнрован-
ный и усиленный сигнал звуковой частоты снимается с вы-
вода 7 DA1.
Управляющее напряжение для системы БШН снимается с
вывода 15 DA1 и через делитель напряжения R14 и R15 подает-
ся иа ключ БШН (вывод 13 DA1). Напряжение на выводе
15 DA1 изменяется в обратной зависимости от уровня
входного сигнала. При уменьшении входного сигнала напря-
жение иа выводе 15 DA1. а значит, и иа выводе 13 DA1
увеличивается. По достижении уровня напряжения 0.8...0.9 В
иа выводе 13 DA1 ключ БШН открывается и канал
звуковой частоты закрывается. Система БШН выключается
переключателем АЗ путем соединения вывода 13 DA1 с общим
проводом. Конденсатор С25 и СЗЗ служат для фильтрации
низко- и высокочастотных пульсаций напряжения, подаваемого
иа ключ БШН.
Напряжение АПЧ с вывода Б DA1 поступает через
резистор R2' иа вывод () буюка УКВ. Система, АПЧ
отключается с помощью переключателя S2 путем соеди-
нения входа устройства отключения АПЧ (вывод 2 DA1)
ИМ
xsr
УКВ
Цепь	Кт.
Общий	1
Ант. ЧМ	2
Общий	3
XS2
XP1 XSI
1
Ант. ЧМ
Общий
XSU
ИнВ. стерт
Общий
ХР10
ХР2
1
V
XS2
Общий
Ант. АН
т SB
-Ц- SB
Bl
CL-OS
Ант. AM I
Общий 2
ШЖЯД!
И
2
3
4
5
е
Общий
Жкк.
Общий
B2 ЗД24В2У
JKPJ
XS3
1	РадиоЛК
2	РадиоПК
XS5
Общий
*бп Отец
Радио
н№~
XS6
Общий
Общий
ХР11
2
4
Х£&

pi
. XEL
&
А2-МП
XSf
1	Зап. ПК
2	Зап.Лк
3	Общий
4	+О„ МК
ХР5\Х82
т	Общий
2	ЛВ ПК
3	ЛВЛК
ХР6
ХОЗ
1	ВмдРТЛК
2	Общий
3	ВтдРТПК
4	^пвт
XP7XXS4
7Цпум
Общий
=?


ХР17
1-А5-3
2
АЗ-УМ
XSI______XS8
Вховлк
Общий
Общий
ВхоВПК
-Уп
*Бат.
7-U,
XP18 XS2
n r- 1 Общий
'^Xo' CTtpnfax
Crtfnlsx
2_
3
XS5
ВыхобЛК
обищй
Общий
ХР25
№
XP/SiXSl
Выходпк
1_
2_
3_
4
2
ХРП
Ь----
ВА1
заш-в
mkv
2,
J,
4
XP2S SB
-Un
7-Un
7774
% AB
XS7
ЧЬЗаймя	1
ОбщийДВ	2
Общий	3
Стереибаз,	4
Стщюбаза	5
XS8
ШпИйзаа.	1
	2
06Щ.Ш.Ж	3
«2
XS5~XSg"
Размыкат.
Общий ДВ
Разнит 3
2
*и„ ин
ОбщийЛА
Общий
Общий
+14,
+Бат.
XSU
7772
XS6
иимк	1
70„ МК	2
Общий	3
ь
1)
RISIOk XS3
Х5У
Общшлт
ЙШ/ЛЛПМ
УГЛК
УГОК
УГОК
УГЛК
ХЙО
ХРЗ
XPG
XS7
ХР23
* К2Э10к
Я?
2
4
/4/
ХРК
XP20
1
МЧ6
Jg
i2
•TT
4
5
6
1_
2
Твп.Яыы,В
Общий
ЛВЛК
R4500K
XP24
•Al-XPlOH
VTl КГ816А 24 24 3,6 3S2k
1	ВытдЛК
2	Общий
3	ВьаадПК
ну, И К	1
Зап.ЛК	Т
ЗапЛК	3
Зап. ПК	4
Зап. ПК	5
Общий	6
Общий	7
АЧ-РТ "
' XS2
Общий
Выхов ПК
Выхов ЛК
Общий
Вход ЛК
Вход ПК
XS1
Общий
+«
Плата
° индикаций?
Рис. 1.142. Принципиальная схема электрических соединений блоков магнитолы <Соиата РМ-323С»
02
0.01
036.8
100
-L 05
01 6.8
Х1
В1
56к
62
56к
1
2
V2 г7
HB10SB ж
L6
~^с/з
С1Ч
Ю
13 ft-fg |/7
680
DA1
M231XA5
^,С15В2
-- I'* L
L КД521Г
VI
K8W3B
±0315
0433
XS4
ТокОховПК
Общий
SiflJ Вход ЛК
4 Ъкбходпв
5 ВхоВПК |
1	Управление
2	+5В
3	Выход ПЧ
4	Общий
5	Выход ПЧ
6	АПЧ
XI
1	Англ. ЧМ
2	Общий
ЪкбходпК
Рис. 1.143. Принципиальная
электрическая схема блока
УКВ-З-ОЗС магнитолы «Со-
ната РМ-323С»
104
А1-8ПУ
XS1
Цепь
Амт. чм
Общий
Kw
г
os □
2к И
УКВ-З-ОЗС
XI
DM
р\ззок
СП
0.022МК
Нп Цепь
Акт. ЧМ
Общий
0033мк
АПЧ
Выпой ПЧ
Общий
Выход ПЧ
+58
Упраблен.
ОВ
1500
02
131 132
!-----1
+0.78
Кт1
+48
77!
2
ОВ
82 10 к
K7339AM
^.1В pg
47
z*d?
+[012
Юнк
'‘Настрой-
ка" ।
83
ЗОк
882
6Вк
/7
2,2 мк>
•КОВ
881
ОПк
81
№к
UXS2
772	7——
К73155 +SB +6В
013
0,033м
8102k
+2.4В
Л
470
>
'9ГППВ-1Л
073 0.022HK +Ц4В
Г 811
330
+248.
[2,2м
819
ЗА1
К17Ш5
+3281
1 88 □ 88
12к V\O,1K
014 11
0,022ик С20ц+
2,2М-К1ОВ^
Г1!
180к Ы
S3 т
+2.758
+5.ВВ
4= 015
22мк>258
035
Юнк‘538 t
Я2/П
770<г|3
16
+Z6B
-115
•КОВ-
824 120к
825 22к
037
,О- АПЧ
WBU.Bm
+iB а.ЧМмч
+3.5В +
+0,1 В
77
9
П822Г\828
И Ж* И 1,3к
§
Й ли
И ЮОк
0839
6,Вк
+5.3В
7Т0
+2,28	[
LB.1 18.2
ГООк
—.+2.6 В
С29 lb
24 Г.—I
I WJ 030 $5|>j
^22kJ~470 I
 +З.ЧВ
8 _____
884
2,2к
823
2,7к
22МК-25В
Рнс. 1.144. Принципиальная электрическая схема тракта ЧМ и СД блока РПУ (А1) магнитолы «Соната РМ-323С»
854 Г
2к Р
+541]
+А.7В
7712
2fl
4700
8
809
39к
701-по
KfiltlBA [873518
059
J V7B
К73618
885 2,2 к
8812,2k
777
K731SB
+3.0 В
833 J_
;отя—
В31> 1,3к
~[4700
С40 t
9100
+2,78
ОАО
1500
VT6 J.
K731SB
775 873515
> 8301,3k
+Z8B
81)371500
1Бк
887
22к\
+2.8В
885 22к
XS4
Инд, стерео
Общий
с общим приводом. После включения АПЧ переключателем
SA2 она начинает работать с задержкой 2...3 с. Задержка
АПЧ определяется постоянной времени цепи С32, R16.
Блок УКВ (вывод 2) и микросхема DA1 (вывод 12) питают-
ся от стабилизатора напряжения через электронный фильтр
VT2R10C15. С выхода 34 DA1 (вывод 7) сигнал через
резистор RP3 поступает на вход стереодекодера.
Стереодекодер (рис. 1.144 и 1.145). При наличии стереофо-
нической передачи иа вход стереодекодера поступает KCG
В КСС можно выделить суммарную и иадтональиую (раз-
ностную) части (рис. 1.146). Суммарная часть представ-
ляет собой сумму сигналов левого А и правого В
каналов (А+В) и может занимать полосу частот от 30 Гц до
15 кГц. Надтоиальиая часть содержит информацию о разности
сигналов ЛК и ПК и представляет собой AM сигнал, в ко-
тором несущая с частотой 31,25 кГц (поднесущая) модули-
рована сигналом А—В. Надтоиальиая часть может занимать
полосу частот от 16,25 до 46,25 кГц. На передающей стороне
поднесущая подавляется на 14 дБ (в 5 раз). Суммарная часть
присутствует как при стереофонической, так и при моно-
фонической передаче, надтональная — только при стереофони-
ческой.
Комплексный стереосигнал (рис. 1.146) поступает иа восста-
новитель полярио-модулированного колебания (VT3, VT4,
VT7), где поднесущая усиливается на 14 дБ (в 5 раз) и восста-
навливается форма полярио-модулированного колебания. Сиг-
нал с восстановителя подается на усилительные каскады
VT12 и через эмиттерный повторитель VT8 и VT9. Каскад
VT12 имеет активно-емкостную нагрузку (С54, R45), благо-
даря чему усиливается только сигнал суммарной части. Каскад
VT9 представляет собой полосовой усилитель с резонансной
частотой 31.25 кГц и служит для усиления сигнала иад-
тональной части. Усиленный сигнал надтональной части детек-
тируется AM детектором VD1—VD4, на выходе которого
выделяется сигнал А—В. На резисторе RP6 сигнал А+В,
поступающий с каскада VT12, суммируется с сигналом А—В,
в результате выделяется сигнал А, который поступает иа
вход предварительного усилителя — фильтра нижних частот
ЛК (VT10). На резисторе RP7 из сигнала А+В вычитается
сигнал А—В, в результате выделяется сигнал В, который
поступает на вход предварительного усилителя — фильтра
нижних частот ПК (VT11) (см. рис. 1.145).
В стереодекодере имеется устройство автоматического пере-
ключения режимов «ЧМ Стерео» и «ЧМ Моно» и индикации
наличия стереопередачи. При наличии стереопередачи сигнал
поднесущей попадает на вход эмиттерного повторителя VT7, ко-
торый открывается. Полосовой усилитель VT9 при этом нахо-
дится в усилительном режиме. Сигнал поднесущей также
открывает ключи VT6, VT5, и световод наличия стереопе-
редачи HL2, расположенный иа плате индикации, светится.
При монофонической передаче эмиттерный повторитель
VT8 открыт, а значит, будет открыт и каскад VT9.
Стереодекодер может быть принудительно переведен в режим
«ЧМ Моно» переключателем БАЗ путем разрыва эмиттерной
цепи каскада VT9.
Тракт AM (рис. 1.145) построен на специализирован-
ных микросхемах тракта AM DA2 и DA3. Микросхема
DA2 представляет собой усилитель высокой частоты с пре-
образователем, DA3 — усилитель промежуточной частоты
(УПЧ—AM) с АРУ и детектор.
Сигнал с антенны поступает на одноконтурную входную
цепь, которая в диапазоне СВ состоит из конденсаторов
С5, CIO, С9.1 и катушки L2.1 магнитной антенны WA, а в
диапазоне ДВ — СЗ, С4, С9.1 и катушки L1.1 магнитной
антенны WA.
Выделенный контуром полезный сигнал через катушки связи
L2.2 (СВ) и L1.2 (ДВ), через разделительный конденсатор
С21 поступает на вход УВЧ (вывод 1 DA2). Другой вход
УРЧ через резистор R27 соединен с общим проводом; УРЧ
охвачен петлей АРУ (резистор R26).
Контур гетеродина (в диапазоне СВ C9.2C23C26C27L5 —
индуктивность между выводами 2, 5, в диапазоне
ДВ C9.2C22C17C18L4 — индуктивность между выводами 2, 3)
через катушки свнзи (в диапазоне СВ L5 — индуктив-
ность между выводами 2, 4, в диапазоне ДВ L4 — индуктив-
ность между выводами 2, 4) подключен к выводу гете-
родина (вывод 5 DA2). Элементами коррекции гетеродина
являются R17, С24, С34.
Сигнал с вывода УВЧ (вывод 14 DA2) через разделитель-
ный конденсатор С38 поступает на вход смесителя (вывод
11 DA2). К выходу смесителя (выводы 10, 12 DA2) через ка-
тушку связи L7.1 подключен контур L7.2C43C44R29, настроен-
ный иа промежуточную частоту (ПЧ—AM) 465 кГц. К дан-
ному контуру подсоединен пьезокерамический фильтр Z2,
осуществляющий основную избирательность по соседнему ка-
налу. С выхода пьезокерамического фильтра Z2 сигнал ПЧ
поступает на вход УПЧ (вывод 1 DA3). В его состав входит ко-
лебательный контур L10C71, настроенный на ПЧ. Через емкость
свю
Л.СВ
адв
XS2
Общий
Акт. AM
•ш
,L12
'.an
.12^
ЛГГ200
4/15
/CS.f\z70
С1Б
1В0
вдззнк
г
t

I or.
связи между выходом 1 (вывод 14 DA3) и входом 2
(вывод 5 DA3), RP8 осуществляет плавную регулировку
усиления УПЧ. Резистор R27 расширяет полосу пропускания
контура; С68, R53, С67, С56, С57 — элементы коррекции
микросхемы DA3; С64, R56 задают необходимое усиление УПЧ.
С выхода детектора (вывод 9 DA3) сигнал через фильтр низ-
кой частоты C48R38C49 поступает на входы предваритель-
ных усилителей.
С выхода АРУ DA3 (вывод 13 DA3) сигнал поступает иа
вход системы АРУ микросхемы DA2 (вывод 13).
Напряжение питания ив DA2 подается на вывод 9 через
элементы развязки R36, R37, С41, С42, а на DA3 (вывод
11) через элементы развязки R37, С47, С53.
Коммутация тракторов ЧМ и AM осуществляется пере-
ключением напряжения питвния и выходного НЧ сигнала иа
усилительные каскады (VT10, VT11) с помощью переключа-
теля SA4.
Для питания трактов AM, ЧМ и предварительных уси-
лителей (VT10, VT11) используется стабилизатор напряжения
(VT13—VT15).
Коммутация радиоприемного и магнитофонного устройств
осуществляется переключением напряжения питания и выход-
ного НЧ сигнала иа эквалайзер с помощью переключателя
SA1, расположенного иа плате магнитофонной панели.
При работе радиоприемного устройства в режиме «Таймер»
(переключатель SA5 нажат) РПУ питается только при вклю-
ченном ЛПМ. Таким образом, датчиком времени служит
движущаяся магнитная леита и при срабатывании автостопа
ЛПМ РПУ обесточиваетси и магнитола полностью выклю-
чается.
На плате индикации расположены: HL1 — светодиод инди-
кации включения режима записи МП, HL2—светодиод
индикации режима «Стерео» в тракте ЧМ радиоприемника,
устройство индикации разрядки батарей (рис. 1.147).
При включении магнитолы в любом режиме слабо светит-
ся светодиод HL3. При разрядке батарей до нижнего
допустимого значения светодиод загорается ярко.
wo и
72
яппт-бнп
Таймер'
SB
0.6ВВ
И
836
ТОО
П_чм
KLAM
XS3
Радио ЛК
Радио ЛК
XS5
6В
ив
квз
0.5В
2.8В
CSB
С63820'
К52 13к
9
FC
сзбаогмкЯ
FC
Vlio
0V
R57 К к
квв
330к
ТОМК*
«63В
квб
13 к
R62
Тк
8.37В
838
2н
СВЭ
О.ОТмк
YT1B
КТ816Б
&ВВ
ВАЗ
КТ57ХА2
С52 его
VTW
КТЗТ5В
£
К53 сев М(2
220 22мк>25В З.Тк
-1+ СВ7
“Г 22мк*25В
С5Т
3300 4=
05056
Общий
Ч1„ Таймер
+t/n Равно
щ, ОМ
-г-гя W>B
о КТ315Б
XS6
Общий
Общий
FC
Q36B С67
t 7BC6B ''3300
свв и л
аотмк "ю
057 .,+____С
В.7мк*М7В"
________11 ~
S.BB и_
С53
О.ОЗЗмп
Т 0,0В7мк
КВТ
ТВк
ВВ03.3каВВ 2,8В
С66
О.ОВТмн
850
16Р
*С62
3300_
С6Т56~ ~
СП
22мк*25В^
КП0\\Кт11\
KSB
2,2к
BPS
В,7к
, 0,033мп RSe 62
V
ВРВ 68к
C6S
510
0.85В
------
В.38
_1_ сто
“Г ззоо
ТВ
2.6В
СП " 1000
Рис. 1.145. Принципиальная
электрическая схема тракта
AM в предварительного УЗЧ
блока РПУ (AI) магнитолы
«Соната РМ-323С»

107
Суммарная часть
0,03	IS 16,25	31,25	Ь6,25 ^кГц
Рис. 1.146- Спектр комплексного стереосигнала
Рнс. 1.147. Принципиальная электрическая схема платы индикации
(А5) магнитолы сСоната РМ-323С»
Магнитофонная панель
Магнитофонная панель (А2) совместно с ЛПМ обес-
печивает:
запись на магнитную ленту от собственного РПУ,
встроенного микрофона или внешнего источника сигналов;
неотключаемую АРУЗ;
воспроизведение записанных программ;
перемотку ленты вперед и назад;
перемотку ленты вперед и назад без отключения воспро-
изведения и без фиксации кнопок перемотки (режим
«Обзор — Откат»);
изменение частоты ГСП для отстройки от помех при записи
с РПУ в диапазонах ДВ и СВ;
отключение устройства расширения стереобазы;
отключение магнитолы от источника питания при окончании
магнитной ленты при воспроизведении и записи в режимах
магнитофонной панели и таймера.
Магнитофонная панель по ГОСТ 24863—87 соответствует
четвертой группе сложности.
Принципиальная схема магнитофонной панели состоит из
двух универсальных усилителей ЛК и ПК, устройства АРУЗ,
ГСП и цепей коммутации (рис. 1.148).
Коммутация режимов «Запись — Воспроизведение» осу-
ществляется с помощью переключателя SA2. В режиме
«Воспроизведение» сигнал от универсальной головки через
разъем XS9 поступает на плату магнитофонной панели.
Рассмотрим работу усилителей в режиме «Воспроизведе-
ние» на примере работы ЛК-
Режим воспроизведения. Первый входной усили-
тельный каскад выполнен на транзисторе VT1. Конденсаторы
С4, С6, С8 образуют резонансный контур с индуктивностью
магнитной головки и формируют необходимый подъем АЧХ
в области высоких частот. Усиленный сигнал через фильтр низ-
ких частот R14C12 и разделительные конденсаторы С14,
С16 поступает на вход корректированного усилителя на
транзисторах VT4, VT7, VT9. Диоды VD2.1 и VD2.3 в ре-
жиме воспроизведения закрыты транзисторным ключом VT3.
Требуемая коррекция АЧХ воспроизведения формируется
элементами С27, R39, включенными в цепь обратной свя-
зи. Конденсатор С20 предназначен для предотвращения само-
возбуждения.
Корректированный усилитель охвачен также отрицатель-
ной обратной связью по постоянному току (R26, R35). Обрат-
ная связь по переменному току в этой цепи устраняется кон-
денсатором С24. Сигнал с корректированного усилителя посту-
пает на переключатель SA2, затем на переключатель SA1
МП РПУ и через разъем XS3 на вход регулятора темб-
ров. Напряжение на линейном выходе регулируется резистором
RP3.
В режиме «Запись» сигнал от встроенного микрофона или
от внешнего источника через плату усилителей мощности посту-
пает на разъем XS1 и далее через переключатель SA2 на вход
универсального усилителя.
Режим записи (см. рис. 1.148). Работа универсаль-
ного усилителя в режиме «Запись» аналогична работе в режи-
ме «Воспроизведение». Требуемая коррекция АЧХ записи
формируется цепью R31, R37, R41, С22, СЗО, С34. С выхода
корректированного усилителя сигнал через корректирующие це-
пи R52, R54, С44. С46 и фильтр-пробку C42L1 поступает
на универсальную головку.
Ток записи регулируется резистором RP5.
С резистора RP1 снимается напряжение для системы
АРУЗ, детектируется с помощью детектора-удвоителя VD6,
VD8, С25, С37, поступает на эмиттерный повторитель VT6
и далее через ограничительный резистор R16 на диоды
VD2.1, VD2.3 и конденсатор СП, являющиеся исполнитель-
ными элементами АРУЗ.
В режиме «Запись» транзистор VT3 открывается. При
превышении требуемого уровня записываемого сигнала диоды
VD2.1, VD2.4 открываются, образуя делитель с резистором
R14 и уменьшая усиление усилителя. Постоянная времени
срабатывания АРУЗ определяется временем зарядки конден-
саторов С25 и С37 через резистор R46, постоянная
времени отпускания АРУЗ — временем разрядки конденса-
торов С25 и С37 через резисторы R21, R27 и базо-
вую цепь VT3.
Генератор стирания и подмагничивания (рнс. 1.148)
построен по двухтактной схеме на транзисторах VT11,
VT12 с индуктивной связью на транзисторе TV. Частота
генерации определяется индуктивностью стирающей головки и
конденсаторами С40. С41. Частоту генерации можно изменять с
помощью переключателя SA4 путем коммутации конденса-
тора С40. При этом обеспечивается отстройка от помех при
записи с РПУ в диапазонах ДВ и СВ. Амплитуда генери-
руемых импульсов ограничивается с помощью цепи VD10,
VD11, С50 путем подачи на базы транзисторов VT11, VT12 за-
крывающего напряжения.
Напряжение подмагничивания поступает на универсальную
головку каждого канала совместно с выходным напряжением
усилителя записи. Фильтр-пробка C42L1, настроенный на ча-
стоту генератора, и конденсатор С46 предотвращают попада-
ние напряжения подмагничивания в тракт усилителя записи,
а также шунтирование цепи подмагничивания выходным сопро-
тивлением усилителя записи.
В режиме «Запись» светится светодиод HL1, расположен-
ный на плате индикации. Коммутация светодиода осуществ-
ляется с помощью переключателя SA2.
Устройство расширения стереобазы можно отключать пере-
ключателем SA4.
Усилитель звуковой частоты
Усилитель звуковой частоты магнитолы включает в
себя пятиполосный блок регуляторов тембра (А4—РТ) и усили-
тель мощности (АЗ—УМ).
Блок регуляторов тембра (А4—РТ, рис. 1.149) пред-
назначен для корректирования тракта звуковой частоты,
что позволяет компенсировать частотные искажения, вызван-
ные несовершенством акустических свойств громкоговорителей,
илн сформировать АЧХ под конкретную фонограмму. Регу-
лятор тембра состоит из двух входных эмиттерных повтори-
телей VT1, VT2, двухканального неинвертируемого усилителя
DA1 и четырех (в каждом канале) включенных парал-
лельно селективных звеньев VT3—VT10, настроенных на раз-
ные частоты (160, 330, 1000, 3000 Гц). Пятая частота
10 000 Гц обеспечивается цепью С4, R12 (С6, R14). Регу-
лирование АЧХ производится с помощью сдвоенных резисторов
RP1—RP5 (рис. 1.149).
А2-М11
XS1
Pent
Зап. ПК
Зап. ЛК
Общий
+U„ ЮК
XS2
Общий
ЛВ ПК
ЛВ ЛК
хоз
Вк.ягВМ
Общий
Вк.ЗкОМ
>ЦЯ мВ
XSB
ВыхШАяМ
Общий
ИшЫтОК
Общий
Un ИМ
Общий
XS5
*UnUM
•U„ Равии
Общий ГСО
XSS
1.78
4иВ
85
MO
682.3
1.78
22x8,
1ОМК>
630
02
Юнк К
>6,38
3.8В 3,8В
0,15нВ -0,25x8
SA2.6 SA2.5
62В	6.2В
1-1Вхв -61хВ
852100
№8 №
КД5226
8P7 6M
/ы iso
8P8 S8kcw
-1fiuB'
SAIA
EH
8.55
B3t 13k
СЧ2
1000
C08
220
220
L2
VT2
КТЗЮ2
883
3,3k
823
Юк
СЗ
Юнк к
•63В
I we £2в"
-3,8 мВ -5,8мВ
0,280
I-20MB
017
~0,1мВ -700мВ
<zzj-yyw
-3,58/ К/ЗХИА
-770мВ
VT8
КТ3107Ж	___
032
________аоббмк
ЦПУ.
Л8ШГ1 _
mill
КД522СТ
ТЦН 028 "3300^^
ч 5 А ЗОВ 338
=1=йИ 820мВ -Ю\
1000
8В ОВ
/-2мВ -2мВ
t 035
836 Югг2200
89
1Вм~и:-г,
1,78 1,78/
-ОмВ ~22мВ
С38
Юмк
•63В
ВР2 Г
|Г7В
858270 8ТЗЮ2АМ
050
 0.00.7мк
I.
1.
VOB7?
KO522Ci ‘
SAV.6
____й|
МиЮ\ВК22к",
гЕЬНЗ>Т1|г
Ей
827680k
828^180
0.068MK 83730k
КМ1Лк-^835~Юк
3.98 398
8.8x8 -20мВ
015 ...
813 Юмк>638 820
22к	120к
гл.
I"


SA2.2
6 5
<s«s

V01
кот
3,98 3,98
02x0 “025x8
817
120k
S?
080 2200
H
OU
looo
6,80 588
1^%67к.
^тз^к,
КТ3102АЮ~
220мк>63В11
00 0,6В^
-ОВ -0,25м8у
38 0.6В/
-08 -ОВ /
OtB 0,68 '
-00 -MmB
C№_
2200
816
4A2.8
25
$ ад
даЦ
^0!922Ьмк,^\™ ~
Д —I \220мкЧ6В
76.88	688	\7В	7В~
-0,8мВ	~1,6м8	-7,5мВ	-7,5x0
3.98	3,9В	3,2В	3.28
•8,8хВ -20мВ	-220мВ	1В,
I С26220мк^63к
\ R2912K ^83.
m
0.5B
•7№tB
&Bi7
0* 855 й
1 Юк И
r_J 1>
лга лгс[гг®
ЦМк 22к UT СЮ
ПС7	]I
CBS
. '1000
\О722Ю
"’Окк’бЗВ' яамо '’
£щ|
SA3.1
1	Общийлт
2	ОйщийЛПЙ
Г	УГЛК
4	УГЛК
5	УГОК
6	УГЛК
	XS1O
1	ГС
2	ГС общий
3	гсобщий
052 \i220mk
TV
853 2.2k
013
220
860
27,
OB
'25B
023
Ж*л
M2.J
5В
'-1.7В'
033.0,068т
«Г
81522>
1>АВ tAB
8,8 нВ -20мВ
BmB
jrSff]
x 1B
~250mB
Рис. 1.148. Принципиальная электрическая схема магнитофонной панели IА2) магнитолы «Соната РМ-323С>
о
Л4-/>7
160 Гц
330Гц
>
1.38
л
80
1кГц
ЗкГц
Hi
0„
8,28
-0.4мВ
85
47к
884.Г
TJSOK
КВОТ-----
*-----'04 3300
20 077
200m
ЛА1.1
К757ИД2
881.2
42В
-0,58
4,2В
-0.58
171
KT31SS
87 15к
-—^ООк
882.1--
883T^-
ci n#z
ЮмккбЗВ Fl 82k
'ПМ£
m2
02
^8
'он ;онк*63в
823100
Км.
*466
-о,sb
83
В2к
ЮмккбЗВ
4,BBi
-o.se
П15к
84
130к
KT31S6 [
86
4.7
4.26
-0.5В
815200k
•30$м$-500нВ
0027т /г
240мВ/~500мВ
8Г2 7.5к
86мВ/~500мВ
80
80
-ип
И
428
-1,68
012
ЮмккбЗВ
'^Г~^В
CIO
20
___________817200k
~~ззв". Г"
•300mB/-500»B И
\	813 U
05
5,6k	/9
______C021MK IWfflj,'
4,2В7
15В
1 ,3.3В ,
Й /~240нВ/~500мВ
8225.6k
3KT31026M
826
200к
J г »tj O)2MK
014
0,033m
‘48 ,	3,38 ,
-240нВ/-500мВ ~86мВ1-500м8
06 3300
Л/4 7,5к
3,38
3,38,	-SmB/SOOmB
•50mB/~500m8	/	\4B	.
'	832 836 /	\-1,4mB/-480mB
200k 10k /	\
\844
\10к
'16иВ/-480нВ
4В ,
•SOhB/SOOuB
1
~2
3,3В
/	V79
'..	КТ31026Т
J, VO ,
-В нВ/-470 мВ
3,38	3,38	4В
-SOmB^SOOmB -5мВ/-500мВ	-1.4МВ/-480В
834 \	\842	845
2О0к I	\200к Юк
A-------	3,3В -5кВр460мВ
4,08 ;	-16HB-430MB
50mB/~S00mB	____________
Рис. 1.149. Принципиальная электрическая схема блока регуляторов тембра (А4) магнитолы <Соната РМ-323С>
виз
200 к
’9м8/-470мВ
XS1
Цепь
Общий
14MB/-46 ImB
XS2
1	+ип
2	Общий
3	Выход ПК
4	ВыходЛК
5	Общий
6	Вход ЛК
7	Вход ПК
33В .
-1.4MBI-4B0MB
VTW
КТ31025М
Г 43-УМ
В,4 В
~0,7мВ
XS1 I
Цепь
Вход ЛК
Общий
Общий
Вход ПК
1_
2
XS2
Цепь
Обшщй
СтереоВазо.
Стереобаза
5Р1.1
410к
470к
ПОкЫ
330
52 22К
„024
5
4,6В \
~150мВ
55 Юк Г
Громкость^ И
5122к 0,068мк
ькя
^50мВ
4.6В
^023
330
~150мВ
4,68
/0,1м8
N
516
1м
л 065В.
1
FC
FC
ВЦЛОК-Г-у -126мВ
йаг и 7т]
!№1
\4,7мк* -L f.K
Ш57/ЗК'
\513 Юк || I
3300
750
I 11А2
\КР1407УД2
Чч1>|_
3
2
512П0К,
FC
05
FC
-ип
516
1м
8_____
01020
4
026 и4,7
хйр4,7мкЧООВ
W [/
13к
КД522Б
4.68 'I
255мВ\
702 Т
Ш22Б
513 I
а з,зк I
5,2В
SA2.1
523 10 ^ДО47ли
~40нВ
468
120мВ
776
К7817А
~»/5
|4
ЕШО
июо
4,6В ,
-бОмбХ
824 22 \528 150
>-2&& V75K7815A
“Г 2000 мк* 16 В
CIS
1000мк*16В'
6
0,8В
ОНп-ВГ-68
<.3
(2
	KS3
Коп	Цепь
1	^Цп УМ
2	Общий Дъ
3	Общий
4	Общий
5
6	+6ат.
XS8
J 014
гбр100мк>№В V77
Т &2В	&5^ К7816А
~255мВ ~220мВ
(^\773*К7315Б
^52610 ..
Кт	Цепь
1	-1/п
2	+ Бат.
3	+ип
0,658	51
- «и ^UJHD/
_ В 704
1КД522Б\
Ji g
\7В
~ 1,25 мВ
1ягюк'\^Гя
3300
= 07 750
018
4.6В
~ 1,41 В
/ 531
100
020
о
Д
0047мк
22
^В
ft 522 ^ОмВ
529150
527 22
Ф-Ж WS,
'Т/Г*  -i .-------—4-1
~Г220мк
•6,3В
\ 0,47В
~220мВ
ИЮОмк*<
•16В "SA2.2

SA1.2
SA1.1
3
532 Z4k
XS5
К3324к
7 ”
3 5 J-
022
22мк *160 В
кт	Цепь
1	Выход ЛК
2	Общий
3	Общий
4	Выход ПК
	XS6
Кт.	Цепь
1	Вход мк
2	+ Цп МК
3	Общий
	XS7
кт.	Цепь
1	*/7п мк
2	Зап. ЛК
3	Зап. ЛК
4	Зап. ПК
5	Зап. ПК
6	Общий
7	Общий
Рис. 1.150. Принципиальная электрическая схема блока усилителя мощности (АЗ — УМ) магнитолы «Соната РМ-323С»
Селективное звено представляет собой последовательный
резонансный контур, в котором в качестве индуктивности
использован гиратор — каскад, имеющий индуктивную вход-
ную проводимость. Коэффициент передачи регулятора тембра
при среднем положении регуляторов равен 1.
При смещении регуляторов влево (по схеме) входной сиг-
нал R7 делится на Z контура и происходит ослабление
ЧХ. А при смещении регуляторов вправо происходит ослабле-
ние в цепи отрицательной обратной связи R9 на Z и сигнал
увеличивается.
Блок усилителя мощности (АЗ—УМ, рис. 1.150) предназна-
чен для усиления по мощности сигналов УЗЧ в номиналь-
ном диапазоне частот, для коммутации цепей подключе-
ния микрофонов, а также межблочных и внешних соеди-
нений в составе магнитолы «Соната РМ-323С».
Блок усилителя мощности позволяет:
регулировать громкость;
устанавливать стереобаланс;
расширять стереобазу;
подключать наушники и внешний источник питания;
отключать громкоговорители;
включать микрофон.
В соответствии с выполняемыми функциями на плате
блока усилителя мощности (АЗ) установлены: регуляторы
«Громкость». «Баланс»; розетки для подключения стереоте-
лефонов (XS4) и внешнего источника питания (ХР1);
переключатели для отключения громкоговорителей (SA2) и
подключения микрофона (SA1).
Рассмотрим схему усилителя мощности иа примере ЛК
(рис. 1.150).
Сигнал с контакта 1 розетки XS1 поступает на регулятор
громкости RP1.1. Резисторы R1 и RP2.1 образуют регулируе-
мый делитель напряжения, с помощью которого изменяется со-
отношение громкости ЛК и ПК, т. е. устанавливается стерео-
баланс.
Усилитель мощности выполнен на транзисторах VT1,
VT2, VT5, VT6 и операционном усилителе DA1. Усилитель
охвачен глубокой отрицательной обратной связью с выхода уси-
лителя мощности через резистор R11 и С25 иа инвертирую-
щий вход микросхемы (вывод 2), что обеспечивает малый
коэффициент гармоник усилителя. Глубина обратной связи
определяетси элементами Rll, С4, С25, R7, R24, С15. Цепь
R23, С17 и конденсатор С8 устраняют самовозбуждение
усилителя по высокой частоте.
Цепь R5, R6, СЗ обеспечивает смещение средней точки по
постоянному току и фильтрацию по цепи питания. Делителем
напряжения R17, R19, R21, VD1, VD2 задается смеще-
ние на базы транзисторов VT1, VT2. Цепь R9, С6, R13, С9 по-
зволяет подмешивать сигнал с выхода усилителя мощности
ЛК иа инвертирующий вход ПК, что создает у слушателя
эффект прострвнственного разнесения источников звука (рас-
ширение стереобазы).
Включение стереобазы происходит путем отключения кон-
тактов 2, 3 в разъеме XS2 от «земли».
Сигнал с выхода усилителя мощности через раздели-
тельный конденсатор С19 подается на громкоговоритель
ЛК (XS5 контакт 1) и через резистор R30 иа контакт 1
розетки для подключения стереотелефонов XS4.
Цепь С22, R32 служит для подключения ми|-.рэфо".а ко
входу усилителя записи.
Нагрузкой на входе каждого канала служит динамиче-
ская головка громкоговорителя ВА1 и ВА2 типа ЗГДШ-8
с сопротивлением звуковой катушки 4 Ом.
Блок питания
Блок питания (А7) предназначен для питания маг-
нитолы от сети переменного тока напряжением 220 В или от
источника постоянного тока напряжением 12... 16 В.
Блок питания (рис. 1.151) состоит из трансформатора
TV1, в первичную обмотку которого включен предохрани-
тель F2. Со вторичной обмотки переменное напряжение
около 13 В поступает на диодный мостик VD3—VD6
и отфильтрованное конденсатором С5 поступает на электрон-
ный стабилизатор напряжения, выполненный на транзисторах
VT1, VT2, стабилитроне VD2 и диоде VD1. Транзистор
16.5В Ю5б1 А7 БП
~50мВ ~650нй\
=вв‘
НОВ
Общий
ни
АЛ307ВМ
С6
Юнк "63В

В2270
3.3В
~0.2нВ
ЮВ ВДВ
'О.БмВ ~1DDmB
С2
Ch
0£1мк
0,01мк
Fl 1А
12...I6B
3.3В ZBBI
~(№мВ ~35мВ
ХР1
^=Z12B
зм Тюг
~^мВ насел I
5I vol ,
MS226 1
KOSjP
17В	11В
В
CS
2200мк*25В
Cl
сз
0.01МК ШЛм*
1 Общий
VB7 I
КД2^3А \j2...16B
Рис. 1.151. Принципиальная электрическая схема блока питания
(А7) магнитолы «Соната РМ-323С»
VT1 является регулирующим, a VT2 — усилителем постоянного
тока, стабилитрон VD2 — источником опорного напряже-
ния. Делитель напряжения на резисторах Rl, RP1, диоде
VD1 является измерительным элементом. Выходное и опорное
напряжения сравниваются иа входе усилителя постоянного
тока, который усиливает их разницу и управляет регули-
рующим транзистором. Резистор R2 улучшает запуск стаби-
лизатора, а также снижает мощность рассеяния на регу-
лирующем транзисторе. Конденсаторы С1—С4 служат для по-
давления высокочастотных помех. При подключении блока
питания к сети переменного тока должен загораться свето-
диод HL1.
На блок питания через разъем ХР1 подается напряжение
от источника постоянного тока. Диод VD7 предназначен для
защиты элементов магнитолы от ошибочной подачи напряже-
ния другой полярности. Резистор R4 используется в качестве
предохранителе.
Блок питания к сети переменного тока подключается
сетевым шнуром, а к магнитоле с помощью штеккера XS1.
Режимы работы транзисторов и микросхем по постоянному
току и уровни сигналов приведены иа принципиальных электри-
ческих схемах и электромонтажных схемах печатных плат
блоков магнитолы.
Режимы измерены при питании магнитолы от сети 50 Гц
напряжением 220 В±2 % по постоянному напряжению вольт-
метром В7-26 при отсутствии сигнала на входах, по перемен-
ному напряжению — милливольтметром B3-38 и могут отли-
чаться от указанных на ±20 дБ.
Режимы платы магнитофонной панели представлены в виде
, ±3,8 В ±3,8 В
дробив—-—~ ————, где в знаменателе — значения напря-
0,15 мВ 0,2 мВ
жений по переменному току на частоте 400 Гц, в левом столб-
це — в режиме воспроизведения, в правом столбце — в режи-
ме записи; в числителе — значения напряжений по постоян-
ному току. Режим генератора указан в режиме записи.
Режимы платы усилителей мощности даны в виде дроби
+4,5 В
-+-——, где в числителе — значение напряжения по постоян-
150 мВ
ному току, в знаменателе — по переменному току на частоте
400 Гц при выходной мощности 0,5 Вт.
Режимы платы регулятора тембра представлены в виде
„ +4,8 В +3,3 В
дроби	И ——————. где в числителе — значе-
0,5 В 330 мв/500 мВ
ния напряжений по постоянному току, в знаменателе — по пе-
ременному току: при одном значении на частоте 400 Гц,
при двух значениях слева на частоте 100 Гц, справа — на
частоте 10 кГц при крайнем положении регуляторов тембров
RP1—RR5, соответствующем цифре «+6».
112
Режимы платы индикации записаны в виде дроби
+ 1,5 В
— где в числителе — значение напряжения при пита-
-|-2,о В
нии напряжением 9 В, в знаменателе — при питании
напряжением 6 В.
Режимы источника питания представлены в виде дроби
+ 10 В +9,4 В
-----~--тт—z—, где в числителе — значения напряжении по
0,4 мВ 100 мВ
постоянному току, в знаменателе — по переменному току, в ле-
вом столбце — в режиме холостого хода, в правом — при токе
нагрузки 0,8 А.
В электрической схеме магнитол разных лет выпуска могут
быть незначительные изменения, не влияющие на технические
характеристики.
Лентопротяжный механизм
Лентопротяжный механизм выполнен по одномотор-
ной кинематической схеме с одним маховиком. Привод ЛПМ
осуществляется от электродвигателя постоянного тока типа
ДП40-9В. Регулировка частоты вращения электродвигателя
осуществляется с помощью стабилизатора питания электро-
двигателя платы управления (ПУ—ЭД), схема которого при-
ведена на рис. 1.122. Плата управления электродвигателем
(А6) выполнена на транзисторе VT1 и микросхеме DA1 типа
КР198НТ9. Выходное стабилизированное напряжение питания
электродвигателя Ml устанавливается подбором резисторов
R1—R3 и R7 при заводской регулировке, а более точно устанав-
ливается с помощью полуперемеииого резистора R6.
Принцип работы ЛПМ рассмотрим на кинематической
схеме, приведенной на рис. 1.152.
Рис. 1.152. Кинематическая схема ЛПМ магнитолы «Сона-
та РМ-323С»:
1 — электродвигатель; 2 — стирающая головка; 3 — размыкатель;
4 — ползун воспроизведения; 5 — ведущий вал; 6 — узел подмотки;
7 — рычаг перемотки; 8 — рычаг подмотки; 9 — рычаг замыкания
контактов; 10—рычаг автостопа; 11—прижимной ролик; 12 —
защелка; 13 — рычаг привода автостопа; 14 — рычаг функции «От-
кат»; 15 — рычаг функции «Обзор»; 16 — рычаг блокировки записи;
17 — поводок; 18 — толкатель «Стоп»; 19 — толкатель «Перемотка
вперед»; 20 — толкатель «Перемотка назад»; 21—толкатель «За-
пись»; 22 — толкатель «Воспроизведение»; 23 — пружина ползуна
воспроизведения; 24 — пружина толкатели «Стоп»; 25 — пружина
толкателя «Перемотка назад»; 26—пружина толкателя «Воспро-
изведение»; 27 — пружина защелки; 28 — пружина толкателя «За-
пись»; 29—пружина рычага прижимного ролика; 30—пружина
перемотки; 31 —пружина рычага автостопа; 32—пружина толка-
теля «Перемотка вперед»; 33 — паразитная шестерня; 34 — шестер-
ня перемотки; 35 — шестерня подающего подкассетиого узла;
36—шестерня приемного подкассетиого узла; 37, 38 — приводной
ремень; 39 — универсальная головка. (Места смазки ЛПМ указаны
стрелкой -»-)
При нажатии на кнопку «Воспроизведение» толкатель 22,
перемещаясь вперед, через пружину 23 перемещает ползун вос-
произведения 4. При этом магнитные головки 39 и 2,
прижимной ролик 11 и датчик, расположенный на рычаге
привода автостопа 13, вводятся в кассету. Магнитная лента
зажимается между ведущим валом 5 и прижимным роли-
ком И. Толкатель воспроизведения 22 перемещает защелку
12, которая воздействует на рычаг 9 замыкания контак-
тов. Рычаг замыкает контакты размыкателя 3. Одновремен-
но ползун воспроизведения 4, перемещаясь, освобождает ры-
чаг подмотки 8 и узел подмотки 6, входит в зацепление с
шестерней 36 правого подкассетного узла. Контакты размыка-
теля 3 включают питание электродвигателя 1. Вращение
электродвигателя приводным ремнем 38 передается на маховик
ведущего вала 5. Вращение маховика приводным ремнем
37 передается через узел подмотки на шестерню 36 под-
кассетиого узла. Узел подмотки имеет муфту с заданным
моментом трения, который определяет величину момента под-
мотки.
При нажатии на кнопку «Запись» происходит одновремен-
ное перемещение толкателей 21 и 22, так как толкатель
воспроизведения 22 связан с толкателем записи 21 одно-
сторонней связью. Таким образом осуществляется функция
«однокнопочное нажатие». Включение питания электродвига-
теля и подмотка ленты аналогичны режиму воспроизведения.
При нажатии на кнопку «Перемотка назад» толкатель
20, перемещаясь, воздействует через пружину 30 перемотки иа
рычаг перемотки 7, который вводит шестерню перемотки
34 в зацепление с шестерней левого подкассетного узла 35.
Вращение передается от электродвигателя через маховик веду-
щего вала и приводной ремень 37 иа шестерне перемотки 34.
При нажатии на кнопку толкателя 19 «Перемотка впе-
ред» толкатель освобождается, рычаг перемотки 7 и шестерня
перемотки 34 под действием усилия приводного ремня 37
входят в зацепление с паразитной шестерней 33, через кото-
рую и передает вращающий момент на шестерню 36 пра-
вого подкассетного узла.
Фиксация толкателей 19—22 в рабочих положениях осу-
ществляется защелкой 12. Возврат в исходное положение
производится при нажатии на кнопку «Стоп», при этом толка-
тель 18 взаимодействует с защелкой 12, отводя ее в сторону, и
толкатели 19—22 возвращаются в исходное положение под
действием своих пружин, соответственно 32, 25, 28, 26.
Если при включенном режиме «Воспроизведение» нажать
на кнопку толкателя 19 («Перемотка вперед»), то толкатель че-
рез рычаг 15 функции «Обзор» отведет ползун воспроизведе-
ния 4 назад. Магнитные головки и прижимной ролик отхо-
дят от ленты на 2...3 мм и магнитная лента начинает
двигаться со скоростью перемотки вперед. В этом режиме
толкатель 19 ие фиксируется защелкой. При прекращении на-
жатия на кнопку возобновляется режим воспроизведения.
Если при включенном режиме «Воспроизведение» нажать
на кнопку толкателя 20 («Перемотка назад»), то через рычаг
14 функции «Откат» толкатель 20 отведет ползун 4 назад и лен-
та начнет движение со скоростью перемотки назад.
В режимах «Обзор» и «Откат» магнитофон работает в ре-
жиме «Воспроизведение». При ускоренном . движении ленты
можно прослушивать паузы между отдельными фонограмма-
ми и находить нужную фонограмму, отсчитывая паузы.
В режимах «Запись» или «Воспроизведение» при окончании
в кассете магнитной ленты или при резком увеличении
натяжения ленты по каким-либо другим причинам проис-
ходит выравнивание петли на магнитной ленте, образован-
ной датчиком рычага 13 привода автостопа. При этом магнит-
ная лента, воздействуя на датчик, отводит его назад. Ры-
чаг 13 воздействует на рычаг 19 автостопа и перемещает
его в сторону маховика ведущего вала 5. Зубчатый сектор
рычага 10 входит в зацепление с зубчатым сектором махо-
вика, при этом маховик резко перемещает рычаг 10,
который сдвигает защелку 12. Защелка расфиксирует соответ-
ствующие толкатели. Контакты размыкателя 3 обесточивают
электродвигатель. Все элементы кинематики возвращаются в
исходное положение.
113
Конструкция и детали
Корпус магнитолы выполнен нз ударопрочного по-
листирола. Конструктивно корпус магнитолы состоит из двух
частей: передней и задней, скрепленных между собой пятью
винтами и двумя защелками. Органы управления магнитолой
расположены иа верхней и передней лицевой панелях кор-
пуса и имеют соответствующие надписи и обозначения.
На задней крышке корпуса магнитолы размещены гнезда
для подключения внешних антенн ДВ, СВ и УКВ. Внешний
вид магнитолы и расположение органов управления показаны
иа рис. 1.153. Внутри корпуса иа его передней части закреп-
лены две динамические головки громкоговорителей ВА1 и ВА2
11	№	№	1>2 (5шт.)
типа ЗГДШ-8-4 (или ЗГДШ-7-4), один микрофон типа
МКЭ-3, который, в свою очередь, закрыт обрамлением с деко-
ративной сеткой, кассетоприемиик с демпфирующим устройст-
вом, печатная плата и шкала пятиполосиого регулятора тембра,
шкала радиоприемника и печатная плата индикации.
На задней части корпуса, которая является базовой
несущей деталью, закреплены печатная плата РПУ (А1),
магнитофонная панель (А2), печатная плата усилителя мощ-
ности (АЗ), а также телескопическая антенна, ручка для
переноски магнитолы, отсек автономного источника питания,
закрывающийся крышкой, гнезда для подключения внешних
антенн. Такое разделение магнитолы иа два конструктивно
законченных узла обеспечивает удобство настройки и регули-
ровки магнитолы и высокую ремонтопригодность. Все межблоч-
ные соединения магнитолы выполнены иа разъемах.
Радиоприемное устройство
Блок РПУ (А1) представляет собой конструктив-
но законченный узел, состоящий из печатной платы, иа которой
в соответствии с выполняемыми функциями установлены все
элементы трактов AM и ЧМ, а также переключатели
А1 — СВ/ДВ, А2 — АПЧ, АЗ — БШН, А4 — ЧМ/АМ, А5 —
таймер и разъемы, соединяющиеся с розетками для подключе-
ния внешних антенн ДВ, СВ и УКВ диапазонов.
Электромонтажная схема печатной платы блока РПУ
(А1) приведена иа рис. 1.155. Катушки контуров намотаны
иа унифицированных типовых каркасах. Настройка катушек
контуров производится ферритовыми сердечниками гетеродина
ДВ, СВ и ПЧ-АМ — сердечниками марки М600НН типа
С2.8Х 12, кроме того, они помещены в трубчатые ферри-
товые сердечники марки М400НН-5 типа T10X7.1XI2, кату-
шек контуров ПЧ—ЧМ — сердечниками марки М100-2
типа С2,8Х 12 мм. Катушки контуров блока МП (А2) L1 и
L2 намотаны иа ферритовые кольца марки М600НН-8 типа
К12Х9Х8 в навал. Трансформатор TV- (А2) намотай иа
пластмассовый трехсекциоииый каркас и помещен в феррито-
вые чашки марки М1500 типа НМЗ-29-Ч14.
Магнитная антенна представляет собой ферритовый стер-
жень марки М400НН диаметром 8 и длиной 160 мм, иа кото-
ром размещены катушки входных контуров и катушки связи
диапазонов ДВ и СВ.
Рис. 1.153. Внешний вид магнитолы «Соната РМ-323С»:
1 — передняя часть корпуса; 2 — задняя часть (крышка) корпуса;
3 — громкоговоритель левого канала; 4 — обрамление с декоратив-
ной сеткой; 5 — кассетоприемиик; 6 — шлака регуляторов тембра;
7 — шлака радиоприемника; 8 — световой индикатор разрядки бата-
рей; 9 — световой индикатор приема сте^еопередачи «ЧМ Стерео»;
10 — световой индикатор режима «Запись»; 11 — телескопическая
антенна; 12 — ручка для ношения; 13 — крыша батарейного отсе-
ка; 14 — гнездо для подключения внешней антенны и общего
заземления в диапазонах ДВ и СВ; 15 — ручки регуляторов
тембра; 16 — гнездо для подключения внешней антенны УКВ;
17 — гнездо для подключения внешнего источника питания «9 В»;
18—кнопка включения громкоговорителей; 19—гнездо для под-
ключения стереотелефоиов; 20 — кнопка включения микрофона;
21 — гнездо для подключения внешних источников для записи
иа магнитную ленту; 22 — гнездо линейного выхода магнитофон-
ной панели; 23 — кнопка включения «Таймер»; 24 — кнопка вклю-
чения «БШН», «ЧМ Моно»; 25 — кнопка включения системы
«АПЧ — АПЧ»; 26 — кнопка переключения трактов «ЧМ/АМ»;
27 — кнопка переключения диапазонов «ДВ/СВ»; 28 — ручка на-
стройки иа радиостанцию «Настройка»; 29 — кнопка включения рас-
ширения стереобазы и отстройка от помехи генератора; *30 —
кнопка переключения трактов «Маг/РПУ»; 31 — ручка регулятора
«Громкость»; 32 — ручка регулятора баланса «Баланс»; 33 —
кнопка кратковременного останова движения магнитной ленты;
34 — кнопка включения «Ускоренной перемотки вперед» в направле-
нии движения магнитной ленты («Поиск»); 35—кнопка включе-
ния режима «Воспроизведение»; 36 — кнопка включения режима
«Запись»; 37 — кнопка ускоренной перемотки назад против движе-
ния магнитной ленты («Поиск»); 38 — кнопка включения магни-
тофонной панели и открывания кассетоприемника; 39—микрофон;
40 — громкоговоритель правого канала; 41 —отверстие для регу-
лировки магнитной головки по углу наклона; 42 — винты крепле-
ния
Рис. 1.154. Кинематическая схема верньерного устройства РПУ (А1)
магнитолы «Соната РМ-323С»
114
08 8,37В
0,958
2.6В
0.96В
6.38
5В
178
5.48
58
0,58В
8.68 6В
OJB 1,18
1.48 5,28 0,738 0,748	168 2.88 0.58	288 1JB
2.8В
2,8 В
1В
кто
0,668
0,7В
2,88 ОВ 21В
•на
Л
гбв
28
2,88 53В 2,28 2.78 3,68
4.78
358 2.68 6В 23В 3,28
548 2,758
ОВ
4В
0,588
08
3,48
2,68
5В
О, В В
08
2,98
2.68
Рис. 1.155. Электромонтажная схема печатной платы блока РПУ
положения деталей)
(А1) магнитолы «Соната РМ-323С». (Вид платы со стороны рас-


Настройка радиоприемника магнитолы иа частоту работаю-
щей радиостанции осуществляется в диапазоне УКВ с по-
мощью переменного резистора RP1, расположенного в блоке
РГ1У (А1), а в диапазонах ДВ и СВ — блоком КПЕ, кине-
матически связанным с ручкой настройки, выведенной иа лице-
вую переднюю панель. Кинематическая схема верньерного
устройства приведена иа рис. 1.154.
Магнитофонная панель
Блок МП (А2) представляет собой конструктивно
законченный узел, состоящий из ЛПМ. блока печатной платы
универсального усилителя воспроизведения и записи и ГСП.
Электромонтажная схема печатной платы блока (А2) пока-
зана иа рис. 1. 156.
Шасси ЛПМ выполнено из листовой стали штамповкой
и является базовой деталью ЛПМ.
Ведущий вал ЛПМ (рис. 1. 157) служит для передачи дви-
жения магнитной ленты в режимах воспроизведения и записи.
Ведущий вал определяет такие качественные показатели ЛПМ,
как коэффициент детонации и долговечность, поэтому к его из-
готовлению предъявляются повышенные требования.
Ведущий вал 1 с напрессованным маховиком 6 вращает-
ся в подшипниковой втулке 4 из пористой бронзы, пропи-
танной смазкой. Втулка запрессована в несущую панель. Осе-
вые нагрузки маховика воспринимаются втулкой через шай-
бы 3 из антифрикционной пластмассы. Осевые перемещения
вала ограничиваются: в одну сторону маховиком 6, в другую —
стопорной шайбой 2, фиксирующейся в канавке ведущего ва-
ла. Зубчатый сектор маховика служит для передачи кинети-
ческой энергии маховика рычагу, воздействующему на защел-
ку при срабатывании автостопа.
Узел подмотки (рис. 1. 158) служит для передачи момен-
та подмотки на приемный подкассетный узел в режимах вос-
произведения и записи.
Вал I с напрессованной на него шестерней 2 свободно
вращается в рычаге 3 подмотки. Осевые перемещения вала
ограничены диском 6, также напрессованным иа вал. Осевое
усилие воспринимается рычагом 3 через прокладки 4. выпол-
ненные из антифрикционного материала.
Шкив 5 с пружиной 7 с определенным усилием прижи-
мается к кольцу из специального сукна, наклеенному иа диск 6.
Перемещением стопорной шайбы 9 вдоль вала подбирается
усилие пружины 7, обеспечивающее момент подмотки на прием-
ном подкассетиом узле, равном (35...45) • 10 4 Н-м (35...
45 гс-см).
Шайбы 8, 10, 11 обеспечивают при работе узла равномер-
ное без рывков проскальзывание пружины 7 относительно
стопорной шайбы 9.
Приемный (рис. 1. 159) и подающий (рис. 1.160 подкас-
сетные узлы предназначены для передачи вращения на катуш-
ки кассеты. Конструктивно они выполнены в виде валов 1, вра-
щающихся в опорах 4. Вращение иа катушки кассеты пере-
дается с помощью поводков 2, а вращение валов осуществляет-
ся шестернями 6. Антифрикционные шайбы 5 воспринимают
усилие пружин 3.
Подающий узел (рис. 1. 160) имеет дистанционный диск 7,
замыкаемый иа валу стопорной шайбой 8. Дистанционный диск
при работе шестерни 6 обеспечивает необходимое для нор-
мального эвольтвеитиого зацепления межцентровое расстоя-
ние.
Блок регуляторов тембра (А4—РТ) представляет собой пе-
чатную плату, иа которой установлены детали в соответствии
с выполняемыми ими функциями: переменные движковые рези-
сторы RP1—RP5, микросхемы, транзисторы, резисторы, конден-
саторы и пр. Электромонтажная схема печатной платы по-
казана иа рис. 1. 161.
Блок усилителя мощности (АЗ- УМ) выполнен па печатной
плате, иа которой установлены узлы и детали в соответствии
с выполняемыми функциями: сдвоенные резисторы RP1 и RP2,
переключатели SA1 и SA2, микросхемы, разъемы и прочие
115
OjDIB
~ashB
осев I отв ов\ OB в
0,2БмВ I ~О.12мВ\-0В\-Л25В
1,7В 1,7В
SmB ~22мВ
2.8В	3,8В
RrB
13,3В,
'Mian
33В
'82ОМВ\"№
~7оонв -згонв "1В ~Х5мВ
F2E
га?
W 3,2В
7В
0^В\065В_ 0БВВ\аВ5В
~0,ЗмВ | "/АмВ ^;0М
QOSB I 0.08В
~0.25нВ \~0,12мВ
3£В | 36В
"0,15мВ \~0,25нВ
3,3В I 3.3В
-0,2мВ \"0,25мВ
0,013
~0,5мВ
I OJBB
\"0В
3B
"OB
W>B
"8,ВмВ
3,3В
"B,BnB
VtB
~20mB
3.8 В
~20mB
В.2В I 6.2В
'3,8нВ 1"БВмВ
Б, В В I Б.ВВ
0,ЗмВ\~1,БмВ
3.2B I 3.2B
820мВ \~№

, \^0.5В
о.вв | авв -помв
~ZSmB\~Z5mB ~0В \~affMB
1 ив
~0,1В
5B
-1,7В
3,5В
ВмВ
_______ов
"6,5В
МВ1 W
~8ВнВ'"20мВ
3,3В
"В,Вл^
6.2В
~3.8мВ
6,8В
"ВЗмВ
ЗВ
"2J5MB
3,3B
"20nB
6.2B
"52nB
6£B
~IBm8
— 3.5B
"770 мВ
LOB
~250мВ
Рис- 1.156. Электромонтажная схема печатной платы блока МП (А2) магнитолы «Соната РМ-323С». (Вид платы со стороны распо-
ложения деталей)
Рис. 1.157. Узел ведущего вала ЛПМ. (Места смазки указаны Рис. 1.158. Узел подмотки. (Места смазки указаны стрелкой -►)
стрелкой -►)
116
Рис. 1.160. Подающий подкассетиый узел. (Места смазки указаны
стрелкой -г-)
Рис. 1.159. Приемный подкассетный узел. (Места смазки указаны
стрелкой -»)
3,3В
~50мВ/~500МВ
НВ
•'-5мВ/~П60мВ
3,3В
~1,НнВ/~П80мВ
3,3В
‘2НОмВ/~500нЁ\
НВ
~2НОмВ/~ВООмВ
3,3В
~50мВ/~500мВ
НВ
~50мВ/-‘500мВ
НВ
~1,НмВ/~Н70нВ
НВ
~2Н0нВ1~500иВ
3,38
НВ	3.3В	НВ '&0МВ/-500МВ
ВмВ^НбОмВ, ~50мВ/~500нВ	~50нВ]~30Ом8
Н,8В
-G5B
4,2В
~0,5В
Н.2В
-O.SB
С16
RP3
RP5

л
3,3В
-'1,НмВ/~Н80мВ
Рис. 1.161. Электромонтажная схема печатной платы блока регуляторов тембра (А4) магнитолы «Соната РМ-323С»
117
5,2В
255мВ 4.2В
-255мВ
6,5В
5,2В
255мВ
4.БВ
-2S5MB
4.БВ
-1,41В
4.БВ
'1,41 мВ
8.4В
0,7мВ
4,6В
-ПОмВ
В, 5 В
-220мВ
Рис. 1.162. Электромонтаж-
ная схема печатной платы
блока усилителя мощности
(АЗ) магнитолы «Соната
РМ-323С»
4J6B
-255мВ
4.БВ
7В
7,25мВ
7В
’1,25мВ 0,65В
8,4В
~0,7мВ
1 6.5В
-22ОнВ,
12...1БВ
1.163. Электромонтажная схе-
!И*£
4.6В
-255мВ
7В
-125мВ
4.6В
~255мВ
4.6В
-0,1мВ
4,6В
-150мВ
4.6В
-150мВ
7В
-1,25мВ
0,47В
—220мВ
9В
-40мВ
4,6В
—1,41В
4.БВ
~БОмВ
3ZZ
1x3
U1
4,2В ।
~255мВ
0,47В
220нВ
0.3В
4,6В
-120мВ
4.БВ
-БОмВ
17В 11В
50иВ -65М\
ЮВ S.4B
~0.4нВ -ПОмВ
765В 10,5В 3.SB 3,4В
‘50мВ -Б50мВ -Ц2мВ -45мВ
3.3В
-Ц4мВ
З^В 2,ВВ
Ц4нВ -36мВ
2.ВВ
-35мВ
8,5 В
~22ОмВ
4,6В
-1,41мВ
SB
-40мВ
0.47В
-220мВ
Рис.
ма печатной платы блока питания
(А7) магнитолы «Соната РМ-323С»
118
Рис. 1.164. Электромонтажная схема печатной платы индикации
магнитолы «Соната РМ-323С.	.
Рис. 1.165. Схема расположения элементов иа печатной плате
управления электродвигателем (А6) магнитолы «Соната РМ-323С*
элементы. Электромонтажная схема печатной платы показана
иа рнс. 1. 162.
Блок питания (А7—БП) конструктинио представляет собой
печатную плату, на которой установлены: сетевой трансфор-
матор TV1, сетевой разъем XS2, элементы выпрямителя, ста-
билизатора и фильтра напряжения питания. Электромонтаж-
ная схема печатной платы блока питания (А7) приведена
на рис. 1.163. Намоточные данные сетевого трансформатора
приведены в табл. 6. 1 приложения.
На печатной плате цндикации (А5) в соответствии с вы-
полняемыми ею функциями установлены светодиоды HL1—
HL3, транзисторы, конденсаторы и резисторы. Электромон-
тажная схема печатной платы индикации приведена иа
рис. 1.164.
Плата управления электродвигателем (А6) представляет
собой печатную плату, иа которой расположены все элементы
стабилизатора напряжения для питания электродвигателя
(рис. 1. 165).
Намоточные данные катушек контуров блоков РПУ (А1)
и МП (А2) приведены в табл. 1.7, а распайка выводов
катушек контуров показана на рис. 1. 166.
В магнитоле применены узлы и детали следующих типов:
Блок РПУ (А1) — резисторы: R1—R63 типа МЛТ-0,125;
RK1. RK2 типа CT1-I7, RP1 типа СПЗ-46М; RP2—RP9 типа
СПЗ-386; конденсаторы; С1, СЗ, С6, С11, CI3, С14, С16, С19,
С21, С24, С25, С29. С31, С38, С42, С48, С49, С53, С55, С56,
С64, С66 типа К10-7в; С2, СЗО, С39, С40, С44, С45, С46, С51,
С52, С54, С59, С62, С63, С67, С70, С71 типа К22-5; С4, СЮ,
С18, С27типа КТ4-23; С5, С8, С17, С22, С26, С43, С50, С61, С65
типа К26-1; С7, С12, С15, С20, С28, С32—С37, С41, С47, С57,
С58, С68, С69, С72, С73 типа К50-35; С9 — блок КПЛ-2Х
Х4/270; переключатели: SA1—SA5 типа ПКи61Н2-1; Z1 —
фильтр ФП1П6-1, 2; Z2 — фильтр ФГИП1-61-01.
Блок МП (А2) — резисторы: R1—R60 типа МЛТ-0,125;
RP1—RP8 типа СПЗ-386; конденсаторы: С1—СЗ, СЮ, СИ,
CI4, С15, С19. С24—С26, С29, С36—С39, С52 типа К50-35;
С4— С9, С12, CI3, СЮ—С18, С32—С35, С40—С51, С53 типа
КЮ-7в; С20, C2I, СЗО, С31 типа К26-1; С27, С28 типа К22-5;
переключатели: SAI, SA3, SA4 типа ПКи61Н2-1, SA2 типа
ПД5-2; ЛПМ — магнитная универсальная головка В2 типа
ЗД24№У, магнитная стирающая головка В1 типа CL-0,5.
Таблица 1.7
Намоточные данные катушек контуров ма!иитолы
«Соната РМ-323С>
Катушка	Обо- значе- ние по схеме	Номер вывода	Марка и диаметр провода. ММ	Число ВНУКОВ	Идук- I яв- ность. мкГн
Антенная ДВ	LI.I	Блок РГ н1к|	У (AI) ЛЭП-ЗХ0.06	22X10	3360
Катушка связи	LI.2	и2-к2	ПЭВТЛ-2 0.16	2X15	—
Антенная СВ.	L2.1	и!-к|	ЛЭП-ЗХ0.06	их»	340
Катушка сенти	L2-2	н2-к2	ПЭВТЛ-2 0.16	15	—
Кату шка ПЧ Ч Ч1	L3	1-5	ПЭВТЛ-2 0.16	18±1	3.2
Катюшка спя «и Гетеродинная ’(В	14	3 4 5-4-2	ПЭВТЛ-2 0.16 ЛЭП-5Х0.06	9+1 32X4	205
Гетеродинная СВ	L5	5-4-2	ЛЭП-5ХО.О6	(отвод 64) 25X4	154
Квтушка ПЧ—ЧМ2	L6	5-2	ПЭВТЛ-2 0.16	(отвод 50) б±1	О.Ь
Катушка ПЧ—AMI	L7	3-4	ЛЭ П-5х 0.06	75X3	290
Катушка свизн Катушка восстанов-	L8	5-2-1 2 4 1	ПЭВТЛ-2 0.08 ПЭВТЛ-2 0,1	75+50 2404-240	2а00
леи ни поднесущей частоты Катушка выпрями-	9	5-3-6 3-2-1	ПЭВТЛ-2 0,1 ПЭВТЛ 2 0,1	200+200 600+600	14 000
теля СД Катушка ПЧ—АМ2	10	4 5 5-4	ПЭВТЛ-2 и,1 ЛЭП-5Х0.06	90+Уи 25X4	155
Катюшка дроссели Трансформатор ГСП	LI. L2 1У	Блок Л' 1-2 1-2 2-3 3-10 5-4-6 8 117	П (А2) ПЭБТЛ-2 0,1 ПЭВТЛ-2 0,15	360±3 40+1 40±1 40±1 15+15 4+4
Примечание. Катушки L7 (3-4). LS (3-2-1). ТУ-МП (А2) (5-4-6) н
(6-11-7) наматывают двойным проводом, а затем распаивают согласно схеме
Блоки усилителя мощности (АЗ) — резисторы: RI—R33
типа МЛТ-0,125; RP1, РР2типа СПЗ-33-23П-0.125; конденсато-
ры: С1, С6, С7, С9, CI 1, С23, С24 типа КЮ-7в; С8, СЮ, С25. С26
типа К26-1; С17, С19 типа К73-9; СЗ, CI2—С16, С19—С22
типа К50-35; переключатели: SAI, SA2 типа ПКи61Н2-1.
Антенна ДВ и СВ
L1 L2 I/
пп пп FFRP
н! к1н2к2 н1 к1н2к2 н! к1н2к2 н! к!н2к2
Катушки контуров гетеродина и ПЧ-АМ
Катушки контуров
L3	LB
ПЧ-ЧМ и СД
Рис. 1.166. Распайка выводов катушек контуров (вид снизу)
магнитолы «Соната РМ-323С»
119
Блок регуляторов тембра (А4) — резисторы: R1—R45
типа МЛТ-0,125; RP1—RP5 типа СПЗ-23л-п; конденсаторы:
Cl. С2, СП, С12, С17 типа К50-35; СЗ, С5, С7, С8, С13, С14.
С18—С21 типа К73-9; С4, С6. С22—С25 типа К22-5.
Плата индикации (А5) — резисторы: R1—R4 типа
МЛТ-0,125; RP1 типа СПЗ-386; светодиоды: HL1, HL3 типа
АЛ307АМ; HL2 типа АЛ307ВМ.
Блок питания (А7) — резисторы: R1—R5 типа МЛТ-0,125;
RP1 типа СПЗ-38а; конденсаторы: С1—С4 типа КЮ-7в; С5—
С6 типа К50-35; вставки плавкие: F1 типа ВП1-1-1А-250В;
F2 типа ВПТВ-2; трансформатор TV1 типа ТП20-17.
Корпус магнитолы: микрофон ВМ1 типа МКЭ-3; резисторы:
R1—R4 типа МЛТ-0,125; элемент СВ типа А343 Прима.
Порядок разборки и сборки магнитолы
Разбирать и собирать магнитолу следует, обяза-
тельно отключив ее от сети. Разборку магнитолы начинают
со снятия задней крышки корпуса, для чего необходимо: вы-'
путь сетевую вилку из розетки сети, снять все ручки регу-
лировок и кнопки иа верхней и передней лицевой панелях
(рис. 1.153). Затем отвинтить пять декоративных винтов, один
из которых находится под пломбой, в каналах заднего корпу-
са магнитолы, указанных зиачками<=; положить аппарат на
плоскость заднего корпуса и нажать две защелки крепления
корпусов магнитолы в местах, указанных значками ||. Да-
лее следует осторожно снять передний корпус магнитолы, не
натягивая соединительных жгутоа; отсоединить вилку ХР20
от розетки XS2 на плате регулятора тембров; отсоединить
вилки ХР21, ХР22 от розеток XS5, XS6 на плате усилителя
мощности.
После этого появится свободный доступ ко всем узлам, рас-
положенным на переднем и заднем корпусах.
При необходимости полную разборку корпусом можно про-
водить в следующей последовательности:
а)	передний корпус: открыть кассетоприемиик, нажав кноп-
ку «Стон/Откр.»; нажать два упора справа и слева кассето-
приемника вовнутрь и снять кассетоприемиик движением
вверх; отсоединить плату регулятора тембров; отсоединить .пла-
ту индикации; отсоединить обрамления, отвинтив восемь само-
нарезающих винтов; отвинтить с лицевой стороны восемь само-
нарезающих винтов и отсоединить головки громкоговори-
телей;
б)	задний корпус: отсоединить магнитофонную панель
(А2); отсоединить плату радиоприемника (А1); отсоединить
плату усилителя мощности (АЗ); снять ручку для ношения,
разжав ее направляющие; снять крышку батарейного отсека,
отжав защелку в указанном на корпусе направлении; отсое-
динить антенну; снять шкально-верньерное устройство.
Собирать корпус магнитолы нужно в обратной последо-
вательности.
120
