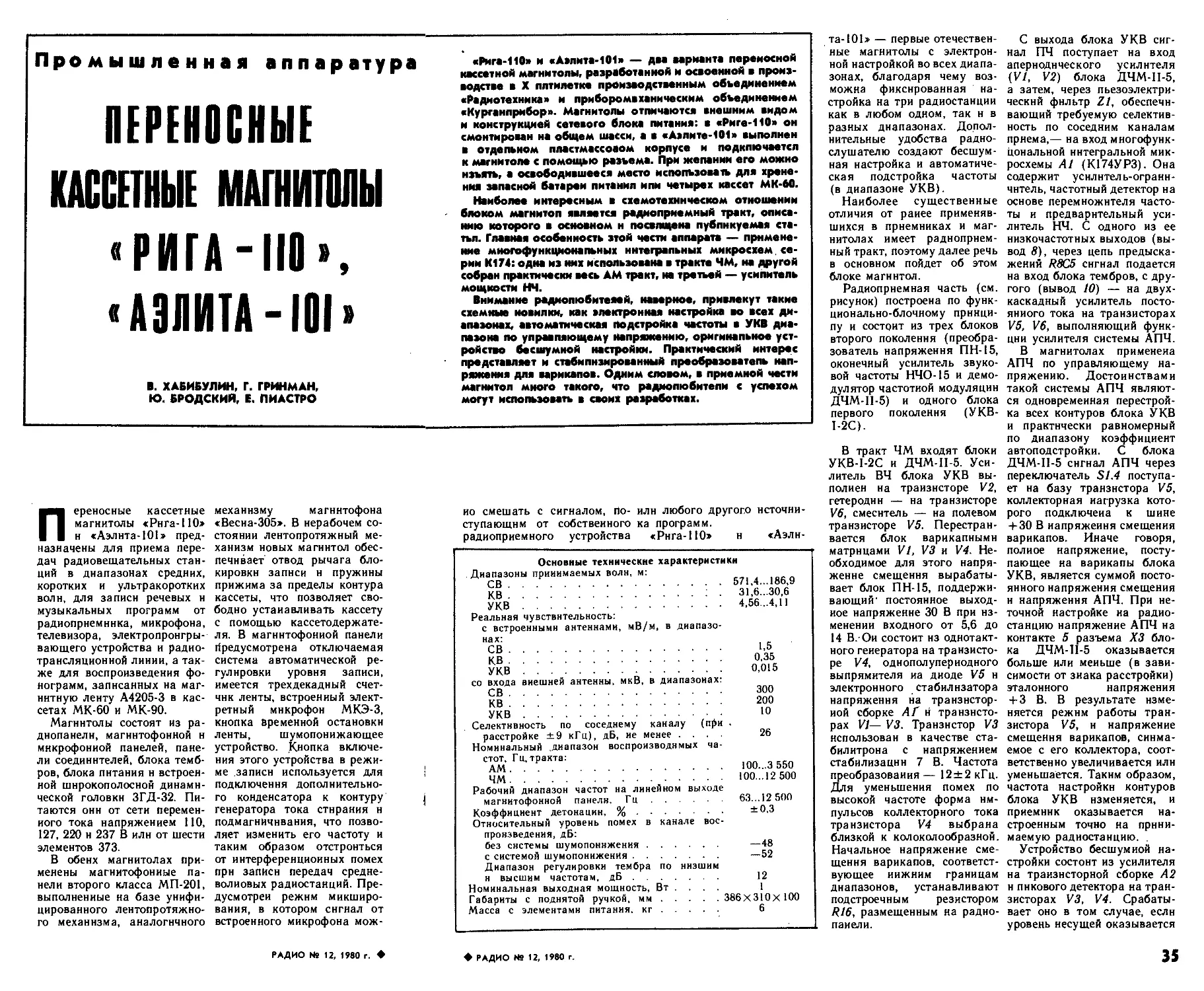

Промышленная аппаратура
ПЕРЕНОСНЫЕ
КАССЕТНЫЕ МАГНИТОЛЫ
• РИГА-ПО ,
 АЭЛИТА-101 >
В. ХАБИБУЛИН, Г. ГРИНМАН,
Ю. БРОДСКИЙ, Е. ПИАСТРО
Переносные кассетные
магнитолы «Рнга-110»
н «Аэлнта-101» пред-
назначены для приема пере-
дач радиовещательных стан-
ций в диапазонах средних,
коротких и ультракоротких
волн, для записи речевых и
музыкальных программ от
радиоприемника, микрофона,
телевизора, электропронгры-
вающего устройства и радио-
трансляционной линии, а так-
же для воспроизведения фо-
нограмм, записанных на маг-
нитную ленту А4205-3 в кас-
сетах МК-60 и МК-90.
Магнитолы состоят из ра-
днопанелн, магнитофонной и
микрофонной панелей, пане-
ли соединителей, блока темб-
ров, блока питания и встроен-
ной широкополосной динами-
ческой головки ЗГД-32. Пи-
таются они от сети перемен-
ного тока напряжением НО,
127, 220 и 237 В или от шести
элементов 373.
В обеих магнитолах при-
менены магнитофонные па-
нели второго класса МП-201,
выполненные на базе унифи-
цированного лентопротяжно-
го механизма, аналогичного
механизму магнитофона
«Весна-305». В нерабочем со-
стоянии лентопротяжный ме-
ханизм новых магнитол обес-
печивает отвод рычага бло-
кировки записи и пружины
прижима за пределы контура
кассеты, что позволяет сво-
бодно устанавливать кассету
с помощью кассетодержате-
ля. В магнитофонной панели
Предусмотрена отключаемая
система автоматической ре-
гулировки уровня записи,
имеется трехдекадный счет-
чик ленты, встроенный элект-
ретный микрофон МКЭ-3,
кнопка Временной остановки
ленты, шумопонижающее
устройство. Кнопка включе-
ния этого устройства в режи-
ме записи используется для
подключения дополнительно-
го конденсатора к контуру
генератора тока стирания и
подмагничивания, что позво-
ляет изменить его частоту и
таким образом отстроиться
от интерференционных помех
при записи передач средне-
волновых радиостанций. Пре-
дусмотрен режим микширо-
вания, в котором сигнал от
встроенного микрофона мож-
«Рига-110» и «А»лита-1О1» — дм мрианта переносной
кассетной магнитолы, разработанной и освоенной в произ-
водстве в X пятилетке производственным объединением
«Радиотехника» и приборомвханическим объединением
«Курганприбор». Магнитолы отличаются внешним видом
и конструкцией сетевого блока питания: в «Риге-110» он
смонтиромн на общем шасси, а в «Азлите-101» выполнен
в отдельном пластмассовом корпусе и подключается
к магнитоле с помощью разъема. При желании его можно
изъять, а освободившееся место использовать для хране-
ния запасной батареи питания ипи четырех кассет МК-М.
Наиболее интересным в схемотехническом отношении
блоком магнитол является радиоприемный тракт, описа-
нию которого в основном н посвящена публикуемая ста-
тья. Главная особенность зтой чести аппарата — примене-
ние многофункциональных интегральных микросхем, се-
рии К174: одна из них использована в тракте ЧМ, на другой
собран практически весь AM тракт, на третьей — усилитель
мощности НЧ.
Внимание радиолюбителей, наверное, привлекут такие
схемные иовилки, как злектронная настройка во всех ди-
апазонах, автоматическая Подстройка частоты в УКВ диа-
пазона по управляющему напряжению, оригинальное уст-
ройство бесшумной настройки. Практический интерес
представляет и стабипнзированный преобразователь нап-
ряжения для варикапов. Одним словом, в приемной чести
магнитол много такого, что радиолюбители с успехом
могут использовать в своих разработках.
но смешать с сигналом, По- или любого другого нсточни-
ступающнм от собственного ка программ.
радиоприемного устройства «Рнга-110» и «Аэлн-
Основные технические характеристики
Диапазоны принимаемых волн, м:
СВ .............................................. 571,4...186,9
КВ	. . . .	31,6. .30,6
укв :	:	.......................4,56..4,п
Реальная чувствительность:
с встроенными антеннами, мВ/м, в диапазо-
нах:
СВ.....................................
КВ.....................................
УКВ....................................
со входа внешней антенны, мкВ, в диапазонах:
СВ.......................................
КВ.....................................
УКВ............................... •
Селективность по соседнему каналу (при
расстройке ±9 кГц), дБ, не менее . . . .
Номинальный .диапазон воспроизводимых ча-
1,5
0,35
0,015
300
200
10
26
AM....................................................... 1VV...O
qM........................................................100.	. .12 500
Рабочий диапазон частот на линейном выходе
магнитофонной панели, Гц................. 63...12 500
Коэффициент детонации, %.................... ±0'3
Относительный уровень помех в канале вос-
произведения, дБ:
без системы шумопонижения.............. —48
с системой шумопонижения............... —52
Диапазон регулировки тембра по низшим
н высшим частотам, дБ....................... 12
Номинальная выходная мощность, Вт ... .	1
Габариты с поднятой ручкой, мм............ 386x310x100
Масса с элементами питания, кг............ 6
та-101» — первые отечествен-
ные магнитолы с электрон-
ной настройкой во всех диапа-
зонах, благодаря чему воз-
можна фиксированная на-
стройка на три радиостанции
как в любом одном, так и в
разных диапазонах. Допол-
нительные удобства радио-
слушателю создают бесшум-
ная настройка и автоматиче-
ская подстройка частоты
(в диапазоне УКВ).
Наиболее существенные
отличия от ранее применяв-
шихся в приемниках и маг-
нитолах имеет радиоприем-
ный тракт, поэтому далее речь
в основном пойдет об этом
блоке магнитол.
Радиоприемная часть (см.
рисунок) построена по функ-
ционально-блочному принци-
пу и состоит из трех блоков
второго поколения (преобра-
зователь напряжения ПН-15,
оконечный усилитель звуко-
вой частоты НЧО-15 и демо-
дулятор частотной модуляции
ДЧМ-11-5) и одного блока
первого поколения (УКВ-
1-2С).
В тракт ЧМ входят блоки
УКВ-1-2С и ДЧМ-11-5. Уси-
литель ВЧ блока УКВ вы-
полнен на транзисторе V2,
гетеродин — на транзисторе
V6, смеситель — на полевом
транзисторе V5. Перестраи-
вается блок варикапнымн
матрицами VI, УЗ и V4. Не-
обходимое для этого напря-
жение смещения вырабаты-
вает блок ПН-15, поддержи-
вающий' постоянное выход-
ное напряжение 30 В при из-
менении входного от 5,6 до
14 В. Он состоит из однотакт-
ного генератора на транзисто-
ре V4, однополупериодного
выпрямителя иа диоде V5 и
электронного стабилизатора
напряжения на транзистор-
ной сборке АГ и транзисто-
рах VI— V3. Транзистор V3
использован в качестве ста-
билитрона с напряжением
стабилизации 7 В. Частота
преобразования— 12±2кГц.
Для уменьшения помех по
высокой частоте форма им-
пульсов коллекторного тока
транзистора V4 выбрана
близкой к колоколообразной.
Начальное напряжение сме-
щения варикапов, соответст-
вующее нижним границам
диапазонов, устанавливают
подстроечным резистором
R16, размещенным на радно-
паиели.
С выхода блока УКВ сиг-
нал ПЧ поступает на вход
апериодического усилителя
(VI, V2) блока ДЧМ-11-5,
а затем, через пьезоэлектри-
ческий фильтр Z1, обеспечи-
вающий требуемую селектив-
ность по соседним каналам
приема,— на вход многофунк-
цональной интегральной мик-
росхемы А1 (К174УРЗ). Она
содержит усилитель-ограни-
читель, частотный детектор на
основе перемножнтеля часто-
ты и предварительный уси-
литель НЧ. С одного из ее
низкочастотных выходов (вы-
вод 3), через цепь предыска-
жений R8C5 сигнал подается
на вход блока тембров, с дру-
гого (вывод 10) — на двух-
каскадный усилитель посто-
янного тока на транзисторах
V5, V6, выполняющий функ-
ции усилителя системы АПЧ.
В магнитолах применена
АПЧ по управляющему на-
пряжению. Достоинствами
такой системы АПЧ являют-
ся одновременная перестрой-
ка всех контуров блока УКВ
и практически равномерный
по диапазону коэффициент
автоподстройки. С блока
ДЧМ-11-5 сигнал АПЧ через
переключатель S1.4 поступа-
ет на базу транзистора V5,
коллекторная нагрузка кото-
рого подключена к шине
+ 30 В напряжения смещения
варикапов. Иначе говоря,
полное напряжение, посту-
пающее на варикапы блока
УКВ, является суммой посто-
янного напряжения смещения
и напряжения АПЧ. При не-
точной настройке иа радио-
станцию напряжение АПЧ на
контакте 5 разъема ХЗ бло-
ка ДЧМ-11-5 оказывается
больше или меньше (в зави-
симости от знака расстройки)
эталонного напряжения
+ 3 В. В результате изме-
няется режим работы тран-
зистора V5, н напряжение
смещения варикапов, снима-
емое с его коллектора, соот-
ветственно увеличивается или
уменьшается. Таким образом,
частота настройки контуров
блока УКВ изменяется, и
приемник оказывается на-
строенным точно на прини-
маемую радиостанцию. .
Устройство бесшумной на-
стройки состоит из усилителя
на транзисторной сборке А2
н пикового детектора на тран-
зисторах УЗ, V4. Срабаты-
вает оно в том случае, если
уровень несущей оказывается
РАДИО NS 12, 1980 г. ♦
♦ РАДИО NS 12, 1980 г.
35

г

а 27
Ш-1-2С
XI
РаОиооанепь
20%0 "ЗВ‘
- С< Л/ 54_ Ufijo =4=
л/ L
КОСУЮ В
★426
190
»Zgg|k V2 КТ368Х
Я633 Л
о,
С6.С7 OlM
с<з юоо
V5 КП301Е
хпч ★С.ЗВ f
15
r/c
2,7к
47
С7
<00,0
сз,сю
то
2700
CO 470—
C80J~ =
★3,8В
СЗ 500,0
пгзз ^-С5
п/w га
Ч51к Цк
~30мВ
'•СИ 220
R5 1,2к
НЧО-15
Х5
цепь
т
вш
3/<СВ
НПО
сг:
30,0
с<
30.0
I
рамнческого фильтра Z1 и
фильтров L5.2C25C23C26 и
L6C22. Затухание сигнала ПЧ
в полосе пропускания пьезо-
керамического фильтра ком-
пенсируется усилителем иа
транзисторе V2. Контроль-
ная точка СР в цепи его ба-
зы используется для подачи
сигнала ПЧ в AM тракт при
настройке. Подстроечный ре-
зистор R12 предназначен для
согласования выходного со-
противления пьезофильтра с
входным сопротивлением
фильтра L5.2C25C23C26.
Детектор тракта AM собран
на диоде V3. Уровни сигна-
лов, поступающих на вход
усилителя НЧ с выходов
трактов AM и ЧМ, выравни-
вают подстроечным резисто-
ром R15.
Напряжение питания ра-
диочастотного тракта магни-
тол и темброблока стабили-
зировано устройством после-
довательно-компенсацион-
ного типа на транзисторах
V8, V9 и стабилитроне V10.
Выходное напряжение стаби-
лизатора устанавливают под-
строечным резистором R31.
Точная настройка радио-
приемного устройства на ра-
диостанции индицируется
стрелочным индикатором РА1
с током полного отклонения
300 мА. В тракте AM его ка-
либруют подстроечным ре-
зистором R4, а в тракте ЧМ —
R5. В режиме радиоприема
напряжение на индикатор
подается не непосредственно,
а через полевой транзистор
VII. Последний выполняет
функции электроиного клю-
ча, отключающего цепи инди-
кации точной настройки при
работе магнитофонной па-
нели.
Переменные резисторы
фиксированных настроек R23,
R26, R27 коммутируются пе-
реключателем S2. При нена-
жатых кнопках этого пере-
ключателя приемник пере-
страивают переменным ре-
зистором плавной настройки
R28.
Усилитель мощности
НЧО-15 собран на микро-
схеме А1. Полное сопротив-
ление нагрузки (головка
ЗГД-32) — 4 Ом. Вместо нее
к усилителю можно подклю-
чить внешний громкоговори-
тель (гнездо Х7) или головные
телефоны (гнездо X/).
г. Рига
37
..1 MfJSO
Z/I rirSS
КПСУРЗ I
41,48 £7.,
КТ3686
it Hh
vnm-w
1^1 А। rajjgg
ШЗ
\Й8к
га
Выход (ПЧ)
Корпус
Выход!ПЧ)
★6,5В
★2...2С В
ХПЧ
цепь
5
6 -1
_7
С_
3
8
13
ЦЧМ-П-5
£
/
не
ЗЗк
П2
'ЗЗк
,,СН 220
11 то <к
жо
8
t________
8	(—j_
R25C2K
7________
5________
2________
%
Чиа
3
I
7
Цепь
+6 в
Уб
С< <000
С8 2С
CI2 2C
чип.
ИПИ
св на
пн-15
п W
U<80 к
Л4
4
★9М
/ —
ли
<00
и
С3<
5,0
УЗ
квоте
C23.L
ит т
его
6,3 пФ
СЗ
т 50.0
★мв =4= ус
П КГШ
I яп. т±. cS.
се цо< -г	30
Нт
3
Цепь
★ЗОВ
сгг=£
ЧОО
v/.vz ктгоэБ
№ 330к
XI KIHT59I5
С25680
R29 <5к
45/
УВ
УЗ ^9 В
<23
цо/
/из
С70к
К2<
22 к
У9
КТ3156
82В
«8
68к
га
Б8к
га
ЗЗк
пи
1,5к
Н45
R6
<80к
CZ7 =4=
0,047
С26
0,01
11 га
»WJ* ^ИТЗ<6В
81 <2к Tf$ S2K
г\ R5 С70к
СС м
то-025
V2
звв
W1
$11
КВ
С7
36
05
то
С<6
0047
ПЮ
2,7к
№
CI3 0,033	У2
W 47	КТ3266М
C<^SL2
хг 12
gM-
се <оо
У УУ< 1
11.2
Ill
84 /5*
S1.3
св
сгг
680
:С21
5,0
У!
квагох
св а ос!
X!
кпеххе
я
со из?
Ж" 1?7 |$Ш
1 ш!..
36
~£
— с
5_
2
Выход 6ШИ
6
5

Н<3 /,2к в д
★4,5В
®4 27к
Нк
£
RI2 <Ок
к

8
st

$/.4
У5	*'L
KT3I5B 1*255
822 Ьщ/
27 к U ggg
$2.1	$22	$23'
*558
га/
Юк
ПЗС
15к
С28 5,0
dH
'C/33X
32 27к
С23 =
50,0 .
С19=±
0847
Гга 1—1
I T4W I -Я** «23 220к\R26 220KIR27 220к[^
РАДИО № 12, 1980 г. ♦
Выход НУ
ВыходХйч
КОРПУС
Ht Н2
9
С
4
#
пч53
<2
. 5
«
СЗО 2000,0
„Радио"
t
>078,
KT3I56
'СбЦОС
C5 C700
KIHT58I6
СЗ 200-J
=Т=С10
л. <0,0
пвтк
в
2
<0,0
П<5
9,!к
5 УС-У6 KT3I56
X6
«37^76
сын6,3-20 гав юо
Цепь	№<П.
Батарея	7
Корпус	/
★<СВ	8
<ен. тему.	3
2 гк. meneip.	2
★3/<СВ	6
ЗГД-32	5
3 ен. теле<р.	4
к дпоко
питании (Х2)
XI
кперекп.
„батареп-
-сеть"
П<8 S
J+3B
CI6
4700
1°к
ZI
С
т< /7
£
3
в< зга-зг
Х8
й

Г цепь
*5,58	6
Короус	zc
КОРПУС	3
вход оша 	темШ	/
К блоку темброЗ
(ХЗ)
Вхоо опока тембооы	3
Корпус	с
Индикатор	8
★ЗЦСВ	6
Выход МП	7
К/ых <8 -30 мВ	10
Выход дет!МП	3
★5,5В	2
Корпас	1
Откп. индик	5
цепь	№п.
х2 к панели
микрофонной (Х6)
К Х2
к панели мае-
нито!ронной(Х5)
~^К Х5 (питание)
—~КХ5( Выход)
_ К гнезОн „
„Радиоприемник
— К Х6
— К Х6
-~К Х5
— К Х5
(перекл.„3апись-
восороизВедение")
ниже порога ограничения уси-
лителя-ограничителя микро-
схемы А! (например, при не-
точной настройке приемни-
ка, когда несущая частота
оказывается не в середине
резонансной характеристики
усилителя ПЧ, а ча ее скате).
При уменьшении уровня не-
сущей сигнал на выходе пи-
кового детектора достигает
порога срабатывания ключа
микросхемы А1, который шун-
тирует ее низкочастотный вы-
ход (вывод 8)., Порог сраба-
тывания устройства регулиру-
ют подстроечным резистором
R12.
Тракт AM «Риги-НО» и
«Аэлиты-101» выполнен на
многофункциональной интег-
ральной микросхеме А1
(К174ХА2), содержащей уси-
литель ВЧ, двойной баланс-
ный смеситель’ с отдельным
гетеродином, усилитель ПЧ
и усилитель постоянного тока
индикатора настройки и сис-
темы АРУ, охватывающей
каскады высокой н промежу-
точной частоты.
В тракте AM используются
одноконтурные входные це-
пи, связь с усилителем ВЧ —
индуктивная. Входные и ге-
теродинные контуры пере-
страиваются трехсекционной
варикапной матрицей VI.
Для уменьшения влияния на-
чальной емкости контура и
обеспечения необходимого пе-
рекрытия по частоте в диапа-
зоне СВ две секции матрицы
(во входном контуре) вклю-
чены параллельно.
Требуемая селективность
по соседнему каналу достиг-
нута применением пьезоке-
♦ РАДИО № 12, 1980 г.
