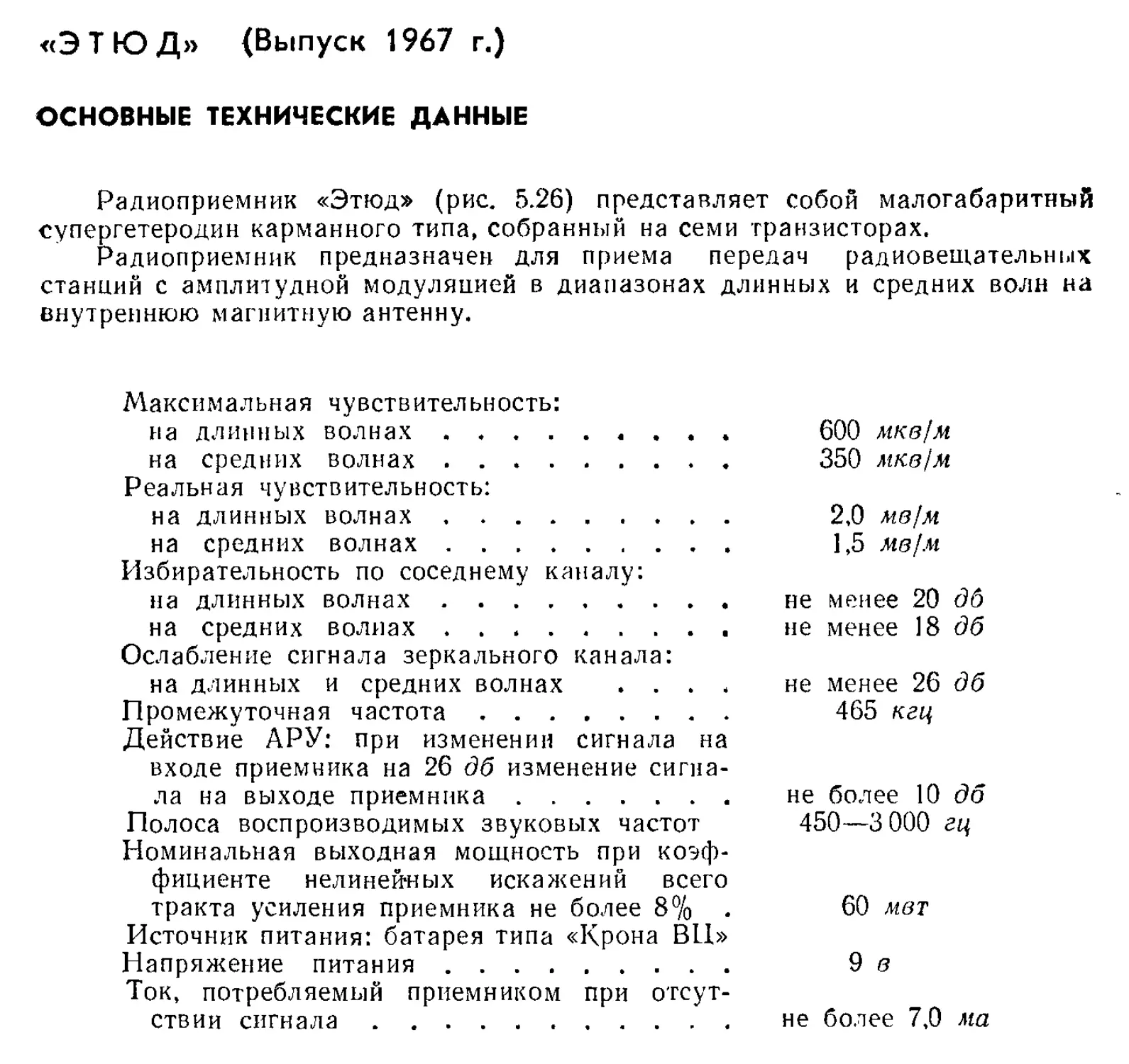

«ЭТЮД» (Выпуск 1967 г.)

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Радиоприемник «Этюд» (рис. 5.26) представляет собой малогабаритный
супергетеродин карманного типа, собранный на семи транзисторах.

Радиоприемник предназначен для приема передач радиовещательных
станций с амплитудной модуляцией в диапазонах длинных и средних волн на
внутреннюю магнитную антенну.

Максимальная чувствительность:
на	длинных	волнах......................... 600	мкв/м

на	средних	волнах.......................... 350	мкв/м

Реальная чувствительность:
на	длинных	волнах......................... 2,0	мв/м

на	средних	волнах.......................... 1,5	мв/м

Избирательность по соседнему каналу:
на длинных волнах........................ не менее 20 дб

на средних волнах...................... не менее 18 дб

Ослабление сигнала зеркального канала:

на длинных и средних волнах .... не менее 26 дб

Промежуточная частота.......................... 465	кгц

Действие АРУ: при изменении сигнала на
входе приемника на 26 дб изменение сигна-
ла на выходе приемника................... не более 10 дб

Полоса воспроизводимых звуковых частот	450—3 000 гц

Номинальная выходная мощность при коэф-
фициенте нелинейных искажений всего
тракта усиления приемника не более 8% .	60 мет

Источник питания: батарея типа «Крона ВЦ»

Напряжение питания............................... 9	в

Ток, потребляемый приемником при отсут-
ствии сигнала............................ не более 7,0 ма
Действие АРУ: при изменении сигнала на
входе приемника на 26 дб изменение сиг-
нала на выходе приемника ...............

Полоса воспроизводимых звуковых частот.

Номинальная выходная мощность при ко-
эффициенте нелинейных искажений всего
тракта усиления приемника не более 8%

Источник питания:	батарея типа

«Крона ВЦ»

Напряжение питания.....................

Ток, потребляемый приемником при отсут-
ствии сигнала ... ......................

Работоспособность приемника сохраняется
при снижении напряжения питания . . .

Длительность работы приемника при сред-
ней громкости . . . . 4.................

Габаритные размеры.....................

Вес....................................

не более 10 дб
450—3000 гц

60 мет

9 в

не более 7,0 ма

до 3 в

50 час
137x76x24 мм

250 г

ПРИНЦИПИАЛЬНАЯ СХЕМА

ВХОДНАЯ ЦЕПЬ

Катушки входных контуров длинных и средних волн £( и L2 и катушка
связи Ls размещены на ферритовом стержне встроенной магнитной антенны.
При работе в диапазоне ДВ катушки Lt и L2 включаются последовательно,
а в диапазоне СВ катушка L2 замыкается накоротко (рис. 4.28). Связь вход-
ных контуров с базой транзистора Tt — комбинированная. Основным элемен-
том связи служит конденсатор Ct, вспомогательным — катушка связи L3. Та-
кая схема входной цепи позволяет получить равномерный коэффициент пере-
дачи по диапазону. Наружная антенна к входным контурам подключается че-
рез конденсатор Ct.

ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТЫ И ГЕТЕРОДИН

Преобразователь частоты собран на транзисторе Г( типа ГТ309В по схеме
с совмещенным гетеродином. Гетеродин выполнен по схеме индуктивной трех-
точки.

Оптимальное условие преобразования частоты выполняется при напряже-
нии гетеродина на эмиттере транзистора Tt 80—100 мв. Нагрузкой преобразо-
вателя частоты служит двухконтурный полосовой фильтр промежуточной ча-
стоты, который обеспечивает избирательность приемника по соседнему ка-
налу.

Режим работы транзистора Tt определяется резисторами Rt и R2.

Максимальная чувствительность приемника по промежуточной частоте с
базы транзистора Tt 2—5 мкв при выходном напряжении на нагрузке усили-
теля НЧ 550 мв.
УСИЛИТЕЛЬ ПЧ И ДЕТЕКТОР

Двухкаскадный усилитель ПЧ собран' на транзисторах Г2 и Т3 типа
ГТ309В. Оба каскада выполнены по резонансной схеме. Нагрузкой каждого
каскада служит одноконтурный фильтр промежуточной частоты. Первый кас-
кад имеет ширину полосы пропускания 15—20 кгц, а второй 30—40 кгц на
уровне —3 дб.

Детектор выполнен на диоде Д1 типа ДЭВ по схеме с дополнительным
смещением. Напряжение смещения снимается с резистора Rs- Такая схема
детектора работает с малыми нелинейными искажениями и имеет высокий
коэффициент передачи Нагрузкой детектора служит переменный резистор Rie,
с которого через разделительный конденсатор С33 напряжение низкой частоты
подается на базу транзистора Т4 первого каскада усилителя НЧ. Для авто-
матической регулировки усиления используется постоянная составляющая
тока диода Д\, с помощью которой регулируется ток базы транзистора Т2
первого каскада усилителя ПЧ. Для улучшения фильтрации напряжения ПЧ
в детекторе применен двойной П-образный /?С-фильтр (Ru, Ris, Сзо, С31, С32).

Питание базовых цепей каскадов усилителя ПЧ и преобразователя ча-
стоты осуществляется от стабилизатора напряжения выполненного на селе-
новом диоде Д2 типа 7ГЕ2А-С. Это позволяет сохранить коэффициент усиле-
ния тракта ПЧ при глубоком разряде источника питания и обеспечить рабо-
тоспособность приемника при напряжении до 3 в.

УСИЛИТЕЛЬ НИЗКОЙ ЧАСТОТЫ

Трехкаскадный усилитель НЧ собран на транзисторах Л, Ts, Тв и Т-,.
Первые два каскада выполнены по схеме с непосредственной связью на тран-

Режимы работы п,

Уровни

. Рис. 4.29. Режимы работы по постоянному току транзисторов
зисторах Г4 типа МП40 и Т5 типа МП38. Нагрузкой транзистора Ts второго
каскада служит резистор Rn, с которого сигнал подается на базы выходных
транзисторов. Выходной каскад усилителя НЧ работает по двухтактной схе-
ме на транзисторах Те и Т7, включенных по схеме с общим коллектором. Фа-
зоинверсия в выходном каскаде осуществляется благодаря применению тран-
зисторов с разной проводимостью. Транзистор'Ге (МП40) имеет проводимость
типа р-п-р, а Т7 (МП38) —проводимость п-р-п. Нагрузкой выходного каскада
служит высокоомный громкоговоритель типа 0,1 ГД-9. Сопротивление его зву-
ковой катушки 60 ом.

Стабилизация режима работы транзисторов Т6 и Т7 осуществляется с по-
мощью диода Дз типа Д9Б, включенного между их базами. Весь усилитель
НЧ охвачен отрицательной обратной связью, которая осуществляется через
резистор /?22- Такая бестрансформаторная схема усилителя НЧ позволяет по-
лучить хорошие электрические параметры и устойчивую работу приемника в
интервале температур от —10 до +40° С.

Режимы работы транзисторов указаны на рис. 4.29.

КОНСТРУКЦИЯ И ДЕТАЛИ

Корпус приемника выполнен из ударопрочного полистирола. Органы
управления (ручки настройки приемника, регулятора громкости с выключате-
лем питания) расположены на боковых стенках, а движок переключателя вы-
веден на переднюю стенку. Шкала приемника горизонтальная, проградуирова-
на в метрах. В задней стенке корпуса имеется отсек для источника питания.
Монтаж приемника выполнен на печатной плате, изготовленной из фольгиро-
ванного гетинакса. Схема расположения узлов и деталей на плате показана
на рис. 4.30.

щострянномд току, В

напряжения сигнала

1,9 в ~
(550 мВ)

приемника «Этюд» и уровни напряжения в тракте усиления.
Рис. 4.28. Принципиальная схема приемника «Этюд».

Переключатель диапазонов установлен в положение ДВ.


Рве. 4.30. Схема расположения узлов и деталей на печатной плате приемника «Этюд».
Настройка приемника на волну принимаемой радиостанции осуществляет
ся двухсекционным блоком конденсаторов переменной емкости с твердым ди
электриком типа КПТМ емкостью 5—260 пф. Кинематическая схема верньер-
ного устройства изображена на рис. 4,31.

Катушки входных контуров намотаны на цилиндрических каркасах. Маг-
нитная антенна выполнена на ферритовом стержне марки 600НН длиной
100 мм и диаметром 8 мм.

Катушки контуров гетеродина и фильтров ПЧ намотаны на двухсекцион-
ных каркасах, каждый из которых помещен в чашки из феррита марки
1000НМЗ диаметром 6,1, мм.

Намоточные данные катушек контуров приведены в табл. 4.5. Распайка
выводов контурных катушек показана на рис. 4.32.

В приемнике применены детали следующих типов:

резистор Rte — типа СПЗ-Зв, остальные резисторы — типа УЛМ-0,12;

конденсаторы Ct, С3, С/„ С(1, С14, С19, С3?—типа КТ-la, С2, Си. C2i, С23,
С2в, С4о •—типа IIM-1, Cis, Cjg, С22, С24, С23, С27, С33, С34, С32, С33 — типа
КЮ-7в, Cje, С2о, C2g, С29, C3g, C3s, С33 — типа К50-6, С34, С33 — типа ЭМ, Сэ
и С10 — блок КПТМ.

Таблица 4.5

Намоточные данные контурных катушек приемника «Этюд»

Наименование  катушек	Обозна- чение на схеме	Номера выводов	Марка и диаметр провода, мм	Число витков	Индуктив- ность, мкгн
Антенная СВ	Ci	1-2	ПЭВ-1 0,08	85	400±10%
Антенная ДВ	^2	3—4	ПЭВ-1 0,08	245	3600 ±10%
Катушка связи	Сз	5—6	ПЭЛШО 0,12	4	—
Гетеродинная ДВ		1—2—3	ПЭВТЛ 0,06	190+5	830± 10%
Катушка связи	^5	4-5	ПЭВТЛ 0,06	10	—
Гетеродинная СВ	Le	1—2—3	ПЭВТЛ 0,08	95+4	270±10%
Катушка связи	С7	4-5	ПЭВТЛ 0,08	8	—
ФПЧ-1	Cg	1—2	ЛЭ 3x0,06	70	118±10%
ФПЧ-2	ц	1—2—3	ЛЭ 3x0,06	64+6	118±10%
ФПЧ-3	Clo	1—2	ЛЭ 3x0,06	70	П8±10%
Катушка связи	All	3—4	ПЭВТЛ 0,08	15	—
ФПЧ-4	^12	1—2	ПЭВТЛ 0,08	70	118± 10%
Катушка связи	Мз	3—4	ПЭВТЛ 0,08	100	—
3 витка

Рис. 4.31. Кинематическая схема верньерного устройства приемника «Этюд».

выводов (вид снизу) катушек

Рис. 4.32. Распайка

«Этюд».

копиров приемника
«Э т ю д»

(Выпуск 1968 г.)

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Радиоприемник «Этюд» представляет собой супергетеродин карманного
’типа, собранный на 7 транзисторах.

«Этюд» выпуска 1968 г. является модификацией приемника «Этюд» выпу-
ска 1967 г. Приемники обоих выпусков имеют одинаковый внешний вид (см.
рис. 5.26) и отличаются лишь незначительными изменениями в принципиаль-
ной схеме.

Радиоприемник предназначен для приема радиовещательных станций
с амплитудной модуляцией в диапазонах длинных и средних волн на внут-
реннюю магнитную антенну.

Максимальная чувствительность:

на длинных волнах .....................

на средних волнах .....................

Реальная чувствительность:

на длинных волнах .....................

на средних волнах .....................

Избирательность по соседнему каналу:

на длинных и средних волнах . . . .
Ослабление сигнала зеркального канала:

на длинных и средних волнах ....
Промежуточная частота....................

Действие АРУ: при изменении сигнала на

входе приемника на 26 дб соответствующее
изменение сигнала на выходе приемника .
Полоса воспроизводимых звуковых частот .
Номинальная выходная мощность при коэф-
фициенте нелинейных искажений не более
8%.......................................

Источник питания:

батарея типа «Крона ВЦ»

Напряжение питйния.................. . . .

Ток, потребляемый приемником при отсут-

ствии сигнала .........................

Работоспособность приемника сохраняется
при снижении напряжения батареи питания

Длительность работы приемника при средней
громкости от батареи «Крона ВЦ» . . .

Габаритные размеры ......................

Масса....................................

Приемник комплектуется кожаным футляром

500 мкв/м

300 мкв/м

1,8 мв/м

1,2 мв/м

не менее 20 дб

не менее 26 дб

465 кгц

не более 8 дб
450 —3 000 гц

60 мет

9 в

6,0 ма

до 3,0 в

до 30 час
137X76x24 час

250 г

ПРИНЦИПИАЛЬНАЯ СХЕМА

Принципиальная схема приемника «Этюд» выпуска 1968 г. приведена на
рис. 5.32.

Для повышения электрической устойчивости и обеспечения основных пара-
метров приемника в процессе серийного производства в принципиальную схему
20,0	_____Т? МП37б

Рис 5.32 Принципиальная схема приемника <Этюд» выпуска 1968 г.
Переключатель диапазонов установлен в положение ДВ.
приемника «Этюд» первого выпуска 1967 г. были внесены следующие изме-
нения:

1) ослаблены и выбраны оптимальными межкаскадные связи, т. е. уточ-
нены намоточные данные катушек контуров ПЧ и' гетеродина; 2) уменьшены-
величины емкостей конденсаторов контуров ФПЧ Ci8, С23, С28 и до
510 пф; 3) сопротивление резистора /?20 равно 1 ком; 4) емкость конденсатора
связи С5 выбрана равной 2200 пф; 5) исключен дополнительный конденсатор-
связи в диапазоне ДВ; 6) увеличены емкости конденсаторов развязывающих.

•1,3 -7,6 -1,2	-0,45-0,25-7,7 -1,25 -1,1 -7,18

^ZtSmkS	30-150 мкВ	0,851,2 мВ

-4,5-8,2 -4,4	-8,6 -3,8 -3,6-3,7-96

10520мВ

Рис. 5.33. Режимы работы транзисторов по постоянному току и уровни напря-
жения сигнала в тракте усиления приемника «Этюд» выпуска 1968 г.

фильтров в цепи питания с 0,015 до 0,022 мкф и конденсатора С19 до
0,047 мкф; 7) транзисторы Tt и Т6 типа МП40 заменены транзисторами
типа МП41; 8) для уменьшения тока покоя приемника и повышения ста-
бильности работы при изменении напряжения питания и окружающей темпе-
ратуры воздуха в базовые цепи транзисторов Те и Ту выходного каскада-
включен параллельно диоду Д3 диод Д4 типа Д9Б (введение этого диода
способствует также уменьшению коэффициента нелинейных искажений выход-
ного каскада усилителя НЧ); 9) для улучшения частотной характеристики
емкость конденсатора цепи обратной связи С27 уменьшена до 220 пф; 10) для
уменьшения взаимной связи высокочастотных цепей изменена компоновка,
печатной платы приемника.

Режимы работы транзисторов указаны на рис, 5,33.

КОНСТРУКЦИЯ И ДЕТАЛИ

Конструкция корпуса, а также узлов и деталей, кроме печатной платы,,
приемника «Этюд» выпуска 1968 г. такая же, как у приемника «Этюд» вы-
пуска 1967 г.

Топографическая схема печатной платы приемника изображена на
рис. 5.34.

Конструкция катушек контуров приемника выпуска 1968 г. такая же, как
у приемника раннего выпуска. Намоточные данные катушек контуров при*
ведены в табл. 5.4.

Распайка катушек контуров показана на рис. 5.35.

Антенна ДВиСВ

1	2 5	4 5 6	4	5 5621

Катушки контуроб гетеродина

Катушки ФПЧ

«рть-

О	zLJ/ Ждр

Рис. 5.35. Распайка выводов (вид снизу) катушек контуров приемника «Этюд»
выпуска 1968 г.

В приемнике применены детали следующих типов: резистор Ris.— типа
СПЗ-Зб, остальные резисторы типа УЛМ-0,12 или ВС-0,125; конденсаторы
Сз, С«, Се, С$ — Си, Си, Cjo, С27 — типа КТ-la; С5, С18, С23, С2з, С33 — типа
ПМ-1 или ПМ-2; Cis, Сю, Css, С29, С31, С32, С34, Cge, С39 — типа К10-7в; Cie,
С1?, C2i, С22, С24, Сге, С35 — Сц — типа К50-6; С, — Cs—блок КПЕ типа
КПТМ-4; С-,, Се, Си, Cje—подстроечные конденсаторы.

Т а б л и ц а 5.4

Намоточиые данные контурных катушек приемника
«Этюд» выпуска 1968 г.

Наименование  катушек	Обозна- чение на схеме	Номера выводов	Марка и диаметр провода» мм	Число витков	ИндуКТИВ’ ность, мкгн
Антенная СВ . , . Антенная ДВ , , , Катушка связи . .	Гт  Г-2  г3	1—2  3—4  5—6	ЛЭ 5x0,06  ПЭВТЛ 0,1  ПЭВТЛ 0,1	90  240  4	500±Ю%  4000 ± 10%
Гетеродинная СВ . Катушка связи	г4 Lr	4—5—3 1—2	ПЭВТЛ 0,08  ПЭВТЛ 0,05	1154-5 8	270±10%
V »  г  > -					Продолжение табл. 5.4
	Наименование  катушек	Обозна- чение на схеме	Номера выводов	Марка и диаметр провода, мм	Число  БИТКОВ	Индуктив-  ность, МК2Н
	Гетеродинная ДВ . Катушка связи		1—2—3 4—5	ПЭВТЛ 0,05  ПЭВТЛ 0,05	190+5  9 -	830± 10%
	ФПЧ-1 		Ls	4-5	ЛЭ 3x0,06	101,5	' 230± 10%
	ФПЧ-2		Ц	3—5—4	ЛЭ 3x0,06	100,5+6,5	230± 10%
	ФПЧ-3 	  Катушка связи	Z-ц	2-4  1—5	ПЭВТЛ 0,08  ПЭВТЛ 0,08	115  6	230± 10%
	ФПЧ-4	  Катушка связи	^-12 i-1?	4—5  1-3	ПЭВТЛ 0,08  ПЭВТЛ 0.08	115  115	230± 10%
