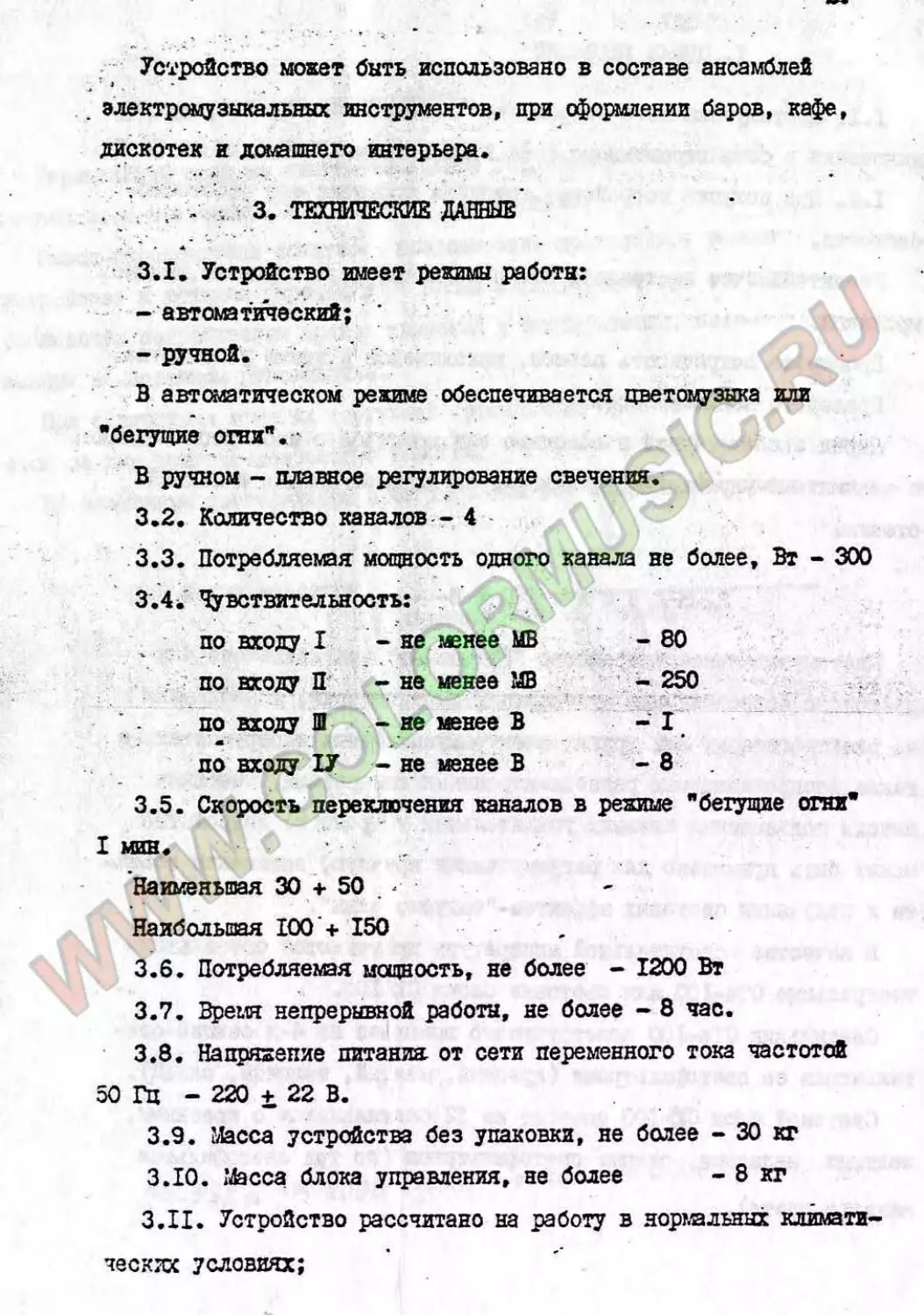

Устройство может быть использовано в составе ансамблей
’ > . *
электромузыкальных инструментов, при оформлении баров, кафе,
• *
дискотек и домашнего интерьера.

3.1. Устройство имеет режимы работы
-автоматический; '
-ручной.
В автоматическом режиме обеспечивается цветомузыка или
•бегущие огни". •
В ручном - плавное регулирование свечения.
3.2.	Количество каналов - 4
3.3.	Потребляемая мощность одного канала не более, Вт - 300
3.4.	Чу ветвительность:
по входу	I	-	не	менее	МВ	-	80
* • • —'	• • >»... »/’ •
по входу	П	-	не	менее	МВ	-	250
по входу	Ш	-	не	менее	В	-	I
по входу	IX	-	не	менее	В	-	8
•	л ' .	'
3.5.	Скорость переключения каналов в режиме "бегущие огни*
I мин.	..
• •
Наименьшая 30 + 50
Наибольшая 100 + 150
3.6.	Потребляемая мощность, не более - 1200 Вт
3.7.	Время непрерывной работы, не более - 8 час.
3.8.	Напряжение питания от сети переменного тока частотой
50 Гц - 220 + 22 В.
3.9.	Масса устройства без упаковки, не более - 30 кг
3.10.	Масса блока управления, не более - 8 кг
3.II.	Устройство рассчитано на работу в нормальных климати-
ческих условиях;
3.
. температура охружапцей рредй15 до 35°С. х ^9
: относительная влажность воздуха 50 ♦ 80 %	\
tt ТНОТЩ;- \т >-•-х.жййрмиг-
атмосферное давление 840 - 1060 кПа Ч690-800 ш рт.ст.)
<Х|0Ьв^З<^^/--1йИЛМ»х ДГЭбр	Ьх-Г.;^*5Г:г^ь
4. СОСТАВ ИЗДЕЛИЯ "
!• Блок управления 	-• I иг.
2.	Светильник театральный CT4-I00	- 3 пт.
Ч.	или световой блок СО-100 :- 	’ ’	- I пт.
3.	Паспорт г*	, | j	-1 пт.
г 4» Упаковочная коробка  \	. < -1 мт.
5.	Предохранитель ЗА “	*	- 9 пт.
6.	Предохранитель 5А	• - I пт.
5.	ТРЕБОВАНИЯ ПО ТЕХНИКЕ БВЗОПАСВОСТИ
Монтаж ж эксплуатация устройства далкнн производиться квалифи-
ццрованшм персоналом» доютеинш к работе о алектрическнии сетями
дойра в.	___
Перед заменой предохранителей» электроламп ж светофильтров в
светильниках необходимо вынуть вклку сетевого пяура жз розетки
• электросети. '	____
Не применяйте самодельные предохранители. '
Включать в сеть устройства без заземления .ЗАПРЕЩЕНО .
Использование электроламп модность» более 100 Вт не допуска—-
ется.
(
4
6.	УСТРОЙСТВО И РАБОТА ИЗДЕЛИЯ
Дветомузыкальвов устройство "Ритмосвет" состоит из
электрического блока управления, светильника театрального
СТ 4-100 (светового блока CP-IOO).
На передней панели блока управления расположены
2 - ручка "чувств" регулировки общей чувствительности,
3	- ручка регулирования чувствительности красного канала,
4	- ручка регулировки чувствительности желтого канала,
5	- ручка регулировки чувствительности зеленого канала,
*
6	- ручка регулировки чувствительности синего канала,
7	- ручка "частота" изменения скорости переключения каналов,
8	- ручка статической регулировки красного канала,
S - ручка статической регулировки желтого канала,
10	- ручка статической регулировки зеленого канала,
II	- ручка статической регулировки синего канала,
5.
12 - кнопка включения цветомузыки,
13 - кнопка- включения "бегущих огней" (4 канала),
14 - кнопка включения "бегущих огней'* (2 канала)а
На задней стенке блока управления имеются:
15 - тумблер "сеть" включения питания,
16 - предохранитель "5А" общий сетевой,
17 - предохранитель "ЗА" синего канал?
18 - предохранитель "ЗА" зеленого канала,
19 - предохранитель "3 А" желтого канала,
20 - предохранитель ”3 А" красного канала,
21 -	гнездо	вюда	4	(чувствительность	-	не	хуже	8 В),
22 -	гнездо	входа	3	(чувствительность	-	не	хуже	I В),
23 -	Гнездо	входа	2	(чувствительность	-	не	хуже	250 мВ),
24 -	Ь/ёздо	входа	I	(чувствительность	-	не	хуже	80 мВ),
25 - гнездо выхода "1-асный".
26 - гнездо выхода "желтый",
27 - гнездо выхода "зеленый",
28 - гнездо выхода "синий",
Ретударование яркости свечения электроламп в светильниках
производится посредством однополупериодного тиристорного регу-
лятора с фазо-импульсным управлением. Регулировка может осущест-
вляться вручную перемещением ручек (8), (9). (10) и (Д), при
этом устанавливается желае:лая яркость свечения в каждом канале.
Выбранная яркость свечения не зависит от уровня сигнала звуковой
частоты или сигнала переключения в режиме "бегущих огней".
Начальная яркость свечения светильников (подсвет) позволяет
избежать в музыкальных паузах полной темноты, неприятной для
ощущения.
Нажатием кнопки (13) или (14). устройство переводится в режим
"бегущих огней". При нажатии кнопки (13) будет переключаться каж-
дый канал последовательно по одному, при нажатии кнопки (14) -
- последовательно по 2 канала. При этом коммутация тирист{увых
регуляторов производится от триггерных делителей частоты, управ-
ляемых в свою очередь от генератора частоты. Точкой (7) можно
изменять частоту коммутации, создавая эффект медленного или
быстрого перемещения огней.
Нажатием кнопки (12) устройство переводится в режим цветому-
зыки, при этом переключение тиристорных ре17ляторов производится
через фильтры НЧ от источника сигнала звуковой частоты, который
подключается к одноцу из 4-х входных гнезд устройства, в зависи-
мости ст напряжения выдаваемого источником. Ручкой (2) регу-
лировки общей чувствительности устанавливается оптимальное зна-
чение входного сигнала, при этом стрелка индикатора (I) должна
быть, при пиковом значении сигнала, в районе отметки 0 депибелл.
7.	ПОДГОТОВКА К РАБОТЕ
7.1.	Для подготовки к работе необходимо:
-	соединить меыду собой параллельно светильники театральные
7
CT4-I00 по цветовой гам® или светильники светового блока CC-IOC
по цветовой геьме по выбранному Вами варианту соединений. В
дальнейшем будем называть нагрузку блока управления просто
светильниками;
заземлить каждый из светильников проводом, сечением не менее
I мм2 к контуру заземления электросети;
-	установить и закрепить светильники по месту эксплуатации.
Вариант А
Вариант Б
в. *
Обозначаете канале® устройства и светофильтров:
I - красный,
2	- желтый, •
3	- зеленый,
4	- синий
-	закрепить 4 сетевые вилки на копиях шнуров;
•	ввернуть электролампы 100 Вт;
-	вставить вилки шнуров питания светильников в соответствующие
по цветовой гамме гнезда каналов на задней стенке блока управ-
ления;
-	Ъахпм защитного заземления (30) блока управления присоеди-
нить провод ал, сечением не менее 1,0 кв.мм к контуру заземления
электросети.
7.2.	В случае работы в режиме цветомузыки подсоединить кабелем
источник сигналя звуковой частоты (микшерский пульт, усилитель,
 магнитофон и т.п.) к однсьу из четырех входных выводов в-соответ-
ствии с напряжением выдаваемым источником. . ? —
Контакт 3 вилки кабеля - сигнальный вывод, контакт 2 - экран-
ный вывод.
".3. Убедитесь, что блок управления не имеет явных механичес-
ких повреждений, а все ручки управления на лицевой панели нахо-
дятся в крайнем нижнем положении, кнопки рода работы отжаты,
тумблер включения сети c£5)f находится в няжнея полевений.
7.4.	Подсоединить блок управления к сети.
Включить тумблер "сеть" (15), при этом должна загореться
ласточка подсветки индикатора (I).
*
8.П0ШСК РА307Ы
Б.1. Установить в режиме плавного ручного регулирования
9.
освещения объекта ручками "статическая регулировка" (8), (9) ,(10)
и (II) желаемую яркость свечения светильников.
8.2. В режиме "бегущие огни" при нажатии средней кнопки (13)
переключателя рекика работы будет происходить переключение каналов
в последовательности: 1-2-3 -4; 1-2-3-4и т.д.
При нажатии нижней кнопки (14) будет происходить переключение
каналов в последовательности: 1+2; 3+4; 1+2; 3+4 и т.д.
Установить ручкой "частота" (7) желаемую скорость переключения
каналов.
8.3. В режиме цветонузыки.
Нажать верхнюю кнопку (12) переключателя режима работы. При
поступлении сигнала звуковой частоты на вход устройства, ручкой
"чувст" (2) установить стрелку индикатора (I) в положение 0 депи-
белЛь При этом, если стрелка прибора не устанавливается Йа О. деци-? \
белл,. переключить источник сигнала на более чувствительный вход; 1
если стрелка приборе зашкаливает - на менее чувствительный'вход.
Установить ручками "динамическая регулировка", (3), (4), (5) и
(6) последовательно яркость свечения отдельных каналов в соответ-
ствии с музыкальной программой.
ПОМНИТЕ : красный канал отзывается на басовую группу
инструментов, синий выделяет инструменты с высокочастотным зву-
чанием.
При необходимости изменить режим работы нажмите соответствую-
щую кнопку переключателя.
После окончания работы выключить тумблер "сеть" (15) и отсоеди-
нять вилку от сети.
9. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Проверять раз в 6 месяцев состояние проводов соедгкяпцпх
светильники
ia
При выходе из строя светофильтров в рамку светильника нарезать
- • —гмлввйш Zll) к
соответствующего цвете пленку размерами НО х ПО ш.
"ил
	10♦ ПРАВКИ ХРАНЕНИЯ

Во время хранения изделие необходимо предохранять От атмосфер-
ных осадков, нелдсредственного воздействия солнечной радиации, .
песка и пыли?- " ’ ’  ‘
.В среде хранения должны отсутствовать агрессивные пары ж газы. J
. II. ПЕРЕЧЕНЬ НАИБОЛЕЕ -ЧАСТО ВСТРЕЧАПШСЯ
•.	ижвозюгаих НЕИСПРАВНОСТЕЙ Г-, тглс
•  • и	» |Гаш7«Г>	уЦ
Наименование неисправности,! Вероя!
' внешнее проявление и г	! с
дополнительные признаки	Г р
.....	, .1». vT„i .	 .
?• ‘ Л ’’	‘ - '  > ,
I. Устройство не вюняается, ” Перегорел Заменить
1 Метода !Првме»да»
;устранения j
~ тора не j
гель 54
tea
Перегорела Заменить
2. Не горит какая-либо
электролампа в	электро- Электро-
светильнике . ‘	лампа - лампу
•Л*'V-	s* 'л :..,
Схема электрическая принципиальная БУ РИТМОСВЕТ"
м
2У
2lS2?\2^24\
Устройство коммутирующее
2У
у
чзз£2?
4L"S----Ц-< Х5
R5 RM I00K
СЕТЬ
-220 В
VI V4 ХД2ОЗА
Z С1
1.0 зоов
Z С2
1.0 зоов
2\V2
2
