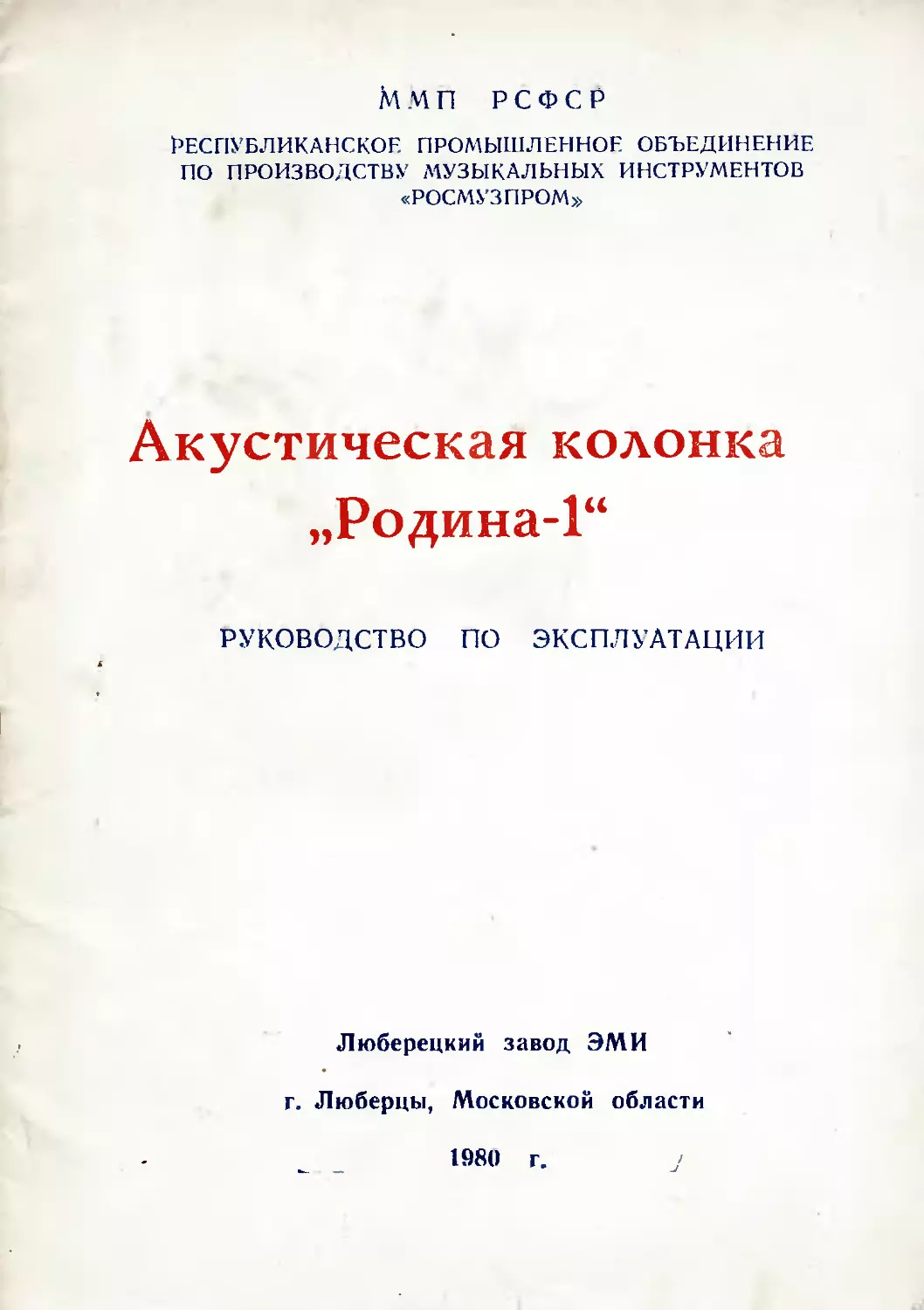

Акустическая колонка
„Родина-1“

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Люберецкий завод ЭМИ

г. Люберцы, Московской области

1980 г.
ММП РСФСР

<1

РЕСПУБЛИКАНСКОЕ промышленное объединение
по производству музыкальных инструментов

«РОСМУЗНРОМ»

Акустическая колонка
„Родина-1“

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Люберецкий завод ЭМИ

г. Люберцы, Московской области

1980 г.
I.	ВНИМАНИЕ!

При покупке акустической колонки требуйте проверки ее
на работоспособность.

Убедитесь в том, что в гарантийном и отрывных талонах
проставлены штампы магазина, разборчивая подпись или
штамп продавца и дата продажи.

Помните, что при утере гарантийного талона Вы лишае-
тесь права на гарантийный ремонт.

Проверьте сохранность пломб на акустической колонке
н ее комплектность.

II.	КОМПЛЕКТНОСТЬ

1.	Акустическая колонка

2.	Кабель соединительный длиной 10 м

3.	Руководство по эксплуатации

4.	Коробка упаковочная

1 шт.

1 шт.

1 шт.

1 шт.

III.	КРАТКОЕ ОПИСАНИЕ

Акустическая колонка состоит из корпуса н акустическо-
го щита, па котором смонтированы динамические головки.

Общая мощность установленных динамиков составляет
не менее 40 ватт.

Акустический щит с динамиками с лицевой стороны зак-
рыт радиотканыо. Корпус колонки изготавливается из
ДСП, снаружи оклеивается кожзаменителем, по углам ус-
тановлены металлические вороненные уголки.

Акустический щит изготавливается из древесно-стру-
жечной плиты. На задней стенке колонки установлено гне-
здо СГ-3 для подключения ее к усилителю.

На корпусе колонки установлены две пластмассовые руч-
ки, предназначенные для ее переноски.
ТЕХНИЧЕСКИЕ ДАННЫЕ

п. п.	Наименование параметров	Величина параметра

1	Полное электрическое сопротивление на ча-
стоте 1000 Гц, Ом

2	Номинальная мощность, Вт

3	Номинальный диапазон частот, Гц

4	Неравномерность частотной харакетрпстикп
в номинальном диапазоне частот, дБ

5	Среднее стандартное звуковое давление,
не менее Па

6	Габаритные размеры, мм:
высота колонки

ширина колонки

глубина колонки

7	- Масса колонки, кг, не более

8±1,6

40

63-12 500

15

0,15

1000

500

300

45
IV.	ИНСТРУКЦИЯ по ЭКСПЛУАТАЦИИ

Акустическую колонку соединять с усилителем разреши
ется только соединительным кабелем, входящим в комплект.

Акустическая колонка сохраняет сзою работоспособность
в условиях среды с интервалом температур от +10°С до+
35°С и относительной влажности 65±15%.

Оберегайте колонку от действия влаги, механических
повреждений и солнечных лучей.

V.	ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Акустическая колонка соответствует утвержденному об-
разцу и удовлетворяет требованиям ТУ 205 РСФСР 08.105-78.

Гарантийный срок на акустическую колонку исчисляется
24 месяца со дня продажи.

При отсутствии в гарантийном и отрывных талонах отме-
тки торгующей организации срок гарантии исчисляется со
дня выпуска колонки заводом.

Без предъявления гарантийного талона, а также при нару-
шении сохранности пломб на акустической колонке, претен-
зии к качеству работы не принимаются и гарантийный ре-
монт не производится.

В случае неисправной работы акустической! колонки вла-
делец имеет право на ее бесплатный ремонт в период гаран-
тийного срока.

Люберецкий завод электромузыкальных инструментов

ГАРАНТИЙНЫЙ ТАЛОН

Цена 225 руб.

Акустическая	<4П_______-------------------—

Дата выпуска «— » ______!’?УУ 19_____________________г.

Адрес для предъявления претензий э качеству: г. Люберцы,

Московской области, Октябрьский проспект;-249,-

Люберецкий завод электромузыкальиьр| ^иг ^11-

Представитель ОГК завода'

(подпись и'ЙТ?аЦП ОТК)'

j-д ।

ж.вд^нто!I

ДлД,

Штамп магазина

Заполняется в ремонтном предприятии

Поставлена на гарантийное обслуживание . ___________

(наименование ремонтного

предприятия)

Гарантийный номер _________ .	____
Регистрационный номер колонки --------------

Порядковый номер ремонта	----

Содержание ремонта:

I

Дата ремонта' -------------— - ’ '-------ч— ----

(число, м-ц, год)

Подпись лица,
производившего ремонт ---------—--------- ------

Подпись владельца колонки,
подтверждающая ремонт--------------—------------

заполняется ремонтным предприятием

Штамп ремонтного
предприятия
«Люберецкий завод электромузыкальных

инструментов

ОТРЫВНОЙ ТАЛОН
НА ГАРАНТИЙНЫЙ РЕМОНТ

линия отреза

(подпись разборчиво)

Продавец

Штамп магазина
Регистрационный номер колонки
Порядковый номер ремонта
Содержание ремонта:

Дата ремонта	(число, м-ц, год)
Подпись лица, производившего	ремонт 	.	,

ШтаТип ремонтного
предприятия

заполняется ремонтным предприятием
СПЕЦИФИКАЦИЯ

элементов, входящих в колонку

Поз.	Наименование	Тип и но- минал	При- мечание
13 Конденсатор	МБМ-160-1 мкф 1 шт.
14	Головка громкоговорителя динамическая 10 ГД-30		4 шт.
15 Головка громкоговорителя динамическая ЗГД-31			2 шт.
Розетка	СГ-3			1 шт.
