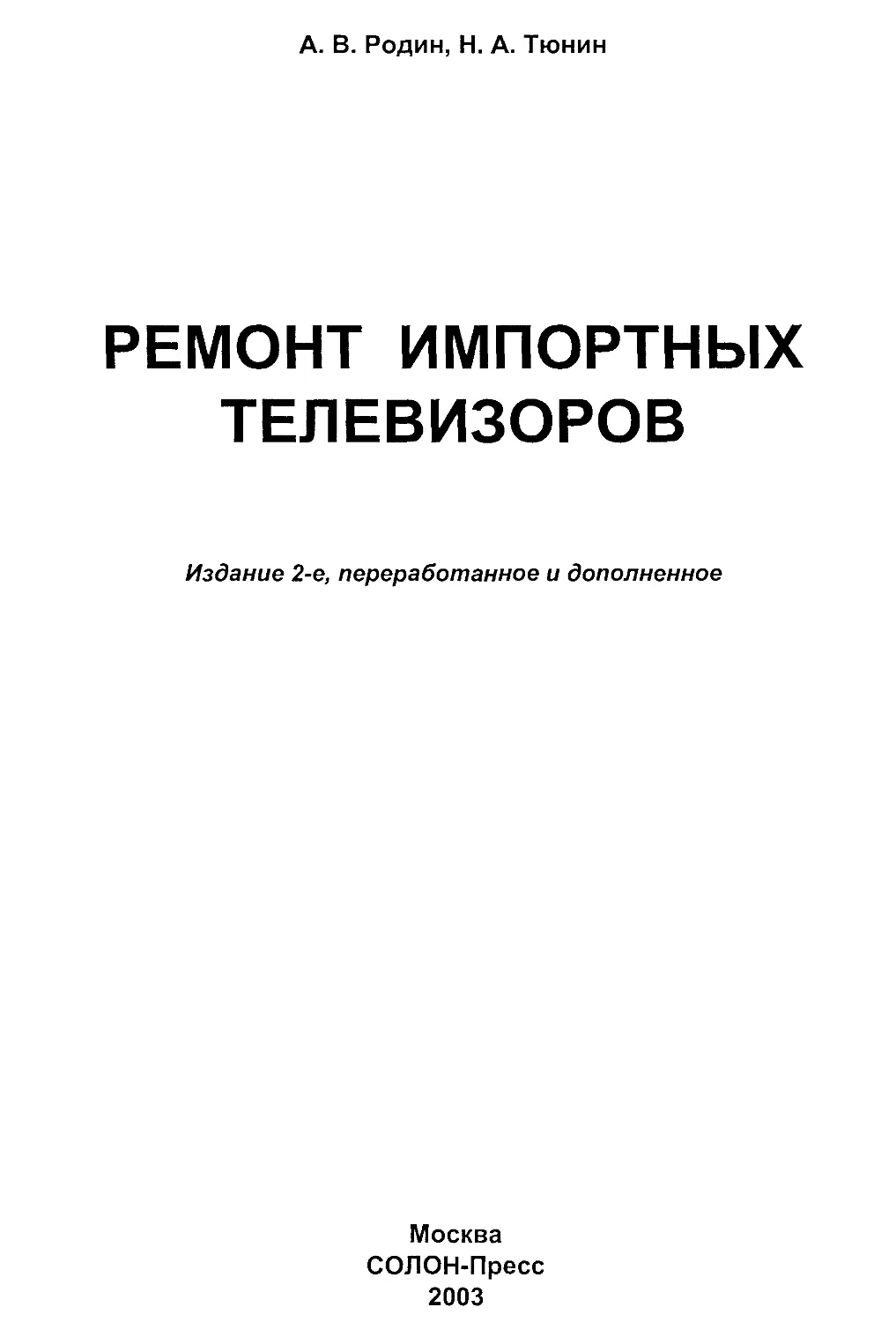

Al. В. Родин, Н. А. Тюнин
РЕМОНТ ИМПОРТНЫХ
ТЕЛЕВИЗОРОВ
Издание 2-е, переработанное и дополненное
Москва
СОЛОН-Пресс
2003
УДК 621.397
ББК 32.94-5
Р60
Серия «Ремонт», выпуск 7
Родин А. В., Тюнин Н. А.
Р60 Ремонт импортных телевизоров. — М.: СОЛОН-Пресс, 2003. — 224 с.: ил. — (Се-
рия «Ремонт»)
ISBN 5-98003-047-6
В предлагаемой книге рассмотрены современные зарубежные телевизоры японских, ко-
рейских и европейских фирм-производителей SONY, MATSUSHITA, JVC, AKAI, FUNAI,
TOSHIBA, SUPRA, SAMSUNG, SHARP, GOLD STAR. В книгу вошли описания моделей телеви-
зоров, пользующихся в настоящее время в России и странах СНГ наибольшим покупатель-
ским спросом.
Даны рекомендации по методам поиска и устранению неисправностей каждой модели.
Схемы всех моделей высокого качества с пояснениями их размещения.
Книга предназначена для специалистов по ремонту телевизоров зарубежных фирм и для
радиолюбителей, интересующихся телевизионной техникой.
УДК 621.397
ББК 32.94-5
Эту книгу можно заказать по почте (наложенным платежом — стоимость 198 руб.) двумя способами:
1) выслать почтовую открытку или письмо по адресу: 123242, Москва, а/я 20;
2) передать заказ по электронной почте (e-mail) по адресу: magazin@solon-r.ru.
Необходимо написать полный адрес, по которому выслать книги.
Обязательно указывать индекс и Ф. И. О. получателя!
При наличии — указать телефон, по которому с вами можно связаться, и адрес электронной почты
(E-mail).
Цена действительна до 15 апреля 2003 г.
Вы можете в любое время получить свежий каталог издательства «СОЛОН-Пресс» по Интернету,
послав пустое письмо на робот-автоответчик по адресу
katalog@solon-r.ru,
а также подписаться на рассылку новостей о новых книгах издательства, послав письмо по адресу
news@solon-r.ru
с текстом «SUBSCRIBE» (без кавычек) в теле письма.
ISBN 5-98003-047-6
© Макет, обложка СОЛОН-Пресс, 2003
©А. В. Родин, Н. А. Тюнин, 2003
ТЕЛЕВИЗОР AKAI
Модель СТ2005Е
1. Неисправности блока питания
1.1. Телевизор не включается, перегорает сетевой предохранитель F901
Возможные причины
• неисправны элементы системы размагничивания: ТН901, L902;
• неисправны элементы сетевого фильтра: С902, С904, L901;
• неисправны элементы выпрямителя: DD901, С907, С908;
• неисправен ключевой транзистор Q904, его внешние элементы;
• неисправен Т901 (короткое замыкание обмотки 1 — 2).
Способ устранения
Отключить телевизор от сети, омметром проверить указанные выше элементы, трансформатор
Т901 проверить на короткозамкнутые витки.
1.2. Предохранитель F901 исправен, телевизор не включается
Возможные причины
• обрыв обмоток L901, Т901 (обмотка 1 —2), неисправны R914, R901;
• неисправен ключевой транзистор Q904, окружающие его элементы;
• неисправны элементы схемы дежурного режима: RLY901, Q611, IC601.
Способ устранения
Включить телевизор, проверить наличие напряжения 266 В на коллекторе Q904. Если напряжения
нет — проверить исправность элементов L901, Т901 (1 — 2), а также R901, R914. Если питание на
коллекторе Q904 есть, проверить наличие импульсов на базе Q904, при отсутствии которых проверить
работоспособность схемы управления на транзисторах Q901, Q902, Q903. Кроме того, возможен обрыв
обмотки 11 — 12 Т901. Если схема управления работает и на выходе блока питания есть напряжение
+26 В (контакт 3 CN904) — проверить работу схемы управления подачей напряжения +112 В на блок
строчной развертки. Высоким уровнем с вывода 22 IC601 транзистор Q611 должен открываться, обмотка
RLY901 оказывается включена между +16 В и корпусом. Тем самым через контакты реле RLY901
напряжение +112 В поступает на питание блока строчной развертки.
1.3. Выходные напряжения +16Ви+112Вс блока питания значительно больше или
меньше нормы и не регулируются потенциометром VR901
Возможные причины
• неисправны элементы Q901, ZD901, ZD902, обрыв R903, R904.
Способ устранения
Проверить указанные элементы.
2. Неисправности блока управления, ПДУ, тюнера
2.1. Телевизор не включается
Возможные причины
• неисправен стабилизатор +5 В (Q601, Z601), элементы схемы сброса IC601 (Q614, Q617, ZD602);
• неисправен резонатор Х601;
• неисправна микросхема IC601.
Способ устранения
Включить телевизор, проверить питание на IC601 (+5 В на выводе 42). Если +5 В отсутствует —
проверить работу стабилизатора на +5 В на транзисторе Q601 (коллектор —+16 В, эмиттер — +5 В, база —
+5 В, определить неисправный элемент стабилизатора и заменить. Далее следует убедиться в работоспо-
собности схемы сброса (Q614, Q617, ZD602).
После включения телевизора на выводе 33 IC601 короткое время удерживается О В, затем появля-
ется +5 В. Убедиться в работоспособности схемы переключения телевизора в рабочий/дежурный
режимы: после включения телевизора микросхема IC601 должна формировать высокий уровень на
выводе 22. Если этого нет— IC601 неисправна.
2.2. Телевизор не управляется с ПДУ
Возможные причины
• неисправен ПДУ;
• неисправен фотоприемник ОРТ601;
• неисправна микросхема IC601.
Способ устранения
Установить исправные батарейки в ПДУ. вводить команду с пульта. На коллекторе Q701 должны
быть импульсы амплитудой 2 — ЗВ. Если их нет — проверить работоспособность резонатора CF701 и
наличие импульсов на выводе 5 IC701. Если их нет — IC701 неисправна. Если импульсы есть —
проверить заменой Q701, LED701.
В случае, если ПДУ работает, на выходе фотоприемника телевизора (вывод 1 ОРТ601) должны
быть те же пачки импульсов. Если их нет — неисправен ОРТ601, если есть — неисправна IC601.
2.3. Не отображается служебная информация на экране телевизора
Возможные причины
• неисправна микросхема IC601;
• неисправны транзисторы Q306, Q307.
Способ устранения
Включить телевизор в режим отображения служебной информации (например, регулировка громко-
сти), проверить наличие видеосигналов на выводах 23, 24 микросхемы IC601. Если они отсутствуют —
неисправна IC601. В противном случае следует проверить исправность Q306. Q307.
2.4. Телевизор не принимает программы на одном или на всех поддиапазонах
Возможные причины
• неисправна микросхема IC601;
• неисправна схема формирования напряжения настройки;
• неисправны элементы схемы выбора поддиапазона,
• неисправен тюнер.
Способ устранения
Включить телевизор в режим автоматической настройки на программы и проверить наличие корот-
ких импульсов на выводе 1 IC601 и изменение уровней сигналов на выводах 6, 7 IC601 при переходе с
одного поддиапазона на другой. Если эти сигналы в наличии — IC601 исправна
Проверить работу формирователя напряжения настройки' напряжение на контакте 2 тюнера долж-
но изменяться с +30 В до +0,5 В. Если этого нет — проверить исправность элементов стабилизатора
+35BZD101, (2101.
Далее следует проверить работу схемы выбора поддиапазона на элементах Q607, Q608, Q610,
Q612, D607 — D609 При выборе поддиапазона на соответствующих выводах (1, 3, 5) тюнера должно
появляться напряжение +12 В. Если этого нет— проверить указанные элементы, определить неисправ-
ный и заменить.
В случае, если все сигналы есть, а неисправность не устранена — проверить заменой тюнер.
2.5. Не работает регулировка громкости
Возможные причины
• неисправна микросхема IC601;
• неисправен Q602;
• неисправны IC201, С210.
Способ устранения
В режиме регулировки громкости на выводе 2 IC601, должны появиться короткие импульсы
отрицательной полярности. Если они есть— IC601 исправна. Транзистор Q602 должен приоткрывать-
ся, и на выводе 7 микросхемы IC201 потенциал плавно изменяется с высокого на низкий. Если на
выводе 7 IC201 при регулировке громкости потенциал плавно изменяется от 0 до 5 В, а громкость звука
не изменяется — заменить IC201.
2.6. Не сохраняется служебная информация (частота настройки, уровни
громкости, насыщенности и т.д.)
Возможные причины
• неисправна микросхема IC601;
• неисправна микросхема IC602.
Способ устранения
Регулировать, например, яркость, проверить наличие сигналов управления CS, CLK и данных D1, DO
на выводах 8, 10, 11, 12IC601. Если указанные сигналы есть — IC601 исправна. IC602 проверить заменой.
2.7. Не работает регулировка яркости, контрастности, насыщенности
Возможные причины
• неисправна микросхема IC601;
• неисправна микросхема IC602.
Способ устранения
Выполнять соответствующую регулировку и проверить наличие импульсов на выводах 3, 4, 5 IC601.
Если сигналы есть — IC601 исправна. Далее следует проверить поступление соответствующих сигналов
на блок цветности и видеопроцессор:
• контрастность: вывод 3 IC601 — Q308 — вывод 10 IC302 — вывод 7 IC301;
• яркость: вывод 4 IC601 — вывод 4 IC301;
• насыщенность: вывод 5 IC601 — вывод 22 IC302.
Если указанные сигналы поступают, а результата нет — заменить соответствующую микросхему.
2.8. Не работает одна или несколько кнопок на панели управления телевизора
Возможные причины
• неисправна соответствующая кнопка;
• неисправен один из диодов D601 — D604;
• обрыв резисторов R608, R612, R613, R614;
• неисправна микросхема IC601.
Способ устранения
Омметром на выключенном телевизоре проверить работоспособность кнопок, диодов и резисторов.
Если они исправны — проверить заменой IC601.
2.9. Не работает НЧ-вход/выход
Возможные причины
• неисправны элементы IC601, Q615, IC102.
Способ устранения
Включить телевизор в режим приема с НЧ-входа, на выводе 37 IC601 должен появиться низкий
уровень. Если этого нет — IC601 неисправна. Этим уровнем транзистор Q615 закрывается и открывает
транзистор Q111. Потенциал О В поступает на выводы 12, 13 IC102 — переключателя AV/TV. Если это
выполняется, а приема с НЧ-входа нет — неисправна IC102.
3. Неисправности блока строчной развертки, задающего
генератора строчной развертки
3.1. Телевизор не включается, нет растра
Возможные причины
• неиспрана микросхема IC101;
• нарушена цепь питания Q403 (обрыв обмотки 10—9 Т404, обрыв R917);
• неисправны Q402, Q403, Т403.
Способ устранения
Включить телевизор, проверить наличие ССИ на выводе 17 IC101 (осц. 2). Если сигнал отсутст-
вует— неисправна IC101. Далее проверить наличие +110 В на коллекторе Q403. Если напряжения
нет — проверить на обрыв обмотку 9—10 Т404, а также R917. Если импульсы запуска отсутствуют
на базе Q404, проверить работу каскада на Q402, Т403 (осц. 15). Если импульсы запуска есть, а на
коллекторе Q403 сигналы отсутствуют (осц. 20), проверить заменой С433, С434, С442. Если резуль-
тата нет — заменить Т404.
3.2. На экране вертикальная полоса, звук есть
Возможные причины
• обрыв строчной ОС, нет контакта в разъеме CN403;
• неисправен конденсатор С427.
Способ устранения
Проверить омметром строчную ОС, а также наличие контакта в разъеме CN403. Конденсатор С427
проверить заменой.
3.3. На экране горизонтальная полоса
Возможные причины
• неисправны элементы выпрямителя канала +24 В: Т404, D412, С431, С430.
Способ устранения
Если +24 В отсутствует на выводе 6 IC402 — проверить обмотку 4—6 Т404 на обрыв. Если она
исправна — проверить элементы D412, С430, С431.
3.4. Есть звук, высокое напряжение, изображение отсутствует
Возможные причины
• неисправен выпрямитель канала +189 В;
• нет питания накала кинескопа.
Способ устранения
Проверить наличие напряжений накала и +189 В на разъеме CN404 (контакт 1, 3). Если одно из
напряжений отсутствует — проверить исправность обмоток Т404 (выводы 5, 6 — накал, выводы 8, 9 —
+189 В). Если обмотки целы, а напряжение +189 В отсутствует— проверить D414, С438.
3.5. Нарушение линейности по горизонтали, изображение смещено вправо (влево)
Возможные причины
• изменение параметров элементов блока строчной развертки;
• неисправна микросхема IC101.
Способ устранения
Попытаться регулятором L404 добиться восстановления линейности. Если результата нет — после-
довательно заменить элементы: С427, С433, С434, С442. В случае смещения изображения влево
(вправо) потенциометрами VR106, VR103 убрать смещение. Если результата нет — скорее всего,
неисправна микросхема IC101.
4. Неисправности блока кадровой развертки, задающего
генератора кадровой развертки
4.1. На экране горизонтальная полоса
Возможные причины
• неисправен задающий генератор кадровой развертки IC101;
• обрыв кадровой ОС, неконтакт в CN403;
• обрыв С425;
• неисправна микросхема IC402.
Способ устранения
Включить телевизор, проверить наличие КСИ на выводе 26 IC101 (осц. 10). Если сигнал отсут-
ствует— заменить IC101. Далее проверить омметром наличие контакта в разъеме CN403 и исправ-
ность кадровой ОС. Если сигнал на выводе 2 IC402 (осц. 8) отсутствует — проверить IC402 заменой.
4.2. “Завороты” на верхней или нижней части изображения (искажения по вертикали)
Возможные причины
• обрыв, утечка конденсаторов С420, С423, С424, С425;
• неисправна микросхема IC402.
Способ устранения
Проверить заменой указанные конденсаторы. Если результата нет — заменить IC402.
4.3. Нет кадровой синхронизации
Возможные причины
• неисправна микросхема IC101.
Способ устранения
Потенциометрами VR103, VR106 попытаться добиться устойчивой синхронизации. В противном
случае заменить IC101.
5. Неисправности блока цветности, видеопроцессора,
платы кинескопа
5.1. Нет цветного изображения при приеме в системе SECAM
Возможные причины
• неисправны элементы окружения IC302;
• неисправна микросхема IC302.
Способ устранения
Установить регулировку насыщенности в максимальное положение, проверить наличие сигнала
цветности на выводе 15 IC302 (осц. 14). Если сигнала цветности нет— возможно, неисправен один из
транзисторов усилителя видеосигнала Q112, Q113, Q114. Далее следует проверить наличие двухуров-
него импульса на выводе 18 IC302 (осц. 7), импульсов на выводе 26 IC302 (осц. 11), исправность
контуров Т302 — Т305, линии задержки DL302. Если все указанные сигналы в наличии, а цветное
изображение отсутствует — заменить IC302.
5.2. Нет цветного изображения в системе PAL
Возможные причины
• неисправны элементы окружения микросхемы IC301;
• неисправна микросхема IC301;
• неисправна микросхема IC302.
Способ устранения
Установить регулятор насыщенности в максимальное положение, проверить наличие сигнала цвет-
ности на выводе 11 IC301 (осц. 16), стробирующего сигнала на выводе 23 IC301 (осц. 7), наличие
задержанного сигнала на выводе 25 IC301. Если один из сигналов отсутствует — проверить элементы
соответствующего тракта. Если вышеперечисленные сигналы есть, то на выводах 26, 27*1С301 должны
быть цветоразностные сигналы R-Y, B-Y. Если их нет — заменить IC301. Далее следует проверить
прохождение сигналов R-Y, B-Y через видеопроцессор IC302, на выходе которого формируются сигналы
основных цветов R, G, В (выводы 5, 4, 3 IC302, осц. 18, 19, 17). При отсутствии одного из выходных
сигналов — заменить микросхему IC302.
5.3. На экране отсутствует один из основных цветов
Возможные причины
• неисправна микросхема IC302;
• неисправен видеоусилитель на панели кинескопа;
• неисправен кинескоп (потеря эмиссии).
Способ устранения
Проверить наличие сигналов R, G, В на выводах 5, 4, 3 IC302. Если один из сигналов отсутствует —
заменить IC301. Далее проверить прохождение сигналов R, G, В через соединитель CN302 на панель
кинескопа. На коллекторах Q503 — Q505 должны быть сигналы амплитудой около +80 В. Если один из
сигналов отсутствует или амплитуда мала, проверить соответствующий транзистор (заменой), окружа-
ющие его элементы. Если сигналы в норме, а один из цветов отсутствует — возможно, неисправен
кинескоп.
5.4. Нарушен баланс белого
Возможные причины
• изменение параметров видеоусилителей на панели кинескопа, старение кинескопа.
Способ устранения
Регуляторами VR501, VR502, VR504 добиться баланса белого в темном, а регулировкой VR503,
VR505 баланса белого в светлом. Если регулировкой не удается восстановить баланс белого, скорее
всего требуется замена кинескопа.
5.5. В режиме отображения служебной информации отсутствует один из
цветов, красный или зеленый
Возможные причины
• неисправны транзисторы Q501, Q502 на плате кинескопа.
Способ устранения
Проверить работу схемы на транзисторах Q501, Q502, определить неисправный транзистор и
заменить.
6. Неисправности радиоканала, НЧ-входа/выхода, R, G, В входа,
усилителя мощности НЧ
6.1. Звук, изображение отсутствуют
Возможные причины
• неисправен тюнер;
• неисправен видеоусилитель на Q107, фильтр SA101;
• неисправна микросхема IC101.
Способ устранения
Проверить тюнер заменой, аналогично проверить элементы Q107, SA101. На выводе 5 IC101
должен быть видеосигнал (осц. 4). Если его нет — IC101 неисправна.
6.2. Звук есть, изображение отсутствует
Возможные причины
• неисправны элементы Q112, IC102;
• неисправен видеоусилитель на транзисторах Q113, Q114.
Способ устранения
Проверить прохождение видеосигнала по цепи: вывод 5 IC101 — Q112 — вывод 1 IC102 — выводы
2, 3 IC102 — Q113, Q114. Определить неисправный элемент и заменить.
6.3. Изображение есть, звук отсутствует
Возможные причины
• неисправна плата обработки звукового сигнала (звуковой конвертер);
• неисправна микросхема IC101;
• неисправен переключатель MITV IC102;
• неисправен усилитель мощности НЧ IC201, один из динамиков.
Способ устранения
Проверить прохождение звукового сигнала по цепи: вывод 7 IC101 — контакт 3 CN801, CN901 —
CF802 — CF801 — вывод 5 IC801 — вывод 7 IC801 — CF803 — Q701 — контакт 2 CN801, CN901 —
выводы 5, 11 IC101— вывод 11 IC102 — выводы 9, 10 IC201 — вывод 2 IC201 — SP0 — SP1 — корпус.
6.4. Отсутствует выходной видеосигнал на разъеме SCART (видеовыход)
Возможные причины
• неисправен видеоусилитель на Q203.
Способ устранения
Проверить работу каскада на Q203.
6.5. Отсутствует звуковой сигнал на разъеме SCART
Возможные причины
• неисправен повторитель на Q102.
Способ устранения
Проверить работу повторителя на Q102.
6.6. Не проходит входной видеосигнал с разъема SCART
Возможные причины
• неисправен усилитель на Q105.
Способ устранения
Проверить прохождение видеосигнала по цепи: контакт 20 разъема SCART — Q105 — D102 —
Q204 — вывод 1 микросхемы IC102.
6.7. Нет звука с разъема SCART
Возможные причины
• неисправна микросхема IC102.
Способ устранения
Проверить поступление звукового сигнала с контакта 2(6) разъема SCART на вывод 8 микросхемы
IC102. Если сигнал есть — неисправна микросхема IC102.
О
Структурная схема
Телевизор AKAI СТ2005Е
SWITCH BOARD
SOUND SWITCH BOARD
IC801
TA6710S
REMOTE BOARD
Принципиальная схема. ПДУ, плата кинескопа, выключатель питания, конвертер звука
Лист 1
Принципиальная схема (начало)
0601
0 02
0602
470/1ОВ
0601
2SD400F
Размещение листов
схемы:
Лист 1 Лист 2 Лист 3
Лист 4 Лист 5 Лист 6
0612
2SC1015
0609 R631
1S156G 6.8К
f С629
-у 100пФ
R604
150К
Телевизор AKAI СТ2005Е
POWER BOARD
w
Принципиальная схема (продолжение)
TOCN907
TOCN901
Лист 2
CN405
0212 01
0310
Q109
2SC1015 220пФ_
Q105
2SC1015
R102 10
33/20В 1N4148
TUNER
0113
И
ТР102
R110
62К
R148
100
R652
ЗЗК
R114
1К
R140
ЮК
0221
10
16В-
R317
12 К
0315
220пФ
R136
2 7К
IR132
|в2
D101
1N4146
R142
ЗЗК
0220
470/16В
R122
27 К
R129
220
R111
ЮОК
R121
ЮОК
R310
12К
0130
1000
16В
0103
10
168
0108
2SC1015
0102
2SC1015
0102
230/ЮВ
0106
2SC1015
ТР106
0150
25В
«135
И
0125
0116
«154
100К
0173
100
16В
0157
58п4>1
0105
0 02
0163
47пФ
R225
2 7К
R130
2 2К
0180
3 3 10В
R168
330
0177
0 02
Q115
2SC1015
0206
470/25В
R201
2 2К
R180
1К
L106
5 бмкГн
Q101
2SC1015
R109
22К
Я10Я C201
1 5K 47/20B
R202 4 7K
R103
130
R117
220
R109
R124 2 4K
0122
D102
IC102
MCF4046EE
SWITCH
0132
470пФ
0205
470
2 58
IC201
TDA1013F
AUDIO AMP
0114
10
16В
0115
10
16В
И
R110 R113
15K ЮК
0112
R11S
ЮК
0118
0129 Г"
TP101 001 I
I
0160
20В
R127
27К
0121
10/168,
0124
1/508
0123
«136
R130
5 6К
0136
0 001
0126
ЮОпф
R221
100
VR101
-8К
R109
22К
0203
2SC1015
R253
660
IR253
680
R141
150
f|R106
||22K
L101
22мкГн
SA101
30МГц
ТР104 О
0142
TP 106 2 2/25B
ТР105
R143
16К
0130
0 0047
R148
22К
R150
1 ЗК
«153 ЮК
R163
ЗЗК
0204
22801015
Q110
2SC1015
0160
470/16В
IC101
AN5190N
VIF, SNF
VERT OSC.
HOR OSC
R261
15К
0156
330
16В
K1S2 -----_
680 12пф
R154
1 8К
I
0141
R176
1 5К
Q112
2SC1015
R174
ZD106
R173
'б 8К
0162
001
Q113
2SC1015
Q114
2SC1015
R203
220К
0204
25В
R176
Телевизор AKAI CT2005E
ЮмкГн
CF103
6 5МГц
VR108 “10К
1/36В
«156 ЮОК
VR103
ЮК
Q111
2SC1015
0181
47/208
12
0166
1/358
Лист 5
Телевизор AKAI СТ2005Е
Принципиальная схема (окончание)
Лист 3
Телевизор AKAI СТ2005Е
Телевизор AKAI СТ2005Е
Осциллограммы сигналов в контрольных точках схемы
ТЕЛЕВИЗОР FUNAI
Модели 14 MKB, 20 МК8, 21 МК8
1. Неисправности блока питания
1.1. Перегорает сетевой предохранитель F601
• Неисправен сетевой фильтр, выпрямитель, система размагничивания
о отключить L601 от разъема CN601; если при повторном включении телевизора F601 опять
перегорит — неисправны L601 или PT601;
о отключить плюсовой вывод конденсатора С602 от элементов ключевого преобразователя
(T601, R611 и т.д.). Проверить последовательно элементы: С601, T602, R601, D603 — D606,
С603 — С606, С607, R607.
• Неисправна схема ключевого преобразователя
о проверить последовательно; Q605, D611, С612, Q601, IC601, проверить Т601 (см. приложение).
1.2. Телевизор не включается, блок питания не работает,
предохранитель F601 исправен
Проверить последовательно: Q605, Q601, R6120, R626, R627, R628, D612, D619, D618, D611, D615,
D616, Q604; С608, С612, С620, С611, R614, ВС601.
Если данная проверка ни к чему не привела — проверить на номинальное значение все резисторы
и конденсаторы. Также проверить Т601 (см. приложение).
1.3. Блок питания переходит в режим защиты
(отсутствуют все вторичные напряжения)
• Неисправны элементы системы защиты
о проверить элементы Q605, Q604, Q603, IC601, Q621, Q622, Q623, D628.
• Неисправны вторичные выпрямители блока питания
о проверить элементы вторичных выпрямителей каналов:
- канал +112 В: D621; С623, D627;
- канал +27 В: D624, С631;
- канал +18 В: D623, С629;
- канал +12 В: С625, D622, D623, D631, С622, Q625, С631.
1.4. Короткое замыкание в нагрузках блока питания
Проверить и устранить короткое замыкание.
2. Неисправности блока управления
2.1. Телевизор не включается
Проконтролировать наличие+5 В (деж.) на выводе 42 IC101. Проверить при включенном телевизоре
наличие сигнала POWER на выводе 20 IC101, а вместе с ним и работу Q103, D111 (STAND-BY), запуск
БП из дежурного состояния в активное через Q105, Q104, Q101, Q102. При включенном телевизоре
открываются Q105, Q104, и шунтировать R110, тем самым на Q101 поступает напряжение +27 В. На
Q102 формируется сигнал RESET, который приходит на вывод 33 IC101. IC101 переводит телевизор в
рабочий режим.
2.2. Нет управления телевизором с ПДУ
Проверить батарейки ПДУ.
Проверить цепь формирования управляющих сигналов пульта. Подсоединить к инфракрасному
светодиоду пульта параллельно светодиод видимого диапазона свечения типа АЛ307, АЛ 102 и т.д
Мерцание последнего говорит об исправности пульта. Кварц проверяется заменой.
Проверить исправность фотоприемника телевизора. Включить телевизор, вводить любую команду
с ПДУ и контролировать наличие импульсов управления с фотоприемника RCV101 и их поступление
через R123 на вывод 35 IC101. Если на выводе 35 IC101 управляющие импульсы с ПДУ присутствуют,
а реакции телевизора нет — последовательно заменить:
- кварц ПДУ;
- кварцХ101 в телевизоре;
- микросхему IC101.
2.3. Нет настройки на телевизионные программы в одном или нескольких
поддиапазонах
Проверить в режиме настройки телевизора линейно-изменяющееся напряжение на выводе VT
тюнера TU1 в диапазоне от 0 В до 30 В. Если напряжения настройки нет или оно не изменяется —
проверить наличие сигнала VT на выводе 1 IC101. На данном выводе в режиме настройки должны
присутствовать импульсы с изменяющейся скважностью. Также следует проверить стабилизатор
+33 В (Q1, D1), R554 (ограничитель напряжения +112 В в +33 В) и элементы окружения (R1, R2, R3,
R4, R5, С1 — С5);
• Не выбирается поддиапазон
о при данной неисправности следует проверить цепь выбора поддиапазонов: выводы 17,18 IC101,
D4, D5, R14, R13, Q2 — Q3, тюнер TU1. Следует обратить внимание также на наличие напряжения
+12 В на тюнере и эмиттерах Q2-Q4, исправность элементов D3, D2 и С6 — С8, С11. Если
неисправный элемент не будет найден — заменить тюнер.
2.4. Не работают регулировки яркости (BRT), контрастности (CON),
насыщенности (COLOR), громкости (VOL)
В этом случае следует проверить цепи прохождения управляющих сигналов регулировок от IC101
до исполнительных схем:
- яркость: вывод 3 IC101, R154, R167, VR351 (коррекция регулировки яркости), R166, R169. С363,
вывод 48 IC301 ;
- контрастность: вывод 2 IC101, R158, R152, D173, R162, R353, R164, С354, вывод 59 IC301;
- насыщенность: вывод 4 IC101, R161, R153, D174, R165, С155, R175, С314, вывод 7 IC301;
- громкость, вывод 5 IC101, R813, Q801, D801, С802, вывод 4 IC801.
Следует заметить, что на выводах 3, 2, 4, 5 IC101 можно наблюдать управляющие импульсы с
линейно изменяющейся скважностью. На исполнительные устройства Г1С301, IC801) после фильтров
уже поступает линейно изменяющееся напряжение.
2.5. Не отображается служебная информация (режим дисплея)
Вероятно, неисправны IC101 или IC301. В режиме отображения служебной информации (№ канала,
уровень громкости и т.д.) осциллографом проверить наличие видеосигналов отображения служебной
информации:
- сигнал R; вывод 22 IC101, R171, С364, вывод 47 IC301;
- сигнал G: вывод 23 IC101, R172, С362, вывод 49 IC301;
- сигнал В’ вывод 24 IC101, R173, С361, вывод 51 IC301;
- сигнал Y. вывод 25 IC101, R174, D171, R178, вывод 53 IC301.
2.6. Не работает НЧ-вход/выход
• Нет сигнала AV/TV на выводе 37 IC101
о проверить формирование на выводе 37 IC101 сигнала AV/TV и его прохождение через Q705
на выводы 9,11 IC701. В остальных случаях при нахождении неисправностей НЧ-входа/выхода
следует обратиться к приведенному рисунку:
3. Неисправности блока строчной развертки, задающего
генератора строчной развертки
3.1. Телевизор не включается.
• Неисправны элементы канала +112 В
о проверить элементы канала питания +112 В: обмотка 5 — 1 Т552, Q552, R555, Т551, Q551,
С554, С555, С556.
3.2. На экране яркая вертикальная полоса
• Обрыв в цепи питания строчной ОС, обрыв самой строчной ОС, нет контакта в разъеме SN501
о проверить элементы строчной ОС: D555, R551, С556, строчная ОС, Q552.
3.3. Изображение отсутствует, высокое напряжение есть, звук есть
• Неисправны цепь питания накала кинескопа
о проверить следующим) цепь: обмотка 7 — 4 Т552, R655, CN452, выводы 10, 11 разъема
кинескопа, нить накала кинескопа.
• Неисправны цепи питания ускоряющего электрода кинескопа
о проверить цепь: вывод S (SCREEN) Т552, С454, вывод 7 платы кинескопа, ускоряющий электрод
кинескопа. Чаще всего в этом случае выходят из строя потенциометр SCREEN Т552 или С454;
о проверить элементы канала питания видеоусилителей +180 В: Т552, R651, D651, С852, С651.
3.4. Нет высокого напряжения, звук нормальный
• Неисправны высоковольтные цепи Т552
о заменить Т552.
3.5. Телевизор не включается
Проверить наличие ССИ на выводе 39 IC301. Если импульсы ССИ присутствуют (амплитуда ~ 5 В),
то IC301 исправна.
• Неисправны выходные каскады строчной развертки
о проверить, поступают ли ССИ набазу Q551. Проверить напряжение+112 В на коллекторе Q552
(только при данной неисправности!) и исправность Q552, Q551, С554, С555, С552, Т551, Т552.
3.6. Изображение расфокусировано, слышен звук высокого тона из ТДКС Т552,
уменьшена яркость, Q552 сильно греется, иногда срабатывает защита БП
В данном случае следует проверить конденсаторы С554, С555, нагрузки Т552.
3.7. На экране видны изломанные строки, греются элементы Q551, Т551. В некоторых
случаях изображение имеет “заворот” по горизонтали
Проверить трансформатор Т551 (см. приложение).
3.8. Нет строчной синхронизации при отображении служебной информации
Проверить цепы, вывод 3 Т552, С653, R653, D652, Q122, вывод IC101.
4. Неисправности блока кадровой развертки и задающего
генератора кадровой развертки
4.1. На экране — горизонтальная полоса, звук есть
Проверить кадровую ОС на обрыв.
Проверить питание IC501 (+27 В на выводе 9, +26,5 В на выводе 4). Если питания нет — проверить
цепь: R513, С506, D502, С507.
Проверить исправность следующих элементов' С504, С505, С509, С511, R509, R510, С510.
Заменить IC501.
4.2. Искажение растра по вертикали (завороты сверху или снизу)
Проверить заменой С509, С510, С511, С508.
4.3. Нет центровки по вертикали
Если регулятором VR521 центровку отрегулировать не удается — проверить конденсатор С509 В
крайнем случае следует заменить IC501.
4.4. Нет кадровой синхронизации изображения
Проверить цепь прохождения КСИ: вывод 29 IC301, R504, R502, вывод 6 IC501. Следует также
проверить конденсатор С505 на короткое замыкание. Также проверить исправность Q125 и наличие
сигнала SERVICE на выводе 6 IC101. Присутствие данного сигнала открывает Q125 и блокирует
поступления КСИ с IC301 на IC501.
4.5. Нет кадровой синхронизации при отображении служебной информации
Проверить тракт синхронизации: вывод 8 IC501, R188, Q121, вывод 27 1С101.
4.6. Наблюдаются трапециидальные искажения растра по вертикали
Кадровая ОС имеет короткозамкнутые витки. Заменить ОС.
5. Неисправности декодеров цвета, видеопроцессора,
видеоусилителей
5.1. Отсутствие или преобладание одного из основных цветов
(синий, зеленый или красный)
Проверить наличие сигналов R, G, В на выходе видеопроцессора IC301 (выводы 41,42, 43, осц, 15,
16, 17).
Если сигналы R, G, В есть, то следует искать неисправность в одном из видеоусилителей, что легко
сделать любым методом (перестановки элементов, проверка напряжений на видеоусилителях по посто-
янному току).
Неисправна электронно-лучевая трубка.
По статистике, чаще всего выходят из строя следующие элементы:
- видеоусилители;
- видеопроцессор (IC301);
- кинескоп (V451).
5.2. Нет цветного изображения ни в одной системе цветности (PAL, SECAM, NTSC)
Проверить прохождение сигнала COLOR от IC101 до IC301.
Проверить, поступает ли сигнал цветности от Q703 через L215 до вывода 18 IC301, а также через
R383, Q381, С381 на вывод 20 IC301.
Проконтролировать наличие задержанного сигнала цветности на выходе цветовой линии задержки
DL311 до вывода 12 IC301.
Заменить микросхему IC301.
5.3. Нет цвета в одной системе
Проверить кварцевые резонаторы Х302 (NTSC), Х301 (PAL).
Проверить работоспособность элементов; Т401, Т402, L215, Т403.
Заменить 1С301.
5.4. Время от времени пропадает цветное изображение
Подстроить контур L215 (SECAM).
Проверить исправность элементов: R383, С383, С381, Q381 (PAL, NTSC).
Заменить IC301.
5.5. Низкая контрастность изображения
Проверить прохождение сигнала регулировки CONTRAST от IC101 до IC301.
Проверить прохождение сигнала яркостной составляющей (Y) по цепи: Q703, R366, DL301, R370,
L353, С356, вывод 58 1С301. Следует также проверить Q301.
Заменить 1С301.
6. Неисправности радиоканала
6.1. Нет изображения
Проверить исправность коммутатора МПУ/ (IC701), Q703 (канал VIDEO).
Заменить IC201.
6.2. Нет звука
Проверить прохождение сигнала регулировки громкости VOL от IC101 до IC801.
Проверить УМНЧ IC801, динамические головки SP801, SP802.
Проверить исправность коммутатора МПУ/ (IC701), (канал AUDIO).
Заменить IC201.
6.3. Нет изображения и звука
Если тюнер исправен (см. проверку в приложении), то необходимо проверить исправность Q201,
SF201, IC201 (заменой), элементов окружения IC201, а также наличие напряжений: +5 В на выводах 13,
16 IC201 и +12 В на выводе +В тюнера TU1.
Структурная схема
Принципиальная схема. Блок питания
НОТ 1 COLD
Телевизор FUNA114 МК8, 20 МК8, 21 МК8
Принципиальная схема (начало)
ЛИСТ
Телевизор FUNA114 МК8, 20 МК8, 21 МК8
Телевизор FUNA114 МК8, 20 МК8, 21 МК8
Принципиальная схема (окончание)
00
Телевизор FUNA114 МК8, 20 МК8, 21 МК8
ю
Телевизор FUNAi 14 MK8, 20 MK8, 21 MK8
N>
CO
CN4S1B
Принципиальная схема. Плата кинескопа, кинескоп
У | 1двп 0 5В 10мкс
1
Осциллограммы сигналов е контрольных точках схемы
ТЕЛЕВИЗОР GOLD STAR (LG)
Модель CF-20A80
1. Неисправности блока питания
1.1. При включении телевизора перегорает сетевой предохранитель
• Неисправен сетевой фильтр, выпрямитель, блок размагничивания
о отсоединить устройство размагничивания (разъем Р802); разорвать цепь: вывод 7 Т802 от
плюсового вывода С810. Затем проверить элементы: С851, D851, С852, С806, С805, DB801,
С807, С810, РН851.
• Неисправен блок ключевого преобразователя
о для нахождения неисправности прозвонить омметром выводы 1 — 2 IC801 (не должно быть
короткого замыкания), а также проверить С801, D808, Q802, Т801. Если указанные элементы
исправны — заменить IC801.
1.2. Телевизор не включается, сетевой предохранитель исправен,
на выводе 1 IC801 напряжение +300 В
Проверить обмотку 1 — 2 — 3 Т801, а также исправность следующих элементов: D801, R802, R803,
Q802, D808, D802, D805, С803, IC802, С802, D806, D807, R805, С802, IC801.
Проверить прохождение сигнала ON/OFF с вывода 22 IC01 через Q801 до IC802, IC804.
Заменить IC801.
1.3. При переводе телевизора из дежурного в рабочий режим он самопроизвольно
переключается обратно в дежурный режим
Проверить элементы: IC804, D811, IC802.
Проверить нагрузки блока питания на предмет короткого замыкания.
1.4. В момент включения телевизора из Т801 слышен сильный звук высокого тона
При проверке выходных напряжений БП они оказываются заниженными. Проверить выпрямители,
стабилизаторы напряжений БП.
Короткое замыкание, большое потребление тока одной из нагрузок БП. Проверить омметром
нагрузки БП.
2. Неисправности блока управления
2.1. Телевизор не включается
Проверить цепь включения телевизора: вывод 22 IC01, D01, Q801, Q803, IC804, IC802, IC801.
Проверить питание микроконтроллера IC01 (+5 В на выводе 27).
Проверить работу микросхемы формирователя сигнала RESET IC03.
В противном случае следует заменить микроконтроллер IC01.
2.2. Телевизор не управляется с ПДУ
• Неисправен ПДУ
о проверить батарейки пульта. Проконтролировать при нажатии одной из кнопок пульта ДУ
наличие импульсов на выводе 19 микросхемы пульта (BU 5777F) и соответственно на TR1, R2,
D1. Также следует проверить напряжение +3 В на выводе 22 микросхемы пульта. В некоторых
случаях следует проверить заменой кварцевый резонатор пульта Х1.
• Неисправен фотоприемник PA01
о при какой-либо нажатой кнопке пульта проконтролировать осциллографом управляющие им-
пульсы на выводе 2 фотоприемника РА01 и поступление их с вывода 15 микроконтроллера
IC01. Если на IC01 управляющие импульсы с ПДУ приходят, а команды не выполняются —
заменить сначала кварц Х1, а затем Х01 (4.0 МГц). Если элементы исправны — заменить IC01
2.3. Нет управления телевизором с панели управления
Проверить кнопки SW01 — SW06 панели управления, наличие напряжения +5 В на шине панели.
Проверить резисторы R31 — R38, R50, R55, R44, R45. Если элементы исправны — заменить IC01.
2.4. Нет настройки на телевизионные программы в одном или во всех диапазонах
Следует проверить в режиме настройки:
- напряжение +33 В на конденсаторе С21;
- наличие импульсов на выводе 14 IC01 с линейно изменяющейся скважностью;
- наличие сигнала TUNING с линейно изменяющейся амплитудой от 0 В до 30 В на выводе TU
тюнера;
- напряжение +12 В на выводе МВ тюнера Т181 и исправность буферов выбора поддиапазонов
(Q21 — Q23);
- цепи выбора поддиапазонов LB, НВ, UB тюнера-
- вывод 19 IC01, ZD08, Q23, вывод LB тюнера;
- вывод 20 IC01, ZD07, Q22, вывод НВ тюнера;
- вывод 21 IC01, ZD06, Q21, вывод UB тюнера.
2.5. Не работает одна или несколько оперативных регулировок
Проверить следующие цепи:
- VOL: вывод 8 IC01, R18, R23, вывод 4 IC501;
- CONTRAST: вывод 6 IC01, R08, R13, вывод 25 IC501;
- BRIGHT: вывод 4 IC01, R16, R17, вывод 17 IC501.
Следует отметить, что на выводах микроконтроллера формируются импульсы с линейно изменяю-
щейся скважностью, соответствующей уровню регулировки, которые, пройдя через фильтры, преобра-
зуются в сигналы с линейно изменяющейся амплитудой.
2.6. Не сохраняется служебная информация о характеристиках канала
(частота настройки, диапазон, регулировки)
Проверить напряжение +5 В на выводах 2, 8 IC02
Проверить наличие сигналов SCL, SDA на выводах 12, 13 IC01 и на выводах 5, 6 IC02.
Если сигналы есть — заменить IC02. При отсутствии сигналов заменить IC01
2.7. На экране телевизора не отображается служебная информация
Проверить цепи сигналов R, G, В, F/B:
• - сигнал R: вывод 52 IC01, R41, С504, вывод 22 IC501;
- сигнал G: вывод 51 IC01, R40, С502, вывод 23 IC501;
- сигнал В: вывод 50 IC01, R42, С503, вывод 24 IC501;
- сигнал F/B: вывод 49 IC01, вывод 21 IC501.
3. Неисправности блока строчной развертки
3.1. Нет высокого напряжения, слышен звук высокого тона из ТДКС
• неисправен ТДКС Т401(см. приложение — методика проверки);
• короткое замыкание в выходных цепях ТДКС Т401 (по одному из каналов вторичного питания
+25 В, +33 В, +12 В, +8 В, +180 В). Проверить нагрузки, выпрямители и фильтры питания данных
каналов.
3.2. Телевизор не включается
• отсутствие прохождения ССИ. Следует проверить цепь прохождения ССИ: вывод 37 IC501, R425,
Q403, Q401;
• не запускается задающий генератор строчной развертки. Проверить наличие ССИ на выводе 37
IC501 (осц. 21). Если сигнала нет или он не соответствует указанному на осциллограмме —
заменить IC501.
3.3. Неисправности выходного каскада строчной развертки
• телевизор не включается, выходит из строя Q401. Проверить элементы: С421, С410, Т401, R435,
Т402;
• на экране вертикальная полоса. Проверить на обрыв строчную ОС, а также элементы: R424,
С422, С427, D421.
4. Неисправности блока кадровой развертки
4.1. На экране горизонтальная полоса
Проверить на обрыв кадровую ОС, а также элементы: R322, С318, С316.
Проверить напряжение +25 В на выводах 3, 6 IC301.
Заменить микросхему IC301.
4.2. Нет кадровой синхронизации
Проверить наличие КСИ на выводе 43 IC501 и их поступление на вывод 4 IC301.
4.3. Искажения изображения на верхней или нижней части экрана
Проверить заменой конденсаторы: С317, С321, С318, С314.
4.4. Неправильная центровка изображения по вертикали
Если переключателем SW301 не удается привести изображение в норму, следует заменить IC301.
4.5. Нет высокого напряжения и растра
Проверить схему защиты на элементах: Q301, С322, R323 — R325.
5. Неисправности радиоканала, блока цветности
5.1. Нет изображения и/или звука
Следует заметить, что в данном телевизоре используется многофункциональная микросхема IC501
и радиоканал собран фактически на ней, поэтому возможные неисправности радиоканала связаны в
основном с этой микросхемой.
Отметим некоторые цепи прохождения основных сигналов для облегчения поиска неисправностей.
Звуковой сигнал поступает на УМНЧ по цепи: вывод 50 IC501, R602, R603, С602, вывод 1 IC601.
Звуковой сигнал поступает на НЧ-выход по цепи: вывод 1 IC501, О215Ю, разъем AUDIO-OUT.
Сигнал AUDIO-IN поступает с НЧ-входа на вывод 6 IC501.
Сигнал VIDEO-OUT поступает с вывода 13 IC501 через Q282 на разъем НЧ-выхода. Сигнал VIDEO-
IN поступает с разъема НЧ-входа на вывод 15 IC501.
За редким исключением (кроме элементов Q201, Z201, Z202, Z203, Q281, Q283, Q284), причиной
отсутствия звука и изображения может быть неисправность IC501. Перед заменой IC501 необходимо
проверить тюнер Т181.
5.2. На экране наблюдается преобладание или отсутствие
одного из основных цветов
• неисправен соответствующий видеоусилитель на плате кинескопа (Q801 — Q903). Определить
неисправный элемент и заменить;
• неисправен кинескоп. Проверить кинескоп.
5.3. Нет цветного изображения
Установить регулировку COLOR в максимальное положение.
Если нет цветного изображения в системе SECAM, а в системах PAL и NTSC есть — заменить IC503.
Если нет цветного изображения в системах PAL, NTSC — проверить кварцы Х502, Х501, заменить
IC501.
Если нет цветного изображения ни в одной системе, предпочтительнее заменить IC501, хотя может
быть, неисправна и IC502 (чтобы ее проверить, необходимо установить перемычки на вход и выход
сигнала R-Y, выводы 16, 11; вход и выход сигнала B-Y — выводы 14, 11).
Тюнер Т181
CZR1A707D
VHF-H
UHF
i к VHF-L J к
АРУ
Фильтр на ПАВ
Z101
К1950
Диапазон
Q21-Q23
Настройка
018
Ум Фотоприемник
РА01
SBX1620-52
АРУ
АПЧГ
+5Вдеж.
Регул. Ярк.,конт., Несыщ.
Пульт
управления
Микро-
контроллер
Тон.громк.
Память
IC02
Х24С02Р
|’С
FB8B Декодер SECAM
IC503
TDA8395
Сброс
IC03
7042
+5Вдеж.) | ।
КИ.ОХ
СИ.ОХ
Звук,
видео,
выход
Видео
3-Y,
IC01
GS8334-02A
Линия
задержки
ICS02 TDA4661
Питание
вкл/выкл
0801
НЧ вход/выход
(разъемы PHONE JACK)
Звук,
видео,
вход
'+25В
(звук)
УНЧ
IC601
TDA2OO6
SP
УПЧИ. УПЧЗ,
видеопроцессор,
декодер
PAUNTSC.
задающие
генераторы
кадровой и
строчной
развертки
IC501
TDA8362B
Звук
ГН звука
Видео
Фильтры
Z201-Z203
Конвертер ПЧ за.
0281,0283,0284.
Z281-Z283.Z205
Фильтр
Z205
R,G,B
КСИ
CCkT [
Буфер
0511-0513
R.G.B
Блок кадровой
развертки
IC301 LA7833
| FB12B ifk
FB180B
Плата
кинескопа
Q901-0903,
VR901-VR905
кос
^k FB25B
т
Структурная схема
РА01 SBX1620-52
Принципиальная схема. Микроконтроллер
Принципиальная схема. УПЧИ, УПЧЗ, видеопроцессор, декодер PAL/SECAM/NTSC
w
от
Телевизор GOLD STAR (LG) CF-20A80
IC301 LA7833
FT-12V
-IHJ
0423
470/500B
0424
470
25QB
Принципиальная схема. Блоки кадровой и строчной разверток
Принципиальная схема. УНЧ
РН851 18/290V
R301 2 2TW L851 150-982А SW801
е—. » . MAIN POWER sw
С652
C616
470Р/500V
R851
4 7M
P802tddg coil
м-
D815
RGP15J
FR801
3 0/1W
К I ST-5V
C820
ЮООмкФ
35B
IC04
7805
D817
TVR08J
C24
220мкФ
16B
С819 Т*
220мкФ-р-
35В JL
C811
470мкФ
35В
|<|ST-BV
D01
1N4148
l> |owoff|-----О|—
909 V 7
1N4148 -Ж-
R817
10K
C855
0 0047
4KB
C853
0 0047
4KB
C810
200МКФ
1KB “
С809
4 7мкФ
50В
Jl C628 , Л Л
-Г- 220мкФ IIC802
JL isos 1 _
T801
151-479A
C607
0 001
1KB
C805
0 001
1KB
С606
0 001
1KB
DB801
LB-156
250В
C851
0 22
250B
Р801 ac-’n
Q802
FR803
V
X 7 D819
----TVRDI
TVROBj'
ZD610 7 r
7 5V Z X
100B
R815 12K
TLP-621
R602
16K
IR812
320
R605
0 33
D616
TVRO6J
Q601
C2230Y
0803
A968A
D801
RGP-15J
D902
RU 2MV
C801
О 0047/4KB
R819
3K
L606
1мкГн
L6O4
1мкГн
I I FR802
|___II____I 1A/125V
С817
470/500В
К
|<|В<-(112У)
R803
16K
IC801
STR-S6707
R613
910
L801
82м кГн
C627
ХЮОмкФ
160В
IC804
SE110N
iv
C802
47мкФ/35В
CRT
1 5 на микроконтроллер,
разъем P501
6-8 -на блок кадровой и
строчной развертки
разъем Р302
Принципиальная схема. Плата кинескопа
ФУНКЦИЯ ФУНЮ4ИЯ ФУНКЦИЯ
1 2 3 4 5 6 7 9 9 10 8 9 QVIEW RECALL / 0 1 2 3 4 11 12 13 14 15 16 17 18 19 20 5 6 7 POWER MUTE TV/AV PICTURE SLEEP CH+ CH 21 22 23 24 25 26 27 28 29 30 VOL* VOL ENTER* ENTER* ENTER 4 ENTER T SET UP ENTER SMC PSM
Принципиальная схема. Пульт дистанционного управления
5 6Vp-p
3“ 520Vp-p
20|
WQOVp-p
П] 0 8Vp-p
Ж
NX
10~| 5 17Vp-p
HJ 132 8VP-P
Ж
5 26Vp р
Осциллограммы сигналов в контрольных точках схемы
ТЕЛЕВИЗОР JVC
Модель C-21Z
1. Неисправности блока питания
1.1. При включении телевизора перегорает сетевой предохранитель F901
Возможные причины
• неисправен сетевой фильтр (LF901, С901, С903 — С9907);
• неисправна система размагничивания;
• неисправны элементы выпрямителя и фильтра D901, С909, С943;
• неисправны элементы автоматического переключателя напряжения сети;
• короткое замыкание обмотки 1 — 2 Т901;
• неисправна микросхема IC901.
Способ устранения
Отключить телевизор от сети, омметром проверить элементы сетевого фильтра, системы размаг-
ничивания, выпрямителя Если они исправны — проверить схему автоматического переключения напря-
жения сети — Q941, D943, D944, их внешние элементы. Если все элементы исправны, необходимо
проверить Т901, заменить IC901.
1.2. Телевизор не включается, предохранитель F901 исправен
Возможные причины
• неисправны элементы: Т901, LF901, D901;
• неисправна микросхема IC901;
• неисправны внешние элементы IC901.
Способ устранения
Включить телевизор, вольтметром проверить режимы по постоянному току IC901. Если напряжение
+290 В на выводе 3 IC901 отсутствует — проверить исправность LF901, D901, обмотки 1 — 2, 3 — 4 —
5 Т901, внешние элементы IC901. Если вышеперечисленные элементы исправны — заменить IC901.
1.3. Телевизор на короткое время включается, затем самопроизвольно выключается,
либо сразу после включения раздается звук высокого тона из Т901
Возможные причины
• неисправна микросхема IC901;
• неисправны элементы схемы защиты: Q902, Q903, С915;
• неисправны внешние элементы IC901;
• перегрузка БП по одному из вторичных каналов питания: +116 В, +20 В, +15 В.
Способ устранения
Выпаять и проверить трансформатор Т901, далее проверить элементы схемы защиты: Q902, Q903,
С915, внешние элементы IC901. Если элементы исправны — поочередно отключать каналы +116 В, +20
В, +15 В, и в случае, если БП начинает работать (на других каналах появятся выходные напряжения) —
определить причину перегрузки и устранить. Если после проверки элементов БП не работает —
заменить IC901.
1.4. Выходные напряжения БП значительно больше или меньше нормы и не
регулируются с помощью потенциометра R916
Возможные причины
• обрыв или короткое замыкание обмоток 3 — 4 — 5 Т901;
• неисправны внешние элементы IC901;
• неисправна микросхема IC901.
Способ устранения
Проверить на короткое замыкание или обрыв обмотки 3 — 4 — 5 Т901, затем проверить внешние
элементы IC901. Если элементы исправны — проверить заменой IC901.
1.5. Все выходные напряжения в норме, телевизор не работает
Возможные причины
• неисправен дежурный стабилизатор +5 В (IC922);
• неисправна схема включения канала +15 В: IC701, Q922, Q921.
Способ устранения
Включить телевизор и проверить наличие напряжения +5 В на выводе 1 IC922. Если напряжения
нет — заменить IC922. На выводе 5 IC701 должен быть высокий уровень. Этим сигналом открываются
ключи Q922, Q921, и напряжение +15 В поступает на транзистор Q501 в блоке строчной развертки.
Проверить работу указанной схемы, определить неисправный элемент и заменить.
1.6. Отсутствует звук, изображение в норме
Возможные причины
• неисправен один из элементов канала БП +20 В: обмотка 9 — 10 Т901, D923, СР902,
С926, D925;
• неисправен транзистор Q905, управляющий подачей питания на усилитель мощности НЧ.
Способ устранения
Проверить наличие +20 В на коллекторе Q905. Если напряжения нет — проверить указанные
элементы канала +20 В, определить неисправный и заменить. Если +20 В на коллекторе Q905 есть, а
на эмиттере отсутствует — заменить Q905.
2. Неисправности блока управления, тюнера, ПДУ
2.1. Телевизор не включается, нет изображения и звука
Возможные причины
• неисправна схема сброса IC703;
• неисправны элементы: Х701, IC701.
Способ устранения
Включить телевизор, проверить наличие напряжения +5 В на выводе 64 IC701 и выводе 2 IC703. На
выводе 3 IC703 формируется отрицательный импульс сброса и поступает на вывод 29 IC701. Если
сигнала нет — IC703 неисправна.
Проверить работу резонатора Х701. Микроконтроллер IC701 после сброса должен формировать
высокий уровень на выводе 56 — включение канала +15 В. Если сигнал отсутствует — заменить IC701.
2.2. Нет управления телевизором с ПДУ
Возможные причины
• неисправен ПДУ (RM-C470-H);
• неисправен фотоприемник IC771;
• неисправна микросхема IC701.
Способ устранения
Установить исправные батарейки в ПДУ, нажать одну из кнопок и проверить наличие импульсов на
катоде светодиода D1 амплитудой 2 — 2,5 В. Если их нет — проверить работоспособность резонатора
Х1 (455 кГц), наличие импульсов на выводе 17 IC1, поступление их на базу Q1. Если импульсы есть, а
управления телевизором с ПДУ нет — проверить элементы Q1, D1.
На выводе 1 фотоприемника IC771 должны быть те же импульсы амплитудой 3,5 — 4,5 В. Если
сигнал есть, а реакции телевизора нет — неисправен микроконтроллер IC701.
2.3. Не хранится служебная информация (№ канала, частота настройки,
уровни громкости, насыщенности)
Возможные причины
• неисправна микросхема IC702;
• неисправна микросхема IC701.
Способ устранения
В режиме регулировки, например насыщенности, проверить поступление сигналов синхронизации
и данных с выводов 33, 34, 36, 16IC701 на выводы 1 —4 IC702. Если сигналы есть, то неисправна IC702.
В противном случае неисправна IC701.
2.4. Нет синхронизации при отображении служебной информации
Возможные причины
• неисправны транзисторы Q701, Q702;
• неисправна микросхема SC701.
Способ устранения
Если сигналы кадровой и строчной синхронизации поступают на выводы 62, 63 IC701, а синхрони-
зации нет — проверить заменой IC701. В другом случае определить неисправный элемент (Q701, Q702)
и заменить.
2.5. Отсутствует один из основных цветов R, G, В при отображении служебной
информации
Возможные причины
• неисправна микросхема IC701;
• неисправен один из буферов Q803 — Q805;
• неисправна плата кинескопа.
Способ устранения
В режиме отображения служебной информации проверить наличие видеосигналов R, G, В на
выводах 61, 60, 59 IC701 соответственно. Если один из них отсутствует — IC701 неисправна. Далее
проверить работу буферов на Q803 — Q805 и поступление сигналов R, G, В на плату кинескопа.
2.6. Не принимаются телевизионные программы на одном или на всех поддиапазонах
Возможные причины
• неисправна микросхема IC701;
• неисправна схема формирования напряжения настройки;
• неисправен переключатель поддиапазонов;
• неисправен тюнер TU001.
Способ устранения
Включить телевизор в режим автоматической настройки на программы и проверить работоспособ-
ность IC701. На выводах выбора поддиапазона IC701 (VL — вывод 11, VH — вывод 12, U — вывод 14)
должен появиться низкий уровень, которым открывается соответствующий ключ Q005, Q003, Q001. В
результате напряжение +12 В поступает на входы выбора поддиапазона тюнера TU001. На выводе 6
IC701 формируются короткие импульсы отрицательной полярности, которые поступают на фильтр
Q007 — Q009. Если эти сигналы в наличии — можно считать IC701 исправной. Далее следует
проверить схему фильтра на Q007 — Q009. На коллектор Q009 поступает +32 В от стабилизатора
IC921, на эмиттере Q009 формируется напряжение, величина которого в процессе настройки изменя-
ется от 31 В до 0,5 В. Это напряжение поступает на вход ВТ тюнера TU001. Если все указанные сигналы
есть на входе тюнера, а прием телевизором программ отсутствует— проверить заменой тюнер TU001.
2.7. Не работает одна или несколько кнопок на панели
Возможные причины
• неисправна соответствующая кнопка;
• неисправен один из диодов матрицы кнопок;
• неисправна микросхема IC701.
Способ устранения
Омметром проверить кнопки. Если они исправны — включить телевизор, проверить поступление
сканирующих импульсов с вывода 37 IC701 через D711 на кнопки. Нажать одну из кнопок и проверить
поступление импульсов на соответствующий вход IC701 (выводы 23, 25, 26). Если импульсы не посту-
пают, возможно, неисправен один из диодов матрицы клавиш. Если импульсы есть, а реакции телеви-
зора нет — неисправна IC701.
3. Неисправности блока строчной развертки
3.1. Телевизор не включается
Возможные причины
• неисправен задающий генератор строчной развертки (IC201);
• неисправен один из элементов: Q501, Q502,
• неисправен ТДКС Т551.
Способ устранения
Включить телевизор, проверить наличие импульсов ССИ (осц. 25) на выводе 27 IC201. Если они
отсутствуют — IC201 неисправна. Далее проверить режим по постоянному току Q501, Q502 и наличие
сигналов (осц. 26, 27) на контрольных точках. В случае несоответствия или отсутствия сигналов
проверить все внешние элементы выходного каскада строчной развертки, определить и заменить
неисправный элемент схемы.
3.2. На экране вертикальная полоса, звук есть
Возможные причины
• обрыв цепей питания строчной ОС;
• неисправны конденсаторы С510, С511.
Способ устранения
Отключить строчную ОС, проверить ее на обрыв и короткое замыкание. Конденсаторы С510, С511
проверить методом замены.
3.3. Нарушена линейность по горизонтали
Возможные причины
• изменение от номинальной индуктивности L503;
• неисправен один из конденсаторов: С577, С570, С510, С511;
• неисправна ОС.
Способ устранения
Регулятором линейности L503 добиться нормального изображения. Если не получается — заменой
указанных выше конденсаторов определить неисправный и заменить. В заключение проверить заменой
строчную ОС.
3.4. Есть высокое напряжение и звук, изображение отсутствует
Возможные причины
• неисправна цепь питания накала кинескопа;
• неисправность канала питания +180 В блока строчной развертки;
• неисправен Т551.
Способ устранения
Включить телевизор и проверить наличие напряжений накала и +180 В соответственно на контактах
4,1 разъема CN00 платы кинескопа. Если напряжения отсутствуют — проверить исправность элементов
выпрямителей, обмоток Т551. Если указанные напряжения есть, а изображение отсутствует, возможно,
неисправен Т551 (проверить заменой).
3.5. Есть растр, звук и изображение отсутствуют
Возможные причины
• неисправен канал питания +12 В блока строчной развертки.
Способ устранения
Включить телевизор и проверить наличие +12 В на контакте 3 разъема CN00U платы MAIN PWB.
Если напряжение +12 В отсутствует, проверить омметром обмотку 1 — 3 Т551, D563, С554. Определить
неисправный элемент и заменить.
4. Неисправности блока кадровой развертки, задающего
генератора кадровой развертки
4.1. На экране горизонтальная полоса
Возможные причины
• вышел из строя предохранитель СР401, неисправен стабилизатор +9 В (IC402);
• обрыв кадровой ОС, неисправен конденсатор С409;
• неисправен задающий генератор кадровой развертки (IC201);
• неисправна микросхема IC402.
Способ устранения
Омметром прозвонить кадровую ОС, конденсатор С409 на обрыв. Включить телевизор, проверить
наличие напряжений +24 В на выводе 8 и +9 В на выводе 1 IC401. Если напряжения отсутствуют —
проверить работоспособность стабилизатора +9 В на IC402 и исправность предохранителя СР401 в
цепи +24 В. Если питание есть — проверить наличие КСИ на выводе 32 IC201 и поступление их на вывод
2 IC402 (осц. 11). Если они отсутствуют— IC201 неисправна. Если импульсы есть — проверить наличие
выходных сигналов на выводах 12, 13 IC401 (осц. 19, 20), а при их отсутствии проверить заменой
элементы: С409, С404, С406, IC401.
4.2. “Завороты” изображения на верхней или нижней части экрана
Возможные причины
• неисправны конденсаторы С403 — С409;
• неисправна микросхема IC401.
Способ устранения
Методом замены проверить указанные конденсаторы. Если результата нет — заменить IC401.
4.3. Мал и не регулируется резистором R404 размер по вертикали
Возможные причины
• обрыв из одного из резисторов R403 — R409;
• неисправна микросхема IC401.
Способ устранения
Омметром прозвонить на обрыв резисторы R403 — R409, если они исправны — заменить IC401.
5. Неисправности блока цветности, видеопроцессора,
платы кинескопа
5.1. Отсутствует цветное изображение, черно-белое изображение есть
Возможные причины
• неисправен один из транзисторов Q310, Q311;
• неисправна плата CHROMA PWB;
• неисправна IC301 (плата SECAM MODULE).
Способ устранения
Выполнять регулировку насыщенности. На резисторе R313 потенциал должен плавно изменяться
от О В до 4,5 В. Если этого нет — проверить транзисторы Q310, Q311. Установить регулировку
насыщенности в максимальное положение, проверить наличие сигналов цветности на выходе платы
CHROMA PWB (контакты 5, 11). Если сигналы отсутствуют — проверить поступление видеосигнала на
контакт 2 платы, работоспособность повторителя Q206 и буфера Q207, их внешние элементы.
5.2. Нет цветного изображения в системе SECAM
Возможные причины
• неисправен транзистор Q206 (плата CHROMA PWB);
• неисправна микросхема IC301 (плата SECAM MODULE).
Способ устранения
Включить телевизор, проверить поступление видеосигнала на плату SECAM MODULE (контакт 12).
Если сигнала нет — неисправен буфер Q206 (плата CHROMA PWB). Затем проверить наличие двух-
уровневого стробирующего импульса на контакте 7 платы SECAM MODULE. Если все указанные
сигналы в наличии, а на выходе модуля (контакты 1, 2, 3) цветоразностные сигналы отсутствуют —
проверить заменой IC301.
5.3. Нет цветного изображения в системах PAL, SECAM
Возможные причины
• неисправна плата CHROMA PWB;
• неисправны элементы цепи задержанного сигнала (DL301, Т301);
• неисправна микросхема IC201.
Способ устранения
Включить телевизор, проверить наличие видеосигнала и сигнала цветности на контактах 1, 5
платы CHROMA PWB. Если их нет — проверить элементы соответствующего тракта на плате
CHROMA PWB. Указанные сигналы поступают соответственно на выводы 38, 40 IC201. Проверить
цепь прохождения задержанного сигнала: вывод 14 IC201 (осц. 4) — DL301 —Т301 — выводы 18, 20
IC201. Если сигналы в наличии, а на выходе IC201 (выводы 21, 22, 23, осц. 13, 14, 15) цветоразност-
ные сигналы отсутствуют — проверить заменой IC201.
5.4. На изображении отсутствует один из основных цветов
Возможные причины
• неисправна плата SECAM MODULE;
• неисправна микросхема IC201;
• неисправна плата кинескопа.
Способ устранения
Если цвета нет только при приеме в системах PAL, NTSC, проверить наличие цветоразностных
сигналов на выводах 21 — 23 IC201. При отсутствии одного из сигналов — заменить IC201.
Далее, если нет зеленого цвета — может быть неисправна плата кинескопа, либо кинескоп.
Проверить цепь: вывод 22 IC201 — контакт 8 CN007 — Q006 — Q003 — катод кинескопа, определить
неисправный элемент и заменить.
В случае, если отсутствует красный или синий цвет — проверить соответствующую цепь (напри-
мер, для синего): вывод 23 IC201 — контакт 9 платы SECAM — контакт 3 платы SECAM — контакт 6
CN007 — Q004, Q001 — катод кинескопа. Определить неисправный элемент и заменить. Если сигналы
на выходах видеоусилителей платы кинескопа есть (осц. 33 — 35), а один из цветов отсутствует,
возможно, неисправен кинескоп.
5.5. Изображение отсутствует, экран светится одним из основных цветов
Возможные причины
• неисправен видеоусилитель одного из каналов R, G, В на плате кинескопа.
Способ устранения
Проверить режимы по постоянному току транзисторов Q001 — Q009 на плате кинескопа, наличие
сигналов на входах и выходах видеоусилителей. Определить неисправный транзистор, либо внешний
элемент и заменить.
6. Неисправности радиоканала, НЧ-входа/выхода,
усилителя мощности НЧ
6.1. Есть растр, звук и изображение отсутствуют
Возможные причины
• неисправен усилитель на транзисторах Q102, Q103;
• неисправен фильтр SF101;
• неисправна микросхема IC201;
• неисправна плата AV TERM PWB.
Способ устранения
Включить телевизор, проверить наличие сигнала ПЧ на входе IC201 (выводы 7, 8). Если сигнал
отсутствует — проверить режим по постоянному току транзисторов Q102, Q103, прохождение сигнала ПЧ
через фильтр SF101. Если сигнал есть на входе IC201, то на выходе детектора (вывод 42) должен быть
сигнал амплитудой около 2 В (осц. 3). Если его нет — IC201 неисправна. Если сигнал присутствует —
проверить работоспособность платы AV TERM PWB. На контакте 2 платы (осц. 3) должен быть высокий
уровень +4,5 В на контактах 3, 8 — сигнал звука и изображения, на контактах 4, 6 — выходные сигналы
звука и изображения. Если их нет — проверить работоспособность элементов платы AV TERM PWB.
6.2. Изображение есть, звук отсутствует
Возможные причины
• неисправна микросхема IC201;
• неисправна IC602, ее внешние элементы;
• неисправна плата AV TERM PWB;
• неисправен усилитель мощности НЧ IC601.
Способ устранения
Проверить цепи прохождения звукового сигнала: вывод 42 IC201 — CF601, CF602 — вывод 1
IC602 — вывод 5 IC602 — CF603 — контакт 3 платы AV — контакт 4 платы AV — вывод 4 IC201 —
вывод 5 IC201 — вывод 4 IC601 — вывод 9 IC601 —динамики SP01, SP02. Обратить внимание на
исправность резонатора Х601 (500 КГц).
6.3. Звук есть, изображение отсутствует
Возможные причины
• неисправна микросхема IC201;
• неисправен усилитель на транзисторах Q201, Q202;
• неисправна плата AV TERM PWB;
• неисправна плата CHROMA PWB.
Способ устранения
Проверить цепь прохождения видеосигнала: вывод 42 IC201 — CF201 — Q202 — CF202, CF203 —
Q201 — контакт 8 платы AV (осц. 2) — контакт 6 платы AV (осц. 3) — контакт 2 платы CHROMA PWB —
контакт 1 платы CHROMA PWB — вывод 38 IC201. Если сигнал есть на выводе 38 IC201, а изображения
нет — заменить IC201.
6.4. Неисправности платы НЧ-входа/выхода (платы AV TERM PWB)
• Нет звука с НЧ-входа
о включить режим AV с ПДУ. На контакте 2 платы AV должен быть потенциал 0 В. Подать звуковой
сигнал на разъем J02 и проверить прохождение его по цепи: Q004 — вывод 3 IC001 — вывод 4
IC001 — контакт 4 платы AV. На выводах 9, 10, 11 IC001 должен быть потенциал 0 В. Если его
нет — проверить исправность транзисторов Q003, Q019, Q011.
• Нет изображения при приеме с НЧ-входа
о проверить прохождение видеосигнала по цепи платы AV TERM PWB: J01 — Q001 — Q002 —
вывод 13 IC001 — вывод 14 IC001 — Q005 — контакт 6 платы AV TERM PWB. Определить
неисправный элемент цепи и заменить.
• Нет звукового сигнала на НЧ-выходе
о проверить прохождение звукового сигнала по схеме платы AV TERM PWB: контакт 3 платы AV
TERM PWB — вывод 5 IC001 — вывод 4 IC001 — Q006 — разъем A.OUT, определить
неисправный элемент и заменить. Кроме того, проверить цепь сигнала блокировки звука
MUTE, транзисторы Q008, Q009 должны быть закрыты и аудиовыход разблокирован.
• Нет видеосигнала на НЧ-выходе
о проверить прохождение видеосигнала по тракту платы AV TERM PWB: контакт 8 платы AV
TERM PWB — вывод 12 IC001 — вывод 14 IC001 — Q007 — разъем V-OUT, определить
неисправный элемент и заменить.
Структурная схема
Принципиальная схема. Плата НЧ-ехода/выхода
елевизор JVC C-21Z
со
Принципиальная схема (начало)
TU001 СЕЕК564-801 VHFAJHF Е TUNER
IC771
НС-337М
REMOCON
RECEIVER
Телевизор JVC C-21Z
Размещение листов
схемы:
Лист 1 Лист 3 Лист 5 Лист 7
Лист 2 Лист 4 Лист 6 Лист 8
РЗО
X
SYS(A)
SYS(B)
SYS(D) ,
| см. стр 52
—j— C992
□941 TVR4J
D947TVR4J
□943
R962
100K
R953
100K
R943
TOOK
D944
SF5J42
R944
10KB
DUBLE
RECT.
POWER CORD
DMP7370-200
AC220B
50/60ГЦ
TVR4J
C941
450B
C903
D901 L8-156-C1
DEG.COIL
R901
SCZ-9002A-H2 LINE FILTER PWB ASS^f
R947
150K
F9O1
T3.15A
C9O5
0.001 :
AC400B
C906
o.ooi :
AC400B
LF901
СЕ41775-002Л
C901
0.1
AC250B
C907 s
0.001
AC400B
C901
0.001
AC250B
TH901
CEXP008-001
S901
MAIN
POWER
SW
R942
100K
R945
10K
RD20E(CI)
Q941
2SC1615
RECT SW
R948
12K
D954 TVR4J
C943
330.0
350B
D960
TVR4J
D963
TVR4J
-w-
C942
220
6.3B
D962
TVR4J
IC901
STR54041S
SW REG.
R949
150K
C909
330.0
350B
R907
R901
150K
C927
268B
B1(+118.5B)
R903
330K
R904
330K
C928
100.0
50B
R905
56K
IC921
UPC574J
32B REG
T901
CE42103-002J1
SW TRANS
R921 D927
15K RGM
| см. cmp. 53
OUT
R923
680
C926
2200.0
16B
Q921
2SA966(OY)
15BREG
Q922
2SC1740S(QR)
B1 SWITCH
D926
1SS1
15
C934
220 0
10B 415B
C923
620ПФ
5000 i I CP901
Г—j I----1 ICP-NGB-Y
Q902
2SA966(DY)
PROTECT
II*
R919
R918
C920
470ПФ
C921
820пФ
2kB
R930
10K
IC922
UPC7609-F
D922
EU2A
C925
820пФ
C924
1000.0
25B
-OOB 11 CP902
|—JI-j ICP-NGB-Y
wu
D923
EU2A
R926
R926
680
D925
RD24ES
RR927
62K
Q903
3SC2655
00
POTECT
H*
1
I C991
0.0033
C930
220.0
25B
R935
Q905
2SC2655{Y)
AUDIO
POWER
SWITCH
C936
390
R917 6et 0919*
C902*
C915
0.47
R9O6 39 D903 EU2A
C910 0.022 100B ^°9
I ' I D904
1 >|
290
0.3
100B — “ (у)
R910
R914
680
R920
2.2K
POWER
DRIVE
R912
390
C916
10.0
Q901
2SC2655
C912
560ПФ-,-
500B
«91 °™
U EU2A
C931 0 0016 C913 OJa^f
D9O8EU2J FR91533
, j, I
R922 1.5
[ ] FR93?
Телевизор JVC C-21Z
ЛИСТ 2
UI
листз
СП
КЗ
Принципиальная схема (продолжение)
Телевизор JVC C-21Z
23
25
VOL
BASS TREBLE BAL
VH
Vo
P33
P32
P31
OSC POWER AFC
U
SDA
RESET
Vee
IN
IN
OUT
REMO*
CON
OSC
IN
SYS
(B)
SYS
(D)
8YS
(C)
SYS
(A)
P30 MULTI
LED
ON/OFF
CN
Vee
SYS SCI
(E)
OUT FALL
DET
1C701
M37102M8-647SP
MICRO COMPUTER
SECAM 50/60 Дв/W 3.56
LD /OTHER
POWER TWER
MULTI MULTI
NTSC
LORO
SCX
CS
Vdd
VB ON/OFF ON/OFF CTRL CTRL
MUTE
MUTE
AFC
DET
TV/
EXT
TV/
EXT
H.SINC
V.SYNC
KEY DATA
SCAN
PAL SECAM SKEW I
ON/OFF
52
B2
R749
oT HH
R740
R736
560
>705
I SSI48
L702
' 12мкГн
D706 1SS148
R745
10K
R744 22K
R747
22K
Q702
2SC1740S(QR)
H.PULSE
DRIVE
R745
10K
R741
I OK
C732
470.0
10B 1
R743
15K
I
C718
270пФ
R742
10K
C718
101 MET.C
C710
0.001
D712
1SS133
C726
10 0.
18B
L703
4.7мкГн
Vee
0803
3SA933S(QR)
ON SCR. DRV
VCC DATA CLOCK LOAD OPT1 DATA DAS
OUT
£
5
ЧТУ/VIDEO 1
Телевизор JVC C-21Z
4N/OTHER I
---[AUDIO I
-[SHARP}
[S/OTHERl
3.2
R335
3.3K
0307
2SC1740S(QR)
INV.SWITCH
IC704 pP06326C DAC
R763 390K
R784 82K
DAT
TINT
Vee DA1 DA2 DAS DAS DAS DAS
SHARP CONT BRI COLOR
0710 1SS133
R768 15K
-L- D709
C730 Л 1SS14e
Q
R755 56K
R787 5.6K
R814
3.3K
R818
2.2K
R815
2.2K
C729
47.0
16B
Q605
3SA933S(QR)
ON SCR. DRV
Q804
3SA933S(QR)
ON SCR. DRV
R817
3.3K
R337
3.3K
R820
3.3K
R821
2JZK
R762 ;
6.8K ।
R.BLK I
R766 68K
IH3/QTHER |
4P/OTHER 1
—( B1 |
4 STARTER I
—Г24В I
ЛИСТ 4
UI
Принципиальная схема (продолжение)
ЛИСТ 5
Телевизор JVC C-21Z
56
0617
100
16B
C620
0 001
IC201 LA7681
IF VIDEO CHROMA DEF
PROCESSING
Itv/video
[N/OTHER
I TINT
*- "I—
C505
16B
C303
R106 100K
R504 2 7K
Q
16S
5 5МГц
5 5МГц
CF603 6 0МГц
R355 ЮК
V001
R319
SWITCH
|SHARP
R320
10KB
R313
20KB
R224
10KB
R321
22K
R358
68K
0515
680n«
R314
20KB
R357
22KB
C201
100
16B
0505
2SC1740S (QR)
H CENT SW
C110
56n«
R322
S6K I SECAM SUB
COLOUR
Телевизор JVC C-21Z
T101
VIDEO
DET
CELT001-301»
C302
1 0
508
R221
R209
18K
0417
047
50B
C5O2
0 027
0503
100
50B
R502
27K
R5O3
2 7K
IC602 LA7975 SIF
0619
I COLOR
IS/OTHERI
h3;qther |
kypTHERI
I B1 ~~]
I STARTER I
Г 24B I
R307
1 6K
R210
6 6K
0203
001
I
C207 C206
100 001
16B
C204
508
R401
24K
R501 C501
160K 01
X501
0504
580пФ
CF602
6 5МГц
R202
270K
C2O6
L201
15мкГн
Q3081SS133
R517
27K
Q306
DTA114
TS-T
SWITCH
SCZ0C008A-H2(1/2)
CHROMA PWB ASS’Y
I
D5O3
1SS133
| cm. cmp. 57
ЛИСТ 6
UI
UI
Принципиальная схема (окончание)
V.PULSE
RGB
лист?
SCZ0C008A-H2(2/2)
CHROMA PWBASS'Y
SSCZ-1002A-H2
MAIN PWBASS'Y |
Ol
m
Телевизор JVC C-21Z
листе
Телевизор JVC C-21Z
UI
SCZ-3002A-H2I
CRT SOCKET 1
PWB ASS'Y
TOCNOOU
PCB MAIN
CNOOU
IC1 BU2461-0A
FUNCTIONS OF KEYS
KEY. ND KEY NAME KEY. NO KEY NAME KEY. NO KEY NAME
1 POWERfTV) 15 3 28 A PICTURE ADJ.
2 TV 18 DISPLAY 27 -PICTURE ADJ.
3 VIDEO 17 4 28 + PICTURE ADJ.
5 CH PRESET 18 5 29 V PICTURE ADJ.
7 SLEEP TIMER 19 6 30 VSM
8 VSM STNDARD 21 7 31 MUTE
11 COLOUR SYSTEM 22 8 32 CHANNEL V
12 MENU 23 9 33 CHANNEL A
13 1 24 0 34 VOLUME -
14 2 25 -4- 35 VOLUME *
Принципиальная схема. Плата кинескопа, кинескоп, ПДУ
Принципиальная схема. Плата цветности
GNO
GND
SECAM I 11
R239
2 2K
L205*
R235
R231
330
R226
22K
R228
220
CHROMA
TRAP
1С219
470
-р 16В
С 229
22пФ
C224
5пФ
л-гопФ
L203
47мкГн
ГТ| VIDEO
_|_C230
-т-180пФ
L201
27пФ
C227 _L
47пФ “Г"
J_C228
"Г 1пФ
VIDEO IN
С208
508
SYNC
12В
3.58/OTHER
R301
ЗЗК
R240
2 2K
R232
820
С225
1000
16В
R223
820
R323
2 2К
R324
680
С221
47 0
16В
R230
1 2К
Q206
2SA933S(QR)
VIDEO BUFFER
Q202
2SC1740S(OR)
VIDEO AMP
Q203
2SC1740S(QR)
VIDEO BUFFER
OL201
СЕ42Ю9-001
V MA29W(B)
V 7 0307
J L MA29W(B)
R326
ЮК
СЗЗО
.0 047
Q301
DTC124ES
SYSTEM W
Q302
0TC144ES
SYSTEM SW
Q309
DTC144ES
SYSTEM SW
Q207
2SA933S(QR)
VIDEO BUFFER
сз27 L303 :
68пФ 8 2мкГн*
С328 |_304 <
39пф 15мкГн;
V 7 0308
- L issi33
R205
R210
С209 .
560пФ-т-* 1в0К
С336
IC336 |+
100 0 zh
16В ~|~
IDENT 117!
С340
100
16В
С211
+ С341
100
16В
R234
680
R227
15К
R204
2 2K
т
С325 47пФ
3 58МГц BP
С324
-I- 56пФ
С322
7гФ
С326‘
56 пФ
R334
ЮК
С338
27 пФ
£4
□305 V 7 ОЗ®4
1SS133 1SS133
0/5 9
R335
ЮК
R336
ЮК
R339
ЮК
С331
0 01
D303
1SS133
С339
56лФ
0205
2SC1740S(QR)
TRAP SWITCH
iR326
1560
D302
1SS133
4 43МГц BP
R325
330
R327
ЮК
С329
0 047
D301
1SS133
X302
СЕ4Ю92-ООА
3 58МГц
Q312
DTC144ES
SYSTEM SW
X301
CE41115-001
4 43МГц
О/О6
R237
ЮЛ
21J SECAM/
T’OTHER
R347
56К
Q307
DTC124CS SYS SW
Q204
2SC1740S(QR)
TRAP SWITCH
SW SECAM
ЕВР
R346 39C
GATE
PULSE
R34
15К
LPAL/
OTHERS
3 58/
OTHERS
Q306
2SC1740S(QRr
H PULSE BUF
20| XTAL
1 2/0
SW SECAM L
С306
CHROMA
CHROMA PWB ASSY
JOI- SCZ0C008A-H2
0/4 8
yl SECAM/
—J OTHERS
Q308
OTC124ES
SVSTEM SW
Телевизор JVC C-21Z
w
ф
R345
C329
-г- ЗЗпФ
£
С354
0332
СЗЗО
25В
R356
C32S
С 342
50В
R358
3 9K
R385
22K
C355
ЗЗпФ
R357
ЗЗК
R381
1 8К
Q307
2SD601A(QR)
SYSTEM SW
C331
270ПФ
T301
CELT015-002
T305
7 CELT015-
i 003J2
C360
22пФ
C340
180пФ_
C33B
R349 220K
50B
C333
35B
R-YOUT
G-Y OUT
S-YOUT
R-YIN
5
GATE PULSE
HV PULSE
SW SECAM H
B-YIN
SW SECAML
SW SECAML
SECAM IN
GND
DL IN
18 I CHROMA OUT
COLOR CONT
C358
ЗЗпФ
C337
220пФ
R386
56K
R385
22K
R373
2 2K
0338
001
R380
22К
R350
1 2К
С334
0 01
Q311
2SD601A(QR) BUFFER
Q309
2SA1182(YG)
FORMER
T304
CELT015-003J2
C351
001
R360
8 2K
IR361
39K
R363
2 2K
C349
100
16B
|R372
|2 7K
R355
2 2K
T302
CELT015-001J1
_ _ D301
7 1SS133
C335
-*-0 01
С353
ЮпФ
0350
ЗЗпФ
R349
27K
R354
WK
2SD601A
(QR)
SYSSW
C301 ЮмкГн
C345
330
188
C357
50B
R367
27K
IC301
3
2
C348
100
168
AN5635NS SECAM CHROMA SYSTEM SW G-Y MATRIX
C356
ЗЗпФ -и-
SCZ-S001A-H2
SECAM MODULE
151 VCC
117 PALIN
Принципиальная схема. Плата декодера SECAM
3.5В (Н)
10В (Н)
1000В (Н)
лл
__120В (Н)
130В (Н)
130В (Н)
2В (Н)
Осциллограммы сигналов в контрольных точках схемы
ТЕЛЕВИЗОР PANASONIC
Модели TC-2150R/RS, TC-2155R
1. Неисправности блока питания
1.1. При включении телевизора перегорает сетевой предохранитель F801
Возможные причины
• неисправны элементы сетевого фильтра С801, L801, С802;
• неисправна система размагничивания;
• неисправны элементы выпрямителя: D801, С807;
• неисправен ключевой транзистор Q801, короткое замыкание обмоток трансформатора T801;
• неисправен один из элементов: Q802, D804, R804, R805;
• неисправна микросхема IC801.
Способ устранения
Отключить выход выпрямителя (плюсовые выводы D801 и С807) от преобразователя. Если предо-
хранитель F801 после повторного включения телевизора перегорает — проверить омметром элементы
сетевого фильтра, систему размагничивания, D801, С807. Если же предохранитель F801 при включении
телевизора не перегорает — следует искать причину в схеме преобразователя на элементах Q801 —
Q803, IC801, Т802. Омметром проверить транзисторы и диод D809, их внешние пассивные элементы,
далее проверить Т802 на короткозамкнутые витки, IC801 проверить заменой.
1.2. Телевизор не включается, F801 исправен
Возможные причины
• неисправны транзисторы Q801, Q802, обрыв обмотки В1 — В2 трансформатора Т802;
• неисправны внешние пассивные элементы транзисторов Q801, Q802;
• неисправен стабилизатор дежурного режима +5 В на микросхеме IC802;
• неисправен микроконтроллер IC1101, а также элементы: Q850, RL801;
• короткое замыкание в нагрузках канала питания +90 В (питание строчной развертки).
Способ устранения
Включить телевизор и проверить наличие импульсов на базе Q801 (дежурный режим блокинг-гене-
ратора на элементах Q801, Q802, Т802). Если импульсы отсутствуют— проверить исправность указан-
ных элементов, их внешние пассивные элементы. Далее следует проверить работу стабилизатора +5 В
на IC802 (+20,2 В на выводе 1, +5 В на выводе 2), проверить питание IC1101 (выводы 1,2 — +5 В, вывод
42 — 0 В), на выводе 7 должен быть высокий уровень, на выводе 24 — +5 В (сигнал POWER ON/OFF).
Если на перечисленных выше выводах микросхемы отсутствуют указанные напряжения — IC1101
неисправна. Сигналом с вывода 24 IC1101 транзистор Q850 открывается, срабатывает реле RL801,
отключая выход канала +90 В от корпуса, тем самым разрешая работу блока питания и телевизора. Если
реле срабатывает, а телевизор не включается, возможна перегрузка канала питания +90 В (проверить
и устранить причину).
1.3. Выходные напряжения блока питания +90 В, +20 В значительно больше или
меньше нормы
Возможные причины
• неисправен С814;
• неисправны IC801, D808, Q803 и их внешние элементы.
Способ устранения
Включить телевизор и проверить режимы по постоянному току IC801. Если на выводе 2 уровень не
соответствует указанному на схеме—заменить IC801. Далее проверить режим транзистора Q803. Если есть
отличия — проверить Q803, внешние элементы Q803, D808. Определить неисправный элемент и заменить.
1.4. Телевизор включается, нет приема телевизионных программ
Возможные причины
• неисправен канал +35 В с блока питания.
Способ устранения
Проверить напряжение +35 В на С850. Если напряжения +35 В нет — проверить исправность
трансформатора Т802 (обмотка ВЗ — В4) элементов выпрямителя и стабилизатора: D851, С850, D852.
Определить неисправный элемент и заменить.
2. Неисправности блока управления, тюнера
2.1. После включения телевизор переходит в дежурный режим
Возможные причины
• неисправна микросхема IC1102;
• неисправна микросхема IC1101.
Способ устранения
Включить телевизор, проверить появление (с задержкой) высокого уровня на выводе 7IC1101. Если
этого нет — заменить IC1102. Если сигнал сброса есть, то на выводе 24 IC1101 должен появиться
высокий уровень — сигнал POWER ON. Если сигнала нет— IC1101 неисправна.
2.2. Не работает ПДУ
Возможные причины
• неисправны батарейки питания, элементы ПДУ: IC1001, Х1001, Q1001, D1001;
• неисправен фотоприемник IC1051;
• неисправна микросхема IC1101.
Способ устранения
Установить новые батарейки в ПДУ и в режиме ввода команды с пульта проверить наличие
импульсов на светодиоде D1001. Если импульсы отсутствуют— проверить указанные выше элементы
и определить неисправный. Далее проверить наличие тех же импульсов на выводе OUT фотоприемника
IC1051 в телевизоре. Если сигналы управления отсутствуют — неисправна IC1051. При наличии
сигналов управления с ПДУ и отсутствии реакции телевизора следует заменить IC1101.
2.3. Не сохраняется служебная информация после выключения телевизора
(№ канала, частота, уровни громкости, насыщенности)
Возможные причины
• неисправны внешние элементы IC1104: С1150, С1151, R1160, R1161;
• неисправна микросхема IC1104;
• неисправна микросхема IC1101.
Способ устранения
Проверить омметром указанные резисторы и конденсаторы. Если они исправны, последовательной
заменой IC1104, IC1101 определить неисправную микросхему.
2.4. Не отображается служебная информация на экране телевизора
Возможные причины
• неисправна микросхема IC1101;
• неисправна микросхема IC601.
Способ устранения
Выполняя регулировку, например насыщенности, проверить наличие сигналов R, G, В, BLK на
выводах 33, 32, 29, 31 IC1101 и поступление их на выводы 11, 12, 13 IC601. Если сигналы есть, а
изображение на экране отсутствует— неисправна IC601, в противном случае неисправна IC1101.
2.5. Не работает регулировка звука или звук отсутствует
Возможные причины
• неисправны элементы: IC1101, Q1116, С1118.
Способ устранения
Проверить работу ключа блокировки звука Q1116. Он должен быть закрыт низким потенциалом с
вывода 9 IC1101. Выполнять регулировку звука, на выводе 16 IC1101 должны быть импульсы. Если их
нет— IC1101 неисправна. Если импульсы есть, то напряжение на конденсаторе С1118 должно изме-
няться и поступать на вывод 4 IC2301. Если все условия выполняются, а звук не регулируется — следует
заменить IC2301.
2.6. Телевизор не управляется с панели управления или не работает
одна из кнопок панели
Возможные причины
• неисправна соответствующая кнопка;
• неисправны конденсаторы С1107, С1130;
• неисправна микросхема IC1101.
Способ устранения
Омметром проверить исправность кнопок, конденсаторов. Если все элементы исправны, а неис-
правность не устранена — проверить заменой IC1101.
2.7. Растр есть, звук и изображение отсутствуют
Возможные причины
• неисправен канал питания +16,5 В с блока строчной развертки;
• неисправен один из стабилизаторов +12 В (IC805), +9 В (IC806), +5 В (IC807);
• неисправна микросхема IC1101;
• неисправны IC1103, Q1180, их внешние пассивные элементы;
• неисправен тюнер TNR001.
Способ устранения
Включить телевизор, проверить работу IC1101: переключать диапазон настройки и контролировать
изменение уровней сигналов на выводах 10, 12 IC1101. На этих выводах формируется код выбора
диапазона: 01,10, 00. На выводе 17 IC1102 в режиме настройки на телевизионную программу формиру-
ются короткие положительные импульсы. Если одно из условий не выполняется — IC1101 неисправна
Далее проверить работу канала +16,5 В и стабилизаторов напряжений +12 В, +9 В, +5 В. Схема IC1103
формирует сигналы выбора поддиапазона: ВН, BL, BU при поступлении сигналов управления —
BAND I, BAND II. При выборе диапазона на соответствующем выводе IC1103 должен появиться высокий
уровень (выводы 7, 2, 1 соответственно). Если сигналы управления ВН, BL, BU формируются и поступа-
ют на тюнер TNR001, то IC1103 исправна. Проверить формирование напряжения настройки на выводе
ВТ тюнера. Сигналом с IC1101 транзистор Q1180 открывается, и на С1183 формируется напряжение
настройки, значение которого изменяется от +30 В до 0,5 В. Если все сигналы в наличии, а приема
телевизионных программ нет — проверить заменой тюнер.
2.8. Телевизор не работает с НЧ-входа
Возможные причины
• неисправна микросхема IC1101;
• неисправна микросхема IC601 .
Способ устранения
Подать сигналы видео и звука на НЧ-вход, включить режим AV и в момент включения режима
проверить наличие импульсов синхронизации и данных на выводах 37, 38 IC1101 и их поступление
на выводы 22, 21 IC601. Если сигналы в наличии — IC1101 исправна. На выводы 31, 33 IC601 должны
поступать сигналы изображения и звука с НЧ-входа. Если все сигналы поступают на вход IC601, а
приема с НЧ-входа нет — заменить IC601.
3. Неисправности блока строчной развертки
3.1. После включения телевизора срабатывает защита блока питания
Возможные причины
• неисправны элементы блока строчной развертки: Q565, D566, D567, Q566, Т501, их внешние
элементы.
Способ устранения
Отключить телевизор от сети, проверить исправность элементов Q565, Q566, D566, D567, С571,
С575 — С577, С568, С570. Если указанные элементы исправны — проверить заменой Т501.
3.2. Телевизор включается, нет растра и звука
Возможные причины
• обрыв обмотки 9 — 10 Т501;
• возможно, неисправны следующие элементы: Q566, Q565, Q564, Т566.
Способ устранения
Проверить наличие напряжения +91 В на коллекторе Q566. Если напряжения нет — проверить
обмотки 9 — 10 Т501. Если напряжение +91 В на Q566 есть — проверить поступление ОСИ на базу Q565
(осц. 12) и прохождение их через Т566 на Q566. Если импульсов запуска нет — возможно, неисправен
ключ отключения строчной развертки в дежурном режиме Q564. Если на базе Q566 есть импульсы
запуска, а на коллекторе отсутствуют (амплитуда около 800 В) — проверить внешние элементы Q566.
В случае наличия импульсов на коллекторе Q566 и отсутствия растра и высокого напряжения проверить
заменой ТДКС Т501.
3.3. На экране вертикальная полоса, звук есть
Возможные причины
• обрыв строчной ОС, нет контакта в разъеме строчной ОС.
Способ устранения
Омметром проверить исправность ОС и наличие контакта в разъеме ОС.
3.4. На экране горизонтальная полоса
Возможные причины
• неисправен канал питания +24,3 В из блока строчной развертки.
Способ устранения
Если напряжение +24,3 В на выводе 8 IC451 отсутствует — проверить обмотку 4 — 7 Т501, D513,
С513, определить неисправный элемент и заменить.
3.5. Нарушена линейность по горизонтали, искажения изображения по горизонтали
Возможные причины
• изменение параметров регулятора линейности L569;
• возможно, неисправны элементы: С568, С570, С571, С573 — С577.
Способ устранения
Попытаться регулятором L569 добиться нормального изображения. Если это не удается — после-
довательно заменить указанные конденсаторы.
4. Неисправности блока кадровой развертки
4.1. На экране телевизора наблюдается горизонтальная полоса
Возможные причины
• обрыв кадровой ОС, неисправны элементы: С416, R427, R430;
• неисправна микросхема IC451.
Способ устранения
Если кадровые запускающие импульсы поступают на вывод 2 IC451 (осц. 4), есть напряжение +24,5
В на выводе 8 IC451, следует проверить исправность кадровой ОС и элементов: С416, R427, R430. Если
указанные элементы исправны, то следует заменить IC451.
4.2. Нарушение линейности по вертикали, завороты изображения сверху
или снизу экрана
Возможные причины
• неисправны конденсаторы: С412, С421, С416, С417, С456, С460;
• неисправна микросхема IC451.
Способ устранения
Методом замены проверить указанные конденсаторы. Если неисправность не устранена — заме-
нить IC451.
5. Неисправности блока цветности, видеопроцессора,
задающих генераторов строчной и кадровой
разверток, платы кинескопа
5.1. Нет цветного изображения в системе SECAM
Возможные причины
• неисправна микросхема IC603;
• неисправна микросхема IC602;
• неисправна микросхема IC601.
Способ устранения
Проверить напряжение +8 В на выводе 3 IC603. Если напряжения питания нет — возможно,
неисправны R678, D670, С670. Убедиться, что видеосигнал и сигнал SCP есть на выводах 16 и 15 IC603
Если сигналов нет— проверить их наличие на выводах 36, 62 IC601. Если сигналы есть, регулировка
цветности в положении, близком к максимальному, а на выводах 9, 10 IC603 отсутствует цветоразност-
ные сигналы — заменить IC603. Если цветоразностные сигналы есть, проверить их прохождение через
IC602 (выводы 15,16 — вход, выводы 11, 12 — выход). Если сигналы поступают на выводы 63, 64 IC601,
а цветное изображение отсутствует — проверить заменой IC601.
5.2. Нет цветного изображения в системах PAL, NTSC
Возможные причины
• неисправны кварцевые резонаторы Х601 (4,43 МГц), Х602 (3,58 МГц);
• неисправна микросхема IC601, ее внешние элементы.
Способ устранения
Проверить питание IC601 (+9 В на выводе14, +5 В на выводе 47), работоспособность резонаторов
Х601, Х602, наличие сигнала цветности на выводе 48 IC601 (осц. 7). Если сигнала цветности нет —
возможно, неисправен видеобуфер на Q150. Если все сигналы есть, а цветоразностные сигналы на
выводах 60, 61 IC601 отсутствуют— проверить заменой IC601.
5.3. Не работает одна или все регулировки яркости, насыщенности,
контрастности
Возможные причины
• неисправна микросхема IC1101;
• неисправна микросхема IC601.
Способ устранения
Выполнять соответствующую регулировку и контролировать наличие импульсов синхронизации и
данных на выводах 21, 22 IC601. Если сигналы есть, то IC1101 исправна, a IC601 неисправна. Если
сигналы отсутствуют, то предположительно неисправен микроконтроллер IC1101.
5.4. На изображении отсутствует один из основных цветов
Возможные причины
• неисправна микросхема IC601;
• неисправен соответствующий видеоусилитель на плате кинескопа;
• обрыв соответствующего катода кинескопа или потеря эмиссии катода.
Способ устранения
Проверить наличие сигналов основных цветов R, G, В на выводах 15 — 17 IC601 (осц. 15 — 13).
Если один из сигналов отсутствует — неисправна IC601. Если сигналы есть — проверить их прохожде-
ние на плату кинескопа и работу видеоусилителей на транзисторах Q354, Q352, Q351. Если сигналы не
соответствуют осц. 1, 2, 3 — проверить наличие контакта в разъеме на цоколе кинескопа. Если
результата нет — заменить кинескоп.
5.5. Нет кадровой, строчной синхронизации изображения
Возможные причины
• неисправна микросхема IC601.
Способ устранения
Проверить наличие кадровых и строчных импульсов синхронизации на выводах 58, 56 IC601 и
соответствие их осц. 9, 8. Если один или оба сигнала отсутствуют — заменить IC601.
6. Неисправности радиоканала, НЧ-входа, усилителя мощности НЧ
6.1. Растр есть, звук и изображение отсутствуют
Возможные причины
• неисправны элементы: IC601, Q151 (плата MS-BOARD);
• неисправен видеоусилитель на элементах: Q115, Q117;
• неисправны элементы: IC203, Х212.
Способ устранения
Проверить наличие видеосигнала на выводе 39 IC601. Если его нет, возможно неисправен
усилитель на Q151 или микросхема IC601. Далее проверить прохождение видеосигнала через Q151
на плату MS-BOARD (переключатель телевизионной системы), Q115, Q117, поступление видеосиг-
нала на один из выводов 1, 2, 3, 5 IC203 и звукового сигнала на один из выводов 11, 13, 15, 17 IC203.
Проверить наличие выходных сигналов изображения на выводе 20 IC203 и звука на выводе 9 IC203.
Если выходные сигналы отсутствуют, проверить работоспособность кварцевого резонатора Х212.
Если кварц исправен — заменить IC203.
6.2. Изображение в норме, звук отсутствует
Возможные причины
• несправны элементы платы MS-BOARD;
• неисправна микросхема IC601;
• неисправна микросхема IC2301 и ее внешние элементы.
Способ устранения
Проверить наличие сигнала ПЧ звука на выводе 34 IC601. Если его нет— проверить работу платы
MS-BOARD (см. п. 6.1). Если сигнал есть, то на выводе 28 IC601 должен быть звуковой сигнал. При его
отсутствии — заменить IC601. Далее проверить поступление этого сигнала на вход усилителя мощности
НЧ IC2301 (вывод 2) и наличие выходного сигнала на выводе 8IC2301. Если выходной сигнал отсутствует,
проверить внешние элементы IC2301. Если указанные выше элементы исправны — заменить IC2301.
6.3. Нет приема с НЧ-входа
Возможные причины
• неисправна микросхема IC1101;
• неисправна микросхема IC601.
Способ устранения
Включить режим AV, проверить наличие сигналов на линиях SCL, SDA цифровой шины 12С с выхода
IC1101 на вход IC601. Если сигналов нет — неисправна IC1101. Подать сигнал на НЧ-вход и проверить
его поступление на вход IC601 (видео — вывод 31, звук — вывод 33). Если все входные сигналы на IC601
поступают, а приема с НЧ-входа нет — проверить заменой IC601.
Структурная схема
Remote Controler TNQ10464
IC1001
XRU2485-20
Принципиальная схема. ПДУ
Принципиальная схема. MS модуль
1 | Q351-C
V 13S ¥ В(20мкс)
1.0В(20мкс)
2 [ Q352-C
W
130В(20мкс)
« IC601-56
ж 3.9В(20мкс)
8 IC801-43
АЛ
0.9В(20мкс)
121 Q565-C
93.8В(20мкс)
13| ТРА26~
3.7В(20мкс)
141 ТРА27 Ж
4.3В(5мс)
15| ТРА28
MS
4.3S(5mc)
Осциллограммы сигналов в контрольных точках схемы
ЛИСТ 1
g
8
§
Принципиальная схема (начало)
TNR001
ENV598DIF2
R1185
Лист 1
Лист 2
Лист 3
Лист 4
О ТРА25
12В
100^
IC1051I §
JS1102
C1107
D230
MA165
R122
150K
R1115
12K
C112
47B
35B
D119
MA165
R164
120
R1164
100
R1163
ззк
R1110
27К
R1113
5.6К
R1116
ЗЗК
R121
156 К
R119
I50K
С101
0 01
R230
IK ;
R1189
10K
C111
0.47B
50 В
R1165
100
R1187
too
R1188
10K
R1190
10K
R112
27K
R1186
470
DI 20
MA4851N
C1052
47
50B
L108
T3A225916
R1181
10
R124
10K
R128
11K
Q1180
MSC2456ABC
2SC2456QRS
2SC3311AQRS
Q1116
MSC2458ABC
2SC2458QRS
2SC3311AQRS
R1191
10K
R1143.
12K
D1116 I
MA165
-K-
R1183
122_
C1162
47
50B Q1180
R1192
I WK
C1164
0.47
50B
R102
в]5В
7 PROTEST
6 SCL
GNDI42
+5В
R1161
FA1
VS1I41
5 SDA
SECAM STATUS
R1157 33K
TUNER CTRL
50/60 IN 139
IC1104 24CO2APA21
155100
50/60 OUTPUT
S DAI 38
VIDEO DFT/NOR
SCH 37
L1102 10
RST
OSC1I36
R1102 2.2K
AFC DFT/NOR
OSC2I36
IC2301 AN5270
AUDIO DFT/NOR
RVINI34
BAND2
RED 133
CLR KILLER
GREEN 132
О
EE3O2BUDli
BAND1
BLKI31
О
VH
NSYRCI30
R1125 2JK
SIF1
BLUE 129
SIF2
NCI 28
VOLUME
VS2I27
ST DAC
30/GOSNI26
VER
TESTI25
R1126 2.2K
C2302
KEY2
ON/OFF 124
C2303
R1142 18K
R11Q6 1.
C252
KEY1
TONE 123
R1109 100K
R1141 10K
AFC INPUT
VSYNC 122
R1150
2J2K
C1151
ЮОпФ
R1131
5.1K
СП
го
00
STOP
INPUT
R1133,
4.7К
R2301
12К
R106I
1.8К I
C2304
0.039
50B
С1Ю
47
35B
C1146
ЮОпФ
C2301
47 _
35B
X1144 EFOEC6004T4
TAF10027T
C2305+
47
35B
11 C1147 ЮОпФ
R2309
T3A205016
R1106
220
C1 L1141
T3A206022
L1144
T3A2060S2
TPA60 ТРА61
XL
EXCELSA35T L1111 EXCELSA35T exCE1-SA35T
R1105 100
E5?
L1108
„ R1135]
R1127 8.«СГ
ЮК I
R1145
12К
R1101
100
D1150
МА4068М
С115
50В
ТРА22О"1 •
С116
100
see
С1183
50B-|-
IC1103
AN5071
[bandsw]
С1180
C231 *L
100 -r-
50B |
Q230
MSA1046
2SA1048
2SA1309
R126 ЮК
ТРА13
ТРА5
С113
С100
35В
C110
XX io
50В
L1051
C1106 22 50B
RI 051
1K
Cl 053
ЮОпФ
11108 Q1164
РУГР.чАм MSC2458ABC
2SC2458QRS
C1104
ЮОпФ
^IC11O2
S-8071AL
R1121
T3A205018
R1152
10K
C11031 r
470ПФ | I
□ R111
TSA20601
4- Q120 L_f
MSC2458ABC I
R127 2SC2456QRS
ЮК 2SC3311AQRS
R1301 OK
L114210
С1102 100
J5B
R115B З.ЗК
L1101 EXCELDR35
C1112-J- МЮ8 EXCELDR25B
S1107
EVQPB105K
| “function |
R1130
R1129
I tv/av I Ivolai Ivolvi IposaI Iposvi R113h
'10K
T3A2 06022
L1103 02
L1104
R11071.5K
R1156100
C1143
ЮОпФ^
100
L1140
T3A206022 +L
IC 102
MC1406SBCP
HEF40SSBC
TVSUPD4066BCP
Размещение листов
схемы:
R115033K
D1151
МА4068К
R1164 100
R101
ЮК
Q101
2SC2168
C1153
10
50B
R1160
C1150
ЮОпФ
5
5
Cl 140
2.2 50В
Телевизор PANASONIC TC-2150R/RS, TC-2155R
| AUDIO АМН
R1146 2.2K
C23081
100
R1148
T3A205016
50B
R2306
T3A205016
D2501
T3A205016
II Q115
L1135 T MSC2458ABC
T3A206022 2SC3311AQRS
2SC2456ORS
C1135 R1137
820пФ 10K
IH
8 :
R2307
T3A205016
C113I
-J-100
пФ
L830 10
R1140
5 6К
R1168
300
D1111
LNH209RFRF
DS5ieu02V0 RMD28“FA4 Л
R859 47
500В
5
5
R840 8 2,
1500пФ
С814
R813
С8181000пФ
MA4220N
С811
TFM7O>
АС250В
0813
COLDi
R808
0 47
R1153
1 2К
С807
220
400В
Q802
2SA1512
0805
EUOSA
R814
22
R8O4
470К
RL801
ТЕК10817
D806
РВ2501-1
,0807
ERA16-02
AUO1Z
С816
5008 380пФ
F801
Т315А 2508
D806
ERA16-02
AUO1Z
D811
ERA16-02
AUO1Z
Q803
2SC3940A
L802
EXCELSA36
Q564
MSC2458ABC
2SC2458QRS
2SC3311AQRS
1801
TLP15064M
С827
10 35В*
IC805
AN7812-LB
|12В REGULATORI
IC806
AN7809-LB
I 9В regulator!
D814
TRPV5BON120D
листз
R134
ЗЗК
0850
IC807 Л70™
AN7805-LB В
| 5В regulator"!
0826
100
18В
С8 29
100
16В
□801
048880 RSV-406 D45380Z
0803
500В
4700пФ
С804
500В
4700пФ
R803
0802
АС250В
L801
ELF100S50B
«ю™9
К)ТРА50
0805
500В
4700пФ
0805
500В
4700пФ|
0852
500В
560пФ
IC802
AN78L05
-L822
ТРА10 EXCELSA35
С830
100
16В ТРА44
□831
EU02V0
L631
EXCELSA35
0832
2200
25В
Т802 <
ЕТ835АА266АС1
X НОТ|
2кВ
Ни?
LaaaJ IaaaJ
О ТРА43
С831
100
16В
COLD
Q801
2SC5249
2SQ4804
R805
47 0К
R809
220
91 5
If
м
180В
0825
D804
MA4062N
50В
R815
150
IC801
SE090NLF4
R451
D451
RV02
D850
ERA16-02 AUO1Z'
С815В20пФ 500В
50В
Q451
MSA1048
2SA1048
2SA1309
Q447
MSC2456ABC
2SC2458QRS
2SC3311AQRS
MSC2456ABC
2SC2458QRS
2SC3311AQRS
D560
МА171
КЗ-
R562 10K
Телевизор PANASONIC TC-2150R/RS, TC-2155R
ЛИСТ 2
К)
С662 0.001
ТРА18
VCC
NC
С661 0.001
GND
GND
SCP
R671
3.3K
L614
EXCELDR25V
TSK1003
То
MS-BOARD (MS1)
С104
470 L108
IC603
TDA8395P ISECAM DECODER)
NC
B-Y
С68О 0.1 50В
R-Y
NC
□□
L617
R642
2
SPOT KILLER
BLK IN
R IN
GIN
BIN
9B
50 В
ROUT
GOUT
BOUT
LOCK DET
GND
31
ACL
R1166 100
R157 560K
C630 1 0 50B
SDA
SCL
R1167 100
BLACK DET
IF IN
VCO
IF IN
APC1
R636 300
R613100K'
GND
DET OUT
RF AGC
VIDEO DET IN
330
AUDIO OUT
APC2
DE-
VIDEO OUT
AFT OUT
IF ABC FILTER
VIDEO IN
SIF IN
R154
|32|
BECOP
AV AUDIO IN
“ “ 50B
И
И
R150
470
R612
8 2K
C621
100
16B
C822
0.022
R840
820
R630
470K
R630
680K
C156
100пФ
R151
470
R1135
270K
R801
15K
C1137
0 022.
D601
MA165
R654
100K
R655
620
R656
300
C656
0.022
C802
0.022
C603
0.022
C604
0.047
50B-
C801
0.022
R632
330K
□ 1136
MA4150N
и
C151
ЮОООпФ
C152
10
50В
С614
10016В
ста
1200пФ
С648
100
16в
С647
220
16в
Х6О1
TSS217079I
Q151
MSC2458ABC
2SC2458QRS
2SC3311AQRS
J8150
> L153
10
С636 R636
В2пф 220
R357
м 330
I
С649
0.022
С608 =:С609
12пФ I 15пФ I
чн
С646
ЮОпФ
ТРА21
-а?
10-010
R551|
2.2К
Принципиальная схема (окончание)
ТРА17
ТРА16
R133
2.7K
R637
12K
В CLAMP
KILLER
KILLER
АРС FILTER
V-OUT
R648
56/60 DET OUT
270
С659 0.1 50В
GND
VCC
L613
EXCELSA35T
R653
100K
C643
0 022
C644
560пФ
_1_Х802
j==^TSS2143TN
-j-TSS2143TD
-L С610
. R635
36К
Х640
C88500F48 С850
-10ННГ
№1 С554
R651 10
БОВ
C641
0.33
R641
680
С642
1000пФ
R640
220
C121
50 В
C122
R605
ТЗА205016
+I _1_ 4.7 50В
Z±2 С355
I 10 508
X-RAY
N-OSC
AFC1 FL
AFC2 FL
NOR-REG
FBT IN
GND
CHROMA IN
N-SEPARATION
V-SEPARAriON
V-CLAMP
E3
ЁН
ЁЛ,
if
C552 0.022
TPA41
TPA42
R644 10K
С227 _L R224
0001
50B
C150
•ч—*—
R6371OO L619 15,
L616 10
EXL7RN019P
R180
680K
С223 '
R150
330
Q150
MSC2458ABC
2SC2458QRS
2SC3311AQRS
О
ТРА15
Телевизор PANASONIC TC-2150R/RS, TC-2155R
50b
0218
0 030
C216
Voltage Table for IC601
C556001
TPA1
D402
MA 155
0509
500В
2700пФ
R403
3 3K
R539
680K
ТРА25
R527
22К
0401
1 5К МА165
0551 10 50B
R5521K
R619
A32
L611
L612
330
TPA6
TPA2
A33
100B
TPA34
TPA37
TPA38
Q565
2SC1275ALR
I
R563
560
C570
1Ю2кВ
2700пФ
R526
BK
0511 +
1000
25B
0514
500 В 2700 пФ
C508
22
250В
0569
2кВ
2700пФ
Т501
TLF15644F
L510
EXCELSA24T
ТРА2
О
0513
100
359
Q566
2SC1556LSMA
MSD1556LSMA
Пр
ТРА39 ТРА40 ТРА35 О-< I
ТРА36О ।
L610.611 612
ТЗА206022
MEU21 R536
120К
D510
D901CV0
R404
91K
DI 50
MA4O47L
z-irJL
5
R614 иДчТРА26 ТРА27 ТРА28Г
330 LeiOJ^Q (р Q|^5]|
R616R616
R624
IK
TPA36O
SPEAKER (R L)
Ш
EE
EJ
ED
EWEBFli]
ШОЕВ
ЕПГЯгё!
0BEHET]
AUDIO
GND
VIDEO
GND
JK001
TJB16664
L32 A32|L32
12B
D511
RH3FLFA1
? D513IГ”
I RH3F FA1|^
С510
500В
2700пФ
0501
D566
RH3FL102
0618
ЗЗпФ
GOUT
ROUT
BOUT
GND
L35 АЗЗ
164B
NO
GND
HEATER
C1275ALR П6 -------(,
f© Р
гА j TLM15462M
II -!-С63”Г _
ПГ R564 0 033|
_|_2 2К 100ВI
7\ D567
Q( 1ОД
RU2AM
R568
0575
L556
ТЗА206022
С577
400В
0 01 2130RS/TI
1800ПФ тс-;
L553
EXCELSA24
TSK1013
TSK1002
0576
О 027 400пФ
L509
ELH5L4003
TC2150R
TLH15865P
TC-2150RS/
TC2155R
CS=LECT1CN
U0KE
TLY36301F
TC215ER'
TC-215CR
ЛУЗбХЕР
TC215CRS
DY
0575
4006
0 022TC-2150R
0 027
TC-2150RSn’C-2155R
2
CRT
n
R
О
0573
TPA32 TPA33
5
v>
ЛИСТ 4
елевизор PANASONIC TC-2150R/RS, TC-2155R
w
ТЕЛЕВИЗОР SAMSUNG
Модели CK335IA, CK5051X/UKX, СК5051АТ, СК5314А
1. Неисправности блока питания
1.1. При включении телевизора перегорает сетевой предохранитель F801
• Неисправны элементы сетевого фильтра, системы размагничивания, выпрямителя
о разорвать связь между выходом выпрямителя (точка соединения R802, +С851) и входом
преобразователя. Если короткое замыкание в схеме выпрямителя, проверить исправность
L801, L802 на замыкание между обмотками, проверить D800, D801 — D804, С801 — С806,
С851, элементы системы размагничивания.
• Неисправен ключевой транзистор Q801, короткое замыкание обмотки 4 — 7 Т801, неисправны
внешние элементы IC801, Q801
о выпаять и проверить Q801. Если он исправен, проверить Т801 на короткозамкнутые витки.
Если Т801 исправен — проверить его внешние элементы, в первую очередь DZ812, D809, С852
и в заключение проверить заменой IC801.
1.2. Телевизор не включается, предохранитель F901 исправен
• Обрыв в цепи питания транзистора Q801
о измерить напряжение +300 В на коллекторе транзистора Q801, если напряжения нет —
проверить на обрыв обмотку 4 — 7 Т801, исправность выпрямителя D801 — D804, а также
элементов: L801, L802, R802.
• Неисправны элементы цепи запуска БП: R803, R806, R804, DZ812, неисправен Q801
о измерить напряжение на катоде DZ812. Если напряжение меньше 5 В — проверить на обрыв
R803, R806, заменить DZ812, Q801.
• Обрыв обмотки 1 —2 Т801, неисправны внешние элементы IC801, неисправна IC801
о проверить на обрыв обмотку 1 —2 Т801. Если она исправна — проверить ее внешние элементы:
D810, D811, DZ825, С800, С852. Если данные элементы исправны — заменить IC801.
1.3. Выходное напряжение с блока питания канала +125 В не соответствует
норме (значительно завышено или занижено) и не регулируется
с помощью потенциометра VR801
• Неисправна микросхема IC801
о проверить заменой микросхему IC801.
1.4. Нет приема телевизионных программ
• Неисправен канал БП +33 В
о проверить наличие напряжения +33 В на С857. Если напряжения нет, либо оно значительно
больше или меньше нормы — заменить последовательно DZ824, С857.
1.5. Телевизор не включается
• Неисправен канал БП +16,5 В
о проверить наличие напряжения +16,5 В на конденсаторе С855. Если напряжения нет —
проверить обмотку 12 — 13 Т801, резистор R817 на обрыв, проверить заменой D807, С811.
• Не работает стабилизатор +5 В дежурного режима (IC803)
о измерить напряжение +16,5 В напевом (по схеме) выводе IC803 и +5 В на правом выводе. Если
напряжение +5 В отсутствует — заменить IC803.
• Неисправен ключ на транзисторах Q803, Q805, не работает стабилизатор напряжения +8 В
о измерить напряжение +16,5 В на коллекторе Q805. Если напряжение отсутствует, проверить
открыт ли Q803 (т.е. высокий уровень на базе с вывода 41 RIC01). Также следует проверить
исправность Q805. Если +16,5 В присутствует на выходе БП, а +8 В отсутствует— проверить
элементы стабилизатора напряжения: Q806, DZ801, DZ802, С837.
2. Неисправности блока управления,
ПДУ, тюнера
2.1. Телевизор не включается
• Неисправны элементы схемы начального сброса микроконтроллера: RIC03, RC10
о включить телевизор, на выводе 33 RIC01 должен быть низкий уровень, затем появиться
высокий. Если этого нет — проверить заменой RC10, RIC03.
• Неисправен кварц RX01
о проверить работоспособность RX01 (10 МГц) осциллографом.
• Неисправна микросхема RIC01
о микросхема должна высоким уровнем с вывода 41 разрешать работу каналов вторичных
напряжений БП: +16,5 В, +12 В, +8 В. Если после включения высокий уровень отсутствует,
заменить RIC01.
2.2. Нет управления телевизором с ПДУ
• Неисправен ПДУ (PWP — TRANSMITTER)
о нажать любую кнопку на ПДУ и контролировать наличие импульсов амплитудой около 2,5 —
3 В на аноде XD01 Если они отсутствуют, проверить работу микроконтроллера XIC01. На
выводе 7 должны быть импульсы, если их нет, то следует убедиться в работоспособности
кварца XZ01 (455 кГц), батареек. Если эти элементы исправны — заменить микросхему XIC01,
проверить работу усилителя тока на транзисторах XQ02, XQ01.
• Неисправен фотоприемник PR01
о проверить наличие импульсов во время ввода команды с ПДУ на выходе S PR01. Если они
отсутствуют — заменить PR01.
• Неисправна микросхема RIC01
о в случае, если команда поступает на вывод 35 микросхемы RIC01, а реакции телевизора на
вводимую команду нет — заменить RIC01.
2.3. Не отображается служебная информация на экране телевизора или информация
отображается не полностью (отсутствует один из цветов R, G, В)
• Неисправен один из элементов: RD09 — RD11, RDZ03 — RDZ05, RIC01
о проверить перечисленные выше элементы, если они исправны — в режиме отображения
служебной информации (например, в режиме регулировки насыщенности) проверить наличие
видеосигналов на выводах 22, 23, 24 RIC01 и стробирующего сигнала на выводе 25. При
отсутствии одного или всех сигналов следует заменить RIC01.
2.4. Не сохраняется служебная информация после выключения телевизора
(частота настройки, уровни громкости, яркости и т.д.)
• Нарушена связь по линиям SCL, SDA шины 12С между RIC01 и RIC02
о в одном из режимов настройки телевизора проверить наличие импульсов на выводах 5, 6
микросхемы RIC02.
• Неисправны RIC01, RIC02
о если импульсы на выводах 5, 6 микросхемы RIC02 присутствуют, проверить заменой RIC02,
затем RIC01.
2.5. Телевизор принимает одни и те же программы на всех поддиапазонах или
нет приема и настройки на программы
• Неисправна микросхема RIC01
о включить телевизор в режим автоматической настройки на программы, на выводах 7, 8
микросхемы RIC01 при переходе с одного поддиапазона на другой должен появиться двоич-
ный код соответствующего поддиапазона. 01, 10, 00 Кроме того, на выводе 1 RIC01 должна
быть последовательность положительных импульсов. Если эти сигналы в наличии — RIC01
исправна.
• Неисправна микросхема IC102
о IC102 должна по команде с RIC01 на выводах 3, 4 выбрать соответствующий диапазон
настройки: VL, VH, U, выставляя высокий уровень (+12 В) на соответствующем выводе тюнера
TU001. Если этого нет — заменить IC102.
• Неисправна схема формирователя напряжения настройки на транзисторе RQ01
о проверить изменение напряжения с +30 В до +0,5 В на выводе VT тюнера TU001 во время
автоматической настройки на программы. Если изменения напряжения на выводе VT тюнера
нет — проверить исправность элементов: RC02, RC03, RQ01, С124.
• Неисправен тюнер TU001
о если все указанные сигналы управления поступают на TU001, а приема телевизионных про-
грамм нет — заменить тюнер.
2.6. Не работает одна из регулировок: громкость, яркость, насыщенность,
контрастность
Рассмотрим поиск неисправности на примере регулировки яркости.
• Возможно, неисправны элементы: RIC01, IC101, RC05
о при выполнении регулировки на выводе 3 микросхемы RIC01 должны быть короткие импульсы
отрицательной полярности. Если они есть, то микросхема исправна. Напряжение на конденса-
торе RC5 должно плавно изменяться. Если этого не происходит, проверить его заменой. Если
сигнал управления поступает на вывод 7IC101 и яркость не регулируется — неисправна IC101.
Поиск неисправности по остальным регулировкам аналогичен.
2.7. Не работает НЧ-вход
• Возможно, неисправны элементы: RIC01, Q704, TIC04
о переключить телевизор в AV-режим. На выводе 12 микросхемы RIC01 должен появиться низкий
уровень. Это говорит об исправности RIC01. Убедиться, что ключ на Q701 закрывается и на вывод
5 микросхемы TIC04 поступает высокий уровень, переводя телевизор в режим приема с НЧ-входа.
Если этот сигнал есть, а сигнал с RIC01 не переводит телевизор в AV-режим — заменить TIC04.
2.8. Не работает одна или все кнопки на передней панели управления телевизора
• Неисправна соответствующая кнопка, диоды RD02, RD05, RD08 или неисправна микросхема RIC01
о проверить омметром работоспособность кнопок, диодов, если они исправны — проверить
заменой RIC01.
3. Неисправности блока цветности, видеопроцессора, задающих
генераторов строчной и кадровой разверток,
платы видеоусилителей, кинескопа
3.1. Нет цветного изображения при приеме в любой системе цвета
• Возможно, неисправны микросхемы IC501, IC101
о убедиться в том, что регулировка “насыщенность” установлена в максимальное положение.
Проверить на выводах 14,16 микросхемы IC501 наличие сигналов R-Y, B-Y, сигнала SC (вывод 5).
Если сигналы R-Y и B-Y отсутствуют на выводах 11, 12 микросхемы — заменить IC501. Если
же выходные сигналы R-Y, B-Y есть, а цветного изображения нет — неисправна микросхема
IC101.
3.2. Нет цветного изображения при приеме в системе PAL
• Возможно, неисправны Х501 (4,43 МГц), IC101
о убедиться в работоспособности кварца Х501. Микросхему IC101 проверить заменой.
3.3. Нет цветного изображения при приеме в системе SECAM
• Возможно, неисправны микросхемы IC101, IC102
о проверить наличие сигналов цветности и SC на выводах 27, 38 микросхемы IC101, Если один
из них отсутствует — IC101 неисправна. Проверить поступление указанных сигналов на
выводы 15, 16 IC502. В случае отсутствия выходных сигналов R-Y и B-Y на выводах 9, 10
микросхемы IC502, заменить данную микросхему.
3.4. Отсутствует один из основных цветов, либо экран засвечен одним
из оттенков какого-либо цвета
• Возможно, неисправны элементы: IC101, Q501 —Q503
о проверить наличие выходных сигналов R, G, В на выводах 20, 19, 18 IC101 и исправность
повторителей на транзисторах Q501 — Q503.
• Неисправны видеоусилители
о проверить наличие сигналов амплитудой около +80 В на выходе видеоусилителей (коллекторы
транзисторов Q901, Q902, Q903);
о если сигналы основных цветов на выходах видеоусилителей присутствуют, а один из цветов
отсутствует — заменить кинескоп.
3.5. Нарушение баланса белого
Потенциометрами VR904, VR905 отрегулировать баланс белого в светлом, а потенциометрами
VR901 —VR903 баланс белого в темном.
3.6. На экране горизонтальная полоса
• Неисправен задающий генератор кадровой развертки
о проверить наличие кадровых запускающих импульсов на выводе 43 микросхемы IC101. Если
сигнал отсутствует, следует заменить IC101.
3.7. Телевизор не работает, нет запуска строчной развертки
• Неисправен задающий генератор строчной развертки
о проверить наличие строчных импульсов запуска на выводе 37 микросхемы IC101. Если они
отсутствуют — заменить IC101.
4. Неисправности блока строчной развертки
4.1. Телевизор не работает, нет высокого напряжения
• Нарушена цепь питания выходного каскада строчной развертки
о измерить напряжение на коллекторе транзистора Q402 (около +120 В) Если напряжение
отсутствует, проверить на обрыв обмотку 9 — 10 ТДКС Т444, а также проверить элементы:
R826, R824, L824, С411, С412, Q402;
о если напряжение на коллекторе Q402 в норме, проверить поступление ССИ на базу транзистора
Q401 и наличие их на его коллекторе в соответствии с осциллограммой 7, если нет — заменить
Q401. Если сигнал на базе Q402 присутствует, а на коллекторе (осц. 8) нет — проверить заменой
элементы: Q402, С411, С412.
• Неисправны высоковольтные цепи Т444
о если сигнал на коллекторе транзистора Q402 присутствует (осц. 8), а высокое напряжение
отсутствует — проверить Т444 методом замены.
4.2. На экране горизонтальная полоса
• Неисправен канал питания +24 В с блока строчной развертки
о проверить на обрыв резистор R412. Если он неисправен, определить и устранить причину
перегрузки канала +24 В (возможно, неисправны С414, IC301). Если же R412 исправен, а +24 В
отсутствует на С414 — проверить обмотку 4 — 6 Т444 на обрыв, проверить диод D401;
о визуально проверить свечение накала кинескопа, если накала нет — проверить на обрыв
обмотку 3 — 6 ТДКС Т444, разрывной резистор R924.
• Нет напряжения питания +180 В с блока строчной развертки
о проверить наличие напряжения +180 В на конденсаторе С908, если данное напряжение
отсутствует — проверить исправность элементов: D402, С424, R403, С416.
4.3. Изображение расфокусировано, недостаточная яркость изображения
• Неисправен Т444
о проверить Т444 заменой.
4.4. Нарушена линейность изображения по горизонтали
• Возможно, неисправна строчная ОС, элементы: R414, С417, С418, L404, L402, L403
о попытаться регулировкой L402 установить нормальное изображение; если это не удается, то
следует заменить L402, L404.
5. Неисправности блока кадровой развертки
5.1. На экране горизонтальная полоса
• Обрыв кадровой ОС, нет контакта в разъеме подключения ОС, неисправны элементы: С305, R306
о убедиться в наличии контакта в разъеме, исправности ОС, проверить заменой С305, R306.
• Неисправны внешние пассивные элементы микросхемы IC301, неисправна IC301
о если сигнал на выходе IC301 (вывод 2, осц. 9) отсутствует, проверить элементы: С310, R306,
IC301.
5.2. “Завороты” изображения сверху или снизу экрана
Проверить элементы: С305, С304, С302, С310, С306.
5.3. Мал и не регулируется размер по вертикали
• Возможно, неисправны элементы: VR301, R307, R308, IC301, С306, R302, R301, R308
о проверить исправность указанных элементов. Если они исправны, а неисправность не устра-
нена, заменить микросхему IC301.
5.4. Изображение смещено по вертикали
• Возможно, неисправны элементы: VR402, MR001 — MR003
о потенциометром VR402 сместить изображение, если не получается, заменить микросхему IC301.
6. Неисправности радиоканала, НЧ-входа/выхода,
усилителя мощности НЧ
6.1. Есть растр, звук и изображение отсутствуют
• Возможно, неисправны элементы: IC101, Q201
о если на выводе 7 микросхемы IC101 видеосигнал отсутствует, IC101 неисправна. Если сигнал
есть, проверить работоспособность схемы разделения ПЧ звука и ПЧ изображения на транзисторе
Q201.
6.2. Есть изображение, звук отсутствует
• Возможно, неисправна микросхема IC101
о убедиться в наличии звукового сигнала на выводе 50 микросхемы IC101. Если сигнала нет —
заменить IC101.
• Возможно, неисправны элементы: Q602, Q623, IC601
о проверить наличие звукового сигнала на выводе 6 IC601. Если сигнала нет — проверить
транзисторы Q602, Q623. Выполняя регулировку громкости, убедиться, что уровень на конден-
саторе С623 должен изменяться от 0 В до +5 В, если этого нет — заменить Q602, Q623;
о если сигнал звука есть на выводах 5, 6 IC601, а на выводе 2 отсутствует, проверить
исправность С612, звуковой головки. В противном случае следует заменить IC601.
6.3. Звук есть, изображение отсутствует
• Возможно, неисправны элементы. Z201 —Z203, IC101
о если видеосигнал есть на выводе 7 микросхемы IC101, а на выводе 13 IC101 (осц. 1) отсутст-
вует— проверить работоспособность фильтров Z201 — Z203, заменить IC101.
6.4. Нет звука с НЧ-входа
• Возможно, неисправны элементы: IC101, Q704, Q706, Q705
о переключить телевизор в режим приема с НЧ-входа, транзистор Q704 должен закрыться
высоким уровнем с вывода 12 микросхемы RIC01 и на выводе 48 IC101 0 В блокируют работу
радиоканала IC101. Убедиться, что звуковой сигнал поступает на вывод 6 IC101 и снимается с
вывода 50 данной микросхемы. Если выходной сигнал на выводе 50 отсутствует — заменить
IC101.
6.5. Нет изображения с НЧ-входа
• Возможно, неисправна микросхема IC101
о проверить наличие видеосигнала с НЧ-входа на вывод 15 микросхемы IC101. Если сигнал есть,
а изображение отсутствует — заменить IC101.
6.6. Нет звука на НЧ-выходе
• Возможно, неисправны элементы: IC101, Q601
о проверить наличие звукового сигнала на выводе 1 микросхемы IC101 в режиме работы от
радиоканала телевизора, если сигнала нет — IC101 неисправна. Если сигнал есть, проверить
работу буфера на транзисторе Q601.
6.7. Нет видеосигнала на НЧ-выходе
• Неисправен транзистор Q202
о проверить работу эмиттерного повторителя на Q202.
7. Неисправности телетекста
(только для модели СК5051АТ)
7.1. Не работает режим телетекста
• Неисправна микросхема TIC04
о проверить наличие видеосигнала на выводе 8 микросхемы TIC02. Если сигнала нет — прове-
рить работоспособность TIC04: видеосигнал на входе (вывод 8), высокий уровень на выводе 5
и наличие видеосигнала на выводе 6 TIC04.
• Возможно, неисправны микросхемы TIC02, TIC01, ТХ01, TIC03
о проверить наличие следующих сигналов микросхемы TIC02:
- сигналы управления и данных на линиях SCL, SDA (выводы 23, 24) цифровой шины 12С;
- работоспособность кварца ТХ01;
- наличие сигналов управления памятью: WE (вывод 48), СЕ (вывод 47), АО — А12 (выводы
35 — 46), D0 — D7 (выводы 27 — 34).
Если все указанные сигналы есть, а на выходе микросхемы TIC02 (выводы 15 — 18) отсутст-
вуют R, G, В сигналы и строб — заменить TIC02. В случае, если после замены TIC02 неисправ-
ность осталась, следует убедиться в работоспособности TIC03:
- проверить наличие сигналов управления цифровой шины 12С (сигналы SDA, SCL на выводах
2, 3);
- проверить напряжение питания +8 В на выводе 28 микросхемы TIC03;
- проверить генерацию кварца ТХ02 на выводах 15, 16,
- проверить формирование сигнала RESET на выводе 17,
- заменить TIC03.
7.2. Информация телетекста отображается с искажениями, теряются символы
• Неисправна микросхема TIC02
о проверить наличие сигналов управления WE, СЕ, АО — А12, D0 — D7 (выводы 48, 47, 35 — 46,
27 — 34 соответственно) TIC02. Если все сигналы присутствуют, а сбои остаются — заменить
TIC02.
Структурная схема
Структурная схема. Микроконтроллер
Принципиальная схема. D/K-конвертер
Принципиальная схема (начало)
VR201I
50K-8
PR01
SC-SR(P)
RD06 - -
1N4148 /
RC18
VTUNN
RQ01
CON
VHF-1
VHF-3
AFC
RR17
UHF
VTR
AV
KeybO
КеуЫ
KeybZ
КвуЪЗ
Keyb4
Keyb5
KEYB6
Mdstr
GND
RR08
10K
RR25
1K__
RR24
1K
RR20
10K
RR10
2K
+ RC05
16S
S4
73
RR52
2 2K
RQO5
C815-Y
RR51
6 8K RD03
1N4148
TrD021N4148
TrD051N4148
10K1/2W
RC03
RR02
10K
RD01 f
1N4148 £
-KI---------c
RR0810K
RR03
820
RC04
RR11
7 5X
RR14
10K
LDO1
SL3R
RR01 RC17
3 3K 1S1
RL01
ЮмЛн
* RL02
I 10mkTh
, RL03
1 ЮмкГн
RR15
7SK
RC06
18B
RCT01
331*4
[RD081N4148
RIC02
X24C02P
RIC01
VOL Stbdy
SPM109B
COLOR
BalZTon/Hue
RR28
RR27
1K
VDQ
SDA
SCI
Sysem
Effect
Snd1
Rmot
Snd1
Reset
XtaH
Xtal2
GND
IDENT
Dose
VSVNC
Hsync
Fol
Blue
Gfeen
Red
rdzo:
схемы:
1
2 3
5
6
I SCI
SDA
RR45
RR29
2 5 8EB2
RR18
RR47
100
RR42
180
RR61
680
RR30
470
RC21
102
RD04
1N4148
RR48
и
RR60
RR43
T
0610
508
0601
21-OUT
C102_ET
12пФ-т-
C125
50B
RQ12
A539-Y
R822
240
R640
820
R106
390
0601
1N4148
G208 CJ05
470 104
16B
1 Z601
SFSH5 5МГц
Z101
K2950
SAW FILTER
RD10 1N4148 i i---------
"Ol I OSDG
RD09
1N4148h^ « I
- у OSD R
1R44
OK
RR50
68K
RC10
_16B
33
RIC03
KIA7042P
1X01
дЮМГц
^RC09"T
33
RR40
180
RR55
22K
RQ09
0615-Y
H SYNC
RR38
2 2K
RD111N4148K. . --------
I OSD В
Размещение
листов
IC102
LA7910
D101
1N4003 ~T"
C106
16b
47пФ
Cl 24
C122
3SB
L105
5 8мкГн
C120
508
022
BAND2 |-
L400 R117
F/B S8K
VR101
10K-B
AUDIO-
R637
2 7K
C115
104
C118
16B
C110
—i >104
2^1N4148
0624
39пФ
6 8K
TU001
TECC2985VA15B
C123
508
047
C117
SOB
FI
0201
C815-Y
C121
50B0 47
R114
100K
I
C116
R119
100
I cm. cmp. 84
Телевизор SAMSUNG CK3351A, CK5051X/UKX, CK5051AT, CK5314A
RO703 RD7O4 RD7D5
MTZ5bB MTZ5.8B MTZ5.68
Телевизор SAMSUNG CK3351A, CK5051X/UKX, CK5051AT, CK5314A
00
w
Принципиальная схема (продолжение)
Телевизор SAMSUNG СК3351А, CK5051X/UKX, СК5051АТ, СК5314А
Телевизор SAMSUNG СК3351А, CK5051X/UKX, СК5051АТ, СК5314А
со
Принципиальная схема (окончание)
Телевизор SAMSUNG СК3351А, CK5051X/UKX, СК5051АТ, СК5314А
00
Принципиальная схема. ПДУ
ОПЁП1Яа1Т|В1ПЙ|1:|ГШ11Б
ih ^vik wk лм|||1В1111111Н11 ан
ЛЬ.ГЛЬ,.!ГЛ1ь.Т.И||да1П11Н1111 ЧП
Осциллограммы сигналов в контрольных точках схемы
ma iiiiikiiiii iiiiiii
ЩЧИ'ЖЖШШ
1V1II1IIIIIII1WIIIII
11Й111П1П1111111
ТЕЛЕВИЗОР SHARP
Модели 14BN1, 14BN1A
1. Неисправности блока питания
1.1. При включении телевизора перегорает сетевой предохранитель F701
Возможные причины
• короткое замыкание обмоток сетевых фильтров L701, L702;
• неисправен один из элементов: D701 — D704, С707;
• короткое замыкание элементов размагничивания PR701, L708.
Способ устранения
Отключить телевизор от сети, поочередно омметром проверить указанные элементы, определить
неисправный и заменить.
1.2. Телевизор не включается, предохранитель F701 исправен
Возможные причины
• обрыв обмоток L701, L702;
• неисправен ключевой транзистор Q701, его внешние элементы;
• обрыв обмотки 1 — 6 трансформатора Т701, неисправен предохранитель FB702;
• неисправен один из элементов цепи запуска ключевого модулятора: R703, D712, D715, С709,
L712, С729;
• неисправны внешние элементы.
Способ устранения
Включить телевизор, проверить наличие напряжения +300 В на выводе 1 Т701. Если напряжения
+300 В нет — проверить омметром на обрыв обмотки L701, L702. Проверить режим по постоянному току
Q701. Если на его коллекторе напряжение 0 В, проверить обмотку 1 —6 Т701, FB702. Если режим Q701
соответствует указанному на схеме — сравнить импульсы на коллекторе Q701 с осц. 19. Если импульсы
отсутствуют, проверить внешние элементы Q704: С720, D709, L705. Если импульсы управления не
поступают с вывода 14 IC751, то необходимо проверить цепь запуска IC751, режим работы данной
микросхемы по постоянному току. В противном случае проверить внешние элементы IC751 и в заклю-
чение заменитьIC751.
1.3. Телевизор не включается, слышен звук высокого тона
Возможные причины
• перегружен один из каналов БП: +115 В, +9 В;
• неисправны элементы выпрямителей каналов +115 В, +9 В;
• неисправна микросхема IC751.
Способ устранения
Если оба выходных напряжения БП +115 В и +9 В отсутствуют, проверить режимы работы по
постоянному току Q701, Q702, IC751. Если режимы работы не соответствуют указанным на схеме —
заменить соответствующий элемент. Если же отсутствует одно из выходных напряжений — проверить
элементы соответствующего выпрямителя (для канала +115 В: С731, D732; для канала +9 В: D302,
С312). Если элементы исправны — найти причину перегрузки в цепях потребления и устранить.
1.4. Выходные напряжения каналов БП +115 В и +9 В значительно больше или
значительно меньше нормы и не регулируются с помощью потенциометра R711
Возможные причины
• неисправны внешние элементы Q702, неисправен Q702;
• обрыв или короткое замыкание обмотки 3 — 4 Т701;
• неисправна микросхема IC751.
Способ устранения
Проверить обмотку 3 — 4 Т701, далее проверить заменой последовательно Q702 и его внешние
элементы, IC751
2. Неисправности микроконтроллера,
тюнера, ПДУ
2.1. Телевизор не включается
Возможные причины
• неисправен стабилизатор напряжения +5 В;
• неисправны элементы: IC1004, С1016, CF1001;
• неисправна микросхема IC1001.
Способ устранения
Включить телевизор, проверить наличие напряжения +5 В на выводе 52 IC1001. Если его нет и
разрывной резистор R313 в цепи канала +10 В исправен — заменить IC1005. Если напряжение +5 Весть,
то проверить высокий уровень на выводе 27 IC1001. Если его нет — неисправна IC1004 или С1016.
Также следует проверить кварц CF1001.
Если все указанные сигналы в наличии, а телевизор не включается — заменить микросхему IC1001.
2.2. Не работает одна или все кнопки на панели управления телевизором
Возможные причины
• неисправна соответствующая кнопка S1001 — S1007;
• неисправен один из диодов D1008, D1010, D1012, D1013, D1015;
• неисправна микросхема IC1001.
Способ устранения
Проверить омметром указанные кнопки, диоды. Если элементы исправны — заменить IC1001
2.3. Нет управления с ПДУ
Возможные причины
• неисправен ПДУ;
• неисправен фотоприемник RMC1001;
• неисправна микросхема IC1001.
Способ устранения
Убедиться, что батарейки ПДУ исправны, нажать одну из кнопок ПДУ и проверить наличие импуль-
сов на светодиоде пульта амплитудой 2,5 В. Если их нет, то последовательно заменить: кварц, микро-
схему пульта. Если импульсы есть, проверить их наличие на выводе 1 RMC1001. При отсутствии
импульсов следует заменить RMC1001.
Если импульсы управления есть на выводе 5 IC1001, а управление телевизором не происходит —
заменить микросхему IC1001.
2.4. Не сохраняется служебная информация после выключения телевизора
Возможные причины
• неисправна сборка МР1001, микросхема памяти IC1002;
• неисправна микросхема IC1001.
Способ устранения
Проверить сборку МР1001 омметром, наличие напряжения +5 В на выводе 8 IC1002, а затем
последовательно заменить IC1002 и IC1001.
2.5. Не отображается служебная информация на экране
Возможные причины
• неисправна микросхема IC1001;
• неисправна микросхема IC801.
Способ устранения
В режиме индикации служебной информации проверить наличие сигналов BLK, G, R на выводах 44,
46, 47 IC1001. При отсутствии сигналов заменить IC1001. Если сигналы есть, а служебная информация
не отображается — заменить IC801.
2.6. Невозможно настроиться на телевизионные программы на одном или
на всех диапазонах
Возможные причины
• неисправна микросхема IC1001;
• неисправен стабилизатор +33 В (IC1003), транзистор Q1001;
• неисправны транзисторы Q210 — Q212, стабилизатор +9 В (IC602);
• неисправен тюнер TU201.
Способ устранения
Включить телевизор в режим ручной настройки и проверить работу IC1001: при выборе соответст-
вующего диапазона VL, VH, UHF на выводах 8, 7, 6 IC1001 должен появиться низкий уровень, а на
выводе 9 IC1001 должны быть короткие импульсы отрицательной полярности. Если один из сигналов
отсутствует — заменить IC1001. Убедиться в том, что стабилизаторы напряжения +33 В и +9 В работают.
Проверить работу фильтра Q1001: на выводе VT тюнера напряжение должно плавно изменяться от
+30 В до 0 В. Далее следует проверить работу ключей Q210 — Q212: при выборе диапазона соответст-
вующий транзистор открывается, и напряжение 8,5 В поступает на выводы BL, ВН, BU тюнера TU201.
Если сигналы в наличии — проверить заменой тюнер TU201.
2.7. Не работает одна или все регулировки: насыщенности, яркости,
контрастности, цветового тона
Возможные причины
• неисправна микросхема IC1001 или ее внешние элементы: МР1005, МР1003, С1001 — С1004;
• неисправна микросхема IC801.
Способ устранения
Регулировать, например яркость, и контролировать наличие импульсов на выводе 3 IC1001. Если
импульсы отсутствуют — проверить омметром сборки МР1005, VH1003. Если они исправны — заменить
IC1001. На конденсаторе С1002 потенциал должен плавно изменяться от 0 В до 5 В. Если этого нет,
следует заменить С1002. Аналогично проверяются другие цепи регулировок.
2.8. Не работает регулировка громкости, не блокируется звук в режиме MUTE
Возможные причины
• неисправна микросхема IC1001;
• неисправна С1022, Q303.
Способ устранения
Включить режим MUTE и проверить наличие высокого уровня на выводе 42 IC1001. Если сигнала
нет — заменить IC1001. Этим сигналом ключ Q303 открывается и блокирует прохождение звукового
сигнала на вход усилителя мощности НЧ. Регулировать громкость и контролировать импульсы на
выводе 41 IC1001. Если их нет — заменить IC1001. Проверить прохождение сигнала по цепи: R1050 —
D1024 — Q302 — Q301 — Q303 — вывод 2 IC301.
2.9. Телевизор не работает с НЧ-входа
Возможные причины
• неисправны IC1001, Q301, Q1002, Q1005;
• неисправна микросхема IC801.
Способ устранения
Включить режим приема с НЧ-входа. Проверить наличие высокого уровня на выводе 11 101001.
Если сигнала нет — заменить IC1001. Проверить наличие напряжения 4 В на выводе 16 IC801. Если
сигнала нет — проверить цепь: вывод 11 IC1001, Q1002, Q1005. Этот же сигнал поступает на 4 контакт
разъема Р352 платы PWB-Е, разрешая прохождение сигналов звука и изображения на вход IC801. Если
сигналы звука и изображения поступают на выводы 6, 15 IC801, а телевизор не воспроизводит сигналы
с НЧ-входа — заменить IC801.
3. Неисправности блока строчной развертки
3.1. Телевизор не включается, нет высокого напряжения
Возможные причины
• неисправен предохранитель FB602;
• неисправны Q601, Q602, их внешние элементы;
• неисправны Т601, Т602.
Способ устранения
Проверить на обрыв FB602. Если предохранитель неисправен и после восстановления вновь перего-
рает — определить причину перегрузки и устранить. Проверить напряжение +115 В на коллекторе Q602.
Если его нет — проверить омметром обмотку 9 — 10 Т602. Если +115 В есть, проверить импульсы на
коллекторах Q601, Q602 в соответствии с осц. 16,17. Если сигналов нет — проверить следующие элементы:
Q601, Q602, С610 — С616, определить неисправный элемент и заменить. Если на коллекторе Q602 есть
импульсы (осц. 17), а высокого напряжения нет — проверить заменой Т602.
3.2. Есть высокое напряжение, звук, на экране вертикальная полоса
Возможные причины
• обрыв строчной ОС;
• неисправен R612.
Способ устранения
На выключенном телевизоре омметром проверить указанные элементы.
3.3. На экране телевизора тонкая горизонтальная полоса, звук есть
Возможные причины
• неисправен ТДКС Т602;
• неисправны элементы выпрямителя +24 В: D502, С510;
• неисправен резистор R521;
• обрыв обмотки 4 — 8 Т602.
Способ устранения
На выключенном телевизоре проверить резистор R521, если он неисправен — определить причину
перегрузки и устранить. Если R521 исправен — проверить наличие напряжения +24 В на выводе 6IC501.
Если его нет — проверить элементы выпрямителя и обмотку 4 — 8 Т602. Неисправный элемент
заменить.
3.4. Растр есть, звук и изображение отсутствуют
Возможные причины
• вышел из строя R731, неисправны D733, С734;
• неисправен стабилизатор напряжения +9 В (IC602);
• неисправен Т602.
Способ устранения
Проверить на выключенном телевизоре резистор R731, обмотку 4 — 7 Т602, если один из элементов
неисправен, определить причину перегрузки и устранить.
Далее включить телевизор и измерить напряжение +12 В на конденсаторе С734. Если его нет —
проверить D733, С734. Проверить наличие напряжения +9 В на выводе 3IC602, если его нет—возможно
срабатывает защита по перегрузке.
Если после отключения нагрузки от вывода 3 IC602 напряжение +9 В появится, необходимо
определить причину перегрузки и устранить, в противном случае следует заменить IC601.
4. Неисправности блока кадровой развертки
4.1. На экране телевизора яркая горизонтальная полоса
Возможные причины
• неисправны элементы: R515, С506;
• обрыв цепи питания кадровой ОС;
• неисправна микросхема IC501.
Способ устранения
На выключенном телевизоре прозвонить R515, кадровую ОС. Если неисправен R515 — определить
причину перегрузки и устранить. Если на выводе 2 IC501 сигнал не соответствует осц 15, проверить
заменой С507, R510, С506. Если элементы исправны, а неисправность не устранена, — заменить IC501.
4.2. Завороты изображения по верхней или нижней части экрана
Возможные причины
• неисправен один из конденсаторов: С506, С509;
• неисправна микросхема IC501, ее внешние пассивные элементы.
Способ устранения
Проверить заменой указанные конденсаторы. Если результата нет, заменить IC501.
4.3. Нет кадровой синхронизации
Возможные причины
• неисправна микросхема IC801, ее внешние элементы;
• неисправна микросхема IC501
Способ устранения
Если сигнал на выводе 4 IC501 не соответствует осц. 14 или отсутствует, необходимо проверить его
наличие на выводе 43 IC801. Если сигнала нет, проверить наличие пилообразного напряжения на
выводе 42 IC801 (осц. 11), исправность С514, С518. Если элементы исправны — заменить IC801.
Если сигнал синхронизации поступает на вывод 4 IC805, а кадровая синхронизация отсутствует,
заменить микросхему IC501.
5. Неисправности декодеров цветности,
видеопроцессора, платы кинескопа
5.1. Нет цветного изображения в системе SECAM
Возможные причины
• неисправен стабилизатор напряжения +8 В (IC601);
• неисправен декодер SECAM (IC901);
• неисправна микросхема IC802;
• неисправна микросхема IC801.
Способ устранения
Проверить работу стабилизатора напряжения +8 В на IC601 (1 вывод — +11 В, 3 вывод — +8 В).
IC801 должна вырабатывать сигнал SC (осц. 10). Если его нет, IC801 неисправна. Установить регули-
ровку цвета в положение максимального уровня. В режиме приема сигнала SECAM проверить наличие
сигналов R-Y и B-Y на выводах 9, 10 IC901 (осц. 3), если их нет — IC901 неисправна.
Также следует проверить наличие цветоразностных сигналов на выводах 11, 12 IC802. Если
сигналов нет — заменить IC802. Если сигналы есть — неисправна микросхема IC801.
5.2. Нет цветного изображения в системах PAL, NTSC
Возможные причины
• неисправны кварцевые резонаторы Х802, Х803;
• неисправна микросхема IC801.
Способ устранения
Проверить работоспособность резонаторов Х802, Х803. Если они исправны, а неисправность не
устранена, — заменить IC801.
5.3. На изображении отсутствует один из основных цветов
Возможные причины
• неисправна микросхема IC801;
• неисправен один из транзисторов Q801 — Q803;
• неисправны видеоусилители на плате кинескопа;
• неисправен кинескоп.
Способ устранения
Проверить наличие сигналов В, G, R на выводах 18, 19, 20 IC801. При отсутствии одного их них
следует заменить IC801. Убедиться в прохождении этих сигналов через повторители Q801 — Q803 на
вход видеоусилителей на плате кинескопа. На коллекторах Q851 — Q853 должны быть сигналы в
соответствии с осц. 7, 8,9. Если их нет — определить неисправный элемент и заменить. Если же сигналы
на выходах видеоусилителей в наличии — неисправен кинескоп.
5.4. Экран не светится, нет высокого напряжения
Возможные причины
• неисправна микросхема IC801, ее внешние элементы.
Способ устранения
Проверить наличие КСИ и ССИ на выводах 37, 43 IC801 (осц. 12, 14). При отсутствии одного из
сигналов микросхема IC801 неисправна.
5.5. Нет баланса белого на темных (светлых) участках изображения
Возможные причины
• изменение параметров элементов видеоусилителей, кинескопа.
Способ устранения
Регулировкой R863, R857 установить баланс белого в светлом (в положении регулировок яркости и
контрастности 80 — 90% от максимального).
Регулировкой R853, R859, R865 — баланс белого в темном (в положении регулировок яркости и
контрастности, когда изображение едва просматривается).
6. Неисправности радиоканала, НЧ-входа/выхода,
усилителя мощности НЧ
6.1. Изображение есть, звук отсутствует
Возможные причины
• неисправна микросхема IC801;
• неисправен повторитель Q202;
• неисправна IC2301 (плата PWD-D);
• неисправен усилитель мощности НЧ IC301, неисправна динамическая головка SP1.
Способ устранения
Проверить прохождение сигнала по цепи: вывод 7 IC801 — Q202 — контакт 6 Р2301 (плата
PWB-D) — выводы 18, 6, 7 IC2301 — вывод 4 IC2301 — контакт 1 Р2301 — вывод 5 IC801 — С326 —
вывод 2 IC301 — выводы 5, 8 IC301 — SP1. Определить и заменить неисправный элемент цепи.
6.2. Звук есть, изображение отсутствует
Возможные причины
• неисправны элементы: IC801, Q202;
• неисправна микросхема IC350 (плата PWB-E);
• неисправен видеоусилитель на транзисторах Q452 — Q455 (PWB-D).
Способ устранения
Проверить прохождение сигнала по цепи: вывод 7 IC801 — Q202 — контакт 2 Р451 (плата
PWB-E) — выводы 3, 6 IC350 — вывод 8 IC350 — Q453 — Q452 — Q454 — контакт 4 Р451 — вывод
13 IC801. Определить и заменить неисправный элемент цепи.
6.3. Нет звука и изображения при работе телевизора с НЧ-входа
Возможные причины
• неисправны элементы платы PWB-E;
• неисправна микросхема IC801.
Способ устранения
Проверить поступление сигнала AT/TV с вывода 11 IC1001 через Q1002, Q1005 на вывод 16 IC801
и на контакт 4 Р352 платы PWB-Е. Далее проверить прохождение сигналов звука и изображения по
цепям:
Звук: AUDIO-IN (J451) — С307 — вывод 6 IC801 —далее по тракту звукового сигнала (см. п.6.1).
Видео: VIDEO-IN (J451) — Q408 — контакт 6 Р451 (плата PWB-E) — вывод 1 IC350 — вывод 8
IC350 — Q453 — Q452 — Q454 — контакт 4 Р451 — вывод 13 IC801. Определить неисправный
элемент цепи и заменить.
6.4. Нет звукового сигнала на НЧ-выходе (J451)
Возможные причины
• неисправна микросхема IC351 (плата PWB-E);
• неисправны транзисторы Q355, Q351, Q352, Q353, их внешние пассивные элементы.
Способ устранения
Проверить наличие звукового сигнала на выводе 6 IC351 (если телевизор в режиме приема телеви-
зионных программ). Если его нет — проверить работу усилителя на Q353, Q352. На выводе 8 IC351
должен быть выходной звуковой сигнал, который через С358 поступает на выходной разъем Р452 при
условии, что сигнал S-MUTE на контакте Р451 пассивен и Q355 закрыт. Аналогично проверяется
прохождение внешнего звукового сигнала, который через усилитель на Q351 подается на вывод 11C351.
6.5. Нет видеосигнала на НЧ-входе (J451)
Возможные причины
• неисправны Q455, С463.
Способ устранения
Если изображение есть, то причиной отсутствия видеосигнала на видеовыходе является неисправ-
ность каскада на Q455. Также следует проверить исправность С463.
Структурная схема
Осциллограммы сигналов в контрольных точках схемы
Принципиальная схема. Звуковой конвертер
Принципиальная схема. Плата кинескопа
EXmvj[~4~|fr-
C405
C811
001
C406
0206 О 1
50В
16В
С813
(3 2)
(5 9)
(41)
(22)
(3 9)
(О 2)
(3 9)
(0 3)
(2 6)
(2 6)
6)
R263
470
C244
8 пФ
C406
0 047
C208
220 10B
R841
560
0803
2SA1015
C307 1 0
50 В
D305
8.2B
EX0310CE
R842
560K
I
C421
100 пФ
C812T
:o 01 |
C404
0 047
D402
EX0150GEI---
R223
0209
(4 3)
(3 3)
(17)
(0)
(0)50В
(16)
(2 2)
(34)
DEEMP
VCC
PTONE
£ХТ/
CONT
COLR
DEC
CVS
PIF-DET
OUT PUT
IN PUT
IC801
(PAL/NTSC)
2
Jr
IN
XTAL
VERB
DEC
AGC
RAMP
NFB
AFC-1
AFC-2
H-OUT
B-Y CHROMA:
0307
8
R256 100K
R232
680
BG
DEC
AGC
OUT
[R255
47K
R348
22K
R345
22K
DIG
ACC
EXT
CVS
DATA
SW
SND
OUT
IDNT
OUT
EXT
SIN
GND
В
PLL
DET
AGC
REF
SIF
S VOL
GND
A
HUE
(SECAM/
PDET
OUT
SCP
FBP
SECM
SCW
OUT
B-Y I
52
39
36
28
(6 5)
(3 2)
(0 9)
0304
C331
0638
0514
35B
508
0(0)
1 9(1 9)
IH-DL
s:
RF-AGC
□
□
VIDEO
AGC
(4 0)
(3 9)
C233
(91)
158
C902
’|(VA)
a
168
P402
C639 100пФ
R909 5 8K
D903
C314
0 0027
R241
680K
R557
220K
R832
270
C251
100
16
0909
68ЛФ
R902
100
C820
16пФ
C826
0001
0234
0 01
16B
3.2
(3-2)
R277
12K
0211
2SA1015(Y)
0207
EX0030GE
TU201
TUNER
VTUVTSS651
J451
JAKH0007CE
C23 2 47 0
16B
L211
12мкГн
(0)
C903
BH
D
C240
10000 -li
16B------
—' 2SA1015(Y)
C901
-J- 0 01
SF201
C0203CE
s
[□]
0303
(3 4)
(4 0)
PWB-E
AV-OUT
10B 0338
0.01
0214
OX0027CE
R207
0209
50B*
R302
508
C225 C335
C201
0 001
TDA8362/2E
VERTICAL
(3 9)
(3 9)
(7 5)
(5 9
(1 9)
C259
C249
001 I
L203
0 56м4*н
R206 3 3K
R202
5 6K
C220
22
35B
D201
D202
R211
560
,Т203!
CILI i
os ;
43CEi
R206
10K
R654
15K
0518
0 001
C515
00047
C213
0 001
C649
0 0047
0850
50B
R614
820K
R671
3 3K
X802 Ц
4 43МГц
C819 -
18пФ ~
X803
3 56МГц
C822-
508
R829
100K
C821
0 0047
0823
C825
0 001
0818
D623
82B
EX0310CE
3 3(3 3)
OUT
IC802 TDA4661
TEST
NC
SC TEST
GNDD
NC
VCOD
0203 2SA1015(Y)
R209
160 R244
39K
R203
3 9K
R217
8 2K
0201 ,
2SC1906
R225 22K
D203
S
R230
15K
R527
1 5M
R613
10K(B)
H-CENT
eTN
ОвЗЗ^
C226 <
—L q j 27мкГн
R236
47K
0210
2SA1015(Y)
R237
IC551 1X0415CE
L216
12мкГн
NC
NC
NC
NC
(B-Y)
(R-Y)
C552
0 0015
R554 470
IC901 TDA8395 (SECAM)
NC
NC
GND
PLL
AUDIO IN VIDEO IN AUDIO OUT VIDEO OUT
L901
8 2мкГи
саод^
---------►
см emp 101
Телевизор SHARP 14BN1,14BN1A
CO
co
листз
VCC
NC
NC
GND
(0.04)
(0.04)
(0.04)
D1
£
(6.1]
(8 5)
D1015
So
DIDOS
VOL(+)
CH(*)
DIO1©
A
C1004
50B
24B
DO
R1026
S80K
C1011
100ne
S1001-S1007
SW-K0068CE
R843
10K
R1014
3.9K
Ri030
33K
SKIP
S1007
R1012
22K
R1029
33K
R1031
15K
R1019
100
R1016
3.9K
RI 034
270
Я
3
D1013
4*3-
RI 008
100
R1022 R1021
100 1QQ
Q1003
©
Q1001 75
2SC383(WT) £5)
Принципиальная схема (продолжение)
(5.1)
С1038
MP1005
E0011CE
220пФх4
IC1001 IX2150CE
MICROCONTROLLER
(2.0)
(6.1)
*8
31032
470пФ
1H?
®
C1009
100пФ
R1040
12K
LI 002
12мкГн
PRE-SET P MODE VOL(-i
R100?
RI 006 '
C1003 C1D02
IC1002
NM93C46
RMC1001
RMCU0195CE
L1001
ЮОмкГн
С1015
R1017
22K
C1005
330
B3B
D1001
PX0290CE
G
R
MP 1001
CO252CE
R1061
180
22
50 В
SOB
R513
1.SK
88
C252
0.01
C840
10.0
16B
C837 I
47 0 |+
p15B-|-
IC601
TA7808S
8B REG
Q304
R843
10K
C512
0.47
50B
D501
DX0279CE
Cl 008
0.1 D503
C507
220.0 25B
S4 «S» S6
11.0(41.0)
C503
0504 0 0027
1000ПФ w'
(6.3)
VCC
(0.6)
24.7
(25.0)
24.5
(24.8)
(160)
V-OUT
GND
VOLTAGE
BOOSTER
IC501
IX0640CE
PULSE.WIDTH
(5.1)
R1015
10K
(0.1)
Q1004
R1067 620
(51)
D1004
0(0)
(0)
R106010K
QI 006
2SA1015(Y)
R1069,
330 I
100 Телевизор SHARP 14BN1,14BN1A
01007
2SA1015(Y)
R1068
£4
RI 060
330
IC1005
UPC78L05
Телевизор SHARP 14BN1,14BN1A
Принципиальная схема (окончание)
FB603
BLN-0018CE
L
(AC200V-240V) 50/60HZ
ACC701 0ACCZ200IPE3A
PR701
Р0061СЕ
L706
CILG0023PE
0742 0.47
C725
C729
0702
C703
C704 _L
R701
0706
C705
0711
470пФ
0714
0.056
R706
39OK
0709
100.0
25B
R703
12K
R736
180K
R73S
16OK
C723
ЮООпФ
500В
R705
2.Z
R723
27K
C704-C706
0.01 AC260V
KZ0029CE ХЗ
D701-0704
DX0279CE Х4
L711
Р0093СЕ
С724
0.01
АС250В
KZ0029CE
D7O5
DX0130CE
D715
EX0019TA
D712
DX0130CE
C707
330.0 400B
EZ028SCE
L712
ЗЗмкГн
D704
F701
T3.15A
FS-C3224CE
S701
P0418CE
D703
ка-
D701
£+
-43-
D709
DX0302CE
D702
13-
0701
0 47
(AC250V)
C-FZ0078CE
0.47 “F 470.0 “Г7
25В
102 Телевизор SHARP 14BN1,14BN1A
C706
0.1 AC250B
KZ0029CE
RO
OND
GND
IMAX
IC751
IX1779CE
GND GND
DRIVE
OUT
DRIVE
COL
C710
ЮООпФ
500В
L702
F0087СЕ
Принципиальная схема. НЧ-вход/выход
ТЕЛЕВИЗОР SHARP
Модели 20B-SC, CV-2132CK1
1. Неисправности источника питания
1.1. Телевизор не включается, перегорает сетевой предохранитель F701
Возможные причины
• неисправен сетевой фильтр (С701, L702, L703, L704);
• неисправна система размагничивания (PR701, С708, L708);
• неисправны диоды моста D701 — D704, фильтрующие конденсаторы С704 — С707.
Способ устранения
Отключить телевизор от сети, омметром проверить указанные элементы на короткое замыкание,
заменить неисправный элемент.
1.2. Телевизор не включается, предохранитель F701 исправен
Возможные причины
• обрыв обмоток L702, L703, L704;
• неисправен один из разрывных резисторов FB701, FB702;
• неисправен транзистор Q701;
• обрыв обмотки 1 — 6 трансформатора Т701;
• неисправна микросхема ШИМ-модулятора IC751, ее внешние элементы.
Способ устранения
Включить телевизор, проверить наличие +280 В на выводе 1 Т701. Если напряжения +280 В нет, то
проверить омметром на обрыв обмотки L702 — L704, FB701. Далее проверить режим по постоянному
току ключа Q701. Если на коллекторе Q701 0 В — проверить на обрыв обмотку 1 — 6 Т701. Если режим
по постоянному току Q701 в норме — проверить наличие импульсов на коллекторе Q701 (осц. 11). Если
их нет — проверить на обрыв FB702, внешние элементы D708, С720, L705, С721, ключа Q701.
Если импульсы управления не поступают с вывода 14 IC751 на базу Q701, проверить режим по
постоянному току IC751, внешние элементы микросхемы. В противном случае заменить IC751.
1.3. Телевизор не включается, слышен звук высокого тона
Возможные причины
• короткое замыкание во вторичных цепях БП;
• неисправна IC751, ее внешние элементы;
• неисправен транзистор Q702.
Способ устранения
Проверить элементы выпрямителей вторичных каналов +115 В и +16 В: С731, D732, D302, С312.
Если они исправны — определить, по какому каналу перегрузка и устранить причину. Если оба выходных
напряжения отсутствуют — проверить режим по постоянному току Q702, IC751. При значительных
отклонениях (20%) заменить соответствующий элемент.
1.4. Выходные напряжения каналов +115 В и +16 В значительно больше или
меньше нормы и не регулируются с помощью R711
Возможные причины
• неисправен регулирующий транзистор Q702;
• обрыв или короткое замыкание обмотки 3 — 4 Т701;
• неисправна IC751.
Способ устранения
Проверить на короткое замыкание, обрыв обмотку 3 — 4 Т701. Далее проверить заменой транзистор
Q702 и в заключение заменить IC751.
2. Неисправности блока управления, тюнера, ПДУ
2.1. Телевизор не включается
Возможные причины
• неисправен стабилизатор +5 В (Q1001, D1001, D1002);
• не работает схема сброса IC1004;
• неисправны элементы: IC1001, Q1009, Q609, CF1001.
Способ устранения
Проверить питание IC1001 (+5 В на выводе 27, 0 В на выводе 26), исправность резонатора CF1001
(4 МГц). Если питания на IC1001 нет — проверить работу стабилизатора на +5 В (+16 В на коллекторе
D1001, +5 В на эмиттере Q1001). При отсутствии +5 В на эмиттере Q1001, проверить заменой элементы:
Q1001, D1001, D1002. Далее проверить работу схемы сброса на IC1004.
После включения на выводе 3 IC1004 должен формироваться отрицательный импульс. Если его
нет — заменить IC1004. Если указанные условия выполняются, IC1001 должна формировать высо-
кий уровень на выводе 22. Если сигнала нет — заменить IC1001.
Сигнал с вывода 22 IC1001 через буфер Q1009 закрывает ключ Q608, разрешая прохождение ССИ
на блок строчной развертки. Если ССИ заблокированы — проверить заменой транзисторы Q1009, Q608.
2.2. Не работает одна или все кнопки на панели управления телевизором
Возможные причины
• неисправна соответствующая кнопка;
• неисправна микросхема IC1001.
Способ устранения
Омметром проверить работоспособность кнопок. Если они исправны, проверить при нажатии кнопок
на выводах 12, 13, 17 — 21 IC1001 наличие низкого потенциала. Если это не выполняется — заменить
IC1001.
2.3. Не работает управление с помощью ПДУ
Возможные причины
• неисправен ПДУ;
• неисправен фотоприемник RMC1001;
• неисправна микросхема IC1001.
Способ устранения
Установить исправные батарейки в пульт и проверить наличие сигнала на светодиоде пульта,
нажимая одну из кнопок ПДУ. На светодиоде должны быть импульсы амплитудой около 2,5 В. Если
их нет — проверить работоспособность кварца, микросхемы пульта, транзисторного буфера и
светодиода.
Далее проверить питание +5 В на выводе 2 RMC1001 и наличие тех же импульсов на выводе 1
RMC1001. Если они отсутствуют — заменить RMC1001. Если сигналы управления поступают на вывод
16 IC1001, а реакции телевизора на команду ПДУ нет — заменить IC1001.
2.4. Не сохраняется служебная информация после выключения телевизора
(уровни громкости, насыщенности, номер канала, частоты настройки и т.д.)
Возможные причины
• неисправна микросхема IC1002, ее внешние элементы;
• неисправна микросхема IC1001.
Способ устранения
Проверить питание IC1002 — +5 В на выводе 8, 0 В на выводе 4. Далее в режиме регулировки,
например яркости, проверить наличие импульсов синхронизации и данных на шинах SDA, SCL (выводы
5, 6 IC1002). Если они отсутствуют — неисправна IC1001. Если сигналы есть — заменить IC1002.
2.5. Не отображается служебная информация на экране телевизора
Возможные причины
• неисправна микросхема IC1001;
• неисправна микросхема IC801.
Способ устранения
В режиме отображения служебной информации, например регулировки насыщенности, проверить
наличие видеосигналов R, G, В и стробирующего сигнала F.SW на выводах 52, 51, 50, 49 IC1001 и
поступление их соответственно на выводы 29, 27, 25, 31 IC801. Если сигнал отсутствует — заменить
IC1001. В другом случае заменить JC801.
2.6. Невозможно настроиться на телевизионные программы на одном или
на всех диапазонах
Возможные причины
• неисправен стабилизатор +33 В (IC1003);
• неисправен стабилизатор +9 В (IC602);
• неисправен один из транзисторов Q204 — Q206, Q1004;
• неисправна IC1001, ее внешние элементы (D1016 — D1018);
• неисправен тюнер TU201.
Способ устранения
Проверить работу стабилизаторов +33 В и +9 В. Далее проверить режим по постоянному току IC1001
(выводы 6, 7, 8, 14). Если есть отличие, возможно, неисправен один из диодов D1016 — D1018. В ручном
режиме настройки переключать диапазон (BU, ВН, BL) и контролировать появление потенциала 8,5 В на
соответствующем выводе тюнера TU201. Далее в режиме настройки на телевизионную программу в
одном из диапазонов проверить формирование напряжения настройки — наличие коротких отрицатель-
ных импульсов на выводе 14IC1001. Если их нет — IC1001 неисправна. На выводе VTTU201 потенциал
должен плавно изменяться от +30 В до 0 В. Если этого нет — заменить транзистор Q1004. Если все
сигналы формируются, а результата нет — проверить заменой тюнер TU201.
2.7. Не работает регулировка громкости
Возможные причины
• неисправна схема IC1001;
• неисправна схема IC301.
Способ устранения
Во время регулировки громкости на выводе 5 IC1001 потенциал должен плавно изменяться от 0 В
до +5 В и поступать на вывод 5 IC301. Если этого нет — необходимо проверить исправность элементов
С1025, D1015, С306, Q303, С313. Если все элементы исправны — заменить IC1001. В противном случае
неисправна IC301.
2.8. Не работает блокировка звука
Возможные причины
• неисправна схема IC1001;
• неисправен ключ Q303.
Способ устранения
Включить блокировку звука, на выводе 41 IC1001 должен появиться высокий уровень +2,5 В. Если
его нет — проверить диод D1045. Если стабилитрон исправен — проверить IC1001. Если сигнал есть —
проверить работу ключа Q303. Он должен открываться и формировать 0 В на выводе 5 IC301. Если
сигнал есть, а звук не блокируется — заменить IC301.
2.9. Не работает одна из регулировок контрастности, яркости, насыщенности или не
работают все регулировки
Возможные причины
• неисправна микросхема IC1001;
• неисправна микросхема IC801.
Способ устранения
Управление осуществляется по шине 12С. Выполнять регулировку, например яркости, и контроли-
ровать наличие импульсов синхронизации и данных на выводах IC1001. Если сигналы отсутствуют —
неисправна IC1001. Если же сигналы есть и поступают на выводы 11, 15 IC801, а регулировка не
работает — неисправна IC801.
2.10. Телевизор не работает с НЧ-входа
Возможные причины
• неисправна микросхема IC1001.
Способ устранения
Переключить телевизор в режим приема с НЧ-входа, на выводе 4 IC1001 уровень должен изменять-
ся с низкого (0 В) на высокий (+4,5 В). Если этого нет — заменить IC1001.
3. Неисправности блока строчной развертки
3.1. Телевизор не включается, нет высокого напряжения
Возможные причины
• вышел из строя один из предохранителей FB731, FB601;
• неисправны транзисторы: Q601, Q602;
• неисправны трансформаторы: Т601, Т602.
Способ устранения
Проверить предохранители FB731, FB601. Если один из них неисправен, определить причину
перегрузки +115 В и устранить. Если на коллекторе Q601 есть +115 В — проверить поступление ССИ
через Q602, Т602 на базу Q601 и наличие импульсов на коллекторе Q601 (осц. 8). Если импульсы
отсутствуют, возможно, неисправны С611, С613. В случае, если импульсы строчной развертки есть, а
высокое напряжение отсутствует — заменить Т601.
3.2. Есть высокое напряжение, звук, на экране вертикальная полоса
Возможные причины
• неисправен резистор R611;
• обрыв строчной катушки, неисправен С615;
• обрыв катушек L602, L603.
Способ устранения
На выключенном телевизоре проверить омметром указанные элементы, если неисправен резистор
R611 — определить причину перегрузки и устранить.
3.3. Мал размер изображения по горизонтали
Возможные причины
• неисправны конденсаторы: С614, С615, С616.
Способ устранения
Последовательной заменой определить неисправный конденсатор и заменить.
3.4. На экране телевизора горизонтальная полоса, звук есть
Возможные причины
• неисправен Т601;
• неисправны элементы выпрямителя +26 В (D501, С501).
Способ устранения
Проверить наличие переменного напряжения на катоде диода D501. Если его нет — прозвонить
омметром обмотку 4 — 8 Т601. В противном случае проверить D501, С501, определить неисправный
элемент и заменить.
3.5. Растр есть, звук и изображение отсутствуют
Возможные причины
• неисправны элементы выпрямителя +15 В (D616, С620);
• обрыв обмотки 4 — 7 Т601.
Способ устранения
Проверить наличие напряжения +15 В на входах стабилизаторов IC601, IC602. Если напряжения
нет — проверить элементы: D161, С620, обмотку 4 — 7Т601. Заменить неисправный элемент.
4. Неисправности блока кадровой развертки
4.1. На экране телевизора горизонтальная полоса
Возможные причины
• обрыв кадровой отклоняющей системы или короткое замыкание (перегорел R513);
• неисправны внешние элементы микросхемы IC501;
• неисправна микросхема IC501.
Способ устранения
Проверить на обрыв резистор R513, кадровую ОС. Если неисправен резистор R513 — определить
причину перегрузки и устранить. Если на выводе 12 IC501 (осц. 10) сигнал отсутствует — проверить
сигнал на выводе 2 IC501 (осц. 9). В случае наличия сигнала проверить С505. В противном случае
заменить микросхему IC501.
4.2. Искажение изображения по вертикали
Возможные причины
• неисправны элементы: С505, С506, R523;
• неисправна микросхема IC501.
Способ устранения
Регулировкой R523 попытаться устранить искажения. Проверить указанные конденсаторы заменой.
Если результата нет — заменить IC501.
4.3. Нет кадровой синхронизации
Возможные причины
• внешние элементы микросхемы IC501;
• неисправны Q501, Q502;
• неисправна микросхема IC501.
Способ устранения
Проверить наличие КСИ на выводе 2 IC501 (осц. 9). Если сигнала нет или амплитуда мала — проверить
внешние элементы. Если сигнал есть — проверить работу переключателя 50/60 Гц на Q501, Q502 (50 Гц —
низкий уровень на выводе 5 IC501,60 Гц — высокий уровень) и в заключение заменить IC501.
4.4. Мал и не регулируется размер по вертикали
Возможные причины
• неисправна микросхема IC501.
Способ устранения
Проверить (заменой) микросхему IC501.
5. Неисправности блока цветности, видеопроцессора,
платы кинескопа, задающих генераторов
строчной и кадровой развертки
5.1. Нет цветного изображения при приеме в системе SECAM
Возможные причины
• не поступает питание на декодер SECAM;
• неисправенQ901;
• неисправен декодер SECAM IC901;
• неисправна линия задержки IC802;
• неисправна микросхема IC801.
Способ устранения
Проверить стабилизаторы +8 В (Q603), +5 В (Q604), +8 В (IC601), +9 В (IC602). В режиме
приема в системе SECAM проверить наличие сигнала цветности на выводе 16 IC901. Если его
нет — возможно, неисправен Q901. Затем проверить наличие сигналов SCP (осц. 5) на выводе
15 IC901. Если их нет — IC901 неисправна. Далее цветоразностные сигналы через линию
задержки IC802 (выводы 15, 16 — вход, выводы 11, 12 — выход) поступают на вход IC801. Если
цветоразностные сигналы (осц. 3,4) есть на входе IC801 (выводы 43, 44), а цветного изображения
нет — неисправна IC801.
5.2. Нет цветного изображения в системах PAL, NTSC
Возможные причины
• неисправны кварцы Х801 (4,43 МГц), Х802 (3,58 МГц);
• неисправна микросхема IC801;
• неисправна микросхема IC802.
Способ устранения
В режиме приема в системах PAL, NTSC проверить наличие цветоразностных сигналов на выводах
41, 43 IC801, прохождение их через IC802 и поступление на выводы 44, 45 IC801 (осц. 3, 4). Заменить
неисправный элемент.
5.3. На изображении отсутствует один из основных цветов
Возможные причины
• неисправна микросхема IC801;
• неисправен один из буферов Q801 — Q803;
• неисправен видеоусилитель на Q851 — Q853,
• неисправен кинескоп.
Способ устранения
Проверить наличие сигналов В, G, R на выводах 21, 22, 23 IC801. При отсутствии одного их них
заменить IC801. Далее проверить прохождение сигналов через буферы Q801 — Q803 (осц. 11, 12, 13) и
поступление их на видеоусилители платы кинескопа Q851 — Q853. На коллекторах транзисторов
должны быть сигналы в соответствии с осц. 14, 15, 16. Если их нет — определить неисправный элемент
и заменить. В заключение заменой проверить кинескоп.
5.4. На экране телевизора горизонтальная полоса
Возможные причины
• неисправна микросхема IC801;
• неисправен усилитель на транзисторах Q503, Q504.
Способ устранения
Проверить наличие КСИ на выводе 18 IC801. Если их нет — IC801 неисправна. Проверить прохож-
дение КСИ через дифференциальный усилитель на транзисторах Q503, Q504 и наличие их на коллек-
торе Q504 (осц. 6).
5.5. Телевизор не включается
Возможные причины
• неисправна цепь питания задающего генератора строчной развертки;
• неисправен CF601 (500 кГц);
• неисправна микросхема IC801.
Способ устранения
Проверить наличие напряжения +8 В на выводе 9 IC801. Если напряжения нет — проверить работу
стабилизатора +8 В (Q603, D610, D611). Проверить работоспособность резонатора CF601 и наличие
ССИ на выводе 13 IC801 (осц. 6). Если сигнал отсутствует — заменить IC801.
6. Неисправности радиоканала, НЧ-входа,
усилителя мощности НЧ
6.1. Изображение есть, звук отсутствует
Возможные причины
• неисправна микросхема IC801;
• неисправен один из элементов: Q2401, IC2301, Q305, IC2302, IC2304, IC301.
Способ устранения
Проверить прохождение звукового сигнала по цепи: вывод 52 IC801 — контакт 3 Р2401 (плата
PWB-D) — Q2401 — CF2301, CF2302 — выводы 11,13 IC2301 — вывод 9 IC2301 — контакт 1 Р2401
(плата PWD-D) — Q305 — вывод 2 IC801 — вывод 46 IC801 — контакт 5 Р2401 (плата PWB-D) — вывод
1 IC2302 — вывод 6 IC2302 — вывод 5 IC2304 — вывод 7 IC2304 — контакт 2 Р2402 (плата PWB-D) —
вывод 5 IC301 — выводы 6, 8 IC301 — SP1, SP2. Найти неисправный элемент и заменить.
6.2. Звук есть, изображение отсутствует
Возможные причины
• неисправна микросхема IC801;
• неисправен один из элементов: Q2402, Q2403, IC2301, IC2401.
Способ устранения
Проверить прохождение сигнала по цепи: вывод 52 IC801 — контакт 3 YA PWB-D — Q2402,
Q2403 — вывод 3 IC2301 — вывод 20 IC2301 — вывод 9 IC2401 — вывод 1 IC2401 — контакт 7 Р2401
(плата PWB-D) — вывод 36 IC801 (осц. 2). Определить неисправный элемент и заменить.
6.3. Нет звука с НЧ-входа
Возможные причины
• неисправна микросхема IC1001;
• неисправна микросхема IC2302.
Способ устранения
Переключить телевизор в режим работы с НЧ-входа и проверить изменение уровня с низкого на
высокий на выводе 4 IC1001. Если сигнала нет — заменить IC1001. Далее проверить на плате PWB-D
наличия сигналов AV SOUND и М1Т\/ на выводах 3, 5 IC3202. Если сигналы есть, а звук отсутствует —
заменить IC2302.
6.4. Нет изображения с НЧ-входа
Возможные причины
• неисправна микросхема IC2401 (плата PWB-D).
Способ устранения
Проверить наличие сигналов AV VIDEO и TV/AV на входе IC2401 (выводы 2, 4). Если сигналы есть,
а изображение отсутствует — заменить IC2401.
6.5. Звук воспроизводится с искажениями
Возможные причины
• неисправна микросхема IC1001;
• неисправны элементы: CF2301 — CF2303, IC2301, IC801;
• неисправны IC301, динамики SP1, SP2.
Способ устранения
Проверить усилитель мощности НЧ IC801 и динамики SP1, SP2. Переключать телевизионную
систему и контролировать изменение уровней с низкого на высокий на соответствующем выводе IC1001
(выводы 45, 46, 47). Если изменений уровня не происходит — IC1001 неисправна. В другом случае
проверить работоспособность полосовых фильтров CF2301 — CF2303, поступление сигналов выбора
системы: S1, S2, S3 на вход IC2301 (выводы 12, 14,10). Микросхему IC2301 проверить заменой.
7. Особенности модели SHARP 20B-SC
Из-за того что в этой модели применен другой кинескоп, в блоке строчной развертки установлен
транзистор Q601 типа 2SD1554 вместо 2SD2095.
Установлено два разъема: VIDEO OUT, AUDIO OUT, для этого на плате PWB-D (AV UNIT) установ-
лен эмиттерный повторитель видеосигнала Q2405. Звуковой сигнал поступает на повторитель Q2405 с
вывода 7 микросхемы IC2304.
Структурная схема
Принципиальная схема (начало)
(AC200V-240V) SO / 80Hz
АСС701 OACCZ200IPE3A
D701
И
D702
Е*
С704
С706
F8701
3LN-0010CE
D704
С704-С706
0 01 AC250V
KZD029CE ХЗ
C70S
С707
150 0 4008
EZ0055CE
R703
27К
R723
2 7К
С723
1000пФ
5008
—и
-и—
D709
DX0302CE
С724
0 01
АС2503
KZ0029CE
R73S
180К
R736
160К
лисп
Телевизор SHARP 20B-SC, CV-2132CK1
GJ
ЛИСТ 2
Принципиальная схема (продолжение)
SP0080P-H28A
SP0060P-H28A
P308(SA)
R1045 22K
Q1008
R10431K
D1002
С1001
470
25В
R1046
390
R323
1К
R1006 47K D1004
0302
DX0224CE7 <
R301 10
С301 0.022
R10441K
L1003 12мкГн
2 I TRIGGER IN
3 T.C.
0603 2SD880
JE.
V 7 R875
12K
R526 100
Q5O22SC1815(GW)
25B
R524 27K
C504
F300
-I- 0.01
9 PUMP UP
R539
ЮК
С 503
100.0
35В
R647
ЗЭК
R320
ЗЗК
0640
220.0
25В
С311
.0.001
Q1001
2BC1815(GW)
C510
100.0 50В17
L304
З.ЗмкГн
ЕХ0308СЕ
8.2В
0611
24 3 I
(28.0) г4
* Ч 8 VCC
R531 Г
68К 4.4 I
«4)1-4
----—-Ч 4 SIZE
(4.1 )г4
-i—Ч 6 RAMP.GENE
(4.3)г4
7 Inf
С541
220-0“
108
(0) Al Н
5 50/60
D613
10-
IC301 |P3O1(S)
TDA7056A
(R0142PE)
R317 39K
R318 39K
L305
З.ЗмкГн
C328 470
25В
D303
Q3O4
2SC2236(Y)
R53810K
г
R510Z2K
R1023
5.6К
R/C +В
GND
GREEN
01019
РХ0290СЕ
R1047
(0.1)
Q1007
C1024
100.0
6. ЗВ
Q1009
2SC3399
R1055
100
D1047
-И-
RMC1001
RMCU0208CE
R534
2.7К
IC501 LA7837
0312
470.0
25В
R53O
10K
R528
47K
R529
С513
470.0
18В
R527
68К
M4331GE
V.SIZE
R522
100
R523
2.2К(В)
M4622GE
V-LIN
0505
R520
47 К
С509
10пФ
1000.0
25В
(0) г4
“-И1 GND
10 OSC.BLOCK
(п-ои-Ц
Ч12 OUT PUT
26.8 I
(26.8)г4
Р3|VCC (OUT)
D1003
ЕХ0322СЕ R1004
5.1В
R1003 Т7С1002
1К UL1Q.018
-10.0 18В
R100168 R1002 68
01001
С1003
100.0
6.3В
| см. стр. 116
12В
27К
Q1002
SOB
0604 2SD880
R1005
5.8K
С626
100.0
16В
С1004
D606 R646 15K
R672120
R87010K
С627
10
16В
10
0608
С628
-1± 470
25В
IC1002 IX2448CENI
(MEMORY)
SDA
VCC
SCL TEST
5.2
(5.2)
R1010
100
R1011
100
4t
С1005
100.0
6.3В
С1006
0.01
-II-
L1001
12мкГн
R1008
ЮК
Q1003
2SA1015(Y)
R1009
4.7К
114 Телевизор SHARP 20B-SC, CV-2132CK1
ЛИСТ 4
Принципиальная схема (окончание)
С1019100ПФ
R1092
ЗЗК
R1093
ЗЗК
Телевизор SHARP 20B-SC, CV-2132CK1
C203
C202 01
R8191K
1К
(3 9)
R505
470
Rf>08
2 7K
R1039
1K
(1 4)
(7 9)
(7 5)
(76)
(31)
(0)
(2 7)
(7 9)
(45)
SDA
H-OSC H-OUT
SCP
SOL
IILVCC
ROUT
IN
OUT
AFC2
FILTER
VCC
VIF
5B
C330 001
R8171K
R618 100
С331 47пФ
R509
R8151K
R815 100
jTi'GND
Р801
иг
C8O4
SOB
R806
R402 1K
R220 3 9K
GND j
0215
SOB
VIDEO !
(44)
(0)
(5 4)
(4 9)
IC801 M52343SP (PIF.SIF,VIDEO,CHROMA,DEFLECTION)
XTAL
(B-Y)
SECAM (RY)
(B-Y)
SYHC
XTAL
3 55МГц BYPASS CHROMA FILI ER TV IN
OUT 443МГц SEP IN OUT
REF
OUT
VCO
VCO
IF AGC
FILTER
VCD
GND
AFC1
FILTER
R607
100
R603
10K
C216
10000
R812
220
VCC
5B
PULSE
OUT
C602
0 01
AUDIO
OUT
R806
100
AGC
OUT
IR1042
100
R510
2 7K
R605
1K
H VCC
8B
C601
220 0
16B
GND
(VIF)
VIDEO
APC
FILTER
(RY)
IN
VCC
(ATT)
0501
2SA1015(Y)
0503
2SA1015(Y)
VIDEO
OUT
55
(73)
1204
12мкГн
DF-
EMPHA
S1008
B0015CE
AUDIO KILLER APC
CE
500КГЦ
T201 J
CIU0604CE !
; (во
IP1001
EXT GND SDA SCL
BUS
CONTROL
SET UP ,
MODESW'
C603
100
16B
0814
1000
15B J*
C815
0 01 -L-
R325 ’
56CK
C307
-r- 0 01
Si
52
32
(2 3)
(2 8)
(0)
“0801
_ +C402 J*.
R212
150K
08090 015
X802
0605
.1800n<
2SA1015(Y)
l+C808 1 0 50B
0901 47 015B
R223 4 7K
C902 0 01
7 9(7 9)
VCC
GND
PLL
CR
(RY) IN
(B-Y) IN
(B-Y) OUT (R Y)OUT GND
VCC(5B
M52325P (SECAM)
IC901
C206
IC802TDA4661 (IH-DL)
50B
SCP
PLL2
PLL1
GND
GND
BLACK(B)
(52)
(0)
(2 0)
R227
C201 1 0
Q901
ЗЭпФ
9B
50B
C810
18пФ
R903
1CK
R827
1M
C806
001
C906
47пФ
R215
47K
R236
10K
0903
0 47
R907
18K
R601
3 3K
C805
0001
R901
330
C205
22
SOB
В 0009
PE
SIF
OUT I
3401
H0007CE
C306
100-
16B
(2 4)
C802
8лФ
0506
0205
2SA1015(Y)
25
(25)
(31)
C401
0 22
(L901
]82MrfH —C905
C804 0 001
15(1 7)
C207
47 -T-
50B I
C529 _L_
22лФ -r-
L3O6
15мкГн
2 4)
C826
Б пФ
6 7(52)
R609
22
50B
RB06
100
(2 4)
R608
220
R403
560
C607 011 SOB
X601
B0008PE
4 43МГц
R404
560
TEST REF
BLACK(R)
CHROMA
IN
C907
0 01
R906
1 5K
R902
10K
R607
560
0308
330 0
15B
SF201
C0325CE
R219 10
CF301
C0084CE
5 0МГц
C22S C214
1пФ 047
C304 0 01
T202C“lD0229CE
С80Э47016В
52
(5 2)
4СП4
R343
100
0334
001
R338
3 3K
R34
C33310K
TR341
5 6K
CF302
FILC0268CE I-------
(5 0МГц) C322 | R340
C213 001 IK
R233
22OK
GND !
о VIDEO!
OUT ।
TV/AV1
L203
12мкГи
C206
100 0
16B
C209
<•0 01
Q201 ^203
2SC1906 5eK
R202
3 9K
—LZJ
R205 220
TU201
VTUVTSS602
R201
150
L202
22мкГн
AGC
BH
0204
2SA
1015
(Y)
R224 4 7K
0 01
LB02
ЮОмкГн
VIDEO IN AUDIO IN VIDEO OUT AUDIO OUT
Телевизор SHARP 20B-SC, CV-2132CK1 117
Принципиальная схема. Плата кинескопа
Осциллограммы сигналов в контрольных точках схемы
ТЕЛЕВИЗОР SONY
Модель KV-2151K
1. Неисправности источника питания и сетевого фильтра
1.1. При включении телевизора перегорает сетевой предохранитель F601
Неисправны элементы блока фильтра питания и сетевого выпрямителя. На отключенном от сети
телевизоре проверить элементы T603, T605, С626, С627, С621, С623, С625, С601 —С604, D601. Также
следует проверить исправность термистора THP601 блока размагничивания или просто временно
выпаять его, а также элементы ключевого преобразователя. Если разорвать связь между С604 и
выводом 3 T601 и после включения телевизора на С602 появится напряжение около +300 В, то следует
искать короткое замыкание в элементах ключевого преобразователя. Проверить D602, D610, D607,
IC601 (заменой), T601 (методику проверки см. в приложении). Также следует проверить целостность
разрывных резисторов R606, R613, R612, а при разрыве последних (одного из них) произвести проверку
цепей, послуживших причиной выхода из строя данных резисторов.
1.2. Нет растра и звука, отсутствуют все выходные напряжения, элемент F601 исправен
Вышли из строя элементы ключевого преобразователя. Проверить R606, IC601 (заменой), T604,
Q601, T601, D607, D610, D603, D608, D609.
1.3. Срабатывает защита, телевизор не включается, выходные напряжения
источника питания отсутствуют, сетевой фильтр и выпрямитель исправны
В этом случае следует проверить:
- элементы Q601, R628, С633, R409, D609 и (заменой) IC601;
- каналы +135 В, +21 В, +8 В источника питания на предмет короткого замыкания;
- наличие строчных импульсов обратной связи на T604 (выводы 3 и 4) и с вывода 10 T802
амплитудой около 5 В.
1.4. Периодическое изменение размеров растра по вертикали и горизонтали
В этом случае следует проверить:
- наличие сколов и трещин импульсного трансформатора Т601;
- изменение номиналов элементов источника питания. Провести подетальную проверку элементов
ИП.
2. Неисправности блока управления
2.1. Телевизор не включается
• неисправен микроконтроллер IC001 (РСА 84С 840Р — 012);
• нет напряжения питания микроконтроллера. Проверить +5 В на выводе 42 IC001. Если его нет —
проверить стабилизаторIC004;
• не разблокируется запуск строчной развертки. Проверить цепь: вывод 41 IC001, Q001, Q007,
вывод 29 IC502.
2.2. Телевизор не настраивается на программы на всех диапазонах
• неисправен микроконтроллер IC001. Следует проверить в режиме настройки наличие сигналов
выбора поддиапазона UHF (вывод 10), VHFL, VHFH (выводы 7, 8) на микроконтроллере IC001 и
их прохождение на тюнер TU101 через ключи Q101, Q102, Q103. Также следует проверить цепь
формирования напряжения настройки: VC (вывод 1 IC001) — Q006 — R015 — R106 — Q104 —
вывод VC тюнера TU101. Также следует проверить R043, IC005, R042;
• неисправен тюнер TU101;
• нет питания +12 В на тюнере.
2.3. Телевизор не настраивается на программы на одном или на двух диапазонах
• неисправен тюнер TU101;
• неисправны ключи выбора поддиапазонов Q101, Q102, Q103;
• неисправен микроконтроллер IC001.
2.4. Не работает управление с ПДУ
• неисправен ПДУ. Заменить батарейки ПДУ, проверить наличие управляющих импульсов на
инфракрасном светодиоде пульта при любой нажатой кнопке. Проверить светодиод, ключевой
транзистор ПДУ;
• неисправна микросхема фотоприемника IC003 (вывод 2);
• неисправен микроконтроллер, или сигналы управления с ПДУ не доходят до него (см. вывод 35
IC001);
• заменить кварцевый резонатор ПДУ, затем резонатор Х001 на базовой плате телевизора.
2.5. Не хранится информация о характеристиках канала (громкость, яркость и т.д.)
• неисправен микроконтроллер IC001;
• неисправна микросхема памяти IC002 (ST24C02AB1);
• нет питания +5 В на IC002 (вывод 8);
• разрыв шины 12С между IC001 и IC002 (IC001 — выводы 40, 39; IC002 — выводы 5, 4).
2.6. Не отображается на экране служебная информация
• неисправен микроконтроллер IC001 (см. вывод 23);
• неисправен Q004;
• неисправен видеопроцессор IC302 (см. вывод 2).
2.7. Не работают кнопки панели управления
Заменить неисправную кнопку.
Заменить микроконтроллер IC001.
2.8. Не регулируется громкость
Проконтролировать изменение скважности импульсов управления при регулировке громкости на
выводе 2 IC001. Если изменения скважности нет — заменить IC001.
Проверить цепь регулировки громкости: вывод 2 IC001, R002, R013, D004, вывод 16 IC02.
2.9. Не регулируется насыщенность
Проконтролировать изменение скважности импульсов цепи управления насыщенностью на выводе
4 IC001.
Проверить изменение напряжения регулировки яркости после фильтра (R003, С023, R062) на
выводе 16 видеопроцессора IC302. Если изменение напряжения управления есть, а насыщенность не
регулируется — заменить IC302. Если напряжение не изменяется — заменить IC001.
2.10. Не регулируется яркость
Проконтролировать изменение скважности импульсов цепи управления яркостью на выводе 3
IC001.
Проверить изменение напряжения регулировки насыщенности после фильтра (R059, С021, R061,
D009) на выводе 20 видеопроцессора IC302. Если изменение напряжения управления есть, а яркость не
регулируется — заменить IC302.
2.11. Не регулируется контрастность
Все то же, что и в пп. 2.9 и 2.10. Цепь управления контрастностью: вывод 5 IC001, вывод 19 IC302.
Проверить также диод D007.
2.12. Не включается блокировка звука MUTE
Проверить цепь блокировки звука; IC001 — вывод 15, IC201 — вывод 4.
2.13. Не переключается телевизионная система (B/G, D/K)
Проверить при переключении системы изменение потенциала на выводе 38 IC001.
Заменить блок конвертера (на схеме не показан).
3. Неисправности блока строчной развертки
3.1. Нет высокого напряжения, слышен сильный писк из TDKC, который затем
пропадает, телевизор не включается
• неисправен строчный трансформатор T802;
• короткое замыкание в цепях TDKC T802.
3.2. Телевизор не включается
• не запускается генератор строчной развертки. Проверить наличие строчных запускающих им-
пульсов на выводе 29 IC502;
• неисправен микроконтроллер IC001. Проверить прохождение сигнала включения с вывода 41
IC001 через Q001, Q007 на вывод 29 IC502.
Проверить наличие напряжения +135 В на коллекторе Q802. Проверить элементы Q801, Q802, T801,
D820, внешние элементы TDKC, TDKC T802, D801, D802.
3.3. Геометрические искажения растра по горизонтали
Если резистором RV801 и катушкой L806 не удается компенсировать искажения, то следует прове-
рить IC801 (ВА 8558), Q803, заменить L806, Q802.
3.4. На экране вертикальная полоса
• проверить элементы: R813, С808, С812, R806, R814;
• неисправна строчная отклоняющая система (обрыв).
3.5. Неисправности задающего генератора строчной развертки
Нет строчной синхронизации. Если не удается установить нормальное изображение резистором
RV502 — проверить конденсаторы С513, С514. В противном случае заменить IC502.
Восстановить центровку с помощью RV504, проверить внешние элементы транзистора Q802.
4. Неисправности блока кадровой развертки
4.1. На экране горизонтальная полоса
Обрыв отклоняющей системы.
Проверить элементы канала +24 В, от которого питается кадровая развертка- обмотка 9 — 11 Т802,
R819, D807, С824.
Проверить внешние элементы микросхемы IC501.
Заменить микросхему IC501.
4.2. Нет кадровой синхронизации
Проверить прохождение кадровых запускающих импульсов с вывода 4 IC502 на вывод 5 IC501.
Неисправный элемент заменить.
4.3. “Завороты” изображения в верхней или нижней части экрана
Проверить элементы С536, С527, С502, С505.
4.4. Нарушена центровка по вертикали
Если резистором RV501 не удается восстановить центровку — заменить IC501.
4.5. Трапецеидальные искажения растра по вертикали
Короткозамкнутые витки в отклоняющей системе — заменить ОС.
5. Неисправности радиоканала
5.1. Нет звука
Неисправен усилитель мощности НЧ IC201. Проверить микросхему IC201, громкоговоритель.
Если есть звуковой шум и в наличии нормальное изображение — неисправна плата радиоканала
(блок А1).
Проверить цепь: вывод 15 IC502 — Q504 — Q307.
В противном случае заменить плату радиоканала (блок А1).
6. Неисправности блока цветности
6.1. При приеме черно-белого изображения экран светится зеленым,
пурпурным или голубым цветом
• неисправен один из видеоусилителей платы кинескопа. Проверить соответствующий усилитель
(лучше перестановкой элементов с соседнего канала);
• неисправен видеопроцессор IC302 (см.выводы 1, 3, 5).
6.2. На экране видны светлые линии обратного хода луча
Ускоряющее напряжение больше нормы. Проверить элементы канала регулировки ускоряющего
напряжения на плате кинескопа. Заменить T802.
6.3. Нет цветного изображения
• неисправна микросхема IC331;
• неисправны внешние элементы декодера IC331. Проверить работоспособность кварцев Х332,
Х331, ключа Q306, а также поступление сигнала SCP с вывода 30 IC502 на вывод 24 IC331,
• неисправна IC301. Если сигналы R-Y и B-Y с выводов 1, 3 IC331 подать в обход IC301 на выводы
17, 18 IC302 и появится цветное изображение — заменить IC301.
6.4. Искажения цветного изображения
• расстроен опорный контур декодера SECAM (RV331, L331, С334 и др.);
• неисправна микросхема IC301.
6.5. Периодически произвольно пропадает цветное изображение
• неисправны кварцы Х331, Х332;
• неисправна микросхема IC331;
• неточно настроен телевизионный канал;
• слабый сигнал в телевизионной антенне;
• расстроены элементы фильтра L301, LV301.
6.6. На экране отсутствует один из основных цветов
• неисправен один из элементов цепи прохождения сигналов R-Y, B-Y — IC331, IC301, IC302;
• неисправен видеоусилитель на плате кинескопа.
6.7. Цвет в одной цветовой системе есть, в других нет
• неисправны кварцы Х331, Х332;
• неисправна микросхема IC331;
• неисправен один из элементов: Q303, Q304, Q306, D331, D333, D332;
• проверить исправность элементов: С356, R399, С334, R346, С361, RV331, L331.
6.8. Изображение многоконтурное
• плохое качество приема в данной местности (отражения);
• обрыв яркостной линии задержки DL301.
7. Неисправности телетекста (плата V)
7.1. Нет одного или нескольких составляющих цвета телетекста
Проверить цепи прохождения сигналов R, G, В от платы телетекста (V) до видеопроцессора (IC302),
транзисторы Q7, Q6, Q5 и микросхему IC2 (выводы 15, 16, 17) платы телетекста.
7.2. Изображение телетекста отображается одновременно
с телевизионным изображением
Проверить цепь прохождения сигнала BLK: вывод 19 IC2, Q4, контакт 1 CNV2, контакт 1 CNA43,
вывод 11 IC302.
7.3. Не отображается телетекст
• не проходит сигнал VIDEO на вывод 8 IC2 (плата телетекста);
• нет +8 В на контакте 6 CNA42;
• перегорел предохранитель PS1 на плате телетекста;
• проверить исправность транзисторов Q1, Q2, Q3;
• неисправны схемы IC2, IC3;
• проверить наличие сигналов управления SCL и CDA на CNA43 с IC001.
7.4. Нет загрузки в память телетекста
Проверить наличие обмена информацией между IC2 и IC3 по линиям: WE, DE, АО — А12, DO — D7.
7.5. Нет управления телетекстом
Неисправны IC001 или IC2.
Структурная схема
Принципиальная схема. Конвертер звука, плата телефона
D714
DA204K
D714
DA204K
v 2i
TO A BOARD
CNA31
CNO72
1 BIN
2 GIN
3 RIN
4 A/C
5 GND
6 128
Принципиальная схема. Плата кинескопа, кинескоп
Принципиальная схема. Микроконтроллер (начало)
см. стр. 128
126 Телевизор SONY KV-2151K
JMCT
128 Телевизор SONY KV-2151K
SIF OUT
GND
DET
I NT FM
GND
SIF IN
A1 BOARD
C819
0806
RGP0217 -i- 00047
2kB
G2 RECT
500В
C817
R8S1
470K
C123
100ПФ
C512
0068
100B
R850
22
R136
470
СОЮ1
5 5МГц
C126
0 01
D450
QTZ6 6A
D805
RGP10G
190В RECT
CNA11
6Р
Q505
2SA1037K
R510
ЗЗК
D504
DAN202K
PROTECT
D417
DAP202K
PROTECT
-н-
С816
470пФ
С157
R149 47пФ
220
D503
---1SS133
ZkPROTECT
CNA83 H-SHIFT
3P D810
GP08B
CF501
IF/JUNGLE
C537
25B
C528
C820
0802
COATING F
R804
T802 FBT R424 TOK
R824 100
5
R609
Q803
C517
0 022
R810
82K
R816
27 OK
RV801
47K
H SIZE
R811
120K
R802
10K
R523
1 5K
R807
6 6K
C112
47пФ
R821
2 7K
R605
47K
R806
1K
C813
0 001
С135
0022
D803
RGP10G
5
*
С808
0 82
100В
С825
0 01
400В
D820
1SS133
С515
0 047
G802
220пФ 500В
С815
22
2SD1761-E 27К
PIN OUT
ТО С BOARD
CNC72
С530
470ПФ
С840С801
047 0 004
L805
27мкГн
С807
ЮООпФ
2КВ
R822 1 8К
L801
0 7мкГн
L107
12мкГн
LXl BU508AS2
f<J ""] L602 Н OUT
1 ЭмкГн
ЛИСТ 4
Телевизор SONY KV-2151К 129
С518
68пФ
C518 100пФ
IC102
*
О
5
*
IC502
TDA8304B
С521
10
10В
R007
470
[Ж г11-!
k-l V 4 7мкГн
TDA3827
FM SIF
R519 1К
Q504
2SC2412K
CVBS-
AMP
R109
470
12B
CVBS-AMP
R153
470
Q106
2SC2412K
D110
MZS51NB2
R115
680
R119
680
L102
ЮмкГн
Q107
2SA
1037К
CVBS
АМР
I D416
i k DAP2-2K
iJA CORRECT
C476
0 068
100B
PS801 0 BA
T601
HRT
см стр. 127
D602 RGP15J PIN MOD
----- D811
GP08B
C824
470
D808
RGP10G
14V-RECT
С823
22
IC802
L78M12CV
12В REG
L608
82мКГн
R425 220
2SA1037K BLK SW
D807
RGP10G
25V-RECT
RV501
ЮК
V-CENT
Q801
2SC2666-LK Г
H DRIVE _|+
C804 ""Г
Ю0 -L-
16B
IC801
ВА4558 PIN OUT
R808
56K
C611
0 82
160В
R614 3 3K С809 0 01
500В
SG801
C814
160B
С612
01
250В
L807
4 7мКГн
250B
C816
0 022
250B
Co 22
0 001
500B
R620
047
R617
Б2К
6 H1
5 H2
4 NC
3 E
2 190B
1 G2
CNA81 1 1
6Р
ТО С BOARD
CNC72
CNA82
6Р
Принципиальная схема. Микроконтроллер (окончание)
130 Телевизор SONY KV-2151K
Принципиальная схема. Телетекст
ТО A BOARD
CNA42
Д CNV1
* Ь ЮР
GND 1
ST TV 2
VIDEO 3
GND 4
ST BY 5
6B 6
GND 7
GND 6
9
GND 10
I
ТО A BOARD
CNA43
A CNV2
* * ЮР
BLK 1
В 2
G 3
R
GND 5
TCLK 6
TDAT 7
GND 8
NTV 9
PON 10
IC3
FCB61C65-70P
Телевизор SONY KV-2151K
ТЕЛЕВИЗОР SONY
Модель KV-X2151K
1. Неисправности блока питания и сетевого фильтра
1.1. При включении телевизора перегорает сетевой предохранитель F601 (плата F)
• Неисправны элементы фильтра питания и сетевой выпрямитель
о выпаять терморезистор системы размагничивания ТНР601, отключить плюсовой вывод С604
от вывода 3 Т601. Проверить элементы: С1602, LF1601, LF1602, С1601, LF1603, С601 —С604,
D601.
• Неисправна система размагничивания
о установить на место ТНР601;
о проверить исправность катушки размагничивания DGC и терморезистора ТНР601, конденса-
тора С1607.
• Неисправен ключевой преобразователь
о соединить плюсовой вывод С604 с выводом 3 Т601
о проверить исправность следующих элементов:
- Q602, С613, 618, R651, С611, Q602, D603 — D605;
- IC602 заменой.
1.2. Нет растра и звука, не работает дежурный режим, F1601 исправен,
на коллекторе Q602 напряжение +300 В
Проверить элементы: Q604, D609, D621, R610, R601, D606, С605, IC601, D606, D607, D602, С608,
R607, R611, Т601.
Проверить выходные выпрямители блока питания, нагрузки блока питания.
1.3. Нет растра и звука (то же, что и п. 1.2.), иногда из трансформатора Т601
слышен прерывистый звук высокого тона
Проверить обмотки трансформатора Т601 и выходные выпрямители каналов:
- + В (+135 В) — обмотка 12 — 14 Т601, L602, D611, С621;
- +12 В —обмотка 15 — 16Т601, L603, PS601(2A), С615, D610, Q607, PS603, D616, D618, D620;
- +5 В — обмотка 15 — 17 Т601, PS602 (2А), С616, D613, С622, Q601, IC604;
- +15 В —обмотка 18 —20Т601, PS604 (2А), D613, D614, R625, L605, С225.
Если данные элементы исправны, следует искать короткое замыкание в нагрузках данных каналов
1.4. Телевизор не включается из дежурного режима
Проверить наличие сигнала STAND-BY на выводе 29 микроконтроллера IC001. Если его нет —
заменить IC001.
Проверить тракт включения телевизора: Q605, Q606, Q609, IC608, D624, D623, Q607, Q608, Т602,
Q271, IC601 (заменой), Q009, С027.
2. Неисправности блока управления
2.1. Не включается телевизор (индикатор STAND-BY светится)
Проверить прохождение сигнала STAND-BY с вывода 29 IC001 на ключи Q605, Q608, Q606, а также
работу ключа Q607, через который поступает напряжение +12 В на вывод 8 IC501 (задающий генератор
строчной и кадровой разверток). IC501 формирует строчные запускающие импульсы (вывод 10) и
кадровые запускающие импульсы (вывод 3).
2.2. Нет настройки на телевизионные программы
Прежде чем искать данную неисправность, следует обратить внимание на то, что микроконтроллер
IC001 управляет большинством устройств в телевизоре по шине 12С (сигналы SCL, SDA).
Тюнер — одно из исполнительных устройств (см. схему платы А), которое управляется микроконт-
роллером IC001, начиная от выбора поддиапазона и кончая самим процессом настройки. При наличии
данной неисправности следует, что или микроконтроллер выдает неправильные команды управления
тюнером (не выдает их вовсе) или тюнер их не отрабатывает.
Следует заменить тюнер, не забыв проверить его питающие напряжения +12 В, +5 В, +33 В. Если
зто ни к чему не привело — заменить IC001.
2.3. Телевизор не управляется с ПДУ
Неисправен ПДУ. Проверить батарейки ПДУ, проверить наличие импульсов управления на свето-
диоде пульта при любой нажатой кнопке (это просто проверить, подсоединив к светодиоду пульта любой
светодиод свечения видимого диапазона — красный, зеленый). Наличие вспышек светодиода говорит
об исправности элементов пульта.
Требуется еще проверка кварцевого резонатора ПДУ.
Проверить тракт приема управляющих сигналов с ПДУ: импульсы должны формироваться на
выводе 2 IC1651 (плата Н2, сигнал SIRCS) и поступать на вывод 25 IC001. Если на выводе 25 IC001
присутствуют импульсы управления, a IC001 не отрабатывает команд управления, следует последова-
тельно заменить: кварцевый резонатор ПДУ, CF001, IC001.
2.4. Не хранится информация о характеристиках канала.
Проверить питание +5 В на выводе 8 IC005, а также прохождение сигналов SCL, SDA с выводов 32,
31 IC001 на выводы 6, 5 IC005. Заменить последовательно IC005, IC001.
2.5. Не отображается на экране служебная информация (зеленый цвет)
Проверить цепи высветки служебной информации: вывод 37 IC001 — вывод 7 разъема CHAR
В32 — вывод 7 разъема CHAR — D32 — R332 — (далее плата В) — Q311 — С313 — вывод 22 IC301
(видеопроцессор TDA 4580 V7).
2.6. Не работают кнопки на панели управления телевизора MODE
Проверить следующий тракт: выводы 7, 8, 9 IC001 — выводы 1,2,4 IC002 — кнопки управления “+”,
MODE (плата Н1).
2.7. Не производятся оперативные регулировки
Не работает регулировка громкости, блокировка звука
В первом случае проверить цепь: вывод 30 IC001 (плата D) — Q009 — R061 — Q251 — Q261.
Транзисторы Q251, Q261, открываясь сигналом MUTE, блокируют прохождение НЧ-сигналов R-IN, L-IN
на вход усилителей мощности НЧ IC251, IC261 (вывод 1).
Регулировка громкости осуществляется по шине 12С. Исполнительным устройством регулировки
громкости является IC201 (плата Л, выводы 24, 25). При данной неисправности омметром прозвонить
шину l2C (SDA, SCL) от микропроцессора IC001 (выводы 31, 32) до IC201 (выводы 24, 25), проверить
питание +12 В на выводе 16IC201, в противном случае заменить IC201.
Не работают регулировки контрастности (PIC), яркости (BRT), цветности (COLOR)
Регулировки осуществляются от микропроцессора IC001 по шине 12С через декодер шины l2C IC302
(все на плате В) видеопроцессором IC301 (TDA 4580-V7) по цепям:
- вывод 2 IC302 — COLOR — вывод 16 IC301;
- вывод 16 IC302 — BRT — вывод 20 IC301;
- вывод 11C302 — PIC — вывод 19 IC301.
3. Неисправности блока строчной развертки,
синхропроцессора
3.1. Телевизор не включается, задающий генератор строчной
развертки не работает
Проверить наличие питания +12 В выводов IC501. Проверить, проходит ли сигнал синхронизации с
вывода 7 IC501 на блок питания. Если на выводе 3 IC501 нет КСИ, а на выводе 10 — ССИ, заменить
IC501.
3.2. Нет высокого напряжения, слышен писк, телевизор не включается
• неисправен TDKC Т802;
• большая нагрузка в выходных цепях TDKC Т802.
3.3. Телевизор не включается. Задающий генератор работает
Проверить наличие питания на коллекторах транзисторов Q805, Q804.
Проверить цепь ССИ: вывод 10 IC501 — Q805 — Т801 — Q804 — Т802.
3.4. Изображение нелинейно по горизонтали
Отрегулировать нелинейность изображения регулятором L805, в противном случае проверить
конденсаторы С812, С811, С815, строчную ОС H-DY.
3.5. На экране вертикальная полоса
Прозвонить строчную отклоняющую систему H-DY на обрыв, а также проверить цепь: Q804, контак-
ты 1, 2 D84, строчная ОС, контакты 3, 4 D84, С811, L805, L810, корпус.
4. Неисправности блока кадровой развертки
4.1. На экране горизонтальная полоса
Проверить на обрыв кадровую отклоняющую систему V-DY.
Проверить +27 В на выводе 2 IC502, коллекторе Q505.
Проверить транзисторы Q505, Q506.
Проверить микросхему IC502 (заменой).
4.2. “Завороты” изображения на верхней или нижней части экрана
Проверить элементы: С536, D513, D512, D504.
Заменить микросхему IC502.
4.3. Нарушена центровка по вертикали
Отрегулировать центровку с помощью регулятора RV1506 (расположен на плате Л).
Проверить исправность транзисторов: Q505, Q506.
4.4. Нет кадровой синхронизации
Проверить прохождение КСИ по цепи: вывод 3 IC501, R560, R537, вывод 1 IC502.
Если кадровые запускающие импульсы амплитудой не менее 3 В присутствуют на выводе 1 IC502,
а синхронизации нет, — заменить микросхему IC502.
4.5. Подушкообразные или бочкообразные искажения растра
Отрегулировать искажения потенциометром RV1505, RV1503 (плата Л).
Проверить прохождение колоколообразных импульсов от вывода 5 IC1501 (плата Л) и до L804
(далее плата D), R831, С819, С814, С820. В противном случае заменить IC1501 (ТЕА2031А).
5. Неисправности радиоканала
5.1. Растр есть, изображение и звук отсутствуют
Проверить наличие питания +12 В на выводе 9 блока VIF101. Если питание есть — заменить блок
VIF101.
5.2. Нет звука (слышен сильный треск)
Так как система звука в России D/K (6,5 МГц), то, скорее всего, неисправны элементы IC105, CF101,
CQ101 (плата А).
Проверить ключ IC101.
Проверить стереоразветвитель (плата IFG) IC3.
Проверить коммутатор B/G / D/К 10103 (плата A) Q123 и Q124, управляемые с вывода 6 10103.
Отметим, что 10103 управляется микроконтроллером по шине 12С.
6. Неисправности блока цветности
6.1. При приеме черно-белого изображения на экране преобладает (отсутствует)
один из цветов
Проверить видеопроцессор IC301 (плата В). Для этого измерить режим по постоянному току на
выводах 5, 3, 1 10301. Потенциалы на этих выводах должны быть приблизительно равны. Если этого
нет — отключить D315 — D320, отключить входные сигналы R, G, В (выводы 21 — 23 IC301). Если
это ни к чему не привело — заменить микросхему IC301.
Неисправен блок С (видеоусилители) — проверить в неисправном канале элементы.
6.2. На цветном изображении наблюдается засветка растра одним из цветов
• Неисправен декодер IC331
о в системе SECAM отрегулировать баланс контуром L331. В противном случае заменить IC331.
• Неисправна микросхема IC332
о проверить питание +5 В на выводах 9, 1, 2 IC332;
о проверить наличие стробирующего сигнала SCP на выводе 5 IC332;
о заменить микросхему IC332.
7. Неисправности блока телетекста (плата V)
7.1. Нет одной или нескольких составляющих цвета телетекста
Проверить цепи каналов R, G, В от платы телетекста (V) до видеопроцессора IC301 (плата В).
Проверить транзисторы Q5, Q6, Q7, микросхему IC2 (заменой).
7.2. Изображение телетекста “накладывается” на изображение
Проверить тракт формирования сигнала BLK: D9 — Q4 — D5 — D6 — вывод 11 IC1. В других
вариантах платы телетекста сигнал BLK формируется на выводе 19 IC2 (BLAN).
7.3. Не отображается телетекст
• Видеосигнал не поступает на вывод 8 IC2 платы V
о проверить поступление на плату V +7 В от платы D;
о проверить предохранитель PS1 (0,6 А);
о проверить наличие питания +5 В на выводе 10 IC2. Если его нет — проверить стабилизатор на
элементах Q1, D1, Q2 и ключ Q3.
7.4. Не хранится информация страниц телетекста
Заменить схему памяти IC3.
7.5. Нет управления телетекстом
Заменить IC2.
Проверить наличие сигналов SCL, SDA на шине 12С между микроконтроллером телевизора IC001 и
платой телетекста V.
Структурная схема
Принципиальная схема. Тюнер, УПЧЗ, переключатель B/G, D/K
Л
220 ~т~
SDA
B/G
R108
CHIP
D/K
PRC
—| Корпус
R153
220
C177
001 мкФ
L101
ЗЗмкГн
R118
ЗЗк
CHIP
R118
150
CHIP
R101
100
CHIP
A-11
ЮР
GREY
C100
01 мкФ
Q126
DTA144ES
TU101
UV-816(PLL)
R105
18k
CHIP
L102
22мкГн
EL0606
L107
1мкГн
EL0606
L100
560мкГн
EL0606
R193
10k
CHIP
C101
22мкФ
D BOARD
D-11
C1MT 1
C2MT 2
C4 3
L OUT 4
Корпус 5
R OUT 6
4LEVEL 7
NC 8
Корпус 9
Корпус 10
D-12 ЮР GRY BTOB-S
Корпус 1
VIDEO 2
Корпус 3
AFT 4
33B 5
5V 6
SCL 7
SBA 8
Корпус 9
12B 10
D BOARD
D-12
D-15
WHT
LARGE
COATING
EARTH ASSY
СЮ8
22мкФ
R107
22k
CHIP C104
___ 47мкФ
INT
IRC
R1
C102
470мкФ 16B
VDD
SCL1
B2HACI12
R110
Юк
CHIP
СЮ9
470лФ
CHIP
C138
0 1мкФ
Q124
DTC144ES
0123
DTC144ES
R104
18k
CHIP
R109
33k
CHIP
IC103
PCF8574
Q125
DTC144ES
IC101 MC14O52BCP AUDIO SW
IC103 PCF8574 EXPANDER
IC105 TBA129 FM SIF
Q113 2SC2412K AUDIO AMP
Q114 2SC2412K AUDIO AMP
Q115 2SC2412K AUDIO AMP
Q116 2SC2412K AUDIO AMP
Q123 DTC144ES MUTE SW
Q124 DTC144ES MUTE SW
Q125 DTC144ES MUTE SW
Q126 DTA144EK MUTE SW
VIF101
IFG3895
A
TUNER SIF VIF
:M SIF AUDIO SI
C151
47мкФ
R154
560
CHIP
C155
47 мкФ
R152
1k
CHIP
L108
12мкГн
R153
1k
CHIP
C152
0 047мкФ
100B
MPS
IC105
TBA129
CF101
6 5МГц
I
R155
1k
CHIP
C154
0 01 мкФ
GND
0115
2 2м кФ
0122
47 мкФ
С121
47 мкФ
R123
15k
CHIP
R124
15k
CHIP
C171
470пФ
CHIP
C153
0 01 мкФ
R166
15k
CHIP
R125
15k
CHIP
SIF102
0127
100 мкФ
0128
47мкФ
R128
120
CHIP
R185
12k
CHIP
15k
CHIP
A-13
12P
GRY
BTOB-S
Q114
2SC2412K
R164
12k
CHIP
R162
82k
CHIP
R130
2 2k
CHIP
R161
47k
CHIP
IC101
MC14052BCP
GND
SIF
AFT
TUAGC
VIDEO
12B
GND
R194
47
CHIP
R195
47
CHIP
IFG BOARD
IFG-13
12 E
11 SIF
10 PRC
9 E
8 CH1
7 4LEVEL
6 CH2
5 E
4 HP
3 12B
2 VIDEO
1 E
R122
8.2k
CHIP
R121
10к
CHIP
C123
0 01 мкФ
CHIP
C172
470лФ
CHIP
R169
2 7k
CHIP
R167
27k
CHIP
0116
2SC2412K
R129
2 2k
CHIP
R163
82к
CHIP
С129
47мкФ
елевизор SONY KV-X2151K 137
D-65
Принципиальная схема (начало). Блок питания
ЗР
WHT
MINI
DGC
NC
DGC
DGC
D-66
2Р
WHT
MINI
I
С1607
О 0047мкФ
250В
DGC CHK }~
DGC СНК |T
ТНР601
С603
О 0047мкФ
250В
D-62
ЗР
WHT
VH
AC IN
NC
NC
AC IN
F BOARD
F-62 |
JW225
С160S
О 0022мкФ
400В
R1601
47к
LF1601
JW224
C1602
0 47 мкФ
1604
47 к
С1606
JW
С1601 _|_
О ЗЗмкФ —|—
300В
RW
у»
JW197
R1603
LF1603
JW196
С 602
О 0047мкФ
260В
V
R1602
D609
MTZJ33A
R623
22к
CHIP
2 2 RS
м
D617
ISS133
R616
120к
CHIP
0619
MTZJ33A
C605
220мкФ
35В
D621
MTZJ33A
R606
1 2к
chip z±z
§ 8
С633
ЮОпФ
С617
100 мкФ
R613
100
CHIP
R604
100
CHIP
0604
2SA1037
С 607
О 001 мкФ
ЮОВ
I
I
I
0607
RGP10G
R1605
62М
D606
RGP10G
С1603
2200лФ
400В
С1604
10~
[Z1R606
= 16к
Т* RS
0602
RGP10G
R607
47к
Г1 -I— С627
I ГТ О 001 мкФ
PRV601 BCHIP
С606 470
660пФ
CHCHIP
I L601
С620 1 ЭмкГн
0 47мкФк ।
50В < 1
MPS
С606
4 7мкФ
R609
16
CHIP
С611
47мкФ
IC601
ТЕА2260
R€
3
Cl
D603
GP06D
D604
GP06D
D605
GP06D
R651
100
CHIP
| С612
—0 001мкФ R612
ЮОВ 1к
С632
О 001 мкФ
В CHIP
НТ
R633
1к
CHIP
PS601
R614
100
RW
D272
ISS133
D271
MTZJ13B
0601
O45B60L-F
0271
2SC2412-K
R273
Юк
CHIP
R272
Юк
CHIP
0603
2SB1357T114EF
С614
ЗЗОпФ
500В
PS602
£4
$4
£4
D613
RGP15J
D614
RGP15J
R617
330
CHIP
С 604
22 Ом кФ
400В
С616
ЗЗОпФ
500В .
С601
О 0047мкФ
250В
D611
ERD29-08J
L605
55мкГн
L607
47мкГн
EL0607
С621
100 мкФ
160В
R271
660
CHIP
135В
IC606
МС7612СТ
С624
ЮОмкФ
R616
560
RS
н
L602
О 45мкГн
0623
ISS133
R619
Юк
CHIP
0624
ISS133
Рем стр 141
L606
22мкГн
14В
0609
2SD769
С631
4 7мкФ
С625
ЮООмкФ
16В
0606
2SC2412-K
R622
Юк
CHIP
R620
22к
CHIP
R653
100
RW
+ С615
___ 1500мкФ
25В
0610
; сти 12s
R626
330
CHIP
0630
MTZJ15A
R636
Юк
CHIP
0607
2 SO2096
R629
330
CHIP
D606
ERC25-065
—вж
D612
CTU-12S
PS604
PS603
ОБА
D616
MTZJ5 6В
С616
ЗЗОпФ
2 кВ
R625
220
RS
R543
015
С613
О 0022мкФ
2 кВ
РР
R634
390
' Q601 RS
2SB1357T114EF
С623
47мкФ
ГТ 06А
R635
0616
MTZJ6 2В
С626
10м кФ
D622
1SS133
R626
Юк
CHIP
R626
15к
CHIP
D620
DA2D4K
138 Телевизор SONY KV-X2151K
С622
2200мкФ
16В
Q605
2SC2412K
ТЕА7605
0606
2SC2412 К
L603
47мкГн
EL0607
R624
5 6к
CHIP
§“S
i
2 <£> C
go
Й
C263
О 001мкФ
go
стр
°ss
§8 2k
ЙЙ
Q Ш Z
зХи6О)| 91
jAudoji Zl
1N30 Н 91
921 SI
2 19V н
1 19V u
Sid Н 2k
oAudO)| Ц
oXudo> 01
3ZIS Л 6
3ZIS Л 9
xN30 Л L
MVS Л 9
Wd Л S
ONV Л ►
8/г £
1П0 d г
oXudoji
£ й i
2-o
8§
C253
0 001 мкФ
2-o
2^6
Q251
2SC2412 К
Q261
2SC2412K
3 =
Ш4
R536 150k' CHIP HH
C512 0 1мкФ 100B C506 0 022 250B^ MPS
2^5
l~t> ~[> t..
Принципиальная схема (продолжение). УПЧИ, синхропроцессор, УНЧ, кадровая развертка
о
I
о
£
ш
2Q
Ш
(*)
©
£
II____________
I
L____________
D-81
ЗР
:MINI
Н2 1
NC 2
Н1 3
0-83
2Р
:MINI
Корпус
Корпус
С BOARD
С-81
о
FDY л "
х
R059
R060
CHIP
CHIP
R004
CHIP
R027
100
CHIP
C006
100пФ
CHIP
R028
100
CHIP
R002
470
CHIP
R057
100
CHIP
§
0005
MTZJ5 6B
0006
OTC144EK
R061
4 7k
CHIP
R029
10k
CHIP
R036
10k
CHIP
R031
22k
CHIP
R079
10k
CHIP
__ C027
_L 47мкФ
2
CHIP
s
g
4066
3
s
D007
MTZ3 9B
CF001
12МГЦ
C003
2 2мкФ
D003
ISS133
C003
100 пФ
CHIP
R055
330
CHIP
C002
0 001 мкФ
3216
Q010
2SC2412K
Q002
DTC144EK
4040
15k
CHIP
C619
2200мкФ
16B
R014
33 k
CHIP
R072
10k
CHIP
R094
10k
CHIP
I
D-18
2P
BLK
S-MCRO
I
IC001
SDA20560 A012
R070
CHIP
R071
CHIP
cm. cmp. 138 |
1 7B
2 Корпус
0005
OTC144EK
0009
2SC2412-K
R001
470
CHIP
R006
10k
CH'P
R073
10k
CHIP
R095
10k
CHIP
R096
10k
CHIP
C031
0 22мкФ
25B
(TUNING CONTROL!
POWER CONTROL
AUDIO OUT,
L H/V OUT 1
R030
10k
CHIP
R062
R003
CHIP
D-44
6P
WHT
S-MICRO
1 F/R
2 Y/C
3 LED 1
4 LED 2
5 Корпус
6 12B
JI BOARD
JI-44
R007
4 7k
CHIP
CHIP
R005
22k
chip
R009
10k
CHIP
10k
CHIP
4098
CHIP
R003
10k
CHIP
R012
10k
CHIP
R013
10k
CHIP
CHIP
R015
3 3k
CHIP
R091
470
CHIP
R017
39k
chip
D-2
7P
WHT
S-MICRO
7 LEDB
6 LEDA
5 NC
4 RES LED
3 Корпус
2 +5B
1 SIRCS
H2 BOARD
H2-2
£
a
CD
э
CD
CD
о
0)
О
x
CM
Принципиальная схема (продолжение). Микроконтроллер
Принципиальная схема (окончание). Разъемы подключения модулей
§
D-21 ЮР
GRY :ВТОВ-Р
D-31 ЮР
GRY :ВТОВ-Р
Корпус
14В
Корпус
Корпус
7В
ST, BY
Корпус
VIDEO
10 VIN
9 V BLANK
6 Y OUT
7 7B
6 VOUT
5 fC-SWITCH
4 COUT
3 Корпус
2 SDA
1 SCL
В BOARD В-31
10
Корпус
V BOARD CNV-1
D-22 ЮР
GRY -.ВТОВ-Р
PON
Корпус
ТРАТ
TCLK
Корпус
RIN
GIN
BIN
BLK
V BOARD CNV-2
HUE
ST.BY
MUTE
CHAR
P/ON
Корпус
+12B
SCP
+BLK
ABL
В-32 ЮР
GRY :ВТОВ-Р в BOARD В-32
12В
R066
2.7 к
.CHIP
JW240
1 BLK1
2 BOUT
3 GOUT
4 ROUT
5 Корпус
6 BLK
7 TEXTS
6 TEXT G
9 TEXTR
10 Корпус
D-33
10P
GRY
.BTOB-P
В BOARD B-33
R067
270
w
D-11
ЮР
С1МТ
С2МТ
LIN
Корпус
R IN
4-LEVEL
NC
Корпус
Корпус
В-12
ЮР
1 Корпус
2 VIPEO IN
3 Корпус
4 AFT
5 33В
6 5В
7 SCL
6 SPA
9 Корпус
10 12В
0-41
16Р
МОРЕ 1
МОРЕ 2
Корпус
SPA
SCL
4 LEVEL
7 R
6 G
9 В
10 BLK
11 Корпус
И Н Ч| 12 С IN
13 Корпус
14 Y IN
15 Корпус
16 VIN
17 Корпус
16 V TV OUT
Г
•.S-MICRO
CD
э
CD
CD
X
ы
О
О)
О
:><
м
-х
СП
AUDIO CONTROL.
AV INPUT. Y/C INPUT.
SCART VIDEO OUT.
EAST-WEST CORRECTlOb
R201
18к
R241
С224
0.01 мкФ
400В
R209
22к
R233
2.2к
С221
О.ООЗЗмкФ
юов
0219
0.022мкФ
250В
R212
22к
R213
15к
С227
0.022мкФ
250В
R228
C238
220пФ
0229
0.015мкФ
400В
R215
22к
R218
22к
0228
0.033мкФ
250В
R219
Юк
0240
0.0058мкФ
R202
2.2к
1,203
2SC2412KI 12|(
R230
18к
0241
0.0058мкФ
R220
2.2к
2SC2412I
R229
12к
R223
0.001 мкФ
С203
2.2мкф
CN1401
0206
2.2мкФ
R211
ЮОк
С223
0.058мсФ
100В
0217
0.0068мкФ
400В
D208
MTZ7.5C
R210
15к
С205
4.7мкФ
0205
22мкФ
R207
З.Зк
R217
15к
Я
таг
"СЖ
0.022мкФ О.ОЗЗмкФ
250В
C233
470ЛФ
IC201
TDAB200
R222
470
0235
470пФ
5
8
5
8
R208
15к
R205
ЗЗк
R206
З.Зк
R204
ЗЗк
С14Ю
Юмкф
R246
5 6к
R234
2.2к
C237"T”
Юмкф
01411
ЮмкФ
ЮОВ________
R214
________220
я
0207
4.7мкФ
C214
О.ООббмкФ _L
400B
|i2b|--------
C2 39
470мкФ
18B
I R232 ГП
j ?о к Ц X
§
С231
О.47мкф
2
a
d
ел
5
сл
R221
470
p.corI
R238
J-1403
21P
RV1502
470k
D1501
RGP10G
R218
220
D201
MTZ9.1C
R15O4
ЗЗк 1
С1437
001мкФ
R1502
27к
R1505
22к
R235
О
01436
С1502
1мкФ
| PIN PHASE |
I RV1502
Юк
R1503
4701t | PIN AMP|
IC1501
ТЕА2031А
D1510
ISS133
57
I Н. SIZE |
C1515
820пФ
R1515
660к
C1513
ЗЗпФ
RV1503
22к
R247
12к
R1519
150k
R1520
470к
01514
0.0022м кФ
250В
C1504
47мкФ
R1980
JW
D1507
ISS133
01512
О.ООббмкФ
400В
D1508 -
MTZJ-T-77-38D
С1501
D1502
ISS133
R1518
18к
R1509
220к
О.ОЗЗмкФ RV1506
ЮОВ / 22к
RV1503
470k
R1586
470k
0230
0.015мкФ
400В
R1511
1к
D1505
ISS133
W1504
1к
R1510
1 5.8к
С1508
1мкФ
R1513
58к
D1503
ISS133
01511
4.7мкФ
R1514
1к
”"01509
1мкФ
0237
0.47мкФ
I С232
|0.022мкФ
R225
0234 T D205
|70пФ I MTZ7.5C
R210
220
0243 R245
0.022мкф| 12к
0245
0.022мкФ
C244 R249
0 022мкФ 12к
Корпус 21
V IN 20
V OUT 19
Корпус 16
Корпус 17
BLK 18
COLOUR IN 15
14
Корпус 13
12
11
10
Корпус 9
MODE 8
7
L IN 6
Корпус 5
Корпус 4
L OUT 3
R IN 2
R OUT 1
R1402
68
01401
Юмкф
D1401
R1400
R1403
47к
01402
470мкФ
16В
MTZ7.5CJ С1439
0 01 мкФ j
400В
□1408
MTZ7.5CJ
R1431
470
D1426
MTZ7.5C
R1410
47к
R1412
47к
R1465
82
R1407 01403 FTTW
470к ЗЗОпФ 47к
ЮТ
С1429
0.0047мкФ
R1413 R1414 01405
470к 330n<t> 47к 0.0047мкФ
01404
°юовФ MTZ7-5CJ
D1418
MTZ7.5CJ
1 у. SIZE I 41515 HV1501
L ..—i I Юк | 220
R1517
RV1509'
47QK
С1505
0.047мкФ
100В
|н. CENT1
RV1508
Юк
к
D1504
ISS133
R1404
150
R1482
150
R1483
150
Q1401
2SA1037K
0201
2SC2412K
R1444
120
R1405
27к
D BOARD
D-51
s.
s.
ё
co
2 z >>>>>>
5
£
Л-51
18Р
BLK
:HINGE-5
Принципиальная схема. НЧ-вход/выход, корректор развертки
12В
Корпус
Корпус
D BOARD
D-45
D BOARD
D-44
H1 BOARD
HI-43
9P
WHT-L
:S-MICRO
J1-44
12P
WHT-L
:S-MICRO
R OUT
L OUT
R IN
L IN
Корпус
LED 2
LED 1
Y/C
F/R
R1452
R1470
100
R1468
100
С1433
100мкФ
D1407
MTZ10C
R1486
Юк
R1453
1k
JW1403
С1444
47мкФ
R1467
100
R1485
10k
D1422
MTZ7.5CJ
С1440
ЮмкФ
R1472
82
D1421 C1441
MTZ7.5CJ ЮмкФ
C1438
0.01мкФ
4 DOB
R1471
82
IC1403
MC14053BCP
D1425
MTZ7.5CJ R1476
47k
D1424
MTZ7.5CJ R1477
47k
D1423
MTZ7.5CJ
C1443
0.1 мкФ
100B
C1442
0.1 мкФ
ЮОВ
R1473
82
R1474
470к
R1478
470к
9 Y IN
8 Корпус
7 C IN
6 Корпус
5 VIDEO IN
4 Корпус
3 L IN
2 Корпус
1 R IN
R1469
100
R1488
4.7k
R1434
IC1402
ТЕА2014А
R1466
220
D1408
MTZ9.1C
С1409
ЮОмкФ
R1446
220
R1417 1 1—
82
21
20
19
18
Корпус
Корпус
g
5
Корпус
R1421
С141!
0.1мкФ
D1409
100V
MTZ9.1C С1416
_ , \ , 0.1мкФ
। КН \ KI I
С1418
ЗЗОпФ
R1425
660
С1414
ЮмкФ
5
о
a
5
R1424
27к
D1410 \
MTZ9.1C \ I
R1447
220 C1407
47мкФ
Корпус
Корпус
BLK
R
Корпус
V IN
IC1401
СХА1114Р
J-1402
_______ ZIP
RGB SCART
R1430
68
C1432
0.47мкФ
R1416
R1445
82к
G
3
В
R227
220
MTZ7.5C
е
R1455
180
R1433
220
R1440
680
C1431
0.47мкФ
R1437
27k
680
R1442 R1443
47k
n4,n, R1459
Q1403 iqq
2SC2412K 1
R1426
100
R1427
10
C1408
-J— ЮОмкФ
L IN
Корпус
R1461
470
Q1404
2SA1037K
Корпус
L OUT
R IN
R1454
^180
R141!
27k
C1425 H
0.47мкФ
R1457
100
Л-41
18Р
BLK
:HINGE-S
£
c
£
D BOARDI
D-41 I
R1480
470
C1426
0.47мкФ
R228
220
R1423 C1419
27k ЗЗОпФ ~T~
R1460
1.5k
R1448
100
0367
0.01мкФ
12В
С350
О 01 мкФ
RV331
С338
С339
0,1 мкФ 0,1 мкФ
ЮОВ
BL332
C356
ЗЗмкФ
R333
1M
R339
220
C345
160пФ
С341
270пФ
R380
47к
R359
47к
0366
0.1 мкФ
ЮОВ
0316
0.1 мкФ
ЮОВ
0349
0.01 мкФ
И
“Г” 0332
470мкФ
16В
СЗЗЗ
0.022м кФ
100В
150пФ
L336
Х1
D BOARD D-31 I
R367
220
0402
470ЛФ
R1305
10
Q335
2SC2412K
R348
47к
R412
1.5к
0463
0.01мкФ
0318
0.1мкФ
ЮОВ
0347
1мкФ
0337
0.01мкФ
0338
: 120пФ
0334 0335
27пФ 27пФ
SECAM
0316
47мкФ
R335
7 5к
0346
1мкФ
0343
0.047мкФ
ЮОВ
R338
З.Зк
Х331
3.58МГц
Х332
4.43МГц
С351
0.022мкФ
250В
С352
0.022мкФ
250В
R334
Юк
СТ331
А | REF OSC|
0344
О.ЗЗмкФ
ЮОВ
СТ332
—
D331
ISS133
R331
10
| REF OSC|
D333
ISS133
. |<1----------
D332
ISS133
0316
0.1мкФ
ЮОВ
R337
270
IC332
TDA4660V2
0331
0.1 мкФ
ЮОВ
R336
10
R332
270 0350
MTZ5.6BJ
С354
47мкФ
Q306
JC501TP
R354
220
R355
З.Зк
C1313
16пф
BL
R361
2.2к
R384
150
С365
47мкФ
0366
470мкФ
16В
X0
IC303
MC14053DCP
R364
2.7к
В-31 ЮР
GRY: BTOB-S
SCL 1
SDA 2
Корпус 3
С IN 4
YC. SW 5
VIDEO IN 6
Корпус 7
Y IN 6
Корпус 9
VIDEO OUT 10
R466
З.Зк
Q332
2SA1037K
R463
100
С359
27пФ
С364
ЗЗпФ
R363
1,6к
C323
ЮпФ
С357
100 пФ
R385
620
0330
L336 бОпФ
ЮмкГн
R349
660
Q301
2SC2412K
R350
680
R341
160
Q331
DTC124EK
R351
220
R396
220
BL T 2SA1037K
A Q
Принципиальная схема. Декодер цветности
ЮОк
R358
220
R377
560
R383
560к
Q312
2SC2412K
Q382
2SC2412K
С387
0.82мкФ
8.3В
R395
4.7к
R1308
R379
47К
R396
470
Q316
2SC2412K
Q313
2SC2412K
0384
47мкФ
IC302
TDA6442-N3
R376
Юк
R319
220
R312
220
R302
220
D319
1SS133
Q311
2SC2412K
R317
160
R315
180
R316 R314
180 220
D305
1SS133
R382
180к
Q361
ОТС124ЕК
0382
4 7мкФ
R321
2.2к
R385
ЗЗк
0381
0.47мкФ
R356
6 8к
0385
4.7мкФ
R360
6.2к
R381
66к
0315
1мкФ
0312
0 47мкФ
0314
D 47мкФ
0313
0.47мкФ
0327
-ч- 0.01 мкФ
н
£4
220
D316
1SS133
. D303
1SS132
D320
1SS133
R301
220
|R306
D307
MTZ11CJ
R309
100
R347
Юк
L382
4.7мкГН
0301
0 22мкФ
R376
ЮОк
R396
22к
0307
0.47мкФ
D316
1SS133
D301
1SS133
D302
1SS133
-£4-
-М-
D315
1SS133
0306
0.47мкФ
D312
MTZ11CJ
D311 й
MTZ11CJ
I MTZ11CJ
0308
0.47мкФ
0309
0.47мкФ
Q305
DTA144EK
IC301
TDA4580-V7
0310
0.1мкФ
юов
0311
О 1мкФ
100В
D313
1SS133
D314
1SS133
0304
0.22мхФ
ЮОВ
0353
0.022мкФ
L301
4.7мкГн
0302
0.22мкФ
+3-
D317
1SS133
R330
R310
100
D309
1SS133
С305
330м кФ
16В
R394
68
R311
160
R392
68
R313
22к
0303
ЮОмкФ
Q303
2SC2412K
В
5
5
&
§
от
iBTOB-5
R304
220
В-72
6Р
WHT
:S-MICRO
R337
ЮОк
(CHROMA
DECODER) |
от
D BOARD
D-32
5
С BOARD
С-72
В-33
ЮР
Gry
:ВТ0В-5
S.
2
D
BOARD
D-33
D BOARD
Т802
WHT LARGE
С-71
2Р
Корпус
Корпус
2
PICTURE TUBE
COATING EARTH
В BOARD
В-72
12В 6
В IN 5
G IN 4
R IN 3
Корпус 2
AUTO CUTOFF 1
С-72
6Р
WHT
С (R.G.B OUT)
D BOARD
D-81
| H STAT
RV702
HOM
R704
6 2к
Q703
BF871
C717
470пф
R706
220
Н1
NC
Н2
С-81
ЗР
BLK
D BOARD
D-82
G2
200В
Корпус_____
D711
RGP10G
С-82
ЗР
WHT
С716
ЗЗОпФ
400В
H2
£4
£4
R739
R723
R712
C703
| В DRIVE |
C706
660пФ
R727
220
R729
620
R732
680
R716
220
D707
1SS133
D706
1SS133
C704
ббОпФ
D706
1SS133
D703
1SS133
R738
62к
D710
1SS133
С709
ббОпФ
D705
1SS133
R717
660
R728
0 66
R731
ЗЗк
D709
1SS133
R714
6 2к
R715
З.Зк
R711
5 6к
R716
ЗЗк
R705
З.Зк
R725
Ю0к
R720
ЗЗк
RV705
2 2к
RV704
2 2к
Q704
2SA10910
Q706
BF871
G1-2
C707
ббОпФ
2000В
Q707
2SA10910
R724
470k
R709
ЗЗОк
Q702
JC501
270ПФ
D702
1SS133
R710
100к
R713
100к
С714
ЮООмкФ
16В
RV701
2 2М
С706
О 0047мкФ
2000В
R721
220к
Q709
BF871
I SCREEN
R722
660к
R734
100
L704
ЗЗмкГн
R726
ЗЗК
Q710
2SA10910
С719
470пФ
C716
470пф
Q705
JC501
Q708
JC501
' С705 J 160пФ“
R733
680
4=4
1SS1133
D701
R737
330k
f С712 1 270пФ_
R730
47
D704
1SS133
С710
ЮмкФ
250В
R735
1М
Q702 JC501 R DRIVE D702 1SS133 PROTECT
Q703 BF671 R OUT D703 1SS133 PROTECT
Q704 2SA1091-0 ACO MEASURING D704 1SS133 PROTECT
Q705 JC501 G DRIVE D705 1SS133 PROTECT
Q706 BF871 G OUT D706 1SS133 PROTECT
Q707 2SA1091-0 ACO MEASURING D707 1SS133 PROTECT
Q706 JC501 В DRIVE D706 1SS133 PROTECT
Q709 BF871 В OUT D709 1SS133 PROTECT
Q710 2SA1091-0 ACO MEASURING D710 1SS133 PROTECT
D711 RGP10G HEATING VOLTAGE RECT
D701 MTZ9.1C PROTECT D713 1SS133 PROTECT
IC1 ТВА129 5 5 DET
IC2 ТВА129 5 74 DET
IC3 TDA6600 S|F DET АМР
IC4 TDA2595 Н FREQ АМР
02 DTC124EK SW
Q3 2SA812 SW
04 DTC124EK SW
D3 1S2837 SW
Принципиальная схема. УПЧЗ, стереодекодер
15 D3
16 D4
17 D5
D1 12
16 D6
DO 11
19 D7
|20|CE1
A1
21 j АЮ
22 OE
231 A11
A6
25 A6
A7
261 CE2
241 A9
A5
D2 13
АО И0
1251 »/SSD SDA|24.
|~2б| DO SCl[23]
[27] D1 Y [22I
[ze] D2 EVENpT
[29] D3 COR [20]
|зо] D4 В LAN [19]
|з7] D5 RGBREF [Тб]
[за] D6 0 03
|зз| D7 G fie]
[34] АО г R 03
[35] А1 м <0 VSSD[l4]
Q CN — Г-Н
[зб] А2 “ !2 vcr из < Upl
[зТ] АЗ w sttv [12]
[зё] А4 POL 1111
[39] А5 VDDA [7o~]
[То] Аб 1-REF | 9 |
77] А7 VIDEO | 6 |
7г| А8 BLACK | 7 |
[7з] А9 REF | 6 |
[77] АЮ VS5A | 5 |
Ts] А11 oscg|4 |
|4б] А12 OSC1 111
[77] ОЕ osco[2]
Те] WE VDDD Г7"|
_°8
5
Принципиальная схема. Телетекст
1
Н2 BOARD
IC1651 SBX1610-11 INFRARED RECIVER
D1651 LD-201VR AUDIO CHANNEL A INDICATOR
D1652 LD-201VR AUDIO CHANNEL В INDICATOR
D1654 LD 201VR RESET
Принципиальная схема. Фотоприемник, индикатор
Принципиальная схема. Сетевой выключатель
ТЕЛЕВИЗОР SONY
Модели KV-2571K, KV-2971K
1. Неисправности блока питания, системы размагничивания
1.1. Телевизор не включается, перегорает сетевой
предохранитель F651 (плата F1)
• неисправен фильтр питания, система размагничивания;
• неисправны элементы выпрямителя: С661, С662, LF661, LF662, LF663 (плата F2);
• короткое замыкание обмоток 3 — 4, 5 — 8 Т601, неисправен ключевой транзистор Q601;
• неисправна микросхема IC601, ее внешние элементы.
Способ устранения
Отключить телевизор от сети, проверить на короткое замыкание элементы сетевого фильтра,
выпрямителя. Если они исправны — проверить на короткое замыкание обмотки 3 — 4, 5 — 8 Т601, Q601.
Если элементы исправны — проверить на включенном телевизоре режим по постоянному току IC601.
Если есть отклонения — определить причину и устранить.
1.2. Сетевой предохранитель F651 исправен, телевизор не включается
• обрыв обмоток 3 — 4, 5 — 8 Т601 LF661 — LF663 ;
• неисправен транзистор Q601;
• неисправен стабилизатор +14 В на Q604, D604;
• неисправна микросхема IC601, ее внешние элементы;
• неисправна схема автоматического отключения телевизора: Q281, Q282 (плата J), Q613.
Способ устранения
Выключить телевизор и проверить наличие напряжения +290 В на стоке Q601. Если его нет —
последовательно проверить на обрыв цепь: LF661 — LF667, обмотки 3 — 4, 5 — 8 Т601. Если +290 В
есть на стоке Q601, проверить наличие импульсов управления на затворе Q601. Если они есть —
проверить заменой Q601. Если импульсы отсутствуют, проверить работу стабилизатора +14 В (Q604,
D604). Если питание IC601 есть (0 В на выводе 4, +14 В на выводе 6), а сигнал управления на выводе 5
отсутствует — проверить ее внешние элементы и в заключение заменить IC601.
Транзисторы схемы автоматического отключения телевизора проверить заменой.
1.3. Изображение есть, звук отсутствует
• неисправен двухполярный канал 22 В;
• обрыв обмотки 19 — 21 Т601.
Способ устранения
Проверить обмотки 19 — 20, 20 — 21 Т601 на обрыв. Если они исправны, проверить PS603, PS604,
D614, С624, С625, неисправный элемент заменить.
1.4. Выходные напряжения каналов +135 В, +17 В, +7,5 В значительно
больше или меньше нормы
• неисправны IC602, D616;
• неисправна микросхема IC603;
• неисправна микросхема IC601.
Способ устранения
Включить телевизор и проверить режим по постоянному току IC603 (+12 В на выводе 1, +11 В на
выводе 2). Если напряжения не соответствуют указанным — проверить заменой IC602, D616.
Если на выводах 1, 2 IC603 уровни напряжений соответствуют норме, а на выводах 3, 4 нет —
заменить IC603. Если режим по постоянному току IC603 в норме — проверить заменой IC601.
1.5. Телевизор не включается
• неисправен блок питания дежурного режима +5 В (IC685, плата А).
Способ устранения
Подать напряжение на телевизор и проверить напряжение +5 В на выводе 24IC001 (плата М2). Если
его нет — проверить предохранитель PS681 и IC685 — стабилизатор+5 В дежурного режима. На выводе
1 должно быть +14 В, на выводе 3 — напряжение +5 В. Если выходное напряжение отсутствует —
заменить IC685.
1.6. Телевизор не переключается в дежурный режим
• неисправна микросхема IC001;
• неисправен один из транзисторов Q071 (плата A), Q603, Q605 (плата D);
• неисправны внешние элементы Q605.
Способ устранения
Включить дежурный режим и проверить наличие высокого уровня на выводе 22 IC001 и его
поступление на базу Q071. Если этого нет — IC001 неисправна. Q071 и Q603 должны закрыться, а
транзистор Q605 — открыться. Потенциал на выводе 1 IC602 изменяется, тем самым БП переводится в
дежурный режим. Проверить работу указанных элементов, определить неисправный и заменить.
2. Неисправности блока управления, тюнера
2.1. Телевизор не включается
• неисправен стабилизатор +5 В (IC685);
• неисправна схема сброса на элементах: Q002, D002, С016;
• неисправен резонатор CD001 (12 МГц);
• неисправна микросхема IC001.
Способ устранения
Подать питание на телевизор, если напряжение +5 В на выводе 24 IC001 отсутствует — устранить
причину (см. п. 1.5). Проверить работу схемы сброса на элементах Q002, D001, С016. На выводе 28
IC001 должен формироваться отрицательный импульс. Если этого нет — проверить элементы схемы
сброса. Осциллографом проверить резонатор CD001. На выводе 22 IC001 должно быть напряжение О В.
Тем самым разрешается работа БП. Если этого нет — IC001 неисправна.
2.2. Телевизор не настраивается на программы на одном или на всех диапазонах
• неисправен стабилизатор +5 В, +12 В (IC681);
• неисправна микросхема IC001;
• неисправен тюнер TU101.
Способ устранения
Включить телевизор, проверить питание тюнера TU101 (+5 В, +12 В). Если питание отсутствует —
проверить наличие +14 В на выводе 2 IC681 и выходные напряжения +5 В на выводе 7, +12 В на выводе
6. Если одно из напряжений отсутствует — заменить IC681. Если питание TU101 в норме — включить
режим настройки на телевизионные программы и проверить наличие импульсов синхронизации и
данных на шинах SCL, CDA на выводах 20, 21 IC001. В противном случае проверить заменой тюнер
TU101.
2.3. Не работают одна или все регулировки: яркость, цветность, контрастность
• неисправна микросхема IC001;
• неисправна микросхема IC304.
Способ устранения
Включить телевизор, выполнять с пульта или с панели управления не работающую регулировку и
контролировать импульсы синхронизации и данных на выводах 20, 21 IC001. Если они отсутствуют —
IC001 неисправна. Если сигналы есть, проверить их поступление на выводы 22, 23 IC304. Если сигналы
поступают, а реакции телевизора нет — проверить заменой IC304.
2.4. Не отображается экранное меню
• неисправна микросхема IC001;
• неисправна микросхема IC304.
Способ устранения
Последовательной заменой микросхем определить неисправную.
2.5. Не работает блокировка звука
• неисправна микросхема IC001;
• неисправны усилители: IC251, IC261.
Способ устранения
Включить режим блокировки звука и проверить наличие высокого уровня на выводе 35 IC001. Если
сигнал отсутствует — заменить IC001. Сигнал MUTE поступает на вывод 3 IC251 и вывод 3 IC261. Если
сигнал есть, а звук не блокируется — заменить усилители IC251, IC261.
2.6. Не регулируется громкость
• неисправна микросхема IC001;
• неисправна микросхема IC201.
Способ устранения
Регулировать громкость и контролировать на выводах 20, 21 IC001 наличие импульсов синхрониза-
ции и данных и поступление их на выводы 22, 23 IC201. Если сигналов нет — IC001 неисправна. Если
сигналы поступают на IC201, а результата нет— проверить заменой IC201.
2.7. Телевизор не управляется с ПДУ
• неисправны элементы питания ПДУ;
• неисправен ПДУ;
• неисправен фотоприемник IC091;
• неисправна микросхема IC001.
Способ устранения
Вводить команду с ПДУ и контролировать наличие импульсов на светодиоде пульта амплитудой
около 2,5 — ЗВ. Если их нет — проверить батарейки, кварц, светодиод и микросхему ПДУ.
После проверки ПДУ подключить осциллограф к выводу 1 IC091 (плата Н2), там должны быть те же
импульсы. Если они отсутствуют — IC091 неисправна.
Убедиться, что импульсы управления поступают на вывод 39 IC001. Если реакции телевизора на
команду нет — заменить IC001.
2.8. Телевизор не переключается в режим приема с НЧ-входа
• неисправна микросхема IC001;
• неисправна микросхема IC401.
Способ устранения
Подать команду переключения в режим приема с НЧ-входа и проверить наличие импульсов управ-
ления на выводах 19, 20 IC401. Если они присутствуют, а приема с НЧ-входа нет, заменить IC401.
В другом случае неисправна микросхема IC001.
3. Неисправности блока строчной развертки
3.1. Звук есть, растр отсутствует
• неисправен стабилизатор +9 В (Q681, D681);
• неисправны элементы: IC304, CF581, Q583, Q807, Q801, Q802, Q806, Q813;
• короткое замыкание или обрыв обмоток трансформаторов Т803, Т801;
• неисправны внешние элементы транзистора Q801.
Способ устранения
Включить телевизор и проверить наличие сигнала HDRIVE на базе Q807 (плата D, осц. 5). Если
сигнала нет, необходимо проверить работу IC304 (плата А). Проверить питание IC304 (+5 В на выводе
12, +9 В на выводах 10, 41). Работоспособность резонатора CF501 проверить осциллографом, на
выводе 18 IC304 должны быть ССИ. Если их нет — заменить IC304. ССИ через усилитель Q807
поступают на выходной каскад схемы строчной развертки. Если импульсы запуска отсутствуют на базе
Q801 — проверить элементы Q807, Т803. При наличии импульсов проверить напряжение +120 В на
коллекторе Q801. Если оно отсутствует — прозвонить на обрыв обмотку 1 — 2 Т801, восстановить
питание Q801. Если на коллекторе Q801 присутствуют импульсы амплитудой около 800 В (осц. 8), а
высокого напряжения нет — неисправен Т801. Если импульсов нет — произвести проверку внешних
элементов Q801, затем проверить заменой Q801.
3.2. Есть звук, на экране вертикальная полоса
• обрыв строчной ОС, нет контакта в разъеме DY1;
• неисправны элементы цепи: D824, R894, R898, С877.
Способ устранения
Проверить омметром на обрыв строчную ОС. Если она исправна, проверить элементы D824, R894,
R898, С877, определить неисправный и заменить.
3.3. Изображение расфокусировано, яркость мала и не регулируется
• неисправен ТДКС Т801.
Способ устранения
Проверить заменой ТДКС Т801.
3.4. Есть высокое напряжение, изображение отсутствует
• неисправен Т801 (обрыв обмотки питания накала кинескопа);
• неисправен кинескоп.
Способ устранения
Визуально проверить свечение накала кинескопа, если оно отсутствует — прозвонить на обрыв
обмотку Н1 — Н2 Т801. В противном случае заменить кинескоп.
3.5. Нарушена линейность, размер по горизонтали
• изменение параметров внешних элементов Q801;
• короткозамкнутые витки строчной ОС.
Способ устранения
Попытаться регулировкой L817 устранить нелинейность, если результата нет — проверить методом
замены С817, С854, С821 — С826, С828, С833, С834, определить неисправный элемент.
3.6. На экране телевизора горизонтальная полоса
• неисправен Т801 (обрыв обмотки 8 — 9);
• неисправны элементы выпрямителя +15 В: D814, С835.
Способ устранения
Проверить указанные элементы и заменить неисправный.
4. Неисправности блока кадровой развертки
4.1. На экране телевизора горизонтальная полоса
• неисправен стабилизатор +5 В IC563;
• неисправны микросхемы IC561, IC562;
• неисправна микросхема IC501, ее внешние элементы;
• обрыв кадровой ОС.
Способ устранения
Проверить питание IC501 (+15 В на выводах 2, 6). Если оно отсутствует — проверить канал +15 В
блока строчной развертки: обмотка 8 — 9 Т801, D814, С835. Если на выводе 1 IC501 отсутствуют КСИ
(плата D, осц. 3) — проверить питание +5 В на выводах 2, 10, 41 IC561 (плата М2). Далее следует
проверить работу стабилизатора +5 В на IC543 (+12 В на выводе 1, +5 В на выводе 3). На выводе 47
IC561 должны быть КСИ, если их нет — IC561 неисправна. Проверить прохождение КСИ через буфер
на IC562: вывод 5 — вывод 7 — вывод 3 — вывод 1. Если сигнал на выходе отсутствует — заменить
IC562. Если КСИ поступают на вывод 1 IC501, а на выходе (вывод 5) отсутствуют, проверить внешние
элементы IC501: D1503, С1505, С1507, L1502, кадровую ОС. Проверить режим по постоянному току
Q501 — Q504, определить неисправный элемент и заменить. Если все элементы и кадровая ОС
исправны — заменить IC501.
4.2. Искажения растра по вертикали
• неисправны внешние элементы микросхемы IC501;
• неисправна микросхема IC501.
Способ устранения
Методом замены проверить С1501, С1507, если результата нет — заменить IC501.
5. Неисправности блока цветности, видеопроцессора,
платы кинескопа
5.1. Нет цветного изображения в системах PAL, SECAM, NTSC
• неисправна IC401 (плата А);
• неисправен один из буферов Q401, Q402;
• неисправны резонаторы: Х301 (4,43 МГц), Х302 (3,58 МГц);
• неисправна микросхема IC301;
• неисправна микросхема IC302;
• неисправна микросхема IC304.
Способ устранения
Если на выходе декодера IC301 (выводы 10, 11) отсутствуют сигналы R-Y и В-Y, проверить
поступление сигналов яркости и цветности на выводы 24, 23 IC301 по цепям:
- сигнал яркости: вывод 43 IC401 — Q401 — вывод 24 микросхемы IC301;
- сигнал цветности: вывод 45 IC401 — Q401 — вывод 23 микросхемы IC301.
Определить и заменить неисправный элемент. Если же сигналы яркости и цветности поступают на
вход IC301 и резонаторы Х301, Х302 исправны, то скорее всего неисправна IC301. Проверить прохож-
дение цветоразностных сигналов через линию задержки IC302 (выводы 14, 16 — вход; выводы 11,12 —
выход). В случае, если сигналы поступают на вход IC304 (выводы 3, 4), а выходные сигналы R, G, В
(выводы 30, 29, 28) отсутствуют — заменить IC304.
5.2. Отсутствует один из основных цветов
• неисправна микросхема IC304;
• неисправен видеоусилитель платы кинескопа;
• неисправен кинескоп V901.
Способ устранения
Проверить наличие сигналов R, G, В на выводах 30, 29, 28 IC304. Если один из сигналов отсутст-
вует— IC304 неисправна. Далее проверить работу видеоусилителей платы кинескопа:
- канал R: контакт 1 CN0403 — Q712 — Q706 — Q703 — Q709 — J701, контакт 12 J701;
- канал G: контакт 2 CN0403 — Q711 — Q705 — Q702 — Q708 — J701, контакт 11 J701;
- канал В: контакт 3 CN0403 — Q710 — Q704 — Q701 — Q707 — J701, контакт 10 J701.
Определить неисправный элемент соответствующего тракта и заменить. Если видеоусилители
исправны, а один из цветов отсутствует, либо нет контакта в разъеме J701, либо неисправен кинескоп
V901.
5.3. Изображение отсутствует или почти не просматривается
• неисправна схема блокировки сигналов R, G, В на транзисторах Q303, Q304;
• неисправны элементы: IC304, Q311, Q312, Q713, Q714.
Способ устранения
Проверить работу схемы на Q303, Q304: по мере заряда конденсатора С322 транзистор Q303
закрывается, соответственно закрывается транзистор Q304 Диоды D306, D307 запираются, и сигналы
R, G, В поступают на плату кинескопа. Если схема работает, проверить заменой транзисторы Q714,
Q713.
6. Неисправности радиоканала (плата IF), усилителя
мощности НЧ, НЧ-входа/выхода
6.1. Есть звук, изображение отсутствует
• неисправен полосовой фильтр SWF1;
• неисправна микросхема IC1;
• неисправен видеобуфер (Q121, Q122);
• неисправна микросхема IC401.
Способ устранения
Если сигнал на выводе 3 IC1 отсутствует, проверить заменой полосовой фильтр SWF1, внешние
элементы IC1. Если все исправно — заменить IC1 Далее проверить прохождение видеосигнала через
видеобуфер (Q121, Q122). Сигнал с контакта 10 CN1 поступает на вывод 47 IC401. Если сигнал VIDEO
есть на входе IC401 и на нее проступают импульсы управления SCL, SDA с микроконтроллера IC001, а
изображения нет — неисправна IC401.
6.2. Изображение есть, нет звука
• неисправна IC1, Q101 (плата IF);
• неисправна микросхема IC2 (плата IF);
• неисправен один из буферов Q170, Q171 или Q172, 173 (плата IF);
• неисправна IC201 (плата А);
• неисправны: IC261, IC251;
• неисправны динамики: SP1, SP2.
Способ устранения
Проверить прохождение звукового сигнала по цепи (указана цепь для левого канала): вывод 16 IC1 —
Q101 — CF3(CF4, CF5) — IC2 — вывод 8 |С2 — Q172, Q173 — вывод 5 CN2 — вывод 1 IC201 — вывод 16
IC201 — вывод 7 IC251 — вывод 1 IC251 — динамик SPL. Определить неисправный элемент цепи и
заменить. Аналогично проверяется правый канал прохождения звукового сигнала.
6.3. Звук воспроизводится с искажениями при приеме телевизионных программ
• неисправен один из полосовых фильтров: CF2, CF3, CF4;
• неисправна микросхема IC2.
Способ устранения
Возможно, неправильно выбрана телевизионная система (B/G, D/К, I). Если переключение системы
не делает звук нормальным — проверить заменой фильтры CF2, CF3, CF4. Если результата нет —
заменить IC2.
6.4. Телевизор не работает с НЧ-входа
• нет контакта в разъеме SCART1 (SCART2);
• неисправна одна из микросхем IC401, IC201.
Способ устранения
Переключить телевизор в режим приема с НЧ-входа и проверить цепи прохождения сигналов
изображения и звука. Например, для разъема SCART1 это будут следующие цепи:
- звук R: контакт 2 J903 — контакт 30 CN109 — вывод 32 IC401 — вывод 38 IC401 — вывод 8 IC201;
- звук L: контактб J903 — контакт 21 CN109 — вывод 31 IC401 — вывод 39 IC401 —вывод 7 IC201;
- видеосигнал: контакт 20 J903 — контакт 20 CN109 — вывод 33 IC401 — вывод 40 IC401.
6.5. Нет сигналов изображения и звука на НЧ-выходе
• неисправны микросхемы IC401, IC402, IC201.
Способ устранения
Проверить цепи прохождения сигналов изображения и звука на разъемы НЧ-выхода. Например, для
разъема SCART2 это будут следующие цепи:
- звук R: вывод 10 IC201 — вывод 46 IC401 — вывод 26 IC401 — контакт 35 CN1209 — контакт 1
J905;
- звук L: вывод 9 IC201 — вывод 48 IC401 — вывод 28 IC401 — контакт 16 CN1209 — контакт 3 J905;
- видеосигнал: вывод 8 IC402 — вывод 21 IC402 — контакт 17 CN1209 — контакт 19 J905.
Аналогично проверяются цепи прохождения сигналов на разъем SCART1.
7. Неисправности телетекста
7.1. Не работает режим телетекста
• неисправна IC301, буфер Q2005;
• неисправны процессор телетекста IC2002, резонатор Х2001 (плата М2);
• неисправна микросхема IC304.
Способ устранения
Проверить наличие видеосигнала на выводе 10 IC2002. Если он отсутствует — проверить его
прохождение с вывода 2 IC301 через буфер Q2005. Далее проверить работоспособность резонатора
Х2001, наличие питания +5 В на выводах 25, 21, 16, 11 IC2002. Если все в наличии, а на выводах 61,62,
63 IC2002 сигналы R, G, В отсутствуют — заменить IC2002. Если сигналы COR, R, G, В поступают на
выводы 39, 38, 37, 36 IC304, а текст не отображается — неисправна IC304.
7.2. Информация телетекста отображается не полностью, с ошибками, нет
информации на одной или на нескольких страницах телетекста
• неисправна микросхема IC2002;
• неисправна микросхема IC2003.
Способ устранения
Включить режим телетекста и проверить наличие сигналов на шине адреса (выводы 27 — 37
IC2002), данных (выводы 40 — 43 IC2002), управления (вывод 38 — RAS, вывод 39 — CAS). Если часть
сигналов отсутствует — скорее всего, неисправна IC2002. В другом случае проверить заменой IC2003.
Характерной неисправностью IC2003 является пропадание отдельных сегментов отображаемых симво-
лов телетекста.
Структурная схема
Принципиальная схема. Плата А (начало)
ЛИСТ!
IFB101
IFH-389
UV914H
low. стр. 162
GND
SCL
GND
GND
ROUT
GND
GND
SCL
SIF
GND
GND
12B
5B
GND
GND
SDA
L-OUT
GND
CN0001
5Р
TU101
Р
R115 ЗЗК
С! 20 0.01
SDA
R209 0.47
RIN
R240 3.9К
*»
C216
25B
47мкГн
C209
GND
25B
GND
В VERSION ONLY
C401
0.47
C206
0.47
25B
C213
0.015
R208
2.2K
C426
47пФ
R2221
100
R205
8.2K
C214
0.015
R259
3.9K
R2220
100
R103
2.7 К
R2222
100
R2219
100
С215
0.47
25В
Q404
2SC2412K
VIDEO
BUFFER
Q401
2SC2412K
L102
22мкГн
С206 0 0027 R203 5.6K
2SA1037K
R073 220
R072 220
R074 1К
С104 , ,,
47п» |_||.
D069
DAP202K
R101
100
0102
DTC124EK
TV-INVERTOR
R210
39
R10510K C105 22.Q
C102
470.0
16В
D101
MTZJ-33C
Q103
DTC114EK
AUTO-PRESET
L101
560мкГн
DO 73
MTZJ5.4B
C429
330.0
16B
0075
DAN202K
IC402
ТЕА2114
VIDEO-CLAMPING
С403
0.47
16В
R403
100
D071
MTZJ5.6B
I
С202
0.033
С201 0.033
R204
56 К
С223
R237
100
R238
100
I
С201
0.033
C203
0 047
258
C205
10.0
С204
0.47
25В
2
Е*
К-
C207
0 0016
2SC2412K
R407
100
R206
8.2K
С221
| HPRIN] Q Z а г Z
-•
C230
100.0
25B
C226
10ПФ
IC202
TDA2822M
HEADPHONE=AMP
1000 25В
С227 10.0
<12В>
У NS
R423 39
160 Телевизор SONY KV-2571K, KV-2971K
CN0109 I 50 P 1
TV \/ IKI ‘"J*' --
IV V IN 1 40F ” 1 d гчссroxu
г vrr (*Эг BLK ^2?) - 1
GND@-
0@
MODE 1 (29) 1
R1 OUT(30) 1 1 ci ITIOlV
LI LIU 1 LC \f TV D IKI «
1 V tv In UI1 \!\ r\i ГГ ГОЛ L
VI LIU 1 UUF ПК1П
GNU L“ TV 1 IKI f1 OU
IV LIN I laf ЛМГЧ «**>
GNU 1 JJ1 vo Cl IT 1 1 Й1
Vt UU1 < 10 > МГ1ПЕ 0 •'* A -
ML1UC 4 f W9 IM M7U
V4 1П I 11 г RO IM «’ ---
N4 1П I *50 I 0 iki ri ди
LX IN I 10if 1 0 CII IT 'ie\ .
LX LIU 1 I GND^5>- СК1П Ai-C
GNU CJ/J DO Cl IT Г I1L
K4 L»U 1 <14P СК1П A»*
GNU 1 00 1 ' 11 no ci IT (л ou
vo ru it r^iXl
T 4 LHJ 1 I Jo1 GND 62)- ЛМГЧ ГХЛ 1—
GNU GND 67)- м ГЧ 1 Л « »
GNU 1411
iki ri«A
L. IN <4x>"— 1 1 — gndQ\ Лкш r iqi
GNU (‘♦Jl GND^\
GND **"* V3 OUT
unr>c 0 Гл е\
MLIUc j 14Э1 WO IM Cfi L
VJin 1 vf RO IM r ra^
KO IN <401 "1 ' 1 О IM ( дЛ-
LJ IN < О f 1 0 П1 IT
LJUUI 14/Г“*—“^" GND(4\ RO П1 IT f
NO '-‘UI 140^ gnd(7\ Kin
GNU I4SJ1 1 vo ni it f ou
T J '-‘U1 < 4 r io Kin ‘P^
GNU ГDU^ CO П1 ГТ flu
LJ UU 1 1 1 F
TO J BOARD л
CN1209 A (TUNER AUDIO CONTROL,
AUDIO AMP. AV SW
RGB JUNGLE. Y/C PROCESSOR)
елевизор SONY KV-2571 K, KV-2971 К 161
Принципиальная схема. Плата А (продолжение)
162 Телевизор SONY KV-2571K, KV-2971K
см. стр. 161
IC304 CXA1587S
RGB-JUNGLE
FH/2FH VM OUT
Y-IN R1 IN
B-Y IN G1 IN
R-Y IN B1 IN
H IN FS1
H S/S APED
V IN IREF1
FBP IN VCC1
XRAY FS2
VCC2 HSW
IREF 2 R2 IN
VCC3 G2 IN
VLC B2IN
GND2 GND1
HVCO R S/H
AFC G S/H
FH В S/H
HB OUT IK IN
VS/S ROUT
VTIM G OUT
SSCP В OUT
SCL VBLK
SDA ABL IN
VOFF ABL FIL
CN0103
8P
1 ROUT
2 GOUT
3 BOUT
+12B
5 GND
6 IK
7 GND
8 GND
TOC
BDARD
CN0403
V-OFF MUTE
ЛИСТ 4
Телевизор SONY KV-2571K, KV-2971K 163
Принципиальная схема. Плата А (окончание)
ЛИСТ 5
। CN0115
13Р
1 R-Y OU Г
2 GND
3 B-Y OUT
4 GND
5 Y OUT
6 GND
7 R-Y IN
8 GND
9 B-Y IN
10 GND
11 YIN
12 SSCP
13 V PULSE
ТО Р1
BOARD
CN1515
CN0114
4Р
12B
2 PIP RESET
3 SB
4 PIPFS
TOPI
BOARD
CN1514
164 Телевизор SONY KV-2571K, KV-2971K
ТО D
BOARD
T801
CN0421 TOD-BOARD
BOARD
CN0103
Принципиальная схема. Плата D
CN0506
С877 R895
0.47 82К
CN0523
TOD4
BOARD
CN0723
I
0803
а
.ЗЗС
1000пФ
500В
DY1
6Р
ТОВ4
BOARD
CN1842
(Л
X-RAY
HPULSE
H DRIVE
GND
ABL
TO
A BOARD
CN0106
CN0526
5P_____
PROT
PARA
SAW-*-
GND
+5B
V-PIN
2
5
et
ТО М2
BOARD
CN1426
JW310
□824
WWIRE FS026
0878
R1514
R1508*
R807 330
♦12В
R898
470К
С1501
0.001
R1505
22К
0846
33.0
160В
С808
0 047
2кВ
С863
0.047
100В
R894
560
Q1502
DTC144ELVPROT
D801
RGP02-20EL-6394
1000В RECT
JW017
R8041К
135 2 *В
JW304
R868*
R855 0.47
С1507
25В L150T
63В
R82S 47
L807
0830
R851 220
FIN-OUT
R812
3 ЗК
L810
РМС
□ 813
2SD774
PIN-DRV-1
D15Q4
MTZJ-3.6A
1С803
MC78L12ACP-RP
□802
RGP10G *854
HV.RECT 0Af
□822
MTZJ-30BI
LIMITER
_ 2. C832
-T- 47
□825
DAN202K
H.PROT
R811
220
□1501
DAN202K
VPROT
Q1501
2SC2412K
V.PROT
R840 1 00К
IS
JW021
RB36
68К
L18T
С839
47.0
35В
198.8
L812
3.3м кГн
D815
RGP10G
300В RECT
С1502
R1502
R871
56К
R1551
IC1501 TDA8179S
V.DUT
L1502
ЮмкГн
C831
T 160B
L813
З.ЗмкГн
|-15В
С15О9
22
11
C1514 C1508
□816
RGP10G "у Г
-158 L \
RECT
С841
470пФ
500В
CN0521
3P
♦1000B
♦20QB
E______
TOC
BOARD
CN0421
CN5521
3P____
H1____
NC
H2____
TOC
BOARD
CN0421
CN0529
GND I
□ 1504
DTC144EK -r-
V.PROT |
C1512
100
25B
0843
0.2
R1552
С1505
220.0
R858
68
25В
470 0
25В
С835
470 0
25В
С840
470 0
25В
С842
0 068
250В
BOARD
CN0929
ТО
COATING
EARTH ASSY
I__I 2S1037K
L99 V.PROT
RI 506
1.5K
С1503
R1509
D1503
.GP08DV BOOST
С1515
R876
22К
C825
680ПФ
2kB
C822 I
680пФ
2kB
R839*
С869
С868*
0812
□ 807
2SC2288-LK
C812
0001 —1—
500B |
R819 C815
1.8K 100n
500B
17.5
R872 1 0
R848* Jn Q
CN0004
GND
GND
166 Телевизор SONY KV-2571K, KV-2971K
C828 _L_
0 0033—J-
4 DOB
GP08D
H.CENT-1 /]\
□811*
DAMP.
DIODE
CN0519
3P
1 +135B
2 NC
3 GND
ТО VM
BOARD
CN1819
С837 0.001 400В
—
Л7131 Aw А X
L607
R843 1К
С608
25В
0627 0 0015 400В
R636
22K
R608
68K
R654
100K
R620
560
C6 36
0 1
83B
CB05 47 0
50B
D809
MTZJ-7 5A
REF-VOLT-1
175B
7 5B
GND
D621 RGP10G
—+3-
R655 0647
135 2В
AC IN 1
3RIM GND 6
R625
£
PS603 2 7A
R644
R627 27
PS804
R818
TO F2
BOARD
CN0925
R651
6 8K
TO D5
BOARD
ON2044
D607
RGP10G
0622
2200 0
16B
0624
2200 0
35B
0601
BUZ91A 2E
REG OUT
CN0525
8P_____
0603
2200пФ
400B
L605
18мкГн
D620
1SS133
L622 47мкГн
C831
0 047
“Г 25В
C625
*1 2200 0
-i- 35В
0611
680пФ
500В ~[~ 160B~[~"
R633 560
NC 2
NC 31
+300B 4
NC 5
CN0544
10P
GND
TSAW
+ 12B
ABL
IC801
LM393
PIN CORR
□802
2SB734
PIN-DRV-2
2SA1037K 2 5
D602 ~j Г
RGP10G £ \
RECT AUX]
V-PRIM
0633
R606
270
R656
220
R623 10K
0604
2SD2061-EF
L604 0 45мкГн
C601
0 022
400B
R548
3 9K
io
D618
MTZJ12B к.
COUPhL И
IC603
SHF617G-2
OPTO-COUPLER
R622
470
R646
100K
L602 1 1мкГн
D811
DSL60
RECT135B
2кЗ
D606 V 7
RGP10G > '
RECT PRIM
SUUPLV
PS601 I
2 7A L603 I—|
О 47мкГн
D610
ESAC92M-02
RECT15 5B
R657
150
C614 ЗЗОпФ
5008
0602
680пФ
2kB
PS602
2 7A
0616*
D608
ERC25-06S
CLAMP
L610
1 1мкГн
270 5
D614
ESAB92-02
RECT AUDIO V C623
ЗЗОпФ 500В
D605
1N4148A
2SB772-Q
0646
160В
R626
220
R652
330K
0619
DAN202K
0605
2SCF1890A-D
□ R645
62К
0603
DTC114EK
SW DRIVE
15 5B
L623 47мкГн
1 0615
h 2200 0
I 25B
D612
D10SCBM
RECT7 5B
L806
18мкГн
CN0519
3P_____
1 +33B
2 +14B
+17 5B
4 GND
5 GND
+7 5B
! STBY
8 SW15 6B
TOA
BOARD
CN014
CN0524
1 +17 SB
2 GND
NC
TO F2
BOARD
CN0924
D611
JC501-Q-AMMO
0629
R839
47K
R647
2 7K
R638
10K
D612
0TA144EK
CN0505
5P
P OFF
+22B
-22B
AUDIO GND
AUDIO GND
TOA
BOARD
CN0W5
Телевизор SONY KV-2571 K, KV-2971 К 167
D907
MTZJ-9.1B
C922
47
16B
R921
75
19
J903
21P
GND
VOUT
D908
MTZJ-9.1B
D928
MTZJ-9.1B
< и- 18
GND
GND
16
CN1209
50P
D910
MTZJ-9.1B
D909
MTZJ-9.1B
BLK
15
GND
14
13
GND
12
POFF (25)-
BLK(27)-------
GND (24^
G@-----------
MODE 1 (29)-
D911
MTZJ-9.1B
°924 I
MTZJ-9.1B | P<r
R969 1 8K
C926 1 О16B
R929 3.9K 1. C923 1 О 16B
R959 9.1K
R922
11
Ю
GNDSA
MODE
В
R1 OUT®
L1 OUT®-
vi out (20,
GND (32^
mJ ж
D926
MTZJ-9.1B
R932 470K
С5Ш7О"
0925
MTZJ-9.1B
R930 470K
C912 470пф I—I L
C924
R926
390
47.0 16B
C924 47.0 16B
С9Ю
R925 47K
,---, R923 390
.8K
5
GND
GND
C923 47.0 16B
R924 390
LOUT
2
RIN
R927 390
ROUT
D927
MTZJ-9.1B
C911
0.0047
GND (33^
V2 OUT^8)-
MODE 2 (34)------
V2 IN®-
R2 IN^5)-
R936 75
L2 Оит{зб}“
GND05^
GND®
R2OUT^^-
gnd®
C2 OUT ®)-
Y2 OUT (39)
GND(l2y
GND (40^
GND(l1
GND (4^
C|N@
GND (9
GND (43)i...
GNofa'
GND®
V3 OUT
MODE 3(45)
R3 IN (45)
D917
MTZJ-9.1B
16B
R960 9 IK
16B
D915
MTZJ-9 1B
R944
390
D916
MTZJ-9 IB
C930
18B
C917
0.0047
D903 C906
MTZJ-9.1B 0.01
R945 47K
R935
0927
GND
16B
VOUT
GND
|R942
390
J905
21P
R943
47K
R940
3.9K
D912
MTZJ-9.1B
D913
MTZJ-9.1B
D999
MTZJ-177-15A
16B
C916
0.0047
D914
MTZJ-9.1B
ни
C929
GND
C914 150пФ
GND
MODE
GND
GND
R939 390
LOUT
R9771,8K
ROUT
C915
150пФ
R970
1.8K
R933
10K
R941
470K
R934
3 9K
R937
470K
L3 OUT (4?)
D904
MTZJ-9.1B
gndQj-
R3 OUT (4b)
GND^\
GND®
Y3 OUT (2^
ONO®... 1
C3 OUT^^
C261
330.0
16B
Hh
R289 1 8K
TO ABOARD
CN0109
Q262
2SC2412K
AUDIO IN-OUT
VIDEO IN-OUT
C928
47.0
16B
R283
10K
R264 ЮК
Q281
2SC2412K
JR958
0
C295
0.0010
R292
470
C296
0.0010
R291
470
CN1240
4P
SP R OUT
GNDSA
GND
SPLOUT
TO BUILT
-IN
SPEAKER
VARL
GND
VARR
GNDSA
SPLIN
GND
SPRIN
CN1210
7P
TO ABOARD
CN0110
CN11413
40Р
AGC ATT (2^-
DGNP(20^....
B/GO/K(22)-
MUTE
PIP/RESET (23)-
ABL^e)
blkQ
DGND(25^
SCL(l6)----
AFT (26)-
SDA^5)
CS(27)-
VOFF^T)-----
DGND(28y
SCL (29)-
V PULSE --------
SDA(30^
vs/sQ--------
SYNC IN (3l)
VIDEO (32)-
vlcQ------
TVS (33)
H PULSE -----
LC(34)-
hsyncQ------
5B STBY(35^
txtblk(T)—-
JGND(36)-
corQ
J5B(37^
12В(38^
<=0-
«
NOT USED
CN1432
C017
ТО Н2
BOARD
CN1132
L563
2 2мкГн
CN1435
or
25B
CO
C021 0 1
CO 22 0 1
RO214 7K
RO2O 1K
C023
A16
AOREF
PSEN
P/DI
HSYNC
ияззззз
о 3
R528
ЗЗпФ
C529
ЗЗпФ
R069
330
R068
560
С026
0 22
25В
R060
2 2К
I
С2021
66пф
сою
ЮОпФ
ЮОпф
С 001
ЮОпф
R013
R023
100
R022 4 7K
fsiQo)-
stby(7)------
R00710K
R016
680
Q002
2SA
1037К
R018
470
0001
zs:MA3039H
REG
R017
С011
ЮОпФ
R032
R071
С032
ЮОпф
ТО A BOARD
CN0109
R003 1K R038 ЮК
L001 ЮОмкГн
С524
68пФ
сою
22 0
C044 ЮОпф
R067 560
О О
£ 8
о
о
XTAL2 X
о
RESET
V)
AGC ATT
R0121K
N/S
B/GO/K
C012 ЮОпФ
PIP/RESET
R011 1K
ESI
MUTE
HAFC
LED REC
PROT
SIRCS
50/60
С014
ЮОпф
R0141К
ADGND
EB@B3iEiESiE1iSIiSi
R002 R034
100 2 2К
С2027
0 22
|ud
ш
И
ЁЗ
Е
Ё
И
Е
Е
Е
Ё
ЕН
ш
ВО
IC001
SDA30C162GEG
MICRO-CONTROLLER
R 0491К
|53п54Н55п5б||57||м
R001 100
R002 100
R050
ЮК
CN1426
7P
TO D BOARD
CN0526
R0261K
R027 1K
С550
0001
С037 100пФ
R054 22K
С547
0 0082
R535 2 2K
С039
0 0015
R028
12К
R539
1 8К
R564
56К I
C567 0 001
C568
0001
R052
R051
R560 WK
<Л
£
*
%
R541 1K
VDD3
SCL
PAR
RS
AV02
SLI
AV04
DBL
OP1
SDA
OPO
VDD1
GURD
TS1
VC1
TS2
AVS4
TCLK
GEOMETRIE-CONTR bias
VDD2
AVD1
VTM
a. SAW
Й §
R559 1K
ЕЗИЁИЖИЖШЖЕ!Д1!Е
ИШ1Ш1ЕЗИНШШ®
С 569
0 0022
C522
0 001
R055
22K
R566
10К
R551
1К
С570
0 3316В
Q2005
2SC2412K
BUFFER
Q567
DTC144EK
S0/60-SW
IC563
MC78L05ACPRP
° APA
Q566 I--------4-1^
2SC2412K R53622K
L562 ЮмхГн
A14
AS
R2011 2 2K
C2005
R2025
R2005470
XOUT
HS
VS
ICS
CLK
INTO
IICEN
SDA
SCL
COR
В LAN
R2003
G
0
R
&
0
$
U)
R203512K
R567
ЗЗК
R553
ЗЗК
С2О16
0 22
25В
С2023
100
R2012
150
С2024
ЮОпФ
Q2006
DTC144EK
R2009
2 2К
С2020
0 22
25В
Q200
2SC2412K
R2019
22К
R1010
ЮК
R2007
ЮК
Q2008
DTC144EK
SW
X2001
20 5МГц
C2001 22пф
IC452
LM3580-R-E1
BUFF
C2025
100аФ
D2003
DAP202K
Q2004
2SC2412K
Q003
2SC2412K
NS SW
R053 4 7K
R554
□564
2SA1037K
BUFF
R545
220
R546
ЗЗК
R542100
R552
WOK
C549
0 033 —j-
25B |
Q565
2SC2412K
BUFF
R544
33K
L561
ЮмхГн
С004
0 27
25В
A13
R568
ззок
h
i
I
tea
tea
tea
tea
tea
40
С559
О 1
25В
DIGITAL
PART
analog
PART
IC561
CX02018Q
С543 С544
0 00220 0022
С 566
001
С525
О 22
25В
IC002
TMS27C010A
MEMORY
8 5 8 S
A11
(CE)
AW
CE
s07
R2032 1K
Е
а
Ё
И
Е1
C560
0 0022
R565 47K
С542
0 22
R538
100
25B
S
Z Й
C2002 22пФ
A7
GPO
A6
A5
A3
A1
AO
A9
АЮ
A11
RAB
WE
D1
DO
D2
D3
С2004 D2001
МА3030Н
3 1В
E3I
Ш
1
□
i
ЁЕ
ЁЁ
И
□
Е
ЙЯ
Ш
ш
Ё
□
Й
2
IC2002
SDA5273-P
TEXT
□
Ё
Ё
Ё
Ё
Ё
Принципиальная схема. Плата IF
Телевизор SONY KV-2571K, KV-2971K
п п п "
j'j'j ) J J /о
Г Г Г Г Г Г Г Г Г)
TOD4
BOARD
CN1841
QP-
NC
QP*
CN1830
TO A BOARD
CN0119
GND
+135B
NC
GND
CN1819
7P
TO D BOARD
CN0519
QP^
VM
E___
(KV-X297lKonly)
NECK ASSY
IC1851
MC78L05A
5B REG
I
C1851
470 0
16B
C1854 “Г"
*70 I
R1861
ЮК
Q1851
2S2412
iNVERT-1
CN1823
WP
VP OUT+ 1
VP-OUT* 2
VP-OUT 3
VP-OUT- 4
FBT12B 5
FBT-15B 6
H-DRIVE 7
H-TPAZ 8
E 9
+135B W
R1873 82
TOD
BOARD
CN0523
D4
(V-PiN QP)
Q1855 2SC2412 V-P1N-DRV1
R1363
180K
R1853
47K
R1898
330
C1858
ЮООпФ
(,1860
0 033
L1852
400мкГн
R1882 IK
T1851
Q1861
2SD1763A
V-PIN-OUT1
V 7 D1868
\ f ERA85-009C
V-PIN-SW2
QI 856
2SB1186A
V PIN-OUT2
01854
2SA1037
V PIN DRV2
C1892
0 033
R1877
100K
RV1853
2 2K
R1895
WOK
DW58
DAN202K
R1893
82
467 0+1
16B J
□ 1840 BA-157GP
R1854 10K
MTZJ56B
C1855 0 01
V-PIN-DRV2
S-CGRR -1 S-CORR -2
R1884 WK
Q1856
2SD2096 VCC-OUT 1
C1841
0 015
TOVM
BOARD
CN1830
Q1860
2SC2412
C1861
0 033
R1842
WK
RV1851
22K
K R1844
2 2K
R1849
WK
R1841
ЙЗЗК
C1845
0 47
200B
CN1641
3P
Q1857
2S31357 VCC-OUT-2
R1899
330
CN1842
1P
R1852
IC1852
LM358P
VCC-DRV
IC1853 SN74LS221
V-PIN-DRV
C1859
1000ПФ
R1875
22K
Q1841
2SC2958-L
R1843
2 2K
QP
QP*
R1860.
68
Q1859
2SA1037
V-PIN-DRV4
|15B PULSE |
I TODBRD
Принципиальная схема. Плата F2
ТЕЛЕВИЗОР SUPRA
Модель STV2924 MS
1. Неисправности блока питания и фильтра
1.1. При включении телевизора перегорает предохранитель F801
Проверить элементы сетевого фильтра: С842, С844, С843, С801, С804 — С807, L801, L802.
Проверить элементы выпрямителя: BD801, С808, Х809.
Проверить элементы преобразователя: IC801, T801, Q801, С840.
1.2. При включении телевизора на выходе блока питания нет вторичных напряжений
Проверить элементы ключевой схемы: IC801 (заменой), Q801, D803, D801.
Проверить исправность оптрона IC803, а также обмотки 12 — 13, 14 — 15, 18 — 19 трансформатора
Т801 и элементов: D805, D804, D806, С818, С832, С820, С824, IC803, С833, IC802 и т.д.
1.3. Срабатывает защита блока питания (из Т801 слышен звук высокого тона)
Проверить цепи нагрузки блока питания на короткое замыкание.
Проверить исправность элементов: IC803, IC802, IC801, С833.
1.4. Периодическое изменение размеров изображения по горизонтали и вертикали
Наличие сколов и трещин Т801.
Заменить микросхему IC801.
2. Неисправность блока управления
2.1. Не включается телевизор
Неисправен микроконтроллер IC1. Проверить сигнал POWER на выводе 44 IC1 (М37102М8), а
также прохождение данного сигнала на разъем Р852 блока питания. Также проконтролировать при
подаче питания +5 В наличие сигнала RESET на выводе 64 IC3 (S8052) и его поступление на вывод
29 IC1, генерацию кварца Х1 (4 МГц).
Если сигналы есть, а на выводе 44 IC1 низкий уровень — заменить IC1.
2.2. Нет настройки
Проверить тракты выбора поддиапазонов:
- VL: вывод 19 IC1 — Q9, Q4 — вывод BL тюнера TU101;
- VH: вывод 20 IC1 — Q5, Q8 — вывод ВН тюнера TU101;
- VHF: вывод 21 IC1 — Q7, Q6 — вывод BU тюнера TU101.
Проверить наличие питания на ключах выбора поддиапазонов: Q4 — Q5 — Q6.
Проверить тракт формирования напряжения настройки: вывод 6 IC1 (осц. 4) — Q13 — вывод VT
тюнера TU101.
Также следует обратить внимание на исправность элементов канала питания узла настройки: вывод
7 строчного трансформатора Т401, D409, FR406, С436, С435, R440, ZD3, С17, Q13.
Проверить наличие питания +12 В на выводе ВМ тюнера TU101.
2.3. Нет управления с ПДУ
Заменить батарейки, проверить наличие импульсов управления на светодиоде пульта при
любой нажатой кнопке. Проверить исправность светодиода, ключевого транзистора и кварцевого
резонатора ПДУ. Если вышеперечисленные элементы исправны — заменить микросхему микрокон-
троллера ПДУ.
Проверить фотоприемник РА1 и цепь прохождения импульсов управления с вывода 2 фотоприем-
ника РА1 на вывод 3 IC1.
2.4. Не сохраняется информация о характеристиках каналов (частота,
уровни яркости, контрастности и т.д.)
Проверить наличие питания +5 В на выводе 8 IC2.
Проверить наличие сигналов обмена между IC2 и IC2 (SDA, SCL) в режиме регулировки, например
яркости. Если обмен происходит, а информация не сохраняется — заменить последовательно IC2, IC1.
2.5. Не отображается на экране служебная информация
Проверить цепи прохождения сигналов R, G, В, FB с выводов 61, 60, 59, 57 IC1 на выводы 47, 49,
51, 53 IC501. Если один из сигналов отсутствует — заменить IC1. В другом случае заменить IC501.
2.6. Не работают кнопки панели управления
Проверить кнопки панели управления.
Проверить диоды, подключенные к выводам 49, 50, 53, 54, 55, 56 IC1.
Заменить микроконтроллер IC1
2.7. Не регулируется громкость
Хотя на микропроцессоре IC1 есть вывод регулировки громкости (вывод 14) — он не используется.
В данном телевизоре применен способ регулировки громкости по шине 12С (сигналы SDA, SCL).
Регулируя громкость с ПДУ или с панели управления, проверить наличие импульсов управления на
шинах SDA, SCL, а вследствие этого и изменение уровня НЧ-сигнала на выводах 13, 9 IC850 (плата
PIF/SIF/STEREO BOARD).
2.8. Не регулируется яркость, контрастность, насыщенность
Проверить цепи управления данными регулировками:
- яркость (BRIGHT): вывод 8 IC1 — вывод 48 IC501;
- насыщенность (COLOR): вывод 9 IC1 — вывод 7 IC501;
- контрастность (CONT): вывод 7 IC1 — вывод 59 IC501.
3. Неисправности блока строчной развертки
3.1. Нет высокого напряжения, слышен писк, который пропадает, телевизор
не включается
• неисправен строчный трансформатор Т401;
• короткое замыкание в элементах выпрямителей и нагрузках TDKC Т401:
- +12 В: вывод 5 Т401, IC401, С430, D407, нагрузка;
- +40 В: D409, С436, С435, нагрузка;
- +200 В: D410, С439, нагрузка;
- +27 В; D408, С434, нагрузка.
3.2. Телевизор не включается
Не запускается генератор строчной развертки. Проверить наличие ССИ на выводе 39 IC501 (осц
23).
Проверить цепь прохождения ССИ: вывод 39 IC501, Q405, Т402, Q406, Т401.
Проверить наличие питания +120 В на выводе 3 Т401 и на коллекторе Q406.
Проверить: Q406, L403, Q405, Т402, D402, D403.
3.3. Геометрические искажения растра по горизонтали
Неисправность следует искать в плате коррекции растра E/WPCB BOARD ASSY и в первую очередь
проверить на ней элементы Q451, Q452, Q453, D451.
Также следует проверить элементы Q302, D402, D403, L404, С424, С421, С422, С423.
3.4. На экране вертикальная полоса
• неисправна строчная ОС;
• проверить на плате коррекции растра FR459, Q452, Q453, а также L404, С424, L451.
4. Неисправности блока кадровой развертки
4.1. На экране горизонтальная полоса
• обрыв обмотки отклоняющей системы (разъем Р401 — V1, V2);
• нет питания на IC301 (LA7833).
Проверить напряжение +27 В на выводе 6 IC301, исправность D408, D301, С306, R320, С312, R405.
Заменить микросхему IC301.
4.2. Нет кадровой синхронизации
Проверить наличие и прохождение КСИ с вывода 29 IC501 (осц. 12) на вывод 4 IC301 (осц. 12). Если
КСИ есть, а кадровой синхронизации изображения нет — заменить IC301.
4.3. “Завороты” изображения по вертикали
Проверить исправность конденсаторов С308, С311, С310, С312.
Заменить микросхему IC301.
4.4. Нет центровки по вертикали
Отрегулировать центровку с помощью переключателя SW301.
Проверить элементы: С313, С307, С309, R312.
5. Неисправности радиоканала
5.1. Нет звука и/или изображения
Поиск неисправности следует производить в следующей последовательности: проверить наличие
видеосигнала на входе/выходе блока System Board (осц. 52, 53), выходе блока PIF/Stereo Board (осц.
47). Если видеосигнала нет на выходе PIF/Stereo Board, проверить отсутствие сигнала IF MUTE (контакт
6 Р601В). Коснуться отверткой вывода 9 разъема Р101В платы PIF/Stereo Board. Должен появиться
видеозвуковой шум. Если его нет — заменить тюнер TU101.
Если отсутствует звук, то следует знать, что выделение сигнала ПЧЗ из видеосигнала происходит
на плате System Board. Далее на плате PIF/Stereo Board происходит разделение на левый и правый
каналы звука. Если нет приборов (генератора ВЧ), следует обратиться к той же практике касания
отверткой (соединенным электрически с рукой) по трактам AUDIO. В звуковых трактах AUDIO или ПЧЗ
(SIF) касание дает щелчок или звуковой шум, в НЧ-тракте — гудение с частотой 50 Гц. Так, проверкой
каскадов можно найти неисправный.
6. Неисправности блока цветности
6.1. При приеме черно-белого изображения экран светится
одним из основных цветов
• неисправен один из видеоусилителей R, G, В платы кинескопа. Проверить видеоусилители;
• неисправна микросхема IC501 по каналам R, G, В OUT (выводы 41 — 41, осц. 24 — 26);
• неправильно выбрана телевизионная система. Проконтролировать на разъеме Р104А, какая
система активна (PAL, SECAM, NTSC);
• на плате АЛ/ Board проверить фильтр сигналов CHROMA и Y СВ200 (осц. 41, 42);
• установить регулировку насыщенности в максимальное положение и проверить изменение по-
тенциала на выводе 7 IC501 (см. п.2.8);
• проверить кварцы Х501, Х502, контуры L500, L501;
• проверить наличие полного цветового сигнала на контакте 1 платы System Board Р104, а также
наличие данного сигнала после фильтра Q505 на выводе 20 IC501 (PAL, NTSC);
• заменить IC200 на плате АЛ/ Board, затем IC501 на основной плате.
6.2. Искажения цветного изображения
Подстроить контуры L500, L501 (SECAM).
6.3. Разнояркость строк
Устнанить разнояркость строк с помощью регулятора VR501.
6.4. Пропадает цвет в системе SECAM
Подстроить контур L503.
RL801
TH801
0802
C810
25В
0828
Р802
D-COIL
R803
200К
0 5W
R801 А
470К |
0843
222ПФ
4 кВ
R822
10
Р801
AC INPUT
D808
1N4148
0801
С842
222пФ
4кВ
BD801
RBV-608
R802
200К
0 5W
T 4008
С839
R824
0840 270пФ 2кВ
С835 102пФ 1 8 кВ
Т801
R828
Г] ZD802 /П
| | TL-401 L \
R804
47К
R807
150К
R805
880К
R804
130К
R808
120К
R831
220
0845
0 047
R810
220
R828
220
R812
ЭК
VR801
10КВ
0808
200 0
400В
R829
1 5К
0834
333 0
R827
100К
R815
12К
R837
4 7М
0838
1000
18В
0844
222пФ
4 кВ
D801
1N4148
R813
27/0 5W
С811
0 22
D809
RGP15J
Q801
8UZ91A
С825
100 0
D803
RGP15J
R835
100К
L804
BFD3585
L805
BFD3585
R830
680
IC803
PHOTO-CDUPLER
С817
0 047 800В
Q805
KTA1288Y
С804 0807
0 001/1кВх4
Т С830
-11 220 0
~|~ 18В
D802
1N4148
С815
£
0829
С 833
С827
0828
0832
220 0
25В
R811
ЮК
L803
150-235Е
FR802
047
С824
47 0
250В
С823
ЮОпФ
2кВ
ТО MAIN Р502
ТО MAIN Р801
SMPS BOARD
TDA4605-2
IC801
TDA4605-2
188
0819
470пФ
1кВ
D805
RGP15J
R817
0821
470пФ1кВ
RL802
0818
1000 0
35В
R819
1С80210К
7805
R834
D807
1N4148
Q804
KTC319BY
С820
10000
16В -11
R833
2 2К
Q802
КТС2238
250В
R832
58К
R825
0R841
4 7К
□810
RGP15J
R820
ЮК
Q803
КТА1288 01Y
ff
К*
Принципиальная схема (начало)
Телевизор SUPRA STV2924 MS
TO АЛ/ LACK BOARD
ЛИСТ 2
Телевизор SUPRA STV2924 MS
Принципиальная схема (продолжение)
182 Телевизор SUPRA STV2924 MS
Принципиальная схема (окончание)
ЛИСТ 5
Телевизор SUPRA STV2924 MS
Телевизор SUPRA STV2924 MS 185
Принципиальная схема. Блок обработки звука
IC650
TDA8425
С658
С650
R11913К
С662
50В
0
R852
10K
R661
TIN
C653
100 0
18B
D111
1N4148
R653
1K
Q
P601B
R656
47K
R140
15K
R125
4 7K
R108
10K
R107
10K
Q111
KTC3198Y
TO MAIN P601A
TO MAIN PI 01A
D113
MA859
R854
47K
0663
50В
Q110
KTC3198Y
R110
330
C110
0 01
D110
MA859
C111
0 01
P-60TRAP
15O-146P
Q650
KTC3198Y
012
1N4148
R128
100
L119
P-4 5 TRAP
150-164N
VC110
SIF
4 5МГц
R121 ЮК
L113
SIF 6 0МГц
150-489W
R118 560
~~| 001
R127
47K
R141
12K
0 015
122
5 5K
0122 ТОО 16В
0121 10016В
R124
2 2K
R123
20K
VR11022K(B)
C118 0 001
0118
IC110
LA7555(P(F/SIF)
FM OUT
FMDISC
SIF IN 124
LrJ ZD110
I 5 IB
VOL 23
CONTROL 4"
EXT AF IN APCSW|22<
T1 R132
I 47
AF AMP NFB VIDEO 21 -----
OUT*-]-* C128
I 0 47
_L_ 50B
20 ]----
AFOUT
VCC
GND
VIF IN
VIF IN
AGCOUT
IF AGC
R130
L114 3 9mkTh
APO FILTER
R113
1 5K
R134
100
VCO119 |---------
LTJ L115
I 38 0МГц
150-489U
VCO 18| — —
НН |VCO]
KL11812mkTh
AFT OUT 116
RF AGC OUT
VCC 17-----
lTl C129
C132 20пФ
R135
27K
IL117
;38 0МГц
H50-489U
27K Q112
KTC3198Y
IF AGC 13
FILTER 2 FILTER 1
C13301
186 Телевизор SUPRA STV2924 MS
ZD 109
2 4B
R109
10K
Q109
KRC102M
KTC3198Y
PIF/SIF/STEREO BOARD 1
(MULTI PSEUDO + AV STEREO)
P102B
TOMAINP102A
Принципиальная схема. Переключатель сигналов изображения и звука
Телевизор SUPRA STV2924 MS
ТО MAIN Р201А
ТО MAIN Р203А
ТО MAIN Р202А
00
R172
С158
47пФ
R170
ЮК
L509 27мкГн
10 MAIN BOARD Р104А
TD MAIN BOARD P103A
RS51
680
D503
MA859
Z152
6 0МГц
R552
ЗЗК
С553
?2пФ
R553
470
0551 R556
0 01 47
НН
С5 54
ЮпФ
С159
47пФ
—ЧП—1
R171 I-’»
12мкГн.
Z151
5 5MI ц
Z153
6 5МГц
R173
ЗК
RV5
2 2К
ZD503
51В
L507*
15мкГн
L508
22mkTh
R554б 8К
R5551 6K
МА859
Q505
КТО
3198Y
RS58
ЗЗК
R557
ЗЗК
0506
KRC102M
Принципиальная схема. Переключатель телевизионной системы
12008 frpfH)
2 2В р-р
ши
12В р-р
1 5В р-р
Осциллограммы сигналов в контрольных точках схемы
ТЕЛЕВИЗОР TOSHIBA
Модели 218 X 8М, 218 X 9S
1. Неисправности блока питания и фильтра питания
1.1. Телевизор не включается, перегорает сетевой предохранитель F801
• Неисправен сетевой фильтр и выпрямитель
0 проверить элементы Т801, С801 — С806, С810, D801.
• Неисправна система размагничивания
о проверить терморезистор R890, петлю размагничивания L901 на короткое замыкание.
1.2. Телевизор не включается
• Перегорает перемычка А — А
о неисправны элементы С810, IC801, С813.
• Перегорает перемычка В — В
о короткое замыкание в цепи канала +112 В. Проверить нагрузку канала +112 В.
• Нет напряжения +14 В на выводе 1 Q805
о выяснить причину и устранить.
• Не запускается ключевая схема
0 проверить IC801 (заменой), Q804, Q806, Т802, D814, С824, С817, С814, D806, либо неисправен
стабилизатор Q805.
• Перегорает разрывной резистор R801
о заменить диодный мост D801.
• Неисправен оптрон D815, ключ Q802
1.3. Нет растра и звука, отсутствуют все выходные напряжения
• неисправна микросхема IC801;
• неисправен Q804;
• обрыв обмоток трансформатора Т802.
1.4. После включения телевизор переходит в дежурный режим
• неисправна цепь: Т803, D813, R824;
• неисправен ТДКС Т461.
2. Неисправности блока управления
2.1. Телевизор не включается
Проверить наличие сигнала POWER на выводе 33 ICA01, исправность транзистора QA12.
2.2. Невозможно настроиться на программы на всех диапазонах
• нет питания +32 В. Проверить цепь: R835, СА18, DA30, СА19, QA05;
• нет напряжения настройки на тюнере (0 — 32 В). Проверить управляющий сигнал на выводе 20
ICA01, цепь: QA05, DA17, СА11, RA58, RA59 — вывод 5 тюнера Н001.
2.3. Принимаются одинаковые программы на всех диапазонах
• неисправен микроконтроллер ICA01.
Проверить управляющее напряжение на выводе 32 ICA01, цепь: QA19, QA18, DA06, DA07, выводы
2, 3 тюнера Н001.
2.4. Не работает управление с ПДУ
• неисправен ПДУ. Проверить батарейки, наличие импульсов управления на светодиоде пульта
при любой нажатой кнопке. Проверить светодиод пульта;
• неисправна микросхема фотоприемника К901;
• неисправен микроконтроллер ICA01 (нет сигнала на выводе 14);
• кварц ZA01 возбуждается на другой частоте.
2.5. Не отображается служебная информация на экране телевизора
Неисправен микроконтроллер ICA01 (см. вывод 1), неисправна IC501 (см. выводы 49, 53).
2.6. Не работают кнопки панели управления телевизора
Заменить неисправную кнопку, заменить микроконтроллер ICA01.
2.7. Не регулируется громкость, насыщенность, контрастность, яркость.
Проверить цепи для каждой регулировки
- громкость: вывод 13 ICA01, DA16, L — L, вывод 10 IC621;
- яркость: вывод 12 ICA01, DA21, вывод 48 IC501, R257;
- насыщенность: вывод 11 ICA01, DA22, R555, вывод 7 IC501;
- контрастность: (только для ручной регулировки) R256, вывод 59 IC501.
2.8. Не работает блокировка звука
Проверить цепь блокировки звука: вывод 37 ICA01, RA08, DA27, вывод 9 IC621.
3. Неисправности блока строчной развертки
3.1. Нет высокого напряжения, слышен звук высокого тона, иногда телевизор
переходит в дежурный режим
• неисправен ТДКС Т461, неисправен Q404;
• неисправны внешние элементы ТДКС Т461.
3.2. Телевизор не включается
• Не запускается генератор строчной развертки (см. вывод 39 IC501)
0 проверить наличие питания на коллекторе Q402, исправность элементов Т401, Q404, С416,
С417, С463, С440, С444, R444.
3.3. На экране вертикальная полоса
Обрыв, нет контакта строчной отклоняющей системы, неисправны R417, С442.
3.4. Трапецеидальные искажения растра по горизонтали,
Q404 сильно нагревается
Короткозамкнутые витки в строчной отклоняющей системе.
3.5. Нет одного из напряжений на выходе выпрямителей
блока строчной развертки
• отсутствует фокусирующее, ускоряющее напряжение — заменить ТДКС Т461;
• отсутствует +12 В — проверить элементы: R448, D408, L410, С448;
• отсутствует +24 В (на экране горизонтальная полоса) — проверить R317, D309, С309, С311;
• отсутствует +190 В (темный экран) — проверить разъем М520 (контакт 11), D406, С447;
• отсутствует +25 кВ (экран не светится) — заменить ТДКС Т461.
4. Неисправности блока кадровой развертки
4.1. На экране горизонтальная полоса
• обрыв кадровой отклоняющей системы;
• неисправна микросхема IC303;
• нет питания +24 В на выводе 7 микросхемы IC303;
• неисправны элементы 0315, С315.
4.2. Искажения изображения на верхней или верхней части экрана
Проверить элементы С316, С317, С325.
5. Неисправности радиоканала
5.1. Нет звука, изображение есть
• проверить микросхему IC621 (выводы 1,2 — вход, вывод 12 — выход);
• неисправна микросхема IC501, проверить QN07, Q672 (плата SYSTEM SW.BOARD);
• неисправен усилитель мощности НЧ IC601 (вывод 6 — вход, вывод 2 — выход).
5.2. Нет изображения, звук есть
Проверить цепь: вывод 30 IC501 (плата SYSTEM SW.BOARD) — контакт 6 Р104 — Q201 — контакт
56 PV13 — контакт 11 PV13 (плата AV BOARD) — вывод 3 ICV02 — вывод 6 ICV02 — контакт 8 PV13 —
контакт 3 PV13 — QV08 — QV09 — Q205.
Определить неисправный элемент и заменить.
5.3. Есть растр, звук и изображение отсутствуют
• Неисправен тюнер Н001, элементы QA02, Q204, Q672, QA07, IC501
О проверить цепь: вывод 8 Н001 — QA02 — выводы 9, 14, Н001 — Q204 — контакт 4 Р104 (плата
SYSTEM SW.BOARD). Если сигналы ПЧ звука и изображения поступают на вход платы, а
выходные сигналы видео на выводе 30 IC501 и ПЧ звука на выводе 9 IC501 отсутствуют, то
неисправны элементы платы SYSTEM SW.BOARD. Определить и заменить неисправный
элемент. Если входного сигнала на контакте 4 Р104 нет — неисправны элементы указанной
цепи.
6. Неисправности блока цветности
6.1. Слабая яркость воспроизведения,
регулировка не дает результата
• неисправна цепь регулировки яркости R257, вывод 48 IC501;
• неисправен тракт прохождения сигнала яркости. Проверить QV09, С214, Q205, яркостную линию
задержки W201, С201, вывод 58 IC501.
6.2. Засветка экрана одним из основных цветов
• вышел из строя один из видеоусилителей. Проверить Q505, Q507, Q509;
• вышел из строя буфер сигналов R, G, В IC501 (выводы 41 — 43).
6.3. Нет цветного изображения
Проверить наличие питания +12 В на выводе 63 IC501.
Неисправен тракт регулировки насыщенности, (см. неисправности блока управления).
Проверить наличие сигналов VIDEO — вывод 58 IC501, CHROMA — вывод 18 IC501, прямого и
задержанного сигналов цветности — выводы 12, 13, 14 IC501, исправность кварцев XN01, Х501.
6.4. Искажения цветного изображения
• расстроены контуры R-Y, B-Y (LM02, LM03) системы SECAM;
• неисправна микросхема IC501.
6.5. Периодически пропадает цветное изображение
• неисправна микросхема IC501;
• неточно настроен канал;
• слабый сигнал в антенне;
• расстроен контур CHROMA ТМР01;
• подстроить емкость С504 (PAL).
6.6. Изображение много контур ное
• плохое качество приема в данной местности (отражения);
• обрыв яркостной линии задержки W201.
6.7. На экране отсутствует один из основных цветов
• неисправна микросхема IC501;
• неисправен один из усилителей платы кинескопа на Q505, Q507, Q509;
• неисправен кинескоп.
Модели 218Х8М, 218X9S. Структурная схема
Модель 218Х8М. Принципиальная схема (начало)
ЛИСТ 1
U903A
SYSTEM
SW. BOARD
PW6756-1
R889
1К
R690
1К
Телевизор TOSHIBA 218 X 8М, 218 X 9S
Телевизор TOSHIBA 218 X 8М, 218 X 9S 195
листз
Модель 218Х8М. Принципиальная схема (продолжение)
9 IF
10 GND
11 *B
12 AFT
13 AGC
14 VIDEO OUT
U902A
MAIN BOARD
PW6743-1
Н001
EG618V
LA03
TEN3040
СА15
22
TUNER
CA17
co
0>
Телевизор TOSHIBA 218 X 8M, 218 X 9S
см. стр. 195
Телевизор TOSHIBA 218 X 8М, 218 X 9S 197
ЛИСТ 5
Модель 218Х8М. Принципиальная схема (окончание
R515 220
BRIGHTNESS
CONTRAST
R517 220
RN08 5.6K
330
R256
10К(В)
R257
10К(В)
С546
52пФ
С 545
82 пФ
R507
8 2К
L2O4
PL39J
R255
20К(В)
{41
TINT
R556
10К(В)
COLOUR
R555
10К(В)
R516 220
16:
RN17 ЮК
С205
С407
С2О4
D409
04AZ10Y
QN12
2SC1815Y
2SC1685Q
50ГЦ-О
ВОГц - 6.8
R226
1.8К
Q205
2SC1815Y
2SC1685Q
DNO5
1S2186(FA-1)
R227 2.7K
R210
150К
W201
TRF2082
=□ т > гЕ*-
CNO4 “J-DN04 _J_ ZN03
0.01 T"1S2186 EZ3 3 56МГц
-HFA-I) “Г х
R212
ЗЗК
0241
1SS104TA
IR209
100К
R225 2.7К
RX16
18К
RX08
2.4К
C40S
0.02
D405 0411
0405 470ПФ
04AZ10Z
С450
470
16В г
R215
56К
D410
MAZ8.2Y
С514
ЮОпФ
R509
560
С302
0.01
С516
R203
,5К
R405
510
С ХОЗ
I
С406
ЮпФ
Х401
503КГ
R403 R402
зк
27К
R302
240К
М530
|(5Р)
DP
198 Телевизор TOSHIBA 218 X 8М, 218 X 9S
см. стр. 197
Телевизор TOSHIBA 218 X 8M, 218 X 9S
CO
co
Модель 218Х8М. Принципиальная схема. Плата кинескопа
ТО MAIN BOARD
Модель 218X9S. Принципиальная схема. Плата кинескопа
ТО MAIN BOARD
z #59 #54 #53 #52 #«Г^
РВ0075-2
С827 0 01
#56#57 z
ТО MAIN BOARD
Модель 218X9S. Принципиальная схема (начало)
202 Телевизор TOSHIBA 218 X 8М, 218 X 9S
Телевизор TOSHIBA 218 X 8М, 218 X 9S
Модель 218X9S. Принципиальная схема (продолжение)
204 Телевизор TOSHIBA 218 X 8М, 218 X 9S
Телевизор TOSHIBA 218 X 8М, 218 X 9S 205
ЛИСТ 5
Модель 218X9S. Принципиальная схема (окончание)
R515 220
CONTRAST
BRIGHTNESS
R517 220
R516 220
RN06 5 ек
R256
10К(В)
R257
10К(В)
R255
20К(В)
COLOUR
R555
10К(В)
TINT
R556
ЮК®)
16В
RN17 ЮК
С302
С516
С205
С204
С202
С546
В2пФ
С545
82пФ
50ГЦ О
60Гц - 6 8
D409
D4AZ10Y
QN12
2SC1615N
13218баз58МГц
(FA-1)
□N05
1S2186{FA-1)
С547 __
62пФ |
0405 “di»
04AZ10Z
0205
2SC1815N
W201
TRF2062
R408
2К 2S j
R410
4 3К
LC450
470
М530
330
L204
PL39J
R507
6 2К
С514
180пФ
ZN04
EZ3 4 43МГц
R226
1 8К
R227 2 7K
R210
150К
R216
56К
R212
ЗЗК
□241
1SS1D4FA
R209
100К
R225 2 7K
RX16
18К
RX06
2 4К
0410
D4AZ6 2Y
R203
1 5К
R403 R4Q2
27К
R302
240К
ICXD4
0 1
С40В
ЮпФ
С407
206 Телевизор TOSHIBA 218 X 8М, 218 X 9S
см. стр. 205
елевизор TOSHIBA 218 X 8М, 218 X 9S 207
1000Vp-p(H)
60Vp-p(H)
©
w
e ovp-p(H)_____________
w
100Vp-t>fH)
100Vp-p(H)
6 0Vp-p(H)
Модели 218X8M, 218X9S. Осциллограммы сигналов в контрольных точках схемы
о
Приложение 1. Шина I C
Усовершенствованная шина этой системы, так называемая шина l2C (“Inter Intergrated Circuit”), —
это двунаправленная асинхронная шина с последовательной передачей данных внутри одного устрой-
ства, содержащего всего две сигнальные линии: линию данных (SDA) и линию синхронизации (SCL).
Такой режим реализуется путем использования в цепях питания (+5 В) источников с трехстабильным
выходом, что позволяет подключать к шине периферийные устройства непосредственно. Это могут быть
устройства КМОП, НМОП и биполярные. Суммарная емкость линий шины должна быть не больше
400 пФ (входная емкость на каждую ИС должна быть в пределах от 5 до 10 пФ, допустимая длина
соединительных линий в шине не более 2 м (рис. 1).
Рис. 1. Подключение аппаратуры через шину Рс
Данные передаются группами бит (кодовыми словами), один дополнительный бит — в качестве
квитирующего (АСК). Импульсы данных и синхронизации формируются источниками, являющимися
ведущими (“master”) для всей системы. Перед началом передачи данных сигнальная и синхронизирую-
щая линии находятся в состоянии логическая “1”. Началом (стартом) передачи служит уровень, соответ-
ствующий логическому “0” в линии данных.
Прием информации с линии данных происходит при уровне в линии синхронизации, соответствую-
щем логическому “0". В момент поступления девятого бита линия данных остается в состоянии логиче-
ской “1”, а от приемника по этой же линии поступает бит-квитанция, имеющая уровень логического “0”.
Передача заканчивается, когда в обеих линиях (сигнальной и синхронизирующей) уровень соответству-
ет логической “1” (рис. 2, а).
Законченный пакет данных (“передача”) состоит из нескольких байтов (рис. 2, б). После стартового
бита в линию к потребителю посылается адрес (7 бит) блока — адресата, которому предназначена
данная информация. Восьмой бит предопределяет режим следующего кодового слова, т.е. будет ли оно
передаваться от ведущего узла (“0”) или приниматься потребителем — адресатом (“1”). Квитирующий
бит (АСК) при этом поступает от последнего закончившего прием данных блока. Если восьмой бит имел
значение “1”, то принявший посылку адресат становится источником информации и посылает свои
данные прежнему ведущему узлу.
При максимальной тактовой частоте fr = 100 кГц скорость потока информации в шине составляет
10 кбайт/с. Если исключить служебную информацию, т.е. ту часть потока, которая расходуется на
адреса, то скорость потока собственно информации составит приблизительно 5 кбайт/с. Заметим, что
скорость потока полезной информации оказывается тем большей, чем большее число байтов, следую-
щих один за другим, посылается по одному и тому же адресу. Периферийные устройства с несколькими
адресами включаются в схему автоматически. Для этого вводимый в схему новый адрес с каждым
квитирующим битом повышается на +1.
Данная шина в телевизионной технике используется для обмена микроконтроллера с памятью и
другими внешними устройствами.
Рис. 2. Временная диаграмма уровней шины 12С (а), формат потока данных (б)
Приложение 2. Проверка трансформаторов
Проверка трансформаторов основана на явлении параллельного резонанса. Увеличение (от двух
раз и выше) амплитуды колебаний на генераторе НЧ указывает, что частота внешнего генератора
соответствует частоте внутренних колебаний C*L* контура.
Для проверки замкнуть вторичную обмотку L трансформатора. Колебания в контуре C*L* должны
уменьшить амплитуду. Из этого следует, что короткозамкнутые витки шунтируют резонансные явления
С*1_* контура. Наличие короткозамкнутых витков в L* катушке также приведет к невозможности наблю-
дать резонансные явления в C*L* контуре.
Добавим, что для проверки импульсных трансформаторов блоков питания конденсатор С* имеет
значение 0,01 мкФ — 1 мкФ. Частота работы генератора НЧ подбирается опытным путем.
Необходимое оборудование:
• генератор НЧ;
• осциллограф.
Схема подключения оборудования для проверки трансформаторов приведена на рис 3.
Генератор
НЧ
Осциллограф
(милливольтметр)
Р ис. 3. Схема подключения оборудования для проверки трансформаторов
Частотный диапазон проверки трансформаторов:
• импульсных блоков питания: 15—100 кГц;
• трансформаторов разделительных, ТДКС: 13—17 кГц.
Приложение 3. Проверка ПДУ
Если присоединить параллельно светодиоду переносного пульта управления обычный светодиод
видимого диапазона излучения (лучше красного цвета, например, АЛ307), то при любой нажатой кнопке
периодическое свечение последнего свидетельствует об исправности пульта (кроме кварцевого резо-
натора).
Рис. 4. Подключение внешнего светодиода при проверке ПДУ
Приложение 4. Намоточные данные
разделительного трансформатора
строчной развертки (Т)
I обмотка — 100 витков провода ПЭЛ, ПЭВ диаметром 0,2—0,3 мм.
II обмотка — 1000 витков провода ПЭЛ, ПЭВ диаметром 0,1—0,15 мм.
геи
Рис. 5. Расположение обмоток разделительного трансформатора
Приложение 5. Проверка блоков телевизора
(радиоканала) без помощи приборов
1. Проверка тюнера. Коаксиальным кабелем провести от эталонного телевизора к испытуемому
сигнал IF (ПЧ). Если сигнал телевизионной станции появится — тюнер исправен (на испытуемом). Не
обращайте внимание на всякие шумовые явления, связанные с большой длиной связи тюнер — УПЧ,
важно получить какое-либо достаточно четкое изображение.
2. Проверка УПЧЗ (все то же самое).
3. Проверка УМЗЧ. Коснуться отверткой (держа пальцем за ее основание) входа УМЗЧ. Должен
появиться фон переменного тока, что свидетельствует о нормальном прохождении НЧ-сигнала.
Проверка блоков телевизора (радиоканала) без помощи приборов.
Рис. 6. Схема проверки неисправного телевизора с помощью эталонного
Приложение 6. Способ локализации неисправных
микросхем (процессор, память, декодеры
цветности, видеопроцессор и др.)
тепловым тренингом
1. Телевизор выходит из строя после включения по прошествии определенного времени. Локализо-
вать неисправную микросхему не представляется возможным. (Определена группа микросхем, одна из
которых неисправна.) Достаточно дорого заменять по одной все микросхемы. Можно этот процесс
облегчить. Вначале следует проверить, является ли причиной неисправности явление неконтакта при
пайке данных микросхем.
Убедившись, что неконтакты не являются причиной неисправности, следует произвести следующие
действия: ватой, смоченной ацетоном, спиртом или другим (по выбору) растворителем, осторожно
протереть по очереди корпуса микросхем из локализованной неисправной группы до заметного охлаж-
дения последних. Если неисправность устранилась, локализовать из этой группы уже дефектную
микросхему и заменить ее
2. В телевизоре неисправность проявляется сразу после включения. По прошествии некоторого
времени пропадает Если это не явления неконтакта, следует произвести локальный нагрев паяльником
корпусов микросхем, которые могут быть причиной неисправности. Нагревать корпуса микросхем до
температуры не более 70°С.
В обоих случаях проверки микросхем методом теплового тренинга особое внимание следует
обратить на соблюдение правил электробезопасности.
Список сокращений
АПЧГ — автоматическая подстройка частоты гетеродина
АРУ — автоматическая регулировка усиления
АЦП — аналого-цифровой преобразователь
АЧХ — амплитудно-частотная характеристика
БП — блок питания
ВЧ — высокая частота
ГИС — генератор испытательных сигналов
ГУН — генератор управляемый напряжением
ИП — источник питания
ИК — инфракрасный (диапазон излучения светодиода)
КВП — контур высокочастотных предыскажений
КИ — кадровые импульсы обратного хода
КСИ — кадровые синхроимпульсы
мк — микроконтроллер
мс — микросхема
НЧ — низкая частота
ОЗУ — оперативное запоминающее устройство
оос — отрицательная обратная связь
осц — осциллограмма
ОС — обратная связь, отклоняющая система
отл — ограничение тока лучей
ох — обратный ход
ПАВ — поверхностные акустические волны
ПДУ —— пульт дистанционного управления
ПЗУ — постоянное запоминающее устройство
ППЗУ — перепрограммируемое постоянное запоминающее устройство
ПУ — пульт(панель)управления
пцтс — полный цветовой телевизионный сигнал
ПЧ — промежуточная частота
ПЧЗ — промежуточная частота звука
пчи — промежуточная частота изображения
СИ — синхроимпульсы
СИ ох — строчные импульсы обратного хода
ССИ — строчные синхроимпульсы
УВХ — устройство выборки-хранения
ТВ — телевизор, телевидение
тдкс — трансформатор диодно-каскадный строчный
ТТЛ — транзисторно-транзисторная логика
УПЧ — усилитель промежуточной частоты
УПЧЗ — усилитель промежуточной частоты звука
УПЧИ ФВЧ — усилитель промежуточной частоты изображения — фильтр высокой частоты
ФМ — фазовая модуляция
ФНЧ ЦАП чм — фильтр низкой частоты — цифро-аналоговый преобразователь — частотная модуляция
ШИМ ЭЛТ — широтно-импульсная модуляция — электронно-лучевая трубка
ANT AUDIO АВС — антенна — звуковой сигнал — автоматическая регулировка уровня черного
ABL АС — автоматическое ограничение тока лучей — переменный ток
АСС — автоматическая регулировка цветности
ADJ — регулировка
AFC AGC AFT APC AV — автоматическая подстройка частоты — автоматическая регулировка усиления — автоматическая точная настройка — автоматическая подстройка фазы — аудиовизуальный (сигнал НЧ входа/выхода)
Band — диапазон
Bell — фильтр
BL BLK — гасящий импульс — бланкирование
BUFF B-Y BRT C OUT — буфер — синий цветоразностный сигнал — яркость — выход сигнала цветности
CATV — кабельное телевидение
CENT — центрировать
CH Chroma C IN — канал — сигнал цветности — вход сигнала цветности
Circuit Clamp CLC — схема — фиксация уровня — тактовый сигнал
Coil — катушка индуктивности
Color Corr — цвет — коррекция
CRT CVBS DC — электронно-лучевая трубка — полный цветовой видеосигнал — постоянный ток
DL — линия задержки
DY — отклоняющая система
FASTEXT FLLP FLPH FLYBACK FM G, GND, Ground Gain G-Y H OUT H SYNC — режим передачи и приема телетекста — фильтр нижних частот — фильтр верхних частот — обратный ход — частотная модуляция — корпус, общий — усиление - зеленый цветоразностный сигнал - выход строчной развертки - строчный синхроимпульс
Heater IC ID IF IR l2C KILL - подогреватель, накал (катода кинескопа) - интегральная микросхема - идентификация - промежуточная частота - инфракрасный (приемник) - цифровая шина передачи данных - подавление (гашение)
L LED Level LIM Memory MPU MUTE NTSC - низкий логический уровень - светодиод - уровень - ограничитель - память микропроцессор, микроконтроллер блокировка звука национальный телевизионный стандартный код (система цветного телевидения)
OFF OIRT OSC OSD OSD R, G, B, FBL Output PAL выключен международная организация радиовещания и телевидения генератор экранное меню сигналы экранного меню выход построчное изменение фазы (система цветного телевидения)
PIC PIP PLL контрастность изображения кадр в кадре фазовая автоподстройка
Protect PWB PHONE JACK R, G, В RECT REF REG - защита печатная плата - тип разъема красный, зеленый, синий сигналы основных цветов - выпрямление - опорный (сигнал) - регулятор, стабилизатор
RF - R-Y - SAWF - SC, SSC - SECAM - SIF - Speaker — STBY, STAND BY - STV SW - SCL - SDA - SYNC - SCART JACK - TRAP - TV - TXT - TTL - UHF - Снэк — UycK — □фок — Свыс — Up-p — V — V CENT — VLIN — VOUT — V SIZE — VBS — VC (VT) — VCR — VHF (VHF-L.VHF-H) — VIDEO IN (OUT) — WAVE-FORM — XO — радиочастота красный цветоразностный сигнал фильтр на поверхностных акустических волнах стробирующий импульс (двухуровневый, трехуровневый) поочередные цвета и память (система цветного телевидения) промежуточная частота звукового сигнала звуковая головка, телефон ожидание, дежурный спутниковое телевидение переключатель шина синхронизации цифровой шины 12С шина данных цифровой шины 12С сигнал синхронизации тип разъема режекторный фильтр телевидение,телевизор телетекст транзисторно-транзисторная логика дециметровый диапазон телевизионного вещания напряжение питания накала кинескопа напряжение на ускоряющем электроде кинескопа напряжение на фокусирующем электроде кинескопа напряжение на аноде кинескопа пиковое значение напряжения вертикальный регулятор центровки по вертикали регулятор линейности по вертикали выход кадровой развертки регулятор размера по вертикали полный телевизионный видеосигнал напряжение настройки видеомагнитофон метровый диапазон телевизионного вещания вход (выход) видеосигнала форма сигнала кварцевый генератор
Y — сигнал яркости
Y/C — сигнал яркость/цветность
Микросхемы отечественного производства
и их зарубежные аналоги
К174УР1 Усилитель-ограничитель ПЧ сигнала, демодулятор и предварительный УНЧ TBA120S
К 174 УР2 УПЧ канала изображения TDA440
К174УР4 Усилитель-ограничитель ПЧ сигнала, демодулятор и предварительный УНЧ с АРУ TBA120V
К 174 УР5 УПЧ канала изображения с АРУ, видеодетектор и устройство обработки видеосигнала TDA2541, А241
К174УР7 Усилитель-ограничитель промежуточной части ТСА770, МСА770А
К174УР8 Усилитель ПЧ с АРУ, детектор ПЧ изображения и звука TDA2545
К 174УР10 Усилитель компенсации потерь в пьезофильтрах УПЧИ SL430
К 174УР11 УПЧ звука, электронный регулятор громкости и тембра TDA1236
К174УР12 УПЧИ TDA4420
174 ХА1 Одноканальный демодулятор цветовой поднесущей SECAM 1/2 ТСА660
174ХА8 Сдвоенный демодулятор цветовой поднесущей PAL и SECAM ТСА650, МСА650
174 ХА9 Предварительный усилитель и ограничитель сигналов цветности для работы в PAL и SECAM ТСА640, МСА640
174 ХА11 Устройство синхронизации генераторов строчной и кадровой развертки и канала цветного изображения TDA2593, А255
174ХА16 Декодер SECAM TDA3520, А3520
174 ХА17 Устройство обработки демодулированных и цветоразностных яркостных сигналов TDA3501, А3501
174ХА20 Смеситель и гетеродин метровых волн с предварительным УПЧ для селекторов TDA2000A
174 ХА24 Синхропроцессор TDA2595
174ХА25 Корректор растра TDA4610
174 ХА27 Корректор цветовых переходов, линия задержки TDA4565
174ХА28 Декодер PAL TDA3510, А3510
174ХА31 Декодер SECAM TDA3530, А3530
174 ХА32 Декодер PAL, SECAM НТСЦ TDA4555, А4555
174 ХАЗЗ Узел обработки демодулирования цветоразностных и яркостных сигналов ТВА3505
174 УП1 Усилитель яркостного сигнала, электронный регулятор выходного сигнала, привязка и регулировка уровня “черного” ТВА970, А270
174 УК1 Регулятор яркости, контрастности, насыщенности и формирователь “зеленого" цветоразностного сигнала ТСА660, МСА660
174 ГЛ1 Генератор кадровой развертки TDA1170
174 ГЛ2 Генератор кадровой развертки ТЕА1120
174АФ1 Устройство синхронизации генератора строчной развертки ТВА920
174АФ4 RGB-матрица и регулятор цветовой насыщенности ТВА530
174АФ5 RGB-матрица и устройства фиксации уровня “черного” и баланса “белого” TDA2530
1033ЕУ1 Микросхема управления импульсным источником питания TDA4600
174 УН7 УНЧ А210, TBA810S
174 УН9 УНЧ ТСА940
174УН11 УНЧ TDA2020
218
Микросхемы отечественного производства и их зарубежные аналоги
174 УН14 УНЧ TDA2003
174 УН15 УНЧх2 TDA2004
174 УН19 УНЧ TDA2030
174 КП1 Коммутатор сигнала НЧ TDA1029
КР1021ХА1 Микросхема управления импульсным БП TDA2582
КР1021ХА5 Генератор кадровой развертки TDA3652
КР1039ХА1 Многофункциональная микросхема для малосигнальных цепей телевизоров TDA4503
КР1039ХА2 УНЧИ, УПЧЗ синхропроцессор TDA4503
КР142ЕН5А Стабилизатор +5 В 1,5 А 7805
КР142ЕН5 Стабилизатор +5 В 7805
КР142ЕН8Б Стабилизатор +12 В 7812
КР1021УР1 УПЧИ TDA3541
КР1021ХА1 Микросхема управления ключами для БП TDA4503
КР1021ХА2 Синхропроцессор NDA2578A
КР1021ХАЗ Трансдекодер SECAM/PAL TDA3591
КР1021ХА4 Декодер PAL TDA3562A
КР1051УР1 УПЧИ TDA4443
КР1051УРЗ УПЧЗ TDA2557
КР1051ХА8 Узел сопряжения декодера цвета с линией задержки TDA8442
КР1506ХЛ1 Схема дистанционного передатчика SAA1250
КР1506ХЛ2 Схема дистанционного приемника SAA1251
КР1568ХЛ1 Передатчик дистанционного управления SAA5243
КР1568ХЛ2 Приемник дистанционного управления СХ20106А
КР1628РР1 Энергонезависимая память MDA2061
КР1628РР2 Энергонезависимая память MDA2062
КР1853ВГ01 Микроконтроллер SAA1293-03
КР1021ПП1 Преобразователь сигналов для видеопроцессора “телетекст" SAA5030
КР1114ЕУ4 Схема управления импульсным стабилизатором TL494, IR3MO2
КР1087ХА6 Процессор обработки ВЧ-сигнала TDA4504B
КР1087ХА5 Звуковой демодулятор со SCART-переключением и регулируемым выходом TDA3887
КР1087ЕУ1 Микросхема управления импульсным БП TDA4605-2
ЭКР1568ВГ2 Декодер телетекста SAA5243
КР1568ВГ1 Микроконтроллер TDA84C640A/019
ЭКР1568РР1 Энергонезависимая память PCF8582
КР1006ВИ1 Программируемый таймер NE555, 555, LM555CN-8
К1021УН1 Усилитель НЧ TDA2611A
К1809ВГЗ М икроконтроллер TMS9918A
КР1152ХА1 Синхропроцессор кадровой и строчной разверток НА11235
(функциональный аналог)
Содержание
Телевизор AKAI
Модель СТ2005Е......................................................... 3
Телевизор FUNAI
Модели 14 МК8, 20 МК8, 21 МК8......................................... 19
Телевизор GOLD STAR (LG)
Модель CF-20A80....................................................... 31
Телевизор JVC
Модель C-21Z.......................................................... 41
Телевизор PANASONIC
Модели TC-2150R/RS, TC-2155R.......................................... 62
Телевизор SAMSUNG
Модели СК3351А, CK5051X/UKX, СК5051АТ, СК5314А........................ 74
Телевизор SHARP
Модели 14BN1, 14BN1A.................................................. 89
Телевизор SHARP
Модели 20B-SC, CV-2132CK1............................................ 104
Телевизор SONY
Модель КУ-2151 К..................................................... 119
Телевизор SONY
Модель KV-X2151K..................................................... 132
Телевизор SONY
Модели KV-2571K, KV-2971K............................................ 152
Телевизор SUPRA
Модель STV2924 MS.................................................... 175
Телевизор TOSHIBA
Модели 218Х8М, 218X9S................................................ 190
Приложение 1. Шина 12С................................................209
Приложение 2. Проверка трансформаторов................................210
Приложение 3. Проверка ПДУ............................................211
Приложение 4. Намоточные данные разделительного трансформатора
строчной развертки (Т)................................................211
Приложение 5. Проверка блоков телевизора (радиоканала)
без помощи приборов................................................. 211
Приложение 6. Способ локализации неисправных микросхем (процессор, память,
декодеры цветности, видеопроцессор и др.) тепловым тренингом . 212
Список сокращений.....................................................213
Микросхемы отечественного производства и их зарубежные аналоги........217
