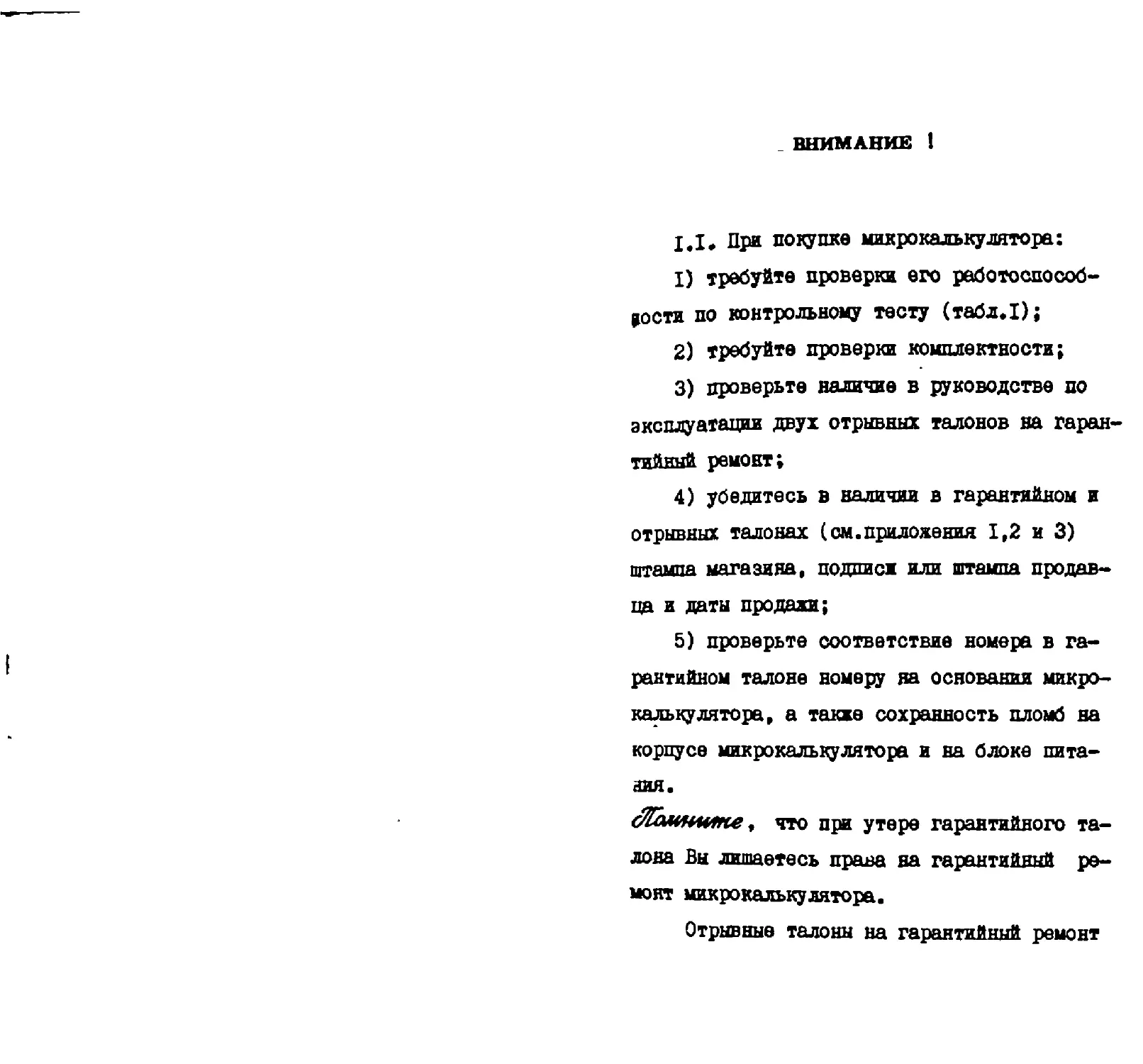

ВНИМАНИЕ !
1.1» При покупке микрокалькулятора:
I) требуйте проверки его работоспособ-
ности по контрольному тесту (табл.1);
2) требуйте проверки комплектности;
3) проверьте наличие в руководстве по
эксплуатации двух отрывных талонов на гаран-
тийный ремонт;
4) убедитесь в наличии в гарантийном и
отрывных талонах (см.приложения 1,2 и 3)
штампа магазина, подписи или штампа продав-
ца и даты продажи;
5) проверьте соответствие номера в га-
рантийном талоне номеру на основания микро-
калькулятора, а также сохранность пломб на
корпусе микрокалькулятора и на блоке пита-
ния.
сЯаммшке, что при утере гарантийного та-
лона Вы лишаетесь пряна на гарантийный ре-
монт микрокалькулятора.
Отрывные талоны на гарантийный ремонт
вырезаются работниками обслуживающей органи^
да только после того, как работа выполнена.
1.2. После хранения в холодном помещении
или после транспортирования в зимних услови-
ях микрокалькулятор перед включением необхо-
димо выдержать при комнатной температуре в
течение 4 ч.
1.3. Прежде чем пользоваться микрокаль-*
кулятором, внимательно ознакомьтесь о насто-
ящим руководством по эксплуатации.
Микрокалькулятор "Электроника МК 61" - I шт.
Руководство по эксплуатации - X экз.
Блок питания ‘Д2-10М , - I шт.
Паспорт на блок питания Д2-10М - 1 экз.
Элементы A-3I6 "Квант" - 3 шт.
Футляр - I щт.
Пачка - I шт.
Пакет - 2 шт.
Примечания: I, Элементы питания A-3I6 "Квант"
поставляются в герметичном по-
лиэтиленовом пакете.
2. Допускается применение элемен-
та питания A-3I6 "Прима".
2
8
&
Индикация 12 0) СМ > см
Ж О О о о
о 1 1 1 1
ф • со • <ХЗ со из
со t* с*- J—1
р* со <0 «о ж из
<0 из из и> ж см
U5 • м» м» чг ж ф
со со СО со ы со
0) W ом см см о» ж 03
ОМ о ж ж ж * о • • *
Ж
Нажимаемые клавиши и в в в~ В 0 0 в [вп] m ini § Е □ И 0 ЗЕ 0
Положение переключ. “Р/ГРД/Г ь g ft >
BMHVIHU ьоглгагэи anaxovou т со
• о ж СМ со Ч1 из со С4- со
3
Продолжение табл.I
(О $ теста со положение 2 лереключ. ;в. ПИТАНИЯ Положение переключ. "Р/ГРД/Г* нрп Нажимаемые клавиши ' ш Д ' Индикация
I 2 I. 3 5 4 5 5 7 6 4 7 0 8 7 9 8 10 II 12
10 LU I. 5 5 7 4 0 7 8
II —5L_a 3. I 4 I 5 9 2 6
12 4. 9 7 I 4 9 8 3 0 I
13 и _4. 9 7 Т 4 9 8 3 о т
14 Йт*х| 0] .к 5_ 5 7 4 0 7 8 X
15 1ГНх1 g| 4Л 9 7 I 4 9 8 3 * ' 0 I
16 И и А Г\
17 [к] 3 в J 0 и I
Продолжение табл.]
Индикация
№ теста положение пере ключ. ПИТАНИЯ Положение переключ. "Р/ГРД/1* Нажимаемые клавиши
I 2 3 4 5 6 7 8 9 10 II 12
тя N W ВКЛ •р- 0 а 3 I 3 6 0
19 Ut-nj И 4 3 3 I 3 6 0 3
20 И н _3_ 4
от И й 3 8 2 4 4 3 • 0 5
jb-L [В [пл] _5_ 3 8 2 4 0 6
23 И и 0 4 5 — 3 8 0 7
24 Ion 5 0 0 4 5 0 8
25 Е И. Л-. • 9 7 х£_ 9 8 3 -С» 0 I
26 4. 9 1L I 4 9 8 3 «* 0 I
Продолжение табл.1
Индикация
1—1
о
о» 00 00
CD с*
О ю ю
<0 CD со
ю С** Г*
Р«
ст А p-i
сч * со со
м 1
Нажимаемые клавиши |йо) 0
Положение переключ. "Р/ГП/Г*
*hO«V)i9d3U емнэжоуои
ВЛЭО1 а | 27 8
Примечания: I. Время выполнения теста 27 не более 5с.
2. Повторное включение микрокалькулятора допускается
спустя Юс после выключения.
6
^.УКАЗАНИЯ Ш ТЕХНИКЕ БЕЗОПАСНОСТИ
В блоке питания имеются элементы,
находящиеся под напряжением 220 В, а И ми-
крокалькуляторе - элементы, находящиеся под
напряжением 27 В, поэтому вскрывать и ремон-
тировать микрокалькулятор и блок питания
разрешается только лицам, имепцим право на
ремонт микрокалькулятора,
3J2. По окончании вычислительных работ,
а также в случае появления неисправностей
выключите микрокалькулятор и отсоедините
блох питания сначала от сети, а затем от
микрокалькулятора (при работе от блока пи-
тания).
Подключение блоха питания к сети 220 В
без микрокалькулятора запрещается.
7
4. КРАТКОЕ ОПИСАНИЕ
4,1 . Назначение
4.I.I. "Электроника МК €1* является
симнм микрокалькулятором индивидуального
пользования и предназначена для выполнен^
научных, инженерных и статистических рао.
четов.
4.2 » Технические
характеристики
4.2.1» Система счисления при вводе и
выводе информации - десятичная.
4.2.2. Количество разрядов мантиссы
числа - восемь (см.п.6.2).
4.2.3. Количество разрядов порядка
числа - два.
4.2.4. Диапазон вычислений
ГДГ" 4 |х| < 9,9999999 • Ю99
4.2.5. Форма представления запятой:
I) в диапазоне I <|х| £ 99999999 -
естественная;
2) в диапазонах |х| < I и
99999999 < |х|< 9,9999999-I099 - плаваю-
щая.
4.2.6. Вводимые числе и результаты вы-
числений отображаются на 12-разряцном люми-
несцентном индикаторе (в разрядов мантиссы,
2 разряда порядка, 2 разряда знаков ман-
тиссы и порядка),
а
4.2.7. Микрокалькулятор работает в двух
режимах: "Автоматическая работа" и "Програм-
мирование".
4.2.3. Микрокалькулятор в режиме "Авто-
матическая работа" позволяет:
I) выполнять четыре арифметических дей-
ствия: "х"» "4";
2) вычислять прямые тригонометрические
функции sinx , cosx , tgx . При этом
аргумент Л может вводиться в радианах, гра-
дах и градусах;
3) вычислять обратные тригонометричес-
кие функции orcsinx t arccosx , orctgx
в радианах, градусах и градах;
4) вычислять функции ху, Lnx, Lgx ,
10х, Vx , х2. 1/х;
5) вызывать константу 5Г в операцион-
ный регистр X;
9
6) ад пи пивать информацию в 15 регистров
памяти;
7) вызывать информацию в регистр X из
15 регистров памяти;
8) записывать информацию в регистры
стека и управлять ее передвижением;
9> изменять знак числа в регистре X;
10) осуществлять операцию обмена инфор-
мацией между операционными регистрами X и 7;
II) осуществлять очистку операционного
регистра X;
12) восстанавливать предыдущий результат
вычислений;
13) производить вычисления с константой;
14) производить цепочечные вычисления;
15) выделять целую и дробную часть чис-
ла;
16) определять абсолютные значения чи-
сел;
17) определять знак числа;
18) выделять максимальное число ( из
двух);
10
19) генерировать случайные числе от О
до I;
20) переводить временные величины, вы-
раженные в часах, минутах, сенувлах и долях
секунды, в значения, выраженные в часах и
долях часа;
21) переводить временные величины, вы-
выраженные в часах и долях часа, в значения,
выраженные в часах, минутах, секундах и до-
лях секунды;
22) переводить угловые величины, выра-
женные в градусах, минутах и долях минуты, в
значения, выраженные в градусах и долях
хралуса ;
23) переводить угловые величины, выра-
женные в градусах и долях градуса, в значе-
ния, выраженные в градусах, минутах и долях
минуты;
24) выполнять логические операции (ум-
ножение, сложение, исключающее ИЛИ, инвер-
сию);
2Ь) производить вычисления по программе.
II
4.2.9. В режиме "Программирование" ми-
крокалькулятор позволяет:
I) записывать с помощью клавиатуры про-
грамму;
2) осуществлять редактирование и коррек.
тировку программы.
4.2.10. Время вычисления арифметических
операции и операций I/X, Vx, яе более 0,51
Время вычисления функции У? не более
3,5 с.
Среднее время вычисления функций 1пх ,
Lgx , ех, 10х, sinx , cosx , tgx , arcsinx ,
arccosx , arctg x не более 2 с.
4.2.II. При вычислении тригонометричес-
ких, логарифмических и показательных функ-
ций следует учитывать допустимые значения
аргумента и относительную погрешность, при-
веденные в табл.2.
4.2.12. Идя расширения возможностей в
области программирования, а также удобства
контроля и отладки программ в микрокальку-
ляторе предусмотрены:
12
Таблица 2
ДОПУСТИМЫЕ ЗНАЧЕНИЯ АРГУМЕНТА И
ОТНОСИТЕЛЬНАЯ ПГРЕШДОСТЬ ВЫЧИСЛЕНИЯ
ФУНКЦИЙ л
фуНКПИЯ Допустимые значения аргумента Макси- мальная относи- тельная погреш- ность
sinx I • I0"49< |x| < IO10 3-I0-7
COSH I • IO"49 < | xf < IO10 3-Г(Г7
I • IO"49 < |X| < 10го 3-Ю’7
arcsinx |X|SI 3-10-7
arccosx |X|SI 3-IO“7
arctgx |x| $ 9,9999999 • IO99 3-Ю"7
|x| * I • IO“"
xy 0 < x I-io-6
ex |x| < 100 In 10 4-I0“7
X2 |x| < IO50 I-IO"7
10х |x| < 99,999999 4-I0“7
Vx x / 0 I-IO-7
Vx 0 < x I-IO"4
Lnx 0 < x 3-Г0’7
Lgx 0 < x ЗЮ’7
max (x,y) x#u или y/O I-IO"7
13
I) специальная память объемом в 105 ша-
гов программы;
2) команды прямых и косвенных переходов
к программе и команда возврата из программы;
3) возможность обращения к подпрограмме
внутри подпрограмм. Глубина таких обращений
равна 5;
4) команды прямого и косвенного безус-
ловного перехода;
5) четыре типа команд прямого и косвен-
ного условного перехода (по условиям Х^О,
X#, Х*0, Х< 0);
6) команды организации циклов;
7) команды косвенной записи содержимого
регистра X в регистры памяти;
8) команды косвенной индикации содер; fl-
uoro регистра памяти;
9) команды сброса счетчика адресов в
нулевое состояние;
10) команда пуска и остановки при авто-
матическом вычислении по программе;
II) команда пошагового прохождения про-
граммы в режиме "Автоматическая рэоота”;
14
12) инпикация копов трех последов в тел ь-
них шагов программы в текущего состояния
счетчика адресов;
13) клавиши пошагового прохождения про-
граммы в сторону увеличения или уменьшения
адресов при визуальном контроле программы.,
4.2.13. Микрокалькулятор работает в ди-
апазоне температур от +10 до +35°С при от-
носительной влажности воздуха от 50 до 80 %
и атмосферном давлении от 86 до 106 кПа.
4.2.14. Питание микрокалькулятора осу-
ществляется от автономного источника пита-
ния (три элемента A-3I6 "Квант”) или от бло
ка питания (Д2-10М), подключаемого к сети
переменного токе напряжением 220 В с допус-
тимыми отклонениями от минус 33 до +22 В,
частотой (50 + I) Гц.
4.2.15. Повторное включение микрокаль-
кулятора попускается не менее чем через
10 с после выключения.
4.2.16. Мощность, потребляемая микро-
калькулятором от элементов питания A-3I6
15
"Квант", не более 0,6 Вт»
4.2.17. Время непрерывной работы микро-
калькулятора при питании от элементов A-3I6
"Квант" не менее 3 ч.
4.2.18. Габаритные размеры микрокальку-
лятора не более 170 х 80 х 38 in.
4.2.19. Масса микрокалькулятора (без ис-
точников питания) не более 0.25 кг.
4.3. Общие сведения об
устройстве микрокаль-
кулятора
4.3.1. Внешний вид микрокалькулятора
показан на рис.1, а схема электрическая
принципиальная приведена в приложении 4.
4.3.2. Ввод чисел, операций и команд
в микрокалькулятор осуществляется нажати-
ем соответствующих клавиш. Многие клавиши
имеют двойную и тройную символику. Цвет
символов, изображенных над клавишами, со-
ответствует цвету клавиш Гр1 и Гк"!
Ввод функции, символ которой изображен на
клавишной панели, осуществляется следую-
цим образом: сначала нажимают клавишу 0
•%
16
IЛ Н 1_
НИЙ ВИД МИКРОКАЛЬКУЛЯТОРА
123456183
-Клавиатура
Переключат
питания \
(включено/
Выключено)
Индика гор
электроника мк а
о аз и ® ёэ
_ ио и l> и
И ЕЗ 0 G3 ED
*[«1—< 1А
ejScdcss
«Пж| •«'ж и"^ Я3' м*
йшйсой
Переключатель
вычисления
тригонометриче-
ских функций
» радианах,
градах и гра-
дусах (Р/ГРД/Г)
Риа.Х
2-55?б
17
или [kJ , затем клавищу, над которой
изображен символ вводимой функции. Назна-
чение клавиш приведено в табл.З, 4.
4.3.3. Контроль вводимых чисел и ко-
дов операций, а также считывание резуль-
татов вычислений осуществляются визуально
о люминесцентного индикатора.
4.3.4. Для приеме, хранения и выдачи
исходных данных и результатов вычислений
в микрокалькуляторе предусмотрены специ-
альные функциональные узлы-регистры»
4.3.5. В микрокалькуляторе имеются
два операционных регистра X я Г.
4.3.6» Регистр X служит для приема и
хранения вводимого числа и результата вычис-
лений. Его содержимое отображается не инди-
каторе.
4.3.7. Регистр У служит для приема ин-
формации из регистра X, что обеспечивает
при необходимости ввод в регистр X второго
числа. Занесение числа в регистр У происхо-
дит при нажатии клавиши [вЛ (ввод).
18
Таблица 3
t
Назначение клавиш
EL В И-Е □ ГвП Гсх! В Переход на вторую символику Переход на вторую символику .Кос- венный переход ж косвенное обра- щение к адресуем»! регистрам Занесение цифр от 0 до 9 в ре- гистр X Занесение десятичной запятой Разделение вводимых чисел и пе- редвижения информации в отеке У^У Х<х Сброс содержимого регистра X Сложение содержимого регистра X о содержим»! регистра У и переда- ча результата в регистр X Вычитание из содержимого регист- ра У содержимого регистра X и передача результата в регистр X
19
Продолжение табл.З
Клавиши Назначение клавиш
и Деление содержимого регистра У на содержимое регистра X и пере- дача результата в регистр X
н Умножение содержимого регистра У на содержимое регистра X и пе- редача результата в регистр X
Обмен содержимым между регистра- ми X и У
ЕЗ Смена знака числа и порядка
]ВП| Подготовка ввода порядка числа
10* Е- Е ех Е Ш Вычисление степенной функции 10х Вычисление показательной функ-
>д Е Е ции ех Вычисление десятичного логариф-
In 0 S ма Вычисление натурального логариф- ма
sin Е 0 Вычисление функции синуса
20
Продолжение табл.З
Клавиши Назначение клавиш
cos 0 ® to Е S sin-* Е В СОТ’ Е В to" Е Е Е □ 1/Х е а х* Е 0 X* И S 0 Й о В □ Вычисление функции косинуса Вычисление функции тангенса Вычисление обратной функции си- нуса Вычисление обратной функции ко- синуса Вычисление обратной функции та& генса Вычисление квадратного корня Вычисление обратной величины х Возведение числа х в квадрат Возведение числа х в степень у Вызов константы ЗГ 3,1415926 Кольцевые передвижения информа- ции в отеке
21
Ц^сдолкение лабл.З
Kiaвиши Наз начени э клавиш
/Т
Zx
Ух Тху
XZ
Вх ^Х1
Е 1 вт । Восстановление предыдущего ре-
зультата
CF
Е сх Сброс перехода на вторую симво-
лику.
х-»П Щ Запись содержимого регистра X в
регистр RGO
[хЧТ] И п н •* RG1
ГД11Г21 ,г—,г RG2
таг?1 RG3
|х-*п|И RG4
|х-П| 1SI И Г1 RG5
таш м гг RG6
таи RG7
|х-*п11е 11 Jf RG8
та и RG9
таи RG8
а
Продолжение табл.З
Клавиши казкачение клавиш
Я Запись содержимого регистра X в
ь регистр RGb
[Ео ] |вп| п RGc
с
E3IE3 » RGd
d
1х-»П Bf je *-• RGe
|ГНх IS Вызов в регистр X содержимого
регистра RGO
|ГНх 10 п п RG1
|ГН х IS ||_|Т RG2
|ГНх ] E RG3
|ГН х ] И RG4
|ГЬ»х IS RG5
|ГН > ]0 п п RG6
|ГЬ*х IS RG7
|П— х IE RGB
Ггь*х IS 11 RG9
Ггь*х 1
a t1_W RGa
[П-»х Ш VI _tl RGb
b
Е3[вп] tr—,r RGc
c
23
Продолжение табл.З
Клавиши Назначение клавиш
|П-»х| IСх| Вызов в регистр X содержимого
d регистра P6d
|П-х |ВТ е «—м Рбе
IX]
Е И Выделение целой части числа
(X]
Е [в] Выделение дробной части числа
max
Е Е Определение максимального знача-
|Х| ния числа (из двух)
К] 0 Определение абсолютного значения
числа
зн
Е Е Определение знака числа
Е S Перевод временных величин, выра-
женных в часах, минутах,секундах
и долях секунды, в значения, вы-
5^5 раженные в часах и долях часа
Е Ш Перевод временных величия, выра-
женных в часах и долях часа, в
значения, выраженные в часах,ми-
нутах, секундах и долях секунды
24
продолжение табл.З
„ •! 1 Назначение клавиш
& rm m ь ревод угловых величин, выра-
Е Ш :енных в градусах, минутах и до-
лях минуты, в значения, выражен-
ные в градусах и долях градуса
о7 Перевод угловых величин,выражен-
е S ных в градусах и долях градуса,
в значения, выраженные в граду-
сах, минутах и долях минуты
сч Генерация случайного числа от 0
0 [ВЦ до I
Е □ Поразрядное логическое умножение
В 0 Поразрядное логическое сложение
© Логическая операция "Исключало-
|к| |вп| щее ИлИ"
инв 0 |Сх| Логическая операция "Лнверсия"
2Е
Таблига 4
ЧА^Н/НЕКИЕ КЛАВИШ, ИСПОЛЬЗУЕМЫХ Пр
ПРОГВЬММИРиВАНИИ
Клавиши Назначение клавиш
ПРГ
IE] вп| Переход в режим "Программировали "
/ If *вт Переход в режим "Автоматическая работа"
[бп] <<о Безусловный переход
l£j №1 Прямые переходы по условию
х=0 ( Х<0, Х=0, Х>0, Х/0 )
Е № х)0
И х#о
I р"[ с/п]
ПтгП I. Переход на подпрограмму в о - жиме "Программирование" 2. Потактовое прохождение прогоам мы в режиме "Автоматическая работа"
I. Возврат из подпрограммы в о жи- ме "Программирование" 2. Переход на нулевой адрес в о - жиме "Автоматическая работ "
26
Лродолж ние табл.4
^лавл^и_. Назначение клавиш
[§3 L0 0 ЕЗ 1.Ло крашение прохождения прог- раммы в режиме "ирограммирова- ни *и фиксация с держим го ре- гистра X на индикаторе 2. Начало вычисления по программ^ в режиме "Автоматическая рабо- та", а такж пгркрашени вьчи лений в случае з^’^кливания Организация iлилов с регистрами
EL If 1 в и Е L1 х-П| L2 БП| L3 пп! БЙ] R60,RG1,RE2,R63 с отв тственно переход на вторую символику, кос- венный переход и косвенное обоа- шение к адресуемым регистрам косвенный безусловный переход по
ш Bt|e модифицированному адресу, храня- щемуся в адресуемом регистр , ин- декс к тооого входит в команду
27
Поодолжение табл.4
Клавиши Назначение клавиш
х=0 Гй1 ffTTFl Косвенные переходы по условию
USJ ЩЩ /х»0, х iO, х/0, х<0/,при выпол
ГО1-ГвТ| е нении которых осуществляется пе-
х#0 реход по модифицированному адресу
[К] с/п| хранящемуся в адресуемом регистр
[014Bt|e индекс которого входит в команду
х>0
И [Е^
fOl-fBfle
х<0
Е Ш
О-[ВТ]е •
К. |пп| Косвенный переход к подпрограмм
Го]-ГвП е по модифицированному адресу, хра
няшемуся в адресуемом регистре,
индекс которого входит в команду
с г X BI Косвенная запись содержимого ре-
E-fBtle гистра X в регистр по модифиииоо-
ванному коду, хранящемуся в адре
суемом регистре, индекс котооого
входит в команду
И |П-*х| Косвенная индикация вызова в р°-
[ol-fBtl е гистр X содержимого адресуемого
регистра по модифицированному ко
продолжение т олл
ВЛ" И .__ * * Назначение клавиш
ду, хранящемуся в адресуемом ре- гистре, индекс которого входит в
НОП команду
® [3 Нет операции /при редактировании программы/
[шЯ Потактовое прохождение программы в порядке возрастания адресов в режиме "Программирование"
|шг] 1отактовое прохождение программы в порядке уменьшения адресов в ре-1 жиме "Программирование"
злмсл'ания: I.Назначение используемых при
программировании клавиш дано
в самом общем виде. Более под-
робно назначение клавиш будет
рассмотрено в разделе "Прог-
раммирование".
2,В последующих разделах руко-
водства будут указаны только
те символы клавиш, которые
несут информацию о вводимой
операции либо команде.
29
(In , Ig ), степенных 6х» 10х), три.
тонометрических прямых и обратных ( sin ,
cos , tg , arcsin , arccos , arctg )
функций, а также вычислении корня квадратно»
го и нахождении обратной величины (I/Х) вво-
дится одно число. Поэтому операции вычисления
этих функций называется одноместными. Эти
операции выполняются о числом, находящимся в
регистре X. Результат одноместной операции
записывается в регистр X, при этом содержи-
мое остальных регистров не изменяется (см.
п.6.5).
4.3.9. При вычислении арифметических
функций и степенной функции X7 вводят два
числа, поэтому операции для их вычислений
называются двухместными. Эти операции выпол-
няются с числами, находящимися в регистрах
X и У. Результат операции записывается в
регистр X.
4.3.10. Если на индикаторе высвечивается
результат предыдущих вычислений, то набор на
клавиатуре нового числа автоматически пере -
30
двигает информацию из регистра X в регистр У.
Таким образомг результат вычисления предыду-
щей операции может участвовать в качестве
второго числа при выполнении последующих вы-
числений. Такие вычисления принято называть
цепочечными (см.п.6.6.4).
4.3.11. Для хранения исходных данных и
промежуточных результатов в микрокалькулято-
рах предусмотрена регистровая память, состо-
ящая из 15 адресуемых регистров: R60 , RG4 -
RG9 , RGa , RGb , RGc . RGd , ЯБв .
4.3.12. Запись числа в адресуемые реги-
стры осуществляется из регистра X после на-
жатия клавиши 1х—П| и одной из клавиш
S-0.H, 0,0, EI, И ,
совпадающих с индексом адресуемого регистра.
При этом число, переданное в адресуемый ре-
гистр, сохраняется в регистре X (см.п.6.9).
4.3.13. Вызов числа из адресуемого реги-
стра в регистр X осуществляется после нажа-
тия клавиши |гйх] и клавиш с индексом ад-
ресуемого регистра ( [о] * Щ) (см.п.6.9).
31
4.3.14» Кроме адресуемых регистров а
микрокалькуляторе имеется стековая память
состоящая из четырех регистров: X, У, 2 <
Т. Регистры X и У • оперативные. Работа с
регистрами стека более подробно будет опд»
рана в п.6.7.
4.3.15. В микрокалькуляторе имеется ре.
гистр предыдущего результата XI, который
предназначен для контроля числа, находящего
ся в регистре X до выполнения операции
(см.п.6.8).
4.3.16. Для записи программ в микрокаль
куляторе имеется специальная программная пз.
мять, состоящая из 105 ячеек (см.п.7.1), и
отек возврата, состоящий из пяти разрядов
(ом.пп.7.1 , 7.3).
5. ПОДГОТОВКА МИКРОКАЛЬКУЛЯТОРА. К
РАБОТЕ
5.1. Работа микрокальку
лятора от автономного
источника питания
5.I.I. Микрокалькулятор поставляется о
32
уремя элементами A-3I6 "Квант".
Прежде чем включить микрокалькулятор,
откройте крышку отсека питания, вставьте в
него элементы питания A-3I6 "Квант" согласно
маркировке и закройте крышку (рис.2).
5.1.2. Включите микрокалькулятор, уста-
вив переключатель питания в положение "ВИГ
На индикаторе л старшем цифровом разряде
должно появиться изображение | О, |. свиде-
тельствующее о готовности микрокалькулятора к
работе. Если во всех знакоместах высвечивают-
ся запятые, то это свидетельствует о разряде
элементов питания, что вполне допустимо, так
как элементы питания оо временем разряжаются.
Поэтому, чтобы продолжить работу от элементов
питания, необходимо их заменить новыми.
5.2. Работа от блока
♦
питания
5.2.1. Подключите блок питания к микро-
кмьедлятору, затем к сети переменного тока
напряжением 220 В. Элементы питания A-3I6
Квант" при этом отключаются от микрокальку-
лятора.
33
УСТАНОВКА ЭЛЕМЕНТОВ
ПИТАНИЯ А 316 .КВАНТ"
В МИКРОКАЛЬКУЛЯТОР
I. Снять крышку с отсека пита
ния, нажав на выступающую
часть крышки сначала вниз,
а затеи вверх
2» Установить элементы A-3I6
согласно маркировке, ука-
занной в отсеке питания
3» Вставить крышку в пазы и
сдвинуть до щелчка
Рис.2
34
5.2«2* Установите порнкгютатвдь вв мииро-,
калькуляторе в положение W". Высвечивание
НУЛЯ и запятой в старшем цифровом разряде
свидетельствует о готовности мшфокальвдяю.
ра х работе.
в. РАБОТА МИКРОКАЛькуляторд
в автоматическом режиме
6Д. Режим вычислений
6,1,1. Вычисления на микрокалькуляторе
производятся в режиме "Автоматическая рабо-
та". Этот режим автоматически устанавливает-
ся после включения питания микрокалькулятора
жди после нажатия клавиш Е . [ABTI , ес-
ли до этого микрокалькулятор находился в ре-
жиме "Программирование". ф
6.2. Отображение числа
на индикаторе
6.2.1. Числа на индикаторе в диапазоне
I |х| < 99999999 отображаются о естественным
расположением запятой, а в диапазонах
1>10""< |х| cl и 99999999 $ |х| € 9, 9999999k
- в форме с плавающей запятой.
35
Например, число -494751,23 изображаем
на индикаторе в естественной форме и имее,
следующий вид *.
б разрядов числа
у у
-494751,23
Знак 1исле Десятичная запятая
Тек кек любое число можно представить
в виде m*IOn, где m - мантисса, а и .
порядок числа, то число -0,0123456 можно
представить в виде -1,23456* 10*2.
На индикаторе это число будет изображен
в форме с плавающей запятой:
Мантиссе числа Порядок мантиссы
Знак мантиссы г'5нак порядка мантисс
числа
6.3. Ввод чисел
6.3.1. Микрокалькулятор оперирует с подо
житель ними и отрицательными десятичными чио
36
лани-
2 2 Ввод числа производите» нажимая
пароме клавши в порядке следовавия щфр.
jaut число дробное. то вначале введите целую
часть, ветви нажмите клавишу □ и введи,
те дробную часть. Например, для ввода числа
148,12 нажмите клавиши ’ И, И , Е s
Проконтролируйте число по индикатору:
148,121 .
6.3.3. При вводе отрицательного числа
после набора последней цифры числа нажмите
клавишу изменения знака О . В качест-
ве примера возьмите число 148,12, находящееся
на индикаторе. Нажмите клавишу ЕЗ
На индикаторе получите 1-148,12 | .
Если нужно изменить знак индицируемого
числе, то нажмите клавишу ЕЗ . Например,
индицируется число -148,12. Нажмите клавишу
ED .На индикаторе будет изображено
Q48,I2| .
6.3.4. Если при вводе числа была допуще-
на ошибка, нажмите клавишу очистки регистра X
37
1Сх] и наберите число сначала. Например,
на индикаторе изображено неправильно набранное
число 148,12. Нажимаем клавищу ГСх] , на
индикаторе получаем 0» |.
6.3.5. Идя ввода числа с порядком вначале
введите мантиссу числа, затем нажмите клавишу
1ВП][ и введите цифры порядка. Если порядок
отрицательный, то после его ввода нажмите кла,
вишу Н
Например, ввод числа -148,12-ICT15
происходит следующим образом:
Нажимаемые клавиши Индикация
148,12
| -148,12 ~~|
-148,12 ОО~|
-148,12 15
-148,12 -15
6.3.6. Если в наборе числа порядка допуще-
на ошибка, то повторите ввод числа порядка и
его знака (если необходимо). При этом каждая
новая цифра вводится в младший разряд порядка,
а предыдущая информация сдвигается на одну по-
ЗИЦИЮ влево с потерей отершего разряда порядка.
8 Например, на индикаторе изображено чис-
ло -148,12-КГ15. Необходимо, чтобы его по-
рядок был равен 4., Операция изменения поряд-
ка выполняется следующим обрезом:
Нажимаемые клавиши
[3 И
о
Индикация
1-148,12 -04|
1-148,12 ~"ЗП
Если клавиша ЦП]
нажимается при нуле-
вом значении мантиссы, то в этом случае ман-
тисса принимает значение I и микрокалькуля-
тор подготавливается к приему значения поряд-
ка. •
6.3.7. Нажатие клавиши fit] автомати-
чески нормализует число, находящееся на инди-
каторе, я передает копию числа, находящегося
в регистре X, в регистр У.
Например, на индикаторе имеем
число Н48.12-10*1
После нажатия клавиши (St1 нэ индика-
торе будет изображено -I48I200.
39
Примечание. В микрокалькуляторе предусмотрена
блокировка ввода, если уже введено
восемь цифр мантиссы,В этом случае
нажатие цифровых клавиш не вызыва-
ет никаких изменений на индикаторе.
- 6,4. Некорректные
операции и переполнение
6.4.1. К некорректным операциям относятся:
деление на 0;
возведение числа X в степень У, если Х=€,
аУ§ 0;
извлечение квадратного корня, если Х< 0:
нахождение обратной величины I/X, если
X- 0;
вычисление tax , если X z 3L + nJJl ;•
2
вычисление десятичного логарифма, если
Х< 0;
вычисление натурального логарифма, если
Х<0;
вычисление обратных тригонометрических
функций arcslnx , orccosx , если абсолютная
40
величина |х| > X;
перевод временных (угловых) величия,
если значения минут либо секу ни > 60.
6.4.2. При выполнении некорректной опе-
рации на индикаторе высвечивается сигнал
ошибки ЕГГОГ.
Аналогичный сигнал появляется, если в
результате вычислений подучается числом боль-
шее, чем число +9,9999999-10+". Если в ре-
зультате вычислений получается числом мень-
шее, чем IM0*99, то регистр X обнуляется.
После появления сигнала ЕГГОГ можно про-
изводить ввод чисел и осуществлять вычисления.
Для примера извлечем квадратный корень из ми-
нус 4, а затем введем в регистр X число 25.
Нажимаемые клавиши
В ЕЯ
• В и
Е EJ
Индикация
41
6.5. Выполнение
одноместных операций
6.5.1. Ввод аргументе при вычислении пря-
мых тригонометрических функций и вычисление
аргумента для обратных тригонометрических
функций могут осуществляться в радианах*
градусах либо градах в зависимости от поло-
жения переключателя иР/1?Д/Г"(радиан/гред/градус^
Для вычисления тригонометрических и обрат-
ных тригонометрических функций:
I) установите переключатель "Р/ГРД/Г* в
положение* соответствующее задаваемому либо
вычисляемому аргументу;
2) наберите число (аргумент) на клавиатуре;
3) нажмите клавишу [0 ;
4) нажмите клавищу вычисляемой функции.
42
Примеры Положение Нажимаемые Индикация
вычислений переключате- клавиши
ля *Р/ГРД/ГИ
43
Примеры Положение Нажимаемые
вычислений переключите- клавиши
ля "Р/ГРД/Т"
Индикация
агс1д41о
arcsin 0,4в
6.5.2. Для вычисления функций In , lg , ех, 10х, X2, извлечения
корня квадратного из числа, нахождения обратной величины и вызова числа
VL порядок нажатия клавиш такой же, как и для вычисления тригонометри-
ческих функций. При этом переключатель "Р/ГРД/Г" может находиться в лю-
бом положении.
Примеры вычислений Нажимаемые клавиши I Индикация •
Ln 412 1 и а а 1412.
* ; а ЕЗ 16,0210233
lg 412 и а Е и 12,6146971 1
е12 и а а 0 |162754,78 1
е-0.48 [о] и а а 0 Е 16,1878339 _-01]
Ю4.75 EJ □ а а •Е 156234,129
ю-1-48 а □ а а 0 Е [3,3113114 -021
0.7452 [о] □ □ а а В 0 IS .552.25 -oil
1/569 а ш и Е [l7x[ [1,6977928 -031
"V563 а а а Е 1^1 [23,727621 1
нг 0 а [ 3.I4I5926 1
6.5.3. Операции выделения целой в проб-
ной частей числа, определения абсолютного
значения числа и определения знака числа мо-
гут использоваться как в процессе вычислений
по программам, так и при решении задач обыч-
ным способом.
Примеры Нажимаемые
вычислений клавиши
Индикация
Выделение целой части числа
29.3741 S -И □ S _____________
J 0 0 0 0 29,
29.374
Выделение дробной части числа
0 0 0 0
Определение абсолютного значения числа
|-29.3741 0’0 Q
0 0 0
ЕЗ Е [м] [29,374 1
• Определение
-s Е) И
знака числа
5 ID Е ИВ
46
6.5.4. При перевода временных (угловых)
величин значения чесов (градусов) отделяются
от значений минут, секунд и их ЦОЛей деояги_
ной точкой. Например, если имеется на ивдика.
торе число в часах, минутах, секундах и до-
лях сеауади, то его вводят следующим образом:
I 142 И 24 I |М , , 4 ,
часы I
минуты
секунды
поли секунды
Если число обозначает градусы (часы) и
мицуты, то его вводят следующим образом:
градусы
, 24 ,
минуты
доли минуты
L^J
6.5.5. Для перевода временных величин»
выраженных в часах,, минутах, секундах и до-
лях се^нды, в значения часов и долей часа
47
наберите на клавиатуре преобразуемую вели^
в,и.
ну и нажмите клавиши
Примеры вычислений Нажимаемые клавиши Индикация
20ч Збмин 48с 0 0 0
0 0
0 0 20,613332^
Е И 20.613332^
6.5.7
раженных
дуоов и долей
преобразуемую
®, а
Примеры
вычислений
60°Эб'
Для перевода угловых величин, вы-
в градусах
и минутах, в значения гра
градуса наберите на клавиатуре
величину и нажмите клавиши
6.5.6. Для перевода временных величин,
выраженных в часах и долях часа, в зна-
чения часов» минут» секунд и долей секун-
ды наберите на клавиатуре преобразуемую вел
чину и нажмите клавиши Е » .
Нажимаемые
клавиши
0 0 0
0 0
в 0
Индикация
|6О»6
60,6°
6.5.8. Для перевода угловых величин, вы-
раженных в градусах и долях градуса, в зна-
чения гр а да сов, минут и долей минуты наберите
Примеры
вычислений
20,613332 ч
Нажимаемые
* клавиши
0 0 0
Е00
ЭВЕ
в и
Индикация
на клавиатуре
мите клавиши
Примеры
вычислений
60,8°
|20,364799
20ч Збмин 47,9
преобразуемую величину и наж-
Й, 0
Нажимаемые Индикация
клавиши
60,48
60 ч 48 мин
6.5.9. Для генерации случайных чисел -в
диапазоне от 0 до I нажмите клавиши П<1.1СЧ|.
На индикаторе появится любое число меньше I.
48
49
6.6. Выполнение
двухместных операций
6.6.1. Для выполнения двухместных опера^
необходимо ввести в микрокалькулятор не мец^
двух чисел. Ввод чисел в микрокалькулятор
осуществляется обычным способом. Чтобы отде.
лить первое число от второго, нажмите клана,
щу [в?] '
6.6.2. Пбрядок вычисления арифметических
операций следующий:
I) введите первое число;
2) нажмите клавишу ввода Е] ; ,
3) введите второе число;
4) нажмите клавишу действия.
Для вычисления примера 12 + 3 нажмите ки
виши:
и Е Первое число
Отделение первого
Гвт~| числа от второго
(31 Второе число
0 Операция сложения
50
результат сложения 15 изображается на ин-
дикатора«
Примеры Нажимаемые Индикация
вычислений клавиши
12-3 И Е @3 В □ 1э, I
12x3 0 I [Й] 0 0 |36, ~~|
12 ♦ з и И @3 QJ [+] |4> "
6.6.3. Для возведения числа X в степень
у (£)s
I) введите значение показателя степени
(число У);
2) нажмите клавишу /ВЦ
3) введите значение основания степени
(числа X);
4) нажмите клавишу [F] , затем 0
4*
51
Примеры
вычислений
-0,2
21,715*6
Индикация
Нажимаемые
6.6.4. Для выделения максимального числа
из двух чисел, содержащихся в регистрах X и У(
нажмите клавиши И , luqxj •
Примеры Нажимаемые Индикация
вычислений клавиши
тах(6,8;5,6) 0 0 0
Гвг] S □
[Я Е [гпах| 16.8 I
52
6.6.5. При выполнении цепочечных операций
порядок вводе чиоел и операций о ними аналоги-
чен порядку ваписи вычислений на бумаге.
Задача I. В электрической цепи параллель-
но включены четыре сопротивления: R1 « 220 Ом
R2 « 4 кОм, R3 * 560 Ом И R4 =» 1,2 кОм
Необходимо определить общее сопротивление це-
пи. Оно определяется по формуле
I
RI R2 R3 R4
I
-I- + .J. > «L + .5—
220 4000 560 1200
С помощью микрокалькулятора общее сопро-
тивление цепи вычисляется следующим образом:
Нажимаемые клавиши Индикация
14,5454545 -0 3 1
|2,5 -04 |
14,7954545 -Q Э I
53
® Е Е В @ 11,7857142 -03 |
И 16,5811687 -0 31
□ Е Е Е В EZ3 18,3333333 -о 4]
□ 17,414502 -031
Е S3 1134,87082 I
Результат
вычислений, Ом
Задача 2, Определите индуктивность коле-
бательного контура (рио.З), если реактивное
сопротивление цепи XL 12 кОм, напряжение
питания U - 120 В, частота f « 50 Гц.
Схема колебательного контура
Рио.З
54
Значение индуктивности данной, цепи опре
даляется по формуле
I ж Xl m -12000
ЙЗГ/ 2Я5О* '
На микрокалькуляторе задача решается
следующим образом:
Нажимаемые клавший Индикация
13 Е Е Е (И СЕО [Л ооо,
S И [в ооо, ।
Е 0 0 [1909,8595 |
Е Е И 138,197186 |
Результат вычисле-
ний, Гн
Задача 3. Найдите площадь сегмента
(рис.4), если радиус круга R « 15,7 см,
а стрелка сегмента h х 4,5 см.
Рис .4
Площадь сегмента определяют по формуле
sctt*t ж ;R*(X-SuiZ), где угол X выра»
жен в радианах.
Чтобы воспользоваться этой формулой, нац.
дите центральный угол X через косинус поло,
вины центрального угла;
COS-^ •
R-и
откуда X е 2 arccos—pH- *
Таким образом, площадь сегмента описыва-
ется формулой
-i- Rf(2arccos - sln2 arccos =
= (z<yccos45,L-4>5._ Sm2arccos^"^•
Вычислите с помопыо микрокаль-
кулятора, установив переключатель "Р/П^Г” в
положение ИР";
56
'У
имявМЫ6 КЛ8ВИШИ
ш ® и □ ша
в □ е □
а е 0 и s
0 |co»~j
а е
ши
[0 И
□
Ой]
В 0 □ И Е 0
В
0 0
Индикация
1X5,7
|П.2
17,1337579 -01
[7,764927 -01
[1,5529854
11,5529854
|9,9984I4 -01
[5,53144 ~ -01
[5,53144 -01
[246,49
[136,34446
[68,17223
Результат вычисле
НИЙ, см2
Задача 4. Определите максимально
допус-
тимую частоту работы ферритового сердечника
57
К-132 о габаритными размерами: наружный диа-
метр D - 4 ш, внутренний диаметр d *2,5 мм,
ширина h * 1,5 ш, если допустимый перегрев
сердечника At * 50° при максимальной темпе-
ратуре +70^.
Максимальная частота сердечника может быть
найдена по формуле
-_______________Р
Люх“ ДФ1 (нв ♦ YhJ"• 43)
где Р - мощность, которую может рассеять
поверхность сераечнига при заданной разности
температур At .
Мощность Р определяется по формуле
Р -А • S„r At ,
где - коэффициент теплоотдачи я
Вт/см^.град , который в среднем принимают
равным 0,002 - 0,003;
$охл " поверхность охлаждения, которая
определяется в сантиметрах исходя из габарит-
ных размеров.
58
g .£r(D+X)B(D-X)*h]^ (S5-2,25.
Подставив в формулу значения Xt , ,
At определите а ваттах мощность рассеива-
р « 0,0025 • 6,5*2,25*50,
* 100
Величину магнитного потока рассеивания
дф определите, учитывая условие перемагничу
Дания сердечника из состояния отрицательной
магнитной индукции Вг в состояние положи-
тельной магнитной индукция +ВГ I
дф 2 Bp ♦
где - поперечное сечение сердечника.
Среднюю длину магнитопровода I опреде-
лите исходя из наружного и внутреннего диа-
метров сердечника: Iе Я' *
Постоянную перемагничивания S и напря-
женность поля отерта Но определите из магнит-
ных характеристик ферритового сердечника.
Значения S и Но для температуры +70°С
следующие;
59
о,4 51 i S” «я А/см-С, 0,125Тл;
Дф-2425о(^~^)ч,5ю'вв5; 1«я|$»Я-^рем,
откуда
25-2,25-50-20-40*- 0,4 X
Значение Утах с помощью микрокалькуляд,
ра определяют следующим образом:
Нажимаемые клавиши
Индикагия
0,4 И Е S
025 0226 0
50 020 01260 S
1»5 0 0 04 0
0,33 Ш 0 0 0
0,280 0 0 Е В
0,2801.6
70,685831
|5б,5486б5
| 100,53096
(3,3175216 -0 3
1^,8586276 -Oil
0 0 0m 01 1591,489
60
g^waewe клавиши
Щ[Й126 02?5 0
Я ®
aofBQ] 2 0 од 0
[0 0 0
Индикация
I 1.767213
| 4441,4906 | Ре-
зультат вычислений,кГц
6.7. Использование
отековой памяти
6.7.1. В стековую память входят четыре
регистра X, У, 2 и Т, которые организованы
по принципу магазинной памяти, когда последо-
вательно записанная информация может быть счи
тана только в последовательности, обратной
последовательности записи (последнее записан-
ное число является первым).
6.7.2. После включения микрокалькуляторе
регистры стека находятся в нулевом состоянии:
61
Наименование Состояние регистров
регистров
т 0,
Z 0,
У 0,
X Всегда дигируеъ
6.7.3. Ввод чисел всегда производится в
регистр X. Информация в регистрах стека сме-
щается вверх
• 6.7.4. Нажатие клавиши ИЯ передает ко-
пию числа из регистра X в регистр У, а также
содержимое регистра У в регистр Z и содер-
жимое регистра Z в регистр При этом со-
держимое регистра X сохраняется, в регистра I
исчезает. Это передвижение (подъем) информация
можно изобразить так:
62
х^-*х
6,7.5. Нажатие клавиш E,l§],S
приводит к следующему передвижению информа-
ции:
Передвижение информации в стеке покажем
на примерах.
Нажмите по порядку следующие клавиши:
В .И,®,® ,12 ,@3,И
63
Информация в регистрах стека распределя-
ется следующим образом:
64
ggxMHTQ КЛ8ВИЩ7 В
до нажатия клавиши
После нажатия клавиши
Воли неправильно занесена информация в
регистр X» то, нажав клавищу 1сх| , очистите
регистр X. Цри этом информация в остальных
регистрах не изменится.
Др нажатия клавиши После нажатия клавиши
тА, т_ь
Z1 Z_L
У 2, <с го
X з. И”**»- х JL йнди-
кацкя к&ция
После очистки регистра X занесите новое
число, например 375.
5 -W
65
До занесения числа
После занесения числ"
I, т I.
Z I. - Z I. _ - --
и 2. и У 0.
X 0. ИНДИ—^ 375, Инди-
кация калия
6.7.6. При выполнении одноместных опера-
ций микрокалькулятор оперирует о числом, нахо-
дящимся в регистре X, при этом содержимое ре-
гистров У, Z* и Т сохраняется, а число, нахо-
дившееся до выполнения операции в регистре X,
передается в регистр предыдущего результата
(регистр П). Результат одноместной операции
передается в регистр X.
Например, необходимо вычислить корень
квадратный числа, находящегося в регистре X,
нажав клавиши Е,И
До нажатия клавиш После нажатия клавиш
Т ь Т I.
Z I. Z I.
9 0. „ У 0.
X 375, Ии-х 19,364916 Число 375
да- находится в
кация регистре XI
66
6.7.7. Очистка всех регистров стека про-
изводится путем нажатия клавиш ГСх] ГвЛ
ШП, ®S. ж
до нажатия клавиш
После нажатия клавиш
т I. т
Z I. 2 0.
у 0. У 0.
X 19,364916 _ Ицди- х о,. Ивди-
калия калия
6.7.8. При выполнении двухместных оперений
микрокалькулятор оперирует с числами, находя-
щимися в регистрах X и У, При этом информация
в регистрах стека передвигается (опускается)
следующим образом:
где и обозначает результат операции.
Перезапись информации в стеке поясним на
примере вычисления 34 + 12. Для большей нагляд-
г
67
ноети вначале очистим все регистры отека, ва»
тем введем числа и выполним операцию сложения.
Нажимаемые клавиши Индикация
|Сх] UL J
ГвГ 1 °, 1
ГвП 1_2> J
fstl 1Л _ 1
S и |34~. " ' ~ ~~1Чиел0 34 * ’ - - - 1 регистре X
fet] . — . . —1 регистрах X и У
И. [2] |12, |Числи 12 ' *” — регистре X
После ввода чисел 34 и 12 информация в
стековых регистрах будет расположена следующим
образом:
68
Нажмите
клавишу
Индикация
Г+1 I 46 I Результат опе-
1 ’ 1 рации в регист-
ре Х,а число
12 в регистре XI
Автоматическое передвижение информации в
□хеке можно использовать при вычислении выра-
жений, содержащих константу, а также при вы-
полнении сложной последовательности арифмети-
ческих операций (обычно при вычислениях со
скобками).
Например, необходимо вычислить 16*4- ;
23-4-
Запишите константу (число 4) в регистры
стена, нажав клавиши 0 , ЕП; @3, Гвт] ,
затем нажмите клавиши:
И) Е
69
Результат ум-
ножения 16*4
Результат ум-
ножения 23*4
Например» необхопимо вычислить
(12 + 3) х 7 : 3.
70
Порядок вычисления не бумаге следующий:
12 ♦ 3 « 15 ;
15 х 7 -105;
<
105 : 3 - 35.
С помощью микрокалькулятора эти вычисле-
ния выполняются следующим образом:
Нажимаемые клавиши Индикашя
□
□
0
а .
Это выражение можно вычислить другим
способом: вначале в регистры стека вводят
четыре числа, затем их опускают и производят
над ними действия.
Нажимаемые клавиши Регистры стека
т 0.
Z 0,
У 35. цредццу щи п результат» Число 3 на- тгппитея ж
X з.
регистре X
ВТ
Т 0.
Z 35.
У 3. Число 3 на- ходится в регистрах
X 3,
т 0.
г 35,
У 3, Число 7 на- ходится в регистре X
X 7.
т 35,
Z 3,
У 7. .
X -Та
72
73
6.8. Испольвовайие
регистре предыдущего
результата
6.J.I. В пополнение к четырем стековым
регистрам в микрокалькуляторе имеется ею
опин регистр, называемый регистром преиыцу
го результата (XI). Этот регистр сохраняет
значение числа, которое накопилось в индика-
ционном регистре X по выполнения операции.
Для проверки этого числа наймите клавиши Е
и IbxJ , ЦрИ этом произойдет следующее пере-
движение информации в стеке:
74
х*<^х
Х1
6.6,2. Если результат операции, получен-
ии до проверки числа, необходим при дальней-
ших вычислениях, то- для его восстановления
наужте клавши Е и Ip] При этой про-
изойдет следующее перемепение информации в
стеке:
6,8.3. Чтобы очистить регистр предыдущего
результата, необходимо записать в него 0 •
Для этого нажмите клавишу I Сх] и любую опе-
рационную клавишу ( Н , Н • 0 и т.д.).
6.8.4. Наличие регистров стека и регистра
npeunnyuiero результата облегчает работу при
вычислении сложных выражений, содержащих кон-
станту. Покаг.ем использование этих регистров
Пи и вычислении выражения [(14 • Sln.2* )-4] :4.
В результате выполнения предыдущих вычисле-
нии информация в регистрах стека и в регистре
XI распределяется следующим образом:
Индикация
При решении указанного примера в зависи-
мости от нажимаемых клавиш происходит следую-
щее распределение информации в регистрах стека:
Нажимаемые
Елари~ч«
Регистры стека и регистрХ!
Число 14 в
регистре X
76
Число 14 в ое-
гистрах X и‘У
Число 2 в
гистре X
Установите переключатель "Р/ГРД/Г** в по-
ложение "Г".
Нажмите клавиши
z
У
X
Х113,4899495 -02
Значение sin 2°
78
3.
4.8859293 -01
4.
Число 4 в ре-
гистре X
Х1|3,4899493 -02 [Значение sln2°
79
адресуемых регистров
6.9.1, Передача числа для хранения в адре-
суемые регистры осуществляется из регистра X.
6.9.2. Для передачи числа в адресуемый ре-
гистр нажмите клавишу [х-Ч1| и клавищу, соот-
ветствующую номеру (индексу) адресуемого реги-
стра ( И, И - Н , И, Е,В,®,И ).
Например, передачи числа Авогацро (прибли-
зительно 6,02*10^3) на хранение в регистр RGI
производится следующим образом:
Нажимаемые
клавиши
Индикация
Число Аво-
0 □ [о] [U [вп]
(И 0
гадро на-
---------------«ходится в
6,02________231 регистре X
80
Нажимаемые Индикация
клавиши
и
। 1 Копия числа Аво-
I 6,02_______23 | гадро находится
в регистре RG1
6.9.3. С числом, оставшимся в регистре X,
можно производить дальнейшие вычисления. На-
пример, возведение числа Авогадро в квадрат.
Ндуимяемма
К18ВИШИ
0 0
Индикация
I 3,62404 47 |
6.9.4. Для вызова числа, хранящегося в
едрецуемом регистре, нажмите клав ищу tn-»x|
и клав ищу, соответствующую номеру вызываемо-
го регистра (0,1 - 9 , а , Ь , о , d ,
е ). При этом вызов числа осуществляется
только в регистр X и не меняет содержимого
вызываемого регистра.
Например, необходимо вызвать число Аво-
гадро, находящееся в регистре RGI.
f- РЛ6
81
Нажимаемые
клавиши
Индикация
. - 1 Число Авогад,
16,02______23 | ро находится
в регистрах
X и RGI
6.9.5. Для очистки адресуемого регистра
занесите цифру 0 в регистр, который необхо-
димо очистить.
Для этого выполните следующие операции:
I) нажмите клавишу ЕЗ ;
2) нажмите клавишу 1x411 ;
3) нажмите клавишу, соответствующую номе-
ру очищаемого регистра ( 0.GD - 0»Н. 0,
Е , ® . 0 ).
Например, необходимо очистить регистр R6I,
Нажимаемые
клавиши
[Сх]
ESI И
Индикация
1оТ ~ " •’ 1
гх------------Йапись 0 в
1__г__________регистр R6I
6.9.6. Очистку всех регистров памяти можно
произвести, выключив микрокалькулятор.
82
6.10, Сброс ошибочно
нажатой клавиши [f]
6.10,1. Для сброса ошибочно нажатой клави-
ши Е нажмите клавишу fCFl
6.II. Выполнение
логически! операций
6.II.I. Числа в микрокалькуляторе представ*
лены в последовательном двоично-десятичном коде
с весами 8-4-2-I. Вад числами, находящимися в
регистрах X и У, можно производить логические
операции: сложение, умножение, сложение по мо-
дуле 2 (исключающее ИДИ ), инверсию.
6.II.2. Результаты выполнения логических
операций высвечиваются на индикаторе цифрами
и знаками (табл.5),
6,11.3. Признаком выполнения логических
операций является индикация цифры (XI в стар-
шем разряде индикатора. При вводе чисел в ре-
гистры X и У для выполнения логических опера-
ций необходимо набирать в старшем разряде не -
значащую цифру» отличную от нуля*
83
Таблица 5
Инфоимания в регистрах Информация на индика- торе
3 десятичной системе В двоично-десятичной системе
0 0000 □
I 0001 1
2 0010 г
3 ООН 3
4 0100 ч
5 0101 5
6 ОПО Б
7 ОШ “1
6 1000 0
9 1001 3
10 1010
И ЮН L
12 1100 С
13 П01 Г
14 шо Е
15 ни ПРОБЕЛ
84
Для выполнения логических операций
(умножения, сложения, сложения по модулю 2,
инверсии) используются клавиши:
®,Е; Е» И; Е, ; [к], [инв] .
6,11.5. Ниже приводятся примеры выполнения
логических операций.
Логическое сложение чисел
8888888 V 7770665
Нажимаемые
клавиши
Индикация
0 0
18688888, Цифра I вве-
полнения
18888888, старшего разряда
17770665,
8, 8ЕЕГ
8,-признак
выполнения
логических
операций
85
Логическое умножение чисел
237 Л. 545
. Нажимаемые.клавиши
Индикация
□ □ИИ
Цифра 4 вве-
дена для за-
полнения став,
шего разряда
ГвП
0S0U]
[3 Ш
Сложение по модулю 2 чисел
30880 ф 80001
Нажимаемые
клавиши
Индикация
ВТ
полнения
старшего
разряда
86
Нажимаемые клавиши
Индикация
ЕЕИЗЕЕШ 160001»
Е ©
8,L088I
Инверсия числа
112
Нажимаемые
клавиши
Индикация
Е Гйнв
Цифра I вве-
дена для за-
полнения
старшего
разряда
87
TFABOTA МИКРОКАЛЬКУЛЯТОРА
В РЕЖИМЕ -ПРОГтММИРОВАНИЕ’
7.1. Общие сведения
7.1.1. В режим "Программирование" микро-
калькулятор устанавливается после нажатия
клавиш Е и 1 прТ1 .
7.1.2. При нажатии клавиш в режиме "Прог-
раммирование'’ двузначный код операций, команд
и цифр, присвоенный данной клавише или ее ком-
бинации с клавишами fFl , [к] , 1x411 ,
102*} (табл.6),записывается в специальную
память программы.
7.1.3. Последовательность вводимых опера-
ций и команд, необходимых для решения задачи,
представляет собой программу.
7.1.4. Специальная програюшая память сос-
тоит из ХОбжеек. Первой ячейке присвоен номер
00, последней - 104.
7.1.5. При записи программы в микрокальку-
лятор двузначный код (шаг программы) в програм-
мной памяти занимает одну ячейку.
7.1.6. Местонахождение кода в программной
памяти определяется адресом (двузначным чио-
Таблипа 6
88
89
Продолжение табл.6
Продолжение табл.6
I Нажимаемые 1 клавиши <од 1 Нажимаемые клавиши Код
1 о [S3 IL I Е QU 58
1 Е ЕЁ1 id |f] [П] 1 5-
1 Е [cosl 1Г1 |х-*П| 0 40
И 0 IE I [х-*П| □ 41
1 В 0 20 I |х^П| ® 1 42
и и 21 1 |х-»П] [3] 43
1 в и 22 J |х-41| 0 1 44
| Е EZ3 23 4 |х-41~1 0 45
ив 24 1 |х-П] 0 1 46
1 Е ЁЗ |х-*Л| 171 47
1 Е 1х<о1 5[ Ix^ril Е 1 48
I Е 1х=°1 5Е 1 |х->П| Щ 1 49
| Е l*>° 1 59 |х-»П| 0
I В [х*о| 57 1 Lenj й | 4L
1 И И 5Г 1 х-»п| [cl 4Г
1 И Е 5L
Нажимаемые клавиши Код Нажимаемые клавиши Код
i>chj а 4Г |гь»х| е 6Е
[х—Tl| 0 4Е fkj |ноп| 54
ин«| Е1 60 Гк] Гбп] Го1 80
irwxl Ш 61 [к] Гбп] R1 81
|П-»х| |_2j 62 Гк] ГбгП Гг] 82
[fWJ |3| 63 Гк] ГбгП Гз~1 83
ЕЗ И 64 Гк] ГбгП Г4] 84
[ГТ-* х| Ц] 65 Гк] ГбгП ГП 85
1П-»х| Е 66 Гк] ГбгП Гб] 86
гнх] [7] 67 Гк] ГбгП ГЛ 87
|ГЬх| g] 68 [к! [бп1 ГёП 88
|ГНх| [?] 69 Гк! Гбп] Гу] 89
|П-»х| Щ 6- И [§п в 8-
ГЬ»х| И 6L [к] Гбп] Гь] 8L
Fxl е 6С И ГбгП □ CD r-l j
[ГНх] [ а 6Г Е ]бп| и 8Г
90
91
Продолжение табл.6
Нажимаемые клавиши Код Нажимаемые клавиши Код
Е (бп] и 8Е Е [х=о1 В ЕО
Гк1 ГлгП Го1 —О Е Г*=о] Ш EI
Е [пп] И -1_ Е 1х=°1 И Е2
Е SS Е -2 Е l«=oi S ЕЗ
В [пп] В "3 Е Е=3 И Е4
В Ш И Е [Xzil is] Е5
Гк1 fnnl Гб1 -5 Е |х=о1 Ш Е6
Е [пп] И В |Х-О| 17| Е7
Е ШШ И -7 Ё |х-0| 181 ЕЗ
ВШЕ В [х=0[ ы Е9
ЕН] 0 9 В |х=о] И Е-
Гк1 Гпп! ГЛ В 1х=°1 0 EL
ВШЕ _ 1 Е |x=oi е ЕЕ
Гк1 [пп] [с] -L В lizil 0 кГ1
Е Ш 0 -Г IKI 1 х<0| |о| [0
В(пп) И -Е В 1х<01 Ш £ I
92
Продолжение табл.6
Нажимаемые клавиши Код Нажимаемые клавиши Код
0 1х<0] в [2 И |x>o| m 93
0 fx<o] E] [3 0 (x>Oj 0 94
0 lx<ol |Aj £ 4 0 1*>PJ g) 95
0 lx<o| 0 [5 0 (X>oj 0 96
g] 1 x<o] И [6 0 |x>01 0 97
[к] Lx<oJ S [7 И |x>o| [в] 96
в ix<oi a [В E |X>O] 0 99
|K1 |x<0| |91 [9 E |x)0| [a] 9-
g) 1 x<01 |a| [- E ix>o1 E 9L
0 |x<0| 0 £ I E □ 9[
0 1 x<0 [c I [t E lx>o 1 0 9Г
0 |x<oj 0 Cr E |x>0| le 9E
0 [x<oj 0 [E E 1X*°1 ® 70
0 |x>o| [p] 90 E l*£0j Ш 71
0 |x»0| E 91 В и 72
0 lx>01 [2] ~92" 0 (x*oj 0 73
93
Продолжение табл.6
Нажимаемые клавиши Код
74
0 L**0] 0 75
[К] [х#0] 0 76
0 [x*OJ И 77
0 l**pj 0 78
0 [x*ol 0 79
0 [X*OJ 0 7-
0 1х#0| 0 7 L
0 |х#0| 0 7C
0 |х*01 0 7Г
0 Е 7E
0 [x^nj Е LO
0 Ix^QJ 0 LI
0 1х-П| 0 L2
0 [x^nj S L3
0 |x-*nj [4J L4
Нажимаемые клавиши Код
.0 П^Л| 0 L5
0 Ix-mii E LL
0 Lti!U □ L7
0 ix-»m и L8
0 [x^nj 0 L9
0 |х-*П| 0
0 [x^nj 0 LL
0 Lx^nj 0 Lt
0 Lx^nj -0 LF
® Ы 0 LE
0 irwx] 0 Г0
0 |rwj И Г1
E IlhiJ 0 Г2
0 1ГНх| 0 ГЗ
0 l!WJ 0 Г4
0 |П-»х| 0 Г5
94
Продолжение табл.6
Нажимаемые клавиши Код
щ ВЕЗ Е Гб
[0 ВЁЗ □ 17
Ё [THxj g] га
Е |ГЬх| g] Г9
В И г-
Е |п-*х| |ь] гь
В т_*1 0 Г[
В 102*1 0 гг
В |[Ьх) И ГЕ
В 0 34
10 0 35
В |тах| 36
в @ 31
В Гзн] 32
_Е И 33
й Н 26
Нажимаемые клавиши Код
[к] Н 2-
Е И 30
В Гсч] 3L
Е 0 37
И И 38
И §2 39
В Гинв[ 3-
95
лом от 00 до 99).
7.1.7. Для управления последовательность»)
записи и для выполнения команд в микрокаль^у.
ляторе имеется счетчик адреса. Этот счетчик
может быть установлен на любой начальный ад.
рес (от 00 до 104).
7.1.8. При записи программы введение в
программную память команд (операции) увеличь
вает содержимое счетчика на I. Таким образом,
последовательность выполнения команд програм-
мы соответствует последовательности нажатий
клавиш при программировании. Однако этот ме-
тод приемлем для решения лишь не очень слож-
ных задач.
7.1.9. Для того, чтобы последовательное?!
выполнения команд отличались от последова-
тельности записи команд в программе, чтобы
отдельные части программы повторились, чтобн
изменение последовательности исполнения про-
исходило в зависимости от промежуточных ре-
зультатов вычисления, в микрокалькуляторе
имеются команды, с помощью которых измени-
ется содержимое счетчика адреса. Эти коман-
ды называются командами переходов.
7.1.10. Изменение содержимого счетчика
адреса происходит по адрес? перехода» запи-
санному либо в программной памяти» либо в
адресуемых регистрах» либо в пятиразрядном
стеке возврата - специальной области памяти
(см.п.7.3).
7.1.II. Если адрес перехода записан в
адресуемом регистре, то такая адресация назы-
вается косвенной. Косвенная адресация исполь-
зуется также при обращении к адресуемым реги-
страм. В этом случае в программе вместо пря-
мого указания номера адресуемого регистра за-
писывается косвенный номер» т.е. номер того
адресуемого регистра, в котором хранится но-
мер вызываемого. При этом номер адресуемого
регистра не просто хранится» а изменяется
определенным образом (сй.п*7.3.5).
7.1.12. В режиме "Программирование" инди-
катор используется для отображения кодов трех
последовательных команд из программной памяти
н текущего состояния счетчика команд, т.е.
?-35?6 97
адреса, по которому будет записана следу план
команда*
Например, на индикаторе отображено
*
102 01 ОЕ 06 -
В этом случае двузначные команды операций
на индикаторе означают:
I) код 06 - текущее состояние счетчика
адреса;
2) коды ОЕ, 01, 02 - три последовательные
команды, расположенные соответственно по адре-
сам 03, 04, 05.
7.2* Этапы вычислений
по программам
Вычисления по программам производятся в
следующем порядке:
I) программирование задачи;
2) ввод программы в память и редактирова-
ние программы;
3) отладка программы;
4) занесение исходных данных и выполне-
ние программы.
7. 2*1. Программирование задачи
98
7.2.I.I. Программирование простых задач
рассмотрим на примере нахождения площади кру-
га. Программирование сложных задач будет рас*
смотрено в подразделе 7.3. /
Для вычисления площади круга воспользуем-
ся формулой £
s=^- •
где d - диаметр круга.
При составлении программы предположим,
что заданное значение диаметра предварительно
записано в адресуемом регистре RG2. Для вы-
числения площади круга S необходимо вызвать
в регистр X значение диаметра d , нажав кла-
виши 1п-*х| и Г21, а затем последовательно
нажать клавиши;-
Е,0,(В1]1[£],Е,0,И>Е1
Указанная последовательность нажатии клавиш
и представляет собой программу решения данной
задачи.
Эту задачу можно решать вручную, последо-
вательно нажимая необходимые клавиши, или ав-
томатически, записав программу в память в ре-
99
жиме "Программирование".
Для удобстве работы с программой ее обычно
оформляют в виде таблицы, где указывают адрес
команды в программной памяти, клавиши» которые
необходимо нажать, и коды операций, которые
соответствуют этим клавишам.
Программа вычисления площади круга S
приведена в табл.7.
Таблица 7
Адрес комам- Нажатая клавиша Код опера НИИ Содержание операции
00 F |гнх| [2] 62 Вызов значения диаметру из регистра RG2
01 О 3 22 Вычисление значения d*
02 ГвЛ ОЕ Засылка значения d* в регистр У
03 Е И 20 Вызов константы Я
04 12 Вычисление ЗГА1
ТОО
Продолжение табл .7
АДР©0 коман- ды Нажатая клавиша Код опера пии Содержание операции
05 и 04 Занесение числа 4 в ре- гистр X
06 □ 13 п с Вычисление S“
07 [с/п| 50 Останов для индикации результата
Примечание. По адресу 07 в программе записана
команда останова для индикации со-
держимого регистра при автоматичес-
ком вычислении площади круга S по
программе. Если этой команды не бу-
дет в программе, то выполняются
все 105 шагов программы.
7.2.1.2, Для составления разветвляющихся
программ и многократного прохождения отдельных
частей программ (подпрограмм) используются ко-
иэнцы переходов (прямые и косвенные), команды
Ревенной индикации вызова и записи, команды
организации циклов. После команд переходов
101
(прямых) и команд, организации циклов в состав-
ляемой программе должен стоять адрес перехода.
Адрес перехода для косвенной команды содержит-
ся в самой команде (см.п.7.3).
7.2.1.3. Для прямых и косвенных команд
адреса переходов с 00 по 99 записываются
нажатием соответствующих цифровых клавиш. Ад-
реса переходов с 100 по 104 используются толь-
ко для прямых команд и записываются нажатием
клавиши Ш (соответствует цифре 10) и одной
из клавиш Е - И (см.п.7.3).
7.2.1.4. Наличие в микрокалькуляторе сте-
ка возврата предусматривает создание в микро-
калькуляторе подпрограмм внутри программ. Глу-
бина подпрограмм определяется разрядностью
стека и равна пяти. Регистр стека работает по
системе: первым зашел» последним вышел (см.
пп.7.3.3, 7.3.4, 7.3.7).
7.2.1.5. Для автоматической остановки и
индикации результата вычислений программа
обязательно должна содержать команду остано-
ва 1оп|
102
7.2.2. Ввод, программы в память и редакти-
рование программы
7.2.2.1. Программа решения задачи может
начинаться с адреса 00 или о любого произволь-
ного адреса.
Для занесения программы с нулевого адреса
необходимо в режиме "Автоматическая работа"
нажать клавишу очистки программного счетчика
|мб| и перейти в режим "Программирование”,
нажав клавиши Е } (прг |. На индикаторе в
этом случае индицируется адрес счетчике 00,
с которого будет вводиться программа. Вводят
t
программу, нажимая клавиши, записанные в про-
грамме. Операция, вводимая о помощью клавиш,
контролируется по индикатору:
Нажимаемые
клавиши
Индикация
62
Содержимое
регистра X до
нажатия клавиши
Об] Адрес счетчика
—установлен нвОО
01
Запись кода вы-
зова информации
из регистра RG2
в регистр X
103
Нажимаемые
клавиши
Индикация
И S
fBtl
[2262б? Запись копа воз-
--------------'ведения в квад*
рат числа, нахо-
пящегося в реги-
______________стре X
ОЕ 22 62 ОЗ| Запись кода пе-
-------------редачи информа-
ции из регистра
X в регистр У
Для занесения программы с произвольного
адреса необходимо установить этот адрес на
счетчике адресов команд. Для этого в режиме
"Автоматическая работа" нажмите клавишу {БЛ].а
затем цифровые клавиши, литирые ооеспечат пе-
реход на требуемнй адрес. После перехода в ре-
жим ’’Программирование" на счетчихе адресов ко-
манд установится адрес, с которого дельна вво-
диться программа.ввод программы в программную
память производится нажатием соответствующие
клавиш.
Нажимаемые клавши Индика {йя
Гбп) НИ ПП
Сопер? имие
j егистрч А 1
на; атия
виш
104
Нажлмеемы
клави ги
В ПЕП
Индикация
22 62 02
Счетчик уста-
новится нз
адрес 02, в
индикатор по-
кажет ин(юр-
мэцию, запи-
санную по
предыауним
адресам
7.2.2.2. Если при вводе программы допущена
ошибка, то для ее исправления необходимо перей-
ти на адрес, по которому записана ошибочная ко-
манда. Для этого молено воспользоваться клавишем
[ШМ или ДВН , если адрес ошибочной коман-
ды находится недалеко от текущего. При каоом
нажатии этих клавиш содержимое счетчика адре-
сов команд соответственно увеличивается или
уменьшается на единицу. Причем, если ошибка
допущено в эд, есе перехода, то для ее исправ-
ления необходимо сдвинуть ин^орма пш нз два
Ears и повторить ввод комэндн и слепую ди за
чек адрес перехода. При больно! разнице адре-
сов ошибочной и те1ущей илланд ну* но восполь-
зоваться командой безусловного перехода» Дня
105
этого необходимо перейти в режим "Автоматичес-
кая работа"» нажать клавишу ГбгП t а затем
клавиши, которые обеспечат переход на нужный
адрес. После установки режима "Программирова-
ние" на индикаторе появится адрес ошибочной
команды. Исправьте ошибку, нажав клавишу
требуемой операции либо команды.
7.2.2.3. Если необходимо исключить какую-
либо команду из программы, перейдите на адрес
исключаемой команды» а затем нажмите клавиши
[к] и ГногП . В программную память запишет-
ся команда "Нет операции", по которой при вы-
числении ничего не выполняется.
7.2.3. Отладка программы
7.2.3.1. Отладка программы производится в
режиме "Автоматическая работа" путем анализа
выполнения отдельного шага программы. Выпалне-
* ние программы по отдельной команде осуществля-
ется нажатием клавиши ГпгП в режиме "Автома-
тическая работа".
7.2.3.2. Для отладки программы перейдите в
режим "Автоматическая работа", нажав клавиши
Е » (АВТ] , занесите исходные данные для ра-
106
ботн программы, установите начэльши адрес
дапясанной программы (п.7.2.2.1), нагните кла-
выду 1ПЛ] и анализируйте выполнение каждого
шага программы. Обнаруженные ошибки исправьте,
кек указано в пп.7.2.2.2, 7.2.2.3. При пошаго-
вом просмотре выполнения программы следует
учитывать, что выполнение команды перехода и
установка адреса перехода осуществляются за
один шаг программы.
7.2.4. Занесение исходных денных и выполне-
ние програ кшы
7.2.4.1. Для выполнения программы в режиме
"Автоматическая работа** наберите на клавиатуре
исходные данные и занесите в необходимый адре-
суемый регистр памяти RGO-RGe либо в регистр
стека (X, У, Z, Т), затем установите адрес на-
чала программы (п,7.'2.2.1) и пустите программу
ва счет, нажав для пошагового прохождения ко-
манд программы клавишу 1пгГ1 либо клавищу 1с/П|
для автоматического выполнения последователь-
ности шагов программы,
7.2.4.2. Нажатие клавиши tcirfl сопровожда-
ют
ется подсветкой индикатора, что свидетельству
ет о выполнении программы. Время выполнения
программы зависит от ее длины и характера
вычислений.
После выполнения программы прочитайте ре.
зультат на индикаторе.
7.2.4.3. В случае зацикливания, т.е.
бесконечного повторения некоторого участка
программы, необходимо остановить ее, нажав
клавишу [с/п] , а затем проверить программу •
и устранить причину зацикливания.
7.2.4.4. Для проведения многократных вы-
числений по отлаженной программе запишите в
память новые исходные данные и повторите пуск
программы с требуемого адреса.
ВНИМАНИЕ! При выключении питания все ре-
гистры микрокалькулятора, в том числе и вхо-
дящие в состав программной памяти, обнуляются.
Поэтому для сохранения программы на определен-
ное время питание микрокалькулятора нельзя
отключать. В противном случае придется вводить
программу chjB3.
108
Например, вычислите площадь круга, если его
диаметр d равен 4; 5; 1,8 см.
Для вычисления площади круга по программе
выполните следующие операции:
I) перейдите в режим программирования на
адрес 00, нажав клавиши |в/01 , [F] , |ПРГ| ;
2) введите программу (см.табд.7);
3) перейдите в режим "Автоматическая ра-
бота", нажав клавиши О , I АВТ I:
4) введите в регистр R62 число 4, нажав
клавиши И , |х-*л! , [г);
5) пустите программу на счет с адреса 00,
нажав клавиши |в/01 , [с/п) ;
6) прочтите результат на индикаторе :
[12,5663? 1см2.
Для вычисления площади круга диаметром 5 и
1,8 см выполните следующее:
Нажимаемые клавиши Индикация
Ц] (x-nj [2] [вю[ [с/п] 119,634953 | Площадь круга
при d. =5 см
109
Нажимаемые клавиши Индикация
ш □ a !^i
а @ ® I 2.54469 I ТЗУЙ
7.3. Команды переходов
7.3.1. Команда безусловного перехода peg.
лизуется клавишей [бгП . Эта команда прерывает
естественный порядок выполнения команд прог-
раммы и осуществляет переход к выполнении ко-
манды, указанной в адресе переходе (табл.8).
ИО
В этом фрагменте программы по адресу II
записана команда безусловного перехода (БП).
По адресу 12 записан адрес перехода. При ис-
полнении программы в. режиме "Автоматическая
работа" переход осуществляется на адрес 42,
у.е, к выполнению операции сложения.
7.3.2. Команды перехода по условию
( Х>О,Х< О,Х»О,Х/О) реализуются клавишей [F]
ж клавишей условия (]х>о|.|х<о],|x=d| f|х#о|
С помощью этих команд проверяют содержимое
регистра X на выполнение заданного условия.
Если условие не выполняется, то следующей
по программе будет исполнена команда, адрес
которой указан непосредственно за командой
условного перехода. Если условие выполняется,
то следующей по программе будет исполнена
команда, записанная в программе после адреса
перехода. При этом адрес перехода не воспри-
нимается (табл.9).
III
Таблица 9
Адрес Нажимаемые клавиши Код
• • • *••••*<<• 4 « • • • •
14 Е 0
15 Е 5Е
16 О ® 38
17 S 10
• • •
38 И 04
• • ► • • t • • « • « •« • • *
В этом фрагменте по адресу 15 записана
команда перехода по условию Ь=0. Эта команда
проверяет содержимое регистра X на выполнение
условия. Вели содержимое регистра Х=0, то
осуществляется переход на адрес 17 (выполнение
операции сложения), если не равно, то осуще-
ствляется переход к выполнению команды, зэпй»'
санной в программе по адресу 38.
112
7.3.3. Команда перехода на подпрограмму
ре*пгзуется клавишей {ПП]. С помощью этой ко-
Мяяды реализуется переход на подпрограмму
по адресу, указанному непосредственно после
команды перехода, и запоминается адрес следую-
щей командна стеке возврата (табл.10).
Таблица 10
Адрес Нажимаемые клавиши Код
« • * • • * » • • • а
Г7 m 53
18 в и 90
19 fBtl ОЕ
«А i а • •
89 II
90 on 02
91 |S/Oj
'ИЗ
В этом фрагменте по адресу 17 записана
манда перехода на Подпрограмму. При выполнен^
этой команды происходит переход к выполнен^
шагов подпрограммы, записанной о адреса 90, м
запоминается адрес основной программы 19 в
стеке возврата.
7.3.4. Команда возврата из подпрограмма
реализуется клавишей !в/0| . С помощью этой ко.
манды из отеке возврата производится вызов
адреса, записанного по команде перехода на
подпрограмм? Ш, и осуществляется переход
по этоцу адресу к выполнению шагов основной
программы. В предыдущем фрагменте эта команд»
записана по адресу 9Х. По этой команде предо,
ходит вызов из регистра стека возврата адрес!
19 и возврат к исполнению шагов программа,
записанных с этого адреса.
7.3.5. Команда косвенного безусловного
перехода по модифицированному адресу реализу-
ется клавишами Е, [бп] и клавишей адресуем
го регистра (Го1 либо Щ - 1~Э1. И, 0»
При исполнении этой команды производите*
114
модификация адреса, хранящегося в адресуемом
регистре, индекс которого входит в команду,
и переход к исполнению команды, записанной по
навоцу (модифицированному) адресу. Модификация
адреса происходит в зависимости от номера ре-
гистра, входящего в команду. Если команда со-
держит номер одного из регистров RGO, R6I,
R62, RG3, то при исполнении команды из содер-
жимого регистра (адреса перехода) вычитается I.
Если номер одного из регистров RG4, RG5,
RG6, то к содержимому этих регистров прибав-
ляется I. Если номер одного из регистров RG7,
RG8, R69, RGa, RGb , RGc, RGd , RGe,
то содержимое этих регистров не изменяется.
Покажем модификацию адреса, хранящегося в
адресуемых регистрах, при выполнении команд
И . [Ёп] . И ; Е , ЦП) , Е ; Е , [БП),
S.
Нажмите клавиши В/ol , 0 , [прй и вве-
дате в память микрокалькулятора программу,
приведенную в табл.11.
115
Таблица II
Адрес Нажимаемые клавиши Код
00 S 04
01 [Btl ОЕ
02 п<1 гбтп m 83
03 и и 21
04 0 02
05 S 10
06 Е [бп] В 84*
07 Е 10
08 СП 03
09 [х] 12
10 |к! [бп| И 8-
II 1 II
12 FcTnl
116
Используя свойства адресуемых регистров,
входящих в команды косвенных безусловных пере-
ходов, можно выполнить различную комбинацию
операций в зависимости от чисел, записанных в
адресуемых регистрах RO3 , RG4 , R6a , и на-
чального адреса выполнения программ. Чтобы
выполнить вычисления (4*2) «3, осуществите пере-
ходы по адресам, указанным стрелками в
табл.И, в регистры R63, R64, RGa запи-
лите числа 5, 7, 12 соответственно и произ-
ведите пуск программы о адреса 00. Для этого
перейдите в режим "Автоматическая работа",
нажав клавиши В , IABTI , и выполните
следующие операции:
I) нажмите клавиши:
0 |х-41|| [з] • запись числа 5 в ре-
. гиотр RG3;
0 В . запись числа 7 в ре-
* гистр R64;
Х)Ш1 GEflJ В • запись числа 12 в ре-
гистр R6a ;
® - подготовка счета ni>
программе с адреса 00;
117
2) проконтролируйте содержимое адресуемых
тистров RG3, RG4, RGa до выполнения
юграммы:
Нажимаемые
клавиши
ЕЗ GD
Индикация
1Ь I Содержимое ''' " регистра RG3
7, Содержимое
' регистра
R64
и
и
112» ] Содержимое
регистра
RGa ;
3) пустите программу на счет в потактовом
режиме, нажав клавишу 1ПП|. Одно нажатие кла-
виши 1ПП| соответствует одному выполненному
шах? программы;
4) Проконтролируйте п<^ индикатору результат
выполнения каждого шага программы;
5) если после выполнения очередного такта
программы необходимо проверить адрес следующей
выполняемой команды, перейдите в режим "Прог-
раммирование", нажав клавиши Е , ЕЕ) , и
прочитайте показание счетчика следующей коман-
118
nJJt з^тем перейдите в режим "Автоматическая ра-
£)Т9", нажав клавиши Е • 1АВТ1 * и пустите
дрограмму н9 счет, нажав клавишу ГпгП (по-
уэктовое прохождение программы) либо клавишу
gg (автоматическое выполнение вычислений
программе);
6) проконтролируйте содержимое адресуемых
регистров после выполнения программы:
Нажимаемые
1ЩЭВИШИ
Индикация
X 13
П-»х
и La
00000004,
00000008,
00000012,
4
Модифицированный
адрес в регистре
RGB
Модифицированный
адрес в регистре
RG4
Модифицированный
адрес в регистре
RGa
7) контроль содержимого адресуемых регист-
ру ио?во произвести и после выполнения такта
5?огр9ммыи но для того, чтобы последователь-
нее операций не нарушилась, восстановите
^зудьтат потактовой операции, занеся его в
Нгйстр
^•3.6. Команды косвенных переходов по
•^ойию реализуются клавишей и, клавишей
условия ( |*=0| либо 1х*р|у [x»olf |х<0| ) и
клавишей адресуемого регистра ( И либо Щ -
И. Е, EL Е • Е» Б ). С помощью этой
команды проверяют содержимое регистра X на
выполнение заданного условия.
Если условие не выполняется, то происхо-
дит модификация адреса, хранящегося в адресу,
емом регистре, индекс которого входит в комаг
лу (см.п.7.3.5), и осуществляется переход к
выполнению команды, записанной по модифициро-
ванному адресу.
Боли условие выполняется, то осуществляет-
ся переход к выполнению следующей команды.
При этом адрес, записанный в адресуемом реги-
стре, ае модифицируется.
Составим программу решения уравнения
У—9х^ + е^ для Х>0 и, если в результате
вычисления получится У>0 , то к его значению
прибавьте sinx , если У < О, то к его значе-
нию прибавьте tgx (табл. 12). Для реализации
этих условий в программу введена команда кос-
венного перехода по условию О lx<oI Е
тел
Исходные данные (значение X) тзедлагается
записывать в регистр RGI в режиме ’’Автома-
тическая работа". Вычисление УсЭх2 +
записано в программе по адресам 03-13, адрес
перехода, входящий в команду’ [к] |х<61 £ь] ,
записан по адресам 00-02, вычисление tgx
ж sinx записано по адресам 15-16, 19-20
соответственно.
При выполнении программы наличие ко-
манды косвенного перехода по адресу 14
приводит к тоод, что осуществляется анализ
результата вычисления У ¥ е^Если в
результате анализа окажется, что У<0, то
осуществляется переход на адрес 19, если
У>0, то выполняется последовательность
команд, записанных в программе о адреса 15.
Переходы в программе отмечены стрелками.
Например, необходимо найти значение
функции У для Х=1, 2, 3, 4. Для этого вы-
полните следующие операции:
I) перейдите в режим "Программирова-
ло", нажав клавиши |в/О{ , {F], Гпрг] , и
занесите программу (табл. 12);
Г2Т
Таблица 12
Адрес Нажимаемые клавиши Код
00 □ 01
01 И 09
02 1 х—П| 0 4L
03 ш 09
04 |П-*х| и 61
05 Е 0 22
06 0 12
07 (хЧТ] 42
08 |П-»х| 3 6Г
09 □ 02
10 0 12
122
Продолжение табл.12
Адрес Нажимаемые клавиши Код
II Е 0 16
12 fed И 62
13 Е II
14 Е 1 х<01 Е] CL
15 fed □ 61
16 Е 0 IE
17 Е 10
18 [с/п| 50
19 |ГНх| □ 61
20 Е Jsinl It
21 И 10
22 [с/п| 50
123
2) перейдите в режим "Автоматическая
работа", нажав клавиши Е , 1ABTJ ;
3) установите переключатель "Р/ГРД/Г*
в положение "Р";
4) занесите в регистр- RGI значение
1=1, нажав клавиши О, 1x411 у Ш’. ;
5) установите начало счета пр огр а юлы о
адреса 00, нажав клавиш? Ё21 ;
6) пустите программу на счеъ нажав
клавишу 1с/п| , На индикаторе должно быть
I - 6,35365-02 |(значение У при Х=1).
Затем выполните следующие операции:
Индикация
Нажимаемые
клавиши
[2J |х^П||1| |В/О) ICffll 19,607444 Значение
У при 1=2
|3||х-П1 1Л goj [с/п] 322,56986 Значение
У при 1=3
i*J ix-ni [<1 (вю| fc/n| 2836,2007 Значение
У при 1=4
7.3.7. Команда косвенного перехода на
подпрограмму реализуется клавишами KI ,
124
gn] и клавишей адресуемого регистра ( [р]
&6о Ш • S .Н.Е.Е.И.Н ). С
иоиощью этой команды производится модифи-
кация адреса, хранящегося в адресуемом ре-
гистре, индекс которого входит в команду
(см.п.7.3.5), запись следующей команды в
стек возврата и переход к исполнению коман-
ды; записанной по модифицированному адресу.
Составим программу (табл.13) решения
квадратного уравнения с произвольным значе-
нием коэффициентов ох^ + 6х + с » 0, в
котором корни квадратного уравнения опреде-
ляются по формулам
-8 + №- 4 ас _ -8-4 ас
йа ’ Х*“ йа
Значения коэффициентов "а" предполагает-
ется записывать в регистр RGfl , "в" - в ре-
гистр R6b ,"с" - в регистр RGc в режиме
"Автоматическая работа", а результат вычис-
ления корня Xt - в регистр RG1, корня Xt -
в регистр RG2 в процессе выполнения програм-
мы.
125
Таблица 13
Адрес Нажимаемые клавиши Код
00 и 01
.01 Е 09
Q2 47
03 [к] [пп] [7] -7
04 [~+] 10
05 IS В . б-
Об 13
07 0 02
08 13
09 Г*-31| И 41
10 [К] [пп] [7] -7
II 14
12 S II
13 ЕЕЗ Е
. 14 [pl 13
15 и 02
126
.Продолжение табл.13
Адрес Нажимаемые клавиши Код
16 а 13
17 еэз □ 42
18 1с/п1 ЬО
19 [а] 6-
20 EbxJ В 6С
.21 |х| 12
22 S 04
23 0 12
24 1п-»х| Е CL
25 Е 0 22
26 {^*1 14
27 (3 II
28 Е В 21
29 |П—-х| [Ь} 6L
30 н 0L
31 |вю| 52
127
2
Вычисление дискриминанта D » в - 4 ос
оформш в виде подпрограммы (адреса 19-27),
обращение к которой будет осуществляться о
помощью команды ® ЙЙ |7|. Исполнение
этой команды приводит к тому, что в регист-
ре стека возврата запоминаются адрес коман-
ды (04 при первом исполнении и II при
втором) и переход на 19-й адрес, с которого
записано вычисление дискриминанта. Адрес
перехода в программе записан по адресам
00-02.
Примечание. Если значение дискриминанта
цри решении уравнения будет меньше 0, то
корни Xj и ^2 будут мнимыми и на индикаторе
микрокалькулятора будет индицироваться ЕГГОГ.
Например, необходимо определить корни
квадратного уравнения
Зх2 + 2х - I « 0 .
Для этого выполните следующие операции:
I) перейдите в режим "Программирование", на-
каз клавиши 1в/б) , Е , ЮРП , и занеси-
те программу (табл.13), если программа до
этого не была занесена;
128
2) перейдите в режим *Автоматическая рабо-
та", нажав клавиши [F] , |двт| j
3) занесите в регистры памяти значения коэф-
фициентов *а", "Ь", "с" :
Нажимаемые клавиши Индикация
0 ЕП Е 1з, 1
gl В Гг? ]
[Д О ЕЗ В 1-1. ~
4) установите начало счета программы с ад»
реса 00, наждо клавишу |§О| ;
5) пустите программ? на счет, нажав клави-
шу im, и прочтите значение 06 индика*
торе: I -1, I . Нажмите клавиши [ib-Xl
[Т| и прочтите значение Xj на индикаторе :
3,3333333-011.
7.3.8. Команда косвенной записи в ре-
гистр реализуется клавишами [к]» С
клавишей адресуемого регистра (И • [е]).
С помощью этой команды производится модифи-
кация содержимого адресуемого регистра, ин-
иеко которого входит в команду (см.п.7.3.5\ ’
к запись содержимого регистра X в регистр.
9'8576
129
соотьетствукщий полученному модифицирован-
ному коду,
В табл, 14 приведены модифицированные
коды, которые могут получиться при выполне-
нии команды косвенной записи, и номера ре-
гистров, в которые записывается информация
регистра X по данному модифицированному КО-
ДУ.
Таблица 14
Модифицированный код Регистр, соответст- вующий коду
00000000 RGO
00000001, RG4
00000002, RG2
00000003, RG3
00000004, RG4
00000005, RG5 __
00000006, RG6
00000007, RG7
00000008, RG8
130
Продолжение табл.14
Модифицированный код Регистр, соответст- вующий коду
00000009, RG9
00000010, RGa
ооооооп, RGb
00000012, RGc
00000013, RGd
00000014, RGe
Действия команды косвенной записи в ре-
жиме "Автоматическая работа" можно проиллю-
стрировать следующими примерами.
Нанимаемые клавиши Индикация
а □
Г14, Запись чис-
ла 14 в ре-
___ гистр X
114, ' запИсь чис-
ла 14 в ре-
г___> гистр RGO
fII, | Модификация
кода в ре-
гистре R60
и запись
числа 14 в
регистр RGd
131
Нажимаемые клавиш Индикация
еэ е
П—xJ Е
0
[к] lx—ill 0
[О 0
ю 0
00000013, Проверка
————* содержимого
регистра Rgq
Проверка
J содержимого
регистра R6d
L5, Запись числа
5 в регистр!
|5, Модификация
кода в реги- стре R60 и
запись числа
5 в регистре
RGc
00000012, |Проверка со-
дсрлишаид-и уо- ГИСТрВ RGO
5, | Проверка с0"
диулиожши
гистра RGc
7.3.9. Команда косвенной индикации вы-
зова реализуется клавишами ПП (1П—*Х1 и
клавишей адресуемого регистра.
С помощью этой команды производится
модификация содержимого адресуемого регист-
ра (п.7.3.5) и вызов в. регистр X содержи-
мого того регистра, который соответствует
132
модифицированному коду (см.табл,14).
Действие этой команды проиллюстрируем
следующими примерами
Нажимаемые клавиши Индикация
ии и г. 1 Запись числа 4 1Л> 1 в регистр R(H
ГТ1 lol 1х-~п11 51 — 1 Запись числа 10 >хц* । в регистр RG5
[2JIOJI5MI] |6] г-? 1 Запись числа 20 4и» - I в регистр RG6
000 0 1зоГ 1
Гк1 fa—Х1 И Г=т 1 Модификация LAxj 1 числа, находя- щегося в реги- стре RG 4 (4+1x00000005), и вызов содер- жимого регистра RG5 в регистр!
|4| Гааппппгк— Вы80в м°ди(£яци- | 00000005, J ревенного числа иэ регистра RG4 в регистр X
0 ш н . Модификация | 20, | числа, надо дяде- 1—1 1 гося в регистре (00000005+1- -00000006), и вызов содержи- мого регистра
t гистр X
*
133
Нажимаемые
клавиши
Индикация
И ш
00000006, I
Вызов мощй»
ЦировавнЖ
КЙ64
гистр I
Например, для решения выражения
* / X»
,Е (2tg -3- + ц) ДЛЯ =1, 2, 3, 4
можно использовать команду косвенной инди-
кации вызова.
В этом выражении число циклов вычисле-
ния I и максимальное значение X равны 4.
Для записи этих значений используем регистр
RG3. Циклы вычислений организуем с по-
мощью команды 0 Е . При каждом
исполнении этой команды из содержимого ре-
гистра R63 вычитается I, затем содержи-
мое этого регистра вызывается в регистр X
где оно с помощью команды Е |х=о1 про-
веряется на нуль. Если содержимое регистра
ХА), то осуществляется переход к выполнено)
вычислений и накоплен®
134
результатов вычислений в регистре RG5 .
Если содержимое регистра X равно нулю,, то
осуществляется переход к выполнению команды
вызова содержимого из регистра RG5 в ре-
гистр Хин останову вычислений.
Программа вычисления выражения
приведена в табл. 15.
Таблица 15
Адрес Клавиши Код
00 вз S 43
01 ГЗ
02 ЕЗ [U 63
03 Е 1»=о| 5Е
04 И 0 07
05 ЕЗ 0 65
06 lofil 50
07 и 03
08 в 13
135
Продолжение табл .15
Адрес Клавиши Код
09 IE
10 0 02
II й 12.
12 и 04
13 □ 10
14 |П-*х| [5] 65
15 10
16 S ш 45
Г? [бп] 51
18 и Ш 01
В программе команда [Й] In—-Xl [з]
находится перед командой вызова значения
> поэтому исходные данные должны вво-
диться в регистр R63 в виде Х^ +1.
Вычисления по программе схематически изоб-
ражены на рис.5.
136
СТРУКТУРНАЯ СХЕМА ПРОГРАММЫ
137
Чтобы вычислить выражение
, выполните следующие
операции:
I) очистите регистр RG5, нажав клавиши
ICxI. IX—411. [5] , если до этого регистр
RG5 использовался;
2) перейдите в режим "Программирование”,
нажав клавиши- IB/6I1
(Пй
Е
3) введите программу (табл.15);
4) перейдите в режим "Автоматическая ра-
бота", нажав клавиши Е , Ей) ;
5) подготовьте счет программы с нулевого
адреса, нажав клав ищу [В/Ь} ;
6) введите исходные данные, нажав icna-
вицу [5] :
7) установите переключатель "Р/ГРД/Г" в
положение "Р";
8) пустите программу на счет, нажав
клавишу [с/П| . На индикаторе должно индици-
роваться [29,6444671.
Если необходимо повторить счет, то очис-
тите регистр RG5, нажав клавиши ICxI. 1Х-Д1,
ВИ , введите исходные данные (Х.= 5),.затем
138
нажмите клавиши |ВЮ| , font
7.3.10. Команды организации циклов реа-
лизуются клавишами Е, ЕЛ (либо 0 ,
1L2), iL31 ). При нажатии клавиши 1 Lot
( 0 • 11-21, ГОП ) происходит обращение к
регистру RGO ( R6I, RG2, RGB). При каж-
дом обращении к регистру < из содержимого это-
го регистра вычитается I и производится ана-
лиз его Содержимого на нуль. Если содержимое
регистра не равно нулю, то осуществляется пе-
реход к выполнению команды, записанной по
адресу перехода, следующему за командой цик-
ле; если равно нулю, то выполняется команда,
записанная в программе за адресом перехода.
* Составим программу решения примере
I (ntg + 4) мя Xi - X, 2, 3, 4,
используя команды цикла Е ГЕо) , Исходные
данные (число циклов * L и максимальное
число XL ) запишем в регистр RGO. Дня на-
копления результатов вычислений 2tg-y- + ^
используем регистр RG5. Программа вычис-
ления примера приведена в табл.16» схема
вычислений показана на рис.6.
ТОО
СТРУКТУРНАЯ СХЕМА ПРОГРАММЫ
140
ч
Таблица 16
Адрес Нажимаемые клавиши Код
00 ЕхШ И 40
_ 01 _ ПЗ Е] 60
02 а 03
03 и 13
04 Е S IE
05 з] 02
06 Е 12
07 Й 04
08 В 10
09 llPrxl S 65
10 [ + ] 10
Ц |х—»Л] 0 45
12 В ЕЛ 5Г
13 И- И 01
14 lanj 50
При выполнении последнего цикла вычисле-
ний, когда выполняется команда Е 1LQ1 ,
из содержимого регистра RG0 (цифры I) вычи
тается I и результат вычитания анализируется
на 0. Так как результат вычитания 1—1=0, осу-
ществляется переход к выполнению команды ос-
141
Hid
танова. Однако, если потребитель пожелает
проверить содержимое регистра RGO, нажав
клавиши , [Го], ТО он увидит на инди-
каторе 100000001. I.
Для вычисления примера выполните следую-
щие операции:
I) перейдите в режим "Программирование*1
на адрес 00, нажав клавиши |вю| [£]
2) введите программу (см.табл.16);
3) перейдите в режим "Автоматическая ра-
бота" , нажав клавиши Е (АВТ] •
4) очистите регистр R65, нажав клави-
ши [Сх] , (х-^гЦ , g] ;
5) введите исходные данные (число 4),
нажав клавищу И ;
6) установите переключатель "Р/ГРД/Г" в
положение "Р";
7) подготовьте счет по программе с ад-
реса 00, нажав клавишу ё/Oi ;
8) пустите программу на счет, нажав
клавишу ICffll ;
9) прочтите результат на индикаторе:
29,644467 I.
142
8. ПРИМЕРЫ ВЫЧИСЛЕНИЙ
ПО ПРОГРАММАМ
8.1« Нахождение
сложного процента
Требуется найти один из четырех взаимо-
связанных параметров n f I , Н , К) по
трем известным с помощью следующих формул:
п - Ьч (к/н)_____
In (1 + 1/100)
I = [(к/н/7""- 1] * 100 ,
н = кр + t/100)"n ,
к = н (1 + (/100) п ,
где п - число периодов времени;
I - размер процента за период вре-
мени;
Н - начальная величина накопления;
К - конечная величина накопления.
Распределим исходные данные по регист-
рам памяти:
RG2 - n , RG4 - н ,
RG3 ” i , RG5 - к .
143
Вычисление часто встречающейся величи-
ны (I + 1/100) оформим в виде подцрогра»^
которую запишем о адреса 47.
Прогрвведу вычисления параметре п ваць-
шем с адреса 00.
После вычисления по программе величины
(I + l/l00) находим натуральный логарифм
этой величины и результат заносим в регистр
памяти RG6 , который используется для
хранения промежуточных результатов.
Из регистра RG5 вызываем значение па-
раметра К, а из регистра R64 - значение
параметра И. После вычисления 1л(к/и)
вызываем из регистра памяти RG6 значение
1л(1 * 1/100). После деления этих величин
получаем значение параметра п
Программу вычисления параметра L запи-
шем по адресам 13-29 параметра В - по
адресам 30-38', параметра К - по адресам
39-46. Инструкция работы о программой
приведена в табл. 17, программа - в табл.18.
Рассмотрим эту задачу для конкретного случая.
144
Таблица 17
ИНСТРУКЦИЯ РАБОТЫ С ПРОГРАММОЙ
- Операции Нажимаемые клавиии
I.Включите микрокалькулятор
2.Перейдите в режим "Програм- миdoванне” Е ГпргП -
3.Занесите программу ъ □
4.Перейдите в режим "Автомати- ческая работа* Е [авт]
5.Занесите исходные данные в регистры памяти; И - в Я02 1 - * Ш н - в *** К - в flW |х-*П| [2] Е-п] (3 ЕЕ Й [х-> п| (Л
6.По трем параметрам, занесен- ным в регистры памяти в ка- честве исходных данных, вы- числите четвертый неизвест- ный: 1 И К [вкй [ап] [БгЛГПга И [бп][з]0 И [бп] ГП ГО (ап|
10-9576
145
ПРОГРАММА
Таблица 18
\дрес Нажимаемые клавиши Код[
Адрес Нажимаемые|Код клавиши 1
00 [пл] 53
15 ЕЗ И 1 64
01 а а 47
02 И 0 18 16 |«ь| 1 13
03 (ES 0 46 17 ГвЛ ОЕ
04 |п—х| [£[ 65 JB |П-»х] [2] 1 62
05 ГвЛ ОЕ 19 Е ЕЗ 1 23
06 |П-*х| И 64 20 В 1 14
07 1 13 21 Е 0 1 24
0В Е Пл) IB 22 0 | 01
09 |п-*х| Щ 66 23 | —1 1 11
10 □ 13 24 И 01
II Ix^nl |г! 42 25 и I 00
Х2 [с/п| 50 26 0 I 00
13 |rw] [5] 65 27 0 1 12
14 [вЛ ОЕ 2В |х-*П| 0 1 43
Продолжение табл. 18
Адрес Нажимаемые клавиши Код Адрес Нажимаемые клавиши Код
*29 Гоп] 50 44 0 12
30 [пгП 53 45 LxzrQJ [5| 45
31 И 0 47 46 Гап] 50
32 и н 24 47 IfWxl Щ 63
33 Е h/xi 23 48 а 01
34 ГвЛ ОЕ 49 е 00
35 fcxj [sj 65 50 и 00
36 0 12 51 13
37 |х-*п1 ГЛ 44 52 □ 01
38 ап] 50 53 [+1 10
39 [пгП 53 54 ГвЛ ОЕ
40 и и 47 55 |П->х| [2] 02
41 Е 0 24 56 1*^1 14
42 ГвЛ ОЕ 57 ]в/о| 52
43 |п-»х| щ 64
го*
147
146
предположим, чти с ncnuwpjw иг
промышленности первоначально было вложено
270 млн.руб. При этом запланировано 12 %
годовой прибыли, из которой 7,5 % будет
отчисляться на расширение производства.
Требуется узнать, чему будет равна
общая сумма вклада в отрасль через 6 лет.
Здесь:
н « 6;
I = 7,5;
Н - 270;
К = ?
В соответствии с инструкцией работы с
программой выполните операции, указанные в
пп. 1-4 табл. 17. Затем введите известные
величины n , L , Н соответственно в ре-
гистры памяти RG2, RG3, RG4.
Для выхода на адрес, с которого начина-
ется вычисление параметра К, выполните опе-
рацию безусловного перехода, нажав клавиши
БгП , Гз] , [~9~| и пустите программу на
счет, нажав клавишу [с7п| . Результат проч-
тите на индикаторе: 416.6914 /лн.руб.
148
Ь.2. Вычисление суммы
^5) или произведения
, р ) числовой последова-
, в л ь н о с т и
Вычисления производятся по следующим
формулам:
п п
S= £ ‘i ; Р = П • 1,
L = < Ь4
Инструкция работы с программой приведена
в табл.19, программа - в табл.20.
Таблица 19
ИНСТРУКЦИЯ РАБОТЫ С ПРОГРАММОЙ
Операция Нажимаемые плавили
I. Включите микрокалькулятор
2. перейдите в режим "Программирование" Е 1прг|
3. Занесите программу 1 [ J
4. Очистите программный счетчик И |АВТ| !в/о|
5. Наберите на клавиатуре значение п □ 1—1
149
Продолжение табл.19
Операция Нажимаемые* клавиши
6. Вычислите величину S или Р
7. Для вычисления суммы с но- вым значением п выполни- те операции, указанные в пп.5, 6
Таблица 20
ПРОГРАММА
Адрес Нажимаемые клавиши Код
00 [ХЧ1] ц 42
01 □ 01
02 [—1 II
03 1х=Щ (X) 43
04 Е Ix*ol 57
05 и в 13
06 ГвЛ ОЕ
07 |П~*х| и 62
08 0 или 0 10/12/
09 |х-П| 121 42
150
Продолжение тайж. 20
Адрес Нажимаемые клавиши Код
10 S3 S 63
II [бп! 51
12 и ш 01
13 62
14 |с/п| 50
15 [бп] 51
16 Е] Е 00
17
8.3. Вы ч и о л е ни е матема-
тического ожидания ста-
тистического набора ве-
личии
Вычисления производятся по формуле
Инструкция работы о программой приведена
в табл.21, программа - в табл.22.
।
151
Таблица 21
ИНСТРУКЦИЯ РАБОТЫ С ПРОГРАММОЙ
Операции Нажимаемые клавиши
I. Включите микрокалькулятор
2. Перейдите в режим ТЕ Гпрг!
’’Программирование”
3. Занесите программу □ LU
4. Очистите программной TIIABTI в/о
счетчик
5. Наберите число xL □ о
6. Вычислите среднее число X-L [с/п]
7* Повторите операции, указан-
ине в пп.5, 6, при работе с
очередным членом последова-
. тельности
п 8. Контроль Z X; |ГЬхГ L2]
9, Контроль п Щм| щ
152
Таблица 22-
программа
Адрес Нажимаемые клавиши Код
00 jx-*n| 0 42
01 а 01
02 [х=П] [И 43
03 |П-»х[ |2| 62
04 [ст] 50
05 ГвЛ ОЕ
06 |П-*х| |21 62
07 1 + 1 10
08 |х-»П| [2] 42
09 ШЗ Е 63
10 □ ОТ
II 1+1 10
12 S а 43
13 ГвЛ ОЕ
153
Продолжение табл.2g
Адрес Нажимаемые клавиши Код
14 |jl—-%] |^| 62
15 14
16 □ 13
17 ic/п] 50
18 Гбгт] 51
19 Ш [3 Об
8.4. "Баллиотичеокая"
задача о метании тела
под утлом ж горизонту
Вычисление расстояния, пролетаемого
телом, производится по формуле
„ V»sln2X
s г
где V - скорость тела, м/с;
Л - угол метания в градусах;
- ускорение свободного падения
(9,81 ц/с2);
S - расстояние, м
154
Инструкция работы с программой приведена
в табл.23, программа * в табл«24 •
Таблица 23
ИНСТРУКЦИЯ РАБОТЫ С ПРОГРАММОЙ
Операции Нажимаемые клавиши
I. Включите микрокалькулятор
2. Перейдите в режим "Программирование" Е Гпрг]
3. Занесите программу п I I
4. Очистите программный счетчик Е (АВТ] [ВЮ)
5. Установите переключатель "Р/ГРД/Г" в положение "Г", наберите на клавиатуре значение 2Х □ □
6« Выполните операцию ввода [вт]
7. Наберите на клавиатуре значение скорости в метрах в секунду а □
8. Вычислите расстояние S в метрах
9. Для вычисления расстояния о новьаш значениями 2d и V выполните инструкцию на- чиная с п.5 -
155
Таблица 24
Адрес Нажимаемые клавиши Код
00 Е 0 22
01 14
02 Е Isin J
03 Е 12
04 Е 09
05 0-
06 Е 00
07 СО 01
08 S 13
09 1с/п 50
10 |бп] 51
II и ш 00
156
©ТРАНСПОРТИРОВАНИЕ И ^ХРАНЕНИЕ
9.1. При транспортировке* микрокалькуля-*
тор должен быть предохранен 6т климатических
воздействий и механических повреждений.
9.2. Для отправки в ремонт микрокальку-
лятор должен быть упакован и помещен в тран-
спортную тару. Последняя должна исключать
возможность перемещения в ней микрокалькуля-
тора, предохранять его от механических по-
вреждений, пыли, влаги и климатических воз-
действий.
9.3. "Микрокалькулятор необходимо хранить
в сухом отапливаемом помещении при отсутствии
.в воздухе кислотных, щелочных и других аг-
рессивных примесей при температуре от +10
до +35°С и при относительной влажности не
более ЬО
ха ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
10.1. Предприятие-изготовитель гаранти-
рует соответствие микрокалькулятора требо-
ваниям технических условий при соблюдении
157
потребителем условий зксплуатации, трано-
тирсвания^Д^|нения.
10.2. Х^ВданыЙ срок составляет 18 ме»
сяцев оо дня продажи микрокалькулятора мага^-
энном. При отсутствии в гарантийном и отрыв.
вых талонах отметки торгующей организации
гарантийный срок составляет 18 месяцев со
дня выпуска микрокалькулятора заводом.
f
10.3. В случае отказа в работе микрокода-
доятора владелец имеет право на его бесплат-
ный ремонт в период гарантийного срока.
Техническое обслуживание и ремонт микро-
калькулятора производится ремонтным предприя-
тием, обслуживающим район, в котором прожи-
вает владелец. Информацию о мастерских, про-
изводящих гарантийный ремонт, можно получить
в ближайшем магазине, где производится про-
дажа микрокалькуляторов»
Замена микрокалькулятора осуществляется
через торговую сеть только по заключению
ремонтного предприятия в соответствии
о действующими правилами обмена.
158
10,4. В гарантийный ремонт не прини-
дотся микрокалькуляторы, предъявленные
0ез заполненного гарантийного $$Ьлона^ а
доже микрокалькуляторы, имеющие Ларуше- л
jfig. заводской пломбы, вмятины, следы уда-
ров, механические повреждения.
10.5. Гарантийный срок на микрокаль-
кулятор не распространяется на автономные
источники питания. I
159
Прилоае^.
Действителен по за^4
Цена 85 руб.
ПРЕЙСКУРАНТ А 139-1877/80
ГАРАНТИЙНЫЙ ТАЛОН
Заполняется предприятием-изготовителем
М/ кро калькулятор Z>t e/sf)
лектроника Ж 61",заводской
со
ХА* рес для предъявления претензий к качеству;
** ' Й5Д136, riiuioD, Н^-^'КриеФОйй»
едставитель ОТК завода-изгото
ХП]
со
«0
со
Заполняв
Пата про.
подпись и штамп 0IK
ТВтамп м
месяц, год
Поставлен |’4^едмйное1о£
1 »- ж ^*4*
е
налменов
иятия
v
Гарантийный номер . ____________________
160
Приложение 2
Действителен по заполнение
ш
X
ф
43нйЦб| р»Киор| ПО ".i.puQ'gajm-
Адрес предприятия -изготовителя
а
ۥ>
оо
0D
OJ
ф
<5
ЮНТ
Грешок отрывного талона на гарантийный ремонт
в течение гарантийно о срока
ОТРЫШОи ТАЛОН НА ГАРАНТЛлНЫл РЕ
В ТЕЧЕНИЕ ГАРАНТЛ1НОГО СРОКА I
Заполняется предприятием-изготовОТ5!Ю
(Микрокалькулятор
Электроника *К 61” # ___
дата выпуски ___________
Представитель ОТК завода
продавец
подпись, штамп
$ ме
аполпяется тор
л^ата продажи
штамп магазина
нем
161
Продолжение приложения 2
Оборотная сторона
действителен по заполнении
Заполняется ремонтная предприятием
Гарантийный номер
микрокалькулятора ___________
Содержание ремонта
дата ремонта .
число, месяц, год
Подпись лица, производившего
ремонт _____________
Подпись владельца микрокалькулятора,
подтверждающая ремонт
Штамп ремонтного предприятия
с указанием города
162
о
Si л
СО eg
Ярило. веде а
А «I
Действителен по заполнен 1иЗ §
ф
ф
№
363136 , Г|Киов <—1Ю вКристалл “
_________________________ а
Адрес предприятия -изготовител i q
Корешок отрывного талона на гарантийный ремонт
в течение гарантийного срока
ОТРЫВНОЙ ТАЛОН НА ГАРАНТИЙНЫЙ
В Т1ЖНИЕ ГАРАНТИЙНОГО СРОКА
Днепропетровской о
Завод «КОНТИНЕЬ
РЕМОНТ
Заполняется предприятием-изготовителем
Микрокалькулятор ч/л!
Продане
подпись, штамп
Дата выпуска ________
Представитель ОТК завода
Заполняется торговым пре,
дата продажи X. (
Штамп маг
Продолжение приложения 2
* Оборотная сторона
Действителен по заполнении
Заполняется ремонтным предприятием
Гарантийный номер
микрокалькулятора
Содержание ремонта
Дата ремонта .
число, месяц, год
Подпись лица, производившего
ремонт___________________________
Подпись владельца микрокалькулятора,
подтверждающая ремонт
штамп ремонтного предприятия
о указанием города
164
t •vmwwomSAi aOK'WdSi.yr, ХТИИГ,(1Т¥<ГГ ИППГЧГЧОЭ 0 НИИГ^ЯО Золото Плата 4.135.ИЗ I I 0,05998 0,05990 Преобразова- тель напря- жения 3.2II.009 I 0,00457 0,00457 . „ 0,06455 Серебро Плата 4.135.ИЗ I I 0,00352 0,00352 Преобразова- тель напря- жения 3.211.009 I 0,01044 0,01044 Блок резис- торов 2.064.020 I 0,02878 0,02878 0,04274
ёйнйьеяиПц Члйв’Аэнон
.'Лаоса в изделии, г
t «Лаоса а 1 шт., г
: сборочные едини- : цы, комплексы, : комплекты •Деи s
*т<тт
Обозна- чение
Обозначение
Наимено- вание
тек
ПРИЛОЖЕНИЕ 4
перечень предприятий (МАСТЕРСКИХ), осадзтв.
JIHWX РЕМОНТ МИКРОКАЛЬКУЛЯТОРА "ЭЯЖТРОЩи
ПА. ж-sr.
662600 Г. Абакан, ул .Б .Хмельницкого, 135, по "Хакоблбыттехника*.
350062 48G033 г .Адлер, ул. Свердлова, "Дом быта г.Алма-Ата, ул.Розыбакиева,200, ПО "ГОррембыттехиика"
686710 I5290I г.Анадырь, Тевлянто,8, "Рембыттехника' г. Андропов, Яровской об л., ул. Чкало- ва,!, завод "Рембытмашприбор"
164200 г.Апатиты, ул.Гайдара,7, мастерская ПО "Мурманоблбыттехника'*
163060 г.Архангельск, у л.Урицкого,47, корп.1, ПО "Архангельскоблбыттехника"
414002 г.Астрахань, ул.Яблочкова, I-Б, ПО "Облрембыттехника"
414020 г. Астрахань, ул .Б. Хмельницкого, 9,у час- ток Саратовского ПО "Поволжсксчеттех- ника", тел. 3-30-54
744015 г.Ашхабад, ул.Рабочего класса,33, мас- терская по ремонту ВТ, тел. 2-I9-9I, 2-20-37
370073 г.Баку, ул.М.Мушвига,2-А, завод по ре- монту радиоэлектронной аппаратуры
370132 г .Баку, ул.Степная,!!, завод по ремон- ту ВТ
166
370I4I г .Баку, ул.Фирудина Агаева, дом 7,
квартал 533, РцТО
665392 п.Балаганек, ул.Мира,10, Усть-Удонс-
кое РПУ
334410 г .Бахчисарай, ул.Макаренко,2, участок
Севастопольской мастерской по ремон-
ту ВТ, тел. 2-53-31
666I2I п.Баяндай, ул.Нэку аде, Баяндаевское
РПУ
256OGO г .Белая Церковь, Бульвар Победы, 66,
"Дом быта"
308023 г .Белгород, ул .Некрасова ,17-А, ПО "Бел-
городоблбыттехника", тел, 4-09-31
676500 г .Белогорск, ул.Северная,19, приемный
пункт, ПО "Восход*
618400 г .Березники, ул.Мира,52, мастерская
ПО "Перыьоблбыттехника"
261400 г^ердичев, ул,Свердлова,39-А, завод
по ремонту ВТ
332440 г.Бердянск, ул.Интернациональная,55,
уч-к Запорожского з-да по ремонту ВТ,
тел. 3-53-13
659300 г .Бийск, пер.Почтовнй,12, з-д "Рембыт-
машприбор"
686510 п .Билибино, РКМ "Рембыттехника"
6750U0 г .Благовещенск, ул.Амурская,241, ПО
"Восход"
682200 г .Биробиджан, ул.Пушкина,II,з-д "Рем-
быттехника"
167
396750 г .Богу чар, Воронежской обл. ^.Виног-
радова, 9, уч-к гарантийного ремонта
666910 г .Бодайбо, ул.Мира, 9, Бодайбинское
РПУ
666310 пЛохая, ул Ленина, 37 Лоханское рцу
665717 г .Братск, ул.Ккная,12, а/я 394,
Братский з-д СЕТ
423927 г.Брежнев, Комсомольский пр.26/17
з-д "Рембытмашприбор"
241000 г.Брянск, ул.Красноармейская,170,РЦТО
241007 г.Брянск, ул.Дуки,41, ПО "Брянскобл-
рембыттехника", тел.4-64-64
241006 г.Брянск, пл.Революции, "Дом бита",
тел. 4-75-35
226600 г.Валмиера, ул.Фабрикас,!, предприятие
ПО "Электроне", тел. 242-260-50
I82I00 г.Великие Луки, пр.Ленина,61, мастерс-
кая 110 "Псковоблбыттехника"
232645 г.Вильнюс, ул.Пальгирис,108, ПО "Буй-
тине техника"
2В6000 г.Винница, ул«Киевская,74, уч-к Берди-
чевского з-да по ремонту ВТ, т.5-57-26
266009 г.Винница, пер.К.Маркса,II,РЦТО
690049 г. Владивосток, ул .Бородинская ,20, з-д
по ремонту измерительных приборов и ВТ
600000 г.Владимир, у л .Некрасова ,8, з-д "Рем-
бытмашприбор", тел. 2-24-54
168
4GG0II г.Волгоград, ул.Электролесовская,50,
ПО "Волгоградоблбыттехника",
тел. 43-73-41
400048 г.Волгоград, шоссе Авиаторов,!, РцТО
400087 г.Волгоград, ул.Невского, 12-6, уч-к
Саратовского ПО "Поволжсксчеттехни-
ка", тел. 32-34-93
404X30 г.Волжский, Волгоградской обл., ул.
Чайковского,17, уч-к Саратовского ПО
"Поволжсксчеттехника", т. 3-36-84
160005 г.Вологда, пер.Чернышевского,8,. з-д
ремонта бытовых машин и приборов
394000 г.Воронеж, ул.Кольцовская,27, мастерс-
кая ПО "Воронежоблбыттехника’'
3940X2 г.Воронеж, ул.Тимирязева,27, з-д по
ремонту ВТ
394063 г.Воронеж, Ленинский пр,160, гарантий-
ная мастерская
348000 г.Ворошиловград, пер.Полтавский,II,
уч-к Стахановского з-да по ремонту ВТ,
тел. 2-03-84
357800 г.Георгиевск, ул.Октябрьская,140, Ге-
оргиевский э-д по ремонту ВТ,
тел. 2-27-93
246028 г.Гомель, ул.Федосеенко ,4, ПО ”Рем-
быттехника"
603000 г.ГорькиЙ, ул.Панина,21, мастерская
#7, ПО "Горьковоблбыттехника"
169
603002 г.Горький, у л. Революционная,10, рц^
тел. 44-41-46, 44-46-05 '
364021 г,Грозный, у л. Интернациональная, 141
уч-к Георгиевского завода по ремонту
ВТ, тел. 3-57-40, 3-31-54
707000 г.Гулистан, ул.1 Мая,26, о/д, 0П0
" Техсложбытприбор"
692430 г. Дальнего рек, пр-т 50 лет Октября,!^
мастерская Владивостокского з-да по
ремонту ВТ
692430 г .Дальнегорск, ул. Красноярская, 2,мас-
терская Владивостокского з-да по ре-
монту ВТ
228400 г.Даугавпилс, ул.Кандавас,19, мастерс-
кая ПО "Электрон"
484049 г. Джамбул, ул.Неткалиева,95, з-д "Рем-
быттехника"
334010 г .Джанкой, ул.Красноармейская, 5, уч-к
Севастопольской мастерской по ремонту
ВТ, тел. 9—28—67
443510 г .Димитров град, ул.КуЙбышева,291-а,
цех ДЗ, ПО "Облрембытчас"
320059 г.Днепропетровск, пр.Кирова,129-6,
з-д "Рембыттехника"
340001 г, Донецк, пр Ленинский, 4-А, з-Д
’’Рембыттехника"
293720 г .Дрогобыч, ул.Стрийская.Ю!» уч-к
Львовского з-да по ремонту ВТ,
тел. 2-34-45
170
734021 г.Ду.ианбе, ул,40 лет Октября,91, Рдто
734020 г.Дуланбе, ул.Аини,259, э-д по ре-
монту ВТ, тел. 25-10-76
228200 г.Екабпило, ул.друдзибас,6, предпри-
ятие ИО "Электрон", тел.252-316-30
666130 п.Еланцы, Ольховское РПУ
229600 г.Елгава, ул.Райня,19, мастерская
ПО "Электрон"
375007 г.Ереван, пр.Орджоникидзе,278, РИО
"лазурь", тел. 44-03-10
375078 г.Ереван, ул.4учика,27, РЦТО
340034 г.Хканов, пр.Строителей,39, з-д
"Рембыттехника"
665680 г.&елезяогорск-НлимскиЙ^ кв.2, дом
15, Нелезнодорохное РПУ
666410 г.Жгалово, у л.Партизанская, 108,
Нигаловское РПУ
262200 г.Житомир, ул.Ленина,36, уч-к Бер-
дичевского з-да‘по ремонту ВТ,
тел. 7-21-47
262026 г.Житомир, ул.Домбровского,38, з-д
"Рембыттехника", тел. 9-44-61
665370 п.Задари, ул.К.Паркса,32, Заларино
кое РПУ
330600 г.Запорожье, ул.3апорожская,3ь-а,
ПО "Облрембыттехника"
330076 г.Запорохье, ул,Новостроек,7га-
рантийная мастерская PiiTO, тел.
41-70-72
171
300G89 г.Запорожье, ул,Песчаная,3, з-д по
ремонту ВТ
66535G г.Зима, ул. Красно партизанская, 40, Зи-
минский филиал ПО "Иркутскоблбыттех-
ника”
38470L г.Зугдиди, ул. в поселке фарфорового
завода, тел. 39-65
153642 г.Иваново, ул.13 Березниковская,44,
ПО ".1вановооблрембыттехника’’
254000 г.Ивано-Франковск, ул.Дадугина,83,
уч-к Львовского з-да по ремонту ВТ,
тел. 2-49-90
284006 г. Ивано-Франковск, ул.Гагарина,225,
РЦТО, тел. 93-8-45
664033 г.Иркуток, ул.Чехова,19, Иркутский
з-д СБТ
664040 г.Иркутск, ул .Баумана, 176, РЦТО,
тел. 5-17-97
4240G7 г.Йошкар-Ола, ул.Строителей,54-а,
НТО ’•Электроника", тел. 3-23-93
424020 г.иошкар-Ола, ул.Машиностроителей,8-г,
ПО "Марийбыттехника"
420000 г.Казань, ул.Декабристов,156, мастерс-
кая ПО "Татбиттехника"
420085 г.Казань, ул.1Удованцева, 15, РЦТО
170008 г.Калинин, ул. 15 лет Октября,39, ПО
"Калинияоблбыттехника"
236036 г.Калининград, ул.Генерала Озерова,
172
12/14, РЦТО "Электроника"
236039 г .Калининград, ул.Багратиона,49, по "Калининградоб лб ыттехника"
623425 326800 г.Каменец-Уральский, а/я 50, ЕЦТО г.Каховка, ул.К.Иаркса,П7, уч-к За- порожского з-да по ремонту ВТ, тел. 3-59-35
666210 п.Качуг, ул.Ленских событий,2, Качуго- кое РПУ
650066 /.Кемерово, пр.Ленина,61, ПО "Куэбасо- рембыттехника"
334500 334500 г.Керчь, ул.Театральная,33, т. 2-28-78 г.Керчь, ул.23 Пая, 138, з-д "Рембыт- техника"
25202b г.Киев, пр.Науки.П, з-д "Ремточмеха- ника"
252107 г.Киев, ул.Тропинина,2/4, ЦТО "Элект- роника", тел. 279-12-86
618300 г.Кизел, ул.Юбилейная,9, мастерская ПО "Пермьоблбыттехника"
667710 374703 г.Киреиск, ул.Зайцева,6, Киренское РПУ г.Кировабад, Шамхорское шоссе, тел. 2-74-71, доп. 3-16, гарантийная мастерс- кая
316050 г .Кировоград, у л .Шаталова ,2, з-д "Рем- быттехника"
3I7I00 г.Кировоград, ул.Глинки,2-а, уч-к За- порожского з-да по ремонту JT, тел, 3-22-21
173
357736 г.Кисло водок, ул.2макина,1, Кисловодск
кий з-д "Ставрополькрайрембыттехника"
277045 г.Кишинев, ул.Флорилор,16/1, комбинат
’•Цолцбытреклама", тел. 49-40-40
235602 г. Клайпеда, ул.Биру тес, 12, ШЕТ
"Вильнис"
6b 1000 г.Комсомольск-на-Амуре, ул.Кирова,32,
з-д ремонта бытовых машин и приборов
245780 г.Конотоп, ул.Семашко,4, опытно-экспе-
риментальный з-д Конотопского СПКЛ5
156000 г.Кострома, ул.Профсоюзная,3, ПО
’’Рембыттехника"
3439OG г.Краматорск, ул.Дворцовая,40, мас-
терская з-да ’’Рембыттехника’’
7450и0 г.Красноводск, ул.Петрова.З, мастерс-
кая по ремонту ВТ, тел. 32-55
350000 г.Краснодар, ул.Шаумяна,80, з-д по
ремонту ВТ
35001а г.Краснодар, ул.Кузнечная,21, ПО
"КраснодаркраЙбыттехника"
350062 г. Краснодар, ул .Яна Полуяна, 22,
тел. 6-64-30, мастерская ПО ’’Красно-
даркраЙбыттехника’’
334900 г.Красноперекопск, ул.Калинина,8,
уч-к Севастопольской мастерской по
ремонту ВТ, тел. 2-37-07
660094 г.Красноярск, ул.Затонекая,32, ПО
’’Красноярсккрайбыттехника"
349306 г.Красный Луч, ул.Студенческая,2,
174
уч-к Стахановского з-да по ремонту ВТ, тел. 27-49-09
315314 г.Кременчуг* ул.Пушкива,16, уч-к Харьковского э-да по ремонту ВТ, тел. 2-22-05
324065 г.Кривой Рог, у л. Революционная, 27, з-д "Рембыттехника"
443000 г.Куйбышев, пр.Ленина,14, мастерская ПО "Куйбышевоблбыттехника" т.34-29-79
443030 г.Куйбышев, ул.Мечникова,!, ПО "Куй- бышевоблбыттехника"
443099 г.Куйбышев, ул.Фрунзе,94, уч-к Сара- товского ПО "Поволжсксчеттехнвка", тел. 32-16-43
665310 п.Куйтун, ул Д.Чайкиной,4, Куйтуно- кое РПУ
735360 г.Куляб, ул.Томина,54, уч-к Душан- бинского з-да по ремонту ВТ,т.26-44
640000 г.Курган, ул.К.Мяготина,74, мастерс- кая ПО "Курганоблбыттехника",тел. 5—66—40
640006 г.Курган, ул.Сибирская,8, ПО "Курган- облбыттехника",тел. 3-19-34
735140 г.Курган-Тюбе, ул.Айни,7, уч-к Душан- бинского з-да по ремонту ВТ, т.23-27
305000 г.Курск, ул.Сумская,36, ПО "Курскобл- быттехника", тел. 5-06-97
305000 г.Курск, ул.Х-я Пушкарная,43-а, мас- терская ПО "Курскоблбыттехника"
175
305004 г.Курск, проезд Мирный,4-в, уч-к Во-
ронежского з-да по ремонту ВТ
3840ь9 г.Кутаиси, ул.Цулукидзе,181,т.6-70-00
665450 г.Кутулик, ул.Советская.1, Аларское
РПУ
352510 г.Лабинск, ул,Турчанинова,2, мастере,
кая ПО "Краснодаркрайбыттехника",
тел. 2-39-55, 2-47-25
I94I56 г Ленинград, пр.Энгельса,29, гаран-
тийная мастерская, тел. 244-90-15,
доб. 90-76
193000 г.Ленинград, Лермонтовский пр.,1/44,
4 дом бита, тел. 216-63-57
735700 г .Ленинабад, ул. Азоди, пер.Панфилова,
4, кв.8, участок Душанбинского з-да
по ремонту ВТ, тел. 6-58-65
229700 г.Лиепая, ул.Сиона,2, мастерская ПО
"Электрон"
ЗлзСС! г.Липецк, ул.Октябрьская,28, ПО ”Ли-
пецк об лб нт техника”
263000 гЛуцк, ул.1 Мая,34, уч-к Львовского
з-да по ремонту ВТ
618960 г.Лнсьва, ул.Революции,45, мастерская
ПО "Пермьоблбнттехника"
29001b г.Львов, ул.3ализничная,24, з-д по
ремонту ВТ, тал.35-41-80
290019 г.Львов, ул.Лобачевского,23, з-д
"Рембыттехника"
290034 г Львов, ул.Каменецкая, 14, РЦТО
176
665000 г «Магадан, ул. Якутская, 45, ПО "Ма-
гаданоблрембыттехника"
666520 п.Магистральный, улЛенина,2, Каза-
чинско-Ленское РПУ
455016 г.Магнитогорск, ул.Жданова, 17, з-д
"Рембытмашприбор"
339006 г.Макеевка, ул. Горького, дом быта
"Доброе дело"
339025 г.Макеевка, Донецкой обл., ул.Сверд-
лова,155, з-д "Рембыттехника"
666810 п.Мама, ул.Октябрьская,7, Мамско-
Чуйскоо РПУ
745400 г. Мары, Северное шоссе,60, мастерская
по ремонту ВТ, тел. 70-69
367000 г.Махачкала, ул.Лрчи-Козака,14,кв.1,
уч-к Георгиевского завода по ремонту
ВТ, тел. 2-73-72
367003 г .Махачкала, ул .Богатырева, 4, ПО "Даг-
рембыттехника"
332312 г.Мелитополь, пер.Макаренко,16, уч-к
Запорожского з-да по ремонту ВТ, тел.
4-20-56
332312 г.Мелитополь, ул Луначарского, 23, з-д
"Рембыттехника"
220026 г.Минск, ул .Бехтерева,7, ПО "Белсчет-
тахника"
220113 г.Минск, ул.Я.Коласа,93, РЦТО, тел.
69-28-20
103462 г.Москва, а/я 123, тел.535-03-60
12-9576
177
s
I09I47 г.Москва, Большой Рогожский пер.,9,
мастерская з-да "Иосгорреморгтехника*
тел. 272-40-60
183000 г. Мурманск, пр.Ленина,76, мастерская
ПО ’’Мурманоблбнттехника"
IB3027 г.Мурманск, ул.Чумбарова-Лучинского,
46/2, ПО "Мурманскоблбыттехника",
тел. 3—56—79
360032 г.Нальчик, ул.Калмыкова,251, РЦТО,
тел.3-24-06, 3-33-02
360000 г.Нальчик, пер .Больничный,5, уч-к
Георгиевского з-да по ремонту ВТ,
тел. 2-23-98
745100 г.Находка, ул.Ленинградская, 17, мас-
терская Владивостокского э-да по ре-
монту ВТ
745100 г.Небит-Даг, квартал 144, дом 16,
мастерская по ремонту ВТ, т.2-33-57
357030 г.Невинномысск Ставропольского края,
у л .Партизанская, 9-а, уч-к Георгиевс-
кого э-да по ремонту ВТ, т.2-13-73
I57BIO г.Нерехта, ул. Р Люксембург, 6, РЦТО
665II0 г.Нижнеудинск, ул.Комсомольская,!,
Нижнеудинский филиал ПО "Нркутох-
облбыттехника"
327000 г.Николаев, ул.Чигрина,54, уч-к За-
порожского з-да по ремонту ВТ,
тел.5-10-12
327008 г.Николаев, Внутриквартальный про-
езд, 2, з-д "Рембыттехника"
Т78
32702В г.Николаев,обл., ул.Космонавтов,100, РЦТО, тел.23-63-97
173001 г.Новгород, ул.Зхазаревская,1В, РЦТО, тел. 94-5-45
173024 г.Новгород, Григорьевское шоссе,32, ПО "Кварц*
173023 г.Новгород, ул.Ломоносова,12, мас- терская ПО "Кварц"
353920 г.Новороссийск, пр.Дзержинского,207, з-д "Рембытмашпрйбор"
353900 г.Новороссийск, ул.Октябрьская,!, корп.З, мастерская ПО "Красяодар- крайбыттехника", тел.5-42-64
665462 п.Новонукутский, ул.Гагарина,3, Нукутское РПУ
630009 г.Новосибирск, ул«Большевиотская,121. мастерская ПО "Новосибоблбэттехника? тел •66—70—09
630016 г .Новосибирск, ул. Депутатская, 56, ПО "Новосибоблбыттехн/ка**,т.22-59-00
630082 446200 г.Новосибирск, ул.Северная,19,РЦТО г.Новокуйбышевск, ул.Чернышевского, I, приемный пункт ПО "Куйбышевобл- быттехника"
663318 г.Норильск, ул.Талнахокая,79, Гор- быткомбинат
228300 г.Огре, у л. Револации,29, мастерс- кая ПО "Электрон"
270000 г «Одесса, ул .Гарибальди ,4, уч-к
179
Бердичевского з-да по ремонту ВТ,
тел.29-66-45
270005 г.Одесса, ул.Моисеенко,24-а, з-д
"Рембыттехника"
270003 г.Одесса, ул.Московская,117, ЦТО,
тел. 23-12-8 5
452620 г.Октябрьский, ул.Садовое кольцо,319,
мастерская ПО "Башбиттехника",
тал.063-38
666010 п.Ола, улЛенина,73, РКМ "Рембыттех-
ника"
644024 г,Омск, пр.К.Маркса,5, мастерская ПО
"Омскоблбыттехника"
644IIB г.Омек, ул.Куйбышева,132, ПО "Омскобл-
быттехника" тел. 33-22-88
686410 п.Омсукчан, ул.Школьная,19, РКМ
"Рембыттехника"
362000 г.Орджоникидзе, ул.Кацоева,6, уч-к
Георгиевского з-да по ремонту ВТ,
тел. 5—02—22, 5—06—72
302010 г.Орел, ул.Черкасская,2, ПО "Маяк"
302040 г.Орел, ул.8-е Марта,23, РЦТО
460044 г.Оренбург, ул.Космическая,4, ПО
"Оренбургоблбыттехника"
666320 п.Оса, ул.Некрасова,10, Осинское РПУ
446430 г.Отрадный, ул.Первомайская,2, при-
емный пункт ПО "Куйбышевоблбыттехника"
694460 г.Оха, ул .Дзержинского ,6, кв.8, мас-
терская по ремонту ВТ
180
714000 г. Ош, у л.Свердлова,252, уч-к Фрунзен- ского з-да по ремонту ВТ
6Ь6ПО п.Палатка, ул.Спортивная,5, РКМ ''Рем- быттехника"
686610 п.Певек, ул.Пугачева,46, РКМ "Рембыт- техника"
440000 г.Пенза, ул.1Ьголя,42, уч-к Саратовс- кого ПО "Поволжсчеттехника", т 33-24-60
4400II г.Пенза, пр.Победы,16, мастерская ПО "Пензаоблрембыттехника", т.62-04-28
4400IB г.Пенза, у л.Суворова,225, ПО "Пенза- облрембыттехника’’, тел.62-43-41
440061 614600 г.Пенза, ул .Мирская, 17, РЦТО г.Пермь, ГСП, Шоссе Космонавтов,63, ПО "Перыьоблбыттехника" пгт.Побугское, ул.Строителей, II/I, уч-к Запорожского з-да по ремонту ВТ, тел.5-13-08
3I40G2 3I40II * г.Полтава, ул.Фрунзе,66, РЦТО г.Полтава, Первомайский пр. ,20, уч-к Харьковского в-да по ремонту ВТ, тел.2-58-74
3I460I г.Полтава, ул .Шевченко, 56, з-д "Рем- быттехника"
185000 г. Петро заводок, у л.Ленина,18, часовая мастерская Ji I
683046 г.Петропавловск-Камчатский, ул.Зеркаль- ная ,47, з-д по ремонту измерительных приборов и ВТ 181
174400 г.Поровичи, ул.Красноармейская,8, мас- терская ПО "Кварц"
694220 г.ПоронаЙск, ул.Октябрьская,100, кв.46, мастерская по ремонту ВТ
384690 г.Поти, ул .Правобережная Сталина,17, помещение РИВСа
722360 г.Пркевальок, ул.1 Мая, уч-к Фрунзено- кого з-да по ремонту ВТ
180000 г.Псков, ул.Ленина,3, ПО "Псковоблбыт- тэхника"
180016 357500 г.Псков, ул.Коммунальная,40-а, ДТО г.Пятигорскг ул.Кирова,39, уч-к Геор- гиевского з-да по ремонту ВТ, тел. 5-29-50
357562 г.Пятигорск, пр.Калинина,124, з-д
676730 "Рембыттехника" г.Райчигинок, ул.Озерная,ХО, приемный пункт ПО "Восход"
228100 г.Реэекне, ул.Дарзу ,23, мастерская ПО "Электрон"
226044 226050 г.Рига, ГСП, ул.Ьарбюса,9, ПО "Электрой’ г.Рига, ул.Калею,54, цех ЛРПО "Электроне! тел.22-27-28
266000 г.Ровно, ул.Гагарина,71, уч-к Львовского з-да по ремонту ВТ, тел.4-21-29
266003 266023 г.Ровно, у л. Гагарина, I2/I, РЦТО г.Ровно, ул.40 лет КПУ, 2, з-д "Рембыт- техника"
182
344040 г.Ростов-на-Дону, ул.Варфоломеева, 87,
э-д по ремонту ВТ, тел.32-22-87, 32-34-12
344092 г.Ростов-на-Дрну, ул .Комарова, 3/2, РЦТО,
тел. 33—10—33
344010 г.Ростов-на-Дону, ул. Красноармейская,
176-46, ПО "Ростовоблбыттехника"
390000 г.Рязань, Советская пл.,17, РЦТО
390023 г.Рязань, Колхозный пр.,15, ПО "Ряэан-
облбыттехника", тел.7-63-53
334310 г.Саки, Йодобромннй з-д, уч к Севасто-
польской мастерской по ремонту БТ
430004 г.Саранск, ул.Кирова,66, ПО "^ордовбыт-
техника"
4I00I9 г.Саратов, Астраханский пер,, 2В, ПО
"Агрегат*
410033 г.Саратов, 4-я Дачная остановка, РЦТО,
тел. 17-46-68
4100'78 г.Саратов, ул.Чапаева,2, ПО "Поволжск-
счеттехника"
620086 г.Свердловск, ул .Радищева, 55, ПО
"Сверддовоблбыттехника"
349200 г.Свердловск, квартал 50-летия Октября,
38/18, те л.2-58-84, гарантийная мас-
терская
317000 г.Светловодек, ул.0бсерваторная,3,
гарантийная мастерская, тел.87-87
317000 г.Светловодск, ул. Шевченко, 2/60
уч-к Запорожского з-да по ремонту БТ,
тел.70-12
183
676400 г.Свободный, ул.Кручинина,13, приемный пункт ПО "Восход"
335000 г.Севастополь, ул.Терещенко,9, мастер- ская по ремонту ВТ, тел.2-08-08
335003 г.Севастополь, ул.Коммунистическая, 10-а, з-Д "Рембыттехника"
164504 г.Северодвинск, ул.Воронина,31, мас- терская ПО "Архангельскоблбыттехника"
34£940 г.Северодонецк, пр.Гвардейский,24, уч-к Стахановского з-да по ремонту ВТ, тел.4-50-1!
686340 п.Северо-Эвенск, ул.Мира,!, РКМ "Рем- быттехника"
686150 п.СеЙмчан, ул .Суворова, 22, РКМ "Рем- быттехника"
676440 п.Серышево, ул.Сорышевская.З, прием- ный пункт ПО "Восход"
330000 г.Симферополь, ул.Пушкина, 17, уч-к Севастопольской мастерской по ремонту ВТ, тел.7-34-38
333700 г.Симферополь, ул.Севастопольская,59, з-д "Рембыттехника"
658840 г.Славгород, ул.Володарского,116, з-д "Рембытмашприбор"
665900 •г. Слюдянка, ул.Фрунзе, 10» Слюдянский филиал ПО "Яркутскоблбыттехника"
214020 г.Смоленск, ул.Иццустриальная,2, га- рантийная мастерская
682880 г. Советская Гавань, ул .Пионерская, 26, з-д "Рембыттехника"
184
665901 п.Сокол, ул.Королева,5, РКМ ’Рембыт -
техника*
616500 г. Соликамск, ул .Коминтерна,!, мастер-
ская ПО "Пермьоблбыттехника"
354000 г.Сочи, ул.Кйых Ленинцев,!, з-д "Рем-
бытмашприбор" тел. 92-02-84
354000 г.Сочи, ул. Гэрького, 43, мастерская
з-да "Рембытмашприбор"
692210 г.Спасск, ул. Парковая, 43А, мастерс-
кая Владивостокского з-да по ремонту
ВТ
355000 г.Ставрополь, ул. Пушкинская, 30, мас-
терская ПО "Ставрополькрайбыттехника"
355000 г.Ставрополь, ул.Тухачевского, 5/2,
уч-к Георгиевского з-да по ремонту ВТ,
тел. 6-82-7!
355013 г. Ставрополь, ул. Объездная, I7A,
РЦТО
349700 г. Стаханов, ул. Дзержинского, 5, з-д
по ремонту ВТ, тел.3-С2-74
453100 г. Стерлитамак, ул. Ст.Халтурина, 200,
з-д "Рембыттехника", тел. 2-20-22
686310 г. Сусуман, ул. Советская, 5, ИСЫ "Рем-
быттехника"
384900 г .Сухуми, 1-я Фестивальная, 27, уч-к
Тбилисского з-да по ремонту ВТ
446000 г.Сызрань, ул. Володарского, 68, при-
емный пункт ПО "Куйбышевоблбыттехника"
665000 г.Тайшет*, ул. Транспортная, I, Тайшет-
185
ский фишяд ПО "Иркутскоблбыттехника"
488030 г. Талды-Курган, ул. Красноармейская,
83, ПО "Облрембнттехника"
200000 г. Таллин, ул.Вана-Виру. 6, мастерская
ПО "Юхевдус"
200001 г. Таллин, Ратаскаэву, 9, ПО "Юкендус*
тел. 44-41-52
200107 г. Таллин, Пярну мнт.» 134, гарантийная
мастерская "Электроника"
392000 г. Тамбов, ул. Октябрьская, 37, ПО "Там*
бовоблбыттехника"
202400 г. Тарту, ул. Кингисеппа, 15, мастерс-
кая Таллинского ПО "Юхендус"
700057 г.Ташкент, ул. Усга-Ширин, 121, РЦТО
700167 г .Ташкент, ул. Весны, 223, -ПО "Техслож-
бытприбор", тел. 91-08-84
746300 г.Ташауз, ул.К.Маркса,77/1, мастерская
по ремонту ВТ, тел.14-93
380000 г.Тбилиси, ул.Курная,6, уч-к 8-да по
ремонту ВТ, тел.99-04-37
380059 г.Тбилиси, а/я-27, РЦТО, тел.51-06-51
380037 г.Тбилиси, у л .Павлова, 12, ПО "Тбилрем-
быттехника"
380094 г.Тбилиси, ул.Долвдзе, корп.8, з-д по
ремонту ВТ, тал.36-82-57, 36-25-03
Аутор Телегин, Красноармейский р-н,
з-д "Рембытмашприбор", тел.2-26-10
732008 г.Термез, ул.Фрунзе,46, с/д 0П0
"Техсложбытпрнбор"
186
282000 г.Тернополь, ул.Трудовая,2, уч-к
Львовского э-да по ремонту ВТ,
тел, 2-47-43
722200 г, Токмак, Восточная промзона, уч-к
Фрунзенского э-да по ремонту ВТ
445000 г. Тольятти,’ул. Шлютова, 92, приемный
пункт ПО "КуйбышевоблЗыттехника",
тел, 2-36-00
634000 г.Томск, Иркутский тракт, 102, мастеро-
вая ПО "Томсктелерадаобытремонт"
634041 г, Томск, ул. Усова, 52, РЦТО
634064 г, Томск, пер, Нахимова, 10, ПО "Томск-
ой лтелередаобнтремонт"
172060 г, Торжок-2, ул, Луначарского, 121, РЦТО,
тел, 5-54-50
300000 г. Тула, пр. Ленина, 119, мастерская ПО
"ТУлаоблбыттехнива"
3000II г. Тула, ул, Володарского, 179, ПО "ТУ-
лаоблбыттехника". тел. 27-54-60
665210 г. Тулун, ул. Володарского, 58, Тулунс-
кий филиал ПО "Иркутскоблбыттехннка"
625008 г. Тюмень, Чернышевский тракт, 5А, ПО
" Тшеньоблбыт техника*
294000 г. Ужгород, ул. Русская, 5, э-д "Рембыт-
техника" 1*
294000 г, Ужгород, ул» Советская, 102, уч-к
Львовского э-да по ремонту ВТ,
тел. 4-30-87
432000 г,Ульяновск, ул. 12го Сентября, 91, мас-
терская * 6, ПО "Облрембытчас"
187
43200С г. Ульяновск, Московское шоссе, 83, мас-
терская * 4, ПО "Облрембытчас"
432000 г. Ульяновск, пр. Ленинского комсомола,
3, цех .4 4, ПО "Облрембытчас"
432030 г .Ульяновск, а/я 22, тел 4-93-04
665493 г. Усолье-Сибирское, Комсомольский
пр-т, 64, Усольский з-д СВТ
426003 г. Устинов, ул. К.Маркса, IA, ПО
"Удцуртбыттехника"
692500 г. Уссурийск, ул. Ленина, I34A, мас-
терская Владивостокского з-да по ре-
монту ВТ
665770 г.Усть-Илимск, ул. Братская, II, Усть-
Илимский филиал ПО "Иркутскоблбыттех-
ника"
492000 г. Усть-Каменогорск, ул. Мира, 122,
ПО "Облрембыттехника"
665730 г.Усть-Кут, ул. Речников, 36А, Усть-
Кутское РПУ
686050 г. Усть-Оычуг, ул. Мира, II, ИСМ
"Рембыттехника**
666II0 п. Усть-Орца, ул. Ленина, 2, Эхирит-
Булагатское РПУ
450055 г.Уфа, ул. Российская, 21, Дом бытовых
услуг, тел. 31-74-21
450059 г.Уфа, ул. Р.Зорге, 12/2, ПО "Башбыт-
техника", тел. 24-46-74
357180 с.Учкекен, Ставропольского края,
а/я 84, РЦТО, тел. 2-23-81
188
334800 г.Феодосия, ул. Чехова, 23, уч-к
Севастопольской мастерской по ремонту
ВТ, тел. 3-25-79
720049 г. Фрунзе, пр. 50 лет Киргизской ССР,
101, з-д по ремонту ВТ
720065 г. Фрунзе, ул. Красноармейская,-258,
РЦТО
720067 г.Фрунзе, Восточная промзона, ул.Чол-
пон-Атинская, 7, ПО "РембытмавГ
I4II20 г. Фрязино, Московской обл., Фрунзенс-
кий э-д им. 50-летия СССР, тел.4-44-60
680000 г. Хабаровск, ул. Шеронова, 92, мао -
терская по ремонту микрокалькуляторов,
тел. 33—17—08
3I000I г. Харьков, ул. Краснооктябрьская, 39,
з-д по ремонту ВТ, тел. 22-56-13
310033 г. Харьков, 2й Вологодский въезд, 6,
з-д "Рембыттехника*
310003 г. Харьков. пер.Соляниковский, 4, РЦТО,
тел. 22-88-43 , 22-60-86
325025 г. Херсон, ул. Комсомольская, 30, уч-к
Запорожского з-да по ремонту ВТ,
тел. 2-54-77
325027 г.Херсон, а/я-35, ЦТО
280000 г. Хмельницкий, ул. Тельмана, 98, уч-к
Бердичевского з-да по ремонту ВТ,
тел. 6-77-79
280013 г. Хмельницкий, ул. Р.Люксембург, 45,
з-д "Рембыттехника*'
189
280024 г» Хмельницкий, ул. Тернопольская,
40/1, РЦТО, тел. 4-17-%, 2-36-77
617740 г. Чайковский, ул. Вокзальная, 65,
мастерская ПО "Пермьоблбыттехника*
446100 г. Чапаевск, Новый город, ул. Ульянова,
Дом быта
746100 г. Чарджоу, ул. Дзержинского, 9, мас-
терская по ремонту ВТ, тел. 2-73-82
454032 г. Челябинск, 32, ул. Артиллерийская,
102, ПО "Челябоблбнттехника"
446X00 г. Чапаевск, Новый город, ул. Щорса,
Дом быта
6654X0 г. Черемхово, ул. Бердниковой, 57,
Черемховский филиал ПО "Иркутокоблбыт-
техника"
250000 г. Чернигов, ул. Кирпоноса, 12, ПО
"Укрсчеттехника"
27400Х г. Черновцы, ул. Орджоникидзе, 12,
уч-к Львовского з-да по ремонту ВТ,
тел. 3-53-41
274005 г, Черновцы, ул. Молодежная, 2, з-д
"Рембыттехника" ,
672045 г. Чита, ул. Геодезическая, 47, ПО
"Читаоблрембыттехника", тел. 3-46-85,
3-38-39
665540 г, Чу на, ул. Ленина, 52, Чунский фи-
лиал ПО "Иркутскоблбыттехника"
6X8260 г. Чусовой, ул. Ленина, ЗХ, мастерская
ПО "Пермьоблбыттехника"
190
374660 г. Шамхар» Азербайджанской ССР, уд. Ази- Асланова, 15, комбинат бытового обслу- живания
666020 235419 г. Шелехов, кв, 15, дом Шелеховское И1У г. Шауляй, ул. Прамонес, 4, "Буйтине техника"
358000 г. Элиста, пер. Правда, 6, уч-к Георги- евского з-да по ремонту ВТ, тел.6-02-09
693000 г. Южно-Сахалинск, ул. Лушкина, 15-А, мастерская по ремонту ВТ
229070 г. Юрмала, ул. Иомас, 74, цех 1РП0 "Электроне", тел. 64-42-04
686230 п. Ягодное, ул. Центральная, 35, РКП "Рембыттехника"
677007 г. Якутск, ул. Ломоносова, 45, ПО "Якут- рембнттехника"
334200 г. Ялта, ул. Войкова, 3, кв. I, уч-к мастерской по ремонту ВТ
I50G43 г. Ярославль, ул. Угличская, 39, ПО "Рембыттехника", тел. 3-44-04
191
СОДЕРЖАНИЕ
Лист
I. ВНИМАНИЕ!........... . . . . I
2. КШШЖГ ПОСТАВКИ............... 2
3. УКАЗАНИЯ ПО ТЕХНИКЕ
БЕЗОПАСНОСТИ ........ ♦ 7
4» КРАТКОЕ ОПИСАНИЕ............. 3
4.1. Назначение • 8
4.2. Технические характеристики • 8
4.3. Общие сведения об устройстве
микрокалькулятора ..... 16
5. ПОДГОТОВКА ЙЯКРОКАДБКУЛЯТОРА
К РАБОТЕ....................... 32
5.1. Работа микрокалькулятора от
автономного источника
питания............... • л • . 32
5.2. Работа от блоха
питания ••••••••.. 33
6. РАБОТА Ы;КРОКАЛШ'ДЯТОРА В
АВТОМАТИЧЕСКОМ PELHAE...........35
6.1. Режим вычислений ....... 35
6.2. Отображение числа на
индикаторе....................35
6.3. "Ввод чисел ......... 36
6.4. Некорректные операции и
переполнение • • • • • ... 40
192
6.5. Выполнение одноместных
операций ................ * . . . . 42
6.6. Еыполн^йие двухместных
операций ».•••. ................... 50
6.7. Использование стековой
памяти 61
6.8. Использование регистра
предыдущего результата .... 74
6.9. Использование адресуемых
регистров ................... ...... 80
6.10. Сброс ошибочно нанятой
клавиши.............................83
6.II. Выполнение логической
операции............................83
7. РАБОТА МИКРОКАЛЬКУЛЯТОРА В РЖИМЕ
"ПРОГРАММИРОВАНИЕ" .....................88
7.1. Общие сведения ........ 88
7.2. Этапы вычислений по
программам • • . ...................98
7.3. Команды переходов ...... .110
8. ПРИМЕРЫ ВЫЧИСЛЖИЙ ПО
ПРОГРАММАМ..............................143
8.1. Нахождение сложного
процента . • . ...................143
8.2. Вычисление суммы (S) или
произведения (Р ) числовой
последовательности ..... 149
8.3. Вычисление математического
ожидания статистического
* набора величин 151
193
8.4. "Баллистическая" задача
о метании тела под углом
к горизонту............. 154
9. ТРАНСПОРТИРОВАНИЕ И
ХРАНЕНИЕ........................... 157
10. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА...... 157
Приложение I. ГАРАНТИЙНЫЙ
ТАЛОН........................... 160
Приложение 2. ОТРЫВНОЙ ТАЛОН НА
ГАРАНТИЙНЫЙ РгМОИТ МИКРОКАЛЬ-
КУЛЯТОРА "ЭЛЕКТРОНИКА Ж 61".. 161
Приложение 3. СВЕДЕНИЯ О СОДЕР-
ЖАНИИ ДРАГОЩННЫХ МАТЕРИА-
ЛОВ......................... 165
Приложение 4. ПЕРЕЩЕЬ ПРЕДПРИЯ-
ТИЙ, осущзсташвднх ремонт
МИКРОКАЛЬКУЛЯТОРОВ.......... 166
Приложение 5. СХЕМА ЭЛЕКТИ1ЧВСКАЯ
пр;падипиалъная
194
Зак.9073 • 4 0000, 43B?r.
С-Хгна электрическая принципиальная Микрокалькуляторе/ н Электроника МК 6/
Ф сигналы фаз Ф!р/р
0 сигнал 42 (Л^Лб),’
® сигнал регистра S„
® сигнал £/ при мка/
& сигнал К2 при накат
© сигнал М при ла t
ф Сигнал Z4 при ^4* Л
инУикат ара Af’VL
0 сигнал рлакинг -ггт
® напрялгение на нити
® сигнал синхронизации
Расположение Аь/АоАоА_____микросхем А1- (и-2б)
Приложение U
Uospft&Kd транзисгород A5-(vrl-4T3.V7Sj
K745/PJ-2
к'яырг-г
x745JfK/3&5-2
Расппеожгние АаАадоА индокатот £7-71/3 *
A^p/bl J^| //--... . |г,4 ^| ^М /5
*1 3155 КТ 36/Г
КГ3/5г к> 3
Функциональное назначение So/SoabS индикатора A1-VL!
/Iк kid7IlgRI
° ' " *' - Радм
сагада
*2р8
ктгяе
GW
0 □ 0
\Аснгра За£о5оС
инЗзкатара
~У /Назначение
St>fSaOoS
1' Посг^мю^ии
cctnc;^
G<2 3i
1оТэ
G1G
J
G9
G7
GS
G5
G4
G!
&1
e
/7 A5)514
13 /2 №№$!/
IS IS
L
13
If
72
Zf
L.
15
Я
Wfc
r-2
J
1
ОЗозмзиеяае схеме ток Ьвмер^ аЗ^т» Нирки и тип nfinScob .ff^pOvU С Uj^H мм /ря £'“eTi Число, 6i№fJD SsJM^Jt Auaio. глисбб ofaoue XU fid JW Я
Т /-2 пэз-г 3,27 0./7 /0 / A 1 ff/-W
I U 2 0-3 С—о I ЗА ПЗВ-2 0,2/ on 30 2 2 I P5ti02
j£^£=S7 г 5-6 пэв-г 0,2/ 0./7 /5 / 5 । 0.2 2/0Х
11 JiC ft У О— $ 7-6 ПЗВ-г 0.30 025 30 2 / 3 0.35ПХ
2 |У р J /р 17 р р | j //\р
'-Г1
ток & o6mw Нарка и тип про&кН tsff (ГиМОАЯЦ пп Цианетр\ Число, opotoda \ЬиТкио без изо лщ .£ мм рнотке 4исло, ср^о одможе Число ЗиТкОо / слое Ч/ирина СЛОЯ ММ № хи vaiui КО fe- "‘ff- ConpcmU- леУ/е оз-
I f-2 073-2 0.O0S ООО \5Ю0 1/0 /2,g 1 1 - /200Т '70
/7 3-4 ПЭ&-2 0.255 0.2S J /50 - 0 40 12.9 2 - - fOC7\ 645-67 2/03
иЗая/аче- ние трех зистора Tun mpafuue- тарй раеначеноe трзмиетора На лря пение на М-кграрзх, о
ypfUCn- /7Твр База
A3-V71: 6735/Г рпра^еноЯ инОикатирОМ -р.а ^,0 ‘0,7
S3-V/2 КГЗ/5& Реяртирунщий траноистар 4Z7' -о,ч -АЗ
A3-VI3 ms , *М)0 злокинг- генератора 0 -3,2 -0,4
two КГ315Г Илемеят ера Амения ‘ HS -0,2 -7,1
G1
5лок питания Д2- Юм
------------д----- И____
Функциональнее Аш&здёд гшкрое/ем Ai-fzM-ddJ
Тип ляалрйожеыы
*//•///^
ня Номера SbiSoOai индикатора
о i5.8JZ/3M27
~~Г~ /5,/5
Ж /.5./6./3./3
S \ /Пг/з.ш/
6 6l7.HiW.2t
7^ 8./517
J . /5Ш7,Ш№21
± t5./S,i7,ffJ12L
Ж?
s 'ьЗрох/датель напряжения
Wk
/гб
ъ* И 56к
?:И6А
Ш1
&
м\7 »гя
"«Ййг
iajw
• Р7Ч5ПР/302-2 К 7 45Из /503-2 ’ K745KK130S-2 Р745//РС-3 Х745ГРЗ-2
В IF t ^ункуии- наломое’ назначение Оз/SM н tk а 3^ 5U II Рункуиа- нальние назначение &»&до5 СП 3^01/ 1 hfy цааначык yitoJOi h Фунлуиа- налмае назначение SuSodal <1 is* зч * 3 II функучо- наньное наиначеняе дноодЛ 1й Iй? н h функции- наеоное намаченое Sb/£odoS
ч§ h^j *
£Л
/ № - /9 1 . Корпус _ / тр4 1 рОяря/ые сЛналы импульс- ная пип аниЯ Б<£ -1 ФЧ /Раззбые сигналы импульсно- го питания БИС 1 Ёы/оН не игммыегтсг _/ - ай Sod не 1 ьы/нжт’Г’ся
2 <04 i Разовые сигналя импульс- нага литания БИС 20 7 - 2 Р/ л 1 2 93 / ТаоаЗыг сигналь/ импуяьсно го питатз. БИС 2 ФО / 5иг ноны рае Ф3'р4
3 1 2L СИ 1S СинлрОмзЗи/уе ибаО^ья 3 .93 3 93 1 3 Ф2 / 3 Ф5 1
У (P3 1 22 . Аопя’нигел. но/е Сигналы регоетра 4 Й? 1 4 92 / 4 М 7 4 - - дегулироЯко чаетаты
5 Фг 1 23 . - 5 си tJ ции 5 СИ ю Синл^иза^ L8UU VrtM/ac 1 5 /рибоР нг жлр/б»енря
6 2 8 и ходи такто&а' СигнилоО и унраОле- НиЯ разряда- ми индикато- 2L £2 3 Кла8иизные S J '1 Корпус 6 1 Корпус S / К/рпус Б 1 Корпус
7 2 25 к/ _4 сигналь/ Ет,6ГЯё&. гоЗе реисгрз 7 ЗнЬЗ не ис- 'тшыфепклт. ! Корпус 7 . Moff tie не- лмРчепкя Корпус 7 3 м 3. 1'игнал но 1й дерегхтро сРнул нсГ1ч 'ЗНыггпра 2. 8 / дались генергтора (З/гнаРгя /раз Ф(Ф2
8 2 26 U/ J 3 Т - 8 7
9 2 1Z 20 44. IS J Сигнал на /,о- 5е регистра ' _ СхЗчсвгсл 2 СгыЬбоМ /3 3\/>Аы?&ра 2 ^рябима ебь^дрм/З 3 Uf -£5б 9 92 7
!P_ 2^ £2 Лй/хадо/ сигнала) упраОле- мир анод/ми- сегмента- ни индика- тора 1- jt. й з_ /0 &6^Ь/ хлальзукя^
tL > 31 И £7 И 5-1 £2 5? Р2 67 X 12 Сигнал на 1л Se регистра. // -
11 13 2 32 33 1L 15 /2 Ригнол /2 Un - -158
2 13 . СвеЗ^хется е/йдомЛП 13 беХлмяе/СЯ /Шагом 9
14 2 34 14 14 ~ВоКд не исявюяете* п Вмбад не Utn^t^$xpiTCSi
15 2 SMJ 13 IL. и Б JSl р Up -153
is 2
n ,2 ра 37
6 X -
p/.^;
’-Ж
ад (дозу);
h onto/пои операционном клаАои/б'
/ажа/пои операционной кладии/е;
" нa индикаторе А( -VL1;
S So беек разряда*
\1-VL1;
-генератора ;
нита накала индикатора A1-VU;
тоции б ИР М-32 а А1-А 6
ГЪ51^
J____
\12
f/J
Л
х При меча мод
Огема изображен# &> Золоченном ссатуоянии'резистора/ А/-Я/,
Af32t Ад- (71.. £20); А}-(£/-17)- типа МИГ-0,125; к&н&нсагсры /71-0/ МН
23-G2, S3/Сд...Од)-лита *777-73; ЗЗ-СЗ, 0/-С1~тила *50-15;
2? Поддира/вт при регулировании:
3 ’Л1.П2-- контрольные ллоицадки ;
4 8-17- контрольные точки;
5 SJ- группа контактны* ллоирдок, одознаиеАЬ’е усладное;
& SM2GC7 - микросхема, еодржаща? yCmpouwnAa лоозедадате/ь -
poJ” мини - эЗИ.
7 . Зое измерения крадедены при наряжении питания’ ра&чом
миус S3 относительно корпусаfi). Jaycx на Аеличины напру- .
хймй/ -* от з/пнинальнои величины ;
8 . Режимы измерены приЗо/ом тала (/45/5/ри индикации
,6"So Sasr уар^ге, инд/кттра А/- IAU;
9 . Осциллограммы, интроны ооциллорорам *чт 5/-дд.
/д.Дплуекаетоя применение ргдчиеж&ментоА дррих тилономина-
eoS, не ужудыно^ж технические жаргктериапилы изделия
