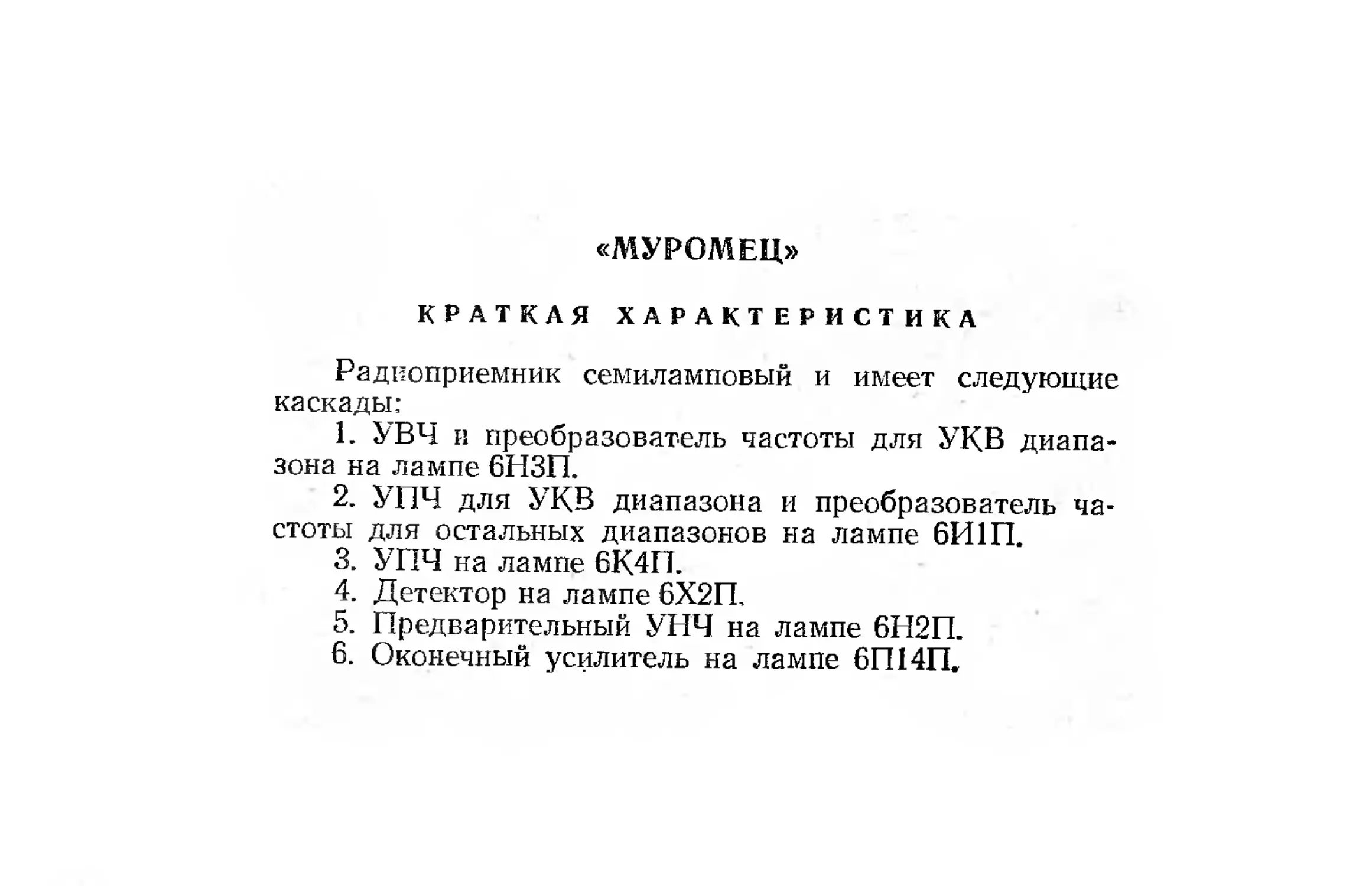

«МУРОМЕЦ»
КРАТКАЯ ХАРАКТЕРИСТИКА
Радиоприемник семиламповый и имеет следующие
каскады:
1.	УВЧ и преобразователь частоты для УКВ диапа-
зона на лампе 6НЗП.
2.	УПЧ для УКВ диапазона и преобразователь ча-
стоты для остальных диапазонов на лампе 6И1П.
3.	УПЧ на лампе 6К4П.
4.	Детектор на лампе 6Х2П.
5.	Предварительный УНЧ на лампе 6Н2П.
6.	Оконечный усилитель на лампе 6П14П.
МУРОМЕ Ц»
73
7.	Оптический индикатор настройки на лампе 6Е5С.
Выпрямитель селеновый типа ABC-80-2G0.
Расположение ламп и основных узлов приемника
приведено на рис. 2-65.
Рис. 2-64. Внешний вид приемника «Муромец».
Акустическая система состоит из двух громкогово-
рителей типа 1ГД-5.
Переключатель диапазонов — клавишный.
Выходная мощность 2 вт.
Диапазон принимаемых частот. Длинные волны:
150—415 кгц (2 000—723 м); средние волны: 520 —
1 600 кгц (577—187 м); короткие волны I: 8,5—12,1 Мгц
(36,3—24,8 м); короткие волны II: 3,95—7,5 Мгц (75,9—
40 л); ультракороткие волны: 64,5—73 Мгц (4,65—
4,11 м). Промежуточная частота для УКВ диапазона
8,4 Мгц, для остальных диапазонов 465 кгц.
Чувствительность в диапазоне УКВ не хуже 20 мкв,
в остальных диапазонах не хуже 200 мкв.
Избирательность в диапазоне УКВ при расстройке
на ±250 кгц 20 дб, в остальных диапазонах при рас-
стройке на ±10 кгц 30 дб.
Рис. 2-65. Расположение ламп и деталей приемника
«Муромец».
Частотная характеристика. Диапазон воспроизводи-
мых звуковых частот 50—7 000 гц.
Потребляемая мощность при радиоприеме 50 вт.
Габарит приемника 510X326X300 мм, вес 11 кг.
СХЕМА
Принципиальная схема приемника приведена на
рис. 2-66. Схема не имеет существенных отличий от ти-
повой схемы приемника второго класса из унифициро-
ванных деталей и узлов.
Напряжения и сопротивления основных цепей при-
емника приведены соответственно в табл. 2-34 и 2-35.
Таблица 2-34
Лампа	Диапазон	Напряжения иа штырьках лампы, в
		1	2	3	4	5	6	7	8	9
6И1П	AM ЧМ	56 84	—	—	—	—	245 230	—	60 60	—
6К4П	AM ЧМ	—		—	—	250 220	55 83	—	—”	—-
6Н2П	AM ЧМ	165 НО	—	—	—	—	75 68	—	—	—
6П14П	AM ЧМ	—	—	—	—	—	—	265 260	—	250 235
6НЗП	AM ЧМ	—	—	—	120 120	—	120 120		—	—
6Е5С	AM ЧМ	*—	—	235 220	—	—.	250 235	—	—	—
74
ГЛАВА ВТОРАЯ. ЛАМПОВЫЕ РАДИОПРИЕМНИКИ
«МУРОМЕЦ»
75
ла
1WA

Рис. 2 66, Принципиальная схема приемника «Муромец».
76
ГЛАВА ВТОРАЯ. ЛАМПОВЫЕ РАДИОПРИЕМНИКИ
Таблица 2-35
Лампа	Диа- пазон	Штырьки лампы
		1	2	3	4	5	6	7	8	9
6И1П	АМ	1,0 ком	1,9 Мом	0	0	—	10,5 ком	22,2 ком	32,2 ком	22,2 ком
	ЧМ	22,0 ком	2,6 Мом	0	0	—	10,5 ком	22,2 ком	32,2 ком	22,2 ком
6К4П	АМ	0,8 Мом	0	—	0	15,8 ком	4,0 ком	0	—	—
	ЧМ	1,2 Мом	0	—	0	20,0 ком	20,0 ком	0	—	—
6Х2П	АМ	—	—	—-	0	0,6 Мом	0	1,9 Мом	—	—
	ЧМ	—	—	__	0	0,6 .Чо.и	0	0,65 Мом	—	—
2Н2П	АМ	80,0 ком	160—1,1 Мом	2,6 кол	—	0	0,22 Мом	0—1,0 Мом	2,7 ком	0
	ЧМ	80,0 ком	160—1,1 Мом	2,6 ком	—	° 1	0,22 Мом	0— 1,0 Мом	2,7 ком	0
6П14П	АМ	—	0,3 Мом	150	-	0	—	15,0 ком	—	13,0 ком
	ЧМ	—	0,3 Мом	150		0	—	30,0 ком	—	31,0 ком
6НЗП	АМ	—	—	—	-			—	—	—
	ЧМ	0	0	0,47 Мом	12,4 ком	0	12,2 ком	0	220	—
6Е5С	АМ	—	0	0,484 Мом	—	3,9 Мок	60,0 ком	—	—	—
	ЧМ	-	0	0,5 Мом	-	2,7 Мом	78,0 ком	—	-	-
Таблица 2-36
Катушка	Число витков	Марка и диаметр провода	Катушка	Число витков	Марка и диаметр провода
L.	4	ПЭЛШО; 0,18	/,,8.	10	ПЭЛБО; 0,38
L,	6	ПЛМ: 0,51	м»	10	ПЭБ-1; 0,2
7-,	6	ПЛМ; 0,51	Б19	17	ПЭЛБО; 0,38
	2,5-р2	ПЛМ: 0,8	L‘2O	10	ПЭВ-1; 0,2
Бр,	5	ПЭЛШО; 0,18	Дг1	16ч-1	ПЭВ-1; 0,12
ч.	9X3	ПЭЛ-1; 0,18	Б 22	32X3	ПЭВ-1; 0,12
jL—	8X3	ПЭЛ-1; 0,18		21ч 1	ПЭВ-1; 0,12
7-8	74+86	ПЭВ-1; 0,1	£	53X3	ПЭВ-1; 0,12
L.,	12	ПЭЛБО; 0,38	7-25	80X2	ПЭВ-1; 0,1
	55-1-2	ПЭВ-1; 0,1	Б 26	80X2	ПЭВ-1; 0.1
Б11	22	ПЭЛБО; 0,38		80X2	ПЭВ-1; 0,1
	70	ПЭВ-1; 0,1	J,		80X2	ПЭВ-1; 0,1
	380+5	ПЭВ-1; 0,1	Бп<5	8+8+7	ПЭЛШО; 0,1
L14	36X4	ПЭЛ-1 0,09	Бзо	8+8+7	ПЭЛШО; 0.1
Д15	1 150+10	ПЭВ-1; 0,1	Б31	(4+3) Х2	ПЭЛШО; 0,18
Д16	135x4	ПЭЛ-1; 0,09	г , •-'32	104-10+9	ПЭЛШО: 0,1
			Б33	12	ПЭЛШО; 0,1
ДЕТАЛи
Высокочастотные катушки. Данные катушек приве-
дены в табл. 2-35.
Выхоочои трансформатор. Первичная обмотка име-
ет 2 600 витков провода ПЭЛ 0,12, вторичная — 64 вит-
ка провода ПЭЛ 0,51.
Трансйюрматор питания. Сетевая обмотка содержит
2X190—-э91) витков провода ПЭЛ 0 31, повышающая —
1 288 витков провода ПЭЛ 0,2, накальная — 37 витков
провода ПЭЛ 1,0 и накальная для лампы 6Х2П — 36
витков провода ПЭЛ 0,51.
Громкоговоритель типа 1ГД-5 имеет звуковую ка-
тушку из (32+31) витков провода ПЭЛ 0,12 (сопротив-
ление постоянному току 6 ом).
