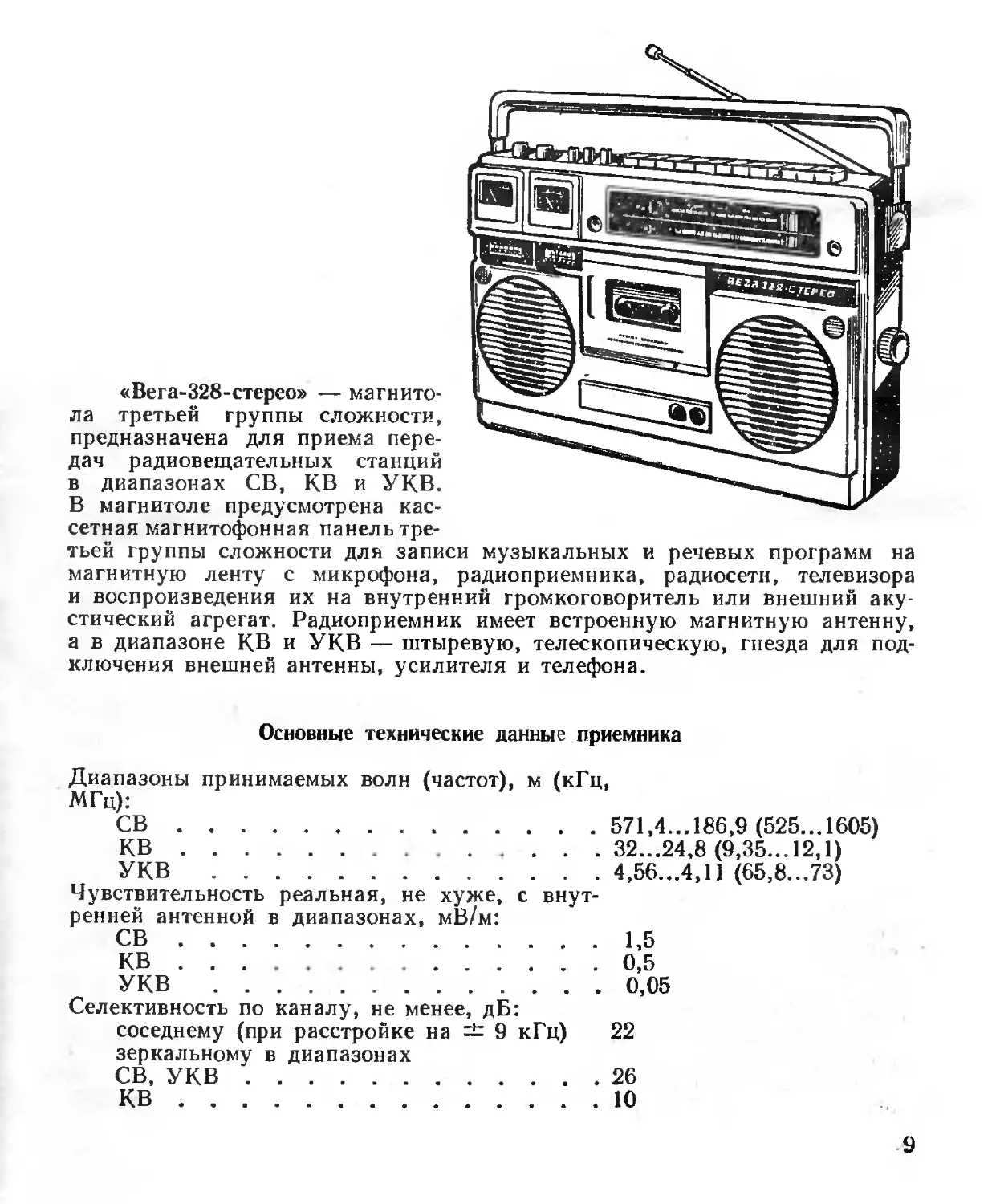

«Вега-328-стерео» — магнито-
ла третьей группы сложности,
предназначена для приема пере-
дач радиовещательных станций
в диапазонах СВ, КВ и УКВ.
В магнитоле предусмотрена кас-
сетная магнитофонная панель тре-

тьей группы сложности для записи музыкальных и речевых программ на
магнитную ленту с микрофона, радиоприемника, радиосети, телевизора
и воспроизведения их на внутренний громкоговоритель или внешний аку-
стический агрегат. Радиоприемник имеет встроенную магнитную антенну,
а в диапазоне КВ и УКВ — штыревую, телескопическую, гнезда для под-

ключения внешней антенны, усилителя и телефона.

Основные технические данные приемника

Диапазоны принимаемых волн (частот), м (кГц,
МГц):

СВ........................................571,4.„186,9 (525...1605)

КВ........................................32.„24,8 (9,35... 12,1)

УКВ ...................................... 4,56...4,11 (65,8...73)

Чувствительность реальная, не хуже, с внут-
ренней антенной в диапазонах, мВ/м:

СВ......................................1,5

КВ......................................0,5

УКВ ....................................0,05

Селективность по каналу, не менее, дБ:

соседнему (при расстройке на ± 9 кГц) 22

зеркальному в диапазонах

СВ, УКВ.................................26

КВ......................................10
Промежуточная частота:
АМ (кГц) ................................. 465	2

ЧМ (МГц)...............................10,7	0,1

Переходные затухания между стереофониче-
скими каналами на частотах, не менее, дБ:
300 Гц, 5000 Гц.............................15

1000 Гц................................10

Пределы регулировки стереобаланса,	дБ	10

Регулировка тембра звуковых частот, не менее,
дБ:
НЧ...........................................9

ВЧ.....................................11

Полоса воспроизводимых звуковых частот, Гц:
СВ, КВ.................................... 200...4000

УКВ.................................... 200...10000

Выходная мощность, Вт:
номинальная ............................0,5

максимальная при питании, не менее:
от батарей ....	.	. . 0,8

от сети................................2

Источник питания...........................6 элементов типа 373 или

сеть 50 Гц напряжением
220 В

Напряжение питания, В........................9

Ток, потребляемый приемником при средней
громкости, мА...............................60

Мощность, потребляемая от сети, Вт . . .16
Работоспособность приемника сохраняется при
снижении напряжения питания до, В	6,3

Основные технические данные магнитофона

Ширина магнитной ленты, мм ................3,81

Скорость движения ленты, см/с..............4,76

Длительность непрерывной записи и воспроиз-
ведения на одной дорожке, мин...............30

Полоса воспроизводимых звуковых частот, Гц 63...12500
Относительный уровень шумов в канале, не
хуже, дБ:

воспроизведения ....................... 42

записи-воспроизведения.................40

Коэффициент детонации, не более, %	. . . 0,3

Частота тока подмагничивания, не более, кГц 70
Время непрерывной работы магнитофона от
одного комплекта батареи, ч ............... 10

Габаритные размеры, мм..................... 450 X 315 X ПО

Масса, кг..................................5,5

Принципиальная схема. Электрическая схема (рис. 5) и конструкция
магнитолы состоят из следующих блоков (рис. 6): УКЕ (А/), фиксированных
настроек (А2), коротких средних волн — промежуточной частоты КСВ-ПЧ
(АЗ), стереодекодера (СД) (А4), усилителя записи-воспроизведения (А5),
механизма транспортирования магнитной леиты (Аб), усилителя 34 (А7),
регуляторов уровня записи (А8), источника питания (AS), подсветки (А10,
АП) и стереотелефонов (А 12).

Блок УКВ (А1) выполнен на интегральной микросхеме DA1 и варикап-
ных матрицах VD1 ...VD3. Сигнал с телескопической антенны через контакты
1—2 поступает на вход блока УКВ (C1L1). Перестройка по диапазону осу-
ществляется с помощью варикапа VD1. Нагрузкой смесителя является кон-
тур ПЧ, образованный катушкой L7 и конденсатором С15. Контур ПЧ на-
строен на частоту 10,7 МГц, которая подается на усилитель ПЧ,
ХР1

6<-

С10]К0

V02

КВ109В

*7
5Л

С2-г-.й01ин

сз

У7

V,

а

АО

С9

V

Z-7

Ш

^1

ВО 100

.2'

1ВЮ9В

вво

в<^

С7

DA1

г2200

К2ЖЫ15

Г

5В

1Й5В\

ВЗ

ХР6

VT!
КТЗКБ

VT3
КТЗЫЕ

В! L
2Юи

vui... m
КДООВА

ПК

вч
51к

§

да

С7

С!

а»

ВЮ

И7к

КОО

К13КБ

С12
КО

1 чяв
н —

1,5k

 Bit

360





№0к

«Г

В2
270л

2,1В
КТЗКБ^В

Н5 А



R6

620

СбТ
100Т

вп
12К

В18 ‘Лн
£1
9

евж

его

HHLM'O

09!

КЗ

W
6Z3\

9iA

994

’Тьгэ

zz zss

ЯШ

w?|

=4= огг , лИ
гт «si ее

—It—-^Ti-J~ у к

'jgwz-l

ЧТО
63.7

ОШ ял

001

ийу g?

zFdW1

гязк

ЧЫГО
____£2
«"690'0 =t= 10

gffiJ



«"ZZO'O
ко

~&zt>o'o
Tew

Л?»?

Иггз

OLtl

ИЗ nffgiein
zu ,



rr

9Й

Z9L
огзГ

п ои

еч" ьэ

«01 т





efzootiT. ^"lmO

-| jgJT Bl!>

Ml SZZ № !Z3

»Lb
КЗ

Э C'l ozz
)c । ею
5iC£J____

d?ZI T

ozen

ggg V

mZZOtl

Miku
iuT “S.

«"КО'О



ййу

ои

^os ior

Hbf
01 8 9 L s ft c z i
A7 C!

QOMuk

MJ

/да1

cs^
ЮылУ

fit Мл

0,SB
ко 1"\

Ik Юк1

________43.

R7 I

/X
2,tBfr\

HlOOtffi [

-ЮиВ

CJ.

I

^mViQK

W cm

КТЗЮ2Г ™

47k

02
OfiSiMK

СЧ

т

на
Юк

26
Wk

СВ
IOikcj:

VT2

КТМ2Г\

Ю2

Юн

R10



Ml

J,3fc

СЮ

О,Обвил

~Wn

« ; да

\РЮ
\1к

ЦбЮик

утч
W3IS0

Р1Ч
It
