Mt tOK»pH'/M CTMMKe И И1ВИИЧНВ»Ю?СЯ Ий
короткий tortu. Если же болты высту-
кают Я« ВСрХНЮЮ илоскость опорного
у*лк закрепляемого элемент» н» величи-
иу, недостаточную для размещения гаек
я шайб, то закрепить его можно новыми
крепежными зламентами, которые автор
назвал гайками-шайбами (* них функции
г»йии и шяЛбы объединены). По толщине
•тот влемеят равен высоте гайки,  ло
диаметру—диаметру шайбы или чуть
больше, * центре его предусмотрено от-
верстие с резьбой, совпадающе* с резь-
бой инкериого болта. Изготавливают
гойин-шайбм из круглых яли шести-
гранных ваготовок соответствующего
диаметра или путем вварки стандартных
гаек в отверстия круглых пластин
(рис. 3).
В практике строительству встречают-
ся случаи, когда существующие болты
требуется нарастить болтами большего
диаметра. Для решения этой задачи сле-
дует проанализировать более сложную
техническую систему «фундамент —
болт — болт».
* В качестве примера рассмотрим узлы
крепления новых болтов МЗО к суще-
ствующим М24 центральной опоры
сгустителя 0 60 м (рис. 4).
Болт М24, выполненный нэ стали *
марки ВСТЗ ПС6, рассчитан иа вос-
прниятме растягивающих усилий к
» 4Б КН, я ММ—100 КН. Разницу уси-
лий в 65 КН должен воспринять какой-
то другой ьлемеит системы и таковой
может быть только рабочая арматура
центральной опоры сгустителя.
Узел крепления включает кольцевую
пластину, приваренную к рабочей арма-
туре центральной опоры сгустителя, в
центре которой с определенным шагом
выполнены отверстия дня пропуска но-
вых болтов МЗО.
Болты М24 ндращипаютсн следую-
щим образом. Сначала разбирают бетой
верхней части опоры сгустителя на глу-
бину 100 мм, обнажая концы рабочей
арматуры, затем срезают лишнюю часть
старых болтов М24 и прикрепляют к ним
соосно новые М36 ванно-шовной свар-
кой. На них и-па рабочую арматуру
опоры надевают сверху кольцевую плас-
тину с заранее оросисрлешшми отвер-
стиями и приваривают се влектродуго-
вой еввркой. в весь узел эамонолнчивают
бетоном В25 (М300) на мелком закол-
кителе е тщательным уплотнением.
Перед бетонированием поверхность опо-
ры очищают от кили и промывают
одой.
Если требуется нарастить существу-
ющие болты в бетонных фундаментах
(без арматуры) болтами большего диа-
метра, тогда вокруг них выдалбливают
гнезда глубиной 105—150 мм, затем об-
резают и ж оставшимся коротышам при-
варивают новые болты большего диа-
ыетрп (рис. 6). Вокруг каждого суше-

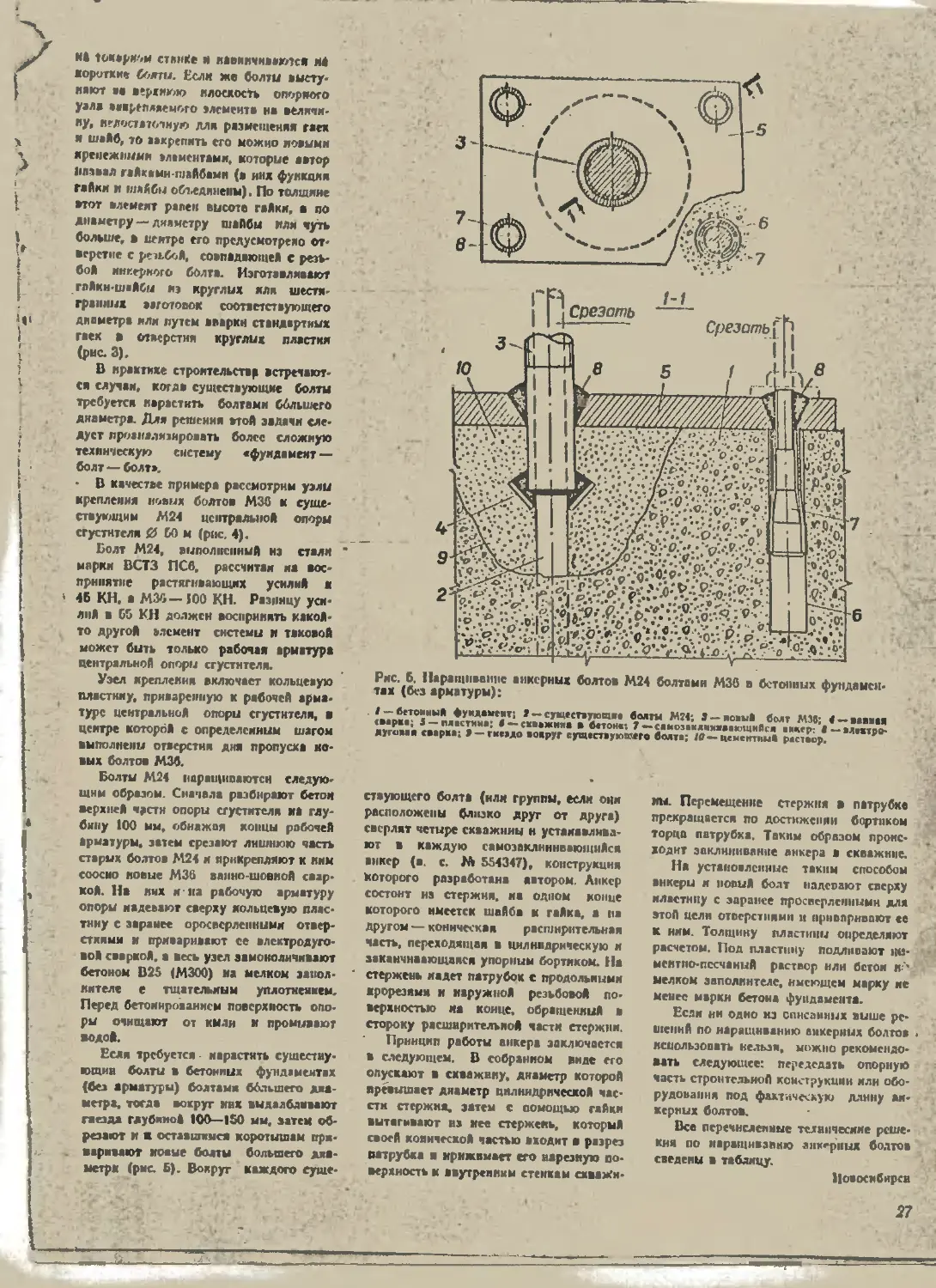

Рис. 6. Наращивание анкерных болтов М24 болтами М36 в бетонных фундамен-
тах (без арматуры):
Г — ветоиыыЯ фундамент; >— елцеепупециа волги М24; 3 — иоаыВ болт МЗв; 4 —вааиая
<»•₽«•; S — пластина: 4~-С1<важмиа В батона; 7 —сямозакдмниаающнЛси ампер: В—влажтро-
Д У гема В сварка; > —гмеэдо вокруг существующего болта; 10 — цемеггтпы» раствор.
ствующего болта (нли группы, если они
расположены близко друг от друга)
сверлят четыре скважины н устанавлива-
ют в каждую самоэаклнннвающийся
анкер (а. с. № 554347), конструкция
Которого разработана автором. Анкер
состоит из стержня, иа одном конце
которого ммеетск шайба к гайка, а ив
другом — коническая расширительная
часть, переходящая в цилиндрическую и
заканчивающаяся упорным бортиком. На
стержень надет патрубок с продольными
ярорезями н наружной резьбовой по-
верхностью иа конце, обращенный а
сторону расширительной части стержни.
Принцип работы анкера заключается
в следующем. В собранном виде его
опускают в скважвку, диаметр которой
превышает диаметр цилиндрической час-
стм стержня, затем с помощью гайки
вытягивают вз нее стержень, который
своей конической частью входит я разрез
патрубка я нрнжнмает сто варезную по-
верхность к внутренним стенкам скважи-
ны. Перемещение стержня в патрубке
прекращается по достижении бортиком
торца патрубка. Таким образом проис-
ходит заклинивание анкера в скважине.
На установленные таким способом
анкеры и новый болт надевают сверху
иластнну с заранее просверленными для
этой цели отверстиями и приваривают ее
к ним. Толщину пластины определяют
расчетом. Под пластину подливают ни-
мситпо-песчаный раствор или бетой в;4
мелком заполнителе, имеющем марку ие
менее марки бетона фундамента.
Если ин одно из списанных выше ре-
шений по наращиванию анкерных болтов <
использовать нельзя, можно рекомендо-
вать следующее: переделать опорную
часть строительной конструкции или обо-
рудования под фактическую длину ан-
керных болтов.
Все перечисленные техиичесиие реше-
ния по иаращнвзвию анкерных болтов
сведены в таблицу.
