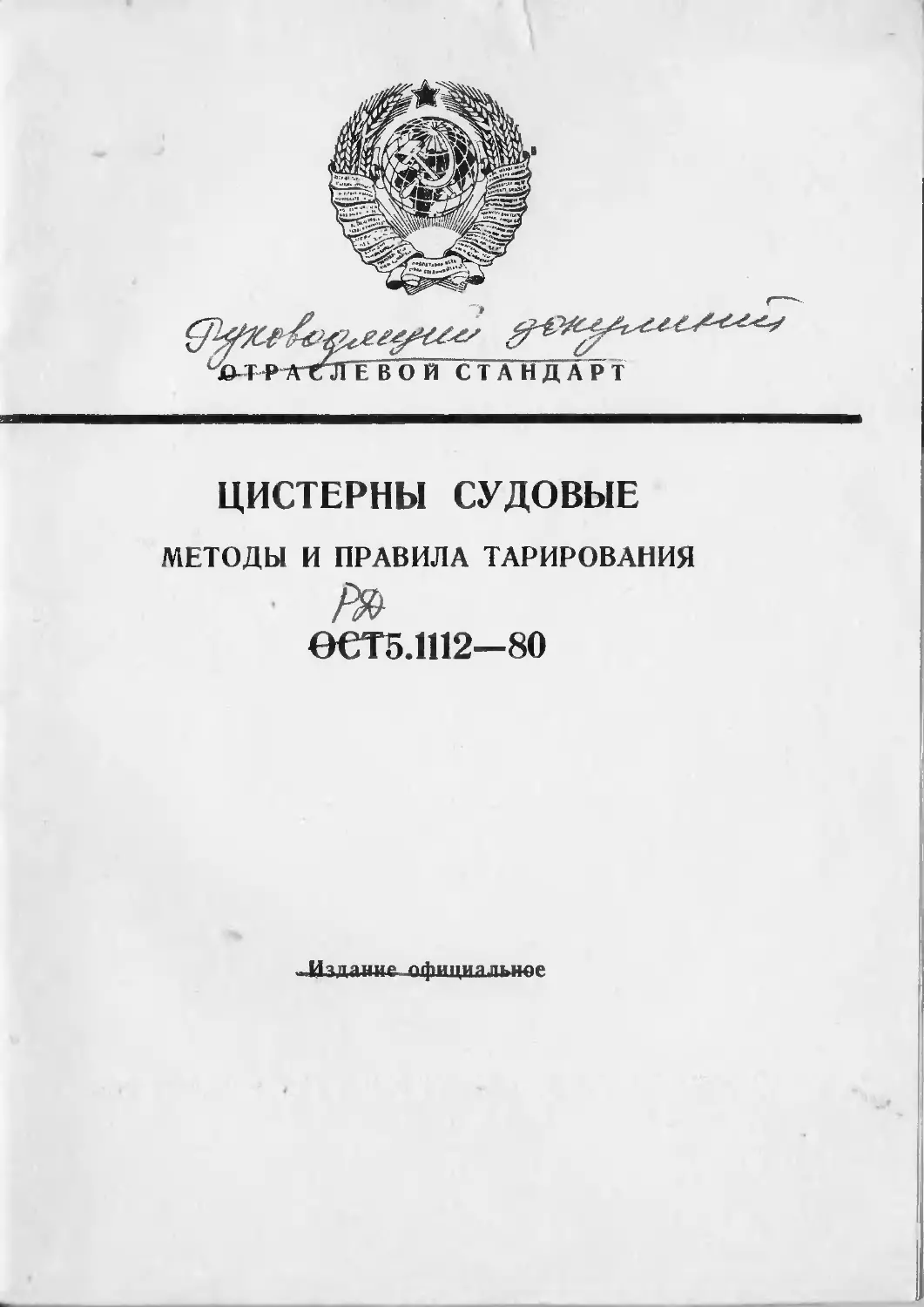

Х>-РР/ГтГЛ ЕВОЙ СТАНДАРТ
ЦИСТЕРНЫ СУДОВЫЕ
МЕТОДЫ И ПРАВИЛА ТАРИРОВАНИЯ
0СТ5.Ш2-8О
И „лани/ официальное
СОГЛАСОВАН: с ММФ, МРФ, ЦК отраслевого профсоюза.
Группа ЛОТ
• ИЗВЕЩЕНИЕ РД5.10351
об изменении РД 5.III2-80 "Цистерны
судовые. Методы и правила тарирования"
ОКСТУ 3615
Дата введения OI.OI.9I
Изм. Содержание изменения 0. С транш! •
I 2
2
»
На обложке и первой странице слова "отраслевой стандарт" заменить словами "руководялшй документ"; в обозначении индекс "ОСТ" заменить индексом "РД"; во вводной части слово "стандарт" заменить словом "документ". Исключить индекс, номер и даоу госрегистрации, слова "Издание официальное", "Перепечатка воспрещена". На последующих страницах (в обозначении у номеров страниц) индексы "ОСТ" считать индексами "РД".
Пункт 5.2. П исключить
Пункты 1*3.2, 1.4.I, 2.5, 2.9, приложение 3,
п.2, приложения 5, 6, 7, 8, 9 - текстовая часть: аннулировать год утверждения государственных и отраслевых стандартов.
, С.2,4, 7,8. 9. 16, 23, 24 аннулировать и заменить с.2, 4,7,8 9, 16, 23, 24, изм. 2
Ввести с. 2а, 4а, 7а, 8а,1ба, 32а - нов.
Примечания: Пункты I.I.4, I.I.5, 1.3.2, 4.3.1,. 5.1.3, 6.5 изложены в новой редакции;
Введены п.п. .5.1.4, 5.1.5, 6.10
МММ
Извещение РД 5. /СН7
CaMfMMM мваяменмя
2
Ввести о. 32а - информационные данные.
—и------ ПОС-89. График обновления стандартов.*
Увяваиие » иялрваяа 1
' с. 2,4,7,8,9,16,23,24 » вам., с.2а,4а,7а,8а,16а,32а - нов.
СОТ
yaaSi лт.
>зе₽°тне OCT 5.30.10224 от I0.I0.85r.
об изменении 0CT5.III2-80 "Цистерны судовые. Метода и правила тарирования”
Срок введения с 01.07.86
I3M. Содержание изменения Стр. Страниц
I 2
'ттэ. I. На никнем поле сделать отметку : "Проверен в 985 г."
'ункт 1.3.2. Заменить ссылку : 0СТ5.4114-74 на
1.СТВ5.4114-82.
1ункт I.4.I. Заменить ссылку: ГОСТ 16456-70 на
ОСТ 16035-81.
пункт 2.5. Изменить редакцию : "2.5. ... с требованиями
'Правил техники беаопаспоофи- и- проиоводовдсишой оапитарии- при
-очистных-, изолящю-апд и окрасочных-работах-в оудоотроенаа^ —74038 73-70 , утворвдошшх—ЦК Профеоюоа рабочих-отрасли 0СТ5.9822-80".
Пункт 3.2.6. Исключить слова: " в кубических метрах".
Стр. 9,10,11,12 аннулировать и заменить стр. 9,10,11,12 изм. I.
Стандарт дополнить стр. 12 а и 12 б, изм.1.
Примечания:
I. На стр. 9 введены пункты 5.1.4 и 5.1.5.
2. На стр.10,11 черт. I и 2 приведены в пункте 5.2.2.
3. На стр.II таблица изложена в новой редакции
ГА,-у Wswloi tn
629.12.011.524
I
Извещение J
Им.
Tj 1
Ввести o|
Извещение JDCT5.30.10224
Изм. Содержание изменения • Стр.
2
т
дополнить стр. 16а,изм
ЦИСТЕРНЫ СУДОВЫЕ
Методы и правила тарирования
5.1112—80
Взамен ОН9-913—69
пряжением Министерства от 22.09.1980 г. № 32/7-1112-712 введения установлен
с 01.07.1981 г.
flOlitfiUClUt.)
Настоящий-етаадерт распространяется на надводные корабли, а и плавсредства (далее по тексту — суда) и устанавливает оды и правила тарирования — определение объемов и запасов терн.
Тарированию подлежат цистерны головных судов, а также »вь оборудуемые цистерны и цистерны, у которых изменился >ем, насыщение или конфигурация при переоборудовании, мо-'низации или ремонте судов.
Стандарт не устанавливает рекомендации, относящиеся к рабоизмерительных приборов.
СОГ|
Цуичищ «ниш,
У«а»«ии« в иал
Приявшими С
Причина изменения Акт проверки стандарта 32/006-IIL
Указание, о внедрении -
Указание по внесению изменений Изменения внести тушью, введением стр. 9,-10, II, 12; 12а, 126, 16а
Приложение Стр. 9, 10, II, 12, 12а, 126, 16а
к
amto-офтшалыгое -Перепечатка воспрещена
★ ЧН>.а185Щ6.ат 16.12.80
о. (L
Стр. 2 ОСТ5.1112—80
1. МЕТОДЫ ТАРИРОВАНИЯ
1.1. Выбор метода тарирования /
1.1м. Тарирование цистерн производится с це/ью: определения полных и незамеряемых объемоц/цистерн;
определения объемов по уровням; /
определения расходных и мертвых запасор'цистерн;
замера уровня установки змеевиков обогрева;
составления таблиц вместимости цистерн по футштокам;
нанесениятрадуировки на измеритель<ых приборах и футштоках, устанавливаемых в цистернах, илу составления переводных таблиц к указателям уровней (уровнемерам и сигнализаторам) и переносным футштокам.
1.1.2. Тарирование цистерн должно производиться расчетным или опытным методам. /
1.1.3. Основной метод тарирования — расчетный. Тарирование опытным методом необуодимо/производить только в том случае, когда расчетный метод не может обеспечить необходимую точность, оюворенную в п. 9,4 настоящего стандарта.
Тарирование опытным истодом следует производить с помощью мерного бака или расходомер 1.
1.1.4. Для цистерн, ц€ предназначенных для хранения жидкостей, следует определят/только цолный объем расчетным методом. |ары симметричных цистерн с одинаковыми лми конструкциями при симметричном pac-ji, трубопроводов и измерительных приборов т только однд цистерна.
зях допускается производить контрольное [мметричной цистерны.
ьного назначений (креново-балластные и ованию каждая. <
цистерн расчетным методом может произво-аботки рабочей документации судна с по->вкой по результатам изготовления цистерн <ия. \
1НИЯ \
терн, подлежащих тарированию, с указани-1я должен быть составлен предприятием->ван с Заказчиком.
ых случаях предприятие-проектант должно ие указания по тарированию цистерн опытным методом.
1.2.3. Тарирование цистерн опытным методом производит комиссия, назначенная приказом руководства предприятия-строителя, в составе:
с, 2 РД5.Ш2-80
I. МЕТОДЫ ТАРИРОВАНИЯ
I.I. Выбор метода тарирования
I.I.I. Тарирование цистерн производится с целью:
определения полных и незамеряемых объемов цистерн;
определи ’ия объемов по уровням;
определение расходных и мертвых запасов цистерн;
замера уровня установки змеевиков обогрева;
составления таблиц вместимости цистерн по футштокам;
нанесения градуировки на измерительных приборах и футштоках, устанавливаемых в цистернах, или составление переводных таблиц к указателям уровней ( уровнемерам и сигнализаторам) и переносным' футштокам.
I.I.2. Тарирование цистерн должно производиться расчетным или опытным методом.
I.I.3. Основной метод тарирования - расчетный. Тарирование опытным методом необходимо производить только в том случае,когда расчетный метод не может обеспечить необходимую точность, оговоренную в п. 5.4 настоящего руководящего документа.
Тарирование опытным методом следует производить с помощью мерного бака или расходомера.
1.1,4. Для расширительных, циркуляционных, сточно-фекальных, льяльных вод и т.п., а также цистерн, не предназначенных для хранения жидкостей, следует определять только полный объем расчетным методом.
1.1.5. Из каждой пары симметричных цистерн с одинаковыми габаритами и корпусными конструкциями при симметричном расположении их арматуры, трубопроводов и измерительных приборов тарированию подлежит только одна цистерна.
2 ) Зам.РД5 .10351
Стр. 2 О^.
РД&.ШЗ-ЗД S23
опре опре опре заме COCTi нане ках, уст таблиц перенос
1.1.2 или опь
В отдельных случаях допускается производить контрольное тарирование второй симметричной цистерны.
Цистерны специального назначения: креново-балластные, топливно-балластные, специального топливу, подлежат тарированию каждая. v
I.I.6. Тарирование цистерн расчетным методом может прэивводиться в период разработки рабочей документации судна с последующей корректировкой по результатам изготовления цистерн и монтажа оборудования.
1.1.3 ОПЫТНЫ!* когда р; ность, о
Тари мерного 1.1.4 тей, еле, 1.1.5 габарит положе» тариров
В о. тариров
Цис т. п.) п» . 1.1.6
диться следую! и монта
1.2.
1
с
ем прдекта
1.2.2 оставл ным ме'
1.2.3 миссия, теля, в .
1.2. Общие требования
1.2.I. Перечень цистерн, подлежащих тарированию, с указанием метода тарирования должен быть составлен предприятием-проектантом и согласован с Заказчиком.
1.2.2. В необходимых случаях предприятие-проектант должно составлять методические указания по тарированию цистерн опытным
методом.
1.2.3. Тарирование цистерн опытным методом производит комиссии, назначенная приказом руководства предприятия-строителя.
в составе
(7) Нов. РД5ДФ351
OCT5.I112—80 Стр. 3
мастера отдела технического контроля (ОТК) предприятия-строителя — председателя комиссии;
производственного мастера предприятия-строителя;
представителя отдела (цеха) автоматики предприятия-строителя (в случае градуировки указателей уровня);
представителя предприятия-проектанта (для головных судов) или конструкторского бюро (КБ) предприятия-строителя (для серийных и ремонтируемых судов);
представителя Заказчика.
1.2.4. Тарирование цистерн расчетным методом производит предприятие-проектант (для головных судов) или КБ предприятия-строителя (для серийных и ремонтируемых судов) и согласовывает с Заказчиком.
1.2.5. Тарирование цистерн опытным методом следует производить на стапеле, в сухом доке или на плаву, при этом судно должно стоять на ровном киле.
Тарирование на плаву следует производить в исключительных случаях.
1.2.6. При тарировании опытным методом на стапеле или в доке постановку судна необходимо производить с учетом допуска на крен до ±0,5°. По решению комиссии определяется необходимость пересчета выполненного тарирования на эксплуатационный дифферент и, при необходимости, крен.
1.2.7. При тарировании опытным методом на плаву судно должно иметь посадку без крена, эксплуатационный дифферент судна и пределы его изменения должны быть определены предприятием-проектантом.
В процессе тарирования отклонение от исходного крена не должно превышать ±0,5°. Отклонение от исходного дифферента должно задавать предприятие-проектант.
1.2.8. Поддержание допустимой остойчивости судна должно осуществляться балластировкой цистерн и правильной последовательностью тарирования цистерн.
Порядок и объем указанных мероприятий должно определять предприятие-проектант. -
Свободный уровень допускается только в тарируемых в данный момент цистернах и в минимальном количестве цистерн, служащих для выравнивания крена или дифферента.
1.3. Общие определения
1.3.1. Полным объемом цистерны называется максимальный объем жидкости, которая может заполнить цистерну до появления уровня ее в горловине (если она расположена в высшей точке цистерны), в воздушной трубе или в верхней части измерительной трубы.
Полный объем цистерны должен определяться от нижней точки цистерны и наноситься на измерительные приборы в кубических метрах (м3). 4
Стр. 4 ОСТ5.1112—80
\ 1.3.2. Под расходным запасом жидкости в цистерне подразуме-
вается практически используемая по назначению масса жидкости ^данной цистерне.
Расходный запас в цистернах необходимо определять расчетным методом, как разность между полным объемом цистерны и объемами мертвого запаса и недолива с учетом массовой плотности жидкости.
НедоХив в цистерне Следует определять по коэффициентам не-г/а> долива х теплового расширения, регламентированным (Э/ (Г OCT5.4114-V4.J^
На футштоке, рейке и в переводной таблице расходный запас должен обозначаться буквами «Р. З...Т» с нанесением риски или отметки и указанием его массы, начиная отсчет от уровня мертвого запаса. \
1.3.3. Под мертвым запасом подразумевается количество жидкости, которое нельзя откачать из цистерны штатными средствами через расходный трубопровод для использования ее по прямому назначению. \/С
Мертвый запас должен'&пределяться расчетом или наливом воды на 20 мм выше уровня нижней кромки расходной трубы, в том числе и при наличии приемной сетки для цистерн водяных, масляных и легких сортов топлива и на 50 мм для цистерн тяжелых сортов топлива плотностью более 900 кг/м3.
1.3.4. Мертвый запаё при расчётном и опытном методах тарирования следует определять при положении судна в соответствии с п. 1.2.7. Величину мертвого запаса, определенную по результатам тарирования, в дальнейшем следует считать величиной постоянной.
На футштоке мертвый запас должен обозначаться буквами «М. 3.» с указанием его объема в м3. Если мертвый запас меньше незамеряемого объема, то буквы М. 3. и цифры объема должны наноситься на Нижнем конце футштока без риски.
При установке на цистерне указательной колонки или указателя уровня мертвый запас должен быть указан Ха рейке к указательной колонке или в переводной таблице. \
1.3.5. Под незамеряемым объемом цистерны подразумевается количестве жидкости, которое заключено в объеме цистерны до верхней кромки донышка измерительной трубы или в объеме цистерны, Соответствующем начальному отклонению указателя уровня, или до появления жидкости в стекле указательной колонки.
1.3.6. Уровень установки змеевиков обогрева в цистернах дол-жен/определяться методом замера от нижней точки цистерны до верхней кромки змеевика и наноситься на измерительные приборы на'высоте не менее 150 мм выше верхней кромки змеевика.
На футштоке, рейке или в переводной таблице уровень жидкости, при котором необходимо отключать подачу пара в змеевик, должен обозначаться буквами «У. ЗМ.» с нанесением риски или отметки.
1.3.2. Под расходным запасом жидкости в цистерне подразумевается практически используемое по назначению количество жидкости в данной цистерне.
Расходный запас в цистернах необходимо определять расчетным методом или наливом воды, как разность между полным объемом цистерны и объемами мертвого запаса и недолива с учетом массовой ПЛОТНОСТИ ЖИД..ОСТИ.
Недолив в цистерне следует определять по коэффициентам недолива и теплового расширения, регламентированным 0CT5.4II4.
На футштоке, рейке ив переводной таблице расходный запас должен обозначаться буквами " Р.3...т" с нанесением риски или отметки и указанием его массы, начиная отсчет от уровня мертвого запаса.
1.3.3. Под мертвым запасом подразумевается количество жидкости, которое нельзя откачать из цистерны штатными средствами через расходный трубопровод для использования ее по прямому назначению.
Мертвый запас должен определяться расчетом или наливом воды на 20 км выше уровня нижней кромки расходной трубы, в том числе и при наличии приемной сетки для цистерн водяных, масляных и легких сортов топлива и на 60 мм для цистерн тяжелых сортов «топлива плотностью более 900 кг/м3.
1.3.4. Мертвый запас при расчетном и опытном методах тарирования следует определять при положении судна в соответствии с п.1.2.7. Величину мертвого запаса, определенную по результатам тарирования, в дальнейшем следует считать величиной постоянной.
На футштоке мертвый запас должен обозначаться буквами "М.3" с указанием его объема в м3. Если мертвый запас меньше незамеряе-И »»
мого объема, то буквы М.З и цифры объема должны наноситься на нижнем конце футштока без риски.
© Зам. РД5 .10351
Стр 4 ОС
\ 1.3.2
дается л в^данно'
ныМ ме1 объемам жидкой
Неде zr долива ОСТ5.4!
На <] должен отметки запаса.
1.3.3 кости,к через р; назначе;
Мерт воды на числе и। ных и ле 4 тов топд
1.3.4. вания ел” п. 1.2.7. | тарирова
На ) «М. 3.» < незамеря наносить”
При j ля уровн тельной
1.3.5. " количест верхней терны, /<|_ ня, или
1.3.6. жен/onpd верхней , на (высот!
На ф1 ти, при должен отметки.
гд5.шг-ео с 4а
При установке на цистерне указательной колонки или указательного уровня мертвый запас должен быть указан на рейке к указательной колонке или в переводной таблице.
1.3.5. Под незамеряемым объемом цистерны подразумевается количество жидкости, которое заключено в объеме цистерны до верхней кромки донышка измерительной трубы или в объеме цистерны, соответствующем начальному отклонению указателя уровня, или до появления жидкости в стекле указательной колонки.
1.3.6, Уоовень установки змеевиков обогрева в цистернах должен .определяться методом замера от нижней точки цистерны до верхней кромки змеевика и наноситься на измерительные приборы на высоте не менее 150 мм выше верхней кромки змеевика.
На футштоке, рейке или в переводной таблице уровень жидкости, при котором необходимо отключать подачу пара в змеевик, должен обозначаться буквами "У.ЗМ" с нанесением риски или отметки.
(2 > Нов. РД5.Ю351
ОСТ5.1112—80 Стр. 5
Уровень установки змеевиков обогрева не обозначается, если уровень мертвого запаса выше уровня установки змеевиков на 150 мм.
1.4. Требования эргономические
1.4.1. Рабочие места, оборудование, оснастка и инструменты, используемые при тарировании цистерн, в части эргономических требований — по ГОСТ +6+56—-76г (Z)
1.4.2. Рабочие места, где проводится работа по тарированию цистерн, должны быть оборудованы освещением в соответствии с действующими требованиями в отрасли.
1.4.3. Оборудование, оснастка'и инструменты, применяемые при тарировании цистерн, должны иметь форму и размеры, удобные для работы, и обеспечивать безопасность обслуживания.
1.4.4 Оснастка и оборудование должны размещаться таким образом, чтобы обеспечить исполнителю работ по тарированию необходимые условия для высокопроизводительного труда при возможно меньших физических усилиях и минимальном нервном напряжении
2. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
2.1. Места открытых горловин для проведения тарирования должны быть ограждены и иметь предупреждающие надписи:
«ВНИМАНИЕ! ВСКРЫТЫЕ ГОРЛОВИНЫ».
2.2. ‘ Перед началом тарирования члены комиссии и все привлеченные для проведения тарирования лица должны пройти инструктаж по технике безопасности
2.3. Перед началом работ по тарированию необходимо проверить:
исправность измерительных инструментов и надежность крепления шлангов;
запыленность и насыщенность воздуха в цистернах вредными газами.
2.4. Во время проведения тарирования цистерн КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ:
входить и работать в неосвещенных и непровентилированных цистернах;
оставлять без надзора шланг, подводящий воду в цистерну, для исключения возможности случайного слива воды во внутренние помещения судна.
2.5. В случае запыленности воздуха и насыщенности вредными газами в цистерне, превышающих допустимую величину, необходимо оборудовать цистерну временной вытяжной вентиляцией, обеспечивающей удаление вредных включений до предельно допустимых концентраций в соответствии с требованиями «Правил фсдни-ю»
Стр. 6 OCT5.11I2—80
безопасности -я нроизводетветптэтгсаптитартги при owcth-mx, изпля-ннониы* и окрасочных работах в -судостроении»-Jfc- -74038-73—70? Q)
утвержденных-ЦК Профсоюза- рабочих отрасзда. <2£7ч£
2.6. Для освещения рабочих мест в цистерне следует применять штатное освещение или ручные переносные светильники с напряжением 12-36 В.
2.7. На работу в цистернах следует направлять не менее двух рабочих, причем один из них должен находиться у входной горловины до выхода из цистерны напарника.
2.8. Поверхности применяемого оборудования, оснастки и инструмента не должны иметь заусенцев, окалины и других дефектов, которые могут привести к производственной травме.
2.9. Во время проведения тарирования цистерн следует также выполнять требования, изложенные в ОСТ5.0241—/8 и действую- ' щих правилах по технике безопасности в отрасли и в действующих правилах и инструкциях по технике безопасности на предприятии-строителе.
3. ОБОРУДОВАНИЕ И МАТЕРИАЛЫ
3.1. Перечень оборудования и материалов
3.1.1. К моменту тарирования цистерн опытным методом необходимо подготовить оборудование, оснастку, инструменты и материалы в соответствии с рекомендуемым приложением 4.
3.2. Требования к оборудованию, оснастке и инструменту
3.2.1. Мерные баки должны быть изготовлены по рабочим чертежам в соответствии с обязательными приложениями 1 и 2.
При тарировании можно использовать двухсекционный бак объемом 1 и 2 м3 или односекционный бак объемом 5 и 10 м3 в зависимости от объема тарируемых цистерн. Для сокращения времени тарирования цистерн больших объемов рекомендуется применять два односекционных бака, что позволит одновременно производить тарирование цистерн из одного бака, а другой наполнять водой.
3.2.2. Указательные колонки у мерных баков должны быть отградуированы и приняты ОТК с оформлением соответствующего паспорта.
Цена делений на указательных колонках должна обеспечивать определение объема тарируемых цистерн с погрешностью не более 1 %. Для обеспечения указанной точности цена деления указательной колонки мерного бака должна быть не более 0,010 м3 для двухсекционных баков и 0,050 м3 для односекционных.
3.2.3. Мерные баки должны быть установлены строго горизонтально выше тарируемой цистерны
3.2.4 Шланги к мерным бакам должны быть надежно закреплены.
РД 5.III2-80 с. 7
Длина шланга, соединяющего мерный бак с цистерной, должна быть минимальной. Перед тарированием необходимо проверить проходимость шлангов.
3.2.5. Расходомер для тарирования должен обеспечивать погрешность измерения -0,5%. •
3.2.6. Тарирование необходимо производить в кубических метрах футштоками. Допускается производить тарирование ройкой с рулеткой' или штатным футштоком.
3.2.7. Мевду постами,„организованными для проведения тарирования, должна.быть установлена телефонная связь.
3.3. Требования к материалам • <
3.3.1. Тарирование цистерн необходимо производить пресной водой, заливая ее отдельными порциями через мерный бак или расходомер. Можно также использовать для тарирования воду из ранее оттари-рованных цистерн путем ее перекачки.
3.3.2. Цистерны объемом до 0,2 м3 разрешается тарировать средой, для которой они предназначены, с соответствующим обеспечением взрывопожаробезопасности.
4. ПОДГОТОВКА К ТАРИРОВАНИЮ
4.1. Создание комиссии по тарированию
4.1.1. Б начальный период подготовки цистерн к тарированию опытным методом должна быть создана комиссия в соответствии с п. 1.2.3 настоящего стандарта.
4.2. Перечень предъявляемых документов
4.2.1. Перед началом тарирования цистерн опытным методом" комиссии по тарированиюдолжны быть предъявлены документы в
(Т) Зам. РД 5.Ю351
Стр. 6 О
«eoonai' с. ?а РД 5.III2-80
2.6. штатнс жениел
2.7. рабочи вины д
2.8. румент которь
2.9. ВЫПОЛ1 щих пр правил строит
соответствии с обязательным приложением 3.
4.2.2. Перед началом тарирования цистерн расчетным методом в период постройки судна или при корректировке расчета, выполненного в период разработки рабочей документации, на предприятии-проектанте (для головного судна) или в КБ предприятия-строителя (для серийных и ремонтируемых судов) долхин быть предъявлены следующие документы:
перечень цистерн, принятых ОТК предприятия-строителя с отклонениями от рабочих чертежей цистерн, трубопроводов и другого оборудования, проходящих в цистернах;
Данные истинных размеров цистерн по результатам изготов-
3.1.
3.1. необхо матери
3.2.
3.2. тежам
Пр! объеме СИМ0СТ1 тариро; два одй тариро;
3.2.5 градуи} паспорт
Цен определ лее 1%. тельной двухсек
3.2.3
ления и акта приемки ОТК, и проектные данные по объемам цистерн; данные установки измерительных приборов, оборудования и трубопроводов в цистернах по результатам монтажа и акту приемки ОТК;
паспорта или формуляры на измерительные приборы.
Примечание. Перечисленные документы представляет предприятие-строитель.
тально
3.2.4 креплей
(Т)Нов. РД 5 .10351
С. 8 РЛ5.П12-80 /
к
4.3. Требования к тарируемый цистернам
4.3.1. К началу тарирования в цистернах должны быть закончены все сборочные, сварочные и монтажные работы и работы по окраске, цементировке и оклейке цистерн, а также произведено испытание цистерны на непроницаемость. 1
Измерительные приборы должны быть смонтированы и закреплены в соответствии с рабочими чертежами. В случае совмещения тарирования с проверкой измерительных приборов, к последним должно быть подключено питание.
( Готовность цистерн Аля тарирования должна быть подтверждена документами в соответствии о п.4.2.
4.3.2. Перед тарированием цистерн опытным методом комиссия по тарированию должна тщательно проверить в цистернах:
отсутствие жидкости, мусора.и посторонних предметов;
наличие голубниц и шпигатов в верхнем и нижнем наборах и соответствие их количества и размеров рабочим чертежам;
расположение приемных, воздушных труб и измерительных приборов в соответствии с технической документацией, обеспечивающее минимальные мертвые запасы и незаполняе ые объемы и исключахщее возможность образования "воздушных подушек";
обеспечение свободного выхода воздуха из цистерн;
наличие оборудования и трубопроводов в цистернах.
4.3.3. Перед тарированием необходимо закрыть разобщительную арматуру всех трубопроводов, связанных о тарируемой цистерной.
4.3.4. Перед тарированием должны быть открыты горловины, через которые производится .заполнение цистерн. При етом отбываются горловины, находящиеся в нагзиошей точке данной цистерны.
@ ЗАМ. РД5. &35I
.......*""*.........
РД 5.1112-80 С. 8а
5. ПРОВЕШИВ ТАРИРОВАНИЯ
5.1. Общий порядок тарирования цистерн
5.1.1. Перед .началом тарирования для всех цистерн, в том числе и симметричных, независимо от того - тарируется цистерна или нет, необходимо закоординировать от нижней точки цистерны: уровень, соответствующий мертвому запасу, в соответствии с п. 1.3.3;
уровень, соответствующий незамеряемому объему (отстояние донышка измерительной трубы);
уровень, соответствующий верхней кромке ьиеевика обогрева жидкости в цистерне, в соответствии с и. 1.3.6;
расстояние от нижнего края приемного и зачистного патрубков.
Кроме того, целесообразно закоординировать по высоте точки резкого изменения объема.
5.1.2. Тарирование цистерны должно быть закончено определением расходного и мертвого запасов, полного и незамеряемого объемов цистерн, уровня установки змеевиков с оформлением актов тарирования при а сытном методе или выпуском документа по тарированию при расчетном методе в соответствии с разделом 6 настоящего документа.
5.1.3. После определения объемов и запасов цистерн необходимо произвести градуировку футштоков и реек к указанны, колонкам в соответствии с техническими требованиями чертежей на их изготовление. Проверка датчиков указателей уровня производится при сдаче систем сигнализации в целом путем перекачки в цистерны штатной рабочей среды на. швартовных испытаниях после тарирования < цистерн. Для указателей уровня должны быть составлены переводные таблицы. v
@ Нов. РД 5.10351 |лг....................-................. ———«
' .... I .......... .................................. - I .
РД5.П12-Вд С. 9
При етом градуировку в кубических метрах следует производить по полному Объему цистерны, начиная отсчет от нижней точки цистерны, а градуировку в тоннах следует производить по расходному вапасу, начиная отсчет от уровня мертвого запаса.
На футштоке, рейке и указательной колонке и в переводной таблице необходимо дополнительно нанести риски, соответствующие положениям .уровней М.З., Р.3, и У.Зм. в соответствии о п.п.1.3.2, 1.3.4 и 1.3.6.
Кроме того, необходимо указать величину плотности, по которой определялся расходный запас.
Пррмепн нанесения рисок гка шны в справочнг приложениям 10 и II.
5.1.4. Необходимость градуировки футштоков, реек и указательных колонок по массе жидкости в тоннах, объему в кубических метрах и величины плотности должна определяться предприятием-проектантом по согласованию с Заказчиком.
5.1.6. Градуировку шкал указательных колонок вкладннх цистерн следует производить в литрах, при етом цена делегш/^/ЗДа
составлять; при объеме 0 - 0,02 м3 - 5л;
при объеме 0,02- J.I0 м3 - Юл;
при объеме 0,10- 1,00 № - 50л;
при объеме 1,00- 8,00 м9 - 100л.
(Г) Зам. РД5.Ю351
5.1
5.1. числе и <1 или нет,
УР01 сп. 1.3 уро донышка згро жидкоси pat Kptj резкого
5.1 лением ] объемов тариров; рованию настоят
5.1 димо npi кам в о иэготов при еда' штатной цистерй таблицы
ОСТ5.1112—80 Стр.
дйина шланга, соединяющего мерный бак с цистерной, ддЛжна быть минимальной. Перед тарированием необходимо nppi зрить проходимость шлангов. /
3.2 5. ^Расходомер для тарирования должен обеспечивать по-грешность'измерения ±0.5%.
3.2.6. Тарирование необходимо производить & ку)жчаскит мет-р**-футштоками, изготовленными по ОСТ5.5353—78. Допускается производить тарирование рейкой с рулеткой илу штатным футштоком. \
3.2.7. Между постами, организованными для проведения тарирования, должна быть установлена телефонная связь.
3.3. Требования \ материалам
3.3.1. Тарирование^ цистерн необходим^/ производить пресной водой, заливая ее отдельными порциями через мерный бак или расходомер. Можно также ^использовать для тарирования воду из ранее оттарированных цистерн путем efe перекачки.
3.3.2. Цистерны объемом^до 0,2 разрешается тарировать средой, для которой они предназначены, «^соответствующим обеспечением взрывопожаробезопао^ости.
4. ПОДГОТОВКА «^ТАРИРОВАНИЮ
4.1. Создание комиссии по Тарированию
4.1.1. В начальный периодЛюдготоИки цистерн к тарированию опытным методом должна быть создана, комиссия в соответствии с п. 1.2.3 настоящего стандарта. \
4.2. Перечень предъявляемых документов
4.2.1. Перед началом Фарирования цистерн опытным методом комиссии по тарирований должны быть предъявлены документы в соответствии с обязательным приложением 3.\
4.2.2. Перед,начал0м тарирования цистерн расчетным методом в период постройки судна или при корректировке расчета, выполненного в период разработки рабочей документации^на предприятии-проектанте (дда головного судна) или в КБ предприятия-строителя (для серийных и ремонтируемых судов) должныЛ5ыть предъявлены следующие документы: \
перечень цистерн, принятых ОТК предприятия-строителя с отклонениями 6т рабочих чертежей цистерн, трубопроводов и другого оборудования, проходящих в цистернах; \
данные истинных размеров цистерн по результатам изготовления и акта/риемки ОТК, и проектные данные по объемам цистерн;
данные установки измерительных приборов, оборудования и трубопроводов в цистернах по результатам монтажа и акту приемки ОТК/
пас/юрта или формуляры на измерительные приборы.
Пж имечание. Перечисленные документы представляет предприятие-строитель,?
Стр 8 ОСТ5.1112—80
4.3. Требования к тарируемым цистернам
4.3.1. К началу тарирования в цистернах должны быть закончены все сборочные, сварочные и монтажные работы и работы по окраске, цементировке и оклейке цистерн, а также произведено испытание цистерн на непроницаемость.
Измерительные приборы должны быть агитированы и закреплены в соответствии с рабочими чертежам^ и подключены к питанию.
Готовность цистерн для тарирования должна быть подтверждена документами в соответствии с п. 4-2-
4.3.2. Перед тарированием цистерн опытным методом комиссия по тарированию должна тщательно^ проверить в цистернах:
отсутствие жидкости, мусора и посторонних предметов;
наличие голубниц и шпигатов в верхнем и нижнем наборах и соответствие их количества и размеров рабочим чертежам;
расположение приемных, иоздушных труб и измерительных приборов в соответствии с технической документацией, обеспечивающее минимальные мертвые запасы и незаполняемые объемы и исключающее возможнорть образования «воздушных подушек»;
обеспечение свободного выхода воздуха из цистерн;
наличие оборудования и трубопроводов в цистернах.
4.3.3. Перед тарированием необходимо закрыть разобщительную арматуру всех трубопроводов, связанных с тарируемой цистерной.
4.3.4. Перед Тарированием должны быть открыты горловины, через которые производится заполнение цистерн. При этом открываются горло/ины. находящиеся в наивысшей точке данной цистерны. /
/ 5. ПРОВЕДЕНИЕ ТАРИРОВАНИЯ
5:1. Общий порядок тарирования цистерн
0.1.1. Перед началом тарирования для всех цистерн, в том чис-ле и симметричных, независимо оп' того — тарируется цистерна или ’чет, необходимо закоординировать от нижней точки цистерны: уровень, соответствующий мертвому запасу, в соответртвии с п. 1.3.3; \
уровень, соответствующий незамеряемому объему (отстояние донышка измерительной трубы); л
уровень, соответствующий верхней кромке змеевика обогрева жидкости в цистерне, в соответствии с п. 1.3.6;
расстояние нижнего края приемного й зачистного патрубков.
Кроме того, целесообразно закоординировать по высоте точки резкого изменения объема.
0CT5.III-2-80 Стр. 9
5.1.2. Тарирование цистерны должно быть закончено оправлением
расхо
го и мертвого запасов, полного и незамеряемого объемов цистерн, уровня установки змеевиков с оформлением актов тарирования пр
произвести
опытном м
оде или выпуском документа по тарирован.!» при расчетном етствии с разд.6 настоящего ставда] е определения объемов и запасов ци(
овку футштоков и реек к указательным колонкам в
соответствии с (Щ5.5353-78 и техническими требованиями чертежей указателей уровня должны быть составлены
методе в со
5.1.3. Пос
:тэрн необходимо
на их изготовление.
переводные таблицы-
Три этом градуировав кубических Метрах следует производить по полному объему цистерны, начиная отсчет от нижней точки цистерны,
а татуировку в тоннах следуем производить по расходному запасу.
«иг а чэ 07ЭД ед hjf ba«w и ««ituveo wfte ед
начиная отсчет от уровня мертвожо/запаза.
1а футштоке, рейке я указателей колонке и в переводной таблице необходимо дополнительно нанести ириски, соответствующие положениям уровней М.З., ,Р.З. и y.®L_B coo1 и 1.3.6. /(¥)
ютствии с пп. 1.3.2,1.3.4-
;3ать BI
’Сроме того необходимо определялся расходный зад
Пример® нанесения ок указаны в справочных приложениях 10all.
5.1.4. Неоочод-jио/ts градуировки футштоков, -^еек и указательных колонок по массе к; s гс я в тоннах,объему а кубичеЦ. jc метрах и ве-тачиян плотности ) чпкна определяться предщл
плотности, по которой
'ОМ ПО
согласованию
5.1.5. Г]
следует прои;
с
гуировку шкал указательных колонок вкладных "ютерн
дать в литрах, при этом цена деления должна состав -
лять
при С Чои 0 - 0,02 я? -5 л;
при Объеме Q,O2- 0,10 м3 -10 л;
при объеме 0Д0- 1,00 м3 -50 л;
при объеме 1,00- 8,00 М3 -100л
&
i
чек OKt ИСГ|
I леи Tai на по
со<
”Р Ю1 ИС
I
ну те
че ва те]
Стр. Ю , 0CT5.III2-8C
5.2. Порядок проведения тарирования цистерн опытным методом
5.2.1. Тарирование цистерн необходимо начинать с определения i мертвого запаса и незамеряемого ооъемь
Заливку воды в период тарирования необходимо производить через горловины, расположенные в верхней части крыли цистерн. В слу- , чае расположения горловин на вертикальных переборках цистерн заливку цистерн можно производить через воздушные или другие трубы,а горловины после определения мертвого запаса и незамеряемого обттма необходимо задраить.
5.2.2. Наблюдающий, находящийся в цистерне, должен подать сигнал, разрешая начало тарирования.
При тарировании могут встретиться два случая.
первый - мертвый запас больше незамеряемого объема, когда приемная труба расположена выше датчика указателя уровня или выше нижнего конца указательной колонки или измерительной трубы (черт.1);
п.
Черт. I
второй - мертвый запас меньше незамеряемого объема, когда приемная труба расположена ниже датчика указателя уровня или ниже нижнего конца указательной колонки или измерительной трубы (черт.2) |
(?) Зам.ОСТбС I
10224
OCT5.III2-80 Стр. II
Цистерне
Измерительная труб?
Указательная
Змеевик обогрева
Приемная труба
Незамеряемый объем , см. п. 1 .ЗЛГ
__________Мертвый запас,см.п.1.3.3Г
Уровень верхней кромки змеевика обогрева „
Черт. 2
5.2.3. Для определения мертвого запаса цистерны необходимо
заливать воду в цистерну до уровня, соответствующего мертвому запасу, достижение которого фиксируется наблюдателем в соответствии с п.1.3.3. Объем влившейся воды определяется поуказательной колонке мерного бака или по расходомеру.
5.2.4. Для определения незамеряемого объема необходимо заливать воду в цистерну до уровня,соответствующего невамеряемому объему, достижение которого фиксируется наблюдателем в соответствии с п.1.3.5. Объем влившейся вода определяется по указательной колонке мерного бака или по расходомеру.
Если незамеряем>’й объем меньше мертвого запаса, то определять незамеряемый объем не требуется.
5.2.5. Последующие порции воды, заливаемые в цистерну,следует выбирать в соответствии с таблицей.
Объем , иг
цистерн порции вода,вливаемой в цистерну при тарирования
0-0,02 0,005
0,02-0,10 0,010
0,10-1 ,.00 0,050
.1,00-8,00 0,100
8,00-20,00 0,500
20,00-50,00 2,000
50,00-100,00 5,000 тп ппл
100,00 и более о 10,000
(I) Зам.ОСТб.30.10224
Стр.12 0СТ5.Ш2-80
Для балластных цистерн порции воды разрешается увеличивать в 2 раза.
Для больших бортовых цистерн с узким основанием первые порции воды разрешается уменьшить в 2-3 раза.
Во избежание перелива воды в конце заполнения цистерны налив ее необходимо производить уменьшенными порциями.
5.2.6. Дальнейшее тарирование цистерн необходимо производить в строгом соответствии с п.1.2.8. Процесс тарирования каждой цистерны зависит от наличия в ней измерительных приборов, которыми могут быть:
футштоки;
указательные колонки;
уровнемеры;
сигнализаторы уровней.
При снятии замеров в процессе тарирования за начало отсчета необходимо принимать нижнюю точку цистерны и объемы вливаемой воды фиксировать с учетом мертвого запаса.
Одновременно со снятием замеров необходимо заполнять акт тарирования в соответствии с разд. 6 настоящего стандарта.
5.2.7. Тарирование цистерн, не имеющих измерительных приборов, следует производить до определения полного объема цистерны согласно пл. I.3.I и 5.2.5.
5.2.8. Тарирование цистерн,оборудованных футштоками, следует производить с нанесением рисок на футштоке или рейке, соответствующих уровню мертвого запаса и уровню расположения змеевика обогрева согласно п п.1.3.3; 1,3.4; 1.3.6 и 5.2.3.
.Риски на футштоке или рейке наносятся по уровню воды. Уровень воды, соответствующий влитому объему, гамеряется расстоянием от нижнего конца (футштока или рейки до границы смоченной и сухой поверхности на футштоке или рейке,предварительно натертой мелом и
(Т Зам.ОСТ5.30.10224
и опущенной в измерительную трубу. Уровень замеряется 2-3 раза плавным опусканием футштока или рейки.
После нанесения на футштоке или рейке риски, соответствующей уровню мертвого запаса, производится дальнейшая заливка вода из мерного бака или через расходомер порциям, соответствующими п.5.2.5.
После налива каждой порции вода перед опусканием футштока или рейки следует дать выдержку не менее трех минут для равномерного распределения вода в цистерне между ее набором.
На футштоке или рейке наносятся очередные риски. Образец нанесения рисок на рейке или футштоке см. в справочном приложении 10.
Тарирование должно быть закончено определением полного объема
С©
5 ж
цистерны согласно п.1.3.1.
5.2.9. Тарирование цистерн, оборудованных указательными колонками .следует производить с прикрепленными к колонкам штатными рейка-
ми и нанесением на них рисок,соответствующих уровню мертвого запаса
и уровню расположения змеевика обогрева согласно пп.1.33;1.3.4;
I.3.6.; 5.2.3 и 5.2.4.
После нанесения на рейке риски,соответствующей уровню мертвого запаса, производится дальнейшая заливка вода из мерного бака или
»(1» >х »»» через расходомер порциями* - соответствующими п.5.2.5. Уровень вода заполненного объема фиксируется риской, нанесенной на рейке претив уровня вода в указательной колонке цистерны.
Bum м ни*. * Образец нанесения рисок на рейке см. в справочном приложении II. Тарирование должно быть закончено определением полного объема
|ЛМ«Ь N MTI цистерны согласно п.1.3.1. 5.2.10. Тарирование цистерн.оборудованных уровнемерами,следует производить с построением переводных таблиц и отметки на них мертво-
е го запаса.соответствующего показанию прибора.
! (Т) Hob.0CT5.30. 10224 К-х 0
Jr.
Стр. 126 0СТ5.Ш2-е0
После отметки в переводной таблице показания, соответствующего уровню мертвого запаса, додана производиться .дальнейшая заливка воды одним из способов:
- первый - в цистерну из мерного бака или через расходомер должно быть залито столько воды, чтобы стрелка показывающего прибора переместилась на одно деление. Для снятия очередных замеров в цистерну из мерного бака или через расходомер должна вливаться последовательно вода в количестве, соответствующим последующему показанию прибора;
ОСТ5.1112—80 Стр. 9
ЮМ anq НВ8 I что
5.1.2. ' Тарирование цистерны должно быть закончено определяем расходного и мертвого запасов, полного и незамеряемого <ьбъе-: цистерн, уровня установки змеевиков с оформлением ак^бв та-ования nj*Hi опытном методе или выпуском документа nq *гариро-ию при расчетном методе в соответствии с разд. 6 настоящего тндарта.
5.1.3. После определения объемов и запасов цистин необходи
мо произвести градуировку футштоков и реек куказа/бльным колонкам в соответствии с"ОСТ5.5353—78 и техническими требованиями чертежей на их изготовление. Для указателей урбвня должны быть составлены переводные \аблицы.
При этом градуировку в кубических mi ж
дить по полному объему ци<\ерны, начина»"отсчет от нижней точки цистерны, а градуировку в т нах следу производить по расход ному запасу, начиная отсчет о,т уровну мертвого запаса.
На футштоке, рейке и указат^пьноц<колонке и в переводной таблице необходимо дополнительно i а сти риски, соответствующие положениям уровней М. 3., Р. 3 и ЗМ. в соответствии с пп. 1 3 2, 1.3.4 и 1.3.6.
Кроме того необходимо указ/ть ве
нах следу
ах следует произво-
истерн опытным ме-
равочных приложениях
чину плотности, по которой
указаны в
эпределялся расходный запа$Х
Примеры нанесения рис 10 и 11.
5.2. Порядок проведения тарирования годом
5.2.1. ТарированиеЦистерн необходимо начинать с определе-еия мертвого запаса незамеряемого объема.
Заливку воды в /ериод тарирования необходимо производить "рез горловины, расположенные в верхней частиДкрыши цистерн, случае расположения горловин на вертикальных г^реборках цис- э ‘рн заливку цистерн можно производить через воздушные илщ [ругие трубы, горловины после определения мертвого запаса и юзамеряемогеуобъема необходимо задраить. \
5.2.2. Наб/юдающий, находящийся в цистерне, должен подать игнал, разр/шая начало тарирования.
При та ровании могут встретиться два случая:
первый^— мертвый запас больше незамеряемого объема, когда фиемна^ труба расположена выше датчика указателя уровня или
(Т)Пов. 0СТ5.30.10224
ыше нижнего конца указательной колонки, или измерительной рубы (черт. 1).
второй — мертвый запас меньше незамеряемого объема, когда « >sq тная труба расположена ниже датчика указателя уровня или ажн нижнего конца указательной колонки или измерительной
трус (черт. 2).
[ j.2.3. Для определения мертвого запаса цистерны необходимо
„аливать воду в цистерну до уровня, соответствующего мертвому
Стр. 10 ОСТ5.1112—80
Запасу, достижение которого фиксируется наблюдателем в соответ-< вии с п. 1.3.3. Объем влившейся воды определяется по указатель-доЙ колонке мерного бака или по расходомеру.
[змерительная труба
Цйдперна
Мертвый запас, см. п.133 >
Приемная труба. \
Незамеряемый объем, см. п. f.3.6
колонка
Указательная
5.2.4. Для определения ^замеряемого объема необходимо заливать воду в цистерну до уровня, соответствующего незамеряемо-му объему, достижение/которого фиксируется наблюдателем в соответствии с п. 1.3.5. Объем влившейся воды определяется по указательной колонке мерного бака или по расходомеру.
Если незамеряемый объем меньше мертвого запаса, то определять незамеряемый объем нс требуется.
\
Измерительная труба
Цистерна
Змеевик обогрева
Приемная труб)
колонка
Незамеряемый объем, см.п.!.з.5
Черт. 2
Мертвый запас, см. п. L3.3
Уровень верхней кромки змеевика обогрева
"7 Указательная
ОСТ5.1112—80 Стр. 11
5.2Л. Последующие порции воды, заливаемые в цистерну, следует выбирать в соответствии с таблицей.
Объем, м3
ци
0—1
1—3
3—6
6—20
20 50
50—100
100 и более
порции воды, вливаемой в «терну при тарировании
0,05
0,10
0,2
0/0
2,00
5,00
10,00
Для балластных цистерн порции воды разрешается увеличивать в 2 раза. \
Для больших бортовых цистерн ции воды разрешается уменьшить
Во избежание перелива водМ
налив ее необходимо производить уменьшенными порциями.
5.2.6. Дальнейшее тарирование цистерн необходимо произво-
дить в строгом соответствии с п. 1.2.8. Процесс тарирования каж-
е узким основанием первые пор-й 2—3 раза.
в конце заполнения цистерны
5.2.6. Дальнейшее тарирование цистерн необходимо произво-
дой цистерны зависит от наличия в ней измерительных приборов, которыми могут быть: / футштоки;
указательные колонки;
уровнемеры;
сигнализаторы Дровней.
При снятии замеров в процессе тарирования за начало отсчета необходимо принимать нижнюю точку цистерны и объемы вливаемой воды фиксировать с учетом мертвого запаса.
Одновременно со снятием замеров необходимо заполнять акт тарирование в соответствии с разд. 6 настоящего стандарта.
5.2.7. Тарирование цистерн, не имеющих измерительных прибо-
ров, следует производить до определения полного объема цистерны согласно пп. 1.3.1 и 5.2.5.
5.2.8. Тарирование цистерн, оборудованных футштоками, следует производить с нанесением рисок на футштоке или рейке, соответствующих уровню мертвого запаса и уровню расположения змеевика обогрева согласно пп. 1.3.3; 1.3.4; 1.3.6 и 5.2.3.
Стр. 12 ОСТ5ЛП2—80
Риски на футштоке или рейке наносятся по уровню водно Уровень воды, соответствующий влитому объему, измеряется расстоянием от нижнего конца футштока или рейки до границы смоченной и сухой поверхности на футштоке или рейке, предварительно натертой мелом и опущенной в измерительную трубу. УровенХ замеряется 2—8 раза плавным опусканием футштока или р^Дки.
Поел® нанесения на футштоке или рейке риски, соответствующей уровню мертвого запаса, производится дальнейшая заливка воды из мерного бака или через расходомер порциями, соответствующими п. 5$,5.
После налива каждой порции воды перед опусканием футштока или рейки следует дать выдержку не менее /рех минут для равномерного распределения воды в цистерне ^ежду ее набором.
На футштоке или рейке наносятся очередные риски. Образец нанесения рисок на рейке или футштоке /м. в справочном приложе нии 10.
Тарирование должно быть закончено определением полного объема цистерны согласно п. 1.3.1
5.2.9. Тарирование цистерн, оббрудованных указательными ко-
лонками, следует производить с прикрепленными к колонкам штатными рейками и нанесением на /их рисок, соответствующих уровню мертвого запаса и уровню расположения змеевика обогрева согласно пп. 1.3.3; 1.3.4; 1.3.^, 5.2.3 и 5.2.4.
После нанесения на рейке риски, соответствующей уровню мертвого запаса, производится дальнейшая заливка воды из мерного бака или через расходомер порциями, соответствующими п. 5.2.5.
Уровень воды заполненного объема фиксируется риской, нанесенной на рейке про/ив уровня воды в указательной колонке цистерны. \
Образец нанесения рисок на рейке ум. в справочном приложении 11.
Тарирований должно быть закончен® определением полного объема цистерны согласно п. 1.3.1.
5.2.10. Тарирование цистерн, оборудованных уровнемерами, следует прийзводить с построения переводных таблиц и отметки на них мертвого запаса, соответствующего показанию прибора.
После отметки в переводной таблице показания, соответствующего yj/овню мертвого запаса, должна производиться дальнейшая залив/а воды одним из способов:
первый — в цистерну из мерного бака или через расходомер должно быть залито столько воды, чтобы стрелка показывающего прибора переместилась на одно деление. Для снятия очередных замеров в цистерну из мерного бака или через расходомер должна вбиваться последовательно вода в количестве, соответствующем ^последующему показанию прибора; \
ОСТ5.1112—80 Стр. 13
второй — в цистерну из мерного бака или через расходомер производится заливка воды порциями, соответствующими п. 5.2.5. При этом после заливки каждой порции воды должно быть снято соответствующее показание прибора. По результатам этих показаний должен быть построен график зависимости делений прибора от влившегося объема воды, необходимого для тарирования шкалы показывающего прибора.
В процессе тарирования необходимо в переводной таблице нанести отметку уровня расположения змеевика согласно п. 1.3.6.
Тарирование при обоих способах должно быть закончено определением полного объема цистерны согласно п. 1.3.1.
5.2.1\. Тарирование цистерн, оборудованных сигнализаторами уровня, следует производить с занесения в таблицу величины мертвого запаса^ Дальнейшую заливку воды следует щюизводить в зависимости <Х назначения датчика сигнализации уровня
Если к устанавливаемым в цистерну датчикам сигнализации уровней не предъявляется требование срабатывать при определенном объеме залитой воды, то установка таких датчиков должна быть^следующейХ /
датчик нижнего\уровня (НУ) долхгён быть установлен таким образом, чтобы линиХсрабатывания находилась на расстоянии не более 50 мм вышеХровня мертвого запаса цистерны;
датчик верхнего уровня (ВУ) Должен быть установлен таким образом, чтобы линия срабатывания его находилась на расстоянии не более 100 мм ниже крыши/Цистерны.
Определение количества воды, заливаемой в цистерну до появления сигнала о срабатываний таких датчиков на пульте, должно производиться по показацйю указательной колонки мерного бака или расходомера. / \
Тарирование дол^йо быть закончено определением полного объема цистерны со/ласно п. 1.3.1Х
Примечание. Если датчики уровня н\работают в воде, на время тарирования их необходимо вывернуть, а замер следует производить по наличию воды в отверстии установит датчика или переносом с мерной линейки.
5.2.12. После определения полного объема цистерны необходимо определить уровень расходного запаса для топливных и масляных цистерн и нанести его на измерительные приборы согласно п. 1.3.2.
При пересчете объема воды в вес топлива и масла следует пользоваться средними значениями плотности, которые рекомендованы в справочном приложении 12.
5.2.13. При наличии в цистернах двух средств измерения тарирование должно производиться с одновременным выполнением требований соответствующих пунктов данного раздела.
5.2.14. После тарирования каждой цистерны необходимо слить воду из цистерны путем ее осушения стационарными или переносными средствами.
Стр. 14 ОСТ5.1112—80
Осушение цистерн в доке необходимо производить переносными средствами. Допускается производить осушение сверлением отверстий в днище цистерн, которые по окончании стока должны быть заварены.
5.2.15. После тарирования и осушения цистерну необходимо очистить и сдать ОТК на чистоту.
5.3. Порядок проведения тарирования цистерн расчетным методом
5.3.1. Тарирование цистерн в период разработки рабочей документации производится на основании рабочих чертежей.
Тарирование цистерн в период постройки или при корректировке расчета производится на основании документов, указанных в п. 4.2.2.
5.3.2. Для расчета мертвого запаса и незамеряемого объема следует использовать данные, полученные по п. 5.1.1.
5.3.3. При невозможности определения мертвого запаса и незамеряемого объема расчетным методом, они должны быть определены опытным методом в соответствии с пп. 5.2.3 и 5.2.4.
5.3.4. В исходных данных к расчету должен быть учтен корпусный набор, трубопроводы и оборудование, расположенные в цистерне.
5.3.5. Полученные результаты расчета объема цистерн должны быть проанализированы согласно п. 5.4 и оформлены специальным документом согласно разд. 6 настоящего стандарта.
5.4. Допустимые отклонения полных объемов при тарировании цистерн
5.4.1. Допустимая норма отклонения полного объема цистерны, определенного тарированием, от теоретического объема, полученного расчетом в период проектирования, должна быть не более ±5%, при этом должен быть сохранен суммарный спецификационный запас по каждому виду жидкого груза.
Отклонение объема по результатам тарирования определяется по формуле
где Vr — теоретический объем цистерны;
Vtp — фактический объем цистерны.
5.4.2. Если полученное отклонение, определенное по п. 5.4.1, превышает допустимую норму отклонений, должен быть произведен анализ полученных результатов.
При анализе проверяется:
достоверность расчетных характеристик цистерн;
соответствие фактических отдельных элементов цистерны заложенным в расчете;
ОСТ5.1112—80 Стр. 15
правильность выдачи исходных данных при расчетном методе тарирования;
правильность тарирования опытным методом путем построения графика зависимости уровня воды от объема.
5.4.3. График зависимости уровня воды от объема приведен на черт. 3.
Высшая точка построенной кривой определяет длину футштока, соответствующую полному объему цистерны.
Нарушение характера плавности построенной кривой указывает либо на ошибку при тарировании, либо на наличие в цистерне резкого изменения конфигурации (выступ, впадина).
5.4.4. Если при анализе полученного результата, имеющего недопустимую норму отклонения, подтвердится достоверность расчетных и исходных характеристик, то необходимо произвести повторное тарирование цистерны.
Если при повторном тарировании будет получен результат, превышающий допустимую норму отклонений, то приемлемость полученного результата тарирования необходимо согласовать с Заказчиком.
6. ОБРАБОТКА РЕЗУЛЬТАТОВ
6.1. Результаты тарирования опытным методом должны быть оформлены ОТК актом тарирования.
6.2. В акте тарирования на каждую цистерну должны быть указаны:
номер заказа или наименование судна;
наименование, номер и место расположения цистерны;
Стр. 16 ОСТ5.1112—80
теоретическая и фактическая величины полного объёма, факти-ские величины мертвого запаса и незамеряемого/объема;
езультаты тарирования измерительных приборов (переводные таблХцы); 7
к динаты установки змеевиков. /
6.3. кт тарирования должен быть подписан:
маете м ОТК — председателем комиссуй;
производственным мастером; /
представителем отдела (цеха) автомауики предприятия-строителя (в случае'наличия в тарируемой цис/ерне указателей уровня);
представителем предприятия-проектанта (на головном судне);
представителе^ КБ предприяти роителя (для серийных и ремонтируемых судов); д* )
представителем Заказчика ас/
Образцы актов тарирования приведены в рекомендуемых приложениях 5—9. х у
6.4. При тарировании Цистерн, оборудованных футштоком или указательной колонкой, табдийа замеров из акта тарирования должна быть передана ОТК предприятия-строителя предприятию-проектанту (для головного суднд) или КБ предприятия-строителя (для серийных и ремонтируемых судов) для выпуска по ней документа, по которому будет производиться градуировка на серийных судах.
6.5. При тарирований цистерн, оборудованных указателями уровня, таблицы замеров из акта тарир ания должны быть пере даны ОТК предприятие-строителя предприятию-проектанту (для головного судна) или КБ предприятия-ст^ителя (для серийных и ремонтируемых судбв) для выпуска чертежёц переводных таблиц показания указателей уровня в объемы, соответствующие этим показаниям.
6.6. Результату тарирования расчетным метод должны быть оформлены в специальный документ предприятиегСь-проектантом (для головного /удна) или КБ предприятия-строителХ
Документ с результатами тарирования должен содержать данные по цистернам, указанные в п. 6.2. Документ должен ть подписан представителем Заказчика и направлен в ОТК предпрцятия-строителя.
6.7. Результаты тарирования цистерн и градуировки средё^в измерений Цистерн должны быть занесены мастером ОТК в «Жу нал удостс/верений построечного периода».
6.8. НД основании документов по тарированию цистерн предприятие ны доку эксплуа
6.9. должна
^держателем подлинников должны быть откорректирова-енты, содержащие указания об объемах цистерн, включая ационные.
окументация по тарированию цистерн головного судна быть применена к судам этой серии.
46
теоретическая и фактическая величины полного объема, физические величины мертвого запаса и незамеряемого объема;
результаты тарирования измерительных приборов (переводные таблицы); а
координаты установки змеевиков.
6.3. Акт тарирования должен быть подписан:
мастером ОТК - председателем комиссии;
производственным мастером;
представителем отдела (цеха) автоматики предирилхия-с^рма-теля (в случае наличия в тарируемой цистерне указателей уровня;
представителем предприятия-проектанта (на головном судне);
представителем КБ предприятия-строителя (для серийных и ре монтируемых судов);
представителем Заказчика.
Образцы актов тарирования приведены в рекомендуемых приложениях 5-9.
6.4. При тарировании цистерн, оборудованных футштоком или указательной колонкой, таблица замеров из акта тарировании должна быть передана ОТК предприятия-строителя предприятию-проектанту (для головного судна) или КБ предприятия-строителя (для серийных и ремонтируемых судов) для выпуска по ней документа, но которому будет производиться градуировка на серийных судах.
6.5. Таблицы замеров, после их составления по результатам практических испытаний, должны быть переданы ОТК предприятия-строителя предприятию-проектанту (для головного судна) или КБ предприятия-строителя (для серийных и ремонтируемых судов) для выпуска чертежей переводных таблиц показания указателей уровня в объемы, соответствующие этим показаниям.
2 ) Зам. РД5.1С351
Стр. 16 ОС1
. теорет Омские ве
резуль таблицы)
коорд!
6.3. А масте| произ! предел теля (вс/, предс' предс' ремонтир
предс-
Образ ложения?
6.4. П
указател! должна б проектант (для сери мента, по । судах.
6.5. ,П -уровня, тг даны OTI головного и ремонта показания показания.
6.6. Ре оформлен! (ДЛЯ ГОЛО1
Докумс ные по цис писан пре/ строителя.
6.7. Реизмерений нал удостс
6.8. приятием--/ ны докумег эксплуа|гав
6 9. До должна бь
РЛ5.1П2-80 сЛба
6.6. Результаты тарирования расчетным методом должны быть оформлены в специальный документ предприятием-проектантом (для головного судна) или КБ предприятия-строителя.
Документ с результатами тарирования должен содержать данные по цистернам, указанные в п, 6.2. Документ должен быть подписан представителем Заказчика и направлен в ОТК предприятия-строителя.
6.7. Результаты тарирования цистерн и градуировки средств измерений цистерн должны быть занесены мастером ОТК в"Нурнал удостоверений построечного периода".
6.8. На основании документов по тарированию цистерн предприятием-держателем* подлинников должны быть откорректированы документы, содержащие указания об объемах цистерн, включая эксплуатационные.
6.9, Документация по тарированию цистерн головнлго'судна должна быть применена к судам этой серии.
6,10. Результаты тарирования цистерн, протяженность которых составляет более 5% от длины судна, рекомендуется пересчитывать с учетом возможного эксплуатационного дифферента судна и расположения футштоков, устанавливаемых в цистернах. Необходимость пересчета, пределы и интервалы изменения эксплуатационного дифферента должны определяться предприятием-проектантом. Результаты тарирования при исходном дифференте и пересчете с учетом эксплуатационного дифферента следует приводить в таблицах емкости цистерн.
[ИМ. fe- мд .,1 пааааеь a ana laiaa a an. Ik!
(?) Нов. РД5.1О351
ОСТ5.1112—80 Стр. 17 ---Г—Н-ГГТГТ1 I | I !! ' II -----I---
•Х"ТЬ. 1112-80 Стр. I6a
6.10. Результаты тарирования цистерн, протяженность которых составляет более 5% от длины судна, рекомендуется пересчитывать с учетом возможного эксплуатационного дифферента судна и расположения футштоков, устанавливаемых в цистернах. Необходимость пересчета, пределы и интервалы изменения эксплуатационного дифферента должны определяться предприятием-проектантом. Результаты тарирования при исходном дифференте и пересчете с учетом эксплуатационного дифферента следует приводить в таблицах емкости цистерн.
(?) Нов. 0CT5.30.I0224
3(ЧС Э/3 SOI SCf.
Стр. 16 ос;
I
теорет Омские вё \резул1 таблицы) кобрд!
6.3. А маете]
ПрОИЗ!
предс’
теля (в cj
предс-
предс-ремонтир
предс-
Образ ложения?
6.4. П указа-’-ел! должна б проектант (для сери мента, по । судах.
6.5. ,П . уровня, Т1 даны ОТ1 головного и ремонти показания показания
6.6. Ре оформлен! (ДЛЯ ГОЛО1
Докумг ные по ци< писан пред строителя.
6.7. Реизмерений нал удостс
6.8. Ш приятие» -J ны доку) (ei эксплуауаг
6.9 До должна бь
ОСТ5.1112—80 Стр. 17
Приложение 1
Обязательное
КОНСТРУКЦИЯ
ДВУХСЕКЦИОННОГО МЕРНОГО БАКА ОБЪЕМОМ 1 и 2 м3
О 1-0 1
о Н>1 1
В~
1 — корпус; 2 — колонка указательная;
3 — кран; 4 — опора регулируемая Размеры в мм
Стр. 18 ОСТ5.1112—80
Приложение 2
Обязательное
КОНСТРУКЦИЯ
ОДНОСЕКЦИОННОГО МЕРНОГО БАКА ОБЪЕМОМ 5 и 10 и3
1 — корпус; 2 — колонка указательная;
3 — кран; 4 — опора регулируемая
ОСТ5.1112—80 Стр. 19
Приложение 3
Обязательное
ПЕРЕЧЕНЬ ДОКУМЕНТОВ, ПРЕДЪЯВЛЯЕМЫХ ПРИ ТАРИРОВАНИИ ЦИСТЕРН ОПЫТНЫМ МЕТОДОМ
1. Извещение о готовности цистерн к тарированию.
2. ОСТ5.1112-^86«Цистерны судовые. Методы и правила тарирования».
3. Методические указания по тарированию цистерн опытным методом (при наличии в проекте).
4. Рабочие чертежи и проектные данные по объемам цистерн.
5. Чертеж установки измерительных приборов, оборудования и трубопроводов в тарируемых цистернах.
6. Паспорта или формуляры на измерительные приборы.
7. Паспорт на мерный бак или, при использовании расходомеров, свидетельство о последней поверке.
8. Акты или журнал пооперационных приемок ОТК:
о проверке корпусной конструкции цистерн, в том числе наличие голубниц;
о приемке монтажных работ в цистернах;
о приемке монтажа измерительных приборов.
9. Акт о проверке крена и дифферента, если судно стоит в доке или на стапеле.
10. Акт или журнал испытаний цистерн на непроницаемость.
11. Документ, характеризующий состояние запыленности и насыщенности воздуха в цистерне вредными газами.
Стр. 20 ОСТ5.1112—80
Приложение 4
Рекомендуемое
ПЕРЕЧЕНЬ ОБОРУДОВАНИЯ И МАТЕРИАЛОВ, НЕОБХОДИМЫХ ПРИ ТАРИРОВАНИИ ЦИСТЕРН ОПЫТНЫМ МЕТОДОМ
1. Мерный бак или расходомер с точностью замера ±0,5%.
2. Футштоки или рейки.
3. Рулетка.
4. Метр складной металлический с допускаемым отклонением длины ± 1 мм.
5. Шланги для мерных баков.
6. Переносное освещение 12—36 В.
7. Фильтр с размером ячейки сетки в свету 0 2,5 мм при приеме воды из водоема.
8. Уровень брусковый 200—012 для контроля установки мерного бака.
9. Телефоны.
10. Пресная вода для тарирования.
.11. Таблицы для записи замеров.
12. Карандаши.
13. Миллиметровая бумага для построения графиков.
14. Мел.
15. Ветошь.
0CT5.il 12—80 Стр. 21
Приложение 5
Рекомендуемое
ОБРАЗЕЦ АКТА ТАРИРОВАНИЯ ЦИСТЕРНЫ, НЕ ИМЕЮЩЕЙ ИЗМЕРИТЕЛЬНЫХ ПРИЬОРОВ, ПРИ ТАРИРОВАНИИ ОПЫТНЫМ МЕТОДОМ
АКТ
Мы, нижеподписавшиеся, составили настоящий акт в том, что _______________на заказе (судне)
число, месяц, год номер заказа, наименование судна
было проведено тарирование цистерны № ,
наименование
расположенной___________________________________________,
в соответствии с ОСТ5.1112—80^«Цистерны судовые. Методы и правила тарирования».
Положение судна в период тарирования:
крен___________________; дифферент___________________.
Тарирование производилось____________________________
на стапеле, в доке, на плаву из мерного бака объемом м3 (расходомером).
тип
В результате тарирования определены следующие объемы цистерны, представленные в таблице.
Наименование замера Объем, м3 Полученное отклонение, %
теоретический фактический
Мертвый запас Полный объем — —
Расстояние нижнего края приемного патрубка от нижней точки цистерны мм.
Контрольный мастер ОТК — председатель комиссии
подпись
Производственный мастер_______________________
подпись
Представитель предприятия-проектанта или КБ предприятия-строителя
подпись
Представитель Заказчика
подпись
Стр. 22 ОСТ5.1112—80
Приложение 6
Рекомендуемое
ОБРАЗЕЦ АКТА ТАРИРОВАНИЯ ЦИСТЕРНЫ, ОБОРУДОВАННОЙ ФУТШТОКАМИ, ПРИ ТАРИРОВАНИИ ОПЫТНЫМ МЕТОДОМ
АКТ
Мы, нижеподписавшиеся, составили настоящий акт в том, что на заказе (судне) число, месяц, год______номер заказа, наименование судна
было проведено тарирование цистерны №
наименование расположенной, совместно с градуировкой футштока в соответствии с ОСТ5.1112—TJO «Цистерны судовые. Методы и правила тарирования».
Положение судна в период тарирования: крен____________; дифферент____________.
Т арирование производилось_____________
на стапеле, в доке, на плаву из мерного бака объемом м3 (расходомером).
тип
В результате тарирования определены следующие объемы цистерны и расположение рисок на футштоке (рейке), представленные в таблице.
Номер замера Порция воды, м3 Объем воды с нарастающим итогом с учетом мертвого запаса, м3 Размер от нижнего конца футштока (рейки), мм Примечание
1 М. 3.
2 Н. О.
3
4
Мертвый запас: фактический______________________м3.
Незамеряемый объем: фактический м3.
।
I
РД5.Ш2-80 саз
ПРИМЕНИВ I
Обязательное
КОНСТРУКТУ!
ДВУХСЕКЦИОННОГО МЕРНОГО БАКА ОБЪЕМОМ I и 2 м
I- корпус; 2 - колонка указательная;
3- кран; 4 - опоре регулируемая Размеры в мм
Объем бака, м3 А в Н RI Количество, шт. Позиция Мате-риал Обозначение чертежа
I 2 3 4
I 1200' 850 1100 1000 I 2 2 4 Сталь в оборе АИУЕ.307341.001
2 1100 1600 1500 АИУЕ.307342.001
2) Зам. РД5.Ю351
Стр. 22 ОСТ5.1112—80
с. 24 РД5Д113-80
ГГРИЛОШПЕ 2
Обязательное
КОНСТРУКЦИЯ
ДВУХСЕКЦИОННОГО МЕРНОГО бака спетом 5 и 10 м3
I
ЧИС
был»
расп мест «Ци»
Г
к
I
из м
В терн1 в та(
Номе заме)
I - корпус ; 2- колонка указательная;
3 - кран ; 4 - опора регулируемая
1
2
3
4
Me фа; Не; фа;
СОъям С’оуа, Мл
S
IU
2000
2500
В
1700
2700
Позиция
2
1600
1500
Размеры в мм
Количество, шт.
Материал
Обозначение чертежа
I
I
3
4
I
4
Сталь в оборе
АКТЕ.307342.0С2
АНХЕ.307343.001
2) Зам. РД5.10351
ОСТ5.1И2—80 Стр. 23
Полный\рбъем: теоретически й _________________м3;
фактический м3.
Полученное>отклонение полного объема составляет
Расстояние hi
цистерны__________
Расстояние нижнего края зачистного патрубка от ниЖней точки цистерны__________мм.
Расстояние верхней», кромки змеевика обогрева жидкости от нижней точки цистерныХ_________мм.
Отстояние донышка измерительной трубы от нужней точки цистерны мм.
него края приемного патрубка от нижней точки . мм.
Контрольный мастер ОТК — председатель комиссии
подпись
Производственный мастер
подпись
Представитель предприятия-проектанта или КБ предприятия- ' строителя
подпись
Представитель Заказчика
подпись
Стр. 24 OCT5.il 12—80
Приложение 7
Рекомендуемое
ОБРАЗЕЦ АКТА ТАРИРОВАНИЯ ЦИСТЕРНЫ, ОБОРУДОВАННОЙ УКАЗАТЕЛЬНОЙ КОЛОНКОЙ, ПРИ ТАРИРОВАНИИ ОПЫТНЫМ МЕТОДОМ
АКТ
Мы, нижеподписавшиеся, составили настоящий акт в том, что _____________\ на заказе (судне) ____________________________ число, месяц, год\ номер заказа, наименование судна
было произведено\тарирование_____________цистерны № ,
\ наименование
расположенной \______________________________
совместно с градуировкой указательной колонки в соответствии с ОСТ5.Ш2—«Цистерны судовые. Методы и правила тарирования». \
Положение судна в периад тарирования:
крен________________\ дифферент_________________.
Тарирование производилось/*__________________
из мерного
на стапеле, в доке, на плаву м* * 3 (расходомером______).
\ тип
В результате тарирования определены следующие объемы цистерны и расположение рисок на рейка* указательной колонки, представленные в таблице. \
Номер замера
Порция воды, м3
Объем воды с нарастающим итогом с учетом мертвого запаса, м3
Размер оАосевой нижнего отверстия рейки, ммч
Примечание
1
М. 3.
2
. О.
3
4
Мертвый/запас: фактический________
Незамеряемый объем: фактический___
м3.
м3.
OCT5.U12—80 Стр. 25
Полный объем:
теоретический________________м3;
фактический__________________м3.
Полученное отклонение полного объема составляет%.
Расстояние нижнего края приемного патрубка от нижней точки цистерны________м м.
Расстояние нижнего края зачистного патрубка от нижней точки цистерны________мм.
Расстояние верхней кромки змеевика обогрева жидкости от нижней точки цистерны мм.
Контрольный мастер ОТК — председатель комиссии
подпись
Производственный мастер ____________________________
подпись
Представитель предприятия-проектанта или КБ предприятия-строителя ___________________
подпись
Представитель Заказчика
ПОДПИСЬ
Стр. 26 ОСТ5.1112—80
Приложение 8
Рекомендуемое
ОБРАЗЕЦ АКТА ТАРИРОВАНИЯ ЦИСТЕРНЫ, ОБОРУДОВАННОЙ УРОВНЕМЕРОМ, ПРИ ТАРИРОВАНИИ ОПЫТНЫМ МЕТОДОМ
АКТ
Мы, нижеподписавшиеся, составили настоящий акт в том, что на заказе (судне) _ число, месяц, год________________________________________номер заказа, наименование судна
было проведено тарирование цистерны №
наименование расположен ной_____________________________________________
совместно с проверкой уровнемеров________________в соответст-
тип уровнемера
вии с ОСТ5.1112—рв «Цистерны судовые. Методы и правила тарирования».
Положение судна в период тарирования: крен____________________; дифферент_____________________.
Тарирование производилось_______________________________
на стапеле, в доке, на плаву из мерного бака объемом м3 (расходомером ).
тип
В результате тарирования определены следующие объемы цистерны и показания прибора__________________, представленные в
тип прибора таблице.
Номер замера Пррция воды, м3 Объем воды * с нарастающим итогом с учетом мертвого запаса, м3 Показание прибора Примечание
1 М. 3.
2 Н. О.
3
4
Мертвый запас: фактический____________________м3.
Незамеряемый объем: фактический м3.
ОС75.1112—80 Стр. 27
Полный объем:
теоретический—__________________м3;
фактический_____________________м3.
Полученное отклонение полного объема составляет______%.
Расстояние нижнего края приемного патрубка от нижней точки цистерны__________мм.
Расстояние нижнего края зачистного патрубка от нижней точки цисте р ны м м.
Расстояние верхней кромки змеевика обогрева жидкости от нижней точки цистерны мм.
Контрольный мастер ОТК — председатель комиссии
подпись
Производственный мастер
подпись
Представитель отдела (цеха) автоматики предприятия-строителя подпись
Представитель предприятия-проектанта или КБ предприятия-строителя
подпись
Представитель Заказчика
подпись
Стр. 28 ОСТ5.1112—80
Приложение 9
Рекомендуемое
ОБРАЗЕЦ АКТА ТАРИРОВАНИЯ ЦИСТЕРНЫ, ОБОРУДОВАННОЙ СИГНАЛИЗАТОРАМИ УРОВНЕЙ, ПРИ ТАРИРОВАНИИ ОПЫТНЫМ МЕТОДОМ
АКТ
Мы, нижеподписавшиеся, составили настоящий акт в том, что на заказе (судне) число, месяц, год_________номер заказа, наименование судна
было произведено тарирование цистерны №, наименование расположенной_________________________________
совместно с проверкой сигнализаторов уровней тип сигга. гзатора
в соответствии с ОСТ5.1112—Цистерны судовые. Методы и правила тарирования».
Положение судна в период тарирования:
крен; диффсренг.
Тарирование производилось___________________
н? стапеле, в доке, на плаву из мерного бака объемом м3 (расходомером).
тип
В результате тарирования определены следующие объемы цистерны, представленные в таблице.
Наименование замера Объем, м3 Полученное отклонение, %
теоретический фактический
Мертвый запас
Датчик нижнего уровня
Датчик верхнего уровня
Полный объем
Расстояние нижнего края приемного патрубка от нижней точки цистерны мм.
ОСТ5.1112—80 Стр. 29
Расстояние нижнего края зачистного патрубка от нижней точки цистерны мм.
Расстояние верхней кромки змеевика обогрева жидкости от нижней точки цистерны мм.
Контрольный мастер ОТК — председатель комиссии ______________________________
подпись
Производственный мастер ______________________________________
подпись
Представитель отдела (цеха) автоматики предприятия-строителя подпись
Представитель предприятия-проектанта или КБ предприятия-строителя ______________________________
подпись
Представитель Заказчика
подпись
Стр. 30 OCT5.11I2—80
Приложение 10
Справочное
ОБРАЗЕЦ, НАНЕСЕНИЯ РИСОК НА ФУТШТОКЕ ИЛИ РЕЙКЕ
Лицевая сторона
Обратная сторона
о$ог
Примечание. Координаты рисок и величины объемов приведены в качестве примера.
ОСТ5.1112—80 Стр. 31
Приложение 11
Справочное
ОБРАЗЕЦ НАНЕСЕНИЯ РИСОК
НА РЕЙКЕ УКАЗАТЕЛЬНОЙ КОЛОНКИ
Примечания:
1. Количество шкал и размеры «а», «в», «с» определяются перед началом тарирования по установленной колонке.
2. Координаты рисок и величины объема приведены в качестве примера
Стр. 32 ОСТ5.1112—80
Приложение 12
Справочное
ТАБЛИЦА
РЕКОМЕНДУЕМЫХ СРЕДНИХ ЗНАЧЕНИЙ ПЛОТНОСТИ ОСНОВНЫХ НЕФТЕПРОДУКТОВ ПРИ
ТЕМПЕРАТУРЕ 293 К (20° С)
Нефтепродукт Среднее значение плотности при температуре 293 К (20° С), кг/м3
Дизельное топливо 850
Моторное топливо 950
Мазут 960
Масло 900
РД 5,ШН!)_
ИНФОРМАЦИОННЫЕ ДАННЫЕ
I. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Распоряжением Министерства от 22.09.80 Л 32/7-^112-712.
2. ЗАРЕГИСТРИРОВАН ЦНИИ "Лот" за Ji ЦР 0061 от 10.09.90 г.
3. ВЗАМЕН 0H9-9I3-69
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка Номер пункта, подпункта, перечисления, приложения
ОСТ 5.0241-78 2.9
РД 5.III2-80 Приложение 3, п.21 приложения 5,6,7
' ОСТ 5.4114-82 1.3.2
74038-73-70 2.5
t) НОВ. РД5.Ю351
Диз<
Мот, Маз
Мас
OCT5.il 12—80 Стр. 33'
СОДЕРЖАНИЕ
1. Методы тарирования.................................................. 2
1.1. Выбор метода тарирования.......................................... 2
1.2. Общие требования .... ............................................ 2
1.3. Общие определения................................................. 3
1.4. Требования эргономические......................................... 5
2. Требования безопасности............................................ 5
3. Оборудование и материалы............................................6
3.1. Перечень оборудования и материалов................................. 6
3.2. Требования к оборудованию, оснастке и инструменту................. 6
3.3. Требования к материалам......................................... 7
4. Подготовка к тарированию........................................... 7
4.1. Создание комиссии по тарированию................................ 7
4.2. Перечень предъявляемых документов..................................7
4.3. Требования к тарируемым цистернам................................. 8
5. Проведение тарирования............................................. 8
5.1. Общий порядок тарирования..........................................8
5.2. Порядок проведения тарирования цистерн опытным методом............ 9
5.3. Порядок проведения тарирования цистерн расчетным методом..........14
5.4. Допустимые отклонения полных объемов при тарировании цистерн......14
6. Обработка результатов..............................................15
Приложение 1 (обязательное). Конструкция двухсекционного мерного бака объемом 1 и 2 м3........................................................17
Приложение 2 (обязательное). Конструкция односекционного мерного бака объемом 5 и 10 м3.......................................................17
Приложение 3 (обязательное). Перечень документов, предъявляемых при тарировании цистерн опытным методом.......................................19
Приложение 4 (рекомендуемое). Перечень оборудования и материалов, необходимых при тарировании цистерн опытным методом.........................20
Приложение 5 (рекомендуемое). Образец акта тарирования цистерны, не имеющей измерительных приборов, при тарировании опытным методом.............21
Приложение 6 (рекомендуемое). Образец акта тарирования цистерны, оборудованной футштоками, при тарировании опытным методом..................22
Приложение 7 (рекомендуемое). Образец акта тарирования цистерны, оборудо-
ванной указательной колонкой, при тарировании опытным методом.......24
Приложение 8 (рекомендуемое). Образец акта тарирования цистерны, оборудованной уровнемером, при тарировании опытным методом.................26
Приложение 9 (рекомендуемое). Образец акта тарирования цистерны, оборудо-
ванной сигнализаторами уровней, при тарировании опытным методом.....28
Приложение 10 (справочное). Образец нанесения рисок на футштоке или рейке . .30
Приложение 11 (справочное). Образец нанесения рисок на рейке указательной колонки........................................................... .31
Приложение 12 (справочное). Таблица рекомендуемых средних значений плотности основных нефтепродуктов при температуре 293 К (20° С).........32
Стр. 34 OCT5.il Е2— 80
Лист регистрации изменений
Изм.
Номера страниц Обозначение извещения
измененных замененных новых аннулированных
!
1 —- Дата Срок введения изменения
!
Редактор Л. А. Шулекина Технический редактор Я. А. Стрельцова
Подписано в печать 09.02.81 Формат 60x90‘/ie
Объем 2,25 печ. л. Заказ 73
Набор выполнен на отечественном фотонаборном оборудовании комплекса < Каскад»
