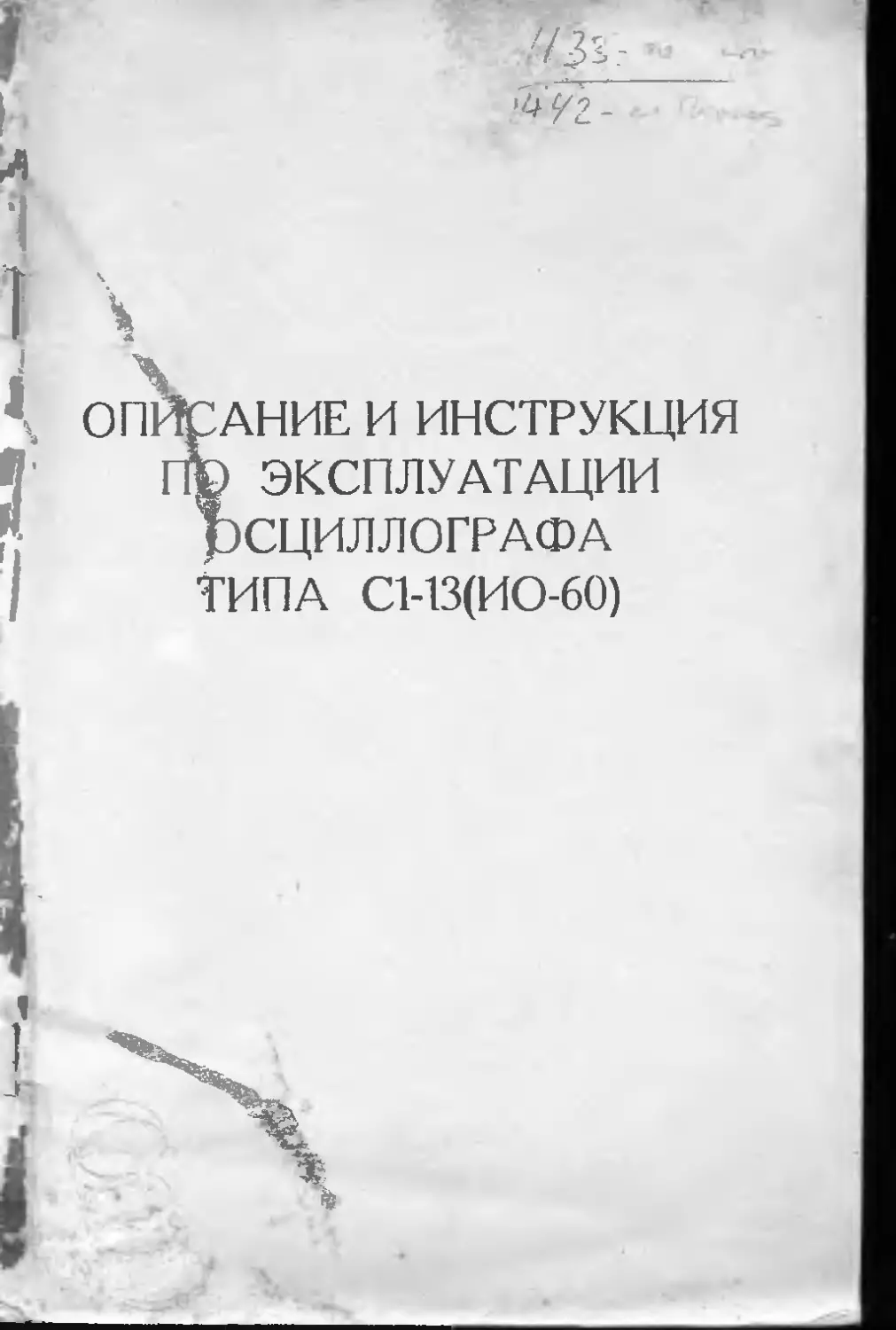

АНИЕ И ИНСТРУКЦИЯ
) ЭКСПЛУАТАЦИИ
СЦИЛЛОГРАФА
ТИПА СМЗ(ИО-бО)
ЧАСТЬ 1.
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
§ 1. Назначение прибора.
Осциллограф типа С1-13 является лабораторным прибором и
предназначается для визуального наблюдения импульсных и периоди-
ческих электрических сигналов, измерения амплитуд и длительностей
исследуемых сигналов, детального исследования телевизионного сигна-
ла с индикацией на ВКУ рассматриваемого участка растра, исследо-
вания и настройки видеоусилителей и пассивных четырехполюсников по
наблюдаемой на екранс ЭЛТ частотной характеристике
§ 2. Основные технические характеристики
Импульсный осциллограф общего применения.
1. Усилитель вертикального отклонения в режиме 1 имеет следу-
ющие параметры;
а) чувствительность на средних частотах (при напряжении 3-го
анода ЭЛТ 2 кв) не менее 100
б) полоса пропускания от 20 гц ж> 15 мии, с неравномерностью Здб
п спадом не ЯЯ /7
В областцР^гс^ж 29ж^^4Б№ртй^*р*ктшВстотной ха-
рактеристики 6 дб;
в) время установления переходной характеристики 25+5 нсек.
Выброс на изображении импульса с временем нарастания равным
45 нсек пс больше 5%.
г) Нелинейность амплитудной характеристики при высоте осцил-
лограммы 40 мм не более 5%.
д) рабочий участок ЭЛТ для режима 1 (при послеускоряющем
напряжении 2 кв.) считается прямоугольник в центре экрана размером
40X80 мм.
Примечание Режим II - вспомогательный и точность измерений не гаран-
тируется.
с) Нелинейность развертывающего напряжения на 80% длины
линии развертки от конца порядка 20%. На поддиапазонах 24-1;
14-0,6; 0,64-0,5 мксек нелинейность 25%.
ж) Толщина линии луча в любом месте рабочей части экрана
ЭЛТ не превышает 1 мм.
з) Неравномерность вершины изображения импульса за счет
отражения и синхронных наводок не превышает*
а) отражения 1,75 мм (от средней линии вниз).
б) синхронные наводки 1,75 мм (от средней линии вверх).
2. Усилитель вертикального отклонения в режиме II имеет следу-
ющие параметры:
а) чувствительность на средних частотах (при напряжении 3-го
анода ЭЛТ 2 кв) не хуже 250 ;
б) полоса пропускания от 20 гц до 6 мгц с неравномерностью Здб.
В области частот от 2 гц до 20 гц неравномерность частотной ха-
рактеристики 6 дб.
3. Вход усилителя вертикального отклонения закрытый при поло-
жении 1 ; 1 и открытый при положении «делитель У» 1 : 10 и 1 : 100,
а также с выносными делителями 1 10, 1 : 100.
Максимальная амплитуда исследуемого сигнала не более 300 в.
Максимально допустимое постоянное напряжение 300 в.
4. Входные сопротивления канала вертикального отклонения.
а) без выносного делителя 1 мом 4; 10% с параллельной емко-
стью 30 пф +5% во всех трех положениях ручки «аттенюатор Y»;
б) с выносным делителем — 1 мом -h 10% с параллельной емко-
стью 10 пф 4-25%.
Выносные делители обладают коэффициентом деления 1 • 10 и
1 : 100 соответственно с прогрешностью деления +3%.
5. Входное сопротивление па фишке «Пластины» равняется
2,2 мом + 10% с параллельной емкостью 40 пф +20%.
Вход закрытый, несимметричный.
Максимальное допустимое пиковое напряжение 400 в.
6. Канал вертикального отклонения обеспечивает задержку иссле-
дуемого сигнала относительно начала развертки, позволяющую на-
блюдать передние фронты импульсов.
7. Система калибратора позволяет производить измерение ампли-
туды исследуемых сигналов от 600 мв до 25 в с погрешностью -+ 10%
в полосе частот: в режиме 1 от 20 гц до 12 Мгц и при длительности
импульсов в блоке более 0,2 мк/сек.
8. Система потенциаломера позволяет производить измерение на-
пряжения исследуемого сигнала от 25 в до 250 в с погрешностью 5%
в полосе частот от постоянного тока до 8 Мгц.
9. Усилитель горизонтального отклонения имеет следующие пара-
метры:
мм
а) чувствительность на средних частотах не менее 17 ——;
б) полоса пропускания от 1 гц до 1,5 Мгц с неравномерностью
частотной характеристики не более 3 дб.
10. Генератор развертки может работать в следующих режимах:
а) периодическом,
б) ждущем,
в) ждущем с задержкой.
Длительность развертки регулируется в пределах от не мепее 0,8 сек
до не более 0,6 мксек.
В периодическом режиме генератор позволяет получить устойчивое
изображение исследуемого синусоидального силнала в диапазоне частот
от 20 гц до 10 Мгц при напряжении сигнала не более 0,2 в эфф.
При самых быстрых развертках имеется возможность наблюдения
фронта сигнала с минимальной частотой следования 250 гц.
В ждущем и ждущем с задержкой режимах генератор развертки
запускается импульсом любой полярности размахом не более 0,3 в при
внутренней синхронизации и от 0,3 в до 200 в при внешней синхропи
зацин.
Задержка развертки регулируется в пределах от 5 мксек до 300
мксек.
11 Измерение временных интервалов осуществляется при помощи
яркостных маркерных меток.
Периоды следования маркерных меток:
1 мсек ±3%, 100 мксек +3%, 10 мксек 3°/©;
1 мксек + 3%, 0,1 мксек +5% и 0,01 мксек _Ь5%.
12. Усилитель «Z» обеспечивает наблюдение яркостных отметок при
подаче на его вход напряжения 1 в эфф в полосе частот от 20 гц до
'5 Мгц.
13. Генератор развертки в режиме выделения телевизионной строки
запускается стандартным телевизионным сигналом размахом не менее
0,5 в. Момент запуска фазируется в пределах четного и нечетного полу-
кадров.
14. Для индикации на ВДУ наблюдаемой части полукадра преду-
смотрен выход подсвечивающего импульса положительной поляриости
размахом не менее 10 в на средних длительностях развертки.
15. Диапазон длительностей развертки блока выделения телевизи-
онной строки позволяет рассматривать на экране ЭЛТ от одного полу-
кадра до части строки: 20 мсек ч- 5 мксек.
Измеритель частотных характеристик
16. Рабочий диапазон частот от 0,3 Мгц до 25 Мгц.
17. Максимальная полоса частот, одновременно наблюдаемых на
экране, не менее 10 Мгц, минимальная не более 1 Мгц.
18. Чувствительность усилителя вертикального отклонения в ре-
жиме измерителя частотных характеристик не хуже 0,01 в/см.
Ступенчатый делитель входного напряжения на 10 и 100 обеспе-
чивает точность деления +15%.
19. Максимальное выходное напряжение ЧМ-генератора не ме-
нее 1 в при клирфакторе не более 10%.
Погрешность градуировки лимба «Выходное напряжение» не более
£ 20% при номинальном напряжении сети.
20. Чувствительность усилителя вертикального отклонения от вхо-
в эфф.
да детектора не хуже 0,04 —(£
21. Неравномерность выходного напряжения ЧМ генератора в диа-
пазоне частот 0,3 ч-25 Мгц не превышает +15%.
22. Выходное сопротивление ЧМ-генератора 75 ом +20% и
150 ом + 20%.
23. Коэффициент паразитной амплитудной модуляции не превы-
шает 5%.
24. Входная емкость детекторной головки нс более 8 пф.
25. Маркерные отметки следуют с интервалом в 1 Мгц и имеют
размах не менее 3-х мм. Метки, кратные 5 Мгц, имеют не менее, чем
удвоенную амплитуду по отношению с смежным меткам I Мгц. Мар-
керные отметки от внешнего генератора размахом не менее 3-х мм
обеспечиваются при напряжении 0.5 в эфф.
26. Питание осциллографа осуществляется от сети переменного
тока напряжением 220 в при частоте 50 гц и напряжением 115 в при
частоте 400 гц.
Потребляемая мощность не превышает 600 ва.
27. Осциллограф обеспечивает указанные характеристики:
а) при изменении напряжения питающей сети 220 в + 10% часто-
ты 50 + 0,5 гц или 115 в + 3% с частотой 400 гц зп/0
б) при непрерывной работе в течение 8 часов;
в) при смене ламп.
Примечание1 1. Допускается регулировка подстроечными элементами.
2. Допускается подбор ламп; _
а) е блоке осциллографа Лз, Л«, Лт. Лв, Ле. Лю. Ли, Л17 по
равенству анодных токов попарно согласно принципиальной
схемы, Л29 по минимальному уходу частоты меток длитель-
ности 0,01 мксек.
б) в блоке РБ-Ш Ли по работоспособности.
§ 3. Комплектация.
№
t 2
V- з
4
6
7
8
9
10
V 11
12
/ 13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32,
33
34
35
Наименование
Бдц^осциллографа . . .
Блок питания
Блок разверток РБ4............
Блок выделения телевизионной стро
ки РБ-П.......................
Блок ИЧХ—РБ-Ш с кабелями;
а) кабель с делителем 75 ом
б) щуп 75 ом ....
в) детекторная головка . . .
г) кабель ...........
д) шкала
Тележка ..
Кабель
Кабель . . .
Шнур сетевой . .
^эёсжГ^с^озгйьиь-
Делитель 1 z 10 ....
Целитель 1 ИОР ...
Кабель 75 ом . . .
|Щуп .................
Провод соединительный
Штеккер . . —Г
Провод соединительный
Шкала Г
Шкала . . .
Тубус резиновый . .
Зажим типа «крокодил»
Техническое описание''.
Йааторт-формуляр ~ .
Предохранитель
Предохранитель
Предохранитель
Предохранитель
Предохранитель
Предохранитель
Лампа МН-14
Лампа ТН-0,3
ПМ-ОД
ПМ-1
ПМ-2
пм-з
ПМ-4
ПМ-5
Щетки к двигателю вентилятора . .
Кабель (прямой)
№ чертежа
2048004 Сп
2087010 Сп
2081000 Сп
2045002 Сп
2045001 Сп
4850029 Сп
4850043 Сп
3215005 Сп
4850025 Сп
6052006
4054001 Сп
4850036 Сп
4850033 Сп
4860003 Сп
4850037 Сп
2751005 Сп
2751004 Сп
4850031 Сп
4850030 Сп
4869001 Сп
4863002 Сп
3645015 Сп
4863038 Сп
6052007
6052008
8634015
4835007 Сп
6360001
4850032 Сп
К-во Примечание
Поставляется
по специаль-
ному заказу
комплектно с
осциллографом
28 Время срабатывания реле времени Б0+ 15 сев
29. Осциллограф рассчитан на нормальную транспортную тряску и
на работу в нормальных климатических условиях, т. е. при температуре
окружающей среды от 4- 10е С до 35°С и относительной влажности воз-
духа до 65% и при 4-20°С при относительной влажности до 80%.
30. Вес прибора не более 99 кг.
В том числе:
а) вес базового блока с любым функциональны»» блоком не более
38 кг.
б) вес блока питания не более 32 кг.
в) вес вспомогательного и комплектного имущества не более 15 кг.
г) вес тележки не более 14 кг.
31. Габаритные размеры прибора: 486X6»* 1165 мм.
§ 4. Блок-схема
Блок-схема осциллографа приведена на рис. 1.
Осциллограф состоит из следующих элементов:
1. Электроино-лучевого индикатора (XIV).
2. Канала вертикального отклонения (1, II, III, IV, X).
3. Канала горизонтального отклонения (XIII)-
4. Канала управления яркостью луча (XVI, XVIЛ).
5. Канала синхронизации (VII).
6. Калибратора-измерителя амплитуд и потенциаломсра (V, VI).
7. Усилителя вертикального отклонения измерителя частотных ха-
рактеристик с фиксирующей схемой (VIII, IX).
8. Сменного блока развертки РБ-1 (XI).
9. Сменного блока выделения телевизионной строки РБ-П (XV)-
XVII) Сменного блока измерителя частотных характеристик РБ-111
11. Блока питания (XIX).
Назначение отдельных элементов блок-схемы и их работа описаны
ниже.
§ 5. Описание работы электрической схемы
и конструкция прибора
1. Электронно-лучевой индикатор.
Электронно-лучевой индикатор служит для визуального наблюде-
ния формы исследуемых электрических процессов.
ria электронно-лучевой индикатор Ли (см. принципиальную элек-
трическую схему) прямо или косвенно работают все остальные элемен-
ты схемы. В качестве индикатора применена электронно-лучевая труб-
ка 13Л03И, имеющая уменьшенные величины емкостей между плас
тинами (порядка 1,5 пф) и между одной из пластин и всеми другими
электродами (порядка 3-i-4 пф).
Выводы пластин впаяны в горловину трубки. Чувствительность вер-
тикально-отклоняюших пластин при напряжении третьего анода 2 кв
порядка 0,5 мм/в и горизонталыю-отклоняющнх — порядка 0,4 мм/в.
Питание электродов трубки производится от высоковольтного выпрями-
теля. Отрицательное напряжение делится с помощью делителя, состав-
ленного из сопротивления Riot Rico. Напряжение на модулятор и пер-
вый анод трубки подается с потенциометров Rio? и Rjog, ручки которых
(«яркость» и «фокус») выведены на лицевую панель и дают воз-
можность регулировать яркость и фокусировку луча трубки. Напряже-
ние на второй анод трубки подастся в зависимости от положения пере-
ключателя рода работы В<, с одного из потенциометров Rue, Rios, Ra»,
подключенных к источнику напряжения «+ 350®». При помоши этих
потенциометров при регулировке прибора устраняется астигматизм.
Положительное -послеускоряющее напряжение подается на третий
анод трубки непосредственно с фильтра -выпрямителя. Для нормальной
работы трубки послеускоряющее напряжение должно быть + 2000 в.
Для повышения яркости изображения при рассматривании процессов с
большой скважностью и малой частотой повторения в осциллографе
предусмотрена возможность повышения послеускоряюшего напряжения
до+4000 в при помощи переключателя Вц расположенного в блоке
питания. При повышении послеускоряющего напряжения уменьшается
рабочий участок экрана трубки.
Вертикальпо-отклоняюшие пластины трубки гальванически сое-
динены с выходным каскадом усилителя вертикального отклонения и
находятся под потенциалами анодов ламп Лт-5-Лв и Л®-?-Лю. Смеще-
ние луча по вертикали осуществляется путем изменения режима рабо-
ты ламп оконечного каскада Лт-=-Лю усилителя вертикального откло-
нения с помощью сдвоенного потенциометра Rss-^-Rsz, ручка которого
«смещение Y» выведена на лицевую панель прибора. При работе при-
бора в режиме измерителя частотных характеристик смещение луча по
вертикали осуществляется при помощи сдвоенного потенциометра
R<5t-4-Rw, спаренного с потенциометром Rss-S-Rs?. С помощью переклю-
чателя В« «ертикально-отклоняющие пластины могут быть отключены
от усилителя вертикального отклонения и подключены последовательно
к схеме потенциал омера, к гнезду «пластины Y», или к выходу верти-
кального усилителя измерителя частотных характеристик. В первом
случае одна из вертикалыю-отклоняющих пластин через Rm и Lai под-
ключается к клемме «потенциал», расположенной на лицевой панели
прибора, а на вторую пластину подается от внутреннего источника по-
стоянное напряжение, величина которого определяется показанием из-
мерительного прибора потенциаломера.
Во втором случае одна из вертикально-отклоняюших пластин че-
рез О подключается к гнезду «пластины Y», расположенному с правой
стороны осциллографа, а другая заземлена по переменной составляю-
щей конденсатором Свз. В этом случае исследуемый сигнал можно по-
давать непосредственно на вертикально-отклопяющие пластины.
Горизонтально-отклоняющие пластины трубки имеют гальваниче-
скую связь с выходным каскадом усилителя горизонтального отклоне-
ния (Jits, Лп). Смещение луча в горизонтальном направлении произво-
дится путем изменения среднего тока через лампы при помощи изме-
нения напряжения на управляющей сетке JIis потенциометром Rias. Для
обеспечения необходимого потенциала горизонтально-отклоняющих
пластин связь анодов ламп JIis, Ли с пластинами осуществляется через
компенсированный делитель Rus, Rue, Rus, Ста и Rua, Rus, Rut, Си. Ве-
личина потенциала пластин, определяющаяся сопротивлениями Rus, Rus,
Rut, Rus, изменяется в зависимости от рода .работы. Переключение со-
противлений осуществляется при помощи реле Ра.
На модулирующий электрод трубки через конденсатор Сто пода-
ется положительный импульс подсвета луча на время прямого хода
развертки, снимаемый с катодного повторителя Лз, расположенного в
блоке развертки РБ-1.
К катоду трубки через конденсатор Сет подводятся маркерные от-
метки длительности от внутреннего маркерного генератора или внеш-
ний сигнал, подаваемый на вход канала «Z».
Диод Д| и сопротивление R«b служат для фиксации уровня яркости
при изменении скважности развертки-
2. Канал вертикального отклонения
Канал вертикального отклонения предназначен для усиления ис
следуемых слабых электрических сигналов до величин, обеспечиваю
щих удобное для рассмотрения изображение на экране трубки, без
искажения формы исследуемого процесса. Кроме того, в канале вер-
тикального отклонения исследуемый сигнал задерживается относитель
по начала развертки, что дает возможность наблюдать передний фронт
исследуемого импульса.
Канал вертикального отклонения состоит из входной цепи, катод
лого повторителя, линии задержки и усилителя.
Входная цепь предназначена для согласования усилителя верти-
кального отклонения с исследуемой схемой и для подключения на его
вход сигнала от внутреннего калибратора напряжения.
Входная цепь состоит из:
'. Входного гнезда «Гг» («вход Y»), к которому можно подклю-
чить коаксиальный кабель.
2. Переключателя входа канала «Y» В, («1 : 1», «1 : 10», «1 :100»,
«потенц.», «калибр.»), с помощью которого усилитель «Y» подклю
чается к гнезду «вход Y» (непосредственно или через входной делитель
1:10, 1:100), заземляется или подключается к схеме калибратора
амплитуды.
Входной аттенюатор представляет собой калиброванный компен-
сированный делитель напряжения на входе усилителя «Y». Аттенюа-
тор обеспечивает деление входного сигнала в отношениях 1:1, 1:10.
1:100, с точностью +3%. Указанная точность деления обеспечивается
применением в делителе сопротивлений Rs, Rs, R’io, Rn типа УЛИ и БЛП.
Конденсаторы О, Cs, С«, С? служат для компенсации делителя в широ-
ком диапазоне частот.
Входное сопротивление усилителя 1 мом + 10% с параллельной
емкостью 30 пф + 5%.
Для расширения диапазона исследуемых напряжений -в сторону
увеличения и для уменьшения входной емкости применяются выносные
делители 1:10 и 1:100, составленные из сопротивлений Ri, Rs, Rs, Ri, Rs,
Re и емкостей Ci, Cs, Сз, С1з. При их применении входное сопротивле-
ние остается равным 1 мом + 10%, а входная емкость уменьшается до
10 пф. Выносные делители выполнены в виде пробников.
Для подключения осциллографа к исследуемой схеме, кроме вы-
носных делителей — пробников, придается два вида кабелей:
1. Коаксиальный кабель с нагрузкой 75 ом,
2. Обычный коаксиальный кабель типа РК-50, 4 850 030 сп-
Катодный повторитель дает возможность при большом входном
сопротивлении получить низкое выходное сопротивление, позволяющее
включить в канал «Y» линию задержки с небольшим волновым сопро-
тивлением.
На вход катодного повторителя, собранного на лампе JIi типа
6Ж9П, подается сигнал после входного делителя. Входной сигнал по-
вторяется катодным повторителем без искажений, если величина ею
не превышает Зв, и через конденсатор Cis, Сц поступает на линию
задержки. Катодной нагрузкой лампы Лх являются сопротивления
Ris, Rte.
Параллельно выходу катодного повторителя через конденсаторы
Cis, Си включена цепь, состоящая из последовательно соединенных Rn
и входного сопротивления линии задержки. На выходе линии задержки
включен потенциометр плавной регулировки усиления Ris, ручка кото-
рого («усиление «Y») выведена на лицевую панель
Такое включение линии задержки позволяет согласовать выходное
сопротивление катодного повторителя с линией задержки. Для точного
согласования служат регулировочные элементы Riz, Rm, подбираемые
при регулировке.
Линия задержки предназначена для задержки исследуемого сигна-
ла относительно начала развертки на 0,18 мксек. Волновое сопротивле-
ние линии около 200 ом.
Коэффициент передачи катодного повторителя и линии задержки
равен примерно 0,454-0,5.
Усилитель вертикального отклонения состоит из 4-х каскадов (лам-
пы Л», Лз, Л«, Л», Л», Лт, Л», Л», Лю).
Первый каскад (Л?) выполнен на лампе 6Ж9П по реостатной схеме
с параллельно-последовательной индуктивной коррекцией. Коэффи-
циент усиления первого каскада равен 5. В этом же каскаде осуществ-
лена коррекция низкочастотных искажений, вносимых всем усилителем
(R»s, Rm, Сяо, Сзс, Сз?) .
Второй каскад (Ля, Л«) выполнен на лампах 6ЖИП по самоин-
версной схеме, которая позволяет перейти с однотактпой схемы на
двухтактную.
В каскаде применена простая параллельная индуктивная коррек-
ция. Коэффициент усиления каскада равен примерно 4.
Второй каскад имеет гальваническую связь с третьим каскадом
(Ле, Ле), выполненным по схеме катодного повторителя и предназна-
чающимся для уменьшения влияния паразитной емкости на анодах ламп
Л» и Л«, т. к. входная емкость оконечного каскада велика и примерно
равна 35 пф. Коэффициент передачи 3-го каскада равен 0,9.
Оконечный каскад (Л?, Л«, Л», Лю) выполнен на лампах 6Э5П по
схеме с простой индуктивной коррекцией и имеет коэффициент усиле-
ния около 30 в режиме 1. В режиме 11 коэффициент усиления около
90- Переход от одного режима усиления к другому, а также переклю-
чение родов работы, осуществляется переключателем В*.
Смещение луча ЭЛТ в I и II режимах усиления производится при
помощи изменения среднего тока через лампы оконечного каскада, име-
ющего t альваиическую связь с вертикал ьно-отклоняюти ми пластина-
ми. Это осуществляется путем изменения сеточного смещения ламп
оконечного каскада сдвоенным потенциометром Rm, Rs?, ручка которого
(«смещение «Y») выведена на лицевую панель прибора.
Общий коэффициент усиления усилителя вертикального отклоне-
ния в режиме I составляет примерно 500, а в режиме 11 — 1500.
Частотная характеристика усилителя вертикального отклонения
показана на рис. 2.
3. Канал горизонтального отклонения.
Канал горизонтального отклонения луча (канал X) состоит из
катодного повторителя (Л», — правая половина) и самоинвертирую-
щего каскада (Лю, Ли).
Для фиксации начала развертки используется левая половина Лю,
включенная диодом. В анодных цепях Лю, Ли применена простая ин-
дуктивная коррекция. Общий коэффициент усиления канала горизон-
тального отклонения равен примерно 40.
Пластины ЭЛТ имеют гальваническую связь с анодами ламп Л к
и Jin. Смещение луча в горизонтальном направлении производится по-
тенциометром Rim, ручка которого («смещение X») выведена на лице-
вую панель.
Усиление канала горизонтального отклонения плавно регулируется
потенциометром Rwo.
4. Канал управления яркостью луча.
Канал управления яркостью луча («данал «Z») предназначен для
измерения длительности импульсов при помощи калибрационных ме-
ток от внутреннего или внешнего генератора меток.
Генератор меток времени запускается положительными импуль-
сами прямоугольной формы, которые также используются для подсвет-
ки луча на время прямого хода развертки. Благодаря этому фаза ме-
ток времени по отношению к напряжению развертки вгггда одна и та
. что обеспечивает неподвижность меток вррнепи на кране трубки.
Положительный импульс, поданный на ретку лампы Лаз, изменяет
фазу и усиливается до величины, необходимой для надежности запи-
нания лампы Ли.
С помощью переключателя Bs лампа Ла< подключается параллель
но одному из колебательных контуров генератора меток и шунтирует
его при отсутствии запускающего импульса.
На время действия запускающего импульса запирается лампа Л24>
шунтирующая колебательный контур генератора меток, и возбужда-
ется генератор синусоидальных колебаний, собранный по схеме индук-
тивной трехточки на лампе Лаз. Частота синусоидальных колебаний
определяется величинами L и С колебательного контура. В зависимости
от положения переключателя Вс к лампе Лаз генератора меток подклю-
чается один из пяти контуров, настроенных на частоты 1 кгц, 10 кгц,
100 кгц, 1 Мгц, 10 Мгц, что соответствует длительности калибрацион-
ных меток 1 мсек, 100 мксек, 10 мксек, 1 мксек, 0,1 мксек.
Синусоидальное колебание внешнего или внутреннего генератора,
в зависимости от положения переключателя Be, попадает на сетку лам-
пы Лае — первого каскада усилителя-ограничителя — и затем через
лампы Ла? и Лаа поступает на катод ЭЛТ в виде сформированных пря-
моугольных импульсов. Полоса пропускания усилителя — ограничителя
на уровне 0,5 равна 4 Мгц. Выбор полярности .при внешних импульс-
ных маркерных метках осуществляется при помощи потенциометра
Rsm, включенного в анодную и катодную нагрузки лампы Лаг.
Маркерный генератор меток длительности 0,01 мксек (100 Мгц)
выполнен на лампе типа 6В1П (Лаэ). При отсутствии запускающего им-
пульса лампа Лаэ заперта отрицательным напряжением, снимаемым
с потенциометра Raos. Во время действия -положительного запускающего
импульса в контуре Lae, включенном в дпнодную цепь лампы Лаэ, возни-
кают синусоидальные колебания благодаря имеющейся положительной
обратной связи между динодом и управляющей сеткой при помощи
конденсатора Ciao.
Выходное напряжение снимается с анода и представляет собой
последовательность коротких импульсов, частота повторения которых
определяется резонансным контуром
5. Канал синхронизации-
Усилитель канала синхронизации состоит из 3-х каскадов (Лю, Лао,
Ля), собранных по реостатной семе с при стой индуктивной коррек-
цией во 2-м и 3-м каскадах. Плавная регулировка усиления осуще-
ствляется потенциометром Киз, включенным в 1-м каскаде так, что
имеется возможность осуществлять выбор полярности при положи-
тельных или отрицательных импульсах синхронизации. Общий коэффи-
циент усиления равен примерно 50.
При большой амплитуде внешних синхронизирующих сигналов
последние подаются через компенсированный делитель с коэффициен-
том деления 1:10 и 1:100. При внутренней синхронизации компенсиро-
ванный делитель имеет положения 1:1 н 1:10.
6. Калибратор и потении ал стер.
Измерение величины исследуемого сигнала производится мето-
дом сравнения.
Для измерения амплитуды импульсов используется калибратор,
а для измерения постоянных потенциалов — потенциалом ер.
При измерении постоянного потенциала последний через гнездо
подается на одну отклоняющую пластину. На вторую пластину от
внутреннего источника подается постоянное напряжение, -величина ко-
торого определяется показанием измерительного прибора потенциало-
мера.
При измерении размаха исследуемого сигнала включается калиб-
ратор (при помощи переключателей Bi и Вз), состоящий из мульти-
вибратора на лампе Ли и поляризованного реле Pi. На реле подается
стабилизированное постоянное напряжение, которое может измеряться
вольтметром. С выхода реле па «Y» — усилитель поступают прямо-
угольные импульсы частоты 50 гц, которые при несинхронной с ними
развертке дают на экране ЭЛТ эффект двух параллельных линий.
Размах исследуемого сигнала определяется сравнением с размахом
импульсов калибратора, величина которых отсчитывается непосред-
ственно по шкале вольтметра.
7. Усилитель вертикального отклонения измерителя частотных
характеристик с фиксирующей схемой.
Усилитель вертикального отклонения для работы измерителя час-
тотных характеристик представляет собой 2-х каскадный усилитель
(Лis, Ли) на сопротивлениях Первый каскад (Лю) однотактный, вто-
рой (Ли) — самоинверсный усилительный.
Общий коэффициент усиления равен примерно 1000.
Лампа Ли служит для привязки нулевого уровня.
Включение усилителя осуществляется на контактных разъемах при
включении блока РБ-111.
8. Сменный блок развертки (РБ-1).
Блок развертки предназначен для создания и подачи на вход уси-
лителя «X» напряжения пилообразной формы для осуществления вре-
менной развертки на экране ЭЛТ. Кроме того с блока развертки сни-
маются П-импульсы для запуска генератора отметок времени и для
подсвета прямого хода луча. Пилообразное напряжение развертки вы-
водится также на внешнее гнездо, расположенное на передней панели
блока развертки.
Схема блока развертки состоит из следующих узлов:
1. Оконечного каскада усилителя синхронизации на лампе Л,
(6П15П);
2. Схемы задержки запуска развертки на лампе Л« (6НЗП).
3. Генератора развертки на лампах Лз (6Н6П), Л« (6П15П),
Л» (6Ж23П), Л» (6П15П), Л? (6Х2П), Л» (6Н6П), Л9 (6Н6П), Лю
(6НЗП).
Генератор развертки может работать в периодическом, ждущем
и ждущем с задержкой развертки режимах.
Основой генератора развертки является схема, использующая ме-
тод компенсирующей ЭДС.
Запускающий отрицательный импульс на время прямого хода за-
пирает лампу Л®. Один из конденсаторов См при этом заряжает-
ся и напряжение на нем растет.
Напряжение па выходе катодного повторителя (левая половина
Лв) также растет. Емкость конденсатора Csi выбрана настолько боль-
шой, что можно считать напряжение на катоде диода Л? изменяющим-
ся также, как и напряжение на катоде Лв- При возрастании напряже-
ния на катоде Л» на 3-=-8 вольт диод Л? запрется и отключит источник
анодного питания. Напряжение на катоде Л? может расти и достигать
почти удвоенного напряжения источника анодного питания. Если счи-
тать коэффициент передачи катодного повторителя равным единице и
емкость Cbi настолько большой, что напряжение на катоде Л? точно
повторяет изменение напряжения на катоде лампы Л в, то напряжение,
приложенное к сопротивлениям Rar, Ras, во время прямого хода будет
постоянно. Следовательно, и ток, протекающий через сопротивления
R37, Ras и заряжающий один из конденсаторов См-ьС«, будет постоян-
ным. Это обеспечивает линейность прямого хода развертки.
Диод Л» служит для подзарядки конденсатора О в период стадии
восстановления (обратный ход развертки).
Наличие небольшого нелинейного начального участка рабочего хо-
да развертки объясняется влиянием паразитной емкости и, главное,
влиянием тока диода Л?, который в течение небольшого начального
времени рабочего хода остается незапертым.
Для создания отрицательного импульса, запирающего на время
прямого хода разрядную лампу Ле, используется мультивибратор на
лампах Л< (6П15П) и Jis (6Ж23П).
При работе генератора в ждущем режиме левая лампа мульти-
вибратора (Л<) открыта, правая (Лв) — закрыта. Л< и Лв образуют
схему мультивибратора с двумя устойчивыми состояниями.
Синхронизирующий -отрицательный импульс подается на управля-
ющую сетку Л< и запирает ее. При запирании Л< на ее экранной сетке
образуется положительный перепад напряжения, который подается на
управляющую сетку Лв и отпирает ее. Уменьшение потенциала анода
Л® передается на управляющую сетку Л« и еще больше запирает ее
и т. д. Происходит лавинообразный процесс, в результате которого Л«
запирается, а Лз отпирается.
В качестве Лб применена лампа 6Ж23П с двумя анодами. Второй
анод Л5 непосредственно соединен с управляющей сеткой разрядной
лампы Ле (6П15П). Поэтому при отпирании Лв разрядная лампа запи-
рается и начинается заряд одного из конденсаторов группы Сзн-С«
через сопротивления R37, Ras, конденсатор Cai и катодный повторитель
Лв (левая половина) от источника питания 350 в.
Произведение суммарного сопротивления Ra? и Ras на величину
емкости заряжающегося конденсатора определяет время прямого хода
пилообразного напряжения- Скачкообразное изменение длительности
развертки производится переключением зарядных емкостей См-г-О*при
помощи переключателя В®, ручка которого «длительность развертки
грубо» выведена на лицевую панель РБ-J. Плавное изменение длитель-
пости развертки производится изменением величины («длительность
развертки плавно»).
Пилообразное напряжение с нагрузки катодного повторителя Лв
(левая половина) подается на усилитель горизонтального отклонения
осциллографа, а также на управляющую сетку катодного повторителя
Л« (правая половина). С части сопротивления нагрузки этого катодного
повторителя пилообразное напряжение подается на управляющую
сетку запертого блокинг-генератора Ле (правая половина), который
открывается только при достижении на его сетке напряжения опреде-
ленной величины.
Положительный импульс блокинг-генератора через катодный по-
вторитель Лз (левая половина) подается .на управляющую сетку Л*
и открывает ее. Происходит обратный переброс мультивибратора, в ре-
зультате которого Л< отпирается, а Лз запирается. При запирании лам-
пы Лз лампа Л« открывается и разряжается один из конденсаторов
Напряжение на выходе катодного повторителя Лз уменьшается,
блокинг-генератор запирается и схема возвращается в первоначальное
положение. Следующий период развертки начинается в момент прихо-
да следующего синхронизирующего импульса.
При работе генератора развертки в автоколебательном режиме
левая лампа мультивибратора (Л«) заперта отрицательным смещением,
а правая (Ле) открыта. Л* и Лз образуют схему мультивибратора
с одним устойчивым состоянием. При открытой лампе Л» лампа Ле за-
перта и один из конденсаторов См-~-С« заряжается. При достижении
пилообразным напряжением определенной величины блокинг-генера-
тор Л» открывается и перебрасывает мультивибратор Л<, Лв в неустой-
чивое состояние, гпри котором Л< открыта, а Лв закрыта отрицатель-
ным напряжением на сопротивлении Нэт, возникающим при разряде
одного из конденсаторов Cw-i-Cse через это сопротивление и открытую
лампу Л*.
Для обеспечения устойчивости работы генератора параметры схе-
мы подобраны так, что во время обратного хода развертки конденса-
торы группы C1T-7-C25 разряжаются более длительно, чем конденсаторы
группы См-£-См. Поэтому пилообразное напряжение развертки некото-
рое время «ждет», пока конденсатор группы Cir-e-Css не разрядится на-
столько, что мультивибратор опрокинется, лампа Л< запрется и схема
возвратится в прежнее состояние. Таким образом вид пилообразных
колебаний в автоколебательном режиме аналогичен виду колебаний
в ждущем режиме. Задержка начала каждого периода пилообразного
напряжения обеспечивает более устойчивую работу схемы. Такая фор-
ма напряжения развертки не влияет на качество изображения, т. к-
задержка пилообразного напряжения не подсвечивается.
Для обеспечения устойчивой синхронизации при работе генератора
в автоколебательном режиме синхронизирующие импульсы предвари-
тельно подаются на запертый блокинг-генератор (Лю). Блокинг-гене-
ратор отпирается синхронизирующими импульсами и вырабатывает
короткие импульсы, синхронные синхронизирующим, которые подаются
на управляющую сетку блокинг-генератора Лв (правая половина) и
определяют начало обратного хода, осуществляя синхронизацию раз-
вертки в автоколебательном режиме.
Для подсвета луча во время прямого хода развертки с анода лам-
пы мультивибратора Л« через катодный повторитель Лз (правая поло-
вина) подается положительный П-имлульс напряжения на управляю-
щий электрод трубки. Этот же импульс через катодный повторитель
Ле (левая лол овина) подается на схему генератора меток времени для
его запуска.
Схема задержки запуска развертки выполнена на лампе 6НЗП
(Jfe) и представляет собой ждущий мультивибратор с катодной связью.
Синхронизирующий импульс отрицательной полярности с выхода уси-
| лителя синхронизации поступает на дифференцирующую цепочку Cs,
Rs, которая обостряет импульсы большой длительности. Продифферен-
цированный импульс поступает на нормально открытую лампу Л?б и
запускает ждущий мультивибратор. Мультивибратор генерирует им-
пульс, длительность которого определяет время задержки. Скачкооб-
разное изменение времени задержки производится переключением ем-
костей Cs-z-Cio при помощи переключателя Вз, ручка которого («за-
держка развертки грубо»), выведена на лицевую панель блока РБ-1.
Плавное изменение времени задержки производится сопротивлением
Rn («задержка развертки плавно»). Потенциометр R? служит для уста-
новки уровня срабатывания мультивибратора.
Полученный импульс дифференцируется цепочкой См, Ri?. Диод Д.»
устраняет положительный лик, а отрицательный пик, совпадающий по
времени с задним фронтом импульса мультивибратора, поступает на
запуск генератора развертки.
I
9. Сменный блок выделения телевизионной строки (РБ-11)
Схема блока предназначена для формирования из телевизионного
сигнала селектирующего импульса, фазируемого непрерывно «в пределах
телевизионного кадра.
Телевизионный сигнал со входа осциллографа через усилитель син-
хронизации поступает на лампу Л| (6Н1П). правая половина которой
работает в режиме амплитудного селектора.
Выделенная синхросмесь поступает на лампу Ли (6НЗП). С анода
левой половины лампы синкросмесь через интегрирующую цепочку
R14-5-I? + Со-г-s, выделяющую полукадровые синхроимпульсы, поступает
на усилитель ограничитель (правая половина Л?), .в аноде которой окон-
чательно формируются полукадровые импульсы, и через дифференци-
рующую цепочку Си Rsi поступают на запуск триггера Л= 6НЗП, деля-
щего аюлукадровую последовательность импульсов -в 2 раза до кадровой
частоты.
На лампах Ло (правая половина), Лю (левая половина) и Л« собра-
ны делители строчной частоты, предназначенные для фазировки заднего
фронта импульса ждущего мультивибратора грубого выбора строк сту-
пенями через 25 строк.
Делитель частоты представляет из себя два последовательно вклю-
ченные'мультивибраторы, каждый из которых работает в режиме де-
ления частоты на 5 (общий коэффициент деления равен 25).
Полукадровый импульс, получающийся путем дифференцирования
импульса, вырабатываемого триггером Jls через развязывающий каскад
Л« (левая половина) запускает ждущий мультивибратор грубого вы-
бора строк. Длительность импульса, генерируемого этим мультиви-
братором, может меняться с помощью сопротивления Ras. Задний фронт
импульса мультивибратора грубого выбора строк синхронизируется
последовательностью импульсов делителя строчной частоты, поэтому
длительность этого импульса изменяется дискретно через 25 строк.
Выбор любой строки в пределах 25 строк осуществляется с по-
2* 19
мощыо ждущего мультивибратора плавного выбора строк, собранного
на лампе Лв. Передний фронт импульса, генерируемого этим мульти-
вибратором, определяется запускающим импульсом, совпадающим по
времени с задним фронтом импульса мультивибратора грубого выбора
строк, а задний синхронизируется последовательностью строчных син-
хроимпульсов, вводящихся через дифференцирующую цепочку См Reb
и развязывающий каскад Л? (правая половина) в сетку лампы Лв (ле-
вая половина).
Задний фронт импульса мультивибратора плавного выбора строк
через развязывающий каскад Л, (левая половина) заитускает ждущий
мультивибратор задержки, собранный на лампе Лв, генерирующий им-
пульс, длительность которого с помощью сопротивления R74 может ре-
гулироваться в пределах одной-двух строк.
Этот импульс дифференцируется цепочкой С30 R77 и запускает
генератор развертки.
Таким образом, при помощи мультивибратора выбора строк «гру-
бо» селектирующий импульс, следовательно и пила развертки, фази
руется в пределах полукадров скачком через каждые 25 строк (руч-
кой «выбор строк грубо»); при шомощи мультивибратора выбора строк
«плавно» выбирается (ручка «выбор строк -плавно») каждая строка,
а плавный мультивибратор позволяет рассматривать участки внутри
строк (ручка «задержка»). Переключателем В[ выбирается нужный
полукадр.
Схема развертки состоит из пусковой схемы на левой половине
лампы Лп (6Н1П) и на правой половине лампы Лю (6Н1П), из генера-
тора пилы на левой половине Лю, из катодного повторителя пилы на
правой половине лампы Л15 (6Н1П) со сравнивающим диодом Дц и
катодных повторителей на левой половине Л is (6Н1П) для подсветки
прямого хода развертки .на ЭЛТ и правой половине лампы Л[з (6НЗП)
для запуска генератора -меток времени. Длительность развертки
перестраивается скачком ручкой «длительность развертки мксек». На
передней панели находится гнездо «-1 _», куда выведен подсвечиваю-
щий импульс для внешнего электронно-лучевого индикатора.
10. Сменный блок измерителя частотных характеристик (РБ-1П).-
Блок измерителя частотных характеристик (ИЧХ) предназначен
для исследования и настройки видеоусилителей и пассивных четырех-
полюсников по наблюдаемой на экране ЭЛТ частотной характеристике.
Схема блока ИЧХ состоит из следующих узлов:
1. Частотно-модулированного генератора (Лз),
2. Модулятора (Л4),
3. Генератора фиксированной частоты (Л[).
4. Смесителя (Лб),
5. Широкополосного усилителя (Л?, Лв).
6. Схемы автоматической регулировки выходного напряжения
(Лг, Лщ).
7. Маркерного устройства (Ли, Л[2, Диб),
8. Генератора пилообразного напряжения и инвертора (Л,з, Лна)-
9. Выносного детектора.
Как -видно из схемы, сигналы частотно-модулированного генерато-
ра Лз и генератора фиксированной частоты Л| подаются на смеситель
частот Лв- Колебания разностных частот обоих генераторов, выделеп-
иые на нагрузке смесителя и усиленные широкополосным усилителем
Л?, Jis, поступают на выходной каскад Л», в качестве нагрузки которого
включен делитель выходного напряжения. Часть выходного напряже-
ния, выпрямленного диодом Лю, усиливается триодом Л« и использу-
ется для автоматической регулировки амплитуды выходного напряже-
ния частотно-модулированного генератора в пределах полосы частотной
модуляции.
Модуляция частоты генератора ЧМ Ла (6Ж2П) осуществляется
пилообразным током модулирующего каскада Л< (6П1П), который в
свою очередь управляется пилообразным напряжением, снимаемым с
Лиа (6Н1П). Синхронность развертки осциллографа и модуля-
ции генератора ЧМ обеспечивается за счет того, что развертка осцил-
лографа и модуляция частоты генератора ЧМ осуществляется от одно-
го общего задающего генератора.
Частотно-модулированный сигнал, пройдя через испытуемый
четырехполюсник, детектируется выносным детектором Л5(6Д6А) и уси-
ливается усилителем вертикального отклонения, расположенным в
базе.
Кривая на экране осциллографа, соответствующая частотной харак-
теристике четырехполюсника, маркируется по вертикали (ось напря-
жений) с помощью так называемой «нулевой линии», которую луч ос-
циллографа прочерчивает при обратном ходе развертки. «Нулевая ли-
лия» получается в результате запирания частотно-модулированного
генератора на время обратного хода развертки.
Для сохранения правильности масштаба по вертикали при изме-
нениях величины выпрямленного напряжения нулевая линия «привя-
зывается» к определенному уровню с помощью обычной схемы привяз-
ки уровня (Лц '— см. принципиальную схему осциллографа)
Маркировка частотной шкалы (горизонтальная ось) осуществляет-
ся колебаниями нулевых биений, получаемых в маркерном смесителе
Л» при подаче на его сетки сигнала ЧМ и сигналов маркерного гене-
ратора (Ли), содержащих большое количество гармоник в диапазоне
рабочих частот. Напряжение нулевых биений, образующихся в моменты
совпадения частот ЧМ генератора и гармоники маркерного генератора,
усиливаются усилителем марок (Лмб) и усилителем вертикального
отклонения и подводятся к вертикально-отклоняющим пластинам труб-
ки. Расстояние между всплесками нулевых биений в частотном масшта-
бе будет равно расстоянию между соседними гармониками маркера.
Генератор ЧМ колебаний собран на лампе Лз (6Ж2П) по схеме
с емкостной связью. Модуляция частоты осуществляется за счет изме-
нения самоиндукции контурной катушки Ls. Изменение самоиндукции
контурной катушки является следствием изменения намагничивания
высокочастотного ферритового сердечника (Ф100) этой катушки, поме-
щенного в магнитное поле электромагнита Дрц возбуждаемого пило-
образным током.
В качестве модулятора использована лампа Л« (6П1П), нагруз-
кой которой является электромагнит Дрк На вход модулятора подает-
ся пилообразное напряжение с генератора развертки. Девиация часто-
ты генератора ЧМ изменяется в пределах 1ч-10 мгц (средняя частота
45ч-55 Мгц) при помощи потенциометра Ris, изменяющего амплитуду
пилообразного напряжения, подаваемого на управляющую сетку моду-
лятора. Ручка потенциометра-Ris («девиация») выведена на лицевую
панель блока РБ-П1.
На время обратного хода развертки на защитную сетку лампы
генератора ЧМ подается отрицательный импульс с экранной сетки ге-
нератора развертки Л is, срывающий генерацию. Луч в это время про-
черчивает на экране трубки «нулевую линию».
Генератор фиксированных частот собран по схеме с автотранс-
форматорной связью на лампе Л] (6Ж2П). Частота генератора плавно
перекрывается в диапазоне .частот 50-Г-75 Мгц с помощью конденсатора
переменной емкости С8, ось которого («средняя частота») выведена на
лицевую панель РБ-П1.
Преобразователь собран на лампе Л6 (6ЖЮП). С преобразователя
сигнал поступает на широкополосный усилитель, собранный на лампах
Л?, Ла (6Ж9П) с применением сложной схемы коррекции-
Оконечный каскад выполнен на лампе Ле (6П15П) с общей экви-
валентной нагрузкой (со стороны выхода) 75 ом.
С сопротивления R«, стоящего в катоде Лв, снимается сигнал ЧМ
для работы схемы автоматической регулировки амплитуды выходного
напряжения. Отсюда’же подается напряжение на смеситель марок для
получения частотного масштаба.
Максимальное напряжение сигнала ЧМ на выходе усилителя со-
ставляет не менее 1 в. Деление напряжения сигнала ЧМ в 10 и 100 раз
осуществляется выносным декадным делителем напряжения R«-j-Rs.i
Контроль постоянства максимального выходного сигнала блока ЧМ
при изменении средней частоты осуществляется по стрелочному при-
бору.
Схема автоматической регулировки амплитуды выходного напря-
жения собрана на лампах Л10а 6Х2П и Л2 (6Н6П). Первая выполняет
роль детектора, вторая — усилителя.
Маркировка шкалы частот осуществляется с помощью схемы, вклю-
чающей в себя кварцевый генератор частот I Мгц, собранный на левой
половине лампы Ли (6НШ), умножитель частоты на 5, собранный на
правой половине Ли, смеситель Л>« (6А2П) и усилитель, собранный
на правой половине Ли (6Н1П).
На вход смесительного каскада подаются напряжения с основ-
ными частотами 1 и 5 Мгц и напряжение от ЧМ генератора.
Благодаря большой амплитуде частоты 5 Мгц, снимаемой с кон-
тура Lis, Csz, отметки, кратные 5 Мгц, выделяются по амплитуде, что
облегчает отсчет частоты на экране ЭЛТ.
Амплитуда маркерных отметок частоты регулируется с помощью
потенциометра Raj, ручка которого («усиление марок») выведена на
лицевую панель блока РБ-П1.
Генератор пилообразного напряжения собран на лампе Ли
(6Ж9П). Частота пилообразного напряжения 25 гц. Синхронизация ге-
нератора осуществляется от сети 50 гц. С экранной сетки Ли снимается
отрицательный П-импульс, совпадающий по фазе с обратным ходом
развертки. Лампа Лиа (6Н1П) выполняет функции инвертора пило-
образного напряжения.
В качестве детектора сигнала ЧМ используется лампа Ле (6Д6А),
вмонтированная в -выносную головку. Входная емкость головки около
6 пф.
II. Блок питания
Блок питания предназначается для питания блока осциллографа
и сменных блоков и рассчитан на определенную нагрузку.
Блок выдает следующие напряжения:
1. Постоянное стабилизированное — ПО в.
Напряжение пульсации при токе нагрузки ПО ма и номинальном
напряжении сети — не более 3 мв эфф.
2. Постоянное стабилизированное — 260 в.
Напряжение пульсации при токе нагрузки 0,6 ма и номинальном
напряжении сети — не более 20 мв эфф.
3. Постоянное стабилизированное + 150 в.
Напряжение пульсации при токе нагрузки 85 ма и номинальном
напряжении сети — не более 5 мв эфф.
4. Постоянное стабилизированное Ч- 200 в.
Напряжение пульсации при токе нагрузки 185 ма и номинальном
напряжении сети — не более 3 мв эфф.
5. Постоянное стабилизированное + 200 в.
Напряжение пульсации при токе нагрузки 260 ма и номинальном
напряжении сети — не более 5 мв эфф.
6. Постоянное стабилизированное + 350 в.
Напряжение пульсации при токе нагрузки 200 ма и номинальном
напряжении сети — не более 5 мв эфф.
7. Постоянное стабилизированное — 1,5 кв.
Напряжение пульсации при токе нагрузки 3 ма к номинальном
напряжении сети — не более 2 в эфф.
8. Постоянное нестабилизированное + 2 кв, +4 кв.
Кроме перечисленных напряжений блок дает напряжения перемен-
ного тока 6,3 в, а также постоянное напряжение 13,5 в для питания
эл/моторов вентиляторов.
В состав принципиальной схемы входят схемы выпрямителей и
стабилизаторов, трансформаторов Tpi и Трг. Включение блока произво-
дится тумблером. При включении напряжение питания подводится к
накальному трансформатору Tps и вспомогательному выпрямителю ре-
ле времени. Через 50^ сек. после включения срабатывает реле и на-
пряжение подводится к трансформатору Tpi. Наличие напряжений
«—110 в»» «4-150 в», «+200 в», «+350 в» на выходе стабилизаторов
указывают индикаторные лампочки ТН-0,3.
Стабилизированный выпрямитель «— ПО в» собран по мостиковом
схеме на германиевых диодах Д7Ж. Фильтр состоит из емкости С»,
равной 120 мкф.
Выпрямленное напряжение подается на электронный стабилизатор
с последовательно включенной регулирующей лампой Ли (6С19П). При
повышении напряжения сети напряжение на выходе стабилизатора
увеличивается, по одновременно с этим увеличивается потенциал на
управляющей сетке усилительной лампы Л'= (6ЖШ), снимаемый с де-
лителя, состоящего из сопротивлений Rei, Ree и потенциометра Rm. При
этом лампа пропускает больший ток, и с анодной нагрузки ее Reo сни-
мается на управляющую сетку регулирующей лампы Ли большее отри-
цательное смещение.
Внутреннее сопротивление регулирующей лампы Лч увеличивает-
ся, падение .напряжения на ней увеличивается и величина напряжения
на выходе почти не изменяется.. Для обеспечения нормального напря-
жения на аноде усилительной лампы Лк применен, в качестве источни-
ка опорного напряжения, вспомогательный выпрямитель, собранный по
мостиковой схеме на германиевых диодах (Д7Ж) Ди—Д«-
Однозвенный фильтр вспомогательного выпрямителя состоит из
конденсатора Си и Сге, емкостью по 30 мкф и сопротивления Rue.
Стабилизированный выпрямитель «+ 150 в» собран по мостиковой
схеме на кремниевых диодах (Д2О4) Де 4-Ди.
В качестве фильтра служит конденсатор емкостью 80 мкф. Вы-
прямленное напряжение подается на электронный стабилизатор с по-
следовательно включенной регулирующей лампой Лд. Работа стабили-
затора аналогична описанной выше работе стабилизатора — ПО в. Ис-
точником опорного напряжения служит стабилизированное напряже-
ние — НО в
Электронный стабилизатор +200 в 185 ма состоит из параллельно
включенных регулирующих ламп Jis и Л6 (6С19П) и усилителя посто-
янного тока (лампы Л? и Ле).
Стабилизатор +200 в 260 ма состоит из параллельно включенных
регулирующих ламп Ль Лг и Лз и усилительной лампы Л<_ Выпрямлен-
ное напряжение, подаваемое на стабилизаторы «+200в», использует-
ся то же самое, что и для «+150в», сложенное с напряжением полу-
чаемым с выпрямителя, собранного по мостиковой схеме на кремние-
вых диодах (Д204) Дн-Д,.
Работа стабилизаторов аналогична описанной выше работе стаби-
лизатора «—ПО в». В качестве опорного напряжения используется
стабилизированное напряжение -— 110 в. Стабилизированный выпрями-
тель «+350в» собран по мостиковой схеме на германиевых выпрями-
телях ДюН-Дю (ДЮЮ). В качестве фильтра используются конденса-
торы Сю, Ск, Сю, Сю общей емкостью 120 мкф. Выпрямленное напряжение
подается на электронный стабилизатор с параллельно включенными
регулирующими лампами Л14 и Лю (6С19П). Работа стабилиза-
тора аналогична описашюй выше работе стабилизатора — 110 в.
Усилитель .постоянного тока собран на лампе Лю (6Ж1П). В качестве
опорного напряжения используется стабилизированное напряжение
«+200в», подаваемое на катод лампы Лте и стабилизированное напря-
жение «—110 в», подаваемое на управляющую сетку той же лампы
Стабилизированный выпрямитель «—1500 в» собран по мостико-
вой схеме с удвоением напряжения на селеновых вентилях Дзз4-Дзе
(АВС-7-ЗП) и емкостях С24 и Си, величиной 0,25 мкф.
В качестве фильтра используется емкость Сг« 'величиной 0,25 мкф
Выпрямленное напряжение подается на электронный стабилизатор на
лампе Лп (6П13С). Принцип стабилизации напряжения схемой заклю-
чается в следующем.
Пусть по какой-либо причине (повышение сетевого -напряжения,
изменение нагрузки и т. п.) -повысится выходное напряженке. В этом
случае падение напряжения на сопротивлении Нез и части переменного
сопротивления R92 также возрастет, что вызовет уменьшение напряже-
ния на сетке лампы Лгг и увеличение напряжения на этой лампе. В ре-
зультате выходное напряжение остается практически постоянным. Ем-
кость С27 способствует уменьшению пульсации. Неоновая лампочка Л23
(МН-6) предохраняет от пробоя участок сетка-катод, т. к. в начальный
момент после включения к этому участку приложено значительное на-
пряжение из-за того, что заряд емкости С27 не может произойти мгно-
венно. В качестве опорного напряжения используется стабилизирован-
ное напряжение. Это же напряжение служит для литания экранной
сетки лампы Л17.
Выпрямитель «+2, +4 кв» собран по мостиковой схеме с удво-
ением напряжения на селеновых вентилях Дзв-т-Дй (АВС-7-ЗП) и кон-
денсаторах Сгв и С29 величиной 0,1 мкф.
Выпрямитель « + 13,5 в» собран по мостиковой схеме на селеновых
вентилях Дз? (40 гм 4А). В качестве фильтра используется емкость
С34 величиной 200 мкф. Напряжение накала ламп «6,3 в» снимается
со вторичных обмоток трансформатора Tpg. Реле времени собрано на
(
н
л
в
н
р
3
к
3<
Л
нс
н<
II
CI
тиратроне Л1е (ТГ-3-0,1-1,3). Тиратрон работает только до срабатыва-
ния реле. После срабатывания реле напряжения накала и других элек-
тродов тиратрона снимаются.
§ 6. Конструкция.
Прибор состоит из блока осциллографа со сменными блоками
(РБ-1, РБ-П, РБ-Ш), блока питания и тележки
Конструктивное оформление прибора дает возможность работать
с осциллографом, расположенным -на тележке, в горизонтальном или
наклонном положении, или на столе. Габаритные размеры .прибора и
длина межблочных кабелей позволяют устанавливать тележку с блоком
выпрямителя под обычный письменный стол.
Осциллограф рассчитан на работу с несколькими типами функцио-
нальных сменных блоков. Сменные блоки вставляются в специальное
гнездо и электрически соединяются со всем прибором при помощи
разъемов. К лицевой панели съемные блоки крепятся специальными
замками.
Для удобства наблюдения осциллограмм к осциллографу прида-
ются тубус и масштабная сетка.
I. Конструктивное оформление блока осциллографа.
Осциллограф монтируется на специальном шасси. Шасси осцилло-
графа заключено в металлический кожух, скрепленный с ним винтами
На лицевой .вертикальной панели осциллографа расположены все
входные и выходные разъемы и клеммы, за исключением разъемов
«вход Z» и «пластины ¥», которые расположены с правой стороны при-
бора под откидной крышкой. Под этой же крышкой расположена руч-
ка «усиление Z плавно». Все остальные органы управления (за исклю-
чением ручек, относящихся к сменным блокам) расположены на лице-
вой панели блока осциллографа.
На верхнем правом шасси прибора размещен усилитель еннхрони-
тации (Л 19, Лги, Л21), усилитель вертикального отклонения (Лг, Лз, Л<,
Л5, Л6, Лт, Лв, Ля, Лю,), усилитель вертикального отклонения изме-
рителя частотных характеристик (Л1з, Ли).
На левом шасси прибора размещен усилитель горизонтального
отклонения (Лю, Л17, Л|8).
На нижнем шасси размещены маркерный генератор и усилитель—
ограничитель канала «Z» (Л22, Л23, Л24, Л25, Лгв, Л27, Лги), входной ка-
тодный повторитель (Л1) и линия задержки
На задней стенке прибора размещен генератор меток длительности
0,01 мксек (Л29), мотор вентилятора, разъемы питания и сменных
блоков.
2. Конструктивное оформление блока РБ-1.
Блок развертки выполнен на горизонтальном шасси. Передняя па-
нель и задняя стенка блока связаны между собой шасси, штангами и
направляющими. На передней панели расположены ручки управления
и гнезда выхода пилообразного напряжения и «вход X» На задней
стенке расположены равъемы питания и электрической связи.
3. Конструктивное оформление блока РБ-11.
Блок выделения телевизионной строки выполнен на горизонталь-
ном шасси. На передней панели расположены ручки управления, тумб-
лер «выбор полукадра» и гнездо выхода импульса подсвета. На задней
стенке располагаются разъемы.
4. Конструктивное оформление блока РБ-111
Блок измерителя частотных характеристик выполнен на двух шас-
си, связанных между собой и скрепляющих переднюю панель и заднюю
стенку. На горизонтальном шасси смонтированы: маркерный генератор,
генератор фиксированной частоты, генератор развертки и усилитель.
На вертикальном шасси смонтированы: генератор качающейся ча-
стоты, модулятор, широкополосный усилитель и смеситель.
Все сменные блоки свободно сочленяются с базовым блоком и
снабжены замками для крепления с ним.
5. Конструктивное оформление блока питания
Блок питания выполнен отдельным прибором. На горизонтальном
шасси смонтированы трансформаторы, диоды, конденсаторы Св4, Сгв;
С29, Сзо, Cgi, селеновые выпрямители Д37, Дзз 4- Дзс, Дзб Д45.
На отдельных боковых шасси смонтированы стабилизаторы со все-
ми входящими .в них элементами и реле времени, на задней стенке
установлены разъемы (сетевой и два разъема межблочного соединения)
и вентилнтор.
К передней панели прикреплены диоды Д1э-*-Д|в, переключатель
переключения высоких напряжений «2, 4 кв».
ЧАСТЬ 11
ИНСТРУКЦИЯ по ЭКСПЛУАТАЦИИ
§ ]. Назначение органов управления
А. Органы управления, расположенные на лицевой панели блока
осциллографа
1. «Сеть» — для включения и выключения прибора.
2. «Яркость» и «Фокус» — для установки необходимой яркости и
фокусировки луча.
3. «Смещение X», «Смещение У» — для управления лучом по гори-
зонтали и вертикали.
4. «Усиление X» — для плавной регулировки коэффициента усиле-
ния усилителя горизонтального отклонения.
5. «Усиление Y» — для плавной регулировки коэффициента усиле-
ния усилителя вертикального отклонения.
6. «Синхронизация»:
а) «вкешн.» 1:1, 1:10, 1:100» н «внутр.» 1:1, 1:10», — переключа-
тель делителя внешней и внутренней синхронизации.
б) «—», «+» — ручка выбора полярности и плавной регулировки
коэффициента усиления усилителя сонхронизации.
7. «Род работы» — «реж. I», «реж. П», «Потенц.», «пласт.»,
«РБ-Ш» — для установки необходимого рода работы осциллографа-
s. «Вход внешн. синхр.» — гнездо для подачи сигнала внешней
синхронизации.
9. «Полярность» — «+», «—» — Для переключения полярности
потенциаломера.
10. «Калибровка» — для регулировки величины напряжения кали-
братора и потенциаломера.
11 «Аттенюатор Y» — «1:1», «1:10», «1:100», «потенц,.», «калибр.»—
для переключения делителя сигнала в канале «Y», для коммутации
входа усилителя вертикального отклонения в положение, соответствую-
щее измерению потенциала, и для подачи на вход усилителя «Y»
напряжения калибратора.
12. «Шкалы» — «0,5 в», «2,5 в», «50 в», «100 в», «250 в» — для
переключения шкал вольтметра.
13. «Вход Y» — для подведения исследуемого сигнала.
14. «Калибр, длит, мксек» — «0,01», «0,1», «1», «10», «100», «1Т».
«Z» — для переключения меток длительности и включения канала
управления яркостью луча-
15. «Потенциал» — для подключения исследуемого напряжения в
режиме измерения потенциала.
Б. Органы управления, расположенные с правой стороны прибора
под откидной крышкой.
L «Усиление Z плавно» — для плавной регулировки коэффициен-
та усиления усилителя канала управления яркостью луча.
2. «Вход Z» — для подведения внешних отметок длительности.
3. «Пластины Y» - для подведения исследуемого сигнала непо-
средственно к вертикально-отклоняюшим пластинам трубки.
В. Органы управления, расположенные с левой стороны прибора —
выведенные под шлиц:
1. «Привязка» — для регулировки привязки начала развертки -
сопротивлением Ri34-
2. «Установка по X» - для начальной установки положения по
горизонтали — сопротивлением R212.
Г. Органы управления, расположенные на лицевой панели
блока РБ-1.
1. «Род работы» «период», «жд.», «жд. с зад.», «внешн.» - для
выбора рода работы генератора развептки и включения внешней раз-
вертки.
2. «Длительность развертки», «грубо», «плавно»,—для скачкообраз-
ного и главного изменения длительности развертывающего напряжения.
3. «Задержка развертки», «плавно», «грубо» — для скачкообраз-
ного и плавного изменения времени задержки развертки.
4. «Вход X» — для подведения внешнего сигнала в канал горизон-
тального отклонения луча.
Б. «Выход_д_» выход пилообразного напряжения развертки.
6. «Запуск ждущей» для регулировки запуска ждущей раз-
вертки.
Д. Органы управления, расположенные на лицевой панели
блока РБ-П.
1. «Выбор полукадра» - для выбора необходимого полукадра.
2. «Выбор строк»:
а) «грубо» — для фазировки раэвертки через каждые 25 строк в
пределах полукадра.
б) «плавно» — для фазировки развертки через каждую строку.
в) «Подстройка» - для подстройки фазировки развертки через
каждые 25 строк в пределах полукадра.
3. «Задержка» — для фазировки развертки внутри строки.
4. «Длит развертки» для скачкообразного изменения длитель-
ности развертки.
5. «Выход П» — выход подсвечивающего импульса для индикации
на ВКУ исследуемого участка растра.
Е. Органы управления, расположенные на лицевой панели
блока РБ-1 II.
1. «Усиление Y» — для плавной регулировки коэффициента уси-
ления усилителя вертикального отклонения ИЧХ.
2. «Аттенюатор Y» — «1 : 1», «1 : 10», «1 : 100» — для скачкообраз-
ного изменения коэффициента усиления усилителя вертикального от-
клонения ИЧХ.
3. «Вход Y» — для подведения к усилителю вертикального откло-
нения сигнала, прошедшего через исследуемый четырехполюсник и про-
детектированного детекторной головкой (или внутренним детектором
исследуемого четырехполюсника).
4. «Установка уровня» — для поддержания постоянного уровня
максимального выходного сигнала при изменении средней частоты.
5. «Девиация» — для регулировки величины девиации свили-гене-
ратор а.
6. «Средняя частота» — для изменения средней частоты свипп-
генератора.
7. «Вых. напряж.» — для плавного изменения величины выходного
напряжения свипп-генератора.
8. «Выход ВЧ» — выходное напряжение свипп-генератора.
9. «Марки»:
а) «Усиление» — для плавного изменения величины амплитуды
маркерных отметок частоты.
б) «внешн.» — клеммы для подведения внешней частотной от-
метки.
в) «внешн.» —• «внутр.» — для подключения внешних или внутрен-
них маркерных отметок частоты.
Ж. Органы управления, расположенные на лицевой панели
блока питания.
1. «Киловольты» — «2», «4», — для переключения напряжения
3-го анода трубки.
2. «Сеть» — «115 в 400 гц», «220 в 50 гц» — для переключения
прибора «a нужное напряжение и частоту сети.
§ 2. ПОДГОТОВКА ПРИБОРА К РАБОТЕ.
1. Соединить кабелями блок осциллографа и блок питания.
2. Перед включением убедиться, что переключатели сети установ-
лены в нужное положение.
3. Вставить необходимый сменный блок.
4. Включить прибор и дать прогреться в течение 15 минут.
5. Поставить переключатель «род работы» на лицевой панели бло-
ка осциллографа в нужное положение.
6. Если не предполагается работа с генератором меток длительно-
сти, то поставить переключатель «калибр длит.» в положение «Z».
7. В приборе используются высокие напряжения, опасные для
жизни. При работе с прибором строго соблюдайте правила техники
безопасности
§ 3. РАБОТА С ПРИБОРОМ.
I. Работа с блоком РБ-1.
А. Включение исследуемого сигнала.
Для подключения исследуемого сигнала на вход усилителя прида-
ются четыре различных кабеля:
1. Выносной делитель 1:10 с входным сопротивлением 1 мом+10%
с параллельной емкостью 10 пф.
2. Выносной делитель 1:100 с входным сопротивлением 1 мом
+10% с параллельной емкостью 10 пф.
3. Прямой кабель 4.850.030 сп при подключении которого входное
сопротивление 1 мом с параллельной емкостью порядка 60 пф.
4 Кабель с нагрузкой 75 ом + 10%.
Кабелем с выносным делителем 1:10 можно пользоваться во всех
случаях при исследовании сигналов, амплитуды которых превышают
Зв, а кабель с делителем 1:100 — при сигналах с амплитудой, превы-
шающей 30 в. Открытый кабель применяется при исследовании цепей,
к которым: подключение дополнительной емкости порядка 60 пф не на-
рушает их работы.
Кабель с нагрузкой 75 ом применяется для исследования цепей,
работающих на эту нагрузку. При пользовании 75-омным кабелем нуж-
но помнить, что на него нельзя подавать постоянные напряжения боль-
ше 8,5 в, а также переменные больше 8,5 в эфф.
Выбор режима усилителя вертикального отклонения зависит от
характера исследуемого сигнала. Режим 1 следует применять при ис-
следовании импульсных сигналов, обладающих широким спектром.
При работе в режиме I усилитель вносит наименьшее искажение в
форму сигнала. Однако в этом режиме усилитель обладает сравни-
тельно небольшим линейным участком амплитудной характеристики.
Размах неискаженного изображения по вертикали составляет 40 мм.
В режиме II усилитель обладает значительно большим линейным
участком амплитудной характеристики, позволяя рассматривать ис-
следуемый сигнал почти на весь экран (около 70 мм). Однако в режиме
11 частотная характеристика имеет завал 30% уже на частоте 6 Мгц.
Поэтому выбор режима следует производить, исходя из характера
исследуемого сигнала.
Нужный режим устанавливается переключателем «Род работы»,
расположенным на лицевой панели блока осциллографа.
При необходимости подачи сигнала непосредственно на пластины
следует открыть крышку, расположенную с правой стороны прибора и
подавать сигнал на гнездо «пластины Y». Переключатель «род работы»
установить в положение «пласт.». При этом нужно подать сигнал так-
же и на вход внешней синхронизации, установив переключатель «син-
хронизация» в одно из «положений делителя «1:1», «1:10» или «1:100»
(в зависимости от величины синхронизирующего сигнала).
Б. Измерение амплитуды и постоянного потенциала
исследуемого сигнала
Для определения размаха исследуемого импульса необходимо про
делать следующие операции:
а) отрегулировать органами управления каналом вертикального
отклонения размах измеряемого сигнала так, чтобы он занимал 30—40
мм или менее и заметить величину размаха по масштабной сетке.
б) поставить переключатель «шкалы» в положение 0,5 в или 2,5 в
(в зависимости от предполагаемой величины исследуемого сигнала).
в) поставить переключатель «аттенюатор Y» в положение «ка-
либр».
г) ручкой «калибр» установить расстояние между параллельными
линиями на экране, равное размаху исследуемого сигнала (Калибро-
вочный сигнал имеет форму прямоугольных импульсов частоты 50 гц.
При малой длительности развертки на экране наблюдаются две парал-
лельные линии, соответствующие вершинам импульсов. При измерении
на больших длительностях развертки, когда калибровочный сигнал на-
блюдается .в виде импульсов, устанавливается размах этих импульсов,
равный размаху исследуемого сигнала).
может осуществляться от исследуемого или от внешнего синхронизи-
рующего сигнала. В обоих случаях методика работы сохраняется та-
кой же, как при синхронизации периодической развертки.
При внутренней синхронизации исследуемыми импульсами с перед-
ним фронтом более 0,18 мксек часть переднего фронта сигнала не бу-
дет наблюдаться на экране из-за неизбежной задержки начала разверт-
ки, превышающей задержку сигнала в канале вертикального отклоне-
ния. Аналогичное явление происходит и при внешней синхронизации,
если внешний синхронизирующий импульс имеет время нарастания
более 0,18 мксек.
Для работы в ждущем режиме с задержкой начала развертки пе-
реключатель «Род работы» блока РБ-1 устанавливается в положение
«жд. с зад.». При работе в этом режиме необходимо следить, чтобы
период пусковых импульсов был больше установленной длительности
задержки. Только в этом случае схема будет работать правильно.
Для работы с внешней разверткой переключатель «Род работы»
блока РБ-1 ставится в положение «виешн.» и напряжение развертки
подается на гнездо «вход X», расположенное на лицевой панели РБ-1.
Для увеличения яркости осциллограммы, при исследовании им-
пульсных сигналов с большой скважностью, можно увеличить напря-
жение 3-го анода трубки до 4 кв с помощью переключателя хки
ловольты», расположенного на лицевой панели блока питания. Однако
при этом чувствительность усилителя и неискаженный размах осцил-
лограммы на экране уменьшаются.
Г- Измерение временных интервалов исследуемых процессов.
При определении временных параметров исследуемого импульса
необходимо получить на экране осциллографа четкое неподвижное изо
бражение сигнала одним из описанных выше методов, а затем вклю-
чить калибрационные метки внутреннего генератора или подать их от
внешнего источника.
Для измерения длительности исследуемого сигнала при помощи
меток внутреннего генератора необходимо проделать следующее:
1. При положении-«Z» переключателя «калибр, длит.» получить
на экране осциллографа неподвижное четкое изображение.
2. Включить калибрационные метки. Для этого переключатель
«калибр, длит.» поставить в одно из положений: 1Т, 100, 10, 1; 0,1;
мксек в соответствии с длительностью исследуемого импульса.
Внимание! В связи с ограниченным сроком активной работы лампы
Л29 типа 6В1П метки длительности 0.01 мксек без необходимости не
включайте.
3. Ручками «яркость» и «фокус* отрегулировать яркость и фоку-
сировку изображения так, чтобы на экране были видны четкие яркие
метки с темными -промежутками между ними.
4. Определить длительность импульса подсчетом количества перио-
дов маркерных меток, укладывающихся на изображении исследуемо-
го сигнала, и умножением его на длительность одного периода. Дли-
тельность периода следования маркерных меток определяется по пока-
занию ручки переключателя «калибр, длит.».
Для измерения длительности исследуемого сигнала можно исполь-
зовать синусоидальпое и импульсное напряжение внешнего источника,
синхронного с разверткой. При этом необходимо проделать следующее:
1. Получить на экране трубки четкое неподвижное изображение
при переключателе «калибр, длит.» в положении «Z».
2. На гнездо «вход Z», расположенное под откидной крышкой с
правой стороны прибора, подать калибрационное напряжение внешне-
го источника, синхронного с разверткой.
3. Ручку регулировки «усиление Z плавно», расположенную рядом
с гнездом «вход Z», поставить в одно из крайних положений:
При использовании для калибровки сигналов импульсов известной
полярности поставить ручку «усиление Z плавно» в крайнее правое по-
ложение при импульсах положительной полярности, и в крайнее ле-
вое — при использовании импульсов отрицательной полярности. Руч-
кой «усиление Z плавно» регулируется фаза и амплитуда внешних ка-
либрационных меток.
4. Ручками «фокус» и «яркость» отрегулировать фокусировку и
яркость изображения так, чтобы на экране были видны четкие яркие
метки с темными промежутками между ними.
5. Определить длительность исследуемого сигнала методом под-
счета количества периодов следования меток, укладывающихся на его
изображении.
При измерении длительности фронта исследуемого импульса сле-
дует иметь ввиду, что время установления переходной характеристики
усилителя вертикального отклонения в режиме 1 составляет 2,5X10 8 сек.
Поэтом у при измерении длительности фронта импульса, соизмеримой
с временем установления собственной переходной характеристики Y —
усилителя, необходимо вносить поправку. В этом случае длительность
фронта исследуемого импульса можно определить с допустимой по-
грешностью по формуле:
ТФ = |V — т2ус11Л,
где:
Тф — длительность измеряемого фронта,
~ — длительность фронта, измеряемого на экране осциллографа;
хусил. — время установления собственной переходной характеристи-
ки Y — усилителя, равное 2,5XIО'8 сек.
2. Работа с блоком РБ-П.
Для исследования телевизионного сигнала применяется осцилло-
граф с блоком РБ-П.
Телевизионный сигнал (с размахом не менее 0,5 в) подается на
«вход Y» при помощи 75-омного, или высокоомного кабелей, входящих
в комплект прибора. Ручками «аттенюатор Y» и «усиление Y» устанав-
ливается на экране изображение сигнала с размером, удобным для из-
мерений. При этом лучше всего использовать «Режим II» вертикального
усилителя. (Ручка рода работы вертикального усилителя устанавлива-
ется в положении «Режим 11»), Далее, ручкой «синхронизация плавно»
добиваются появления развернутой картины на экране. «Синхрониза-
ция грубо» находится в положении «внутренняя 1:1». При этом при
положительном сигнале белая точка на ручке «синхронизация» уста-
навливается против «—», а при отрицательном сигнале — против «+».
(При самой быстрой развертке яркость трубки недостаточна, чтобы
увидеть сигнал без тубуса). Регулировкой амплитуды входного сигнала
(при помощи ручек «аттенюатор Y» и «синхронизация плавно») уста-
навливается устойчивое изображение сигнала на экране.
При помощи ручек «выбор строк грубо», «плавно», «подстройка»
и «выбор полукадра» выбирают желаемую часть телевизионного
кадра, добиваясь устойчивого изображения на экране. Для инди-
кации выбираемый участок кадра на постороннем электрон-
но-лучевом индикаторе (экрам постороннего осциллографа или экран
телевизора) подсвечивается импульсом с выхода « _ ». Ручкой
«длительность развертки» устанавливается необходимая длительность
развертки. Измерение временных параметров сигнала производится
отсчетом количества меток, полученных на экране осциллографа при
включении генератора меток ручкой «калиб. длит, мксек». (Генератор
выключен в положении ручки «Z»). В положении ручки «калибр, длит,
мкс» «0,01 мкс», отсчет меток невозможен.
Измерение размаха телевизионного сигнала производится так:
ручка «аттенюатор Y» устанавливается в положение «калибр.», а ручка
«синхронизации грубо» устанавливается в положение «внешняя». Руч-
ками «шкалы» и «калибровка» устанавливается (при неизменном поло-
жении ручки «усиление Y») размер по вертикали такой, каким был раз-
мер телевизионного сигнала. Показание прибора, умноженное на коэф-
фициент деления «аттенюатора Y», дает размах телевизионного
сигнала.
При исследовании постороннего сигнала, синхронного с телевизион-
ным, сам телевизионный сигнал подается на гнездо «Вход внешн.
синхр.», ручка «синхронизации грубо» устанавливается в положении
«внешняя 1:1» и вращением ручки «синхронизация плавно» доби-
ваются устойчивого положения рассматриваемого сигнала на экране.
(Рассматриваемый сигнал при этом подается на гнездо «вход Y»).
3. Работа с блоком РБ-111
Для работы с блоком РБ-111 необходимо:
1. Вставить блок РБ-111.
2. Переключатель «Род работы» на лицевой панели блока осцил-
лографа нос)авить в положение «РБ-111».
3. Включить тумблер «Сеть».
4. В гнездо «Выход ВЧ» вставить кабель с делителем.
5. В гнездо «вход Y» на блоке РБ-111 вставить:
а) прямой кабель, если в исследуемом 4-х полюснике имеется соб-
ственный детектор,
б) кабель с детекторной головкой, если в исследуемом 4-х полюс-
нике нет детектора.
Примечание: Для проверки работы прибора при включении его «на себя* в
пункте а) следует сначала поставить кабель с детектором.
6. Поставить масштабную сетку для ИЧХ.
7. Дать прибору прогреться в течение 15 мин.
8. Ручками «Яркость» и «Фокус» сфокусировать линию развертки
и установить нормальную яркость.
9. Проверить выходное напряжение ЧМ — генератора: стрелка
индикатора должна устанавливаться на красную риску ручкой «Уста-
новка уровня» при вращении ручки «выходное напряжение».
10. Проверить работу маркерного генератора; амплитуда маркер-
ных отметок должна быть не менее 3—4 мм (амплитуда марки, крат-
ных 5 Мгц, должна быть в 2—3 раза больше остальных) и плавно ре-
гулироваться ручкой «усиление марок». Маркер должен включаться
тумблером, относящимся к группе «марки», в положении «внутр.».
11. Проверить работу ручек «смещение X», «смещение Y», и устано-
вить изображение на нулевой оси.
12. Проверить работу ручек «Девиация» и «средняя частота». При
вращении ручки «Девиация» влево маркерные отметки должны плавно
раздвигаться, при вращении вправо — сдвигаться. В крайнем левом по-
ложении ручки на экране должно умещаться не более двух маркерных
меток, а в крайнем нравом — не менее десяти.
При вращении ручки «средняя частота» маркерные отметки дол-
жны передвигаться по экрану, причем метки, соответствующие краям
диапазона 0—25 мгц, должны устанавливаться в центре экрана. Поло-
жение ручки «девиация» не должно оказывать заметного влияния на
точность установки средней частоты.
13. Проверить качество работы всего тракта ИЧХ:
Подать напряжение с гнезда делителя «X 100» на детекторную го-
ловку, установить ручку «выходное напряжение» в положение «10»,
ручку «аттенюатор» — в положение «1:1» и, вращая ручку «средняя ча-
стота» (ручкой «девиация» установить полосу качания 10 Мгц), про-
верить частотную характеристику генератора ЧМ. Частотная характе-
ристика в пределах полосы качания не должна иметь неравномерность
более ±5%.
14. Разъединить выходной кабель генератора и вход детектора и
подключить их соответственно к входу и выходу испытуемого четырех-
полюсника.
При этом на экране трубки получим кривую, изображающую
частотную характеристику испытуемого четырехполюсника. Во избежа-
ние неправильного воспроизведения частотной характеристики испы-
туемого четырехполюсника соединительные проводники необходимо
делать как можно короче, особенно тщательно необходимо следить за
качеством заземления.
Примечание; J. Детекторную головку ле следует подключать к цепям, имею-
щим постоянный потенциал более 250 в. При необходимости исследования
цепей, имеющих потенциал более 250 в, детекторную головку включать че-
рез дополнительную емкость 1000—2000 пф.
2. При исследовании четырехполюсников необходимо учитывать, что выход-
ное сопротивление генератора ЧМ равно 75 ом, или 150 ом (в зависимости
от примененного кабеля с делителем и щупа 75 ом дополнительно).
S. Если окажется, что «нуль» частотной характеристики сместился влево
или вправо от центра экрана, необходимо блок РБ П1 вынуть на ремонтные
кабели и потенциометром Ин (расположенным на задней стенке блока) вер-
нуть «нуль» в центр экрана.
§ 4. УСЛОВИЯ ЭКСПЛУАТАЦИИ, ХРАНЕНИЯ
И ТРАНСПОРТИРОВКИ.
Осциллограф предназначен для эксплуатации в лабораторных ус-
ловиях в интервале температур от 4-10 до +35 градусов С при относи-
тельной влажности 60—65% и при 20+5°С при относительной влаж-
ности 80—85%.
Для предохранения деталей прибора от коррозии перед длитель-
ным хранением и транспортировкой необходимо пружины кабелей, на-
кидные гайки кабелей, зажимы типа «крокодил», ручки и скобы прибо-
ра покрыть слоем технического вазелина, свободного от кислот. Перед
введением прибора в эксплуатацию вазелин необходимо удалить при
помощи обтирочного материала.
Длительное хранение прибора должно производиться при темпера-
туре от +10 до 4-30°С при относительной влажности воздуха не более
70%.
При дальней транспортировке прибор должен быть упакован в
специальную тару.
ЧАСТЬ III
ИНСТРУКЦИЯ по ПРОВЕРКЕ
§ I. Проверяемые параметры и их доспускаемые погрешности.
№№ п. л Наименование параметра Допустимое отклонение Примечание
1 Общая работоспособность ....
2 Неравномерность частотной характе-
ристики тракта вертикального от клонения при полосе пропускания: Не более 3 дб.
а) в режиме I—20 гц-г-15 Мгц . . б) в режиме 11—20 гц-z- 6 Мгц . .
в) в режиме I—2-^20 гц и 15-5-20 Miu . . ' Нс более 6 дб.
3 Выбросы в начале и в конце импуль-
са при воспроизведении импульса с фронтами нарастания и спада Не более 5|’/<1
4 около 0,045 мксек ...... Входное сопротивление канала вер- от амплитуды
тикального отклонения:
I. Без выносного делителя — 1 Мом С параллельной емкостью не более
30 пф +5% в положении переклю- чателя «Аттенюатор У» «1:1», ± 10"/..
«1:10» и «1:100»
2. 75 ом с низкоомным кабелем . 3. С выносным делителем — 1 Мом ± 5п/п
с параллельной емкостью не более 10 пф tlW.
5 Погрешность измерения амплитуды ± 10"/<>
импульсов .
6 Период следования маркерных ме-
ток
1. 1 мсек, 100 мксек, 10 мксск
1 мксек ± з%
2. 0,1 мксек; 0,01 мксек . . . ± 5®/о
7 Диапазон синхронизации псриодиче-
ской развертки ... 20 FU4-10 Мгц
8 Минимальное напряжение синхрони-
зирующего сигнала при работе периодической развертки .... Нс более 0,2 взфф
9 Минимальная амплитуда запускаю-
шего сигнала при работе ждущей развертки Не более 0,3 в
10 Нелинейность развертывающего на
пряжения на 8О''/с длины линии развертки от конца . . . . Нс более 20"/п
На диапазонах 24-1; 14-0,6, 0,64-0,5 мксск . ...... Не более 25,1/о
I [ Толщина линии луча в рабочей части
экрана ЭЛТ .... . . Не более 1 мм
12 Рабочий участок ЭЛТ для режима 1
(при послеускоряющем напряжении 2 кв) . 40X80 мм
II
2С
21
Наименэвзние параметра
Задержка запуска развертки в пре делах 5 mkcck-j-ЗОО мксек
11 Минимальная амплитуда стандарт него телевизионного сигнала, за пускающего развертку блока РБ-1 05 в
12 Фазировка момента запуска разперт ки в пределах четного и нечетного полукадра
13 Амплитуда подсвечивающего им пульса 10 в положительной поляр пости
14 Диапазон ИЧХ 0Л-=-25 Мгц .
15 Максимальная девиация 10 Мгц .
16 Максимальное выходное напряжепи ЧМ генератора 1 в эфф . . .
17 Чувствительность усилителя верти кального отклонения от входа де тектора 0.04 в эфф/см ....
18 Выходное сопротивление генератор ЧМ 75 ом и 150 ом ....
И Коэффициент паразитной амплитуд ной модуляции при полосе свили» ровапия 10 Мгц ие превышает 5°/о
20 Время срабатывания реле времени
50 сск..............................
21 Поверка вольтметра с доб. сопро-
I типл. кл. 1,5 . . .
| Допустимое отклонен. | Примечание
1 с / +40%
5 мксек < _ 6ОШ
ллл I 4-605*
300 мксек j ____40%
Нс более 05 в
I
Не менее
Не менее
Не менее
Не менее
Не хуже ± 20% ।
Не более 5%
(20
1 1 — 15 сск
§ 2. Аппаратура, необходимая для проверки прибора.
1. Низкочастотный генератор типа ГЗ-16 (ГНЧ1).
2. Звуковой генератор типа ГЗ-4А (ЗГ-12 м).
3. Генератор стандартных сигналов типа Г4-1А (ГСС-6А).
4. Ламповый вольтметр типа ВЗ-З (МВЛ-3).
5. Ламповый вольтметр типа ВЗ-4 (МВЛ-4).
6. Ламповый вольтметр типа В 7-2 (ВЛУ-2).
7. Генератор импульсов типа Г5-13 (ГКЙ-5).
8 Ступенчатый делитель типа АС-1.
9 Источник напряжения типа УИП-1.
10. Осциллограф типа CI-4 (ЭНО-1).
II. Осциллограф типа С1-5 (СИ-1).
12. Генератор импульсов типа Г5-1А (26-И),
типа Г5-8 (МГИ-1).
13. Амперметр типа АСТ-В
14 Вольтметр типа АСТ-В.
15. Вольтметр магнито-электрической системы кл. 0,5
16. Ампервольтметр типа ТТ-3
17. Секундомер.
