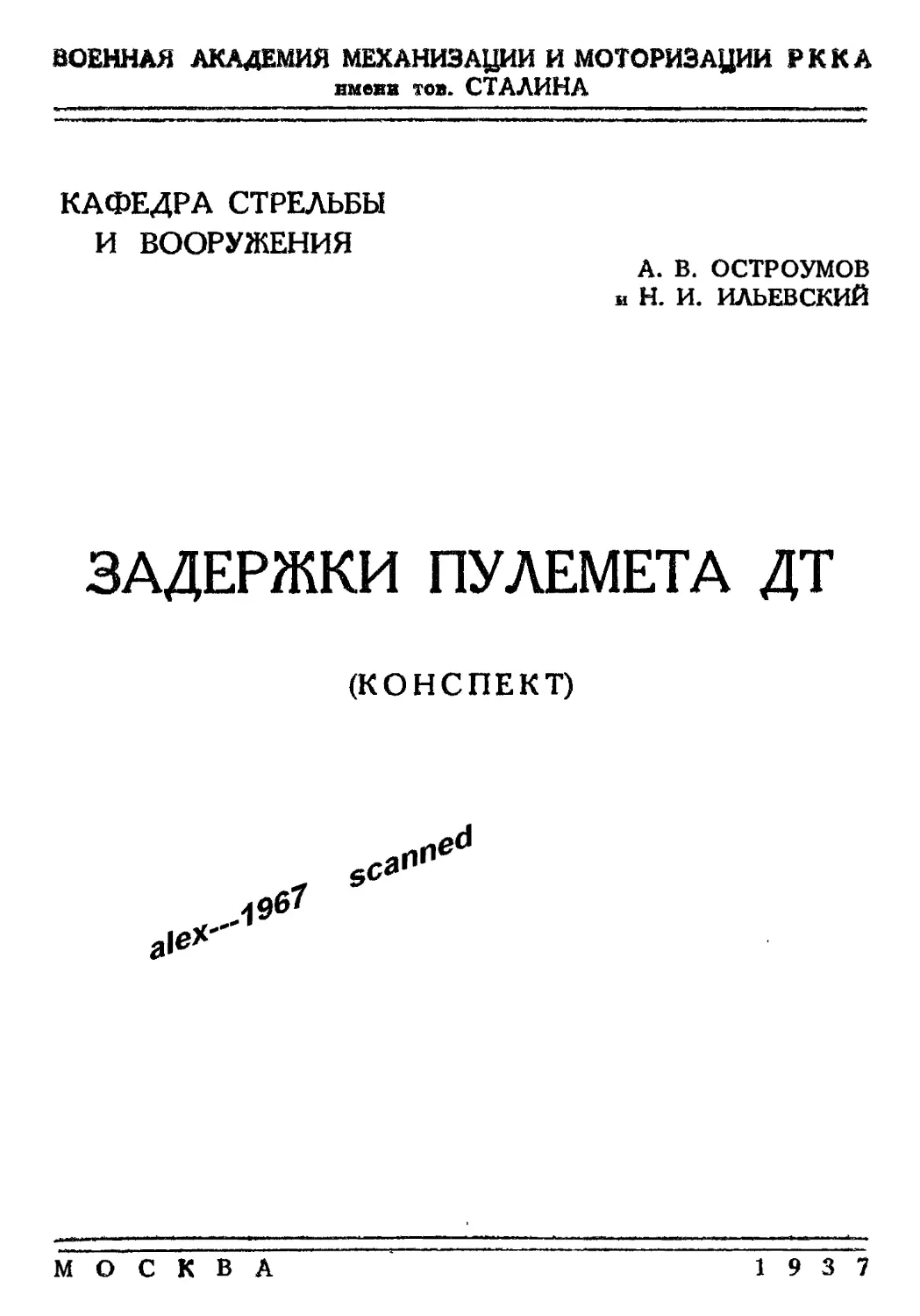

ВОЕННАЯ АКАДЕМИЯ МЕХАНИЗАЦИИ И МОТОРИЗАЦИИ РККА
имени той. СТАЛИНА

КАФЕДРА СТРЕЛЬБЫ

И ВООРУЖЕНИЯ

А. В. ОСТРОУМОВ
и Н. И. ИЛЬЕВСКИЙ

ЗАДЕРЖКИ ПУЛЕМЕТА ДТ

(КОНСПЕКТ)

0б7
aleX"
ОГЛАВЛЕНИЕ

Стр.

Предисловие ........................................... 3

1.	Общие сведения ...................................   5

2.	Отход подвижных частей назад и нарушения их работы.. 6

3.	Движение подвижных частей пулемета ДТ вперед и нарушение
их работы............................................. 12

4.	Перечень характерных задержек пулемета ДТ.......... 18

ПРИЛОЖЕНИЕ:

Рисунки и фото к перечню характерных задержек пулемета ДТ.

Отв. редактор А, Л. С а в а р и. Техн, редактор Д. 3. Королева.
Сдано в производство 23/XI-1936 г. Подписано к печати 7/11*1937 г.
Формат 59X83V16* Объем 21'2 печ. л. Печ. знаков 40 000 в печ. л.

Типолитография ВАММ. Красноказарменная, 2
ПРЕДИСЛОВИЕ

Выпускаемый конспект „Задержки пулемета ДТ4‘ тт. Остро-
умова и Ильевского рекомендуется кафедрой стрельбы и
вооружения ВАММ, как учебное пособие при изучении мате-
риальной части и при эксплоатации пулемета (во врем*
стрельбы).

Начальник Кафедры Стрельбы и Вооружения
полковник Вальдеи.

ОБЩИЕ СВЕДЕНИЯ

Танковый пулемет системы Дегтярева принадлежит к группе
автоматического оружия с неподвижным стволом и с исполь-
зованием отведенных из ствола газов для перезаряжания пуле-
мета и производства выстрела.

Схематически действие автоматики состоит в следующем:
пуля при выстреле находится в канале ствола 0,0013 ск.1);
в это время канал ствола закрыт с казенной части гильзой
и затвором, а с передней части—не вышедшей еще из канала
ствола пулей.

В канале ствола между казенной частью и пулей разви-
вается очень высокое давление; по прохождении пули за газо-
отводное отверстие, часть газов устремляется через это от-
верстие в регулятор и в поршень. Действие газов на пор-
шень длится около 0,00026 ск.2)

Такое непродолжительное давление можно считать ударом.
Энергии удара газов по поршню должно быть достаточно для
автоматической стрельбы, т. е. силы удара должно хватить:

1)	на отвод всех подвижных частей в заднее положение и
на извлечение из патронника стреляной гильзы;

2)	на сжатие возвратно боевой пружины, которая запасает
энергию для возвращения подвижных частей в переднее поло-
жение, извлечения очередного патрона из магазина, досыла-
ния патрона в патронник и на запирание его затвором.

По ряду причин, которые будут разобраны ниже, сила удара,
необходимая для автоматической работы механизма пулемета,
может изменяться.

1) н 2) Данные взяты из статьи А. Зиновьева „Работа автоматиче-
ского оружия с отводом газов и пулемет Дегтярева4', журнал „Техника и
вооружение**, 1933 год, № 1 изд. ГВИЗ.
8 этих случаях сила удара по поршню может быть изме-
нена регулятором, имеющим несколько отверстий для про-
хода газон. Постановкой соответствующего отверстия дости-
гается регулировка силы удара. В частях РККА встречаются:
а) пулеметы первоначального, нелекального изготовления,
имеющие отверстия—в 2,5; 3, 4 мм;

б) тоже—лекального изготовления—в 3, 4; 5 мм.

или 3, 4;

г) в нулем, последнего изготовления—2,5; 3, 4.

Сила удара газов йз ствола передается через открытый
стаканообразный поршень, находящий на патрубок регулятора,
на стержень и подвижные части пулемета.

Стенки регулятора и стакана газового поршня все время
покрываются нагаром. Поэтому, чтобы не происходило за-
клинения, между ними сделан зазор в 0,1 мм. Потеря газов
через этот зазор учтена при конструировании пулемета.

К подвижным частям пулемета, отходящим под дей-
ствием пороховых газов, относятся: газовый поршень, навин-
ченный на стержень, стержень, затворная рама, неподвижно
соединенная со стержнем, возвратно - боевая пружина, части
затвора, соединенные с рамой.

К неподвижным частям пулемета относятся: ствол,
ствольная коробка, спусковая рама, приклад, нижний диск
магазина.

К двигающимся частям, скрепленным с неподвиж-
ными частями, относятся: выбрасыватель с пружиной, отра-
жатель с пружиной, спусковой рычаг с пружиной, верхний
диск магазина с пружиной, защелка магазина с пружиной,
прицел.

Такое разделение до некоторой степени условно, оно нужно
для удобства изучения пулемета.

ОТХОД ПОДВИЖНЫХ ЧАСТЕЙ НАЗАД И НАРУШЕНИЯ

ИХ РАБОТЫ

Импульс силы отведенных пороховых газов рассчитан на
преодоление следующих главнейших по своей величине про-
тиводействующих сил:

а)	силы инерции подвижной системы;

б)	силы сжатия возвратно боевой пружины;

в)	силы трения извлекаемой стреляной гильзы (f стенки
патронника,
г)	силы трения подвижных частей;

. д) силы, необходимой на выбрасывание стреляной гильзы,
на сведение боевых упоров, утопление боевого взвода рычага
' и отражателя.

Следует заметить, что в момент, когда происходит извле-
чение стреляной гильзы, давление в канале ствола еще не
упало до нормального; поэтому в пулемете Дегтярева между
гильзой и стенками патронника создается очень сильное тре-
ние, и гильза выходит очень раздутой.

Очевидно, что при увеличении одной из перечисленных
выше сил до некоторого предела или при появлении новых сил
энергии отведенных газов окажется недостаточно, и нару-
шится автоматическая работа пулемета, которая выразится
в неполном отходе частей в заднее положение. Перезаряжа-
ния не произойдет, и автоматическая стрельба прекратится.

В том случае, если энергия отведенных газов будет слиш-
ком велика, отход подвижных частей в заднее положение
будет излишне быстрым, что приведет к поломкам частей, к
остановке в стрельбе и к прыганию пулемета, что в свою
очередь вызовет повышенное рассеивание пуль.

Рассмотрим увеличение каждой силы в от-
дельности:

1.	Сила инерции подвижной системы, зависящая от ее веса и
сообщенного ей ускорения при движении назад,—практически
постоянна.

2.	Сила трения о стенки патронника извлекаемой стреля-
ной гильзы может возрастать от следующих причин:

а)	от грязи и царапин в патроннике;

б)	от состояния поверхности гильзы;

в)	от материала гильзы (пониженная упругость).

Для избежания этого, радикальной мерой является смазка
каждой десятой гильзы патрона, при снаряжении магазина,
ружейным салом, пушечным салом, а если их под рукой нет*
то даже щелочью.

3.	Сила трения подвижных частей может увеличиваться:

а)	при густой смазке зимой;

б)	при отсутствии смазки;

в)	при нагаре на частях, загрязнении;

г)	при погнутости частей (поршня, рамы, направляющей
трубки и т« Д»)‘
При иришлифовке подвижных частей сила трения умень-
шается. Особенно это заметно после первых 1000 выстре-
лов.

4.	Сила, затрачиваемая на выбрасывание стреляной гильзы,
практически постоянна.

Сила снедения боевых упоров увеличивается от попадания
грязи между боевыми упорами и остовом затвора.

3	2

Затбор занпинибиется под отражателем
2гНепробильноизогнутая пружина упирается S
защелку магазина

3-Наминка на отражателе. S ния упирается
пружина и не дает подниматься отражателю

4-Моста сбора грязи и стружки, мешают
подняться отражателю

Рис. 1.

При попадании пороха или кусочка тряпки боевые упоры
свести бывает невозможно. Сила на утопление отражателя из-
меняется от наминок концом пружины на отражателе (рис. 1),
от попадания под отражатель грязи и медной стружки, сры-
ваемой с гильзы.
Перечисленные случаи увеличения сопротивления подвиж-
ной системы приводят:

а)	к прекращению автоматической стрельбы (стреляная
гильза не доходит до отражателя);

б)	к непроизвольной автоматической стрельбе (стреляная
гильза выбрасывается отражателем, но боевой взвод рамы
не доходит до шептала спускового рычага).

Уменьшение противодействия подвижной
системы удару газов происходит из-за:

1.	Осадки или поломки возвратно-боевой пружины (длина
нормальной боевой пружины 320—290 мм). Во взведенном со-
стоянии пружина должна иметь силу в 27 фунтов (ок. 11 кг).

2.	Пришлифовки трущихся частей. В этом случае следует
регулятор перевести на меньшее отверстие.

Результатом ослабления силы противодействия подвижной
системы будет очень резкий отход подвижных частей назад,
что вызывает „прыгание** пулемета, расшатывание и поломки
деталей его. От сотрясения замыкатель поворачивается, зат-
вор бьет по замыкателю, что вызывает трещины на коробке
(рис. 2).

Те же явления будут наблюдаться и при изменении силы
удара газов.

Увеличение силы удара может быть из-за неправильного
пользования регулятором, а именно, если он поставлен на
отверстие 4 или 5 мм.

Установка регулятора на отверстия 4 и 5 мм может приме-
няться только в том случае боевой обстановки, когда от пулемета
требуется в очень короткий срок восстановить автоматиче-
скую стрельбу, или, например, при морозе больше 30° и при
отсутствии времени на удаление сгустившейся смазки. При
этом следует стремиться после 500—1000 выстрелов снова
поставить регулятор на отверстие 3 мм. Если такая переста-
новка остановит стрельбу, то временно снова перейти на от-
верстие 4 мм

В нормальных же условиях эксплоатации пулемета следует
категорически запретить пользование отверсти-
ями газового регулятора в 4 и 5 мм по следующим
причинам: при постановке на отверстие в 2,5 и 3 мм ско-
рость отхода подвижных частей в момент их крайнего заднего
положения равна 1,5—2,0 м/с, а при перестановке на отвер-
стие в 4-5 мм, скорость возрастает до 4 м/с и выше. От
ходящие части нанесут сильные удары затворной рамой ме-
стам крепления спусковой рамы со ствольной коробкой, в ре-
зультате чего будут: качание спусковой рамы, погибы и за-
боины затворной рамы, трещины ствольной коробки и обяза-
тельно будет повышенное рассеивание пуль из-за „прыгания*
пулемета.

ФШСК ЗамЬШПВЛЯ &0 бр8МЯ
стрельбы от'сешлоя Задняя часть
ударника /1/оьет по несрезаиной части .
замыкателя

Рис. 2.

Нормально подготовленный к стрельбе и ис-
правный пулемет будет работать при отвер-
стиях в 2,5 и 3,0 мм.

Если же пулемет при данных отверстиях не работает, его
следует подвергнуть тщательному техническому осмотру и
поверке подготовленности к стрельбе. Неисправности, мешаю-
щие автоматической работе, — определить и устранить со-
ответствующим ремонтом,
Ослабление удара газов происходит от:

1.	Наличия нагара в регуляторе, вследствие чего
регулятор пропускает мало газов. Нагар удаляется стальной
шарошкой. В этом случае даже постановка большого отверстия
помогает очень мало.

2.	Попадания в газоотводное отверстие по-
стороннего предмета (зимой—загустевшего сала). Это
отверстие может даже оказаться совсем закрытым тряпкой,
оставшейся после чистки (рис 3 ).

Яродубка газоотводного отверстия
пбтомибильпьни гшсом.

1/ шланг абтсмобильн пасом,
?/ тряпка

Рис. 3.

3.	Утечки газов при отвернувшемся регуля-
торе.

Кроме того, при движении подвижной системы могут быть
следующие недостатки:

1.	Не выбрасывается стреляная гильза, так как сломан или
согнут отражатель.

2.	Не извлекается гильза, причины: срыв выбрасывателя
скрошен зацеп выбрасывателя, раздутие или заусенцы в пат-
роннике, разогнута пружина выбрасывателя.
ДВИЖЕНИЕ ПОДВИЖНЫХ ЧАСТЕЙ ПУЛЕМЕТА ДТ ВПЕ-
РЕД И НАРУШЕНИЕ ИХ РАБОТЫ

Сила возвратно-боевой пружины, аккумулированная при от-
ходе подвижных частей назад, возвращает все подвижные
части в крайнее переднее положение. Она расходуется на
преодоление следующих противодействующих сил:

I)	силы инерции подвижных частей и трения их с неподвиж-
ными;

2)	силы трения извлекаемого из приемника магазина па-
трона и окончательного досылания его в патронник;

3)	силы трения тела ударника о стенки боевых упоров во
время их разведения и боевых упоров о раму и ствольную
коробку;

4)	силы, требуемой на разбитие капсюля.

Рассмотрим случаи изменения противодействующих движе-
нию сил.

1.	Сила трения подвижных частей может из
меняться от наличия:

а)	густой смазки;	<

б)	загрязнения трущихся поверхностей и пазов;

в)	наличия забоин и заусениц в них и в работающих деталях;

г)	погнутостей деталей, например, трубки, поршня, осла-
бления боевой пружины;

д)	неисправности магазина;

е)	неисправности отражателя.

В зависимости от степени засорения или неисправностей
деталей задержки выразятся в осечках (нсхватило силы для
разбития капсюля).

2.	Сила трения извлекаемого из приемника
магазина патрона изменяется в сторону увеличения,
если пружина магазина собрана неправильно, а именно, если
ее натяжение сильнее нормального. (В нормальном положении
пружина позволяет дать вращение верхнему диску около трех
оборотов при недоходе задержки до окна на 2-3 патрона; пат-
роны в магазине укладываются не в 3 полных ряда, а немного
меньше и исправный магазин завести на полных 3 оборота
исвозможно. Задержник упрется в ограничительное ребро).
В этом случае могут встретиться, так называемые, „осечки4*,
вследствие недостаточной силы удара бойка о капсюль.
Вообще же вращение магазина должно проходить по вре-
мени так, чтобы к моменту возвращения затвора из перед-
него положения в заднее, очередной патрон находился уже в
приемнике и был прижат следующим. (См. рис. 4 и 4а).

Если подвижные части во время автоматической стрельбы
делают в 1 секунду 10 движений назад и 10 вперед, то и 1
патрон должен быть подан меньше, чем в 1/20 доли секунды.
При замедлении подачи досылатель затвора может встретить
не шляпку гильзы патрона, а корпус гильзы, так как очеред-
ной патрон (недостаточно поджатый следующим патроном)
перекосится, и (см. рис- 5 и 5а) произойдет утыкание пули в
приемнике или в патроннике.

Направляющий лапан ихшщп и уперся б патрон /3/
второго ряда comatm бртрепие бержго диска ,
Рапрон в пршмниег /// не примет следующим патроном /3/
Вдует задерта б стрельбе.

Рис. 5.

Если гильза сильно деформируется, то вслед за этим при
снятии магазина (во вре?ля устранения утыкания) пуля может
выпасть из гильзы, порох высыпается на подвижные части и
вызовет запорошение н загрязнение трущихся частей пуле-
мета.

При остановке подачи патронов будет остановка стрельбы.

Замедленная подача патронов в магазине и
приостановка подачи зависит чаще всего от несвобод
кого вращения верхнего диска магазина- Она может быть
вызвана следуют ими неисправностями магазина:

а)	погнуты зубья гребенки. Причинами служат: про-
пуск п а т р он ов при снаряжении магазина, вследствие
чего при повороте верхнего диска зубья получают усилен-
ный удар и гнутся; неправильные приемы снаря-
жения, когда стрелок с силой вкладывает патрон в при-
емник. Погнутые зубья гребенки будут давать пропуск
патрона и задержки;

б)	лоток, задевает за корпус гильз, лежащих
во втором ряду (рис. 5), он задерживает движение верхнего
диска и замедляет подачу патронов. Причины- небрежное

обращение и снаряжение магазина, когда поверяющий, вра-
щая верхний диск магазина в сторону заводки пружины,
пускает магазин вращаться обратно свободно, не тормозя
рукой; при этом лоток получит удар патроном или напра-
вляющей задержкой и погнется;

в)	не довернут винт крышки пружины (отвер-
нулся при работе магазина).

Во время стрельбы, при недовернутом винте, расстоя-
ние между дисками увеличится, и первый (нижний) ряд пат-
ронов будет заклиниваться между концами зубьев и нижним
диском, замедлится подача патронов. Последнее является
следствием неправильной сборки магазина; крышка пружины
14
магазина выступает над втулкой и своим вращением отвер-
тывает винт (рис. б). В мастерской следует крышку
пружины слегка вмять, а винт довернуть до отказа. Если
же при выступающей над втулкой крышке сильно довер-
нуть винт, то диски будут сильно сжаты, и вращение их
будет замедленно;

г)	погнуты борты магазина, вмятины дисков от
небрежного обращения (удары во время постановки мага-
зина на пулемет при неотодвинутом щитике (рис. 9).

Притизг положение задержника. Заёержник
утоелЕН ш Змм от кроя Выреза S приемнике
уля прокоЗа Оосылатепя затвора. Пунктиром
'показано непрабипьное положение забержника
ЗитЗрр при дЗишии вперед copfem

Рис. 7-

Кроме того, задержки бывают по следующим причинам:
д) срыв задержника.

Задержник, находясь более, чем на 3 мм ниже выреза
приемника и попадая в приемник, срывается досылателем
затвора и направляется. в патронник, где он заклинится
(рис. 7);

е)	изгиб вилки магазина. Причины: неправильное
соединение магазина со ствольной коробкой при заряжании
и разряжении, когда заряжающий вкладывает вилку в упор
или снимает магазин при высоко поднятом приемнике ма-
газина. При стрельбе, если у магазина вилка отогнута
вниз,—приемник будет передним концом приподнят кверху,

Рис. 8.

патрон, досылаемый затвором, получит утыкание в верх-
нюю часть патронника из-за неправильного направления
при досылании (рис. б и 8).

Если вилка отогнута кверху (рис. 9). магазин при присоеди-
нении (заряжании) не будет захвачен защелкой или будет
прогибать защелку кверху. В первом случае будут утыюг
ния (досылатель оставляет 2 вмятины на гильзе, или пуля
получает на кончике засечку),—стрельбы не будет;

ж)	неподгонка магазина к пулемету, толст
выступ приемника. Невозможно зарядить пулемет (бывает
у магазина нелек. изготовл );

з)	снаряжение магазина неисправными или
деформированными патронами: с вмятинами на
гильзе, со слабо обжатым дульцем гильзы (пуля шатается),
с грязью на поверхности гильзы патрона, с загрязнением
магазина (пыль, порох). Во всех случаях будет замедленная
подача и задержки: утыкания, перекосы, запорошения и т. д.
Можно считать, что подавляющее большинство задержек
происходит от небрежного обращения с магазином: его
содержания, снаряжения, соединения с пулеметом и хранения
в танке.

3« Сила трения тела уд^рника о стенки боевых
упоров изменится при наличии грязи, стружки в канале
остова, при загустевшей смазке (в холод); будет слабый удар
по капсюлю и осечка. Сила трения боевых упоров при раз-
ведении о раму зависит от тех-же причин.

4.	Силу, требуемую на разбитие капсюля, прак-
тически можно считать постоянной.

вывод

Рассмотрев работу подвижных частей пулемета системы
Дегтярева, мы можем Свести наиболее характерные наруше-
ния взаимодействия частей, задержки и причины, их вызываю-
щие, в таблицу.

Очевидно профилактическими мерами для предупреждения
задержек будет:

1.	Тщательный отбор патронов для стрельбы, выражаю-
щийся в том, чтобы не допустить снаряжения магазинов не-
исправными патронами: с глубокой посадкой капсюля, с по-
мятой поверхностью гильзы, с слабо держащейся в дульце
гильзы пулей, с грязью и пылью на поверхности гильзы.

2.	Бережное обращение с магазином: правильный уход
за ним, осмотр перед стрельбой, правильное снаряжение, пра-
вильное хранение его. Магазин является одной из самых хрупких
деталей системы, наиболее часто отказывающей в работе.

3.	Бережное обращение с пулеметом при эксплоатации:
чистота и смазка, правильная сборка, регулярный техниче-
ский осмотр.
Перечень характерных

Внешнее проявле- ние неисправности ири стрельбе	Положение и вид патрона ИЛИ ГИЛЬЗЫ	Причина
Непроизвольная автомат и ческая стрельба.1)	Вид гильзы нормаль- ный.	Боевой взвод рамы не становится на шептало спускового рычага.
Нет автоматиче- ской стрельбы.	В патроннике стреля- ная гильза.	Подвижная система со- вершенно не отходит на- зад после выстрела или отходит очень мало.
Нет автоматиче- ской стрельбы.	Патронник пустой.	Подвижная система не доходит до заднего поло- жения.
Невозможно от- вес! и рукоятку на- зад	В патроннике гильза.	Боевые упоры затвора не выходят из вырезов в ствольной коробке.

И Прекратить непроизвольную автоматич, стрельбу удобнее всего,
остановив левой рукой вращение верхнего диска магазина и сняв магазин.
18
задержек пулемета „ДТ“

I

а) Округление боевого взвода рамы. ’
б) Округление шептала рычага

в) Недоход рамы в крайнее заднее ’
положение (не доходит до шептала) ,
нз-за повышенного трения частей, гу- |
стой смазки, нагара в регуляторе, ’
грязи в газоотводном отверстии. ?

Газы не проходят через газоотвод-
ное отверстие.

а)	Забито сгустившейся смазкой.

б)	Забито тряпкой во время чист-
ки (рис. 3) >.

а)	Ремонт пулемета.

б)	Замена.

в)	Чистка пулемета.

а)	После нескольких одиноч-
ных выстрелов смазка разо-
греется и вытечет.

б)	Не прс^должать стрельбы:

1)	Поставить пул. вертикаль-
но, взвести раму, налить в пор-
шень веретенного масла и спус-
тить крючек. Если не помогает,
то вынуть ствол, одев паклю на
шомпол, смочить в масле, вве-
и стн в канал. Другой конец за-
крыть пальцем. Резко вынуть
шомпол.

2)	Одеть на регулятор шланг
автонасоса и резко продуть
(рис. 3).

3)	В пулеметах выпуска пос-
ле 34 г. есть специальное от-
верстие на приливе для регу-
лятора. Сняв регулятор, можно
прочистить отверстие любым
гвоздем (рис. 11).

а)	Густая смазка-

6)	Повышенное трение частей, и т. д-
погнут отражатель (рис. 1).

Между боевым упором и остовом
затвора копал посторонний предмет
(крупинка пороха, из-за выпадания
слабо сидящий в гильзе пули, илн
кусочек тряпки).

а)	Снять лишнюю смазку.

б)	Ремонт в мастерской.

Птичьим пером, щепкой из-
влечь посторонний предмет.
Можно из шприца промыть мас-
лом; в крайнем случае—бензи-
ном.

1) Определить, что отверстие забито, можно, закрыв одну сторону кана-
ла ствола пальцем и подув в другую, (фото 10).
Внешнее ггрояпле- нив неисправности п^и стрельбе	Положение я вид патрона иля гильзы	Причина
Пулемет не стре- ляет. Характерного стука разошедших- ся боевых упоров я стука рамы об основание пет.	Скосы патрона могут быть слегка замяты.	Система не доходит до переднего положения мм па 3-2. Боевые упоры не расходятся. Патрон не полностью входит в пат- ронник.
При неоднократ- ном взведения ру- коятки, выстрела нет	В затворе я патронни- ке ничего пет	Заело магазин.
Очень быстрый темп стрельбы, вре- менами задержки
Нет автоматиче- ской стрельбы. Ру- коятка н е^з н а ч и- тельно не доходит вперед.  Пулемет не стре- ляет. Система не доходит в переднее положение на 20 м/м	На гильзе патрона, на- ходящегося в патроннике, вмятина на расстоянии 10 мм от донышка. Пат- роя вмятиной уперся в край патронника (рис. 12а и 126)  Патроны исправны.	Гильза патрона удари- лась о край патронника и получила ,,засечку“.  Поршень ударяется в регулятор.
Система не до- шла в переднее по- ложение па SO- VO м/м	В приемнике патрон с погнутой пулей.  В патроннике частично извлечены гильза или па- трон с вмятиной иа кор- пусе.	Патрон из приемника пулей уткнулся в корпус наполовину извлеченной гильзы или в недосланный вперед патрон (рис. 13).
Тоже	В приемнике патрон с вмятой пулей или слегка сплющенной на кончике (рис. 14).  1 t	Патрон опускался вниз, не пулей так как при подходе к приемнику не был поджат следующим, н поэтому затвор загнал его обратно в приемник.
Отрыв дульца предыдущей гильзы.*  Перекос патрона в магазине, по- гнут магазин, обрыв задержника (рис. 7).  а)	Сильная пружина.  6)	Велико отверстие регулятора.  Выбрасыватель не отходит вниз, гильва не становится в чашку затвора и прижимается кверху (рис. 12)  Погнут стержень поршня.  Срыв выбрасывателя из-за изношен- ности. Срыв выбрасывателя из-за за- едания гильзы.  1.	Магазин снаряжен с пропуска- ми (рис. 5 и 5а).  2.	Погнуты рейки. Погнуты борты дисков, не довернут соединительный винт, высока крышка магазина.  3.	Замедленное вращение магазина.  4.	Слаба пружина магазина.  5.	Разогнут направляющий лоток и . зацепляет за патроны (рис. 5).  6.	Погнут патрон, выступает из ряда и ведает вращ. магазину.	1.	Вжать затвором в патрон- ник стреляную винтовоч- ную гильзу т. к. пулеметные стреляные гнльзы очень сильно деформированы. Гильзу из- влечь вместе с дульцем.  2.	Извлечь дульце специаль- ным извлекателем.  Ремонт магазина.  а)	Заменить.  б)	Переставить па меиьшее.  Сменит!» выбрасыватель и его пружину.  Выправить в мастерской.  Заменить.  Осмотреть патронник и сма- зать. Вынуть патрон, перезаря- дить.  1 и 6 Пере снарядить, 2, 3, 4, 5 ремонт.
Вагшие* проявле- ние цемсправвостн при стрельбе	Подсггпежие и вид патрона или гильзы	При и к и л
Система не до- шла в переднее по- ложение на 50 - 70 м/м.  Утыкание.	1	- Из приемника висит| патрон с замятым кор- пусом (две продольные царапины на корпусе или па пуле рис. № 4а).  2	. Патрон „висит" в приемнике,па кончике за- сечка, изображенная па рис. 176.  3	Патрон как-бы „сло- ман“ у заплечиков (рис. 15).  Патрон „висит*с в при- емнике, но на копчике засечка, изображенная иа рис. 18 и 8.	Патрон ,,висел* *, когда по нему ударил проходя* щий под приемником за- твор (рис. 4).  Патрон не пошел в при- емник и ударился в ниж- ний его край (фото 17 а, б, в, рис. 6).  Патрон неправильно пошел в патронник, т. к. при подходе затвора к приемнику не был под- жат следующим патро- ном.  Патрон пошел не в па- тронник, а в верхний край патронника (фото 18 а, 6).
Осечка.	На капсюле нет метки ни иа одном патроне.
Тоже  Осечка.	На некоторых капсюлях есть метки, но слабые.  Есть метки и* некото- рых капсюлях или иа всех слабые. ч	Слабый удар, или ко- роток боек.  Слаб удар или короток боек.

1)	Обычная неисправность при установке пулемета на Т-27 или на ту

2)	Нагар имеет вид вороненого металла, очень твердый, снять можно
.nuTSu^r.^-7 Г<йЬ-**-Чт..~*- г п -

1.	Магазин снаряжен с пропусками.

2.	Замедленное вращение магазина.

Тоже.

Тоже.

Приподнят передний край прием-
ника из-за:

1)	Вмятости пяжн. диска магазина
(рис. 6, 8).

2)	Отогпутость рожек магазина.

1.	Сломан боек.

2.	Не довернут поршень и упирается
в регулятор-

3.	Свинтился газ. поршень (сломан
зацеп возврати, пружины).

Износ бойка (выход его меньше
1,44 м/м). Осадка бойка (рис. 16).

1.	Износ или осадка бойка (боек
должен выступать не меньше 1,44 м/м).

2.	Грязь в канале для ударника.

3.	Спутаны затворы.

4.	Сильная пружина магазина.

5.	Слаба возвратная боевая пружина

6.	Загустевшая смазка и грязь меж-
ду боев, упором и стенками ствольной
коробки.

7	Погнута соединительная трубка.

8.	Смята трубка под план шайбой.1)

9.	Нагар на регуляторе и на дне
поршня.2)

10.	Полон гильзоулавливатель.

11.	Погнут Патрон, не может войти
в патронник.	]

1.	Иереснарядигь.

2.	Ремонт магазина.

Ремонт в мастерской.

1.	Смени-п».

2.	Довернуть.

3.	Сменить пружину.

Заменить боек.

9. Счищается стальной ша-

рошкой

рели происходит из-за слишком высокой шпоики на установочном кольце,
только стальной шарошкой.
Рис. 10.

Способ проверки,—не забито ли азоотво^ное
отверстие

з | g вь/брасыватело не отходит вниз
из зо неправимноизогнутий пруты,
и сильно прижимает литрон вверх Z выбрасыватель

2 Неправилтзогнутпя прута выбрасывателя уперлась в раму

3. Наминка на гильзе. Отдельно понизаны патронь/ после
дефор мании	а -вмятина из за песты/О а

 выбрасывателя вниз.

б - Царапина на корпусе по той же причине.

Сработался зацеп выбрасывателя (^или сломан).

ст Со а пулемета обр. 1934 г

/ О к КО Зля чистки еазоотбодного
отверстия

/перед чисткой подо спя то регулятор/

Рис. и.

Правильное положение направляющего
лотка вращение магазина свободное
Очередной патрон /1/ в приемнике
примат следующим патроном/2/
У - пи о пуск патрона

Гис. 5а.
Рис. 14.

J Нормальней боек

6 осек закален мягко укоротился, расширился и
заклинмаетм 6 ocifepcmuu рг.я него 6 затборе

Рис. 16.

Рис. 18а

Патрон ударился пулей верхний тупой край патронника.,
т. к был погнут магазин (см рис. 8).

Обрати внимание на форму засечки на пуле. (Фото 18б).

Рис. 1£б.

Гиг 4 Пирон не был поджат следующим патроном
,,!ин е\и п проходящий затвор смял его.

Рис. 4.1-
