LM1871 HLM1872-

КОМПЛЕКТ МИКРОСХЕМ
ДЛЯ РАДИОУПРАВЛЕНИЯ

Микросхемы произво-
дятся фирмой "National
Semiconductors", они
предназначены для
построения систем
радиоуправления
Микросхема LM1371
содержит шифратор и
радиопередатчик, а
микросхема LMt872 —
приемник и дешифра-
тор. Работая совмест-
но обеспечивают пере-
дачу четырех команд в
виде двухразрядного
цифрового кода, и двух
каналов пропорцио-
нального упревпения
Используется ампли-
тудная манипуляция

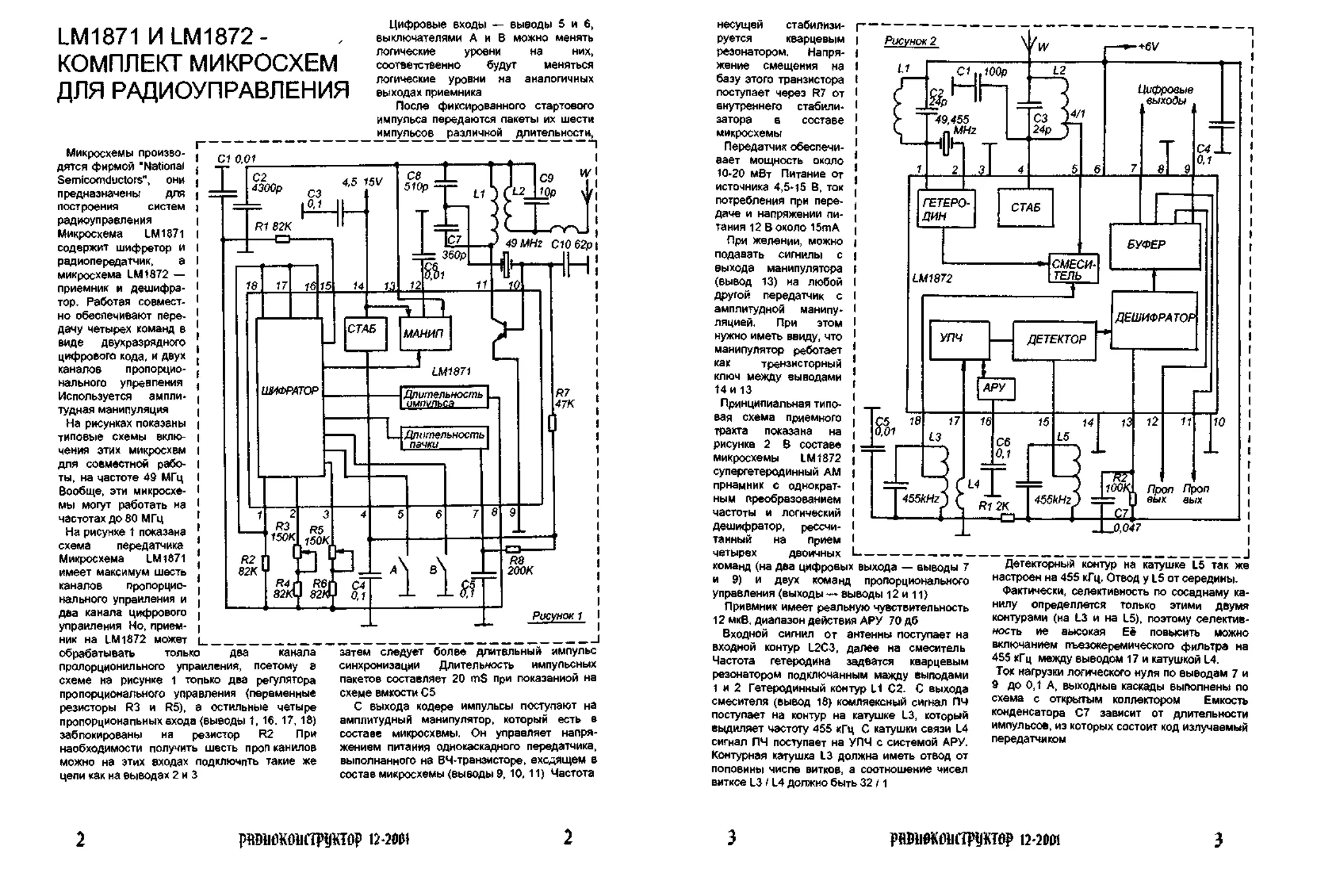

На рисунках показаны
типовые схемы вклю-
чения этих микросхем
для совместной рабо-
ты, на частоте 49 МГц
Вообще, эти микросхе-
мы могут работать на
частотах до 80 МГц

На рисунке 1 показана
схема передатчика
Микросхема LM1871
имеет максимум шесть
каналов пропорцио-
нального упраиления и
два канала цифрового
упраиления Но, прием-
ник на LM1872 может

Цифровые входы — выводы 5 и 6,
выключателями А и В можно менять

логические уровни на них,
соответственно будут меняться
логические уровни на аналогичных
выходах приемника

После фиксированного стартового

импульса передаются пакеты их шести

импульсов различной длительности,

затем следует более длительный импульс
синхронизации Длительность импульсных
пакетов составляет 20 mS при показанной на
схеме емкости С5

С выхода кодере импульсы поступают на
амплитудный манипулятор, который есть е
составе микросхемы Он управляет напря-
жением питания однокаскадного передатчика,
выполненного на ВЧ-транзисторе, входящем в
состав микросхемы (выводы 9,10,11) Частота
несущей

стабилизи-
кварцевым

резонатором. Напря-
жение смещения на
базу этого транзистора
поступает через R7 от
внутреннего стабили-
затора в составе
микросхемы

Передатчик обеспечи-
вает мощность окало
10-20 мВт Питание от
источника 4,5-15 В, ток
потребления при пере-
даче и напряжении пи-
тания 12 В около 15mA

При желании, можно
подавать сигнилы с
выхода манипулятора
(вывод 13) на любой
другой передатчик с
амплитудной манипу-
ляцией. При этом
нужно иметь ввиду, что
манипулятор работает

трензисторный



ключ между выводами

Принципиальная типо-
вая схема приемного
тракта показана на
рисунка 2 В составе
микросхемы LM1872
супергетеродинный АМ
прнамник с однократ-
ным преобразованием
частоты и логический
дешифратор, рассчи-
танный на прием
четырех двоичных

команд (на два цифровых выхода — выводы 7
и 9) и двух команд пропорционального
управления (выходы — выводы 12 и 11)

Приемник имеет реальную чувствительность
12 мкВ. диапазон действия АРУ 70 дб

Входной сигнил от антенны поступает на
входной контур L2C3, далее на смеситель

Частота гетеродина

кварцевым

резонатором подключенным мажду выпадами
1 и 2 Гетеродинный контур LI С2. С выхода
смесителя (вывод 18) комляексный сигнал Пч
поступает на контур на катушке L3, который
выдиляет частоту 455 кГц С катушки связи L4
сигнал ПЧ поступает на УЛЧ с системой АРУ.
Контурная катушка L3 должна иметь отвод от
половины числе витков, а соотношение чисел
витксе L3 ' L4 должно быть 32 /1

Детекторный контур на катушке L5 так же
настроен на 455 кГц. Отвод у 15 от середины.

Фактически, селективность по сосаднаму ка-
нилу определлется только этими двумя
контурами (на L3 и на L5), поэтому селектив-
ность ие высокая Её повысить можно
включением гтьезокеремического фильтра на
455 кГц менаду выводом 17 и катушкой L4.

Ток нагрузки логического нуля по выводам 7 и
9 до 0,1 А, выходные каскоды выполнены ло
схема с открытым коллектором Емкость
конденсатора С7 зависит от длительности
импульсов, из которых состоит код излучаемый
передатчиком
