ТЕСТЕР ТТ-1
Комбинированный многопредельный измерительный прибор
ТТ-1 предназначен для измерения постоянного и переменного на-

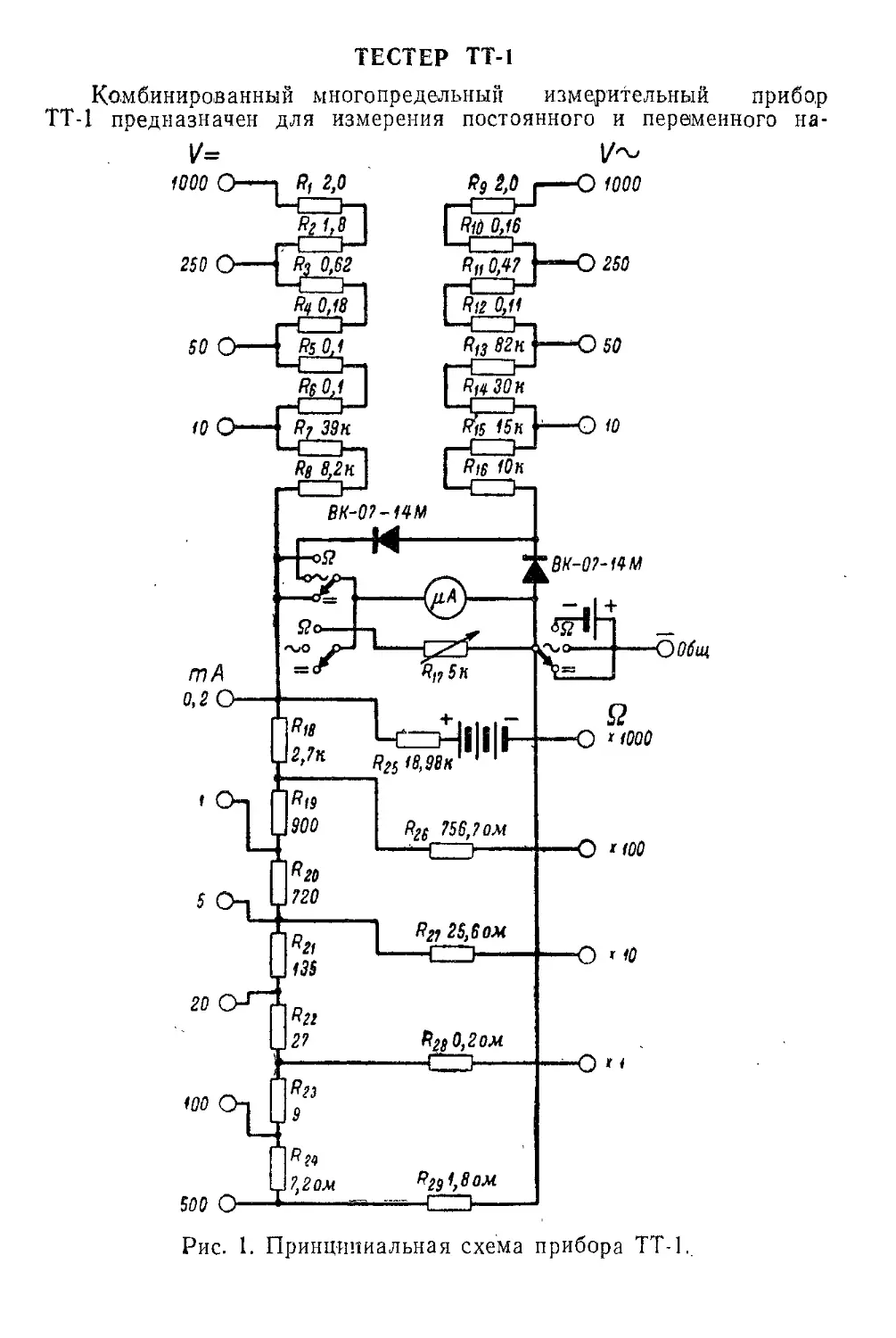

Рис. 1. Принципиальная схема прибора ТТ-1..
Рис. 2. Включение прибора ТТ-1 для измерения напряжения, тока и сопротивления.
пряжения, постоянного тока и сопротивления. Размеры прибора
75Х 115X215 «».
Схема и конструкция. Принципиальная схема прибора приве-
дена на рис. 1. Измерение постоянного тока производится стре-
лочным микроамперметром рА с шунтами из сопротивлений
^18—Rm и Р29- При измерении постоянного напряжения последова-
тельно со стрелочным измерителем включаются добавочные сопро-
тивления R\—Rr, а при измерении переменного напряжения сопро-
тивления Rs—Rm (через купроксный выпрямитель).
Для питания схемы омметра служат четыре гальванических
элемента 1,3 ФМЦ-0,25, укрепленных в корпусе прибора. На пре-
делах измерения XI, Х13, Х100 используется только один, а на
пределе XI 000 все четыре элемента. Установка стрелки прибора на
нуль шкалы омметра производится переменным сопротивлением
Rn, ручка которого выведена на переднюю панель.
Выбор вида измерения производится переключением, а выбор
нужного предела измерения — установкой штеккера соединитель-
ного провода в соответствующее гнездо на передней панели.
Стоелочный измеритель и органы управления размещены на
передней панели. На ней же смонтированы все детали схемы при-
бора. Панель укреплена в карболитовом корпусе.
Измерение напряжения, тока и сопротивления. Включение при-
бора для этих измерений показано на рис. 2.
Ампервольтомметр типа ТТ-1
(тестер технический)
Ампервольтомметр типа ТТ-1 представляет собой многопре-
дельный комбинированный прибор, позволяющий измерять: вели-
чину постоянного тока от 0 до 500 ма на шести поддиапазонах;
напряжение постоянного и переменного тока от 0 до 1000 в на че-
тырех поддиапазонах и сопротивления от 1 ома до 2 мгом на че-
тырех поддиапазонах. Точность измерений: величины постоянного
тока и напряжения постоянного тока +2,5%; напряжения пере-
менного тока +4% и сопротивлений + 10%. Ток полного отклоне-
ния стрелки равен 150 мка. Входное сопротивление вольтметра по-
стоянного тока равно 5000 ом на 1 в. В качестве источника пита-
ния омметра используются элементы типа ФБС с э.д.с. 1,5 в.
Шкала для измерений напряжений переменного тока отградуи-
рована для частоты 50 гц. Большое сопротивление прибора при
измерении напряжений постоянному току позволяет с успехо,м
применять его для измерения режима радиосхем. Внешний вид
прибора приведен на рис. 1. На передней панели размещены: маг-
нитоэлектрический измеритель с трехрядной шкалой, ручка пере-
ключателя рода измерений, ручка «нуль омметра», четыре ряда
штепсельных гнезд, при помощи которых выбирается диапазон
измерения.
Верхний ряд делений шкалы используется при отсчете величин
сопротивлений, средний ряд — для отсчета значений напряжений
переменного тока и нижний ряд — для отсчета значений величины
и напряжений постоянного тока. Средний и нижний ряд имеют по
50 делений. Цена деления определяется тем пределом измерения,
на котором используется прибор. Например, если производится
измерение постоянного тока на пределе 20 ма, то цена деления
равна 20:50 = 0,4 ма. При этом оцифрованные деления прини-
мают следующие значения: 0, 4, 8, 12, 16, 20 ма.
При использовании тестера в качестве миллиамперметра необ-
ходимо установить переключатель рода измерений в левое поло-
жение, обозначенное значком «=», включить короткий наконечник
одного из проводников в гнездо с надписью «общ.», а короткий
наконечник второго проводника — к одному из гнезд с надписью
«гпА», соответствующему выбранному пределу измерения. Затем
определяют цену деления шкалы для выбранного диапазона. Сво-
бодные концы двух проводников включают в разрыв цепи, в кото-
рой необходимо измерить ток.
При использовании тестера в качестве вольтметра постоянного
тока переключатель рода измерении остается в том же положении,
что и при измерении постоянного тока. В этом случае один из про-
водников подключен к гнезду «оощ.», а второй — к соответствую-
щему гнезду с индексом «V=», в зависимости от выбранного диа-
пазона. Свободные концы проводников подключают к точкам,
между которыми необходимо измерить напряжение.
При использовании тестера в качестве вольтметра переменного
тока переключатель рода измерений ставится в среднее положение
с индексом «~». Один из проводников подключается к соответст-
вующему гнезду с индексом «V~», в зависимости от необходимого
предела измерения. Отсчет производится по средней шкале.
При измерений сопротивлений переключатель рода измерени!?
устанавливается в положение с индексом «П» (правое). Один про-
водник подключается к гнезду «общ.», а второй — к одному из гнезд
под индексом «П», затем свободные концы проводников замыка-
ются накоротко и ручкой «нуль омметра» стрелка прибора уста-
навливается на нуль шкалы омов. После этого можно приступить
к измерению, для чего измеряемое сопротивление подключается
между свободными концами проводников.
Отсчет производится по верхней шкале, причем полученный по
шкале отсчет умножается на множитель, стоящий против гнезда,
в которое включен проводник. Следует помнить, что при переходе
на другой диапазон измерения необходимо проверять установку
стрелки на нуль шкалы, закорачивая щупы. Если стрелка на
каком-либо диапазоне не устанавливается на нуль, то это говорит
об уменьшении напряжения батарей, питающих омметр.
