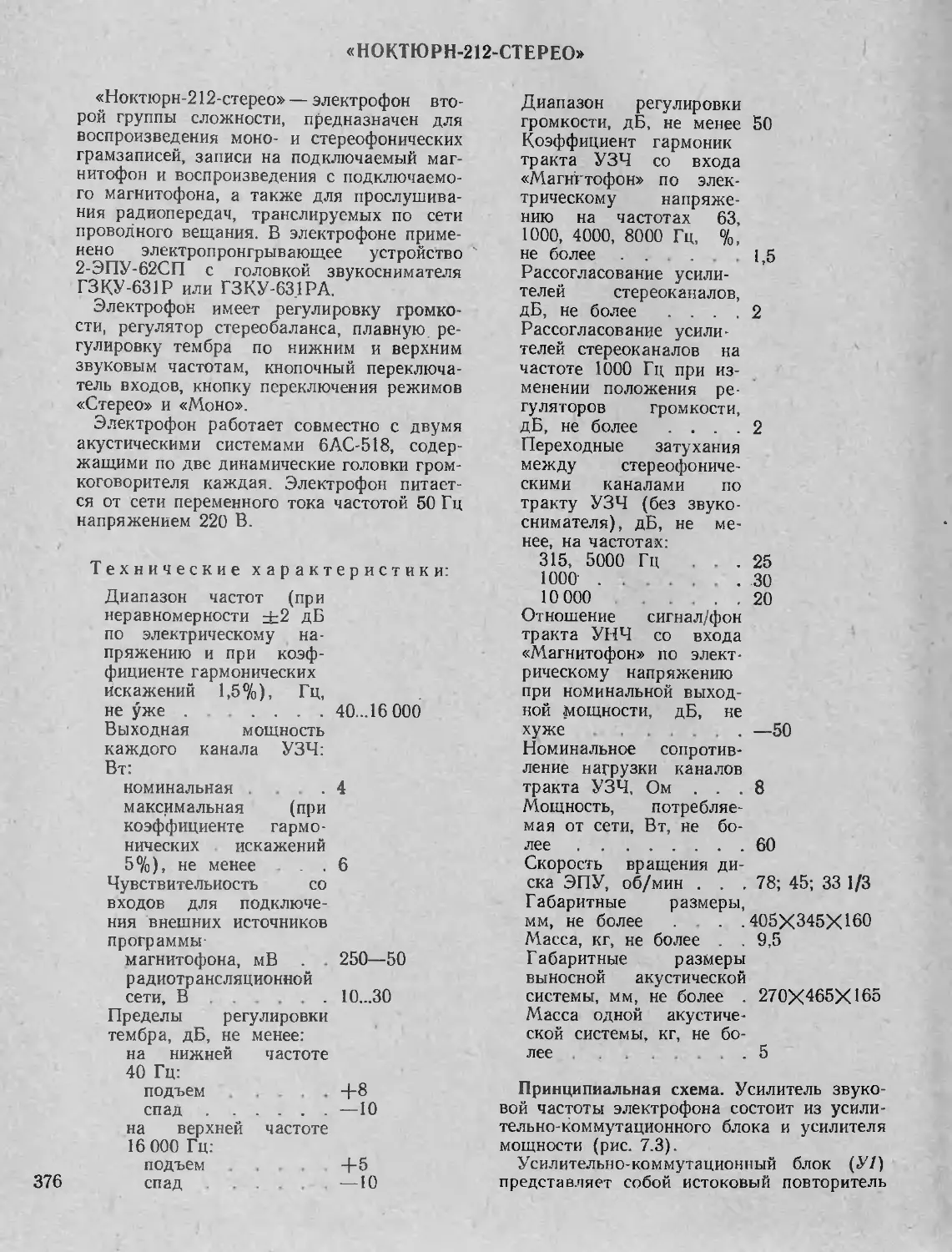

«НОКТЮРН-212-СТЕРЕО»
«Ноктюрн-212-стерео» — электрофон вто-
рой группы сложности, предназначен для
воспроизведения моно- и стереофонических
грамзаписей, записи на подключаемый маг-
нитофон и воспроизведения с подключаемо-
го магнитофона, а также для прослушива-
ния радиопередач, транслируемых по сети
проводного вещания. В электрофоне приме-
нено электропронгрывающее устройство
2-ЭПУ-62СП с головкой звукоснимателя
ГЗКУ-631Р или ГЗКУ-631РА.
Электрофон имеет регулировку громко-
сти регулятор стереобаланса, плавную ре-
гулировку тембра по нижним и верхним
звуковым частотам, кнопочный переключа-
тель входов, кнопку переключения режимов
«Стерео» и «Моно».
Электрофон работает совместно с двумя
акустическими системами 6АС-518, содер-
жащими по две динамические головки гром-
коговорителя каждая. Электрофон питает-
ся от сети переменного тока частотой 50 Гц
напряжением 220 В.
Технические характеристики:
Диапазон частот (при
неравномерности ±2 дБ
по электрическому на-
пряжению и при коэф-
фициенте гармонических
искажений 1,5%), Гц,
не уже .	.... 40...16 000
Выходная	мощность
каждого канала УЗЧ:
Вт:
номинальная .	.4
максимальная (при
коэффициенте гармо-
нических искажений
5%), не менее . 6
Чувствительность со
входов для подключе-
ния внешних источников
программы
магнитофона, мВ .	250—50
р адиотр ансляционной
сети, В	. 10...30
Пределы	регулировки
тембра, дБ, не менее:
на нижней частоте
40 Гц:
подъем	+8
спад............ —10
на верхней частоте
16 000 Гц:
подъем	+5
376	спад	—10
Диапазон регулировки
громкости, дБ, не менее 50
Коэффициент гармоник
тракта УЗЧ со входа
«Магнитофон» по элек-
трическому напряже-
нию на частотах 63,
1000, 4000, 8000 Гц, %,
не более . .	1,5
Рассогласование усили-
телей стереоканалов,
дБ, не более .... 2
Рассогласование усили-
телей стереоканалов на
частоте 1000 Гц при из-
менении положения ре-
гуляторов громкости,
дБ, не более .... 2
Переходные затухания
между стереофониче-
скими каналами по
тракту УЗЧ (без звуко-
снимателя), дБ, не ме-
нее, на частотах:
315, 5000 Гц . 25
1000 . .	.30
10 000	. . 20
Отношение сигнал/фон
тракта УНЧ со входа
«Магнитофон» по элект-
рическому напряжению
при номинальной выход-
ной мощности, дБ, не
хуже	. —50
Номинальное сопротив-
ление нагрузки каналов
тракта УЗЧ, Ом ... 8
Мощность, потребляе-
мая от сети, Вт, не бо-
лее ..................60
Скорость вращения ди-
ска ЭПУ, об/мин . . . 78; 45; 33 1/3
Габаритные размеры,
мм, не более .	. .405X345X160
Масса, кг, не более . . 9.5
Габаритные размеры
выносной акустической
системы, мм, не более . 270X465X165
Масса одной акустиче-
ской системы, кг, не бо-
лее	. 5
Принципиальная схема. Усилитель звуко-
вой частоты электрофона состоит из усили-
тельно-коммутационного блока и усилителя
мощности (рис. 7.3).
Усилительно-коммутационный блок (У/)
представляет собой истоковый повторитель
Рис. 7.3. Принципиальная электрическая схема электрофона «Ноктюрн 212-стерео»
с нерегулируемым входом, выполненный на
двух полевых транзисторах VT1 и VT2 и
коммутируемый кнопочным переключателем
S1.
Сигналы на переключатель поступают че-
рез внешние звукочастотные соединители
Х2, Х5.
Сигнал с низкоомного выхода истокового
повторителя поступает на регулятор гром-
кости 7?/ и R2 и внешний соединитель Х2
«Магнитофон на запись». С регуляторов
громкости R1 и R2 сигнал поступает на
усилители мощности (У2, УЗ).
Так как усилители звуковой частоты У2
или УЗ идентичны, то ниже приводится опи-
сание одного усилителя У2.
Усилитель звуковой частоты выполнен на
одной микросхеме и шести транзисторах.
Частотно-зависимые делители Ct, R4, С2 и
С4, R6, СЗ изменяют частотную характери-
стику всего усилительного тракта на верх-
них и нижних частотах.
С частотно-зависимых делителей сигнал
поступает на корректирующий усилитель,
выполненный на микросхеме DA типа
К140УД1А.
С выхода корректирующего усилителя
сигнал через разделительный конденсатор
С7 поступает на вход усилителя звуковой
частоты, выполненный на транзисторах
VT1—VT6 по квазикомплементарной схеме
с автобалансировкой.
Предварительный усилитель выполнен на
транзисторах VT1 и VT2 блока У2. Термо-
резистор R17., являющийся частью нагруз-
ки транзистора VT2, служит для термоста-
билизации тока покоя оконечных транзисто-
ров VT1 и VT2, образующих мощный вы-
ходной каскад с параллельным включением
нагрузки. Транзистор VT1 блока У2 входит
в состав цепи автобалансировки, которая
обеспечивается большой глубиной ООС свя-
зи по постоянному току через резистор
R11.
Для уменьшения коэффициента нелиней-,
ных искажений и повышения стабильности
коэффициента усиления УЗЧ охвачен глу-
бокой ООС по переменному напряжению.
Напряжение обратной связи поступает с
делителя Rll, СЮ, R12.
На транзисторах VT3 и VT4 выполнен
маломощный фазоинверсный каскад, кото-
рый согласуется через эмиттерные повтори-
тели на транзисторах VT5 и VT6 с мощным
выходным каскадом.
Диоды VD1 и VD2 служат для защиты
от пробоя переходов эмиттер — база тран-
зисторов VT5 и VT6.
Блок питания состоит из силового транс-
форматора Т и маломощного стабилизиро-
ванного двухполярного источника.
Маломощный источник постоянного на-
пряжения (блок У4) состоит из выпрямите-
ля на диодах VD3 и VD4, фильтра С1 и
стабилизатора VD1 и VD2. От маломощно-
го источника получают питание усилитель-
но-коммутационный блок (У1) и корректи-
рующие усилители мощных блоков усили-
телей звуковой частоты (У2 и УЗ). Мощ-
ный нестабилизированный источник посто-
янного напряжения состоит из выпрямите-
ля, выполненного на диодах VD1, VD2, и
фильтра СЗ, С4. От него получают питание
усилители звуковой частоты (У2, УЗ).
Блок питания выполнен с заземленным
плюсом. Благодаря этому можно не изоли-
ровать корпуса транзисторов VT1 и VT3
усилителя мощности от шасси электрофона.
Питание корректирующих и мощных уси-
лителей от разных источников позволило
устранить возможность самовозбуждения
за счет связи через общий источник пита-
ния.
Таблица 7.3. Напряжения на выводах транзисторов электрофона
«Ноктюрн-212-стерео» по переменному и постоянному току
Блок	Обозначение на схеме	Напряжение иа выводе, В
		Эмиттер (исток)		База (затвор)		Коллектор (сток)
		перемен- ное	постоян- ное	перемен- ное	постоян- ное	перемен- ное	постоян- ное
У1	VTl, VT2	0,17	0,8	0,22	0	0	6.3
У2, УЗ	VT1	0,14	14,6	0,14	15	0,24	27
	VT2	—	27,5	0,24	27	6,2	14,8
	VT3	6.2	13,2	6,2	14	0	0
	VT4	5,6	14,3	6,2	14,8.	0,7	28
	VT5	5,8	14,3	6,2	14	0	0
	VT6	0,45	28,5	0,7	28	5,6	14,3
Выходные каскады	VTl, VT3	5,6	14,3	5,8	14,3	0	0
	VT2. TV4	0,45	28,5	0,45	28,5	5,6	14,3
Примечания. I. Режимы транзисторов по постоянному току измерены прибором с
входным сопротивлением не менее 20 кОм/B относительно шасси.
2. Режимы транзисторов по переменному току измерены электронным вольтметром относи-
тельно шасси.
378
Таблица 7.4. Моточные данные
силового трансформатора
электрофона «Ноктюрн-212-стерео»
Вывод, обмотка	Марка и диаметр провода, мм	Число витков
1—2	ПЭВ-1 0,33	362,5
3—4	ПЭВ1- 0,29	281,5
5 (экран)	Фольга
6—7	ПЭВ-1 0,69	60,5
8—9	ПЭВ-1 0,69	60,5
8—12	ПЭВ-1 0,29	39
10-11	ПЭВ-1 0,23	19,5
Режимы работы транзисторов по посто-
янному и переменному току приведены в
табл. 7.3, моточные данные силового транс-
форматора — в табл. 7.4.
Конструкция. Электрофон «Ноктюрн-212-
стерео» представляет собой металлический
каркас-шасси, на котором смонтирова-
ны:	электропроигрывающее устройство
2ЭПУ-62СП, блок коммутации (У1), блоки
усилителей звуковой частоты (У2, УЗ),
блок стабилизатора (У4), трансформатор
силовой, радиаторы выходных транзисто-
ров, регуляторы громкости, тембра и сте-
реобаланса.
Расположение радиоэлементов на печат-
ной плате электрофона показано на
рис. 7.4.
Соединение электрофона с внешними уст-
ройствами осуществляется с помощью низ-
кочастотных электрических соединителей
типа ОНЦ-ВГ-5/16Р, ОНЦ-ВГ-3-16Р и
РВН, расположенных на задней стенке
шасси.
К шасси электрофона крепятся также
задняя, передняя, боковые стенки и поддон.
Каждая акустическая система состоит из
двух головок громкоговорителей 4ГД-35,
включенных последовательно.
Разборка и сборка. Для разборки элект-
рофона необходимо произвести следующие
операции:
снять диск ЭПУ, вывернуть два винта с
пломбировочными чашками и, освободив
шайбы, снять панель ЭПУ и установить на
подставку, установить на место диск (при
этом откроется доступ к печатным платам|
со стороны деталей и к навесным деталям
шасси);
снять поддон, отвинтив четыре винта (при
этом откроется доступ к печатным платам
со стороны печатного монтажа);
для замены деталей и узлов, установлен-
ных на передней и задней стенках шасси,
необходимо снять ручки управления на пе-
редней панели, снять декоративную встав-
ку боковой правой стенки и, отвернув че-
тыре винта, снять правую боковую стенку,
переднюю и заднюю панели электрофона;
для замены мощных выходных транзисто-
ров, установленных на радиаторах, необхо-
димо снять декоративную вставку левой
боковой стенки н, отвинтив 4 винта, снять
радиаторы;
для замены боковой левой стенки необ-
ходимо отвернуть четыре винта.
Сборка электрофона производится в об-
ратном порядке.
Рис. 7.4. Расположение радиоэлементов на печатной плате усилительно-коммутацион-
ного блока электрофона «Ноктюрн-212-стерео»
