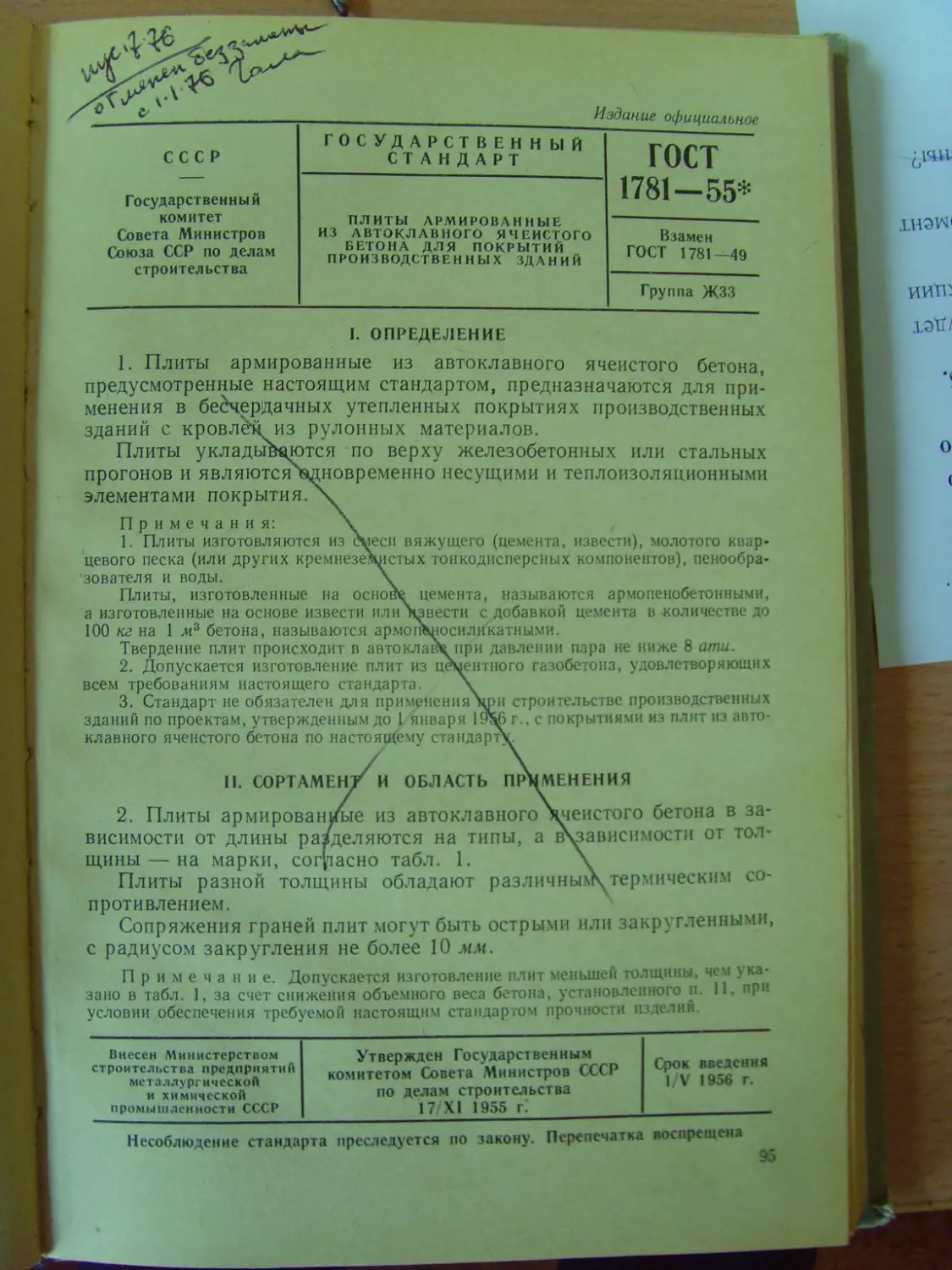

Государственный
1781—55*
комитет
Совета Министров Союза ССР по делам строительства
ПЛИТЫ АРМИРОВАННЫЕ ИЗ АВТОКЛАВНОГО ЯЧЕИСТОГО БЕТОНА ДЛЯ ПОКРЫТИЙ ПРОИЗВОДСТВЕННЫХ ЗДАНИЙ
Взамен ГОСТ 1781—49
Группа ЖЗЗ
I. ОПРЕДЕЛЕНИЕ
1. Плиты армированные из автоклавного ячеистого бетона, предусмотренные настоящим стандартом, предназначаются для применения в беёчердачных утепленных покрытиях производственных зданий с кровлей, из рулонных материалов.
Плиты укладываются по верху железобетонных или стальных прогонов и являются\дновременно несущими и теплоизоляционными элементами покрытия.
Примечания:	\
1.	Плиты изготовляются из смеси вяжущего (цемента, извести), молотого кварцевого песка (или других кремнеземистых тонкодисперсных компонентов), пенообразователя и воды.	\
Плиты, изготовленные на основе цемента, называются армопенобетонными, а изготовленные на основе извести или извести с добавкой цемента в количестве до 100 кг на 1 м3 бетона, называются армопИлосили'катными.
Твердение плит происходит в автоклав^ при давлении пара не ниже 8 ати.
2.	Допускается изготовление плит из цементного газобетона, удовлетворяющих всем требованиям настоящего стандарта. \
3.	Стандарт не обязателен для применения\ри строительстве производственных зданий по проектам, утвержденным до 1 января 1У\6 г., с покрытиями из плит из автоклавного ячеистого бетона по настоящему стандар^г
II, СОРТАМЕН/ И ОБЛАСТЬ ПРИМЕНЕНИЯ
2.	Плиты армированные из автоклавного \чеистого бетона в зависимости от длины разделяются на типы, а ^зависимости от толщины—на марки, согласно табл. 1.	\
Плиты разной толщины обладают различным^термическим сопротивлением.
Сопряжения граней плит могут быть острыми или закругленными, с радиусом закругления не более 10 мм.
Примечание. Допускается изготовление плит меньшей толщины, чем ука-зано в табл. 1, за счет снижения объемного веса бетона, установленного п. 11, при условии обеспечения требуемой настоящим стандартом прочности изделии.
Внесен Министерством строительства предприятий металлургической и химической промышленности СССР
Утвержден Государственным комитетом Совета Министров СССР по делам строительства 17/Х1 1955 R
Срок введения 1/V 1956 г.
Несоблюдение стандарта преследуется по закону. Перепечатка воспрещена
95
ГОСТ
1781—55
ПА1—11	140	I?)
11Л1-16	160	196
ПЛ2


ПА2—14	140'	86
11Л2—16	160
96
ГОСТ 1781 55
3.	По требованию потребителя плиты должны изготовляться с окрасочной пароизоляцией, обладающей сопротивлением паропро-ницанию не менее 4 .я2 мм рт. ст. час/г.	Р
Пароизоляция должна наноситься на нижнюю подготовленную поверхность сухого ячеистого бетона, до укладки плит в покрытие с последующей заделкой швов и повреждений пароизоляциоииого слоя.
(Измененная редакция — «Информ, указатель стандартов» № 7 1959 г.).
4.	Плиты, изготовляемые по настоящему стандарту, обозначаются марками.
Марка плиты состоит из букв ПА (плиты армопенобетонные или армопеносиликатные), числа, означающего номер марки, и отделенного черточкой второго числа, означающего толщину плиты в сантиметрах.
5.	Плиты рассчитаны в соответствии с главой П-Б. 3 «Строительных норм и правил» на следующие равномерно распределенные нагрузки:
а)	постоянная — собственный вес плиты (табл. 1) и вес стяжки с кровельным водоизоляционным ковром, с коэффициентом перегрузки 1,1;
б)	временная — вес снегового покрова 210 кг/м2 (с учетом снеговых мешков), с коэффициентом перегрузки 1,4;
или:
а)	постоянная —собственный вес плиты (табл. 1) и вес стяжки с кровельным водоизоляционным ковром, с коэффициентом перегрузки 1,1;
б)	временная — вес снегового покрова 105 кг/м2, с коэффициентом перегрузки 1,4, и сосредоточенная нагрузка 100 кг, приложенная в середине пролета, с коэффициентом перегрузки 1,2.
6.	Величины расчетных равномерно распределенных нагрузок для плит каждого типа, уложенных в покрытие, приведены в табл. 2.
Таблица 2
Типы плит	Номинальная длина плиты жж	Расчетная равномерно распределенная нагрузка (QpaC4) на всю плиту в кг при толщине плиты в жж
		140	160
Г1А1	2990	720	750
ПА2	1490	480	490
7.	Сопротивление теплопередаче (7?0) покрытия из армированных плит из автоклавного ячеистого бетона с кровельным водоизоляцион-
-	97
! Зак. 1843
ГОСТ 1781-55
ным ковром, при (объемного веса г
для
тр теплопроводности ячеистого бетона < коэв 23 ккал/м. час. град, принимается: 750 кг/-« ) u>z
плит толщиной 1|0 мм
. 0,86 м2 час • град/ккал
. 0,95 м2 час-град/ккал
8.	Плиты предназначены для укладки по железобетонным стальным прогонам с шириной верхней полки не менее 100 мм. И
П р и меча н и е. При ширине полки прогона менее 100 мм размер четвеп в плите устанавливается в каждом случае особо, однако во всех случаях шипи*1 опоры плиты должна быть не менее 50 льч.
9.	Плиты допускаются к применению в покрытиях производственных зданий при температурах и влажностях воздуха в помещении' приведенных в табл. 3.		’
Т а б л и ц а 3
При наличии окрасочной пароизоляции
При отсутствии окрасочной пароизоляции
При расчетных температурах		наружного воздуха в градусах
Ниже — 20	— 20 и выше	Ниже — 20	— 20 и выше
Температура воздуха в помещении в градусах
Примечания:	, -
1. Указанные в габл. 3 температуры и влажности воздуха в помещении — среднемесячные для самого холодного месяца в году.
2. Дли пром< и /точных температур воздуха в помещении наибольшие значения относительной влажности определяются интерполяцией.
J> При применении армопеносиликатных плит относительные влажности, ука* мины* в табл. 3, снижаются на 5%, с тем, однако, чтобы относительная влажность превышала 60%. при отсутствии пароизоляции и 70% при наличии пароизоляции.
!О. Нлигы, предусмотренные настоящим стандартом, не допу-(Киси । иримени।к в ендовах покрытий, а также при наличии хими-чески агрессивной воздушной среды иод покрытием (без специальных мер химической защиты покрытия).
Он
ГОСТ 1781—55
III. ТЕХНИЧЕСКИЕ УСЛОВИЯ
11.	Объемный вес ячеистого бетона должен быть равным 750 кг1м* Отклонение объемного веса допускается не более ±50 кг1м*.
12.	Прочность ячеистого бетона плит после автоклавной обработки и остывания должна быть не ниже 40 кг/см2.
13.	Плиты армируются сварными сетками, изготовленными применением контактной точечной сварки.
Сварные сетки должны быть защищены от коррозии антикоррозионными покрытиями, состав и способ нанесения которых устанавливаются специальными инструкциями.
(Измененная редакция — «Информ, указатель стандартов» № 7 1959 г.).
14.	Сварные сетки изготовляются:
а)	для плит типа ПА1 — из стержней горячекатаной круглой стали марки Ст. 3 по ГОСТ 380—60;
б)	для плит типа ПА2 — из стальной низкоуглеродистой холоднотянутой проволоки по ГОСТ 6727—53.
Чертежи рекомендуемого армирования плит приведены в приложении — листы 1—4.
Примечания:
1.	Армирование плит типа ПА1 предусматривается из условий жесткости, армирование плит типа ПА2 — по конструктивным требованиям.
2.	Петли для подъема плит должны изготовляться из горячекатаной круглой стали марки Ст. 3. Применение для этой цели стали других марок не допускается.
15.	Толщина защитного бетонного слоя продольной арматуры: на верхней, нижней и боковых поверхностях плиты — 20 мм, на торцах — 5 мм.
Допускаемые отклонения по толщине защитного бетонного слоя ±5 мм.
16.	Внешний вид плит должен удовлетворять следующим требо-
ваниям:
а)	искривление граней в горизонтальной плоскости допускается не более 3 мм на каждый погонный метр плиты, но не более 6 мм на
всю длину плиты;
б)	на нижней поверхности плиты допускаются раковины размером не более 10 мм и глубиной не более 5 мм в количестве не свыше 1 шт. на каждый погонцый метр плиты; на верхней поверхности количество раковин указанного размера не ограничивается,
в)	на верхней поверхности плиты допускаются местные наплывы и неровности высотой не более 8 мм;
г)	околы нижних кромок торцов не допускаются; на боковых гранях околы допускаются шириной до 1о мм при общей и. J не более 100 мм; в одном поперечном сечении допускается толь
один окол;
д) перекос
опорных поверхностей плиты не должен превышать
5 мм;
7*
99
ГОСТ 1781—55_____________________________________________________
е) на поверхностях плит допускаются усадочные трещины щи, пиной не более 0,2 мм,
Р ж) обнаженная арматура не допускается.
L Допускаемые'околы и раковины должны быть заделаны до установки плит 2? Требование п. 16ж не относится к петлям для подъема плит.
17.	Прочность плит при кратковременных испытаниях на изгиб согласно пп. 33—35 должна удовлетворять требованиям п. 36 настоящего стандарта.	"
18.	Влажность ячеистого бетона плит при отпуске их со склада предприятия-изготовителя не должна превышать: в плитах без паро-изоляции — 15%, в плитах с пароизоляцией — 10%.
Влажность ячеистого бетона плит в момент покрытия их кровельным ковром не должна превышать указанных величин.
(Измененная редакция — «Информ. указатель стандартов» № 7 1959 г.).	н
19.	При изготовлении плит должен быть обеспечен пооперационный технологический контроль на всех стадиях производства.
б) в)
IV. ПРАВИЛА ПРИЕМКИ И МЕТОДЫ ИСПЫТАНИЙ
20.	Плиты должны приниматься отделом технического контроля (ОТК) предприятия-изготовителя в соответствии с требованиями настоящего стандарта.	-’V
При приемке плит проверяют:	I
а) объемный вес и прочность бетона;
'' внешний вид и размеры плит;
прочность плит;	Л).
толщину защитного бетонного слоя;
влажность бетона в плитах.	- , Я*
Объемный вес и прочность бетона проверяют на кубиках раз-in / 10	10 см, изготовленных для каждого загружения
авток шва в количестве 6 шт. и запаренных одновременно
22. Для определения объемного
меряют с точностью до 1 при температуре • ностью до I г.
Объемный вес I
21 мером 10
с плитами.
веса бетона образцы-кубики из-ял/, высушивают в сушильном шкафу 10 до постоянного веса и взвешивают с точ*
согласно I OCT
нс подлежат. 100
,4ecKoe^p«ya^T7T™T С точ,1ОС™о до 1 кг ка^ ° пределен и я объемного веса
10180 67? ’ ,|,,ин ,,( п,’,та,,||<‘м кубиков на сжатий ворять тре^ванКиям6||пМ,1|1'|111 В?о 11 пР°чность бетона 11 1< то плиты приемке
ГОСТ 1781—55
с производ-
П р и м е ч а н и е. После достижения установленной п. 12 прочности бетона плиты могут быть предъявлены к вторичной приемке, если при этом объем изделии будет соответствовать требованиям п. 11.	объемный вес
25.	Внешний вид проверяют осмотром каждой плиты с произвот-ством надлежащих замеров согласно 'п. 166, в, г, е, ж настоящего стандарта.
26.	Ширину трещин определяют с точностью до 0,1 мм при помощи измерительной лупы.
27.	Плиты, не удовлетворяющие хотя бы одному из требований п. 166, в, г, е, ж, приемке не подлежат.
28.	Для проверки размеров, искривления и перекоса плит от партии, состоящей из 200 плит одной марки, отбирают образцы в количестве 5%.
Примечания:
1.	Каждая партия должна состоять из плит, изготовленных из одних и тех же материалов и при одной и той же технологии производства.
2.	Если число подлежащих приемке плит не кратно 200, то остаток в количестве до 100 шт. присоединяют к последней партии, а остаток свыше 100 шт. считают отдельной партией.
29.	Размеры плит определяют с точностью до 1 мм металлическим измерительным инструментом.
30.	Искривление граней плиты определяют замером с точностью до 1 мм наибольшего зазора между поверхностью плиты и ребром приложенной к ней выверенной металлической линейки.
31.	Перекос определяют путем укладывания плиты опорными поверхностями на две металлические балки, расположенные по уровню в одной горизонтальной плоскости.
При качании плиты на опорах величину перекосов определяют замером с точностью до 1 мм стальным метром или набором калибров образовавшегося наибольшего зазора между поверхностями опорной части плиты и металлической балки.
32.	Если при проверке будет установлено несоответствие хотя бы одного образца требованиям пп. 2 и 16а, д, то производят вторичный отбор образцов из той же партии в количестве 10 о, которые подвер-
В стучае несоответствия хотя бы одного образца из вновь отобранных одному из требований вышеуказанных пунктов приемку плит '"’°33ВДМ "„SpZ прочности плит типа ПА) от каждой партии отбирают четыре плиты, из которых в первую очередь испытывают ‘“‘проверку производят испытанием плит из изгиб до разрушения.
«жп допускается яспольаоза.яс паю, .« требованиям пп. 2 и 16 настоящего стандарта.
2.	Плиты тина ПА2 на изгиб не проверяют.
101
ГОСТ 1781—55_______________________________________
34. Испытание плит на изгиб производят нагрузкой, практи близкой к равномерно распределенной по схеме, приведен)/4''60101 чертеже.	'	" на
Одна опора на одном конце плиты должна быть шарнирно движной (ножевой), а другая опора — шарнирно-подвижпог”6/0' катках).	.	1 (на
Нагружение плиты осуществляют в виде ряда отдельных г располагаемых столбами размером в плане не более 460 х 50п3°В’ по всей поверхности плиты. Между столбами на все время испк Мм должны оставаться зазоры не менее 30 мм.	1Ь1тания
Расположение нагрузки на плите 6 плане
Нагружение производят небольшими долями нагрузки, составляющими не более 25% от указанной в табл. 2.	'
После приложения каждой доли нагрузки, плиту выдерживают
10 мин до начала следующего нагружения.	. I
Нагружение плиты производят до ее разрушения и устанавливают разрушающую нагрузку, приложенную к плите в момент разрушения.	:1И
Примечание. Для загружсиия плит могут быть применены кирпич, камни, чугунные чушки и другие штучные грузы.	- 4
35. Опенку прочности плит Г1Л1 производят по значению коэф-фициента с, вычисляемого с точностью до 0,01, по формуле:	3
Qp 4“ Qc. вивии
где:
Qp
102
QpacH
и и!- уегик p'i "‘"'’У3*0 Ск» собственного неса плиты) ..-Hiiiiiaui; ,с п-34;
'1ииая ,,агРУЗка в кг (по табл. 2).	(1
ГОСТ 1781—55
36. Если в результате испытания каждой on.
окажется, что коэффициент (с) будет равен или более ?7^ "ЛИТ нейшие испытания не производят и вся партия плит признается ' Если при испытании первых двух плит коэффициент (с) хотя бы лчппГл in WHY nvnPT МРППР 1 7 ттл -1г-	и	1 лиги ОЫ
одной из них будет менее 1,7, но более 1,5, то производят испытания остальных двух плит из числа указанных в п 33 ,1и|Ь'тания
Если коэффициент (с) каждой из вновь испытанных плит будет не менее 1,5, то вся партия плит признается годной.
Если коэффициент (с) хотя бы одной из первоначально или последующе испытанных плит будет менее 1,5, то вся партия ппит приемке не подлежит.
37.	Проверку толщины защитного бетонного слоя в плитах типа ПА 1 производят в двух плитах, подвергшихся испытанию на изгиб, путем вырубки в середине пролета контрольных борозд — до обнажения рабочей арматуры.
Проверку толщины защитного слоя в плитах ПА2 производят путем вырубки таких же борозд в двух плитах, отобранных из принимаемой партии.
Примечав и е. Проверку толщины защитного слоя допускается производить другими проверенными и достоверными способами без разрушения бетона.
38.	В случае несоответствия толщины защитного слоя показателям п. 15 производят в том же порядке повторную проверку этих показателей еще в двух плитах, отобранных из той же партии.
Если толщина защитного слоя хотя бы в одной из вновь проверенных плит не будет соответствовать показателям п. 15, то вся партия плит приемке не подлежит.
39.	Проверку влажности бетона производят на трех прооах, весом 100—200 г каждая, взятых на верхней поверхности плиты из глубины, равной половине ее толщины, в трех местах, расположенных по диагонали: в середине и на расстоянии 25 см от концов плиты.
Пробы должны храниться в стеклянных банках с притертыми пробками.	п 1 ,
Каждую отобранную пробу взвешивают с точностью д »	’
высушивают в сушильном шкафу при температуре t я иного веса и снова взвешивают с той же точностью.
40.	Влажность w (в процентах) вычисляют по фэрм}*
^ = ^^.100,
где:
G — вес пробы до высушивания в г\
G{ — вес пробы после высушивания в г. пЛ_а,пт как среднее
Влажность бетона плит данной партии опред .
арифметическое результатов испытания трех про .
ГОСТ 1781—55	_______________________________
41.	Если влажность бетона не будет удовлетворять требоГ п. 18, данная партия приемке не подлежит и может быть прел Вани”м к вторичной приемке после просушки плит до требуемой влаж ВЛеИа
V. МАРКИРОВКА И ПАСПОРТИЗАЦИЯ
„ прпхпостях каждой плиты (в центре) «пхней и нижнеи поверл	На боковой грани каждой
42 яНбаы?ьРобозначена маР'<а и от конца плиты) должны быть SS 4	Изготовления И марка „редприя™,.
а) наименование	Р	ИЗГОтовления,
>) “““
J S	плТна^згнб (коэффициент с) с указа-
VI. ХРАНЕНИЕ И ТРАНСПОРТИРОВАНИЕ
44.	Плиты, рассортированные по маркам, следует хранить уложенными на ребро, вплотную одна к другой, в два-три ряда по высоте.
. ежд5 горизонтальными рядами плит, на расстоянии 0,3—0,4 м топщины°ПЦ°В' Укла^ываются Деревянные прокладки одинаковой nrml'i, 1J‘IHTI>1 "Р11 перевозке укладываются в один ряд на ребро,
4ft Тп °Д'|а к Другой, продольной осью по направлению движения, м*ш / 1ч -'й "ИИ " гРанспоРтнРовании должны быть приняты пости я'кчк7<Р‘1П*1Ю1иие плиты от повреждений и повышения влаж-
(Измененная еТ°На’ - с,а,|овленной п. 18 настоящего стандарта.
редакция — «Информ. указатель стандартов»
Замена
ГОСТ ГОСТ
380 -60
10180- 67
введен взамен ГОСТ 380—50.	»
введен взамен ГОСТ 6901—54 в части методов испытании бетона на сжатие и изгиб.
ГОСТ 1781—55
»
ПРИЛОЖЕНИЕ (рекомендуемое)
Армирование плит марки ПА1—14
1.	Арматура — из горячекатаной круглой стали марки Ст.З по ГОСТ 380—60.
2.	Объем бетона для одной плиты — 0,206 Л13.
3.	Размеры в мм.
Спецификация арматуры на одну плиту марки ПА1—14
ГОСТ 1781—55
Армирование плит марки ПА1 —16
2 Объе\??Лп..?3п,ГОрЯЧеКгТаНОЙ круглой стали марки Ст.З по ГОСТ 380-60. иоъем склона для одной плиты —0.235 и3	Ч
3 Размеры в .и.и.	.	- •
Спецификация арматуры на одну плиту марки ПЛ1-16
Диаметр мм
К стержней
630
2980
700
700
570
Длина	Количество
мм	стержней
шт.
19
Общая длина м
20,86
13.3
1,26
Вес кг
4,63 2,05 0,31 0,38
0,28
Общий вес арматуры кг


ГОСТ 1781—55
Л
Петля
Верхний поперечный стержень
450
100г
50.
100
1. Арматура — из 6727—53.
холоднотянутой низкоуглеродистой проволоки
по ГОСТ
2. Объем бетона для одной плиты —0,103 ж3.
3. Размеры в мм.
Спецификация арматуры на одну плиту марки ПА2-14
• № стержней	Диаметр мм	Длина Л1Л1	Количество стержней шт.	Общая длина .и	Вес кг	Общий вес арматуры, кг
8	5Т	1480	6	8,88	1,37
2	5Г	660	15	9,9	1,52
3	6Г	6G0	о *0	1,32	0,29	3,84
4	6Г	570	3	1.71	5P.38J
5	6Т	630	2	1,26	0,28 1
(Измененная редакция — «Информ, указатель стандартов» .N? 7 1959 г.).
107
IK
Т1
рс не HI ш П(
Армирование плит марки ПА2—16

Сварная сетка

700

/00
30
JOO
1080
Верхний поперечный стержень
Петля
050

100
50
1.	Арматура — из холоднотянутой низкоуглеродистой проволоки 6727—53.
2.	Объем бетона для одной плиты —0,117 л<3.
3.	Размеры в мм.
____________Спецификация арматуры на одну плиту марки ПА2—16
по ГОСТ
№ стержней
Диаметр
Длина .м.ч
Количество стержней шт.
Общая длина
кг
Общи! вес арматуры.
Замена
ГОСТ
108
57
67
67
67
1480 | 700
700 570
630
380—60 введен взамен
15
10,5
1.71
1.26
1,37
1,62 0.31
0.28
ГОСТ 380—50.
