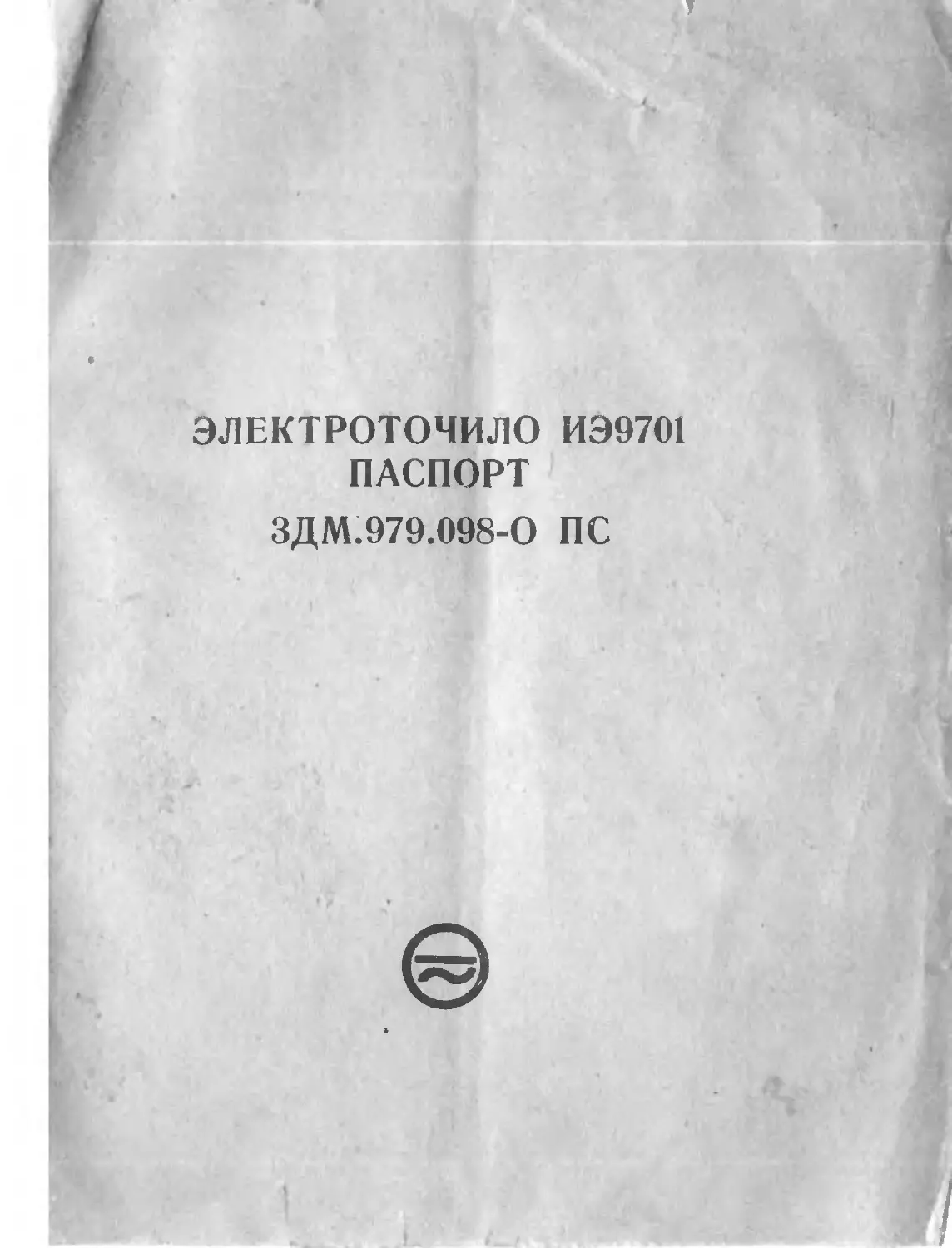

ЭЛЬКТРОТОЧИЛО ИЭ9701
ПАСПОРТ
ЗДМ.979.098 0 ПС
1. Назначение
Полустационарное электроточило ИЭ9701 предназначено для
заточки слесарне-монтажных, столярных и плотничьих инстру-
ментов.
2. Технические характеристики
Номинальные данные асинхронного однофазного электродвигателя
следующие:
Мощность, вт . .	180
Напряжение, в	.	220
Ток, не более, а .	3
Скорость вращения, не менее,	об/мин	2600
Частота, гц .	.	.	.	.50
Коэффициент полезного действия,	%	45
Коэффициент мощности	0,7
Исполнение	.	.	защищенное
Режим, работы повторно-кратковременный (ПВ-40°/о)
Продолжительность цикла не более 10 мин.
Габаритные размеры электроточила 330X230X285 мм
Вес, не более, 15 кг.
Диаметр шлифовальных кругов 175 мм.
3. Комплект поставки
| \" строки	Обозна- чение	Наимено- вание	Коли- чество	Габаритные размеры» м м	Масса,кг	Номер изделия	Приме- чание
1		Электротс-.	1	330x230x285	15
	ПЭ 9701	ЧИЛО
2		Паспорт	1	—	—
1
4. Устройство и принцип работы
Электроточило (рис. Г) состоит из электродвигателя однофаз-
ного тока с короткозамкнутым ротором, шлифовальных кругов, на-
жимного пускателя типа ПНВС.
На вал насажены ротор 17 и два шарикоподшипника 10, 20.
На выступающих концах вала 8, 22 устанавливаются шлифоваль-
ные круги 6, 19, которые крепятся с помощью дисков 2, 5 и гаек
4, 21 и закрываются ограждением 7 и крышкой /.
Щиты 13 своими посадочными замками садятся на железо
статора и стягиваются четырьмя стяжными шпильками 15 с по-
мощью гаек 12. С каждой стороны к щитам прикреплен держа-
тель 3.
Держатели служат опорой при заточке инструмента.
Нажимной пускатель типа ПНВС предназначен для пуска
и остановки электродвигателя. Нажимной пускатель 29 укреплен
в основании. Для включения электроточила необходимо нажать
кнопку «Пуск», для выключения — кнопку «С» (Стоп).
Ток подводится к нажимному пускателю двужильным шну-
ром, на конце которого имеется штепсельная вилка для подсоеди-
нения к штепсельной розетке. На подставке предусмотрен болт 25,
предназначенный для заземления электроточила.
5. Указания мер безопасности
1.	К работе электроточилом допускаются лица, прошедшие
соответствующий инструктаж.
2.	При получении электроточила шлифовальные круги должны
быть тщательно осмотрены.
3.	Периодически круги должны проверяться на правильность
формы и уравновешенность. Круги, потерявшие правильную форму,
должны быть выправлены.
4.	Заточка инструмента на боковой поверхности круга не допу-
скается.
5.	Запрещается:
Работать со снятыми ограждениями, начинать и производить
работу, не убедившись в исправном состоянии электроточила,
оставлять без надзора электроточило, подсоединенное к сети; ра-
ботать без заземления.
6.	При всяком перерыве в работе электродвигатель должен
быть выключен.
7.	При правке шлифовальных кругов и при заточке инструмен-
та необходимо надевать защитные очки.
2
8.	После заточки не следует прикасаться к заточенным инстру-
ментам.
6.	Подготовка электроточила к работе
Перед началом работы необходимо:
1.	Убедиться в исправном состоянии электроточила.
2.	Проверить соответствие напряжения электроточила напря-
жению сети.
3.	Проверить надежность затяжки всех резьбовых соединений.
4.	Проверить надежность крепления шлифовальных кругов
на валу.
5.	Проверить надежность заземления
6.	Включить электроточило, дать ему поработать в течение
одной минуты на холостом ходу и проверить, чтобы не было тор-
цевого и радиального биения шлифовальных кругов.
7.	Техническое обслуживание
При обслуживании электроточила необходимо соблюдать сле-
дующие правила:
1.	Перед работой шлифовальные круги править алмазом или
заменяющим его карборундовым кругом.
2.	Затачиваемый инструмент упирать в подручник.
3.	Производить равномерный нажим затачиваемым инструмен-
том на шлифовальный круг, в особенности к концу заточки (заточ-
ка торцами круга не разрешается).
4.	Затачиваемый инструмент должен быть обязательно очищен
от грязи и масла (засаливание шлифовальных кругов не допуска-
ется) .
5.	Следить за исправным состоянием токоподводящего шнура.
6.	При перерывах в работе электродвигатель выключать.
7.	Включение и выключение штепсельного соединения произво-
дить только при выключенном электродвигателе.
8.	После окончания работы электроточило должно быть очище-
но и протерто сухой тряпкой.
9.	Хранить электроточило следует в сухом помещении, пре-
дохраняя его от непосредственного попадания влаги.
10.	Пополнение смазки в подшипники следует производить
через каждые 500-4-600 часов работы, при этом одновременно про-
верять состояние подшипников.
Для пополнения смазки подшипника необходимо снять крыш-
ку /, отвернуть гайку 4. Следует учесть, что гайка с левой стороны
электроточила имеет левую резьбу, а с правой — правую.
3
Затем, сняв шлифовальный круг вместе с диском 2, снять flpv-
гой диск 5. Снять уплотнительное кольцо 9. Отвернув винты 18,
легким постукиванием равномерно по окружности деревянным мо
лотком отделить ограждение 7. Чистой тряпкой, по возможности,
удалить старую смазку с подшипника, а также с торца ограждения.
Шарикоподшипники пополнять смазкой ЦИАТИМ-221,
ГОСТ 9433-60. После пополнения смазки в шарикоподшипники
произвести сборку в обратной последовательности.
11.	Замену смазки в шарикоподшипниках производить после
2000 часов работы электроточила или после хранения на складе
более одного года при обнаружении в подшипниках коррозии.
Подготовка к замене смазки производится так же, как попол-
нение смазки.
Замена смазки производится следующим образом: изделие
ставят под углом 45° к горизонту, с наклоном к низу подшипника,
в котором должна производиться замена смазки. С помощью шпри-
ца или «груши» чистым бензином полностью удалаяют старую
смазку промывкой. При этом нужно соблюдать осторожность,
чтобы бензин не попал внутрь машины.
Обтирают чистой тряпкой подтеки от стекающей смазки, дают
просохнуть подшипнику в течение 15—20 минут, продувают его
сжатым воздухом и закладывают смазку. Заполнив корпус под-
шипника свежей смазкой, проворачивают вал рукой и производят
сборку в обратной последовательности, указанной в пункте 10.
4
8.	Характерные неисправности и их устранения
Неисправность	Причина	Способ устранения
Электроточило не запускается	Обрыв токоподводя- щих концов или наруше- ние контакта в вилке	Пользуясь лампочкой, найти место обрыва или плохого кон- такта, проверяя наличие напря- жения между плюсовым и ми- нусовым проводником, прове- рить затяжку винтов, крепящих подводящие провода. Обнару- женные неисправности устра- нить.
Пускатель не вклю- чается	Неисправность контактов	Проверить наличие напряже- ния в сети, наличие и исправ- ность контактов, затяжку вин- тов, крепящих подводящие про- вода. Проверить нет ли заедания в подвижных частях. Обнару- женные неисправности устра- нить.
Пускатель не отклю- чается	Неисправность пускателя	Проверить не приварились ли контакты, не заедает ли под- вижная система. Проверить исправность воз- вратных пружин. Найденные неисправности устранить.
5
9.	Свидетельство о приемке
Электроточило ИЭ9701 №	~ v ) 7 v_________ соответствует
техническим условиям ТУ 16-538.076-70 и признано годным для
эксплуатации.
Дата выпуска
№ olf
Представитель предприятия
Представитель ОТК предприятия
10.	Гарантийные обязательства
Предприятие-поставщик гарантирует безотказную и качествен-
ную работу электроточила в течение двух лет со дня ввода в экс-
плуатацию, но не более 200 час. общей продолжительности работы
и не более трех лет со дня отгрузки с предприятия-поставщика при
условии надлежащего транспортирования, хранения и соблюдения
правил эксплуатации в соответствии с инструкцией предприятия-
поставщика.
И. Сведения о рекламации
При предъявлении рекламации необходимо изложить следую-
щие данные:
а)	объект эксплуатации;
б)	условия эксплуатации;
в)	день ввода в эксплуатацию;
г)	время наработки;
д)	условия хранения;
е)	дефект в изделии.
501.3 72
Крышка
Диск
Держатель
Гайка (левая)
5.	Диск
6.	Шлифовальный круг Круг
7.	Ограждение
8.	Выступающий конец конец вала
9.	Уплотнительное кол1^ ко.пьпо
10.	Шарикоподшипник ^ник 60202
1.
2.
3.
4.
р„ Р„С |.06пи1Г,вИДМ«тротоЧпла.
11 Шайба 6 65Г
13	—пппковый
Я трубка ТЛВ 6
15.	Шпилька
16.	Статор
17.	Ротор
18	Винт М-»> IN v
19	Шлифовальный круг^
20.	Шарикоподшипник 60ДМ
21. Гайка ("P^\0Heu. вала
<«»
ления)
26. Шайба 6
27. Шнур
29 Шжимной пускатель
