Издание официальное.
Пролетарки асе» страх, соеяяня»тесь>
Р-5
СССР.
„УТВЕРЖДАЮ"
Врнд. Начальник
Артиллерийского Управления РККА П. Молодцов.
27 ноября 1926 г.

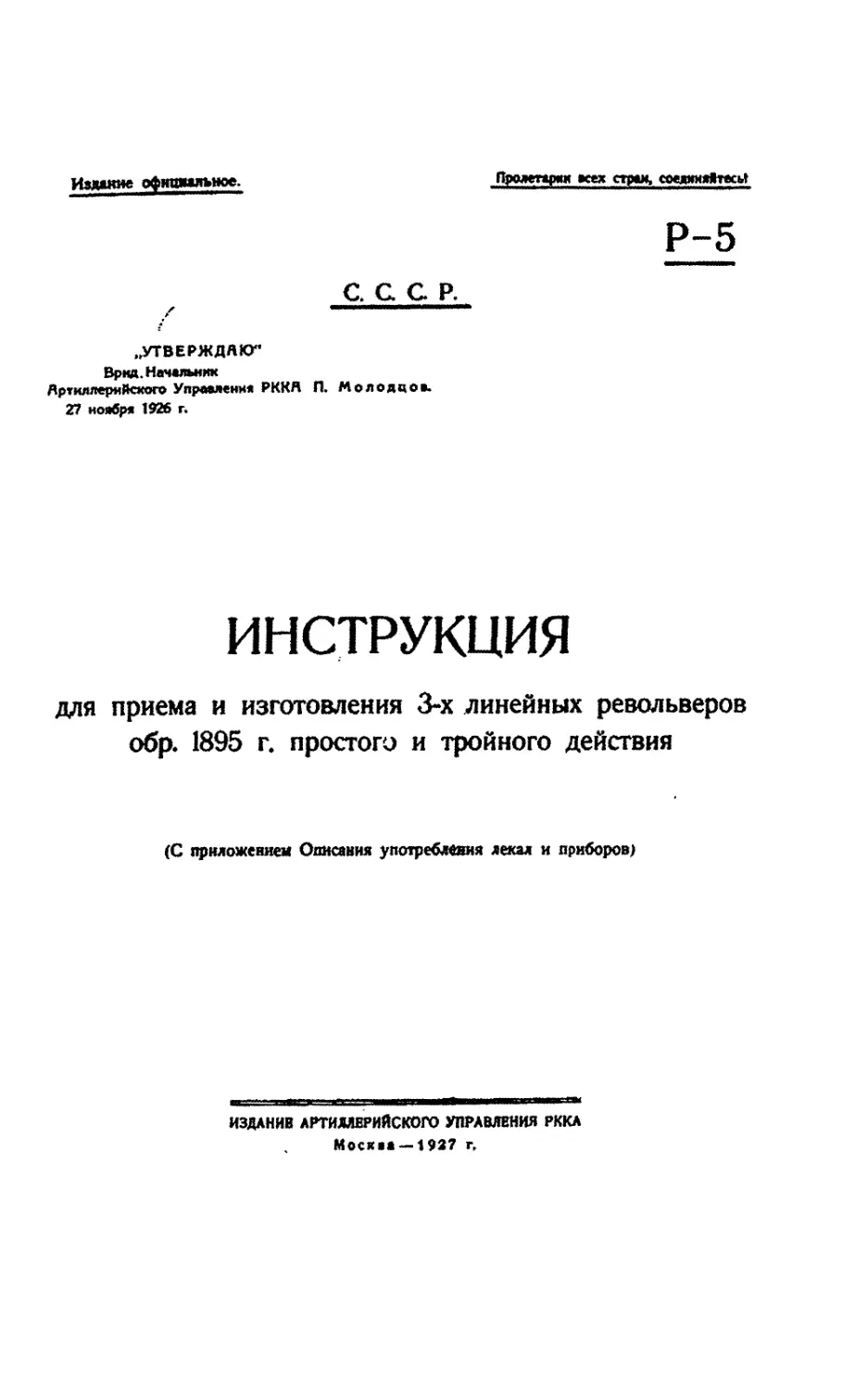

ИНСТРУКЦИЯ
дня приема и изготовления 3-х линейных револьверов
обр. 1895 г. простого и тройного действия
(С приложением Описания употребления лекал и приборов)
ИЗДАНИЕ АРТИЛЛЕРИЙСКОГО УПРАВЛЕНИЯ РККА
Москва —192? г.
I В ОТ Р У к ц к я
ДЛЯ ЛРИОЦ В^ЮГОТОДЯЯПЯ 8-Х МНЙНЫХ РКВОЛЬВЕРОВ
обр. 1895 г. ПРОСТОГО К ТРОЙНОГО ДЙСГИЙ.
ОБЩИ положкния.
ф I. Настоящая инструкция служит руководством Артприемщикам
при приеме 3-х лян. револьверов образца 1895 г. простого
г тро!яого де!стажя от Заводов жзготовляощжх револьвера
ж Заводам прж изготовления жх.
$ Я. Кроме наотояще! инструкция для тех хе цело! служат
утвержденные в установленном порядке -
а/ лекала, шаблоны ж приборы с описанием употреблепя жх;
б/ поотрожтельжме чертежи револьвера, лекал, вабловов ж
приборов ж
в/ обравцовне револьверы простого ж троВного де!отвия.
4 3. Револьвера должны быть собрана ив часта!: а/взажмозаме-
няемых, б/ чаете!, при пржговке которых допускается под- '
борка ж в/ чаете!, при пржговке которых допускается незна-
чительная отладка.
а/ Вваямозамевяемые части; подвижная трубка барабана,пру-
жина трубки, ось барабана, шомпол, пружина шомпола,дверца,
пружина дверца, пружина рычага, главки и вое винты.
б/ Подбираемые: ствол, рамка, барабан, шомпольная трубка,
мушт, спусковая скоба, казенник, ползун, дурок, боев,боевая
пружина, рычаг, собачка, спуск, шпилька бо!ха л шпилька
винта кольца.
в/ Допускающие отладку: крышка, шечкж, средник ж винт о
хольпом ж бдяжко!.
? 4. Все чаотж револьвера ж собранные ргеврльверы пред "являют-
ся на осмотр Артприемщицу в совершенно оконченном виде,
1
предварительно проверен ивии Контрольный Отделом Завода по
воем леммам * жалят ан ше на приборах, согласно описания
употребления их. На всех частях револьвера «а исключе-
нном винтов, пружин и опилен должно быть поставлено за-
водское меВмо и кжеВмо заводского браковщика на местах
указанных ниже в это* инструкции.
$ 5о Приемка револьверов Артприемщяком должна нроивводится
согласно с нижееледующими основными правилами.
Во первых: возможно больмйВ процент /не менее 20$ / от
дневноЯ подачи каждоВ отдельноВ части револьвера осматри-
вается по наружному виду,поверяется по всем установлен-
ным лекалам и приборам; вид, размеры и очертания чаете!
должны быть согласны с требованиями настояцеВ инструкции,
лекалами ж чертежами, а отделка должна приближатьбя к
отделке соответствующих чаете! образцового револьвера.Ост-
рых углов, ваусениц, выхватов, ржавчины, пороков металла
или дерева /согласно установленных эталонов/ и глубоких
следов от инструмента не должно быть ни на одноВ ив
частеВ.
Во вторах: осматриваются все 100$ дневноВ подачи собран-
ных револьверов, при чем наблюдаются надлежащая отделка
и пригонка чаете! ж производится поверка по лекалам для
собранного револьвера и приборам к испытание деВствия
всех механизмов.
$ 6. Отдельные части, неудовлетворивмие какому либо требова-
нию настояцеВ инструкции: а/ подлежат возврату для исправ-
ления / о указанием недостатка /, если таковое возможно, и
по исправлении снова предъявляются к приему.
б/ Подлежат возврату и особо отмечаются, если исправле-
ние невозможно, недостаток может повредить взаимозаменяе-
мости, ио вместе с тем не вредит прочности к действию
револьвера. Эти части могут бять допущены в сборку толь-
ко по особому разрешению АртиллериВского Управления и
- 3 -
ворся» до разрежения вопроса о них хранятся на особом
учете в прои вводе* венных мастерских; если они будут
допущены в сборку, то подамся отдельно в' «осел вторич-
ного осмотра на нвх ставится клеймо " Д * '/A911/0*/ •
в/ Бракуются, т.е. клеймятся клеймом "в* /или ломаются,
когда кнеЯмо не во вм окно поставить/ если недостаток может
вредить прочности и исправному действию револьвера.
ПРИМЕЧАНИЕ: Единичные эквемпляры, имеющие:незначительные
__—--------- следы ржавчины, отступления от лекал,пороки
металла или дерева и недостатки отделки,
невредящне взаимозаменяемости /где таковая
требуется/, и справному действию л прочности
револьвера, метут быть допускаемы в сборку
по усмотрению Артприемщи«а.
$ 7. Собранные револьверы, неудовлетворивмие требованиям на-
стоящей инструкции, возвращаются в сборочную мастерскую
для замены частей и производства необходимых исправления.
После исправления револьверы вновь пред"являются к осмот-
ру отдельными партиями.
$ 8. Если при вышеуказанных поверках как отдельных частей,
так и собранных револьверов в подаче будет обнаружен
хотя бы один предмет с явным браком /см.ф б/, то вся еще
неосмотренная часть подачи возвращается заводу на пере-
смотр.
$ 9. Если в осмотренной части дневной подачи,составляющей
не менее 20$» будет обнаружено не менее 10$ изделий о
однообразными отступлениями от установленных допусков у
частей взаимозаменяемых или не менее у частой, не-
требующих взаимозаменяемости, то неосмотренная часть по-
дачи может быть возвращена Контрольному Отделу Завода
на пересмотр. В огиоааяии же однообразных отступлений
по внешней отделки для частей обоих категорий подача,
в осмотренной части которой будет ббнфуивао не менее
25£ отступлений от требований инструкция также может
быть возвращена заводу на пересмотр.
- 4 ’
I 10. Общий дм всевозможных • отст^лввжй в осмотренной
части подачи для частей взаимозаменяемых должен быть не
более 40$ ж для частей »взаимозаменяемых не более 50$.
В противном сжуем неооаютронная часть подачи тепе
возвращается в Юнтролмшй Отдел Завода на пересмотр.
$11. Осмотренные частя, удожжетворжвмже требованиям настоя-
щей инструкции, клеймятся кдеШом браковщика АУ на ука-
заннкх ниже местах и вместе 9 неосмотре иными, во не под-
лежащими возврату по $ 9 и $ 10, допускаются в сборку.
Собранные' же револьверы, удовлетворившие всем требова-
ниям инструкции, также клеймятся клеймом браковщика АУ к
подвергается испытанию стрельбой.
$ 12. Допущенные в сбор17 части сдаются в кладовую Оборон-
ной мастерской и хранятся там отдельно от частей не-
осмотренннх и не допущенных, при чем Артцриемщяк имеет
право следить ва выполнением наложенных правил.
$ 13. Выпуск в сборку недопущенных Артпрнемщиком частей лезит
на ответственности Завода, при чем, если тако! случай
будет иметь место ж обнаружится Артпрнемщиком, то послед-
ний должен останоьвть временно сборку, воевратнв всю па^
тию для пересмотра еаводу, и донести о случившимся в
АУ.
$ 14 Револьверы тройного действия после поверки в собранном
виде испытываются на прочность частей ж правильность
действия всех механивмов непрерывной стрельбой семью пат-
ронами с самовзвода. При этой стрельбе все механизмы
должны действовать вполне исправно, без всяких задержек
и каждый револьвер не должен давать осечек.
$ 15. Револьверы, даваже одну осечку, перестреливаются четыр-
надцать» патронами) при этой пере стрелке не должно быть
нн одной осечки не ио вине патронов.
-5 •
привита так г Причина осечки, устанавливается совместно
---—------ приемником и заводом; при разногласии
вопроо передается а !У.
$ 16. Револьверы, удовиетворивиие вышеуказанным требованиям
допускаются к испытанию стрельбой на меткость и кучно-
сть, . а неудовлетворивжие жм,т.е, даввие более одной
осечки или обнаруживаю недостатки действия механизма,
как при первоначальной стрельбе, так и при перестрел-
ке, возвращаются Заводу для исправления.
$ 17. Испытание стрельбой на меткость и кучность производит-
ся всем револьверам тройного и простого действия, соглас
но правил, указанныл в приложении С I; при чем для
револьверов тройного действия несамоввводно. При этой
стрельбе револьверы также должны  действовать вполне
исправно.
$ 18. Стрельба на меткость и кучность для револьверов просто*
го действия является одновременно и поверкой действия
механизмов.
$ 19. Револьверы простого и тройного действия, далжие при
испытании на меткость и кучность одну осечку, не пере-
страдивеются и возвращаются Заводу на исправление.
ПРИМЕЧАНИЕ: Осечки и другие недостатки.происиедлше явно
------------по вине патронов, не должны служить причи-
ной возвращения револьвера на исправление.
В этом случае неудовлетворительные патроны
заменяются в тех же гаморах барабана
исправными патронами, производится проверка
стрельбой ж, при получении положительных
результатов, револьверы признаются годнши
Причина осечки устанавливается совместно
< приемщиком к заводом; при разногласии
вопрос передается в АУ.
$ 20. Револьверы, удоаиетвориваие испытаниям обоими стрельбами,
признаются годными к службе и сдаче по назначению. Па
местах, указанных в образцовом револьвере, с правой сто-
роны рамки на них ставится клейю "Я ” /Комиссия/ и
клеймо Артприемщика. Кроме того ствол и барабан клейуя?-
- в -
ся К рамки,
$ 31. Револьверы, вовврацвиные на исправление со стран ьбя за
недостатки де!отвжя механизмов или ва ооечм, по исправ-
лении снова пред "являйся к осмотру отдельны» партиями,
ж, будучи признаны подними, подвергаются веси полному
испытание стрельбе!.
Неудожжетверившие испытаниям только стрельбе! на мет-
кое?* ж кучно ось, по исправлении вновь испытываются толь-
ко последив! стрельбе!.
$ 23. В случае получения при испытании стрельбе! разрывов
ж раздутж! ствола жлж барабана ил* других серьезных
повреждение Дртприемщжж, с участием представителе! адми-
нистрации Контрольного Отдела Завода, составляет акт л
трах экземплярах, в котором подробно отмечает обстоятель-
ства и характер полученного револьвером повреждения. Один
экземпляр акта отправляется в АУ, друго! в Заводоуправ-
ление ж трети! хранится у Артпряемщжка. Частя получивиже
повреждении, отправляю ад в Лабораторию на хжмжчесш!
анализ ж механические испытания; результаты Артпржемщиком
принимаются к сведению, а такие сообщаются в АУ.
$ 23. Испытание револьверов стрельб о! ж все связанные с
этим иопютанием работы по заряд», разрядке ж промывке,
производятся средствами Завода,
$ 24.	№ стрельбе из револьверов должен присутствовать пред-
ставитель от Артприемщи», которы! я ведет достоянное
наблюдение ва точным выполнением всего указанного порядка.
$25.	Револьверы,признанные годными х службе, сдаются в кис
довую Завода. Достаточная смаака револьверов в отправка
в Артокжад или куда либо но особому назначению лежат
на обязанности Завода, ва коем а ле нит ответственность
ге исправное состояние рев си ьв еров при хранении и сдаче
$ 26.
Ъ Zf.
$ 28.
5 89.
5 30.
$ 31.
$ 32.
ПРИМЕЧАНИЕ: Симка должна удовлетворять техническим уожо-
вияж АУ. Дрспржмцп обязан наблюдать на
качеотвем к правильностью оиаам.
Вместе с револьверами Завод обман сдавать. в Apr склад
принадлежность ж запасные чао?ж по особо установленной
в акав ом раскладке.
Западом частж и принадлежность принимаются Артпряемщя-
хон на общих основаниях, согласно правил у хаванных ниже.
Всей револьверным частям и собранным револьверам,посту-
пающим на осмотр и испытания, оомотреншы, испытанным,
возвращенным для исправления, забракованным я принятым,у
Apr приемщика ведется учет и составляется журналы, по ко-
торым можно судить об успехе приема и о качестве завод-
ской работы.
На признанные годными к службе револьверы с запасными
частями и принадлежностью Артприемщик выдает Заводу у ста-
нойл ев ную квитанцию.
Материал, идущий на изготовление всех частей револьвера,
должен удовлетворять всем условиям, указанным в приложе-
ния IE П.
Артприемщику предоставляется право исследовать случаи,
указывающие, по его мнению, на несоответствие материала
и, вообще, причины любого недостатка в изделиях и про-
изводить для этого опыты, как то: химический анализ,ме-
ханические испытания, испытания дополнительными стрельбами
ж пр.
ПРИМЕЧАНИЕ: Опыты, связанные с заводскими работами,
. должны производятся по соглашению с адми-
нистрацией Завода.
В случае обнаружения существенных недостатков Артприемщик
должен сообщить об этом Заводоуправлению для немедленного
их устранения.
- 8 -
$ 33- Щи вепрхняжж со сторож Завода мер к устранение
обнаруженных недостатков Артприенщжку предоставляется право
приостаножть приемку, донося об этом АУ.
‘	ОСМОТР ЧАСТ ill РЕВОЛЬВЕРА.
к I - СТ В 0 1.
$ 34. Ствол изготовляется as специальной стали одинаково! со
станы» дня ствола 3-Х лян. винтовки; стволыше болванки
внутри закаливаются и испытываются пороховой пробой,уста-
новленной для винтовочных болванок, ив коих изготовляют-
ся револьверные стволы.
$ 35. Предварительное сверление ствольных болванок, закалка
и испытание их пороховой пробой производится на Заводе
их изготовляющем.
$ 36. Ствол подается к осмотру совершенно отделанным полиро-
ванным, вороненым или окрашенным.
$ 37. Все размеры ствола долины удовлетворять установленным
лекалам.
$ 38.	Дульный срез	должен	быть	перпендикулярен к	оси ствола,
а снаружи и изнутри правильно закруглен. Зазубрины или
побитости на дульном срезе не допускаются.
$ 39.	Канал ствола	должен	быть	полирован; нарезы	должны быть
одинаковой ширины и глубины по всей длине ствола; края
нарезов Должны быть ровны и чисты, без заусениц я шеро-
ховатостей и скругления.
Поперечные царапины на полях и в нарезах не докусммю-
ся; неглубокие же продольные царапины от резца, а равно
и полученные при стрельбе, допускаются.
$40. Винтовая нарезка пенька ствола должны быть чиста,ло?чго,
не иметь выкрошившихся мест иля сорванных нитей; сваль-
но оть и конусность гаяинтованной частя допускается ъ
- 9 -
пределах лекал.
ПРККЕЧАЯИК: в конце наревки с юл о венчика допускается
———— выкрошенное?! на 1/2 оборота.
$41. На Стволе кроме номера должно быть эаводское клеймо,
клеймо ванодского браковщика л клеймо браковорка АУ, на
тех стволах» которые нм осматривались и приняты.
$ 42. Номер ставится с левой стороны, а клейма браковщиков
с правой близ цилиндрического пояска, который служит для
удержания вомпольной трубки от смещения вперед; шеймо
Завода - с левов стороны на боковой поверхности основания
муи№.
И? 2 - РАШ.
$ 43. Рамка иеготовляется не стали 3-Я категории.
$ 44. Рамка,, с приклепанным затылком /яблоком/ и пригнанной
к неб крышкоЯ, подаются к осмотру вполне готовыми, поли-
рованными, воронеными или о краше иными и /рант и крышка
ваномерованными.
$ 45. Все равмеры рамки должны удовлетворять установленным ле-
калам.
$ 46.
Нарезка в рамке для пенька
ствола должна быть чиста,
полна, не иметь выкрошившихся
мест или сорванных нитей.
ПРИМЕЧАНИЕ: 3 начале нарезки
-------—— ся выкрошен но ст ь
у переднего обреза,допу ска?
на 1/2 оборота.
$ 47. Ввернутый в рамку отвод не должен вывертываться рукою
и обрез венчика ствола должен плотно прилегать к перед-
нему среву реыки. Прочность привертки ствола к рамке
определяется тем, что при груве в 7-1/2 фунт, на плече
8 дюймов, ствол не должен отвертываться.
Проба эта проивюдится контрольно. Ей подвергаются не ме-
$ 48.
нее 2$ свернутых со стволами рамок.
Для поверки точного совпадения наревки
- 10
«гвела пр*доотаяжя*т«я нрав* Артириемцжку ра*р**«ь спо-
ли с рамкой. Для раарешваяяя могу» бить мята сверну-
та* со стволамм рамки, забракованные ла жпе либо
другие же достатки; есяж же забракованных вовсе во ока-
жется, «о для ражрежнвакия могут быть ввиты ржжж ж
отвеян из псяа принятых, во ве более 0,556.
$ 49. На рамп кроме номера должно быть заводское мне!но,
xtelMO завод алого б рано важна  клеймо браловндка А У, на
тол рамках, моторке хм осматривали о ж приняты.
4 50. Номер ставятся на левой стороне рампе смредж; в том
же вместе с фавоЯ сторона ставится заводское клеймо.
КжоЯма браковцнхов ставятся на внутренней стороне около
отоЯкж для скоби.
К 3. ИР Н  V А.
$ 51. Йрв1яж жзготовяяеем жа стали 3-й кат*ории ж подает-
ся к осмотру дрнлажежяоЯ к рамке ж вместе с нем поли-
рован жо Я ж вороненой.
$ 5И. Уста но л лея ниш ле мажа мж поверяйся те раамерм крынки,
моторы* не должны Каменятвся при пригонке ее к рамке.
$53. На жрджке ставятся номер рамки на внутренней стороне
у гм*ада дня свободного конца осн курка, а снаружи,
левее дыры соединительного винта, выдавливается название
Завода и год изготовления.
Г 4. ШОМПОЛЬНАЯ ТРУБКА.
$ 54. Шомпольная трубка изготовляется же стали 3- категории
и нодаетея к осмотру шолве готовой, полированной и воро-
неной.
$ 55. Равмерм шомпольной трубки должна удовлетворять установ-
ленным лекажи.
- II -
$56. Поте ввинчивания  ствола в рямку.на иомпольной трубке
должка бжть воставяежа ризка против подходной черти,
заходлжейси на гребке рамки, држ том положевжж иомполь-
ной трубки, когда передняя черта на ней приходятся про-
тив черты на стволе. Во время употребления револьвера
на службе, зги знаки будут ухаживать не повернулся лж
ствол в ранне.
4 57. Заводское клаймо ж клейма заводского браковщика в
браковцика АУ ставятся на переднем обрезе.
Е 5-ЗАТЫЛОК /Яблоко/ ж Е 6 ШПЙЛЬИ ЗАТЫЛКА.
$ 58. Затми ок ж мпилькн изготовляется жз стали 3-й или 2-й
категории. Затылок додается приклепан аг м к рамке ж вмес-
те с неж полированным ж вороненым.
$ 59. ЗЯтмок поверяется лекалами Е 9 рамки -ж Е 4 -крынки
в собранной рамке.
Е Е II, 12 ж 13 КОЛЬЦО ДЛЯ ШНУРА, БЛЯШКА
4 60. Лвготовляжтся из стали 1*1 или 2-й категории и подают-
ся вполне отделанными, полированными, закрепленными в рам-
ке ж вместе с веж ворененими.
I 61. В случае необходимости от долмой подачи, поверяются
у от а но жен ними лекалами.
Е 15 - БАРАБАН.
Ф 62. Барабан изготовляется жз стали 4-й категории ж подает-
ся к осмотру вполне готовым,полированным н вороненым.
$ 63. Все размеры б«фабвна поверяются установиенны1ж лекалами.
$ 64. Каморы бфабама должны быть чисто выделаны бее царапин
ж выхватов мет ж ла; логовины в каморах не допускаются.
- 12 -
9 65. На берабане фона номера должны Мть по о? явлены
ваводокое клеймо, хжеВмо ваводокого браховадха н клеймо
браковадка АУ ва тех барабанах, которые ш осматри-
вались  приняты.
' Ф 66. Заводское аде 1мо и номер ставятся на переднем обре-
ве барабана, а клейма б рано в ад но в на вад нем.
16 - Т Р У В К А /подвижная/.
$ 67. Подвижная трубка иеготовляется не стала 3-1 категории
и подается к осмотру вполне готово!, от деланно! а воро-
нено!.
$ 68. Канал трубив долма быть жлифоваи, а передан! обрев
трубка в «чален.
$ 69.	Равмеры трубка повермтся устаношенньмн лекалами.
$ 70. Клейма на трубке но ставятся.
$ 71.	Трубин, признанные годными, хранятся в Заводе до по-
ступления в сборку.
№ 17 - ПРУЖИНА БАРАБАНА.
$ 72. Пружина изготовляется ив специально! проволоки /см.при-
ложение № и/ и закаливается пружинно! жалкой.
$ 73.	Пружина должна иметь 6 оборотов и по все! длине
однообразную закалку.
$ 74.	Пружины поверяются лекалами а прибором К 8 после предва-
рительного испытания в приборе К I.
} 75. Пружина должна сжиматься до откава под де!ствавм грува
не менее 3-1/2 фунтов и не более 4-l/t фунтов.
$ 76. Оба конца пружины должны .быть подогнуты к фа Я ним вит-
кам; наружная поверхность концов должна бьсь снята на-
4 77.
$ 78.
$ 79.
5 80.
$ 81.
$ 6Е.
$ 83.
$ 84.
$ 85.
$ 86-
§ 87.
- IS -
моем  не иметь ваусемжц.
Пружины, признанные годными, хранятся в жав оде до
поотупяевжж в сборку.
Г 18 - Оф БАРАБАНА.
Ось бщэабана изготовляется же стали 3-Я категории и
подается к осмотру вполне готовой, отделанной, с поли-
рованной головкой в вороненой.
Все размеры оси барабана поверяются установленными ле-
калами.
Кжеймо Завода и клейма браковщиков заводского и АУ
ставятся на головке оси.
И? 20 - ШОМПОЛ.
Шомпол изготовляется из стальной проволоки 4-й категг
ржи я стебель его закаливается пружинкой- валкой.
Шомпол подается к осмотру совершенно готовым, поли,,
ванным, закаленные и вороненым.
Размеры шомпола поверяются установленными ле калач,;
На боковоТ**'поверхности головки должна быть сделана
накатка такой же формы и вида, как в образцовой ре-
вольвере. Верхнее ребро головки должно быть притуплен.-
Заводское клеймо ставится на стебле около головки,
а клейма браковщиков - Заводского и АУ - на обрезе голов-
ки.
If 21 - ПРУЖИНА ШОМПОЛА.
Пружина шомпола изготовляется ив стали 4-й категориг,
закаливается пружинной калюй, полируется к синится.
К осмотру подается" вполне готовой.
14
$ 88. Размера  изгиб пружины поверяется по усталонкекным
лекалам, после предварительного испытания на приборах
eisK-9.
$ 89. Клейма ца пружинах не етавятся.
$ 90. Пружине, призванные годны*и, хранятся в Заводе впредь
до поступления в сборку.
3-?3_Л	1 Р V‘_
$ 91.	Дверца изготовляется из стали 4-й категории, заманивает-
ся, полируется и синится.
$ 92.	Дверца подается к осмотру шолне готовой.
$ 93. Все размеры дверца поверяется устано женньиИ лекажами
после испытания- на приборе №10.
$94. На поверхности головки и зуба должна бгяь сделана
насечка такой же формы и вида, как в образцовом револь-
вере .
$ 9S- Клеймо Завода ставится на передней плоскости, а клейма
браковщиков на задней.
«25 - ПРУЖИНА ДВКРЦН.
$ 96. Пружина дверцы изготовляется из стали 4-Я категории,
закаливается пружинной колкой, полируется и синится.
$ 97.	К осмотру подается вполне готовой.
$ 98.	Размеры и нагиб пружины поверяется установленными лека-
лами после предварительного испытания на приборах № з и
№ II.
$ 99. Клеймо Завода ставится на нижней поверхности пятки,
клейма браковщиков не ставятся.
$ 100 Пружины, признанные годными, < хранятся в заводе до по-
-15-
отупления в сборку.
Г £7 <* СОБАЧКА.
I 101.	Собачка изготовляется же	стаяв 4-Я категории, закали-
вается, полируется в отпускается до желтого цвета.
1 10ft.	Собачка подается и осмотру вполне готово!.
। ЮЗ.	Вое равмеры собачки после	предварительного испытания
на приборе № 12 поверяются установленными лекалами.
104.	Клеймо завода ставится на	нижней плоскости. Клейма же
браковщиков не ставятся.
105. Собачки, признанные годными, хранятся в Заводе впредь
до поступления в сборку.
R 28 - С К 0 Б А.
4 Юб. Скоба изготовляется вв стаяв 2-Я илв 3-Я категории,
полируется по нижней в боковой поверхностям и воронится
§|l07.	Скоба подается ва осмотр вполне готовой.
Все размеры скобы поверяются установленными лекалами.
i [09.	КкаЯыо Звиюда ставятся ва левой стороне ниже плеча
головкн., клейма браковцнков ставятся на том же месте
с правой стороны.
Г 30 в 30- а. КУРОК ПРОСТОГО К ТРОЙНОГО ДЕЙСТВИЯ.
<? 110. Яур0х заготовляемся из стали 4-Я категории, калится с
цементацией боевого взвода и отбойной площадки, полирует
ся и отпускается до синего цвета.
9 III. Курок подается к осмотру вполне готовым.
4 112.	Вое размеры цгржа поверяются установленными лекалами
4 113.	БеежоЯ взвод в пхосхвстжутолчэния должны битв зачищены.
16 -
$ 114.	На спицу курва должна быть насечка такой же формы в
вида, как в образцовом револьвере.
$ 115.	Клеймо вавода ставится на левой стороне одка на вы
соте спицы, клейма браговфков на том же месте с пра-
вой стороны.
К 31 - Б О К К.
$ Пб. Боек изготовляется из стали 4-Я категории, закали-
вается, полируется я отпускается до желтого цвета.
$ 117.	Боек подается к осмотру вполне готовым.
$ Ив.	Размеры бойка после предварительного испытания на при-
боре К 13 поверяются установленными лекалами.
$ 119. Клейма на бойках не ставятся.
Ф 120. Бойки, признанные годнши, хранятся в Заводе до поступ
ления в сборку.
Г 33 - 0 П У С К.
$ 121. Спуск ивготовляетоя жв стали 4-й ттегории, закаливает-
ся с цементацией шептала, полируется и отпускается до
синего цвета.
$ 122- Спуск подается к осмотру вполне готов».
$ 123, Все размеры спуска поверяются установленной лекалами.
$ 124. Зарез яептала и плоскости утолщения должна быть зачище-
ны.
$ 125. Клеймо завода ставится на правой плоскости спуска над
спицей> а клейма браковщиков на том же месте с левой
сторот.
Г 34- В 0 I B А Я ПР УДИ_Н_А.~
$ 126. Боевая пружина изготожявтся /ив стаял 4-й категории,ва-
7 17
наливается пружинно! хаько!, отчищается и оваружи по-
лируется.
ф 127. Пружины подамся к осмотру вполне готовыми.
ф 128. Все размеры пружнш после предварительного испытания
на приборах К it 4» 6 я It 5 поверяются установленным и ле-
калами.
ф 129.	Боевая пружина должна быть силою от 11-тн до 12-1/2фун
ф 130.	Заводское кдеЯмо ставится на нижве! поверхности ни ине г
пера пружины, а кяе!ма браноыдаков на верхне!.
*35 - I У И К А.
Ф 131.	Куина изготовляется из стали 4-Я категории,, закаливает-
ся пружинно! калко! и воронится.
Ф 132.	Незначительные побитое», заднрннм и вообще наружные
повреждения не вредящие прочности, на мужке допускаются,
но только не на вадне! и верхне! частях ее овально!
поверхности.
Ф 133. Размеры мумки поверяются установленными лекалами.
Ф 134. Заводское иле!ио ставится на верхне! плоскости лево!
лапки, клейма браковщиков не ставятся.
ф 135. Мумки, признанные годным, хранятся в Заводе до по-
ступления в сборку.
It 86 и К 36-а -ПОЛЗУН ПРОСТОГО К ТРОЙНОГО ДЕЙСТВИЯ.
***	********** *** * ******* *** ******* * ****** *******
ф 136. Ползун изготоживетел из стали 4-! категории, закали-
вается, тщательно зачищается ин полируется и отпускает-
ся до синего цвета.
Ф 137. Ползун подается к осмотру вполне готовым.
ф 138. Все размеры ползуна поверяются установленвымя лекалами.
- 18 -
$ 139. Заводское .здевжо огавятся на вад ней поверхности, а
клейма браковпжков ва передке! ввиву вирою! части.
Г 37. - К А 3 I Н Н I К.
ф 140. Казенник изготовляется ив стали 4-1 категории, зака-
ливается, полируется и отпускается до синего цвета.
Передняя пл ос ю от в должна быть вполне правильной.
ф 141.	Каве нал к подается к осмотру вполне готовим.
ф 142. Все размеры казенника поверяются установаеннши лека-
лами.
Ф 143. Заводское клеймо ставятся на левой стороне головки,
а клейма браковщиков на задней поверхности в ниву.
» 38, К 39 и Г 41 - ЩКОДГ - ПРАВАЯ И ЛЕВАЯ И СРЕДНИК.
ф 144- Щечки и средник изготовляются ив орехового дерева
без пороков и трещин. Орех допускается различных оттен-
ков.
Ф 145- Щечки ж средник подаются к осмотру вполне готовыми.
ф 146.	Вое размеры щечек ж средник поверяются установленными
лекалами. '
ф 147.	Насечка «а наружных поверхностях должна согласоваться с
насечкой образцового револьвера.
Г 43 ж № 44 - ГЛАЗИК - ПРАВЫЙ К ЛЕВЫЙ.
Ф 148. Главки И8Г0Т0ВЛЯЮТСЯ из стали 1-й или 2-й категории
и воронятся.
ф 149. Главки подаются к осмотру вполне готовыми и говеряются
установленными лекалами.
ф 150. На боковой поверхности глазков делается насечка.
19 -
	«45 - РЫЧАГ /мтун/ ТРОЙНОГО ДЕЙ СТ ВИ.
Ф 151.	рычаг ииготомяется ив стаяж 4-Я категории, вакалж- вается, полируется ж отпускаемся до синего цвета.
$ 152.	Рычаг подаемся к осмотру вполне готовым.
$ 153.	Все размеры рычага после испытания на приборе № 14 поверяются установленными лекалами.
$ 154.	Заводское клеймо ставится ва левой сгорите, клейма браковщиков не ставятся.
$ 155.	Рычаги» приаманные годными, хранятся в Заводе до по отупления в сборку. Г 46 - ПРУЖИНА РЫЧАГА.
$ 156.	Пружина изготовляется ив пружинной стали, закаливается пружинной хамкой и отчищается.
$ 157.	Пружины подаются к осмотру вполне готовыми.
4 158.	Все размеры пружины после предварительного испытания на приборе № 7 поверяются установленными лекалами.
Ь 139.	Клейма на пружине не ставятся.
$ 160.	Пружины, привнаиные годными, хранятся в заводе до поступления в сборку. Г Г 7,8,9 и 10 -ОСИ: СПУСКА, КУРКА, КАЗЕНЕН КА и СТОЙКА СЮ БЫ. м**мммммм«»*ммм М—	МММ * мм* Мм *^м * ** м* *м м ***м м м *м *М *ммм *м***м МММ м
$ 161.	Оси и стойка смобя изготовляйся ив стали 4-й кате- гории и укрепляются в рамке в мастерской ее изготовляя цей.
$ 162.	Свободные концы осей должны быть скруглены. К « 14 и 32 - ШПИЛЬКА, КОЛЬЦА я БОЙКА.
$ 163.	Впильхи кольца и бойка изготовляется ни стали 4-й кате»
- 20
Ф 164.
$ 165.
Ф 166.
Ф 167.
Ф 168.
Ф 169.
Ф 170.
Ф 171.
Ф 172.
Ф 173.
горни ж закаливаются пруживной кал к» 1.
Шпилька кольца вставляется на место ж мастерское изго-
товлявцой рамку» а шпилька бойка подается к осмотру
вполне готовой.
Концы нпнлек должны биь скруглены.
размеры кпжлька бойка поверяются установленными лека-
лами. Запасные шпилька должны иметь диаметр на 0,001 боль-
но нормального.	>
Шпильки бойка, признанные годными. хранятся в Заводе
до поступления в сборку.
ВИНТЫ К К: 19 - СОЕДИНИТЙЬНЫЙ, 22-ПРЭТМШ Ш0МПСИ1,24-ДВЕРЦЫ,
26^ПРтНы’,*ДВЁЙы"”29'*”сИОВЙ7-40^"5чЕк7"42-СРЙнИж"_ж
47-РЫЧАГА"
Все вмяты изготовляются не стали 3-Я категория я
закаливаются пружинной кадкой.
Винты подаются к осмотру вполне готовыми.
Все размеры винтов должны поверяться устаножданьюи
лекалами.
Винты № № 19,22,24 и	26	должны	иметь	округленные головки;
винты К № 29, 40, 42 и	47	должны	иметь	плоскую головку.
Винты № № 19, 29, 40 я	42	должет	иметь	скругленные концы,
остальные - плоские.
Прорези у всех винтов должны быть чисто прорезаны и
разделять Поверхность доловил приблизительно на две рав-
ных частя.
Винты должны иметь полную и чистую нарезку без сорван-
ных и снятых нитей.
ПРИМЕЧАНИЕ: Винти К К 19,24, 26, 29, 40 с 42 могут иметь
- 21 -
выхронежно at* ревьбя *до полуоборота ва мсключе-
вая* двух лачальямх оборотов.
ф 174- Ввиты, признанные годными, хранятаж в Завода до
поступления в сборку.
ПРИН1Д1В1НО ст ь.
Г 48 ЛЕЗЯЕ ОТВЕРТКИ.
$ 175.	Леввие отвертка	авг ото мается	не ставя 4-Я категория,
накаливается пружянноЯ жлкоЯ и полируется.
5 176.	Леввве отвертки	подается к осмотру вполне готовым.
$ 177.	Все равмеры леевжя отвергкж,	после испытания яа при-
боре И? 15 поверяются устало жженными лекалами.
б 178.	Заводсиое клеЯмо ставится на	среднае леввил, а клеЯма
браковмков не ставятся.
б 179. Леввпя, прнвнавше годными, до сдачи хранятся в За-
воде.
Г К 49,50 и 51 - РУЮЯГНА ОТВЕРГВИ, ГАЙКА а ШУРУПЫ-
$ 180. Рукоятка отвертка изготовляется ив орехового,березового
или кленового дерем бее пороков я трецин а лакируется.
б 181. ГаЯха изготовляется не стала 2-Я категории и поли-
руется.
♦ 188. Рукоятка подается к осмотру с прилаженноЯ гаЯкоЯ,кото-
рая должна плотно прилегать к дереву; кроме того гаЯкв
укрепляется двумя иурупамж.
б 183. Головка журупов напиливаются под поверхность гаЯкж.
ф 184. Вое равмеры ообранвоЯ рукоятки поверяются установлен-
ными лекалами.
22
КК.ПРО! IPKA.
************* ***** *** ****** **
$ 185*	Про»«рха изготовляется же латунноЯ проволоки ж подает-
ся к осмотру в готовом виде.
$ 186. Размеры протирки поверяются уотановюннымв лекалами.
$ 187. Протирки, признанные годными, до сдачи хранятся в
Заводе.
ОСМОТР РЕВОЛЬВЕРОВ В СОБРАННОМ ВИДЕ .
$ 188. Собранные револьвере, поступающие на осмотр, разбирают-
оя настолько, насколько его будет признано необходимым
приемщиком.
$ 189. Осматривающий должен удостовериться, что все части
подлежащие кнеЯмення имеют клейма на указанном месте;
должен поверять: не получили ли какие либо части слу-
чаЯных повреждения, правильно ли собраны, исправно ли
деЯствуют п нет ли на металлических частях ржавчины.
$ 190. Невначительные безвредные побохян и царапины на на-
ружных частях могут быть допущены.
$ 191 Нее начитал ьная потертость на пояске бщоабана от зуба
дверцы также может быть допущена.
$ 192. Оси курка, спуска ж казенника и стоЯка скобы должны
быть прочно ввжнчеш к расклепаны; обозначение их на
поверхности рамки без выступания масла при неоднократном
спускании курка - допускается.
$ 193. Крыжка должна быть плотно прилажена в рамке и отпо-
лирована под одну плоскость с ней. в замке ж по воеЯ
внемнеЯ линии соприкосновения с рамиоЯ допускается 8 жор
до 07004 по жжиоЯ клооюстж окна рамки - до 0*015.
Ь 194. Плечи головки скобы должны плотно прилегать к нижней
плоскости ообранноЯ рамки; допускается зазор не более
- 23 -
О>010J - такой «• завор допускается во сторонам хвоста
икобы. Выступание хвоста скобы вад рукояткой ранга
допускается до ОТОВО» а утопавже - до 07010.
$ 195. Щечки в средник должны биь плотно прилажены на
своих местах; между металлом а деревом не допускается
вавор более 0,015. Щечка не должны свевиваться не ва
фасок рамка более 0,010, средник также не должен вы-
ступать ва фаску рамка более 0,010. Щечка и средник
на одном револьвере должны быть приблизительно одинаю
вого оттенка.
$ 196. йуига своими лапками должна быть плотно вжата в пав
основания для нее на стволе а прочность укрепления ь
кем до вакреплемия тычнами должна быть такова, что от
грува. в 1,25 ф. падающего с высоты 1,6 дкйм, а ударяв
го по концу одной as лапок мумки, по аж ед нал не доли-
ва сдвинуться с своего места. Направление удара должно
совпадать с направлением оя лапок. На верхней плоско-
сти основания муига допускается стертость краски,uoryu/J
произойти при вставлен ни мумдо. Нижняя плоскость гребня
мушки должна по крайней мере, своими концами плотно
прилегать к верхней плоскости осиотнжя на длине не
менве 0,5 лив. с младого конца. Веиканительный просвет ?
остальной части между этими плоскостями допускается, о .
также допускается между нижней плоскость* л ел о к я д
паза основания. Мунка не должна быть косо поставлена
ала свалена своей вершиной.
4 197. Высота мушка поверяется лекалом Е I собранного револь-
вера.
$ 198. Шомпольная трубка при выдвинутом шомполе должна быд:
плотно пригнана к плавно вращаться на авале не «к я
В то же время значительного продольного движения.
При постановке передней черты на трубке против чергы
- м
ва. венчике ствола задняя чарса труб» должна отановить-
ся против черты на гребне рамки.
i 199» Прж указанном вжже положении шомпольноЯ трубка ось
барабана должна свободно выдвигаться is своего гнезда
 вставляться обратно.
5 200. Прж повороте шомпольноЯ трубки до упора в вырез вен-
чика ствола, шомпол должен вдвигаться в соответствующую
дыру оси барабана.
$ 201. При повороте жомпольноЯ трубки до отказа влево шомпол
должен приходиться против каморы барабана и при вдвига-
ния свободно входить в лее, когда дверца вполне отки-
нута и сосок ее входнт в соответствующую внжарошку, ба-
рабана.
• 202. Шомпол, вдвинутая внутрь осн барабана до упора его
концом в дно канала оси берабана и повернутжЯ на
полоборота» не должен выдвигаться.
203.	Открывание дверцы должно быть свободное, дверца своею
пружиною должна удерживаться в двух краЯних в среднем
положении.
204.	При вполне отжинутоЯ дверце» когда няжниЯ зуб ее во-
шел в соответствующую зарубку барабана: а/ барабан не
должен вращаться в левую сторону, б/ вкладывание патрона
в открытую камору барабана должно быть свободное бев
задержек, в/ жомпол выдвинутыЯ вперед и повернуты! со
своею трубжоЯ вверх до отказа нрж дажженжж назад,дол-
жен свободно входить в камору барабана.
205-	При вполне закрыто! дверце верхни! зуб ее, западая в
одну из зарубок на наружно! поверхности заднего пояска
барабана должен препятствовать вращению бфабана в левую
сторону. Вращение же в правую сторону должно бить сво-
26
бодное.
$ 206. При дверце, постепенно! перле ндлкулярно к рам не, КС г да
притом вынута ось, барабая должен свободно выниматься
ив рамки в праву» сторону.
$ 207. Параллельность осе! ствола и барабана поверяется лока-
лам! Е 8, К 8-а, S 8-6.
$ 208. При постановке метки, имеюще!сл на переднем обреве
трубки, против пава, находящегося внутри центрального
канала барабана, трубка должна свободно выниматься из
барабана.
$ 209.	Трубка должна бея спирально! пружины от руга свободно
передвигаться в канале барабана.
$ 210.	При вынутом барабане и опущенном курке, конец собачк.
при нажатии ва него должен свободно двигаться в щели
рамки, а при прекращении нажима - возвращаться обратно
до упора и соответствумщи! вырез в рамке.
i 2II. При взведенном курке собачка должна несколько пода-
ваться назад от давления пальцем на переднее ребро e<i.
$212. При спущенном курке и отпущенном спуске, передняя
плоскость головки казенника и конец бо!ка ударника не
должны выдаваться вперед за плоскость заднеВ стенки окна
ранга.
$213	При спуске, отведенном немного назад, казенник должен
свободно ходить в соответствующем отверствии рамки.
$214.	При спущенном курке, выход бойка из. за обреза перед-
не! плоскости казенника поверяется лекалом К 2. При этой
поверке следует нажимать сзади на спицу, курка,не отпус-
кая в то жв время спуска.
$ 215. Расстояние между передне! плоскостью казенника к обре-
- 26 -
вом пенима ствола поверяв тел лекалом К 3 собранного
револьвера при ввведевнон курке.
} 216. Расстояние между в ад не I стенкой окна рамки в об рев ом
пенька отвела поверяется лекалом К 4-а 1(4-6 при спу-
щенном курке и отпущенном спуске.
$ 217- При спуске, отжатом до откава назад, курок должен
свободно подниматься при нажатии ва его спицу и опус-
каться навад.
. Курок не должен подниматься под деЯстанем усилия ме-
нее 3-1/2 фун., а для- полного его отвода навад требует-
ся усилие ве более 4-1/2 фунтов.
$ 218. ПостаняоввнЯ на боево! вввод курок должен иметь игру,
т.е. при нажатии на спицу должен несколько подаваться
навад", но при снято! тонике не должен вапрокидываться.
$ 219.	Курок,	поставлений	на	боевоЯ вввод, не должен спус-
каться от давления пальнем свади на его спицу.
$ 220.	Курок,	поставленшЯ	ва	боевой вввод должен спускаться
от усилия не более 12 фунтов и не спускаться от усилия
менее 7	фун. ,когда	оно	приложено к спуску вместе распо-
ложения пальца я направления движения последнего при
стрельбе.
ПРИМЕЧАЮТ:. испиание это следует производить при
—---------- очень медленном действии усилия ва спуск.
$ 221. В револьвере тройного действия при нажатии на спуск
курок должен неводиться я опускаться при усилив ве более
16 фунт.
i 222. Опущенный курок после удара должен отойти навад на-
столько, чтобы боек не выступал ва переднюю плоскость
кавенника при неотпущенном спуска.
Величина отхода курка навад /отбой/ поверяется лекалом
R 9 и К 10.-
• 27 -
$ 223. Во время опуошшя курка хвост спуска ва должен
упираться в спусковую скобу, * а взвод курка в важнее
перо боем! пружины.
$224. При удержаны, нажат же м пальца ва спицу,взведенного
до отказа щурна, спуск, при нажатии на его хвоот,
должен иметь игру, т.е. несколько подаваться назад.
$ 225.	При вваимодеДстзжи всех механизмов не должно быть
заметного трения  задевания 8а стены  цеди рамки.
$ 226.	При постановке курка на - бое во 4 вввод в собранном ре-
вольвере, собачка, повернув барабан на 1/7 долю окружно-
сти последнего, должна, совместно с казенником, при
вставленных в каморы барабана поверочных патронах,пере-
двинуть барабан вперед настолько,чтобы ваднж! конец пень-
ка ствола вовел в гневдо каморы барабана, а конец гиль-
зы патрона поместился в канале пенька ствола. В это же
время спусковая вадерика должна свободно войти в соот-
ветствующую выемку ва пояс» барабана.
$ 227. При ввведенном курке ось каморы барабана должна сов-
падать с осью канала ствола, что поверяется лекалами
К 5-а и К 5-6 собранного револьвера, при чем лекало
Е 5-6 должно плавно проходить черев канал стрела и ле-
кало К 5-а до упора в передай» плоскость казенника,
$ 228.	При	поставленном	на боево! вввод курве, пустой /т.е.
бев патронов или гильз/ барабан, при вращении его впра-
во и	влево рукою	должен подаваться, во лит ва весьма
незначительную велжчиву в обе стороны.
$ 229.	При	поставленном	на бое во! взвод курке расстояние меж-
ду задним обрезом барабана к передне! плоскостью голов-
ки казенника поверяется лекалами шапками Е 6-а ж Е 6-в.
При нанке Е 6-а барабан должен вращаться и надвигать-
- *8 -
ая на о?вол, а lypox свободно взводиться, при ааюкв
же И? 6-в курок не должен ваводжться.
*
$ 230. При спущенном гурке, отпущенном спуске  открытой
двеще, так чтобы сосок дверцы не находился в одно!
ив зарубок, имеющихся ва заднем обрезе барабана,рао-
отоянже между вадним ебревом барабана  стенкою рамки
поверяется лекалом К 7,
$ 231. На револьверах, вполне удовлетворивших наложенным тре-
бованиям, ставятся кжеЯма браковщиков на право! отороне
рамки ниже стойки дверцы.
После исштания стрельбо! на револьверах, призванных
годными, ставится клеймо "К* с право! стороны выше
головки скобы л после- постановки номера на стволе и
барабане клеймо Артприемщика выше головки соединитель-
ного винта.
$ 232. Для обнаружения слаб» мест проивводства и суждения
о степе ж точности изготовления и надлежаще! отделке
частей револьвера Артприемщиком ежемесячно производится
поверка на взаимозаменяемо ась чаете! у 10-ти револьве-
ров, принятых им из числа пред"явленных в текущем ме-
сяце согласно правил, указанных в приложении Щ.
$ 233. Револьверы, после перемешивания часто!, должны стре-
лять бее отказа и бее осечек, при чем револьверы
тройного действия испытываются не самовзводом.
$ 234. Соли при указанно! поверке, хотя бы один револьвер
откажет в работе или будет давать осечки, то арт-
приемцжк, совместно с представителем администрации
Контрольного Отдела Завода, производит тщательное иссле-
дование обнаруженных недостатков и обращает внимание
завода на необходимость устраиеюия их.
$ 285. Вследствие допускаемо! подборки большинства частей.
- 29 -
револьверы, собранные не перемешанных частей, могут
 ве удовлетворять установленным лекалам собранного
револьвера, и вважмодействье частей механиама мохе?
быть ве столь отчетлввым, как у нормального револь-
вера до перемеввварвя частей.
$ 236. Результаты осмотра ж поверки стрельбой сообщаются
в А.У,
30 -
П Р I Л 0 1 И I I № I.
ПРАВПА ДИЯ СТРЕЛЬБЫ РЕВ (ЛЬВЕ РОВ НА МЕТКОСТЬ I КУЧНОСТЬ.
Для определения меткости ж кучности боя, хаждж! револь-
вер пржстрелж вается о по др уч ио г о ставка, с расстояния 25
жего» 7-ю пулями, которые все должны попасть ж мишень
ржжою 18 сантиметров и вы сотое 25 сантиметров. Четыре
пули должны вакиючаться в круге, диаметр которого равен
6 сантиметрам.
При непопадании в мииень одно! пули ив семи,стрельба
считается удовлетворительное, если на попавших нести пуль
четыре заключаются в круге, диаметр которого равен 5,5
сантиметрам.
Точка прицеливания под черны! круг /см.чертеж мишени/.
В случае неудовлетворения .ухкяаиимм вше требованиям
пристрелка повторяется.
Если при второ! стрельбе получатся неудовлетворительные
результаты по боковому отклонению, то разрешается передви-
нуть мушку в ту или другою сторону настолько, чтобы она
не была сдвинута более чем на две точки от осн ствола.
Если передвижение мужки не даст нужного результата,или
получаться неудовлетворительные результаты другого характе-
ра, револьвер возвращается на исправление.
После всякого исправления пристрелка производится вновь.
По окончании пристрелки должно набить на основании
мушки короткую черту, выходящую на передни! конец гребня
мушки.
ПРИМЕЧАНИЕ I-е. Для пристрелки револьверов должны отпус-
каться патроны, дающие при всех 7-мж пулях в мишени попадание
4 пуль в круг диаметром 5 сантим., при стрельбе не револьве-
ра.
ПРИМЕЧАНИИ 1-е, Для определения кучности боя разрежается
производить стрельбу и из револьверов зажатых в станок.
.31 -
ПРИЛОЖЕНИЕ Г II.
Т А В Л I ц А
сортов мартеновское от ал л, из моторов должны изготовляться
части 3-х лин. револьвера обрДв95 г. простого в троввого дей-
ствия.
। Механическая хапалтеписти-			Химически!		состав. Но- ’ 				менк.	Наименование
йате- '	* горня • ном ста- ь——•—	от окне- виде.			н e	• Маев-* более. , сю-, го	частей.
ли. , Сопр.' * рыву..	пп Minm.		0 • i	— Мп» Si	-J-—у-~' ваво- , Ph 5 'да. • » ।
Отель ’	। 1-в	'	, кате- • горня.,30-40* । Сталь » 2-й	,	* кате-	1 гории.'40-50, । 1	1	1 1 1 27 * 60 24 ', 55 ।	1	I 1	1 1	1 fi, 1-02'0 1 0,2-0.3 1		।	।	i ।	• Map- • Кольцо для шну- ,	1	, тен. , ра, бляшка коль- •	•	3 1 ца, винт кольца ,99 0,2Q0,05 |0,05 * 1С5.^ главки. ,	*	*	,	, Кольцо для шнуре •	бляшка кольца, *	।	Мар- * главки, затылок »	।	• тен. । скоба,гайка от- ।	,	*	,К 4. , вертки, винт •	кольца и шпильга *	*	,	'затылка.
1	1 Сталь	1	1 3-Я	,	, кате- гории. 50-60 ।	। । । । । г ।	। । । 16 । 45 । । । ।	1 1 *0.3-04 i i i i	i i	i i	i		1 1 1 1 1 1 1 1 1 1	। । । । । । । । ।	,	(Затылок шпильки . Мар-,ватника, скоба, тен.'рамка,крышка, • К5 'шомпольная труб- « и	трубка/под- JC5 1Д вижная/,ось б ара- бана; винты: сое- '	'динитальный.пру- ।	,жины шомпола, .	.дверцы,пружины дверцы, скобы ,ще- '	'чек,средника и ।	«рычага.
।	। Сталь , 4-й	'	* кате-	'	• гории.। 60-7Л ।	। । । .... V	» । । 14 J 4Q । । J	i	i i	t i	i Wo, s' t	t t	। ।	। 4	1 1	1 «	1 J	1		1 1 1 1 1 1 > 1 1 1	। । । , ।	1	*Барабан,жомп ол, ' Мар-'дверца,прувина । тен. «дверцы,сооачка, । N? б .курок,боек, спусь в боевая пружина, t	®5 1/2мужка,палвун,ка- »	«8 енник, рычаг, ,	,о ев tony ска, курке каееннит, стой- 1	'ка	скобы, жпил ь- ।	леи:	кольца и бой ,	ла,	лезвие от- (	вертки.
Сталь	'	, выше	'	, 4-Я	।	’ кате-	,	' гории.	1 1	t • i i i		i < i i i	1 1 1 1	। । < । । .J—-J	।	। ,	। Ствол, пружина ‘ циаль!-Ры’ма»пРУжннв । ная’ । барабана. 		L	1
32
ПРИЛОЖЕНИЕ Г Ш
ПРАВКА
ПОВЕРНИ РЕВОЛЬВЕРОВ НА ВЗАИМОЗАМЕНЯЕМО (Г Ь
ЧАСТЕЙ
I.	Револьвере» взятке для поверки на взаимозаменяемость
чаете!» разбираются» при чём не отделяются следующие
части: отвод, мужка» шомпольная трубка, боек, шпилька
боЯка, щечки, средник, кольце для кнура, бляшка коль-
ца, винт кольца.
2.	Отделенные части» за исключением крышки и скобы»
перенавиваются и револьвер собирается вновь бея всяко!
подборки чаете!. Крышки и его бы ставятся на своих
рамках.
3.	Вновь собранные револьверы поверяются стрельбо! соглас-
но правил, изложенных в $ $ 17 и 18 и Приложения К I.
4.	После производства поверки стрельбо! револьверы
осматриваются» согласно правил осмотра в собранном видь
по тем пунктам, в отножении которых могли произойти
изменения при перемешивании и замене частей.
- - о - -
