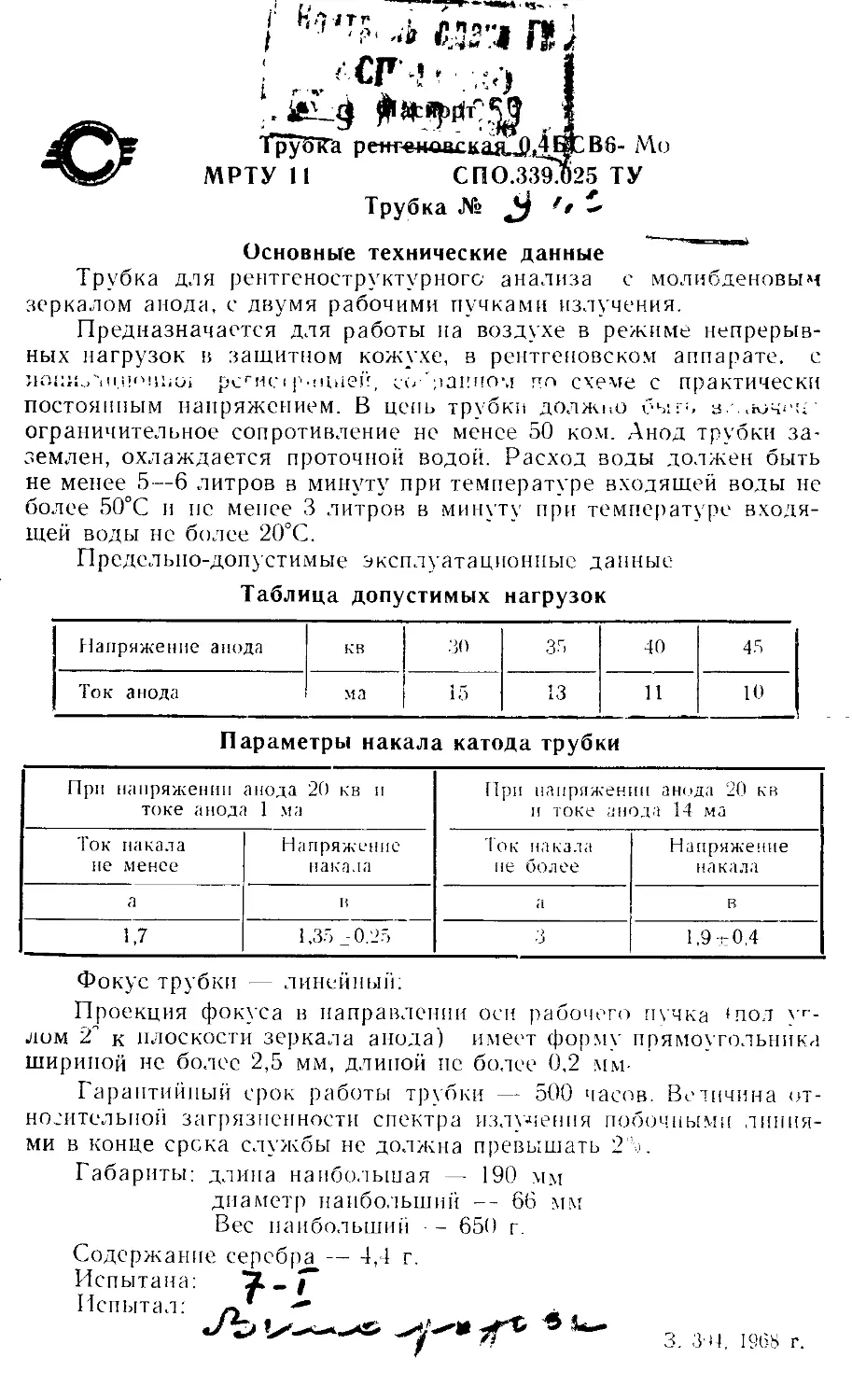

Труока ремт«нааска4иОДйЗВ6- Мо

МРТУ 11	СПО.3391125 ТУ

Трубка № 2?	-

Основные технические данные ~~	"'

Трубка для рентгеноструктурного анализа с молибденовым
зеркалом анода, с двумя рабочими пучками излучения.

Предназначается для работы на воздухе в режиме непрерыв-
ных нагрузок в защитном кожухе, в рентгеновском аппарате, с
iiomuMi.noiiiiOi рсгис1 р.щнеи, со-'яанпом по схеме с практически
постоянным напряжением. В цепь трубки должно еып, зыючл--
ограничительное сопротивление не менее 50 ком. Анод трубки за-
землен, охлаждается проточной водой. Расход воды должен быть
не менее 5—6 литров в минуту при температуре входящей воды не
более 50°С и по менее 3 литров в минуту при температуре входя-
щей воды нс более 20°С.

Предельно-допустимые эксплуатационные данные

Таблица допустимых нагрузок

Напряжение анода	КВ	30	35	40	45
Ток анода	ма	15	13	11	10

Параметры накала катода трубки

При напряжении анода 20 кв и токе анода 1 ма		При напряжении анода 20 кв и токе анода 14 ма
Ток накала не менее	Напряжение накала	Ток накала не более	Напряжение накала
а	в	а	в
1,7	1,35 _-0.25	3	1,9 тгтО.4

Фокус трубки — линейный;

Проекция фокуса в направлении оси рабочего пучка *пол vr-
лом 2" к плоскости зеркала анода) имеет форму прямоугольника
шириной не более 2,5 мм, длиной не более 0,2 мм-

Гарантийный срок работы трубки — 500 часов. Ветчина от-
носительной загрязненности спектра излучения побочными линия-
ми в конце срока службы не должна превышать 2 9.

Габариты: длина наибольшая — 190 мм
диаметр наибольший — 66 мм
Вес наибольший - 650 г.

Содержание серебра — 4,4 г.

Испытана:	□L _

Испытал: Л*	.
ИНСТРУКЦИЯ

по эксплуатации рентгеновской трубки БСЗ 6

1.	При распаковке тары (деревянного ящика-решетки), в которой
упакована (подвешена па пружинных подвесках) трубка, необходимо
снять боковую стенку и вынуть трубку, сняв ее с пружинных под-
весок.

2.	Неиспользуемые трубки долины храниться в упаковке изгото-
вителя пли помещенными на полки, обиты1 мягкая материей.

•—	3. Трублу.тпт бышпую'-в -уиогрпб-ншип, .иля длительное время

не находившуюся под напряжением, необходимо до пуска в р.пшу ’
тщательно осмотреть п протереть сухой мягкой тканью. Если поверх-
ность стекла, сильно загрязнена, стекло следует протереть спиртом
до полного удаления грязи.

При наличии возможности следует также проверять трубку
искровым течепскателем иля щцать па трубку iiocTo-nnioe (выпрям-
ленное) напряжение 20—30 кв, без включения накала труб ш. ,(о
включения напряжения миллиамперметр в цепи анода необходимо
переключить на наибольший предел измерений. Включение напряжения
следует производить кратковременно -- толчками, во избежание
повреждения аппаратуры. Если при этом разрядов и свечения в трубке

—гсщнтгщ- еслттртт-ЩКлючёТПТп напряжения
в трубке появляется заметное фиолетовое, розовое пли голубое свече-
ние или стрелка амперметра отклоняется па вето шкалу — трубка,
негодная.

П р и м е ч а н и е: при отсутствии необходимой аппаратуры проверку
на вакуум можно не производить,

4.	После проверки на вакуум трубку установить в аппарат и
подключить шланги водяного охлаждения (соблюдая указанное стрел-
ками на трубке направление водяного охлаждения).

Надеть контакты (втулки) катода трубки на накальные штырьки
аппарата.

П рп м е ч а н и е: в случае, если предварительная проверка трубки
на вакуум не производилась, произвести се, нюлюдая за показаниями
миллиамперметра.

Тренировка производится путем подачи па трубку минимального
значения анодного напряжения, при минимальном' значении а иодного
тока, п постепенного повышения напряжения от 2л - 30 кв до поми-
нального паспортного значения iniiipaanHiiin. Папряжюшю повышается
ступенями по кв через каждые 3---л мин. выдерж'кн. При возникно-
вении разрядов в процессе тренировки, напряжение необходимо снижать-
до величины, при которой возникновение разрядов прекращается.
5.	При эксплуатации трубки следует руководствоваться слсдхш'
Щ1ШП указаниями:

А.	Нагрузка и условия охлаждения анода должны соответство-
вать паспортным данным трубки.

В.	При пуске воды для охлаждения следует наблюдать за
исправностью соединения шлангов с трубкой н не допускать протека-
ния воды в месте соединения.

В случае попадания на трубку воды, ее следует насухо про-
тереть, предварительно сняв ее с аппарата.

(>	. 15 случае выхода трубки из строя, по причинам, не завися-
щим от потребителя, трубка, должна быть направлена изготовителю
для экспертизы с. приложением этикетки трубки, акта с указанном
обстоятельств выхода трубки из строя и выписки из журнала учета,
ее раб)ты.

7.	В процессе эксплуатации трубки рекомендуется вести учет
се работы по следующей форме:

Тин рентгеновского аппарата ..................................

Трубка типа, БСВб Л»..........................................

Установлена, для работы «	»........................196	г.

Снята с эксплуатации •<	..................... . 196 г.

Дата	Поряд. № включен.		Н  напряжение	Л Г Р У 3 ток	КА	  часы	Премечание
1	2	3	4	5	6
