ТЕХНИКА
Описания приемо-передающей техники, антенн, вспомога-
тельных устройств, программного обеспечения

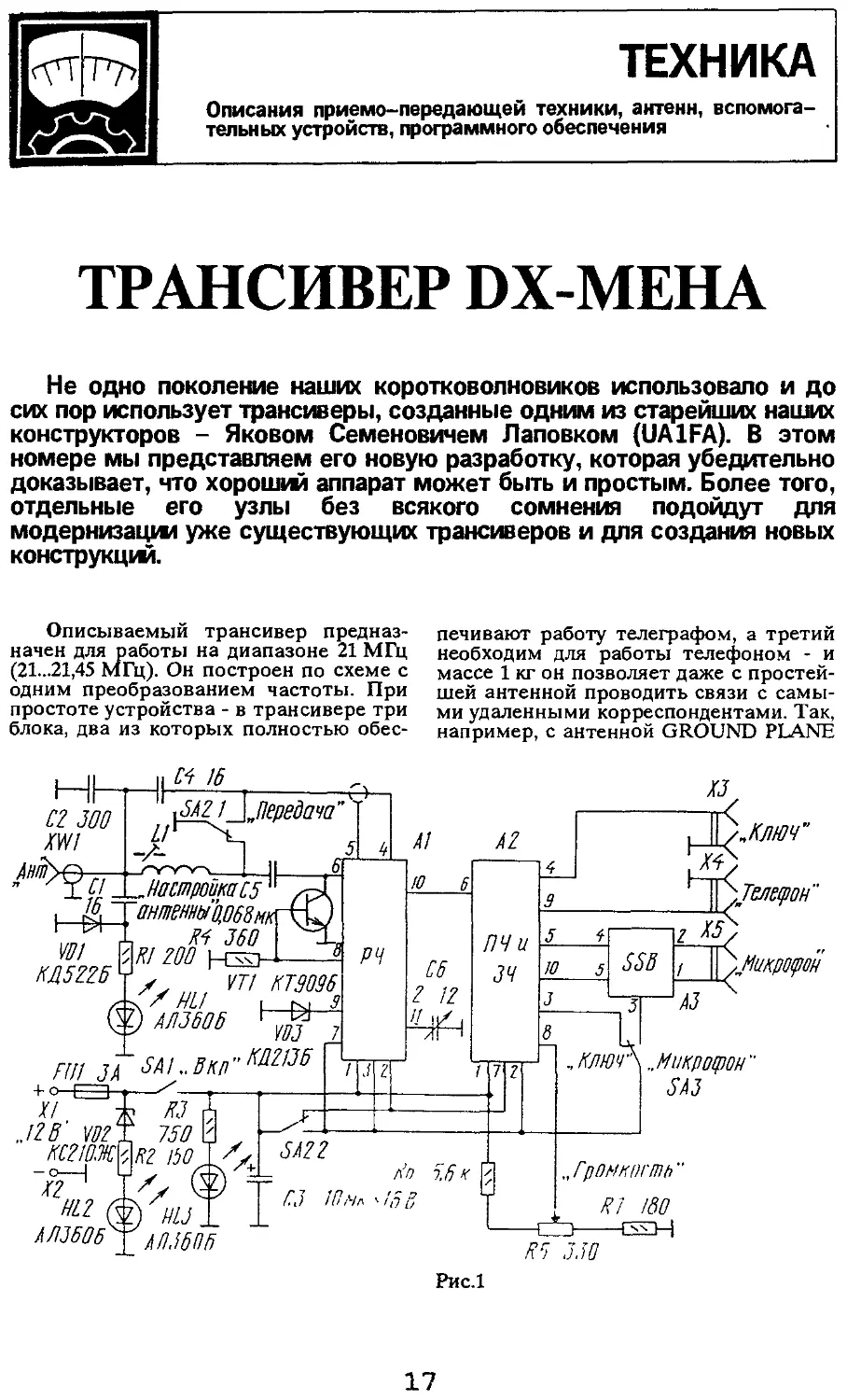

ТРАНСИВЕР DX-MEHA
Не одно поколение наших коротковолновиков использовало и до
сих пор использует трансиверы, созданные одним из старейших наших
конструкторов - Яковом Семеновичем Лаповком (UA1FA). В этом
номере мы представляем его новую разработку, которая убедительно
доказывает, что хороший аппарат может быть и простым. Более того,
отдельные его узлы без всякого сомнения подойдут для
модернизации уже существующих трансиверов и для создания новых
конструкций.
Описываемый трансивер предназ-
начен для работы на диапазоне 21 МГц
(21—21,45 МГц). Он построен по схеме с
одним преобразованием частоты. При
простоте устройства - в трансивере три
блока, два из которых полностью обес-
печивают работу телеграфом, а третий
необходим для работы телефоном - и
массе 1 кг он позволяет даже с простей-
шей антенной проводить связи с самы-
ми удаленными корреспондентами. Так,
например, с антенной GROUND PLANE
CZ 300
XW1
vSAZ / _\ „Передача"
___Lil 6
//
хз
AZ
э
5 X
10
4
Ю
06
Z 1Z
О! . Настройка 051
। £ Тантенны цобвмк
Л RX 360
№1 Й/г/ zoo нза-
—~ Ту. УТ! КТ3096
HU I IX, 3
Qp АЛ3606 7
КД5325
/V 360
ПО! ЗА ЗА/.. В КП " ^OZ/JB
+ о—F I-
X/, ;
JZB УВХ,
КСЗ/0Ж\
~xz^ „
SAZZ
АЛЗБ06
ЛЛЗбПБ
ПЧ и
34
7^5
'Микрофон
АЗ
., КЛЮЧ'\ „Микрофон”
ЗАЗ
„Громкость"
R1 180
5.6к
Г. 6 10лм ''16 В
R6 3X0
6
7 I
5
Рис.1
s SS3 /
17
из Санкт-Петербурга автором при пер-
вом включении трансивера телеграфом
проведена связь с K8GL, телефоном - с
UA0BFF из Дудинки
Трансивер питается от источника
постояного тока напряжением 12 В, что
позволяет устанавливать аппарат в ав-
томобиле, работать от батарей в ава-
рийных ситуациях.
Чувствительность приемного трак-
та-1 мкВ. Избирательность при рас-
стройке на 10 кГц - 80 дБ. Выходная
мощность передатчика на нагрузке соп-
ротивлением 75 Ом - 10 Вт. Потребляе-
мый ток от источника питания при при-
еме не превышает 150 мА, при переда-
че -1,5 А.
Цена деления шкалы частот в тран-
сивере - 5 кГц.
Принципиальная схема трансивера
приведена на рис.1. Большинство узлов
сосредоточено в трех блоках.
Блок А1 состоит из усилителя
радиочастоты и смесителя приемника,
предварительного усилителя мощности
и смесителя передатчика и высокоста-
бильного ГПД. Вне блока находятся свя-
занные с ним крупногабаритные эле-
менты: транзистор выходного каскада
передатчика VT1 со стабилизирующим
его режим диодом VD3 и переменный
конденсатор С6 установки частоты
ГПД.
В блок А2 входят кварцевый фильтр
основной селекции трансивера, исполь-
зуемый как при приеме, так и при пере-
даче, усилитель промежуточной часто-
ты, смесительный детектор со вторым
гетеродином приемника и усилитель
звуковой частоты.
Блок АЗ включает в себя микрофон-
ный усилитель, балансный модулятор и
усилитель сигнала DSB.
Тумблером SA2 трансивер перево-
дят с приема на передачу и обратно,
SA3 - выбирают режим работы - теле-
фонный или телеграфный. При работе
на прием подключаемая к разъему XW1
антенна соединяется с настроенным на
середину диапазона контуром L1C2. Вы-
деленный им сигнал через конденсатор
С4 поступает на вход усилителя радио-
частоты в узле А1 (вывод 4). Во время
передачи вход приемника соединен с
корпусом, а выход передатчика оказы-
вается включенным последовательно с
катушкой L1 При этом антенный кон-
тур согласовывает низкое выходное
сопротивление усилителя мощности пе-
редатчика (5 Ом) с сопротивлением ан-
тенны (75 Ом). Так как по сравнению с
емкостью конденсатора С2 емкость кон-
денсатора С4 мала, он не расстраивает
антенного контура.
Питание на трансивер подают через
предохранитель F1. Светодиод HL1 сиг-
нализирует об исправности источника
питания: он включен через стабилитрон
VD2 и при уменьшении питающего нап-
ряжения до 11 В гаснет. Светодиод HL1
К1 13
3 -—(33-
УТ1 КТ603Б
03 ।
КЗ
TK0 120
и т ктзбЗБ
К2* 360
К5 1,5/с
□ г. 5 L3 05 К7\
07 070
VT3 КП3506
КД522Б
7 ----
0^^
L1 Д-З
5~-\ЗмкГн
уОмкГн НН
СБ
0007мк
78 \ 62
Л'З
3 мкГц 4
Кб 07 Й
J 701
К11
270
K1Z 270
НЗ-
К13
75к
К10 200 0,068мк
, П К15
1К
Кв 07
402 КД522Б
8
5
3
2
18
используется для индикации уровня вы-
ходного сигнала в режиме передачи.
Яркое свечение свидетельствует о пра-
вильности настройки антенного конту-
ра. Светодиод HL2 сигнализирует о
включении аппарата.
На рис.2 показана принципиальная
схема блока АХ.
На полевом транзисторе VT3 соб-
ран усилитель РЧ. Его высокое входное
сопротивление позволило соединить
усилитель с антенным контуром через
конденсатор с малой емкостью, что су-
щественно упростило коммутацию
"прием = передача". Входная цепь тран-
зистора VT3 защищена высокочастот-
ными диодами VD1, VD2, на которые в
режиме приема подано напряжение,
исключающеее влияние проводимости
диодов на реальную избирательность
приемника. Нагрузка усилителя РЧ -
двухконтурный полосовой фильтр
L5C8L6C11 с конденсатором связи С9.
Через конденсатор С14 сигнал
поступает на смеситель приемника,
выполненный на полевом транзисторе
VT5. При приеме на его первый затвор
подается положительное напряжение и
требуемый режим работы устанавлива-
ется из = за падения напряжения на ре-
зисторе R17, включенном в общую цепь
с истоком транзистора VT4. При снятии
положительного напряжения с первого
затвора VT5 при передаче напряжение
на резисторе R17 сохраняется за счет
тока, протекающего через транзистор
VT4, и транзистор VT5 закрывается.
Нагрузка смесителя - резистор R25, с
которого сигнал ПЧ через вывод 10 бло-
ка подается на кварцевый фильтр блока
А2.
ГПД выполнен на транзисторах VT6
и VT7. Собственно генератор собран на
транзисторе VT7 по схеме емкостной
трехточки. Емкостной делитель напря-
жения образован конденсаторами С19 и
С21. Требуемой частоты генерации до-
биваются подстройкой латунного сер-
дечника катушки, конденсаторами С20 и
С23. Конденсатором переменной емкос-
ти С6 (см. рис.1), подключаемом к выво-
ду 11 блока А2, частоту ГПД изменяют в
пределах от 12174 до 12624 кГц. При
средней частоте полосы пропускания
кварцевого фильтра в блоке А2 8826 кГц
обеспечивается перестройка трансиве-
ра в интервале от 21000 до 21450 кГц.
В режиме передачи на вывод 10 при-
ходит сигнал CW или SSB. Транзистор
VT4 при этом выполняет функции сме-
сителя передатчика. Нагрузка смесите-
ля - двухконтурный полосовой фильтр
L6C11C9L5C8, с выхода которого преоб-
разованный сигнал через конденсатор
С7 поступает на эмиттерный повто-
ритель на транзисторе VT2. Во время
приема он закрыт, так как на его эмит-
тер не подается питающее напряжение.
С нагрузки эмиттерного повторителя -
резистора R7 - сигнал попадает на пред-
Рис.2
СЗ 2
L6 I
СП± I
68
______и 019 180
М №"100
КП350Б
R20
Z9K
С12 - =
0,097мк
R16 97
=4= 013
0,068мк
V75
RZ1
29 к
CZO Z.//7Т Ш*"’
R25 680
КПЗ506 Й
5,1
----10
----11
С29 97
R18 75K& [15
R19 3,9к 0,091мк
R23
I 97к
~125~
Юк
СП
'0097мк
Ш
27
ill П6
у2~КТ3636
018
180
021
270
R29 1,2к
---CSH Ш 97 И
R21 Z9k Т
\Си
Л7
и77
КПЗ028М Й
R31 75 к X
।
Ш КСП5Ж
022 0097мк
19
верительный усилитель мощности на
транзисторе VT1, включенном по схеме
с общим эмиттером. Нагрузка предоко-
нечного усилителя - контур L4C3. После-
довательно с катушкой L4 включена
цепь база = эмиттер выходного транзис-
тора. Такое построение узла обеспечило
согласование выходного сопртивления
каскада на транзисторе VT1 м входным
сопротивлением усилителя мощности.
На рис.З показана принципиальная
схема блока А2.
При приеме сигнал со смесителя из
блока А1 через вывод 6 поступает на
кварцевый фильтр ZQ1, а с него и да-
лее, на вход усилителя ПЧ в микросхеме
DA1. В этом режиме не подается
питание на транзистор VT2, диод VD1
не проводит, и VT2 не оказывает
влияние на работу узла.
Микросхема DA1 использована пол-
ностью. Ее усилитель ПЧ (вход - вывод
12, выход - 7) обеспечивает основное
усиление принимаемого сигнала, кото-
рое можно регулировать, изменяя ре-
зистором R5 (рис.1) напряжение на вы
воде 9 микросхемы. Нагрузка этого уси-
лителя - контур L3C8. С катушки связи
L2 сигнал поступает на симметричный
вход еще одного усилителя, имеющегося
в DA1, - выводы 1 и 2. Усиления этой
части микросхемы зависит от напряже-
ния на выводе 3, в данном случае соеди-
ненным с выводом 10, на котором пов-
торяется напряжение, присутствующее
на выводе 9. Усилитель с входами 1, 2
внутри микросхемы соединен с преоб-
разователем частоты. Частота гетеро-
дина стабилизирована кварцем ZQ2,
последовательно с которым включена
катушка L4, снижающая частоту генери-
руемых колебаний до совпадения с ниж-
ним срезом частотной характеристики
кварцевого фильтра ZQ1. Нагрузка
преобразователя - резистор R13, зашун-
тированный конденсатором С15. На
нем выделяется сигнал с частотой, рав-
ной разности ПЧ и частоты гетеродина,
т.е. микросхема DA1 выполняет и функ-
ции смесительного детектора приемни-
ка.
Усилитель звуковой частоты
02 1Z0.
05 2
R5 75к
R7 160
01 ± RZ
0,068 мк£ tZK
* Юк
VOI f
'КЛ527б\-
уНЯ-
) VTZ
\КТ3636
ЛЕВ 56
R9 203 <РП2ПЧ-61О
Kt
15
-~Г~0
28
2бН
3-
Z-
03 0,067мк
R3 160
06 0,067мк
VDZ КД5225
09 0,067мк^ ю
Ж Й 016 0,067мк
^921 НН
КП6ХА2 э
07 180 1
15
R13
Зк
Е16 Зк
6Z0 П9 67мк*16В
R15 62к .
К—-7
-----8
51 /?Г №
мк*6В№1<Ю!Ш7
нн4-д
J= R16 62ЛГЙ
015 0,0! мк^
021
6,8 мк*
у 108
L2
71 7/1 а 51 51 /61 16
L3 ! . №
-----I 013
R18 27к
GJ L_
202 8626 кГц
4------------------~10
\L6^-CZ0 6,8мк * 16В
J й R17 Z70
Z
J
/
6
R11 130 СП 0,06/мк
Рис.З
20
СЗ 6,8мк*10В И %
81 5,6 к Л ,0‘
ci сб
001 мк
CZ
пп, 0,33 мк*
7 "'~\_0,01 мк
С5 6,8 мк *10 В
89 /80
85 5,6 к
W К КОЛП
з
~8
t>~
192 885226
----й-----
86 180 К
-L С9 0,33 мк
С6 0,33мк*6В 5 3
и 7Г—
87
3,9 К га =-
88 \Л0,01мк
1,ЗкЗ- -L
D/Z
ктпа
Рис.4
±
6_
9
---- 3
X 89 1,2к
0 613 26
^41—f
„ СЮ 0,01 мк
^-1Н^
,, „777 1200
II 7L±JI н
СП 6,8мк*10В
С8 001мк
к
/»1
ф
выполнен на операционном усилителе
DA2. Питание на него и на выходной
каскад смесительного детектора в
микросхеме DA1 подается через диоды
VD3, VD4 не только при приеме, но и
при передаче телеграфом, позволяя са-
мо контролировать работу на ключе.
На транзисторе VT1 выполнен гене-
ратор CW сигнала. Его частота стабили-
зирована кварцевым резонатором ZQ1.
Цепь R1C1 обеспечивает плавное нарас-
тание и спадание амплитуды колебаний.
Через буферный усилитель на
транзисторе VT2 CW сигнал поступает
на кварцевый фильтр ZQ1 и далее через
вывод 6 блока на вход смесителя
передатчика в блоке А1. Включение
кварцевого фильтра в тракт
формирования сигнала CW гарантирует
полное отсутствие побочных излучений
за полосой пропускания фильтра. При
передаче напряжение +12 В через диод
VD2 подают в точку регулировки
усиления приемника и оно устанавлива-
ется минимальным.
Принципиальная схема блока АЗ
изображена на рис.4. Питание на него
поступает только в телефонном режиме
через вывод 3. На ми1дзосхеме DA1
выполнен микрофонный усилитель.
Фильтр C1R2C2 защищает его вход от
высокочастотных наводок. Диоды VD1
и VD2, включенные в цепь обратной
связи операционного усилителя, сжима-
ют динамический диапазон сигнала зву-
ковой частоты. Делитель напряжения
R7R8 необходим для согласования мак
симального уровня сигнала на выходе
операционного усилителя DA1 с допус-
тимым уровнем сигнала на выводе 7
микросхемы DA2.
Микросхема DA2 выполняет функ-
ции балансного модулятора и усилителя
DSB сигнала Нагрузка DA2 - резистор
R9, колебания с которого поступают на
буферный усилитель в блоке А2
(Окончание следует)
Я.Лаповок (UA1FA)
г.Санкт-Петербург
21
ПРОСТОИ КОНВЕРТЕР
В основу схемы коротковолнового
конвертера была положена идея созда-
ния конструкции без переключателя
диапазонов. Сама по себе идея не нова -
она уже прорабатывалась отдельными
радиолюбителями, и время от времени
в радиолюбительских изданиях появля-
лись описания технических решений
(например см. North W.L., W4GEB, Five-
Band Transistor Converter - No Band Swit-
ches. - QST, 1964, September, 44-48).
Изменить диапазон приемника мож-
но, варьируя параметрами частотоопре-
деляющей цепи. Перестроить входной
контур в широких пределах, регулируя
подстроечником индуктивность контур-
ной катушки, не удается. Но это поз-
воляют сделать современные конденса-
торы переменной емкости. Поэтому
роль своеобразного бесконтактного пе-
реключателя диапазонов была доверена
именно этому элементу.
Как элемент настройки нашей про-
мышленностью предлагаются, в основ-
ном, сдвоенные конденсаторы перемен-
ной емкости и одинарные, как подстро-
ечные элементы. Но с точки зрения
создания конструкции с высокой чувст-
вительностью и избирательностью не-
обходимо построение приемного уст-
ройства с отдельным каскадом усиле-
ния радиочастоты (УРЧ), а это требует
применения уже строенного конденса-
тора переменной емкости. Такие разно-
видности конденсатров в современных
приемниках уже не используются, поэ-
тому было решено изготовить кон-
вертер с перестраиваемыми входным
колебательным контуром и контуром
УРЧ и отдельно перестраиваемого в до-
вольно узком интервале частот гетеро-
дина. Сужение диапазона генерируемых
гетеродином частот повышает ампли-
тудную стабильность его колебаний, а
правильный выбор интервала частот с
учетом его гармоник и выбора промежу-
точной частоты после преобразователя
позволяет построить конструкцию с пе-
рекрытием как радиовещательных, так
и любительских участков коротковолно-
вого диапазона.
Расчетные соотношения частот при
частоте сигнала на выходе конвертера
(она является первой ПЧ приемного
устройства) 1,6 мГц приведены в
таблице.
Как видно из нее, даже простой и не-
дорогой радиовещательный приемник
Различно стационарный или носи-
с диапазоном средних волн (СВ),
совместно с предлагаемым конверте-
ром позволяет принимать радиолюби-
тельские и вещательные станции в
восьми КВ участках. Выбор высокой
первой промежуточной частоты обеспе-
чивает хорошую избирательность по
зеркальному каналу, а двойное преобра-
зование (в конвертере и приемнике) -
избирательность по соседнему каналу.
Расчетные соотношения частот
Частота гете- родина, МГц Частота входного контура, МГц Участок КВ диапазона
5,1. 5,7 3,5...4,1 80 м • люб. 75 м • вещ.
5Д...5.7 6,7 „7,3 40 м • люб. 41 м - вещ.
10,2...11,4
(2-я гарм.) 10,2...11,4 8,6...9,8 31 м - вещ.
11,8...13,0 25 м - вещ
15,3-17,1
(3-я гарм.) 13,7...15,5 20 м - люб. 19 м - вещ.
Схема конвертера приведена на
рис.1.
Сигнал из антенны WA1 через кон-
денсатор С19 поступает на входной ко-
лебательный контур, составленный из
катушки L1 и конденсаторов С3.1 и С4 (в
прямоугольнике указаны частоты наст-
ройки в мегагерцах). Через катушку свя-
зи L2 он подается на базу транзистора
VT1, на котором выполнен усилитель
радиочастоты. Его коэффициент пере-
дачи, а следовательно и чувствитель-
ность конвертера, можно регулировать
переменным резистором R4. Нагрузка
этого каскада - колебательный контур
L3C3.2C5, индуктивно (через катушку L4)
связанный со смесителем на транзисто-
ре VT2. Колебания гетеродина поступа-
ют на эмиттер этого транзистора. Кон-
тур L5C7 выделяет сигнал разностной
частоты принимаемой радиостанции и
гетеродина (основной частоты или его
гармоник).
На транзисторе VT3 выполнен ос-
новной гетеродин для приема любитель-
ских и радиовещательных радиостан-
ций, работающих в режиме AM. Для
приема сигналов любительских стан-
ций, работающих в режимах CW и SSB,
используется дополнительный гетеро-
дин на транзисторе VT4. Оба генерато-
ра имеют схемотехнически построены
совершенно одинаково и различаются
только номиналами частотоопределяю-
щих элементов. Дополнительный гене-
22
\/ VZ47
Л_ С19 12
Т С3.1 /Z. 370
7- СЗ 3...15
L.
С32 И.К70Т
\L2~~
I КЗ
С1
0,022мк
i 05 7-\jt5j5\
5.. 15 р'----1
) УП I
КТ312В I
"С2
\0,022нк
5,6к
СВ 0,022мк И КЗ
К5*51к □ 5,3 к
КЗ 22к -1-
С9*)'20
КЗ 22к
08 171
0,022 мк И
К8* 12 к£_
=2=07'
300
\!,6\
----|| Q--ВыхоО
15 l020 ЮО
т ктл2в
!zt п
Я R1 1к
СК -
0,022мк
18
J
1,6
L3
С18*
120
- С!5
0,022МК
ктз/гв
KIZ
22 к
= С16
510
СП
О,О!мк
К13 Z,1 к
КК Юк
531
Q1 -68
Рис.1
ратор работает на фиксированной час-
тоте. Его, если необходимо, можно от-
ключить выключателем SB1. Основной
гетеродин соединен со смесителем че-
рез катушку L9 и конденсатор С14. До-
полнительный гетеродин связан индук-
тивно с колебательным контуром
смесителя посредством взаимного
расположения катушек L7 и L5, L6.
Конвертер питают от источника то-
ка с напряжением 6 В. Лучше -использо-
вать стабилизированный вариант блока
питания. Однако можно применить и
обычный стабилизатор параметричес-
кого типа, в котором стабилитрон рабо-
тает при токе не менее 15 мА. Потребле-
ние тока самого конвертера не превы-
шает 8 мА При питании устройства от
автономного источника - батареи галь-
ванических элементов или аккумулято-
ров - надобность в стабилизаторе отпа-
дает.
Конструкция конвертера выполнена
с использованием печатного монтажа.
Чертеж печатной платы показан на
рис.2.
В конструкции применены резисто-
ры МЛТ-0,125, конденсаторы керами-
ческие КМ-3, КМ-4, КМ-5 и КТ.
Подстроечные конденсаторы - малога-
баритные КПК-MH емкостью 4...15 пФ,
конденсатор переменной емкости СЗ -
КПЕ емкостью 11...470 пФ от ламповых
радиоприемников старых моделей, кон-
денсатор настройки гетеродина С12 - с
воздушным диэлектриком ЗКПВМ
5...72 пФ.
В гетеродине целесообразно
применить КПЕ от приемника "Атмос-
фера-2М" (с "растягивающим" конденса-
тором), так как он имеет встроенную
конструкцию верньера с замедлением
перемещения роторных пластин, чем
может быть достигнута чрезвычайно
плавная "растяжка" любого из участков
КВ диапазона.
Катушки входного контура, нагрузки
усилителя РЧ и основного гетеродина
выполнены на пластмассовых каркасах
диаметром 75 мм от фильтров ПЧ теле-
визионных приемников с штатными
подстроечниками и экранами. Катушки
смесителя и дополнительного гетероди-
на изготовлены на полистироловых кар-
касах с внешним диаметром 6 и длиной
12 мм. Катушки LI, L3 и L8 намотаны
23
проводом ПЭВ-2 0,51, L5 - L7 - ПЭЛ 0,28,
L2, L4, L9 - ПЭЛ 0,2. Последние три ка-
тушки следует разместить на подвиж-
ных бумажных манжетах, это облегчит
при регулировке выбор оптимальной
связи при работе отдельных каскадов.
Число витков катушек L1 и L3 - 20, L2, L4
и L9 - 10, L5 - L7 - 55 (в два слоя), L8 - 12
(отвод от 9 витка, считая от заземленно-
го вывода). Все катушки намотаны ви-
ток к витку.
Регулировку конвертера начинают с
проверки режимов работы транзисто-
ров по постоянному току. Разорвав цепь
24
связи смесителя (VT2) с гетеродином -
отключением конденсатора С14. подбо-
ром резисторов R1 и R5 устанавливают
ток коллекторов транзисторов VT1 и
VT2 в пределах 0.75...1 мА Ток транзис-
тора VT1 регулируют при минимальном
сопротивлении резистора R4.
Затем проверяют работу гетероди-
нов. Если генерация отсутствует, то
подбором резисторов R8 и R11 добива-
ются ее возникновения. Значение часто-
ты основного генератора устанавлива-
ют подбором конденсатора С9 и
подстроечным конденсатором С13.
25
дополнительного - подбором конденса-
тора С18. Более точно частоту устанав-
ливают регулировкой подстроечников
соответствующих катушек. Размах
колебаний - на коллекторе транзистора
VT3 должен быть в пределах 2.5...3 В,
VT4 - 3...4 В. Если колебания основного
гетеродина имеют какие-либо искаже-
ния, то в данном конкретном случае это
не является недостатком - они богаче
гармоническими составляющими, а
именно это положено в основу работы
предлагаемого конвертера. А вот коле-
бания дополнительного гетеродина
должны быть высокой степени синусои-
дальности. При необходимости размах
колебаний этого гетеродина можно из-
менить, регулируя ток транзистора VT4
подбором резистора R14.
Колебательный контур L5C7 очень
удобно настраивать, используя уже на-
строенный контур дополнительного
гетеродина и индуктивную связь катуш-
ки L5 и L9. В крайнем случае между ни-
ми можно создать временную емкост-
ную связь - соединить их конденсатором
с небольшой емкостью (не более 10 пФ).
Подключив осциллограф к выходу кон-
вертера, подбором конденсатора С7 и
регулировкой подстроечника катушек
L5, L6 добиваются максимума размаха
колебаний.
Далее генератором сигналов радио-
частот и осциллографом проверяют
пределы частотного диапазона работы
усилителя РЧ и, в случае необходимос-
ти, их корректируют подстроечными
элементами. После этого можно восста-
новить цепь связи смесителя с гетеро-
дином и проверить работу конвертера в
целом.
ЕЖарнаухов (UK3R)
гМосква
РАМКА С 50-ОМНЫМ
ПИТАНИЕМ
Простая квадратная рамка с пери-
метром, близким к рабочей длине волны
(QUAD LOOP), пользуется популярнос-
тью у коротковолновиков. Ее несложно
установить на крыше, она, как многие
другие рамочные антенны, менее кри-
тична к расстоянию до "земли" и, кроме
того, обеспечивает даже небольшое уси-
ление по сравнению с диполем (в нап-
равлениях, соответствующих максиму-
мам диаграммы направленности)
примерно на 0,8 дБ. Единственная проб-
лема - это питание рамки: ее входное
сопротивление около 120 Ом, в то время
как наиболее распространенные коакси-
альные кабели имеют волновое сопро-
тивление либо 75, либо 50 Ом.
Одно из возможных решений - ис-
пользовать 50-омный фидер с четверть-
волновым трансформатором из кабеля
с волновым сопротивлением 75 Ом. По-
добный путь вполне приемлим, хотя
есть некоторые технические сложности
(подбор точной длины четвертьволно-
вого трансформатора, герметизация
места его соединения с фидером и огра-
ниченная механическая прочность этого
соединения).
Если несколько изменить конфигу-
рацию рамки (см. рисунок) и преобразо-
вать ее из квадрата в прямоугольник, то
входное сопротивление антенны при
определенных соотношениях сторон
прямоугольника и при определенной
точке ее запитки будет около 50 Ом. Это
дает возможность подавать питание на
Точка
питания,
Г* 50 0м
антенну непосредственно 50-омным
коаксиальным кабелем. Точка
подключения фидера - середина одной
из коротких сторон прямоугольника.
Вот размеры сторон рамки для раз-
личных любительских диапазонов
(рабочий диапазон, размеры А и В в
сантиметрах):
Юм-183; 371;
12 м-208; 424;
15 м - 246; 498,
20 м-367; 744.
Помимо возможности питания этой
рамки непосредственно 50-омным кабе-
лем, этот вариант антенны более удобен
в установке по сравнению с квадратной
рамкой (требуется меньшая высота
поддерживающих мачт) и имеет усиле-
ние по сравнению с диполем около 1 дБ.
Диаграмма ее направленности близка к
диаграмме направленности диполя (т.е.
имеет форму "восьмерки").
Рамку лучше всего запитывать через
симметрирующее устройство (BALUN)
с коэффициентом трансформации 1:1.
Литература
Bill Orr, W6SAL Radio Fundamentals. -
CQ, 1991, N 11, p. 56
26
ДИПОЛЬНЫЕ АНТЕННЫ
ШИРОКОПОЛОСНЫЕ
Многие коротковолновики, стес-
ненные как в средствах, которые требу-
ется затратить для постройки антенн,
так и в площади, необходимой для раз-
мещения антенного хозяйства, строят
одну антенну, перекрывающую возмож-
но большее число любительских диапа-
зонов. Можно использовать либо широ-
кополосную, либо многочастотную ан-
тенну.
Известно [1], что дипольная антенна
тем широкополоснее, чем больше отно-
шение ее поперечного размера к про-
дольному (при условии, что ее общая
длина не менее половины длины волны
для самой низкой частоты диапазона).
Русский ученый Надененко предложил
строить такие антенны в виде структур,
состоящих из многих параллельно
включенных проводников (чаще всего
имитирующих цилиндрические или ко-
нические поверхности) Широкополос-
ность таких антенн определяется тем,
что чем толще антенна, тем меньше ее
входное реактивное сопротивление, в
том время как активное сопротивление,
определяемое излучением, мало зависит
от толщины. Следовательно, эквива-
лентная добротность антенны падает с
увеличением ее толщины.
Автор статьи решил исследовать
различные конфигурации таких антенн,
которые могли бы применить на прак-
тике коротковолновики. Испытывались
модели с основным резонансом на час-
тотах в интервале 250...300 МГц. Во всех
случаях (кроме образцовой "тонкой" ан-
тенны) полотно было выполнено из
шести параллельных проводников, дос-
таточно хорошо имитирующих сплош-
ную поверхность (рис.1). Вертикальные
несимметричные антенны (вариант GP)
находились над бесконечно проводящей
поверхностью (медный лист с попереч-
ными размерами в несколько длин
волн).
Измерялось только КСВ в питаю-
щей линии с волновым сопротивлением
50 Ом в диапазоне 250...1250 МГц. Ре-
зультаты, нормированные к частоте ос-
новного резонанса, для четырех антенн
с толстыми вибраторами и одной об-
разцовой тонкой (кривая 1) приведены
на рис.2.
По мере увеличения толщины виб-
ратора его диапазонность (оцениваемая
по минимальному КСВ) растет. Наилуч-
шие результаты оказались для цилинд-
рического вибратора с отношением диа-
метра к длине близким к 0,3 (кривая 3):
КСВ во всем диапазоне частот не пре-
высило значение 2,7.
Если сравнить вибратор, у которого
отношение диаметра к длине равно 0,12
(кривая 2), с плоским вибратором (кри-
вая 4), при условии, что эквивалентные
поперечные размеры у них одинаковы,
то параметры в области первого резо-
нанса оказываются близкими между со-
бой. На более высоких частотах
предпочтительнее использовать цилин-
дрический вибратор.
Конический вибратор (кривая 5), у
Рис.1
B/L’0,6
D/L=0,8
27
которого длина проводников была такая
же. что и у вибратора с отношением ди-
аметра к длине 0,3, имеет худшие ре-
зультаты вблизи первого резонанса. В
области второго резонанса (длина виб-
ратора около трех четвертей длины вол-
ны) эти два вибратора эквивалентны.
Данные оценки оказываются спра-
ведливыми и для симметричных виб-
раторов.
Результаты исследования показыва-
ют, что вполне реально, в случае приме-
нения вибратора, у которого отношение
диаметра к длине равно 0,3 (кривая 3),
получить антенну, излучающую в двух-
октавном диапазоне, то есть перекрыва-
ющую все любительские диапазоны от
40 до 10 м включительно.
Довольно часто коротковолновики
применяют несимметричную вертикаль-
ную антенну (Ground Plane), используя в
качестве плоской проводящей поверх-
ности "противовесы". Обычно это три
отрезка провода длиной в четверть дли-
ны волны, натянутые горизонтально
под углом 120 по отношению друг к
другу и присоединенные к оплетке
питающего коаксиального кабеля. Автор
исследовал две антенны такой
конфигурации: одну с вибратором с
соотношением D/L 0,3, вторую - с 0,12.
Как и следовало ожидать, широкопо-
лосность таких антенн оставляет же-
лать лучшего. В первом случае средний
уровень КСВ возрос до 6, резонансные
значения не изменились. Во втором -
средний уровень КСВ увеличился до 4,
резонансные значения здесь также ос-
тались прежними.
Отсюда следует вывод, что реализа-
ция широкополосной вертикальной ан-
тенны возможна только при использо-
вании качественной "земли”. Ее можно
реализовать в виде радиальных проти-
вовесов по три на каждый из диапазо-
нов. Если антенна расположена на
металлической или железобетонной
крыше, то она будет выполнять функ-
ции "земли", если оплетку коаксиального
кабеля надежно соединить с металлом
крыши.
Симметричные вибраторы, как го-
ризонтально, так и вертикально распо-
ложенные, позволяют полностью ис-
пользовать широкополосность таких
антенн.
(Окончание следует)
Ю.Лавренко (U1BA)
г. Санкт-Петербург
АНТЕННА
UA1DZ:
ПОСЛЕДНЯЯ
ВЕРСИЯ
После публикации в мартовском но-
мере журнала "Радио" за 1991 г. описа-
ния широкополосного вертикального
излучателя, разработанного Георгием
Румянцевым (UA1DZ), в эфире распро-
странялась информация о том, что в
материале есть ряд неточностей. Это не
совсем так. В статье был описан один из
вариантов антенны, созданной UA1DZ,
реально существующий и эксплуати-
рующийся несколькими коротковолно-
виками до сих пор. Но он, однако, как
оказалось, несколько отличается от пос-
ледней версии антенны UA1DZ. Инфор-
мацию о ней, а также некоторые
существенные дополнительные сведе-
ния, сообщили "КВ журналу" В.Стро-
ганов (UV1AA) и Н.Кисель (UA3AIC).
Но и здесь были некоторые различия.
Сначала рассмотрим вариант антен-
ны, о котором рассказал UV1AA.
Конструктивные размеры антенны,
а они, кстати, одинаковые для всех трех
вариантов, приведены на рисунке. Пер-
вое пояснение относится к распоркам. В
общем случае они могут быть металли-
ческими и не изолированными от про-
водов, образующих "морковку". На элек-
трических свойствах антенны это не
отражается. Однако практика ее эксплу-
атации показала, что в месте контакта
медных проводов с дюралюминиевыми
распорками возникает коррозия и как
следствие появляется нестабильный
электрический контакт, создающий по-
мехи. Вот почему на конце каждой из
восьми распорок в обоих излучателях
целесообразно установить изоляторы.
Провода верхнего излучателя в нижней
его части соединены между собой, с тру-
бой и с центральной жилой коаксиаль-
ного кабеля, питающего антенну. В
верхней части этого излучателя провода
соединены только между собой. От тру-
бы они изолированы.
Коаксиальный кабель проходит
внутри нижней трубы. При выходе из
нее его оплетка соединяется как с тру-
бой, так и со всеми проводами нижнего
излучателя.
В нижней части этой трубы ситуа-
ция аналогичная: провода соединены с
трубой и оплеткой кабеля в месте его
вхождения в трубу. Из части питающего
кабеля длиной в пределах 3,5...6 м сделан
28
дроссель в виде катушки, диаметр кото-
рой не критичен. У кабеля ниже дроссе-
ля снята защитная полиэтиленовая изо-
ляция, и в этом месте к экрану при-
паяны противовесы длиной 2,5 м.
Широкополосность антенны во
многом зависит от конструктивного ис-
полнение узла стыковки верхнего и
нижнего излучателя. У UA1DZ он был
выполнен следующим образом. Две
плиты размерами 20x20 см из стекло-
текстолита толщиной 7...8 мм соединя-
лись между собой по углам дюралюми-
ниевыми стойками длиной 6 см. На пли-
тах были укреплены два фланца, на ко-
торые плотно надевались трубы.
Если использовать питающий ка-
бель с волновым сопротивлением
100 Ом (оптимальное значение), описы-
ваемая антенна хорошо работает на
всех любительских КВ диапазонах от 14
до 30 МГц и несколько хуже на 10 МГц.
Можно применить питающий кабель с
волновым сопротивлением 75 Ом, но
тогда заметно ухудшатся характеристи-
ки антенны на диапазоне 21 МГц .
Близкую к данной версии антенны,
по информации UA3A1C, изготовил
UW3XS. Единственное отличие от пока-
занного на рисунке, состоит в том, что в
нижней части нижней трубы проводни-
ки соединены только с оплеткой коакси-
ального кабеля и не имеют электричес-
ких контактов с трубой. UW3XS получил
на диапазоне 10 м КСВ 1,3, на 12 м - 1,2,
на 15 м - 1,1, на 17 м -1,3, на 20 м -1,4. На
диапазоне 10 МГц антенна им не испы-
тывалась, а на диапазоне 7 МГц (как и
следовало ожидать) она не работала.
При повторении любой антенны,
следует иметь в виду следующее. Во-
первых, практически всегда радиолюби-
тель вынужден модифицировать конст-
рукцию (например, из-за отсутствия
нужных труб). Во-вторых, местные ус-
ловия установки антенны (мачты, про-
вода) всегда не такие, как у автора. Вот
почему, когда антенна "с ходу" не зара-
ботала так, как описано в материале, не
следует сразу винить авторов разработ-
ки - нужно повозиться с настройкой.
КВ АНТЕННЫ НАПРАВЛЕННОГО
ДЕЙСТВИЯ -
вторая книга из серии
’’Радиолюбительские антенны”.
Справочник составлен по материалам зарубеж-
ной печати за последние 20 лет и по
материлам фирм, производящих радио-
любительские антенны. В нем рассмотрено 100
практических конструкций антенн "QUAD",
"YAGI", "LOG-YAGI", даны рекомендации по их
настройке.
Стоимость книги - 35 руб (с учетом пересыл-
ки в пределах СНГ)- Деньги переводят на адрес
Украина, 310103, Харьков, аб.ящ.4808,
Зельдину HJl. (UB5LCV) или Украина, 310057,
Харьков, корреспонденский счет 500168357,
расчетный счет 000467927 в Коопсоцбанке,
МФО 136301557, "ДИСИ Энтерпрайз ЛТД". В
последнем случае копию платежного поруче-
ния направляют UB5LCV.
Книги (количество любое) высылаются по факту
поступления денег за них
29
АКТИВНЫМ ФИЛЬТР
НИЗКИХ ЧАСТОТ
Фильтр низких частот, схема
которого приведена на рис 1, был
разработан для приемников прямого
преобразования, но его с успехом
можно применить и для улучшения
сквозной избирательности простого
супергетеродинного приемника и даже
использовать в качестве микрофонного
усилителя в передатчике (трансивере).
Крутизна ската амплитудно-частот-
ной характеристики этого ФНЧ за час-
тотой среза составляет примерно 60 дБ
на октаву (кривая а на рис.2), что срав-
нимо с крутизной ската кварцевого
фильтра. Такую крутизну удалось полу-
чить введением в активный ФНЧ второ-
го порядка режекторного контура L11C4
с резонансной частотой вблизи 4 кГц.
АЧХ фильтра с закороченной катушкой
индуктивности L1 показана на рис.2
(кривая б) Крутизна ската в этом слу-
чае будет около 18 дБ на октаву, что
вполне приемлемо, скажем, для микро-
фонного усилителя.
Подстройкой резистора R5 устанав-
ливают величину "горба" в высокочас-
тотной части полосы пропускания
фильтра (вблизи частоты 3 кГц) Он не
должен превышать 1,5...2 дБ.
Входное сопротивление фильтра
около 1 кОм, и он хорошо согласуется с
диодными смесителями приемников
прямого преобразования и со смеси-
тельными диодными детекторами су-
пергетеродинов Входное сопротивле-
ние каскада, следующего за этим ФНЧ,
должно быть не менее 10 кОм.
Коэффициент передачи фильтра в
целом около 200, поэтому при использо-
вании усилителя в качестве микрофон-
ного дополнительных каскадов усиле-
ния вводить не потребуется.
Транзистор VT1 желательно взять
малошумящий (КТ3102Е или аналогич-
ный), a VT2 может быть любым кремни-
евым малой мощности со структурой
n-p-n (КТ3102, КТ342, КТ315 и т д.). Оба
транзистора должны иметь статический
коэффициент передачи тока не менее
100
Катушку индуктивности лучше всего
выполнить на кольцевом магнитопрово-
де, т.к. при этом будут минимизированы
Рис.1
К 6200 R3 2,2 М
<9В
п+ Я
Вход —-||-
07
5мк
7,5 к
L! 240 мГн
Л- 03 А И77 •
4= 02 ~Т 0,022мк \ \BFZK
^2.2 27L
0,068 мк
ВыхоО
=г= 05 0,022мк
R5 47
наводки в сигнальный тракт с частотой
промышленной сети (фон) Здесь по-
дойдут ферритовые кольца с начальной
магнитной проницаемостью 1000...2000.
Требуемое число витков можно найти
по формуле.
n = 50dVL(D + d)/mh(D - d) ,
где L - требуемая индуктивность катуш-
ки в мГн, m - начальная магнитная про-
ницаемость , D - внешний диаметр коль-
ца, d - внутренний диаметр, h - высота
кольца ( все размеры в см). Провод
желательно использовать максималь-
ного диаметра, при котором требуемое
число витков размещается на магни-
топроводе.
(По материалам журнала "PZKBuletyn")
30
АЗИМУТАЛЬНАЯ КАРТА
В практике любительской радиосвя-
зи нередко возникает необходимость
определить азимут и расстояние до кор-
респондента. Материалы о том, как это
сделать, неоднократно публиковались в
журнале "Радио". В них приводились и
программы для расчета указанных па-
раметров на микрокалькуляторах, и
рассматривались методики построения
вручную азимутальных карт
Сегодня, используя персональные
компьютеры, можно значительно упрос
тить процесс создания таких карт.Пред-
лагаемая программа дает возможность
построить азимутальную карту мира с
центром в любой заданной точке 6см.
рисунок). Она написана на языке С в
соответствии со Стандартом ANSI С.
Это позволяет переносить ее на любые
типы машин, оснащенные компилято-
ром языка С. Для использования прог-
раммы в UNIX-подобной среде и, в
частности, в MS DOS в программу вве-
ден интерфейс командной строки. При
Az. eq. proj.: lat 56 Ion 38
31
#mdude<stdio h> /* Programmed by UV3AHL. Moscow 1992 */
#mdude<stdllb.h>
#mdude<math.h>
#lndude<floath>
^define CMDLINE
/* Macros for Epson EX & IBM standards */
^define set—LF(n) putc(27,fp)-,putc(Ox33,f p>.putc((n),fp);
^define LF(n) putc(27,fpXputc( ’J’,fp);putc((n).fp>.
tfdefine SD(n) putc(27,fp);putc('K',fp);putc((n)%256,fp);\
putc((n)/2 56,fp),
tfdefine CR() putc(13,fp);/* carriage return */
mt getbf unsigned mt Ion,unsigned mt latX
mt getdotf double x, double у У.
const double PI - 3.141592653589793;
const unsigned mt MDATA(1013] = {
/*0*/0,63996,1023,0,0,1023,57344,65523.15,0,64512,15,53198,
/*13*/32767,0,0,16368,14336,65343,511.0,49152.255,65504,
/*24*/65535,55,0,65280,49283,62463,65535,1,0,4092,65410,
/*35*/65375,49151,15,61440,6207,32639,65533,65535,1,65472,
/*45*/64608,58367,65535,8191,0,50175,64240,65415,65535,
/*54’7511.64512,5095946375,65535,65535,7,16368,64412,
/*63765023,65535,4095,49152,8447,65534,65505,65535,63,
/*72*/65280,63491,40959,65535,65535,0,4092,65504,65151,
/*81765535,1023,61440,63,53247,65529,65535.7,65472,64512,
/*91759263,65535,2047,32768,1023,65520,65501,65535,15,
/*100*/65024,49167,63487,65503,1023,0,16376,65280,65503,
/*109*/65533,15,49152,2 55,65528,61439,63,0,65408,57347,
/*119765535,32767,1024,0,4094,65472,65535,255,62,63488.
/*129*/63,61438,65535,64515,0,65520,64512,65311,959,248.
/*139*/49152,1023,32752,65523,6,0,65280,61455,56831,495,
/*149*/0,0,16380,65508,65535,7,0,61440.37119,65533,4095,
/* 160*/0,0,65472,62019,6553 5,31,0,0,4095,65480,8191,0.
/*17270,63488,12351,65535,127,0,0,65504,64576,65535,1,
/*183*/0,32768,1023,65529,2047,0,0,65024,62479,65535,63.
/*194*/0,512,16376,65472,65535,1.0,49152,255,65535,8191,
/*20570,0,65280,64515,65535,1023,0,0,4092,65520,65535,
/*216*/31,0,63488,49215,65535,32767.0,0,65504,65280,65535,
/*2277799,0,32768,1023,65532,32767.0,0,65280,61455,65535,
/*2387255,0,0,16380,65504,65535,1,0,61440,33023,65535,
/*249*/1023.0,0,65472,65027,65535,15,0,0,4095,65531,65535,
/*26170,0,64512,64575,65535,2047,0,0,65520,65456,65535,
/*272*/3135,0.49152,33791,65535,65535,111,0,65280.65039,
/*282*/65535,59391,7,0,16380,65528,65535,16191,0.61440,
/*292*/57599,65535,65535,225,0,65472,65283,65535.991,5,
/*ЗО2*/0,4095,65532,65535,4878,0,64512,61503,65535,1023,
/*312*/94,0,6552 0,65408,65535,30723,1025,49152,1023,65532,
/*322*/4О95,2544,510,652 80,61455,65535,61503,63491,7,16380,
/*332*/65472.32767,14624,8160,61440,255,65535,29687,49264,
/*341*/63,65472,64515,8191,36608,65411,0,4095,65520,63.
/*351*/56,1023,64512,49215,65535,7,64512,15,65520,65280,
/*361*/3583,0,8176,49152,1023,65528,227.61568,127.65280,
/*371*/57359,36863,1,65478,1,16380,65408,575,12288,8190.
/*381*/61440,33023,32766,12,59584,127,65472,64003,14591,
/*390*/0,65415.1.4095,57336,121,48128,4095,64512,57407,
/*400*/16191,0,65520,127,65520,65408,128.32768,65521,49159,
/*410*/1023,1022,0,3072.8191,65024,63503.15.0,63520,15,
/*421*/16376.16256,0,0,8128,57344,255.254,0,0,30,65408.
/*433*/63491,11,0,0,0,4094.63456,0,0,0,61440.32831,511.
/*446*/0,0,0,65472,65024,3,0,0,0,1023,2032,0,0,0.31744,
/*461*/49167,23,0.0,0,15856,7936,0,0,0,49154,240.124,0,
/»475*/0.3072,33280,61443,1,0,0,48,3592,1984,0,0,24576,
/*488*/0,56,15,0,0,224.57344,15360,0,0,0,1,896,248,0,0,
/*504*/0,0,57358,1,0,0,0,14336,1920,0,0.0,0.224.24,0,0,
/*521*/0,32768,24579,0,0,0,0,3584,896,0,0,0,0,56,0,0,0,
/*538*/0,57344,21504,0,0,0,0,896,2544,0.0,0,16384,49166.
/*552*/47,0,0,0,14592,49024,0,0,0,0,224,1022,0,0.0,32768,
/*568*/б3491,7,0,0,0,3 584,8160,32768,0.0,32768.32824,127,
/*581*/0.0,0,57856,65024,0,0,0,0,896,504,0,0,0,24576,49166,
/*597*/7,0,0,0,14720,7936,0,0,0,0,230,124,0,0.0,39936,
/*613*/61443,1.0,0,0,3696,4032.0,0,0,49152.57,63,0,0,0,
/*629*/59136,64512.1,0,0,0,924,8176.0,0,0,28672.49166,
/*642*/127,0,0,0,14784,65280,1,0,0,0,231,8188,0,0.0,38912.
/*658*/62467,767,0,0.0,3696,65520,63,0.0.49152 53305.65535.
/*671*/3,0.0,59136.65344.4095.0.0,0.924,65535,255,0.0.
/*685*/28672,64526,65535.7.0,0,14784,65520.16383.0.0.0,
/*697*/33011.65535,383.0.0.52224,65283,65535,7,0,0.3888.
/*709*/65528,16383.0.0.16384,51262.65535.1023,0,0,63744.
/*720*/65056,65535,15,0,0,33760,65510.32767.0.0,32768,
/*731*/48143,65535,511,0,0,16224,65512.32767,7.0.32768.
/*742*/61693,65535,6271,0,0,62976.65475,65534,192,0,0,
/*753*/4056,62463,50175,3,0,0,64575,65479,7951.0,0,65152.
/*765*/7152,16382,96.0,0,58366,63743,33023.7,0,63488.65423.
/*777*/65507.5679,0,0,16352.766,49151,14400,0,32768,30975.
/*788*/65027,1567.1009,0,65024.64739,16383,64528,127 О
/*798*/36856,65523.16447.65528.32769,61455.36415,32767
/*806*/57856,4095,16352,65472,65144,511,65480,65151,33279.
/*815*/58367,65529,1,65534.65535,65031,51087.2043,63488,
/*824*/65535,5119,16380,60958.31,65504,65535,61507,30975,
/*833*/20376,32768,65535.2047,65504,8643,444,65024,65535,
/*842*/32775.36765,57 407,3,65504.8191,772,65087,3968.32768,
/*852*/65535,63,64524,2040,48,64512,32767,0,58352,32895,
/*862*/0,65520,255,49152,65423.3.32768,65535,1,16128,8190,
/*873*/0,63488,1023,0,63740,127,0,65504,3,61440,65507,
/*884*/1,32768,2047,0,36800,2047,0,64512,31,0,65087,15,
/*896*/0,16352,0,63488,8184,0,49152,127,0,58336,63,0.7680,
/*909*/0,32768,65423,0,0,56,0.16128,1022,0,0,0,0,63742,
/*923*/7,0,0,0,63488,8163,0,0,0,0,36832,127,0,0,0,32768.
/*939*/65087,1.0,0,0,65024.8184.0,0,0.0.58364.71,0,0,0,
/»955*/61440,1935,3.0,0.0,16320,1028,32768,25,0.32768,
/*967*/4351,16,65280,0,0.65024.16451,0,2046.0,0,4088,0.
/*980*/64512,63,0.61440,63.58240,65533,1,0,65472,0,63367,
/*992*/2047,0,0,1023.32256.65534,31,0,64512,15,64504,32767,
/*1004*/0,0,16368.32768,65279.511,0,49152,255),
float Rmax = 2.1/* radius of copy in inches*/
float la » 56; /* latitude of MOSCOW */
float Io = 38; /* longitude of MOSCOW */
float wl; /* latitude */
float w2;
float cl,c2, /*cl = sinwl c2 = cos wl */
mt getb(unsigned Ion,unsigned lat)
{register unsigned bn,
bn = 90* (Ion/2) +(lat/2);
return (( M0ATA(bn»4t»(bn&0xF))&l), |
mt getdot( double x,double y)
(double pirrmax ,R22,FI.S,C:
register unsigned mt ft.
x += Rmax * Pl/1000; у += Rmax * PI / 1000.
R - sqrt(x*x + y*y},pirrmax = PI*R/Rmax,
S = sin(pirrmax)£ = cos(pirrmax);
rf( R > Rmax) /* border */
frf(x*x<0 00061 y*y <0.0006) return 0;
return ((R - Rmax) > 0 11 (R — Rmax) < 0 03)9 0
if( pirrmax >0 001)Z2 = c2*C-cl*y*S/R,
else return 0, /* center of copy */
rf(Z2>0 999) return 0. /* north pole */
if(Z2<~0 999) return 1, /* south pole */
u
Fl = atan2(x*S. c2 * у * S + cl * R * C ) + w2 + 4 * PI,
fi = floor(FI* 180/PI)+ 1440,
return getb(fi%360,floor(acos(Z2)* 180/PI)X ]
main(int argc.char *argv(])
{mt ij.width.heigth, /* width of hardcopy in dots*/
FILE *fp,char byte.lc, float x.y,
pnntf("\nCircle world map^c) UV3AHL, 1992");
tfifdef CMDLINE
printf(”\nSyntax filename flat |Ion {radius.cm]]]"),
if( argol) la = atof(argv( 1 jh
rf(argo2) Io = atof(arg42]);
if(argo3) Rmax = atof(arg*43|)/2 54,
prmtfC\nlatitude = % 3f\nlongitude = % 3f\nradius = % 3f\
cm\n',la,lo,Rmax*2 54),if(la>90 | la<-90 | lo<-180 | lo\
>180){printf("\n%s Invalid coordinates",argi40|),exit(l)J\
pnntf("\nAre you sure^Y/N)"); t = getchf), if( 11» Y \
&& i f= ’y') exitfO),
#endrf
wl = Pl/2,0 - PI*la/180.0;w2 - lo*PI/180.0 + 2*PI;
cl«« sin(wl), c2 = cos(wl),
rf((fp = fopenC"PRN">b")) == NULL) prinCerror");
CR(X set—LF(OX/* CR & 0/216 inch line spacing */
width = cei(2*Rmax*60) + 120, heigth = cei(Rmax*144)+140,
width |= OxF, for(t= 0,i<heigth/8;i++) {/* new line */
CR0,LF(24);SD(width); /* single graph density */
foiij = 0j<width,|++) { /* line */
byte =0 x = (j - width/2)/60 0,
for(k = О.к<8Л++И у = ( - к - heigth/2 + i * 8 ) / 72 0,
byte |= getdot(x,y) « к |
putc(byte == Ox la ? 0x0a byte,fp);/*DON'T PRINT 0xlA*/)(
set LF(36).CR()
fpnntf(fp,'‘\tAz eq proj lat %-4 Of Ion %-4 Of \n',la,Io)
putc( 12,fp),putc(7 fp);putc(7,fp),putc(7 fp)/*FF and BEL*/
fclose(fp), |
необходимости его можно отключить,
удалив из текста строку #defme
CMDLINE.
Математический алгоритм програм-
мы соответствует равнопромежуточной
азимутальной проекции.
Программа работает следующим об-
разом. Данные о 16200 точках земной
поверхности хранятся в массиве
MDATA. Функция getb(lon,lat) (аргумен-
ты: Ion - долгота, lat - широта )
возвращает 1 или 0 (суша или море).
Функция getdot(x,y) вычисляет аналогич-
ный результат по прямоугольным коор-
динатам на плоскости карты ( ось X
направлена на Восток, ось Y - на Север).
Для работы программы необходимо
инициализировать три переменные: 1а,
1о (широта и долгота) и Rmax - радиус
карты в дюймах.
Использовать программу можно как
с командной строкой, так и без. Если ко-
мандная строка нужна, то ее следует
вводить в следующем формате: [имя
программы] [широта] [долгота] [радиус
карты в сантиметрах], о чем дается со-
ответствующая подсказка. Южную ши-
роту и западную долготу необходимо
указывать со знаком минус.
После запуска программы на стан-
дартное устройство вывода выдаются
установленные значения широты, дол-
готы и радиуса с точностью до трех зна-
ков после десятичной точки. От пользо-
вателя требуется подтвердить их пра-
вильность вводом символа "Y", после
чего программа начинает работу. На по-
лученной по окончании работы прог-
раммы копии карты мира (см. рисунок)
направление Север - Юг ориентировано
параллельно движению бумаги в прин-
тере. Для более точной ориентации в
окружности, охватывающей карту, сде-
ланы промежутки, соответствующие
сторонам света.
Данная версия программы рассчи-
тана на работу с 9-игольным матрич-
ным принтером Epson FX850. Она также
работоспособна с 24-игольным принте-
ром, но при этом необходимо изменить
масштаб по осям для получения неиска-
женного изображения.
Я.Илюшин (UV3AHL)
гМосква
Литература
1. Иванов А. Расчет расстояния и
азимута. - Радио, 1989, N 2, с.11.
2. Павлов Б. Азимутальная радиолю-
бительская карта мира. - Радио, 1986,
N 5, с.11.
ПАКЕТНАЯ СВЯЗЬ
Публикуемая ниже статья открывает цикл материалов о пакетной
радиосвязи. Она подготовлена на основе методических разработок
для обучения школьников НТЦ "Геоинформспутник" (г. Троицк Мос-
ковской области), поэтому тем, кто уже использует "пакет", язык из-
ложения может показаться слишком "детским". Но это, на наш
взгляд, не недостаток, а скорее достоинство данной публикации, по-
скольку впервые на русском языке подробно и последовательно бу-
дут изложены основы пакетной радиосвязи.
ПАКЕТНАЯ СВЯЗЬ - ЧТО ЭТО
ТАКОЕ
Радиосвязь возникла и долгое время
использовалась для передачи информа-
ции с помощью специальных кодов.
Наиболее известный из них - код Мор-
зе. Каждая буква и цифра в нем соответ-
ствует определенной последовательнос-
ти длинных и коротких сигналов - тире
и точек. В настоящее время, несмотря
на появление голосовой связи, кодовая
передача продолжает широко приме-
няться, так как имеет два преимуще-
ства. Первое - большая помехозащи-
щенность, второе - возможность полу-
чения и сохранения копии сообщения
на бумаге или другом носителе.
Первые передачи велись Bjjy4Hyro:
оператор, используя телеграфный ключ,
посылал в линию связи кодовые сигна-
лы, на другом конце которой его коллега
принимал их на слух или на бумажную
ленту и расшифровывал. Позже появи-
лись специальные аппараты, похожие
на пишущую машинку, которые форми-
руют кодовую комбинацию из точек и
34
тире автоматически при нажатии на
клавишу, соответствующую той или
иной букве, цифре или знаку препина-
ния. Радиолюбители наверняка знакомы
с современными прототипами таких
аппаратов - автоматическими датчи-
ками кода Морзе. Затем появился теле-
тайп, который не только автоматически
формировал и передавал кодовые ком-
бинации, соответствующие буквам и
цифрам, но и принимал такие комбина-
ции, расшифровывал их и печатал
символы на бумаге. Коротковолновики
давно начали использовать такой вид
цифровой связи - радиотелетайп
(RTTY - Radio TeleTYpe), такой же, как
применяется до сих пор в коммерческой
проводной и радиосвязи.
Если при передаче буква терялась
или искажалась, то это выяснялось
только при чтении принятого текста и
требовалась повторная передача испор-
ченной части текста. Даже когда радио-
линия устойчива и связь надежна, лю-
бая помеха может привести к сбою и
придется все начинать сначала.
По мере развития электронной тех-
ники, компьютеров и микропроцессо-
ров появилась возможность автомати-
зировать контроль за правильностью
передачи информации. Если ее выдают
128 или 256 позиций. Такой набор из 7
или 8 двоичных знаков, необходимый
для представления одного символа,
называется байтом, а один двоичный
знак - битом.
Скорость передачи цифровой ин-
формации измеряется в бодах или, что
то же самое, в битах в секунду. При
стандартной для RTTY скорости 45 Бод
передается шесть символов в секунду,
так как для передачи каждого символа
используется комбинация из пяти дво-
ичных знаков (бит) и служебная посыл-
ка - стартовый бит, позволяющий при-
емной стороне определить начало сим-
вола. Кроме того, еще передается сто-
повая посылка длительностью 1,5 бита,
обозначающая окончание символа.
При передаче ASCII также формиру-
ется стартовый бит. Затем следует 7
или 8 бит, соответствующие передавае-
мому символу (восьмой бит может нес-
ти служебную информацию, например,
о четности кодовой комбинации). А за
ними идет стоповая посылка, длитель-
ность которой может быть 1, 1,5 или
2 бита. (На рис.1 показано, как выглядит
сигнал ASCII при передаче буквы R). Та-
ким образом, при скорости 1200 бод мо-
жет быть передано 109-133 символа в се-
кунду.
Старт 0 1 2 5 4 5 6 7 6 С Поп t
Рис1
блоками определенной длины, то вмес-
те с текстом может быть передано и не-
которое контрольное число, позволяю-
щее проверить правильность блока. Для
этого каждому символу - букве или циф-
ре ставится в соответствие определен-
ное число. Такая таблица называется
кодовой таблицей или кодом. Старей-
ший код - код Морзе используется для
передачи данных ключом. Для передачи
данных с помощью телетайпа приме-
няется код МТК-2 (Международный Те-
леграфный Код). В нем каждый символ
состоит из пяти двоичных знаков
(ноль/единица), а кодовая таблица
имеет 32 позиции, от 0 до 31.
С появлением компьютеров стал
применяться новый вид кодов - ASCII.
ASCII - это сокращенное название ком-
пьютерных кодов, которые используют-
ся в ЭВМ фирмы IBM (American Standart
Code for Information Interchange). В них
каждый символ составляется из 7 или 8
двоичных знаков, а таблица содержит
Бит четности может служить для
проверки правильности принятого сим-
вола: если все биты символа сложить,
то полученное число будет четным или
нечетным. Эту информацию и несет бит
четности. На приемной стороне компь-
ютер так же складывает биты приня-
того сигнала и сравнивает с поступив-
шим битом четности. В случае несовпа-
дения выдается сигнал ошибки.
Легко видеть, что четность не изме-
нится, если два бита переставить места-
ми, однако это будет уже другой символ.
Поэтому метод контроля по четности
не нашел широкого применения.
Чтобы проверить, не исказилась ли
в канале связи информация, можно сло-
жить числа, соответствующие передава-
емым символам, и полученную сумму
(она называется контрольной - FCS)
также передать. Получатель по приня-
тому тексту вычисляет контрольную
сумму и сравнивает ее с переданной
ему. Если текст не содержит ошибок, то
35
суммы совпадут. В противном случае
нужно попросить передать весь блок
еще раз. Достоверность этого метода
значительно выше, так как вероятность
совпадения контрольных сумм несовпа-
дающих блоков крайне мала.
Впервые такой метод радиолюбите-
ли начали использовать в новом виде
связи - AMTOR. Информация в этом
виде цифровой радиосвязи передается
небольшими порциями (пакетами) по
пять символов. После передачи каждой
порции передающая станция выключа-
ется и ждет подтверждения правильнос-
ти принятого пакета. Если приемная
станция не приняла эту порцию, или
приняла неправильно, она сообщает об
ошибке и передающая станция по-
вторяет тот же самый пакет из 5 сим-
волов. И так происходит до тех пор, по-
Как уже говорилось, первоначально
пакеты и протоколы были созданы для
передачи данных между ЭВМ. Один из
них - Х25 был принят за основу протоко-
ла для радиолюбительской связи, кото-
рый получил название АХ25 (Amateur -
любительский).
Для реализации такого протокола
необходимо иметь специальное устрой-
ство, которое устанавливают между тер-
миналом (или компьютером, работа-
ющим в режиме терминала) и радио-
станцией. Оно формирует пакет для пе-
редачи или контролирует и извлекает
информацию при приеме. Это устройст-
во называется контроллером терми-
нального узла (Terminal Node Controller -
TNC).
Пакетная радиосвязь - высокоавто-
матизированный вид любительского об-
ка принимающая станция не подтвер-
дит, что она приняла все правильно. С
помощью AMTOR стало возможным со
100% гарантией передавать любые
тексты, программные файлы,
бюллютени и так далее. Скорость
передачи в AMTOR 100 бод, но из-за
того, что происходит остановка
передачи и ожидание подтверждения,
реальная скорость передачи получается
около 50-70 бод, т.е. 5-8 символов в
секунду.
Конечно, при современном уровне
развития компьютерной техники радио-
любители не могли смириться с такими
скромными возможностями цифровой
радиосвязи и в мае 1974 года в Монреа-
ле была продемонстрирована первая
линия пакетной компьютерной радио-
связи. Пакетная радиосвязь (Packet
Radio), или сокращенно "пакет", по
принципам похожа на AMTOR, отличие
состоит в том, что пакет информации
содержит не пять символов, а может ме-
нять свою длину. Максимальная длина
пакета - 256 символов. Чтобы такая сис-
тема стала универсальной и позволяла
устанавливать связь незнакомым ра-
диолюбителям, все участники должны
использовать единую структуру пе-
редаваемого блока (пакета). Описание
структуры пакета называется прото-
колом.
мена информацией: все процедуры вы-
полняются без участия оператора с по-
мощью контроллера пакетной связи.
Поэтому радиолюбительская пакетная
связь призвана не заменить собой тра-
диционные виды связи (телеграф, теле-
фон - AM, SSB), а позволить, в частнос-
ти, пользоваться всемирным банком ра-
диолюбительской информации и пере-
сылкой персональной радиолюбительс-
кой почты в любые уголки земного ша-
ра. В какой-то мере она заменяет
радиолюбительские печатные бюллете-
ни и журналы.
СЕТИ ПАКЕТНОЙ СВЯЗИ
Использование стандартного прото-
кола АХ25 и компьютеров позволяет
создавать системы связи. Так как в па-
кете указано, кому он предназначен, то
можно организовать его пересылку от
одного адресата к другому через проме-
жуточные станции, причем происходить
это будет автоматически, без участия
операторов этих станций. Более того,
если адресат не может получить пакет в
момент передачи (например, выключен
компьютер), то информация может хра-
36
ниться на промежуточной станции (в
таком случае она называется почтовым
ящиком), пока получатель не начнет
работать в эфире.
В настоящее время создана и надеж-
но функционирует радиолюбительская
сеть пакетной связи, так называемая,
Packet Bulletin Board System (PBBS). В ее
состав входят локальные сети в УКВ и
ДЦВ диапазонах, которые объединены
между собой линиями дальней КВ связи.
Локальные сети базируются, как
правило, на применении мощных элект-
ронных почтовых ящиков, так называе-
мых МЕЙЛБОКСОВ (Mailbox), ретран-
сляторов - ДИДЖИПИТЕРОВ (Digipea-
ter) и ретрансляторов с сетевой
программой типа НЕТ-РОМ (Net-
ROM). В состав аппаратуры обычного
пользователя входят УКВ-ЧМ радио-
станция с мощностью передатчика
1-5 Вт, работающая на одной из частот
144,675,144,650 или 144,625 МГц, контрол-
лер пакетной связи TNC, компьютер с
терминальной программой и средства-
ми хранения информации (рис.2).
ционируют. Разрабатывается програм-
мное обеспечение и создаются специ-
альные устройства сопряжения косми-
ческих и наземных средств автомати-
ческой связи. Начинает применяться на
КВ и новый вид цифровой радиосвязи
PACTOR, вобравший в себя преиму-
щества "пакета" и AMTOR.
В нашей стране радиолюбители по-
лучили возможность работать "пакетом"
только в марте 1990 года. По этой при-
чине у нас пока не существует стройной
сети пакетной связи, практически отсут-
ствует аппаратура. Наши радиолюбите-
ли могут пользоваться главным обра-
зом только самодельной или зарубеж-
ной аппаратурой.
ПОЧТОВЫЕ ЯЩИКИ
(МЕЙЛ БОКСЫ)
Мейлбокс - это узел связи сети элек-
ронной почты. Иногда его называют
На линиях дальней КВ связи исполь-
зуются, обычно, промышленные тран-
сиверы, обладающие высокой стабиль-
ностью частоты, (+10 Гц за сутки), мощ-
ностью 100-200 Вт. Функционально КВ
трансивер обьединен в общийузел свя-
зи с мейлбоксом (реже, с НЁТ-РОМ).
Он управляется программой мощного
компьютера и иногда имеет возмож-
ность по отдельной программе пере-
страиваться по частоте, переходить с
диапазона на диапазон, а антенна изме-
нять направление на корреспондентов
(рис.З).
Недостатком КВ линий является их
малая пропускная способность и зави-
симость от солнечной активности.
Поэтому сейчас развернуты большие
работы по включению в сеть радиолю-
бительских спутников. Несколько таких
ИСЗ серии PACSAT уже успешно функ-
PBBS или просто BBS. Он умеет
принимать, пересылать по заданным
радиоадресам, хранить сколь угодно
долго и выдавать через радиоэфир пер-
сональные сообщения - электронные
письма. Он может работать с циркуляр-
ными сообщениями - бюллютенями для
всех пользователей или для определен-
ной группы лиц. Кроме того, мейлбокс
умеет сортировать сообщения по задан-
ной тематике и делать еще многое дру-
гое. Такое "хранилище" сообщений
обычно называют информационным
банком.
В радиолюбительском мире сущест-
вуют тысячи мейлбоксов. Среди них
есть мощные, с большой памятью и
большими функциональными возмож-
ностями. Но имеются и маленькие с
объемом памяти 3-5 страниц (8 -
37
16 Кбайт), с минимальными возможнос-
тями по пересылке и хранению.
Существует несколько популярных
программ мейлбоксов. Автором первой
из них является W0RLI. На базе W0RLI
строились и продолжают совершенство-
ваться мейлбоксы WA7MBL различных
версий и множество других. В Европе
создана многоязычная, многоканальная
программа TheBox коллективом авто-
ров сети Nord Link во главе с DF3AV.
TheBox обеспечивает одновременную
работу 18 пользователей в нескольких
диапазонах. Причем, любой из пользо-
вателей может выбрать себе тот язык,
которым он лучше владеет. К другим
возможностям TheBox относятся спо-
собность сканирования частот, установ-
ка "привелегированных" каналов, дис-
танционный контроль и обслуживание
по радио и телефонному каналу.
В состав мейлбокса, как отдельный
терминал, входит аппаратура и прог-
раммное обеспечение спутниковой па-
кетной связи. Терминал работает как
Gateway ("шлюз"), обслуживаемый опе-
ратором. Используются низкоорбиталь-
ные ИСЗ Майкросат, Уосат, Фуджи. В
настоящее время работают в основном
через Фуджи (FO-20).
Каждый мейлбокс имеет, как прави-
ло, надежные линии связи с нескольки-
ми другими мейлбоксами и обменивает-
ся по ним радиолюбительской
информацией, письмами, бюллютенями,
программными файлами и т.д. Это про-
исходит в автоматическом режиме так
называемого "автофорвардинга", когда
сообщение, адресованное конкретному
корреспонденту или группе корреспон-
дентов, переправляется по указанному
адресу. При этом вовсе не нужно указы-
вать, какой путь должно пройти ваше
сообщение, адресованное, допустим,
корреспонденту в США. Вы должны
только указать позывной вашего кор-
респондента и позывной мейлбокса, ко-
торым пользуется ваш корреспондент.
Мейлбоксы сами определят, каким пу-
тем, через какие почтовые ящики это
сообщение передать. В конце концов
ваш корреспондент это сообщение по-
лучит.
Линии связи между мейлбоксами
могут быть как на коротких волнах, так
и на различных УКВ диапазонах. В пос-
леднее время активно используются ли-
нии связи через спутники, как любитель-
ские, так и коммерческие, в которых
арендуются один или несколько каналов
для радиолюбительских целей.
Таким образом все мейлбоксы обра-
зуют единую информационную сеть, и
любой корреспондент может переслать
свое послание в любой уголок земного
шара.
Точно также происходит в элек-
тронной почте E-MAIL, но только связь
в электронной почте осуществляется по
проводам, по наземным и спутниковым
телефонным каналам. Здесь же это
происходит по эфиру на радиолюби-
тельских диапазонах. Существует уже
достаточно много узлов, соединяющих
коммерческую электронную почту с ра-
диолюбительскими сетями пакетной
связи. Через них можно послать свое
сообщение и не радиолюбителю.
ЦИФРОВЫЕ РЕТРАНСЛЯТОРЫ
(ДИДЖИПИТЕРЫ)
Часто бывает, что радиолюбитель не
может связаться с мейлбоксом напря-
мую, так как находится далеко от него
или мощность его передатчика слиш-
ком мала и т.д. В таких случаях исполь-
зуют ДИДЖИПИТЕРЫ. В простейшем
ае это TNC плюс радиостанция,
запрограммирован для того, чтобы
ретранслировать пакеты информации
от одной радиостанции к другой. Циф-
ровые ретрансляторы, как и голосовые
репитеры размещают на высоких
точках, используют хорошую аппара-
туру и антенны.
В принципе, любая станция пакет-
ной связи может функционировать как
диджипитер, причем это не будет ме-
шать работе в обычном режиме. Таким
образом, если не получается связаться с
мейлбоксом или каким-либо корреспон-
дентом напрямую, то можно использо-
вать один или несколько диджипитеров
и по цепочке передать сообщение.
Имеются и более сложные цифро-
вые ретрансляторы со специальным
программным обеспечением и компью-
тером , которые называют "шлюзами"
(Gateway). Они не просто ретранслиру-
ют пакеты, а работают по специальной
программе и выполняют несколько фун-
кций.
(Продолжение следует)
В.Заушицын
(RW3DR)
гМосква
38
МОДЕМ ДЛЯ RTTY
В радиолюбительской литературе, в
частности в журнале "Радио", уже публи-
ковались описания интерфейсов для
приема и передачи RTTY сигналов на
любительских диапазонах. Однако все
они были относительно сложные и к
тому же не универсальными. Поэтому
появилась идея заметно упростить уст-
ройство и сделать его как можно более
универсальнее
За основу приемной части модема
была взята схема из QST (1986, august).
Так как устройство предназначалось
для приема сигналов ASCII, решено бы-
ло испытать его и при работе RTTY
(ASCII и RTTY имеют одинаковый раз-
нос частот). Результаты оказались в об-
щем неплохие, нЬ все-таки даже при
хорошем сигнале (RST 579) прием не
всегда был устойчивым. Поэтому была
модернизирована входная часть - фор
мирователь. По сравнению с прототи-
пом в нем вместо микросхемы NE555
применена более доступная - К561ТМ2.
Схема нового варианта показана на
рис.1. На нем же изображена схема и
передающей части. Таким образом Beet
модем собран на четырех микросхемах
Приемная часть модема предстаь
ляет собой частотный детектор на циф-
ровых элементах. Собственно детектор
выполнен на D-триггере DD2. На мик-
росхеме DD1 собран формирователь
прямоугольного сигнала.
Для удобства настройки на коррес-
пондента полезно довабить в приемную
часть два светодиодных индикатора, из-
готовленных по любой из известных
схем. Это необходимо для распознава-
ния сигналов MARK и SPACE. Светоди-
од HL1 используется для индикации на-
личия полезного сигнала.
R2 ЮМ
R5 ЮМ
Вход
О! 5700
ПОП 0012 0013
/Г~7~12 ЗГП4 5ГПД
R3 !М
001.5 0015
Jf~7~l<? //Г~7~"11
R1 /М
НВ
R21 570
VT1 573/07
R5 Юк
0021
6
Т
b]R8 68к
И 005.2
r\z Т -ТП*
R10 Юк
05 220
СТХО
VT2 КТЗЮ2
001,005
5561ЛН2
002
5561ТМ2
003
К561НР2
R23 22К
R3 27к
0032
в
- г < т
-~R
7
-Г
5
к
z
И?
к?
жад
r
т
—RXIIM
П
1Z
02 и 5700
03 ЮнкНДВ “Т+
с „ нв ’
V и
КВыВ.15001,0020К к
ВыВ.1В 003 —
0 R0, 1
с 2
5
~R — 8
&
0015
----й-----
301 КД5221
RH R12 В 18 3,1 к
R/3
™ R15
05
0,057мк 1
R20 15№
06
2200
выв.7001,002005 г———-Н
быв 8 003 L_qru_j
1—1 005.3
R/6 " Выход
R11,R17 120к; R12.R16 51 к
R/3.R/5 33к, RI5 22к
Рис.1
39
Передающая часть модема пред-
ставляет собой частото-управляемый
генератор, на выходе которого находит-
ся П-образный RC фильтр - на элемен-
тах C6R20C7. Сигнал по форме макси-
мально приближен к синусоидальному.
Так как в микрофонном усилителе тран-
сивера уже имеется фильтр и неравно-
мерность сигнала так или иначе будет
сглажена, то фильтр C6R2C7 можно и не
использовать. Частотоуправляемым
элементом является транзистор VT2,
который работает в ключевом режиме.
При поступле-
нии на резистор
R10 (вход CTXD)
логической 1 час-
тота генератора
повышается Та-
ким образом на
выходе передаю-
щей части модема
появляется моду-
лированный по
частоте сигнал с
разносом частот
необходимым для
работы.
Модем собран
на двухсторонней
печатной плате
Можно приме-
нить и односто-
роннюю, но в этом
случае необходи-
мо установить пе-
иемычки, изобра-
женные на рис 2
штриховой лини-
ей Расположение
деталей на плате
показано на рис 3.
Все микросхе-
мы в модеме мож-
но заменить на со-
-•гтсг чующие ис
серии KS64 Вмес-
то диода КД522
можно включить
КД521, КД503 Ре-
зисторы МЛТ-0,25
или МЛТ-0,125.
Конденсатор С2-
желательно ис-
пользовать с ми-
нимальным ТКЕ.
Для настройки
модема необхо-
дим генератор
звуковой частоты,
например ГЗ-102
или аналогичный,
и любой низкочас-
тотный осциллог-
раф
Если нет генератора, то можно на-
страивать при приеме трансивером ка-
кой-нибудь несущей в режиме SSB
Уровень сигнала устанавливают не
менее 300 мВ. Чувствительность прием-
ной части регулируют подбором резис-
тора R1. При подаче на вход модема
сигнала зуковой частоты, равной сред-
ней применимой, на выходе элемента
DD13 (на выводе 10 DD1) наблюдается
сигнал прямоугольной формы без види-
мых искажений.
Регулировкой резистора R6 на выходе
40
RXDM (инверсном выходе триггера
DD2 1) также получают сигнал прямоу-
гольной формы. Правильность настрой-
ки проверяют сместив входной сигнал с
генератора сначала вверх на 80 Гц, а за-
тем на столько же вниз. При этом на
выходе RXDM должен быть уровень ло-
гического 0 и 1 соответственно.
Передающую часть модема лучше
всего регулировать по частотомеру, но
в крайнем случае, можно и на слух.
Вначале генератор 34 настраивают
на частоту, при которой на выходе
тз вход
приемного тракта появляется уровень
логического 0. Подбирая резистор R8,
добиваются, чтобы на выходе RC филь-
тра был бы сигнал такой же частоты.
Затем перестраивают генератор на час-
тоту, при которой на выходе RXDM,
появляется уровень логической 1. Подав
на вход СГлЬ высокий логический уро-
вень, подбором резистора R23 уста-
навливают частоту сигнала на выходе
фильтра равную входной. Настраивая
передающую часть модема, следует учи-
тывать, что частота задающего гене-
ратора в десять
раз выше рабочей
частоты.
При работе в
эфире модем ис-
пытывался сов-
местно с различ-
ными компьюте-
рами: БК 0010, "Ра-
дио-86РК", IBM и
др. При использо-
вании с компьюте-
рами, у которых
стандартный порт
RS232, на вход и
выход данных
требовалась уста-
новка формирова-
телей соответст-
вующих сигналов
Был проведен
эксперимент по
работе пакетной
радиосвязью при
скорости 300 бод
А вот при скорос-
ти 1200 бод наблю-
дались частые
сбои. Как выясни-
лось позже,
причиной этому
была температур-
ная неста-
бильность конден-
сатора С2.
В принципе
возможно приме-
нение модема и
для работы в
AMTOR. Но, к со-
жалению, из-за от-
сутствия у автора
программного
обеспечения для
этого вида связи,
испытания не
проводились.
«л
s А.Иванов
°4 (UA3APH)
г.Москва
41
ч ТЕХНИКА
Описания приемо-передающей техники, антенн, вспомога-
тельных устройств, программного обеспечения
ТРАНСИВЕР DX-MEHA
В качестве конденсатора установки
частоты трансивера (С6 на рис.1) при
менен "нониусныи" КПЕ от прибора
Е12-1А, имеющий шкалу диска "0-10 пФ"
Верньер этого конденсатора с лимбом
"0-1 пФ* имеет замедление 1:25. На шка-
лу нанесены значения частоты от 0 до
500 кГц (деления через 50 кГц). Так как
конденсатор настройки трансивера
имеет одну пластину статора и две ро-
тора, то его можно изготовить и само-
стоятельно.
Катушка антенного контура L1 - бес-
каркасная (3 витка), изготовлена на
оправке диаметром 9 мм медным про-
водом'диаметром 0,8 мм, помещенным
в фторопластовую трубку. Длина намот-
ки - 10 мм. Катушка имеет альсиферо-
вый подстроечник диаметром 8 и дли-
ной 10 мм. С торца в нем по центру вы-
сверлено отверстие на глубину 5 мм, в
которое вклеена латунная ось длиной
50 мм с резьбой М4. Эта ось проходит
через отверстие с резьбой в передней
панели трансивера. На ее конце уста-
новлена ручка "Настройка антенны*.
Катушки L4 г L6 блока Al, L3 с L2 и
L5 с L6 блока А2‘ намотаны виток к вит-
ку на каркасах диаметром 6 мм, внутри
которых имеется отверстие с резьбой
М4. Внутрь каркасов ввинчены подстро-
ечники от СБ12-а. Для L4 применен про-
вод ПЭВ 0,6, для остальных - ПЭВ 0,25.
Катушка L4 в блоке А1 содержит 3,5 вит-
ка, L5, L6 - по 10, L2 в блоке А2 - 8, L3, L5 -
по 15, L6 - 6. Зазор между L2 и L3, L5 и L6
в блоке А2 - 2 мм. Катушки помещены в
экраны размерами 15x15x25 мм.
Катушка L7 блока А1 выполнена на
цилиндрическом каркасе из пластмассы
АГ-4 диаметром 9 мм. Внутри каркаса
имеется резьбовое (Мб) отверстие, в ко-
тором перемещается латунный сердеч-
ник длиной 10 мм. Катушку наматывают
Окончание. Начало см. в "КВ журнале",
1992, N1, с. 17-21.
натягом проводом ПЭВ-2 0,35 виток к
витку (всего их 9). После намотки
катушку пропитывают клеем БФ-6 и вы-
сушивают в течение двух часов при ком-
натной темпераетре, а затем при темпе-
ратуре около 100 С до полной полимери-
зации клея.
Катушки L1 и L4 блока А2 намотаны
на магаитопроводах из альсифера диа-
метром 4 и длиной 10 мм (можно ис-
пользовать подстроечники от СБ12-а
или из изоляционного материала). На-
мотка внавал проводом ПЭ 0,12. Число
витков подбирают при настройке, оно
может достигать 50.
Конденсаторы С19, С21 в блоке А1 -
К10-7 (ТКЕ М47). Подстроечный
конденсатор С20 - КТ4-21, у которого
регламентирован ТКЕ. Остальные
конденсаторы могут быть лыбыми, под-
ходящими по габаритам.
Резисторы - MJIT или им подобные.
В качестве фильтра основной селек-
ции применен кварцевый фильтр из на-
бора для радиолюбителей "Кварц-35".
Центральная частота фильтра указыва-
ется в паспорте. В набор помимо него
входят еще два кварцевых резонатора,
необходимых для формирования сигна-
лов CW и SSB.
В трансивере можно использовать и
другой промышленного изготовления
или самодельный фильтр с центральной
частотой в интервале от 5 до 10 МГЦ и
полосой пропускания около 3 кГц. При
этом нужно только будет соот-
ветствующим образом изменить диапа-
зон перестройки частоты ГПД.
Большинство деталей трансивера
gразмещены на печатных платах (рис.5-
7). Они изготовлены из двухстороннего
ля блоков А1 и А2) и одностороннего
ля АЗ) фольгированного стеклотексто-
лита толщиной 1,5 мм.
На первых двух платах в качестве
общего провода используется слой
фольги со стороны установки деталей.
Остальные соединения на этих платах и
все на третьей плате могут быть выпол-
18
i5
Рис. 5
диоду крепежная оправка). Катушка L1
установлена на стеклотекстолитовой
планке толщиной 15 мм.
Налаживание целесообразно начи-
нать с блока А2. Напряжение на выво-
дах 1, 2, 4, 5 микросхемы DA1 должно
быть 2 В, 3, 10 - 0,2 В, 6, 14, 16 - 12 В, 7, 8 -
0 В, 9 - 0,35 В, 11 -13 - 15 В, 15 85 В; выво-
дах 2, 3, 6 микросхемы DA2 - 6 В, 4 - 0 В,
7 - 115 В. Напряжения на выводах 3, 9 и
10 DA1 указаны при максимальном уси-
лении приемника. При установке мини-
йены обычными проводами, лучше изо-
лированными.
Внешний вид трансивера изображен
на рис. 8. Аппарат собран па 11-
образном корпусе, к которому четырьмя
винтами крепят кожух. Корпус и кожух
изготовлены из алюминиевого сплава
толщиной 1,5 мм.
На рис. 9 показано расположение
деталей в корпусе. Транзистор VT1 и
диод VD6 прикреплены плотно к корпу-
су (у VD6 использована прилагаемая к
19
-Й7
Рис. 6
малыюй громкости напряжение должно
возрасти соответственно до 0,7; 1 и
0,7 В.
Работу генератора подтверждает на-
личие высокочастотного напряжения
(около 0,1 В) на выводе 10 блока А2. Ге-
нерация срывается при полностью вы-
винченном подстроечнике катушки L5,
что сопровождается резким снижением
шума на выходе приемника.
Перед подгонкой частоты гене-
ратора с кварцем ZQ2 желательно пред-
варительно спять амплитудно-частот-
ную характеристику кварцевого филь-
тра ZQI. Частота генерируемых колеба-
ний должна быть на 300 Гц ниже точки
ЛЧХ ZQ1 па ес нижнем срезе, где ко-
эффициент передачи по напряжению
ниже максимального в два раза. Можно
подогнать частоту генератора, и прослу-
шивая на выходе приемника сигнал, по-
данный с ГСС на вывод блока А2. Гром-
кость сигнала при тоне биений, близком
к 300 Гц должна уменьшаться, а при
20
°г °' n
ci
Э—1|—e
К
°2 °J
R6 W °*
о 7 об
R7
m\ IRS
СП
CIS п
ннг/^н
°J
0 □
CS ° ° C9 f
0 О ° 0 I
4= ° til ° =J= fl
во О ® У
О О
°« /о A
CIS 4
n ЧН °
1’iic. 7
приближении к щлевым биениям резко
снизиться. "Зеркальный" сигнал, соот-
ветствующий настройке ГСС ниже по-
лосы пропускания фильтра, должен
быть слышен только при возрастании
сигнала ГСС до 0,1 В.
Частоту генератора регулируют под-
бором числа витков катушки L4, в пре-
делах _+_200 Гц частоту можно изменить
и подстроечником катушки L5, но толь-
ко нужно следить за устойчивостью ге-
нерации.
Подав с ГСС колебания частотой
равной средней частоте полосы пропус-
кания кварцевого фильтра ZQ3, под-
стройкой контура L3C8 добиваются мак-
симального уровня сигнала на выходе
трансивера. Тракт усиления ПЧ испра-
вен, если обеспечена слышимость сиг-
нала с генератора уровнем 10 мкВ.
Переходя к налаживанию трансиве-
ра в режиме передачи, необходимо
вместо антенны подключить к аппарату
ее эквивалент - резистор сопротивлени-
ем 75 Ом, допускающий рассеивание
мощности не менее 10 Вт.
При замыкании ключа в телеграф-
ном режиме начинает работать генера-
тор на транзисторе VT1. Подбором чис-
ла витков катушки L1 его частоту выби-
рают на 700...1000 Гц выше частоты
генератора с кварцем ZQ2. Именно та-
кой тон биений будет слышен при этом
на выходе приемника. Напряжения на
выводах транзисторов должны быть
близки к значениям, приведенным ниже.
На истоке транзистора VT1 - 4,5 В, на
стоке -11,5 В, на затворе - 0, на эмиттере
VT2 - И В, на базе - 10,5 В, на коллекто-
ре - 6,5 В.
. Напряжение телеграфного сигнала
на выводе 6 блока А2 должно быть около
0,5 В (этого добиваются подбором кон-
денсатора С5.
Налаживание блока А1 начинают с
проверки режимов работы транзисто-
ров. Требуемые напряжения на их элек-
тродах указаны в таблице.
Затем проверяют интервал пере-
стройки и стабильность частоты ГПД,
контролируя ее цифровым частотоме-
ром па эмиттере транзистора VT6, где
ВЧ напряжение должно быть около 1 В.
Требуемый интервал устанавливают,
поочередно корректируя индуктивность
и емкость контура ГПД. Точного изме-
нения частоты в 50 Гц на каждый
оборот ручки настройки трансивера
достигают подгибкой секторов ротора
конденсатора С6 (см. рис.1). При исп-
равных деталях частота ГПД в преде-
лах нескольких секунд уходит не более,
чем на единицы герц, а за 10 мин рабо-
ты - в пределах 100 Гц.
Напряжения на выводах транзисторов при работе на прием/передачу, В
Электрод VT1 VT3 VT4 VT5 VT6 VT7
Эмиттер (исток) Коллектор (сток) База (затвор 1) Затвор 2 0/0.25 12/12 0/0.85 0/6.5 0/0.05 6/7 1.5/2 12/12 2/0 7/0 1.5/1.5 12/12 0/2 2/2 1.5/1.5 12/12 2/0 2/2 5/5 0.05/0.05 4.5/4.5 4.5/4.5 3/8 о/о
21
В телеграфном режиме при работе
на передачу в середине диапазона при
нажатом ключе регулируют контура
L5C8 и L6C11. Перестраивая трансивер
в диапазоне 21000...21450 кГц, убеждают-
ся, что напряжение на эмиттере тран-
зистора VT2 находится в интервале-
0.7...1 В.
После этого к выводу 8 блока А1
присоединяют высокочастотный вольт-
метр. Наряжение в этой точке должно
быть около 0,5 В. Подстраивая контур
L4C3, добиваются максимального пока-
зания прибора.
Далее налаживают выходной каскад
передатчика. Сначала измеряют коллек-
торный ток транзистора VT1 (рис.1.).
Поскольку этот ток при передаче почти
полностью определяет потребление
энергии от источника питания , удобно
амперметр включить в разрыв цепи
+ 12 В между источником и трансиве-
ром. В режиме покоя (телеграфный ре-
жим, ключ отжат) потребляемый ток
должен быть около 0,5 А. При необходи-
мости этого добиваются подбором ре-
зистора R2 в блоке А1. При нажатии на
ключ ток возрастет до 1.3...1ДА. При
этом на эквиваленте антенны появится
высокочастотное напряжение 25...30 В.
Подстраивая антенный контур, получа-
ют максимум выходного напряжения и
убеждаются, что светодиод HL1 светит-
ся ярко.
Затем переводят трансивер в режим
приема и, подключив вместо эквивален-
та антенны ГСС, проверяют чувстви-
тельность приемного тракта. Она долж-
на быть близкой к 1 мкВ. Теперь аппа-
рат готов к работе телеграфом. Не за-
бывайте, что он рассчитан на работу с
антенной, имеющей входное сопротив-
ление 75 Ом. Хотя выходной транзистор
передатчика выбран с большим запасом
как по напряжению на коллекторе
(60 В), так и по току (4 А), желательно
использовать антенну с КСВ не более
1,5, применив при необходимости согла-
сующее устройство.
Для работы в телефонном режиме
включают блок АЗ. Требуемые напряже-
ния на выводах использованных в нем
микросхем приведенны ниже. На выво-
дах 2, 3,6 DA1 - 6 В, 4 - 0 В, 7 -12 В, на вы-
водах 1, 4, 6, 9 DA2 - 0 В, 2 - 11 В, 3, 5 -
12 В, 7, 8 - 3 В, 10,12 -1 В, 11, 13 -1,5 В. 14 -
14 В.
Если на микрофонный вход с гене-
ратора подать колебания звуковой час-
тоты уровнем от 0 до 1 мВ, на выводе 4
блока АЗ должен появиться и плавно
возрастать до амплитудного значения
0,5 В сигнал DSB. Дальнейшее увеличе-
ние напряжения 34 до 10 мВ (такой
уровень соответствует обычному макси-
муму сигнала с динамического микро-
фона) не должно приводить к сущест-
венному увеличению амплитуды DSB
сигнала на выходе блока. Полученный
результат свидетельствует об ожидае-
мом сжатии динамического диапазона
телефонного сигнала на 20 дБ.
Затем проверяют напряжение на
выводе 6 блока А2 при работе на переда-
чу с микрофона. Как и в телеграфном
режиме, оно должно достигать значения
0,5 В. При необходимости подбирают
конденсатор С13 в блоке А2, после чего,
22
Рис. 9
возможно, придется снова подобрать
конденсатор С5 в блоке А2, чтобы сохра-
нить уровень 0,5 В на выводе б блока А2
в режиме "телеграф*.
В заключении убеждаются, что при
работе на эквивалент антенны телефо-
ном максимум выходного напряжения
(эффективное значение) находится в
СТАБИЛЬНЫЙ ГПД
Вариант генератора плавного диапа-
зона, о котором пойдет речь в этой
заметке, в литературе называют либо
схемой Вакара (VAKAR), либо схемой
Тесла (TESLA). Первое название идет
от фамилии чехословацкого инженера,
предложившего ее, а второе - от назва-
ния журнала ("Tesla Review*), в котором
она впервые была опубликована.
ГПД, собранный по этой схеме, име-
ет ряд достоинств. Во-первых, он допус-
кает перестройку в широкой полосе час-
тот (перекрытие по частоте не менее
двух) при практически постоянном вы-
ходном напряжении. Во-вторых, очень
слабая связь контура с активным эле-
ментом обеспечивает весьма высокую
пределах 25...30 В, а индикатор настрой-
ки антенны вспыхивает в такт с разго-
вором перед микрофоном. После этого
можно выходить в эфир и в телефонном
режиме.
ЯЛаповок (HAIFA)
г.Санкт-Летербург
собственную стабильность, на которую
слабо влияет изменение параметров ак-
тивного элемента.
Генератор, схема которого приведе-
на на рисунке, перекрывает полосу час
тот от 26,9 до 34,7 МГц. Выходное напря-
жение при этом изменяется не более
23
чем на 1,5 дБ. При напряжении питания
9 В выходное ВЧ напряжение (режим
холостого хода) будет около 2 В. В экс-
периментальном образце была достиг-
нута температурная нестабильность
всего 10 Гц на градус (в интервале
0 ,.30°С).
Очень высокие технические харак-
теристики удается реализовав в узко-
полосном варианте этого генератора
(ситуация типичная для любительской
КВ и УКВ аппаратуры). Для этого необ-
ходимо соблюсти ряд условий. Во-пер-
вых, конденсаторы С1 и С6 должны
иметь максимально возможную емкость
(исходное значение в пикофарадах мож-
но рассчитать по формуле Cl = С6 =
= 3000/F, где F - рабочая частота ГПД в
мегагерцах). Во-вторых, конденсатор С5
подбирают с минимальной емкостью,
при которой обеспечивается устойчивая
генерация. В-третьих, транзистор гете-
родина должен быть очень высокочас-
тотным (при работе на КВ необходим
транзистор с предельной частотой гене-
рации выше 500 МГц).
Генераторы по схеме VAKAR имеют
тенденцию к самовозбуждению на низ-
ких частотах. Чтобы устранить это яв-
ление, надо избегать применения LC
фильтров в цепях питания.
Эту же цель преследует и введение
второго блокированного конденсатора с
относительно большой емкостью (С8) в
цепи эмиттера транзистора VT1.
(Electronic Engineer, 1968, February)
КАРКАС
ИЗ КОАКСИАЛЬНОГО КАБЕЛЯ
В качестве каркаса для катушек ин-
дуктивности можно применить внутрен-
нюю изоляцию коаксиального кабеля. В
оставшееся от центрального проводни-
ка отверстие, предварительно рассвер-
лив его, можно вставить подстроечник
или винт для крепления.
Следует отметить, что диаметр от-
верстия получается меньше, диаметра
используемого сверла или метчика. Так
чтобы установить подстроечник с резь-
бой М2 можно воспользоваться сверлом
диаметром 2,3 мм или метчиком М2,5.
Для фиксации провода его вставля-
ют в отверстие, проколотое иглой в кар-
касе по ходу укладки провода. Чтобы
фиксация была надежной выход иглы из
отверстия должен быть минимальным.
Если поверх длинной катушки тре-
буется намотать короткую, то поступа-
ют так. Отрезаю! ipn куска провода
(для двух катушек и один вспомогатель-
ный). Прокалывают отверстие и фикси-
руют провод первой катушки. Затем
продолжают намотку до предполагаемо-
го начала второй катушки. В этом месте
прокалывают отверстие и фиксируют в
нем провод для нее, а затем продолжа-
ют намотку первой катушки, гам, где
короткая катушка должна закончиться,
прокалывают еще одно отверстие,
вставляют в него вспомогательный про-
водник, после чего заканчивают намотку
первой катушки. Затем наматывают
вторую катушку, ее конец вставляют в
отверстие одновременно вытаскивая
вспомогательный проводник.
Для крепления катушки можно ис-
пользовать тот же диэлектрик кабеля.
Из него аккуратно вырезают полоску
длиной 7...10 мм с круглым или квадрат-
ным поперечным сечением такого раз-
мера, чтобы можно было нарезать резь-
бу (в приведенном примере М2,5;
сделать это можно соответствующей
гайкой). С одной стороны каркаса ввин-
чивают подстроечник, с другой - полос-
ку,. которую вторым концом вставляют
в отверстие на плате и оплавляют па-
яльником.
В,Баранов
гЛарьков. Украина
ЛАМПА 6Э6П В ДРАЙВЕРЕ
В трансивере конструкции UW3DI
(первый вариант) в предоконечном
каскаде я вместо лампы 6Ж6П
применил 6Э6П. При этом возрасла
отдаваемая в антенну мощность.
Особенно это заметно на диапазонах 10,
15 и 20 м. На них она увеличилась почти
вдвое.
Е.Брнгипевнч (UW6HEP)
г.Кисловодск
24
ПРОСТОИ ЧМ ТРАНСИВЕР
После того, как нам наконец разре-
шили использовать носимые и возимые
УКВ радиостанции, интерес к конструи-
рованию УКВ ЧМ трансиверов заметно
возрос.
Одна из трудностей, с которой стал-
кивается радиолюбитель при изготовле-
нии такой радиостанции. - необходи-
мость иметь согласованные пары квар-
цевых резонаторов (один для ТХ, дру-
гой для RX). Причем разнос их частот,
как правило, жестко привязан к стан-
дартным значениям ПЧ, которые
определяются фильтрами основной се-
лекции.
Существует одно остроумное реше-
ние этой проблемы, которое было пред-
ложено много лет назад для простей-
ших носимых радиостанций, предназ-
наченных для работы через репитеры.
Суть его следующая. Для репитеров
стандартным является разнос частот
приема и передачи 600 кГц. Если в пере-
дающий тракт трансивера установить
кварцевый резонатор с частотой, соот-
ветствующей входной частоте репитера
(естественно, на какой-то гармонике),
то этот же гетеродин можно использо-
вать и для приемника. Правда, здесь ав-
томатически накладывается ограниче-
ние на промежуточную частоту прием-
ного тракта. Она должна быть равна
разносу частот приема и передачи репи-
тера, т.е. 600 кГц.
В аппаратуре промышленного про-
изводства такую низкую ПЧ не исполь-
зуют, поскольку в диапазоне 144 МГц в
этом случае входные цепи практически
не подавляют зеркальный канал приема.
Однако для любительской радиостанции
это во многих случаях вполне приемле-
мо, так как вероятность появления по-
мехи по зеркальному каналу при ны-
нешнем весьма низком уровне развития
УКВ связи в ex-U очень маленькая.
Подобное же решение можно при-
менить и для изготовления пары очень
простых радиостанций, предназначен-
ных для организации связи между двумя
корреспондентами. Причем для такой
пары радиостанций потребуются всего
два кварцевых резонатора. Ограниче-
ния на их частоты очевидны. Поскольку
оба будут использоваться в передающем
тракте, их частоты (с учетом коэффици-
ента умножения до рабочей частоты)
должны находиться в пределах люби-
тельского диапазона. Второе ограниче-
ние тоже не жесткое. Разница в их час-
тотах (опять же с учетом коэффициента
умножения) должна быть не меньше,
скажем, 100 кГц и не больше 1 1,5 МГц.
Она и будет определять значение ПЧ в
приемном тракте обеих радиостанций
Нижняя граница указанного интер-
вала, вообще говоря, некритична. В об-
щем случае она может быть даже
20...30 кГц (т.е. селекцию в тракте ПЧ ре-
ально выполнить и на RC фильтрах), хо-
тя из конструктивных соображений ее
значение в несколько сотен килогерц
предпочтительнее. Это позволяет изго-
тавливать фильтры основной селекции
на малогабаритных магнитопроводах
(СБ-12а и им подобные). Но при низких
значениях ПЧ сложнее обеспечить оп-
тимальную полосу пропускания (она
должна быть не менее 10 кГц), которая
необходима при использовании ЧМ с
индексом модуляции около 1, принятым
на УКВ.
ПЧле может быть и больше 2 МГц
(полоса частот, отведенных для люби-
тельского диапазона 2 м). Иначе нельзя
будет выполнить первое условие, и час-
тота одной из станций выйдет за преде-
лы любительского диапазона.
Есть и еще одно ограничение. Жела-
тельно, чтобы в полосу пропускания
тракта ПЧ не попали частоты, которые
используют местные ДВ или СВ радио-
станции.
Принципиальная схема варианта
УКВ ЧМ радиостанции, в которой реа-
лизованы приведенные выше идеи,
изображена на рисунке.
В задающем генераторе (выполнен
на транзисторе VT1) можно применить
кварцевые резонаторы на частоты
9000. 9110 кГц Верхней частоте диапазо-
на 2 м соответствует частота резонато-
ра 9125 кГц, но применять резонаторы
на частоты выше 9110 кГц не следует -
могут создаваться помехи любительс-
кой спутниковой связи, что, естествен-
но, недопустимо. Подойдут резонаторы
и от радиостанции личной радиосвязи.
Эти резонаторы обычно возбуждают по
третьей гармонике, и они имеют соот-
ветствующую маркировку (27 МГц и
т.д.). Однако в данной конструкции та-
кой резонатор будет возбуждаться на
основной частоте.
Полосовой фильтр L2C6L3C8 выде-
ляет ВЧ напряжение, соответствующее
четвертой гармонике кварцевого резо-
натора. Два следующих за задающим
генератором каскада (VT2, VT3) - удвои-
3 - 0992
25
телп 'i.icioibi. Выходной каскад собран
па'транзисторе VT4.
При работе на прием каскад на
транзисторе VT2 (точнее - его эмиттер-
ный переход, так как питание на тран-
зистор в этом случае не подается) вы-
полняет функцию учетверителя часто-
ты. Контур L12C11 настроен на 16-ю гар-
монику кварцевого резонатора. С этого
контура ВЧ напряжение поступает на
смеситель приемника, который выпол-
нен на полевом транзисторе VT5. Хотя
в умножителе используется пассивный
элемент (диод) и коэффициент передачи
собственно умножителя меньше едини-
цы, на затвор транзистора смесителя
поступает достаточное для его работы
напряжение (за счет трансформации на
контуре L12C11). Фильтр основной се-
лекции простейший - содержит всего
один контур (L13C20).
Функции усилителя ПЧ, демодулято-
ра и усилителя 34 выполняет микросхе-
ма DA1. Переменный резис тор RI4 - ре-
гулятор громкости (в DA1 есть узел
электронной регулировки уровня выход-
ного сигнала).
С приема на передачу трансивер пе-
реводят переключателем SA1, через ко-
торый питание поступает либо на при-
емный, либо на передающий тракт. В
режиме передачи напряжение питания
подается и на угольный микрофон, нап-
ряжение 34 с которого приходит на ва-
рикап. Чтобы получить высокую крутиз-
ну управления, варикап работает при
нулевом смещении, что позволяет обой-
тись без дополнительного микрофонно-
го усилителя (правда при условии, что
микрофон дольный, т.е. развивает
сравнительно большое напряжение 34).
Этот трансивер можно с минималь-
ными модификациями воспроизвести
на отечественной элементной базе
Транзисторы VT1-VT3 заменимы на
транзисторы серий КТ342, КТ312, КТ316
или аналогичные, VT4 - на КТ603, VT5 -
на КП350 или КП306. Варикап VD1 мо-
жет быть КВ102.
Аналога микросхемы TBA120S у нас
нет, но очень близка к ней микросхема
К174УР1. Судя по имеющейся у нас ин-
формации, она отличается лишь тем,
что не имеет дополнительных каскадов
усиления звуковой частоты. В целом
подключение этих микросхем совпадает
с точностью до выводов. Однако, при
типовом включении К174УР1 цепь
C27R15 не использовались выводы 3 и 4
свободны, а сигнал 34 с уровнем в доли
вольта снимается с вывода 8. Дополни-
тельный усилитель 34 (для подключе-
ния низкоомного динамика) можно вы-
полнить на транзисторе КТ315 или ана-
логичном. Можно обойтись и без транс-
форматора Т1, но тогда усилитель надо
выполнить иа микросхеме К174УН7 или
ей аналогичной (в типовом включении).
Катушка L1 может иметь (в зависи-
мости от используемого кварцевого ре-
зонатора и варикапа) от 1 до 10 витков
провода диаметром 0,3 мм на каркасе
диаметром 5 мм. Катушка L2 содержит
28 витков, a L3 - 25 витков провода диа-
метром 0,3 мм. Намотка рядовая, виток
к витку. Диаметр каркаса 3 мм. Отвод у
катушки L3 сделан от 6-го витка, считая
от ее "холодного" конца. Катушка L4 со-
держит 8 витков провода диаметром
0,8 мм на каркасе диаметром 6 мм. На-
26
мотка рядовая, виток к витку. Катушка
L5 расположена у "холодного" конца L4
и имеет 4 витка провода ОД мм. Катуш-
ка L6 имеет 7 витков, L7 - 2. Каркас, про-
вод и характер намотки - такие же, как у
катушек L4, L5. У катушки L8 6 витков, у ;
L10 3 витка провода диаметром 0,8 мм.
на каркасе диаметром 6 мм. Дроссель
L9 содержит 5 витков на миниатюрном
кольце из феррита с начальной магнит-
ной проницаемостью не менее 400. Ка-
тушка L11 имеет 6 витков провода диа-
метром ОД мм на каркасе диаметром
5 мм. Отвод от 1,5 витка, считая от "хо-
лодного" конца катушки. Подстроечни-
ки у катушек - из карбонильного железа.
Более подробной информации о них
(тип материала, размеры) в исходном
материале нет. Намоточные данные для
катушек L12 и L13 не приводятся, так
как они (как и номинал конденсаторов
С20 и С26) определяются конкретным
значением ПЧ.
(По материалам "PZKBiuletyn")
Порядок комби-
национной
частоты
Интервалы ПЧ
без пораженных
точек, кГц
7
8
9
10
11
12
13
4291...4513, 4543...4568, 4951...4977.
4999..5042, 5068...5162, 5191-5246,
5476-5489, 5941-5999, 6151...6217,
6248...6733, 6767-6992, 7721.. 7743,
7787-7999, 8611-8737, 9901-9955
4291-4513, 4543-4568, 4951- 4977,
4999-5042, 5068...5162, 5191-5246,
5476,.5489, 5941...5999, 6151-6217,
6248...6733, 6767-6775, 6814...6992,
7721-7743, 7787-7874, 8611-8737,
9901-9955
4291-4513, 4543...4568, 4960-4977,
4999..5042, 5068.. 5162, 5191-5246,
5476-5489, 6157-6217, 6767-6775,
6814...6992, 7721-7743, 8611-8737
9901...9955
4309-4513, 4543-4568, 4960-4977
4999-5042, 5068-5149, 5191-5246,
5476-5489, 6157-6217, 6767-6775,
6814-6992,7721.-7743
4553-4568, 4960-4977, 4999-5042
5068..5086, 5476-5489,6157-6217
6767-6775,6814.-6992
4553-4568, 5476-5489, 6157-6217,
6767-6775, 6816...6992
4553-4568. 6854-6949, 6988-6992
ВЫБОР ПРОМЕЖУТОЧНОЙ
ЧАСТОТЫ
В статье Р.Медведева "Как выбрать
частоту преобразования ?" ("Радио",
1979, N 8, с.22-23") приведены формулы,
позволяющие выявить пораженные точ-
ки в пределах рабочего диапазона час-
тот приемопередающей аппаратуры.
Результаты вычислений ПЧ до 10 МГц
при одном преобразовании частоты для
всех выделенных радиолюбителям КВ
диапазонов и диапазона 1,8 МГц даны в
публикуемой здесь таблице. Расчеты
(шаг 10 кГц) выполнены на компьютере.
Если предполагается использовать
промежуточную частоту, близкую к диа-
пазону 7 МГц, в приемопередатчике не-
обходимо принять особые меры к по-
давлению паразитного канала приема и
передачи на ПЧ во всей полосе пропус-
кания тракта ПЧ. К ним можно отнести
полную экранировку тракта промежу-
точной частоты (особенно его входа),
установку режекторных фильтров и
фильтров-пробок, применение баланс-
ных смесителей, включение между
узлами и корпусом аппарата (места оп-
ределяют экспериментально) цепи, сос-
тоящей из подстроечного конденсатора
и кварцевого резонатора на частоту ПЧ.
Самым дорогим, но и наиболее эф-
фективным средством защиты является
кварцевый фильтр, включаемый на вхо-
де приемника и сразу за смесителем.
В.Беседин (UA9LAQ)
г. Тюмень
МОДЕРНИЗАЦИЯ
’ВОЛНЫ-1?
Предлагаемая доработка радиопри-
емника "Волна-К", значительно улучша-
ет качество приема SSB-сигналов. Суть
ее заключается в установке в цепь AM
Рис. 1
3*
27
KinpeneMy^JZ SO 02-57
W КП307А
„ К УНЧ
<=>~ T ! II--------
KZ~I3 П -L C2-63
RZ'ZO у у 02-61
Рис. 2
детектора радиоприемника полевого
транзистора. При включенном третьем
гетеродине он является для SSB-сигна-
лов детектором смесительного типа,
при выключенном из-за начального тока
стока в несколько миллиампер выпол-
няет функции ключа, коммутирующего
диодный детектор "Волны-К” и не вли-
яет на качество приема AM сигналов.
Доработку целесообразно вести в
следующем порядке.
Прежде всего необходимо снять эк-
ран третьего гетеродина. Затем необхо-
димо удалить конденсатор Cl-143 (КСО-
1-250-Г-390 пФ _+5%), включенный между
анодом лампы Л1-6 (вывод 5 6Ж2П)
третьего гетеродина и лепестком
монтажной платы, к которому припаян
кабель, соединяющий цепи третьего
гетеродина с выходным каскадом уси-
лителя ПЧ (рис.1). Взамен конденсатора
С1-143 устанавливают резистор любого
типа сопротивлением в пределах
43...51 кОм и мощностью рассеивания
0,125...0,5 Вт. Один его вывод припаива-
ют к катоду, другой - к монтажной план-
ке вместо С1-143. После этого воз-
вращают на место экран третьего гете-
родина.
Затем удаляют экран выходного кас-
када усилителя ПЧ. конденсатор С2-60
(КТ2-М700 + 5Д пФ+_10%), находящийся
между анодом лампы Л2-3 (вывод 5
6К4П) и лепестком монтажной планки, к
которому припаян кабель, удаляют
(рис.2). От лепестка, соединенного с
корпусом, отпаивают вывод катода дио-
да Д2-2 (Д2Ж). После этого к катоду ди-
ода припаивают сток полевого транзис-
тора, к лепестку монтажной планки, сое-
диненному с корпусом - корпус и исток,
к планке на место С2-60 - затвор, и уста-
навливают на ранее снятый экран.
П.Михеев
г Красноярск
28
ДИПОЛЬНЫЕ АНТЕННЫ
МНОГОЧАСТОТНЫЕ
Рассмотренные в первой части
статьи широкополосные вибраторные
антенны незаменимы в случае, когда
рабочие частоты должны изменяться в
широком интервале. Радиолюбитель-
ские диапазоны узкополосные. Ранее
они были кратными, что позволяло
использовать одну антенну на
нескольких диапазонах. Теперь же с
введением новых диапазонов (30, 17,
12 м) кратность нарушена, что
усложнило в какой-то степени работу.
Например, рамочная антенна с пери-
метром около 80 м, хорошо (с точки
зрения согласования) работает на диа-
пазонах 40, 20, 16, 14, 12, 10 м, хуже на
диапазоне 30 м. Но диаграммы такой
антенны на различных диапазонах
очень отличаются друг от друга.
На коротковолновой любительской
станции во многих случаях желательно
иметь небольшую антенну, хорошо сог-
ласованную с линией питания и имею-
щую одинаковые диаграммы направ-
ленности на всех рабочих диапазонах.
Такие антенны, как правило, строятся в
виде симметричных или несимметрич-
ных (чаще вертикальных) вибраторов с
включенными в разрыв провода антен-
ны реактивными элементами, обычно в
виде колебательных контуров.
Каждый из контуров резонирует на
одном из любительских диапазонов,
выполняя функции фильтра-пробки,
отсекающего электрически часть
антенны, относящуюся к более
низкочастным диапазонам (как это
происходит в антеннах W3DZZ, мно-
годиапазонных антеннах фирм Cushc-
raft, Ну-gain, Hustler) или резонирует на
других частотах, играя роль элемента,
удлиняющего или укорачивающего ан-
тенну (вертикальные антенны HF6V и
HF2V фирмы Butternut Electronics). Чис-
ло контуров в несимметричной антенне
на единицу меньше, чем число диапазо-
нов.
Контуры, включенные в рабочую
часть антенны (расположенные между
точкой питания и контуром, резонирую-
щим на данном диапазоне) имеют резо-
нансную частоту выше рабочей.
Поэтому их сопротивление носит индук-
тивный характер, и они эквивалентны
Окончание. Начало см. в "КВ журнале",
1992, N 1, с. 28-29
отрезкам провода определенной длины
(хотя и не излучают электромагнитную
энергию).
В качестве примера конструкции та-
кой антенны рассмотрим несимметрич-
ный вертикальный вибратор на диапа-
зоны 10, 15 и 20 м (рис.З), эквивалентная
длина которого на каждом из них равна
четверти длины волны. Контур L2C2 ре-
зонирует на 10-метровом диапазоне
(вблизи частоты 28.8 МГц), L1C1 - на 15-
метровом (21 2 МГц)
В обоих Koinvpax необходимо
использовать конденсаторы, рассчитан-
ные на большие рабочие напряжения
(3...5 кВ). Можно например применить
керамические "боченочные" конденсато-
ры (КВИ или К15) или отрезки толстого
(диаметром около 10 мм) коаксиального
кабеля. Катушки индуктивности должны
иметь как можно большую добротность.
Необходимо учесть, что при умень-
шении емкости эквивалентная длина
"контура" увеличивается, отрезки ai и а2
укорачиваются, что ухудшает излучаю-
щие свойства антенны.
Для выбранных диапазонов опти-
мальное значение емкостей 25...30 пФ
(если подобную антенну делать на диа-
пазоны 30, 40 и 80 м - емкость должна
быть больше: 50...60 пФ). Если емкость
конденсаторов 27 пФ, то индуктивность
L1 будет 2,06 мкГн, L2 - 1,13 мкГн. Длина
отрезка al - около 980 мм, а2 - 70 мм, аз -
2550 мм. При расчетах предполагалось,
что отрезок al представляет собой трубу
диаметром 18 мм, а2 - 22 мм, аз - 30 мм.
Диаметры труб можно выбирать в пре-
делах _+20% от указанных значений, что
не повлечет за собой изменения длины
отрезков.
Для точной регулировки длины час-
тей al и а2 антенны желательно их вы-
29
полнить в виде двух отрезков труб не-
много разных диаметров, чтобы они
вдвигались одна в другую.
На рис.4 показана конструкция кату-
шек индуктивности. Каркас и "щечки"
изготовлены из текстолита, металличес-
кие втулки для соединения трубок - из
дюралюминия. На катушку надет за-
щитный полиэтиленовый цилрндр (ис-
пользована оболочка кабеля диаметром
около SO ММ)
Контура настраиваю!- до установки
в антенну подбором индуктивности ка-
тушек, контролируя частоту ГЙРом.
После их установки в антенну, размес-
тив ее на рабочей позиции с полным
комплектом противовесов (по три на
каждый диапазон длиной 2,6; 3,55 и
5,25 м), в первую очередь уточняют дли-
ну отрезка аз, добиваясь в точке пита-
ния минимума КСВ на частоте 28,8 МГц.
Затем таким же путем подбирают длину
отрезка а2 (при частоте сигнала
21,2 МГц) и ai (частота 14,2 МГц).
Недостатком четвертьволновых
вертикальных антенн является то, что
необходимо использовать полноразмер-
ные противовесы. Американская фирма
"Cushcraft" выпустила серии R5 и R7 вер-
тикальных многодиапазонных антенн с
фильтрами-пробками, не требующих
противовесов. Их прототипом послужи-
ла антенна "Windom” с симметричным
питанием (рис.5). Полная длина антен-
ны равна половине длины волны, отно-
шение I /I выбрано таким, чтобы
входное 2сопротивление было около
ЗОЛ Ом (примерно 1/2)
£ 4
Rgx~3000M
В антеннах R5 и R7 (они отличаются
числом рабочих диапазонов: R5 рассчи-
тана на диапазоны 10, 12, 15, 17 и 20 м,
R7 - кроме того еще и на диапазоны 30 и
40 м) отрезок а2 заменяется звездочкой
с лучами, длина которых равна длине а2.
При этом входное сопротивление прак-
тически не изменяется. Питаются ан-
тенны по коаксиальному кабелю через
симметрирующее устройство, одновре-
менно трансформирующее входное соп-
ротивление в 50 Ом. Модифицирован-
ная тдким образом антенна изображена
на рис.6.
Отрезок as вместе со звездочкой де-
лает антенну на диапазоне 10 м полувол-
новой На диапаюпе 12 м антенна удли-
1’ис.6
няется за счет эффективной длины
контура L4C4 и отрезка ai и т.д. Общая
длина антенны - около 5 мм.Контура на-
страивают, используя внешние (укреп-
ленные параллельно оси катушки индук-
тивности) цилиндрические конденсато-
ры в виде коаксиальных трубок.
Эффективность такой антенны в
длинноволновой части диапазона не-
сколько меньше, чем у полноразмерной
антенны, зато она компактна, хорошо
согласуется на всех диапазонах, диаг-
рамма направленности сохраняется на
всех частотах. Подобные антенны хоро-
шо подходят для DX экспедиций.
Для желающих опробовать такую
антенну предлагается модификация
трехдиапазонной антенны, описанной
выше. Отрезки al и а2, контура L2C2,
L2C2 остаются без изменения. Отрезок
аЗ берется несколько длиннее: 35 м
вместо 2,5 м. Нижнюю звездочку
изготавливают из четырех стальных
прутков диаметром 5...6 мм и длиной
30
1.5 м (желательно использовать биме-
таллические с медным покрытием).
Симметрирующий трансформатор на-
матывают на ферритовом (начальная
магнитная проницаемость 1000-400)
кольце с внешним диаметром 32 мм.
Намотку ведут двумя свитыми изолиро-
ванными проводами с диаметром по
металлу около 1 мм. Число витков около
10 (надо иметь в виду, что при подводи-
мой мощности 200 Вт напряжение меж-
ду концами обмоток около 350 В) Антен-
ну монтируют так, чтобы концы прут-
ков были вне досягаемости людей, так
как на них развивается напряжение до
нескольких киловольт. Настройка этой
антенны не отличается от настройки
антенны, описанной выше.
ЮЛавренко (U1BA)
г. Санкт-Петербург
АНТЕННА "ATWD”
Эта антенна была разработана для
профессиональных систем связи, рабо-
тающих в полосе частот от 2,5 до
30 МГц. Особенностью ее конструкции
является использование для расшире-
ния полосы рабочих частот комбинации
из двух известных методов. Один из
них - увеличение отношения эффектив-
ной толщины излучателя к его длине
(диполь Надененко и подобные ему ан-
тенны). Другой - введение в полотно
антенны нагрузочных резисторов (на-
пример, антенна T2FD). Последнее, ра-
зумеется, несколько снижает КПД ан-
тенны, но во многих ситуациях с этим
мирятся
которая при этом позволяет работать
на восьми (из девяти) любительских КВ
диапазонах. Причем это достигается
без конструктивных ухищрений, затруд-
няющих повторение антенны в люби-
тельских условиях и ее эксплуатацию.
Более того, такие антенны, как правило,
не требуют настройки.
Схематично конструкция антенны
Показана на рис.1. Половина полотна
образована четырьмя распорками А, Б,
В и Г, которые выполнены из дюралю-
миниевой трубы диаметром 25 мм, сое-
диняющими их проводами диаметром
1,2 мм и цепью L1R1. Распорки должны
иметь надежный электрический контакт
с проводами. Провода полотна антенны
соединяются вместе в центральной час-
ти антенны на расстоянии 1,25 м от рас-
порок Г и Д (вторая половина полотна
диполя на рис. 1 показана частично). Та-
кое конструктивное исполнение цент-
ральной части диполя позволяет умень-
шить емкость между его половинками.
Эта емкость существенным образом
влияет на широкополосные свойства
аптенньГи может заметно ограничивать
полосу рабочих частот сверху.
Зависимость КСВ антенны от часто-
ты в полосе от 2 до 30 МГц при питании
по 300-омному фидеру приведена на
рис. 2. Он не превышает значения 2,6 на
частотах выше 2,5 МГц. Питать эту ан-
тенну можно и по коаксиальному кабе-
лю с волновым сопротивлением 75 Ом
через симметрирующий трансформа-
тор с коэффициентом трансформации
1:4 или с волновым сопротивлением
50 Ом через трансформатор с коэффи-
циентом трансформации 1:6.
В оригинале статьи нет информации
о мощности рассеивания резистора R1.
Основываясь на требованиях, которые
предъявляются к аналогичному по наз-
начению резистор\ в антенне Т2ГО,
Рис. 1
г 4 6 8 10 12 14 16 18 20 2224 /,МГц
Рис. 2
Для приемных антенн снижение
КПД вообще непр’инципиально, а для
передающих потерю от 30 до 50% мощ-
ности компенсирует простота антенны,
можно предположи и>. что эго) резис-
гор, а также резистор во второй полови-
не полотна диполя должны рассеивать
мощное гь, примерно в шесть раз мень-
шую, чем средняя выходная мощность
передатчика.
Антенна "ATWD" ("Australian Trave-
ling Wave Dipole") устанавливается, как и
обычный диполь, между двумя мачтами.
Возможно, по-видимому, его исполне-
ние и в виде "INVERTED V”.
[William Orr W6SAI. Antennas. - CQ, 1974,
October, p.25).
31
ПАКЕТНАЯ СВЯЗЬ
КОНТРОЛЛЕРЫ ПАКЕТНОЙ СВЯЗИ
TNC-1 mTNC-2
Как уже отмечалось, одним из ос-
новных элементов станции пакетной
радиосвязи является контроллер TNC,
преобразующий компьютерные ASCII-
коды в коды протокола АХ-25 и обратно.
Первый контроллер пакетной связи был
разработан радиолюбителем из Канады
Догом Локардом (VE7APU) вместе с
группой радиолюбителей из Ванкувера.
И контроллер и протокол, который они
применяли, был назван по имени этой
группы - VADCG (Vancouver Amateur Di-
gital Communications Group). Инугда этот
протокол называют Ванкувер-протокол
или V-1. Контроллер содержал только
устройство, преобразующее пакетные
коды в компьютерные коды ASCII и об-
ратно. Для работы в эфире между конт-
роллером и радиостанцией нужно было
еще включить модем.
Современные TNC содержат модем
внутри себя. Первый такой TNC был
сделан группой радиолюбителей из Так-
сона (Tucson Amateur Packet Radio Corpo-
ration - TAPR). Эти радиолюбители раз-
работали программное обеспечение для
TNC и новый протокол, известный под
именем АХ-25. Он похож на коммерчес-
кий протокол Х-25, применяемый для
межкомпьютерной связи через модемы,
но отличается тем, что поле адреса в па-
кете больше и использует радиолюби-
тельские позывные в качестве адреса.
TNC, разработанный корпорацией
TAPR, мог работать как в протоколе
VADCG, так и в протоколе АХ-25.
Позднее, когда появилась вторая бо-
лее сложная и имеющая больше воз-
можностей версия протокола Х-25, ра-
диолюбители переделали ее для своих
целей и назвали АХ-25 версия 2. И, соот-
ветственно, TNC, использующий в рабо-
те этот протокол, стал называться
TNC-2 В отличие oi TNC-1 он cvineci -
венно меньше по размерам, потребляет
меньшую мощность от источника пита-
ния, не поддерживает VADCG-протокол,
который сейчас практически нигде не
применяется.
Сейчас выпускается большое коли-
чество различных TNC. Наиболее из-
вестные фирмы, производящие конт-
роллеры пакетной связи - Advanced Elec-
tronic Applications (АЕА), Kantronics,
Heath, GLB, PacComm, MFJ. Многие
фирмы сейчас выпускают многофункци-
ональные контроллеры, которые позво-
ляют работать не только пакетом, но и
другими видами цифровой связи, нап-
ример, RTTY, AMTOR, SSTV (телевиде-
ние с медленной разверткой), прини-
мать синоптические карты погоды и т.д.
Структурная схема контроллера па-
кетной связи приведена на рис.4. Осно-
ву TNC составляет микропроцессор.
Как правило, в современных TNC при-
меняют микропроцессор Z-80. В ПЗУ
(постоянно запоминающем устройстве,
по-английски ROM - Read Only Memory)
записана программа работы TNC: какие
функции выполнять, как реагировать на
те или иные команды, принятые от
ЭВМ и т.д. В оперативной памяти - ОЗУ
(RAM - Random Access Memory) хранит-
ся принимаемая или передаваемая ин-
формация, а также параметры TNC (их
может быть более ста). Эти параметры
можно менять. Для того чтобы при
включении питания TNC не приходи-
лось снова устанавливать их, использу-
ются сверхэкономичные микросхемы
оперативной памяти, питание на
которые подается постоянно (при
выключенном TNC - от небольших
батарей или аккумуляторов).
Вторая основная часть TNC - конт-
роллер HDLC (High-level Data Link Cont-
rol - протокол высокого уровня по уп-
равлению передачей данных) последо-
вательного интерфейса, превращающий
компьютерные коды в коды АХ-25 и об-
Продолжение Начало см. в 'КВ журнале', 1992 i. N 1, с. 34-38
32
ратно. Он также имеет второй выход,
который используется для связи с внеш
ним компьютером через интерфейс
RS-232. Последний преобразует уровни
напряжения, применяемые в TNC (0-
5 В), в уровни +_12 В. А это, в свою оче-
редь, позволяет соединять TNC с ком-
пьютером длинными проводами без по-
терь и сбоев информации.
Еще одна важная часть TNC - модем
(МОдулятор-ДЕМодулятор) - устройст-
во, преобразующее цифровой сигнал в
тональную последовательность и обрат-
но. Вход модема подключают к громко-
говорителю радиостанции, а выход - к
микрофону. К радиостанции из
контроллера пакетной связи идет еще
одна линия - управление передатчиком.
По ней в нужный момент поступает ко-
манда на его включение. Эта линия на-
зывается РТТ (Push-To-Talk - нажми,
чтобы говорить).
Генератор синхроимпульсов обеспе-
чивает синхронизацию всех узлов TNC
и постоянство скоростей обмена с ком-
пьютером и радиостанцией. Узел инди-
кации отображает состояние контролле-
ра пакетной связи и его режим работы.
Питание на все узлы TNC приходит с
блока питания, который стабилизирует
поступающее напряжение и вырабаты-
вает дополнительные напряжения _+12 В
и -5 В, необходимые для работ ы некото-
рых узлов TNC.
Модификация TNC и улучшение его
параметров достигается сменой прог-
раммного обеспечения, хранящегося в
ПЗУ, т.е. заменой микросхемы ПЗУ.
Сейчас наиболее популярными являют-
ся программы, разработанные корпора-
цией радиолюбителей TAPR За ними
следует программа, созданная амери-
канским радиолюбителем WA8DED, ее
часто называют DED, и программа TF,
разработанная в Германии.
В последних версиях этих программ
к функциям TNC добавлена возмож-
ность его работы в режиме маленького
почтового ящика (PMS - Personal Messa-
ge System). Конечно, объем памяти тако-
го ящика невелик (около 14 Кбайт), ио
тем не менее он позволяет записывать
и хранить небольшие сообщения.
С широким распространением пер-
сональных компьютеров IBM PC стали
выпускаться TNC, выполненные в виде
карты, вставляемой в этот компьютер.
Их изготавливают, например, фирмы
АЕА, PacComm, DRSI.
Контроллер, выполненный в виде
карты, содержит практически те же бло-
ки, что изображены на рис. 1, за исклю-
чением интерфейса RS-232 и блока пита-
ния. Индикация режимов работы TNC
выводится на экран компьютера.
BAYCOM, РМР, TFPCX
Как видно из структурной схемы
TNC. основой этого устройства являют-
ся микропроцессор, а также оператив-
ная и постоянная память, генератор
синхроимпульсов. Все эти части, как
правило, входят в состав любого ком-
пьютера. Поэтому у радиолюбителей,
естественно, возникал вопрос' нельзя ли
все функции контроллера пакетной свя-
зи переложить на компьютер? Тогда бы
только осталось к нему добавить модем,
чтобы преобразовать цифровую после-
довательность в звуковую и обратно.
Лет семь назад немецкие радиолю-
бители DG3RBU и DL8MBT разработа-
ли программное обеспечение для до-
машнего компьютера COMMODORE
С-64, которое назвали DIGICOM-64. Оно
позволяет работать пакетом, при этом
требуется только небольшая приставка -
модем, соединяющий компьютер с ра-
диостанцией. Программа DIGICOM-64
была весьма популярна в Европе, где
число пользователей компьютеров
COMMODORE С-64 очень велико. С ши-
роким распространением ЭВМ IBM PC,
естественно, встал вопрос о создании
аналогичной программы для этого ком-
пьютера. В конце 1988 г. Энди Пэйн
(N8KEI) создал ее и назвал РМР (Poor
Man Packet - пакет для бедных людей). В
августовском номере журнала "73” за
1991 г. приведено ее описание и схема
модема. Для связи компьютера с моде-
мом используется параллельный интер-
фейс (CENTRONICS).
В начале 1990 г. появилась програм-
ма BAYCOM, разработанная теми же
радиолюбителями, что и DIGICOM-64.
Связь компьютера с модемом проис-
ходит через последовательный порт
RS-232. Есть много различий в функциях
и возможностях программ РМР и BAY-
COM. Последняя версия - BAYCOM
1.50а наиболее популярна в Европе и
Америке. "КВ журнал” располагав г руси-
фицированной версией BAYCOM 1.5DR.
Программа BAYCOM работает
только с IBM PC совместимыми ком-
пьютерами, у которых интерфейс RS-232
выполнен на микросхемах 18250,182450 и
им подобных, и не функционирует, если
в интерфейсе используются микросхе-
мы 18251,580ВВ51 и аналогичные им.
В сентябре 1991 г. появилась еще од-
на программа, позволяющая упразднить
TNC - TFPCX. Ее автор Y51GE (новый
позывной DG0FT). Для связи с модемом
она позволяет использовать интерфейс
RS-232 или CENTRONICS В отличие от
BAYCOM скорость пакетного канала
TFPCX очень зависит от типа и такто-
вой частоты компьютера: для IBM
33
PC/XT с тактовой частотой 4,77 МГц
программа обеспечивает скорость всего
лишь 300 бод, зато для IBM РС/386 с так-
товой частотой 20 МГц возможна рабо-
та со скоростью от 300 до 4800 бод.
Программа может работать совместно
с такими мощными сервисными "обо-
лочками", как SP (Super Packet, автор
DL1MEN), GP (DH1DAE), СТ (К1ЕА),
DIEBOX (DF3AV), MS-Windows и други-
ми, что позволяет фактически организо-
вать BBS на вашем компьютере.
Может возникнуть вопрос - почему
различные фирмы продолжают выпус-
кать TNC, если теперь можно работать
пакетом без него? К сожалению, воз-
можности BAYCOM, РМР, TFPCX, DIGI-
COM-64 несколько меньше, чем у совре-
менных TNC: ограничены возможности
работы со скоростью выше 1200 Бод
(многие пакетные сети Европы, США и
Японии уже начали использовать ско-
рости 2400 и даже 9600 Бод, такие же
скорости используют и современные
радиолюбительские спутники), сложно
использовать эти программы в режиме
BBS и "шлюза". Но на скоростях 300 и
1200 Бод эти программы в качестве тер-
минальных работают замечательно!
; ОТЕЧЕСТВЕННЫЕ
РЕАЛИЗАЦИИ TNC
В связи с тем, чю пакетная связь у
нас была разрешена всего два года на-
зад, мы заметно отстаем в разработке и
изготовлении контроллеров пакетной
связи. Сейчас только-только делаются
попытки выпускать контроллеры ракет-
ной связи на промышленной основе ма-
лыми предприятиями. Как правило, это
конструкции известных зарубежных
контроллеров, переделанные на наши
микросхемы. К сожалению, у нас в стра-
не нет аналогов всех использующихся в
зарубежных TNC микросхем, поэтому
повторить один к одному иностранный
контроллер невозможно.
Как уже сообщалось, чаще всего в
TNC применяется микропроцессор
Z-80A. Наша промышленность только
собирается выпускать его, поэтому все
отечественные разработки используют
зарубежный микропроцессор Z-80A.
Автором первой, появившейся у нас
в стране схемы контроллера TNC-APR
считается ЕЛабутин (RA3APR). Эта
разработка практически полностью ко-
пирует контроллер пакетной связи
DL1KAG, схема которого была опубли-
кована в немецком радиолюбительском
журнале "RTTY Magazine" N 6 за 1985 г.
Это TNC-1 на микропроцессоре Z-80A.
ОЗУ в нем выполнен на микросхемах
537РУ10, ПЗУ - на 573РФ4, модем - на
564ГГ1 и других микросхемах серии 561,
140.
Следующей разработкой, появив-
шейся в нашей стране, можно считать
львовский вариант TNC. Он схож с кон-
троллером MFJ-1270. В нем применен
микропроцессор Z-80A Контроллер
HDLC - Z-80A-SIO/0. В ОЗУ используют-
ся микросхемы 565РУ6, в ПЗУ - 573РФ4,
в модеме - 564ГП и микросхемы серии
561.
Позже появился TNC, разработан-
ный в Киеве и планировавшийся к
выпуску Харьковским конструкторско-
технологическим бюро под руководст-
вом В.Скрыпника (UY5DJ). В разработ-
ке схемы активное участие принимал
известный радиолюбитель С.Бунин
(UB5UN). Этот TNC полностью
выполнен на отечественных микросхе-
мах, в качестве микропроцессора ис-
пользуется 580ВМ80, ОЗУ сделано на
микросхемах 565РУ5, ПЗУ - 573РФ4. К
сожалению, этот TNC не очень устойчи-
во работает при скорости передачи
1200 бод, видимо, из-за малого быс-
тродействия самого микропроцессора
580ВМ80. Да и команды этого TNC со-
вершенно не соответствуют стандарт-
ным.
Известны также краснодарский и
белорусский (Молодечно) варианты
TNC, а также московские TNC-SVL,
TNC-APW, TNC-COMPAS, являющиеся
копией TINY-2. Все эти конструкции
используют стандартный набор зару-
бежных микросхем Z-80A-CPU, Z-80A-
SIO/0, 62256, 27256, разница может быть
только в модеме. В некоторых TNC при-
меняют зарубежные микросхемы ТСМ-
3105 или АМ-7910, некоторые использу-
ют модемы, аналогичные модему львов-
ского TNC - на 564ГП и других КМОП
микросхемах. Кстати, этот модем
описан в "Радио" N 6 за 1991 г. на с.23-25.
Для работы на скорости более
1200 бод применяют ртдельные модемы,
использующие другие виды модуляции
например, PSK (Phase Shift Keying - пере-
ключение фазы). Наиболее популярны-
ми являются конструкции PSK-модемов,
разработанные G3RUH и DF9IC.
Документацию на модем G3RUH-960
можно получить на RK3KP. К.Тадевасян
(RA3APW) переделал этот модем полно-
стью на отечественные микросхемы.
(Продолжение следует)
В.Заушицып (RW3DR)
г. Москва
34
КВАРЦЕВЫЕ ГЕНЕРАТОРЫ
Генератор, частота которого стабилизирована кварцевым резонатором, является
обязательным узлом для большинства современных приемников и трансиверов, а
также для измерительных приборов. В этом обзоре приведены варианты возможно-
го исполнения подобных генераторов па частоты от единиц до десятков мегагерц.
Прежде чем переходить к практичес-
ким схемам, отметим, что для широко
распространенных кварцев основная
рабочая частота обычно не превышает
10...15 МГц. Обусловленно это труднос-
тями в изготовлении (при серийном
производстве) очень тонких кварцевых
пластин с высокой степенью параллель-
ности рабочих сторон. Последнее, в
частности, сильно влияет на моночас-
тотность резонатора (отсутствие пара-
зитных резонансов, особенно вблизи ос-
новной рабочей частоты).
Применительно к генераторам на-
личие таких резонансов может привес-
ти к возбуждению резонатора не на той
частоте, что указана на его корпусе, или
к скачку частоты генератора при изме-
нении внешних условий (температура,
сопротивление нагрузки и т.п.). Если
частота, указанная на корпусе кварцево-
го резонатора, выше 15 МГц, то с высо-
кой степенью вероятности этот резона-
тор гармониковый, и его основная час-
тота в три или даже в пять раз ниже
"номинала".
В генераторе, схема которого пока-
зана на рис.1, кварцевый резонатор воз-
буждается на основной частоте [1]. Для
его устойчивой работы сопротивление
нагрузки (входное сопротивление следу-
ющего каскада) должно быть не менее
1 кОм. При этом высокочастотное нап-
ряжение на выходе генератора будет не
менее 0,5 В (здесь и далее - эффективное
значение).
Номиналы конденсаторов СЗ, С4 и
резистора R4 зависят от рабочей часто-
ты кварцевого резонатора. Для полосы
частот 1...3 МГц они должны быть соот-
ветственно 270 пФ, 180 пФ и 3,3 кОм; для
Рис. 1
3...6 МГц - 180 пФ, 120 пФ и 3,3 кОм; для
6...10 МГц - 180 пФ, 120 пФ и 2,2 кОм; для
10...18 МГц - 150 пФ, 68 пФ и 1,2 кОм; для
18...21 МГц - 68 пФ, 33 пФ и 680 Ом.
Как принято говорить в таких слу-
чаях, при исправных деталях и безоши-
бочном монтаже генератор настройки
не требует (за исключением, быть мо-
жет, некоторой коррекции рабочей час-
тоты подстройкой конденсатора С2).
Если при выполнении двух названных
выше условий генератор все же не зара-
ботал, то единственной причиной этого
может быть невысокая активность
кварцевого резонатора. В этом случает
его слЬдует либо заменить на другой, ли-
бо попытаться "поиграться" с номина-
лами конденсаторов СЗ и С4. В частнос-
ти, может помочь изменение в ту или
иную сторону отношения их емкостей.
На рис. 2 приведена схема генерато-
ра, в котором кварцевый резонатор воз-
буждается на нечетных гармониках его
основной рабочей частоты [2]. Как и в
предыдущем варианте, входное сопро-
тивление следующего каскада должно
быть не менее 1 кОм. Выходное напря-
жение - примерно 0,5 В. Для полосы час-
тот 15...25 МГц емкости конденсаторов
С2, СЗ и С4 должны быть соответствен-
но 100, 100 и 68 пФ; для 25...55 МП; - 100,
68 и 47 пФ; для 50...65 МГц - 68, 33 и
15 пФ.
Катушку L1 наматывают проводом
диаметром 0,3 мм на каркасе диамет-
ром 5 мм. Она имеет подстроечник из
Рис. 2
35
карбонильного железа (диаметр - 4 мм).
Для трех указанных выше полос рабо-
чих частот число витков должно быть
соответственно 15, 10 и 7.
Налаживают генератор подстрой-
кой катушки 1.1 по устойчивой генера-
ции на третьей гармонике основной
частоты кварцевого резонатора. Если
этого не происходит при любом положе-
нии подстроечника, то следует подоб-
рать число витков катушки или попро-
бовать провести эту операцию, устано-
вив конденсатор С2 с большим или
меньшим номиналом. Если же и эта
операция не поможет, то скорее всего
причиной является низкая активность
кварцевого резонатора (см.выше). Сле-
дует заметить, что далеко не все резона-
торы, устойчиво генерирующие на ос-
новной частоте, также устойчиво рабо-
тают и на гармониках.
Подобный генератор может обеспе-
чить напряжение около 2 В на высоко-
омной нагрузке (например, смеситель-
ный каскад на тразисторсс изолирован-
ным затвором) па более высокой часто-
те, если в цепь коллектора транзистора
VT1 ввести полосовой фильтр, настро-
енный, например, па вторую гармонику
рабочей частоты генератора (т.е'. это бу-
дет генератор - удвоитель частоты на
одном транзисторе). Катушки индуктив-
ности L2 и L3 такого фильтра наматы-
вают проводом диаметром 0,6 мм на
каркасе диаметром 5 мм с двумя под-
строечниками из карбонильного железа
(диаметр 4 мм). Расстояние между ка-
тушками - 5 мм. Для полосы частот
60...90 МГц число витков должно быть 9,
а для 90...130 МГц - 6. Номиналы конден-
саторов С6, С7 фильтра - 33 и 22 пФ со-
ответственно.
Генератор, схема которого показана
на рис. 3 (3|, чуть посложнее - он содер-
жит колебательный контур. Это даст
сразу два преимущества. Во-первых, он
имеет более высокую спектральную чис-
тоту выходного сигнала. Во-вторых, он
обеспечивает более высокий уровень
выходного сигнала (около 1 В на нафуз-
ке 100 Ом)
Для полосы частот 1...3 МГц ем-
кости конденсаторов С2, С5 и С6 соот-
ветственно равняются 470, 270 и 2000 пФ;
для 3...10 МГц - 330, 150 и 1500 пФ; для
10...30 МГц - 180. 47 и 330 пФ. Катушка L1
должна иметь при среднем положении
подстроечника такую индуктивность,
чтобы обеспечить с конденсатором С5
резонанс на рабочей частоте. Налажи-
вают этот генератор по устойчивой
генерации на основной частоте кварце-
вого резонатора или на ее третьей гар-
монике.
Литература
1. Detlef Lechner, Peter Fink.
Kurzwellen sender. - Militarverlag der DDR,
1979.
2. G.RJessop. VHF/UHF manual. -
RSGB, 1983.
3. J.Pavlovec, J.Samur. Krystalove
jednotky a oscilatory. - Amaterske Radio
(B), 1987. N 2, p. 42-61.
ПРОСТОЙ Q-METP
При изготовлении связной KB аппа-
ратуры нередко возникает необходи-
мость измерить добротность и индук-
тивность катушек (обычно в пределах
от единиц до нескольких десятков мик-
рогенри). Если ваш приемник или тран-
сивер имеют S-метр, то несложная
приставка позволит использовать их
для определения индуктивности. А если
S-метр достаточно точно откалиброван,
то. пользуясь его показаниями, можно
оценить и добротность катушки.
Схема приставки показана на рисун-
ке. Приставка состоит из генератора с
кварцевой стабилизацией частоты и из-
мерительной цени. Частота генерации,
естественно, выбрана в пределах одного
из люби тельских диапазонов. В данном
случае был применен кварцевый резо-
натор на частоту 3579 кГц (от блоков
цветности телевизоров системы NTSC).
В общем случае точное значение
частоты несущественно - она влияет
лишь на пересчетпый коэффициент в
формуле для расчета индуктивности.
Для указанной выше частоты эта фор-
мула имеет вид:
L = 1974/С,
где I. - индуктивность исследуемой ка-
тушки |мкГ|(). С - емкость измеритель-
ного контура |пФ|.
Нижний по схеме конденсатор "ем-
костной трехтонки" разделен на два
включенных последовательно (С5 и С6).
Малый ио величине сигнал снимается с
36
150
-~+12 В
55 970
05 0,01 мк
VT1 B0557
X/o
o-
X2
OOZZmk
09 5
12-950 I2...950 500
XJ
конденсатора C6. Большая емкость это-
го конденсатора практически исключает
его влияние на параметры измеритель-
ного контура. Этот конденсатор должен
быть высокого качества, в частности,
иметь низкий ТКЕ.
Сигнал с' генератора поступает на
последовательный колебательный кон-
тур, образованный катушкой индуктив-
ности, параметры которой надо изме-
рить, и конденсаторами С7 - СЮ. Чтобы
расширить пределы измерения, пере-
ключателем S1 можно присоединить
вторую секцию переменного конденса-
тора, а переключателем S2 - конденса-
тор с емкостью, близкой к максималь-
ной для одной секции КПЕ. Такая
комбинация позволяет получить пере-
крытие по емкости от минимальной
(для одной секции переменного конден-
сатора), до утроенного максимального
значения емкости этой секции.
Конденсаторы С9 и СЮ образуют де-
литель, ослабляющий выходной сигнал
до уровня, который является нрисмли-
мым для приемника.
При указанной частоте и номиналах
конденсаторов С7 - СЮ. используя при-
ставку, можно измерять индуктивность
катушек в пределах от 1.5 до 80 мкГн. В
оригинале статьи пределы измерений
даны как 2...40 мкГн, ио на практике они
шире.
При измерениях приемник настраи-
вают на частоту генератора и подстрой-
кой конденсатора С7 добиваются макси-
мальных показаний S-метра. При необ-
ходимости (если максимума сигнала
нет в пределах изменения емкости од-
ной секции переменного конденсатора
С7) подключают вторую его секцию, а
если и этого недостаточно, то и конден-
сатор С8. Ручками регулировки усиле-
ния приемника но радио- и промежуточ-
ной частоте подбирают необходимый
уровень сигнала (чтобы S-мстр не "за-
шкаливал"). Перед измерениями шкалу
переменного конденсатора надо отгра-
дуировать, используя катушки с извест-
ной индуктивностью. Шкал на самом
деле должно быть три: для одной секции
КИЕ. для двух секций и для двух секций
плюс постоянный конденсатор.
В общем случае вовсе не обязатель-
но в ‘ftiKOM приборе использовать гене-
ратор с кварцевой стабилизацией час-
тоты. Кратковременной стабильности
обычного LC генератора вполне может
хватить, чтобы определить параметры
одной катушки индуктивности, поэтому
резонатор ZQ1 можно заменить на ка-
тушку с индуктивностью примерно
78 мкГн.
Транзистор VT1 может быть любым
кремниевым высокочастотным структу-
ры п-р-п (серии КТ315 и т.п.).
Enkel Q-mcler for 2 - 40 нН. - QTC, 1992, N 7,
p. 8
УНИВЕРСАЛЬНОЕ
СОГЛАСУЮЩЕЕ
УСТРОЙСТВО
Mhoitic коротковолновики, особенно
использующие суррогатные антенны,
испытывают трудности в согласовании
выходного каскада передатчика с ан-
тенной. Чтобы облегчить этот процесс
предлагаем воспользоваться согласу-
ющим устройством, схема которого по-
казана на рис.1. Оно обеспечивает пять
вариантов включения КПЕ и катушки
индуктивности (рис.2).
В конструкции применен двухплат-
пый керамический галетный переключа-
тель 511411.
Чтобы было удобнее настраивать
согласующее устройство, его целесооб
37
Рис. 2
разно сразу дополниiь КСВ метром
или другим измерительным у 1.10м. Ав-
торы, например, подключили к выходу
согласующего устройства узел контроля
баланса фаз и сопротивлений, применя-
емый в блоке согласования радиостан-
ции "Микрон".
Г. Члпяпц (ITY5XE);
В.Гончарский (UB5WE)
гЛьвов, Украина
АЗИМУТ НА DX
СТАНЦИЮ
Направленные антенны получают
все большее распространение у радио-
любителей. Непременный атрибут та-
кой антенны - индикатор ее азимута.
Весьма удобны и. скажем прямо, укра-
ш'ают "шэк“ индикаторы с азимутальной
картой. Однако для изготовления такого
индикатора необходимы сельсины, ко-
торые, во-первых, большинству корот-
коволновиков не очень доступны, а во-
вторых, как правило, требуют опреде-
ленных ухищрений при их применении
(например, из-за частоты питающего
напряжения 400 Гц).
Второе решение этой проблемы -
использовать резистивный датчик угла
поворота антенны и стрелочный инди-
катор. на шкалу которого нанесены де-
лёння от 0 до 360 . Хорошим подспорь-
ем к такому индикатору будет таблица
направлений (азимутов) на различные
страны и территории мира. Часть этой
таблицы (для стран, с которыми чаще
всего проводятся связи) целесообразно
нанеси и на шкалу индикатора.
Для составления таблицы азимутов
можно воспользоваться небольшой
программой, написанной на языке Бей-
сик. Эта программа была опубликована
в книге Джона Морриса (GM4ANB)
"Amateur radio software" (R.SGB, 1985).
Здесь она дастся в слегка модифициро-
ванном виде: добавлен выход из
программы в Бейсик (в оригинале это
можно было сделать только через об-
щий сброс ЭВМ).
Вариант расчета расстояния до кор-
респондента и азимута на него в этой
программе основывается на предполо-
жении. что Земля - это шар диаметром
6367 км В принципе, ес можно модифи-
цировать. уч тя тот факт. что Земля па
самом деле представляет собой эллипс.
Однако в этом усложнении программы
нет никакой необходимости - приведен-
ный ее вариант дает точность расчетов
большую, чем это требуется в практике
радиолюбительства. Максимальная пог-
решность в определении расстояния
здесь не превышает 0,5 %, а азимута -
0,25 %. Па практике заметно большую
погрешность в конечный результат мо-
гут и будут вносить, папример, ошибки в
определении исходных координат
паяний
Текст программы приведен в табл.1
Опа составлена с использованием опе-
ра горок и функций, которые имеются
38
практически во всех версиях языка Бей-
сик В строке 10 устанавливается значе-
ние числа 1’1 и вычисляется коэффици-
ент для перевода 1’радусов в радианы.
Строка 20 определяет функцию FNA(X)
округления результатов вычислений со-
ответственно до десятых долей кило-
метра и градуса (большая точность, как
уже отмечалось, ни к чему). В строке 30
запускается ввод данных собственной
станции. Он идет через подпрограмму,
занимающую строки с 110 по 210. Вве-
денные в градусах и минутах значения
широты и долготы в строках 140, 150 и
190, 200 переводятся в радианы и, если
они относятся к южному и/или западно-
му полушарию, то преобразуются в от-
рицательные числа (так надо для расче-
тов). Этим переменным, поскольку они
потребуются для дальнейших расчетов,
а подпрограмма этих преобразований
общая, в строке 40 присваиваются но-
вые имена (HN и НЕ). После этого вво-
дятся и по аналогичному алгоритму об-
рабатываются данные для DX станции.
В строке 60 вызывается подпрограмма
расчета расстояния до DX станции и
азимута на нее по стандартным форму-
лам сферической геометрии (строки
220 - 320). Результаты расчета выводят-
Таблица 1
10 PI-3.141593: DR-PI/180
20 DEF FNA(X)-INT(X»10+.5)/10
30 PRINT "*** BOMB STATION GOSUB 110
40 HN-N: HE-E
50 PRINT DX STATION ***": GOSUB 110
60 GOSUB 220
70 PRINT ”DX=";FNA(DX), "A2-" ; FHA (A2/DR)
SO INPUT "QUIT (?/N)";Q$
90 IP Q$-"X" GOTO 330
100 GOTO 50
110 INPUT “ LATITUDE DEGREES";!!
120 INPUT " MINUTES" ;T2
130 INPUT “(N)ORTH OR (S)OUTH";TS
140 N—(T1+T2/60)‘DR
150 IP LEFTS(TS, 1)-"S" THEN N— N
160 INPUT ” LONGITUDE DEGREES";T1
170 INPUT " MINUTES";T2
ISO INPUT " (E)AST OR (W)EST";T$
190 E-(T1+T2/60)*DR
200 IF LEFTS(TS,1)-"W" THEN E—E
210 RETURN
220 CO-COS(HE-E)‘COS(HN)‘COS(N)+SIN(HN)‘SIN(N)
230 CA=ATN(ABS(SQR(1-CO‘CO)/CO))
240 IF CO<0 THEN CA-PI-CA
250 DX-6367‘CA
260 SI-SIN(E-HE)‘COS(N)‘COS(HN)
270 CO-SIN(N)-SIN(HN)‘COS(CA)
280 AZ=ATN(ABS(SI/CO))
290 IF C0<0 THEN AZ-FI-AZ
300 IF SI<0 THEN AZ—AZ
310 IF AZ<0 THEN AZ=AZ+2‘PI
320 RETURN
330 STOP
Таблица 2
*“ HOME STATION
LATITUDE DEGREES? 51
MINUTES? 35.5
(N)ORTH OR (S)OUTH? N
LONGITUDE DEGREES? 1
MINUTES? 14.8
(E)AST OR (W)EST? И
*“ DX STATION “‘
LATITUDE DEGREES? 53
MINUTES? 45
(N)ORTH OR (S)OUTH? N
LONGITUDE DEGREES? 3
MINUTES? 10
(E)AST OR (W)EST? W
DX- 272.5 AZ- 332.4
QUIT (Х/N)? N
*“ DX STATION “‘
LATITUDE DEGREES? 50
MINUTES? 0
(N)ORTH OR (S)OUTH? S
LONGITUDE DEGREES? 89
MINUTES? 23
(E)AST OR (W)EST? E
DX- 14135.7 AZ- 126.2
ся па экран (строка 70) и программа за-
прашивает решение пользователя - пов-
торить расчет для другой точки или
прекратить расчеты. При повторном
расчете свои координаты вводить уже
не надо, поэтому возврат идет сразу на
строку 50.
Примеры расчета при использо-
вании этой программы приведены в
табл.2. Следует отмстить, что в прог-
рамме нет "защиты от дурака", поэтому
ошибочный ввод обозначений полуша-
рий не прописными буквами латинского
алфавита (N. S. W. Е - см. строки ПО.
180). а строчными (n. s. w. е) или ввод
вместо них любых других символов не
приведет к сбою в работе программы.
Опа будет трактовать такие действия,
как введение северной широты и/или
восточной долготы, что может привести
к неправильному результату.
Аналогичное замечание относится и
к вводу буквы Y при запросе на оконча-
ние работы. Впрочем, программу не-
трудно доработать и сделать "дуракоус-
тоичивой’.
Эта программа рассчитывает ази-
муты и расстояния "по короткому пути".
Данные для "длинного пути” на коррес-
пондента нетрудно получить ручным
просчетом нлп написав небольшое до-
полнение к данной программе.
Используя эту программу можно са-
мостоятельно изготовить и простейшую
,гшму'1 a.ibnyio карту (весьма условную,
но вполне подходящую для практическо-
го применения). Для этого потребуется
рассчитать положения 10 - 30 точек бе-
реговой линии (по основным ее изги-
бам) для континентов и какое-то число
точек для основных островов.
39
