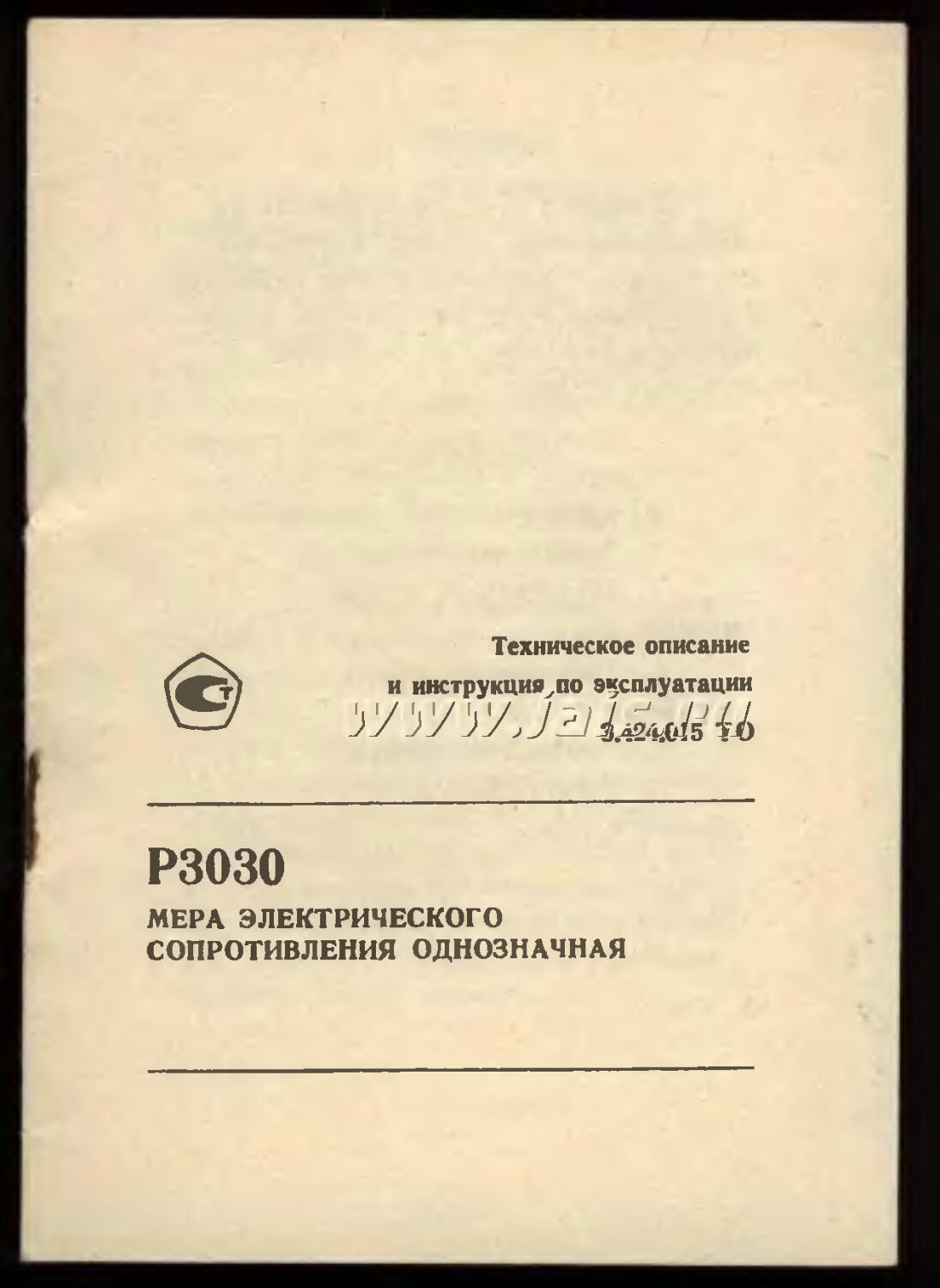

Техническое описание
и инструкция^ эксплуатации
Р3030
МЕРА ЭЛЕКТРИЧЕСКОГО
СОПРОТИВЛЕНИЯ ОДНОЗНАЧНАЯ
2535~fto
В связи с постоянной работой по совершенствованию изделия, повышающей его технике - эксплуатационные параметры, в конструкцию могут быть внесены незначительные изменения, не отраженные в настоящем издании
СОДЕРЖАНИЕ
3
I.	Назначение
2.	Технические данные 3
3.	Устройство и работа изделия	10
4.	Указание мер безо-пасности
5.	Указания по поверке ц
6.	Транспортирование и правила хранения	16
3
I.	НАЗНАЧЕНИЕ
1.1.	1Леры электрического сопротивления однозначные типа РЗЕЗО (в даль-нейшем-ОМЭС) классов точности 0,002; 0,005 и 0,01 с номинальными значениями сопротивления от I до 100000 2 предназ начены для работы в качестве рабочих и образцовых мер электрического сопротивления в цепях постоянного тока.
1.2.	Нормальные и рабочие условия применения указаны в табл. I.
2.	ТЕХНИЧЕСКИЕ ДАННЫЕ
2.1.	Значения номинальной, максимальной и предельной мощностей рассеивания приведены в табл. 2.
2.2.	Предел допускаемой дополнительной погрешности ОМЭС в процентах от е номинального значения при изменении мощности рассеивания от номинальной до любого значения, не превышающего максимальную мощность при нормальных условиях применения и установившемся состоянии теплового равновесия,не превынает значения класса точности.
Таблица I
Класс точ-нооти	Условия применения климатические
	нормальные		рабочие
	Температура окружавшего воздуха, °C	Относительная влажность воздуха, %	Температура окружавшего воздуха, °C	Относительная влажность воздуха, %
0,002 0,005 0,01 Ат	20 + 0,2 20 + 0,5 20 + 0,5 мосферное	от 25 до 80 давление 84-]	20 + 2 20 + 5 20 + 5 :об,7 кРа (б:	От 25 до 80	*• От 25 до 80 От 25 до 80 30-800) mm Н .
Таблица 2
Номинальное значение сопротивления, Л	Клаос точности по Г0СТ2Э737-79	Номинальная мощнооть Р	.W номин*	Максимальная мощность Р . W макс*	Предельная МОЩНОСТЬ Р .VV пред*¥
IjIOjIO2;	0,002	0,05	0,1	0,5
io^ioVo5	0,005	0,05	0,1	0,5	w
	0,01	0,1	0,5	1,0
6
2.3.	Необратимое изменение сопротивления ОМЭС после прекращения воздействия предельной мощности рассеивания при нормальных условиях применения не превышает 10% значения класса точности. . Допустимое время воздействия предельной мощности раооеивания - не более ih .
2.4.	Допускаемое отклонение действительного значения сопротивления ОМЭС от номинального при первичной поверке (при выпуоке о предприятия-изготовителя),при номинальной мощности и при нормальных условиях применения не превышает значения + 0,01%.
2.5.	Допускаемое изменение сопротивления ОМЭС за год (нестабильность) не превышает + 0,001%.
2.6.	Значение сопротивления R_f ОМЭС в омах при температуре £ °C в пределах рабочих условий применения определяется по формуле (I):
R-i “ Я20+АналшнГеС(1/*], (I) где BgQ - действительное значение со -
7
противления при температуре 20°С и мощности, при которой измеряется Bt, С ;
®номин “ номинальное значение сопротивления, Л ;
- температурные коэффициенты сопротивлений определяемые для каждой ОМЭС экспериментальным путем.
Формула (I), действительное значение сопротивления при температуре 20°С и мощности рассеивания, не цревыпающей 0,0024V, график зависимости изменения сопротивления 5 BgQ от мощности рассеивания для ОМЭС класса точности 0,002, а такие значения коэффициентов •£ указаны в формуляре на ОМЭС.
2.7.	При любой температуре в пределах рабочих условий применения отклонение действительного значения сопротивления ОМЭС от значения, определенного по формуле (I), выраженное в процентах от номинального значения, при мощности не более номинальной, не превыпает: + 0,001 для ОМЭС класса точности 0,002;
8
+0,002 для ОМЭС то же 0,005; +0,005 для ОМЭС ”	0,01.
2.8.	Сопротивления потенциальных и токовых выводов ОМЭС не превышают 5’10"^Р . Погрешность измерения сопротивления, обусловленная погрешностью измерительной охемы, не превышает + 1% от допустимой величины сопротивления вывода. Погрешность, обусловленная вариациями контактных сопротивлений и погрешностями измерительной схемы, не превышает + 5% от допустимой величины сопротивления вывода.
2.9.	Значение термоконтактной з.д.с. в нормальных условиях применения не превышает Iy,V,
2.10.	Электрическое сопротивление изоляции R из в омах между корпусом и изолированной по постоянному току электрической цепью в рабочих условиях применения не менее значения, указанного в табл. 3.
9
Таблица 3
Ноиинальное значе-	Сопротивление
ние сопротивления,!?	изоляции, 2
I - I02	10?
IC?	2,5 • ГС?
10ч	2,5 • I010
id5	2,5 • IO11
2.IX.	Изоляция между корпусом и изолированной ст корпуса по постоянному току токоведущей цепью ОМЭС ввдерки-вает в течение минуты действие испытательного напряжения переменного тока частотой 50 HZ , действующее значение которого 2KV.
2.12.	Габаритные размеры ОМЭС 55x55x70 тт .
2.13.	Маооа ОМЭС не более 220^ .
2.14.	По запросу потребителя высылаются схемы, инструкции и т.п. документы не белее I комплекта на 20 изделий за отдельную плату.
10
3.	УСТРОЙСТВО И РАБОТА ИЗДЕЛИЯ
3.1.	Резисторный элемент ОМЭС изготовлен из ленты никель-хромового сплава, закрепленной на подложке из стеклоцемента. Резисторный элемент соединен с двумя токовыми и двумя потенциальными зажимами, расположенными на корпусе ОМЭС.
3.2.	Металлический корцу с ОМЭС имеет перфорации для улучжения обдува резисторного элемента и зажим " _1_ ".
Ц. УШАЮй. МЕР БЕЗОПАСНОСТИ
4.1.	К работе дсцуокаютоя лица, имевцие необходимув квалификацию, обученные правилам техники безопасности и изучившие технические списания и инструкции по эксплуатации на используемое оборудование.
4.2.	Все нспользуемсе оборудование и измерительные приборы должны быть заземлены.
II
5. УКАЗАНИЯ ПО ПОВЕРКЕ
5.1.	Производите поверку ОМЭС сдан раз в год по ГОСТ 8.237 - 77.
5.I.I.	Определите отклонение действительного значения сопротивления от номинального (.8 В) при мощности рассеивания Р - 0.002W на компараторе сопротивлений Р346 для ОМЭС с номинальными значениями сопротивления IC^-IO^ и на установке УМИС-2М для ОМЭС с номинальными значениями сопротивления I и ЮР .
5.1.2.	Соберите схему измерений в соответствии с техническим описанием и инструкцией по эксплуатации на компаратор сопротивлений Р346 или установ-ну УМИС-2М для определения отклонения действительного значения сопротивления от номинального.
5.1.3.	Произведите определение отклонения действительного значения сопротивления от номинального на диапазонах сравнения компаратора, указанных в табл.4.в режиме АВТ при относительной
12
разности + 0,01 % для ОМЭС о номинальными значениями сопротивления IO3, I04, 1(Й?и 0,1 % - I02Л .
Таблица 4
Номинальное значение сопротивления, R
ТО2
ТО3
I04
10^
Диапазон сравнения
4
6
8
II
5.1.4.	Поместите образцовые ОИЭС в масляный термостат (например, типа У-304), а иоследуемые ОМЭС - в воздушный термостат (например, типа 74081) и выдерните при температуре, указанной в п.5.1.5 не менее 30m<n .
Примечания: I. Используйте в качестве образцовых ОМЭС I разряда с нестабильностью, не превышающей: 0,0002/S - для ОМЭС с номинальный значением сопротивления 100	,
13 0,0004% - для ОМЭС с номинальными значениями сопротивления I,I0,I0\ю\I0^Q
5.1.5.	Поддерживайте постоянно температуру в маслянном термостате равной (20+0,1)°С, в воздушном - равной (20+0,2)°С.
5.1.6.	Измерьте сопротивление об -резцовой ОМЭС I разряда для проверки работоспособности схемы измерения сопротивлений на компараторе сопротивлений Р346 при нулевой поправке.
Поменяйте затем ОМЭС местами и произведите повторное измерение. Разница между двумя измерениями не должна превышать удвоенной основной погрешности на данном диапазоне сравнения компаратора сопротивлений Р346 (в соответствии с его техническим описанием и инструкцией по эксплуатации).
14
5.1.7.	Произведите определение отклонения действительного значения сопротивления от номинального щ>и нормальной температуре методом замещения.
5.1.8.	Произведите измерение не менее десяти раз. За действительное значение измеряемой величины принимается среднее арифметическое из десяти или более измерений, т.е.
£ В = £ в< +	+ ***	(2)
где п - количество измерений.
5.1.9.	Для реализации метода замещения необходимо наличие-двух СМЭС Ку и Во (Rx - ОМЭС I разряда).
5.1.10.	Последовательность проведения операций при реализации метода замещений на компараторе сопротивлений Р346 следующая:
I)	образцовая ОМЭС й0 подключается к кабелю Rx комператора сопротивлений Р346, а ОМЭС Ry - к кабелю Вх. Определяется результат измерения Za*' ;
15
2)	испытываемая ОМЭС R^. подключается к кабелю ^(подключение ОМЭС Во -прежнее).Определяется результат измерения/ ох;
3)	определяется отклонение сопротивления ОМЭС Вх от номинального значения сопротивления по формуле:
Z=Zox	(3)
где 8n.ti - отклонение действительного
значении сопротивления ОМЭС Rv в процентах от номинального значения (с учетом знака).
5.2.	Определение действительного значения сопротивления ОМЭС производится с погрешностью, не превышающей: 0,0007% для ОМЭС класса точности 0,002; 0,0015%	то же	0,005;
0,00^	"	0,01.
Измеренное значение сопротивления ОМЭС при нормальной температуре 20°С мощности не более 0,002V/ занесено в формуляр При определении годовой нестабильности погрешность измерения не должна превышать 0,0007% для ОМЭС всех классов точности.
16
6.ТРАНСПОРТИРОВАНИЕ И ПРАВИЛА ХРАНЕНИЯ
6.1.	ОМЭС транспортируют всеми видами транспорта в крытых транспортных средствах (железнодорожным,автодорожным, водным транспортом, в самолетах - в отапливаемых герметизированных отсеках) при температуре от нуля до плюс 5ОРс и относительной влажности воздуха 95% при температуре 25°С.
6.2.	ОМЭС транспортируют в упакованном виде. Для упаковывания помещают ОМЭС и мешочек о влагопоглотителем в полиэтиленовый чехол. Чехол заваривают и помещают в картонную коробку, свободное место заполняют жатой бумагой.
Партию ОМЭС упаковывают в дощатый ящик с применением упаковочных материалов и древесной стружки.
6.3.	ОМЭС хранят в упаковке предприятия-изготовителя при температуре окружающего воздуха от 5 до 4СРс и относи -тельной влажности до 80% при температу
I?
ре 25°C, без упаковки при температуре от 10 до 35°С и относительной влажности 80% при температуре 25°С.
В помещениях для хранения содержание пыли, паров кислот и щелочей, агрессивных газов и вредных примесей, вызывающих коррозию, не должно превышать содержание коррозионно-активных агентов для атмосферы типа I по ГОСТ 15150-69.
6.4.	Дата консервации совпадает о датой упаковки.
Срок переконсервации I год.
