                    МАЛАЯ МЕХАНИЗАЦИЯ

Никому не надо объяснять, что трактор для сельско-
го подворья — машина не только нужная, но и необхо-
димая. Как ррньше крестьянское хозяйство не могло
обходиться без лошади, так сейчас оно не может обой-
тись без трактора. Только вот приобрести такую техни-
ку тому, кому она больше всех нужна, то есть простому
сельскому труженику — как говорят, не по карману.

Но если хозяин — человек мастеровой, как автор ни-
жепубликуемой статьи Михаил Симонов из села Под-
сосенки Балаковского района Саратовской области, то
он может сделать трактор и сам. Буквально из метал-
лолома Михаил собрал такой трактор, который мало в
чем уступает подобным машинам промышленного из-
готовления, и не только по своим техническим харак-
теристикам, но даже и по внешнему виду.

ЗАВОДСКОЙ? НЕТ, САМОДЕЛЬНЫЙ!

Описание изготовленного М.Симоно-
вым трактора начнем с конструкции
рамы. Рама довольно простая — сим-
метричная, почти прямоугольная и даже
не пространственная. Но все агрегаты и
узлы шасси: двигатель, трансмиссия,
подвески колес — разместились на ней
хотя и плотно, но рационально.

Рама сварная. Основные ее силовые
элементы — пары лонжеронов (правый
и левый) и траверс (передняя и задняя).
Лонжероны сделаны составными, трех-
ступенчатыми. Две передние ступени
лонжеронов изготовлены из швеллера
№ 10, а последняя — из квадратной тру-
бы 80x80 мм. Передняя траверса выпол-
нена из швеллера № 12, а задняя — из
швеллера № 16. Из швеллера № 12 сде-
лан еще один элемент рамы — попере-
чина. Пара подмоторных кронштейнов
изготовлена из швеллера № 8, но каждый
из них сварен из двух отрезков таким
образом, что полки их частей направле-
ны в разные стороны. Для пола кабины,
выходящего за пределы рамы, сварены
рамки из трубы прямоугольного сечения
60x40 мм. Рамки приварены консольно
к средним ступеням лонжеронов с их
внешней стороны в месте, где они сты-
куются с задними ступенями. Такая раз-
носортица в сортаменте металла вызва-
на не столько конструктивной необходи-
мостью, сколько имеющимся в запасе
материалом.

На раме собрано шасси трактора:
установлены силовой агрегат, трансмис-
сия, передний и задний мосты с коле-
сами.

Силовой агрегат — 4-цилиндровый
дизельный двигатель водяного охлажде-

ния мощностью около 40 л.с. Он взят от
списанного болгарского автокара (по-
грузчика).

Коробка перемены передач вместе
с раздаточной коробкой вала отбора
мощности использованы от самосвала
ГАЗ-53, а механизм сцепления — от ав-
томобиля ГАЗ-52. Чтобы пристыковать
корзину сцепления к двигателю, при-
шлось сварить новый кожух корзины и
немного переделать маховик двигателя.
На токарном станке у маховика обреза-
на задняя плоскость и проточено допол-
нительно центровое отверстие. При
установке детали на место та разверну-
та предварительно на 180°.

Задний мост использован от болгар-
ского автокара без переделок. Подвески
моста нет, и к раме он прикреплен жест-
ко, с помощью четырех стремянок. Кар-

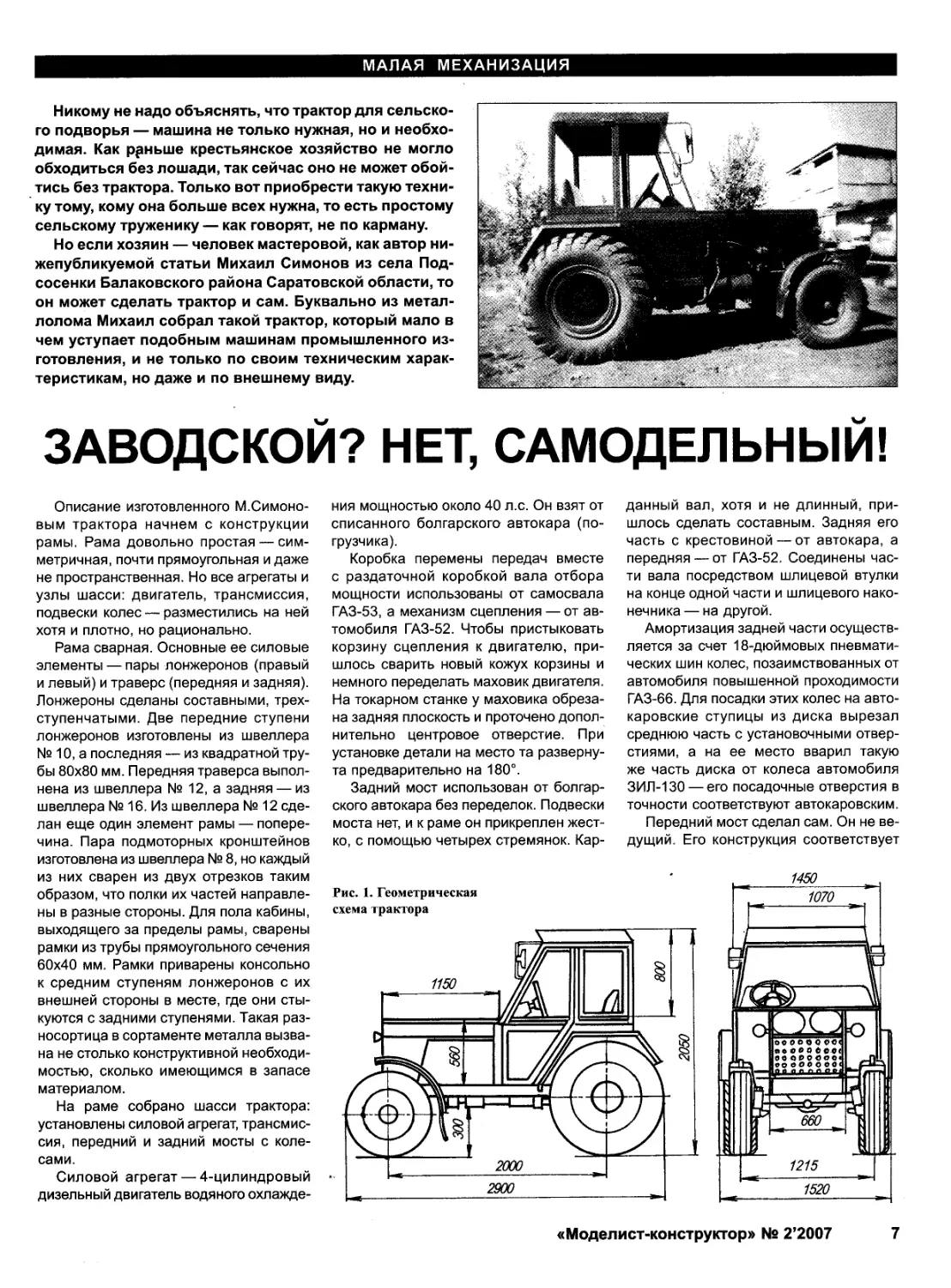

Рис. 1. Геометрическая
схема трактора

данный вал, хотя и не длинный, при-
шлось сделать составным. Задняя его
часть с крестовиной — от автокара, а
передняя — от ГАЗ-52. Соединены час-
ти вала посредством шлицевой втулки
на конце одной части и шлицевого нако-
нечника — на другой.

Амортизация задней части осуществ-
ляется за счет 18-дюймовых пневмати-
ческих шин колес, позаимствованных от
автомобиля повышенной проходимости
ГАЗ-66. Для посадки этих колес на авто-
каровские ступицы из диска вырезал
среднюю часть с установочными отвер-
стиями, а на ее место вварил такую
же часть диска от колеса автомобиля
ЗИЛ-130 — его посадочные отверстия в
точности соответствуют автокаровским.

Передний мост сделал сам. Он не ве-
дущий. Его конструкция соответствует

С виду трактор мало чем отличается от со- братьев заводского изготовления. А вот москвичовские фары выдают его непро- мышленное изготовление Навеска с гидравлическим подъемником по- зволяет подсоединять любые стандартные почвообрабатывающие орудия, а форкоп на раме — грузовую тележку 1 — передняя траверса (швеллер № 12); 2 — передняя ступень лонжерона (швеллер №10, 2 шт.); 3 — поперечина (швеллер № 12); 4 — подмоторный кронштейн (швеллер № 8, 2 шт.); 5 — средняя ступень лонжерона (швеллер № 10,2 шт.); 6 — кон- сольная подпольная решетка (труба 60x40,2 шт.); 7 — задняя сту- пень лонжерона (труба 80x80,2 шт.); 8 — задняя траверса (швел- лер № 16); 9 — подкрылок (уголок 20x20, 2 шт.); 10 — упорный кронштейн стыковки навески (стальной лист s5, 2 шт.); 11 — кронштейн подвески переднего моста тем, что уже не раз приводились в пуб- ликациях о самодельных тракторах в журнале «Моделист-конструктор». Сту- пицы передних колес, как и сами коле- са, использованы от автомобиля ГАЗ-69. А вот рулевое управление моего трак- тора не совсем обычное — гидравличес- кое. Начинает оно работать только при включенном двигателе, но значительно легче, чем механическое. И хотя прин- цип его работы схож с автокаровским, сам механизм в основном самодельный, с использованием узлов и деталей от различной техники. Работа механизма рулевого управле- ния обеспечивается собственным масля- ным шестеренчатым насосом НШ-10, который закреплен на двигателе и име- ет привод от него. Рулевое колесо вместе с дозатором использовано от комбайна КСК-100А. Там, где обычно у транспортных средств расположен рулевой механизм (например, шестерня и рейка), который управляет рулевыми тягами, на моем тракторе стоит рулевой гидравлический цилиндр. Он самодельный, двухсторон- него действия — поршень у него один, а штоков — два. Свободные концы штоков соединены с наконечниками рулевых тяг. Перемещение поршня в цилиндре в ту или другую сторону обеспечивается по- дачей масла под давлением из дозато- ра, через один из двух штуцеров (попе- ременно), вмонтированных в стенки цилиндра на противоположных его сто- ронах. Двухсторонний цилиндр рулевого ме- ханизма изготовил из обычного гидроци- линдра от сельхозтехники. Гидроци- линдр разобрал, глухой фланец отрезал и проточил здесь резьбу под такой же стакан, что и на другом конце цилиндра. Здесь же около резьбы в стенку врезал еще один штуцер для шланга. Поршень оставил без изменения, только одну из манжет перевернул. Шток немного уко- ротил, а к поршню с другой стороны при- соединил посредством резьбового от- Рис. 3. Компоновочная схема шасси трак- тора: 1 — переднее колесо (от ГАЗ-69, 2 шт.); 2 — радиатор (от болгарского автокара); 3 — двигатель 4-цилиндровый, дизельный, мощностью 40 л.с. (от болгарского автокара); 4 — механизм сцепления (от ГАЗ-52); 5 — ко- робка перемены передач (от ГАЗ-53); 6 — руч- ной тормоз; 7 — заднее колесо (от ГАЗ-66, 2 шт.); 8 — навеска для крепления почвообра- батывающих орудий (от трактора МТЗ-80); 9 — вал отбора мощности (от сельхозтехники); 10 — задний мост (от болгарского автокара); 11—карданный вал; 12 — раздаточная ко- робка вала отбора мощности (от ГАЗ-53); 13 — рама; 14 — передний мост
030 Рис. 7. Доработка маховика двига- теля: заштрихо- ванные части — обточить 1215 Рис. 4. Передний мост: 1 — ступица колеса (от ГАЗ-69, 2 шт.); 2 — поворотный кулак (от ГАЗ-69, 2 шт.); 3 — втулка поворотного кулака (труба 077); 4 — балка моста (трубы 077 и 070) А увеличено Рис. 6. Гидроцилиндр рулевого механизма: 1 — шарнир рулевой тяги (2 шт.); 2 — рулевая тяга (2 шт.); 3 — контргайка М18х1,5 (2 шт.); 4 — шток (сталь, круг 28, 2 шт.); 5 — стакан (сталь, круг 70, 2 шт.); 6 — резьбовой штуцер (G 1/2", 2 шт.); 7 — кор- пус цилиндра (труба 60x5); 8 — поршень (сталь, круг 50); 9 — кронштейн (сталь, лист s5); 10 — манжеты с пружинными кольцами Рис. 5. Схема гидравлического рулевого меха- низма: 1—рулевое колесо (от комбайна КСК-100А); 2 — дозатор (от комбайна КСК-100А); 3 — шлан- ги высокого давления (от сельхозтехники); 4 — гидроцилиндр; 5 — насос НШ-10; 6 — масля- ный бак (ресивер от тележки трактора Т-150) верстая еще один — самодельный. На свободных концах штоков закрепил на- конечники рулевых тяг от ГАЗ-69. Ци- линдр в сборе закрепил на переднем мосту двумя болтами М12. На тракторе имеется еще отдельная гидравлическая система, к которой под- ключен силовой цилиндр задней навес- ки управления работой (подъема — опус- кания) сельскохозяйственных орудий. Ее работу обеспечивает насос НШ-32, кото- рый тоже установлен на двигателе. Си- ловой цилиндр навески (как и сама на- веска) — от трактора МТЗ-80. Расширительный масляный бак на 10 л сделан из ресивера самосвальной тележки трактора Т-150. Кабина трактора двухместная цель- ная (верх не съемный), с большой пло- щадью остекления, широкие боковые окна с верхней навеской открываются наружу. Дверь одна — с левой стороны. Каркас кабины сварен из труб квад- ратного (20x20 мм и 40x40 мм) и прямо- угольного (40x20 мм) сечения. Дверь и другая боковая стенка обшиты стальным листом толщиной 2 мм. Крыша кабины, как и крылья (передние и задние), выгнута из цельного 3-мм стального ли- ста. На задних крыльях для жесткости сделана отбортовка, а к передним повер- ху вдоль приварена дуга из продольной половинки полудюймовой трубы. Каркас капота сварен из уголка 35x35 мм и обшит профильным стальным листом толщиной 2 мм. В переднюю панель капота вмонтированы две фары от «Мос- квича-2140». Задние сигнальные фона- ри— от трактора Т-150, передние — от ГАЗ-52. Внутри спереди кабина обшита шумоизоляционным материалом, а кры- ша вверху — кожзаменителем с под- кладкой теплоизоляции. Оборудование кабины обычное. Си- денье самодельное, под ним размеще- ны аккумулятор СТ-90 и инструменталь- ный ящик. Панель приборов укомплек- тована амперметром, датчиками давле- >ния масла и температуры охлаждающей жидкости. Электропроводка трактора самодельная, ее схема использована от трактора Т-40. Органы управления трансмиссией: рукоятка переключения скоростей, механизм выключения сцеп- ления, привод управления «газом» — от автомобиля ГАЗ-52. Кабина оборудована системой обо- грева с печкой от трактора ДТ-75, и стек- лоочистителем от трактора Т-80. Есть здесь и радиоприемник «Урал-авто». Рабочие тормоза у трактора гидрав- лические с приводом только на задние колеса. Ручной тормоз — механический, его диск стоит на карданном валу и вы- полнен в виде фланца вилки карданно- го шарнира главной передачи. Транспортная скорость трактора — до 37 км/час, а рабочая — 2 км/час. Трактор в органах технадзора зареги- стрирован без особых проблем и полу- чил государственный номерной знак. м.симонов, с. Подсосенки, Саратовская область
