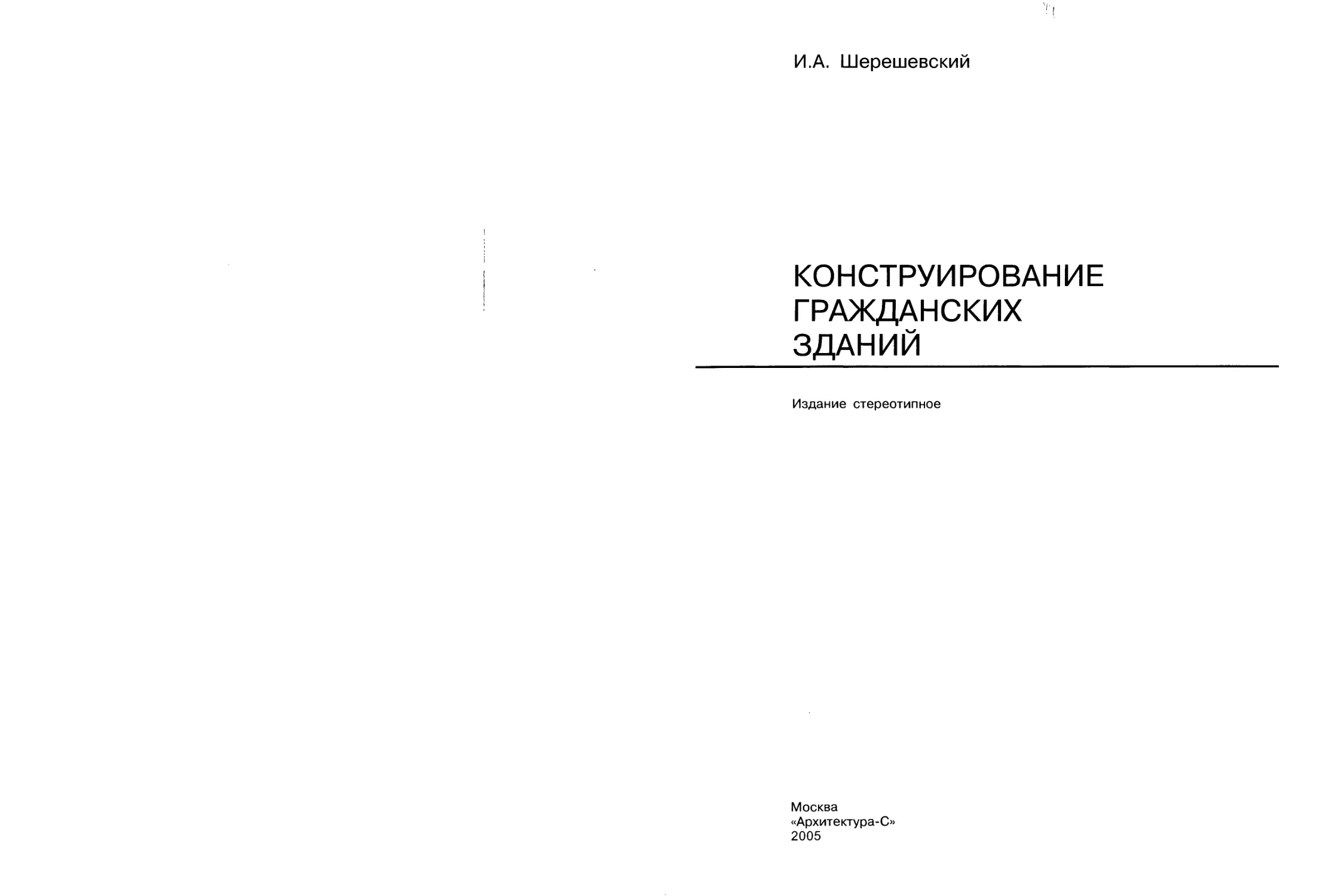

И.А. Шерешевский

КОНСТРУИРОВАНИЕ

ГРАЖДАНСКИХ
ЗДАНИЙ

Издание стереотипное

Москва
«Архитектура-С»
2005
ББК 38.71

Ш49

УДК 725.011(075.3)

Рецензенты: заведующий кафедрой инженерно-строи-
тельных дисциплин ленинградского Института живописи,
скульптуры и архитектуры им. И. Е. Репина профессор
Л. С. Авиром и преподаватель Ленинградского архитектур-
но-строительного техникума Н. М. Мищенко.

Научный редактор — главный конструктор мастер-
ской Ленниипроекта А. В. Э р м а и т.

Шерешевский И.А.

Ш49 Конструирование гражданских зданий. Учеб, пособие для
техникумов. — «Архитектура-С», 176 с., ил.

ISBN 5-9647-0030-6

Книга является пособием для учащихся строительных техникумов
и содержит материалы для учебного строительного проектирования
гражданских зданий, основанные на сериях типовых конструктивных
элементов и систем, применяемых в гражданском строительстве. Наря-
ду с ними в учебном пособии показаны экспериментальные конструк-
ции, разработанные ведущими проектными институтами и отдельными
иностранными фирмами.

Представленные в книге чертежи сопровождаются пояснительным
текстом. Ортогональные проекции широко проиллюстрированы общи-
ми аксонометрическими изображениями. В приложениях даны табли-
цы технико-экономических показателей.

ISBN 5-9647-0030-6

ББК 38.71

© Архитектура-С, 2005

© И.А. Шерешевский, 2005
ВВЕДЕНИЕ

Современное развитое городское строительство
ведется на базе сети специализированных строи-
тельных объединений, включающих в себя заводы
строительных деталей и монтажные поздразделения.
Эти объединения осуществляют заводское изготов-
ление конструктивных элементов, доставку их на
строительные площадки и монтаж зданий.

Большинство гражданских зданий (жилые,
торговые, детские, учебные, лечебные, зрелищные)
возводится по типовым проектам. Типизация осно-
вывается на отборе наиболее эффективных для дан-
ного периода объемно-планировочных и конструк-
тивных решений, дающих наилучший экономиче-
ский результат в строительстве и эксплуатации
зданий и обеспечивающих комфорт при использо-
вании этих зданий.

Типизируются здания определенного функцио-
нального назначения (жилые дома для посемейного
расселения, общежития, гостиницы, торговые цент-
ры, ясли и детские сады, школы и профессионально-
технические училища, поликлиники, кинотеатры и
т. п.), рассчитанные на определенное количество
проживающих или обслуживаемых лиц.

Типизация зданий, образующих застройку, не
исключает создания индивидуальных по своему
эстетическому облику городских и сельских архи-
тектурных ансамблей. Опыт отечественного градо-
строительства показал, что при умелом учете
природных особенностей местности, использовании
традиционных и современных отделочных материа-
лов и приемов, включении отдельных зданий, возво-
димых по индивидуальным проектам, городские
районы приобретают неповторимую архитектурную
выразительность. За последние годы целый ряд
таких новых архитектурных ансамблей удостоен
Государственных премий.

Застройка городов и сельских населенных мест
типовыми зданиями имеет уходящие в глубь веков
архитектурные традиции; и раньше рядовые дома
в городах и деревнях в основном повторяли друг
друга. Отличие современных городских кварталов
от исторически сложившихся заключается не в са-
мом приеме повторения эффективных решений, а в
том, что в наше время это повторение обусловлива-
ется индустриальным производством домов.

Построенные за последнюю четверть века типо-
вые гражданские здания отличаются от своих пред-
шественников тем, что они унифицированы — под-
готовлены для возведения средствами строительной
индустрии. Унификация проводится в ходе проек-
тирования путем применения наиболее экономи-
чных и универсальных элементов зданий, отобран-
ных в соответствии с технологическими возможно-
стями заводов-изготовителей, средств транспорта,
подъемных механизмов и тому подобными критери-
ями.

Унификация гражданского строительства за ко-
роткий период своего развития также претерпела
качественные изменения. На первом этапе унифи-
цированные дома возводились по принципу «от

дома к детали». Сначала проектировалась в опре-
деленной конструктивной системе серия зданий раз-
личного объема, а затем дома «разрезались» на
специфические для данной серии детали. Заводы
строительных деталей были специализированы на
производстве домов только определенной серии.
Элементом типизации являлся дом.

Развитие массового жилищного строительства
быстро выявило нерентабельность и эстетическую
неприемлемость этого принципа. С одной стороны
он повлек за собой технологическую многопрофи-
льность заводов и исключил оперативное использо-
вание резервов. На одном заводе производился весь
комплект деталей дома, изготавливаемых по разли-
чной технологии. Наращивание производства отде-
льных деталей за счет имеющихся внутренних ре-
зервов не стимулировалось, так как выходило за
рамки требуемого комплекта. С другой стороны,
города начали обрастать однообразными кольцами
«многотиражного» строительства «штучных» зда-
ний. Исключалась градостроительная маневрен-
ность, нарушался синтез архитектуры и ландшафта.

Сегодня в основу типового проектирования уни-
фицированных гражданских зданий заложен обрат-
ный принцип — «от детали к дому», с самого нача-
ла эффективно развивавшийся в промышленном
строительстве.

Заводы строительных конструкций данного эко-
номического района специализируются в основном
на изготовлении определенной номенклатуры стро-
ительных деталей, объединенных технологией про-
изводства и назначением в здании. Например: пли-
ты и блоки фундаментов, сваи и сваи-оболочки,
наружные и внутренние стеновые панели, вентиля-
ционные блоки и электротехнические панели, панели
перегородок, плиты перекрытий и покрытий (в том
числе балконные плиты, карнизные плиты и т. п.),
объемные элементы (санитарные кабины).

Принцип «от детали к дому» позволяет:

а)	специализировать производство, а значит,
более полно загружать оборудование, повышать
производительность труда и снижать стоимость
изделей;

б)	использовать однотипные элементы в домах
различных конструктивных систем, а значит, сокра-
щать количество типовых марок в пределах эконо-
мического района, обслуживаемого строительными
комбинатами;

в)	избегать однообразия — обогащать архитек-
турную палитру застройки городов.

Элементом типизации стала деталь. Из одинако-
вых и дешевых деталей возводятся разнообразные
по своей конструктивной системе и архитектурному
облику дома.

Принцип «от детали к дому» был сформулиро-
ван в конце шестидесятых годов в универсальном
каталоге унифицированных изделий н получил под-
тверждение своей целесообразности в практике за-
стройки столицы нашей Родины — Москвы. В на-
стоящее время региональные универсальные ката-
логи и обусловленная ими методика разработки
типовых проектов применяются во всех крупных
центрах массового индустриального строительства.

Одновременно в Ленинграде была предложена
блок-секционная система проектирования жилых
зданий,получившая повсеместное распространение.

На первом этапе типовая серия состояла из
ограниченного набора домов различной этажности
и протяженности. Такие дома не могли вписываться
в различные топографические условия и связанную
с ними планировку городского района. Затрудня-
лась привязка типовых домов. В градостроитель-
ном отношении типовые проекты гражданских зда-
ний были лишены маневренности, вариабельности
и гибкости.

В блок-секционной системе законченной едини-
цей типового проектирования жилых зданий являет-
ся блок-секция — повторяющаяся часть дома, сгруп-
пированная вокруг лестнично-лифтового узла. Блок-
секции могут быть: рядовые, с различным набором
квартир; торцевые — у торцов; угловые — на пере-
крестках улиц; поворотные, допускающие плавный
поворот пластины дома.

Каждая блок-секция включает в себя основную,
неизменяемую часть и изменяемые торцевые окон-
чания, допускающие различные комбинации примы-
каний. При необходимости между типовыми блок-
секциями проектируются индивидуальные вставки.
Набор блок-секций образует дома различной этаж-
ности и конфигурации, соответствующие конкретной
архитектурной композиции застройки.

В дальнейшем развитии этого метода проектиро-
вания блок-секция разделилась на блок-квартиры
и объединяющие их лестнично-лифтовые блок-связ-
ки — прямые и поворотные. Такое деление позво-
ляет еще более гибко применять повторяющиеся
фрагменты плана в связи с местными условиями
привязки здания.

Блок-секционная система оперирует не типо-
вым домом, а его частями. Компоновка блок-секций
позволяет использовать повторяющийся элемент
для достижения индивидуального результата в
соответствии с градостроительной ситуацией и твор-
ческим замыслом архитектора. Элементом типиза-
ции становится конструктивная деталь. В конст-
руктивном отношении блок-секция образуется из
связки типовых изделий; в архитектурном — она
может быть индивидуальной для данного конкрет-
ного дома.

Универсальный каталог унифицированных изде-
лий и блок-секционная система образуют основу
прогрессивных приемов проектирования, разрабо-
танных в ходе практики современного индустри-
ального градостроительства. Помимо ряда эконо-
мических преимуществ, они ведут к созданию более
совершенных в эстетическом отношении жилых и
общественных зданий и организации их в связан-
ные с местными условиями гармоничные ансамбли.

Анализируя развитие типового строительства,
можно предполагать, что в связи с возрастающими
требованиями к архитектурному облику городов
проектирование снова станет индивидуальным. Но
это индивидуальное проектирование будет прово-
диться на основе универсального каталога унифи-
цированных изделий и вытекающих из него типовых
решений фра! ментов жилья. Таким образом восста-
новится гармония между архитектурой как искус-
ством и современным индустриальным способом

производства зданий, в некоторой степени нарушен-
ная в период становления этого производства.

В известной мере условно конструкции здания
можно подразделить на следующие основные
группы:

несущие конструкции — воспринимающие и пере-
дающие основные нагрузки и обеспечивающие ус-
тойчивость и прочность здания;

ограждающие конструкции — отделяющие его от
внешней среды;

внутренние оборудующие конструкции — не
участвующие в восприятии основных нагрузок, но
разделяющие здание на помещения и обеспечиваю-
щие в них необходимые комфортные условия.

Несущая конструкция здания может быть вы-
полнена в различных системах. Выбор одной из си-
стем обусловлен прежде всего функциональным
назначением, местными природными условиями
(климат, геология и т. п.), возможностями индуст-
риальной базы строительного производства, эконо-
мическим сопоставлением вариантов. Направлен-
ность выбора облегчает классификация конструк-
тивных систем, применяемых в индустриальном
строительстве.

Применяемые в настоящее время конструктив-
ные системы показаны на листе 0.01.

Лист 0.01. Конструктивные системы гражданских
зданий

Несущая конструкция здания обеспечивает его
пространственную устойчивость и передает нагруз-
ки, собираемые надземной частью через подземную
часть на основание — способный к их восприятию
грунт.

Конструктивная система здания определяет вы-
бор совокупности основных его элементов, воспри-
нимающих все воздействующие на здание нагрузки
и обеспечивающих его прочность и трещиностой-
кость, а следовательно, долговечность.

Конструктивная система надземной части остова
прежде всего характеризуется типом основных несу-
щих вертикальных конструкций. Она может быть
однородной или комбинированной.

К числу однородных систем принадлежат:

стержневые — каркасные системы из вертикаль-
ных стоек —колонн и связывающих их в горизон-
тальной плоскости балок — ригелей с жесткими
(рамными) узлами или стенками — диафрагмами
жесткости, способными воспринимать горизонталь-
ные усилия в зданиях высотой до 12 этажей;

плоскостные — стеновые системы из монолитных
стен или сборных панелей;

объемные — блок-комнатные системы из объем-
ных железобетонных элементов длиной на полпро-
лета или пролет здания.

К числу комбинированных систем принадлежат:
каркасно-панельные системы с наружными па-
нельными стенами, обстраивающими расположен-
ный внутри каркас;

панельно-блок-комнатные системы с объемными
элементами и внутренними поперечными или
наружными продольными несущими стенами;

каркасно-панельно-ствольные системы с моно-
литными башенными элементами, образующими яд-
ро жесткости высотного здания в 12 и более эта-
жей. Монолитный ствол связывается с каркасом
или несущими панелями. Каркасно-панельно-стволь-
0. 01

Конструктивные системы остова гражданских здании

Надземная часть: каркасы, несущие стены, объемные элементы, комбинированные системы, в том числе с монолитными ядрами жесткости

Конструктивная система,
характеризуемая типом
основных несущих верти-
кальных конструкций
Наименование и размер элемен-
тов

Стержневая (каркасная)

Калонны-
еыоотои
„на 1-2 эт“;
в зданиях,
возводимых
М.П.Э*~на
4-5 эп?.“

Ъ„Ри%ели дли-
ной на пролет
или шаг
*М.П.Э-метад
подъема этажей

Плоскостная (СТЕНОВАЯ)
Укрупненные
элементы
стен-панели
поперечные
размеромпна
компоту",
продольные
размером
на 1-7 ком-
пнаты “

Геометрическая схема расположений основных несущих вертикальных конструкций

Плиты перекрытия

Малый шаг
до 3,6м

Поперечная

Большой шаг Комбинированный

Продольная

до 9,0 м

шаг или пролет
(6+J+6m и т.п.)

Малый пролет большей пролет Комбинированный
до 6,0м	"	~	------ -------

до '.5,0 м

Комбинированн
пропет (6*3+6м

и

Перекрестная
(центральная)

Ячея сетки опар

до 9*9м

Размер и схема
опирания

случаях замените навесные при высоте до бэт.)

Навесные стены

Несущие стены

Здания, возводи-
мые м.П.Э.

Самонесущие стены (могут во всех

Навесные стены

Ригели

В стволе (ядре жест-
кости) размещен
лестнично- лифто-
вой узел

К АРКАСНОЧТЯНЕЛМО-СТЕОЛЬНАЯ
Применяется б
зданиях Гзд'. е
выше

ОБЪЕМНАЯ (БЛОК-КОМНАТНАЯ)

Блоки длиной
'На коммату“и
"на ширину
здания11

КАРКАСНО-ПАНЕЛЬНАЯ

Безригельный
вариант

ПАНЕЛЬНО-БЛОК-КОМНАТНАЯ

Диаф-
рагма
местное-

в объемных
элементах
размещены
санитарно-
кухонные
узлы и
лестницы

В стволе
(ядре жест-
кости)
размещена
шахта
nutpmu

щиатраг-
.мп жест-
''икости

Замоноличенные наС'.
тилы из плит длиной
„но шаг или пролет1*
сплошных,с круглы-
ми пустотами или
ребрами, опертых на
2 стороны

В зданиях,возводи-
мых м.п.3. плиты раз-
мером „на темпера-
турный отсек1*еппеш
ные и кессонирован-
ные,опертые цент-
рально

Плиты размером
,/та комнатусплош-

ные,Опертые на 4
или 3 стороны
Замоноличенные
настилы из плит
длиной „на шаг или
пролет « сплошных
или округлыми пус-
тотами,опертых
на 3 или 2 стороны
Между объемными
блоками при малом
шаге плиты „раз-
мерам на комнату ,
сплошные, опертые,
на 2стороны;

при большом шоге-
замонопиченные
настилы из плит,
опертых на 2сторо-
ны

В объемных эле-
ментах разме-
щены санузлы

Плиты размером
„на комнатуU.cnnoui
ныв, опертые на 4 .
или 3 стороны,или
при безригельной
системе- ребристые,
опертые в углах
Замоноличенные
настилы из плит
длиной„на шаг
или пролет**, сплош-
ных,с круелымипус-
тотами или реб-
рами^пертых на
3 или / стороны

Плиты размеарм
„на комнату г
сплошные,опер-
тые наЛилиЗсто^
роны
Замоноличенные
настилы из плит
длиной „на шаг или
пролет « сплошных
или с круглыми
пустотами опер-
тых на Золи 2стороны

В зданиях, бозво -
димых м.п.Э.щлиты
размером „ на тем-.
Жттурныц отсек,
шныеикгесония;
сосанные, опертые 4
центрально

Условные обозначения: ^коаонны и ригели^ несущие стены ^диАтррАтьикЕсткхти

[САМОНЕСУЩИЕ СТЕНЫ J ЧАЗЕС11ЫЕ СТЕНЫ

Подземная часть: столбчатые, ленточные, плитные и свайные фундаменты

z-q Свайные фундФ

Пименты с мано-

800+1000

Подготовка из
бетона М100

Подушка Вюо из щебня
или бетона М50

Подушка &1ООиэ щебня
или бетона М5О

Столбчатые ж.-б. фундаменты
Сборные или со сборным под-
колонником и монолитней платной
частью применяются в основном
под колоннами каркасных и кар-
касно-панельных здании

Ленточные бетон- Плитные фундаменты
ные ср ундаменты, моно - с монолитной ж.-б. плитой,
литные и сборные сплит- охватывающей конту
ной частью изж.-б.плит -- "	---- ~

и стенами из бетонных
блоков или панелей
Применяются в основном
под несущими стенами
кирпичных и панельных
зданий

плена, и стенами из
бетонных блоков или
панелей" применяются
в основном под зданиями
высотой ат 12эт.,оаспо-
паженными на слабых или
неоднородных грунтах

потными и сбору
► н ыми ж.-б. рост-.

еерками или
оголовками свой
применяются в
основном при
глубоком зале-
гании прочных
грунтов, спо-
собных воспри-
нять нагрузки
здания
ные системы обладают большей несущей способ-
ностью и жесткостью благодаря восприятию гори-
зонтальной нагрузки монолитными ядрами по срав-
нению с другими системами, где в этих целях при-
меняются плоские диафрагмы и рамные узлы жест-
кости.

В каждой из перечисленных конструктивных си-
стем возможна различная геометрическая схема
расположения несущих конструкций относительно
главной оси здания: поперечная, продольная, пере-
крестная (центральная).

Ограждать объем здания наряду с несущими
могут самонесущие и навесные стены. Несущие
стены воспринимают и передают на фундаменты
нагрузки от собственной массы и смежных собира-
ющих полезные нагрузки конструкций (крыши,
перекрытия и т. д.); самонесущие — только от соб-
ственной массы (включая балконы, эркеры и т. п.).
Навесные стены воспринимают нагрузку от соб-
ственной массы только в пределах этажа (яруса)
и передают ее на смежные конструкции (несущие
стены, каркас).

Таким образом, конструктивную систему надзем-
ной части остова гражданских зданий характеризу-
ют три основных признака: тип основных вертика-
льных несущих конструкций, геометрическая схема
их расположения в плане и статическая функция
наружных стен.

Выбор конструкций подземной части остова в
известной мере определяется конструктивной сис-
темой надземной части и прочностной характери-
стикой образующих его основание грунтов.
Для стержневых систем характерны столбчатые
фундаменты; для плоскостных — ленточные; для
ствольных систем с монолитными башенными эле-
ментами, применяемыми в высотных зданиях,—
плитные. При слабых грунтах все системы в высот-
ных зданиях могут опираться на перекрестные
ленты, сплошную ребристую или полнотелую пли-
ту, охватывающую весь контур плана.

Свайные фундаменты позволяют передать на-
грузки здания на залегающее на значительной глу-
бине естественное основание (сваи-стойки) или
уплотнить под ним слабые грунты (висячие
сваи).

Для современных, возводимых индустриальными
методами, полносборных зданий основной является
плоскостная ячеистая система. В книге она пред-
ставлена 5-этажным домом серии 1-464 и 9-этаж-
ным домом серии 90 (см. листы 11.01—11.03 и 12.01—
12.03). В этих зданиях применяются плиты пере-
крытий размером «на комнату», опертые по четырем
или трем сторонам — соответственно при несущих
и самонесущих или навесных наружных стенах.
В совокупности со стенами они образуют простран-
ственную ячеистую структуру, обеспечивающую
устойчивость коробки здания. Благодаря указан-
ным свойствам такие здания возводятся без ограни-
чения этажности в сейсмических районах или при
особых геологических условиях. В настоящее время
они охватывают около 70% панельного домо-
строения.

Вместе с тем, ячеистая структура исключает
вариабельность планировки — возможность после-
дующей перепланировки квартиры и размещения в
здании учреждений с помещениями большей пло-
щади.

Поиски способов преодоления этих недочетов
приводят к комбинированным решениям, где
ячеистую структуру поддерживает, перерезает или
венчает каркас, позволяя расположить в его уровне
зальные помещения. Может быть развита и сама
ячеистая структура путем увеличения, шага попе-
речных несущих стен или замены их продольными.
При этом для перекрытий применяются замоноли-
ченные настилы из плит, преимущественно опертых
по двум коротким сторонам. Трехстороннее опира-
ние плит возникает только в местах примыкания к
диафрагмам жесткости. Такие 5- и 9-этажные дома
в книге представлены сериями 1-468, 108, 86, 137 и
85 (см. листы 11.04—11.06, 11.07—11.09, 11.10—
11.12, 12.04—12.06, 12.07—12.09). Некоторое удоро-
жание стоимости перекрытий здесь компенсируется
комфортностью планировки квартир и более пол-
ным использованием несущей способности стен в
зданиях высотой до 16 этажей. Поэтому наряду с
использованием в панельном домостроении плоско-
стные системы с большим шагом поперечных несу-
щих стен или с продольными несущими стенами
широко применяются в кирпичных зданиях.

Стержневые системы в сочетании с редко распо-
ложенными диафрагмами жесткости в основном
находят применение в общественных зданиях как
соответствующие их функциональному назначению.
Отдельные колонны не препятствуют размещению
помещений с большой рабочей площадью. Ригели
вместо стен поддерживают настилы перекрытий.
В книге они представлены связевым каркасом се-
рии ИИ-04 (см. листы 12.13—12.15).

Объемная блок-комнатная система в известной
степени повышает заводскую готовность элементов
сборки дома, но требует значительного увеличения
габаритов и грузоподъемности заводских, транс-
портных и монтажных машин, обеспечивающих из-
готовление, доставку и установку элементов дома.
Сама организация перевозки блок-комнат в город-
ских условиях тоже требует особых мероприя-
тий.

Применение этой системы может быть оправ-
дано необходимостью срочной сборки зданий на
базе завода-изготовителя (строительство жилых
поселков городского типа при возведении крупных
промышленных и энергетических объектов, сельских
населенных пунктов н т. п.). Городское строитель-
ство многоэтажных зданий и застройка сельских
поселков по этой системе пока получили распро-
странение в Краснодаре и Краснодарском крае. То
же относится и к панельно-блок-комнатной системе.

Каркасно-панельные системы с неполным кар-
касом и несущими наружными стенами (серия
1-420К) и полным каркасом с самонесущими сте-
пами (серия 1-335) применялись на первых этапах
становления панельного домостроения и сыграли
свою положительную роль в его развитии. Позд-
нее, в связи с измельчением монтажных марок,
большой металлоемкостью и трудоемкостью сбор-
ки, они были вытеснены плоскостными системами.

Каркаспо-панельно-ствольные системы применя-
ются в зданиях высотой от 12 этажей, где возникает
необходимость воспринимать значительные горизон-
тальные нагрузки. В отечественной практике они
были использованы в ряде высотных администра-
тивных зданий в Москве, в жилых зданиях, возво-
димых методом подъема этажей в Ереване, в гос-
тиницах высотой до 15 этажей в Ленинграде и т. п.
¥ »
♦

Для ограничения усилий, возникающих в конст-
рукциях зданий при сезонном перепаде температур,
а также для учета различных воздействий, опреде-
ляющих работу конструкций при перепадах высот
и в особых природных условиях (сейсмичность,
вечная мерзлота, просадочные грунты и т. п.) про-
тяженное здание разрезается деформационными
швами на отсеки.

Свобода температурных деформаций конструк-
ций здания, а в связи с этим и минимальная вели-
чина дополнительных усилий обеспечивается рядом
конструктивных приемов. К числу их, например,
принадлежат размещение в центре отсека конст-
руктивных элементов продольной жесткости для
свободной деформации крыльев, гибкая связь фун-
даментов с несущими стенами, установленными на
каркас в первом этаже.

Размеры температурных отсеков, учитывающие
сезонные изменения наружной температуры, опре-
деляются расчетом. Они зависят от климатических
условий, конструктивной системы здания и мате-
риалов ее исполнения, этажности и сезона замы-
кания конструкций. Длина температурных отсеков
колеблется от 40 до 150 м.

В панельных зданиях деформационные швы кон-
структивно выполняются в виде сдвоенных по-
перечных стен, причем в наиболее благоприятных
условиях находятся здания с трехслойными панеля-
ми на гибких связях между бетонными слоями.
Тогда учитываемые расчетом связи несущих стен
расположены во внутреннем слое панелей при усло-
вии постоянных температур, а наружный слой под-
вергается нестесненным температурным деформа-
циям. Вследствие этих деформаций наблюдается не-
сколько большее раскрытие вертикальных стыков,
чем у однослойных панелей.

В кирпичных зданиях с продольными несущими
стенами деформационные швы выполняются в виде
заводимого в паз гребня размером вполкирпича.
Поперечные несущие стены аналогично панельным
сдваиваются.

В каркасных зданиях деформационные швы
образуются между сдвоенными рамами.

Из сказанного ясно, что выбор ограждений в
известной мере предопределяется системой несущих
конструкций. Несущие стены составляют неотъ-
емлемую часть этих конструкций. Навесные стены
выполяются из крепящихся к несущим конструкци-
ям поэтажно или поярусно панелей, образованных
легкими теплоустойчивыми материалами. При эко-
номической целесообразности в зданиях высотой до
5 этажей применяются самонесущие стены из мест-
ных материалов, гибко связанные с несущими кон-
струкциями.

Перекрытия в плоскостных и объемных системах
также являются неотъемлемой частью несущих
конструкций. В панельных зданиях с «малым» ша-
гом (до 3,6 м) поперечных несущих стен они выпол-
няются из сплошных железобетонных плит разме-
ром «на комнату», толщиной от 120 мм, опертых
по 3 или 4 сторонам. Здания с «большим» шагом
поперечных несущих стен или с пролетами про-
дольных несущих стен до 7,2 м перекрываются за-

мрноличенными настилами из сплошных плит тол-
щиной 160 мм и.многопустотных — толщиной 220 мм,
опертых преимущественно по двум коротким сто-
ронам. Большие пролеты (до 15 м) в общественных
зданиях перекрываются ребристыми плитами ТТ-
образного сечения.

Лестнично-лифтовые узлы, образуемые в много-
этажных зданиях вестибюлем, лифтами с лифтовы-
ми холлами, лестницами с примыкающими к ним
коридорами или «карманами», представляют собой
группу помещений, наиболее насыщенную разно-
образными конструктивными элементами.

Марши лестниц — наклонные элементы, увели-
чивающие жесткость плоскостных и стержневых
систем. В высотных зданиях лестницы и шахты
лифтов размещаются в монолитном стволе, об-
разующем ядро жесткости.

Крыши современных жилых зданий в основном
выполняются чердачными, малоуклонными, с рубе-
роидной кровлей и внутренним водостоком как
обеспечивающие оптимальные условия эксплуата-
ции. В зданиях высотой до 5 этажей могут быть
применены чердачные крыши с кровлями из штуч-
ных материалов либо с рубероидной кровлей и на-
ружным водостоком и бесчердачные — совмещен-
ные крыши с рубероидной кровлей. Во внутриквар-
тальных пятиэтажных зданиях с наружным водо-
стоком допускается свободный сброс воды. В от-
дельных сериях многоэтажных зданий применяются
крыши над теплыми чердаками из утепленных сни-
зу ребристых железобетонных плит полной завод-
ской готовности. В теплый чердак выпускаются все
вентиляционные каналы квартир. Удаляемый воз-
дух выходит наружу через вентиляционную шахту —
одну на секцию. Сведено к минимуму количество
перерезающих крышу элементов. Безрулонная
кровля образуется слоем нанесенного на заводе
мастичного покрытия, чем значительно снижается
построечная трудоемкость устройства крыши.

За плоскостью наружных стен расположены раз-
вивающие архитектурный рельеф здания и имею-
щие свое функциональное назначение элементы —
крыльца, балконы, лоджии, эркеры. Их конструк-
тивное решение несложно, а стоимость относительно
мала. Но в эстетическом плане эти элементы особо
архитектурно выразительны. При их посредстве ти-
повое здание может приобрести запоминающийся
индивидуальный облик. Однако эстетические до-
стоинства не должны идти в ущерб теплоустойчиво-
сти ограждений.

Окна и двери поставляются в виде монтажных
марок, полностью укомплектованных для установ-
ки в здание (например, оконные переплеты или
дверные полотна, навешенные в коробку и снаб-
женные закрывающими приборами). Окна и двери
гражданских зданий в основном выполняются из
воздушно-сухой древесины хвойных пород. Полотна
внутриквартирных дверей облегченные — из твердой
древесноволокнистой плиты по дощатому каркасу.
В общественных зданиях высокого класса могут
применяться окна из стали и алюминия, из древе-
сины твердых пород, пластических масс и т. п.
Более прочные материалы используются и для
интенсивно эксплуатируемых дверей жилых зданий.

Выбор внутренних конструкций, оборудующих
здание, должен основываться на наибольшей сте-
пени заводской готовности трудоемких узлов. Это-
му условию соответствуют; санитарные кабины
в виде железобетонных объемных элементов, осна-
щенные всеми необходимыми приборами и провод-
ками; вентиляционные блоки высотой «на этаж»,
гипсобетонные панели перегородок размером «на
комнату»; полы из линолеума на теплой подоснове,
сваренные из полотнищ в виде ковра размером «на
комнату» и раскатываемые непосредственно по же-
лезобетонным плитам.

Наряду с индустриальными конструкциями в
ряде случаев, если это экономически целесообразно,
применяются санитарные узлы, перегородки и обо-
рудование которых монтируются на месте; венти-
ляционные каналы, закладываемые в кирпичных
стенах; полы, набранные из штучных материалов
и т. п.

Встроенные шкафы (напольные, подвесные и
антресольные) с каркасами из дощатых рамных
блоков, обшитыми твердой древесноволокнистой
плитой, более емки и удобней размещены, чем от-
дельно стоящая мебель.

Общественные здания с торговыми и зрелищны-
ми залами требуют перекрытий больших пролетов.
Покрытия помещений с сеткой колонн до 36X36 м
выполняются из пространственных сборных армо-
цементных и железобетонных конструкций в виде
структурных плит, сводов и оболочек и из стали в
виде ферм н структурных стержневых плит. К ним
может быть подвешен акустический потолок. По-
крытия больших пролетов выполняются в аналогич-
ных конструкциях из высокопрочной стали и в
виде подвесных мембран или вант.

Целесообразность применения той или другой
конструкции в конечном счете определяется функ-
циональным назначением здания и минимальными
удельными затратами суммарного общественного
труда (стоимость) с учетом гарантированной долго-
вечности и местных особенностей района (геология,
сейсмичность, климат, наличие индустриальной
базы, местные строительные материалы, транспорт
и т. п.).

Шаг или пролет типовых зданий и композиция
плана в целом должны регламентироваться сеткой
с постоянным размером ячеек—модулем. Наиболее
распространенный — исходный модуль всех типовых
унифицированных зданий 0,3 м. Укрупненные моду-
ли— соответственно 0,6 н 1,2 м.

Укрупненные модули применяются в ряде .типо-
вых серий при назначении основных размеров —
шага и пролета несущих стен или сетки колонн
каркаса. Исходному модулю кратны номинальные
размеры плит перекрытия и покрытия, длины пане-
лей перегородок, сечения встроенных шкафов и
многие другие элементы плана.

В книге с достаточной полнотой отражены ос-
новные повсеместно применяемые объекты граж-
данского строительства — полносборные панельные,
каркасно-панельные здания и здания с кирпичными
стенами, сочетающимися в остальных частях с
крупноразмерными элементами заводского изготов-
ления. Изучение этих объектов в основном прово-
дится в рамках курсового проектирования.

Вместе с тем книга не является справочником
энциклопедического характера и не охватывает всех
индустриальных методов возведения зданий. В ча-
стности, в ней не освещен опыт строительства зда-
ний из объемных элементов, зданий с несущими мо-
нолитными бетонными стенами, формуемыми в

инвентарной опалубке, зданий, возводимых методом
подъема этажей.

Эти специфические методы применяются ограни-
ченно, требуют специальной дорогостоящей оснаст-
ки и подъемно-транспортных средств и могут быть
рекомендованы на основе технико-экономического
сопоставления с другими методами производства
работ при особых обстоятельствах. В учебном про-
цессе указанные методы могут быть темой отдель-
ных дипломных проектов.

Конструкции для перекрытия зальных помеще-
ний общественных зданий (гл. 9) и малоэтажные
жилые дома для сельского строительства (гл. 10)
приведены в таком объеме, что только обращают
внимание студентов на практическую значимость
этих тем.

В гл. 9 даны разномасштабные примеры совре-
менного решения покрытий от малых залов до ги-
гантской арены Спортивно-концертного комплекса
им. В. И. Ленина в Ленинграде. Гл. 10 иллюстри-
рует современную трансформацию традиционных
методов строительства и характерные элементы
инженерного оборудования, связанные с отсутст-
вием централизованных инженерных сетей.

Книга состоит из двух частей: 1. Конструктив-
ные элементы гражданских зданий. 2. Конструктив-
ные системы гражданских зданий.

В первой части, систематизированной в порядке
возведения зданий, показаны основные конструктив-
ные элементы, применяемые при возведении полно-
сборных зданий (панельные дома), и здания с при-
менением местных материалов (дома со стенами из
кирпича).

Во второй части, систематизированной по типу
и геометрической схеме несущих вертикальных кон-
струкций, показаны примеры решения жилых и об-
щественных зданий высотой до 16 этажей, широко
применяемых в современном индустриальном стро-
ительстве.

Материал первой части составлен на основе
действующих серий типовых изделий. Он излагает
в иллюстративной форме тему «Изделия для инду-
стриального строительства», развивающую в совре-
менных условиях классический курс «Строительные
материалы», читаемый ранее. В ней студент знако-
мится с поставляемыми отечественной промышлен-
ностью крупноразмерными элементами и может их
применять в учебном и реальном проектировании,
обосновывая свой выбор грузоподъемностью мон-
тажных кранов и другими местными особенностями
строительной площадки. Здесь же показаны наибо-
лее распространенные монтажные узлы, где изделия
для строительства сопрягаются в элементы кон-
струкции здания.

Материал второй части составлен на основе дей-
ствующих серий типовых проектов с вариантами
несущих, ограждающих и внутренних оборудующих
конструкций применительно к особенностям учебно-
го проектирования. Студент получает представле-
ние о ряде наиболее распространенных конструктив-
ных систем жилого здания, взаимозаменяемости
образующих их строительных конструкций и харак-
терных для данной конструктивной системы спосо-
бах их сочленения в монтажных узлах.

В целом книга содержит соответствующий реаль-
ному проектированию справочный материал и поз-
воляет сравнительно просто применять его в учеб-
ных проектах. В целях наиболее лаконичного и до-
ходчивого изложения темы в графических изобра-
жениях широко применено сопоставление аксоно-
метрических и ортогональных проекций. Это сопо-
ставление приучает студентов к переходу от привыч-
ных для них безразмерных зрительных образов к
размерному чертежу, общепринятому в строитель-
ной документации.

Нумерация листов поглавная. Она состоит из
двух, разделенных точкой чисел, где первое означа-
ет номер главы, а второе — номер составляющих ее
листов с рисунками.

Условные обозначения строительных материалов
по ГОСТ 2.306—68. В связи с необходимостью гра-
фически отразить в чертежах различие между мо-
нолитным и сборным, конструктивным и легким бе-
тоном, согласно примечаниям 36 к § 2 ГОСТ
2.306—68, сборные железобетонные элементы в от-
личие от монолитного бетона обозначены в разрезах
без вкрапления точек, из конструктивного бетона —
с вкраплением треугольников, из легкого бетона —
с вкраплением овалов.

Оформление чертежей выполнено с учетом
ГОСТ 21.107—78; 21.105—79 Системы проектной до-

кументации для строительства (СПДС) и устано-
вившейся графики.

Терминология — общепринятая в технической
литературе с уточнением следующих наименований.
Ненесущие стены именуются навесными — как
несущие собственную массу в пределах этажа, яру-
са и навешиваемые на несущие конструкции. Гори-
зонтальные элементы плоскостной конструктивной
системы в отличие от вертикальных панелей имену-
ются плитами.

Блоком именуется только легкобетонный эле-
мент кладки стен.

Система физических единиц международная
(СИ). См. Перечень единиц физических величин,
подлежащих применению в строительстве (СН 528—
80).

В приложениях к тексту приведены основные
технико-экономические характеристики показанных
в чертежах конструктивных элементов и систем.
Они позволяют студентам сопоставлять экономиче-
скую эффективность проектных предложений и про-
водить их отбор по этим признакам.
ЧАСТЬ I

КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ ГРАЖДАНСКИХ ЗДАНИИ

Глава 1

ЭЛЕМЕНТЫ ПОДЗЕМНОЙ ЧАСТИ

НЕСУЩИХ КОНСТРУКЦИЙ — ФУНДАМЕНТЫ

Подземная часть несущих конструкций, входя-
щая в процессе строительства в «нулевой цикл»
(расположенный ниже отметки 0,000), состоит из
фундаментов, стен и перекрытия подполья или под-
валов. Кроме монтажа несущих конструкций, к
нулевому циклу относятся все виды проводимых
в этом уровне работ — прокладка водопровода и
канализации, сетей теплоснабжения, все слаботоч-
ные проводки, устройство отмостки, благоустройство
территории и т. п.

По форме конструкции фундаменты подразделя-
ются на ленточные, столбчатые, плитные и свайные;
по способу возведения — на сборные и монолитные;
по глубине заложения — на обычные (до 3 м от
поверхности земли) и глубокие (более 3 м). Мини-
мальная глубина заложения фундаментов — на
0,2 м ниже уровня промерзания грунта.

При переходе к повышенным отметкам заложе-
ния внутренних фундаментов высота уступов — до
0,5 м; отношение к заложению 1:2 в связных и
1:3 — в сыпучих грунтах.

Лист 1.01. Плиты и блоки.

Фундаменты ленточные блочные

В гражданском строительстве наибольшее рас-
пространение получили ленточные фундаменты,
собираемые из плит и блоков и служащие основа-
нием для несущих стен. Плиты образуют нижнюю,
уширенную, часть ленточного фундамента. Они
армируются расположенными у подошвы сетками
из стержней периодического профиля с защитным
слоем бетона в 30 мм снизу и 50 мм по периметру
и формуются из бетона марок 150 и 200.

Сетки с шагом рабочей арматуры 100, 150 мм
(06—9 мм) и монтажной арматуры 150, 250 мм
(04—5 мм) изготовляются с применением контакт-
ной точечной электросварки. Строповочные петли
из стержней 08—14 мм (в зависимости от массы
плиты) заводятся под рабочие стержни сеток и при-
вязываются к ним. При необходимости применяют-
ся плиты с усиленным армированием.

Блоки стен фундамента формируются из бетона
марки 100 — обычные и марки 200 — усиленные.
Строповочные петли из стержней 08—14 мм утопле-
ны в торцовых подрезках. Торцы блоков имеют вер-
тикальную борозду для растворной шпонки. При
уровне грунтовых вод ниже подошвы фундамента
могут применяться блоки с пустотами.

Отверстия в стенах длиной 0,4; 0,8 м и высотой
0,25 м образуются Г-образными блоками (см. ГОСТ
13579—78).

Плиты и блоки, предназначенные для фундамен-
тов, находящихся под воздействием агрессивных
грунтовых вод, изготовляются с добавками, увели-
чивающими стойкость бетона. Кроме того, при уст-

ройстве таких фундаментов предусматриваются
указанные ниже необходимые изоляционные меро-
приятия.

При наличии специальных монтажных захватов
для подъема плиты и блоки могут не иметь стропо-
вочных петель.

Марки плит обозначаются буквой Ф; марки блоков высо-
той 0,6 м — буквами ФБС; высотой 0,3 м — ФБСН; блоков с
пустотами — ФБП; с вырезами — ФБВ. Далее проставляется
число, характеризующее длину плит или ширину блоков, в
дециметрах. Для доборных изделий добавлена через дефис их
длина в дециметрах. К марке усиленных изделий добавляется
индекс «у».

Листы 1.02; 1.03. Фундаменты ленточные
монолитные и панельные

В монолитных фундаментах бетонную смесь
укладывают слоями толщиной 0,2 м с послойным
вибрированием. Наибольший размер втапливаемых
в бутобетон камней не должен превышать 1/3 тол-
щины стен фундамента. Уширение нижней части
бутобетонных фундаментов осуществляется усту-
пами минимальной высотой 0,3 м при отношении к
заложению от 2:1.

Показанные на чертеже световые приямки харак-
терны для старых зданий и применяются при их
восстановлении.

В панельных фундаментах уширенная часть
выкладывается из типовых плит. На плиты по слою
цементно-песчаного раствора от 20 до 50 мм устана-
вливаются стеновые панели подвала, сочленяемые
между собой в основном аналогично панелям
вышележащих этажей или сообразно их конструк-
ции.

Подвальные панели наружных и внутренних
стен отличаются от этажных меньшей высотой, в
ряде случаев — иной толщиной (в связи с отсут-
ствием необходимости в звуко- и теплоизоляции
помещений), а в трехслойных панелях — и утолщен-
ным наружным слоем.

Защита этажных и подвальных стен от про-
никновения капиллярной — подымающейся по по-
рам строительных материалов и просачивающейся
сквозь фундамент грунтовой влаги достигается
устройством:

1)	горизонтальной оклеенной гидроизоляции по
выровненной цементным раствором, расположенной
в уровне верха цоколя поверхности;

2)	обмазочной гидроизоляции вертикальных
поверхностей, соприкасающихся с грунтом стен под-
вала;

3)	горизонтальной гидроизоляции в виде вклю-
чения прослойки жирного цементного раствора в
состав подстилающего слоя пола технического под-
полья или подвала;

4)	прифундамептного дренажа, ограничиваю-
щего уровень грунтовых вод во время их сезонного
подъема на отметке на 0,5 м ниже пола техниче-
ского подполья или подвала.
Железобетонные плиты и блоки для ленточных фундаментов по серии 1.112-1, выпуски 1и2*

Сечение ширили.восощ мм мм	Длины^км	Марки
3200 500	ПВО; 780	Ф32;Ф32-8
2М0Т		Ф28;Ф28-8
2400		Ф24;Ф24-8
2000		Я>Х;ср2О-8-
1600 000	2380;1180;780	916;Ф»12;<Г№-8
1400		ФИ; ФИ-й>ФМ-8
1200		912;Ч>1212;ч>12-8
1000		ФЮ;ч>Ю-12;Ф10-8
800	2380; 1180	Ч>В; Ч>£-12
600		Ч>6;Ф6-12
600 580	23В0; 880	Ф6С6; ФБС6-9
500-		ФБС5; Ф6С5-а
400		Ф6С4; ФБС4-9
300		ФБСЗ; ФЕСЗ-З
600 280	1180	ФБСН-6
500		ФБСН-5
400		Ф6СН-4

Эскизы

Примечания

Плиты формуются из бетона
мерки 1б0;200, армированного стали
ными сетками, расположенными у
подошвы. Сетки с шаеом рабочей
арматуры 100,150 (•$6*9) и монтаж-
ной 250; 150(• 04,5} изготавлиоа-
«tizftee из стержней периодического
Профиля контактной точечной
иаектросваркой

* В марку плит с усиленным орми-
рованиевс добавляется индекс „ч,
например Ф16У. Чертежи плит
содержатся во 2 выпуске серии
1.112-1

Блоки срормуются из Бетона мсркиЮО
Усиленные~из бетона марки 200.

В марку усиленных блоков добавля-
ется индекс,, У например ФБСБ-У

ЛЕНТОЧНЫЕ БЛОЧНЫЕ ФУНДАМЕНТЫ КИРПИЧНЫХ КРУПНОБЛОЧНЫХ ЗДАНИЙ

План стен технического подполья (подвала)

Сечения фундаментов (при уровне грунтовых вод ниже пола подвмч)
Ленточные монолитные фундаменты' кирпичных и крупноблочных зданий

План фундамента

Общий вид сопряжения фундаментов
под наружную и внутреннюю стены

НЕПРОХОДНЫЕ ПОДПОЛЬНЫЕ КАНАЛЫ
ПРИ ПОЛАХ ПО ГРУНТУ

Съемные

ж.-о. плиты

250

6'000

900 2400

>00 5001300 1050

ныи люк qqq 2501300

Световые
приямки

900 100

2*500

2*200

3UC

Водопровод:
ниша 200 * 400
низ на V-3,000

Канализация:
оте 400*400

Иепроходной
подпольный
канал

вынут

УСЛОвН

При переходе к повышенным отметкам
заложения внутоенних Фундаментов
высота уступов доО,5м; отношение к
заложению 1'2 в Связных и 1:36 сыпучих

3	Обмазка горячим

ч битумом за
2 раза

Обмазка горячим
битумом за
2 раза

Съемный„
дощатый
щит

2*60

Сечения фундаментов (при уровне грунтовых вод

ниже

0,000

ОО-

150

-2,800

О ООО

Противокопиллярная
гидроизоляция

^"350

—400'	_

—Глинобетон 150

С—-4-^ । Уплотненный грунт

цементным

раствором 1:2 ~2 oqq

Поясной
камень

Керамическая —

О.

Загрузоч-
ный ЛЮК

заполнить битумрм, .
Гидроизоляционный кабер

ПОЛА ПОДВАЛА)

-o.soo

Стальная
решетка

Дренаж

250

-2,800

Цементная стяжка с,
желеэнением поверх-
ности

X- б. плита 10

Обмазка
горячим
битумом
за 2 раза

EZZZ3 приямок

Цементная
штукатурка
1-0,02



2-2

Крышка люка дащотая,
в брусчатой обвязке,
утеплена минеральной
ватой и обшита
кровельной сталью

Деревянные анти-
ссптировонные пробки
100*65; 1220 ~

’ стенка из кирпича
марки 100 но цем.

растворе марки 50;
обмазана горячим
битумом за 2роза

Противокаг.иляяркая
гидроизоляция





бетон марки 50 с
железнением поверх-
ности

ж-б. плита 70

Дверь из досок &50,
устанавливается
при потребности

ПротивркопиллАр-
пая гидроизоля-
ция цементным
оастворсм 1:2

ГИДР0И30ЛЯЦИЯ ПОДВАЛОВ ПРИ НАПОРЕ ГРУНТОВЫХ ВОД ДО 0,2М- 1М И БОЛЕЕ ОТНОСИТЕЛЬНО
ПОЛЛ ПОДВАЛА

Стена декоративной
кладки с облицовочным
кирпичом

плитка на
растворе

Бортобой
камень

Стена из круп-
ных блоков

цем.

. 500+W00

бетон марки
100^150 !

1=0,03\^



Обмазка горячим
битумом за 2 роза
выше стенки

Уровень грунто-

вых вад

Защитная стенка из
кирпича марки 100 на

nufjiiu^u	ши пи т

нем растворе маркибО v?
Склеечная гидроизоля-

ция а

выравнивающая затир-
кацементным раствором
Стена прдвола

ЧЫ25* 12; 11200

Цементный пол 20
Защитная стяжка из цем. раствора
(при напоре грунтовых вад £200)
Пригрузочныи бетон марки 50'тслщина
по расчету (при напоре гр. вод 2V0+1000)
Оклеечноя гидроизоляция между защит-т^С^
ной и выравнивающей стяжками из
цем. раствора ~	,

подстилающий слой бетона марки 100
толщ. 100

Жирная мятая глина 200+300
Уллотненный ерунт

Противокапил-
лярная гидро-
изоляция •'
2 слоя толя или
гидроизолр на .
битумной
мастике

Глинобетон 150
Уплотненный
грунт

Кирпич марки Ю0
на растворе
марки 25

Цементная шту-
катурка 30

500+W00

Асфальт 30
Щебень 2150

i=0,03

0,000

2 слоя толя или гидраизолс
на битумной мастике

Цементный пол 20

Железобетонная плита; толщина па расчету

Оклеечноя гидроизоляция между защитной
и выравнивающей стяжками из цем. оаствора

Подстилающий слой бетона марки 10‘0, толщ Ю0
Уплотненный грунт

Выбор конструкции отмостки
определяется наличием
местных материалов
ФУНДАМЕНТЫ ПАНЕЛЬНЫХ ЗДАНИЙ-ЛЕНТОЧНЫЕ ПЛИТНЫЕ

План подошвы фундамента и стен технического подполья

Общий вид сочленения стен

3000

3000

6000

1-1

200

-1,200

Обмазка 'горячим

битумом за 2раза

Панель наруж-
ной стены

7^200
2*80*40*2*80

л*6СЮи71

*т*50й0

Тз

4-4

-1,030

830

710

,400

2х

Проход
Для
кабелей

Упругая
прокладка

_______________ 2х ’800_______________________________L

ля тру- [у,
ОПппво-

Я>8	1^

2-2

0.000

В рабочих планах
подошвы фунда-
мента аналогии'
ные цепочки и при-
вязки к осям прос-
тавляются по
всем рядам плит

-3,000

9

2x800

Ф8-12 Т8



[Деформацией-
|ныи аюв

Сечения фундаментов (при уровне грунтовых вод ниже подл подвала)

Ассральт 30
Шлак 2 150
Уплотненный
грунт
500-1000

о панелях внутренних
стен подполья ।
предусматривают-
ся проемы для про-
хода и проводки i
инженерных сетей

i-0,03

71

Глинобетон
„	150

уплотнен-
ный грунт

з-з

Подбетанка
по месту

Противокапил-
лярная гидроизо-
ляция- цем. раст-
вор с воорстои-
кими добавками

Обмазочная
гидроизоляция

Г

ИИ. Обмазочная

ГУ] гидроизоляция

Панель наружной
цокольной стены
Цементный рост-

-2 850 е°Р состава 12

*___________

Фундаментные пли-
ты., уложенные на
песчаную подушку 50



"3,000	/

Подошва фунда-
мента

Детали сочленения цокольных панелей





5-5

4x5

Арматурные
выпуски с мон-
тажными диа-
фрагмами
соединительные
скобы из 12

Цементный раствор марки 100

Боздухозащитная проклейка
Термовкладыш из минераловат-
ных плит .

Бетон замоноличиоания марки 150

6-6

Бетон замоноличивания марки 150

1

Арматурные выпус
< / ки Соединительные
ZL- скобы из 12



2»80



7^7

Панель наруж-
ной стены

Цементный
раствор
марки 100
Панель w.
наружной.,
цокольной .
стены 51

Воздухозаашт-
ная проклейка-

Термовкладыш
из минерало-
ватных плит

Образующая
шпонку
поверхность

Фундамент-
ная плита

51

Цементный о
раствор Я

15

Плита
пе^екры-

Цемент-

Бетон замена
личивания
(условно не
показан)

7?рма/пур-
ные выпуски.

-Цементный
раствор р2

ный раст-

~ А°Р



Соедини-
тельные
скосы де
• 0/2»

Арматурные
выпуски с
монтажными
диафрагмами

Панель внутр,
стен подполья

8
Защита подвала от проникновения грунтовых
вод при наличии постоянного напора, не поддающе-
гося снижению, достигается устройством кювета из
оклеечной гидроизоляции, проходящей под полом
и по наружным поверхностям стен. Пригрузочный
слой бетона или пригрузочные железобетонные пли-
ты рассчитываются по напору грунтовых вод. Сте-
ны кювета оклеиваются гидроизоляционным ковром
по цементной штукатурке. Гидроизоляция защище-
на от возможных механических повреждений стен-
ками из кирпича марки 100 толщиной 120 мм. Гли-
няный полнотелый кирпич марки 100 пластического
прессования применяется также при кладке других
соприкасающихся с грунтом кирпичных стенок (при-
ямки, подвальные каналы н т. д.).

Ленточные фундаменты широко применяются в
зданиях с несущими стенами из кирпичной кладки,
крупных блоков и панелей. Стены подвалов в пер-
вых двух случаях массивные, из фундаментных бло-
ков или монолитного бутобетона, в последнем —
панельные, аналогично этажным стенам. Общие схе-
мы, применяемые условные обозначения и конструк-
тивные детали блочных, монолитных и панельных
ленточных фундаментов приведены на чертежах.

При устройстве прерывистой подошвы величина
разрывов между фундаментными плитами проверя-
ется расчетом.

Лист 1.04. Фундаменты столбчатые железобетонные

Железобетонные столбчатые фундаменты харак-
терны для каркасных зданий и в известной мере
аналогичны фундаментам промышленных зданий.
Столбчатые фундаменты образуются железобетон-
ными подколонниками стаканного типа с развитой
плитной частью. Если в остов здания включены
несущие стены или диафрагма жесткости, столбча-
тые фундаменты сочетаются с ленточными.

Лист 1.05. Плитные фундаменты зданий
повышенной этажности

Железобетонные плитные фундаменты целесо-
образно устраивать при возведении многоэтажных
зданий с несущими стенами на слабых или неодно-
родных грунтах. Плита фундамента высотой около
1 м в плане охватывает габарит здания. Она армиру-
ется в нижней и верхней частях перекрестными сет-
ками из стержней периодического профиля. Сетки
нижнего армирования укладываются на бетонные
подкладки высотой 35 мм, фиксирующие защитный
слой. Сетки верхнего армирования укладываются
на стальные каркасы, установленные непосредствен-
но на бетонную подготовку.

Поверхность плиты образует основание пола
подвала. Стены подвалов могут быть выполнены из
монолитного бетона, бетонных блоков или панелей.

Лист 1.06. Сваи. Свайные фундаменты
с монолитным ростверком

Лист 1.07. Фундаменты на коротких сваях
со сборным железобетонным ростверком
Лист 1.08. Фундаменты на сваях с оголовками
и сборным железобетонным ростверком

Свайные фундаменты в основном применяются
при необходимости прорезать относительно слабый
грунт и передать нагрузку на глубоко залегающее

основание или при необходимости уплотнить распо-
ложенные под подошвой фундамента грунты осно-
вания. Соответственно свая работает как восприни-
мающая продольные усилия колонна (свая-стойка)
или как погруженное в упругую среду тело (вися-
чая свая). Нормальные усилия, передаваемые сва-
ей-стойкой, значительно выше, чем у аналогичной
висячей сваи.

Свайные фундаменты состоят из забивных или
набивных свай, погруженных в землю, и объеди-
няющей их головы плиты или балки ростверка.
Железобетонные забивные сваи изготовляются на
заводах, деревянные — на строительной площадке
из древесины хвойных пород. Железобетонные на-
бивные сваи армируются и бетонируются в буро-
вых скважинах на месте строительства.

Железобетонные ростверки могут быть моно-
литными, сборно-монолитными и сборными. Обыч-
но головы свай заводятся в ростверк на 50 мм.
При восприятии растягивающих или изгибающих
усилий ростверк должен жестко связывать головы
свай. Поэтому после выравнивания свайного поля
обнаженные концы арматуры свай заводятся в его
толщу.

Железобетонные забивные сваи квадратного
сечения выполняются:

1)	сплошными, с ненапрягаемой или напрягае-
мой продольной арматурой и с поперечным арми-
рованием ствола напряженной спиралью;

2)	сплошными, без поперечного армирования
ствола, с напряженной продольной арматурой, рас-
положенной в центре сечения;

3)	с круглой полостью в центре сечения (в ос-
тальном— аналогично п. 1).

Две последние конструкции более экономичны,
но их применение ограничено: они не применяются
в районах с сейсмичностью более 6 баллов и не
могут погружаться в грунт вибратором.

Внутренняя полость свай в строительный и экс-
плуатационный период должна быть защищена от
замерзающей воды. Сваи с предварительно напря-
женной продольной арматурой в виде стержней
переменного сечения, высокопрочной проволоки
или прядей более прочные и трещиноустойчивые.
Натяжение стержневой арматуры производится ме-
ханическим или электромеханическим способами,
проволочной и прядевой — механическим способом.
Поперечная арматура (спираль) и сетка в голове
сваи выполняются из арматурной проволоки.

Полые круглые сваи — цельные диаметром 0,4—
0,8 м, длиной до 12 м и составные — из секций
диаметром 0,4 м, суммарной длиной до 26 м *; диа-
метром 0,5 м, суммарной длиной до 30 м; диамет-
ром 0,8 м, суммарной длиной до 48 м и составные
сваи-оболочки диаметром 1,0; 1,2; 1,6 м, суммар-
ной длиной до 48 м. Они изготовляются в виде же-
лезобетонных труб с продольной и спиральной ар-
матурой. В торцах труб армирование усиливается
за счет дополнительных каркасов и уменьшения
шага спирали. Для лучшего погружения в грунт
цельная свая может быть снабжена коническим
наконечником. Стальные наконечники круглых
свай позволяют им прорезать слабые грунты и за-
глубляться в грунты средней плотности.

* Целесообразность применения составных свай диамет-
ром 0,4 м в каждом случае проверяется техникоакономиче-
ским расчетом.
Столбчатые железобетонные фундаменты под здание со связевым каркасом (серия ии-оа)

0,640

6000

6000

6000

100 2700 2x200

Т2

1-0.Q5

Асфальт 20
щебеночное осно-
вание 150 .

Уплотненный грунт

КОГО ПЛАНА

300

Фундамент

/ диафрагмы
жесткости...
Монолитный
бетон марки 100

2Т

-0,560

8

-4,550

-1340

К

. >• - a

Железобетонные сту-

Косоуры I №4,обетонен-
ные по стальной сетке

Диафрагма
жесткости
в плоскости
рам каркаса

Цементный пол 26
бетон марки 50 106
Уплотненный грунт

’2,900

2*1

Фундаменты
под крыльца,
Монолитный
бетон марки Ю0

-4,900

Фундамент ФМ1
C<Pf нО монолит-
нои ж,-б. плите
6350)

о

-1.400



Обмазка горячим
битумом за 2раза

1одготовка из
бетона марки i

-гСпл
q -3,500



Фундамент

&

ВвдШ

2x1000

2-2

7хЗЛО

WWW

’•S':

~ 2,900

2x70

Монолитный
фундамент
из бетона
марки 100

9

Д-З

I

тажные подставки

-3,800

2x50

-4,550

2*400
~Ж~

Монолитна# ж.-б.
плита из бетона
марки 10Q

§етпон

*арки50~

марки 200

5етон

Марки 1оо

Сборный Жгб фундамент Ф1
(по серии ИИ-04-1 был, 6)
бетон марки 150



2*200



Общий вид фундамента

УГЛА ЗДАНИЯ.

’0,020

ST	Цокольная панель

.	из керамзитобетона

марки 75

Керамическая плитка 6

Цементный раствор J4

Бетон марки 5а 50

Ж.-б. плита _ 70

IN14, обетоненныи по
стальной сетке



Гоунт 6 подвале
условно вынут до
уровня подошвы
Фундаментов
ПЛИТНЫИ ФУНДАМЕНТ ПОД ЗДАНИЕ ПОВЫШЕННОЙ ЭТАЖНОСТИ

План фундамента изтажного здания

С КИРПИЧНЫМИ СТЕНАМИ

.600

4200

6300

1600

Вдодводопровода
Гильза изо 0 426
Ось на ЧТ-3,800

Стены подвала из
бетонных блоков
толщ. 500; 400 иЗООмм

600 1900 2080 2320 600

im&Toom

нижнего ряда

ПО

г

Нижние сетки
нижнего ряда
(условно показаны
частично)

Колодцы 800*800;
Дно на i-4,050

2*560

6300

5^2*200



12° §

180

2*250

jactj, юра

S

§

’£§

§

1100

1600

Ж

2*250

Подготовка из бетона марки 100

6300

2250

300 3080 600

Перекрестные
верхние и нижние
сетки образуют
решетку рабочей
арматуры с ячеей
150x150

Нижние сетки
нижнего ряда
укладываются на
бетонные поаклодкс
выс. 35

Каркасы устанав-
ливаются непосред-
ственно на бетон-
ную подготовку
Нижние сетки верх-
него ряда уклады-
ваются на каркасы

Типы отверстий

Общий вид фундамента у продольной стены

<?12

Телефон

Электри-
чество

Монолитный ж.-б.
паяс площадью
сечения 510x140

Основные сетки
армирования кладки
из • 05 с ячеей 50^50

0,000

Обмазка горячим
битумом за 2раза

S-

-азао

Монолитный ж-б
пояс площадью
сеч. 510* 140

$ &

....

Подготовка из бетона марки 100

Назначение и индекс		Ьниза

Во^апро-
Канали’
зация

Отопле-
ние

В	300*500	-1,12
К,	—>—	-2,70
кг	^~н —	-2,16
0,	250*300	-2,00
0г	250*170	-2,35
Оз	150*150	-1,20
э,	200*200	-2,20
Эг	А-	-ОДО
Зз	800*200	-1,12
7,	300*500	-2,10
Т2	500*500	-2,70

Противокапиллярная
гидроизоляция из двух ,
слоев толя на битумнаи
мастике

бетонные блоки на цем

растворе марки 50

АссральтЗО

Щебень* 150

1-0,03





Цементный раст-
вор состава 1:2

1600

Обмазка горячим
битумом за 2раза

-3,500

Бетон' •
марки 200

План сопряжения сеток

ПЛИТЫ ОСНОВАНИЯ



Ось несущей
стены и стыка
ч сеток

Армирование плиты
(принимается по расчету)
Верхний (сетки из • 018
ряд (сетки из *ф 18
Каркасы из • ф 12
Нижний ) сетки из • ф 22-32
ряд | сетки из • ф 28
Цементно-песчаный раствор
марки юо с железнением
поверхности	20

Ж.-б плита основания 800


Призматические железобетонные забивные сваи сплошного сечения и -
с крупной полостью	_____

*



$

я

КРУГЛЫЕ Л0/1ЫЕ СВАИ-ОБОЛОЧКИ ЦЕЛЬНЫЕ И СОСТАВНЫЕ
Детали стыковки свай-оболочек
Болтовой стык
.Даполнитель- ПРИ ОБЩЕЙ ДЛИНЕ СВАИ ДО 48 М

торца

плоскости

R

КЯЕ1

Проволочная
арматура

Фаска по''
периметру
Сетки -—

На длине
400

Продольная
ненапрягае-
мая стерж-
невая арма-
тура

Продольная
напрягаемая

проволочная,—*

лрядевая) L

Напрягаемая
спираль
поперечного
армирования

Проволочная
или прядевая
армат ура

Арматурный
каркас

Стержневая
арматура

ш

, а .

Арматурные
каркасы-основ?
ной и допални-

Каркас
острия

Спираль

На длине 400

При а» 30080

При а- 250 60 Пое^ЯтогПся в мерзлый

При а*300 оО слои грунта через
лидирующую скважину

j Сетки

80

Страховоч-
ная петля

R50

50

Штырь
для ерик-,
сации а
с тропой-
килри
подъеме
на копер

Pmjvmnfou-
ная петля

Острие

При а+300 £0.

При а >350 60

ные каркасы
Стыкуемые
плоскости

Продольная
напрягаемая
арматура
(стержневая,
проволочная,
прядевая') 50
в центре -+;
сечения

Продольная
ненапряеаемая
стержневая
или напрягав -ы
мая праволоч- <
ная арматура

- смазать го-
на длине рячим биту-
мов мам

После сты-
ковки болты
и шов.
заварить

Продольная £
ненапрягаемая
стержневая. *
арматура

Места стро-
повки сваи
при подъеме
на копер, пе
возке (обозна-
чается крас-

Сечение по свае
с стержневой
арматурой

g|0//O;/6g/75



Напрягаемая
спираль
поперечного
армирования

-d
сваи
м

Ц5_
ОД
0,8
1,0
/,2
1,6

Отверстие
под оолт

21м26

23м26

кол-во

5м/4

Юм >8
2вмИ

Применяется при наращивании
сваи на месте погружения

Сборной стык
при общей длине сбой до 20 м

тельный
&‘80;100,!20

После сварки
стыки обма-
на длине гать горя -
1000 чим ^глумом

d
,свац

0,8

0.6

0,8

/,2

/,6

6

10

12

кол-во
ребер

Опальной .	Применяется при укругшительнои

наконечник иля сборке сваи, уложенной горизон-
Сваи а £ 0,8 м	тально на поворотные ролики

|о,м |Q2	0,25	0,3	Ц35	0,4	0,2	0,25	0.3	0,35	0,4	$25	0,30	0,25 | 0,3 ]о,4	d, м	0,4 |о,5 10,6 |0.«	1,0 1 t,2 1 1,6	0,8	0,6	0,8 11,0 | 1.2 | 1,6
L.m |з~£	^5-5	3?(2	Site	13+16	3+6	4,5+6	3+15	8+20	13420	4,5-е-б	3+12	Зт8	ж, м	44-12	6+ 12	14+30	14+40	14+48
		Цельные сваи				квадратного сечения							ф м	0,08 | 0,1	0,12	'0,08	0,1	|	012

Сваи-оболочки цельные и секции |Сваи-оболочки составные

ФУНДАМЕНТЫ КИРПИЧНЫХ И КРУПНОБЛОЧНЫХ ЗДАНИЙ-СВАЙНЫЕ С МОНОЛИТНЫМ

План свайного поля и монолитных ростверков

ЖЕЛЕЗОБЕТОННЫМ РОСТВЕРКОМ

Общий вид фундаментов

В торце ЗДАНИЯ

1090

1040 50

6* 1120

24

2*1300

2600

Вентиля-
ционные
блоки

Отметки голввак
свай условно не
показаны

-0,950

+ 28

4

2

§'

Сечения

а ото

-0,850

-0,850

-1,250

под

Лаз

ростверкам

\—1

жж

Асфальт 30
.Щебеночное
основание

№п^Ка П°3 Р°С
Щего слоя отмостни200

обмазка
горячим

^б. забивная
^бая 350*350 ;18QOQ

2 Э-877

Поверхность откосов,
утрамбовывается со
щебнем

5*1040
~Г—г
6000

ФУНДАМЕНТОВ
igy

1	“

Ю80	-----

Ю	13	16	19	22	27	30

J7 40 43

Ни^рстб^жс

8



= 225 600 1030

$225 fa 21

;’5*

=Низ ростверка
^_на J-t^so

Под ростверком
подпорная стенка
в пределах откоса
39 42

33-

• Т2=~

0,000

0,000

0,000



L125 *12; 11200
2слоя гидраизала .
на битумной мае-
тике_______

Ж.-6. монолитный
ростверк 500*400 §

-0,380

-0,380

-1,050

-1.250

Противокапилляр-
ная гидроизоляция-
2 слоя гидроизола
на битумной мае-

Лестничная
клетка

Подпорная стенка
из бетонных бло-
ков на цементном
растворе

Цементный пол 20

Бетон марки 50 100
Уплотненный
грунт

-2,080


ФУНДАМЕНТЫ ПАНЕЛЬНЫХ ЗДАНИЙ НА КОРОТКИХ СВАЯХ СО СБОРНЫМ ЖЕЛЕЗОБЕТОННЫМ РОСТВЕРКОМ'

План свайного поля

Сечения фундаментов

1-1

1S0
Галобки сбой срезать —,
на ^-0,670

190

^11=

8

2Т

§
к>

17

I клетки |

l/tbwnypj

4)—

^17

45------

22

25

26

45

27

28

2700

^4





8
я

3300

2-2

. 530

Противока-

Крайняя Фунд. мцияРиемент-'
се™2ОО*2оЬ смтРыак%°М

.,000

8

36

2700

-(1—

32

^5

™30

V60J90 2*150

-1

Глинобетон 120

Уплотненный грунт

23



тл

33

' -0,300

Цокольная панель

4 >— Цементный cbuS-
jj ролит 1ОО_

Обмазка
горячим
битумом
за 2 раза

-0,670

Бетон
марки ЮО

План раскладки ростверков, фундаментных балок

И цокольных панелей
440 g?

-0,720
Сборный ж.-б.
ростверк пло-
щадью сеч. 500*50

-1,800

2*200

44040 2*250

Общий вид и детали фундамента под средней частью здания

.L1

П1

П1

Призматические
ж-б. свои площадью
сеч. 300*300

и

П2

J БП1

Ж.-б. плиты перекры-
тия *г низа-0.200

i

Ж.-б- ростверк
500*500

-50*8,
180

Ж.-о.плиты

перекрытия

2Т



Q-



1

i"g
t§g3
S.S1
&<§*

О*

Цокольные

План перекрытия над техническим подпольем

-.601

П1

!Т2

-1 БП1

ЛП1 I

I П2

Приамати'
ческиесваи
300x300 ----



-120*8;
1200

Стык,
ки“на
ном pi

„бпалбал

Крайняя фунда-
ментная балка
плащ. сеч. 200*200

I-120*8;
\1200

Цокольная
панель &14Q

Стык плит и
Фундаментных,
балок OQ край-
ней оси
фундаменты панельных здании на сваях с оголовками и сборным железобетонным ростверком

План раскладки балок ростверм и свайного поля	Сопряжение балок ростверка с

‘	ОГОЛОВКОМ V ДЕФОРМАЦИОННОГО ШВА

3300

п Ю6-

J Порядка-
вые номе-
ра сваи _

1

2*80

118

117

<2

116

115

5-5
ВстаБкаш

Оголовок
уширен
на величину
вставки шва

Деформацион-
ный шов

2*380

2*150

3300

2100

2*

. 112

8

110

109

108

107

'10Б

. , Плита

[ 1 под шахту

1 л Черт а

[ 1

111

" S’

119

-0,630

jT

,Tj

Сечения фундаментов

, Отметки a -
головок сбои
условно не
показаны

Т5

feJnSto

_ тые перго*

И. мимом





2x80

3-3

4-4

0,020

0,000

0.000

0.000

-0,190

-1,030

л\

-0,630

Цокольная
панель

-1,600

ном марки

-2,000

-2.000

Цокольный
лестничный
марш

Si

§

Л\

л

Спаренные
балки
-0,630 Р^тгерка

Вентиляци-
онные блоки

0,000

Поверхность откособ
утрамбовывается со
-2,000 щебнем

Балка т
ростверка L_

240 10 240
tztzt

Оголобок устанавли-
вается на стальной
монтажный кондук-
тор. Стык замонали-
чивается св^У бето-

2x300

2*150

Цементный ,
раствор состаоа Т2

Обмазка горячим
битумом за 2раза

Оголобок—L !Г

Свая

Межкбартирная

панель

25

llQKOnb-
ныи марш

Балка
ростверка
-2,000

Ж.-бсвая
сплошно-
го квад-
ратного
сечения

Плита

крыльца

Нижнии бло

шахты лифта

1-1

Трехслойная
наружная
панель

Асфальт 30
щебень * 150
Наружная
Мольная
анель
i-0.03



Сопряжение балок
РОСТВЕРКА С ОГОЛОВКОМ
Стык замонолитить
бетоном
марки 150



2-2

Межкбартир
ния панель



Панель
стены
подвала

-1,580



Общий вуд фундамента
в средней части зданий

Места установки Hecyi
панели наружно- сте>
го входа	вала

Несущая панель .
внутриквартирнац
внутренней стены

Несущая панель
межквартирной
внутренней стены

Плита
перекрытия
техническим
подпольем





Отмостка

I---)

Наружные
цокольные
панели

,ОеолаЭоЛ

Ж.-б.бамо
сборного
ростверка
Для составных свай и свай-оболочек разрабо-
таны конструкции сварного и болтового стыков.
Более экономичный сварной стык применяется при
общей длине сваи до 20 м и осуществляется преи-
мущественно в период укрупнительной сборки при
горизонтальном положении секций. Для удобства
выполнения сварки секции свай-оболочек уклады-
ваются на ролики, обеспечивающие вращение сты-
ков. При необходимости стыки сваи свариваются
и между секциями, установленными под копер.

Более универсальный болтовой стык применя-
ется при наращивании сваи на месте погружения.
После затяжки болтов гайки и шов заваривают.
Перед стягиванием звеньев торцовые плоскости
фланцев смазывают горячим битумом. После свар-
ки все остальные поверхности стыков обмазывают
горячцм битумом за два раза. Стальные фланцы
в торцах секций сварены с вертикальной армату-
рой каркасов.

Подъем свай и свай-оболочек производится за-
хватами в местах, отмеченных на их поверхности
красками: синей — при перевозке, красной — под
копер. Подъем за торец может быть выполнен спе-
циальным захватом.

Погружение свай осуществляется копром или
вибропогружателем, свай-оболочек — только виб-
ропогружателем. В составных сваях более длин-
ные секции располагаются внизу.

Современные свайные фундаменты выполняют-
ся в большинстве случаев на забивных железобе-
тонных сваях. Забивные сваи погружаются в грунт
копром или вибратором. После погружения свай-
ное поле выравнивается срезкой верхушек свай.
Верхние концы — головы свай объединяются бал-
ками ростверка. Монолитные ростверки предназна-
чаются преимущественно для кирпичных и крупно-
блочных домов, сборные — для панельных. Сбор-
ные ростверки заготовляются в виде балок с отвер-
стиями, через которые замоноличиваются заведен-
ные в них сваи. Они могут устанавливаться и на
сваи с оголовками.

При точном погружении свай до проектной от-
метки головы заделываются в ростверки или ого-
ловки на 200 мм. При выравнивании свайного по-
ля бетонная часть свай срезается на 50 мм, а кон-
цы оголенной арматуры — на 300 мм выше отмет-
ки подошвы ростверка или оголовков.

Глубина заложения подошвы ростверка под на-
ружными стенами назначается, как правило, на
0,10—0,15 м ниже планировочной отметки. В низ-
ких ростверках она может быть связана с полом
подвала, в высоких — на обрез укладывается на-
стил перекрытия. При расположении зданий на
рельефе допускается устройство уступов в подош-
ве ростверка до 0,5 м.

Высота железобетонного ростверка принимает-
ся от 0,3 м и проверяется расчетом; ширина — от
0,4 м при сваях площадью сечения 0,2X0,2 м2 и на
0,1 м более расстояния между касательными к
свайному ряду (отклонение свай от проектного по-
ложения допускается до 60 мм). Марка бетона
150 для монолитных и 200 — для сборных ро-
стверков.

При связных грунтах (глина, суглинок, супеси)
под монолитным ростверком наружных стен укла-
дывается подстилающий слой из примененных в
отмостке материалов (шлак, щебень или крупно-
зернистый песок) толщиной от 0,2 м, а под ро-

стверком внутренних стен — подготовка из тощего
бетона, щебня или шлака толщиной от 0,1 м.

Отметка подошвы сборного ростверка назнача-
ется в соответствии с принятой высотой цокольных
панелей с учетом необходимости обеспечения тех-
нического подполья от промерзания. Ростверки под
внутренними стенами панельных зданий могут
быть подняты непосредственно под плиты перекры-
тия. При устройстве сборного ростверка следует
обеспечить плотное опирание балок на все распо-
ложенные под ними оголовки. Стыки между тор-
цами балок замоноличиваются конструктивным бе-
тоном марки 200 или выполняются «вполбалки» на
цементном растворе (см. лист 1.07).

Сваи-оболочки применяют преимущественно в
фундаментах зданий и сооружений, расположен-
ных над слабыми грунтами с толщиной слоя до
45 м (см. лист 9.09). Таким образом, при предель-
ной длине сваи 48 м остается 3 м для заглубле-
ния в связный грунт и заделки в ростверк. Сваи-
оболочки используют, кроме того, при необходи-
мости передачи на фундамент значительных гори-
зонтальных усилий, а также в районах с сейсмич-
ностью более 6 баллов.

Глава 2

ЭЛЕМЕНТЫ НАДЗЕМНОЙ ЧАСТИ ОСТОВА —
СТЕНЫ И КАРКАСЫ

Классификация конструктивных систем надзем-
ной части остова изложена во «Введении» (см.
лист 0.01). Во 2-й главе показаны применяемые в
современном строительстве элементы стержневых
и плоскостных конструктивных систем, унифициро-
ванные для индустриального производства и возво-
димые из местных материалов.

Лист 2.01 Разрезка и стыки в наружных стенах
из бетонных панелей

Панель — элемент стены полносборного здания,
глухая или с проемами, представляет собой пла-
стину. Ее конструкция определяется условиями
эксплуатации (внешний и внутренний климат) и
специализацией заводов сборного железобетона по
материалам (легкие или ячеистые бетоны), разме-
ры — планировкой и конструктивной системой зда-
ния и технологией изготовления, транспорта и мон-
тажа.

Из-за значительного перепада в зимнее время
комнатной и уличной температур и влажности воз-
духа плоские панели наружных стен, подчиняясь
физическим свойствам строительных материалов
(расширению внутренних и сжатию наружных сло-
ев), приобретают некоторую кривизну. Прибли-
женно они могут рассматриваться как сферические
выпуклые четырехугольники. Выпуклость их обра-
щена внутрь здания, а центр сферы приближается
из бесконечности по мере нарастания разности ат-
мосферных условий. В связи с этим боковые грани
панелей приобретают пирамидальную форму и соз-
дают тенденцию к раскрытию швов в стыках.

Опыт эксплуатации панельных зданий показал,
что в зимний период стыки являются наиболее уяз-
вимой частью стен. Поэтому выбор оптимальной
разрезки всегда учитывает сокращение погонажа
стыков.
Разрезка и стыки в наружных стенах из бетонных панелей

ОДНОРЯДНАЯ ИЗ ПАНЕЛЕЙ РАЗМЕРОМ ТО ME, С УГОЛ КО- ДВУХРЯДНАЯ ИЗ ПОЯСНЫХ^ПАНЕЛЕЙ ДЛИНОЙ ВЕРТИКАЛЬНАЯ ИЗ ИРХТЕНОЧНЫХ ПАНЕЛЕЙ ВЫСОТОЙ

Применяется в несущих. наьесных и То же, на фасадах
йймонесущи* стенах, Образует sue- м с ризалитами
ййрнт конструктивной ячейки панельной
системы, связанной в стыках поперечными
членами и плитами перекрытий

Применяется в ндвесных стенах любой
этажности, несущих и самонесущих сте-
нах здании высотой до 5 эт.,	о

позволяет сократить погонаж стыков
и использовать для термической обработки
изделий агрегаты малого габарита

Закрытый стык

Дренированный стык

Применяется в навесных стенах. По техноло-
гическим особенностям аналогична двухряд-
ной разрезке. Образует вертикальные члене-
ния фасада. горизонтальные стыки просте-
ночных панелей могут быть расположены
и в уровне низа окон

Открытый стык

Водо-И ВОЗД^ХОИЗОЛЯЦИЯ ОБЕСПЕЧИВАЕТСЯ :

Заполнением горизонтальных швов цем. раствором;
вертикальных - бетоном:	~

Зоздухозащитнои проклейкой вертикального стыка;
герметизацией устья стыка мастиками ло
уплотняющим прокладкам

дополнительно-лабиринтным речением горизон-.
тального стыка;

Отводом проникшей за зону изоляции влаги по
декомпрессионным вертикальным каналам через
поэтажные дренажные отверстия 50x20 на
пересечении стыков

дополнительно - лабиринтным сечением 'горизон-
тального стыка; w	-

отводом проникшей за зону изоляции влаги по де-
компрессионным вертикальным каналам через
открытые устья горизонтальных стыков;

отводом наружной влаги по водоотбойным верти-
кальным экранам из атмосферостойких лент

Ваздухозащитная проклейка
Вертикальный термовкладыш
Бетон замоноличивания марок
150; 200

Воздухозащитная проклейка

Вертикальный термовкладыш
Декомпрессионный Ветон ™моноличивания марок 150;200
канал
Водоотбоиная
лента

термовкласыш

Водоотбойная
лента

Жгб. панель w
внутренней
стены

горизонталь-
ный термо-
пкладыш

Горизонтальный i
термовкладыш <
Заполненный цем. (
раствором шов

Ж-б. сплошная
плита пере-
крытия

Декомпрессионный
канал	\

Упругая прокладка
на длину водоотво-
дящего фартук
(220 мм)

Упругая
прокладка
но всю длину

Защитное
-покрытие
герметизирую
лцая мастика
Упругая.

прокладка

Водоотвсдящии
фартук 1220

Воздухозащитная
проклейка

Вертикальный
термовкладыш

Бетон марок 150,
200

Нег^рметизиробан-
ныи участок гори-
зонтального шва

Декомпрессионный
канал

Декомпрессионный
канал

Водоотдрдящии Фартук под Повторяющиеся
воаоотбойноб лентой в плане элементы стыков
показан пунктиром	обозначены одино-

ковд

Водоотводящий фартук

Несгораемый
термовкладыш

Дренажное „
отверстие 50x20
на пересечении
стыков

Упругая прокладка
на длину водоот-
водящего фартука

5 205

Защитное покрытие
Х^ирующая
Упругая прокладка

Возоухозощитная проклейка	ВодоотЬодящии фартук к

Несгораемый термовкладыш	дренажному отверстию в

Бетон замоноличивания	плане показан пунктиром

290 [При опоре на 2 стороны
При опоре на 4 стороны

>30


В несущих и самонесущих стенах стыки панелей
обеспечивают передачу усилий. Во всех видах стен
они должны обладать надежными изоляционными
свойствами, исключающими протекание, продува-
ние и выпадение конденсата в зоне сопряжения
при минимальной воздухопроницаемости/ Способы
прочностного соединения панелей и плит рассмот-
рены ниже (см. лист 2.02) в связи с конкретными
конструктивными элементами.

Изоляционные свойства стыков обеспечиваются
их лабиринтным сечением и упругим уплотнением
наружных швов, компенсирующим тенденцию к
раскрытию в зимнее время. Выпадение конденсата
предотвращается осушающим режимом стены, под-
держиваемым естественной вентиляцией через по-
ры строительных материалов, и отводом проник-
шей за зону изоляции влаги. Конденсат стекает по
декомпрессионным каналам в боковых гранях па-
нелей и далее отводится из стены через дренажные
отверстия в дренированных стыках или через от-
крытые устья в открытых стыках.

В несущих стенах современных панельных зда-
ний в основном применяется однорядная разрезка
при длине панели «на одну-две комнаты». При этой
разрезке панель ограничивается как конструктив-
ный элемент ячеистой системы. Ее грани совме-
щаются с ребрами параллелепипеда — ячейки зда-
ния. Стыки панелей позволяют надежно связать
наружную стену со смежными внутренними стена-
ми и перекрытиями. Панель однорядной разрезки
может быть использована как элемент жест-
кости.

В ризалитах применяются уголковые панели,
сокращающие количество монтажных марок и по-
гонаж швов. В эстетическом аспекте они создают
более монументальный облик здания.

В навесных стенах наряду с однорядной ис-
пользуется двухрядная разрезка. Последняя дает
возможность сократить погонаж швов и упростить
изготовление панелей. Применение для изготовле-
ния панелей при обработке ячеистых бетонов ре-
зательной технологии, полное использование вме-
стимости автоклавов, особенно при малом диамет-
ре, и т. п. — весьма существенные преимущества
производства полносборных зданий.

Использование двухрядной разрезки в несущих
и самонесущих стенах зданий высотой до 5 этажей
может быть экономически целесообразным при оп-
ределенных технологических условиях — наличии
заводской оснастки или автоклавов малого диа-
метра для формовки и термической обработки па-
нелей ограниченной высоты и т. п.

Вертикальная разрезка применяется в навес-
ных стенах как средство архитектурной вырази-
тельности для активизации вертикальных членений
фасада. Конструктивно оправданной она может
быть в несущих и самонесущих стенах малоэтаж-
ных зданий.

В отдельных случаях при соответствующем
технико-экономическом или эстетическом обосно-
вании могут применяться и иные виды разрез-
ки стен.

По граням разрезки панелей применяются сты-
ки закрытого, дренированного и открытого типов.
Выбор типа определяется конструкцией наружных
стеновых панелей и климатическим районировани-
ем страны по расчетной зимней температуре и соп-
ровождаемым ветром дождям. Правильный выбор

типа стыков благоприятствует осушающему режи-
му наружных стен в процессе эксплуатации здания.

Бетонные панели защищаются от проникнове-
ния влаги извне и со стороны помещения гидро-
фобной окраской, водозащитным фактурным сло-
ем цементного раствора, облицовкой пл’итками или
дробленым камнем по слою цементного раствора,
стенками из конструктивного бетона в многослой-
ных конструкциях и т. п. Однако эта изоляция про-
пускает некоторое количество влаги, в особенно-
сти в стыках и примыканиях к заполнению прое-
мов, и препятствует естественному осушению при
благоприятной погоде. Поэтому при строительстве
в зонах косых дождей и при ограждении помеще-
ний с влажными процессами возникает необходи-
мость специальных конструктивных мероприятий
для отвода из толщи стен проникшей за зону изо-
ляции влаги.

Во всех типах стыков легкобетонных па-
нелей для сопряжения со смежными конструкция-
ми и тепло- и воздухоизоляции применяются ана-
логичные приемы. Плита перекрытия и панель
внутренней стены заводятся в пазы соответственно
у верхней и боковых граней панелей. Образующий-
ся вертикальный колодец замоноличивается кон-
структивным бетоном марки 200 при конструктив-
ной схеме с «малым» шагом поперечных несущих
стен и цементным раствором марки 100 — при кон-
структивной схеме с «большим» шагом.

Теплоизоляция вертикального и горизонтально-
го стыков обеспечивается термовкладышами из пе-
нополистирола, жестких минераловатных плит на
синтетической связке и других подобных несгорае-
мых материалов. Вертикальные термовкладыши
снаружи защищены оклеенной воздухоизоляцией
из атмосферостойких лент (бутилкаучук, найрит и
т. п.) на соответствующих клеях. Устья стыков па-
нелей цоколя зачеканиваются цементным раство-
ром марки 100 в теплое время года.

В закрытых и дренированных стыках устья по
вертикали и горизонтали снаружи грунтуются, а
затем заполняются упругими уплотняющими про-
кладками и герметизирующими мастиками с за-
щитным покрытием. Для грунтовки бетонных по-
верхностей устья применяются водостойкие масти-
ки типа КН-2. Уплотняющие прокладки выполня-
ются из жгутов гернита, пороизола и т. п. Герме-
тизирующие нетвердеющие мастики — полиизобу-
тиленовая строительная типа УМС, тиоколовые,
одно- и двухкомпонентные. От солнечной радиации
мастики защищаются обмазкой полимерцементны-
ми составами, красками ПВХ и др.

Уплотняющие и герметизирующие материалы
сохраняют необходимые свойства в течение 20—
25 лет, после чего' заменяются при капитальном
ремонте зданий.

В дренированных и открытых сты-
ках снаружи устраиваются: образующие лаби-
ринтное сечение горизонтальные водозащитные
гребни высотой соответственно от 80 до 120 мм,
вертикальные декомпрессионные полости, в кото-
рых конденсируется проникшая за зону изоляции
влага, и водоотводящие фартуки, уложенные на
пересечении вертикального и горизонтального сты-
ков. Фартуки выполняются из атмосферостойких
долговечных материалов.

В дренированных стыках дополнительные упру-
гие прокладки наклеиваются на водозащитный гре-
бень в пределах длины водоотводящего фартука.
Влага по фартукам стекает через поэтажные дре-
нажные отверстия 50X20 мм, размещенные на пе-
ресечениях стыков. В открытых стыках проникно-
вению атмосферных осадков через вертикальные
устья препятствуют заведенные в специальные па-
зы водоотбойные ленты из атмосферостойких ма-
териалов (стабилизированный полиэтилен, нео-
прен и т. д.), через горизонтальные — водозащит-
ный гребень высотой от 120 мм. В отдельных типо-
вых проектах применяется образующий лабиринт-
ное сечение стыка вертикальный водозащитный
гребень (см. лист 2.02). Уплотняющие упругие
прокладки перемещены из устья в середину стыка.
Для предотвращения возможных механических по-
вреждений водоотбойных лент.стыки панелей 1-го
этажа выполняются по типу закрытых. При толщи-
не стен от 400 мм дренированные и открытые сты-
ки могут быть выполнены без водозащитного греб-
ня (см. лист 12.05).

Из разрезов ясно, что при закрытых плоских
горизонтальных стыках передача нормальных на-
грузок происходит по всему сечению, при лаби-
ринтных дренированных и открытых стыках — со-
ответственно через гребень и внутренний слой па-
нели или только через внутренний слой. Поэтому
в несущих стенах из однослойных легкобетонных
панелей прочностные преимущества имеет закры-
тый стык. Стенам из трехслойных панелей с гиб-
кими связями, где несущим является внутренний
железобетонный слой, соответствует обладающий
вентиляционными преимуществами открытый стык.
Дренированный стык применяется как вариант за-
крытого стыка с некоторым снижением прочност-
ных и повышением изоляционных качеств.

В связи со специфическими свойствами стено-
вых материалов в навесных стенах из однослойных
ячеистобетонных и легких слоистых небетонных
панелей применяются только закрытые стыки.

Лист 2.02. Связи между бетонными панелями
наружных и внутренних стен

Усилия растяжения в плоскости стен, вызывае-
мые неравномерными деформациями основания и
Температурно-влажностными деформациями пане-
лей, передаются на замоноличенные в стыках
стальные связи между панелями наружных и внут-
ренних стен и плитами перекрытия.

Непрерывные стальные связи, соединяющие
противоположные наружные стены, должны распо-
лагаться в уровне перекрытий. Непрерывность свя-
зей обеспечивается сваркой, нахлесткой или меха-
ническим зацеплением выпусков рабочей арматуры,
сваркой с посредниками или механическим зацеп-
лением закладных пластин, связанных с рабочей
арматурой. Стальные связи в плоскости внутренних
стен состоят из одного или нескольких элементов
и располагаются соответственно конструкции пане-
лей в одном, двух уровнях или по всей высоте
этажа.

По принципу устройства соединения стальные
связи в порядке практической распространенности
подразделяются на:

1)	сварные;

2)	с механическим зацеплением за выпуски ар-
матуры и закладные детали — петлевые, замковые
и болтовые;

3)	с последующим натяжением на нарезных
муфтах или клиньях;

4)	с участием в работе связи бетона замоноли-
чивания — типа стыков Передерия или беэметал-
льные связи типа «ласточкин хвост».

Сварные связи получили наибольшее рас-
пространение в отечественной практике в силу сво-
ей жесткости, обеспечивающей устойчивость мон-
тируемых панелей, и надежности в последующей
работе. Выпуски арматуры или закладные детали
свариваются с посредниками из круглых стержней
или пластинок. Пластинки-посредники рекоменду-
ется располагать вертикально. Под горизонталь-
ными пластинками при замоноличивании образу-
ются пустоты, ослабляющие бетон стыка и анти-
коррозионную защиту стали.

Из соединений с механическим за-
цеплением наибольшее распространение полу-
чили петлевые связи на стальных скобах (см. листы
2.03; 2.04; 11.01).

При малом шаге поперечных стен в верхнем
уровне панелей стальные связи-скобы из стержней
012 мм вставляются в отверстия монтажных диа-
фрагм, приваренных к петлевым выпускам арма-
туры. Заведение связей скоб производится посред-
ством монтажно-гибочного кондуктора. В нижнем
уровне панелей связи-скобы вставляются непосред-
ственно в петлевые выпуски раздельно или предва-
рительно сваренными в жесткие треугольники.

При большом шаге поперечных стен панели
соединяются только в верхнем уровне посредством
сварки закладных деталей коротышами стержней
012 мм.

Замковые соединения распространены в Ленин-
граде. Они образуются двумя фасонными сталь-
ными элементами — «чижиком» (условный термин)
и гнездом-«ловителем» в стальной пластине, зало-
женной в панели. На монтаже «чижик» заводится
в гнездо «ловителя» и образует жесткое соединение,
не нуждающееся в дополнительных временных
креплениях. В различных стыках применяются ком-
бинированные элементы в виде трехгнездных лови-
телей, «чижика», соединенного с ловителем, и т. п.
Они обладают известной универсальностью и поз-
воляют конструировать кресто-, Т- и Г-образные
стыки внутренних стен с минимальным количеством
разновидностей закладных элементов. В последнее
время в связи с особенностями монтажа выявилась
тенденция применять эти стыки только во внутрен-
них стенах. В наружных стенах они усложняют
герметизацию стыков.

Болтовые связи применяются в Москве в домах,
которые собираются из панелей, изготовленных ме-
тодом проката. По прочности болтовые связи экви-
валентны сварным связям, а на монтаже менее
трудоемки (исключаются повторные работы по ан-
тикоррозионной защите). Однако они пока не на-
шли широкого применения, так как аналогично
замковым требуют заготовки фасонных стальных
элементов.

Соединения с натяжением на нарезных
муфтах или стальных клиньях позволяют ограни-
чить раскрытие стыков между панелями наруж-
ных стен в допустимых пределах. Они применяют-
ся в особых грунтовых условиях взамен сварных
связей.

Благодаря своим значительным прочностным,
но вместе с тем и низким теплоизоляционным
Связи между бетонными панелями наружных и внутренних стен
Связи на стальных скобах

30 100

2x35

Водоотбойная
лента к

Замковые связи типа „чижик-повитель11
4-;Т; Г~ ОБРАЗНЫЕ стыки панелей внутренних
СТЕН НА ТРЕХГНЕЗДНЫХ „ЛОВИТЕЛЯХ*

Соединительные
скобы из •$ 12
Диафрагмы из-аб

022

2.0/0

Тоже,на одногнездных „ловителях

25 5130 ЮАО ВО

Т~

2*ф10

БЕЗ МЕТАААЬНЫЕ СВЯЗИ ТИПА „ЛАСТОЧКИН хвост

Панель
навесной
стены

2Л5

По оси дренаж-
ного отвер-
стия
Шгая прок-
а и водо-
опТвоаящии
фартук 1220

Чижик и
*Ф 221170

Замковые: связи типа „чижик-ловитель

додоотдодя -
щий срартук
1220

Панель.,
несущей
стены

зТ

3-3

-60*6,"
180

Трехгнездныи
„ловитель “

20 50 60 „Овальный

-У ловитель*
Вн.ф48х24

25 5.13оо ! ljx4O

ГГз

Упругая прокладка

2x20*-

Одногнездный
^ловитель1*

Ф36
а>24

022

0/0

Чижик “
ф22; 180

Термовкладыш из
пенополистирола
Просмоленная пакля
Цементный раствор

Связи на сварке закладных элементов

Боковая грань панелей
ен утренних стен с образую-
о-. ‘ щими растворную шпонку
цилиндрическими нишами

30 то 20

*----

2510 55

АТ

Читать
совместно с
Листом 11.07

й

8

§

S'

----8

а-
R

Панель
несущей
стены


качествам, связи типа стыков Передерия
применяются в сейсмостойком строительстве пре-
имущественно в южных районах страны. Возведе-
ние этой конструкции связано с необходимостью
обязательного обеспечения проектной марки бето-
на замоноличивания и длительным использованием
монтажных креплений на период его твердения.
Эти обстоятельства вызывают, в особенности в
зимнее время, значительное увеличение трудоем-
кости монтажа и металлоемкости монтажных при-
способлений.

Безметалльные связи сопрягаемых гра-
ней наружных и внутренних панелей обеспечива-
ются шпонкой по всей высоте соединения с конфи-
гурацией типа «ласточкин хвост» (читать вместе
с текстом к листу 11.07). Прочность таких стыков
на отрыв существенно выше, чем в зданиях с от-
дельными стальными связями ввиду деформатив-
ности последних.

Листы 2.03; 2.04. Наружные стены из однослойных
и трехслойных панелей однорядной разрезки
размером «на одну-две комнаты»

Панели наружных стен из конструктивно-изоля-
ционных легких бетонов плотностью до 1400 кг/м3
(лист 2.03) выполняются с заполнителями из ке-
рамзита, перлита, шлаковой пемзы, аглопорита.
Могут быть использованы и местные естественные
легкие заполнители в виде щебня из вулканических
пемз, туфа или шлака. Минимальные марки бето-
нов самонесущих стен — 35 в пятиэтажных зданиях
и 50 в девятиэтажных.

В целях предотвращения хрупкого разрушения
панели армируются конструктивно по внешнему
контуру и контуру проемов пространственными
сварными каркасами, сваренными из плоских кар-
касов и соединительных стержней. Армирование
углов проемов усиливается сварными сетками раз-
мером 700X500 мм и более, расположенными у
внешней поверхности.

Защита арматуры от коррозии обеспечивается
плотной структурой бетона и защитно-отделочным
слоем. Фасадные защитно-отделочные слои толщи-
ной 15—35 мм выполняются из декоративных бе-
тонов н растворов, гипсовых или стеклянных пли-
ток и дробленого камня. С внутренней стороны
панель накрывается отделочным слоем цементного
раствора толщиной около 15 мм. Для увеличения
плотности структуры внешней зоны панели реко-
мендуется формовать «лицом вниз».

Значительное повышение водостойкости обеспе-
чивается окраской гидрофобными эмульсиями в
два—три слоя. При жестких атмосферных услови-
ях (песчаные и снежные бури и т. п.) фасадные по-
верхности надежно защищают установленные на
относе экраны из волнистых алюминиевых асбесто-
цементных листов.

Для предотвращения просачивания влаги в сты-
ках разрезки и примыкания к оконным проемам
защитный слой заводится с фасадной поверхности
на боковые грани и оконные откосы на всю глубину
зоны герметизации. Примыкания к оконным про-
омам, как правило, герметизируются в заводских
Условиях нетвердеющими мастиками типа полиизо-
оутиленовой УМС-50. Конфигурация наружного по-
Докоиного слива должна обеспечивать отвод воды.

Трехслойные панели (лист 2.04) содержат на-
ружный, внутренний и заключенный между ними
утепляющий слой. Наружный и внутренний слои
образуются стенками из конструктивного бетона с
минимальной маркой 150. В качестве утепляющего
слоя применяются маты или плиты из несгораемых,
гнилостойких, эффективных материалов плотно-
стью до 400 кг/м3, полистирольный и фенольный
пенопласты и т. д. Влагоемкие утеплители оберты-
ваются водостойкой пленкой.

Связи между бетонными слоями могут быть
жесткими — в виде армированных бетонных ребер
и гибкими, образуемыми отдельными арматурными
стержнями. Гибкие связи соединяются с рабочей
арматурой или привариваются к закладным эле-
ментам внутренней железобетонной стенки, прони-
зывают утепляющий слой и заводятся в наружную
железобетонную стенку.

Жесткие связи обеспечивают совместную рабо-
ту обоих бетонных слоев, но не удовлетворяют теп-
лоизоляционным требованиям. Поэтому они ис-
пользуются преимущественно в цокольных пане-
лях. Гибкие связи обеспечивают независимость ста-
тической работы бетонных слоев. При этом воспри-
ятие действующих в стене усилий возлагается на
внутренний слой, а ограждающие функции — на
наружный. Минимальная толщина внутреннего бе-
тонного слоя в панелях для несущих стен с жест-
кими связями 60 мм, с гибкими связями 80 мм,
наружного слоя 60 мм.

Применение пронизываемых гибкими связями
утеплителей из жестких плит или матов вызывает
необходимость изготовления двух различных форм
для бетонных слоев и организации постов комплек-
тации панели с соответствующим оборудованием.
Упрощает технологию производства вспучивание пе-
нополистирола в процессе изготовления панели.
При этом форма с наружным слоем бетона запол-
няется равномерным дозированным слоем гранул
полистирола и накрывается готовой внутренней же-
лезобетонной стенкой с приваренными к закладным
пластинам гибкими связями, соединенными с ар-
матурной сеткой наружной стенки. В процессе ви-
брирования арматурная сетка и поперечные карка-
сы со связями прорезают слои гранул полистирола
и погружаются в свежеотформованный бетон до
проектного положения. Отформованная панель
проходит термообработку, ускоряющую твердение
бетона и сопровождаемую полимеризацией гранул
полистирола (образованием слоя пенополистирола).

В наружной отделке панелей также могут быть
применены фактурные слои из раствора на белом
или цветных цементах с добавлением мраморной
крошки, коврики из керамических и гипсовых пли-
ток и т. п. В панелях, предназначенных для поме-
щений с влажными процессами, изоляция внутрен-
него слоя обеспечивается закладываемым в форму
профилированным полиэтиленовым листом.

В связи с особенностями конструкции трехслой-
ные панели транспортируют и хранят только в вер-
тикальном положении. Слой утеплителя в этот пе-
риод обертывается по контуру полоской строитель-
ной бумаги.

Трехслойные железобетонные панели с гибкими
связями обладают высокими прочностными и изо-
ляционными свойствами. Они могут использовать-
ся в любой климатической зоне с применением сты-
ков всех типов. Универсальность этой конструкции
Наружные стены из однослойных панелей однородной разрезки зданий высотой до 9 этажей (по серии 1.132-1)

а+100 2tH2>60

План по верху панелей

Пазы для зубьеВ
балконной плить

Гърметизирующая
мастика
упругая прокладка

вые выпуски

При шаге поперечных стен 2,4+6,6м
панели соединяются только ё
верхнем уровне на сварке
закладных деталей короткими • 012

панель

15

Пакеты из ,
минеральной
ваты

ризалита
при навесных
Стенах

Пакеты из \
минеральной
ваты

Бетон марки 200
(условно не обозначен)

Соединительные
скобы U3*012

Арматурные выпускб
с монтажной диафрагм.

7ZZZZZZ2

Детали сопряжений

Схема конструктивного армирования

Пакет из „
у минеральной
ваты

1 Термовкладыш из

I пёнополистироль ных
плигг) или других гнило-
| стойких материалов

Шов зачеканить цементным
раствором марки 100-150

При шаге поперечных стен
В Верхнем уроВне панелеи’ВМ
стальные связи-скобы из-if 12
уставляются в отверстия
диафрагм при помощи мок

диасррагм при помощи мон- 1л->*
тажно-гибочного кондукторов^
В нижнем уровне панелейсвязи^""
Скобы предварительно свари-

ваются в жесткий треугольник„
а затем вставляются в петле-

Пакет из минеральной
ваты

Продольные стеновые панели: лестничной клетки; у торца ризалита;

рядовая-размером на 2комнаты

Поперечные стеновые панели:

8 ТОРЦЕ РИЗАЛИТА; В ТОРЦЕ ЗДАНИЯ

Упругая прокладка длиной

22имм укладывается на
гребне па водоотводящему
фартуку из тиоколовоео
листа, алюминия или оцин-
кованной стали

Панели устанавливаются на слой
цементного раствора 20 мм

Вертикальные стыки здполня-
ются. при конструктивной схеме
с шагом до 3,6 м-оетоном; с шагом
fa 6,6м-цементным раствором

Воздухозащитная прок-
лейка вертикальных сты-
ков осуществляется био-
стойкими материалами
(наурит. неопрен, биостои-
кии рубероид и т.п.)

"'омпресст 'С чнся
полость


НАРУЖНЫЕ СТЕНЫ ИЗ ТРЕХСЛОЙНЫХ ПАНЕЛЕЙ ОДНОРЯДНОЙ РАЗРЕЗКИ ЗДАНИЙ ВЫСОТОЙ ДО 16 ЭТАЖЕЙ (ПО СЕРИИ 1.132-31

Утеплитель

120

2*60

35

35

мами из-30*5

Стеновые пянели и плиты перекрытий
СОЕДИНЯЮТСЯ ПОДЛИНЕ СК06АМИ И*ф12

бетон замоно-
личивания

дерме гла-
зирующая
мастика

пергамина

Ж.-б. плита

По периметру проема зазор проконопа-
тить антисептированным войлоком,

Днтцсептирсдан-
ные деревянные пробки
70* 130*130 для крепле-
ния оконных блоков;

2 шт. на откос

Фартук из шинкованной
кровельной стали, по косты-
лям (-40*4; 1140), прибитым
к пробкам

Фартук из оцинкованной кровель-
ной стали, пристрелянный дюбе-
лями сквозь —40*4

3 дополнительных плавнообрывае-
мых слоя рубероида

Видна
грань
панели

Гибкие
связи
из»ф12

Наличник
54*i3

Разрез,
по
панели

Разрез
по шву >

Воздухозащитная
проклейка с термо-
вкладышем начиная
С уровня 0'2 мот
низа панели

?№*анить
л^мпным
/ВЕЛОРОМ 4*5

У^рки 1Q0; 150 —

Прослойка
Эффективного
утеплителя о
: начиная с уровня
-<^О,2м от низа панели

Аксонометрический

РАЗРЕЗ ЭТАЖНОЙ ПАНЕЛИ

гибкие сбязи.обра-
зуемые плоскими
каркасами, включаю- Подкосы
шими в себя под-
в&ки,распорки и
монтажные
петли



ДЕТАЛИ СОПРЯЖЕНИИ

Порядок соединения трехслойных панелей стальными
связями-скобами из*ф12и устройство дренажа
аналогичны стенам из однослойных панелей (см.листы 2,01; 2,02)

В вертикальных стыках: бетон заманоличивания марки 100+200;.
несгораемый термовкладыш (минераловатные плиты и т.п.);,
воздухозащитная проклейка из биостойких материалов (найрит,неопрен)
декомпрессионная воздушная полость ; упругая прокладка (гернит, пороизол);
герметизирующая мастика (тиоколовая УмС-50) с защитным покрытием '
(мки,эмапи, краски)	,5 ?Kg0 ,5

°??	?? Связи-скобы ---------—

ТТ_ из»Ф12вверх- 3$	2*60

нем уровне пане-

План по
зтажным
ПАНЕЛЯМ

Несгораемый
термовкладыш
4*5

ли вставляются
в отверстия диа-
фрагм посредст-
вом мантажно-
гибочного кон-
дуктора

Декомпрессионная
воздушная полость

План по
ЦОКОЛЬНЫМ
панелям

Сдязи-скобы
из*ф12

В нижнем уровне
панели вставля-
ются в петлевые
арматурные
выпуски

Гоавии, втоппенныи в
.горячую мастику.
4~слойная рубероидная
кровля

Цементная стяжка 15
легкобетонная утепляю-
щая плита 350+450

Пароизоляция - 1слой

Внутренний слои железобетоно-несущий;
наружный-ограждающий подвешен
в этажны* панелях к внутреннему
на гибких связях

В цокольных и парапетных панелях
железобетонные слои связаны
жесткими железобетонными
ребрами

• Ф18;
1300

Тяга из
— 50*6

L75*50*6; 1120	/

пристрелить дюбеля
к плите перекрытия

В горизонтальных стыках: несгораемый
термовкладыш, упругие прокладки (гернит,
пороизол) с воздушной полостью между ними;
герметизирующая мастика с защитным
покрытием

д _ о	тить антисептириванным поит

зт Петлевые арматурные смоченным в гипсовом растворе
выпуски с диафрог-



Термо-
вкла-
дыш

Упругие
прок-
ладки

Герме-
тизи-
рующая
мастика
Заципт-
ноеяок-
ытие

Воздухозощитная
проклейка
Упругая прокладка

Герметизир ующая
мастика с защит-
ным покрытием

Плинтус
16*54

lF Упругая
ЦДпрок-
ладка

Зачеканить
цементным
раствором

Цементный
раствор

Жетон марки $0

Обмазка
горячим
битумом
за 2 ваза

бетон замоно-
личивания
обеспечивает ее преимущественное перспективное
развитие.

При монтаже здания цокольные панели наруж-
ных и внутренних стен устанавливаются на слой
цементного раствора 50 мм, этажные — 20 мм. Мар-
ка раствора уточняется при привязке проекта в за-
висимости от нагрузки и сезона производства ра-
бот.

Дренированные стыки с петлевыми замоноли-
ченными связями на стальных скобах, показанные
на листах 2.03 и 2.04, могут быть заменены в связи
с изложенными выше соображениями другими ти-
пами стыков и связей с учетом конкретных условий
подбора и привязки типового проекта.

Лист 2.05. Наружные навесные стены
из ячеистобетонных панелей двухрядной разрезки

Панели из ячеистого бетона применяются в на-
весных стенах многоэтажных зданий (минимальная
марка газобетона 25, 35 и 50 соответственно в 5-,
9- и 16-этажных зданиях) и самонесущих или несу-
щих стенах зданий до 5 этажей (минимальная мар-
ка газобетона 35; см. лист 10.04).

Стимулируют применение ячеистого бетона:
меньшая стоимость (на 15—20% дешевле легкого
бетона), распространенность исходного сырья (пе-
сок и цемент), доступность механической обработ-
ки (легко гвоздится, сверлится, пилится).

К числу недостатков относятся: значительное
трещинообразование, пониженная морозостойкость,
плохая связь с фактурными слоями, развитие кор-
розионных процессов в арматуре.

Хорошо с газобетонной поверхностью связыва-
ются фактурные слои и облицовки на поризован-
ных растворах. Отделочные слои рекомендуется
покрывать гидрофобными составами с заведением
окраски на стыковые кромки и оконные откосы.
Арматура смазывается защитными антикоррозион-
ными пастами.

Показанные на чертежах ячеистобетонные пане-
ли длиной до 6 м и высотой до 1,5 м, применяемые
в массовом жилищном строительстве Ленинграда
(серия 1ЛГ-600), изготовляются по резательной
или литьевой технологии. В первом случае форму-
ется «кабан»—искусственный камень размером
1,5 X 1,5X6 м, разрезаемый в сыром состоянии
струнами на заготовки для панелей нужной тол-
щины. Во втором случае заготовки формуются ана-
логично легкобетонным панелям в горизонтальных
перемещающихся формах. После схватывания мас-
сы и автоклавной обработки заготовки освобожда-
ются от форм.

Набравший необходимую прочность газобетон
подвергается механической обработке. Путем фре-
зеровки и сверловки панели приобретают проект-
ные очертания.

Для равной теплоустойчивости плотность пояс-
ных и утоненных простеночных панелей принима-
ется соответственно 700 и 600 кг/м3 при марках га-
зобетона 35 и 25. Все грани панелей покрываются
гидрофобными красками.

На монтаже поясная панель наружной стены
наводится сквозным горизонтальным пазом на вы-
ступающую грань плит перекрытия. Опирание па-
нели на плиту происходит через расположенные по
краям растворные маяки площадью 200X80 мм.
Средняя часть штрабы заполняется образующими

звукоизоляционный барьер упругими прокладками
из антисептированной пакли, минерального вой-
лока или шнура пороизола. Стык фиксируется ко-
ротышами уголков, приваренных в подрезках к за-
кладной пластине в плите и рабочей арматуре па-
нели.

В верхнем уровне поясные панели связываются
стальными накладками, прикрепляемыми к газо-
бетону штырями 014—16 мм. Предварительно смо-
ченные в цементном растворе штыри заводятся в
рассверленные отверстия. С несущими стенами на-
кладки связаны приваренными к ним крюками.

Простеночные панели опираются на поясные че-
рез растворный шов. В верхнем уровне простеноч-
ные панели связываются с несущими стенами крю-
ками, приваренными к их строповочным петлям.

В стыки газобетонных панелей заводится упру-
гая прокладка в виде шнура из пороизола, герме-
тизируемая снаружи мастикой УМС-50 и защищен-
ная цементным раствором. В местах выполнения
монтажной сварки швы зачищаются. Поврежден-
ная сваркой антикоррозионная защита закладных
элементов и накладок восстанавливается. Затем
место сварки накрывается бетоном.

Во избежание образования «мостиков холода»
«этажерка» лоджий изолирована от несущих стен
здания. Перекрытия лоджий расположены на
150 мм ниже этажных перекрытий. Их плиты опи-
раются на самостоятельные несущие стены, свя-
занные с внутренними несущими стенами здания
стальными полосами, пропущенными в швах огра-
ждающих стен.

Наружные цокольные панели выполнены из кон-
структивного бетона с расположенным в надземной
части внутренним вкладышем из газобетона плот-
ностью 400 кг/м3. Наружные чердачные панели с
развитой перапетной частью выполнены из конст-
руктивного бетона. Они наводятся на кровельные
плиты. Стык фиксируется замковой связью. «Чи-
жик»— фиксатор из стержня 0 22 мм, длиной
60 мм, связанный с панелью стальной пластиной,
заводится в гнездо-«ловитель» 0 24 мм, располо-
женное в 300 мм от поперечной грани плиты.
В нижнем уровне ограждающие и несущие панели
стен чердака крепятся на сварке закладных эле-
ментов с посредниками из пластин.

Применение двухрядной разрезки в панелях на-
ружных стен характерно для автоклавных бетонов.
Оно позволяет использовать автоклавы малого ди-
аметра и исключает пустоты в их загрузке.

Лист 2.06. Внутренние панельные стены

Внутренние несущие стены имеют, как правило,
однорядную разрезку по высоте этажа и разрезку
по длине кратно размерам конструктивной ячейки.
Длина панелей поперечных стен «на одну комнату»,
продольных — «на одну-две комнаты». Дверные
проемы должны быть замкнуты нижней перемыч-
кой или арматурной связью, срезаемой на монтаже
при незначительной толщине конструкции пола.
В зоне проемов допускается разрезка на Т- и Г-об-
разные панели.

В большинстве случаев панели формуются в
вертикальных кассетных машинах из конструктив-
ного бетона марки не ниже 100 для 5-этажных,
150 для зданий большей высоты, толщиной от
120 мм для межкомнатных и от 160 мм для меж-
НАРУЖНЫЕ НАВЕСНЫЕ СТЕНЫ ИЗЯЧЕИСТОБЕТОННЫХ ПАНЕЛЕЙ ДВУХРЯДНОЙ РАЗРЕЗКИ (ПО СЕРИИ 1ЛГ-В00А)

Типы ПАНЕЛЕЙ

60 5 35 .

15

Основные
просрали

Простеночная
панель

eei

шкальные из

вертикальные из
•016 (в нижнихэг.1,
горизонтальные t
из-40*6	Г

0,000 е

Связи несущ
стен:

Рейка 30*50 приби- f___

ma к пробкам 60*50; УгУА,
180 через 600 3 у®

Ограждающая
стена лоджии из
панели двухрядной
разрезки	qjjij g

Обозначе- I__________,

нир наруж- гт^’й I
нои сто- >. н i
раны

Внешний угол
здания

240

25

+-

35 5 95

—*---

80 J 47 10 100

Поясная
междуэтаж-
ная панель

25

Пояснил панепь
верхнее,
этажа

Детали креплении
у торцевой стены
в УРОВНЕ 4-4

У ЛОДЖИИ

В УРОВНЕ 3-3

„Чижик из —_
•020; 160
заводится
в „гнездо"
вн ф 24. Гнезда
размещены в
300мм от гра-
ней плиты

SO

я

Детали креплении

Фризовая панель
из конструк- _
тивного	( Л

бетона	к !

160 J3Ot

Крепежный
элемент из:
-60*10; 160
•016; 1350
прибит наге-
лем ф1б

В УРОВНЕ 5Д>

Жщая стена
<ия„

Ограждающая -
стена лоджии из
панели высотой
„на атаж“
Несущая стена'
лоджии

Детали сопряжений и герметизации стыков

7ё.

К,

'А/

®вы заполнены / / /л ,
1$тисептиро- ь А /°А
зонной паклей гу- •

$&ной Z
Растворе
2^аебло-
обернуты
полоской
пергамина

и^Даполнены
иДомрты
Чем. раствором

1'

а

-50*10;1120

Плита
перекрытия
лоджии

Утепление
газобето-
ном

Нагель 016

Гвоздь 06

Экран .
ограждения

>120

4-4

80

>120!

6-6

-50*10;1100.

А

бетон Замоно
личивания
марки 200

Ниже уровня 4-4 при
широком оконном проеме

Крепежный зле-
мент О3:гн.-40х5;
1300л 016; 1250

-0,420

В УРОВНЕ 5-5 ПРИ ПЕРЕПАДЕ
ВЫСОТ ОКОННЫХ ПРОЕМОВ

2I

Ж.-б. подклад-
ной брус 150*100'

\_90*56*6; 140	, .

приварить к закладной
пластине в плите и
рабочей арматуре па-
нели ;подрезку заде-
лать раствором

Плиты чердачного пеоекры-
тия могут быть выполнены
из газобетона



Крепежный эле-
мент и3-40*5;1300
016; 1300

8 Л

5-5

Нагель ф 16

Гвоздь Ф6

Крепежный эле-
мент из:-40*5; 1300
•016; 1300

Пробки 70*70*70,
2 но проем

Расшивка цем.
раствором

Швы заполне-
ны и затерты
цем. раствором

Затирка цем./
раствором /
Наличник 54*13
Антисептиро-
ванная пакля
Упругая прок-
ладка
герметизирую-
щая мастика
Наличник 54*3



Слив из оцрнкованнаи
кровельной стали по
костылям (-20*5; 1150; через
600), подлит цем. раствором
Панель посажена на
цем. раствор

Шов заполнен анти-
септированнои пак-
лей и затерт паклей, вымочен
мй в еипррвом рясп^ора

40 60100 40
Внутренние несущие стены панельных зданий высотой до 16 этажей (по сериям 1.131-2; 1.131-3)

Панели поперечных стен: межкомнатной, межквартирной,

ЛЕСТНИЧНОЙ КЛЕТКИ

2x60

2xgQ,

Плнель по-
перечной
межком-
натной
стена \

Ввинтить на
монтаже

Горизонтальные пазы
в месте примыкания
поперечных панелей

Лунки для .
фиксаторов

Каналы и ниши
для проводок

Панель7
продоль-
ной стены
у торца
здания

Срезать
на монтаже

Панели продольной стены:

2-модульные, у торца И В СЕРЕДИНЕ ЗДАНИЯ; ЭЛЕКТРОТЕХНИЧЕСКАЯ

устанавливаются на 20-мм слой

Панели

Расшивка цем.
раствором

консоль
междуз;
тажнои
площадки

Панель
попереч-".
нои сте-; •
нылест-;
ничной
кпеткиХ

Панель
попереч-
ной меж-
Жтир-
'.те-
ны \

2x60

техничес-
кая панель

2x60

-мо^уль-
юя панель
продоль-
ной стены

2x80

+ ;Т, Г-ОБРАЗНЫЕ СТЫКИ
ВНУТРЕННИХ СТЕН НА СВАРКЕ
ЗАКЛАДНЫХ ЭЛЕМЕНТОВ

Фиксаторы из шпиль-
ки М 20 с точеной
головкой, 2 иЗ шт.
по длине 1-и 2-модуль-
ных панелей; ввин-
чиваются на мон-
таже в закладные
зайки

---a,L- межквартирнои
стены

2*8о;2хб0

. ► Этажная
лестничная
площадка

Стьж 2-модульной  панели
продольной стены с панелями
поперечных стен

Стык панелей продольной и
поперечной межквартирных
стен

д-моаульная па г
нель продольной
стеньг

Панель межквартир- Л-
*й?4 стены

Панель меж-
комнатнои
стены

Электротехничес-
кая панель

Боковые грани панелей внутренних стен с вари-
антами ОБРАЗУЮЩИХ РАСТВОРНУЮ ШПОНКУ ВЫСТУПОВ
ИЛИ НИШ (ЧИТАТЬ СОВМЕСТНО С ЛИСТАМИ 2.02; 11.07; 12.05)

Скос грани
позволяет
удобнее .
рас палуб-
либать
форму

Грань панели при
Г-образном стыке

Фиксатор
шпилька М20:
1350

Вертикальный паз
с Образующими
растворную шпонку
^^выступами по оси
^\примыкания меж-
зной
ны

2- модульные панели
продольной стены

Размеры указаны „
для этажа высотой
2800 при толщине
/ плит 160

Уплотнение

КАЛЬНЫХ ШВОВ

раствором /
Упругая.

• прокладка \/
бетонная
или раствор- у?
мая шпанка И

ВЕРТИ-

Й,!'

Цементный
раствор М200
Накладки из
• $12; 1180

7x60

цементного раствора

Вертикальные стыки заполняются:
При шаге несущих стен до 3,6 м-бетоном;
4,2-г6,6м-цементным раствором

Вертикальные швы в целях звукоизоля-
ции уплотняются упругими прокладками
и расшиваются цементным растворам
квартирных стен. Применение легких бетонов с
минимальной маркой 100 в стенах толщиной от
180 мм допускается при технико-экономической це-
лесообразности. В целях унификации изделий при
высоте зданий до 16 этажей толщина панелей в ос-
новном принимается одинаковая.

Для предотвращения развития трещин панели
конструктивно армируются двусторонними сетками
из стержней 014 мм с ячеей 400 X 400 мм. Эти сет-
ки свариваются в арматурные блоки с вертикаль-
ными поперечными каркасами, размещенными с
интервалом до 1500 мм. Несущая способность па-
нелей в зоне примыкания к вертикальным стыкам
повышается за счет косвенного армирования тор-
цов стальными сетками с ячеей 75X75 мм. Арма-
турные каркасы над проемами перекрывают их
ширину в обе стороны не менее чем на 500 мм.
В диафрагмах жесткости, работающих дополнитель-
но на сдвиг, арматура перемычек связывается с
вертикальной арматурой и перекрывает всю длину
панели.

Чтобы не нарушить звукоизоляцию, каналы для
скрытой проводки и для распаечных коробок, розе-
ток и т. п. не должны образовывать сквозных от-
верстий. Трещиностойкость вдоль каналов рекомен-
дуется обеспечивать армированием 250-мм поло-
сой стальной сетки из проволоки 03 мм, с ячеей
50X50 мм. В межквартирных стенах каналы для
смежных квартир раздельные. Звукоизоляция со-
пряжений стен и перекрытий гарантируется заве-
дением панелей и плит в стыки не менее чем на
50 мм и устройством бетонных или растворных
шпонок. В устья стыка заводятся упругие про-
кладки. Швы расшиваются цементным раствором.

Горизонтальные стыки внутренних стен в основ-
ном выполняются платформенными (стены опира-
ются друг на друга через перекрытия, плиты кото-
рых заведены в стык не менее чем на 50 мм).
В 20-мм зазоре между плитами перекрытий прохо-
дят штыревые фиксаторы (не менее двух на па-
нель). Контактные стыки (стены опираются непо-
средственно друг на друга) с консолями в уровне
опирания плит применяются в вентиляционных па-
нелях. Они используются и в случаях, когда кром-
ки плит с пустотами могут быть смяты собираемой
стенами нагрузкой.

Контактно-гнездовые горизонтальные стыки и
контактные стыки на пальцах исключают выявле-
ние в интерьере опорных приливов. В первом слу-
чае плиты перекрытий заводятся в подрезки у
верхней грани панелей, чем значительно повыша-
ется звукоизоляция. Во втором случае плиты пере-
крытий ложатся на верхнюю грань панели опор-
ными выступами-пальцами. В нижней грани пане-
ли пальцам соответствуют сквозные пазы или про-
странство между пальцами заполняется монолит-
ным бетоном, образующим постель для панели.
В стыках на пальцах в процессе эксплуатации зда-
ния звукоизоляция может несколько снизиться.

Вертикальные стыки панелей внутренних стен
обеспечивают пространственную жесткость коробки
здания. Они конструируются с минимальной по-
датливостью усилиям сдвига и отрыва, восприни-
маемым растворными или бетонными шпонками.

Стальные связи между панелями внутренних
Стен привариваются только в верхнем уровне. Под-
Резки у закладных элементов позволяют накрыть
варные соединения защитным слоем раствора.

Лист 2.07. Стены из крупных легкобетонных блоков

В отличие от панелей, устойчивость которых в
здании обусловливается образованием ячеистых
конструктивных систем, крупный блок как элемент
кладки обладает самостоттельной устойчивостью.

В наружных стенах из крупных легкобетонных
блоков, показанных на чертежах, типоразмеры ос-
новных элементов кладки назначены исходя из
двухрядной разрезки в пределах этажа высотой
2,8 м. Блоки подразделяются на наружные просте-
ночные (рядовые и угловые), поясные и перемыч-
ные, подоконные.

Внутренние стены возводятся из крупных бетон-
ных блоков однорядной разрезки. Блоки подраз-
деляются на внутренние стеновые, перемычные,
вентиляционные, специальные.

Крупноблочная кладка наружных стен ведется
с перевязкой швов между простеночными и пояс-
ными (в том числе перемычечными) блоками.
В кладке внутренних стен перевязка швов образу-
ется в платформенном стыке с плитами перекры-
тия.

Блоки наружных стен формуются из легких бе-
тонов плотностью до 1600 кг/м3 с наружным фак-
турным слоем из цветного декоративного бетона
на белом цементе, блоки внутренних стен — из кон-
структивного бетона. Толщина блоков наружных
стен 400, 500, 600 мм в зависимости от плотности
бетона и климатических условий района строитель-
ства. Толщина блоков внутренних стен 200, 300 мм
в зависимости от этажности здания.

Ширина простеночных блоков увязывается с
конструктивным шагом здания и размерами про-
емов. Монолитность кладки обеспечивается запол-
нением вертикальных и горизонтальных швов рас-
твором, а пазух — бетоном. Связь между продоль-
ными и поперечными стенами осуществляется: в
углах наружных стен — перевязкой кладки специ-
альными угловыми блоками; в местах примыкания
наружных стен к внутренним несущим стенам —
путем закладки Т-образных анкеров из полосовой
стали в горизонтальные швы.

Совместная работа наружных и внутренних стен
обеспечивается устройством монолитных шпонок,
заполненных пластичным цементно-песчаным рас-
твором. Соединение блоков наружных стен между
собой и с плитами перекрытий фиксируется анке-
рами из круглой стали. Блоки внутренних стен со-
единяются в ряду стальными накладками из угол-
ков и полосовой стали. Утолщенный шов над цо-
кольными блоками армируется стальными сетками.
Балконная плита закрепляется сваркой со сталь-
ными анкерами, защемляемыми плитами перекры-
тия.

Все стальные элементы, входящие в состав
сварных соединений, расположенных в зоне пере-
пада температур, должны иметь антикоррозионное
цинковое покрытие.

Стыки герметизируются и утепляются путем
конопатки смоленой паклей, проклейки руберои-
дом на битуме, установки пакетов из минерального
войлока на битумной связке и замоноличивания
легким бетоном. Снаружи швы зачеканиваются це-
ментным раствором.

Оконные и дверные коробки крепятся к деревян-
ным антисептированным пробкам, заложенным в
простеночные блоки. Коробки обертываются полос-
Несущие стены из крупных легкобетонных блоков двухрядной разрезки, для зданий высотой до /2 этажей (по серии 2.130-1)

Стык наружной и внутренней стен	схема фасада -	s

Э	L—

8-8

9-9

5-5

ОгрожЗе- g-
ние кровли *

Накладки и
анкеры из
• ф12и-40>8

Шпонку запол-
нить пластич-
ным раствором

SexcnOQHbiu
шаныи ковер
га из цем.раст-
вора ‘	20

Ж-б ребристые
\Т А-образного
ния

Парапетный
блок

В продухах
стальная сетка
с ячеей 20*20в
рамке из г 30*4

Перемы-
чечныи
блок

Ж.-б. пара-
петная
плита

Полтроходнои
чердак „ „
 высота £ 1600

4

Простеночный
блок

плиты
сече-
170

21
’1

I Анкер для
крепления
парапетных
блоков из:

/ -60*8;1150

' .016; 1330

'.75*8, 1150

Анкер на стыке
внутренней и
наружной стен
из: Г75*8; 1200
-80*4;1340

±2

2-2	Т	с ,

блоки наружные:	Блоки внутренние

угловой.	о	у деформа- стеновые

Jпростеночный.. ^в°е^ННсынии^ Дойного
' / подоконный У овери^ с нишеи
Плита
балкона *---------------’

'б

В лоджии с углобой
j	J"И простеночный

Блоки внутренние
Бетон замо- стёнбвые
ноличивания

Плита
лоджии

4$

±8

±9

,10

12Q

iiUtniiniuunlHiimiiMiil

Под&алкон-
ныи пере-,
мычечныи
блок

Пробки
050; 1Л30
Зшт.повысоте

блоки наружные:
поясной,
перемычечныи

Простеночный
блок

8L

Заполнение легким
бетоном

Пакет из минераль-
ного войлока на би-

Пробки „
050; ИЗО -—
2 wm.no высоте

50

Цокольный
блок

вентиля

150 ФВО

Стены подвала
из бутобетона

Обмазка горячим
битумом за 2раза,

Обмазка горячим
битумом за 2 раза

Пояс армиродан
сеткой из • 08

Детали разреза



Слаб из оцинкованной
кровельной 'стали по
костылям из-40x3,
прибитым к бобышкам
ПОхЗО; 1150,обернутым
толем и утопленным в
цементный раствор

Подоконный.
блок с нишеи
для холодного
шкафа

4

.Ассрапьт 30

I Щебень 150
i=B%



Стык простеночных и
перемычечных блоков

тумнои связке (про-
клеить в 4 местах
по высоте этажа)
2 слоя рубероида
Конопатка смоленой
паклей

Снаружи шоб зачеканен
цементным раствором

Пробка 50*801180

Конопатка дайло-
1^4 п ком. смоченным
»1ГП.4 в гипсовом рост-
____ ' воре.

3-3 Детали плана
с4.

| j Пробка 0 50; ИЗО
Герметик-завести на спид
Полоска толя.

конопатка войлоком, смоченным
в гипсовом растворе

Анкера из:

-40*6;. 012

Схемы наружных блоков

поясной перемычечныи подбалконный

Конопатка Войлоком,
смоченным в гип-
совом растворе

Бетон марки 50

стальной

углоЬой

простеночный

подоконные

,В=400;500; 600

мы

..	->^-ОвО

пока на оип
ной связке

U1

Плита лоджш

Накладки и
анкеры o3»(M2J
I Плита пере/<»/пи»

Бетонный пол 40-80,
армированный
стальной сетке*
с железнением
поверхности
2 слоя рубероида
Ж.-б. плита 220

20+70
1ФЙ толя. Зазоры тщательно проконопачиваются и
5наружи герметизируются мастикой.

Кладка вентиляционных блоков с вертикальны-
ми круглыми пустотами производится на цемент-
ном растворе марки 100 и более с точным совмеще-
нием каналов. В этих целях вентиляционные блоки
монтируются с отставанием на один этаж, как не
связанные с несущей конструкцией здания. Точность
швов выверяется маячными подкладками.

Лист 2.08. Кирпичные стены сплошной кладки

Кирпичные стены кладутся из обыкновенного
кирпича высотой 65 мм, модульного кирпича высо-
той 88 мм и керамических пустотелых камней высо-
той 138 мм. Вертикальные и горизонтальные разме-
ры элементов стен назначаются в соответствии с
требованиями единой модульной системы и с уче-
том размеров кирпича.

Многорядная система перевязки как менее тру-
доемкая применяется на глухих участках стен. Цеп-
ная система перевязки как более прочная осуще-
ствляется в несущих стенах многоэтажных зданий,
на глухих участках стен высотой более 10 м, выпол-
няемых методом замораживания, и в стенах из ке-
рамических камней.

Стены с непрерывными по фасаду вертикальны-
ми швами декоративной кладки при использовании
расчетного сопротивления на 80% и более армиру-
ются сетками из стержней 04 мм, с ячеей 100 X
х 100 мм через 13 и менее рядов. В стенах с лице-
вым кирпичом с фасадной стороны в перемычках
может применяться лицевой профильный кирпич
СО-104, нанизанный прорезью на полку уголка
140X90X8- Такая облицовка перемычки может
быть уложена в стену в готовом виде.

При устройстве столбов и узких простенков пол-
ная перевязка швов обязательна не более чем через
каждые три ряда. Она ведется из отборного кирпи-
ча в подрезку с полным заполнением всех швов
раствором. Армирование столбов сетками из стерж-
ней диаметром 3—5 мм с ячеей 40 X 40 -4- 60 X 60 мм
ведется по расчету на прочность через два-пять
рядов кладки.

Внутренние поверхности вытяжных каналов в
кирпичных стенах прошвабриваются жидким глиня-
но-песчаным раствором.

В деформационных швах по всей высоте зда-
ния прокладываются два слоя толя и производится
тщательная конопатка просмоленной паклей или
минеральной ватой. Снаружи швы заделываются
цементным раствором. При одновременном возведе-
нии разделенных деформационным швом отсеков
здания паз шва предусматривается в стенах, обра-
зующих жесткий контур. При устройстве этих отсе-
ков в разное время во избежание возможного про-
мерзания угла в стенах первой очереди устраивает-
ся гребень.

Лист 2.09. Кирпичные стены облегченной кладки

Кирпичные стены из эффективных кладок позво-
ляют улучшить технико-экономические показатели,
особенно в районах с низкими температурами на-
ружного воздуха.

Для утепления облегченных кирпичных стен мо-
гут применяться полужесткие минераловатные пли-
11111 на синтетической или битумной связке и другие
нлитиые утеплители. Применение плитных утепли-

телей по сравнению с утеплением монолитным лег-
ким бетоном или засыпками обеспечивает лучшую
теплоизоляцию стен, существенно упрощает произ-
водство работ и снижает трудоемкость кладки. Сте-
ны с плитным утеплителем применяются как основ-
ной вариант облегченной кладки. Кроме них, нахо-
дят практическое применение стены колодцевой
кладки с заполнением легким бетоном или сыпучи-
ми теплоизоляционными материалами и комбини-
рованной кладки с камнями из легких ячеистых бе-
тонов. Все типы стен позволяют применять лицевой
кирпич для отделки фасадов.

В колодцевой кладке связь между продольными
рядами, образующими поверхность стены, осуще-
ствляется поперечными стенками, расположенными
через 65—117 см по длине, и одним тычковым ря-
дом в пределах этажа. Продольные ряды выклады-
ваются с тщательным заполнением раствором всех
вертикальных и горизонтальных швов и оштукату-
риванием поверхностей стены. Если применяется
лицевой кирпич, штукатурится только внутренняя
поверхность.

Места передачи сосредоточенных нагрузок от
балок, ферм и т. п. назначаются у поперечных сте-
нок, толщины которых увеличиваются до размеров,
необходимых по расчету на прочность. В зданиях
свыше трех этажей армируются углы и примыка-
ния внутренних стен к наружным в трех уровнях в
пределах этажа. В поперечных стенках оконных
простенков и через одну поперечную стенку на глу-
хих участках стены арматура укладывается на
уровне середины этажа.

При заполнении колодцев засыпным утеплите-
лем через пять-шесть рядов кирпича устанавлива-
ются растворные армированные диафрагмы, предот-
вращающие осадку сыпучих материалов.

Плитные утеплители могут закладываться в
уширенные продольные швы стен с многорядной
перевязкой кладки.

В кирпично-бетонных стенах связь между кир-
пичными стенками осуществляется тычковыми ря-
дами, заходящими в бетон на полкирпича и распо-
лагаемыми через каждые пять ложковых рядов по
высоте стены. В стенах толщиной полтора кирпича
тычковые ряды располагаются с обеих сторон враз-
бежку; в стенах большей толщины — в одной
плоскости.

В комбинированной кладке с включением во
внутреннюю часть стены легкобетонных камней
перевязка осуществляется тычковыми рядами или
стальными скобами, расположенными через три ря-
да камней в слое цементного раствора марки не
ниже 25.

Все типы стен, имеющие теплопроводные вклю-
чения в виде поперечных стенок, прокладок, тычко-
вых рядов и т. п., должны быть проверены расчетом
на теплоустойчивость. В случае применения утепли-
телей проверяется влажностный режим стены. Сле-
дует исключить возможность выпадения конденсата.
Все типы стен эффективной кладки проверяются
расчетом на прочность и устойчивость с учетом их
специфики.

Несущие стены колодцевой кладки могут приме-
няться в верхних трех этажах с толщиной внутрен-
ней продольной стенки вполкирпича, ниже — в один
и полтора кирпича в зданиях до пяти этажей. Само-
несущие наружные стены колодцевой кладки при-
меняются в зданиях до девяти этажей.
НЕСУЩИЕ КИРПИЧНЫЕ СТЕНЫ СПЛОШНОЙ КЛАДКИ ДЛЯ ЗДАНИИ ВЫСОТОЙ ДО 14 ЭТАЖЕЙ (ПО СЕРИИ 2.130-1)

Порядовка наружной стены с лицевой декоративной Варианты парапетов и карнизов при продольных и поперечных несущих стенах
КЛАДКОЙ. СИСТЕМА ПЕРЕВЯЗКИ МНОГОРЯДНАЯ _
Слив из оцинкованной

Самонесущие и несущие кирпичные стены эффективной кладки для здании высотой до 9 этажей (по серии 2130-п

Порядовка наружной стены при эффективной кладке	к

0 ВЕРТИКАЛЬНЫМИ ПОПЕРЕЧНЫМИ СТЕНАМИ И ВОЗДУШНОЙ
ПРОСЛОЙКОЙ

кровельной стали по
костылям через 600,
прибитым к антисепти-

60 рованным деревянным
пробкам

 Фартук из оцинкованной
кровельной стали над до -
полнительными слоями
рубероида, прибит к анти-
септированной рейке площ.

5%

сечения 120*65.

hniiinutimiiunitiuuniil

Антисептированная
деревянная пробка

Конопатка /

Полоска /
пергамина /

70

т

gO-

j По расчету

Подоконная
доска

Цемент-
ный раст-
вор марки
100

Лицевой
профильный
кирпич

ной кровельной
стали

Ж.-б. брусковые
перемычки

Лицевой профиль-
ный кирпич,L по
расчету

Стена толщиной
640 с лицевой
декоративной
кладкой. Система 29
перевязки много- -
рядная	L

Деревянные ан-
гл исептирован -
ные пробки раз-
мером в кирпич
па 2 шт. по высо
те проема- w
5>40

Ж.-б. парапетная плита
Антисептиро’

Костыль

/ h—f--~r~7~ lil л	'

СлиЪ из оцинкован- /

0,000

^0,300

Проем
600*470

~шо

Прртивокапиллярная
гидроизоляция

бутобетона

или

Стены подвала из
бетонных блоков

Обмазка горя-
чим битумом

Варианты отделки цоколя

Облицовочная 5
плитка 6
Цем. раствор 241

'.вментный 60

Цементн
раствор

Поясная
тяга из
кирпича

И V? кирпича

0 /4 кирпича
у/'/* лицевой кирпич

При цементной
штукатурке J20

Ф &

Поясная 3
тяга из §
Жтб. профи-
лированных 1
камней $+24
Облицовка
керамическими
плитками-

Деформационные швы
при одновременном	при строительстве

возведении стен	здания в 2 очереди

2*7(?

500

60

200

К

Мауэрлат ЮО»)
Прокладка то$

195

-ф.

190

Костыль

|8Яйяеа»ийяал

IM МОх/40x65

900

Проволочные
i 'скрутки в сты»

Перемычки ж.-б.
брусковая и
плитная выс.65
при ширине окна <800

Перемычки ж-б.
брусковые, под
плитами пере-
крытий усилен-
ные

1ная рейка
х50 прибита

1робка ‘	‘

через

Ограждение	Пазухи заделать цем.

крыши при высо- „ раствором с аобав-
те более 3 этажей лением волокнистых

Облицовка перемычек

'Толь

ГГЕ

I Стальной слив

il подлит цемент-
ным раствором

Детали болконов-
см. лист 6 02

Паяемая тяга
из кирпича

Армирование кирпичных столбов

Сетки из» фЗ;4;5:1-а+5-8+5 (ахв сечение столба)
с ячеей 40x40; 50х50;60хб0
закладываются в шов через 2;3;4;5рядоб

। а+5

1-й ряд
Конопатка

Лицевой	L140x90*10

профиль-	ж.-б. брусковые

ныи кирпич перемычки

Планы порядовки наружной стены с лицевой декоративной кладкой
(СИСТЕМА ПЕРЕВЯЗКИ МНОГОРЯДНАЯ) И КИРПИЧНОГО СТОЛБА ПЛОЩАДЬЮ

СЕЧЕНИЯ 510*510

19

Конопатка
дерметик

веществ
Рубероидный ковер
по выравниваю-
щему слою
цементн.
раствора

J90

№6
184

!-ч-=ч 'скрутки в стъь
l| ках строитель
—{ ных щитов v

Перемычки жч
брусковая и
плитная выс.1
при ширине
окна 220

Анкер из»Ф16	Л

и L75*8;l200	Анкериз»ф16

черезС1Ь00	и L75*811200

через 4 Ю00

Варианты фасадов декоративной и фасады многоряднои и цепной кладки

77,5t32,5j|

4-й ряд

3-й ряд
Условные обозначения

___I целый кирпич

2-й ряд

Порядовки предус-
матривают макси-
мальную перевязку
швов при условии
выполнения рисунка
клрдки и минималь-
нои приколки
кирпича

1-й ряд



См лит
6.02	:

Брусковые _
перемычки,в
том числе
одна с выпус-
ками арматуры
для анкеровки
балконной
Опиты

4§

Its

В шве заложены 2

пр^зффгХпй	в™ ЯШИНОЙ 400 И 530 мм ^нар^и Ж/росшит^ цемент-

ПРИ эффективной кладке С ВЕРТИКАЛЬНЫМИ ПОПЕРЕЧНЫМИ ным раствором

СТЕНКАМИ И ВОЗДУШНОЙ ПРОСЛОЙКОЙ

Антисептированная
деревянная пробка
размером 6 3/4 кирпича

L—рр Костыль
2-й ряд

Слив из оцинкованной \
кровельной стали \

Подоконная
доска

'янноя подоконная
с осмоленным

уложена на слои
антисептированного
войлока, смоченного в
гипсовом растворе

Угол И УЧАСТОК СТЕНЫ

1-и ряд

Участок простенка
с четвертью

Сопряжение с
внутренней стеной

2-й ряд

ядыд
I20VC
,6DjZ

Ш I

ГП

Сопряжение с
внутренней стеной

Участок простенка
с четвертью

Воздушные прослойки

Угол и участок стены





Цоколь

йкг ।
раствором

i'10%,

5-5

6-6

li

КЖуЩНАЯ КЛАДКА С ВЕРТИКАЛЬНЫМИ
бОГШНЦЫМИ СТЕНКАМИ

«‘ряд

^ряд

Угол стены

6

'(№//////;///,

ж®

Участок простенка
с четвертью без четверти

Сопряжение с внутренней
стеной . Г
без каналов с каналами









Ш.МШ

7Ш/Ж



ПЕЕЕЕД ПЕЕЗЕП
гпппг ггтп



'^Плитной
перемычка

Проем

600 * 500

Стены подвала
из бутобетона

Вместо сталь-
ных скоб в ка-
честве фикса-
торов могут
применяться
маяки из раст-
вора, пластин-
ки из асбесто- к-
цементна —
пластмасс и т.п -»



510

Утеплитель-жесткие минерало-
ватные плиты на битумной или
синтетической связке 6'120

Зпсш.

160

12&

1170	3

Снобы из стальной проволоки (*03,1250),
Фиксирующие положение плит утеплителя,
Перед установкой окунуть о горячий битум.

Варианты эффективных кладок

КОЛОДЦЕВАЯ КЛАДКА С ЗАПОЛНЕНИЕМ	!

КОЛОДЦЕВ БЕТОНОМ ИЛИ СЫПУЧИМИ МАТЕРИАЛАМИ I

Кирпичная кладка с уширенным
ШВОМ, ЗАПОЛНЕННЫМ УТЕПЛИТЕЛЕМ

7-7

8-8

120 \iA0-4aii20

/0 390

ряд

1-й ряд ][

Бетон
низких
марок

Сыпучий
минеральный
теплоизоля-
ционный
материал

з
2

~	2

Рясы 1
кирпича

Р.астворная
диафрагма,
армированная
проволочной
сеткой

50 250

10 20

10.190 J0

ряд

Утеплитель-
Жесткие минерало
ватные плиты но
битумной или
синтетической
связке

1-й ряд
камня

I 1-й ряд

1 кирлича

3-й и 5-й ряд

4-й и 6-й ряд киРпича



2-й ряд

КЛАДкА ИЗ ЛЕГКОБЕТОННЫХ. КАМНЕЙ

С НАРУЖНОЙ ОбЛИЦОВКОЙ В 1/2 КИРПИЧА
520

fa0J9OJ9Q
W. W

Ряды
z камня

кир-
пича

:d

с

И 2-й ряд
[) камня
Я 1-йряд
кир-
пича
Кирпично-бетонные стены применяются в зда-
ниях до девяти этажей. Их эффективность ограни-
чивается значительной трудоемкостью и наличием
мокрых процессов.

Стены с прокладкой плитного утеплителя в уши-
ренных продольных швах при многорядной системе
перевязки и стены комбинированной кладки ис-
пользуются в зданиях до пяти этажей.

Лист 2.10. Элементы железобетонного связевого
каркаса

Связевый железобетонный каркас под поверхно-
стную нагрузку на перекрытие до 12,5 кН/м2 исполь-
зуется в гражданском строительстве для учебных,
лечебных, административных, торговых и клубных
зданий высотой до 12 этажей, гостиниц, общежи-
тий и т. п. Шаг колонн 6 м. Пролеты 6; 4,5; 3 м в
различных комбинациях при общей ширине здания
до 18 м. Высота этажей 2,8 (для гостиниц и обще-
житий); 3,3; 3,6 и 4,2 м; подвала — 2,9 и 3,8 м; тех-
нического чердака — 2,4 м. Высота этажей в одном
здании может быть различной в пределах указан-
ных вариантов. Длина температурного отсека до
60 м (см. листы 12.13—12.15).

Конструкция каркаса запроектирована с части-
чным защемлением ригелей в колоннах. Практиче-
ски принятое соединение можно считать шарнир-
ным, так как узел сопряжения колонны с ригелем
не способен воспринимать изгибающие моменты от
ветровых нагрузок. Такой каркас не обладает рам-
ными свойствами, а работает по связевой схеме.
Все нагрузки, вызывающие горизонтальное переме-
щение каркаса, воспринимаются сквозными верти-
кальными диафрагмами жесткости, связанными в
пространственную жесткую коробчатую систему
горизонтальными дисками перекрытий.

Сквозные диафрагмы жесткости образуются
путем заполнения каркаса стенками из железобе-
тонных панелей толщиной 140 мм, располагающих-
ся в плоскости и из плоскости рам. Они устанавли-
ваются на всю высоту здания, начиная с располо-
женного под ними монолитного ленточного фунда-
мента. Диафрагмы жесткости обычно совмещаются
со стенами лестничных клеток, лифтовых шахт и с
разделительными перегородками помещений.

Крайние, как и средние, колонны рассматривае-
мого каркаса совмещаются своими геометрическими
осями с сеткой осей здания. При такой привязке
уменьшается количество типоразмеров элементов
каркаса, но появляется необходимость в доборных
элементах панельных стен. Доборные элементы в
данном случае выполнены в виде угловых панелей,
навешиваемых у наружных углов и в деформацион-
ных швах здания.

Ригели рам каркаса могут располагаться в про-
дольном и поперечном направлениях. Изменение
направления ригелей возможно в любом месте зда-
ния. Оно обеспечивается трехконсольными колон-
нами, где две консоли образованы бетонными при-
ливами, а третья — стальным опорным столиком,
приваренным к закладным деталям.

Деформационные швы между температурными
отсеками в протяженных зданиях и между отсеками
различной высоты в многообъемных зданиях осуще-
ствляются путем установки парных рам каркаса.
Парные рамы устанавливаются со смещением на
0,5 м с оси здания или со вставкой. В последнем
случае длина вставки зависит от площади сечения

колонн и толщины стен. Она равна удвоенной дли-
не грани соответствующей угловой панели плюс
40 мм.

Колонны устанавливаются в типовые сборные
фундаменты стаканного типа или в сборные подко-
ленники, опирающиеся на монолитные ступенчатые
фундаменты. Колонны площадью сечения 400 X
X 400 мм2 (в зданиях высотой до пяти этажей при-
меняются колонны площадью сечения 300 X
X 300 мм2) с прямоугольными консолями высотой
и вылетом по 150 мм для сопряжения с ригелем
подразделяются: с учетом положения по высоте
здания — на нижние, средние и верхние; по поло-
жению в раме каркаса — на крайние и рядовые.

Нижние колонны снабжены оголовником для
стыка по высоте только сверху, верхние — только
снизу, средние — с обеих сторон. Средние колонны
могут быть высотой в один и два этажа. Наличие
средних колонн высотой в один этаж позволяет бо-
лее гибко комбинировать этажность и высоту в свя-
зи с особенностями функциональной схемы здания.

Крайние колонны одноконсольные, средние —
двухконсольные. Связевые колонны — включенные в
диафрагмы жесткости. Колонны, расположенные
в месте перемены направления ригелей — во входя-
щих углах здания и в углах лестничных клеток,
имеют закладные детали для приварки дополни-
тельных консолей. Крайние колонны выполняются
с закладными пластинами для креплений панелей
наружных стен. Связевые колонны снабжены за-
кладными деталями для сварки с панелями диа-
фрагм жесткости.

Для удобства ведения работ плоский безметалль-
ный стык колонн располагается на 640 мм выше
уровня пола перекрытия. Он осуществляется ванной
сваркой оголенных подрезкой бетона выпусков ра-
бочей арматуры. Затем шов, проходящий по пери-
метру центровочных выступов, зачеканивается
цементно-песчаным раствором марки 300. Сварен-
ные стержни соединяются хомутами из стали
08—10 мм. Подрезка заполняется бетоном марки
200.

Колонна соединяется с ригелем путем опирания
последнего на скрытую консоль. Ригели — высо-
той 450 мм, таврового сечения, с одной или двумя
полками для опирания плит перекрытий, лестнич-
ных маршей и аналогичных элементов. Длина риге-
лей на 440 мм (340 мм при колоннах площадью се-
чения 300X300мм2) короче пролета, равного 6; 4,5
и 3 м. Сварка ригеля с закладными элементами ко-
лонны производится в уровне верха консоли и верха
ригеля. Верхняя сварка осуществляется швом
«встык» при посредстве упирающейся в закладной
элемент колонны монтажной стальной «рыбки»
(«рыбка» поставляется вместе с ригелем). Затем
швы заливаются цементым раствором марки 200.

Сборный настил перекрытий состоит из плит,
укладываемых на полки ригелей. Длина плит на
240 мм короче шага рам (6; 3 и 5,5 м у деформа-
ционных швов); высота 220 мм. Железобетонные
многопустотные плиты разработаны в соответствии
с ГОСТ 9561—66. По положению в настиле они под-
разделяются на межколонные связевые — пристен-
ные и средние шириной 1490 мм с пазами для ко-
лонн глубиной 100 мм и рядовые шириной 1490 И
1190 мм.

При раскладке плит в каркасах с дополнитель-
ными колоннами (вкючение лестничных клеток И


связевые

&

720

290

150

45

175

ЭЛЕМЕНТЫ ЖЕЛЕЗОБЕТОННОГО СВЯЗЕВ0Г0 КАРКАСА ПОД ПОЛЕЗНУЮ НАГРУЗКУ НА ПЕРЕКРЫТИЕ ДО 12,5 кН/м2( СЕРИЯ ИИЮ4)
Схема рамы каркаса колонны и фундаменты Плиты перекрытий многопустотные,легкобетонные и ребристые
пристенная	рядовая	-	-л

(55 200 /0

3

0,000

и

1150

36 100 <о

г

4500;6000

350

200

Толщина
полки 50

6+12 эт.
2*200;
до 5 эт.

2* 150

JOOO.-fOOcj

,20 2560 ,
'2660$

20 АРАО;5560	20.и

4150\:‘660-2,30^
Подвел

Основные монтажные
узлы

Стык прогона с колонной

Закладные пластины свариваются
в уровне верха консоли колонны и
в уровне верха прогона через посред-
ник „рыбкуи

1050

150



Ниши для стропобо'чных

петель 150*80;глубина 70 Каналы пустот ($159; шаг 185) на арматуры 140*80;
торцевых и ниши растворной шпонки глубина 45
(Ф120: шаг 200) на продольных гранях
плит условно не показаны

Подрезки для выпусков

1050
^150

^-йо

ригель с одной и двумя полками

В зданиях 6'12 Зт.

фи	' С колоннами 400*400

В зданиях до 5эт-
к°гоннами 300*300

ЛОО’1

Панели диафрагм жесткости с контактными стыками

Устанавливаются в
плоскости и „из плос-
кости" рам

ЮО 200 100

Ж ftp

;-*о

ГНУТЫЕ ЛЕСТНИЧНЫЕ МАРШИ С ПОЛУПЛОЩАДКАМИ ДЛЯ ВЫСОТЫ ЭТАЖА 4,2; 3,3 и 3,6 м-

аР535;1385;12Т5



300

R10

2-2 3

Стык колонн
Продольные стержни
свариваются ванной
сваркой; стык арми-
руется монтаж-
ным хомутом из *Ф8;
Шов вокруг зуба
зачеканивается
цементным раст-
вором марки 300;
подрезки запол-
няются бетоном
марки 200

Ванная
варка

12

Анкеровка связевых плит
СпОренные выпуски арматуры свари-
ваются через посредники; подрезки
заполняются бетоном марки 200

а-а

2*20 2’20

Подоезко с выпус-
ками арматуры
2«014 для сварки
с посредником

ч

5,0

Многопус-
тотная
связевая
плита

Те-

Стропобоч-
ная петля
из •»(2

Столик "только под
продольный ригель

20 10 80
-

Посредник
„рыбка" из
М70*в;1300
поставля-
ется вместе
с прогоном

Многопустот-
ная пристен-
ная пл и то

Многопустотная
рядовая
Плита

Ребристая связебая плита
Отверстие в попке для
пропуска диафрагмы
жесткости или стоякоб
трубопроводов пробить
по месту

Ниши растворной
шпонки (ф 120;
шаг 200)

Диафрагма
жесткости с
контактным
стыком в плос-
кости рамы
каркаса

посредники между пли-
тами (• $20 и 16) в аксона -
метриях не показаны

Подрезка с

выпусками

арматуры

$2011520

Ф1611460
т. п.) средние связевые плиты заменяют пристен-
ными. Зазоры между плитами шириной до 0,4 м
замоноличиваются по месту. Средние связевые же-
лезобетонные ребристые плиты (толщина полки
50 мм) устанавливаются с прорезью в местах про-
хода диафрагм жесткости «из плоскости» рам и в
других случаях, когда возникает необходимость
устройства значительных отверстий в перекрытии.
Плиты связываются между собой стальными анке-
рами, продетыми сквозь строповочные петли. Свя-
зевые плиты соединяются стержневыми накладка-
ми, приваренными к расположенным в подрезках
парным выпускам арматуры. Прорезь в полке реб-
ристой плиты формуется при изготовлении или про-
бивается перед установкой.

Железобетонные панели стенок жесткости тол-
щиной 140 мм, сплошные и с дверными проемами,
запроектированы с поэтажной разрезкой по высоте.
Разрезка по ширине пролета определяется предель-
ной массой монтажного элемента (до 10 т). Пане-
ли, устанавливаемые в плоскости рам, формуются
с двумя полками для опирания плит перекрытия.
Панели, устанавливаемые «из плоскости» рам, фор-
муются с одной полкой или без полок.

Вертикальные стыки панелей фиксируются свар-
кой расположенных в подрезках закладных эле-
ментов; горизонтальные стыки — контактные со
швом толщиной 30 мм на цементном растворе
марки 200 или замоноличиваемые на высоту 300 мм
бетоном марки 300, с предварительной сваркой вы-
пусков арматуры. Выбор конструкции стыка опре-
деляется характером и порядком величин восприни-
маемых усилий. При диафрагмах «из плоскости»
рам каркаса горизонтальные стыки пропускаются
сквозь прорези в полках ребристых связевых плит.

Номенклатура панелей диафрагм при колоннах
площадью сечения 300 X 300 и 400 X 400 мм2 еди-
ная. Соответственно зазор между колонной и диа-
фрагмой 70 и 20 мм. Со стороны примыкания диа-
фрагм колонны могут формоваться без консолей, а
панели диафрагм — без паза для них. Это несколько
снижает расход стали. Контактный горизонтальный
стык при проверенном качестве выполнения может
приниматься равнопрочным среднему сечению
панели.

Лестницы собираются из марш-площадок ребри-
стой конструкции. Высота ребер 305 мм. При отдел-
ке здания ступени накрываются накладными про-
ступями, площадки — плитами или монолитным
полом толщиной 60 мм. Марш-площадки — заложе-
нием 5770 мм, шириной 1,15 м и высотой подъема
1,4; 1,65; 1,8 м (подступенков 10; 11; 12)—рассчита-
ны соответственно на высоту этажа 2,8; 3,3; 3,6;
4,2 м. Доборная полуплощадка верхнего этажа опи-
рается на марш крепежным уголком (см. лист 12.14).

Лист 2.11. Навесные стены каркасных зданий
из ячеисто- и легкобетонных панелей двухрядной
разрезки

Стеновые панели двухрядной разрезки изгото-
вляются из легких бетонов плотностью в сухом сос-
тоянии 0,6—1,1 т/м3, марок 35, 50 и 75, и автоклав-
ных ячеистых бетонов плотностью в сухом состоя-
нии 0,5—0,7 т^м3, марок 25 и 35, с защитно-декора-
тивными слоями или гидрофобными покрытиями по
наружной и внутренней поверхностям.

Панели армируются пространственными карка-
сами, состоящими из продольных плоских каркасов

и отдельных стержней, свариваемых в местах пе-
ресечений контактно-точечной сваркой.

Номинальная длина панелей равна шагу и про-
летам рам каркаса (3; 4,5 и 6 м), высота 0,6—2,1 м
с интервалом через 0,3 м, толщина 250, 300 мм и
только для легкобетонных панелей — 350 йм.

По положению в наружных стенах панели под-
разделяются на: поясные — цокольные (высота
0,9 м), подкарнизные (высота 0,6 м), парапетные
(высота 0,9 и 1,2 м), междуэтажные (высота 1,5;
1,8 и 2,1 м) и доборные к ним (высота 0,6 м); про-
стеночные (высота 1,2; 1,8; 2,1 и 2,7 м; длина
0,3; 0,45; 0,6; 1,2 и 1,8 м); угловые — для внешних
углов здания (всех указанных высот); поясные —
укороченные для входящих углов здания; просте-
ночные угловые — для тех же углов.

Компоновочные схемы стеновых панелей на фа-
садах учитывают габариты оконных проемов в со-
ответствии с ГОСТ 11214—78.

Конструкция панельных стен принята навесной
с жестким креплением каждого пояса. Компенса-
ция температурных деформаций происходит за
счет швов, заполняемых упругими синтетическими
прокладками и герметизирующими мастиками.

На внутренних поверхностях стеновых панелей
для навески на каркас предусматриваются заклад-
ные детали или подрезки, оголяющие арматуру. По-
ясные панели и панели для внешних углов крепят-
ся к закладным деталям, расположенным на боко-
вых гранях колонн. Укороченные панели у входя-
щего угла здания навешиваются на ригель.
Простеночные панели — рядовые и входящего уг-
ла— крепятся на штырях к поясным панелям. По-
ясные панели из легких бетонов высотой от 1,2 м
свариваются с колонной через пластинчатые посред-
ники в верхнем уровне и на высоте 0,9 м от низа.
Эти крепления рассчитаны на восприятие верти-
кальных и горизонтальных усилий. Нижнее крепле-
ние в виде гнутого стержня, заведенного в заложен-
ную в панель трубку и приваренного к колонне,
воспринимает только горизонтальные усилия. Пояс-
ные панели высотой до 0,9 м свариваются с колон-
ной только в верхнем уровне; нижнее крепление —
аналогично.

Поясные панели из автоклавных ячеистых бе-
тонов на внутренних поверхностях имеют подрез-
ки, оголяющие сдвоенные стержни каркасов. Под
стержни заводится привариваемый к колонне кре-
пежный «крюк» из стальной пластины, аналогич-
ной посреднику. В этом случае всю вертикальную
силу воспринимает крепление, расположенное на
высоте 0,9 м от низа (или в верхнем уровне для
панелей высотой 0,6 и 0,9 м). Верхнее крепление
панелей высотой от 1,2 м и нижнее крепление всех
панелей рассчитаны только на восприятие горизон-
тальных усилий, а по конструкции тождественны
описанному выше для легкобетонных панелей.

Простеночные панели крепятся на стальных шты-
рях, привариваемых к расположенным в пазах за-
кладным уголкам. Гнезда для этих штырей в пояс-
ных панелях высверливаются на месте.

Листы 2.12; 2.13. Навесные стены каркасных зданий
из сталеалюминиевых и алюминиевых панелей
вертикальной разрезки

В последние годы в нашей стране на ряде спе-
циализированных заводов налаживается выпуск
алюминиевых профилированных погонажных изде-
СТЕНЫ К^РМСНЫХ ЗДАНИИ ИЗ ЯЧЕИСТОБЕТОННЫХ И АЕГИ0БЕТ0ННЫХ ПАНЕ/1ЕЙ (ПО СЕРИИ ИИ-04-5)_
-уОМЕННААТУРА

CmponoBouHbie
чятли иЗ'Ф 10,

Поясная панель
междуэтаткная,
рорапёспная

'Ч

Поясноя панель между-
ддя^одяяДи°р^лма!]' Крепаение панеаей _
Здания	j, Поясные панели высотой

400

30/20

от 1,2м свариваются с	R/зЛ 1а(

копанной в верхнем уровне -явмл тот \/Л7
и на высоте 0-9 м от низа. .	\ //7

Снизу заводятся гибкие it-BuxiO;liop\ ф/П
Связи	.	/

Поясные панели высотой	Plfl Я/Й /

<оясные панели высотой

до 0,9м свариваются с
с колонной только в верх-
нем уровне,нижние связи
аналогичны

У входящих углов здания
укороченные поясные панели
сварибаются с ригелемг-. -
на расстоянии о,75м.
от оси колонны

• Панели внешнего угла -

свариваются с колоннами
в верхнем и ниыснем
уровнях

Простеночные панели,
в том числе и панели
входящего угла, крепятся
на штырях к поясным
панелям

1-1

&IJ2540;

Ю 1680 X
и -80хю;

1 1250

< I- J •

2-2

21

-l2Oxio;Li8O

Фрагмент фасада

2х 240b

2 * 2700

ini

-50*10;

Только 6
парапет-
НЫХ
панелях.

Только 6
парапет-
ных
панелях
внешнего

-80*10:

1100 '

-80*И
1230;

Панель
угла

Простеноч-
ная панель^

Отверстие 6 панели
высверлить на месте

Простеночная панель
входящего угла
Колонна

Поясная панель
цокольная, паратст
пая и доборная

Поясная панель Цокольная,
парапетная и доборная
для входящих угров здания

77/

135 ,0

3-3

НП-Б0.9

Н-60.15

Н-57.15

Ф14-Д325

Ф14; 1200

Sz6

2100

2100

600

7-7

ь750

4ZV2P А/ А/	/ "/А /

Доангзнитепьныи
у входящего

панели

-50*10;и20
i2



Шпак

НП-57.9

Н-57.15

Н-57.9

8000

Н-60.15

Н-60.9

6000

1200

2100	300 М70



0W:1200

Ф14; 1380

зТ

ч

Дополни-
тельный
_ ригель у
/ входящего

0 И;1325

-80x14,1230
L100X16;

1300

-120x10; 1180

ПроЧТИвокат ТПЛЯО
пая изоляция

°Ф 19:1150
Стены каркасных зданий из сталеалюминиевых панелей (применительно к серии ии-04)

ПАНЕАИ ШИРИНОЙ 1,5м И высотой „НА ОБИТАЕМЫЙ И ТЕХНИЧЕСКИЙ ЭТАЖ";	Фартук из оцинкованной кровельной

С ГОРИЗОНТАЛЬНОЙ РАЗРЕЗКОЙ в УРОвНЕ ПОДОКОННИКА	~	™

Детали панелей и швов

стали по косты4ям(-4Ох4;Е12О)через
600, приваренным ирамам панели

Каркас панели образуют 2рамы из замкнутых
гнутосварных профилей 60x30*3, соединенных
на винтах м5 через теплоизоляционные тексто-
лотовые вкладыши. Глухие участки панелей запол-
няются теплоизоляционным блоком и облицовы-
ваются мелкогофрированным алюминиевым листом $

3-3

входящего угля РЯДОВАЯ глухая и с окном внешнего угла

>?4iJf 43

профиль из

шпильки Мб*

Крепеж-
ные эле-
менты

10QxjOQ/2[

Вариант
спаренного
среднепо-
воротного

Фрагмент фасада
)г рож-

Стыки панелей заполняются вкладышами из
минеральной ваты в полиэтиленовой пленке
В горизонтальных стыках снаружи гернитовыи
жгут. Стыки накрываются профилированными
алюминиевыми раскладками

8.400

ррннеиоо-

±2

0,900

ковой .под-
веской

вариант

4Д00

Средник 6

1’

Н-60-9

Н-5Т.9

Г& /о/ Л>/	Л-Х ХМ /И/ /4/ /./ М / Я ИМ /М М/ Д’/ / /</ / ИМ / МТУРИ ИМ /А.Т/М

++t
150

Штрихпунктиром показаны
грани панелей, пунктиром -
контур каркаса

В отличие ат
стальных алю-
миниевые про-
фили вразрезах
условно не ваш-
три хо-
ле-----ваны ,

Петли

^^репление^^
{.через 600 ujXjgj
l-30*3;l90u
Ршпильки мб*3(№&

винт М2

Зеррито-

у Воздуха-
защит-
ная упру»
гаяпенп®

Вариант
раздель-
ных пере-
плетов
с нар. верх-
ней и вц.
нижней
подвеской

Конопатка Г
антисептиро - г
ванной паклей -

Жокпадки из ~
'розостоикаи
резины
Алюминиевый
штапик на сталь-
ных пружинах
150; через 600

5,100

Полиизобути-
ленавая мае-.
тика УМС-50

Нащель-
ник.Прок-
ладко ы2
из пенопо-
лиуретану

4

DUHT М41

'через 60б

Цем. растбор м$сг
Фиксирующие подставки
в стыках панелей из: 2-40*15;



400			7x1500

6000

6000

I-WO

Деталь навески на
перекрытие

Крепежный элемент из:

-50*4; Ц65

L45*2; 1200 о

с овальными отверстиям^'
\ под болты М12обеспечь-
' вает рихтовку на мон--<'^<
тоже в 3-х наорав-s'
лениях	s' .

Теплоизо-
ляцион-
ный блок-
Рама из
брусков
50x44.за-
полненная
Ролуэюест
кои мине-
ралодат-
нойплитщ
обернут#*
полиэти-
леновой
пленкой,
и накры-
тая ас-
ijfiecmo,
цемент

НЫМиЛир,
тамидб

Ллюми-
ниевоя
обвязка,
крепипук
настоль-
ных вкла-
дышах
150;

через&Я

I^BuhtMS'
через JOO <

С/ш683

Резина &J-
ГТГНЫ КАРКАСНЫХ. ЗДАНИИ ИЗ АЛЮМИНИЕВЫХ ПАНЕЛЕЙ (ПРИМЕНИТЕЛЬНО К СЕРИИ ИИ-04)
nluFAH ВЫСОТОЙ’’НА ЭТАЖ“икНАЭТАН< С ПАРАПЕТОМ’',С ГОРИЗОНТАЛЬНОЙ РАЗРЕЗКОЙ В УРОВНЕ ВЕРХА ПЕРЕКРЫТИИ
ПВХОАМ1ГГО УГЛА PAflOBlSE ШИРИНОЙ 1,5 и J,o М,	в ВНЕШНЕГО УГЛА	%UeBcc^]S^

а . ^лЛк1Лп я	“	профилей, обжимающих допел

Яцлааыши только о ,t	нательные слои ковра через

панелях Высотойпна этаж	деревянные прокладки

на зтаж**2800;3000;3300

g»W»«

«❖к*

4
о
£

Нижник окон-
ной коробки

й<э
хсо

Винт
М4

ДЕТАЛИ ПАНЕЛЕЙ
И ШВОВ

Тернита-
выижгут^
060 чу

Спаренный
пере/ лет с
двойным
остеклением

НТЫ

МА

0,000

i-----------------------------1

Резина iff’X

7*/500

£

Лолу-
жесткая
минера-
ловат-
ная плит,
оберну-
тая в по-
лиэтиле-
навую
пленку

пунктирам пока-
рано панелей;
пунктиром- контуры каркаса

400*400(300*300)

ДЕТАЛЬ НАВЕСКИ НА ПЕРЕКРЫТИЕ
И СОПРЯЖЕНИЯ ПАНЕЛЕЙ





& E3S
болт мю
монтажного
ооеаинения

Во вкладыше
стропавочное
отверстие 020

При колоннах
площадью сеч.
400x400(300*300)

I Крепление к плите пере
крытия из L. 75*7; 1120 и
L /40 х 10; 150 с овальными
=1 отверстиями под болты
— М12

Фрагмент фасада

Е

8

1£уЗК<:

I

Е

резина
^Деревянные
бруски 78* 15,
t10*3d

Винт М4*8

Теплоизоляционная
вставка состоит из
брусковой рамы,
облицованной плос-
кими асбестоцем
листами &Q и
заполненной полу-
жесткой минерало-
ватной платой
Пароизоляция. .
пол иэтул ено бои
пленкой

Средник каркаса
панели

Вершник оконной
коробки

Линия створа

Элементы
оконного блока
образуются
алюминиевы-
ми прессован'
ними профиля-
ми с резиновы-
ми прокладками
линия' створа'

Средник каркаса
панели

Элементы‘ каркасо
образуются двумя
пблыми просриля-
ми, соединенными
на спецболтахмв

С шагам 500. 20-мм
зазор заполнен
полиуретановым
эластичным
поропластам

Гаризонг
тальныи
стык .
панелей

Уровень °
пола

Гэризонтальныи
шав накрывается
алюминиевой
раскладкой, зак-
репляемой через
500 шпильками м
с гн. шайбами из
-30x3; U20

Крепление к^
окольной nai
стаек карь
з L56»5; 11

L63X4QX6-I160
с овальными отверстиями
под банты М12 обеспечивав
ет рихтовку на монтаже
в 3-х направлениях

Мелкогосррированныи Алю-
миниевый лист облицовки
панели заведен в паз с рези-
новым уплотнителем





По контуру
теплоизо-
ляционной
вставки
конопатка
минераль-
ной eargpu;
прокладки
из жесткой
минерало -
ватной
плиты

Палужест-
кая минера
ловатная
nnuma,o(fy

вую пленку
Гернитовьй
жгут 030


лий и унифицированных элементов для строитель-
ства общественных зданий. В основном они приме-
няются в ограждениях наружных стен — окнах и
стеновых панелях, включающих в себя окна с алю-
миниевыми переплетами. Каркас панелей, нащель-
ники, накрывающие вертикальные и горизонтальные
стыки, и облицовка глухой части также могут быть
выполнены из различных алюминиевых профилей и
мелкогофрированного алюминиевого листа.

Возможны и комбинированные конструкции.
Так, наиболее экономичным для стеновых панелей
пока следует считать каркас из стальных замкнутых
гпутосварных профилей в сочетании с алюминие-
выми штапиками и другими профилированными
погонажными изделиями, образующими облицовку
фасада. Такое решение позволяет значительно сни-
зить расход алюминия на 1 м2 поверхности стены
без ощутимого увеличения общей массы.

Для устранения «мостиков» холода, вызываю-
щих выпадение конденсата на внутренних поверх-
ностях стен, каркас панели образуется двойными
рамами с теплоизоляционной прокладкой между
ними в виде вкладышей текстолита, антисептиро-
ванной древесины, бакелизированной фанеры
и т. п.

Приведенная на листе 2.12 конструкция соедине-
ния раздельных рам каркаса образуется текстоли-
товыми вкладышами, расположенными примерно
через 0,6 м. К вкладышам привинчиваются сталь-
ные полосы, приваренные к внутренним граням
замкнутых гнутосварных профилей, образующих
рамы каркаса.

Оконные проемы панелей заполнены раздель-
ными или спаренными переплетами с различными
вариантами подвески створок.

Разрезка панелей определяется архитектурным
решением фасада. При ленточном остеклении она
двухрядная, при раздельных окнах — вертикальная.
Длина поясной панели равна шагу колонн, высота
от 1,5 м (0,6 м вниз и 0,9 м вверх от уровня пола).
Длина вертикальной панели —0,5; 0,25 шага колонн,
высота «на один-два этажа» в зависимости от высо-
ты этажей и габаритов транспорта). Расположение
глухих панелей соосно колоннам каркаса.

Для ограждения входящих и внешних углов
здания могут быть применены угловые панели, ана-
логичные в плане показанным на листе 2.11. Угло-
вые панели с успехом применяются и в жилищном
строительстве (дома 137-й серии в Ленинграде),
позволяя обеспечивать надежную теплоизоляцию
наиболее уязвимых в этом отношении участков сте-
ны и улучшая архитектуру фасадов.

Горизонтальная разрезка вертикальных панелей
наиболее удобна в уровне подоконника. Их навеска
производится на пристенные плиты железобетон-
ного каркаса. Установка таких панелей, выверка
проектного положения и крепления к каркасу свар-
кой с закладными пластинами, расположенными на
верхней грани пристенных плит, легко ведется с
междуэтажного перекрытия. Сразу после монтажа
панелей образуется подоконный участок стены,
ограждающий рабочую зону и исключающий вре-
менные поручни. Горизонтальные стыки в уровне
подоконника удобны для герметизации и контроля
качества уплотнения. В композиционном отношении
такие стыки сохраняют целостность подоконной ча-
сти стен, чем способствуют монументальному обли-
ку здания.

В приведенных на листе 2.13 вертикальных пане-
лях каркас выполнен из двух алюминиевых прессо-
ванных профилей полого сечения. Профили соеди-
нены между собой специальными болтами М8, уста-
новленными через 0,5 м.

Зазор между наружным и внутренним профи-
лями (20 мм) фиксируется затяжкой гаек спец-
болта и заполняется полиуретановым эластичным
поропластом с последующей гидроизоляцией по
периметру панели самонаклеивающейся поливинил-
хлоридной пленкой.

Вертикальные и горизонтальные элементы кар-
каса соединяются между собой на болтах МЮ и
винтах Мб, пропущенных через прессованные пус-
тотелые алюминиевые вкладыши Т- и Г-образного
очертания.

Номинальные размеры панелей — высота «на
этаж», ширина 0,25; 0,5 6-метрового шага каркаса.
Вертикальная разрезка фасада соосна колоннам и
указанным долям шага; горизонтальная — соответ-
ствует уровню верха перекрытия.

В номенклатуре предусмотрены: рядовые панели,
глухие и с окном, размещенным примерно на высоте
0,8 м от пола; панели верхнего этажа с увеличенной
парапетной частью; угловые панели для внеш-
него угла; панели с угловыми элементами, образу-
ющие входящий угол здания, и панели, заполня-
ющие деформационный шов.

Панели с окном комплектуются среднеповорот-
ными створками с двойным остеклением в спарен-
ном переплете или со стеклопакетом в одинарном
переплете из комбинированных алюминиевых про-
филей.

Глухие участки панелей облицованы мелкого-
фрированным алюминиевым листом, защищаю-
щим стену от атмосферных воздействий, и запол-
нены теплоизоляционной вставкой. Лист заводится
в пазы, образованные «усиками» алюминиевого
профиля; шов уплотняется резиновой прокладкой и
обмазывается с наружной стороны герметиком.
Вставка состоит из деревянной рамы, обшитой с
обеих сторон плоскими асбестоцементными лис-
тами. Между обшивками расположен теплоизоляци-
онный слой полужестких минераловатных плит плот-
ностью 100 кг/м3. За внутренней обшивкой разме-
щена пароизоляция из полиэтиленовой пленки.
Теплоизоляционная вставка крепится в каркасе
работающими враспор алюминиевыми штапиками.

Конструкция вертикальных и горизонтальных
швов между панелями предусматривает погашение
неточностей железобетонного каркаса, компенсацию
температурных деформаций остова и ограждений,
водостойкость и непродуваемость стыка. Стыки,
соосные колоннам, заделываются со стороны улицы;
остальные могут быть заделаны с обеих сторон.

Ширина вертикального шва 98 мм обусловлена:
габаритами унифицированных оконных створок И
конструкцией крепления панелей к колоннам. Высо-
та горизонтального шва 60 мм принята в соответ*:
ствии с площадью сечения уплотнителей. Стык»
заполняются утеплителем из минераловатных плит,;
обернутых в полиэтиленовую пленку, и накрыва-j
ются алюминиевыми нащельниками или расклад^
ками. В горизонтальные стыки снаружи заводится)
гернитовый жгут 060 мм.	1

Входящий угол здания заполняется со стороны)
помещения теплоизоляционной вставкой заводског^
изготовления, устанавливаемой на горизонтальны^
ГГ-

угловые элементы и закрепляемой алюминиевыми
штапиками. Конструкция вставки аналогична при-
веденной выше.

Панели крепятся к элементам железобетонного
каркаса серии ИИ-04, в том числе: к верху ригеля
или пристенной плиты перекрытия; к колонне — ря-
довой и у деформационного шва; к цокольной
панели. Конструкция узлов крепления на монтаже
болтовая, позволяющая рихтовать устанавливаемую
панель в трех направлениях. После установки в
проектное положение панель закрепляется свар-
кой. Все стальные крепежные элементы, соприкаса-
ющиеся с алюминием, оцинковываются.

Панели навешиваются снизу вверх. Соосность
навески вертикальных элементов каркаса панелей,
образующих рисунок фасада, фиксируется заводи-
мыми в них вкладышами.

В настоящее время в КиевЗНИИЭПе разрабаты-
вается номенклатура унифицированных стеновых
панелей с применением алюминия для граждан-
ского строительства. Приведенные чертежи выпол-
нены на основе опытных конструкций, спроектиро-
ванных там же и применяемых в общественных зда-
ниях различных городов для исследования и прак-
тического внедрения этой темы.

Глава 3

ЭЛЕМЕНТЫ НАДЗЕМНОЙ ЧАСТИ ОСТОВА —

. ПЕРЕКРЫТИЯ И ПОКРЫТИЯ
J;

По величине перекрываемого шага поперечных
или пролета продольных стен (до 4,5; 7,2 и 15 м)
различают три группы конструкций плит.

Плиты первой группы изготовляют в ос-
новном сплошными, размером «на комнату», с
опиранием по трем или четырем сторонам, толщи-
ной до 120 мм, из конструктивного или легкого бе-
тона с ненапряженным армированием.

Плиты второй группы — многопустотные,
сплошные и шатровые размером «на комнату», с
опиранием по трем или четырем сторонам или об-
разующие замоноличенные настилы — многопустот-
ные и сплошные шириной до 2,4 м, с опиранием по
двум коротким сторонам. Они формуются из кон-
структивного бетона марки не ниже 200 с напряже-
нием рабочей арматуры электротермическим спосо-
бом.

В настоящее время в кирпичных домах наиболь-
шее распространение получили настилы из много-
пустотных плит толщиной 220 мм. Их приведенная
высота 120 мм, масса 300 кг/м2, расход стали
4,4 кг/м2.

Настилы из сплошных плит толщиной 160 мм,
с Расходом стали 7 кг/м2 соответственно дороже,
но значительно менее трудоемки в целом, вклю-
чая устройство полов (см. лист. 8.07). Они широко
применяются в панельных полносборных зданиях.

Шатровые плиты с толщиной полки 70 мм и вы-
отой ребер 300 мм позволяют снизить высоту пе-
рекрытия на 100—150 мм, но ребрами фиксируют
размеры помещений, препятствуя свободной компо-
ВКе плана. В связи с этим их применение в па-
Льных зданиях сокращается.

А третьей группе могут Оыть отнесены
нты ТТ-образного сечения, шириной 3 м, с высо-
н ребер до 600 мм, опирающиеся в их торцах.

Они формуются из конструктивного бетона марки
300, 400 и армируются в растянутой зоне высоко-
прочной проволочной арматурой, напрягаемой ме-
ханическим способом. Эти плиты применяются в
отдельных случаях при возведении общественных
зданий.

Разновидностями первой и второй групп слу-
жат специальные плиты балконов, лоджий и эрке-
ров и плиты с отверстиями для прохождения сан-
технических стояков.

Листы 3.01; 3.02. Железобетонные сплошные
плиты толщиной 120 и 160 мм

Плиты перекрытий железобетонные сплошные
для жилых зданий с «малым» до 3,6 м (лист 3.01)
и «большим» шагом — до 6,3 м (лист 3.02) под по-
верхностную нагрузку в 3 кН/м2 соответствуют се-
риям типовых проектов, спроектированных на ос-
нове модульной сетки с ячеей 0,3 м (планировоч-
ный модуль 300 мм).

Плиты рассчитываются как балочные при соот-
ношении сторон больше 2 и как опертые по контуру
при соотношении сторон меньше или равном 2 на
нагрузку 6,3 кН/м2, включая собственную массу.
Изготовление плит предусматривается в кассетных
машинах. Толщина плиты номинальным пролетом
3,6 м — 120 мм, 6,3 м — 160 мм. Масса до 10 т.
Плиты, примыкающие к лестничным клеткам, уве-
личиваются со стороны опорной грани на 70 мм
для заполнения платформенного стыка.

Армируются плиты сварными блоками, установ-
ленными в кассету в собранном виде, включая пет-
левые выпуски, закладные детали и пространст-
венные каркасы-фиксаторы.

Арматурные элементы соединяются в простран-
ственный блок контактной электросваркой. Про-
ектное положение арматурного блока в кассетном
отсеке в процессе бетонирования обеспечивается
пространственными и плоскими каркасами-фикса-
торами.

Формуются плиты из бетона марки 200. Плиты
толщиной в 160 мм обеспечивают своей массой до-
статочную звукоизоляцию междуэтажных перекры-
тий. В плитах толщиной 120 мм дополнительные
меры по звукоизоляции предусматриваются в кон-
струкции полов.

Диаметр каналов для скрытой сменяемой элек-
тропроводки 25 мм. Схема каналов зависит от
планировки квартир.

Маркировка изделий принята по единой буквенно-цифро-
вой системе, где начальная буква означает вид изделия, циф-
ра 3 — поверхностную нагрузку в кН/м2, три числа после
дефиса — соответственно ширину и длину изделия приближен-
но в дециметрах и толщину в сантиметрах. Например,
ПЗ-27.42.12 обозначает плиты перекрытия под расчетную на-
грузку 3 кН/м2 размером 2680 X 4180 X 120 мм; ПЗ-27.63.16—•
плнты под расчетную нагрузку 3 кН/м2 размером 2680 X
X 6280 X 160 мм. Те же плиты, примыкающие к лестничным
клеткам, будут иметь шифр ПЗ-28.42.12 и ПЗ-27.64.16, причем
в первом случае увеличится ширина плиты до 2750 мм, а во
втором — длина до 6350 мм.

Далее через дефис могут быть добавлены цифры, харак-
теризующие конкретные особенности изделия: порядковые
номера вариантов, наличие закладных пластин, отверстий для
вентиляционных блоков и т. п.

Жесткость диска перекрытия обеспечивается
путем сварки расположенных на боковых гранях
арматурных выпусков, замоноличивания швов це-
ментным раствором марки 100 и образования
Плиты ПЕРЕКРЫТИЙ ЖЕЛЕЗОБЕТОННЫЕ СПЛОШНЫЕ ДЛЯ МИЛЫХ ЗДЛНЙЙ С МАЛЫМ (27+3.6 м) ШАГОМ НЕСУЩИХ СТЕН (СЕРИЯ 1.143-2)

Маркиробка

Рядовые плиты
ПЗ-(21+36). (42+ 72).12,

Интервал 3

Плиты, опирающиеся на стену
лестничной клетки

ПЗ-,(28 +37). (42 + 72),. 12

Интервал 3

Расшифровка марки
ПЗ - плита перекрытия под полезь .
нагрузку Зкн/м?

(27+Зб;интерволЗ]-ширина округленье
(42+72; интервал 3)-длина округленно
в дм

12- толщина в см
Например:

ПЗ-27.60.12-рядовая плита шири-
ной 2680 и длиной 5980 мм

ПЗ-28.60.12- плита,опирающаяся на
стену лестничной клетки, шири-
ной 2750 и длиной 5980 мм
Плиты, опирающиеся на стену
лестничной клетки, уширены На
70мм, для заполнения платфор-
менного стыка

Общий вид и детали плиты
Выкружка канал 025 и ниша 080/60
для электропроводки

Е

а

Эскизы

Н35 , Стропобочная
| /петля

1135

1135

1135

Угловой 7
// X арматурный.

Канал 025 т./ X выпуск С
для электро- }	X

проводки /Ниша 05О/6ОХ

/г в месте под- Ч\
/ вески светильника V

1135

Выкружка В = 70 для
электропроводки
Длина

1135

Е

Л

t

а

,120

1135

Подрезка с угловым
арматурным выпуском

Л-25-0

Подрезка со стро-
повочной петлей

//	Закладной уго\

/	лок для сварки \

£ о	плит в пере- С

/'Отверстие крытии
./для вентиля- V,
щионного алоко

Отверстие
дпя инженерных^,
коммуникации f

И о ч

120

40

Длина_________________

Подрезки с заклад-
ными- уголками

Рядовая плита Плита, примыкающая
к лестничной клетке

-.012 Д

.15

Отверстие для
вентиляционного
 блока

Фиксатор-
шпилька М18; 1250

Пространственный
каркас - фиксатор

Перегиб на
оправке фЗО

Т5 а 260

Петля или арма-
турный стер-
жень для под-
вески крюка
светильника

20 40

Подреока с угловым
арматурным выпус-

Подрезки
закладными

L75*50*8; 1130

Угловые арматурные
'выпуски связываются -
перекрестными соеди-
нительными стержнями.012

Отверстие для
инженерных .
коммуникации

Отверстие для в
блока (дно ниши
по месту)

W'

Отверстие для
инженерных коммуникации

Hi 60

Варианты крепления
ПЛИТ В ПЕРЕКРЫТИИ в УГЛАХ

.	В поперечных и

продольных гранях

Фиксация установки

АРМАТУРЫ

1000 + 1200

Канал
0 25

Я
и



тг

4г

130

iHiiiiiliiiiiliii

Подрезка с арматурными выпусками
из • 014 для зуба балконной ппиты

Ось

стены |

----' J—J

70

балконная

' плита ।

Выкружка и канал 025
для электропроводки

!St
ж

Ниша 0 вы60 е
месте поавески
светильника

Страпавачная петля
в перекрытии сваривается
с стропреочной петлей
- пднеи плиты

Вариант фиксации
ПЛАТФОРМЕННОГО СТЫКА

Сетка с рабочей армЬтурои плиты
, приваривается к пространственным
’ каркасам-фиксаторам

Фиксатор- шпилька

М18; 1250
(ввинчивается
на монтаже)	с

варенной пней гайкой М.р

А угловым арматурным вып
кам плит перекрытии прив>
ривается„анкер из.0т2,.
Завдаимыи в замоноличик
уиыи „ колодец “

; 1150,с пои-
ПЛИТЫ ПЕРЕКРЫТИЙ ЖЕЛЕЗОБЕТОННЫЕ СПЛОШНЫЕ ДЛЯ ЖИЛЫХ ЗДАНИЙ С БОЛЬШИМ (^ВДм) ШАГОМ НЕСУЩИХ СТЕН {ПО СЕРИИ !08)

Маркировка

Рядовые плиты

интервал J

Плиты,опирающиеся но стену
лестничной клетки

Интервал 3
расшифровка марки:
ЛЗ-плита перекрытии под полез-
ную нагрузку 3 кн/м?

02+21: интервал 3)-ширина округленно
в дм

743^64; интероалЗрдпина округленно

1 в дм

например:

АЗ-27.53.16-рядовая плита шириной
'	12680 и длиной 6260 мм

ЛЗ-2764. 16- плита, опирающаяся на
.стену лестничной клетки,шири-
ной 2680 и длиной 6350 мм

Плиты, опирающиеся но стену лест-
ничной клетки, удлинены на 70мм
для заполнения платформенного
стыка

Стролодочная петля

о

9

Эскизы

1200

590,



£

Стропобочная
петля

Арматурный выпуск
для сварки плит

Конал ф25 для элекгро-С)
проводки с нишами

Ф80/60 в месте подвески
светильника \

Отверстия Зля
инженерных -
коммуникации

«а

~Р Р® Р Р

^,,,74.—^ fl03 Qnp Вентиля -
ционного блока

Длина-пролет	----—

л
°

, 1200
1590,.



Ж

©

©

Дп ина-пролет

Вдоль боковых граней лунки ф80*15
через 150 для растворной шпонки

Детали

плит

Подрезки

Лунки

10 SO

10 50 40 20

Внутренней стеной

Упругая

Керамзитобе!

Бетан замоноличиеания
марки 200 с заполнителями
мелких фракций (в планах
условно не показан)

онный брусок 46*60:1200
250;300 L
45

# 72+16

Угловая
подрезка

Подрезки с
арматурными
выпусками • о

Стропобочная петля
из» ф 16 утоплена 6
сферическую нишу Ф200

Нишяф 80/60; кя нал
ПРОВОДКИ

Сопряжения ПЛИТ
В ПРОЛЕТЕ

Двойные посредники
из»ф12:1200

С НАРУЖНОЙ СТЕНОЙ



^РЙовйлодыш

200+300

Лунки ф80*15;через 150
для растворной шпонки

Канал ф 25 для электропро-
водки с нишами ф 80/60 в месте

подвески светильника

С плитои балкона







X г Л Д к
^^1ермоокл^дыш
растворной шпонки в плитах толщиной 160 мм. Про-
ектное положение плит контролируется фиксатора-
ми в несущих стенах.

Лист 3.03. Железобетонные плиты перекрытий
с круглыми пустотами толщиной 220 мм

Плиты с круглыми пустотами номинальной дли-
ной 4,8—6S3 м с интервалом 0,3 м, шириной 1; 1,2;
1,5 и 1,8 м и высотой 0,22 м формуются из бетона
марки 200 по принятой на заводах сборного желе-
зобетона поточно-агрегатной или конвейерной тех-
нологии. Они армируются в растянутой зоне высо-
копрочной проволокой периодического профиля диа-
метром 5 мм с высаженными анкерными головками,
по контурным плоскостям — стальными каркасами
из сварных сеток. Предварительное натяжение про-
волоки выполняется электротермическим способом.
Защитный слой до низа рабочей арматуры принят
20 мм. Он обеспечивает требуемый предел огне-
стойкости.

Плиты рассчитаны на поверхностную нагрузку
4,5; 6; 8; 10 кН/м2 без учета собственной массы.
При расчетных напряжениях в стене на уровне пе-
рекрытия до 1,7 МПа допускается применение плит
без заделанного торца, свыше — открытые торцы
заделываются на заводе вкладышем из свежеот-
формованного и отвибрированного бетона марки
200. Плиты могут поставляться с открытыми или
утопленными в нишах строповочными петлями.
При монтаже перекрытия петли частично исполь-
зуются для крепления анкеров. В перекрытии от-
крытые петли отгибаются или срезаются.

Глубина опирания плит на кирпичные стены не
менее 90 мм. При несущих продольных стенах
предпочтительно укладывать плиты на внутреннюю
стену образуемым при формовании закрытым тор-
цом. При поперечных несущих стенах положение
торцов значения не имеет.

гАнкеры выполняются из круглой арматурной
стали 06 мм: для наружных стен из одного стерж-
ня, для внутренних — составные. Перед заделкой
в кирпичную кладку или перед сваркой анкеры
плотно подтягиваются к строповочным петлям.
После установки они накрываются для защи-
ты от коррозии слоем цементного раствора
30 мм.

Анкерные связи плит с наружными и внутренни-
ми стенами устанавливаются цепочкой через все зда-
ние в каждой третьей-четвертой плите ряда. Рас-
стояние между образующимися связевыми поясами
до 6 м. При не имеющих самостоятельной устойчи-
вости панельных стенах анкеровка усиливается;
применяются перекрестные связи, соединяющие со-
седние в ряду плиты и расширяющие связевые по-
' яса.

Продольные швы между плитами образуют рас-
творную шпонку, заполняя расположенные по бо-
ковым граням тарельчатые пазы диаметром 120 мм,
с шагом 200 мм. Появляющиеся при раскладке за-
зоры между стеной и плитой или между соседними
плитами заполняются: при ширине до 50 мм —
цементным раствором марки 100, при ширине 50—
300 мм — бетоном марки 200, армированным свар-
ными каркасами.

Крюки для подвески осветительных приборов
размещаются в продольных швах или пропускают-

ся сквозь высверленные по центру пустот отвер-
стия.

Лист 3.04. Железобетонные плиты для лоджий,
балконов и мест прохождения сантехнических
стояков

Плиты перекрытий специального назначения от-
личаются от рядовых плит особенностями опирания
и наличием дополнительных функциональных от-
верстий. К их числу могут быть отнесены плиты,
укладываемые под балконами, лоджиями, эркера-
ми и санитарно-техническими узлами.

Сплошные балконные плиты защемляются в
кладку стены и свариваются с арматурными вы-
пусками из нижележащей железобетонной пере-
мычки. При соосности балкона с проемом заклад-
ные элементы в плите совпадают с арматурными
выпусками. При сдвижке балкона к грани плиты
приваривается посредник из уголка 75X50X6 мм
или смещаются закладные уголки, привариваемые
к арматурным выпускам перемычки.

Плиты с круглыми пустотами для перекрытия
лоджий имеют по наружной грани консоль с за-
кладными пластинами для крепления ограждений.
В зданиях свыше пяти этажей могут быть пре-
дусмотрены устанавливаемые в лоджиях эвакуа-
ционные стремянки. Тогда в плитах поочередно
справа и слева устраиваются люки размером в
плане 0,6X0,6 м. Чтобы не ослабить сечение
плиты, люк размещается в зоне пустот. Плиты без
люков имеют большее количество пустот.

Шатровые плиты того же назначения позво-
ляют несколько увеличить свободную высоту и ши-
рину в лоджии. Они могут быть выполнены также
с консолью, выходящей за плоскость наружной
стены.

Плиты эркеров по своему положению в здании
совмещают в себе несущие и ограждающие функ-
ции. Поэтому они выполняются из керамзитобе-
тона. По форме такие плиты подразделяются на
нижнюю, укладываемую в основание эркера, и
междуэтажные, укладываемые в уровне вышеле-
жащих перекрытий. Нижняя плита имеет паз для
дополнительного теплоизолирующего слоя. Обе
плиты непосредственно развивают балку-перемыч-
ку и образуют ее выносную часть.

Связь керамзитобетонной плиты эркера со сте-,
ной и перекрытием осуществляется защемлением ’
ее ребра, образующего балку-перемычку в кирпич-
ной кладке стены, и установкой анкерных связей,
с уложенным на нее настилом.	;

В плитах с круглыми пустотами, укладываемых (
под санитарными узлами, предусматриваются ниши ]
для пропуска водопроводных стояков с сохране-j
нием пробиваемой на месте нижней полки. При]
этом в обычно армированных плитах длиной до |
3 м может быть сохранено полное количество J
пустот. Несущая способность напряженно армиро-]
ванных плит длиной до 6,3 м компенсируется за]
счет изъятия одной-двух пустот. Ниши могут рас-1
полагаться как в пустотной, так и в сплошной]
зонах.	।

Во избежание повреждения плиты пробивка
отверстий в нижней полке должна выполняться^
молотком или легкой кувалдой после предваритель-,
ной насечки бетона зубилом по контуру или про- ?
сверливания электродрелью.
0/1ИТЫ ПЕРЕКРЫТИЙ ЖЕЛЕЗОБЕТОННЫЕ С КРУГЛЫМИ ПУСТОТАМИ ДЛЯ ЖИЛЫХ ЗДАНИИ С БОЛЬШИМ (4.8+6Щ ШАГОМ НЕСУЩИХ СТЕН (СЕРИЯ 1J41-1)
Здание с продольными несущими кирпичными стенами	Здание с поперечными несущими панельными стенами.

^НКЕРОВКИ^У

3000

8000

/МКТ

 Крепление крюков для подвески осветительных приборов

Примыкание к кирпичной стене (основное-с заделкой в кладку)

бетон

Цементный растбор марки 100

Анкер • 0/2; 1120-

I I Цементный

•=	раствор марки

300

100+300

90 125

Каркасы'из
2*012; сплиты
п*ф5‘Л200;
шаг 300

'478о'5080;5380;5б80;59во;б280

70+100

ШВЫ МЕЖДУ ПЛИТАМИ*
Цементный
раствор марки 100

сп^гКаркасы из 2* ф 12; I пли
.ты.тфб; 120}через300.

Отверстие g40J Я

Крюк из*фб; 1400^
30+50

Лайты с круглыми пустотами
Строповочноя
тг----- петля из.ф/2+14





2*10

100+.

Бетон марки 200

Опирание на кирпичную и панельную стены.и детали анкеровки

15 190 80 130

Утопленная стропо-
вочная петля из
•012-14

Анкеровку накрыть
30-мм слоем цемент-
ного раст&ора.

марки 100

Заполнение из
бетона марки 200
"хУ в месте установки""
строповочной петли

4x185

________________990_______________.

1190*2*132,5+5* 18^; 1490 = 2*190+6*185

1790=2*155+8*185

&езза---

лЖу -I—

Утопленные стро-
побочные петли .

Днкер из *ф6 подтянуть и
приварить к закладной'
пластине

340

230

340

*290

'21*200} 24*200; 27*200
4780;5380;5980

^50;70

Открытые строповоч-
ные петли здделыва'^'
в первом ребре от
края между пусто-
тами

Круглые пус-
моты:® 159
. шаг 185

15

вкладыш 0158 ;

1130 из свежеот-
формованного и
дтеибриро -
ванного бе-
тона мар-
ки 200

190 15

Анкеры
натянуты и сва-
рить

Открытые1 с&ро-
повочные петли
отгибаются о
после устаноо-.
ки анкера

Утопленное стро-
повочные петли рас-
полагаются во вто-
рой пустоте от края
и заделываются оетп-
нрм

Плиты снабжены однотипными
(открытыми или утопленными)
строподочными петлями

Лунки растборной шпопки ф.120; шаг 200

240

15

Лунки растворной шпанки ~

5080; 5680; 6280
22*200j25*20(l; 28*2(10

Расшифровка маркировки плит
П-плита-, К-с круглыми пустотами
4:6-8:10- расчетная нагрузка 4,5; о; 8
’ и 10 кН/м2(без учета
собственной массы плиты)
-60.12-длина и ширина, дм
-60. 120-то же, при заделанном бклады-
$оиве$ен1<а,я толщина бетона, мм 120+12$
Расход стали на 1м3бетона., кг 30+60
(в зависимости от расчетной нагрузки
а пролета)

Прокладка аз
обернутых пер-
гамином минера-
ловатных плит



А Акеры- Ш • 0 е
натянуть и сварить.

_ Минимальная гпу-
/Г^ Вина апцрания плит:
для здании высотой
до 9ЭШ.-50;
ЖЕЛЕЗОБЕТОННЫЕ ПЛИТЫ ДЛЯ ЛОДЖИИ И БЛА КОНОВ И В МЕСТАХ ПРОХОЖДЕНИЯ САНТЕХНИЧЕСКИХ СТОЯКОВ

}1

520

. О

/301

ЕГ2 222': -

2980+6280

50

120.45

80 120

ИЗО

Страпобо иные
петли из •at?

Пожарный люк 620*520

Стропованные
петли из юн

Плиты лоджии с круглыми пустотами и шатровые (серии 1.137-1 и 1.137-5)

' -65.,70	600	. Ю, - -	-	-	**

_ абу 615

во 120
1190

Рамка 520*520	R60,

U3~l 63*40*5	7

п0

2980-5980

Закладные-100*10;

L60u 150
для крепления
ограждений

Закладные~Ю0хб;1100
для крепления ограждений

1190

Допопнительныё пустоты
в плитах без люка

Пожарный ток 500*600-
справа, или слева ап я
здании выше 5 эт.

Закладные г 80x6; 180 для
крепления пожарной
стальной стремянки
и рамки люки
Строповочные
петли из» ^12

справа или слева
для зданий выше
бэт. в рамке из
“1 63*40*5

^860

Закладные поднят,
ней грани плиты
иля крепления
^рождений
^300	1

ПЛИТЫ (СЕРИЯ 1.137-3)

Балконные

эркера

900

260+ вынос

250

130

Нижняя

200 J40',240

260+ вынос

Закладные 100*6; 1100
для крепления
о.-оаждений

Закладные
-100*6,1100
для крепления
декоративных
ограждении

Закладные из f~ 110*70*8;
1120г600 для анке-
ровки плиты

Керамзитобетонные плиты симметричного

Верхняя и междуэтажные

1240; 1340

Закладные из Г 110*70*8:1250
для анкеровки плиты

Строповочные
петли из» а 12

Плиты с круглыми пустотами и отверстиями дня пропуска сантехнических стояков (серия 1.141-8)
Длиной ДО 6,28 м, армированные предварительно напряженной стерж- Длиной 2,98 м, армированные стильными сетками

НОВОЙ сталью с ОТВЕРСТИЯМИ 6 ЗОНЕ ПУСТОТ

15

15

545

Лунки для рас*,,
творной ujnOf

2* .185	175

175

265

15 _ 175 ,	2» >85

4S5

е2 2 2а2 2

3-3

1490

Сонтех-
кабинп

175 ..'15

265

С ОТВЕРСТИЯМИ В полнотелой ЗОНЕ

122 .15 260

265

Отверстия в ниж-
ней полке плиты

пробиваются

на месте

Отверстия <? 50	<

для отдельных	!

водопроводных
стояков

Строповочные
петли из • (ри

4X185
Листы 3.05; 3.06. Железобетонные и легкобетонные
плиты и изделия для крыш

Для устройства чердачных крыш применяются
облегченные ребристые железобетонные плиты П-
и ТТ-образного сечения (лист 3.05). В зданиях с
большим шагом поперечных несущих стен приме-
няются железобетонные плиты П-образного сече-
ния с несущими продольными ребрами высотой
300 мм и вспомогательными поперечными ребрами
высотой 140 мм. Толщина полки 30 мм. Плиты из-
готовляются номинальной длиной 2,7—6,6 м с ин-
тервалом через 0,3 м, номинальной шириной 1,2 и
1,5 м и только для длины 4,8 м — 3 м.

Наиболее ходовые размеры плит длиной 5,1—
6,6 м и шириной по граням несущих ребер 1,2 и
1,5 м могут выполняться ТТ-образного сечения с
одно- или двусторонней консольной частью 0,3 м.
При этом ширина полки доходит соответственно до
1,8 и 2,1 м.

Отверстия для пропуска вентиляционных бло-
ков располагаются вне несущих ребер.

В зданиях с продольными несущими стенами
при крышах с наружным водостоком плиты разви-
ваются карнизом; с внутренним водостоком —
имеют перепад полки для устройства ендовы.
Заглубленная ендова способствует стоку воды к
воронкам внутренних водостоков.

Для перекрытия пролета до 6 м могут приме-
няться ребристые плиты ТТ-образного сечения, но-
минальной шириной 1 и 1,2 м, с несущими ребрами
высотой 170 мм, расположенными на расстоянии
0,5 и 0,6 м.

В зданиях с малым шагом поперечных несущих
стеи применяются железобетонные плиты П-образ-
ного сечения с несущими-поперечными и окайм-
ляющими-продольными ребрами высотой 170 мм.
Толщина полки 30 мм. Плиты изготовляются но-
минальной длиной 5,1—6,3 м, шириной 2,4—3,6 м,
с интервалом через 0,3 м и могут быть развиты
карнизной или ендовной частью в зависимости от
устройства крыш.

Несущие ребра плит пролетом более 4 м арми-
руются в растянутой зоне предварительно напря-
женной стержневой или высокопрочной проволоч-
ной арматурой, напрягаемой соответственно элект-
ротермическим или механическим способами. Марка
бетона 200—300. Плиты изготовляются по поточно-
агрегатной или стендовой технологии.

В общественных зданиях с пролетами между
несущими стенами 9; 12 и 15 м применяются желе-
зобетонные плиты ТТ-образного сечения шириной
3 м — рядовые и Т-образного сечения шириной
1,5 м — доборные с высотой ребер соответственно
400, 500 и 600 мм (лист 3.06).

Эти плиты могут применяться в крышах (по-
верхностная нагрузка 4 кН/м2) и перекрытиях
(поверхностная нагрузка 6 и 8 кН/м2). Армирова-
ние и изготовление аналогично описанному выше.
Марка бетона 300 при поверхностной нагрузке
4 кН/м2 и 400 — при 6 и 8 кН/м2.

В плитах, опирающихся на несущие стены или
балки, ребра выступают за грани полки на 0,11 м.
При опирании на нижние полки балок ребра отсе-
чены заподлицо с гранями полки плиты.

Все типы плит одного пролета изготовляются
в Универсальной форме, оснащенной различными
типами упоров под напрягаемую арматуру и про-

дольной рассечкой, разделяющей ТТ-образное се-
чение на две половины.

Для устройства совмещенных крыш над зда-
ниями с продольными несущими стенами изго-
товляются керамзитобетонные плиты с уклоном
1—2% и минимальной высотой от 0,35 м. Длина
плит позволяет перекрывать пролеты до 6 м. Ши-
рина плит до 1,5 м назначается исходя из грузо-
подъемности монтажных кранов. В плитах шири-
ной от 1,2 м может быть устроен люк размером
0,6ХОД м для выхода на крышу, размещаемый у
средней стены здания.

Плиты опираются на стены на глубину от 90 мм
и крепятся между собой и со стенами анкеровкой
за строповочные петли. Плиты армируются карка-
сами и сетками. В зоне восприятия опорных и мон-
тажных (заделка петель) усилий укладывается
дополнительная арматура. Боковые грани плиг
снабжены бороздками, образующими при замоно-
личивании настила растворную шпонку.

Нижние — потолочные поверхности плит — под-
готавливаются под окраску; верхние — подкровель-
ные— для защиты от увлажнения в период хране-
ния покрываются битумными мастиками и могут
быть оклеены одним слоем рубероида.

В зданиях высотой до пяти этажей с наружным
водостоком применяются двухслойные плиты. В за-
висимости от расчетной температуры —25 и
—30° С плиты изготовляются соответственно мини-
мальной высотой 0,37 и 0,41 м, длиной, рассчитан-
ной на толщину наружных стен 0,51 и 0,64 м.

В верхней зоне плит предусмотрены сквозные
вентиляционные каналы. Они могут быть продоль-
ными-цилиндрическими диаметром 60 мм, с шагом
165 мм, или поперечными-призматическими треу-
гольного сечения с шагом 250 мм, накрываемыми
плоским асбестоцементным листом. В том и другом
случае сеть каналов дополняется пустотами, обра-
зуемыми в стыках плит.

Вентиляция подкровельной зоны крыши препя-
тствует образованию в толще ковра ледяных линз
и паровых мешков при повышенной влажности по-
мещений.

Двухслойные плиты изготовляются с верхним
слоем из керамзитобетона марки 50, плотностью
900 кг/м3 и нижним слоем из керамзитобетона
марки 150, плотностью 1600 кг/м3 или из конст-
руктивного бетона марки 200. Однослойные плиты
той же конфигурации могут быть изготовлены из
керамзитобетона марки 75. Карнизная часть плиты
выносом до 750 мм выполняется из бетона, приме-
няемого в нижнем слое. К заложенным в карниз
деревянным пробкам прибиваются стальные косты-
ли, огибаемые листами слива.

Карнизные вкладыши устанавливаются за про-
резающими крышу вентиляционными трубами. Их
устойчивость в настиле обеспечивается монтаж-
ными креплениями, а затем сваркой строповочных
петель.

Однослойные керамзитобетонные плиты без
вентиляционных каналов предназначены для
устройства крыш с внутренним водостоком. Плиты
изготовляются из керамзитобетона марки 75, плот-
ностью 1000—1200 кг/м3. Минимальная толщина
плит (0,35; 0,40 и 0,45 м) назначается в зависи-
мости от расчетной температуры наружного воз-
духа и режима эксплуатации здания. Плты
Железобетонные ребристые плиты для крыш: плиты п-образного сечения (серия пбБ-б) для шага стен до 6 6 м
2?1-Ю5>	петлииз-'фв^	,85 >М°3 R30	ПЛИТЫ Т Т~ ОБРАЗНОГО СЕЧЕНИЯ ДЛЯ ШАГА СТЕН i

2 ZZZ Z Z ZZZ Р ./е/ /	/

R100

МО

i лзо

ПЛИТЫ Т Т- ОБРАЗНОГО СЕЧЕНИЯ ДЛЯ ШАГА СТЕН 6М

R50

’-2

Строповочные петли из
яп	• Ф /0, в торцах ребер, |

утопленные е нишах р20
______ 52.20____________

.65,

1130; изо;

2930 только для длины,£4180

1340:1490

306030 990;т0



Плиты тт-гт- п - образного сечения для шага стен до 6,3м (применяются в панельных домах серии- 108)
185 J00t . 2x45	Антисептированные

т _ х деревянные пробки
120-60-200; через 600



Башмак из
1_63*6;1100 f4go

R30

’-73^~7-7~7ХГ

100

Ф130

50 65

110

250

200

1190; 1490

ДЛЯ УКЛАДКИ НА ПОПЕРЕЧНЫЕ СТЕНЫ

Отверстия для пропуска
вентиляционных стояков

* только для

X 6280

Отверстие для воронки ’
4-4 внутреннего водостока

Ендова при
внутреннем
водостоке

М5
Р®.

ДЛЯ УКЛАДКИ НА ПРОДОЛЬНЫЕ СТЕНЫ

< Карниз при
наружном
водостоке

Плиты п-образного сечения для шага стен до 3,6 м (применяются в панельных домах серии 1лг-502)

2«S0

5-5

 R30

Отверстие для
воронки внутрен-
него водостока

10 Строповочные петпи
дз’Ф ю; 12

Антисептированные л-А
деревянные проаки и °
/20x60x200; через 600

41 290

2390;2690;2990;3290;3590



1430

/050,7200,7350;

150Q

Бстены-50

Отверстия для пропуска
вентиляционных стояков

Ендова nfO,
^go^SS
железобетонные ребристые.плиты ТТ-и-Т-образного сечения для шага стен до 15м (серия 1212-1)
ПРИМЕНЯЮТСЯ В ПЕРЕКРЫТИЯХ И КРЫШАХ ОБЩЕСТВЕННЫХ ЗДАНИЙ

R4O

§

Г~еЗ*40*б;
1120

Строповочные петли
изКЫв; 22; 25

8'

125

Отоер,стия ф 38 через
2400 для подвески
электроарматуры

500

['Ограничение плит
опирающихся но

| нижнюю полку
I ригеля

g8?.



750

выступа

25-Ы15 + 25

35 + 125 +35

45 + 135+45

2* 745

Со стоооны примыкания
к торцевой стене

ПлитыТТ-рядовые; Т-доборные,крайние
Полезная нагрузка в перекрытиях 6:8кН/м!
в крышах - 4,5кн/м?	г

Маркс бетона соответственно 400и 300

Повторяющиеся размеры указаны для
номенклатурной Олины 9;12и 15м

w/z/z/4

t 1~63x40*6;Z120

q 26Z7;2S0;J20-L.

Размеры ч
ч торцевого ;

25,5

~1 63*40*6; 15
с120\ К



l_63*40*6;T100

_163*40*6;

1100 ’

КЕРАМЗИТОБЕТОННЫЕ ВЕНТИЛИРУЕМЫЕ ПЛИТЫ ДЛЯ СОВМЕЩЕННЫХ КРЫШ С НАРУЖНЫМ ВОДОСТОКОМ
' *’ Л, __ . - . .  - ЛА.. .а «А/-А -АГ" К ГЧ-Ш..ГЧ 4 4.-С _/)\	_ _ С ГЦ+.НГПГ1 IUL J ДЛМ Ыв LJ О Л

1Д.	650’750	.'00+ 200 л

' Пробки $30; I ill	J '	2*15 10

еп <оп Керамзитобетон ,, .

э .марки5tTf900

С ПОПЕРЕЧНЫМИ КАНАЛАМИ 50*50/2; ЧЕРЕЗ 250

4-4

15

650;750

200

03-0/,

т оелтон м юи
fgj-1600 кг/м3

6-6

ь_25О
1*50

5?t

15	15

С ПРОДОЛЬНЫМИ КАНАЛАМИ ф 60; ЧЕРЕЗ 165 (СЕРИЯ 1.165-2)	_

-'LjI  w J50 15	^2.15

5015 4010 -ft-^Стропсвоч-

U- ная петля

790 ; 390; 1190
,80,, 10 ' ЮДО,

'&О

Асбестоцементные
листы 65 прикрепля-
ются к плитам на
заводе, полоски над
швами-на крыше

яВентканапыФ&);чёрёз ^65
tez^/z^z
Керамэито-

-г бетон М150; \ //

у///////
,__>380

147,5
165

182,5

3*165

4*165

5*165

147,5
165

182,5

Люк 800*620 для Выхода на крышу
(деревянная коробка не показана)
Плита с люкам формуется
без каналов

10
Деревянные
пробки '
930;170Л

Карнизные вкладыши (устанавливаются
в створе вентпа-

i2TjjO

Керамзитобетонные плиты (серия 1.165-7) для совмещенных крыш

Парапетные плиты(серия 1.138-2)

Строповочные
150;200;, петли из •98;
> 250 ~1 в 300 мм от края

С ВНУТРЕННИМ ВОДОСТОКОМ

Т7

8-8

*100,

20 85 165

9-9

270

85 15

петля из •ФЮ

Люк 800*600 для
выхода на крышу
(деревянная коробка
гщщщазаыД

400;500;600 .

Строповочные
180'250:, петли из
~£~Д + ФВ;в 300мм
яич с от края

400;550;650

Бортовой камень
Строповочные петли
. из • 98:6 300мм от края,
утопленные в лунках

R60
применяются для покрытий помещений с нормаль-
ным влажностным режимом, не требующих венти-
ляции подкровельной зоны.

Глава 4

ЛЕСТНИЧНО-ЛИФТОВОЙ УЗЕЛ

Листы 4.01; 4.02. Схемы лестнично-лифтовых узлов
и прямых и поворотных блок-связок в зданиях
различной этажности

Лестнично-лифтовой узел объединяет все элемен-
ты здания от наружного входа до входа в кварти-
ру. В него входят: крыльцо, тамбур, вестибюль,
лестничная клетка, лифты, мусоропровод с ка-
мерой мусороудаления и поэтажные коридоры, или
«карманы», связывающие вход в квартиру с лест-
ничной клеткой, а в зданиях выше девяти эта-
жей— и с отдельными лифтовыми холлами. Поме-
щения лестнично-лифтового узла в уровне первого
этажа (вестибюль, колясочная — сквозной проход
через здание и т. п.) могут быть размещены за
счет жилой площади. Камера мусороудаления раз-
мещается в лестничной клетке или цокольном эта-
же. На чердаке или над крышей расположены ма-
шинные помещения лифтов.

Приведенные на листах 4.01 и 4.02 схемы пока-
зывают примеры компоновки и состава помещений
лестнично-лифтового узла в зависимости от этаж-
ности и место, занимаемое им в типовой жилой
секции здания для посемейного расселения.

При дальнейшем совершенствовании типового
проектирования лестнично-лифтовой узел выделя-
ется в самостоятельную блок-связку, располагае-
мую между блок-квартирами различного состава.
Такая система позволяет архитектору более гибко
компоновать типовые элементы плана с учетом
конкретных условий возведения здания.

Лестнично-лифтовые блок-связки могут быть
прямыми и поворотными. Прямые блок-связ-
ки располагаются на линейных участках плана, в
прямоугольном и Т-образном сочленениях, пово-
ротные— на углах в 30—45°. В этом случае отпа-
дает необходимость поворотных блок-квартир с
трапецеидальными, примыкающими к поворотам
комнатами.

Вертикальный ствол лестнично-лифтового узла
или блок-связки составляют:

в коттедже — впутриквартирная лестница;

в двухэтажном многоквартирном здании — лест-
ница в изолированной лестничной клетке, жела-
тельно из трудносгораемых конструкций;

в трех-пятиэтажном здании — лестница в лест-
ничной клетке из несгораемых конструкций с пре-
делом огнестойкости в 1 ч; мусоропровод для всех
зданий в пять и выше этажей;

в шести-девятиэтажных зданиях к лестничной
клетке примыкает шахта пассажирского лифта
грузоподъемностью от 320 кг (иногда она распо-
лагается в самой лестничной клетке между мар-
шами);

в десяти-шестнадцатиэтажных зданиях — лиф-
товой холл, шахты грузопассажирского и пасса-
жирского лифтов грузоподъемностью соответствен-
но от 500 и от 320 кг, эвакуационная незадымляе-
мая лестница, оборудованная автоматически вклю-
чающейся вытяжной вентиляцией, сообщающаяся

с лифтовыми холлами через воздушный шлюз и
имеющая непосредственный выход на улицу;

в зданиях высотой более 16 этажей — те же
устройства, причем количество лифтов и режим их
работы (лифты-экспрессы, останавливающиеся
только на определенных этажах) выясняются рас-
четом их движения исходя из среднего времени
ожидания и пользования лифтом в пределах
2 мин.

Основной элемент вертикального ствола лест-
нично-лифтового узла зданий высотой до девяти
этажей — лестница для повседневного пользования,
связывающая этажи и имеющая непосредственный
выход на улицу.

Вход в подвал или техническое подполье (высо-
та помещений соответственно от 1,9 м и 1,6—1,9 м)
в зданиях выше трех этажей изолирован от лест-
ничной клетки и устраивается непосредственно с
улицы через приямок или с общего крыльца, но
через отдельную дверь. Вход на чердак с выходом
на крышу размещается в одной из лестничных
клеток, а в протяженных зданиях — в лестничных
клетках со сквозным проходом.

Сквозные проходы на первом этаже распола-
гаются с интервалом до 90 м, сквозные проезды
для пожарной машины — с интервалом до 180 м
при периметральной застройке и др 300 м — при
застройке с разрывами.

Эвакуацию населения при пожаре из домов вы-
сотой более девяти этажей обеспечивают незадым-
ляемые лестницы. Каждая квартира должна иметь
выход на одну лестницу, которая не может быть1
задымлена в условиях пожара. Кроме наружных
пожарных лестниц, в том числе и стальных стремя-
нок, размещаемых между балконами или лоджия-
ми, к ним могут быть отнесены внутренние лест-
ницы с поэтажным воздушным шлюзом, образуе-
мым проходом через лоджию или балкон. Вход с
этажа на эвакуационную лестницу — через этот же
шлюз. Выход из эвакуационных лестниц должен
быть непосредственно наружу, минуя входной ве-;
стибюль. Жилая площадь этажа, обслуживаемого!
незадымляемой лестницей, не должна превышать!
300 м2. Все входы с этажей на незадымляемые ле-!
стницы — через трудносгораемые двери с преде-1
лом огнестойкости 0,6 ч. Направление открывания!
дверей: поэтажных — в сторону лестницы, с ули-|
цы — в сторону лестницы (вследствие возможного!
образования наледи или наноса снега).	1

В четырехквартирных секциях таких зданий]
незадымляемость эвакуационной лестницы может]
быть обеспечена без воздушного шлюза, приточное
вытяжной вентиляцией, включающейся автомати-1
вескими датчиками, установленными на каждом
этаже. Для сокращения задымляемого объема (ои
огня в нижних этажах) лестничный ствол раздев
ляется в середине высоты здания на два изолироя
ванных объема расположенной между маршам»!
рассечкой.	Я

Листы 4.03; 4.04. Лестничные марши и площадки я
для многоэтажных зданий	а

Лестница состоит из маршей и площадок и ная
зывается по количеству маршей в пределах этаЖЗд
Наиболее распространены в зданиях с высотой!
этажа до 3 м двухмаршевые лестницы. Трехмарв
шевые лестницы с расположенным между маршамв
пассажирским лифтом обычно применяются при
высоте этажа более 3 м.

Наклонный марш разделен на ступени. Уклон
марша и его ширина устанавливаются в зависи-
мости от условий эксплуатации лестниц:

Минимальная	Рекомен-

ширина	дуемый

марша, м	уклон

внутриквартнрной в коттэдже	...	0,8	1	:1,1

в двухэтажных зданиях.......... 0,9	1	: 1,75

в пяти-девятиэтажных зданиях	.	.	.	1,05	1	:2

эвакуационных в десятиэтажных и
более зданиях................. 0,9	1	:1,75

наружной подвальной............ 0,7	1	:1,5

Таким образом, минимальная ширина марша,
рассчитанного на встречное движение, 1,05 м. Мак-
симальная ширина марша, обеспечивающего безо-
пасный спуск толпы, 2,4 м. При большой ширине

марша нет возможности удержаться за перила.
Суммарная ширина лестничных маршей также оп-

ределяется в зависимости от количества подле-
жащих эвакуации людей из всех примыкающих по-
мещений из расчета 0,5 м на 100 человек.

Количество ступеней в марше не менее 3 (что-
бы не оступиться при быстром спуске) и не более
18 (чтобы не утомляться при подъеме). Обычно в
зданиях с высотой этажа до 3 м в марше 8—10 сту-
пеней.

Лестничные площадки размещаются в уровне
этажей и между ними. Ширина лестничных площа-
док этажных от 1,2 м, междуэтажных — не менее
ширины марша, перед входом в лифт с распашны-
ми дверьми — от 1,6 м, в больницах для прохода
с носилками — от 2,1 м.

Ступень состоит из горизонтальной проступи и
вертикального подступенка. Для удобства пользо-
вания лестницей ширина проступи и удвоенная вы-
сота подступенка должны равняться примерно 0,6 м
(средний шаг человека). Ступени, расположенные
в плоскости площадки, называются фризовыми.

Наиболее употребительные размеры ступеней
(проступьХподступенок) 300X150 мм для уклона
марша 1:2; 280 X 160 мм для уклона марша 1 :1,75
и 270 X 180 мм для уклона марша 1 : 1,5. Практи-
чески ширина проступи несколько увеличивается
за счет уклона подступенка, принимаемого в преде-
лах 5:1 -ь 3:1. В среднем ширина проступи соот-
ветствует размеру ступни мужчины.

Лестницы собираются из крупных или мелких
элементов. Крупноэлементные лестницы состоят из
маршей и площадок, опирающихся на поперечные
стены здания, или гнутых маршей (с полуплощад-
ками), опирающихся на продольные стены. Марши
мелкоэлементных лестниц собираются из набор-
ных ступеней, укладываемых на наклонные балки
под маршем — косоуры, или проступей и подсту-
пенков, заводимых в наклонные балки в уровне
марша — тетивы. Косоуры или тетивы опираются
на горизонтальные балки, расположенные под фри-
зовыми ступенями.

В крупноэлементных лестницах применяются
марши и площадки плитной и ребристой конструк-
ции. Фризовые ступени могут быть отнесены и к
маршам, и к площадкам. Соответственно паз в реб-
- ?е Рл°Шадки для установки марша одинаков по
•' длине или различен по глубине для нисходя-
-ИоГ° И восх°Дяп1его маршей. Последний вариант
зволяет избежать шва в уровне пола площадки.

Верхняя площадка всегда имеет фризовую ступень
на месте восходящего марша.

Марши ребристой конструкции выполняются с
одним или двумя ребрами (П-, Т- и Н-образного
сечения). Сечение ступеней сплошное или складча-
тое. В первом случае нижняя поверхность марша
ровная, во втором — достигается некоторая эконо-
мия бетона. При повышенном качестве отделки
применяются мозаичные проступи, укладываемые,
на марш с подливкой цементного раствора. Они мо-
гут быть заменены при капитальном ремонте зда-
ния. Укороченный цокольный марш, как правило,
изготовляется в оснастке рядового марша.

Лестничные площадки специальными выступа-
ми заделываются в кладку кирпичных стен или
опираются в уровне перекрытий на стеновые пане-
ли. Для опирания междуэтажных площадок в па-
нелях предусматриваются специальные приливы
или ниши. В панельных зданиях часто применя-
ются сварные соединения с закладными деталями
и опорными столиками. Поскольку конструкции ле-
стниц способствуют жесткости здания, марши и
площадки также соединяются на сварке.

Высота ограждений марша 850—900 мм. Ог-
раждения (перила) устраиваются из стальных
звеньев, привариваемых или привинчиваемых к
закладным элементам в боковой плоскости марша.
Ограждение верхней площадки чаще крепится в
специальных гнездах по краю фризовой ступени,
которые затем зачеканиваются цементным раство-
ром или свинцом. Звенья ограждений заполняются
стальными решетками или экранами из различных
материалов. Поручень выполняется из пластмас-
сы или древесины твердых пород. Поливинилхло-
ридный поручень надевается на стальную полосу
ограждения в разогретом состоянии, деревянный
крепится на шурупах.

Лист 4.05. Лестницы из штучных элементов

Марши, набираемые из ступеней или проступей
по стальным или железобетонным косоурам, при-
меняются в двух-, трехэтажных домах, возводи-
мых из местных материалов, для спуска в подвал
и при устройстве крылец. При повышенном каче-
стве отделки проступи могут быть оклеены лино-
леумом и окантованы обрамлением из поливинил-
хлорида.

Деревянные лестницы устанавливаются в кот-
теджах и деревянных двухэтажных домах. Их ле-
стничные марши на тетивах собираются в мастер-
ских и стягиваются болтами. Ограждения также
могут быть заготовлены в виде укрупненных эле-
ментов.

Лист 4.06. Стальные лестницы и вспомогательные
устройства

Для попадания с верхней площадки на чер-
дак, а оттуда — на крышу или непосредственно на
совмещенную крышу применяются стальные, от-
кидные или стационарные стремянки. Лестницы-
стремянки шириной 0,6 м свариваются в виде те-
тив из полосовой или профилированной стали и
ступеней из стержней диаметром 16 мм с интерва-
лом 250—300 мм. Откидные стремянки подвеши-
ваются на шарнирах к обрамлению люка или спе-
циальным стойкам, стационарные — приваривают-
ся к закладным уголкам в железобетонных ступенях
СХЕМЫЛЕСТН'ЙЧНО-ЛИФТОВЫХ УЗЛОВ И 5ЛОК-СВЯЗОК В ЗДАНИЯХ ВЫСОТОЙ ДО 5 И ДО 9 ЭТАЖЕЙ

Схема расположения	План типового этажа	план в уровне 1-го этажа

2-5-ЭТАЖН0Е ПАНЕЛЬНОЕ ЗДАНИЕ

ПРИМЕНИТЕЛЬНО КСЕРИИ КЛ’ЗОО (АенНИИПРОЕКТ)

Лестничная блок-связка прямая

,2*6000

If

СЧ1 1

\mmtvmx

- Помещения
блоксвязки но
1-м этаже

Лестничная
клетка

Решет ко Зля
чистки обуви
500 * 700

Мусоропробод только
б 5-эт. секциях.

8*300

1200

4800

Крыльцо
из 2 гнутых
маршей

5-этажное панельное ЗДАНИЕ
СЕРИИ 106 (ЛЕнЗнИИЭП)

Секция 1-2-3

Скврз-
нои про-
ход ко-
лясоч-
ной при
нем.

I Помещения
РТГЪузла на 1-м
этаже

Лестничная
клетка

5100^6300
, 12600

1200

5-этажное кирпичное

ЗДЯНИЕ СЕРИИ 86
(ЦНИИЭП ЖИЛИЩА)
о СЕКЦИЯ 1-2-2)

V///M

510(^5100
1200 '

. 11400

-1 Помеще-
J ния узла
- на f-м
Этаже

х Лестнич-
J клетка

1660

З-ЭТАЖНОЕ панельное ЗДАНИЕ
СЕРИИ 90 (ЦНИИЭП ЖИЛИЩА)

СЕКЦИЯ t-2-З-З

1500 4200 4200

^Лестнич- >
I но~лисрто-(
вой узел \

Сквозной
£1 проезд
высотой

140

Колясочноя

0,000

4800

ничес1(аяПеХ^х80 моСршейЦи площадок

2300

5100

Лестница из
марш- плаща-

'Камера муоороуда-
ленив только в
5-зт. секции .

Электро- \/
техничес- и
кая лонель
2*23^ 920

панель

стена

2*190

1

^^Зентбпок

4200

К0_ Э

1200. >°° 5700

Цветоч
ница

Номера мусо
роудаления

6000

Спуск
в подвал

2 эт.(к проезду
примыкают
4-комнатные
квартиры)

9-этлжное кирпичное
ЗДАНИЕ СЕРИИ 85 (ЦНИИЭП ЛЛ
ЖИЛИЩА),

Секция 1-2-3-4

Помещения
узла на 1-м
этаже

Лестничнд-
'Лифтовой
Узел

1200 ш^4юскюо.

' 12900
f

Колясочной в
секциях без
сквозного прал
хо9° Решетка
< алл чистки
\ обуви 500*700

Колясочная б
секции со скоз-
ным проходом

Электротехни-
ческая панель



xjHMsewm- Водо-
блок сток

1 тпп I

420

1200

1380

100

Лестница ио маршей и

Вент, каналы
по этажам:

Мусоро-
провод

\/	Нишо’длй\ И

 v	водостока

1830

50

Лестница из

площадок

/сора-
ювод

Лестница из
3^-, моршеи и площадок

У501 [И47о1[ 1650 ;.106Щ106&0

№аводо-	ST

стока .------------------,

Камера
мусора-
удаления
y2OO^5grJQoj 50
510Р t2° I

Стальной деко-
ративный экран

Решетка для
чистки обуви

Ж.~б. плита
крыльца

камера
мусоро-
удаления

Экраны из .
ж.-б. панелей

4200

Лестнично - литок
узел входит в спа
.помещении типов
блок-секции дома ।
посемейного россе
ния или преостае.
собой блок-связкуз
стоятельную мен/
ную единицу типа*
проекта, набиоа»
из блок-кгаргпир

В протяженных Л
ниях устраивают
сквозные пооходы
на 1-м этаже с иь
валам со 90 м, скя
ные проезды с инп
валом до 180 м др
периметральной .
застройке и доЗОи
при застройке с
разрывами

<20 №50250.650

сочная

Тамбур
г

СХЕМЫ ЛЕСТИИЧНО-ЛИФТОВЫХ УЗЛОВ И БЛОК-СВЯЗОК В ЗДАНИЯХ ВЫСОТОЙ 9-16 ЭТАЖЕЙ

СХЕМА РАСПОЛОЖЕНИЯ	------------

ю-16-ЭТАЖНЬЕ ПАНЕЛЬНОЕ знание
сУрИИ 1ЛГ600 (ЛЕННИИПРОЕКТ)
Лестнично -лифтовая
блок-связка, прямая

План типового этажа

Канал
дымоуда-
ления

Лестница из маршей
и площадок .

Пунктиром указана i
рассечка на8эт-,раз-
деляющая ствол лест-
ницы на 2раз-
дельно вентили-

План в уровне первого этажа

1410

1410

2x70'

Решетка для
чистки обуви
800*800
Почтовые
ящики

руемых объема

Мусора*
провод

./ига

2070 LL

/80 100

У

Корман

2x5700

1—f—
12810

'Канал воздуш-
ного подпора в
нижнюю часть
лестницы

Помещения на
1-ом этаже при
сквозном проходе

Q-ЭТАЖНОЕ ПАНЕЛЬНОЕ ЗДАНИЕ

СЕРИИ 134 (КИЕВПРОЕНТ)

Лестнично-лифтовая блок-связка
поворотная (L 30°)

ЁшВХЦНОЕ КИРПИЧНОЕ ЗДАНИЕ-ВСТАВКА >
ПРОЕКТ)1 МсСивеАеРЕМКИ-П‘‘(КИЕВ-

Лестнично-лифтовой узел
но повороте (4.45°)
(по мотивам композиции)

1050

-2.200

Я

3600

А^ДО

5^00

Щитовая

-0,900

2x80 2x80

58

2360

3000

?2°30'

Кладовая

-0,450

’0,490

шахта

Камера'

лифта

30Q

6819-

Камера
мусора-
удале-
ния

ЛиФФвыиО
холл.

300.

мусора-
г. п. 350кг удале-
ния—к

Ж

,^Ю i
, 3130

1850 ^1000
КМ*

Колясоч-

ная

шахта

шга
П35ОКГ

г/1.350кг

О

16-ЗТАЖНОЕ ПАНЕЛЬНОЕ ЗДАНИЕ

СЕРИИ 137 (ЛЕННИИПРОЕКТ)

Лестнично-лифтовая блок-связка,
прямая, в строчном и Т-образном
. сочленении

60СД 7200 2х$60д 7200	601

37200 Т

У

Г „карман



Телефон-
ный шкаф

Шахта лифта
г.п.а50кг \Д

Шах^лифт^
Трап в подвал'

. 2*70

1 1320 6x280

I*---е-------,

180

Комера
мусоро-
удаления

2630 L Проводы вен-
тиляторов
включаются
термическими
датчиками
распалоокен-
ными на кож-
х дом зтаже

Лифтовый
холл

Шахто лиф

ъ §

OJ 2
о с:
СО 3

§ *8

Входы в
подвал и
камеру
мусора у
деления

-1,320

- 0,670

Шахто
лифта
’.п.йООкг

Эвакуационная'
лестница из

2400

Лоджия

2300

Род'-иия л

шкафы 3

2750

27ffc

, 2860
160

2.200

160 160

-1,390



^00

ные поме-
щения на

эгс

Шкафы
для стояков
П 0,000
ПЛОЩАДКИ Д/W ЭТАЖЕЙ ВЫСОТОЙ 2,8М

2-2

1-1

пере-
крытия

Лестничные марши и
ПЛИТНОЙ КОНСТРУКЦИИ
МАРШИ БЕЗ (ПРИЗОВЫХ
3-3

320	.	,	400

/5 120] 70 15	| Стропобочная

петля из *012

СТУПЕНЕЙ
_______________1050; 1200

Поливинипхпоридный
поручень

бро

4

2x80

V 100

овит

R25

с
. i 08; 1100

Из-10x4;
1440

Фризобая ртупень
лестничной площадки
верхнего зтажа

Столик

03~1125>

80*10

1120

120

R20

41

1300;1600;1900;2200

Этажная
площадка

Промежуточная 15 80 120
площадка \ ff ft—

4-4

25 05(5 80l
М 1( <
Ребристой конструкции
Марши п-образного сечения, складчатые,
С ФРИЗОВЫМИ ступенями

-20x4, 1700

 20x20; 11050

-30x4; 1150

-40x4; 14100
2 (-20x4; 12600)
100

to 100

120

R20

1000:1300; 1600; 1900

LJ +• Г 100x10)
80<20 ПО

5-5

-50X8;
1120

Марши п-образного сечения, полно-
ТЕЛЫЕ,С фризовыми ступенями

1050; 1200

ТОО

-40x4

• 20*20.

4 (-20*4)

Схема лестничной.пло-
щадки, опирающейся на
ПОПЕРЕЧНЫЕ ШтБ. СТЕНОВЫЕ
ПАНЕЛИ

Стропобочное
отверстие 030

Штукатурка цемент-
ным раствором
марки 100 по сталь-
ной сетке

Опирание лестнич-
ной площадки

6-S



Скрытый в нише и
подрезке стопик
из п 100*10; ПО

Опорные Оыстулы
этажных площадок /- /


ЛЕСТНИЧНЫЕ марши и площадки дан этажей высотой 2,8М

РЕБРИСТОЙ КОНСТРУКЦИИ	тьСм-деталь

МАРШИ U-ОБРАЗНОГО

-СЕЧЕНИЯ,ПОЛНОТЕЛЫЕ. .
БЕЗ ФРИЗОВЫХ СТУПЕНЕЙ

'ограэгсде-

1-1 ДЕТАЛЬ ОГРАЖДЕНИЯ

а-а

S

2*35

id
<о

^Поручень из
древесины
твердых
пород

2-2

2-10 1000; 1300; 1600; 1300

1Й

R20

к25

2-10 220

±6

100,

nUi

115 5

50

71 лоща Яка

>2200;25МЮО0;13О0

330

>2500,280013OQJ6DO 350

1600; 1900

>3140

241

420

153

187

Длина,
мм

Ширина,
мм

2 (-20*4)
।22*22

Ю50;1200

1200; 1350

1500

1400
'S5O;18OO

2100

Высота опор-
ной коъсали,мк

Подъем,
мм

а р ш

~1 Ширина,	ребра,

мм мм

Основные параметры ж-б. маршей и площа
ДОК ДЛЯ здании С ВЫСОТОЙ ЭТАЖА 2Д;33;3,6;4,2М _

посредником

>Ф16;1ЮО^^
2-10

1J0 1000; 1300; 1600; 1900 10

аТ Ш Т°
• ГЛ

,кМ0; j

-25-5;
16600

25-5:
16600

-30*4;
Л150



‘ФЮ; а25-Х

1840 160)

ОПИРАНИЕ
ВОСХОДЯЩЕГО
МАРША

Экран из твердой
древесноволок-
нистой щиты
&2*4

-5*40;14С
винт мд

80



220

1300; 1600; 1900;2200

Маршик образного сечения,
складчатые,с фризовыми 3-3
СТУПЕНЯМИ

1050; I20Q

7-7 7А\

^22°^

2-80

Марши п-образного сечения
с ФРИЗОВЫМИ СТУПЕНЯМИ и
НАКЛАДНЫМИ ПРОСТУПЯМИ

20-20;
1900

5-5

-1-=

3(-20-4;

12500)

1050; 1200

Поручень из
доски 30-160;
I 2150

Строповочнае
отверстие ФЗО

Столики из Г100-10;
1150 и 10 окрашены
масляной краской-

Поручень из
доски 30- <80

-80*4

ВинтМ4

Накладные проступи:
рядовая \1-ширина
/ниэкняя.г марша+Ю
/ верхняя \ I*ширина
6-6 /	\\ марша+80
Рядовые

т

срризо

ИЗ ДЕРЕВЯННЫХ МАРШЕЙ НА ТЕТИВАХ

с выпуском для проме-
жуточны* площадок

Для крепления
ограждении

-50*6; Z100

верхняя фризовая
ступень с выпуском i_

(Г, = [.ступени t95)

ЛЕСТНИЦЫ ИЗ МЕЛКОРАЗМЕРНЫХ ЭЛЕМЕНТОВ ДЛЯ МАЛОЭТАЖНЫХ ЗДАНИИ

^ЖЕЛЕЗОБЕТОННЫМИ СТУПЕНЯМИ И ЖЕЛЕЗОБЕТОННЫМИ ИЛИ СТАЛЬНЫМИ КОСОУРАМИ
верхняя фризовая	ВЕРХНЯЯ ФРИЗОВАЯ СТУПЕНЬ

...	'	с четвертью и вкладышем

320

350

2*30 I24

1300

31

ЗА

балясник 34*44'

4-4

290

34

ЗА

Паз для
проступи

Паз для
подступенка

Стяжной болт

М12~; 11040

Отверстие для
стяжного болта

Поручень 74*44,01

Раскладка44*22-

Раскладка 44*22\
Нижняя обвязка
74*44"у

Проступь 637, №

Г1А0*9О*Ю:
1180

2N12;U3O
0/2; 1200

ЗА
ЗА

„ Подшибка бП | >

930-- '

111

34

Образующая
лестничного
марша  .

290

2*30 2456 00

.35

1050

для верхней площбдки
J.

1245 ’

Ступени: нижняя фризовая, рядовая, цокольная и подвальная-^ю^А

280

И

W.-6.

косоур

Керамическая плитка б
Цементный раствор 2А
Бетон марки 50	70

Ж.-б. плита	65

120*180

SO 2*10 133

iff------

Косоур и подкосоурная балка

-5*60;'
1120

-5*60:

120

1740

140 [ДО

Из ЖЕЛЕЗОБЕТОННЫХ ПРОСТУПЕЙ И КОСОУРОВ
21

290

пх290

Рядовые
проступи

<s;e 4о



верхняя фризо-
воя проступь
с выпуском

Линолеум _
Цементный
раствор 20
Ж.-б. плита 150

3

После установки
проступи отверстие
затереть цемвнт-
....раствором

нам

JN12;l100

-130*10; ПВО

Балясник
34*44

Поручень
77x44

2-2

U.L ।----

±3

16

Разметка
пазов в
тетиве

з-з

ния огре
дений
-50*6;1,

'Обрамление из \
полихлорвинила '
\ Линолеум

Проступь
Подступенок
Подшивка вагонкой
нащельник

Стяжной бодтМ12

Подтетивная
балка
4?

8 ПОДПОЛЬЕ

Няклонняя стремянка

Дюбели

5

86

916; 1600

<1

7*600

Тетивы\

• аю

гжи

Откидная стремянка на стоиках

!.s:*sssw«

916;

1700

~40*8;11100 65*4,5

Ступени

Минеральная Вата 80

Ж.-б. плита 120

Габарит люка
600*800

Тетивы
заделываются
в подливку из
бетона марки 100 Ь

<Й9 't

г- 125*80*8 ;Ы20

пристрелян дюбе- тетивы

ЛЯМО	‘	^ДЛмО-74

СДУЖЕБНЫЕ СТАЛЬНЫЕ ЛЕСТНИЦЫ (СЕРИЯ 2.150-1) И ВСПОМОГАТЕЛЬНЫЕ УСТРОЙСТВА

НА ЧЕРДАК	"--------

ОТКИДНАЯ СТРЕМЯНКА, ПОДВЕШЕННАЯ К ОБРАМЛЕНИЮ ЛЮКА g5

Скоба

• Ф16

Вертикальная стремянка с поручнем.

8

обуви

1600

/Т

96; 1200

ашч rri
3*200

• 916; 1600
ТетиВа поручня
-25*5; 1400

2(-40*8; 150)
Сборные
швы

L35*4 - 30*4 ;
Z576

НйКЛОННАЯ СТРЕМЯНКА С ОГРАЖДЕНИЕМ
габарит люка
1200^800

916; 1476 -30*4'1576	3*4

Тетивы
L56*5;l3050

Ступени

• 9 16:1600;

через 300

Парень
12500

-20*4;
1400

Габарит люка . Шлакоизбеьтковая

I__	600*800 J корка

— — -и____________ ьГТ Мпиопллкипа П/нтп

-60*5
1200



| >600

Тетивы
Г45*30*4
12350
Ступени

•916;1ЯЮ;
через
250*300

Хомут
из-30*3,
1350

750

КрЮКИ}’?!?

125*80*8;



Бетонный
фундамент-
ный блок

Крышка люка дощатая,
в брусчатой обвязке?.
обшита с двух сторон
кровельной сталью по
войлоку, вымоченному
в глине, и утеплена
минеральной ватой
Дощатая коробка при-
стреливается к железо-
бетону дюбелями
скобы привинчиваются
к коробке-шурупами
6*40

Коробка люка антисеп-
тировона и обернута
полоской рубероида
Пупка“для стойки заде-
лывается цементным
раствором

И*-Ь Площадка из» 912

При уклоне 3:1 ~ 5:1 ограждения
стремянки устанавливаются
только в пределах высоты
ограждения лестничной площадки,
а длина люка соответственно
принимается от 1000 до 80Q мм

М*//7ё

Тетивы и 1
поручни
заделываются
в подливку из
бетона марки 100

С КРЫШИ ЗДАНИЯ НА КРЫШУ МАШИННОГО ПОМЕЩЕНИЯ

Вертикальная стремянка с поручнем

-50*8:11-70
пристре-
ляна дюбе-
лями

Поручни
•916; 12000
Тетивы
Г 50*6
Ступени
° 9(5; 1600;
через 300
Кронштейны
!':-Г 50*6,1230
и-С0*8; 1180.,
пртютрепян-
•Юй отделяли
через ;50й

Г-езда
130*160;1250
заполнить
бетоном ч
марки ЮС I





Стальная решетка для чистки

Г 50*6;

1230

Г50*6;

1400

2-2

6^134134134134

гтт
и плитах. Уклон стремянок в рабочем положении
60—75°.

Вертикальные пожарные стремянки для попа-
дания на основную крышу, а с нее — на крыши
надстроек или крыши в другом уровне устраива-
ются аналогично и крепятся на уголках, заделан-
ных в стену.

К вспомогательным устройствам могут быть
отнесены стальные решетки для чистки обуви. Они
съемные, установленные в обрамленный уголками
приямок.

Лист 4.07. Строительная часть пассажирского
лифта из железобетонных объемных элементов

Лифты периодического действия, применяемые
в жилых зданиях, состоят из кабины, подвешен-
ной на нескольких стальных канатах и связанной
с противовесом. Лифт приводится в движение ле-
бедкой, расположенной в машинном отделении.
Кабина и противовес скользят по направляющим.
В нижней части шахты расположен приямок с
амортизационным устройством. Машинное поме-
щение, как правило, резмещается над шахтой.
Противовес в шахте расположен сбоку или сзади
кабины. Основные параметры лцфтов: вмести-
мость, грузоподъемность, скорость и ускорение.

Пассажирские лифты имеют кабину глубиной
до 1,5 м и рассчитаны на грузоподъемность 320
(350); 500 и 1000 кг соответственно 4; 6 и 12 че-
ловек. Грузопассажирские лифты устраиваются с
кабиной шириной или глубиной 2,2 м при грузо-
подъемности от 500 кг. Скорость подъема в жилых
зданиях 0,65—1 м/с; ускорение не более 2 м/с2.

Лифты устанавливаются в жилых домах высо-
той более пяти этажей. В шести-девятиэтажных
зданиях — по одному пассажирскому лифту, в де-
сяти-шестнадцатиэтажных зданиях — два лифта,
выше — группы лифтов, включающие лифты-экс-
прессы.

Шахты лифтов и машинные помещения не долж-
ны непосредственно примыкать к жилым комна-
там. Шахты и машинные помещения ограждаются
несгораемыми стенами с пределом огнестойкости
1 ч. В панельных зданиях шахты возводятся из
железобетонных объемных элементов, в кирпич-
ных зданиях — то же или в стенах толщиной впол-
кирпича. Шахта, расположенная между маршами
лестницы или между лестницей и световым фрон-
том, выполняется в светопрозрачных ограждениях
в виде стального каркаса, обтянутого стальными
сетками.

Фундамент под шахту лифта — массивная мо-
нолитная бетонная плита, отделенная в целях зву-
коизоляции от примыкающих фундаментов зазо-
рами от 20 мм. Шахта устанавливается на фунда-
мент по свежеуложенному слою цементного рас-
твора марки 200.

Шахта проектируется как изолированное, от-
дельно стоящее сооружение консольного типа, не
связанное с конструкциями здания. Она состоит
из нижнего, этажных и верхнего элементов, на-
крытых плитой перекрытия. Все элементы отфор-
мованы из бетона марки 200. Швы между ними
герметично заполняются цементно-песчаной пастой
марки 200. Элементы шахты снабжены заклад-
ными деталями для крепления дверей, направ-
ляющих кабины, и противовеса, сварки между со-
бой по высоте и строповки на монтаже. Устойчи-

вость шахты от горизонтальных сил, образуемых
ветровой нагрузкой в период монтажа, вибрацией
от работы лебедки и т. п., обеспечивается крепле-
нием смежных объемных элементов на сварке за-
кладных деталей.

В целях звукоизоляции между стенами шахты
и конструкциями здания предусматриваются зазо-
ры 20 мм, заполняемые просмоленной паклей и
накрываемые пластмассовыми плинтусами или на-
кладками. Плинтусы и накладки устанавливаются
с акустической щелью в 1—2 мм. К конструкциям
здания пластмасса приклеивается кумароно-каучу-
ковой мастикой КН-3.

Звукоизоляция машинного помещения достига-
ется установкой лебедки на «плавающий» пол. Он
образуется упругой подушкой из минераловатных
плит на синтетической связке, герметизированных
бризолом, и уложенной сверх нее массивной же-
лезобетонной плитой, изолированной от стен ма-
шинного помещения. Конфигурация плиты «плава-
ющего» пола аналогична плите перекрытия шахты.
Обе плиты устанавливаются соосно. Масса плиты
«плавающего» пола превышает в 2 раза совокуп-
ную массу машин. Поверхностная нагрузка на уп-
ругую подушку допускается до 20 кН/м2. Зазор в
20—100 мм между «плавающим» полом и стенами
заливают битумом. В отверстиях для пропуска
тросов кабины, противовеса и ограничителя ско-
рости устанавливаются гильзы прямоугольного се-
чения из кровельной стали, со стороны плиты
обернутые бризолом и залитые битумом.

При возведении здания лифтовые шахты мон-
тируются с опережением на один этаж. Для мон-
тажа лифтового оборудования в боковых стенах
этажных блоков предусматриваются заделывае-
мые впоследствии прямоугольные отверстия. В эти
отверстия заводятся брусья инвентарных подмо-
стей. Шахта перекрывается после установки, а ма-
шинное помещение—после доставки оборудова-
ния. Для демонтажа ремонтируемого оборудовав,
ния в машинном помещении предусматривается
однобалочный кран грузоподъемностью 0,5 т и
монтажный люк.

Лист 4.08. Мусоропровод

Мусоропровод устанавливается в домах высо-
той от пяти этажей. Он состоит из: ствола с при-
емными клапанами, размещенными на каждой
этажной или через этаж — на междуэтажных пло*

щадках; возвышающегося над ними и выходящей

на крышу вентиляционного ствола с дефлекторов

и камеры мусороудаления. В этой камере нижн<

звено ствола мусоропровода на высоте от 1,2 д<
2 м от пола перекрывается затвором. Пол камерь
мусороудаления желательно располагать близко 1

уровню спланированной вокруг здания земли
так, чтобы удобно было из нее вывозить контей-

нер.

Ствол выполняется из асбестоцементных без-
напорных труб с условным проходом 400 мм (на-
ружный диаметр 414 мм). Трубы мусоропровода
устанавливаются строго по вертикальной оси. Сты-
ки труб (не более одного на этаж) размещаются
вне зоны перекрытия и приемного клапана. Стык
перекрывается соединительной асбестоцементной
муфтой. Зазор между стыкуемыми трубами и муф'
той равномерно конопатится прядевой паклей я
Строительная часть пассажирского аифта

Г“
к-_

Сборная ж.-б. плита (масса опи-
ты 5 2 массам лебедки с мото-
^Минераловатные плиты на
синтетической связке, обер-
нутые^слоем бризола (ГОСТ

Ж.-б плита перекрытия

шахты лиерто
Электро-
\ мотор

ПРОТИВОВЕС СЗАДИ КАБИНЫ, ШАХТА ИЗ ЖЕЛЕЗОБЕТОННЫХ ОБЪЕМНЫХ ЭЛЕ-

МЕНТОВ ) ПО СЕРИИ 1189-6

hi

Трансформатор

-выпрямитель

Ось кабины i

Ось
проти-
вовеса

__ Ограничитель скоростии
конечный выключатель

двери
800*1800

а

Пебедка

\юоочар

800

Внутренняя грань тахты

>3000

8

2010020

15

Монтажный
люк 800x800

Ось
кабины

1256?
,2000

Подвсдка
электроэнергии

9тдж-
ныиэле-
.мент

шахты

31

Этажный
элемент
шахты

Распаш
ноя
дверь
700*2000

Пассажирский лифт
г.п. 500 &

Верхний

элемент
шахты

Ручная таль
г. п. 0,5 т проходит
над центрами
люко и лебедки

Стролооочная
петля из» фЮ

Дыры для
монтаэкны
подмостей

>. а 770
f 29750-20

710

1930

2-2 802010020

8

Грузолдссаыазрскии
лиерт гп. 50икг
Разавиж-
наяовеоь

830 , 870

Я

ия дверей

770

S

4-4

I4

то

~ У\ ТСкоба
, из

*

марки-

О

2*150

Ъ)

95

1020

100

1330

1S30

Противовес

230 ;
0,790

Строповачная петля из

• 9 16; 11700 и 12; 1400

верхнего объемного элемента

775

3
Тумба под
амортиза-
тор <fioo

:: Фыдаменгп под
/ шахту лифта из
: -0еф0на марки 100

Задняя и одно
боковая стенки*— —
Жняются для
ства распа-
лубки

90 р 1020

-200'10;
1200

924;

280

8^мм.обер -

женноя \
бигу-'
мам

93

И

2ДО)хп

0,000

S Строповоч-
1| в нор петля

illO

Направляю-
щий L про-
тивовеса

Направляю-
щий рельс
кабины

770

-0,020!

1300 для крепле-:
ниярельса \ |
'АПТП ПТТТП	•

'1,250

Нижний
шахты rf

В-"-;

, Плавающий
пол »

/ , Залить горя-

//чим битумом

Пол машинно-
Лго помещения

Ниша для
замка ава •
рийного
открывания

tf

Цементный
пол укпадыва-
,х.ется после
z установки
4 оборудова-
< ния

715	,

—-------+-

Ось,
кабины

Направляющий
репье

Габариты шахт при
г.п.аифта 320И 50вкг

Пассажирский лифт
г.п: 320кг

4

Строповочные петли



Просмоленная пакля „
Пластмассовая угловая
накладка; тип 2.9.2;

ГОСТ 19111-73

Цементно-песчаная паста
марки 200

0-

Сердечник
из.го072О;
1350,

_ £кобо
‘ ив* 016
Мусоропровод дня

Схема

установки

ЗДАНИЙ ВЫСОТОЙ ОТ 5 ЭТАЖЕЙ (ПО СЕРИИ 86-10-7-2)
ДЕТАЛИ СТВОЛА

Приемные бункера
Подвесной бункер

Фланец.
рефлек-
тора

Дефлектор

Крыша

Утепли-^
тель в _
стальной
гильзе

Приемный клапан

Уровень верхней _

Лестничной площадки

Уровень нидкнеи _ zv
лестничной площадки^ <*>

Контей-
нер

Вариант уста-
новки кон-
тейнера и
челюстного

Уровень междуэтажной
или этажной лестнич-
ной площадки

Стыки труб
располагаются
вне зоны пере-
крытии и прием-
ного клапана

Ствол мусоропроводо-
асбестоцементная
труба с условным
проходам 400

затвора,при-
меняемый в
серди 82

± .

Соединительная
муфта асбесто-

№,Ш0Я

21400(4

Челюст-С
нои зат-а
вор 7

Уровень чердач-
Даго перекрытия

Ствол Вентиляционные
Асбестоцементная труба
с условным проходом300

#270

Нар. #332

#290 .

6 болтов

10 15 50 4

С50*5

При прохождении
мусоропровода
через междуэтаж-
ные площадки
приемные клапаны
располагаются
через этаж

Опорный
-хомут.



Уровень пола
камеры мусоро-
удаления

Стяжная
шпилька
М10;1150

Подвеска

50

RIBI

0/2

Мб

, Фланец

Контейнер

Тележка

Напольный бункер

.Ручка

Крышка

1-1

Обод
хом v та
-40*1,6

Стальная гильза из
трубы # 400
Зазор заполнить
просмоленной паклей

Подвесной
бункер

4болта
М8

Приемный клапан
крепится но 4 шпильках
МБ; 130, приваренных к
ободом	0п1

Шибер-680*6;lr2S0-
направляющие ия’
Г 50*5; 11250
(показан в закры-
том положении)

S3

1'

S-3

&3

Шпилька Мб; 130

Фланец дефлек-
тора

Верхнее кольцо
из 1.25*3;

нижнее кольцо и
обечайки из-64

Заполнить цементным
раствором и зачеканить

Напольный
бункер
Контейнер

Тележка

# юО
ф 495

Опрокидной

. ковш

42S0— Стопорный |2
штырь

Корпус
цилиндрическии „
вн. Ф522 ;выс 882 -64
Фланец- 630*6; Z630
Подвески г 75*50*6:^
150

Нар. #400

&291

#(l15
--------

#~29б

#325

#425

480

#386

#414

#440

Переходный срланец
кольца отштампо-
вать из-6-2 „ .
Перед установкой трубу „
Обмотать вЗслояелехтои „
изоляционной, прорезиненной
Зазор законопатить пря-
девой паклей и зачеканить
цем. раствором

Зазор между тру-
бами и соединитель-
ной муфтой законо-
патить прядевой
лаклей- Стык зачека-
нить цементным
растворам марки 100

Вариант уста-
новки контейнера
и подвесного бун- .
кера применяемый
в серии 8е



<к ^Опора

Оперный лист-500*3;150

Верхняя абечойка
вн.ф425 ;-50*5. х . *
Нижняя обечайка \ 5
вн. #390; -90x2





Корпус

407

3?

В местах
установки
приемного
клалрнав
трубе выру-
бается
отверстие
300*800

нцжнря
ооечаика
Вн.фЗЭО
из L40*4

Шибер и опора при- '
вапиваюггся к I

корпусу бункера
по месту после

*$&, установки ствола

-."мусоропровода i

Шибер
рама из ;!

tNIOuLSOp
Направлял-,
щие L20« i
-40*3	!

Заслонка
-400*3;

1430

Ручка»ф18 i

„Дверь ' i
Рамко из
L20*4

Лист-460х31.

1630

При ваоиан*
те с провал»'
ним распо-
ложением
шибера
овдрь пере-
ходит но
лхбаковую :

~ Шпилька
Мб; 130
Стяжной болт mis
Опорный хомут
из L 75x8; вн.ф414
перед установкой
подлить цем. раствор

4-4

#435 Опора.

350-1160

Озма

0J54

Вариант
установки
контейнера
и напольного
бункер?, приме-^
няемыи в серии W
зачеканивается сверху и снизу цементно-песчаным
раствором состава 1:2с предварительным смачи-
ванием водой поверхностей асбестоцемента. Внут-
ри стыка не допускаются уступы и заусенцы.

Н Ствол мусоропровода опирается на лестничные
площадки хомутами из уголков. Хомут укладыва-
ется беззазорно на свежеподлитый слой цементно-
го раствора и туго затягивается на трубе ствола.

В месте установки приемного клапана в трубе
вырезается с предварительным рассверливанием по
шаблону отверстие 300 X 600 мм. На уровне низа
отверстия и над ним труба охватывается стальны-
ми ободами с вваренными в них шпильками; ко-
жух клапана привинчивается к четырем шпилькам.
Сопряжение кожуха с трубой уплотняется по все-
му периметру резиновыми прокладками. Связан-
ный с крышкой опрокидной ковш при загрузке
перекрывает отверстие в стволе. Обрез ствола му-
соропровода должен превышать более чем на 1 м
верхний приемный клапан.

Вентиляционный ствол выполняется из асбесто-
цементной трубы с условным проходом 300 мм
(наружный диаметр 315 мм), сопряженной с ос-
новным стволом через стальной переходный фла-
нец. Нижняя обечайка фланца перекрывает основ-
ной ствол. Ее стык уплотняется аналогично стыку
в соединительной муфте. Труба вентиляционного
ствола перед заведением в верхнюю обечайку об-
матывается тремя слоями изоляционной ленты.
Фланец дефлектора крепится к ней на болтах.
Способствующее тяге утепление вентиляционного
ствола в пределах чердака может быть заключено
в гильзу из кровельной стали.

Отклонение оси ствола мусоропровода на под-
ходе к бункеру допускается не более чем на 20°.
В целях охраны труда в камере мусороудаления
ствол перекрывается челюстным затвором или ши-
берами бункеров. Напольный или подвесной бун-
кера образуют переходную емкость, способствую-
щую равномерному заполнению контейнера. Бун-
кера снабжены дверкой для прочистки и рамой с
направляющими для шибера. Подвесной бункер
крепится на сварке к плите перекрытия соосно
стволу; напольный — устанавливается в камере
мусороудаления так, чтобы ось его корпуса откло-
нялась от оси ствола в допустимых пределах. Ра-
ма шибера и установленная на ней опора ствола
привариваются к бункеру после монтажа мусоро-
провода.

Листы 4.09; 4.10 и 4.11. Аксонометрические разрезы
лестничной клетки трехэтажного кирпичного
3№ния и лестнично-лифтовых прямых блок-связок
Девяти- и шестнадцатиэтажного панельных зданий

На этих листах показаны в сборе лестничные
клетки жилых домов для массового строительства
и характерные для них детали.

В трехэтажном кирпичном доме с поперечными
несущими стенами (лист 4.09) лестница собрана
из железобетонных маршей и площадок ребристой
конструкции. Марши П-образного сечения с фри-
[ зовыми ступенями. В продольном ребре площадки
, паз^ одинаков для нисходящего и восходящего мар-
I йен. Поперечные ребра площадки имеют приливы
г Ысотой 140 мм для заделки в кирпичные стены.
I Ограждения стальные с деревянным дощатым
 поручнем; стремянка на чердак откидная. Чердач-

ное перекрытие лестничной клетки показано из же-
лезобетонных плит поминальным размером 2,4 X
X 0,8 м с высотой ребер 140 мм и толщиной полки
30 мм. Плита с отверстием для люка по ширине
сдваивается. Аналогичное перекрытие может быть
выполнено и из плит с круглыми пустотами (см.
лист 11.11). Чердак полупроходной. Кровля рубе-
роидная по настилу из ребристых железобетонных
плит номинальной шириной в 1,2 м и высотой ре-
бер 300 мм.

Подвальный марш, размещение которого в ле-
стничной клетке допускается для здания высотой
до трех этажей, набран из железобетонных ступе-
ней, заделанных в кирпичные стены. Железобетон-
ная плита крыльца опирается на поперечные фун-
даменты из бетонных блоков. Над крыльцом кон-
сольный железобетонный козырек.

В девятиэтажном панельном доме с поперечны-
ми несущими стенами (лист 4.10) лестница собра-
на из железобетонных маршей и площадок плит-
ной конструкции. Площадки с фризовыми ступе-
нями снабжены опорным ребром с пазом в преде-
лах опирания нисходящего марша. Этажные пло-
щадки удлинены и образуют карманы, в которых
размещены входы в квартиры и электротехниче-
ская панель с нишей для разводки силовой и сла-
боточной проводки. К этажным площадкам примы-
кают шахты двух пассажирских лифтов грузоподъ-
емностью 500 и 350 кг. Шахты смонтированы из
объединяющих их объмных железобетонных бло-
ков высотой «на этаж». Междуэтажные площадки
уширены. Сквозь них проходит мусоропровод, рас-
положенный у наружной стены. Камера мусоро-
удаления размещена рядом с входным тамбуром.

Цокольный марш укорочен на одну ступень, но
формуется в оснастке рядового марша. Подваль-
ный марш — рядовой, но опирающийся так, что его
верхняя и нижняя ступени становятся фризовыми.
Измененная система опирания уменьшает подъем
подвального марша на 300 мм.

Лестница ограждена звеньями стальной решет-
ки, приваренными в двух точках к боковой поверх-
ности марша. Ограждение зазора между маршами
образуется Н-образной вставкой. Поручень поли-
винилхлоридный.

В шестнадцатиэтажном панельном доме с про-
дольными несущими стенам (лист 4.11) эвакуаци-
онная лестница собрана из железобетонных гнутых
маршей П-образного сечения с шириной ступеней
1,05 м. Зазор между маршами образуется за счет
уширения полуплощадок.

Вход на лестницу из лифтового холла через
эвакуационную площадку и балкон, образующий
воздушный шлюз. Между эвакуационной лестни-
цей и лифтовым холлом расположены шахты пас-
сажирского и грузопассажирского лифтов грузо-
подъемностью 500 и 1000 кг. Шахты смонтированы
из объемных железобетонных блоков высотой «на
этаж». В утолщенной боковой стенке шахты пас-
сажирского лифта проходят ствол мусоропровода и
вентиляционные каналы из камеры мусороудале-
ния и эвакуационных площадок, на которых рас-
положены мусороприемники.

Лифтовой холл примыкает к распределительной
площадке с входами в квартиры. Шахта пожарно-
го дымоудаления расположена между эвакуацион-
ной лестницей и распределительной площадкой.
При повышении температуры клапаны в шахту
Противокапил/м

ЖИЛОГО

Угол лестничной
клетки

Консольный
козырек

Угол
лест--
ночной
клетки

Противо
капил-
лярная
изоляция

Стальной	1

фартук	я

Костыль!
иЗ-4Л*и

Ж.-б. ребристые
подкроеельные
плиты 1190x300;.
12380	-

ФБС5

Подвалы^-

Ограждение
окна

Гпенобетон, 100

Уплотненный грунт

Мозаичный слои 20

Шлакобетон марки 50 100; 80
Ж-б. алиты 790x120: 12380

Подвальный марш набирается
из„ подвальных “ ступеней,
опирающихся концами на
кироиыую владку

ИМИ КИРПИЧНЫМИ 07 ЕНАМИ

Продух
оградить
сеткой

Шлакоизвестко-
воя корка. 5 пл

Минералоботные маты ЛО,во
Ж.-б. ребристые плиты
790xf60; 12380

Откидная столь-
ная стремянка
лаза на чердак
тетивЫ'40х8:128(ХЬ
ступени *ф!6: 1600 р

^^Крышка люка
' дощатая в брус-
чатой обвязке,
обшита с двух
сторон кровель-
ной сталью по
войлоку, вымочен-
ному в глине,и
утеплено мине-
ральной ватой -

Ограждение
Грша



ступенью вместо
восходящего марша

Цокольный
укороченный ряоо
вой, выполняется
в той же форме)

Кирпичная стенка
доводится до ребра к
восходящего маршо
первого этажа

> Дверь в подвал обшита _
ГГо с двух сторон кровельной
\ сталью по войлоку,
вымоченному в глине

Рядовая лестничная
площадка с выступами
для опоры на стены

ходов

Для 3-этажного
Здания.

Второй зтажсПе-
дует^считать
условно вырванный
с соответствуют^
изменением верхнее
отметок “•

ФБСЗ-9

'м.-б. плита кОыльирЦ
между, фундамент з
ными блоками- „—J
подсыпка, песка ? лКя
глиняный замок WJ
уплотненный грУ^Ч

длинабетон 100 |
Уплотненный
грунт

Асфальт 20 '
Бетон марки35150 \
Уплотненный I
грунт




/1£СТНИЧНО-/11£Рр08ЛЯ ПРЯМАЯ БАО^-СВЯЗКА. 9-ЭТАЖНСГО ПАНЕЛЬНОГО жма.

30 40120

10

^0^

Междуэтажная
лестничная
площадка

Электротехническая
панель '

Фиксатор
• $18

камера мусоро\
удаления

Асбестоцементная

труба мусоропро-
вода	_

Условный проход 400

&водо:

стока

5 Э-877

Приемные
клапан

Деталь
ограждения'
50

36

Ниша для
разводки
проводок

Рядовой блок
шахты лифтов

Дверные проемы
нижнего блока
заделываются
кирпичной кладкой

Ниша для
пожарного
инвентаря
и сигнали-

-36*5; 16800

•ф12;1795

• ф1б;11100

Зтажноя
лестничная "
площадка

МОНТАЖНЫЕ

УЗДЫ ЛЕСТНИЦЫ
выравнивающий

 слои бетона

Рядовой
марш

012}

016



8 чертеже сохранена высота
этажа 2700, применяемая в
серии i/lT-бООА.Для зданий
с высотой этажа 2800,
принятой в настоящее
время, все отметки и раз-
меры по высоте соответ-
ственно пересчитываются

Водосброс
козырька

Стальная коробка
входных дверей

Песчаная
подушка

Рядовой
марш

Укороченный
цокольный марш

Лестничная площадка
на уровне крыльца

-1.050
Подвал

вход е
подвал

Эбакуо
цион-
ный „
8&/ХО0

мусо
ропр'иемным бун-
кером

Крыльцо монтируется из
вариабельно расставляемых
сборных железобетонных
элементов

Вентиляционные
каналы из
м усоро приемника
и эвокуацион-
ных площа-
док
Мусоропровод

Балкон

воздушного

шлюза

ЛЕСТНИЧНО-ЛИФТОВАЯ ПРЯМАЯ БЛОК-СВЯЗКА 12-16 - ЭТАЖНОГО ПАНЕЛЬНОГО
ЖИЛОГО ДОМА (ПО СЕРИИ 137)

Шахто грузо-
пассажирского
лисрта с проти-
вовесом сбоку

Лифто-
вой холл

Шахта пасса-
жирского лиср
та с проти-
вовесом своку

Эвакуационная лестница
монтируется из желе-
зобетонных маршей
с полуплощааками

Распредели
тельная
площадка

Каноло
дымоуда-
ления

t®''

8^-

Вход в
лифто
80 и
хс/?л
открываются автоматически от срабатывающих
термических датчиков.

Входная группа обрамляется двумя симметрич-
ными крыльцами, ведущими в лифтовой холл и к
эвакуационной лестнице. В приямке под входом в
лифтовой холл размещен вход в подвал.В центре—
вход в камеру мусороудаления. Крыльца выпол-
нены из объемных железобетонных элементов. Сле-
дует отметить, что в композиционном отношении
входная группа не имеет четкой ориентации.

Ограждения лестниц, крылец и балконов — из
стальных решеток с поливинилхлоридным поруч-
нем. Звенья ограждения эвакуационной лест. ды
привариваются к боковой поверхности маршей в
двух точках.

Глава 5

КРЫШИ

По конструкции крыши разделяются на бесчер-
дачные-совмещенные и чердачные.

Совмещенная крыша в общем виде вклю-
чает многослойную кровлю из рулонных материа-
лов; выравнивающую стяжку из цементно-песча-
ного раствора, образующую основание под кровлю;
утеплитель из эффективных материалов с малой
объемной массой; пароизоляцию, препятствующую
выделению влаги из теплого внутреннего воздуха;
железобетонные плиты, перекрывающие верхний

этаж.

Совмещенные крыши устраиваются вентилируе-
мыми и невентилируемыми. Вентиляция подкро-
вельной зоны обеспечивает осушающий режим по-
крытия в целом. При ее отсутствии может возник-
нуть прогрессирующее увлажнение утеплителя, вле-
кущее за собой снижение гидроизоляционных, теп-
лозащитных и прочностных свойств крыши. Обра-
зующиеся за счет конденсата ледяные линзы зи-
мой и паровые мешки летом разрывают рубероид-
ный ковер. При отрицательных температурах теп-
лопроводность влажных материалов резко увели-
чивается, а прочность нарушается из-за замерза-
ния содержащейся в них воды.

Совмещенные невентилируемые крыши возво-
дятся только в летнее время в районах с сухим
' климатом с соблюдением необходимых мер по пре-
& дохранению покрытий от увлажнения. При случай-
s ном намокании утеплитель просушивают горячим
воздухом. Воздух нагнетается через вскрытые в
кровле отверстия в коньке и выходит через анало-
“Гичные отверстия у карнизов. По окончании про-
сушки отверстия тщательно заклеиваются.

; В чердачных крышах кровля приподни-
L вется над чердачным перекрытием в середине
Дания на высоту от 0,2 м при непроходном черда-
’ 0Т 1>6 м при полупроходпом и от 1,9 м при ПрО-
ДНОМ чердаке. В последних двух случаях образу-

СЯ необходимый противопожарный проход. Про-
Дной чердак может быть холодным и теплым.
Д холодным чердаком кровля выполняется из
онных или штучных материалов, над теплым —
Рулонная или из рулонных материалов.

, ХОлодных чердаках пароизоляция, утеплитель
0 стяжка укладываются поверх чердачного пе-
ытия. Утепленные вентиляционные стояки и
Жки пропускаются сквозь холодный чердак на
У» над которой наращиваются на высоту око-

ло 1 м для улучшения условий тяги. Холодные—>
проветриваемые чердаки создают оптимальные ус-
ловия для эксплуатации рулонной кровли.

Теплые чердаки с совмещенной крышей строят-
ся и эксплуатируются в настоящее время в опыт-
ном порядке.

Кровлей называется наружный водонепрони-
цаемый слой крыши. Безрулонная кровля образу-
ется слоем защитного покрытия из мастики, нане-
сенного на бетонную поверхность. Безрулонные
кровли наносятся в заводских условиях на желе-
зобетонные и легкобетонные плиты. На монтаже
швы между этими плитами заделываются расши-
ряющейся герметизирующей мастикой.

В отечественной практике из рулонных кровель-
ных материалов наибольшее распространение име-
ет рубероид, наклеиваемый на битумных мастиках.
Для защиты от механических повреждений поверх-
ность рубероидной кровли покрывается втоплен-
ным в горячий битум окатанным гравием или ок-
леивается верхним слоем бронированного анало-
гичным образом на заводе рубероида. Кровли из
рулонных материалов имеют уклоны до 5%. Ма-
лые уклоны препятствуют перемещению и стека-
нию размягчающихся в жаркую погоду водонепро-
ницаемых мастик.

Из штучных материалов в настоящее время для
устройства кровель применяются волнистые асбе-
стоцементные листы, стальные кровельные листы и
черепица. Чтобы избежать просачивания сквозь
швы застоявшейся воды, кровли из крупных штуч-
ных материалов (стальные и асбестоцементные ли-
сты) имеют уклон от 1:3, из мелких (черепица) —
от 1 : 2.

Листы 5.01; 5.02. Совмещенные крыши
с наружным и внутренним водостоком

Лист 5.03. Чердачная крыша с рубероидной кровлей

Совмещенные вентилируемые кры-
ши с рубероидной кровлей сооружаются из
керамзитобетонных плит с расположенными в под-
кровельной зоне каналами-продухами. Развернутая
поверхность каналов принимается примерно равной
площади кровли. Каналы-продухи могут быть от-
формованы внутри плит, вдавлены в их поверхность
и накрыты плоскими асбестоцементными листами
или объединены в воздушный прослоек, образован-
ный под уложенным поверх плит дополнительным
настилом.

Все каналы или воздушные прослойки образу-
ют единую взаимосвязанную сеть с забором возду-
ха по наружному периметру здания и выводом его
через специальные шахты в коньке крыши.

Еще лучшие условия для вентиляции подкро-
вельной зоны создают непроходные чердаки. Бэтой
конструкции кровля наклеивается на несколько
приподнятый над утепленным чердачным перекры-
тием отдельный подкровельный настил, выполняе-
мый из железобетонных ребристых плит различной
конфигурации.

В нижней части листов 5.01 и 5.02 показаны
конструкции совмещенной невентилируе-
м о й крыш и, укладываемой по настилу из при-
меняемых в перекрытиях железобетонных плит.

Рубероидные кровли на битумных мастиках на-
клеиваются на основание в виде выровненной
Бесчердачные-совмещенные крыши с рубероидной кровлей и наружным водостоком
Крыша ив керамзитобетонных байт с продольными вентиляционными каналами

ИИ

вытяжка канали-
зационного стояка

Зонт из кровельной стали
на лапках из - 30*5, прива-
ренных к окймляющему
Г 36 *5

Парапет торцевой
Стены

Двухслойный рубероидный
нсвер, обрамленный сливами
из кровельной станы
Опалубка из дссо* 40

Минерапобатный войлок

2*100

Откидная
стремянка

Ч1
. I

Минераловат-
ныи войлок

Коньковый
вент. канал

400

тук, поис,
лянныи QL

-3-Ж

2 дополнительных
слоя рубероида
Асбестоцементный
лист 64

2-2

Верхний компенсатор
и фартуки из оцинко-
ванной кровельной
стари

Доски площ. рольной ватой
сеч. 120*50

Лапки из

-30»5:1300

Крышная ж.-б.
вентиляцио иная
и керамзитобе-
тонная ограждаю-
щая панели

Каркас из брусков 50x50,
обшитый с двух сторон
досками 625 и утеплен-,
ный минеральной ватой

гравий,втопленный в
горячую мастику

Четырехслойная рубе-
роидная кровля
Выравнивающая цемент-
ная стяжка 4 15
керамзитабетонные
плиты 370+440 С
продольными л
каналами 0 60

Дощатая будка
лазана крышу

' vjI л____________

2ЬАнтисептир&
Z—'ванная древ*.
У J новолокн1ггоя

Ограждение
из • а 20

Крышка люка дощатая,
в брусчатой обвязке,
обшита с двух сторон
кровельной сталью ло
войлоку, смоченному в
глине, и утеплена мине-

Крыша из кбрамзитоббтонных плит с продухами, образованными в уложенном на них н,

Стальной зонт на лапка*
из -25 х 5,1300, приваренных
.. аачггу	'

UO X..J Ш, LJUU,
к вент. панели

60^

Е

1ЛШНШП1Ш1П11

Панель торце-
вой стены

Кладка из
кирпича -дырчако

i=f,5% j

Четырехслоиная рубе-
роидная кровля с верх-
ним бронированным

Парапетная
плита "

бортовой
камень

Мцнераловат-
ны-j еийлок •

з-з

Анкеры
из • 016

4-4

Ж.-Б. ПЛИТ С КРУГЛЫМИ ПУСТОТАМИ

111Ш111111111!ИНШПП11

Строповочные
петли из *010

Затирко
штукатурным
раствором

Минерапобатный
войлок

НбвбнтиаируЕмая КРЫША ПО ПАСТИ АУ ИЗ
Ж.-б козырек

После установки анке-
ров нишу заполнить
теплым бетоном или /
накрыть асбестоце- /
менгяным листом <у4'





Крышные ж.-б-
вентиляционная и
ограждающая пане-
ли с запрессованным
между ними утепли-
телем i\___________

слоем

Настил из ж.-б. плит
.&40 по ж.-б. лагам
100*60; Z 2000
керамзитрбетрнные
плиты 350 45и

АСТИЛЕ

Ж.-бплита 65 с.
зажелезненнои
поверхностью

Кирпичная будка
лаза на крышу
Дощатая дверь
800x800, обшита
с двух сторон
кровельной сталью
по войлоку, смо-
ченному в глине

60	j

> Минераловоаь’
_ный мат

Ограждающе
>Ж“б. крышная1
панель



1.75x5; 1150

АНКЕРОВКА ПЛИТ НАД
ВНУТРЕННЕЙ СТЕНОЙ



ифго;;»;;

100 200

Анкер из • 016; 4
L 75x8; 1150

йетырехслоиная рубероидная
кровля с верхним бронирован-
ным слоем	.

стяжкафз цем. раствора 15

Плотный утеплитель из лег-
ких бетонов 100-г 200

Слай шлака для уклона

Рулонная пароизоляция

(юлой рубероида на мастике)

Жг б. плита	220

Вдоль конька дополнительные
спои рубероида
подкладные- шир. 200и330
накладные-шир. oOOulOQO

Нижний подкладной слои уложить
насухо, верхний приклеить но
мостике с двух сторон \

20

	* I....1.. —гигтаттитп

3 а же л езненная
поверхность

Откидная стре- Гл_
мянка но стой- 1Т~
KOXU3O0 4O и

£ Ж.-б. будка
z лаза на крышу

I-

1000

I

ЮО^'.бО

о,
ЬРСЧЕРДАЧНЫЕ-совмещенные КРЫШИ С РУБЕРОИДНОЙ КРОВЛЕЙ И ВНУТРЕННИМ ВОДОСТОКОМ
КРЫША ИЗ КЕРАМЗИТОБЕТОННЫХ ПЛИТ С ПОПЕРЕЧНЫМИ ВЕНТИЛЯЦИОННЫМИ КАНАЛАМИ

1-1

Ж.-6. козырек

rv540

20

Вдоль парапета
2оополнитель’

Ъи&снии 800мм
верхний 900мм

2-слоиныи рубероид-
ный ковер, обрамлен-
ный сливами из
кровельной стали
Дощатая опалубка 40

1! !Н>}1

Крыша из ж.-б. ребристых плит типа„Тт“с вентилирующим зазором над верхним перекрытием

2

Откидная
стремянка

А

Зонт из кровельной
стали

минерало
ватный
войлок

Минераловат-
ный войлок

2-2

Ж.-б. будка лаза на крышу

Лестничная клетка

^-1

,«wr?

X

§
лпженные в S
Я&межау
Парапетными £
щитами

Парапетная
плита

Вдоль парапета
2 дополнительных
слоя рубероида
С защитной
окраской
гидроизоля-
ционным
составом

Гравии, втопленныи в
горячую мастику п
4-слойная рубероидная
кровля

Керамзитобетонные
плиты 440г 390 с попереч-
ными' каналами 50 * 50/2, Каркас из брусков
накрытыми асбестоце- 50*50,обшитый с
ментным листам двух сторон доска-
ми 25 и утепленный
минеральной ватой

Вдоль ендовы под ковром
соборная асбестоцементная
полоска, над ковром 2 дополни-
тельных слоя рубероида
шириной: нижний 800,
верхний 1ООимм

\ Колпак подо
сточной во-

1 слои кровельного рубероида _
Зслоя подкладочного рубероида..
ж?б. ребристая плита типа „тт 17С
вентилирующий зазор ^150
Известного-лесчаная корка 5
Плитный утеплитель г 80
Ж-бплита с круглыми пустотами

Крышная
/К) / вентиля -
"И . иианная

SiiiiiiiiiiiiiiiMiiiiiiiml

Колпак водо-
сточной
воронки

Парапетная
плита и^
Сортовой
камень

Лапки из
-30*5;1300
через 400

Наружные грани
бурки зажелезнить

-Окаймляю-
£?/\щий Г36*5

Откидная
стремянка

Лестничная
метка

Вдаль ендовы дополнитель-
ные полосы рубероида шириной
под ковром- нижняя 200;

верхняя 330 мм

над ковром-нижняя 800,	60

верхняя 1000 мм	—'

t

Продухи 100*120
через 1500

Крышка люка

Дощатая в брусчатой
обвязке, обшита с двух
сторон кровельной сталью
по войлоку, смоченному
в глине,и утеплена^
минеральной ватой

Кирпич
марки 100

Древесно-
волокнистая
плита 25

Обводной
канал

"Дощатая дверь\
800*800.обшито!
с двух сторон
кровельной
сталью по вой -
поку, смочен-
ному в глине

панель из

1 керамзито-
г бетона

1000

Непрахсдной чердак

В примыканиях прокладки ъ
из минераловотного к
войлока

^вентилируемая крышл над верхним перекрытием каркасно-панельного здания (СЕРИЯ ИИ-04)

400

Крышка люка

Парапетная
плита

Откидная
стремянка

Парапетная
плита

вдоль парапета 3
дополнительных слоя.,
рубероидр с защитной
окраской гидроизоля-
ционным составом,
накрытые фартуком из.
оцинкованной кровельной
стони, пристрелянным
дюбелями через 600
сквозь-4О*4 .

♦з

Обвязка из
брусков 100*80

Фартук из сцинкованной
кровельной стали и 3 допол-
нительных слоя рубероида,
зажатые между рамой и
обмазкой

Гравий) втопленныи в горячую мас-
тику - с л
Четырехслоиная рубероидная
кровля
цементно-песчаная стяжка 15
Пергамин б Юлой
Плитный утеплитель ^В0

Керамзит или шлак по уклону £20
Рулонная пароизоляция

Ж.-б. плита с круглыми пустотами 220

Колпак водосточной

Рама из
досок 120*40

Ж.-б. горловина

Сксбо из» $8
продевается
s петли плит

jSSSS

Фартук из оцинкованной
кровельной стали
х ' Дополнительные
слои рубероида
завийу втопленныи
горячую мастику

I 1
2400

Пх

Дощатая крышка
лаза 63 О	~~
Чердачные крыши с рубероидной кровлей по настилу из ребристых плит
Крыша с наружным водостоком, опирающаяся на продольные стены

Керамзитобетонная
вентиляционная
.панель с козырьком
из ж.-б плиты
610*50

дра&ищвтолленныи в горя-
чую мастику „  „

четырехслойная рубероид-
ная кровпя

Выравнивающая цем стяжко

Ж.-б ребристая плита 300

Стальные зонт и фартук
крепятся на хомутах с
резиновыми прокладками

стяжка из цем раствора 20
сжелезкением поверхности, w
армированная стальной сел .кои

Кастил из ж.-б. брусков
120x65; I14Q0

Ликата;

56x5; Скоба

1500

U3»0

12

60

г

II

VBEC
КАРНИЗА

Дрееесно'
еюпокнис
тая пли-
та 625

приваренным фланцем
Зазор залить битумом
и зачеканить просмо-
ленным жгутом

200 Фалец загнуть
по месту

800

Проход

SOO

Деформационный шов

№

5

3’100

Откидная
стремянка

2 дополнительна
плавнообрывае-
мых слоя рубе-
роиде

Вытяжка КЯНЛЛИЗЛЦИОН-
НОГО СТОЯКА

Костыли из-40*3 прибиты
к пробкам 60 *50; 1100

Крыма с внутренним

w чердаке дентпанель
утеплить минеральной
ватой, обернутой рубе-
роидом и оштукатурен-
ной по стальной сетке

Ограждение
из • ф 20
вставлено во
втулки из
<э<$25;1250 о
в швах между п-
карнизными ’ Л
плитами

Конек накрыт двумя
дополнительными
слоями рубероида
нижний шириной 250
уложен насухо 4QQ

250

Фадтукщ
оичнкоал;
ноу крова,
HOU СПТО/Ь.
^простое.*
лян дюбе-
лями чеып

/30

2*65

600

Анкер из «016;
L75*5; 1150

Продух 300’450 „
огрожДен стальной

Стальной фартук

Шлакоизвестковая
корка .	5

Минеральная оста 2’80
Ж.-б. плита 220

Холодный
воо-наоо ЧЕрД™

Канализационный
стояк для усиле-
ния тяги. Утеплить
минераловатным
войлоком и обер-
нуть мешковиной

Стремянка
на крышу

Ч&*8:

Дополнительные
слои рубероида "

Фартук из .
оцинкованной
кровельной
стали прис-
трелян
дюбелями
через 60CL
сквозь -40*5

Стальные фартуки
под парапетной
плитой пристре-
ливаются к борто-
вым камням дюбе-
лями через 300

Вокруг гильз
под ковром
слой стекло
ткани в мае
тике разы.
1000х юоо

Стальной спид

1ЛПППППП1П11111Ш1111111

"•||||||||||||||«|||

Рубероидная продля 2-7
Цементная стяокка =-=
Цементный фибролит 2’80
Обмазанная пароизопяция
Ж.-б. плита

Фибролит Y=400 кг/м3 2’70

Обмазочная пароизспячия
Ж.-б. плиты с круглыми
пустотами	220

to

±2^

й

/ lllnv ГГ> к*

Шахта

лифта

Стальные
скобы
через 300

Стальная
стремянка
тетивы-40>8~.
сттенинЦбЦЕОО

ВОДОСТОКОМ, опирающаяся на поперечные стены

Стальной фартук по
Т-образным костылям
через 600

Стальной
слив

Минераловотный
ъойлок

^продухе
£тальная
хетка

Ж.-б. парапетная
плита

Несущая поперечная
стена с вентиляци- J».
онными канолами

Стальной зонт
на лапках из-30* 5,
приваренных к
окаймляющему

Ограждение
Крыши

шш

Стальной фарту
прибит к брускуб(

Колпак водосточной
воронки

Холодный
чердак

^ЬОО

Машинное помеще-
ние лифта

Дверь 800*700 для
выхода но крышу
обшита с двух сто
рон кровельной сталью
по войлоку смоченному
в глине 1

Крышка люка дощатая*?
в брусчатой обвязке,
обшито с аеух сторон
кровельной сталью по
войлоку, смоченному в
глине, и утеплена _
минеральной ватой

„ Плавающий пол11







Установка водосточн
воронки. 2дотМ
а, 250 НЫХСЛОЯР
роида
Слой стек.
;	} ткани

F ===е2=с^кТ2> масти


виброрейкой стяжки из цементно-песчаного раство-
ра марки 50, толщиной от 15 мм — над плитами
крыши или плитным утеплителем и марки 100, тол-
щиной от 25 мм — над уплотненным сыпучим утеп-
лителем. Стяжка разрезается 10 мм температурны-
ми швами на карты размером в плане до 6><6 м.

У мест примыкания кровель к парапетам, сте-
нам, шахтам, трубам и другим прорезающим кры-
шу элементам основанием для наклейки водоизо-
ляционного ковра служат ровные или выровнен-
ные цементно-песчаной штукатуркой вертикаль-

ные поверхности и переходные валики к ним с ук-
лоном 1 : 1, шириной 100 мм из материала стяжки.
Основной ковер заводится на валик и обрывается.
Его накрывают три поднятых на вертикальную по-
верхность дополнительных, плавнообрываемых ни-
же валика слоя рубероида. Дополнительные слои

поднимаются на возможную высоту снежного по-
крова (до 300 мм), подводятся под выступ (выдра,
парапетная плита или козырек) и накрываются
стальным, пристрелянным дюбелями к стене фар-
туком.

Перед наклейкой ковра производится огрунтов-
ка основания раствором битума в керосине или ка-
менноугольного пека в бензоле. Основной трех-че-
тырехслойный рубероидный ковер — в нижних сло-
ях из рубероида подкладочных марок, в верхнем
слое из рубероида с крупнозернистой или чешуй-
чатой насыпкой — наклеивается на горячей масти-
ке по всей поверхности кровли, включая переход-

ные валики.

Для удаления влаги из-под ковра в местах при-
мыкания приклеивающая мастика наносится на

валик и вертикальные поверхности полосами ши-
риной 500 мм с интервалами 150—200 мм. Над ва-
ликом под стальным фартуком оставляется зазор
30—40 мм для проветривания. Фартук пристрели-
вается к бетону сквозь стальную полосу или при-
бивается гвоздями к антисептированным деревян-
ным пробкам. Взамен фартука можно применить
окраску верхнего дополнительного слоя ковра би-

тумно-полимерным гидроизоляционным составом.

При наружном водостоке с неорганизованным
водосбросом свес карниза накрывается стальным
фартуком, который огибает прибитые по свесу че-
рез 0,6 м Т-образные стальные костыли. Со сторо-
ны кровли фактук заводится под основной ковер и
прижимает его к карнизу отогнутым фальцем.

При внутреннем водостоке у водоприемника

кровля усиливается тремя дополнительными слоя-
ми рубероида и в радиусе 1 м — воротником из
пропитанной битумом мешковины. Гидроизоляци-
онный ковер зажимается между фланцами воронки
н сливного патрубка.

В тех случаях, когда ковер наклеивается непо-
средственно на поверхность керамзито- или желе-
зобетонных плит, над швами настила укладыва-
ются две дополнительные полосы рубероида. Ниж-
няя полоса шириной 200 мм уложена насухо, верх-
няя шириной 330 мм приклеена на мастике с двух
сторон на ширину 50 мм.

Вдоль линий водораздела (в ендове или на
коньке) над ковром наклеиваются две дополни-
тельные полосы рубероида: нижняя — 800 мм,
верхняя— 1000 мм шириной.

Деформационные швы с разрывом основного
ковра ограничиваются кирпичными стенками 120Х
Х300 мм или бетонными бортовыми камнями и на-

крываются фартуком из оцинкованной кровельной
стали или бетонными парапетными плитами. Де-
формационные швы без разрыва основного ковра
могут выполняться в виде упругой арочки из по-
лужестких минераловатных плит, обжатой цилин-
дрическими фартуками из оцинкованной кровель-
ной стали, с усилением ковра подстилающими
слоями стеклоткани.

Водоотвод с крыши в зданиях до пяти этажей
с кровлей из рулонных материалов может быть
наружным или внутренним, а при большей этаж-
ности — только внутренним.

Зимой при достаточной толщине снегового по-
крова на поверхности кровли возникает нулевая
температура и образуется талая вода. Кровле с
наружным водостоком присуще обледене-
ние свеса и водоотводов, возникающее при стоке
талой воды в более холодную надкарнизную зону.
Ручная очистка ледяных порогов разрушает кров-
лю, карниз и фасад здания. Наружные водосточ-
ные трубы деформируются при образовании ледя-
ных пробок и быстро подвергаются коррозии.

В связи с этим организованный наружный во-
доотвод применяется только в районах с теплым
климатом, исключающим систематическое замер-
зание воды. При среднегодовом количестве осад-
ков до 300 мм во внутриквартальных зданиях до-
пускается устройство свободного водостока. Вынос
карниза — от 0,4 м при организованном и от 0,6 —
при свободном водостоке.

В кровлях с внутренним водостоко-м,
проходящим через отапливаемые помещения, соз-
даются оптимальные условия для водоудаления
и отпадает надобность в очистке крыш. Поднимаю-
щийся по водостокам теплый воздух всегда обес-
печивает таяние льда и снега у воронки и отвод че-
рез нее талых вод.

На крыше водосточные воронки располагаются
вблизи ендовы, обычно проходящей по продольной
оси здания, по одной на жилую секцию и не менее
двух на крышу. Максимальная площадь водосбо-
ра для малоуклонных кровель 1200 м2.

Выходы на крышу (один на точечное и не менее
двух — на секционное здание) при малоуклонной
рулонной кровле осуществляются через лк^к раз-
мером в плане от 0,6 X 0,8 м, защищенный будкой с
дверью или горловиной с крышкой. Будка или гор-
ловина могут быть выполнены в виде объемного
железобетонного элемента, из кирпичной кладки
или деревянной каркасно-обшивной конструкции.
В противопожарных целях дверь или крышка обши-
ваются с двух сторон кровельной сталью по войло-
ку, смоченному в глине.

Крышные вентиляционные блоки могут быть
выполнены из керамзитобетона или конструктив-
ного бетона с утеплением керемзитобетонными ог-
раждающими панелями, эффективным утеплителем,
обжатым железобетонными ограждающими пане-
лями, кирпичной кладкой и т. п.

Для защиты каналов от дождя и снега крыш-
ные вентиляционные блоки накрываются зонтом из
кровельной стали, приваренным лапками к окайм-
ляющему уголку; железобетонными плитами, прива-
ренными через посредник из уголков к арматурным
П-образным выпускам; железобетонным козырьком
с разделяющими каналы ребрами.

Вытяжки канализационных стояков возвышают-
ся над крышей на 0,5 м. Они проходят через установ-
ленный на основной ковер и оклеенный дополните-
льными слоями рубероида стальной патрубок с
фланцами. Зазор между патрубком и стояком зали-
вается битумом, зачеканивается просмоленным жгу-
том и накрывается обжатым хомутом фартуком.
Над стояком на обжатых хомутом лапками укреп-
ляется стальной зонт.

Рубероидные кровли над холодными чердаками
наклеиваются непосредственно по настилу из желе-
зобетонных плит. Для стимулирования тяги венти-
ляционные блоки и канализационные стояки в пре-
делах чердака утепляются.

Лист 5.04. Полносборная крыша над теплым
чердаком из железобетонных, утепленных снизу
плит, образующих безрулонную кровлю

Теплые чердаки собирают удаляемый из поме-
щения воздух и выбрасывают его наружу через
вытяжные шахты — по одной на жилую секцию.
Вентиляционные блоки и вытяжки доводятся в
них до верха чердачного перекрытия. Для стиму-
лирования тяги над вентиляционными стояками
устанавливаются направляющие воздушный поток
диффузоры.

Теплые чердаки улучшают тепловой режим
верхнего этажа здания, сокращают погонаж вен-
тиляционных стояков и вытяжек и сводят к мини-
муму прорезающие крышу стены. Для выхода с
чердака на крышу используется вентиляционная
шахта. Минимальное количество отверстий упро-
щает конструкцию рулонной кровли и создает
предпосылки к устройству более индустриальной
безрулонпой кровли.

Крыши над теплыми чердаками совмещенные,
аналогичные крыше бесчердачных зданий. Полно-
сборная крыша с безрулонной кровлей является
дальнейшим развитием приведенных выше конст-
рукций применительно к условиям индустриально-
го строительства. Ее основное достоинство — пол-
ная заводская готовность элементов сборки, ис-
ключающая наклейку на площадке утеплителя и
гидроизоляционного ковра.

Крыша собрана из железобетонных, предвари-
тельно напряженных при пролетах от 4,8 м, ребри-
стых плит и лотков и ненапряженных доборных
элементов. К последним относятся плоские кро-
вельные плиты, накрывающие ризалиты, устанав-
ливаемые под них балки, парапетные плиты и т. п.

Основные элементы крыши выполняют одно-
временно несущие и гидро- и теплоизолирующие
функции. Они изготовляются аналогично плитам
перекрытия, описанным выше, и утепляются под-
клеенным снизу слоем пенополистиролцемента или
фенольно-резольного пенопласта. На наружную
поверхность плит и лотков наносится защитное по-
крытие из мастики ЭГИК.

Водосток внутренний через размещенные в лот-
ках водоприемники. Уклон кровельных плит 5%,
в лотках от 2,5%. Опирание лотков на несущие
чердачные панели и кровельных плит на наружные
фризовые панели (на уступ или столики) фикси-
руется сваркой закладных элементов. На несущие
ребра лотков кровельные плиты укладываются
внахлестку по слою цементного раствора.

Стыки элементов крыши накрываются пара-
петными плитами, фартуками из оцинкованной
кровельной стали или выполняются внахлестку.

Стыки герметизируются с применением пористых
резиновых прокладок на мастике КН-3.

Чердачные панели подразделяются по функци-
ональному назначению на две группы: несущие,
устанавливаемые под лотки, и доборные, контр-
форсные — в стыках и у углов фризовых панелей.
Несущие панели в плане двутаврового или тавро-
вого сечения с толщиной стенки и полок 200 мм,
доборные — плоские толщиной 160 мм. Все панели
имеют отверстия для пропуска коммуникаций,
снабжены закладными деталями для сварки с при-
мыкающими конструкциями. Они формуются из
бетона марки 200. Плотность установки на плиты
перекрытия обеспечивается применением пасты,
точность — штыревыми фиксаторами.

Этажные вентиляционные панели завершаются
в уровне чердака железобетонными диффузорами.
Вентиляционные шахты устанавливаются на чер-
дачное перекрытие по 40-мм слою полужестких
минераловатных плит. Они рассчитаны на удале-
ние вентиляционных выбросов из санузлов и ку-
хонь со всех этажей здания и используются для
пропуска факельного выброса системы дымоуда-
ления. Чердачный элемент вентиляционной шахты
имеет днище и окна для забора воздуха. Верхний
крышный элемент накрыт предохранительной сет-
кой.

Листы 5.05; 5.06; 5.07. Чердачные крыши с кровлей
из волнистых асбестоцементных листов
при продольных и поперечных несущих стенах

Чердачные крыши с кровлей из штучных мате- |
риалов (волнистые асбестоцементные листы, кро- j
вельная сталь, черепица и т. п.) применяются в ]
зданиях высотой до пяти этажей с наружным во- |
доотводом. Чердачное помещение высотой в сере- |
дине от 1,6 м (для прохода) и у наружных стен |
от 0,4 м (для осмотра конструкций) образуется за I
счет уклона кровли от 1 :3 и круче.	|

Кровлю поддерживает стропильная система, |
состоящая из мауэрлатов — опорных брусьев, укла- I
дываемых на наружные стены, стоек и прогонов I
или заменяющих стойки опорных треугольников, а
устанавливаемых в середине здания; стропил— 1
балок, уложенных по скату, и опалубки из досок, I
скомбинированной с обрешеткой из брусков, на Л
которые непосредственно укладывается кровель-1
ный материал.	я

Над карнизом свес кровли поддерживают «ко- Я
былки»— доски, пришитые гвоздями к стропилам. Я
При устройстве стропильной системы должны бытьЯ
предусмотрены крепления, препятствующие отры-Я
ву крыши от здания.	Я

Построечная трудоемкость сборки стропил зна-Я
чительно сокращается благодаря применению ук-д
рупненных монтажных марок — карнизных щитов, Я
стропильных щитов и т. п., заготавливаемых иаЯ
строительной площадке.	Я

Кровли из штучных материалов в связи с боль-Д
шой построечной трудоемкостью не характерная
для индустриального полносборного строительств
ва. Они применяются при возведении зданий иЗД
местных материалов в сельской местности. ВслеДтЯ
ствие своей долговечности и возможности эксплУД
атации без периодических ремонтов применяются™
в основном черепичные кровли и кровли из волнИ-Д



I
Пп/НОСБОРНАЯ КРЫША 143 ЖЕЛЕЗОБЕТОННЫХ ПЛИТ С БЕЗРУЛОНЧОИ КРОВАЕИ ЧДДТЕПЛЫЬ НЕРДАКОМ ПАНЕЛЬНОГО ЗДАНИЯ (Читать саб-

' ._л г' /шгтлм 12.Л4}	,	-,с ..о	/лолйл f„n

с листом 12.04)

йпмЕНКЛАТУРА "ДЕТАЛИ ОСНОВНЫХ ИЗДЕЛИИ

90 80/20 Пробка	10W

v - 51 х50x50

1020; 1080

R250

л 200 .

10 20 60

План в уровне крыши здания
С ПОПЕРЕЧНЫМИ НЕСУЩИМИ СТЕНАМИ

РСоРИСМЯ
КРОВЕЛЬНАЯ
птм

Отберстие для уста-
новки водоприемника

2-2



L X

WT-f—T^—-	У^Т’"

3600

3600

70 _

70

&

£ = 6000;4800; зЬОО; 2400

2400

-2400; 1200

вект -
шахты

ё

1

них контрфорс-
ных стен

Лотковая
плита

Детали сопряжении
ЭЛЕМЕНТОВ КРОВЛИ-
СМ. ЛИСТ /2.04

1



,0250

Лотковая
кровельная
плита

800 J 4- -й4?0



Пробка
30х50х90



беыпипя-
ционноя
шахта
(чердачный
элемент)



2400

В пебои части лотка
показано отверстие
пая вент. шахты

59?>

Зъ°-

560

tr Диффузор

। 1 устанавливается
в уровне чердака
над вент блоками
для напоавленц я
воздушных струй

Панель чердачных
утренних несу-
щих стен

Крышные элементы
вент. шахты
Формуются
без днища и окон

Ребристая
плита

Даборная
плато

3600

НО?

i6y

25 200 25 25 2С‘О

Контрфорсные 0 План з уровне чердака £
стены	й г	о

Сечения, отмененные^- Стальная предохрани-'
см. лист 12 04	тельная сетка в рамке

U3 L63*5

1=0,05

Теплый
чердак

Машинное
помещение

иЛифПО

Окна бант,
тахты

/ДисрФУ-

Вентиляционная
шахта

Машинное
помещение
пиерта

Рад стыком
парапетная
плита t

Лоток

Несущая
стена

Несущее стены

Теплый
чердак

ФриЗовые

Контрфорс-
ная стена -

2400

3600

панели

Доборная
кровельная

/ЛгЛ?- zay' ИеИ Ио

Диффузоры

Контрфорс-
ные стены

2400

3600

70.50

Ребристая
кровельная
плита

3580

Опорный /
столик из
Г 100^70:1120

-В0*Ю; 180

Контрфорс-
ная стена

Диффузоры

Балка на
поаставк ?
из9Г1У12;14
Чердачные Крыши с кровлей Из штччныу Материалов

КР.ОВАП ИЗ рОЛрИСТрЫ АСБЕСТОЦЕМЕНТНЫХ ЛИСТОВ ПО ДОЩАТЫМ СТРОПИЛАМ, ОПИРАЮЩИМСЯ НА ПРОДОЛЬНЫЕ СТЕНЫ

Стропила

О

R

Дефлектор -

~ Отметка
конька

Кровля из верность х асбеста-
цементных листов 33 4
Обрешетка ил брусков 50*.‘.0 >
и дссск 120’-50; через 350

Коробка из

брусьев 80*120

310

200

Варианты конструктивных узлов

Отверстия
143*160; чер?_
2000 для под-
вески люльки

брусковая
ж.-б. пере-
мычка

Ж-б. вентиляционные
блоки 6280 с каналами
q> 160 через 200

Шлакоизвестковоя корка 20
Шлак у=800 кг/м3	100

Минеральная вата	50

Промазка горячим битумом
ж.-б. плита	220

Настенный желоб из кровельной стали
по крюкам из-5*15 через 600

Свес из кровельной стали

по костртям из -5*30 через 600

Опалубка из досок 25

Кобылки 40*120’11200, прибитые к
стропилам

Ж.-б. карнизная ллита (полка 701
заанкеренная в кладку

Ограждение, устанавливается
при высоте более трех этажей
Стойки из-5*30
через 2000

Ф20

Мауэрлат 140*140

Прокладка толя

Скрутка 2-ф4 через одно стропила

2*60

500

Водоприемная
зоронка с фильт-
ром из проволоч-
ной сетки

Свес

эд»//

Кровля ЬЗ волнистых
асбестоцементных
бистов

настенный
жепаб

брюк

Коротыши
40* 100; 1400

Иеразрезнои
прогон 2(50*11

Подбабок '
50*50;1500

. Дощатая „шахта, обшитая
кровельной сталью по войлоку,
смоченному в глине	м.

вентиляционный копоб из	°

/ гипсошлаковых плит

(площади сечения шахты
№^аомТе9е'тСЯЮПк 10

l’°°L120*10

1400 -
башмак из

Подкосы 100*120

>ышка лщка дощатая,
русчатои обвязке,
,,-шита с двух сторон
кровельноО сталью
по войлоку, смочен-
ному в глине, и утепле-
на минеральной вотой

400*200^

Откидная '
стремянка

Лестничная клетка пере-
крыта ж.-б ребристыми
плитами высотой 160

Коньковые асбесто-
цементные шаблоны
Полоска рубероида
шириной 250
Коньковый брус 60*150

Прлссти заделать Гвоздь с антикорро-
цементнь'М раство- зионной шляпкай4*100
ром с добавкой
волокнистых веще	Доска

120*50

Хомут из-40*5

низныи

-?/00.

Фартук и Воротник
из оцинкованной
кровельной стали

Гвозди A* t00 с антикарро-
зирннои„шл,япкои и резино-
вой шайбой в гребне 2-и
и 5-и волны

3x25

----F-

Трш ''заложить
'в шов кладки

Водосточ-
ная труба

Доски

!2С*Ю

Подкосы
. 100*120

Ф20

УФ16
через
2000

2 слоя
рубероида

Кирпичный
столбик
ЗВО * 380

брус •*
100*150; 1550

Раскладка волнистых асбес- Опорный
тоцементных листов
(. ост378-76)со срезкой углов

’40ч1тУ 40'
сечения

Стоика ограждения
крепятся' к карнизному
щиту на болтах мв*30
с пооклаакой мешковины,
пропитанной густотер-
тым суриком '

Карнизный
щит из досок
625440  \

Водоприемная -
воронка $470 лоток

Хомут





3*60

Мауэрлат 100*100
Прокладка толя

- Скрутка 2* 04 через
одно стропило
Анкер из • 0 16; 1650

675*8; 1150

Стропильный
Щит

Пр рдс-

Г2СН200

10°

4*70

Парные накладки
160*40:1280 прибиты
гвоздями 4* 120

Отверстия 140*160,
через 2000 для
подвески люльки

400 4 550

Доска

СкрутКи
4

U-

2

Карнизный свес и настенный желоб
с Ротками выполняются из
оцинкованной кровельной стали

“I й?3

ПТГПГПТ11И11i 11I|Ж|'<ТПн7ТтП1ППТПП

УСТРОЙСТВО ВОРОТНИКА

ВОКРУГ ВЫТЯЖНОЙ ШАХТЫ

Примыкание диагональной ноги к
СТРОПИЛЬНЫМ ЩИТАМ И НАРОДНИКАМ

Т-образные костыли аля
карнизного свеса и
крюки настенного
желоба прибиваются
к опалуоке через вОСмм

КроБля из болнис  «
тых асбестоце-
ментных листов
Стропильный щит
нижний

, оеан
из двух
досок

50 < 1300

Карнизный щит состоит
из кобылок и опалубки;
ложится но карнизною плиту
и npi>6L'3aemc4 к стропилом
нижнего щита

IT 1*2 .

ОбшиБка пробельной сталью
Опалубка из досок о~25~
Каркас из брусков 50x70

косов и затяжки;

мауэрлат

плосц. сеч.

юох 100

башмаком из

120*10:1Я00

ЧЕРДАЧНАЯ КРЫША С КРОВЛЕЙ! ИЗ ВОЛНИСТЫХ АСБЕСТОЦЕМЕНТНЫХ АИСТОВ ПРИ ПРОДОЛЬНЫХ НЕСУЩИХ СТЕНАХ

Дымобентиляционный стояк
крышные ж-б. панели утеплены и.
кирпичом. Обрамление под выдрой
фортунами из оцинкованной
кровельной стали

Десрлёктор для
усиления тяги
'Утепленная шахта из
дощатых щитов,
обшитых кровельной
сталью по вымоченному
в глине войлоку (пло-
щадь сечения по расчету)

Короб из гипсошлаковых
плит, объединяющий
вытяжные каналы

Чердачное перекрытие
из ж.-б. плитутеплено
минеральной ватой

Стропильный щит верхний
состоит из ферм и обрешетки;
спирается на прогоны и приби-
вается к стропилом нижнего щита

Слуховое окно скоробом,обши:
тым ОЦИНКОВАННОЙ кровельной
СТАЛЬЮ



3-J

Жалюзи из Импост из
досок И5х10; , доски 50*70
1270; через 65/ щ

275

50

55
Зех*

1450

Волик из

Накладки 150x40: 1280 JL
на гвоздях 5x150

Диагональная
нога

бруски $0*60, 1500
на гвоздях 4x120

Ферма верхнего 7-7
стропильного щита —-

Парашник

Диагональная
нога

Дополнительный
брусок 50x85

5-5
Гвозди
5x150

' ипциныи трез'<
угольник из под-

М.-О.б.юк ЯООхДОО--
*300 со Сталины

Стропильный шит нижний
состоит из стропил и сбрешетки;
опирается на маузрлат и прогон

2-2

Обшивка КРО-

C (AUL'OruJ про*
вельной сталью _ t>
Опалубка из i .,

досок &40

’5(? J

43

Переплет
слухового
окна
2500*800

Коньковый
полуволнис*
тыи шаблон

Рядовой
волнис-
тый шаб-
лон

Слуховое окно с крышей из вол-
нистых АСБЕСТОЦЕМЕНТНЫХ ЛИСТОВ

Обшивка кос-
сольной сталью
Опалубка из
Оосск 025
Каркас из брус-
ков 50*70

Ч

Дощатые щиты
2*22, обшито/
снаружи кровель-
ной сталью по
войлоку, вымо- ~
ценному в глине,
и окрашены
изнутри гидро-
фобным соста-
вом

Цем.растворе
волокнистыми
добавками

Стальной
фартук

боковая обшив-^
ко из строганых
(шпунтованных
досок &22	'

БобыШКв, при-
бита к стро-
пильной ноге

Задней шартуи 03 СЦПНИоЕаННО.
кровельной стали заводится
под вывернутый из плоскости
кровли волнистый ролушоблон
ЧЕРДАЧНЫЕ КРЫШИ С КРОВЛЕЙ ИЗ ШТУЧНЫХ МАТЕРИАЛОВ

КРОВЛЯ ИЗ ВОЛНИСТЫХ АСБЕСТОЦЕМЕНТНЫХ ЛИСТОВ ПО ДОЩАТЫМ СТРОПИЛАМ ОПИРАЮЩИМСЯ НА ПОПЕРЕЧНЫЕ СТЕНЫ



ди'шптш»111Н11го

120x150

Ж.-б.
козырек

Кровля из волнистых
асбестоц ементных
листов . 33.5

Опалубка из басок 25

Примерная отметка
конька

тиляционная панель
с каналами —•
через 158

Кровля из волнистых асбесто-
цементных листов 33,5

Обрешетка из брусков 60*60
и 120 *60: через 350

Стропило 60*130 через 1000

600

||

Люк 600x800

lu.il

12Q

100

Откидная
стремянка

II
_Ц_

Коротыши
' 40*Ю0,
L350

L.B...U. \у Ц .
Вентиляционная
панель 8г260 с
каналами 120*150
через 158

Фибролит у~400кг/м3 2*70

ПароизоляциЯ'Юлои толя
с промазкой швов

Ж.-о. плита

испал

выха

ез-

огон

2 (50 * 180)

В крайние дополнительные
каналы,верхней вентиля-
ционной панели подклю-
чается труба канализаци-
онного стояка и может
быть установлена мачта
телевизионной антенны

Цементный
раствор
Верметик

Фартук из оцинкованной
крове/фной стали, пристре-
лянвяи к бетону дюбелями
через 300 сквозь ~40*з



6 разжелобке фартук из
оцинкованной кр(—~
нои crhi

Стоики площадью сече -
ния 100* 100. устанавли-
ваются над поперечными
стенами: низ стойки ос-
молить (За исключением
торца) и обернуть перга-
мином

керамзито-

бетонная крышная

Продольные и
поперечные
подкосы 50*100

Слуховое окно
шиоинои 1400

Воронка

Варианты
конструктивных
УЗЛОВ

Коньковые асбесто-
цементные шаблоны
Паласка рубероида
Коньковый брус 60*150

Гвозди с анти-
коррозионной л
шляпкой 4*100

/ Продольные уклона
7 в обе стороны аля

ст°*°

Мауэрлат 140*140
Прокладка толя
Скрутка из проволоки
через одно стропило

Колено
Отверстие

\ солей подвес-
__- \ нои люльки
22р1 \ Стремя

4 Рукав

'10,

Крепление ограды

2-2

ния

Болты
М8*30

Шайбой
63

Ж.-б. крышная вентиляционная
панель,утеплена кирпичной
кладкой

Гвозди 4*Ю0 с антикорро-
зионной шляпкой и рези-
новой шайбой в гребне
2-и и 5~й волны

Стойка огоажде
-----$16; Иззо

65 12010 120 г>*158 120 58 120 65

$

020

-Ы

500

»«М*=

Отверстия 150*1501
через 2000 для под-
вески люльки

шлакоизбестко -
вая корка	5

Минеральная
вата	80

Ж-б. плита 120

Кобылка 4QxKDi
I ЮиО, прибш
тая к стро-
пилу

йЩ35

У обрывов асбестоцементной
кровли полости под волной заделы-
ваются цементным растворам
с добавкой волокнистых веществ
выдра

иолоск

толя

Фартуки ив
оцинкованной
кровельной стали

БоЛТЫ^
М10 с*

МешковнМ
пропитан-
ная густо-
тертым
суриком

Раскладка Волнистых асбестоцемент-
ных листов (пост378-76) со смещением
на одну волну

Фартук из .
оцинкованной
кровельной стали

IIЛ!h	V/Ш. Ж®



• а>1б/

Скоба углевая

Мауэрлат 150*150
крепится к
С80*50 болтом
м 10
ЧЕРДАЧНЫЕ КРЫШИ С КРОВЛЕЙ ИЗ ШТУЧНЫХ МАТЕРИАЛОВ

КРОВЛЯ ИЗ СТАЛЬНЫХ ЛИСТОВ ПО ДОЩАТЫМ ЩИТОВЫМ СТРОПИЛАМ,ОПИРАЮЩИМСЯ НА ПРОДОЛЬНЫЕ СТЕНЫ

Обрешетке

Стропильный щит

пх

Ограждение'
из* $20
СтоибУ^ъ
через 2000 о

Кл.яммеро из
полоски кров
стали s

,Подносы из брусков 40*40

ignp обеспечения монтажной жесткости

120

2*150

водосточная
труба <р 220

Черепичная

Скрутка из
3-0б

2(40*100);

I 250

Кирпичи.столб
510*640*290

КРОВЛЯ ПО ДОЩАТЫМ? СТРОП ИЛАМ, ОПИРАЮЩИМСЯ НА ПРОДОЛЬНЫЕ СТЕНЫ И ДВА РЯДА ВНУТРЕННИХ СТОЛБОВ

60

со слуховым окном
обрешетка щита
вырезается
Мауэрлат 100*100
Анкеры из• Ф16; L 75*8;И50
в швах между блоками

40*120,
11400

Затяжка 2(40*130)

Подкосный

Доски а 20
толю в 2 слоя

по

.[2S0

Подкосный
щит

Козырек из ж.-б плит

1 11	“П“	тт II	тг	it и	"П"	'll II II
1 II	II	Il II	II	И II	II	II 11 II
•1 II	II	|| II	II	II II	II	Н II II
Х-.Ц-		<1 н-	_LL	44- II	-Ц_	М II и

Оцинкованная кровельная сталь

Обрешетка из брусков 40*40и
досок 100*40

Стропильный щит
(стропида 50*180 через 750)

Кляммеоа

Стоячий фалец

Лежачий фалец,сбива-
емый при заготовке
- ' п картины »
лежачий фалец,
сбиваемый га.
крыше «

Вент,
панель

гаор^бо
10

Ж.-б карнизная
плита крепит-
ся сваркой зак-
ладных элемен-
тов кпоакар-
низнаму опоку

Полоска рубероида
шир. 500 приклеивается
fegyffj к пчдкарнизному блоку

Дефлектор

Фальцевая
черепица

Коньковый
шаблон

Слуховое окно
шириной 1400

Ограждение
Стойки из

• $.16;

черев 2000

Примыкание накрыть фартуками
из кровельной стали по скосу из
цементного раствора с поимесью
волокнистых веществ

500

'. /) йентиляцисн -
f ные панели

Ж.~б. карнизная
плита 11198

Анкер из* $16

Черепичная кровля
! Обрешетка из брускоО
: 50*50 через 335
[Стропила 2(40*160)
через ЮОО
!	60+80

60*120; 1500

Наклонные сивы
между черепицами
заполняются известко-
вым раствором!

Горизонтальные швы
промазываются после
7 _л осадки стропил извест-
ны косым раствооом с
примесью волокнистых
веществ

Опорная
ферма из
подкосов
изотяжек

3*60

Шлакоизвесткобан
корка 20	- г

Шлаку=820 кг/м3 18
1 слой рубероида с/
кои швов

Жлб- плита 140

L6Jxo ; 170

Кирпичные
столбы 250*360'

месте пересече-
ния плоскости крыши

Каждая третья-
четвертая чеоепицо
привязывается к
обрешетке кровли

Прогон
2(60*200)

Короли
60*60;

Клрммера
Боковые стенки
слуховоги окна
обшито досками
накрыть фар-
ам из кровель-
стали

’нтиляцианныи 54
рой из гиисошла------

..швых плит, армиро-
ванных реечным кар-
касом (вн. сечение
определяется расчетом)

Дощатая \
подкладка
60*240:1240

54

Анкер из •$16; пГ

L75*8, 1150 О’

сз Порос- |
&чету !

Стоячии
фалец

Лежачий
фалец

Щлакоизвесткобая корка 30

Минеральный войлок

Ъ&Ькг/М* 140	нТит'йз

•Обмазачноя пароиэояяция	<эп

Ж. -б плита перекрытия	9ОСОн 40 120

Брусья
3(14O*14O;I6OO)



брусок 50*50

Шахто из дощатых щитов &i2*20.
обшитых снаружи кровельной сталью
по войлоку,вымоченному в глине, и окра-
шенных изнутри гидрофобным соста-
вом (вн. сечение определяется расчетом)

^расчету у
{ сечения'

Настенный желоб из кро-
вельной стали по крюкам
из-5*15 через 700

Свес из кровельной стали
по костылям из-5*30 через 9лл

Опалубка из досок 40 ,v

Кобылки 40*120 ; 11100,
прибитые к стропилам

Стропила
60* 180 через ЮОО,
прибить косыми
гвоздями к мауэр-
лату Мауэрлат 100*100

Стропила привязать
проволочными скрут-
ками к „ ершам “
кровельных листов выполняются разжелобки в ен-
довах, фартуки у примыканий к трубам, карниз-
ные свесы и настенные или подвесные желоба при
организованном водостоке.

Раскладка в кровлю волнистых асбестоцемент-
ных листов размером 686X 1200 мм ведется про-
тив тока воды от карниза к коньку с поперечной
нахлесткой на одну волну и продольной — на
120—220 мм. Для уплотнения раскладки (во избе-
жание четырехкратной нахлестки в углах шабло-
нов) стыки каждого последующего ряда смеща-
ются на одну волну относительно предыдущего
или срезаются два сходящихся угла рядовых ша-
блонов.

Волнистые асбестоцементные листы крепятся
к обрешетке гвоздями длиной 100 мм с антикорро-
зионной шляпкой. Гвозди забиваются в гребень
каждой нахлеснутой волны. Под шляпку прокла-
дывается уплотняющая шайба из резины или ру-
бероида на мастике.

Конек и ребра вальм крыши накрываются по-
луволновыми асбестоцементными шаблонами.
В ендовах применяются лотковые асбестоцементные
шаблоны или разжелобки из кровельной стали.
Трубы обрамляются специальными асбестоцемент-
ными наблонами или стальными фартуками, укла-
дываемыми по стоку воды.

Обрешетка выполняется из досок площадью
сечения 120X50 мм2, расположенных под нахле-
сткой рядовых шаблонов, и брусков площадью се-
чения 50X50 мм2, размещенных в промежутках
между досками с интервалом 350 мм. Опалубка
из досок толщиной 40—50 мм укладывается под
стальные листы на карнизных спусках шириной
700 мм и в ендовах в обе стороны от оси на 500 мм.
На коньке под полуволновые асбестоцементные
шаблоны прибивается по одной доске на скат и
одна—«на ребро» по линии водораздела.

Площадь отверстий в кровле для вентиляцион-
ных блоков может быть уменьшена путем устрой-
ства в уровне чердака сборного короба из гипсо-
шлаковых плит с вытяжной шахтой.

Лист 5.08. Чердачные крыши со стальной
и черепичной кровлей

Карнизный свес и настенный желоб кровли из
стальных черных или оцинкованных листов оги-
баются вокруг Т-образных костылей и крюков,
расположенных через 0,6 м и прибитых к опалуб-
ке. Стальные листы размером в плане 1420 X
Х710 мм и толщиной 0,4; 0,5 мм для покрытия ос-
новной поверхности кровли подаются на сборку
в виде «картин»—двух листов, сбитых по корот-
кой стороне двойным лежачим фальцем, с отогну-
тыми краями по контуру — для сбоя фальцев на
крыше (фальцем называется сопряжение сталь-
ных листов отогнутыми кромками). Идущие вдоль
ската длинные кромки «картин» сбиваются стоя-
чими фальцами, расположенные поперек ската ко-
роткие кромки — лежачими фальцами, отогнутыми
цо стоку воды.

Для крепления «картин» к обрешетке в стоя-
чие фальцы заводятся полоски листовой стали —
к л я м м е р ы.

Обрешетка состоит из досок площадью сечения
120 X 50 мм2, расположенных под стыками «кар-
тин», и брусков площадью сечения 50 X 50 мм2,

размещенных в промежутках между досками с
интервалом до 270 мм. Опалубка из досок толщи-
ной 40—50 мм укладывается на карнизных спус-
ках в ендовах и на коньке.

Черные стальные листы перед укладкой в кров-
лю покрываются олифой. Кровля из черных ли-
стов окрашивается масляной краской сразу после
возведения, из оцинкованных листов — через 8—
10 лет. Окраска возобновляется каждые 3 года.

Для черепичных кровель в основном применя-
ется фальцевая черепица размером 220X400 мм.
Она снабжена по продольным краям пазами, сни-
зу слезником и сверху отбойным гребнем, обра-
зующими водоустойчивые сопряжения. Швы уплот-
няются известковым раствором с примесью волок-
нистых веществ.

Бруски обрешетки площадью сечения 50 X
X 50 мм2 пришиваются к стропилам с интервалом
335 мм. За верхний брусок черепица зацепляется
расположенным снизу шипом, а к забитому в ниж-
ний брусок гвоздю привязывается проволокой че-
рез отверстие в приливе. Чтобы кровлю не сбра-
сывало ветром, каждую третью-четвертую черепи-
цу привязывают по нижнему ряду и выше по не-
четным рядам. Конек и ребра кровли у вальм пе-
рекрывают специальной желобчатой черепицей.

Глава 6

ПЛАСТИЧЕСКИЕ ЭЛЕМЕНТЫ ФАСАДА

Элементы здания за плоскостью наружных
стен — балконы, лоджии, эркеры, крыльца приоб-
ретают особенное эстетическое значение при ин-
дустриальных методах застройки. При их посред-
стве каждому зданию может быть придана необ-
ходимая архитектурная особенность, соподчинен-
ная с общими приемами композиции фасадов.

Индивидуальные черты облика зданий выявля-
ются за счет различных материалов и конструктив-
ных приемов устройства ограждений указанных
элементов. В известной мере эти приемы показаны
на приведенных чертежах.

Вместе с тем, как указывалось во введении,
лоджии и эркеры влияют на теплопотери здания,
увеличивая охлаждаемую поверхность стен. По-
этому при их проектировании следует избегать из-
лишеств.

Лист 6.01. Наружные входы

Архитектурное и конструктивное решение на-
ружного входа зависит от этажности здания (со-
став лестнично-лифтового узла), климатических
факторов и т. п. При наличии мусоропровода пре-
дусматривается отдельная дверь из камеры мусо-
роудаления. В северных районах вход может быть
дополнительно защищен стеклянным тамбуром.

В основном в состав оформляющего вход
крыльца входят: плита, образующая входную пло-
щадку; перекрывающий ее козырек; поддержива-
ющие козырек стойки или стенки; декоративные
экраны, решетки, цветочницы, скамейки. На вы-
сокие крыльца и в приямки перед входом в под-
вал ведут наружные лестницы.

Входные площадки выполняются из сборных
или монолитных железобетонных плит, опирающихся
Детали козырьков и площадки крыльца

Наружные входные лестницы из ж.-б плит или

СТУПЕНЕЙ, ОПИРАЮЩИХСЯ НА КИРПИЧНЫЕ СТЕНЫ

юо

1	Дополнительные слои ковра

УД	закрепляются на бруске 40*80

м /(7, и накрываются фартуком из . .

оцинкованной кровельной стали фальце

Рубероидный
ковер закре-
пить в

Рубероидный ковер может быть
заменен экелезнением поверх-
ности цементной стяжки

Сварка
через 55
<1и00[ ”.
Посредтлиг-
" \180

Явийййв]

Свес из оцинкованной
кровельной стали по
Т-образным костылям
через 600, прибиваемым
к пробкам или пристре-
ливаемым дюбелями

Железобетонный
козырек

Анкерная петля из» 08, заводится
в отверстие и замоноличивается
по месту

Стойка из асбестоцементной трубы <5159,
залитой перед монтажом бетоном М Юи
с недоливом на 150 мм до обреза

’й8

1300 1^80

100	3-3

Ж.-б. плиты
300*40;

1400





ЖЖ
Фундамент
попного запо- _
жения

Лоток из
оцинкованное
кровельной
стали

\ 2 , 10

Из Ж.-Б. ПРОСТУПЕЙ ПО СТАЛЬНЫМ КОСОУРАМ С КРОНШТЕЙНАМИ

Плиты-проступи
сеч. 380* 50	л

Кронштейны из Г 50*4

Косаур из С N20

3  330 51

Закладные
Д50*5;

1100

Алюминиевые гофриро-
ванные листы (гост
/2592-67) на самонаре-
зающих болтах 06,
через 4Q0; по каркасу
из-50*6й Г32*20*4;
1220; через 650
Поток из оцинкованной
кровельной стали ,

100 ISO

100

Скамья на бетонных опорах

Цветочница из Кирпича

500	20.

т^Столбоиои срунда-

 $ мент полного

£ Заложения

:Z>

LSJxfi;

I- ширине Й
марша

НТО

Электрозаклепки

Обвязка
ЕЗ 60*30*3

Болт м 16 -
Траверса
Прокладки

Знтисептцробанныи
деревянный брусок 80*80,
закреплен С70*45*5 ',1100;
через ТОО

Стальная пру-
жина из-17*1*
150;черер 1000



Конопатка
^смоленой
паклей

250

Обвязка витража
из г по расчету
Стекло &5

2

Фартук из оцинкованной кровельной
стали пристреливается дюбелями
через 200 сквозь-40x5 с прокладкой
из морозостойкой резины 60*5

150 100



2*100 ВО 60

2.патрубка 450*4;
Для отвода воды

2*30

Антисептиоованные
рейки 50x60

ика

4500



4 2000

выпуски арматуры

Лоток
о 0 50

Стержни стальной декоратив-
ной решетки заводятся в ниши
30x50; гл.60 и заделываются
цементным растворам марки 100
п	Алюминиевый

Пол из керамических плиток штапик
на цементном растворе 20

Цементно-песчаная стяжка <50
Ж.-б плита 	- ex /20,

опирающаяся на Фундаменты
попного заложения

ПесчанЬя подушка 2300
Уплотненный грунт

Штукатурка цемент-
ным растворам сже-
дезнением поверхности

5-5

Выдвижной Зазор проконола-
вкладыш	шить паклей и

стойки	заделать цем-

\ раствором

ггг Прокладки .из _
' морозостойкой
’ - резины

! Упор из

у гн. С20*12*2
по периметру

S игн.Е.16*2;___

’ ; 150; через 1000

Стекло
в-5

Резиновая
прокладка

.Зазор
поддето*
нить
Анкерный

из

мат

Каркас
цветочницы

Поручено
-6*50
Стойка
• 20*20

Цементный пол 30 с
железнением поверхности,
армированный стальной сеткой

Ж.-б. балконная плита 120+Ю0

тбо*б

190

Балконы (серия 2.130-1)

в КИРПИЧНЫХ ,И КРУПНОБЛОЧНЫХ ЗДАНИЯХ

-- Брусок прибит к
пробкам 60*60*80;через 600

Двухслойный рубероидный кобер (может

поверхности плиты)

Ограждение из
кирпичной СТЕНКИ
ТОЛЩИНОЙ В ПОЛКИР-
ПИЧА

Фартук из рцинкобанной
кровельной стали

крепление

плиты ^ .... 1п.

ionn U> Козырек над верхним

4 ^ии	балконом

Балкон- (выполняется из

.ноя плита\ балконной плиты)

Цементная шту-
катурка по сталь-
ной сетке, связан-
ной с выпусками
каркасов

Поручень
о 60*40*4 на ""
стайках из»ф18

Окаймляющий
Г 75*50*5

деталь из

-4*40; 1250

Упорный
стержень
я 20*20





Порууень-5хЗ(Л1У

Каркас
цветочницы
из-5*25

Кг.яммера U3-20*4:l1

Паяр-5*40	-

^Сгцрйкал 20*20 -5*40  20*20

Пол из керамической
плитки на цемент-
ном растворе

Минерало- УОх'/р,
ватный / Л/
Ллпт	Л ,к ‘

Варианты и детали ограждений

Экран из S
листового ъ
асбеста-
цемента
или стекле-
пластика

Кладка стенки
ограждения

- выполняется
из отборного
кирпича марки к»
на растворе
марки 50, арми-
рованном через
2 ряда сварными
. каркасами по
I всему перемета.
1 с перехлестом ’
1 углов и сваркой
] арматуры с
1 выпусками из
i основной стены

Ж.-б. лотковый
камень

В ПАНЕЛЬНЫХ ЗДАНИЯХ

_ w	дерметик

Стальнди фартук пристрелян \
дюбелями через 600 сквозь-40*5х
Двухслойный рубероидный '	'

ковер (может быть заме-
нен железнением поверх-
ности плиты J

Фартук из
оцинкованной
кровельной
стали

Казырек над

верхним балконом °*
(выполняется из
балконной плиты)

Сечение
па зубу

Сечение
па двери

Поручень
а 50*25*2

Каркас
цветочницы
из-4 *25

Угловая
планка
-6*25;1120

Железобетон- '
ный экран, обли-
цованный плит-
кой в рамке
из_> 63*40*4

Поручень
о 50*25*2

Стойка
• Ф22; 1110

%

Прокладки из .

Ж,- б. акрон &
рамке из 185*4

Армоцемент-
ныи экрон в
рамке из
4 63*40*4

Стайка  20*20

И _____г=1%,

Каркас цветочницы
из-4 *25

> / ipOKfiOUKU ив -

* морозостойкой
Е резины

Стойко v 20*20: i?
11150

Разделительный
армоцементный
экран в рамке ив
J 63*40*4

Стальной
слив

“175*50*5:
140

f Усиленный
поручень из
-50*6и ^75*50*6
(при длине балкона
до 6 м)
'Пояс .

ограждения
50*32*4

Экран из
армостекла
Рамко из
□ 50*25*2
на винтах
Мб через 500

Пооученъ-6*5О
[при длине балкона
йоЗм)

Ж. -б. экран д
рамке из п 36*4.
облицованный
плиткой

Стойка из
о 40*40*5: 11150



*

4*1

Ж.-б. балконная плита

100^120 с полом из зало- I Асфальтобетон 30

................... \	Ж.-б.балконная плита

женнай в.-форму
керамической плитки

10G-I20

Цементный поя 80 с жепезнением
па^е^хнасщи, армированный сталь-
Ж.-б.балканноя ппита 100-120

Г~45*23*4; 1340

Деревянный
поручень 150*50
на Г 75*50*5

Пояс огражде-
ния-5*40

Каротыши
из» $12
заводятся
в шов между
панелями

И

Рейка _
-20*30

•150 '.0/2



Керамическая плитка на
цем. растворе 40

Ж.б.балконная плита

100+120.

Термо-
вкладыш
Крепление железобетонного экрана

/1ОДЖИИ (СЕРИЯ 2.130-1)

В КИРПИЧНЫХ И КРУПНОБЛОЧНЫХ ЗДАНИЯХ

Анкерные связи
из • &в

Поручень о Ф 42

Г 75*50*6

Каркас из цветочницы
из о 0 JJ

Железобетонный
жран, облицованный
заложенными в форму
плитками

Закладная деталь для
анкеровки поручня в
поперечную стену

-8*40;

1300

Из-6*50;
1250

Поручень □
Стойка

60*40*4 н

20*20

Поручень

Ж.-б.

Экраны

В ПАНЕЛЬНЫХ ЗДАНИЯХ

U3O0JJ

0 042; 1100
Г100*8;1Ю0

Скобы из
• ф14;12Т0

0 024; 1100

25

Каркас цветочницы 04
из -5x25

Слив из оцинкованной
кровельной стали

Кладка стенки ограждения выпол-
няется из отборного кирпича МЮО,
на растворе марки 50,армиро-
ванном через 2 ряда сварными
каркасами по всей длине со свар-
кой арматуры е выпусками из
основной стены

Линолеум на мягкой
подоснове 10
т.-о. плита перекрытия
160

Цементная штукатурка пр
стальной сетке, связанной
с выпусками каркасов

Цементный пол 40*30 с железне-
нием поверхности, армирован-
ный стальной сеткой

Ж.-б- плита лоджии с круглыми
пустотами 220

Крепление металлического экрана

Монтажный проем в стен-
ке лоджии 520^1620 запол-
няется стальной решет-
кой с кольцами для цве -
точных горшков или экра-
ном из армостекла е
рамке из г 36*4

- Каршх цветочницы

-—Поручень из древесины
твердых пород площадью
сечён ия 180*50

Стойка из
040*40*6; 11150

Экран из
профилированного
алюминиевого листа
крепится к прогонам из Г
«а самонарезающих болтах
'шеты сшиваются комбинирован-
закдеркаци	*

Г5О*6

Г5О*6;
140

Ж.-б.
экран

60 50 100

990

Слив из оцинкобан-
ной кровельной стали

Кронштейны •
из • Ф 22
(4 пары на
лоджику

10 100 150

Водосточный
патрубок
о053; 1300

Цокольная
декоративная
пънеаь.

Цекальная
панель
Эркеры (серия 2.130 -1)

В КИРПИЧНЫХ И КРУПНОЬЛОЧНЫХ ЗДАНИЯХ
‘ Линолеум на мастике 5
Гипсоцементная плита во
Прокладки изд. в.плцты 15
полка керамзитобетон-
ной плиты эркера 80

Панели наружны* и внут-
ренних стен .соединяются
между сабой вверху и
внизу свабами, продевае-
ма! ми сквозь петли'с
ФиксирyrOiUUMU диафрог-
мам и

Стык оклеивается полпс-
кии рубероида, замололи-
читается бетоном
марки 200 и уплотняется
снаружи пористди рези-
новой проплавкой, накры-
той гермрт из up уюи /ей
мщтикои

1-1
Уикеры
1/3-642

В ПАНЕЛЬНЫХ ЗДАНИЯХ С ПОЯСНОЙ РАЗРЕЗКОЙ .
ДЕТАЛИ "ЯНН АСИММЕТРИЧНОГО ЭРКЕРА С ОДНОЙ ГЛУХОЙ
.з	iWr

Монтажные петли из •& 14^
Приваренные к ним фикси- Т
рующие диафрагмы из -=?5 Л*
монтажные скебы из^Ф 12 /А

2-2

Стальной азар-

60

Линолеум на
мостине

ТО ЖЕ ПРИ ПЕРИМЕТРАЛЬНОМ
ОСТЕКЛЕНИИ

Экран из армостекло
в рамке из Г50*32*4

Экран из
армостекла
в рамке из
Г50*32*4

эсредникГ100*6;150 ! i

ётон замоноличибания марки200

Посредник
С100*6; 1150

ноя плита 40 '
Минероловатные .
маты 2*50 ’

Ж.-б. плита
перекрытия 120

Герметик
Стальной фартук,\
пристрелянный
\ дюбелями через

---------------\i—

I Гкрюлеум на мягкой подаснозе 10
\Ж.-б.плита перекрытия 160

. Стальной
фартук па
_Y костылям,
-**-* прибитым к
деревянным
пробкам

Линолеум на мастике 5
Гипсоцементная плита 60
Прокладки из доевесна-
волокнистой плиты 15

Древесноволокнистая
плита

Полка керамзитобе-
тоннои плиты эркера

Стальной азар- Прижимная
тук па костылям бетонная плита
через 600	-------

------- 5

керамзитобетон-

Керамзитобетон 50

Рубероид. . 1 слой

Минеролооотныи мот

Пол 6 эркере
приподнят на .•]
высоту до 150мм ’I

г- । иоеестко-

• 'б?/? корка 5
Минераль-
ная вето 80

Анкеры из
• Ф8 права-
рито к
отогнутым
летлям и
закладным
элементам

Подкладной
антисептира-
ванныи
брус 100*70

Декоративное
ограждение
Поручень

S о 60*40*4

Стойка

20*20

Пинолей на мос-
тике.

Г~ Жерамзитобетсю1
Л Т1 кая плита	40 ~

Прокладки изд-в.

15
лито 120

зо
во

План симметрич-
ного ЭРКЕРА С ПЕРИ-
МЕТРАЛЬНЫМ
ОСТЕКЛЕНИЕМ

Кладка стен эркера
ведется из облегченного
кирпича - дырчака

В утоненных стенах
эркера в основном
устанавливаются „
окна и балконные двери
со спаренными переплётами
и полотнами

Гравищ Отопленный 6 гооятрд мастику
Чстырехслсйныи рубероидный кевер
цементная стяжка 20
Утепляющая керамзегпобетаннал
плита 150

Ьозоушный зазор 10

Ж.-с. плита перекрытия 160

60 4б

по контуру
эркера

Пиноле ум на мягкой t
подоснове	10

ж.-б. плита перекрытия 160
Воздушный зазор	10

Утепляющая керамзито-
бетонная плита	150
по двум сторонам на столбовые фундамен-
ты полного заложения. Входные площадки накры-
ваются цементным полом или полом из керамиче-
ских плиток с уклоном 2% Для стока воды. Перед
входом или в тамбуре между дверьми, в приямке,
устанавливается съемная стальная решетка для
обуви.

Козырьки конструируются из сборных железо-
бетонных плит различного профиля — плоских, ко-
рытообразных, складчатых и т. п. Плита козырька
опирается на стену и стойки крыльца. Сверху пли-
та оклеивается двухслойным рубероидным ковром
на цементной стяжке с уклоном до 2% Для стока
воды. Отвод воды с козырька может быть свобод-
ным по боковым граням или направленным к лот-
кам. Край ковра накрывается защитным стальным
фартуком.

Соединение плиты козырька с панельными сте-
нами осуществляется сваркой через посредники
из уголков. В блочные и кирпичные стены навес-
ные козырьки могут быть заделаны аналогично
балконной плите и связаны через анкеры сваркой
с балкой-перемычкой.

Стойки выполняются из стальных труб или
асбестоцементных труб, заполненных бетоном.
Стенки монтируются из железобетонных-панелей.
Стойки и стенки привариваются снизу к заклад-
ным деталям площадки или устанавливаются в
заполняемые бетоном пазы. Вверху металлические
петли или штыри заводятся в гнезда плиты ко-
зырька с последующей заделкой цементным рас-
твором марки 100. Стальные декоративные решет-
ки крепятся аналогично. Стойки витражей снизу
крепятся через траверсы анкерными болтами, а
вверху свариваются с закладным элементохм в пли-
те козырька посредством выдвижного вкладыша.

Входные лестницы могут быть сконструированы
из железобетонных плит, проступей и ступеней,
заделываемых в кладку опорных стенок или уло-
женных на стальные или железобетонные косоуры.
Стальные конструкции наружных входов должны
быть надежно защищены от коррозии грунтовкой
и окраской перхлорвиниловыми красками, цинко-
вым покрытием, битумным лаком.

Лист 6.02. Балконы

Балконы в современных зданиях устраиваются
длиной «на комнату» (2,7—3,3 м) с выносом до
1 м. В основании балкона располагается заводи-
мая в степу консольная балконная плита.

В кирпичную стену балконная плита заводится
по всей длине и сваривается с несколькими анкер-
ными стержнями, выпущенными из железобетон-
ной перемычки над проемом нижележащего эта-
жа. Анкеры через посредники привариваются к
закладным деталям в тыльной грани балконной
плиты.

Балконные плиты, как правило, соосны нижеле-
жащим перемычкам. В смещенных относительно
оси перемычки плитах приварка анкеров обеспе-
чивается удлинением закладных элементов или
накладкой по всей длине тыльной грани посред-
ника из уголка 75 X 50 X 6 мм. В крупноблочных
стенах анкеры перемычек и закладные детали плит
всегда совпадают друг с другом. В панельную сте-
ну для сокращения мостиков холода балконная
плита заводится отдельными зубьями. Закладные

элементы в зубьях свариваются с плитами пере-
крытий через посредники. Между зубьями разме-
щается термовкладыш из эффективных материа-
лов.

В связи с наличием в городских условиях аг-
рессивных по отношению к железобетону осадков
балконные плиты после установки на место на-
крываются полом. Полы на балконе выполняются
из цемента с железнением поверхности, из кера-
мических плиток или асфальтобетона. Цементная
стяжка армируется стальной сеткой. Балконная
плита обрамляется сливом из оцинкованной кро-
вельной стали. Для уменьшения построечной тру-
доемкости поверхность балконной плиты может
быть накрыта вложенными в форму керамически-
ми плитами.

Высота ограждений балкона 1050 мм. Ажур-
ные ограждения в виде стальной решетки состоят
из поручня, стоек, поясов и стержней. По эстети-
ческим соображениям ажурная решетка комбини-
руется с экранами из различных материалов. Эк-
раны, свисая, закрывают грань балконной плиты
или подвешиваются над ее поверхностью. Массив-
ные ограждения выполняются в виде кирпичных
стенок или железобетонных панелей, устанавли-
ваемых на плиту балкона.

Стойки решеток конструируются из стальных
стержней или труб с высотой сечения 20—40 мм.
Они привариваются к закладным элементам пли-
ты. Поручень в балконе длиной до 3,3 м выполня-
ется из полоски 50 X 6 мм, а ври большей свобод-
ной длине усиливается уголком 75 X 50 X 6 мм.
Стальной поручень может быть накрыт накладкой
из древесины твердых пород или морозоустойчи-
вых полимеров.

Экраны из прочных, легко сверлящихся листо-
вых материалов (гофрированный анодированный
алюминий, асбестоцемент и т. п.) непосредственно
крепятся к стальной решетке на винтах и клямме-
рах.

Хрупкие листовые материалы (армированное
стекло, стеклопластик и т. и.) и армоцементные
пластины вставляют в рамки из стальных уголков.
Рамки привариваются к стойкам и поясам ре-
шетки.

Кладка кирпичного ограждения ведется из ли-
цевого кирпича на цементном растворе с расшив-
кой швов. Горизонтальные швы армируются через
два ряда сварными каркасами. Внутренняя по-
верхность стенки накрывается стальной сеткой,
связанной с выпусками арматурных каркасов, и
штукатурится цементным раствором. В стенке пре-
дусматриваются отверстия для отвода дождевой
воды. Стойки поручня, располагаясь касательно к
поверхности кладки, могут быть приварены непо-
средственно к балконной плите. По другому ва-
рианту стойки-коротыши опираются па уголок,
окаймляющий верхнюю грань кладки.

Массивные железобетонные панели огражде-
ний свариваются с закладными элементами плиты
через различные консоли или устанавливаются на
нее на стойках-коротышах. В целях украшения
фасадов эти панели облицовываются в заводских
условиях керамическими или гипсовыми плитами,
различными мозаиками и т. п.

Разделительные стенки между сдвоенными бал-
конами выполняются аналогично ограждениями из
легких листовых материалов в стальной рамке или
из железобетонных панелей. Монтажные проемы
в панелях заполняются впоследствии навесными
решетками или экранами. Легкие щиты устанавли-
ваются с зазором снизу и сверху и крепятся к за-
кладным элементам плит. Железобетонные панели
могут быть использованы как элемент несущих
конструкций. Они связываются с плитами выпу-
сками арматуры.

Для озеленения фасадов на балконах преду-
сматриваются стальные каркасы для цветочных
ящиков, навешиваемые на поручень или пояса ог-
раждения, и различные деревянные решетки, свя-
занные с основным ограждением.

Лист 6.03. Лоджии

Лоджия отличается от балкона наличием бо-
ковых стен. Лоджии размещаются в нише, обра-
зованной местным западом степ или выступающи-
ми пилонами. В функциональном отношении лод-
жия защищает поверхность наружных стен от об-
дувания ветром и нагрева солнечными лучами,
чем улучшает микроклимат квартиры.

Лоджии могут быть использованы для разме-
щения эвакуационных пожарных лестниц. В этом
случае в плитах лоджий предусматриваются спе-
циальные люки размером 0,6 X 0,6 м, размещен-
ные поочередно с правой и левой сторон.

Плиты лоджии опираются аналогично плитам
перекрытия. Поэтому для лоджий могут быть ис-
пользованы рядовые железобетонные плиты. В спе-
циальных плитах предусмотрена полка с заклад-
ными элементами для установки ограждений и
люки для эвакуационных стремянок.

Лист 6.04. Эркеры

Эркеры — выступы в наружных стенах из ос-
новной плоскости фасада — в плане имеют пря-
моугольное, трапециевидное и треугольное очерта-
ние. Последнее может быть и неравносторонним.
Эркеры или прорезают весь фасад, или начинают-
ся на уровне верхних этажей. В первом случае их
стены опираются на общий фундамент, во вто-
ром— на связанные с перекрытием специальные
железобетонные плиты.

В связи с обычным стремлением максимально
остеклить выступающие поверхности в панельных
зданиях с эркерами наиболее характерна двухряд-
ная разрезка стен. В кирпичных зданиях кладка
навесных стен эркера ведется из облегченного кир-
пича-дырчака.

Глава 7

ОКНА И ДВЕРИ

Окна — светопрозрачный элемент ограждения
здания. Они используются для естественного осве-
щения и проветривания. Окна магазинов, предназ-
наченные одновременно для выставки товаров,
называют витринами. Окна, заполняющие боль-
шие поверхности, а также светопрозрачные стены,
именуются витражами. Витражи часто приме-
няют в общественных зданиях с целью максимально
осветить и раскрыть внутреннее пространство и
обогатить его световой мозаикой.

Листы 7.01; 7.02. Деревянные окна и балконные
двери жилых и общественных зданий

Окна и балконные двери для жилых и общест-
венных зданий типового строительства изготовля-
ются на деревообрабатывающих заводах и постав-
ляются в сборе на заводы железобетонных изделий
или строительные площадки. Они состоят из коро-
бок с навешенными в них на петли распашными
переплетами или дверными полотнами.

Коробка связывается из боковин, вершника и
нижника. В двух-трсхстворных окнах она разделя-
ется па отсеки вертикальными и горизонтальными
импостами. Коробка оконного заполнения может
быть выполнена из раздельных, составных и цель-
ных брусков. Та или иная конструкция выбирается
в зависимости от расстояния между переплетами:
коробки витрин, где это расстояние доходит до 1 м,
всегда раздельные; коробки окон при расстоянии
между переплетами до 80 мм — составные, в спа-
ренных переплетах — цельные. В окнах с раздель-
ными переплетами раздельные коробки экономичнее
по расходу древесины, а составные менее трудоемки
при заполнении проема. В безлесных районах воз-
можно изготовление оконных коробок из керамзито-
бетопа. Они формуются в виде объемного элемента
или свариваются из четырех плиток.

Створки оконных переплетов и полотна балкон-
ных дверей обрамлены обвязками. В фальцы (пазы)
обвязок устанавливается стекло толщиной 3—4 мм.
По периметру оно крепится штапиками (профили-
рованными рейками площадью сечения 16X10 мм2)
с упругой прокладкой (замазка, морозостойкая
резина). Нижняя часть остекленных дверей запол-
няется филенками из древесностружечных плит и
накрывается снаружи дощатой обшивкой по слою
пергамина. Полоска пергамина или рубероида обер-
тывает коробку, предохраняя ее от увлажнения в
монтажный период и при установке в стену.

Окна и балконные двери выполняются спарен-
ными и раздельными. В спаренном варианте двой-
ные переплеты и полотна расположены с зазором
2 мм, фиксируемым уплотняющими прокладками.
Они скреплены между собой петлями для спарива-
ния и винтовыми стяжками и раскрываются только
для протирки стекол. В раздельном варианте переп-
леты и полотна расположены с разрывом 53 мм
в составной коробке. Раздельный вариант характе-
рен для более низких расчетных температур. Кроме
климатических условий, выбор варианта диктуется
и толщиной стен. При толщине стен до 240 мм про-
емы заполняются только спаренными конструкция-
ми, при большей толщине — теми и другими.

По мере увеличения площади заполняемого про-
ема и воздействующей на него ветровой нагрузки,
а также нагрузок, связанных с частотой открывания
дверных полотен, сечение брусков коробок и пере-
плетов возрастает. Жесткость конструкции окна и
балконной двери должна обеспечивать стекла от
перекосов, из-за которых они трескаются. Соответ-
ственно возрастает и число связывающих коробки
с переплетами и дверными полотнами петель и за-
верток. Например, створки спаренных окон пло-
щадью от 0,9 м2, створки раздельных окон высотой
от 1,76 м и дверные полотна навешиваются на три
петли.

Для отвода дождевой воды в нижних брусках
коробок и горизонтальных импостах под створками,
фрамугами и полотнами делают прорези шириной
12 мм, располагаемые на расстоянии 50 мм от вер-
тикальных брусков, а под форточными створками —
одну прорезь в середине форточки. В этих же целях
по свешивающемуся краю нижней грани импостов,
брусков переплетов и доски подоконника проходит
желобок-слезник, обеспечивающий отрыв капель.
Внутренний паз в коробке по периметру наружного
переплета служит для уменьшения продуваемости.
В нем гаснут проникающие сквозь щели воздушные
струи.

Окна и балконные двери в полной заводской
готовности, включая остекление и навеску приборов,
доставляются специальным автотранспортом и
устанавливаются в стеновую панель в процессе ее
изготовления или в стену здания. Коробка, оберну-
тая полоской пергамина или рубероида, крепится
на шурупах, ввинчиваемых в деревянные антисепти-
рованные пробки (две штуки на откос). Чтобы пре-
дотвратить восприятие давления от осадки стен,
между коробками и гранями стеновых проемов пре-
дусматриваются зазоры по 20 мм сверху и сбоку и
30 мм снизу. Нижний зазор учитывает размещение
подоконника. Впоследствии зазоры конопатятся
антисептироваиной паклей и накрываются налични-
ком или штукатуркой откосов. Конопатка зазоров
обеспечивает и теплоустойчивость стыка.

Изнутри нижняя грань оконного проема, вклю-
чая расположенную перед ней нишу для отопитель-
ных приборов, накрывается подоконником. Подо-
конная доска выполняется из дерева или керамзи-
тобетона. Она заводится в паз оконной коробки и
концами заделывается в стену. Подоконники, высту-
пающие за плоскость стены более чем на 1/3 своей
ширины, опираются на стальные или деревянные
консоли. В широких, расположенных над отопитель-
ными радиаторами подоконных досках устраива-
ются щели для циркуляции нагретого воздуха перед
остеклением. При этом снижается продувание и вы-
падение конденсата на стеклах.

Снаружи нижняя грань оконного проема накры-
вается подлитым цементным раствором фартуком
из оцинкованной кровельной стали. Продольный
край фартука заводится в паз коробки, а боковые
края отгибаются кверху во избежание увлажнения
углов проема. Свес фартука фальцуется и подвязы-
вается проволокой к стене. Под балконной дверью
изнутри устанавливается приступок высотой до
160 мм с проступью, аналогичной подоконнику. Сна-
ружи порог также может быть накрыт стальным
фартуком в виде узкой полоски над щелью или ши-
рокой полосы, свешивающейся над полом балкона.
Вертикальный зазор между коробками окна и бал-
конной двери заполняется вкладышами из досок.

При проектировании размеры и форма типовых
окон гражданских зданий устанавливаются исходя
из необходимой освещенности помещений и архите-
ктурной композиции фасада. В жилых зданиях пло-
щади световых проемов принимаются в зависимости
от интенсивности солнечного освещения в пределах
1/10 (в южных районах) —1/6 площади пола. У
выхода на балкон окно комбинируется с остеклен-
ной балконной дверью обычно так, чтобы суммарная
ширина проема соответствовала ширине оконного
проема первого этажа. Аэрация помещении произ-
водится через открывающиеся форточки и створки
переплетов в жилых зданиях, через фрамуги — в об-
щественных зданиях.

Форточки — небольшие створки с боковой под-
веской; фрамуги — горизонтально-подвесные створ-
ки, устанавливаемые в верхней части окна не менее
чем на 1,8 м от уровня пола и занимающие около
1/4 его высоты. Фрамуги направляют потоки холод-
ного воздуха к потолку помещения. Они рассчитаны
на проветривание в присутствии людей.

Кроме общепринятой боковой подвески, возмож-
ны и другие варианты крепления створок. Пере-
плеты могут быть раздвижными, подъемными,
вращающимися вокруг горизонтальной или верти-
кальной оси. Применяются и коробки с пазами, в
которых ходят раздвижные стекла с уплотнением,
приклеенным на их гранях. Указанные способы
создают дополнительные удобства и могут быть ре-
комендованы к применению в заводском исполне-
нии при надлежащей герметизации притворов.

В целях хорошей герметизации стандартом в
основном предусмотрены импостные притворы. Все
притворы внутренних переплетов и дверных поло-
тен оклеены по периметру уплотняющими проклад-
ками. Противостоящая продуванию лабиринтная
конфигурация притворов образуется вынутыми в
соприкасающихся брусках «четвертями» глубиной
10 мм и скосами граней в сторону открывания
на 3—4 мм.

Кроме обычного двойного, применяется одинар-
ное и тройное остекление. Одинарное остекление
практикуется в неотапливаемых зданиях и в южных
районах; тройное — на севере и на высотных, силь-
но обдуваемых участках стен. При одинарном осте-
клении применяются только наружные части окон
и балконных дверей раздельной конструкции. В;
этом случае в жилых зданиях толщина брусков
коробки увеличивается до 54 мм. В общественных
зданиях окна иногда остекляются стеклопакетами
(см. лист 7.04).

Лист 7.03. Финские деревянные окна «сасмо»
с облицованным алюминием переплетом

Финские окна «сасмо» — среднеподвесные с
горизонтальной осью вращения и аналогичные им
среднеподвесные с вертикальной осью вращения
изготовляются при двойном остеклении шириной
до 2 м и высотой до 1,8 м, а при тройном остекле-
нии— шириной до 1,5 м и высотой до 1,8 м. В по-
следнем случае внутренний переплет заполнен сте-
клопакетом.

Для проветривания срсдпеподвесные переплеты
поворачиваются на угол до 17°, для протирки
внешней стороны —на 180°.

На коробки и переплеты используется отборная
клееная сосна или древесина твердых пород. Обли-
цовка коробок и наружные переплеты могут быть
выполнены из анодированных алюминиевых про-
филей. Штапик внешнего алюминиевого переплета
снабжен патентованным потайным креплением. Со-
пряжения уплотнены упругими прокладками.

При тройном остеклении паз под стеклопакет
выбирается размером 20X40 мм и в связи с этим
соответственно увеличивается высота сечения пере-
плетов. Наружные деревянные переплеты выполне-
ны из брусков шириной 32 мм. В этом случае ано-
дированными алюминиевыми профилями облицо-
вываются только сливы.

Балконные двери с боковой подвеской изготов-
ляются аналогично окнам. Между наружным и вну-
^ПО^ГОСТ	(Б)жилых ЗДАНИЙ СО СПАРЕННЫМИ СО И РАЗДЕЛЬНЫМИ (р) переплетами и дверными полотнами

ПРИМЯРт%т^т	ВМ0™	БУКВЕ! И,В,Г,а,Е-ВАРИАНТЫ РИСУНКОВ

ПРе3тренте.Г0СТ0М марД(Барион А еезфра^) ^	ОБОЗНАЧЕНИЕ СТАНДАРТА

6-9;	6-Г2;	р у 7 бапнонных двсариВГБуТзан0 на "Римерах : окон ОС-9-9; 0С15-9А; 0Р9-13,5; 0Р!в-13,5;0Р18-!в;

9-9______ 9-/2;9-13,5; S-I5	3

15-18; 15-21
18-18

12~12; ?2-13,5; 12-15

/5-/2; 15-13,5; 15-15; 15-18; 15-21

18-13,5; /8-15; 18-18

Ma qiacadox окон и балконных дверей
условна показано размещение
устанавливаемых изнутои приборов
Ручка РС-80 устанавливается на двер-
ное полотно со стороны балкона
Наружные створки и полотна серии Р
набешиоаются на петли с вынимаю-
щимися стержнями

Упоры привинчиваются к внутренней
поверхности наружной отварки или
полотно серии Р

22-7,5; 22-Я

24-7,5 ; ?4-9

ТОЧКИ С'

Стяжка —
Завертка -
Ручка PC-8D

Дел .ля дня
спаривания
Петля

Г2-7,5(А); 12‘9(л);

15-5;15-7,5(А); 15-9 (Л);

16-7,5(8); 18-9(0)

* Петля для
спаривания
Завертка

55 260 13

130 260;340,65

/21,5 200 /77

191.200 t/21

131,5'' 200 197 ОР 18

,5

57О;72О;67О

f17Q; f520; 14TQ

Ось симметрии для двух-
створчатого окна

Петли только для трех -
створчатого окна

Прорези и отверстия для
отвода воды в горизон-

5 тальных брусках устрой- 5

<— ваются в 5имм от верти-

’5 мольных брусков

121Д?аОД91ь
/3l5f'~W'‘2fT0P!S

то; 2070

Петли тальков
боковом сечении

Шлифованная древесностру-
жечная плита /Б
Твердая и мягкая древесно-
волокнистые плиты 4+12

Пергамин 1 слой

Дощатая обшивка и

Сечения по притворим

Боковое и верхнее

Боковое и верхнее

44	,

11

13 2

94

прокладки

Я

26

26 16

it

74

2

130; 150_____

20	55:65

720; 67Q

55; 65

ю При шири
« не переп-
лета до
^390 мм

Балконная плитти

оцинкобан-
кравельной стадо

Обмазка водостой-
кой мастикой

Средняя створка
трехстворчатоео
окна

ПРИТВОРЬ! балконных дверей

/3 2_____94____

Петли толыов Уплотняющие
боковом анемии прокладки

^Й?ликп л —	Вертикальный

/б«го Притвор форточки импост

Притвор балконной двери

Уплотняющие
прокладки

Раскладка

Прорезь
fujup. 12

16 75

131Г /О

*-:4r е—

-SL
Ю

Нижний
брусок
коробки

Установка окон и балконных дверей

Пробки 50*40:1200;

2 шт. на откос

25 15 20

~ Подоконник

Приступок

Притворы
форточек



Вертикальный
импост

55:65 3,5


	-А*
	—- •

Прорезь <•.
шир. 12;

под ней
отверстие ф8

42	^53
	I  1

нижние
бруски
коробки



лхж».\



\Т!адоконник

При-
ступок



Толь !олой

iSWSS®S

^zzn^zzzxh.
ОИНтЧ И БАЛКОННЫЕ ДВЕРИ ОБЩЕСТВЕННЫХ ЗДАНИЙ (ПО ГОСТ 11214-78). Порядок мариирадки читать на листе 7.01

Предусмотренные гостом марки (варианты гие без фрамуги)

12-128; 12-13,58 12-15В; 12-18В; 12-21В

18-98(0' 18-12В(Г):18-13,5В(П 18-15В(П;№-1ВВ(Г);18-21В(Г)	18-24В(Г); 18-278 (г)

2/-да(Г/2Г/28('Г);2/-.У156ГГ)2Н5В(Г);2ИЙ6СГ);2/-2/8СГ)	- 21-24В(Г);21-27В(г)

Расположение приборов показано ня примерах: окон оС18-9г;ос18-15г;
0Р18-24В; 0Р18-27Д; БАЛКОННЫХ ДВЕРЕЙ БС28-9; БР28-18

\фрсмужныи

Фрамугй

СтяжнП in

95 1015; 1170

|_____1470; 1770; 2070

870:1170; 1320

5 955; ИЮ J37



Петля
-Петля для
спарива-
ния /

Завертке

Фикса-
тор
ФК-2

' 370;450;

.95 560 J50

'-*~ЗЮ;390
137,5 500

IS7

100
±±

Прибор срра-
муэтсныи

18-27Д (Е)
21-272(f)

150

ft

Фрамуга

95 510

СТ,5 450

/095

2680

211	450 131.5

2370; 2680

Прорезь шир. Ю под
ней отверстие Ф 8-

870

Z774 (для 5С);П78 (dr.fi БР)

118

Притворы балконных
дверей

Ось симметрии
двухстзср. чате го
Финские окна„слсмо среднеподвесные, деревянные, облицованные алюминиевыми профилями
ФЮННЫЕ БЛОКИ: С ОДНИМ ПЕРЕПЛЕТОМ; ДВУМЯ ПЕРЕПЛЕТАМИ, РАЗДЕЛЕННЫМИ ИМПОСТОМ	м

С тройным - остеклением £ 1500

С двойным остеклением <2000

Сечения по оконным притворам

юз

Стройным остеклением 75 90
С двойным остеклением <i2O(fa



53

С тройным остеклением $ 2100
С двойным остеклением ^2800

Упругая
прокладка

83

Мере -.
вянныи
штапик

-Ц i6xio

Слиб из
алюминие-
вого профиля
подлит
цементным
раствором

Наппав
11x38

балконная
дверь

Сечения по притворим балконной двери

! прокладка

3

36

Замазка

80

заполнение

Установка окон и
БАЛКОННЫХ ДВЕРЕЙ

Стекло
&3

Конопстка
антисепти-
рованным
войлоком

Алюминиевый инпапик
на винтах М-4; через £ 300

Слив из
алюминие-
вого '
лрофиля

Облицовка
коообкииз
адюминия

Облицовка
коробки _
из алю-
миния

Наружный
алюминие-
вый пере-
плет

6 £.7

Наппа 6
11x38

Нащельник
i 34х 13

Коробка
обернута
полоской
пергомина

Подоконная
доска све-
шивается
на £ 1/3
ширины

В глухой части
балконной
двери филенки
из твердой
древесноволок-
нистой плиты

Заделка
гипсовым
раствором

Алюминиевая накладка,
т крепится на болтах

Наружный
алфминие-
выи переплет

Окно

Шпонка см
20x30

№-94

.Чаоужный .
алюминиевыи
переплет

Облицовка
импоста из
алюминия

Облицовка
коробки
из алю-
миния
тренним остеклением может быть заведено пласти-
ковое жалюзи.

Окна «сасмо» качественны и долговечны. Они
применяются в зданиях высокого класса.

Листы 7.04; 7.05. Коробчатое стекло стекор,
стеклопакеты, стеклоблоки

Коробчатое стекло стекор нарезается из лен-
ты, получаемой методом непрерывного горизон-
тального проката с последующей протяжкой через
графитовое формующее устройство или специаль-
ные ролики, придающие ленте форму трубы короб-
чатого сечения или швеллера. Отформованный сте-
кор обжигается в печи и режется на заводе на от-
дельные бруски длиной до 3,6 м для швеллерного
и 6 м — для коробчатого сечения. Резка стекора на
монтажных площадках не рекомендуется. В процес-
се формовки стекор может быть окрашен в различ-
ные цвета.

В наружных ограждениях стекор применяется
при условии светопроницания без сохранения види-
мости, во внутренних — для устройства светопро-
ницаемых перегородок. В ограждения из стекора
могут быть вставлены рамы с обычным остеклением
в деревянных, стальных и алюминиевых переплетах.

Не допускается применение неармированного
стекора для устройства наклонных или горизонталь-
ных ограждений и ограждений, подверженных воз- ,
действию ударных или вибрационных нагрузок. В
открывающихся переплетах желательно применение
армированного стекора. Стекор швеллерного и ко-
робчатого сечения может применяться в граждан-
ских зданиях при перепадах температуры наружного
и внутреннего воздуха соответственно до 25 и 40 °C.

Ограждающие конструкции из стекора устанав-
ливаются в стене поштучно или смонтированными в
панели. Последние соединяются деревянными, же-
лезобетонными, стальными или алюминиевыми об-
вязками. Габариты панелей лимитируются условия-
ми перевозки и монтажа. Навесные панели конст-
руируются применительно к шагу крайних колонн
длиной 6 м и высотой 1,2—3 м с интервалом че-
рез 0,6 м. Максимальная высота элементов стекора
швеллерного и коробчатого сечения в наружных
ограждениях, воспринимающих значительную вет-
ровую нагрузку, не должна превышать соответст-
венно 3,6 и 6,0 м. Не допускается жесткое сопряже-
ние ограждений из стекора со стенами здания.

Швы между элементами из стекора и стенами
должны обеспечивать зазоры, достаточные для
компенсации температурных и осадочных деформа-
ций. Все швы ограждений из стекора должны обе-
спечивать герметичность и тепловодонепроницае-
мость стыков.

Чтобы не допустить передачу нагрузок от выше-
расположенных конструкций, между стекором и
перемычкой предусматривается зазор, превышаю-
щий на 10 мм ее расчетный прогиб.

Благоприятный температурный режим на внут-
ренних поверхностях стекора обеспечивается:

а)	расположением отопительных приборов под
ограждениями из этого материала на расстоянии
от 0,15 м;

б)	возможно большим заглублением стекора
относительно наружной поверхности стены;

в)	герметизацией торцов стекора коробчатого
сечения.

Стеклопакеты — изделия из двух или более

листов плоского стекла, герметически соединенные
по периметру в пакет. Пакетирование осуществля-
ется методом склейки на мастиках, сварки и спайки.
Чтобы предотвратить запотевание и замерзание,
пространство между стеклами заполняется сухим
воздухом. При склеивании и сварке между стек-
лами заводятся металлические рамки из швеллеров,
образующих зазор от 6 до 20 мм.

Размер стеклопакетов ограничивается методом
пакетирования: при сварке до 1,5 м2, при склейке и
спайке —до 16 м2. Толщина стекол соответственно
принимается от 2 до 8 мм.

В обвязки переплета стеклопакеты устанавлива-
ются аналогично плоскому стеклу — в углубленный
по их толщине фальц.

Стеклопакеты обладают высокими теплоизоля-
ционными свойствами, но требуют запасных комп-
лектов для замены в процессе эксплуатации здания.

Светопроницаемые, непрозрачные стекло-
блоки выпускаются номенклатурным размером
200Х200ХЮ0 мм. Каждый из них представляет со-
бой две коробки из прессованного стекла, склеен-
ные в перпендикулярном рифлению дна направле-
нии. Стеклоблоки меньше загрязняются и пропуска-
ют больше света, чем плоское стекло при двойном
остеклении. Они применяются тогда, когда надо
создать глухие светопроницаемые поверхности в
нежилых помещениях.

Проемы заполняются стеклоблоками в виде клад-
ки на цементном растворе и в виде заводимых
между простенками панелей, обрамленных обвяз-
ками из бетона на безусадочном цементе.

При площади более 1 м2 кладка из стеклоблоков
армируется проходящими в швах перекрестными
стержнями диаметром до 8 мм. Панели из стекло-
блоков применяются при значительной площади
глухого остекления. Для проветривания они могут
включать в себя створки в металлических перепле-
тах с плоским стеклом.

Подобно оконным рамам и панелям из стекора
панели из стеклоблоков окружены зазорами 20—
30 мм, заполненными прокладками из упругих ма-
териалов. Связь со стеной выполняется заведением
арматурных выпусков из обвязок в кладку.

Благодаря прочности, светопроницаемости и эс-
тетическим качествам эта конструкция часто встре-
чается на фасадах общественных и жилых зданий.

Лист 7.06. Витрины торговых помещений

Типовые витрины торговых помещений применя-
ются для заполнения ленточных проемов в первых
этажах высотой 3,3 и 4,2 м. Относительно стен вит-
рины могут располагаться в одной плоскости, на
выносе и в западе. Предусматривается одинарное
и двойное — спаренное или раздельное остекление
витрин, применяемое в соответствующих климатиче-
ских условиях. При раздельном остеклении расстоя-
ние между стеклами принимается до 0,5 м (при
экспозиции товаров за витринным пространством)
и 0,9—1,8 м (при размещении экспозиции в межвит-
ринном пространстве.)

Ленты витрин набираются из рамных блоков.
Возможно чередование рамных блоков с горизон-
тальными обвязками, что несколько снижает метал-
лоемкость конструкций. Блоки выполняются шири-
ной в осях стоек 2 и 3 м и высотой между наруж-
ными гранями обвязок 2,28; 2,9 и 3,2 м. Блоки высо-
той 2,9 и 3,2 м снабжены в верхней части горизон-
Светопроницаемые стеновые ограждения и панели Из стекора (по серии 2.230-Т),стекаспакеюв и стекпобасгс

—-—------------------------ ------ стеклопакеты	"

СТЕНОР ШВЕЛЛЕРНОГО, ДВОЙНОГО ШВЕЛЛЕРНОГО И КОРОВЧЛТОГО СЕЧЕНИЯ

2 корытца,
склеенных9
перпендику-
лярном рит-
лению снп
напрсвпе^.

ниц

Во избежание запо-
тевания и замерза-
ния герметизиро-
ванное прасгпронс-

СпяянныЕ

Площадь £ 16м2- $2+8 мм

СТЕКЛОВЛОКИ

1 Склеенные
Площадь£16м?; о2+8мм

Устдно\

НЫЕ И ДЕРЕВЯННЫЕ ПЕРЕПЛЕТЫ

Сварные

Площадь £ 1,5м, & 2+4 мм
Сварной
шов

Рамка из
металли-
ческого
просриля

'КА СТЕКЛОПАКЕТА В СТАЛр-



птво между стек- £0 -
лами заполни-

ется сухим
воздухом

Клеяшай
. мостина

Рамка из
металлцчес-
кого профиля

Уплотнение стыков во внутренних и герметизация в наружных ограждениях

Варианты соединения стекора швеллерного

СЕЧЕНИЯ В НАРУЖНЫХ ОГРАЖДЕНИЯХ



Стыки внутренних огражде-
ний уплотняются пооклад-
ками на клею аз профили-
рованной трубчатой и губ-
чатой резины

Я т ж

_Я-	И2^Жсто<5коя

Стыки наружных ограждений герметизируются
мастиками, комбинируемыми с прокладками на
клею из профилированной, трубчатой и губчатой
морозостойкой резины, минеральной ваты в пленке,
жгута из антисептирооанного войлока и т.п.

Замкнутый гнутосвар-
ной профиль £0*30*3

Уплотняющая прокладка

Гнутые 1^50*40*2,5

Гчутью L 18* 1,5 на
винтах ма*6', через 400
Полоска морозостойкой
резины, накрытая герме -

Штапик 16*10



Замазка или
уплотняющая
прокладка

!  И	8 швах

у!  .4 перекрсстп-
пая арма-
тураиз'Фб;
Т\ Ьезусадоч-
I -1. ныи цемент-
'//мыи РПСТВОР
—марки ^/00

Для связи с цементным
раствором боковые грани
обрабатываются органи-
ческой мастикой или
стиуей песка

Примеры применения

СВЕТОПРОНИЦАЕМЫХ ОГРАЖДЕНИЙ

В ПРОЕМАХ ЛЕСТНИЧНОЙ КЛЕТКИ

В СТЕНЯХ ЛЕСТНИЧНОЙ КЛЕТКИ

В ВЫНОСНЫХ ТАМБУРАХ





В РАЗДЕЛИТЕЛЬНЫХ ЭКРАНАХ САНТЕХКА5ИН И ЛОДЖИЙ

////////////Г
СВОДНАЯ НОМЕНКЛАТУРА СВЕТОПРОНИЦАЕМЫХ ОГРАЖДЕНИЙ ИЗ СТЕНОРА И- СТЕКЛОБЛОКОВ

Стекло-
блоки

'Стекор .
швеллер-
ного
сечения

Стеноп
абоиного
веллер -
нога сече-
ния

Стскор
короб-
чатого
сечения

П*250:300

П* 600

Е

Е

' ЬзоО

о

I

СтВорка
остеклена

Створка
остеклена

Створки
остеклены

Керамзи-.
тобетон-
ная паро-
конная
доска

Обвязка пане-
ли из бегу сад;
ного бетона

Ж.-Б. подоконный спив^

1№!

Створка заполнена
армированным стекором

УСГАЧС/ЗК/’ ПАНЕЛИ ИЗ СТЕКЛОБЛОКОВ

8 швах по периметру панели:
конопатка паклей,
пропитанной битумом

2 слой пергамина на мастике



&§
ба

6 5950

пх300_

Армаяуо- -
ные выпус-
ки из*Рб
через 3Q0



65.930

В шеан между стекло-

> блоками:

арматурная сетка

:1 из •<?6_

безусадочный цемент;

ныи раствор

В ДЕРЕВЯННОЙ КОРОБКЕ.

15+20 30+*10 20

шват

Прокладки из
морозпстой-”
кои резины

Прокладки из морозостойкой резины
минеральной ваты в-пленках /
‘-•20 3te40 20	1

Установи стекорд швемерного и'Коробчатого сечения, штучного и смонтированного в панели

Лоябосппй ч.тил :,‘сьтаыст->х нагрузок при установке панелей, вершник Ь нижник коробок из дерева, железобетона или стального проката скрепля-
отсп тясшамй н.> • 0 Л;-’ in ^ерез^ юоО- Удаляемые после установки тяжи могут пропуокитыей в габарите стекора.

ри поштучной уста, вне бэковины и импосты коробки подоерживают вершник; если вершник крепится к перемычке^они не нужны

EZ2

Вариант-крепления еершникс
при поштучной установке стекора

Деоее.янные
ал'тисепти-
рованныс

Дощатые прокладки
через 1000

Герметизирую
щая мастика
Конопатка антисептирсванно;
паклей

Полоска пергамина



Герметизирую- /
щоя мастика I

Полоска
перга-
мина

Шурупы 8x75
через 1000



4

В ЖЕЛЕЗОБЕТОННОЙ КОРОБКЕ ИЛИ ПАНЕЛИ
, 25 „	90 ’-„

В СТЛЛЬНСЙ РИМЕ

‘Тнтисептирован -	Цементный

ноя пакля	.раствор

Балты .-a VZ через

Ю 500+600

{_НО*7О*8

Тяжи из • ф '2+ 16
со стяжной муфтой
(сриски под ключ)

Штапик из L
на ьи-max М '; чепс-з
500:600	'

нилхлорид-
ный налич-
никЗО'Ж#

вариант со
штапиком из

рейки 80*20

Вариант со
uifoanuKOM
из L20x3

Пс-'.! поштучной установке
пробки для крепления шта-
нина закладываются в

верхнюю и нижнюю грани
\легкс,бета11нпи

проемов

панели



Я



При поштучной установке стальные
обвязки из L90*56*8 привариваются
- к закладным пластинам в откосах проем.


2x2

ОО

©

50

проек ту

50

Монтажные узлы

Зенкованное

га х 36 «2,5

'JCHnuuUMHtXr	,,

Р-

периметруи.-------- I

2-2

периметру
зачистить

IL-JI

Консоль

Петля

L-32*2Q*3

Ограничитель из
наплавленного
металла

Выдвижной элемент
для крепления рамы.

-40*8; 175

-45*8; 1В0

Стык рамно-
линейных,,
элементов

Tfpu конструктивной
необходимости стойка
наращивается на
высоту да 600 мм

022;

' 25 ’

витрина 6
плоскости
стены

-выносная
витрина

Эффектив-
ный утеп-
литель

Западающая
витрина



0.000

Стык рамных
элементов

022:251

герметик

Я

Винты мв
крез 300

/2

□ 63*32*25;
70*36*2,5

Консоль
Л Г 20x3

- Электрозаклеп-

12 ки через 300

СО 50*25*2
вариант установки
стекол на уголках
Крепление наружного
уголка на винтах Мб,
внутреннего-на электро-
заклепках через 300

На стекло надеть
по контуру.

П-овразныи
резиновый профиль
На уголки притвора
наклеить губчатую
резину 15*5
_| 20*3

Винты Мб
шаг 300

Консоль из /
□ 50*25*2; 135
для монтажа
линейных .
элементов

OtV Подкладок
под стеклом
и нижним
импостом
совпадают

64; 70

Подкладки'
под нижним

импостом из:
□ 50x25x2;126 >
"34x4], 160

Вариант установки
стекал на штапиках
—I 32*20*3

Штапик 20*20
крепится пружинами
через 400, на винтах Мл

Электрозаклепки
через 300

Консоль

— 40*8; 175

-45*8; 180

- Схема основной рамы с фрамугами',
I с примыканиями при рамном и рямно-
У ЛИНЕЙНОМ варианте каркаса витрины

Вертикальный импост .

между фрамугами только
для ширины 3000



Наращенные
стоики

Подкладки размещаются
кратно четверти длины
и высоты стекол анало-
гично приведенной схеме





Ло угловому стык/.

J 32x20x3

Закладная
пластина \

Углы пластин
срезать

Ленточный уплотни-
тель из гернита, пок-
рытый герметизи-
рующей пленкой

3-3

По рядовому стыку

Стык парных блоков

Подкладки из материала *
пяпти0к1П4.1*1П’ 7 inn

. luunnuunu ио municfjuusiu .

Лцц Ш11к„агат“2х;^зх/0; i ЮО JihhiJL

0,25 расстояния между стоиками .

£

Угловой элемент ' Г 56*4.
крепится на винтах ио
через 300

32;зб_
_50_4



Вариант установки
стекол на штапиках

Стационарные L для установки стекла
и L притвора крепятся электрозаклеп-
ками <38, шаг 300. Съемные-наружные
L крепятся винтами Мб, шаг 300

Витринное
стекло <5 65

Схватка чежд/
парными олая-
ми из о 63*32*29
70*36*2$

Нащельник
из-40*4

L, Резина <52

болты М8
приварить к

36*18*3; 130; нащельник/
через *20 г 560
тальным импостом. Над импостом располагаются
верхнеподвесные фрамуги.

В зависимости от размера рам и ветровых нагру-
зок стойки и обвязки рам выполняются из замкну-
тых гнутосварных профилей 63X32X2,5 или 70Х
Х36Х2,5мм, обвязки фрамуг — из замкнутых гнуто-
сварных профилей 50X25X2 мм, усиленных обра-
зующим наружный притвор горячекатаным уголком
32X20X3 мм. Внутренний притвор образует вварен-
ная в проем рамка из уголков 20X3 мм.

Витринные стекла толщиной 4—5 мм, окантован-
ные П-образным резиновым профилем, при установ-
ке упираются в рамку из уголков 20X3 мм, прива-
ренную электрозаклепками к раме каркаса, и обжи-
маются снаружи аналогичной рамкой на винтах Мб.
Интервал между электрозаклепками и винтами
300 мм. Резиновые уплотнители по контуру стекла
и ленточные — в притворах прокладываются на
клею. При необходимости они накрываются герме-
тизирующей мастикой. Рамка для упора и фикса-
ции витринных стекол может быть выполнена и из
уголка 32X20X3 мм в комбинации с закрепленным
на пружинах алюминиевым штапиком.

Для равномерного распределения нагрузки поло-
жение стекла в рамке из уголков фиксируется упру-
гими прокладками из материала «агат». Прокладки
расположены кратно четвертям длины и высоты
стекол. Соосно с нижними прокладками размеще-
ны вставки из замкнутого гнутосварного профиля
50X25X2 мм между нижней обвязкой и цоколем.
Они передают нагрузку от стекла непосредственно
на основание витрины.

Витрина может монтироваться из рамных бло-
ков полной заводской готовности, включая остекле-
ние и окраску, и из одних металлоконструкций с
последующими остеклением и окраской. Блоки заво-
дятся в проем в наклонном положении вручную
или автокраном со специализированными захвата-
ми. Затем они разворачиваются и устанавливаются
враспор при посредстве выдвижных элементов в
стойках. Установка фиксируется сваркой. При кон-
структивной необходимости стойки рам наращива-
ются на высоту до 0,6 м. Линейные элементы в виде
горизонтальных обвязок и импостов насаживаются
на приваренные к стойкам коротыши. Их стыки за-
вариваются после фиксации рамных блоков.

Вертикальные швы между рамными элементами
заполняются уплотнителем из гернита или накрыва-
ются металлическими нащельннками с резиновыми
прокладками.

Чтобы предотвратить запотевание стекол и обра-
зование на них в зимнее время наледи и инея, про-
ектом предусмотрены в двойных раздельных витри-
нах вентиляционные щели шириной 10—12 мм, рас-
положенные по длине фасада в уровне верха
наружного остекления.

В связи с возможностью применения варьируе-
мых по длине линейных элементов-вставок рамные
заготовки витрин могут быть установлены в прое-
мах любой протяженности. При наращенных стой-
ках выше стекол витрины ограждаются панелями
из стеклопластика или других материалов.

Листы 7.07; 7.08. Двери деревянные внутренние,
входные и служебные

Лист 7.09. Детали установки дверей

Аналогично окнам двери поставляются в полной
заводской готовности. Дверь состоит из коробки

и створных полотен, открывающихся в одну или две
(качающиеся полотна) стороны. Дверь ограждает
проем, связывающий помещения.

Минимальные размеры проема: для проникнове-
ния людей (люки) 0,6X0,8 м; для прохода 0,6X2 м;
для проноса мебели 0,8X2 м. Максимальные раз-
меры типовых проемов 1,8X2.?. м. Толщина дверных
полотен 30—53 мм.

По положению в здании двери подразделяются
на входные в здание; тамбурные, дымозащитные —
в поэтажных выходах на лестничную клетку; вход-
ные в квартиру; межкомнатные; в санузлах; слу-
жебные, образующие проходы в служебные помеще-
ния— чердаки, подвалы, крыши и т. п. Положение
в здании определяет размеры, огнестойкость, тепло-
устойчивость, прочность, плотность притвора и воз-
можность остекления полотен дверей.

В зависимости от размера проема двери изготов-
ляются одно- и двупольными. Наибольшая ширина
полотна 1,1 м. Неостекленные двери устанавлива-
ются на входах в квартиры и санузлы. Во всех ос-
тальных проемах двери могут быть частично или
полностью остекленными.

Направление открывания дверей в общем опре-
деляется беспрепятственностью эвакуации из поме-
щений. Дверные полотна не должны препятство-
вать основному направлению движения. Поэтому
дверь должна открываться из помещений, где скап-
ливаются или откуда проходят люди: например, из
коридора в комнату, с лестничной клетки в кварти-
ру и на улицу, из зальных помещений только в сто-
рону выхода из здания и т. д. При меняющихся по
направлению движения потоках и в других случаях,
когда это удобно, применяются открывающиеся в
обе стороны двери с остекленными качающимися
полотнами.

Уплотнение притвора, существенное для тепло-,
звуко- и дымозащиты ограждаемого проема, обеспе-
чивается упругими прокладками, которые наклеива-
ются в однопольных дверях — в вертикальной плос-
кости в четвертях коробки, в двупольных дверях —
аналогично в четвертях притвора полотен (чет-
вертью называется паз, вынимаемый в брусках
коробки и соприкасающихся гранях притвора поло-
тен). Прокладки из губчатой резины в основном
используются как амортизаторы. Прокладки из
пенополиуретана применяются в качестве дымоза-
щитного средства.

Щиты дверных полотен в глухой части могут
быть изготовлены из массива или в виде облицован-
ного сверхтвердой древесноволокнистой плитой кар-
каса со сплошным или мелкопустотным заполне-
нием. Сплошное заполнение устраивается только из
деревянных, колиброванных по толщине каркаса
брусков. Мелкопустотное заполнение выполняется
из ряда материалов, образующих жесткую решетку
между облицовочными листами. Верхняя и боковые
грани полотна могут быть обнесены обкладкой из
древесины твердых пород.

Для остекления полотен применяются стекла
толщиной от 4 мм, армированные в дымозащитных
дверях. Пазы для стекол обрамляются деревянными
раскладками и уплотняются прокладками из обыч-
ной или морозостойкой резины.

Дверные полотна высотой 2 м навешиваются на
две петли, высотой 2,3 м и более —на три петли.
Замки и дверные ручки устанавливаются на высоте
1 м от уровня пола.
Двери деревянные внутренние
Входная дверь в квартиру

(ПО ГОСТ 6629-74)

ВнутриквартирныеДВЕРИ одно-и ДВУПОЛЬНЫЕ, глухие и остекленные

3

врезной
.замок

Петля

Порог

Сплошное
реечное
заполнение

| Q Облицовке

Г*.веснооо-

---kr" локнис-
zrbl—^той пли-

Д гпои
И брусок для
я к' установки
/ замка

Wj 6

Чу

только в

й

'Дополни-
тельная
петля

Примеры мелкопустотного заполнения из



брусок для
установки
замка

Просветы до
40*400
Сдвиг реек
в плите^бо

Стальные
скрепы,шипы
или шканты

40+80

33II? 8С0;300;1Ю0

$

Коробки с порогом уста-
навливаются между поме-
щениями с различным кли-
матам и конструкциями
полов

Для скрытия порога
желателен перепад уровня
полой 20мм в сторону
открывания двери

реек с просветами

талеры или твердой изоляционной
древесноволакнис- древесноволокнис-
тое плиты	той плиты

33 700;800;Ж1;

Дверь в винную, уборную

шпона бумажных
сот

?

Коробки без
порога расшц.

ваются снизу
Я монтажной

1 доской, снимав'
у" мой при уста-
_j. нооке в проеме

Дверь с качающимися полотнами

"Высота
двери,/

Тип

 двупольной

мм

полотна

1272;1298

1472; №98

1872; 1898

30

45

_ 1298; 1498; 1898

14

1032

2Н13С
21-13 К

24-12Г
24-12С

24 - 19Г
24-19С
24- 19 К

Сплошное
реечное
заполнение

24-15Г
24-15С
24-15 к

Уплотняющие

ПроклйрИ'и

Сечения по притворам глухих,
ОСТЕКЛЕННЫХ И ШКАФНЫХ ДВЕРЕЙ

большая ширина двери
для качающихся полотен

НО М ЕНКЛАТУРА
(МАРКА: ВЫСОТА,ДМ-ШИРИНА,ДМ И ИНДЕКС ПОЛОТНА)

Па верхней и боковым
граням дверные полотна
могут быть обнесены
обклаакой из древесины
твердых пород

Мелкопустот-
ное заполнение
из спирадриии
древесной
стружки

970

21-ЮГ
21-ЮС

1170

2Г12Г

770

21-ВГ

21-8С

870

21-9Г

21-9С

Ширина двери, мм
однопольной

670
21-7Г.

21*10

Зои;4в0;680

2

380;480;580;

' 660; 880

Петля

110

Глухое
остекленное
качающееся
Тлухое
остекленвое
качающееся



50 $

Вариант
раскладки
21*13

Монтажная
доска

24-ЮГ

24-ЮС







Монтажная
доска

Петля

Раскладка
21*10,

Наплав -
34*13



Пружинная

•—( петля
' Обкладка 40*26

Твердая древесноволокнистая плита 4

Мягкая оДевеснаволокнистоя ллиМа 12

Резное заполнение	30

х твердая древесноволокнистая.
плита	4

Обкладки 40 х 26
ДВЕРИ ВХОДНЫЕ В ЗДАНИЕ, ТАМБУРНЫЕ И СЛУЖЕБНЫЕ (СЕРИЯ 1135 М-1)
^дверн : однопольная,глухня Полуторная,полуостекленнля	одяопольнля, остекленная

ДВУПОЛЬНАЯ, ОСТЕКЛЕННАЯ, ДЫМОЗЛЩИТНЯЯ

Дверь люка

петля

и

Г

ймлйлг»

im.f ымъгМ winимина

№М<ММ

\2 54

Кровельная сталь по бойлоку,слюнен-
ном у е глиняном растворе 9
Дощатая обшивка	Тб

Минеральная вето	2*16

2Г5

^454; 694

G 990; 1470

5 */20

Амортизатор из
зубчатой резины

Облицовочную
рейку прибивать
гвоздями в 4-5
точках по высоте

Отбойные листы
из гетинакса
крепить шуру-
пами с антикор-
розионным
покрытием

Сталь-МхА

900

986

700_
1476



^ТЕПЛЕННАЯ,ОГНЕСТОЙКАЯ

7 454; 694 б|

39 |<6 54

316 ; 556

Сечения по притворим глухих,остекленных и полуостекленных дверей

6

Прокладки из морозостойкой резины
во входных и тамбурных дверях

Армированное стекло и пенополиуретана-

, Дверное
rz. полотно
из массива

<о>1 Облицовка сверх-
.твердой древес-
уноволокнистой
плитой

Слпршное реечное
заполнение

Раскладки

Стекло &4

Прокладки из —
морозостойкой
резины во вход-
ных и тамбур-
ных дверях



Армированное
стекло в

аымозащитных
дверях

Пенополиурета-
новая прокладка
по периметру в
дымозащит-
ных дверях

-7
Установка дверей

Между комнатами

и

КОРИДОРОМ

В ПЕРС ГО РОДИ С

М‘ £ ТпД У ИПР ИД ОР ОМ И

В ПЕРЕГОРОДКЕ
/У//4//4''

Над дверью
соборный щит
каркас из брусков
40*40, обшитый 2
твердой древесное
волокнистой
плитой

СЯНУ ЗЛОМ

В КДБИнЕ

^//е//х//Л///4///7//

Наличник
13x34

В СТЕНЕ

[ДА

Наличники
13x54

!. <?0

>300

Плинт ус
15x54

Плинтус
16x54;
в пределах
проема
Рейка 16x10

Пакля, смочен- У//
ни я в гипса ~
вам растворе

Наличник

13x54

Конопатка и
затирка шва
с зипсоцемент-
ным растворам

яличник
Л 54

Наличник
13x54

Плинтус
16x64

Плинтус
!б*54



тиналеум на мастике5
|Гипсоцементобетон
’ ная плита 60
1 слой пергамина
Прокладка из минера-

Лавашных полужест-
ких плит 15

Плита перекрытия

Входных в

Гипсоцементныи
или цементный
раствор

Нижняя обвязкл
коробки удаля-
ется на мон-
таже

ГДощатый щит пало
{заводского изготов-
ления	55

1слой пергамина
Прокладка из мине-
ралаватных полу-
жестких плит 25
Плита перекрытия

Доска-вкладыш 27
на дощатых под-

кладках

28

Низ коробки обер-
нуть пергамином
и установить на
подушки из рост-
вора

Керамическая
плитка 6

Стяжка из
цементного рост-

Подкладка из
антисептиро-
ванной доски

вера	14

2слоя рубероида
на мастике
бетон марки 100 40
Плита перекрытия

>6.-6 поддон санкаби-
ны с уложенными в
срорму керамичес-
кими плитками 40
Маячные полосы сухо-
го песка	20

Плита перекрытия

Доски 6 шпунт 30

Наги через 400
но ленточных
прокладках 2x25
Плита перекрытия

40

КВАРТИРУ

2-2

900

v-'p'.-rfa
•. • D • р . Пролив ка на месте

г7у-.\-Р. бетоне м марки 150

Наличник
13x54

-Полоска
пергамина”

> Пакля, смоченная
J в гипсовом растворе



Д 600 2

Совмещен-
ный
санузел

50

50

Уборная

900;1000

Лестничная
клетна •

КПП 7

)5j,jJ3^2 800;900 2jp3^<5

33

33 У 54

Наличник
74x13

Коридор

Тамбурных, и входных в здание



3-3

Штапик

Облицовочные реики

Плинтусы

Полоска
пергамина

Мозаичный
оетон
уложить на
месте

Наличник
74x13

Наличник

74x13 -

Крепление брусков
на L, пристрелян-
ных дюбелями

Цементный
раствор

Облицовочная
рейка

В 60

Няличники

Ш11М№1

Замещение
крыльцо
кирпичом
наребрсг

1J5
2



Полка площадки 70
Мягкие древесно-
волокнистые плиты
2x25

Полутвердая древес-
новолокнистая о
плита	в

Цементно - срибро
лотовые плиты
по маякам из
цементного
раствора

Пакля, смочен -
ная в глиняном
растворе
Слой пергамина

Тамбур







Погонажные изделия для облицовки плоскостей и сопряжении
........	Раскладки	1

34,’54; 74

Облицовочная £
рвйпа


П-образпые дверные коробки без порога для
межкомнатных дверей расшиваются снизу монтаж-
ной доской, снимаемой на месте установки.

Входные дверные полотна навешиваются в ко-
робке посредством трех петель — двух вверху и
одной внизу. Для предохранения полотен и остекле-
ния от удара между ними и коробкой устанавли-
ваются амортизаторы из губчатой резины.

На все время строительства и отделки полотна
дверей входных и тамбурных снимаются с петель и
заменяются временными щитами. Дверные пороги
накрываются предохранительным настилом.

При установке дверных коробок щели конопатят-
ся паклей, смоченной в гипсовом растворе, и накры-
ваются наличниками. Стены и потолок входного
тамбура утепляются эффективными материалами.

Уровень чистого пола, как правило, опускается
на 20 мм в сторону открывания распашных дверей
с порогом для его скрытия, а в уборной и ванной —
для задержки пролитой воды. Порог возвышается
над уровнем пола на 10—16 мм в первом случае и
на 10 мм — во втором.

Глава 8

ВНУТРЕННИЕ ОБОРУДУЮЩИЕ КОНСТРУКЦИИ

К внутренним оборудующим конструкциям при-
числяются элементы, не участвующие в передаче
основных полезных нагрузок на несущие конструк-
ции. К ним могут быть отнесены кабины санитар-
ных узлов, вентиляционные блоки, перегородки,
встроенная мебель и полы.

Листы 8.01; 8.02. Санитарные узлы в кабинах
типа «стакан» и «колпак»

Помещения уборных и ванных в настоящее вре-
мя на монтаже здания оборудуются из «россыпи»—
панелей перегородок и дверных полотен с последую-
щей установкой санитарно-технических приборов,
или устанавливаются на перекрытие в виде санитар-
но-технических кабин с полностью вмонтированным
оборудованием. Несмотря на то, что сантехкабины
включают некоторые дублирующие конструкцию
здания элементы, их применение дает значитель-
ный экономический эффект. В этом случае наиболее
насыщенные специальными устройствами узлы изго-
товляются в заводских условиях, сокращаются
сроки монтажа, снижается построечная и общая
трудоемкость и гарантируется их высокое качество.

Унифицированные санитарно-технические каби-
ны по планировочным признакам подразделяются
на разобщенные — с раздельными ванной и
уборной, прямоугольного очертания и с уступом в
пределах уборной для размещения приставного вен-
тиляционного блока; совмещенные — прямо-
угольного очертания, с входом в передней или бо-
ковой стене. Всего 8 типов с учетом зеркальных ва-
риантов планировки.

В конструктивном отношении кабины состоят из
объемного элемента типа «стакан» (лист 8.01) или
«колпак» (лист 8.02) с приваренной к нему железо-
бетонной плитой, образующей соответственно крыш-
ку или днище. Технология изготовления сантехка-
бин основана на применении малоподвижных бе-
тонных смесей нормального фракционного состава,
формуемых в установках с сердечником. Небольшой
Развал внутренних поверхностей стенок (заложе-

ние 10 мм) облегчает извлечение сердечника. Крыш-
ка или днище бетонируется в горизонтальных фор-
мах. Керамическая плитка пола включается в бетой
путем укладки на поддон формы днища. В ванных
комнатах предусматривается уклон пола в 1% к
середине помещения.

Кабины изготовляются из бетона марки 200,
армированного сварными сетками. Перед установ-
кой в форму сетки собираются в пространственные
каркасы.

Кабины оборудуются ванной с краном, умываль-
ником, унитазом «компакт», полотенцесушителем
из газовых труб, хозяйственным шкафом и прочими
мелкими приспособлениями. Приборы и трубы
крепятся к заложенным в стены и пол кабины дере-
вянным антисептированным пробкам и стальным
пластинам. Электропроводка проходит в отформо-
ванных штрабах.

Вентиляционные отверстия размещены в потол-
ке. Присоединение к вентиляционным блокам пре-
дусматривается коробом из кровельной стали, раз-
мещенным над крышкой кабины. Поворотный пат-
рубок над вентиляционным отверстием позволяет
варьировать размещение кабины относительно вы-
тяжных каналов.

Стены ванной и уборной соответственно на вы-
соту 1,8 и 1,2 м облицовываются керамической плит-
кой или окрашиваются масляной краской. Осталь-
ные поверхности кабины изнутри отделываются
клеевыми красками, а снаружи подготавливаются
под оклейку обоями. Щель между кабиной и потол-
ком накрывается щитком из доскм.

Горизонтальность основания под кабины обеспе-
чивается прокладками из упругих материалов. Со-
осность по вертикали, необходимая для сочленения
стояков водопровода и канализации, может контро-
лироваться фиксатором из стального уголка, при-
варенным перед установкой в здание к углу кабины.
Канализационные трубы в стояках соединяются пу-
тем выдвижения из компенсационного патрубка,
водопроводные—монтажными вставками. Внутри
кабины стояки ограждены щитками из инсулака на
дощатом каркасе.

В малогабаритных квартирах проектировки
1957—1964 гг. применялись санузлы минимальных
габаритов, приведенные на листе 11.04.

Листы 8.03; 8.04. Вентиляционные блоки
для пяти-девяти- и десяти-шестнадцатиэтажных
зданий

Вентиляционный стояк жилого многоэтажного
здания включает в себя транзитные каналы-сбор-
ники увеличенного сечения и подводящие к ним
удаляемый из квартиры воздух каналы-спутники.
По каналам-спутникам воздух поднимается на два
этажа. Эта высота рассечки между каналами га-
рантирует невозможность проникновения воздуха из
нижележащих квартир при ослаблении тяги.

В интервале из двух этажей каналы-спутники
снабжены отверстием для перепуска воздуха в ка-
нал-сборник, заглушкой и «вафлями» — контурными
углублениями для пробивки отверстия в квартиру.
В блоке один из двух каналов-спутников имеет
указанные устройства, а другой — сквозной. В стоя-
ке сквозные каналы-спутники чередуются с заглу-
шенными. Каналы-спутники двух верхних этажей
не включаются в сборник, а выводятся в крышный
блок напрямик.
РАЗОБЩЕННАЯ САНИТАРНО-ТЕХНИЧЕСКАЯ КАБИНА ТИПА „СТАКАН*(СЕРИЯ 1.188-5)

-50x6

,35Ъба*Б;1280

188

235 •

.42 1,5

Ограждение из
инсулака 64
на каркасе из
досок 50*22

Смеситель настенный,
общий оля ванны и умы-
вальника, с душевой сет-
кой на гибкам шланге

экраном Умывальник

Место для.
стиральной
машины с_
ЫЗ'

890 /

Вент.блок
858-9.28.3

JBO-i

670

670 60

430

.50

2730

5«|ВД!

Унитаз^
компакт

Крючки-
вешалки

трехрожковая
Полотенцесуши-
тепь 630 Ц/Ю

Ограждение и крепление стояков

Вентиляционный
блок ВБ8-9.28.3

ОБЩИЙ ВИД КАБИНЫ

СХЕМА МОНТАЖА СТОЯКОВ

3-3

80 95 35

120

Циркуляционный
стояк

Стояк холодной
'воды

Наличник
5*1*13

Канализационный
стояк

Крепежные элементы располо-
жены на уровне 0,6 и 2,0 м от
- *ла кабины

R220

8

Установочный
болт Мб*Зи

Кабина устанавливается на слои
10 из гнилостойкого

упругого материала

Экран из
а с бес то ц емент -
наго листа
560*10; 11680
-20*3; ИЗО

полотение-
R250

3

вентиляционный
поворотный патрубок
из оцинкованная
кровельной стали-,
подсоединяется к вент-
блоку, устанавливается
в бороздку Ф 5ии,
глуоинби 5	’

Стояк
полотенце-

33[{12

Строповочные
петли из «а 12

Монтаж-
ные петли
из *05

Установка экрана
перед ванной

Паз дпя вентиляцион-
ного блока ВБВ-9.28.3

Контур кабины при
варианте без поза

Канализацион-
ный стояк в мон-

тажном положе-

нии (отверстие 250

Отверстие 100*100
для стояка

отверстие 380*200

в крышке кабины

Циркуляцион-
ный стояк

Штрабы для
электропроводки

" 'ПЛ° то

] I Ж. б крышка &40 .

ST

300 |;20

Пол из кера
мическои
плитки

1180

1280

Светиль-
ник нас-
тенный
уплотнен-
ный

Шкаф хозяй-
ственный



Выдвижение
стояка из
компенсаци-
онноео*.
патрубка

8



Канапизацион-. _
ный стояк

Стояк холод- -JL _
нои воды |

Ограждение
из инсулака&А-
на каркасе из
досок 50*22



Компенсацион-
ный патрубок
СОВМЕЩЕННАЯ САНИТАРНО-ТЕХНИЧЕСКАЯ КАБИНА ТИПА „КОАПАК11 (СЕРИЯ f.188-5)

Смеситель настен-	Над унитазом

ный,общий для-ванны шкаф о
и умывальникам душе- хозяйственный

Ванна с вой сеткой на гиб- о
экраном ком шланге .1—
\ Умывальник

1-1

2-2

Крючки-
вешалки

I

Штанга для
занавеса

’Полотенце
сушитель
Вешалка
'трехрож-
ковая

Зеркало Шкоф о
туалетное хозяйственный

600*500

40

' 67Q 80

40

20В0

50

2080

1820

_ Унитаз
„ компакт





Место для w
стиральной
машины
10	1230. -

зриант
тзмеще-
jr двери

Общий вид кабины

Схема

ОГРАЖДЕНИЕ И КРЕПЛЕНИЕ СТОЯКОВ

195

50

0-3

Стояк холодной
воды

Стояк полотенце•
сушителя

Выдвижение стояка
из компенсационного
патрубка

Отверстия 2фЗО и $120
для подключения^-
кухонной мойки

Циркуляционный
стояк

Строподоч- '
ные петли
из* $12

Канализационный
стояк

-60*6:
1470

\-50*6:

1700

64 I 85

Штраба
25* 25;

1220

Ограждение из
инсулака 64
на каркасе из
досок площ.
сеч. 50*22

МОНТАЖА СТОЯКОВ
130 120 2*90

Мб

2s:

?

8250

итаз

Компенсаци-
онный
патрубок

Пол из уложен-
ных в форму кера-
мических пли ток бъ

Кабина устанавливается
наслои 610 из гнилостои-
кого упругого материала.

Ж.~б. поддон
приваривается к
колпаку в 4 точках за
строповочные петли

li "S 20,60
• Й 	1

34

Лаз затереть
Цементным раствором

2*10

^-60*6:160

• $611200



Доска 160*40
по грани
кабины

? Монтажные^

11 [ [II । вставки <3





вентиляционные
поворотный патрубок
из оцинкованной
кровельной стали,
подсоединяется к
устанавливается о
$500; глубиной 5

Штрабы для
электропро'
водки г

Полотенце-
сушитель

Циркуляцион-
ный стояк

Канализацион-
ный стояк

Стояк
полотенце-
сушителя

Стояк
холодной q
воды *-
ЖЕЛЕЗОБЕТОННЫЕ вентиляционные блохи ДЛЯ 5-И 9-ЭТАЖНЫХ ЖИЛЫХ ЗДАНИЙ (СЕРИЯ 1.134-3)

Детали креплении	Общий вид вентиляционного	&, г-.,

стояка

L1 • ф10; 1400

Варианты вентиляционных стояков

крышка

45

/55

130

20 100^

880

4

юо

180

3-3

ISO

4-4

Открытые стальные
поверхности покрыть
битумным паком

План стояка с каналом-сборником и двумя
КАНАЛАМИ-СПУТНИКАМИ ШИРИНОЙ 210 ММ (ВИД СНИЗУ)

План стояка с дополнительным каналом 200x210
В КРЫШНОМ БЛОКЕ (ВИД СНИЗУ)
___________________х Крышка_____________

грань сдваиваемых с
по ширине крышного^
и чердачного блоков

-80x6; 180,
ГБЗхб
Петля из
•ф12;11450

Гра.Кз сдваиваемых
по ширине крышного и
чердачною блокое

Крышный блок
’чеоРачныйНлок

Поэтажный блок

‘OZZZZbZ

180

50

4

30

2рабий. втоплец-
ныи в битум fo

180

2x100

8

50

1280

200

50

1360

о»

Грань сдваиваемых
по ширине крышного g
и чердачного блоков =

ФЮ

Ч -120x6;

1140

ЯМ 20 120

Дополнительная
глухая часть
.Крышный блок поэтажного блока
^чердачный блок -----	/

. 240

R80

160

240 ',

!жЖ

юо

150

2-2

130

v Деревянные
'прагма
40x40x60

Схема перепуска
каналов-спутников

В КАНАЛ-СБОРНИК

Стропоеоч-
ная петпя
из •08

Чердачныеш крышные
блоки соединяются
сваркой стропованных
петело-Фиксаторов
с закладными _
элементами в под-
резках

Заполнение швов
и заделка подрезок
цементным раство-
ром марки 1V0

Стальная Т*

заглушка
канала-
спутника
из-П2х2;1228
накрыта
бетоном
марки 100

130

-П2х2;
1228

---

Этажные блоки
соединяются на
цементном раст-
воре марки 100 .
Соосность каналов
обеспе чивает с я
строповочными
петлями-срикса -
торами, заводи-
мыми в подрезки

Канал-
спутнчк

• 910

-100x6;

1140

20 120

Канал-
озорник

Канал
спутник

Кана/1
Сборник

Стропобоч-
ная петля
из » фв
.5-5
вентиляционное отверстие
в канал-спутник проби-
вается в „вафлях
контурном углублении
на наружной
поверхности блока

Фцртук из кровель-
ной стали, пристрелян-
ный к блоку дюбелями, г
через 600 сквозь-40*3 <
три плавнообрывае- j
мы* дополнительны* <
слоя рубероида; верх-
ний спой, бронирован
Основной рубероид-
ный ковер ’
Цементная стяжка 15
Ж.-б. плита покрытия



§

4Т,5	210

| |й „вафли

2ран о сдваиваемых

„	- по алине крышного

(Крышный блок Чердачногобпокаг
№ Чердачный блок^

Поэтажный блок .

380 45



План стояка с каналом-сборником из двух отсеков и двумя
каналами-спутниками ШИРИНОЙ 150 ММ ( ВИД СНИЗУ)

____________________ Крышка

Общий вид этажного
ВЕНТБЛОКА С КАНАЛАМИ
ШИРИНОЙ 150 мм



Камалы-спутники бент-
бпоков двух веохних эта-
жей не включаются в
сборник,q выводятся в
крышный блок напрямик
В вентиляционный стояк
устанавливаются поа-
: черёдно вентблокис
I вводом (вафлями), заг-
. лушкой и выводом в
; п а нал - сборник, от рормс-
i ванными то с правой, то '
(	с лево й сторон ы

ст,! ‘ в этажном йентблоке с
каналами шириной 150мм
канал-сборник конструк-
I тивна разделен на 2отсеко
| связанных снизу атверс-
[ тием для перепуска
I воздуха

Отверстие для
перепуска воздуха
между отсеками
канал о - сборника
Крепление: вентблоиоз

панелям :

1

2-2

£

Стоика телевизионной
антенны из о 0 75,5

К СТЕНОВЫМ
ЧЕРДАЧНЫМ

После установки вытяжки
канализационного стояка
и стоики телеантенны
отверстие забетонировать

ЖЕЛЕЗОБЕТОННЫЕ ВЕНТИЛЯЦИОННЫЕ БЛОКИ
ДЛЯ 12~16~ЭТАЖНЫХ ЖИЛЫХ ЗДАНИЙ

(ПО ПРОЕКТУ СЕРИИ 1ЛГ-600А)

СтрапоВочныб
петли из^фМ
в Сферических
нишах R=S0

-БО

s^iyo

950

530

3-3

Оыоавнивающий слой раствора
Ж.-ареористая крышная плита

'I &

\ Каналы-

-60*8: 180

Ввод из

Каналы-
спутники

Дополнитель-
ные каналы в
крышном блоке

Каналы-
сборники

Каналы-
спутники

штукатурка
Холодно? подполье или
сквозной проход

'ч* Z \ Стильней,' Гравий,вропленный в битум
\ кЛ ппистсе- 4-слойныи рубероидный ковер
л.ячныи выравнивающий слои раствора

135 | -30

190 t

40

130

2*:

2*115

230

-6Q*S;18D
440

10

Ввод из

санкабины

е юна на цем.
400 кг/ м3

езкага

астворе

435

40 435

1450

Утепление
6 пределах
чердака
(выполняется
в северной
зоне)

Отвод для
вентиляции
канализационного
стояка

Чердачный
вентиляционный
блок высотой 1645

Колено

Каналы-спутники двух
верхних этажей не
включаются в сбор- И
ник, а выводятся в
крышный блок нап-
рямик

Этажный
вентиляционный
блок высотой 2795

Компенсацион-

ный патрубок

Вытяжной патрубок
площ.сеч. 170 * 250 излис-
/ товои стали, крепится
' к вент. блокам скобами
иЗ~3*20

Этажным
7-7

Каналы -
сборники
2(435*340)

Заглушка из
асбестоцемент -
нога листа &5,
уложенного на
мастике

'Тройник

Стояки:
циркуляционный
халооного и горя
чего водоснаб-
жения, кано -
лизоцианныи

Санитарно-
техническая
кабина

Примыкания кровли

И ПЕРЕКРЫТИЙ

40 60

3 дополнительных
слоя рубероида
накрыты стальным
фартуком, прист-
релянным дюбелями
через 600 сквозь
-4С*3

;:h*ii-icnu
дюбелями

фартук

Холодный чердак
в проходах цем.стяжка

Деревянные пробки
' ЧуЕО; 140; через ТОО
дпя крепления плинтуса

Линолеум на мягкой
подоснове
(тапифлекр) Ю,уложен
насухо в виде ковра
размером „на комнату “
сваренного из полотен
Ж.-б. плита 160

*подкг°енньяй снизу
пенопзлистиролце!
Каждая квартира нуждается минимально в двух
вентиляционных отводах — из санитарной кабины
и кухни. Стояки, обслуживающие столб квартир,
должны включать в себя не менее четырех каналов-
спутников.

Стояк пяти-девятиэтажного дома (лист 8.03)
собирается из вентиляционных блоков: этажных из
конструктивного бетона марки 200, чердачных и
крышных из легкого бетона марки 100. Тяга в
вентиляционных каналах побуждается перепадом
температур воздуха в квартире и атмосфере. Во из-
бежание резкого охлаждения отводимого воздуха и
ухудшения условий тяги в северных районах чер-
дачный и крышный блоки должны быть утеплены.
Зонт, защищающий от дождя вытяжные каналы,
образуется крышкой в виде плиты из конструктив-
ного бетона марки 200, толщиной 70 мм. Крышка
приваривается к строповочным петлям крышного
блока через посредники из уголка 63X6 мм.

Этажные блоки высотой «на этаж» устраиваются
шириной 300 мм с двумя каналами-спутниками и
одним каналом-сборником и шириной 240 мм с дву-
мя каналами-спутниками и одним каналом-сборни-
ком из двух отсеков, соединенных понизу отверстием
для перепуска воздуха. Чердачные блоки имеют вы-
соту: основные— 1350 мм, доборные — 450 мм. Вы-
сота крышных блоков 1350 мм, включая верхний,
накрывающий выдру утолщенный пояс высотой
600 мм (в выдре под утолщенным поясом наклеива-
ются окружающие стояк дополнительные слои ру-
бероидного ковра). Высота чердачных и крышных
блоков определена из расчета их применения в зда-
ниях с совмещенными крышами, полупроходным и
проходным чердаками.

Чердачные и крышные блоки предназначены
для завершения стояка из одиночных и спаренных
по ширине или длине этажных блоков. Они форму-
ются одиночными, сдвоенными по ширине или длине
и в виде полублоков, сдваиваемых на монтаже.
Крышные блоки могут быть снабжены дополнитель-
ными каналами для вентиляции канализационных
стояков. В некоторых случаях дополнительные ка-
налы служат гнездами для установки маточных те-
левизионных антенн.

Вентиляционные стояки рассчитываются как
самонесущие конструкции. Несущая способность
нижних поэтажных блоков может быть усилена
примыкающей к торцу глухой частью.

Стояк двенадцати-шестнадцатиэтажного дома
(лист 8.04) собирается из аналогичных вентиля-
ционных блоков большей ширины. В середине блока
расположены два канала-сборника, в торцах груп-
пируются по два канала-спутника.

Чердачный и крышный блоки формуются в тех
же габаритах из конструктивного бетона. Утолщен-
ный пояс над выдрой заменен козырьком. При зна-
чительной силе тяги, пропорциональной высоте зда-
ния, отводимый воздух в каналах на чердаке и над
крышей практически не охлаждается и в умеренном
климате в утеплении не нуждается. Шатер в кол-
паке над каналами-сборниками препятствует заду-
ванию и также улучшает условия тяги.

В стояках этажные блоки соединяются швами
толщиной 5—10 мм на цементном растворе. Соос-
ность каналов обеспечивается заводимыми в подрез-
ку строповочными петлями-фиксаторами или точ-
ным совпадением блоков по контуру. В швах ме-
жду блоками должны быть гарантированы герме-

тичность и полная проходимость каналов. В черда-
чных и крышных блоках, непосредственно воспри-
нимающих ветровую нагрузку, стыки усиливаются
сваркой петель-фиксаторов с заложенными в под-
резку стальными пластинами или аналогичных за-
кладных элементов. Спаренные блоки и блоки, рас-
положенные рядом с несущими стенами, также сое-
диняются сваркой закладных пластин. После мон-
тажа подрезки заполняются цементным раствором.
Колпак приваривается к закладным элементам
крышного блока. Все открытые стальные поверхно-
сти очищаются от коррозии и покрываются асфаль-
товым лаком.

Лист 8.05. Перегородки

Разделяют отдельные помещения перегородки.
В гражданских зданиях они должны обеспечивать
и требуемую звукоизоляцию. При индустриальных
методах строительства перегородки выполняются
из гипсобетонных панелей размером «на комнату»:
одинарных внутри квартиры и двойных со звуко-
изоляционной воздушной прослойкой между квар-
тирами.

Гипсобетонные панели перегородок изготовляют-
ся методом проката или в кассетных формах. Гип-
собетон принимается плотностью 1,2—1,4 т/м3, мар-
ки 35, с заполнителями из шлака, щебня-ракуше-
чника, туфа, сечки камыша или соломы и других
подобных легких материалов, обеспечивающих ма-
лую массу и достаточную звукоизоляционную спо-
собность панелей.

Выполняются панели в обойме из деревянных
треугольных брусков с нижним опорным брусом
или только с нижним опорным брусом и армируют-
ся каркасом из реек. Толщина панелей 60; 80 мм;
высота на 50 мм более высоты помещения. Стропо-
вочные петли из стержней диаметром 6 мм пропу-
скаются сквозь всю высоту панели и заводятся в
опорный брус.

Во избежание повреждения панели при перевоз-
ке и монтаже дверные проемы располагаются на
расстоянии более 0,3 м от боковой грани. Проемы
фиксируются рамой из брусков с монтажными рас-
косами. Панели толщиной 60 мм рекомендуется вы-
полнять без проемов. В таких случаях проемы пере-
крываются на месте доборными вкладышами в
виде рамки из брусков, обшитой с двух сторон су-
хой штукатуркой.

Панели перегородок устанавливаются на желе-
зобетонные плиты перекрытий по прокладке из толя
с подкладными деревянными клиньями для рихтов-
ки по высоте. В конструкцию пола толщиной от
80 мм они заводятся на 70 мм так, чтобы габарит
приближения верхней грани панелей к укладывае-
мым над ними железобетонным плитам был не ме-
нее 20 мм. При отделке помещений этот зазор тща-
тельно конопатится паклей, смоченной в гипсовом
растворе. Поверху панели раскрепляются в двух-
трех точках стальными пропеллерными закрепами,
заводимыми в швы между плитами перекрытия.
Подрезки для закреп выпиливаются на месте.

Помимо стационарного, в некоторых случаях'
применяется временное разделение помещений, по-
зволяющее менять их назначение, что особенно су-
щественно для небольших квартир. Для временного
разделения помещений применяются различные
складчатые жесткие и мягкие, откатные одно- и
многостворные и тому подобные перегородки.
Ст/ЩионарнЫе перегородки из гипсобетонньгх панелей заводского изготовления

Прокатные

Гипсобетон
марки 35 ,
у=1400кг/мт

Бетонируемые в вертикальных формах

Построечного изготовления

Промежуточные пазы
для закреп распала;
гаются па месту 0

Каркас из
брусков
10*10
7Ячея4400*40

Гипсобетон

Рейки
25*Ю\

Верхняя и
обвязки 2*

СтропаВочная
петля • 0 6; 15700

и г

3-3

5-5

4-4

Гнездо
Ф75

пая зак-
реп из
-40*4; Ц8О

Опорный
брус 80*40

t СтропаВочная
петля из*фв

двозди 5* 150
через 500

35 10 35

-мгг

3$’-' Монтажные

раскосы 80*40

Вкладыш
над прое-,
мом, кар-1
кас из брус-
ков 60*32
Обшивка -
сухая шту-
катуря

10

Гнездо для
электропро-
„ вооки

Паз для
Закреп

Нижняя
обвязка
2(32*50)

Подкладка
19*80; 1400

1-1

10

Щель для
стропов*

Подкладка
19*80; 1400

Детали панелей и креплений



2-2

Рейки 25*10

Гвозди 5*150;
через 500

Гвоздь
2,2*50

Пропеллер
ная закрепа
заводитсяв
шов между
плитами
перекрыты

Зазор тщательно
проконопатить' _
паклей, смоченной в
гипсовом растворе

20

Звукоизоляционную
прокладку паиклеить
р на смазке из горячего
битума

Трансформирующиеся - складчатые и откатные перегородки из деревянных створок

। Гвоздь
2,2*50
Гзозди
4*100

Крепежные Винты

Mio; через £1000

.25

920

Паз затереть
гипсовым
растворам

Каркас аз
реек 10*10
ячея £400*400
Гвозди 1,8*30

Каналы для кдЖ
электро -
проводки J5| [ Г,

Наличник

Полиэти-
леновая
щетка

Рояльные
навески

Минераль-

ная вата

Палец‘Фв; J-
120	’

Щиты перегородки
выполняются в „
обвязке из брусиоо,
оклеенной с двух ,
сторон твердой дре-
весноволокнистой
платой с заполнен
кием .минеральной
ватой



Прокладка
топя

Отберстие
для затяж

- ки винта

Шарнирна
каретка
капроновы-

$

Твердая древесно-
волокнистая
плита

Крайняя
палустворка

Рядовая

Войлочная
прокладка

Верхняя
направ-
ляющая

!! Створка
ii 26*2030;
!! 11500

Нижняя
направля
ющая

Палец “ Фд;

; Й Раскладка

Каретка

Каретка с
капроновыми
роликами

Палец фв;12О
Конструкции и узлы крепления складчатых жестких
и откатных одностворных перегородок показаны в
нижней части листа.

Лист 8.06. Встроенная мебель

Встраиваемые в квартиру напольные и антре-
сольные шкафы могут быть выполнены щитовой и
каркасной конструкции. Щитовая конструкция шка-
фов аналогична отдельно стоящей мебели. Каркас-
ная конструкция ограждается только по фронту и
поэтому значительно экономичней щитовой.

Показанная на чертежах каркасная конструк-
ция собирается из рам, дверных и тыльных, шири-
ной 0,8—1 м, образующих базу шкафа, и доборных
вертикальных брусков при нестандартной ширине
ниш. Характерными для этой конструкции встроен-
ной мебели являются неограниченное количество
вариантов шкафов и быстрый нетрудоемкий мон-
таж.

Для рам и доборных брусков используется дре-
весина хвойных пород. Дверные полотна делают в
виде рамки, обшитой твердой древесноволокнистой
плитой с сотовым заполнением; полки переставные
и антресольные толщиной 20 мм и боковые стенки —
из древесноволокнистой плиты; антресольные полки
пролетом более 0,9 м — из столярной плиты толщи-
ной 30 мм. Столярная плита склеивается из брус-
ков и облицовывается твердыми древесноволокни-
стыми плитами.

При установке на место рамы и вертикальные
бруски крепятся к стенам шурупами посредством
стальной крепежной пластины и стягиваются между
собой винтами. Антресольные рамы сверху раскли-
ниваются. Щели накрываются раскладками, налич-
никами, плинтусом. Отдельные антресольные пол-
ки опираются на бруски или стальные уголки, при-
винченные к стенам. Переставные полки и штанго-
держатели опираются на шканты из древесины твер-
дых пород.

Шкафы окрашиваются или оклеиваются обоями
и имитирующей породы дерева поливинилхлорид-
ной пленкой. Полки из древесностружечной плиты
ламинируются.

Лист 8.07. Полы

Конструктивное решение пола непосредственно
соответствует назначению помещений и зависит от
предъявляемых к нему звуко-, тепло- и влагоизоля-
ционных требований. Решающими для выбора явля-
ются звукоизоляционные показатели, как наиболее
существенно влияющие на комфортность жилья.
Обеспечение необходимой звукоизоляции возможно
путем применения как акустически однородных
массивных перекрытий, так и акустически неодно-
родных — слоистых, в том числе и с воздушными
пустотами

Подлежащий гашению шум подразделяется на
воздушный и ударный. Акустически однородные
конструкции гасят преимущественно воздушный
шум за счет массы и заделки по контуру, препят-
ствующих возникновению резонансных колебаний.
Нормативный акустический эффект достигается при
приведенной массе конструкций из тяжелого бе-
тона не менее 400 кг/м2 (толщина плиты 160 мм,
при плотности бетона 2500 кг/м3). Ударный шум в

таких перекрытиях погашается мягким покрытием
пола.

Акустический эффект неоднородных слоистых
перекрытий, в том числе и с воздушными пустота-
ми, основывается на погашении шума благодаря
различию частот свободных изгибных колебаний
элементов конструкции при их разной массивности
и жесткости и звукопоглощающем влиянии упругих
прослоек. Масса таких перекрытий на 50—150 кг/м?
менее массы акустически однородных. В связи с
этим при высокой изоляции от ударного шума обе-
спечивается только необходимый предел изоляции
от воздушного шума.

При выборе конструкции учитываются режим
эксплуатации, архитектура интерьера и экономиче-
ская целесообразность использования отдельных ма-
териалов.

В общем виде полы состоят из покрытия — вер-
хнего слоя, непосредственно воспринимающего вне-
шние воздействия, и подстилающего слоя, рассредо-
точивающего нагрузки и обеспечивающего тепло-,
влаго- и частично звукоизоляцию. Основанием для
подстилающего слоя служат железобетонные плиты
перекрытий или грунт в полах по грунту.

Покрытия выполняются в жилых комнатах, кори-
дорах, кухнях и аналогичных по эксплуатационным
требованиям общественных помещениях из линоле-
ума (в том числе на теплой подоснове), поливинил-
хлоридных плиток, штучного и наборного паркета,
паркетных досок (досок с наклеенной паркетной
клепкой), строганых досок и т. п. В санузлах и по-
мещениях с систематическим увлажнением покры-
тия рекомендуется устраивать из линолеума или
керамических плиток. В вестибюлях, торговых за-
лах магазинов и других помещениях кратковремен-
ного пребывания посетителей в уличной обуви по-
крытия могут быть выполнены из мозаичных бето-
нов; в подсобных и служебных помещениях — из бе-
тона или цементно-песчаного раствора с железне-
нием поверхности. В подпольях, подвалах и сараях
покрытия совмещаются с подстилающим слоем и
выполняются из глинобетона пли уплотненных на-
сыпных материалов (шлак, щебень, гравий).

Пол с покрытием из линолеума на теплой под-
основе (тапифлекс)—основная конструкция полно-
сборных панельных зданий. Перед укладкой полот-
на линолеума раскраиваются и свариваются в ко-
вер, точно соответствующий помещению. В отличие
от обычного линолеума этот ковер для сохранения
упругих свойств теплой подосновы раскатывается
насухо непосредственно по железобетонной плите
перекрытия и накрывается плинтусами. Над проез-
дами или холодным подпольем утеплитель из пено-
полистиролцементных или фенольно-резольно-пе-
нопластовых плит подклеивается к железобетонной
плите снизу.

В слоистых перекрытиях подстилающий слой
может быть беспустотным и пустотным. Послед-
ний несколько сокращает расход звукоизоляцион-
ных прокладок, но требует при покрытиях из ли-
нолеума или паркета применения армированных
легкобетонных или гипсоцементобетонных плит.
Легкобетонные плиты основания пола толщиной
40 мм изготовляются из керамзитобетона, перлито-
бетона и других легких бетонов марки 100, плотно-
стью не более 1200 кг/м3 и армируются стальными
сварными сетками. Гипсоцементобетонные плиты
толщиной 60 мм изготовляются из бетона на гипсо-
8. 06

Встроенная МеЬеАь-шкафы напольные и антресольные каркасной конструкции (по альбому ин-тл'йенниипроект}

Блоки НАПОЛЬНЫЕ И АНТРЕСОЛЬНЫЕ, ДВЕРНЫЕ И ТЫЛЬНЫЕ	ПРИМЕРЫ УСТАНОВКИ БЛОКОВ	ЛН /1ЕННИ111IPUEKT)

1

Общий вид
УСТАНОВКИ БЛОКОВ

Оптимальная глуби-
на шкафа (580)
может быть из-
менена по месту

Одинарный
шкаср

Брусок отдельный
вертикальный

900

Дверной блок

Гзрдеробная

Брусок отделе- w Тыльный блок

Двойной ^ыйвертикальныи /	2

шкаф	1	'1





250

700

ТОО

Дверные блоки _□

21

58 9 20 580

С

а.

700

580

2-2	'Л

7/^4444^^

''ка 25x13

” . орусак

' отдельный

Блок тыльный
антресольный

блок дверной^
антресольный

Крепежная пластина
-^0*4; 140 для крепления
шкафа к стене

Рубашка дверного
полотна из твердой
древесноволокнистой
плиты, заполнение сою
вое ns. 22 /0,5

4 Промежуточная
у стенка из . к
у ламинированной

X аревесноволок-
у нистой плиты

Антресоль-
ная 'полка

штанга

б Антресольная

6- полка из древес-
Z ного щита, скле-

X енного из брусков,
4 облицованных

4 твердой дредесна
Z волокнистой

& плитой

22

Направляю-
щие бруски

±45*4; 1лглубина шкафа-^ак
25; крепится к стене на
шурупах 5*60 через 200

Блок тыльный
напольный ч

(репежные пластины
в двух плоскостях

Пеоестад-
ная попка

с штанго-

держателем

Шкант





При посредстве крепежных
пластин встроенный
шкаср крепится в двух
точках кетене для вос-
приятия возможных
— горизонтальных усилий

Винт Мвх75

Антресольная палка из
ламинированной доевесно-
волокнистой плиты

////////.

Ручка

блок дверной
напольный

"у! Г^Г Переставная

А полна

Д ополнительныи
брусок только
при врезном
замке \

штанга плащ, сеч.-
22x34 и штангоаер-
жатель плащ, сеч-
22x50 из древесины
хвойных пород

отдельный
вертикальный

ппощ. сеч. 22x50

Перестав-
ная полка



48

Шкант 010:130 из
 древесины твердых
пород

Переставноя палка из
ламинированной дре- •
весно-стружечной плиты

/ Поливинилхлорид-
,	/ ная раскладка

Лххяй-

Ка84х!3


ПОЛЬТПП ЖЕЛЕЗОБЕТОННОЙ ПЛИТЕ,ПО НАСТИЛУ ИЗ ЖЕЛЕЗОБЕТОННЫХ ПЛИТ И ПО ГРУНТУ (ПО СЕРИИ 2.140-1)

СПЛОШНОЙ ПОДСТИЛАЮЩИЙ слой	ПОДСТИЛАЮЩИЙ СЛОЙ С ПУСТОТАМИ

ПОЛБГЯЗ ЛИНОЛЕУМА

Линолеум

8

КГ

Пергамин

Сухая
штука-
турка

Линолеум на мягкой
подоснове (тописрлекс)

Ж.-б. плита панельного
здания

Пенополистиролу#* tnn
мент или спенолъно-
резальный пенопласт-* ££

\^20^

Линолеум, плитка ПВХ
Сухая штукатурка
Стяжка из цем. раствора
Пергамин-1 слои

Звукоизоляционная г-> г-/
прокладка	v /

Ж. - б. плиты	z

Линолеум,плитка Пвх ...

Сухая штукатурка	[ Йъ / /л /

Стяжка из иемоаст -	/

бетон марки 100**

Уплотненный грунт 100 • •

ПАРКЕТНЫЕ ПОЛЫ

ДОЩАТЫЕ палы

Палы из кв^чяхшитдитак





Штучный паркет на
мастике

Ч» Стяжка из ассралото-
бетона
Теплоизоляционная
прокладка
Ж.-б. плиты

Наборный паркет на
мастике

Прокладка из полу-
Тпвердои Дв плиты
Стяжка из легкого
бетона
бетон марку 100**
Уплотненный грунт

SfL Керамическая плитка

'is?.

у/ШШШ



_ Линолеум, плитка ПВХ
7Г-/ Плита основания

g пола

Ленточные звуке-

1 изоляционные прок-
ладки через 500
Ж.-б. плиты

Примечания:

Линолеум на мягкой подарнове
(тописрлекс)сваривается из
полотен в ковер, точна соот-
ветствующий плану комнаты
укладывается насухо и накрыв
вается плинтусами

Линолеум, плитки полибинилхлп
ридные и сухая гипсовая шту-
катурка наклеиваются на

.11,1.111111 Линолеум,плитка ПВХ
о/л/4£ 1g Плита основания пола
z z zi Д?‘ ^аги и3 интисептирс-
.	. ванных досок 100*25;

через 500 по 2слоям тля
бетон марки 100'**
Уплотненный грунт

соответствующих мастиках
Тепло-и звукоизоляционные про
кладки выполняются из мин£
оалооатных, стекловатных и
древесноволокнистых матов
и плит В ленточных проклад-
ках стекловата не применяется
Плиты основания пола размером
„на комнату"выполняются из‘
керамзитобетона толщ.-40мм
гипсоцементобетона топщгбЬгм,
* Обозначаются составляющие и-
размеры перекрытия над хо-
лодным подпольем и проезда-
ми, в панельных домах утепли-
тель подклеивается к плите
снизу

Пустоты подстилающего слоя
проветриваются через от-

F77

10Я®

8,

а

S

к

11111111111111111111111

8f



Паркетные доски
Пергамин 1 спой
Наги 80*40: чеп^з 500
Ленточные звукоизо-
ляционные прокладки

Ж.-б. плиты

Паркетные доски
Лаги 80*40; через 500
Теплоизоляционная
прокладка *

Ж.-б. плиты

Наборный паркет на мас-
тике

Прокладка из полутвер-
дой ДВ плиты

6?’ о 5ои 4° плиты
v,f3 Плита основание пола



’Л из цем. ««Й
"раствора л м
пергамин 1слои	]*

Теплоизоляционная I
прокладка	|

Ж.-б. плиты

верстия в покрытии

Штучный паркет из клепок
&15+18 укладывается на мас-
тике по стяжке из цементно-
песчаного раствора или лито--
гр асфальтобетона

Наборный паркет из наклеенных
лицевой стороной на бумагу кле-
пок д-8 укладывается на мастике
по прокладке из полутвердой древес-
но-волокнистой. плиты,над плитой
основания пола или упомянутыми

Лаги из антисептирован*
ны* досок 100*25; через500
по 2 слоям толя
бетон марки ЮО
Уплотненный грунт

Шпунтованные доски

Пергамин 1 слои

Лаги 80*40; через 500

Ленточные звукоизо-
ляционные прокладки

Ж.-о. плиты

ШпунтоВанные доски
Лаги 80x40: через 500
Теплоизоляционная
прокладка*

Ж.-б. плиты

Шпунтобанные доски
лаги 100*40; через 500
Дощатая прокладка
-.по 2 слоям толя
Кирпичные столбики
через 800

Стяжка из асфальто-
бетона

Шлак или щебень
Уплотненный грунт

СПЛОШНОЙ ПОДСТИЛАЮЩИЙ СЛОЙ, УЛОЖЕННЫЙ НА ГРУНТ

Керамическая плитка
на цем. растворе
бетон марки 100**
Уплотненный грунт

л- .>•.//

Полы ЦЕМЕНТНЫЕ БЕТОННЫЕ,
МОЗАИЧНЫЕ (МОНОЛИТНЫЕ И
ИЗ ПЛИТ), ГРУНТОВЫЕ



11ем. растбор марки 200
с железнением поверх-
ности

Бетон марки 100**
Уплотненный грунт

Бетон мозаичного сос
глава марки 2и0;300

Стяжка измелкозер-
нистого бетона
марки 200 хх

бетон MapKUJOO
Уплотненный грунт

Глинобетон

Уплотненный грунт
с втрамбованным
щебнем

$

g - Бетонные или мозаич-

о - ‘-ные плиты

гШем. раствор марки 100
Оклеенная гидроизоляция
Стяжка из цем. раствора
Шлак или щебень
Уплотненный грунт



выше стяжками

После укладки паркета бумага
смывается. _ л ,о

Паркетные доски £г25 (включая
облицовку клепкой) укладываются
по дощагбым лагам с прокладкой
пергамина для звукоизоляции

Дощатый пол может уклады-
ваться из россыпи или в виде
заготовленных щитов разме-
ром, на комнату" Он выпол-
няется с подстилающим слоем
пустотной конструкции

^зависимости от степени баз*
действия грунтовой сырости
подстилающий слой устраи-.
дается из:

шлака или щебня с асфальто-
бетонной стяжкой

бетона марки 100 по уплотнен-
ному щебнем грунту

Состав склеечной гидроизоля-
УУслоя изола на битумной
мастике, _	_ _

5 слоя толя на дегтеоои мас-
тике

бетонные или мозаич-
ные плиты

Цем. растбор марки 150;300

Бетон марки ЮО**

Уплотненный грунт

'(плотненный, шлак,
гравий, щебень
Уплотненный грунт

выполняются в нежилых
щениях.с подстилающим слоем
сплошной конструкции нагругг
тешли в перекрытиях над
подвалом Г

**В подвалах для защиты от
грунтовой сырости под поо*
стилающий слои из бетона
марки ЮО укладывается
гидроизоляция

Выполняются В сараях, подва-
лах и подпольях
ПРИМЫКАНИЯ ПОЛОВ К СТЕНАМ И СТЫКИ В ДВЕРНЫХ ПРОЕМАХ ССЕРИЯ 2.140-1)
ПОАЫ ИЗ ПОЛИМЕРНЫХ МАТЕРИАЛОВ

Кирпичная кладкй

Сухая штукатурка по маякам*
из цементно-песчаного раствора

Поливинилхлоридный плинтус на мастике
Линоле ум, поливинилхлоридная
плитка на мастике ^ 5
Сухая штукатурка на холодной
битумной мастике	10

Стяжка из цементно-песчаного
раствора марки 100	™

Пергамин 1 слои
Сплошная звукоизоляционная
прокладка

<20.,.Ю

fl

В обжатом
состоянии

Паркетные полы

Деревян-
ая гал-
тель

g 'В обжатом
$ Состоянии

Вставка из
паркетной
доски на
подкладках из
обрезков лаг
врезается по
месту

изоляционные

Мащельники
54*13

Паркетные доски
по пагам на ленточ-
ных прокладках

Зипсоцементно -
бетонная панель
перегородки

Линолеум, плитка
ПВХ на мастике 5
Гчпсоцементно-
или легкобетон-

Ант исептиробанные

S

ла

Плинтус

ноя плито 40-.60
ленточные звукот

Плинтус. изоляирон::
с^а^клод прокладки

Керамические
плитки на
цементно-пес-
чаном растворе:
по оклеенной
гидроизоляции
и стяжке из
цементно-пес-
чаного рост-,
вора



заполнить уширеннои
звукоизоляционной
прокладкой

77ы7»Г>

Уровень пола сану:
на 20+30 ниже
уровня порога

Паркетные доски 25

Пергамин 1 слой

Лаги из досок 80*40-, через 500

Ленточные звукоизоляционные
прокладки 120*15

Наборный паркет на мастике8

Гипсоцементно-или легкобе-
тонная плита 40; 60

Ленточные звукоизоляцион-
ные прокладки

Дощатые полы

Галтель

Монтажный
шов заделать
„ раствором
Плинтус

Пол из кера-
мических
плиток

Паркетную
клепку наб-
рать по
месту

~ Паркетную клепку
набрать по месту

Стыковой шов
заполнить цементно-
песчаным раствором
марки 60

/Пол из полимерных
30 материалов

/&///&/%?

Уровень пола санузла
на 20—30 ниже уровня
примыкающего пола

Плинтус

Шпунтованные доски 29

Пергамин 1 слой	спп

Гаги из досок 80*40; через 500

Ленточные звукоизоляционные
прокладки. 120 *15

Вентиляционные решетки из

нержавеющего металла ставят ranmpnh
в двух углах помещения при лю-
бом подстилающем слое пустот-

7 о нои конструкции
1 2 Прокладка по контуру

* решетки

Полы ИЗ КЕРАМИЧЕСКИХ ПЛИТОК

00£<S

25

Цем. раст-
вор арми-
рован
Стальной
сеткой
Плинтус
из фасон-
ной кера-
мической
плитки

Паркет на мастике 75
Стяжка из цементно-
песчаного раствора
или литого асфальто-
бетона	50

Сплошная звукоизоля-
ционная прокладка

Поливинилхло-
ридный плин-
тус на мас-
юке

Поддон ж.-б.
санкабины с
керамически-
ми плитками

Маячные поло-
сы из упругих
прокладок Ю

Плинтус

Паркетную клепку
набрать по месту

Дощатый щит 70
ленточные звуко-
изоляционные
прокладки

~7£7\

ПОЛЫ ИЗ ЛИНОЛЕУМА НА МЯГКОЙ ПОДОСНОВЕ

Керамическая плитка на цементно-
песчаном растворе марки 100 30

Склеечная гидроизоляция 5

(завести на стену на >300)

Стяжка из цементно-песчаного
раствора марки 50	30

20+Я

Плинтус из рядовой
керамической плитки I/
на цементно-песча-s. к
ном растворе

>//7 Л/



Ж.-б. панель
перегородки

Й Плинтус из
фасонной кера-
tfc мическои плитки

на цементно-
песчаном раст-
воре



Линалеум
уложен
насухо и _
заведен под
плинтус ,

Линолеум на тепло:
звукоизоляций''' •
подоснове
Жтб. плита ра
на комнату

S

Паз в плите
перекрытия
для установки
санкабины

ПОЛЫ ЦЕМЕНТНЫЕ И ИЗ БЕТОННЫХ
И МОЗАИЧНЫХ ПЛИТ

Звукоизоляция трубопроводов.
ПРОХОДЯЩИХ ЧЕРЕЗ перекрытие'

Элементы, накрывающие примыкания

Галтель из
цементно-
песчаного
Йаствора с
елезнени-
ем поверх-
ности

30

Бетонные или мозаичные

плиты на цементно-песча-
ном растворе марки 200 40
или цементно-песчаный раствор
марки 200 с железнением
поверхности

бетон марки. ЮО
уплотненный грунт

nV





§ При Воздействии грунтовых
вод подстилающий слой

х обеспечивается гидроизо-

. Z обеспеч
р ляциеи

Плинтусы (крепятся к стене)

ДЕРЕВЯННЫЕ ПОЛИВИНИЛХЛОРИДНЫЙ КЕММЖЕСКИИ
(ГОСТ 8242-63) (ГОСТ 9739-67)

& .

=Д _±J

I / Трубопровод -
Гильза из

I I асбестового
картона
Цементно -
песчаный
раствор

Гзлтель

Р:

20.
8?







Конопатка и
заделка гипсо-
вым раствором

Ф

гй

Раскладка

(ГОСТ SI4I-63)

.2,5

,60

ГАЛТЕЛИ С КРЕПЯТСЯ К ПОЛУ)

ДЕРЕВЯННАЯ
(Г0СТ8242-63)

ИЗ ЦЕМЕНТНО-ПЕСЧАНОГО РАСТВОРА
С Н4ЕЛЕЗНЕНИЕМ ПОВЕРХНОСТИ

Упругие прокладки па
контуру пола выполня-
ются из материала
звукоизоляционных
прокладок
цементопуццолановом вяжущем марки 50, плотно-
стью не более 1300 кг/м3 и армируются деревянны-
ми рейками.

Пустотная конструкция подстилающего слоя
характерна и для дощатых полов. Пустоты образу-
ются между укладываемыми с интервалом в 0,5 м
лагами — антисептированными досками примерной
площадью сечения 100X50 мм2. Проветривание пу-
стот— через отверстия в противоположных углах
помещений. Беспустотная конструкция подстилаю-
щего слоя характерна для покрытий из монолитных,
рулонных и штучных влагоустойчивых материалов.

Тепло-и звукоизоляционные прокладки выполня-
ются из минераловатных, стекловатных и древесно-
волокнистых матов и плит. В ленточных проклад-
ках стекловата не применяется. Устройство паро-
изоляционного слоя, исключающего выпадение
конденсата, и защита тепло- и звукоизоляционной
прокладки выполняются из кровельных рулонных
материалов, укладываемых внахлестку с проклей-
кой швов.

До укладки подстилающего слоя настилы желе-
зобетонных плит перекрытия должны быть тщатель-
но замоноличены с устранением мелких поверхност-
ных дефектов — трещин, отверстий, раковин. В це-
ментных стяжках подстилающего слоя также не
допускаются трещины, выбоины и открытые швы.
Горизонтальность стяжек проверяется контрольной
рейкой с уровнем. Поверхность подстилающего
слоя под покрытие из полимерных материалов
окончательно выравнивается шпатлевкой. Монтаж-
ные швы в настиле железобетонных плит перекры-
тия, образующих основание пола, заделываются
цементно-песчаным раствором марки 100.

Слоистые перекрытия благоприятны в акустиче-
ском отношении и позволяют значительно снизить
расход конструктивного бетона, лимитируемый
только прочностными требованиями. Но при постро-
ечном исполнении они многодельны и не удовлетво-
ряют требованиям индустриального строительства.
В этой связи перспективным является заводское
изготовление многослойных плит (несущая плита
и подстилающий слой, включая звукоизоляционную
прослойку), обеспечивающих снижение расхода кон-
структивного бетона и минимальную построечную
трудоемкость устройства перекрытий.

Лист 8.08. Примыкание полов к стенам

При примыкании полов к стенам особое внима-
ние уделяется звукоизоляции. Полы отделяются от
стен, перегородок и трубопроводов упругими прок-
ладками из тех же материалов, что и звукоизоляци-
онные прокладки подстилающего слоя. Зазоры
около 10 мм в примыканиях полов к стенам пере-
крываются деревянными плинтусами и галтелями,
пластмассовыми плинтусами и плинтусами из кера-
мических плиток. При этом плинтусы крепятся к
стенам с зазором от пола 1—2 мм, а галтели к по-
лу— с зазором 1—2 мм от стены. В случаях, когда
зазор между покрытием пола и стеной составляет
более 15 мм, деревянный плинтус развивается рас-
кладкой. Полы из цементно-песчаного раство-
ра ограничиваются галтелью из того же мате-
риала.

В полах мокрых помещений гидроизоляционный
ковер подстилающего слоя заводится на стену на
высоту 0,3 м. Поверх него устраивается плинтус

из керамических плиток на армированном сталь-
ной сеткой цементно-песчаном растворе.

Стык полов в дверных проемах выполняется
заподлицо с плоскостью дверного полотна. Доска,
паркетная доска или отдельные паркетные клепки
укладываются по месту. Монтажный шов в' подсти-
лающем слое заполняется цементно-песчаным раст-
вором. Перепад уровней пола в санитарных узлах
компенсируется уклоном примыкающего к стыку
ряда плиток.

Для беспрепятственной температурной подвижки
стояки центрального отопления пропускаются через
перекрытие в гильзах пз асбестового картона, заде-
ланных до уровня верха галтели цементно-песчаным
раствором.

Глава 9

ПОКРЫТИЯ КРУПНОПРОЛЕТНЫХ ОБЩЕСТВЕННЫХ
ЗДАНИЙ

Покрытие крупнопролетного общественного зда-
ния в каждом случае является оригинальной инже-
нерной задачей, имеющей в историческом аспекте
множество решений в виде разнообразных конст-
рукций. Вместе с тем, не претендуя на исчерпываю-
щую полноту изложения темы, можно показать
некоторые типовые решения применительно к сбор-
ному железобетону и стали и индивидуальные реше-
ния, повторно применяющиеся в современной отече-
ственной градостроительной практике, рассматри-
вая их как исходный материал для учебного проек-
тирования.

Лист 9.01. Сводчатое покрытие из сборных
армоцементных оболочек пролетом 40 м

Свод собирается из арок номинальной шириной
2 м. Каждая арка составлена из трех однотипных
армоцементных лотковых элементов длиной 13,9 м.
В сборе они образуют волнообразную сводчатую
поверхность. Распор свода передается подсводными
балками на расположенные через 10—12 м контр-
форсы или воспринимается затяжками.

Толщина сечения лотковых элементов в местах
перегиба волн 70 мм и по скату волн 30 мм. Арми-
рование— две тканые сетки, расположенные у по-
верхностей, и сварная сетка из стержней диамет-
ром 6 мм в середине сечения. В местах перегиба
волн армирование усиливается шестью продольны-
ми стержнями диаметром 18 мм и дополнительной
тканой сеткой. Сочленяемые торцы лотковых эле-
ментов снабжены арматурными выпусками, свари-
ваемыми или связываемыми между собой, и паза-
ми треугольного очертания, образующими раствор-
ную шпонку.

Лотковые элементы торцовой арки отличаются
от рядовых наличием бортового ребра и стационар-
ных стальных затяжек, располагаемых с интерва-
лом до 3 м. В лотковых элементах рядовых арок
аналогичные затяжки устанавливаются при необ-
ходимости на монтажный период.

Лотковые элементы изготовляются на виброфор-
мовочных машинах по поточно-агрегатной техноло-
гии в перемещаемых по рельсам металлобетонных
формах. Бетонирование производится специальным
бетоноукладчиком методом послойного виброформо-
СВОДЧАТЫЕ ПОКРЫТИЯ ИЗ СБОРНЫХ

АРМОЦЕМЕНТНЫХ ОБОЛОЧЕК ПРОЛЕТОМ 40 м

Аомоцементная
оболочка

Подс&одная ч
балка с
еооосборным
желобом

Цементный
раствор
fyapKU БОО

723

2800

РядоЬая оболочка

Торцовая оболочка

Пергамин - 1 слой

Пенополистиролцемент ЮО

дуги
,14046

Закладные крепежные
элементы

2*v1400
13908

Сварка „
выпускай
• & 18 но
накладках
из-б 12

Рядобая оболочка

1400

Х1лина дуги 13780

6822

КЬнтрсрорсы
через 1U-12M,

Гоадии. отопленный б битум
Трехслойный рубероидный
, ковер

Цементной Стяжка, армиро-
ванная тканой стальной
сеткой  .	30

Отверстия ф2О для установки
монтажных затяжек

Затяжки из С N5 через
2500 + 2800 только в
торцовой оболочке

Фартук из „
оцинкованной
кровельной
стали

2 спая рубероида на мастике
Армоцементная оболочка 30

2x551

Ото. ф 20
через 700

268 t,
2.уЮйй

2х 20 1 Птб ф 20

Отд. 020
через 2000

310

ЮОО______

Болты

80 /И 18

Монтажные стыки

ОБОЛОЧЕК

1-1

Выпуски

П,2х/о
Вания. Изготовление и установка арматурного кар-
каса и укладка бетона в формы протекает как еди-
ный процесс, выполняемый машиной.

Монтаж свода секциями из трех волн ведется с
применением двух временных промежуточных опор
длиной 6 м, располагаемых в третях пролета. Под-
нятые краном на сборку армоцементные элементы
устанавливаются в проектное положение размещен-
ными на опорах домкратами. Затем производятся
армирввание, сварка и замоноличивание швов сек-
ции.

В поперечных швах стержни большого сечения
на гребне волны свариваются встык через посред-
ники или путем ванной сварки. Стержни малого
сечения связываются внахлестку и вместе с попе-
речными стержнями образуют сетку, армирующую
сопряжение элементов арки. Продольные швы меж-
ду арками фиксируются сваркой закладных пластин
в гребне волн. Свод замоноличивается цементным
раствором марки 300. После набора швами 70% рас-
четной прочности домкраты опускаются и монтаж-
ные опоры перемещаются под следующую секцию.

Свод накрывается рубероидной кровлей с эф-
фективным утеплителем и пароизоляцией. В каче-
стве утеплителя может применяться пенополисти-
ролцемент плотностью 200 кг/м3. Пенополистирол-
цементные плиты размером в плане 2 X 1,5 м изго-
товляются на той же виброформовочной машине.

Сводчатые покрытия из сборных армоцементных
оболочек пролетом до 50 м применяются в покры-
тиях различных зальных помещений преимуществен-
но спортивного назначения.

Конструкция разработана в ЛенЗНИИЭПе.

Лист 9.02. Сборные железобетонные сферические
оболочки

Оболочки размером в плане 18X24 и 18 X 30 м
представляют собой выпуклые многогранники, об-
разованные системой цилиндрических сводов, впи-
санных в исходную тороидальную поверхность.
Стрелы подъема и кривизна образующих дуг обу-
словлены максимальным уклоном рубероидной
кровли 1 : 3 по краям оболочки. Совокупность обо-
лочек образует многоволновое покрытие темпера-
турного отсека здания. Швы между’ смежными
оболочками замоноличиваются только в опорной
зоне на 1/7—1/8 пролета. Для обеспечения возмож-
ности краевых тангенциальных перемещений в сред-
ней части контура .плиты смежных оболочек не со-
единяются. Конструкция работает по статической
схеме отдельно стоящей оболочки.

Собирается оболочка из железобетонных ребри-
стых плит — основных, средних и контурных номи-
нальным размером 3X6 м и доборных — крайних
и средних номинальным размером 0,7X6 и 0,4 X
Хбм. Все плиты криволинейны в направлении наи-
большего размера. Они снабжены контурными
продольными и поперечными ребрами высотой со-
ответственно 250 и 150 мм. Полки плит имеют тол-
щину в средней части оболочки 30 мм, по контуру
40 мм и в доборных плитах 50 мм. В местах отвер-
стий для зенитных фонарей или дефлекторов полки
плит утолщены до 60 мм.

Сдвигающие усилия в швах между плитами
воспринимаются бетонными шпонками, образую-
щимися в пазах треугольного профиля.

При небольших площадях покрытий доборные
плиты заменяются монолитными открылками в це-
лях сокращения числа типоразмеров опалубных
форм.

Конструкция основных плит предусматривает их
укрупнительную сборку в арочные блоки размером
18X3 м, оснащенные инвентарной съемной шпрен-
гельной затяжкой. Плиты арочного блока соединя-
ются сваркой закладных элементов и замоноличи-
ваются бетоном марки 300.

Жесткость оболочки обеспечивается располо-
женными по периметру стальными бортовыми фер-
мами сегментного очертания. В крайних панелях
верхнего пояса ферм размещены стальные упоры,
воспринимающие сдвигающие усилия от оболочки.
Смежные оболочки опираются на одну бортовую
ферму.

Монтаж оболочек начинается с установки бор-
товых ферм, устойчивость которых обеспечивается
съемными монтажными креплениями. Затем укруп-
ненные арочные блоки устанавливаются на борто-
вые фермы пролетом 24 или 30 м в направлении от
18-метровых бортовых ферм. Оболочка замыкается
в шелыге. Укрупненные арочные блоки приварива-
ются к бортовым фермам, причем к средним борто-
вым фермам приваривается только оболочка, уста-
навливаемая первой. Блоки соседней оболочки
скрепляются съемными монтажными креплениями
с установленной ранее. Крепления снимаются по-
сле замоноличивания швов. Бетон замоноличива-
ния также марки 300.

Сборные железобетонные сферические оболо-
чки в виде отдельных куполов или многоволновые
применяются для перекрытия рынков, автобусных
гаражей, спортивных манежей и т. п. сооружений.
Конструкция разработана в Государственном про-
ектном институте № 1 Госстроя СССР (ГПИ-1).

Лист 9.03. Регулярная структурная плита
из армоцементных элементов

Конструкция покрытия представляет собой пли-
ту регулярной структуры, собранную из двух ос-
новных типовых элементов — пирамидального и
ребристой плиты.

Пирамидальный элемент номинальным разме-
ром в плане 3 X 3 м и высотой 0,9 м отформован в
виде четырех равносторонних пирамид. Пирамиды
образуются армоцементными гранями, утолщен-
ными армированными ребрами и уширенной верши-
ной, диагонально расположенной относительно ос-
нования. Углы оснований и вершины пирамид снаб-
жены закладными пластинами, приваренными к
рабочей арматуре. Закладные детали служат для
соединения пирамидальных элементов между собой
и с ребристыми плитами. Для восприятия опорных
реакций грани и ребра опирающихся на колонну
пирамид усилены. В связи с принятой раскладкой
разрезка пирамидальных элементов проходит по
осям колонны, и каждый из четырех стыкуемых на
ней элементов имеет одну усиленную пирамиду.

Рядовые ребристые плиты номинальным разме-
ром в плане 1,5 X 1,5 м с высотой окаймляющих ре-
бер 0,1 м и толщиной полки 15 мм опираются срезан-
ными углами на вершины пирамид. Усиленные над-
опорные ребристые плиты с высотой окаймляющих
ребер 0,12 м и толщиной полки 25 мм опираются на
вершины пирамид выпусками арматурных каркасов.
С60РНЫЕ

юаяш: мюгоштыс

Дефлектор

Доборяые ж.-б.
плиты 40x400 у
1600

пп-40 Зля оболочки
18x24 м

Средние плиты с
3реаНз^ром24^хЖи
проем е плите
2400 * 1800

Укрупнен^
ныаблок-

2-2 РАЗРЕЗ В НАПРАВЛЕНИИ 18-МЕТРОВОГО ПРОЛЕТА

J-} . РАЗРЕЗ В НАПРАВЛЕНИИ

\Гда6ии, отоп/
битумную Mi
OCHQeHaU 80001

Жгут

Гаайии.'бтоПоеннЫи 6
.1астику
1оозоляциои-

Стальные бортоЕые
фермы оболочек пока^
зоны условно в осевой
схеме в целях упроще-
ния чертежа.

Шпонки
6 просри*
ля ;h 15

Доборные
плиты

Средняя
плита

tim&epcmue для
зенитного гронаря
размером
2400x1800

24-МЕТРОВОЮ ПРОЛЕТА
Бетон замоноличива-
ния марки 300

Плита с от- 2*25:.
верстаем для и!и
oexj» «т urtPH	। в311

Контурная

плита

контурная

Контурная
плита

плита с

отверстием
для дефлектора

Контурная
плита

Контурная
плита

ДЕТАЛЬ ПЛАНА
РАСКЛАДКИ
ПЛИТ

Монтажные 1
накладки из
-АОхТб;1250.
и *916; 1250^

Укрупнен-
ный блок

Оцинкованная
кровельная
сталь

Эластичный
утеплитель

мастике

Слой рубероида насухо

, Контурная
ферма

Фиксат
иню;Ш

Минераль-
ная вата .

Стеклоткань на
битумной мастике

ныи ковер

3 слоя стеклоткани на

р зенитного

То фонаря

10

R.SO

R50

Шпонки

Л профиля;

Ь 15

2*10

Шо& замоноличиваетсА
на участках дойной 2АМ
при пролете 24м; 4,4 М-прб
пролете 30 м у опор оболочки

«150

>Е»3'

В Зонеп ^укрупня^сТе арочныйН&зок разме-
НрЯаЯм П18хЗм, Ж^Х^е^ой инвентарной
ШПРУкочпнТнР^	на g0PT°'

У ^^поплетом 24 или 30 м в направлении от

06аптка ^аетМ

в шелыге

ли 120*40
Шпонки 4
\лрофиляМ$
Опорные
выступы
140*50
АРМОЦЕМЕНТНЫХ ЭЛЕМЕНТОВ (ПО СЕРИИ 1.260-1)

Опорный
пирамидальный
элемент

Угловая
ребристая
плита

Окаймляющая
ребристая
плита

Покрытие в виде регулярной структурной плиты из
ПЛАН ПО РЕБРИСТЫМ ПЛИТАМ НаЗопорные

И ПИРАМИДАЛЬНЫМ ЭЛЕМЕНТАМ ребристые

плиты

б*зоао

Рядовые.,
пирамиаальные
элементы и
ребристые плиты

Стык пирамидальных
элементов в пролете:

Опорные
пирамидальны^
элементы л. "
ребристые
плиты

Сечение и армирование
надопорных ребристых
плит и примыкающих к колонне
секций надопорных пирамидаль-
ных элементов усилены

Надопорные
пирамидальные
элементы
fix ребра заходят на 20 мм в пазухи и обра-
зуют обойму, обжимающую вершину пирамиды.
Они раскладываются над усиленными пирамидами.

По периметру консолей опирающегося на колон-
ны покрытия устанавливаются окаймляющие и
угловые ребристые плиты Г-образного сечения.

Собранная плита высотой 1 м может перекрыть
сетку колонн до 18 X 18 м или пролет 24 м.

Грани рядовых пирамид и полки плит, армиру-
ются ткаными сетками, опорных — сетками из
стержневой арматуры. Сборка пространственных
каркасов ведется в специальных кондукторах. Бе-
тонирование пирамидальных элементов осущест-
вляется методом вибролитья в двойных стальных
формах.

Покрытия монтируются укрупненными блоками
номинальным размером до 3X12 м. При больших
пролетах в проектное положение блоки устанавли-
ваются на временные монтажные опоры, которые
снимаются после замоноличивания плиты и на-
бора бетоном 70% расчетной прочности.

Пазухи между пирамидами используются для
прокладки воздуховодов и других инженерных се-
тей.

Структурная плита, собранная из армоцемент-
ных элементов, может применяться для покрытия
зальных помещений и отдельных павильонов раз-
личного назначения.

Конструкция разработана в ЛенЗНИИЭПе.

Листы 9.04; 9.05. Пространственно-стержневая
система типа структуры из стальных трубчатых
' пирамидальных элементов

(на примере покрытия зала 66X60 м)

Покрытие зала хоккейного катка в Ленинграде
представляет собой в плане прямоугольник 66 X
Х60 м, опирающийся на колонны по контуру 66 X
X 54 м, с двумя трехметровыми консольными вы-
летами по бокам.

Несущие конструкции запроектированы в виде
металлической регулярной двухпоясной структур-
ной плиты с квадратными ячейками решеток по-
ясов. Стержни верхнего пояса, расположенные па-
раллельно разбивочным осям здания, образуют
квадратные ячейки с длиной стороны 3 м. Оси
раскосов и стержней нижнего пояса принадлежат
вертикальным плоскостям, определяемым диагона-
лями указанных ячеек. Высота структурной плиты
в осях стержней верхнего и нижнего поясов
2715 мм — около 1/20 54-метрового пролета.

Структурная плита опирается на 20 колонн (по
шесть на продольных и по четыре на поперечных
гранях зала). Структурная плита вспарушена и
образует четыре ската для водостока с уклоном
2%. Подъем вершины шатра относительно про-
дольных граней соответственно составляет 0,6 м.

Основными монтажными элементами конструк-
ции являются решетчатые пирамиды, образован-
ные стержнями верхнего пояса из гнутых швелле-
ров и четырьмя трубчатыми раскосами, и стерж-
невые трубчатые элементы нижнего пояса. Гну-
тые швеллеры приняты одинаковой высоты с уси-
лением в сильно загруженных пирамидах.

Пирамидальные элементы устанавливаются в
структурную плиту вершинами вниз, через шаг, в

шахматном порядке. Их основания образуют ре-
шетку верхнего пояса, а вершины закрепляются в
узлах решетки нижнего пояса.

В уровне верхнего пояса пирамидальные элемен-
ты соединяются между собой посредством фланце-
вого узла на высокопрочных болтах. Передача уси-
лий осуществляется через площадки, обжатые этими
болтами (сдвигоустойчивое соединение). В узлах,
расположенных по линиям водораздела, преду-
смотрены клиновидные прокладки между фланца-
ми. В некоторых узлах применена монтажная
сварка.

В уровне нижнего пояса вершины пирамидаль-
ных элементов развязываются трубчатыми стерж-
нями, приваренными через горизонтальные фасонки
к вертикальной крестовине вершины. Подкровель-
ный настил образуется ребристыми железобетон-
ными плитами номинальным размером 3 X 3 м,
с высотой контурных ребер 180 мм, опирающими-
ся непосредственно на узлы верхнего пояса (бес-
прогонное решение). Для уменьшения металлоем-
кости структуры эти плиты включены в ее рабо-
ту. Частичная передача усилий обеспечивается
сварным соединением закладных деталей плит с
узловыми фасонками верхнего пояса структуры и
замоноличиванием выпусков фланцев в соединени-
ях углов четырех плит.

Геометрическая неизменяемость структурной
плиты гарантируется на период монтажа жестко-
стью узлов верхнего пояса и постановкой времен-
ных связей, в стадии эксплуатации — жесткостью
диска, образуемого железобетонными плитами
крыши.

Подвижность структурной плиты на опорах под
воздействием горизонтального распора предусмот-
рена: по продольным осям — за счет введения ан-
тифрикционной прокладки из фторопласта, по по-
перечным осям — за счет податливости колонн и
узлов.

После проявления распорной деформации от на-
грузки за счет собственной массы узлы конструк-
ции заглушаются обваркой гаек.

Пирамидальные элементы изготовляются на за-
воде в кондукторах, фиксирующих проектное по-
ложение фланцев. Непосредственно перед сборкой
поверхности, обжимаемые высокопрочными болта-
ми, подвергаются обработке, которая обеспечива-
ет коэффициент трения не менее 0,45.

Монтаж покрытия производится укрупненными
блоками на временных опорах. Величина блоков
лимитируется грузоподъемностью монтажных кра-
нов. Блоки собираются в зоне работы крана. На
бойке раскладываются плети из трубчатых элемен-
тов нижнего пояса, сваренных горизонтальными
узловыми фасонками. Затем устанавливаются пи-
рамидальные элементы, центрируемые болтами
М20, расположенными в их вершинах и пропускае-
мыми сквозь отверстия в фасонках. Далее пирами-
дальные элементы сбалчиваются друг с другом и
с фасонками плетей.

В целях антикоррозионной защиты все сталь-
ные конструкции окрашиваются лакокрасочными
покрытиями. Высокопрочные болты цинкуются с
пассивированием. Поверхности, соединяемые высо-
копрочными болтами, грунтовке и окраске не под-
лежат.

Конструкция разработана в ЛенЗНИИЭПе.
ПРОГТР/ГНиГВЕШЯ СТЕРЖНЕВАЯ СИСТЕМА ТИПА СТРУКТУРЫ ИЗ СТАЛЬНЫХ ТРУБЧАТЫХ ПИРАМИДАЛЬНЫХ ЭЛЕМЕНТОВ НА ПРИМЕРЕ
ПЕРЕКРЫТИЯ БОхБОМ	"

Фрагмент перекрытия (вид снизу)

„ 3	Фиксаторы

„Окно апя	ж.-б, плит и

’’сболчивания	-80*6; 1100

пирамидальных
Ж.-Б. плиты злБментов
крыши
2980*2980*160;
ПОЛка .625

дю

42

Перекрестные плети
нижнего пояса из:
тр. 0146*4,55-0168* 18

Узловые срасонки
нижнего пояса
-300*24; 1920
320*14; 1920

УЗЛЫ ПИРАМИДАЛЬНЫХ

ЭЛЕМЕНТОВ

Фиксатор

-60 *6; 1100

-170*10;1470
Угловая
<расанка с
отверстиями
для высокопроч-
ных болтов

Пирамидальные
элементы
Верхний пояс из
гнЕ 360*160* 8
Подкосы из
тр. 0140*5,5
Размеры в. осях
3000*3000; высота 2715

Болт
М20

50 I 25

25 100

ВЮ

118

ГнХ. 360*60*8

far ИЦШЛ’чЭ:

Детали ж.-б. плиты крыши

riW4fWr

5-5

6-6

4-4

S-6

Тр. 0140*5,5

В

Фрагмент перекрытия условно
ограничивают 4 пирамидальных элемента,
но которые опираются 9 ж-б. Шатровы*
плит крыши, в том числе 4 угловые частично

8Т 25 [5 100 |5

h

8-8

5Т

Sio

М20

150

150

2980

3000

Отверс

ЛОО вЬ!СОКО-
прачные
болты 027





Полка плиты
армирована
сварной сеткой
из • 04
с ячеей 160* 160,
ребра - сварными
каркасами из
рабочих • 016 и
р аспределительны*
• 08, расположен-
ных через 100 и 160
C

ФРАГМЕНТ ПЛАНА КРЫШИ
'Указаны отметки примыкания
кровли и направления скатов
о	19,000	\_-

Схема расположения элементов нижнего пояса Схема расположения пирамидальных элементов

Указаны отметки оси трубчатых связей,	Указаны отметка верха пирамидальных элементов

_ ----------------- --------------- Их раскосы изображены пунктиром	у

Доборные стержни	кладки п'/ли^и' /

 верхнего пояса	водораздела»	У

в пересечениях нижние узловые срасонки

\ ^Линии перелома

\ покрытия

S

§

18,951

>5.433

J6,100

x



'"7^

чТ7э,ОО5

x

p

П

A

E

В

Б

8



X

%
о
Q.

/7

ЗЮ

t-ofii

/Вентиля-
ционная
шахта ,

I Дере- . .
вянныи I

. настил

ЦИнвенгарноя
HOC IKJMC-•	_.

шрниелифдуд ЕэТг



Раздевалка

Холл

2040 3000

1-OflO

i-

r

.16.1



x

\,1дЛео5

Ж7

Я

Ледовая арена 61*30м.

6,220

Борт хоккейного
пдля

.1^1’

i*0fi2

Спортивный
зал 24*12м

12,900

12000

Разрез-развертка 1-1

Лоток

7,030



влии

12,900.

640МО |
s«Jr asol
JOTl

12000

19,185

12000

Монолитный
участок

Линия бода-,
раздала

18,518

19,1001

12000

12000

9) (Ю)	/'	(

План нА ^13,350
Указаны отметки пола

12

14

16

18

М№

Ж.-б. плита с трубами для циркуляции
охладителя	140

Армированная цементная стяок^ка.	50

4 слоя-стеклоруоероиаа с проклейкой швов\ в
в середине прослойка графита или талька 30
Теплоизоляция - пеностекло w .	250

2 слоя стёклорубероида с проклеикаи швов 10
цементная стяжка	20

ТН.-б.фатровые плиты	400

Ось поворота I
разреза

Схема расположения железобетонных плит настила

Указаны отметки верха < плиты

4-слойный рубероидный ковер'с
верхним бронированным слар1мг

Стеклораго&са с проклейкой ивврв
цементная стяжка	15_

пенополистирол цемент	ISO

Пароизоляция-1слой рубероида
на мастике

Ж.-б ребристые плиты 3x3 м 190
Акустический экран

22,500

21,250

витражи

19,100

15.750

3000

6,400

Венткамеоа

2,800

ООО

-0,050

6000

6000

6000

6000

12000

9000

тс зооо

б

А

£

V330-
6000

11,400

-0,050

6000

мшммм

/2000




Покрытие дрочно-вантовыми фермами продета с сеткой v-образиых колонн 12*72М
А.4000

разрез-

4500

20,200

500

sax

2*(450Н2)

500 J80&

3400

2*(450M4)

14,360

910

150

£0.

*зоо

—Г

15,057
АКСОНОМЕТРИЧЕСКИЙ
РАЗРЕЗ

2 каната @55

Продольный разрез
БЛОКА no ОСИ ЗДАНИЯ

2* (450+ 16)

4~слоиная рубероидная
кровля	|

Пенополистиролцемент 80 <

Пароизоляция-полиэтиле  i
новая пленка	_	।

Стальной оцинкованный I
профиллированный
настил	79

Ординаты беги арки и вант
указаны относительно оси
опорного сечения арки при
воздействии расчетной наг-
рузки q = 13 кН/м

Покрытие поля типа
песчаного теннисного
корта

4,400

„. Стекло-
пакеты

Водоприемник

Галерея для
киносъемки

Балкон для
зрителей

0,000'

-2,500

-4,000

Ендиеи

500 0,800
4-слоиныи рубероидный ковер

 Пенополистиролиемент 80
пароизоляция - полиэтиленовая
пленка -	_

Стальной оцинкоданн&и _
просрилированныи настил 79

Фартук из оцйнкобаннои
стали по костылям алл
(-30*4; 1550; через700)
3 дополнительных ф
плавноабрываемых
слоя рубероида

7-2.

Г 100*8 ;l 150

1800

500

2*^40 . с.жим троса

W-б. колонна -
оттяжка

U60*W*!0; 1250

Болты м 16

A.iKep

bo.'imbi M16

15000

600

ю-ю

150205

-ff6

пг 75x5

Трос

ШИ11111

2*150
HfH

3-3

Кровля в видах и сечениях
средней части пр
условно не показа/

Анкер дб/К/бавтся б вертикаль- \
кам полджещу сплавом ll/W9-i,5

болты

'М14	2*130

обвеска

галереи

1L1! -

Асбесто-
цементный
лист 68
Пенополи-
стирол

Прокладка из
пенопласта

21

□ №7

Связебои
шаг

12
=5

L 160*100*10;1250

18,352

Накладка из^
оцинкованной
стали 61

снутозамкнутыи
профиль 60*30*3

Снутый профиль 1б*1в* 1,5
Стеклопакет

Г 100*8

Спец
болт
МЗО
Болт
мзо

Стам
троса



ТООрОО

2*130

ба всех фрагментах
поперечного разреза
поокосы и связи
из' плоскости черте-
жа условно не
показаны
Отметки осей орки
и вант указаны при
воздействии рас -
четной нагрузки
Ц-18кН/м- Р



15,470

15,057



ПГ75х5

2*130

Сжим троса

Стяж-\1

ные т
болты l
М‘22 Д

0070

Спец,
болт

'^МЗО

Сжим
троса

р 75*5
&п

120 140 2x100 140120

9-9

Г!00*Я;1300
~100 *12; 1300

1Г75х5

♦5

JL 75*5
2*73
Г

500

В натуженном
состоянии_______

при заводке троса '-i

Мусрта -1--—^

6о1 z Стопорный""*!

 ‘я?....болт м20 J Анкер

Линолеум
Бетюн м50
Сборные ж.-б плиты 120

L50*5 привари-
вается по месту
. оля крепления
'рамок акусти-
ческого потолка

400

205

150210

4,400

/5/7
Листы 9.06; 9.07. Покрытие арочно-вантовой
системой пролета с сеткой колонн 12X72 м

Для покрытия учебно-тренировочного, футболь-
ного манежа Дворца спортивных игр «Зенит» в
Ленинграде применены уравновешивающиеся сталь-
ные арочно-вантовые фермы. Они не требуют пога-
шающих распор, специфических для вантовых кон-
струкций дорогостоящих устройств в виде оття-
жек, контрфорсов, анкеров или мощных балок
подбора, в связи с чем сокращают удельный рас-
ход стали на 20—25%.

Несущая конструкция манежа размером в пла-
не 72X 126 м образована десятью поперечными
рамами и двумя торцовыми фахверковыми стена-
ми. Поперечную раму образует шестиметровый
пространственный блок, состоящий из двух наклон-
ных У-образных колонн-подкосов, четырех колонн-
оттяжек и двух арочно-вантовых ферм.

Железобетонные колонны-подкосы трапецеи-
дального сечения, высотой 950 мм защемлены в
фундаменте и шарнирно примыкают к арочно-ван-
товым фермам. Железобетонные колонны-оттяжки
трапецеидального сечения, переменной высотой от
484 мм по краям до 910 мм в центре, вверху и вни-
зу закреплены шарнирно. К колоннам-оттяжкам
крепятся изнутри стальные оконные рамы, запол-
ненные стеклопакетами.

Продольная жесткость основного каркаса обес-
печивается проходящими вдоль оголовков колонн
стальными неразрезными ригелями, рамно соеди-
ненными с арками, и сварными прогонами покры-
тия, рамно соединенными с вилкообразными оголов-
ками стоек.

Фахверк торцевой стены образуют двухветве-
вые стальные колонны, расположенные с шагом
4Х 12 м между связевыми шагами 4,5 м. В связе-
вых шагах колонны соединяются крестовыми свя-
зями и распорками. Поверху все колонны объе-
динены ригелем, повторяющим очертания арки.
Впоследствии жесткость в плоскости стены дости-
гается связью стального фахверка с кирпичной
кладкой, из плоскости — связью через диск покры-
тия с основным каркасом. Связевые шаги обеспе-
чивают монтажную жесткость фахверка. Связи и
распорки в них демонтируются по мере возведения
торцовых стен.

Пролет перекрывает арочно-вантовая ферма,
входящая как элемент в поперечную пространст-
венную раму каркаса. В этой ферме внешние уси-
лия распределяются между сжатым верхним поя-
сом— аркой и растянутым нижним — вантой, вы-
зывая в них при заложенных в данном проекте па-
раметрах примерно равные усилия. Таким обра-
зом, силы распора арки уравновешиваются ванта-
ми. Этим данная система выгодно отличается от
чисто вантовых конструкций, которые на прямо-
угольном плане требуют постановки оттяжек, контр-
форсов и других дорогостоящих устройств. Пред-
варительное напряжение вант обеспечивает значи-
тельное снижение моментов в арке, возникающих
при некоторых видах нагрузок. В данном случае
применяется одноступенчатый цикл натяжения.

Другим приемом, обеспечивающим эффектив-
ность статической работы покрытия, является со-
кращение пролета фермы за счет установки на-
клонных колонн.

Двутавровая стальная арка, очерченная по впи-
санной в кривую давления ломаной линии, состоит

(кроме опорной части) из прямоугольных участков
высотой 900 мм с толщиной полок от 16 мм у опор
до 12 мм в шелыге. Ванты очерчены по кривой
давления от постоянно действующей части нагруз-
ки и выполнены из спиральных канатов закрытого
типа с заливными анкерами. Положение .вант в
ферме фиксируют стойки из спаренных труб, а в
местах перекрещивания с аркой — развитые ребра
жесткости. Канаты проходят сквозь вилкообраз-
ные оголовки в шарнирно закрепленных сжимах.
Перехлест арочного и вантового поясов снижает
строительную высоту фермы.

По верхнему контуру арочно-вантовых ферм
укладываются с шагом до 4,5 м прогоны из горяче-
катаных профилей, накрываемые стальным оцин-
кованным профилированным настилом.

12-метровые полотна настила крепятся к про-
гонам самонарезающими болтами и соединяются
между собой комбинированными заклепками.

Система связей покрытия соединяет в простран-
ственный элемент связевые фермы у торцов и в
середине здания. Его образуют фермы, соединен-
ные попарно в плоскости крыши расположенными
между прогонами крестовыми связями, в верти-
кальных плоскостях на изломах арки — связями в
виде ферм с перекрестной решеткой. Вдоль здания
эти пространственные элементы соединены распор-
ками и расположенными в крайних шагах прогонов
сдвоенными рядами крестовых связей. Система
связей обеспечивает восприятие горизонтальных
усилий любого направления.

Арочно-вантовая ферма собирается на назем-
ных подмостях. После заварки стыков арки к ней
шарнирно крепятся трубчатые стойки. Сквозь их
вилкообразные оголовки натягиваются канаты
вант.

На стенде для изготовления вант осуществля-
ются: размотка, очистка, разметка канатов, залив-
ка анкеров, установка сжимов и другие операции.

Перед заправкой каната внутренние поверхно-
сти стакана анкера тщательно зачищаются метал-
лическими щетками и промываются бензином. Рас-
пущенные концы заправленного в анкер каната
обезжириваются. Перед заливкой сплавов анкер
нагревается до 150°C и устанавливается в верти-
кальное положение, строго соосное канату. Выхо-
дящий из анкера канат должен быть вертикаль-
ным на длине не менее 1,5 м. Заливка производит-
ся сплавом ЦАМ 9-1,5 по ГОСТ 7117—62.

В собранном виде арочно-вантовая ферма пода-
ется на проектную отметку. Затем проверяется и
корректируется начальная, геометрия фермы по
контрольным отметкам путем регулировки анкер-
ных устройств.

Ванты предварительно напрягаются после ук-
ладки прогонов, связей диска покрытия и стально-
го профилированного настила. Натяжение вант ве-
дется синхронно с обеих опор работающими от
одного насоса гидравлическими домкратами грузо-
подъемностью 15—20 т каждый. В состоянии пред-
варительного натяжения канаты по отношению к
длине в момент заводки вытягиваются примерно
на 90 мм. Натяжение фиксируется вывинчиванием
муфт анкерных устройств. В конечном положении
муфты закрепляются стопорными винтами. Сте-
пень натяжения контролируется величиной удли-
нения канатов, показаниями манометров у дом-
кратов и окончательной геометрией фермы.
Заполнения продольных стен между колонна-
ми-оттяжками образуются стеклопакетами, уста-
новленными в стальные рамы из сдвоенных гнуто-
замкнутых профилей. Мощный ажурный фриз вы-
явлен навешенными перед витражом вертикальны-
ми железобетонными брусками трапецеидального
сечения. Световой фронт фасадов заведен за углы
здания и ограничивается контрастными ему глухи-
ми торцовыми стенами. Рисунок торцовых стен
образует вход в здание. Над ним расположена
проходящая по всему фасаду галерея с выносными
наружными лестницами и эмблема в большом
круглом окне, напоминающем «большую розу»—
центральное окно над входом в готический собор.

Архитектурный облик здания в экстерьерах и
интерьере лаконичен, выразителен и совокупно с
интересно задуманной конструкцией покрытия гар-
монично подчеркивает его назначение.

Конструкция разработана в ЛенЗНИИЭПе.

Листы 9.08; 9.09; 9.10; 9.11. Покрытие центрического
здания диаметром 180 м стальной провисающей
мембраной. Аксонометрический разрез
покрытия; столбчатый свайный фундамент
и стальная колонна основного каркаса;

детали опорного кольца и провисающей части
мембраны, подвесного технологического потолка
и аэрационного фонаря

Основной каркас центрического здания Спор-
тивно-концертного комплекса им. В. И. Ленина в
Ленинграде образуется 56 стальными колоннами.
Башмаки колонн опираются на столбчатые фунда-
менты в виде куста из 12 свай-оболочек длиной до
24 м с монолитным ступенчатым ростверком. Рих-
товка анкерных болтов обеспечивается гильзами
из асбестоцементных труб, заливаемых после уста-
новки колонн цементным раствором. Колонны
связаны по высоте промежуточными, кольцевыми,
решетчатыми, стальными поясами и верхним же-
лезобетонным сборно-монолитным опорным коль-
цом.

Стальная провисающая мембрана в форме ша-
рового сегмента радиусом 404 м, с основанием ди-
аметром 160 м подвешивается к опорному кольцу.

Опорное кольцо собирается из внешнего и внут-
реннего железобетонных сегментных блоков Г-об-
разного сечения, устанавливаемых на столики ко-
лонн. Блоки соединяются между собой и с заво-
димыми в образуемую ими полость арматурными
каркасами ванной сваркой выпусков арматуры.
Замоноличивание полости до и выше уровня ан-
керных болтов бетоном марки 400 производится в
две очереди соответственно до и после монтажа
мембраны.

Для уменьшения неблагоприятных внутренних
усилий на краевых участках (моментов краевого
эффекта, сжимающих кольцевых усилий) примы-
кание мембраны к железобетонному кольцу реше-
но по принципу допуска некоторой свободы угло-
вых и кольцевых деформаций. Конструктивно это
осуществлено расположенным по периметру мем-
браны поясом в 112 выпусков, образованных выре-
зами эллиптического очертания. Выпуски мембра-
ны шарнирно крепятся на пальцах 0160 мм, про-
пущенных сквозь кольца анкерных болтов.

В периферийной зоне мембраны по радиусам ос-
новных колонн расположены 56 стабилизирующих

полуферм. Последние образованы проходящими
по нижнему поясу предварительно напряженными
во время монтажа многослойными тросами 055 мм,
подвешенными треугольной системой раскосов из
стержней 024 мм к радиальным ребрам мембраньц

Система стабилизации завершается промежу-
точным стальным решетчатым кольцом 072 м,
воспринимающим натяжение тросов. Это кольцо
подвешивается к радиальным ребрам мембраны на
качающихся подвесках длиной около 0,5 м. Ста-
билизирующая система воспринимает нагрузки ве-
трового отсоса, особенно интенсивные в периферий-
ной зоне, выравнивает передающиеся на мембрану
внешние нагрузки и улучшает динамическую ус-
тойчивость всего покрытия.

В центре покрытия расположен аэрационный
фонарь. Он опирается на центральное стальное ре-
шетчатое кольцо диаметром 24 м, окаймляющее
проем в мембране. Каркас фонаря образуют 14 ра-
диальных полуферм, сходящихся в центральном
цилиндре. К опорным стойкам полуферм крепится
каркас ветроотбойных щитов, вписанный в окруж-
ность диаметром 26 м. Плиты покрытия фонаря —
стальные, сваренные из гнутых профилей. Ради-
альные и кольцевые швы между плитами перекры-
ваются стальными нащельниками. Ветроотбойные
щиты обшиваются асбестоцементными волнисты-
ми листами усиленного профиля.

Собственно мембрана смонтирована из 56 сталь-
ных «лепестков» толщиной 6 мм. «Лепестки» сва-
риваются из листовой стали на соответственно
оборудованных стендах заводов, производящих ру-
лонированные стальные конструкции для резерву-
аров. «Лепестки» наматываются устьем внутрь на
барабан специальной конструкции. Наружные ча-
сти мембраны с эллиптическими вырезами раскра-
иваются на заводе, проходят укрупнительную сбор-
ку и сварку на стройплощадке и затем приварива-
ются к «лепестку» мембраны. Сварка производит-
ся на расположенном в зоне монтажного крана
специальном стенде-кантователе, обеспечивающем
двусторонний доступ к ответственным сварным
швам.

Мембрана монтируется на заранее собранной
«постели» из радиальных и кольцевых элементов.
«Постель» образу(от тавровые радиальные под-
кладки, превращающиеся впоследствии в ребра
мембраны, и кольцевые прогоны из гнутых швел-
леров. В период сборки эти прогоны через монтаж-
ные деревянные прокладки воспринимают массу
раскатываемых «лепестков». Радиальные элемен-
ты заанкериваются в оголовке основных колонн и
в центральном кольце, собираемом на временной
монтажной башне.

Анкера мембраны в наружном кольце первона-
чально имеют свободу регулировки. К стенкам
тавров подвешиваются стержни треугольной ре-
шетки и стабилизирующие тросы в прямолинейном
положении на монтажных подвесках. Стабилизи-
рующие тросы по концам закрепляются на колон-
нах и в промежуточном кольце и натягиваются до
усилия 820 кН в каждом. В этот период монтаж-
ные подвески, идущие от раскосной решетки к
прямолинейно натянутым тросам, предохраняют
систему от влияния ветра.

Проектное положение системы «постели» выве-
ряется геодезическим инструментом и регулирует-
ся с учетом упругих и остаточных деформаций
Покрытие стальной провисающей мембраной в виде Шарового сегмента радиусом аоа м с основанием радиусом вом

^^f^.4300 „	9100	7800 ь 6400	5600	. 4500 . 4500 ,	M 1

J5.500

37,800

i=0,083

775

С

В
27.60 ।

Основ-
ная
колонна
(56 шт.)

П/ЮЩАДМ
АРЕНЫ

Аэрационный
фонарь

36 отверстий
для водоотвода

Технологический потолок
каркас из iN40 с ячеей 4*4м
Подвешен к решетчатым
кольцам и радиальным
ребрам мембраны

Большие
стационарные
трибуны

кольцевые

рогоны

Таорооыи
элемент

постели

Стабилизи-
рующий трос

...топтан-
ное креп-
ление
постел

9800

5900 §3

g 30,'33

5000 %	°

I
6=80,000

Сборно- монолитное
ж.-о. опорное кольцо
с декоративным
парапетом

Монтажное
крепление
постели

8,870

крыша _
австроики
арены

Лепестки
мембраны

г.	500

О)

$ Промежуточное и центральное
стальные решетчатые кольца

765

—— S['/7o0flec«u
6900 S?1'

27,300^

R-36, 000

29,975

Аэрационный фонарь с вет-
роотооиными щитами по

П^12ЖРУ Техчопогииес-

-Hd/iUog .кии потолок

4-слоиныи рубероидный кодер
2 слоя стеклосетки

Пенополистиролцементные плиты 80
на цементном клее

Противокоррозионная окраска

Стальная мембрана 6, раскатанная
по стальной постели из т
(полка-500*14; стенка-250*12) и
приклепанная к ней через накладки £500*8)

Стабилизирующая
полуферма. Образуется
предварительно-напряженным тросом
(по нижнему поясу) и системой
раскосов, подвешенной к радиаль-
ным ребрам мембраны
СТОЛБЧАТЫЙ ФУНДАМЕНТ В ВИДЕ КУСТА СВАЙ-ОЕМОЧЕК С МОНОЛИТНЫМ СТУПЕНЧАТЫМ РОСТВЕРКОМ И СТАЛЬНАЯ КОЛОННА ОСНОВНОГО КАРКАСА

Влшмлк И ОГОЛОВОК СТАЛЬНОЙ КОЛОННЫ

~^?907

-400*25

607

2-2

ЗДАНИЯ

ОБЩИЙ ВИД К0/10ННЫ И СВАЙНОГО ФУНДАМЕНТА

Оголобок колонны
с консолями, образую*
щами вынос карниза,
и опорное кольцо
мембранного покрытия

!i-300«3(Z

--^1

-300x25
495

100

-300*25

I

\о,ооо

%-КМ

бетон

-27,750

If

гАрМйгП'ЧрНЫс
сётки С-]

из 12

550 \

2*4150

-Анкерные болты
М64; 13600

Стбол колонны
Ребра жесткости
&14^ через 2000

Куст
железобетонных
свай-оболочек фбОО;
длина 2*12000

Стык секций - сборной

Арматурные сетки С-2	Анкерные болты

~	М-64;,13600

-380*20

14'020	'&14


	и

Анкерный
болт

М64; 13600

Опорная плита
базы колонны

-800x80; 13100

Монтажная
петая
Анкерный болт
М64', I 3600

—^-400*

-300* 25 <Ь

2^

 Контур ж.-б ко-
лонны каркаса
уфбстройки
'/Ту. арены

-Н W2-

130

В-30

ж

а

270

400

Свайный ростверк (фасад и план)

Заделка сваи
б ростверк
8*ф14;-1560

2 *.1300

pc-j	। 1 ।
1		1

Гильзы из асбесто-,
цементных труб ф ЮО; сэ
1100 для рихтовки
болтоб

-250*20	^>4,°

„Серьга “для
подвески мем-
бранного пок-
рытия

Контур ж.-б колон-
ны каркаса встро-
енной „этажерки
арены.

Под ним сталь-
ная тумба для
приварки арма-
туры колонны

±2

.250

270

Монтажная / 80000
петля

'W.=-_

Сваи /

124000



-3.950
Детали опорного кольца и периферийной
Радиальный разрез по выпуску мембраны

10

ЧАСТИ МЕМБРАНЫ

?2-Г2

024

IВ 200

ГГ" 0320

Круговая ось
основных колонн
8=80000

Точки сопряжения
эллипса с прямой

Палеи,
0160; 1345

Вид и Схема установки
СБОРНЫХ Ж.-Б. БЛОКОВ .

ОПОРНОГО КОЛЬЦА i

Анкер
мембраны

2-2

J-J

2*140

.2*250

4x100

8-8

200

37,110

Накладки С20

29,064

11-11

Болт МЗО

±3

Анкер

® 160

О Vff

13-13

,8150

.Болт повышенной
точности мЗО

В фасонке
дыры овальные
33*20

_ I м

» Палец ФЮО;

f 1186

Раскос* ф24

27,600

ГГ“р<1«

L 1 < _1_.i1 и

i ! 9И ?

Условная
разбивочная ось

Анкер стабилизи-
пующеео троса
всборе

Серьга

Сектор промежуточного
КОЛЬЦА С ПРИМЫКАЮЩИ-
МИ стабилизирую-
щими ТРОСАМИ

Связать
проволокой

- Нижний слбй
бетонировать

до

монтажа мембраны

Опорные консоли,
устанавливаемые
ла столики колонны
N Подрезка для
\ затяжки
\б&тта

/а\ |1	/ \



Я

3289

ванная
сварка

Анкер
мембраны

то

Сварка
элементов
МЕМБРАНЫ

РАЗВЕРТКА
ВЫПУСКА
МЕМБРАНЫ

Ж-5. блоки опорного
кольца устанавпиваются
на столики колонн и соеди-
няются между собой и с
заводимыми в их полость
арматурными каркасами
ванной сваркой выпусков
арматуры
Замоноличивание полости
бетоном марки 400 произ- '
водится б 2слоя-до и после
монтажа* мембраны

г«г^о

Радиальный разрез по основной колонне

бС?.

2674

2684

Овальная
дыра 60*18

о сое но участ-
:3 — ~ ' ...... -

Изготовить с меха-
Проушина ническои обработкой
кромок
-400*12
,Р 160

нах примыка-
ния мембраны
к радиальным
элементам
постели

5-5

30
Болт
М16

L75*8:
180

Большая полуось эллипса 2810

.Лепесток мембраны &12-6
Монтажный брусок 80*40
Кольцевой прогон из гн.с
400*140*6

10-10

Накладка
-500*8

Постель:
полка-500*14
стенка-250*12

Заклепки ф 20

[50

37, ВОР

Участок полки постели,
вырезаемый после мон-
тажа

Рамки акустического
потолка из гн. L 50*3
заполняются самонесу- I
щими минераловатными\
плитами &50

[Шурупы 5*401
\ Шаг ъ 500



Болт
М30-.

-100*6;1300;
через ъ 500

9-9

Анкер стабилизи-
рующего траса

Стабилизирующий
трос-канат 055

Накладка выполняется
с продавленными
отверстиями ф 16
На монтаже она рас-
сверливается в пакете
с мембраной и полкой
постели пор заклеп-
ки ф 20

Упоры из -200*6; 1400	Ребра-200*12

ДЕТАЛИ ЦЕНТРАЛЬНОЙ ЧАСТИ МЕМБРАНЫ, ПОДВЕСНОГО ТЕХНОЛОГИЧЕСКОГО ПОТОЛКА И АЭРАЦИОННОГО ФОНАРЯ
~ -	6°25'43"

1-1

500	.

5С10050100 50Ю050\

Палец 0’00,

2*148

2*280. Й

40QQ

500

'-200*12

Ботмзс
павы- .
шеннои
точ-
ности

Подвеска
/030

Сектор центрального кольца
И ПРИМЫКАЮЩЕЙ к НЕМУ МЕМБРАНЫ

Подвеска

Демпфирую-
устройство

И§Г

п Талреп
2-120x16;

ц 1520

^еРолз00

2 L125*8
,.-100*1,
X 1350

Самоцентрирующиеся.
\ ссрерические шайбы из.
х-240*50; 1260; -0200*47

Заклепки

730

770

R 36000

-120*10

Самонесущая минералроатная
плита в рамке из гн. L 60*3

R36000

Hit

-120*12

i6>^-2oo*6o:i4oo\ ?

2-2

600

6°25’43" Стальные плиты поп
тия фонаря из гн. С2р
*80x4 и гн. профилей
U3-&3

3000
i=0,083

ПГ90Х7

о033Д<52

3LN14

582

3-3

825

4275 по нальцх R404000

657

Я12000

а Гн. 0400*100*40*4
4125*80*7; 1200

0021,3x2,5;

черезЗбО



s

Палец
01ОО;Б23О\

Тг’

Тз

R12000

Кольцевой
элемент
силовой плиты
подвесного
технологичес-
кого потолка
U3XN40

Асбестоцемент-
ные волнистые
листы усиленно-
го профиля
(по ГОСТ 8423-75)

Крепление
листов

Крюк м 8 .^-Ч]
штампованная
шайба
мягкая про-
кладка

Стальная плита обратного
водостока изгн.Е 200 * 80*3

Гн Ц 140x50*34,

1Г63Х5

350 250 393

и/апл

“Г

Установка
чоаопривмника
5-5

tno
ф220_
$600

Дыра 8 мембране 0190
выполняется при ее изготовлении
Усиление места вокруг дыры лис-
тами б’Ю и трубой вн. 0170; &10;
1120 производится на монтаже,
дразу после раскрутки рулона
. до рассверловки и клепки

4-4 is.

2*144 16и

§

точности

-&10

Болт МЗО
повышенной

R 1200(1

Каркас силовой плиты под-
весного технологического
потолка 072000 подвеши-
вается к ребрам мембраны

и промежуточному и цен-
тральному кольцам на 290
подвесках, аналогичных
показанным



Подвеска
030

782 j. 29

27,700

1N 40, расположены „
сеткой с ячеей 4000x4000
стяжками анкеров со стороны центрального коль-
ца.

Рулонированные «лепестки» раскатываются по
двум параллельно натянутым над постелью тро-
сам анкерными тележками, передвигающимися по
наружному железобетонному опорному кольцу.
По тросам катятся съемные реборды ба’рабанов с
намотанным рулоном. Барабан вращается систе-
мой тянущих и тормозящих лебедок. По мере рас-
катки полотнище «лепестка» крепится к «постели»
монтажными болтами. При этом положение «по-
стели» регулируется анкерными болтами.

После раскатки и выверки всех полотнищ ра-
диальные швы между ними накрываются наклад-
ками с заранее продавленными отверстиями
016 мм. Перед горячей клепкой эти отверстия
рассверливаются в пакете с мембраной и тавро-
выми подкладками под заклепки 020 мм. После
клепки обрезается участок подкладки «постели» в
эллиптическом вырезе. Для снятия напряженного
состояния этот участок предварительно нагревает-
ся в пламени газовой горелки до 400°C на длине
0,5 м за местом резки. Затем вставляется и зава-
ривается лист на участке окаймления эллиптиче-
ского выреза.

На последнем этапе стабилизирующие тросы
подтягиваются к узлам треугольной решетки и за-
крепляются сжимами. В результате подтяжки тро-
сы приобретают параболическое очертание, а уси-
лие в каждом достигает 1200 кН. Затем удаляются
монтажные деревянные прокладки над кольцевыми
прогонами, а к полкам прогонов крепятся рамки
акустического потолка.

Работа по сборке и регулировке мембраны,
монтажу и отделке подвешенных к ней элементов
покрытия производится с радиальных катучих под-
мостей. Конструкции фонаря монтируются укруп-

ненными блоками в виде объединенных связями и
накрытых плитами полуферм.

Конструкция мембранного покрытия рассчита-
на на подвеску технологических площадок, мости-
ков,, декоративного и акустического потолков. Под-
веска осуществляется в основном к радиальным
ребрам мембраны, промежуточному и центрально-
му кольцам и узлам стабилизирующих ферм.

В центральной части мембраны предусмотрено
36 отверстий для водосточных воронок.

Защита от коррозии основной несущей конст-
рукции— стальной мембраны сверху и на откры-
том периферийном участке снизу осуществляется
металлизацией цинком или покрытием противо-
коррозионными мастиками непосредственно после
клепки швов. Поверхность мембраны, выходящая
в помещение, покрывается на заводе протектор-
ным грунтом марки ГФ-020 и масляной окраской
за два раза сразу после монтажа. Сверху мембра-
на защищается также конструкцией кровли из
многослойного рубероидного ковра, уложенного на
два слоя стеклосетки по утепляющим пенополисти-
ролцементным плитам. Выступающие наружу из
опорного кольца части анкеров с пальцами метал-
лизируются цинком при изготовлении. Тросы ста-
билизирующих ферм имеют внутреннюю антикор-
розионную смазку. Снаружи они вместе с решеткой
окрашиваются двумя слоями цинкового сурика
на натуральной олифе и слоем масляной
краски.

Все остальные металлоконструкции защищены
грунтовкой на заводе и масляной окраской за два
раза на строительстве.

Стальное мембранное покрытие применено впер-
вые на круглом плане большого диаметра. Конст-
рукция разработана в ЛенЗНИИЭПе.
ЧАСТЬ II

КОНСТРУКТИВНЫЕ СИСТЕМЫ ГРАЖДАНСКИХ ЗДАНИЙ

Отечественное индустриальное строительство
унифицированных жилых зданий имеет сравнитель-
но недолгую, но характерную по направлению
развития* историю, связанную с непрерывно увели-
чивающимися капиталовложениями государства в
эту часть народнохозяйственного плана, с количе-
ственным ростом и развивающимися технологиче-
скими возможностями домостроительных комбина-
тов и с возрастающими требованиями.к комфорту
и эстетическим качествам отдельных зданий и сели-
тебных ансамблей во всех звеньях социалистиче-
ского общества.

Развитие индустриального строительства ведет-
ся на основе большой научной и экспериментальной
работы и последующего анализа экономической
эффективности конструктивных систем, принятых
в данном районе застройки.

Конструктивные системы жилых и общественных
зданий массового строительства с пролетами до
6,6 м и их геометрические схемы рассмотрены во
введении (см. лист 0.01). Переходя к их конкрет-
ному применению, следует указать, что различные
конструктивные системы при технологической необ-
ходимости могут сочетаться под одной крышей. На-
пример, при размещении в первом высоком этаже
встроенных учреждений (магазины, ателье и т. п.)
плоскостная конструктивная система (несущие сте-
ны) может быть поставлена на стержневую (кар-
кас). Лестнично-лифтовые узлы жилого здания в
этом случае пропускаются сквозь каркас и изоли-
руются от встроенных помещений.

В планировочном отношении большинство сов-
ременных пятиэтажных зданий делаются с трех-
квартирными рядовыми и трех-четырехквартирными
торцевыми секциями. В секции входят до 10 типов
малых и больших одно-, двух-, трех- и четырех-
комнатных квартир жилой площадью от 15 до 60 м2
с градациями через 3—5 м2, позволяющими удобно
расселять семью численностью до шести человек.
Ориентация зданий произвольная (за исключением
южной ориентации светового фронта лестничных
клеток).

Внутри квартир передние делаются шириной от
1,2 м при прямом проносе мебели и от 1,3 при про-
носе мебели с поворотом. Большинство квартир не
имеет проходных комнат. В квартирах, рассчитан-
ных на семью в три человека и более, ванная и
уборная раздельные. В больших квартирах плани-
ровка зонированна — санитарные узлы отнесены от
кухни к спальням, что создает дополнительные удоб-
ства. Проход в кухню изолирован от жилых комнат.
Площадь кухни от 6 м2 с рабочим фронтом более
2 м для размещения кухонного оборудования. Жи-
лые комнаты, коридоры и передние оборудуются
встроенными шкафами и антресолями, санитарные
узлы — навесным шкафом, кухни — навесными шка-
фами, столом и подстольем для мойки.

Под зданием располагается полупроходное (вы-
сотой от 1,6 м) техническое подполье. В подполье

размещены все трубопроводы (холодное и горячее
водоснабжение, канализация, отопление, газ) и
кабели электрической и слаботочных проводок. Там
же находится теплоцентр — помещение с приборами,
регулирующими работу инженерных сетей. Высота
теплоцентра от 1,9 м. Для размещения складских
помещений вместо подполья может быть устроен
проходной подвал общей высотой от 1,9 м. Подвалы
обеспечиваются посекционно непосредственным
выходом на улицу и загрузочным люком, встроен-
ным в один из световых приямков.

В лестнично-лифтовом узле на первом этаже
могут быть размещены колясочные, в зданиях с
мусоропроводами — камеры мусороудаления с от-
дельным входом, в протяженных зданиях — один-
два сквозных прохода.

В зданиях высотой до девяти этажей квартиры
группируются вокруг лестничной клетки и развива-
ющих ее «карманов». В стенах лестничной клетки
расположены электротехнические панели с кана-
лами для проводок электрической и слаботочных
сетей. В более высоких зданиях квартиры группи-
руются вокруг лифтового холла, с выходом на не-
задымляемую эвакуационную лестницу. Над по-
следним этажом обычно размещен полупроходной
(высотой до 1,6 м) чердак. В уровне чердака над
лифтовыми шахтами расположены машинные по-
мещения лифтов. Попадание на чердак — по от-
кидной или стационарной стремянке через люк,
накрытый крышкой с пределом огнестойкости 0,5 ч.
С чердака один-два выхода на крышу, соответству-
ющих сквозным проходам через секцию. Выходы
на совмещенные крыши размещены аналогично —
с верхних лестничных площадок.

Глава 10

МАЛОЭТАЖНЫЕ ЗДАНИЯ ДЛЯ СЕЛЬСКОГО
СТРОИТЕЛЬСТВА

Лист 10.01. Одноэтажный одноквартирный дом
с деревянными щитовыми стенами

Одноэтажный одноквартирный жилой дом пред-
назначен для заселения одной семьей. Квартира
состоит из трех комнат, кухни, раздельного сани-
тарного узла, сеней, прихожей и холодной кладо-
вой. В прихожей размещаются встроенные шкафы.

Фундаменты под наружные и внутренние стены
столбчатые, бутобетонные площадью сечения 0,5 X
X 0,5 м2, с обрезом на 0,1 м и с минимальной глу-
биной заложения на 0,5 м ниже уровня спланиро-
ванной поверхности земли. По местным условиям
фундаменты заглубляются или дополняются за-
сыпаемой под столбы песчаной подушкой. Шаг
столбов 1,8 м. По наружному периметру и средней
продольной оси столбы перекрываются армирован-
ным поясом толщиной 50 мм из цементного рас-
твора марки 50. Выше возводится кирпичный
Одноэтажный жилой дом Издеревянных панелей, утепленных минераловатными плитами (по типовому проекту /81-115-84)

Оллн	узлы nMHfi	1

9*1200
—+—
70 1270

Спальня g

КПорог

3340

140

4900

2*Н№+4

Спальня

2660

Кухня

/40

800

4,600

700

Наличник 13 х 54

-1,000

Общая
комната

Рейка
22*4*

Скрутка из 2»ф4
привязывается к
мауэрлату через
одно стропило

Бруски
45*36 '

Узлы ПОПЕРЕЧНОГО
РАЗРЕЗА

Рейки

22 * 44

2*1200

---Г-

Брусок
44*44

Ълинощебеночная
отмостка

Прокладки 6 стыке:
изнутри- пенополиуретан,
снаружи - просмоленная
ленточная пакля с
наживлением гвоздями

4	542

Внутренняя
панель размером
1200* 110;выс. 2467

Оконный блок со спа-
ренными переплетами
(при расчетной t£-30°)

о| Наличник

13*54

Скобы поотиво-
ветровые через 575

2,660

47 490 47 47 448

-+*г------------------

140

3920
Отолит,
котел

2*1200
"f
140

Стоикам

-0,270

гаахжя.

I бутобетонные столбы

•f 500*500; через 1900

ауэрлат
100’50

Насылной 2р унт

- Г, 100

IsiKsms

Стойка из
брусков
94*47+70*47

Наличник
13*54

рартворсЛ&бГН'	—322

[	 2* '250

|-------f--

Пли

чераачного
перекрытия

Мауэрлат

тык прокле

Стойка из
брусков 94*47

полоской марли шиЪМ

\ 47 4 2*47

\Гв 5* /50; ' I
\шаг 400 „ ।

Лобовая
доска 22*144-

13*94

450

Наружные и внутренние стена-
вые панели и цокольные 'и
чердачные плиты перекрытий
выполнены па дощатому каркасу,
облицованному фанерой и заполнен-
ному минераловатными полужест
ними плитами

С наружной стороны стеновых
панелей ив цокольных плитах для
облицовки применяется вадостой-
кая сранера

волнистые асбестоцемент-
ные листы ( ГОСТ 378-78} 33,5

Обоешетка из брускод 50*80
через 350(на свесе бруски 50*100)

Стропильная нога 50 * 180; 13990

Кобылка 50*100; 11230

Упорный брусок 50*50; 1500

Слив и? оцинко-
ванной „стали
Сливной брусок
44*44

Наружная панель раз-
мером 1200* 140;

еыс. 25ии

518

Асбестоцементные -
коньковые шаблоны

Доска **
50*120

3*1196+2*4

2*47
ЧНН

___4

Стоика
47*70
Рейка
13*13

600

Подкос
50*100 -

Мау эр пат
/50 «50

Накладка
50*150;1500

Мауэрлаты
2( 150*50) -

Сборка угла
здания

Плита чердачного перекры-
тия размером 1200*160;13600



Раскладка
24*24

Стойка
47*70

Рейкс
22*44

Рейка
13*13

Стропильная наго
50*180; через 1200

Каркас фронтона
из брусков 80*50 v

Доски обшибки

<3x94

Раскладка^
24*24 оз
Рейка Й
44*22

Наличник
59*26

Подокон-
ник 144*44

Рейна 44 *22..^

Сталь оцинксванная&5
Со иеной брусок 44*44	।

Доски обшивки 13*94 1

Обвязка 150*50, уложена
по полоске рубероида с
прокладкой слоя прос-
моленной пакли

Штыри *а10:1200:-
через 1200

Цоколь из красного
кирпича марки 75
на растворе марки 25

1=0,01

со

2,500

Наличник
59*44

140

Раскладка
24*24	'

Обвязка
,	144*47

Наличник
13*54
Оконный блок
с раздельными
переплетами
(при расчЛ-40°)

Подоконник
98*44

1|Л Плинтус

Линолеум 5

Крышка люка
852*852*78



(аигжж]

Плита цокольного перекрытия
размером 1200*215; 13600

Продухи 250 * 220; 4 на здание

Противокапиллярная
изоляция - цементный
раствор состава КЗ; 620

- 0,900

Брусок
-47x94
цоколь. С наружной стороны к цоколю примыкает
глинощебеночная отмостка шириной 0,7 м с укло-
ном 1:10 от здания. Верхний слой почвы в под-
полье срезается и заполняется насыпным грунтом
без органических включений слоем 0,2 м.

Противокапиллярная изоляция устраивается в
двух уровнях: на один ряд кладки выше примыка-
ния отмостки — в виде слоя цементно-песчаного
раствора состава 1 : 3, толщиной 20 мм и по обрезу
цоколя — в виде стяжки из цементно-песчаного
раствора состава 1:2. Обвязка стен из антисепти-
рованных досок площадью сечения 150X30 мм2,
связанных с кладкой стальными штырями, уклады-
вается на обрез цоколя по прокладке из просмо-
ленной пакли, обернутой одним слоем рубероида.

Все отапливаемые помещения здания огражда-
ются однотипными деревянными щитами, образую-
щими плиты цокольного и чердачного перекрытия
и панели наружных и внутренних стен. Плиты пере-
крытий пролетом 3,6 м опираются на продольные
стены.

Номинальные размеры щитов:

основные плиты перекрытий 1,2 X 3,6 м, толщи-
ной— цокольные 215 мм, чердачные 160 мм;

основные стеновые панели 1,2 X 2,5 м, толщи-
ной—наружные 140 мм, внутренние НО мм;

панели перегородок 0,3 Х2,5 и 0,6 X 2,5 м, тол-
щиной 50 мм.

Ширина всех доборных элементов — до 0,6 м.

Теплоустойчивые щиты изготовляются в виде
дощатой обвязки с поперечными ребрами, запол-
ненной полужесткими минераловатными плитами
и обшитой с двух сторон большеформатной фане-
рой, щиты перегородок — в виде обвязки из брус-
ков, заполненной отходами древесины и оклеенной
с двух сторон твердыми древесноволокнистыми
плитами толщиной 4 мм.

Для обшивки плит цокольного перекрытия при-
меняется 12-миллиметровая водостойкая фанера,
лицевой стороны наружных стеновых панелей —
8-миллиметровая водостойкая фанера. Все осталь-
ные поверхности плит и панелей могут быть обши-
ты 8-миллиметровой фанерой или двумя слоями
твердой древесноволокнистой плиты толщиной 3,2—
4 мм, склеенными полуводостойкими клеями. Для
обшивки каркаса листами фанеры или древесно-
волокнистыми плитами используются гвозди или
проволочные скобы, которые забиваются через
100 мм с помощью пистолета. Зазоры между ко-
робками окон и дверей и каркасом панелей коно-
патятся антисептированной паклей.

Стыки между плитами в перекрытиях и пане-
лями в наружных стенах выполняются «в чет-
верть», уплотняются прокладками из пенополиуре-
тана и просмоленной пакли и сбиваются гвоздями
через 400 мм. Швы накрываются наличниками и
раскладками, а под обои оклеиваются полоской
марли.

Стыки между стеновыми панелями и плитами
перекрытий и между внутренними панелями стен
и перегородок выполняются в виде заводимого в
паз гребня, причем паз выбирается в обвязке па-
нелей, а гребень пришивается из накладной рейки
или вложенного в паз бруска.

Крыша двускатная по дощатым наклонным
стропилам с шагом 1,2 м. Кровля из волнйстых
асбестоцементных листов по обрешетке из брусков
площадью сечения 50 X 50 мм2 с интервалом

350 мм. Фронтон, карниз и стены в уровне сопря-
жений с перекрытиями обшиты вагонкой.

Полы в жилых помещениях и кухне наклеива-
ются из линолеума в виде ковров, заготовленных
размером «на комнату». В санузле — керамические
плитки по цементной стяжке, армированной сталь-
ной сеткой и уложенной на рубероидный ковер,
заведенный на стены.

Стены жилых помещений оклеиваются обоями.
В санузле и кухне в зоне расположения оборудо-
вания стены облицовываются на высоту 1,6 м по-
листирольной плиткой, а выше окрашиваются эма-
левыми красками. Потолки жилых помещений
окрашиваются водоэмульсионной краской белого
цвета, в санузле и кухне — эмалевой краской.

Дом оборудован водопроводом, канализацией,
горячим водоснабжением от колонки на твердом
топливе и внутриквартирным отоплением от водо-
грейного котла КЧММ-2. Дымовентиляционные
стояки из красного кирпича в месте прохода через
чердачное перекрытие уширены разделкой до
380 мм «от дыма до дерева». Примыкающие к раз-
делке деревянные конструкции дополнительно об-
мазываются асбестовой крошкой, смоченной в гли-
няном растворе.

Пол и стены в местах установки кухонной пли-
ты и водогрейной колонки накрываются кровель-
ной сталью по слою асбеста. Стропильная система
и обрешетка обрабатываются огнезащитным со-
ставом.

Чертежи выполнены на основе типового проек-
та 181-115-84, разработанного институтом Гипро-
леспром.

Лист 10.02. Одноэтажный двухквартирный
кирпичный дом со стенами из облегченной кладки

В доМе две квартиры, каждая состоит из двух
жилых комнат, кухни-столовой с подпольем, при-
способленным для хранения продуктов, раздель-
ного санузла, прихожей с тамбуром, веранды и
холодной кладовой. Прихожая оборудована встро-
енными и антресольными шкафами. Из кухни — до-
полнительный выход на приусадебный участок.
Планировка квартиры зонирована. Зона дневного
пребывания может быть отделена шлюзом от
спальни и санузла.

Фундаменты столбчатые бутобетонные, анало-
гичные показанным на листе 10.01, с включением
ленточного фундамента, ограждающего подполье.
По армированному растворному 40-миллиметровому
поясу выкладывается цоколь из кирпича марки 100
на растворе марки 50.

По обрезу цоколя противокапиллярная изоля-
ция из рубероида. Наружные стены из облегчен-
ной кладки с заполнением уширенного шва мине-
раловатными лентами, толщиной 420 и 550 мм —
соответственно расчетной температуре —30 и
—40 °C. Наружная стена ванной из сплошной
кладки толщиной 510, 640 и 770 мм — соответст-
венно расчетной температуре —20, —30, —40 °C.
Стены тамбура и межквартирная стена толщиной
250 мм. Кирпичные перегородки толщиной 120 и
65 мм. Кладка фронтонов толщиной 120 мм с пи-
лястрами.

Чердачное перекрытие по дощатым балкам пло-
щадью сечения 50X 150 мм2 с черепными бруска-
ми. Балки уложены через 600 мм на наружные стены
Одноэтажный кирпичный жилой дом со стенами из облегченной Кладки (по типовому проекту 184-16-3/77)

Детали чердачного перекрытия

План

250

380

140

3,190

43

37

ф-0,180

60

220

15

Подшивка
сухой

-0,300

-0,500

Чугунная крышка
утеплитель-
-сопома

Дощатая
крышка 40

Разрезы

4,830	1-1

Фронтон^ /
Лобовая доска 22*94
Подшивка твердой .
древесноволокнистой
плитой 64

t 1650

4,180

120 120

2,150

700

лоополье

ООО

юдполья

—2,200

[-2,500

200

260 \по

1850

Я 680

\120

Мятая

fg.'Q;
ДЙ

°'850 Скобы
-1,520 из'?’4

глина}-——

400 1

—-------

Цементно-песчаный раствор w
состава Г-2 с зажелезненнои
поверхностью	115

Бетон марки 60	' “

Хмапненшй грунт

. .1300^. 01Ц1520,

^250^ j

w Дымовент стаяк Варианте
880*1420

выгребов
вн. ф 1360

DIIUIII.
котел

Веранда

Общая
комната

2



Жалюзи
бруски коробки
с	94*44

бруски перепле-
та 44*54

Доски решетки 13*14_

.3,270

Порог

2400 38Q /500 [ [ЮЮ, 2120 , 2*[l10 , 2120 1010

АО 160Ы260'	* Д. ’ Ж

Прогон под
стропила
50* 150

S-B.

Подкос
50*100

4,900

2-2

одбабок

\50*80

Накладки
2(50*100', 1400)

260

t—

Подкладка Хомут из
2(100*80;1300) -50*5; 1610

600

'600

Оконный блок с
раздельно • сближен-
ными переплетами
(серия 1.136 НЛ-1)
крепится к антисеп -
тированным деревян-
ным пробкам
65* 160*120, заложен-
ным в откосы

0,720

Противокапиллярная
pouga^uf> из РУОе~
-0,180

л елл Кладка цоколя из
'ЦоОО кирпича-пережого

W5CK

Ъулыжная отмоет ко -
по слою песка и мятой
глины	2 :сэ.<_—-г-

Поверхности срунда-
ментадсрприкасаю*-.'.
чщиеся Ъ грунтом,
обмазать горячим
битумом за 2 раза
Лротидокапиллярная*
изоляция цемент'
ным растворам сое-
/пава 1:3 в уровне

'Бал к и - перемычки
Б-18

Ж

Перегородка/
из кирпича
на ребро'1

Люк подполья
доски 29
минеральная
вата 30
доски 13

Доски29по бал-
кам 50*100
через	300

Зазор 30

Минеральная
вата л 10

Подшивка 16

0,000



[ементныи пол 20
'етан марки 50 8Q

Опирающиеся
1	на кпидку кон-

цы балок и про-
гонов обер-
нуть перга-
мином

Анкер из-40х5;1650
и*ф!4-1400 крепит-
ся к прогону гвоз-
дями 6*150

Известково-
песчаная
корка

Плитный
утеплитель
Г^150кг/м3

Прогон 100*220
с черепными
брусками 50*50

Балка 50*150
с черепными
брусками 50*40

Прокладка
пергамина

Щит подбора из
планок с прокладками
32*80+25*80;^ через 300
подшитых досками & 16

Дымовен-
тиляционный
стояк
330 . 380* 1420

Разаепка б уровне
перекрытия

500

волнистые асбестоцементные
листы (ГОСТ 3 78 - 76) о	33.5

Обрешетка из брусков 50*50
Стропила 50* 150; через 80и
Кобылки 40* 100; 11100	_

Скрутка из 2* 04 через одно
стропило,
привязана к забитому в
кладку „ ершу “

Мауэрлат 100 *50: прибит к
пробкам через laOu

Твердая древесно-
волокнистая
плита 4





Балка-пере-
мычка усиленная

БУ-13
Изоестково-песча -
ноя корка 20
Плитный утепли-
телъу45окг/м* 100
Пергамин - 1 слой
шит подбора
Сухая штукатуркою

Доски 29 по лагам
100*50 через 500
Подкладки25*150;

1200

Кирпичный СТОЛ'
бик 250*250*65
Насыпной грунт,
уплотненный
втрамбованным
щебнем 430

420

Керамическая
плитка о 6
цем. раствор 19
бетон маркрбОйвО
Уплотненный грунт

Между перемыч-о
ками стены и слива
зазор 50 мм на

осадку



-0.020



О
Г"7.3- I
mi

400Ц|300
Добавоп
доска 22*94

Балки-перемычки
6-/3

2,150

Все стены кладутся из кир-
пича марки 50 но растворе
марки 25 „	.	. _

/020 Уширенный шоо таящинои 50мм
j£i- заполняется минёралават- ,
X.	ными прокладками г ё. 150кг/м

Наружная стена ванной ком-
наты (см. Вариант плана слева)
сплошной кладки толщиной
SiO; 540; 770 мм соответс-
твенно для расч. t-20;-30 -40°C

булыжная отмостка
по слою песка 150-100
Мятая глина 120
бетон марки 5р
Кирпичная кладка
Шт укатурка

Вент, отверстие 150*150
связано со стояком

Керамическая фановая
труба ф 150; низ на jr-0,900

ТВДЗР [Ооов шири-

I ной 250

Стены слива
' и выгреба

-f ОНП и2 к^рпича
1>*'л/ марки к)0на
ху цем. рост-
^250 в5ТМарт




и дощатые прогоны площадью сечения 100 X
X 220 мм2. Прогоны расположены касательно про-
дольным осям здания. Между балками подбор из
дощатых щитов. Пароизоляция — один слой перга-
мина. Утеплитель — минераловатные маты, накры-
тые известково-песчаной коркой.

Двускатная крыша образована дощатой стро-
пильной системой. Кровля из волнистых асбесто-
цементных листов по обрешетке из брусков площа-
дью сечения 50X50 мм2 через 350 мм.

Полы дощатые по лагам на кирпичных подклад-
ках и подсыпке из прокаленной земли. В санузлах
полы из керамической плитки по цементной стяж-
ке и бетонному подстилающему слою.

Дымовентиляционные стояки на два дымовых и
два вентиляционных канала расположены между
кухней и ванной. В уровне чердачного перекрытия
они уширены разделками.

Кладка наружных стен ведется с расшивкой
швов. Внутренние поверхности стен штукатурятся
под оклейку обоями. Потолки подшиваются листа-
ми сухой штукатурки. В кухне и санузлах панели
стен на высоту 1,8 м окрашиваются масляной крас-
кой. В ванной комнате потолок накрывается це-
ментной штукатуркой по стальной сетке.

Предусматриваются следующие виды благоуст-
ройства: поквартирное водяное отопление от водо-
грейного котла КЧММ-2, водопровод, канализация
или люфт-клозет с выгребом — подземным накопи-
телем фекальных стоков, горячее водоснабжение
от водогрейной колонки на твердом топливе, газо-
снабжение от сетевого сжиженного газа. На при-
веденных чертежах показан вариант с выгребом.

Чертежи выполнены на основе типового проек-
та 184-16-3/77, разработанного ЦНИИЭПграждан-
сельстроя.

Лист 10.03. Двухэтажный восьмиквартирный жилой
дом с брусчатыми стенами и печным отоплением

Жилой дом с брусчатыми стенами и перекрыти-
ями по дощатым балкам выполнен в традиционных
для русского зодчества конструкциях и автономен
от внешних инженерных сетей. Он может быть при-
менен при первоочередной застройке в лесных
районах.

Ориентация дома меридиональная. Он содержит
шесть двухкомнатных и две трехкомнатные квар-
тиры. Отопление жилых комнат двухэтажными пе-
чами с надсадными трубами. Отдельно стоящие ко-
ренные трубы с дымоходами кухонных очагов и
вытяжными каналами из кухонь, люфт-клозетов и
выгребов располагаются между кухней и уборной.

Пролеты между продольными стенами 2 X 7,2 м.
Шаг поперечных несущих стен 3,6 и 2,7 м. Послед-
ний соответствует лестничной клетке, размещенной
в середине здания. Дощатые балки перекрытий
уложены на поперечные стены.

Фундаменты бутовые, ленточные под наружны-
ми стенами и столбовые под внутренними стенами,
печами и прогонами перекрытия над подпольем.
В фундаментах торцовых стен предусмотрены про-
емы для выгребов.

Выгреб с отсеками по числу обслуживаемых
квартир имеет независимую от здания осадку. Сте-
ны выгреба выкладываются из кирпича марки 100
на цементном растворе марки 50; днище бетонное

с уклонами в сторону люка; перекрытие — железо-
бетонная плита с люками в каждый отсек. Люки
закрываются двойными крышками. Чтобы фекаль-
ная жидкость не просачивалась в почву, стены вы-
греба с внутренней стороны покрываются гидроизо-
ляционной штукатуркой из цементно-песчаного рас-
твора состава 1:2 с железнением поверхности, а с
наружной стороны изолируются слоем жирной мя-
той глины. Для отвода газов отсеки присоединя-
ются к вытяжным каналам.

Верхняя часть ленточного фундамента образу-
ет цоколь здания. Вентиляция подполья — через
решетки в полу первого этажа.

Толщина брусьев наружных стен 150—180 мм,
в зависимости от расчетной температуры. Внутрен-
ние стены собираются из брусьев толщиной 100 мм,
Высота всех брусьев принята 150 мм. Этот размер
может быть изменен в соответствии с сортаментом
поставляемого леса. Все деревянные части здания
заготовляются на деревообделочных заводах и до-
ставляются на место сборки в комплекте.

Взаимная связь брусьев в несущих стенах обес-
печивается сопряжениями на шпонках в углах,
стыках по длине и в простенках с боковинами
оконных и дверных коробок. Кроме этого, стены
прошиваются деревянными нагелями 025 и дли-
ной 400 мм, располагаемыми в шахматном поряд-
ке по высоте здания. Конопатка между брусьями
из пакли или мха раскладывается слоем 10 мм и
впоследствии уплотняется до 3 мм при осадке зда-
ния.

Свободная осадка сруба на 4% учтена во всех
сопряженных с ним конструкциях (оконные и двер-
ные коробки, щиты перегородок, вертикальные
брусья сжимов).

Сжимы устанавливаются для устойчивости про-
тив выпучивания на участках, где длина брусьев
короче расстояния между пересечениями стен. Они
образуются одно- и двусторонними парными верти-
кальными брусьями. В зазоры между брусьями
вставлены натяжные болты — костыли, забиваемые
в каждый четвертый ряд сруба. При двусторонних
сжимах болты-костыли могут быть заменены про-
ходящими сквозь всю конструкцию натяжными
болтами. При отделке помещений сжимы закрыва-
ются наличниками.

Перекрытия укладываются по дощатым бал-
кам. Для их утепления и водонепроницаемости
применяются местные материалы (глина, просеян-
ный шлак, прокаленный песок и т. п.). Чистые по-
лы настилаются из шпунтованных досок непосред-
ственно по выровненным балкам.

Лестничные марши на деревянных тетивах с
набивными «кобылками» устанавливаются с уче-
том последующей осадки стен.

Крыша двускатная по наклонным дощатым
стропилам с кровлей из волнистых асбестоцемент-
ных листов.

Перегородки собираются из дощатых щитов,
расклиненных под штукатурку. Зазоры на осадку
сруба оставляются под потолком и закрываются
галтелями. Штукатурка выполняется в две очере-
ди. Сразу после сборки дома штукатурятся потол-
ки и перегородки, а спустя год — внутренние по-
верхности брусчатых стен.

Предварительная заводская обработка позво-
ляет рационально использовать отходы лесомате-
риалов и значительно сокращает трудоемкость
8~КМР^Р^Й ДЕРЕВЯННЫЙ

'г-РДГмЬпТ f\	Z^’,	-—'	—

100

1770 1060

ПОЛЯ Я 1-ГО
этджя

т с епстыми СТЕНМИ И ^ши omJ0- 03

—	ДЕТ/ШУК/КДКИ

Боковины оконных ппм
Ушпонкахиваются ™

Порог

iea*4c

Щитовая

175*77

2,080

Ноем-

50

700

-1,200

-2,300 \

620

ЗБ

33

о>

fabHUKU
ЛтСНОб

перегородка
под штукатурку

Слив из
80*40

налич-г
ники
19*120

9epe35i° в0ти 50x18
к^%у7^лнами: глиняная

5ата^100;глиняная

сируют п^кп^Т1 двухсторонние; срИк.

СЕЧЕНИЯМИ''СТЕН Н£Р/ЗЗВЯЗЛННЫХ ПЕРЕ-
2(5^)
иахматн~
порядке

Устройство рлзделок IL1
кроиелки о&еспрчибп^гг, w

Натяжной
м^'гз°5С0^,пь ,!
черезлв^ща

Бобышки 50*50-
1400;спрок- '
палками
р 20x100; 1400

Из

Г20Х44

175x77

2700

140

3500

ДЮ 106{l loop. Isa? Юб

Цо*(МЬ

Конту
в во/го»!

Я-g
М

МО

вариабель-
ная перего-
родка

Прихожая

Общая
комната

имы

5,533

\^нпЪ№ДУмт№а~ан0''0
ъ<шчно междуэт, перекрытию

Осадочный
зазор -5%
высоты окнб
заполняется3
паклей

^еж^^^^^^через

Штхкбтурка 15

500

схватками 40х /50 °₽Н 0

Подшивка карниза
из^^Р^

Цемент фонометрического

0,000



Дощатый пол 27

Дощатые балки 50х^р чеоез5И
»и^^

ком у 800кг/М3

Вытяжку из ,
иРлесТ?оемент- ,
нои о 050 ввести
9 венгпиляционный
чанап стояка

380



[зоо yoo l
1 f 1

i-_J

24

23

22

21

20

19

18

Наличники
издосак&го

пГсо^Н200°тМОСГГ,На

Жирная мятая глина « 300

 6. плита 80 из бетона марки 150

Крышки люка дощатые
wo SamoT минеРаРЬ- ’

Т	°и'ем-Рас'Рво-

I ^2xHo^mCuWe^3HeHUeM
^^milSPUPMnnUnS,^

Мппн3^а ^ряч'им битумом
мирная мятая глина у ж

Уп^е^и50^ 100
грунт .в00

й£ Р®;Л?ваое марки 50

-2,950


ЛИНЕЙНЫЕ

План 25т.

со СМЕЩЕНИЕМ

Спальня

Б,ООО

1*0,005

5JS0 g

2 слоя стеклоткани .
но горячей битумной
мастике

Деталь парапета
Основной ковер накры-
вают 3 дополнитель-
ных, плйвнаобрыбае-
мых слоя рубероида

-S3 Фартук из рцинио;
У ванной кровельной
стали по костылям
03-40x5; Е300-,через
600

КДОК-ЮДРТИРА ДВУХЭТАЖНАЯ, 5-КОМНАТНАЯ, РЯДОВАЯ ИЛИ С ТОРЦОВЫМИ ОКОНЧАНИЯМИ (ПО СЕРИИ 126)

D	Схемы блокировки

Спальня

80*40

Спальня

3i.

«Г

Со

Пт

-2,500

1175

шмтмшнп

брусок

50’50/2

ФБСЗ

Слив из цементное?
растворо марки Юи

Фартук из ацинкавоинай
кровельной стали

нъа: )Н.-о

Гоабии, втопленныи в
горячую мастику
4-слойная рубероидная
кровля

Цем.стяжка с ячеиста-
бетонной крошкой У 50

Ячеистобетанная плита
400 с продухами ф 60
через 250 в подкравель-
нои зоне

Спальня

Фрагмент общего вида

ска из
:тоцемент-
листа

21

2-2

Ю
3.560

2,800

Идентично перекры
тию над подпольем

0,000

По

Арматур-
ные кар- I
касы в
надопорнои]
зоне

0,760
jsL

Плинтус
16^54

Цементная стяжка йр?
с зажелезненнои к Fп
поверхностью, арми-жл
рованная стальной hr
сеткой по 2 слоям (Ий
стеклоткани	]

Линолеум на мастике 5'
Цем. стяжка с ячвиста -
бетонной крошкой 55
Ячеистобетонная

240

г Ь
;  А

плита

Отверстие
440x600 для
.водопровода

Злинобетон. 100
У ъзотненныи
ору нт

-2,040

юостока

Щит срриза из
досок 200x25 по
брускам 60x40',
1550; через 600 J-J

Мягкие древесно-
волокнистые
плиты 2x25
Цементная шту-
катурка ла сталь -
ной сетке

Армиро
ванный
шов

Кирпич-
лережог-

ПротиЬо-
капилляр-
ная изо-
ляция
цемент-
ным раст-
ворам на
•*-1,490

2x150

.Поручень из
досок 25x180

0,030 I] -5x50^

1 ‘‘	11500

МйОШ ri/!L
ко^струкци

Фундаментные
блоки	I I

Г~~ т

Обмазка горячим ! i
битумом за |	|

2раза	।	।

Армированный l..__I

шов

Фундаментные
лпиты
строительства по сравнению с аналогичными руб-
леными конструкциями.

Чертежи выполнены на основе типового проекта
Б-8-50/52, разработанного Гипролеспромом.

Лист 10.04. Блок-квартира двухэтажная
 пятикомнатная со стенами и перекрытиями
из ячеистобетонных панелей и плит

Двухэтажная блок-квартира рассчитана на воз-
ведение зданий различной протяженности и конфи-
гурации для строительства в сельской местности.
На первом этаже в зоне дневного пребывания раз-
мещены: жилая комната, кухня, санузел и два
крыльца-лоджии перед противоположными входа-
ми, на втором этаже в интимной зоне четыре спаль-
ни и санузел с ванной. В подполье высотой 1,8 м
устраиваются продовольственные и хозяйственные
кладовые. Квартира обеспечивается всеми видами
современного инженерного оборудования и благо-
даря четкому зонированию помещений удобна для
проживания большой семьи.

Несущая конструкция здания образуется пере-
крытиями и поперечными стенами, собираемыми с
перевязкой вертикальных швов из ячеистобетон-
ных плит и панелей однотипной разрезки. Плиты
перекрытий и панели формуются из автоклавного
ячеистого бетона плотностью в сухом состоянии
800 кг/м3 марки 50, утолщенные плиты крыши —
из того же бетона плотностью 600 кг/м3 марки 25,
с каналами-продухами в подкровельной зоне.

Изделия изготовляются по резательной или
литьевой технологии. Ширина изделий 1,2 или
1,6 м определяется оптимальным заполнением ав-
токлавов соответственно диаметром 2 и 2,6 м. На
монтаже здания, естественно, предпочтительна
большая ширина. Лицевые грани изделий покры-
ваются гидрофобными красками.

Фундаменты ленточные сборные из железобе-
тонных плит и бетонных блоков. Толщина ячеисто-
бетонных плит перекрытия 240 мм, плит крыши
400 мм, стеновых панелей 250 мм. Перекрытия над
лоджиями дополнительно утеплены подшитыми
снизу мягкими древесноволокнистыми плитами с
цементной штукатуркой по стальной сетке.

Четырехслойная рубероидная кровля защищена
от увлажнения изнутри вентиляцией подкровель-
ной зоны через каналы-продухи в плитах покры-
тия и от механических повреждений — посыпкой
гравия, втопленного в горячую мастику.

В зависимости от климата окна могут быть вы-
полнены со спаренными или раздельными пере-
плетами и с тройным остеклением последних.

Межкомнатные перегородки монтируются из
ячеистобетонных «досок» высотой «на этаж», ши-
риной, соответствующей разрезке стен, и толщиной
100 мм. Доборные элементы выпиливаются по ме-
сту из основных. Ванная и уборная выгоражива-
ются крупноразмерными водостойкими гипсобе-
тонными панелями толщиной 80 мм. Звукоизоля-
ция со стороны жилых комнат обеспечивается
двойными перегородками с 40-миллиметровым воз-
душным зазором между гипсобетонными и газобе-
тонными панелями.

Полы из паркетных досок или линолеума по
подстилающему слою из цементного раствора с
ячеистобетонной крошкой, в санитарных узлах —
из керамических плиток, в лоджиях перед входа-

ми— из цементного раствора с зажелезненной по-
верхностью, армированного стальной сеткой.

Естественная вентиляция всех помещений,
включая подполье,— через фрамуги оконных про-
емов и вытяжные каналы вентиляционного стояка.

Отделка наружная — окраска гидрофобными со:
ставами, цементно-латексными покрытиями,' нане-
сение цветных фактурных декоративных покрытий.
Отделка внутренняя—в комнатах клеевая ок-
раска, в кухнях и санузлах — масляная окраска
на высоту 1,8 м, выше — окраска водоэмульсион-
ными красками.

Использование цветовых фактурных покрытий
в сочетании с проолифленной древесиной (двери,
поручни, фриз) подчеркивает пространственную
пластику фасадов и способствует архитектурной
выразительности застройки.

Чертежи выполнены на основе двухэтажной
блок-квартиры серии 126, разработанной в Лен-
ЗНИИЭПе.

Глава 11

ПЯТИЭТАЖНЫЕ ЖИЛЫЕ ЗДАНИЯ

Листы 11. 01; 11.02; 11.03. Панельный дом
с «малым» шагом поперечных несущих стен.

План рядовой блок-секции и основные монтажные
узлы; разрез по лестничной клетке;
аксонометрический разрез

Указанные на чертежах сборные ленточные
фундаменты из фундаментных плит и блоков при-
меняются для грунтов с расчетным давлением
0,125—0,2 МПа на глубине 1,5—2 м при располо-
женном ниже их подошвы уровне грунтовых вод.
Цокольные панели наружных стен железобетон-
ные трехслойные, связанные жесткими ребрами,
с утеплителем из полужестких минераловатных
плит плотностью 300 кг/м3. Подвальные панели
внутренних стен по конструкции аналогичны этаж-
ным. Прорези по краям предназначены для про-
пуска трубопроводов. Они могут быть заделаны
впоследствии.

Несущая конструкция надземной части здания
представляет собой жесткую ячеистую систему с
несущими поперещ^ыми и продольными стенами,
на которые опираются по контуру плиты перекры-
тий размером «на комнату». Шаг в осях попереч-
ных стен 2,7 и 3,3 м. Пролеты в осях продольных
стен 2 X 5,7 м.

Трехслойные панели наружных стен размером
«на комнату» — железобетонные с утеплителем из
полужестких минераловатных плит. Их наружный
ограждающий слой толщиной 60 мм подвешен на
гибких связях к внутреннему несущему толщиной
100 мм. Отсутствие жестких ребер исключает об-
разование «мостиков холода». Окна и балконные
двери вставляются в проемы в заводских услови-
ях после термической обработки панелей и кре-
пятся на быстротвердеющих мастиках.

Сопряжение наружных и внутренних стеновых
панелей и утепление, замоноличивание и гермети-
зация стыков аналогичны показанным на листе
2.04. Дополнительно к угловым арматурным вы-
пускам плит перекрытия приваривается анкер из
Пятиэтажный жилой дам с „Малым"шагом поперечных несущих стен и наружными стенами из трехслойных, панелей



СЕКЦИЯ 1-2-3 ШИРОТНОЙ ОРИЕНТАЦИИ

Экран между

200

II ПИ1 II И 11 II I1

И i| |i и II I'nJgs+nshoo

14700

Бетон марки 200

35; 15

120; 160

Загнуть
но месте
1=0,02 \

Доенированный
стык (см.лист2.01)

Воздухо-
защитная
проклейка
Термовкла-
дыш

50+270

012

60

ром марки 100

подготовка > 150

-1,850

Уплотненный грунт

11. <J ’ Гидроизоляция ,
! к , ~~~^цементным раствором

Г' Q состава 1:2

cocmot

ФБС4

-2,650

150,250

_ cfaptfH ИЗ
стеклоплас-
тика

Обмазка горячим
битумом за 2 раза

Фундаментные
плиты ФВ

5+80

ТРЕХС/ТОЙНАЯ ЖЕЛЕЗОБЕТОН-
НАЯ ПАНЕЛЬ С УТЕПЛИТЕЛЕМ ИЗ
ПОАУЖЕСТКИХ МИНЕРАЛОВАТ-
НЫХ ПЛИТ =300 КГ/М3)

>, ,,	1 । • । п ।1	1 11 11 11 ;

J. _i L lUiJ- lUlIi-Li j

Ограждение
стойки из°&20

Костыли через 600,
из -40*4, прибиты
к пробкам 6д*50;1100

Гравии, Отопленный в горячую
мостику

Четырехслойная рубероидная

Ж.-бребристая плита	170

о->д । са

fi-1'

2700

27ЭС

ОСНОВНЫЕ МОНТАЖНЫЕ УЗЛЫ ДРЕНИРОВАННОГО СТЫКА С
ЗАМ0Н0ЛИЧЕННЫМИ СВЯЗЯМИ НА СТАЛЬНЫХ СКОБАХ

Защитное покрытие
Герметизирующая мастика
Упругая прокладка

Воздухозащитная
проклейке
Термовкладыш



В004Ю00

Шлакай звесткобая корка 5

Минеральное вата	80

Ж-б- плита	inn

Цементный пол 30,армированный
стальной сеткой

2 слоя рубероида на битумнаи
мастике

Ж-б. балконная плита 120+100

-5*50

-5*40

Упорный стержень
Арматурные выпуски
и накладки из» ф 14

Арматурн
выпуски с
монтажными
диафрагмами

Соединитель-
ные скобы из
•Ф12	1-

J5;/s|

аеггон замена-
личибания
марки 150
Термовкладыш

Линолеум .	5с

Гупсоцемвнтобетонная
плита основания пола 60

Ленточные звукоизоля-
ционные прокладки

Ж-б. плита	1

25
100

Несущая
вентиляционная
панель

5+S0

ИЕииваяйййЕЯвя^аа^йиааЁи

ООО

Упругая

. прокладка

140 ' 50 L

Термовкладыш из
минераловатных
плит

Плинтус
16*54

Полоска толя
Конопатка про- \
смоленной паклей

Линолеум

Гтсоцементобетояная
плита основания пола 60
лаги из антисептированных
досок 100*25; через 500
Минераловатные маты 25
Ж~б. плита	100

К угловым арматурным^	ЛТ

выпускам плит перекрытии	37----

приваривается анкер из • Ф12
заводимый в заманаличиваемыи
колодец	6

СаединипТельные скобы из»^Т2 заводятся
в петлевые арматурные выпуски
Точность установки обеспечивается монтаж-
ными диафрагмами из-а5, вваренными в
выпуски верхнего уровня панелей
Панель внутренней стены
Межкомнатная Со 120) или
межквартирная (o’160)

фиксат
50*45:11

с Ц50


11. 02

2-слоиныи рубероида Каркас uj брусков 50*50,;
ныи ковер	' обшитыию двух сторон!

Опалубка из досок40> досками &25 и зопол- :
ненныи минеральной
! ватой

5760

<44® П/МН-НА&.-Ц/00

4 Сквозной
проход,
is высотои£1б00

J Мачта телеантенны
; Трубостойка ф 114

стали

200

и

180

ФБСЗ-9 [

60

Кирпичная
цветочница

Обвязка из
досок /20 х

Решетка
для чистка
обуви

Цементный пол 28^
1 Бетон марки 50 • 150
* Уплотненный грунт

Цокольный марш,
примененный для
спуска 6 подвал

/2 бруска-
" фиксатора
50*45;110Ц^'

Ф5С/4

-1 >50,250

-1,080
£Z_

г——, Глина 100i v ।

। \ 1 Уплотненный грунт

I Обмазать горячим I

I битумом за \2 паза [

I '	। -2.650 I

Ж-б. экран
/ крыльца

Плита крыльца 120
Песок 200^300

100 1350 L

i -2,180

-J,020

1*0,02

1*0,02

Дощатая будка
лаза на крышу

Крышка люка
дошатал в брус-
чатой обвязке;
обшита с обух
сторон кровель-
ной сталью по
войлоку, вымо-
ченному б глине,
и утеплена „
минеральной
ватой \



Закрепленная
стремянка

Полупрохсдной
чердак



№!ПШШШ|

Откидная стремя
тетивы - 40*8 ;L
ступени • 016:16



0,020

кода
3*0/6

Цокольный
марш

Гравии,Отопленный 8 горячую
мастику

Четырехслоиная рубероидная
i кровля
\Ж.-б. ребристая

плита

! Шлакоизвесткобая коака 5

; Минеральная вата 80

Ж.-б. плита	120

Коробка из
бруса 80*80

ПолиВинилхлорид-

Кирпичная
стен на
0,5 кирпича

-1,070

_±_____

800^1000

-40*4

>- - 20м

2 (-20*4)

 20*20

9,820
 1,420

Полка площадки 70
Мягкая древесно-
волокнистая плита
2*25

Полутвердая древесно
волокнистая плита 8

Керамическая
। плитка о 6

Цем растбор 34

| Полка площадки
Стенка из бетона марки 150

Цем раствор Р2Х



2 дополнительных,плавно
обрываемы* слоя рубероида
Фартук из_оцинкооанной
кровельной стали, прис-
трелян дюбелями
сквозь-4О*4

ЮО I /50

Деревянные
пробки
50*40;1100^

7- образные
костыли из
-40*4 •
через ьОО

2 слоя рубероида
на оитумнри мастике
Цементный раствор ^50
Ж.-б. козырек 1иО

-1,120
Г-----


F

II. 03
стержня диаметром 12 мм, заводимый в замоно-
личиваемый «колодец».

Балконные плиты заводятся в стык панелей.
Они зажимаются между стеновыми панелями и со-
единяются с плитами перекрытий сваркой выпус-
ков арматуры из верхней зоны опорных выступов.
От агрессивных осадков поверхность балконной
плиты защищена устраиваемым на монтаже по-
лом.

Лестницы собираются из маршей и площадок
ребристой конструкции (см. лист 4.03). Этажные
площадки опираются тыльным ребром на электро-
техническую панель, образующую внутреннюю про-
дольную стену лестничной клетки. Консольное реб-
ро этажных площадок и оба ребра междуэтажных
площадок устанавливаются на «столики» из угол-
ков, приваренных к закладным пластинам в пане-
лях поперечных стен. Укороченные цокольный и
подвальный марши изготовляются в форме рядо-
вых маршей. Цокольный марш нижним концом
ложится на кирпичную стену, подвальный заделы-
вается в подстилающий слой пола. Площадка под
тамбуром осажена на высоту конструкции пола, в
который «утоплена» дверная коробка.

Сборная железобетонная плита крыльца опира-
ется на четыре столба из бетонных блоков ФБСЗ-9.
Козырек ложится на входную панель, стойку из
заполненной бетоном асбестоцементной трубы и
железобетонный экран.

Чердачное перекрытие утеплено минераловат-
ными матами, накрытыми шлакоизвестковой кор-
кой. Чердак полупроходной. Крыша покрыта
железобетонными плитами размером «на комнату»
с ребрами высотой 170 мм и развитой карнизной
частью, вынесенной на 800 мм. Кровля малоуклон-
ная рубероидная со свободным водостоком. Лаз на
крышу огорожен деревянной будкой со стенами
каркасно-обшивной конструкции.

Кабины санитарных узлов монтируются из бе-
тонных панелей толщиной 60 мм. Образующие пе-
регородку кухни вентиляционные панели примыка-
ют к санузлам боковой гранью, в которой разме-
щены выпуски наклонных обособленных каналов.
Утолщенные керамзитобетонные крышные вентиля-
ционные панели накрыты крышкой из железобе-
тонной плиты, приваренной к арматурным П-об-
разным выпускам.

В связи с малой толщиной плит перекрытия
звукоизоляция и теплоизоляция в первом этаже
обеспечиваются слоистой конструкцией пола. Ос-
нование пола образовано гипсоцементобетонными
плитами толщиной 60 мм, уложенными на ленточ-
ные звукоизоляционные подкладки, а в первом
этаже — на дополнительный сплошной слой из ми-
нераловатных матов. Покрытие пола из линолеума.

Чертежи выполнены на основе типовых проек-
тов зданий серии 1-464, разработанной в Централь-
ном научно-исследовательском институте экспери-
ментального проектирования жилища (ЦНИИЭП
жилища).

Листы 11.04; 11.05; 11.06. Панельный дом
с «большим» шагом поперечных несущих стен
(состав чертежей тот же)

Фундаменты только под несущими поперечными
стенами при плотных грунтах — ленточные из же-
лезобетонных фундаментных плит, при слабых

грунтах — свайные из железобетонных свай площа-
дью сечения 350X350 мм2. Сваи забиваются до
«отказа» и объединяются после выравнивающей
срезки голов железобетонным монолитным рост-
верком. На фундаментные плиты или ростверк ус-
танавливаются подвальные панели внутренних
стен и цокольные панели наружных стен.

В подвальных панелях несущих стен предус-
мотрены паз и боковой выступ, образующие щель
мотрены паз и боковой выступ, образующий щель
железобетонные ребристые с вутами по краям ниж-
ней грани — в местах опирания на фундамент.
Утепление цокольных панелей расположенным ме-
жду ребрами плитным керамзитобетоном с после-
дующей затиркой цементным раствором произво-
дится после укладки перекрытия над подвалом.

Несущие конструкции надземной части здания
образуют поперечные железобетонные панельные
стены, расположенные с шагом 6 и 3 м и связанные
между собой настилами железобетонных плит с
круглыми пустотами. Ширина здания 10,8 м.

Для предотвращения эксцентриситетов при
платформенном опирании плит на сравнительно
тонкие (160 мм) поперечные стены монтаж должен
быть осуществлен с высокой точностью, что обес-
печивается приваренными к верхним граням пане-
лей и заводимыми в швы между плитами вилоч-
ными фиксаторами и съемными трубчатыми кондук-
торами. Без этих приспособлений сборка дома за-
прещается.

Самонесущие наружные стены двухрядной раз-
резки собраны из поясных и простеночных пане-
лей. Панели наружных стен из газобетона марки
35 толщиной 240 мм (для северных районов 300 мм)
и номинальный высотой 1,4 м выпускаются завода-
ми ячеистых бетонов, оборудованными автоклава-
ми малого диаметра. Номинальная длина поясных
панелей 6 и 3 м соответствует шагу несущих стен.
Часть простеночных панелей облицована волнис-
тыми асбестоцементными листами. В световом
фронте лестничных клеток оконные проемы смеще-
ны на пол-этажа как расположенные у междуэтаж-
ных площадок.

Двухрядная разрезка навесных стеновых пане-
лей в данном случае конструктивно эффективна и
экономически выгодна. Термическая обработка мо-
жет проводиться в автоклавах малого диаметра с
полным использованием их объема, и значительно
сокращается погонаж наружных стыков.

Малая механическая прочность газобетона
обусловливает крепление балконов к внутренним
несущим стенам. В этих целях они отформованы в
виде объемных элементов с поперечной стенкой,
заводимой в паз панели внутренней стены. Стык
фиксируется сваркой закладных деталей.

Для теплоизоляции стыка более тонкая бал-
конная стенка в помещении оклеивается с двух
сторон древесноволокнистыми плитами.

Плиты перекрытий железобетонные с круглыми
пустотами высотой 220 мм (см. лист 3.03). Желе-
зобетонные панели поперечных несущих межквар-
тирных стен (см. лист 2.06) снабжены каналами
для электропроводки. Приваренные к панелям ви-
лочные фиксаторы, обеспечивая проектное положе-
ние, увеличивают и жесткость узла платформенно-
го опирания путем сварки с закладными деталями
плит.
Пятиэтажный жилой дом , с большим"шагом поперечных несущйх стен и наружными стенами из однослойных панелей

ДВУХРЯДНОЙ РАЗРЕЗКИ	‘ '

Секция i:2-.з широтной ориентации

' 2*1750.

1750

5000

3*3000

ю+iao istMp

teo tsoo

□

2*80

»HS(»2«®Js

ж.-б. парапетные плиты

Дополнительные плавно ,	550

обрываемые спои
рубероида

Ж.-б. бортовые камни \

' Гоабии, бтоппенныи б горячую

' мастику

Четырехслойная рубероидная

1 *ровля п

' Выравнивающая цементная
стяжка 15

[Ж.-б. ребристые плиты 300

д' продухе стальная сетка
в рамке из L3£x4

800+1000

Шлакоизвесткооая корка 5

Минераловатные моты 8С

Ж.-б. плита	220

Стенка ж.-б. объем-
I кого элемента
балкона 100
Древесноволок-
нистая плита
на мастике 22
Шпаклевка на
марле 3

Основные монтажные узлы закрытого стыка с

I

X

1250

-2,800

ВЕРТИКАЛЬНЫМ СТЫК ПО ВЕРХУ
И НИЗУ ПОЯСНЫХ ПАНЕЛЕЙ

Сварка
накладк
U3»012

ЗАМ0Н0ЛИЧЕННЫМИ СВЯЗЯМИ НА СТАЛЬНЫХ СНОБАХ

Горизонтальные стыни поясных	-	~ ‘

-1,100

-2,350

-2,:оо

ММ

Под поперечными сте-
нами ленточный фун-
дамент из плит
Ф16; Ф16-12

И ПРОСТЕНОЧНЫХ ПАНЕЛЕЙ

Защитное покрытие
Герметизирующая мастика

Упругая прокладка
Воздушная полость

Цементный раствор марки 150

Защитное покрытие
Герметизирующая мас-
тика Упругая прокладка
воздушная полость
Воздухозащитная
проклейка
бетон марки 200
(Условно не показан)

Соединительные сксюы из • 012
мвсдятся в отверстия
ьиаеррагм ы5,вваренных о
петлевые арматурные
выпуски из • 012

L6J»5, 1100

винительные скобы
предварительно . „
свариваются в жесткий,
треугольник, заводимый
б петлевые арматурные
выпуски

Эффективный ]
утеплитель в *
полиэтилено-
вой пленке

/Гнтисепти-
рованный
брусок 50*50

Конопатка,
заделанная
цементным
раствором

0,000

Паркетные доски 25

Пергамин 1 спой

Лаги 80*40; через 500

Минераловатные прокладки 15\

Жгб. плиты 220

Паркетные доски 25

Лаги 80*40; через 500

Минераловатные маты

Ж.-б. плиты	п

Щель у наружной
стены заделы-
вается после
разводки тру-
бопроводов

/$3х

1100

бетон
марки 100

Глинобетон 100	\

Уплотненный грунт
с етпамбованным
щебнем

Разделитель -
ный экран из
асбестоце-
ментного лис-
та дв в рамке
из С36*4

Цементный полЗб,
армированный „
стальной сеткой
2 слоя рубероида
на мастикё

Плита ж.-бобъем-
наго элемента
балкона 12С+80

- 0,080

•Н ! Литой остальтдО
; укатанный щебень

Затирка цем. растбс
~ । ром _	20

I Плитный керамзите

i бетон	150

I Полка ж.-б- цокольной

I оебристой панели ТС

1 'Обмазка горячим
битумам за 2раза




1-1 Разрез по лестничной

клетке

2-2 ОПИРАНИЕ ПЛИТЫ ПОКРЫТИЯ

ПЛАН НА 3.0.020

во

(Цодоприем- А
ник 4 S

Я

^IllllllllllllllllllinWIIIIIIIIIIIIIIIIIIIIIIIIIIfllillllli^

Электро-
техни-
ческая
панель

ПристаЗ
нал стре-
мянка

Дощатая
аверь 750x750,
обшита  - Е
кровельной й
сталью т

бетон
марки 200

п I' я
Проход
2x500

Глинобетон
Уплотнен-
ный грунт

2840

CV00

£ "

i^n/.

!. тру;

' . HPHh

Крыльцо

-1,100

«яд

-2,700

Скоба

<М

1340

6.020

Столик

L100X12; 1100

марша

Стык накр
тртпстя ием

Ж-б объем-
ный элемент
будки паза

ЮОО

На чердаке
вент. панель
оклеена
цементным
фибролитом

Откидная стремянт
тетивы-40хв; 12740
Ступени»®®; 1600,'.Ц
через 300 h



Площадка

Кирпичная
стенка 1,5 ки
\пича

иеменгрныи no/tzo
бетон марки 50 80

Уплотненный

грунт

\-18Ю

Монтажные
столики из

2x80



Сталь-
ной фар-
тук прис-
трелян
20 дюбелями

через-40x5
30

Образующая
лестничного

2

Шлакоизбестковая
корка	5

Минеральная вата 60

Ж,-б. плита	120

Поручень 54x34
из древесины
твердых пород
(ГОСТ8242-63)

Кирпичная стенка 05
кирпича в плоскости
внутренней грани
лестничного /рарцта



Опирание козырька

-25x5

-20x4
a 25x25

-25,х5

Вентиляци-
онные
панели

марши и плрщад-
ки плит нои
конструкции

-а 9ю

Цементный поп 20
Керамзита-
бетон
Ж.-б. плита

-0,930

40
120

liaaiEgaa

§

Трап 6 ладпалье
тетивы-ЮОхб; 1950
ступени 2чр!б, 1600

-трЛ/тт Фартук из оцинкованной
кровельной стали пристре-
лян дюбелями через 2.00',
сквозь-40х5с прокладкой
из морозостойкой резины
60x5

зо

i-1%

L63*6. 1100

' В пазах сборка с
' посредником из

J53хб;1100

2 слоя рубероида на мастике Рубероидный ковер
Цементная стяокка	закрепить в фальце

М.-б. плита козырька

Съемная решетка
„	.	500x700

из—4x30,0 рамке из
L36x4

Асбестоцементная
труба ф 135, запол-
ненная бетоном



ЖШЖЖ

Песок или щебень

Мятая глина„ 150

Уплртненныи грунт

__! I____________

1 'Обмазка горячим

' битумом за 2 раза

450 Под поперечными стенами
----++ ленточный фундамент из

50 плит Ф16; Ф16-12

J Фундамент под
। крыльцом из
1 блоков ФБСЗ-9

I -2,360
Железобетонные
панели внутренних
стен &160

Вентиляцион-
ная панель

Вентиляционные панели
&180 в пределах чердака
оклеены плитами цемент-
ного фибролита о 70

Гипсобетонныв
панели „ ж
перееорадок<у80

Плиты перекрытии
железобетонные с
круглыми пустотами
220

Железобетонные
парапетные
плиты и борто-
вые камни

Железо-
бетонный
объемный
элемент
балкона

Железобетонные
лестничные марши
и площадки
плитной конструк-
ции

Легкобетонные
наружные
поясные и
межоконные
панели &240

Плиты покрытия
железобетонные
ребристые 300:
нао лестничной клет-
кой- сплошные 120

3§°

Фундамент из
блоков' ФбСЗ-З

Ленточный фундамент
из опит 2<PtS; &16-Г2:2Ф16

Железобетонные ребристые
цокольные панели, утепленные
плитным керамзитабетаном
Лестница собрана из маршей п площадок плит-
ной конструкции (см. лист 4.03). Площадки опи-
раются на скрытые в подрезках столики из угол-
ков, приваренные к закладным пластинам. Укоро-
ченный цокольный марш бетонируется в форме ря-
довых маршей. Спуск в подполье по стальному
трапу. Перекрытие под тамбуром из плиты мень-
шей толщины позволяет утопить в конструкции по-
ла дверную коробку.

Ребристая плита крыльца с приступком опира-
ется на четыре столба из бетонных блоков ФБСЗ-9.
Под крыльцом уложен дренаж, предупреждающий
выпучивание грунта. Козырек опирается на выступ
утолщенной входной панели и две стойки из асбе-
стоцементных труб, заполненных бетоном.

Чердак полупроходной. Крыша образована на-
стилом из ребристых железобетонных плит (см.
лист 3.05), опирающихся на чердачные стеновые
панели. Лестничная клетка в уровне чердака пере-
крыта железобетонной плоской плитой толщиной
120 мм с пазами для вентиляционных блоков и от-
верстием для люка. Плита опирается на попереч-
ные стены. Эта же укороченная плита применена
над лестничной клеткой в настиле крыши.

Кровля малоуклонная рубероидная с внутрен-
ним водостоком. Сквозь здание водосточная труба
проходит, в нишах электротехнических панелей.
Вентиляционные блоки на чердаке оклеены плит-
ным утеплителем, а над крышей эффективный
утеплитель обжат ограждающими железобетонны-
ми панелями. Над трубой зонт из кровельной ста-
ли на «лапках», приваренных к закладным пласти-
нам в верхней грани блока (см. лист 5.01). Будка
лаза отформована в виде объемного железобетон-
ного элемента.

Санитарно-технические кабины типа «стакан» с
минимальными габаритами помещений в плане по
конструкции аналогичны приведенным на .листе
8.01. К ним примыкают вентиляционные блоки (см.
лист 8.03). Доступ в шахту для стояков трубопро-
водов — со стороны соседних с уборной помещений.
В двух- и трехкомнатных квартирах санитарные
узлы отделены от кухни и расположены у жилых
комнат, в интимной части квартиры. Вентиляцион-
ные блоки кухонь этих квартир вынесены в лест-
ничную клетку.

Полы в жилых помещениях из паркетных досок
по лагам со звукоизоляционными минераловатны-
ми прокладками. В кухнях полы из линолеума по
керамзитобетонной плите толщиной 40 мм, уло-
женной на ленточные звукоизоляционные проклад-
ки. В перекрытии над подпольем теплоизоляция
из минераловатных матов (см. лист 8.07).

Чертежи выполнены на основе типовых проек-
тов здания серии 1-486Б, разработанной в
ЦНИИЭП жилища.

Листы 11.07; 11.08; 11.09. Панельный дом
с продольными несущими стенами (состав
чертежей тот же]

Конструктивные системы зданий с продольны-
ми несущими стенами экономичны, если для на-
ружных стен используются материалы, обладаю-
щие достаточной несущей способностью для вос-
приятия нагрузок в пределах принятой этажности:
например, керамзитобетонные панели — в преде-
лах девяти этажей, усиленная армированием кир-

пичная кладка — в пределах двенадцати этажей и
т. д.

Фундаменты сооружаются из железобетонных
призматических свай площадью сечения 250 X
X 250 мм2, забитых под продольными несущими и
под поперечными связующими стенами с интерва-
лами соответственно до 1,5 и 1,75 м. Сваи объеди-
няются монолитным железобетонным ростверком из
бетона марки 150 площадью сечения 400X500 м2.
На ростверк установлены наружные цокольные
керамзитобетонные панели . толщиной 300 мм, с
внешним фактурным слоем 25 мм из цементно-
песчаного раствора и гидрофобной окраской внут-
ренней поверхности, а также железобетонные под-
вальные панели внутренних стен толщиной 160 мм.

Панели устанавливаются на 20-миллиметровый
слой цементно-песчаного раствора, образующий
противокапиллярную изоляцию. В стыке наруж-
ных панелей образуется паз, в который на глуби-
ну 90 мм заводится внутренняя панель. Для обра-
зования шпонки стыкующиеся грани -панелей снаб-
жены выступами. В верхнем уровне стык фикси-
руется сваркой петлевых арматурных выпусков
наружных панелей и закладной пластины на внут-
ренней панели с посредником из стержня 014 мм.
.Затем стык заполняется цементно-песчаным ра-
створом марки 200. По внешнему периметру сте-
ны обмазаны горячим битумом за два раза для
изоляции от фильтрующихся сквозь грунт осадков.

Надземная часть несущей конструкции в дан-
ном случае образована продольными панельными
стенами, которые связаны поперечными межквар-
тирными панельными стенами с интервалом до
7,2 м по длине здания и настилами плоских плит
перекрытий с интервалом по высоте 2,8 м. Устой-
чивость жесткой ячеистой системы усиливают ри-
залиты, обусловленные планом рядовой блок-сек-
ции.

Стеновые панели — наружные толщиной 350 мм
и внутренние толщиной 160 мм — размером «на
комнату» и «на две комнаты» по своей конструк-
ции аналогичны описанным выше. Электротехни-
ческая панель толщиной 200 мм образует внутрен-
нюю продольную стену лестничной клетки. При
наличии эффективных ограждающих материалов
для наружных стен возможен переход от про-
дольных к поперечным несущим стенам без заме-
ны технологического оборудования на заводах-из-
готовителях.

Плиты перекрытий железобетонные плоские
толщиной 160 мм и шириной до 2,7 м связываются
между собой сваркой утопленных в подрезках ар-
матурных выпусков (см. лист 3.02). Швы замоно-
личиваются бетоном марки 200 с заполнителями
из мелких фракций.

Лестницы собраны из маршей плитной конст-
рукции и площадок ребристой конструкции. Ши-
рина маршей 1,2 м. Цокольный марш укорочен на
две ступени. Этажные площадки шириной 2,5 м
опираются на поперечные стены лестничной клет-
ки, междуэтажные площадки шириной 1,4 м — на
столики из уголков, приваренные к закладным
пластинам в стеновых панелях. Спуск к установ-
ленному под площадкой первого этажа электро-
техническому распределительному щиту и подъем
на чердак и далее на крышу — по стальным стре-
мянкам, установленным под углом 60°. Огражде-
ния маршей из стальных решеток.
ПЯТИЭТАЖНЫЙ ПАНЕЛЬНЫЙ ЖИЛОЙ ДОМ С ПРОДОЛЬНЫМИ НЕСУЩИМИ СТЕНАМИ (ПО СЕРИИ 108")
Рядовая секция 1-2-з широтной ориентации

Колпак из оцинкован-
ной кровельной стали;

прикреплен к пробкам
120*60; 1250и костылям
из-40*4; 1300:
через 600'

'(f

Ж

,2*80

Складчатая
перегородка

В продухе t
стальная сетка б
рамке из 1.35*4

[Известковая корка 20

[Минеролобатные маты 80

[Водонепроницаемая бумага
\Ж.-б. плита 160

Гравий, втолленныи в горячую мастику
4-слоиная рубероидная кровля сё
Ъыраб-щдающии слой цем.раствораИ5\ у
Ж,-и реористая плита покрытия 300
\	’ 1-0,015

2*802

100

плита

Г

 •Y.&'al

wo

плита

120

-цюо

ТОЮ

Уплотненный грунт

100

-2,590

150

Панель
внутренней
стены

№

0.000

-1,960
i

Панель .
наружной
стены '

2-слрйный рубероид-
ный ковер

Выравнивающий
слои цем. раствора
Ж.-б. балконная

Наружная грань
панели поперечной
стены с образующими
растворную шпонку
выступами

Обмазка горячим
битумом за 2раза
Монолитный
ростверк из
бетона марки

[[окольная панель ив
керамзитобетона
марки 75 с наружным
фактурным слоем Ф25
из цем. раствора

Сортамент ограждения
поручень -40*5
Стойки  20*20
осзязки 2^20*4)
прутья - 20*4

Основной МОНТАЖНЫЙ УЗЕЛ ЗАКРЫТОГО СТЫКА С
БЕЗМЕТАЛЛЬНОЙ СВЯЗЬЮ ТИМ ,1ЛМ‘7:!'-1КИН К ВОСТ'
ЛЛ '	3-J

Воздухозащитная —
проклейка вертикаль-
ного стыка аиостай- 90 30 20
ними материалами





Термовкладыш

Балконная плита
крепится сваркой с
посредником (• <J> 12; 1,120}
кзаклаанои пластине
в верхней грани панели
и сваркой арматурных
выпусков к плите
перекрытия
В месте сводки стык
замоноличибается
бетоном марки 200 ,
В интервалах он разделен \
термовкладышем

Л

BOO

еий7

£

зТ

Керамзитобетонная
подоконная
до'ска на кон-
солях из
Г45*4; 1350

±2

2-2

Тз

Линолеум но тепло-звука
изоляционной основе • :

Ж.-б. плита	1ЕЗ



gok

Защитное
покрытие
Герметизи-
рующая
мастика

Упругая,
прокладка

Декомпрес-
сионная
полость .

Цементный
раствор

ТермоЬкло-
дыш из _
жесткой
минерало-
ватной
плиты на
синтети-
ческой
связке

Плита
перекрытий

Паркетные доски 25.

лаги 80*40 по прокладкам 15;

через 500

Между лагами-минеролобатные
маты 45 (б обжатом состоянии)

Ж.-б. плита	160



1200

Цементный пол 30,
армированный .
стальной сеткой

Ж.-б- балконная

СтеноВая панель
из керамзитобето-
на марки 50 с на-
ружным фактур-
ным слоем &25
из цем. раствора

50

Литой асфальт 30

Укатанный щебень
..	. 2150

Уплотненный грунт

i=o.i

-1,430

Панели устанавливаются на-20мм
слой цементного раствора	а

На монтаже стык фиксируется свар- g
кой с посредником • р и; 1300 арматур-
ных выпусков наружных панелей изок- -г
лааной пластины внутренней стеновой панели -и;™-!

Усилия 6 стыке воспринимаются соединением

типа„ласточкйн хвост"жесткость	. j

которого повышена шпонкой, образующейся 3
при замоналичиоании цементным	т /

раствором марки 200

Призматические
ftc-б. сваи площадью
сечения
250*250
Разрез по лестничной клетке

План на уровне 1-го этажа

±-1,430 U

80

Крышка и
крышный блок
вентиляционного
стояка

Бубки логи <
на крышу со
стенками из й
кирпичной клаоки

Дощатая дверь
бООх 1100, обшитая
.сдвух сторон
' кровельной сталью

1.300 □ ' ;

t____ЦХск

Испол-
1300 mean

800

1000

колясочную

оункер

жж

-^090
Т__,

150 :
грунт ।

-1,110
. . Ч”. -j

Блоки г > »
ФБСЗ-9

2-слоиныи рубераидньиг ковер
Цементный раствор ЗОНЮ
Ж.-б. плита козырька 100

I Керамическая
плитка на цем.

। роствоое
маики 'ЮО 25
Бетон марки 100 80
— Уплотненный

г еру нт

Камера мхсоод!- |
j; удаления 1 н

1	70

I 600
1

'Цементный раствор марки ЮО 25
с ,>келезнением поверхности
бетон марки ЮО

| ’уплотненный грунт

\ Ж.-б. плита ЮО i
I Песок или щебень > 2001
'Мятая глинр,
j Уплотненный

Г<(1Н1М1<ППШШ11НШШПНМ№»'

бероидная

кровля

Ж.-б. плита 70

;(,(/0
t

640^160 1600

2x180

10 (565 И

6xi

- р-

Лестница на крышу
тетивы 1_56*5
12400
ступени »Ф16;
16'00; через 300

'.Крышка тока дощатая
I в брусчатой обвязке
обшита с двух сторон

I кровельной сталыо по
[ войлоку, вымоченному
1 в ел ине, и утеплена
1 минеральной ватой

Дощатый ходовой
настил 40



/&
<2/.



&&&&%

/ /

Поручень
поливинил-к. .5 4Q
хлоридный "х, п---------

(ГОСТ19!Л-77) Iх I

Лестница
на чердак
тетивы L56x5;

13180
ступени • ф 16;

1600; через 300
поручень-40x5
стоики 1.36x4;

1550
прут -0(2

— 40x5

 20^20;
11050

-12x6;

1500

:?хб



Электро-
техническая
панель

теской

распредели- .
! тельный щиу

/ э

/Сворка с
посредником
1108; 1100



K8t80; \
1Ю0

Стальной
трап

- I960

Коля - ;
сочная ।

. Электр
I техническая
i ПаНе/,Ь3150

нсбестоцементная
труба мусоропро-
вйда 0400; Г0С11839-72

Стальной
гнутый
Omeod0426
да

Т^одГ о,О1

UhZS- ,--Д “



к водо-
, сток
. 0(02
! Вент.
z панель

! фундамент [
крыльца из !
блоков Ф6С З-9


Ж-б. ребристые
плиты покрытия с
пазом для ендовы

Деталь кровли

Фартук из оцинкованной кровельной
стали по костылям из-40*4,
прибитым к пробкам 120* 60 j
1250; через 600

Керамзитобетон
ные стеновые
панели

Вентиляционные
стояки из этажных
чердачных и крышных
блоков

Ж.-б. плиты

Отмостка

“Л?

основание с

Свайное

Вход в
здание

монолитным железо-
бетонным ростверком

Уплотнен-
ный грунт

плиты

'козырька и 100

Вход б камеру
мусороудаления
и спуск 6 подвал

Ж.-б. понели

внутренних

стен

Линолеум на

снове

Паркетные
доски попала
с минераловат-
ными матами

между ними

Санитар-
ная кабина

типа

„стакан

Гзозди 100*4 с
оцинкованными
шляпками

3 дополнительных
слоя рубероида;
верхний - бронирован.

техническая

Ж.-6 балконные
плиты &100
Мусоропровод пропущен сквозь междуэтажные
площадки. Приемные клапаны обращены к наруж-
ной стене. Камера мусороудаления размещена под
нижней междуэтажной площадкой и выгорожена
кирпичными стенками толщиной 120 мм. Выход из
камеры отделен от входного крыльца кирпичной
стенкой толщиной 250 мм. Стены и пол камеры
покрыты керамической плиткой.

На первом этаже за счет уменьшения жилой
комнаты размещена примыкающая к лестничной
клетке колясочная.

Железобетонные плиты крыльца — ребристая с
двумя ступенями перед входом в здание и плоская
перед камерой мусороудаления — опираются на
шесть столбов из блоков ФБСЗ-9. У входа в каме-
ру мусороудаления размещен приямок с лестни-
цей в полупроходное подполье. Этот марш набран
из бетонных ступеней, уложенных на железобетон-
ные косоуры или монолитный бетонный подсти-
лающий слой. Под обоими частями крыльца уло-
жен дренаж, предупреждающий выпучивание
грунта. Железобетонный козырек над крыльцом
заводится в стык стеновых панелей и опирается на
поперечную кирпичную стенку и железобетонные
экраны.

Все квартиры имеют балконы, а двухкомнат-
ные— и лоджию. Балконные плиты заведены в
стык стеновых панелей и соединены на сварке вы-
пусков арматуры и утопленных в подрезках зак-
ладных швеллеров с плитой перекрытия и нижней
панелью.

Чердак полупроходной. Крыша с внутренним
водостоком образована настилом из ребристых
плит ТТ-образного сечения с номинальной шири-
ной между гранями несущих ребер 1,2 и 1,5 м. С
учетом консолей по 0,3 м с обеих сторон полная
номинальная ширина этих плит соответственно 1,8
и 2,1 м (см. лист 3.05). На внутреннюю продоль-
ную стену крышные плиты укладываются понижен-
ным концом с перепадом полки для устройства ен-
довы. Глубокая ендова ускоряет наполнение во-
ронки водостока и способствует быстрому удале-
нию осадков. Плиты разложены в настиле таким
образом, что все прорезающие крышу элементы
пропускаются вне их ребер. Кровля малоуклонная
рубероидная. Будка лаза выложена из кирпича и
накрыта железобетонной плитой.

Санитарные узлы с раздельной уборной и ван-
ной выполнены в кабинах типа «стакан» (см. лист
8.01). В двух- и трехкомнатных квартирах с зони-
рованием помещений по функциональному приз-
наку они отнесены от кухни в интимную часть
квартиры. Вентиляционные стояки из бетонных
блоков (см. лист 8.03) расположены за санитар-
ными кабинами, а для кухонь двух-трехкомнатных
квартир вынесены в прихожую и лестничную
клетку.

Перекрытие над подпольем утеплено минерало-
ватными матами. На первом этаже полы слоистой
конструкции — в жилых помещениях из паркетных
досок, а на кухнях из линолеума по керамзитобе-
тонной плите, уложенные по дощатым лагам че-
рез 0,5 м. На вышележащих этажах полы из ли-
нолеума на теплой подоснове (тапифлекс), уложен-
ного на железобетонные плиты и заведенного под
плинтусы по периметру помещений. Звукоизоля-
ция междуэтажных перекрытий обеспечивается
массивностью железобетонных плит.

Вариабельность планировки квартир достигает-
ся применением раздвижных перегородок между
смежными жилыми комнатами или жилой комна-
той и кухней и дифференциацией встроенной ме-
бели в зависимости от состава семьи. Кухни обо-
рудованы холодильными шкафами с естественным
воздухообменом.

Чертежи выполнены на основе типовых проек-
тов серии 108, разработанной в ЛенЗНИИЭПе.

Листы 11. 10; 11.11; 11.12. Кирпичный дом
с продольными несущими стенами
[состав чертежей тот же]

Фундаменты ленточные из железобетонных
плит и бетонных блоков. Показанные фундамент-
ные плиты назначены исходя из расчетного давле-
ния на грунт 0,15 МПа. При других значениях до-
пускаемого давления соответственно изменяется
ширина образуемой ими ленты. Стены подвала за-
щищены отмосткой в виде наклонной заасфальти-
рованной полосы и обмазкой горячим битумом за
два раза от фильтрующихся сквозь грунт осадков.
В подполье устроен глинобетонный пол.

Продольные кирпичные стены развязаны в по-
перечном направлении стенами с вытяжными ка-
налами в лестничной клетке и у санитарных узлов
и наружными пилонами у лоджий. Продольные не-
сущие стены характерны для кирпичных домов.
Они позволяют использовать несущую способность
кирпичной кладки и примерно в 1,5 раза уменьша-
ют погонаж внутренних стен.

Наружные стены кладутся толщиной 510—
680 мм в зависимости от расчетных температур.
Уширенные швы в стенах толщиной 550 и 680 мм
тщательно заполняются цементным раствором с
добавлением кирпичного щебня. Марка кирпича и
раствора’ кладки определяется в связи с расчетны-
ми усилиями в стене и сезоном производства ра-
бот. Стены с каналами кладутся только из полно-
телого кирпича. В кладке стен за подоконными ни-
шами может быть использован дырчатый кирпич.

Кладка фасадов выполняется из кирпича: свет-
лого облицовочного керамического, силикатного
или красного глиняного. Кладка ведется с соблю-
дением рисунка швов. Швы с расшивкой прореза-
ются на глубину 10—12 мм. Для фасадов из сили-
катного кирпича рекомендуется защитная окраска
силикатными или полихлорвиниловыми красками
(см. лист 2.08).

Перемычки над проемами выполняются из же-
лезобетонных брусков, под настилами перекры-
тий — из брусков усиленного сечения. Лицевой ряд
киряича ложится на полку заведенного в перемыч-
ку горячекатаного уголка. В случае применения
профильного облицовочного кирпича полка уголка
подымается соответственно прорези.

Плиты перекрытий железобетонные высотой
220 м с круглыми пустотами уложены на среднюю
стену сплошными концами. Отдельные плиты свя-
заны между собой продетыми сквозь строповочные
петли анкерами из стержней диаметром 6 мм и за-
моноличены раствором марки 100 в сплошной на-
стил, образующий участвующую в распределении
воспринимаемых стенами усилий диафрагму. Вос-
приятие сжимающих усилий обеспечивается задел-
кой плит в кладку стен не менее чем на 100 мм,
растягивающих усилий — заведенными с интерва-
Пятиэтажный кирпичный жилой дом с продольными несущими стенами (по серии 86)

Рядовая секция 1-2-2 широтной ориентации

Кладочный план 2-5 этажей при толщине наружных стен 510 мм

40

1300 1310 12901050380 1970 780 2*190

ано»

Лоток из

LN 10,1180

Перемычка из
.ж.-о. брусков
марка БУ и Б
L100х7

Зажелез-
Нить

15 120

15 120

1180

50

11.200

1ц680

1470

70

50

/Камера мусоро-
/ удаления

Вентиляция
канализационного
стояка

Глинобетон 100
Гоунт основания с
втрамбованным щебнем

Паркетные доски 25

Лаги 80*40; через 500

Минераловатный мат 35

Обмазка горячим битумом

Ж.-б. плиты	220

1390	JPBO

И 2350 ]910|ф040да 070

400 I	630о'

I 330
83^.1310 \Ю40
2400 i 2

-1,050

№080 8031

ПТ ПГТ!

13,700

Гравии, бтолленныи б
битум

2 дополнительных
плабнаобрыбаемых
слоя рубероида
заводятся под
парапетную плиту

Четырехслойная рубероидная
кровля с верхним
бронированным, слоем
Выравнивающий слои
цементного роствора 10
Ж.-д. ребристые плиты 300

Ж.-б. парапетные плиты
дполнительные плавно-,
врываемые слои

JxSO

Двухслойная рубероид-
ная кровля

Выравнивающий слои
цементного раствора

Ж.-б. плита 220

Колпак из оценка- _
банной кровельной
стали /

родухах (130*300;
через 2080) стальная
сетка, заделанная в
кладку



Шлакаизбесткобая корка 5

Минераловатные маты 80
। Пергамин Юлой

, Ж,-б. плиты	220

Фрагмент плана 1-го этажа
__________________ Цветочница

-0,920

24 2400

Конопатка
антисептиро-
ванным войло-
ком

Наличник
74хи

2,800

Развертка вентиляционных каналов по 2-2;
15.710, о Хн

Деревянные .
антисептиробонные
пробки 65*65; 1200
(2 шт. на откос) j
Поручень □ 50*25*2
Стойки  20'20.

8,400

5,600

Паркетные доски 25
Пергамин 1 слой
Лаги 80*40 через 500
Ленточные звукоизоляцион-
ные прокладки 15
Ж.-б. плиты 220



Цементный пал ДО-20
с жвлезнением,
армированный
стальной сеткой
2 слоя рубероида
на мастике
Ж.-б. плита 220

Полоска
пергамина
Доска 120*25,
обернутая
антисептиро -
ванным войлоком

0,000 g

/Оолицобка керамил
ческой плиткой на\
цементном растворе

-1,920.

ФБС5

-2,450

1 $

I Асгральт 30	|

1 Щебень >150 _
Уплотненный I

1 грунт	j

Обмазка горячим j
битумом за 2 раза J


ПЛАН В УРОВНЕ ЧЕРДАКА

Разрез по лестничной клетке

। 1240

16..J00

ЛеОК

50 120

600

0,020

£оскй &40
врасрор

Будка
выхода
на кры'шу

Кирпичные
столбики
380 х 250

f Колпак
eogonpu-
! емника

------------( — ir(li
1230 _.

С-спайная рубероидная
। кровля

Ж-б. плита /О

ЗЕ

Приёмный 1J

-0,580

ШШШШл

фбЁа

ФБСН4
—

Обмазка горячим

битумом за 2раза

Цементный пол 20

1Ж-6 плита 150

Керамическая
плитка на цем
растворе
марки ЮО 25
5етон марки

ЮО . 120
уплотненный грунт

Цементный пол с
мраморной крошкой 20
Бетон марки 100	120

Уплотненный грунт

Ф6С5

» Е

р
S0,42tP

Поливинилззло -
ридный поручень

-40x4

>20x20

-20x4

ШТШТ]

Цветочница t____

из кирпичной кладки 1



2(-20*4)



Вентиляция
канализационного
стояка

Вентиляционная шахт.'

----- 1 —1—1-----I

П। J 1
ВентйлОционныи борЕЕ
z^zizLlLL-J------1-

Принадлеж- i
ность кана-1
лов по эта- ।
жам	[

тетивы l56x4 i
ступени	1

1600

Выход НО
крышу



"ЙЕЭЁЙ^

Вентиляционная
цлтс и борова

сягк^х»^? сроду ха

J П! ПСТГЛШПППЫД П1ПТПТЛ^

13,700

Стальной вен-
тиляционный
патрубок

12л85$

Ствол
м^соропро-
Aciecmo -
цементная
труба

/ !риемныи
клапан ,

7'z>7z



! '	0,130

I 1

I камера мусоро

2-слриная
рубероидная
ц^^теор
Ж~б. плита
козырька

530

Фундамент под е
крыльцо из блокои
Ф503-3
А#-/А
лом 2—3 м в кладку стен и прошивающими все
здание анкерами (см. лист 3.03).

Лестницы собраны из площадок ребристой
конструкции и маршей плитной конструкции.
В кладку поперечных стен площадки заделываются
опорными выступами (см. лист 4.03). Цокольный
марш укорочен на пять ступеней. Вход в секцию
расположен рядом с лестничной клеткой. Вести-
бюльная группа — тамбур и холл — размещена в
первом этаже за счет квартиры. Таким образом
удается исключить традиционный проход под ниж-
ней междуэтажной площадкой и удобно разместить
там камеру мусороудаления. Архитектурно выра-
зительно и функционально оправдано крыльцо с
повышенным входом в здание и дверью в камеру
мусороудаления, отделенной от него перепадом
уровней, цветочницей и экранирующей решеткой.

Мусоропровод проходит через междуэтажные
площадки. Поверху он связан стальным патруб-
ком и кирпичным боровом с вентиляционной шах-
той. Попадание в будку лаза и далее на крышу —
по наклонным стальным стремянкам. Сквозной
проход через здание на первом этаже, так же как
и выход на крышу с верхнего этажа, устраивается
только в одной из средних секций. Лестничная
клетка перекрыта плитами с круглыми пустотами.
В пролете плиты уложены на железобетонные бал-
ки площадью сечения 250X200 мм2, окаймляющие
лаз на крышу.

Непроходной чердак использован для размеще-
ния вентиляционных боровов. Борова — горизон-
тальные вентиляционные короба — ограждены кир-
пичными стенами, возведенными на настиле чер-
дачного перекрытия, перекрыты плоскими железо-
бетонными плитами и утеплены фибролитом. Они
позволяют выполнить минимальное количество про-
резающих крышу шахт и разместить их с учетом
раскладки ребристых плит крыши. Вентиляци-
онные шахты выложены из кирпича и накрыты
плоскими железобетонными плитами. Их вытяж-
ные отверстия приподняты для стимулирования
тяги на 0,5 м над кровлей и разделены на изоли-
рованные отсеки для вентиляционных каналов из
квартир, мусоропровода и продухов канализацион-
ных стояков. Вентиляционные шахты утеплены в
пределах чердака оклейкой фибролитовыми плита-
ми, а над крышей — утолщенной кладкой.

Крыша образована настилом ребристых железо-
бетонных плит (см. лист 3.05), опирающихся на
наружные стены и кирпичные столбики по сред-
ним осям здания. Кровля малоуклонная рубероид-
ная с внутренним водостоком. Смещение оси ен-
довы относительно осей продольных стен компен-
сируется перепадами в опирании плит (см. лист
11.11). Наружные стены накрыты железобетонны-
ми парапетными плитами. Будка лаза с толщи-
ной стенок вполкирпича накрыта железобетонной
плитой.

Лоджии перекрыты специальными плитами с
круглыми пустотами (см. лист 3.04) и ограждены
стенкой вполкирпича с установленным на ней
стальным поручнем. Фасад стены здания на уча-
стке лоджий может быть облицован глазурован-
ным кирпичом или оштукатурен и окрашен, по-
скольку он одновременно является и элементом
интерьера.

Санитарные кабины монтируются на месте из
бетонных панелей толщиной 60 мм. Для звукоизо-

ляции в примыканиях к жилым комнатам эти па-
нели сдваиваются. Воздушный зазор между ними
30 мм.

Полы слоистой конструкции: в жилых помеще-
ниях — из паркетных досок по лагам, уложенным
с интервалом 0,5 м на звукоизоляционных подклад-
ках, в кухнях — из линолеума или поливинихло-
ридных плиток, наклеенных на керамзитобетонные
плиты размером «на комнату», толщиной 40 мм.
Керамзитобетонные плиты также уложены по ла-
гам (см. лист 8.07). Подстилающий слой пола в
кухнях может быть выполнен и из монолитных лег-
ких бетонов. Перекрытия над подпольем и чердач-
ное утеплены минераловатными матами с толщи-
ной слоя соответственно 35 и 80 мм.

Чертежи выполнены на основе типовых проек-
тов серии 86, разработанной в ЦНИИЭП жилища.

Глава 12

ДЕВЯТИ-ШЕСТНАДЦАТИЭТАЖНЫЕ ЖИЛЫЕ
И ОБЩЕСТВЕННЫЕ ЗДАНИЯ

Здания высотой более пяти этажей имеют раз-
витый лестнично-лифтовый узел: при высоте до
девяти этажей — с лестницей постоянного пользо-
вания и одним пассажирским лифтом грузоподъ-
емностью 320 кг, при высоте до 16 этажей — с эва-
куационной лестницей и двумя-тремя лифтами, в
том числе одним грузопассажирским грузоподъем-
ностью 500 кг. Эвакуационная незадымляемая ле-
стница связана поэтажно с лифтовыми холлами
через воздушный шлюз, снабжена противопо-
жарной, автоматически включающейся вентиляци-
ей и имеет непосредственный выход на улицу.

Развитый лестнично-лифтовой узел, как прави-
ло, обслуживает шести-восьмиквартирную жилую
секцию. Входные двери квартир частично располо-
жены в «карманах» — тупиковых коридорах, под-
водящих к лифтовому холлу.

В конструктивном отношении учитывается зна-
чительное увеличение нормальных и тангенциаль-
ных усилий, воздействующих на здание в связи с
возрастанием полезной нагрузки, собственной мас-
сы и парусности стен. Отсюда возникает стремле-
ние придать объему пространственно-устойчивую
или обтекаемую форму — изогнутой пластины,
трилистника, четырехлистника, призмы, вписываю-
щейся в цилиндр с овальным основанием, и т. п.

Таким образом, повышение этажности жилого
здания влечет за собой принципиальное изменение
планировки составляющих его секций и общей
объемной композиции.

Листы 12.01; 12,02; 12.03. Панельный дом
с «малым» шагом поперечных несущих стен.
План рядовой блок-секции и основные
монтажные узлы; разрез по лестничной клетке;
аксонометрический разрез здания

Рассматриваемый жилой дом основывается на
классической для полносборного панельного домо-
строения конструктивной системе, характеризую-
щейся «малым» шагом (до 3,6 м) поперечных не-
сущих стен и опиранием перекрытий по контуру.
5-3

3600

3000

3000

1100

1-1

типо-
вого
ЭТАЖА

ДЕВЯТИЭТАЖНЫИ Ж ИЛОИ ДОМ С МАЛЫМ ШАГОМ ПОПЕРЕЧНЫХ НЕСУЩИХ СТЕН И НАРУЖНЫМИ СТЕНАМИ ИЗ КЕРАМЗИТОБЕТОННЫХ ПАНЕЛЕЙ
(ПО СЕРИИ 90)	36-КВАРТИРНАЯ БЛОК-СЕКЦИЯ 16-2Б-ЗБ ЗБ	Граница пола

План	‘г'г

Уё^Пенополисти-\
Т?- рольный	'

г* Р ‘вкладыш

3000

2т

-0,220

-0,020

-1,100

1‘Ю%

Р.

юоо

+

й

ь

-2,650

фундаментная --------—i	_

плита. Ф10у | 475 j 525 |

Техническое
/)одоальр

Мусоропровод
писрта

-0,200

_±

-0,420

! Асфальт 30

I Бетон марки 50И50
[ Трамбованный

I грунт

Обмазка горячим
битумом ра 2 раза
Z\ ~ЭП -Z650

Ж.-б. экран
ограждения
с опорными
консолями
через 1500

т.-б. экран
цоколя

-2,330 -2,020

10 №0 1050

D '<41 °

ьПал из
,врдщен-
’ нои кера
I мическа
। плитки

2x60 2x60

ентиля-
ционные
волоки

2*60 2*80

23400

В разрезах 1-1 и 2-2 показаны два варианта
устройства полов и ограждений лоджии и балконов

Паркетные доски 25
Лаги 60x40; через 500
Ленточные минерало-
ватные прокладки 100»15
Ж-б. плита



Паркетные доски 25
Лаги 80x40; через 500.С
прокладками 100x15

Между лагами минера-
ловатные маты 40

Ж.-б плита

120



Стенка между
лоджиями

'Упреки

Плиты перекрытия
и лоджии соединяете
парными крюками из
• ф12в двух местах
Стык замоналичивается
керамзитобетоном
марки 75





Фундаментные I
плиты mtov

Ф1О-ВУ

2-2; 2Г~2Г

В разрезе 2-2
первый зтаж
смещен в
плоскость 2г-2'

I Гравий, втопленный б
..горячую, мастику _

Основной 4-спайный

рубероидный ковер .
Выравнивающий слои
цем. раствора ~ 15
Керамзитааетонные
утепляющие плиты S
S350 , и,
Маячные паласы су- _

хоео песка 10	‘

ж.-а. плита— J20. Я й
i*2%

26,300

'Фарауукиз оцинко-
ванной кровельной
стали по костылям,
через 600, прибитым
к пробкам.

Валик из цем. раст-
вора с зажелезнен-
ной поверхностью

Сварка с
посредника-

Ми 2" 0/2 ;
7 1Лл ’

24,380

Ж.-б. плита козырь-
над балконом 90
Поручень
0 50*25x2

Разделительный экран
из асбестоцементного
листа &6



Сварка с пос,
ником •ф1в;

2°№2

Коротыши
• 014; И25
Ж.-б. эк ран
в рамке
из Г 36*4

90 j

2*10

Линолеум на мастике 5

Керамзитобетонная плита 50
Аенточные звукоизоляционны
минераловатныепрокладки
100*25: через 500 ____

Жпб. плита

Обвязка
экрана из
-56x6;

2п 25x25x2



В зубе балконной^
плиты пенополисти-
рольный вкладыш
60x120; 1260

винт мб

через о: 400



Сборка с
посредником

•Ф16; 1250

-0,020

„-0,220 „

Плинтус 1рх54

Линолеум на мастике 5
1<ерамзитабетонная плита
основания пола	50

Минералаватные маты 25

Ж.-б. плита	120

>,____irfop 0/ОС>

1ем раствор

1енополистирол

Упругая прокладка, ееРме^^ирую^°я'^СС

&и^аяПц£р-
ныи еру ием расГпвор
состава 1-2

тмкаизп5&&1
крепится на
винтах Мб;
через 500
Экран из
армостекла
спракпад-
хстоокоа

1100

Ж-б. балконная пли-'
! та с полом из вро-
\щеннай ковровой
керамической
плитки 120

Окно ср спарен-
ными переплетами;,
балконные двери
со спаренными
полотнами по
ГОСТ 11274 -65

1*10%

-1100
J660

1100	500 250

ЧОО

8

W

(40

-1,300

1

Ф5СН-5

-2,300

Фундаментная плита Ф6

<p|(2'Z!

2

-2,J 70

 t <P28 У

> 7

2

ч’гв-ву и

-2,850

2»j 600

2

17

>

2

-2,650

-*

Ф28У

0,220
2*70

Опирание лестничных пло-
щадок

-2,350- •
у

т* -д-
 • -1,640. Р
1930 	.  р

।Экраны

। крыльцо^

' <?И0

"'''Контур
козырька

\Настил рисрл
-5*790
ij ../у j Каркас СП 12
I?

лестни-
чное от-

тетивы \~63*6

проступи 2 \-2]5*4;

Объемные элементы

475

Ф20-8У

(7	9

верхним опониоованным слоем

Стяжка из цементно-песчаного раствора20

Керамзитобетон *(=500 кг/м3	160

Ж.-б. плита

Машинное отделение лифтб
оборудовано подвесным |
краном

Цементный- \
пол 50 \

Ж.-б. плита Эйд

Люк 1200x800

26.150

Резиновые
амортизаторы
Подрамник

22,380

-£020

Фрагмент
парна
1-ГО ЭТАЖА

' а

Решетка для ।
чистки обуви I

/Г

Дефлектор

шахты лисрта.и ,
камеры мусороудаления .

Вход в камеру1
м^сороудале-\

шахта лифта из
объемных ж.-б.
элементов наруж-
ным размером
1920x1770; вЫС. 2780
котенок 100

рифЛг150^;15вЛ
поручень L50*5
^стоики в20*20;1900



22,400

II

-II

|!24,ЖЙ

Стальная
Жа из
Конопатка
пррсмолен-
нои паклей

24,940





fossil

Ограждение г
марша:
поручень

стойки -у

• 20x30
прутья-4х}2
нижняя
обвязка

-25x5

I®

wi

ж.-б марши и
площадки плит-
ной конструкции

□

10450

0,000

-0У35	,

'

Бет. пол 50

Ж.-б. плита
200
бетон мар-
ки юо

J

бетонный пол 100
Утрамбованный грунт



Продольная
стена лестн.
клетки

70 75

Цем. раствор
пх2,800
л~

Гумба под
буфер кабины
250x250





Вентиляционная
асбестоцемент-
ная труса
вн.0 291

Стальной.
переходный
срланец

Стбол^мусооо-
провоаа
Асбестоце-
ментная
труба вн.0 368

Приемный
клапан

1,400 g|





60 2^20 SO

Поперечная
стена
лестн.
клетка
2^40

15 320

Ниша

Tjr Jf^-ll-

/у-ф
5J,JQd '

Камера.,
мусороудаления

Юбер

Приемный, i
бункер ।

Стенка б
полкирпича

-0,950

-1,150

330

-2,300



1,400+
+П-2.800

После
монтажа
нишу
заделать
бетоном
марки 100

2-слойный рубероидный ковер
Цементная стяжка ^15
Ж-.б.козырек 2з00*150; 14480
с ребром по внешнему
контуру

2300

0,970^,-

й Обмазка горячим
битумом за 2 раза



fyecs

Ж.-б. экраны
входа 1о00*!40
и 700*140;
высотой 2770
облицованы
керамичес-
кой платной

Плита входа
1980x140;

12980.с
нишеи
Решетки
длр чистки
обуви
500* 15; 1700

250
Ж-б. плиты перекрытий
размером „ на комнату 6120

Однослойные

Кер амз итобетон •
ные коышные бент-
блоки с ж.-б
крышками

Ж.-б плиты балкона и
лоджии с ограждением
из ж.-б, экранов с
ОПООНЫМО КОНСОЛЯМ':

Ж-б. лестничные марши и
площадки плитной кон-
струкции

керамзитобетонные
стеновые панели &300Н400
с наружным фактурным
слоем из цем. раствора
размером „на 1-2 комнаты

Ствол мусоропровода .
асбестоцементная труба
вн. ф366

Приемные клапаны через
этаж

Шахта лифта из объемных
ж.-б. элементов размером
1920*1770; высотой ь на этаж*

Ж. б юнели внутренних
несущих поперечных стен
на комнату
продольных стен- размерам
, на 1-2 комнаты о 160

nCP

Водораздел
ендовы

g

в

©

а ®

ж.-о экран
цоколя

Наружные стены подполья
из бетонных олокрв.днутренние-
из ж.-б. панелей,&14о	.

/1енточные фундаменты из ж-о.плит

Совмещенная крыши
с малоуклоннои
рубероидной кровлей
и утепляющими
ксрамзитоовтонными
плитами

Кожух наружного
вентолака у машин
ного отделения г
лисрта	>.

Короб Внутреннего
вентблока

Полы из линолеума по
керамзитобетонным
плитам размёромпна
комнату" о"50,
со звукоизоляционными
глентачными прокладками

Совмещенная санитарная
кабина типа „ стакан “
размером 1820*208С’>дыс.2400

Ж.-б вентиляционные блоки
размерам 890x300; быс. „на этаж




Преимущества такой конструктивной системы
подтверждены представляющими ее в отечествен-
ном индустриальном строительстве полносборными
домами нескольких поколений. Они заключаются
в соответствии разрезки стен и перекрытий ячеи-
стой конструкции. Сборка здания ведется из пане-
лей размером «на 1—2 комнаты» и плит размером
«на комнату». Этим обусловливаются высокая за-
водская готовность, удобство транспортировки и
монтажа сборных железобетонных изделий, на-
дежность эксплуатационных качеств здания и, как
следствие,— высокая технико-экономическая эф-
фективность.

В связи с указанными преимуществами изде-
лия, применяемые для сборки этих домов, пользу-
ются наибольшим спросом и заложены в основу
разработки единого каталога индустриальных из-
делий для строек Москвы и других крупных горо-
дов страны.

В номенклатуру типовых проектов этих зданий
включены блок-секции различной конфигурации:
рядовые, торцевые, поворотные и угловые с внут-
ренними или внешними углами поворота соответ-
ственно на 45 и 90 °.

Вариантность положения блок-секций в заст-
ройке обеспечивается наличием различных элемен-
тов блокировки (рядовых, торцевых, с глухими
торцами, с деформационными швами и т. д.), а
также различных планировок первого этажа (с ко-
лясочными, электрощитовыми, сквозными прохода-
ми, проездами и т. п.).

В планировке квартир дальнейшее развитие по-
лучил принцип зонирования, разделяющий зону
дневного пребывания (передняя, общая комната,
кухня) и интимную зону (спальня с примыкающим
к ней санузлом). С учетом этого принципа разра-
ботаны эталоны рабочих чертежей оборудования
кухонь и комнат комплектами стационарной мебе-
ли и встроенными шкафами, устанавливаемыми
по заказам населения. Возможность установки ука-
занных комплектов предполагается в любой из
квартир.

Типовые проекты блок-секций предусматривают
различные варианты фасадных решений. Кроме
разнообразных отделок наружных панелей и ог-
раждений лоджий и балконов, предлагаются раз-
личные решения тектоники фасадных плоскостей
(рельеф и рисунок фасадов), создающие компози-
ции улиц и дворов, отвечающие различным градо-
строительным ситуациям и современным эстетиче-
ским требованиям.

Конструктивные решения и их варианты для
отдельных частей здания позволяют учитывать ме-
стные условия.

Фундаменты запроектированы двух типов: лен-
точные— из сборных железобетонных плит и бе-
тонных блоков и свайные безростверковые — из
железобетонных призматических свай с оголовка-
ми, на которые непосредственно устанавливаются
стеновые панели подвала.

Наружные стены из однослойных керамзитобе-
тонных панелей толщиной 300, 350 и 400 мм или
трехслойных железобетонных панелей толщиной
300 мм. Лицевая поверхность панелей накрывается
фактурным слоем декоративного бетона либо ков-
ровой керамической или стеклянной плиткой. Цо-
кольные панели накрываются глазурованной кера-
мической плиткой «кабанчик».

Внутренние несущие стены толщиной: межком-
натные 120, межквартирные 160 и подвальные
140 мм из железобетонных панелей размером «на
одну-две комнаты».

Перекрытия из железобетонных плит размером
«на комнату» толщиной 120 и 160 мм. В первом
случае полы слоистой пустотной конструкции с по-
крытием из линолеума по керамзитобетонным пли-
там на звукоизоляционных прокладках или из пар-
кетных досок по лагам; во втором — пол из лино-
леума на теплой подоснове.

Железобетонные панели и плиты перекрытий
изготовляются в кассетных машинах.

Лестничные марши и площадки плитной конст-
рукции. Площадки облицованы вложенной в фор-
мы керамической плиткой. Междуэтажные пло-
щадки заводятся опорными выступами в ниши в
стеновых панелях. Крыша совмещенная, с мало-
уклонной рубероидной кровлей и внутренним во-
достоком, утеплена керамзитобетонныйи плитами.

Ограждения балконов и лоджий — экраны из
железобетона или армостекла в стальной рамке.

Окна и балконные двери в зависимости от кли-
матических условий со спаренными переплетами и
полотнами, с раздельными переплетами и полотна-
ми и с тройным остеклением (серия 1.136-4). Ско-
бянка повышенного качества. Двери входные в
здание из древесины твердых пород, окрашенные
бесцветным лаком. Двери входные в квартиры и
внутриквартирные облегченной конструкции под
масляную окраску.

Санитарно-технические кабины типа «стакан».
Вентиляционные блоки железобетонные, толщиной
300 мм с каналами — спутниками и сборниками.

Внутриквартирные перегородки из железобе-
тонных панелей толщиной 60 мм.

Широкое применение каталожных изделий,
производимых большими тиражами, и конструк-
тивное решение, наиболее полно соответствующее
идее панельного домостроения, обеспечивают эко-
номичные удельные показатели расхода основных
материалов, трудовых и стоимостных затрат при
массовом строительстве рассматриваемых зданий.

Чертежи выполнены на основе типового проек-
та 90-05/1, 90-й серии, разработанной в ЦНИИЭП
жилища.

Листы 12.04; 12.05; 12.06. Панельный дом
с продольными несущими стенами
[состав чертежей тот же]

Рассматриваемый жилой дом отличается по-
вышенной комфортностью жилья и применением
ряда укрупненных конструктивных элементов пол-
ной заводской готовности, эффективных в усло-
виях сборного строительства. Комфортность квар-
тир обеспечивается удачной конфигурацией жи-
лых комнат, просторными кухнями площадью от
9 м2, достаточным составом и площадью вспомо-
гательных помещений, наличием удобно располо-
женной встроенной мебели.

В первом этаже предусмотрен просторный вес-
тибюль с колясочными. К нему примыкает лифто-
вой холл с шахтой лифта грузоподъемностью
350 кг и размещенным в ней же мусоропроводом.
Справа лестничная клетка, примыкающая к дворо-
вому фасаду. Лестнично-лифтовой узел развивают
два «кармана» со входом в трех- и однокомнатную
Девятиэтажный жилой дом с 6-м пролетами продольных несущих стен и наружными стенами из керамзитобетонных панелей
(ПО СЕРИИ 137) ДЕВЯТИЭТАЖНАЯ 44-КВАРТИРНАЯ БЛОК-СЕКЦИЯ 1-1Б-1Б-ЗБ-ЗБ	Сечение наружной стены

Мусоропровод

28,ОСО

ПЛАН
ТИПОВОГО
ЭТАЖА

Чердачная
ж.-б. панель

Ж.-б ребристая плита покрытия утеплена
приклеенным пенополистиролцементом (ПРИ}
или сренольно-резальным пенопластом (СРРП)

Парапетная
ж-б. плита

l зуба 400
Цем. раствор
марки^оо J/)

~]'~

2-2

1-5%

изтг^

*-люк
900*800

Вестибюль П Колясоч-
ная

Обмазка горячим

битумом за 2раза

Армированный
шов

Водомерный или
~ элеваторный
узел

1000

~ЁЫ0%

Литой аарсльт 15

Бетон марки 502150

Встроен-
ные шка-
фы с антре-
солями

Встро-
енные
шкафы

ВО

40-80

ЗОЙ 100



Фрагмент п/iaha и детали крыши

|Ц

Лотковая,-
плита 4Т
Тея

1*2,5%

Т4______

1=2,5%

Ж-б ребрис
тая плите
покрытия

Фартук прибит
гвоздями к дере-
вянным пробкам

Фрагменты плана подвала и 1-го этажа

500 Ш 1300 700 ЮОО 700

Боковая грань
наружной стеновой
ПАНЕЛИ

и

Коммунцка-^
ционныи блок
Электроблок,

Кухон-
юеобо-
рудова-

27600

4-4

Машинное
помещение

23Д0О

Пористая
резиновая
прокладка -
на мастике
КН-3

Лаз на
крышу
1000*1000

Лотко-
вая
плита

Каляспч-

-2,450

T501

-7~
я пли

27,230



Условно
показано
только в
одной квар-
тире

25,200

J 125*80*8; 1200
и15х15;1200

Фартук из1
оцинкован- ’
ной кровель-
ной стали I
пристре - 1
лян дюбе- 1
^00исЧере3'.
проклад-
кой рези- 1
новых
шайб

Эффективный
утеплитель
на клею

пх2.80

Огражаение бал-
кона

Порученье 63* 40

Стойки м 20*20
Ж.-б экран б рамке
U3 L45*4

5-5	'

Стальной фар-
тук пристрелян W
дюбелями и
поолиу цем.
раствором

Пористая
резиновая
прокладка
'р\ на мастике
------кн-.т



Коышка люка
и'з рифленой
стали &б, „
обрамленной
Г50*6

Эвакуационная
стремянка между
9г 3 этажами
тетивы L45X28*4
ступени •016; 1600

Линолеум^
на мягкой
подоснове Ю

Ж.-6. плита 160 ъ

шаш

Одинарный о
переплет с о
двойным
остеклением -

50\\

Поотивокапилляр -
ная изоляция цем
раствором сост. 1:2
Разрез поаест-

НИЧНОЙ КАЕТКЕ

500

-ж; Вентиляционная	7-

шахта площадью _ е „

31,Ь20 вн_ сечения	Отвод к L

дефлектору

Монтажные узлы открытых стыков
29 830 с ЗАМ0Н0ЛИЧЕННЫМИ СВЯЗЯМИ НА
’	СВАРКЕ ЗАКЛАДНЫХ ЭЛЕМЕНТОВ

2*80

^20^1,5

2.есо

Ж.-б. козырек

-1,170

Ж.-б. экран
& 120

J==============;^^	Л300

26,500

25.200

=ГТ='



-1.400	60 808

За тамбуоом
камера мусоро-
уааления



Стык наруж-
ных ланелей
„открытыСтс
водоотооиной
нейритовой
лентой идубль-
защитой е сред-
ней зоне из
пороизола или
гернита на
мастике Кн.
8 образующем
шпонку,, колод-
це “ керамзито-
оетон

1200 кг/мз
горизонталь-
ных швах рем
раствор марки ЮО
За плитой пере-
крытия термо-
вкладыш из пено-
полистирола
На пересечении
стыков скос
для отвода
конденсата,
накрытый
стальным фар-
туком, и жгут
из пороизола

Ш“ Сварка панелей
с посредниками

ЮО
20'


Подвал теплый

Плиты
928

Фундамент лен-
точный из Ж-'б.
плит или ж.-б.

Плиты перекрытии
ж.-б. размером
на комнату сг 160

Стены внутрен-
ние из ж.-и. пане
леи  размером
„на- Г-^шйнаты

Лестницы изис - б
гнутых маршей
с пдлуплощааками,
ребристой конструкции

Чердак полупрохаднои
теплый	.

Ной ееноп. каналами установ-
лены дифсруззоы из ж.-б.
объемных элементов

чинах
поисылка

Ж.-б. лестница-крыльцо
с аппарелями для
колясок и велосипедов

Характеристика
конструкций
Вентиляционная
шахта чердака площадью
ян сечениА 2040*1?ыГ
из ж-а. объемных
элементов быс.21.С0

Крсбля безру?
уклоном 5%
ша СоОираетоя из:
ж -и.ребристых плит
покрытия размером
„на комнату '* и
ж.-б. поткобых плит,
опирающихся на поперечные
чердачные панели о'160

Санузлы б ж.-б.
кабинах типа
„ стакан “ с
включением
вентиляционных
каналов

Шахта ли (рта из ж.-б
объемных элементов
высотой „ на этаж44 с
мусоропроводом и
вентиляционными
каналами

Стены наружные
из кеоамЗитобе-
тснн'ых панелей
плоских и челсзых
размером на 1,-2
комнаты o’4uQi
цокольных 6350

сбои с монолит - i
ным ростверком^^



Плиты
920
квартиры. Камера мусороудаления с полом на
уровне тротуара расположена между наружной
стеной и шахтой лифта.

Фундаменты запроектированы в двух вариан-
тах. При допускаемом давлении на грунт от
0,15 МПа по песчаной подушке слоем 100 мм ук-
ладываются ленточные фундаменты из железобе-
тонных плит, связанные поверху армированным
швом толщиной 50 мм. В более слабые грунты за-
биваются железобетонные призматические сваи.
Они объединяются монолитным ростверком. В обо-
их случаях отметка низа цокольных панелей
—2,60 м от верхнего уровня плит перекрытия над
подвалом. Пол подвала земляной на отметке
—2,45 м. Панели внутренних стен подвала железо-
бетонные толщиной 200 мм, длиной до 7,2 м. На-
ружные цокольные панели керамзитобетонные,
толщиной 350 мм, длиной до 7,2 м. Керамзитобе-
тон марки 100, плотностью 1300 кг/м3.

Противокапиллярная гидроизоляция из цемен-
тного раствора состава 1 : 2 устраивается в уровне
опирания плит перекрытия над подвалом. Цоколь-
ные панели ниже поверхности спланированной
земли обмазываются снаружи горячим битумом
за два раза. Попадание в подвал по стальному
трапу через отдельную дверь с дворового крыльца.

Пространственная жесткость продольных несу-
щих стен обеспечивается их совместной работой с
поперечными внутренними и наружными стенами
и горизонтальными дисками перекрытий, жестко
связанными между собой в стыках панелей и плит.
Жесткость несущих конструкций здания увеличи-
вает также лестничная клетка с марш-площадка-
ми, опирающимися на внутреннюю продольную и
поперечные стены (на последние через балку у на-
ружной стены).

Несущие наружные стены собраны из керамзи-
тобетонных панелей толщиной 400 мм, размером
«на одну-две комнаты». В двух нижних этажах
марка керамзитобетона 100, плотность 1300 кг/м3,
выше—марка керамзитобетона 75, плотность
1250 кг/м3. Все наружные стеновые панели с внут-
ренней стороны покрыты гидрофобной окраской, с
наружной — фактурным слоем цементного раство-
ра толщиной 30 мм. Панели цоколя облицовыва-
ются каменной фактурой, выше — ковровой кера-
микой.

В ризалитах применяются угловые панели, спо-
собствующие увеличению жесткости стен и сокра-
щению числа наружных вертикальных швов.

Внутренние продольные несущие и поперечные
связующие стены собраны из железобетонных
панелей толщиной 160 мм, длиной до 7,2 м.

Наружные стеновые панели устанавливаются
на 20-миллиметровый слой цементного раствора
марки 100 с уплотняющими добавками. В верх-
нем уровне панели соединяются между собой свар-
кой закладных пластин через посредники из стер-
жней диаметром 14 мм.

Вертикальный стык наружных панелей «откры-
тый». Снаружи он защищен заводимой в пазы во-
доотводящей нейроновой лентой, в средней зо-
не— прокладкой из пороизола или гернита, при-
клеенной на мастике КН. «Колодец» между пане-
лями замоноличивается керамзитобетоном плот-
ностью до 1200 кг/м3. Образующие «колодец» гра-
ни панелей снабжены пирамидальными выступа-
ми для образования шпонки.

Горизонтальный стык внутренних стен плат-
форменный на цементном растворе марки 100.
Толщина швов: 10 мм под перекрытием и 15 мм
над перекрытием. В вертикальных стыках образу-
ется растворная шпонка.

Плиты перекрытий железобетонные плоские
толщиной 160 мм, размером «на комнату», анало-
гичные приведенным на листе 3.02. Они укладыва-
ются в паз стеновых панелей глубиной 100 мм на
слой цементного раствора толщиной 15 мм. Меж-
ду плитой перекрытия и гребнем панели заводит-
ся утепляющая прокладка из пенополистирола.

Лестница собрана из железобетонных марш-пло-
щадок ребристой конструкции. Цокольный марш
укорочен и опирается срезанным концом на плиту
перекрытия в уровне входного тамбура. Верхняя
полуплощадка последнего марша расположена в
уровне чердачного перекрытия. Подъем к лазу на
крышу по стальной стремянке.

Шахта лифта смонтирована из объемных эле-
ментов высотой «на этаж». В ее тыльной стене тол-
щиной 500 мм размещены мусоропровод и вентиля-
ционные каналы. Большой канал отводит воздух из
камеры мусороудаления; малые каналы снабжены
выводами через этаж над мусороприемными клапа-
нами.

Крыша с безрулонной кровлей собирается из
железобетонных предварительно напряженных кро-
вельных плит и лотков. Кровельные плиты опира-
ются на наружные стены и лотки. Лотки устанавли-
ваются на чердачные панели. Кровельные плиты и
лотки утеплены подклеенным снизу пенополистирол-
цементом (ПРЦ) или фенольно-резольным пенопла-
стом (ФРП). Аналогичные крыши выполняются и
для панельных домов с поперечными несущими сте-
нами (см. лист 5.04).

Балконные плиты с выносом 0,9 м, длиной до 3
и 5 м имеют соответственно два и три зуба длиной
0,4 м каждый, заводимые в пазы стеновых панелей
на 285 мм. Стык фиксируется сваркой закладных
элементов зуба с приставными уголками, полки
которых накрываются плитой перекрытия. Эвакуа-
ционный спуск проходит по стальным стремянкам
сквозь люки в балконных плитах. В ограждение
балконов введены железобетонные экраны в рамке
из уголков.

Раздельные санитарные кабины размещены в
объемных железобетонных элементах типа «ста-
кан». В их стены включены вентиляционные кана-
лы. В кухнях установлены отдельные вентиляцион-
ные блоки. Вентиляционные стояки доводятся до
теплого чердака. Там они завершаются железобе-
тонными диффузорами, направляющими струи от-
водимого воздуха. С чердака воздух удаляется че-
рез две шахты, собранные из железобетонных пря-
моугольных царг площадью внутреннего сечения
1280X2040 мм2 и высотой 2080 мм. Шахта явля-
ется единственным элементом, пересекающим пло-
скость крыши.

В связи с тем, что весь объем дома отапливает-
ся, полы в жилых помещениях, включая первый
этаж, устраиваются из линолеума на теплой подос-
нове типа «тапифлекс». Полотна линолеума свари-
ваются в ковер размером «на комнату», укладыва-
ются насухо и заводятся по периметру под плинтус.
В кухнях и «карманах» полы из поливинилхлорид-
ных плиток (ПВХ), в сантехкабинах — керамичес-
кая плитка.
Стены жилых помещений оклеиваются обоями.
Стены кухонь окрашиваются масляными красками.
По фронту кухонного оборудования и в санузлах
стены облицовываются глазурованной плиткой на
высоту 1,8 м. Стены лестнично-лифтового узла
окрашиваются водоэмульсионными красками. По-
толки в жилых комнатах белятся, в остальных по-
мещениях окрашиваются водоэмульсионными крас-
ками.

К числу упомянутых выше конструктивных эле-
ментов, снижающих построечную трудоемкость
сборки здания и разработанных в рассматриваемом
проекте, следует отнести: угловые наружные сте-
новые панели, объемные элементы шахты лифта с
включением вентиляционных каналов и мусоропро-
вода, объемные элементы сантехкабин с включе-
нием вентиляционных каналов и полносборные
крупноэлементные крыши с безрулонной кровлей.

Чертежи выполнены на основ-е типового проек-
та 137-й серии, разработанного в Лениипроекте.

Листы 12.07; 12.08; 12.09. Кирпичный дом
с поперечными несущими стенами
[состав чертежей тот же)

Повсеместно кирпичные жилые дома расширя-
ют возможности домостроительных объединений,
использующих для возведения стен традиционный
местный стеновой материал. В ряде районов кир-
пичные дома — основные объекты массовой заст-
ройки.

Общая трудоемкость возведения зданий с кир-
пичными стенами незначительно отличается от па-
нельных благодаря применению во всех остальных
конструкциях — фундаментах, перекрытиях, кры-
ше, перегородках и т. д.— конструктивных элемен-.
тов полносборного дома. Относительное увеличе-
ние построечной трудоемкости компенсируется при-
мерно равной стоимостью и рядом эксплуатацион-
ных преимуществ, обусловленных монолитностью
стен. Этим объясняется экономическая закономер-
ность широкого применения зданий с несущими
кирпичными стенами высотой до 12 этажей (36 м)
в отечественной строительной практике. Возведе-
ние зданий большей высоты лимитируется несу-
щей способностью кирпичной кладки (см. листы
12.10—12.12)

Выбор направления несущих стен экономически
обусловлен местными особенностями. Здание с по-
перечными несущими стенами в этом отношении
приобретают известные преимущества в районах
с расчетной температурой до —30 °C и наличием
эффективного кирпича для включения в кладку
наружных стен.

В градостроительном отношении дома рассмат-
риваемой серии обеспечивают возможность линей-
ной установки блок-секции протяженностью до
180 м при периметральной и до 300 м при
свободной застройке участков. В случае необходи-
мости увеличения протяженности домов в них пре-
дусматриваются проезды. Сквозные проходы и по-
перечные деформационные швы следует располагать
примерно через 100 м, т. е. в каждой четвертой
блок-секции. Для уменьшения числа вариантов
блок-секций, применяемых в проекте, они, как пра-
вило, располагаются совместно.

Блок-секции допускается соединять со сдвигом
по горизонтали до 2,4 м, со сдвигом по вертикали
и с поворотом до 15°. При специальных вставках

элементы блок-секций могут быть использованы для
поворотов до 60°. Они также используются для
точечных домов типа «трилистник». Все эти возмож-
ности позволяют учитывать местные топографиче-
ские особенности и создавать эстетически органич-
ные проекты квартальной застройки.

Во внутренней планировке секций и их оборудо-
вании жильцам обеспечен современный уровень
комфорта. Вход в здание через приставные тамбуры
с колясочными. Шахта лифта из кирпичной кладки
снижает уровень шума. Мусороприемные клапаны
удобно размещены на каждом этаже. Дома обору-
дованы всеми видами инженерных сетей. Многоком-
натные квартиры зонированы — санузлы размещены
у спален.

Ленточные фундаменты из сборных железобе-
тонных плит спроектированы для условного норма-
тивного давления на грунт 0,25 МПа, при отсутствии
грунтовых вод и • спокойном рельефе. Стены под-
полья выполняются из бетонных блоков. Шов ме-
жду плитами и фундаментными блоками армирован
сквозными арматурными сетками. Противокапил-
лярная изоляция из двух слоев рубероида на ма-
стике по слою цементного раствора размещена в
основании и по обрезу стен подполья. Снаружи
стены подполья защищены от увлажнения обмазкой
горячим битумом за два раза. По периметру здания
расположена асфальтовая отмостка.

Стены здания кладутся из глиняного полноте-
лого кирпича пластичного формования. Для обли-
цовки наружных стен может быть применен лице-
вой керамический или силикатный кирпич. Толщина
наружных стен —от двух кирпичей (510 мм),внут-
ренних несущих в первом-третьем этажах — два
кирпича, выше — полтора кирпича (380 мм).

Применение силикатного кирпича и включение
в кладку пустотелого кирпича в домах высотой де-
вять этажей, как правило, не рекомендуется. При
длительном воздействии нагрузки такая кладка
обладает повышенной деформативностью и большой
усадкой. Эти особенности вызывают появление тре-
щин в местах сопряжения наружных и внутренних
стен. При экономической целесообразности эти ви-
ды кирпича могут применяться для кладки по все-
му периметру с дополнительным армированием пе-
ресечений и ослабленных участков стен.

Для сохранения монолитности несущих стен
вентиляционные каналы выполняются в кладке (без
включения вентиляционных блоков). Горизонталь-
ные швы кладки армируются по всей высоте непре-
рывными поясами в уровне перекрытий, местно на
участках, ослабленных нишами и каналами и под-
вергающихся воздействию сосредоточенных нагру-
зок (под и над балками-перемычками), а также
дополнительными угловыми связями в нижних эта-
жах.

Перемычки над проемами из сборных железобе-
тонных балок. Нижний лицевой ряд перемычки ук-
ладывается над проемом на полку стального уголка
или нанизывается на нее (при применении профиль-
ного кирпича СО-104).

Кладка фасадов ведется из светлого лицевого
керамического кирпича, силикатного кирпича или
отборного красного глиняного кирпича с соблюде-
нием заданного рисунка швов, прорезанных на глу-
бину 8—10 мм. Для стен, облицованных силикат-
ным кирпичом, рекомендуется защитная окраска
силикатными или ПВХ красками в светло-серый
ДЕВЯТИЭТДЖНЫЙ КИРПИЧНЫЙ ДОМ С ПОПЕРЕЧНЫМИ НЕСУЩИМИ СТЕНАМИ (ПО СЕРИИ 85)

Девятиэтажная je-квартирная блок-секция 1б-2Б-5б-аб(слева~торцевоЙ'? справа-рядовой варианты)

ПЛАВКО „,п Q) к..п О М4п Г.	С'	ПОРЯДОВКА СТЕНЫ ПО ЛОДЖИЯМ

лташса 'т/ 3220	6440	6440	-т	ч—•	—.о.. Ограждение Крыша

поручен • 0 >2
стбйки»02О; через

2400 ..<°Ф25;1120
|1 заложить
j вшоомеэк-

I иу плитами
< >550
-/27230

ЭТАЖЕЙ

3220

6440

6440

6440

6220

....	1450 ’ 22J0 510 920 13301740 1310

1 izsol 'Ззбо

2340 Д310 746Д330 ^ 510 2230 k 14505201310 Ю30^
^360^
Ц-Ппитный .

S3 утеплитель s

4-слойный рубессидныи
кодер с верхним бронщл
банным слоем

320\840520

1301520,60

3550 ~

Л

620, 750 790 650 1050 1375 790 510

360 920

,190 520 320 190

65 020 . J60

25760

Выравнивающая цемент-
ная стяжка	40

Ж.-б ребристая плита

Ж.-б. парапетные
плиты

Встроенный

Сечения
вент. к оно
лов показа
ны везде в
уровне 9-гол.

2*190-

/13С

!'I<J| КуХОнНОЯ
:! I оборудп-
It?-1 бание

26,460 +26,76С

I Корка из из -

1 оестково-пес-
 чаного рост-
бора w 10

.Платный или,
, волокнистый
утеплитель

-> 100



Фрагменты плана чердака и крыши
(дая^рцевой блок-секции)

21

Afotz/uwoelLi
ГД помещение 1н,	.

Г J лиерта

2*450-

Противоветро-
бые асбестоце -
ментные шиты
500*Ю; 17800 и "
3200

Люк
900*900

Д—мниазза

Боронка
иодостар

Рейка
100*30;
пробки

ГгД чеоез
1S 500
, g 26,155~

продуто
2430*310)

Стальное .
жалюзи
^ам.ка из-40*5
бланки-30*2; 1110

! ?5^



UJ5

53 '*—

> Вариант ;
. огрдждения\
' лоджий с I
экранами ш1

, армостекла

 Поручень

! □ 63*45*2,5

। Стойка
< • 20*20
, Обойма

I п>40*25*4 :

! С&язи ।
. -30и4С*Ю f?

О

ПЕРЕКРЫТИЯ

ЛОДЖИИ

-3040

J Дверь на
7 чердак

22.400
। ZJ Лаз но J
। I укрышу

j в60*6-Х1

970 990 790 665^2*255

405 645- 790	520

Под лагами минерало6ап-,ные
ленточные прокладки 120*40
(до обжатия)

Крепление
ограждения с

через,

;i ?ппп 1

Крепление
ограждения с
ЭКРАНОМ К ПЛИТЕ

р4&1ф____

Мрмо|-
Истекло

85 :

Пробка
20*70*250

250

I Цементный /w3?|!

0.000

•010
через
2000

Стень: подвала выложены
из блоков ФС5 и ФС5-8

• бентиляциан--
iiMi ные трубы

СР8-12

Ф20  Ф24У g
12 шт. - 1?шт. г--.

160

60 3201310 2430

Фрагменты плана подвала и I этажа	i" Т 1

(ДЛЯ БЛОК-СЕКЦИЙ ТОРЦЕВОЙ И СО СКВОЗНЫМ ПРОХОДОМ) -0,950 «рь/лдцо

i Поручень 1 !

еэ 6^45*2,5'1 ; ю
Стоика \

’ ’ ‘Я >

it i

40

250 \ 100 5

1-0,03

880

ФБС-5

2^,920

3220

6440

190

320

У 'ФБС-5
/ Р
130\ 370

-320 28Ю_
380

ЭКРАНОМ б СПЕЦИАЛЬ-
НОЙ ПЛИТЕ ПЕРЕКРЫ-
ТИЯ ЛОДЖИИ

 200 * 200-
через 2000

\ i Кдмеоа мусорс-
/удаления

\300

'М5о

200

13501

L100*7\

;Поосриль- о
уныйкир- Вариант
[ПииО-Ю4

I	ДЕНИЯ ЛОД}-

;	ЖИЙ I

I	। Слив аблице-\

•	; вать керамик

I	1 ческой плиткой

' с железнением

; поверхности;

I армирован сталь

। нои сеткой

1 2 слоя рубероида
на мастике

Ф24

5шт j Д
г=

Н

Ф24 ;

7 шт. L .

а ।
к™ а -2,450

ФБС4-9 плашмя".

2*3220

320

490

^50 [

0.020 s.

-0.580

/риемныи

ункер

'320

2,450

2.65$*- - —

 Паркетные доски 25
' лаги из досок80*40; через500
j Минераловатные маты или
! плиты 40 (до обжатия) /

! Ж? б. плита 220	у

Противокапиллярная гид-
роизоляция-2* iO слоя
цем. раствора;

между ними /слоя рубе -
роида на мастике 1

•| Глинобетон 100

[ Грунт, уплотненный

! втрамбованным щебнем

Отмостка 1800

Асфальт 60
Щебень,
шлак >150

-Г, ООО

Кирпич марки 100

ч	БУ27Е#



I /> '
Ф5С-5

Обмазка г
горячим ।
битумом ।
за 2 раза (
Связевые !
арматур- 1
ные сетки

ФБС4-9

800 /

\ Песчаная

; подсыпка 100
Порядовка поперечной стены
с вентиляционными каналами
Цементная стяжка с

,27,700

23,745

кровельной

23,130

4,145

24,880
Вентиляционная
решетка

26,155

22,235
—’—*_

2.820

772

-1,250

РБС5

|! Ф5С4-9

-2.450

Ф8-12

2380

Песчаная подсыпка 100

вход в

КОЛЯСОЧ
чую

Гранитная
плита

-WD \

Р ₽

flo/ivnpoxod-
ной 'чердак

^6,460 + 26,760

Минералабатные маты 70,
обернутые переамином
и оштукатуренные по
стальной сетке



• Антисептироба.чная
рейка 60*120,
прибита к пробкам
120*60; 1250 через
500

3 дополнительных,

плабнообрываемых
слоя рубероида
(верхний брониро-
вав) накрыты фар-
туком из оцинко-
ванной ------ —

стали

Разрез лестнично-

/1ИФТ080Г0 У ЗА А

4-слойный рубероидный
ковер с верхним брони-
рованным слоем
Бетон марки 50 для
образобания уклона <150
Ж.-б. плита 220
Пенополистиролбетон
50 на клею

Твердая дребесноболок-
нистая плита 10

^№'несУЩйя балка
подверногокрана
4-слоиныи рубероидный
ковер

Цементная стяжка 20
^бполистиролбетон 50
т.-б. плита	220

Машинное
помещение
лифта

? 40

X плита
15-18; 140

26М

24,580

21, 780



23,820

ХГ______

900

i дюк 900*900
i ffHA мрнтан-
।лебедки
\Сталы
1наясгре-гл
\мянка /'[

! 1
ifc.?/

I г. 585	|

1 II I

22,420}

Дбери обиты
оцинкобанной
кробельной
сталью па
листовому
асбесту

Прати&о*

цемент-
ный щит
500*3200*
*10

26,460

3-слойный рубероидный
ковер
Цементная стяжка,образую- ------

щая уклон 20+100
ж.-б. плита 220 .	.

Пенополистиролбетон 50 (на клею)
Твердая древесноволокнистая
..плита 10	g ^95



> 2,260



Керамическая1
плитка _6 г

Цементный г*
раствоа 34 к-
Бетон марки >
к 50-80

Ж.-б. плита	j



L63*40*5

Мозаичный
пол 2D
Цементна-пес-

чоный раствор

; марки 1002 70
j ж.-б, плита„

Решетка для
чистки обуви

-0,910

_______

120

Железобетонные
ступени по стальным
косоурам





}5-18;140	.

Отоеостия для установки
! ш монтажных pq ।

онтажных pq
брусьев [J I

420 | j/2gj

Ось кабинь^
п.02п\

Подстаб-

\каамор-1 ’

। тизатора 1

-аво;

ФбС-5

ЙО

Глинобетон МО

ванным щебнем

-1,920



от
онная mpyffa

Вход в
здание

Песчаная *
подготовка
$100

Х^ТЕРИСТИКН КОНСТРУКЦИЙ

жя?#?в» .
isaiggit
вылоясе^Рён^ег,^анапь1 Х
диняются1ecoSnS^^e- ’
w высоте от%Н£Р кан^ы

ных Чго ь ° и nP°ao^b-
^С^р^^ит^°РНЫР
^Р^Рис^^/^ощ^дк,,
*?№& “fnffip™* - «я

Са^ву0овчеп^ Поя~
пустотами
бетпни2адвапс1 из
°пОКОв
таиуИмаенгпы пен~
точъые из жб. плит

очная
телеантенна

шрм^ное поме-
щение лифта

колпак
воронки
водопри-
емника



цвет. Цоколь облицовывается керамической плит-
кой «кабанчик».

Перекрытия выполняются из железобетонных
плит с круглыми пустотами. На поперечные несущие
стены плиты укладываются по выровненному слою
цементного раствора марки 50. Швы между пли-
тами замоноличиваются цементным раствором мар-
ки 100. Анкерные связи свариваются при плотном
зацеплении за строповочные петли с последующим
отгибом петель. Противокоррозионное покрытие
всех стальных элементов обеспечивается 30-милли-
метровым слоем цементного раствора. Отверстия,
необходимые для пропуска стояков трубопроводов,
сверлятся на месте сквозь пустоты (не нарушая не-
сущих ребер) с последующей заделкой гильзы це-
ментным раствором марки 100 (см. листы 3.03 и
8.08).

Лестнично-лифтовой узел включает в себя вес-
тибюль, пассажирский лифт грузоподъемностью
350 кг, лестницу постоянного пользования и мусоро-
провод. Лестница монтируется из сборных железо-
бетонных маршей плитной конструкции и ребристых
площадок, заводимых опорными выступами в клад-
ку. Цокольный марш набирается из железобетон-
ных ступеней по стальным косоурам. Попадание на
чердак, в машинное помещение лифта и на кры-
шу— по стальным стремянкам. Мусоропровод из
асбестоцементных труб проходит за шахтой лифта.
От лестницы он огражден стальными решетками.
Камера мусороудаления размешена в первом этаже.

Крыша малоуклонная с внутренним водостоком
и рубероидной кровлей. Настил крыши выполнен
из ребристых железобетонных плит, связанных по-
верху выравнивающей стяжкой из цементного раст-
вора слоем 40 мм. Вентиляционные каналы выве-
дены над крышей в отдельных шахтах или стенах
машинного помещения лифта. В последнем случае
выводы ограждены ветрозащитными экранами.

Лоджии перекрываются рядовыми или специаль-
ными плитами и ограждаются стальной решеткой с
экранами из армостекла или кирпичной стенкой.

В ограждениях лоджий могут быть также при-
менены экраны из плоских или волнистых асбесто-
цементных листов, деревянных реек и т. п. Нижние
поверхности плит лоджий и козырьков окрашива-
ются в светло-серый цвет силикатными или ПВХ
красками.

Цветовое решение фасадов не должно нарушать
единства эстетического восприятия. Необходимое
своеобразие архитектурного ансамбля выявляется
на фоне жилых домов малыми формами и обществен-
ными зданиями индивидуального проектирования.

Санитарные узлы ограждаются керамзитобетон-
ными панелями перегородок толщиной 60 мм,
сдваиваемыми в примыканиях к жилым комнатам.
Перегородки монтируются по окончании кладки
стен этажа. Их панели устанавливаются на звуко-
изоляционные прокладки, обернутые полоской рубе-
роида, и раскрепляются пропеллерными закрепами
(см. лист 8.05). Перегородки межквартирные и меж-
комнатные соответственно из сдвоенных и одинар-
ных гипсобетонных панелей толщиной 80 мм.

Полы в жилых помещениях пустотной слоистой
конструкции с покрытием из паркетной доски, в
кухнях и санузлах — сплошной слоистой конструк-
ции с покрытием соответственно из линолеума и
керамических плиток по керамзитобетонному под-
стилающему слою.

При внутренней отделке помещений кирпичные
стены накрываются сухой штукатуркой, затем
оклеиваются обоями или окрашиваются клеевыми
красками. Стены кухонь окрашиваются масляными
красками на высоту 1,6 м, а по фронту кухонного
оборудования облицовываются поясом из глазуро-
ванных плиток. Стены уборных окрашиваются мас-
ляной краской. Стены ванных облицовываются гла-
зурованной плиткой на высоту 1,8 м, включая экран
перед ванной, выполненный вполкирпича с отвер-
стием для ревизии 300X200 мм. Потолки в жилых
комнатах белятся, в кухнях и санузлах покрыва-
ются водоэмульсионной краской. Стены лестнично-
лифтового узла окрашиваются масляной краской.
Вдоль маршей на высоту 150 мм наносится темной
краской «галошница». Ствол мусоропровода и водо-
стока окрашивается поливинилхлоридной (ПВХ)
краской.

Чертежи выполнены на основе типового проекта
серии 85, разработанного в ЦНИИЭП жилища.

Листы 12.10; 12.11; 12.12. Точечный кирпичный
дом-общежитие.

План по первому и рядовым этажам
и детали крыльца; фрагменты порядовки
наружной стены в плоскости главного входа;
аксонометрический разрез здания

В связи с демографическими особенностями
городского населения значительная часть жилищ-
ного фонда должна предназначаться для расселения
одиноких и малосемейных граждан. Это расселение
должно обеспечивать комфорт жилья развитием
сектора общественного обслуживания. Поэтому в
зданиях общежитий предусматриваются столовые
или буфеты, душевые, постирочные, развитый меди-
цинский пункт, красный уголок с библиотекой и
эстрадой, помещения для персонала и кладовые
и т. п. Жилые комнаты оборудуются встроенной
мебелью.

Помещение общественного сектора в связи с их
спецификой (большая высота, мокрые процессы,
большой уровень шума и т. д.), как правило, груп-
пируются на первом-втором этаже. Жилые помеще-
ния объединяются в секции по три-шесть комнат —
на два человека каждая, с общим санитарным уз-
лом, кухней, гладильной и кладовой.

По своим архитектурным параметрам здание
должно вписываться в городскую застройку.

Перечисленным условиям удовлетворяет рас-
сматриваемый проект, многократно осуществлен-
ный в современной застройке Ленинграда. К числу
присущих ему положительных качеств могут быть
отнесены:

характерный для высотного здания крестообраз-
ный контур плана, обеспечивающий устойчивость
несущей конструкции и соответствующий его назна-
чению;

четкий рисунок плана, определяющий удобное
размещение помещений, хорошее естественное осве-
щение и функциональную взаимосвязь;

сочетание большинства жилых комнат с лоджи-
ями или балконами;

известная живописность архитектурной компози-
ции, подчеркиваемая контуром с разной этажно-
стью отсеков, чередованием глухих торцевых пло-
скостей с этажеркой лоджий и балконов и
развитым нижним ярусом здания. Он образуется
контрастно решенными относительно жилой части
ПЯТНАДЩАТИ ЭТАЖНОЕ КИРПИЧНОЕ ЗДАНИЕ ОБЩЕЖИТИЯ НА 584 МЕСТА С ОБСЛУЖИВАЮЩИМИ ПОМЕЩЕНИЯМИ НА 1И2ЭТ.

6400

2*

3230

2810

5Q0 1800 L1160 vJ800J40

И

-1,500

2*320'3

2_00

-0,780

340

180

-0.030
$

4800

5440

640 1800 1160 1800 550

-------------f-	X Z.

1 1

Умывальни

Кухня

2*190 х

350кг

60+80

340>

180

Душевая на 25рожков

-§

-1,500

$

1200

6400

2860

3200

6060

3200

2. =37720

340 | %

200 j

Продухе

5300

Душевые (1и2эт.)
Ячейка общежития ►
на 12 челобек(3-15 эт)

2= 37720
§

ДОВОМУ
ЭТАЖАМ
340
18ОР

5440

4300

100

380

-370 300

*340

ООО

□□□

780

50

Медпункт и ком-
наты персонала
(1 эт.)

Ячейка общежития
на 12 человек
(2-13 эт)

-1,500

,1050

-0,100

250
о ,2000
; *-------

U* Крыльцо
>на уровне
\1-го этажа

340-

R 2860

2*130

-План рядового этажа^
План 1-го этажа §

-2.720

Детали крыльца

ПЕРЕД ГЛАВНЫМ ВХОДОМ

2*260



200

Вариант рал-\
мещения вент-
блоков вез переж

Стальная лестница
на уровень 1 эт.

Прачечная (1эт.)
◄ Ячейка общежития
на 10 человек (2-15эт)

Незадым

эвокуа-1----

ционная лест-
ница с воза-—
ным шлюзе

9*300

1500

ОпГ^;

Mycopt
провес





2*130

Лифтобой холл
о опп Стал
UtUUU вахтера

Декоративная
деревянная
перегородка

Вестибюль

Щитовая

2*600

900

то

Буфет (1 эт.)

|	Красный уголок(2эт)

I	Ячейка общежития

мп 19иоп (2-14 ят\

на 12 чел. (3~14 эт)

План рядового этажа.
План~i-го этажа

1200 900

2600

-1,500

iy

1-0Л450'

Кладовая

0.000

Бусрет на 24 посадочных места

Двери для чистки
стекал

-0,500

-1.500

т

Газон‘“

Скамейки

400 400
Фрагменты порядовки ——а поручень из

□ (-10*30*3

НАРУЖНОЙ СТЕНЫ 9

'ГС

i<5%

6,100

5,660

зао | 380

1Ь1)0

400

Бетон марки 200,арми-
рован стальной сеткой

^ЕТПоигруссч^
чая кладка^.

ПЛОСКОСТИ ГЛАВНОГО
ВХОДА в ЗДАНИЕ	''

Стойка из а 25*25*3

С КОНСОЛЬЮ из • 016

Кровельная сталь
цементная стяжка

Ю-25
Заполнитель из лег-
кого бетона марки50
Ж.-б-Козырек из сборных Г*
<n(ium шир. 990

Асбестоцементный
yiucm &20

1= 1%

43,720

стальной сеткой г

2слой рубероида

.на мастике --------

'' -^ж-б ллига220

. Ъ = 1°/о

Эффективный
утеплитель
Доска &40
Штукатурка

6.700

43,220

' JL

Штукатурку
пс сталбноа

41,090

5,350

। Паркетные доски
\ Пергамин 1слой
I Лаги 80*40 через 400
i Ленточные звукоизоля-
! ционные прокладки лп плл
1	120*15 -^90°,

25

| Ж-б плато
| Ж.-б. прогон

2,850

220

40,240

i.

40,000

1120 380

ТОО

42,370

НО

Вариант кирпично-
го ограждения
лоджий

Крестобая
кладка

34D 200

feeдпя 'А™
i	°	220

40,229

34.700

8

дли-

-03;

190;
через
600

Продухи
16*160
врез
3200

Шлакоизвертковая корка 5
Минераловатные моты 2*80
Пароизоляция-юлой пергамина

Ж.-б. плита	~ 220 *

Зрмаднои элемент из
L63*5; 1100 и*06; 1550
заводится одновремен-
но с возведением.кладки
экранирующих лоджию

2,900

о 60*30*3
=^=t=

[Н । но электро-
заклепках;
' ЛиЛпии/П ил

/540

снаружи на

,0,100

UZVW uu>r«>r«u>"	,

рии террасы I

~ 0,450

винтах М4
через 500

Распорка из
□ 60*30*3

- 3*240

□ 80*60*4

и 20*3 изнутри

600.

5£

,2.

150' .

1390

2350

марки 150
Ж -б. плита

Линолеум на теплой
основе	5

Цементная стяжка

1слой толя с проклей~
। кой швов
 Ж.-б плита

?300\,2ОО

Паркет на мастике 15
Цементная стяжка
марки 150	65

Полужесткие минерало-
ватные плиты 100

Фартук из кро-
вельной стали

Рамка из L 50*5

Прижимные L25*3

на болтох Мб; через 500

Прокладки
из морозо-.
устойчивой
резины

ёофрировонныи
стальной лист
&1 на винтах М4
через 520

В кладке оставить
штрабы для уста-
новки стоек рам
витража

Облицовка _ 150
путиловскои-—*
плитой



8места*
соприкосно-
вения с ’
грунтом
стены обма-
зать горя-
чим биту-
мом за

2 раза.

Крестовая
клоака с :

8 -1.500

-2,900

-3,450

-3,500

-15,450

-(.'иетА

940

25

220

220

Цементный поп 20
бетон марки 50 100
Уплотненный щебнем
грунт

'2,900

ФБСЗУр

600

7>1>

Подготовка
из бетона
марки 50

<Г

Монолитный ж.-б-
ростверк
ж.-б. свои площадью
сечения ЗОО*ЗиО;

112000 и 400*400)116000



“1 100*63*5

□ 25 * 25» 2; 11020

' через £2700

• 0$; 1300
водосток

0 0 2"; изо ;
через £3340

выклады-
вать в пере
вязку с
кладкой

*63*5

37,500

,2.03г
1155

U'rJ



и

Цементный пол
в 20-30,
армированный v
стальной сетке и
2 слоя рубероида
на мастике
Ж.-б. плита 220

i* 1%

Кирпичное огражде-
ние армируется кар-
касами из • 03
через J ряда кладки
Каркасы привари-
ваются к стойкам

Паркетные доски 25

Пергамин 1 слой
Лаги 80*40 через 400-
Ленточные звукоизо'4
ляционные прокладки
120*15

Ж.-б. плита 220

340

Продольные самонесущие
стены армируются по
8-й этаж конструктивно
сетками через 4 ряда
кладки и пои балконными
плитами

200j,
г
нижними этажами с парадным главным входом и
подводяшими к нему террасами и лестницами.

Функционально здание образует четыре отсека
с расположенными на первом и втором этажах об-
служивающими помещениями, а на втором — четыр-
надцатом этажах — жилыми секциями. Централь-
ную часть плана занимает лестнично-лифтовой узел.
В его состав входят: вестибюль, лифтовой холл с
двумя пассажирскими и одним грузопассажирским
лифтом, связанная с холлом лестница постоянного
пользования и расположенная за лифтовыми
шахтами незадымляемая эвакуационная лест-
ница с воздушным шлюзом на каждом этаже. По-
падание в подвал — через наружный вход, а с пер-
вого этажа — по дополнительной внутренней лест-
нице, размещенной в тыльном отсеке. Служебные
помещения первого этажа имеют отдельные выходы.

Фундамент здания свайный. Железобетонные
призматические сваи площадью сечения 0,4 X О-4 м2
и длиной 16 м забиты в основном в два ряда под
несущими стенами. Расстояние между рядами свай
около 1 м, шаг свай около 1,2 м. Оголовки свай
объединяет монолитный железобетонный рост-
верк. Площадь основного сечения ростверка 1,6 X
X 0-6 м2, отметка низа — 3,5 м. Несущая способ-
ность каждой,сваи около 750 кН. Стены подвала
выложены из бетонных блоков. В цоколе и крыль-
це главного входа облицовка стен и ступени выпол-
нены из тесаной путиловской плиты.

Наружные и внутренние стены здания кладутся
из глиняного кирпича пластического прессования с
применением на фасадах облицовочного кирпича.
Кладка стен ведется по однорядной (цепной) си-

стеме перевязки швов.

Несущие стены и углы у места пересечения стен
армируются рулонными сетками на всю толщину.
Сетки сотканы из стальной проволоки диаметром
4 мм с ячеей 50 X 50 мм. В первом этаже сетки за-

водятся в горизонтальные швы через два ряда
кладки, во втором — пятом этажах — через три ря-
да кладки, в шестом — восьмом этажах — через че-

тыре ряда кладки. Самонесущие стены армируют-
ся конструктивно с первого по восьмой этаж ана-
логичными сетками через четыре ряда кладки и
под балконными плитами. Начиная с девятого эта-
жа швы в уровне междуэтажных перекрытий арми-
руются в углах и местах пересечений горизонталь-
ными связями с вертикальными анкерами по кон-

цам длиной 350 мм.

Марки кирпича: с первого по третий этаж —
150, с четвертого по десятый этаж 100, выше —
75. Марки раствора при летней кладке: с первого
по десятый этаж — 50, выше 25. При зимней клад-
ке марки раствора соответственно увеличиваются.

Необходимость значительного армирования клад-
ки в нижних этажах при высоте здания около 50 м

практически определяет технически допустимый
предел применения несущих кирпичных стен. Рен-
табельность приближения к этому пределу зависит
от местных условий.

В помещениях с повышенной влажностью, раз-
мещенных на первом и втором этажах, стены из-
нутри покрыты специальной гидроизоляцией. На-
ружные стены душевых-двойные с проветривае-
мым воздушным зазором,	зи-

мой конденсат на фасадных п Р •

В помещениях буфета и красного уголка фа-
садные проемы между пилонами перекрываются

сборными железобетонными ригелями, а внутрен-
ний проем в несущей стене обрамлен монолитной
железобетонной рамой. За исключением монолитной
угловой части, козырек над витринами выполнен
из сборных плит шириной 1 м, уложенных по слою
бетона на сборные ригели и пригруженных кирпич-
ной кладкой.	r J

Лестница постоянного пользования монтирует-
ся *в пределах первого повышенного этажа по
стальным косоурам из железобетонных ступеней;
косоуры приварены к заведенным в стены площа-
дочным балкам. Пол площадок уложен по плоским
железобетонным плитам. Выше идут сборные же-
лезобетонные марш-площадки, заведенные в торце-
вые стены лестничной клетки. Эвакуационная лест-
ница смонтирована из железобетонных маршей и
площадок ребристой конструкции. Марш наружно-
го спуска в подвал составлен из ступеней, заведен-
ных в кирпичную кладку стен приямка. Лестницы
и крыльца входов в служебные помещения на пер-
вом этаже в основном стальные.

Остальные конструкции аналогичны применяе-
мым в описанных выше кирпичных зданиях. Меж-
дуэтажные перекрытия образованы настилами из
железобетонных многопустотных плит с полами
слоистой пустотной и сплошной конструкции. Эти
же плиты применены в основном и для настила
крыши. Кровля рубероидная малоуклонная с внут-
ренним водостоком. Направления скатов кровли к
водоприемникам образуются за счет уклона насти-
ла и уложенного на него слоя сухого песка.

Вентиляционные стояки составлены из железо-
бетонных блоков площадью сечения 780 X 380 мм2
и высотой 2780 мм с каналом-сборником и подклю-
чающимися к нему через два этажа наклонными
каналами-спутниками. В жилой ячейке они могут
быть сгруппированы или рассредоточены для ис-
ключения перекидных патрубков. Мусоропроводы
размещены у кухонь и обслуживают по два отсека
каждый.

Чертежи выполнены на основе повторно приме-
няемого проекта № Щ9378/23к, разработанного в
4-й мастерской института Ленниипроект.

Листы 12.13; 12.14; 12.15. Общественное
каркасно-панельное здание. Варианты планов
и разрез по наружной стене; разрез по лестничной
клетке; аксонометрический разрез здания

Фундаменты при плотных грунтах столбчатые
железобетонные сборные или монолитные с подко-
ленниками стаканного типа, аналогичные применя-
емым в промышленных зданиях, при слабых грун-
тах — свайные со сборными подколенниками, ус-
тановленными на монолитный ростверк.

Панели стен подвала в подземной части здания
толщиной 220 мм формуются из конструктивного
бетона и рассчитаны на восприятие давления грун-
та. От фильтрующихся сквозь грунт осадков стена
подвала защищена обмазкой горячим битумом за
два раза и отмосткой, образованной наклонной
заасфальтированной полосой. Пол в подвале це-
ментный по бетонному подстилающему слою. Цо-
кольные панели выполняются из керамзитобетона
повышенной прочности.

Надземную часть несущей конструкции образу-
ет связевой железобетонный каркас из колонн вы-
сотой «на этаж» и «на два этажа», ригелей тавро-
вого сечения, плит перекрытий и внутренних
Многоэтажное общественное здание под полезную нагрузку на перекрытие до 12,5кн/м2(серия ии-оа со связевым каркасом)

Вариант компоновки пластинчатого здания с сеткой колонн (6*з*6)*6

8

Я

Парапетная плита 11490
/Фартук из оцинкованной
кровельной стали
Три дополнительных,
плаонообрываемых слоя
* S4- Рубероида с верхним
] бронированным слоем

-Насадка из

U25*10; 1680

Высота технического этажа 2,4М

Гравии, втопленныи в битум 15
Грехслойный рубероидный ковер
цементная стяжка 20-/20	дПп

керамзитобетонные плиты 100+/40 A ^JU
Пароизоляция-слой рубероида
на мастике

Ж.-б. плиты с круглыми
пустотами	ии

6000

Утепляю-
щая
стенка о
полкир-
пича

Шохта.
лифтов

Ж.-б. ригель
1 сечения
1=5560

Диафрагма
жесткости
из плоскос-
ти рам
каркаса

Рамы из 5
колонн
и риге-
лей

2-2 Закрытый стык

§ ^Деформд- Входной
ционныи тамбур в
стенах из
кирпича

: io

0,000

6000

6000

-1,400

Ригель

2*200

-4,400

20.'. 280;43О- :225.,250

850; 1000

места
сварки

Полосовая
панель

панели
&140

Ж-б. монолитные фундаментные балки жесткости
Ж.-б. монолитные столбовые фундаменты

В ПЛОСКОСТИ РАМ

КАРКАСА j

ИЗ ПЛОСКОСТИ РАМ
КАРКАСА

Колонна.,
высотой
на 2 эт.

Цокольная панель из
керамзитобетона
марки 75

Панель стены подбегла
из бетона марки 200

Места
сварки

60' ^5

Подготовка из
бетона марки 50

Серия ИИ-04-1
Фундамент Ф17;2О
из бетона марки 150

Швы залить
цем. раство-
ром марки
200

Диафраг-
ма жест-
кости из
плоскости
рам кар-
каса

Диафраг-11
ма жест- I •
кости б '
плоскости}
рам кор- 1
каса

Простеноч- угловая
ные панели панель

Деревянная

пробка ф40;180

колонна
техничес-

кого этожа

198; 158



Наличник
w	54x/J

Вариант компоновки углового здания с сеткой колонн (б+б)*б

F^ihWiWiWiWr/Zzj»j|



'£

I ^.Диафраг-

’ й ма жест-
й кости б
й плоскост/1
щрам кар-

-1- каса

Между.
шахтой
лифтов и
элемента-
ми остова
зазор >20

Оцинкован-
ная кровель-
ная сталь

2£

Входной0 I----

тамбур о
стенах из
кирпича

В углах здания при измене-
нии направления ригелей кар-
каса устанавливаются
колонны с дополнительными
стальными консолями, при-
оареПными к закладным
дети

лестница размеща-
ется в ячейке здания
с сеткой колонн 6*3 м



6000

Схемы крепления сквозных диафрагм жесткости

С ЗАМОНОЛИЧИВАЕМЫМИ СТЫКАМИ

Полоска '
пергамина
Антисептиро-
ванная пакля

Цементный пол 15

Керамзитобетон марки 75 40

Минераловатные плиты 35
Пергамин на мастике

Ж-б. плита	220

^Гэрнит на
тиоколовой
мастике

0,640

Противокапилляр-
ная гидроизоляция

43:83

Высота рядового
Этожа 3,3;3,6;4,2м
Поясные и просте-
ночные панели из
керамзитобетона
МОРОК	—

ементный
раствор
Тернитjta тио»
.половой мас-
тике
Герметизирую-
щая мастика
Защитное'
покрытие

Высота подвала 2,эД,8М

Сварка выпусков арматуры диафрагм^
замоноличибание стыка бетоном марки 200

„Рыбка “из- 170*8; 1300
Пристенная
многопустотная
плита шириной
1490

Асфальт 20
Щебеночное
основание 150
Уплотненный грунт



5^

Ж-б.панели
диафрагм &140
с полками для
опирания плит
перекрытий

-2,900

Ж.-б. колонна
площ.сечения

Цементный пал 200 400*400 '

Сетон марки 50 ЮО

Уплотненный грунт



Монтажная Колонна замоноли-
плпгтпАкп читается в стакане
подставка фундамента бето-
ном марки 600 с
мелкой фракцией
гравия
Вариант лестничной клетки (поперечный pashes')

Люк лаза
на крышу

Крышка пюка^2х(70рх1400)и
крышка лаза 2х (425 (850) -
дощатые в брусчатой обвязке,
обшиты с двух сторон
кровельной сталью по войлоку,
вымоченному в глцне.и утеп-
лены минеральной ватой

Межколонная связевая Рядовая много-
ребристая плита с опор- пустотная
ными выступами 1100 ппита

15	480	15.151175,5485

Каркас из брусков 50*50,
оошитыщс двух сторон „
сосками &25,заполненныи
минеральной ватой и
оклеенной снаружи слоем
Той дополнительных плавно-
обрываемых слоя рубероида

Фартук из рцинкованнои
кровельной стали

1^1,5%

1-1 л

—— .Рядовая многопустот-
/ная плита

to

1190

ф 350,

R

СВЯЗЕВЫХ ПЛИТ

150 75 20

---------------•#---

РбСИЛЯДИЯ И /ЯНКЕРОЗМ

р/	/£>/ л\х

1490

Колпак
воорнки
водоприем-
ника

\	450

40

4

□□

пп <

1.650

aooo

Псмибинипхлооидныи

-1,240

2-2

2х

200

20'

-2,850

-2,900

 -к-'

Подошва фундамента
под крыльцом

«

ю

I *

Подвальный марш
с полу площадкой
бетонируется в
форме основного
марша

Мятая глинд 150
Уплотненный грунт

Остек-
ленная
дверь
высотой
2200

/1'3,300

§

Гидроизоляционная
обмазка горячим
битумом за 2 раза

W70*8\
\1300

Ж.-б. наклад-

ная проступь

-25*32:

11092

4(-4*20)

дравии, втопленныи в битум
Трехслойный рубероидный ковер
цементная стяжка 20
Керамзитобетон

Обмазочная параизоляция
вместе устройства лаза
ребристая ж-б. плита 5760*1490

»Ф20;
1520

0,640

Стремянка лаза .Ц
на крышу '
тетивы и!

L 45*30*4 Iji
ступени ц <©
•Ф18;16ОО v/

Обшивка крооель-
ной сталью по вой-
лок у, вымоченному
в глине 2x45 5 75



Мине-
ральная
вата

.'/Ограж-
1оениепло
шаоки
.верхнего
и [этажа

)Ч 2 стоики
Низ о04О

Доборная _
полуплощадка
верхнего этажа

Крепежный

Г1ОО*1О',11ОО

to

Стальная

консоль для
дополнитель-
ных ригелей из.
-4х40;~15Р*12- 1250
-4*32 2-;150*12;1120

-140*12; 186

К100

ТЪехслоиныи.
рубероидный
ковер
Цементная
стяжка .
Керамзитобе-
тон. 100

Ж-б. плита 80

Тамбур в кир-
пичных стенах

Ж.-б.
балки
плоилдые
сечен. зя
120*140

0000060000

© ©







У/^х

I l| [l I	XI

! ! । ! '

115-

1385

Длина основного

10

хЗОО

лестничного марша 5770

Цокольный март
с полуплащадкои
бетонируется в
форме основного
марша

-1.200

в рамке из 1.35*4

21000

-,>220 500

> '/t-s тггхггяв-

Песок или щебень



1385 I '!()5
Замонояичиваемый СТЫК ДИАФРАГМ
ЖЕСТКОСТИ В ПЛОСКОСТИ РАМ КАРКАСА

140

50

Керамзитобе-
тонные прос-
теночные
панели

Диафрагмы
жесткости
6 плоскости
рам каркаса

Крайняя
средняя
колонна
высотой
-•а 1 этаж

Крайняя
средняя
колонна
высотой на
2 этажа

50

Варианты раскладки плит

Iff

ПК8-58.15 П

ПК8-58.15П

ПК8-58.15П

ПК8-58.12

ПК8-58.15

ПК8-58.12

ПК8-58.15П

ПК8-58.15

ПК8-58.15П

ПК8-58. 15

ПК8-58.15

ПК8-58.15П

ПК8-58.15П

ПК8-58.15С

Крайняя
нижняя
колонна

Керамзитобетон-
пая цокольная

Керамзитобетон-
ные угловые
панели

Пристенная
ж.-б. плита

Стены крыльца из кирпича
Плита и козырек из
монолитного железобетона

ками
бетонные панели
стен подвала

Параметры унифицированных
секций_________________

Сетка колонн, м
Полезная нагрузка,КН/м2	До 12,5
Число этажей	До 12
Числа пролетов	2; 3
Высота этажей, м	3,3;3,6,4,2
Высота подвала, м	2,9;3,2;3,8
высота верхнего технического этажа,м	2,4
Длина температурного отсека,	м	<£60

t5®J5

Керамзитобетонная
поясная панель

Ж-6. ригель
С двумя пол-

Ж.-б.сборные подколен-
ники Ф-АЗ по серииИИ-04'1
монолитная плитная часть
фундамента по серии 1,412

ПКВ-58.15



ммомлйяиоаемыи

участок Пк8.58 15П
панельных стен, образующих сквозные диафрагмы
жесткости (см. лист 2.10).

Из этих элементов могут быть собраны карка-
сы зданий высотой до 12 этажей с шагом много-
ярусных рам 6 м, пролетами рам 6; 4,5 и 3 м в раз-
личных комбинациях до общей ширины 18 м и с
высотой этажа (яруса) 3,3; 3,6 и 4,2 м, при необхо-
димости различной в одном здании. Высота подва-
лов 2,9 и 3,8 м, технического чердака — 2,4 м.

Каркас предусматривает поверхностную нагруз-
ку на перекрытия до 12,5 кН/м2.

Наружные панельные стены выполняются в
двухрядной разрезке из поясных и простеночных
панелей (см. лист 2.11). Низ поясной панели всег-
да располагается на 0,6 м ниже уровня чистого
пола примыкающего к ней перекрытия, а верх ис-
ходя из требований освещенности рабочего места
желательно расположить на 0,9 м выше. Таким об-
разом, основная номинальная высота поясной па-
нели определяется в 1,5 м. Соответственно высоте
этажей высота окон 1,8; 2,1; 2,7 м. Ширина окон
по ГОСТ 11214—78 обусловила две ширины про-
стеночных панелей — 0,3 и 0,6 м. Они могут быть
установлены соосно с колоннами и в середине шага.
Возможно применение других типов оконных запол-
нений, рассчитанных на ленточное остекление.

Плиты перекрытий железобетонные высотой
220 мм, с круглыми пустотами уложены между ра-
мами на полки ригелей (см. лист 2.10). Ребристые
связевые плиты устанавливаются в случае необхо-
димости устройства отверстий для пропуска сквоз-
ных диафрагм жесткости или технологического
оборудования (подъемники малых габаритов
и т. п.).

Жесткость диска перекрытия обеспечивается
сваркой через посредники связевых пристенных и
межколонных плит и замоноличиванием швов с
растворной шпонкой между всеми плитами.

Лестничные клетки располагаются в ячее сетки
колонн 6X3 м. Марш-площадки пролетом 5,77 м,
параллельные плитам, опираются в плоскости меж-

дуэтажных перекрытий ня	'

ду ними —на полки	КИ °СИОВ&»Д * МеЖ-

каса. При местном изт!енииТеЛЬНЫХ ₽ягелей «Р?
марш-площадки располагХся "^^
плитам перекрытия.	ся и пе>пеидикулярно

ДЛЯ ВЫСОТЫ Этажей 3,3 И 36 М лдг^ппш

маршевые, при высоте 42 м ЛестН1П® Двух-
этажными выходами в ' протинпппМаРш^вые с п0*
лестничной клетки. Покойные и

ничные марши бетонируются в форм> cSoS
маршей с вкладышами. Подвальный лестничный
марш может быть набран из отдельных ступеней
заделанных в кирпичные стены. Доборная полу-
площадка верхнего этажа опирается на марш-пло-
щадку и стены лестничной клетки приваренными
к ней крепежными элементами.

Конструкции лифтовых шахт, не совмещенных
со стенками жесткости, должны быть отделены от
каркаса и перекрытий швом шириной не менее
20 мм. Участки перекрытий, примыкающие к лиф-
товым шахтам, выполняются по месту из сборного
или монолитного железобетона.

Попадание на крышу — по откидной, навешен-
ной на трубчатые стойки стремянке. Крышка люка
приподнята над поверхностью кровли на 280—
300 мм (возможная высота снежного покрова).
Крыша совмещенная. Кровля рубероидная мало-
уклонная, с внутренним водостоком. Парапетные
панели накрыты железобетонными парапетными

плитами.

В светопрозрачных перегородках может быть
использован стекор швеллерного и коробчатого
профиля (см. лист 7.04).

Полы слоистой конструкции. Покрытие сооб-
разно назначению помещений выполняется по под-
стилающему слою из керамзитобетона марки 75.
В подстилающий слой перекрытия над подвалом
вводятся минераловатные плиты по слою перга-

мина на мастике.

Чертежи выполнены на основе типовых проек-
тов серии ИИ-04.

Приложения

Таблица 1

Удельные показатели покрытии общественных зданий на 1 м2 проекции (без устройства кровли)

Номера листов чертежей	Характеристика конструкции	Сетка колонн, м	Общие показатели		Расход материалов
			построечная трудоемкость, чел.-ч.	СТОИМОСТЬ, руб. — коп.	сталь  (в натуральной массе), кг	конструктивный бетон, м3
9.01	Сводчатое покрытие из сборных армоцементных оболочек	6X30  12X40	2,93  3,12	15-30  16-90	11,80  15,40	0,079  0,058
9.02	Сферические оболочки из плит 3X6 м со стальными бортовыми элементами	18X30  24X24  36X36	2,00  2,20  3,00	12—00  12-50  18-00	21,40  20,00  25,00	0,063  0,065  0,096
9.03	Регулярная структурная плита из армоцементных элементов	12X12  12X18  18X18	2,35  2,40  2,50	22-80  23—40  20—80	28,10  28,30  26,80	0,096  0,098  0,093
9.04;  9.05	Пространственная стержневая си- стема типа структуры из стальных трубчатых пирамидальных элемен- тов	12X54	2,35	31-10	84,50	0,053
9.06; 9.07	Арочио-вантовая система	12X72	3,45	24—00	67,40
9.08;  9.09;  9.10;  9.11	Стальная висячая мембрана на круглом плане с радиально распо- ложенными стабилизирующими ван- тами	56 колонн по окруж- ности 0 160	9,01	53-30	110,50	0,150
Удельные показатели зданий ид 1 м2 приведенной общей площади*

Номера листов чертежей	10.01	10.02		10.03		10.04		11.014-11.03		11.04 4-11.06		11.07 4-11.09
Автор, иомер или серия проекта, на основе которого составлены учеб- ные чертежи	Гипролес- пром 181-115-84	Граждан- сел ьстрой 184-16-3/77		Гипролес- пром Б-8-50/52		Лен- знииэп 126-055/1		ЦНИИЭП жилища I-464-A		ЦНИИЭП жилища 1-468-Б		Лен- ЗНИИЭП 108
Конструктивная система остова	Продольные несущие стены		П опере>	шые несущи		е стены		Поперечные несущие стены «малый» шаг		Поперечные несущие стены «большой» шаг		Продольные несущие стены
Разрезка наружных стен	Вертикаль- ная	Кирпичная кладка		Брусчатый сруб		Вертикаль- ная		Однорядная		Двухрядная		Однорядная
Число этажей (высота жилого эта- жа 2,8 м)	1		1		2	2		5		5		5
Состав квартир по числу комнат на этаже рядовой блок-секции	3		2.2	2.2.2.3		5 на 2 этажа		1.2.3		1.2.3		1.2.2
Общие показатели: строительный объем, м3 жилая или рабочая площадь, м2 построечная трудоемкость, чел.- дн.  масса, т стоимость, руб.	3,20 0,59 2,0  1,0  105		4,90 0,65 5,2  3,2  121	4,10 0,68 7,4  1,7  97		5,73 0,63 2,5  1,7  104		3,50 0,68  2,1  1,9  85		3,70 0,60  2,6  1,8  89		4,30 0,58 1,8  1,9  94
Расход основных материалов: сталь (в натуральной массе), кг конструктивный бетон, м3 легкий бетон, м3 кирпич, шт.  лес** (в переводе на круглый), м3	2 0,15  80  0,40		3  0,25  480  0,34	2 0,02  12  0,65		21  0,30  1,00 2  0,15		24  0,65  3  0,05		26 0,45 0,27 3 0,07		30 0,48 0,35 2 0,05
Номера листов чертежей	И.10ч-11.12		12.014-12.03		12.04 ч- 12.06		12.07 ч- 12.09		12.104-12.12		12.13 4-12.15
Автор, номер или серия проекта, на основе которого составлены учеб- ные чертежи	цнииэп жилища 86		ЦНИИЭП жилища 90		Ленниипроект  137		цнииэп жилища 85		Леннии- проект Щ9378/23К			ИИ-04
Конструктивная система остова	Продольные несущие стены		Поперечные несущие стены «малый» шаг		Продольные несущие стены		Поперечные несущие стены				Железобетон- ный каркас
Разрезка наружных стен	Кирпичная кладка			Одно{	)ядная			Кирпичи,	1я кладка		Двухрядная
Число этажей (высота жилого этажа 2,8 м)	5		9			9		9		15		До 12
Состав квартир по числу комнат на этаже рядовой блок-секции	1.2.2		1.2.3.3		1.1.1.3.3			1.2.3.4		5:6	Общественное  здание
Общие показатели: строительный объем, м3 жилая или рабочая площадь, м2 построечная трудоемкость, чел.- дн.  масса, т стоимость, руб.	3,96 0,57 2,6  2,3  97		3,85 0,60 1,6  2,4  94		4,60 0,58  1,9  1,8  148			4,50 0,63  3,0  2,2  101		4,54 0,47  4,2  3,5  155		4,40 0,80  2,6  1,8  141
Расход основных материалов: сталь (в натуральной массе), кг конструктивный бетон, м3 легкий бетон, м3 кирпич, шт.  лес ** (в переводе на круг- лый), м3	15  0,45  232  0,07		21 0,71 0,22 2 0,05			24  0,48  0,24  0,13		17  0,33  0,10  250  0,07		54  0,49  330  0,10		42 0,47 0,27  0,05

Иа ОС^°Вв ск0РРектнРоваиных паспортов проектов. Приведенная общая площадь равна общей полезной площади квартир плюс V.
ДЛОЩЗДН ОЗДКОИОВ н ЛОДЭКНн.	'

*• Коэффициент перехода от пиловочника к круглому лесу равен 1.46.
Удельные показатели расхода основных строительных материалов
изготовлении изделий	,

при ппппаипл " RP мг>ятажа' п0 конструктивным элементам на 1 м4 приведенной общей площади *
11 |Л/П >з ВиДС 1 DC МиГПйЛа

№ п/п	Характеристика конструктивных элементов	Основные строительные материалы
		Сталь (в нату- ральной массе), кг	конструк- тивный	Бетой, м3  легкий	гипсовый	Кирпич, шт.	Лес (в пере- воде иа круг- лый), ма	Лино- леум, м2	Рулон- ные мате- риалы, м2	Тепло- изоляция, м3

Блок-секция девятиэтажного панельного здания с внутренними поперечными и продольными несущими стенами. Панели на-
весных наружных стен керамзитобетонные однорядной разрезки (серия 137)

1  2	Фундамент из железобетонных свай глубиной 8 м с монолитным ростверком  Наружные стены из керамзитобе- тонных панелей однорядной разрез- ки	1,6  2,4  2,9	0,034  0,034	0,229  0,003	—	0,4	—	__	—
3	Внутренние стены из железобе-	6,0	0,213	—	—	—	—	—	—	—
	тонных панелей	0,4	0,006
4	Перекрытия из железобетонных	10,3	0,219	—	—	—	—	—	—	—
	сплошных плит (включая плиты балконов)	0,6	0,006							0,005
5	Лестницы из железобетонных	2,2	0,038	—	—	—	—	—	—	—
	марш-площадок	—	—
6	Шахты лифта из железобетонных	0,5	0,012	—	—	—	—	—	—	—
	объемных элементов с вентканала- ми	—	—•
7	Крыша из железобетонных реб-	0,6	0,009	0,001	—	—	—	—	—	—
	рнстых лотков и плит с безрулон- ной кровлей	—	—	—
8	Балконы, лоджии, козырьки (уч- тены в перекрытиях)	—	—-	—	—	—	—		—
9	Окна и двери	—	—	—	—	—	0,046	—	—	—
10	Сантехкабины из объемных же-	0,9	0,028	—	—	—	—	—	—	—
	лезобетонных элементов	—	—
11	Железобетонные вентблоки	0,8	0,015	—	—	—	—	—	—	—
12	Перегородки из гнпсобетонных	—	—	—	0,030	—	—	—	—	—
	панелей				—
13	Полы из линолеума на теплой	—	—	—	—	—	—			—	—
	подоснове							1,01
14	Стальные ограждения, стремян-	1,8	—	—	—	—	—	—	—	—
	ки и т. п.	—
15	Прочие изделия и материалы	0,3	0,006	—	—	—	—	—	—	—
		—	—				0,082		0,1
		27,9	0,574	0,230	0,030			0,046	—	—	—
	Итого	3,4	0,046	0,003	—	~оТ	0,082	1,01	0,1	0,005
	Всего	31,3	0,620	0,233	0,030	0,4	0,128	1,01	0,1	0,005

Блок-секция девятиэтажного панельного здания с поперечными несущими стенами. Панели навесных наружных стен газобе-
тонные, двухрядной разрезки (по серии I ЛГ-600А)

1	Фундамент ленточный из железо- бетонных и плит блоков глубиной 1,9 м	1,0  0,1	0,044  0,006	—
2	Наружные стены из газобетонных	2,4	0,011	0,095
	панелей двухрядной разрезки	—	—	—

* Составлена по материалам сборника техинко-экоиомнчееких показателей типовых проектов блок-секций н жилых домов Леиииипроекта, вып. 1,
1976 г . со следующими примечаниями:

J В приведенных таблицах сопоставлены блок-секции широтной ориентации.

2.	Монтажный расход стали и бетона отнесен к внутренним стенам и перекрытиям.

3.	Учтен расход линолеума иа полы.
№ п/п	Характеристика конструктивных элементов	Основные строительные материалы
		Сталь (в нату- ральной массе), кг	Бетой,			Кирпич, шт.	Лес  (в пере- воде на круг- лый), мл	Лино- леум, м2	Рулон- ные мате- риалы, м2	Тепло- изоля- ция, MJ
			конструк- тивный	легкий	ГИПСОВЫЙ
3	Внутренние стены из железобе- тонных панелей	10,5  0,6	0,191  0.006	—	—	—	—	—	—	—
4	Перекрытия из железобетонных	7,7	0,167	0,039	—	—		—	—	—
	сплошных плит	0,4	0,005	—						0,002
5	Лестницы из железобетонных маршей и площадок	1,5  0,05	0,020  0,003	—	—	—	—	__	—	—
6	Шахты лифта нз железобетонных объемных элементов	0,36	0,010	—	—	—		—	—	—
7	Крыша из железобетонных реб- ристых плит с рулонной кровлей	0,9	0,008	—	—	—	—	—	1,25	—
8	Балконы, лоджии, козырьки	0,9	0,015	—	—	—	—	—	—	—
9	Окна и двери	—	—	—	—	—	0,056			—
10	Сантехкабины из объемных желе- зобетонных элементов	1,1	0,020			—	—		—	—
11	Железобетонные вентблоки	0,8	0,018	—	—	—	—	—	—	—
12	Перегородки из гипсобетонных панелей	—	—	—	0,008	—	—	—	—	—
13	Полы из линолеума на теплой подоснове	—	—	—	—	—	—	1,01	—	—
14	Стальные ограждения, стремянки и т. п.	2,65	—	—	—	—	—	—	—	—
15	Прочие изделия и материалы	—	—	—	—	—	—	—	—	—
							0,081
	Итого	29,81	0,504	0,134	0,008			0,056				—
		1,15	0,020	—	—	0,45	0,081	1,01	1,25	0,002
	Всего	30,96	0,524	0,134	0,008	0,45	0,137	1,01	1,25	0,002

Блок-секция девятиэтажного панельного здания с продольными несущими стенами. Панели несущих наружных стен керамзито-
бетонные, однорядной разрезки (серия IЛ Г-504Д)

1  2	Фундамент ленточный из железо- бетонных плит и блоков глубиной 1,9 м  Наружные стены из керамзитобе- тонных панелей однорядной разрез- ки	0,8  0,6  3,8	0,039  0,005  0,033	0,156  0,002	—	1,2	—	—	—	—
3	Внутренние стены из железобе- тонных панелей	2,7  0,2	0,035  0,005	0,057	—	—	—	—	—	—
4	Перекрытия над подвалом из же- лезобетонных многопустотных плит, выше — из сплошных плит	10,4 0,6	0,122  0,019	—	—	—	—-	—	—	—
5	Лестница из железобетонных марш-плошадок и площадок	1,4	0,010	—	—	—	—	—	—	—
6	Шахта лифта из железобетонных объемных элементов	0,8	0,008	—	—	—	—	—	—	—
7	Крыша из железобетонных ребри- стых плит с рубероидной кровлей	0,8	0,007	—	—	—	—	—	ТТт"
8	Балконы, лоджии, козырьки	1,0	0,020	—	—	—	—	—	—	—
9	Окна и двери		—	—	—	—	0,045	—	—	—
№ п/п	Характеристика конструктивных элементов	Основные строительные материалы
		Сталь (в нату- ральной массе), кг	Бетон, м’			Кирпич, шт.	Лес (в пере- воде на круг' лый), м3	Лино- леум, м*	Рулон- ные мате- риалы, м’	Тепло- изоля- ция, м3
			конструк- тивный	легкий	ГИПСОВЫЙ
10	Сантехкабины из объемных желе- зобетонных элементов	1.,1	0,018	—	—	—	—	—	—	—
11	Железобетонные веитблоки	1,8	0,032	0,007	—	—	—	—	—	—
12	Перегородки из гипсобетонных панелей	—	—	—	0,048	— 	—	—	—	—
13	Полы слоистой конструкции с по- крытием из линолеума	—	—•	—	—	—	—		—	—
								1,01		0,011
14	Стальные ограждения, стремянки и т. п.	4,3	—	—	—	—	—	—	—	—
15	Прочие изделия и материалы	0,2	0,008	—	—	—	—	—	—	__
		—	—				0,078
		29,1	0,332	0,220	0,048	—	0,045	—	—	—
		1,4	0,029	0,002	—	1,2	0,078	1,01	1,17	0,011
	Всего	30,5	0,361	0,222	0,048	1,2	0,123	1,01	1,17	0,011

Точечное шестнадцатиэтажное кирпичное здание с поперечными несущими и продольными самонесущими стенами
(серия 1-328КП-82-1)

1	Фундаменты из железобетонных  свай глубиной Юме монолитным ростверком  Степы:  2	наружные в два кирпича с уши-  ренным швом  3	внутренние с первого по девя-  тый этаж в два кирпича, вы- ше — в полтора кирпича  4	Перекрытия из железобетонных  многопустотных и сплошных плит  5	Лестница из железобетонных  марш-площадок и площадок  6	Шахта лифтов из железобетон-  ных объемных элементов  7	Крыша из железобетонных мно-  гопустотных плит с рубероидной кровлей  8	Балконы, лоджии, козырьки  9	Окна и двери  10	Сантехкабины из объемных желе-  зобетонных элементов  11	Железобетонные вентблоки  12	Перегородки из гипсобетонных  панелей  13	Полы слоистой конструкции с по-  крытием из паркета и линолеума  14	Стальные ограждения, стремянки  и т. п.  15	Прочие изделия и материалы	2,7  1,4  "бТ  13,2 0,6 0,3  0,6  0,9  2,6  0,9  0,7  11,6  1,8	I °>046 0,025  0,176 0,17  0,004  0,013  0,013  0,018  0,020  0,018  0,038	1 “  0,042  0,002	0,052	302	0,050	0,45	1,20  ТэГ	—
			0,046			0,025			0,004
						0,025
Итого  Всего	35,3  8,7  44,0	0,346  0,042  0,388	0,044  0,046  0,090	0,052  0,052	"зоТ 302	0,050  0,050  0,100	—	"гДТ  2,19	—
							0,45  0,45		0,004  0,004
ОГЛАВЛЕНИЕ

Введение...........................................

Лист 0.01. Конструктивные системы гражданских зданий

Часть I. Конструктивные элементы
гражданских зданий

Глава 1. Элементы подземной части несущих конструк-
ций — фундаменты

Лист 1.01. Плиты и блоки. Фундаменты ленточные блоч-
ные ...............................................

Листы 1.02; Фундаменты ленточные монолитные и панель-
у 1.03. ные........................................

Лист 1.04. Фундаменты столбчатые железобетонные . .
Лист 1.05. Плитные фундаменты зданий повышенной
этажности..........................................

Лист 1.06. Сваи. Свайные фундаменты с монолитным
ростверком ........................................

Лист 1.07. Фундаменты на коротких сваях со сборным
железобетонным ростверком...........................

Лист 1.08. Фундаменты на сваях с оголовками и сбор-
ным железобетонным ростверком.......................

Глава 2. Элементы надземной части остова — стены и кар-
касы ..............................................

Лист 2.01. Разрезка и стыки в наружных стенах из бе-
тонных панелей .....................................

Лист 2.02. Связи между бетонными панелями наружных
и внутренних стен . ................................

Листы 2.03; Наружные стены из однослойных и трехслой-
2.04. ных панелей однорядной разрезки размером
«на одну-две комнаты» .............................

Лист 2.05. Наружные навесные стены из ячеистобетон-
ных панелей двухрядной разрезки ....................

Лист 2.06. Внутренние панельные стены..............

Лист 2.07. Стены из крупных легкобетонных блоков . .
Лист 2.08. Кирпичные стены сплошной кладки . . . .
Лист 2.09. Кирпичные стены облегченной кладки . . .
Лист 2.10. Элементы железобетонного связевого каркаса
Лист 2.11. Навесные стены каркасных зданий из ячеисто-
и легкобетонных панелей двухрядной раз-
резки .............................................

Листы 2.12; Навесные стены каркасных зданий из стале-
2.13. алюминиевых и алюминиевых панелей верти-
кальной разрезки ................................ .

Глава 3. Элементы надземной части остова — перекрытия
и покрытия

Листы 3.01; Железобетонные сплошные плиты толщиной
3.02. 120 и 160 мм.................................

Лист 3.03. Железобетонные плиты перекрытий с круглы-
ми пустотами толщиной 220 мм........................

Лист 3.04. Железобетонные плиты для лоджий, балко-
нов и мест прохождения сантехнических стоя-
ков . .	......... ...................

Листы 3.05; Железобетонные и легкобетонные плиты и
3.06. изделия для крыш . . . . •...................

Глава 4. Лестнично-лифтояой узел...................

Листы 4.01; Схемы лестнично-лифтовых узлов и прямых и
4.02. поворотных блок-связок в зданиях различной
этажности..........................................

Листы 4.03; Лестничные марши и площадки для много-
4.04. этажных зданий...............................

Лист 4.05. Лестницы из штучных элементов...........

Лист 4.06. Стальные лестницы и вспомогательные уст-
ройства .............................. .............

Лист 4.07. Строительная часть пассажирского лифта из
железобетонных объемных элементов ....

Лист 4.08. Мусоропровод............................

Листы 4.09; Аксонометрические разрезы лестничной клет-
4.10; ки трехэтажного кирпичного здания и лест-
4.11. нично-лифтовых прямых блок-связок девя-
ти- и шестнадцатиэтажного панельных зданий

3

4

10

10

10

14

14

14

14

14

20

20

23

25

28

28

31

33

33

36

38

38

43

43

46

46

49

52

52

52

53

53

60

60

63

Глава 5. Крыши........................................67

Листы 5.01; Совмещенные крыши с наружным и внутрен-
5.02. ним водостоком..................................67

Лист 5.03. Чердачная крыша с рубероидной кровлей . . 67

Лист 5.04. Полносборная крыша над теплым чердаком из
железобетонных, утепленных снизу плит, об-
разующих безрулонную кровлю..........................72

Листы 5.05; Чердачные крыши с кровлей из волнистых

5.06; асбестоцементных листов при продольных и
5.07. поперечных несущих стенах................72

Лист	5.08.	Чердачные	крыши со стальной и черепичной

кровлей...................................78

Глава 6. Пластические элементы фасада.................78

Лист	6.01.	Наружные	входы..........................78

Лист	6.02.	Балконы...................................83

Лист	6.03.	Лоджии....................................84

Лист	6.04.	Эркеры....................................84

Глава 7. Окна и двери.................................84

Листы 7.01; Деревянные окна и балконные двери жилых
7.02. и общественных зданий...........................84

Лист 7.03. Финские деревянные окна «сасмо» с облицо-
ванным алюминием переплетом..........................85

Листы 7.04; Коробчатое стекло стекор, стеклопакеты,
7.05. стеклоблоки.....................................89

Лист 7.06. Витрины торговых помещений.................89

Листы 7.07; Двери деревянные внутренние, входные и
7.08. служебные.......................................93

Лист 7.09. Детали установки дверей....................93

Глава 8. Внутренние оборудующие конструкции .... 97

Листы 8.01; Санитарные узлы в кабинах типа «стакан» и
8.02. «колпак».......................................	97

Листы 8.03; Вентиляционные блоки для пяти-девяти- и

8.04. десяти-шестнадцатиэтажных зданий .... 97

Лист	8.05.	Перегородки..............................102

Лист	8.06.	Встроенная мебель........................104

Лист	8.07.	Полы.....................................104

Лист	8.08.	Примыкания	полов к стенам................108

Глава 9. Покрытия крупнопролетных общественных зданий 108

Лист 9.01. Сводчатое покрытие из сборных армоцемент-
ных оболочек пролетом 40 м..........................108

Лист 9.02. Сборные железобетонные сферические обо-
лочки ............................ ....	..........НО

Лист 9.03. Регулярная структурная плита из армоце-
ментных элементов....................................ПО

Листы 9.04; Пространственно-стержневая система типа

9.05. структуры из стальных трубчатых . пирами-
дальных элементов (на примере покрытия за-
ла 66 X 60 м) ...............................113

Листы 9.06; Покрытие арочно-вантовой системой пролета

9.07. с сеткой колонн 12X72 м.................118

Листы 9.08; Покрытие центрического здания диаметром
9.09; 180 м стальной провисающей мембраной. Ак-
9.10; сонометрический разрез покрытия; столбча-
9.11. тый свайный фундамент и стальная колонна
основного каркаса; детали опорного кольца и
провисающей части мембраны, подвесного тех-
нологического потолка и аэрационного фонаря 119

Часть II. Конструктивные системы
гражданских зданий

Глава 10. Малоэтажные здания для сельского строительства 125

Лист 10.01. Одноэтажный одноквартирный дом с дере-
вянными щитовыми стенами ....	. . 125

Лист 10.02. Одноэтажный двухквартирный кирпичный
дом со стенами из облегченной кладки . . . 127

Лист 10.03. Двухэтажный восьмиквартирный жилой дом

с брусчатыми стенами и печным отоплением 129

Лист 10.04. Блок-квартира двухэтажная пятикомнатная
со стенами и перекрытиями из ячеистобетон-
ных панелей и плит..................................132
Глава 11. Пятиэтажные жилые здания....................

Листы 11.01; Панельный дом с «малым» шагом попереч-

11.02; ных несущих стен. План рядовой блок-сек-

11.03. дни и основные монтажные узлы; разрез по
лестничной клетке; аксонометрический раз-

132

J1 исты

Листы

рез.........................

11.04; Панельный дом с «большим» шагом попереч-

11.05; них несущих стен (состав чертежей тот

11.06. же).....................................

11.07; Панельный дом с продольными несущими

11.08; стенами (состав чертежей тот же) ....

11.09.

11.10; Кирпичный дом

Листы

11.11; стенами

|й дом с продольными несущими
(состав чертежей тот же) . . . .

132

136

140

144

11.12	.

Глава 12. Девяти-шестнадцатиэтажные жилые и обще-
ственные здания.......................................148

Листы 12.01; Панельный дом с «малым» шагом попереч-

12.0	2. ных несущих стен. План рядовой блок-сек-

19 01 пин и основные монтажные узлы; разрез по
лестничной клетке; аксонометрический раз-
рез здания ....................................

„	„ 12 04- Панельный дом с продольными несущими

Листы 12МЬ стенами (состав чертежей тот же) ... • 162

„	Кирпичный дом С поперечными несущими

Листы 12.07,.	(состав чертежей тот же) ... • «7

12.09.

Листы 12.10; Точечный кирпичный дом-общежитие. План

12.11	; по первому и рядовым этажам и детали
1212. крыльца; фрагменты порядовки наружной
стены в плоскости главного входа; аксоно-
метрическими разрез здания ................... 151

Листы 12.13; Общественное каркасно-панельное здание.

12.14	; Варианты планов н разрез по наружной сте-

12.15	. не; разрез по лестничной клетке; аксономет-
рический разрез здания ........ 165
Приложения...............................................
