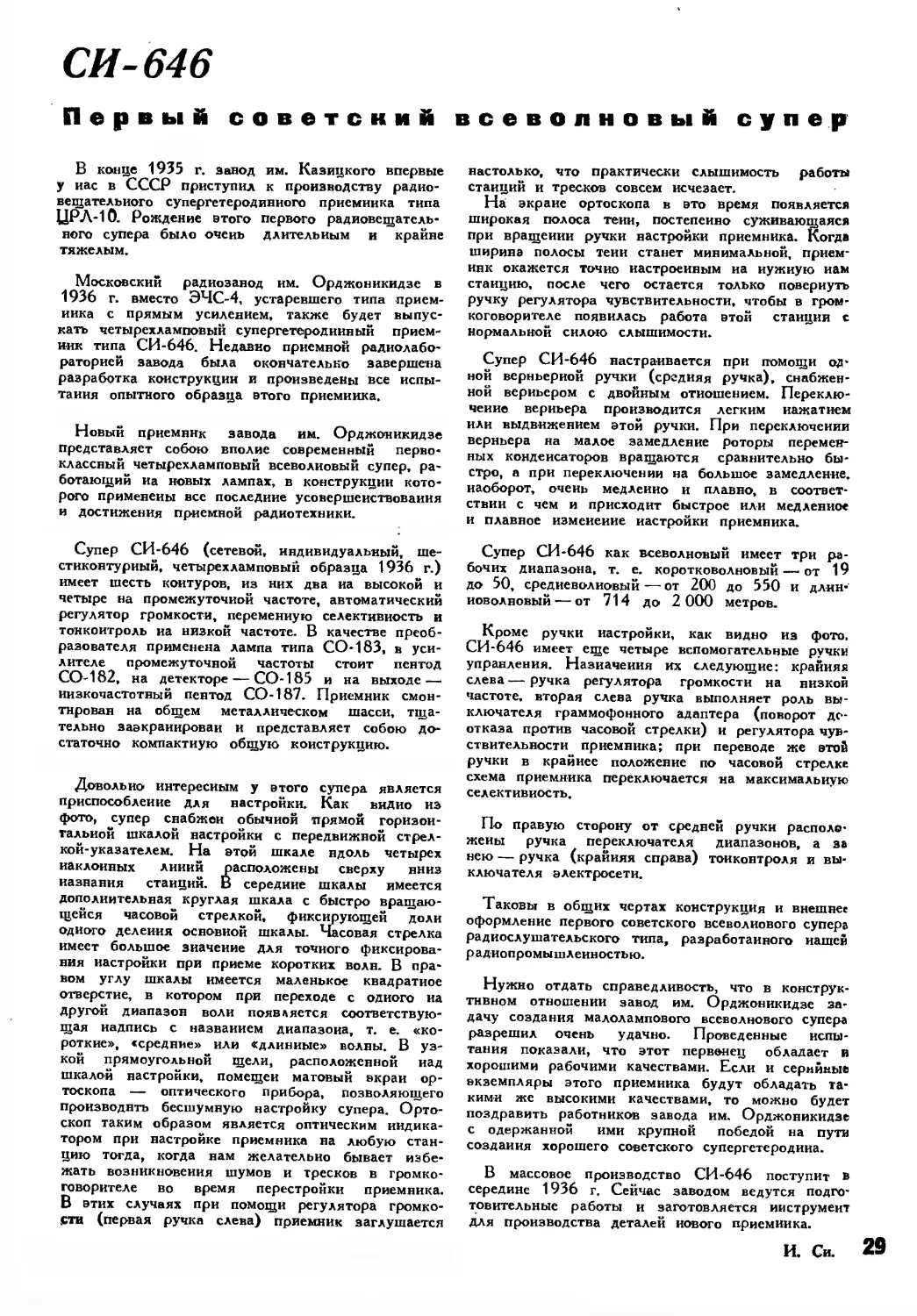

СИ- 646
Первый советский всеволновый супер
В конце 1935 г. завод им. Казицкого впервые
у иас в СССР приступил к производству радио-
вещательного супергетеродинного приемника типа
ЦРЛ-10. Рождение этого первого радиовещатель-
ного супера было очень длительным и крайне
тяжелым.
Московский радиозавод им. Орджоникидзе в
1936 г. вместо ЭЧС-4, устаревшего типа прием-
ника с прямым усилением, также будет выпус-
кать четырехламповый супергетеродинный прием-
ник типа СИ-646. Недавно приемной радиолабо-
раторией завода была окончательно завершена
разработка конструкции и произведены все испы-
тания опытного образца этого приемника.
Новый приемник завода им. Орджоникидзе
представляет собою вполне современный перво-
классный четырехламповый всеволновый супер, ра-
ботающий на новых лампах, в конструкции кото-
рого применены все последние усовершенствования
и достижения приемной радиотехники.
Супер СИ-646 (сетевой, индивидуальный, ше-
стиконтуриый, четырехламповый образца 1936 г.)
имеет шесть контуров, из них два иа высокой и
четыре на промежуточной частоте, автоматический
регулятор громкости, переменную селективность и
тонкоитроль иа низкой частоте. В качестве преоб-
разователя применена лампа типа СО-183, в уси-
лителе промежуточной частоты стоит пентод
СО-182, на детекторе — СО-185 и на выходе —
низкочастотный пентод СО-187. Приемник смон-
тирован на общем металлическом шасси, тща-
тельно заэкранирован и представляет собою до-
статочно компактную общую конструкцию.
Довольно интересным у этого супера является
приспособление для настройки. Как видно из
фото, супер снабжен обычной прямой горизон-
тальной шкалой настройки с передвижной стрел-
кой-указателем. На этой шкале вдоль четырех
наклонных линий расположены сверху нниз
названия станций. В середине шкалы имеется
дополнительная круглая шкала с быстро вращаю-
щейся часовой стрелкой, фиксирующей доли
одного деления основной шкалы. Часовая стрелка
имеет большое значение для точного фиксирова-
ния настройки при приеме коротких волн. В пра-
вом углу шкалы имеется маленькое квадратное
отверстие, в котором при переходе с одного иа
другой диапазон воли появляется соответствую-
щая надпись с названием диапазона, т. е. «ко-
роткие», «средние» или «длинные» волны. В уз-
кой прямоугольной щели, расположенной над
шкалой настройки, помещен матовый экран ор-
тоскопа — оптического прибора, позволяющего
производить бесшумную настройку супера. Орто-
скоп таким образом является оптическим индика-
тором при настройке приемника на любую стан-
цию тогда, когда нам желательно бывает избе-
жать возникновения шумов и тресков в громко-
говорителе во время перестройки приемника.
В этих случаях при помощи регулятора громко-
сти (первая ручка слева) приемник заглушается
настолько, что практически слышимость работы
станций и тресков совсем исчезает.
На экране ортоскопа в это время появляется
широкая полоса тени, постепенно суживающаяся
при вращении ручки настройки приемника. Когда
ширина полосы тени станет минимальной, прием-
инк окажется точно настроенным иа нужную нам
станцию, после чего остается только повернуть
ручку регулятора чувствительности, чтобы в гром-
коговорителе появилась работа этой станции с
нормальной силою слышимости.
Супер СИ-646 настраивается при помощи од-
ной верньерной ручки (средняя ручка), снабжен-
ной верньером с двойным отношением. Переклю-
чение верньера производится легким нажатием
или выдвижением этой ручки. При переключении
верньера на малое замедление роторы перемен-
ных конденсаторов вращаются сравнительно бы-
стро, а при переключении на большое замедление,
наоборот, очень медленно и плавно, в соответ-
ствии с чем и присходит быстрое или медленное
и плавное изменение настройки приемника.
Супер СИ-646 как всеволновый имеет три ра-
бочих диапазона, т. е. коротковолновый — от 19
до 50, средневолновый—от 200 до 550 и длин-
новолновый — от 714 до 2 000 метров.
Кроме ручки настройки, как видно из фото.
СИ-646 имеет еще четыре вспомогательные ручки
управления. Назначения их следующие: крайняя
слева — ручка регулятора громкости на низкой
частоте, вторая слева ручка выполняет роль вы-
ключателя граммофонного адаптера (поворот до-
отказа против часовой стрелки) и регулятора чув-
ствительности приемника; при переводе же этой
ручки в крайнее положение по часовой стрелке
схема приемника переключается на максимальную
селективность.
По правую сторону от средней ручки располо-
жены ручка переключателя диапазонов, а за
нею — ручка (крайняя справа) тоиконтроля и вы-
ключателя электросети.
Таковы в общих чертах конструкция и внешнее
оформление первого советского всеволнового супера
радиослушательского типа, разработанного нашей
радиопромышленностью.
Нужно отдать справедливость, что в конструк-
тивном отношении завод им. Орджоникидзе за-
дачу создания малолампового всеволнового супера
разрешил очень удачно. Проведенные испы-
тания показали, что этот первенец обладает и
хорошими рабочими качествами. Если и серийные
экземпляры этого приемника будут обладать та-
кими же высокими качествами, то можно будет
поздравить работников завода им. Орджоникидзе
с одержанной ими крупной победой на пути
создания хорошего советского супергетеродина.
В массовое производство СИ-646 поступит в
середине 1936 г. Сейчас заводом ведутся подго-
товительные работы и заготовляется инструмент
для производства деталей нового приемника.
и. Си. 29
