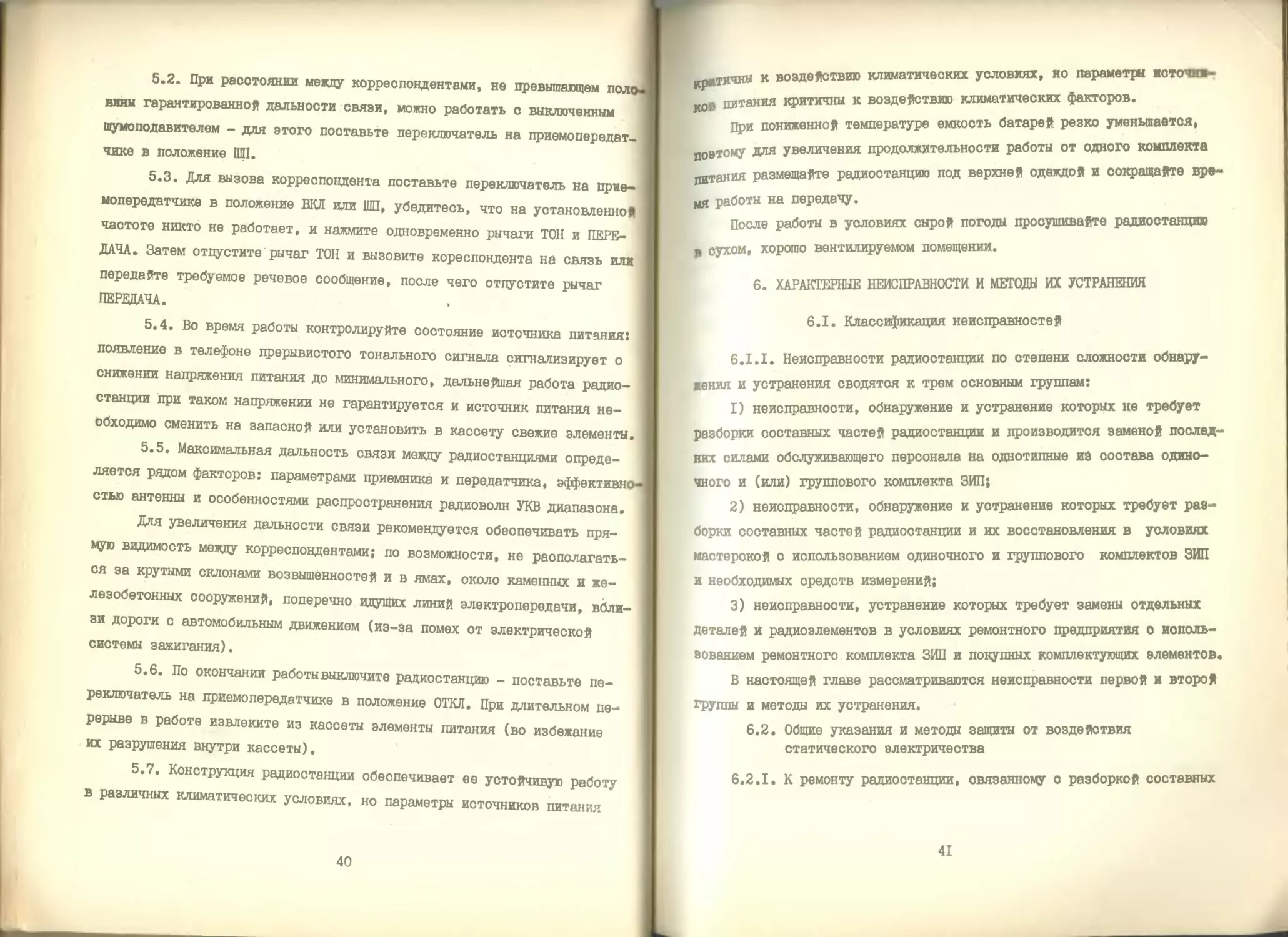

5.2. При расстоянии между корреспондентами, не превышающем поло
вины гарантированной дальности связи, можно работать с выключенным
щумоподавителем - для этого поставьте переключатель на приемопередат-
чике в положение ШП.
5.3. Для вызова корреспондента поставьте переключатель на прие-
мопередатчике в положение ВКЛ или ШП, убедитесь, что на установленной
частоте никто не работает, и нажмите одновременно рычаги ТОН и ПЕРЕ-
ДАЧА. Затем отпустите рычаг ТОН и вызовите кореспондента на связь или
передайте требуемое речевое сообщение, после чего отпустите рычаг
ПЕРЕДАЧА.
5.4. Во время работы контролируйте состояние источника питания:
появление в телефоне прерывистого тонального сигнала сигнализирует о
снижении напряжения питания до минимального, дальнейшая работа радио-
станции при таком напряжении не гарантируется и источник питания не-
обходимо сменить на запасной или установить в кассету свежие элементы,
5.5. Максимальная дальность связи между радиостанциями опреде-
ляется рядом факторов: параметрами приемника и передатчика, эффективж
стью антенны и особенностями распространения радиоволн УКВ диапазона.
Для увеличения дальности связи рекомендуется обеспечивать пря-
мую видимость между корреспондентами; по возможности, не располагать-
ся за крутыми склонами возвышенностей и в ямах, около каменных и же-
лезобетонных сооружений* поперечно идущих линий электропередачи, вбли-
зи дороги с автомобильным движением (из-за помех от электрической
системы зажигания).
5.6. По окончании работы выключите радиостанцию - поставьте пе-
реключатель на приемопередатчике в положение ОТКЛ. При длительном пе-
рерыве в работе извлеките из кассеты элементы питания (во избежание
их разрушения внутри кассеты).
5.7. Конструкция радиостанции обеспечивает ее устойчивую работу
в различных климатических условиях, но параметры источников питания
40
кр,..т к воздействию климатических условиях, но параметры жсточиж-
ио । питания критичны к воздействию климатических факторов.
При пониженной температуре емкость батарей резко уменьшается,
поэтому для увеличения продолжительности работы от одного комплекта
питания размещайте радиостанцию под верхней одеждой и сокращайте вре-
ия работы на передачу.
После работы в условиях сырой погоды просушивайте радиостанцию
в сухом, хорошо вентилируемом помещении.
6. ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
6.1. Классификация неисправностей
6.I.I. Неисправности радиостанции по степени сложности обнару-
жения и устранения сводятся к трем основным группам:
I) неисправности, обнаружение и устранение которых не требует
разборки составных частей радиостанции и производится заменой послед-
них силами обслуживающего персонала на однотипные из состава одино-
чного и (или) группового комплекта ЗИП;
2) неисправности, обнаружение и устранение которых требует раз-
борки составных частей радиостанции и их восстановления в условиях
мастерской с использованием одиночного и группового комплектов ЗИП
и необходимых средств измерений;
3) неисправности, устранение которых требует замены отдельных
Деталей и радиоэлементов в условиях ремонтного предприятия о исполь-
зованием ремонтного комплекта ЗИП и покупных комплектующих элементов.
В настоящей главе рассматриваются неисправности первой и второй
Группы и методы их устранения.
6.2. Общие указания и методы защиты от воздействия
статического электричества
6.2.1. К ремонту радиостанции, связанному о разборкой составных
41
частей, допускаются лица, прошедшие специальный инструктаж, имеющие
аттестацию на право выполнения работ (с учетом соблюдения необходи-
мых мер защиты от воздействия статического электричества).
6.2.2. Вое пайки в радиостанции необходимо производить только
при выключенном питании; жало паяльника должно быть заземлено. В
случае отсутствия заземления жала паяльника, допускается пользовать-
ся паяльником, включенным через понижающий трансформатор, имеющий
электрический экран между обмотками с заземлением одного конца вто-
ричной обмотки.
6.2.3. Обслуживающему персоналу запрещается прикасаться к пла-
там приемопередатчика одеждой, руками, инструментами без антистати-
ческого браслета (кольца).
Антистатические браслеты (кольца) должны подключаться к заземля-
ющей клемме через резистор с сопротивлением I М0м±10% посредством
гибкого изолированного проводника.
6.2.4. На рабочих местах все металлические и электропроводные
неметаллические части измерительного оборудования должны быть зазем-
лены. Оборудование и инструмент, необходимые для работы, не имеющие
цепей питания от сети, должны подключаться к заземляющей клемме через
резистор с сопротивлением I М0ц±10% или находиться на металлическом
листе размером 200x300 мм, заземленном через сопротивление I MOn^IO/S.
6.3. Методика выявления и устранения неисправностей
без разборки составных частей
6.3.1. В случае отказа радиостанции ( полной или частичной поте-
ри работоспособности) прежде всего осмотрите источник питания,
приемопередатчик и мшфотелефонную гарнитуру. В первую очередь обра-
тите внимание на состояние разъемов и контактов.
При обнаружении механических неисправностей составных частей
радиостанции (микротелефонной гарнитуры, источника питания, антенны),
42
их на однотипные из состава одиночного или группового ком-
плекте ЗИП»
6,3.2. Для определения вероятного местонахождения неисправности
проверьте работоспособность радиостанции с микротелефонной партитурой
от заведомо исправной радиостанции или из состава одиночного комплек-
та зил.
Если замена микротелефонной гарнитуры восстанавливает работоспо-
собность радиостанции, то неисправную микротелефонную гарнитуру пере-
дайте в ремонтную мастерскую для дефектации и ремонта, одиночный
комплект ЗИП пополните за счет группового комплекта ЗИП.
Аналогично проверьте исправность источника питания.
6.3.3. Если замена микротелефонной гарнитуры и источника питания
не восстанавливают работоспособность радиостанции, то передайте ее
в ремонтную мастерскую для дефектации и ремонта.
6.3.4. При выявлении и устранении неисправностей руководствуй-
тесь табл.1.
Наименование неисправ- !
ности, внешнее про- | Вероятная причина
явление и дополнитель- <
ныв признаки I
Таблица I
т ............... 1 '"
| Методы устранения
1
I _____________________
I. Радиостанция не рабо- I)
тает ни на прием, ни
на передачу. Шумы в 2)
телефоне отсутствуют.
неисправен иоточ- Замените источник пи-
ник питания; Т0НИЯ на заведомо
неисправна микроте- исправный.
лефонная гарнитура; Замените микротеле-
3) загрязнены разъемы
приемопередатчика
и микротелефонныв
гарнитуры;
фонную гарнитуру на
заведомо исправную.
Промойте спиртом
контакты разъемов
приемопередатчика в
микротелефонной га-
рнитуры.
43
Продолжение табл.I
Наименование неисправ- ности, внешнее проявле- ние и дополнительные признаки । Вероятная причина ! Методы устранения 1 ! 1 I
4)загрязнены или они- Промойте спиртом ко-
слились контакты нтакты источника пи-
источника питания тания или приемопере-
и (или) приемопе- датчика.
редатчика;
5) сломаны контакты См. п.6.4.12
2. Радиостанция не ра-
ботает в режиме прие-
ма, в режиме передачи
работает нормально или
наоборот
3. Радиостанция не работа-1)
питания на приемо-
передатчике;
6) неисправен приемо-
передатчик.
I) неисправна микро-
телефонная гарни-
тура;
2) неисправен при-
емопередатчик.
См. п.6.4.
Замените микротелефон-
ную гарнитуру на за-
ведомо исправную.
нечеткая фиксация Проверьте фиксацию пе-
ет ни на прием, ни на
передачу. В режиме при-
ема в телефоне слышны
шумы.
4. Радиостанция работает
о перерывами, при дви-
жении оператора шумы в
телефоне исчезают и по-
являются.
переключателя час- реключением переклю-
тоты; чателя на другую час-
2) неисправна ми- тоту и обратно.
кротелефонная га- Замените микротелефон
рнитура (обрыв ную гарнитуру на за-
коаксиального ка- ведомо исправную,
беля);
3) неисправен прие-
мопередатчик. См. 6.4.
I) плохой контакт Проверьте контакты
между контактами источника питания и
источника питания приемопередатчика,
и приемопередат- при необходимости
чика; промойте спиртом,
2) плохой контакт в Проверьте затяжку
разъемах микроте- гайки разъема микро-
лефонной гарнитуры телефонной гарниту -
и приемопередатчика; ры.
44
Продолжение табл.I
Наименование неисправ- ности, внешнее прояв- ление и дололнитель- j нне признака j Вероятная причина Методы устранения
Проверьте контакты
разъемов микротеле-
фонной гарнитуры и
5. Радиостанция не ра-
ботает в режиме пере-
дачи речи, в режиме
3)неисправна микро-
телефонная гарни-
тура (обрыв про-
водов в кабеле);
4) неисправен при-
емопередатчик;
5)плохой контакт
между элементами
питания в кассете
I)неисправна микро-
телефонная гарни-
тура;
приемопередатчика,
при необходимости
промойте их спиртом.
Замените микротеле-
фонную гарнитуру на
заведомо исправную.
См. п.6.4.
Проверьте контакты
кассеты.
Замените микротеле-
фонную гарнитуру на
заведомо исправную.
передачи тон-выэова ра-
ботает нормально или 2) неисправен прие- См. п.6.4.
наоборот. В режиме приема мопередатчик,
работает нормально.
6.4. Методика выявления и устранения неисправностей
приемопередатчика ЯВ 2.000.213
6.4.1. На рабочем месте должны находиться средства измерений
согласно приложению 2, инструмент и приспособления согласно приложе-
нию 3. Кроме того:
пинцет;
отвертка диэлектрическая;
электропаяльник на 36 В мощностью 35-65 Вт;
конденсатор любого типа емкостью 10-20 пф с рабочим напряжении»
более 10 В;
припой ПОСК 50-18;
45
спирто-канифольный флюс;
виксинт ПК-68;
лак УР-231;
эмаль ЭП-51, серая;
жидкость гидрофобизирующая 136-41.
6.4.2. Для извлечения приемопередатчика из кожуха отверните два
крайних винта, крепящих кожух к шасси, и извлеките приемопередатчик
из кожуха.
6.4.3. Проверка кожуха:
осмотрите контакты питания внутри и снаружи кожуха;
проверьте омметром (вольтметр универсальный цифровой) целостнол
Цепей между внутренними и наружными контактами.
При неисправности контактов замените планку с контактами на
исправную из состава одиночного комплекта ЗИП по методике, приведен-
ной в п. 6.4.12.
6.4.4. Подготовка приемопередатчика к проверке:
поставьте переключатель на приемопередатчике в положение ОТКЛ;
подключите к приемопередатчику колодку ЯЕ 5.282.076, к колодке
подключите микротелефоннуто гарнитуру и ваттметр согласно рис.2 прило-
жения 4;
подключите приемопередатчик к источнику питания: общую шину пла-
ты приемопередатчика подключите к гнезду источника, шину платы, I
соединенную с изолированным от шасси контактом питания, - с гнездо».’
”+" источника питания;
установите напряжение питания (7,2±0,2) В.
6.4.5. Проверка цепей питания приемопередатчика:
измерьте сопротивление между выводами DAI:I0 и DAI:I, а также
между dAI:3 и dAI:I (общую клемму прибора соединяют с DAI:I). Оно
должно быть более 200 Ом, в противном случае осмотрите плату приеме •
передатчика на отсутствие коротких замыканий по питанию;
46
включит? источник питания;
поставьте переключатель вида работы на приемопередатчике в по-
ложение ВКЛ;
измерьте напряжение постоянного тока на выводах DAI:9 и Dili10,
Оно должно соответствовать значениям, указанным в табл.2;
нажмите рычаг ПЕРЕДАЧА и измерьте напряжение постоянного тока
на выводах dAI:2 и dAI:3. Оно должно соответствовать значениям,
указанным в табл.2.
При отсутствии напряжения на выводах DAI:9 и ВА1:2 проверьте
целостность проводов согласно чертежу, приведенному в приложении 14.
Уменьшение напряжения на выводах DAI:3 и ЙА1:10 до 0,5-1 В
свидетельствует о неисправности стабилизатора (при отсутствии замыка-
ния в цепях питания).
6.4.6. Если напряжение на выводах DAI соответствует значениям
указанным в табл. 2, то проверьте напряжение на всех выводах, ука-
занных в табл.З, с целью выявления неисправного блока (устройства
AI...AII).
При необнаружении неисправного блока измерением режима по посто-
янному току, измерьте при помощи высокочастотного милливольтметра на-
пряжение переменного тока на выводах,указанных в табл.4 и 5.
При измерении напряжения в режиме приема к разъему РЧ колодки
ЯЕ 5.282.076 подключают высокочастотный генератор сигналов и подают
на вход приемника сигнал рабочей частоты радиостанции, модулирован-
ный частотой 1000 Гц, с девиацией 5 кГц и напряжением, указанным в
табл.4.
При измерении напряжения в режиме передача к разъему РЧ колод-
ки ЯЕ 5.282.076 подключают ваттметр согласно рис.2 приложения 4,
к гнездам "-L " и "К" колодки (модуляционному входу передатчика) -
низкочастотный генератор сигналов. На модуляционный вход передатчика
от генератора НЧ подают сигнал частотой 1000 Гц и уровнем 20 мВ.
47
Отсутствие напряжения на выходе блока или заниженное его значе-
ние по сравнению о указанным в табл.4 и 5 указывает на неисправность
блока.
Неисправный блок необходимо заменить на новый из соотава ремонт
него комплекта ЗИП.
6.4.7. Порядок извлечения блока из платы приемопередатчика:
отпаяйте провода, распаянные на вывода блока;
снимите припой с выступов блока, чтобы выступы не соединялись
о платой приемопередатчика;
прогревая паяльником одновременно все вывода блока осторожно
извлеките его из платы.
6.4.8. После устранения неисправностей произведите регулировку
замененного блока и приемопередатчика в целом по методике, приведен-
ной в следующих пунктах.
Перед настройкой катушек индуктивности необходимо снять викоинт,
которым залиты все сердечники, после настройки сердечники должны
быть залиты виксинтом.
Для определения расположения необходимого блока или элемента еле
дует использовать схемы соединений приемопередатчика, приведенные в
приложении 15.
Таблица 2
Напряжение постоянного тока на выводах микросхемы
mi (Mio-об)
1 Номер 1 вывода | Напряжение В, в режиме "Т“ ——| Примечание
приема I передачи
I 0 0
2 0 7,0-7,4
3 0 5,7-6,1
4 — <*•
5
48
Продолжение тайл.2
Номер вывода Напряжение В, в режиме __! Примечание
приема ! передачи
6 0 7>0-7,4
7 0 0
0 5,7-6,1 Ипит=з(6,0*0,1)В
8 0 5,5-5,9
9 7,0-7,4 мм
10 5,7-6,1 0
II — «ta>
12
Примечания! I. Напряжение на выводах указано относительно корпуса
(минусовое шины питания) при напряжении питания
(7,2^0,2) В» если в таблице не оговорено Иное.
2. Напряжение измерено универсальным цифровым вольт-
метром.
49
Примечания: I. Напряжение на выводах указано относительно корпуса (минусовой шины
питания) при напряжении питания (7,2^0,2) В и при отсутствии входного
сигнала.
2. Напряжение измерено универсальным цифровым вольтметром.
50
Таблица 4
Напряжение переменного тока на выводах
блоков приемопередатчика в режиме приема
Напряжение на входе приемника, мкВ ! Наименование вывода |Обозначь |ние на 1 схеме ""Т" н4Напряжение !на выводе, |мВ, не ме* «нее
2000 Вход УРЧ А1:1 1,8
2000 Вход УРЧ АХ:5 20
Вход гетеродина А3:1 100
1000 Вход смесителя А2:4 40
— Напряжение гетеродина преобразователя А4:4 100
500 Вход преобразователя А4:1 100
1,5 Выход УПЧ А5:1 60
1,5 Выход частотного детектора А6:3 15
1.5 Вход шумоподавителя А6:2 10
1,5 Вход УЗЧ А7:1 10
1.5 Выход УЗЧ А7:6 800
Примечания: I. Напряжение в таблице указано относительно
корпуса (минусовой шины питания) при напря*-
женин питания 7,2 Б^0,2 В
2. Напряжение измерено высокочастотным милли»
вольтметром.
3. Напряжение на входе приемника устанавливает-
ся по аттенюатору генератора.
51
Таблица 5
Напряжение переменного тока на выводах
блоков приемопередатчика в режиме передачи
Наименование вывода |Обозначение на схеме Напряжение на выводе,мВ,не менее
Выход гетеродина А3:1 100
Выход подмодулятора при напряжении на модуляцион- ном входе 20 мВ) АП:1 1000
Выход возбудителя АЮ:1 120
Выход усилителя мощности А9:5 2700
Примечания: I. Напряжение в таблице указано относительно
корпуса (минусовой шины питания) при напряже-
нии питания 7,2 Bjp,2 В
2. Напряжение измерено высокочастотным милливольт-
метром.
6.4.9. Проверка и регулировка частоты гетеродина, преобразова-
теля и возбудителя:
I) выполните операции по п.6.4.4;
2) подключите к выходу высокочастотного усилителя (далее по тек-
сту усилитель) частотомер, к входному кабелю усилителя подключите по-
следовательно со входом конденсатор емкостью 10-20 пФ;
3) подключите усилитель через конденсатор к выводу гетеродина
А3:1, или к контрольной точке "5", включите источник питания и приемо-
передатчик и измерьте частоту гетеродина , кГц, на всех рабочих
частотах радиостанции. Она должна быть равна +18500)^0,5
где /с - номинальное значение рабочей частоты, кГц;
18500 - номинальное значение первой промежуточной частоты, кГц;
0,5 - допустимое отклонение частоты гетеродина от номинального
значения, кГц.
Если частота гетеродина не соответствует указанным нормам, то
установите требуемое значение частоты вращением сердечника катушки
52
установите требуемое значение частоты вращением сердечника катушки
/3 - гетеродина АЗ. Выключите источник литания и отключите усилитель
от А3:1;
4) подключите усилитель через конденсатор к выводу преобразова-
теля А4:4 (контрольная точка ”7"), включите источник питания и из-
мерьте частоту гетеродина преобразователя. Она должна быть равной
(20000,0*0,2) кГц, в противном случае установите требуемое значение
частоты вращением сердечника катушки /2 преобразователя А4;
выключите источник питания и отключите усилитель от А4:4;
отключите ваттметр от разъема РЧ колодки;
5) подключите частотомер к разъему РЧ колодки ЯЕ 5.282.076,
согласно рис.4 приложения 4, включите источник питания, нажмите ры-
чаг ПЕРЕДАЧА на манипуляторе и измерьте несущую частоту передатчика
на всех рабочих частотах. Она не должна отличаться от номинального
значения более чем на 600 Гц, в противном случае установите требуе-
мое значение частоты вращением сердечника катушки /4 возбудителя
AI0. Отпустите рычаг ПЕРЕДАЧА и выключите питание.
6.4.10. Регулировка усилителя радиочастоты:
I) подключите к приемопередатчику колодку ЯЕ 5.282.076, микро-
телефонную гарнитуру и источник питания согласно п.6.4.4;
2) подключите к разъему РЧ колодки высокочастотный.генератор
сигналов;
3) подключите к разъему "О,IV НГ" генератора частотомер;
4) подключите высокочастотный милливольтметр к выводу УРЧ AI:5J
5) включите источник питания и приемопередатчик;
6) подайте от генератора сигналов немодулированный сигнал на-
пряжением 5-10 мВ и частотой, равной средней рабочей частоте радио-
станции, указанной на передней панели приемопередатчика;
7) добейтесь максимального показания милливольтметра вращением
сердечников катушек /I, /2, /3, /4,УРЧ AI;
53
8) выключите, источник питания и отключите милливольтметр от А1:5
ж генератор от колодки.
6.4.II. Регулировка усилителя мощности:
I) выполните операции по п.6.4.4, между гнездом "+" источника пи-
тания и контактом ”+*ha шасси приемопередатчика, включите миллиампер-
метр;
2) включите источник питания, нажмите рычаг ПЕРЕДАЧА и измерьте
мощность несущей передатчика и ток потребления на всех рабочих час-
тотах радиостанции. Вращением сердечников катушек /I, /2, /3, /4
усилителя мощности А9 и резистором RI0 на общей плате добейтесь тре-
буемой мощности несущей при допустимом токе потребления;
3) выключите источник питания и приемопередатчик.
6.4.12. Порядок замены планки с контактами:
отверните винты поз. 76, 78, 87 (см.рис.1 приложения 14);
отпаяйте провода поз.120 Ст контактов планки поз.7;
замените планку поз.7 на исправную;
замените прокладки поз.45. Прокладки ставьте на гидрофобизир!ю-
щую жидкость 136-41;
замените пружину (пружины) поз.42, если не срабатывает защелка
поз.ЗО (фиксация батарей ненадежная или вообще отсутствует);
вставьте в отверстия планки поз.7 винт поз.87 с чашкой поэ.22
и винты поз.76 и 78 с шайбой поз.93. Винты замените при наличии сле-
дов коррозии на них, если нарушено антикоррозийное покрытие, сорваны
Или смяты шлицы на головках винтов;
припаяйте припоем ПОСК 50-18 к контактам колодки поз.7 провода
поз.120;
покройте лаком УР-231 места пайки.
6.4.13. Порядок оборки приемопередатчика:
вставьте приемопередатчик в кожух;
нанесите эмаль ЭП-51 на резьбовую часть винтов поз.76, 78, 87
(см.рис.1 приложения 14);
54
затяните плотно винты и покройте их лаком;
опломбируйте приемопередатчик в меоте установки винта с чашкой
пломбировочной мастикой.
6.4.14. После оборки приемопередатчика проверьте основные пара-
метры радиостанции по методике, изложенной в разделе "Регламент те-
хнического обслуживания".
6.5. Методика выявления и устранения неисправностей микротеле-
фонной гарнитуры ЯЕ 3.844.016.
6.5.1. На рабочем месте должны находиться:
универсальный цифровой вольтметр - I шт;
отвертка ЯЕ 6.890.007 Сп - I шт;
электропаяльник на 36 В мощностью
35 - 65 Вт - I шт;
припой ПОСК 50-18;
спирто-канифольный флюс.
6.5.2. Характерные неисправности микротелефонной гарнитуры, спо-
собы их определения и устранения приведены в табл. 6 и п.6.5.3.
Устройство микротелефонной гарнитуры и ее схема соединений приведена
в приложении 16.
Таблица 6
Внешний признак
неисправности
IВероятная причина
!Способ определения и устра-
нения неисправности
I. Радиостанция не
переключается в
режим передачи,
в режиме приема
работает норма-
льно.
2. Не включается
тон-вызов, в ре-
жиме передачи ре-
чи радиостанция
Неисправен переклю-
чатель S AI, обрыв
провода, соединя-
ющего XI :1 с $А1:2.
Неисправен переклю-
чатель ГА2; обрыв
провода, соединяю-
щего XI:7 с SA2:I
работает нормально.
Проверьте исправность пру-
жины и переключателя, це-
лостность и распайку прово-
да; неисправные детали за-
мените.
Проверьте исправность пру-
жины и переключателя, це-
лостность и распайку про-
вода, неисправные детали
замените,неисправный провод
замените резервным.
55
Продолжение табл. 6
.... — | —i.n.i—i—--.......... , ,- ,,
Внешний признак {Вероятная причина {Способ определения и уотра-
неисправности | {нения неисправности
3. Радиостанция не Неисправен микрофон, Проверьте исправность ми-
работает в режи- обрыв или замыкание
ме передачи речи, проводов монтажа,
в режиме передачи обрыв в обмотке
несущей, тон-вы- трансформатора TVI.
зова работает
нормально.
4. Радиостанция не Неисправен телефон,
работает в режиме обрыв или замыкание
приема, в режиме проводов, соединяю-
передачи работает щих телефон с XI :2.
крофона, трансформатора;
целостность и распайку
проводов;
неисправные детали и эле-
менты замените.
Проверьте исправность те-
лефона, целостность и рас-
пайку проводов;
неисправные детали и эле-
нормально.
5. Радиостанция раг-
ботает в режиме
приема и переда-
чи, дальность
Обрыв или короткое
замыкание коакси-
ального кабеля.
менты замените.
Проверьте целостность и
распайку коаксиального
кабеля.
связи мала.
Примечания: I.Исправность телефона, микрофона, переключателей
трансформаторов, дросселей, резисторов, целост-
ность проводов и коаксиального кабеля проверяют
при помощи омметра (универсального вольтметра в
режиме измерения сопротивлений) путем последова-
тельной проверки элементов схемы в соответствии
со схемой соединений. В переключателях при отж
той кнопке замкнуты контакты 1-3, при нажатой
контакты 1-2.
2. В кабелях имеется по одному свободному прово-
ду .которыми можно заменить оборванные провода
6.5.3. Разборка и сборка манипулятора:
отверните четыре винта крепления крышки манипулятора к корцус
и снимите крышку.
Для замены пружины переключателя:
отверните два винта крепления микропереключателя;
замените пружину на исправную;
56
заверните винты крепления;
проверьте срабатывание микропереключателя.
Для замены микропереключателя:
отверните два винта крепления микропереключателя ж корпусу;
перепаяйте провода на исправный микропереключатель;
установите исправный микропереключатель и пружину в корпус
и заверните винты крепления;
проверьте срабатывание микропереключателя.
Для сборки манипулятора установите крышку манипулятора ж завер-
яйте четыре винта крепления.
6.6. Методика выявления и устранения неисправностей манипулято-
ра ЯЕ 2.082.025.
6.6 .1. Выявление и устранение неисправностей манипулятора про-
изводится по методике, изложенной в п.6.5, о учетом того, что функции
Телефона и микрофона в манипуляторе выполняет головка громкоговори-
теля.
6.6 е2. Устройство манипулятора и его схемы приведены в приложе-
нии 17.
6.7. Ремонт батареи 6ЦНК-0,45
6.7.1. На рабочем месте должны находиться:
универсальный цифровой вольтметр - I шт;
электропаяльник на 36 В мощность 35-65 Вт - I шт;
отвертка 7810-0976 ц. 15 хр ГОСТ 17199-71 - I шт;
кусачки - I шт;
припой ПОСК 50-18 (ПОС-61);
флюс ФД Фс;
эмаль ЭП-51;
лак УР-231,
6.7.2. При ромеите батареи 6ЦНК-0,45 замене подлежат все аккуму-
ляторы ЦНК-0,45, замена одного или нескальких аккумуляторов - надо-
57
пустима.
Перед установкой новых аккумуляторов проверьте их эдс универсал*
ным цифровым вольтметром. Аккумуляторы с эдс менее 1,2 В сборке в ба-
тарею не подлежат.
6.7.3. Порядок замены аккумуляторов:
отверните четыре винта поз.8 (см. рисунок приложения 10);
осторожно, чтобы не порвать провода, приподнимите планку поз.4, сни-
мите верхние прокладки и отпаяйте Провода поз.9 от выводов крайних
аккумуляторов;
разрежьте кусачками соединенные друг с другом гибкие вывода ак-
кумуляторов, снимите с положительных выводов колпачки поз.З и замени-
те аккумуляторы на новые;
наденьте на аккумуляторы со стороны положительного вывода колпач-
ки поз.З и соедините гибкие выводы аккумуляторов пайкой припоем
DOCK 50-18 (ПОС-61);
припаяйте провода поз.9 к гибким выводам крайних аккумуляторов
припоем ПОСК 50-18 (ПОС-61);
покройте места паек лаком УР-231;
установите составные части батареи в корпус поз.5 в последова-
тельности, указанной на рисунке;
нанесите на резьбовую часть винтов поз.8 эмаль ЭП-51 и прикре.пт
планку поз.4 к корпусу поз.5, плотно затянув винты. Поврежденные ви-
нты замените на новые из состава одиночного комплекта ЗИП. Покройте
головки винтов лаком УР-231.
6.7.4. После замены аккумуляторов проверьте эдс батареи универ-
сальным цифровым вольтметром - она должна быть не менее 7,2 В.
Особое внимание обратите на полярность батареи - она должна со-
впадать с маркировкой, нанесенной на планке.
6.7.5. Проверьте емкость отремонтированной батареи по методике,
изложенной в разделе вГйнотрукция по техническому обслуживанию”.
58
7. ПРАВИЛА ХРАНЕНИЯ
7.1. Общие положения
7.I.I. Под хранением необходимо понимать содержание изделий в
местах их размещения в соответствии с установленными правилами, пре-
дусматривающими обеспечение их сохраняемости до использования по наэ^
начению.
7.1.2. Хранение подразделяют на кратковременное (с календарной
длительностью хранения не более I года) и длительное (с календарной
длительностью хранения более I года). Правила кратковременного и дли-
тельного хранения радиостанций приведены в пп.7.2. и 7.3 настоящего
раздела.
7.1.3. Оптимальными условиями хранения .являются:
относительная влажность воздуха в пределах 40-55%;
температура окружающего воздуха от 5 до 15°С;
перепад температуры не более 5°С в сутки;
отсутствие осадков, ветра и конденсации влаги;
отсутствие в воздухе пыли и песка;
отсутствие в воздухе коррозионно-активных агентов;
отсутствие прямой солнечной радиации;
отсутствие воздействия биологических факторов.
7.1.4. Радиостанции без источников питания и манипуляторов допу-
скают хранение их в неотапливаемых хранилищах, под навесом и на от-
крытых площадках, расположенных в макроклиматических районах с умерен-
ным и холодным климатом при температуре окружающего воздуха от минус
50 до плюс 55°С и верхнем значении относительной влажности воздуха 100%
при температуре 35°С.
7.1.5. При размещении радиостанций на открытой площадке ящики
(штабели) должны быть укрыты водонепроницаемым материалом (пленочным
материалом, брезентом и т.п.). При этом должны выполняться следующие
'требования:
59
материал не должен иметь провисаний;
материал не должен закрывать вентиляционные промежутки;
материал должен быть прочно закреплен;
материал следует периодически просушивать, очищать от загрязне-
ний и скоплений осадков.
7.1.6. Батареи 6ЦНК-0.45 должны храниться в сухом вентилируемом
помещении без пыли и кислотных паров, при температуре от минус 5 до
плюс 4О°С, причем время хранения при температуре 30-40°С не должно
превышать 10% общего времени хранения.
7.1.7. Манипуляторы должны храниться в отапливаемых и вентилируе-
мых складах при отсутствии в воздухе кислотных, щелочных и других
агрессивных примесей, при температуре от 5 до 40°С.
7.1.8. Условия и сроки хранения гальванических элементов опре-
деляются нормативно-техническими документами на элементы.
7.2. Правила кратковременного хранения
7.2.1. Кратковременное хранение радиостанций (с календарной
длительностью хранения не более I года) обеспечивается защитой радио-
станций с помощью упаковки кратковременного хранения (см. п.8.2 тех-
нического описания) от прямого попадания атмосферных осадков, брызг
воды, солнечной ультрафиолетовой радиации и ограничения проникнове-
ния пыли, песка, аэрозолей.
7.2.2. При кратковременном хранении должно проводиться техниче-
ское обслуживание радиостанций в объеме регламентов 3,5 и 6.
7.3. Правила длительного хранения
7.3.1. Длительное хранение радиостанций (с календарной длитель-
ностью хранения более I года), обеспечивается консервацией их мето-
дом статического осушения с применением сварного чехла из полиэтиле-
новой пленки (см.подраздел 8.3 технического описания).
7.3.2. Общий срок хранения радиостанций (без источников питания)
60
в упаковке длительного хранения не должен превышать:
8 лет под навесом или 6 лет на открытой площадке о переконсер-
вацией через 3,5 года (в условиях умеренного и холодного климата).
7.3.3. В процессе длительного хранения производят планово-про-
филактические осмотры упаковки I раз в месяц и переконсервацию в
сроки, указанные в п.7.3.2.
7.3.4. При планово-профилактическом осмотре проверяют целостность
внешней упаковки и относительную влажность воздуха внутри чехла по
цвету силикагеля - индикатора. Относительная влажность воздуха внутри
чехла не должна превышать 55%. Розовый цвет силикагеля сигнализирует
о повышении относительной влажности внутри упаковки до 55% и необходи-
мости переконсервации радиостанций.
7.3.5. Порядок переконсервации:
снимите пломбы с ящика;
откройте крышки ящика и внешней коробки;
вскройте полиэтиленовый чехол и крышку внутренней коробки;
извлеките радиостанции из коробки и проверьте их основные параметры
по методике, приведенной в регламенте технического обслуживания (те-
хнологическая карта йЗ).
Извлеките из коробки мешочки с силикагелем и просушите силикагель
при температуре 150-250°С в течение 1-4 ч;
проверенные радиостанции и просушенный силикагель вложите в ко-
робку и чехол согласно п.8.3 технического описания, чехол заварите
двойным швом шириной от 2 до 10 мм;
проверьте чехол на герметичность через штуцер путем создания
избыточного давления величиной 30-50 мм водяного столба. Чехол счи-
тать герметичным, если избыточное давление в нем не изменилось в те-
чение 10 мин. После проверки на герметичность навинтите колпачок на
штуцер.
61
Переконсервацию необходимо производить в помещении при темпе-
ратуре воздуха не ниже 15°С и относительной влажности не более 70%.
Время от начала размещения силикагеля в упаковке до окончания
сварки последнего шва не должно превышать 2 часа.
7.3.6. При снятии радиостанции с хранения должна быть проведе-
на расконсервация и проверка параметров в порядке, изложенном в
п.7.3.5.
8. ТРАНСПОРТИРОВАНИЕ
8.1. Транспортирование радиостанций в упаковке кратковременного
хранения может производиться любым наземным видом транспорта и в не-
герметизированных кабинах и отсеках самолетов при атмосферном давле-
нии не менее 2,3*10^ Па (170 мм.рт.от.).
8.2. Транспортирование радиостанций речным и морским видом
транспорта допускается только в упаковке длительного хранения.
8.3. В случае кратковременного транспортирования на открытых
платформах или автомашинах тара с радиостанциями должна быть покры-
та брезентом.
8.4. Тара на транспортных средствах должна быть закреплена от
свободного перемещения ее при перевозке.
62
3. ИНСТРУКЦИЯ ПО ТЕХНИЧЕСКШУ ОЕСТУХИВАНИЮ
I. ВВЕДЕНИЕ
I.I. Настоящая инструкция по техническому обслуживанию предназ-
начена для руководства при планировании и проведении технического об-
служивания радиостанции P-I62-0I и подлежит безусловному выполнеиаю.
1.2. Инструкция по техническому обслуживанию является основным
документом, определяющим виды, периодичность, трудозатраты, технологи-
ческую последовательность и методику выполнения технического обслужи-
вания радиостанции Р-162-01.
1.3. При проведении технического обслуживания радиостанции
P-I62-0I необходимо соблюдать правила эксплуатации изделия согласно
инструкции по эксплуатации.
2. ОБЩИЕ УКАЗАНИЯ
2.1. Техническое обслуживание радиостанцией проводится с целью
подготовки их к использованию по прямому назначению и поддержания их
в работоспособном (исправном) состоянии.
2.2. Техническое обслуживание радиостанций организуется по пла-
ново-предупредительному принципу, в соответствии с которым проводятся
следующие виды обслуживания:
ежедневное техническое обслуживание - ЕГО;
месячное техническое обслуживание - ТО-1;
годовое техническое обслуживание - ТО-2.
2.3. Ежедневное техническое обслуживание проводится силами рас-
четов при подготовке и использовании радиостанций по назначению, а
также после марша, занятий, учений.
Месячное техническое обслуживание проводится силами расчетов
один раз в месяц независимо от интенсивности эксплуатации радиостан-
ций, а также перед их постановкой на кратковременное хранение.
Годовое техническое обслуживание проводится специалистами нодрвз-
63
деления технического обеспечения с привлечением расчетов один раз в
год независимо от интенсивности эксплуатации радиостанций, а также пе-
ред их постановкой на длительное хранение.
2.4, При кратковременном и длительном хранениях радиостанций не-
обходимо проводить месячное и годовое технические обслуживания соот-
ветственно, а также выполнять дополнительные работы, связанные с под-
готовкой к хранению и консервацией (расконсервацией), переконсервацией
изделий.
2.5. При техническом обслуживании должны быть выполнены все рабо-
ты, указанные в соответствующем перечне операций, а выявленные отказы
и повреждения - устранены.
2.6. Содержание технического обслуживания определено перечнем
операций технического обслуживания; а методика выполнения - технологи-
ческими картами.
2.7. Ориентировочные трудозатраты для проведения технического об-
служивания радиостанции составляют:
ежедневное техническое обслуживание - 0,1 чел.ч;
месячное техническое обслуживание - 0,3 чел.ч;
годовое техническое обслуживание - 28,8 чел.ч.
Трудозатраты на выполнение технического обслуживания даны без уте
времени, необходимого на подготовку, развертывание и ремонт радаостанц
Трудозатраты на выполнение ТО-2 даны с учетом времени, необходимого дд
проверки емкости батарей.
2.8. Результаты выполнения ТО-1 четко и аккуратно заносятся в а ши
ратный журнал. Все обнаруженные отказы и повреждения, работы по их уст-
ранению, результаты измерения значений контролируемых параметров при
выполнении ТО-2 заносятся в соответствующие разделы формуляра радиостай
ции.
2 Л. Перечень контрольно-измерительной аппаратуры и вспомогателен!
устройств для технического обслуживания радиостанции приведен в прило-
64
жениях 2 и 3.
Расходные материалы и инструмент указаны в технологических картах,
2.10. Техническое обслуживание радиостанций проводят в помещении
цринормальных климатических условиях:
температура окружающего воздуха 25±10°С;
относительная влажность воздуха от 45 до 75%;
атмосферное давление от 630 до 800 мм рт.ст.
2.II. Рабочее место должно быть оборудовано с учетом свободного
доступа к приборам, иметь хорошее освещение и малую запыленность,
3. УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ
3.1. К техническому обслуживанию радиостанции Р-162-01 допускается
обслуживающий персонал, имеющий квалификационную группу не ниже Ш по
технике безопасности при работе с электроустановками напряжением до
1000 В и твердые практические навыки в эксплуатации средств измерений,
3.2. Обслуживающий персонал, проводящий техническое обслуживание,
должен знать объем и методику проведения технического обслуживания
радиостанции.
3.3. Обслуживающий персонал должен знать,что небрежное или неуме-
лое обращение с радиостанцией, нарушение инструкции по эксплуатации и
мер безопасности может вызвать выход из строя составных частей радио-
станции,
3.4. При проверках и регулировках радиостанции необходимо строго
соблюдать правила безопасной работы с радиоустановками, вся контрольно-
-иэмерительная аппаратура должна быть заземлена.
3.5. Устранение отказов и повреждений любого характера в процессе
ремонта радиостанции должно производиться только при выключенном источ-
нике питания.
3.6. При проведении технического обслуживания аккумуляторных ба-
65
тарой запрещается:
производить заряд батарей непосредственно от cent}
закорачивать полоса батареи;
разряжать батареи до напряжения ниже 6 В.
Невыполнение данных правил приводит к разгерметизации и взрыву
аккумуляторов.
Вскрытие и ремонт батареи без представителя предприятия-иэгото*
вителя категорически запрещается.
4. ПЕРЕЧЕНЬ ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
Таблица I
Наименование операций технического обслужи- вания {Номер }и пунк* 1техно- {л от- еческой Jкарты —Г ? !- ! ез !н< ! I Виды и периодичность тех- ник СКОГС
кеднев- месячйое эе (ЕГО)|(ТО-1) ! - .. ». - -. - - - - гта 1 «
I* Внешний осмотр и чистка
радиостанции 2. Проверка работоспособ- ТК Л1 + 4*
ности радиостанции 3* Измерение основных па- раметров радиостанции; измерение тока, потреб- ляемого в режиме приема, выходного напряжения и чувствительности прием- ТК №2 *
ника; ТК йЗ,п.1 измерение тока, потребляе- мого в режиме передачи, и мощности несущей пере- тс ♦
датчика; измерение относительно- го отклонения частоты ТК йЗ, п.2 то *
передатчика; измерение чувствитель- ности модуляционного вхо- ТК ЙЗ, п.З то
66
Продолжение табл.I
Наименование операций технического обслужи- вания .Номер и ! Виды и периодичность техни- пункт тех-! ческиго обслуживания
да передатчика ТК М3,п.4 ТС
4. Проверка емкости батареи ТК М4 ♦
5. Проверка ЗИП (одиночный комплект) ТК М5 ТС ♦
6. Проверка эксплуатацион- ной документации: проверка наличия и пра- вильности ведения формуляра; ТК Мб, пп.1-2 + +
проверка состояния до- кументации ТК Мб, п.З ♦
Примечание. Знаком "+" указано обязательное выполнение операции,
"ТС" - операции, щювздише в зависимости от
технического состояния изделия.
67
5. ТЕХНОЛОГИЧЕСКАЯ ПОСЛЕДОВАТЕЛЬНОСТЬ ВЫПОЛНЕНИЯ
ОПЕРАЦИЙ ТЕХНИЧЕСКОГО ОБСЮТИВАНИЯ
5.1. Последовательность выполнения операций технического обслу-
живанил. Таблица 2
Ежедневное техническое ! Месячное техническое ТГодовое техническое
обслуживание (ЕГО) j обслуживание (ТО-1) | обслуживание (ТО-2)
тк м ТК ТК
ТК N2 ТК №2
ТК лз* ТК ЖЗ
ТК М
ТК №5* ТК J65
ТК №6, пп.1-2 ТК №6
Примечания: I. Последовательность выполнения операций технологи-
ческих карт соответствует их расположению по
вертикали таблицы.
2. * - технологические операции выполняют по техни-
ческому состоянию при условиях, указанных в
табл.З.
5.2. Условия выполнения технологических операций по техническому
СОСТОЯНИЮ, Таблица 3
ц/п Технологические операции по тех- ническому обслу- 1вид тех- I Необходимые условия для выполнения •нического| технологических операций |обслужи- I
живанию 1вания । ! 1
ТК №3 ТО-1 При проведении операции по ТК М п.1 визуально обнаружены повреждения корпуса, передней панели
68
Продолжение табл.З
* П/П : Технологические | операции по тех- | ническому обслу- > живанию }Ввд тех- {нического {обслужи- । вания | Необходимые условия для выпол- нения технологических операций
(наличие пробоин, вмятин), планки с контактами питания, разъема на передней панели; выявлена нечеткость работы пере- ключателей, заедания при переклю- чениях.
2. ТК №3, п.1 ТО-1 При проведении операции по ТК М2 обнаружено отсутствие шумов при- емника, отсутствие приема.
3. ТК М3, ПИ.2-4 ТО-1 То же, отсутствие передачи.
4. ТК >5 ТО-1 При нарушении пломб и печатей упаковок ЗИП.
69
6. ТЕХНОЛОГИЧЕСКИЕ КАРТЫ ВЫПОЛНЕНИЯ ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ
Технологическая карта Л1
Внешний осмотр и чистка радиостанции.
Средства измерений: нет.
Инструмент: отвертка (из ЗИП).
Расходные материалы: ветошь.
Трудозатраты: 0,1 чел.ч, I оператор.
Что и как делать:
I. Проверить состояние приемопередатчика: отсутствие царапин,
-пробоин, вмятин, повреждений покрытий на кожухе и передней панели при-
емопередатчика; состояние планки с контактами питания, четкость рабо-
ты переключателей и состояние их ручек, исправность разъема на передне
панели.
2. Проверить состояние микротелефонной гарнитуры: манипуляторе,
держателя микрофона и телефона, кабелей, работу рычагов ПЕРЕДАЧА и ТСН
3. Проверить состояние источника питания: корпуса и планки о
контактами.
4. Удалить пыль и грязь с составных частей радиостанции.
5. Отсыревшую микротелефонную гарнитуру просушит в хорошо вевт»
лируемом помещении при температуре не более 40°С.
6. Извлечь Из кассеты использованные элементы питания и заменить
их новыми.
7. Устранить дефекты, Обнаруженные при внешнем осмотре радиостан-
ции.
70
Технологическая карта №2
Цроверка работоспособности радиостанции.
Средства измерений: нет.
Инструмент: нет.
Расходные материалы: нет.
Трудозатраты: 0,05 чел.ч, 2 оператора
Что и как делать:
I. Присоединить к приемопередатчику микротелефонную гарнитуру,
подключить антенну и поставить переключатель вида работы- на приемопе-
редатчике в положение ОТКЛ.
2. Вставить элементы питания в кассету и присоединить ее к при-
емопередатчику или подключить к приемопередатчику батарею бЦНК-0,45,
3. Поставить переключатель на приемопередатчике в положение ЕКЛ —
- в телефоне должны прослушиваться собственные шумы приемника.
4. Поставить переключатель на приемопередатчике в положение
ШП - шумы должны резко уменьшиться и в телефоне могут прослушивать-
ся только слабые шумы усилителя звуковой частоты.
5. Развернуть в таком же порядке вторую радиостанцию.
6. Проверить связь между радиостанциями, разнесенными на рас-
стояние 10-20 м, на всех рабочих частотах.
7. Проверить работу радиостанции в режиме передачи речи и тональ-
ного вызова и приема, при включенном и выключенном шумоподавителе.
8. Поставить переключатель на приемопередатчике в положение
ОТКЛ.
9. Отключить от приемопередатчика микротелефонную гарнитуру,
подключить манипулятор о антенной и повторить проверку работоспособ-
ности радиостанции,
71
Технологическая карта М3
Измерение основных параметров радиостанции.
Средства измерений: аттенюатор (20 дБ, 50 Ом), вольтметр универ-
сальный цифровой (вольтметр постоянного тока), милливольтметр (низко-
частотный), ваттметр поглощаемой мощности (преобразователь и блок ваТ-
метра), генератор сигналов высокочастотный, генератор сигналов низко-
частотный, источник питания постоянного тока, измеритель девиации
частоты, миллиамперметр (постоянного тока), осциллограф универсальный,
частотомер электронносчетный универсальный - в соответствии с переч-
нем, приложение 2:
приспособления: колодки (из ЗИП) - в соответствии с перечнем, приложе-
ние 3, гарнитура микротелефонная (из комплекта радиостанции).
Инструмент : нет.
Расходные материалы: нет.
Трудозатраты: 0,3 чел.ч, I оператор.
Что и как делать:
I. Измерение тока, потребляемого в режиме приема, выходного на-
пряжения и чувствительности приемника.
При измерении используются: источник питания, вольтметр постоян-
ного тока, миллиамперметр, вольтметр низкочастотный (милливольтметр),
генератор сигналов высокочастотный, частотомер, осциллограф, гарниту-
ра микротелефонная (из комплекта радиостанции), колодки ЯЕ5.282.076
(рис.1, приложение II) и ЯЕ2.282.077 (рис.1, приложение 12).
г Переключатель вида работ на приемопередатчике должен быть в поло-
жении ОТКЛ;
подключить к приемопередатчику средства измерений и контроля со-
гласно рио.1 и рис.5, приложение 4;
установить напряжение источника питания, равное 7,2 В, по вольт-
метру постоянного тока;
72
включить на генераторе ВЧ режим внутренней частотной модуляции
(частота модуляции - 1000 Гц), установить девиацию частоты 5 кГц,
выходное напряжение генератора установить с помощью аттенюатора гене-
ратора равным 500 мкВ;
установить одну из рабочих частот на приемопередатчике;
настроить генератор ВЧ на установленную частоту приемопередат-
чика по показаниям частотомера;
поставить переключатель вида работ на приемопередатчике в положе-
ние ВКЛ;
измерить миллиамперметром ток потребления в режиме приема и
вольтметром НЧ - выходное напряжение приемника. На экране осциллогра-
фа должно быть изображение сигнала синусоидальной формы;
установить аттенюатором генератора ВЧ такой уровень его сигна-
ла, при котором отношение выходного напряжения приемника (Мс) при
девиации частоты генератора ВЧ 5 кГц к напряжению шума на выходе
приемника (ZZ ш) при выключенной модуляции сигнала генератора рав-
но 10. Показание аттенюатора генератора ВЧ ври Zzc/z/ш = 10 опре-
деляет чувствительность приемника;
произвести измерения тока потребления, выходного напряжения и
чувствительности приемника на других рабочих частотах радиостанции.
Наибольший результат при измерениях чувствительности и тока
потребления и наименьший результат при измерении выходного напряже-
ния записать в формуляр. Измеренные значения должны соответствовать
нормам ТУ, указанным в формуляре;
поставить переключатель вида работ на приемопередатчике в по-
ложение ОТКЛ и отключить от колодки ЯЕ 5.282.076 средства измерений.
2. Измерение тока, потребляемого в режиме передачи и мощности
несущей передатчика»
При измерении используются: источник питания, вольтметр посто-
73
*янного тока, миллиамперметр, ваттметр поглощаемой мощности, гарнитура
микротелефонная (из комплекта радиостанции), колодки ЯЕ 5.282.076
(рио.1, приложение II) и ЯЕ 5.282.077 (рис.1, приложение 12).
Переключатель вида работы на приемопередатчике должен быть в
положении ОТКЛ;
подключить к приемопередатчику средства измерений согласно
рис.1 и рис.2, приложение 4;
установить напряжение источника питания, равное 7,2 В, по
вольтметру постоянного тока;
поставить переключатель вида работ на приемопередатчике в по-
ложение ВКЛ, нажать рычаг ПЕРЕДАЧА;
измерить миллиамперметром ток потребления в режиме передачи и
мощность несущей на всех частотах передачи, переводя ручку установки
частот приемопередатчика. Отпустите рычаг ПЕРЕДАЧА. Наибольший резуль-
тат при измерении тока потребления и наименьший результат при измерения
мощности несущей записать в формуляр. Измеренные значения должны
соответствовать нормам ТУ, указанным в формуляре;
поставить переключатель вида работ на приемопередатчике в поло-
жение ОТКЛ и отключить средства измерений от колодки ЯЕ 5.282.076.
3. Измерение относительного отклонения частоты передатчика
При измерении используются: источник питания, вольтметр посто-
янного тока, аттенюатор 20 дБ (50 Ом), частотомер, гарнитура микротеле-
фонная (из комплекта радиостанции, колодки ЯЕ 5.282.076 (рис.1, прило-
жение II) и ЯЕ 5.282.077 (рио.1, приложение 12).
Переключатель вида работы на приемопередатчике должен быть в
положении ОТКЛ;
подключить к приемопередатчику средства измерений и контроля
согласно рис.1 и рис.4, приложение 4;
установить напряжение источника питания, равное 7,2 В, по
вольтметру постоянного тока;
поставить переключатель вида работы на приемопередатчике в по-
74
ложение ВКЛ, нажать рычаг ПЕРЕДАЧА;
измерить частотомером все частоты передачи, переводя ручку уста-*
новки частот приемопередатчика. Отпустить рычаг ПЕРЕДАЧА.
Определить относительное отклонение частоты на всех частотах пе-
редачи от номинального значения по формуле:
дг хизм.- гном.
хном. гном.
где: х изм. - измеренная частота передачи, кГц;
хном. - номинальное значение установленной частоты,нГц*
Наибольший результат вычисления записать в формуляр. Он должен
соответствовать нормам ТУ, указанным в формуляре;
поставить переключатель вида работы на приемопередатчике в поло-
жение ОТКЛ и отключить частотомер от аттенюатора.
4. Измерение чувствительности модуляционного входа передатчика
При измерении используются: источник питания, вольтметр постоян-
ного тока, аттенюатор (20 дБ, 50 Ом), генератор сигналов низкочастот-
ный, измеритель девиации, осциллограф, гарнитура микротелефонная (из
комплекта радиостанции), колодки ЯЕ 5.282.076 (рис.1, приложение II)
и ЯЕ 5.282.077 (рис.1, приложение 12).
Переключатель вида работы на приемопередатчике должен быть в по-
ложении ОТКЛ;
подключить к приемопередатчику средства измерений и контроля
согласно рис.1 и рис.З, приложение 4;
установить напряжение источника питания, равное 7,2 В, по вольт-
метру постоянного тока;
установить одну из рабочих частот на приемопередатчике;
переключатель вида работы на приемопередатчике поставить в поло-
жение ВКЛ, нажать рычаг ПЕРЕДАЧА;
настроить измеритель девиации на частоту передачи;
подать от генератора НЧ сигнал частотой 1000 Гц напряжением та-
кой величины, при которой показание измерителя девиации составляет
75
б кГц. На экране осциллографа должно быть изображение сигнала OHHycoit-
дальной формы. Выходное напряжение генератора определяет чувствитель-
ность модуляционного входа передатчика. Результат измерения записать в
формуляр* Он должен соответствовать нормам ТУ, указанным в формуляре;
отпустить рычаг ПЕРЕДАЧА, переключатель вида работ на приемопере-
датчике поставить в положение ОТКЛ.
5. Отключить от приемопередатчика все средства измерений и контр ми*
6. При несоответствии измеренных параметров требованиям ТУ, указ ш-
ных в формуляре радиостанции, радиостанция подлежит ремонту.
76
Технологическая карта JH
Проверка емкости батареи 6ЦНК-0,45.
Средства измерений: часы, зарядное устройство ПЗУ-ЗМ (поставляется
к изделиям), колодка ЯЕ 5.282.080 из (ЗИП).
Инструмент: нет.
Расходные материалы: нет.
Трудозатраты: 28 чел.ч, I оператор.
Что и как делать:
I. Подготовить зарядное устройство ПЗУ-ЗМ к работе в соответствии
с указаниями инструкции по эксплуатации на него;
установить переключатель "I0B-6B" зарядного устройства в положение
"6В";
установить переключателями зарядного устройства следующие режимы ра-
боты:
ток заряда - 45 мА;
время заряда - 15 ч;
ток разряда - 90 мА.
2. Подключить батареи 6ЦНК-0.45 через колодки ЯЕ 5.282.080 к за-
рядному устройству ПЗУ-ЗМ.
3.Зарядить батареи согласно инструкции по эксплуатации на зарядное
устройство.
4. Не отключая батареи от зарядного устройства, разрядить их и из-
мерить по часам время разряда.
Свежезаряженные и не бывшие в эксплуатации батареи на однсм из пер-
вых пяти циклов заряд-разряд должны обеспечивать время разряда на на-
грузку сопротивлением 180 0м±5$ (имеющуюся внутри зарядного устройства
и подключающуюся к батарее в режиме разряда при положении переключате-
ля тока разряда "90") не менее 10 ч, что соответствует емкости батареи
Не менее 0,4 А*ч.
Ёмкость батареи , А*ч, вычисляют по формуле:
с- a.t,
где: J - ток разряда, А (при сопротивлении нагрузки 180 0м±5%
средний ток разряда батареи бЦНК-0,45 составляет 0,04 А);
/ - время разряда, я.
Пригодность батарей к дальнейшей эксплуатации оценивается зксплуа-
тирующей организацией по допустимому снижению времени непрерывной ра-
боты батареи.
Батареи, не пригодные к эксплуатации, подлежат ремонту.
Методика ремонта батареи приведена в разделе "Инструкция по
эксплуатации".
78
Технологическая карта >5
Проверка ЗИП (одиночный комплект).
Средства измерений : нет.
Инструмент: нет.
Расходные материалы: ветошь.
Трудозатраты: 0,2 чел.ч, I оператор.
Что и как делать:
I. Проверить наличие запасных частей, крепежных деталей, инстру-
мента и принадлежностей по описи, вложенной в упаковку;
недостающие запасные части, крепежные детали, инструмент и принад-
лежности восполнить из состава группового комплекта ЗИП.
2. Проверить внешнее состояние запасных частей, крепежных деталей,
инструмента и принадлежностей, удалить пыль ветошью, опечатать или
опломбировать упаковку ЗИП.
79
РАДИОСТАНЦИЯ
Р-162-01
Техническое описание и
инструкция по эксплуатации
ЯЕ 1.100.014 ТО
