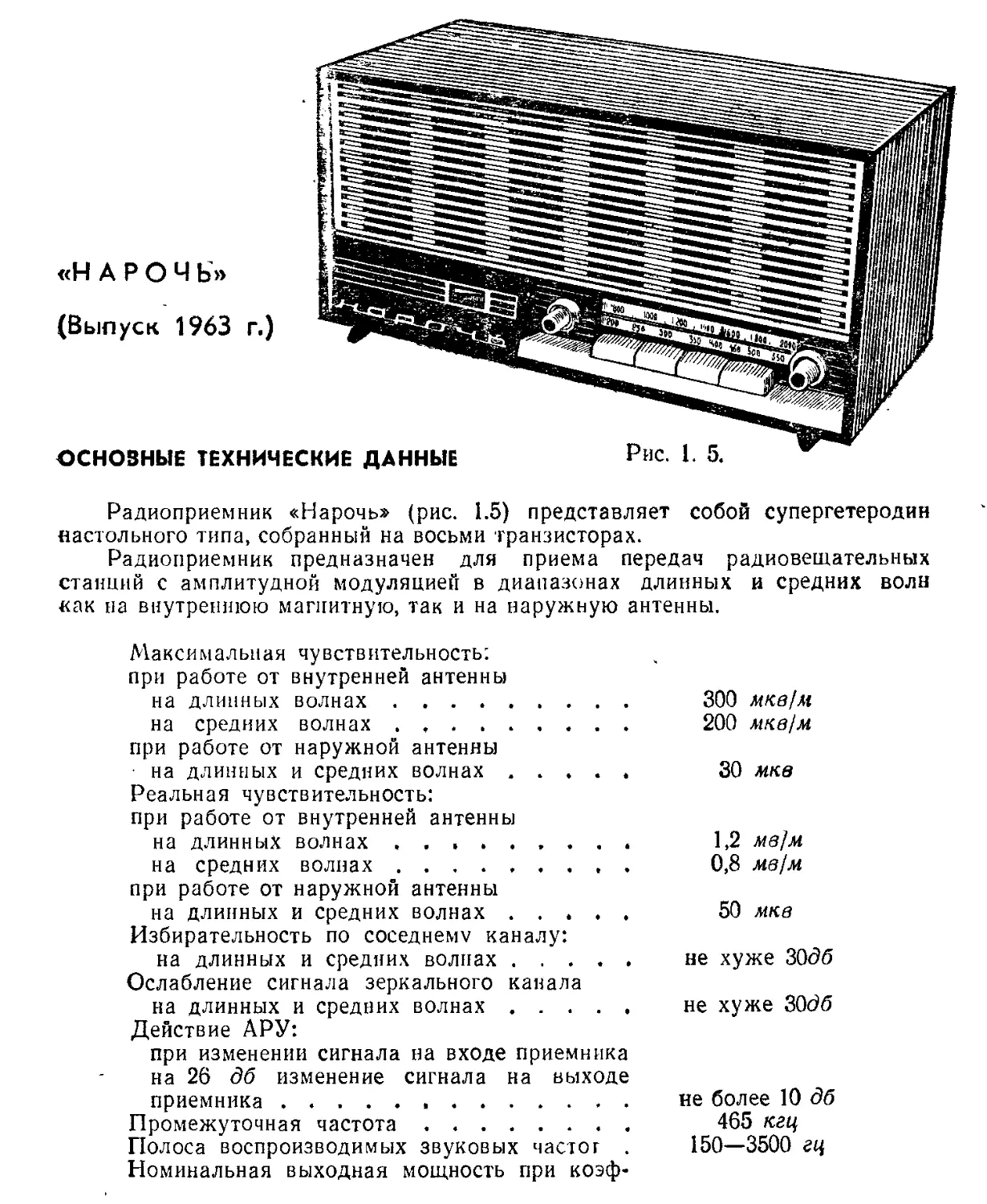

Радиоприемник «Нарочь» (рис. 1.5) представляет собой супергетеродин
настольного типа, собранный на восьми транзисторах.

Радиоприемник предназначен для приема передач радиовещательных
станций с амплитудной модуляцией в диапазонах длинных и средних волн
как на внутреннюю магнитную, так и на наружную антенны.

Максимальная чувствительность:

при работе от внутренней антенны
на длинных волнах........................ 300 мкв/м.

на средних волнах...................... 200 мкв/м

при работе от наружной антенны
на длинных и средних волнах.............. 30 мкв

Реальная чувствительность:

при работе от внутренней антенны

на длинных волнах...................... 1,2 мв]м.

на средних волнах...................... 0,8 мв/м.

при работе от наружной антенны
на длинных и средних волнах.............. 50 мне

Избирательность по соседнему каналу:

на длинных и средних волнах............ не хуже 30<5б

Ослабление сигнала зеркального канала

на длинных и средних волнах............ не хуже 30с?<5

Действие АРУ:

при изменении сигнала на входе приемника

на 26 дб изменение сигнала на выходе

приемника.............................. не более 10 дб

Промежуточная частота.................... 465 к,гц

Полоса воспроизводимых звуковых частот .	150—3500 гц

Номинальная выходная мощность при коэф-
фициенте нелинейных искажений тракта
усиления приемника не более 10% . . .	150 мет

Ток, потребляемый приемником при отсут-
ствии сигнала........................  .	не более 10 ма

Источник питания: шесть элементов типа

373 («Марс»), «Сатури» или сеть 50 гц 127,

220 в.................................

Напряжение питания................... 9 в

Работоспособность приемника сохраняется
при снижении напряжения батареи питания до 5,6 в

Длительность работы приемника от одного
комплекта элементов при средней громкости до 150-час

Габаритные размеры......................ЗЗОХ175Х170 мм

Масса .................................  ’	4 кг

ПРИНЦИПИАЛЬНАЯ СХЕМА

ВХОДНАЯ ЦЕПЬ

Катушки входных контуров длинных и средних волн (Z-i, Lit Ls) и соот-
ветствующие им катушки связи (L2, Z.4) намотаны на ферритовом стержне
встроенной магнитной антенны. При работе на длинных волнах катушки
Li, Лэ н Lt включаются последовательно, а при работе на средних волнах
катушка Li замыкается накоротко (рис. 1.6).

Связь-наружной антенны с входными контурами длинных и средних вил»
внутриемкостная.

ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТЫ

Преобразователь частоты собран на транзисторе 71 типа П401 по схеме
с совмещенным гетеродином.

Гетеродин выполнен по схеме индуктивной грехточки. При работе гете-
родина на средних волнах параллельно катушке индуктивности диапазона
длинных волн Lt подключается катушка индуктивности Z-в; коэффициент свя-
зи и место отвода подобраны оптимально для диапазона длинных волн.

Нагрузкой преобразовательного каскада служит трехконтурный фильтр
сосредоточенной селекции (ФСС), который обеспечивает избирательность по
соседнему каналу. Ширина полосы пропускания 7—8 кгц на уровне —6 дб.

УСИЛИТЕЛЬ ПЧ И ДЕТЕКТОР

Двухкаскадный усилитель промежуточной частоты собран на транзисто-
рах Т2 и Та типа П401, включенных по схеме с общим эмиттером.

Первый каскад усилителя ПЧ—апериодический с активной нагруз-
кой (Rlo).

Второй каскад усилителя ПЧ выполнен по резонансной схеме.

Нагрузкой транзистора служит одноконтурный фильтр Ll2C2i с полосой
пропускания 35—40 кгц на уровне—3 дб.

Детектор сигнала выполнен на германиевом диоде Д1 типа Д1А. Нагруз-
кой детектора служит переменный резистор Rit-

Для автоматической регулировки усиления используется постоянная со-
ставляющая тока диода Д>. Напряжение АРУ снимается с нагрузки детек-
тора и через резистор Ra подается на базу транзистора Г». При увеличении
Rg 1£ок

Сзо

Т,П501

•С27

370

Cs
63

CZy
~270

/?£ 83k
C51270

\см\
\370

---^Д1А 8,567к

г

т, moi

Az

6800

“ Ту П13_

n3S

и

Ia С35 500,0 8

rtzi

300

Сгз
0,05

оЦ Пг3

-о

± On
~Г0,05

Сц
15,0

Cis
35

15,0

Urs
68K

, ^29

+ 15,0

^20

15,0

^Пг,

Сеть

—

817	Иго

3,0	Юк

R is 33 к

I -L.
\ззок

Т2 00-01 I с23
6800

МА

L,

1-3



8-000 --

Са 180^

ТГПго i

-/ 8^om

трз Дгг

Д7А

8s Зк

т+

-Ц-Сзг

^D
--о

^Z5

\{'с33ЗЗОО т

ПТ7	ег

ТРг '

<e
П13
R2,510
c32 £
35,07



300
ТзПЮДз

Т5П13

Грёгп.

Д7А

$

К22 300

Рис. 1.6. Принципиальная схема приемника
«Нарочь».

Переключатель диапазонов установлен в положении ДВ.
сигнала иа входе приемника ток эмиттера транзистора Г» уменьшается, в ре-
зультате чего уменьшается усиление этого каскада. В эмиттерную цепь этого
каскада включен микроамперметр типа М4281, который служит индикатором
точной настройки приемника; при точной настройке на станцию ток этого-
каскада наименьший. При отсутствии сигнала на входе приемника стрелоч-
ный прибор может служить индикатором напряжения батареи, так как эмит-
терный ток транспорта Т2 при отсутствии сигнала пропорционален напряже-
нию источника питания.

УСИЛИТЕЛЬ НИЗКОЙ ЧАСТОТЫ

Трехкаскадный усилитель низкой частоты собран на пяти транзисторах
типа П13. Первый каскад выполнен по схеме сдвоенного эмиттерного повто-
рителя с непосредственной связью на транзисторах Tt и Т5. Такая схема обес-
печивает большое входное сопротивление (примерно 500 ком) и позволяет
подключать к входу усилителя НЧ звукосниматель любого типа.

Второй каскад усилителя .НЧ собран на транзисторе Те, в коллекторную
цепь которого включен согласующий трансформатор Тр\. С его вторичной об-
мотки напряжения, сдвинутые по фазе на 180°, подаются на базы транзисто-
ров Т7 и Т8 выходного каскада. Выходной каскад усилителя собран по двух-
тактной схеме и работает в режиме класса АВ. Напряжение смещения на ба-
зы транзисторов оконечного каскада снимается с делителя, состоящего из
резистора /?23 и двух диодов Д2 и Д3 типа Д7А. С помощью этих диодов,
включенных параллельно в прямом и обратном направлениях осуществляет-
ся температурная и режимная стабилизация оконечного каскада. Последние
два каскада усилителя охвачены отрицательной обратной связью.

БЛОК ПИТАНИЯ

Для питания приемника от сети переменного тока служит однополупе-
риодный выпрямитель с силовым трансформатором Т р3, со вторичной обмот-
ки которого напряжение подается на полупроводниковый диод Д4 типа Д7А.

Рис. 1.7. Режимы работы транзисторов по постоянному току и уровни напря-
жения сигнала в тракте усиления приемника «Нарочь».
Выпрямленное напряжение поступает на шины питания приемника. Чтобы не
вывести батарею питания из строя при подключении приемника к сети пере-
менного тока, последовательно с нею включен диод Д5 типа Д7А. Режимы
работы транзисторов приемника указаны на рис. 1.7.

КОНСТРУКЦИЯ И ДЕТАЛИ

Футляр приемника деревянный, для внешнего оформления его лицевой
панели применены детали из ударопрочной пластмассы. Все основные органы
управления (клавишный переключатель, ручки настройки, регулятора гром-
кости и индикатор настройки) расположены на лицевой панели.

Шкала приемника проградуирована в метрах. На задней стороне шасси
приемника имеются гнезда для подключения наружной антенны, провода за-
земления и внешнего громкоговорителя. В футляре размещены громкоговори-
тель типа 1 ГД-28 и шасси приемника, на котором укреплены блок конденса-
торов переменной емкости (КПЕ), печатная плата и другие детали. Располо-
жение основных узлов и деталей на шасси показано на рис. 1.8. Монтаж при-

Рис. 1.8. Расположение узлов и деталей на шасси приемника
«Нарочь».

емника в основном выполнен на печатной плате. Настройка приемника на ча-
стоту. принимаемой станции осуществляется с помощью двухсекционного бло-
ка конденсаторов переменной емкости с воздушным диэлектриком емкостью
8—400 пф. Катушки входных контуров приемника намотаны на ферритовом
стержне марки 600НН длиной 160 мм и диаметром 8 мм. Конструкция кату-
шек контуров гетеродина, ФПЧ и трансформаторов НЧ такая же, как у при-
емника «Минск». Намоточные данные катушек контуров приведены в табл. 1.2,
трансформаторов НЧ — в табл. 9.3—9.5.

В приемнике применены детали следующих типов:

резистор Ra — типа СП-1, Ria — типа МЛТ-1, остальные резисторы — ти-
па УЛМ-0,12;

конденсаторы С(, Се, Се, Cg, Ci5, Ci8, С24, С25, С27, С31 — типа КТ-la, С2,
С,, С5, Си — типа КПК-МП, С13, С1в, С19 типа МП-1, С7 и Сю — блок КПЕ;
Сц, С23, Сзз — типа КД, С|2, С|7, С28, С34—-типа BMJ2 или МБМ, С29, С2ь
С22, С25, С29, Сео, С32 — типа ЭМ, С35 и Сзе —типа КЭ-2-12-500-М;

Предохранитель — типа ПМ-0.15А.
Таблица 1.2

Намоточные данные коитуриых катушек приемника <Нарочь»

Наименование катушек	Я  я =  «88 О и о	Номера  ВЫВОДОВ	Маркв и диаметр провода, мм	Число витков	Индуктив- ность, мкгн
Антенная ДВ ....	Ц	1-2	ПЭЛ-1 0,1	250	5400±10%
Катушка связи . . .	Ц	3—4	' ПЭЛ-1 0,18	14	—
Антенная СВ ....	Lt	5—6	ЛЭШО 7X0,07	38	280+10%
	L,	9—10	ЛЭШО 7x0,07	45	—
Катушка связи . . '	Li	7—8	ПЭЛ 10,18.	6	—
Гетеродинная ДВ . .	L6	1—2—3	ЛЭ 5X0,06	5+212	600±10%
Катушка связи . . .	Li	4—5	ПЭЛ-1 0,18	14	—
Гетеродинная СВ . .	Lg	1—2	ЛЭ 5X0,06	40X3	—
ФСС-1		Lg	1-2—3	ЛЭ 5X0,06	25+75	250± 10%
ФСС-2		Lu,	1-2	ЛЭ 5X0,06	100	250± 10%
ФСС-3 .- 			La '	1—2—3	ЛЭ 5X0,06	12+88	250± 10%
ФПЧ		La	1-2—3	ПЭЛ-1 0,09	50+100	320± 10%
Катушка связи . . .	£-13	4-5	ПЭЛ-1 0,09	100	—
