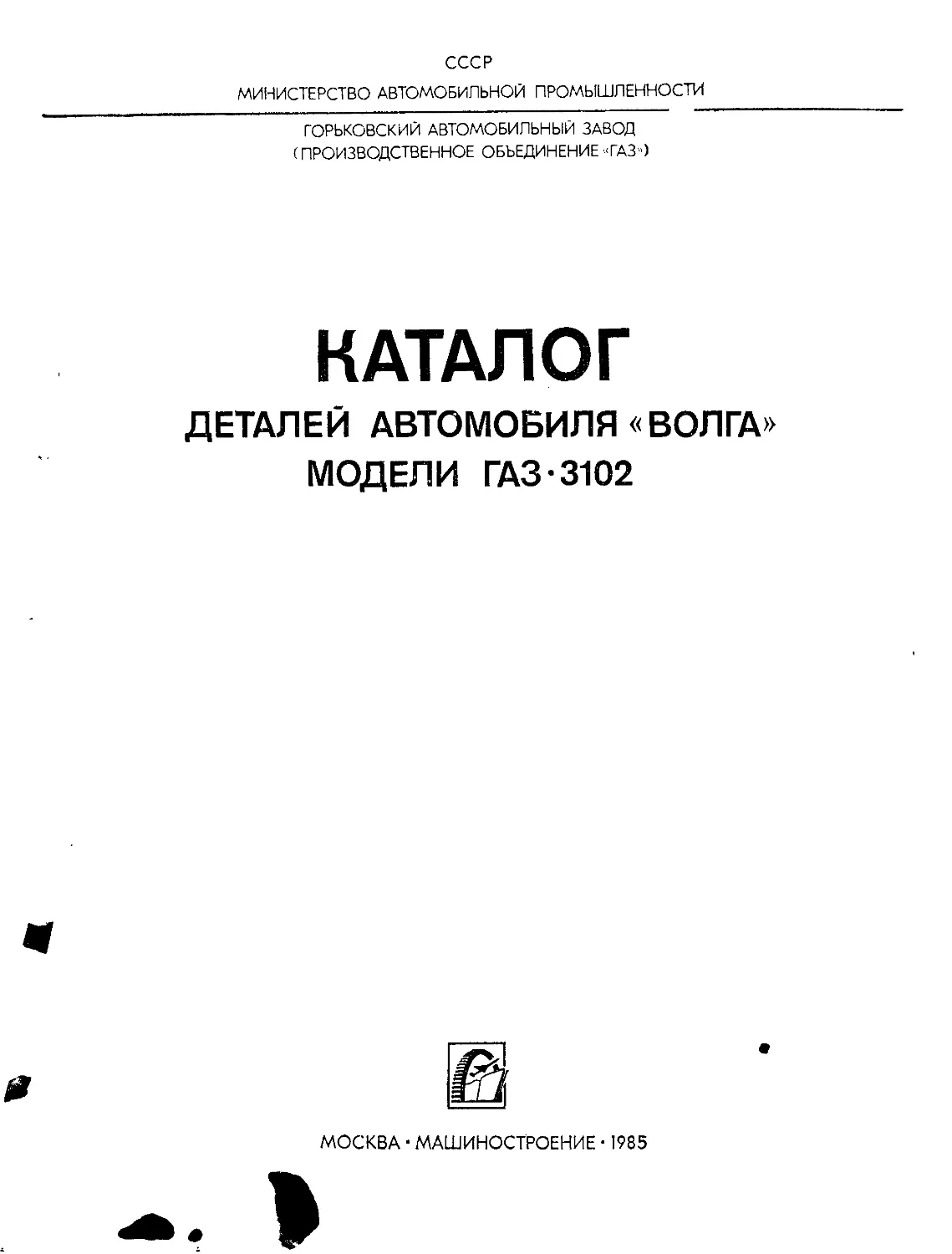

СССР
МИНИСТЕРСТВО АВТОМОБИЛЬНОЙ ПРОМЫШЛЕННОСТИ
ГОРЬКОВСКИЙ АВТОМОБИЛЬНЫЙ ЗАВОД
(ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ -ГАЗ")
КАТАЛОГ
ДЕТАЛЕЙ АВТОМОБИЛЯ « ВОЛГА
МОДЕЛИ ГАЗ-3102
МОСКВА • МАШИНОСТРОЕНИЕ • 1985
. >
ББК 39.335.52
К29
УДК 629.114,6(085)
Каталог деталей автомобиля «Волга* модели
К29 ГАЗ-З102/Горьковский автомобильный завод. — М.: Ма-
шиностроение, 1985. 200 с./ид.
2 р. 10 к.
Каталог содержит краткую техническую характеристику и развернутые
спецификации всех сборочных единиц и' деталей автомобиля ГАЗ-3102,
сгруппированных по конструктивному и функциональному признакам.
В спецификациях указаны номера сборочных единиц и деталей, распо-
ложенных в порядке сборки, их наименование и количество. Иллюстрации
служат наглядным пособием при разборке и сборке механизмов и сбороч-
ных единиц автомобиля.
Каталог является незаменимым справочным пособием при расчете и со-
ставлении заявок иа запасные части.
Предназначен для работников предприятий, занимающихся эксплуата-
цией и ремонтом автомобиля ГАЗ-3102, снабженческих и сбытовых орга-
низаций, а также для владельцев автомобилей.
С.
3603030000-195
К 038(01 )-85 195-85
ББК 39.335.52
6Т2.1
©
Из
ство ^Машиностроение», 1935 г.
КАК ПОЛЬЗОВАТЬСЯ КАТАЛОГОМ
Каталог деталей составлен на основе действующей
технической документации н охватывает всю номен-
клатуру деталей, которые могут потребоваться при
эксплуатации и ремонте автомобиля ГАЗ-3102. Ката-
лог состоит из следующих разделов:
1. Техническая характеристика.
2. Указатель групп и подгрупп.
3. Указатель покупных деталей.
4. Указатель нормализованных деталей.
5. Узлы и детали.
6. Покупные детали (подшипники, шарики, ролики,
сальники с резиновыми манжетами, шлаигн и трубки,
лампы накаливания),
7. Нормализованные детали.
8. Номерной указатель деталей.
В разделе «Техническая характеристика» приведе-
ны основные данные автомобиля ГАЗ-3102.
В разделе «Указатель групп и подгрупп» приведен
порядок расположения каждой сборочной единицы и
ее принадлежность к определенной группе или подгруп-
пе. Знакомство с указателем групп и подгрупп намно-
го облегчает последующую работу^с каталогом.
В разделе «Указатель покупных деталей» указана
страница, на которой можно найтн ту или иную по-
купную деталь.
В разделе «Указатель нормализованных деталей»
указана страница, на которой можно иайти нужную
нормализованную деталь.
В разделе «Узлы и детали» даны номера деталей,
код ОКП, наименование, количество деталей на под-
группу. Кроме этого, даны номера рисунка данной
подгруппы и номер позиции детали на рисунке.
Все узлы н детали, объединенные в группы н под-
группы по функциональному признаку, расположены в
порядке возрастания номеров. Крепежные детали ука-
заны в тексте непосредственно после деталей, которые
они крепят.
Узлы н детали обозначены по единой семизначной
системе нумерации, действующей на всех автомобиль-
ных заводах СССР. По этой системе номер детали,
например 3102-2803010, состоит из следующих эле-
ментов:
3102 — в данном случае цифры, отделяемые дефи-
сом от семизначного номера детали, — индекс модели
автомобиля;
28 — первые две цифры семизначного номера дета-
ли— номер группы «Рама»;
03 — вторые две цифры семизначного номера де-
тали — номер подгруппы «Буфер передний»;
010 — последние три цифры семизначного номера
детали — порядковый номер детали «Буфер передний
в сборе».
Номер детали 3102-2803010 Читается следующим
образом: тридцать один, ноль двадцать восемь,
ноль три, ноль десять.
Буквенные индексы A, Al, А2, АЗ и т. д., напри-
мер 3102-2803010-А, или цифровые индексы 01, 02, 03
и т. д., например 3102-2803010-02, стоящие после но-
мера детали, указывают, что детали в процессе произ-
водства подвергались изменению, но взаимозаменяемы
с первоначальной деталью (без индекса) и между со-
бой. Буквенные индексы Б, Б1, Б2 и т. д. или индек-
сы 10, 11, 12 н т. д. означают, что эти детали взаимо-
заменяемы между собой, но не взаимозаменяемы с
первоначальной деталью, имеющей номер без индекса,
или с деталями, имеющими индексы A, Al, А2 и т. д.
или 01, 02, 03 н т. д.
Цифровые индексы 20, 21, 22 и т. д. означают, что
эти детали взаимозаменяемы между собой (в преде-
лах диапазона 20—29), но не взаимозаменяемы с де-
талью без индекса и деталями с индексами A, Al, А2,
АЗ и т. д. или 01, 02, 03 и т. д.
Детали смежных заводов в тексте каталога дают-
ся с номерами завода-нзготовителя (например, Б116),
но в графе «Наименование» после текста, в скобках,
указан семизначный номер (3102-3705010), присвоен-
ный этой детали на Горьковском автозаводе.
Каталог снабжен иллюстрациями, на которых де-
тали изображены в нзометрнн в порядке конструктив-
ной сборки. Чтобы найти номер нужной детали, сле-
дует по ее функциональной принадлежности опреде-
лить (по указателю групп н подгрупп), к какой под-
группе она относится н страницу этой подгруппы.
В разделе «Узлы и детали» на рисунке, относящемся
к данной группе или подгруппе, найтн деталь (по
внешнему виду и месту ее расположения в узле), а
затем по номеру рисунка и номеру позиции найти
строку в тексте, где помещены номер н наименование
данной детали.
В разделе «Покупные детали» указаны типовые
детали: подшипники, шарики, ролики, сальники, шлан-
ги и трубки, электрические лампы накаливания, даны
их основные параметры, код ОКП, посадочные и при-
соединительные размеры,. а также указано, в каких
подгруппах и в каком количестве они применяются.
Таблицами этого раздела удобно пользоваться при
подборе деталей, исходя из их размеров и применяе-
мости, а также при расчете общего числа покупных
изделий.
В разделе «Нормализованные детали» помещены
таблицы типовых нормализованных деталей, применяе-
мых на автомобиле ГАЗ-3102, в которых указаны но-
мер детали, код ОКП, основные размеры, количество
на автомобиль, где применяется. Для каждого типа
дан эскиз.
Нормализованные детали расположены по группам
н типам в порядке возрастания номеров. Они имеют
шестизначные цифровые обозначения и индекс, указы-
вающий на антикоррозийное покрытие (например,
252135-П29, где П29 означает цинкование и пассиви-
рование).
1*
3
Указанные в каталоге покрытия деталей имеют следующие обозначения: П52—цинкование и хромирование по цианированному слою.
П — без покрытия; П2 — фосфатирование и промасливание: В разделе «Номерной указатель деталей* перечи- слены в порядке возрастания номера деталей автомо-
П4 — фосфатирование и окраска в черный цвет; П8 — цинкование; П13 — блестящее хромирование; П16 — свинцевание; биля (кроме нормализованных деталей), указаны код ОКП, количество деталей на автомобиль и номера подгрупп, где применяется данная деталь. Так как на время составления каталога некоторым деталям код
П18— цианирование; ОКП еще не был присвоен, то в соответствующей гра-
П29 — цинкование и пассивирование; П51 — цинкование по цианированному слою; фе против номеров таких деталей имеются пропуски.
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
Автомобиль ГАЗ-3102 — легковой, среднего класса,
с цельнометаллическим кузовом типа седан. Рассчитан
на перевозку 5 человек (включая водителя) и 50 кг
груза в багажнике. Возможна установка багажника
па крыше (с креплением его к водосточному желобу)
для перевозки груза массой не более 50 кг. Допусти-
мая полная масса буксируемого прицепа, не оборудо-
ванного тормозами, не более 500 кг.
Контрольный расход топлива летом для
исправного автомобиля (после пробега
5000 км) с полной нагрузкой при ско-
рости 80 км/ч, л/100 км (не более) 8,5*
* Контрольный расход топлива является показателем, оп-
ределяющим исправность автомобиля. Эксплуатационная нор-
ма расхода бензина заводом не устанавливается.
ОБЩИЕ ДАННЫЕ
ДВИГАТЕЛЬ
Масса снаряженного автомобиля, кг . 1450
Полная масса автомобиля (масса сна-
ряженного автомобиля с пассажирами,
включая багажу кг....................... 1850
Размеры автомобиля, мм:
длина . . . ......................... 4960
ширина . , . »........................ 1820
высота , . 1476
Колея колес, мм:
передних.....................,........ 1510
задних................................ 1423
Низшие точки автомобиля под нагруз-
кой, мм:
до поперечины передней подвески 172
до картера заднего моста........... 156
Наименьший радиус поворота по колее
наружного переднего колеса, м . . . 5,8
Максимальная скорость, км/ч , L. . . < 152
Тип............................ Карбюра-
торный,
четырех-
цилиндро-
вый, с фор-
камерно-
факельным
-зажиганием
Диаметр цилиндров, мм............. 92
Ход поршня, мм.......................... 92
Рабочий объем цилиндров, л............. 2,445
Степень сжатия . . ............... 8,0
Мощность максимальная, кВт (л. с.) « ., 75 (102)
Крутящий момент максимальный при
2500—3000 об/мин, Н-м (кгс • м) , < 181 (18,5)
Сорт бензина.........................<. > АИ-93
Направление вращения коленчатого вала Правое
Рис. L Общий вид автомобиля
5
ТРАНСМИССИЯ
Сцепление.......................,. Однодисковое,
сухое, с гидрав-
лическим приво-
дом выключения
Коробка передач . , ... • Механическая,
четырехстуиенча-
тая, с синхрони-
заторами на всех
передачах
переднего хода
Передаточные числа коробки пере-
до - 3 5
первой передачи.......... .1
второй >. ;.i .J 2,2b
третьей > . . .j. * ...
четвертой > . •.[. * *0
передачи заднего хода . . 3,54
Карданная передача . . L. .jОткрытая, одним
валом
Главная передача . ♦ Гипоидная,
передаточное
число 3,9
ХОДОВАЯ ЧАСТЬ
Передняя подвеска . Независимая,
на рычагах
с цилиндриче-
скими пружинами
Задняя подвеска.................; На продольных
полуэллнптиче-
ских рессорах
Амортизаторы . . . . ...... Гидравлические,
телескопические,
двустороннего
действия
Колеса .................г . . . .1 Штампованные,
дисковые
Шины . . . ............... Радиальные
бескамериые
или камерные,
размер 205/70 R14
РУЛЕВОЕ УПРАВЛЕНИЕ
Рулевой механизм . . . . Глобоидальный
червяк с трех-
гребневым
роликом,
передаточное
число 19,1
Рулевая колонка . . ....... С энергопогло-
щающим
элементом
и противоугонным
устройством
ТОРМОЗНЫЕ СИСТЕМЫ
Рабочая тормозная система:
передние тормозные механизмы Дисковые
задние тормозные механизмы Барабанные
привод тормозов . . .. . Ножной,
гидравлический,
двухконтурный,
с сигнализатором
выхода из строя
одного из
контуров
и регулятором
давления
в системе задних
тормозов
Усилитель . . ......... Вакуумный, •
действует на
главный цилиндр
типа «тандем»
Стояночная тормозная система . . Привод механи-
ческий, действует
на колодки
задних тормозов
рабочей системы.
Рычаг привода
расположен
на тоннеле пола
между передними
сиденьями
ЭЛЕКТРООБОРУДОВАНИЕ
Напряжение сети, В
. . . . . 12, отрицательны?
клеммы источ-
ников питания
и потребителей
соединены с
корпусом
Аккумуляторная батарея . , 6СТ-60ЭМ
Генератор . . . . ....... . 1601.3701,
переменного тока
с встроенным
выпрямителем
Регулятор напряжения . . . . . 13.3702,
бесконтактный,
транзисторный
Стартер . , . . . СТ230-Б
Система зажигания . Контактно-
транзисторная
Распределитель зажигания .... 147-Б
Свечи зажигания . . L.j А14Д-О-Э
Коммутатор . « . ТКЮ2
Резистор ' СЭ 107-Э
Катушка зажигания Б114-Б
Звуковые сигналы , . С302Г и СЗОЗГ
ЗАПРАВОЧНЫЕ ЕМКОСТИ, л
Топливный бак . 70
Система охлаждения двигателя . . 12
Смазочная система двигателя . . . 5,0
Картер коробки передач ............... 0,95
Картер заднего моста (сухой) . . 1,2
Картер рулевого механизма . . . 0,3
Передние амортизаторы (каждый) 0,14
Задние амортизаторы (каждый) 0,21
Система гидравлического привода
тормозов............................. 0,5
Система гидравлического привода
выключения сцепления.......... 0,18
Ступицы передних колес (каждая),
р , , , ................... 1 ^0
Бачок стеклоомывателя ......... 2,0
Бачок фароочистителя........... 6.0
РЕГУЛИРОВОЧНЫЕ ДАННЫЕ
Зазор между коромыслами и основ-
ными клапанами на холодном
двигателе при 15—20°С, мм . . .
Зазор между коромыслами и допол-
нительными клапанами, мм . . .
Давление масла (для контроля, ре-
гулировке не подлежит) при ско-
рости 50 км/ч, кПа (кгс/см2) .:.: *
Прогиб каждого
при нажатии
(4 кгс), мм .
0,38—0,40
0,18—0,20
150—350
(1,5-3,5)
8—10
ремня вентилятора
с ^усилием 40 Н
Зазор между электродами свечей,
мм . . . L.,. ............: 0,70—0,85
Угол замкнутого состояния контак-
тов прерывателя (по коленчатому
валу двигателя), ° . .. н. • 95—105
Зазор между контактами прерывате-
ля, мм .. ..... .i.w.i.'. . 0,4—0,45
Нормальная температура жидкости
в системе охлаждения двигателя,
°C.................. . .’. нт. . 80-90
Минимальная частота вращения ко-
ленчатого вала в режиме холосто-
го хода, об/мнн . ..............> 800—900
Свободный ход педали сцепления,
мм . . . ; 12—28
Уровень тормозной жидкости в
главном цилиндре сцепления (от
верхней кромки резервуара), мы 15—20
Давление воздуха в шинах перед-
них и задних колес, кПа (кгс/см2)
Углы установки передних колес:
развал . .
разница в значениях развала
для правого и левого колес
наклон нижнего конца шкворня
вперед . . .
разница наклона шкворня для
правого и левого колес ...
схождение колес, мм:
прн замере по шинам . .
при замере по ободьям . . .<
Наибольший угол поворота внутрен-
него колеса (не регулируется)
200 (2,8)
0°±30'
не более 30'
от 4°30' до 6°
не более 30'
1—2 (7'—14')
0,7—1,3
40—42°
i
i УКАЗАТЕЛЬ ГРУПП И ПОДГРУПП
Группа Подгруппа Наименование Стр. Группа Подгруппа Наименование Стр.
10 11 12 13 1 1000 1001 1002 1003 1004 1005 1005 1007 1008 1009 1011 1013 1014 1016 1017 1101 1103 1104 1106 1107 1108 1109 1117 1127 1201 1202 1203 1301 1302 1303 1304 1305 1306 1307 1308 1309 1310 1311 Двигатель Двигатель . . . ....... . Подвеска двигателя Блок цилиндров Головка цилиндров Поршии и шатуны< Вал коленчатый Вал распределительный Клапаны и толкатели Газопровод . . . Картер масляный . << Насос масляный . Радиатор масляный двигателя . . Вентиляция картера Привод распределителя зажигания Фильтр масляный . <• . . ... Система питания Бак топливный . ... . .-. Замок топливного бака Трубопроводы топливные Насос топливный . < , Карбюратор . . г. .' Акселератор Фильтр воздушный двигателя . . Фильтр тонкой очистки топлива Ступенчатый впуск воздуха . .. Система выпуска отработавших газов Глушитель . . . . . . Резонатор • Трубы выпускные ....... Система охлаждения двигателя Радиатор . . . . . -... < . . . Подвеска радиатора Трубопроводы и шланги Пробка радиатора Краник сливной . . Термостат Насос водяной Вентилятор и его привод Кожух вентилятора Жалюзи радиатора ....... Бачок расширительный 12 12 13 1 13 14 14 1 16 ; ’8 1 19 i 2о ; 20 20 21 । 22 ! 93 24 j 24 > 26 1 27 ! 32 34 ; 34 ; 34 ; 34 36 36 37 37 38 38 38 38 39 39 39 39 40 16 17 22 24 28 29 30 1601 1602 1700 1701 1702 2200 2201 2400 2401 2402 2403 2801 2802 2803 2804 2901 2902 2904 2905 2906 2912 2915 3001 Сцепление Сцепление - Механизм и привод управления сцеплением .. . , Коробка передач Коробка передач в сборе. . - Коробка передач • Механизм переключения передач Передача карданная трансмиссии Передача карданная трансмиссии Вал карданный заднего моста . . Мост задний Мост задний в сборе . - Картер и кожухи полуосей задне- Передача главная заднего моста Дифференциал и полуоси заднего моста . . L.j . j........ . * Рама Рама ’ Брызговик двигателя - Буфер передний Буфер задний Подвеска Подвеска передняя Пружины передней нодвескн . . . Стойки и рычаги передней под- вески . . . ’ Амортизаторы передней подвески Стабилизатор поперечной устойчи- вости передней подвески Рессоры задние • Амортизаторы задней подвески . . Ось передняя Кулаки поворотные . . . . .- . . 40 42 44 44 47 49 49 50 51 51 52 53 54 54 55 55 55 55 58 59 59 60 62
8
Группа Подгруппа Наименована Стр. Группа Подгруппа Наименование Стр.
31 Колеса 3804 Часы 97
3819 Вал гибкий спидометра ..... 97
3101 Колеса . . -. 62 3827 Датчик указателя уровня топлива 97
3102 Колпаки колес 62 3828 Датчик указателя температуры
3103 Ступицы передних колес ..... 62 воды . ....... . - . л < 97
3105 Держатель запасного колеса . . . 64 3829 Датчик указателя давления масла 98
3106 Шины . . t < . i . ~ 64 3847 Блок управления системы ступен-
чатого пуска воздуха 98
34 Управление рулевое
39 Инструмент и принадлежности
3400 Управление рулевое (в сборе) . . 65
3401 Рулевой механизм . .' 65 3901 Инструмент водителя и приспо-
3402 Колесо рулевого управления . 68 со бдения 98
3403 Крепление колонки рулевого уп- 3913 Домкрат винтовой . .. .л. . 99
равления , . 69 3914 Утеплители . . .; . 100
3414 Тяги рулевые 69
50 Кузов
35 Тормоза
5000 Кузов в сборе .. .... . 101
3501 Тормоза рабочие передние .... 71
3502 Тормоза рабочие задние и тормоз- 51 Пол
ные барабаны ..... 71
3504 Педаль и привод механизма уп- 5101 Пол . 101
равления тормозами . 72 J51O7 Кожух пола . ...... 101
3505 Цилиндр главный гидротормозов 74 5109 Коврики пола . . 102
3506 Трубопроводы . 74 5112 Термошумоизоляцня пола . 102
3508 Привод стояночного тормоза.-. . 75
3510 Усилитель тормоза вакуумный . . 77 52 Окно ветровое
3535 Регулятор давления тормозов . . 79
3546 Сигнализатор аварийный тормозов 79 5205 Стеклоочиститель и привод .1 . 103
3552 Трубопроводы вакуумного усилн- 5206 Окно ветровое . 104
теля тормоза 80 5208 Омыватель . . . . 104
37 Электрооборудование 53 Передок
3701 Генератор . .г.-.-.’. ..... 80 5301 Передок - . 104
3702 Регулятор напряжения 82 5302 Обивка передка . . 105
3703 Батарея аккумуляторная 82 5303 Ящик вещевой i < 106
3704 Выключатель зажигания 82 5312 Термошумоизоляцня передка . . < 106
3705 Катушка зажигания 89 5325 Панель приборов . .j 106
3706 Распределитель зажигания .... 84 5326 Консоль панели приборов . . . 108
3707 Свечи и провода зажигания . . . 84
3708 Стартер 84 54 Боковина
3709 Переключатель центральный . . . 86
3711 Фары 86 5401 Боковина g 109
3713 Патроны ламп 87
3714 Освещение внутреннее 87 56 Задок
3715 Лампы переносная и подкапотная 88
3716 Фонари задние 88 5602 Обивка задка . .. - ПО
3717 Фонарь освещения номерного зна- 1 5603 Окно задка ПО
ка . ... .. 90 5604 Крышка багажника 111
3720 Выключатель сигнала торможения 90 5605 Петли и упор крышки багажника 111
3721 Сигналы звуковые 90 5606 Замок багажника . . . . . . . 112
3722 Предохранители . . ..: 90 J 5608 Обивка багажника .. . 113
3724 Электропровода . ' 91 11
3725 Прикуриватель . . .!< 93 , 57 Крыша
3726 Указатели поворота 93
3734 Коммутатор транзисторный .... 94 5701 Крыша 113
3743 Фары противотуманные 94 5712 Термошумоизоляцня крыши . . . 113
3756 Фароочистнтель . . 94
61 Дверь передняя
38 Приборы
। 6100 Дверь передняя в сборе ...... 114
3801 Комбинация приборов 96 6101 Дверь передняя 114
3802 Спидометр 1 97 । 6102 Обивка передней 1верп 115
3803 Контрольные лампы 97 II 6103 Окно передней двери 115
9
Группа - Подгруппа Наименование Стр. Группа Подгруппа """ 1 Д!-" 4L ' 11 Наименование Стр.
62 68 6104 6105 6106 6107 6112 6114 6200 6201 6202 6203 6204 6205 6206 6207 6212 6114 6800 6803 6804 6805 6808 6810 6803 6804 6808 6815 6820 6823 6825 6826 Механизм перемещения стекла пе- редней двери . . . . . Замок и ручки передней двери . . Навеска передней двери Уплотнители передней двери . . . Термошумоизоляция передней две- ри Подлокотник передней двери.. Дверь задняя Дверь задняя в сборе . Дверь задняя . Обивка задней двери Окно задней двери . . Механизм перемещения стекла зад- ней двери Замок и ручки задней двери . . . Навеска задней двери Уплотнители задней двери .... Термошумоизоляция задней дверн Подлокотник задней дверн .... Сиденья Сиденье водителя . . ... . Подушка сиденья водителя .... Механизм регулирования положе- ния сиденья водителя Спинка сиденья водителя ..... Подголовник сиденья водителя . . Сиденье переднее . Подушка переднего сиденья . . . Механизм регулирования положе- ния переднего сиденья Подголовник переднего сиденья Спинка переднего сиденья . . . Сиденье заднее . . Подушка заднего сиденья . . Спинка заднего сиденья . . . . . Подлокотник заднего снденья . . 116 117 117 119 119 119 119 120 120 121 122 122 124 124 124 125 125 125 125 127 127 127 128 128 128 128 129 129 129 130 79 81 82 84 7901 7903 7904 7905 7909 8101 8102 8103 8104 8108 8109 8119 8120 8126 8201 8202 8203 8204 8217 8401 8402 8403 8404 8406 8407 8413 Радиооборудование Радиоприемник Антенна . Фильтры радиопомех Провода радиооборудования . . . Громкоговоритель Отопление Отопитель . Обогрев ветрового стекла .... Распределитель воздухообогрева Вентиляция кузова Обогрев боковых стекол кузова . Управление вентиляцией и отопле- нием кузова Воздухопроводы Трубопроводы . . Обогрев стекла окна задка .... Принадлежности Зеркала . . г.-,. . Держатели . . . .:. > Пепельницы . Козырек противосолнечнын . . . . Ремни безопасности . . . . . . . Оперение Облицовка радиатора . Капот Крыло переднее . . Крыло заднее . Замок и привод замка капота . . Петля капота Люк заднего крыла ....... 130 130 130 130 132 132 134 134 1-35 136 136 137 137 138 138 139 139 140 140 141 142 142 143 144 145 145 •
10
УКАЗАТЕЛЬ ПОКУПНЫХ ДЕТАЛЕЙ
Наименование Стр*
Подшипники . Шарики , . г.’ .1 РОЛИКИ . „ . . , . Сальники с резиновыми манжетами л - Шланги и трубки Лампы накаливания )»...>’ 146 149 149 149 150 151
УКАЗАТЕЛЬ НОРМАЛИЗОВАННЫХ ДЕТАЛЕЙ
Наименование Стр, Наименование Стр.
Болты , .-л.’.-.'.-. • . . .л 152 Шпонки . . . . 173
Шпильки 156 Пробки . . г.1 173
Винты . 156 Пресс-масленки 175
Шуруп . . ' л 161 Хомутики . . . 175
Г айки • 161 Ленты стяжные - 176
Шайбы . ......... : 165 Пряжка . . -. • 176
Стопоры 169 Прокладка . . 176
Заклепки . , . . 170 Штуцеры 177
Шплинты 170 Скобы . ’ , 177
Штифты . 171 Пистон . л 178
Пальцы 172 Сапуны • . 178
Заглушки . 172 Кольцо , .•. 178
УЗЛЫ И ДЕТАЛИ
Рисунок , Позиция № детали Код ОКП Наименование Количество
4022.1000400 Группа 10. ДВИ Подгруппа 1000. Д: 45 6141 2751 ГАТЕЛЬ зигатель Двигатель с оборудованием (без 1
4022.1000450 45 6141 2757 коробки передач) Двигатель (без оборудования и 1
без коробки передач)
Подгруппа 1001. Подвеска двигателя
2
2
О
20 24-1001014
/л 201499-П29
9 250513-П29
16 252136-П29
8 29.1785-П29
7 (2Q/1001020-А
5 250511-П29
6 252135-П29
11 12 /3
45
45
45
45
45
45
45
45
6312
9346
9951
9816
9952
6311
9553
9816
0035
1561
4002
1067
3165
0061
1056
1046
Кронштейн
Болт Ml0x30
Гайка М10Х1
Шайба 10
Шпилька M10XIX22
Подушка передняя
Гайка М8Х1
Шайба 8
Б СООрС
6
1
2
4
17 18 19 20
21 18 22 И 23 16
15 16
>•<1 s
24 25 26 .<
30
45
41
[42
i ih
Примечания: 1) ио;. 1, 10—14,
'.? Гкпр.гекя твпгатоля, рама и брычговик двигателя
25, 25—37 и 42—45 гм. в подгрупп'
28
29
30
31
9
8
7
Рисунок
Позиция № детали Код ОКП Наименование Кол ичество
1 19 1 201538-П29 45 9346 1596 Болт Ml2X25 О
18 252137-П29 45 9816 1068 Шайба 12 2
4 3102-1001038 45 4319 3301 Кронштейн правый I
38 31021001039 45 4319 3303 Кронштейн левый 1
21 51Ю-2403042 45 3114 1327 Втулка 4
22 250507-П29 45 9553 1010 Гайка Ml2X1,25 4
18 252137-П29 45 9816 1068 Шайба 12 4
3 290862-П29 45 9952 1667 Болт М12Х 1,25X45 4
29 24-1001052-30 45 6312 1275 Пластина верхняя в сборе 1
32 3102-1001053 Пластина нижняя в сборе 1
28 24-1001130 45 6312 1283 Амортизатор 1
26 £>3504018 45 4312 1578 Буфер 2
31 70-6513-А 45 6311 0343 Пружина 2
27 201497-П29 45 9346 1559 Болт Ml0X25 2
24 24-1001098 45 6312 1281 Ограничитель в сборе 1
16 252136-П29 45 9816 1067 Шайба 10 2
34 201458-П29 45 9346 1524 Болт М8Х25 2
6 252135-П29 45 9816 1046 Шайба 8 2
33 293286-П29 45 9952 6248 Шайба 8 2
30 3102-1001069 Кольцо 4
Подгруппа 1002. Блок цилиндров
36 4022.1002009 45 6313 0001 Блок цилиндров с картером сцеп- 1
ления
37 4022.1002010 45 6313 0003 Блок цилиндров с крышками ко- 1
ренных подшипников
38 296997-П8 45 9821 9023 Заглушка 1
34 296563-П8 45 9981 1088 Пробка КГ 3/8" 3
18 4022.1002023 45 6313 0009 Гильза 4
27 4022.1002024 45 6313 ООН Кольцо уплотнительное 8
31 4022.1002058 45 6313 0012 Крышка распределительных шесте- 1
рен в сборе
32 4022Л 002060 45 6313 0013 Крышка 1
28 24-1002064-01 45 6312 1363 Прокладка 1
26 200299-П8 45 9326 9050 Болт М8Х 1 Х70 2
29 200302-П8 45 9326 9053 Болт М8X1 Х85 • 1
21 250511-П8 45 9553 9056 Гайка М8х1 9
30 252155-П29 45 9816 1006 Шайба 8 8
25 216250-П8 Шпилька М8х1хб0 2
33 291767-П8 45 9952 1309 Шпилька М8Х1Х62 * 4
35 262512-П8 45 9939 9004 Пробка КГ l/2/z 1
20 24-1002110-30 45 6312 1317 Крышка коробки толкателей в сбо- 1
ре
24 24-1002116 45 6312 0079 Прокладка 1
21 250511-П8 45 9553 9056 Гайка М8Х1 2
23 291751-П8 45 9952 3065 Шпилька М8Х1Х30 2
22 293264-П 45 9952 6207 Шайба 8 2
Подгруппа 1003. Головка цилиндров
8 4022.1003007 45 6313 0018 Головка блока цилиндров с клапа- 1
нами
'9 4022.1003010 45 6313 0023 Головка блока цилиндров с втул- 1
ками и седлами
19 4022,1003020 45 6313 0027 Прокладка 1
3 4022.1003082-10 Крышка 1
4 4022.1003084 45 6313 0034 Прокладка 1
1 201422-П29 45 9346 1508 Болт М6Х25 4
2 252134-П8 45 9816 9045 Шайба 6 4
15 13-1003085 45 6511 0092 Штифт 15,5X25 2
6 874331-П8 45 9964 3578 Шпилька М12Х 1,25X120 о
6 87433 ЬП 45 9964 3576 Шпилька М12Х 1,25x120 5
7 874330-П 45 9964 3571 Шпилька М12Х 1,25x100 3
11 292127-П8 45 9952 4003 Ганка М12Х 1 25 10
10 293370-П8 45 9952 6459 Шайба 12 10
13
Позиция
№ детали
Код ОКП
Наименование
Количество
Рисунок
3 5 4022.1002350 45 6313 0014 Скоба 1
12 4022.1002356 45 6313 0015 Скоба 1
/3 291785-П29 45 9952 3165 Шпилька М10 X1 X 22 2
17 250513-П29 45 9951 4002 Гайка М10Х1 2
14 293300-П8 45 9952 6279 Шайба 10 2
16 252136-П29 45 9816 1067 Шайба 10 2
Подгруппа 1004. Поршни и шатуны
15 24-1004010-03 45 6312 1255 Поршень и шатун 4
11 53-1004015-22 45 6421 1335 Поршень 4
10 .2 М 004020-14 45 6321 1337 Палец 4
9 12 Н1004022 45 6321 0143 Кольцо стопорное 8
12 53-1004025 45 6421 0160 Кольцо компрессионное ннжнее 4
13 24-1004030-01 45 6312 1089 Кольцо компрессионное верхнее 4
14 53-1004035 45 6421 0180 Кольцо компрессионное (комплект) 4
16 24-1004045 02 45 6312 0926 Шатун в сборе 4
37 13-1004062-Б 45 6511 0166 Болт 8
36 24-1004058 45 6312 0167 Вкладыш 8
35 292758-П 45 9952 4161 Гайка Сп М10Х1 8
34 292759-П 45 9952 4162 Гайка 9 8
Подгруппа 1005. Вал коленчатый
402-1005010 45 6313 0035 Вал коленчатый с маховиком и 1
сцеплением
4 7 24< 1005011-20 45 6312 1321 Вал коленчатый с пробками I
8 21-П005024-03 45 6321 0203 Пробка-заглушка 8
5 24-1005115 45 6312 0196 Маховнк в сборе 1
6 291524-П 45 9952 1962 Болт Ml 1 X1 ХЗЗ 4
1 292798-П 45 9952 4236 Гайка Ml 1 4
3 293324-П18 45 9952 6353 Шайба 11 4
4 53-1005195-02 45 6421 1716 Пластина стопорная 2
2 80203С9 Подшипник (53-1701031) 1
31 53-1005029 45 6421 0985 Шайба упорная 1
30 13-1005183 45 6511 0206 Шайба передняя 1
33 11-6309-А6 45 6311 0329 Шайба задняя 1
32 258611-П18 45 9845 0356 Штифт 4X10 2
17 11-6306-А2 45 6311 0325 Шестерня I
29 45 9824 0267 Шпонка 6X10 I
18 13-1005030 45 6511 0578 Пробка уплотнительная 1
26 53-1005032-01 45 6421 1647 Сальник в сборе 1
27 53-1005034 45 6421 1648 Сальник . 1
28 2Ы005041-Б 45 6321 0205 Маслоотражатель переднего саль- 1
ника
25 41-1005051 73 3621 0028 Ступина в сборе 1
19 296143-П 45 9951 7526 Шпонка 2-8x7X32 1
22 53-1005054-10 45 6421 1561 Храповик 1
21 293554-П29 45 9952 6697 Шайба 28 1
20 4022.1005070 45 6313 0263 Шкив-гаситель крутильных коле- 1
баний
23 201240-П29 45 9346 1021 Болт М8 X 18 6
24 252155-П2 45 9816 6006 Шайба 8 6
44 24-1005170 45 6312 0211 Вкладыш коренного подшипника 10
41 53-1005301 45 6421 1798 Пластина стопорная 5
42 293398-ГП 8 Шайба 15 10
46 874313-П 45 9964 3531 Шпилька М14Х 1,5X85 10
38 45 9556 0012 Гайка Ml4X1,5 10
45 24-1005154-01 45 6312 0829 Набивка сальника 2
43 24-1005162 45 6312 1299 Прокладка уплотнительная 2
47 291767-П 45 9952 3107 Шпилька М8Х1Х62 2
39 13-1005181-01 45 6511 0739 Гайка 2
40 13-1005182-01 45 6511 0745 Шайба 2
24 252155-П2 45 9816 6006 Шайба 8 2
14
Гис, 3. Блок и головка цилиндров двигателя
Рис. 4. Поршни, шатуны, вал коленчатый и маховик двигателя
15
Позиция
№ детали
Код О КП
Наименование
Количество
рисунок
Подгруппа 1006. Вал распределительный
о
19 4022.1006010 45 6313 0041
15 4022.1006015 45 6313 0043
17 11-6252 45 6311 0319
16 11-6255 45 6311 0320
Вал в сборе 1
Вал 1
Фланец упорный 1
Кольцо распорное 1
Рис. 5. Вал распределительный и газопровод
Примечание. Поз. 1—14 и 35 см. в подгруппе 1008
20 201456-П2 45 9346 6522 Болт М8Х20 о
18 252135-П2 45 9816 6046 Шайба 8 2
22 11-6256-А4 45 6311 0322 Шестерня Г
25 201563-П 45 9346 0619 Болт 12X1,25X30 1
23 24-1006023 45 6312 0832 Шайба 1
24 252137-П2 45 9816 6068 Шайба 12 1
21 45 9824 0264 Шпонка 5x9 1
30 24-1006024 45 6312 0229 Втулка первая 1
31 24-1006025 45 6312 0230 Втулка вторая 1
32 13-1006028 45 6511 0219 Втулка третья 1
33 24-1006027 45 6312 0231 Втулка четвертая 1
34 24-1006028 45 6312 0233 Втулка пятая 1
29 21> 1006049-21 45 6321 1397 Трубка 1
28 12-1006267 45 6411 0218 Скоба 1
26 290489-П 45 9952 1108 Болт М6Х12 1
27 252174-П8 45 9816 9454 Шайба 6 1
16
Позиция
№ детали
Код ОКП
Рисунок
Наименование Количество
Подгруппа 1007. Клапаны и толкатели
б 46 24-1007036 45 6312 0834 Колпачок в сборе 8
19 4022,1007098 45 6313 0067 Ось с коромыслами н стойками в 1
сборе
22 4022.1007100 45 6313 0068 Ось в сборе 1
8 4022.1007112 45 6313 0075 Коромысло впускного клапана с 2
винтами регулировочными — правое
13 4022,1007114 45 6313 0077 Коромысло впускного клапана с 2
втулкой — правое
Рис. б. Клапаны и толкатели клапанов двигателя
10 4022.1007113 45 6313 0076 Коромысло впускного клапана с о
винтами регулировочными — левое
18 4022.1007115 45 6313 0078 Коромысло впускного клапана с 2
втулкой — левое
7 4022.1007142 45 6313 0082 Коромысло выпускного клапана с 4
винтом регулировочным
21 40224 007144 45 6313 0083 Коромысло выпускного клапана с 4
втулкой
16 66-1007075 45 6421 0247 Винт регулировочный 8
17 12-1007076 45 6411 0236 Гайка 8
13 *1022,1007077 45 6313 0057 Винт регулировочный дополнитель- 4
ного клапана
17
Рисунок
Позиция № детали Код ОКП Наименование Количество
14 250509-П Гайка МбX0,75 4
9 4022.1007105 45 6313 0069 Стойка вторая, четвертая 2
12 4022.1007106 Стойка третья 1
6 4022.1007107 45 6313 0072 Стойка пятая 1
20 4022.1007108 Стойка первая 1
4 4022.1007110 45 6313 0074 Фиксатор 2
5 252154-П2 45 9816 6005 Шайба 6 2
11 21-1007161 -В 45 6321 0359 Пружина 4
23 258624-П 45 9845 0370 Штифт 5Х 10 2
1 874335 45 9964 3592 Шпилька М8Х1Х58 10
3 250503-П 45 9553 0006 Гайка М8Х1 10
2 252005-П 45 9811 0206 Шайба 8 10
53 13-1007175 45 6511 0252 Штанга в сборе 8
26 4022.1007230 45 6313 0086 Крышка коромысел в сборе 1
41 4022.1007245 45 6313 0091 Прокладка 1
27 201428-П29 45 9346 1514 Болт М6Х40 8
25 252004-П29 45 9811 1205 Шайба 6 8
51 4022.1007010-01 45 6313 0245 Клапан впускной 4
56 4022.1007015 45 6313 0049 Клапан выпускной 4
42 66-1007028 Сухарь 16
44 24-1007020-10 45 6312 1249 Пружина наружная 8
45 24-1007021 45 6312 1251 Пружина внутренняя 8
47 24-1007022 45 6312 1258 Шайба опорная 8
43 24-1007025-11 45 6312 1265 Тарелка 8
49 4022.1007033 45 6313 0055 Втулка направляющая впускного 4
клапана
48 13-1007034 Б 45 6511 0232 Кольцо стопорное 4
50 4022.1007038 45 6313 0056 Втулка направляющая выпускного 4
клапана
52 21-1007055-А4 45 6321 0328 Толкатель клапана 8
55 4022.1007080 45 6313 0062 Седло вставное выпускного клапана 4
54 4022.1007082 45 6313 0066 Седло вставное впускного клапана 4
24 4022.1007260 45 6313 0092 Клапан дополнительный впускной 4
31 4022.1007293 45 6313 0103 Сальник дополнительного клапана с 4
пружинами
33 4022.1007272 45 6313 0093 Корпус дополнительного впускного 4
клапана
39 4022.1007276 45 6313 0094 Прокладка ннжняя 4
37 4022.1007277 45 6313 0095 Прокладка верхняя 4
35 4022.1007279 45 6313 0096 Кольцо уплотнительное 4
40 4022.1007282 45 6313 0097 Клапан впускной дополнительный 4
33 4022.1007284 45 6313 0098 Пружина 4
29 4022.1007286 45 6313 0099 Тарелка 4
28 4022.1007292 45 6313 0102 Сухарь 8
34 4022.1007289-01 Скоба 4
36 291797-П 45 9952 3196 Шпилька Ml0Х1X30 4
32 250513-П 45 9951 4003 Гайка М10Х1 4
33 252176-П8 45 9816 9456 Шайба 10 4
Подгруппа 1008. Газопровод
7 4022.1008012 45 6313 0108 Г азопровод в сборе 1
8 4022.1008014 45 6313 0112 Труба впускная в сборе 1
4022.1008019 45 6313 0116 Прокладка 1
9 262531-П29 45 9932 1201 Пробка КГ 1/8" 5
6 291792-П8 45 9952 3188 Шпилька М10Х1Х28 4
4 292765-П 45 9952 4168 Гайка М10Х 1 4
35 4022.1008036 45 6313 0119 Коллектор выпускной 2 и 3 цилиндров 1
3 291678-П29 45 9952 3020 Шпилька М6Х1Х14 1
2 293236-П8 45 9952 6147 Шайба 6 1
1 250533-П Гайка Мб 1
И 4022.1008080 45 6313 0125 Прокладка 1
14 291781-П8 45 9952 3148 Шпилька М10Х1Х65 2
10 291797-П8 45 9952 3198 Шпилька М10Х1Х30 6
4 292765-П 45 9952 4168 Гайка М10Х 1 8
13 293300-П8 45 9952 6279 Шайба 10 2
12 293309-П8 45 9952 6323 Шайба 10 6
18'
Рисунок Позиция № детали Код ОКП Наименование Количество
Подгруппа 1009. Картер масляный
7 34 402.1009010 45 6313 0126 Картер масляный в сборе 1
36 296494-П8 45 9981 1036 Пробка М18Х1,5 1
35 293469-П 45 9952 6598 Прокладка пробки 1
8 24-1009146-02 51А-1002159 45 6312 1336 Крышка маслоналивного патрубка в сборе 1
9 45 6412 0165 Прокладка крышки 1
10
%
52
//
4
26
27
40
7. Картер
масляный, насос
Рис.
57
2
29
30
4
45 47
/5
/6
/7 *
8
19
20
44
43
42
33
24
масляный и радиатор масляный
22 24-1009050-30 45 6312 1179 Указатель уровня масла в сборе 1
21 24-1009051-10 45 6312 1181 Указатель уровня масла 1
23 24-1009056 45 6312 0337 Уплотнитель 1
26 24-1009070 45 6312 0338 Прокладка картера 1
37 216236-П2 Шпилька М8Х1Х25 21
30 250511-П8 45 9553 9056 Гайка М8Х1 21
29 252155-П2 45 9816 6006 Шайба 8 21
19
Позиция
№ детали
Код ОКП
Наименование
Количество
Рисунок
Подгруппа 1011. Насос масляный
7 31 24-1011009-01 45 6312 1186 Насос масляный с маслоприемником 1
1 24-1011015-20 45 6312 0897 Корпус в сборе 1
7 24-1011020-10 45 6312 0898 Корпус 1
6 11 -6606-Б 45 6311 0478 Ось 1
5 258040-П 45 9871 0051 Шплинт 2,7X25 1
3 21-1011058-Б 45 6321 0481 Пружина 1
2 293171-П2 Шайба 5 1
4 24-1011062 45 6312 1187 Плунжер 1
12 24-1011040-30 45 6312 0899 Валик в сборе 1
11 24-1011042-30 45 6312 0900 Валик 1
13 13-1011032 45 6511 0318 Шестерня ведущая 1
14 258937-П 45 9851 0037 Штнфт 4x22 1
15 13-1011032-А 45 6511 0320 Шестерня ведомая 1
18 24-1010054-01 45 6312 1537 Патрубок в сборе 1
16 24-1011052-30 45 6312 1134 Крышка 1
10 24-1011065-10 45 6312 0904 Прокладка 1
17 24-1011070-10 45 6312 1221 Прокладка 1
20 200263-П8 45 9326 9022 Болт М8х35 4
19 252135-П2 45 9816 6046 Шайба 8 4
32 24-1011390 45 6312 0372 Штифт 15,5x12 1
27 24-1011391 45 6312 0373 Штифт 11,7 X 12 1
28 216239 П2 Шпилька М8Х1Х32 1
33 216250-П2 45 9527 6039 Шпилька М8Х1Х60 1
30 250511-П8 45 9553 9056 Гайка М8Х1 2
29 252155-П2 45 9816 6006 Шайба 8 2
П^группа 1013. Радиатор масляный двигателя
7 50 3102-1013010 Радиатор маслинный в сборе 1
38 41-1015427-01 73 3621 0099 Шланг в сборе 1
51 40Г11О-1023100-01 73 3611 2627 Шланг в сборе 1
52 20-1017143 45 6311 0301 Оболочка защитная 1
49 298339-П29 45 9981 1358 Штуцер КГ 1/4" 1
25 63-1013095 45 6412 0685 Клапан в сборе 1
48 63-1013097 45 6412 0686 Корпус 1
44 202-6092 45 6311 0471 Пружина 1
42 2964 99-П8 45 9981 1062 Пробка 1
45 BVI 11,906 мм П Шарик клапана (353087-S) 1
ГОСТ 3722-60
43 297248-П 45 3114 5418 Прокладка в сборе 1
24 ПП6-1 45 9167 7366 Краник (Г-51-1013140-02) 1
47 293270-П29 45 9952 6214 Шайба 8 4
46 201452-П29 45 9346 1518 Болт М8Х12 4
41 297403-П29 45 9985 1043 Хомутик 14 2
39 220054-П29 45 9432 1056 Винт М4Х 16 2
40 251082-Г129 45 9552 1702 Гайка М4 2
Подгруппа 1014. Вентиляция картера
8 14 4022.1014171 45 6313 0241 Маслоотражатель 1
15 4022.1014220 45 6313 0143 Элемент фильтрующий 2
16 4022.1014221 45 6313 0144 Прижим 2
6 4022.1014203 45 6313 0137 Шланг соединительный в сборе 1
9 63-1013101-30 45 6412 0880 Шланг 1
11 66-71-1104108 45 6421 03-56 Кольцо обжимное 1
10 66-71-1104136-10 45 3116 0115 Трубка в сборе 1
7 297403-П29 45 9985 1043 Хомутик 1
38 298348-П29 Штуцер КГ 1/4" 1
8 220053-П29 45 9432 1055 Винт М4Х14 2
20
I Рисунок
№ детали
251082-П29
3102-1014075
222476-П29
251082-П29
24 1014210
Код ОКИ Наименование Количество j ।
45 9552 1702 Гайка М4 1 1 9 I
Шланг 1 1
45 9442 1058 Винт М4Х20 1 1
45 9552 1702 Гайка М4 1
45 6312 1038 Хомут 1
.Рис. 8. Вентиляция картера, карбюратор и фильтр воздушный двигателя
Примечания: I) поз. 25—30 см. в подгруппе 1107; 2) поз. 7, 12, 13, 17—24, 31—37. и 39—41 см. в
подгруппе 1109 . ..
Подгруппа 1016. Привод распределителя зажигания
9 ч 6' 4022.1016010 45 6313 0252 Привод распределителя зажигания 1
/2 24-1016012 45 6312 0387 Валик в сборе 1
13 24-1011042-20 45 6312 0771 Валик 1
15 24-1016014 45 6312 0388 Втулка 1
14 13-1016040 45 6511 0360 Штифт 3,5x22 1
9 J 4022.1016019 45 6313 0253 Корпус 1
24 24-1016018-01 45 6312 1145 Шестерня А 1
22 293371-П 45 9952 6465 Шайба 13 1
“14 13-1016040 45 6511 0360 Штифт 3,5x22 1
23 24-1016073 45 6312 1414 Шайба упорная бронзовая 1
3 291747-П29 . 45 9952 3071 Шпилька М8Х1Х22 о
11 250511-П29 45 9553 1056 Гайка М8Х 1 о
21
Позиция
№ детали
Код ОКП
Наименование
Количество
Рисунок
9 10 252155-П29 45 9816 1006 Шайба 8 2
7 21-1016023-Б 45 6321 0513 Прокладка 1
25 24-1011220 11 45 6312 1426 Валик 1
21 201424-П29 45 9346 1510 Болт М6Х30 1
10 252155-П29 45 9816 1006 Шайба 8 1
Рис. 9. Привод распределителя зажигания,
фильтра
Примечание. Поз. 34 и 38 см. в подгруппе 3829
фильтр масляный и крепление масляного
Подгруппа 1017. Фильтр масляный
1 24-1017010-03 45 6312 0908 Фильтр масляиый в сборе 1
39 24-1017020-10 45 6312 0401 Корпус 1
26 24-1017030-20 45 6312 0909 Стержень в сборе 1
23 24-1017151 45 6312 0420 Клапан 1
29 24-1017153 45 6312 0421 Пружина 1
27 24-1017159 45 6312 0425 Пластина 1
20 412-1017140 45 6222 1020 Фильтрующий элемент в сборе 1
19 24-1017062-10 45 6312 0415 Кольцо уплотнительное 9
30 24-1017099-01 45 6312 0419 Шайба Г
31 13-3402076 45 4512 1171 Пружина 1
17 24-1017025-20 45 6312 0910 Крышка 1
4 293469-П 45 9952 6598 Прокладка 1
16 24-1017034-01 45 6312 1026 Гайка М18Х1.5 1
18 24-1017065-10 45 6312 0417 Прокладка 1
36 24-1017316 45 6312 0426 Прокладка 1
3 24-1017380 45 6312 0427 Трубка в сборе 1
22
Позиция
№ детали
Код ОКП
Наименование
Количество
9 5 24-1017391 45 6312 0430 Штуцер 1
33 24-1017395 45 6312 0431 Штуцер 1
4 293469-П 45 9952 6598 Прокладка 2
37 291751-П2 45 9952 3064 Шпилька М8Х1Х30 4
35 250503-П29 45 9553 1006 Гайка М8Х1 4
32 353052-П29 45 9982 4006 Пробка К 1/4" 2
10 252155-П2 45 9816 6006 Шайба 8 4
2 24-1017033 45 6312 0413 Прокладка 2
Группа 11. СИСТЕМА ПИТАНИЯ
10
Подгруппа 1101. Бак топливный
5 30 3102-1101010 3102-1101060-10 45 4319 1213 45 4319 3324 Бак в сборе Труба 1 1
20 3102-1101070 45 4319 2302 Шланг 1
31 288019-П29 Хомут 60 9
32 220086-П29 45 9432 1088 Винт М5Х30 2
33 251086-П29 45 9552 1703 Гайка М5 2
21 40П-3213054-Б 73 3611 1005 Шланг 1
19 297406-П29 45 9985 1055 Хомут 20 2
Рис. 10. Бак топливный
Примечания; I) поз 6‘, 10, // н 15 см. в подгруппе 1104; 2) поз. 9 см. в подгруппе 3827
23
Рисунок Позиция № детали Код ОКП Наименование Колвчеегво '
10 23 222476 П29 45 9442 1058 Винт М4Х20 g
24 251082-П29 45 9552 1702 Гайка М4 2 ‘
7 3102-1101281 45 4319 2275 Клапан в сбор? - 1
17 ВП5 45 9167 7176 Кран сливной (Г-51-1104170-01) 1
16 3102-1101087 45 4319 2374 Трубка 1 I 1
22 12-3501049 45 4511 0872 Колпачок
18 13-6105444 45 4512 3322 Втулка 1
8 12-1104022 45 4511 0031 Прокладка О
12 3102-1101126 45 4319 1886 Прокладка 2
4 3102-1101120 45 4319 1885 Прокладка 2
3 3102-1101110 45 4319 1207 Хомут в сборе 2 :
14 250512-П29 45 9553 1057 Гайка М10 2
13 252136-П29 45 9816 1067 Шайба 10 2
1 260046-П29 45 9865 1047 Палец 8X60 2
2 258038-П29 45 9871 1049 Шплинт 2JX 16 2
27 201452-П29 45 9346 1518 . Болт М8Х12 1
25 250510-П29 45 9553 1055 Гайка М8 1
26 252155-П29 45 9816 1006 Шайба 8 1
29 3102-1101150 45 4319 1892 У плотнитель 1
Подгруппа 1103. Замок топливного бака
10 28 94.00.00 45 9112 3012 Замок топливного бака 1
(3102-1103010)
Подгруппа 1104. Трубопроводы топливные
11 36 4022.1104126 45 6313 0146 Шланг от топливного масоса к 1
фильтру в сборе
40 4022.1104128 45 6313 0148 Шланг от фильтра к карбюратору 1
в сборе
1 220053-П29 45 9432 1055 Винт М4Х14 ' ’’ 1
4 251082-П29 45 9552 1702 Гайка М4 1
3 297403-П29 45 9985 1043 Хомутик 14 1
J 37 298339-П29 45 9981 1358 Штуцер КГ 1/4" входной 1
39 298348-П29 Штуцер КГ 1 /4" выходной ' 1
10 15 3102-1104012-10 45 4319 2395 Трубка приемная с фильтром 1
11 14 3102-1104016-10 45 4319 2393 Трубка приемная с фланцем 1
17 24-1104027 45 4313 0064 Фильтр в сборе 7
15 66-1104033 45 3116 0042 Пружина i 1
16 24-1104040 45 4313 0066 Фланец фильтра приемной трубки 2
18 45 9841 1360 Штифт 4X20 ' 1
10 6 298348-П21 45 9981 1371 Штуцер КГ 1/4" 1
8 12-1104022 45 4511 0031 Прокладка 1
10 224598-П29 45 9462 1080 Винт М5Х12 5
И 293196-П 45 9952 6078 Шайба 5 5
11 21 3102-1104302 45 4319 2377 Трубка от приемного фланца топ- 1
ливиого бака к шлангу
24 3102-1104071 45 4319 1919 Трубка приемная промежуточная к 1
соединительному шлангу
23 49-4228062-10 73 3541 2869 Шланг 1
3 297403-П29 45 9985 1043 Хомутик 14 о
2 222476-П29 45 9442 1058 Винт М4Х20 2
4 251082-П29 45 9552 1702 Гайка М4 2
27 20-3506046 45 4311 0895 Втулка 7
33 24-1104064-11 45 4313 7309 Трубка к топливному насосу со 1
шлангами
34 24-1104085-02 45 4313 7325 Трубка от соединительного шланга 1
к шлангу топливного насоса
35 51Ю-1104100-21 45 3114 0266 Шланг в сборе 1
32 21-1104102-10 45 4312 6266 Шланг 1
3 297403-П29 45 9985 1043 Хомутик 14 2
2 222476-П29 45 9442 1058 Винт М4Х20 2
4 251082-П29 45 9552 1702 Гайка М4 2
3 297403-П29 45 9985 1043 Хомутик 14 1 " ч™'
24
исунРк
11
Позиция № детали Код ОКП Наименование Количество
• 2 222476-П29 45 9442 1058 Винт М4х20 1
4 251082-П29 45 9552 1702 Гайка М4 1
41 • 3102-1104188 45 4319 0748 Трубка сливная со шлангом в сборе 1
43 3102-1104189 45 4319 0749 Трубка сливная 1
42 21Б-1017125 10 45 6321 1531 Шланг 1
3 297403-П29 45 9985 1043 Хомутик 14 1
11
10
14
•36
4/
Г42 431
зь
JJ
□з 34 J2 I
^7_J,
39
30
Г32 J/1
12
73
15
16
17
20
16
18
29
2д
21
19
23
очистки топлива
22
25
Рис. Л Г. Трубопроводы топливные и фильтр тонкой
Примечание. Поз. 5—13 и 38 см.
в подгруппе 1117
2 222476-П29 45 9442 1058 Винт М4Х20 1
4 251082-П29 45 9552 1702 Гайка М4 1
27 20-3506046 45 4311 0895 Втулка 2
3 297403-П29 45 9985 1043 Хомутик 14 1
2 222476-П29 45 9442 1058 Винт М4Х20 1
4 251082-П29 45 9552 1702 Гайка М4 1
30 3102-J104180 45 4319 1921 Трубка сливная со шлангом в сборе 1
31 3102-1104190 45 4319 1922 Трубка сливная в сборе 1
32 21-1104102-10 45 4312 6266 Шланг 1
3 297403-П29 45 9985 1043 Хомутик 14 1
2 222476-П29 45 9442 1058 Винт М4Х20 1
№
25
Позиция
№ детали
Код ОКП
Наименование
Количество
Рисунок
11 4 251082-П29 45 9552 1702 Гайка М4 1
19 3102-1104308 45 4319 2382 Трубка сливная к топливному баку 1
22 13-1714101-10 45 4512 4636 Шланг 1
3 297403-П29 45 9985 1043 Хомутик 14 2
2 222476-П29 45 9442 1058 Винт М4Х20 2
4 251082-П29 45 9552 1702 Гайка М4 2
27 20-3506046 45 4311 0895 Втулка 6
20 3102-1104292 45 4319 2379 Трубка пароотводная от топливного 1
бака
28 3102-1104228 45 4319 1924 Трубка пароотводная 1
26 51-1104102-50 45 3114 5244 Шланг 1
3 297403-П29 45 9985 1043 Хомутик 14 2
2 222476-П29 45 9442 1058 Винт М4х20 2
4 251082-П29 45 9552 1702 Гайка М4 2
29 51-3707210 45 3114 2620 Колпачок 1
27 20-3506046 45 4311 0895 Втулка 3
25 13-6105444 45 4512 3322 Втулка 3
Подгруппа 1106. Насос топливный
12 2 Б9В-Б 45 7131 7175 Насос со штуцерами в сборе 1
(Г24-1106010-10)
1 13-1106170-02 45 6511 0875 Прокладка 1
5 200263-П29 45 9326 1022 Болт М8х35 2
4 252155-П2 45 9816 6006 Шайба 8 2
8 51А-1106015-А 45 7131 7189 Головка в сборе 1
14 51А-1106016 45 7131 7190 Головка с клапанами в сборе 1
19 51А-1106018 45 7131 7191 Головка 1
7 222525-П29 45 9442 1109 Винт М6х16 8
6 252134-П2 45 9816 6045 Шайба 6 8
18 13-1106022-Б 45 7131 7143 Клапан 3
15 51 А-1106026 45 7131 7193 Обойма 3
16 51 А-1106027 45 7131 7194 Пружина 3
17 51 А-1106023 45 7131 7192 Пластина 3
12 13-1106058 45 7131 7145 Прокладка 1
13 51А-1106045 45 7131 7195 Фильтр в сборе 1
11 51А-1106055-Б 45 7131 7198 Крышка 1
9 222529-П29 45 7131 7112 Винт М6х25 2
10 Н23959-П29 45 7131 7271 Шайба 2
32 24-1106090 45 7131 7179 Корпус в сборе 1
34 24-1106094 45 7131 7181 Корпус 1
38 51 А-1106095 45 7131 7202 Валик в сборе 1
37 51А-1106100 45 7131 7205 Уплотнитель 1
36 51А-1106175 45 7131 7227 Пружина 1
35 51А-1106103 45 7131 7207 Шплинт-проволока 1
33 51А-1106140 45 7131 7211 Диафрагма в сборе 1
23 13-1106142 45 7131 7154 Диафрагма 1
26 51А-1106144 45 7131 7213 Тяга 1
29 51А-1106154 45 7131 7223 Уплотнитель 1
28 51А-1106153 45 7131 7221 Держатель 1
30 51А-1106156 45 7131 7224 Шайба 1
31 51А-1106158 45 7131 7225 Шайба 1
25 51А-1106149 45 7131 7218 Шайба 1
24 51 А-1106146 45 7131 7214 Шайба иижняя 1
22 51А-1106147 45 7131 7216 Шайба верхняя 1
20 250464-П29 45 9553 1053 Гайка М5 1
21 252133-П2 45 9816 6044 Шайба 5 1
27 51А-1106150 45 7131 7219 Пружина 1
45 24-1106108 45 7131 7182 Рычаг 1
44 13-1106124-Б 45 7131 7152 Втулка 1
39 51А-1106128 45 7131 7210 Валик 1
26
Рисунок Позиция № детали Код ОКП Наименование Количество
12 40 12-89 45 7173 3105 Прокладка 1
41 К75-1107435-А 45 7173 3175 Пробка 1
43 51А-1106118 45 7131 7209 Пружина 1
42 51A-II06127 45 7131 7289 Заглушка 1
3 298348-П4 45 9981 1370 Штуцер КГ 1/4" 2
Подгруппа 1107. Карбюратор
8 25 К156-1107010 45 7175 2500 Карбюратор в сборе 1
13 36 KI56-1107050 Тяга в сборе 1
34 К156-1107100 Корпус смесительных камер в сборе 1
1 К156-1107300 Крышка карбюратора в сборе 1
35 К156-1107216 Эксцентрик 1
26 900801-0 45 9552 1052 Гайка М4 1
60 220054-П29 45 9432 1056 Винт М4 X 16 1
4 220079 45 9432 1081 Винт М5Х 14 6
3 220082 45 9432 1084 Винт М5Х20 1
37 220083 45 9432 1085 Винт М5Х22 2
27
Рис. 13. Карбюратор
28
Позиция
№ детали
Код ОКП
Наименование
Количество
Рисунок
13 25 900901-0 45 9951 6237 Шайба 4 2
39 901048-0 45 9951 6061 Шайба 4,2 1
2 900902-0 45 9951 6225 Шайба 5 9
38 901106 45 9951 7242 Шплинт 1X10 1
30 К59-1107325 Сетка фильтра в сборе 1
13 К150-1107230-01 Поплавок в сборе 1
48 К150-1107260 Крышка в сборе 1
45 К150-1107290 Диафрагма в сборе 1
17 К156-1107315 Клапан подачи горючего в сборе 1
16 К156-1107335 Игла клапана 1
18 К156-1107336 Седло клапана 1
49 К156-1107205 Жиклер 1
11 К156-1107205-01 Жиклер 1
72 К156-1107225 Диффузор с распылителем в сборе 1
69 К156-1107245 Клапан в сборе 1
64 К156-1107650 Рычаг в сборе 1
63 900507 Болт М4Х8 1
67 К23-55-01 45 7171 1265 Зажим кронштейна тяги 1
65 К150-1107208 Распылитель 1
58 К150-1107227 Пружина малого диффузора о
55 К150-1107229 Прокладка 2
31 К150-1107239 Стакан 1
33 К150-1107247 Пробка 1
19 К150-1107248 Пробка 1
46 К150-1107252 Винт 1
4(1 К150-1107253 Жиклер 1
41 К150-1107254 Винт 1
2(1 К150-1107303 Шайба 1
24 К150-1107304 Ось 1
42 К150-1107608-05 Пружина 1
68 К156-1107011 Кронштейн 1
47 К156-1107208 Трубка эмульсионная 1
43 К156-1107208-01 Трубка эмульсионная 1
10 К156-1107209 Трубка эмульсионная 1
29 К156-1107214 Жиклер 1
28 К156-1107214-01 Жиклер 1
15> К156-1107217 Жиклер 1
23 К156-1107217-01 Жиклер 1
51 К156-1107217-02 Жиклер 1
50 К156-1107217-03 Жиклер 1
12 К156-1107217-04 Жиклер 1
9 К156-1107217-05 Жиклер 1
73 К156-1107217-06 Жиклер 1
8 К156-1107217-07 Жиклер 1
54 К156-1107218 Жиклер 1
66 К156-1107218-01 Жиклер 1
5 К156-1107219 Жиклер 1
57 К156-1107224 Диффузор 2
59 К156-1107256 Пружина 1
22 К156-1107261 Прокладка 1
21 К156-1107262 Крышка 1
70 900509 45 9967 1021 Болт М4Х 13 1
71 220051 45 9432 1053 Винт М4Х10 2
52 223014 45 9422 1056 Винт М4 X 16 4
4 220079 45 9432 1081 Винт М5Х 14 3
56 901762-0 45 7171 1332 Прокладка 1
7 451304 45 7171 1347 Прокладка 3
27 451305 45 7171 1348 Прокладка 1
53 451512 45 7171 1356 Пробка 1
6 451522 45 7171 1359 Пробка 2
32 907110-0 45 7171 1371 Пружина 1
14 Колыю 004-006-14-1-3 1
Гост 9833—73
44 БШ 3,175 НЮ Шарик 1
62 901018-0 45 9967 6035 Шайба 7 1
25 900901-0 45 9951 6237 Шайба 4 2
2 900902-0 45 9951 6225 Шайба 5 3
61 901107 45 9871 1201 Шплинт 1,6X10 1
29
Рисунок
14
Позиция № детали Код ОКП Наименование 1 Количество
41 К156-1107115 Валик с кулачком в сборе 1
48 К156-1107120 Рычаг в сборе 1
57 К156-1107150 Виит в сборе 1
46 K2I-1I07108 Виит холостого хода 1
45 К13-1107113 Пружина 1
54 К150-1107106 Шайба 1
42 KI50-I107182 Винт 1
38 К156-1107103 Виит 1
44 К156-.1107104 Винт 1
47 К156-1107106 Пружина 1
55 К156-1107108 Рычаг 1
49 К156-1107128 Муфта 1
36 К156-1107141 Пружина 1
35 К156-1107142 Рычаг 1
51 К156-1107146 Шайба 1
40 К156-1107148 Заслонка дроссельная 1
43 К156-1107149 Заслонка дроссельная 1
1 220003 45 9432 1028 Виит МЗХ8 4
58 900812-0 45 9552 1054 Гайка Мб 1
56 900806-0 45 9967 4011 Гайка Мб 1
53 900804-0 45 9951 4311 Гайка М8Х 1 1
37 Кольцо 004-00644-1-3 2
ГОСТ 9833—73
52 Кольцо 1Б12 ГОСТ 13940—68 1
59 900903-0 45 9951 6230 Шайба 6 1
50 901106 45 9951 7242 Шплинт 1X10 1
24 К150-1107380 Клапан разбалансированный в сбо- 1
ре
22 К150-1107390 Ось в сборе 1
28 К156-1107310 Ось воздушной заслонки в сборе 1
16 К156-1107320 Рычаг в сборе 1
7 К156-1107330 Рычаг в сборе 1
29 K156-1107515 Диафрагма в сборе 1
32 К156-1107525 Крышка в сборе 1
73 К59-1107217 Шайба 1
9 К150-1107371 Заслонка воздушная 1
15 К150-1107376 Шпилька 3
11 К150-1107394 Крышка клапана разбалансировки 1
27 К150-1107396 Прокладка 1
25 К150-1107608-04 Пружина 1
68 К156-1107302 Винт экоиостата 1
67 К156-1107303 Распылитель экоиостата 1
12 К156-1107307 Винт экоиостата 1
14 К156-1107308 Распылитель экоиостата 1
31 К156-1107309 Пружина 1
61 K156-1107312 Пружина 1
26 KI56-I107313 Пружина 1
72 К156-1107317 Рычаг 1
70 К156-1107318 Шайба 1
71 К156-1107319 Рычаг 1
21 К156-1107323 Фиксатор 1
62 К156-1107327 Тяга 1
66 К156-1107328 Хомут 1
6 К156-1107333 Рычаг 1
3 К156-1107334 Виит 1
65 К156-1107337 Тарелка 1
64 К156-1107338 Шайба 1
63 К156-1107339 Шайба 1
4 220050 45 9432 1052 Виит М4Х8 1
1 220003 45 9432 1028 Виит МЗХ8 3
13 220056 45 9432 1058 Виит М4Х20 2
69 222963 45 9422 1028 Виит МЗХ8 2
30 223010 45 9422 1052 Винт М4Х8 3
2 900906-0 45 9951 6219 Шайба 3 3
17 900901-0 45 9951 6237 Шайба 4 5
18 Шайба 3 ГОСТ 11648—75 1
30
Рис. 14. Карбюратор
31
i Рисунок Позиция № детали Код ОКП Наименование Количество
14 8 901105 45 9951 7239 Шплинт 1X6 9
19 901019-0 45 9951 6121 Шайба 3,1 о
5 901048-0 45 9951 6061 Шайба 4,2 2
10 901701-0 45 7171 1333 Прокладка о
14, 20, 9 Электромагнит 3503. 3747 Т
57 ТУ 37.003
14 33 К156-1107200 Корпус поплавковой камеры в сбо- 1
ре
23 К156-1107012 Прокладка I
60 К156-1107013 Прокладка 9
34 К156-1107013-01 Прокладка 1
39 К156-1107110 Валик с рычагом в сборе 1
8 28 4022.1107015 45 6313 0151 Прокладка между карбюратором и 2
впускной трубой
29 4022.1107820 45 6313 0154 Щиток предохранительный 1
30 874332-П2 45 9964 3581 Шпилька 518X50 4
26 250503-П29 45 9553 1006 Гайка М8х1 4
27 252155-П2 45 9816 6006 Шайба 8 4
Подгруппа 1108. Ак< гелератор
15 19 3102-1108008 45 4319 2356 Педаль в сборе 1
22 3102-1108030 45 4319 2385 Валик в сборе 1
23 21-1108041-Б 45 4312 0233 Втулка 2
24 3102-1108039 45 4319 2352 Кронштейн 1
27 252006-П29 45 9811 1207 Шайба 10 1
25 258038-П29 45 9871 1049 Шплинт 2,7X16 1
26 3102-1108016 45 4319 1526 Рычаг в сборе 1
30 3102-1108013 45 4319 1362 Педаль 1
28 258013-П29 45 9871 1017 Шплинт 1,8X16 1
29 210358-П29 45 9382 1024 Болт М6Х20 1
21 252274-П29 45 9816 1474 Шайба 6 1
20 250508-П29 45 9553 1054 Гайка Мб 1
18 201416-П29 45 9346 1502 Болт М6Х12 2
17 252134-П29 45 9816 1045 Шайба 6 2
7 3102-1108050 45 4319 1526 Тяга в сборе 1
8 3102-1108186 45 4319 2355 Наконечник 1
10 252205-П29 45 9816 1457 Шайба 12 1
6 250615-П29 45 9553 1260 Гайка М12Х 1,25 1
16 3102-1108230 45 4319 3835 Упор с буфером 1
11 3102-1108079 45 4319 2387 Муфта 1
14 3102-1108232 45 4319 3836 Упор 1
15 30-8402208 45 4311 1323 Буфер 1
12 260003-П29 45 9865 1004 Палец 5X18 1
13 258012-П29 45 9871 1016 Шплинт 1,8x12 1
9 3102-1108070 45 4319 2357 Кронштейн 1
1 3102-1108187 45 4319 2348 Наконечник 1
6 250615-П29 45 9553 1260 Гайка М12Х1.25 2
3 252269-ГЙ9 45 9816 1454 Шайба 6 9
4 201417-П29 45 9346 1503 Болт М6Х 14 2
5 258000-П29 45 9871 1001 Шплинт 1,3x10 1
33 3102-1108100 45 4319 1365 Тяга воздушной заслонки в сборе 1
6 250615-П29 45 9553 1260 Гайка М12Х1.25 1
31 252177-П29 45 9816 1457 Шайба 12 1
32 14-1108138 45 4516 0079 Шайба облицовочная 1
9 24-8406224 45 4313 5584 Втулка уплотнительная 1
32
Рис. 15, Акселератор
2- 24Й6.
33
ай
о о Позиция № детали Код ОКП Наименование Количество
CL
Подгруппа 1109. Фильтр воздушный двигателя
8 7 3102-1109010 45 4319 1342 Фильтр в сборе 1
12 3102-1109015 45 4319 1343 Крышка в сборе 1
13 3102-1109042 45 4319 1568 Уплотнитель крышки 1
20 3102-1169013 Элемент фильтрующий в сборе 1
23 3102-1109033 45 4319 1344 Корпус в сборе 1
24 11-7562 45 4311 0291 Пружина 1
19 250608-П29 45 9553 1254 Гайка Мб 3
21 293216 45 9951 6601 Шайба стопорная 6 крепления 3
фильтра к карбюратору
33 3102-1109092 45 4319 1553 Экран подогрева воздуха в сборе 1
32 3102-1109192 45 4319 1575 Шланг 1
31 3102-8103122 45 4319 0176 Шланг патрубка 1
40 288018-П29 Хомут 58 2
39 220081-П29 45 9432 1083 Винт М5Х30 2
41 251086-П29 45 9552 1703 Гайка М5 2
13 3102-1109060 45 4319 1565 Прокладка верхняя 1
22 3102-1109129 45 4319 1563 Прокладка нижняя 1
17 3102-1109130 45 4319 1119 Пластина 1
36 252270-П29 45 9816 1405 Шайба 8 2
34 252038-П29 45 9811 1256 Шайба 8 4
37 250535-П 45 9558 0056 Гайка М8Х1 9
3*-) 216232-П Шпилька М8Х1Х16 2
Подгруппа 1117, Фильтр тонкой очистки топлива
И 33 13-1117010-А 45 4512 0193 Фильтр в сборе 1
10 13-1117045 45 4512 0195 Элемент фильтрующий 1
13 52-50-1117060 45 3115 0173 Коромысло 1
3 21-1117020-01 45 4312 0346 Корпус 1
9 52-1117025 45 3115 0166 Прокладка 1
11 52-50-1117035 45 3115 0169 Пружина 1
12 52-50-1117056-А 45 3115 0171 Стакан отстойник 1
5 250511-П29 45 9553 1056 Гайка М8Х 1 1
6 252155-П2 45 9816 6006 Шайба 8 1
200299 118 , 45 9326 9050 Болт М8х 1 Х70 ’ 1
J Подгруппа 1127. Ступенчатый впуск воздуха
16,57 3, 12 212.1127030 45 9112 9001 Блок электромагнитных клапанов I
16 11 4022.1127592 45 6313 0276 Прокладка корпуса клапанов 2
4 4022.1127594-01 45 6313 0308 Прокладка корпуса клапанов 1
10 291751-П29 45 9952 3066 Шпилька М8Х 1,25X30 крепления 3
блока электромагнитных клапанов
12 252155-П29 45 9816 1006 Шайба 8 3
13 250503-П29 45 9553 1006 Гайка М8 3
16, 57 6, 10 45.3710.010-10 Вакуумный выключатель 1
16 7 4022.1127230 45 6313 0348 Штуцер переходный вакуумного вы- 1
или 24-07-4408034 ключ а тел я
3 321-1110106 45 6312 0489 Винт регулировочный 1
9 250610-П29 45 9553 1255 Гайка М8 1
5 3102-1127572 45 4319 3363 Шланг 1
75 66-02-4222017 45 3116 1596 Штуцер угловой 1
1 220058 П29 45 9432 1060 Винт М4Х25 2
9 251082-1129 45 9552 1702 Гайка М4 2
14 2974О6-П29 45 9985 1055 Хомут 2
Группа 12. СИСТЕМА ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ
Подгруппа 1201. Глушитель
17 43 3102-1201008 45 4319 1391 Глушитель в сборе 1
Рис, 16. Ступенчатый впуск воздуха
Рис. 17. Глушитель выхлопа и трубы выхлопные
2*
35
Рисунок
Позиция
Ко детали Код ОКП ' j Наименование 1 Количество
Подгруппа 1202. Резонатор
17 27 3102-1202008-01 45 4319 3946 1 Резонатор в сборе | 1
5/ 31011-1202049 45 4318 1022 | Угольник * | 1
Подгруппа 1203. Трубы выпускные
17 4 3102-1203010 01 I 45 4319 1815 | Трубы приемные в сборе f 1
1 14-1203‘МО 45 4516 0155 Прокладка в сборе О
2 291800-11 45 9952 3211 Шпилька 5110x35 4
। 1 3 250536-П 45 95.58 0057 Тапка ЛИО S
i 15 3102-1203272-10 45 4319 2625 Кронштейн приемных труб i I
6 3102-1203276-10 45 4319 2626 Кронштейн газоприемннка | I
о 201456-Г129 45 9346 1522 Болт 518X20 1
I 22 252005-П29 45 9811 1200 Шайба 8 1
21 201500-П29 45 9346 15G2 Болт М10Х32 1
19 21-1302094 45 4312 0471 Прокладка 2
i IX 20-1001095 45 6311 0079 Втулка 1
20 203307-1129 45 9952 6315 Шайба 10 о
13 252136-1129 45 9816 1067 Шайба 10 2
12 250613-1129 45 9951 4014 Гайка 5110X1 1
16 250612-1120 45 9553 1257 Гайка ЛП0 1
11 3102-1303230 45 4319 1385 'Груба промежуточная 1
14 293304-П29 45 9952 6308 Шайба 10 3
9 11-5219-Л 45 4311 0019 Хомут
10 51-1203033 45 3114 0502 Стреминка 2
7 250511-П29 45 9553 1056 Гайка 518X1 4
8 252135-П29 45 9816 1046 Шайба 8 4
17 252156-П29 45 9816 1007 Шайба 10 1
26 24-1203131 15 4313 0319 11рокладка 1
25 201460-П29 45 9346 1526 Болт Л18Х30 и
23 250510-П29 45 9553 1055 Гайка 518 о
8 252135-П29 45 9816 1046 Шайба 8 2
37 3102-1203025 15 4319 1382 Кронштейн в сборе 1
38 011-2902068 4 5 4314 0493 Втулка 3
39 3102-1203026 45 4319 1383 К poi ни 1 ейп 1
41 3102-1203035 45 4319 1569 11акладка 1
40 21-1203057 45 4313 0312 Роме. ПЬ [
42 3102-1203112 45 4319 1381 Кроинысип 1
33 12-1203035-Л 45 4511 0198 11лклал к а 1
25 201460-П29 45 9346 1526 Бол г 518x30
8 252135-П29 45 9810 1046 Шайба 8 2
23 250510-П29 45 9553 1055 Гайка 518 3
3') 201455-П29 45 9346 1521 Болт М8Х18 крепления кронштейна 1
к глушителю
[ 8 252135-И 29 45 9816 1046 Шайба 8 1
25 201460-П29 45 9346 1526 Болт М8Х30 1. о —
36 293288-1129 45 9952 6252 Шайба 8 2
19 21-1302091 45 4312 0471 1 11рокладка 4
18 /20-1001095 45 6311 0079 1 Втулка ч
24 71602-1203168-10 45 4319 2624 Треба выпускная 1
30 >72т1203057-Л 45 4311 1501 Ремснь 1
к 32 12-1203035-Л 45 4511 0198 ‘ 11аклалга 1
29 12-1302036 45 4511 0240 ' Втулка
28 201158 П29 45 9346 1521 j Болт 518X27) 1
(S 252135-1129 45 9816 1046 I Шайба 8 5
1 23 250510-1129 45 9553 1055 j Гайка 518 )
34 3102-1203130-10 45 4319 2622 i 11аконечни к 1
. 33 3102 1203152-10 . . 45 4319 2625 ! Хоммг 1
. 23 256510-1129 45 9553 1055 ! Гайка 518 J
8 252135-1129 45 9816 1016 Шайба 8 1
28 201458-1129 -15 9316 1521 -Бо.-гг М8Х25 1
44 20-1203078-Р 45 4311 0181 Хомут в сборе 1
45 20-1203080-Б 45 4311 0687 । Хомут ]
1 46 20-1203085-Е» 15 4311 0689 ' Стремянка |
1 7 25051 1-Г129 45 9553 1056 1 Гайка 518X1 1 1 )
1 8 252135-П29 45 9816 1046 ' Шайба 8 ) 2'
36
Рису EX К
Позиция
№ детали
Код ОКП
Наименование
Количество
Группа 13. СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ
Подгруппа 1301, Радиатор
18
40
42
3102-1301005
3102 1301010
3102 1301006 *
45 4319 1846
45 4319 1012
Радиатор с краником в сборе
Радиатор в сборе
Радиатор с заглушками в сборе
Рис. 18. Радиатор, подвеска радиатора, трубопроводы и шланги, пробка радиатора,
кожух вентилятора, жалюзи и расширительный бачок
Примечания: I) нов, 39 и 41 см. в подгруппе 1305; 2) нов. 6, 7 и 19 см. в подгруппе 1309;
3) поз. 4, 5, 10, 11, 14 и 25—31 см. в подгруппе 1310, 4) поз. 1, 2, 3, 37 и 43—52 см. в подгруп-
пе 1311; 5) поз. 22 см. в подгруппе 3828
।
Подгруппа 1302. Подвеска радиатора
18 33 3102-1302060 45 4319 1425 Подушка правая в сборе 1
38 3102-1302061 -01 45 4319 2359 Подушка левая в сборе 1
34 250511 -1129 45 9553 1056 Гайка М8Х 1 4
8 252275-П29 45 9816 1475 Шайба 8 4
13 3102-1302090 45 4319 2651 Кронштейн 2
18 3102-1302096 45 4319 1688 Прокладка 2
15 3102-1302095 45 4319 1431 Втулка распорная
15 201497-П29 45 9346 1559 Болт М 10x25 2
17 252192-П29 45 9816 1476 Шайба 10 2
9 201453-П29 45 9346 1519 Болт М8Х14 4
8 252275-П29 45 9816 1475 Шайба 8 4
♦ Для запасных частей.
37
Рисунок Позиция Ns детали Код ОКП Наименование Количество
Подгруппа 1303. Трубопроводы и шланги
18 23 3102-1303010 45 4319 1796 Шланг радиатора подводящий 1
21 297410-П29 45 9985 1002 Хомутик 46,5 2
20 220086-П29 45 9432 1088 Винт М5Х30 2
36 3102-1303025 45 4319 1797 Шланг радиатора отводящий 1
32 288016-П29 Хомутик 52 2
35 220088-П29 45 9432 1090 Винт М5Х35 2
24 251086-П29 45 9552 1703 Гайка М5 4
Подгруппа 1304, Пробка радиатора
18 1 24-1304010 45 4313 5944 Пробка радиатора в сборе 1
Подгруппа 1305. Краник сливной
18 41 КР 28 45 9167 7190 Краник сливной (Г-21Ю-1305010-А) 1
39 52-1101078-01 45 3115 1675 Шланг 1
19 19 20-1002199 45 6311 0130 Штуцер 1
18 66-01-1305040 45 6421 0428 Краник сливной 1
Подгруппа 1306. Термостат
19 17 4022.1306008 45 6313 0165 Термостат с корпусом 1
34 4022.1306030 45 6313 0166 Корпус с седлом 1
37 4022.1306032 45 6313 0168 Крышка 1
// 12
ю
13
14 15.
16 17 18 IS
22
вентилятор и его привод,
34
35
36
137
системы охлаждения, водяной насос,
Рис, 19 Термостат
краник сливной
Примечания: 1) поз. 18 и 19 см. в подгруппе 1305; 2) поз. 10 см. в подгруппе 3828
30
26 27 28 29
31
32
33
20 [21
23 24 25
Позиция № детали Код ОКП Наименование Количество
19 36 4022.1306034 45 6313 0171 Прокладка 1
35 TC103-1306040-06 45 9144 1515 Термостат в сборе 1
38 201422-П8 45 9346 9508 Болт М6Х25 3
27 252134-П8 45 9816 9045 Шайба 6 3
9 4022.1306038 45 6313 0172 Патрубок распределительный 1
11 4022.1306043 45 6313 0173 11рокладка 1
8 291758-П29 45 9952 3086 Шпилька М8Х1Х58 2
7 250511-Г18 45 9553 9056 Гайка М8Х1 2
3 252155-П8 45 9816 9006 Шайба 8 2
16 4022.1306044 45 6313 0174 Шланг 1
15 4021.1306035 45 6313 0275 Шланг 1
14 297410-П29 45 9985 1002 Хомут 46,5 4
13 220086-П29 45 9432 1088 Винт М5Х30 4
23 251086-П29 45 9552 1703 Гайка М5 4
Подгруппа 1307. Насос водяной
19 21 4022.1307010 45 6313 0175 Насос водяной в сборе 1
28 4022.1307015 45 6313 0176 Корпус 1
30 2101.1307013 45 6231 0430 Сальник 1
40 4022.1307024 45 6313 0177 Ступина 1
24 4022.1307026 45 6313 0178 Фиксатор подшипника 1
39 6-330902C17 46 1282 6664 Подшипник в сборе (2101.1307027) 1
31 4022.1307032 45 6313 0179 Крыльчатка 1
29 4022.1307048 45 6313 0181 Прокладка 1
32 4022.1307060 45 6313 0183 Крыш ка 1
25 200217-П29 45 9326 1007 Болт 516X45 1
27 252134-П29 45 9816 1045 Шайба 6 1
26 (21}8101040-A 45 4312 5645 Штуцер отопителя 1
33 4022.1307049 45 6313 0182 11рокладка 1
22 291758-П29 45 9952 3086 Шпилька М8Х1Х58 3
6 216250-П29 Шпилька М8Х1Х60 1
12 874333-П29 45 9964 3587 Шпилька М8Х1Х85 1
7 250511-Г129 45 9553 1056 Ганка М8Х1 5
3 252155-1129 45 9816 1006 Шайба 8 5
Подгруппа 1308. Вентилятор и его привод
19 1 24 1308009-31 45 4313 7040 Вентилятор с фланцем в сборе 1
4 4022.1308026 45 6313 0191 Шкив передний 1
5 4022.1308027 45 6313 0192 Шкнв задний 1
2 201455-П29 45 9346 1521 Болт М8Х 18 4
3 252155-П29 45 9816 1006 Шайба 8 4
20 4022.1308019 45 6313 0186 Ремень привода вентилятора (комп- 1
ле кт)
I Тодгруппа 1309. Кожух вентилятора
18 19 3102-1309011 45 4319 1798 Кожух вентилятора 1
7 201416-П29 45 9346 1502 Болт Мб X 12 5
6 252274-П29 45 9816 1474 Шайба 6 5
1одгруппа 1310. Жалюзи радиатора
18 4 3102-1310110 45 4319 1178 Жалюзи радиатора в сборе 1
14 222496-П29 45 9442 1078 Винт М5Х8 1
10 М-9706-А 45 4311 0400 Зажим 1
11 224598-П29 45 9462 1080 Винт М5 X 12 1
7 201416-П29 45 9346 1502 Болт МбХ 12 6
6 252274-П29 45 9816 1474 Шайба 6 6
26 3102-1310210 45 4319 1114 Тяга в сборе 1
27 БУ 7,938 мм П 46 9118 5560 Шарик (508607) 1
28 12-1310225 45 4511 0319 Пружина 1
39
I Рисунгк Позиция , Лр детали Код ОКП Наименование
Количество
18 29 1? 1310217 45 45И 0327 Болт 1
30 250031 1129 45 5553 1262 Гайка М 14X1,5 1
31 252206-1129 45 9816 1458 Шайба 14 1
о (2110)8406190 45 4312 6241 Скоба 1
7 204416-П29 45 9346 1502 Болт М6Х12 1
6 252274-П29 45 9816 1474 Шайба 6 1
2 и 24-8406224 45 4313 5584 Втулка 1
Подгруппа 1311. Бачок расширительный
18 43 3102-1311009 45 4319 1432 Бачок с трубкой в сборе 1
! 48 24-1311014 45 4313 7648 Бачок 1
I 24-1311065 45 4313 5938 Пробка в сборе 1
Л 24-1311066 45 4313 5936 Корпус 1
1 3 24-1311067 45 4313 5951 Клапан 1
1 49 3102-1311072 45 4319 1434 Хомут 1
1 44 3102-1311095 45 4319 1513 Трубка соединительная 1
! 37 297406-П29 45 9985 1055 Хомутик 1
46 297409-П29 45 9985 1067 Хомутик 1
45 220053-П29 45 9432 1055 Винт М4 X 14 2
1 47 251082-П29 45 9552 1702 Гайка М4 9
1 52 201418-П29 45 9346 1504 Болт МбХ 16 1
1 50 250608-П29 45 9553 1254 Гайка Мб 1
1 51 252154-П29 45 9816 1005 Шайба 6 1
1 1 Группа 16. СЦЕПЛЕНИЕ
Подгруппа 1601, Сцепление
20 30 402 1601015 45 6313 0194 Картер — верхняя часть 1
'29 200320-П8 45 9326 9064 Болт М 10x55 2
28 291797-П8 45 9952 3198 Шпилька М 10x30 । 6
1 26 292779 П8 45 9952 4203 Гайка М10Х1 * 6
1 27 252136-П2 45 9816 6067 Шайба 10 ; 8
42 295128-П 45 9952 8104 Штифт 13 Х28 । 2
43 11-7576 45 4311 0292 Опора ’ 1
33 201521-П8 45 9951 1146 Болт М10Х 1 Х32 । л
32 252156-П2 45 9816 6007 Шайба 10 ' 1
34 4022,1601018 Картер — нижняя часть I
37 201454-П8 45 9346 9520 Болт М8Х 16 )
36 252155-П2 45 9816 6006 Шайба 8 j 3
35 293277-П8 45 9952 6230 Шайба 8,5 о
11 402.1601090 45 6313 0195 Диск нажимной в сборе 1
21 24-1601093 45 6312 0610 Диск нажимной 1
19 24-1601105-01 45 6312 0615 Пружина
24 4022.1601115 45 6313 0198 Пружина внутренняя 9
23 4022.1601116 45 6313 0199 Пружина наружная | 9
20 53-1601178 45 6421 0490 Гайка регулировочная 3
12 11-7565 45 4311 0391 Палец 3
22 11-7567 45 4311 0290 Шайба [ 9
13 258023-П 45 9871 0032 Шплинт 2,5X12 । 3
44 290654-П8 45 9952 1325 Болт М8Х22 1 6
1 45 252135-П2 45 9816 6046 Шайба 8 6
1 14 24-50-1601094 Рычаг в сборе 3
j 16 24-1601095-10 45 6312 0613 , Рычаг 1
i 18 24-1601108-10 45 6312 0617 Вилка 3
1 15 53-1601112 45 6421 0478 ! Палец 3
13 258023-П8 45 9871 0032 ! Шплинт 2,5 X 12 3
17 1,6X8,8 111 46 9416 1483 i Ролик игольчатый (11-7569) 114
I 25 402.1601125 45 6313 0203 Кожух спепления 1
1 i 1 402.1601130 45 6313 0206 ! Диск ведомый в сборе 1
i 9 402.1601135 Пластина 8
8 253863-П 45 9722 0583 Заклепка 4X5 । 16
40
Рисунок
Полиция К« детали 1 Код ОКП
/<7 24-1601138-10 45 6312 0804
л 24-1601145 45 6312 0640
4 21-1601146 45 6312 ОСИ
3 21-16011 19 45 6312 0642
л 24-1601158 45 6312 ООП
7 21-1601162 45 6312 0645
24-1601163 45 6312 0619
6 293913 П 45 9952 5033
46 21 -76-1 СО 1180 45 4313 7961
Наименование Количество
Накладка фрикционная 2
Шайба i
Шайба 1
11ружина 1
Упор 1
Груз балансировочный диска *
сцепления
Груз балансировочный диска if
сцепления
Заклепка 1X7 32
Муфта в сборе 1
Рис, 20. Сцепление
i 360710УС9
24-76-1601185
3102-1601201
52-1601048
24-1601256
201415-112^
252154412
46 1953 7410
45 4313 9289
45 4319 1 132
45 3115 0288
45 4313 7538
45 9316 1501
45 981 6 6005
11ол.1пипник (24-1601072-10)
Муфта
Вилка в сборе
Рамка чехла
Кольцо защитное
Болт 546X10
Шайба 6
I
1
1
1
о
4
4
41
Рисунок Позиция № детали Код ОКП Наименование Количество
Подгруппа 1602. Механизм и привод управления сцеплением
22 16 241602290-10 45 4313 7025 Главный цилиндр привода сцепле- 1
ния в сборе
21 22 Г-24-1602300 45 4313 7120 Главный цилиндр привода сцепле- 1
ния
12 403-3505110 45 4211 1306 Крышка 1
13 403-3505126-01 45 4211 2407 Сетка в сборе 1
1 14 403-3505115 45 4211 1309 Штуцер 1
1 15 403-3505108-Б 45 4211 1305 Корпус 1
i 16 403-3505117-Al 45 4211 1311 Прокладка 1
Рис 21, Главный цилиндр привода сцепления и главный цилиндр выключения сцеп-
ления
11 403-3505015 45 4211 1272 Корпус 1
2 402-3505018-01 45 4211 1275 Прокладка 1
1 402-3505017-Б1 45 4211 1274 Штуцер 1
17 363098-02 45 9963 3269 Шпилька 2
21 403-3505065 45 4211 1302 Колпак 1
5 403-3505031 45 4211 1284 Пружина в сборе 1
3 403-3505032 45 4211 1285 Пружина 1
4 402-3505037 45 4211 1290 Держатель 1
6 402-3505035 45 4211 1289 Манжета 1
7 402-3505030 45 4211 1283 Клапан 1
10 403-3505028 45 4211 1280 Поршень в сборе 1
8 403-3505029 45 4211 1282 Поршень 1
9 403-3505033 45 4211 1287 Манжета 1
19 403-3505048-Б 45 4211 1295 Шайба 1
20 403-3505038 45 4211 1292 Кольцо 1
18 408-3505062 45 4212 1011 Толкатель 1
42
Рисунок Позиция № детали Код ОКП Наименование Количество
21 23 24-1602066 45 4313 0515 Проушина 1
24 250510-П29 45 9553 1055 Гайка М8 1
35 40П-3501081 73 3611 1251 Муфта 1
36 24-1602538 45 4313 7029 Соединитель муфты ]
34 51-3506013 45 3114 2180 Прокладка о
22 17 24-1602294 45 4313 0517 Прокладка Г
Рис. 22. Крепление главного цилиндра привода сцепления, цилиндра выключения
сцепления, педали тормоза и сцепления с кронштейном, главного цилиндра тормоза
и вакуумного усилителя тормоза
Примечания: 1) поз. /, 2 и 4—8 см. в подгруппе 3504; 2) поз. 30 и 31 см. в подгруппе 3505:
3) поз. 3 и 26—29 см, в подгруппе 3510
14 25051 ЬП29 45 9553 1056 Ганка М8Х1 9
13 252135-П29 45 9816 1046 Шайба 8
15 252005-Г129 45 9811 1206 Шайба 8 —
43 17 24-1602410-01 45 4313 8379 Педаль сцепления в сборе 1
15 24-3504048 45 4313 7719 Накладка 1
12 М-2059 -С 45 4311 0342 Пружина 1
о 13-3504023 45 4512 1387 Втулка оси 9
22 250975-П29 45 9553 1506 Гайка М8Х 1 1
20 293277-П29 45 9952 6231 Шайба 8 1
21 258013-П29 45 9871 1017 Шплинт 1,2 X 16 1
22 11 24-3504038 45 4313 1418 Ось 1
43
5 Позиция № детали Код ОКП Наименование 1 v ! Количество
/2 21^3304039 45 4312 1585 Втулка 1 О I
9 251)613-1129 45 9951 4014 Гайка ЛИ0Х 1
10 252156-П29 45 9816 1007 Шайба 10 1
18 24-1602510 45 4313 0522 Цилиндр выключения сцепления в 1
сборе
! 21 31 24-1602512 45 4313 0523 Цилиндр выключения сцепления 1
1 M’ 24-1602514-01 45 4313 7839 Поршень 1
20 24-1602516 45 4313 0525 Манжета 1
2.1 24-1602522 45 4313 0526 Толкатель 1
1 27 297606-П29 45 9836 1618 Кольцо 1
30 24-1602596-10 45 4313 7038 Пружина 1
J s 23 24-1602528 45 4313 0528 Колпак 1
1 33 53-3501048 45 3311 3028 Клапан 1
32 24-2904142 45 4313 1006 Колпачок 1
22 19 201458-П29 45 9346 1524 Болт М8х25 о
। l /-3 252135-П29 45 9816 1046 Шайба 8 2
25 24-1602580-20 45 4313 7037 Трубка в сборе I
i 22 21-1602584-10 45 4313 0536 Кронштейн 1
1 2/ 24-1602590 45 4313 8274 Шланг в сборе 1
20 51 .3 >06013 45 3114 2180 Прокладка 1
24 250636-П29 45 9553 1264 Ганка М16 X 1,5 1
23 252195-П29 45 9816 1479 Шайба 16 1
Группа 17. КОРОБКА ПЕРЕДАЧ
цруппа 1700, Коробка передач в сборе
24-1700010-01 45 1313 8144 Коробка передач в сборе 1
Подгруппа 1701. Коробка передач
1 1 6 24-1701015-10 45 4313 8534 ! Картер 1
Л 24-170101 Я 45 4313 0543 1 Прокладка передняя картера 1
/ 296576-1129 45 9981 1097 Пробка КГ 1/2ZZ 2
27 295071-1118 45 9952 8086 Штифт 8x30 1
1 25 31 24-1701025 45 4313 0544 Вал первичный в сборе 1
i 34 24-1701030-01 45 4313 94.85 Вал первичный 1
33 24-1701035 45 4313 7039 Маслоотражатель 1
i 12 6-50706У 46 1273 5497 Подшипник (24-1701033) 1
| 32 24-1701034 45 4313 8151 Кольцо установочное 1
i 1.) 24-1701036 45 4313 0547 Кольцо стопорное 1
1 24 4 24-1701040-11 45 4313 8095 Крышка подшипника 1
r 1 2) 11-7051-Б 45 4311 1455 Прокладка 1
i 1 201458 1129 45 9346 1524 Болт М8Х25 4
I о 252135-1129 45 9816 1046 Шайба 8 4
23 // 24-1701050 45 4313 0549 Блок шестерен 1
3o 21-1701060 45 1313 0551 Ось блока шестерен 1
39 24-1701062 45 4313 0552 Шайба упорная передняя 1
40 3,5у29,8 ПГ 46 9 И 6 5762 Ролик 63
42 1-1701063 15 4313 0553 Шайба упорная задняя 1
37 24-1701080 45 4313 05'1 Шестерня заднего хода в сборе 1
33 24-1701090 4 5 4.113 0558 Ось шестерни 1
4 258611-1118 15 9845 0356 Штифт 4X10 1
‘24 10 24-1701100-10 45 4313 8234 Вал вторичный в сборе 1
23 о 24-1701105-10 45 4313 8145 Вал вторичный 1
3.) 5,5 7' 15,8 46 9311 0292 Ролик (20-1701182) 14
i 17 2 4-1701106-01 45 4313 7841 Шестерня первой передачи с бло- 1
кирующим кольцом синхронизатора ।
i 18 24-1701108-01 45 4313 8103 Шестерня первой псоедачц в сборе ! 1
I 10 24-1701143 * 45 4313 0579 Шайба упорная шестерни первой 1
i поре тачп
* 1! >,io и,
44
Г ) К Позиция № детали Код ОКП Наименование Количество
23 м •24-1701144 * 4.5 4313 0.580 Шайба упорная шестерни первой передачи 1
// 21-1701146 258611-П18 45 4313 0581 45 9815 0356 Шайба упорная задняя шестерни первой передачи Штифт 4x10 1 1
| 20 1 24-1701174-10 45 4313 9168 Муфта синхронизатора первой и второй передач со ступиИей (ком- плект) 1
Рис. 23. Коробка передач
1 1 24-170117.5 45 4313 0-588 Муфта синхронизатора первой и второй передач 1
1 24 1701177-10 45 4313 9166 Ступица муфты синхронизатора первой и второй передач 1
24-1701178 4.5 4313 0592 Пружина синхронизатора первой и второй передач о
21-1701171 45 4313 0586 Сухарь синхронизатора 3
7.9 24-1701179 02 45 4313 9247 Кольцо блокирующее синхрониза- тора первой и второй передач Шестерня второй передачи с бло- кирующим кольцом синхронизатора в сборе о
23 24-1701122-01 45 4313 7041 1
45
Позиция
№ детали
Код ОКП
Наименование
Количество
Рисунок
24 24-1701127-02 45 4313 9245 Шестерня второй передачи 1
9 24-1701139 45 4313 0578 Шайба упорная шестерни второй 1
передачи
4 258611-П18 45 9845 0356 Штифт 4X10 1
5 24-1701224 45 4313 0603 Пружина штифта 1
28 24-1701116-10 45 4313 9169 Муфта синхронизатора третьей и 1
четвертой передач со ступицей (ком-
плект)
30 24-1701118 45 4313 0570 Муфта синхронизатора третьей и 1
четвертой передач
Рис. 24. Картер и удлинитель со вторичным валом корооки передач
29 24-1701119-10 45 4313 9165 Ступица муфты синхронизатора третьей и четвертой передач 1
2 24-1701170 45 4313 0585 Пружина синхронизатора третьей и четвертой передач 2
3 24-1701171 45 4313 0586 Сухарь синхронизатора 3
/ 20-1701159* 45 4311 0530 Кольцо стопорное 1
/ 24-1701159 * 45 4313 0583 Колыю стопорное 1
27 24-1701164-02 45 4313 9246 Кольцо блокирующее синхрониза- тора третьей и четвертой передач о
25 24-1701128-01 45 4313 7042 Шестерня третьей передачи с бло- кирующим кольцом синхронизатора в сборе 1
26 24-1701114 02 45 4313 9244 Шестерня третьей передачи 1
12 6-50706У 46 1273 5497 Подшипник (24-1701033) 1
16 24-1701192-10 45 4313 7482 Колыю стопорное I
13 24-3802033 45 4313 1774 Шестерня спидометра ведущая 1
* Подбор,
46
Рисунок 1 Позиция № детали Код ОКП Наименование Количества
23 7 БУ6,35 мм П 46 9118 4660 Шарик (508605) 1
15 24-1701036 45 4313 0547 Кольцо стопорное подшипника вторичного вала 1 ।
14 2101-1701142 45 4213 0456 Шайба пружинная вторичного вала 1
24 9 24-1701198-01 45 4313 8512 Удлинитель с вторичным валом в сборе 1
11 24-1701200-10 45 4313 8513 Удлинитель в сборе 1
25 24-1701203 45 4313 0597 Прокладка 1
13 24-1701205-20 45 4313 8514 Удлинитель 1
16 24-1701250 45 4313 5973 Муфта соединительная удлинителя в сборе 1
17 24-1701258 45 4313 5976 Фланец удлинителя в сборе 1
7 296576-П29 45 9981 1097 Пробка КГ 1/2" 1
14 250510-П29 45 9553 1055 Гайка М8 8
15 252155-П29 45 9816 1006 Шайба 8 8
18 24-1701210 45 4313 0600 Сальник в сборе 2
12 298429-П 45 3114 5489 Сапун в сборе 1
26 291771-П2 45 9952 3119 Шпилька М10 X 1 X 38 2
8 291782-П2 45 9952 3152 Шпилька М10Х1Х24 2
19 250513-П29 45 9951 4002 Гайка М10Х1 4
20 252156-П29 45 9816 1007 Шайба 10 4
24 ч21А-3802030 45 4312 6424 Штуцер гибкого «ала привода спидометра 1
22 \21А/3802031 45 4312 1966 Стопор штуцера 1
23 2Й6461-П8 45 9336 9501 Болт Мб X 14 1
21 24-3802034 45 4313 1776 Ведомое зубчатое колесо спидо- метра 1
31 216281-П8 45 9527 9088 Шпилька М12Х 1,25x32 2
30 291847-П8 45 9952 3313 Шпилька М12Х 1,25x32 4
28 250507-П29 45 9553 1010 Гайка Ml2x1,25 6
29 252157-П8 24-1701022 Подгру 24-1702010-01 45 9816 9008 45 4313 6001 ппа 1702. Механизм пс 45 4313 0607 Шайба 12 Комплект запасных частей вала первичного с блокирующим кольцом синхронизатора эеключения передач Механизм переключения передач в сборе 6 1 1
25 1 24-1702014 45 4313 0609 Прокладка механизма 1
2 24-1702015 4.5 4313 0610 Крышка коробки передач 1
27 260305-П 45 9821 0006 Заглушка 16 3
44 24-1702024-10 45 4313 0614 Вилка включения первой и второй передач 1
49 24-1702030-10 45 4313 0617 Вилка включения третьей и чет- вертой передач 1
36 290517-П8 45 9952 1162 Болт М6х20 крепления вилок и головок 6
35 252134-П2 45 9816 6045 Шайба 6 6
28 24-1702040-11 45 4313 8791 Шток включения первой и второй передач 1
29 24-170204111 45 4313 8792 Шток включения третьей и четвер- той передач 1
30 24-1702042-10 45 4313 0625 Шток включения заднего хода 1
34 24-1702052-10 45 4313 0628 Головка штока включения третьей н четвертой передач 1
33 24-1702054-10 45 4313 0630 Головка штока включения первой и второй передач 1
20 24-1702075 45 4313 0631 Стопорный палец штока включения третьей и четвертой передач 2
31 24-1702080 45 4313 0632 Плунжер стопорный штоков вклю- чения передач
45 24-1702092-10 45 4313 0635 Вилка включения заднего хбдд 1
41 24-1702095-10 45 4313 6333 Головка штока включения Заднего хода 1 ' i
24 52-1702097 45 3115 0406 Предохранитель включения первой и второй передач заднего хода 9 1 - 1 1
47
Паэппля
№ детали Код ОКП
Наименование
Количество
Рису Н ЭЛ
25 40 24-1702098 45 4313 0637 Пружина предохранителя заднего 1
25 24-1702100 45 4313 0638 хода Пружина предохранителя первой 1
26 260307-П 45 9821 0008 и второй передач Заглушка 20 2
46 24-1702102 45 4313 0639 Рычаг заднего хода в сборе 1
Рис. 25. Механизм переключения передач
Примечания: 1) поз. 42 43 И 48 см* в подгруппе 371b; 2) nod. 3 см, в подгруппе 3724
47 24-1702104 45 4313 0642 Сухарь рычага 1
19 BV 7.938 мм П 46 9118 5560 Шарик (508607-П) 3
/8 24-1702106 45 4313 0644 Пружина 3
23 295033-П 45 9952 8056 Штифт бхИ установочный о
21 252177-П29 45 9816 1457 Шайба 12 3
22 296172-118 45 9981 1016 Пробка Ml2X1,25 3
^8
Позиция № детали
Код ОКП
Наименование
Количество
мои
25 16 24-1702122 45 4313 0647 Пружина рычага 1
13 24-1702124 45 4313 0648 Седло пружины 1
13 24-1702126 45 4313 0649 Колпак 1
14 11-7207 45 4311 0363 Прокладка колпака )
12 24-1702128 45 4313 0650 Уплотнитель крышки 1
37 24-1702133-10 45 4313 0652 Поддон крышки 1
32 24-1702134 45 4313 0653 Прокладка поддона 1
39 224624-П8 45 9462 9108 Винт М6Х14 6
33 252154-П2 45 9816 6005 Шайба 6 6 '
17 24-1702140 45 4313 0656 Рычаг перектючения передач (ниж- 1 1
няя часть)
11 24-1702142 45 4313 0657 Рычаг переключения передач 1
(верхняя часть) i
9 24-1702144-01 45 4313 7798 Конус упорный рычага 1 i
3 24-1702146 45 4313 0659 Втулка распорная 1
7 24-1702148 45 4313 0660 Подушка 2
6 24-1702150 45 4313 0661 Втулка запорная Г
10 2103-1703088-10 45 4214 2109 Рукоятка рычага переключения 1
передач в сборе
5 201458-П29 45 9346 1524 Болт М8Х25 6
4 252175-П29 45 9816 1455 Шайба 8 (5
24-1702005 * 45 4313 7320 Комплект деталей рычага пере- 1
ключения передач
Группа 22. ПЕРЕДАЧА КАРДАННАЯ ТРАНСМИССИИ
Подгруппа 2200.
Передача карданная трансмиссии
26 13 20-2201024 45 4311 0543 Прокладка
1о 201518-П29 45 9951 1133 Болт Ml0Х 1 Х25
11 250513-П29 45 9951 4002 Гайка Ml0x1
12 252156-П29 45 9816 1007 Шайба 10
Рис. 26. Вал карданный заднего моста
Подгруппа 2201, Бал карданный заднего моста
24-220Ю10 45 4313 0718 Вал карданный в сборе 1
26 10 24-2201015 45 4313 0721 Вал кардаииый (сварка) 1
14 24-220102.3-01 45 4313 8536 Фланец ]
3 69-2201026 Б2 45 4315 2605 Крестовина в сборе т
4 264072-П8 45 9167 4010 Пресс-масленка 2
3 704702К2 46 4112 1119 Подшипник (24-2201033) 8
* Для запасных частей.
49
Позиция
Ns детали
Код ОКП
рисунок
.... 26 5 69-2201030-Б2 45 4315 2606
7 69-2201031-А 45 4315 0458
6 69-2201037-А 45 4315 0462
9 24-2201043 45 4313 0731
1 24-2201047 45 4313 0734
2 24-2904142 45 4313 1006
ВК-69-2201025-02* 45 4315 2604
i i 24-2201043-80 * 45 4313 0732
24-2201043-81 * 45 4313 0733
। 24-2201010-02 * 45 4313 9332
Наименование Количество
Крестовина 2
Сальник в сборе 8
Отражатель 8
Кольцо стопорное 8
Вилка скользящая в сборе 1
Колпачок 2
Крестовина с подшипниками в 1
сборе
Кольцо стопорное толщиной 1
2,55 мм
Кольцо стопорное толщиной 1
2,60 мм
Карданный вал 1
Группа 24. МОСТ ЗАДНИЙ
Подгруппа 2400. Мост задний в сборе
27 24-2400010 01 * 45 4313 0742 Задний мост в сборе 1 52 298430-П8 45 3114 5493 Сапун 1 25 296576-П29 45 9981 1097 Пробка КГ 1/2" 2 23 20-2400020-01 45 4311 1487 Масленка 2
♦ Для запасных частей.
Рис. 27. Мост задний
50
Код ОКП
Наименование
Количество
Рисунок
Позиция № детали
Подгруппа 2401. Картер и кожухи
полуосей заднего моста
27 18 24-2401010-А 45 4313 0743 Картер с кожухом полуоси в сборе 1
5 24-2401013 45 4313 0753 Левый кожу» полуоси в сборе 1
21 12-2401060-Б 45 4511 0458 Сальник внутренний в сборе 2
17 6^2401040 45 4315 0566 Прокладка 2
4 252136-П2 45 9816 6067 Шайба 10 8
3 201496-П8 45 9346 9558 Болт Ml 0х22 2
24 290773-П8 45 9952 1529 Болт Ml0Х 1 X35 6
51 250513-П8 45 9951 4004 Гайка М10Х1 6
19 290862-П8 45 9952 1666 Болт М12х 1,25x45 8
20 252157-П2 45 9816 6008 Шайба 12 8
ВК-24-2400104 ♦ 46 4313 6386 Кожух полуоси с подшипником в сборе правый 1
ВК-24-2400105 * 45 4313 6387 Кожух полуоси с подшипником в сборе левый 1
Подгруппа 2402. Передача
главная заднего моста
27 7 24-2402020-01 45 4313 7863 Зубчатые колеса (комплект после 1
притирки), передаточное отношение
3,9: 1
9 6-7607АУШ 46 2413 2650 Подшипник задний 1
(3102-2402041-10)
11 6-7606К2Ш 46 2413 2582 Подшипник передний 1
(3102-2402025)
12 12-2402052-23 45 4511 1282 Сальник в сборе 1
13 13-2201100-А 45 4512 0645 Фланец в сборе 1
15 292917-П 45 9952 4378 Гайка М20Х 1,5 1
14 <Ж2402064-Б 45 4311 0140 Шайба гайки фланца 1
16 258053-П 45 9871 0067 Шплинт 3,6x25 1
8 24-2402046 ** 45 4313 5836 Кольцо регулировочное ведущей 1
шестерни (толщина 1,55 мм)
/21-2402074-01 ” 45 4312 6308 Кольцо регулировочное толщиной 1
1,33 мм
21-2402048 ** 45 4313 5837 Кольцо регулировочное толщиной 1
1,35 мм
24-2402083 ** 45 4313 5853 Кольцо регулировочное ТОЛЩИНОЙ 1
1,37 мм
24-2402090 ** 45 4313 5859 Кольцо регулировочное толщиной 1
1,39 мм
24-2402091 ** 45 4313 5860 Кольцо регулировочное толщиной 1
1,41 мм
21-2402076-01 ** 45 4312 6309 Кольцо регулировочное толщиной 1
1,43 мм
24-2402095 ** 45 4313 5887 Кольцо регулировочное толщиной 1
1,45 мм
24-2402096 ♦♦ 45 4313 5888 Кольцо регулировочное толщиной 1
1,47 мм
24-2402097 ** 45 4313 5889 Кольцо регулировочное толщиной 1
1,49 мм
24-2402098 »♦ 45 4313 5890 Кольцо регулировочное толщиной 1
1,51 мм
28-2402047-01 ** 45 4312 6305 Кольцо регулировочное толщиной 1
1,53 мм
24-2402099 ** 45 4313 5891 Кольцо регулировочное толщиной 1
1,57 мм
24-2402100** 45 4313 5892 Кольцо регулировочное толщиной 1
1,59 мм
24-2402061 ** 45 4313 5838 Кольцо регулировочное 1
2J-2402019-01 ** 45 4312 6306 Кольцо регулировочное толщиной 1
1,63 мм
* Для запасных частей.
** Устанавливается одно кольцо (определяется подбором?.
51
Рясу ник
Позиция № детали Код ОКП ( Наименование | Количество ।
27 24 2-102065 * 45 4313 5839 Кольцо регулировочное толщиной 1
1,65 мм
24-2402066 * 45 431.3 5810 Кольцо регулировочное толщиной j
1,67 мм
24 2402077 * 45 4313 5819 Колыю регулировочное толщиной j 1
1,69 мм
24-2402075 * 45 4313 5812 Колено регулировочное толщиной i 1
1.71 мм ,
21-2402073-01 45 4313 6307 Кольцо регулировочное толщиной 1 1
1,73 мм
21-2402072 * 45 4312 5811 Колыю регулировочное толщиной 1 I
1,75 мм 1
10 3102-2402170 ** 45 4319 0724 Кольцо распорное ]
3102-2402171 “ 45 4319 164.3 Колыю распорное 1
3102-2402172 ** 45 4319 1644 Колыю распорное 1
3102-2402173 ** 45 4319 1645 Кольцо распорное 1
3102-2102171 ’* 45 4319 1646 Кольцо распорное ]
3102-2102175 44 45 4,319 1647 Колыю распорное 1
3102-2102176 ** 45 4319 1648 Кольцо распорное 1
3102-2102177 14 4.5 4319 1649 Кольцо распорное
3102-2102178 * 45 4319 1631 Кольцо распорное
,3102-2102179 4* 15 4.319 1652 Колыю распорное 1
31(12-2402180 45 4319 16.>3 Кольцо расноплое 1
3102-2 10218! 44 45 4319 1654 Кольцо распор!Iое 1
3102-2402182 *c 45 4319 1655 Колыю распорное
.3102-2102183 ** 45 4319 1656 Кольцо распорное 1
3102-2102184 ** 45 4319 1657 Кол1Л[(1 распорное I
3102-2402185 ** 45 4319 1658 Кольцо распорное
3102-2102186** 45 4319 1659 Кольцо распорное 1
3102-2402187 ** 45 4319 1661 Кольцо распорпис- 1
,3102-2102188 ** 45 4.31ч 1662 Колыю распорное I 1
3102-2102189 *’ 45 4319 1663 Дельно распорное 1
,3102-2102190 ” 45 4319 1664 Кольцо распорное 1
3102-2402191 ** 45 4319 1665 Колыю распорное ;
3102-2402192 *’ 45 4319 1666 Кольцо распорное
3102-2402193** 45 4319 1667 Кольцо распорное 1
3102-2102191 *’ 45 4319 1668 Кольцо распорное 1
3102-2102195 ** 45 4319 1669 Кольцо распорное 1
3102-2102196 41 45 4319 1671 Колыю распорное 1 1 ,
3102-2402197 ** 45 4319 1672 Колыю распорное 1 1
.3102-2402198 ** 45 4319 1673 Колыю раепорпос ' 1
3102-2402199 •• 45 4319 1674 Кольцо распорно; i .
( 1 3102-2402200** 45 4319 1675 Кольцо распорное 1
! 3102-2402201 ** 45 4319 1676 Колыю распорное ' 1
i 1 3102-2402202 ** 45 4319 1677 f Колыю распорное 1
,3102-2402203 ** 45 4.319 1678 1 Кольцо распорное । 1
f 3102-2102201 ** 45 4319 1679 Кольцо распорное I 1
,3102-2102205 « 45 4319 1681 Колыю распорное 1 1
1 3102-2102206 “ 45 4319 1682 Колыю раепорпос 1 1
,3102-2402207 ** 45 4319 1683 Кольцо распорно? ' 1 j
1 3102-2402208 “ 45 4319 1684 i Kom>no раснорщи' ! 1
1 I 3102-2402209 ** 45 4319 1685 j Кольцо распорное ; 1
Подгруппа 2403. Дифференциал и полуоси заднего моста
. >— ~ i 43 21 2403010 45 4313 07G7 Дифференциал с ведомой шестер- 1
ней в сборе
4b 24-2103018 45 4313 0769 Коробка сате ллитов 1
j b 24-2403034 45 4313 8226 Болт Сп М10Х 1 Х28 in
г о 292758-11 45 9952 4161 Гайка Сп МЮХ1 1 10
7 292759 II 45 9952 4162 Гайка 9 стопорная 10
43 24 -2103050-10 45 4313 5657 Шостерин полуоси i “ 1
* VcTrjiijHjniB.'iercM одно колола (определяется подбором).
** Подбор.
Рисун-ж | t Позиция № детали Кол ОКП Наименование Количество
27 i 1 । 1 1 1 1 1 i t 1 2, 62 2 i i i i 1 i 1 1 1 i 47 50 49 4.) 47 44 41 42 26 40 30 23 27 29 31 32 33 34 36 37 22 33 39 35 35 1, 23 35 13 12 14 37 36 10 11 25 23 16 * lit) Bhjf op\ * 1 1 Г) ПО J p * Для знпгс 12-2403030 A * 24-2403055-10 12-2403058-A2 24-2403060 (21 P-2403030 “ Ж047-П 6-7510У 21 J] 12-2403090 12-2403091 12-2403092 12-2403093 24-2403060 10 24-2403070 21-2403025 21-2403072 20-3101055 20-3103008 -Б 21-2403100 A2 21-2403102-Б 12-2403107 12-2403086 Б 221577-П29 6-308У1Ш 12-2403082 12-2403083 12-240308-1 12-2403087 BK-24-24OO103 •** БК-24-24ОЗО11 24-2403060-10*** 24-2403119 *** ,3102-2801087 3102-2801100 24-2801393 24-2801394 24-2801397 291074-П29 252138-1129 291501-1129 252156-П29 3102 2801152 01 201496-1129 252136-1129 11' >C I H. ных частей. 45 4511 0486 45 4313 5658 45 4311 0490 45 4313 0772 45 4312 1111 45 9952 8072 46 2413 1876 45 4511 0499 45 4511 0500 45 4511 0501 45 4511 0502 45 4313 8532 45 4313 0774 43 4312 1110 45 4312 1120 45 4311 0563 45 4311 0562 45 4312 1122 45 4312 1124 45 4511 0505 45 4511 0497 45 9412 1079 46 1213 4320 45 4511 1260 45 4511 1261 45 4511 1107 45 4511 0498 45 4313 5656 45 4313 0768 45 4313 8532 45 4313 7691 Группа 28. Р/ Подгруппа 2801. 45 4319 1628 45 4319 2683 45 4313 0849 45 4313 0850 45 4313 0852 45 9952 1859 45 9816 1069 45 9952 1952 45 9816 1007 45 4319 3348 45 9346 155Я 45 9816 1067 Шайба опорная Сателлит Шайба опорная Ось Шайба опорная Стопор оси Подшипник (3102-2403036) Прокладка регулировочная (тол- ши ной 0,1 мм) Прокладка регулировочная (тол- щиной 0,15 мм) Прокладка регулировочная (тонти- ной 0,25 мм) Прокладка регулировочная (толщи- ной 0,5 мм) Полуось в сборе Полуось Втулка наружного сальника полу- оси Маслоотражатель фланца полуоси Прокладка маслоотражателя Болт Корпус наружного сальника под- шипника полуоси с пластиной и на- бивкой в сборе Корпус наружного сальника под- шипника полуоси в сборе Набивка Пластина Винт М5Х10 Подшипник (3102-2463080) Прокладка пружинная Кольцо пружинное Кольцо зажимное Прокладка Шестерни дифференциала — ком- плект Дифференциал в сборе Полуось заднего моста в сборе Комплект запасных частей полуоси заднего моста ХМА Рама Заглушка поперечины № 1 Поперечина № 2 рамы r .сборе Планка крепления поперечины К? 2 Кронштейн крепления поперечины № 2 Планка кронштейна верхних ры- чагов Болт М14 X 1,5Х 135 Шайба 14 Болт М Юх 1 Х55 Шайба 10 Поперечина 3 рамы в сборе Болт Ml0х22 Шайба 10 9 2 о 1 о 1 О ** 1 ** 1 1 Ж Л 1 1 ** 1 1 2 i 2 о о О ! Ш о 2 о 2 4 j о 2 2 о 2 о о 2 4 4 4 1 4 4
53
Позиция
№ детали
Код ОКП
Наименование
Количество
Рисунок
2 43 24-2801116 45 4313 0821 Растяжка поперечины № 1 и № 2 1
рам ы
45 250561-П29 45 9553 1064 Гайка М16 X 1,5 о
44 252017-П29 45 9811 1210 Шайба 16 Т
2, 62 17, 22 52-5101680 45 3115 0763 Заглушка лонжерона круглая 8
2 42 24-2801566 45 4313 0854 Скоба буксирная 1
Подгруппа 2802. Брызговик двигателя
2 2 24-2802020 45 4313 0856 Брызговик двигателя передний в 1
40 201418-П29 45 9346 1504 сборе Болт 546x16 7
39 293246-П29 45 9952 6168 Шайба 6 7
41 252134-П29 45 9816 1045 Шайба 6 7
Подгруппа 2803. Буфер передний
Рис. 28. Буфер передний и задний
28 10 250512-П29 45 9553 1057 Гайка М10 4
3 252006 1129 45 9811 1207 Шайба 10 4
9 252156-П29 45 9816 1007 Шайба 10 4
11 201458-П29 45 9346 1521 Г?олт ЛГ8х25 2
13 252005-П29 45 9811 1206 ИЛайба 8 2
12 252155-1129 45 9816 1006 Шайба 8 о
25 2-1-2803140-01 45 4313 0900 Прокладка 2
3102-2803010-01 45 4319 3364 Буфер в сборе Т
29 3102-2803015 10 45 4319 3365 Панель средняя 1
24 3102-2803007 45 4319 2217 Боковина левая в сборе 1
i 3 3102-2803008 45 4319 2218 Боковина правая в сборе 1
17 250508-П 29 45 9553 1054 Гайка Мб 19
4 252037-П29 45 9811 1255 Шайба 6 26
5 252134-П29 45 9816 1045 Шайба 6 20
7 3102-2803016 45 4319 1251 Кронштейн правый в сборе 1
26 3102-2803017 45 4319 1252 Кронштейн левый в сборе 1
1 3102-2803144-10 45 4319 3266 На кладка 2
2 3102-2803176-10 45 4319 3367 Каркас накладки в сборе 2
30 3102-2803234 45 4319 3369 Кронштейн крепления номерного о
знака
33 210405-П29 Болт Ml0x25 2
28 252004-П29 45 9811 1205 Шайба 6 4
27 252154-1129 45 9816 1 005 Шайба 6 4
31 201416-П29 45 9346 1502 Болт Мб X 12 2
28 252004-П29 45 9811 1205 Шайба 6 2
6 201420-Г129 45 9346 1506 Болт М6Х20 8
54
Рисунок Позиция № детали Код ОКП Наименование Количество
Подгруппа 2804. Буфер задний
28 10 250512-П29 45 9553 1057 Гайка М10 4
8 252006-П29 45 9811 1207 Шайба 10 4
9 252156-П29 45 9816 1007 Шайба 10 4
11 201458-П29 45 9346 1524 Болт М8Х25 2
13 252005-П29 45 9811 1206 Шайба 8 2
12 252155-П29 45 9816 1006 Шайба 8 2
25 24-2803140-01 45 4313 0900 Прокладка 2
3102-2804010 45 4319 0971 Буфер в сборе 1
19 3102-2804012 45 4319 0972 Панель средняя в сборе 1 ।
21 3102-2804007 45 4319 1738 Боковина левая в сборе 1
14 3102-2804008 45 4319 1739 Боковина правая в сборе 1 '
32 201418-П29 45 9346 1504 Болт М6Х16 6 1
17 250508-П29 45 9553 1054 Гайка Мб 6 !
4 252037-П29 45 9811 1255 Шайба 6 12
5 252134-П29 45 9816 1045 Шайба 6 6 i
15 3102-2804026 45 4319 0978 Кронштейн правый в сборе 1 I
22 3102-2804027 45 4319 0979 Кронштейн левый в сборе 1
23 201456-П29 45 9346 1522 Болт М8Х20 4
13 252005-П29 45 9811 1206 Шайба 8 4 Г
12 252155-П29 45 9816 1006 Шайба 8 4
20 3102-2804144-01 45 4319 3267 Накладка 1
16 3102-2804176 45 4319 0987 Каркас накладки в сборе 2
18 3102-2803158 45 4319 2212 Планка прижимная в сборе 1
17 250508-П29 45 9553 1054 Гайка Мб 13
4 252037-П29 45 9811 1255 Шайба 6 13
5 252134-П29 45 9816 1045 Шайба 6 13
6 201420-П29 45 9346 1506 Болт М6Х20 2
Группа 29. ПОДВЕСКА 1
Подгруппа 2901. Подвеска передняя 1
3102-2901012-10 45 4319 2498 Подвеска передняя с тормозами 1
в сборе
Подгруппа 2902. Пружины передней подвески
29 25 24-2902712 45 4313 0962 Пружина 2 ।
36 24-2902734 45 4313 0964 Чашка пружины правая в сборе 1
35 24-2902735 45 4313 0965 Чашка пружины левая в сборе 1
37 201525-П8 45 9951 1173 Болт МЮх 1 Х42 8
26 251665-П29 45 9952 4565 Гайка М10Х1 8
24 24-2902730 45 4313 0963 Прокладка 2
45 24-2902654 45 4313 0961 Буфер 2
41 12-2902622-А 45 4511 0599 Буфер в сборе 2
39 250511-П8 45 9553 9056 Гайка М8Х1 2
40 252135-П8 45 9816 9046 Шайба 8 2
Подгруппа 2904. Стойки и рычаги передней подвески
31 35 3102-2904010 45 4319 0829 Рычаги нижние правые в сборе 1
3102-2904011 45 4319 0831 Рычаги нижние левые в сборе 1
29 38 3102-2904024 45 4319 0832 Рычаг нижний передний 2
33 3102-2904040 45 4319 1626 Втулка 2
31 24-2904042 45 4313 0981 Втулка распорная 2
34 3102-2904028 45 4319 0833 Рычаг нижний задний 2
33 3102-2904040 45 4319 1626 Втулка 2
31 24-2904042 45 4313 0981 Втулка распорная 2
32 24-2904035 45 4313 0977 Палец 4
29 24-2904039 45 4313 0979 Скоба 4
30 3102-2904043 45 4319 0834 Шайба 4
27 201415-П29 45 9346 1501 Болт М6Х10 4
28 252174-П29 45 9816 1454 Шайба 6 4
29, 30 6, 9 3102-2904056 45 4319 0835 Стойка правая 1
55
Рис, 29. Пружины, стойки и рычсги передней подвески
56
Рис. 30. Стоики п рычаги передней подвески, поворотные кулаки
Примечание. Дв. /—6, 13 и /5—/7см. в подгруппе Ь0С)1
1
Рис. 31. Рычаги в сборе, амортизаторы и стабилизатор поперечной устойчивости пе-
редней подвески
57
Рисунок 1 Позиция № детали Код ОКП Наименование Количество
29, 30 5, 10 3102-2904057 45 4319 0836 Стойка левая 1
11 24-2904062 45 4313 0987 Втулка резьбовая 4
7, 12 24-2904064 45 4313 0988 Втулка распорная резьбовая 4
29 42 24-2904008 45 4313 0989 Палец 4
3 24-2904072 45 4313 0990 Кольцо уплотнительное 8
11 24-2904078 45 4313 0991 Гайка 4
29, 30 Л 7 24-2904142 45 4313 1006 Колпачок пресс-масленки 6
4, 3 264040-П8 45 9167 5012 Пресс-масленка 2
43, 14 264072-П8 45 9167 4010 Пресс-маслеика 2
] 3 3102-2904100 3102-2904101 45 4319 0838 45 4319 0839 Рычаги верхние правые в сборе Рычаги верхние левые в сборе 1 1
29 2 3102-2904105 45 4319 0841 Рычаг верхний передний 2
16 3102-2904125 45 4319 1627 Втулка 2
17 3102-2904126 45 4319 0844 Втулка распорная 2
10 3102-2904107 45 4319 0842 Рычаг верхний задний 2
16 3102-2904125 45 4319 1627 Втулка 2
17 3102-2904126 45 4319 0844 Втулка распорная 2
21 3102-2904112 45 4319 0843 Ось 2
18 3102-2904120 45 4319 1093 Шайба 8
20 250561-П29 45 9553 1064 Ганка М16Х1,5 4
19 252139-П29 45 9816 1070 Шайба 16 4
44 200263-П29 45 9326 1022 Болт М8Х35 2
9 3102-2904130 45 4319 2589 Опора буфера 2
13 201458-П29 45 9346 1524 Болт М8Х25 2
12 252155-П29 45 9816 1006 Шайба 8 4
23 24-2904133 45 4313 1005 Прокладка регулировочная 22*
22 291500-П8 45 9952 1947 Болт Ml 0X1X55 4
14 292779-П8 45 9952 4203 Гайка Ml0X1 4
15 252156-П29 Подгруп 45 9816 1007 па 2905. Амортизаторы Шайба 10 передней подвески 4
31 36 24-2905004 45 4313 1007 Амортизатор в сборе 2
37 24-2905006-01 45 4313 1009 Амортизатор в сборе 2
1 21-2905460 45 4312 1339 Подушка 4
2 21.2905544 45 4312 1342 Чашка 4
28 21-2905681 45 4312 1366 Кожух 2
4 250513-П8 45 9951 4004 Гайка Ml0X1 4
40 2505Ю-П8 45 9553 9055 Гайка М8 4
39 252175-П29 45 9816 1455 Шайба 8 4
38 24 2905448 45 4313 8794 Шарнир амортизатора передней подвески в сборе о
5 24-2905602 45 4313 1016 Шток с поршнем в сборе 2
6 24-2905607 45 4313 1017 Шток 2
7 24-2905628 45 4313 7438 Тарелка ограничительная 2
8 24-2905630 45 4313 1030 Пружина перепускного клапана 2
9 21-2905631-Б 45 4312 1356 Тарелка перепускного клапана 2
10 24-2905635-03 45 4313 7436 11оршень 2
11 24-2905636-01 45 4313 7437 Кольцо поршня 2
13 [-21-2905640 45 4312 1360 Тарелка клапана отдачи 2
14 2-2905642 45 4312 1361 Пружина клапана отдачи 2
12 15 121-2905643-Б *292810-П 45 4312 1362 Втулка штока Гайка Ml0X1 2 9
16 24-2905650-11 45 4313 9593 Клапан сжатия в сборе 2
7 24-2905628 45 4313 7438 Тарелка ограничительная 2
8 24-2905630 45 4313 1030 Пружина перепускного клапана 2
9 Й>2905631-Б 45 4312 1356 3 арелка перепускного клапана 9
20 24-2905654-11 45 4313 9594 Корпус клапана 2
19 21-2905661 45 4312 1363 Пружина 2
18 21-2905664-01 45 4312 1038 Втулка 9
17 21-2905665 45 4312 1039 Гайка 2
21 Не более. 24-2905670-10 45 4313 9177 Резервуар амортизатора в сборе 2
58
Позиция
1
№ детали
Код ОКП
Наименование
Количество
Рисунок
23
24
25
29
30
31
32
33
34
22
27
26
24-2905610-01
24-2905611-01
24-2905614
24-2905615-10
2К2905616
;21К2905617
24-2905618
24-2905613
24-2905619-01
21)2905625-01
24-2905646-10
24-2905647
21-2905616*
24-2905613 *
24-2905406 *
45 4313 1018
45 4313 7493
45 4313 1022
45 4313 1024
45 4312 1025
45 4312 1349
45 4313 1026
45 4313 1021
45 4313 7495
45 4312 6557
45 4313 1 032
45 4313 1033
45 4312 1025
45 4313 1021
45 4313 1013
Гайка
Кольцо защитное
Прокладка
Обойма сальников
Сальник
Шайба
Пружина
Кольцо уплотнительное
Втулка направляющая
Цилиндр
Сальник наружный
Обойма наружного сальника
Сальник
Кольцо уплотнительное
Детали клапанов амортизатора
(комплект)
2
2
2
2
о
о
2
2
2
2
2
2
т
1
1
Подгруппа 2906. Стабилизатор поперечной устойчивости передней подвески
31 42 24-2906014 45 4313 1043 Штанга стабилизатора поперечной 1
52 24-2906016 45 4313 1044 устойчивости передней подвески в сборе Штанга стабилизатора 1
47 <20/2906040 45 4311 1348 Полушка штанги ч
48 24-2906048 45 4313 7061 Обойма подушки о
41 201478-П29 45 9346 1542 Болт М8Х1Х25 4
49 250511-Г129 45 9553 1056 Гайка М8Х1 4
50 252155-П29 45 9816 1006 Шайба 8 4
51 24-2906060 45 4313 1047 Стойка стабилизатора передней 2
53 24-2906078 45 4313 1048 подвески Подушка верхнего конца стойки 4
43 24-2906079 455^313 1049 стабилизатора Подушка нижнего конца стойки 4
44 11-18077 45 4311 0882 стабилизатора Чашка подушки 8
45 292816-П29 45 9952 4284 Гайка М12Х 1.25 4
46 258038-1129 45 9871 1049 Шплинт 3X15 4
Подгруппа 2912. Рессоры задние
32 7 24-2912012-02 45 4313 5962 Рессора в сборе 2
17 24-2912015 45 4313 5963 Лист № 1 в сборе 2
19 24-2912102-10 45 4313 5964 Лист № 2 2
20 24-2912051-10 45 4313 5965 Лист № 3 в сборе 2
21 24-2912104-10 45 4313 5966 Лист № 4 2
23 24-2912105-10 45 4313 5967 Лист № 5 2
24 209461-П2 45 9952 1027 Болт М10Х1 Х48 2
22 250688-П 2 45 9951 4019 Гайка Ml0Х 1 2
18 24-2912121 -10 45 4313 5961 Прокладка 8
16 24-2912061 45 4313 1055 Хомут 4
15 242912072 45 4313 1059 Прокладка 4
11 13-2912028 45 4512 0959 Втулка 12
5 24-2912408 45 4313 1С73 Стремянка 4
14 250689-1129 45 9553 1360 Гайка 12X1,25 8
13 252137-П29 45 9816 1068 Шайба 12 8
25 24-2912410 45 4313 1074 Подкладка правая в сборе 1
26 24-2912411 45 4313 1075 Подкладка левая в сборе 1
12 24-2912430 01 45 4313 1 079 Подушка 4
4 24 2912432 45 4313 1080 Обойма 4
31 24-2912474 45 4313 1086 Палеи переднего кронштейна с 2
шайбой в сборе
* Для запасных частей.
59
Рисунск j Позиция детали Код ОКП Наименование Количество
32 10 8 9 0 1 24-2912458 2505594129 252158-П29 24-2912622 24-2902654 45 4313 1084 45 9553 1062 45 9816 1009 45 4313 1088 45 4313 0961 Серьга в сборе Гайка Ml4X 1,5 Шайба 14 Буфер Буфер дополнительный 4 6 6 2 1
Рис 32 Рессоры задние и крепление задних амортизаторов
Примечание. 1К>а. 2, 3, 21—30,32 и 33 см. в подгруппе 2915
Подгруппа 2915. Амортизаторы задней подвески
32 3 24-'2915006 01 45 4313 1090 Амортизатор в сборе 2
33 21-2905460 45 4312 1339 Подушка 4
О 21-2905544 45 4312 1342 Чашка 4
33 250513-П29 45 9951 4002 Гайка Ml0X1 4
<) ” 24 2915432 45 4313 1094 Втулка 4
28 252045-П29 45 9811 1258 Шайба 12 2
30 2505154129 45 9553 1060 Гайка /М12Х1,25 2
29 252157-П29 45 9816 1008 Шайба 12 О
33 16 24-2905635-03 45 4313 7436 Поршень 2
13 24-2905628 45 4313 7438 Тарелка ограничительная 2
14 24-2905630 45 4313 1030 Пружина перепускного клапана 2
15 21-2905631-Б 45 4312 1356 Тарелка перепускного клапана 2
17 24-2905636-01 45 4313 7437 Кольцо 2
19 21-2905640 45 4312 1360 Тарелка клапана отдачи 2
20 21-2915642 45 4312 1423 Пружина клапана отдачи о
18 21-2905643-Б 45 4312 1362 Bi улка 2
60
I
СТ.IЛ и
K.U ОКП
Наименование
Количество
ПО И1 ЦИ Я
2/ 2Э2810-П ! Ганка М10Х1 9
24-29056.50-1 1 : 45 4313 9593 Клапан сжатия в сборе о
7.7 24-2905628 ! 45 4313 7438 Тарелка ограничительная 2
14 24-2905630 45 4313 1030 Пружина перепускного клапана 2
15 21 -2905631-В 45 4312 1356 Тарелка перепускного клапана <)
2 и 24-2905654-11 I 45 4313 9594 Корпус клапана <)
55 21 -2905661 ! 45 4312 1363 Пружина о
) / у 21-2(Ю5661-01 I 45 4312 1038 Втулка о
Z 3 21-290566S ! । 1 45 1312 1039 Г анка о
33. Аморгизагоры задние
О - 24-2915670 10 45 1313 9178 Рс ?ерв\ар амортизатора 2
11 24-2905610-01 15 1.113 1018 I За 5 к л о
W 21-2905611-01 15 4313 7193 Кольцо зашитое о
о 24-290361 1 15 1313 1022 11рокладки кольца защитного о
5 24-2905615-10 15 4313 1021 Обойма сальников
21 2905616 15 1312 102: ( Зальник пн ока
21-2905617 15 4312 13 1 и Шайба сальника ‘)
5 21 2605618 15 -1313 1026 11 р\ жива сальника 9
1 2 1-2905610 01 15 |2,13 1 19 > Втулка направляющая ‘)
о 21-2905613 15 4313 1021 Кол 1,но \ НЛО i пи [ еЛЫЮе ‘ i
15 21-2915625 01 15 12)12 655 8 J (илпндр амора п штора О
2 1 2905646-10 1; > 12)3 1 032 Сальник шгока о
5 21-2905617 4 •) 4 > 1 5 103 > Обойма нар\ жнл о сальника о
61
Рисунок Позиция № детали Код ОКП Наименование Количество
Группа 30. ОСЬ ПЕРЕДНЯЯ
Подгруппа 3001. Кулаки поворотные
35 8 3102-3001006 10 45 4319 2492 Кулак поворотный со шкворнем, 1
подшипниками и стойкой в сборе
правый
9 3102-3001007-10 45 4319 2493 Кулак поворотный со шкворнем, 1
подшипниками и стойкой в сборе
левый
30 5 3102-3001012-10 45 4319 2494 Кулак поворотный с цапфой в сбо- 1
ре правый
6 3102-3001013-10 45 4319 2495 Кулак поворотный с цапфой ле- 1
вый в сборе
35 16 292957-П2 45 9952 4417 Гайка 5124X1,5 2
17 258069-П 45 9871 0086 Шплинт 5x36 2
30 1 943/20К1 46 4321 4226 Подшипник (24-3001016) 4
2 24-3001017 45 4313 1110 Кольцо защитное 4
16 24-3001019 45 4313 1111 Шкворень поворотного кулака 2
17 295105-П18 45 9952 8088 Штифт 10X30 2
4 108804 46 1652 6300 Подшипник (24-3001020) 2
3 24-3001021 45 4313 1113 Колпак защитный 2
15 24-3001022 45 4313 1114 Шайба регулировочная 2
15 24-3001022-Б 45 4313 1115 Шайба регулировочная 2
15 24-3001022-Г 45 4313 1116 Шайба регулировочная 2
15 24-3001022-Д 45 4313 1117 Шайба регулировочная 2
15 24-3001022-Е 45 4313 1118 Шайба регулировочная 2
13 296986-П 45 9952 7043 Заглушка 30 4
3102-3001004-10* 45 4319 2489 Кулак поворотный со стопкой и 1
гайкой в сборе правый
3102-3001005-10* 45 4319 2491 Кулак поворотный со стойкой и 1
гайкой в сборе левый
Группа 31. КОЛЕСА
Подгруппа 3101. Колеса
36 5 3102-3101011 45 4319 1322 Колесо, вентиль, шина 205/70 5
SR 14 в сборе
или
3102-3101011-01 45 4319 3158 Колесо, покрышка 205/70 SR 14 и 5
камера в сборе
34 4 3102-3101015 45 4319 1324 Колесо 5 1/2 i—14 в сборе 5
6 Г 45 9563 1725 Гайка №14X1,5 крепления колеса 20
Подгруппа 3102. Колпаки колес
34 3102-3102010-01 45 4319 3448 Колпак колеса в сборе 4
ИЛИ
31011-3102010 45 4318 0541
Подгруппа 3103. Ступицы передних колес
35 19 31011-3103010 45 4318 0319 Ступица с тормозным диском в о
сборе
22 31011-3103015 45 4318 0106 Ступица 9
21 14-3103008 45 4516 0648 Болт 10
3 12-2401000 Б 45 4511 0458 Сальник в сборе 2
2 21R-3103032 45 4312 1482 Шайба упорная 2
j ! * Для запасных частей.
62
Рис. 34. Колеса, колпаки колес, тор-
моза рабочие задние в сборе и тор-
мозной барабан
Примечание. Поз. 2, 3 и Z см. в под-
группе 3502
Рис. 35. Ступицы передних колес, тормозе колесные дисковые передние
Примечания: 1) низ. if, У, 7б и 7/ см. в i.oai руине 3001; 2) низ. 7—7, 10--ГЗ, 20 я 23, 24 и 25
см. в подгру и 11 е 3301
63
Рисунок Позиция № детали Код ОКП Наименование Количество
35 36 7 14 15 18 / 6’ 3 о 1 7S0G-A 6-7305АШ 24-3103030 12-3103065 31011-3103006 ♦ Подгр 24-3105021 258038-1129 203378-П29 (2Р-3105018-А 3102-5101488 46 2413 3330 46 2413 1248 45 4313 1222 45 4511 0792 45 4318 0978 уппа 3105. Держатель з 45 4313 1229 45 9871 1049 45 9952 6496 45 4312 1484 45 4319 2042 Подшипник внутренний в сборе (2 IP-3103020-02) Подшипник наружный в сборе (2 IP-3103025-01) Шайба упорная Колпак Комплект ступипы переднего ко- леса с тормозным диском и подшип- никами в сборе апасного колеса Винт Шплинт 2,7X16 Шайба 12 Гайка-барашек в сборе Крышка люка запасного колеса 2 2 о 2 1 1 1 1 1
Рис. 36, Держатель запасного коле-
са, шины
Примечание. Поз. 5 см. в подгруппе 3101
36 4 6 Подгруппа 31 Со. Шины сборе 5 5 5
205/70 SR 14 или 205/70 R 14 ЛБ 15,2 ГОСТ 8107—75 (25 2131 1700) 45 9167 1818 Шина (3102-3106015) Покрышка с камерой (3102-3106010) Вентиль (3102-3106040) в
Для запас! ты.х частей.
64
Рисунок Позиция № детали Код ОКП Наименование Количество
Группа 34. УПРАВЛЕНИЕ РУЛЕВОЕ
Подгруппа 3400. Управление рулевое в сборе
3102-3400013-10 45 4319 1769 Рулевое управление без рулевого 1
колеса и сошки в сборе
38 1 3102-3400014-10 45 4319 1771 Механизм рулевого управления в 1
сборе
30 200373-П29 45 9326 1115 Болт М12Х70 1
31 200384 -П29 45 9326 1126 Болт М12Х 130 1
33 200378-П29 45 9326 1120 Болт Ml2X95 2
33 250514-П29 45 9553 1059 Гайка М12 4
34 252137-П29 45 9816 1068 Шайба 12 4
36 252045-П29 45 9811 1258 Шайба 12 2
Подгруппа 3401. Рулевой механизм
37 4 24-3401010 45 4313 1255 Картер в сборе 1
32 20-3401023-Б 45 4311 0201 Сальник в сборе 1
3 3102-3401035-10 45 4319 1759 Вал с червяком в сборе 1
ь 24-3401060-02 43 4313 7887 Вал сошки рулевого механизма с 1
роликом в сборе
7 24-3401164-02 45 4313 7889 Вал сошки в сборе 1
д 24-3401073 45 4313 1277 Ось ролика 1
3 776701Х 46 1589 6265 Ролик — шарикоподшипник в сбо- 1
ре (24-3401062)
16 51-3401067 45 3114 2000 Гайка регулировочного винта ва- 1
ла сошки в сборе
10 24-3401080 45 4313 1278 Крышка боковая в сборе 1
12 24-3401083 45 4313 1279 Крышка боковая 1
13 258623-П 45 9841 0369 Штифт 5X8 I
11 922205К 46 2292 6892 Подшипник (53А-3401172) 1
22 G3A-4207115 45 3114 3061 Сальник в сборе 1
29 М-3555 45 4311 0351 Прокладка толстая
30 М-3556 45 4311 0352 Прокладка тонкая 6*
296576-П29 45 9981 1097 Пробка КГ 1/2" j
21 13-3401047 45 4512 1119 Крышка верхняя 1
1 24-3401061 45 4313 7697 Крышка нижняя 1
19 51-3401063-30 45 3114 5407 Винт регулировочный 1
18 51-3101081 45 3114 2001 Прокладка I
17 51-3401082 45 3114 2005 Шайба стопорная 1
31 24-3401084 45 4313 1280 Прокладка 1
2b 13-3401194 45 4512 4801 Шайба войлочная 1
25 13-3401195 45 4512 1147 Чашка войлочной шайбы 1
37, 38 23. 12 24-3401140 45 4313 1305 Фланец соединительный 2
37 20 24-3401168 45 4313 1311 Пята опорная винта 1
15 201456-П29 45 9346 1522 Болт М8Х20 12
14 252155-П29 45 9816 1006 Шайба 8 12
28 977907К1 46 2412 5963 Подшипник верхний (203101071) 1
2 877907 46 2413 5851 Подшипник нижний (20-3401075) 1
39 1 3102-3401133-10 45 4319 1795 Колонка рулевого механизма в 1
сборе
28 25 М-35С6 45 4311 0009 Хомут в сборе 1
28 М-3507 45 4311 0010 Хомут 1
29 201488-П29 45 9346 1550 Болт М8Х1Х50 1
27 252135-П29 45 9816 1046 Шайба 8 1
26 250511-П29 45 9553 1056 Гайка М8Х1 1
24 3102-3401032-10 45 4319 1758 Вал верхний с втулкой замка ру- 1
ля в сборе
8 3102-3401100-10 45 4319 1763 Колонка рулевого управления с 1
подшипником в сборе
* Нс Силос.
65
Рис. 37. Рулевой меха-
низм
Примечание. Поз. 27. см. в
подгруппе 3819
32
27
25
28
Рис. 38. Крепление рулевого ме-
ханизма и рулевое управление
Примечания: 1) поз. /, 30, 31 и 33—
36 см. в подгруппе 3400; 2) поз. 11,
17, 18 и 19 см. в подгруппе 5301
35 54 35
35 ''54 '.55
^_5L
66
| Рисунок 1 Позиция № детали Код ОКП Наименование Количество
38 9 3102-3401102-10 45 4319 1764 Колонка рулевого управления со 1
скобкой в сборе
10 636905 46 1558 6123 Подшипник (12-3401120) 2
23 3102-3401104 45 4319 0793 Втулка 1
22 24-3401128-01 45 4313 8549 Кольио разжимное о
21 Т2Д-101130 45 4511 0823 Пружина 2
20 3102-3401132 45 4319 0765 Колпачок защитный 1
7,38 24. 13 250636-П29 45 9553 1264 Гайка М16Х1,5
38 Q 21-1108041-Б 45 4312 0233 Втулка шпильки 4
7 13-3401142 45 4512 1139 Муфта соединительная 1
о 24-3401150 45 4313 1308 Пластина предохранительная Z [
6 13-3401151 45 4512 1145 Усилитель муфты 4 •
14 24-3401154 45 4313 7694 Пластина стопорная 4 '
»J 13-3401155 45 4512 1146 Шпилька соединительная 4 ।
16 24-3401144 45 4313 8059 Провод массы 1
4 126-9302071 73 3531 0212 Шайба 4
15 292735-П29 45 9952 4124 Гайка М8х1 4
32 24-3401090 45 4313 1282 Сошка руля 1
37 34 250651-Г129 45 9553 1220 Гайка М22Х1,5
33 252162-П29 45 9816 1013 Шайба 22 i
39 25 3102-3401200 45 4319 0782 Замок с корпусом в сборе 1
29 3102-3401201 45 4319 0809 Корпус замка руля и зажигания 1
27 220051-1129 45 9432 1053 Винт М4Х10 3
Рис. 39. Рулевое управление
Примечании. 1) низ. 2 и Зн см. в подгуупне 3403: 2) поз. 26 см. в подгруппе 3"0|;
3) поз. 17 см. в Huai руине 4) поз. 7 см. в под! руине 3205
ьХааш
1
I
!
3*
67
Рисунок Позиция Ле детали Код ОКП Наименование Количество
39 28 252132-П29 45 9816 1023 Шайба 4 3
9 3102-3401300 45 4319 0774 Основание переключателя с кон- 1
тактным кольцом в сборе
10 3102-3401302 45 4319 0312 Основание переключателя указате- 1
лен поворота
11 3102-3401304 45 4319 0813 Кольцо контактное 1
14 14-3401310 45 4516 0674 Втулка сбрасывателя с контактом 1
в сборе
16 14-3401312 45 4516 0675 Втулка сбрасывателя 1
15 14-3401316 45 4516 0677 Провод кнопки звукового сигнала 1
в сборе
22 3102-3401107 45 4319 0902 Кожух рчлевои колонки — верхняя 1
часть
23 3102-3401108 45 4319 0903 Кожух рулевой колонки — нижняя 1
часть
8 14-3401109-10 45 4516 4137 Уплотнитель кожуха о
24 3102-3401119 45 4319 1703 Кольцо уплотнительное 1
3 3102-3401202 45 4319 0811 Хомут корпуса 1
5 24-3401211 45 4313 1315 Болт специальный 4
21 3102-3401305 45 4319 0814 Г айка о
6 3102-3401325-01 45 4319 3981 Втулка подпора подшипника 1
19 233015-П13 45 9422 45о7 Винт 2М1Х18 О
20 241820-П13 Винт 4X18 т
18 241822-П13 Винт 4X25 1
13 224597- П29 45 с462 1079 Винт М5Х10 3
12 252273-Г129 45 9816 1473 Шайба 5 3
4 252274-Г129 45 9816 1474 Шайба 6 4
Подгруппа 3402. Колесо рулевого управления
40 1 3102-3402010-10 45 4319 1747 Рулевое колесо с облицовочным 1
кожухом в сборе
3 ! 3102-3402015-10 45 4319 1748 Колесо рулевого управления в 1
с Гу f ре i
Рис. 40. Колесо рулевого управления п кнопка звукового сигнала
Примечания: 1) поз. €—15 и 17 см. в подгруппе 3721; 2) поз. 16 см. в подгруппе 3724
68
су ник Позиция \ № детали Код ОКП Наименование Количество
&
40 9 3102-3402033-01 Облицовочный кожух 1
<5 240019-П29 45 9632 1017 Винт 4X16 3
4 252132-П29 45 9816 1023 Шайба пружинная 4 3
Подгруппа ИоЗ. Крепление колонки рулевого управления
39 36 3102-3403020-10 45 4319 1746 Хомут 1
30 66-01-1803037 45 3116 5323 Шайба о
31 14-3403042 45 4516 0693 Втулка 2
о 14-3403043 45 4516 0694 Кольцо 2
35 252155-П29 45 9816 1006 Шайба 8 о
34 250610-П29 45 9553 1255 Гайка М8 о
33 200263-П29 45 9326 1022 Болт М8Х35 о
32 252135-П29 45 9816 1046 Шайба 8 2
Подгруппа 3414. Тяги рулевые
41 3 24-3003010-10 45 4313 1132 Тяга сошки рулевого управления
в сборе
3102-3414005 45 4319 0353 Рулевая траления 1
90 24-3003013-10 45 4313 1138 Тяга сошки рулевого управления 1
23 24-3003029 45 4313 1145 , Шарнир рулевой трапеции в сборе 1
2
7
9
26
27
16
1 ис
4 1 ,
19
20
И
15
16
24
22
18
а
9
Ю
69
I ’. J С > ! ' К Позиция К? детали ъ Код ОКП Наименование Количество
41 13 16 18 19 20 21 12 11 1 2 24 25 28 23 13 16 18 19 20 21 27 26 1 9 35 33 34 31 32 29 30 23 13 16 18 19 20 21 27 26 1 9 6 15 13 16 17 18 19 20 21 12 11 1 2 14 8 9 10 243003030 24-3003032-А 24-3003068 24-3003069 24-3003026 258042-1129 24-3003034 24-3003074 250977-П29 258039-П 29 3102-3414050 24-3003052 01 24-3003054-10 24-3003029 24-3003030 24-3003032-А 24-3003068 ~/24-3003069 '24-3003026 258042-П29 24-3003166 24-3003162 250977-П29 258039-1129 12-3003039-Б (Ж3003078-Б 201482-029 250511-П29 252175-1129 3102-3414056 3102-3414062 24-3003029 24-3003030 24-3003032-А 24-3003068 24-3003069 24-3003026 258042-П29 24-3003166 24-3003162 250977-П29 258039-П29 24-3003080-10 24-3003084-10 24-3003030 24-3003032-А 24-3003022 24-3003068 21-3003069 24-3003026 258042-П29 24-3003034 24-3003074 250977-П29 258039-П29 24-3003096-11 24-3003086-10 24-3003087 24-3003092-10 45 4313 1146 45 4313 1148 45 4313 1163 45 4313 1164 45 4313 1142 45 9871 1053 45 4313 1149 45 4313 1166 45 9553 1510 45 9871 1050 45 4319 0854 45 4313 1155 45 4313 1157 45 4313 1145 45 4313 1146 45 4313 1148 45 4313 1163 45 4313 1164 45 4313 1142 45 9871 1053 45 4313 1188 45 4313 1186 45 9553 1510 45 9871 1050 45 4511 0757 45 4311 0189 45 9346 1546 45 9553 1056 45 9816 1455 45 4319 0855 45 4319 0856 45 4313 1145 45 4313 1146 45 4313 1148 45 4313 1163 45 4313 1164 45 4313 1142 45 9871 1053 45 4313 1188 45 4313 1186 45 9553 1510 45 9871 1050 45 4313 1168 45 4313 1173 45 4313 1146 45 4313 1148 45 4313 1141 45 4313 1163 45 4313 1164 45 4313 1142 45 9871 1053 45 4313 1149 45 4313 1166 45 9553 1510 45 9871 1050 45 4313 7842 45 4313 1177 45 4313 1178 45 4313 1 183 Корпус шарнира Палец с шаровой головкой Пята опорная пальца Пружина опорной пяты Заглушка шарнира Шплинт 2,7X36 Втулка пальца шарнира Уплотнитель шарниоа Ганка М 12x1,25 Шплинт 2,7X20 Тяга рулевой трапеции с наконеч- ником и регулировочной трубкой в сборе Тяга рулевой трапеции в сборе Тяга рулевой трапеции Шарнир рулевой трапеции в сборе Корпус шарнира Палец с шаровой головкой Пята опорная пальца Пружина опорной пяты Заглушка шарнира Шплинт 2,7X36 Втулка пальца шарнира Уплотнитель шарнира тяги рулевой трапеции с обоймой в сборе Гайка АН2X1.25 Шплинт 2,7x20 Трубка регулировочная Хомут стяжной Г)олт М8Х1Х35 Гайка М8Х1 Шайба 8 Наконечник тяги в сборе Наконечник тяги рулевой трапе- ции Шарнир наконечника тяги в сборе Корпус шарнира Палец с шаровой головкой Пята опорная пальца Пружина опорной пяты Заглушка шарнира Шплинт 2,7x36 Втулка пальца шарнира Уплотнитель шарнира наконечника тяги с обоймой в сборе Гайка Ml2x1,25 Шплинт 2,7x20 Рычаг маятниковый в сборе Рычаг маятниковый Корпус шарнира Палец с шаровой головкой Сухарь опорной пяты Пята опорная пальца Пружина опорной пяты Заглушка шарнира Шплинт 2,7 Х36 Втулка пальца шарнира Уплотнитель шарнира Гайка М12х1,25 Шплинт 2,7x20 Палец маятникового рычага Втулка маятникового рычага Втулка защитная маятникового ры- чага Кронштейн пальца мат пикового рычага 1 1 1 1 1 1 1 1 1 1 9 9 9 2 2 2 2 2 2 2 2 2 О о 2 4 4 4 4 2 о о 2 2 2 2 2 2 2 2 2 9 1 1 1 1 1 1 1 1 I 1 1 1 1 1 2 • 2 1
Рисунок Позиция Л? детали Код ОКП Наименование Количество
41 35 34 42 7 1 2 4 5 12 13 11 10 20 23 24 25 / б 4 1 2 1 о 4 3 5 33 24 25 29 30 31 32 28 41 40 34 10 9 * Для запас 297177-П29 250977-П29 258039-П29 201540-П29 252137-П29 24-3003028 * 24-3003160 * Под 3102-3501013 3102-3501012 224624-П29 252154-П2 3101 1-3501078 291551-П29 3102-350112G 3102-3501127 3102-3501054 252157-П29 14-3502141 412-3501090-20 * 412-3501094 10 * Подгруппа 3502 3102-3502010 3102-3502011 24-3502012 24-3502013 290615-1129 250610-П29 3102-3502040 3102-3502046 24-3501042-10 24-3502044 24-3501051-10 24-3501057 53-3501048 1^3501049 24-3501058-10 201452-П29 252135-П29 24-3501090 24-3501091 24-3501095 ных частей. 45 9952 6753 45 9553 1510 45 9871 1050 45 9346 1598 45 9816 1068 45 4313 1144 45 4313 1185 Группа 35. ТОР группа 3501. Тормоза р 45 4319 2486 45 4319 2485 45 9462 1108 45 9816 6005 45 4318 0326 45 9952 1967 45 4319 4055 45 4319 4054 45 4319 4056 45 9952 1673 45 9816 1008 45 4516 5128 . Тормоза рабочие задн 45 4319 3526 45 4319 3527 45 4313 1398 45 4313 1399 45 9952 2202 45 9553 1255 45 4319 3528 45 4319 3525 45 4313.7092 45 4313 7098 45 4313 8786 45 4313 7094 45 3311 3028 45 4511 0872 45 4313 8787 45 9346 1518 4 5 9816 1 046 45 4313 1377 45 4313 1381 45 4313 1383 Шайба 12,5 Гайка М12Х 1,25 Шплинт 2,7x20 Болт ЛИ 2X30 Шайба 12 Шарнир рулевой трапеции с уп- лотнителем в сборе Шарнир наконечника тяги руле- вой трапеции с уплотнителем в сборе МОЗА абочие передние Щит переднего тормоза левый в сборе Щит переднего тормоза правый в сборе Винт МбХ 14 Шайба 6 Диск переднего тормоза Болт Ml2X 1Д5Х35 Скоба переднего тормоза в сборе правая Скоба переднего тормоза в сборе левая Палец колодки Болт М12Х 1,25X32 Шайба 12 Шплинт пальца Колодка с фрикционной наклад- кой в сбоа? Пластина опорная колодки тор- моза ие и тормозные барабаны Тормоз в сборе правый Тормоз в сборе левый Щит в сборе правый Щит в сборе левый Винт М8Х30 Ганка М8 Цилиндр в сборе Цилиндр Поршень в сборе Стержень упорный Кольцо уплотнительное Кольцо упорное Клапан перепускной Колпачок Колпак защитный Болт М8Х12 Шайба 8 Колодка и фрикционная накладка в сборе передняя Колодка и фрикционная накладка в сборе задняя Колодка тормоза 1 1 1 2 о I 1 1 1 6 6 О 10 1 1 4 4 4 4 1 1 1 1 1 1 4 4 2 2 4 4 8 4 о 2 4 4 4 2 2 4
71
Рисунок Позиция № детали Код ОКП Наименовапие Количество
42 35 24-3501105-01 45 4313 1335 Накладка ф р и к и иопн а я д.’ишная 2
8 ^3501103-02 45 4313 1386 Накладка фрикционная короткая 2
22 (21 Pj-3502068 45 4312 1569 Палец опорный 4
37 №3501028 45 431! 0210 Эксцентрик 4
23 /20-3501030 45 4311 1392 Пластина < >
19 "252137-П29 45 9816 1068 Шайба 12 4
Я 2&0515-П29 45 9553 1060 Гайка М12х1,25 4
17 642)3501035 45 4511 0862 Пружина стяжная 2
21 М-2065-С 45 4311 034 4 Пружина отжимная 4
20 М-2066-С 45 4311 0002 Чашка S
38 М-2068-С 4 5 4311 0646 Стержень 4
39 221 577-П 29 45 9412 1079 Виит М5Х 10 4
31 3 24-3501070 01 45 4313 9287 Варабаи тормозной
7 290605-1126 45 9952 1214 Винт М8Х 12 6
Рис. 42. Тоглтл?2 рсбО’ТИ? ЗаТДНО
Примечание. Поз. 6, Z, 11—15, 15, 15. 26. 27 и 36 см в подгруппе 3503
Подгруппа 3504, Педаль и привод механизма управления тормозами
22 43 Ос г< 1< (з О Сл О, Сл 24-3504007-11 24-3504010-11 24-3504048 М-2059-С 21-3504020 13-3504023 250511-П29 252135-П29 45 4313 8381 45 4313 8382 45 4313 7719 45 4311 0342 45 4313 1416 45 4512 1387 45 9553 1056 45 9816 1046 Педали тормоза и сцепления с кронштейном в сборе Педаль тормоза в сборе Накладка Прежина Ось Втулка оси Гайка М8Х1 Шайба 8 1 1 т 1 1 2 1 1
72
Позиция । Ле детали 1 Код ОКП Наименование Количество
I 1 •13 ' :> 21-35Ш050 45 4313 1420 Кронштейн в сборе ]
О 2 1-330403 1 45 4313 1417 Ось 1
/ 258012-Г129 45 9871 1016 Шплинт 1,8x12 j
22 *’ 250510-П29 45 9553 1055 Гайка М8 0
13 2521 35-Г129 45 9816 1046 Шайба 8 4
252195-П29 45 9816 1006 Шайба 8 2
ь 252038-П29 45 9811 1256 Шайба 8 > —
43 24 24-3504114 45 4313 7159 Стержни соединительные в сборе ]
29 21-33041 16 45 4313 7140 Стержень соединительный ]
21) 24-3304 117 45 4313 7141 Стержень соедини тельный 1
4 (21)3504039 45 4312 1585 Втулка 4
27 TU-9015372 73 3542 0276 Муфта соединительная 1
26 250615-1129 45 9553 1260 Ганка М12Х1,25 1
1 24-3304038 45 4313 1418 Ось 2
13 250613-П29 45 9951 4014 Гайка М10Х1 и
23 24-3504120 45 4313 6677 Рычаг усилителя тормоза в сборе 1
3 13-3504020 45 4512 1386 Ось 1
о 13-3504023 45 4512 1387 Втулка оси • >
13 250613-029 45 9951 4014 Гайка М10Х1 1 1
14 252156-П29 45 9816 1007 Шайба 10 1 1
1 24-3504038 45 4313 1418 Ось i 1
4 21-3504039 45 4312 1583 Втулка осн ; 2
Рис. 43. Педаль сцепления н
тормоза, привод механизма
управления тормозами
11рямсч .пшя: [) поз. 12, 17, 20,
21 и 22 см. в и лд гр у пне К >02;
2) или 10, // и 10 см. в подгруп-
пе 3720
Рисунок Позиция Кэ детали Код ОКП Наименование Количество
43 13 250613-П29 45 9951 4014 Гайка Ml0X1 1
14 252156-П29 45 9816 1007 Шайба 10 1
28 52-11081,52 45 3115 0153 Чехол защитный 1
22 1 24-3504130 45 4313 7144 Пластина 1
2 220048-П29 45 9432 1050 Винт М4Х6 2
г 4 24-3510161 45 4313 8378 Прокладка 1
i I Подеру ппа 3505. Цилиндр главный гидротормозов
I I 22 31 412 3505010-20 45 4312 4156 Главный цилиндр тормоза в сборе 1
30 250612-П29 43 9553 1257 Гайка М10 о
10 252156-П29 45 9816 1007 Шайба 10 о
Подгруппа 3506. Трубопроводы
44 2 24-3500025 45 4313 6579 Шланг гибкий передних тормозов 4
25 24-3506025-10 45 4313 6580 Шланг гибкий задних тормозов 1
I 29 24-3506033 45 4313 6591 Тройник трубопровода 1
27 3102-3506030 45 4319 1399 Трубопровод в сборе 1
I 26 24-3506035-10 45 4313 6592 Трубопровод в сборе 1
Рис. 44. Трубопроводы и регулятор давления тормозов
Примечания: 1) поз. 8—20 см. в подгруппе 3535, 2) поз. 3—6, 41 и 42 см. в подгруппе 3552
74
I
Рисунок 1 Позиция № детали Код ОКП Наименование Количество
44 24 24-3506040-10 45 4313 6594 Трубопровод в сборе 1
44,47 34, 23 31011-3506430 45 4318 0906 Трубопровод в сборе 1
44 28 3102-3506440-10 45 4319 3385 Трубопровод в сборе 1
40 3102-3506554 45 4319 2472 Трубопровод в сборе 1
43 3102-3506562 45 4319 2474 Трубопровод в сборе 1
35 3102-3506576 45 4319 3387 Трубопровод в сборе 1
39 3102-3506590 45 4319 2478 Трубопровод в сборе 1
44 3102-3506602 45 4319 2481 Трубопровод в сборе 1
37 3102-3506612 45 4319 3389 Трубопровод в сборе 1
I 24-76-3506013 45 4313 8881 Прокладка 4
7 24-3506042 45 4313 7765 Скоба крепления шлангов 5
32 24-3506043 45 4313 6596 Скоба крепления трубопроводов 4
33 24-3506094 45 4313 6600 Муфта соединительная 3
23 69Ю-3506050 45 4315 2802 Хомутик 1
21 20-3506046 45 4311 0895 Втулка защитная 29
о 297575-П29 45 9982 7212 Шплинт о
4 297580-П29 45 9985 1415 Пряжка о
99 297594-П29 45 9985 1292 Лента 10x580 о
42 297508-П29 45 3114 5462 Скоба Г
44, 47 38, 20 3102-3506550-01 45 4319 2712 Трубопровод в сбор? 1
36. 22 3102-3506586-01 45 4319 2714 Трубопровод в сборе 1
44 31 250508-П29 45 9563 1054 Гайка Мб 1
30 252154-П29 Подг 45 9816 1005 руппа 3508. Привод сто Шайба 6 яночного тормоза 1
45 1 3102-3508010 45 4319 1439 Рычаг привода стояночного тор- моза в сборе 1
46 1 3102-3508015 45 4319 1441 Рычаг с кронштейном в сборе 1
21 3102-3508025 45 4319 1444 Ручка рычага 1
7 3102-3508028 45 4319 1446 Тяга собачки 1
2 3102-3508030 45 4319 1447 Собачка рычага привода стояноч- ного тормоза 1
16 3102-3508031 45 4319 1448 Ось собачки 1
18 293236-П29 45 9952 6148 Шайба 6 1
19 3102-3508035 45 4319 2721 Шайба опорная кнопки 1
17 3102-3508036 45 4319 1449 Пружина тяги собачки 1
20 2101-3508039 45 4213 1359 Кнопка рычага 1
3 3102-3508048 45 4319 1452 Сектор зубчатый 1
4 3102-3508053 45 4319 1453 Кронштейн рычага правый 1
8 252769-П29 45 9731 1176 Заклепка 8Х 18 2
11 3102-3508071 45 4319 1462 Тяга возвратного рычага 1
10 293340-П29 45 9952 6391 Шайба 10 1
12 252006-П29 45 9811 1207 Шайба 10 1
14 258039-П29 45 9871 1050 Шплинт 2,7X20 1
9 3102-3508398 45 4319 1485 Кронштейн включателя контроль- ной лампы 1
5 252134-П29 45 9816 1045 Шайба 6 4
6 201416-П29 45 9346 1502 Болт Мб X 12 4
45 5 3102-3508056 45 4319 1456 Рычаг с втулкой в сборе 1
6 41-1602036 73 3621 0520 Втулка 1
7 3102-3508070 45 4319 1464 Рычаг привода уравнителя с уси- лителем в сборе 1
3 252016-П29 45 9811 1209 Шайба 14,5 1
4 258040-П29 45 9871 1051 Шплинт 2,7x25 1
9 3102-3508098 45 4319 1472 Тяга уравнителя 1
8 3102-3508134 45 4319 1475 Втулка 2
2 260034-П29 45 9865 1035 Палец 8x25 о
10 252005-П29 45 9811 1206 Шайба 8 2
И 258038-П29 45 9871 1049 Шплинт 2,7x16 о
15 3102-3508105 45 4319 1474 Уравнитель 1
14 3102-3508076 45 4319 1466 Втулка тяги уравнителя I
13 250511-П29 45 9553 1056 Гайка М8х1 2
12 13-1108042 45 4312 0109 Пружина возвратная тяги уравни- теля 1
27 3102-3508188 45 4319 1479 Кронштейн передний 2
о Позиция № детали Код ОКП Наименование Количество
45 23 252134-П29 45 9816 1045 Шайба 6 4
24 201417-П29 45 9346 1503 Болт М6Х14 4
lb 24-3508216 45 4313 1538 Скоба 2
18 24-35082i5 45 4313 1537 Направляющая троса 4
19 24-3508214 45 4-313 1536 Пластина 2
20 252133-1129 45 9816 1044 Шайба 5 4
2/ 250464-П29 45 9553 1053 Гайка М5 4
17 3102-35082,3 45 4319 1484 Кронштейн задний о
23 252134-14'29 45 9816 1045 Шайба 6 4
24 201417-П 29 45 9346 1503 Болт М6Х14 4
1b 24-3508210 45 4313 1538 Скоба о
13 24-3508215 45 4313 1537 Наиоавляющая троса 4
19 24-3508214 45 4313 1536 Плас! ина
20 252132-1! 29 45 9816 104 1 Шайба 5 4
21 250464-1129 45 9553 1053 Ганка М5 4
22 3102-3508180 45 4319 1476 Трос в сборе 1
25 252135-П29 45 9816 1046 Шайба б 4
26 201474-П29 45 9346 1538 Болт М8Х 1X16 4
и 6 20-3508153 \ 45 4311 0247 Рычаг приводной левый 1
7 20-3508152 А 45 4311 0246 Рычаг приводной правый 1
12 291491 -П29 45 9952 1938 Болт ЛИ 0х 1X25 О
13 293363-1129 45 9952 6450 Шайба 13 2
14 •252156 Г18 45 9816 9067 Шайба 10 2
16 250613-118 45 995! 4013 Ганка МЮХ» о
О'j 258024-П29 45 9871 1033 Шплинт 2,2X 16 9
26 J-2-3508156 45 4511 0958 Рычаг разжимном с маятником в о
сборе
11 ^20)3508161 45 4311 0575 По сжил а 2
12 291491-П29 45 9952 1938 Бол г М10Х1Х25 о
13 293363-1129 45 9952 6450 Шайба 13 о
16 250613-118 45 9951 4013 Гайка Ml0X1 о
14 252156-П8 45 9816 9007 Шайба 10 ‘)
15 258024-П29 45 9871 1033 Шплинт 2,2X 16 о
36 42-3508164 45 4511 0962 Эксцентрик в сборе о
19 252137-П8 45 9816 9068 Шайба 12 о
21 252193-П29 45 9816 1477 Шайба 12 ‘2
13 250515-118 45 9553 9060 Галка М12х1,25 2
Подгруппа 3510. Усилитель тормоза вакуумный
22 27 24-3510008 45 4313 7183 Вакуумный усилитель с главным 1
цилиндром в сборе
28 24-3510010-01 45 4313 8808 Вакуумный усилитель тормоза в 1
сборе
47 41 24-3510014-10 45 4313 8809 Корпус усилителя в сборе 1
4 4 24-3510062 45 4313 8598 Кольцо направляющее О
45 24-3510027 45 4313 8793 Манжета уплотнительная о
43 3102-3510022 45 4319 4308 Шайба стопорная о
40 3102-3510026 43 4319 4211 Корпус клапана 1
4 24-3510032 45 4313 8801 Диафрагма поршня ]
38 24-3510074 45 4313 8804 Диафрагма поршня 1
39 24-3510050 45 4313 7198 Диафрагма клапана управления в 1
сборе
37 24-3510044 45 4313 7196 Пружина 1
36 24-3510030 45 4313 8799 Поршень 1
35 24-3510086 45 4313 8806 Шайба реактивная ]
62 24-3510095 45 4313 8246 Соединитель поршней ]
14 252154-П2 45 9816 6005 Шайба 6 6
63 201417-Г129 45 9346 1503 Болт МбХ 14 (5
46 24-3510040 45 4313 7194 Клапан управления в сборе 1
47 24-3510041 45 4313 7195 Клапан управления с толкателем 1
в сборе
48 24-3510055 45 4313 8941 Кольцо уплотнительное в сборе 1
49 24-3510056 45 4313 720) Шайба пружины 1
ьО 21-3510059 45 4313 7202 Пружина толкателя 1
77
Рис. 47. Усилитель тормоза вакуумный, сигнализатор аварийный тормозов, трубопро-
воды вакуумного усилителя тормоза
Примечания: I) поз. 20, 22 и 23 см. а подгруппе 3505; 2} поз. 10, 11. 12, 14—19 и 21 v.vi. а под-
группе 3516; 31 поз. 25—30 см. в подгруппе 3352; 4) поз, 13 см. в (идгруппе 33J3
Рису' 1‘ -К ; j Позиция № детали Код ОКП Наименование КоЛИЧСС! во
47 5/ 24-3510061 45 4313 8943 Упор пружины 1 1 ’
52 24-3510063 1 45 4313 7667 Воздушный фильтр 1
54 252006-П29 45 9811 1207 Шайба 10,5 1
53 258203-1129 45 3311 3624 Шплинт 5,2 1
00 292809-П29 45 9952 4259 Гайка М10Х1 1
56 24-3310068 45 4313 7203 Проушина толкателя 1
42 243172-Г152 Винт Мб X 10 >
1 24-3510016-10 45 4313 8811 Крышка первичной камеры 1
9 24-3510039 45 4313 8802 Кольцо опорное 1
61 24-3510092 45 4313 8807 Кольцо уплотнительное 1
3 24-3510038 45 4313 7193 Тарелка диафрагмы 1
5 24-3510037 45 4313 7192 Поршень диафрагмы 1
6 Л 24-3510096 45 4313 7207 Тарелка пружины поршня диа- 1
фра гм ы
9 292967-П29 45 9952 4441 Гайка М27Х1.5 1
34 24-3510087 45 4313 7294 Толкатель поршня 1
31 24-3510088 45 4313 7205 Упор регулировочный 1
33 24-3510089 45 4313 7206 Шайба стопорная 1
32 250608-П29 45 9553 1254 Гайка Мб 1
14 252154-П2 45 9816 6005 Шайба 6 1
7 24-3510078 45 4313 8805 Пружина диафрагмы 1
8 24 3510019 45 4313 7186 Крышка вторичной камеры корпу- 1
са в сборе
57 24-3510070-10 45 4313 9447 Чехол защитный 1
59 220086-П29 45 9432 1088 Винт М5Х30 1
60 251086-П29 45 9552 1703 Гайка М5 1
о8 288016-П29 Хомут 1
22 29 24-3510085 45 4313 8944 Кольцо уплотнительное крышки 1
3 3102-3510150 45 4319 7208 Кронштейн в сборе 1
47 24 24-3510158 45 4313 7766 Стойка усилителя 1
22 7 252155-1129 45 9816 1006 Шайба 8 1
26 250610-П29 45 9553 1255 Гайка М8 4
Подгруппа 3535. Регулятор давления тормозов
44 19 24-3535010 45 4313 9131 Регулятор давления тормозов | 1
10 24-3535066 45 4313 7764 Рычаг нажимной 1
18 24-3535070 45 4313 7211 Ось нажимного рычага 1
13 24-3535080 45 4313 7212 Болт регулировочный 1
14 250513-П29 45 9951 4002 Гайка Ml0x1 1
12 24-3535074 45 4313 7768 Пружина нагрузочная 1
17 290617-П29 45 9347 1523 Болт М8Х22 1
11 45 9841 1387 Штифт 6x25 1
16 24-3535090 45 4313 7597 Стойка 1
9 252155-П29 45 9816 1006 Шайба 8 ()
8 250510-П29 45 9553 1055 Гайка М8 4
15 250511-П29 45 9553 1056 Гайка М8х1 1
20 24-3535100 45 4313 7865 Кронштейн переходный 1
Подгруппа 3546. Сигнализатор
аварийный тормозов
4/ 21 31011-3546010 45 4318 0317 Сигнализатор аварийный тормн i' 1
в сборе
18 24-3546015-10 45 4313 7405 Корпус 1
17 24-3546028 45 4313 7215 Поршень левый 1
19 24-3546029 45 4313 7216 Поршень правый 1
14 252154-П29 45 9816 1005 Шайба 6 1 i
16 /ПИ 703389 45 4512 0395 Кольцо уплотнительное
15 2э0508-П29 45 9553 1054 Гайка Мб 1
11 51-3506013 45 3114 2180 Прокладка 6
10 24-3546012 45 4313 7404 Штуцер •>
12 IV 5 мм И 45 9117 3961 Шарик (263005-П) 1 1
79
Ьй о
о Позиция № детали Код ОКП Наименование Количество
а
Подгруппа 3552. Трубопроводы вакуумного усилителя тормоза
47 25 _ , 24-3552010 45 4313 1578 Обратный клапан гидровакуумного I
усилителя тормоза в сборе
30 24-3552012 45 4313 1579 Корпус обратного клапана 1
29 24-3552014-01 45 4313 1582 Клапан обратный с шайбой на- I
правляющей в сборе
28 24-3552016 45 4313 1584 Пружина 1
27 13-3407149 45 4512 1234 Шайба уплотнительная 1
26 24-3552018 45 4313 1585 Штуцер обратного клапана I
44 6 66-02-4222017 45 3116 1596 Штуцер угловой забора воздуха 1
41 24-3552054-10 45 4313 7767 Шланг I
42 297508-П29 45 3114 5462 Скоба I
3 2197582-П29 45 9985 1239 Лента 10x180
4 297580J129 45 9985 1415 Пряжка 9
5 297575-П29 45 9952 7212 Шплинт
Группа 37. ЭЛЕКТРООБОРУДОВАНИЕ
Подгруппа 3701. Генератор
48 ,57 5, 56 16013701 45 7371 1621 Генератор 1
48 1 201457-П29 45 9346 1523 Болт М8х22 о
2 252155-П2 45 9816 6006 Шайба 8 о
3 (70)100003 45 4311 0668 Скоба 1
4 4022.3701035 45 6313 0218 Планка установочная генератора 1
7 24-3701058-03 45 6312 0869 Кронштейн передний I
13 24-3701059-02 45 6312 0871 Кронштейн задний 1
15 291847-П2 45 9952 3312 Шпилька Ml2x1,25x32 1
11 252007-П29 45 9811 1208 Шайба 12 О
14 250507-П29 45 9553 1010 Гайка М12Х1,25 9
12 252157-П2 45 9816 6008 Шайба 12 9
9 252006-П29 45 9811 1208 Шайба 10 о
10 290775-П29 45 9952 1533 Болт М10Х40 О
6 216584-П2 Шпилька Ml2X1,25X25 т
8 250612 П29 45 9553 1257 Гайка М10 4
49 9 16 3701060 Крышка подшипника I
10 8X15 41 45 9432 0052 Винт крышки подшипника 3
11 Х-1012 45 981G 0003 Шайба О
12 16 3701008 Стопор 1
1 Г272-3701010-01 45 7331 3523 Щеткодержатель в сборе 1
о Г272-011-7 Изолятор щеткодержателя 1
3 Г272-3701020А-01 45 7331 3441 Щетка 1
4 Г272-3701030А-01 45 7331 3443 Щетка 1
5 Г272-3701012А 45 7331 2764 Крышка щеткодержателя 1
6 Г250Е1-3701016 45 7331 1167 Болт 9
7 Х-4001 45 9951 6225 Шайба 9
8 8Х-1497-А 45 9977 6969 Шайба 9
29 Г259-3701100-01 Статор в сборе 1
30 6180502К1С9Ш1 Под ши пн и к. 1
31 Г225-3701200 Ротор в сборе 1
32 НО-7501 45 9977 7431 Шпонка 1
7 Х-4001 45 9951 6225 Шайба 4
42 Г250-3701054 Втулка 1 1
43 110-0414 Винт 4
41 16.3701055 Вентилятор 1
40 16.3701051 Шкив 1
39 Г287-3701071 45 7331 1708 Шайба j
38 MX 0235-11-01 Гайка шкива 1
33 16.3701400-01 Крышка со стороны шкива в сборе 1
37 16.3701401 Крышка 1
36 6180603К1С9Ш1 Подшипник 1
35 16.3701404 Шайба I
34 НО-0603 45 9462 0077 Винт 4
7 Х-4001 х 45 9951 6225 Шайба 4
80
Рис. 48. Генератор
81
Рис> ник Позиция № детали Код окп Наименование Количество
49 28 МП-90118 Гайка
7 Х-4001 45 9951 6225 Шайба 3
15 16.3701300-01 Крышка со стороны контактных 1
колец
44 Х-4237-01 45 9977 2786 Винт 1
7 Х-4001 45 9951 6225 Шайба 1
22 16.3701352 Болт контактный 1
27 НО-0424 Винт 2
11 Х-1012 45 9816 0003 Шайба 2
26 НО 1011 Шайба 2
25 110-1801-11 Шайба изоляционная 2
23 Г250А1-3701353 Втулка изоляционная контактного 1
болта
21 16.3701301 Крышка 1
14 К73-ФВ Конденсатор 1
7 Х-4001 45 9951 6225 Шайба 1
13 Х-4237-01 45 9977 2786 Винт 1
20 Г250Л1 -3701319-01 45 7361 2726 Втулка изоляционная 1
17 МХ-0276 45 9977 6285 Шайба ]
18 Х-1482 45 9951 6228 Шайба 2
19 НО 1067 Шайба 1
16 8Х-1533М 45 9553 0054 Г айка 2
24 БПВ4-65-02 Блок Г
Подгруппа 3702, Регулятор напряжения
54, 57 6, 6 13.3702 45 7371 4463 Регулятор напряжения (13.3702000ГЧ) 1
54 8 252269-П29 45 9816 1454 Шайба 6 2
7 250508-П29 45 9553 1054 Гайка Мб 2
Подгруппа 3703. Батарея аккумуляторная
50, 57 10, 53 6СТ-60ЭМ 34 8111 1041 Батарея (24-3703011-02) 1
5J 13 3102-3703041 45 4319 1229 Поддон 1
9 21-3703035-Б2 45 4312 1751 Рамка в сборе 1
4 21-3703087-А2 45 4312 1758 Крышка 1
8 53А-3703038 45 3311 3036 Стяжка о
7 251513-П29 45 9952 1905 Гайка М8 2
Подгруппа 3704. Выключатель зажигания
39, 57 26, 37 2101-3704000-10 45 4213 3747 Замок зажигания с запором руля 1
54,57 37, 39 КТ 125 45 7373 6011 Контактор (14-3704250) 1
54 36 220077-П29 45 9432 1079 Винт М5Х10 2
3 252273-П29 45 9816 1473 Шайба 5 9
Подгруппа 3705. Катушка зажигания
51,57 7, 43 Б114-Б 45 7371 5118 Катушка зажигания (53А-3705010) 1
51 6 201416-П29 45 934b 1502 Болт Мбх 12 2
5 293226-П29 45 9952 6122 Шайба 6 2
54,57 9, 51 СЭ107Э 45 7376 6048 Сопротивление добавочное 1
(Г-53-3705300)
54 10 201416-П29 45 9346 1502 Болт МбХ 12 2
12 252154-П29 45 9816 1005 Шайба 6 2
82
Рис. 50. Батарея аккумуляторная
Примечание. Поз. 1—3, 5, 6, II» 12 и
14—26 см. в подгруппе 3724
Рис. 51. Катушка зажигания, распределитель, свечи и провода зажигания
' 3 £ 33 0- Позиция Лз детали "КП Наименование Количество
Подгруппа 3705. Распределитель зажигания
51,57 51 51 57 52 14, 45 13 12 10 11 8 1 15 9 4 3 44 1 9 3 4 15 17 18 16 19 13 14 8 5 7 6 9 10 12 11 23 32 26 6 30 31 37 38 40 41 42 43 44 39 45 46 47 21 9J 10 Р147-Б 435^3706500 Р147-БЛ706100 Р130-3706011 Р103-3706015 Под гр Л14Д-0-Э 24-3707245 24-3707250 24-3707255 66-3^07208 51-3707210 3102-3707050 СТ230Б 3708000-Э СТ230Б-3708800 СТ230-3708041 СТ230-3708042 СТ230-3708300 СТ230-3708301 СТ230-3708302 СТ230-3708304 ФЭ3599164 02 СТ230Б-3708100 СТ230-3708003 СТ230-3708001 СТ230-3708009 СТ230-3708200 СТ230-3708050-А СТ230-3708052 СТ230-3708020 СТ230-3708014 СТ230Б-3708400-10 СТ230-3708402 СТ230-3708600-01 CT230-37086I0-01 СТ21-3708603-А СТ230-3708601 СТ21-3708604 СТ230-3708606 СТ230-3708602 СТ280-3708608 СТ230Б-3708820 СТ230-3708830 -СТ230-;3708860 СТ230Б-3708810 СТ230-3708814 СТ230-3708В04 '7 7371 6384 >уппа 3707. Свечи п про 45 7371 8516 45 4313 6487 45 4313 6488 45 4313 6489 45 3116 1211 45 3114 2620 45 4319 2617 Подгруппа 3708. Сг 45 7375 1138 45 7375 2841 45 7335 2226 45 7335 2227 45 7375 2281 45 7335 2986 45 7335 2987 45 7375 2661 45 7377- 1794 45 7375 2064 45 7335 1989 45 7335 1996 45 7335 1998 45 7375 2494 47) 7335 1146 45 7365 2619 45 7365 2542 45 7335 2225 45 7315 1186 45 7337- 2232 45 7343 1128 45 7345 1147 45 73 ж 2565 45 7365 2233 4 о 7365 2566 45 7345 1063 47- Т-ХТ И54 4 л 7545 1356 45 733.) 1641 45 7335 1565 47) 7М5 2198 45 737- : 2818 7" 72е ; 2596 Датчик-распределитель Крышка Корпус Муфта Фиксатор крышки вода зажигания Свеча зажигания (СН4И-3707000-ГЧ-Э) Провод к свече первого пилннлра Провод к свече второго нилинд^а Провод к свечам трезвши и чет- вертого цилиндров Наконечник Колпачок защитный Провод от датчика-распределителя к катушке задки га ния гартер Стартер Реле стартера Винг 2МГХ8 ГОСТ 17173—72 Шайба 4Н65Г ГОСТ 6402—70 Кожух защитный Кольцо уплотнитсльиое Крышка со стороны кол лека ора в сборе Крышка со стороны коллектора Вкладыш 11ружина Щетка Винт 2М5Х12 ГОСТ 17173-72 Шайба 5Т65Г ГОС1 6402—70 Корпус в сборе Шпилька Шайба Шайба 6Т65Г ГОСТ 6102-70 Шайба Я кор ь Подшпщщк Вкладыш Рычаг включения привода Ось рычага Гайка Мб ГОСТ 5927—70 Шайба 6Т65Г ГОСТ 6102—70 Крышка со стороны привода Вклады in Привод Муфта Пружина Втулка Пружи на Чашка Кольцо пружинное Чашка Ярмо с крышкой Ярмо Плунжер Якорь Шайба Пружина 1 1 1 1 1 4 1 ч 4 К) 1 1 1 * ) г > 1 1 1 1 I t -t 4 4 4 1 о о 4 1 1 1 1 1 1 1 1 1 ] 1 » j т 1 2 1 1 1 1 1 1 1
64
Ри?! иок Позиция Л? детали | Код о КП Наименование Количество
51 29 Винт М6Х16 ГОСТ 17473-72 3
/) Шайба 6Т65Г ГОСТ 6402—70 3
28 СТ230-3708018 45 7335 1999 Шайба 3
-/S' СТ230Б-3708800 45 7355 2458 Крышка реле в сборе 1
50 СТ230Б-3703891 45 7365 2459 Крышка реле 1
Рис. 52. Стартер
49 СТ230-3708832 45 7335 2006 Болт 2
53 230510-1129 45 9553 1055 Гайка М8 4
51 Шайба 8X1 ГОСТ 10450-68 2
52 Шайба 865Г ГОСТ 6402-70 4
54 Винт 2М5Х30 ГОСТ 17473—72 3
14 Шайба 5Т65Г ГОСТ 6402—70 3
55 Шайба 5.01.016 ГОСТ 11371—68 3
24 СШ30-3708004 45 7335 2223 Кольцо упорное 1
27 СТ230-3708005 45 7335 1997 Шайба 1
25 СТ230-3708007 45 7335 2224 Кольцо замковое 1
33 291847-П2 45 9952 3312 Шпилька М12х 1,25x32 2
34 252007-П29 45 9811 1208 Шайба 12 2
35 252157-П2 45 9816 6008 Шайба 12 2
36 250507-П29 45 9553 1010 Гайка М12х1,25 2
51, 57 40, 42 РС507-Б 45 7374 6184 Реле стартера (53-3708250-20) 1
51 41 252174-П29 45 9816 1454 Шайба 6 1
10 201416-П29 45 9346 1502 Болт М6Х12 1
85
Рисунок
Позиция № детали Код О КП Наименование Количество
Подгруппа 3709. Переключатель центральный
59 46 44 4 6 4^ 41.3709 000 3102-3709051 290115-П29 53А-3726206 14-3726208 45 7373 5563 45 4319 2792 45 9952 2023 45 3311 3021 45 4516 1007 Переключатель центральный Ручка в сборе Винт 513x4 Гайка стопорная Облицовка ручки 1 1 1 1 1
Подгруппа 3711. < £>ары
L 4 3406 3711(110 45 7332 1214 Фара прямоугольная о
3) 7 224624-П29 45 9462 1108 Винт 516X14 8
1 3102-3711033 45 4319 1334 Облицовка фары левая 1
9 3102-3711032 45 4319 1333 Облицовка фары правая 1
59 32 РС711 45 7374 6517 Реле переключения фар (14-3711360) 1
1S 224597-П29 45 9462 1079 Винт 515x10 2
33 252233-П29 45 9816 1473 Шайба 5 4
33 3102-3711364 45 4319 0921 Кронштейн крепления реле фар в сборе 1
Рис. 53. Фары, указатели поворота и
фары противотуманные
Примечания: 1) поз. 12. 13 и 13—21 см.
в подгруппе 3726; 2) поз. 22—26 см. в
подгруппе 3743
86
is: о Позиция № детали Код ОКП Наименовани? Количссз ЕО
к
CL
53 4 8 5 6 11 10 9 14 3 34.3711321 34.3711100 34.3711201 ФП130-3711203 39.371 1140 39.3711142 АК Г12-60+55 Л12-4 45 7352 1493 45 7342 5176 Ободок Корпус в сборе Рассеиватель Прокладка Крышка в сборе Прокладка Лампа Ламп а Винт М5Х10 2 о о 2 2 2 *) 2 12
45 7352 34 6621 34 6621 45 9422 1446 2125 2133 1079
Подгруппа 3713. Патроны ламп
25 ЛВ21 1-329 45 7334 7329 Патрон освещения шкалы спид о- 2
метра (14-3713015)
3 АМН 12-3 34 6621 2132 Лампа (14-3713033) 2
Подгруппа 3714. Освещение внутреннее
54, 57 24. 26 12.3714010 Плафон (1 4-3714010) 1
54 23 240817-П29 Винт 1Х 10 4
Рис. 54. Приборы электр^обпрудор.лния
Примечания: 1) поз. 7 и 8 ем, в подгруппе 37ОД 2) поз
группе 3705. 4) поз. /Д 40 и 41 см, в под| руппе 3708. 5) пол
подгруппе 37J5; 7) поз. /. 3. //. ,>8, 4о. 7л, 40 и 5/ ем. в
9) поз. 3, 47 и 50 см. в подгруппе. 3734; 10j по», 2, 3, 4 и
?д и 37 см. в подгруппе 3/04
/7—55 см. в подгруппе .3714,
подгруппе .3721; 8) поз. 7, 6.
см. в подгруппе 2817
3) поз. 9, io и 12 см, в под-
6) поз. /3--/8 и 42---41 см. в
38 и 39 см. в подгруппе 3726,
87
Р-исуиок — Позиция № детали а-д О КП Наименование. Количество
54,5'7 54 1 1| 54, 57 54 54,57 ! и 1 37, 66 51,57 54 । 1 60 56 37 54 54, 37 22, 19 21 25 26 27 23 33 32, 18 34 35 30 19, 15 18 17 20 17, 13 16, 21 28, 31 31 29 29 30 43, 48 42 44 15 16 14 13, 13 ВК2-Л2Э 12-3714250 А12-5 12-3714204 11-3726205 240817-П29 ФП146 3102-3714352 2103-3724192 292663-П29 240820-П29 ВК407 2101-3710205 2101-3710206 240617-П29 Г1К142 ВК409 ФП12 220081-П29 252133-П29 Подгрупг плтм-э А12-21-3 47-КЭ 51-3715021 221512-П29 А12-8 222525-П29 252274-П29 ПД308А 43 7373 4905 45 4511 1017 34 6621 Л 35 45 7372 5301 45 4319 1335 45 4214 0401 45 9952 4049 45 7373 4174 45 4213 1448 45 7372 3697 45 7373 4432 45 7372 Е232 45 9432 1083 45 9816 1044 ia 3715. Лампы перенос 45 7372 4008 34 6621 2136 45 7373 2065 45 3114 4895 45 9412 1037 34 6621 2106 45 9442 1109 45 9816 1474 45 7374 7232 Выключатель плафона дверной (20-37 14245-3) Прокладки Лампа (53-70-3714033) Рассеиватель Винт Впит 4Х 10 Фонарь сигнализации открытых дверей (3102-3714350) Фонарь сигнализации открытых дверей в сборе Уплотнитель Гайка 4 Винт 4x18 Выключатель фонаря сигнализации открытых дверей (2101-3710200) Прокладка Колпачок защитный Впит 4x10 Плафон (14-371 10Г2) Выключатель (24-38031 30) Фонарь освещения багажник i (24-3714148) Винт М5х18 Шайба 5 пая и подкапотная Лампа переносная (51 У’-3715010) Лампа (53-70-3715033) Розетка штепсельная (51У-3715020-А) Прокладка Впит /43X28 Лампа (53-70-3714025) Винт 516x16 Шайба 6 Фонарь освещения под капотом (24-3714310-01) о (> 1 1 j о г 2 i 4 о 2 ‘) 1 1 1 2 1 1 1 1 2 1 о о 1
Подгруппа 3716. Фонари задние
55, 57 33, 28 ФП118-П 45 7372 5541 Фонарь правый — указатель пово- рота и габаритов (3102-3716010) 1
55 41 ФП118-3716102 45 7342 5896 Корпус 1 1
12 Ф11118-3716110 45 7342 5899 Патрон с изолятором в сборе 2
35 ФГП 18-3716204 45 7342 5904 Рассеиватель 1
37 ФП118-3716206 45 7342 5906 Рассеиватель 1
39 ФП118-3716203 45 7342 5903 Прокладка 1
13 45 9432 1055 Винт All х 14 4
43 45 9432 1064 Впит 511X35 и
14 А12-21-3 34 6621 2136 Лайка (53-70-3715033) 1
40 А12-5 34 6621 2135 Лампа (53-70-3714033) 1
55, 57 34, 33 ФП118-Л 45 7372 5545 Фонарь левый — указатель поворо- та и габаритов (3102-3716011) J
55 42 ФП118-3716103 45 7342 5897 Корпус 1
12 ФП118-3716110 45 7342 5899 Пагрон с изолятором в сборе О
36 ФП118-3716205 45 7342 5905 Рассеиватель 1
38 ФП118-3716207 45 7342 5907 Рассеиватель 1
39 ФП118-3716203 45 7342 5903 Прокладка 1
13 45 9432 1055 Винт М4 X 14 4
43 45 9432 1064 Винт М4Х35 2
14 А12-21-3 34 6621 2136 Лампа (53-70-3715033) i
40 А12-5 34 6621 2135 Лампа (53-70-371 4033) 1
88
1 1 PliC J иск По ящия № детали Код ОКП Наименование Количество
55, 57 10, 29 ФП119-П 45 7372 5549 Фонарь правый — сигнал торможе- 1
штя, задний ход (3102-3716012)
53 15 ФП119-3716102 45 7342 5884 Корпус 1
12 ФП118-37161 10 45 7342 5899 Патрон с изолятором в сборе з
1 / ф[ 1119-3716200 45 7342 5886 Рассеиватель в сборе 1
22 ФП119-3716204 45 7342 5S91 Рассеиватель 1
19 ФП 119-3716206 45 7342 5893 Рассеиватель 1
21 ФП и 9-3716203 45 7342 5895 Прокладка 1
"-[[3 45 9432 1055 Винг М4Х14 8
14 Л12 21-3 34 6621 2136 Лампа (53-70-3715033) 3
55, 57 11, 22 Ф11119 Я 45 7372 5554 Фонарь левый сигнал торможения, 1
задний ход (3102-3716013)
Рис. 55. Фонари задние, фонарь к вош С ния номерного знака
5о 16 ФГ'119-3716103 45 7342 5885 Корпус 1
12 ФП118-37161 10 4 > 7342 5899 i'iarpotf с изолятором в сборе 1
14 ФП119 3710201 4 о 7342 7887 Рассеиватель в сборе 1
23 ФП 119-3716'205 45 7312 3892 Рассеиватель 1
20 ФП1 19-3716207 45 7342 5894 Рассеиватель 1
21 13 ФП119 3716263 45 45 7342 5895 9432 1055 Проклалка Винт 314X14 8
14 Л12-21-3 34 6621 2136 .71а мпа (53-70-3715033) 3
3 3102-371602? 45 4319 0601 Прокладка О
Z 3102-3716070 45 4319 060’3 Кожух патронов правый 1
о 3102-3716071 45 4319 0602 Кожух патронов левый 1
/ 3102-3716074 45 4319 1503 Кронштейн крепления кожуха в сборе 4
3 2504о4-П?9 45 9553 1053 Гайка М5 24
252037-1129 45 9811 1255 Шайба 6 8
4 252153-П29 45 9816 1001 Шайба 5 20
6 3102-3716101 45 4319 0604 Скоба верхняя s
9 3102-3716101 45 4319 184! Скоба нижняя 4
(17 22 П147-10.21 45 7373 5321 Выключатель задних противоту- манных фонарей (3102-3716148) 1
2103-3709680-01 45 4214 3930 Р а м к а в ык л р жат ел я 1
5. 5> 43,' 24 ВК4ОЗ-Т 45 7373 4249 Выключатель света заднего хода (24-3716075) 1
25 42 21 П-3716018 В 45 4312 1817 11рокладка ]
44 21 П-37 (-308.5 45 4.22 Ш18 Чю:ол защитный 1
89
о Позиция № детали Код ОКП Наименование Количество
Подгруппа 3717. Фонарь освещения номерного знака
55, 57 24,30 ФП121-БЭ Фонарь освещения номерного зна- 1
ка (3102-3717010)
55 23 3102-3717082-10 45 4319 3409 Кронштейн 1
29 2Ш418-П29 45 9346 1504 Болт МбХ 16 2
30 252134-Г129 45 9816 1045 Шайба 6 о
25 252004-1129 45 9811 1205 Шайба 6 2
26 201416-П29 45 9346 1502 Болт МбХ 12 1
25 252004-П29 45 9811 1205 Шайба 6 о
32 206461-1129 45 9336 1501 Болт МбХ 14 I
31 А-17523 45 4311 0310 Втулка 1
3 250464-П29 45 9553 1053 Гайка Мо 2
27 252269-П29 45 9816 1454 Шайба 6 о
— Подгруппа 3720. Выключатель сигнала торможения
43,57 10, 34 BK4I2 45 7373 4184 Выключатель сигнала торможения 1
(2101-3720000)
43 11 24-3720050 45 4313 6501 Гайка о
19 2101-3720125 45 4213 1463 Наконечник 1
Подгруппа 3721. Сигналы звуковые
С302Г/С303Г 45 7374 2227 Комплект сигналов 1
51,57 48, 1 С302Г-3721000Э 45 7374 2227 Сигнал низкого тона 1
5-1.57 о/, :>4 СЗОЗ Г-3721000Э 45 7374 2227 Сигнал высокого тона 1
51 И 3102-3721062 45 4319 1947 Кронштейн правый в сборе 1
1 3102-3721063 45 4319 1948 Кронштейн левый в сборе 1
49 201419 -П29 45 9346 1505 Болт МбХ 18 4
46 201415-П29 45 9346 1501 Болт МбХ 10 4
8 252209-1129 45 9816 1454 Шайба 6 8
. "Л. 57 45, 49 РС528 45 7374 6311 Реле сигналов (3102-3721225) 1
54 46 201415-П29 45 9346 1501 Бол г МбХ 10 ]
38 252004-П29 45 9811 1205 Шайба 6 1
8 252269-1429 45 9816 1454 Шайба 6 1
40, 57 7, 36 3102-3721014 45 4319 0778 Выключатель с проводами в сборе 1
40 8 3102-3721016 45 4319 0787 Выключатель в сборе 1
17 220051-П29 45 9432 1053 Винт М4 X 10 крепления выключи- 3
теля звукового сигнала
4 252132-П29 45 981G 1023 Шайба пружинная 4 О
9 3102 3721018 45 4319 0798 Кнопка в сборе 1
15 250458-П29 45 9553 1051 Гайка М3 3
13 3102-3721130 45 4319 0791 Основание с контактами в сборе 1
14 220005-П29 45 9432 1030 Винт M3XI2 3
1:} 250458-Г129 45 9553 1051 Гайка М3 3
10 51-3721040 45 3114 2708 Пружина 3
И 14-3721142 45 4516 0964 Втулка шпильки з
12 250462-П29 45 9553 1052 Гайка М4 6
6 14-3721022 45 4516 0952 Орнамент накладки с ободком в 1
сборе
Подгруппа 3722, Предохранители
59 12 ПР112 45 7373 1134 Блок предохранителя для десяти 1
плавких вставок (14-3722227)
14 ПР120 45 7373 1327 Блок предохранителя для шести 1
плавких вставок (3102-3722228)
13 3102-3722240 45 4319 1006 Кронштейн 1
20 51-3724093 45 3114 2802 Скоба ]
21 224598-П29 45 9462 1080 Винт M5XI2 о
16 224601-П29 45 9462 1083 Винт М5Х18 4
90
Рисунок Позиция .V детали Кед ОКП Наименование Количество
59 19 252003-П29 45 9811 1204 Шайба 5
15 252153-П29 45 9816 1004 Шайба 5 6
57 40 ПР 119-3722000 45 7373 1325 Предохранитель плавкий 6 А о
(24-3722806)
56 7 24-7901016 45 4313 7295 Скоба Г?
8 240818-П29 Винт 4X12 1
9 252132-П29 45 9816 1023 Шайба 4 1
57 7 14.3722000 45 7373 1245 Предохранитель плавкий 25 А 1
Подгруппа 3724. Электропровода
56 3102-3724015-01 45 4319 3246 Пучок приводов № 1 1
40 16 3102-3724018 45 4319 1154 Провод кнопки сигналов 1
56 54 3102-3724025-01 45 4319 3245 Пучок проводов № 2 1
29 3102-3724030-02 45 4319 3382 Жгут проводов 1
38 53-3724043 45 3311 1440 Провод «массы» дополнительного 1
реле стартера
Рис. 56. Электропровода
Примечание. Поз. 7, b и 9 см. в подгруппе 3722
37 66 3724943 45 3116 1281 Провод «массы» контактора 1
40 Г24-3724076 Б 45 4313 8969 11ровод «массы» шт висельной ро- 1
зетки
о 252269-П29 45 9816 1454 Шайба 6 1
34 3102-3724045 45 4319 1587 Провод «массы» ]
50, 56 Л 41 24-3724050-Б 45 4313 8966 Провод от аккумуляторной бата- 1
реи к стартеру
14, 47 31011-3724130 45 4.318 0949 11ровод «массы» акку муляторной I
бита реи
50 11 290659-П16 45 9952 1338 Ьолт А48Х30 2
12 45 9952 4026 Гайка 8 о
15 250511 П29 45 9553 1056 Гайка М8 ]
16 252275-П29 45 9816 1475 Шайба 8 >)
56 15 3102-3724101 45 4319 1589 Пучок проводов стеклоочистителя т
18 3102-3724102-01 45 4319 4078 11учок проводов в передние двери
43 3102-3724104 45 4319 1591 Пучок проводов передних указате- о
лей поворотов
91
X о
>> Позиция № детали Код ОКП Наименование Кони1
z
56 52 310213724168 45 4319 2163 Пучок проводов ОТ ВЫКЛЮЙ.'! I и,1Ч 1
свети заднего хода
42 Г 53-3724166 45 3311 1167 Прово: «массы» комм ст агора 1 I
17 14-3724346 45 4516 0995 Провод «м 1ссы ? руне иро! ti./.); \ - 1
манных (рар
28 3102-3724392-03 45 4319 3384 Провод емвесьЫ' обогрева задней' 1
стекла
16 14-3724402 45 4516 1000 Провод 1
2 21-5203150 45 4312 2711 В1 у л к а * 1
40 20-3711045 45 4311 1511 Ьт улка
30 11-700786 45 431i 1003 Обойма уплотни Геля Ч
31 20-3724083 45 4311 1522 5 плотни гель
22 24-3724086 45 4313 1723 Обойма vnooT’rJ!I:я вепхния .)
21 24-3724087 45 4313 1724 О О ( j (i М ' i X г д 1 е [ • j; I х и zi .1 л 1 л l 11 z i Я к ч
20 24-3724083 45 4313 1721 5 плот;:-! ге :в i
20 250608-П29 45 9553 1254 Га ft к а 516 1
4 201417-П29 45 9346 1503 Болт Мб X 14 1
25 252274-П29 45 9816 1474 Шайба и I
19 24-3724084 45 4313 7788 5 плотна I ель 1
4 201417-П29 45 9346 1503 Болт МоХ 1 1 ()
60 297519-П29 45 3114 5591 Скоиа к ре л. 1с, I л я провода на из - 1
пели приборов
59 51-3724073-Б 45 3114 2797 Скоба креплолв я п хжа ь’пивл д он 1
на панели кэнолриа
44 290659-П16 45 9952 1338 Болт М3 X 36 о
45 45 9952 4026 1 анка 518
»1 250511-П29 45 9553 1056 I айка М3 I
О0 252275-П29 45 9816 1475 Шайба 8 о
56 13-03-3724250 45 4512 1666 Прокладка о
61 224597-П29 45 9162 1079 Винт М.')>ч10 1
02 252003-П29 45 9811 1204 Шайба 5 1
03 252133 П29 45 9816 1044 Шайба 5 1
23 14-3724234 45 4516 094! Втулка 3
50 297503-П29 45 3114 5461 Скоба I
0 @-3724250 45 4.312 1910 Прокладка 1
•) 201420-П29 45 934G 1506 Бол г Мо .4 20 ]
3 252154-П29 45 9816 1005 Шайба 6 1
56 *)' J 24-3724246 45 4313 6415 Чехол на выв м у; яп. лк за хи г а ко1 ]
36 2103-3724195 45 4214 0402 Защитная трхбн уколнн е двглд
33 24-3724224 45 4313 1734 . \ ) Ж ' X a il 111 И I.! Ы i i i । р11. ’ *) _i1 > В
32 24-3724228-01 45 4313 1739 Кож ух •’ИЩИ! li 1,1,! ну Л Ы Д' 13
8 240818-П29 Винг 4x12 г
10 24-3724244 45 4313 1740 Чехол на клемму : гаергы лжи 1
12 51-3724093 45 3114 2802 Скопа для кр люини- и;н1,1 иы 1
12 51-3724093 45 3114 2802 Ckooa на пиноли прибор.-в 1
57 222527-П29 45 9442 1111 В из I .ос • .10 1
26 250608-1129 45 9553 1254 1 'айка Мо 1
08 252037-П29 45 9811 1255 Шиппа 6 1
12 51-3724093 45 3114 2802 (ж о о 1 и,! д в и; с
49 252134-П29 45 9816 1045 ilJ-1110'i 1 1
48 224622-П29 45 9462 1106 пинг Мох Ш
13 297503-П29 45 3114 5461 СкООн го.,. ...
14 21Л-3724250 45 4312 1910 11 [ -' о л а л r\ ci --
20 250608-П29 45 9553 1254 1 аила Мб 1
6 250508-П29 45 9353 1054 1 вики. Об 1
ЗУ 201420-П29 45 9346 1706 Болг По к2и nr , - . 1
11 232154-П29 45 9816 101'5 1 U ЗИМ, *)
4 201417-П29 45 9346 1503 Бол'Г МО х । t 1
25 2522 74-П29 45 9816 1471 т
12 51-3724093 45 3114 2802 т_ м н а н рг ’ п ,'1 • л ।с I п -1 л а п я а у •. г 1
на П‘\' и*':,! , j
20141 7-1129 45 9346 1'03 БоЛ1 Мо /ч 1 1 1
11 252154-1129 45 9816 1 06’> 116.иба 6 I
5Ч И 2113713090 45 4312 1*04 Хкоба 1
5'5 33 ч / 45 7373 9082 Ко к: К- I - ’• ----- г -
3 24-3724093 4и К 0 1 3 1 । _ 8 U'AM нН К- Ге 1, о > JMI ж Л ' ..’I 1
X *•
С Позиция № детали Код ОКП Наименование Количество
CL
56 12 51-3724093 45 3114 2802 Скоба па полке задка 1
8 240818-П29 В кат 4x12 1
27 252272-П29 45 9816 1472 Шайба 4 1
5 21-3713090 45 4312 1809 Скоба под болт крепления регу- 1
ляторз напряжения
4 201417-П29 45 9346 1503 Болт Мбх 14 О
6 2505'08-П29 45 9553 1054 Га к; а М*3 1
3 252269-П29 45 9816 1454 Шайба 6 4
1 3102-3724044 45 4319 3244 Пропал «массыэ вакуумного вы- 1
ключа! ел я
4 201417-П29 45 9346 1503 Волг MGX14 крепления провода 2
«массы» па подставке брызговика
3 2522С9-П29 45 9816 1451 Шайба 6 под болт креплении про- 4
вода «массы»
24 3102 3724189 Прлзсд 1
Подгруппа 37уб. При; ^рИЕа*£Л£>
67 !9 ПТ10 45 7376 1007 Прикуриватель (14-3725010) 1
Подгруппа 3726, Указателе поворота
-59, 5 i 17, 38 | П149-01 Переключатель указателей ново- 1
рота
39 13 224597-П2° 45 9462 107а Винт /45X10 2
12 252273-П29 45 9816 1473 Шайба 5 о
31 . 57 39, 41 РС950-И 45 7374 6609 Прерыватель указателей поворота 1
Рис, 57, Электрооборудование
Примечания: ]) поз. 9 см. в подгруппе 1107; 2) поз. 10 и
4) поз. 6 см. в подгруппе 3702; 5) ног 5/? см- в подгруппе
см. в подгруппе 3705; 8) поз. 45 см. в подгруппе 370и; 0)
не 3711; И) поз. 13—19. 25 и 31 см, в подгруппе 3714; 12)
.*•/? см, в подгруппе 3716; 14) пок 30 см. в иошрунпе 3717;
в под; руине 3721; 17) поз. 7 и 40 см. F подгруппе 3722; U)
и - л '-руине 37.'?!; 20) поп 2 и 21 см. в подгрун in* 3713; 21)
1р‘,(;пе 386’3; 23) поз. 27 см. в подгруппе 3827; 2') низ. 23
не \ъ7аа. 26) поз. 14 см, в подгруппе 3347; 27) поз. 22 и 35
20) пего 25 см. в подгруппе 5326; 30) поз, 20 см. в подгруп...
см. и подгруппе 1127: 3) поз. 56 см. в подгруппе 3701;
3703; 6) поз. 37 и 39 см. в подгруппе 3704; 7) поз. 43 и 51
поз. 42 а 44 си. п подгруппе 3708; 10) поз, 4 см. в подгруи-
нок 13 и 43 см. в подгруппе 3715; 13) поз. 24, 23, 29, 32 и
15) нсз. 74 ед. д подгруппе 3720; 16) поз. 1, 36, 49 и 54 см.
поз. 5, 33, 41 и 52 см. в подгруппе 3726; 19) поз. 50 см. в
но к 3 и 8 с,.,. подгруппе 3756; 22) поз. 16 и 47 см. в под-
57 см. в idj,),..!?? 5828; 25) поз. 46 и 55 см. в подгрун-
см. в г. од гр у ..не о2и5; 28) поз. 11 см. в подгруппе 5208;
8101
93
1
Рисунок Полиция № детали Код ОКП Наименование Количество
54 7 250508-П29 45 9553 1054 Гайка Мб С'
3<S 252004-П29 45 9811 1206 Шайба 6 4
* 252269 П29 45 9816 1454 Шайба 6 4
59 11 ВК422-12Э 45 7373 4295 Выключатель аварийной сигнализа- ции (53-70-3726200)
10 А12-08 1 Ла мп а 1
ь 53А-3726205 45 3311 302! Гайка стопорная 1
9 252177-1129 45 9816 1457 Шайба 12 1
53, 57 /2, 5 УП118-П 45 7374 3168 Указатель поворота передний пра- вый (3102-3726016) 1
13, 32 УП118-Л 45 7374 3173 Указатель поворота передний ле- вый (3102-3726017) 1
53 16 3102-2726018 45 4319 1535 Кожух правый ]
17 3102-3726019 45 4319 1334 Кожух левый »
/5 А12-21-3 34 6621 2136 Лампа (53-70-3715033) А г
19 250508-П29 45 9553 1054 Гайка Мб Л
21 252004-П29 45 9811 1205 Шайба 6 4
20 252154-П29 45 981G 1005 Шайба 6 LT
1Я 3102-3726045 45 4319 1977 Колпачок защитный
Подгруппа 3734 Коммутатор транзисторный
л4 , и/ 47, 50 ТК102 45 7371 5704 Коммутатор транзисторный (Г-53-3734000) 1
54 50 201420-П29 45 9346 1506 Болт М6Х20 о
8 252269-1129 45 9816 1454 Шайба 6 о
Подгруппа 3743. Фары противотуманные
53,57 23, 2 11,3743010-Э 45 7372 8043 Фара противотуманная (3102-3743010) - 1
54 2ч.) 3102-3743114 45 4319 1952 Кронштейн в сборе Q
I 26 252007-П29 45 9811 1208 Шайба 12 < 7
22 21-5208150 45 4312 2711 Втулка О
| 57,59 21, 17 РС527 45 7374 6473 Реле включения противотуманных фар (3102-3743030) 1
59 18 224597-П29 45 9462 1079 Винт М5Х10 2
31 250464-Г129 45 9553 1033 Гайка М5
30 252268-Г129 45 9816 1453 Шайба 5 А—
19 252003-П29 45 9811 1204 Шайба 5 О
67 28 П147-0203 45 7343 1003 Выключатель про l и вл у манных фар (3102-3743148) ]
29 2103-3709680-01 45 4214 3930 Рамка выключателя 1
54 24 201420-П29 45 9346 1506 Болт М6х20 4
21 252004-П29 45 9811 1205 Шайба 6 4
20 252154-П29 45 9816 1065 Шайба 6 4
Подгруппа 3756, Фароочиститель
58 ,5 3102-3756010 45 4319 1799 Бачок с насосом в сборе 1
f > 3102-3756012 45 4319 0563 Бачок с пробкой в сборе I
8 3102-3756014 45 4319 0585 Бачок 1
/ 3102-3756015 45 4319 0564 Пробка )
-J 1 , О ' 3, 10 2002.3730000 Электронасос струнного фароочис- )
тнтеля
58 9 3102-3756018.01 45 4319 0586 Кронштейн I
14 3102-3756022 45 4319 0596 Трубка 1
15 3102-3756024 45 4319 0597 Трубка 1
1 201417-П29 45 9346 1503 Болт Мб X 14 о
13 224599-П29 45 9462 1081 Винт М5х 14 3
3 252004-П29 45 9811 1205 Шайба 6 2
9 252134-П29 45 9816 1045 Шайба 6 2
34
Рисунок Позиция № детали Код ОКП 1 Наименование 1 К О Л И ЧсС'1 во
58 4 3102-3756020 45 4319 2067 Кронштейн 1
12 252133-П29 45 9816 1044 Шайба 5 . '| *)
27 3102-3756027 45 4319 2691 Кронштейн бачка 1
1 201417-П29 45 9346 1503 Болт МбХ 14 4
3 252004 -П29 45 9811 1205 Шайба 6 4
2 252134-П29 45 9816 1045 Шайба 6 4
19 1302.3756.100 45 7369 1035 Двухсопловая форсунка с обрат- 2
ным клапаном и монтажной арма-
турой
59 28 2802.3710 45 7373 4563 Выключатель (3102-3756054) 1
58 23 3102-3756056-10 45 4319 4164 Рукав 1
20 49-1023103 73 3541 0134 Шланг 1
21 3102-3756058-10 45 4319 4165 Рукав 1
22 3102-3756060 45 4319 1314 Тройник 1
25 297406-П29 45 9985 1055 Хомут 20 6
26 222476-П29 45 9442 1058 Виит М4Х20 б
24 25Ю82-П29 45 9552 1702 Гайка М4 6
57, 58 8, 16 2902.3747000 45 7374 6602 Реле струйной очистки фар 1
58 18 250508-П29 45 9553 1054 Гайка Мб 2
17 252269-П29 45 9816 1454 Шайба 6 о
60 21 1302.3756160 45 7369 1048 Приспособление регулировки фор- ]
сунок фароочистшеля
Рис. 58. Фароочиститель
Примечание. Поз. 11 см. в подгруппе 3724
95
Позиция
№ детали
Код О КП
Наименование
Количество
Рисунок
Группа 38. ПРИБОРЫ
Подгруппа 3801. Комбинация приборов
99 40 КП125-Э 45 7381 2297 Комбинация приборов (КГЦ 25-3801010-Э) 1
43 3102-3801039 45 4319 1315 Кронц;теин лев^ш в сборе 1
18 224597-П29 45 9462 1079 Винг М5х10 2
24 14-3801076 45 4516 1017 Гайка -
Рис. 59. Комбинация приборов
Примечания: I) лоз, 4, 6 и 44—4ь см. в подгруппе 3709: 2) поз. /'?. 32. 33 я 3~ см. в нов группе 3711; 3^ лоз. 3 и 25 см.
с нид; руине 3713; 4) ноз. 12—/6 и 19—2} см в неси руине 3722. 5) ии<. 6 и 9—11 см. в |,бд| руине 37ди, Ь) лоз. 17—Г),
30 и J7 см- в подгруппе 3743: 7) пол, 23 см, в исд;рун!;с 37,3о: У) пол. 3, /у уч, 22, 24, 22 и 4П- 4з' см. в подгр', А
не 3391, У1 поз. 13, 19. 22. 23. 24. 30. 34 и 39 см. в Подгруппе 33U." 10) п.д. 1. 3 и 25 см. в г.и/и руне-' 3393, 1!) поз. 2 и
3 см, в подгруппе 3301; 12) ноз, 26, 27 и 36—33 см. ь ииД1 руппе 3319, 1е) поз 4—з см. в подгруппе 31-0
252003-П29
; 252133-П29
। КП 1^3-100
| 15 38(И 300
> Л.МП12 3
I А12-1.2
45 9811 45 9816 1204 1044
45 7391 2534
34 6621 2214
Шайба 5
Шайба 5
Па грин ламп
Пл Грин J’JVJl
v I, ’ Vi 1 на (1 4 3 /. i 3 J 3 и)
И axilla
5
2
7
2
j
Рисунок Позиция № детали Код ОКП Наименование Количество
59 23 СП138Б-Э Подгруппа 3802. Сп 45 7381 3313 идометр Спидометр (14-3802010) 1
39 3102-3802039 45 4319 1318 Кронштейн левый в сборе 1
34 3102-3802038 45 4319 1317 Кронштейн правый в сборе 1
18 224597-П29 45 9462 1079 Винт М5Х10 о
24 14-3801076 45 4516 1017 Гайка 3
19 252003-П29 45 9811 1204 Шайба 5 3
22 252133-П29 45 9816 1044 Шайба 5 5
30 252268-П29 45 9816 1453 Шайба 5 1
59 25 ЛВ211-329 Чодгруппа 3803. Контро 45 7334 7329 льные лампы Патрон контрольных ламп дальне- 4
40,57 15, 16 ВК409 45 7373 4432 го света фар, обогрева стекла, ука- зателя поворота, противотуманных фар (14-3713015) Выключатель контрольной лампы 1
47,57 13, 47 ВК424 стояночного тормоза (24-3803130) Выключатель контрольной лампы 1
59 1 17.3803010 выхода из строя части раздельного привода тормоза (24-3803150) Табло контрольных ламп 1
07 25 П150-14.17 Выключатель проверки контроль- 1
29 2103-3709680-01 45 4214 3930 ных ламп (3102-3803300) Рамка выключателя 1
59 3 АМН 12-3 34 6621 2132 Лампа (14-3713033) 4
59 2 АЧЖ-3 Подгруппа 3804, 45 8211 0042 Часы Часы автомобильные 1
3 АМН 12-3 34 6621 2214 (4Ю28 17003ГЧ) Лампа (14-3713033) 1
59 26 По; ГВ20Д1-Э irpynna 3819. Вал гибки 45 7381 4611 й спидометра Вал гибкий спидометра 1
27 (20)1104091 45 4311 0466 (24-3802020-01) Уплотнитель 1
38 797480-П29 45 3114 5433 Скоба 2
36 201454-П29 45 9346 1520 Болт М8Х16 2
37 252155-П29 45 9816 1006 Шайба 8 1
37 27 258227-П 3102-3802040 45 9871 0310 45 4319 2092 Шплинт — проволока гибкого вала спидометра Скоба 2 1
10, 57 9, 27 Подгруп 2006.3827600 tna 3827. Датчик указат 45 7382 4261 еля уровня топлива Датчик указателя уровня топлива 1
10 8 12-1104022 45 4511 0031 Прокладка 1
10 224598-П29 45 9462 1080 Винт М5Х 12 5
11 293196-П 45 9952 6078 Шайба 5 5
18,57 22, 57 Подгруппа ТМ-112 3828. Датчик указател 45 7382 5127 я температуры воды Датчик контрольной лампы перегре- 1
19, 57 10, 23 ТМ100В 45 7382 5054 ва воды в радиаторе (3102-3828025) Датчик указателя температуры во- 1
ды в двигателе
4—248 j
97
Рисунок Позиция № детали Код ОКП Наимсноваии4 Количество
Подгруппа 3829. Датчик указателя давления масла
9,57 34, 46 ММ111Л-Э 45 7382 6022 Датчик аварийного давления масла ]
38, 55 ММ358-Э 45 7382 6102 Датчик указателя давления масла 1
Подгруппа 3847. Блок управления системы ступенчатого пуска воздуха
54,57 4, 14 37.3761000 45 7371 1041 Блок управления системы ступен- чатого пуска воздуха 1
54 5 224599-П29 45 9462 1081 Винт М5Х14 о
3 252273-П29 45 9816 1473 Шайба 5 2
2 293171-П29 45 9952 6059 Шайба 5,5 1 2
Группа 39. ИНСТРУМЕНТ И Г 1РИНАДЛ ЕЖНОСТИ
Подгруппа 3901. Инструмент водителя и приспособления
3102-3900010 Комплект инструмента и принад- лежностей ]
М240 Набор шоферского инструмента для автомобиля 1
60 8 ЛХ240-1 Сумка инструментальная
13 И78-3901000 39 2G41 3015 Плоскогубцы
15 ИП-3901021 Ключ 13X17
60. Инструмент водителя и приспособления
подгруппе 3/36;
3913:
поз.
см. в подгруппе
Рис.
Примечания; 1) поз, 29 и <?(? см. в подгруппе 3713;
4) поз. 23 см. в подгруппе 3914
98
Рисунок Позиция № детали Код ОКП j Наименование 1 Количество
60 12 И317-3707000 39 2693 3015 Щуп в сборе 1
3 ИП-3901423 39 2655 5625 Ключ свечной 21x22 1
(66-01-3901044)
17 ИП-3901022 39 2651 2055 Ключ 8X10 (53-70-3901059) 1
19 ИП-3901023 39 2651 2086 Ключ 12X14 (24-3901063) 1
18 ИП-3901028 39 2651 2116 Ключ 17x19 (53-3901066) 1
20 ИП-3901073 39 2651 2136 Ключ 22x24 (24-3901069) 1
10 ИП-3901185 Ключ 6x10 1
9 УП-228 Упаковочный ярлык 1
15 И91-3901000 39 2664 5035 Отвертка комбинированная 1
(Г-24-3901182)
11 ИП-3901247 39 2624 3115 Прошивка 8Х 150 (Г-24-3901200) 1
2 ИП-3901273 39 2693 1116 Лопатка для монтажа шин 1
(M-I7019-A)
1 ИП-3901436 39 2655 4226 Ключ комбинированный 22 1
(Г-24-3901102)
14 ИП-3901324 39 2654 5095 Ключ маслоналивных пробок 12 1
(53А-3901094)
5 ИП-3901205 39 2651 3085 Ключ накидной 17X19 1
(51А-3901142)
6 ИП-3901181 39 2655 5165 Ключ накидной 14x19 1
(24-3901143)
АРБ * Аптечка (Г-24-3901270) 1
ГОСТ 5170—73
4 ИП-3901194 39 2655 5465 Ключ колпаков 36X50 1
(51-3901154)
7 ИП-3901034 39 2651 2161 Ключ 30x32 (24-3901070) 1
27 И20-3901000 39 2693 2106 Рукоятка пусковая (20-3901215) 1
26 МД214 45 7383 5014 Манометр шинный (21 С-3901350) 1
25 МД214-3912290 Чехол манометра (21С-3901385) 1
28 12-3901472 45 4511 1072 Шланг для прокачивания гндро- 1
тормозов
22 PHI-3917010 45 9136 6004 Насос для накачивания шин 1
(51-3901220)
70 53 3162,-3901360 45 4319 2415 Кронштейн крепления насоса 1
49 (Ш)Ау5901 225 45 4315 0991 Зажим насоса 1
51 65-8047034 45 3116 2466 Затяжка 1
50 201416-П29 45 9346 1502 Болт Мбх 12 1
48 250508-П29 45 9553 1054 Гайка Мб 3
47 252004-П29 45 9811 1205 Шайба 6 2
38 252134-П29 45 9816 1045 Шайба 6 о
52 252154-П29 45 9816 1005 Шайба 6 1
45 258011-П29 45 9871 1015 Шплинт 1,8x10 1
44 260020-П29 45 9865 1021 Палец 6X40 1
Подгруппа 3913. Домкрат винтовой
60 24 24-3913310 45 4313 1929 Винтовой домкрат в сборе 1
Gi 24-3913314 45 4313 1930 Корпус в сборе 1
8 24-3913318 45 4313 1932 Винт 1
11 24-3913348 45 4313 1935 Шестерня ведущая 1
16 258726-11 Штифт 4X22 1
17 21-1108041 -Б 45 4312 0233 Втулка 1
22 24-3913412 45 4313 1936 Головка 1
23 290602-П29 45 9952 2172 Винт М8х 1 X 15 1
14 24-3913413 45 4313 1937 Втулка 1
9 24-3913414 45 4313 1938 Буфер 1
12 24-3913422 45 4313 1939 Крышка 1
15 201420-1129 45 9346 1506 Болт Мбх20 4
13 252154-П29 45 9816 1005 Шайба 6 4
7 24-3913426 45 4313 1940 Шестерня ведомая 1
6 8103 46 1612 0324 Подшипник 1
* К автомобилям с бескамерными шинами.
4*
99
Позиция
№ детали
Код ОКП
Наименование
Количество
Рисунок
61
18 3 296050-П 24-3913452-01 45 9951 7411 45 4313 7393 Шпонка 3x5 Лапа 1 1
4 24-3913455 45 4313 1943 Кронштейн 1
10 24-3913462 45 4313 1945 Вор оток 1
19 24-3913465 45 4313 7571 Кольцо запорное 1
20 293301-П29 45 9952 6298 Шайба 10 о
21 24-3913464-01 45 4313 8015 Ручка 1
1 260057-П29 45 9865 1058 Палец 10x28 1
2 258038-П29 45 9871 1049 Шплинт 2,7х 16 1
24 24-3913467-10 45 4313 8054 Упор 4
26 201561-П29 45 9346 1617 Болт М12х 1,25x25 4
25 252157-П8 45 9816 9008 Шайба 12 4
46 3102-3913480 45 4313 1953 Кронштейн в сборе 1
51 66-8047034 45 3116 2466 Затяжка 1
44 260020-П29 45 9865 1021 Палец 6x40 1
45 258011-П29 45 9871 1015 Шплинт 1,8x10 1
48 250508-П29 45 9553 1054 Гайка Мб 2
47 252004-П29 45 9811 1205 Шайба 6 1
38 252134-П29 45 9816 1045 Шайба 6 2
Рис. 61. Домкрат
Подгруппа 3914. Утеплители
60 23 3102-3914080 45 4319 2399 Чехол утеплительный облицовки радиатора 1
100
Рисунок Позиция К9 детали Код ОКП Наименование Количество
Группа 50. КУЗОВ
Подгруппа 5000. Кузов в сборе
3102-5000012 45 4319 1355 Кузов в сборе (окрашенный и оби- 1
тый)
3102-5000014 45 4319 1356 Кузов в сборе (окрашенный) 1
3102-5000016 45 4319 1357 Кузов в сборе (бондаризованный ]
и грунтованный)
Группа 51. ПОЛ
Подгруппа 5101. Пол
G2 6 21-5101582 45 4312 2287 Заглушка 32
8 24-5101583 45 4313 2077 Заглушка 13
12 21М-5101824 45 4312 2320 Заглушка 7
21 24-6106060 45 4313 3440 Заглушка 1
46, 13. 3102-5101572 45 4319 1624 Уплотнитель пола для стояночного
62 5 тормоза
Рис 62. Пол, кожух пола, коврики пола
Примечание. Пси. 22 и 23 см. в подгруппе 2801
Подгруппа 5107. Кожух пола
3 24-5107080-10 45 4313 2189 Уплотнитель 1
62
101
Позиция
№ детали
Рисунок
Код ОКП Наименование Количество
Подгруппа 3169. Коврики пола
62 О 3102-5104010 45 4319 0335 Коврик передний правый в сборе 1
3102-5109010-01 * 45 4319 2805 Коврик передний правый в сборе 1
19 3102-5109011 * 45 4319 0336 Коврик передний левый в сборе 1
3102-5109011-01 * 45 4319 2806 Коврик передний левый в сборе 1
24 3102-5109204 45 4319 0885 Скоба крепления переднего ков- 4
рика пола
1 3102-5109020 * 45 4319 0966 Коврик боковой правый 1
3102-5109020-01 • 45 4319 2814 Коврик боковой правый 1
20 3102-5109021 * 45 4319 0967 Коврик боковой левый 1
3102-5109021-01 * 45 4319 2815 Коврик боковой левый 1
7 3102-5109032 * 45 4319 0337 Коврик туннеля пола 1
3102-5109032-01 * 45 4319 2816 Коврик туннеля пола 1
4 3102-5109040* 45 4319 0949 Коврик задний правый в сборе 1
3102-5109040-01 * 45 4319 0338 Коврик задний правый в сборе 1
18 3102-5109041 * 45 4319 0951 Коврик задний левый в сборе 1
3102-5109041-01 * 45 4319 0339 Коврик задний левый в сборе 1
16 A-24581-S6 45 4311 0879 Пистон застежки 4
17 41-8038456 73 3621 2473 Изолятор 4
15 240622-П29 Винт 4X25 4
9 3102-5109064 * 45 4319 0341 Обивка соединительной панели в 1
сборе
3102-5109064-01 * 45 4319 2811 Обивка соединительной панели в 1
сборе
10 3102-5109166 45 4319 0343 Молдинг правый 1
14 3102-5109167 45 4319 1079 Молдинг левый 1
11 3102-5109206 45 4319 1081 Муфта ]
13 31011-5109202 45 4318 0181 Коврик багажника 1
Подгруппа 5112. Термошумоизоляцня пола
63
3102-5112102
3102-5112103
45 4319 0952
45 4319 0953
Обивка изоляционного листа № 2 1
Обивка изоляционного листа № 3 1
Рис. 63. Термошумоизоляцня кузова
Примечания: I) поз. /, 8, 9, 10, 11, 13 н 14 см. в подгруппе
см. в подгруппе 5712; 4) поз. 3 см. в подгруппе 6112; 5) поз.
112: 2) поз. 2 и /2 см. в подгруппе 5312; 3) поз. 5, 6 и 7
3 и 4 см. в подгруппе 6212
* По выбору.
102
о £ Позиция i ,V детали Кьд ОКП Паи мснона нне Количество
63 13 3102-5112108 45 4319 0954 Обивка изоляционного задняя правая листа № 5 1
9 3102 5112109 45 4319 0955 Обивка изоляционного задняя левая листа № 5 1
14 3102-5112110 45 4319 0956 Обивка изоляционного правая листа № 6 1
8 10 3102-5112111 3102-5112162 Подгг 45 4319 45 4319 Группа 52 >уппа 5205. 0957 1956 .окно в Стеклоочист Обивка изоляционного левая Изоляция туннеля пола ЕТРОВОЕ итель и привод листа № 6 1 1
5 7, 64 64 22, 26 17 18 20 19 СЛ 13G-3 201418-П29 252037-П29 201416-П29 293226 Г129 45 7376 45 9346 45 9811 45 9346 45 9952 8428 1501 1255 1502 6122 Стеклоочиститель (3102 Болт М6х16 Шайба 6 Болт М6Х12 Шайба 6 5205010) 1 4 4 4 4
Рис. 64. Стеклоочиститель и привод, ветровое окно, омыватель, передок
Гр пмечиние. Поз. 3, 5 и 16 см. в подгруппе 53OJ
103
Рисунок Позиция № детали Код ОКП Наименование Количество
64 23 СЛ136-100-Э 45 7367 1652 Привод стеклоочистителя 1
(3102-5205014)
24 СЛ136-5205700 45 7367 1691 Рычаг (3102-5205033- 2
25 СЛ109-5205900-Э 45 7367 8269 Щетка (3102-5205120) 9
39,57 7, 35 24.3709 000 45 7373 5581 Переключатель 1
39 13 224597-П29 45 9462 1079 Винт М5Х 10 2
12 252273-П29 45 9816 1473 Шайба 5 2
64 42 PC 431-Т 45 7374 6555 Реле (3102-5205320) 1
43 3102-5205352 45 4319 1388 Кронштейн реле в сборе 1
37 224600-П29 45 9462 1082 Винт М5Х 16 2
35 252233-П29 45 9816 1473 Шайба 5 4
Подгруппа 5206. Окно ветровое
8 24-5206008-11 45 4313 8995 Стекло в сборе 1
13 24-5206010-01 45 4313 2277 Стекло ветрового окна 1
15 24-5206050 45 4313 2278 Уплотнитель 1
14 24-5206154-Б 45 4313 2283 Окантовка нижняя 1
10 24-5206158-Б 45 4313 2285 Окантовка верхняя 1
11 24-5206182-Б 45 4313 2287 Окантовка боковая правая 1
12 24-5206183-Б 45 4313 2289 Окантовка боковая левая 1
9 24-5206184-Б 45 4313 7224 Муфта 4
7 3102-5206100-01 45 4319 2703 Рамка отделочная правая в сборе 1
6 3102-5206101-01 45 4319 2704 Рамка отделочная левая в сборе 1
4 290410-П29 45 9952 1077 Болт М5Х20 2
1 252004-П29 45 9811 1205 Шайба 6 2
Подгруппа 5208. Омыватель
57,64 11. 33 11.5208000 45 7336 8006 Стеклоочиститель электрический 1
64 34 3102-5208116 45 4319 1215 Кронштейн 1
35 250608-П29 45 9553 1254 Гайка Мб 2
2 252154-П29 45 9816 1005 Шайба 6 2
41 24-5208064-01 45 4313 8096 Жиклер в сборе 2-
38 250612-П29 45 9553 1257 Гайка М10 2
39 252192-П29 45 9816 1476 Шайба 10 о
40 29330 4 -П29 45 9952 6308 Шайба 10 2
32 3102-5208097 45 4319 2441 Трубка 1
21 3102-5208096 45 4319 2439 Трубка 1
22 3102-5208094 45 4319 2438 Трубка 1
31 24-5208150 45 4313 7881 Втулка 1
27 51Ю-3506050 45 3114 2265 Скоба 1
28 252269-П29 45 9816 1454 Шайба 6 1
29 220103-П29 45 9432 1107 Винт МбХ 12 1
30 24^5208190-02 45 4313 7979 Тройник 1
Группа 53. ПЕРЕДОК
Подгруппа 5301. Передок
64 16 3102-5301012 45 4319 0687 Панель передка верхняя в сборе 1
5 3102-5301992 45 4319 0868 Шпилька 3
3 224624-П29 45 9462 1108 Винт МбХ 14 4
1 252004-П29 45 9811 1205 Шайба 6 4
2 252154-П29 45 9816 1005 Шайба 6 4
38 11 3102-5301112 45 4319 0684 Уплотнитель рулевой колонки на 1
щитке передка
17 3102-5301114 45 4319 0685 Держатель уплотнителя 1
19 250608-П29 45 9553 1254 Гайка Мб 4
18 252004-П29 45 9811 1205 Шайба 6 4
104
Рисунок
Позиция У? детали Код ОКП Наименование Количество
Подгруппа 5302. Обивка передка
65 13 3102-53020 и 45 4319 0667 Обивка боковая левая в сборе 1
7 3102-5302010 45 4319 0668 Обивка боковая правая в сборе 1
11 241819-П29 Винт 4X16 6
12 293157 45 9952 2280 Шайба 4 6
8 3102-5302102 45 4319 0659 Обивка щитка передка правая в 1
14 3102-5302103 45 4319 0661 сооре Обивка щитка передка левая в 1
сборе
Рис. 65. Обивка передка
1 224631-П29 45 9462 1115 Винт М6Х30 18
10 R-9617 45 4311 1483 Шайба облицовочная 7
5 3102-5302220 45 4319 3018 Обивка щитка передка внешняя 1
4 51-1104162 45 3114 0295 Трубка распорная 9
2 51-3724093 45 3114 2802 Скоба крепления проездов 4
9 3102-5109204 45 4319 0885 Скоба крепления переднего козри- 4
ка пола
3 3102-1104146 45 4319 0992 Скоба двойная крепления грубо- 2
провода
6 252037-П29 45 9811 1255 Шайба 6 5
105
Рисунок Позиция Д.1? детали Код окп Наименование Количество
Подгрупп а 5303. Ящик вещевой
65 22 3102-5303008 45 4319 0222 Дверца вещевого ящика с арма- 1
турой в сборе
19 224598-П29 45 9462 1080 Винт М5Х12 4
17 252273-П29 45 9816 1473 Шайба 5 4
37 3102-5303096 45 4319 0238 Ограничитель правый 1
38 3102-5303097 45 4319 0239 Ограничитель левый 1
36 52-5303098-7 45 3115 0860 Буфер ограничителя 2
35 290402 45 9952 2341 Винт М5Х12 о
17 252273-П29 45 9816 1473 Шайба 5 о
16 3102-5303110 45 4319 0240 Ящик вещевой ]
11 290290 45 9952 2308 Винт 4X16 4
18 3102-5303142 45 4319 0245 Кронштейн верхний ч
19 224598-П29 45 9462 1080 Винт М5Х 12 4
17 252273-П29 45 9816 1473 Шайба 5 4
39 3102-5303144 45 4319 0246 Кронштейн нижний в сборе
19 224598-П29 45 9462 1080 Винт М5Х12 4
17 252273-П29 45 9816 1473 Шайба 5 4
9 292663-П29 45 9952 4049 Гайка 4 4
15 3102-5303074 45 4319 0235 Упор замка ]
14 290297 45 9952 2318 Винт 4X10 2
20 30-5303045 45 4311 0285 Буфер о
33 3102-5303016 45 4319 0223 Дверца вещевого ящика в сборе 1
27 3102-5303027 45 4319 0224 Облицовка с накладкой в сборе |
14 290297 45 9952 2318 Винт 4х 10 4
28 3102-5303052 45 4319 0232 Замок в сборе 4
29 3102-5303054 45 4319 0233 Корпус 1
32 3102-5303070 45 4319 0234 Язык
31 3102-5303084 45 4319 0237 Ось |
30 3102-5303076 45 4319 0236 Пружина 1
23 290292 45 9952 2314 Винт 4x10 2
26 3102-5303032 45 4319 0226 Петля правая в сборе 1
34 3102-5303033 45 4319 0227 Петля левая в сборе 1
25 3102-5303112 45 4319 0241 Облицовка внутренняя 1
35 290402 45 9952 2341 Винт М5Х12 4
17 252273-П29 45 9816 1473 Шайба 5 4
24 290291 45 9952 2311 Винт 4x12 4
Подгруппа 5312. Термошумоизоляция передка
63 2 3102-5312016 45 4319 0130 Изоляция щитка передка правая 1
12 3102-5312017 45 4319 0131 Изоляция щитка передка левая 1
Подгруппа 5325. Панель приборов
66 3 201419-П29 45 9346 1505 Болт МбХ 18 3
1 252037-П29 45 9811 1255 Шайба 6 3
2 252134-П29 45 9816 1045 Шайба 6 3
55 290410-П29 45 9952 1077 Болт М5х20 2
57 252003-П29 45 9811 1204 Шайба 5 2
58 293226-П29 45 9952 6122 Шайба 6 2
56 252133-П29 45 9816 1044 Шайба 5 о
54 3102-5325184 45 4319 1237 Накладка 2
67 1 3102-5325010 45 4319 0729 Панель приборов в сборе 2
66 10 3102-5325026 45 4319 1509 Панель приборов в сборе ]
49 3102-5325266 45 4319 1134 Облицовка комбинации приборов 1
в сборе
11 290290 45 9952 2308 Випт 4x16 |
9 292663-П29 45 9952 4049 Гайка 4 1
50 3102-5325140 45 4319 1136 Скоба № 1 I
51 224597-П29 45 9462 1079 Винт М5Х 10 2
44 252153-П29 45 9816 1004 Шайба 5 о
106
Рис. 66, Панель приборов и вещевой ящик
Примечания: J) поз. 13 и 21 см в подгруппе 3714;
группе 5303; 3) поз. t>0 см, в под!руине 8Ю0
2) поз. 9, //, /4—20 и 22—39 см. в под-
* о 1
>< Позиция № детали Код ОКП Наименование ! Количество
£ i
66 40 3102-5325256 45 4319 1159 Облицовка радиоприемника в сбо- 1
52 3102-5325250 45 4319 1133 ре Облицовка громкоговорителя о
41 3102-5325284 45 4319 1061 Крышка люка с держателями в 1
сборе
42 3102-5325280 45 4319 1181 Крышка люка в сборе 1
43 3102-5325292 45 4319 2343 Держатель 2
45 224596-П29 45 9462 1078 Винт М5х8 4
44 252153-П29 45 9816 1004 Шайба 5 4
5 3102-5325194 45 4319 1049 Кронштейн центральный 1
51 224597-П29 45 9462 1079 Винт М5х Ю 2
44 252153-П29 45 9816 1004 Шайба 5 2
61 3102-5325220 45 4319 1055 Кронштейн верхний 2
51 224597-П29 45 9462 1079 Винт М5х Ю 4
44 252153-П29 45 9816 1004 Шайба 5 4
4 3102-5325154 45 4319 1045 Упор центрального кронштейна в 1
3 201419-П29 45 9346 1505 сборе Болт М6Х18 2
1 252037-П29 45 9811 1255 Шайба 6 2
2 252134-П29 45 9816 1045 Шайба 6 2
66 3102-5325210 45 4319 1053 Распорка панели приборов в сборе 1
ьЗ 250510-П29 45 9553 1055 Гайка М8 2
65 252038-П29 45 9811 1256 Шайба 8 2
64 252155-П29 45 9816 1006 Шайба 8 2
1 43 3102-5325034 45 4319 0871 Надставка нижняя правая в сборе 1
эЗ 3102-5325035 45 4319 112! Надставка нижняя левая в сборе 1
11 290290 45 9952 2308 Винт 4Х 16 2
9 292663-П29 45 9952 4049 Ганка 4 2
1 12 293157 45 9952 2280 Шайба 4 2
о 3102-5325100 45 4319 1158 Кронштейн нижней надставки пра- 1
вый
8 201415-П29 45 9346 1501 Болт МбХ Ю 2
7 252154-П29 45 9816 1005 Шайба 6 2
62 3102-5325101 45 4319 0874 Кронштейн нижней надставки ле- 1
вый
51 224597-П29 45 9462 1079 Винт М5х Ю 2
44 252153-П29 45 9816 1004 Шайба 5 2
59 3102-5325242 45 4319 1184 Фиксатор 4
51 224597-П29 45 9462 1079 Винт М5Х10 6
44 252153-П29 45 9816 1004 Шайба 5 6
46 3102-5325320 45 4319 1698 Облицовка мотооа отопителя 1
47 13-8402194 45 4512 4481 Держатель облицовки 3
Подгруппа 5326. Консоль панели приборов
67 4 224624-П29 45 9462 1108 Винт МбХ 14 2
13 252037-П29 45 9811 1255 Шайба 6 2
14 66-6803206 45 3116 2438 Прокладка 2
15 241819-П29 45 9622 1517 Винт 4x16 1
16 3102-5326028 45 4319 1168 Консоль 1
57, 67 25, 6 3102-5326054 45 4319 1171 Надставка передняя в сборе 1
67 11 290303 45 9952 2325 Винт 4x30 1
12 292663-П29 45 9952 4049 Гайка 4 1
34 3102-5326056 45 4319 1141 Надставка передняя 1
5 3102-5326052 45 4319 1169 Надставка 1
10 3102-5326074 45 4319 1142 Надставка задняя I
2 3102-5336020 45 4319 1162 Боковина правая с патрубком в 1
сборе
3 3102-5326030 45 4319 1164 Боковина правая в сборе 1
1 08
Рисунок Позиция № детали Код ОКП Наименование Количество
67 31 3102-5326021 45 4319 1163 Боковина левая с патрубком в 1
сборе
30 3102-5326031 45 4319 1165 Боковина левая в сборе 1
11 290303 45 9952 2325 Винт 4x30 о
33 292647-П2 45 9952 4029 Гайка 4 2
32 293157 Шайба 4 2
Рис. 67. Консоль панели приборов
Примечания: I) поз. 27 и 29 см. в подгруппе 3716; 2) поз. 19 см. в подгруппе 3725; 3) поз. 28
и 29 см. в подгруппе 3743; 4) поз. 25 и 29 см. в подгруппе 3803; 5) поз, 1 см. в подгруп-
пе 5325; 6) поз. 26 и 29 см. в подгруппе 7903; 7) поз. 7—9, 17, 18 и 20—24 см. в подгруп-
пе 8203
Группа 54. БОКОВИНА
Подгруппа 5401. Боковина
6% 13. 3 3102-5401620 45 4319 0555 Накладка облицовочная верхняя 1
84 14, 15 3102-5401621 45 4319 0556 правая в сборе Накладка облицовочная верхняя 1
4, 16 290299 45 9952 2321 левая в сборе Винт 4x18 2
7.5, 5 290303 45 9952 2325 Винт 4X30 4
68 16 3102-5401480 45 4319 0013 Молдинг 9
109
Позиция
№ детали
Код ОКП
Наименование
Количество
Рисунок
68 20 3102 5401486 45 4319 0015 Держатель молдинга в сборе 2
17 250464-П29 45 9553 1053 Гайка М5 о
18 252153-П29 45 9816 1004 Шайба 5 2
19 293205-П29 45 9952 6089 Шайба 5 2
11 3102-5401594 45 4319 2743 Облицовка правая т
12 3102-5401595 45 4319 2744 Облицовка левая 1
7 3102-5401650 45 4319 1146 Орнамент облицовки правый в 1
сборе
8 3102-5401651 45 4319 1147 Орнамент облицовки левый в 1
сборе
10 224600-П29 45 9462 1082 Винт М5Х16 2
9 252003-П29 45 9811 1204 Шайба 5 2
Рис. 68. Боковина, крыша
Примечание. Поз. 1—3, 5 и 6 см. в подгруппе 5701
Группа 56. ЗАДОК
Подгруппа 5602. Обивка задка
69 1 3102-5602020-01 45 4319 2427 Обивка полки задка верхняя в 1
сборе
9 3102-5602174 45 4319 1863 Облицовка громкоговорителя пра- 1
вая
О 3102-5602175 45 4319 1864 Облицовка громкоговорителя ле- 1
вая
4 240820-П29 Винт 4X18 6
3 13-8402194 45 4512 4481 Держатель облицовки громкогово- 8
рителя
Подгруппа 5603. Окно задка
69 10 3102-5603014 45 4319 0688 Стекло окна задка с уплотнителем 1
12 3102-5603014-01 * 3102-5603015 45 45 4319 4319 4011 0689 и окантовками Стекло окна и окантовками Стекло окна в сборе задка с в сборе задка уплотнителем с шинами в 1 1
3102-5603015-01 * 45 4319 4012 сборе Стекло сборе окна задка с шинами в 1
По специальному закату.
ПО
Рисунок
69
Позиция № детали Кед ОКП Наименование Количество
13 24-5603018 45 4313 2879 Уплотнитель стекла 1
14 24-5603070-Б 45 4313 2881 Окантовка верхняя 1
1b 24-5603072-Б 45 4313 2883 Окантовка боковая правая 1
11 24-5603073-Б 45 4313 2885 Окантовка боковая левая 1
15 24-5603076-Б 45 4313 2887 Окантовка нижняя 1
17 24-52С6184-Б 45 4313 7224 Муфта 4
Рис. 69. Обивка, окно задка и обивка багажника
Примечание. Поз. 5—8 и 18—28 см. в подгруппе 5608
Подгруппа 5604. Крышка багажника
70 2 24-5604010 45 4313 2888 Крышка в сборе 1
43 24-5604040-02 45 4313 6409 Уплотнитель 1
9 21-8402208 45 4312 5996 Буфер о
10 3102-5604152 45 4319 1069 Орнамент Г
14 13-8402194 45 4512 4481 Держатель о
Подгруппа 5605. Петли и упор крышки багажника
70 8 24-5605010 45 4313 2910 Петля правая в сборе 1
1 24-5605011 45 4313 2912 Петля левая в сборе 1
24 201454-П29 45 9346 1520 Болт М8Х16 6
22 252135-П29 45 9816 1046 Шайба 8 6
21 252005 П29 45 9811 1206 Шайба 8 6
23 201476-П29 45 9346 1540 Болт М8Х1Х20 4
21 252005-П29 45 9811 1206 Шайба 8 4
22 252135-П29 45 9816 1046 Шайба 8 4
Рисунок Позиция № детали Код ОКП Наименование Количество
70 6 24-5605094 45 4313 2927 Торсион правой петли 1
5 24-5605095 45 4313 2928 Торсион левой петли 1
7 13-5605110 45 4512 2943 Втулка торсиона 2
4 13Ю-5605140 45 4512 2945 Трубка защитная торсиона т
3 3102-5605134 45 4319 0878 Опора торсиона петли в сборе 1
Рис. 70. Крышка багажника, петли, замок багажника, крепление насоса для накачивания шин и домкрат
Примечания. 1) ноз. 44, 45 и 47—53 см. в подгруппе 3901; 2) поз. 46 см. в подгруппе 3913
Подгруппа 5606. Замок багажника
70 35 А184-5606000 45 9126 0477 Замок багажника в сборе 1
(24-5606010)
39 201417-П29 45 9346 1503 Болт МбХ 14 4
38 252134-П29 45 9816 1045 Шайба 6 4
37 252037-П29 45 9811 1255 Шайба 6 2
36 3102-5606092 45 4319 1196 Пластина защитная 1
41 24-5606080 45 4313 2953 Защелка 1
42 201457-П29 45 9346 1523 Болт М8Х22 о
22 252135-П29 45 9816 1046 Шайба 8 2
40 24-5606086 45 4313 2957 Пластина регулировочная о
12 3102-5606110 45 4319 1197 Привод замка багажника с ци- 1
линдром и розеткой в сборе
29 24-5606132 45 4313 2965 Держатель 1
27 220051-П29 45 9432 1053 Винт М4Х10 2
28 252272-П29 45 9816 1472 Шайба 4 2
30 24-5606134 45 4313 2966 Прокладка Г
33 24-5606242-10 45 4313 2973 Кулачок привода замка багажника 1
Рисунок Позиция № детая pi Код ОКП 11 аимснонанис 1 Количество
70 34 24-5606244 45 4313 2974 Шайба опорная 1
25 290377-П29 45 9952 1048 Кол г М5х9 1
25 252153’1129 45 9816 1004 Шайба 5 о
32 24-5606246 15 4313 2975 Пружина 1
31 24-6102156-7 45 4313 3193 Чехол пружинь» 1
16 24-5606064 45 4313 7343 Корпус привода замка багажника 1
13 24-5606068 45 4313 2951 Уплотнитель 1
20 24-5606076 45 4313 2952 Фиксатор 1
19 24-5606130 45 4313 2964 Розетка 1
15 24-5606168 45 4313 2970 Кольцо уплотнительное 1
17 45 9841 1343 Штифт Зх 12 1
13 3102-5606160 45 4319 1198 Цилиндр в сборе 1
и 3102-6105548 45 4319 0292 Ключи замка багажника с конь- 1
пом в сборе
Подгруппа 5608. Обивка багажника
69 7 31011 5608016 45 4318 0988 Обивка багажника перелаян пра- 1
вал
5 31011-5608017 45 4318 0989 Обивка багажника передняя ле- 1
в а я
21 240818-П29 Винт 4x12 о
24 293225-П29 45 9952 6115 Шайба 6 о
8 220105-П29 45 9432 1109 Винт МбХ 16 5
22 252002-П29 45 9811 1203 Шайба 1 1
26 252037-П29 45 9811 1255 Шайба 6 4
23 252154-П29 45 9816 1005 Шайба 6 ()
25 250508-П29 45 9553 1054 Гайка Мб 1
6 31011-5608110 45 4318 0986 Кронштейн крепления обивки ба- I
гажиика
20 31011-5608092 45 4318 0294 Обивка багажника задняя 1
18 31011-5608012 45 4318 0123 Обивка боковины багажника пра- 1
на я
19 31011-5608013 45 4318 0124 Обивка боковины ба гажника ле- 1
вал
27 241819-П29 45 9622 1517 Впит 4x16 6
28 292663-П29 45 9952 4049 Ганка 1 6
Группа 57. КРЫША
Подгруппа 5701. Крыша
68 1 24-5701186 45 4313 3059 Облицовка желоба баковая перет- 1
пяя правая
9 24-5701187 45 4313 3060 Облицовка желоба боковая перед- 1
пяя левая
5 24-5701188 45 4313 3061 Облицовка желоба боковая зад ’яя 1
правая
6 21-5701189 45 4313 3063 Облицовка желоба боковая задняя 1
левая
3 24-5701190 45 4313 3065 Муфта 2
Под руппа 5712. Термошумоизоляция крыши
63 5 24-5712028 45 4313 3111 Прокладка изоляционная коынш 1
передняя
6 24-5712032 45 4313 3112 Прокладка изоляционная крыши 1
задняя
7 3I02-5712036 45 4319 3342 Прокладка изоляционная крыши 2
задняя боковая
113
сунок Позиция 1 № детали Код ОКП Наименование Количество
£
Группа 61. ДВЕРЬ ПЕРЕДНЯЯ
Подгруппа 6100. Дверь передняя в сборе
71 12 31011-61000)4 45 4318 0136 Дверь передняя правая в сборе — 1
сварка
11 3102-6100015 45 4319 0148 Дверь передняя левая в сборе — 1
сварка
31011-6100018’ 45 4318 0138 Дверь бондеризованная грунтован- 1
ная правая в сборе
3102-6100019 * 45 4319 0150 Дверь бондеризованная грунтован- 1
ная левая в сборе
Рис. 71. Дверь передняя
Примечания: 1) плз. /—5, 21—12 и 46 см. в подгруппе 6106; 2) поз. .9, 10 и 20 см. в подгруппе 6107; 3) поз. /I, /5, 16, 19 к 49
см. в подгруппе 6114
Подгруппа 6101. Дверь передняя
72 35 24-6101067 45 4313 3143 Заклейка двери о
71 48 24-02-6101552 45 4313 3156 Накладка порога правая Г
47 24-02-6101553 45 4313 3157 Накладка порога левая 1
44 240818-П29 Винт 4X12 16
43 24-02-6101560 45 4313 3159 Облицовка порога о
45 240820-П29 Винт 4X18 8
* Для запасных частей.
114
Рису нок. Позиция № детали Код ОКП IIаимсиовэнис Количество
Подгруппа 6102. Обивка передней двери
71 8 3102 6102010 45 4319 0084 Обинка двери правая в сборе 1
7 3102-610201 1 45 4319 0085 Обивка двери левая в сборе 1
50 3102-6102114 45 4319 2166 Накладка правая 1
51 3102-6102115 45 4319 2167 Накладка левая 1
16 3102-6102162 45 4319 2171 Облицовка с уплотнителем правая 1
в сборе
17 3102-6102163 45 4319 2172 Облицовка с уплотнителем левая 1
в сборе
13 240817-П29 Винт 4X10 6
52 290479 45 9952 2365 Виит Л\6Х18 19
72 31 3102-6102154 45 4319 2168 Пластина крепления обигцовкп о
32 240817-П29 Винт 4X10 4
36 3102-6102158 45 4319 2169 Пластина крепления накладки О
32 240817-П29 Винт 4X10 4
Подгруппа 6103. Окно передней двери
72 54 3102-6103390 45 4310 2283 Накладка наружная правая 1
55 3102-6103391 15 4319 2284 Накладка наружная левая 1
53 3102-6103392 45 4319 2282 Прокладка наружная О
50 3102-6103394 45 4319 2285 Накладка внутренняя правая 1
51 3102-6103395 45 4319 2286 Накладка внутренняя левая 1
Рис. 72. Окно и уехпчизм перемещения стенда передней двери
Примечания: I) поз. 35 см. в гюдгр} вне 6ИН; 2) пъ. 31, 32 и 36 см. подгруппе 6102
115
Позиция
Ne детали
Код ОКП
Наименование
Количество
Рисунок
72 52 I 3102-6103396 290405 45 -1319 2281 45 9951 2309 Прокладка внутренняя | Винт М5Х16 1 2 4
49 290 113 45 9952 2349 Винт 2М5Х25 2
6 3102-6103210 45 4319 2077 Стекло опускное правое в сборе 1
5 3102-6103211 45 4319 2078 Стекло опускное левое в сборе 1
8 3102-6103211 45 4319 2082 Стекло опускное правое 1
7 3102-6103215 45 4319 2083 Стекло опускное левое 1
9 3102-6103213 45 4319 223,3 Прокладка 2
10 3102-610 1220 45 4319 2079 Обойма правая в сборе 1
и 3102-6103221 45 4319 2081 Обойма левая в сборе 1
19 3102-6103200 45 4319 2093 Желобок верхний в сборе о
30 3102-6103120 45 4319 2278 Желобок передний в сборе 2
о 24-6103204-01 45 4313 3291 Желобок боковой в сборе 2
25 3102-6103470 45 4319 2108 Окантовка наружная нижняя пра- 1
вая
27 3102-6103471 45 4319 2109 Окантовка наружная ннжняя ле- 1
вая
29 210806-П29 Винт 3X10 4
20 3102-6103478 45 4319 2131 Окантовка наружная передняя 1
правая
21 3102-6103479 45 4319 2132 Окантовка наружная передняя ле- 1
вая
4 24-6103480 45 4313 3348 Окантовка наружная задняя 2
3 21-6103468 45 4313 3341 Окантовка внутренняя задняя 2
22 3102-6103498 45 4319 2133 Окантовка внутренняя передняя 1
правая
23 3102-6103499 45 4319 2134 Окантовка внутренняя передняя 1
левая
1 24-6203482-01 45 4313 9644 Муфта угловая 6
Подгруппа 6104. Механизм перемещения стекла передней двери
72 34 А208-6104000 45 9126 0942 Стеклоподъемник правый в сборе 1
(3102-6104012)
33 А209-6104000 45 9126 0943 Стеклоподъемник левый в сборе 1
(3102-6104013)
1ь 224622-П29 45 9462 1106 Винт М6Х10 10
13 293226-П29 45 9952 6122 Шайба 6 10
14 3102-6104146 45 4319 1959 Кулиса нижняя задняя в сборе 2
39 3102-610-1064 45 4319 0306 Ручка стеклоподъемника в сборе о
4 b 224598-1129 45 9462 1080 Винт М5Х 12 2
45 252269-П29 45 9816 1454 Шайба 6 2
44 252133-П 29 45 9816 1044 Шайба 5 2
40 3102-6104066 45 4319 0307 Ручка О
41 3102-6104068 45 4319 0308 Наконечник ручки 9
42 3102-610-1069 45 4319 1957 Ось 2
47 3102-6104102 45 4319 0313 Накладка ручки 2
43 3102-6104188 45 4319 0314 Розетка ручки 2
2d 81-6104110-Б 45 3114 5034 Кулиса верхняя 2
25 220101-П29 45 9432 1105 Винт Мбх8 4
24 252274-П29 45 9816 1474 Шайба 6 4
lb 224622-П29 45 9462 1106 Винт М6Х 10 4
15 293226-П29 45 9952 6122 Шайба 6 4
12 3102-6104126-10 45 4319 3259 Держатель с камнями правый 1
13 3102-6104127-10 45 4319 3261 Держатель с камнями левый 1
18 3102-6104134-10 45 4319 3264 Направляющая с кронштейнами 1
правая
lb 224622-П29 45 9162 1 106 Винт Мбх 10 О
' 15 293226-1129 45 9952 6123 Шайба 6 10
f 37 293225-П29 45 9952 6115 Шайба 6 4-
i 17 3102-6104135-10 45 4319 ,3265 Направляющая с кронштейнами 1
левая
: 38 r 1 201415-1129 45 9346 150! Болт Мбх 10 i 8
116
Наименование
Количество
рисунок
Позиция № детали Код ОКП
Подгруппа 6105. Замок и
ручки передней двери
73 34 Л19G 6105000 45 9126 0797 Замок правый (24-610501 2-30) 1
33 А197-6105000 45 9126 0798 Замок левый (24-6105013-30) 1 1
17 223064-П29 45 9422 1 108 Винт МбХ 14 1
18 252214-П29 45 9816 1494 Шайба 6 4
27 224622-П29 45 9462 1106 Винт МбХ 10 4
26 293226-П29 45 9952 6122 Шайба 6 4
2 3101I-6105150 45 4318 0395 Ручка наружная правая в сборе 1
1 31011-6105151 45 4318 0396 Ручка наружная левая в сборе 1
21 31011-6I0535C-CH 45 4318 1183 Скоба 2
19 290377-П29 45 9952 1048 Болт М5Х9 4
20 252273-П29 45 9816 1473 Шайба 5 4
5 31011-6105152 45 4318 0397 Ручка наружная Q
11 31011-6105160 45 4318 0398 Розетка 9
6 31011-6105174 45 4318 0399 Пружина 9
4 260021-П29 45 9865 1022 Палец 6X42 9
7 258002-П29 45 9871 1003 Шплинт 1,5X16 9
3 45 9841 1344 Штифт ЗХ 16 9
8 31011-6105310 45 4318 0404 Втулка регулировочная 9
10 31011-6105304 45 4318 0402 Толкатель наружной ручки правый т
9 31011-6105305 45 4318 0403 Толкатель наружной ручки левый 1
16 24-6105308 45 4313 3390 Фиксатор толкателя 2
22 31011-6105270 45 4318 0401 Прокладка 9 1
36 31011-6105082 45 4318 0996 Привод замка внутренний правый 1 '
37 38 31011-6105083 45 4318 0997 Привод замка внутренний левый в сборе 1
31011-6105184 45 4318 1007 Прокладка •)
48 224597-П29 45 9462 1079 Винт М5Х I 0 1
20 252273-П29 45 9816 1473 Шайба 5 1
39 31011-6105086 45 4318 0998 Основание привода замка 1)
41 31011-6105098 45 4318 0991 Пружина привода 2
42 31011-6105182 45 4318 1005 Ручка внутреннего привода правая 1
43 31011-6105183 45 4318 1006 Ручка внутреннего привода левая 1
40 45 9841 1360 Штифт 4x20
44 31011-6105228 45 4318 1093 Розетка внутреннего привода пра- I
вая
45 31011-6103229 45 4318 1094 Розетка внутреннего привода ле- 1
вая
46 290396 45 9952 2338 Винт М5Х14 9
47 25221 3-П29 45 9816 1443 Шайба 5 О
29 31011-6105102 45 4318 1001 Тяга правая 1
30 31011-6105103 45 4318 1002 Тяга левая 1
28 24 6205072 45 4313 3692 Чехол тяги 2
35 3102-6105104 45 4319 0285 Тяга привода замка ча замке 9
32 31011-6105402 45 4318 1008 Втулка регулировочная 2
49 23А-5303270 45 4512 2626 Зажим тяги 4
31 14-8109266 45 4516 2808 Зажим тяги 4
25 3102-6105070 45 4319 0273 Тяга выключения замка о
28 24-6205072 45 4313 3692 Чехол тяги 2
24 2 4-6105448 45 4313 7771 Виброгаситель тяги 9
23 24-6105074-01 45 4313 7868 Наконечник тяги 9
13 31011-6105080 45 4318 0995 Выключатель с ключами в сборе 1
12 31011-6105090 45 4318 0999 Выключатель в сборе 9
14 222499-П29 45 9442 1081 Винт М5Х14 9
15 31011-6105140 45 4318 1904 Держатель выключателя в сборе 9
Подгруппа 61 06. Навеска передней двери
71 22 Л178-6106000 Петля правая в сборп (21-6106010) 9
21 А179-6106000 Петля левая в сборе (24-6106011) 9
Г 1 25 290749-П8 45 9952 1473 Болт Ml 0Х 1 X 18 12
27 201518-П8 45 9951 1132 Болт Ml0х 1 Х25 12
24 252156-П29 45 9816 1007 Шайба 10 24
26 24-6106364 45 4313 3474 Уплотнитель двери S
28 24-6106060 45 4313 3440 Заглушка 12
117
Рис, 73. Замок и ручки передней двери
мен \ hj Пп шцня Ко детали Код ОКП На именование Количество
71 рэ 21 6106016 01 45 4313 7249 П частица 1
,7< 3102-6106082 45 4319 2045 Ограничитель в сборе )
31 260009-П29 43 9865 1010 11ллец 6X14 2
30 258011-1129 45 9871 1015 Шплинт 2X10 о
39 3102-6106090 45 4319 2016 Рычаг о
40 24-6106086 45 4313 3142 Буфер в сборе о
32 24-6106180-01 45 4.313 7251 Стопор в сборе о
41 201415-П29 45 9346 1501 Г)олт МбхЮ 4
42 293226-П29 45 9952 6122 Шайба 6 ()
33 24-6106182-10 45 4313 7632 Корпус стопора
Зо 24-6106206 45 4313 3467 Буфер стопора 4
46 24-6106208 45 4313 3168 Крышка стопора >)
35 24-6106184 45 4313 3463 Ролик стопора 4
37 260021-П29 45 9865 1022 Палец 6X42 4
30 258011-П29 45 9871 1015 Шилин г 2 X 10 ♦ -fr
34 293221 -1129 45 9952 6103 Шайба 6 4
2 24-6106100-20 45 4313 3449 Фиксатор в сборе правый 1
3 24-6106101-20 45 4313 3454 Фиксатор в сборе левый 1
6 45 9347 1510 Болт М8 X 1 X 20 * 1
4 45 9346 1545 Болт М8Х1Х32 2
5 252135-П29 45 9816 1046 Шайба 8 ,i
1 14-6106220 45 4516 2005 Прокладка
29 24-6106192 45 4313 3464 Облицовка о
Подгруппа 6107. Уплотнители передней двери
71 20 24-02-6107126 45 4313 3480 Кант с уплотнителем в сборе
10 24-6107020-01 45 4313 3475 Уплотнитель правый
9 24-6107021-01 45 4313 3477 Уплотнитель левый
Подгруппа 6112. Термошумоизоляция передней двери
63
24-50-6112010
45
4313
3487
Изоляция передней двери
3
4
Подгруппа 6114. Подлокотник передней двери
71 1Я 2103-6826010 45 4214 1179 Подлокотник правый в сборе 1
19 2103-6826011 45 4214 1180 Подлокотник левый в сборе 1
15 222529-П29 45 9442 1113 Винт MGX25 6
14 252269TI29 45 9816 1454 Шайба 6 6
49 2103-6816076 Пробка подлокотника 4
Группа 62. ДВЕРЬ ЗАДНЯЯ
Подгруппа 6200. Дверь задняя в сборе
74 4 3 31011-6200014 31011-6200015 31011-6200018 *’ 45 4318 0129 45 4318 0131 45 4318 0132 Дверь правая в сборе — сварка Дверь левая в сборе — сварка Дверь бондеризоваиная, грунтован- 1 1 I
ная правая в сборе
31011-6200019 ** 45 4318 0133 Дверь бондеризоваииая грунтован- 1
ная левая в сборе
• Не ботее 6 шт.
* Для запасных частей.
119
Позиция
Ne детали
Код ОКП
Наименование
Количество
Рисунок
Подгруппа 6201. Дверь задняя
75 I 34 3102-6201067 45 4319 4213 Заклейка двери 2
74 42 24-02-6201552 45 4313 3528 Накладка порога правая 1
4/ 24-02-6201553 45 4313 3531 Накладка порога левая 1
46 240818-П29 Винт 4x12 (2
43 24-02-6201560 45 4313 3534 Облицовка порога 2
1 44 240820-П29 Винт 4X18 6
Рис. 74. Дверь задняя
Примечания: I) поз. 13—40 см. в подгруппе 6206; 2) поз. 1, 2 и 45 см.
см. в подгруппе 6114; 4) поз. 47, 48 и 49 см. в подгруппе 8203
в подгруппе 6207; 3) поз. 6, 7, 12, 53 и 54
Подгруппа 6202. Обивка задней двери
74 8 9 51 50 10 11 5 3102-6202010 3102-6202011 3102-6202115 3102-6202114 3102-6202162 3102-6202163 240.817-П29 45 4319 0031 45 4319 0032 45 4319 2155 45 4319 2154 45 4319 2156 Обивка правая в сборе Обивка левая в сборе Накладка обивки левая Накладка обивки правая Облицовка с уплотнителем правая в сборе Облицовка с уплотнителем левая в сборе Винт 4X10 1 1 1 1 1 1 6
45 4319 2157
75 19 3102-6102154 45 4319 2168 Пластина крепления облицовки 4
18 240817-П29 Винт 4x10 8
33 3102-6102158 45 4319 2169 Пластина крепления накладки о
18 240817-П29 Винт 4X10 4
74 52 290479 45 9952 2365 Винт МбХ 18 10
120
Рисунок
75
Позиция № детали Код ОКП Наименование Количество
Подгруппа 6203. Окно задней двери
4 24-6203052 45 4313 3606 Стекло неподвижное правое 1
3 24-6203053 45 4313 3609 Стекло неподвижное левое 1
2 24-6203122 45 4313 3612 Уплотнитель правый 1
1 24-6203123 45 4313 3614 Уплотнитель левый 1
8 24-6203126 45 4313 3616 Уплотнитель передний 2
Рис. 75. Окно и механизм
перемещения стекла задней
двери
Примечания: 1) поз. 34 см. в под-
группе 6201: 2) поз. 18, 19 и 33
см. в подгруппе 6202
44 24-6203210 45 4313 3622 Стекло опускное правое в сборе 1
43 24-6203211 45 4313 3626 Стекло опускное левое в сборе 1
46 24-6203214 45 4313 3630 Стекло опускное правое 1
45 24-6203215 45 4313 3633 Стекло опускное левое 1
47 30-6103218 45 4311 1353 Прокладка 2
48 24-6103220 45 4313 3303 Обойма в сборе 2
38 24-6203234 45 4313 3636 Стойка правая в сборе 1
39 3102-6203235 45 4319 0483 Стойка левая в сборе 1
10 224596-П29 45 9462 1078 Винт М5х8 2
9 252273-П29 45 9816 1473 Шайба 5 2
36 201416-П29 45 9346 1502 Болт М6Х12 2
37 252037-П29 45 9811 1255 Шайба 6 2
30 252274-П29 45 9816 1474 Шайба 6 2
11 24-6203200-01 45 4313 3619 Желобок верхний в сборе 2
32 24-6103204-01 45 4313 3291 Желобок боковой в сборе 2
35 66-5109230 45 3116 2053 Упор опускного стекла 9
6 3102-6203478 45 4319 3336 Окантовка наружная задняя пра- 1
вая
7 3102-6203479 45 4319 3337 Окантовка наружная задняя левая 1
16 24-6103480 45 4313 2248 Окантовка наружная передняя 2
121
Позиция
Лс детали
Код ОКП
Наименование
Количество
HOU <311(3
75 50 24 6203470 45 4313 3672 Окантовка наружная нижняя пра- 1
вая в сборе
51 24-6203471 45 4313 3674 Окантовка наружная нижняя ле- 1
вая в сборе
17 2408С6-П29 Винт 3x10 о
5 21-6103474 45 4312 4070 Муфта 2
и 24-6203498 45 4313 3682 Окантовка внутренняя задняя пра- 1
вая
13 24-6203499 45 4313 3684 Окантовка внутренняя задняя ле- 1
вая
15 24-6103468 45 4313 3341 Окантовка внутренняя передняя 2
12 24 6103482-01 45 4313 9644 Муфта угловая 6
Подгруппа 6204. Механизм перемещения стекла задней двери
75 31 А210-6204 000 45 9126 0953 Стеклоподъемник задних дверей 2
(3102-6204012)
41 224622-П29 45 9462 1106 Винт Мбх 10 10
40 293226-П29 45 9952 6122 Шайба 6 10
49 66-6104110 45 3116 3396 Кулиса 2
29 220101-П29 45 9432 1105 Винт М6х8 ' 4
30 252274-П29 45 9816 1474 Шайба 6 4
25 3102-6104064 45 4319 0306 Ручка
23 224598-П29 45 9462 1080 Винт МбХ 12 2
22 252269-П29 45 9816 1454 Шайба 6 2
21 252133-П29 45 9816 1044 Шайба 5 9
28 3102-6104066 45 4319 0307 Ручка 2
27 3102-6104068 45 4319 0308 Наконечник ручки 9
42 3102-6204114 45 4319 0315 Кулиса нижняя 9
41 224622-П29 45 9462 1106 Винт Мбх Ю 4
40 293226-П29 45 9952 6122 Шайба 6 4
26 3102-6104069 45 4319 1957 Ось 2
24 3102-6104102 45 4319 0313 Накладка ручки 2
20 3102-6104188 45 4319 0314 Розетка ручки 2
Подгруппа 6205. Замок и ручки задней двери
76 18 1 Л198-6205000 45 9126 0843 Замок правый (24-6205012-30) 1
17 А199 6205000 45 9126 0844 Замок левый (24-6205013-30) 1
49 223064-П29 45 9422 1108 Винт Мбх 14 4
39 252214-П29 45 9816 1494 Шайба 6 4
20 224622-П29 45 9462 1106 Винт Мбх Ю 4
19 293226-П29 45 9952 6122 Шайба б 4
2 31011-6205150 45 4318 0406 Ручка наружная правая в сборе 1
7 31011-6205151 45 4318 0407 Ручка наружная левая в сборе 1
14 31011-6105350-01 45 4318 1183 Скоба 2
16 290377-П29 45 9952 1048 Болт М5х9 4
15 252273-П29 45 9816 1473 Шайба 5 4
31011-6105152 45 4318 0397 Ручка наружная 2
9 31011-6105160 45 4318 0398 Розетка 2
6 31011-6105174 45 4318 0399 Пружина о
4 260021-П29 45 9865 1022 Палец 6x42 2
7 258002-1129 45 9871 1003 Шплинт 1,5X16 о
3 45 9841 1344 Штифт 3X16 2
8 31011-6105310 45 4318 0404 Втулка толкателя 2
10 31011-6205304 45 4318 0409 Толкатель наружной ручки правый 1
11 31011-6205305 45 4318 0411 Толкатель наружной ручки левый 1
12 31011-6105270 45 4318 0401 Прокладка 2
28 31011-6105082 45 4318 09У6 Привод замка внутренний правый 1
в сборе
29 31011-6105083 45 4318 0997 Привод замка внутренний левый 1
в сборе
30 31011-6105184 45 4318 1007 Прокладка 1
40 224597-П29 45 9462 1079 Винт М5Х Ю 4
122
Рису иок
Позиции № детали Код О КП Паименовакие
I
Количес! во
252273-П29
31011-6105086
31011-6105098
31011-6105182
31011-6105183
31011-6105228
31011-6105229
290396
252214-П29
45 9816 1473
45 4318 0998
45 4318 0991
45 4318 1005
45 4318 1006
45 9841 1360
45 4318 1093
45 4318 1094
45 9952 2338
45 9816 1494
Шайба 5
Основание привода замка
Пружина привода
Ручка внутреннего привода правая
Ручка внутреннего привода левая
Штифт 4X20
Розетка правая
Розетка левая
Винт М5Х14
Шайба 6
4
о
2
1
1
2
9
2
Рис. 76. Замок и ручки задней двери
Примечание. Поз. 13 и 50—54 см. в подгруппе 6206
24 31011-6105102 45 4318 1001 Тяга правая 1
25 31011-6105103 45 4318 1002 Тяга левая 1
23 24-6205072 45 4313 3692 Чехол тяги о
48 3102-6105104 45 4319 0285 Тяга привода замка па замке о
21 31011-6105402 45 4518 1008 Втулка регулировочная о
41 23А-53032 70 45 4512 2626 Зажим тяги 4
22 4<8109266 45 4516 2808 Зажим тяги 4
42 3102-6205070 45 4319 0273 Тяга выключения замка о
23 24-6205072 45 4313 3692 Чехол тяги 2
27 24-6105074-01 45 4313 7868 Наконечник тяги 2
26 24-6105448 45 4313 7771 Виброгаситель тяги о
22 14-8109266 45 4516 2808 Зажим тяги о
43 3102-6205720 45 4319 0297 Тяга промежуточная передняя 9
47 3102-6205728 45 4319 0298 Тяга промежуточная задняя 9
23 24-6205072 45 4313 3692 Чехол тяги 4
41 23А-5303270 45 4512 2626 Зажим тяги 4
22 14-8109266 45 4516 2808 Зажим тяги 4
123
i Позиция | 1 Л? детали : Код ОКП Наименование Количество
7(; 44 24-6205510 45 4313 3705 Рычаг тяг правый в сборе 1
4.) 24-6205511 45 4313 3706 Рычаг тяг левый в сборе 1
20 224622-П29 45 9462 1106 Винт Мбх Ю 4
10 293226-П29 45 9952 6122 Шайба 6 4
J () 3102-6205740 45 4319 0299 Рычаг тяг промежуточный в сборе 2
224622-П29 45 9462 1106 Винт Мбх Ю 4
19 293226TI29 45 9952 6122 Шайба 6 4
Подгруппа 6206. Навеска задней двери
71 14 А182-6206000 Петля верхняя правая в сборе 1
(24-6206010)
15 А183-6206000 Петля верхняя левая в сборе 1
(24-6206011)
20 221747-П8 45 9951 2025 Винт МЮх 1 Х22 4
19 252216-П29 45 9816 1446 Шайба 10 4
21 201518-П8 45 9951 1132 Болт МЮХ 1 Х25 о
17 252156-1129 45 9816 1007 Шайба 10 8
12 290749-П8 45 9952 1473 Болт МЮх 1 X 18 6
16 24 6106016-01 45 4313 7249 Пластина 2
22 24-6106060 45 4313 3440 Заглушка о
40 24-6206026 45 4313 6460 Петля нижняя правая в сборе 1
29 24-6206027 45 4313 6461 Петля нижняя левая в сборе 1
21 201518-П29 45 9951 1133 Болт MlOxl Х25 6
17 252156-П29 45 9816 1007 Шайба 10 12
18 290749-П8 45 9952 1473 Болт МЮх 1 X 18 6
38 24-6206366 45 4313 3724 Уплотнитель 2
13 3102-6206364 45 4319 1962 Уплотнитель 4
16 24-6106016-01 45 4313 7249 Пластина 2
22 24-6106060 45 4313 3440 Заглушка 6
23 24-6206082 45 4313 3716 Ограничитель в сборе 2
33 260009-П29 45 9865 1010 Палец 6X14 2
28 258011-П29 45 9871 1015 Шплинт 1,8X10 2
25 24-6206090 45 4313 3717 Рычаг 2
24 24-6106086 45 4313 3442 Буфер в сборе 2
26 24*6106180-01 45 4313 7251 Стопор в сборе 2
; 37 201415-П29 45 9346 1501 Болт Мб X 10 4
36 293226-П29 45 9952 6122 Шайба 6 4
32 24-6106182-10 45 4313 7632 Корпус 2
29 24-6106206 45 4313 3467 Буфер 4
3b 24-6106208 45 4313 3468 Кр ышкз 9
30 24-6106184 45 4313 3463 Ролик 4
27 260021-П29 45 9865 1022 Пален 6x42 4
2.3 258011-П29 45 9871 1015 Шплинт 1,8x10 4
31 293221-П29 45 9952 6103 Шайба 6 4
76 52 24-6106100-20 45 4313 3449 Фиксатор в сборе правый 1
53 24-6106101-20 45 4313 3454 Фиксатор в сборе левый 1
13 45 9347 1540 Болт М8X 1 Х20 2
50 45 9346 1545 Болт M8xl Х32 2
51 252135-П29 45 9816 1046 Шайба 8 4
34 14-6106220 1 45 4516 2005 Прокладка 2
74 34 24-6106192 1 45 4313 3464 Облицовка 9
Подгруппа 6207. Уплотнители задней двери
24-6207126
24 6207020 01
24*6207021-01
45 4313 3736
45 4313 3725
45 4313 3730
Кант с уплотнителем в сборе
Уплотнитель правый
Уплотнитель левый
2
Подгруппа 6212. Термошумоизоляция задней двери
63 3 24-50 6112010 45 4313 3487 Изоляция задней двери правая 2
4 24-50-6212012 45 4313 3745 Изоляция задней двери левая 1 )
124
Рисунок Позиция № детали Код ОКП Наименование Количество
Подгруппа 6114. Подлокотник задней двери
74 6 2103-6826010 45 4214 1179 Подлокотник правый в сборе 1
7 2103-6826011 45 4214 1180 Подлокотник левый в сборе 1
53 222529-П29 45 9442 1113 Винт МбХ25 6
54 252269-П29 45 9816 1454 Шайба 6 б
12 2103-6816076 Пробка подлокотника 4
Группа 68. СИДЕНЬЯ <
Подгруппа 6800. Сиденье водителя
3102-6800010-02 45 4319 3019 Сиденье в сборе (обивка — ткань 1
«Стрелка»)
3102-6800010-03 45 4319 3021 Сиденье в сборе (обивка — ткань 1
«Олимпийская»)
77 46 41-9302226 73 3621 3524 Стойка 1
48 201505-П29 45 9346 1566 Болт М10Х45 1
42 250512-П29 45 9553 1057 Гайка М10 1
47 252006-П29 45 9811 1207 Шайба 10 2
45 252136-П29 45 9816 1067 Шайба 10 1
44 250636-П29 45 9553 1264 Гайка М16Х1.5 2
43 3102-6800112 45 4319 0432 Кронштейн передний верхний 1
34 250510-П29 45 9553 1055 Гайка М8 4
36 252038-П29 45 9811 1256 Шайба 8 4
35 252135-П29 45 9816 1046 Шайба 8 4
41 3102-6800116 45 4319 0435 Кронштейн задний верхний правый 1
37 3102-6800117 45 4319 0436 Кронштейн задний верхний левый 1
40 290617-П29 45 9347 1523 Болт М8Х22 6
38 252005-П29 45 9811 1206 Шайба 8 6
39 252155-П29 45 9816 1006 Шайба 8 6
54 3102-6800244 45 4319 0441 Облнцовка верхняя правая 1
15 3102-6800245 45 4319 0443 Облицовка верхняя левая 1
18 222501-П29 45 9442 1083 Винт М5Х 18 2
16 252003-П29 45 9811 1204 Шайба 5 2
17 252153-П29 45 9816 1004 Шайба 5 2
27 3102-6800251 45 4319 0446 Облицовка нижняя левая 1
53 3102-6800250 45 4319 0447 Облицовка нижияя правая 1
52 224624-П29 45 9462 1108 Винт МбХ 14 4
20 252004-П29 45 9811 1-205 Шайба 6 6
22 252154-П29 45 9816 1005 Шайба 6 6
21 201420-П29 45 9346 1506 Болт МбХ20 2
50 3102-6800260 45 4319 1729 Облицовка передняя 1
51 222527-П29 45 9442 1111 Вннт М6Х20 2
Подгруппа 6803. Подушка сиденья водителя
77 28 3102-6803010-02 45 4319 3022 Подушка в сборе (обивка — ткань 1
«Стрелка»)
3102-6803010-03 45 4319 3023 Подушка в сборе (обивка — ткань 1
«Олимпийская»)
Подгруппа 6804. Механизм регулирования положения сидеиья водителя
3102-6804008 45 4319 0448 Механизм регулирования в сборе 1
77 21 201420-П29 45 9346 1506 Болт МбХ20 4
32 293246-П29 45 9952 6168 Шайба 6 4
30 252134-П29 45 9816 1045 Шайба 6 4
49 201466-П29 45 9346 1531 Болт М8х45 2
34 250510-П&9 45 9553 1055 Гайка М8 2
35 252135-П29 45 9816 1046 Шайба 8 2
о
Phcjник I 1 Позиция 1 Ke детали Код О к л 11 а 1! м о и () в а 11 и < Количество
77 29 24-6800020 45 4313 3863 Прокладка G
31 250508-П29 45 9553 105-J- Гайка Мб о
20 252004-П29 45 9811 1205 Шайба 6 о
30 252134-П29 45 9816 1045 Шайба 6 о
26 3102-6804010 45 4319 0449 Салазки правые в сборе 1
2 3102 6804011 45 4319 0451 Салазки левые в сборе 1
6 3102-6804058 45 4319 0453 Защелка в сборе 1
3 3102-6804062 45 4319 0155 Оси защелки салазок 1
4 290287-Г129 45 9952 104 1 Болт М4Х14 1
5 252132-П29 45 9816 1023 Шайба 4 1
7 24-6804064 45 4313 4042 Пружина 1
1 24-6804063-01 45 4313 7626 Рукоятка 1
33 3102-0804440 45 4319 0462 Рама в сборе 1
Подгруппа 6805. Спинка сиденья водителя
77 9 3102-6805010-02 45 4319 3024 Спинка в сборе (обивка — ткань 1
«Стрелка»)
3102-6805010-03 45 4319 3025 Спинка в сборе (обивка — ткань 1
«Олимпийская»)
12 3102-6805272 45 4319 0417 Облицовка правая в сборе 1
11 3102-6805273 45 4319 0418 Облицовка левая в сборе 1
14 240820-П29 Винт 4X18 о
13 252035-Г129 45 9811 1253 Шайба 4 о
17 252153-П29 45 9816 1004 Шайба 5 1
59 290410-П29 45 9952 1077 Болт М5Х20 1
56 3102-6805501 45 4319 0408 Ручка шарнира 1
57 3102-6805504 45 4319 0409 Усилитель ручки 1
58 3102-6805506 45 4319 0411 Заглушка 1
55 3102-6805513 45 4319 0412 Шайба стопорная 1
23 291493-П29 45 9951 1820 Болт Ml0x30 4
24 252157-П29 45 9816 1008 Шайба 12 4
25 252007-П29 45 9811 1208 Шайба 12 4
Подгруппа 6808. Подголовник сиденья водителя
77 10 3102-6808010 45 4319 0372 Подголовник в сборе (обивка — 1
ткань «Стрелка»)
3102-6808010-01 45 4319 3151 Подголовник в сборе (обивка — 1
ткань «Олимпийская»^
Подгруппа 6810. Сиденье переднее
3102-6810010-02 45 4319 3026 Сиденье в сборе (обивка—ткань 1
«Стрелка»)
3102-6810010-03 45 4319 3027 Сиденье в сборе (обивка — ткань 1
«Олимпийская»)
77 46 41-9302226 73 3621 3524 Стойка 1
48 201505-П29 45 9346 1566 Болт М10Х45 1
42 250512-П29 45 9553 1057 Гайка М10 1
47 252006-П 29 45 9811 1207 Шайба 10 *)
45 252136-П29 45 9816 1067 Шайба 10
44 250636-П29 45 9553 1264 Гайка М 16x1,5 о
43 3102-6800112 45 4319 0432 Крои шт ейи передний верхний 1
34 250510-П29 45 9553 1055 Гайка М8 4
36 252038-1129 45 9811 1256 Шайба 8 4
35 252135-П29 45 9816 1046 Шайба 8 4
41 3102-6800116 45 4319 0435 Кронштейн задний верхний правый 1
37 3102-5800117 45 4319 0436 Кронштейн задний верхний левый 1
40 290617-П29 45 9347 1523 Болт М8х22 6
38 252005-П29 45 9811 1206 Шайба 8 6
39 252155-П29 45 9816 1006 Шайба 8 6
8 3102-6810244 45 4319 0469 Облицовка верхняя правая 1
127
Позиция
№ детали
Рисунок
Код ОКП Наименование Количество
77 19 3102-6810215 45 4319 0472 Облицовка верхняя левая 1
18 222501-П29 45 9442 1083 Винт М5 X18 2
16 252003-П29 45 9811 1204 Шайба 5 2
17 252153-П29 45 9816 1004 Шайба 5 2
27 3102-6800251 45 4319 0446 Облицовка нижпяя левая 1
53 3102-6800250 45 4319 0147 Облицовка нижняя правая 1
52 224624-П29 45 9462 1108 Винт Мбх 14 4
20 252004-П29 45 9811 1205 Шайба 6 6
22 252154-П29 45 9816 1005 Шайба 6 6
21 201420-П29 45 9346 1506 Болт МбХ20 2
50 3102-6800260 45 4319 1729 Облицовка передняя 1
51 222527-П29 45 9442 1111 Винт М6х20 о
Подгруппа 6803. Подушка переднего сиденья
77 28 3102-6803010-02 45 4319 3022 Подушка в сборе (обивка—ткань 1
«Стрелка»)
3102-6803010-03 45 4319 3023 Подушка в сборе (обивка — ткань 1
I «Олимпийская»)
Подгруппа 6804. Механизм регулирования положения переднего сиденья
3102-6804008 45 4319 0448 Механизм регулирования в сборе 1
77 21 201420-П29 45 9346 1506 Болт МбХ20 4
32 293246-П29 45 9952 6168 Шайба 6 4
30 252134-П29 45 9816 1045 Шайба 6 4
29 201466-П29 45 9346 1531 Болт М8Х45 2
54 250510-П29 45 9553 1055 Гайка М8 2
252135-П29 45 9816 1046 Шайба 8 2
29 24-6800020 45 4313 3863 Прокладка 6
31 250508-П29 45 9553 1054 Гайка Мб 2
20 252004-П29 45 9811 1205 Шайба 6 2
I 30 252134-П29 45 9816 1045 Шайба 6 2
20 3102-6804010 45 4319 0449 Салазки правые в сборе 1
'у 3102-6804011 45 4319 0451 Салазки левые в сборе 1
0 3102-6804058 45 4319 0453 Защелка в сборе 1
3 3102-6804062 45 4319 0455 Ось защелки салазок 1
4 290287-П29 45 9952 1044 Болт М4Х 14 1
3 252132-П29 45 9816 1023 Шайба 4 1
/ 24-6804064 45 4313 404 2 Пружина 1
1 24-6804063-01 45 4313 7626 Рукоятка 1
33 3102-6804440 45 4319 0462 Рама в сборе 1
Подгруппа 6808, Подголовник переднего сиденья
77 10 3102-6808010 45 4319 0372 Подголовник в сборе (обивка — 1
ткань «Стрелка»)
3102-6808010-01 45 4319 3151 Подголовник в сборе (обивка — 1
ткань «Олимпийская»)
Подгруппа 681 5. Спинка переднего сиденья
77 9 3102-6815010-02 45 4319 3028 Спинка в сборе (обивка — ткань 1
«Стрелка»)
3102-6815010-03 45 4319 3029 Спинка в сборе (обивка — ткань 1
«Олимпийская»)
59 290410-П29 45 9952 1077 Болт М5х20 1
17 252153-П29 45 9816 1004 Шайба 5 1
зб 3102-6805501 45 4319 0408 Ручка шарнира 1
5/ 3102-6805504 45 4319 0409 Усилитель ручки I
58 3102-6805506 45 4319 0411 Заглушка 1
55 3102-6805513 45 4319 0412 Шайба стопорная 1
23 291493-П29 45 9951 1820 Болт Ml0x30 4
24 252157-П29 45 9816 1008 Шайба 12 4
251 252007-П29 45 9811 1208 Шайба 12 4
12 3102-6805272 45 4319 0417 Облицовка правая в сборе 1
11 3102-6805273 45 4319 0418 Облицовка левая в сборе 1
14 240820-П29 Винт 4X18 2
13 252035-П29 45 981 1 1253 Шайба 4 2
су иск Поз иди я А'а детали Код ОКП Наименование 1 Количес г в- 1
Cl.
Подгруппа 6820. Сиденье заднее
201418-П29
201420-П29
252037-П29
252134-П29
43 9346 1504
45 9346 1506
45 9811 1255
45 9816 1045
Болт Мб X 1 б
Болт Л46Х20
Шайба 6
Шайба 6
Рис. 78. Сиденье заднее
Подгруппа 6823. Подушка заднего сиденья
78 12 3102-6823010 02 45 4319 3031 Подушка в сборе (обивка — ткань 1
«Стрелка»)
3102-6823010-03 45 4319 3032 Подушка в сборе (обивка — ткань I
«Олимпийская») i
Подгруппа 6825. Спинка заднего сиденья 1
78 1 3102-6825010-02 45 4319 3033 Спинка в сборе правая (обивка — 1
ткань «Стрелка»)
3102-6825010-03 45 4319 303-1 Спинка в сборе правая (обивка — 1
ткань «Олимпийская»)
5 3102-6825011 -02 45 4319 3035 Спинка в сборе левая (обивка — 1
ткань «Стрелка»)
3102-6825011-03 45 4319 3036 Спинка в сборе левая (обивка — 1
ткань «Олимпийская») 1
18и 129
Рисунок Позиция № детали Код ОКП Наименованне Количество
Подгруппа 6826. Подлокотник заднего сиденья
7 3102-6826200 45 4319 0524 Подлокотник средний в сборе 1
(обивка — ткань «Стрелка»)
3102-6826200-01 45 4319 3152 Подлокотник средний в сборе 1
(обивка — ткань «Олимпийская»)
Я 3102-6826400 45 4319 0531 Механизм правый в сборе 1
Р 3102-6826401 45 4319 0532 Механизм левый в сборе 1
11 221605-П29 45 9412 1109 Винт МбХ 16 4
10 252214-П29 45 9816 1494 Шайба 6 4
Группа 79. РАДИООБОРУДОВАНИЕ
Подгруппа 7901. Радиоприемник
79 14 Хг2.021.018-01 Магнитола «Старт-203» (3102-7901010) 1
32 3102-7901112 Пластина крепления магнитолы 1
31 224598-П29 45 9462 1080 Винт М5Х12 2
8 252133-П29 45 9816 1044 Шайба 5 о
30 Хг2.576000 Резистор переменный (3102-7901031) 1
27 224570-П29 45 9462 1052 Винт М4Х8 о
28 252132-П29 45 9816 1023 Шайба 4 2
Подгруппа 7903. Антенна
79 16 15 АР104В-Э 24-7905010-11 [ 45 7376 9025 Антенна (3102-7903010) Кабель антенны 1 1
24 24-7903015 ! 45 4313 6377 Основание антенны I
12 252233-П29 45 9816 1473 Шайба 5 1
17 51-3802035 45 3114 2839 Втулка уплотнительная 1
21 24-50-7903078 45 4313 5061 Втулка амортизационная о
23 200213-П29 45 9326 1004 Болт М6х35 2
20 290393-П29 45 9952 1067 Болт МбХ 12 о
18 25050 8-П29 | 45 9553 1054 Гайка Мб о
19 252003 П29 45 9811 1204 Шайба 5 2
22 252037 Г129 45 9811 1255 Шайба 6 о
8 252133-П29 45 9816 1044 Шайба 5
G7 26 П 150-05.20 45 7343 1039 Переключатель антенны 1
29 2103-3709680-01 1 45 4214 3930 Рамка выключателя 1
Подгруппа 7904. Фильтры радиопомех
79 6 5 4 3 2 1 40-3724566 252270-П29 201456-П29 21 Р-3724566 220103-П29 252269-П29 73 3511 45 9846 45 9346 45 4312 45 9432 45 9816 0636 1455 1522 6567 1107 1454 Провод соединения гатсля с кузовом Шайба 8 Болт М8х20 Провод соединения та с кузовом Винт Мбх 12 Шайба 6 «массы» дви- «массы» капо- 1 3 1 о 4
79 9 Подг XrG.640.090 руппа 7905. Провода р; 1дпооборудовация Провод Соединительный 1
Рнс. 79. Радиооборудование
\\ -
мои lij 11озиция hv детали Код ОКП Наименование Количество
Подгруппа 7909, Громкоговоритель
79 26 ХгЗ 843 012 Громкоговоритель ГРА-25 о
25 3102-7909036 45 4319 1743 Винг 2
11 293198-П29 45 9952 6084 Шайба 5 2
8 252133-П29 45 9816 1044 Шайба 5 4
/ 290386-П29 45 9952 2069 Винт М5Х12 4
29 3102-7909034 45 4319 1742 Зажим о
10 ХгЗ.843 011 Громкоговоритель ГРА-23 2
jl 293198-1129 45 9952 6084 Шайба 5 ,3
13 251511-П29 45 9554 1903 Гайка М5 4
12 252233-П29 45 9816 1473 Шайба 5 4
Группа 81. ОТОПЛЕНИЕ
Подгруппа 8101. Отопитель
81 20 3162-8101010 45 4319 0101 Отопитель в сборе 1
i5 2014 1 8-П29 45 9346 1504 Болт МбХ 16 2
14 252004-П29 45 9811 1205 Шайба 6 2
21 250610-П29 45 9553 1255 Гайка М8 1
23 252275-П29 45 9816 1475 Шайба 1
80 41 3102-81010’G 45 4319 0102 Радиатор с прокладками в сборе 1
44 3102-8101060 45 4319 0103 Радиатор в сборе 1
47 3102-8101084 45 4319 0111 Трубка переднего бачка радиатора 2
в сборе
46 250608-П29 45 9553 1254 Гайка Мб 4
24 252154-П29 45 9816 1005 Шайба 6 4
45 2101-8101332 45 4213 3540 Прокладка уплотнительная 2
(24-76-8101028)
43 3102-8101160 45 4319 0123 Прокладка верхняя 9
42 3102-8101161 45 4319 0124 Прокладка боковая
43 24-8101170 45 4313 5109 Уплотнитель 2
11 51-3724093 45 3114 2802 Скоба крепления проводов 1
19 3102-8101098 45 4319 0113 Кожух радиатора отопителя в 1
сборе
1 3102-8101099 45 4319 0104 Крышка в сборе 1
21 290410-П29 45 9952 1077 Болт М5Х20 3
14 250464-П29 45 9553 1053 Гайка М5 5
13 252003-П29 45 9811 1204 Шайба 5 4
7 3102-8101101 45 4319 0116 Крышка 1
lb 3102-8101114 45 4319 1713 Прокладка 1
2 3102-8101119 45 4319 1695 Прокладка 1
8 3102-8101116 45 4319 0117 Уплотнитель 1
4 3102-8101112 45 4319 0070 Кронштейн 1
5 3102-8101115 45 4319 1714 Прокладка 1
b 3102-8101154 45 4319 0122 Держатель в сборе 1
3 250508-П29 45 9553 1054 Ганка Мб о
о / 3102-8101120 45 4319 0118 Заслонка 1
58' 3102-8101686 45 4319 1693 Ось в сборе 1
io 3102-8101135 45 4319 1709 Прокладка 1
39 3102-8101324 45 4319 0128 Основание 1
18 3102-8101118 45 4319 1715 Прокладка нижняя 2
57, 20, 2b 3102-8101178 45 4319 2787 Электродвигатель с ротором в 1
80 сборе
80 25 290509-П29 45 9952 1149 Болт МбХ25 3
40 292685-П2 45 9952 4076 Гайка 6 3
27 19 3730000 45 7375 3329 Электродвигатель в сборе 1
14 250464-П29 45 9553 1053 Гайка М5 о
30 252268-П29 45 9816 1453 Шайба 5 2
28 21 8102232 45 4312 5776 Прокладка 1
29 3102-8101186 45 4319 2788 Диск электродвигателя 1
20 24-8102240 45 4313 5146 Прокладка 1
32 3 68102030-01 45 4313 5826 Ротор в сборе 1
132
Рис. 80. Радиатор и электро-
двигатель отопителя
Примечания: I) поз. 9 см. в под-
группе 8109; 2) поз. 15 и 17 см.
в подгруппе 8119
1 1 мои Позиция № детали Код ОКП I ^именование КолнчесI во
£
80 82 31 18 242469-П29 П147-03.11 45 7373 5594 Винт М5Х8 Переключатель электродвигателя в 1 1
19 2103-3709680-01 45 4214 3930 сборе (53-11-8102090) Рамка переключателя 1
80 33 19.3741000 45 7376 6132 Сопротивление электродвигателя в 1
25 290509-П29 45 9952 1149 сборе Болт МбХ 25 о
40 292685-П2 45 9952 4076 Гайка 6 о
34 24-8102102 45 4313 5139 Прокладка сопротивления 1
35 3102-8101332 45 4319 1854 Кожух вентилятора отопителя 1
22 210358-П29 45 9382 1024 Болт МбХ20 1
3 250508-П29 45 9553 1054 Гайка Мб 1
23 252004-П29 45 9811 1205 Шайба 6 1
24 252154-П29 45 9816 1005 Шайба 6 1
10 220086-П29 45 9432 1088 Винт М5Х30 2
12 293229-Г1 45 9952 6133 Шайба 6 а
Подгруппа 8102. Обогрев ветрового стекла
81 7 3102-8102490 45 4319 0192 Патрубок правый 1
4 3102-8102491 45 4319 0193 Патрубок левый 1
5 224597-П29 45 9462 1079 Винт М5 4
о 252273-П29 45 9816 1473 Шайба 5 4
3 293198-П29 45 9952 6084 Шайба 5 4
6 3102-8102060 45 4319 0191 Шланг о
Подгруппа 8103. Распределитель воздухообогрева
81 51 3102-8103016 45 4319 1756 Распределитель отопителя перед- 1
15 201418-П29 45 9346 1504 ний в сборе Болт М6Х 16 1
14 252004-П29 45 9811 1205 Шайба 6 1
58 252154-1129 45 9816 1005 Шайба 6 1
л 3 3102-8103018 45 4319 0161 Распределитель передний верхний 1
52 3102-8103019 45 4319 1757 Распределитель передний нижний 1
11 224599-П29 45 9462 1081 Винт М5Х14 о
<)4 250464-1129 45 9553 1053 Гайка М5 о
9 252003-1129 45 9811 1204 Шайба 5 4
10 252153-1129 45 9816 1004 Шайба 5 2
24 3102-8103024 45 4319 0162 Патрубок правый Т
49 3102-8103025 45 4319 0163 Патрубок левый ]
50 3102-8103026 45 4319 0164 Держатель патрубка о
40 3102-8103030 45 4319 0165 Распределитель отопителя задний т
43 3102-8103031 45 4319 0166 правый Распределитель отопителя задний 1
25 3102-8103072 45 4319 1812 левый Переходник заднего распределите- 1
48 3102-8103073 45 4319 1813 ля правый Переходник заднего распределите- 1
47 45 240836-Г129 201416-1129 45 9346 1502 ля левый Винт 5X12 Болт МбХ 12 4 о
38 252154-П29 45 9816 1005 Шайба 6 о
39 3102-8103056 45 4319 0173 Кронштейн верхний 2
44 66-6803206 45 3116 2438 Прокладка о
31 3102-8103058 45 4319 0175 Патрубок выходной о
41 3102-8103140 45 4319 1866 Пистон о
42 3102-8103122 45 4319 0176 Шланг патрубка распределителя о
134
Рисунок
Позиция
№ детали
Код ОКП
11аимепование
[
Количество
Подгруппа 8104. Вентиляция кузова
81 /5 3102-8104196 45 4319 0892 Крышка короба вентиляции кузова
9 9 3102-8104206 45 4319 0897 с уплотнителем в сборе Ось крышки
17 293025-П2 45 3311 3654 Стопор оси
19 3102-8104302 45 4319 0936 Патрубок
11 224399-1129 45 9462 1081 Винт М5Х 14
Рис. 81. Отопление’ и вентиляция
Примечание. Нои 20, 21 ц 23 см, в подгруппе 8ПН
9 252003-П29 45 9811 1204 Шайба 5 4
10 2321534129 45 9816 1004 IllaiiGa 5
36 3102-8104324 45 4319 1855 Облицовка патрубка с накладкой 1
в сборе
35 3102-8104316 45 4319 1696 Облицовка центральная в сборе 1
34 3102-81081G0 45 4319 2287 Сопло в сборе о
33 293228-1129 45 9952 6132 Шайба 6 о
31 14-8108102 43 4516 2760 Корпус о
2(> 14-81081С4 45 4516 2761 Крышка 9
27 45 9661 1523 Illvpyn 3X18
135
Рисунок
№ детали Код ОКП Наименование Количество
Позиция
81 28 3102-8108106 45 4319 2288 Заслонка № 1 сопла направляющая 4
29 3102-8108108 45 4319 2289 Заслонка № 2 сопла направляющая 4
30 14-8108110 45 4516 2764 Поводок заслонок сопла 2
32 14-8108112 45 4516 2765 Ручка заслонки сопла в сборе 9
18 3I02-8I04I74 45 4319 0178 Шланг 2
Подгруппа 8108. Обогрев боковых стекол кузова
81 8 3102-8108042 45 4319 2363 Патрубок обогрева бокового стекла 1;
И 224599-П29 45 9462 1081 Винт М5Х 14 4
9 252003-П29 45 9811 1204 Шайба 5 4
10 252153-П29 45 9816 1004 Шайба 5 4
12 3102-8104304 45 4319 0937 Облицовка патрубка обогрева бо- 9
кового стекла в сборе
46 3102-8104306 45 4319 0938 Облицовка патрубка обогрева бо- о
кового стекла
34 3102-8108100 45 4319 2287 Сопло в сборе о
33 293228-П29 45 9952 6132 Шайба 6 2
31 14-8108102 45 4516 2760 Корпус 2
26 14-8108104 45 4516 2761 Крышка 2
27 45 9661 1523 Шуруп 3X18 8
28 3102-8108106 45 4319 2288 Заслонка сопла направляющая 4
№ I
29 3I02-8I08I08 45 4319 2289 Заслонка сопла направляющая 4
№ 2
30 14-8108110 45 4516 2764 Поводок заслонок сопла 2
32 14-81081I2 45 4516 2765 Ручка заслонки сопла в сборе 2
13 3102-8108060 45 4319 2396 Шланг правый 1
1 3102-8108061 45 4319 2397 Шланг левый I
Подгруппа 8109. Управление вентиляцией и отоплением кузова
82 12 3102-8109020 45 4319 0041 Привод управления вентиляцией и 1
23 201415-П29 45 9346 1501 отоплением кузова в сборе Болт МбХ 10 3
22 252274-П29 45 9816 1474 Шайба 6 3
20 290377-П29 45 9952 1048 Болт М5х9 3
16 24-76-5304186 45 4313 6508 Ручка 4
17 222962-П29 45 9422 1027 Винт МЗХ7 4
15 3102-8109060 45 4319 0053 Облицовка I
21 14-8109066 45 4516 2786 Скоба 3
9 2110-5304198 45 4312 3078 Зажим 6
29 290277-П29 45 9952 1042 Болт М4х8 6
5 24-8406224-01 45 4313 5585 Втулка 1
9 3102-8109078 45 4319 0055 Держатель I
82 27 3102-8109094 45 4319 0075 Тяга управления заслонкой отопи- I
25 14-8109266 45 4516 2808 теля Держатель тяги 1
28 23А-5303270 45 4512 2626 Зажим тяги I
14 3102-8109096 45 4319 0427 Оболочка тяги управления за- 1
13 3102-8109100 45 4319 0079 слонкой воздухопритока Тяга управления заслонкой воз- I
26 3102-8109246 45 4319 0429 духопритока Оболочка тяги крышкой вентиля- I
24 3102-8109244 45 4319 0081 ции кузова Тяга управления крышкой венти- I
11 3102-8109106 45 4319 0080 ляции кузова Тяга управления краном отопителя I
10 3102-8109102 45 4319 0428 Оболочка тяги управления краном I
Рисунок
Позиция № детали Код ОКП Наименование Количество
Подгруппа 8119. Воздухопроводы
15 3102-8119028 45 4319 0062 Заслонка короба воздухозаборника 1
с уплотнителем в сборе
17 3102-8119050 45 4319 0067 Ось заслонки 1
I
Рис. 82. Управление вентиляцией и отоплением кузова, трубопроводы
Примечания. 1) поз, 18 и 19 см. в подгруппе 8101; 2) поз. 1—4, 6—8 и 30—38 см, в подгруппе 8120
Подгруппа 8120, Трубопроводы
82 31 24-76-8101014 45 4313 6660 Переходник под краник отопителя ]
1 24-8101040 45 4313 5070 Штуцер отопителя ]
3 21-8101040-А 45 4312 5645 Штуцер отопителя ]
7 3102-8120018 45 4319 0194 Кран с трубкой отопителя в сборе 1
3.2 201416-П29 45 9346 1502 Болт Мб X 12 9
22 252274-П29 45 9816 1474 Шайба 6 2
38 2101-8101150 45 4213 3523 Кран отопителя в сборе
(24-76-8101020) 1
33 2101-8101332 45 4213 3540 Прокладка уплотнительная
624-76-8101028) 9
34 3102-8120026 45 4319 0082 Трубка крана с фланцем в сборе I
30 201417-П29 45 9346 1503 Болт МбХ 14 4
22 252274-П29 45 9816 1474 Шайба 6 4
8 24-7С 8101036 45 4313 6662 Шланг подводящий от крана к ]
отопителю
137
1 По ищня Л'_> детали Код ОКП Наименование Количество
о 3102-8120630 45 4319 3298 Шланг отводящий 1
6' 21-8101036 45 4313 5789 Шланг подводящий 1
,'Й) 297109 П29 45 9985 1067 Хомутик 6
37 220058 П29 45 9432 1060 Винт 511X25 6
33 231082 1129 45 9552 1702 Гайка 514 6
4 51 -3724073-Б 45 3114 2797 Скоба 1
Подгруппа 8126. Обогрев ст екла окна задка
59 8 П136 4 5 7373 5И2 Переключатель (14-8126110) 1
5 3102 8126072-01 45 4319 2837 Ручка 1
4 290115-П29 45 9952 2023 Винт 513x4 1
7 14-8126074 45 4516 2903 Облицовка ручки 1
6 53Л-3726206 45 3311 3021 Гайка сюпорная 1
Группа 82. ПРИНАДЛЕЖНОСТИ
Подгруппа 8201. Зеркала
Рис. 83. Зеркала
S3 6 2103-8201008 70 45 4214 3118
5 3102-8201032 45 4319 1238
4 3102-8201034 45 4319 1239
3 21-8201072 45 4313 5231
) 233014-П29 45 9422 1 55';
1 3102-8201174 45 4319 1241
/ 290393-1130 45 9952 2335
14 3102-8201210 45 4319 1243
10 222503-П29 45 9142 1085
9 252153-1129 45 9816 1004
11 3102-8201274 45 4319 1248
8 24-8201278 45 4313 5269
13 3102-8201212 45 4319 1241
12 290396 45 9952 2338
Зеркало заднего вида внутреннее
в сборе
Стопка внутреннего зеркала зад-
него вила
Стойка
Штырь
Винт 51.4X16
Опора стойки в сборе
Болт 515X12
Зеркало заднего вида на двери
со стойкой в сборе
Винт 515x22
Шайба 5
Опора стойки
Прокладка
Зеркало заднего вида па двери
в сборе
Винт 515X 14
138
Рисунок t Позиция X? детали Код ОКП Наименование Количество
Подгруппа 8202, Держатели
81 12 24-8202300 45 4313 5296 Поручень боковой в сборе о
10 201416-П29 4о 9346 1502 Болт М6Х12 8
9 252154-П29 45 9816 1005 Шайба 6 8
11 24-8202310-10 45 4313 8273 Розетка бокового поручня 4
8 24-8202290 15 4313 7301 Пластина розетки 4
6 24-8202286 45 4313 5295 Крючок 2
Рис, 84. Держатели и ремни безопасности
Примечания; I) поз. 3, 5, 15 и 16 см. в подгруппе 5101; 2) поз. 1, 2, 4, 13, 14 и 17—20 см. в подгруппе 8217
7 10 9 И 8 6 24-8202200 201416-П29 252154-П29 24-8202310-10 24-8202290 24-8202286 45 4313 5287 45 9346 1502 45 9816 1005 45 4313 8273 -15 4313 7301 Поручень передний в сборе Болт М6Х12 Шайба 6 Розетка бокового поручня Пластина розетки Крючок 1 4 4 4 4 1
45 4313 5295
Подгруппа 8203. Пепельницы
67 9 3102-8203006 45 4319 1849 Пепельница передняя в сборе 1
7 240818-П29 Винт 4X12 о
8 252272-П29 45 9816 1472 Шайба 4 о
24 3102-8203046 45 4319 0599 Обойма Г
18 3102-8203028 45 4319 0259 Каркас 1
21 3102-8203026 45 4319 0258 Облицовка 1
139
Рисунок
№ детали Код ОКП Наименование Количество
G7 20 255024-П29 45 9771 1044 Заклепка 3x6 4
22 3102-8203010 45 4319 0249 Коробка в сборе I
23 3102-8203030 45 4319 0260 Направляющая о
17 258604-П29 45 9841 1348 Штифт 3x25 о
7 1 48 24-8203210-10 45 4313 5801 Корпус боковой пепельницы в о
сборе
42 24-8203216-10 45 4313 5802 Кронштейн 2
47 3102-8203260 45 4319 0264 Коробка в сборе о
Подгруппа 8204. Козырек противосолнечный
9 3102-8204010 45 4319 0587
1 3102-8204011 45 4319 0588
2 290396 45 9952 2338
Козырек противосолнечный с крон-
штейном правый в сборе
Козырек противосолнечный с крон-
штейном левый в сборе
Винт Мбх 14
Рис. (85. Козырек пропгвосол-
НС’ШЫЙ
8 3102 8204030 45 4319 0589 Кронштейн в сборе 2
5 3102-8204032 45 4319 0591 Кронштейн о
7 3102-8204038 45 4319 0592 Ось о
4 3010-8204046 45 4311 1467 Пружина оси о
3 252004-П29 45 9811 1205 Шайба 6 2
6 258012-П29 45 9871 1016 Шплинт 2X12 ‘2
15 14-8204130 45 4516 2996 Фиксатор о
10 290289 45 9952 2305 Винт М4Х 12 4
И 14-8204136 45 4516 2997 Корпус фиксатора 2
12 24-8204142 45 4313 5369 Ползун фиксатора о
13 12-1310225 45 4511 0319 Пружина фиксатора 2
14 258919-П29 45 9851 1019 Штифт 2X16 2
Подгруппа 8217. Ремни безопасности
84 1 ИРВ91-071 45 9142 1112 Ремень безопасности 2
4 3102-8217028 45 4319 1294 Втулка дистанционная 1
18 14-610'350 45 4516 1987 Скоба 4
20 224597-П29 45 9462 1079 Впит лМбХ 10 4
40
Рисунок Позиция № детали Код ОКП Наименование Количество
84 19 252273-П29 45 9816 1473 Шайба 5 4
2 3102-8217814 45 4319 1298 Накладка облицовочная нижняя правая в сборе 1
17 3102-8217815 45 4319 1299 Накладка облицовочная нижняя левая в сборе 1
16 290299 45 9952 2321 Винт 4X18 4
5 290303 45 9952 2325 Винт 4x30 4
13 РБ41-05 45 9142 1095 Ремень безопасности 2
14 24-8217848 45 4313 7774 Пробка-заглушка 2
Группа 84. ОПЕРЕНИЕ
Подгруппа 8401. Облицовка радиатора
86 44 3102-8401110 45 4319 1576 Облицовка радиатора в сборе 1
45 3102-8401112 45 4319 1182 Панель облицовки радиатора 1
42 224622-П29 45 9462 1106 Винт МбХ 10 о
35 252037-П29 45 9811 1255 Шайба 6 5
7 201417-П29 45 9346 1503 Винт М6Х 14 5
6 252269-П29 45 9816 1454 Шайба 6 5
Рис. 86. Облицовка радиатора, капот, крыло переднее
111
Рисунок > Позиция № детали Код ОКП Наименование Количество
86 47 3102-8401388 45 4319 1183 Орнамент заводского знака 1
46 3102-8401366 45 4319 1723 Держатель заводского знака 1
40 13-8402194 15 4512 4481 Держатель орнамента 1)
4S 138401388 45 4512 4440 Накладка заводского знака 1
5 3102-8401340 45 4319 2035 Молдинг правый в сборе 1
/ 3102-8401342 45 4319 1127 Молдинг правый 1
39 3102-8401341 45 4319 2036 Молдинг левый в сборе 1
38 3102-8401343 45 4319 2001 Молдинг левый 1
з 290377-П29 45 9952 1048 Болт 545x9 4
2 252268-П29 45 9816 1453 Шайба 5 4
43 3102 8401408 45 4319 0912 Брызговик облицовки радиатора в 1
сборе
7 201417-П29 45 9346 1503 Болт Мбх 14 2
6 252269-П29 45 9816 1454 Шайба 6 о
7 201417-П29 45 9346 1503 Болт МбХ 14 1
6 232269-П29 45 9816 1454 Шайба 6 1
7 201417-П29 45 9346 1503 Болт М6Х 14 6
49 45 9552 9704 Гайка Мб 6
6 252269-П29 45 9816 1454 Шайба 6 12
41 3102-8401296 45 4319 0958 Стойка в сборе 1
6 252269-П29 45 9816 1434 Шайба 6 О
49 224622-П29 45 9462 1105 Винт МбХ Ю крепления стойки к 2
верхней панели
7 201417-1129 45 9346 1503 Болт М6Х14 крепления стойки к 1
усилителю
6 252269-П29 45 9816 145! Шайба 6 1
10 3102-8401 118 45 4319 0907 Панель верхняя в сборе 1
7 201417-П29 45 9346 1503 Болт МбХ 14 9
6 252269-П29 45 9816 1454 Шайба 6 9
36 3102-8401422 45 4319 1722 Уплотнитель бокового щитка ра- 2
диатора
4 3102-8401182 45 4319 0944 Надставка щитка радиатора пра- 1
вая в сборе
37 3102-8401483 45 4319 0945 Надставка щитка радиатора левая 1
в сборе
7 201417-П29 45 9316 1503 Болт Мб X 1 4 6
6 252269-П29 45 9816 1454 Шайба 6 6
Подгруппа 8402, Капот
86 Я 3102-8402012 45 4319 0994 Капот в сборе 1
78 24-8402200 4 л 4313 7785 Уплотнитель задний 1
19 298318-П4 45 3114 5469 Пистон 13
9 30-8402208 45 431 1 1323 15уфрр 6
17 24-8402220 45 4313 5470 Опора боковая 4
2/ 223064-П29 45 9422 1108 Винт М6Х 14 4
20 252214-П29 45 9816 1494 Шайба 6 и 4
Подгруппа 8403, Крыло переднее
86 27 3102 8103012 45 4319 1505 Крыло правое в сборе 1
26 3102-8103013 45 4319 1506 Крыло левое в сборе 1
7 201417-П29 45 9346 1503 Болт 546X14 л
35 252037-П29 45 9811 1255 Шайба 6 л
11 293226-1129 45 9952 6122 Шайба 6 л
7 201417-П29 45 9346 1503 Болт 546X14 4
35 252037-П29 -15 9811 1255 Шайба 6 4
11 293226-1129 45 9952 6122 Шайба 6 4
/ 201417-1129 45 9346 1503 Болт 546X 1 1 к
37 252037-П 29 45 9811 1255 Шайба о
// 293226-П29 45 9952 6122 Шайба 6 S
25 201496-П29 45 9346 1558 Болт MI0X22 л
24 252039-1129 45 9811 1257 Шайба 10 о
1 42
Позиция № детали Код ОКП Наименование Количество ।
86 23 293319-П29 45 9952 0293 Шайба 10 о !
22 13-2904133 45 4512 0916 11рокладка регулировочная р* I
30 250512-П29 45 9553 1057 Гайка М10 о 1 - 1
29 252045-П29 45 9811 1258 Шайба 12 3
28 24-2803140-01 45 4313 0900 Прокладка 2 !
34 3102-8403100 45 4319 1287 Распорка в сборе о
/ 201417-П29 45 9346 1503 Болт Мбх 14 4
6 252269-1129 45 9816 1454 Шайба 6 4
12 24-8403352 45 4313 5538 Щиток правый в сборе 1
13 24-8403353 45 4313 5542 Щиток левый в сборе 1 i
14 24 8403354 45 4313 5544 Щиток правый 1
15 24-8403353 45 4313 5545 Щиток левый 1
7 201417-П29 45 9346 1503 Болт М6Х 14 8
11 293226-П29 45 9952 6122 Шайба 6 К
16 24-8403360 45 4313 5546 Уплотнитель щитка 2 '
33 24-8403384 45 4313 5548 Заглушка о
19 298318-П4 45 3114 5469 Пистон 4
32 3102-8403330 45 4319 1708 Уплотнитель задний 1
19 298318-Г14 45 3114 5469 ПИСТОН 8
31 353126 45 3114 5607 Пистон 1
Подгруппа 8404, Крыло заднее
87 16 3102-8404316 45 4319 2697 Планка 1
и 3102-8404318 45 4319 2698 Пластина правая ! 1
12 3102-8404319 45 4319 2699 Пластина левая
14 201418-П29 45 9346 1504 Болт Мбх 16 10
10 250508-П29 45 9553 1054 Гайка Мб । 10
13 252154-П29 45 9816 1005 Шайба 6 1 4
15 3102-8404312 01 45 4319 2696 Фартук щитка в сборе ! О
9 3102-8404338 45 4319 1946 Шланг 1
Рис. 87. Фартук щитка и люк заднего крыла
НрПМСЧЛПИС, П'Ч СМ, В Г ОД1 р у II !1 с 811,3
*Не бол с г.
Рисунок
Позиция
№ детали
Код О КП
Наименование
Количество
Подгруппа 8406. Замок
и привод замка капота
88 23 21-8406012-Б 45 4312 6213 Замок в сборе 1
24 224624-П29 45 9462 1108 Винт МбХ 14 4
12 252134-П29 45 9816 1045 Шайба 6 4
11 252004-П29 45 9811 1205 Шайба 6 4
26 21 -8406014-Б 45 4312 6215 Корпус в сборе 1
27 21 8406044 45 4312 6220 Пружина 1
Рис. 88. Замок и привод замка капота, петли
34 21-8406080 45 4312 6221 Штырь капота 1
37 250634-П29 45 9553 1262 Гайка М14Х1.5 1
36 30-8402624 45 4311 0326 Пружина 1
35 30-8402626 45 4311 0327 Фланец пружины 1
32 21-8406100 45 4312 6223 Крючок-предохранитель в сборе 1
30 224597-П29 45 9462 1079 Винт М5Х10 о
31 252153-П29 45 9816 1004 Шайба 5 о
33 30-8402616 45 4311 0645 Пружина j
8 3102-8406150 45 4319 1517 Привод в сборе 1
13 201415-П29 45 9346 1501 Болт МбХ Ю о
12 252134-П29 45 9816 1045 Шайба 6 о
9 14-8406044 45 4516 3221 Пружина г
14 24-8406180 45 4313 5575 Тяга 1
16 24-8406184 45 4313 5580 Оболочка тяги в сборе
15 24-8406186 45 4313 5582 Трубка 1
144
5 rj CU Позиция № детали Код О КП Наименование Количество
88 10 14-8406194 45 4516 3240 Скоба 1
13 201415-П29 45 9346 1501 Болт М6Х Ю 1
12 252134-П29 45 9816 1045 Шайба 6 ]
11 252004-П29 45 9811 1205 Шайба 6 1
G6, 88 60,19 3102-8406160 45 4319 1519 Кронштейн привода замка капота 1
в сборе
88 18 224598-П29 45 9462 1080 Винт М5Х12 о
17 252153-П29 45 9816 1004 Шайба 5 4
20 24-8406224-01 45 4313 5585 Втулка 1
21 14-8406198 45 4516 3241 Скоба о
22 224622-П29 45 9462 1106 Винт М6Х 10 о
12 252134-П29 45 9816 1045 Шайба 6 о
25 21-8406194 45 4312 6242 Скоба Г
24 224624-П29 45 9462 1108 Винт МбХ 14 1
12 252134-П29 45 9816 1045 Шайба 6 1
11 252004-П29 45 9811 1205 Шайба 6 ]
28 2926515-П29 45 9952 4036 Гайка М4 1
29 290277-П29 45 9952 1042 Болт М4х8 1
Подгруппа 8407. Петля капота
88 4 3102-8407012 45 4319 1535 Петля правая в сборе 1
5 3102-8407013 45 4319 1536 Петля левая в сборе ]
7 201454-П29 45 9346 1520 Болт М8Х 16 S
1 252038-П29 45 9811 1256 Шайба 8 8
2 252135-П29 45 9816 1046 Шайба 8 8
3 201455-П29 45 9346 1521 Болт М8Х18 4
1 252038-П29 45 9811 1256 Шайба 8 4
2 252135-П29 45 9816 1046 Шайба 8 4
6 3102-8407070 45 4319 1544 Пружина 2
3102-8407012-10 * 45 4319 3232 Петля правая в сборе т
3102,8407013-10 * 45 4319 3233 Петля левая в сборе 1
Подгруппа 8413. Люк заднего крыла
87 1 3102-8413312 45 4319 2235 Крышка в сборе 1
4 224598-П29 45 9462 1080 Винт М5Х12 2
3 252133-П29 45 9816 1044 Шайба 5 о
2 45 9811 1254 Шайба 5 2
7 3102-8413380 45 4319 2239 Пружина в сборе 1
6 3102-8413382 45 4319 2241 Пружина крышки люка 1
5 3102-8413396 45 4319 2242 Ось пружины о
8 30-5601160 45 4311 1554 Буфер
Для запасных частей.
Эскиз
г и 1 & I CQ 1 _JL
ж d
D
- I J
5 1 t КЗ CQ
1 1 “i
D . *
ПОКУПНЫЕ ДЕТАЛИ
Подшипники
№ подшипника по каталогу завода-изготовителя Размеры, мм Количество на автомобиль Номер иод группы, где применяемся
автомобиля подшипников Код ОКП d D в
3102-2403080 6-308У1Ш 46 1213 4320 40 90 23 2 2403
24-7701033 6-50706У 46 1273 5497 30 75 19 2 1701
53-1701031 80203С9 17 40 12 1 1005
б- 180502K1C911I1 15 25 14 1 2701
6-180603К1С9Ш1 17 47 19 1 3701
24-1601072-10 36071 ОУ С9 46 1953 7410 50,2 82 20 1 1601
115
Эскиз № подшипника по каталогу завода-изготовителя Размеры, мм Ки.ншсеч во на а ь 1 ом а бш: в I !нмер КОД1р\ 1!ГН, 1 ди ПримСил - 1 с я
автомобиля полшип ников Код ОКП d D В
D
8103 46 1612 0321
24-3001020 108804 46 1652 6300
12-3401120 636905 46 1558 6123
i
I
I
i
I
20-3101062 77670IX •16 1589 6265
3102-2402041-10 6-7607AV111 46 2413 2650
24-2402025 6-7606К2Ш 46 2413 2582
21 Р-3103025-01 6 730-5A1LI 46 2413 1248
3102-2403036 6-7510X2114 46 2413 1876
20-3401071 977907 К1 46 2412 5963
20-3101075 87 7907 46 2413 5851
17 30 9 1 3'91 >
20,5 37 11 2 3001
23,5 36,5 11 ! О 1101
12 19,4 40 1 3191 i 1
Х5 80 >17 1 2 102
30 72 29 1 2192
23 i /2 118,25 2 3101
50 90 25 2 2п;
32,02 49,225 : 12,1 1 3101
33,02 158 ! I1S 1 3-W1
1 t
Эскиз № подшипника по каталогу завода-изготовителя Размеры, мм Количество на автомобиль Номер подгруппы, где применяется
автомобиля подшипников Код ОКП d D в
i 1 1 1 f H<Bg ltd» L s r Д-X — 4=> p^ q И'ЛУ/Ях ii T—1 . J I 0« сЯ 1 1 1 I Y/ 1 CC t <C>j t / I t ) co 1 1 2 IP-3103020-02 53А-3401172 24-2201033 24-3001016 7806-А 922205К 704702 К2 943/20К1 46 2292 6892 46 4112 1119 46 4321 4226 32 25 17 20 72 52 30 26 29,75 15 20,5 25 9 1 8 4 3103 3401 2201 3601
J 4*i «й= J fl — l\ !i " ii Г 2101.1307027 6-330902CI7 46 1282 6664 16 30 39 1 1307
148
Шарики
Эскиз № шарика пг> каталогу завода-изготовителя Диаметр d, мм Ко тичсство на автомобиль Помер пол- 1руппы, где применяется
автомобиля подшипников Код ОКП
263005-П 508605 508607 353087-S Б III 3,175 мм НЮ IV 5 мм Н Б V 6,35 мм П Б V 7.938 мм П Б VI 11,906 мм П Ро. 45 9117 3961 46 9118 4660 46 9118 5560 ПИКИ 3,175 5 6,35 7,938 11,906 1 1 1 4 1 1107 3546 1701 1310, 1702 1013 1 i
Эскиз № ролика по каталогу завота-изготовитсля Размеры, мм Количество на авто- мобиль Номер под- группы , где применяется
автомобиля роликов Код ОКП d в
20-1701182 11 -7569 3,5X29,<8 Ш 5,5 X 15,8 1,6X8,8 Ш Сальники с р 46 9416 5762 46 9311 0292 46 9416 1483 сзиновыми манже 3,5 5,5 1,6 тами 29,8 15,8 8,8 63 14 114 1701 1701 1601 !
-13
. В >
4 _ В _ |-дз|
№ детали [(од ОКП Размеры, мм Количество на автомобиль Номер подгруп- пы, где прп- _ меняется
а D В
S3-1005034 24-1701210 69-2201031-Л 12 2401060-Б 20-3401023-Б 63А-4207115 45 6421 1648 45 4313 0600 45 4315 0458 52 38 17,5 52 30 20 80 55 27,6 72 44 35 10 10 4,7 10 10 10 1 2 8 4 1 1 1005 1701 2201 2401, 3103 3401 3401 ’’ '
45 4э11 45 4311 45 3114 0458 0201 3061
1)
d
$ 1—
га- г-
12-2102052-23 45 4511 1282 । 42 1 1 10 | 1 2402
149
№ детали Код ОКП d Размеры, мм D В Количества на автомобиль Номер по к pvii пы, где ири- меичекя
5 11,5
159
№ детали Код ОКП Наименование Размеры, мм Количество на ав1 омо- бил ь Номер под- группы, где применяется
внутрен- ний диа- метр то л щпна ст епки длина
21-3506025-10 45 4313 6580 Шланг (24-3506026-10) 3 4 440 1 3506
24-3552051-10 45 4313 7767 Шланг 12 4 1000 1 3552
3102-3756022 45 4319 0596 Трубка 5 1 149 1 3755
3102-3756024 45 4319 0597 Трубка 10 160 1 3755
3102-3756056- 45 4319 4164 Рукав 9,5 3,5 160 1 3756
3102-3756058- 45 4319 4165 Рукав 9,5 , 5 1000 1 3756
12 3901472 45 4511 1072 Шланг 5,6 1 ,з 400 1 3901
'19-4228062-10 73 3541 2869 Шланг 8 3,5 270 1 1101
3102-5208094 45 4319 2438 Трубка 4 1 80 1 520s
3102-5208090 45 4319 2439 Трубка 4 1 620 1 5208
3102-5208097 45 4319 2441 Трубка 4 1 955 1 520S
1310-5605140 45 4512 2945 Трубка 7,8 1,3 850 1 5605
24-8101036 45 4313 5789 Шланг 16 4 350 1 8120
24-76-8101036 45 4313 6662 Шланг 16 4 80 1 8120
3102-8102060 45 4319 0191 Шланг 16 4 385 2 8102
3102-8103122 45 4319 0176 Шланг 52 — 330 3 1109, 8103
3102 8104174 45 4319 0178 Шланг 52 182 2 8104
3102-8108060 45 4319 2396 Шланг 38 4,5 123x1% гнутый 1 8108
3102-8108061 45 4319 2397 Шланг 38 4,5 123X196 гнутый 1 8108
3102-8120030 45 4319 3298 Шланг 16 1 '* 8 60 1 8120
3102-8404358 45 4319 1946 Шланг 7,5 О 4* 340 1 8404
«ЛАМПЫ НАКАЛИВАНИЯ (напряжение 12 В)
Эскиз № лампы по каталогу завода- изготовителя автомобиля Код ОКП Обозначение по каталогу завода-из- готовителя ламп Мощность, Вт Размеры, м.м Количестпо на автомобиль Номер под- группы, где применяется
D d 1
11-3713033 34 6621 2132 АМН 12-3 3,0 9,7 9,20 23,9 18,0 15 3713, 3801 ,
и , V
Уз
V - 3803,
L 3504
У 2L з Ч fP_—Jh 1 ~ L I V 24-3726033 53-70-3714033 34 6621 2133 34 6621 2135 А12-4 А12-5 4,0 5,0 8,8 19,0 9,20 15,25 27,4 37,5 21 ,5 30,0 о 3 3711 .3714, 3716
г£| и 5-3-70-3714025 34 6621 2106 GO С‘1 8,2 20,0 15,25 39,0 — 1 3715
f L z J
>3 1 53-70-3715033 34 6621 2136 А12-21-3 25,0 26,5 15,25 52,5 45,0 И 3715, 3716, 3726
я >
1
1
LH
1
151
НОРМАЛИЗОВАННЫЕ ДЕТАЛИ
БОЛТЫ
Болты с шестигранной уменьшенной головкой и направляющим подголовком
Обозначение Код ОКП Размеры, мм Количество на авто- мобиль Номер подгруппы, где применяется
d 1 /о 5
200213-П29 200217-П29 200263-П8 200263-П29 200299-П8 200302-П8 200320-П8 200373-П29 200378-П29 200384-Г129 290393-П29 290393-ПЗО 290863-П 291074-П29 45 9326 1004 45 9326 1007 45 9326 9022 45 9326 1022 45 9326 9050 45 9326 9053 45 9326 9064 45 9326 1115 45 9326 1120 45 9326 1126 45 9952 1067 45 9952 2335 45 9952 1673 45 9952 1859 Мб Мб М8 М8 М8Х1 М8Х1 мю М12 Ml 2 М12 М5 М5 М12Х1,25 М14Х1.5 35 45 35 35 70 85 55 70 95 130 12 12 32 135 18 18 22 22 22 22 26 30 30 30 12 12 15 34 10 10 12 12 12 12 14 17 17 17 10 10 17 19 2 1 4 6 2 1 2 1 2 1 2 1 4 4 7903 1307 ЮН 1106, 2904, 3403 1002 1002 1601 3400 3400 3400 7903 8201 3501 2801
Болты с шестигранной уменьшенной головкой, направляющим подголовком и отверстием в головке
Обозначение Код ОКП Размеры, мм Количество на авто- мобиль Номер подгруппы, где применяется
d 1 10 S’
206461-П8 45 9336 9501 Мб 14 14 1.6 10 1 1701
206461 П29 45 9336 1501 „ _ . . . Мб 14 14 1,6 10 1 3717
152,,
Болты с шестигранной уменьшенной головкой
Обозначение Код ОКП Размеры, мм Количество на авто- мобиль Номер подгруппы, где применяется
а 1
201240-П29 45 9346 1021 М8 18 18 12 6 1005
201415-П29 45 9346 1501 Мб 10 10 10 37 1601, 2904, 3721, 5325, 6104, 6106, 6206, 8109, 8406
201416-П29 45 9346 1502 Мб 12 12 10 49 1108, 1309, 1310, 2803, 3508, 3705 , 3708 , 3717 , 3901,5205, 6203, 8103, 8120, 8202
201417-П29 45 9346 1503 Мб 14 14 10 99 1108, 3508, 3510, 3724, 3756, 5606, 8120, 8401, 8403
201418-П29 45 9346 1504 Мб 16 16 10 37 1311, 2802, 2804, 3717, 5205, 6820, 8101, 8103, 8404
201419 П29 45 9346 1505 Мб 18 18 10 9 3721, 5325
201420-П29 45 9346 1506 Мб 20 20 10 38 2803, 2804, 3724, 3734, 3743, 3913, 6800, 6804,6810,6820
201422-П8 45 9346 9508 Мб 25 25 10 3 1306
201422-1129 45 9346 1508 Мб 25 25 10 4 1003
201424-П29 45 9346 1510 Мб 30 18 10 1 1016
201428-П29 45 9346 1514 Мб 40 18 10 8 1007
201452-П29 45 9346 1518 М8 12 12 12 9 1013, 1101, 2502
201453-П29 45 9346 1519 М8 14 14 14 4 1302
201454-П8 45 9346 9520 М8 16 16 12 4 Н 01
201454-П29 45 9346 1520 М8 16 16 12 16 3819, 5605, 8407
201455-1129 45 9346 1521 М8 18 18 12 9 1203, 1308, 8407
201456-П2 45 9346 6522 М8 20 20 12 2 1006
201456-П29 45 9346 1522 М8 20 20 12 18 1203, 2804, 3401, 7904
201457-П29 45 9346 1523 М8 22 22 12 4 3701. 5606
201458-П29 45 9346 1524 М8 25 25 12 22 1001. 1203, 1602, 1701, 1702, 2803, 2804, 2904
201460-П29 45 9346 1526 М8 30 22 12 7 1203
201466-П29 45 9346 1531 М8 45 22 12 4 680!
201474-П29 45 9346 1538 М8Х1 16 16 12 4 3508
201476-П29 45 9346 1540 М8Х1 20 20 12 4 5605
201478-П29 45 9346 1542 М8Х1 25 25 12 4 2906
201482-П29 45 9346 1546 Л48Х1 35 22 12 4 3414
201488-П29 45 9346 1550 М8Х1 50 22 12 ] 3401
201496-И 8 45 9346 9558 мю 22 22 14 9 2401
201496-П29 45 9346 1558 мю 22 22 14 6 2801. 8403
201497-1129 45 9346 1559 М10 25 25 14 4 1001. 1302
201499-Г129 45 9346 1561 МЮ 30 30 14 2 1001
201500-П29 45 9346 1562 МИ) 32 26 14 Т 1203
201505-П29 45 9346 1566 мю 45 26 14 2 6800, 6810
201518-П8 45 9951 1132 М10Х1 25 25 14 14 6106 , 6206.
201518-П29 45 9951 1133 М10Х1 25 25 14 ю 2200, 6206
201521-П8 45 9951 1146 М10Х1 32 30 14 1 1601
201525-118 45 9951 1173 Л110Х1 42 30 14 8 2902
201538-1129 45 9346 1596 М12 25 25 17 2 1001
201540-П29 45 9346 1598 М12 30 30 17 2 3414
201561 П29 45 9346 1617 М12Х1.25 25 25 17 4 3913
201563-П 45 9346 0619 М 12x1,25 30 30 17 1 1006
290277-П29 45 9952 1042 М4 8 8 8 7 8109, 8406
290377-П29 45 9952 1048 М5 9 9 10 16 5606, 6105, 6205, 8109, 8401
290410-П29 45 9952 1077 М5 20 20 10 9 5206, 5325, 6805, 6815, 8101
290489-П 45 9952 1108 Мб 12 12 10 1 1006
290517-П8 45 9952 1162 Мб 20 10 10 6 1702
290617-П29 45 9347 1523 Л18 22 22 12 13 3535, 6800, 6810
290749-118 45 9952 1473 МЮХ1 18 14,5 17 24 6106, 6206
45 9347 1540 М8Х1 20 20 12 4 6106
45 9346 1545 М8Х1 । 32 32 12 6106
153
Болты с полукруглой головкой и квадратным подголовком
Обо:паченне Код окп F ej ы, мм Количество на аыомобидь Ном'-р подгруппы, f де нримоняел ся
а 1 / 0
210358-Г129 45 9382 1024 Мб 20 20 О 110S, 8101
210405-П29 ЛИО 25 25 о 2804
291500-Г18 45 9952 1947 М10Х1 55 25 4 2904
Болты специальные
Обозначение Код ОКП Размеры, мм Количество на авто- мобиль Номе;} подгруппы, где применяется
а i i. 5
20Ш1-П2 45 9952 1027 1 Ml 0x1 48 20 14 2 2912
290654-П8 45 9952 1325 MS 22 12 12 6 1(4)1
291501-П29 45 9952 1952 | МЮХ1 55 22 14 4 2801
i
I
।
I
।
।
290287JI29
45 9952 1044
М4 14 1 14
GS04
KU0773 П29 45 9952 1533 I Ml( ) 40 30 | 14 К Ич
1
L « ь.. । IT - - -*-j г*- *1
о/ 01
7
2
298509 П29 45 9952 1149 Мб 25 1G 10 5 8101
154
Обозначение
Кол ОКП
Размеры, мм
d / 1 i 5
Количество
на авто-
мобиль
Номер подгруппы,
где применяется
290659-П16
45
9932
1338
290773-П8
45
9952
1529
290862-П8
290862-П29
45
45
9952
9952
1GG6
1667
291491-П29
45
9952
1938
291493-П29
291551-П29
43
45
9951
9952
1820
1967
MS
30
25
Ml 0x1
35
16,5
2401
— Е -Ы
. Z - 10 1
Ml 2х 1,25
М12Х1,25
г
MlOxl
MIO
45
45
25
13,5
13,5
2401
1001
d
19
19
3508
30
13
14
17
10
6805, 6815
3501
4
6
4
4
291524-П 45 9952 1962 М11Х1 33 14 4 1005
155
Шпильки
Обозначение Код ОКП Размеры, мм Количе- ство на автомобиль Номер под- группы , где нримепье1ся
d2 I
Шпильки стандартные
216232-П М8 М8Х1 16 12 12 2 1109
216236-П2 М8 М8Х1 25 15 12 21 1009
216239-П2 М8 М8Х1 32 22 12 1 1011
216250-П2 45 9527 6039 М8 М8Х1 60 18 12 1 1011
216250-П8 М8 М8Х1 60 18 12 9 1002
216250-П29 М8 М8Х1 60 18 12 1 1307
216281-П8 45 9527 9088 М12 М12Х 1,25 32 22 15 2 1701
216584-П2 М12х 1,75 Ml 2X1,25 25 18 24 1 3701
291678-1129 45 9952 3020 М6Х1 М6Х0.75 14 12 10 1 1008
291747-П29 45 9952 3071 М8 MSX1 22 15 16 2 1016
291751-П2 45 9952 3064 М8Х1,25 М8Х1 30 18 16 4 1017
291751-Г18 45 9952 3065 MSX1,25 МкХ1 30 18 16 9 1002
291751-П29 45 9952 3066 МОХ 1,25 MSX1 30 18 16 3 1127
291758-П29 45 9952 3086 М8Х1,25 Ms XI 58 22 16 5 1306, 1307
291771-П2 45 9952 3119 МЮ МЮХ1 38 30 20 2 1701
291782-П2 45 9952 3152 М10Х1.5 МЮХ1 24 18 20 2 1701
291785-П29 45 9952 3165 М10 М10Х1 22 16 20 6 1001, 1003 1008
291792-П8 45 9952 3188 мю MlOxl 28 18 22 4
291797-П 45 9952 3196 мю М10Х1 30 18 18 4 1007
291797-П8 45 9952 3198 мю MlOxl 30 18 18 12 1008, 1601
291800-П 45 9952 3211 мю ЛП0 35 24 16 4 1203
291847-П8 45 9952 3313 М12х 1 ,75 M12X 1,25 32 22 25 4 1701
291847-Г12 45 9952 3312 М12Х 1,75 М12Х 1,25 32 22 24 3 3701, 3708
Шпильки специальные
291767-П 45 9952 3107 MS XI ,25 M8xl 62 18 10 2 Ю05
291767-П8 45 9952 1309 MS XI ,25 Л’ЛХ 1 62 18 16 4 1002
291781-П8 45 9952 3148 МЮ MlOxl 65 20 20 р 1008
Винты
Обозначение Код ОКП Размеры, мм Количество на авто- мобиль Номер подгруппы, где применяется
d 1
Винты с цилиндрической головкой и сферой
222476-П29 45 9442 1058 М4 20 20 21 1014, 1101, 110-1, 3756
2224'26-1129 45 9142 1078 М5 8 8 1 1310
222199-1129 45 9442 lOSi М5 14 14 2 6105
Обозначение Код ОКП Размеры, мм Количество на авто- мобиль Номер подгруппы, где применяется
а 1 б
222501-П29 45 9442 1083 М5 18 18 4 6800, 6810
222503-1129 45 9442 1085 М5 22 22 О 8201
222525-П29 45 9442 1109 Мб 16 16 10 1106, 3715
222527-П29 45 9442 1111 Мб 20 20 5 3724, 6800, 6810
222529-1129 45 9442 1113 Мб 25 25 14 1106, 6114
Винты с полупотайной головкой
222962-П29 45 9422 1027 мз 7 7 4 8109
222963 45 9422 1028 М3 8 У 2 1107
223010 45 9422 1052 М4 8 8 о D 1107
223014 45 9422 1056 М4 16 16 4 1107
223064-П29 45 9422 1108 Мб 14 14 12 6105, 6205, 8402
45 9422 1079 М5 10 10 12 3711
233014 -П29 45 9422 1556 М4 16 14 3 8201
233015-П13 45 9422 4557 М4 18 18 2 3401
290289 45 9952 2305 М4 12 9,1 4 8204
290396 45 9952 2338 М5 14 11,1 9 6105, 6205, 8201, 8204
290405 45 9951 2309 М5 16 — 4 6103
290413 45 9952 2349 М5 25 — 2 6103
290479 45 9952 2365 Мб 18 11,1 20 6102, 6202
Винты с плоской головкой
224570-П29 45 9462 1052 М4 8 8 2 7901
224596-П29 45 9462 1078 М5 8 8 6 5325, 6203
224597-П29 45 9462 1079 М5 10 10 50 3401, 3711, 3724, 3726, 3743, 3801, 3802, 5205, 5325, 6105, 6205, 8102, 8217, 8406
224598-П29 45 9462 1080 М5 12 12 35 1104, 1310, 3722, 3827, 5303, 6104 , 6204 , 7901,8406 , 8413
224599-П29 45 9462 1081 М5 14 14 15 3756, 3847, 8103, 8104, 8108
224600-П29 45 9462 1082 М5 16 16 4 5205, 5401
224601 П29 45 9462 1083 М5 18 18 4 3722
224622-П29 45 9462 1106 Мб 10 10 52 3724, 6104, 6105, 6204, 6205, 8401, 8406
224624-П8 45 9462 9108 Мб 14 14 6 1702
224624-П29 45 9462 1108 Мб 14 14 33 3501, 3711, 5301, 5326, 6800, 6810, 8406
224631-Г129 45 9462 1115 Мб 30 30 18 5302
157
Обозначение Код ОКП а змеры, ММ Количестги на авто- мобиль Номер подгруппы, где применяется
1
Винты С I IО Л у кр 5’ ГЛ ОН ГОЛОВКО Й
, — г -Ъ| т
220003 45 9432 1028 М3 8 8 7 1107
220005-П29 45 9432 10.50 ЛУЗ 12 12 f ) 3721
220018-1129 45 9132 1050 М4 6 6 О 3504
220050 45 9432 1052 М4 8 S 1 1107
220051-П29 45 9432 1053 Л\4 10 10 10 1107, 3401, 3721, 5C0G
226053-П29 45 9432 1055 ли 14 14 5 1014, 1104 1311
220054-П 29 45 9432 1056 ли 16 16 3 1013, 1107
220056 45 9432 1058 ли 20 о 1107
226058-П29 45 9432 1060 ли 25 25 8 1127, 8120
220077-1129 45 9132 1079 М.5 10 10 2 3704
220079 45 9432 1081 М5 14 14 9 1107
2200814129 45 9432 1083 Л15 18 18 4 1109, 3714
220082 45 9432 1084 М5 20 20 1 1107
220083 45 9432 1085 Л 65 22 22 о 1107
220086-П29 45 9432 1088 М5 :о 30 11 1101, 1303, 1306, 3510, 8101
220088-П29 45 9432 1090 М5 .:э 16 о 1303
220101-П29 45 9432 1105 Мб 8 8 8 0104, 6204
220103-П29 45 9432 1107 Л16 12 12 3 5208. 7604
220105-П29 45 9432 1109 Мб 16 16 .5 5608
2903864129 45 9952 2069 М5 12 12 4 7909
Винты с потайной головкой . 1
- - 7 ъ г
г L/* t d 1
221512-П29 45 9412 1037 мз 28 *1 ^3 2 3715
22 1577-П29 45 9412 1079 М5 10 10 8 2403, 3502
2216053129 45 9412 1109 Мб 16 16 4 0826
221 747-118 45 9951 2025 Ml 0X1 22 22 4 6206
Винт с потайной головкой сал юиарезающпй дли металла и пластмассы —Г
fr — ^'4
290291 | 45 9952 2311 | 4 1 12 1 - - | 4 ! 530 1
Вшиы с полу ни та иной ГОЛОВКОЙ самопаре ./аюишс для металла и илас I массы
^3 L - ——
। -Н I
240617-П29 4 10 2 3714
240622-1129 4 25 4 5109
290292 45 9952 2314 4 10 —- 2 5303
158
I
Обозначение
Код ОКП
| Ра ;ме[ ы, мм
'-----------------------------------
d I
Количество Номер подгруппы, где
на авто-
мобиль применяется
Винт с полукруглой головкой самонарезающин для металла и пластмассы
240019-П29
45 9032 1017
16
3402
Винты с плоской головкой саыопарезающие для металла и пластмассы
24080С-П29 3 10 *—. 6 610’, 620'
210817-П29 4 10 40 3714, 6102, 6202
240818-П29 4 12 — 34 3722, 3724 , 5608, (>101, 6201,
8203
210820-П29 4 18 — 2S 3714, 5602, 6101, 6201, 6805,
6815
240836-П29 5 12 — 4 8103
290297
45 9952 2318
6 5303
Винты с полупотайной головкой и крестообразным шлицем самоиарезающие для металла и пластмассы
24 181 9-П29 45 9622 1517 4 16 — 13 5302, 5326, 5608
241820-П13 4 18 — 1 3401
241822-ГИЗ 4 25 —— 1 3401
290290 45 99.52 2308 4 16 — 7 5303, 5325
290299 45 9952 2321 4 18 -- - 6 5101, 8217
290303 45 9952 2325 4 30 — И 5326, 5401, 8217
Винты установочные
212469'П29
290115-Г129
45 9952 2023
8101
3709, 8126
Обозначение Код ОКП Размеры, мм Количество на авто- мобиль Номер подгруппы, где применяется
d 1 lQ
Винт установочный с цилиндрическим концом
243172 П52
Мб
10
3510
о
Винты специальные
।
290-102
45 9952 2341
2900024129
45 9952 2172
290605 1129
45 9952 1211
М5 14,5
12
5203
1 2913
2X18
290615-П29 45 9952 2202 М8 30 22 4 3502
160
uiypyn
Обозначение Код ОКП । Размеры, мм । ; Количество । ла аз'го- 1 - мобиль I {«мер no U’pvinii.i, где применяется
; “ !
1 , 45 9661 1523 i i ! 5 1 IS 1 1 i 1 11 1 1(1 8104, 8108
Гайки
; | Рз?.мс| (loo Mi ai; ei; ;i । I '<> ( OKI I | ‘ J d 9Ы, MM // 1 Количество ! на авто- J мобиль Помер подгруппы, где примениется
Гайки шестигранные
г
250453-Г[20 ! 45 9553 1051
25(1462-1129 । 45 9553 1052
250464-П29 1 45 9553 1053
М3
М4
М5
48
3721
3721
1106, 3508, 3716, 3717, 3743,
5401, 8101, 810 >
4
7
8
230503-П 250503-П29 250507-1429 250508-П29 I 45 9553 0006 1 45 9553 1006 | 45 9553 1010 1 45 9553 1054
250509-11
250510-П8 | 45 9553 9055
250510-П29 j 45 9553 1055
250511-П8 < 15 9553 9056
25051 1 Г129 45 9553 1036 г
250512-1129 1 t 45 9553 1057
MSxl 6,5 13 10
М8х1 0,5 13 и
МГ2Х1 ,25 10 19 14
Мб 5 10 78
Мбх 0,75 5 К) r 1
М8 6,5 13 4
МВ 6,5 13 46
Млх1 6,5 г; 12
М^Х1 6,5 13 1 39
мю 8 17 1 1
1007
1017, Ц07, 1127
1001, 1701, Ю 01 , 3708
1108, 280 \ 28(4 , 5506, ' 54'
-1702, -724, 3726, 3756,
‘1901, 3913, 5608, 680-1,
7901, 8101, 8404
1007
2905
1101, 1203, 1602, 1701, 3504,
.ТАЗ, .708, 5325, 6800,
6804, (>810
1002, 1009, 10И, Г,06, 2902,
3414
10()1. 10К-. 1117. 1201, 1302,
1307, 0 02, 2906. 3401,
! 7-414- ' 594, 3508, 3515, 3724
I 1101, 280 5 2801. 6800, 6810,
i 8Г)'.
*Л6--248
161
Обозначение Код ОКП Размеры, мм Количество на авто- мобиль Номер подгруппы, !Д<- применяется
а н л-
250513-П 45 9951 4003 МЮХ1 8 17 4 1007
250513-118 45 9951 4004 Ml 0x1 8 17 10 2401, 2905
250513-1129 45 9951 4002 М10Х1 8 17 19 1001, 1003, 1701, 2200,
2915, 35,;5
25051 -ЬШ9 45 9553 1059 ЛИ 2 10 19 4 .3400
250515-[18 45 9553 9060 М12Х1,25 10 19 2 3508
250515-Г129 45 9553 1060 М12Х1 ,25 10 19 6 29'15, 3502
250535-П 45 9558 0056 М8Х1 6,5 13 2 1109
250536-П 45 9558 0057 М10 8 17 8 120'1
45 9556 0012 М14Х1,5 И 22 10 1005
25О5.ГАП29 45 9553 1062 М14Х1 ,5 И 22 6 2912
250561 -1129 45 9553 1064 М16Х1,5 13 24 6 2801 , 29’04
250615-П29 45 9553 1260 М12Х1,25 19 4 1108
292127-П8 45 9952 4003 М12Х1,25 10 17 10 1001
292735-П29 45 9952 4124 М8Х1 7 12 4 3401
292758-П 45 9952 4161 СПМ10Х1 10 15 18 1004, 2403
292765-П 45 9952 4168 M10XI 8 14 12 1008
292779-118 45 9952 4203 МН)Х1 8 14 10 160] 2904
292798-П 45 9952 4236 СПМ11Х1 И 17 4 1005
45 9952 4026 М8 6,5 13 4 3724
Гайки шестигранные низкие
250608-П29 45 9553 1254 МО) 4 10 18 1109, 5'208, 1311 , 5301 , 3510, 8101 3724,
250610-П29 45 9553 1255 М8 5 13 12 1127, 340 -, 3502, 3510,
8101
27,0612-П29 45 9553 1257 мю 6 17 9 1203, 3505, 3701, 5208
250613-П8 45 9951 4013 М10Х1 6 17 6 3508, 5208
250613-П29 45 9951 4014 МЮХ1 6 17 5 1203, 1602, 3504
250615-П29 45 9553 1260 М12Х1 ,25 7 19 5 1108, 3504
250634-П29 45 9553 1262 М14Х1 ,5 8 22 2 1310, 8406
250636-П29 45 9553 1264 М16 X1 .5 8 24 6 1602, 3401, 6810
250651-П29 45 9553 1220 М22Х1 ,5 10 32 1 3401
292809-П29 45 9952 4259 МЮх1 4 14 1 3510
292967-П29 45 9952 4441 М27Х1 ,5 12 41 1 3510
Гайки шестигранные высокие
250688-П2 45 9951 4019 МЮХ1 12 17 2 2912
250689-П29 45 9553 1360 М12Х1,25 15 19 8 2912
162
Размеры, мм
* и'юзначение
Код ОКП
Количество;
на авто- :
мобиль
Номер подгруппы, где
применяется
Гайки шестигранные прорезные
250975-П29 4Й 9553 1506 | М8Х1 7 13 1 1602
250977-П29 45 9553 1510 Ml 2x1 ,25 10 19 7 3414
292816-1129 45 9952 4284 М12Х1.25 12 17 4 2906
292917-П 45 9952 4378 М12х1 ,5 14 27 1 2402
Гайки квадратные
251082-П29 45 9552 1702 М1 : 3,5 1 <8 | 36 101 i, 112/, 101 1, 1311, 1101, 3156, 1104, 8120
X; 108(5-1129 45 9552 1793 А45 ! 4 10 13 1101 , 1109, 130'1, Г:о;>,
1 1 3510
43 9552 9704 Мб ! 5 12 6 <8101
ГаГп'п-блр.'чики
251511-П29
251513-П29
45 9551 190,3
45 9554 ’.90S
7909
3701
Ганки
спсш-.алиные
251G1.5 1129 | 45 9952 455.5
8 I 2901
I
i S
S4()!)
292655-П29
45 9952 4036
292663 П29
I 45 9952 4049
U.S IS
292685-П2
1 45 9952 4076
G i t ! 0.75 ' । । 5 ; SI 01 i
/
и
4 i
I
i
292759-П | 45 9952 4162 1 1 1 1 1 15 i is 1001, 2101
292810-П dr’ I Mioxl 1-1.5 1 ; ' ' . 1 1 4 22*05. ‘2915
164
Ооозначении Код ОКП d ры, ММ 1 _ 1 Количество | [ иа анто- д/ ; £ ; мобиль I ....... Помер подгруппы. ) де применяется
292957-112
| 45 9952 4417
M24X1,5
19 I 36
3001
45 9563 1725 Ml 1x1 ,5 18 22 20 3J0J
Шайбы 4 *
Обозначение Код ОКП Размеры, мм Колпчество Н;1 авто- мобиль Помер подгруппы, где нрпмепился
d 1) 5
Шанбы плоские
252002-П29 45 9811 1203 4,3 9 1 о 5608
252003-П29 45 9811 1204 5,3 10 1 ,2 37 3722, 372-1, 3713, 3801, i 3802, 5 >25, 5-101, 6800, 1 6810, 7901, 8101 , 8101, 8104, 8108
252004-1129 45 9.S11 1205 о, 4 12,5 1.4 76 1007 , 2801, 3717, 17121 , | 3726, 3713, 3756, 3901, ; 1913, 5205 , 5301, 6400, ; 6804, 6410, 8101, 8103, 1 8204 , 8 403 '
252005-11 45 9811 0206 8,4 17 1,4 10 1007 |
252005-П29 45 9811 1206 8,4 17 1,4 29 1203, 1602 , 2801, 2804, 3508. 5605, 6800. 6810 |
252006-1129 45 9811 1207 10.5 21 2 15 1108, 2803, 2804, 3508, | 3510, 6800, 6810 I
252007-1129 45 9811 1208 12,5 24 2 16 3701, 3708, 374 1, 6805, ' 6815 1
252016-П29 45 9811 1209 14,5 28 3 1 .3508 ;
252017-П29 45 9811 1210 16,5 30 1 2801
252035-1129 45 9811 1253 4,3 12 1 ,2 4 6805, 6815 ।
252037-1129 45 9811 1255 6,4 18 1 .4 107 2803 , 28')4, 3716 , 3724. : 5205, 5302, 5325, 5326, 1 5606, 5608, 6203, 6820, 1 7903, 8401, 8401 I 1
Размеры, мм 1
Количество Номер подгруппы, где
Оиозначеиие Код ОКП ПЭ 11ВТО-
/) мобиль [гриме пястей
2520:>'-Ш9 45 9811 1256 8,4 22 2 28 1100, 3.504, 5525, 6800,
1 68|(), 8407
25?0b9 1129 45 9811 1257 10,5 28 3 2 840 1
252015-1129 45 9811 1258 12,5 34 3 6 27)15, 3-100, 8ЮЗ
' 293171-П2 5.5 12 1 ,3 1 1011
293171 Л129 45 9952 6059 5,5 12 1 ,2 2 38 17
2931 ООП 45 9952 6078 5,5 К) 1 10 1104, 3827
293198-1329 45 9952 6084 5,2 21 1 ,2 7 7909, <810 >
293221-1129 45 9952 6103 6 9 1 8 6)06, 6-’0.>
I 293225-П29 45 9952 6115 6,5 24 1 ,5 6 .56(18, *5104
1 293229-11 43 9952 (И 33 6 10 0,8 4 8101
। 2932^6-118 45 9952 6147 6,5 1 1 - * 1 1008
। 295236-IT29 45 9952 6148 0,5 14 1 35()~,
29.3246-1129 45 9952 6168 6,5 16 1,5 15 2802, 68!) 1
, 293264-11 45 9952 6207 8 18 1 2 1002
. 293277-П8 45 9952 62.30 8,5 19,5 > з 1601
! 29.3277-П29 45 9952 6231 <8,5 19,5 3 1 1602
! 293286-П29 45 9952 624я 8,5 28 2 1001
| 293288-П29 45 9952 6252 8,5 28 9 1203
[ 293300-П8 45 9952 6279 10,5 22 •> , > 4 1001, 10<)8
1 293301-П29 45 9952 6298 10 14 0,8 2 3913
293304 -П 29 45 9952 6308 10 17 1 ,5 Г) 1203, 5205
' 293307-П29 45 9952 6315 10,5 28 2 2 120?
1 293324-П18 45 9952 6353 11 19 1,5 4 1005
29324О-П29 45 9952 639! 10 18 3 1 2.508
’ 29.3370-П8 45 9952 6459 12,5 22 2,5 10 100.’)
29.3.371-П 45 9952 6455 13 20 0,5 1 1012)
29.3378-П29 45 9952 6496 12,5 45 ' > 1 3105
293398-П18 15 21 з К) 1005
293469-17 45 9952 6598 18 22 1,6 4 1009, 1017
297177-П29 45 9952 675,3 12,5 36 3 1 341 1
। 459811 1254 5,3 14 1 ,4 2 8413
Шайбы пружинные
I п -и- к и (У У
! 252'32-1129 45 9816 1023 4,1 6,5 1 .2 1 1 3401 , ЗЮ2, 3721 3722,
6804, 7901
‘ 252133-П2 45 9816 60U 5,1 8,3 1,6 1 1 106
1 252133-1129 45 9X16 1044 5,1 8,.; 1.6 11 3508, 371 1, -’.724, .>756,
3801, 3802, 5325, 6104,
6204, 7991, 7901 7909
1 1 8413
1' 252134-П2 45 9816 6045 6,1 10,1 2 14 ПО), 1702
1 2.52134-П Я 45 9816 9045 6,1 10,1 2 i 1005, 130-*
i 252134-П29 45 9816 1015 6,1 10,1 2 111 1108, г:о7, 2802, 280 1.
2804 , 3508 , 3717, .3724,
3,56, 3901, 3913, 5325,
! I * 5605, 6sf)’t (Л20, 0)6
1 252135-П2 45 981(> 6016 8,1 13,1 2.5 12 100), ЮН, 1601
' 2521-35-118 45 9816 9016 8,1 13»,1 2,5 > 2202
232 135-1729 45 9816 1(Р6 8,1 13,1 2,5 8Г> 1001, 120., 1602, 1701,
3101 , 310 ;, 3-502, 3504,
3508, 5605, 5605, 6]06,
। 6206, 6400, 680J-, (7810
8 107
252136-112 । 1 1 45 9816 6067 ; 10,1 17,1 1 1.-, 1601, 2Ю1
11)6
Обозначение Код ОКП Размеры, мм 5 Kd.ni'jec г' о । на авто- мобиль Номер подгруппы, где применяется
d ь
252136-П29 45 9816 1067 10,1 17,1 3,5 20 100], 1003, hoi, 120.;, 2801, 6800, 6810
252137-П? 45 9816 6068 12,1 20,1 4 1 1006
252137-П8 45 9816 9068 12J 20,1 4 2 3)508
252137-П29 45 9816 1068 12,1 20,1 4 24 1001, 2912, .3400, 3414, 3.502
252138-П29 45 9816 1069 14,2 2-1,2 4,5 4 2,>01
252139-П29 45 9816 1070 16,3 26,3 5 4 2904
252153-П29 45 9816 1004 5,1 8,3 1 ,2 59 3716, .3722 , 5325 , 5401, 5606, 6800, 6805, 6810, 6815, 8103, 8104, 8I0S, 8201, 8406
252154-П2 45 9816 6005 6,1 10,1 1 ,4 26 1007, 1016, 1601, 1702, 3,501, 3510
252154-П29 45 9816 1005 6,1 10,1 1 Л 75 1.311, 2803, .3506, .3546, 3.705 , 3724, .3726, .3743, 3901, :й>1.3, 5208, 5301, 5325, 5608, 6800, 6810, 8101, 8103, 8202, 8404
252155-П2 45 9816 6006 8,1 13,1 1 ,6 47 1005, 1009, 1011, 1017, 1106, 1107, 1117, 1601, .3701
252155-П 8 45 9816 9005 8,1 13,1 1 ,6 *2 1306
252155-П29 45 9816 1006 8,1 13,1 1,6 88 10<>2, 1016, 1101, 1127, Г'()7, 1308, 1701, 28(м, 2804, 2904 2906, -3401, 3403, 3504, 3510, ,г.'. .3819, 5325, 6800, 6810
252156-П2 4.5 9816 6007 10,1 16,1 2 1 1601
252156-П8 45 9816 9007 10,1 16,1 2 4 где
252156-1129 45 9816 1007 10,1 16,1 2 74 1203, 1602, 1701, 2200, 2801, 2803, 2804, 2904, •".501, 3505 , 6106 , 6206
232157-П2 45 9816 6008 12,1 19,1 2,5 12 2401 , 3701,
252157-П8 45 9816 9008 12,1 19,1 2,-5 К) 1701, 3913
252157-1129 45 9816 1008 12,1 19,1 2,5 14 2915, .3501, 6805 , 6815
252158-Г129 45 9816 1009 14,2 22 2 5 6 3912
252162-1129 45 9816 1013 22,5 34,5 4,5 1 3401
I
Illa йбы
стопорные с внутренними зубьями
252174-П8
252174-1129
252175-П29
252176-П8
252177-П29
252205-П29
252206-П29
252268-П29
252269-П29
252270-П29
45 9816 9454
45 9816 1454
45 9816 1455
45 9816 9456
45 9816 1457
45 9816 1457
45 9816 1458
45 9816 1453
45 9816 1454
45 9816 1455
6,2 12,5 0,6 1 1006
6,2 12,5 0,6 5 2904, 3708
8,4 15,5 8 14 1702, 2905, 3414
10,2 18 0,8 4 1007
12,3 21 1 5 1108, 1702, ,3726
12,5 19 1,2 1 1 108
14,5 22 1 Л 1310
5,2 10 0,7 9 3743, 3802, 8101, 8401
6,3 12 0J 93 1108, 3702, 3717, 3721,
3724, 3726, ,3734, .3756,
5208, 6104, 6114, 6204,
7904, 8401, 8103
8,4 14 0,8 5 1109, 7904
I
UroaiRiucniiC Код ОКИ РазмерЕм, мм d D s К О..ИЧССТВО на авто- мобиль 1 Помер нодгруппи, где применяется
Шайбы стопорные с наружными зубьями
252192-П29 45 9816 1476 10,5 17 1 4 1302. 5208
252193 1129 43 9816 1477 12,5 19 1 ,2 2 350s
252195-1529 45 9816 1470 16,5 24 1,4 I 1(4)2
252233-П29 43 98I6 1473 5,2 10 0,5 13 3711, 3205, 7903, 7909
252272-П29 45 9816 1472 4,2 о 0, 1 5 3724, 5606, 8203
252273-П29 45 9816 1473 5,2 10 0,7 55 3401 3704, 3726, 3S47,
5205\ 5303, 6105, 6203,
6205 8102, 8217
252271-П29 45 9816 1471 9,3 12 0,7 40 ИОь, 1309, 1310, 3401,
3715, 3724, 6104, 6203,
6204, 8109, 8120
252275-П29 45 981G 1 175 8,4 14 0,8 13 1302, 3724, 8191
Шайбы стопорные с зубьями под винты с потайной и полунотайиой головками с углом 90°
’2213-П29 72214-П 29 1 45 9816 1413 * у ( 1 ) А 5,2 ! 6,3 А 3 с 2 18 (005 6105, 6205, 0826, 8402
г д 9 s : 113 1 0,4 | 0,7 !
05 9816 1491
722169129 45 9816 1446 10,5 19,2 ; 0,7 1 1 (‘293
Шилоа ибЛ1ЩЫ1О'!Ная для
винтов с иолу потайной юлопкои
4 5 9952 2280
1,2 } В |
Шайбы специальные
10 | 5302, 5325, 5326
593205-П29 | 45 9952 6089 5,5 18
293309-П8 45 9952 6323 10,5 26
293363-1129 1 4.5 9952 6150 13 23
г
! 5401
j 1008
I 3'508
о
о
6
4
1G8
Обозначение Код ОКП Разме а ры, мм D 5 Количество на авто- мобиль Номер подгруппы, где применяется
29321G 45 9951 6601 6,4 1 10 4Т 0,8 | 3 1 1109
293226 П29 293319-1129 45 45 9952 6122 9952 6293 \_с 6,5 10,2 Л i лЛ _t 1 L ? r.iL . 18 26 к 11 В S » ( Б 5 0,8 1 90 о 3705, 6105, 6206, 3403 5205, 5225. 610B 6166, 6204, o7U3, 840-3
293270-1129 :93"1 П','9 1 1 45 4 .* 9952 6214 99"2 6697 1 1 8,2 | 23 | /5-4^ л • _ В 5 Стопоры 1 1 4 i 5 1 101 3 1 Bi ". — ... . — — -
Заклепки
Обозначение Код ОКП Размеры, мм Количество на автомобиль Номер подгруппы, где применяется
d । 1
Заклепка с плоской голевкой
А
4
5
253863-П
45
9722 0583
16
1G01
Заклепка
полупустотелая с полукруглой низкой головкой
2550244’129
45
9771 1044
О
203
3
4
Заклепка специальная
d
293913-П 45 9952 5033 4 1 7 | 32 1601
। Шплинты
Размеры, мм
Количество Номер подгруппы, где
Обозначение Код ОКП
d 1 0 на автомобиль применяется
Шплинты разводные
'4
. 1 .1,
-Л 1
258000 Г129 45 9S71 1001 1,3 Ю 2,5 1 1108
258002-П29 45 9871 1003 1,3 16 2,5 4 6105, 6205
258011-П29 45 9871 1015 1,8 10 2,5 14 790] , 3918, 6ЮС, 6206
2580124129 45 9871 1016 1 ,3 12 2,5 4 1108, 8504, 8204
258013-П29 45 9871 1017 1,8 16 2,5 2 1108, 1602
25802341 45 9871 0032 2,2 12 2,5 3 1601
258023-П8 45 9871 9032 2,2 12 2,5 3 1601
238024-Г129 45 9871 1033 2,2 16 2,6 4 3508
258038 1129 45 9871 1049 2,7 16 4 11 1101 , 1103, 2906, 3105,
;Д05, 3913
Обозначение Кот ОК П Размеры, мм Количество на автомобиль Иомер подгруппы, г:] вменяется где
d 1 Л
258039-П29 45 9871 1050 2,7 20 4 8 3414, C50S
258040-П 45 9871 0051 2,7 25 4 1 101]
258040-П29 45 9871 1051 2,7 2,5 4 1 3308
258042-П29 45 9871 1053 2,7 36 4 6 3414
2508053 И 45 9871 0067 3,6 25 4 1 2402
238069-П 45 9871 008 6 4,6 Ш 36 ПЛИНТ при! 0 ‘-—НИ» •*»t 1t 3 4 золока I 2 о001
258227-П | 45 9871 0310 0,8 Шп 225 | — линт пружинный о 3819
258203-П29 297575-П29 45 3311 3524 45 9952 7212 5,2 1 — | — Шплинт специальный V. . —*Д Czo $ 5,6 42- 1 1 . 4 1 2510 3506, 3552
[ I Т'Т f *1 т* у Tf La j. i . i t L»i
Обозначение Код ОКП Размены, мм Количество на автомобиль Номер подгруппы, где применистся
d Z
Штифты цилиндрические с фазной г юд углом 45°
1 > ?
2 "/’60 1-П29 2J8611-П18 2586237П 258624-П 25872041 293128 П 45 93И 1248 45 9845 C-35G 45 9841 0369 43 9845 0370 45 9241 1387 45 9841 1360 45 9952 8104 45 9841 1343 45 9841 1344 3 4 5 5 6 4 4 13 3 *—> — ю ю гд —* •—* f э 4 о> гс ас гс о од о ос о с i 2 5 1 2 1 5 1 2 1 4 8703 1005, 1701 3401 1007 35' '5 1104, 6105, 6205 3913 1601 5606 6105, 6205
171
Обозначение Код ОКП Размеры, мм Количество на автомобиль Номер подгруппы, где применяется
d l
Штифть I с прямой накан -1Н- Ч- t- 1 * <ой
258919-П 258937-П 295033-П 295071-П18 295105-П18 45 9851 1019 45 9851 0037 45 9952 8056 45 9952 8086 45 9952 8088 2 4 6 8 10 16 22 ?4 30 50 <) 1 1 ') 9201 1011 1702 ’ 1701 | 3014
Пальцы т к - --~¥ о О
Обозначение
Код ОКП Г/ з-.k ; ы , \г.- ’ КиЛПЧСк'З - (. : 1 :’L- 2ii'i 'VU'K . d. 1 I I 1,-М'Ч! !,’,• Г11 >, ; j те ! 11 ! f-1 О' ‘ (7-'У\ ; р-К Уг; (।! , К i О' < , '<.>} >, ! О - 1101 -301.
260003-П29 260009 П29 260020-П29 260021-П2Ч । 260034-П29 260046-П2Ч 1 260057-П29 I 45 9865 1004 45 9865 1010 45 9865 1021 45 9865 1022 45 9865 1035 43 9865 1047 43 9865 1058 5 6 6 6 8 8 10 5 1 . 9.5 | il 2,u I 40 2.5 1 4? 3,2 ! о3 3^2 60 3,2 ! 28 I 1 1.1 2 4) 1
i 3ai пушки «о ‘ JJ j 1 г 1 1 1
1 Guu'i’i .1 ’JCHiic Код ОКП р D -i 3j.it i -ры, MM $ Ки.'И ICCTCO на иЬ(омобилъ i 1 Hoven г;о'ii t гч;ц,|, r/c ( прицеп'-.e j ея >
I 260305-П 360397-11 f 296986-П [ 296997413 I 45 9821 0006 45 9821 0008 45 9952 7043 1 45 9821 9023 i 16 2(1 55 ! i t i u ! 14 1 2 1 . г /1 1 1702 1702 । : ,ooi i 1002 |
172
Шпонки
Размеры, мм j Количество | Номер подгруппы, где
Обозначение Код ОКП I а. 1 В 1 1 на автомобиль | применяется
Шпонки сегментные
296050-П ! 45 0951 7411 13 — 3 1 3913
i 45 9824 0264 5 ——- 9 ] 1006
1 45 9824 0267 i 6 — 10 1 1 1005
Шпонка специальная
45 9951 7526
1 32 I 8 |
I
1005
Пробки
Обозначение Код ОКП Размеры, мм а ! i ! 5 Количество на автомобиль Номер иодгрз'ипы, глс применяется
Пробка резьбовая коническая с квадратной головкой
262512 -П 8
| 45 9939 90С4 ’ КГ 1/2" — | 14
Пробка резьбовая цилиндрическая с шестигранной головкой
296494-П8 45 9981 1036
1009
Обозначение
Код ОКП Размеры, мм Количество на автомобиль Помер подгруппы, где применяется
d 1 S
Пробка резьбовая коническая со шлицем
202531-П29 45 9932 1201 КГ 1/2" 9 —• 5 1006
Пробки специальные
2«С."63-П8 29057и-П29 45 995! 45 У951 1088 1097 КГ КГ оо сч С' ' —• — Я 12 Я 6 1002 1701, 2400, 0401
053052-П29 45 99S2 4006 К 1 /** d '*3 5- 14 2 1017
Пресс-масленки
Обозначение Код СКП Размеры» мм Количество на автомобиль Номер подгруппы, где применяется
d j а 1 5
272-П8
-масленка
с
переходным штуцером с конической
К 1/S'
3012
од ГД
Пре
Хомутики
Количество на аьто- Номер подгруппы, где
Обозначение 1 Ко" ОКП | Размар D, мм мобиль п ри.менеется
283016-П29
288018-П29
28Й019-Г129
297406-Г129
45 9085 1055
52
58
60
20
1203
1109
1101
2
2
8
297403-П29 45 ОД85 ’043 14 16 101", 1014, 1104
297406 П29 45 9985 1055 20 И 1101, 1127, 1311, 2756
297409-П29 45 9935 1067 24 7 1311, 3120
О. озна’-опир Код ОКП Размер D, мм Количество па авто- мобиль Помер подгруппы, где применяется
297410-П29 45 9985 1002 4G,5 G | Г02. 1206 1 1 । !
Ленты стяжные i FI р я ж к а
; / с* 1 ...
Обозначение К о,1 окп Размеры, мм ! ч! -j 1 о о и 1 i ин 1 ,1 - ~ 2 3 “ о
1 2 ( Номер Груши 1 нримен
1 1 297582-П29 45 9985 1239 180 10 > : »55 2
297594-1129 45 9985 1292 580 10 2 3506
Hnv
Прокладка
л ___ .... . .
J j Обозначение Код ОКП Размеры, мм Количество Hj ;нпО' мобиль Номе р ПОД rpvnril г, I ,10 j.pjiMCtniuTCii 1013 1
а D 5
j 297248-П । 45 3114 5418 18,1 22,8 1,6 1
176
Штуцеры
Размеры, мм | Количеств) ! В -- ер. подгруппы, прД;меняет ’я i де
Об|';ЗЧ?ЧСШ1С Код ОКП d D S । I in автомобиль !
Штуцер прямой
Т8339 П29 ' 45 9931 1358
।
1 КГ 1/4" I М14Х1,5 — I 17
2 1013, 1104
Штуцеры угловые
2%.? ’8 Ц ! ; 09 S! 1370 КТ 1/1" Ун 1x1,5 22 1 * о 1105
2983 И i !2!) 1 КТ 1/1" №14X1,5 i 22 — 2 ЮН, 1104
2983 48-1111 13 9981 1371 КГ Г4" МН X 1,5 1 22 — 1 НОТ
Скобы
Обозначение
Код ОКП
Размеры, мм Количество hj Но'.’Рр Hi) , |Д ЧП,- , 'Д'
d di s ' ! автоМ'Нлыь применяй-1 ся
)> ' SO i I ?')
<6
! :81Э
297/;С'3 П29 * Н 3! И “VI Г! ! к,5 ! | 3 I 2724
297.T-S П2ч | .5114 " !-92 20 5 9 1 - | 2 । ‘506, 3552
2975Ю-П29 ' -X 31 Н 3391 31 । 7 : 1 • ‘>724
Пистон
Обозначение Код ОКП Размеры, мм Количество на автомобиль Номер подгруппы, где применяется
В с н
2983]8 П4 45 3114 5469 13 8 14 25 8402, 8403
Кольцо
4—4
I' 5
Обозначение Код ОКП Размер, d мм Количество на автомобиль Номер под- группы, где применяется
*
298429-П 45 3114 5489 К 1/8" 1 1701
22S430 П8 45 3114 5493 К 1/8" 1 2400
Обозначение
297606-П29
Код ОКП
45 9836 1618
Размеры,
мм
1,2
1602
D
s
S
S О
1
Е
178
НОМЕРНОЙ УКАЗАТЕЛЬ ДЕТАЛЕЙ
№ детали Код ОКП Приме- няется в под- группе Количе- С i В J А'Ь детали Код ОКП Приме- няется в под- группе Количе- ство
il
АРБ ГОСТ 5170-73 3901 1 i А12-8 34 6621 2106 3715 1
ПЛТМ-Э 45 7372 4008 3715 1 1 Al 2-21-3 34 6621 2136 3715, 11
1,6X8.8 Ш 46 9416 1483 15,01 114 ' 3716,
Хг2,0:21.018-01 7901 1 i 3726
ВК2-А2Э 45 7373 4005 •3714 о — ; А12-08-1 3726 1
Хг2.576000 7п01 1 АКГ12-60+55 34 6621 2125 3711 2
2М4Х.8 3708 3 ! 12-89 45 7173 3105 110 5 1
ЛИХ 14 45 9432 1055 3716 24 । 13.3702 45 737] 4463 3702 1
М4Х35 45 9432 1064 3716 4 | А1-1Д-0-Э 45 7371 8516 3707 4
2М5Х12 3708 4 । ЛБ-15,2 3103 5
2М5 X 30 3708 О ГОСТ 8107-75
АЧЖ-3 45 8211 0042 3804 1 I В20Д1-Э 45 7381 4611 3819 1
Б 111 3,175 мм НЮ 1107 1 К23-55-01 45 7171 1265 1107 1
ХгЗ.З13.011 7909 2 24,3709 45 7373 8531 5205 1
ХгЗ 843.012 7-ХП 5 КР 28 45 9167 7190 1305 1
3,5X29,8 Ш 46 9416 5762 1701 63 РБ41-05 45 9142 1095 8917 2
4Н65Г 3708 3 45.3710.010-10 1127 I
БПВ4-65-02 3701 1 47-КЭ 45 7373 2065 3715 1
BII5 45 9167 7176 1101 1 К73-ФВ 3701 1
IV 5 мм Н 45 9117 3961 3515 1 ИР 591-071 45 9142 1112 8917 2
5Т6зГ 3708 7 94.00,00 45 9112 3012 1103 Г
5,5 X 15,8 46 9311 0292 1701 14 ТМ100В 45 7382 5054 3828 1
ПП6-1 45 9-167 7366 1013 1 ТК 102 45 7371 5704 3734 1
Б V 6,35 мм П 46 9118 4669 1701 1 АР104Б-Э 45 7376 9025 7903 1
6СТ-60ЭМ 34 8111 1041 3703 1 СЭ107Э 45 7376 6048 3705 1
Мб 3708 1 ММ111А-Э 45 7382 60'22 3829 1
6Т65Г 3708 6 ТМ-112 45 7382 5127 3828 1
Мбх 16 3708 3 ПР112 45 7373 1134 3722 1
Б V 7,033 мм П 46 9118 5560 1310, 4 ! Б114-Б 45 7371 5118 3705 1
1702 ; УП118-П 45 7374 3168 3726 1
8Х-1497-.А 45 9977 6969 3701 2 УП118-Л 45 7374 3173 3726 1
8Х-1533М 3701 2 ФПЦ8-П 45 7372 5541 3716 1
8Х-1541 45 9432 0052 3701 3 ФП118-Л 45 7372 5545 3716 1
865 Г 3708 4 ФП119-П 45 7372 5549 3716 1
Г^В 45 7131 7175 1106 1 ФПЦ9-Л 45 7372 5554 3716 1
ПТ 10 45 7376 1007 37‘2о 1 ПР 120 45 7373 1327 3722 1
Б VI 11,906 мм П 1013 1 ФП121-БЭ 3717 1
ГОСТ 3722—60 КТ 125 45 7373 6011 3704 1
Ml 1-90118 3701 3 КП125-Э 45 7381 2297 3801 1
ФП-12 45 7372 5232 3714 1 С Л 136-Э 45 7376 8428 <5205 1
А 12-1,2 3801 7 С Л 136-100-Э 45 7367 1652 5205 1
АМН 12-3 34 6521 2132 3713, 9 СП138Б-Э 45 73'81 3313 3802 1
3801, ПК-142 45 7372 3097 3714 1
3803, ФГ1146 45 7372 5301 3714 2
3804 Р-147-Б 45 7371 6381 3706 Г
А1? 4 34 6621 2133 3711 0 П147-10.24 45 7373 5324 3716 1
А12-5 34 6021 2135 3714, з ! П147-03.11 45 7373 5591 8101 1
3716 1
т * )
’ M> <,cru.jt j Кид ОКП 1 Приме- | ня с г с я | н щи - группе 1 С ' _ 1 1 1 1 о 1 1 5 5 С 1 1 1 1 1 1 2 1 1 1 1 2 2 1 1 1 1 1 1 1 1 1 4 4 1 1 1 4 2 -) 1 и ч 2 о 2 4 8 4 1 1 1 18 6 1 15 ) Ь ) i 1 1 № детали Ко 1 (’К 11 I 1 рп V ’- । Ш1е 1 /I 1 ~ И IB > I - 5 7- । р\ п 1 к 7 1:В5 1 10Щ ; 2 10Ц 1 1701 1 170? 1 I 31 (В ' у 3701 1 ‘.По; ? 1 ИВ : ] 11'01 : '» 1'01 1 0 1(501 ! 1 102 1 2402 ; 1 3103 J 2 3’913 i 1 5 9)2 7 1 (10 j 1 •3701 I 1 ’>717 1 1 ‘2903 | 8 11OS : о •5109 1 I 1701 i 2 1005 1 BOO] 2 1307 1 1601 1 1107 ' 3 1107 1 1107 1 1107 2 •9101 2 37>t 1 2'?O1 8 3ioi i 1 loos ; lo 1001 1003 I 5 100 1 2 1107 1 1'4)7 1 1007 I Io (101 ! 1 1107 j 1 1Ю7 ' 1 1107 • 1 1107 i 1 1107 1 1 no; j i 1107 1 1107 12 1107 : 1 1107 •; 1107 I 1 1107 2 1107 ;; 1107 2 1107 2 1107 1 1107 2 1107 1 1107 1 •3401 1 3401 1 •370 ' 4 .3701 1
1 Г!; •! 7-0203 i 45 7343 1003 i 11149-01 1 'll, ,0-05.20 1 45 7343 1039 11150-11.17 1 г 1И93-loo 1 : 202.6092 45 631! 0471 265/7U-SK11 ' 23 2131 1700 M . TOR 14 1 21B211-329 ' 15 7334 7329 МД214 1 45 7383 5014 УП-228 ; Г272-0Н-7 ! М2 40 M240-1 C302 r/c 303Г 45 7374 2227 6-308У1Ш 46 1213 4320 ПД308А 45 737! 7232 П316 45 7373 5412 ММ358-Э 45 7382 6102 BK403-T 45 7373 4249 BK-107 45 7373 4174 BK 409 45 7373 4-432 BK412 45 7373 4184 ВК422-12Э 45 7373 4295 BK 121 PC 431-T 45 7374 6555 РС507Б 45 7374 6181 PC527 4.5 7374 6473 PC528 45-7374 6311 Xr6.640.090 PC711 45 7374 6517 865 Г 943/20K1 45 432! 4226 PC950 И 45 737 ! 6609 MX-0235-11-01 MX-0276 4.5 9977 6285 1 НО-0414 ИО-04 2 4 ИО-0603 4.5 9 462 0077 НО-1011 Х-1012 45 9816 0003 НО-1067 Х-1482 4.5 9951 6228 8Х-1497-А 45 9977 6969 8Х-1541 45 9132 0052 8Х-1533 М 45 9553 ОСЫ НО-1801-11 М-2059-С 45 4311 0342 М-2065-С 45 4311 0344 М-2066-С 45 4311 0002 М-2068-С 4.5 4311 0646 2802 3710 45 7373 4,568 М-3506 45 4311 0009 М-3507 45 4311 0010 М-3555 45 4311 035! М-3.556 45 4311 0352 ' 1601.3701 45 7371 1621 13.3702 Х-4001 45 9951 6225 Х-4237-01 45 9977 2786 11-.5249-Л 45 4311 0019 11-6252 । -1з 6311 <1310 I 1 6255 ' 45 6311 032О ! i-6256-А4 1 45 6311 0322 1 i i 15 (,.,1 I 0,2.5 : __ j 37 13 3726 7903 38(В 3801 1013 3105 5106 3713, ЗКОЗ 3901 3901 3701 3601 3001 3721 2403 3715 8126 3829 3716 3714 3714, 3803 3720 3726 3803 5205 3?08 3 /11 3721 7905 3711 37()8 3001 3726 3701 3751 3791 3761 2701 3701 3701 7701 37f}1 2701 3701 -3701 1602, 3594 3502 -502 3502 375 6 3401 3401 3401 2401 3701 3702 3701 3701 1 203 1005 101В 1006 ; НВ4 , 11-6309-Л6 ' 70-6513-А 11 -6606- ь : И-7051-В - 11-7207 6-7305 ЛШ ' 110-7501 ; 6-7510У2Ш 11-7562 , 11-7565 I 11-7567 1 1-7576 6-7605К2П1 I 6-7607ЛУШ | 7806-А 8103 R-9617 М-9706-Л i 70-10003 А-17523 I 11-18077 I Н2.3959-П29 A-24581-S6 i 6-50706У 80203С9 108804 6-330902С17 360710УС9 431304 1 45130а I 451512 | 451522 ' 636905 11-700786 704702К2 77670IX 874313-П ‘ 874330-П 87 4.331 -П 874331 - П8 871332.-П2 8"4333-Г129 Я/433 о , 8774)7 900207 90()509 ' 900801-0 i 900804-0 , 900806-0 : 900812-0 900901-0 900902-0 900903-0 900906-0 901018-0 901019-0 4)1048-0 901105 : 901106 901107 9(4 701 0 901762-0 907110 0 922203 К 977907К1 ФВ.Г/КМб 1-02 6-1ЯОЗОЗКIС9Ш1 45 6311 0329 45 631i 0343 45 6311 0178 45-1.(11 1455 45 4311 0363 46 2-11 > 1248 45 0977 74 31 46 ‘24 13 1876 45 4.<!| 0291 45 4311 0711 45 4311 0?'И) 4-5 1311 02г'2 46 2113 2582 46 2113 265!) 46 2413 3330 46 1612 0321 45 4 311 НйЗ 45 4311 01П0 45 431 1 06'8 45 4311 0310 : 45 4311 0882 45 7131 7271 45 431! 01'79 46 1273 о497 16 165.2 6300 4о I282 6664 16 1953 7410 45 "171 1347 45 7171 1348 4.5 7171 1356 45 7171 1359 46 1.558 6123 45 1311 1003 !6 4112 1 1 1‘) 46 1589 6265 4о 9964 3531 -1.5 9064 3571 45 9964 .3576 45 9964 3378 45 9964 3."81 43 9964 3587 45 9964 3592 46 2413 5851 45 9967 1021 15 9552 1052 45 9951 4311 45 9967 4011 45 9352 1054 45 9951 6237 45 9951 6225 45 9951 6230 45 9951 621!» -15 996 Z 6035 45 9951 6121 45 9951 6061 45 9951 7239 45 9951 7242 45 9871 1201 45 7171 1333 45 7171 1332 45 7171 1371 46 2292 6892 46 2-112 5963 4 о 7 3 < 5 1794
I
X, детали Код СК Г! П 1‘ИМС - h ,12 I Ч В ПО 1- гр?.nie Количе- С г 1.1 > Ле детали Код ОКП Приме- | няотея в под- группе Ко.шче- СТЦ1)
Ь 1 ММЗК It ОМ 1 3701 1 । 1 24-1006024 45 6312 0229 1006 1
-И!22.1090 10!) 4 5 GH1 2”! 1000 1 24-1006025 45 6312 0230 1005 1
IM 3 1 ООО К >() 45 til И 2757 1000 1 I 24-1000027 45 6312 0231 1006 1
2»-100101 -1 15 Ml 2 29 45 1001 2 13-1006028 45 6511 0219 1005 1
20-11101 020 \ -КЗ 6 И 1 0 М 1001 О 1 24-1006028 45 6312 0233 1006 1
МО? НШ1038 15 1319 3361 1001 1 : 21-1006049-21 45 6321 1397 1006 1
. з (>.’-I i Н) I (Н* ’ 4 3 1 ИО 3303 1001 1 12-1006267 45 6411 0218 100 i 1
J! иинох-Ил !о ьо12 1275 1001 1 4022.1007010-01 45 6313 0245 1007 4
змм looio..; 1001 1 ' 4022.1007015 45 6313 0019 1007 4
31 07-103И |,'J 1001 4 ; 21-1007020-10 45 6312 1249 1007 8
2'0 1 (И 109 > 6311 0079 120-3 3 . 24-1007021 45 6312 1251 1005 8
2 1 100! ОМ *5 6312 12^1 1001 1 24-1007022 45 6312 1258 1007 8
2 1 109] |3<! 15 6312 12М 1001 1 : 24-1007025-11 45 6312 1265 1007 8
4022.1О'МИ 1 -15 (7313 0901 1002 1 66-1007028 1007 16
10?2.1 ОСМН 0 15 6313 000?. 1002 1 4022.1007033 45 6313 0055 1007 4
1022 1 00292,1 65 6313 9009 1002 4 13-1007034-Б 45 6511 0232 1007 4
3022 10020. ‘ 4.5 6313 ООН 1002 8 24-1007036 45 6312 0834 1007 К
1022 I СОКОМ 43 6313 0012 1002 1 4022.1007038 45 6313 0056 1007 4
ММ 100201м> 45) 6313 0013 1002 1 21-1007055-А4 45 6321 0328 1007 8
2 ! -1 0(v?0(. 1--'Н 45 6.312 1363 1002 1 66-1007075 45 6421 0247 1007 8
2 2 10021 10 20 •15 6312 1317 1002 1 12-1007076 45 6411 0236 1007 8
2 1 НЮ2 ЦО 45 6312 0079 1002 1 4022.1007077 45 6313 0057 1007 4
.И \-1002139 15 (И 12 0165 1009 1 4022.1007080 45 6313 0062 1007 4
20 1002199 15 6311 0130 1305 1 i 4022.1007082 45 6313 0066 1007 4
Ю22.! 9022.19 4 5 6313 ООН 1001 1 I -1022.1007098 45 6313 0067 1007 1
1022 1 002330 45 6313 0915 1003 1 : 4022.1007100 45 6313 0068 1007 1
1022 1003007 45 6313 ОСИ 8 1003 1 1 4022.1007105 45 6313 0069 1007 2
1072 I0030I0 45 6313 0021 1003 1 I 4022.1007106 1007 1
4022 100 9)29 43 6313 0027 1003 1 I 4022 1007107 45 6313 0072 1007 1
4022.1003032 -10 100 3 1 4022.1007108 1007 1
4022 1003084 45 6313 0034 100’, 1 4022.1007110 45 6313 0074 1007 о
13-1003085 45 6511 0092 100.3 о 40221007112 45 6313 0075 1007 о
24-1001010-0.3 45 6312 1255 10(}1 4 . 4022.1007113 45 6313 0076 1007 о
53-1004015-22 45 6421 1335 1004 4 i 4022.1007114 45 6313 0077 1007 о
21-1004020-14 45 6321 1337 1004 4 i 4022.1007115 45 6313 0078 1007 9
21-1004022 45 6321 0143 1004 8 i 4022.1007142 45 6313 0082 1007 4
53-1004025 45 6121 0160 1004 4 I 4022.1007144 45 6313 0083 1007 4
24-I004030-01 45 6312 1089 1004 4 i 21-1007161-Б 45 6321 0359 1007 4
53-100 1035 15 6121 0180 1001 4 ; 13-1007175 45 6511 0252 1007 8
21-1004045 -02 45 6312 0926 1001 4 ; 4022.1007230 45 6313 0086 1007 1
24-100405.8 45 6312 0167 1001 8 ' 4022.1007245 45 6313 0091 1007 1
13-100'062-Б 45 6511 0166 1004 8 4022.1007260 45 6313 0092 1007 4
402 100.5010 4о 6 ’ 13 00,3-> 1005 1 4022.1007272 45 6313 0093 1007 4
24 -1005011 -20 45 6312 1321 1005 1 4022 1007276 45 6313 0094 1007 4
21 1005021 03 45 6321 0203 100,5 8 i 4022,1007277 45 6313 0095 1007 4
53-1004029 45 6121 0985 100.5 1 ! 4022.1007279 45 6313 0096 1007 4
13-1004030 15 6.51 1 0578 1005 1 j 4022.1007282 45 6313 0097 1007 4
53-1005032-01 15 1)221 1617 1005 1 1 4022 1007284 45 6313 0098 1007 4
33-101М')3 1 15 МИ 1618 1005 1 4022 1007286 45 6313 0099 1007 4
2М(и.;ои-Ь 15 6 121 6205 1005 1 4022.1007289-01 1007 4
; 1 -1(4)5051 М М! 0028 1005 1 1022.1007292 45 6313 010? 1007 8
. 3 100395 1- 19 !5 6)121 1М1 1005 1 1022 J 007293 45 6313 0103 1007 4
'927 iOO.MM !5 6.513 0262 100.5 1 1022.1008012 45 6313 0108 1 ПО'! 1
21-10(55115 45 СИ2 0196 10)5 1 1022.1 0086 j 4 43 6313 Oil? 109'4 1
2-1-1(1051,; 1-0! Г. (М2 (М’9 100.5 - } 1022,1908019 45 6313 0116 1003 1
. 4 1 СО') ] 69 15 t 112 12М 1005 > 1022,1008036 45 6313 0119 1008 1
2 НМ i 70 •13 ОМ 2 ОД 1 1005 19 । 1022.1008080 45 6313 0125 1008 1
13 1005181-1)1 4 5 65 1 I (д’И 1005 - > ; 402.1009010 45 6313 0126 1000 1
13-10051<2 01 4.9 6511 0745 1005 2 : 24-1009050-30 45 6312 1179 1009 1
13-1095183 45 6511 0206 1005 Г 1 24-1009051-10 45 6312 1181 1 00) 1
53-1005195-02 45 6121 1716 1005 о ' 24-1009056 45 6312 0337 100И 1
>3-1095301 45 6421 1798 1005 <5 24-1009070 45 6312 0338 1009 1
1022.1006010 45 6313 0041 1091 1 ; 24-1009146-02 45 6312 1336 1009 1
4022.1006015 45 6313 0013 1003 1 24-1010054-01 45 6312 1537 1011 1
24-1006023 45 6312 0832 1005 1 24-1011009-01 45 6312 1186 ЮН 1
№ летали Код ОКП Приме- няется в под- группе 1 Количс- I ст во 1 детали Код ОКП Приме- няется в пн- группе Киличс- CTBJ
24-1011015-20 45 6312 0897 1011 1 3102-1104012-10 45 4319 2395 1104 1
24-1011020-10 45 6312 0898 1011 1 3102-1104016-10 45 4319 2393 1104 1
13-1011032 45 6511 0318 1011 1 12-1104022 45 4511 0031 1101, 4
13-1011032-А 45 6511 0320 1011 1 1104,
24-1011040-30 45 6312 0899 1011 1 3827
24-1011042-20 45 6312 0771 1016 1 24-1104027 45 4313 0064 1104 7
24-1011042-30 45 6312 0900 юн 1 66-1104033 45 3116 0042 1104 1
21-1011052-30 45 6312 1134 1011 1 24-1104040 45 4313 0066 1104 2
21-1011058-Б 45 6321 0481 юн 1 24-1104064-11 45 4313 7309 1104 1
24-1011062 45 6312 1187 1011 1 3102-1104071 45 4319 1919 1104 1
24-1011065-10 45 6312 0904 1011 1 24-1104085-02 45 4313 7325 1104 1
24-1011070-10 45 6312 1221 1011 1 20-1104091 45 4311 0466 3819 1
24-1011220-11 45 6312 1426' 1016 1 51Ю-1104100-21 45 3114 0266 1104 1
24-1011390 45 6312 0372 1011 1 21-1104102-10 45 4312 6266 1104 2
24-1011391 45 6312 0373 1011 1 51-1104102-50 45 3114 5244 1104 1
3102-1013010 1013 1 66-71-1104108 45 6421 0356 1014 1
63-1013095 45 6412 0685 1013 1 4022.1104126 45 6313 0146 1104 1
63-1013097 45 6412 0686 1013 1 4022.1104128 45 6313 0148 1104 1
63-1013101-30 45 6412 0880 1014 1 66-71-1104136-10 45 3116 0115 1014 1
3102-1014075 1014 1 3102-1104146 45 4319 0992 5302 2
4022.1014171 45 6313 0241 1014 1 51-1104162 45 3114 0295 5302 9
4022.1014203 45 6313 0137 1014 1 3102-1104180 45 4319 1921 1104 1
24-1011210 45 6312 1038 1014 1 3102-1104188 45 4319 0748 1104 1
4022.1014220 45 6313 0143 1014 2 3102-1104189 45 4319 0749 1104 1
4022.1014221 45 6313 0144 1014 2 3102-1104190 45 4319 1922 1104 1
41-10)5427-01 73 3621 0099 1013 1 3102-1104228 45 4319 1924 1104 1
4022.1016010 45 6313 0252 1016 1 3102-1104292 45 4319 2379 1104 1
24-1016012 45 6312 0387 1016 1 3102-1104302 45 4319 2377 1104 1
24-1016014 45 6312 0388 1016 1 3102-1104308 45 4319 2382 1104 1
24-1016018-01 45 6312 1145 1016 1 51А-11060I5-A 45 7131 7189 1106 1
4022.1016019 45 6313 0253 1016 1 51А-1106016 45 7131 7190 1106 1
21-1016023-Б 45 6321 0513 1016 1 51А-1106018 45 7131 7191 1106 1
13-1016040 45 6511 0360 1016 2 13-1106022-Б 45 7131 7143 1106 3
24-1016073 45 6312 1414 1016 1 51 А-1106023 45 7131 7192 1106 3
24-1017010-03 45 6312 0908 1017 1 51 А-1106026 45 7131 7193 1106 3
24-1017020-10 45 6312 0401 1017 - 1 51 А-1106027 45 7131 7194 1106 3
24-1017025-20 45 6312 0910 1017 1 51А-1106045 45 7131 7195 1106 1
24-1017030-20 45 6312 0909 1017 1 51А-1106055-Б 45 7131 7198 1106 1
24-1017033 45 6312 0413 1017 2 13-1106058 45 7131 7145 1106 1
24-1017034-01 45 6312 1026 1017 1 24-1106090 45 7131 7179 1106 1
24-1017062-10 45 6312 0415 1017 2 24-1106094 45 7131 7181 1106 1
24-1017065-10 45 6312 0417 1017 1 51 А-1106095 45 7131 7202 1106 1
24-1017099-01 45 6312 0419 1017 1 51А-1106100 45 7131 7205 1105 1
21Б-1017125-10 45 6321 1531 1104 1 51А-1106103 45 7131 7207 1106 1
412-1017140 45 6222 1020 1017 1 24-1106108 45 7131 7182 1106 1
20-1017143 45 6311 0301 1013 1 51А-1106118 45 7131 7209 1106 1
24-1017151 45 6312 0420 1017 1 13-1106124-Б 45 7131 7152 1105 1
24-1017153 45 6312 0421 1017 1 51А-1106127 45 7131 7289 1105 1
24-1017159 45 6312 0425 1017 1 51 А-1106128 45 7131 72-10 1106 1
24-1017316 45 6312 0426 1017 1 51А-1106140 45 7131 7211 1106 1
24-1017380 45 6312 0427 1017 1 13-1106142 45 7131 7154 1106 1
24-1017391 45 6312 0430 1017 1 51А-1106144 45 7131 7213 1Ю6 4
24-1017395 45 6312 0431 1017 1 51А-1106146 45 7131 7214 1Ю6 1
40ПЮ-1023100-01 73 3611 2627 1013 1 51А-1106147 45 7131 7216 1106 1
49-1023103 73 3541 0134 3/Оо 1 51А-1106149 45 7131 7218 НО? 1
3102-1101010 45 4319 1213 1101 1 51А-1106150 45 7131 7219 1 Юб 1
3102-1101060-10 45 4319 3324 1101 1 51А-1106153 45 7131 7221 11 об 1
3102-1101070 45 4319 2302 1101 1 51А-1106154 45 7131 7223 1105 1
52-1101078-01 45 3115 1675 1305 1 51 А-1106156 45 7131 7224 11 об 1
3102-1101087 45 4319 2374 1101 1 51 А-1106158 45 7131 7225 1106 1
3102-1101110 45 4319 1207 1101 2 13-1106170-02 45 6511 0875 1106 1
3102-1101120 45 4319 1885 1101 2 51А-1106175 45 7131 7227 1105 1
3102-1101126 45 4319 1886 1101 2 К156-1107010 45 7175 2500 1107 1
3102-1101150 45 4319 1892 1101 1 К156-1107011 1107 1
3102-1101281 45 4319 2275 1101 1 К156-1107012 1107 1
182
Приме- При^е- t
№ детали Код ОКП няется в иод- У: детали Код ОКП н я е т г я в пол- типе j
группе группе
К156-1107013 1107 2 К156-1107303 1107 1
К156-1107013-01 45 6313 0151 1107 1 К150-1107304 1107 1
4022.1107015 1107 2 К156-1107307 1107 1
К156-1107050 1107 1 К156-1107308 1107 1
К156-1107100 1107 1 К156-И 07309 1107 1
KI56-1107103 1107 1 К156-1107310 1107 1
К156-1107104 1107 1 К156-1107312 1107 1
К150-1107106 1107 1 К156-1107313 1107 1
KI56-1107106 1107 1 К156-1107315 1107 1
К21-1107103 1107 1 К156-1107317 1107 1
К156-1107108 1107 1 К156-1107318 1107 1
К156-1107110 1107 1 KI56-1107319 1107 1
K13-1107113 1107 1 KI56-1107320 1107 1
К156-1107115 1107 1 К156-1107323 1107 1
K156-1107120 1107 1 К59-1107325 1107 1
К156-1107128 1107 1 К156-1107327 1107 1
К156-1107141 1107 1 К156-1107328 1107 1
К156-107142 1107 1 К156-1107330 1107 1
К156-1107146 1107 1 К156-1107333 1107 1
К156-1107148 1107 1 К156-1107334 1107 1
K156-1I07149 1107 1 К156-1107335 1107 1
К156-1107150 1107 1 К156-1107336 1107 1
K150-I107182 1107 1 К156-И 07337 1107 1
К156-1107200 1107 1 К156-1107338 1107 1
К156-1107205 1107 1 К156-1107339 1107 1
К156-1107205-01 1107 1 К150-1107371 1107 1
К150-1107208 1107 1 К150-1107376 1107 3
К156-1107208 1107 1 К150-И07380 1107 1
К156-1107208-01 1107 1 К150-1107390 1107 1
К156-1107209 1107 1 К150-И 07394 1107 1
К156-1107214 1107 1 KI50-1107396 1107 1
К 156-1107214-01 1107 1 К75-1107435-А 45 7173 3175 1106 1
К156-1107216 1107 1 К156-1107515 1107 1
К59-1107217 1107 1 К156-1107525 1107 1
K156-1J07217 1107 1 К150-1107608-04 1107 1
К156-1107217-01 1107 1 К150-1107608-05 1107 1
К156-1107217-02 1107 1 К156-1107650 1107 1
K156-1107217-03 1107 1 4022.1107820 45 6313 0154 1107 1
К156-1107217-04 1107 1 3102-1108008 45 4319 2356 1108 1
К156-1107217-05 1107 1 3102-1102013 45 4319 1362 1108 1
К156-1107217-06 1107 1 3102-1108016 45 4319 1526 1108 1
К156-1107217-07 1107 1 3102-1108030 45 4319 2385 1108 1
К156-1107218 1107 1 3102-1108039 45 4319 2352 1108 1
К156-1107218-01 1107 1 21-1108041-5 45 4312 0233 1108, 7
К156-1107219 1107 1 3401,
К156-1107224 1107 2 3913
К156-И 07225 1107 1 3102-1108050 45 4319 1526 1108 1
К150-1107227 1107 2 3102-1108070 45 4319 2357 1108 1
К150-1107229 1107 2 3102-1108079 45 4319 2387 1108 1
К150-1107230-01 1107 1 3102-1108100 45 4319 1365 1108 1
К150-1107239 1107 1 14-1108138 45 4516 0079 1108 1
К156-1107245 1107 1 52-1108152 45 3115 0153 3504 1
К150-1107247 1107 1 3102-1108232 45 4319 3836 1108 1
К150-1107248 1107 1 3102-1108186 45 4319 2355 1108 1
К150-1107252 1107 1 3102-1108187 45 4319 2.348 1108 1
К150-И 07253 1107 1 3102-1108230 45 4319 3835 1108 1
К150-1107254 1107 1 3102-1109010 45 4319 1342 1109 1
К156-1107256 1107 1 3102-1109013 1109 1
К150-1107260 1107 1 3102-1109015 45 4319 1343 1109 1
К156-1107261 1107 1 3102-1109033 45 4319 1344 1109 1
К156-1107262 1 107 1 3102-1109042 45 4319 1558 1109 1
К150-1107290 1107 1 3102-1 109060 45 4319 1565 1109 1
К156-1107300 1107 1 3102-1109092 45 4319 1553 1109 I 1
К156-1107302 1107 1 3102-1109129 45 4319 1563 1109
К150-1107303 1107 1
детали Код ОКП Приме- пяе ;ся I'- В О 1 - группе OR J .) 1 - .-bill oyj Kt детали i I Код ОКП Приме- няв Г( я в под- группе 7 т < J 1 1 1 1 1 1 1 1 1 1 ; 1 о 1 1 1 1 1 1 1 1 1 1 1 1 1 1 т ') 3 ) 9 9 1 1 8 2 1 1 1 1 т': 1. 3 1 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1
3102-1109130 3102-1109192 321-1110106 13 1117010-Л 21 -1117020-01 52-1117025 52-50-1117035 13-11170-15 52-50-1117056 А 52-50-1117060 212.1127030 4022.1127230 или 24-07-4408034 3102-1127572 4022.1127592 4022.1127594-01 3102-1201008 3102-1202008-01 31011-1202049 3102-1203010-01 3102-1203025 3102-1203026 51-1203033 3102-1203035 12-1203035-А 24-1203057 72-1203057-Л 20-1203078-Р 20-1203080-Б 20-1203085-Б 3102-1203112 3102-1203130-10 24-120313! 3102-1203152 10 3102-1203168-10 14-1203240 3102-1203250 3102-1203272-10 3102-1203276-10 3102-1301005 3102-1301010 12-1302036 3102-1302060 3102-1302061-01 3102-1302090 21-1302094 3102-1302095 3102-1302096 3102-1303010 3102-1303025 24-1304010 66-01 -130"010-06 4022.1306008 4022 1 306030 4022.1306032 4022.1306034 4021.1306035 4022.1306038 ТС 103-1306040 4022.1306043 4022.1306044 4022.1307010 2101-1307013 4022.1307015 45 4319 1119 45 4319 1575 45 6312 0489 45 -1512 0193 45 4312 0346 45 3115 0166 45 3115 0169 45 4512 0195 45 3115 0171 45 311 г> 017.3 45 9112 9001 45 6313 03-18 45 4319 3363 45 6313 0276 45 6313 0308 45 4319 13°1 45 4319 3946 45 4318 102? 45 4319 1815 45 4319 1382 45 4319 1383 45 3114 0502 45 4319 1569 45 4511 0198 45 4313 0312 45 4311 1504 45 4311 0481 45 4311 0687 45 4311 0689 45 4319 1384 45 4319 2622 45 4313 0319 45 4319 2623 45 4319 2624 45 4516 0155 45 43Ю 1385 45 4319 2625 45 4319 2626 45 4319 1846 45 4319 1012 15 4511 0240 45 4319 1425 45 4319 2359 J5 4319 2651 45 4312 0471 4‘ 4319 1431 45 4319 1688 45 4319 1796 45 4319 1797 45 4313 5944 45 6421 0428 45 6313 0165 45 6313 0166 45 6313 0168 45 6313 0171 45 6313 0275 15 6313 0172 45 9144 1515 45 6313 0173 15 6313 0174 45 6313 0175 -15 6231 0-130 45 6313 0176 i 1109 1109 1127 1117 1117 1117 1117 1117 1117 1117 1127 1127 1127 1127 1127 1201 120'2 1202 1203 1203 1203 1203 1203 1203 1203 1 203 1203 1203 1203 1203 120'1 1203 1203 12()3 1203 Г203 1203 1203 1301 13Q1 1203 1-302 1302 130 1 120 : 1 зо^ 1302 Г01 1 Зо 1 1°04 1 ?05 1 зоо 1306 Г 06 1306 1203 1206 1206 13()6 1306 1307 1307 130 г 1 1 1 1 1 1 1 1 1 1 1 1 1 2 1 1 1 1 1 1 1 2 1 2 1 1 1 1 1 1 1 1 1 1 2 i i i i i 9 1 1 2 6 о 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 4022.13070? 1 4022.1307026 4022.1307032 1022.1307048 4022.1307049 1022.1307060 24-1308009-31 4022.1308019 4022 1308026 1022.1308027 3102-1309011 3102-1310110 3102-1310210 12 1310225 12-1310247 3102-1311009 24-1311014 24-1311065 24-1311066 24-1311067 3102-1311072 3102-1311095 402 1601015 4022.1601018 52-1601048 402.1601090 24-1601093 24-50-1601094 2-1-1601095-10 | 24-1601105-01 1 24-1601108-10 I 53-1601112 4022.1601115 4022.1601116 402.1601125 | 402.1601130 j 402.1601135 24-1601138-10 24-1601145 1 24-1601146 | 24-1601149 24-1601158 21-1601162 21-1601163 . .53-1601178 . 24-76-160118,0 24 76-1601185 ' 3102-1601201 1 24-1601256 -11-1602036 21-1602066 . 24 1602290-10 24-1602294 Г-24-1602.300 21-1602410-01 24 1602510 24-1602512 24-1602514-01 24-1602516 24-1602522 21-1602.528 2 4-1602538 2 M 602580-20 24-1602584-10 45 6 413 I' 177 6313 0173 47> 6313 0179 15 63 1.1 (1!*! 15 6313 018? '13 6313 0'8'* 45 4313 7010 15 6313 0166 4 3 6313 01 (U 1.3 6313 0192 45 4319 1793 15 -1319 1178 43 4319 1111 45 -1511 0319 45 4511 02127 45 4319 1132 45 4313 7646 45 1313 5938 45 4313 5936 L) 4313 5951 45 4319 1 131 45 4319 1-513 45 6313 0194 45 3115 0288 45 6313 0195 45 0312 0610 45 6312 0613 45 6312 6515 45 6312 0617 4.5 6421 0478 45 6113 0198 45 6313 0199 4.5 6313 0203 45 6313 0206 45 6312 0804 45 6312 0640 45 6312 0641 45 6312 0642 45 6312 0644 45 6312 0645 45 6312 0649 45 6421 0490 45 4313 7961 45 4313 9289 45 4319 1132 45 4313 7538 73 3621 0520 45 4313 0515 45 4313 7025 45 4313 0517 45 4313 7120 45 4313 8379 45 4313 0522 45 4313 0523 45 4313 7839 45 4313 0525 4 5 4313 052»- 15 4313 0523 45 4313 7029 45 4313 7037 i 45 4313 9536 i 1 1807 1307 1307 1307 13-07 1307 1-308 1308 1308 130’ 1300 1.3)0 1310 1.310, 8204 1310 1311 1.311 1311 1311 1.311 1-311 1.311 1(101 IfiOl i оо i Юо1 1601 1601 1601 1601 1601 1601 1(>о1 1601 1601 1601 1601 1601 1601 1601 1601 1601 1601 1601 1601 ll.()l 16.01 16()1 12)01 35(13 1602 1602 1602 1602 1602 1602 160'2 1602 1 (502 1602 1602 1602 1602 1 ко?
1 м
1 1 Прч’.е- 1 i j
НЯ11/я t Il ' % -
Л” 77 ГЗ-'И I } hi • i! I! ИО I- I1'1 i ' i ' - 5 L
J ГрУ.нК' * > 1
I 1
2 1 1 (5 ?500 о; * "> 13 \ ?F ' 1 60л f : 1 ; '
2!-1?.i2596-10 */> 1313 7! ’*38 1’92 1 ! ‘ .
!5-1700010-01 43 43! : () 1 4 1 1 9) ! 3 ' ' ! T ( 1
? - ;7-яoi“>-io •14 r 15 8 23 1 1 791 1 !. 1 . 5 > V J
’->4-170101* J 5 'J 3 ’, 1 9. > 13 1 ‘111 •
2 1 1701 02.? 13 4313 6301 174)1 ! . . j ( 1 ! I ’ ' ’ 7
j 1-1 7CIG2. > 4 213 07.;: 1721 1 1
?! 1701УЛ0! 15 1313 9; 85 1751 I . । ! , '7 ‘ 1
i 25170103! 1 4 1313 51 51 571 2 ! ' . 5 . ।
:•! 170103'» J F-' 4313 7 03 ? 1201 I ) 1 ’ \ '
2 :-170103? i “ l ) 4.313 0547 17('l 1 5- ! ' < 1
2 J -1701010 !'. 43 4313 80'J 5 1 I 6 I '„!-! Л?/ i' 5 i
71 1701070 41 > 4313 0519 1 / ! ?! I ?< 1 (J *212' . '5 5 . ) к
21 1701060 -t») 4313 0'551 1701 21 9 7 J 3.6 ’ 6 1 , : . J ' ; j
1 2 Ы 7010(2 15 4313 0552 1 701 ] : 21 9 >:-2j 2 i- i < J < 1 1 ’
2 1-1705)63 45 4313 0553 1791 1 24 -17b?119 и < > 5 > ’ ' 1 1
; 21 1761630 47) 4313 0554 i 173’ 1 2 4-1 / 0? I > 2 ! ; ! i 57' 1 " ' ;
! 21 ’701393 4 5 4313 0558 ) ]7(H ' 2!-!’7Г0 1: • ; J I ) -J - ' ' X
1 !!i 1701100’0 45 4.313 8231 ! 17iH i ' J ' ' 1 i ' : 1 _ , 1 > r I < \ * ; -6)1:!.’) ’ 1 '
21 17'.; JO".-10 45 4313 8! 15 1791 7 !7921 13 ! - 1
21 1701103 i) 1 45 -1313 7<841 ! го! 2 9! t ?4 i 5?» । . : j t । 1
1 21 t7GI IG.s-01 45 4313 8103 [ ! 0 i i ? ! 03- ' 5’,‘’ОЗ i л ; ! ' .'' - ) _ . ’ 1
21 170! 1 1 152 4 5 4313 92 11 i 1791 1 ! 2-! / 5 5 -9 । : ? ?
! 21-17(51 116-10 45 4313 91 6? 1791 1 ; 3 - i ! 116! i ti I ' 1
? 1 I ‘5 1118 45 4313 0570 1761 1 'И I ( ' . 1 ’;6 .23 / . -} * : ; * 5 .
21170! 119-10 4 5 4313 9165 : Eoi ! : i 2’5 10; ! ; i.. /и ? o.n < 1 . 1 •. ;
2 ! -1701122-01 45 4313 70! I ! !?0! . . ; /?; о? c: 1 ' 1 ' > 1 .
21-170] 127-0? 45 4313 9245 1701 1 2i-?f??!'>i5 1 Г’'". '’bi , 1
2-1-1701 128-01 z 45 4313 70! 2 1701 1 > 1.726! 4° C ) 1 ! ’ И ‘ 3 • ’ 71) i i
21 1701139 45 4313 0578 1701 1 1 20-729 3? 1 : -1 ) 5 ! ; < 4 2'5
'401 -1701 i 12 45 421?) 0456 1701 1 ;) |\ 7/ r 77? ) 7 > t 1 : 1 ) । . * ' ’ 5 । ' ' ’ ' i 1 1
24-17911 13 45 4313 0579 1701 : 69-929 ; 99' >! : ) 6 И 52
2-1 -170111-1 45 4313 0580 1701 ] 69 22?I G3i F - i f; 5 : 1 ' i . f _
! 21 1701146 45 4313 0521 1701 1 . G6 2'2^’021 ;? i 2. - ’?.• ) ’ >: з
29-1701 1">9 45 4311 0530 17(11 ] л 2 2?1 037 .5 i ? . • ; '
1-1 701 159 55 4313 0283 1701 1 • (5-220 i 043 5 5 । 1 i'51
21-17011(0-02 45 4.313 qj 4 6 Г?! 1 ??(! 0? • ? . ’ I' ’' ';: ' i'
21 1701170 J г : 43П 0585 15)1 : "уio;•: f S -5 = 3 52 ' ' > 2;
24-1701171 15 4313 0586 1701 jE ’ ‘ ' 110 'i 7 : j < ’ ' 5
21-1701174-10 4o 4313 9168 1701 1 I I ’ .'0.-1 ’ n/> Д 1 ,7 5 7’ '. '< - '1
i 2'1-1701175 45 4313 07.83 1701 1 ч °iwo 10 i:; i 5 223 f’/' ‘ • ’ ’ 1 i
! 21-1701 177-10 4 5 1313 9! 66 l;ol 1 20 2163370-(. i
i 2.1-170117S 4 b 13 1 ?) 059? i M.l 1>K -24 - 2 4 9° i < 1 : * । < ’' j 1 ’
2-1 -1701 Г79-02 4 5 4313 9?4 7 ! 5)! i ; л - 2 1 - ‘ !4 Oil И ; i - ! : 55 5 2--;’ ! ' Il
1 2'1-1701192-10 45 1313 7392 17(11 5 552 7? 95 : ' > ! 5 - : 5 1
21-1701198 -01 45 ’313 S'11‘1 15)! 1 о 1 ? 0 Д ! 1 - * ц ; > г'-'-' . - - / > 1
2-1-1701200-10 -15 4 5? 8“! 7) 1701 2 5501 3 4 . ’2! ;5 :
94-!701o03 4 ) 479 3 ОЗ'- 1701 (5 ^5’750 4 4 4 ' 9. r 7 1. ' <
24170!203-20 4 5 4312 k;i ! 1791 i 2-.35;5,;.f, 4л 5! ( 55 ”1 )! If
24-1701210 4.5 4313 0600 1701 [
24-170P24 45 4313 960 3 И11 I ’ > !53 r 5 5 i :
2 1 1701 -’59 45 4313 5073 1701 1 1 ) 7 z 5 J ! - - ,n 1 : ;
21 70 1’556 45 4 313) 69 7 5 17ol 1 ’ °b"3'2247-91 ( » 1 5 ) I 4 1
24 -1792007) 45 4313 732 0 1702 1 *' (Опп 13 i 1’1’’
21-I7020J0-C1 45 4313 0607 1702 1 21 -°5> .0 !'•• 01 1 ’ f ъ 1 ’ 2 ’ : 1 !
21-1702014 45 4313 C*'5O 170? 1 2 '555.2'52:; ' 1 1 r 11 ’ f 1
:4-1702C15 45 1313 0610 1702 1 5-Ml 5201 ’ 1
24-1702024-10 4 5 4313 0611 170.1 I ’ 7 ' 1 7 ‘' И ; ' 1 <1 i 1
24 -1702030-10 45 4 313 0617 1792 1 c г ) 4 - 5 '- - ;
2-1-1702(50-1 i 1 r 4313 876 1 171)2 1 1 ‘ ' 1 r I - 7 ; <| ’ ’ 1
24. ] /о->()4 I -1 1 45 4313 8792 1702 1 - 1 ’ < i .7' !.<5 .. 5 5 l
2 1 1 70204 2-10 45 4 313 0625 1702 • ( i 1 ”) 5! i - ( - Л : 1 1 r i ’
2! 1702052-10 15 4313 002S ro? 1 7 l ‘ 7 ; j 7 . ; .!1 ? 6 ’ Ob > j
51-17(1554-10 J -13! 2 06 V) I 5) ] 1 i ?! !!>' 1 2 13. ,2 ., ’/> 1 / " ‘
2 4 -1 '520,• i) 4 5 4313 669) 1 ; ."02 J 01 : । 1-22 <; >ir) 213? 1
Kq детали Код ОКП Приме- няется в под- группе Количе- ство Л — — ‘ No детали Код ОКП Приме- няете я в под- группе Количе- ство
24-2-102077 45 4.31.3 5849 2402 1 12-2403084 45 4511 1197 2408 о
21-2402083 45 4313 5853 2402 1 12-2403086-Б 45 4511 0497 2401 2
24-2102090 45 4.313 5859 2402 1 ! 12-24030-87 45 4511 0498 2403 2
24-2402091 45 4313 5860 2402 1 12-2403090 45 4511 0499 2403 **
24-2102095 45 4313 5887 2402 1 12-2403091 45 4511 0500 2403 **
24-2402096 45 4313 5888 2402 1 12-2403092 45 4511 0501 2403 **
24-2102097 45 4313 5889 2402 1 12-2403093 45 4511 0502 2403 * А
24-2402098 45 4313 5890 2402 1 21-2403100-А2 45 4312 1122 2403 2
24-2402099 45 4313 5891 2402 1 21-2403102-Б 45 4312 1124 2403 2
24-2402100 45 4313 5892 2402 1 12-2403107 45 4511 0505 2403 2
3102-2402170 45 4319 0724 2402 1 24-2403119 45 4313 7691 2403
3l02-2402171 45 4319 1643 2402 1 3102-2801087 45 4319 1628 2801 2
3102-2402172 45 4319 1644 2402 1 3102-2801100 45 4319 2683 2801 1
3102-2102173 45 4319 1645 2402 1 24-2801116 45 4313 0821 2801 1
3102-2402174 45 4319 1646 2402 1 3102-2801152-01 45 4319 3348 2801 1
3102-2402175 45 4319 1647 2402 1 24-2801393 45 4313 0849 2801 о
3102-2402176 45 4319 1648 2402 1 24-2801394 45 4313 0850 2801 2
3102-2102177 45 4319 1649 2402 1 21-2801397 45 4313 0852 2801 2
3102-2102178 45 4319 1651 2402 1 24-2801566 45 4313 0854 2801 1
3102-2402179 45 4.319 1652 2402 1 24-2802020 45 4313 0856 2802 1
3102-2402180 45 4319 1653 2402 1 3102-2803007 45 4319 2217 2803 1
3102-2402181 45 4319 1654 2402 1 3102-2803008 45 4319 2218 2803 1
3102-210218? 45 4.319 1655 2402 1 3102-2803010-01 45 4319 3364 2803 1
3102-21021 S3 45 4.319 1656 2402 1 3102-2803015-10 45 4319 3365 2803 1
3102-2102184 45 4.319 1657 2402 1 3102-2803016 45 4319 1251 2803 1
3102-2402185 45 4319 1658 240'2 1 3102-2803017 45 4319 1252 2803 1
3102-2402186 45 4319 1659 2402 1 24-2803140-01 45 4313 0900 2803, 6
3102-2102187 45 4319 1661 2402 1 2804,
3102-2402188 45 4.34 9 1662 2402 1 8403
3102-2102189 45 4319 1663 2402 1 3102-2803144-10 45 4319 3266 2803 2
3102-9102190 4.5 4319 1664 2402 1 3102-2803158 45 4319 2212 2804 1
310.2-2402! 91 45 4319 1665 2402 1 3102-2803176-10 45 4319 3367 2803 2
3102-2402192 45 4319 1666 2402 1 3102-2803234 45 4319 3369 2803 2
3102-24021 93 45 4319 1667 2402 1 3102-2804007 45 4319 1738 2804 1
3102-2102194 45 4319 1668 2402 1 3102-2804008 45 4319 1739 2804 1
3102-2102195 45 4319 1669 2402 1 3102-2804010 45 4319 0971 2804 1
3102-2102196 45 4319 1671 2402 1 3102-2804012 45 4319 0972 2804 1
3102-2402197 45 4319 1672 2402 1 3102-2804026 45 4319 0978 2804 1
3102-2402198 45 4119 1673 2402 1 3102-2804027 45 4319 0979 2804 1
3102-2102199 45 4319 1674 2402 1 3102-2804144-01 45 4319 3267 2804 1
3102-2102200 45 4319 1675 2402 1 3102-2804176 45 4319 0987 2804 2
3102-2402201 45 4319 1676 2402 1 3102-2901012-10 45 4319 2498 2901 Г
3102-2102202 45 4319 1677 2402 1 011-2902068 45 4314 0495 1203 3
3102-2402203 45 4319 1678 2402 1 12-2902622-А 45 4511 0599 2902 2
3102-2102201 45 4319 1679 2402 1 24-2902654 45 4313 0961 2002, 3
3102-2402205 45 4319 1681 2402 1 2912
3102-2402206 45 4319 1682 2402 1 24-2902712 45 4313 0962 2902 2
3102-2102207 45 4.319 1683 2402 1 24-2902730 45 4313 0963 2902 2
3102-2402208 45 4319 1684 2402 1 24-2902734 45 4313 0964 2902 I
3102-2102209 45 4.319 1685 2402 1 24-2902735 45 4313 0965 2902 1
24-2403010 45 4313 0767 2403 1 3102-2904010 45 4319 0829 2901 1
BK-24-2403011 45 4313 0768 2403 3102-2904011 45 4319 0831 2904 1
24-2103018 45 4313 0769 2403 1 3102-2904024 45 4319 0832 2904 2
21-2103025 45 4312 1110 2403 2 3102-2904028 45 4319 0833 2904 2
21 P-2103030 45 4312 1111 2403 2 i 24-2904035 45 4313 0977 2904 4
12-2 10.3030-A 45 4511 0486 2403 9 24-2904039 45 4313 0979 2904 4
21-2103034 45 4313 8226 240 3 10 3102-2904040 45 4319 1626 2904 4
5110-21030 12 45 3114 1327 1001 4 24-2904042 45 4313 0981 2904 4
24-2103050-10 45 4313 5657 2403 2 3102-2904043 45 4319 0834 2904 4
24-2103055-10 45 4313 5653 2403 2 3102-2904056 45 4319 0835 2904 1
I2-210.3058-A2 45 4511 0490 2403 2 3102-2904057 45 4319 0836 2904 1
21-24030'10 45 4313 0772 2403 1 24-2904062 45 4313 0987 2901 4
24-2 103069-10 45 4313 8з32 2403 2 24-2901064 45 4313 0988 2904 4
24-240.3070 45 4.313 0774 2403 2 24-2904068 45 4313 0989 2904 4
21-210.3072 45 4312 1120 2403 2 24-2904072 45 4313 0990 2904 8
12-240.3082 45 4511 1260 2403 2 24-2904078 45 4313 0991 9904 4
12-2103033 45 4511 1261 2403 2 3102-2904100 45 4319 0838 2904 1
№ детали Код ОКП Приме- няется в под- группе Количе- ство 1 1 МЬ детали Код ОКП Приме- няется в под- группе Количе- I ство 1
3102-29041 Cl 45 4319 0839 2904 1 21-2905661 45 4312 1363 2905, 4
3] 02-2904 105 45 4319 0841 2904 2 2915
3102-2904107 45 4319 0842 2904 2 21-2905664-01 45 4312 1038 2905, 4
3102-2904112 45 4319 0843 2904 2 2915
3012-2904120 45 4319 1093 2904 8 21-2905665 45 4312 1039 2905, 4
3102-2901125 45 4319 1627 2904 4 2915
3102-2904126 45 43]9 0844 2904 4 24-2905670-10 45 4313 9177 2905 2
3 102-2904130 45 4319 2589 2904 2 21-2905681 45 4312 1366 2905 2
13-2904133 45 4512 0916 8403 *7* 24-2906014 45 4313 1043 2906 1
24-2904133 45 4313 1005 2904 22** 24-2906016 45 4313 1044 2906 1
24-2904142 45 4313 1С06 1602, 9 20-2906040 45 4311 1348 2906 2
220] 24-2906048 45 4313 7061 2905 о
2904 24-2906060 45 4313 1047 2906 2
24-2905004 45 4313 1007 2905 9 24-2906078 45 4313 1048 2906 4
24-2905006-01 45 4313 1009 2905 2 24-2906079 45 4313 1049 2905 4
24-2905406 45 4313 1013 2905 24-2912012-02 45 4313 5962 2912 о
24-2905448 45 4313 8794 2905 9 24-2912015 45 4313 5963 2912 2
21-2905460 45 4312 1339 2905, 8 13-2912028 45 4512 0959 2912 12
2915 24-2912051-10 45 4313 5965 2912 2
21-2905544 45 4312 1342 2905, 8 24-2912061 45 4313 1055 2912 4
2915 24-2912072 45 4313 1059 2912 4
24-2905602 ' 45 4313 1016 2905 9 24-2912102-10 45 4313 5964 2912 2
24-2905607 45 4313 1017 2905 9 24-2912104-10 45 4313 5966 2912 2
24-2905610-01 45 4313 1018 2005, 4 24-2912105-10 45 4313 5967 2912 2
2915 24-2912121-10 45 4313 5961 2912 8
24-2905611-01 45 4313 7493 2905, 4 24-2912403 45 4313 1073 2912 4
2915 24-2912410 45 4313 1074 2912 1
24-2905613 45 4313 1021 2905, 4 24-2912411 45 4313 1075 2912 1
2915 24-2912430 01 45 4313 1079 2912 4
24-2905614 45 4313 1022 2905, 4 24-2912432 45 4313 1080 2912 4
2915 24-2912458 45 4313 1084 2912 4
24-2905615-10 45 4313 1024 2905, 4 24-2912474 45 4313 1086 2912 2
2915 24-2912622 45 4313 1088 2912 2
21-2905616 45 4312 1025 2905, 4 24-2915006-01 45 4313 1090 2915 2
2015 24-2915432 45 4313 1094 2915 4
21-2905617 45 4312 1349 2905, 4 21-2915625-01 45 4312 6558 2915 2
2915 21-2915642 45 4312 1423 2915 2
24-2905618 45 4313 1026 2905, 4 24-2915670-10 45 4313 9178 2915 2
2915 3102-3001004-10 45 4319 2489 «’001
24-2905619-01 45 4313 7495 2995, 4 3102-3001005-10 45 4319 2491 Й001
2915 3102-3001006-10 45 4319 2492 3001 1
21-2905625-01 45 4312 6557 2905 2 3102-3001007-10 45 4319 2493 3001 1
24-2905628 45 4313 7438 2905, 8 3102-3001012-10 45 4319 2494 3001 1
2915 3102-3001013-10 45 4319 2495 3001 1
24-2905630 45 4313 1030 2905, 8 24-3001017 45 4313 1110 3001 4
2915 24-3001019 45 4313 НИ 3091 2
21-2905631-Б 45 4312 1356 2905, 8 24-3001021 45 4313 1113 3001 2
2015 24-3001022 45 4313 1114 3001 2
24-2905635-03 45 4313 7436 2905, 4 24-3001022-Б 45 4313 1115 3001 2
2915 24-3001022-Г 45 4313 1116 3001 2
24-2905636-01 45 4313 7437 2905, 4 24-3001022-Д 45 4313 1117 3001 2
2915 24-3001022-Е 45 4313 1118 3001 2
21-2905640 45 4312 1360 2905, 4 24-3003010-10 45 4313 1132 3414 1
2915 24-3003013-10 45 4313 1138 3414 1
21-2905642 45 4312 1361 2905 2 24-3003022 45 4313 1141 3414 1
21-2905643-5 45 4312 1362 2905, 4 24-3003026 45 4313 1142 341! 6
2915 24-3003028 45 4313 1144 3414
24-2905646 10 45 4313 1032 2905, 4 24-3003029 45 4313 1145 3114 5
2915 24-3003030 45 4313 1146 341 ! 6
24-2905647 45 4313 1033 9905, 4 24-3003032-А 45 4313 1148 3414 6
9^15 24-3003034 45 4313 1149 341 1 2
24-2905650-11 45 4313 9593 2905, 4 12-3003039-5 45 4511 0757 3-114 о
2°15 24-300'3052-01 45 4313 1155 3414 о
24-2905654-11 45 4313 9591 9905, 4 24-3003051-10 45 4313 1157 311 4 2
2915 1 24-3003068 45 4313 1163 341! । 1 6
1S7
? !1 )'s 10 ; b. JI02076 13 1512 i । t ' 1 r >. i loi/
’it) . ‘} ! k" b'03fb:0-b' W 1? G> i |;)4
’'In’ I 1 034 зли:: 4, >»и (\ .J, i f “'10$
: ЗЮЗПЗЗ 1 ,<" ! ' '. -> 4516 GM)! 1 3{0;
зим ! j 7 151'2 124/ З55?
olo > 1 2 : C> :11 WM M 43 И 0- ;3 ’ ’Мн
?h< f ! . >'' ! i -O50 i 'I ’ > А з j 9 0Л54 : -'414
31 ()5 1 1 .';: 0? 24 j '(156 ;,) 13] 9 0S5 ’.:. G f
-U03 1 ! i '•••.• 4W1 I 13 4 3 j 0 03.95 'Ml 1
1 lol 1 : ‘ 1! G2 'MOW? i - - : л -J.M9 2435 j 5501
1 3102 3591015 4-i 4 319 2'185 i З-Ои!
3100 ! 26-3501028 4 3 49 1 09! 0 : 9w
-403 ' :g, о .oiooo 1 m: j J '/<:- : ' ’З'С
" M! 1 : ' 1 ,','j'I 92,) .- - '* 3 ! 0332 ’ 3.51) )
3 0 0 :4 vo’o ;•? ;o 43! i 799? -50 2
Hi}’ • ’01 1 V VO 10 jo 43 33 П 3028 i -502
л .1; . J 1 10-30010 JO * > 131 ] C872 1101
2401 1 | -50?
3 1ol i O' '> - 0 ' r “ ’ т '' 4 r- ; ° 1 9 o 1 3502
.3 101 i ; J । i2 .'• ' ; '.j 1 4 WO 4050 3-501
2-Ml 1 0 i 3‘W7 V 313 7094 350 >
34?1 i ;'-3W о -15 -W3 8787 3502
'Mo1 i 0 ' ' о> о O ; 3 ,’’’• 4 313 9287 3-502
3 1 0 4 ' W > 07 J 431 3 04?G З501
' 311 1 kg .-go ; 73 30 ll 1251 1602
<? t ''11 • ' t ' U j b '- ьв;. 3501
3 !/ 1 ’ ' ) “•' ,--f>-1 T- J k Г J > . J 1 t b , ) 4M3 1377 3502
" к ’ i 1 2’ 35 W! J 4313 1381 350?
о 1 1 1 !2-2 MV-W З501
'* Pi 1 , ' > 1; ? j 1 ’. 4313 j 383 '1502
" 1- ?! } 1; 11 w 4 -. > 1313 1 38,5 350 >
31! 1 .' ’ -1 । 1 0 • ’ i1 . । t< 4313 13 86 2.502
3 -Io! '} - ? v: vwv 43 4319 4055 2501
MM 1 2 '1' ‘ i ’ ?, 43 4319 4054 359!
2 Ml 1 2! V .,.MG,io A .3 433) 352 6 2502
зон J i . 1 o.l - -. (- /j ! i 43 45’9 3527 35o2
2-M i ; ' 3MW 4^ 4313 1398 5’50-’
2 M! : 'M.o-.MM 4 5 43! 3 1399 6502
-1 ?)! о ; 0 ' 3 --V4<j 43 431 9 3528 2502
: -Ml 35-264! 45 4313 7008 -502
2 Ml j 3‘p? . «5 4319 3525 35‘) >
31-01 2 ,| 2 ! P-,3 3 45 43 i 2 15(7) - /'!12
.3401 4 ? II 14 -3,_.p 2 ] ,44 4 5 4510 5128 3.501
3401 4 ' 2! 3”-M'j('-G7 1 1 45 4313 8381 3501-
5j ,ic t ',ш i к 0.1 tU<H :; и - ’- 1 1' I I' 1 1 >1 [ i H 11 'У: 11 ’ 2 t
2 1 2P0 10! 8 1 4 5 4 22 2 15 5s 1001 1 . 'j
13-Ю20 45 4512 13>u 250 1 ) 1
22-050 1020 15 4313 1116 859! 1 1
1 3-550 1023 43 4512 lu87 O'!' t ‘
2 1-350 10 } 1 15 4312 ]117 .:5')| 1
24 25010,35 4 j 4313 1418 : । . i ’
21-3501039 43 4312 1585 1. '> 2 '’-'.-J 14
2-1-350'018 ' 45 4313 7719 1'2'1 , '
24-350'1050 1 1 45 4313 1420 P: i I
24-3501]1 1 f 4 5 4313 71 )9 3.5 11 I
24-3504 И 6 1 A — i 4 r* 4513 71 62 2:5 11 1
24-350-11 17 ; 4 5 4313 7111 . 36' ! 1
24-3504120 ч31 Or)^ 7 1 8 б. ' 1 »
24 -330 11 30 I 45 4313 7’ ’ 1 У ' ! 1 1
112 3-5(15010-20 j 4 5 4219 1156 9.50.)
403 3505015 ! 45 4911 1272 bn’ 1
402-350.5017 bl 1 45 42H 127! 1 b'l'.’ i
402’ 3.50,501* 01 ‘ 45 4211 127.5 1'5’1) !
403-3 505023 ! -1.5 42H 1280 ! JOO '
10 J 3505029 1 4-> 421! 12v> 1ro 1 ]
! 02-3.535030 1 -15 4211 1283 : UP
Ю'Р.ЗЗОЗОЗ! 1 45 4211 1284 * b '>():! 1 [
103-3505032 ! -15 4211 128.) 1 M' ]
103-35Г5О '3 : -15 421 1 1287 : i о1 1
102-3505035 i 45 4211 1289 1 in’ 1
i 02- 2 41037 i 45 4211 1296 1 H
{03 3505033 i < — i 4211 1292 [ 1692
103 3505048 r> 1 4-) 4211 1295 1 602 1
108 3505002 1 4 5 4212 1011 : boo1 i
103 ’.505055 45 4211 1302 1 -'.0 ’ 1
103-35:‘5IOS b 4211 13C5 1 9) ‘ ]
102) 35051 10 ! 45 4211 1306 i loo-? 1
403-3.'551 15 ! -15 4211 1309 [ 160 ’ I
103 2505117- M । 4 5 4211 1311 j b-.o’
102 150512(101 : -in 4211 2407
1 ' -J ! ' > , 4 (t .0 1 ,) : 4n 4313 8881 UH J
51 45()i >013 45 3114 2180 b’O'H ' r\~ 1 f I J
2 1-2.566025 ! 4 5 43 ]?> 6576 2'9: t
:,4-25()f)('.2") 10 4 ) 1361 6584! )O 1
210 * 3599030 4 i 18’(1 19.6ч 599 1
2 1- PO1 (1 23 ' I", 1315 6761 5 20 ; 1
24-3 50-1035-10 -15 431 056 - 1
.21-2500040-10 -15 4313 659! ' - >5'15 1
2-1-2)500042 1 -15 4313 7765 ' b“>l)1 1
..‘•l 35014(143 45 -131.) I.7O.> . 50 ' t
.‘0-350(1010 ; 45 4311 0895 1PH, 1 /
6r!'<)-.?.5060,5() i k . 45 1315 \)02 ' •' .706 : .",50-; 1
5110-3506050 ; 45 31 И 2265 f <
24-3506094 ! 45 43,13 6600 . - i.’lOO ' J
31011 -3.506 130 : 4 5 4318 0906 ‘ : 5t i'
31 02-3506-1 10 iO i 45 4319 338) i
3102’-3.506.5.50 01 ; -15 4319 27!2 | . j, >( V > 1
31 022’506554 45 4319 2472 1 2,59 ; 1 1
3102-3506562 4.1 43 Hi 247 1 i 3506
3102‘3506576 45 4319 3387 1 35(12, i
3102-3-106586 01 1 -15 4319 2711 [ 3506 1
3102 3506540 -t 1 1319 2478 2o06 1
И 03 35066(7' ' 15 4319 2 PH ( ojoo i
3102-3506612 i 15 1319 3389 ( З.И16 1
I
I
№ детали Код ОКП Приме- няется в под- группе 1 GH.L3 | -5ЬИГО)| № детали Код ОКП Приме- ни[с гея в под- группе Клл:г;г- 1 с гид 1
3102-3510150 45 4313 7208 3510 1 СТ230-3708003 45 7335 1989 3708 о
24 3310158 45 4313 7766 3510 1 CT230-370S004 45 7335 2223 3708 1
24-3510161 45 4313 8378 3.504 1 • СТ230-3708005 45 7335 1997 3708 1
24-35.35010 45 4313 9131 3535 1 СТ230-3708007 45 7335 2224 3708 1
21-3535G66 45 4313 7764 3535 1 СТ230-3708009 45 7335 1998 3708 4
24-3535070 45 4313 7211 3.535 1 СТ230-3708014 45 7335 2225 3708 1
24-3535074 45 4313 7768 Л535 1 СТ230-3708018 45 7335 1999 3708 3
21-3535030 45 4313 7212 3.535 1 СТ23О-37О8О2О 45 7365 2542 3708 1
21-3535090 45 4313 7597 3.51.5 1 СТ230-3708041 45 7335 2226 3708 1
24-3535100 45 4313 7865 3,5 о5 1 СТ230-3708042 45 7335 2227 3708 1
31011-3516010 45 4313 9317 3,516 1 СТ230-3708050-А 45 7335 1146 3708 1
24-3546012 45 4313 7404 3546 6 СТ230-3708052 45 7365 2619 3708 1
24-3546015-10 45 4313 7405 3.546 1 СТ230Б-3708100 45 7375 2064 3708 1
21-3516028 45 4313 7215 3,545 1 СТ230-3708200 45 7375 2494 3708 1
21-3516029 45 4313 7216 3.5-15 1 СТ230-3708300 45 7375 2281 3708 1
24-3552010 45 4313 1578 3552 1 СТ230-3708301 45 7335 2986 3708 1
24-3552012 45 4313 1579 3,5.52 1 СТ230-3708302 45 7335 2987 3708 1
21-353'2011-01 45 4313 1582 3552 1 СТ230-3708304 45 7375 2661 3708 4
24-3552016 45 4313 1581- 3552 1 СТ230Б-3708400-10 45 7345 1186 3708 1
24-3552018 45 4313 1585 3.552 1 СТ23О-37О84О2 45 7335 2232 3708 1
24-3552054-10 45 4313 7767 3.552 1 СТ230-3708600-01 45 7345 1128 3708 1
16.3701008 3701 1 СТ230-3708601 45 7.335 22.33 3708 2
Г272-.3701010-01 45 7331 3523 3701 1 СТ230-3708602 45 7345 1054 3708 2
Г272-3701012-А 45 7331 2764 3701 1 СТ21-3708603-А 45 7365 2565 3708 1
Г25ОГ. 1-3701016 45 7331 067 3701 2 СТ21-3708604 45 7365 2566 3708 1
Г 272-3701020 A-01 45 7331 34 И 3701 1 СТ230-3708606 45 7315 1063 3708 1
Г272-3701030Л-01 45 7331 3443 3701 1 СТ230-3708608 3708 1
4022.3701035 45 6313 0218 3701 1 СТ230-3708610-01 45 7345 1147 3708 1
16 3701051 3701 1 СТ230Б-3708800 45 7375 2841 3708 1
Г250 3701054 3701 1 СТ230-3708804 45 7365 2596 3708 1
16.370105)5 3701 1 СТ230Б-3708810 45 7365 2498 3703 1
21-370)058-03 45 6312 0869 3701 1 СТ2.30-3708814 45 7365 2818 3708 1
24 370105'1 02 45 6312 0871 3701 1 СТ230Б-3708820 45 7345 1356 3708 1
16 3701060 3701 1 СТ230-.3708830 45 7335 1641 3708 1
Г287-3701074 45 7331 1708 3701 1 СТ230-3708832 45 7335 2006 3708 2
Г250 3701100-01 3701 1 СТ230-3708860 45 7335 1565 3708 Г
1'225-3701200 3701 1 СТ230Б-3708890 45 7365 2458 3708 1
16 37613004)1 3701 1 СТ2.30Б-3708891 45 7365 2459 3708 1
! 5) 370131)1 3701 1 41.3709.000 45 7373 5563 3709 1
Г250А1-3701319-01 45 7361 2726 3701 1 3102-3709051 45 4319 2792. 3709 1
16.370135.2 3701 1 ( 2103-3709680-01 45 4214 3930 3716, 5
Г250Л 1 3701353 3701 1 i 3743,
16.3701400-01 3701 1 3803,
16.3701 101 3701 1 7903,
16 3704404 3701 1 8101
4022 3701035 45 6.313 0218 3701 1 : 2101-3710205 3714 6
21 377'3035-152 45 4312 1751 370 3 1 ( 2101-3710206 45 4213 1448 3714 2
53Л 3703038 45 3311 3036 3703 2 3406.3711010 45 7332 1214 3711 2
310° 3703041 45 4319 1229 3703 1 3102-3711032 45 4319 1333 3711 I
21-3703087-Л2 45 4312 1758 3703 1 3102-3711033 45 4319 1334 3711 1
2ioi-з; oiooo'io 45 4213 3747 .3704 1 20-3711045 45 4311 1511 3724 2
Pl 30 3706011 3706 1 34.371 1100 3711 2
P-103-370601.5 3705 ’ ! 39.3711 140 3711 2
P-117-3706100 3705 1 1 39.3711 142 45 7352 1446 3711 2
P-35-3766.555 .3706 1 34.3711201 3711 2
11317-3707600 39 2693 3015 3909 1 ФП130-3711203 45 7342 5176 3711 2
3 102-3707050 45 4319 2617 •3707 1 34.3711321 45 7352 1493 3711 2
66-3707208 45 3116 1211 3707 4 3102-3711364 45 4319 0921 3711 Г
51-3707210 45 3114 2620 ПОР и 21-3713090 45 4312 1809 3724 о
3707 1 12.3714010 3714 1
2 1-3707215 45 4313 6487 3707 1 ! 12.3714204 3714 1
2 1-3707250 45 4313 6488 3707 1 j 12-3714250 45 4511 1017 3714 6
2P3707255 45 4313 6489 3707 о 3102-3714352 45 4319 1335 3714 2
СТ230Б-3708000-Э 45 7375 1133 3708 1 51-3715021 45 3114 4895 3715 Г
СГ250 3708001 45 7335 1003 3703 2 3102-3715022 45 4319 0601 3716 2
I
К: детали Код ОКП Приме- няется В П > 1- 1руппс Г № детали Код ОКП Приме- няется В 11' д • I'Pj пае Кнличе- С 1 .,0
3102-3716070 45 4319 0603 3716 1 || 1 3102-3724102-01 45 4310 4078 3721 i * - 1
3102-3716071 45 4319 0602 3716 1 3102-3724104 45 4319 15S1 3721 2 1
3102-3716074 43 4319 1503 3716 4 1 31011-3724150 45 4318 0949 3721 I 1
21Г1-3716078-Б 45 4312 1317 3716 1 । Г-53-3724166 45 3311 1467 3721 1
21 Н-3716033 45 4312 1818 3716 1 j 31021-372116S 45 4319 2463 3724 I
.3102-3716101 45 4319 0604 3716 8 1 3102-3724189 3721 1
Ф11118-3716102 45 73-12 5б9б 3716 1 2103-3724195 45 4214 0402 3724 2
ФП110-3716102 45 7342 5881 3716 1 24-3721224 45 4313 1734 3721 1
Ф111 1.8-3716103 45 7342 5897 3716 1 24-372 1228-01 45 4313 1739 3724 1
Ф11119-3716103 45 7342 5885 3716 1 14-37.2-1234 45 4516 0990 3721 3
3102-3716104 45 4312 1841 3716 4 24-3724244 45 4313 1740 3724 1
ФП118-3716110 45 7342 5899 3733 8 I 24-3721246 45 4313 6415 3721 1
ФП119-3716200 45 7342 5886 3716 1 13-03-3724250 45 4512 1666 3724 9
ФП119-3716201 45 7342 5887 3716 1 1 21 Л-3724 250 45 4312 1910 3724 3
ФП118-3716203 45 7342 5903 371'1 2 । 14-3724346 45 4516 0995 3724 1
ФП119-3716203 45 7342 5895 3716 о 1 3102-3724292-03 45 4319 3384 3721 1
ФП118-3716204 45 7342 5904 3/16 1 1 14-3721-102 45 4516 1000 3724 1
ФП119-3716204 45 7342 5891 3716 1 1 21 Р-3724566 45 4312 6567 790! 1
ФП118-3716205 45 7342 5905 3716 1 ! 40-3724566 73 3511 0636 7901 1
ФП119-3716205 45 7342 5892 3716 1 1 3102-3726018 45 4319 1535 3795 1
ФП 118-3716206 45 7342 5906 3716 1 3102-3726019 45 4319 1534 3793 1
ФП 119-3716206 45 7342 5893 3716 1 3102'3726045 45 4319 1977 3796 9
ФП 118-3716207 45 7342 5907 3716 1 11 -3726205 371 1 О
ФП119-3716207 45 7342 5894 371G 1 53А-3726206 45 3311 3021 370 \ 3
3102-3717082-10 45 4319 3409 3717 1 37'26,
24'3720050 45 4313 6501 3720 2 81 об
2101-3720125 45 4213 1463 3720 Г 14-3726208 45 4516 1007 3709 1
С302Г-3721000Э 45 7374 2227 3721 1 19.3730000 45 7375 3329 8101 1
С303Г-3721000Э 45 7374 2227 3721 1 | 2002.3730000 3 5 S 1
3102-3721014 45 4319 0778 3721 1 19.374 1 600 45 7376 6132 •101 1
3102-3721016 45 4319 0787 3721 1 1 11.3743010 Э 45 7372 8043 3743 2
3102-3721018 45 4319 0798 3721 1 3102-3743114 45 4319 1952 374 3 2
14-3721022 45 4516 0952 3721 1 1 2902.3717000 45 7374 6602 3756 1
51-3721040 45 3114 2708 3721 3 1 3102-3756010 45 4319 1799 еЪ 55 1
3102-3721052 45 4319 1947 3721 ] i 3102-3756012 45 4319 0563 3758 1
3102-3721063 45 4319 1948 3721 ] : 3102-3756014 45 4.319 058.5 3755 1
3102-3721130 45 4319 0791 3721 1 । 3102-3756015 45 4319 0561 3756 1
14-3721142 45 4516 0964 37° 1 3 ! 3102-3756018-01 45 4319 0586 3 ,* 5 6 1
14-3722000 45 7373 1245 3722 1 3102-37.56020 45 4319 2067 3 / 55 1
ПР119-3722000 45 7373 1325 3722 2 । 3102-3756022 43 4319 0596 3756 1
3102-3722240 45 4319 1006 3722 1 , 3102-3756024 45 4319 0597 3755 1
3102-3724015-01 45 4319 3246 37'2 4 1 i 3102-3756027 45 4319 2691 3756 1
3102-3724018 45 4319 1154 3724 1 1 3102-3756056-10 45 4319 4164 3753 1
3102-3724025-01 45 4319 3245 3724 1 i 3102-3756058-10 45 4319 4165 3755 1
3102-3724030-02 45 4319 3382 3724 1 3102-3756060 45 4319 1314 3755 1
53-3724043 45 3311 1440 3724 1 1302-375.6.100 45 7369 1035 З755 2
66-3724043 45 3116 1281 3724 1 1302.3756160 45 7369 1048 3755 т
3102-3724044 45 4319 3244 3724 1 ' 37.3761000 45 7371 1041 3847 1
3102-372404.5 45 4319 1587 3724 1 1 3102-3801039 45 4319 1315 3801 1
24-37240.50-15 45 4313 8966 3724 1 14-3801076 45 4516 1017 3801 , 6
51-3724073-Б 45 3114 2797 37'7, 2 3802
8120 15-3801300 45 7391 2534 3801 7
Г24-3724076-Б 45 4313 8969 3724 1 1 21А-3802030 45 4312 6424 1701 1
20-3724083 45 4311 1522 57'7 1 21А-3802031 45 4312 1966 1701 1
24-3724083 45 4313 1721 3724 1 24-3802033 45 4313 1774 1701 1
24-372-1081 45 4313 7789 3724 1 24-0802034 45 4313 1776 Г01 1
24-3724086 45 4313 1723 3721 • ) 51-3802035 45 3114 2839 7903 1
24-3724037 45 4313 1721 3724 -ч 3102-3802038 45 4319 1317 3S02 1
24-3724093 45 4313 1728 37:’4 3102-3802039 45 4319 1317 3802 1
51-3724 СОЗ 45 3114 28С2 3722, И 3102-3803010 45 4319 2032 3<19 1
57:7, 17.3803010 380 3 1
5' '02, 2006.3827600 45 7332 4261 7 1
8101 3102-3900010 3901 1
3102 3724101 45 4319 1559 3721 1 И20-3901000 39 2693 2IPG 3001 1
1E7-39L IССО 39 2641 3215 1 3221 1
1 1 X. id а ш Код 0121 Ilptrie- . i:e^ в inii- Fp\ л 6 5_ :
i 39 2664 7) 0 о.} 7’901 3s01 1 1
т f 2 39 2651 2055 2 44 i
i ’ в-? h\:3 2651 2086 .'«)! 1
[ f ?r> | P * з 2') 2651 2116 6301 1 i
j :f 2JX1? . 9 2'151 2161 3/. 01 1
f 2- '! 27 i 39 2651 2136 31 < i 1
' ' i ' s J > ('1 i 5 39 2655 7)1 65 3<)>1 3oi i I I 1 1
I ; i 39 2655 5465 зин 1 J
2 6) 7 j 2635 3901 1
' в? >.5 2 5 * 1 f 1 “ i < 1 i । ) 6fi91 ?; ()1 1
? t; 1 i 7* 59 :?i?: j 3 1 15 3961 1
! । l - > 29 ?693 1 1 i 6 3001 1
1 1 1 j , h f < * 1 39 9671 ->u95 3901 1
2 ' /'"2 2'’* <i" 609 ?115 391)1 I
* > ; .29 265) ri62') 3‘‘11< 1
1 1 ' ' ' . • - M •'*'1 6655 4226 39< 11 1
! i 1’ Й >250 15 1511 1072 oool oo 3 1 1
- ' ’ -;o ‘ 45 B! 3 19°9 ”1 •
’ ' ‘ L 15 4.0 4 1 930 3"1 i i
< 1 ' k и * " r? 1
1 ► 4 , j ) if-. В 1 1 '
1 ': ' 1 BO TO-.-’ ;
> ' ' . ? 1.' 1 1 '? X J 1 • ' ) 656 1 It .
' i .- \ ' 1 **• 131 1 }9'J>7 ’i [ 1
и 12’; i ; 4 03 1 93S. в; ;
> i * i 4 . ) 1.39 19 :0 й ;1 1
J. 25 3! ' B1 10 ,O]
*4 i 1 j > i ? » i 1 1 ) <o; , .
1 ’ i; и l‘O i '''И ; i
1 ' 1 ’ 4 7 ; из 1<И5 ''01 ; i
1 i-' : 2{ 1 > 13И S’ 1 5 1
1 >, 1 3 -13 3 7571 QO1 ; 1
'7’9 93 1 вз 807 1 'H'l 1 1 1
и> ‘ 1 ► ! ' * 1 i 2 J 19 1) -) < 1 . ) 19 73 .391 1 1
4 5 Bl 9 07-.И Bl 1 1
r : ' : r2 7 / 2i 4 5 9136 6964 2901 1
* t ! 1 f 1 1 i 4 5 3 И 1 3061 .3-101 ]
1 - 2'7222 7 45 3116 1590 ► ।r 2\ f 2
') -v> «л 73 3541 2S69 not 1
i2? ’,*>n2Г112 45 4319 1355 5061) 1
: м i :, -'2'1 ! | 4 -) 4.319 1356 5099 1
3 IB 22'2 t ~ 9J 4319 1357 5001 1
; ’ ? ‘ : i 1 > 2.3 4219 2012 -t(\5 1
, I 2r ' .2’2 / 2 4 5 4319 1624 S' 01 1
* 2 1 6 J . < 2 45 4312 B87 5191 ;’)
( ’ 1 ПИВ? 45 431 3 2077 5201
I 7 22 2'2) 45 3 1 ] 5 01 03 Й61
' 1 1 7 2v -U 4312 2320 51M /
< 1 2 2,ч2’Л 1313 f i, ; v ’ 7 : i) < )
;<' u. : 6 4 '.5 76k )
' 01 1 1 ; } t 1 t1; 'IM s t M ’
1 'r'i=, i 01 1 ; i ' 2 ' 2’ :. 111 '2 i. > ( '1 > : । > ’ ' 2 - < i 12-1 9 4 IB 1 1 ) 6? 4 6; i 4 > 1 7! t1 > 5-11 ’ - 51U 1
i, ; r ни i-i = • j .5 .1'00 09t.Z ,6 ) ’> 1
' * 1 > ’ 2'22?] 21 4 5 4519 2815 5’09 1
’1 ’?4-i60.V>2 4 5 4319 0337 510 > 1
;' ’ 5 ] ?',23?-01 45 4319 2816 5109 i
••-.’-г ::vio so 45 4 '> 1 0 09 6! 5io ; 1
* .i. :•?( ‘у:.-io-oi 45 7 3! 7* 0338 51 in 1
J '72-.7169911 — 43 N 09.5! OlO'.l 1
i 2 J - j i 3 'J 22 i 01 13 1519 6339 ' 510 j
X .r-x .. 1 K: : 0,<i! 1 1 -HMive- г:,, i il4 -f if 1- 1 | J \ 1 ' L 1 } C< "
i : 5102 5109054 1.1 13 ?3 03 11 510.) 1
i 14 ; 02j 09i if6 -1 01 1 — ’ i > . '!; 9 231 1 510’) I
3102-5 1.О* 1 O»’ > t 43 19 03 В 5109 1
3102-01072 57 15 4 3! 9 I’.B 0 ' 519) 1
.И01 I-5 109.222 15 • -131S 0181 510? 1
3I0'2-510920 I 'i.J 4319 0885 510), 8
1 5 4) ?
i ЗИВЗИВОЗ 45 -1319 1034 5104 I
1 в-5! С’О'И’О i S.) 3} 16 2053 620 ; 4 •
1 3102 5* ПИВ 45 4319 0942 511'’ 1
1 59 51 ,2103 45 4319 0953 511 1 1
I 3182-51 45 4319 09? 1 51 I 1 1
j .,!( 0 7. : i 2169 45 1,7 J Q 09.75 5112 1
1 3 02 3; Mi 10 j 5 1 И 9 6953 5И2 1
0162-31 Mi 1 1 4 ) -1 ? 19 08)7 5112 I
' Hu2-5i 1 2 i<? 15 4 719 1056 5'B 1
i .0(0'3265352 45 4319 13-S8 1
1 <7.5] 26 520’136 45 73',7 1691 5 J; 4 2
i СЛ 109 ЗбОООбоЭ 45 7> 517 82-4) 5 'i)5 •;
1 2)’Ибб0бХ-!1 15 4313 8995 5’4)) 1
1 21-52B6H; 01 45 4 ИЗ 2277 5П) : 1
; - > 1 - > - - <-. -1 ~ n 1 г 4 ! .2 L 1 1
; L -u I ;> .j J L
1 9'2 ЗИММ {И •i 4310 2705 5 j’i 1
1 10'2 > 65 i О!-61 4 .‘7 68 9 276 t 5 -’0; I
I 1 A), ). 5 - - : ; . * ' > 1 , ' r - > 1.7 j j j \4 •; 5?i): I
._ , -.. '0' И . 16- ! 1 !'H ' 228.5 52?i 1 I
? И МООВ.ЗИ в 2 5' 1 >) >. ? 5 .'•) ' I
1 ? 1 1 ?8:. i 5 J 4 i' и '.’284 5296 I
, 2 1 - JOO: ;1 81 :: 4.J13 722 4 5_'07', <8
5! >0 !
1 1 "264060 r, 73'16 8005 5'(b' j
1 ? 1 /.2 661,, I11 f ” В13 МГ’6 ;» 2
1 2 1 62-.? 1 15 4 31 9 24J 8 5298 I
i 8-2 OB?-., -.i r> 4319 2 04!) 5’7) 8 I
! И 62 O/'.M 67 -15 4219 2141 5 4b I
1 31 6? ’Bo? ] ;б 45 4319 1215 5’(is I
j 2 i c 21,0 1 и J 45 4312 2711 S7?!,
77 f'l 4
24 520817o 45 1313 7Q8I "'-’(IS I
i 21- ’26? ; 9*;-02 4.5 4313 7979 5?os I
3162 5301012 45 43'9 0687 5'01 I
5]02-53011 i2 45 4319 0681 5/’O1 I
3 102-2261 1 1 1 45 4319 0685 5 5)1 I
3! -;2 5? !?92 45 4319 0868 5 '01 .3
iOOGMiJOH) 45 4319 0668 5?02 I
M2-8.M26] j 4 и 4319 0667 5;'O2 I
310'2-5362 j 4 5 4'319 0659 5 7)2 I
3102-5562:03 45 431 9 0661 5 7)6 I
3162-530? ' M 4 > 4319 3018 5'02 I
7! 02 520 9X , 4310 6222 5 ”0 1 I
; /ИЗО ? ,930,0 45 -13:9 6223 .-> .0 ’= I
' 1 0? > :<• O'. 7 “ ! > < A 1^1? (12? 1 111”. ।
7 ( M : t - 7 ! ►; 1 - . 3 J ~ s.”. 1!) (‘226
. i..' ! i. > j tJ i'iiO 022'7
i ’’ 1 > 'I1 L ’ k 1 1'6 ! 5? S3 .) 4 i 1 -)
• 1< . 1 • ,0 '! '.' J ' 28 6 •)?;(? 5 ’л : 1 ।
- . 1 ‘ ‘ / - 1 " , ' ' . * , > 5 . 0 i
: ,0 ’ 7'O'-??;? L :<: j 42? j ]
1 i?2 7-И 66’ 1 > S'.'1 , ? '(! ' i
5 5102 530.4M6 15 ‘2> 19 7,) ;Ц 5 !) > I
1 31 (M-3363084 *-ь 1'5 4319 6237 5 () I ]
5132-5303655 45 4319 0238 5 0 4 i I
i 3 1 б?- OsBco? 1 ) 4316 0239 5''01 | I
1 52 ; 1'1 52^-7 4.3 .31 1 \ гл:б<) 530 4 j - >
i 2 16--5333 i 1() 4 5 43 !O О-J Ч) 5' 93 I
1 =J„ .) J UU 1 1 2 ' ь5 ,3'9 0? 11 ; 5'103 I
[ 1 f HVC-
Л-' ДСТ<;."П ! Ko.'i o; :п I'SICI я Н и 1- 7 -
J 1 ! Г] упие - 5
3]99-5303112 1 i -! -5 4 31 0 02 15 5Г 03 -
3102 53321 Ц t 4Л 4? ! 9 9 2 4 5 5 4) >- 2
23Л-5303270 | 45 4512 2 ибо (465, 1
i 61’05,
1
! ’! 76-530 И PG t ~ 0” -" ,2 61 о? 1
‘.’1 К) 5 ’04193 л ж ! О 1 Г* ’> Л" г’ 10 ! Г
! .'>312010 .: О • Г’ л. 1 " 42 1
; I рг,- ", И Б) ’ 7 < “ь 1 ' \ Г;1 '> 1 S ]''
0/Г9О ' 1 ’ ' -
- ’; ‘ '2 : .>2. J//31 -4 ** ’ ' Г< - \;Q "
; 9292 1 г г A I 12.1 6 П9-;: _ - - -.
। । j 3- > »2-4'3-' £ f ” У 5319 < i ' f
! 3102-532539 2 6 5 ”? т з 1 Г 6 Г г' /“
, 319-532591 Л "> ] 6 3 ! Г' Г 2
, 9П2-522';-10 4. i 2 т о - 1 3 и * } — 1
i 3102-5325151 Л " 7 ; ” 1
: 392-5225181 1 л" « О | ,-t ! ПО** Б ,;2 —
: 392-532519! ; л г 1^19 БИО «- s 7
| 3102-5325210 1 4 5 4 3 1 1
1 3102-5325220 65 4 2 1 0 ’ 056 " з
! 3102-5325242 ,л ~ л ? | О * н< ’ ;. t >
; 'Б 02-5325250 1г Л319 : 122 / / > - •
! 3102-5325256 ? - ’ Г': 1 9 1 ! ~ci И 1 г ’
1 3102-5325266 £ i ч / q : п 113 1 ” ' : Б " 2
1 "102-5325220 / 21 о, ПС1 •' ' ‘ 6 » (
! .3’02-532523'4 л~. ОБО 1 '< 1 * - *’ J
, 3102-5325292 5 1 П ° 2 ! -1 *
3102-5325220 1 ':С2 Is'4 V
3101--53У!И)"0 £' 4 Б1п 116.? — ’ " '1 >
3102-5326021 Л "> 1 2 ; 0 1 162 7/ :,3 7
3102-5326023 1 4 ,) < ’’ 1 п 4 4 Г ч? '3J'1 т
31 99 .53260.30 л 5 ,i 71 о ! 1 '2 4 Г- t i
3102-5326031 1 "! ’ П 1 1 5 “ I
3102 5326052 * -i “ !Л 1 1 '”.0 . - ; ! 1
0102 5326064 1 5 । 1 -1 1 ( 5 1
8 92-5326056 j 4 5. f : G > •) i 111’ З'-’б 1
3109-7326071 . — 1 -1 ’ Ct 4 ' <л ** г V \
3; 62-ПЮ' 180 ! 92] ; -.|61 2
.3103-5 401486 1 4-. 1 'У о 001 " 6 О
3102-5101.391 БОБ 1
3!09-5401595 ’F 4 210 I 5/01 1
3162 "101620 4 7 1 <3 П“55 .5 ;01 1
3102.51GI621 i Л 5 4 ' 1 П '2’53 Gil!! 1
3 39-5101630 1 1 " г1; о 5Бб 1
3.1 Р? 7.’01651 л ", * 13 1 т < - !f.1 j
30 550! 160 45 63! 1 г," ' 2 11 2, 1
0102-5662620-01 j / - ‘ 2 ’п . > < п ~ -„'О? I
2,109 5202! 71 1 - ; 9 ’ г' 1 5/62 1
ЧПп -г^‘?!75 i J ; G 1 ~Г ' - -г, 1 1
3! 02 550301 1 ! 15 ’ Б = ’ 1 1 ' ” ’ 1 1 1
2162 95601 1 -01 1 * n i ’ 1 пг 1 1 - ’Ч ’ 1
Г902-9П3015 л " 1 , 1 1 s' Г i 5 'и'’. 1
.3109 ."G0.3.0J5-01 j 1 ч 2 "; .1 г 1 г- ,. • ' > 1
2’-5603013 1 ) ! r~ Г> ! : ,‘Н 1
9-59209 Б 1 * ~ > 1 rX : г , ;"1 С;.- - ;У]
9 Т-560 6072- Б , л — 1 С < Q 6 и т 1
‘?4-"6r."07 3-f'> <' 1 " Г Г - 4'Tf 1 I-' 1 . _ < ,Л 1 о / -.'-р ,
°! 5 61010 1 ‘ к Л - J -' J /'' 1 6> 7 Э . . . ", '! ' ' 1
2 i 550 W0-62 Л 5 - . и * 4 !
5JM 9^152 n , 1Г} *". Г; Г" 1 z‘- ГЛ ’ : 6 ’ 1 .6-3 1 ".
5 u56O5<ii 1 n - " fi - ,-V. ' 1 I1 ! ; 1 > 7 < . ! < ' J - (1 i V '
2-i 5665995 < ' г /_ 2 Б 4 X
193
, .\j детали Код ОКП HptAie- ннетгя в под- т ру)iне 1 rj i “ 1 детали Код ОКП i Ipnve- вяется в l|Ob I [ у 11 n P I К-’личс- С111Ч
3102-5103391 45 4319 2284 6103 1 , 31011-G105160 45 4318 0398 616.), 4
3102-6103392 45 4319 2282 6103 (405
3102-6103394 45 4319 2285 0103 1 31011-6105174 45 4318 0309 610/), 4
3102-6103395 45 4319 2236 С) ИИ 1 6205 Г)
3 102-G103396 45 4319 2281 610 1 ') 3IGII-GI05182 4. > чЗ Id i G0.j <’](). > ,
! 3102-6103420 45 4319 2278 6|С 1 2 62<b п
1 ‘24-6103168 45 4313 3341 61 О.1, 4 31011-6105183 45 4318 100G 6105,
1 1 620 1 (6205
31C2-61 G.1470 45 4310 2108 6 ин 1 31011-6105184 45 4318 1007 6105, 3
3102-6103471 45 4319 2109 ЗИП 1 6205
21-6103474 45 4312 4070 6'203 2 , 31011-G105228 45 4318 1093 6105.
2102-6 Ю3173 45 4319 2131 6103 т 620.5
3102-6103479 45 4319 2132 01 ()3 1 31011-0105229 45 4318 1094 6105,
24-61034 SO 45 4313 3348 6102, 4 6205
31011-6105270 45 -1313 0401 6105, 4
24-6103482 01 4.) ч13 96 14 62(1.3 G 6205
3102-6103498 45 4319 2133 6103 1 ! 31011 -6165304 45 4.318 0402 6105 1
31C2-G103499 45 4319 2124 61,90 1 ЗПИ 1-6! 05.305 45 -;.318 0103 6105 1
Л208-61О1ОСЮ 45 9126 0942 спи I 2-46 4)5308 45 I31S 3390 6105
A209-61(MOO() 45 9126 6943 616*4 I 31011-6105310 45 4318 0404 6105, 4
3102 6104064 45 4319 0306 61(4, 4 G2O5
( 20-1 1 1-G 105350 45 4516 1687 S‘217 4
3102 G104C6G 45 4319 0307 6101, 4 1 o 1011 -010u3 jO -01 43 4318 1183 6105, 4
1 620-1 1 6205
3102-61G-10G3 45 4319 0208 Г.;(.•. 4 31011-5103-132 45 4318 1008 6105, 4
r9i4 i 6205
3102-6101069 45 4319 1957 Д'1, 4 ! 13-010511! 45 4312 3322 1101. 4
62f 1 1 1104
3102-0101102 45 1319 0313 С.’.р j. 4 24-5130-,ИЗ 45 4313 7771 6105, 4
б5’6 t । 6205
66-616 и in 45 3116 3396 о:.п । 2 3102-61 355 45 4319 0292 5G()6 1
8I-G1C-G 16-D 45 3114 5034 б?'! z. A1 78-61 (r 'GOO 6106
3102-61(4126-10 45 4319 3259 6104 1 ; Л179-61О6О0О 610G 2
3102-6104127-1'1 45 4319 3261 61 0 1 1 2 1-6066316-01 45 4313 7249 G106, 8
3162 6104131 10 45 43J9 3234 61 о i 1 6206
3102-61011"’. 10 45 4319 3265 6101 1 2! -G10C060 45 4313 3440 5101 , 21
3162-61O| 116 45 H19 1059 6101 n 6106,
3 102-61041 S3 45 4319 0314 6101, 4 6206
6;2о ( 3102 61050,32 45 4319 2045 6106
л 106 Olr'OOO 45 QI26 0797 61 ('5 1 2-1 -610C0S6 45 4313 3442 6106, 4
АГ7 6 I OGi'GO 45 9126 0798 6165 I 6206
3102-6!03070 45 4319 0273 61(15 3102-6100666 45 4319 204G 6106 2
24-6103074-01 45 4313 78G8 61 л,- f 4 24-GICGIU0-20 45 4313 3449 6106, 2
6205 6206
31011-6105080 45 4318 0995 6105 1 24-6iCGI 61 -20 45 4313 3454 6106, 9
31011-6105082 45 4318 0996 (105, 2 , 6206
6205 21 CICGiCO 01 45 4313 7251 6106, 4
31011-6105033 45 4318 0997 61 (1.5, 2 6206
6905 2-1-G106182 10 45 4313 7632 G106, 4
31011-GIG5CSG 45 4318 0998 G1O5, 4 6206
62f'5 21-G106134 45 4313 3463 6106, 8
310!1-610*090 45 4318 С999 6105 2 1 6206
31011-6105698 45 4318 6991 61051 4 । 24-6106192 45 4313 34G4 G106, 4
С2О5 6206
31011-6105102 45 4318 1001 6105, 2 24-6166206 43 4313 3467 6106, 0
6205 6'206
31011-6105103 45 4318 1002 6105, 2 ’ 24-6100208 45 4313 34G8 6106, 4
6205 6206
3102-6105104 45 4319 0285 6IG5, 4 1 14-6100220 45 451G 2005 G1O6, 4
6205 6206
31011-6105140 45 4318 1904 6105 О 24-6106461 45 4313 3474 6106 8
31011-6105150 45 4318 0395 6105 i ! 24-6107020-01 45 4313 3475 6107 1
31011-6105151 45 4318 0396 6Ю5 1 : 24-6107021-01 45 4313 3477 6107 1
31011-6105152 45 4318 0397 6105, 4 ; 24-02-G10712G 45 4313 3-180 6107 о
6205 i
И4
№ детали Код ОКП Приме- няе'П я Е под- группе 1 о с ~ Jv детали Код OKI! Приме- няется в под- группе } Ксличе- 1 СТ;-о
24-50-G112010 45 4313 3437 6112, 6 ! 3102-6800010-03 45 4319 3021 6800 1
6212 1 24-6800020 45 4313 3863 6804 12
24-50G212012 45 4313 3745 6212 9 : 3102 6800112 45 4319 0-132 6800. 2
31011-6200014 45 4318 0129 6200 1 I 6810
31011-6200015 45 4318 0131 6200 1 | 3102-680011G 45 4319 0435 64)9, 2
31011-6200018 45 4318 0132 6200 1 68 И)
31011-6200019 45 4318 0133 6200 1 3102 6800! 17 45 4319 0436 6800 > 2
3102-62010G7 45 4319 4213 6201 2 68 Н)
24-02-6201552 45 4313 3528 6201 1 3102-6800244 45 4319 0441 6800 1
24-02-6201553 45 4313 3531 6201 1 3102-6800245 45 4319 0443 6800 1
2-1-02-6201560 45 4313 3534 6201 9 3102-6800250 45 4319 0447 (7800, 2
3102-6202010 45 4319 0031 6202 1 6810
3102-6202011 45 4319 0632 (,202 1 3102-6800251 45 4319 0446 6800, 2
3102-6202114 45 4319 2154 6202 1 6810
.3102-6202115 45 4319 2155 6202 1 3102-6800260 45 4319 1729 6.800, 2
3102-6202162 45 4319 2156 6202 1 (7810
3102-6202163 45 4319 2157 6202 1 3102-6803010-02 45 4319 3022 6803 2
24-6203052 45 4313 3G06 6203 1 3102-6803010-03 45 4319 3023 6803 2
24-6203053 45 4313 3609 6203 1 66-6803206 45 3116 2438 5326, 4
24-6203122 45 4313 3612 6203 1 8103
24-6203123 45 4313 3614 6203 1 3102-6804008 45 4319 0448 64)4 р
24-6203126 45 4313 361G 6203 2 3102-6804010 45 4319 0449 6801 0
24-6203200-01 45 4313 3619 6203 2 3102-6804011 45 4319 0451 (1804 2
24-6203210 45 4313 3622 6203 1 3102-6804058 45 4319 0453 6804 2
24-6203211 45 4.313 3626 6203 1 3102-6804062 45 4319 0455 (1804 2
24-6203214 45 4.313 3630 6203 1 24-6804063-01 45 4313 7626 G801 2
24-6203215 45 4313 3633 6203 1 24-6804064 45 4313 4042 6804 2
21-6203234 45 4313 3636 6203 1 3102-G804440 45 4319 0462 64)4 2
3102-6203235 45 4319 0483 6203 1 3102-6805010-02 45 4319 3024 0'05 1
24-6203470 45 4313 3672 6203 1 3102-6805010-03 45 4.319 3025 (1405 1
24-G203471 45 4313 3674 6203 1 3102-6805272 45 4319 0417 6605. 2
3102-6203478 45 4319 3336 6203 1 1 GS15
3102-6203479 45 4319 3337 6203 1 : 3102-6805273 45 4319 0418 6805, 2
24-6203482-01 45 4313 9644 6103. 12 6.815
6203 3102-6805501 45 4319 0408 68051 о
24-6203498 ’ 45 4313 3682 6203 1 68)5
24-6203499 45 4313 3684 620 3 1 3102-6805504 45 4319 0409 645, 2
А210-6204000 45 9126 0953 6204 о (А 15
3102-6204114 45 4319 0315 6204 9 3102-6805506 45 4319 0411 (74)5, 2
А198-6205000 45 9126 0843 G20-, 1 О'' 1.)
А199-6205000 45 912G 0844 6205 1 3102-6805513 45 4319 0412 6805, 2
3102-6205070 45 4319 027.3 620,5 9 (815
24-6205072 45 4313 ЗС92 610.5, 12 3102-6808010 45 4319 0372 6808 2
2'205 I 3102-6808010-01 45 4319 3151 6808 О
31011-6205150 45 4318 0406 620,5 1 | 3102-6810010-02 45 4319 3026 68] 0 1
31011-6205151 45 4318 0407 620.5 1 I 3102-6810010-03 45 4319 3027 6810 1
31011-6205304 45 4318 01С9 6А0.5 1 3102-6810244 45 4319 0469 68)0
31011-6205305 45 4318 0411 620.5 1 3102-6810245 45 4319 0472 0810 1
24-6205510 45 4313 3705 6205 1 1 3102-6815010-02 45 4319 3028 6s 15 1
24-6205511 45 4313 3706 620,5 1 ! 3102-6815010-03 45 4319 3029 6.815 I
3102-6205720 45 4319 0297 620,5 2 2102-6816076 (914 8
3102-6205728 4.5 4319 0298 620,5 9 3102-6823010-02 45 4319 3031 (-ДЗ 1
3102-6205740 45 4319 0299 ГДОб 2 j 3102-6823010-03 45 4319 3032 (‘823 1
A182-G200000 620к 1 3102-6825010-02 45 4319 3033 605 1
AI83-G206000 6206 1 3102-6825010-03 45 4319 3034 6825 1
24-6206026 45 4313 6-100 6206 1 3102-6825011-02 45 4319 3035 68'25 1
24-6206027 45 4313 6461 6206 1 3102-6825011-03 45 4319 3036 (7825 1
24-620G082 s 45 4313 3716 6206 2 2103-6826010 45 4214 1179 6114 2
24-6206090 45 4313 3717 6206 2 2103-6826011 45 4214 1180 ()114
3102-6206364 45 4319 1962 6'206 4 3102-6826200 45 4319 0524 606 1
24-6206366 45 4313 3724 6906 9 3102-6826200-01 45 4319 3152 68?6 I
24-6207020-01 45 4313 3725 6207 1 3102 6826400 45 4319 0531 (’Об 1
2 1 -6207021 -01 45 4313 3730 6207 1 3102-6826401 45 4319 0532 (706 1
21 -6207126 45 4313 3736 6907 9 24-7901046 45 4313 7295 370 3
3162 0800010-02 45 4319 3019 6800 1 3102-7901112 i 7901 1
sera i 1032 9196 CT 0 •'OI-CO-IT I о
НТО : 6690 6166 Ct 9 С0COGS т.п; s
i (k’s 0960 bi 96 L F (KOSOU-GU'
iU-"J 1 6C ('О b L о 6 Ст SgOSOOs 66C
Ms 6 9 GO 0 166 f ' -Jr 'НСИТ-; 6d!<'
sirs 0 i'cO 6196 9 b
rU'S b?b'I CIS r 9 6 buCc.lTT CO i 6
60(6. : СИТ 5“> i S I- 1 r .f‘- I t ' . . r. - U I I; I ’ i . 1 > •' !
<07u 1 ' i», (.' 9 i 96 '.. t ooiT ’ т ; z
(T .S' 109/ si Ct ; r Г 1 4 " , 1 1 > ' ‘ f ' V’Jl • r
60'T 96 6 S 9 661 ’ ? 9<"00s L/
(OuS : Zb 66 6! 9 s '.’ ?7 ьтт t it
lu - i OS’G'J Ы 96 r b ;J t i i1 1 s i i;
OST 1 SIGI 61G 7 r rZO ЮТ< СЛС
!•:,...< 11 г i 6 i 9 Г и ь 016 i CTS'T;! 9
lOuS Sr 61 6 НИ 7 Z 01710/ST'H C
KaS : Но I 6196 CT IZl H)cS 60И,
107b i I 969 9 lb 6 CT 6 CO 107b'i 6
l‘J3S I 6961 ( I t L t vSG lOTTCOi Z
(U.S 1 so; i Cs г С Г **’ j ; 1" / s S 1 p
i Of s । s i i >; Cist 9 i? oc sgohtssoh;
1 ( * *
Ou 10 1 < t-Co 91 .. t 1 г H.G .. l (' 7 1
o<?is ; Z G 6 61 St 7 b l у'и/.оОб I '• i. и i Z
Ou I s ; U G < j 0 61 L t' Il r 0’000и I s 6'6'
OcHS : (’ST 6196 г s_ 9060Gi• 6'6
UulS | 63 6) ('• lit' \ V SlTHH- TH:.
I. ! ’ •'! /091) 61ST t r> •;TJb! И 7' H
Olis ! ulOU 0 1 ь i C r SLGb 1 u 69 Z
00 IS j
_J Ot ! ’'Ou’S С; T Г b pi * 7 f ~__ > у ' 1, T
c-jo; ; G i и 0 6 I 9 Ь 4 / ' ‘ uG ; -1 : , 6
6! O' i ' 0'0 61И fr : O-1' J V/ i 1 * I J 1 ;г
uOb j илбО 61 Z t ‘ b * ' 0 ; ul1 I ' ’U j (.
(>o 1 о ; uOi’O cist <T 9,0HT’IS Z<. ' 1
60 I о I 6/00 61 Sr Sr (T i T i S r , ' i
~ ь; i _.и t ‘J (HCt 9 v ПИ. I 7 ;,' :
{ 01 ( ! s ICo 6 11 i i- 1 > / ' b'O L S .
' C'/uO (? i1 r '.. r SZG нН -t ТИС
60 b , Or/6 9 1 S i7 Ob 9 И60Is I 1
OS’S CSuO 6 i s r 1 OOTSHSTu H
6,0) , I г 09 6 И 9 i1 060001 S’CO L s
'i)O
/ p / » J »*/ f, I f * । 7 T 5 S'G ' s * i
•* *-v/ ,/ 1 к - t' Ы 1 О и i J > i
- о; s 1 1 4 , 1 • ' i 1 oZJ Silt 011301У; 1
-,i;! >.
। 'T J iT и . rS Gist _ г SCISO18-5J1C
vi ! . [ 1 ’J к s oSGO GISr ;11, 90IS0 (3-КЧС
SO I >
I J OS И 4 1 19ZT s.. i 6. 601901S I I
i о i TtG у IL i -> i GOT 6-' : :
T;ls
l ins z.s;;c 61 Cl St GO i pH 19 ~9 I ('
SO IS ZbSG 6 L tT i j(;-'. ( / vi Д
0019 9696 61 9т 'Л ih. ^'s -' THS
SO IS lOSo 61G CT 66;:-< ’S-THC
HHs 16/SI 6 1S P Ct rCSTHs (SIC
os Is 0691 6 ICr Ct UU'J!' "’iS
i 01 s 01,oO 6 1ST CT SOT 91 s' , И9
SdlS /960 606 c 6 t ou ois--3;; ;-:
1 sis 91 60 6 t ; ’ I" и GOT O’ s CO If
to is 7 О о 0 GIC 6 Ct OUCrGIb 60 6.
... _ _ — — — - -— - -- -“ - -
01 I |
-Г0.1 и 1 ШЮ VOM итог
№ детали Кед ОКП ri Ill P'-'C- MJH L Я 1 В i (1 . : " 49'^ 1 i ( из ; 1 - "4 H [ L 2 j j* I ’ Л4 детали к ( j л 0 i { 1 n ! j 1 HpUxU’- 1 [ u; 1 ,1 [ i, t- 1 1 ['у ;ue 5J
.... ! 1
?4-Я2С'>216 10 45 431? 580? 320? 0 — 310? 8! 03 ГО 45 13! 9 1237 '>
3 B2G3254 45 4319 0264 87 В 2 3102 8 ЮЗ 43 J ]5 -1319 1798 0 5 4 ' J I 1
3102 82’}b:i0 45 4319 05.27 8-7 1 1 : ?i ;-! ’3’"2 45 431 3. 5538 /г, !
3102 3204011 45 4319 0588 SJH 1 ’ ?! 8162353 46 b'13 r 51 ? 8 ’. b 1
3102 <220 1030 45 4319 0589 8‘26! 0 ’ 21 8 163374 4 5 1.313 55 1 ! ( 1 1
3102 8204032 45 4319 0591 870! 2 2 1 8103255 45 1313 5 ’ ’:) • ' \ ' 1
3102-11204038 45 1319 0592 Sub r> - 2 1 H!C3"60 45 13! 3 53 16 i ’ , : )
301(4 82040-10 45 4 ° 11 1167 6 ’ u 9 9.1 9 i6°3‘4 45 : 13 . t- > 13 b 1
1 -!-8201130 4? 4616 2996 1 О’ГьЧО’?!9 01 4 8 . ।! 1 ° 896 1. )
1 1-82011°,С) -15 4 51 6 269, n ; '']('? '70 1316 : J:) 107
2 b 82041 12 9? 4313 5369 8 '6 1 1 д ; 10 17 1 4 i k 1 ’ t
3102-82 Г 038 4316 1294 - 1. J 4 2 162-8 10 77 9 1.: "J'l j."/:1! ' 1
3102 8217014 45 с:.!- V “ 3 (fl- ' ?1 7 '( (.-7 1916 ;
: 102-8217813 45 7b 1:29° ’ , 1 ?! .’bVibJ ji 15 '. 1 ‘1 0/213 < 1 < ' 1
'31 ' 111.
2 .Sb 78’8 -1 > -bi 13 7. /4 k 1' - ' ; i.Jf < i ' . - Ь -t ( } 1 1 ' '
з-з/ нт ’ Ь) 4• i.»i!? I и ь.» Hill i I ; V ;k! 1 f - ' 1 - i г 1 h t f 5221 >. 1 '
310? 8 ИИ 1 г? 4 ; 4319 1182 . 521 i 2 ' •. 4:? f t 48 1 ’ 5 Kb! •- b.
3 102-1- id 1 i 1 8 4.4 ! б? Cb447 > rl 1 1 _-; ' 1096 /1 4 43; 2 6221
3102-8 1!) 1200 4. > 5 В i 98 )8 6 ’О! 2’ 4' 4u74 ’ r 4312 6222 8 : и
3102 8-1013 10 4i 516 -935 : 4)1 -f - 06 ’ ' O’ T6 4319 ’517 r,
31 3 2 -84 0 i, ’ 1 { 4.; - - • { ч j J,}; / 2 ' В ; 1 9 ; *, ' =’« , i *-,9 ! 45 4-110 1 2? 1
: •• ’ 02-84 0 13 12 43 439; 1 J?" 4 * 1 2 ! '- -92580 45 4313 6 О-.. ' Ь ' 1
3 10° 8’0; ' Ч 7 1319 2001 1 <4 1 ' 7 'ij! ; '• ’ 45 4.11° , 18'3 k k * 1
F- “ . -.
210° 8 18! Ь6 i ; Lil в j / .:' > ‘ I 1 ) ' ' ' r_ ' t ’ ( ' 6 O' 4 21.1 : > । 2 8 5 ’
3 i 02- 8 101 388 4 5 ;.4r’ 11s:> ‘‘62 - S; ! 45 4312 (B i 1 Г I')
13 8 10 1' ' ?> J . 4-’-l2 1 l-i(i i 7 T < i /' : > 1 I 45 1 X, I >1 Oj.-f 9 : г?’" i
310;’-^ 13) Н!3 45 4219 091? i .и?.!И; 45 431? 8 5b
зюз-зоч г: 7 4319 1722 «. f / X , : ;2i'. 1 ’U r* ' h 4 5 b; ,1O.r! ] < , b
3162 8 •’ ’> 1 1 <2 (8 47 9 07 ’ ? 1 2 1 5 |2и2-/л 4 5 4313 ~ p 4 Ho?
; 3iP?->'oo к; /' -7 7 69 ]5 1 л/; f 1 90
'11.2 .'4'1 'И 2 '• !'>“ ‘u i ?; b?''1? 1 ch 4.: 4313 55 b5 3 1 1 !' ' 1 ')
1 3 3 • 0 J j 9 1 42' 15 ’ ’ 0.2 JU' Z ’ .1 -b ь 1 z } Ь ',!'
LCib, Ob’? 2847912 431 Q I 325 6 II 1
."••n ;•, .7'7 2 2)7(7 '-10 4 5 ’ ’' ' Q '.j >') ' :l!7 1
7 il'J •7 •'• 8407013 .4 ’ 13 18 i 5;: 6 .-bb 1
9! biOO-'OO 1 ~ 7 ” < ~ 1; . ; 6 !()'» 2b:2 8404613-Ю 4 42:6 3' !3 ) 8 10/ I
21 8 ’022(18 l, ; > 3 1 2 , |!J 7Л . 8! '' 1. --’ ?7:2 8-H75179 Г5 13 1 ? 1711 .''86. -
30 8402203 <; •;•'! 1 2323 1 И' ' , -7 02-34 b;3i? 4 5 8 2 10 222-5 84 93 1
3 !/ 3192 U1 -WO 4 5 10’0 <171 9’1 1
24-8102220 5 - 3 j 3 7'(; ’1 8 !'?! -: :: 1И 8! 133812 45 43’0 2211 <113 1
80-8 102'3'1 -' 4311 О-’.Г» S 1 3162-8!1 3696 45 4319 22-Ю 8-113 -<
30 8-!0282 1 64 i 93l‘’3 8<r6 1 42Л-9Г! 15372 73 354 ? 0276 :--H !
30 8402(328 J.5 451 1 0327 1 126-9302051 73 3531 0212 .' in
3102-840331? 45 4316 1505 , 1 41 9302226 73 3621 3524 (7’0), * )
3102 2 1G3QJ3 45 4319 1526 8 !03 1 6810
i i 45 7373 9002 3/ 2 1 9
u'i ост
VJ7
СОДЕРЖАНИЕ
Стр,
Как пользоваться каталогом...................... 3
Техническая характеристика ..................... 5
Указатель групп и подгрупп ..................... 8
Указатель покупных деталей .................... 11
Указатель нормализован пых деталей .... 11
Узлы и детали.................................. 12
Покупные детали............................... 143
Нормализованные детали........................ 152
Номерной указатель деталей.................... 179
ГОРЬКОВСКИЙ АВТОМОБИЛЬНЫЙ ЗАВОД
каталог деталей автомобиля «волга»
МОДЕЛИ ГАЗ-3102
Редактор А. Г. Лапкин
Художественный редактор И. К, Капралова
Обложка художника £. В. Бекетова
Технические редакторы Л. Т. Зубко, Т. И, Андреева
Корректоры Т. В. Багдасарян, Л. Е. Сонюшкина
ПБ ХЬ 2890
Сдано в набор 09.10.84, Подписано в печать 04.05 85.
Т-08183, Формат 84Х 108’/j6. Бумага типографская Аз 3.
Гарнитура литера гурка'.. Печать глас скак.
Уел, пси. п, 2i г\ Уди кр.-о.г 2342. Уч,-пал. г 27 4’.
Тий-.ж ; 0 О;' д. Заказ 743, Ц'.ла 2 р. 10 к.
Ориска Трудового Красного Зиамеш;
издал слое': во «Мел пн построение»
I0707G, Москва, Стромынский пер., 4
2-я типография Вскмжздата
191065, Ленинград, Д-65, /.[вор по гая пл., 10
Ордена Трудового Красного Знамени
Чеховский полиграфический комбинат
ВО «Союзиолиграфпром» Государственного комитета
СССР по делам издательств, полиграфии и княжной
торговли 142300, г. Чехов Московской оЗлсмти.
Зак. 24S6
