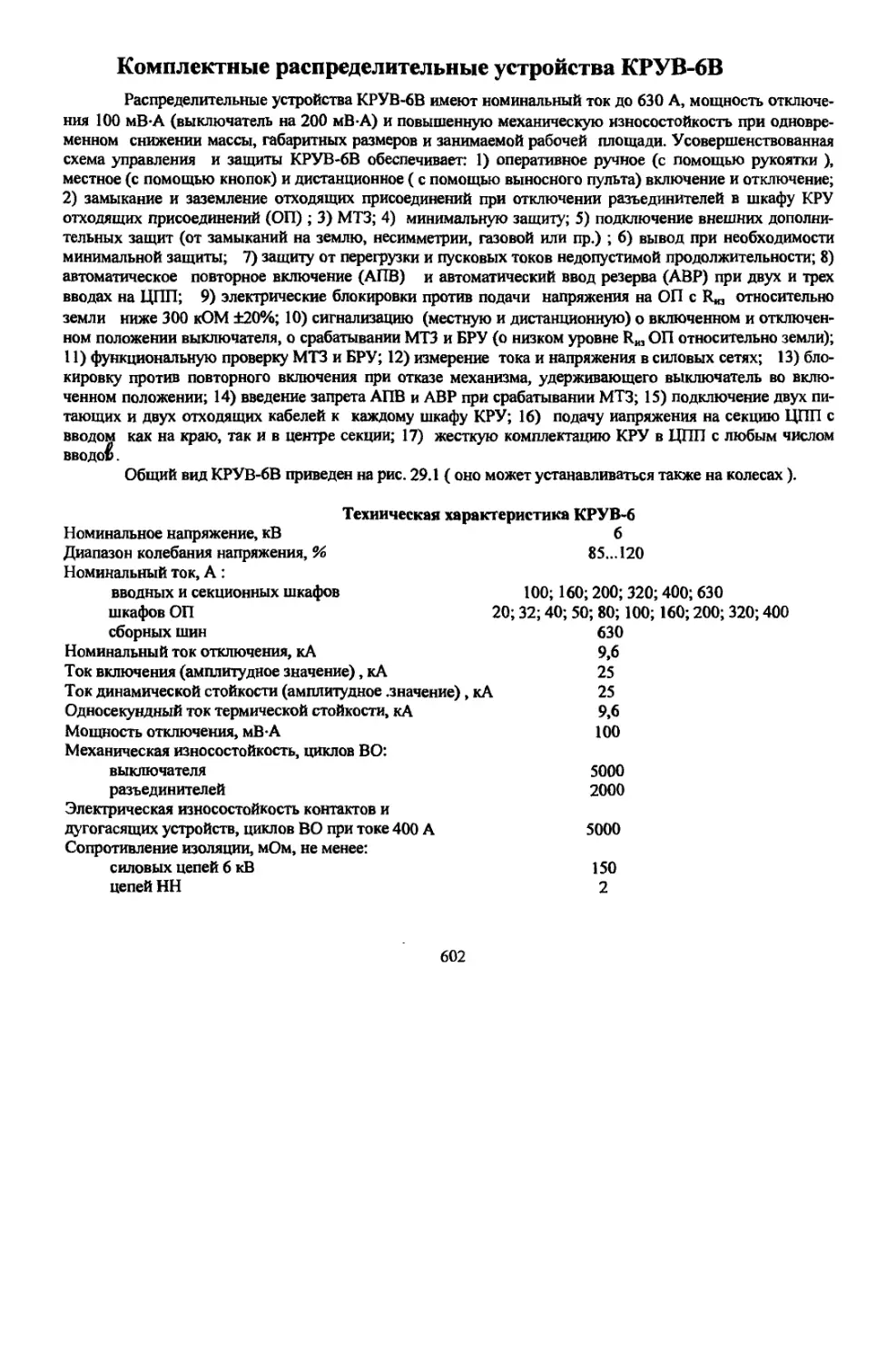

Комплектные распределительные устройства KPYB6B
Распределительные УС1ройства КРУВ-6В имеют нОМинальный ток до 6ЗО А, мощность отключе-
ния 100 мВ.А (выключатель на 200 мВ.А) и повышенную механическую износостойкость при ОДНовре-
менном снижении массы, rабаритных размеров и занимаемой рабочей площади. Усовершенствованная
схема управления и защиты КРУВ-6В обеспечивает: 1) оперативное ручное (с помощью рукоятки ),
местное (с помощью кнопок) и дистанционное ( с помощью выносноrо пульта) включение и отключение;
2) замыкание и заземление ОТХОДЯЩИХ присоединений при отключении разъединителей в шкафу кру
ОТХОДЯЩИХ присоединений (ОП); 3) мтз; 4) минимальную защи1)'; 5) подключение внешних дополни-
тельных защит (от замыканий на землю, несимметрии, raзовой или пр.) ; 6) вывод при необходимости
минимальной защиты; 7) защиту от переrpузки и пусковых токов недопустимой продолжительности; 8)
автоматическое повторное включение (АПВ) и автоматический ввод резерва (АВР) при двух и трех
вводах на ЦПП; 9) электрические блокировки против подачи напряжения на ОП с R..з относительно
земли ниже 300 КОМ 1:20%; 10) сиrнализацию (местную и дистанционную) о включенном и отключен-
ном положении выключателя, о срабатывании МТ3 и ЕРУ (о низком уровне R и . ОП относительно земли);
11) функциональную проверку МТ3 и ЕРУ; 12) измерение тока и напряжения в силовых сетях; 13) бло-
КИровку против nOBTopHoro включения при отказе механизма, удерживающеrо выключатель во вклю-
ченном положении; 14) введение запрета АПВ и АВР при срабатыIании мтз; 15) подключение двух пи-
тающих и двух ОТХОДЯЩИХ кабелей к каждому шкафу КРУ; 16) подачу иапряжения на секцию ЦПП с
вводом как на краю, так и в цетре секции; 17) жесткую комплектацию КРУ в цпп с любым числом
BBOДO.
Общий вид КРУВ-6В приведен на рис. 29.1 ( оно может устанавливаться также на колесах ).
Номинальное напряжение, кв
Диапазон колебания напряжения, %
Номинальный ток, А :
вводных и секционных шкафов
шкафов ОП
сборных шин
Номинальный ток отключения, КА
Ток включения (амплитудное значение) , КА
Ток динамической стойкости (амплитудное .значение), КА
Односекундный ток термической стойкости, КА
МОЩНОСТЬ отключения, мВ.А
Механическая износостойкость, циклов во:
выключателя
разъединителей
ЭлеК1рическая износостойкость контактов и
дуrоrасящих УС1ройств, циклов ВО при токе 400 А
Сопротивление изоляции, мОм, не менее:
силовых цепей 6 кв
цепей НН
Техиическая характеристика КРУВ-6
6
85...120
100; 160;200; 320;400; 6ЗО
20; З2; 40; 50; 80; 100; 160;200;З20;400
6ЗО
9,6
25
25
9,6
100
5000
2000
5000
150
2
602

,

р
16
\
\
4
/
!
G\
О
<.;.)

I fL ...
i /0 -'., "'.,
,
27
"
9

""'-
22
42
z8
8
15
33
3"
35
I
37
'JS{) то,-
Рис. 29.1. Комплектное распредустройство KPYB6B: 1 - корпус; 2 и 3  вводные камеры; 4 и 5  камеры разъединителей; 6  камера ВЫЮIюча
теля; 7 и 8  коробки ВТОРИЧНЫХ цепей; 9  дверь камеры выключателя; 10...15  крышки камер; 16  проходные изоляторы; 17  силовые зажимыI; 18
фланцы для присоединения кабельных вводов; 19  трубы для rpупповоrо соединения КРУ; 20  разъединитель; 21  контакты для заземления и закора
чивания ОП (во вводном и секционном шкафах отсутствуют); 22 - выключатель ВЭВ6; 23  ТТ; 24  ТН; 25  высоковольтный предохранитель (в шка
фу секционном ТН и предохранитель отсутствуют); 26  силовые штепсельные разъемы; 27 -проходные зажимы цепей вторичной коммутации; 28
блокировочный диск; 29 - фиксатор для блокировки разъединителей с выключателем и дверью; 30  панель управления; 31  блоки релейные (во BBOД
ном шкафу нижний блок отсутствует); З2  вилка привода ручноrо включения ВЭВ6; 33  смотровые окна для контроля за показаниями приборов; 34
то же для наблюдения за положением выключателя ВЭВ6; З5  блокировочное кольцо двери; 36  салазки; 37  винтовые домкраты; 38  ТТ нулевой
последовательности (только в шкафах исполнения ОТ)

Macca,Kr
2
1350 х 1000 х 1420
(1550 при установке на колесах)
1200
Минимальная бестоковая пауза при АПВ, с
fабаритныe размеры, мм
в качестве коммутационноro аппарата в КРУВ.6 используется воздушный выключатель ВЭВ-6 с
пружинны1M приводом И элементами защит и питания привода ( см. rл. 8 ) .
ПО своему ИСполнению КРУВ-6В бывают вводные (В) , секционные (С) , отходящих присоедlt_
нений (ОП) и отходящих присоединений со встроенным ТТ нулевой последовательности (ОТ) . ОНИ
имеют идентичные raбаритные и присоединительные . размры и различаются схемой элеrcrpических со-
единеНИЙ (рис. 29.2, 29.3, 29.4) .
В основу схем управления и защиты КРУ всех исполнений положены однотипные Функцио-
нальные устройства. В качестве базовоrо принята схема управления и защиты вводноrо шкафа КРУ, Ко-
торая содержит (рис.29.2): J) устройство управления для оперативноrо дистанционноrо и MecTHoro
включения и отключения КРУ; 2) блок питания привода выключателя; З) устройство МТ3; 4) уСТРОйСтво
про верки МТ3; 5) устройство защиты минимальноrо напряжения; 6) сиrнальное устройство; 7) устрой-
ства противоаварийной блокировки (блокировка шкафа, отключенноrо током К3, и блокировка от мно-
rократных включений) ; 8) электромаrниты включения и отключения выключателя; 9) устройство Одно-
KpaTHoro АПВ ; 10) устройство диспетчерской сиrнализации; 11) ТН, питающий схему (ТЗ) .
Схема управления и защиты шкафа КРУВ-6В-ОП (рис.29.3) содержит, в отличие от схемы ввод-
Horo шкафа, также БРУ. Кроме тoro, в устройстве МТЗ этоrо шкафа имеются реле косвенноrо действия F
1 О, F 11, которые совместно с реле времени К8 обеспечивают защиту от переrpузки. В сиrнальном уст-
ройстве есть лампа сиrнализации об утечке Н7 , а устройство проверки обеспечивает проверку БРУ и
МТ3.
Схема управления и зашиты секционноrо КРУ (рис. 29.4 ), в отличие от схемы вводноro КРУ
содержит устройство АВР и реле КI О, предотвращающее параллельную работу трансформаторов тз
вводных КРУ. для обеспечения однократноrо АВР ИСПОльзовано такое же устройство АПВ, как и в шка-
фах КРУ дрyrих исполнений. В схеме секционноro шкафа отсутствует ТН, так как питание этоrо шкафа
осуществляется от ТН вводных КРУ. Выходные цепи дистанционноrо управления КРУВ-6В выполнены
искробезопасными по отдельному кабелю. Предусмотрено подключение внешних дополнительных уст-
ройств защиты и контроля (метан-реле, аппаратура контроля воздуха, устройства телемеханики, техно-
лоrической автоматики и диспетчерской сиrнализации).
В КРУ типа КРУВ-6В и далее в УК-6 используется защита от однофазных замыканий на землю
(033), выполненная с помощью BcтpoeHHoro в КРУ датчика напряжения нулевой последовательности
ДННП и блока направленной защиты БН3. Их технические данные приведены в табл. 29.1.
Таблица 29.1 - Технические данные аппаратов защиты от однофазных замыканий на
землю
Технические данные Датчик ДННП Блок БН3
Номинальное напряжение:
сети, кВ 6 -
питания, В 27 27
Выходное напряжение при полном замыкании фазы на землю, В 100:f: 20 -
У ставка срабатывания по первичному току нулевой последователь- - 200
ности, А
Уставка срабатывания по вторичному напряжению нулевой Последо- - 11
вательности, В
Время срабатывания блока, мс - 60
Степень защиты оболочки IP40 IP40
fабаритные размеры, мм
низковольтной части 180х70х120 166х122х148
высоковольтной части 25х25х450 -
Масса, Kr 5 2
Датчик ДННП предназначен для выработки nepeMeHHoro напряжения частотой 50 [Ц, про пор-
циональноro напряжению смещения нейтрали в подземных кабельных сетях уrольных шахт напряжени-
ем 6 кв с изолированной неЙ1ралью, а блок БНЗ - для Селективной защиты от 03З в этих сетях с токоМ
замыкания на зеМJ1Ю до 30 А. Эта защита определяет селективно любые виды 033, в том числе и дyroBыe
604

DJ:f
3
'.)5)(3.2'''#
1.J.'f2.J!3.9'2IJ "-'.2=2.3. J(.S.;! '3f-C
РИВОД
ЫI(ЛЮ-
ателя
'H H S
S' ./ Питание
10 QI. 11 секцион
./  Horo
wкафа
0\
а
v>
Устрой
ство
управ-
ленИЯ
кру
B"IHO
ной
пуnьт
дистаН.
управ-
пения
f 'li У26 j 22 r 16 j 26 2I!t
kЗ ( k3  Цепи
блоки
роВКИ и
ДИСhет
черской
сиrнали
З8ЦI1И
УСТРОЙ
стао
провер
ки ...aK
си.алЬ
НОЙ
ТОКоВоЙ
защиты
Ilи
66
d5
IIf
413
"'/:"
lJ1 Устрой-
ство oд
нокра т
(}l Но....о ав.
1J " то.ати
чесКOI'''О
rp повтор
"0....0
О"JКПЮ-
чеНия
1!S-17
.s  )IIl'O ъо
fl 2.!!  Ji2}) X!'..-'Jt
.... 1О,". 'Q.LI&t07\'/..!"J! &S).QI.g БJ
o!....ta2.I+ &!/»Х3". /
ОДkPI-5 )
 N'j.7 15 ) "''! /, OJ.lч
I!II ./. '"
RIU .i7 Y '.' I I
 J  ) 1Ji:: 71 Ж 7!J
) xtN5
EeJ
Рис.29.2. Электрическая схема
вводноrо шкафа KPYB6B

'"
о
'"
171
(79
Ht:/D 147:5 иэ
ВЫ KXE1
1431:1 Х
H'J 1t5:7
f1H 'tr:;:
t!.: ' % "У' х,ы
I А 5Л2
" . ";  H;'
р  -1,. (М
". 1(1 f.I "":ff
,,5
Устрой-
ство
управ-
л"ИМА
!<РУ
BЫHOC
ной
ПУЛЬТ
д...cтaH
ЦМОННО..
ro ynра
ел8НМЯ
Блокн..
роВ.....
ное
реле
yreЧICМ
(БРУ)
Устрой
СТ8О
провер--
fCИII!."
СИllanь..
H-ОЙТОw
КОВОЙ
заЩlfП:o.1
Рис. 29.3. Электрическая схема шкафа
отходящих присоединений KPYB6B

t
W«a,{
Х!
Вынос..
ной
пульт
.аИСТан
ЦMOHHO
ro упра
вnения
f
д
17 Il 1) АЗ:17 tl  (1:{ .
( (Ul/ !J:!.::f. "О'
ql.Z Ж:fl Iз'б 7
r: щ,>. J;J
1 1Sf:.
(f
$f
qtf
:зt
А;
ои,
11.1   ".( 7 х"' , 1tH:' fJi.t6
 ' " ...
6,/ f.Л' . хIO.J   110<0
' tl .се. . I.U)UI UJкафа
T " t"[{'''t!!J);f;
ct!'!::. Jtнi .J1J1):n 41'1
.. И   lnnf
 ::; .....:7 При ВОД
"< .... PV 'tt:lfШ:lf1lS,1:J ::':':''.:'
6
'11
Реле блоки..
ровк.. от па.
раллельиой
работы Tpa
НсфОрllа"fО w
ров напр
)Кения BaoД
HblX шкафов
Устрой
ство
lIакси
lIальной
токовой
защиты
Устрой
СТВО
блоки
ровки
=,
чвННо....о
защитой
ОТ токов
к.з.
1"
0\
О
-.J
н
Устрой-
cтвoyn w
paвne
иия КРУ
:,
". r:( ' :.
:1 "':1 ЗJ:}
.
'- 4 f.5 " 1.S:п
o---n """"""""  J1а 59» 1.5:7 /. (и6
aJf.... .,H 6J dцt.
1йt" / = ?
IJ [] (ип
 1! ' 71»Х6:l'
71 и ) z6:f!
Устрой
стВО
блоки
ровки
IIhO....O--
кратных
вкnю
Ч8НИЙ
Устрой
ство
o.aHO
Kpa"fHO....O
аВТОllа-
ТИЧ8СКО
ro пов
Торио....о
включе
НИЯ
Цепи ВВОДНЫХ шка фе КР.
В 'YN> 1-3
Ii
/
.......0-
.........0
fi
Рис.29. 4. ЭлеI\
сеКЦИоННоrо Ш тр ф ичеСI\ая схема
ка а КРУВ-6В

перемежающиеся, обладает высокой защищенностью от внутрисетевых и ИНДУС1риальных помех и на-
дежным КОН1рОJIем работоспособности всех узлов защиты и сиrнализации о ее срабатывании. Защита от
озз состоит из ТТ нулевой последовательности (Т5 )типа ТЗЛ I с дополнительной обмоткой для про-
верки защиты, датчика ДННП, включающеro в себя высоковОльтный фильтр напряжения нулевой ПОСЛе-
довательиости (блок резисторов А6) и усилитель (блок А12) , блока БНЗ (А14) и блока выдержи времени
(АlЗ). Питание цепей постоянноrо тока ДННТ и БНЗ осуществляется раздельно от трансформатора Т4.
Принцип действия защиты основан на определении направления мощности 033 путем сраВНе-
ния тока и напряжения нулевой последовательности по фазе в установившемся и переходном режимах.
При возникновении озз в защищаемом оп исполниТельное реле 14Kl.2 блока А 14 срабатывает и сво-
им замыкающим конта[(Том 14-Kl.5 включает блок ВЫДержКИ времени А13. Реле BKI.I срабатывает и
контактом В-Кl.3 отключает реле IO-Kl.l, а контактом 1З-КI.2 подает сиrнал на диспетчерский пульт.
Контакт 14-KI.4 размыкает цепь разряда конденсатора 10-С6, подrотавливая тем самым схему АПВ.
Контакт I4Kl.1 замыкает цепь управления собственноrо тиристора, что приводит к включению свето-
диода "3емля" 8  У7 . Котроль работоспособности блоков А12...А 14 осуществляется методом КОСвен-
ной проверки при помощи кнопки 89. При нажатии на нее напряжение от трансформаторов ТЗ и Т4 по-
дается одновременно на вход блока A12 и на дополнительную обмотку ТТ нулевой последовательности
Т5, имитируя таким образом вторичные ток и напряжение нулевой последовательности. Срабатывание
блока А 14 после нажатия кнопки 89 СВИдетельствует об исправности защиты от 03З.
Защита предназначена для работы в СЭС с изолированной нейтралью. В связи с наличием в них
самоустраняющихся озз, защита используется совместно с АПВ и БРУ, создавая таким образом неПре-
рывный контроль RJ13 и под наПDяжением, и без Hero.
