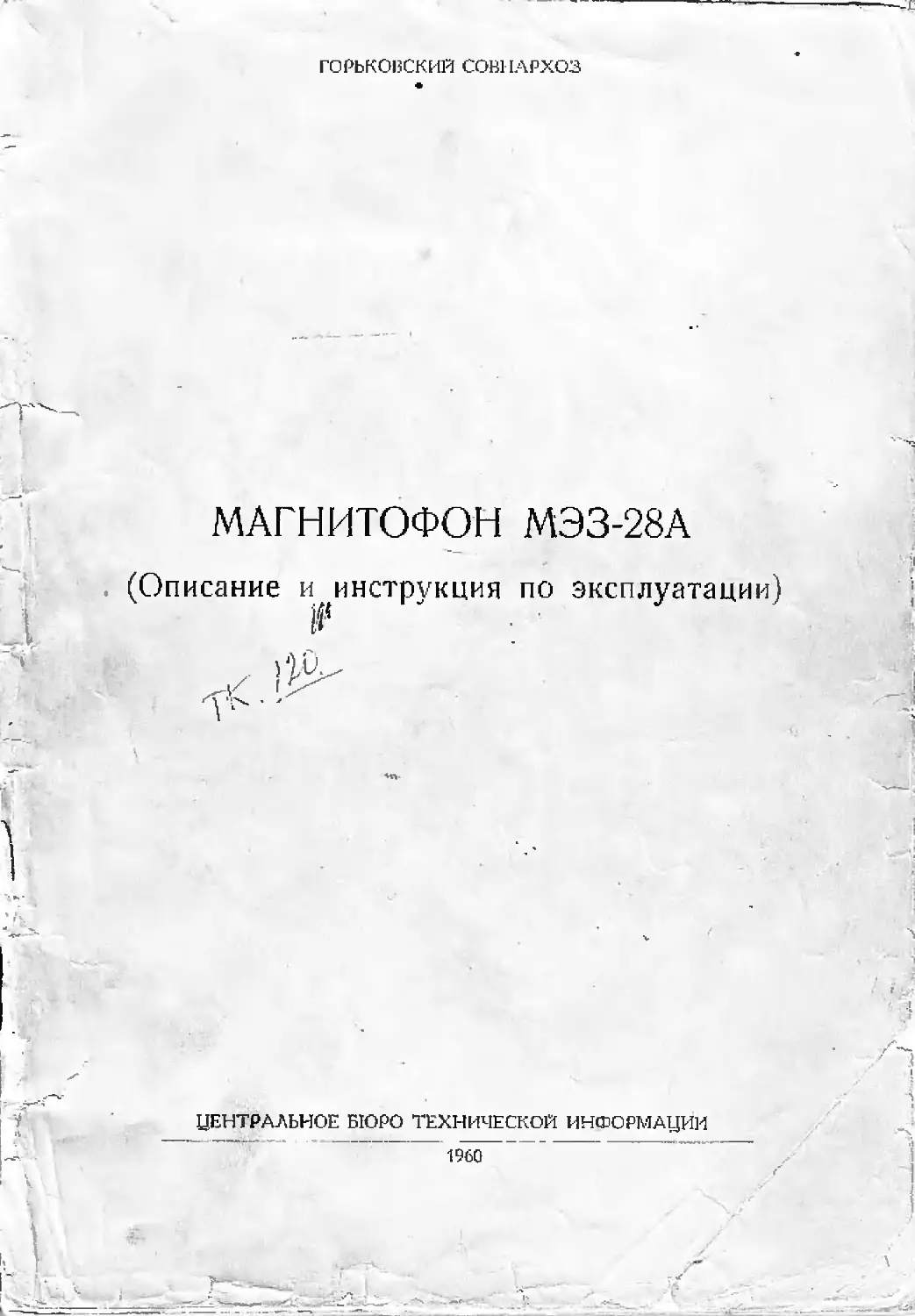

ГОРЬКОВСКИЙ СОВНАРХОЗ
МАГНИТОФОН МЭЗ-28А
. (Описание и инструкция по эксплуатации)
ЦЕНТРАЛЬНОЕ БЮРО ТЕХНИЧЕСКОЙ ИНФОРМАЦИИ
1960
I. ОБЩИЕ СВЕДЕНИЯ
I. Назначение магнитофона
Профессиональны!! стационарный двухскоростной магнитофон
MJ3-28A предназначен для работы в специализированных аппаратных
звукозаписи в радиовещании, в звуковом кино, при проведении различ-
ных научно-исследовательских работ и других подобных случаях.
Магнитофон МЭЗ-28Л обеспечивает:
а) высококачественную запись и воспроизведение речи п музыки;
б) перезапись магннтофпльмов (при двух аппаратах);
в) монтаж магпитофильмов.
МЭЗ-28А выпускается в одинарной комплектовке, по допускает вклю-
чение на работу двух, трех и более аппаратов без каких-либо дополни-
тельных переходных устройств.
2. Технические данные аппарата
1, Магнитофон позволяет производить завись п военронзведеппе при
двух скоростях движения звуконосителя: 762 н 381 .мм/сек.
2. Магнитофон обеспечивает частотную характеристику канала вос-
произведения в пределах рабочего диапазона 30 15000 гц при воспро-
изведении измерительной .тенты РТ-38-Ч-57 со скоростью 381 млгеек и
РТ-76-Ч-57 со скоростью 762 .«.и,сек, укладывающуюся в полосу неравно-
зерностн шириной не более 3 do па участке от 6(1 до 10000 гц,а в ос-
тальной части рабочего диапазона в полосу неравномерности. расширен-
ную в сравнеплн с вышеуказанной в сторону более низких выходных
уровней, шириной не более 4 с'б для скорости 381 мм/сек и не более 3 do
для скорости 762-ч.н-'сск.
3. Магнитофон обеспечивает частотную характеристику капала «За-
ппсь-внснронзведение» в пределах рабочего диапазона 30-’- 15000 гц, ук-
ладывающуюся в полосу неравномерности шириной не более 3 c/б на
участке от 60 до 10 000 гц, а в остальной части рабочего диапазона в по-
лосу неравномерности, расширенную в сравнении с вышеуказанной в
сторону более низких выходных уровней, шириной не более 5 t)6 для ско-
рости 381 .и.и. сек п по более 4 до для скорости 762 .и.и'сек.
4. Коэффициент нелинейных искажений при максимальной намагни-
ченности ленты па частоте 400 гц не более 3% при обеих скоростях дви-
жения лепты.
5. Отшюнтельиып уровень шумов капала «Запнсь-воспроизисдепиех
при работе < линий не менее чем на 60 об ниже максимального выходно-
го уровня при обеих скоростях движения ленты.
6. Вход магпитчфона симметричный, нредпазиачеинын для работы с
111)(1-ом ним линии- Входное сопротивление магнитофона нс менеч-
7,3 тыс. о.и.
7. Входном уровень, обеспечивающий максимальную намагниченность
лепты, не пище О /.ЙГ{1>.775 «).
<3. Выход магнитофона симметричный; нагрузка активное сопротив-
ление не менее fiDU ол.
Выходное сопротивление магнитофона на частоте -1(К) не более
3(1 о.к.
0. .Выходной уровень магнитофона на максимальной нагрузке при
частоте 1(Х) гц и максимальной намагниченности ленты ранен - 18 с'.б
fli,2 w},,
10. Коэффициент нсраниомсрпистн скорости движения ленты (суммар-
ная детонация) не более 0,18"<- при скорости 702 л.и'сек п но более 0,3%
tpii скорости 381 лмеск. Детонация при скорости 381 .v.v,сек на отдель-
1ых частотах но более 0,08 %.
11, Время запуска магнитофона в режимах записи и воспроизведения
не более 2 сек-
12. Звуконоситель—ферромагнитная лента типа I при скорости дви-
жения ленты 762 л'л/'сск и типа 2 при скорости 381 изг сек. Продолжи-
тельность непрерывной записи одного рулона ленты длиной 10(10 .и равна
соответствен ни 21,SI и 13,8 .unit. Время обратной перемотки-не более
3 .чин.
13, Электропитание магнитофона осуществляется от сети переменного
тока частотой 50 <<{ п напряжением 220 в 5 - (0%. В случае необхо-
димости регулирования напри кеьпя сети рекомендуется применять аито-
трансформатор КАТ-13,
11. Потребляемая магнитофоном мощность не более 300 иг.
13. Магнитофон обеспечивает нормальную работу при температуре ок-
ружающей среды 20 З'С п относительной влажности не выше 65%-
Примечание. Температура и влажность. исходя из условий нормально)!
работы ферромагнитной ленты. Собственно магнитофон допускает работу при тем-
пературе окружающей среды 25 - 5'С п влажности 80% при температуре 20—5СС.
3. Состав магнитофона
В комплект одного магнитофона .М93-28Л входит:
. Нан м снование п,». Tun, Л> чертежа Поди- чее) во
1 1 1, Собственно магнитофон, расположенный в ОДНОЙ кошолп тина М. 28. 01 с сигнальными лампами (ТН-0.2—2 шт., КМ-3—2 шт.), пключа- | юшин в себя:
а) лентопротяжный механизм с предохраните-
лям!) (ПЦ-30-2—2 шт.), сигнальными лампами I
(ТН-0.2--2 шт.. МНЯ—I шт.) и дисками!
(М I. 5. 0.2. 440-2 шт.) 1 М.28.02 1
м Л. If. Наименование Тип. чертежа Колиме Cff’O
б) блок записи с лампами (6Н1П—3 тит., 6Ц5С—1 шт.) И предохранителем (ПЦ 30-1 — 1шт-) М.28.03 1
и) блок воспроизведения с лампами (6Н2П— 1 шт-. 6НЗП—2 шт., 6Ц5С—1 шт.) и предохра- нителем (ПЦ 30-1—1 шт.) М.28.04 1
) Дроссель размагничивающий М. 15.03.006 1
3 Телефоны головные M_15.05.02J 1
4 Кабель переходный М.15.05 012 I 1
Л Шпур перезаписи М. 15.05.01С 1
6 Отвертка М 28.05 002 1
7 Колодка измерительная М3.23.11.030 1
R Бобышка М.15.05.151 ь
9 Описание и инструкция по эксплуатации магни- тофона МЭЗ-28А 1
10 Технический паспорт 1
В запасные части магнитофона нхгдят:
№ 11. П. Наименование Тип, № чертежа Копаче- СТЕО
1 Диск М 15.ij2.-140 1
2 Лампа накаливания Ml 1*9 1
3 Лампа неоновая ТН-0.2 2
4 11релохрапитслн ПЦ 30-1 4
5 » ПЦ-302 4
С> Магнитные головки;
стирания М.15.62.094 1
записи М.28.02.051 1
воспроизведения М 28.02 055 1
7 Насадка М.28.02.213 1
S Втулка с подшипником М.15.02.075 1
9 Кольцо М.15.П2.3 ’2 1
10 Лента тормозная М.3.23.02.1177 1
li Лепта тормозная М.15.0-’-,,’2’ -
Зам» S65S.
5
II. ОПИСАНИЕ МАГНИТОФОНА
1. Блок-схема магнитофона
Блок-схема магнитофона приведена на схеме ,№ 1, Напряжение сиг-
нала с любой из двух входных линии ключом К| («линия») подается па
усилитель записи, выход китороги нагружен ня голоюгу записи (Гз)- Ир”
среднем иоло'жсвпн ключа Kt вход усилители записи замыкается на со-
противление 600 o.v,
Напряжение высокой частоты па головку стирания поступает с гене-
ратора стирания, а ня головку записи-—< генератора подмагничивания.
Регулировка уровня записи производится регулятором на блоке па-
шин «Усиление».
Заи1гсгин1ый на лейте сигнал ииспронзводнтСя головкой воспроизве-
дения (ГВ), соединенной со входом усилителя воспроизведения.
Регул орлика урпипн йогпроизведення производится одним из двух ре-
гуляторов па блоке воспроизведения соответствен пи скорости движения
ленты («Усиление 381», ('Усиление 762»).
Выход усилителя воспроизведения подведен к ключу К3 («Общий»),
этот ключ п положении «Левый» обеспечивает коммутацию выхода уси-
лителя восироизведеппя своего (левого) магнитофона на ключ Кг {«Вы-
ход»), а в положении <• Правый» при совместной работе двух аппаратов и
радиовещании коммутирует выход усилителя воспроизведения другого
(правого) магнитофона. Ключ К» в положении «Включено» обеспечивает
подключение выходной линии к тракту восироизведеппя. а в положении
«Выключено» выключает линию и включает эквивалент линии—сопро-
тивление 600 ол. При среднем положении ключа Кз усилитель воспроиз-
ведения остается пенагружеииым.
Слуховой контроль напряжения па входе и выходе магнитофона про-
изводится па высокоомные головные телефоны или па громкоговоритель
через контрольный агрегат (например, тина КА-7М).
При контроле па телефоны их следует включать в индивидуальные
гпеэда «Вход» пли «Выход». Эти гнезда включены соответственно на вхо-
де усилителя записи пли на выходе усилителя воспроизведения. Эти же
гнезда используются для шпуровой коммутации при перезаписи магппто-
фпльмов н при контрольных пзмеренпях-
Прп контроле па громкоговорителе ключ К; («Контроль») подклю-
чает контрольный агрегат к входу усилителя записи (положение «Вход»)
или к выходу усилителя воспроизведения (положение «Выход»), в сред-
нем положении контроль выключается.
2, Конструктивное оформление магнитофона
Общий вид магнитофона показан на рис- 1. Все электрические под-
соединения к магнитофону осуществляются с помощью панели вводов»
Магнитофон оформлен в виде металлической тумбы с откидной крыш-
кой и съемной передней стенкой.
Расположение блоков аппарата показано на рис. 2.
Внутри тумбы па уголках расположены дне горизонтальные полки, на
верхней полке устанавливается лентопротяжный механизм (рис, 2—/). ня
нижней полке слова- блок записи (рве. 2—2), справа-блок воспроизведе-
ния (рис. 2—3).
Над всрхиег'1 полкой на затиен сгонке укреплена панель вводив с 2'i
контактами. Слона нт наполи внпдон укреплен фильтр сстп-
Лептипргляжнып механизм аппарата смонтирован па литой сплумп-
повий плате, привернутой к сварному каркасу.
Блоки записи п воспроизведения вето «.тяготея в тумбу по специаль-
ным направляющим, расположенным па ножной полке.
Ike усилительные блоки и лентопротяжный механизм соединяются со
схемой аппарата с помощью плавающих контактных разъемов ножевого
типа и штепсельных разъемов-
Слева от лентопротяжного механизма находится панель управления
(рис. 2—4), па которой расположены тумблер •'кнннч.» для включения
в сои. блока записи, тумблер «Воспроизведение» для включения блока вос-
произведения и соответствующие сигнальные лампочки.
Справа от лентопротяжного механизма находится панель управления
(рис. 2—5). па котором расположены ключи c()6mniii>, «[(ход», «Выход»,
«Контроль*, гнезда входа п выхода.
Вес и габариты магнитофона и отдельных блоков приведены в таблице.
№ п п. Наименование Тип 1'1:611 ри ГЫ, -V.U Вес, л г
ширина глубина высота
1 Магнитофон .... М-28 848 614 973 150,0
2 Блок записи М28.03 205 271 128 8,0
3 Блок воtпроизведення । М28.0-1 205 271 182 9,0
4 Лен гоп ротяжн ы й не х, a -i НИЗ.Ч Л128.02 520 370 275 44,0
3, Блок записи
Принципиальная схема блока записи приведена на схеме Jv= 5.
Блок записи состоит из усилителя записи, генераторов стирания,
подмагничивания п выпрямителя.
У с п л п т с л ь з а п н с и
Напряженно с входа магнитофона через ключ «Вход» правой напели
и контакты 1-2 разъема В:1 блока подаются па входной трансформатор
Тр1 усилителя записи.
Напряжение с вторичной обмотки поступает па регулятор усиления
Ra усилителя. Ось итого регулятора выведена на верхнюю часть шасси
и снабжена надписью «Усиление».
Усилитель цвухкаскаднып собран на двойном триоде тина 6П1ПЛ1.
Первый каскад работает по схеме усилителя на сопротивлении- Через пе-
реходную емкость Ст напряжение поступает на второй каскад, выход
второго каскада трансформаторный.
Напряжение со вторичной обмотки трансформатора Тр2 через кор-
ректирующую цепочку из сопротивления Rr, н конденсатора Сю, фитьтр-
пробку’ образованную катушкой L и конденсатором С?, поступает на
разъем В6 и далее по соединительному шлангу к головке записи, распо-
ложенной на лентопротяжном механизме.
Для получения необходимей частотней характеристики, увеличения
устойчивости и работе и уменьшения нелинсшных искажений весь усили-
тель охвачен глубокой отрицательной частотнозавпспмои обратной связью.
Частотпозавпснмая связь получается в результате включения двойного
Т-образного моста.
Двойной Т-образпый мост образован конденсаторами Сз. С.| и сопро-
тивлением Rs в одном звене и сопротивлениями R/ пли Rc и конденсато-
рами Ст. пли С-, в другом звене.
Сильная зависимость коэффициента передачи двойного Т-образного
мости от частоты обеспечивает необходимую частотную характеристику
усилителя записи. Регулировки частотной характеристики ет области вы-
соких частот осуществляется изменением резонансной частоты моста
(частоты минныальЕЕого коэффициента передачи) с ипмощью нотепцпо-
метра. включаемого в диагональ моста; резонансная частота моста при
максимальной коррекции равна приблизительно 18000 гц при скорости
381 шг/сек п 21 0(1(1 га при скорости 762 .им^гек.
При переходе с одной скорости на другую происходит переключение
регуляторов коррекции: при скорости 7(52 .v.u/гск включается потенцио-
метр Re (шильдик: «коррекция 76») и конденсатор С.-„ при скорости
381 .«л/гек - потенциометр R? (шильдик: «коррекция 38») п конденса-
тор Се.
При скорости 381 мм/сек коррекция высоких частот получается так-
же за счет подсоединения параллельно сопротивлению Rt конденса-
тора С-ь
Переключение регуляторов коррекции Rc, Р? п включение корректи-
рующего конденсатора Сг производятся автоматически с помощью реле
Р типа РС-13,
Включение реле при переходе со скорости 7(52 па 381 мм/cttn проис-
ходит с помощью тумблера, рас полото неюго в лентопротяжном меха-
низме.
Сопротивление Ris: включенное и цепь головки записи, служит для
определения токов заинек по показанию параллельно подсоединенного
вольтметра.
Типовые частотные характеристики усилителя записи, снятые ио то-
ку в головке записи для скорости 381 н 762 лл/сек . приведены парис.^.
Нелинейные искажения усилителя па частоте 400 гц при тоне запи-
си и годе и ко, ранном (5 ,и«, не пре вытают (IJIV
Относительный уровень шума усилителя при токе записи в головке,
равном 1,5 .мд, не хуже—70 ди.
Генератор полна г и п ч и в а н п я
Генератор подмигппчпвпппя собрав по двухтактной схеме с емкост-
ной связью на двойном триоде 6H11I Jlj. Для улучшения формы генери-
руемых колебаний в генераторе применена обратная связь (за счет вклю-
чения сопротивления Ri?).
Напряжение подмагничивания па головку записи подается через кон-
денсатор С|.| и разъем Be. Подстройкой конденсатора Сы устанавливается
напряженно 50- 55 « ин головке записи.
Прохождению высокой частоты через выходные цепи усилителя за-
писи препятствует фильтр-пробка, настраиваемая на частоту генера-
тора.
Частота генератора подмагничивания 170 кгц.
S
Г с и с р а г о р ст п ра л п я
['оператор стирания собран по двухтактной схеме с индуктивной
связью на двойном триоде ВИ111 Л-,.
Напряжение па головку стирания подастся черев конденсатор Сп.
разъем В,-, и далее но ('педпнитолышму шлангу на головку стирания.
Частота генерируемого колебания около 50 клгр Напряжение на го-
ловке стирания не менее 130 «.
В Ы 11 р Я М II т с л ь
Выпрямитель блока осуществлен но схеме двухнолуперподного вып-
рямления па кенотроне 61Д5С Лч.
Для уменьшения ч усилителе записи уровня сбенп па нанял ламп
подается положительный потенциал отнес ктрлыеи шипы «О вольт»
2(1—25 г.-.
Аноды ламп генераторов стирания и подмагничивания получают пи-
тание от выпрямителя через переключатель IIк в положение 1 — 2. При
снятии электрических параметров усилителя записи переключатель П
ставится в положенно 2- 3. при этом выключается питание анодов гене-
раторов н подсоединяется эквивалент по анодному току генераторов R-** 1.
Выпрямленное напряжение е катода кенотрона подается па аноды
усилителя записи п аноды генераторов недмагпнчннанпя и стирания
только при нажатии кнопки <i3annei.» па ленто протяжном механизме,
при эким замыкаются контакты 7 -8 разъема В.„
Н таблице привидится типовой режим ламп блока записи в вольтах.
Твблпиа
Генератор
ио.тмагиичциаиня
fiHirr .ч.
4. Блок воспроизведения
1 IpiiirmtiiHfi.'tiiiiafi схема блока воспроизведения приведена на схе-
ме Jvj G.
Блок воспроизведения состоит из чотырехкаскадного усилителя па
лампах тина 6H3II и 6П2П. смонтированного па общем шасси с кенотрон-
ным выпрямителем па лампе 6Ц5С.
Напряженно низкой частоты, развиваемое головкой восироизведеппя,
но входному кабелю и через двух полосный входной трансформатор Тр1,
Тр2 подается па сетку лампы первого каскада.
Двухполосный входной трансформатор с. большим коэффициентом
трансформации обеспечивает .значительное напряжение па сетке лампы
первого каскада п благодаря этому малый относительный уровень шума
усилителя.
Перны» каскад осуществлен по каскодной схеме ла лампе (5НЗП .11 ь
В цени сетки лампы второго каскада (лампа 6H2I1 JIj) имеются коррек-
тирующие ячейки высоких частот (Ст. Rg и Сз- R?) соответственно для
скорости 762 и 381 .н.п'сег.'.
Регулятора мп коррекции высоко» частоты являются переменные co-
if роти влеиня (Rg if Rr); выведенные под шлиц па верхнюю часть шасси
усилителя.
Плавная регулировка усн.тения осуществляется с помощью потенцио-
метра Rs для скорости 762 л.ч'сек и нитепкпомстра R» для скорости
381 -1г.ч. сел", выведенными также па верхнюю часть шасси.
Переключение регуляторов коррекции R... R- п регуляторов усиле-
ния Rs, Rg осуществляется автоматически с помощью реле Р при перехо-
де па лентопротяжном механизме с одной скорости движения лепты на
другую.
В цепи сетки лампы третьего каскада находится корректирующая
ячейка, составленная из сопротивления Ri и конденсатора для регу-
лировки самых высоких частот (10 тыс. 15 тыс. ?i/)- Конденсатор Сю
служит для коррекции частотной характеристики одновременно на низ-
ких и высоких частотах. С целью уменьшения нелинейных искажений
второй каскад охвачен отрицательной обратной связью ио току, а тре-
тий— по току п напряжению.
Выходной каскад па лампе 611311 <1:: (оба триода лппараллелъны) ра-
ботает но схеме катодного повторители с трансформаторным выходом.
Вторичная обмотка выходного транефнрматора ТрЗ имеет среднюю
точку. Выходное напряженно снимается с половины обмотки. Выходное
сопротивление усилителя при этом не более 60 суп когда используется
вся обмотка, не более 206 ом. Электрические показатели усилителя,
снятые с половины обмотки и приведенные ниже, остаются справедливы-
ми нрп пеппльзоваппи всей обмотки.
Типовая частотная характеристика блока воспроизведения приведе-
на на рис.
Нелинейные искажения усилителя, измеренные па частоте 460
па нагрузке fiilU о.ч п выходном напряжении 3 в не превышают0.5%, при
напряжении 6 е, не более 1%-
Уровень шумов усилителя относительно выходного паиряжеппя 3 в
для скорости 762 .и.ч, сек но хуже 60 для скорости 381 дам/еея не ху-
же—63 дб.
Нити накала первой лампы 6113П, второй 6П2П соединены последо-
вательно п питаются постоянным током от геленового выпрямителя, со-
бранного по мостовой схеме: обмотка на силовом трансформаторе для это-
го выпрямителя имеет дополнительный отвод, используемый при старе-
нии селена. Цени накала ламп оконечной 6НЗГ1 и 6Ц5С питаются от об-
шей накальной обмотки. В таблице приводится типовой режпм ламп уси-
лителя в вольтах.
6НЗП л, । bit каскад 2 й 61-1211 Л, каскад Ue 6ПЗЛ л3 •1-й каскад U a Uc 6Ц5С Л,
каскад 1 3 ii Ua 1 выпрямитель 1 - Ub 1 Un
U л Uc Lhi 1 i Ua Lk ।
120 -i.s 6,3 10,1 -1,3 200 1 1.8 160 —],8 3:5 6,3
5- Лентопротяжный механизм
Лентопротяжный механизм смонтирован на силуминовой плите раз-
мером 520X370X18 мм и имеет три двигателя.
Принципиальная схема приведена на схеме № 4.
Ведущий двигатель типа ДВД-1Р (рис. 8 -18) является двухско-
ростным синхронно-реактивным конденсаторным двигателем с числом
оборотов 1500 и 750 об. мин. Верхний конец вала двигателя снабжен смен-
ной насадкой (рис. 6 -55) диаметром 97 з/.и, предназначенной для при-
ведения в движение звуконосителя (ленты) в режиме рабочего хода
(запись, воспроизведение) с постоянной скоростью, равной соответствен'
но 762 или 381 мм сек'. при этом лента прижимается свободно вращаю-
щимся обрезиненным прижимным роликом (рис. 6~~55) к насадке веду-
щего двигателя.
Боковые двигатели тина ДПА 010/5-4.М (рис. 8 -29,40) асинхронные.
В режиме рабочего хода наматывание ленты на принимающую кассе-
ту осуществляется правым двигателем (рис. 8—40), левый двигатель
(рис- 8—29) при этом является электрическим тормозом и обеспечивает
необходимое натяжение ленты па участке «левый двигатель—ведущий
двигатель».
Обратная перемотка ленты производится на повышенной скорости ле-
вым двигателем; правый двигатель при этом слегка притормаживается
(в меныпей пли большей степени—в зависимости от положения тумблера
(рис. 6—39)— «нормальная» или «плотная»); ведущий двигатель прп пе-
ремотке выключается п прижимной ролик отходит от его насадки.
Ускоренный ход вперед производится правым двигателем; левый дви-
гатель работает при этом в качестве тормоза; тумблер (рис. 6—39) прп
этом должен находиться в положении «нормальная» памотка.
Все трп двигателя снабжены механическими (ленточными) тормоз-
ными устройствами- соединенными с общим тормозным качающимся элект-
ромагнитом, автоматически затормаживающим двигатели прп их отклю-
чении от сети.
Прижимной ролик приводится в движение посредством электромаг-
нита- аналогичного тормозному.
Переключение скоростей движения звуконосителя производится
тумблером (рис. 1—24, 25) согласно его положению «76» пли «38». прп
этом загораются сигнальные лампы (рис. 6—45, 46), имеющие аналогич-
ные надписи. В положении «38» напряжение сети подается иа.одпополу-
периодный селеновый выпрямнлдщьДЦ; выпрямленным напряжением ин-
та ются реле в блоках заппгпп вое произведения, переключающие цепи
усиления п коррекции.
Управление лентопротяжным механизмом производится с помощью
пяти кнопок кнопочного управления (рис- 6—52), четыре из которых
снабжены соответствующими надписями: «Перемотка», «Запись», «Вос-
произведение». «Стоп». Кнопка «Запись» имеет предохранительную бо-
ковую кнопку (рис. 6—57), предотвращающую случайное нажатие ее.
Кнопки управляют группами электрических контактов, установлен-
ных с нижней стороны платы лентопротяжного механизма (рис. 8—52).
.Расположение и действие кнопочного управления показано па схеме № 4.
Для предохранения от случайного прикосновения к контактам кно-
почного управления они закрыты пластиной пз органического стекла.
Ha внешней стороне платы .механизма установлены головки стирания
(рис. (i—//). записи (риг. (i f~). воспроизведения (рис. f>--'/5), .ченып
обводной ролик (рис. 6—5S), аитншумопой ролик (рис. fi--59), тумблер
переключения плотности ленты при перемотке (рис. (5 5.9), нпдпкатер-
ные лампы стирания (рис. (I—'/!] и рабочей скорости (рис. б -46 и 45),
правый обводной ролик (рис. 6-67), отметчик места разрезания лепты
при монтаже (рис. 5—?/). кнопка для отвода лепты от стирающей и за-
писывающей юловкп (ряс- 5—73). Волле насадки ведущего двигателя
укреплен гарантийный ролик (рис. 6—5), Назначение его-исключить
выброс лепты при прохождении через ведущий узел ракордиои лепты и
мест склеек.
В процессе монтажа записи отметчик используется для того, чтобы,
наметить место разрезания лепты ножницами или границы вырезки. От-
метчик представляет собой ролик, закрепленный в центре винтом, в се-
редине канавки ролика выступает копчик иглы. Если левой рукой при-
держать левый рулон, а правой вывести лепту из-под кожуха, закрываю
щего магнитные головки, п в натянутом состоянии прижать к отметчику,
то игла сделает прокол па лепте. г)тот прокол будет находиться точно в
том месте, которым лента прикасалась к рабочей щели воспроизводящей
головки.
При остановке механизма и при перемотке лепты вперед ити назад
лента автоматически отводится от головок записи и стирания роликом,
расположенным между этими головками (рис. б — 7/).
Во время записи лепту можно отвести от головок записи и стирания
нутом нажатия на кнопку отводи ленты (рис. 5—75), выступающую
пз-под защитного кожуха и связанную непосредственно с отводящим ро-
ликом, Отвод ленты во время записи применяют при монтаже для пере-
записи неудачных пли оипиючных мест в записи, так называемый «бес-
кровный монтаж^—без резки лепты,
('нрава от ведущего узла установлен обводной ролик (рис. б —75).
Для установки необходимой высоты хода ленты над уровнем платы
и аппарате предуемптрепа возможность регулирования соосности насад-
ки и оси прижимного ролика Для этого необходимо ослабить три стопор-
ных пинта, расположенных на плате возле обрезиненного ролика, и спе-
циальной отверткой поочередно вращать три втулки, охватывающие лтн
‘топорные впиты, добиваясь при включенном в режиме «Запись» пли
<Воспроизведенное аппарата устойчивого необходимого уровни хода леп-
та После регулировки стопорные впиты необходимо затянуть.
Устранение проскальзывания ленты между обрезиненным роликом и
юадкоп производится регулированием усилия прижима ролика к па-
йке. Для этого надо ослабить два стопорных винта слева от ведущего
узла н вращать с помощью отвертки эксцентрик со шлицом (между
стопорными винтами), добиваясь нормального даилеппя ролика па насад-
ку, после чего стопорные пинты затянуть.
Подключение лентопротяжного механизма к сети переменного тока
напряжением 220 в производится кабелем со штепсельным разъемом
(рис. 8—5). включаемым в штепсельный разъем, находящийся ла верхней
юлке тумбы, за механизмом. Включение и выключение электропитания
.'оптопротяжного механизма производятся тумблером (рис. 7—5), кото-
рый расположен па щитке в правой передней части механизма; здесь же
расположены плавкие предохранители (рис. 7—50, 5/).
Снизу, в передней части механизма, установлен счетчик с электри-
приводом (рис. 7 — 76}. Этот счетчик показывает время (и часах) работы
лентопротяжного механизма при любом режиме (рабочий ход. перемотка,
ускоренный ход вперед).
Для ослабления помех, вызванных нскрообразоваиием при работе кон-
тактных групп кнопочного управления, применен помехозащитный
фильтр Ф и искрогасительные цепочки RC.
Типовые режимы двигателей приведены в таблице.
рабочий ход 1 Таблица 1 [а пряча* мне, а перемени! ускоренный ход вперед^ гюрхплыгая плол1зы ।
Вилуищй двнга1сль 220 Правый двигатель 150 Левый двигатель 80 220 ' 70 116 70 ! 220
Для того, чтобы вынуть лентопротяжный механизм из тумбы аппа-
рата. необходимо вначале отсоединить три кабеля со штепсельными разъ-
емами от блоков записи к воспроизведения. закрепить их н держателях
лентопротяжного механизма (рис. 7—6'5). отсоединить кабель сетевой и
уже затем выдвинуть лентопротяжный механизм.
6. Магнитные головки
В аппарате применены магнитные головки, головки воспроизведения,
записи п стпрапия.
Головки записи и воспроизведении установлены на специальных пово-
ротных площадках, что позволяет производить регулировочными пиита-
ми (рис. 6 — 6'.?) установку правильного положения щелей этих головок.
Головки стпрапия, записи п воспроизведения помещены в экраны из пер-
маллоя-
Р е г у л п р ониа г о л о в о к
Для регулирования положения рабочих зазоров головок записи и вос-
произведения необходимо отвернуть два впита (рис. 5—67) и снять за-
щитный кожух (рис. 5—6'6'). Далее вращением регулировочных инптоп
(рис. 6 — 6'5) надо добиться правильного положения рабочих зазоров го-
ловок-
.Метод регулировки положении рабочих зазоров головок дан в гла-
ве III «Установка п настройка магнитофона».
После окончания регулировки необходимо поставить па место защит-
ный кожух и закрепить его двумя винтами к плате механизма.
Смена головок
Смена магнитных головок производится при значительном износе сер-
дечппков головок- когда влияние износа головок не может быть скомнеп-
енр линю коррекцией в усилителях,
Смена головки стирания как более износоустойчивой производится
реже.
3 Зака1 MJS, 13
Смена головок привзвидится и следующей последовательности: спич
защитный кожух, надо снять экран с заменяемой головки, отпаять два
препода, идущие к головке, и отвернуть винт, кренящий головку. Неис-
правную головку заменить новой, (’.борка производится в обратном по-
рядке.
При установке новых головок следует обратить внимание на следую-
щее.
1- Сердечники всех головок должны быть расположены симметрично от-
носительно центральной продольной оси ленты; высота головок регули-
руется прокладками между головками п нижним экраном, а также опор-
ными винтами качающегося устройства (рис. 6— 76),
2. Рабочий зазор каждой головки должен находиться в середине уг-
ла огибания головки лептой; это можно проверить, глядя сверху на го-
ловку я движущуюся ленту пли по следу на сердечнике головки от лен-
ты: регулировка угла огибания производится поворотом головки вокруг
центрального крепящего впита, для чего предварительно его следует ос-
лабить. а когда головка будет установлена, снова завернуть.
Пиело установки головки размагничиваются электромагнитом и па го-
ловки устанавливаются экраны, предварительно тоже размагниченные,
Экраны не должны касаться движущейся лепты, а иод головку пинта,
крепящего экраны, должна быть подложена изоляционная шайба.
После установки новых магнитных головок необходимо произнести
проверку и регулировку положения рабочих зазоров головок воспроизве-
дения п записи (см главу 111).
7. Схема соединений аппарата н схема электропитания
Принципиальная схема консоли приведена на схеме № 3.
Соединение блоков записи, воспроизведения п лентопротяжного ме-
ханизма с общей схемой аппарата производится посредством ножевых 10-
коптактных разъемов, а панелей управления (левой и правой) и пане-
лей ввода—через контактные плинты. Монтаж между отдельными блока-
ми и панелями выполнен жгутами- прикрепляемыми скобами к каркасу
аппарата.
Схема электропитания магнитофона приведена па схеме <№ 2.
Сетевое напряжение для питания аппарата подается на панель вво-
да. затем через фильтр сети (предохраняющий сеть от проникновения в
нее токов высокой частоты от высокочастотных генераторов аппарата) на
, левую панель управления, на которой расположены тумблер включения
в сеть блока записи и тумблер включения блока воспроизведения.
Сетевое напряжение па лентопротяжный механизм подается через
штепсельный разъем непосредственно с панели инода. Если дистанцион-
ное управление включением аппарата не производится, следует замкнуть
перемычкой контакты 4 Г) па панели вводов.
III. УСТАНОВКА И НАСТРОЙКА МАГНИТОФОНА
I. Сборка магнитофона
Магнитофон устанавливается в сухом помещении, ио возможности
вдали от источников сильных магнитных полей.
В тумбу устанавливаются на своп места блоки записи, посприл-.ип!-
денпя п лентопротяжный механизм.
И
Рас положен не блоков в аппарате показано па рис- 2. Слева вппз\-
ставится блок записи. справа - блок воспроизведения, лентопротяжный
механизм вдвигается по салазкам на свое .место ла верхней полке тумбы
так, чтобы можно было рукой соединит!, штепсельный разъем, закреплен-
ный на верхней иллке тумбы. После этого механизм полностью вдвигает-
ся на свое место.
Кабели от головок стирания- записи и воспроизведения пропуска готе л
через отверстие в верхней полке, а их разъемы соединяются с соответст-
вующими разъемами на блоках записи и воспроизведения согласно мар-
кировке. Маркировка разъемов ел ответствует маркировке магнитных го-
ловок (красная—стирания, зеленая — записи).
Перед включением лептопротяжного механизма следует проверить
правильность установки костяных распорок в кнопочном управлении (от-
сутствие пере кос он).
2. Настройка магнитофона
При вводе магнитофона в эксплуатацию, при смене ламп п магнит-
ных головок, а также периодически 2-3 раза в квартал необходимо про-
изводить настройку магнитофона.
Настройку магнитофона разрешается производить только квалифи-
цированному персоналу при наличии следующих измерительных прибо-
ров п измерительных лепт:
1. Генератора звуковой частоты с полосой от 30 до 15 001) гг{, напри-
мер. типа ЗГ-10.
2. Лампового вольтметра на пределы измерения J0 л«? ‘ 10 с, напри-
мер, типа ЛВ9-2.
3. Измерителя нелинейных искажений фильтрового типа, например-
ИНН-6.
4. Измерительных лепт РТ-76-У-37, РТ-76-Ч-57. РТ-38-У-57.
РТ-38-Ч-57.
Настройка аппарата производится в следующей последовательности:
настройка капала воспроизведения- настройка капала «Заппсь-шЯфопз-
иедеппе».
Перед началом настройки необходимо снять защитный кожух и раз-
магничивающим электромагнитом размагнитить магнитные головки, на-
правляющий и аптпшумовой ролики, оба обводных р лика, пасадку ла
валу ведущего двигателя. Одновременно проверяется, не загрязнена ли
рабочая поверхность готовки и насадки, прилипший магнитный- порошок
удаляется деревянным скребком-
Примечание. Во время размагничивания голооки поспроизведсния необхо-
димо отсоединить шланг, идущий к блоку поспроизоедения.
Затем следует включить аппарат па прогрев в течение 10 .’ 15 ми-
нут; прогрев блоков осуществляется включением тумблеров на левой на-
пели аппарата, а прогрев лентопротяжного механизма—включением его
на режим рабочего хода «Воспроизведение» (без заправив лепты); под-
готавливаются необходимые измерительные приборы.
Генератор звуковой частоты надо подключить к гнезду «Вход», рас-
положенному на правой панели управления.
Ламповый вольтметр и измеритель нелинейных искажений подклю-
чить к гнезду «Выход» правой напели. Ключ "Линия» поставить в сред-
нее положение, ключ «Общий* в положение «Левый», ключ «Выход» в
положение «Выключено».
л. НАСТРОЙКА КАПАЛА ВОСПРОИЗВЕДЕНИЯ
а.И астрой ка канала при спорости 381 .ил, сек
Тумблер переключении скорости ставится в положен не «38». При на-
стройке канала используются измерительные лепты РТ-38-Ч-57 и
РТ-38-У-57.
I, Устанавливается правильное положение головки воспроизведения.
Для итого воспроизводится измерительная лепта типа РТ-38-Ч-37 и
при воспроизведении частоты 12 000 гц регулировочным впитом, распн
неженным около экрана Головин воспроизведения, настраивают положе-
ние головки но максимальному напряжению на выходе аппарата.
2. Снимается частотная характеристика канала. Воспроизводится из-
мерительная лента типа РТ-38-Ч-57- па частоте 1000 гц регулятором уси-
нчшя устанавливается выходное напряжение 0,6 <?. При воспроизведении
измерительной ленты частотная характеристика канала в полосе от 30 До
13 000 ./, должна укладываться в полосу неравномерности шириной не
более 3 гД7 ла участке ит 00 до 10000 гц и в остальной части рабочего
диапазона в полосу неравномерности- расширенную в сравнении с выше-
указанной в сторону более низких выходных уровней, не более 4 дб.
Корректировка частотной характеристики в области высоких частит
производится г помощью регулятора па блоке воспроизведения «Коррек-
ция 38»-
3. Проверяется усиление капала. Воснринзводитсл измерительная
лента типа РТ-38-У-57, При установке регулятора уровня воспроизве-
дения в положение максимального усиления напряжение па выходе ап-
парата должно быть не менее 4 е. Но окончании проверки регулятором
уровня устанавливается выходное напряжение 3 в-
4. Проверяется уровень uij-mob. Уровень шумов капала воспроизведе-
ния измеряется относительно максимального выходного уровня аппара-
та (6 г?).
При остановлен ном лентопротяжном механизме уровень шумов дол-
жен быть нс хуже-69 дб.
При вкл юч си и им па воспроизведение механизме (тента отведена от
1 оловкп воспроизведения) уровень шумов канала должен быть не менее
чем на 68 дб ниже максимального выходного уровня аппарата. Если уро-
пень шумов в последнем случае больше, то следует проворить экрани-
ровку головки воспроизведения пли же поменять гонцы проводов па го-
ловке (предварительно сняв экран головки).
ЙН ас тропка канала при скорости 762 .чм/ссн
Тумблер переключения скорости ставится в положение «76». При
настройке капала используются измерительные ленты РТ-76-Ч-57 п
РТ-76-У-57.
Настройки канала воспроизведения при скорости 762 лх.и/сел анало-
гична настройке капала при работе пи скорости 381 мм/сек за исключе-
нием того, что
1) не повторяется настройка по пункту 1 (установка правильного
положения головки воспроизведения),
2) частотная характеристика канала при воспроизведении измери-
тельной лепты РТ-76-Ч-57 в пределах от 30 до 15000 гц должна уклады-
ваться в полосу неравномерности шириной не более 3 дб.
Корректировки в пбллстн ныгпкнх частот осуществляется регулятором
«Коррекция 76«;
Л) по окончании приверни запаса усиления регулятором уроним ус-
тш Гаити мнется выходное напряжение аппарата 3 я;
4) yptnrcHii шума капали прп ш-тнповленном леитонритяжпом меха-
низме должен быть не хуже- 66 во и при включенном па воспроизведе-
ние механизме (лепта отведена от го iubkii пос произведен ня) уровень не
хуже 6“i вб от in (с итс. п.н и максимального пыходши-и уронил аппарата.
в. настройка kailvia «папнсь-воспронзнеденпе.-
ПРИ СКОРОСТИ 3.SI .u.v/гек
Настройка производится с магнитной лепты типа СИ поляна 54-5200
или лептой с аналогичными гиинстпамп- Тумблер переключения скорости
лепты ставится в полнжепне «38*.
Н астрой на капала «3aiiitcb-Biiciipnii:un‘ai*Hiie» производится .чини, пос-
ле1 пистропкч капала впепроизведения.
L Проверяется напряжение пидмагнпчиваипя- Вольтметр типа
.1119-2 1Н1;гепеднняется к головке записи. В режиме записи измеряется на-
пряжение ча головке записи, которое должно быть 50—55 а.
Примечание. Проверку напряжения пидмагннчипнииЯ |К'К<1Меп.тустся П|»>-
и »вод|т. лишь Inui «меле головок записи.
2. У ст а на вливается прапильпие положение рабочей щели соловки за-
писи. Для .тт(н'о ни вход аппарата подается с генератора напряжение
(1-3 к с частотой 12 #.’/{. В режиме записи вращением регулировочного
впита около головки записи надо добиться максимального напряжения на
выходе аппарата.
3. Снимается частотная характеристика канала. С генератора па
вход аппарата подается напряжение сигнала, равное 0.5 в, с частотой
1000 гг;, регулятором блока записи «Усиление» устанавливается по вольт-
метру на выходе аппарата 0-5 е. При изменении частоты в пределах от
30 до 15000 л/ снимается частотная характеристика канала.
Частотная характеристика канала должна укладываться в полосу ие-
равномериистн шириной ис более 3 ди на участке от 60 до 10 (ХЮ п в
остальной части рабочего диапазона в полосу неравномерности, расши-
ренную по сравнению с вышеуказанной в сторону более низких выход-
ных уровнен, шириной не более 5 &<>•
Корректировка частотной характеристики в области высоких частот
производится регулятором блока записи «Коррекция 38».
4. Установка рабочего усиления капала. С генератора па вход аппа-
рата подается напряжение 3 в с частотой 1000 си. Производите^ запись.
Регулятором блока записи «Уеплеппе» устанавливается выходной уро-
вень аппарата, равный 3 с-
5. Измеряется коэффициент пелппенных искажений канала,
С генератора на вход аппарата подается напряжение частотой 4(|<> <лу-
при котором в сквозном канале выходной уровень аппарата установится
равным 6 с. после чего измеряется величина коэффициента нелинейных
нс нажегши.
Коэффиппепт нелинейных искажений не должен превышать 3%.
Примечани е. Коэффициент нелинейных искажений генератора нс должен
превышать более 0,3%.
6. Измеряется уровень .шумов сквозного капала. С генератора подает-
ся на вход напряжение с уровнем частотой 400 гц согласно пункту 5. В
течение 1—2 минут производится запись. Далее вход аппарата отклю-
чается от генератора и замыкается на сопротивление 620 о.и, лепта пе-
рематы г.ается и стирается ранее произведенная запись. При воспроизве-
дении стертого участка ленты измеряется уровсиь шумна па выходе ап-
парата, который должен быть не хуже 60 дб относительно максимально-
го выходного уровня (6 <?).
В- НАСТРОЙКА КАНАЛА «ЗАПИСЬ-ВОСПРОНЗВЕДЕНИЕ»
ПРИ СКОРОСТИ 762 лмНеек
Тумблер переключения скорости движения лепты ставится в положе-
ние «"(К1.
Настройки капала производится е магнитной лентой типа С поляна
5'1—1056 пли лептой с аналогичными енопствямп.
Настройка канала при работе с линия при скорости 762 мл/сек ана-
логична настройке канала при работе со скоростью 381 л.ч/еся, за исклю-
чением того, что
1) по производится настройка по пунктам I- 2. 4 (установка правиль-
ного положения головки записи, проверка напряжения подмагничивания
па ГЗ, установка рабочего усиления канала);
2) при проверке частотной характеристики напряжение 0,5 е па вы-
ходе аппарата при частоте 1ПСЮ ец устанавливается регулятором выход-
ного уровня звукового генератора;
3) корректировка частотной характеристики канала в области высо-
ких частот осуществляется с помощью регулятора «Коррекция 76»;
4) частотная характеристика ине участка от 60 до 10000 ги должна
укладываться и полосу перавномерппстн шириной не более 4 дб.
Примечания; 1. Коэффициент нелинейных искажении, измеренный на лей-
те типа С полипа 54 —1056. следует умножать на поправочный коэффициент 0,75.
2. Для проверки отдельных блекни аппарата последние могут быть вынесены
наружу из тумбы и подключены к обшей схеме аппарата посредстппм кабеля пере-
ходно го.
Следует обратить внимание, чтибы надпись «Верх» иа разъеме кабеля пере-
ходного находилась со стороны верхней часто :иасс» проверяемого блока, а разъем
кабеля, включаемый в разъем в тумбе, был обратен надписью яперх.
3- Дли проверки усилителя военно»введения с помощью сенератора следует
пользоваться измерительной колодкой Для этою измерительная колодка вклю-
чается между разъемами, соединяющими кабель от головки поспроизвелсния с вхо-
дом усилителя поепронзпедсния. а гнезда пзмернтельппн колодки подключаются к вы-
ходу генератора, причем гнездо с коричневой изоляционной шайбой соединяется
с земляной клеммой пыхода генератора.
Схема измерений приведена на рис. 4. Там же указаны напряжения ихода н
выхода, при которых измеряется частотная характеристика усилителя.
4. После окончания настройки осн регул эторип на блоках записи и воспро-
изведения контрятся.
IV. ЭКСПЛУАТАЦИЯ МАГНИТОФОНА
1. Работа с магнитофоном
^Подготовка аппарата к работе
При подготовке аппарата и работе необходимо’
1. Открыть крышку аппарата,
2- Тумблер включения сети лонтт1ротяжпо1п механизма поставить
в положение ^Включено». предварительно проверив- находятся ли кноп-
ки лентопротяжного механизма в отжатом состоянии; проверка произ-
водится инжатпем кнопки «Стоп», которая пе имеет фиксации,
3. Сдвоенный тумблер переключения скоростей поставить и иоложе-
ши*, соответствующее выбранной рабочей скорости.
/i . Прогреть аппарат и течение 10^15 минут, прогрев блоков записи
и воспроизведения осуществляется включением тумблеров па левой па-
нели управления, при атом должны загореться сигнальные .тамиочни.
Прогрев лентопротяжного механизма осуществляется включением меха-
низма кнопкой vВоспроизведение» на холостой ход (без лепты).
5. После nporpeim аппарата в зависпмпстп от характера предполага-
емой работы (запись или воспроизведение ранее записанного) на левый
диск лентопротяжного механизма надо установить рулон ферромагнит-
ной ленты иля записи или рулон лепты с ранее произведенной записью—
для воспроизведения Па правый диск (рис. 5— 70) установить пустую
бобышку 0 IOU ,и.ч (рос- 5-60): рулон лепты и пустая бобышка закреп-
ляются на дисках центрирующими зажимами (рис- 5—60).
Заправка лепты в механизм производится следующим образом: сво-
бодным конец ленты г левого диска обводится вокруг левого обводного
ролика, вставляется в прорезь защитного кожуха, далее пропускается
между насадкой ведущего двигателя и прижимным обрезиненным роли-
ком, обводится вокруг правого обводного ролика, направляется на пра-
вый диск н вставляется в прорезь пустой бобышки. Затем па бобышку в
направлении движения лепты наматывается рукой 1.5—2 витка ленты,
после чего аппарат готов к работе.
Г! р п м с ч а и II я I. При зарядке следует учесть, что лепта магнитным слоем
должна быть оёршиспа к магнитным головкам.
2 Недопустимо применение бобышек диаметром 70 мм.
£3 а и п с ь с juнип
При записи электрических сигналов с линии необходимо:
1. Ключ «Линия» установить в положение рабочей линии.
2- Ключ «Общий» установить в положение «Новый». а ключ »Вы-
ход»— в положение «Включено».
3. Включить лентопротяжный механизм одновременно нажатием
предохранительной кнопки и кнопки «Запись»; при этом должна заго-
реться красная сигнальная лампочка па плате механизма.
/1. Для прослушивания магннтофпльла через контрольный усилитель
ключ о Контроль» следует ставить в положение «Вход» или «Выход»
5. По окончании записи и режиме ожидания следует поставить ключ
* Контроль» в положение «Вход» для контроля поступающих па аппарат
сигналов.
^Перемотка лс н т ы
Перемотка лепты производится после окончания записи или воспро-
изведения, Для перемотки лепта снимается с правого обводного ролика
(рис. 6—67) н направляется с левого диска через левый обводной ролик
(рис. 6—аЯ) непосредственно или через отметчик (рис. 5—7/) на пра-
вый диск так, как показано на рис- 5 пунктиром. Перемотку также мож-
но производить без перезарядки (со слуховым контролем).
Перемотка осуществляется нажатием кнопки «Перемотка», Для бо-
лее плотной намотки ленты в начале рулона тумблер плотности намотки
(рис. 6—00} следует установить в положение «Плотная»-
Носле тит, как примерно I рулона будет перемотана, тумблер перево-
дится в положение «Нормальная» или попеременно устанавливается то в
положение «Плотная», то в положение «Нормальная»,
Переход e рабочего хода (записи или восироизведеппя) непосредст-
венно па перемотку без предварительной остановки механизма кнопкой
«Ctoi।» носпрешается.
Ускоренный ход вперед осуществляется двояко: если нужно перемо-
тать па правую бобышку небольшое количество лепты, следует одновре-
менно нажать кнопки «Стоил и «Перемотка» п ускоренный ход будет
проднлжаться все время, инка нажаты эти кнопки; если необходимо пе-
ремотать значительное количество лепты, то нажимается кнопка без над-
писи (слева от кнопки «(’.тип») н кнопка «Перемотка», причем обе эти
кнопки фиксируются в своем положении.
Для остановки механизма нажимается кнопка «Стон». Тумблер плот-
ности намотки (рис. G - •J-9] при ускоренном ходе вперед должен всегда
находиться в наложении «Нормальная».
г В о с и р о п в в е д е и н о
Для воспроизведения электрических сигналов. ранее заишаппых пн
ферромагнитную лепту, необходимо:
I. Лепту с записью установить па лентопротяжный механизм соот-
ветствующе го аппарата так, как указано п пункте «а».
2. Для воспроизведении п линию ключ «Общин» поставить в поло-
женно «Левый», ключ «Выход» -и положение «Включено»,
3. Для прослушивания магнптофпльма через контрольный усилитель
следует ключ «Контроль» установить и положение «Выход».
4- Включить лентопротяжный механизм нажатием кнопки «Воспро-
изведение»,
сН1 е р с з а н и с ь
(Для перезаписи электрических сигналов, ранее записанных па фер-
ромагнитную лепту, необходимо:
1. Ленту с записью (подлпнппкам) установить на лентопротяжный
механизм аппарата так. как указано в пункте «а».
2. Рулон чистой ленты установить па лентопротяжный .механизм
другого аппарата, где будет записана копня.
Л. Псе четыре ключа аппарата с подлинником устанавливаются п
среднее положение; на аппарате с копией ключ «Линия» уетапапчиваот-
еи я среднее положение, ключ «Выход» в положение «Выключено»,
«Общий» ключ -- в положение «Левый»,
1. HJiiyj) для перезаписи одним концом включается в гнездо «Выход»
аппарата с подлинником, другим—в гнездо «Вход» аппарата с копнен.
5. Аппарат с копией включается па запись, аппарат с подлинником—
па воспроизведение.
6. Ключ «Контроль» па аппарате с копией контролирует пи слух
подлинник (положение «Вход») или копию (пгложеппе «Выход»),
Прослушивание поступающих па вход аппарата сигналов можно щю.
изводить через контрольный агрегат н головные телефоны на выходе и
входе аппарата.
При прослушивании через контрольный агрегат необходимо поста-
вить «Ключ» в положение «Вход» (при прпслупшвалпп па входе аппа-
рата) и в положение «Выход» (при прослушииаппп на выходе аппарата).
При прослушивании на головные телефоны их необходимо включать
и гнезда «Выход» или «Вход» па правой панели аппарата,
'! Склейка лепты
В случае обрыва ленты ко время эксплуатации немедленно остано-
вить аппарат пажатпем кнопки ьСтоп», затем обрезать оба конца обор-
паишейся ленты под углом 45’ п склеить одни с другим внахлестку-
Перекрытие должно составить примерно 10 .«.и. Для склейки концы
тенты слегка увлажняются прп помощи стеклянной палочки, предвари-
тельно погруженной в клей для ферромагнитной лепты. Необходимо сле-
дить за тем. чтобы капли клея не попадали на рулон лепты и аппарат по
избежание склеивания ниткой рулона между собой н порчи окраски аппа-
рата- Рецепт клея для склеивания ферромагнитной лепты приведен во
вкладыше-ппструкнпп- находящейся в каждой коробке с лептой. Клен
хранится в специальном флаконе- установленном внутри металлической
клейинцы, справа от лентопротяжного механизма.
3. Хранение ферромагнитной и контрольных лент
Ферромагнитная лента хранится в коробках как в горизонта.’!ьпом,
так н н вертикальном положении.
При храпении ленты и вертикальном положении нельзя сверху
класть второй ряд коробок пли иные предметы.
Прп хранении лент в горизонтальном наложении по рекомендуется
класть одна па другую более 10 коробок.
Хранить ферромагнитную лепту рекомендуется в помещении с тем-
пературой 10 —20с при относительной влажности воздуха 50—60%. Прп
продолжительном воздействии температура свыше ;1О'С и сырость, а так-
же резкие колебания температуры и влажности вредны-
Нельзя хранить ферромагнитную ленту вблизи сильных магнитных
полой: постоянных магнитов, электромагнитов, трансформаторов.
Следует особое внимание обратить на хранение контрольных лепт.
При соблюдении правил храпения ленты и прп правильной се экс-
плуатации лепта в течение нескольких лег не снижает своих магнитных
н механических показателей-
4. Размагничивание деталей лентопротяжного механизма
Дроссель размагничивающий включается в сеть переменного тока
напряжением 220 а.
Дроссель размагничивающий следует включать и выключать (кноп-
кой па дросселе) па расстоянии нс непсе 1 м от размагничиваемого пред-
мета. Время непрерывного включения дросселя размагничивающего во
избежание значительного перегрева его не. должно превышать 1 минуты.
Включенный кнопкой дроссель размагничивающий необходимо мед-
ленно приближать к предмету, подлежащему размагничиванию, обвести
его несколько раз вокруг данного предмета и также медленно отвести на-
зад и только после этого выключить.
5- Дистанционное управление магнитофоном
Схема магнитофона позволяет производить днетанцпоппып пуск и
остановку лентопротяжного механизма, иредпярптелыю подготовленного
нажатием соответствующей кнопки кнопочного управления к топ или
иной рабочей операции.
Переход па дистанционное управление производится следующим об-
разом: на плинте ипеппшх подсоединений снимается перемычка, замыка-
ющая контакты -4 — 5; эти контакты соединяются с помощью кабеля с
' 4 Заки 5626- 21
тумблером, расположенным рядом с оператором, включающим аппарат
дистанционно.
Дли работы па запись пли воспроизведение следует предварительно
нажать соответствующую кнопку кнопочного управления и аппарат готов
к работе. Включением п выключенном тумблера включается п выклю-
чается лентопротяжный механизм.
6. Уход за лентопротяжным механизмом
Для качественной работы лентопротяжного механизма в течение дли-
тельного времени необходимо установить надлежащий уход ла ним л
своевременно производить указанные ниже профилактические мероприя-
тия.
Нельзя допускать, чтобы на плату (панель) лентопротяжного меха-
низма клали рабочий инструмент, предметы личного нользиваппл.
Необходимо тщательно предохранять от пыли двигатели, подппшпи-
кп направляющею п прижимного роликов, маслопроводы (крышки мас-
ленок должны всегда закрывать каналы для смазки), кнопочное управ-
ление. Надо следит), за тем. чтобы передняя стейка аппарата п крышка
большую часть времени были закрыты. Плату лентопротяжного механиз-
ма необходимо ежедневно очпщать от кусочков ленты п ныли, которая
образуется при трепли ленты о детали аппарата. Рекомендуется пользо-
ваться при атом пылесосом, мягкой кистью или тряпной, пропитанной
техническим спиртом. Периодически, один раз в неделю, следует произ-
водить чистку внутренних детален и узлов механизма без разборки их-
При склепке ленты необходимо следить за тем, чтобы клей случайно
по попал на резину прижимного ролика.
Со временем контакты кнопочного управления загрязняются, подго-
рают, в результате чего утрачивается падежное электрическое соедине-
нно. Поэтому нс реже 2 раз и месяц контакты кнопочного управления
следует очпщать мелкой наждачной шкуркой, после чего протирать шерс-
тяной тряпкой и промывать спиртом.
Между .записывающей и воспроизводящей головками расположен ан-
тпшумовон ролик. Он представляет собой цилиндр с ребордами, плотно
посаженный па шариковый подшипник. Ролик должен всегда касаться
ленты п легко вращаться. Реборды ролика дают строгое направление
движению ленты. Основное назначение аптшпумопого ролика — гасить
продольные колебания лепты, г.‘1одстш1ем которых являются так назы-
ваемые модуляционные шумы.
Для обеспечения легкости вращения подшипника его следует возмож-
но чаще (в зависимости нт HiiTCifcniuiorTit работы) промывать п смазы-
вать веретенным маслом .N: 2.
Причиной увеличения шума при работе шариковых подшипников,
обводных п прижимного роликов может быть недостаточное количество
смазки в них. Необходимо дополнить смазку в подшипниках, для чего
рукой отвинтить неподвижную крышку обводного ролика (рнс. 6 — 58- 67)-
отвернув пиит, спять крышку прижимного ролика (рис- 9—7). Рекомен-
дуется для смазки шариковых подшив пикет употреблять смазку X 1/13-
('мазку двигателей надо производить веретенным маслом № 2 поре-
же чем через педелю (при ежедневной 8-часовой работе).
Ведущий двигатель имеет две масленки (рис. 6—72), расположен-
ные па плате. Маслопровод верхнего подшипника показан ла рис» 9. До-
22
за масла для каждого подшипника примерно капель. Ногле смазки
следует обязательно попоротом крышки масленки перекрыть входное от-
верстие капала.
Нижпнй нодн in 1111 и к каждого из перематывающих двигателей сма-
зывается через масленку, расположенную па плате возле подтарелышка.
Верхний подшипник смазывается через отверстие в подтарелышке
(рис. 10).
Для иродупрсжденпя арака в работе аппарата нажине значение
имеет своевременная замена детален- подверженных наносу. Насадку ве-
дущего двигателя (рис. 9 2) надо заменить поной- если диаметр рабо-
чей части ее (в месте соприкосновения с лентой) стал менее 9.7 .и.и.
Резиновое кольцо прижимного ролика (рис- 9 — 5) следует заменить
новым, если диаметр его уменьшился настолько, что он не обеспечивает
нормального прижим;* лепты или стало возможным задованпг крышки
ролика.
Способ п порядок замены изношенных детален запасными описай
ниже в разделе < Неисправности механизма и их устранение»-
В профилактических целях рекомендуется ежедневно перед началом
работы производить проверку лентопротяжного механизма п при обнару-
жении дефектов исправлять их е последующей регулировкой механизма
так. как зто описано в разделе «Текущая проверка и регулировка».
ч.Н е и с п р а в п ос т и механизма и их устранение
1. Резиновое кольцо (ряс. 9—5) прижимного ролика изнашивается в
том месте- где оно соприкасается с лептой. Образуется кольцеобразная
канавка шириной, равной ширине лепты. Чтобы установить возможность
дальнейшей работы без ущерба для качества, надо произвести проверку,
описанную в разделе < Текущая проверка и регулировка».
Если обнаружится- что прижим недостаточен, необходимо прошли-
фовать резиновое кольцо па месте? (см. далее) или заменить обрезинен-
ный ролик запасным. К атому же прибегают, если резиновое кольцо по-
лучило повреждение, обнаружились раковины пли твердые вкрапления,
что нарушает однородность поверхности.
Для смены обрезиненного ролика (резинового кольца с барабаном)
достаточно отвернуть впит (рис. 9—7). спять крышку (рис. 9 — /) ц за-
тем ролик.
После сиены обрезиненного ролика штангенциркулем пли кронцир-
кулем надо проворить отсутствие конусности резинпвого кольца- Однако
зта грубая проверка нужна лишь как предварительная, после чего следует
более тщательная проверка, почти всегда требующая шлифовки резины и
регулировки прижима (см. раздел о Текущая проверка н регулировка»)-
2. Насадка ведущего вала (рис. 9—2) изнашивается в том месте, где
опа соприкасается с лентой. Кроме итого, она может получить случайные
механические повреждения. В зтпх случаях требуется заменить ее запас-
ной: отвернуть ганку и снять насадку. После постановки и закрепления
новой насадки следует индикатором проверить биение ее — оно должно
быть не более 10 -ин. Дальнейшая проверка и способы регулировки ука-
заны ниже в разделе «Текущая проверка п регулировка».
3. Тормозная лепта в местах сочленения с. другими деталями при не-
аккуратной регулировке может получить малозаметный падлом, что со
временем приведет к ее обрыву. Тогда лепту требуется заменить за-
пасной.
4*
23
Фетр ленты с течением времени засаливается, чему сильно способст-
вуют попадающие па пего пыль и масло. Следует снять лепту п бензином
очистить фетр от загрязнения-
Для снятия лепты необходимо отсоединить пружину от подвижной
планки лепты, ослабит!, стопорный впит, вывинтить винт, регулирующий
длину тяги к плектромагпиту; затем- отвернув четыре впита, снят!, крон-
штейн с пружиной п, ослабив два винта, кренящие другой конец лепты,
снят!, ленту-
Лопту После очистки пли новую тормозную Ленту надо поставить па
место н закрепить так. чтобы в отторможенпом состоянии опа нигде не
прикасалась к тормозному шкиву; в заторможенном состоянии планка не
должна упираться в кропштойи для крепления тормозного устройства.
Дальнейшая наладка тормозного устройства пояснена в разделе «Те-
кущая проверка и регулировка».
4. Планшайба (подтарелышк) (рис. Н> /) на валу каждого из ш-
рематывающих (боковых) двигателей при недостаточно прочном крепле-
нии может проворачиваться. Обнаружить ото легко при остановке ihic.ii>
ускоренного хода ленты вперед пли при обратной перемотке.
Устранить этот дефект можно завинчиванием до отказа винта (рис.
10- 3). Для того- чтобы вместе г винтом не проворачивался и вал дви-
гателя, надо одной рукой прижать тормозную ленту к тормозному шки-
ву через окно в нижней крышке двигателя.
5, Кнопочное управление может оказаться неисправным вследствие
механических повреждении. Наиболее части встречающаяся неисправ-
ность--это перекос контактных групп. Перекос групи обычно называется
неправильным положением костяных распорок, что нарушает работу
контактных групп. Надо обесточить лентопротяжный механизм, снять
пластинку из органического стекля, исправить положение костяных рас-
порок п контактных групп- подвернуть винты, крепящие группы. Элект-
рический контакт может нарушаться также и из-за случайного отгиба
контактных пластин: в атом случае пластины надо аккуратно выпрямить.
После исправлений кнопочное управление должно работать четки
бел .заеданий при всех видах работы лентопротяжного механизма-
^Текущая проверка и регулировка
Завершающим этапом всех профилактических мероприятий по лен-
топротяжному механизму является проверка п регулировка. Порядок
проверки и регулировки заключается в следующем.
1. Б начале проверки, не устанавливая па механизме ленты, надо
включат!, его па все возможные виды работы и убедиться в наличии па-
дежных контактов, исправности монтажа и правильности срабатывания
всех узлов механизма. Если замечается сильное дребезжание, (зуммпрн
ваппе) электромагнитов, надо установить причину. Дребезжание может
быть вследствие перекоса одной из двух амортизационных пружин пли г.
результате загрязнения электромагнита. Замена пружины или чистка
электромагнита производятся при обесточенном механизме.
Далее необходимо индикатором проверить биение насадки ведущею
двигателя, обводных роликов и прижимного ролика. Допустимое биение
насадки—10 лгк, правого и левого обводных роликов—15 зпг и прижим-
ного ролика—30 .мк.
После этой проверки надо вручную подвести прижимной ролик к
насадке и па просвет проворить параллельность поверхности резинового
24
кольца и насадил. При этим может обнаружиться расширение просвета
в том месте, где должна проходить лепта.
Налично выработки па рениновом кольце или ненараллельность по-
верхностей кольца и насадки свидетельствуют о необходимости произве-
сти шлифовку резины (см. далее). Если же этой необходимости пет, про-
веряв тя- достаточен ли прижим ролика к насадке.
Для этого надо па правую бобину поставить рулон лепты диаметром
не более НО л.и, конец лепты притянуть, как указано ня рис. 11, и на-
жать на кнопку «Воспропаведоипс».
Если ведущий узел потянет лепту, прижим обрезиненного ролика
достаточен-
Если при легком притормаживании рукой диска правой бобины про-
гнал )>зы паи не ленты в ведущем узле пе будет наблюдаться- прижим обре-
annennojo ролика слишком велик-
Регулировка силы прижима обрезиненного ролика к насадке регутп-
руется удлинением или укорачиванием тяги от рычага прижимного роли-
ка к электромагниту посредством устройства, расположенного па самой
тяге. После регулировки стопорные впиты тяги надо завернуть до отказа.
2. Проверяется взаимодействие узлов механизма. Для этого па левую
бобину необходимо поставить рулон лепты и. обогнув лентой обводной
ролик, магнитные головки, протянув леиту через узел прижимного роли-
ка, закрепит), конец ее на правой бобипе-
Для проверки нельзя пользоваться односторонне пли местами вытя-
нутой лептой, а также слишком сухой лептон л лептой со склейками.
При включении рабочего хода (нажатием кнопки «Воспроизведение»
нлп <i3aiitiCMf) не должна образовываться петля лепты.
Причиной петлеобразования может быть неполное оттормажпванпе
правого двигателя. В этом случае необходимо освободить па полный обо-
рот дна впита- кренящие конец тормозной лепты, и выдвинуть ее таким
образом, чтобы в отторможениом состоянии зазор между лептой и тор-
мозным шкивом значительно увеличился. Сразу же после этого пади про-
верить четкость торможения. Причиной образования петли иожет быть
также пониженное напряжение питающей электросети.
Во время рабочего хода нажимают на кнопку «Стоп». Образование
петли при остановке свидетельствует о слабом торможении левого двига-
тели. 11о1‘Т(чячгн1г поворачивая регулировочный винт тормозного устрой-
ства левого двигателя- ликвидируют петлеобразование.
При обратной перемотке таким же образом регулируется тормоз пра-
вого двигателя.
.’! Для дальнейшей проверки надо снять с механизма кожух, закры-
вающий магнитные головки, и отвести ит ленты гарантийный ролик- За-
тем включить рабочий ход лепты. На всем пути движения от левого об-
водного ролика до правой бобины лепта должна идти на одной высоте-
заданной левым обводным роликом (7 .ч.и от платы). Отклонение ее вверх
или вниз говорит о том, что резина прижимного ролика имеет Конусность.
Устранит), конусность надо шлифовкой резины. Для этого с меха-
низма снимаются рулон лепты и диски и включается рабочий ход.
К вращающемуся ролику подводят шлифовальный камень и прижи-
мают его к резине. Подводить камень надо только с правой стороны роли-
ка. Чтобы камень не отодвинулся от ролика- на пего следует положить
груз.
После шлифовки снопа ставят па механизм диски и рулон ленты, п
проверяют ход ленты (без кожуха) н режимах воспроизведения и обрат-
ной перемотки.
Коли в результате шлифовки был сильно уменьшен диаметр обрези-
ненного ролика, следует проверить давление прижимного ролика па на-
садку способом, указанным выше, в соответствующе отрегулировать его.
В заключенно проверки надо включить рабочий ход ленты. При
скольжении по сердечникам головок лепта не должна выходить за их
пределы. В противном случае высоту положения головок надо отрегули-
ровать прокладками или качающимся устройством.
Ври наличии специальных приспособлений рекомендуется проверить
иатя'жеппе ленты во время со движения. Натяжение должно быть в пре-
делах от Г)0 до 2й() г.
S 3 а м е н а в о д ш и и и в к о в
15 обводных роликах применены шариковые подшипники класса «Ао
(радиальные однорядные № 2fi ГОСТ 8-338—67:, в прижимном ролике —
шариковые нодншпипки класса «Л» (радиальные однорядные 18 ГОСТ
8338-57).
При работе механизма в среднем ко 8 часов ежедневно срок службы
шариковых подшипников и механизме около 2 лет. Смену смазки (смаз-
ка № 1/13) рекомендуется производить через (5 7 месяцев. Характерны-
ми признаками износа подшипников может служить значительное увели-
чение шума п появление биения.
При износе подшипников обводного ролика их необходимо заменить
Новыми. Для итого надо рукой отвернуть крышку ролика и осторожно,
чтобы не пшнуть ось. спять ролик.
Новые подшипники можно ставить с той смазкой, е какой они по-
ставляются заподом-нз!отопителем, если опа имеется в достаточном ко-
личестве и но нагрязнена при транспортировке.
В противном < лучае ппдшпипнки пади промыть п бензине, тщательно
просушить, предохраняя их от попадания пыли; затем смазкой заполнить
нс менее половины свободного объема полости.
Следует помнить, что для нормальной работы посадка подшипников
должна осуществляться без особых усилий с помощью слабых ударов
деревянного молотка по наружному кольцу (прп посадке в корпус роли-
ка), а при посадке на ось -только от руки.
Также производится замена подшипников в прижимном и антишу-
мовом роликах.
Условия зкенлуатацпи (непрерывность работы, колебания темпера-
туры влажность п т. д.) для каждого аппарата или группы аппаратов
могут быть различными- следовательно, невозможно для всех аппаратов
одинаково рекомендовать периодичность смазки и ремонтов, определить
срок службы деталей. .Это необходимо определить практическим путем в
процессе эксплуатации с помощью специального счетчика времени рабо-
ты .механизма.
Для нормальной работы счетчика необходимо следить за системати-
ческим смазыванием счетного механизма. Смазки, произведенной при
сборке прибора при нормальных условиях эксплуатации аппарата, хва-
тает па 200 часов работы
Этот запас необходимо возобновлять, для чего следует снять кожух
(рис. 12- /). отвинтив два впита (рис- 12- <?), затем отвинтить винт
(рис- 12-7) и снять нелосчетчпк (риг. 12—2).
При установке лолосчетчпка необходимо, чтобы звездочка располо-
жилась в горизонтальной плоскости. Под колпачком у звездочки находит-
ся фетровая шайба, невидимая снаружи. На щель между колпачком и
корпусом прибора следует нанести 3—5 капель костного масла. Нужно
выждать 10—15 минут, чтобы масло могло просочиться под колпачок че-
рез указанную щель. Полезно в это время повернуть звездочку несколь-
ко раз туда и обратно.
После смазки вслосчетчпк устанавливается на место н закрепляется
накрепко винтом (рис. 12—4). На шестерни также наносится 5—8 ка-
пель костного масла, после чего кожух закрепляется па корпус.
ГАРАНТИЯ
Изготовитель гарант»руст безотказную работу магнитофона в тече-
ние 6 месяцев при соблюдении условии зксплуатацпп, изложенных в
описании магнитофона. Изготовитель гарантирует потребителю беспре-
пятственную замену недоброкачественных изделий, возвращенных потре-
бителем, в которых имеются дефекты производственного характера, до-
пущенные но вине изготовителя. Возврат недоброкачественных изделий
для замены производится только с согласия изготовителя.
П р в м с ч а н и е. Отдельные непринципиальные изменения Электрической
схемы. а также изменения номиналов конденсаторов и сопротивлений, не влнаю-
1инс па качественные характеристики магнитофона, изготовителем в описании нс
отражаются.
ПРИЛОЖЕНИЯ
Р-ic. 1. Ou'jrr ii пил магнитофона.
Рис. 2. Вид магнитофона спереди.
Рис. 3. Тип ла Lt с частотные
характеристики усилителя
Рис. 4. Типовая частотная характеристика усилителя з JpzziZEz/
Рис. 5. Механизм (п рабочем состоянии)
Рис. 6. Механизм (без защитного кожуха).
ЗВ
Рнс 8 Механизм (вид со стороны ьоптажа).
Рис. 9. Ведущий узел ACUTiHipuiЯЖ1КЯ0 механизма.
Pile. Ю. Узел бибины лентонрптяжного механизма
Put. II, H|»iiirpi;,i прижима oupr.iuiiriiiinru ролика к |р.гцкс.
Рис. 12. Счетчик с элск-1 рипринодом.
Схема №
<10
П 3 H P/7 b У !1 Р и б >7Р.// (7 У 77^77 б 77 (/W
СПЕЦИФИКАЦИЯ
принплииалыюй схемы консоли (сх. 3)
” - - - 1 -г — — — - - — — — ~
Обозначение i Наименование Кол-во 1 Примечание
... _ — - —
Ш: Колодка контактная 1 к 1 блоку записи
ш, ш, L1IP-2O Колодка контактная Разъем штепсельный (гнездо) 1 1 к лентопротяжному меха- низму
ш, Колодка контактная 1 к блоку воспроизведения
ш$ Гнездо телефонное 0 5,5 1
Шь Гнездо телефонное 0 5,5 1
Л. TH—0.2 Лампа неоновая )
Л, TH—0,2 Лампа неоновая । 1
Л.< КМЗ Лампа коммутаторная 1 1
Л, КМЗ Лампа коммутаторная । 1 \ 1
l.j Катушка фильтра 1 1
L* Катушка фильтра 1 •
С. КБГ-МП-2В-600- 0.25 II КоЕ1ДС11СЛТОр 1 1 1
Ci КБГ-МП-2В-600- 0.25 II Конденсатор 1 1 1 1
R, ВС-0.25-1-0,1 11 Rj ВС-0,25-1-0,1 II Сопротивление । Сопротивление 1 1 1
R., ВС-0,25-1-620 11 Сопротивление । 1
R, ВС-0,25-1-620 11 Сопротивление । 1 1
ВК. ТП1-2 Тумблер । V 1 1 1
ВКг ТП1-2 Тумблер 1 J
ПК, КТРОПЧ -Ь4 О’ в U \ Ключ телефонный роли-. | КОПИЙ 1
ПК-. KTPOIH 4т tJ-| J 1 Ключ телефонный роли-1 ковый । 1 1 1
ПК., KTPOIH 4г о- । Ключ телефонным роли- ковый 1 1 1
ПК, KTPOIH 4т 0’0 Ключ телефонный роли- ковый I 1
Схема Ne 4.
принципиальной схемы лентопротяжного механизма (сх. 4)
Обозначение 11аимепование Кол-по Примечание
- 2 3 4
Ml ДВД-1р. Эл ектродвигатель 1 '
Mj ДПА-01015-4 М Электродвигатель 1 Левый
М;| ДПА-01015-4 м Электродвигатель 1 11равый
Др Дроссель 1
L, Катушка фильтра 1
к Катушка фильтра 1
1-1 Катушка фильтра 1 1
T-t Катушка фильтра 1
Ф Фильтр помехозащитный 1
Д1 АВС-15-308 . Выпрямитель селеновый 1
Ai ТН-0,2 Лампа неоновая 1 1
Ла ТЫ-0.2 Лампа неоновая 1
А.-, МН-Я Лампа накаливания 1
Ci КСО-5-500-Б- 5100 П Конденсатор
Са КБГ-МП-2В-1000- 0,1 11 Конденсатор !
С3 КБГ-М11-1000-2 II Конденсатор 1
С, КЕГ-МП-2В-600-0.5 II Конденсатор
С., КБГ-МН-1000-0.5 II Конденсатор 1 1
Q КБГ-МН-600-0,5 1! Конденсатор 1
Ст КЭ-2-450-1© М Конденсатор 1
Сл КБГ-МН-1000-2 II Конденсатор 1
С, КБГ-МН-1000-0,5 11 Конденсатор 1
Си, КБГ-МП-2В-1 OOO- О. 5 II Конденсатор 1
Си КБГ-МН-600-0.5 II Конденсатор 1
С1в КБГ-МН-600-0.5 И Конденсатор 1
С1Я КБГ-МН-1000-2 II Конденсатор 1
Си КБГ-МН-1000-0.5 11 Конденсатор 1
С1В КБГ-МП-2В-1000- 0,5 П Конденсатор 1
Си КБГ-МН-600-0,5 11 Конденсатор I
Си КБГ-МН-600-0,5 II Конденсатор 1
Rt ВС-0,25-1-0,1 II Сопротивление 1 »
Ra ВС-2-1-51-11 Соп ротивленис 1
1?з BC-b.25-i-0.56 И Сопротивление 1
R< ПЭВ-50х-510 11 Сопротивление 1 ►
R-, ПЭВ-30-1500 II Сопротивление
Rf. ВС-0,25-1-0,56 II Сопротивление
R, ВС-0.25-1-0.1 II Сопротивление
R4 ВС-1-1-51 II Сопротивление
R., ВС-1-1-51 II Сопротивление
Ric ВС-1-1-51 II Сопротивление
Rh ВС-1-1-51 II Сопротивление
Rij ВС-.1-1-51 II Сопротивление
R,i ПЭВ-50х-1500 II Сопротиплспне
Ru Г1ЭВ-50х-51О II ГС гз ГВ В| ШР-20 Вт КП, КП? КП, кп< КП-, КП., КП: КП, Сопротивление Головка стирания Головка записи Головка воспроизведения Разъем штепсельный (штырь) Разъем с ловителями Управление кнопочное
Пр, ПЦЗО-2 Предохранитель
Пр, ПЦЗО-2 с, эм, эм? 11редохранитглъ Счетчик с электропри- водом Электромагнит Электромагнит
ПК, ТП1-2 Тумблер
ПК? ТП1-2 Тумблер
ПКз ТП1-2 Тумблер
ПК« ТП1-2 ‘-'Г' Тумблер
CD
t
с
принципиальной схемы блока записи (сх. 5)
Обозначение Наименование Кол-во Примечание
1 2 3 4
'Гр. 1 рансфсрыатир 1
Tim Трансформатор 1
Гр: Катушка с карбонильным
сердечником 1
Тр-| Катушка с карбонильным
сердечникам 1
Гр. Трансформатор сплоиой 1
1. Катушка с карбонильным
сердечником 1
л,. Дроссель 1
Л: 6Н1П Лампа электронная 1
л.. 61 и п Лампа электронная 1
Л, 6Н1П Лампа электронная I
Л< 6Ц5С Лампа электронная 1
С| КБГ-И-200-0,1 II Конденсатор 1
Сг КСО-2-500-Б-680 Ц Конденсатор 1
Сз КСО-5-500-Б-4700 II Конденсатор 1
Ci КСО-5-500-Б-4700 II Конденсатор 1
Сз КБГ-И-600-6200 II Конденсатор 1
Со КБГ-И-600-0.015 II Конденсатор 1
Ст КБГ-И-200-0,1 11 Конденсатор 1
С» КЭ-2-30-100 м Конденсатор I
С, КСО-2-500-Б-430 II Конденсатор 1
Сю КБГ-И-600-0.01 II Конденсатор 1
Си КСО-5-500-Б-1000 II Конденсатор 1
С» КСС-5-500-Б-6200 II Конденсатор 1
Си КБГ-И-600-0.025 11 Конденсатор 1
Си КПК-1-8-30 Конденсатор 1
Ci: КТК-1а-Д-30 II Конденсатор 1
Си КС-3-500-11-820 II Конденсатор <
С,, КСС-2-500-Б-1000 II Конденсатор 1
Cia КС-3-500-11-820 11 Конденсатор 1
Сю КЭ-2-450-10 м Конденсатор 1
С-п КЭ-2-450-10 м Конденсатор 1
Сч| КЭ-2-450-10 м Конденсатор 1
С-.а КЭ-2-450-10 м Конденсатор 1
Ст, КБГ-И-200-0.1 II Конденсатор 1
Сз4 КЭ-2-450-10 м Конденсатор 1
1 2 1 3
_— — — .
C-.J КЭ-2-45О-10 М Конденсатор 1
С» КБГ-И-400-0.05 11 Конденсатор 1
R, ВС-0.25-1-68000 II Сопротивление 1
R? СП-П-16-ЗЗВ Сопротивление 1
W) ВС-0.25-1-3300 II Сопротивление 1
R, ВС-0.25-1-2700 II Сопротивление 1
R-. ВС-0,25-1-270 II Соп рот явление 1
Rt СП-П-1 6-2,2 А Сопротивление 1
R? СП-11-16-2.2 А Сопротивление 1
Ra ВС-0.25-1-0.015 11 Сопротивление 1
R-. ВС-0.25-1-0.47 II Сопротивление 1
Ri, ВС-0.25-1-510 II Сопротивление 1
Rn ВС-0,25-1-2200 II Сопротивление 1
R,-.. ВС-0.25-1-820 II Сопротивление 1
R;i ВС-0.25-1-470 II Сопротиилепие 1
Rn ВС-0.25-1-100 11 Сопротивление 1
П|5 ВС-0,25-1-4700 II Соп ротипление 1
Rio ВС-0,25-1-33000 11 Сопротивление 1
R]f ВС-0,5-1-820 П Сопротивление 1
Ris Сопротивление прпполоч- i ное 10 ОЛ -Н5 % 1
Rio ВС-0,25-1-33000 II ! Сопротивление 1
R.-o ПЭВ-25-9Ю0 II Сопротивление 1
Rji ВС-0,25-1-22000 11 Сопротивление 1
Roa ВС-1-1-12000 II Сопротивление 1
Ra ВС-1-12000 II Сопротивление 1
R;( ВС-0.25-1-0,47 II Сопротивление 1
R.'i ВС-0.25-1-33000 II 1 Сопротивление I
B.I Разъем с ловителями 1
В.:,ШР12. П1 ЭГ2 Разъем штепсельный (штырь) 1
Bi ШР12. П1 ЭГ2 Разъем штепсельный (штырь) 1
Р РС-13М Реле 1
Dp ПП-30-1 1{редокранитель 1
ПК Переключатель 1
•Z&
Схема Л’> б.
СПЕЦИФИКАЦИЯ
принципиальной схемы блока воспроизведения (ся. 6)
С'бопачепие Наименование Кол-во Примечание
Тр1 Тр2 Т,.3 Тр4 Л, 6НЗГ1 л. 6Н2П Л, 6НЗП Л: 6U5C Д. АВС-40-59 Ci КГГ И-400 0.015 И Са КЭ-2-30-100 ы С.) КВГ-И 200 0.1 II С.. КЭ-2-450-10м С.5 КБГ-И-400-0.05 II G КЭ-2-450 10м Ст КС05-500-Б-2000 II G КСО-5-500-Б-2000 II С. КБГИ-4ОО-О.О5 II Си КСО-5 500-Б-2000 II Си К БГ-И-400-0,05 И Ср КС05-500-Б-1000 II Си КБГ И-400-0.05 II Си КЭ 2 450-10 м С в КЭ-2-450-10 ч Сю КЭ 2-450-Юм Gt КЭ-2-450 10 м Си КЭ 2 450-10 ы Сю КЭ-2-450- 10 м См, ЭГЦ ’а 20-2000 м Pi ВС-0.25-1-0,22 II R> ВС 0.25-1-3000 II R., ВС-О.25-1-1.0 II R, ВС 0.25-1-0.12 II R-, ЕС-0.25-1-47000 II Rd СП II-16-33-B R, СП-11-1-,-,-47. В R, СП II-16-330-B R, СП II-lfi-330-В R» ВС-0.25-1 1.0 II Пн ВС-0.25-1-2000 11 Ria ВС-0.25-1-0,12 II Rn ВС 0.25-1-68000 II R । НС-0.25-1-68000 II l?i5 ВС-0.25-1-1.0 II Ri,.- ВС-0,25-1-0.47 II Р,т ВС-0,25-1-47000 11 R,., ВС-0.25.1-2400 II R,-, ВС-0.25-1-0 12 И R:o ВС-0,25-1-0,47 II Rl-i ВС 0.25-1-130 11 Rjs ВС-2-1-10000 II R., ВС-2-1-1000 II Rm ВС 2-1-2000 II Пр 1Щ-30-1 в, Вт BLLI-5 Р PC-13 м Трансформатор ВЧ Трансформатор 144 Транс форм атор Т рансфо рмато р Лампа электронная Лампа электронная Лампа электронная Лампа электронная Выпрямитель селеновый Конденсатор Конденсатор Конденсатор Конденсатор Конденсатор Конденсатор Конденсатор Конденсатор Конденсатор Конденсатор Конденсатор Конденсатор Конденсатор Конденсатор Конденсатор Конденсатор Конденсатор Конденсатор Конденсатор Конденсатор Сопротивление Сои роти плен не Сопротивление Сопротивление Сопротивление Сопротивление Сон ротивле пае Сопротивление Сопротивление Сопротивление Сопротивление Сопротивление Сопротивление Сопроти влеппе Сопротивление Сопротивление Сопротивление Сопротивление Сопротивление Сопротивление Сопротивление Сопротивление Сопротивление Сопротивление Пре дох ранптель Разъем с ловителями Разъем (штырь) Реле ! 1 1 1 1 ; 1 1 1 1 1 ] ! i 1 । । 1 i 1 । 1 L j 1 1 i 1 । 1 1 1 I 1 ! 1 ।
Схема № 7.
Схема № 8.
SI
НАМОТОЧНЫЕ ДАННЫЕ ФИЛЬТРОВ. ТРАНСФОРМАТОРОВ
И ДРОССЕЛЕЙ
Катушка фильтра ФС1.<. Lj (схтгаа Л'е 3)
1. Количество витков—ПО
2. Проволока ПЭЛ 0 1.2 лх.и
\ Способ намотки—бескаркасный рядовой
Катушка фильтра <DL|, L? (схема Ve 4)
1. Количество витков—228
2. Проволока ПЭЛ 0 1,2 л,и
3. Способ намотки -бескаркасный рядовой
Катушка фильтра ФЕ1, L| (схема N” 4)
1. Количество витков—42
2. Проволока ПЭЛ 0 Q.69 лчч
3. Способ намотки- бескаркасный типа «Универсалы» с шагом 8.к.к
Катушка электромагнита ЭМ,, ЭМ.. (схема МЬ 4)
1. Количество витков—4000
2. Проволока ПЭЛ 0 0,23 ,ич
3. Способ намотки—рядовой
Катушка дросселя Др (схема ,№ 4)
Кг 11аимс|[овя’]не Обмой И
П.Г1. I 11
1 Выводи 1-4 1-2 1 3 4-6 4-5
2 Количество витков 775 590 G75 8S5 735
3 Диаметр проволоки (‘,41 л.« 0,i9 .н.н
•1 Марка проволоки ПЭЛ ГОСТ 2773-51
5 Сопротивление 1 “2ом ± 15 % 8,5o.w ± 15 Я 10п.« (_• 1 '> И —
6 Способ намотки npjaSpoc —- —.
7 Железо трансформаторное Ш-19 вперекр|.1Н1ку
? 1 д = ЗЗодс j 15% R 1-6 = 45o.w - 15К -
Блок записи
Трансформатор Тр1
(схема № 5)
№ п ее . Наименование обмотки
I (1 III
1 Выводы 4-.1 1-2 6-6
2 Количество витков юсо 203) io'jo
3 Диаметр проволоки 6,08 мм
4 Марка проволоки ПЭЛ ГОСТ 2173-51
*j Сопротивление — 420—550 р. и --
6 Способ намотки Р я д о в О й
7 Сердечник пермааой 111-12
R 4-6 •-= 140 4-185 ох
I [аимсноваиие
п. п.
] Выводы
2 Количество витков
3 Диаметр проволоки
4 Марка проволоки
5 Способ намотки
6 Сердечник
Обмотки
~Г Ji in
1-а 4-6 б-З
150D 2’2 l-Wi
0.08.1^0,25 Мм0.08 мм
ПЭЛ ГОСТ 2773-51
р я депо 11
uopv.TOii 111-17
R 1 3 839 -ИОО ом
Трансформатор ТрЗ (схема Ni? 5)
Сердечник карбонильный С6-4а.
Катушки с сердечником карбонильным Гр4 (схема Мт 5).
Сердечник карбонильный Сб-За.
Трансформатор силовой Гр5 (схема ЛЬ 5)
-Vt О б м о т к п
11анменованнс
1 И 111 IV
1 Выводы 7-8 1-2 с> 3-5
2 Количество витков 34 НПО 12!) 3540
3 Диаметр проволоки 1,2 л.« 0,33 мм 0,33 м.ч 0,15 мм
4 ' Марка проволоки ПЭЛ ГОСТ 2773 - 51
5 Сопротивление 40 . 45 cur — 500-2-650 ом
6 Способ намотки р Я Д О Н О it
7 Сердечник Железо 111-19
Дроссель Др. (схема № 5)
1. Количество витков — 3500
2. Проволока ПЭЛ 0.2 .».«
3. Способ намотки — рядовой
4. Сопротивление обмотки К—230 260 о.ч
5. Сердечник — железо Ш-17
Катушка с карбоппльным сердечником L (схема № 5)
1. Количество витков — 200
2. Проволока ПЭЛ 0 0,25 -ил
3. Способ намотки ~ рядовой
Сердечник карбонильный Сб-За
4. Блок воспроизведения
Трансформатор В. Ч. Тр1 (схема № 6)
п.п. Наименование Обмотки
I II III
1 Выводы 1-а 3-4 6-2
2 Количество витков 80 1440 80
3 Дн.метр проволоки 0,23 jf.ii 0,05 мм 0,23 .w.w
4 Марка проволоки ПЭЛ ГОСТ 2773 —51
5 Сопротивление •3 ом - 3 4-4 ом
G Способ намотки рнДОПОЙ рядовой рядовой
та । ом 3 jc.k
7 .Сердечник окенферовын 2000-011112
РХО. 666 009
Трансформатор Н- Ч. Тр2 (схема № 6)
м Л, К1. Наименование О 6 н о т к и I П
1 2 3 4 б 7 Выводы Количество ииткоп Диаметр проволоки Марка проволоки Сопротивление Способ г амоткп Сердечник 1-2 3-4 135 13 500 0,23 .и.и 0,05 м м ПЭЛ ГОСТ 2773-51 4 т-5 ОМ — рядовом плотный железо Ш-12
Г № 1п- "• м 1 Наименование
' i Выводы
Количество ВИТКОВ
1 2 Диаметр проволоки 1 С,
Марка проволоки |
Сопротивление
(j Способ намотки
' 7 Сердечник 1
46
1200
,12 леи 0.23 .if.if 0,12 мм
ПЭЛ ГОСТ 2773 -51
53 72 ом —
рядовой
желеэо-Ш 17
R 1-3 — 440 .-LOO cuf
Трансформатор Тр4 (схема Дй 6)
№ I П 11. | Наименование г О б м О т к и 11 1П
IV
i : Выводы 1-2 3-4 4-5 6-7 8-9 9-10
2 , .Количество витков 154) 2450 2450 50 105 14
О Диаметр проволоки 0,2 мм 0,08 .tf.u 0,8 мм 0,35 мм
4 Марка проволоки ПЭЛ ГОСТ 2773 -51
5 Сопротивление KJO — 130 ши 1000-13)0 ом 105'3-1390 ом — —
с Способ намотки рядовой
7 । Сердечник же лез j Ш-19
К • J
ОГЛАВЛЕНИЕ
Cw.
I. Общие сведении ........... 3
1. Назначение магнитофона ...... . . 3
2. Технические данные аппарата . . 3
3. Состав магнитофона ................................... 4
11. Описание магнитофона .......... б
1. Блок-схема магнитофона .... ... 6
2. Конструктивное оформление магнитофона . h
3. Блок заинек ........ 7
4. Блок воспроизведения ....... 9
5. Лентопротяжный механизм ....... . 11
6. Магнитные головки.................... , . . 13
7. Схема соединений аппарата и схема электропитания 14
III. Установка и настройка магнитофона................ . 14
1. Сборка магнитофона .......... 14
2. Настройка магнитофона ....... 15
IV. Эксплуатация магнитофона............................ 18
1. Работа с магнитофоном ............................... 18
2. Склейка ленты ....................................... 21
3. Хранение ферромагнитной и контрольных лент ..... 21
4. Размагничивание деталей лентопротяжного механизма .... 21
5. Дистанционное управление магнитофоном.....................
6. Уход за лентопротяжным механизмом.................... 22
Приложения •............................. . . . 29
11амоточпые данные фильтров, трансформаторов и дросселей . , 52
Сдано б производство 20 VII 1900 г. Под-шсаио к печин l7fVHH96O г.
;МЦ 01260. Объем 3.5 печатных липа Зактд 5624. Тираж 25?О
Дзержинская чииографна Горьковского Облпо.тнграфвздчга
