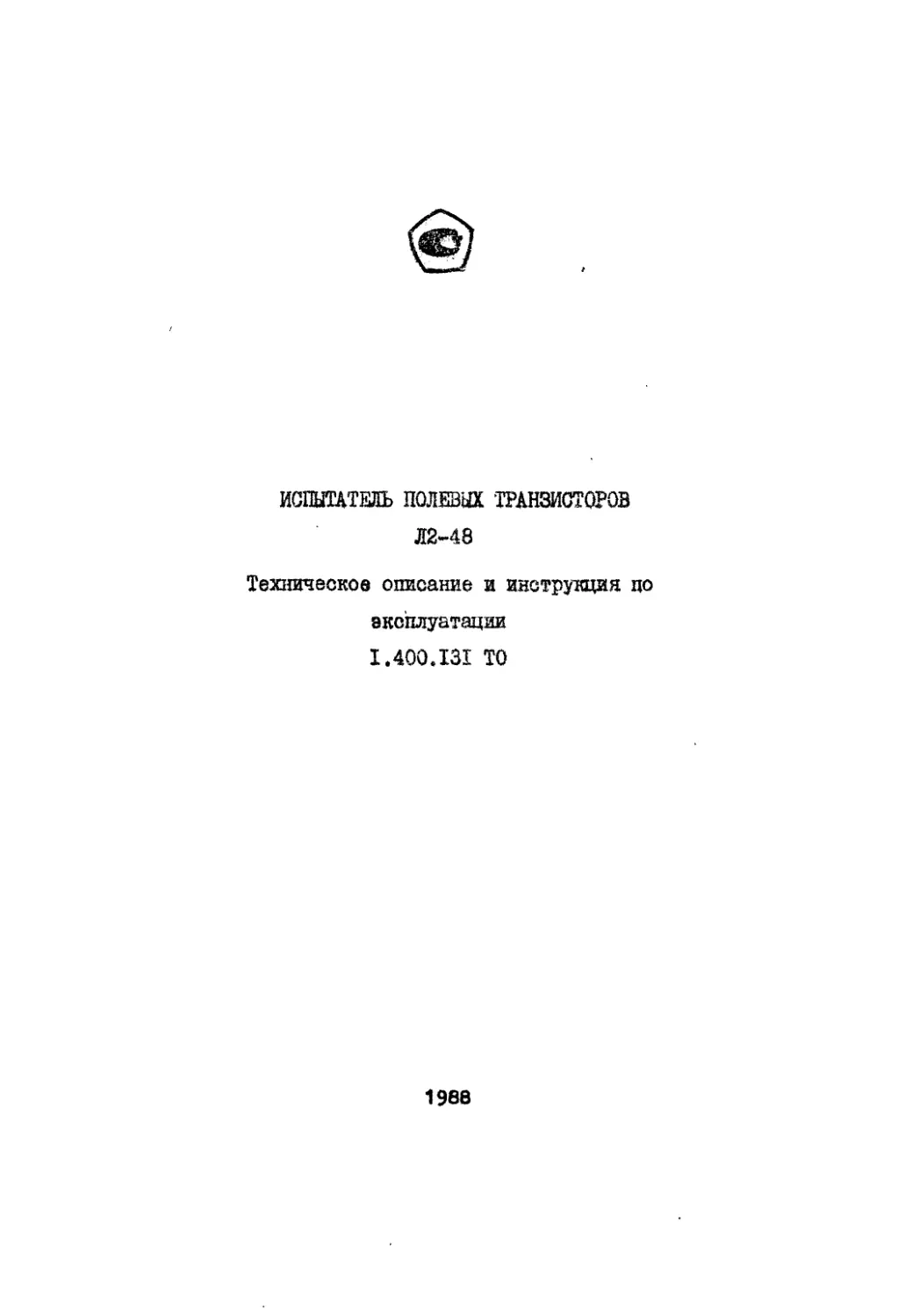

ИСПЫТАТЕЛЬ ПОЛЕВЫХ ТРАНЗИСТОРОВ
Л2-48
Техническое описание и инструкция по
эксплуатации
I.400.131 ТО
1988
СОДЕРЖАНИЙ
Стр.
I. НАЗНАЧЕНИЕ..................................... 6
2. ТЕХНИЧЕСКИЕ, ДАННЫЕ............................ 7
3. СОСТАВ ПРИБОРА .......................•......... 12
4. УСТРОЙСТВО И РАБОТА ПРИБОРА И И’О СОСТАВНЫХ ЧАСТЕЙ ’ 13
4.1. Принцип действия ..................... 13
4.2. Схема электрическая щжвдипиальаая.......... 17
4.3. Конструкция................................ 34
5. МАРКИРОВАНИЕ И ПЛОМБИРОВАШЕ.................... 38
6. ОБЩИЕ УКАЗАМ ПО ЭКСПЛУАТАЦИИ..................... 39
7. УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ....................... 40
8. ПОДГОТОВКА К РАБОТЕ............................ 41
9. ПОРЯДОК РАБОТЫ................................. 44
9.1. Подготовка к проведению измерений ......... 44
9.2. Проведение измерений....................... 48
10. ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ ... 57
II. ПОВЕРКА ПРИБОРА ............................... 69
12. ПРАВИЛА ХРАНЕНИЯ............................. 95
13. ТРАНСПОРТИРОВАНИЕ.............................. 97
ПРИЛОЖЕНИЯ
Приложение I. Таблицы режимов ..................... 99
Приложение 2. Основные технические данные трансформа-
тора 4.702.252 (ШЛ 16x25) ....................... ...Ю6
Приложение 3. Технические данные источников питания ... 107
Приложение 4. Схема упаковки и маркирования упаковки .. 108
Карточка отзыва потребителя (2 экз., вклейная) .
701287
Рже.I. Вявыиий вид испытателя полевых транзисторов
Л2-48
5
i. азшлжж
I.I. Испытатель полевых транзисторов 12-48 предназначен
для определения работоспособности маломощных полевых транзисто-
ров путем измерения их основных параметров: крутизны характе-
ристики, порогового напряжения (напряжения отсечки), тока сто-
ка и токов утечки между электродам.
Прибор прженяетоя при разработке, эксплуатации, испытании
и ремонте радиоэлектронного оборудования в цеховых и лаборатор-
ных условиях.
* 1.2. Нормальные условия эксплуатации прибора:
- температура окружающего воздуха, К гС) 293+5 (20+5);
- относительная влажность воздуха, % 65+15;
- атмосферное давление, kPa (mm Hg) , ^^CH4 (750+30).
Рабочие условия'эксплуатации прибора:
- температура окружающего воздуха от 278 до 313 К (от
плюс 5 до плюс 40 °C);
- относительная влажность воздуха до 95% при температуре
303 К (30 °C) и ниже без конденсации влаги;
- атмосферное давление от 60 до 104 kPa (от 450 до
780 mm Hg );
- напряжение питающей сети (220+22) V;
- частотой (50+0,5) Не и содержанием гармоник до 5%.
Погрешность измерения токов утечки прибор обеспечивает при
относительной влажности воздуха не более 80%.
1.3. Настоящее техническое описание и инструкция по экс-
плуатации предназначено для‘пояснения принципа действия, изу-
чения технических характеристик прибора и его отдельных узлов
и устанавливает порядок пользования прибором.
Техническое описание и инструкция по эксплуатации состоит
из одной книги и одного альбома схем.
1.4. Ири выходе из строя сетевой’индикаторной лампы, в те-
чение гарантийного срока эксплуатации прибора потребителю разре-
шается самостоятельная замена ее о обязательной отметкой в фор-
муляре о произведенной замене и последующем опломбировании при-
бора.
6
2. ТЭШЙЧЕСКИЕ данш®
-Т2
2.1. Диапазон измерения тока утечки затвора от 0,3*10
до 10~3 А, тока,«утечки стока от 0,3-10"^ до ПГ^ д црЕ влаж-
ности окружающей среды не более 80%,
2.2. Основная погрешность измерения токов утечки не бо-
лее +10% от конечного значения рабочей части шкалы.
2.3. Дополнительная погрешность измерения Токов утечки
при изменении температуры окружающей среды от 278 К (5°0) до
313 К (40°С) не более +5% от конечного значения рабочей части
шкалы на каждые 10 К (Ю°С) изменения температуры относительно
температуры нормальных условий.
2.4. Дополнительная погрешность измерения токов утечки,
обусловленная конечным сспротйвлением изоляции головки, не do-
12
лее 0,02.10 А на I V приложенного напряжения между элект-
родами.
2.5. Диапазон измерения тока стока от 0,1 до 30 мА>
2.6. Основная погрешность измерения тока стока не более
+2% от конечного значения рабочей части шкалы.
2.7. Дополнительная погрешность измерения тока стока при
изменении температуры окружающей среды от 278 К (5 °C)
7
до 313 К (40°С) не более +2$ от конечного значения рабочей
части шкалы на каждые 10 К (Ю°С) изменения температуры отно-
сительно температуры нормальных условий.
2.8. Диапазон измерения крутизны характеристики от ОД
до 30 mS. ,
2.9. Основная погрешность измерения крутизны характеристи-
ки не более +10$ относительно измеряемого значения.
2.10. Дополнительная погрешность измерения крутизны харак-
теристики при изменении температуры* окружающей среда от 278 К
(5°С) до 313 К (40°С) не более +5$ относительно измеряемого
значения на каждые 10 К (Ю°С) изменения температуры относитель-
но температуры нормальных условий.
2.II. Частота сигнала при измерении крутизны характеристи-
ки 1000+200 Нх.
2.12. Напряжение-сигнала при измерении крутизны характе-
ристики не бЗлее 100 mV.
2.13. Диапазон измерения порогового напряжения или
напряжения отсечки от ОД до 30 V при токе стока от 9 до II jrA . •
’ 2.14. Основная погрешность измерения порогового напряже-
ния или напряжения отсечки не более +5$ относительно измеряемо-
го значения.
а
2.15. Дополнительная погрешность измерения порогового
напряжения или Напряжения отсечки при изменении температуры
окружающей среды от 278 К (5°С) до 313 К (40°С) не более +2,5%
относительно измеряемого значения на каждые 10 К (Ю°С) изме-
нения температуры относительно температуры нормальных условий.
2.16. Диапазон установки напряжения на затворе от 0,3 до
30 V или от минус 0,3 до минус 30 V с фиксированным значением
0 при помощи внутреннего короткого замыкания выхода источника
напряжения на затворе .
2.17. Основная погрешность установки напряжения на затво-
ре не более +2% от конечного значения рабочей части шкалы.
2.18.. Дополнительная погрешность установки напряжения на
затворе при изменении температуры окружающей среды от 278 К
(5°0) до 313 К (40°С) не более +1% от конечного значения рабо-
чей части шкалы на каждые 10 К (10°С) изменения температуры
относительно температуры нормальных условий.
2.19. Диапазон установки напряжения стока от 3 до 30 У
или от минус 3 до минус 30 V. . •
2.20. Основная погрешность установки напряжения стока не
более +2% от конечного значения рабочей .части шкалы.
2.21. Дополнительная погрешность установки напряжения сто-
ка при изменений температуры окружающей среды от 278 К (5°С)
9
цо 313 К (40°0) не более +1$ ст конечного значения рабочей
части шкалы на каждые 10 К (Ю°С) изменения температуры отно-
сительно температуры нормальных условий.
2.22. Максимальное падение напряжения в цепи тока стока
не белее 150
2.23. Время установления рабочего режима прибора 15 min,
2.24. Питание прибора осуществляется от сети переменного
тока напряжением 220+22v , частотой 50+0,5 Нв и содержанием
гармоник до 5$.
2.25, Мощность, потребляемая прибором от сети при номи-
нальном напряжении, не более 40 va.
2.26. Продолжительность непрерывной работы прибора в ра-
бочих условиях 8 ы После 8 h работы повторное включение при-
бора производится с перерывом не менее Ih .
2Л7. Наработка на отказ не менее 8000 и,
2.28. Уровень индустриальных радиопомех не превышает 80 dB
в диапазоне частот от 0,15 до 0г5 Мн$ 74 йв диапазоне частот
выше 0,5 до 2,5 Мйв и 60 авв диапазоне частот выше 2,5 до
30 ШШ.
2.29. Срок хранения прибора 5 лет при температуре воздуха
от 278 К (5°С) до 313 К (40°С) и относительной влажности возду-
ха до 80$ при температуре 298 К (25°С) и ниже без конденсации
влаги или 3 года при температуре воздуха от 223 К (минус 50°0)
до 313 К (шшс 40°0) и относительной влажности воздуха до 80$
при температуре 298 К (25°С) и нике без конденсации влаги.
Ю
Срок службы прибора 9 лет.
Технический ресурс 9000 h.
2.30. Габаритные размеры:
блока измерительного - 30С+5 х 240*10 х 205+5 т;
блока измерения токов утечки - 300+5 х 230+10 х 205+5 вив.
Габаритные размеры укладочных‘ящиков:
блока измерительного - 334+10 х 297+10 х 255+10 шт;
блока измерения токов утечки- 334+10 х 297+IOx 255+10 м;
ЗИП - 392+10 х 259+10 х 142+Ю^аа .
Габаритные размеры транспортной тары
- 926+10 х 490+10 х 404+10 ж
2.31. Масса прибору не более:
блока измерительного 8 к& ;
блока измерения токов утечки -7,5
ЗИП - 2,5kg .
Масса прибора в укладочных ящиках не более:
блока измерительного -I7kgQ
блока измерения токов утечки - 17 kg;
ЗИП - 8 kg .
Масса прибора в транспортной таре не более 75 kg.'
II
3, СОСЛАВ ПРИБОРА
3.1 й Прибор поставляется в комплекте, приведенном в
табл.1.
Таблица I
Наименование Обозначение Коли- чество Примечание
Блок измерительный 2.746.012 I
Блок измерения токов утеч- 2.749.012
ки Л I I
Кабель соединительный № I 4.853.208 I
Калибратор Ж I 100 MQ, 5.085.004 I
Калибратор И 2 10 ЕЯ 5.085.004-01 I
Калибратор I 3 1000 ОЛ 5.085.004-02 I
Плата ремонтная 6.120.905 I .
Плата ремонтная 6.I2I.I2I I
Переключатель 6.618.173 I
Вилка 6.605.004 СП I В составе
Ключ 8.392.001 I блока изме- рительного
Кожух Ж 3 8.634.184-02 , I В составе
Кожух-№ 5 8.634.185 I блока измере- ния токов утечки
Штуцер 8.652.440 I
Крючок 8.663.018 I
Крючок 8.663.021 i
Пробка 8.656.017 I В составе бло-
Вставка плавкая ВШ-1-0,5 А 250 V Лампа СМН-6,3-20-2 * 2 2 ка измерения . токов утечки
Резистор С2-29В-0,25-10 kft +
0,5%-1,0-Б Резистор 02-29В-0,25-1 MQ.+ 0,5&-J,0-E Техническое описание и ин- струкция по эксплуатации I.400.I3I ТО I I I
Формуляр 1.400.131 «0 I
Схем!/ электрические прин- Альбом
ципиальные I
12
Продолжение табл Л
Наименование Обозначение Коли- чество Приме- чание
^Яшик укладочный блока измери- тельного 4.16.1,421-01 I
*Ящик укладочный блока измере- ния токов утечки 4.I6I.421-01 I
Ящик укладочный ЗИП 4.I6I.422 I
^Допускается шесто укладочных ящиков упаковку блоков при-
бора производить о установкой защитных вкладышей на переднюю и
заднюю панели блоков»
3.2* При поставке на экспорт дополнительный ЗИП поставляет -
ся в комплекте прибора при наличии специального заказ-наряца на
его поставку в объеме, указанном в таблЛа.
Таблица 1а
Наименование Количество Примечание
Конденсатор динамический ДРК-2 I
Реле РЭС-32 4.500.335-01 I
Лампа ЭМ-10 I
Лампа СМН-6,3-20-2 I
Вставка плавкая В1П-1-0,5 А 250 V I
4. УСТРОЙСТВО И РАБОТА ПРИБОРА И ЕГО
СОСТАВНЫХ ЧАСТЕЙ
4.1. Принцип действия
4.1 Л. Прибор, состоящий из измерительного блока и блока
измерения токов утечки, обеспечивает измерение основных пара-
метров полевых транзисторов. Каждый параметр измеряется или за-
дается режим измерения при помощи схемы, собираемой из соответ-
ствующих составных частей при помощи, коммутации согласно элект-
рической структурной схеме рис.2.
Рис.2. Электрическая структурная схема испытателя полевых транзисторов Л2-48
4Л*2. Измерение порогового дапржения или на-
пряжения отсечки 4*w (положение :¥ пеоэилю-
ЗЙ0ТС 3”0Т0
чателя ПАРАМЕТРЫ) производится схемой, состоящей из схемы
слежения 6, источника напряжения стока Ео I (узла стабилизато-
ра напряжения 0-30 v)и индикатора 9. Проверяемому полевому
транзистору 7, подключенному и такой схеме, задается от источ-
ника напряжения стока Ео ток стока» Напряжение на Затвор по-
ступает с выхода схемы слежения 6. Образовавшаяся следящая си-
стема поддерживает напряжение на затворе, соответствующее по-
роговому напряжению или напряжению отсечки проверяемого поле-
вого транзистора, при заданном токе стока* Напряжение измеря-
ется индикатором 9.
4*1.3. Установка напряжения на затворе Ед‘ (положение EgV
переключателя ПАРАТЛ^ТГРЫ) производится регулировкой выходного
напряжения источника напряжения затвора Ед 3 (узла стабилиза-
тора напряжения 0-30 V). Величина напряжения устанавливается
по индикатору 9.
4.1.4 . Измерение тока в цепи стока 5С проверяемого по-
левого транзистора 7 (положение переключателя ПАРАМЕТ-
РЫ) производится при помощи индикатора 9, включенного в цепь
стока. Режим по затвору и стоку проверяемого полевого транзис-
тора задается от источника напряжения затвора Е3 3 и источни-
ка напряжения стока Ес I соответственно.
4.1.5 . Измерение крутизны передаточной характеристики
проверяемого полевого транзистора 7 (положение SmS переключа-
теля ПАРАМЕТРЫ) производится схемой, состоящей из генератора'.
15
ПЧ 2, делителя 4, определяющего диапазон измерения, усилителя 8,
в состав которого' входит детектор, и индикатора 9 для отсчета
измеряемой крутизны. Режим измерения задается от источника
напряжения затвора Вэ 3 и источника напряжения стока BQ I.
Сигнал от генератора ЯЧ подается в режиме калибровки через цепь
калибровки на усилитель. Регулировкой амплитуды генератора НЧ
выставляется стрелка индикатора на максимальное значение шка-
лы. В режиме измерения сигнал от генератора НЧ поступает на .
затвор проверяемого полевого транзистора. Со стоковой нагруз-
ки, обеспечивающей практически короткое замыкание выхода тран- .
зистора по переменному сигналу, снимается на вход усилителя
переменный сигнал, аЖтитуде пропорциональный крутизне. Уси-
ленный и продетектиройанный сигйал индищфуется индикатором 9,
4.1.6 в Измерение токов утечки проверяемого полевого тран-
зистора (положение э.уТА переключателя ПАРАГЛЕТРЫ) производится
при помощи блока измерения токов утечки 5. Проверяемый полевой
транзистор подключается к блоку измерения токов утечки. Измери-
тельный блок обеспечивает необходимый режим измерения токов
утечки проверяемого полевого транзистора и питания внутренней
схемы блока измерения токов утечки. Отсчет величины измеряемо-
го тока ведется по индикатору измерительного блока. Ток утечки
затвора или остаточный ток стока измеряется в зависимости от
схемы измерения. Измеряемый ток утечки, протекая через входное
сопротивление блока, образует постоянное напряжение, которое
преобразуется в переменное напряжение. Переменное напряжение
усиливается, детектируется и измеряется.
16
4.2. Схема электрическая принципиальная
4.2.1. Измерительный блок 2.746.012 ЭЗ собран по схеме,
состоящей из следующих узлов: П, У 4 - узлов стабилизаторов
напряжения 0-30 V 5.123.082 ЭЗ; У2, УЗ - стабилизаторов
напряжения 12,6 V 100mA. 5.123.064 ЭЗ; У5 - схемы слежения
5.076.005 ЭЗ; Уб - контактной головки 6.152.255; У7 - генера-
тора НЯ 5.126.066 ЭЗ; У8 - усилителя 5.032.091 ЭЗ; У9 - на-
бора резисторов 5.638.I0I ЭЗ. Принципиальные электрические
схемы приведены в отдельном альбоме. Ниже приводится описание
работы схемы при измерении отдельных параметров:
а) питание всех узлов и цепей прибора осуществляется от
стабилизаторов напряжения У2 и УЗ э вырабатывающих на выходе
напряжение 12,6 V и минус 12,6 V соответственно.- Режим прове-
ряемого полевого транзистора по затвору задается от узла ста-
билизатора 0-30 V У4, вырабатывающего напряжение, регулируемое
при помощи переключателя ВЗ Е3 и резистора ДЮ Е^ в диапазонах
0, 3, 10 и 30 V. Пределы диапазонов задаются делителем на
резисторах Д4-Д7. Контроль напряжения осуществляется при поло-
жении EgV . переключателя В4 ПАРАМЕТРЫ по вольтметру, состоя-
щему из измерительного прибора ИП2 и добавочных.резисторов
Р27-В29, переключаемых в зависимости от диапазона переключа-
телем ВЗ Е^.
Режим по стоку проверяемого полевого транзистора задается
от узла стабилизатора 0-30 V У1, вырабатывающего напряжение в
диапазонах 3-10 и 10-30 V, устанавливаемое при помощи тумблера В2
EqV и резистора KI3 Ес. Контроль напряжения осуществляется
при нажатой кнопке КнХ КОНТР, Ес по вольтметру, состоящему
из измерительного прибора ИП2 и добавочных резисторов PI и
R2, переключаемых в зависимости от диапазона тумблером В2
Во V, При перегрузке данного источника зажигается лампочка
Л2 Д . Полярность выходных напряжений в зависимости от струк-
туры проверяемого полевого транзистора устанавливается при
помощи переключателя В5 ПОЛЯРНОСТЬ.
Переменные напряжения необходимой величины на узлы У1-У4
подаются от вторичных обмоток силового трансформатора Тр1. Ин-
дикация включенного сетевого питания осуществляется лампочкой
Л1 при подключенном приборе к сети и верхнем положении
тумблера BI СЕТЬ.ЖД;
б) при измерении порогового напряжения и зИП°^' или
напряжения отсечки UQTjr (положение и V переклю-
чи ото dHOTC
чателя В4 ШРАЖГРЫ) один полюс напряжения стока подается на
сток проверяемого полевого транзистора, подключенного к кон-
тактной головке Уб,через переключатель Вб-I (B5-2)t гнезда Гн4
и Гнб, замкнутые вилкой П, ключ В7. Другой полюс напря-
жения стока подается на корпус прибора через переключатели
В5-2 (B5-I) и В4-3, вход схемы слежения Уб, служащей токосъем-
ной нагрузкой в цепи стока. В зависимости от полярности токов
и напряжений, действующих при измерении параметров полевых
транзисторов разных структур, в схеме слежения Уб (при помощи
переключателя В5-3) переключается полярность опорного напряже-
ния, фиксирующего заданный ток стока» при котором производит-
18
ся измерение идиП0Р или ПЗКото • Напряжение с выходов
схемы слежения отрицательной или положительной полярности
через переключатель В5-4, ключ В7, делитель, состоящий из ре-
зисторов KI4-RI7? переключатель В4-4 поступает на затвор про-
веряемого полевого транзистора. Данное напряжение является
пороговым напряжением или напряжением отсечки и измеряется
при помощи вольтметра, состоящего из измерительного прибора
ИП2 и добавочных резисторов R30-133. ;
Установка необходимого диапазона измерения производится при
помощи переключателя B6-I ДИАПАЗОНЫ. Питание выходных каскадов
схемы слежения осуществляется от узла 2 (положительная поляр-
ность) и от выпрямителя - удвоителя напряжения, собранного на
диодах Д1, Д2 и конденсаторах С6, 07 в узле 9 (отрицательная
полярность);
в) при измерении'тока в цепи стока эс (положение э0 тд
переключателя В4 ПАРАМЕТРЫ) напряжение затвора относительно
корпуса прибора подается от узла У4 через переключатель B5-I,
В5-2, ключ В7, переключатель В4-4, резистор R22 на затвор про-
веряемого полевого транзистора, подключенного к контактной го-
ловке Уб. Ток'в цепи стока транзистора измеряется при помощи
миллиамперметра, состоящего из измерительного прибора ИП2 и
шунтов на резисторах R36-R39.
Ток в цепи стока протекает через переключатель B4-I, шун-
ты, выбираемые переключателем B6-I, В6-2, переключатель B5-I,
В5-2, гнезда Гн4, Гн5, замкнутые вилкой П, ключ В7 и проверяе-
мый полевой транзистор, подключенный к контактной головке;
19
г) при измерении крутизны характеристики is (положение Sm6
переключателя В4 ПАРАМЕТРЫ) режим измерения по затвору и сто-
ку проверяемого полевого транзистора задается аналогично, как
и при измерении тока в цепи стока. В цепь стока при помощи
переключателя В4-3 включается инвертор Тр2 и вход усилителя
У8, образующие токосъемную нагрузку и относительное короткое
замыкание выхода проверяемого полевого транзистора. В режиме
калибровки (положение уS ключа В7 ИЗМ. -у 6 ) сигнал частотой
порядка 1000 Hz с выхода генератора НЧ У? через резистор 823,
ключ В7, разделительный конденсатор 03 и калибровочный резис-
тор 813, размещенные в узле 9, поступает на вход усилителя У8.
0 выхода усилителя продетектированный сигнал поступает через
переключатели В4-3, В4-4 на измерительный-прибор ИП2. Калибров-
ка производится изменением выходного напряжения генератора НЧ
при помощи резистора R25 ^8 . В режиме измерения (положение
ИЗМ. ключа В7 ИЗМ. -VS ) сигнал подается на делитель 834, 835
и резисторы 88 , 89, RII, RI9 в узле 9. Делитель определяет
диапазон изменения крутизны характеристики в зависимости от
положения переключателя В6 ДИАПАЗОНЫ. Сигнал с делителя через
переключатель В4-4 подается на затвор проверяемого полевого
транзистора. Напряжение, пропорциональное крутизне характерис-
тики, выделяется на входе усилителя У8, усиливается, детекти-
<руетоя и крутизна характеристики в прямоотсчетном виде индици-
руется измерительным прибором ИП2.
д) при измерении токов утечки (положение Д переклю-
чателя В4 ПАРАМЕТРЫ) в измерительном блоке отключается питание
внутренних схем и проверяемого транзистора при помощи переключа-
20
телей B4-I, В4-2, В4-3. Все цепи питания переключают-
ся к разъему Ш7. Через разъем Ш7 питается блок измерения то-
ков утечки. Режим проверяемого полевого транзистора, подклю-
ченного к контактной головке блока измерения токов утечки,
задается таким образом, что при измерении остаточного тока
стока сток транзистора соединяется с корпусом прибора через
вход измерительной части блока измерения токов утечки, а
источники напряжения стока и затвора подключаются к истоку
транзистора. При измерении тока утечки затвора исток с корпу-
сом соединен через вход измерительной части блока измерения
токов утечки.
Ниже приводится описание схем отдельных узлов измеритель-
ного блока.
е) генератор НЧ 5.126.066 ЭЗ используется для подачи
синусоидального сигнала стабильной амплитуды частотой 1000 Bz
на затвор измеряемого полевого транзистора при измерении кру-
тизны.
В качестве генератора применена схема RC-генератора, по-
строенного на операционном усилителе MCI. Величина положитель-
ной обратной связи между выходом и- неинвертирующим входом опе-
рационного усилителя задается делителем из резисторов И, В2.
Конденсаторы С2, СЗ и резисторы HI, Р2, Н6 образуют частотно-
задающую цепь. В цепях питания применены развязывающие звенья
НЗ, GI и R4, С5. Сигнал снимается на выходе через конденсато-
ры С6 и С7.
21
Для стабилизации амплитуды генерируемых колебаний ис-
пользуется полевой транзистор Т как переменное сопротивле-
ние, величина которого зависит от амплитуды колебаний генера-
тора. С выхода генератора сигнал через делитель К8, R9 посту-
пает на усилитель, построенный на операционном усилителе МС2.
С выхода усилителя сигнал подается на детектор (диоды Д1, Д2),
напряжение которого служит смещением для полевого транзисто-
ра Т. Сопротивление канала полевого транзистора зависит от
амплитуды колебаний генератора, а изменение сопротивления ка-
нала меняет коэффициент усиления операционного усилителя MCI
и тем самым определяет амплитуду колебаний генератора. Уста-
новка амплитуды колебаний производится изменением коэффициен-
та усиления резистором в схеме 2.746.012 ЭЗ, входя-
щим в цепь отрицательной обратной связи BIO, BI2. Резистор 1?П
и конденсатор 010 являются нагрузкой детектора;
ж) усилитель 5.032.091 ЭЗ используется для усиления и .
детектирования сигнала переменного напряжения при измерении
крутизны характеристики. Сигнал с нагрузки в цепи стока, со-
стоящей из инвертора Тр2 по схеме 2.746.012 ЭЗ к резистора
Ш8 по схеме 5.032.091 ЭЗ, подается на вход усилителя. Усиле-
ние сигнала производится двумя одинаковыми избирательными кас-
кадами, собранными на операционных усилителях MCI и МС2. Час-
тотная характеристика усилителя формируется избирательными
цепями R3, Ж, В6, 02, 05 ц HIO, BI2, Ш, 07, 010-соответст-
венно, включёнными в цепи положительной обратной связи обоих
каскадов. Необходимое усиление каскадов обеспечивается упо-
22
мянутыми цепями положительной обратной связи и отношением
сопротивлений резисторов R2, К5 и RII, RI3 соответственно в
цепи отрицательной обратной связи. Пои необходимости усиле-
ние может быть отрегулировано при помощи резисторов R4 и RI2.
Детектирование переменного сигнала осуществляется детек-
торным каскадом на операционном усилителе МСЗ и диодах Д1 и
Д2, включенных в цепь отрицательной обратной связи. Цепи R26,
016 и R27, 017 являются сглаживающими фильтрами. Постоянное
выходное напряжение снимается с обоих выходов схемы. Осталь-
ные цепи усилителя служат корректирующими цепями и развязываю-
щими фильтрами;
и) схема слежения 5.076.005 33 используется для измере-
ния и п°Р и и
ЗИ зи0ТС
мыкает выход и вход схемы
Проверяемый полевой транзистор за-
слежения, образуя следящую систему.
При равновесном состоянии системы на затворе, проверяемого по-
левого транзистора образовавшееся постоянное напряжение явля-
При этом на вход схе-
ется параметром Пзипор или и3и0Т0
мы слежения подается ток стока порядка 10 juA, обусловленный
созданным режимом измерения. Каскад, собранный на операцион-
ном усилителе MCI, является преобразователем входного тока в
напряжение, пропорциональное этому току и сопротивлению R4 в
цепи отрицательной обратной связи. Каскад, собранный на опера-
ционном усилителе МС2, служит схемой сравнения, необходимой
для поддержания заданного уровня тока стока. Уровень тока сто-
ка стабилизируется заданным опорным напряжением отрицательной
23
или положительной полярности, снимаемым с делителей К9, ИО
или P1I, И2 соответственно. Разностный сигнал с выхода опе-
рационного. усилителя МС2 поступает на базы транзисторов TI,
Т2 выходных каскадов. Выходное напряжение положительной поляр-
ности снимается с коллектора транзистора TI, а отрицательной
полярности - с коллектора транзистора Т2. В зависимости от
структуры проверяемого полевого транзистора при помощи внеш-
ней коммутации выбирается полярность опорного напряжения и
полярность выходного напряжения, подаваемого в виде изип°р
или на Затвор. Диоды Д1-Д4, ДП, Д12 являются защит-
зи отс
ними. Стабилитроны Д5-Д10 служат для ограничения выходного
напряжения до 30-36 V. Остальные цепи и элементы схемы являют-
ся развязывающими цепями;
к) стабилизатор напряжения 12,6 V 100 mA 5.123.064 ЭЗ
предназначен для питания схем и узлов прибора. Стабилизатор
напряжения допускает нагрузку на выходе до 100 к»А и представ-
ляет собой стабилизатор компенсационного типа с регулирующим
элементом на транзисторах TI и Т2, включенным последовательно
с нагрузкой.
Изменения напряжения да выходе, возникающие при измене-
нии входного напряжения от трансформатора пли при изменении
тока нагрузки, компенсируются регулирующим элементом, управляе-
мым через схему управления. Схема управления, собранная на
транзисторе ТЗ, воздействует на регулирующий элемент, изменяя
его сопротивление. Изменения напряжения с выхода стабилизатора
через делитель, состояний из стабилитронов Д5, Д6 и резисторов
24
R5, Кб, поступают на базу транзистора ТЗ. Резистором R5 уста-
навливается выходное напряжение стабилизатора. Питание кол-
лектора транзистора ТЗ-осуществляется от стабилизатора на
стабилитроне ДЗ. Стабильность напряжения на стабилитроне ДЗ
сказывается на пульсацию и стабильность выходного напряжения
стабилизатора. Опорное напряжение на эмиттере снимается со
стабилитрона Д4. Термостабилизация обеспечивается стабилитро-
нами Д5, Д6, включенными в прямом направлении..Схема выпрями-
теля - удвоителя, собранная на диодах ДХ, Д2 и конденсаторах
CI--C5, обеспечивает необходимые электрические режимы на регу-
лирующем элементе и других цепях.
л) узел стабилизатора напряжения (0-30) V 5.123.082 ЭЗ
предназначен для обеспечения режима проверяемого полевого
транзистора. Регулировка выходного напряжения осуществляется
при помощи внешнего делителя, подключенного к контактам 3, II,
12 разъема Ш.
Узел выполнен по схеме стабилизатора компенсационного ти-
па с регулирующим элементом на транзисторе ТЗ и транзисторе Т5,
включенным последовательно с нагрузкой. Транзистор ТЗ по базе
управляется усилительным транзистором Тб схемы сравнения. Сиг-
нал на базу данного транзистора поступает с цепи, состоящей из
внешнего делителя, резистора RI4 и стабилитрона Д13. Стабилит-
рон Д13 и резистор RI0 образуют параметрический стабилизатор
опорного напряжения, питающего внешний делитель й резистор М4.
Стабилитрон Д13 ^ерез резистор RIO и транзистор ТЗ питается от
25
стябплизированного напряжения 20-24 V с эмиттерного повтори-
теля на транзисторе Т2. При* помощи резистора FI4 устанавли-
вается выходное напряжение 30 V при настройке. Резистором Р9
устанавливается минимальное выходное напряжение для диапазона
напряжения, регулируемого при помощи внешнего делителя. Ста-
билитрон Д11 предназначен для термокомпенсапии и необходимо-
го коэффициента стабилизации при малом выходном напряжении.
В цепь коллектора транзистора Тб включена токостабилизирую-
шая нагрузка, состоящая из транзистора TI и резистора В4 и
способствующая получению нужных выходных параметров при пита-
нии коллекторной цепи транзистора Тб непосредственно от фильт-
ра выпрямителя. Стабильность тока через транзистор TI опреде-
ляется стабильностью напряжения на резисторе R4. Это напряже-
ние обусловливается параметрами двухзвенного параметрического
стабилизатора на резисторах Bl, Н2 и стабилитронах Д5-Д7. Уп-
равляющий сигнал на базу транзистора Т5 подается через согла-
сующую цепь, состоящую из транзистора ТЗ и резистора 58. Кон-
денсаторы С8, С9 предназначены для уменьшения пульсации на
выходе. Резистор RII предназначен для уменьшения выходного
напряжения до I У при отключении базы транзистора Тб от внеш-
него делителя, что происходит при переключении диапазонов ус-
тановки выходного напряжения.
Питание схемы стабилизатора осуществляется от двух выпря-
мителей, работающих на емкостные фильтры. На основной выпрями-
тель, собранный ца диодах Д, Д2 с фильтром на конденсаторах
CI-C4. переменное напряжение поступает с обмотки трансформа-.
26
тора со средней точкой через контакты 4, 6, 7 разъема Ш. До-
полнительный выпрямитель собран по схеме выпрямителя - удвои-
теля напряжения на диодах ДЗ, Д4 и конденсаторах С5-С7. Вы-
ходное напряжение дополнительного выпрямителя подается на
параметрический’стабилизатор, собранный на резисторе КЗ и
стабилитронах Д8, Д9, и эмиттерный повторитель на транзисто-
ре Т2, обеспечивающий на выходе стабильное напряжение, рав-
ное 20-24 V.
Схема защиты от перегрузки, собранная на транзисторе Т4,
предохраняет выпрямительные диоды Д1, Д2, регулирующий тран-
зистор Т5 от выхода их из строя при коротком замыкании и пере-
грузке выхода. Перегрузка индицируется внешней сигнальной
лампочкой. Принцип действия схемы защиты основан на возмож-
ности изменять сопротивление транзистора, последовательно
включенного в цепь нагрузки. При токе нагрузки до 30 mA тран-
зистор Т4 полностью открыт. При токе нагрузки более 30 mA воз-
растает падение напряжения на резисторе Кб, проводимость ста-
билитрона Д10 увеличивается, ток базы транзистора Т4 умень-
шается. В результате сопротивление транзистора Т4 увеличивает-
ся, напряжение на выходе уменьшается. При коротком замыкании
все напряжение падает на транзисторе Т4. Ток короткого замыка-
ния распределяется через цепи транзистора Т4, стабилитроне® Д12, Д14
и сигнальную лампочку СМН-6,3-20-2. При этом большая часть
мощности выделяется на резисторе В7. При коротком замыкании
ток через выпрямитель Д1, Д2 не превышаёт 60-80 mA.
27
м) набор резисторов • 5.638.101 ЭЗ состоит из отдельных
схем и цепей,, подключенных к другим узлам и служащих для вы-
бора диапазона измерения или обеспечения необходимого режима
работы прибора. Резисторы R5, RI4 служат шунтами при из-
мерении тока в цепи стока проверяемого полевого транзистора.
Резисторы R8,R9,RtI,RI9 составляет делитель, используемый для
деления сигнала частоты Г000 Hz при измерении крутизны харак-
теристики, резисторы BI8 и R24, R29 являются добавоч-
ными резисторами в цепи вольтметра при Измерении напряжения
затвора и порогового напряжения (напряжения отсечки) соответ-
ственно. Цепь, состоящая из диодов Д1, Д2 и конденсаторов 06,
07, является выпрямителем - удвоителем,- обеспечивающим работу
выходного каскада схемы слежения.
4.2.8. Блок измерения токов утечки 2.749.012 ЭЗ собран
по схеме, состоящей из следующих узлов: П - контактной го-
ловки 6.620.014 ЭЗ; УЗ - усилителя НЧ 5.032.083 ЭЗ; У4 -
генератора и синкродетектора 5.418.002 ЭЗ и герметичного
блочка, заключающего й себе входные цеди измерения токов
утечки. Измерение токов утечки производится следующим обра-
зом. При подключенном проверяемом полевом транзисторе к кон-
тактной головке и кадетом на ней кожухе включается реле Р
блока Измерительного и на электроды транзистора через разъ-
ем ШЗ и контакты реле Р подаются напряжения затвора и стока,
установленные на ивмеритзлЫюм блоке. 2.746.012 ЭЗ. Измеряе-
мый ток утечки между выбранными электродами при помощи пере-
ключателя J g - Jo, установленного на контактной головке,
28
протекает Через входную-цепь блока. Входное сопротивление
этой цепи значительно меньше, чем сопротивление между- элект-
родами проверяемого полевого транзистора> между которыми про-
текает измеряемый ток утечки. При протекании измеряемого то-
ка через входное сопротивление схемы образуется падение напря-
жения на этой цепи. Это напряжение заржает через резистор 84
емкость CI динамического конденсатора. Динамический конденса-
тор, включенный в схему узла генератора и синхродетектора У4
через разъем Ш2, является цепью,, задающей частоту генератора.
При работе генератора вибрируют .пластинки динамического конден-
сатора, что вызывает изменение емкости CI между ними. Измене-
ние емкости при постоянном заряде на пластинках вызывает из-
менение напряжения. Переменная составляющая напряжения через
конденсатор 02 -подается на сетку электрометрической' лампы Л,
служащей буферным каскадом. Питание лампы до накалу и аноду
поступает от. усилителя ЙЙ УЗ, Переменное найряженйе снимает-
ся с анодной нагрузки лампы и усиливается усилителем ЕЙ УЗ.
Усиленный сигнал через контакты AI или А4 разъема 1111, пере-
ключатель B2-I поступает на вход усилителя (контакт АЗ разъе-
ма Ш2), а после усиления на вход синхродётектора, входящих в
состав узла У4. ПродетектироваНныЙ сигнал В виде, постоянного
напряжения, пропорционального- измеряемому току утечки, с вы-
хода синхродетектора (контакты А4, AI5 разъёма 1112) через
разъем ШЗ поступает на стрелочный индикатор' измерительного
блока. Необходимая полярность постоянного выходного напряже-
ния выбирается при пбмощи тумблера B3^I, ВЗ-2. Диапазон из-
меряемых токов утечки выбирается при помощи переключателя BI-1
29
ГиК УТЖКИ 10 А, подключающего резисторы R2, R3, R5-R8,
RI0-RI2 к входу блока.
Одновременно подключаемые при помощи переключателя BI-2
к внешнему стрелочному прибору резисторы R20-R23 служат для
подстройки основной погрешности измерения токов утечки.
Регулируемые резисторы RI5 и RI6 > 0 ◄ служат для грубой
и плавной установки нуля стрелочного прибора. Оба резистора
через контакты AI4, AI5 и Б13, Б15, Б16 разъема Ш1 подключены
к схеме узла УЗ. Переключатель В2 + - х1хЗ и регулируемый
резистор RI9 служат для калибровки подачей калибровочного на-
пряжения необходимой полярности на динамический конденсатор CI t
Кроме того, переключатель В2 служит для переключения делителя,
находящегося в узле УЗ и предназначенного для улучшения условий
отсчета при отклонении стрелки индикатора в пределах менее
1/3 шкалы.
Ниже приводится описание схем отдельных узлов блока из-
мерения токов утечки:
а) усилитель»НЧ ; 5.032.083 ЭЗ предназначен для усиления
переменного сигнала с частотой генератора, собранного на дина-
мическом конденсаторе в узле 5.418.002 ЭЗ, и балансной схемы
калибровки и установки нуля блока измерения токов утечки. Уси-
литель состоит из 4 каскадов, собранных на транзисторах TI-T5.
Сигнал с резистора RI, служащего анодной нагрузкой электро-
метрической лампы герметичного блочка, через конденсатор С?
поступает на базу транзистора TI первого усилительного кас-
када. Каскад-охвачен отрицательной обратной связью при помо-
щи резисторов 54, Кб, 57. С коллекторной нагрузки 55 сигнал
подается на второй усилительный каскад, собранный по анало-
гичной схеме.
Нагрузкой данного каскада служит параллельный колеба-
тельный контур, состоящий из трансформатора Тр и конденсато-
ра 06. Контур выделяет сигнал с частотой генератора и подав-
ляет паразитные сигналы. 0 контура сигнал через разделитель-
ную цепь 08, 514 и резистор 519 (2.749.012 ЭЗ) подается на
...вход фазовращателд. Фазовращатель собран на усилительном кас-
каде, аналогичном предыдущим, с фазовращающей цепью 519, 520,
Oil, 012 в качестве нагрузки. Фазовращающая цепь, отрегули-
рованная подбором резисторов 519 и 520, обеспечивает сдвиг
фазы усиливаемого сигнала такой, который обеспечивает наибо-
лее максимальный сигнал постоянного напряжения на выходе синх-
родетектора в узле 5.418.002 ЭЗ. Линейность режима каскада
обеспечивается подбором резистора 513 (2.749.012 ЭЗ). Послед-
ним каркадом служит эмиттерный повторитель, собранный на
транзисторах Т4 и Т5 по схеме составного транзистора. Смеще-
ние на базу подается от делителя 530, 531, 538 через резис-
тор 527. Сигнал на выходе снимается с делителя R39, 540. Це-
пи CI S3, СЗ R7, С5 RIO, С9 RI7, 015 538 являются сглаживаю-
щими фильтрами. Цепь, состоящая из резистора 58 и стабилитро-
на Д, обеспечивает стабильное питание первого каскада. Необ-
ходимый режим питания накала электрометрической лампы задает-
ся резисторами 52 и R3 от источника 12,6 V.
51
Балансная схема калибровки и установки нуля состоит из
делителя 524, 525, JR34, 535, 536 со средней заземленной точ-
кой, подключенного к напряжениям +12,6 у. При помощи регули-
руемого резистора RJ5 (по схеме 2.749.012 ЭЗ), подключенно-
го через контакты AI4, AI5 разъема Ш1, производится грубая
установка нуля. Плавная установка нуля осуществляется при по-
мощи регулируемого резистора 516 (по схеме 2.749.012 ЭЗ),
подключенного через контакты Б13, Б15, Б16 разъема Ш1 и дели-
тель R34, 535, 536 (по схеме 5.032.083 ЭЗ) параллельно к
регулируемому резистору грубой установки нуля^ Напряжения для
калибровки положительной и отрицательно# полярности снимают-
ся через резисторы 532 и 533 соответственно и резистор 517
(2.749.012 ЭЗ). Подстройка необходимой величины напряжения
производится при помощи резисторов 532 и 533;
б) генератор и синхродетектор 5.418.002 ЭЗ предназна-
чен для возбуждения динамического конденсатора, вырабатывания
электрических сигналов для, управления синхродетектором, уси-
ления и детектирования сигналов, поступающих от усилителя НЧ
5.032.083 ЭЗ. Гёнератор собран на транзисторах TI-T3, образую-
щих 2 аналогичных последовательно соединенных усилительных и
один выходной каскады.
В коллекторной и эмиттерной цепях транзистора ТЗ через
контакты All, А8 и AI2, А6 разъема Ш включены обмотки дина-
мического конденсатора. Обмотка обратной связи динамического
конденсатора через контакты А7 и AI0 разъема Ш подключена к
32
входу усилителя на транзисторе TI. Величина резистора PI
обусловливает глубину положительной обратной связи в схеме
генератора. Генератор работает с частотой механического резо-
нанса пластин динамического конденсатора. Большое усиление
трех каскадов обеспечивает стабильность работы. С делителя,
R9, НЮ в коллекторной цепи и делителя ВИ, PI2 в эмиттерной
цепи транзистора электрические колебания от генератора посту-
пают на базы транзисторов Т4 и Т5, служащих формирователями.
Симметричность формы сигналов на упомянутых делителях зависит
от величины резистора S8. Формирователь на транзисторах Т4-Т5
и усилитель на транзисторах Т6-Т8 управляют работой синхро-
детектора на диодах Д1, Д2 и собраны на каскадах по схеме,
аналогичной каскадам на транзисторах TI, Т2. При поступлений
импульса положительной полярности с коллектора транзистора Т4
на диод Д1 и импульса отрицательной полярности с коллектора
транзистора Т5 на диод Д2 сигнал с выхода каскада на транзис-
торе Тб шунтируется проводящими диодами Д1 и Д2. При воздей-
ствии импульсов противоположной полярности сигнал с выхода
каскада на транзисторе Тб через резистор В26, контакт А4 разъе-
ма Ш поступает на. индикацию. Сглаживание данного сигнала осу-
ществляется фильтром НЗб, CI3. Конденсатор CI2 служит фильт-
ром для цепи обратной связи. Делитель Р37, R38 обеспечивает по-
стоянство нулевого показания при переключении делителя Е39,
К40 (по схеме усилителя НЧ 5.032.083 ЭЗ);
35
в) головка контактная 6.620.014 ЭЗ предназначена для
подключения измеряемых полевых транзисторов. При положении
переключателя BI,-входящего в состав головки контактной, из-
меряется ток утечки затвора, при положении аг - остаточный
ток стока.
4.3. Конструкция
4.3.1. Прибор состоит из двух блоков (измерительного
блока и блока измерения токов утечки), при работе соединен-
ных между собой соединительным кабелем. Оба блока выполнены
в типовом малогабаритном корпусе’ с габаритными размерами
300x200x180 ш каждый. Внешний вид испытателя полевых тран-
зисторов приведен на рис.1. Принцип конструирования функцио-
нально-узловой. пь степени защиты от поражения электрическим
током прибор относится к классу 01.
4.3.2. Основные узлы и радиоэлементы измерительного бло-
ка расположены на передней панели и задней стенке. К задней
стенке прикреплены силовой трансформатор и коробчатое шасси,
на котором установлены шесть съемных плат печатного монтажа в
следующем порядке-Слева направо: схема слежения 5.076.005,
генератор НЧ 5.126.066, два узла стабилизатора напряжения
0-30 лг 5.123.082, два стабилизатора напряжения 12,6 v
34
100 wA 5»123.064. На стержнях с обеих сторон корпуса при
помощи шарнирных соединений установлены две поворотные платы
печатного монтажа: с левой стороны - усилитель 5.032,091,
с правой стороны - набор резисторов 5.638.I0I.
На задней стеже установлены:
- кабель питания и приспособление для его крепления к
прибору;
- держатели предохранителей 0,5 А;
- счетчик наработки времени (устанавливается по заказу);
- клемма для заземления корпуса прибора;
- гнезда Е_ - с установленной вилкой для контроля
напряжения стока Ес и тока стока Я 0 по внешним измерительным
приборам при снятой вилке;
- гнезда и огг по^ , ’-X. , Е„ для подключения внешнего
вольтметра;
- кнопка КОНТР. Ес для подключения внутреннего стрелоч-
ного индикатора при установке напряжения стока;
- регулировка под шлиц Ес для плавной установки напряже-
ния-стока проверяемого полевого транзистора;
- •регулировка под шлиц у з для калибровки прибора при
измерении крутизны характеристики;
- разъем для подключения блока измерения токов утечки.
35
К передней панели прикреплен инвертор. На передней па-
нели расположены “.органы регулировки и индикации:
- стрелочный индикатор для отсчета измеряемых .параметров
и контроля режима измерения;
- головка контактная для подключения проверяемых поле-
вых транзисторов; затвором является центральное гнездо голов-
ки;
- тумблер и контрольная лампочка СЕТЬ ВЖдля включения и
индикации сетевого питания;
- ключ ИЗМ. - V S .дня подачи напряжений на электроды
проверяемого полевого транзистора и образования схемы. калиб-
ровки крутизны характеристики;
- галетный переключатель ПАРАМЕТРЫ для выбора схемы из-
мерения отдельных параметров;
- галетный переключатель ДИАПАЗОНЫ для установки диапа-
зона измерения параметров или установки режима;
- галетный переключатель ПОЛЯРНОСТЬ для выбора необходи-
мых полярностей напряжений затвора и стока проверяемого поле-
вого транзистора;
- контрольная лампочка & для индикации перегрузки ис-
точника напряжения стока;
36
- галетный переключатель и регулируемый резистор Е3 для
грубой и плавной установки напряжения затвора;
- тумблер ECV для установки диапазонов напряжения
стока.
4.3.3. Основной частью блока измерения токов утечки яв-
ляется герметичный литой корпус, в котором расположены основ-
ные наиболее ответственные элементы - головка контактная со
специальным переключателем, динамический конденсатор, электро-
метрическая лампа и высокоомные резисторы, установленные на
галетном переключателе. Герметизация защищает упомянутые вы-
сокоомные элементы от влаги, пыли и других воздействий. К •
герметичному блоку крепятся 2 платы печатного монтажа: гене-
ратор и синхродетектор 5.418.002 и усилитель НЧ 5.032.083.
На задней стенке установлены разъем для подключения измеритель-
ного блока и регулируемые резисторы 3-9, 10, II, 12 для подст-
ройки основной погрешности измерения токов утечки на диапазонах
10~3 - IO”9, 10~^ й соответственно.
На передней панели блока измерения токов утечки установление;
- головка контактная для подключения проверяемого полевого
транзистора; затвором является центральное гнездо головки;
- переключатель для выбора измеряемого тока
о V
утечки затвора или'остаточного тока стока;
- переключатель ТОК УТ1ЯКИ 10“"д А , для установки диапа-
зона измеряемого тока утечки;
37
- галетный переключатель + - xlx3 для установки по-
лярности калибровочного напряжения и расширения диапазона
измерения тока утечки;
- регулируем# резистор ▼ для калибровки блока;
' - регулируемые резисторы ( Щ и СО ) для грубой
и плавной установки нуля прибора при измерении токов утечки;
- тумблер- + - для выбора полярности проверяемого
тока утечки.
5. МАРКИРОВАНИЕ И ПЛОМБИРОВАНИЕ
5.1. На платах печатного монтажа маркировка производится
согласно электрической схеме.
5.2. На лицевой стороне передней панели блоков прибора
нанесены наименование блока, различительные знаки, порядковый
номер, год выпуска и обозначение органов управления.
5.3. На лицевой стороне задней стенки блока измерительно-
го нанесены обозначения органов управления.
5.4. После приемки Прибор пломбируется в шайбы, надетые
на винты крепления передней панели, задней стенки и верхнего
кожуха.
5.5. Укладочные ящики пломбируются с помощью проволоки,
пропущенной через ушко запора Ящика и пломбу.
38
6. ОБЩИЕ УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ
6.1. Перед началом эксплуатации произведите визуальный
осмотр прибора в целом, проверьте наличие пломб и штампов
ОТК на изделии. Убедитесь в наличии вилки, вставленной в
гнезда Е_ - зл на задней стенке измерительного блока, кожуха
£ 3 и пробки на контактной головке блока измерения -токов утечки.
6,2. Проверьте комплектность прибора путем сличения де-
талей, имеющихся в наличии, с данными формуляра о комплекте
прибора.
6.3. При проверке полевых транзисторов соблюдайте прави-
ла измерения и эксплуатации, приводимые в паспортах или ТУ на
полевые транзисторы.
6.4. Соблюдайте чистоту поверхности и межконтактных про-*
межутков калибраторов и контактных головок, особенно контакт-
ной головки блока измерения токов утечки. В нерабочем состоя-
нии контактная головка блока измерения токов утечки должна
быть закрыта пробкой и кожухом М3.
При эксплуатации и после хранения при затрудненной или
тр
невозможной установке нуля на диапазоне 10 А изоляцию вы-
39
водов контактной головка блока измерения токов утечки протрите
ватным тампоном, смоченным сортом-ректификатом пищевым и про-
сушите. Расход спирта для протирания изоляции 5g .
6.5. При перегрузке микроамперметра возможно невозвраще-
ние стрелки в начальное состояние после снятия перегрузки. Для
возвращения стрелки в начальное состояние допускается легкое
постукивание по корпусу микроамперметра.
6.6. В приборе установлен электрохимический счетчик ЭСВ,
который при включении тумблера СЕТЬ ВКЛ. начинает отсчет време-
ни его наработки. Необходимо ежемесячно снимать показание счет-
чика и данные заносить в формуляр прибора. При достижении менис-
ком столбика ртути конца шкалы, счетчик должен быть снят с при-
бора и замейен.
6.7. Предохраняйте калибраторы от ударов и их выводы от по-
ломки. В нерабочем состоянии выводы калибраторов должны быть за-
крыты крышками. Крышки снимаются при измерении сопротивления ка-
либраторов или при подключении их к головке контактной блока из-
мерения токов утечки. При подключении калибраторов к головке со-
блюдайте осторожность, предохраняя их выводы от поломки^ Для луч-
шего контакта с гнездами головки допускается небольшой изгиб вы-
водов калибраторов с помощью пинцета.
7. УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ
7.1. При проведении регулировочных и ремонтных работ, тре-
бующих раскрытия прибора, необходимо выполнять общие правила
работы с электрическими установками.
7.2. Замену Любого элемента производить только при отклю-
ченном приборе от источников питания.
7.3. При подготовке изделия к работе или ремонту необходимо:
- заземлить корпус прибора при помощи заземляющих проводов;
- заземлить вспомогательное электрообрудование, применяе-
мое при настройке и ремонте прибора. Отключение заземляющих
проводов при включенных в сеть приборах воспрещается.
40
7.4. Подключение проверяемого полевого транзистора, пе-
реключение режимов работы прибора должны производиться при
среднем положений ключа ИЗМ. - s .
7.5. Соблюдать осторожность при снятия или одевании ко-
жуха на головку контактную блока измерения токов утечки. Не-
обходимо помнить, что кожух должен иметь хороший контакт с
корпусом головки при снятии или одевании на головку контакт-
ную, так как он замыкает на корпус цепь питания реле, кодав-
шего напряжения питания на измеряемый полевой транзистор.
7.6. По требованию к электробезопасности прибор удовлет-
воряет нормам класса защиты 01.
8. ПОДГОТОВКА К РАБОТЕ
8.1. Выньте блоки прибора из укладочных ящиков, убедитесь
в их целостности.
8.2. Установите блоки на рабочем месте, соедините их со-
единительным кабелем № I, заземлите корпус прибора зазеглляющим
проводом. Если нет необходимости измерять токи утечки, блок
измерения токов утечки может быть не подключен к измеритель-
ному блоку.
8.3. Установите механический нуль стрелочного индикатора.
8.4. Проверьте работоспособность прибора в следующей по-
следовательности:
41
~ поставьте переключатель ПАРАМЕТРЫ измерительного блока
в положение а^Л;' поставьте переключатели з3 - зс, ТОК
УТЕЧКИ 10 А, + - х!хЗ и * - блока измерения токов утеч-
ки в положения 4 f , х! и + соответственно;
- подключите прибор к сети, включите прибор тумблером
ОЕТЬВКЖпри этом должна загореться лампочка СЕТЬ) и дайте про-
греться прибору в течение 15 min;
- убедитесь в возможности регулировки и;установки нуля
стрелочного'индикатора при помощи ручек (О и И )»
принимая во'внимание требование п. 6.4;
- поставьте переключатель + - х!хЗ в положение
и убедитесь в возможности установки стрелки стрелочного при-
бора на конец шкалы при помощи ручки V ; аналогичную провер-
ку произведите при положении - переключателей + - хХхЗ и
+ - ;
- поставьте переключатель ПАРАМЕТРЫ измерительного блока
в положение ЕД и убедитесь в изменении отклонения стрелки
индикатора при вращении ручки Ед при всех положениях переклю-
чателя Е3; при положении 0 переключателя Ед показание стре-
лочного индикатора должно быть около нуля;
- поставьте переключатель ПАРАМЕТРЫ измерительного блока
в положение % mA , переключатель ДИАПАЗОНЫ в положение 30,
ключ ИЗМ. - VS в положение ИЗМ., убедитесь в отсутствии то-
42
ка по стрелочному прибору; замкните проволочной перемычкой
контакт С крнтактной головки на корпус прибора или на кон-
такт И контактной головки, при этом должна загореться лампоч-
ка А и зашкаливать стрелка индикатора; поставьте ключ
ИЗМ. - Т s в среднее положение и снимите короткое замыкание
контакта С на корпус или контакт И;
- поставьте переключатель ПАРАМЕТРЫ измерительного блока
в положение .Sms , ключ ИЗМ. -Vs в положение s и убеди-
тесь в отклонении стрелки индикатора, соответствующем конеч-
ной части шкалы с помощью регулировки V s на задней стенке из-
мерительного блока; поставьте ключ ИЗМ. -Vs в среднее по-
ложение;
- поставьте переключатель ПАРАМЕТРЫ блока измерительного
в положение Пзип°Р: V , переключатель ПОЛЯРНОСТЬ в положе-
ние +Е0 -Ед, ключ ИЗМ. -V s в положение ИЗМ., убедитесь в по-
казании стрелочного индикатора около нуля при всех положениях
переключателя ДИАПАЗОНЫ, поставьте ключ ИЗМ. 8 в среднее
положение;
- поставьте переключатель ПОЛЯРНОСТЬ в положение ~ЕС -Ед,
ключ ИЗМ. - S в положение ИЗМ., убедитесь в зашкаливании
стрелки при всех положениях переключателя ДИАПАЗОНЫ, поставь-
те ключ ИЗМ. s в среднее положение;
- поставьте переключатель ПОЛЯРНОСТЬ в положение -Е_ +ЕЛ.
С 8
ключ ИЗМ. -Тз в положение ИЗМ., убедитесь в показании стре»-
45
лочного индикатора около нуля при всех положениях переключа-
теля ДИАПАЗОНЫ, поставьте ключ ИЭМ. - V 3 в.среднее положе-
ние;
- поставьте переключатель ПОЛЯРНОСТЬ в положение +ЕЛ +Е„,
С о
ключ ИЖ - V S в положение ИЭМ,9 убедитесь в зашкаливании
стрелки при всех положениях переключателя ДИАПАЗОНЫ, поставь-
те ключ ИЖ -VS в среднее положение;
- поставьте переключатель Ecv в положение 3-10 # нажми-
те кнопку KOHTP.IL на задней' стенке и убедитесь в изменении
отклонения стрелки индикатора при вращении шлица Ес на задней
стенке прибора; аналогичную проверку прог’св-лдсге' при полсае-
нии 10-30 тумблера
9. П0РЖ0К РАБО®
9.1 в Подготовка к проведешь измерений
^XL После включения s пягнадпатжи^тиог'о прогрева и
проверки работоспособности прибора поставьте переключатель
ПОЛЯРНОСТЬ в положение s соответствующее требуемым гюлярностж
напряжений затвора и стока EL проверяемого полевого трап-
зисторэ.
9,1.2. Поставьте тумблер E.V в положение 3-10 или 10-30
и
в зависимости от требуемого для измерения напряжения стока ЕХ
V
Нажмите кнопку КОНТР.Ео на задней стенке измерительного бло-
44
ка и регулировкой шлицом Ес на задней стенке установите не-
обходимое напряжение по стрелочному индикатору. Отпустите
кнопку КОНТРоЕс
9.1.3. Вели заранее известна требуемая величина напоже-
пия на затворе Ео, поставьте переключатель ПАРАМЕТРЫ в поло-
жение EQv и при помощи переключателя Е3 и ручки плавной ре-
гулировки Е3 установите необходимое напряжение по стрелочному
индикатору. При необходимости установки напряжения на затворе
с более высокой точностью подключите цифровой вольтметр меаду
гнездами Ед и JL на задней стенке измерительного блока и уста-
новите напряжение Ед по внешнему цифровому вольтметру.
9.1.4. При подключенном блоке измерения токов утечки под-
готовьте прибор к измерению токов утечки следующим образом:
а ) проведите установку режима, необходимого при измере-
нии токов утечки, согласно пп.9.1.1, 9.1.2 и 9.1.3; поставьте
переключатель ПАРАМЕТРЫ блока измерительного в положение
•У •*
б ) при подготовке к измерению тока утечки затвора пд
(ток утечки между затвором и соединенными параллельно стоком,
истоком и подложкой):
- поставьте переключатель - Зс блока измерения токов
утечки в положение переключатель ТОК УТЕЧКИ 1(ГП А в по-
ложение 4 ▼ , переключатель + - х1хЗ в положение х!, тумб-
лер + - в положение, соответствующее полярности, установ-
ленной при помощи переключателя ПОЛЯРНОСТЬ измерительного бло-
ка по Е_;
w
45
- при надетом кожухе $ 3 и пробке на контактную головку
блока измерения токов утечки ручками установите стрел-
ку индикатора на нуль;
- поставьте переключатель + х!хЗ в положение + или -
в соответствии с полярностью, установленной при помощи пере-
ключателя ПОЛЯРНОСТЬ измерительного блока по Е3;
- установите стрелку индикатора на максимальное оцифро-
ванное значение шкалы при помощи ручки блока измерения
токов утечки;
- поставьте переключатель + х1хЗ в положение xl,
проверьте нуль* калибровку и при необходимости установите их*
пользуясь ручками V в переключателем * - х!хЗ;
- поставьте переключатель * - х1хЗ в положение xl;
- саммите кожух М 3 и пробку с контактной хюловки* под-
ключите проверяемый полевой транзистор к контактной головке
блока измерения токов утечки согласно обозначению и расположе-
нию выводов ж проведите измерение согласно пЖ2в1|
в) при подготовке к измерению остаточного тока стока Зс
(ток между стоком ж соединенна параллельно истоком и подлож-
кой закрытого полевого транзистора):
- поставьте переключатель 3* - jl блока измерения токов
О V
утечки в положение Эо, переключатель ТОК УТЕЧКИ 10~аА в до-
ложена® 4 V. переключатель + - х1хЗ в положение xl, тумб-
46
лер + - в положение о обозначением полярности, про-
тивоположной полярности Ео, установленной переключателем
ПОЛЯРНОСТЬ измерительного блока;
- при надетом кожухе # 3 и пробке на контактной
головке блока измерения токов . утечки и среднем положе-
нии ключа ИЗМ. - S ручками ►. О ◄ установить стрел-
ку индикатора на нуль; ' *
- поставьте переключатель + - х!хЗ в положение
с обозначением полярности, противоположной полярности Еп,
V
установленной переключателем ПОЛЯРНОСТЬ измерительного
блока;
- уотановитё стрелку индикатора на максимальное оцифро-
ванное значение шкалы при помощи ручки блока измерения
токов утечки;
- поставьте переключатель + - х!хЗ в положение
xl, перепроверьте нуль прибора, при необходимости уста-
новите стрелку прибора на нуль при помощи ручек ► 0 ◄ ;
- поставьте переключатель + - х!хЗ в положение
+ или соответствующее полярности, установленной тумб-
лером + и при помощи ручки ▼ установите стрелку при-
бора на конец шкалы; '
47
- поставьте переключатель + - xlx3 в положение
xl:
- снимите кожух $ 3 и, пробку с контактной головки,
подключите проверяемый полевой транзистор, к. головке кон-
тактной блока измерения токов утечки согласно обозначе-
нию и расположению выводов, соблюдал правила эксплуа-
тации полевых транзисторов. Центральный контакт головки
служит дай . подключения затвора проверяемого полевого
транзистора;
- проведите измерение тока утечки стока согласно
п.9.2.1.
9.1.5. Для измерения тока стока, крутизны характе-
ристики и порогового напряжения ( напряжения отсечки)
подключите проверяемый полевой транзистор к головке
контактной блока измерительного согласно обозначению и
расположению выводов, соблюдая правила эксплуатации по-
левых транзисторов. Центральный контакт головки служит
для подключения затвора проверяемого полевого транзис-
тора. Проведите измерение параметров согласно пп. 9.2.2,
9.2.3, 9.2.4, 9.2.5.
9.2 . Проведение измерений
9.2.1. Измерение тока утечки затвора j 3 или то-
ка утечки стока jc при. заранее подготовленном к из-
мерению приборе согласно пп. 9.1.4а, 9.1.46 или пп.9.1.4а,
48
9Д.4в соответственно и подключенном проверяемом полевом
транзисторе проводится в следующем порядке:
- наденьте кржух № 3 на головку контактную блока
измерения токов утечки;
- установите переключатель диапазонов ТОК УТЕЧКИ
10~п А в такое положение, при котором показание стре-
лочного прибора блока измерительного будет в пределах
рабочей части писали, при необходимости используйте поло-
жение х? переключателя + - х!хЗ;
- отсчитайте измеренное значение тока утечки;
- снимите кожух & 3 и полевой транзистор с голов-
ки контактной;
- наденьте пробку и кожух 3 на контактную головку.
В случае длительного измерения токов утечки при
необходимости установку нуля и калибровку проводите пе-
риодически через каждые 30 min.
49
9.2.2. Измерение тока в цепи стока Jc при за-
ранее установленных, напряжениях затвора и стока сог-
ласно пп. 9.1.1, 9.1.2 и 9.1.3 и' подключенном проверяе-
мом полевом транзисторе проводится в следующей последо-
вательности:
- поставьте переключатель ПАРАМЕТРЫ в положение
J 0 mAi
- поставьте ключ ИЗМ. - V з в положение ИЗМ. и
по стрелочному индикатору отсчитайте величину тока в
цепи стока, выбрав при помощи1 переключателя ДИАПАЗОНЫ
диапазон измерения такой, чтобы стрелка находилась в
пределах рабочей части шкалы;
- поставьте ключ ИЗМ. -^3 в среднее положение.
Если при всех диапазонах стрелка индикатора за-
шкаливает и горит лампочка Л\ , то проверяемый полевой
транзистор перегружает источник напряжения стока ( имеет
внутреннее короткое замыкание или его ток по величи-
не превышает 30 »А ).
.Проверка наличия короткого замыкания транзистора
производится следующим образом. Если полярности напря-
жений Е_ и ЕЛ противоположны, увеличивайте Ео при по-
«Э v У
мощи органов установки Е^.
50
Если полярности Ео и одинаковы , уменьшайте напря -
з и
жение Ef>. Уменьшение тока j „ по стрелочному индика-
о О
тору показывает на исправность полевого транзистора,
постоянное зашкаливание указывает на внутреннее корот-
кое замыкание полевого транзистора.
Отсутствие отклонения стрелки при измерении J е
может быть вызвано обрывом вывода стока или истока
полевого транзистора, отсутствием контакта между выво-
дами полевого транзистора и контактами контактной го-
ловки.,
Для повышения точности измерения тока в цепи сто-
ка может быть использован внешний миллиамперметр, под-
ключенный при помощи проводов минимальной длины между
гнездами - Jc на задней стенке измерительного бло-
ка при снятой вилке..
9.2.3. Измерение крутизны характеристики при
заранее установленных ьапряжежях затвора и стока со-
гласно пп. 9.I.I, 9.1.2, 9.1.3 и подключенном проверяемом
полевом транзисторе производится в следующей последова-
тельности:
- поставьте переключатель ПАРАМЕТРЫ положение
SmS;
51
- поставьте ключ ИЗМ. S в положение s , от-
калибруйте прибор регулировкой шлица на задней
стенке измерительного блока, установив стрелку индикато-
ра на максимальное оцифрованное деление шкалы;
Примечание. Калибровка прибора может быть
проведена и без полевого транзистора, если его актив-
ная составляющая выходной проводимости менее 2 ms ( ак-
тивная составляющая выходного сопротивления более 500 9 ).
- поставьте ключ ИЗМ. - ▼ S в положение ИЗМ. и по
стрелочному индикатору отсчитайте величину крутизны харак-
теристики, выбрав при .помощи переключателя ДИАПАЗОНЫ диа-
пазон измерения такой, чтобы стрелка находилась в преде-
лах рабочей части шкалы;
- поставьте ключ ИЗМ. - Vs в среднее положение.
9.2.4. Измерение крутизны характеристики при задан-
ной величине тока в цепи стока и заранее установлен-
ном напряжении стока согласно пп.9.1.1 и 9.1.2 и под-
ключенном проверяемом полевом транзисторе производится в
следующей последовательности:
- поставьте переключатель ПАРАМЕТРЫ в положение jc mA;
- поставьте ключ ИЗМ. - s в положение ИЗМ. и
при помощи переключателя и ручки Е3 по стрелочному
5*
индикатору установите требуемую величину тока, выбрав
при помощи переключателя ДИАПАЗОНЫ диапазон измерения
такой, чтобы стрелка находилась в пределах рабочей час-
ти шкалы;
поставьте ключ ИЗМ. - з в среднее положение;
- проделайте операции, перечисленные в п.9.2.3.
9.2.5. Измерение порогового напряжения и зи пор
или напряжения отсечки UQM при заранее установ-
ки отс
ленном напряжении стока согласно пп.9.1.1 и 9.1.2 и
подключенном проверяемом полевом транзисторе производите;
в следующей последовательности:
- поставьте переключатель ПАРАМЕТРЫ в положение
и пор
и зи отс
- поставьте' переключатель ДИАПАЗОНЫ в положение 10;
- поставьте ключ ИЗМ.—з в положение ИЗМ. и по
стрелочному индикатору отсчитайте величину порогового
напряжения или напряжения отсечки, выбрав при помощи
переключателя ДИАПАЗОНЫ .диапазон измерения такой, чтобы
стрелка находилась в пределах рабочей части шкалы;
- поставьте ключ ИЗМ. - з в среднее положение.
53
Если при измерении порогового напряжения ( полярнос-
ти напряжений Ед и EQ одинаковы) стрелка индикатора
стремиться к пулю даже при положении 0,3 переключателя
ДИАПАЗОНЫ или при измерении напряжения отсечки ( поляр-
ности напряжений Ед и Ес противоположны) зашкаливает
даже при положении 30 переключателя ДИАПАЗОНЫ, проверяе-
мый полевой транзистор может обладать остаточным током
стока, превышающим IOjvtA, или иметь внутреннее короткое
замыкание. Короткое замыкание проверяется при измерении
тока в цепи стока Jc согласно п.9.2.2, а остаточный
ток стока проверяется согласно п.9.2.1. Если при изме-
рении порогового напряжения стрелочный индикатор зашка-
ливает при всех положениях переключателя ДИАПАЗОНЫ или
при измерении напряжения отсечки показание• стрелочного
прибора около нуля, может ' быть обрыв выводов полевого
транзистора или отсутствие контакта между выводами по-
левого транзистора и контактами контактной головки.
9.2.6. Снятие зависимости порогового напряжения или
напряжения отсечки от напряжения стока, зависимости тока
в цепи стока, крутизны характеристики.и остаточного тока
стока от напряжений затвора и стока, зависимости тока
утечки затвора от напряжения затвора производится следую-
щим образом:
- для снятия зависимости порогового напряжения или напря-
жения отсечки от напряжения стока проделайте операции соглас-
но пп.9.1.2 и 9.2.5 стрлько раз, сколько задано дискретных
54
значений напряжения стока;
«- для снятия зависимостей тока в цепи стока, крутизны
характеристики и остаточного тока стока от напряжения, стока
проделайте операции согласно пп.9.1.2, 9,2,2, цп.9Л,2, 9,2,3
и пп.9,1,2, 9.2,1 соответственно столько раз, сколько задано
дискретных значений напряжения стока;
- для снятия зависимостей тока в цепи стока, крутизны
характеристики и тока утечки затвора от напряжения затвора
проделайте операции согласно пп.9,1.3, 9.2.2, пп.9.1.3, 9.2.3
и пп.9.1.3, 9.2Л соответственно столько раз, сколько задано
дискретных значений напряжения затвора.
9.2,7. Прибор позволяет ориентировочно определить актив-
ную составляющую выходной проводимости в пределах
2-250 )tsS или выходное сопротивление Hi. в пределах 4-500^
по формуле
<|22и = (-Х- - 0.D-I03 (I)
ИЛИ
где А. - показание стрелочного индикатора в делениях по
шкале 10.
Измерение проведите в следующей последовательности:
- установите требуемый режим измерения согласно шьЭЛЛ,
9Л.2 и 9.1.3 без полевого транзистора;
55
- поставьте переключатель ПАРАМЕТРЫ в положение Sms ;
- поставьте ключ ИЗМ. -Т SB положение ▼ S , откалиб-
руйте прибор регулировкой шлица ▼ S на задней стенке измери-
тельного блока, установив стрелку индикатора на деление 10
шкалы 10; поставьте ключ ИЗМ. -V sb среднее положение;
- подключите проверяемый полевой транзистор к контактной
головке измерительного блока;
- поставьте ключ ИЗМ. - V s в положение V s и отсчитайте
показание А стрелочного индикатора в делениях по шкале 10;
- поставьте ключ ИЗМ. -V S в среднее положение;
- рассчитайте величину активной составляющей выходной
проводимости или выходного сопротивления по вышеуказанным в
п.9.2.7 формулам.
Погрешность измерения не гарантируется.
9.2.8. Исправность полевого транзистора проверяется про-
ведением измерения тока утечки затвора согласно п.9.2.1 и по-
следующей проверкой его по п.9.2.2. Если при проведении изме-
рения по п.9.2,2 изменением напряжения на затворе органами
управления Е* добьетесь уменьшения тока в цепи стока порядка
О
0,01 mA по шкале 0,3 mA и ниже, то полевой транзистор испра-
вен. Напряжение, отсчитанное еэ стрелочному индикатору, при
положении E3V переключателя ПАРАМЕТРЫ, при токе в цепи стока
около 0,01 тАА будет соответствовать приблизительно порогово-
му напряжению или напряжению отсечки.
56
10. ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
10.I. Характерные неисправности прибора и методы их устране-
ния приведены в табл.2.
Место и причины неисправности определяются проверкой на ра-
ботоспособность и проверкой электрических режимов элементов со-
гласно приложению I. Для предотвращения выхода из строя полупро-
водниковых приборов при проверке монтажа необходимо пользоваться
прибором с измерительным напряжением не более 1,5 V.
Таблица 2
Наименование не- исправности, внеш- нее проявление и дополнительные признаки Вероятная причина неисправности Метод устранения
Не светит лампочка СЕТЬ при верхнем положении тумбле- ра СЕТЬ ВКЛ. Перегорел предохрани- тель Неисправен тумблер. ‘Обрыв в цепи сетевого питания (кабель сете- вого питания, монтаж) Перегорела лампочка Проверить предохра- нитель, заменить Проверить омметром при верхнем Положе- нии тумблера СЕТЬ ВКЛ. между контактами вилки, исправить Заменить
Светит лампочка Д при среднем положе- нии ключа ИЗМ.-Vs Короткое замыкание или чрезмерная нагруз- ка внутри прибора до ключа ИЗМ. -TS Если после замены узлов У1 и У4 места- ми лампочка не гас- нет, замыкание на- ходится в цепях монтажа вне узла И. Проверить и исправить /
57
Продолжение табл.2
Наименование не- исправности, внеш-. нее проявление и дополнительные признаки Вероятная причина неисправности Метод устранения
Светит лампочка Д Неисправен узел У1 Короткое замыкание Проверить» отремонти- ровать Проверить, исправить
при обоих крайних положениях ключа ИЗМ. Отсутствует отклоне- или чрезмерная на- грузка в цепях между ключом ИЗМ. -V 3 и контактной головкой Неисправен узел У1 Убедиться в появлении
ние стрелки индика- тора при нажатой кнопке КОНТРна V задней стенке Неисправен трансфор- матор Тр1 или имеется обрыв в цепях от него к узлу У1 Обрыв в цепи контроля напряжения отклонения стрелки после замены узлов П и У4 местами, отремон- тировать узел У1 Проверить, исправить Проверить наличие напряжения на гйез- . де SL при снятой во- ке на задней стенке
5а
Продолжение табл.2
Наименование не- исправности, внеш- нее проявление и дополнительные признаки Вероятная причина неисправности Метод устранения
При наличии напряже-
Не изменяется откло- Обрыв в цепях управ- ния проверить цепи, соединяющие узел со стрелочным индикато- ром, отремонтировать Проверить, исправить
нение стрелки инди- ления узла У1
катора регулировкой Неисправен узел У1 Проверить заменой ме-
шлица Ес при нажатой стами узлов У1 и У4,
кнопке КОНТР. Е„ Отсутствует отклоне- Неисправен узел У4 исправить Убедиться в появлении
ние стрелки индика- тора при положении EgV переключателя ПАРАМЕТРЫ и в любом положении переключа- теля IL (положение 0 о не считается) Неисправен трансфор- матор Тр! или имеет- ся обрыв в цепях от него к узлу 4 отклонения стрелки после замены узлов У4 и У1 местами, отремон- тировать
59
Продолжение табл.2
Наименование не- исправности, внеш- нее проявление и дополнительные признаки Вероятная прилит неисправности Метод устранения
Обрыв в цепи контроля напряжения Проверить наличие напряжения между гнездами и -Ьна задней стенке. При наличии напряже- ния проверить цепи, соединяющие узел У4 со стрелочным инди- катором; отремонти- ровать
Яе изменяется от- клонение стрелки Обрыв в цепях управле- ния узла У4 Проверить, исправить
индикатора регули- ровкой ручки Еэ при положении E3V. переключателя ПАРА- МЕТРЫ и в любом по- ложении переключа- теля Е8 (положение 0 не считается) Неисправен узел У4 Проверить заменой местами узлов У4 и У1, поправить
60
Продолжение табл»2
Наименование не- исправности, внеш- нее проявление и дополнительные признаки Вероятная причина неисправности Метод устранения
Отсутствует вапря-. жение на контакте 3 или 0 контактной Обрыв в цепях между ключом ИЗМ. -▼ S и контактной головкой. Проверить, исправить
головки при положе- Короткое замыкание Проверить, исправить
ниях ИЗМ. ключа в цепи напряжения EL *>
ИЗМ. -V s и поло- жениях ДошА И SmS переключателя ПАРА- МЕТРЫ между ключом ИЗМ. и контактной голов- кой 5
Отсутствует или за- Неисправны узлы У2, Проверить напряжение
нижено отклонение стрелки индикатора при положении SmS переключателя ПАРА- МЕТРЫ и положении УЗ между контактами I и 2 разъемов Ш2, ШЗ, определить неисправ- ность по отклонению напряжения от 12,6 V ;
Fs ключа ИЗМ.-ТЗ . Регулировкой ▼ s на исправить
задней стейке стрел- Неисправен узел У7 Проверить наличие пе-
ка не устанавливает- ся на конечное зна- ременного напряжения между контактами 3 ж
чение шкалы И контактной головки при помоги милливольт- метра переменного тока.
Исправить
61
Продолжение табл.2
Наименование не- исправности, внеш- нее проявление и дополнительные признаки Вероятная причина неисправности Метод устранения
Неисправен узел У8 Обрыв’или короткое замыкание на ключе ИЗМ. -TS Проверить, исправить Проверить, исправить
Не зашкаливает стрел- ка индикатора при по- ложениях +ЕА +ЕО и -Ес -Еэ переключателя ПОЛЯРНОСТЬ, положении пор иьиотс’ переключателя ПАРАМЕТРЫ, положении ИЗМ.ключа ИЗМ. -ys Обрыв в цепях (40—ТО JV или минус (40-70) V, связывающих узлы У5 и У9 Неисправен узел У9 ’Проверить, исправить Проверить наличие на- пряжения на выходах узла У9, исправить
Не устанавливается стрелка индикатора на нуль при положении 3 А переключателя ПАРАМЕТРЫ и подклю- ченном блоке измере- ния токов утечки Неисправен узел УЗ измерительного бло- ка Замыкание, обрыв в монтаже элементов цепи установки нуля в блоке измерения токов утечки и узла Проверить напряжение между контактами I и 2 разъема ШЗ при по- ложении sms переклю- чателя ПАРАМЕТРЫ, исправить Проверить, исправить
Продолжение табл.2
Наименование не- исправности, внеш- нее проявление и дополнительные признаки Вероятная причина неисправности Метод устранения
УЗ данного блока,
Нарушение герметиза- ции или загрязнение контактной головки Проверить, исправить Промыть головку спир- том ректификатом пи- щевым
Не устанавливается Недостаточное усиле- Проверить, исправить»
стрелка индикатора ние усилителя УЗ или подрегулировать при
на конечное значение шкалы при калибровке генератора и сищсро- детектора в узле У4 помощи резистора Е2С
блока измерения то- ков утечкм Погрешность измере- ния на диапазонах Ю“10, Ю“П, 10"124 превышает допустимую блока измерения то- ков утечки Подрегулировать при помощи резисторов f2I-B23 соответст- венно
Отсутствуют напряжен Неисправен соедини- Проверить при помощи*
нмя ма контактах го- тельный кабель осмотра, исправить
ловки блока измере- Не срабатывает реле Неисправно реле,
ния токов утечки при надетом кожухе > 5 блока измерительного заменить
63
10.2. Ремонт прибора может производиться только в ремонт-
ном органе с последующей его проверкой.
При ремонте и последующей настройке плат.печатного монта-
жа используйте ремонтные платы из комплекта ЗИП прибора. Для
облегчения изъятия плат печатного монтажа из прибора примени-
те крючки из комплекта ЗИП.
10.3. Вскрытие и ремонт блока электрометрической лампы
разрешается только в нормальных лабораторных условиях, соблю-
дая чистоту, при относительной влажности окружающей среды не
более 67$. Перед закрытием блока промойте все высокоомные части
используя материю, не дающую ворса, смоченную спиртом ректифи-
катом пищевым, и просушите. Расход спирта для промывания до
50 g. Для закрепления осей переключателей используйте ключ из
комплекта ЗИП прибора.
ТО.4. После ремонта, промывания и просушки закрытый и за-
винченный блок электрометрической лампы проверьте на герметич-
ность по следующей последовательности:
- замените винт в крышке блока электрометрической лампы
штуцером из ЗИП прибора, подключите к штуцеру манометрический
мембранный прибор ПММ-300-5 или ПИР-260-71;
- по манометрическому прибору установите давление 30,66 tcl'a
(230 тпяз Н&), если падение давления внутри блока составляет
менее 2 kPa (15 rr«w за 5 то герметичность счита-
ется достаточной;
64
- при недостаточной герметичности для обнаружения мест
утечки воздуха допускается наносить мыльную пену, затем ее не-
обходимо стереть ветошью;
- в случае утечки воздуха через прокладки. замените их
новыми или плотнее сожмите при помощи винтов;
- отключите манометрический прибор и замените штуцер вин-
том.
10»5о После устранения неисправностей или замены элемен-
тов или узлов произведите настройку прибора имеющимися под-
строенными элементами, Настройка прибора производится в следую-
щих условиях:
- температура окружающей среда 298*10 К (25*Ю°С);
- атмосферное давление 100И kPa (750*30
- относительная влажность 65ь15$ при температуре 298*10 К
(2Ж10°0); относительная влажность не более 67$ при настройке
го ТТ
блока измерения токов утечет (диапазоны и I0~L А).
Отдельные случаи настройки описаны ниже.
I0.5.I. После устранения неисправности или замены стабили-
заторов напряжения 12,6 V 100mA (узлов У2 и УЗ измерительного
блока) отрегулируйте напряжение 12,6 Упри помощи резисторов 85
узлов У2 и УЗ. Величины напряжений контролируйте цифровым вольт-
метром, подключенным между контактами I и 2 узлов У2 и УЗ.
65
10.5.2. После устранения неисправностей узла стабилизато-
ра напряжения 0-30 V произведите следующую настройку. Узел с
помощью ремонтной платы подключите на место узла У1 измеритель-
ного блока. Поставьте переключатель ПАРАМЕТРЫ в положение SmS 9
между контактами С и И контактной головки подключите цепь, со-
стоящую из последовательно соединенных миллиамперметра (ток до
60 mA) и реостата (сопротивление до 1,5 кй ). При помощи пере-
ключателя Ecv -и регулировки шлица Ес при нажатой кнцпке
КОНТР. Еп на задней стенке по стрелочному индикатору устано-
вите напряжение около 20 V. При положении ИЗМ. ключа ИЗМ. -VS
по миллиамперметру при помощи реостата установите ток 30 mA.
Если загорается лампочка А , резистором Кб добейтесь ее по-
тухания. Увеличив ток до 40-50 mA реостатом, установите горе-
ние лампочки резистором Кб. Подключив высокоомный электронный
вольтметр между контактами 5 и 14’ узла, резистором R9 устано-
вите напряжение 0,75 V. Нажав кнопку КОНТР. Е_, при помощи ре-
гулировки шлица Еп установите максимальное напряжение по стре-
лочному индикатору; при отключенном реостате вращением резисто-
ра PI4 установите напряжение около 30 V. Установите узел на
свое место.
10.5.3. После устранения неисправностей схемы слежения
(узла У5 измерительного блока) установите отсчетные уровни то-
ка стока при измерении порогового напряжения полевого транзис-
тора 2П301 и напряжения отсечки полевого транзистора 2П302
(2П303). При подготовленном приборе для измерения и пор
° ото
полевого транзистора 2П301 между гнездами Е - Зс
66
вместо вилки подключите микроамперметр ( контролируемый
ток 5 - 20 рА ) ( минус к гнезду Ео) - Подключите
полевой транзистор 2П301 и при положении ИЗМ. ключа ИЗМ. - V S
регулировкой резистора RI2 схемы слежения установите ток 10
по микроамперметру. При подготовленном приборе для измерения
изи 522 полевого транзистора 2П302 (2П303) между гнездами
ОТС
~ Зс вместо вилкй подключите микроамперметр (плюс к гнез-
ду EL). Подключите полевой транзистор 2П302 (2П303) и при по-
ложении ИЗМ. ключа ИЗМ. - V Sрегулировкой резистора К9 схемы
слежения установите ток 10 juA по микроамперметру.
10.5А * После устранения неисправностей генератора НЧ
(узла У? измерительного блока) проведите следующую настройку
прибора. При положении sms переключателя ПАРАМЕТРЫ» полове-
нет V s ключа ИЗМ. - Т s регулировкой шлица V S на задней
стенке установите стрелку индикатора на середину шкалы. Регу-
лировкой резистора Р8 генератора НЧ добейтесь максимального
отклонения стрелки. Подключив любой низкочастотный осциллограф»
регулировкой резистора R9 генератора НЧ установите синусоидаль-
ную форму сигнала и устойчивую работу схемы. Установите резис-
тором Р6 максимальное отклонение стрелки. Регулировкой шлица
Т S на задней стенке установите стрелку на максимальное оцифро-
ванное деление шкалы.
10.5.5. После устранения неисправностей усилителя (узла У8
измерительного блока) проведите настройку прибора при положе-
67
нии Sms переключателя ПАРАМЕТРЫ. Если при среднем положении
ключа ИЗМ. -VS стрелка индикатора отклоняется (самовозбужде-
ние усилителя), вращением резисторов R4 и RI2 установите стрел-
ку на нуль. При положении ▼ s ключа ИЗМ. -Vs добейтесь мак-
симального отклонения стрелки регулировкой резистора R6 гене-
ратора НЧ (узла У7 измерительного блока).
Регулировкой шлица v 6 на задней стенке установите стрел-
ку на максимальное деление шкалы.
10.5,6. После замены стрелочного индикатора настройку при-
бора произведите при положении Зс пгд переключателя ПАРАМЕТРЫ
п положении 1 переключателя ДИАПАЗОНЫ. Поставьте переключатель
в положение 3-10 и регулировкой шлица Еп установите той
X гад по миллиамперметру, подключенному последовательно с рео-
статом 1,5 ks между контактами 0 и И контактной головки (уз-
ла Уб измерительного блока). Регулировкой Р26 набора резисто-
ров (узла У9 измерительного блока) установите стрелку индика-
тора ИП2 на максимальное оцифрованное деление шкалы.
10.5.7. После ремонта генератора и синхродетектора (узла
У4 блока измерения токов утечки) произведите следующую настрой-
ку прибора. После ремонта цепей транзисторов Т4, Т5, диодов Д1,
Д2 отключите перемычку между контрольными точками Кт! и Кт2 и,
подключив высокоомный электронный вольтметр к контрольной точ-
ке Кт1, установите по нему нуль вращением резистора R24, После
регулировки восстановите перемычку. После замены динамического
конденсатора подбором резистора RI добейтесь устойчивой работы
генератора.
68
10.5.8. После ремонта.усилительной части узла У 4 и усили-
теля НЧ (узла УЗ блока измерения токов утечки) установите фазу
переменного сигнала подбором резисторов RI9 и R20 усилителя УЗ.
применяя одинаковые номиналы. Для подбора величины сопротивле-
ния рекомендуется использовать сдвоенные регулируемые резисто-
ры. Подбор фазы заканчивается достижением максимального откло-
нения стрелки индикатора. Подбором резистора RI3 (2.749.012 33)
устраните ограничение сигнала, что индицируется линейным откло-
нением стрелки индикатора, изменяя величину измеряемого тока
блоком измерения токов утечки. Ток задается через калибратор,
подключенный к контактной головке блока, от источника напряже-
ния Ео.
II. ПОВЕРКА ПРИБОРА
II.I. Вводная часть
ЦДЛ. Настоящий раздел составлен в соответствии с тех-
ническими условиями на Испытатель полевых транзисторов Л2-48
и устанавливает методы и средства поверки Испытателя полевых
транзисторов Л2-48, находящегося в эксплуатации, на хранении
и выпускаемого из ремонта.
Периодичность поверки 18 месяцев.
II.2. Операции и средства поверки
11.2Д . При проведении поверки должны производиться опера-
ции и применяться средства поверки, указанные в табл.З и табл.4.
Примечания: I. Вместо указанных в табл.З образ-
цовых и вспомогательных средств поверки разрешается применять
другие аналогичные меры и измерительные приборы, обеспечивающие
измерение соответствующих параметров с требуемой точностью.
2. Все средства поверки должны быть псправны, поверены и
иметь свидетельства (отметки в формулярах или паспортахо го-
сударственной или ведомственной поверке.
3. Перед поверкой прибора применяемые резисторы должны
быть проверены с помощью вольтметра B7-I6A в режиме измерения
сопротивления. Полевые транзисторы должны быть проверены на
исправность при помощи прибора типа Л2-32, Л2-46.
69
Номера пунктов раздела поверки Наименование опе- раций, производи- мых при поверке Поверяемые отметки
II.4.I Внешний осмотр
II.4.2 II.5 Опробование Определение метро- логических парамет- ров:
II.5.1 аттестация калибра- торов - 100 Ма , 10 си , 1000 G3
II.5.2 проверка диапазона и определение ос- новной погрешности измерения токов утечки ~LO * о о о м ы ы * •* * н н Л <; N Ы О * * * * о о о о ‘о о ’о о ыыыыыыыы мымымымы
Таблица 3
Допускаемые значения погрешностей или пре- дельные значения оп- ределяемых параметров Средства поверки
образцо- вые вспомога- тельные
(80-120) Ж , (8-12 )gs . (800-1200) Ga , не бо- лее +2,5$ от 0,3 -Ю’12 до ЬКГ3!, не более +10$ от конеч- ного значения рабочей части шкалы мост Р4053 или Р4052 вольтметр цифровой B7-I6A или В7-27А калибраторы (спец.из ЗИП): I 5.085.004 $ 2 5.085.004-01 гё 3 5.085.004-02 резисторы: С2-29В-0,25- -10 ks +0,5$ С2-29В-0,25- -I Mq +0,5$
Номера пунктов раздела поверка Наименование опе- раций, производи- мых при поверке Поверяе- мые от- метки
II.5.3 проверка диапазона и определение основ- ной погрешности из- мерения тока стока* 0,1; 0,3; 1,3; 10; 30 mA
II.5.4 проверка диапазона и определение основ- ной погрешности из- меряя крутизны ха- рактеристики табл. 5
II.5.5 проверка частоты и . напряжения сигнала при измерении кру- тизны характеристики' —
Продолжение табл.З
Допускаемые значения погрешностей или пре- дельные значения оп- ределяемых параметров Средства поверки
образ- " новые вспомогатель- ные
от 0,1 до 30 тпА, не бо- миллим- реостат
лее ±2% <У£ конечного перметр PCII-4-6500 Л
значения рабочей части M2DX8
.шкалы или МП09 резистор
от 0,1 до 30 niS, магазин 0МЛТ-0,5-30 kft± ±10% полевой тран-
не более +10$ от изме- сопротив- зистор 2П302
ряемого. значения (1000+200) Hi, не более 100 TnV ления Р483С/2 или Р58 милливольтметр ВВ-33 или ВЗ-42, \ или 33-7, часто- ( томер 43-34
Номера пунктов раздела поверки Наименование опе- раций, производи- мых при поверке . । Поверяе- мые от- метки
II.5.6 проверка диапазона и определение основной погрешности измере- ния порогового напря- жения (напряжения от- сечки) 0,1; 0,3; I; 3; 10; 15 V
II.5.7 проверка диапазона и определение основной погрешности установки напряжения затвора I; 3; 10; 30 V
II.5.8 проверка диапазона и определение основной погрешности установки напряжения стока 10; 30V
Продолжение табл.З
Допускаемые значения погрешностей или пре- дельные значения оп- ределяемых параметров Средства поверки
образ- цовые вспомогатель- ные
от 0,1 до 30 V, не бо- лее +5% от измеряемого значения 0; + (0,3-30) V, не бо- лее +2$ от конечного значения рабочей части шкалы + (3-30) V , не более +2% от конечного зна- чения рабочей части шкала вольтметр цифровой B7-I6A, микроам- перметр М2С05 вольтметр цифровой B7-I6A или В7-27А вольтметр цифровой B7-I6A или В7-27А источник питания постоянного тока Б5-30, полевые транзисторы 2П103, 2П301, 2П303
Таблица ч
Наименование средств - поверки Основные технические характеристики средств измерений Рекомендуе- мое средст- во поверки (тип) При ме- ча* ние
пределы измерения погреш- ность
Вольтметр цифровой уни- ДО 30 V +0,5$ B7-I6A или
версальный В7-27А
Магазин сопротивления (0-40000) и +0,5$ Р4830/2 или Р58
Мост постоянного тока 80 Ме Р4053 или Для ат-
измерительный -1200 gu +2,5$ Р4052 теста- ции ка- либра- торов
Миллиамперметр до 30 mA + 0,5$ M20I8 или MII09
Микроамперметр (9-II) /JA +1,5$ М2005
Милливольтметр 0,3-100 mV , +&% ВЗ-ЗЗ или
(800-1200) Не ВЗ-42 илиВЗ-.
Частотомер * Источник питания по- (800-1200) Не 16$ 43-34
стоянного тока до 30 V - Б5-30
Реостат 6500 й — РСП-4
Калибратор 100 Ms (80-120)Мя +2,5$ 5.085.004 Спей, из ЗИП
Калибратор 10 Ga (8-12) Go +2,5$ 5.085.004-01
Калибратор 1000 G2 (800-1200) Go +2,5$ 5.085.004-02
Резистор 30 кэ +10$ ОМЛТ-0,5
Резистор 10 ко +1$ 02-29 В
Резистор I Ми +1$ 02-29 В
Транзисторы полевые — - 211103,24301, 2П302,2П303
Измеритель параметров крутизна до Л2-46 или Дня
полевых транзисторов 10 mA Л +10$ Л2-32 провер- ки ис-
пользуе- мых по- левых
транзи- сторов
73
II. 3. Усложя поверки в подготовка к ней
11,3.1. При проведено поверки должны соблюдаться следую-
щие условия:
- температура 293 + 5 К (20 + 5°С);
- относительная влажность воздука 65 + ±6%, при аттеста-
ции калибраторов не более 67#;
- атмосферное давление 100 + 4 kPa;
- напряжение сети 220 ± 4,4 Y;
- частота сети 50+0,5 Hz.
II.3.2. Перед проведением поверки должны быть выполнены
следующие подготовительные работы:
а) заземлен корпус прибора с помощью заземлящих проводов;
б) подготовлены средства поверки и работе.
11,4. Проведение поверки
II<4Л» Внешний осмотр
При проведении внешнего осмотра проверьте наличие и исправ-
ность органов управления и сигнализации, четкость фиксации пере-
нлючаталей, плавность регулировок, исправность разъемов, кон-
74
тадтных головок, узлов и элементов, необходимых при эксплуата-
ции прибора, отсутствие повреждений, затрудняющих поверку и
эксплуатацию прибора.
II.4.2. Опробование:
а) проведите подготовку к работе с прибором согласно
пп.8.1, 8.2 и 8.3;
б) проведите опробование согласно п.8.4;
в) проведите определение метрологических параметров при-
бора согласно п.П.5.
II.5. Определение метрологических параметров
II.5.1. Аттестация калибраторов
Аттестация калибраторов производится при помощи моста Р4053
или Р4052.С соблюдением указаний раздала 6. Результаты измере-
ния занесите в аттестат в формуляре. Перед измерением сопротив-
ления изоляторы калибраторов, особенно промежутки между вывода-
ми, должны быть тщательно промыты спиртом-ректификатом пищевым,
используя ватные тампоны, и просушены. Расход спирта для промы-
вания изоляторов 10 в на комплект.
Примечание. Если относительная влажность окру-
жающей среды 67-80%, то калибраторы ИЗ 1000 Ga ж Ji 2 10 на перед из-
мерением их сопротивления должны быть просушены в течение 10 «Ад
в термостате при температуре на 5 К (°C) выше температу-
ры окружающей среды. Подключение калибраторов к мосту и измере-
75
ние сопротивления должно проводиться в течение I min после
изъятия их из термостата.
II.5.2. Проверка диапазона и определение основной погреш-
ности измерения токов утечки
Проверка диапазона и определение основной погрешности из-
мерения токов утечки проводится при помощи калибраторов4 из
ЗИЛа, резисторов I Мй и 10 ы типа С2-29В, цифрового вольт-
метра типа B7-I6A при подключенном блоке измерения токов утеч-
ки к измерительному блоку при помощи соединительного кабеля >1.
Между гнездами Ед и J_ на задней стенке измерительного блока
подключите цифровой вольтметр.
Проверку проведите в следующей последовательности:
а) на блоке измерения токов утечки переключатель 3 3 - 3 с
поставьте в положение З3, переключатель ТОК УТЕЧКИ 10 ~п А
в положение 4V , переключатель + - х!хЗ в положение xl,
тумблер + - в положение +, ручку ▼ примерно в среднее положе-
ние. На измерительном блоке переключатель ПОЛЯРНОСТЬ поставьте
в положение -Ес +3^, переключатель ПАРАМЕТРЫ в положение J Л,
тумблер Ес у в положение 3-10, переключатель Ед в положение ^0.
При надетых пробке и кожухе № 3 на головку контактную блока
измерения токов утечки ручками ► 0 ◄ (грубо ВЗ и точно GD )
установите стрелку прибора на нуль. Переключатель + - х1хЗ .
поставьте в положение + и ручкой ▼ установите стрелку прибо-
ра на конец шкалы.
76
Переключатель + - х!хЗ поставьте в положение xl, пере-
проверьте нуль, при необходимости установите стрелку на нуль
при помощи ручек ^04. Переключатель + - х!хЗ поставьте в
положение + и ручкой ▼ установите стрелку на конец шкалы.
Повторите операции по установке нуля и калибровки, устанавли-
вая переключатель + - х1хЗ в положения xl и 4 соответственно.
В блоке измерительном при помощи переключателя и ручки
установки напряжения затвора Е3 по вольтметру цифровому уста-
-12
новите напряжение, равное П*10 в вольтах, где В - сопротив-
ление (в омах) калибратора № 3 1000 Gu по аттестату.
Переключатель + - х1хЗ поставьте в положение xl, пере-
ключатель ТОК УТЕЧКИ 10 П А в положение 12 и после 2-Минутной
выдержки установите стрелку прибора на нуль при помощи ручек>0^.
Снимите кожух № 3 и пробку. Между центральным контактом
(3) и контактом И головки контактной блока измерения токов
утечки подключите калибратор № 3 1000 Ga с известным сопро-
тивлением В с соблюдением указаний раздела 6.
Наденьте кожух $ 5 на головку контактную блока измерения
токов утечки и закрепите его, при этом стрелка прибора должна
отклониться.
На блоке измерительном переключатель Е3 поставьте в поло-
жение 0, не изменяя положения ручки Е3, при этом стрелка при-
бора должна установиться на нуль. Уточните нуль прибора при
помощи ручек > 0 ◄ (при необходимости после 2-минутной выдержки).
77
На блоке измерительном переключатель Ед поставьте в ранее
установленное положение, при этом стрелка прибора должна Откло-
ниться. Отсчитайте показание прибора 3 и определите основ-
ную погрешность измерения по формуле (3). При зашкаливании
уменьшите напряжение затвора до установки стрелки на конец
шкалы и отсчитайте напряжение затвора.
Снимите кожух $ 5 и калибратор $ 3 1000 Ga , наденьте ко-
жух $ 3 на головку контактную.
Аналогично проведите проверку основной погрешности измере-
ния при положении II переключателя ТОК УТЕЧКИ 10 ~п А при помощи
калибратора > 3 1000 со , подключенного мевду- центральным контак-
том (3) и контактом И головки контактной, и напряжении затвора Ед,
равном R-I0”11 в вольтах; при положениях 10 и 9 при помощи ка-
либратора Л 2 10 GO и напряжениях Ед., равных М0“10 и R-10”^;
при положениях 8 и 7 при помощи калибратора £ I 100 Ма и напряже-
Я 7
ниях Е3, равных R-I0”° и R-I0”'; при положениях 6 и 5 при помощи
резистора I Ms и напряжениях Е3, равных I и 10 v; при положениях
4 ▼ и 3 при помощи резистора 10 ка и напряжениях Ед, равных
I и 10 V соответственно.
Примечания: I. Допускается колебание стрелки
прибора в пределах не более 5 малых делений шкалы 10.
2. При перегрузке стрелочного прибора возможно невозвраще-
ние стрелки в начальное состояние после снятия перегрузки. Для
возвращения стрелки в начальное состояние допускается легкое
постукивание по корпусу стрелочного прибора.
3. Если относительная влажность окружающего воздуха (67-80%
то калибратор № 2 10 go и # 3 1000 Gt перед подключением к
головке контактной должны быть просушены в течение 10 min в
78
термостате при температуре на 5 К (5 °C) выше температуры ок-
ружающей среда. Подключение калибратора к головке контактной
и измерение тока утечцй должно проводиться в течение не более
3 м1п после изъятия их из термостата..
Основная погрешность измерения токов утечки в процентах
определяется по формуле (3)
В
= -3-g-~ х~.... юо,
j * л
утк
(3)
где 0 - показание прибора на выбранном диапазоне, А, при
X
установленном напряжении;
°утк ~ конечное значение выбранного диапазона. А
^утк ~ А* где' п~ соответствующее положе-
ние переключателя ТОК УТЕЧКИ 10”п А);
Е - установленное напряжение в зависимости от выбран-
ного диапазона и используемого калибратора или
резистора, у ;
В - сопротивление используемого калибратора по аттеста-
ту или резистора, 8 .
Поставьте переключатель ТОК УТЕЧКИ Ю-п А в положение 4 ▼ ,
переключатель + - х!хЗ в положение хЗ.
Аналогичную проверку основной погрешности измерения тока
утечки затвора проведите при помощи резистора Юка и напря-
жении затвора Е„, равном Зу , при0™-,, равном 3«10~4 А.
<3 yw *
Поставьте переключатель + - х!хЗ в положение xl, тумб
лер + - в положение На блоке измерительном переключатель
ПОЛЯРНОСТЬ поставьте в положение -Ес-Ед.
79
Аналогичную проверку основной погрешности измерения тока
утечки затвора проведите при помощи резистора 10 KQ. и напря-
жении затвора Ед, равном I В, приз y^R, равном Г10~4 А.
Примечание. Допускается устанавливать напряжение
затвора Е3 по стрелочному прибору блока измерительного, при
атом необходимо переключатель ПАРАМЕТРЫ устанавливать в поло-
жение ELV.
О
На блоке измерительном поставьте переключатель Ед в поло-
жение 0, отключите вольтметр цифровой. Нажмите кнопку КОНТР.Ес
на задней стенке блока измерительного И при помощи тумблера
ECV и потенциометра Ед (под шлиц на задней стенке) установите
по стрелочному прибору напряжение стока Вс, равное JMCT^ в
вольтах, где В - сопротивление в омах калибратора $ 2 10 G£t
по аттестату. Отпустите кнопку КОНТР-Е^.
В блоке измерения Токов утечки переключатель Зд- эс по-
ставьте в положение JQ, тумблер + - в положение +, переклю-
чатель ТОК УТЕЙКЙ 1(ГП А в Положение 9.
Установите стрелку прибора на нуль при помощи ручек 0 «.
Снимите кожух М 3. Между центральным контактом (3) й контак-
том С головки контактной подключите калибратор. $ 2 10 GH. с
известным сопротивлением В. Наденьте кожух $5 на головку кон-
тактную, при этом стрелка прибора должна отклониться. Сними-
те кожух М 5, уточните нуль прибора при помощи ручек ► 0 М| .
Наденьте кожух М 5 на головку контактную. Отсчитайте показание
прибора и определите основную погрешность измерения по форму-
ле ( 3).
80
При зашкаливании уменьшите напряжение стока до установки
стрелки на конец шкалы и отсчитайте напряжение стока, нажав кноп-
ку КОНТР. Ес. Снимите кожух > 5 и калибратор № 2 10 СЯ .
Примечание. Допускается кратковременное зажига-
ние лампочки ZL в момент переключения переключателя О 3 - Зс.
Аналогичную проверку основной погрешности измерения тока
утечки стока проведите при положении 3 переключателя.
ТОК УТИКИ 10~а А, при помощи резистора 10 kSV, подключаемого
между контактами С и И головки контактной, и напряжении сто-
ка Ес, равном 10 В, при3 утк, равном 1-10“3 А, снимите
кожух Л5 и резистор lO kg, .
После проверки наденьте пробку и кожух. $ 3 на головку
контактную блока измерения токов утечки»
Результаты проверки считаются удовлетворительными, если
основная погрешность измерения токов утечки не превышает +10$
от конечного значения установленного диапазона измерения.
11.5,3.. Проверка диапазона и определение основной погреш-
ности измерения тока стока
81
Проверка диапазона и определение основной погрешности
измерения тока стока проводится при помощи миллиамперметра
типа M20I8 или MII09, реостата РСП-4 6500 а. и резистора
чипа ОМЯТ сопротивлением 30 ка
Примечание. Проверка может быть проведена при
отключенном блоке измерения токов утечки от блока измеритель-
ного.
Переключатель ПАРАМЕТРЫ поставьте в положение mA ,
переключатель ПОЛЯРНОСТЬ - в положение -Ел -Е_, тумблер ErtV -
в положение 3-10. Нажмите кнопку КОНТР. IL на задней стенке.
V
С помощью регулировки Е„, выведенной под шлиц, установите ми-
яималыюе напряжение по стрелочному индикатору. Отпустите кноп-
ку КОНТР. Е_. Подключите последовательно соединенные миллиам-
перметр и реостат РСП-4 6500 а между контактами С и И головки
контактной (минус миллиамперметра к контакту С). Установите мак-
оимальное сопротивление реостата.
Примечание. При проверке погрешности измерения
токов в диапазоне 0,1-0,3mA реостат РСП-4 замените на резистор .
сопротивлением 30 ко .J
Поставьте ключ ИЗМ. -Vs в положение ИЗМ. Увеличением
напряжения Ес и уменьшением, сопротивления реостата установите
по стрелочному индикатору измерительного блока токи: 0,1 и
0,3 mA (в положении 0,3 переключателя ДИАПАЗОНЫ); 0,3 и I mA
(в положении I переключателя ДИАПАЗОНЫ); I и 3mA1 (в положе-
нии 3 переключателя ДИАПАЗОНЫ); 3 и 10 mA (в положении 10
переключателя ДИАПАЗОНЫ); 10 и 30 mA (в положении 30 пе-
82
реключателя ДИАПАЗОНЫ); одновременно сравнивая устанавливаемое
по стрелочному индикатору измерительного блока значения тока
JC1 с величинами тока , измеренными при. помощи миллиам-
перметра.
Основная погрешность измерения тока стока в процентах
определяется по формуле
с^о =^-—SI..I00, (4)
° СК
где Эок - конечное значение диапазонов, равное 0,3s Is 3{
10$ 30 mA.
Результаты проверки считаются удовлетворительными, если
прибор обеспечивает основную погрешность измерения тока в цепи
стока не более +2$ от конечного значения шкалы перечисленных
диапазонов.
II.5.4. Проверка диапазона и определение основной погреш-
ности измерения крутизны характеристики
Проверка диапазона и определение основной погрешности из-
мерения крутизны характеристики проводится при Помощи магазина
сопротивления типа Р4830/2 или Р58 И полевого транзистора 2П302.
Примечание. Проверка может быть проведена при
отключённом блоке измерения токов утечки от измерительного бло-
ка.
83
Переключатель ПАРАМЕТРЫ поставьте в положение Sms » пе-
реключатель Е3 в положение 0, переключатель.ДИАПАЗОНЫ в поло-
жение 0,3. Ключ ИЗМ. -VS поставьте в положение VS и при по-
мощи регулировки V s на задней стенке блока измерительного ус-
тановите стрелку индикатора на конец шкалы. Ключ ИЗМ. -VS
поставьте в среднее положение. Допускается начальное отклоне-
ние стрелки индикатора не более 5 малых делений на шкале 10.
Подключите магазин сопротивления (с установленным сопро-
тивлением .40000 £ ) меДцу центральным контактом (3) и контактом 0
головки контактной при помощи возможно коротких проводов. Про-
изведите Отсчет показаний стрелочного индикатора при сопротив-
лениях магазина, установленных согласно табл.5, при соответст-
вующих положениях переключателя ДИАПАЗОНЫ.
Таблица 5
•Диапазон Сопротивление магазина, Л Расчетное значение крутйзнн, w>S
0,3 8890 3890 2603 0,1 0,2 0,27
I 2830 611 0,3 0,9
3 691 61,5 I 2,7
10 93,4 0 3 4,17
84
Основная погрешность измерения крутизны характеристики в
процентах определяется по формуле (5)
ds = . хоо , (5)
S2
где sx - показание стрелочного индикатора, mS;
s2 - расчетное значение крутизны характеристики согласно
табл.5, -mS .
Отключите магазин сопротивления. Произведите проверку сты-
ковки шкал следующим образом.
Поставьте переключатель EL в положение 3, переключатель
<5
ДИАПАЗОНЫ в положение 10, переключатель ПОЛЯРНОСТЬ в положение
+Е„ -Е„, тумблер ЕП5Г в положение 3-10. Нажмите кнопку КОНТР.Е_
V О v V
и при помощи регулировки Ес на задней стенке установите напря-
жение стока 10 V по стрелочному индикатору. Отпустите кнопку
КОНТР.Ес.
К головке контактной подключите полевой транзистор 2П302.
Поставьте ключ ИЗМ. -^TSb положение ИЗИ. При помощи переключа-
теля и ручки плавной установки напряжения затвора Е3 установите
стрелку индикатора на конец шкалы. Поставьте переключатель ДИА-
ПАЗОНЫ в положение 30 и отсчитайте показание индикатора, кото-
рое не должно отличаться от установленного значения при положе-
нии 10 переключателя ДИАПАЗОНЫ (10 тп$) более, чем на +10%.
Поставьте ключ ИЗМ. -VS в среднее положение и выньте по-
левой транзистор.
в?
Примечания: X. Подключение полевого транзисто-
ра к головке контактной должно осуществляться только при сред-
нем положении ключа ИЗМ. -V8 с соблюдением правил эксплуата-
ции полевых транзисторов.
2. При калибровке и измерении допускается колебание стрел-
ки индикатора в пределах одного малого деления на шкале 10 на
всех диапазонах.
3. Допускается кратковременное зажигание лампочки 21k в
момент установки ключа ИЗМ, в положение V s •
Результаты проверки считаются удовлетворительными, если
основная погрешность измерения крутизны характеристики не бо-
лее +10$ от. измеряемого значения.
11.5.5» Проверка частоты и напряжения сигнала при измере-
нии крутизны характеристики
Проверка частоты и напряжения сигнала при измерении крутиз-
ны характеристики проводится при помощи частотомера типа 43-34
и милливольтметра переменнбго тока типа ВВ-33 или ВЗ-42, или
ВЗ-7, используемого также в качестве усилителя переменного сиг-
нала.
Примечание, Проверка может быть проведена при
отключенном блоке измерения токов утечки от блока измерительного.
Переключатель ПАРАМЕТРЫ поставьте в положение SmS, переклю-
чатель Е3 в положение 0, переключателе» ДИАПАЗОНЫ в положение
0,3. Ключ ИЗМ. -4F В поставьте в положение^ s и при помощи по-
тенпиометра8 (под шлиц) на задней стенке блока ивмерительно-
86
го установите стрелку индикатора на конец шкалы. Ключ ИЗМ г ▼ 8
поставьте в среднее положение.
Подключите вход милливольтметра между центральным контак-
том (3) и контактом И (корпус) головки контактной. К выходу
милливольтметра подключите вход частотомера.
При помощи частотомера измерьте частоту сигнала. При по-
мощи милливольтметра измерьте напряжение сигнала..Убедитесь в
уменьшении напряжения сигнала в 3,3; 10; 33 и 100 раз с погреш-
ностью +20$ при положениях I» 3, 10 и 30 переключателя ДИАПАЗОНЫ
соответственно по отношению к измеренному напряжению при поло-'
жении 0,3 переключателя ДИАПАЗОНЫ.
Отключите милливольтметр от головки контактной. Результа-
ты проверки считаются удовлетворительными, если частота сигна-
ла (1000+200) Hs и напряжение не более 100 mV,
II.5.6. Проверка диапазона и определение основной погреш-
ности измерения порогового напряжения или напряжения отсечки
Проверка диапазона и определение основной погрешности из-
мерения порогового напряжения или напряжения отсечки проводит-
ся при помощи вольтметра цифрового типа B7-I6A, микроампермет-
ра типа М2005, источника питания постоянного тока типа Б5-30,
полевых транзисторов типов 2П103, 2П301, 2П303.
Примечание, Проверка может быть проведена при
отключенном блоке измерения токов утечки от блока измеритель-
ного.
в?
Поставьте переключатель ПАРАМЕТРЫ в положение изи П°^ V ,
переключатель Ед в положение 0, переключатель ПОЛЯРНОСТЬ в
положение -Е_ -Ео. Ключ ИЗМ. - Vs поставьте в положение ИЗМ.
и о
и проверьте отклонение стрелки индикатора при всех положениях
переключателя ДИАПАЗОНЫ. Стрелка должна зашкаливать. Аналогич-
ную проверку проведите при положении +ЕС +Ед переключателя
ПОЛЯРНОСТЬ. При положениях -Ес +Е3 и +Ее -Ед переключателя
ПОЛЯРНОСТЬ установившееся отклонение стрелки не должно быть
более 10 малых делений на. шкале 10 при положении 30 переключа-
теля ДИАПАЗОНЫ. Ключ ИЗМ. - f s поставьте в среднее положение.
Переключатель ПОЛЯРНОСТЬ'поставьте в положение +ЕС -Ед,
тумблер E_V в положение 3-10. Нажмите кнопку КОНТР. Е_ и при
помощи регулировки Ес на задней стенке установите по стрелочно-
му индикатору напряжение стока 10 V. Отпустите кнопку КОНТР.ЕА.
и
• Между гнездами uQWnop • и X на задней стенке подключи-
зиотс
те вольтметр цифровой.
К головке контактной подключите полевой транзистор 2П303
таким образом, чтобы исток транзистора подключался к контакту И
головки контактной через последовательно соединенный источник
питания постоянного тока (минус к истоку транзистора.) минималь-
но короткими проводами, предварительно установив выходное напря-
жение источника питания, равное нулю.
Переключатель ДИАПАЗОНЫ поставьте в положение 10. Ключ
ИЗМ. - s поставьте в положение ИЗМ. Переключатель ДИАПАЗОНЫ
поставьте в такое положение, чтобы показание стрелочного инди-
88
катера было в рабочей части шкалы. Данное показание является
напряжением отсечки полевого транзистора 2ПЗОЗ.
Медленно увеличивая напряжение источника питания постоян-
ного тока, сравните показания стрелочного индикатора блока из-
мерительного и вольтметра цифрового при значениях напряжения
0,1 и 0,3 V (положение’ 0,3 переключателя ДИАПАЗОНЫ); 0,3 и IV
(положение I переключателя ДИАПАЗОНЫ); I и 3 V (положение 3 пе-
реключателя ДИАПАЗОНЫ); 3 и 10 V (положение 10 переключателя
ДИАПАЗОНЫ); 10 и 15 V (положение 30 переключателя ДИАПАЗОНЫ).
Для проверки напряжений, меньших напряжения отсечки поле-
вого транзистора, необходимо менять полярность напряжения ис-
точника питания постоянного тока.
Основная погрешность измерения порогового напряжения или
напряжения отсечки в процентах определяется по формуле (6)
---------100, (6)
U2
где - установленное напряжение по стрелочному индикатору,
V;
и2 - измеренное напряжение вольтметром цифровым, V.
Произведя отсчет напряжения до приборам и определив основ-
ную погрешность измерения, установите выходное напряжение ис-
точника питания постоянного тока, равное нулю. Ключ ИЗМ. -ys
поставьте в среднее положение, отключите источник питания по-
стоянного тока и выньте полевой транзистор 2П303. Отключите
вольтметр цифровой.
89
Примечания: I» Подключение полевого транзисто-
ра к головке контактной должно осуществляться при среднем поло-
жении ключа ИЗМ. S, соблюдая правила эксплуатации полевых
транзисторов.
2. Во избежание выхода из строя полевого транзистора пере-
вод ключа ИЗМ. -VS в среднее положение допускается только при
выведенном на нуль выходном напряжении источника постоянного
тока.
3. Для более плавной установки стрелки индикатора при про-
верке напряжений 0,1 и 0,3 V допускается изменять напряжение
стока в небольших пределах при помощи регулировки Е_ на задней
и
стенке блока измерительного.
4. Допускается колебание стрелки индикатора в пределах од-
ного малого деления шкалы 10 на всех диапазонах.
0 гнезд Вс - дс на задней стенке блока измерительного
снимите вилку и подключите микроамперметр минимально коротки-
ми проводами между гнездами Ес - Зс (плюс микроамперметра к
гнезду Eq). Нажмите кнопку КОНТР. Ес и при помощи регулировки-
Ео на задней стенке установите по. стрелочному индикатору на-
пряжение стока 10 V. Отпустите кнопку КОНТР. Ес,
К головке контактной подключите полевой транзистор 2П303.
Переключатель ДИАПАЗОНЫ поставьте в положение 10. Ключ ИЗМ.-Vs
поставьте в положение ИЗМ. Переключатель ДИАПАЗОНЫ поставьте
в такое положение, чтобы показание стрелочного индикатора было
в рабочей части шкалы. Произведите отсчет тока стока по микро-
амперметру.
90
Ключ ИЗМ. - Vs поставьте в среднее положение и выньте .
полевой транзистор 2П303.
Переключатель ПОЛЯРНОСТЬ поставьте в положение -Ес -Е3,
переключатель ДИАПАЗОНЫ в положение 10. Микроамперметр подклкн
чите минусом к гнезду Ес.
К головке контактной подключите полевой транзистор 2П301.
Ключ ИЗМ. -Vs поставьте в положение ИЗМ. Переключатель ДИА-
ПАЗОНЫ поставьте в такое положение, чтобы показание стрелочно-
го индикатора было в рабочей части шкалы. Произведите отсчет
тока стока по микроамперметру. Ключ ИЗМ. « fs поставьте в
среднее положение и выньте полевой транзистор 2П301.
Переключатель ПОЛЯРНОСТЬ поставьте в положение -Ес +Е3,
переключатель ДИАПАЗОНЫ в положение 10. К головке контактной
подключите полевой транзистор 2П103. Ключ ИЗМ. -Vs поставьте
в положение ИЗМ. Переключатель ДИАПАЗОНЫ поставьте в такое по-
ложение, чтобы показание стрелочного индикатора было в рабочей
части шкалы. Произведите отсчет тока стока по микроамперметру.
Ключ ИЗМ. -Vs поставьте в среднее положение и выньте полевой
транзистор 2П103. Отключите микроамперметр ж вставьте вилку
в гнезда Ео - э0.
Примечание. При измерении тока стока допускается
колебание стрелки микроамперметра при сохранении значения тока
В заданных пределах.
91
Результаты проверки считаются удовлетворительными, если
прибор обеспечивает основную погрешность измерения порогового
напряжения (напряжения отсечки) %е более +5% от измеряемого
значения и ток стока укладывается в пределы от 9 до II jj А .
II.5.7. Проверка диапазона и определение основной погреш-
ности установки напряжения на затворе
Проверка диапазона и определение основной погрешности
установки напряжения на затворе проводится при помощи вольт-
метра цифрового типа B7-I6A.
Примечание. Проверка может быть проведена при
отключенном блоке измерения токов утечки от блока измеритель-
ного.
Переключатель ПАРАМЕТРЫ поставьте в положение Е3 v, пере-
ключатель и ручку ‘-плавной установки напряжения затвора по-
ставьте в крайнее левое положение. Стрелка индикатора блока
измерительного должна показывать нуль. Установите механический
нуль индикатора. Переключатель Е3 поставьте в положение I. Меж-
ду гнездами Е3 и JL на задней стенке блока измерительного под-
ключит^, вольтметр цифровой. При помощи переключателя и ручки
плавной установки напряжения затвора Е3 проверьте возможность
установки напряжения в заданном диапазоне по стрелочному инди-
катору измерительного блока и определите основную погрешность
установки напряжения на конце шкал I, 3, 10,30V, сравнивая по-
казания E3f в вольтах стрелочного индикатора и показания Е32
в вольтах цифрового вольтметра. Основная погрешность установки
напряжения на затворе в процентах определяется по формуле (7)
92
Вз/ " Ез«
L =-----------------юо
3 ЕЗК
(7)
где EgK - конечное значение, диапазона, V (Езк, равное I, 3
10, 30 V).
Результаты проверки считаются удовлетворительными, если
прибор обеспечивает основную погрешность установки напряжения
на затворе не более +2$ от конечного значения шкал диапазонов»
II.5»8. Проверка диапазона и определение основной погреш-
ности установки напряжения.стока
Проверка диапазона и определение основной погрешности ус-
тановки напряжения стока проводится при помощи цифрового вольт-
метра типа B7-I6A.
Примечание. Проверка может быть проведена при
отключенном блоке, измерения токов утечки от измерительного
блока.
Поставьте переключатель ПАРАМЕТРЫ в положение ЗстА.
Поставьте тумблер E0V в положение 3-10, о гнезд Ес - Зс
на задней стенке снимите вилку и подключите цифровой вольт-
метр между гнездами Ес и X .
Нажмите кнопку КОНТР. Ео на задней стенке измерительного бло-
ка и по стрелочному индикатору при помощи регулировки шлица Во
(на задней стенке) проверьте возможность установки напряжения
менее 3 V и более 10 V. Установите напряжение EOf, равное 10 V,
93
по стрелочному индикатору и сравните о показаниями Ес<> в воль-
тах цифрового вольтметра. Отпустите кнопку КОНТР. Ес, тумблер
Eq Vпоставьте в положение 10-30. Нажмите кнопку КОНТР. Ес и по
стрелочному индикатору при помощи регулировки шлица EQ проверь-
те возможность установки напряжения менее 10 v и более 30 у .
Установите напряжение E0<f, равное 30 у , по стрелочному индика-
тору и сравните с показанием Еой цифрового вольтметра.
Примечание. Допускается кратковременное зажига-
ние лампочки zfk в момент переключения тумблера Е _ у .
• V
Основная погрешность установки напряжения стока в процен-
тах определяется по формуле
Е = ~ .?ое .. Ioo t (8)
®ск
где ЕЛ_ - конечное значение диапазона, V (Еп„ = 10, 30 V).
иК Ол •
Отключите цифровой вольтметр и вставьте в гнезда ЕЛ-
и и
вилку. Переключатель ДИАПАЗОНЫ поставьте в положение 30.
Между контактами С и И контактной головки сделайте корот-
кое замыкание проволочной перемычкой* Ключ ИЗМ. - vs поставьте
в положение ИЗМ. Убедившись в зашкаливании стрелочного индика-
тора и в загорании лампочки » ключ ИЗМ. -TS поставьте
в среднее положение. Снимите проволочную перемычку.
Результаты проверки считаются удовлетворительным, если
прибор обеспечивает основную погрешность установки напряжения
стока не более ±2% от конечного значения шкалы диапазонов и ин-
дицируется короткое замыкание источника.
94
II.6 . Оформление результатов поверки
II.6.1 . Результаты поверки оформляются путем записи или от-
метки результатов поверки в порядке, установленном метрологичес-
кой службой, осуществляющей поверку.
Способы оформления положительных результатов поверки должны
выбираться из числа следующих:
- клеймение поверенных средств измерений в предусмотренных
для этого местах;
- выдача свидетельства о поверке установленной формы с ука-
занием в нем результатов поверки;
- запись результатов поверки в эксплуатационной документа-
ции (табл.10 формуляра), заверенная подписью поверителя и от-
тиском поверительного клейма.
II.6.2 . Приборы, не прошедшие поверку (имеющие отрицатель-
ные результаты поверки), запрещаются к выпуску в обращение.
12. ПРАВИЛА. ХРАНЕНИЯ
12.1. Прибор при хранении должен размещаться на стеллажах
на уровне 1,5 m от пола и не ближе 2 m от дверей, вентиляцион-
ных отверстий, отопительных устройств в рабочем положении в сле-
дующих условиях:
а) в отапливаемых хранилищах при температуре окружающей
среды от 278 до 313 К (от 5 до 40°С) и относительной влажности
до 80% при температуре 298 К (25°С) и ниже без конденсации вла-
ги. Срок хранения 5 лет;
б) в неотапливаемых хранилищах при температуре окружающей
среды от 223 до 313 К (от минус 50 до плюс 40°С) и относитель-
ной влажности до 80% при температуре 298 К (2б°С) и ниже без
конденсации влаги. Срок хранения 3 года.
95
Приборы, поступающие на склад потребителя, могут хранить-
ся в транспортной таре не более 12 месяцев,
12,2, В помещении для хранения не должно быть пыли, паров
кислот и щелочей, а также газов, вызывающих коррозию.
12,3. Прибор перед закладкой на длительное хранение (на
срок более 2,5 лет) должен быть законсервирован.
При этом:
- перёд.консервацией необходимо проверить исправность
прибора в нормальных условиях согласно разделу 8 и провести
одночасовую его приработку;
- внешние и внутренние (после истечения гарантийного сро-
ка) поверхности прибора очистить от механических загрязнений;
- металлические неокрашенные поверхности освободить от
старой консервационной смазки, удалить следы коррозии, обезжи-
рить с помощью бензина авиационного ГОСТ 1012-72 и хлопчато-
бумажной салфетки и затем .просушить. Для обезжиривания допус-
кается применять другие органические растворители, не содержа-
щие токсичных веществ;
- внешние и внутренние металлические неокрашенные поверх-
ности (детали) прибора (кроме головок контактных) покрыть смаз-
кой консервационной К-17 ГОСТ 10877-74 или смазкой пластичной
ПВК ГОСТ 19537-74.
12.4. В формуляре прибора указать дату консервации.
12.5. Работа по консервации должна проводиться в соответ-
ствии с правилами и нормами по технике безопасности.
96
12.6. При длительном хранении прибора необходимо один раз
в год производить проверку его работоспособности и приработку
в течение I h.
12.7. После длительного хранения в условиях, отличных от
нормальных, прибор перед включением необходимо выдержать в рас*
пакованном и расконсервированном виде в течение 12 h в нор-*
иальных условиях.
13. ТРАНСПОРТИРОВАНИЕ
13.I. Тара» упаковка и маркирование упаковки
I3.I.I. Упаковочными средствами прибора являются три дам-
ка укладочных, изготавливаемые из фанеры, и один ящик транспорт-
ный, изготавливаемый из досок. Для поглощения ударных и вибра-
ционных перегрузок в ящиках укладочных применяются прокладки
из пенополиуретана и войлока, а в транспортном ящике - аморти-
зационный материал (картон гофрированный или древесная стружка).
13.1.2. После укладки блоков и ЗИП ящики укладочные пломби-
руются и упаковываются в ящик транспортный. Внутренние поверх-
ности ящика транспортного должны быть выстланы водонепроницае-
мой бумагой. Свободный объем в ящике плотно заполняется аморти-
зационным материалом. Упаковка прибора производится при темпера-
туре воздуха 293+5 К (20+5°С) и относительной влажности до 80£.
13.1.3. Крышка ящика транспоргного закрепляется гвоздями,
ящик по торцам плотно обтягивается стальной упаковочной лентой
в пломбируется двумя пломбами. Пломбы располагаются в специаль-
ных углублениях крышки ящика.
97
I3.Ie4. Маркирование упаковки выполняется по ГОСТ 14192-77
й комплекту конструкторской документации.
Манипуляционные знаки, имеющие значение ВЕРХ, НЕ КАНТОВАТЬ;
ОСТОРОЖНО, ХРУПКОЕ и БОИТСЯ СЫРОСТИ, наносятся на двух стенках
ящика транспортного. Схема размещения комплекта прибора в ацике
транспортном и маркирования упаковки приведена в приложении 4.
Примечание. Допускается вместо ящиков укладочных
упаковку блоков прибора производить с установкой защитных вкла-
дышей на переднюю и заднюю панели блоков.
13.2. Условия транспортирования
13.2.1. Транспортирование прибора может производиться толь-
ко в транспортной таре всеми видами транспорта при температуре
окружающего воздуха от 223 до 333 К (от минус 50 до плюс 60°С)
и относительной влажности до 98% при температуре 298 К (25°С)
и ниже без конденсации влаги.
При транспортировании авиационным транспортом приборы долж-
ны размещаться в герметизированных отсеках.
13.2.2. При транспортировании должна быть предусмотрена за-
щита от попадания атмосферных осадков и пыли. Не допускается
кантование прибора.
13.2.3. При транспортировании морским транспортом внутрен-
няя упаковка должна быть герметичной (прибор перед укладкой в
укладочный ящик поместить в чехол из полиэтиленовой пленки, ко-
торый герметично заваривается). В чехол уложить сумки, наполнен-
ные не более 0,4 kg силикагеля марки КСМГ ГОСТ 3956-76. Общее
2
количество силикагеля берется из расчета 1,0kg на каждый Im
поверхности чехла.
98
ПРИЛОЖЕНИЯ
Приложение I
ТАБЛИЦА РЕЖИМОВ
Усилитель
5.032.091 33
Таблица I
Каскад Проверяемая цепь Значение напряжения, V
MCI, МС2, МСЗ I минус 11,5-1.2,3
4 0
5 + (0-1,0)
7 11,5-12,3
9 минус 0 - 0,1
10 минус 0 - 0,1
12 7,0-8,5
Примечания: I. Переключатель ПАРАМЕТРЫ в по-
ложении SmS , ключ ИЗМ. -Vs в среднем положении.
2. Напряжение измеряется вольтметром цифровым относитель -
но корпуса.
99
ТАБЛИЦА РЕШОВ
Схема слежения
5.076.005 33
Таблица 2
Каскад Прове- ряемая цепь Значение напряжения, V при следующих положениях переключателя ПОЛЯРНОСТЬ
+Ес +Ео +Ез
MCI I минус 11,0-12,3 минус 11,0-12,3
'4 0 0
5 ~ 0-0,5 ''** 0-0,5
7 11,0-12,3 11,0-12,3
9 минус 0-0,05 минус 0-0,05
10 минус 0-0,05 минус 0-0,05
12 5,5-8,2 5,5-8,2
МС2 I минус 11,0-12,3 минус 11,0-12,3
4 0 0
5 минус 1,3-1,7 1,3-1,7
7 9,5-12,4 8,3-10,5
9 0-0,8 минус 0-0,8
10 0-0,6 0-0,6
TI э 0 0
К 30-40 0-0,50
Б минус 0-0,6 0,6-1,2
Т2 Э 0 0
К минус 0-0,3 минус 30-40
Б минус 0-1,0 0-0,6
Примечания: I.-Переключатель ПАРАМЕТРЫ в поло-
жении и__П0Р .ключ ИЗМ. - Vs в среднем положении.
ОТО
2. Напряжение измеряется вольтметром цифровым относитель-
но корпуса.
юо
ТАБЛИЦА РИИМОВ
Генератор
5.126.066 ЭЗ
Таблица 3
Каскад Проверяемая цебь Значение напряжения, V
MCI I минус 11,0-12,7
4 0
5 ~ 0,2-1,2
7 11,0-12,5
9 минус 0-0,1
10 ~ 0,01-0,15
12 7,0-8,8
МС2 I минус 11,5-12,73
4 0
5 ~ 0,8-1,8
7 11,5-12,73
9 ~ 0,01-0,08
10 . ~ 0,01-0,08
12 7,0-8,8
Т С ~ 0-0,08
И 0
3 1,7-5,I
Примечания: I. Переключатель ПАРАМЕТРЫ в по-
ложении sos .
2. Напряжение измеряется вольтметром цифровым относитель-
но корпуса.
1(Я
ТАБЛИЦА P®» .
Узел стабилизатора напряжения 0-30 V
5.123.082 ЭЗ
Таблица 4
Каскад
Проверяемая
цебь
Значение напржения, V
II
Т2
ТЗ
14
Т5
Тб
Э
В
К
э
Б
К
Э
В
К
э
Б
К
Э
Б
К
Э
Б
К
минус 16-23
минус 16-23
минус 0,15-0,85
28-33
28-33
4-17 (^3,5-4,5)
минус 0,03-0,8
минус 0,15-0,85
минус 16-25
28-33
28-33
28-33
О
минус 0-0,8
минус 16-25
28-33
28-33
минус 0,15-0,85
Примечания: I. Переключатель ПОЛЯРНОСТЬ в по-
ложении +Е_ +ЕО, выходное напряжение стабилизатора 30 у.
V О ,
2. Напряжение измеряется вольтметром цифровым относитель-
но корпуса.
102
ТАЫВДА РЕМЮВ
Стабилизатор напряжения 12,6 V, 100 mA
5.123.064 ЭЗ
Таблица 5
Каскад Проверяемая цепь Значение напряжения, V
стабилизатор стабилизатор минус 12,6 V
Ш 4 19,5-21,5 6,5-8,5
5 40-56 37-45
6 18-28 10-15
Примечания: I. Переключатель ПАРАМЕТРЫ в по-
ложении 5С mA •
2. Напряжение измеряется вольтметром цифровым относитель-
но корпуса.
103
ТАБЛИЦА РЕЖИМОВ
Усилитель НЧ 5.032.083 ЭЗ
Таблица 6
Каскад Проверяемая цепь напряжения, V
TI Э 4,5-6,5
• Б 5,2-6,9
к 7,8-9,9
Т2 э 0,01-0,05
Б 0,55-0,75
К 1,5-5,9
ТЗ Э 0,7-0,9
Б 1,2-1,7
К 2,5-5,0
Т4 Э . 2,5-3,5
Б 3,1-4,3
К 7
Т5 Э 1,5-3,!
Б 2,5-3,5
К 7-П
Ш А5 1,0-1,5
А7 1,3-2,45
АП 8-10
Примечании: I. Переключатель ПАРАМЕТРЫ в по-
ложении Зут А.
2. Напряжение измеряется вольтметром цифреими относитель-
но корпуса.
10*
ТАБЛИЦА РЕЖИМОВ
Генератор и синхродетектор 5.418.002 ЭЗ
Таблица 7
Каскад Проверяемая цепь Значение напряжения, V
TI Э 0,1-0,4
Б 0,7-1,2
К 3,7-6,5
Т2 э 0,1-1,6
Б 0,4-3,2
К 4,4-6,5
ТЗ Э 1,6-5,2
Б 2,7-3,9
К 8,5-11,5
Т4 Э 0,1-1,0
Б 1,0-1,5
К 5,0-7,0
Т5 Э 0,1-1,0
Б 0,2-1,8
К 6,0-8,0
Тб Э 0,3-0,9
Б 0,3-1,6
К 4,5-8,0
Т7 Э 0,6-1,2
Б 1,2-1,7
К 4,2-6,5
Т8 Э 0,6-0,9
Б 1,2-1,7
К 4,3-6,5
Примечания: I. Переключатель ПАРАМЕТРЫ в поло-
жении Эу? .
2. Напряжение измеряется вольтметром цифровым относитель-
но корпуса.
1(5
Приложение 2
Основав технические данные
трансформатора 4.702.252 (И 16x25)
Наименование данных Номера обмоток, намоточные и электрические ладзде
I II ffl 1У У У1 УП
Номера выводов 1-2 I3-I4-2I 22-23-24. 3-4 II-I2 31-32 33-34
Диаметр провода ПЭТВ-2, ram (без изоляции) 0,224 0,200 0,200 0,200 >0,200 0,355 0,355
Число витков 1690 292+292 292+292 274 274 165 165
Напряжение хо- лостого хода,? 220 3&-38 38*38 35,7 35,7 21,2 21,2
Рабочее напря- жение, V 220 34+34 34+34 31,5 31,5 19,5 19,5
Ток нагрузки, mA 70 70 90 90 250 250
Сопротивление обмотки, 90 45 45 22,8 22,8 5,6 5,6
Примечание. Допустимое отклонение от указанных
значений напряжения +5%, сопротивления +30$.
106
Приложение 3
Технические данные источников питания
Наименование данных Электрические данные
стабилизатор 0-30 V 5.123.082 ЭЗ стабилизатор 12,6 v 5.123.064 ЭЗ
Выходное напряжение 0-30 V 12,47-12,73 V
Ток нагрузки 0-30 mA 0-100 mA
Напряжение пульсации 0,1% + б mV
при максимальной на- при выходном напря-
грузке жении 1-30 V 20 mV
Нестабильность выход- 0,5% + 10 mV
ного напряжения от при выходном напря-
изменения напряжения сети на +10% жении 1-30 V 0,06%
Нестабильность выход- 0,3% + 30 mV 0,2% при измене-
ного напряжения от при выходном напря- нии тока нагрузки
изменения тока нагрузки жении 1-30 V в пределах 30-100 ®А
10?
Приложение 4
ДМЖИШЯЯ В МШДОЧНрН ЯЩИКЕ
______________1ЖЕГ____
СХЕМА. УПАКОВКИ И МАРКИРОВАНИЯ УПАКОВКИ
108
ЛИНИЯ ОТРЕЗА
УВАЖАЕМЫЙ ПОТРЕБИТЕЛЬ!
Изготовитель просит дать Ваш отзыв о работе изделия, заполнив и отправив
«Карточку» в адрес отраслевого отдела качества с копией в наш адрес.
КАРТОЧКА ОТЗЫВА ПОТРЕБИТЕЛЯ
Карточка отзыва потребителя возвращается из-
готовителю не позднее одного года с момента полу-
чения (эксплуатации) прибора.
1. Тип изделия ___________________________
2. Заводской номер изделия
3. Дата выпуска___________________________
4. Получатель и дата получения изделия
5. В каком состоянии изделие поступило к Вам:
были ли замечены какие-либо дефекты по
причине некачественной упаковки или изго-
товления __________________________________
6. Когда и какой ремонт или регулировку по-
требовалось производить за время работы
изделия ___________________________________
7. Какие элементы приходилось заменять
8. Результаты проверки технических характе-
ристик изделия и соответствие их паспорт-
ным данным ________________________________
9. Предъявлялись ли ртоламации поставщику
(указать номер и дату предъявления)
10. Сколько времени изделие работало до перво-
го отказа (в часах)____________________________
1’1 . Насколько удобно работать с изделием в
условиях Вашего предприятия
12. Ваши пожелания о направлении дальней-
шего совершенствования (модернизации) из-
делия _________________________________________
13. Сколько времени изделие наработало (сум-
марное время в часах) с момента его полу-
чения до заполнения карточки отзыва
Подпись__________________
_______________________ 19 г.
Адрес
предприятия- изготовителя:
г. Минск, 220050,
п/я В-8603
Адрес: НИИРИТ
г. Каунас, 233009,
служба отраслевого
отдела качества
