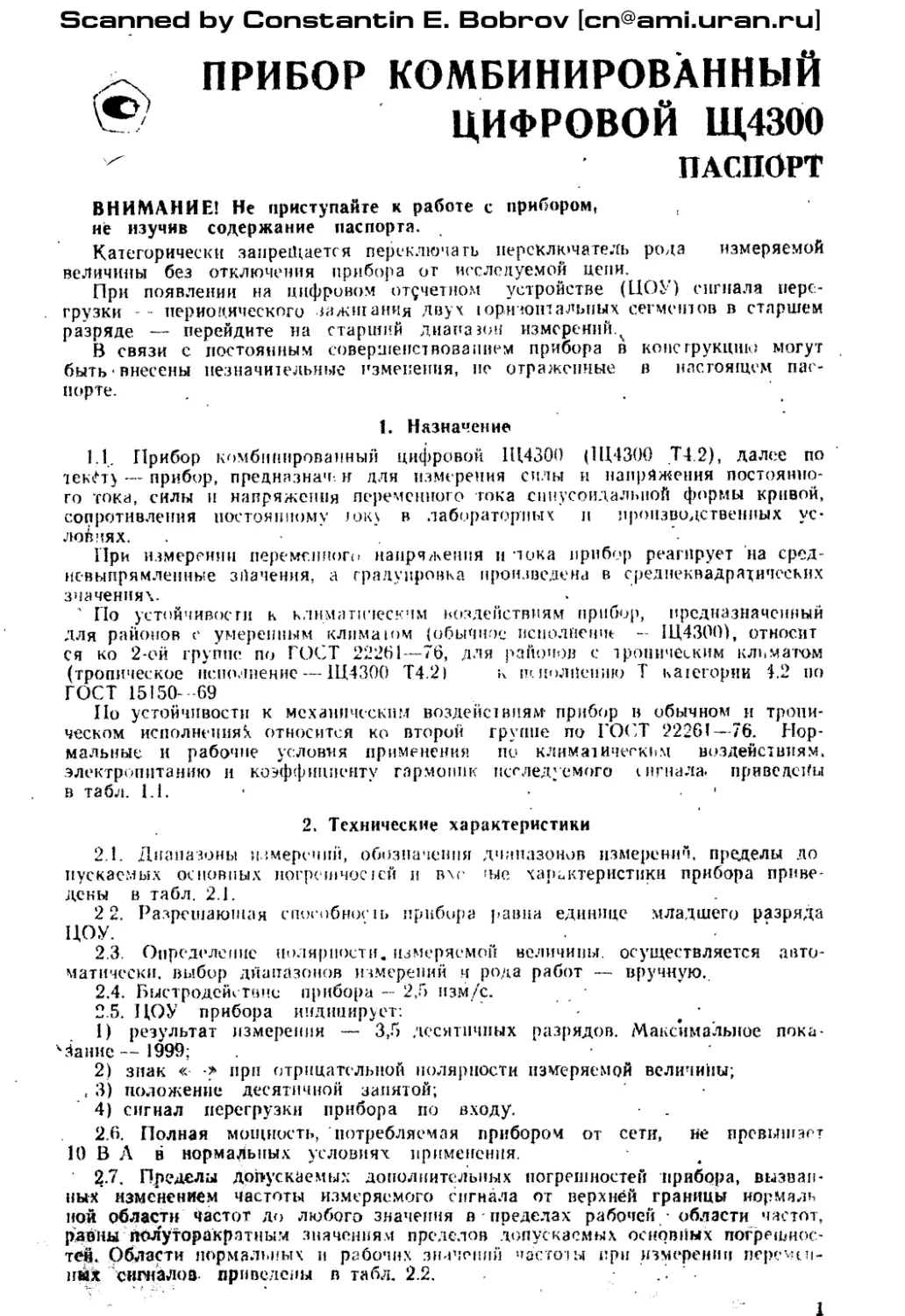

ПРИБОР КОМБИНИРОВАННЫЙ
Ф*	ЦИФРОВОЙ Щ4300
ПАСПОРТ
ВНИМАНИЕ! Не приступайте к работе с прибором, не изучив содержание паспорта.
Категорически запрещается переключать переключатель рода измеряемой величины без отключения прибора от исследуемой цепи.
При появлении на цифровом отсчетном устройстве (ЦОУ) сигнала перегрузки - периодического зажигания двух юризоптальных сегментов в старшем разряде — перейдите на старший диапазон измерений
В связи с постоянным совершенствованием прибора в конструкцию могут быть-внесены незначительные изменения, не отраженные в настоящем паспорте.
1.	Назначение
1	.1. Прибор комбинированный цифровой 1Ц4300 (1Ц43О0 Т4.2), далее по тек^т} — прибор, предназначь в для измерения силы и напряжения постоянного тока, силы и напряжения переменного тока синусоидальной формы кривой, сопротивления постоянному jok\ в лабораторных и производственных ус-лойиях. .
При измерении переменного напряжения и тока прибор реагирует на сред невыпрямленные значения, а градуировка произведена в среднеквадрахических значениях.
4	По устойчивости к климатическим воздействиям прибор, предназначенный для районов с умеренным климаюм {обычное иснолнеши - Щ4300), относит ся ко 2-ой группе по ГОСТ 22261—76, для районов с тропическим климатом (тропическое исполнение — 1Ц4300 Т4.2) к ш. нолйсчшю Т каюгории 4.2 по ГОСТ 15150-69
По устойчивости к механическим воздействиям- прибор в обычном и тропическом исполнения^ относится ко второй группе по ГОСТ 22261—76. Нормальные и рабочие условия применения по климатическим воздействиям, электропитанию и коэффициенту гармоник исследуемого сигнала» приведены в табл. 1.1.	•	1
2.	Технические характеристики
2.1.	Диапазоны измерений, обозначения диапазонов измерений, пределы до пускаемых основных ногрешчоек'й и в\с *ые характеристики прибора приведены в табл. 2.1.
2	2. Разрешающая способное 1ь прибора равна единице младшего разряда ЦОУ.	‘
2.3.	Определение полярности, измеряемой величины, осуществляется автоматически. выбор диапазонов измерений и рода работ — вручную.
2.4.	Быстродействие прибора -- 2.5 изм/с.
2.5.	ЦОУ прибора индицирует:
1)	результат измерения — 3,5 десятичных разрядов. Максимальное, показание—1999;
2)	знак « •> при отрицательной полярности измеряемой величины;
, 3) положение десятичной запятой;
4)	сигнал перегрузки прибора по входу.
2.6.	Полная мощность, потребляемая прибором от сети, не превышает 10 В А в нормальных условиях применения.
2.7.	Пределы допускаемых дополнительных погрешностей прибора, вызванных изменением частоты измеряемого сигнала от верхней границы нормаль ной области частот до любого значения в пределах рабочей области частот, равны полуторакратным значениям пределов допускаемых основных погрешностей. Области нормальных и рабочих значений часто!ы при измерении nepewi-них сигналов приведены в табл. 2.2.
1
-2,8. Пределы допускаемых дополнительных погрешностей прибора, вызванных изменением температуры окружающего воздуха от нормального значения до любого в пределах рабочих температур на каждые 10°С, равны половине пределов допускаемых основных погрешностей.
29.	Пределы допускаемых дополнительных погрешностей прибора, вызванных изменением напряжения питания от нормального значения до крайних значений рабочих напряжений, равны половине пределов допускаемых основных погрешностей.
2.10.	Предел допускаемой дополнительной погрешности прибора, вызванный измененном коэффициента гармоник измеряемого переменного сигнала от нормального значения до любою в пределах' рабочих значений, равен 0,5 Кг, где Кг — коэффициент гармоник.
2.11.	Время установления рабочего режима прибора — 15 минут.
2.12.	Продолжительность непрерывной4 работы прибора — не менее 24 ч в сутки,, через первые 2 ч непрерывной работы допускается производить установку нуля. .	.
2.13.	Коэффициент подавления внешней помехи последовательного вида на диапазонах измерений напряжения постоянного тока, представляющей собой напряжение частоты питающей cein, приложенное ко входу прибора, составляет' не менее 40 дБ. Суммарное максимальное значение измеряемого сигнала и помехи не должно превышать конечного значения диапазона измерений.
* 2.14. Прибор выдерживает в течение 10 с перегрузку:
1)	напряжением. 1200 В на диапазонах измерений 20, 200, 1000 В напряжения постоянного юка;‘
2)	напряжением 800 В на диапазоне измерений 600 В напряжения переменною тока;
3)	напряжением 600 В на диапазонах измерении 20, 200 В напряжения переменного тока;
________________________________________________________Таблица 1.1.
____'______* 2__Значение_влияющей величины _________
Влияющая величина-	Нормальные условия нрименейия		Рабочие *условия применения
	। для районов j | с умеренным1 • климатом |	для районов с тропическ. климатом	для районов с 1 умерен^ климат.		для районов с три-ни чедким кли м ато м
			1 нижнее | значение	; верхнее । значение	1 		 нижнее ; значение	верхнее значение
Температура окружающего воздуха,	20+5	27±5	10	35	ю	45
		 Относительная влажность возду-. ха, %	*	1	1 30—80	1	f	80 при 25°С	—-	98 при температуре до 35°С без ! конденса-  ции влаги*~
Атмосферное давление кПа (мм. рт. ст.) Напряжение питающей сети, В	84 - 106 (630-795)		I 84 (630)	106 (795) _	1 84 (030)	106 _ (795) _
	1 220.1:4.1	J		' J?7	1 253	187		 253
Таблица 2.1.
Род измеряемой | величины	Диапазон измерений	Обозначение диапазона измерений	Предел допускаемой основнойj	Ступень	’ погрешности, Од	|	квантования	,			Падение напряжения, мВ, не б wire	Ток через сопротивление, йе более
Напряжение постоя иного тока	±199,9 мВ ±1,999 В ±19,99 В ±199,9 В ±1000 В		;	200 мВ ! 2 В	j 20 В 200 В	; 	1000 В-		1.04-0.5 (L/k/Ux— Гг 0.54-0.3 (Uk/Ux—1)] 0.5±0.3 (Uk/Ux— ijj 0,54-0.3 (Uk/Ux-l)! r1.0-t-0,5 fVk/Vx—If	|	j	100	мкВ |	i	1 мВ 1	:	10 мВ 1	1	100 мВ 1 B	1 1 И 1	.11111
< 'пла постоянного тока	| ±199,9 мкА Р ±1,999 мА ±19,99 мА ±199.9 мА * ±1999 мА	200 мкА 2 мА 20 мА 200 мА 	2000 мА		н-н-н-н-'н-	|l,0±0.5 (P</Ix—П] 'l,0±0,5 (Ik/Ix— D] !,0±0.5 (Ik/Jx-D) l,0zt0.5 1Пк/1х— 1) J 1,0±0.5 (fk/lx—! )J	!	wo нА :	i мкА 10 мкА 100 мкА 	1 mA _	210 210 220 !	зоо !	600	i 1111
Сопротивление постоянному току	0—199.9 Ом 0—1.999 кОм 0—19,99 кОц 0—199,9 хОм ; 0—1999 кОм 0—19,99 MQm	*	200 Ом !	2 кОм ।	20 кОм 1	200 кОм	; * •. 2000 кОм ! ;	 20 МОм	j	нн-нн-н-н- '	[1.0+0.5 (Rk/Rx—DI 0.5+0.3 (Rk/Rx— D‘i 0,54-0,3 (Rk/Rx—I) i 0,5+073 (Rk/Rx—1)1 4.0+0.5 (Rk/Rx—l)i 2.0+1,0 (Rk/Rx—1)]	1	0,1 Ом i	1	Ом :	10	Ом  !	ion	Ом . 1 кОм • !	10	кОм	•	111111 а —	JL		! 1 • 1	1 мА 1 йА 100 мкА !0 мжА 1 мкА _	1 ШсА
Напряжение переменного тока - — 	0—199,9 мВ 0—1,999 В . ! 0-19,99 В 5 0—199,9 В 0—600 В		|	200 мВ , 1	2 В 20 В 200 В 600 В	н-н-н-н-н, -Н.-Н-Н-Н-Н 1	t	1.0-4-0,5 (Uk/b’x—1) 1,0±0,5 (Uk/Ux— If 1,54-1,0 (Uk/Ux—1)] 1,54-1,0 (Uk/ux-l)] t,O±<UF (V'K/i'x—П	100 мкВ 1 	1 мВ ' 10 мВ J ' 100 мВ ]_	iB -!	—	1 1 И I -' ' *
С ила переменного тока	0—199,9 мкА 0—1,999 мА 0—19,99 мА ’ 0-199,9 мА 0—1999 мА-	200 мкА 2 мА . 20 мА 200 мА/ . 2000 мА		1.0±0.5 (Jk/Ix— DJ l,0±0,5 (lk/Ix—DI 1.5+l,(L(Ik/b—1)1 [1,1+^Г(1к/1х-1)1 1,54-1,0 (Ik/Ix-DJ	i 100 нА i 1 мкА ! 10 мкА | 100 мкА j j	1 мА 1	!	210 г	210 I	220 300 600	Г! Ill . 4 ,.
Примечание: Ukf Ik, Rk--конечные значения диапазона измерений, их, lx, Rx — показания прибора.
Частота питаю ! Предельные отклонения часто гы и содержания щей сети. Гц 1 гармоник no ICC Л' 131 09 о7
Коэффициент гармоник неследхе- i мою си. ча та, *75 j	*Со	*>
не бо.к-с
1 При rev.нерж»хрих нышг ЗУС л rwan- и пая влажность щрир\а пе лолж-
Таблица 2.2.
Род измеряемой неличинц	Диапазон измерений	Нормальная '	, область частот, Гц	Рабочая область Частот, Гц
	200 мВ	45-15000	15000—20000
Напряжение пере-	2 В	45—15000	15000—20000-
менного тока	20 В	45— 400	400-- 1000
	200 В	45— 400	400— 1000
	600 В .	45- 400	«—-
	200 мкА	48—10000	10000—20000
Сила переменногр	2 мА	45—10000	10000—20000
• ока	20 мА	45— 5000	5000—10000
	200 мА •	45— 400	400— 1000
	2000 мА	45— 60	60-400
4)	напряжением 250 В на диапазонах измерений 200 мВ, 2 В напряжения постоянного и переменного тока;
5)	постоянным, или переменным напряжением синусоидальной формы кривой до 220 В на пределах измерения сопротивления;
6)	током 2,5 А на диапазонах измерений 2000 мА силы постоянного и переменного тока;
7)	током 0,5 А на диапазонах измерений 200 мА силы постоянного и переменного тока;	।	|
8)	током 0,1 А на диапазонах измерений 2; 20 мА силы постоянного и переменного тока;
9)	током 0,08 А на диапазонах измерений 200 мкА силы постоянного и переменного тока.
, 2.15. Габаритные размеры прибора:
без ручки — 270x70x230 мм., с ручкой — 300x70x300 мм. ,
2.16.	Масса прибора —не более 1,7 кг.<	t
2.17.	Сведения о содержании драгоценных материалов в приборе приведены в приложении 3.
3.	Комплект; поставки
3.1.	В комплект поставки входят:
прибор .	. -v	-1	Шт.	Предохранитель 0,25 А	,	.	2 щт.
кабель сетевого литания	.	. 1	шт.	предохранитель 3,15 А	.	.	Г шт.
провод соединительный . . 4 шт. паспорт . •	.ч- .	. . 1 экз.
зажим контактны^ .	.	.2	шт.	коробка упаковочная	.	1 шт.
. • ‘ \
4.	Устройство и принцип работы
4.1.	Устройство прибора
4	.L1. Конструктивно прибор выполнен в пластмассовом корпусе. На. передней панели расположены:
кнопка СЕТЬ переключателя сетевого питания; >
кнопки t«u>, «I»; 4<> и «
<-—| <о » переключателей рода'
измеряемой величины: кнопки переключателя
ЦОУ;
шлиц резистора «
диапазонов измерений;
» для установки нуля прибора;
входные гнезда' «Ч R», «I» и «К»;
На задней панели расположены:	'
разъем «220 В, 50 Гц> для подключения кабеля .сетевого питания;
держатель сетевого предохранителя «0,25 А>;
зажим i X * для подключения прибора к защитному залом ;юнню.
4	.1,2. Вход прибора изолирован от зажима защитного заземления, что позволяет проводить измерения в цепях, находящихся под напряжением относительно элементов защитного заземления.	f
4.2.	Принц я п р а б о т ы
4.2.1.	В приборе осуществляется преобразование измеряемых величин в пропорциональное им напряжение постоянного тока. Это напряжение измеряете» по методу двухтактного интегрирования.	/
4.3.	Структурная с х е м д' (приведена на рис. I).	'
4.3.1.	Аналого-цифровой преобразователь (АЦП) в течение первого такта интегрирования длительностью около 40 мс производит интегрирование напряжения, пропорционального измеряемой величине, а в течение второго такта — напряжения источника опорного напряжения (ИОН). Направление интегрирования во втором такте автоматически выбирается противоположным по отношению к направлению в первом. Второй такт закаинчивается в момент компенсации заряда, накопленного интегрирующим конденсатором в первом такте, и, таким образом, длительность его оказывается пропорциональной значению из-, меряемой величины. АЦП производит кодирование эюго интервала и в семисегментном коде выдает результат измерения на ЦОУ.
При измерении переменного тока или напряжения измеряемый сигнал поступает на АЦП через преобразователь переменного напряжения в постоянное, и ~/V—.	.	'	‘	,
При измерении тока на входе прибора используется, преобразователь тока/в напряжение 1/и, при измерении сопротивления —»преобразователь сопротивления в постоянное напряжение—.	,	..	’ ч
При измерении напряжений на диапазонах 20 В и выше используется входной делитель.- '	**•
4«.4. Принципиальная схема.	; ’	.	* ‘
4.4.1.	Входной делитель имеет коэффициенты деления 10, 100, 4000 и выполнен на  резисторах R23... R29 с элементамй частотной коррекции С4, С5, С7, C8. R19, R21.	•
Входной усилитель выполнен на масштабном усилителе Щ и снабжен схемой заЩигы от перегрузок по входу, на R2, VD2, VD6, VD7. АЦП. ’выполнен на базе Д5. В состав его входят также итегрируюшая цепь R47, С13, кон-/ денсатор коррекции дрейфа С14, конденсатор опорного напряжения С15 и внешние элементы задающего генератора R46, R48, С16.
ЦОУ прибора выполнено на .семпсегментных одноразрядных индикаторах Hl—Н4.	'	,	. ‘
В кач' тве преобразователя I/U применен многопредельный шунт R6— с-элем(»п.ми защиты от перегрузок НИ н VD3t VD4. Преобразователь — — является преобразователем средневыпрямленных значений и выполнен по однополупериодной схеме на базе &3. Преобразователь R/U-1 ~~ выполнен по схеме операционного усилителя на базе D2.
В‘качестве образцовых используются резисторы входного делителя, а также R33. Элементы ^1, VDj, VD5, *46, VD8, R18, R20 образуют схему защиты преобразователя от перегрузок.
Источник опорного напряжения выполнен на базе VD11, D4, источники питания - на базе vpia~-\’D15, VT1 -VT6.4
5.	Указание мер безопасности
5.1.	При работе с прибором и его ремонте необходимо соблюдать действующие правила техники безопасности при эксплуатации электроустановок.
5.2.	Запрещается заменять предохранители в приборе, включенном в сеть.
5.3.	Кнопку СЕТЬ при переноске и хранении прибора необходимо устанавливать в выключенное (отжатое) положение. -
S
&	Подготовка к работе
6.1.	Заземлите прибор, для чего соедините зажим « -jj- , »‘с’ . ’ ‘ -**•
защитным заземлением.
6.2.	Подключите прибор к сети и нажмите кнопку СЕТЬ.	, и
Включение прибора Должно сопровождаться появлением индикации на ' цоу.	i з •	*
6.3.	Прогрейте прибор в течение . 15 мин.
6.4.	Произведите установку нуля следующим образом: -	1
1)	установите «	* в отжатое состояние;
2)	нажмите кнопку «I» и .любую кнопку диапазонов измерений; С
. 3) вращением оси резистора установки нуля «
установите на ЦОУ нулевое показание.
Оптимальное состояние — периодическая индикация зцака. «минус» на , fu В режиме. измерения сопротивления' установку нуля произведите при на-бкатой кнопке «R» и закороченных Входных гнцздах «777» и «и, R».
7.	Порядок работы
ТА. Установите кнопку «	» 4 требуемое состояние:
-	1) отжатое г— при измерении напряжения и силы постоянного тока, а так-|ке сопротивления постоянному току;	'
2)	нажатое — при измерении напряжения и силы переменного тока.
7.2.	Нажмите требуемую кнопку переключателя рода измеряемой величины.
7.3,	Нажмите кнопку диапазона измерений, соответствующего ожидаемому значению измеряемой величины, а если оно неизвестно — кнопку старшего диапазона измерений. При измерении сопротивления на диапазоне 20 МОм все кнопки диапазонов измерений должны быть от каты.
7.4*	Подключите измеряемый объект ко входу прибора с помощью еоеди нательных проводов.	4
Подключите соединнтелуше пророда ко входу прибора:
к гнездам «тт» и «и, R» — при измерении напряжения и сопротивления (в режйме измерения сопротивлений на гнезде «и, R», развивается положительный Потенциал относительно гнезда«><»); '
к гнезДам «тт» и «I» — при измерении тока;
подключите соединительные провода к измеряемому объекту.
7.5,	Производите отсчет результата измерена по ЦОУ прибора.
8.	Указания по проверке
. $.1 Периодичность поверки прибора устанавливается потребителем с .учетом интенсивности и условий эксплуатации, но не реже одного раза в' год.
Цоверка производится в ведомственных организациях й в метрологических органах Госстандарта в соответствии с техническими условиями на прибор ИЛИ согласно методике Госстандарта СССР, МИ 118-77 «Методика , поверки цифровых вольтметров, аналого-цифровых преобразователей напряжения и ком* бйнированпых (универсальных) цифровых приборов постоянного и переменного тока», ГОСТ 8.366-79 и ГОСТ 8.497—83.
8.2. Погрешность образцовых средств измерен! а при поверке не должна превышать */а предела допускаемой) основной погрешности испытуемого прибора.
6
9.	Правила хранения и транспортирования
9.1.	Прибор должен храниться в упаковке Изготовителя при температуре окружающего воздуха от 5 до 40°С и относительной влажности до 80%.
Хранение прибора без упаковки следует производить при температура окружающего воздуха от 10 до 35°С и относительной влажности до. 80% при температуре 25°С.	f
В помещении для хранение не должна быть пыли, паров кислот и тело* чей, агрессивных газов и других вредных примесей, вызывающих коррозию,- .
ч	9.2. Прибор следует транспортировать в закрытом транспорте любого вида.
____________________________________________________________Таблица 9Д.
Предельные услов ня транспортирования
к Влияющая величина	для районов с уме- ч 	ренныМ— климатом	 			для районов с тропи-	ческнм климатом
	нижнее	вер? е	1 значение 1	 ’		нижнее	верхнее
Температура окружаю-щего воздуха, °C	 Относительная влажность воздуха, %	I —50	50.	— 50	60
		98 при температуре 35°С	ч			100 при . 35°С
При транспортировании самолетом прибор следует размещать в герметизированном отсеке.	.	*.
9.3.	Железнодорожные вагоны, контейнеры, кузова автомобилей, используемые для перевозки прибора, не должны иметь следов перевозки цемента, у гл % химикатов и т. il	'	.
10.1. Прибор*
номер атацнп
10. Свидетельство о приемке , комбинированный цифровой Щ4300 (Щ4300 соответствует ТУ 25-04.3745- 79 и признан
25
Дата выпуска
5/2 Представитель ОГК
с кой
Г*
&
схема принципиах^^1^е^р^ская прибора ЩАЗии
*Псд6ираетя при регчлиробке
ЗАМЕЧЕННОЕ ОПЕЧАТКИ
Стр*. Отрока	Напечатано	CaBjgre^ читать
3	3 снизу	+ [1,5 +1,0 1 Тк/'1х~1Г	vfltO + 0.5 CIk-Ix-I Р
3 f> снизу	+ [1,0 + 0.5 ( lK/Ix-b'2
i mencmw m тжбог) Ш430(ким^ &лЗ
	Перечень элементов
Обозначение!	Наименование и тип
иж схеме |
	Резисторы
R1	МЛТ-0,5-220 Я±10 %
R2	МЛ Т-1-68 кЯ±10%
R3	С2-29В-С,125-205 Я±0,5 %-1,0-Б
R4	МЛТ-0,25-20 кЯ±5 %
R5	С2-29В-0.125-2 кЯ±0,5 %-1,0-Б
R6	Шунт 900 Я±0,05 %
R7	Шуит 90 а ±0,05 %
R8	Шунт 9 П±0,05 %
R9	Шунт 09 П±0,05 %
R10	Шунт 0,1 П ±0,05%
’ Ril ’	СПЗ-276-0,125-10 кй±20 %
R12	СПЗ-37 А-1 W-10 кЯ±20 %-А-В
R13	МЛТ-0 Д5-1Д ка±ю %
R14	СПЗ-276-0Д25-150 кЯ±20 %
RI5	СПЗ-37Б-1 W-150 кЯ± 20 %-А-В ♦
R16-	млт-о 95-270 а±ю %
R17	МЛТ-0,25-150 кП±10 %
R18, R20	МЛТ-2-1Д ка±ю %
R19	МЛТ-0,25-1 ма±ю %
R21	МЛТ-0,25-560 кП±10 %
R22	С2-29В-0Д25-10 кЯ±09 %-1,0-Б
К23..Ж25	С2-29В-0,5-3,01 МВД 0 fi %-1 jO-Б
R26	СПЗ-276-0,125-150 ка±20 %
R27	С2-29В-0 Д25-909 ка±0,1 %-1,0-Б
R28	С2-29В-0Д25-90,9 кП±ОД %-1,0-Б
R29	С2-29В-ОД25-10Д кПкОД %-1,0-Б
R30	С2-29В-0,125-1 fil ка±0Д %-1.0-Б
R31	С2-29В-0Д 25-20 кП±0,1%-1,0-Б
R32	СПЗ-276-ОД25-10 кВ ±20 %
R33	СПЗ-276-0,125-470 а±20 %
R34	МЛТ-0Д5-5Д ка±10%
R?5	МЛТ-0 95-220 а± 10 %
R36	С2-29В-0Д25-10Д кй±0,5 %-1,0-Б
R37	МЛТ-095-19 кП±1А%
R38	С2-29В-0,125-179 кП±05 %-1.0-Б
R39	СПЗ-37А-1 W-19 ка±20 %-А-В
R40	С2-29В-0Д25-179 ка±0,5 %-1,0-Б
R41	С2-29В-0Д25-2 кП±09 %-1,0-Б
R42	С2-29В-0,125-1.98 кП±09 %-1,0-Б
Rl3	СПЗ-37 А-1 W-1Q0 а ±20 %-А-В
R44	МЛТ-0,25-560 кП±10 %
R45	МЛТ-0,25-1,2 ка±10 %
R46	СПЗ-37 А-1 W-22 кН ±20 %-А-Б
R47	МЛТ-0,25-130 кН ±5 %
R48	МЛТ-095-75 кП±5 %
R49	млт-о дб-560 а± 5 %
RSO	МЛТ-0Д5-620 ia±s %
RSI	МЛТ-0.25-8Д ка±5 %
R52	МЛТ-095-39кП±5 %
R53	МЛТ-0Д5-19 кЯ±5 %
R54	млт-о 95-5во а±ю %
	Конденсаторы
Cl	К73-17-400 V-0,1 Др ±20 %
C2	КД-2-Н90-0,015 Др*£ ®%.
C8	К73-17-530 V -0,066	±20 %
C4, C5	JCT4-23-8/30 *

Примера- 05 ине	означение ta схеме	Наименование и тип	Количество	Прнмеча ни^
 ' ! < _< Л ' 1 • я ! 5 1 А X 5 _______-р	Ж* Я ПО, С11 П2 ДЗ.С15 Д4 И6 П7, С18 ?19tC20 J21.C22 223 U V 13, Д4 15- ПЛ П12 11.JH4 и >2 13 14 ’VI tol,VD2 to3, VD4 to5,VD6 rD7 rD8 to9,VD10 toll D12, B13 X>14, D15 T1,VT2 T3 T4 II	К50-6-1-16 V-10 mF-Цп КД2-М1500-220.„270 pF ±10 %-3 КД -2-М750-24...120 pF ±10 %-3 КД-2:М1500-100 pF ±10 %-3 К53-14-63 V-4,7 mF ±20 % К73-17-250 V-0,47 дЕ±20 % К73-17-250 V-0,22 mF±5 % K73-17-250 V«0,047 mF±5 % КД-2-М47-33 pF±5%-3 K50-16L6 V-1000 MF-H K50-16-25 V-100 MF-И K10-7B-H90-0,068 Mf*®® % КД-2-М47-24j>F*5%-3 ~ Микросхемы КР544УД2А КР544УД1А КР140УД6 КР572ПВ2А Вставка плавкая ВП1-2В~'ф& А-250 V Вставка плавкая ВП2Т«1«0Д5А Т Индикатор цифровой АЛС324Б1 Переключатели П2К П2К-Н-1-10-2-6 П2К-Н-1-10-4-6 П2К Карта заказа П2К-3-5-10-4-6 Трансформатор ДиодКД521А Стабилитрон КС133А Диод КД521А Стабилитрон КС210Б Стабилитрон Д814А ДиодКД521А Стабилитрон КС170 А Прибор выпрямительный КД906А	1 1 1 1 2 1 2 1 1 2 2 2 f 1 1 2 1 1 1 4 1" 1 . 1 1 1 2 2 2 1 1 2 1 2 2 3 1 1 1 1 1 1	Допускается K10-7B-M75G Допускается К572ПВ2А Допускается АЛС324Б
		ртабклитдон КС210Б Травяисторы . КТ31БГ *	л КТ361Г КТ316Г КТ815В КТ361Г ВИяЗка штепеешиая
11
	« Примечание. В приборе могут быть установлены элементы други?
не ухудшающие метрологические и эксплуатационные характерней^^
,	11. Гарантийные обязательства
11.1. ИзгоЮйптель гарантирует соответствие прибора леем требованиям Технических условий при соблюдении потребителем условий экспчуя ганий, транспортирования, хранения и сохранности пломб,
11.2, Гарантийный срок- эксплуатации 20 месяцев со дня ввода прибора в эксплуатацию. Гарантийный срок хранения -- 6 месяцев с момента нзготов Ления..
	Сведения о содержании		драгоценных материалов
		Сборочные единицы, комгЪтекоы, комплекты				Масса
Наименование	Обозначение	— _	. _ ...	—	Масса	в изделии,	СХ
		обозмя-		кол-во	В 1 Н'Т,	Г	S g
		чени?	кол во	в мзде-
				1 .лип	i
Золото
Диод		6.730.170				0,0000006
	КД521А	*	2	3	0,0000002
	КД906А ’		2 .	1	0,0000126	0,0000252
Ставили-	КС 133 А		2	1	0,0011019	0,0022038
трон	КС170А		1	1	0,0009186	0,0009186
	КС210Б		2	1	0,0009186	0,0018372
Транзистор	КТ315Г ;		3	♦ 1	0,012432	0,03729
	КТ361Г		2	1	0,001046	0,002092
	КТ315В		Г		0,0158257	0,0158257
Микросхема						।
	КРМ0УД6А		2	Ч 1	0,0311	0,0622	i
Индикатор	КЛС324Б1		4	, 1	0,0258952	JM 035808
		«			-	0,22
Серебро
Диод	Д814А		1	1	0,0000126	0,000126
	КД906А		1	1	0,0103124	0,0103124
Микросхема	КР572ПВ2А		1	1	0,0001250	0,0001250
Резистор	МЛТ-0,25		32	1	0,006127	0,196064
	МЛТ-1		2	1	0,0103252	0,0206524
	МЛТ-2		1	1	0,0130562	0,130562
Переклю-	П2К 6.730.170	6 730.170	2	2 <,	0,0113	0Д452
чатель	П2К		9	4	0,0113	0,4068
Розетка	РГ1Н-15		1	1	0,1056 <	0,1056	j
	'	V					0,9
Приложение. Схема принципиальная электрическая и перечень элементов к ней.
ПРИБОР КОМБИНИРОВАННЫЙ ЦИФРОВОЙ Щ43ОО. ПАСПОРТ.
Составитель Б, Ш. Куроланвик.
Редактор С. П, Клименко
Житомир иблполиграфиздат, 1986.
Сдано в набор 06.12.85. Поди, в веч. 13.02.86. Формат 60x90/15. Бум. оберточи. Лит. гари. .’Выс. печ. Уел. неч. л. Q.46. Усл. кр.-отт, 0.46. Уч, иад. л, (Х5. Тираж ЗО>о ЗКз.
Изд. № боз. Заказ 189. Бесплатно. Заказное.• Облполйграфиздлт. 262000 * Житомир, К. Маркса, 14. Гортипографмя, 260100 (^оростень, Кирова, 4а
Выпущено По заказу центральной ремонтной лаборатории: 262003, г. Житомир, Коюв*" скоро, 3.
