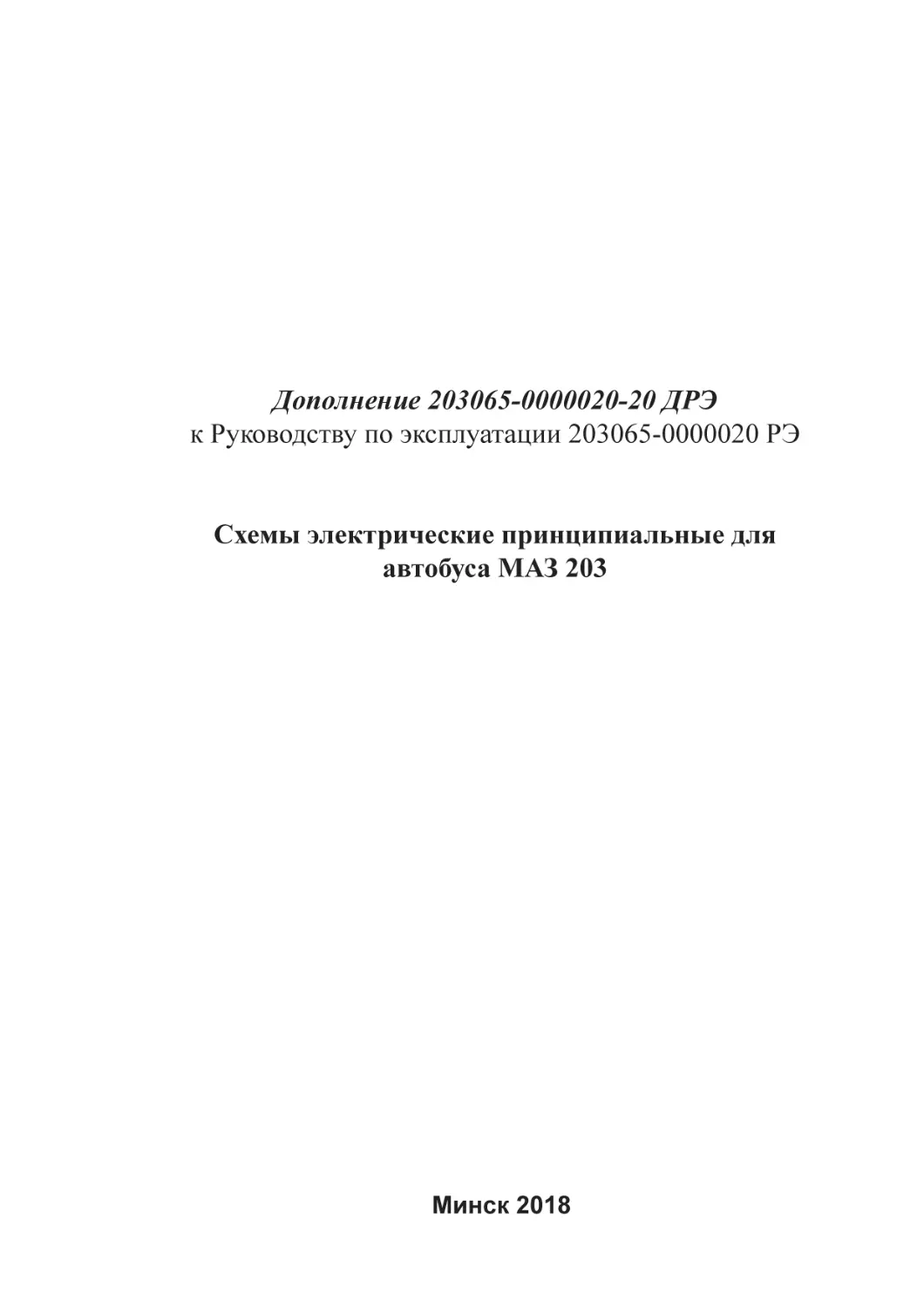

Дополнение 203065-0000020-20 ДРЭ
к Руководству по эксплуатации 203065-0000020 РЭ
Схемы электрические принципиальные для
автобуса МАЗ 203

Минск 2018

СХЕМА ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ
Принципиальная схема постоянно дорабатывается и усовершенствуется, поэтому принципиальная электрическая схема Вашего автобуса может иметь некоторые несущественные отличия от приведенной.
Пояснения к схеме электрооборудования:
А - электронные блоки;
B - датчики;
E - наружная светотехника;
F, FU - предохранители;
G - источники энергии;
H - контрольные лампы;
K - реле;
M - электродвигатели;
P - контрольные приборы;
Q - коммутирующие устройства;
R - резисторные элементы;
S - выключатели, переключатели;
V - диоды;
Y - вентили электромагнитные;
X - разъемные соединения.
= цепи блока коммутации;
= цепи потребителей не входящие в БК;
ХS8.21.8 или XS3/f

30000.

230

= обозначение разъемов и их контактов (пример);
= цифра у стрелки указывает на номер позиции (внизу схемы);
= цифра над линией указывает на номер электрической цепи.

Таблица 1 - Перечень элементов
Обозначение
Наименование
А1
Таймер
A2
Блок управления системы ABS/ASR
А3
Система информационных табло и радиооборудования
A4
Система электронного управления ГМП
A5
Блок управления MR двигателя OM 906 LA
A6
Блок управления ADM двигателя
А7
Блок управления ЭФУ
А8
Датчик положения педали подачи топлива
А9
Блок управления системы ELC5
A10
Электронный блок управления ЕДС7 двигателя ЯМЗ
А11
Блок управления гидропривода вентилятора
А12
Пульт управления пожаротушения
А13
Блок управления пожаротушения
А14
Привод управления дверей водителя
А14.1...A14.3 Привод управления двери
А15
Система управления климатической установкой салона
А16
Электронный блок управления насоса модуля SCR
А17
Блок ЭСУ двигателя (EMS2)
А18
Электронный блок управления двигателем
А19
Контроллер блока коммутации
А20
Электронный щиток приборов
2

203065-0000020-20 ДРЭ

Продолжение таблицы 1
А21
A22
A23
A24
A25
A26
A27
A28
A29
A30
А90
А91, А92
A180
АЕ22
АЕ60
B3
B4
B5...В8
B10, В11
B12
B12.1
B15...В17
B18
B20, В20.1
B28...В30
B31, В32
B33
B61…В64
B65
B70
B71
B72,B75
B73,B76
B74
B80
BA1...BA4
BL1, BL2, BL3
BP1, BP2, BP3
ВМ1
BS3
BS4
ВТ1
Е1, Е2
E5, E6
E7, E8
E9, E10
E11, E12
E14.1...E14.3
E15, E16
E17, E18
E19, E20
E21
E23, Е24

Блок управления воздушной заслонкой
Панель управления системы климатической установки
Релейная плата надкрышечного блока кондиционера
Система управления климатической установкой водителя
Блок управления системы EBS5
Пульт управления кондиционером
Система освещения маршрутоуказателей и радиооборудование
Блок управления системы расхода топлива
Система отображения информации
Система видеонаблюдения
Валидатор
Турникет
Блок управления экстренных оперативных служб (Форт-Телеком)
Подогреватель жидкостной ПЖД
Независимый воздушный подогреватель
Датчик уровня топлива
Датчик уровня охлаждающей жидкости
Датчик аварийного давления воздуха
Датчик указателя давления воздуха
Датчик охлаждающей жидкости гидропривода вентилятора
Датчик темпер. надув. воздуха гидропривода вентилятора
Датчик аварийного открывания дверей
Датчик засоренности воздушного фильтра
Датчик стоп-сигналов
Датчик аварийного состояния дверей
Линейный извещатель
Линейный извещатель
Датчик числа оборотов
Датчик уровня пола
Датчик уровня масла
Датчик давления тормозной системы
Датчик угловой скорости колеса правосторонний
Датчик угловой скорости колеса левосторонний
Датчик нагрузки на ось
Датчик наличия воды в топливном фильтре
Громкоговорители салона
Сенсорные датчики контуров
Датчики давления системы ELS5
Микрофон
Датчик угла поворота поперечных ускорителей
Датчик угла поворота рулевой колонки
Датчик ЭФУ
Габаритный огонь передний нижний
Габаритный огонь задний нижний
Фонарь освещения номерного знака
Противотуманная фара
Фара заднего хода
Фонарь освещения выхода
Фонарь контурного огня передний
Фонарь контурный огонь задний
Фонарь противотуманный (задний )
Светильник освещения места водителя
Фара дальнего света
3

Продолжение таблицы 1
E25, E26
Фара ближнего света
E27...E33
Светильник освещения салона
E40
Фонарь освещения моторного отсека
E41...E52
Боковой габаритный фонарь
EТ1...EТ2
Генератор пожаротушения
F1
Предохранитель 150 А
F2, F7
Предохранитель 60 А
F9
Предохранитель 100 А
FU1-FU3
Предохранитель 7,5 А
FU4, FU5
Предохранитель 10 А
FU6,FU7
Предохранитель 7,5 А
FU8,FU9
Предохранитель 15 А
FU10
Предохранитель 5 А
FU11
Предохранитель 7,5 А
FU12
Предохранитель 20 А
FU13
Предохранитель 7,5 А
FU14
Предохранитель 7,5 А
FU15
Предохранитель 15 А
FU16
Предохранитель 5 А
FU17, FU18
Предохранитель 7,5 А
FU19
Предохранитель 15 А
FU20
Предохранитель 7,5 А
FU21
Предохранитель 25 А
FU22
Предохранитель 7,5 А
FU23-FU26
Предохранитель 7,5 А
FU27
Предохранитель 7,5 А
FU28-FU30
Предохранитель 7,5 А
FU31, FU34
Предохранитель 25 А
FU32, FU33
Предохранитель 7,5 А
FU35
Предохранитель 7,5 А
FU36
Предохранитель 10 А
FU37
Предохранитель 5 А
FU38
Предохранитель 5 А
FU39
Предохранитель 10 А
FU40
Предохранитель 20 А
FU41
Предохранитель 15 А
FU42
Предохранитель 25 А
FU43, FU44
Предохранитель 10 А
FU45
Предохранитель 3 А
FU46, FU47
Предохранитель 10 А
FU48
Предохранитель 25 А
FU49
Предохранитель 7,5 А
FU50, FU57
Предохранитель 15 А
FU51
Предохранитель 3 А
FU52
Предохранитель 5 А
FU53
Предохранитель 7,5 А
FU54
Предохранитель 5 А
FU55, FU59
Предохранитель 7,5 А
FU56, FU58
Предохранитель 10 А
FU60
Предохранитель 5 А
FU61, FU62
Предохранитель 7,5 А
FU64
Предохранитель 15 А(3А)
FU65
Предохранитель 10 А(5А)
4

203065-0000020-20 ДРЭ

Продолжение таблицы 1
FU70
Предохранитель 100 А
FU72
Предохранитель 7,5 А
FU73
Предохранитель 5 А
FU75, FU76
Предохранитель 7,5 А
FU80, FU82
Предохранитель 7,5 А
FU81, FU83
Предохранитель 10 А
FU85
Предохранитель 5 А
FU90, FU92
Предохранитель 10 А
FU93
Предохранитель 5 А
FU94
Предохранитель 7,5 А
FU95, FU96
Предохранитель 5 А
FU97
Предохранитель 7,5 А
FU98
Предохранитель 10 А
FU99
Предохранитель 3 А
FU100, FU101 Предохранитель 5 А
FU202
Предохранитель 90 А
FU400
Предохранитель 5 А
FU600
Предохранитель 30 А
FU601, FU603 Предохранитель 25 А
FU602
Предохранитель 15 А
FU604
Предохранитель 10 А
G1, G4
Генератор
G2
Аккумуляторная батарея
G3
Импульсный датчик
H2
Указатель поворота передний
H3, H5
Указатель поворота задний
H6, H7, H8
КЛ открывания дверей
H4
Указатель поворота передний
H14
КЛ связи водителя с кондуктором
HA14
Зуммер связи водителя с кондуктором
H15
Табло «Требование остановки»
H17, Н17.1
Сигнал электрический
H28
Сигнал заднего хода
H31, H32
Повторитель боковой указателя поворотов
H41, Н42
Указатели поворота задние (верхние)
H43, Н44
Фонари стоп - сигналов задние
H45, H46
Дневные ходовые огни
H52
КЛ отопления салона
H53
КЛ клапана быстрого прогрева двигателя
H54
КЛ отопления кабины водителя
M1
Стартер
M2
Электродвигатель воздушной заслонки
M4
Электродвигатель отопителя водителя
М5.1...М5.3
Электродвигатели крышных вентиляторов
M6
Электродвигатель стеклоомывателя
M7
Электродвигатель моторедуктора стеклоочистителя
M9, M10, M23,
Электродвигатели отопителей пассажирского салона
M24
M12
Электродвигатели крышного вентилятора водителя
M25
Электродвигатель циркуляционного насоса ПЖД
P11
Тахограф
Q1
Контактор ТКС 601 ДОД
Q2
Замок зажигания
5

Продолжение таблицы 1
Q4
Контактор кондиционера водителя
R6
Осушитель воздуха
R7, R8
Обогрев зеркал
R9...R11
Обогрев стекол и табло
RT1
Температурный датчик топливного фильтра
RT2
Обогрев сидения водителя
RF1
Свеча ЭФУ
R-ЗП, R-ЗЛ, R-ПП Датчики положения кузова
S1
Переключатель указателей поворотов
S2
Переключатель стеклоочистителя
S3
Аварийный выключатель
S5
Кнопка аварийной сигнализации
S12.1... S12.7 Кнопки требования остановки пассажиром
S13
Кнопка одновременного управления дверями салона
S13.1...S13.3
Кнопки управления дверями салона
S16, S16.1
Внешние кнопки управления дверями водителя
S18
Кнопка включения связи кондуктор-водитель
S19
Датчик включения заднего хода
S21
Бесконтактный конечный выключатель крышки моторного отсека
S21.1
Датчик нейтрали
S22
Выключатель ПЖД
S23
Переключатель управления заслонкой отопителя места водителя
S24
Выключатель отопителя места водителя
S27
Выключатель крышных вентиляторов
S28
Выключатель крышных вентиляторов водителя
S29.1, S29.2
Кнопка требования остановки инвалидом
S30.1, S30.2
Кнопка требования остановки инвалидом-колясочником
S35
Выключатель остановки двигателя
S36
Переключатель обогрева зеркал
S38
Выключатель освещения места водителя
S39
Выключатель освещения салона
S40
Кнопка «текущая остановка»
S41
Переключатель остановочного тормоза
S42
Переключатель разблокирования остановочного тормоза
S43
Кнопка «следующая остановка»
S45
Главный выключатель света
S46
Кнопка тестирования ABS
Бесконтактный конечный выключатель исходного положения трапа
S50
инвалида
S51, S53
Переключатели управления пневмоподвеской
S52
Переключатель управления книлингом
S58
Выключатель обогрева стекол
S59
Выключатель обогрева зеркал
S62
Выключатель отопителей пассажирского салона
S70
Переключатель режимов
S71...S74
Датчики тормозных накладок
S75
Выключатель тормоза замедлителя
S84
Выключатель отопления салона
S85
Выключатель отопления кабины водителя
S90
Переключатель валидатора
S91
Переключатель турникета
SE60
Выключатель-регулятор подогревателя воздух-воздух
SBA2
Модуль тормозной ножной
6

203065-0000020-20 ДРЭ

Окончание таблицы 1
SBA4
Педаль тормоза ГМП «VOIT»
SB20
Педаль тормоза ГМП «ZF-ECOLIFE»
V1, V2
Диод
V4
Диоды
V21...V24
Диоды
V26, V27
Диоды
V29...V30
Диоды
V34...V47
Диоды
V50...V58
Диоды
V61, V62
Диоды
V65...V66
Диоды
V67
Диоды
V90...V92
Диоды
V100
Диоды
Y1
Электроклапан моторного тормоза
Y2
Вентиль сиденья водителя
Y6
Вентиль остановочного тормоза
Y8
Электромагнитный клапан ЭФУ
Y9
Электромагнитный клапан гидропривода вентилятора
Y10
Электромагнитный клапан фреона фронбокса
Y24.1...Y24.3 Электромагнитный клапан «книлинга»
Y25
Электромагнитный клапан отопления салона
Y26
Электромагнитный клапан отопления кабины водителя
Y31, Y32
Блок электромагнитных клапанов
Y51
Электромагнитный клапан системы EBS5
Y52
Электромагнитный клапан системы EBS5
Y60
Клапан ASR
Y61-Y64
Модуляторы ABS
Y65
Муфта компрессора хладогена
Y66
Пропорциональный клапан кондиционера
Y72
Модулятор правосторонний
Y73
Модулятор левосторонний
Y-З, Y-П
Модуляторы пневмоподвески
YE60
Импульсный топливный насос AIRTOP 2000
Х2
Колодка ПЖД
Х1, Х3, Х4
Розетки 24В
X6
Розетка диагностики пневмоподвески
Х7
Розетка 12В
X22
Розетка диагностики двигателя Deutz ЕВРО 4
X35
Розетка ОВD двигателя Deutz ЕВРО 4
ХA5
Розетка диагностики двигателя OM 906L
ХА4, ХА7
Соединительная колодка
ХА6
Розетка ОВD двигателя МЕРСЕДЕС ЕВРО 4
U1
Преобразователь напряжения
SBN
Выключатель «массы»

7

Таблица 2 - Перечень реле
Обозначение
K1
K2...K7
K8
K9...K14
K15...K30
K31
K33...K35
K37
К38
K39
K40
K41...K45
K46
K47
K50, K51
K60...K63
K72, K74
K75, K76
K80
K81
K83
K84...K89
K90
K91, K93
K94
K95...K98
K99
K180
K201
K601
K602
KK2
KK3
KK5

8

Реле постоянного тока
Реле постоянного тока
Реле стеклоочистителя
Реле постоянного тока
Реле постоянного тока
Реле указателей поворотов
Реле постоянного тока
Реле постоянного тока
Реле стартерное
Реле постоянного тока
Реле постоянного тока
Реле постоянного тока
Реле воздушной заслонки
Реле постоянного тока
Реле постоянного тока
Реле постоянного тока
Реле постоянного тока
Реле постоянного тока
Реле постоянного тока
Реле постоянного тока
Реле постоянного тока
Реле постоянного тока
Реле постоянного тока
Реле постоянного тока
Реле постоянного тока
Реле постоянного тока
Реле постоянного тока
Реле постоянного тока
Реле постоянного тока
Реле постоянного тока
Реле постоянного тока
Реле ограничения скорости
Реле прерыватель
Реле прерыватель

Наименование

Рисунок 1 – Система электропитания

203065-0000020-20 ДРЭ

9

10

Рисунок 1a – Система электропитания

Рисунок 1б – Система электропитания

203065-0000020-20 ДРЭ

11

12

Рисунок 1г – Система электропитания

Рисунок 2 – КИП и датчики

203065-0000020-20 ДРЭ

13

14

Рисунок 3 – Аварийная звуковая сигнализация, КИП и датчики

Рисунок 4 – Тахограф, система автоматического пожаротушения «Эпотос», звуковые сигналы и датчики

203065-0000020-20 ДРЭ

15

16

Рисунок 4а – Тахограф, система автоматического пожаротушения «Белспецремонт», звуковые сигналы и датчики

Рисунок 4б – Тахограф, система автоматического пожаротушения «Белспецремонт», звуковые сигналы и датчики

203065-0000020-20 ДРЭ

17

18

Рисунок 4в – Тахограф, система автоматического пожаротушения «ЭПОТОС», звуковые сигналы и датчики

Рисунок 5 – Головные фары, габаритные огни

203065-0000020-20 ДРЭ

19

20

Рисунок 5а – Головные фары, габаритные огни

Рисунок 6 – Подсветка стрелочных приборов, противотуманные фары и фонари, фонари заднего хода, освещение моторного отсека,
осушитель воздуха

203065-0000020-20 ДРЭ

21

22

Рисунок 6а – Подсветка стрелочных приборов, противотуманные фары и фонари, фонари заднего хода, освещение моторного
отсека, осушитель воздуха

Рисунок 6б – Подсветка стрелочных приборов, противотуманные фары и фонари, фонари заднего хода, освещение моторного
отсека, осушитель воздуха

203065-0000020-20 ДРЭ

23

24

Рисунок 6в – Подсветка стрелочных приборов, противотуманные фары и фонари, фонари заднего хода, освещение моторного
отсека, осушитель воздуха

Рисунок 7 – Указатели поворотов

203065-0000020-20 ДРЭ

25

26

Рисунок 7а – Указатели поворотов

Рисунок 7б – Указатели поворотов

203065-0000020-20 ДРЭ

27

28

Рисунок 8 – Стеклоочиститель, стеклоомыватель

Рисунок 8а – Стеклоочиститель, стеклоомыватель

203065-0000020-20 ДРЭ

29

30

Рисунок 9 – Управление вентиляторами системы отопления

Рисунок 9а – Управление вентиляторами системы отопления

203065-0000020-20 ДРЭ

31

32

Рисунок 9b – Управление вентиляторами системы отопления (для автобусов с климатической установкой кабины водителя)

Рисунок 9г – Управление вентиляторами системы отопления

203065-0000020-20 ДРЭ

33

34

Рисунок 10 – ПЖД (Webasto Thermo 350), воздушный отопитель Air Top 2000 D, крышные вентиляторы

Рисунок 10а – ПЖД (Webasto Thermo 350), воздушный отопитель Air Top 2000 D, крышные вентиляторы

203065-0000020-20 ДРЭ

35

36

Рисунок 10б – ПЖД (Eberspacher Hydronic 30), воздушный отопитель AirTronik D2, крышные вентиляторы

Рисунок 10в – ПЖД (Промотроник), воздушный отопитель Air Top 2000D, крышные вентиляторы

203065-0000020-20 ДРЭ

37

38

Рисунок 11 – Внутреннее освещение, обогрев зеркал и стекол, освещение салона и места водителя, остановочный тормоз

Рисунок 11а – Внутреннее освещение, обогрев зеркал и стекол, освещение салона и места водителя, остановочный тормоз

203065-0000020-20 ДРЭ

39

40

Рисунок 11б – Внутреннее освещение, обогрев зеркал и стекол, освещение салона и места водителя, остановочный тормоз

Рисунок 11в – Внутреннее освещение, обогрев зеркал и стекол, освещение салона и места водителя, остановочный тормоз

203065-0000020-20 ДРЭ

41

42

Рисунок 12 – Кнопки требования остановки

Рисунок 13 – Управление приводом дверей (передняя дверь с одним распределителем)

203065-0000020-20 ДРЭ

43

44

Рисунок 13а – Управление приводом дверей (передняя дверь с двумя распределителем)

Рисунок 13б – Управление приводом дверей

203065-0000020-20 ДРЭ

45

а) Подрисуночный текст на странице 50

б) Подрисуночный текст на странице 50

46

203065-0000020-20 ДРЭ

в) Подрисуночный текст на странице 50

г) Подрисуночный текст на странице 50

47

д) Подрисуночный текст на странице 50

е) Подрисуночный текст на странице 50

48

203065-0000020-20 ДРЭ

ж) Подрисуночный текст на странице 50

и) Подрисуночный текст на странице 50

49

к)
Рисунок 14 – Дополнительный генератор, ЭФУ, подогрев топлива, гидропривод
вентилятора:

а) автобус с двигателем Daimler Евро-3;
б) автобус с двигателем Daimler Евро-4;
в) автобус с двигателем Daimler Евро-4;
г) автобус с двигателем Daimler Евро-3;
д) автобус с двигателем Daimler Евро-4 (Евро-5) с гидроприводом вентилятора CASAPPA;
е) с гидроприводом вентилятора BOSH;
ж) автобус с двигателем Daimler Евро-4 (Евро-5) с гидроприводом вентилятора ПАО Гидросила;
и) автобус с двигателем Daimler Евро-4 (Евро-5) с гидроприводом вентилятора CASAPPA;
к) автобус с двигателем ЯМЗ 53613 Евро-5

50

Рисунок 15а – информационная система УРАЛ-SIT-02

203065-0000020-20 ДРЭ

51

52

Рисунок 15б – информационная система СИТ-А-С «Интеграл»

Рисунок 15г – информационная система КУМ-АС «МЭМЗ»

203065-0000020-20 ДРЭ

53

54

Рисунок 15д – радиооборудование, система освещения маршрутных указателей

203065-0000020-20 ДРЭ

а)

б)
Рисунок 16 – Система ABS/ASR:

а) - cистема ABS Wabco E-version Basic 4S/4M
б) - cистема ABS6 Advanced ESP (Knorr-Bremse)

55

в)

г)

Рисунок 16 – Система ABS/ASR:

в) - cистема EBS5 4S/3M (Knorr-Bremse) с датчиками износа тормозных колодок подключаемых
к системе EBS;
г) - cистема EBS5 4S/3M (Knorr-Bremse) с датчиками износа тормозных колодок подключаемых
к щитку приборов;
56

203065-0000020-20 ДРЭ

д)

е)
Рисунок 16 – Система ABS/ASR:

д) - cистема ABS «Экран»
е) - система ABS8.6 Premium (Knorr-Bremse)

57

а)

б)

Рисунок 17 – Система электронного управления ГМП:

а) - ГМП «VOITH»; б) - ГМП «Voit Diwa»
58

203065-0000020-20 ДРЭ

в)

г)
Рисунок 17 – Система электронного управления ГМП:
в) - ГМП «ZF-ECOLIFE»; г) - ГМП «ZF»
59

д)

е)
Рисунок 17 – Система электронного управления ГМП:
д) - ГМП «Allison»; е) - ГМП «Allison GEN 5»
60

Рисунок 17ж – Система электронного управления ГМП «ZF-ECOLIFE» совместно с системой EBS

203065-0000020-20 ДРЭ

61

а)

б)
Рисунок 18 – Система электронного управления двигателем ОМ 906LA:

а) - автобусы с двигателем Daimler Евро-3; б) - автобусы с двигателем Daimler Евро-4
62

203065-0000020-20 ДРЭ

Рисунок 18в – Система электронного управления двигателем ЯМЗ 53613 Евро-5

63

а)

б)

Рисунок 19 – Cогласующий модуль ADM работы электронных блоков управления:

а) - автобус с двигателем Daimler Евро-3;
б) - автобус с двигателем Daimler Евро-4 (Евро-5)
64

203065-0000020-20 ДРЭ

в)

г)

Рисунок 19 – Cогласующий модуль ADM работы электронных блоков управления:

в) - автобус с двигателем Daimler Евро-4;
г) - автобус с двигателем ЯМЗ 53613 Евро-5

65

Рисунок 20а – Блок управления пневматической подвеской с электронным
управлением ELC5

Рисунок 20б – Управление подвеской с механическим управлением
(система наклона кузова)
66

Рисунок 21а – Климатическая установка

203065-0000020-20 ДРЭ

67

68

Рисунок 21б – Кондиционер кабины водителя

Рисунок 21в – Климатическая установка «Autoclima»

203065-0000020-20 ДРЭ

69

70

Рисунок 22а – Система управления электронным щитком приборов (щиток приборов пр-ва ОАО «Агат-электромеханический завод»)

Рисунок 22б – Система управления электронным щитком приборов (щиток приборов КЕНАЗ)

203065-0000020-20 ДРЭ

71

72

Рисунок 22в – Система управления электронным щитком приборов (щиток приборов ООО «Точприбор»)

Рисунок 23 – Электронный блок управления системой SCR автобуса с двигателем Daimler Евро-4 (Евро-5)

203065-0000020-20 ДРЭ

73

74

Рисунок 23а – Электронный блок управления системой SCR автобуса с двигателем Deutz Евро-4

Рисунок 23б – Электронный блок управления системой SCR автобуса с двигателем ЯМЗ 53613 Евро-5

203065-0000020-20 ДРЭ

75

76

Рисунок 24 – Датчики с двигателем Deutz Евро 4

Рисунок 25 – Датчики с двигателем Deutz Евро 4

203065-0000020-20 ДРЭ

77

78

Рисунок 26 – Управление валидатором и турникетами

Рисунок 27а – Электрическая система управления отоплением для автобусов с блоком микроклимата кабины водителя

203065-0000020-20 ДРЭ

79

80

Рисунок 27б – Электрическая система управления отоплением для автобусов с блоком микроклимата кабины водителя

Рисунок 27в – Электрическая система управления отоплением для автобусов с блоком микроклимата кабины водителя

203065-0000020-20 ДРЭ

81

82

Рисунок 27г – Система управления климатической установкой REVO GLOBAL 250

Рисунок 28 – Система управления климатической установкой REVO 360

203065-0000020-20 ДРЭ

83

84

Рисунок 28a – Система управления кондиционером Ebercpacher Carrier Sutrak AC353_G4

Рисунок 28б – Система управления кондиционером REVO GLOBAL 250 без отопления

203065-0000020-20 ДРЭ

85

86

Рисунок 28в – Система управления кондиционером REVO GLOBAL 250 с отоплением

Рисунок 29 – Система управления отоплением, система контроля расхода топлива

203065-0000020-20 ДРЭ

87

88

Рисунок 29а – Система отопления салона и быстрого прогрева двигателя, система видеонаблюдения

Рисунок 30 – Система экстренных оперативных служб (Форт-Телеком)

203065-0000020-20 ДРЭ

89

90

Рисунок 31 – Система многофункционального терминала водителя (МТВ-128)

203065-0000020-20 ДРЭ

ПРИЛОЖЕНИЕ 1
Расположение контактов в штекерных соединениях блока коммутации БК-203

91

Продолжение ПРИЛОЖЕНИЯ 1

92

203065-0000020-20 ДРЭ

Продолжение ПРИЛОЖЕНИЯ 1

93

Продолжение ПРИЛОЖЕНИЯ 1

94

203065-0000020-20 ДРЭ

Продолжение ПРИЛОЖЕНИЯ 1

95

СОДЕРЖАНИЕ
Рисунок 1 – Система электропитания .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 9
Рисунок 1a – Система электропитания .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 10
Рисунок 1б – Система электропитания .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 11
Рисунок 1г – Система электропитания  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 12
Рисунок 2 – КИП и датчики . .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 13
Рисунок 3 – Аварийная звуковая сигнализация, КИП и датчики  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 14
Рисунок 4 – Тахограф, система автоматического пожаротушения «Эпотос»,
звуковые сигналы и датчики .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 15
Рисунок 4а – Тахограф, система автоматического пожаротушения
«Белспецремонт», звуковые сигналы и датчики .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 16
Рисунок 4б – Тахограф, система автоматического пожаротушения
«Белспецремонт», звуковые сигналы и датчики .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 17
Рисунок 4в – Тахограф, система автоматического пожаротушения «ЭПОТОС»,
звуковые сигналы и датчики .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 18
Рисунок 5 – Головные фары, габаритные огни .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 19
Рисунок 5а – Головные фары, габаритные огни .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 20
Рисунок 6 – Подсветка стрелочных приборов, противотуманные фары и фонари,
фонари заднего хода, освещение моторного отсека, осушитель воздуха  .  .  .  .  .  .  . 21
Рисунок 6а – Подсветка стрелочных приборов, противотуманные фары и фонари,
фонари заднего хода, освещение моторного отсека, осушитель воздуха  .  .  .  .  .  .  . 22
Рисунок 6б – Подсветка стрелочных приборов, противотуманные фары и фонари,
фонари заднего хода, освещение моторного отсека, осушитель воздуха  .  .  .  .  .  .  . 23
Рисунок 6в – Подсветка стрелочных приборов, противотуманные фары и фонари,
фонари заднего хода, освещение моторного отсека, осушитель воздуха  .  .  .  .  .  .  . 24
Рисунок 7 – Указатели поворотов . .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 25
Рисунок 7а – Указатели поворотов . .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 26
Рисунок 7б – Указатели поворотов  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 27
Рисунок 8 – Стеклоочиститель, стеклоомыватель .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 28
Рисунок 8а – Стеклоочиститель, стеклоомыватель .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 29
Рисунок 9 – Управление вентиляторами системы отопления  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 30
Рисунок 9а – Управление вентиляторами системы отопления  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 31
Рисунок 9b – Управление вентиляторами системы отопления (для автобусов с
климатической установкой кабины водителя) .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 32
Рисунок 9г – Управление вентиляторами системы отопления . .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 33
Рисунок 10 – ПЖД (Webasto Thermo 350), воздушный отопитель Air Top 2000 D,
крышные вентиляторы .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 34
Рисунок 10а – ПЖД (Webasto Thermo 350), воздушный отопитель Air Top 2000 D,
крышные вентиляторы .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 35
Рисунок 10б – ПЖД (Eberspacher Hydronic 30), воздушный отопитель AirTronik D2,
крышные вентиляторы .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 36
Рисунок 10в – ПЖД (Промотроник), воздушный отопитель Air Top 2000D, крышные
вентиляторы .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 37
Рисунок 11 – Внутреннее освещение, обогрев зеркал и стекол, освещение салона и
места водителя, остановочный тормоз .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 38
96

203065-0000020-20 ДРЭ

Рисунок 11а – Внутреннее освещение, обогрев зеркал и стекол, освещение
салона и места водителя, остановочный тормоз . .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 39
Рисунок 11б – Внутреннее освещение, обогрев зеркал и стекол, освещение
салона и места водителя, остановочный тормоз . .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 40
Рисунок 11в – Внутреннее освещение, обогрев зеркал и стекол, освещение
салона и места водителя, остановочный тормоз . .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 41
Рисунок 12 – Кнопки требования остановки  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 42
Рисунок 14 – Дополнительный генератор, ЭФУ, подогрев топлива, гидропривод
вентилятора: .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 50
Рисунок 17 – Система электронного управления ГМП:  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 58
Рисунок 17 – Система электронного управления ГМП:  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 59
Рисунок 17 – Система электронного управления ГМП:  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 60
Рисунок 17ж – Система электронного управления ГМП «ZF-ECOLIFE» совместно с
системой EBS  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 61
Рисунок 18 – Система электронного управления двигателем ОМ 906LA:  .  .  .  .  .  .  .  .  . 62
Рисунок 18в – Система электронного управления двигателем ЯМЗ 53613 Евро-5  . 63
Рисунок 19 – Cогласующий модуль ADM работы электронных блоков
управления: .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 64
Рисунок 19 – Cогласующий модуль ADM работы электронных блоков
управления: .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 65
Рисунок 20а – Блок управления пневматической подвеской с электронным
управлением ELC5 .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 66
Рисунок 20б – Управление подвеской с механическим управлением (система
наклона кузова) .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 66
Рисунок 21а – Климатическая установка  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 67
Рисунок 21б – Кондиционер кабины водителя  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 68
Рисунок 21в – Климатическая установка «Autoclima» .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 69
Рисунок 22а – Система управления электронным щитком приборов (щиток
приборов пр-ва ОАО «Агат-электромеханический завод»)  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 70
Рисунок 22б – Система управления электронным щитком приборов (щиток
приборов КЕНАЗ) .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 71
Рисунок 22в – Система управления электронным щитком приборов (щиток
приборов ООО «Точприбор») .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 72
Рисунок 23 – Электронный блок управления системой SCR автобуса с
двигателем Daimler Евро-4 (Евро-5) .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 73
Рисунок 23а – Электронный блок управления системой SCR автобуса с
двигателем Deutz Евро-4  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 74
Рисунок 23б – Электронный блок управления системой SCR автобуса с
двигателем ЯМЗ 53613 Евро-5  . .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 75
Рисунок 24 – Датчики с двигателем Deutz Евро 4  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 76
Рисунок 25 – Датчики с двигателем Deutz Евро 4  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 77
Рисунок 26 – Управление валидатором и турникетами . .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 78
Рисунок 27а – Электрическая система управления отоплением для автобусов с
блоком микроклимата кабины водителя .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 79
Рисунок 27б – Электрическая система управления отоплением для автобусов с
блоком микроклимата кабины водителя .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 80
97

Рисунок 27в – Электрическая система управления отоплением для автобусов с
блоком микроклимата кабины водителя .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 81
Рисунок 27г – Система управления климатической
установкой REVO GLOBAL 250 .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 82
Рисунок 28 – Система управления климатической установкой REVO 360 . .  .  .  .  .  .  .  . 83
Рисунок 28a – Система управления кондиционером Ebercpacher Carrier Sutrak
AC353_G4 .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 84
Рисунок 28б – Система управления кондиционером REVO GLOBAL 250 без
отопления . .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 85
Рисунок 28в – Система управления кондиционером REVO GLOBAL 250 с
отоплением  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 86
Рисунок 29 – Система управления отоплением, система контроля расхода
топлива .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 87
Рисунок 29а – Система отопления салона и быстрого прогрева двигателя,
система видеонаблюдения . .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 88
Рисунок 30 – Система экстренных оперативных служб (Форт-Телеком) . .  .  .  .  .  .  .  .  . 89
Рисунок 31 – Система многофункционального терминала водителя (МТВ-128) . .  . 90
ПРИЛОЖЕНИЕ 1 Расположение контактов в штекерных соединениях блока
коммутации БК-203  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 91

98
