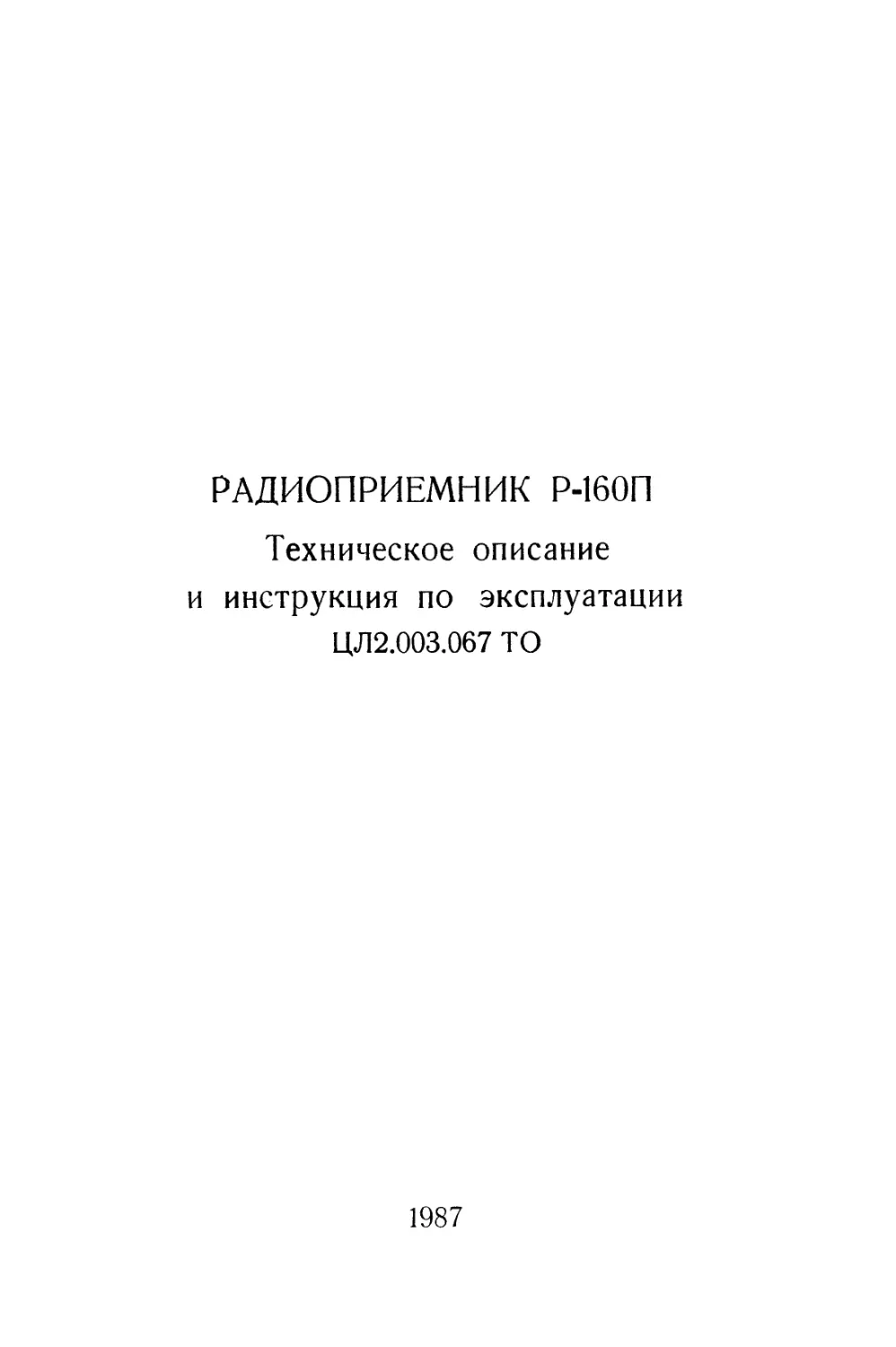

РАДИОПРИЕМНИК Р-160П
Техническое описание
и инструкция по эксплуатации
ЦЛ2.003.067 ТО
1987
2
Стр.
ВВЕДЕНИЕ
ТЕХНИЧЕСКОЕ ОПИСАНИЕ..................................... 8
1. НАЗНАЧЕНИЕ ........................................... 8
2. ТЕХНИЧЕСКИЕ ДАННЫЕ.................................... Ю
3. СОСТАВ РАДИОПРИЕМНИКА................................ 15
4. УСТРОЙСТВО И РАБОТА РАДИОПРИЕМНИКА . . 16
4.1. Групповой тракт приема .......................... 16
4.2. Система стабилизации частоты..................... 18
4.3. Каналы слуховых видов работ...................... 19
4.4. Каналы однополосной телефонии.....................21
4.5. Каналы автоматической телеграфии..................21
4.6. Принцип управления частотой настройки и видами
работы радиоприемника......................... 23
4.7. Система встроенного контроля......................24
4.8. Система питания ................................ 25
5. УСТРОЙСТВО И РАБОТА СОСТАВНЫХ ЧАСТЕЙ . . 26
5.1. Блок ПЛФ и антенный аттенюатор (блок Б2-12) . . 26
5.2. Блок УРЧ диапазона КВ (блок Б2-32, Б2-37) ... 27
5.3. Блок УРЧ диапазона УКВ (блок Б2-33, Б2-33.1) . . 29
5.4. Блок промежуточных частот (блок Б2-4) .... 30
5.5. Блок управления частотой настройки радиоприемни-
ка (блок Б7-2) ........................... 35
5.6. Синтезатор (блок Б1-6) .................. 43
5.7. Блок преобразования частоты синтезатора (блок Б1-2) 59
5.8. Блок третьего гетеродина (блок Б1-4)............. 63
5.9. Блок слуховых видов работы (блок Б4-12) .... 67
5.10. Блок однополосной телефонии (блок Б4-25) ... 70
5.11. Блок автоматической телеграфии (блок Б5-72) . . 73
5.12. Блок приема командных сигналов (блок Б5-46) . . 86
5.13. Блок релейных выходов (блок Б5-2).............. 87
5.14. Блок частотной телеграфии (блок Б5-81) . . 89
5.15. Блок питания (блок БЗ-28)................ 91
5.16. Корпус радиоприемника (блок Б7-53) .... 95
6. КОНСТРУКЦИЯ РАДИОПРИЕМНИКА......................101
6.1. Конструкция блока питания БЗ-28 102
6.2. Конструкция функциональных блоков..........102
7. КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ . . 102
8. РАЗМЕЩЕНИЕ И МОНТАЖ.............................102
9. МАРКИРОВАНИЕ И ПЛОМБИРОВАНИЕ .... 103
10. ТАРА И УПАКОВКА...............................103
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ........................104
1. ОБЩИЕ УКАЗАНИЯ ................................104
1.1. Правила распаковки и внешний осмотр .... 104
1.2. Проверка комплектности..........................105
2. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ............................105
3. ПОРЯДОК УСТАНОВКИ.....................................Юб
4. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ..........................106
4.1. Местное управление..............................107
4.1.1. Работа в режиме фиксированных частот . . НО
4.2. Дистанционное управление.........................НО
4.3. Работа с аппаратурой адаптации...................НО
4.4. Работа от внешнего опорного генератора .... НО
4.5. Работа на буквопечатающую аппаратуру . . . . Н1
4.6. Работа в режиме сдвоенного приема ... .111
5. ПРАВИЛА ПОЛЬЗОВАНИЯ СИСТЕМОЙ ВСТРОЕН-
НОГО КОНТРОЛЯ........................................111
6. ПРОВЕРКА ТЕХНИЧЕСКОГО СОСТОЯНИЯ . .115
7. ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ
УСТРАНЕНИЯ . . . . ..................................116
7.1. Указания по использованию ЗИП...................118
7.1.1. Использование одиночного комплекта ЗИП . 118
7.1.2. Использование группового комплекта ЗИП . . 118
8. ПРАВИЛА ХРАНЕНИЯ.....................................118
9. ТРАНСПОРТИРОВАНИЕ . .’........................119
ПРИЛОЖЕНИЯ
1. Таблицы выходных команд блока Б7-2..............120
2. Данные о расположении выводов транзисторов . . . 135
3. Данные о расположении выводов транзисторных сборок,
диодных матриц и микросхем . ........................136
4. Схемы электрические функциональные и поясняющие ри-
сунки 141
Рис.
Радиоприемник Р-160П. Схема электрическая общая . . 1
Радиоприемник Р-160П. Схема электрическая функциональ-
ная (лист 1)............................................. 2
Радиоприемник Р-160П. Схема электрическая функциональ-
ная (лист 2)............................................. 3
Радиоприемник Р-160П. Схема электрическая подключения . 4
Блок Б2-12. Схема электрическая структурная .... 5
Блок Б2-32. Схема электрическая структурная .... 6
Блок Б2-33. Схема электрическая структурная .... 7
Блок Б2-4. Схема электрическая структурная .... 8
Блок Б7-2. Схема электрическая структурная .... 9
Логический элемент «ЗИ-HE». Схема электрическая принци-
пиальная ............................................ 10
Схема транзисторного ключа...............................11
Функциональная схема формирования сигнала включения
конденсатора ............................... ....... 12
Функциональная схема формирователя команд включения
гетеродина . ........................... ... 13
Функциональная схема формирователя команд управления . 14
Блок Б1-6. Схема электрическая структурная .... 15
ДДПКД узкополосного кольца ФАПЧ. Схема электрическая
структурная..............................................16
ДДПКД широкополосного кольца ФАПЧ. Схема электриче-
ская структурная ........................................17
Блок Б1-2. Схема электрическая структурная .... 18
Блок Б1-4. Схема электрическая структурная .... 19
Блок Б4-12. Схема электрическая структурная .... 20
Блок Б4-25. Схема электрическая структурная .... 21
Блок Б5-72. Схема электрическая структурная .... 22
Функциональная схема сумматора на 2......................23
Диаграмма напряжений на входе и выходе сумматора,
№ = 64, №=65; fr=130 кГц.................................24
Диаграмма напряжений на входе и выходе сумматора,
№ = 64, №=68, fr=136 кГц.................................25
Схема электрическая структурная цифрового демодулятора 26
Диаграмма формирования трапецеидальной амплитудно-ча-
стотной характеристики демодулятора......................27
Диаграмма напряжений на выходе первого разряда регистра
сдвига ..................................................28
Блок Б5-46. Схема электрическая структурная .... 29
Блок Б5-2. Схема электрическая структурная .... 30
Блок Б5-81. Схема электрическая структурная , . . . 31
Эпюры напряжений на детекторе при селективном замира-
нии .....................................................32
Блок БЗ-28. Схема электрическая структурная .... 33
Режим однополярных посылок 1 КАН. с внешним источни-
ком питания..............................................34
Режим двухполярных посылок 1 КАН. с внешним источни-
ком питания..............................................35
Режим однополярных посылок 2 КАН. с внешним источни-
ком питания .............................................36
Режим двухполярных посылок 2 КАН. с внешним источни-
ком питания .............................................37
Режим однополярных посылок 1 КАН. с внутренним источ-
ником питания........................................... 38
Режим двухполярных посылок 1 КАН. с внутренним источни-
ком питания..............................................39
Режим однополярных посылок 2 КАН. с внутренним источни-
ком питания .........................................40
Режим двухполярных посылок 2 КАН. с внутренним источни-
ком питания..............................................41
Радиоприемник Р-160П. Габаритный чертеж .... 42
Радиоприемник Р-160П. Общий вид........................43
5. Алгоритм отыскания неисправности радиоприемника .
Техническое описание и инструкция по эксплуатации радиоприем-
ника Р-160П предназначены для изучения радиоприемника и правиль-
ной его эксплуатации. Выполнение всех требований и рекомендаций,
а также правил эксплуатации, изложенных в техническом описании и
инструкции по эксплуатации, обеспечивает надежную и длительную
безотказную работу радиоприемника.
В тексте приняты следующие сокращения:
АВТ. — автоматическое включение;
АДАПТ. — адаптация;
АПЧ — автоматическая подстройка частоты;
АРПД — автоматическая работа полудуплексом;
АРУ — автоматическая регулировка усиления;
АТТЕН. — аттенюатор;
Б —большая скорость телеграфирования;
ВЕНТ. — вентилятор;
ВИД УПР. — вид управления;
ВНЕШ. — внешний;
ВНУТР. — внутренний;
ГАРМ. — гармоники;
ГЕТ. — гетеродин;
ГТП —групповой тракт приема;
ГУН — генератор, управляемый напряжением;
ГШ — генератор шума;
ДДПКД — делитель с дробным переменным коэффициентом
деления;
ДИСТ. — дистанционное (управление);
ДПКД — делитель с переменным коэффициентом деления;
ИП — измерительный прибор;
КАН .— канал;
КВ — коротковолновый;
КОНД. — конденсатор;
КОНТР. — контроль;
КОЭФФ. — коэффициент;
ЛИН. — линия;
М —малая скорость телеграфирования;
МД — местно-дистанционное (управление);
МЕСТН. — местное (управление);
МсН — местная несущая;
МС — мелкая сетка;
НАЖАТ. — нажатие;
НЕГАТ. — негатив;
НЧ — низкая частота;
ОТКЛ. — отключено;
ОГ — опорный генератор;
ОК — обратный контроль;
ОТЖАТ. — отжатие;
ОПРЧ — обратное преобразование частоты;
ПИТ. — питание;
ПЛФ — противолокационный фильтр;
ПОДСТ. — подставка;
ПОДДИАП. — поддиапазон;
ПРИЕМН. — приемник;
ПЧ — промежуточная частота;
РВ — релейный выход;
РПУ — радиоприемное устройство;
РлУ — регулировка усиления;
РРУ — ручная регулировка усиления;
РУЧ. — ручное (включение);
РЧ — радиочастота;
СВ — средневолновый;
СГ — синхронизируемый генератор;
СМ — смеситель;
СЛОЖ. — сложение;
СИНТ. — синтезатор;
СЛУХ. — слуховой (прием);
Тлг — телеграф (ный);
Тлф — телефон (ный);
УНЧ — усилитель низкой частоты;
УПЧ — усилитель промежуточной частоты;
УРЧ — усилитель радиочастоты;
ФАПЧ — фазовая автоподстройка частоты;
ЭВ — электронный выход;
А1-У — прием амплитудной телеграфии в полосе 300 Гц;
А1-Ш — то же, но в полосе 1200 Гц;
АЗ — прием двухполосиой телефонии с амплитудной модуляцией;
F3 — прием телефонии с частотной модуляцией;
Ai — прием однополосных сигналов в верхней боковой полосе;
В, — то же, но в нижней боковой полосе;
АЗН — Ai (или Bi) — прием однополосных сигналов с полной
несущей в верхней (или нижней) боковой полосе;
АЗА — прием однополосных сигналов с ослабленной несущей;
A3J — прием однополосных сигналов с подавленной несущей;
АЗВ—ОСЛАБ. (ПОДАВ.) — прием однополосных сигналов по
двум независимым боковым полосам с ослабленной (подавленной)
несущей;
F1 — прием телеграфии с частотой манипуляцией (ЧТ), 1 канал;
F6 — прием телеграфии с двойной частотной манипуляцией
(ДЧТ), 2 канала;
F9 — прием телеграфии с относительно-фазовой манипуляцией;
Остальные сокращения являются общепринятыми.
В тексте при указании диапазона и поддиапазонов частот устрой-
ства принято округление верхней частоты диапазона (или поддиапазо-
на) на плюс 10 Гц. Например, при указании диапазона частот
(1.5...60) МГц следует понимать диапазон частот (1,5...59,99999) МГц.
Настоящие техническое описание и инструкция по эксплуатации
содержат сведения о технических характеристиках, составе и принци-
пе работы радиоприемника и его составных частей, необходимые для
правильной его эксплуатации и полного использования его техниче-
ских возможностей.
В инструкции по эксплуатации изложены правила установки и
подготовки радиоприемника к работе, проверки, хранения и тран-
спортирования, а также методы отыскания неисправностей, приведен-
ные в приложении 5 настоящего технического описания.
В приложении 1 технического описания и инструкции по эксплуа-
тации ЦЛ2.003.067 ТО1 находятся схемы электрические принципиаль-
ные радиоприемника, блоков и элементов, а также перечень эле-
ментов к ним.
В приложении 2 ЦЛ2.003.067 ТО2 находятся схемы расположения
элементов на печатных платах и рисунки общего вида блоков-
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
1. НАЗНАЧЕНИЕ
Радиоприемник Р-160П представляет собой магистральное радио-
приемное устройство, предназначенное для приема информации
в КВ-УКВ или КВ диапазоне, и используется как самостоятельное
устройство или в составе комплексов связи.
В зависимости от диапазона принимаемых частот, обеспечения
возможности приема сигналов при работе близрасположенных пере-
датчиков (обеспечение параметра «забитие») и конструктивных осо-
бенностей радиоприемник имеет восемь модификаций.
Отличительные особенности радиоприемников различных модифи-
каций указаны в табл. 1.1.
Радиоприемник в диапазоне коротких и ультракоротких волн
обеспечивает:
— слуховой прием амплитудной телеграфии;
— слуховой прием двухполосной телефонии;
— слуховой прием частотной телефонии;
— прием однополосной телефонии в верхней или нижней боковой
полосе с ослабленной, полной и подавленной несущей;
— прием однополосной телефонии одновременно по каналам верх-
ней и нижней полосы с ослабленной или подавленной несущей;
— прием однополосной телефонии с подавленной несущей в режи-
ме сложения АРУ, прн передаче одной и той же информации по обоим
каналам;
— автоматический прием частотной телеграфии по одному каналу;
— автоматический прием двойной частотной телеграфии по двум
каналам;
— автоматический прием относительной фазовой телеграфии;
— слуховой контроль частотной, двойной частотной телеграфии и
относительной фазовой телеграфии.
— режим сдвоенного приема частотной телеграфии при работе в
составе комплекса.
Высокая точность установки и высокая стабильность частоты, вы-
сокая чувствительность и избирательность радиоприемника позволяют
осуществлять беспоисковое вхождение в связь и работу без подстройки
в процессе приема информации.
Радиоприемник сохраняет свою работоспособность в следующих
условиях эксплуатации:
а) при температуре окружающего воздуха от минус 40 до плюс
50°С;
б) при относительной влажности (95...98) % и температуре окру-
жающего воздуха 40°С;
Общий вид радиоприемника приведен на рис. 43 приложения 4.
Модификации радиоприемника Отличительные особенности
диапазон принимаемых частот особенность входных цепей особенность конструкции
наименование обозначение кв УКВ обеспечение параметра «забития» чувстви- тельный вариант с аморти- заторами без амор- тизаторов*)
Р-160П ЦЛ2.003.067 есть есть есть —- есть —
Р-160П-01 ЦЛ2.003.067-01 есть — есть — есть —
Р-160П-02 ЦЛ2.003.067-02 есть есть — есть есть —
Р-160П-03 ЦЛ2.003.067-03 есть — — есть есть —
Р-160П 04 ЦЛ2-003.067-04 есть есть есть — — есть
Р-160П-05 ЦЛ2.003.067-05 есть — есть — — есть
Р-160П-06 ЦЛ2.003.067-06 есть есть — есть — есть
Р-160П-07 ЦЛ2.003.067-07 есть — । есть — есть
) Изделие без амортизаторов поставляется для комплектования комплексов стоечного варианта
2. ТЕХНИЧЕСКИЕ ДАННЫЕ
Радиоприемник в зависимости от модификации (см. табл- 2.1)
обеспечивает связь в диапазоне частот (1.5...30) МГц или (1.5...60) МГц
с возможностью настройки на любую из фиксированных частот, крат-
ных 10 Гц, при местном и дистанционном управлении. Коротковолновый
диапазон радиоприемника разбит на десять, а ультракоротковолновый
диапазон — на три поддиапазона:
1 поддиапазон — (1,5...2) МГц;
2 поддиапазон — (2...3) МГц;
3 поддиапазон— (3...4) МГц;
4 поддиапазон— (4...6) МГц;
5 поддиапазон — (6...8) МГц;
6 поддиапазон — (8... 10) МГц;
7 поддиапазон— (10...15) МГц;
8 поддиапазон— (15...20) МГц;
9 поддиапазон — (20...25) МГц;
10 поддиапазон — (25...30) МГц;
11 поддиапазон— (30...40) МГц;
12 поддиапазон — (40...50) МГц;
13 поддиапазон — (50...60) МГц.
Переход с одного поддиапазона на другой и настройка радио-
приемника на частоту, установленную декадными переключателями
на лицевой панели изделия или пульта дистанционного управления,
осуществляется автоматически.
Время, необходимое для перестройки изделия с одной частоты
на другую, не превышает 0,3 с.
Стабильность частоты настройки
Стабильность частоты настройки радиоприемника определяется
стабильностью частоты опорного генератора, относительная нестабиль-
ность которого через 24 часа после включения за последующие 24 часа
работы не превышает 1,5-10-8, а за 6 месяцев работы не превышает
1,0-10-7.
Время установления частоты опорного генератора относительно
номинального значения с точностью ±1-10-7 при окружающей темпе-
ратуре (25±5)°С составляет не более 15 минут.
Суточная относительная нестабильность частоты после 4-х часов
прогрева не более 2,5-10-’.
В изделии предусмотрена возможность ручной корректировки час-
тоты опорного генератора с погрешностью ±1-10-’ по отношению к эта-
лонной частоте. Пределы коррекции частоты генератора не менее
±2,5-10-7.
Изделие может работать от внешнего источника опорной частоты
5 МГц.
Ч уветвител ьность
Чувствительность радиоприемника:
а) в режимах слуховых видов работы не более, указанной
в табл. 2.1;
Модификация радиоприемника Диапазон частот, МГц Чувствительность
в едини- цах кТо в мкВ, при Ис+Иш о Иш
Al-У | Al-Ш | АЗ
Р-160П 1,5—30 40 0,4 0,8 8
Р-160П-04 30...60 20 0,3 0,6 6
Р-160П-01 Р-160П-05 1.5...30 40 0,4 0,8 8
Р-160П-02 1,5—30 10 0,2 0,4 4
Р-160П-06 30...60 10 0,2 0,4 4
Р-160П-03 Р-160П-07 1,5...3O 10 0,2 0,4 4
ВНИМАНИЕ! В изделии Р-160П возможны частоты с ухудшенной чув-
ствительностью вследствие просачивания комбинационных частот гетеродинного
узла в приемный тракт. Наиболее часто встречающиеся «поражеиные> частоты:
4,4 МГц; 10,8 МГц; 26,4 МГц; 28,4 МГц; 36,3 МГц; 39,3 МГц; 42,3 МГц; 49 МГц,
а также кратные 2 МГц; 5 МГц; 9 МГц; 12,672 МГц.
б) в режиме частотной телефонии при частоте модуляции 1000 Гц
и девиации 5 кГц не более 4 мкВ при соотношении
Uc+Uin
Uni
в) В режиме однополосного приема не более:
— 2 мкВ для модификаций Р-160П, Р-160П-01, Р-160П-04,
Р-160 П-05;
— 1 мкВ для модификаций Р-160П-02, Р-160П-03, Р-160П-06,
Р-160П-07 при соотношении =3;
к Uhi
г) в режимах частотной, двойной частотной и относительной фазо-
вой телеграфии не более указанной в табл. 2.2;
Таблица 2.2
Вид работы Скорость телеграфирова- ния, боды не более Чувствительность, мкВ
F1-125 100 0,4
F1-200 150 0,5
F1-500 300 0,7
F1-1000 500 0,9
F6-200 150 0,7
F6-500 300 1,0
F6-1000 600 1,8
F9-300 0,5
F9-500 0,7
Избирательность
Ослабление чувствительности по зеркальному каналу первого пре-
образования не менее 90 дБ.
Ослабление чувствительности приема на промежуточных частотах
не менее 100 дБ.
Ослабление чувствительности по побочным каналам приема, воз-
никающим за счет частот гетеродинного узла не менее:
а) 80 дБ — при расстройке от ±3 кГц до ±25 кГц от частоты на-
стройки изделия;
б) 120 дБ — при расстройке от ±25 кГц до 10% от частоты
настройки;
в) 140 дБ — за пределами ±10% от частоты настройки.
Динамический диапазон входных цепей и тракта высокой частоты
до элементов основной селекции ПЧ-1 составляет не менее 80 дБ отно-
сительно уровня шумов в полосе 3,1 кГц.
Для модификаций Р-160П, Р-160П-01, Р-160П-04, Р-160П-05 шири-
на полосы «забития» сигнала незатухающей помехой напряжением,
равным ЗВ и ЗОВ, не превышает в диапазоне (1.5...3) МГц соответствен-
но±6% и ±16%; в диапазоне (3...30) МГц соответственно ±5% и ±10%;
в диапазоне частот (30...60) МГц при помехе ЗВ и 10В ширина полосы
«забития» соответственно не более ±5% и ±10%.
Полоса пропускания группового тракта приема составляет:
а) при использовании широкополосных каналов связи (при вклю-
чении по ПЧ полосы 40 кГц):
±7 кГц в диапазоне (1,5...3,0) МГц по уровню минус 3 дБ;
±8 кГц в диапазоне (3,0...5,0) МГц по уровню минус 3 дБ;
±16 кГц в диапазоне от 5,0 МГц и выше по уровню минус 6 дБ;
б) при использовании всех видов телефонного приема (кроме АЗ) и
режима F1-6000 (15 кГц);
±7,5 кГц в диапазоне (1,5...3,0) МГц по уровню минус 6 дБ;
±7,5 кГц в диапазоне (3...5) МГц по уровню минус 3 дБ;
±7,5 кГц в диапазоне от 5 МГц и выше по уровню минус 4 дБ;
в) при использовании всех видов телеграфного приема и АЗ (кооме
F1-6000):
±2,5 кГц по уровню минус 3 дБ.
Полоса пропускания тракта третьей промежуточной частоты при
слуховом приеме составляет:
— 300 Гц (А1-У);
— 1200 Гц (А1-Ш);
— 3100 Гц (Ai, Bi).
Полоса пропускания тракта третьей промежуточной частоты и
реальная избирательность при приеме сигналов автоматической теле-
графии указаны в табл. 2.3.
Каналы приема однополосных сигналов
Телефонный спектр при приеме однополосной телефонии ограничи-
вается полосой частот (300...3400) Гц. Неравномерность частотной
характеристики в полосе пропускания не более 3 дБ.
Ослабление внятных (линейных) переходных помех из одного те-
лефонного канала в другой не менее 56 дБ в полосе (300...500) Гц и не
менее 60 дБ в полосе (500...3400) Гц.
Полоса схватывания и полоса удержания системы АПЧ по пилот-
сигналу не менее ±100 Гц и ±250 Гц соответственно.
Каналы приема автоматической телеграфии
Параметры каналов приема автоматической телеграфии указаны
в табл. 2.3.
Вид работы Скорость телегра- фирова- ния, боды.. Полоса фильтра селек- ции, Гц Реальная избиратель- ность, Гц, не более Помехоза- щищен- ность, не менее Телеграф- ные иска- жения, %, не более
F1-125 50/100 300 ±700 0,6 5/10
F1-200 50/150 600 ±1200 0,6 5/10
F1-500 100/300 1200 ±2200 0.7 5/10
F1-1000 100/500 2200 ±3000 0,7 5/7
F1-6000 150/1200 2X2200 ±5700 0,4 5/10
F6-200 50/150 1200 ±2200 0,4 15
F6-500 100/300 2200 ±3500 0,5 15
F6-1000 100/600 4500 ±6500 0,5 12
F9-300 300 600 ±1200 0,5 10
F9-500 500 1200 ±2200 0,5 10
F6-200
асинхр. 50 1200 ±2200 0,4 25
ПРИМЕЧАНИЯ: 1. Реальная избирательность указана для отношения
помеха/сигнал, равного 1000.
2. Под помехозащищенностью понимается отношение
помеха/сигнал в полосе фильтра селекции, при ко-
тором телеграфные искажения не превышают40%.
Регулировки усиления
В радиоприемнике имеется ручная и автоматическая регулировка
усиления. Система АРУ обеспечивает изменение уровня выходного на-
пряжения не более, чем на 6 дБ, при изменении входного сигнала на
80 дБ. Изделие имеет три постоянные времени АРУ (0,1; 1,0 и 5,0) сек.
Для расширения динамического диапазона радиоприемника при ра-
боте с АРУ дополнительно введено кольцо АРУ по второй промежу-
точной частоте (12,8 МГц) с глубиной регулирования 20 дБ и задерж-
кой. АРУ по ПЧ-2 срабатывает при входном сигнале порядка 1 мВ.
Ручная регулировка усиления обеспечивает возможность регули-
рования:
а) тракта ПЧ (при этом усиление тракта НЧ максимальное);
б) тракта НЧ (в это время тракт УПЧ работает только с АРУ).
В радиоприемнике предусмотрена возможность регулировки усиле-
ния по тракту ПЧ от внешнего управляющего напряжения (Вход
«Внеш. АРУ»).
Антенный вход
Радиоприемник рассчитан для работы с антеннами, оканчивающи-
мися несимметричным коаксиальным кабелем с волновым сопротив-
лением 75 Ом. Для обеспечения возможности работы радиоприемника
от антенн, оканчивающихся симметричным кабелем с волновым сопро-
тивлением 200 Ом или 600 Ом (для работы в КВ диапазоне), радио-
приемник может комплектоваться соответствующим симметрирующим
устройством-
Антенный вход радиоприемника защищен от:
а) радиолокационных помех в диапазоне (200...10000) МГц с по-
мощью ПЛФ;
б) от воздействия напряжения постоянного тока до 500 В.
Обеспечивается сохранность входных цепей радиоприемника при
подведении к его входу высокочастотных напряжений с уровнем до-
100 В, в том числе и на частоте настройки.
Выходы
Радиоприемник имеет следующие выходы:
а) выходы каналов слухового приема и однополосной телефонии
на головные телефоны ТА-56М (сопротивлением 100 Ом) с уровнем не
менее 2 В;
б) выходы каналов слухового приема и однополосной телефонии
на симметричную линию сопротивлением 600 Ом с уровнем не менее 2 В;
в) электронные выходы автоматической телеграфии с амплитудой
телеграфных посылок (—0,6 ±0,5) В и (10 ±2,5) В на нагрузке 5 кОм;
г) релейные выходы с амплитудой телеграфных посылок (±26
^5 ) В или (±60 ) В на нагрузке 1 кОм и 3 кОм соответственно;
д) выход частоты опорного генератора 5 МГц не менее 350 мВ на
нагрузке 75 Ом;
е) выход третьей промежуточной частоты уровнем не менее 500 мВ
на нагрузке 300 Ом при входном сигнале 1 мВ;
ж) выход «МсН» (128 кГц) уровнем не менее 80 мВ на нагрузке
75 Ом.
Управление
Обеспечивается возможность управления радиоприемником с лице-
вой панели и дистанционно.
При подаче внешних команд обеспечивается дистанционное управ-
ление радиоприемником;
— включение и выключение питания опорного генератора;
— включение и выключение питания радиоприемника (тумблер,
блока питания должен быть в положении «СЕТЬ»);
— перестройка на любую частоту диапазона через 10 Гц;
— выбор любого вида работы;
— слуховой контроль принимаемых сигналов;
— выбор вида регулировки усиления;
— выбор постоянной времени АРУ;
— переход на работу с автоматической подстройкой частоты;
— выбор градации ослабления антенного аттенюатора.
Обеспечивается возможность работы радиоприемника с аппарату-
рой адаптивной связи при подаче соответствующих внешних команд.
Электропитание
Радиоприемник может питаться:
а) от однофазной сети переменного тока напряжением (220± 13) В
при частоте (50±2) Гц;
б) от однофазной сети переменного тока напряжением (220±13)В
при частоте (400± 12) Гц.
Потребляемая от сети мощность при работе радиоприемника не
превышает 290 ВА.
Габариты и масса
Габаритные размеры радиоприемника:
— ширина 508 мм;
— глубина 510 мм.
— высота — 531 мм (без амортизаторов — 478 мм).
Масса радиоприемника не более 95 кг.
3. СОСТАВ РАДИОПРИЕМНИКА
В состав радиоприемника входят блоки:
— блок Б2-12 — блок ПЛФ и антенный аттенюатор;
— блок Б2-32 — (УРЧ диапазона КВ с обеспечением параметра
«забития») или блок Б2-37 (УРЧ диапазона КВ — чувствительный
вариант) в зависимости от модификации изделия;
— блок Б2-33 (УРЧ диапазона УКВ), блок Б2-33.1 (УРЧ диапазо-
на УКВ — чувствительный вариант) или элемент-заглушка Э9-83 в за-
висимости от модификации изделия;
— блок Б2-4 — блок промежуточных частот, включающий в себя
преобразователи частоты, каскады усиления и селекции промежуточ-
ных частот;
— блок Б1-6 — синтезатор частоты, образующий сетку частот с
шагом 10 Гц в диапазоне (12,8...14,8) МГц;
— блок Б1-2 — блок преобразования частоты синтезатора в часто-
ту первого гетеродина и формирования частот второго гетеродина;
— блок Б1-4 — блок формирования частоты третьего гетеродина и
«местной несущей»;
— блок Б7-2 — блок управления частотой настройки радиоприем-
ника;
— блок Б4-12 — блок слуховых видов работы;
— блок Б4-25 — блок однополосной телефонии;
— блок Б5-72 — блок автоматической телеграфии;
— блок Б5-46 — блок приема командных сигналов;
— блок Б5-2 — блок релейных выходов;
— блок БЗ-28 — блок питания;
— блок Б7-53 — корпус радиоприемника.
В комплект поставки модификаций Р-160П, Р-160П-01, Р-160П-02,
Р-160П-03 входит также кабель питания, обеспечивающий подключе-
ние блока питания к радиоприемнику.
По спецзаказу в комплект поставки радиоприемника дополнитель-
но могут входить:
— симметрирующее устройство для работы с симметричными ан-
теннами с волновым сопротивлением 200 Ом (элемент Э9-81.1);
— симметрирующее устройство для работы в КВ диапазоне с сим-
метричными антеннами с волновым сопротивлением 600 Ом (элемент
Э9-81-1.1);
— блок Б5-81 — блок частотной телеграфии для сигналов со
сдвигом частоты 6000 Гц;
— элемент Э9-80.1, содержащий вентилятор для работы от сети
220 В/400 Гц.
Для установки блока Б5-81 в корпусе радиоприемника предусмот-
рено место.
В случае отсутствия блока Б5-81 на его место устанавливается па-
нель ИГ6.122.143.
Полный состав радиоприемника, состав одиночного ЗИПа и пере-
чень придаваемых принадлежностей, материалов и инструмента при-
веден в разделе «КОМПЛЕКТ ПОСТАВКИ» формуляра радиоприем-
ника.
4. УСТРОЙСТВО И РАБОТА РАДИОПРИЕМНИКА
Радиоприемник построен по супергетеродинной схеме с диапазонно-
кварцевой системой стабилизации частот гетеродинов, дискретной ус-
тановкой частот и автоматической настройкой на установленную
частоту.
В радиоприемнике применено тройное преобразование частоты
в диапазоне (1,5...30) МГц и двойное преобразование в диапазоне
(30...60) МГц.
Номиналы промежуточных частот и частот гетеродинов при работе
и различных диапазонах частот приведены в табл. 4.1.
Таблица 4.1.
Частота сигнала, МГц Частота первого гетероди- на, МГц Первая ПЧ, МГц Частота второго гетероди- на, МГц Вторая ПЧ, МГц Частота третьего гетероди- на, МГц Третья ПЧ, кГц
1,5—13 44,3-55,8 42,8 30 12,8 12,672 128
13... 15 50,8-52,8 37,8 25 12,8 12,672 128
15-20 57,8...62,8 42,8 30 12,8 12,672 128
20-23 57,8-60,8 37,8 25 12,8 12,672 128
23...28 65,8-70,8 42,8 30 12,8 12,672 128
28...30 65,8-67,8 37,8 25 12,8 12,672 128
30...59 42,8-72,8 — — «2,8 12,672 128
По функциональному назначению и принципу действия радио-
приемник делится на следующие тракты, системы, каналы:
— групповой тракт приема — блоки Б2-12, Б2-32 (Б2-37)> Б2-33
(Б2-33.1), Б2-4;
— система стабилизации частот — блоки Б1-6; Б1-2, Б1-4;
— каналы приема слуховых видов работы — блок Б4-12;
— каналы приема сигналов однополосной телефонии—блок Б4-25;
— каналы приема сигналов автоматической телеграфии — блоки
Б5-72, Б5-46, Б5-81, Б5-2;
— система управления — блоки Б7-2, Б7-53;
— система встроенного контроля — блок Б7-53;
— система питания — блок БЗ-28.
Ниже приводится описание принципа работы радиоприемника по-
схеме электрической функциональной, приведенной в приложении 4
(рис. 2, 3).
4.1. Групповой тракт приема
Групповой тракт приема обеспечивает предварительную селекцию,
усиление и преобразование принимаемых сигналов в сигнал третьей
промежуточной частоты.
Принимаемый сигнал с антенны поступает в блок ПЛФ и антен-
ный аттенюатор (блок Б2-12), где происходит ослабление помех от
СВЧ передатчиков и имеется возможность уменьшения уровня входно-
го сигнала до 30 дБ ступенями через 10 дБ.
В блоке Б2-12 имеется генератор шума и предусмотрена возмож-
ность подачи (при проведении сквозного контроля) соответствующего-
контрольного сигнала на вход приемного тракта.
Предварительная селекция и усиление принимаемого сигнала в диа-
пазоне (1,5...30) МГц осуществляется в зависимости от модификации
изделия блоком Б2-32 (с обеспечением параметра «забитие») или бло-
ком Б2-37 (чувствительный вариант).
Предварительную селекцию и усиление сигнала в диапазоне
(30...60) МГц осуществляет блок Б2-33 (с обеспечением параметра «за-
битие») или Б2-33.1 (чувствительный вариант). В модификации изделия
КВ диапазона вместо блока Б2-33 (Б2-33.1) устанавливается элемент-
заглушка Э9-83, через который сигнал РЧ с выхода блока Б2-12 подает-
ся на вход блока Б2-32 (Б2-37).
Каждый из блоков УРЧ представляет собой однокаскадный уси-
литель, в нагрузке которого и во входной цепи включаются по коман-
де «ВКЛ. ПОДДИАПАЗОНА» соответствующие фильтры.
Перестройка блока УРЧ внутри поддиапазона осуществляется
с помощью магазинов дискретных конденсаторов.
Команды на перестройку блока УРЧ (включение фильтров и пере-
ключение конденсаторов) в зависимости от частоты, установленной
декадными переключателями, поступают с блока Б7-2.
Сигнал частоты настройки с выхода включенного блока УРЧ по-
ступает на вход блока промежуточных частот (блок Б2-4).
При работе в КВ диапазоне сигнал подается на первый преобра-
зователь частоты, нагрузкой которого является кварцевый фильтр
со средней частотой 37,8 МГц или кварцевый фильтр со средней час-
тотой 42,8 МГц в зависимости от рабочей частоты (см. табл. 4.1). По-
лоса пропускания фильтра первой ПЧ равна 50 кГц. Одновременно на
первый преобразователь поступает усиленный сигнал первого гете-
родина.
Для уменьшения пораженных точек, возникающих за счет продук-
тов преобразования, при работе в КВ диапазоне применена сменная
первая ПЧ.
Сигнал с частотой первой ПЧ через усилитель поступает на вход
второго преобразователя, где, смешиваясь с частотой второго гетеро-
дина 25 МГц или 30 МГц (см. табл. 4.1.), образует сигнал второй ПЧ
(12,8 МГц).
Нагрузкой второго преобразователя служат коммутируемые квар-
цевые фильтры с полосами пропускания 5 кГц, 15 кГц и 40 кГц.
Включение фильтров 5 кГц, 15 кГц и 40 кГц происходит автомати-
чески при установке определенного вида работы или по внешним коман-
дам — при дистанционном управлении.
При установке телеграфных видов работы и двухполосной телефо-
нии АЗ включается фильтр с полосой пропускания 5 кГц; исключение
составляет вид работы F1-6000, при установке которого включается
фильтр с полосой пропускания 15 кГц.
При всех телефонных видах работы, за исключением АЗ, а также
при подаче внешней команды «ВКЛ. АДАПТ. 1» включается фильтр с
полосой пропускания 15 кГц.
Фильтр с полосой пропускания 40 кГц включается при подаче
внешней команды «ВКЛ. 40 кГц».
Напряжение второй ПЧ через регулируемый усилитель поступает
на третий преобразователь, на второй вход которого подается с блока
Б1-4 напряжение третьего гетеродина с частотой 12,672 МГц. Нагруз-
кой третьего преобразователя является фильтр нижних частот с часто-
той среза 180 кГц.
Блок ПЧ имеет два выхода: один — для подключения каналов
слуховых видов работы, каналов однополосной телефонии и автомати-
ческой телеграфии, другой — для подключения внешних устройств.
Для расширения динамического диапазона в блоке ПЧ по второй ПЧ
действует АРУ с глубиной регулирования 20 дБ и задержкой относи-
тельно уровня чувствительности.
При работе в УКВ диапазоне используется тот же блок ПЧ, но
начиная со второго преобразователя. В этом случае на второй пре-
образователь подается напряжение с частотой сигнала (30...60) МГц,
которое с помощью частоты первого гетеродина (42,8...72,8) МГц пре-
образуется в промежуточную частоту 12,8 МГц. Дальнейшее прохожде-
ние сигнала аналогично вышеизложенному.
4.2. Система стабилизации частоты
Для достижения высокой стабилизации частоты настройки в ра-
диоприемнике применена система диапазонно-кварцевой стабилизации
частоты, позволяющая во всем диапазоне получить сетку высокоста-
бильных рабочих частот с одинаковым частотным интервалом (шагом
сетки).
Стабильность частоты настройки в любой дискретной точке диа-
пазона определяется стабильностью опорного кварцевого генератора
(внутреннего или внешнего при работе от внешнего опорного генера-
тора).
Эта система позволяет получить 2850000 рабочих частот в диапа-
зоне (1,5...30) МГц и 5850000 рабочих частот в диапазоне (1,5...60) МГц.
Частоты первого, второго и третьего гетеродинов формируются систе-
мой стабилизации частоты из колебания опорного генератора с часто-
той 5 МГц с сохранением величины относительной нестабильности ча-
стоты опорного генератора.
В систему стабилизации частоты входят блоки: синтезатор (блок
Б1-6), блок преобразования частоты синтезатора (блок Б1-2) и блок
третьего гетеродина (блок Б1-4).
Формирование частот первого гетеродина в диапазоне (42,8...
72,8) хМГц начинается с формирования в синтезаторе высокостабиль-
ной дискретной сетки частот в диапазоне (12,8...14,8) МГц («Мелкая
сетка») (МС) с минимальным интервалом перестройки по частоте 10 Гц.
Синтезатор основан на использовании системы фазовой автоподстройки
частоты, в цепи обратной связи которой используется делитель частоты
с дробным переменным коэффициентом деления (ДДПКД). Сигнал
с частотой 5 МГц, поступающий от внутреннего, либо от внешнего опор-
ного генератора,усиливается, подается на внешний выход, а также пре-
образуется в сигнал опорных частот 10 кГц и 1 МГц для узкополосного
и широкополосного колец ФАПЧ соответственно.
Сетка частот в диапазоне (9...10,9999) МГц (шаг сетки— 100 Гц)
формируется в узкополосном кольце ФАПЧ с ДДПКД, коэффициент де-
ления которого меняется в зависимости от команд, поступающих с де-
кадных переключателей частоты по разрядам 10 Гц, 100 Гц; 1 кГц,
10 кГц.
Напряжение синхронизируемого генератора (СГ) подается на де-
литель частоты на 10, на выходе которого образуется сигнал в диапазо-
не частот (0,9...1,09999) МГц (шаг сетки — 10 Гц). Этот сигнал подает-
ся на один вход смесителя, на второй вход которого поступает сигнал
синхронизируемого генератора широкополосного кольца ФАПЧ в диа-
пазоне частот (11,9...13,7) МГц (с шагом сетки — 200 кГц). На выходе
смесителя образуется сигнал МС в диапазоне (12,8...14,8) МГц с шагом
10 Гц, который фильтруется с помощью перестраиваемого фильтра и
фильтра с электронной перестройкой, усиливается и подается на выход.
Переключение иа выходе блока диапазона МС (12,8...13,8) МГц или
(13,8...14,8) МГц достигается путем перестройки диапазона генератора
СГ широкополосного кольца ФАПЧ (соответственно (11,9...12,7) МГц
или (12,9... 13,7) МГц).
Для компенсации помех, вызванных работой дробных разрядов
ДДПКД в узкополосном кольце ФАПЧ применен интегратор.
Сигнал МС в диапазоне частот (12,8...14,8) МГц с выхода синтеза-
тора поступает на блок преобразования частоты синтезатора (блок
Б1-2), где используется для синхронизации частоты первого гетеродина.
Диапазон частот первого гетеродина (42,8...72,8) МГц перекрывает-
ся с помощью шести перестраиваемых генераторов (Г1...Г6).
Включение одного из генераторов происходит по команде с блока
Б7-2 в зависимости от частоты, установленной декадными переключа-
телями.
Сигнал включенного генератора (Г1...Г6) с помощью смесителей
тракта преобразования приводится к частоте диапазона (12,8...14,8) МГц
и поступает на вход фазового детектора. На другой вход фазового детек-
тора подается сигнал МС с выхода синтезатора.
При разности входных частот фазового детектора, не превышаю-
щей полосы захвата системы, происходит синхронизация частоты
генератора.
При выходе из синхронизма генератора или при изменении часто-
ты МС схема поиска формирует пилообразное управляющее напряже-
ние и изменяет частоту генератора до момента вхождения системы
в синхронизм.
В формирователе опорных частот из частоты опорного генератора
образуются опорные частоты для смесителей тракта преобразования,
а также частоты второго гетеродина 25 МГц, 30 МГц. Переключение
частот второго гетеродина, а также коммутации в формирователе и
тракте преобразования осуществляется по командам с блока Б7-2.
Формирование частоты третьего гетеродина 12672 кГц осуществ-
ляется в блоке Б1-4 при помощи кварцевого генератора с фазовой
автоподстройкой. Сигнал частоты кварцевого генератора делится на 11
и сравнивается на фазовом детекторе с сигналом частоты 1152 кГц, по-
лученной путем деления из опорной частоты 5 МГц.
При работе в режиме «АПЧ» подстройка кварцевого генератора
осуществляется по несущей частоте сигнала. Сигнал третьей ПЧ с
выхода блока Б2-4 поступает на фильтр с полосой пропускания 300 Гц,
осуществляющий селекцию несущей частоты сигнала. Затем частота
несущей, поделенная на 10, сравнивается на втором фазовом детекто-
ре с частотой 12,8 кГц, сформированной из опорной частоты 5 МГц.
Выход второго фазового детектора подключен к кварцевому генерато-
ру и тем самым обеспечивается синхронизация частоты кварцевого
генератора по несущей частоте сигнала. Благодаря подстройке частоты
третьего гетеродина обеспечивается постоянство третьей ПЧ изделия
при изменении первой ПЧ из-за эффекта Допплера.
Блок Б1-4 обеспечивает возможность (при проведении коррекции
частоты опорного генератора) сравнения частоты опорного генератора
с принимаемым сигналом эталонной частоты; для этого переключа-
тель «КОНТРОЛЬ» устанавливается в положение «СВЕРКА ЧАСТ.».
4.3. Каналы слуховых видов работы
Основную селекцию, усиление и детектирование сигналов ампли-
тудной телеграфии с полосами 300 Гц и 1200 Гц, двухполосной телефо-
нии и частотной телефонии обеспечивает блок Б4-12. Блок имеет выхо-
ды НЧ на линию и на гнезда для подключения головных телефонов.
В блоке реализована возможность слухового контроля сигналов
автоматической телеграфии.
Блок построен таким образом, что часть каскадов (регулируемый
усилитель промежуточной частоты, схема АРУ и усилитель низкой ча-
стоты) являются общими для всех слуховых видов работы.
Для приема сигналов амплитудной телеграфии от передатчиков
с высокой стабильностью частоты используется вид работы «А1-У».
В этом случае сигнал третьей ПЧ поступает через согласующий усили-
тель на фильтр с полосой пропускания 300 Гц. Далее сигнал через ре-
гулируемый усилитель поступает на ключевой смеситель, выполненный
на полевом транзисторе. На затвор транзистора подается напряжение
с тонального генератора, частота которого с помощью ручки «ТОН,
кГц», расположенной на лицевой панели изделия, может плавно изме-
няться в пределах ±5,0 кГц относительно средней частоты, равной
128 кГц. С выхода смесителя сигнал низкой частоты подается на уси-
литель, где происходит усиление сигнала до необходимого уровня для
выхода на головные телефоны и на линию.
Прием сигналов амплитудной телеграфии от передатчиков со зна-
чительной погрешностью частоты производится в режиме «Al-Ш». В
этом случае селекция сигнала осуществляется с помощью фильтра с
полосой пропускания 1200 Гц. Дальнейшее усиление и детектирование
сигнала происходит аналогично описанному выше для режима «А1-У».
При приеме сигналов двухполосной телефонии основная селекция
сигнала осуществляется фильтром группового тракта приема с полосой
пропускания 5 кГц. С выхода фильтра с полосой пропускания 20 кГц
сигнал усиливается, детектируется с помощью амплитудного детектора
и усиливается общим усилителем низкой частоты.
При приеме сигналов частотной телефонии используется тот же
фильтр селекции с полосой пропускания 20 кГц. В этом случае основ-
ная селекция сигнала осуществляется фильтром группового тракта
приема с полосой пропускания 15 кГц. Далее сигнал усиливается, огра-
ничивается для устранения паразитной амплитудной модуляции, де-
тектируется с помощью частотного детектора и усиливается на низкой
частоте.
Прием На слух сигналов частотной телефонии очень затруднен из-
за шума на выходе УНЧ в отсутствие сигнала. Для уменьшения уров-
ня шума в отсутствие сигнала на выходе частотного детектора вклю-
чен подавитель шумов.
Цепи блока, необходимые для контроля на слух сигналов автома-
тической телеграфии, соответственно коммутируются при установке пере-
ключателя «СЛУХ. ПРИЕМ» в положение «F-1 КАН.» или «F-2 КАН.».
В этом случае в блоке включается режим «А1», разрывается цепь
подачи напряжения тонального генератора на смеситель и выход соот-
ветствующего канала блока Б5-72 подключается к тонманипулятору.
В зависимости от потенциала напряжения на входе («НАЖАТ.» или
«ОТЖАТ.») тонманипулятор замыкает (или размыкает) цепь пода-
чи напряжения тонального гетеродина, при этом коэффициент передачи
смесителя максимален (или минимален) и в телефонах прослуши-
вается громкий (или тихий) сигнал.
При приеме сигналов амплитудной телефонии и двухполосной те-
лефонии в блоке предусмотрена возможность работы с включенной АРУ
с различными постоянными времени (0,1; 1; 5) секунд. При этом с по-
мощью потенциометра «УСИЛЕНИЕ А1, АЗ, F3» обеспечивается ручная
регулировка усиления тракта НЧ. При включении режима «РРУ» по-
тенциометр «УСИЛЕНИЕ А1, АЗ, F3» обеспечивает возможность регу-
лировки усиления тракта ПЧ блока.
При приеме сигналов частотной телефонии в тракте ПЧ блока
включается режим максимального усиления, а потенциометр «УСИ-
ЛЕНИЕ А1, АЗ, F3» позволяет изменять усиление тракта НЧ.
4.4. Каналы однополосной телефонии
Основную селекцию, усиление и детектирование сигналов одно-
полосной телефонии, телефонии с двумя независимыми боковыми по-
лосами осуществляет блок Б4-25.
Блок Б4-25 состоит из двух идентичных каналов, обеспечивающих
прием однополосных сигналов в нижней и верхней боковой полосе.
Схема каналов отличается только фильтрами селекции боковых по-
лос. Для приема однополосных сигналов переключатель «РОД РА-
БОТЫ» устанавливается в положение «Тлф», затем выбор вида ра-
боты осуществляется с помощью переключателя «ВИД РАБОТЫ
Тлф».
Каждый канал приема однополосных сигналов содержит входной
согласующий усилитель, кварцевый фильтр на одну боковую полосу,
регулируемый усилитель, детектор, усилитель НЧ, имеющий выход
на линию и выход для подключения головных телефонов. Детектиро-
вание однополосного сигнала осуществляется с помощью местной не-
сущей, сформированной в блоке Б1-4 из опорной частоты 5 МГц.
Для обеспечения возможности качественного приема однополос-
ных сигналов при отклонении частоты передатчика до ±100 Гц, а
также для компенсации эффекта Допплера используется режим ра-
боты с включенной АПЧ.
В режиме «АПЧ» подстройка частоты третьего гетеродина (блок
Б1-4) осуществляется по несущей частоте сигнала, этим удается
скомпенсировать изменения третьей ПЧ, вызванное нестабильностью
передатчика или эффектом Допплера. При приеме однополосных сиг-
налов возможна работа с АРУ с различными постоянными времени
(0,1; 1; 5) секунд. При этом в каждом канале отдельно (при установке
тумблера «СЛОЖ. АРУ» в положение «ОТКЛ,») в зависимости от
положения переключателя «ВИД РАБОТЫ Тлф» включаются следую-
щие виды АРУ:
а) по спектру (A3J-A1, A3J-B1, АЗВпод.);
б) по пилот-сигналу, ослабленной несущей (АЗА-А1, АЗА-Bi,
АЗВосл.);
в) по пилот-сигналу, полной несущей (АЗН-А1, АЗН-Bi).
Тумблер «СЛОЖ. АРУ» при приеме сигналов, несущих одну и ту
же информацию одновременно по двум каналам, позволяет работать в
режиме сложения АРУ. При работе в режиме АРУ потенциометр
«УСИЛЕНИЕ Ai» (УСИЛЕНИЕ Во) позволяет регулировать усиление
по тракту НЧ соответствующего канала.
При установке переключателя «ВИД РлУ» в положение «РРУ»
потенциометр «УСИЛЕНИЕ Ai» («УСИЛЕНИЕ Bi») служит для ре-
гулировки усиления по тракту ПЧ в соответствующем канале, при этом
усиление по НЧ максимальное.
4.5. Каналы автоматической телеграфии
Основную селекцию, усиление, детектирование частотно-манипу-
лированных сигналов и сигналов с относительной фазовой манипуля-
цией и формирование выходных импульсов, необходимых для автома-
тического приема с помощью оконечной регистрирующей аппаратуры,
обеспечивает блок Б5-72.
Сигнал третьей ПЧ с основного выхода ГТП поступает на вход
блока Б5-72.
В зависимости от положения переключателя «ВИД РАБОТЫ Тлг»
(переключатель «РОД РАБОТЫ» — в положении «Тлг») входной
сигнал поступает на соответствующий полосовой фильтр, имеющий
оптимальную полосу пропускания для включенного вида работы и осу-
ществляющий основную селекцию сигнала. Основное усиление и ам-
плитудное ограничение сигнала осуществляет усилитель-ограничитель.
Далее сигнал поступает на смеситель, где с помощью частоты вспомо-
гательного генератора происходит понижение частоты сигнала с целью
сокращения числа разрядов регистра цифрового демодулятора.
С помощью системы фазовой автоподстройки частоты и делителей
ДПКД происходит установка частоты генератора в зависимости от
включенного вида работы. Стабильность частоты генератора опреде-
ляется стабильностью частоты местной несущей, поступающей с бло-
ка Б1-4.
Преобразованный сигнал с выхода смесителя через широкополос-
ный ФНЧ подается на формирователь и далее на цифровой демоду-
лятор.
Цифровой демодулятор выполнен по автокорреляционной схеме
приема сигналов. Задержку сигнала осуществляют регистры сдвига,
управляемые тактовой частотой. Тактовая частота, зависящая от вклю-
ченного вида работы, формируется из местной несущей с помощью
делителей ДПКД.
Перемножение прямого и задержанного сигнала осуществляется
в каждом канале с помощью двух фазовых детекторов (сумматоров по
модулю 2) с парафазными выходами и со смещенными характеристика-
ми. Выходы детекторов каждого канала подключены к вычитающему
устройству — операционному усилителю. Такое построение схемы
демодулятора позволяет получить трапецеидальную амплитудно-частот-
ную характеристику, что повышает стабильность параметров демоду-
лятора.
Сигнал с выхода вычитающего устройства каждого канала через
фильтр НЧ поступает на формирователь посылок постоянного тока.
Полоса пропускания фильтра НЧ включается автоматически при
выборе вида работы с помощью переключателя «ВИД РАБОТЫ Тлг».
Выходы «СЛОЖ. 1 КАН.» и «СЛОЖ. 2 КАН.» используются при
работе изделия в составе комплекса в режиме сдвоенного приема. С вы-
хода блока Б5-72 сигнал в виде постоянно-точных посылок поступает
на выход и на блок релейных выходов (блок Б5-2), обеспечивающий
работу буквопечатающих телеграфных аппаратов непосредственно от
изделия.
Блок Б5-2 состоит из двух одинаковых каналов. В каждом кана-
ле импульсы задающего генератора при потенциале «НАЖАТ.»
(«ОТЖАТ.») входного сигнала поступают на выпрямитель- верхнего
(нижнего) плеча, выходное напряжение которого с помощью элек-
тронного ключа замыкает цепь подачи на выход положительного (от-
рицательного) выходного импульса.
При подаче внешней команды «ВКЛ. НЕГАТ.» потенциалу
«НАЖАТ.» («ОТЖАТ.») входного сигнала соответствует отрицатель-
ный (положительный) выходной импульс. Для приема командных сиг-
налов при работе в режиме адаптивной связи («АДАПТАЦИЯ-1») в
изделии используется канал приема сигналов частотной телеграфии
со сдвигом частоты 200 Гц (блок Б5-46).
Сигнал третьей ПЧ поступает через согласующий усилитель на
полосовой фильтр с полосой пропускания 600 Гц. Далее сигнал уси-
ливается, ограничивается по амплитуде, преобразуется в посылки
постоянного тока в дешифраторе, выход которого по команде «ВКЛ.
АДАПТ. 1» подключается к фильтру НЧ с полосой пропускания, соот-
ветствующей большей скорости телеграфирования.
4.6. Принцип управления частотой настройки и видами
работы радиоприемника
Радиоприемник допускает как ручное управление с помощью орга-
нов управления, расположенных на лицевой панели, так и дистанцион-
ное — с вынесенных пультов дистанционного управления.
Выбор способа управления осуществляется переключателем «ВИД
УПРАВЛЕНИЯ», имеющего три положения:
а) «МЕСТН.» — местное управление, при этом все управление
осуществляется с лицевой панели радиоприемника;
б) «М-Д» — местно-дистанционное управление, при котором обес-
печивается управление режимами работы с лицевой панели, а управ-
ление частотой настройки — дистанционно;
в) «ДИСТ.» — дистанционное управление (по принципу «провод-
команда») частотой настройки и режимами работы радиоприемника.
Настройка радиоприемника на частоту, установленную декадны-
ми переключателями «КИЛОГЕРЦЫ», осуществляется автоматически.
Каждый переключатель соответствует определенному интервалу пере-
стройки радиоприемника. Так, первому переключателю соответствует
интервал 10000 кГц, второму — 1000 кГц, третьему — 100 кГц, четвер-
тому — 10 кГц, пятому — 1 кГц, шестому — 0,1 кГц, седьмому —
0,01 кГц.
С декадных переключателей в зависимости от установленной ча-
стоты подаются команды управления на синтезатор и через блок Б7-2
на блоки УРЧ, блок преобразования частоты синтезатора, блок ПЧ.
В результате обеспечивается:
— включение соответствующих фильтров блока УРЧ;
— перестройка контуров блока УРЧ с помощью дискретных кон-
денсаторов;
— установка частот первого и второго (при работе в КВ диапа-
зоне) гетеродинов;
— переключение фильтров и другие коммутации, подготавливаю-
щие тракт ПЧ к работе.
Для перестройки контуров блока УРЧ используются магазины
дискретных конденсаторов, где в качестве коммутирующих элементов
используются реле, выполненные на высокочастотных магнитио-управ-
ляемых контактах (герконах). Переключение контуров блока УРЧ
осуществляют электромеханические реле и герконы.
Выбор вида работы радиоприемника осуществляется с помощью
переключателей «РОД РАБОТЫ», «ВИД РАБОТЫ Тлг», «ВИД РА-
БОТЫ Тлф», «СЛУХ. ПРИЕМ.».
При установке переключателя «РОД РАБОТЫ» в положение
«ОТКЛ.» обеспечивается возможность выбора слуховых видов работы
с помощью переключателя «СЛУХ. ПРИЕМ.».
Установкой переключателя «РОД РАБОТЫ» в положение «Тлф»
обеспечивается возможность выбора однополосных видов работы с
помощью переключателя «ВИД РАБОТЫ Тлф». При установке пере-
ключателя «РОД РАБОТЫ» в положение «Тлг», обеспечивается вы-
бор автоматических телеграфных видов работы посредством пере-
ключателя «ВИД РАБОТЫ Тлг». Тумблер «СКОРОСТЬ М-Б» позво-
ляет переключать фильтры манипуляции телеграфных видов работ в
зависимости от скорости передачи информации. При приеме сигналов
однополосной телефонии или автоматической телеграфии (переключа-
тель «РОД РАБОТЫ» — в положении Тлф» или «Тлг) с помощью пе-
реключателя «СЛУХ. ПРИЕМ.» обеспечивается слуховой контроль
принимаемого сигнала.
Предусмотрена возможность работы изделия с аппаратурой адап-
тивной связи. Режим «АДАПТ. I» включается при подаче соответст-
вующей внешней команды и установке переключателя «ВИД УПРАВ-
ЛЕНИЯ» в положение «М-Д» или «ДИСТ.». При этом обеспечивается:
— возможность дистанционного управления частотой настройки;
— выключение внутреннего третьего гетеродина и работа от внеш-
него третьего гетеродина;
— включение в ГТП полосы пропускания 15 кГц;
— включение канала приема командных сигналов.
Включение режима «АДАПТ. 2» осуществляется при подаче внеш-
ней соответствующей команды. При этом, независимо от положения
переключателя «ВИД УПРАВЛЕНИЯ», обеспечивается:
— возможность дистанционного включения полосы пропускания
ГТП;
— подача сигнала третьей ПЧ с внешнего входа «ВХ. ПЧ-ШК» на
блоки однополосной телефонии и автоматической телеграфии;
— включение блока релейных выходов.
В изделии предусмотрена возможность запирания приемного трак-
та при работе в режиме автоматического полудуплекса в составе ра-
диостанции.
При включении тумблера «АРПД» замыкается цепь подачи запи-
рающего напряжения с внешнего входа на блоки Б2-32 (Б2-37), Б2-4,
Б4-12 и Б4-25, обеспечивая возможность запирания усилителей. Запи-
рание усилителя блока Б4-25 происходит при работе радиоприемника
в режиме АРУ.
В качестве управляющих элементов системы управления радио-
приемника используются переключатели, тумблеры. Исполнительными
элементами системы управления являются электромагнитные реле по-
стоянного тока и электронные ключи.
Для упрощения системы управления исполнительные элементы
являются общими для местного и дистанционного управления. Кроме
того, упрощение коммутации достигается благодаря применению уп-
равляющих диодов.
4.7. Система встроенного контроля
Радиоприемник имеет разветвленную систему встроенного конт-
роля, позволяющую проводить оценку его работоспособности в целом,
а при отказе в работе, позволяющую отыскать неисправность вплоть до
функционального узла (блока).
Система контроля с помощью переключателей контроля, стрелоч-
ных индикаторов, световой сигнализации и других элементов обеспечи-
вает:
— контроль выходных напряжений отдельных блоков;
— проверку точности частоты опорного генератора по внешнему
эталонному сигналу («СВЕРКА ЧАСТ.»);
— контроль напряжения сети и выходных напряжений блока>
питания;
— сигнализацию о включении питания опорного генератора и по-
даче питающих напряжений с блока питания;
— сигнализацию о перегреве опорного генератора («АВАРИЯ ОГ»);
— сигнализацию о включении вентилятора;
— обобщенный контроль работоспособности активных функцио-
нальных узлов радиоприемника со световой сигнализацией «ГОТОВ
К РАБОТЕ»;
— контроль прохождения сигнала по всему тракту при подаче на
вход контрольного сигнала с выдачей световой сигнализации «СКВОЗ-
НОЙ КОНТР.»;
— слуховой контроль (с помощью головных телефонов) принимае-
мых сигналов.
Контроль установленной частоты осуществляется установкой тумб-
лера «ОТСЧЕТ ЧАСТОТЫ» в верхнее положение. При этом в каждом
разряде с переключателя подаются сигналы через дешифратор на ин-
дикатор, высвечивающий цифру разряда.
Выбор вида контрольного сигнала, подаваемого в приемный тракт
осуществляется с помощью переключателя «СКВОЗН. КОНТР.». Для
сквозного контроля могут быть использованы:
— гармоники сигнала опорного генератора («ГАРМ.»);
— напряжение от встроенного генератора шума («ГШ»);
— сигнал частоты настройки изделия, поступающий с выхода
тракта обратного преобразования частоты («ТОН»), В этом случае сиг-
нал тонального генератора поступает на вход Тракта ОПРЧ, где преоб-
разуется в высокочастотный сигнал.
При подаче внешней команды «ВКЛ. ОПРЧ (МсН)» обеспечи-
вается сквозной контроль приемного тракта изделия с помощью сигна-
ла радиочастоты, полученного в тракте ОПРЧ из сигнала МсН.
4.8. Система питания
Питание радиоприемника осуществляется от однофазной сети пе-
ременного тока с помощью блока питания (блока БЗ-28).
В зависимости от параметров питающей сети (220 В/50 Гц;
220 В/400 Гц) в блоке питания устанавливается соответствующая сети
сменная вилка, обеспечивающая необходимые коммутации в первич-
ных обмотках силовых трансформаторов. На заводе-изготовителе на
блоке питания устанавливается вилка для сети 220 В/50 Гц. Сменная
вилка для работы радиоприемника от сети 220 В/400 Гц находится
в ЗИПе.
При установке тумблера блока питания в положение «СЕТЬ»
включается дежурный выпрямитель, выходное напряжение которого
(—27 В ОГ) используется для питания опорного генератора и усилите-
лей частоты ОГ в элементе Э7-86 блока Б1-6 (при включении тумблера
«ОГ» на лицевой панели изделия). При установке тумблера «ОГ» в
положение «ОТКЛ.» возможна подача питающего напряжения на опор-
ный генератор от внешнего источника. Кроме того, напряжение —27 В
ОГ подается при включении тумблера «ПИТАНИЕ» изделия (при ме-
стном управлении) на схему управления, обеспечивающую подачу на-
пряжения сети на остальные силовые трансформаторы блока питания.
Сигнализацию о подаче питающих напряжений на изделие обеспечи-
вает световой индикатор «ПИТАНИЕ».
Световой индикатор «ОГ» сигнализирует о подаче питающего напря-
жения на опорный генератор.
В блоке питания предусмотрен обобщенный контроль наличия
напряжения сети и основных выходных напряжений (—12,6 Вст,
-4-12,6 Вст, —27 Вст, —60 В, 4-60 В). При наличии всех указанных на-
пряжений со схемы индикации выдается напряжение, используемое для
контроля с помощью внешнего стрелочного прибора, а также сигнал
(—27 В) «ГОТОВ К РАБОТЕ». Для защиты силовых трансформаторов
от короткого замыкания в их первичные обмотки включены предохрани-
тели. Защита элементов схемы источников от короткого замыкания в
нагрузке обеспечивается также соответствующими предохранителями.
Сдвоенные тумблеры «±60 — ±24 В» обеспечивают переключение
уровня выходных напряжений блока питания, которые используются
для формирования на релейных выходах радиоприемника посылок по-
стоянного тока с разными уровнями.
С помощью стрелочного прибора и переключателя контроля, рас-
положенных на передней панели блока питания, предусмотрен конт-
роль выходных напряжений блока.
Подключение блока питания к сети и радиоприемнику осуществ-
ляется через разъемы, находящиеся на передней панели или (для
стоечного варианта изделия) через врубные разъемы, находящиеся на
задней панели блока.
5. УСТРОЙСТВО И РАБОТА СОСТАВНЫХ ЧАСТЕЙ
В данном разделе дано описание назначения, принципа работы и
конструкции блоков, входящих в радиоприемник. Схема электриче-
ская функциональная приведена на рис. 2 и 3, схема электрическая
общая — на рис. 1, а схема электрическая подключения — на рис. 4
приложения 4.
Описание принципа работы блоков и элементов радиоприемника
ведется по прилагаемым электрическим структурным схемам (прило-
жение 4) и схемам электрическим принципиальным, приведенным в
приложении 1 к настоящему техническому описанию ЦЛ2.003.067 ТО1.
5.1. Блок ПЛФ и антенный аттенюатор (блок Б2-12)
Схема электрическая структурная блока приведена на рис. 5 при-
ложения 4, а схема электрическая принципиальная — на рис. 1 прило-
жения 1 ЦЛ2.003.067 ТО1.
Блок Б2-12 предназначен для ослабления входных напряжений до
30 дБ ступенями через 10 дБ и для защиты изделия от помех, созда-
ваемых, радиолокационными станциями в диапазоне частот свыше
200 МГц.
С помощью блока можно осуществлять контроль чувствительности
и работоспособности изделия.
Блок состоит из противолакационного фильтра (ПЛФ), антенного
аттенюатора, генератора шума и реле, обеспечивающих необходимую
коммутацию при сковозном контроле изделия.
Блок имеет следующие технические данные:
а) пределы ослабления аттенюатора от 0 дБ до 30 дБ (шаг 10 дБ);
б) допустимая величина ЭДС, действующая во входной цепи —
100 В;
в) допустимая величина постоянного напряжения во входной цепи
—500 В;
г) входное и выходное сопротивление — 75 Ом;
д) ослабление мешающих сигналов в диапазоне частот (200...
400) МГц не менее 10 раз, (400...10000) МГц не менее 100 раз;
е) номинальная мощность генератора шума в диапазоне частот
(1,5...60) МГц равна 40 кТо.
Противолокационный фильтр собран из катушек индуктивности
LI, L2, L3, L4 и объемных конденсаторов С6, С15, С16 и С27.
Аттенюатор построен из трех Т-образных ячеек, каждая из которых
изменяет коэффициент передачи на 10 дБ.
Для того, чтобы аттенюатор сохранил работоспособность при ЭДС
сигнала во входной цепи до 100В, первая ячейка собрана из последо-
вательно и параллельно соединенных резисторов.
В качестве переключающих элементов в аттенюаторе применены
высокочастотные реле (Р5...Р8).
Для обеспечения прохождения слабых сигналов через контакты ре-
ле применена схема пробоя оксидной пленки, образующейся на контак-
тах реле. Схема пробоя оксидной пленки выполнена на резисторах
R1...R3, R5, R25, R36.
Сигнал радиочастоты поступает в блок через разъем Ш1. Конден-
сатор С1 с рабочим напряжением 1000 В включен для предотвращения
попадания высоких постоянных напряжений на вход изделия.
Разъем ШЗ предназначен для подачи сигнала с выхода тракта
ОПРЧ, Ш4 — для подачи напряжения опорного генератора. Коммута-
ция сигналов сквозного контроля на вход ПЛФ осуществляется с по-
мощью реле Р1, а также соответственно с помощью реле Р2, РЗ, Р4 при
подаче команд «ВКЛ. ОПРЧ», «ВКЛ. 5 МГц», «ВКЛ. ГШ».
Реле Р1 одновременно при этом отключает антенный вход.
Генератор шума содержит шумовой диод Д1, цепи коррекции и уси-
литель на транзисторах Tl, Т2 с корректирующим высокочастотным
дросселем Др1. С диода Д1 шумовой сигнал проходит в эмиттерную
цепь усилителя. С коллектора транзистора Т1 шумовой сигнал посту-
пает на эмиттерный повторитель (Т2), с выхода которого сигнал по-
дается на реле Р4.
Ослабление помех в цепях питания и управления обеспечивается
П-образными LC фильтрами.
5.2. Блок УРЧ диапазона КВ (блок Б2-32, блок Б2-37)
Схема электрическая структурная блока приведена на рис. 6 при-
ложения 4, а схема электрическая принципиальная — на рис. 2 прило-
жения 1 ЦЛ2.003.067 ТО1.
В зависимости от модификации радиоприемника предварительную
селекцию и усиление сигналов в диапазоне частот (1,5...30) МГцосущест-
вляет блок Б2-32 (обеспечивающий возможность приема сигналов при
работе близрасположенных передатчиков) или блок Б2-37 (с повышен-
ной чувствительностью).
Основные технические данные блока:
а) коэффициент передачи на частоте настройки на нагрузку 75 Ом
блока Б2-32 — (4,0...8,5) раз;
блока Б2-37 — (6...12) раз;
б) коэффициент шума
блока Б2-32 — не более 30 кТо;
блока Б2-37 — не более 6 кТо;
в) ослабление напряжения по первой ПЧ на любой частоте наст-
ройки блока — не менее 103 дБ;
г) ослабление напряжения по зеркальному каналу первого преоб-
разования — не менее 93 дБ;
д) линейность блока Б2-32, измеренная двухсигнальным методом
при U вых= 1 В, — не менее 50 дБ;
е) полосы «забития» блока Б2-32 при воздействии ЭДС помехи
на входе уровнем 3 В и 30 В:
— в диапазоне (1.5...3) МГц равны соответственно ±5% и ±12% от
частоты настройки;
— в диапазоне (3...30) МГц равны соответственно ±4,5% и ±10%
от частоты настройки;
ж) блок обеспечивает сохранность всех деталей и цепей при воз-
действии на вход через эквивалент 75 Ом напряжения высокой частоты
уровнем до 100 В во всем диапазоне (1.5...30) МГц, в том числе и на час-
тоте настройки.
Диапазон принимаемых частот в блоке разбит на десять поддиа-
пазонов.
Тракт радиочастоты на каждом поддиапазоне состоит из перестраи-
ваемого фильтра во входной цепи, каскодного усилителя, нагруженного
на перестраиваемый полосовой двухконтурный фильтр, и фильтра
нижних частот.
Входная цепь блока Б2-32 на каждом поддиапазоне представляет
собой полосовой двухконтурный перестраиваемый фильтр с трансфор-
маторной связью между контурами и обеспечивает возможность рабо-
ты блока в условиях сильных помех.
Структурная схема блока Б2-37 отличается от схемы блока Б2-32
только тем, что входная цепь на каждом поддиапазоне представляет
собой одноконтурный перестраиваемый фильтр.
В контур входной цепи каждого поддиапазона блока (в первый
контур блока Б2-32) для защиты элементов тракта высокой частоты от
высоких напряжений на частоте настройки включена схема защиты,
выполненная на двух транзисторах.
Усилитель выполнен на транзисторах Т1 и Т2 по каскодной схеме.
Первый транзистор — полевой, второй — биполярный.
Нагрузкой усилителя служит двухконтурный перестраиваемый
фильтр (узел У2) с трансформаторной связью между контурами, рабо-
тающий на выходе на нагрузку 75 Ом.
Переключение поддиапазонов блока достигается коммутацией
фильтров во входной цепи и в нагрузке усилителя с помощью электро-
механических реле и герконов.
Перестройка блока внутри частотного поддиапазона достигается
перестройкой контуров фильтров с помощью дискретных конденсаторов.
Команды для включения соответствующих фильтров и включения
набора конденсаторов для настройки фильтров блока на заданную ча-
стоту поступают от блока управления частотой настройки изделия
(Б7-2).
Для дополнительного ослабления высокочастотных напряжений,
лежащих выше рабочего диапазона частоты, на выходе блока стоит
фильтр нижних частот Э (элемент ЭЗ-54) с частотой среза 31 МГц,
имеющий входное и выходное сопротивление равное 75 Ом.
Подключение функциональных узлов требуемого поддиапазона
производится с помощью электромеханических реле по команде, посту-
пающей с разъема Ш5 (конт. 11...20). При этом по высокой частоте
реле Р11...Р20 (У1), Р31...Р40 (У2) и РЗ производят коммутацию пере-
страиваемых полосовых фильтров соответствующих поддиапазонов к
входному Ш1 и выходному Ш4 разъемам; реле Р31...Р40 (У1) и Р1...Р10
(У2) — коммутацию усилителя; реле Р1...Р10, Р21...Р31 (У1) иР11...Р30
(У2) — коммутацию магазинов дискретных конденсаторов.
Реле Р2 обеспечивает коммутацию источника питания плюс 60 В,
а реле Р1 — коммутацию общего провода магазина дискретных кон-
денсаторов.
Магазин дискретных конденсаторов (элемент ЭЮ-21), обеспечи-
вающий перестройку контуров фильтров внутри поддиапазона, включа-
ет в себя четыре электронных ключа (Д1...Д8, R1...R16) для подклю-
чения конденсаторов емкостью (0,375; 0,75; 1,5; 3) пФ и четыре высоко-
частотных реле (с использованием высокочастотных магнитоуправляе-
мых контактов) для подключения конденсаторов емкостью (6; 12; 24;
48) пФ.
Начальная емкость элемента ЭЮ—21 составляет 20 пФ, макси-
мальная емкость — 115,625 пФ.
При работе радиоприемника в режиме АРПД на к. 31 разъема Ш5
блока поступает команда «ВКЛ. АРПД» и происходит запирание уси-
лителя.
С помощью реле Р4 и диодов Д30...Д32 производится контроль ис-
правности блока при подаче на вход блока напряжения сигнала.
Для фильтрации высокочастотных напряжений по цепям питания
и управления используются LC фильтры.
5.3. Блок УРЧ диапазона УКВ
(блок Б2-33, блок Б2-33.1)
Схема электрическая структурная блока приведена на рис. 7 при-
ложения 4. Схема электрическая принципиальная блока Б2-33 приве-
дена на рис- 7, а схема электрическая принципиальная блока Б2-33.1
на рис. 8 приложения ЦЛ2.003.067 ТО1.
В зависимости от модификации радиоприемника предварительную
селекцию и усиление сигналов в диапазоне частот (30...60) МГц осуще-
ствляет блок Б2-33 (обеспечивающий возможность приема сигналов
при работе близкорасположенных передатчиков) или блок Б2-33.1
(с повышенной чувствительностью).
Основные технические данные блока:
а) коэффициент передачи на частоте настройки на нагрузку 75 Ом
— (4...8) раз;
б) коэффициент шума:
блока Б2-33 — не более 12 кТо;
блока Б2-33.1 — не более 8 кТо;
в) ослабление напряжения второй ПЧ (12,8 МГц) на любой ча-
стоте настройки блока не менее 114 дБ;
г) ослабление напряжения частоты при отстройке на 12,8 МГц вы-
ше частоты настройки:
блока Б2-33 — не менее 70 дБ;
блока Б2-33.1 — ие меиее 76 дБ;
д) линейность, измеренная двухсигнальиым методом при
Ubhx=1 В, не менее 45 дБ;
е) полосы «забития» блока Б2-33 при воздействии ЭДС помехи на
входе уровнем 3 В не более 4,5% от частоты настройки, при уровне по-
мехи 10В не более ±10%;
ж) блок обеспечивает сохранность всех деталей и цепей при воз-
действии на вход через эквивалент 75 Ом напряжения высокой частоты
уровнем до 100 В во всем диапазоне (30...60) МГц, в том числе и на ча-
стоте настройки-
Входная цепь блока Б2-33 на каждом поддиапазоне состоит из
двухконтурного фильтра с коидуктивной связью между контурами, что
обеспечивает возможность работы блока в условиях сильных помех.
Структурная схема блока Б2-33.1 отличается от схемы блока Б2-33
только тем, что входная цепь на каждом поддиапазоне представляет
собой одноконтурный перестраиваемый фильтр.
Для защиты элементов тракта радиочастоты от высоких напряже-
ний иа частоте настройки включена схема защиты, выполненная на
двух транзисторах.
Каскад усиления выполнен по каскодной схеме на транзисторах Т7
(полевой) и Т8 (биполярный).
Нагрузкой усилителя является двухконтурный перестраиваемый
фильтр с кондуктивной связью между контурами, работающий на на-
грузке 75 Ом.
Перестройка поддиапазонов блока осуществляется коммутацией
полосовых фильтров во входной цепи и в нагрузке усилителя с помо-
щью электромеханических реле и герконов.
Перестройка контуров полосовых фильтров при перестройке блока
внутри частотного поддиапазона обеспечивается с помощью магазинов
дискретных конденсаторов.
Сигналы управления для включения поддиапазонов и включения
набора конденсаторов в соответствии с частотой, установленной декад-
ными переключателями, подаются от блока управления частотой на-
стройки изделия (Б7-2).
Сигнал радиочастоты поступает в блок через разъем Ш1 и, при ра-
боте в КВ диапазоне, через контакты 3, 4 обесточенных реле Р1...РЗ
подается через разъем Ш4 в блок УРЧ диапазона КВ.
При подаче команды на включение требуемого поддиапазона с по-
мощью реле Р1...РЗ и Р4, Р7, РЮ подключается полосовой фильтр
входной цепи соответствующего поддиапазона к входному разъему Ш1
и входу усилителя; с помощью реле Р13, РЮ, Р19 и Р22...Р24 подклю-
чается соответствующий полосовой фильтр в нагрузку усилителя и к
выходному разъему Ш2, реле Р5, Р8, Р11, Р14, Р15, Р17, Р18, Р20, Р21
обеспечивают подключение к контурам фильтров магазинов дискрет-
ных конденсаторов Э5, Э6, Э7; реле Р6, Р9, Р12 подключают магазин
дискретных конденсаторов Э1 в блоке Б2-33.
Магазин дискретных конденсаторов (элемент ЭЮ-15), обеспечи-
вающий перестройку полосовых фильтров внутри поддиапазона, вклю-
чает в себя четыре электронных ключа (Д1...Д8) для подключения
дискретных емкостей (0,25; 0,5; 1,0; 2,0) пФ и три высокочастотных ре-
ле (с использованием высокочастотных магиитоуправляемых контактов)
для включения дискретных емкостей (4,0; 8,0; 16,0) пФ.
Начальная емкость элемента ЭЮ-15 составляет 18 пФ, максималь-
ная емкость 49,75 пФ.
Диоды Д7...Д9 служат для развязки цепей команд включения ди-
скретов (4,0; 8,0; 16,0) пФ, а резисторы R29...R60 — для развязки цепей
команд управления (—27 В) и запирающего напряжения ( + 60 В)
диодных ключей элементов ЭЮ-15.
Реле Р25 подключает схему контроля блока.
5.4. Блок промежуточных частот (блок Б2-4)
Схема электрическая структурная блока приведена на рис. 8,
приложения 4, а схема электрическая принципиальная — на рис. 10
приложения 1 ЦЛ2.003.067 ТО1.
Блок Б2-4 предназначен для преобразования сигнала радиочасто-
ты КВ или УКВ диапазона к промежуточной частоте 128 кГц, селек-
ции и усиления на промежуточных частотах.
Кроме того, блок обеспечивает при подаче сигнала частотой
128 кГц формирование высокочастотного сигнала, который исполь-
зуется для контроля радиоприемного устройства.
Основные технические данные блока при напряжении гетеродинов
не менее 300 мВ следующие:
а) коэффициент усиления блока по ЭДС на нагрузке Rh= (300±30)
Ом равен;
до выхода Ш9 — 9...18;
до выхода Ш8 — 170...300;
б) чувствительность блока по ЭДС при соотношении ~ "
3 в полосе измерения 3,1 кГц не более 3,8 мкВ в КВ и не более 2,0 мкВ
в УКВ режимах;
в) полоса пропускания блока по уровню 0,7 в зависимости от по-
данной команды соответствует данным табл. 5.1.
Таблица 5.1.
Подача команд
включения полос
(—27В)
Полоса пропускания,
кГц, не менее
вкл. Af = 40 ±20
вкл. Af = 15 ±7,5
вкл. Af=5 ±2,5
г) коэффициент регулировки АРУ блока не менее 20 дБ, при увели-
чении входного сигнала на 60...70 дБ относительно чувствительности
блока;
д) уровень высокочастотного напряжения сигнала на выходе
ОПРЧ не менее 70 мВ при напряжении входного сигнала частотой
128 кГц, равном (100±20) мВ.
При работе изделия в КВ диапазоне (1...10 поддиапазоны) сигнал
с выхода блока Б2-32 (или Б2-37) поступает на первый смеситель Э1
(Э4-56), где с помощью напряжения первого гетеродина сигнал преоб-
разуется в первую промежуточную частоту, равную 37,8 МГц или
42,8 МГц в зависимости от частоты первого гетеродина.
Селекция сигнала первой промежуточной частоты осуществляется
фильтром Э4 (ЭЗ-22) с номинальной частотой 37,8 МГц или фильтром
Э5 (ЭЗ-23) с номинальной частотой 42,8 МГц, которые подключаются
к выходу смесителя с помощью реле Р4, Р5. С выходов фильтров сигнал
поступает на входы 1 и 2 усилителей промежуточных частот 37,8 МГц и
42,8 МГц элемента Э6 (Э1-67). Усиленный сигнал с выходов 3,5 элемен-
та Э1-67 через контакты реле Р6 и Р8 подается на второй смеситель
тракта (элемент Э4-57). Это усиление необходимо для компенсации
потерь полезного сигнала в смесителе Э4-56 и фильтре первой ПЧ.
Команды на включение реле Р4, Р5, Р6 и Р8 подаются в зависимости
от рабочего участка диапазона (см. табл. 4.1).
Во втором смесителе Э7 сигнал первой ПЧ с помощью напряже-
ния второго гетеродина преобразуется во вторую промежуточную ча-
стоту, равную 12,8 МГц. Частота второго гетеродина равна 25 МГц или
30 МГц в зависимости от рабочего участка диапазона (табл. 4.1.).
Селекция сигнала второй ПЧ осуществляется кварцевыми фильт-
рами Э8, Э9, ЭЮ (ЭЗ-18, ЭЗ-19, ЭЗ-40), которые подключаются к вы-
ходу смесителя Э7 с помощью реле Р9, РИ, Р13 и определяют полосу
пропускания группового тракта приема в целом.
На выходе фильтры ЭЗ-18, ЭЗ-19 и ЭЗ-40 нагружены на контура:
L2, С28, СЗО; L3, С29, С31; LI, С32, С35 соответственно, расположенные
в шасси блока и включенные в цепь затвора транзистора соответствую-
щего усилителя элемента Э11 (Э1-99) на входы 3, 2, 1. Усилители
элемента Э1-99 коммутируются по цепи питания с помощью реле Р12,
Р14 и РЮ.
Включение фильтров и соответствующих им усилителей элемента
Э1-99 осуществляется подачей команд на включение полосы пропуска-
ния тракта согласно табл. 5.1.
С выхода 5 элемента Э1-99 сигнал второй ПЧ поступает на вход
третьего смесителя Э12 (Э4-58) тракта и преобразуется в третью про-
межуточную частоту (128 кГц). Частота третьего гетеродина равна
12672 кГц. Нагрузкой смесителя служит фильтр нижних частот Э13
(элемент ЭЗ-122) с частотой среза 180 кГц, который обеспечивает по-
давление напряжения третьего гетеродина-
Усилителем третьей ПЧ является элемент Э14 (Э1-100), с выхода
которого сигнал подается на выход блока Ш9 и на вход элемента
Э16 (Э1-51).
Элемент Э16 является дополнительным усилителем для выхода
«ВНЕШ. ПЧ». С выхода 2 элемента Э1-51 сигнал подается на элемент
ЭН-4, в котором в результате детектирования напряжения частоты
128 кГц вырабатывается постоянное напряжение для регулирования
усиления в тракте,
В блоке два режима работы: режим работы с АРУ и режим мак-
симального усиления. При работе с АРУ (обмотка реле Р23 обесточе-
на), в зависимости от уровня сигнала элемент Э15 выдает на усили-
тель Э11 регулирующее напряжение от минус 2В до минус 25В.
Детектор элемента Э15 имеет задержку и поэтому регулировка
усиления начинается при уровне сигнала на выходе 2 элемента Э1-51
(80...100) мВ.
Режим максимального усиления осуществляется подачей команды
«ВКЛ. МАКС. УСИЛ.», при этом с помощью реле Р23 выход элемента
Э15 отключается от входа АРУ усилителя ЭН.
Для контроля работоспособности изделия на блок подается коман-
да «ВКЛ. ОК», при этом включается элемент обратного преобразова-
ния ЭЗ (Э4-43), который при подаче на разъем Ш5 сигнала частотой
128 кГц формирует на выходе блока (Ш6) сигнал радиочастоты, соот-
ветствующей частоте, установленной декадными переключателями на
лицевой панели изделия. При подаче команды «ВКЛ. ОК» происходят
следующие коммутации в блоке:
— с помощью реле РЗ подается питание на элемент ЭЗ:
— реле Р17, Р22 и Р1 обеспечивает подачу напряжений первого,
второго и третьего гетеродинов на элемент ЭЗ;
— через контакты реле Р2 подается команда «ВКЛ. УКВ» на эле-
мент ЭЗ-
При работе изделия в режиме «АРПД» на блок поступает команда
«ВКЛ.АРПД.», при этом с помощью электронного ключа, собранного
на плате П2, происходит запирание выходного усилителя Э14.
Для контроля выходного сигнала блока в схеме предусмотрен де-
тектор контроля (плата П1), который подключается к выходу блока
при подаче команды «ВКЛ. КОНТР.».
При работе изделия в УКВ диапазоне (11...13 поддиапазоны) на
блок поступает команда «ВКЛ. УКВ», при этом в блоке происходят
следующие коммутации:
— с помощью реле Р7 снимается напряжение питания с усилите-
ля первого гетеродина КВ диапазона (Э1) и усилителя первой ПЧ
(Э6);
— реле Р8 подключает вход второго смесителя (Э7) к разъему Ш2;
— с помощью реле Р18...Р21 обеспечивается подача напря-
жения первого гетеродина на второй смеситель Э7.
Таким образом, при работе в УКВ диапазоне входной сигнал час-
тотой (30...60) МГц поступает сразу на второй смеситель Э7, где с по-
мощью напряжения первого гетеродина (42,8...72,8) МГц происходит
преобразование во вторую ПЧ (12,8 МГц).
Дальнейшее прохождение сигнала аналогично вышеизложенному
при работе в КВ диапазоне.
Ниже рассмотрены принципиальные особенности построения схем
элементов блока.
Смесители (Э4-56, Э4-57, Э4-58)
Схемы электрические принципиальные элементов приведены на
рис. 11, 12 приложения 1 ЦЛ2.003.067 ТО1.
Элементы Э4-56, Э4-57, Э4-58 являются преобразователями часто-
ты и включают в себя усилители напряжения гетеродинов и кольцевые
смесители. Схемы элементов в основном одинаковы и отличаются толь-
ко данными трансформаторов, дросселей и схемой кольцевого смесите-
ля. Усилитель напряжения гетеродина состоит из двух усилительных
каскадов, выполненных по схеме с общим эмиттером.
Усилитель напряжения гетеродина при входном уровне 500 мВ
выдает напряжение гетеродина (2...3) В.
Отличительной особенностью усилителя элемента Э4-58 является
то, что последний усилительный каскад выполнен резонансным.
Смеситель выполнен по кольцевой балансной схеме с последователь-
но соединенными диодами в плече. Включение такого количества диодов
в плечо позволяет увеличить динамический диапазон смесителя.
Усилитель (Э1-67)
Схема электрическая принципиальная элемента приведена на
рис. 12 приложения 1 ЦЛ2.003.067 ТО1.
Элемент Э1-67 предназначен для усиления сигнала первой проме-
жуточной частоты 37,8 МГц и 42,8 МГц. Элемент состоит из двух усили-
телей, каждый из которых выполнен на полевом транзисторе типа
2П303Е по схеме с общим истоком и транзисторе типа 2Т325Б (эмиттер-
ный повторитель). В цепи затвора каждого усилителя стоит контур для
согласования выхода соответствующего фильтра со входом усилителя.
Усилитель (Э1-99)
Схема электрическая принципиальная элемента приведена на
рис. 13 приложения 1 ЦЛ2.003.067 ТО1.
Элемент Э1-99 предназначен для усиления промежуточной частоты
12,8 МГц. Элемент состоит из трех усилителей, каждый из которых
выполнен на полевом транзисторе типа 2П303Е по схеме с общим исто-
ком и транзисторе типа 2Т325Б (эмиттерный повторитель).
По выходу усилители объединены через подстроечные резисторы,
которыми выравнивается коэффициент усиления тракта при включении
соответствующей полосы пропускания. Усилители коммутируются по
цепи питания при подаче команд на включение полосы пропускания
тракта.
В цепи затвора каждого усилителя стоит контур, расположенный в
шасси блока и обеспечивающий необходимое согласование выхода со-
ответствующего фильтра со входом усилителя.
Регулировка усилителя осуществляется с помощью шунтирования
нагрузок полевых транзисторов с помощью диодной цепи, составлен-
ной из последовательно соединенных полупроводниковых диодов, диф-
ференциальное сопротивление которых уменьшается с увеличением
протекающего через них постоянного тока. Напряжение постоянного
тока с выхода элемента ЭН-4 поступает на базу транзистора Т7, в цепь
эмиттера которого включена регулирующая диодная цепь.
Усилитель (Э1-100)
Схема электрическая принципиальная элемента Э1-100 приведена
на рис. 13 приложения 1 ЦЛ2.003.067 ТО1.
Элемент Э1-100 представляет собой усилитель третьей ПЧ (128 кГц)
и состоит из двух каскадов. В первом каскаде в цепи истока
транзистора Т1 в качестве переменного сопротивления включен тран-
зистор Т2 (2Т203А). При подаче напряжения АРПД на вход 3 элемен-
та, открывается транзистор Т2, в результате чего транзистор Т1 запи-
рается.
Последний каскад является эмиттерным повторителем, обеспечи-
вающим низкое выходное сопротивление блока.
Усилитель (Э1-51)
Схема электрическая принципиальная элемента приведена на
рис. 14 приложения 1 ЦЛ2.003.067 ТО1.
Элемент Э1-51 предназначен для дополнительного усиления сигна-
ла третьей ПЧ с последующим выходом на разъем «Внешн. выход».
Усилитель состоит из трех каскадов. Первый и третий — эмиттер-
ные повторители, второй каскад собран по схеме с общим эмиттером.
Элемент АРУ (Э11-4)
Схема электрическая принципиальная элемента приведена на
рис. 16 приложения 1 ЦЛ2.003.067 ТО1.
Элемент Э11-4 предназначен для получения регулирующего напря-
жения при работе блока в режиме АРУ.
Элемент включает в себя усилитель переменного тока, детектор
АРУ с задержкой и усилитель постоянного тока.
Усилитель переменного тока выполнен на транзисторе Т1 по схе-
ме с общим эмиттером.
В качестве детектора АРУ с задержкой и усилителя постоянного
тока используется каскад, собранный на транзисторе Т2.
При входном напряжении меньше порогового транзистор Т2 за-
крыт и на выходе элемента напряжение равно минус 2 В.
При повышении напряжения на входе элемента, превышающем по-
роговое, транзистор Т2 открывается, конденсатор С6 разряжается через
транзистор Т2 и напряжение на выходе элемента возрастает и достига-
ет величины минус 25 В.
Элемент контроля (Э4-43)
Схема электрическая принципиальная элемента приведена на
рис. 15 приложения 1 ЦЛ2.003.067 ТО1.
Элемент Э4-43 предназначен для формирования из сигналов часто-
той 128 кГц и напряжений гетеродинов высокочастотного сигнала, соот-
ветствующего частоте настройки изделия, для контроля работоспособ-
ности изделия.
Принцип действия элемента Э4-43 основан на «обратном» преобра-
зовании сигнала частотой 128 кГц (третьей ПЧ) в высокочастотный
сигнал.
Схема элемента Э4-43 включает в себя (в порядке прохождения
сигнала); усилитель сигнала частоты 128 кГц (Т2), третий смеситель
(Д1...Д2), усилитель сигнала второй ПЧ (ТЗ), второй смеситель (ДЗ...
Д4), усилитель сигнала первой ПЧ (Тб, Т7), первый смеситель
(Д5...Д6), усилитель высокочастотного сигнала (Т10, Т11).
Кроме того, в элемент входят усилители напряжений соответствен-
но третьего (Т1), второго (Т4, Т5) и первого (Т8, T9) гетеродинов.
При работе в диапазоне УКВ при подаче команды «ВКЛ. УКВ»
с помощью реле Р1 из тракта исключается второй смеситель и уси-
литель первой ПЧ.
На выходе элемента включен детектор контроля (Д7), обеспечива-
ющий возможность контроля уровня выходного напряжения с помощью
стрелочного прибора.
Фильтры
Элементы ЭЗ-22, ЭЗ-23 являются кварцевыми полосовыми фильт-
рами со средней частотой 37,8 МГц и 42,8 МГц соответственно.
Элементы ЭЗ-18, ЭЗ-19, ЭЗ-40 — кварцевые полосовые фильтры со
средней частотой 12,8 МГц и полосой пропускания (5; 15; 40) кГц соот-
ветственно.
Фильтры выполнены двухзвенными с пьезомеханическими систе-
мами из кварца.
С целью уменьшения паразитных связей и получения максималь-
ного затухания в полосе задержания каждое звено фильтра выполне-
но в отдельном корпусе.
Фильтры ЭЗ-18, ЭЗ-19 имеют одинаковую конструкцию, которая
предусматривает тщательную экранировку звеньев.
Фильтры ЭЗ-40, ЭЗ-22, ЭЗ-23 выполнены двухзвенными по диффе-
ренциально-мостовой схеме. Исходя из требований получения заданной
полосы пропускания, коэффициента передачи, избирательности и ста-
бильности филйтра, выбрана мостовая схема с расширительной ка-
тушкой и двумя резонаторами в каждом плече. В фильтрах осуществ-
лена тщательная экранировка входных и выходных контуров.
Элемент ЭЗ-122 представляет собой двухконтурный фильтр нижних
частот типа «К»- Катушки индуктивности фильтра собраны на карбо-
нильных сердечниках.
Элементы ЭЗ-21, ЭЗ-53 и Б7-2 обеспечивают дополнительную филь-
трацию переменных составляющих цепей питания элементов блока.
5.5. Блок управления частотой настройки радиоприемника (блок Б7-21
Схема электрическая структурная блока приведена на рис. 9 при-
ложения 4, а схема электрическая принципиальная — на рис. 17, 18 при-
ложения 1 ЦЛ2.003.067 ТО1.
Блок Б7-2 предназначен для преобразования команд, поступающих
с переключателей декадной установки частоты, в сигналы управления
частотой настройки блоков УРЧ, сигналы управления блоком преобра-
зования и синтезатором для установки частот гетеродинов; кроме того,
с Б7-2 подаются команды управления в блок промежуточных частот.
При наличии с переключателей установки частоты команд (—27 В)
блок обеспечивает следующие выходные сигналы;
а) сигналы включения одного из тринадцати поддиапазонов (см.
табл. 1 приложения 1);
б) сигналы включения на каждом поддиапазоне одной из ста
комбинаций конденсаторов.
Сто комбинаций из восьми конденсаторов для каждого поддиапа-
зона с 1 по 10 указаны в табл. 2 приложения 1.
Сто комбинаций из семи конденсаторов для каждого поддиапазо-
на с 11 по 13 указаны в табл. 3 приложения 1;
в) сигналы управления блоком преобразования, синтезатором и
блоком промежуточных частот. Пятьдесят девять комбинаций сигналов
управления указаны в табл. 4 приложения 1. Кроме того, выдаются
сигналы: «ВКЛ. УКВ» (при частоте 1 >30 МГц) и «ВКЛ. СВ» (при ча-
стоте f<1,5 МГц). Номер, включаемой комбинации конденсаторов (см.
табл. 2,3 приложения 1) при установке декадными переключателями
частоты Граб., определяется по формуле:
- Граб.—Гнижн. , ,
Nkom б = —--------------+1
Гнижн. — нижняя частота поддиапазона, в котором находится Граб.;
△Г — минимальный шаг перестройки для данного поддиапазона.
Значения Гнижн. и Af определяются по табл. 1 приложения 1 для дан-
ного поддиапазона, в котором находится Граб.
Электрические параметры выходных сигналов приведены в
табл. 5.2.
Таблица 5.2.
Сигналы управления №№ Контактов разъема Ш2 Уровень вых. напря- жения, В, не менее (Еупр = —27В)
1. Вкл. поддиапазонов 1... 13 17-29 25,0
2. Вкл. конденсаторов 1...8 4...11 25,0
3. Вкл. опорных частот (11...19) МГц 45-49 23,5
4. Вкл. «МС» «О» (12,8...13,8) МГц
и «1» (13,8.-14,8) МГц 57,58 25,0
5. Вкл. гетеродина 25 МГц, 30 МГц 55, 56 25,0
6. Вкл. УКВ 31 25,0
7. Вкл. СВ 60 25,0
8. Вкл. генераторов 1...6 32...37 25,0
9. Вкл. частот (61,8—63,8) МГц,
(71,8-73,8; 10) МГц; (81,8-83,8; 20) МГц 39...41 23,5
Блок Б7-2 представляет собой логическое устройство, реализован-
ное с помощью двоичных логических элементов транзисторно-транзи-
сторной логики.
Основной логический элемент транзисторно-транзисторной логики
реализует логическую функцию «И-НЕ».
Электрическая принципиальная схема основного логического эле-
мента «ЗИ-HE», условное графическое изображение и таблица истин-
ности приведены на рис. 10 приложения 4.
При обозначении микросхем используется следующая форма запи-
си: «У42-3», где буква с цифрами — позиционное обозначение микро-
схемы по схеме электрической принципиальной, через дефис — номер
основного логического элемента в микросхеме.
Входные команды управления, поступающие с декадных переклю-
чателей частоты в виде потенциала минус 27 В, поступают на согласую-
щее устройство Э7-30, где они преобразуются в стандартные сигналы
управления, необходимые для работы логических схем. Каждой вход-
ной команде соответствует выходной сигнал согласующего устройства,
причем наличию входной команды в виде потенциала минус 27 В соот-
ветствует на выходе логический уровень «О» (U <; +0,4В), отсутствию
входной команды — логический уровень «I» (U> +2,4В).
Входные команды управления <(3...5)Х10 МГц» поступают также
и на выходные устройства элемента Э7-104, из этих команд образуются
выходные сигналы управления «вкл. 11, 12, 13 поддиапазонов» соот-
ветственно, а также выходная команда «ВКЛ. УКВ».
С выхода элемента Э7-30 сигналы управления «(О...9)Х1ОО кГц»,
«(О...9)Х1 МГц», «(О...2)Х1О МГц» поступают на формирователь сиг-
налов включения поддиапазонов Э7-105, где образуются сигналы вклю-
чения одного из десяти поддиапазонов (с 1 по 10) согласно табл. 1 при-
ложения 1 в зависимости от частоты, установленной декадными переклю-
чателями на лицевой панели изделия. Одновременно формируется сиг-
нал «РАЗРЕШЕНИЕ» (5; 10; 20; 50) кГц», который участвует в форми-
ровании комбинаций включения конденсаторов с соответствующим ша-
гом перестройки Af. Значение шага перестройки для каждого поддиа-
пазона указано в табл. 1 приложения 1.
Формирование комбинаций включения конденсаторов в поддиапа-
зонах с 1 по 10 (табл. 2 приложения 1) обеспечивается совместной
работой формирователей сигналов включения крупной и мелкой сеток
(Э7-32) и матрицы конденсаторов КВ (Э7-103).
Согласно таблице каждый поддиапазон (с 1 по 10) содержит десять
участков частот величиной 10Af и 100 участков частот величиной Af.
Формирователь сигналов включения крупной сетки формирует на
одном из своих десяти выходов сигнал в виде логической «1», которо-
му соответствует свой определенный участок частот величиной 10Af.
Формирователь сигналов включения мелкой сетки формирует на
одном из десяти своих выходов сигнал в виде логического нуля «0», ко-
торому соответствует участок частот Af, при этом сигнал каждого
выхода мелкой сетки соответствует определенному месту на участке
10Af.
Каждому выходу формирователей сигналов включения крупной и
мелкой сеток присвоен условный номер от 0 до 9 в порядке возраста-
ния от начала поддиапазона ({нижн.).
Сигналы формирователей включения крупной и мелкой сеток (од-
новременно могут существовать только один сигнал включения крупной
сетки в виде логической «1» и только один сигнал включения мелкой
сетки в виде логического «0») поступают на матрицу конденсаторов
КВ (Э7-103), которая при определенном сочетании этих сигналов фор-
мирует одну из ста комбинаций сигналов включения восьми конденса-
торов.
Формирование комбинаций включения конденсаторов в поддиапа-
зонах с 11 по 13 (см. табл. 3 приложения!) обеспечивает элемент
Э7-34 (матрица конденсаторов УКВ). Сигналами включения крупной
сетки являются входные сигналы управления «(О...9)Х1 МГц», а сиг-
налами включения мелкой сетки являются сигналы управления
«(0...9)Х100 кГц».
Эти сигналы поступают на матрицу конденсаторов УКВ (Э7-34),
где при наличии одного из сигналов «3X10 МГц», «4X10 МГц»,
<5X10 МГц» формируются сигналы включения конденсаторов в любой
из ста комбинаций.
Сигналы включения конденсаторов УКВ диапазона с выхода эле-
мента Э7-34 поступают на вход элемента Э7-103, на который при рабо-
те на И... 13 поддиапазонах поступает с выхода элемента Э7-34 сигнал
«ЗАПРЕТ ИЗ УКВ».
Этот сигнал управляет работой схем запрета матрицы конденсато-
ров КВ таким образом, что на выход элемента Э7-103 проходит сигнал
включения конденсатора либо с матрицы конденсаторов КВ. либо с
матрицы конденсаторов УКВ в зависимости от выбранного поддиапазо-
на частот.
Сформированные в зависимости от частоты, установленной декад-
ными переключателями, сигналы включения поддиапазона и сигналы
включения конденсаторов поступают на выходные устройства элемента
Э7-Ю5, которые преобразуют стандартные уровни логических схем в
сигналы управления уровнем минус 27 В, которые поступают на выход-
ной разъем блока Б7-2.
Формирование команд управления блоком преобразования, синте-
затором и блоком промежуточных частот обеспечивает элемент Э7-33.
Входные сигналы управления «(О...9)Х1 МГц» и «(О...5)Х1О МГц»
поступают на формирователь команд элемента Э7-33, который форми-
рует команды включения частот от 0 до 59 МГц.
Коммутатор команд элемента Э7-33 распределяет сформирован-
ные команды по выходным цепям управления. Каждая из пятидесяти
девяти команд обеспечивает управление восемнадцатью объектами,
распределенными по пяти группам (табл. 4 приложения 1).
Выходные устройства элемента Э7-104 преобразуют выходные сиг-
налы коммутатора элемента Э7-33, имеющие уровень логической «1»,
в выходные сигналы управления уровнем минус 27 В.
Ниже приводится описание особенностей построения схем элемен-
тов блока.
Элемент Э7-ЗО (согласующее устройство)
Схема электрическая принципиальная элемента приведена на
рис. 19 приложения 1 ЦЛ2.003.067 ТО1.
Элемент Э7-30 (согласующее устройство) обеспечивает преобра-
зование входных команд управления уровнем минус 27 В в сигналы
управления в виде логического нуля (U +0,4 В).
Преобразование уровня команды осуществляется транзисторным
ключом, рис. И приложения 4. В качестве ключа использован транзи-
стор' микросхемы, включенный по схеме с общей базой. При отсутствии
команды транзистор закрыт и на вход инвертора У1 через резистор R2
подается напряжение (U > +2,4 В), что соответствует «1». Последова-
тельно с инвертором У1 включен инвертор У2 и состояние его выхода
при этом «1».
При наличии команды управления транзистор Т1 открыт. Напряже
ние минус 27В гасится на резисторе R1, а напряжение +ЗВ — на ре-
зисторе R2. При открытом транзисторе на его коллекторе присутст-
вует напряжение около минус 0,5 В. В цепь между коллектором и вхо-
дом инвертора включен кремниевый диод в прямом направлении, на
котором происходит падение напряжения порядка 0,5 В, что обеспечи-
вает защиту входа инвертора от недопустимого уровня отрицатель-
ного напряжения. Таким образом, состояние входа инвертора У1 «0» и
состояние выхода инвертора У2 тоже «0». Инвертор У2 является уси-
лителем мощности.
Элемент Э7-32
Схема электрическая принципиальная элемента приведена на
рис. 20, 21 приложения 1 ЦЛ2.003.067 ТО1.
Элемент Э7-32 объединяет формирователь сигналов включения
поддиапазонов с 1-го по 10-й и формирователи сигналов крупной и
мелкой сеток.
Рассмотрим работу формирователя сигналов включения поддиапа-
зонов.
Команда включения первого поддиапазона формируется схемой
«ЗИ-HE» (У58-2), на входы которой поступают одновременно в виде
«1» сигналы:
— «1X1 МГц» через инвертор У58-1;
— «0X10 МГц» через инвертор У58-3;
— инверсия сигналов «(0...4)Х100 кГц», собранных схемой
«5 ИЛИ-HE» (У49) и проинвертированных инвертором У52-3, что со-
ответствует (5...9)Х100 кГц. Сформированный схемой У58-2 сигнал в
виде «0» поступает на последовательно соединенные инверторы с боль-
шой нагрузочной способностью У60-3, У60-4. С выхода инвертора
У60-3 снимается сигнал (в виде «1») «РАЗРЕШЕНИЕ 5 кГц». С выхода
инвертора У60-4 снимается сигнал включения первого поддиапазона
в виде «0».
Команда включения 2-го поддиапазона формируется схемой
«2И-НЕ» (У59-2) при одновременном присутствии на ее входах инвер-
сного сигнала «0X10 МГц» и инверсного сигнала «2X1 МГц», посту-
пающих соответственно с выходов инверторов У58-3 и У59-1.
Аналогично формируется схемой «2И-НЕ» (У59-3) команда вклю-
чения 3-го поддиапазона при наличии на ее входах инверсных сигналов
«0x10 МГц» и «3X1 МГц», поступающих соответственно с выходов
инверторов У58-3 и У59-4.
Схемой «2 ИЛИ-HE» (У63-4) формируется сигнал «РАЗРЕШЕ-
НИЕ 10 кГц» при поступлении на ее входы сигналов включения 2-го
или 3-го поддиапазонов.
Сигналы включения 4, 5 и 6 поддиапазонов формируются схемами
«2И-НЕ» соответственно У60-2, У61-3, У61-1. На один из входов этих
схем поступает инверсия сигнала «ОхЮ МГц», на вторые входы соот-
ветствующие инверсии сигналов «(4 или 5) Х1 МГц», «(6 или 7) XI МГц»
и «(8 или 9) XI МГц», получаемые схемой «2 ИЛИ-HE» (У60-1, У61-4,
У61-2).
Схема «3 ИЛИ-HE» (У65-2) формирует сигнал «РАЗРЕШЕНИЕ
20 кГц» при поступлении на ее входы одного из сигналов включения 4,
5, 6 поддиапазонов.
Сигналы включения 7 и 8 поддиапазонов формируются соответст-
венно схемами «2И-НЕ» (У62-2, У62-3), на один из входов которых по-
ступает инверсия сигнала «1X10 МГц» с выхода инвертора У62-1. Для
формирования сигнала включения 7 поддиапазона на второй вход схе-
мы У62-2 поступает сигнал с выхода схемы «5 ИЛИ-HE» (У64), кото-
рый формируется при наличии одного из сигналов «(О...4)Х1 МГц».
Для формирования сигнала включения 8 поддиапазона иа второй вход
У62-3 через инвертор У62-4 подается инверсия сигнала выхода схемой
У64 в том случае, когда на ее входах нет ни одного из сигналов
«(О...4)Х1 МГц», что равносильно присутствию сигналов «(5...9)Х
1 МГц».
Сигнал включения 9-го поддиапазона формируется схемой «2И-НЕ»
(У63-3) при поступлении на один ее вход инверсии сигнала «2X10 МГц»
с выхода инвертора У63-1, на второй вход — сигнала схемы У-64 при
наличии сигналов «(О...4)Х1 МГц».
Аналогично формируется сигнал включения 10-го поддиапазона схе-
мой У63-2, только кроме инверсии сигнала «2X10 МГц» на второй
вход, как и в случае формирования сигнала 8-го поддиапазона, посту-
пает инверсия сигнала схемы У64 при отсутствии на ее входах сигна-
лов «(0...4) XI МГц».
Схема «4 ИЛИ-HE» (У65-1) формирует сигнал «РАЗРЕШЕНИЕ
50 кГц» при наличии на ее входах любого из сигналов включения под-
диапазонов 7...10.
Сигналы «РАЗРЕШЕНИЯ (5; 10; 20; 50) кГц» необходимы для
формирования сигналов включения крупной и мелкой сеток в соответ-
ствии с выбранным поддиапазоном с 7 по 10.
В соответствии с сигналами «РАЗРЕШЕНИЯ» существуют по че-
тыре разновидности формирователей сигналов включения крупной и
мелкой сеток.
Наиболее просто с помощью 10-ти схем «2И-НЕ» формируются сиг-
налы крупной и мелкой сеток для 2-го и 3-го поддиапазонов, (шаг пере-
стройки Af=10 кГц). На одни входы схем (У7-2, 3; У8-2, 3; У9-2. 3;
У10-2, 3; У11-2, 3) поступает сигнал «РАЗРЕШЕНИЕ 10 кГц», на вто-
рые входы — инверсии сигналов «(О...9)хЮО кГц» для крупной сетки и
«(0...9) X 10 кГц» для мелкой сетки.
В остальных случаях сигналы крупной и мелкой сеток формируют-
ся схемами «ЗИ-HE». На один вход этих самых схем поступает соответ-
ствующее «РАЗРЕШЕНИЕ», на два других входа — сочетание сигна-
лов управления, которое соответствует приросту частоты настройки уст-
ройства с шагом 10Af для крупной сетки и шагом Af — для мелкой
сетки.
Одноименные выходы четырех разновидностей формирователей
сигналов включения крупной сетки объединяются десятью схемами
«4 ИЛИ-HE» (У53-1, 2; У54-1, 2; У55-1, 2; У56-1, 2; У57-1, 2). С выхода
этих схем сигналы в виде «1» (одновременно на десяти выходах суще-
ствует только один из сигналов) через выходные контакты платы эле-
мента Э7-32 поступают на элемент Э7-103.
Одноименные выходы четырех разновидностей формирователей
сигналов включения мелкой сетки объединяются десятью схемами
«4 ИЛИ-HE» (У24-1, 2; У25-1, 2; У26-1, 2; 27-1, 2; У28-1, 2), выходные
сигналы которым инвертируются инверторами У29-1, 4; УЗО-1, 2, 3, 4;
У31-1, 2, 3, 4.
С выхода инверторов, которые кроме инверсии осуществляют уси-
ление по мощности, сигналы включения мелкой сетки в виде «О» через
выходные контакты платы элемента Э7-32 поступают на элемент
Э7-103.
Элемент Э7-103 (матрица конденсаторов КВ)
Схема электрическая принципиальная элемента приведена на
рис. 22, 23 приложения 1 ЦЛ2.003.067 ТО1.
Элемент Э7-103 обеспечивает при работе на 1...10 поддиапазонах
формирование сигналов включения восьми конденсаторов в ста комби-
нациях согласно табл. 2 приложения 1.
Матрица конденсаторов состоит из восьми коммутаторов (для
каждого номинала конденсаторов свой коммутатор).
Коммутатор состоит из схем «2И-НЕ» и многовходовой схемы
«ИЛИ-HE», которая собирает их выходные сигналы. Количество схем
«2И-НЕ» определяется числом сигналов крупной сетки, необходимым
для формирования сигнала включения данного конденсатора, т. е. уча-
стком поддиапазона в пределах которого этот конденсатор исполь-
зуется.
Функциональная схема формирователя сигнала включения кон-
денсатора на одном из участков поддиапазона шириной lOAf приведе-
на на рис. 12 приложения 4. На один вход схемы «2И-НЕ» поступает
какой-либо сигнал крупной сетки, а на второй вход через многовходо-
вую схему «ИЛИ-HE» сигналы мелкой сетки, которые соответствуют
тем частотам участка поддиапазона шириной lOAf, на которых кон-
денсатор используется.
Выходной сигнал какой-либо схемы «2И-НЕ» через многовходо-
вую схему «ИЛИ-HE» поступает на вход схемы запрета, второй вход
которой имеет состояние «1» при работе в диапазоне КВ и «О» при
работе в диапазоне УКВ. Таким образом, через схему «2 ИЛИ-НЕ»
проходит сигнал включения конденсатора либо с коммутатора матрицы
КВ, либо с одноименного коммутатора матрицы УКВ.
Элемент Э7-34 (матрица конденсаторов УКВ)
Схема электрическая принципиальная элемента приведена на
рис. 26, 27 приложения 1 ЦЛ2.003.067 ТО1.
Элемент Э7-34 обеспечивает при работе на 11... 13 поддиапазонах
формирование сигналов включения семи конденсаторов в ста комбина-
циях согласно табл. 3 приложения 1.
Матрица конденсаторов УКВ состоит из семи коммутатаров, рабо-
та которых аналогична коммутаторам матрицы КВ.
В качестве сигналов включения крупной сетки используются вход-
ные сигналы управления «(0...9) X1 МГц», поступающие на входы
«2И-НЕ» через инверторы (У1-2, 3; У2-1, 2, 3, 4; УЗ-1, 2, 3, 4). Сиг-
налами включения мелкой сетки являются входные сигналы управле-
ния «(0...9)Х100 кГц», поступающие на входы схем «ИЛИ-HE» через
последовательно соединенные инверторы (У58-1, 2, 3, 4; У59-1, 2, 3, 4;
У60-1, 2, 3, 4; У61-1, 2, 3, 4; У62-1, 2, 3, 4), обеспечивающие необходи-
мое усиление этих сигналов по мощности.
С выхода коммутатора сигнал поступает на вход схемы «2И-НЕ»,
на второй вход которой поступает команда «ВКЛ. УКВ».
Эта команда формируется схемой «3 ИЛИ-HE» У45-2 в виде «1»
при наличии сигналов <(3...5)Х10 МГц». Присутствие команды
«ВКЛЮЧЕНИЕ УКВ» на входе схемы «2И-НЕ» обеспечивает прохож-
дение сигнала включения конденсатора на выходной контакт элемента.
Инвертор У18-1 формирует команду «ЗАПРЕТ из УКВ» в виде «О» при
наличии на его входе команды «ВКЛЮЧЕНИЕ УКВ», команда «ЗА-
ПРЕТ из УКВ» управляет работой схем «ЗАПРЕТ» матрицы КВ.
Элемент Э7-105
Схема электрическая принципиальная элемента приведена на
рис. 25 приложения 1 ЦЛ2.003.067 ТО1.
Элемент Э7-105 обеспечивает формирование выходных команд уп-
равления (включение поддиапазона, включение конденсаторов) уров-
нями минус 27 В из сигналов управления уровнями 0,4 В. Получение
необходимых уровней напряжения выходных команд осуществляется
трехкаскадными усилителями постоянного тока, работающими в ключе-
вых режимах. Оконечный каскад усилителя для уменьшения величины
тока базы, и тем самым, снижения мощности в его цепи управления
построен на составном транзисторе.
Нагрузка формирователей имеет индуктивный характер, поэтому
в момент запирания оконечного каскада напряжение ЭДС самоиндук-
ции в сумме с напряжением питания могут превысить допустимое на-
пряжение икз. Для нейтрализации действия ЭДС самоиндукции к
коллектору оконечного каскада подключен фиксирующий диод.
Первые каскады формирователей построены на транзисторах
2Т203Г. В оконечных каскадах формирователей команд «ВКЛ. ПОД-
ДИАП.» и «ВКЛ. КОНД. 5...8» применены транзисторные матрицы
1НТ251.
Оконечные каскады формирователей команд «Вкл. конд. 1...4» по-
строены на высоковольтных транзисторах, т. к. при отсутствии команд
на них со стороны нагрузки поступает напряжение +60 В.
Элемент Э7-33
Схема электрическая принципиальная элемента приведена на
рис. 28 приложения 1 ЦЛ2.003.067 ТО1.
Элемент Э7-33 обеспечивает в зависимости от частоты, установ-
ленной декадными переключателями, формирование одной из пятиде-
сяти девяти комбинаций сигналов управления восемнадцацью объекта-
ми, распределенными по пяти группам (см. таблицу 4 приложения 1), и
сигнал «ВКЛ. СВ» при f < 1,5 МГц.
Функционально элемент управления состоит из формирователя
сигналов управления и коммутатора, который распределяет сформиро-
ванные сигналы по цепям управления.
Формирование сигналов управления производится схемами
«2И-НЕ» на входы которых поступает один из инверсных сигналов
«(0...5)х 10 МГц» в состоянии «1» с одним из инверсных сигналов
«(0...9) XI МГц».
Инверсия входных сигналов управления осуществляется инверто-
рами У1-1, 2, 3, 4; У2-1, 2, 3, 4; УЗ-1, 2, 3, 4; У4-1, 2, 3, 4.
Формирование сигналов, соответствующих частотам настройки
(1...9) МГц, осуществляется схемами «2И-НЕ» (У5-2; У8-1, 2; У11-1, 2;
У52-3; У14-1, 2; У17-1, 2).
Аналогично схемами «2И-НЕ» формируются сигналы управления,
соответствующие частотам (10...19) МГц, (20...29) МГц, (30...39) МГц,
(40...49) МГц, (50...59) МГц.
Коммутатор состоит из набора многовходовых схем «ИЛИ-НЕ»,
каждая из которых формирует сигнал управления определенным объек-
том. При наборе частоты настройки устройства f > 30 МГц схемой
«ИЛИ-HE» У57-3 и инвертором У55-3 формируется сигнал «ВКЛЮ-
ЧЕНИЕ УКВ». Сигнал «ВКЛЮЧЕНИЕ УКВ» используется для запре-
та сигнала включения генератора 30 МГц за пределами КВ диапазона.
Элемент Э7-104
Схема электрическая принципиальная элемента приведена на
рис. 24 приложения 1 ЦЛ2.003.067 ТО1.
Элемент Э7-104 обеспечивает формирование выходных команд уп-
равления (см. табл. 5.2) уровнем минус 27 В из сигналов управления
(U > 2, 4 В).
В состав выходного устройства входят девятнадцать формирова-
телей. Формирователи представляют собой двухкаскадные усилители
постоянного тока, работающие в ключевом режиме. В зависимости от
особенностей цепей нагрузок имеется две разновидности формировате-
лей, отличающихся построением оконечного каскада.
Формирователь, схема которого приведена на рис. 13 приложения 4,
применяется для получения команд «ВКЛЮЧЕНИЕ LC — генерато-
ров», «ВКЛЮЧЕНИЕ генератора Г2», «Включение МС», «Включение
нижней границы диапазона». Когда отсутствует сигнал управления, на
выходе инвертора напряжения и 2, 4 В и входной транзистор усили-
теля заперт положительным напряжением на базе порядка 1, 5 В. Тран-
зистор оконечного каскада тоже закрыт, т. к. напряжение база-эмиттер
около нуля. При поступлении сигнала управления в виде «1» выход
инвертора принимает состояние «О» (U <; 0,4В), транзистор Т1 откры-
вается и открывается транзистор Т2 базовым током, протекающим че-
рез резистор R3 и открытый транзистор Т1. С, коллектора У4.1 команда
управления уровнем минус 27 В поступает в цепь управления.
Аналогично работает усилитель, принципиальная схема которого
приведена на рис. 14 приложения 4. Этот усилитель применяется при
формировании остальных команд. Величина номинала резистора R5
определяется назначением усилителя, т. е. величиной тока нагрузки.
При отсутствии команды управления по цепи управления со стороны
нагрузки на оконечный каскад поступает напряжение +12 В, и суммар-
ное напряжение, приложенное к оконечному каскаду, может превышать
предельно допустимое напряжение коллектор-эмиттер для одного тран-
зистора. С помощью последовательного соединения транзисторов око-
нечного каскада это напряжение снижено до допустимой величины.
Высокоомный делитель из резисторов R6, R7, не шунтируя источник
плюс 12 В, обеспечивает открытое состояние составного транзистора
У4.2, У4.3 и, тем самым, напряжение на коллекторе У4.1 около +2 В,
что в сумме с напряжением минус 27 В, приложенным к эмиттеру У4.1
меньше максимально допустимого напряжения коллектор-эмиттер, рав-
ного 45 В. При открытом транзисторе У4.1 большой коэффициент уси-
ления составного транзистора У4.2, У4.3 обеспечивает его насыщение
малым током базы, протекающим через резистор R7.
В качестве инверторов используются основные логические элемен-
ты микросхем 133ЛАЗ. Первые каскады усилителей построены на тран-
зисторах 2Т203Г. В оконечных каскадах применены транзисторные
матрицы 1НТ251.
Схемы «ИЛИ» на диодах Д2...Д4 формирует команду «ВКЛЮ-
ЧЕНИЕ УКВ» при наличии входных команд «(3...5)Х10 МГц» уровнем
минус 27 В.
5.6. Синтезатор (блок Б1-6)
Схема электрическая структурная блока приведена на рис. 15
приложения 4, а схема электрическая принципиальная — на рис. 34, 35
приложения 1 ЦЛ2.003.067 ТО1.
Блок Б1-6 представляет собой цифровой синтезатор и предназна-
чен для формирования из опорного колебания с частотой 5 МГц коле-
бания с частотой, изменяющейся в зависимости от поданных команд
дискретно с интервалом (шаг сетки) 10 Гц в диапазоне (12,8...14,8) МГц.
Дополнительно блок обеспечивает на выходах колебания с часто-
тами 100 кГц и 5 МГц.
Основные технические данные блока:
а) уровни выходных сигналов, частоты сигналов указаны в
табл. 5.3. Эквивалент нагрузки составляет 75 Ом для разъемов Ш6,
Ш9, Ш5 и 510 Ом — для разъема ШЗ.
Таблица 5.3
Наименование выхода Разъем Частота сигнала, МГц Уровень сигнала, мВ Примечание
Выход «МС» Ш6, ГнЗ 12,8...14,79999 525+205 Частота сигнала зависит от команд, поступающих иа разъем Ш1.
Выход 100 кГц ШЗ, Гн1 0,1 не менее 350 Импульсы
Выход I; 5 МГц Ш9, Гн5 5,0 500+150
Выход 11; 5 МГц Ш4, Ш5, Ш7, Гн2 5,0 глл 4-200 500 -300 Эквивалент на- грузки подключа- ется к одному из разъемов.
б) уровни побочных частот и уровень шумов, приведенный в поло-
су 1 Гц, в спектре сигнала выхода «МС» при отстройке от несущей
больше чем на 3,5 кГц, ослаблены не менее чем на 90 дБ и 120 дБ соот-
ветственно;
в) величины среднеквадратичного отклонения фазы и частоты сиг-
нала на выходе «МС», измеренные в полосе (3...4) кГц, не превышают
соответственно 1° и 1 Гц.
Стабильность частот выходных сигналов блока определется ста-
бильностью частоты внутреннего опорного генератора «Гиацинт-М», а
при работе от внешнего генератора — стабильностью частоты внешнего
опорного генератора.
Цифровой синтез частот основан на использовании системы фазо-
вой автоподстройки частоты, в цепи обратной связи которой установ-
лен делитель частоты с переменным коэффициентом деления.
Синтезатор состоит из опорного генератора, двух колец ФАПЧ
(узкополосного и широкополосного), а также смесителя и фильтра с
электронной перестройкой.
Исходным для работы всего блока является сигнал с частотой
5 МГц, поступающий либо от внутреннего, либо от внешнего опорного
генератора. В качестве внутреннего опорного генератора используется
генератор типа «ГИАЦИНТ-М».
Сигнал опорного генератора поступает на вход датчика опорных
частот, в котором сигнал 5 МГц усиливается для подачи на внешний
выход, а также вырабатываются сигналы опорных частот 10 кГц и
1 МГц для узкополосного и широкополосного кольца соответственно.
Сетка частот с шагом 100 Гц в диапазоне (9... 10,9999) МГц фор-
мируется в узкополосном кольце ФАПЧ с ДДПКД (У2). Перекрытие
частотного диапазона, равного 2 МГц, осуществляется одним синхрони-
зируемым генератором (Э15). Сигнал генератора через усилитель-
ограничитель элемента Э16 поступает на вход делителя частоты с пе-
ременным дробным коэффициентом деления (Э14). Коэффициент де-
ления ДДПКД изменяется в пределах (900,0...1099,99) (интервал 0.01)
й зависимости от внешних команд, соответствующих набору значения
выходной частоты по декадам (10; 100) Гц, (1; 10) кГц. Управление
двумя коэффициентами деления, соответствующих наборам «9X100» и
«10X100» кГц осуществляется командами, формируемыми в эле-
менте Э5.
Выходной сигнал ДДПКД (Э14) подается на частотно-фазовый
детектор элемента Э16, где происходит его сравнение с опорным сиг-
налом частоты 10 кГц, поступающего с датчика опорных частот.
Выходной сигнал частотно-фазового детектора, определяемый раз-
ностью фаз сравниваемых импульсных последовательностей проходит
предварительную фильтрацию помех, кратных частоте сравнения 10 кГц
и поступает на вход усилителя постоянного тока. Усиленный управляю-
щий сигнал поступает на схему фильтрации, которая обеспечивает необ-
ходимую фильтрацию помех дискретного характера и требуемое качест-
во переходного процесса. Далее управляющий сигнал подается на син-
хронизируемый генератор (Э 15), обеспечивая перестройку частоты гене-
ратора.
Для расширения диапазона частот генератора предусмотрена гру-
бая перестройка частоты генератора с помощью напряжения подста-
вок. Напряжение подставок формируется в элементе Э16 в соответст-
вии с командами «ВКЛ. ПОДСТ. 1...4», поступающими с элемента Э14.
Таким образом, осуществляется синхронизация частоты генератора
узкополосного кольца.
Сигнал синхронизируемого генератора в диапазоне частот (9,0...
10,9999) МГц поступает на делитель частоты на 10, с выхода которо-
го сигнал в диапазоне (900... 1099,99) кГц подается на сигнальный вход
смесителя (Э7).
Широкополосное кольцо ФАПЧ с ДДПКД формирует сетку частот
с шагом 200 кГц в диапазоне частот (11,9...13,7) МГц.
Выходной сигнал синхронизируемого генератора (Э2) поступает
на буферный усилитель (Э1), имеющего два выхода. Один выход сое-
динен с коммутирующим входом смесителя (Э7). С другого выхода сиг-
нал подается на ДДПКД (Э5), имеющего десять коэффициентов деле-
ния от 11,9 до 13,7 через 0,2. Набор коэффициентов деления ДДПКД
осуществляется подачей внешних команд (—27 В), соответствующих
декадной установке частоты синтезатора «(0...9) X100 кГц» и «ВКЛ.
(12,8...13,8) МГц», «ВКЛ. (13,8...14,8) МГц». Одновременно в элементе
Э5 формируются две команды «ВКЛ. КОЭФФ. 9X100 кГц» и «ВКЛ.
КОЭФФ. 10x100 кГц» для ДДПКД узкополосного кольца (Э14) и
пять команд для перестройки фильтра элемента Э6. Выходной сигнал
ДДПКД элемента Э5 поступает на вход фазового детектора, располо-
женного в этом же элементе; на второй вход фазового детектора по-
дается опорный сигнал с частотой следования импульсов 1 МГц с дат-
чика опорных частот.
Выход фазового детектора подключен к усилителю постоянного
тока схемы управления СГ (ЭЗ) и к реверсивному счетчику, формирую-
щему с помощью цифро-аналогового преобразователя ступенчатое на-
пряжение, используемое для грубой настройки СГ. Выход цифро-ана-
логового преобразователя соединены со входом сумматора элемента
ЭЗ, на второй вход которого поступает усиленное выходное напряже-
ние фазового детектора.
Управляющее напряжение с выхода сумматора через фильтр
нижних частот подается на СГ (Э2).
Грубая перестройка синхронизируемого генератора осуществляет-
ся с помощью напряжений подставок (Е под. 1), которые формируют-
ся в элементе ЭЗ в зависимости от поступления команды «ВКЛ. (12.8...
13,8) МГц». Суммирование выходных сигналов узкополосного и широко-
полосного колец ФАПЧ осуществляется в смесителе элемента Э7,
Преобразованный сигнал в диапазоне (12,8.... 14,8) МГц усиливается
и подается на элемент Э6, который содержит полосовой фильтр, пере-
страиваемый по командам с элемента Э5 и внешним командам «(12,8...
13,8) МГц, (13,8...14,8) МГц», и усилитель.
Основная селекция выходного сигнала синтезатора осуществляет-
ся фильтром с электронной перестройкой (Э9, ЭЮ). Элемент ЭЮ со-
держит, кроме того, усилитель, обеспечивающий необходимое усиле-
ние выходного сигнала. Блок содержит схему контроля, обеспечиваю-
щую контроль работоспособности блока с помощью внешнего стрелоч-
ного прибора («КОНТР. БЛОКА») или с помощью внешней индика-
торной лампочки (сигнал «ГОТОВ К РАБОТЕ»), Сигналы «ГОТОВ К
РАБОТЕ» и «КОНТРОЛЬ БЛОКА» (на выходе элемента Э16) содер-
жат обобщенную информацию о работоспособности узлов блока:
— об.определенном уровне выходного сигнала синтезатора;
— о вхождении в синхронизм широкополосного кольца ФАПЧ;
— о вхождении в синхронизм узкополосного кольца ФАПЧ.
Фильтрация цепей питания элементов узла У2 блока от внешних
помех и подавление помех, излучаемых указанным узлом в цепи пита-
ния, осуществляется фильтрами питания элемента Э20.
Фильтрация помех по цепям питания элементов узла У1 осущест-
вляется фильтрами питания элемента Э4.
Стабилизаторы напряжений питания для синхронизируемого гене-
ратора и буферного усилителя узкополосного и широкополосного коль-
ца ФАПЧ содержит соответственно элементы Э16 и ЭЗ.
Ниже приведено описание особенностей построения электрической
схемы смесителя блока (Э7), фильтра с электронной настройкой и вы-
ходного усилителя (Э9, ЭЮ).
Элемент Э7 содержит смеситель, на один вход которого поступает
сигнал в диапазоне частот (900,00...1099,99) кГц (шаг сетки — 10 Гц),
на другой — сигнал в диапазоне (11,9... 13,7) МГц (шаг сетки 200 кГц),
предварительно усиленный (У1). Смеситель собран на диодной сборке
У2 и трансформаторах с объемным витком Тр1...ТрЗ. Преобразованный
сигнал поступает на вход усилителя УЗ и далее усиленный сигнал по-
дается на элемент Э6. Фильтр с электронной перестройкой, осуществля-
ющий селекцию сигнала в диапазоне (12,8... 14,8) МГц, состоит из одно-
типных усилительных каскадов с резонансной нагрузкой У1...У4 элемен-
та Э9 и тракта фазовой автоматической настройки контуров (элемент
ЭЮ).
Сигнал с выхода элемента Эб поступает одновременно на входы
элементов Э9 и ЭЮ. Элемент Э9 состоит из четырех каскадов, каждый
из которых содержит микросхему У и колебательный конт.ур, образо-
ванный индуктивностью L и встречно-параллельно включенными вари-
капами Д1...Д4.
Выход каскада У1 соединен со входом фазового детектора элемен-
та ЭЮ. Фазовый детектор выполнен на микросхеме У1 и диодной
сборке У2.
Нагрузкой фазового детектора является RC фильтр.
Управлющий сигнал с выхода фазового детектора поступает на
усилитель постоянного тока, собранный на ячейке УЗ-1 транзисторной
сборки. Терморезистор R12 обеспечивает стабильность рабочей точки
усилителя в требуемом интервале температур. Интегрирующий фильтр
(R13, СИ) служит для фильтрации помех, поступающих по тракту
управления, а пропорционально-интегрирующий фильтр (R15, R16,
С12) корректирует частотную характеристику замкнутой системы,
обеспечивая необходимое качество переходного процесса; с выхода это-
го фильтра сигнал подается на управляющие входы элемента Э9, а
также через резистор R2 на варикапы Д1, Д2 элемента ЭЮ, образую-
щего совместно с резисторами RI, R3 фазосдвигающую цепь. Элемент
Э10, кроме того, содержит выходной усилитель и схему контроля.
Сигнал с выхода фильтра элемента Э9 поступает на усилитель, собран-
ный по схеме с общим эмиттером на транзисторе Т с трансформатор-
ной нагрузкой.
Схема контроля (УЗ) позволяет осуществлять контроль уровня вы-
ходного сигнала. На транзисторных ячейках УЗ-2, УЗ-З, УЗ-4 выполнена
схема, формирующая команды (0 или 5В) для обобщенного контроля
узла У1.
Выходной сигнал с элемента Э6 поступает через фазосдвигающую
цепь на один из входов фазового детектора, на второй вход которого
приходит сигнал с выхода первого каскада элемента Э9. Выходной
сигнал фазового детектора, определяемый разностью фаз сравнивае-
мых сигналов, усиленный в усилителе постоянного тока и пропущенный
через ФНЧ, перестраивает контура элемента Э9. Ниже дается описа-
ние особенностей построения электрических схем элементов блока, кон-
структивно обособленных.
Опорный генератор «ГИАЦИНТ-М»
Схема электрическая принципиальная ОГ приведена на рис. 47
приложения 1 ЦЛ2.003.067 ТО1.
Опорный генератор «ГИАЦИНТ-М» представляет собой высоко-
стабильный кварцевый генератор с номинальной частотой 5 МГц.
Высокая стабильность частоты опорного генератора обеспечивает-
ся термостатированием прецизионного кварцевого резонатора, элемен-
тов схемы автогенератора, элементов схемы подстройки частоты и эле-
ментов схемы рабочего терморегулирования.
Для поддержания температуры с высокой точностью применен ра-
диотехнический термостат, в котором для сглаживания температурных
градиентов между нагревателями и кварцевым резонатором исполь-
зуется теплопроводящая паста.
Питание генератора осуществляется от источника постоянного то-
+2 7
ка с заземлением любой полярности напряжением 27__5’48 и уровнем
пульсаций не более 5%.
Электрическая принципиальная схема" опорного генератора приве-
дена в приложении.
Опорный генератор состоит из радиотехнического термостата и
3-х монтажных плат, на которых размещены:
— тракт высокой частоты, состоящий из автогенератора с кварце-
вым резонатором, буферного усилителя; каскодного усилителя, нагру-
женного на выходной трансформатор; схемы местной и дистанционной
электронной коррекции частоты, осуществляемой с помощью варикапа,
и цепи контроля выходного напряжения 5 МГц;
— система терморегулирования пропорционального типа, состоя-
щая из мостового датчика температуры, операционного усилителя и
двухкаскадного УПТ;
— стабилизатор напряжения и схема защиты генератора от пере-
грева.
Высокая стабильность частоты генератора достигается поддержа-
нием в радиотехническом термостате с высокой точностью температу-
ры, соответствующей экстремальной точке температурно-частотной
характеристики прецизионного кварцевого резонатора.
Для эффективной теплоизоляции термостата и части элементов
схемы в генераторе использован малогабаритный сосуд Дьюара.
Сосуд Дьюара установлен в металлическом каркасе и снаружи
залит пенополиуретаном.
Термостат (Э1), с закрепленными на нем платами (Э2) и (ЭЗ)
помещается в сосуд Дьюара, горловина которого закрывается тепло-
изоляционными прокладками. Плата (Э4) закреплена на каркасе тепло-
изоляционного кожуха.
Внешний защитный кожух генератора выполнен из алюминия и
крепится к каркасу теплоизоляционного кожуха. Для доступа к потен-
циометру электронного корректора в защитном кожухе имеется резь-
бовое отверстие, закрываемое заглушкой.
Основные элементы генератора:
— монтажная плата Э2 — схема автогенератора с буферным уси-
лителем и элементами коррекции частоты;
— монтажная плата ЭЗ — элементы мостового датчика системы
терморегулирования, термопредохранитель, элементы подстройки ча-
стоты автогенератора;
— монтажная плата Э4 — схема каскодного усилителя высокой
частоты с выходным трансформатором, предварительные каскады си-
стемы терморегулирования, цепи коррекции частоты, цепи индикации
и стабилизатор напряжения питания;
— элемент Э1 — радиотехнический термостат.
Тракт высокой частоты
Тракт высокой частоты опорного генератора состоит из автогене-
ратора с буферным усилителем (Э2), кварцевого резонатора (ПЭ),
помещенного в радиотехнический термостат (Э1), УВЧ, нагруженного
на выходной трансформатор (Э4), схемы электронной коррекции ча-
стоты (Э2, Э4), элементы подстройки частоты автогенератора (ЭЗ).
Автогенератор и буферный усилитель выполнены на микросхеме У.
Работа автогенератора основана на принципе использования от-
рицательного входного сопротивления эмиттерного повторителя, нагру-
женного на емкость. Кварцевый резонатор ПЭ, включенный в цепь ба-
зы, возбуждается на частоте близкой к частоте последовательного ре-
зонанса, где его полное сопротивление носит индуктивный характер,
что позволяет выполнить условия возникновения генерации в схеме.
Возбуждение на механической гармонике достигается емкостями
конденсаторов С2* и СЗ* (ЭЗ). С автогенератора сигнал частоты
5 МГц поступает на вход буферного усилителя (второй транзистор У).
Каскодный усилитель ВЧ сигнала выполнен на микросхеме У1
(Э4) с трансформаторной нагрузкой. С части вторичной обмотки сиг-
нал с частотой 5 МГц поступает на вход генератора.
Диод Д1 и конденсатор СЮ образуют цепь контроля выходного
напряжения ОГ.
Для коррекции частоты генератора последовательно с кварцевым
резонатором включен варикап Д (Э2).
Система терморегулирования содержит:
— мостовой датчик температуры (терморезисторы RI, R2 (Э1),
резисторы Rl*. R2, R3, R4** (ЭЗ); R3*, R5**, R8 (Э4);
— операционный усилитель (У2);
— УПТ на транзисторе Т1 (Э4) иТ (Э1);
— термостат (Э1) с нагревателем (Э).
Система терморегулирования опорного генератора обеспечивает
быстрый разогрев пьезоэлемента до температуры соответствующей его
экстремальной точке и поддерживает ее с точностью порядка
(0,005...0,01)°С.
Для защиты генератора от перегрева на плате (ЭЗ) расположен
термопредохранитель В, который при перегреве размыкает цепь пи-
тания нагревателя (Э) и включает лампочку «Перегрев («АВАРИЯ
ОГ»),
Датчик опорных частот (плата 2375)
Схема электрическая принципиальная платы приведена на рис. 43
приложения 1 ЦЛ2.003.067 ТО1.
Датчик опорных частот состоит из распределительного усилителя
опорного сигнала частоты 5 МГц и триггерного делителя частоты с
общим коэффициентом деления 500. Распределительный усилитель со-
стоит из двух коммутируемых предварительных каскадов, собранных
на транзисторах Т1 и Т2, и трех каскадов усиления мощности. Опор-
ный сигнал от внутреннего ОГ подается на вход каскада на транзисто-
ре Т2, а от внешнего ОГ — на вход каскада на транзисторе Т1.
Подключение сигнала от внешнего или внутреннего опорного гене-
ратора производится подачей напряжения питания (минус 27 В) на
соответствующий каскад. Диоды Д1, Д2, ДЗ, Д4 служат для дополни-
тельного ослабления обратного просачивания сигналов с выхода на
вход усилителя при снятии с него напряжения питания. Выходной
сигнал любого из предварительных каскадов выделяется на общей на-
грузке и подается затем на выходные усилители мощности, собранные
на транзисторах ТЗ, Т4, Т5. Каскад на транзисторе ТЗ выдает сигнал
для запуска делителя частоты. Выходные сигналы с каскадов на тран-
зисторах Т4, Т5 подаются на выходные разъемы блока. Делитель ча-
стоты опорного сигнала состоит из формирователя запускающего сиг-
нала, триггеров типа «Д» и логических ячеек. Необходимые коэффи-
циенты деления реализуются последовательным соединением делите-
лей на 5 и 2. Деление на 5 осуществляется тремя триггерами, охвачен-
ными обратными связями. Формирователь запускающего сигнала со-
стоит из усилителя на транзисторе Тб и логических ячеек У1-1 и У1-2.
Триггеры УЗ-2, У6-1 и У6-2 представляют собой делитель частоты
5 МГц на 5, выходной сигнал которого через ячейку У1-4 подается на
выход блока и через ячейку У1-3 поступает на декадный делитель, со-
стоящий из триггеров У4-1, У4-2, У7-1, У7-2. Сигнал с частотой 100 кГц
с выхода этого делителя через ячейку У2-4 подается на выход блока, а
через ячейку У2-1 поступает на вход следующего декадного делителя,
состоящего из триггеров У5-1, У5-2, У8-1, У8-2. На выходе этого дели-
теля получается сигнал с частотой 10 кГц. Для устранения явления
накопления задержки выходного сигнала с частотой 10 кГц примене-
на схема сквозного переноса, состоящая из устройства опознавания,
собранного на ячейках У2-2, У2-3, У9, и триггера УЗ-1. После заполне-
ния счетчика схема опознавания выдает разрешающий сигнал на вход
«Д» триггера УЗ-1. Этот триггер срабатывает от очередного входного
сигнала и блокирует себя выходным сигналом с контакта 5 через
ячейку У9.
Генератор синхронизируемый (плата 2364)
Схема электрическая принципиальная платы приведена на рис. 45
приложения 1 ЦЛ2.003.067 ТО1.
Схемы синхронизируемых автогенераторов, используемые в узко-
полосном и широкополосном кольцах ФАПЧ, идентичны, и отличаются
только направлением включения варикапов, поскольку в одном случае
используется управляющее напряжение отрицательной полярности, а
в другом — положительной. Диапазон перестройки автогенератора
узкополосного кольца (9...11) МГц, а широкополосного — (11,9...
13,7) МГц. Каждый из генераторов выполнен на трех транзисторах
контур состоит из катушки индуктивности с отводом
для согласования с транзисторами, варикапов, с помощью которых
осуществляется перестройка по частоте.
Управляющее напряжение через фильтр нижних частот подается
на среднюю точку варикапов. Для обеспечения перекрытия по частоте
не менее 2 МГц на варикапы подаются сменные напряжения подста-
вок от 10 В до 20 В в узкополосном кольце и от минус 10 В до минус
20 В — в широкополосном кольце.
Усилитель буферный с делителем на 10 (плата 2373)
Схема электрическая принципиальная платы приведена на рис. 41
приложения 1 ЦЛ2.003.067 ТО1.
Усилитель буферный с делителем на 10 используется в узкополос-
ном кольце ФАПЧ блока.
Схема буферного усилителя с делителем на 10 состоит из четырех
каскадов на транзисторах Т1...ТЗ, Т5 и имеет два выхода. Сигнал, сни-
маемый с трансформатора Тр1, подается на формирователь импуль-
сов, состоящий из каскада на транзисторе Тб и логической ячейки УЗ-1,
и далее на делитель частоты с коэффициентом 10. Выходной сигнал с
делителя частоты через развязывающую ячейку УЗ-2 поступает на
фильтр нижних частот, и далее подается на преобразователь частоты.
Сигнал с трансформатора Тр2 используется для запуска ДДПКД.
Делитель частоты с дробным переменным коэффициентом
деления (ДДПКД) (плата 2374)
Схема электрическая принципиальная платы приведена на рис. 38,
39 приложения 1 ЦЛ2.003.067 ТО1.
Принцип получения дробного деления заключается в следующем.
Если предположить, что в десяти циклах деления будут устанав-
ливаться коэффициенты деления N и N + 1, где N любое целое число,
соответственно (10—ш) раз и ш, то средний коэффициент деления
. _т N(10-ni) + (N + l)-ni _т, л,
будет Ncp.= --- =N+~iy-
Аналогичную операцию можно провести для получения коэффи-
циента деления, выраженного числом с двумя десятичными знаками,
но в этом случае необходимо уже устанавливать коэффициенты деле-
П1 »т ni + 1 /1Л . т
ния NH—[о~ и N4—соответственно (10—ru) раз и m раз. Тогда
средний коэффициент деления будет
(о—) (N+-^)+m (N+^)
Nep— ------------------------------- N+ 10 -г 100
что соответствует ста циклам счета с исходными коэффициентами
N и N+1.
Структурная схема ДДПКД узкополосного канала приведена на
рис. 16 приложения 4. ДДПКД состоит из делителя с переменным
целочисленным коэффициентом деления (ДПКД) и программирую-
щего устройства, служащего для получения дробных знаков в коэффи-
циенте. Счетчик состоит из двух декад и двоичного делителя на 16.
Для получения необходимого коэффициента деления счетчик с по-
мощью схем формирования импульса установки переводится в состоя-
ние, соответствующее поступлению на вход количества импульсов,
равного разнице между общей емкостью счетчика и необходимым
коэффициентом деления. Это означает, что после фиксации заполне-
ния всего счетчика импульс предварительной установки переводит
его в такое состояние, что для полного заполнения его вновь необхо-
димо N импульсов (N — необходимый коэффициент деления).
Схема установки старших разрядов фиксирует заполнение декады
десятков и счетчика сотен и вырабатывает сигнал их предваритель-
ной установки. Окончательное заполнение счетчика произойдет через
девять входных импульсов после заполнения декады десятков и счет-
чика сотен. После этого схема формирования импульса установки де-
кады единиц вырабатывает сигнал, который прекращает импульс, уста-
навливающий декаду десятков и счетчик сотен, и также производит
подготовку декады единиц к работе в следующем цикле счета. Исполь-
зование раздельной предварительной установки позволяет снизить ча-
стотные свойства декады десятков и счетчика сотен, т. к. они подготав-
ливаются за время, в несколько раз превышающее длительность пе-
риода входной частоты ДПКД, что позволяет снизить общую потреб-
ляемую мощность. Приращение коэффициента деления на единицу в
определенных циклах работы ДПКД, определяемых программирую-
щим устройством, с целью получения нецелочисленного усредненного
коэффициента, реализуется схемой вычеркивания входных импульсов.
В случае заполнения счетчика ДПКД и при наличии сигнала разреше-
ния на вычеркивание от программирующего устройства схема вычер-
кивания входных импульсов блокирует вход декады единиц на длитель-
ность одного входного такта. В программирующем устройстве произво-
дится подсчет циклов работы ДПКД декадными счетчиками десятых и
сотых долей. Схемы формирования программ десятых и сотых долей
производят выборку определенных состояний декадных счетчиков с
помощью схем совпадений и по внешним командам, преобразованным
в схемах выбора коэффициентов. Программы, сформированные в дан-
ном разряде, реализуют приращения коэффициента деления на еди-
ницу в том же разряде.
Делитель целочисленных коэффициентов состоит из счетчиков
накапливающего типа, собранных на «J-К» триггерах. Декада единиц
включает в себя триггеры У8, УН, У18, У20, декада десятков — У27,
У29, У34, У38. Двоичный счетчик на 16 служит для набора сотен в
коэффициенте деления и включает в себя триггеры У39-1, У39-2, У44-1,
У44-2 «Д» — типа.
Импульс переноса с декады единиц формируется в момент уста-
новления ее в девятое состояние (1001) с помощью схемы «И» на ячей-
ке У16-4. Импульс переноса с декады десятков в счетчик сотен сни-
мается с выхода триггера У38. Сигнал, фиксирующий заполнение
счетчиков десятков и сотен, образуется с помощью ячеек У36-1, У36-2,
У35-4. С выхода ячейки У36-1 этот сигнал в виде логического «О» пос-
тупает на входы «R-S» триггеров, состоящих из ячеек У15-3, У15-4,
У21-1, У21-2.
Выходной импульс первого RS — триггера поступает в качестве раз-
решающего сигнала на схему опознавания декады единиц, схему вычер-
кивания, для блокировки (инвертор У22.2) входа счетчиков десятков с
целью устранения ложных срабатываний и для предварительной уста-
новки счетчика десятков триггера У27, а второго — для установки триг-
геров У29, У34, У38, У39.1, У39.2, У44.1, У44.2.
Импульсы предварительной установки поступают на триггеры через
управляемые ячейки У21.3, У21.4, У22.3, У28.1, У28.2, У28.4, У32.2, У32.4,
У41.1, У41.3, У41.4. Управление перечисленными ячейками происходит
от внешних команд, подаваемых на контакты разъема НИ блока, после
прохождения их через схемы приведения уровней напряжения и дешиф-
раторы, Схемы приведения уровней напряжения служат для преобразо-
вания напряжения внешних команд ОВ и минус 27 В в команды соот-
ветственно 3±0,5В и 0,4 В, соответствующие входным уровням логичес-
ких схем серии 130, 133, 136. В схемы привязки уровней команд управ-
ления счетчиками десятков и сотен входят резисторы R14—R25, транзис-
торные У17.2, У23, У24, У40, У78.2 и диодные У25, У26 матрицы,
В дешифратор входят ячейки УЗО, У31.1, У31.2, У32.1 и инверторы
У22.1 У22.4 У28.3 У32.3
Ячейки У33.1, У33.2,' У35.1, У35.2, У37.1, У37.2, У37.4, У41.2, форми-
руют команды включения подставок для перестраиваемого генератора.
Применение RS — триггеров на ячейках У15.3, У15.4, У21.1, У21.2
позволяет увеличить время предварительной установки счетчиков де-
сятков и сотен до длительности 4 периодов частоты входного сигнала,
что позволяет применить более низкочастотные схемы с меньшим пот-
реблением. После заполнения декады единиц схема формирования им-
пульса установки У6.2, У7.1, У7.2, У10 вырабатывает сигнал, поступаю-
щий на управляемые ячейки У79.4, У1.1, У1.2, У1.3, У1.4, У16.1, У16.2,
У16.3, а также на триггер RS — У15.3, У15.4. Этот сигнал производит
предварительную установку декады единиц в необходимое состояние,
снимает сигнал предварительной установки старших разрядов и исполь-
зуется в качестве выходного. В дешифраторе команд управления дека-
ды единиц используются диодные матрицы У2, УЗ, У4, У5 (первый ди-
од). В схеме привязки уровней напряжения применены резисторы
R5...R8, транзисторная матрица У12 и диодная У14.
Схема вычеркивания входного импульса работает по командам, пос-
тупающим с программирующего устройства, и состоит из ячеек У6.3,
У7.3, У7.4, У15.1, У15.2, У19.
При поступлении команды на вычеркивание и условии, что счетчики
десятков и сотен заполнены, а декада единиц установилась в 3-е состоя-
ние (1100), эта схема вырабатывает импульс, который блокирует вход
ДДПКД по входу К триггера У8 на длительность одного входного так-
та, что эквивалентно увеличению коэффициента деления на единицу.
Формирователь входного сигнала, состоящий из усилительного кас-
када на транзисторе Т и ячейки У6.1, преобразует входной сигнал сину-
соидальной формы с уровнем 150...300 мВ в импульсы, соответствую-
щие логическим уровням используемых микросхем.
RC-фильтры, стоящие в цепях питания, используются для гашения
избыточного напряжения и дополнительной фильтрации. Они состоят из
резисторов R11*...R13*> R26*, R56* и конденсаторов С2...С11. Ячейка
У16.4 формирует импульс переноса из декады единиц.
Устройство, вырабатывающее программу вычеркивания импульсов
из входной последовательности ДПКД для получения дробности в коэф-
фициенте деления, состоит из двух декадных счетчиков, управляемых
схем совпадений формирования команд управления и схем привязки
уровней.
Первый декадный счетчик состоит из триггеров У49.1, У49.2, У57.1,
У57.2 и ячеек У51.1, У51.2. Для его запуска используется выходной им-
пульс ДПКД.
Второй декадный счетчик состоит из триггеров У66.1, У66.2, У72.1,
У72.2 ячеек У67.1, У67.3. Запуск счетчика производится импульсом пер-
вой декады, снимаемым с вывода 9 триггера У57.2.
Программа вычеркивания для десятых долей в коэффициенте деле-
ния формируется с помощью схем совпадений на ячейках У48.1, У48.2,
У48.3, У52.3, У54.1, У54.2, У54.4, У59.1, У59.4. Выходные сигналы пере-
численных ячеек подаются на суммирующую схему, состоящую из яче-
ек У60, У59.3, У51.3.
В каждый момент работает только одна из схем совпадения, на ко-
торую подается управляющая команда. Остальные остаются заблоки-
рованными напряжением логического нуля с выводов формирователя
команд, состоящего из ячеек У47.1, У47.2, У50.1, У50.2, У55.1, У55.2,
У58.1, У58.2, У61.1, У61.2, который помимо управления от внешних ко-
манд, поступающих со схем привязки уровней, может управляться от
команд, вырабатываемых в устройстве программирования сотых долей.
С приходом соответствующей команды в формирователе происходит пе-
реключение команды в сторону увеличения на единицу.
Схема привязки уровней состоит из резисторов R27...R36, матриц
транзисторных У42, У 43, У63.2 и диодных У45, У46, У62.1.
Формирование программы сотых долей производится аналогичным
способом. В качестве управляемых схем совпадения используются ячей-
ки У64.3, У65.1, У65.2, У65.3, У68.2, У68.3, У71.2, У71.3.
Суммирующая схема состоит из ячеек У75, У64.2, У64-4.
В схему привязки уровней входят резисторы R37...R54, транзистор-
ные матрицы У63.1, У69, У73 и диодные У70, У74. Ячейка У79.3 инвер-
тирует выходной сигнал программы вычеркивания.
Диодные матрицы У5 (четвертый диод) , У13, резистор R9, транзис-
торная матрица У 17.1 и ячейка У9.4 образуют схему контроля внешних
команд управления разряда «1 кГц».
При снятии внешней команды (минус 27 В) на выходе ячейки У9.4
появляется сигнал логического «О».
Логические ячейки У33.1, У33.2, У35.1, У35.2, У37.1, У37.2, У37.4,
У41.2 образуют схему контроля внешних команд управления разряда
«10 кГц», ячейки У53, У56.1, У56.2 — разряда «100 Гц», и диодные мат-
рицы У76, У77, У62.2 резистор R55, транзисторная матрица У78.1 и
ячейка У56.3 — разряда «10 Гц». Работа этих схем аналогична.
Ячейка У79.1 объединяет контроль старших разрядов «1 кГц» и
«10 кГц», а ячейки У79.2, У80.1, У80.2 объединяют контроль всех разря-
дов.
Детектор частотно-фазовый со схемой управления (плата 3997)
Схема электрическая принципиальная платы приведена на рис. 40
приложения 1 ЦЛ2.003.067 ТО1.
Частотно-фазовый детектор со схемой управления включает в себя
частотно-фазовый детектор с цепями фильтрации управляющего на-
пряжения, схему формирования напряжений подставок и стабилизации
напряжений питания синхронизируемого генератора и буферного уси-
лителя узкополосного кольца ФАПЧ, схему форсирования переходных
процессов во время перестройки синтезатора и схему контроля работо-
способности блока.
Сигнал опорной частоты 10 кГц и сигнал с выхода ДДПКД посту-
пают на входы частотно-фазового детектора (ЧФД), собранного на
триггерах УЗ-1, УЗ-2 и ячейках У5-1, У5-2, У5-3, У5-4. Выходным сигна-
лом ЧФД через ключ, собранный на транзисторе У10-1 и через усили-
тель постоянного тока, собранный на транзисторе Т1, управляется ге-
нератор постоянного тока, состоящий из транзистора У10-2 и цепи, соз-
дающей рабочую точку (резисторы R7*, R12 и диоды Д1 и Д2). Приме-
некие управляемого генератора тока позволяет обеспечить высокую ли-
нейность характеристики ЧФД. С выхода генератора тока сигнал по-
ступает на вход импульсного фильтра, собранного на транзисторах Тб и
T9 и предназначенного для фильтрации помехи с частотой 10 кГц.
Фильтрация осуществляется путем выборки и запоминания дискретных
значений уровня управляющего сигнала конденсатором С16 в моменты
времени, когда транзисторы Тб и T9 открываются коммутирующим
сигналом. Коммутирующий сигнал в виде импульсов с частотой следо-
вания 10 кГц через эмиттерный повторитель, собранный на транзисто-
ре У10-4 поступает на обмотку трансформатора Тр2 и эмиттеры тран-
зисторов Тб и T9.
Диод Д7 служит для устранения колебательности коммутирующе-
го сигнала. После фильтрации управляющий сигнал через эмиттерные
повторители, собранные на транзисторах Т11 и Т2, поступает на второй
импульсный фильтр, состоящий из транзисторов Т4 и Т5, трансформа-
тора Тр 1, диода ДЗ, запоминающего конденсатора С12 и предназначен-
ного для фильтрации помехи с частотой 100 Гц. Коммутирующий сиг-
нал образуется при делении частоты входного сигнала, равной 10 кГц
при помощи делителя, собранного на триггерах У1, У2, У9, У11 и логи-
ческой схеме У12. Пройдя через ячейку Уб-1, которая служит для полу-
чения соответствующей формы коммутирующего сигнала, Уб-2, У8-2,
У8-4, через эмиттерный повторитель и усилитель, собранные на транзи-
сторах У7-2 и У7-3, коммутирующий сигнал подается через трансфор-
матор Тр1 на эмиттеры транзисторов Т4 и Т5. Отфильтрованный уп-
равляющий сигнал через истоковый повторитель, собранный на тран-
зисторе Т7 подается на вход усилителя постоянного тока, включающего
в себя транзисторы Т12 и Т13. Транзистор Т13 работает в режиме гене-
ратора тока. С выхода усилителя постоянного тока управляющий сиг-
нал через пропорционально-интегрирующий фильтр, состоящий из рези-
стора R32 и конденсаторов С21, С22, С23, С24 и СЗО, который подклю-
чается на 1 и 2 подставках через схему ИЛИ на диодной матрице У18-1
и ключ Т17, поступает на управляющий вход автогенератора (Э15).
На транзисторе ТЗ и стабилитронах Д4...Д6 собран стабилизатор
напряжения питания каскадов, собранных на транзисторах У10-2,
У10-4, Т2, Т7, Т11.
В качестве исходного напряжения для формирования напряжений
подставок синхронизируемого генератора используется напряжение
плюс 60 В, которое дополнительно стабилизируется схемой, включаю-
щей в себя транзисторы Т14, Т15 и стабилитроны Д13...Д15. Выбор не-
обходимой подставки осуществляется электронной схемой коммутации^
которая выполнена на транзисторной сборке У15 и логических ячейках
У16-1...У16-4. Команды включения необходимой подставки формируют-
ся в ДДПКД. Напряжения подставок находятся в пределах от 7,0 В до
23 В. Подстроечными резисторами R35*, R40*, R44*, R46*, R49* уточ-
няется величина напряжения каждой подставки в зависимости от раз-
броса характеристик генератора по частотному перекрытию.
В качестве исходных напряжений для питания синхронизируемого
генератора используются 12,6 В и минус 12,6 В. Напряжение минус
12,6 В подается па электронный стабилизатор, собранный на транзи-
сторе У17-2 и стабилитроне Д16 и диодах У18-2, У18-3. Стабилизиро-
ванное напряжение величиной около минус 7 В подается на схему син-
хронизируемого генератора. Напряжение плюс 12,6 В поступает на ста-
билизатор, собранный на транзисторе Т18, части транзисторной сборки
У19-1, У19-2 и стабилитроне Д17. Выходное напряжение этого стабили-
затора через эмиттерный повторитель на транзисторе У17-3 использует-
ся для питания синхронизируемого генератора и микросхемы включе-
ния У16. Транзисторы У19-3 и У19-4 служат для подачи стабилизиро-
ванного напряжения питания на схему буферного усилителя узкополос-
ного кольца ФАПЧ (Э17) и схему генератора тока (транзистор Т13)
соответственно.
Наличие в цепи управляющего сигнала конденсатора С12 и про-
порционально-интегрирующего фильтра с большой постоянной времени
приводит к затягиванию переходных процессов в момент перестройки
синтезатора. Для уменьшения времени перестройки использутся схема
форсирования (форсажа) переходных процессов. При поступлении с
Э14 на вход логической ячейки У4-1 команды «ФОРСАЖ» с уровнем
логического нуля, на выходе одновибратора, собранного на транзисторе
У7-1, ячейке У8-1, конденсаторах С5, С36 и резисторе R3 также появля-
ется уровень логического нуля на время релаксации, за которое должна
произойти перестройка синтезатора. Время релаксации определяется ве-
личинами R3, С5 и С36. Уровень логического нуля препятствует прохож-
дению на эмиттеры транзисторов Т4 и Т5 коммутирующего сигнала с
частотой 100 Гц и одновременно создает цепь для прохождения комму-
тирующего сигнала с частотой 10 кГц, тем самым уменьшая время пере-
заряда конденсатора С12. В это же время появившийся уровень логичес-
кой единицы на входе ячейки У6-4 создает возможность для прохожде-
ния коммутирующего импульсного сигнала с частотой 1 МГц через эмит-
терный повторитель, собранный на транзисторе Т16 и через усилитель,
собранный на транзисторе У14-3 на эмиттеры транзисторов У14-1 иУ14-2.
Транзисторы открываются, тем самым уменьшая постоянную времени
пропорционально-интегрирующего фильтра. После окончания времени
релаксации одновибратора на выходе ячейки У8-1 вновь появляется
уровень логической единицы.
В установившемся режиме на входы логической схемы У13-1 по-
ступает уровень логической единицы. На выходе ячейки У13-2 также
имеем уровень логической единицы, который переводит транзистор Т10,
а, следовательно и транзистор У7-4 в открытое состояние. Через обмот-
ку реле Р протекает ток, реле срабатывает, контакт 2 замыкается
с контактом 3. В режиме перестройки синтезатора, т. е. в рассинхро-
низме, на вход ячейки У13-1 подается команда «Контроль команд уп-
равления», одна или совместно с командой «форсаж» с уровнем логи-
ческого нуля на время, определяемое временем релаксации одновибра-
тора, собранного на транзисторе У7-1.
При этом происходит замыкание контакта 2 с контактом 1 реле Р.
Аналогичные процессы имеют место и при отсутствии синхронизма в
широкополосном кольце синтезатора, когда на 4 и 5-й контакты ячейки
У13-1 поступает команда с уровнем логического нуля.
Буферный усилитель (плата 2365)
Схема электрическая принципиальная платы приведена на рис. 42
приложения 1 ЦЛ2.003.067 ТО1.
Буферный усилитель используется в широкополосном кольце
ФАПЧ.
Схема буферного усилителя состоит из 4-х каскадов на транзи-
сторах Т1...Т4 и имеет два выхода. Первые два каскада имеют аперио-
дическую нагрузку и включены соответственно по схеме с общим
эмиттером (Т1) и схеме с общей базой (Т2). Два последующих каска-
да имеют в нагрузке согласующие трансформаторы. Выходной сигнал
с трансформатора Тр1 поступает на вход преобразователя частоты, а
сигнал с трансформатора Тр2 используется для запуска ДДПКД.
Делитель с дробным переменным коэффициентом деления
(ДДПКД и фазовый детектор (плата 2362)
Схема электрическая принципиальная платы приведена на рис. 36
приложения 1 ЦЛ2.003.067 ТО1.
Структурная схема ДДПКД и фазового детектора широкополос-
ного кольца приведена иа рис. 17 приложения 4. ДДПКД состоит из
делителя с переменным целочисленным коэффициентом деления и
программирующего устройства, служащего для получения дробных зна-
ков в коэффициенте деления, и реализует коэффициенты деления
11,9... 13,7 с дискретностью 0,2. ДДПКД включает в себя двоичный
счетчик целых чисел на 16, схему формирования импульса установки,
схему вычеркивания входных импульсов и схему выбора коэффициен-
тов деления. Подсчет циклов работы ДПКД производится в програм-
мирующем устройстве декадой десятых долей. Схема формирования
программы десятых долей производит выборку определенных состоя-
ний декадного счетчика и управляет схемой вычеркивания.
Делитель целочисленных коэффициентов деления собран на «J-К»
триггерах У8, У12, У15, У17. После заполнения счетчика, схема фор-
мирования импульса установки, в которую входят ячейки У4-2, У7-3,
У7-4, У11, вырабатывает сигнал, поступающий на управляемые ячей-
ки У7-1, У9-2, У9-3. Этот сигнал производит установку триггеров в не-
обходимое предварительное состояние, а также используется в каче-
стве выходного. Ячейки У7-1, У9-2, У9-3 управляется от внешних
команд, подаваемых на контакты разъема Ш1 блока после прохожде-
ния их через схемы приведения уровней и дешифратор. Схема приве-
дения уровней команд управления счетчиком выполнена на транзи-
сторных (У1...УЗ) и диодных (У5, Уб) сборках. В дешифратор входят
ячейки У7-2, У10-2, У10-4, У13-2, У13-4, У14-1, У18-1.
Схема вычеркивания входных импульсов работает по командам,
поступающим с программирующего устройства и состоит из ячеек
У4-3, У16-1...У16-4, У20. При поступлении команды на вычеркивание и
при условии, что счетчик находится в состоянии «1101», схема блоки-
рует первый триггер У8 по входу «К» на длительность одного периода
входного сигнала, т. е. увеличивает коэффициент деления в этом цикле
на единицу.
В программирующее устройство входят декадный счетчик на
ячейках У21-1, У21-2, У23-1, У23-2 и схема, формирующая команды
вычеркивания входных импульсов, (У14-2, У19-2, У19-3, У19-4,
У22-1...У22-4, У24-1, У24-2, У24-3, У24-4, У25). Выбор команд произво-
дится дешифратором через инверторы У10-4, У18-2, У18-3, У18-4, У19-1
от внешних команд.
Диодные сборки У26...У28 используются для формирования команд
«9X100 кГц и 10X100 кГц» в ДДПКД узкополосного кольца.
Формирователь входного сигнала, состоящий из усилительного
каскада на транзисторе Т1 и ячейки У4-1, преобразует входной сигнал
синусоидальной формы с уровнем (150...300) мВ в импульсы, соответст-
вующие логическим уровням используемых микросхем.
RC фильтр, стоящий в цепи питания, используется для гашения
избыточного напряжения и дополнительной фильтрации.
Частотно-фазовый детектор состоит из двух частей, одна из кото-
рых работает в режиме сравнения фаз, а другая — в режиме сравне-
ния частот. Фазовый детектор представляет собой «R-S» триггер, соб-
ранный на ячейках УЗО-1 и УЗО-2. Скважность выходных импульсов,
будет пропорциональна разности фаз между опорной частотой, кото-
рая подается на один из входов, и частотой, поступающей на второй
вход триггера с ДДПКД. Ячейки У29-1, У29-3, У29-4 используются
для формирования короткого импульса, необходимого для работы фа-
зового детектора, ячейка У29-2 используется для получения задержки
управляющего сигнала на входе триггера УЗО-2.
Частотный детектор, который включает в себя «Д» триггеры (У31)
и при равенстве частот не работает, т. е. «Д»— триггеры находятся в
нулевом состоянии. В случае расхождения частот на контрольных точ-
ках КТ7 или КТ8 появляются импульсы с частотой, равной разности
частот опорной и измеряемой.
Импульсы появляются на той контрольной точке, где выше частота
и поступают на управление реверсивным счетчиком, с выхода соответ-
ствующего триггера импульсы поступают на ячейку У34-1 для запуска
реверсивного счетчика, состоящего из триггеров У35, У36, У38, У40 и
схему управления, включающую логические ячейки У34-2, У37-1, У39-1,
работающих на сложение и У34-3, У37-2, У39-2, работающих на вычита-
ние. Ячейки УЗЗ-З, У34-1, У34-4, У37-3 реализуют функцию «ИЛИ».
Схема контроля, состоящая из логических ячеек УЗЗ-1, УЗЗ-2,
транзистора Т2, резистора R22 и конденсатора С12, используется для
формирования сигнала, в котором заключена информация о работо-
способности блока.
Схема работает следующим образом. При равенстве частот на 6 вы-
воде УЗЗ-2 имеется положительный уровень логической единицы, когда
частоты не равны, схема вырабатывает импульсы с длительностью не
более 15 мс, которая обусловлена емкостью конденсатора С12.
При отсутствии одной или обеих сравниваемых частот схема контро-
ля вырабатывает нулевой уровень.
Схема контроля команд управления разрядов «XI МГц» и «ЮОкГц»
выполнена на ячейках У9-1, У10-1, У13-1, У13-3.
При снятии любой команды управления на выходе инвертора У9-4
появится нулевой уровень. Через инвертор У9-4 команда контроля в ви-
де логической единицы поступает на схему контроля кольца КС (УЗЗ-1,
вывод 11). Сигнал с выхода схемы контроля поступает на 35 контакт
платы 2362 на обобщенный контроль блока (элемент Э16).
При условии равенства частот и наличия команд управления на вы-
ходе фазового детектора на выводе 8 ячейки У32-4 будут импульсы,
скважность которых пропорциональна разности фаз сравниваемых час-
тот. Эти импульсы поступают с 6 вывода ячейки УЗО-2. Если частоты
не равны на выходе схемы контроля ячейки УЗЗ-2 (вывод 6) будет уро-
вень логического нуля, который закрывает ячейку У32-2 и через инвер-
тор У32-1 открывает ячейку У32-3. На выходе фазового детектора поя-
вятся импульсы опорной частоты 1 МГц. RC фильтр (С8, С9, СЮ,
R21) стоит в цепи питания фазового детектора. Выходные сигналы
триггеров У35, У36, У38, У40 поступают на управляющие входы цифро-
аналогового преобразователя со структурой «R-2R» и переключателя-
ми напряжения, который осуществляет преобразование двоичного ко-
да в напряжение. Транзисторы У41-1...У41-4 и диоды сборок У42...У43
выполняют роль ключей, управляемых командами «О» и «1».
Цифро-аналоговый преобразователь имеет 4 разряда, которые
создают на выходе ступенчатое напряжение от 0 до 22 В с равномер-
ным шагом. При подаче на вход первого разряда (ячейка У41-1)
команды «О» транзистор У41-1 и диод У42-2 закрыты, диод У42-1 от-
крыт, резистор R25 подключен к схеме сумматора. Команда «1» от-
крывает транзистор У41-1 и диод У42-2 и подключает к схеме суммато-
ра резистор R27. Диод У42-1 закрыт и поэтому резистор R25 отключен
от схемы сумматора. Остальные три разряда осуществляют переклю-
чение аналогично.
Схема управления СГ (плата 2363)
Схема электрическая принципиальная платы приведена на рис. 37
приложения 1 ЦЛ2.003.067 ТО1.
Схема управления СГ включает в себя стабилизаторы напряже-
ний питания для синхронизируемого генератора, буферного усилителя
и тракта усиления постоянного токае сумматором напряжений и фильт-
ром нижних частот. Для питания СГ требуется два стабилизированных
напряжения 7 В и минус 7 В. Первый стабилизатор напряжения выпол-
нен на ячейках УЗ-1, УЗ-2 диодной сборки, транзисторе ТЗ, стабилитро-
не Д2. Нагрузка стабилизатора подключена через эмиттерные повтори-
тели, состоящие из Тб и У2-2 —транзисторной сборки, зашунтирован-
ные по переменному току блокировочными конденсаторами С2, С4. При-
менение эмиттерных повторителей позволяет выбирать режим работы
стабилизатора независимо от потребляемого нагрузкой тока. С эмиттер-
ного повторителя (У2-2) напряжение 7 В поступает на синхронизируе-
мый генератор, а с Тб — в цепь питания буферного усилителя. Стабили-
затор напряжения минус 14 В, собранный на стабилитронах ДЗ, Д4 и
ячейке У2-3 транзисторной сборки, питается от минус 27 В. Выход стаби-
лизатора подключей к делителю напряжения (R16, R17), который зада-
ет рабочую точку эмиттерному повторителю (Т4), питающему СГ. Кро-
ме того, к выходу стабилизатора подключен формирователь двух под-
ставок для грубой перестройки СГ. Формирователь состоит из делителя
напряжения (R19, R20*), транзистора Т5, работающего в ключевом ре-
жиме, и цепей коммутации, содержащих резисторы R21, R23 и диоды
Д5, Д6, УЗ-З, УЗ-4. К резистору R2I постоянно приложено напряжение
12 В. В исходном состоянии транзистор Т5 закрыт, напряжение под-
ставки близко к величине стабилизированного напряжения 14 В. При
подаче команды —27 В на контакт 8 платы 2363 (—27 В) транзистор Т5
открывается и напряжение подставки определяется соотношением соп-
ротивлений делителя на резисторах R19, R20*. Выходной сигнал фазо-
вого детектора поступает через резистор R1 на вход ключевой схемы
(Т1). Генератор тока, образованный ячейками У1-1, У1-2, У1-3 транзис-
торной сборки, резисторами R3, R4*. R5, переключается ключевой схе-
мой. Выход генератора тока соединен с ФНЧ, выполненным на индук-
тивностях LI, L2. Управляющее напряжение отрицательной полярности
с выхода ФНЧ поступает на один вход сумматора напряжений, на вто-
рой вход которого подается напряжение положительной полярности с
выхода цифро-аналогового преобразователя. Сумматор напряжений вы-
полнен на ячейках У5-1, У5-2 транзисторной сборки. Суммирование уп-
равляющего напряжения с выхода ФНЧ и напряжения, поступающего
по входу ячейки У5-2, происходит на резисторе R14*.
Сумматор нагружен на вход эмиттерного повторителя с нагрузкой,
образованной последовательным включением ячеек У5-3, У5-4. Значе-
ние тока, протекающего через эмиттерный повторитель, постоянно и
определяется номиналом резистора R15. Нагрузкой эмиттерного пов-
торителя является нелинейный пропорционально-интегрирующий
фильтр, собранный на диодной сборке Уб. Выходное звено ФНЧ со-
стоит из LC фильтра. Питание тракта управления осуществляется от
стабилизированного напряжения 25 В, и от стабилизатора напряжения
7 В, выполненного на диодах У4-1, У4-2, транзисторе У1-4 и стабили-
троне Д1, катод которого соединен с базой эмиттерного повторителя и
блокировочным конденсатором СЗ.
Тракт управления работает следующим образом. В режиме вхож-
дения системы ФАПЧ в синхронизм с выхода фазового детектора по-
ступает напряжение биений, а с выхода цифро-аналогового преобра-
зователя ступенчатое напряжение (шестнадцать ступенек). Поскольку
напряжение биений на выходе сумматора равно напряжению только
двух ступенек, поступающих по второму входу, то перестройка синхро-
низируемого генератора осуществляется за счет ступенчатого напря-
жения. Ввиду большой амплитуды ступенчатого напряжения нелиней-
ный фильтр закорачивается, что способствует повышению быстродей-
ствия системы ФАПЧ в переходном режиме. При расстройках частоты
СГ, меньших полосы захвата, система ФАПЧ входит в синхронизм. На
выходе цифро-аналогового преобразователя постоянно присутствует
напряжение, запомненное им в момент захвата.
Фильтр перестраиваемый (плата 2367)
Схема электрическая принципиальная платы приведена на рис. 44
приложения 1 ЦЛ2.003.067 ТО1.
фильтр перестраиваемый предназначен для предварительной се-
лекции сигнала в диапазоне частот (12,8... 14,8) МГц от нежелательных
продуктов преобразования, имеющихся на выходе смесителя.
Полосовой фильтр состоит из трех контуров, выполненных на
трансформаторе Тр1, индуктивностях L1 и L2 и варикапах Д1...ДЗ.
Управляющее напряжение на варикапы пеступает через резисторы R4,
R6, R9 с делителя напряжений, выполненного на резисторах R12... R44,
транзисторных матрицах У2, У4, Уб и диодных сборках УЗ, У5. Эмит-
терный повторитель (Т1) беспечивает согласование выходного сопро-
тивления полосового фильтра и выходного сопротивления усилителя
(У1).
Усилительный каскад, выполненный на микросхеме У1 и транс-
форматоре Тр2, обеспечивает необходимый уровень сигнала в диапазо-
не частот (12,8...14,8) МГц.
Фильтрация помех по цепям питания блока осуществляется филь-
трами питания (плата 2369). (Рис. 46) приложения 1 ЦЛ2.003.067 ТО 1.
5.7. Блок преобразования частоты синтезатора (блок Б1-2)
Схема электрическая структурная блока приведена на рис. 18
приложения 4, а схема электрическая соединений — на рис. 29 прило-
жения 1 ЦЛ2.003.067 ТО1.
Блок Б1-2 предназначен для преобразования частоты синтезатора
в диапазоне (12,8... 14,8) МГц (МЕЛКАЯ СЕТКА) в частоту пер-
вого гетеродина в диапазоне (42,8...72,8) МГц, а также для форми-
рования из опорной частоты 5 МГц частоты второго гетеродина.
Основные технические данные блока:
а) уровень выходного сигнала в диапазоне частот (42,8...72,8) МГц
составляет (550± 165) мВ на нагрузке 75 Ом;
б) уровень выходного сигнала частотой 25 МГц или 30 МГц со-
ставляет (500±100) мВ на нагрузке 75 0м;
в) побочные составляющие регулярного и шумового характера,
при отстройке от несущей частоты более чем на 3,5 кГц, ослаблены не
менее 80 дБ и 115 дБ соответственно;
г) величина среднеквадратичного значения отклонения частоты и
фазы сигнала, измеренная в полосе до 3,5 кГц не превышает 1 ГЦ и
1° соответственно.
Блок состоит из двух основных элементов:
а) формирователя частот первого гетеродина в диапазоне (42,8...
72,8) МГц (блок Г1);
б) формирователя частот второго гетеродина 25 МГц; 30 МГц и ча-
стотных подставок (10; 20; 11; 13; 15; 17; 19; 49) МГц, необходимых для
работы блока Г1 (блок Г2).
Преобразование частот «МС» диапазона (12,8...14,8) МГц в частоты
диапазона (42,8...72,8) МГц осуществляется по методу «косвенного син-
теза» с применением системы фазовой автоподстройки частоты пере-
страиваемого генератора.
При этом выходные частоты генератора, которые являются часто-
тами первого гетеродина устройства, формируются без изменения ве-
личины относительной нестабильности частоты опорного генератора.
Блок Г1 включает в себя:
— шесть плавных генераторов (Г1...Г6);
— тракт преобразования (смеситель 1, смеситель 2, смеситель 3);
— усилитель-ограничитель;
— фазовый детектор;
— усилитель постоянного тока со схемой поиска.
Частота включенного в данный момент генератора с помощью пре-
образователей частоты (смеситель 1, смеситель 2, смеситель 3) приво-
дится к частоте в диапазоне (12,8... 14,8) МГц. Этот сигнал после фильт-
рации и ограничения сравнивается на фазовом детекторе с сигналом
«МС» в диапазоне (12,8...14,8) МГц, поступающим на блок от синте-
затора.
Управляющее напряжение с фазового детектора через фильтр ниж-
них частот и усилитель постоянного тока поступает на включенный ге-
нератор (Г1...Г6) и обеспечивает синхронизацию частоты генератора.
При выходе генератора из синхронизма или при изменении частоты
«МС» (12,8...14,8) МГц схема поиска изменяет частоту генератора до
момента вхождения системы в синхронизм.
Формирование из опорной частоты 5 МГц частотных подставок,
необходимых для преобразований в блоке Г1, обеспечивает блок Г2. Из
опорной частоты 5 МГц умножением на 2 и 3 образуются частоты
10 МГц, 15 МГц.
Последующее деление частоты 10 МГц на 5 обеспечивает получе-
ние частоты 2 МГц.
В результате ряда преобразований, которые поясняются структур-
ной схемой блока, из полученных частот формируются частотные под-
ставки (И; 13; 15; 17; 19; 10; 20; 49) МГц, а также частоты второго ге-
теродина 25 МГц и 30 МГц.
Система контроля блока позволяет с помощью внешнего стрелоч-
ного прибора контролировать:
— уровень сигнала частотой 25 МГц, 30 МГц («КОНТРОЛЬ 2 ГЕ-
ТЕРОДИНА») ;
— вхождение в режим синхронизации частоты первого гетеродина.
При наличии на выходе блока сигнала второго гетеродина с помо-
щью транзисторного ключа и инвертора на схему совпадения подается
логический «0». Если частота первого гетеродина засинхронизирована,
то на второй вход схемы совпадения по цепи «контроль синхрониза-
ции» (при наличии перемычки «а» между блоками Г1 и Г2) подается
логическая «1». В этом случае схема совпадения имеет иа выходе
логическую «1»; при этом через делитель выдается сигнал «Контроль
1 гетеродина» для подключения внешнего стрелочного прибора, а реле
Р1 обеспечивает выдачу сигнала «ГОТОВ К РАБОТЕ» для включения
внешней световой индикации.
При выходе первого гетеродина из синхронизма (например, при
перестройке частоты) цепь «ГОТОВ К РАБОТЕ» разрывается. Ниже
рассмотрены особенности построения схем элементов блока.
Формирователь частот первого гетеродина (блок Г1)
Схема электрическая принципиальная блока приведена на рис. 30,
31 приложения 1 ЦЛ2.003.067 ТО1.
Плавные генераторы Э20...Э25 выполнены по двухтранзисторной
схеме общая база-коллектор с параллельным контуром в цепи коллек-
тора (добротность катушки индуктивности 250...300) и двухсторон-
ним питанием.
Включение необходимого генератора осуществляется подачей ми-
нус 20 В на контакт 2 (Э20...Э25).
Перестройка частоты включенного генератора осуществляется с
помощью варикапов прн подаче управляющего напряжения (от 4-9 В до
4-22В).
Сигнал с включенного генератора подается через открытый элек-
тронный ключ (соответственно Д1, Д4, Д7, ДЮ, Д13, Д16 узла У5) на
один из трех каскодных усилителей (Т1 и Т2; ТЗ и Т4; Т5 и Тб) узла
У5, включение которых осуществляется одновременно с коммутацией
соответствующего генератора.
Нагрузкой каскодного усилителя являются выходные усилители,
собранные на транзисторах Tl, Т2 (У 12) и буферный усилитель (У14)
тракта преобразования.
Дополнительные буферные усилители У14...У16, выполненные по
схеме с общей базой, позволяют получить необходимое ослабление
побочных продуктов смесителя У2 на входе усилителей (У 12).
Смесители тракта преобразования (У2, У4, У13) выполнены по
кольцевой схеме с применением трансформаторов с объемным витком.
Для обеспечения оптимальных режимов работы смесителей на диоды
подано смещение минус 0,8 В.
Для ослабления гармоник сигнала и побочных продуктов, посту-
пающих с блока Г2, предусмотрено:
а) для смесителя У2 — контур, перестраиваемый с помощью ва-
рикапов (плата П1 узла У2);
б) для смесителя У4 — фильтр нижних частот с частотой среза
24 МГц (плата П1 узла У4).
На выходе смесителя У2, в результате преобразования частоты
генератора с помощью одной из частот (11; 13; 15; 17; 19) МГц (в за-
висимости от входной команды), образуется сигнал с частотой в диа-
пазоне (61,8...83,8) МГц.
Далее сигнал выделяется одним из LC фильтров (Э1, Э2, ЭЗ), ко-
торый подключается с помощью соответствующих электронных клю-
чей [Э1...ЭЗ (У2),Д1...ДЗ (У4)].
Фильтры Э1, Э2 с полосой пропускания соответственно (71,8...
73,8) МГц и (81,8...83,8) МГц — трехконтурные, фильтр ЭЗ с полосой
пропускания (61,8...63,8) МГц — четырехконтурный.
Смеситель У4 обеспечивает преобразование сигнала с помощью
одной из подставок 10 МГц или 20 МГц.
Смеситель У13 с помощью вспомогательного сигнала, частотой
49 МГц преобразует сигнал с частотой в диапазоне (61,8...63,8) МГц
в сигнал с частотой в диапазоне (12,8...14,8) МГц.
Далее отфильтрованный сигнал через двухсторонний ограничи-
тель (Т1...ТЗ узла У17) поступает на фазовый детектор У1.
При разности входных частот на фазовом детекторе, не превы-
шающей полосы захвата системы ФАПЧ, происходит синхронизация
частоты генератора.
Расширение полосы захвата обеспечивается генератором поиска
(УЗ), который формирует пилообразное напряжение.
Эквивалентная полоса пропускания системы ФАПЧ в диапазоне
перестройки генераторов составляет (15...30) кГц. Ослабление помех
частотой 1 МГц обеспечивается режекторным фильтром L2C3C4*.
Формирователь частот второго гетеродина и частотных
подставок (блок Г2)
Схема электрическая принципиальная блока приведена на рис. 32,
33 приложения 1 ЦЛ2.003.067 ТО1.
Сигнал опорной частоты 5 МГц поступает после двухстороннего
ограничения (Э1 узла У1) на вход умножителя (Т узла У1), который
представляет собой формирователь импульсов тока с обогащенным
спектром. Импульс формируется при заряде и разряде емкости СЮ.
Из спектра импульса однозвенными пьезоэлектрическими фильтрами
ПЭ1, ПЭ2 (У1) выделяются сигналы частотой соответственно 15 МГц и
10 МГц.
Сигнал с частотой 15 МГц после усиления и дополнительной филь-
трации LC — контуром поступает:
а) на умножитель частоты на 2 (ЭЗ узла У1) для формирования
сигнала с частотой 30 МГц;
б) на смеситель Э4 (УЗ), где, смешиваясь с частотой 10 МГц, об-
разует сигнал с частотой 25 МГц;
в) на усилители Э2, ЭЗ (У2) и далее на модулятор Э6 (У2), кото-
рый путем преобразования сигнала с частотами 15 МГц и 2 МГц фор-
мирует радиоимпульс, из спектра которого пьезоэлектрическими филь-
трами выделяются сигналы с частотами (11; 13; 17; 19) МГц;
г) через электронный ключ У4 на усилитель Э2 (У4) и на выход
блока Г-2.
Сигнал с частотой 10 МГц усиливается (Э4 узла У1) и подается:
а) на умножитель частоты на 2 (Э2 узла УЗ) для формирования
сигнала с частотой 20 МГц;
б) на усилитель ЭЗ (УЗ) и далее на смеситель Э4 (УЗ) для фор-
мирования сигнала с частотой 25 МГц;
в) на усилитель Э1 (УЗ) и далее через формирователь импульсов
Э1 (У2) на триггерный делитель на 5 (Э4, Э5 узла У2) для формиро-
вания сигнала с частотой 2 МГц.
Сигналы с частотами (11; 13; 17) МГц через соответствующие элек-
тронные ключи Д1...ДЗ и Д6...Д8 (У4) подаются на базу усилителя
Э2 (У4), усиливаются и поступают на выход блока Г2.
Сигнал с частотой 19 МГц усиливается (Э1 узла У4) и поступает:
а) через электронный ключ Д4, Д5 (У4) на усилитель Э2 (У4), и
усиленный подается на выход блока Г2;
б) на ограничитель (Т узла Уб), нагрузкой которого является
фильтр нижних частот с частотой среза 24 МГц.
Фильтрация сигналов с частотами 25 МГц, 30 МГц осуществляется
трехконтурными LC — фильтрами Э1, Э2 соответственно.
Электронные ключи Э1 (У5) и Э1 (У9) обеспечивают коммутацию
этих сигналов на усилитель Э2 (У9), нагрузкой которого являются вы-
ходные усилители блока (Т1 узла У9, Т узла У7).
Сигнал с частотой 30 МГц с выхода фильтра Э1 поступает на бу-
ферные усилители Э2, ЭЗ (У5) и затем на смеситель (Э, Тр1, ТрЗ узла
У8) для формирования частоты 49 МГц.
Блок с помощью детектирующих цепочек обеспечивает возмож-
ность контроля выходов: «ВЫХ. 10, 20 МГц», «ВЫХ. 11...19 МГц»,
«КОНТРОЛЬ 12,8... 14,8 МГц», «КОНТРОЛЬ 2 ГЕТЕРОДИНА» при
подключении внешнего стрелочного прибора. Кроме того, с помощью
схемы совпадения ЭЗ (У9) обеспечивается контроль синхронизма ча-
стоты первого гетеродина и выхода второго гетеродина (при работе в
КВ диапазоне) с выдачей:
а) напряжения «КОНТРОЛЬ 1 ГЕТЕРОДИНА» для подключения
внешнего стрелочного прибора;
б) сигнала «ГОТОВ К РАБОТЕ» для подключения внешней свето-
вой индикации (при наличии напряжения минус 27 В на контакте 31
разъема Ш6).
5.8. Блок третьего гетеродина (блок Б1-4)
Схема электрическая структурная блока приведена на рис. 19 при-
ложения 4, а схема электрическая принципиальная — на рис. 48 прило-
жения 1 ЦЛ2.003.067 ТО1.
Блок Б1-4 обеспечивает:
— формирование частоты третьего гетеродина (12672 кГц);
— формирование напряжения частотой 1152 кГц из напряжения
генератора частотой 12672 кГц (это выходное напряжение блока в мо-
дификациях изделия Р-160П не используется);
— формирование напряжения с частотой 128 кГц из опорной ча-
стоты 5 МГц;
— выдачу напряжения «КОНТР. КОРРЕКЦИИ», используемого
для контроля при коррекции частоты опорного генератора по сигналу
эталонной частоты, принимаемому радиоприемником;
— обобщенный контроль синхронизации блока с выдачей сигнала
«ГОТОВ К РАБОТЕ».
В блоке предусмотрено при работе в режиме АПЧ сохранение час-
тоты третьего гетеродина с допплеровской поправкой в течение 5 се-
кунд после замирания входного сигнала (пилот-сигнала).
Основные технические данные блока:
а) уровни выходных напряжений блока:
— (500± 100) мВ частотой 12672 кГц на нагрузке 75 Ом;
— (110±30) мВ частотой 128 кГц на нагрузке 75 Ом;
— (300±60) мВ частотой 1152 кГц на нагрузке 300 Ом;
б) полоса схватывания и удержания в режиме АПЧ не менее
±100 Гц и ±250 Гц соответственно.
В блок входят следующие основные элементы:
— генератор частоты 12672 кГц;
— усилители ПЧ;
— формирователь;
— схема АПЧ.
Блок может работать в четырех режимах:
— режим без АПЧ;
— режим АПЧ;
— режим АПЧ с памятью;
— ждущий режим.
В режиме без АПЧ (команда «ВКЛ. АПЧ» отсутствует) ключ
Кл. 2 сигнал не пропускает. Частота генератора, поделенная на 11, по-
дается на фазовый детектор формирователя.
На второй вход фазового детектора при закрытом ключе Кл. 6 по-
ступает частота 1152 кГц, полученная с помощью делителя на 39,0625
и умножителя на 9 из опорной частоты 5 МГц. С выхода фазового де-
тектора напряжение, зависящее от разности сравниваемых частот, по-
дается через усилитель постоянного тока на генератор для подстройки
его частоты
Таким образом, в режиме без АПЧ генератор синхронизируется
опорной частотой.
В режиме АПЧ (подается команда «ВКЛ. АПЧ») ключи Кл. 2,
Кл. 3 пропускают сигнал, открытый ключ Кл. 6 закорачивает вход фа-
зового детектора формирователя, в результате фазовый детектор фор-
мирователя закрыт и работает фазовый детектор схемы АПЧ.
Сигнал третьей ПЧ со входа блока, через предварительный усили-
тель и усилитель ПЧ, где осуществляется селекция и усиление сигна-
ла, подается через открытый ключ Кл. 2, усилитель-ограничитель на
делитель на 10, с выхода которого сигнал частотой 12,8 кГц через
ключ Кл. 3 поступает на вход фазового детектора (схемы АПЧ). На
второй вход фазового детектора подается частота 12,8 кГц, сформиро-
ванная из опорной частоты. Выходное напряжение фазового детектора
усиливается и используется для подстройки частоты генератора
12672 кГц по несущей частоте сигнала.
Подстройка частоты третьего гетеродина по несущей частоте сиг-
нала позволяет скомпенсировать изменение второй ПЧ из-за эффекта
Допплера.
В случае исчезновения сигнала на входе усилителя блок переходит
в режим «АПЧ С ПАМЯТЬЮ» без дополнительных переключений.
В этом случае постоянное напряжение, появившееся в результате де-
тектирования шумовой огибающей сигнала, управляет ключами Кл. 3
и Кл. 4.
Вход фазового детектора схемы АПЧ закорачивается и конденса-
торы С38, С39 сохраняют свой заряд определенное время (время па-
мяти), тем самым текущая частота генератора запоминается и может в
течение этого времени засинхронизироваться с вновь появившимся сиг-
налом также без дополнительных переключений.
Время памяти определяется временем заряда конденсатора СЗО.
Если по истечении времени памяти сигнал на входе блока не по-
явился, то триггер Тг опрокидывается и нейтрализует команду «ВКЛ.
АПЧ» (закрывает ключ Кл. 6) и ключ Кл. 5 открывается; при этом от-
крываются входы фазового детектора формирователя и заряд конден-
саторов С38, С39 стирается.
В результате, блок переходит в ждущий режим (генератор синхро-
низируется опорной частотой) до появления сигнала на входе блока,
после чего блок вновь переключается в режим АПЧ.
При контроле частоты опорного генератора радиоприемника на
блок подается команда «ВКЛ. КОРР.», при этом сигнал третьей ПЧ
(соответствующий сигналу эталонной частоты, принимаемому радио-
приемником) поступает через ключ Кл. 1 и усилитель на смеситель, где
смешивается с напряжением частотой 128 кГц, полученной из частоты
опорного генератора 5 МГц. Полученные на выходе смесителя нулевые
биения используются для контроля при коррекции частоты опорного
генератора радиоприемника.
Сигнал готовности блока к работе формируется при наличии сле-
дующих напряжений:
— напряжения частоты 1152 кГц, полученной из частоты генера-
тора;
— напряжения частоты 1152 кГц, полученной из опорной частоты
5 МГц.
Преобразование указанных напряжений в сигнал готовности блока
происходит в смесителе (У8), затем сигнал детектируется (Д5) и уси-
ливается (Т16, Т17).
При неисправности в схеме синхронизации, а также в самой схеме
контроля сигнал готовности всегда меньше порогового значения. В
результате чего Т16, Т17 закрыты и контакты 3, 2 реле Р2 разомкну-
ты и цепь «ГОТОВ К РАБОТЕ» разрывается. Сигнал «ГОТОВ К РА-
БОТЕ» (—27 В) через делитель подается на выход блока и обеспечи-
вает возможность контроля блока с помощью стрелочного прибора.
Реле Р1 позволяет по команде «ОТКЛ. ГЕН.» отключать генератор
12672 кГц. Кроме того, напряжение с частотой 1152 кГц, полученной
из опорной частоты, для схемы контроля подменяется постоянным на-
пряжением (—12 В или —27 В) при включении генератора или в ре-
жиме с АПЧ соответственно, и функция схемы контроля сохраняется.
Ниже рассмотрены принципиальные особенности построения схем эле-
ментов блока.
Усилитель (плата 2119)
Схема электрическая принципиальная платы приведена на рис. 53
приложения 1 ЦЛ2.003.067 ТО1.
Усилитель, собранный на транзисторах Tl, Т2 по схеме с общим
эмиттером, предназначен для предварительного усиления сигнала тре-
тьей ПЧ. Усилитель обеспечивает чувствительность блока по входу
128 кГц (Ш1). Регулирование чувствительности производится резисто-
ром R3*. Селекцию несущей сигнала обеспечивает электромеханиче-
ский фильтр Э1 с полосой пропускания 300 Гц.
Усилитель ПЧ (плата 2118)
Схема электрическая принципиальная платы приведена на рис. 51
приложения 1 ЦЛ2.003.067 ТО1.
Усилитель ПЧ обеспечивает усиление сигнала 128 кГц с АРУ.
Усилитель ПЧ с АРУ обеспечивает постоянство амплитуды сигна-
ла и постоянство среднего значения амплитуды шумов на выходе уси-
лителя, что позволяет выставить порог срабатывания ключа Кл. 3
схемы АПЧ.
Микросхема У1 предназначена для согласования с выходным со-
противлением фильтра У1 усилителя.
Микросхема У2 — усилитель с АРУ; регулирование усиления осу-
ществляется шунтированием входа и выхода усилителя У2 диодами мат-
рицы У5. Глубина регулирования определяется детектором АРУ (Д2) и
УПТ (ТЗ, Т2, Т1).
Фильтр С22, R26, С23 обеспечивает развязку по цепи АРУ. Усиле-
ние сигнала по мощности производится усидителем, собранным по двух-
тактной схеме на транзисторах матрицы У4, с инвертором на входе,
выполненным на микросхеме УЗ.
Генератор (плата 2115)
Схема электрическая принципиальная платы приведена на рис. 52
приложения 1 ЦЛ2.003.067 ТО1.
Кварцевый, электронноперестраиваемый генератор предназначен
для формирования частоты (12672±1,5) кГц.
Генератор собран на транзисторе Т1 по схеме с общим коллекто-
ром. В цепи обратной связи стоит кварцевый резонатор, определяю-
щий частоту генерации.
Перестройка частоты в полосе ± 1,5 кГц осуществляется варикапа-
ми Д1...Д4.
Средняя частота генерации устанавливается регулированием ин-
дуктивности катушки L1.
Генератор нагружен через делитель Rll, С8* на колебательный
контур С9, L2 и далее на распределительный усилитель (Т2).
Буферный усилитель собран на транзисторе Т4.
Усилитель мощности (ТЗ) обеспечивает необходимый уровень на-
пряжения третьего гетеродина (12672 кГц) на выходе блока.
Формирователь (плата 2116)
Схема электрическая принципиальная платы приведена на рис. 49
приложения 1 ЦЛ2.003.067 ТО1.
Формирователь обеспечивает:
— формирование частоты 1152 кГц из частоты генератора
12672 кГц;
— формирование частоты 128 кГц из опорной частоты 5 МГц с по-
следующим преобразованием ее в частоту 1152 кГц;
— сравнение частоты 1152 кГц, полученной из частоты генератора
и частоты 1152 кГц, сформированной из опорной частоты 5 МГц;
— формирование сигнала готовности блока к работе;
— формирование сигнала для контроля коррекции частоты опор-
ного генератора устройства.
Реле Р1 позволяет отключать питание генератора 12672 кГц по
команде «ОТКЛ. ГЕН.».
Формирование частоты 1152 кГц осуществляется путем деления на
11 частоты 12672 кГц. Делитель на 11 состоит из делителя на 16, со-
бранного на триггерах У2...У4, Уб, У7 по последовательной схеме, и схе-
мы совпадения У1, которая производит установку триггеров У2...У4, ис-
ключая пять состояний.
В результате исходная частота 12672 делится на 11. Сигнал на
вход делителя подается через формирователь (Т1).
Формирование частоты 128 кГц производится делением опорной
частоты 5 МГц на 39,0625. Опорная частота подается па вход делителя
через буферный усилитель У25-2 и формирователь У25-1.
Делитель состоит из четырех последовательно включенных делите-
лей на 2, 5; собранных по кольцевой схеме на триггерах. Схемы сов-
падения обеспечивают выборку фаз.
Делитель на 39,0625 нагружен на фильтр LC (ЭЗ-72) со средней
частотой 128 кГц.
Усилитель мощности, собранный на транзисторе Т14 по схеме с об-
щим эмиттером, обеспечивает необходимый уровень напряжения часто-
тотой 128 кГц на выходе блока и возможность контроля работы делите-
ля на 39,0625 с помощью стрелочного прибора.
С выхода фильтра ЭЗ-72 напряжение частотой 128 кГц поступает
также на умножитель (Т7, Т8), который состоит из двух умножителей
на 3, с выхода которого частота 1152 кГц через усилитель (Тб) подает-
ся на фазовый детектор (ТЗ, Т4), где сравнивается с частотой
1152 кГц, поступающей с делителя на 11.
Продукт сравнения следует через фильтр нижних частот на вход
усилителя постоянного тока (T9 и Т10), где усиливается и далее ис-
пользуется для управления частотой генератора 12672 кГц. Схема
обобщенного контроля синхронизации включает в себя:
— преобразователь контролируемых напряжений в сигнал готов-
ности (У8);
— детектор (Д5);
— усилитель (Т16, Т17), нагруженный на реле Р2.
Схема контроля коррекции состоит из усилителей (Т12, Т13), со-
бранных по схеме с общим эмиттером, и смесителя У9.
Схема АПЧ (плата 2117)
С хема электрическая принципиальная платы приведена на рис. 50
приложения 1 ЦЛ2.003.067 ТО1.
Схема АПЧ обеспечивает подстройку частоты генератора по несу-
щей частоте сигнала и осуществляет запоминание текущего значения
частоты генератора при исчезновении несущей частоты сигнала (пилот-
сигнала).
Предварительно усиленный и отфильтрованный сигнал третьей ПЧ
по команде «ВКЛ. АПЧ» следует через открытый ключ У1, двухсторон-
ний ограничитель (Д9, ДЮ), делитель на 10 (У8, У9) (при закры-
том ключе Т5) и поступает на фазовый детектор (Тб, Т7), собранный
по ключевой схеме.
Сюда же через делитель на 10 (УЗ, У4) подается опорная частота
128 кГц, сформированная из 5 МГц. Выходное напряжение фазового
детектора используется для управления генератором 12672 кГц, что
позволяет скомпенсировать изменение второй ПЧ изделия из-за эффек-
та Допплера.
При исчезновении пилот-сигнала или значительной модуляции его
шумами (при соотношении^~^-=4...6) на выходе детектора Д1 появ-
ляется шумовая огибающая. Детектор Д2 выделяет постоянную состав-
ляющую шумов и открывает ключ (Т4, Т5), при этом вход фазового
детектора (Тб, Т7) закорачивается и текущее значение напряжения на
конденсаторах С38, С39 запоминается.
Одновременно напряжение с выхода детектора Д2 закрывает тран-
зистор Т8 и конденсатор СЗО начинает заряжаться. Если до окончания
его заряда (время памяти) пилот-сигнал не появился, то триггер (Т10,
Т11) опрокидывается и ключ (Т22) закрывается.
Переменное напряжение частотой 1152 кГц с коллектора транзи-
стора Т22 открывает транзисторы Т12, Т13 и заряд конденсаторов С38
и С39 стирается; постоянное напряжение с коллектора транзистора Т22
открывает ключ Д1 формирователя и генератор синхронизируется (с
помощью фазового детектора формирователя) опорной частотой.
5.9. Блок слуховых видов работы
(блок Б4-12)
Схема электрическая структурная блока приведена на рис. 20
приложения 4, а схема электрическая принципиальная — на рис. 57
приложения 1 ЦЛ2.003.067 ТО1.
Блок Б4-12 обеспечивает селекцию, усиление и детектирование сиг-
налов амплитудной телеграфии, двухполосной телефонии и частотной
телефонии.
В блоке реализована возможность слухового контроля сигналов
автоматической телеграфии.
Основные технические данные блока следующие:
а) коэффициент усиления блока при различных видах работы при
выходном напряжении сигнала ЗВ на нагрузке 600 Ом составляет;
112 дБ (для А1-У);
106 дБ (для А1-Ш);
92 дБ (для АЗ, F3);
б) нелинейные искажения блока не более 10%;
в) глубина регулирования АРУ не менее 80 дБ при изменении вы-
ходного сигнала не более 6 дБ;
г) выходное напряжение тонального гетеродина не менее 75 мВ
на нагрузке 1 кОм; предусмотрена возможность перестройки частоты
тонального гетеродина в пределах не менее ±5 кГц;
д) блок имеет выходы:
— симметричный НЧ выход на линию с сопротивлением
(600±60) Ом;
— несимметричный НЧ выход для слухового контроля с уровнем
не менее 2 В на линию с сопротивлением (600±60) Ом;
— выход для контроля выходного напряжения с помощью внешне-
го стрелочного прибора;
е) ослабление выходного напряжения шумов системой подавления
шумов в отсутствии сигнала при работе в режиме F3 составляет не
менее 40 дБ.
Совмещение в одном блоке различных каналов слуховых видов
работы достигается благодаря тому, что часть каскадов (усилитель
ПЧ, регулируемый усилитель НЧ) сделаны общими, т. е. работают при
всех видах слухового приема.
При подаче команды «Al-У» срабатывают реле РЗ и Р1, при этом
подаются питающие напряжения на соответствующие каскады, обеспе-
чивающие построение канала приема сигналов амплитудной телеграфии
с полосой пропускания 300 Гц. Рассмотрим путь прохождения сигнала.
Сигнал ПЧ с выхода группового тракта приема поступает на усилитель
(Т1), затем через узкополосный фильтр Э1 подается на усилитель
(Тб) и усилитель У1. Усилительные каскады (Tl, Тб) собраны по схе-
ме с общим эмиттером с двухполярным питанием и являются согласую-
щими усилителями; при отключении источника питания минус 27 В
(при переходе на другой вид работы) эти каскады обеспечивают необ-
ходимое ослабление входного сигнала на этой ветви.
Усилитель У1, выполненный на микросхеме, представляет собой
усилитель ПЧ с глубокой регулировкой усиления.
С целью уменьшения нелинейных искажений регулировка усиления
по ПЧ осуществляется шунтированием нагрузок усилительных каска-
дов декадными сборками (У2, УЗ, У5) , выполненными на микросхемах.
Микросхема состоит из двух параллельно соединенных (для перемен-
ного тока) диодных цепей, составленных из последовательно соединен-
ных кремниевых полупроводниковых диодов, дифференциальное сопро-
тивление которых уменьшается с увеличением протекающего через них
постоянного тока.
Колебательный контур (LI, С31, С32), настроенный на частоту
128 кГц, улучшает соотношение сигнал/шум на выходе усилителя У1.
Полоса пропускания контура не более 30 кГц.
Усиленный сигнал ПЧ с выхода У1 поступает через эмиттерный по-
вторитель (Т18) на сигнальный вход ключевого детектора, выполнен-
ного на транзисторе Т20 с изолированным затвором и p-каналом. На-
чальное смещение на затвор подается через резистор R91 с коллектора
транзистора Т22.
Тональный гетеродин (Т25) выполнен по схеме индуктивной трех-
точки. Режим каскада стабилизирован отрицательной обратной связью
по постоянному току. Двухкаскадный усилитель (Т23, Т24) обеспечи-
вает необходимое усиление напряжения гетеродина. В первом каскаде
усилителя применен полевой транзистор (Т24), позволяющий получить
малый уровень собственных шумов и высокое входное сопротивление.
С коллектора транзистора Т22 сигнал гетеродина поступает на
затвор ключевого детектора (Т20). В колебательный контур гетероди-
на включен варикап Д47 для регулировки частоты и варикап Д44 —
для коррекции частоты тонального гетеродина.
Сигнал низкой частоты с выхода ключевого детектора подается
через контакты 1, 2 реле Р5, эмиттерный повторитель (Т10) и фильтр
НЧ (Tpl, С57) на усилитель У7.
С выхода У7 сигнал поступает на трансформатор Тр2. С трансфор-
матора Тр2 сигнал поступает на симметричную линию.
Средняя точка трансформатора выводится на разъем Ш1/19. Это
позволяет (при необходимости) использовать данный усилитель в ка-
честве предварительного с последующим усилением по мощности для
работы на внешний громкоговоритель.
С выхода У7 сигнал поступает также на эмиттерный по-
вторитель, выполненный на транзисторе Т16, с выхода которого НЧ
сигнал подается на выход «Тлф» для слухового контроля работы.
Эмиттерный повторитель (Т16) имеет динамическую нагрузку (Т15)
и непосредственную связь с каскадом усилителя мощности. Такое схем-
ное решение позволяет пропускать без ограничения уровень сигнала
НЧ до ЗВ (по входу эмиттерного повторителя) и обеспечивает необ-
ходимую развязку несимметричного выхода от выхода на линию.
Детектирование сигнала для контроля выхода блока по стрелочно-
му прибору осуществляет выпрямитель (Д37, Д39).
Для приема сигналов амплитудной телеграфии в широкой полосе
(1200 Гц) подается команда «Al-Ш». При этом срабатывают реле Р2
и РЗ. Через контакты реле Р2 подается напряжение питания на каска-
ды усиления (Т2, Т4), тем самым обеспечивается включение фильтра
Э2 с полосой пропускания 1200 Гц. В остальном канал приема тот же,
что и для сигнала в режиме А1-У.
Тонманипулятор собран на полевых транзисторах Т19, Т21. При
приеме на слух частотноманипулированных сигналов подается команда
«вкл. ТМ.» (—27 В), при этом отпирается переход сток-исток полевого
транзистора Т21, подключая затвор ключевого детектора (Т20) к исто-
ку транзистора Т19. При контроле частотноманипулированных сигналов
используется местная несущая, которая с разъема Ш5 через контакты
2, 3 реле Р14 подается на вход ключевого детектора (Т20), через
эммитерный повторитель (Т18).
Когда со входа «КОНТР. Fl, F6, F9» приходит потенциал
«НАЖАТ.» (+10 В), то сопротивление сток-исток транзистора Т19
максимальное, смещение на затвор ключевого детектора подается с
делителя R90, R91. Ключевой детектор открывается и с его выхода
снимается максимальный сигнал НЧ, который затем усиливается уси-
лителем НЧ.
При поступлении потенциала «ОТЖАТ.» (—0,6 В) сопротивление
сток-исток транзистора Т19 минимальное и смещение на затвор клю-
чевого детектора не подается. Ключевой детектор закрывается и с его
выхода снимается значительно меньший уровень сигнала НЧ.
При приеме сигналов двухполосной телефонии поступает команда
«ВКЛ. АЗ»; срабатывают реле Р4, Р5; подается напряжение питания
на усилители ТЗ, Т5, обеспечивающие включение фильтра ЭЗ с полосой
пропускания 20 кГц и на усилитель Т13, нагруженный на амплитудный
детектор (Д40), и на общие для всех каналов каскады ПЧ и НЧ. При-
ем сигналов частотной телефонии может осуществляться при включе-
нии вида работы «F3», при этом срабатывают реле Р11, Р6, Р13.
Подается питание на усилители (ТЗ, Т5) и включается тракт ПЧ с по-
лосой пропускания 20 кГц. Через контакты реле Р6 заземляется рези-
стор R71, обеспечивая регулировку усиления по НЧ, при этом цепь
питания тракта АРУ (контакт 1 микросхемы У4 не заземлен) преры-
вается, и тракт ПЧ работает в режиме ограничения.
Этим устраняется паразитная амплитудная модуляция сигнала.
Прохождение частотномодулированного сигнала: усилитель (ТЗ),
фильтр ЭЗ, усилитель (Т5), усилитель У1, каскад усиления (Т13); за-
тем сигнал поступает на эмиттерный повторитель (Т26), усилитель-
ограничитель (Т27, Т28) и далее на частотный детектор, выполненный
на расстроенных контурах (L3, СПО, С112 и L4, С111, СИЗ, Д53, Д54).
Низкочастотный сигнал с выхода детектора подается через резистор
R152) и контакты реле Р5 в тракт НЧ. Для уменьшения (при отсутст-
вии сигнала) шума, который затрудняет прием на слух частотномоду-
лированных сигналов, используется шумоподавитель. Включение шумо-
подавителя осуществляется при подаче команды «ВКЛ. F3».
Схема подавителя шумов состоит из усилительных каскадов (Т29,
ТЗО), микросхемы У8, усилителя постоянного напряжения (Т31) и уп-
равляемого делителя (резистор R151 и транзистор Т32). При отсутствии
полезного сигнала напряжение шумов с выхода дискриминатора посту-
пает на схему шумоподавителя.
Контур L5, С125, С126, включенный в коллекторную цепь транзи-
стора Т1 микросхемы У8, выделяет напряжение шумов. Это напряжение
детектируется транзисторным детектором (ТЗ микросхемы У8), усили-
вается усилителем постоянного напряжения (Т31) и подается на зат-
вор транзистора Т32. Транзистор Т32 открывается, сопротивление пере-
хода сток-исток уменьшается, коэффициент передачи управляемого
делителя падает, уровень шумов на выходе усилителя НЧ значительно
ослабляется.
При приеме частотномодулированного сигнала управляющее напря-
жение на коллекторе транзистора Т31 отсутствует, транзистор Т32 за-
перт положительным напряжением, снимаемым с делителя R151; R150;
коэффициент передачи управляемого делителя максимален.
Блок обеспечивает следующие регулировки усиления:
а) АРУ (по ПЧ), в это время возможна ручная регулировка уси-
ления НЧ тракта;
б) ручная регулировка усиления по тракту ПЧ, в это время усиле-
ние тракта НЧ максимальное.
Рассмотрим работу АРУ.
Сигнал ПЧ с выхода усилителя У1 поступает на микросхему У4,
представляющую собой усилитель ПЧ и детектор АРУ. Про детекти-
рованное напряжение поступает на усилитель постоянного напряжения
(T9), и затем усиленный по току составным эмиттерным повторителем
(Т7, Т8) сигнал поступает на диодные сборки У2, УЗ, У5.
Возможна работа АРУ с тремя постоянными времени. Постоянная
времени АРУ, равная 0,1 с, обеспечивается при обесточенном реле Р9.
Для включения постоянной времени АРУ 1с подается команда на реле
Р9, через контакты которого подключается к схеме конденсатор для
обеспечения постоянной времени АРУ, равной 1с.
Подключение конденсаторов к схеме для обеспечения постоянной
времени АРУ 5 секунд осуществляется с помощью реле РЮ при подаче
команды «ВКЛ. АРУ 5с». При работе с АРУ возможна ручная регули-
ровка усиления по низкой частоте. Регулирующее напряжение (с под-
вижного контакта внешнего потенциометра) поступает на базу Б1 со-
ставного транзистора Т17, а с эмиттера Э2 — на диоды Д59...Д64, осу-
ществляя таким образом ручную регулировку усиления по НЧ.
При подаче команды «ВКЛ. РРУ» база (Б2) составного транзи-
стора Т17 заземляется через контакты 1, 2 реле Р6 и контакты 2, 3 реле
Р8. В этом случае регулировка по НЧ прекращается, усиление по тракту
НЧ максимально; цепь питания тракта АРУ прерывается (отключается
корпус источника питания от контакта 1 микросхемы У4).
Регулирующее напряжение (с подвижного контакта внешнего по-
тенциометра) поступает на диодные сборки тракта ПЧ по следующей
цепи: база Б1 — эмиттер Э1 транзистора Т17, диод Д19, база-эмит-
тер транзистора Т7 и далее на диодные сборки У2, УЗ, У5.
5.10. Блок однополосной телефонии
(блок Б4-25)
Схема электрическая структурная блока приведена на рис. 21
приложения 4, а схема электрическая принципиальная — на рис. 54
приложения 1 ЦЛ2.003.067 ТО1.
Блок Б4-25 предназначен для основной селекции, усиления и де-
тектирования однополосного сигнала в полосе частот (128,3...131,4) кГц.
(нижняя боковая полоса) и в полосе (127,7... 124,6) кГц (верхняя боко-
вая полоса).
Основные технические данные блока следующие:
а) коэффициент усиления блока (8Э...94) дБ при выходном на-
пряжении 3 В на нагрузке 600 Ом;
б) ширина полосы частот канала по выходу ПЧ от 300 до 3400 Гц,
неравномерность частотной характеристики в полосе пропускания кана-
ла не более 3,5 дБ;
в) система АРУ обеспечивает работу как по спектру сигнала, так
и по пилот-сигналу; глубина регулировки АРУ не менее 80 дБ при из-
менении сигнала на выходе блоков не более 6 дБ; постоянные времени
АРУ в зависимости от команд равны (0,1; 1,0; 5,0) секунд;
г) блок имеет выходы:
— симметричный трансформаторный выход на линию с сопротив-
лением (600±60) Ом;
— несимметричный выход на линию слухового контроля с сопротив-
лением (600 ±60) Ом уровнем не менее 2 В. Этот уровень уменьшается
не более, чем в два раза при подключении телефонов ТА-56
(Rh^IOO Ом);
— выход для контроля выходного напряжения с помощью внешне-
го стрелочного прибора;
д) нелинейные искажения блока не более 2,5%;
е) уровень шумов на выходе блока в полосе 3100 Гц не более
100 мВ;
ж) ослабление сигнала в полосе частот соседнего канала не менее
56 дБ.
Схема блока включает в себя:
— канал верхней боковой полосы (плата 2197. Э1);
— канал нижней боковой полосы (плата 2197, Э2);
— тракт выделения пилот-сигнала (плата 2198).
Схемы каналов идентичны и отличаются только фильтрами Э1 и
Э2, обеспечивающими селекцию соответственно в верхней и нижней
боковой полосе.
Сигнал с выхода ГТП приемника поступает на вход платы 2197
и далее на усилитель, выполненный на транзисторе Т1. Нагрузкой
усилителя является фильтр Э1 (Э2) с полосой пропускания 3100 Гц.
С выхода фильтра однополосный сигнал поступает на вход усилителя,
выполненного на транзисторе Т2. Далее сигнал подается на вход четы-
рехкаскадного усилителя У1, собранного на микросхеме. Нагрузкой
третьего каскада усилителя У1 служит резонансный контур, обеспечи-
вающий улучшение соотношения сигнал/шум всего тракта. Его резо-
нансная частота равна средней частоте фильтра однополосного сигна-
ла. Сигнал с выхода У1 поступает на эмиттерный повторитель (Т5),
нагрузкой которого является кольцевой детектор, который собран на
трансформаторах Тр1, Тр2 и диодах Д20...Д23.
Для детектирования однополосного сигнала через усилитель-огра-
ничитель У7 на кольцевой детектор поступает напряжение частоты
местной несущей (128 кГц).
Со средней точки трансформатора Тр1 низкочастотный сигнал по-
ступает на П-образный фильтр нижних частот, который отфильтровы-
вает все нежелательные продукты преобразования кольцевого детекто-
ра. Низкочастотный сигнал с выхода фильтра поступает на усилитель
низкой частоты, собранный на микросхеме У9.
С выхода усилителя У9 сигнал подается на двухтактный усили-
тель мощности, собранный на транзисторах Тб и Т7. Нагрузкой усили-
теля служит трансформатор Тр4, обеспечивающий выход на симмет-
ричную линию, обладающую волновым сопротивлением 600 Ом. С базы
транзистора Т7 сигнал через эмиттерный повторитель (Т8), в цепь ко-
торого включена динамическая нагрузка (T9), подается на выход для
слухового контроля.
С эмиттера транзистора Тб сигнал через составной эмиттерный
повторитель (Т10) поступает на выход блока для обеспечения контро-
ля с помощью стрелочного прибора.
В блоке предусмотрены следующие системы АРУ:
а) АРУ по спектру в каждом канале отдельно;
б) АРУ по пилот-сигналу в каждом канале отдельно;
в) АРУ по спектру в режиме сложения (при работе обоих ка-
налов).
При работе с включенной АРУ возможна регулировка усиления по
НЧ при подаче управляющего напряжения (РлУ).
Кроме того, в блоке предусматривается возможность регулировки
усиления по ПЧ (команда ВКЛ. РРУ) при подаче управляющего на-
пряжения (РлУ), при этом усиление по НЧ максимальное.
Изменение коэффициента усиления тракта ПЧ каждого канала осу-
ществляется путем шунтирования нагрузок усилителя, собранного на
транзисторе Т2, а также первого и второго каскадов микросхемы У1
нелинейными сопротивлениями У2, УЗ, У4.
При работе АРУ по спектру сигнал с выхода усилителя У1 через
контакты обесточенного реле Р5 поступает на формирователь управ-
ляющего напряжения АРУ (У5). Микросхема У5 состоит из усилителя
напряжения, эмиттерного повторителя и детектора АРУ.
С выхода микросхемы У5 продетектированный сигнал поступает на
вход усилителя постоянного тока, первый каскад (эмиттерный повто-
ритель) которого собран на транзисторе ТЗ, второй каскад — на тран-
зисторе Т4.
С выхода усилителя постоянного тока управляющее напряжение
подается через контакты обесточенного реле Р8 на нелинейные сопро-
тивления У2, УЗ, У4, включенные в нагрузку усилителей однополоснога
сигнала.
Работа АРУ по спектру обеспечивается при отсутствии команд
«УРОВ. НЕС-6 дБ», «УРОВ. НЕС-20 дБ», «ВКЛ. РРУ». Включение
постоянных времени АРУ 1,0 с. и 5,0 с. обеспечивается с помощью реле
Р6 и Р7 соответственно. Постоянная времени АРУ 0,1 с. обеспечивается
при обесточенных обмотках реле Р6 и Р7.
АРУ по несущей сигнала (по пилот-сигналу) включается при пода-
че одной из команд «УРОВ. НЕС-6 дБ», «УРОВ. НЕС-20 дБ». Система
АРУ по пилот-сигналу, кроме цепи формирования управляющего на-
пряжения У5 включает в себя дополнительно тракт выделения пилот-
сигнала (плата П2).
Сигнал с выхода группового тракта приема поступает на усили-
тель (Т1 платы П2), согласующий выходное сопротивление группового-
тракта с входным сопротивлением фильтра Э, обеспечивающего селек-
цию пилот-сигнала. Полоса пропускания фильтра по уровню 0,7 равна
90 Гц. Далее пилот-сигнал усиливается каскадом, выполненным на
транзисторе ТЗ, при работе с уровнем несущей «минус 6 дБ» (реле Р1
обесточено), или каскадами (Т2, ТЗ) при поступлении команды’
«УРОВ. НЕС-20 дБ». Включение и выключение каскада (Т2) позво-
ляет изменять коэффициент усиления тракта пилот-сигнала, благодаря-
чему обеспечивается нормальная работа АРУ при различных уровнях
пилот-сигнала. Выход каскада усиления (ТЗ) подключен ко входам*
двух одинаковых усилителей.
Усилитель, собранный на транзисторе Т4, и микросхема У1, обес-
печивают усиление пилот-сигнала, поступающего на канал верхней бо-
ковой полосы (плата Ш).
Усилитель, выполненный на транзисторе Т5, и микросхема У5, уси-
ливают пилот-сигнал, поступающий на канал нижней боковой полосы
(плата ПЗ).
Пилот-сигнал во включенном канале с помощью реле Р5 (при
команде <УРОВ, НЕС-6 дБ» или «УРОВ. НЕС-20 дБ») подается на
формирователь У5 (платы П1 или ПЗ соответственно), обеспечивающий
формирование управляющего напряжения АРУ по пилот-сигналу. Уп-
равляющее напряжение с выхода УПТ (Т4) подается через контакты
реле Р8 на нелинейные сопротивления У2, УЗ, У4 включенного канала
и на нелинейные сопротивления У2, УЗ, У4 (или соответственно Уб, У7,
У8) платы П2. При работе с АРУ возможность регулировки по НЧ
обеспечивается подачей через контакты обесточенного реле Р9 управ-
ляющего напряжения со входа блока («РлУА» или «РлУВ») на нелиней-
ное сопротивление У8, включенного в нагрузку усилителя низкой
частоты.
При команде «ВКЛ. РРУ» реле Р9 и Р8 срабатывают, при этом
усиление по НЧ максимальное, а регулировка усиления по ПЧ осуще-
ствляется извне со входов «РлУА» или «РлУВ». Кроме того, команда
«ВКЛ. РРУ» с помощью реле Р разделяет цепи управляющих напря-
жений каналов, исключая сложение их при работе с РРУ по ПЧ. Ана-
логично действует команда «СЛОЖ. АРУ ОТКЛ.», поступающая извне.
Включение необходимого канала боковой полосы происходит путем
подачи команды «ВКЛ. Ai» или «ВКЛ. Bi» соответственно. В результа-
те срабатывания реле Pl. Р2, РЗ подаются на каскады канала питаю-
щие напряжения (±12,6 В; —27 В); реле Р4 обеспечивает подачу «кор-
пуса» на обмотки реле Р5...Р9 платы Ш (ПЗ) и реле Р1...РЗ платы
П2, тем самым подготавливая их к работе.
Фильтр Э платы П2 представляет собой узкополосный кварцевый
фильтр со средней частотой 128 кГц и полосой пропускания, 90 Гц.
Фильтр состоит из двух звеньев, построенных по дифференцнально-
мостовой схеме, в плечи которых включены кварцевые резонаторы.
Фильтры Э1 и Э2 представляют собой однополосные кварцевые
фильтры верхней и нижней боковой полосы соответственно. Фильтры
выполнены но трехзвенной дифференциально-мостовой схеме. Звенья
фильтра содержат по два резонатора.
5.11. Блок автоматической телеграфии
(блок Б5-72)
Схема электрическая структурная блока приведена на рис. 22 при-
ложения 4, а схема электрическая соединений — на рис. 58 прило-
жения 1 ЦЛ2.003.067 ТО1.
Блок Б5-72 предназначен для основной селекции, усиления, детек-
тирования частотно-манипулированных сигналов и сигналов с относи-
тельной фазовой манипуляцией на промежуточной частоте 128 кГц и
формирования выходных импульсов.
Блок обеспечивает обработку сигналов видов работ, приведенных
в табл. 5.4. В этой же таблице приведены значения скоростей работы и
полосы фильтров селекции для всех видов работ.
Вид работы Скорость работы, бод Полоса фильтра селекции, Гц
F1-125 до 100 300
F1-200 до 150 600
F1-500 до 300 1200
F1-1000 до 500 2200
F6-200 до 150 1200
F6-500 до 300 2200
F6-1000 до 600 4500
F9-300 300 600
F9-500 500 1200
Блок в зависимости от вида работы обеспечивает параметры, при-
веденные в табл. 5.5.
Основная селекция входного сигнала осуществляется полосовым
фильтром одного из каналов ПЧ. Входная команда, соответствующая
определенному виду работы, открывает входной каскад соответствую-
щего канала и с помощью электронного ключа подключает выход по-
лосового фильтра ко входу усилителя-ограничителя.
Вид работы
F1-125 F1-200 F1-500 F1-1000
Параметры блока при скорости телеграфирования, бод
50/100 50/100 100/300 100/500
1. Входное сопротивление кОм, не менее 1 1 1 1
2, Чувствительность, мкВ, пе хуже 17 20 35 40
3. Телеграфные искажения, % пе более 5/10 5/10 5/10 5/7
4. Помехоустойчивость от синусоидальной помехи, не мепее 0,7/0,6 0,7/0,6 0,7 0,7
5. Реальная избирательность Еп при ТГс^ Гц. не более ±600 ±1100 ±1800 ±2700
6. Выходное напряжение, В 10+2,5 —0,6±0,5 10±2,5 —0,6 ±0,5 10±2,5 -0,6 ±0,5 10 ±2,5 —0,6+0,5
Продолжение табл. 5.5.
о
Вид работы
Параметры блока F6-200
50/150
1. Входное сопротивление, кОм,
не менее
2. Чувствительность, мкВ, не хуже 35
3. Телеграфные искажения, %, не более 15
4. Помехоустойчивость от сину- соидальной помехи, не менее 0,5/0,4
5. Реальная избирательность при Еп =1000, Гц, не более Ес ±1800
6. Выходное напряжение, В 10±2,5 —0,6 ±0,5
F6-500 F6-1000 F9-300 F9-500
при скорости телеграфирования, бод
100/300 100/600 300 500
1 1 1 1
45 65 21 33
15 12 10 10
0,5 0,5 0,5 0,5
±2700 ±5500 ±1100 ±1800
10 + 2,5 -0,6 ±0,5 10 + 2,5 —0,6+ 0,5 10 + 2,5 —0,6 ±0,5 10±2,5 —0,6 ±0,5
Входной каскад осуществляет согласование входа полосового
фильтра канала с выходным каскадом ГТП устройства.
Полосовые фильтры имеют оптимальные полосы пропускания для
соответствующих видов работы.
Усилитель-ограничитель осуществляет основное усиление и ампли-
тудное ограничение сигнала.
С выхода усилителя-ограничителя сигнал ПЧ поступает на один из
входов смесителя, на другой вход которого поступает сигнал с выхода
генератора. Смеситель служит для понижения частоты сигнала с целью
сокращения числа разрядов регистра цифрового демодулятора. Генера-
тор совместно с ДПКД и детектором ФАП производит формирование
сетки частот из высокостабильной частоты 128 кГц (местной несущей).
Детектор ФАП построен по схеме сумматора по модулю 2.
Управление коэффициентами деления ДПКД осуществляется с по-
мощью команд «сдвиг частоты», соответствующих определенным видам
работы. ДПКД формирует также тактовые частоты, необходимые для
работы цифрового демодулятора.
Сигнал частоты Епч с выхода смесителя через широкополосный
ФНЧ и формирователь поступает на вход цифрового демодулятора.
Демодулятор построен по автокорреляционной схеме приема сигна-
лов Fl, F6 и F9.
Задержка сигнала выполнена на регистрах сдвига.
Перемножение прямого и задержанного сигналов осуществляется
в сумматорах по модулю 2.
В каждом канале применено два сумматора по модулю 2 с после-
дующим вычитанием сигналов на их выходе.
Смесители выполнены с парафазными выходами и со смещенными
характеристиками, так что после их вычитания на выходе операцион-
ного усилителя получается трапецеидальная амплитудно-частотная ха-
рактеристика. Такое схемное решение позволяет исключить влияние из-
менения питающих напряжений на величину телеграфных искажений,
позволяет повысить температурную стабильность параметров и улуч-
шает работу блока при расстройках сигнала.
Сигнал с выхода операционного усилителя через ФНЧ поступает на
формирователь посылок постоянного тока, которые поступают на выход
блока для использования в оконечной регистрирующей аппаратуре.
Полосы пропускания ФНЧ обоих каналов переключаются при подаче
внешних команд. Это позволяет при приеме сигналов с различной ско-
ростью телеграфирования (50; 100; 150; 300; 600) бод включать опти-
мальные полосы пропускания ФНЧ.
В блоке предусмотрены выход и вход сигнала НЧ («СЛОЖ. 1 КАН.»
и «СЛОЖ. 2 КАН.»), используемые при работе радиоприемника в ре-
жиме сдвоенного приема.
Функциональные узлы и элементы блока размещены на платах
П1...П4. Ниже рассмотрены принципиальные особенности построения
схем элементов блока.
Формирователи команд управления (плата 2313)
Схема электрическая принципиальная платы приведена на рис. 59
приложения 1 ЦЛ2.003.067 ТО1.
Формирователи команд управления обеспечивают, при включении
любого из видов работы, включение канала ПЧ с соответствующим по-
лосовым фильтром, формирование команд управления ДПКД, демоду-
лятором и генератором.
Развязка команд управления осуществляется через диоды.
Формирование уровней командных сигналов обеспечивается с по-
мощью элементов микросхем У1...УЗ.
Рассмотрим прохождение команды включения режима F1-125.
Команда минус 27 В через диод Д1 поступает в эмиттер транзистора
входного каскада (Т1) и на электронный ключ (Тб) и открывает их.
Это же напряжение через диоды Д27, Д40 поступает на обмотки реле
РЗ...Р5, которые включают напряжения питания. Кроме того, через
резистор R81 открывается диод Д42; входы схемы «И-НЕ» (УЗ-З) под-
ключаются через малое сопротивление диода Д42 к корпусу и на выхо-
де УЗ-З появляется управляющее напряжение порядка 4 В, которое по-
ступает на демодулятор и включает его в режим F1. Через резистор R1
открывается диод Д6, который подключен ко входам схемы «И-НЕ»
(У1-1); при этом на выходе У1-1 появится управляющее напряжение
порядка 4 В, которое поступает для управления ДПКД.
С помощью микросхемы У2-3 формируется положительное напря-
жение (при всех видах работы, кроме F1-1000 и F6-1000), которое от-
крывает транзистор Т15, и конденсатор С57 включается в контур гете-
родина.
Входные каскады
Входные каскады каналов ПЧ собраны на транзисторах Т1...Т5.
Чтобы выключенные каналы не искажали входной сигнал работающе-
го канала, на базы транзисторов подается закрывающее переходы ба-
за-эмиттер напряжение отрицательной полярности уровнем (1...1.5) В с
делителя на резисторах R16, R15 и R14. Открывание входного каскада
производится путем подачи на эмиттер транзистора через соответствую-
щий диод и резисторы напряжения минус 27 В.
Полосовые фильтры
Полосовые фильтры Э1...Э5 представляют собой электромехани-
ческие фильтры со средней частотой 128 кГц и полосой пропускания
на уровне 0,7 соответственно (300; 600; 1200; 2200; 4500) Гц. Конструк-
тивно электромеханический фильтр представляет собой механическую
колебательную систему, на концах которой расположены ферритовые
резонаторы-преобразователи. На ферритовые резонаторы-преобразова-
тели одеты катушки. Колебательная система вместе с катушками поме-
щена в кожух.
Ключи электронные
Ключи электронные построены на транзисторных сборках Тб—
Т10. Эмиттеры первых транзисторов подключены к выходам соответст-
вующих полосовых фильтров, эмиттеры вторых транзисторов соедине-
ны вместе и подключены к общей нагрузке R69. На базы транзисторов
подано запирающее положительное напряжение около 0,7 В. Открыва-
ние электронного ключа производится путем подачи напряжения
минус 27 В через соответствующие резисторы на базы транзисторов.
Стабилитроны Д22...Д26 предназначены для сглаживания пуль-
саций по цепям минус 27 В.
Усилитель-ограничитель (Э1-55)
Схема электрическая принципиальная приведена на рис. 63 приложе-
ния 1 ЦЛ2.003.067 ТО1.
Усилитель-ограничитель Э6 состоит из четырех каскадов. Первые
два каскада (У1, У2) собраны на микросхемах, представляющих собой
операционный усилитель с дифференциальным входом.
Вход первого каскада зашунтирован резистором Rl=510 Ом для
создания стабильной нагрузки на выходе фильтра. Для обеспечения ра-
венства входных токов микросхемы на второй вход ее также включено
сопротивление R=510 Ом. Отрицательная обратная связь с выхода на
вход регулирует коэффициент усиления. Третий каскад, собранный на
транзисторе Т1, используется для управления выходным каскадом, со-
бранным на транзисторах Т2 и ТЗ. Выходной каскад представляет со-
бой двухтактный эмиттерный повторитель, собранный на транзисто-
рах с различными типами проводимости. Коэффициент усиления уси-
лителя имеет величину порядка 300000. Емкости С2, С6, С12, С7 вклю-
чены для предотвращения самовозбуждения усилителя. Для этих же
целей в цепях питания включены RC — фильтры.
Генератор
Задающий LC — генератор построен на транзисторе Т16 с непол-
ным включением коллектора в контур. Положительная обратная связь
осуществляется на базу транзистора через конденсатор С56 с дополни-
тельной обмотки трансформатора ТрЗ. Диоды Д46, Д47, включенные
параллельно этой обмотке, ограничивают уровень сигнала, подаваемо-
го на базу транзистора Т16, что предотвращает возникновение в генера-
торе паразитных релаксационных колебаний. Частота генерации опре-
деляется индуктивностью основной обмотки трансформатора ТрЗ, емко-
стями С57, С62 и емкостями варикапа Д44, Д45. При включении всех
режимов кроме F1-1000 и F6-1000 емкость С57 включается в контур че-
рез ключ на транзисторе Т15, который открывается при подаче положи-
тельного напряжения через резистор R111 на базу. При снятии положи-
тельного напряжения ключ закрывается и конденсатор С57 отключает-
ся от контура ( в реж. Fl-1000, F6-1000).
С делителя на резисторах R116, R114 на варикапы подается напря-
жение отрицательной полярности.
Управляющее напряжение с выхода кольца ФАП подается в точку
соединения варикапов через резистор R110. Цепь R116, С63 обеспечи-
вает фильтрацию напряжения на варикапах, что уменьшает паразит-
ную частотную модуляцию генератора. Выходное напряжение генерато-
ра с базы транзистора Т16 через емкость С55 поступает на базу усили-
теля с отрицательной связью на транзисторе Т14.
С коллектора усилителя напряжение генератора поступает на вы-
ходной двухтактный усилитель мощности, собранный на транзисторах
Т12, Т13 с разной проводимостью.
С коллекторов усилителя мощности напряжение генератора посту-
пает на один из входов кольцевого смесителя. С эмиттера транзистора
ТГ4 напряжение генератора поступает на вход ДПКД.
ФНЧ кольца ФАП
ФНЧ кольца ФАП выполнен на микросхеме Уб по схеме активного
RC фильтра с усилением. Коэффициент усиления фильтра равен 2.5...3
и определяется глубиной отрицательной обратной связи через рези-
сторы R117, R118. Емкости С64, С65 устраняют самовозбуждение
фильтра на высоких частотах. Полоса пропускания фильтра, определя-
емая цепями R121, R120, С66 и RC цепью платы П2, равна 1 кГц.
Смеситель
Смеситель выполнен на трансформаторах Тр1, Тр2 и четырех ди-
одах по типовой схеме кольцевого смесителя. На входы смесителя
поступают напряжения с выхода Э1-55 и с выхода генератора. К выхо-
ду смесителя подключен широкополосный ФНЧ.
Широкополосный ФНЧ
Широкополосный ФНЧ собран по типовой схеме на индуктивности
L и конденсаторах С42 и С46. Резистор R87 предназначен для согла-
сования входа фильтра с низким выходным сопротивлением смесителя.
ФНЧ осуществляет выделение разностной частоты. Полоса пропуска-
ния фильтра равна (20...30) кГц.
Формирователь сигнала ПЧ
Формирователь выполнен на микросхеме У5 и транзисторе Т11.
На микросхеме У5 выполнен триггер уровня. С выхода микросхемы
через резистор R80, подается положительная обратная связь. Двухпо-
лярные прямоугольные импульсы с амплитудой около 7,5 В поступают
на базу транзистора Т11. При поступлении на вход транзистора отрица-
тельного импульса амплитуда его на базе транзистора равна (1...2) В.
Транзистор Т11 закрыт и на его коллекторе напряжение равно 5 В.
При поступлении положительного импульса с выхода У5 транзистор
Т11 открывается и напряжение и на коллекторе Т11 не превышает 0,5 В.
Эти импульсы поступают на демодулятор.
ДПКД (плата 2316)
Схема электрическая принципиальная платы приведена на рис. 62
приложения 1 ЦЛ2.003.067 ТО1.
Делители ДПКД составляют два тракта деления:
а) тракт деления частоты местной несущей, обеспечивающий полу-
чение тактовой частоты Ft для демодулятора и частоты Fmh для по-
дачи на детектор ФАП;
б) тракт деления частоты гетеродина, обеспечивающий получение
Fr для работы детектора ФАП.
Изменение коэффициентов деления ДПКД в зависимости от вклю-
ченного вида работы осуществляется подключением, с помощью микро-
схем выходов делителей с соответствующими коэффициентами деления
к выходу ДПКД.
Местная несущая частота (128 кГц) уровнем около 150 мВ посту-
пает на вход формирующего каскада, выполненного на микросхеме У2
третьем транзисторе сборки У1 и инверторе УЗ-1.
С выхода УЗ-1 импульсы прямоугольной формы поступают на один
из входов схемы «И-ИЛИ-НЕ» (У4) и через инвертор — УЗ-З на:
— счетный вход делителя на 8 (У5-1, У5-2, У9-1);
— на вход делителя на 5 (У6-1, У6-2, У9-2);
— на вход делителя на 2,5 (У6-1, У6-2, У9-2, У4);
— на вход делителя на 6 (УН-1, У11-2, У14-2);
— на вход схемы «И-ИЛИ-НЕ» (У 15).
С выходов делителей на 2, 4, 8 импульсы поступают на входы схе-
мы «И-ИЛИ-НЕ» (У15), а с выходов делителей на 6; 5 и 2,5 — на вхо-
ды микросхемы «И-ИЛЙ-НЕ» (У 16).
На другие входы микросхемы У15 и У16 подаются команды, соот-
ветствующие определенному виду работы. Включение осуществляется
подачей уровня напряжения около 4 В (логическая единица) на соот-
ветствующий вход; при этом на другие входы подаются уровни низкого
напряжения около 0,5 В (логический нуль). Следовательно, на выходе
одной из микросхем У15 или У16 появляются импульсы, определенной
частоты, соответствующей включенному виду работы. Эти импульсы
через схему «И» (УЗ-4) поступают на выход платы. Таким образом
производится формирование импульсов тактовой частоты (Ft) из ме-
стной несущей.
С выхода делителя на 8 (с выхода У9-1) импульсы поступают на
вход микросхемы У20 и входы микросхемы У22, прдставляющие собой
схемы «И-ИЛИ-НЕ».
На входы схемы У20 поступают также и импульсы с выхода дели-
теля на 5 (выход У6-2). Выходы схем У20 и У22 соединены со входами
схемы «И» (У19-3).
В зависимости от того, на каком из входов схем У20 и У22 при-
сутствует «логическая единица», соответствующая включению опреде-
ленного вида работы, на выходе У19-3 появятся импульсы частотой
следования 16 кГц или 25,6 кГц.
Эти импульсы поступают на вход делителя на 8 (У24-1, У24-2,
У25-2). С выхода У25-2 импульсы с частотой 2 кГц или 3,2 кГц посту-
пают на детектор ФАП. В табл. 5.6 приведены тактовые частоты, зна-
чения полных коэффициентов деления Кмн с разбиением на промежу-
точные значения и частоты на выходе тракта деления местной несущей
частоты для всех видов работы.
Таблица 5.6.
Вид работы Ft, кГц KrK2...Kn Кмн Fmh, кГц
F1-125 16 2-2-2-2'2'2 64 2
F1-200, F6-200 25,6 (2-2+1)-2-2-2 40 3,2
Fl-500, F6-500 64 2-2-2-2-2-2 64 2
Fl-1000, Е6-1000 128 2-2:2-2:2:2 64 2
F9-300 21,33 (2:2+1)'2:2:2 40 3,2
F9-500 33 2'2:2'2:2:2 64 2
Рассмотрим тракт деления частоты гетеродина.
Сигнал с выхода генератора поступает на вход первого транзи-
стора У1, с выхода второго транзистора схемы У2 сигнал через инвер-
тор УЗ-2 поступает на вход делителя на 4 (У12-1, У12-2) и на тактовый
вход триггеров У7-1 и У25-1.
С выхода делитля на 4 (выход У12-2) импульсы поступают на
вход устройства У16. При включении вида работы F9-500 эти импульсы
появляются на выходе УЗ-4. Таким образом происходит формирование
тактовых импульсов для этого вида работы.
Микросхемы У7-1, У7-2, У10-1, У13-1, У13-2 представляют собой
делители частоты на 2. Выходы этих делителей соединены с соответст-
вующими входами микросхем У17 и У18, представляющих собой схемы
«И-ИЛИ-НЕ». С выхода первого делителя на 2 (У7-1) импульсы посту-
пают на вход делителя на 5 (У8-1, У8-2, У10-2), выход которого под-
ключен ко входу делителя на 2 (У14-1) и ко входу У18.
В зависимости от того, на каком из входов У17 или У18 присутст-
вует команда «логическая единица», на выходе той микросхемы появ-
ляются импульсы определенной частоты, а на выходе другой — «логи-
ческая единица».
На выходе схемы «И-НЕ» (У19-2) эти импульсы инвертируются и
поступают на счетный вход триггера У21-2.
Триггер У25-1 и схема «И-НЕ» (У 19-4) обеспечивают увеличение
общего коэффициента деления тракта на 1.
С выхода триггера У21-2 импульсы поступают на вход делителя на
8 (У21-1, У23-1, У23-2) и входы У27, У28, представляющие собой схемы
«И-ИЛИ-НЕ».
С выхода триггера У21-1 импульсы поступают на входы устройств
У27, У28, а с выходов У23-1 и У23-2 — только на У27.
На выходах У27, У28 включена схема «И-НЕ» (У19-1). При номи-
нальных частотах гетеродина, указанных в табл. 6.7. на выходе У19-1
появляются импульсы с частотой следования 2 или 3,2 кГц в зависи-
мости от включенного вида работы, которые поступают на детектор
ФАП. В табл. 5.7 приведены значения частот гетеродина (fr), полных
коэффициентов деления (Кг) ДПКД с разбиением их на промежуточ-
ные значения и частот на выходе тракта деления частоты гетеродина
для всех видов работы.
Таблица 5.7
Вид работы fr, кГц К1К2...КП Кг Fr, кГц
F1-125 130 2-2-2-2-2-2+1 65 2
Fl-200, F6-200 131,2 2(2:2+1)-2-2+1 41 3,2
F1-500, F6-500 136 (2:2:2-2 + 1)-2-2 68 2
Fl-1000, F6-1000 144 (2-2-24-1)-2-2-2 72 2
F9-300 131,2 2(2-24-1)-2-2 +1 41 3,2
F9-500 132 (2-2-2-2-2+1)-2 66 2
Все делители частоты построены на J-K триггерах. В триггерах
входы J и К — информационные, вход С — вход тактовой частоты.
Делители с коэффициентом деления Кдел.=2К (где N= 1, 2, 3...) по-
строены по типовым схемам, в которых входные импульсы подаются
на тактовые входы (входы С).
Делители на 3 и на 5 построены по так называемому безвентиль-
ному способу. В основе построения таких делителей лежит известный
принцип организации счета по произвольному модулю на основе счет-
чиков по модулю 2N+1, то есть на счетчиках, позволяющих увеличить
модуль счета на единицу.
Детектор ФАП
Детектор ФАП построен на четырех схемах «И-НЕ» микросхемы
У26 по схеме сумматора по модулю 2.
В схемах диапазонной стабилизации частоты с применением дис-
кретного счета производится сравнение времени прохождения опреде-
ленного количества импульсов управляемого напряжением генератора
с эталонным ортезком времени. Выявленная на фазовом детекторе
временная разность используется для управления частотой генератора.
Колебания диапазонного генератора после прохождения через делитель
частоты попадают на один вход детектора ФАП; на другой вход кото-
рого поступают колебания, сформированные из сигнала высокостабиль-
ной частоты местной несущей.
В установившемся состоянии частоты обоих колебаний, поступаю-
щих на детектор, должны быть равны, то есть:
fMH = fr
Кмн Кг ’
где Кмн — значение полного коэффициента деления в тракте деления
местной несущей;
Кг — значение полного коэффициента деления в тракте деления
частоты генератора.
На рис. 23 приложения 4 приведена схема сумматора на 2, а на
рис. 24 и рис. 25 — диаграммы напряжений на его входах и выходе при
двух крайних значениях частоты генератора.
Демодулятор (плата 2315)
Схема электрическая принципиальная платы приведена на рис. 61
приложения 1 ЦЛ2.003.067 ТО1.
Цифровой демодулятор сигналов автоматической телеграфии (F1,
F6, F9) в основном расположен на плате 2315, вычитающее устройство
демодулятора расположено на плате 2314. Структурная схема цифро-
вого демодулятора приведена на рис. 26 приложения 4. Для удобства
рассмотрения работы схемы демодулятора на этом же рисунке изобра-
жены вычитающие устройства, расположенные на плате П4.
Задержку сигнала осуществляют регистры сдвига, при этом время
задержки ta определяется числом разрядов регистра и тактовой часто-
той.
При использовании цифрового фазового детектора на выходе ФНЧ
получается амплитудно-частотная характеристика треугольной формы.
Такая схема обладает тем недостатком, что требует высокой стабиль-
ности частоты сигнала, так как из-за отсутствия на характеристике
плоского участка выходное напряжение изменяется при расстройках,
что приводит к ухудшению помехоустойчивости и к появлению допол-
нительных телеграфных искажений.
Для исключения вышеуказанного недостатка в схему демодулятора
введен дополнительный цифровой фазовый детектор с последующим
вычитанием выходных напряжений обоих фазовых детекторов.
Формирование трапецеидальной амплитудно-частотной характери-
стики демодулятора показано на рис. 27 приложения 4.
На входе основного регистра сдвига расположен вспомогательный
одноразрядный регистр, на который подаются тактовые импульсы
в противофазе относительно подаваемых на основной регистр.
Как видно из рис. 28 приложения 4, временное расположение им-
пульсов на выходе первого разряда регистра сдвига относительно
входных не постоянно, а изменяется из-за несинхронности информаци-
онных и тактовых импульсов.
На выходе вспомогательного регистра этот сдвиг изменяется от
л 1
О до -рг , а на выходе первого разряда основного регистра изме-
няется от 0,5 --pj— до 1,5 • чД-
Ft Ft. 83
Следовательно, отклонение от средней величины задержки, вноси-
1
мои первым разрядом основного регистра равной , составит
=±=0,5--=-—
Ft
Без вспомогательного регистра для получения такой же ошибки
во времени задержки, необходимо было бы увеличить тактовую часто-
ту, а, следовательно, и число разрядов регистра в два раза.
К фазовым детекторам второго канала подключены выходы 65-го
и 63-го регистров.
Соответствующие выходы регистров в зависимости от вида работы
подключаются к входам фазовых детекторов первого канала через
коммутатор.
Входные импульсы поступают на инвертор У1-1, вход «J» вспомога-
тельного регистра УЗ-2 и на один из входов фазовых детекторов перво-
го и второго каналов.
С выхода инвертора У1-1 импульсы поступают на вход «К» вспо-
могательного регистра УЗ-2 и выходы фазовых детекторов второго ка-
нала. На вход «С» вспомогательного регистра УЗ-2 поступают такто-
вые импульсы.
С выходов вспомогательного регистра сдвига УЗ-2 импульсы посту-
пают на входы первого разряда основного регистра с задержкой 0—
ГТ
(см. рис. 28 приложения 4).
Тактовые импульсы на входы «С» разрядов основного регистра
(УЗ-1, У4, У6...У9, У11...У30, У32, УЗЗ, У35...У38, У40...У43) поступают
через инверторы У5 и У10.
На выходе первого разряда основного регистра информационный
импульс появится с задержкой равной: -р^-±0,5*-рГ7
В каждом из последующих разрядов регистра задержка информа-
л 1
ционного импульса будет увеличиваться на -р^-
Величина задержки, вносимая регистром сдвига, равна:
t= (=J-± 0,5-J-) + =!-.(п—1),
\Ft Ft/ Ft '
где n — число разрядов основного регистра.
В табл. 5.8 приведены для всех видов работы входные промежу-
точные частоты, тактовые частоты, значения чисел разрядов, подклю-
ченных ко входам фазовых детекторов и время.задержки регистром.
Фазовые детекторы выполнены по схеме сумматоров по модулю 2.
Фазовые детекторы для видов работы Fl, F9 и F6 первого канала вы-
полнены на микросхемах У1-2 и У39-1; У1-3 и У39-2.
Фазовые детекторы для вида работы F6 второго канала выполне-
ны на микросхемах У2-1 и У2-2.
С помощью микросхемы У31, У34 осуществляется подключение вы-
ходов соответствующих разрядов регистра в зависимости от видов ра-
боты к входам фазовых детекторов первого канала. Подключение вы-
ходов соответствующих разрядов регистра сдвига к входам фазовых
Таблица 5.8.
Вид работы Рпч, кГц Ft, кГц Число раз- рядов и а входе одно- го фазового детектора Число раз- рядов иа входе дру- гого фазо- вого де- тектора Величина времени за- держки t3, МС
F1-125 2 16 63 65 4
F1-200 3,2 25,6 63 65 2,5
F6-200 II КАН 3,2 25,6 63 65 2,5
F6-200 I КАН 3,2 25,6 31 33 1,25
F1-500 8 64 63 65 1
F6-500 II КАН 8 64 63 65 1
F6-500 I КАН 8 64 31 33 0,5
F1-1000 16 128 63 65 0,5
F6-1000 II КАН 16 128 63 65 0,5
F6-1000 I КАН 16 128 31 33 0,25
F9-300 3,2 21,333 69 71 3,33
F9-500 4 33 65 67 2
детекторов первого канала производится при подаче уровня «логиче-
ской единицы» на один из входов микросхем У31 и У34, представляю-
щих собой схемы «И-ИЛИ-НЕ». На других входах этих микросхем
должен быть «логический нуль». Так, например, при включении вида
работы F1 подается «логическая единица» на контакты 7 микросхем
У31 и У34, на остальных контактах этих микросхем присутствует
«логический нуль». При этом, информационные импульсы с инверсного
выхода 65 разряда (У17-2) инвертируются микросхемой У31 и посту-
пают на входы одного фазового детектора первого канала (У 1-2,
У39-1), а импульсы с инверсного выхода 63 разряда (У43-1) через ми-
кросхему У-34 — на входы второго фазового детектора.
Импульсы, которые поступают на другие входы микросхем У31,
У34, на выход не проходят, так как на соответствующие входы поданы
запрещающие уровни «логического нуля».
Регистр сдвига построен на «J-К» триггерах. С выходов фазовых
детекторов демодулятора сигналы поступают на входы вычитающих
устройств У1 и У4, выполненных на операционных усилителях (плата
2314). Коэффициенты передачи по прямому и инверсному входам вы-
читающих устройств У1 и У4 равны. Поэтому при поступлении на вхо-
ды синфазных импульсов на входе этих микросхем напряжение равно
нулю, а при поступлении противофазных — равно удвоенному значе-
нию амплитуды входных импульсов. С выходов вычитающих устройств
сигналы поступают на входы фильтров нижних частот.
Фильтры нижних частот (плата 2314)
Схема электрическая принципиальная платы приведена на рис. 60
приложения 1 ЦЛ2.003.067 ТО1.
ФНЧ собраны по схеме активного фильтра. В качестве активных
элементов использованы операционные усилители с глубокой отрица-
тельной обратной связью по постоянному току и положительной обрат-
ной связью по переменному. Активный элемент ФНЧ первого канала
выполнен на микросхеме У9, второго — У10. Полосы пропускания ФНЧ
обоих каналов переключаются ступенчато путем коммутации выходов
RC цепей и емкостей положительной обратной связи через электронные
коммутаторы У2, У5 и УЗ, Уб. Полосы пропускания ФНЧ для соответ-
ствующих скоростей работы приведены в табл. 5.9.
Таблица 5.9
Скорость работы, бод Полоса пропускания по уровню 0,7, Гц
50 45
100(75) 80
150 120
300(200) 220
600(500) 500
Формирователь импульсов
Формирователь прямоугольных импульсов первого канала постро-
ен на микросхеме У7 и транзисторе Т1. Устройство У7 представляет
собой операционный усилитель с положительной обратной связью че-
рез резисторы R53, R51.
Формирователь импульсов второго канала построен на микросхеме
У8 и транзисторе Т2 по аналогичной схеме. На неинвертирующие вхо-
ды У7 и У8 подается постоянное опорное напряжение, на инверсные
входы — входной сигнал. Если напряжение на выводах 9 отрицательно
по отношению к напряжению на выводах 10 микросхем У7 и У8, то на
выходах 5 этих микросхем будет положительное напряжение; если по-
ложительно — то на выходах будет отрицательное напряжение.
Транзисторы Т1 и Т2 обеспечивают согласование выходных сопро-
тивлений микросхем с сопротивлением нагрузок блока и защищают их
в случае короткого замыкания нагрузок.
Диоды Д1, Д2 служат для защиты транзисторов.
5.12. Блок приема командных сигналов (блок Б5-46)
Схема электрическая структурная блока приведена на рис. 29
приложения 4, а схема электрическая принципиальная — на рис. 64
приложения 1 ЦЛ2.003.067 ТО1.
Блок Б5-46 предназначен для приема командных сигналов при ра-
боте в режиме «АДАПТАЦИЯ-1».
Блок обеспечивает основную селекцию, усиление и детектирование
сигналов частотной телеграфии со сдвигом частоты 200 Гц при скоро-
сти телеграфирования 150 бод и формирование выходных импульсов.
Основные технические данные блока:
а) входное сопротивление — не менее 2 кОм;
б) чувствительность блока — не хуже 20 мкВ;
в) телеграфные искажения, вносимые блоком не более 10%;
г) помехоустойчивость от синусоидальной помехи ие менее 0,6;
Еп
д) реальная избирательность при —=— =1000 не превышает
±1100 Гц;
е) выходное напряжение блока равно (10±2,5) В («НАЖАТ.»)
и (—0,6±0,5) В («ОТЖАТ.»).
Сигнал с выхода группового тракта приема поступает на входной
каскад блока, который осуществляет согласование полосового филь-
тра с выходным каскадом группового тракта приема устройства. По-
лосовой фильтр имеет оптимальную полосу пропускания для прини-
маемого вида работы (600 Гц) и осуществляет основную селекцию час-
тотно-манипулированного сигнала.
С выхода фильтра сигнал поступает на усилитель-ограничитель,
который обеспечивает основное усиление и амплитудное ограничение
сигнала.
Преобразование частотно-манипулированного сигнала в посылки
постоянного тока происходит в дешифраторе (частотном детекторе).
Дешифратор состоит из кварцевых фильтров, каждый из которых
пропускает только одну из частот манипуляции, и системы детекторов,
формирующих посылки постоянного тока.
Принцип работы остальных элементов схемы изложен в разде-
ле 5.11.
5.13. Блок релейных выходов (блок Б5-2)
Схема электрическая структурная блока приведена на рис. 30
приложения 4, а схема электрическая принципиальная — на рис. 65
приложения 1 ,ЦЛ2.003.067 ТО1.
Блок Б5-2 представляет собой двухканальное телеграфное устрой-
ство, предназначенное для преобразования телеграфных посылок, ам-
плитудой (10±2,5) В и (—0,6±0,5) В в телеграфные однополярные и
двухполярные посылки с амплитудой, необходимой для работы оконеч-
ной регистрирующей аппаратуры.
Блок по каждому каналу обеспечивает следующие параметры:
— входное сопротивление блока не менее 50 кОм,
— амплитуда телеграфных посылок на выходе блока в зависимо-
сти от коммутируемого напряжения приведена в табл. 5.10.
Таблица 5.10.
Коммутируемое напря- жение, В Напряжение на экви- валенте линии, В Ток в линии, мА
минус 24 +24 минус 60 +60 минус \ 20 1 минус 60 +6q | +60 +6 —10 ю to to to ОО ОО 1-Ь Н- 1+ И to to to to
Блок состоит из двух идентичных каналов:
— 1-й канал (плата П1);
— 2-й канал (плата П2).
Схема канала включает в себя:
— задающий генератор прямоугольных импульсов;
— схему управления;
— электронное реле.
Схема управления состоит из эмиттерного повторителя, обеспечи-
вающего высокое входное сопротивление канала, и фазоинвертора.
Фазоинвертор работает в ключевом режиме и обеспечивает при по-
даче входных телеграфных посылок коммутацию выхода генератора на
соответствующий вход электронного реле.
Электронное реле состоит из двух одинаковых электрических схем
(плеч).
В состав каждого плеча электронного реле входят:
— импульсный двухтактный усилитель;
— двухполупериодный выпрямитель;
— электронный ключ.
Импульсы с генератора, поступившие на вход открытого плеча
электронного реле, усиливаются и подаются на выпрямители. Выпрям-
ленное напряжение открывает транзистор электронного ключа, в ре-
зультате замыкается выходная цепь и напряжение с внешнего источ-
ника подается на выход блока.
При подаче на вход канала последовательности импульсов обес-
печивается получение на выходе импульсов той же последовательности
и полярности, но с амплитудой, зависящей от напряжений внешнего'
источника, подаваемых на плечи электронного реле.
При включении команды «НЕГАТ.» на выходе канала получаются
импульсы полярности, противоположной полярности входных им-
пульсов.
Рассмотрим работу первого канала блока в режиме «ПОЗИТИВ»
(реле РЗ, Р4 обесточены). Реле Pl, Р2 обеспечивают подачу напряже-
ний питания на каскады канала.
При подаче на вход канала телеграфной посылки «НАЖАТИЕ»
(10±2,5) В с коллектора транзистора Тб фазоинвертора напряже-
ние (—6...7) В подается через диоды Д13, Д14 на диоды Д15, Д16
и закрывает их. При этом двухтактный усилитель (TH, Т12) второго
плеча электронного реле закрывается, так как импульсы, поступающие
с мультивибратора (Tl, Т5) не проходят через диоды Д15, Д16 на ба-
зы транзисторов Til, Т12. Выпрямитель второго плеча электронного
реле (Д17, Д18) не работает и транзистор Т13 закрыт.
В то же время при напряжении на входе канала (10±2,5) В с кол-
лектора транзистора Т7 фазоинвертора снимается напряжение (минус
0,1...0,3) В, которое подается на диоды Д5, Д6. При этом через диоды
Д7, Д8 импульсы положительной полярности с выхода мультивибрато-
ра проходят на базы транзисторов Т8, T9 усилителя первого плеча
электронного реле. Усиленные импульсы подаются на выпрямитель
(Д9, ДЮ). Выпрямленные напряжения подаются на базу транзистора
Т10, при этом транзистор открывается. Коммутируемое напряжение
( + БАТАРЕЯ), поступающее с внешнего источника, проходит череа
резисторы R27...R29, открытый транзистор первого плеча Т10, резистор
R40 на выход блока.
При подаче на вход канала напряжения (—0,6±0,5) В («ОТЖА-
ТИЕ») с коллектора транзистора Тб снимается напряжение (минус
0,1...0,3) В, а с коллектора транзистора Т7 — напряжение (—6...7) В.
При этом усилитель (Т8, T9) и транзистор Т10 первого плеча электрон-
ного устройства закрыты, а соответственно усилитель (Til, Т12) и
транзистор Т13 второго плеча открыты и коммутируемое напряжение
(«БАТАРЕЯ») проходит через резисторы R42...R44, открытый транзи-
стор Т13 второго плеча, резистор R40 на выход блока.
Включение режима «НЕГАТ.» осуществляется подачей соответству-
ющей команды «ВКЛ. НЕГАТ. 1 КАН.», — «ВКЛ. НЕГАТ. 2 КАН.»,
При этом к коллектору транзистора Тб через контакты реле Р4 под-
ключается вход первого плеча электронного реле, а к коллектору тран-
зистора Т7 через контакты реле РЗ — вход второго плеча электрон-
ного реле.
5.14. Блок частотной телеграфии (блок Б5-81)
Схема электрическая структурная блока приведена на рис. 31
приложения 4, а схема электрическая принципиальная — на рис. 66
приложения 1 ЦЛ2.003.067 ТО).
Блок Б5-81 предназначен для основной селекции, усиления, детек-
тирования частотно-манипулированных сигналов со сдвигом 6000 Гц
при скорости работы 1200 бод и формирования выходных импульсов.
Блок осуществляет усиление и детектирование сигналов со сдви-
гом 6000 Гц в условиях возможного замирания одной из манипулиро-
ванных частот и обеспечивает параллельную работу с аналогичным
блоком в другом радиоприемном устройстве.
Основные технические данные блока:
а) входное сопротивление — не менее 2 кОм;
б) телеграфные искажения — не более 10%;
в) помехоустойчивость от синусоидальной помехи — не менее 0,4;
Еп
г) реальная избирательность при —g^- = 1000 не превышает
±5700 Гц;
д) выходное напряжение равно (10±2,5) В («НАЖАТ.») и
(—0,6+0,5) В («ОТЖАТ.»).
Сигнал с выхода группового тракта приема поступает на входной
каскад блока, который осуществляет согласование полосовых фильт-
ров с выходным каскадом группового тракта приема. Полосовые
фильтры имеют номинальные частоты, сдвинутые на ±3 кГц относи-
тельно 128 кГц.
Полосовые фильтры имеют оптимальную полосу пропускания и
осуществляют основную селекцию принимаемого сигнала.
С выходов фильтров сигнал поступает на усилитель с АРУ, кото-
рый осуществляет основное усиление сигнала.
С выхода усилителя сигнал поступает на дешифратор, который
состоит из двух LC фильтров (для частот «НАЖАТ.» и «ОТЖАТ.» со-
ответственно) и усилителей.
Далее сигнал детектируется детектором со следящим порогом, ко-
торый обеспечивает нормальную работу блока в условиях возможного
замирания одной из манипулированных частот.
Низкочастотный сигнал с выхода детектора через фильтр нижних
частот, предназначенный для повышения помехозащищенности кана-
ла, поступает на вход формирователя импульсов. С выхода формирова-
теля посылки постоянного тока поступают на оконечную аппаратуру.
Входной каскад
Входной каскад собран на транзисторе Т1 по схеме эмиттерного
повторителя. Для того, чтобы в выключенном состоянии блок не иска-
жал входной сигнал работающего канала в изделии, на базу транзи-
стора подано запирающее напряжение минус (1...1,5) В.
Полосовые фильтры
Полосовые фильтры, обеспечивающие основную селекцию сигнала,
имеют номинальные частоты:
1ном.= 125 кГц (ЭЗ-153-1) и Гном.= 131 кГц (ЭЗ-153-2).
Полоса пропускания фильтров на уровне 0,7 равна 2200+150 Гц.
Полосовые фильтры представляют собой электромеханические
фильтры.
Усилитель ПЧ с АРУ
С выхода полосовых фильтров сигнал поступает на вход усилителя
с автоматической регулировкой усиления. Первый каскад усилителя
собран на транзисторах Т1 и Т2 (плата 2530). Он обеспечивает неболь-
шое усиление. Кроме того, резисторами R6 и R9 выравнивается коэф-
фициент передачи после обоих проходных фильтров.
Основное усиление осуществляется каскадами на операционных
усилителях У2 и У4. С выхода У4 сигнал подается на эмиттерный пов-
торитель (ТЗ), служащий для согласования с нагрузкой, выходной
сигнал с которого подается на дешифратор, а также на детектор АРУ
на диодах ДЗ, Д4.
Далее сигнал АРУ усиливается (Т5 и Т4). Постоянная времени
срабатывания АРУ равна 100 мсек, а постоянная времени выключения
0,6 сек.
С выхода усилителя сигнала АРУ, представляющего собой УПТ,
постоянное напряжение подается на диодные матрицы У1, УЗ и У5, вы-
полняющие роль нелинейных сопротивлений. Нелинейные сопротивле-
ния (УЗ, У5) включены в цепь обратной связи операционных усилите-
лей (У2, У4). Диодная матрица У1 регулирует коэффициент передачи
путем шунтирования входного сигнала.
Дешифратор
С выхода усилителя с АРУ напряжение сигнала поступает на вход
дешифратора. Дешифратор представляет собой два LC-фильтра, на-
строенные на частоты 125 кГц и 131 кГц. После фильтров обе частоты
усиливаются до 2 В усилителями на транзисторах Т1 и Т2 соответствен
но. Резисторами R6 и R9 выравнивается усиление обоих частот.
Детектор со следящим порогом
С выходов дешифратора напряжения частот «НАЖАТ.» и «ОТ-
ЖАТ.» поступают на входы эмиттерных повторителей (ТЗ, Т4), служа-
щих для согласования нагрузок дешифратора и детектора со следящим
порогом. Особенностью детектора является часть схемы, собранная на
диодах Д2 и ДЗ, которая не реагирует на частоту манипуляции, а вос-
производит изменение напряжения огибающей суммы сигнала с поме-
хой данного канала и процесс замираний; часть этого напряжения вы-
читается из напряжения, полученного на нагрузке основных детекторов
Д1, Д4. Это свойство детектора со следящим порогом обеспечивает
нормальную работу блока при возможных замираниях одной из частот
манипуляции. Эпюры напряжений, поясняющие работу детектора, при-
ведены на рис. 32 приложения 4.
Фильтр нижних частот
Фильтр нижних частот собран по схеме активного фильтра на/ ми-
кросхеме У1 платы 2529. Полоса фильтра манипуляции по уровню 0,7
(3 дБ) равна 1200 Гц. Регулировка полосы пропускания производит-
ся подбором резисторов R19, R20.
Формирователь импульсов
Формирователь прямоугольных импульсов собран на плате 2529.
На инвертирующий вход (9) микросхемы У2 подается сигнал с
фильтра иижнпх частот. На неинвертирующий вход (10) подается по-
стоянное опорное напряжение. Если входное напряжение на выходе 9
больше, чем напряжение на 10 выводе микросхемы, то на выходе (вы-
вод 5) появляется отрицательный потенциал и, наоборот, если на 10 вы-
воде напряжение больше, чем на 9, то на выходе схемы — положитель-
ный потенциал. Для увеличения крутизны фронтов введена положи-
тельная обратная связь.
Подбором резисторов R23, R27, R28 устанавливают нуль пре-
обладаний формирователя (устраняют разбаланс, обусловленный внут-
ренними погрешностями микросхемы). Каскад, собранный на транзи-
сторе Т2, служит для согласования выхода микросхемы с сопротивле-
нием нагрузки блока и для защиты микросхемы в случае короткого
замыкания нагрузки.
Диод Д1 служит для защиты транзистора. Диод Д2 — для получе-
ния отрицательного напряжения при «ОТЖАТИИ».
5.15. Блок питания (блок БЗ-28)
Схема электрическая структурная блока приведена на рис. 33 при-
ложения 4, а схема электрическая принципиальная—на рис. 70 прило-
жения 1 ЦЛ2.003.067 ТО1.
Блок БЗ-28 предназначен для питания устройства необходимыми
напряжениями.
Блок обеспечивает 12 постоянных и 2 переменных напряжения,
в том числе:
5 стабилизированных напряжения постоянного тока,
7 нестабилизированных напряжений постоянного тока,
2 нестабилизированных напряжения переменного тока.
Выходные параметры блока приведены в табл. 5.11.
Блок питания может работать от различных источников тока:
а) сети переменного тока (220±22) В частотой (50±2) Гц;
б) сети переменного тока (220±22) В частотой (400*12) Гц.
Таблица 5.11
Номера контактов разъемов Ш8 (Ш9) Номинальное выходное напряжение, В Ток нагруз- ки, А, не более Величина пульсации, мВ, не более
1; 5, 6 (1а, 2а, За) + 6,3 ст ±0,2 2,5 5,0
1; 8 (1а; 2с) + 12,6 ст ±0,2 0,7 5,0
1; 9 (1а; За) —12,6 ст±0,2 0,7 5,0
1; 10, 11 (1а; Зв) —27 ст ±0,5 1,0 10,0
1; 13, 14 (1а; 4в, 4с) —27 упр 1,6 300
1; 24 (1а; 5с) —27 ОГ +2 •—о 0,4 500
1; 15 (1а; 5с) + 60 +5 0,23 600
1; 16 (1а; 5в) —60 +| 0,08 600
18; 17 (6в, 6а) +60 +®/+24±2 1 0,02 800
Продолжение табл. 5.11
Номера контактов Номинальное выходное Ток нагруз- ки, А, не более Величина пульсации, мВ,
разъемов Ш8 (Ш9) напряжение, В ие более
18; 19 (6в; 6с) —6° ^60/—24 ±2 I 0,02 800
21; 20 (7в; 7а) +60 +6/+24±2 II 0,02 800
21; 22 (7в; 7с) —60 +q/_24 ±2 II 0,02 800
23; 32 (9с; Юс) -27+5 1,0 —
30; 31 (10в; 9в) ~ 0,85 ±0,05 0,35 —
4; 7 (1с; Зс) — 220+20 (50 Гц) — —
4; 7 (1с; Зс) — 115 + 15 (400 Гц) — —
Примечание: При питании блока от сети частотой 50 Гц
должно быть на выходе напряжение 220 В, а при питании
от сети 400 Гц — 115 В.
Блок питания состоит из автономных источников питания, включае-
мых в сеть через шесть силовых трансформаторов.
При включении тумблера «СЕТЬ» (ВЗ) напряжение сети подается
на трансформатор Тр4, вторичная обмотка которого питает выпрями-
тель «минус 27 В ОГ». Напряжение минус 27 В ОГ через сглаживаю-
щий фильтр подается на выход блока.
Сетевое напряжение на трансформаторы Тр1...ТрЗ, Тр5, Трб по-
дается со схемы управления (П7), собранной на тиристорах.
При подаче на вход блока сигнала управления «ВКЛ. ПРИЕМЫ.»
(—27 В) срабатывает реле схемы управления и замыкает цепь управ-
ляющих электродов тиристоров. Управление тиристорами осуществ-
ляется с помощью выпрямленного сетевого напряжения.
В зависимости от параметров питающей сети: 220 В/50 Гц;
220 В/400 Гц — предусмотрено переключение первичных обмоток сило-
вых трансформаторов (с помощью сменных вилок ШЗ...Ш4, подключае-
мых к розетке Ш1).
Предохранители Пр1, ПрЗ...Пр7, Пр15...Пр17 служат для защиты
трансформаторов от коротких замыканий в первичных или вторичных
обмотках.
Предохранители Пр2, Пр8...Пр13 служат для защиты элементов
схемы от коротких замыканий в нагрузке.
Реле Р служит для коммутации питания опорного генератора уст-
ройства.
При подаче команды «ВКЛ. ОГ» (—27 В) реле Р срабатывает и
через его контакты напряжение минус 27 В ОГ поступает на выход
блока для питания опорного генератора («ПИТ. ОГ»),
Питание опорного генератора от внешнего источника осуществля-
ется подачей напряжения минус 27 В («ВНЕШ. ПИТ. ОГ») от внеш-
него источника через контакты обесточенного реле Р на выход блока
(«ПИТ. ОГ»). Источники напряжений ±60В I; ±60 В II могут быть
при необходимости использованы как источники напряжений соответст-
венно ±24 В I; ±24 В II при установке тумблера В2, в положение
«±20 В», обеспечивающего переключение вторичных обмоток транс-
форматора Тр5.
Выходные напряжения —12,6 В; 4-12,6 В; —27 В ст.; ±60 В; —60 В
поступают на схему индикации отсутствия напряжения (П5), с выхода
которой при наличии всех указанных напряжений подается на выход
блока сигнал «ГОТОВ К РАБОТЕ» и напряжение для контроля с помо-
щью стрелочного прибора.
Контроль выходных напряжений блока осуществляется с помощью
переключателя контроля В1 и индикатора ИП.
Стабилизаторы напряжения 6,3 В; 12,6 В; 27 В — транзисторные,
собранные по последовательной компенсационной схеме.
Сглаживающие фильтры для выпрямителей 6,3 В; 12,6 В; 27 В ст;
±60 В I; ±60 В II емкостные, для выпрямителей +60 В; —60 В; —27 В
упр. — индуктивно-емкостные.
Рассмотрим работу стабилизатора напряжения на примере источ-
ника минус 12,6 В ст.
Стабилизатор состоит из следующих функциональных узлов;
а) регулирующего элемента, состоящего из транзисторов: Т2, уста-
новленного на радиаторе, Т2 узла У и Т2 планки П2;
б) элемента управления, который собран по схеме дифференциаль-
ного усилителя на транзисторах ТЗ, Т4 узла У и служит для усиления
сигнала рассогласования и последующего управления составным регу-
лирующим транзистором;
в) опорного элемента, выполненного на диоде ДЗ;
г) делителя напряжения, составленного из резисторов R9...R11;
д) узла защиты стабилизатора напряжения от коротких замыканий,
собранного на транзисторе Т1 узла У и резисторах R4...R6.
Величина выходного напряжения стабилизатора регулируется с по-
мощью резистора R10.
Часть выходного напряжения снимается с делителя R9...R11 и по-
дается на базу усилительного транзистора Т4 узла У. На эмиттер этого
транзистора поступает опорное напряжение не непосредственно с опор-
ного диода ДЗ, а через эмиттерный повторитель (ТЗ узла У), в эмиттер
которого включено нагрузочное сопротивление R8. Напряжение на этом
сопротивлении и используется в качестве опорного. Для питания кол-
лекторной цепи усилительного транзистора Т4 узла У используется то-
костабилизирующий двухполюсник, собранный на транзисторе Т1. Пе-
реход эмиттер-коллектор транзистора Т1, управляемого разностью меж-
ду опорным напряжением (Д1, Д2) и падением напряжения на резисто-
ре R2, является нагрузкой в цепи коллектора усилительного транзисто-
ра Т4 узла У.
Стабилизатор напряжения работает следующим образом.
Изменение напряжения питающей сети вызывает в первый момент
изменение выходного напряжения стабилизатора, что приводит к изме-
нению тока усилительного транзистора Т4 узла У и далее к изменению
токов базы регулирующих транзисторов. Вследствие этого, падение на-
пряжения на проходном транзисторе Т2 изменяется на величину, рав-
ную первоначальному изменению выходного напряжения. При этом на-
пряжение на выходе стабилизатора остается практически неизменен-
ным.
Защита стабилизатора напряжения от коротких замыканий осуще-
ствляется следующим образом. Величина резистора R4 подбирается та-
ким образом, чтобы в нормальном режиме работы падение напряжения
на нем превышало падение напряжения на резисторе R6 и транзистор
Т1 узла У был закрыт. При перегрузке увеличивающийся нагрузочный
ток вызывает возрастание падения напряжения на резисторе R6 и тран-
зистор Т1 узла У открывается. Напряжение эмиттер-коллектор его рез-
ко уменьшается и эмиттерный переход регулирующего транзистора Т2
замыкается на сопротивление R6. В результате регулирующий транзи-
стор ограничивает ток, потребляемый от выпрямителя. После устране-
ния перегрузки работоспособность схемы стабилизатора автоматически
восстанавливается.
Работа стабилизаторов ±6,3 В; —27 В; +12,6 В аналогична рабо-
те описанного выше стабилизатора.
Отличие схемы стабилизатора «минус 27 В» заключается в том, что
опорное напряжение снимается с двух стабилитронов ДЗ, Д4. Состав-
ной регулирующий транзистор состоит из транзисторов Т4, Тб, установ-
ленных на радиаторе, и Т2, ТЗ планки П4.
В стабилизаторе « + 6,3 В» опорное напряжение снимается со ста-
билитрона ДЗ и через делитель напряжения R2, R3 поступает на базу
эмиттерного повторителя, собранного на транзисторе ТЗ узла У. Со-
ставной регулирующий транзистор стабилизатора +6,3 В состоит из
транзисторов Т1, Т5, Т7, Т8, установленных на радиаторе, Т2 узла У и
ТЗ планки Ш. Для стабилизации тока источника опорного напряжения
применен токостабилизирующий трехполюсник на транзисторе Т1. Для
питания коллекторной цепи усилительного транзистора используется
токостабилизирующий двухполюсник, собранный на транзисторе Т2.
В стабилизаторе «+12,6 В» регулирующий элемент собран на тран-
зисторах: ТЗ, установленном на радиаторе, Т2 узла У и Т2 планки ПЗ.
Выпрямители ±60 В I и ±60 В II питаются переменными напряжения-
ми от соответствующих вторичных обмоток трансформатора Тр5, имею-
щих вывод средней точки. Выпрямители ±60 В I и ±60 II работают
следующим образом. В том случае, когда нагрузка подключена к про-
водам 19 и 20, схема представляет собой двухполупериодный выпрями-
тель со средней точкой. Если нагрузка подключена к проводам 19 и 21,
то схема представляет собой обычный мостовой выпрямитель, в этом
случае используется напряжение всей обмотки, а не половина его, как в
первом случае.
Схема индикации отсутствия напряжения (плата П5) собрана на ин-
тегральных микросхемах, которые представляют собой логические эле-
менты «И-НЕ».
Отрицательные напряжения поступают через гасящие резисторы R3,
R5, R7 на входы микросхемы У1, которая работает как инвертор. При
наличии всех отрицательных напряжений на входах микросхемы У1 при-
сутствуют «логические нули», а на выходах — «логические единицы»,
которые подаются на входы схемы совпадения (У2).
На эту же схему совпадения через делители, состоящие из резисто-
ров R10...R12, R14 поступают положительные контролируемые напряже-
ния. При наличии всех контролируемых положительных и отрицатель-
ных напряжений на входах микросхемы У2 присутствуют «логические
единицы», а на выходе У2 —«логический нуль», который поступает на
инвертор (У1).
После инвертирования сигнал наличия всех напряжений уровнем U
вых. > 2,4 В, что соответствует логической единице, поступает через ре-
зистор R33 на электронный ключ, собранный на транзисторе Т и тран-
зисторной матрице УЗ. Нагрузкой служит реле Р.
При наличии всех положительных и отрицательных контролируемых
напряжений транзисторы Т и У3.1 открыты, транзистор У3.2 закрыт, об-
мотка реле Р обесточена и через нормальнозамкнутые контакты реле
подается напряжение минус 27 В на выход блока для питания сигналь-
ной лампы «ГОТОВ К РАБОТЕ» на передней панели устройства. Одно-
временно с делителя на резисторах R17, R18 подается на выход блока
напряжение 200 мВ («КОНТР. БЛОКА») для контроля с помощью
стрелочного прибора устройства.
В случае аварии хотя бы по одному из контролируемых источни-
ков на выходе 11 микросхемы У1 появляется логический нуль (Ubhx.-<
>0,4 В), транзисторы Т и У3.1 закрываются, транзистор У3.2 открыва-
ется. Реле Р срабатывает, своими контактами размыкая цепь питания
сигнальной лампы«ГОТОВ К РАБОТЕ» на лицевой панели устройства.
Диод Д служит для устранения бросков напряжения на закрываю-
щемся транзисторе У3.2.
5.16. Корпус радиоприемника (блок Б7-53)
Схема электрическая принципиальная блока приведена на рис. 67,
68, 69 приложения 1 ЦЛ2.003.067 ТО1.
Корпус обеспечивает механическое и электрическое соединения
отдельных блоков изделия. На основании, со стороны передней панели,
размещены ВЧ и НЧ разъемы для внешних подключений, назначение
которых указано в табл. 5.12.
Органы управления и элементы контроля, установленные на лице-
вой панели радиоприемника, обеспечивают возможность управления и
контроль работоспособности отдельных блоков и радиоприемника в це-
лом.
Выбор вида управления радиоприемником осуществляется с помо-
щью переключателя «ВИД УПРАВЛЕНИЯ» (В 17), имеющего три по-
ложения:
— «МЕСТН.» — при этом обеспечивается управление частотой на-
стройки и режима работы с лицевой панели радиоприемника;
— «МД» — отличие от положения «МЕСТН.» состоит в том, что
снимается напряжение минус 27 В с декадных переключателей частоты
(В1...В7), тем самым обеспечивается возможность дистанционного
управления частотой настройки радиоприемника;
— «ДИСТ.» — в этом положении обеспечивается возможность ди-
станционного управления частотой настройки и режимами работы.
С помощью декадных переключателей частоты (В1...В7) произво-
дится набор значений в соответствующих разрядах (10000; 1000; 100;
10; 1; 0,1; 0,01) кГц для установки частоты настройки радиоприемника.
С переключателей В1...В7 в соответствии с установленной часто-
той подаются команды управления на блок Б1-6 (синтезатор) и блок
Б7-2, который обеспечивает управление настройкой радиоприемника
на данную частоту.
Для контроля частоты, установленной декадными переключателя-
ми, применены элементы Э1...Э7 (элементы Э9-82.02).
В состав элемента Э9-82.02 входит дешифратор, собранный по диодно-
резисторной схеме и цифровой индикатор. При установке тумблера В25
в положение «ОТСЧЕТ ЧАСТОТЬ!» подается напряжение минус 27 В
на элементы Э1...Э7 и индикаторы высвечивают частоту настройки ра-
диоприемника. Переключатель «СЛУХ. ПРИЕМ» (В8) обеспечивает
включение каналов приема слуховых видов работы, а также включение
соответствующей полосы пропускания ГТП.
В радиоприемнике переключатель В8 обеспечивает возможность
выбора слухового вида работы только при установке в положение
«ОТКЛ» переключателя «РОД РАБОТЫ», установленного на лицевой
панели. Если же выбор вида работы радиоприемника производится с
Обозначение разъема Наименование разъема Назначение разъема
Ш1, Ш2 «УПРАВЛЕНИЕ» Дистанционное управление частотой настрой- ки и режимами работ.
ШЗ «АНТЕННА» Антенный вход изделия.
Ш4 «ВХ. ОТ» Вход для подачи напряжения внешнего опор- ного генератора.
Ш5 «ВЫХ. ОТ» Выход напряжения внутреннего опорного ге- нератора.
Ш6 «МсН» Выход напряжения с частотой 128 кГц, сфор- мированной из частоты опорного генератора (местная несущая).
Ш7 «ВХ. ВНЕШ. ГЕТ.» Вход для подачи напряжения внешнего тре- тьего гетеродина частотой 12672 кГц (работа с аппаратурой адаптивной связи).
Ш8 «СЛОЖ. I КАН.» Выход прн работе в режиме сдвоенного прие- ма по первому каналу.
Ш9 «СЛОЖ. 2 КАН.» Выход прн работе в режиме сдвоенного прие- ма по второму каналу.
Ш10 «ВНЕШ. ВЫХ. ПЧ» Выход сигнала третьей ПЧ (128 кГц) до фильтров основной селекции.
Ш11 «ВЫХ. ПЧ-АРПД» Выход сигнала третьей ПЧ (128 кГц) после фильтров основной селекции.
Ш12 «ВНЕШ. ВХ. ПЧ» Вход для подачи внешнего напряжения с ча- стотой (128±Д1) кГц в тракт обратного пре- образования частоты прн сквозном контроле.
Ш13 «ВХ. ПЧ-ШК» Вход для подачи внешнего сигнала третьей ПЧ на каналы приема сигналов однополосной телефонии и автоматической телеграфии (ра- бота с аппаратурой адаптивной связи).
Ш14 «УПРАВЛЕНИЕ, ВЫХОДЫ» Дистанционное управление режимами работы. Выходы на линию.
Ш15 «УПРАВЛЕНИЕ» Дистанционное управление режимами работы.
Ш16 «ПИТАНИЕ» Подача питающих напряжений с блока пита- ния.
помощью переключателя «РОД РАБОТЫ», то в этом случае переклю-
чатель «СЛУХ. ПРИЕМ» обеспечивает возможность выбора слухового'
контроля принимаемого сигнала.
Переключатель «СЛУХ. ПРИЕМ» имеет девять положений:
— «ОТКЛ.»:
— «Al-У», в этом положении обеспечивается прием сигналов ам-
плитудной телеграфии с полосой пропускания по ПЧ равной 300 Гц;
— «Al-Ш»; обеспечивается прием сигналов амплитудной телегра-
фии с полосой пропускания по ПЧ равной 1200 Гц;
— «АЗ»; обеспечивается прием сигналов двухполосной телефонии;
— «F3»; осуществляется прием сигналов частотной телефонии с
включенным подавителем шумов;
— «А1»; обеспечивается слуховой контроль с помощью головных
телефонов сигналов однополосной телефонии верхней боковой полосы;
— «В1»; обеспечивается слуховой контроль сигналов однополосной
телефонии нижней боковой полосы;
— «F — 1 КАН.»; при этом обеспечивается возможность слухового
контроля (с помощью тонманипулятора) сигналов частотной, фазовой
телеграфии и двойной частотной телеграфии (1-ый канал);
— «F — 2 КАН.»; обеспечивается слуховой контроль сигналов
двойной частотной телеграфии (2-ой канал).
Переключатель «РОД РАБОТЫ» (В9) обеспечивает выбор рода
работы радиоприемника и имеет три следующие положения:
— «ОТКЛ »; в этом случае обеспечивается возможность выбора
слуховых видов работы («Al-У», «Al-Ш», «АЗ», «F3») с помощью пере-
ключателя «СЛУХ. ПРИЕМ»;
— «Тлф»; при этом обеспечивается возможность выбора однопо-
лосных видов работы с помощью переключателя В11, кроме того, обес-
печивается возможность включения с помощью тумблера «АПЧ» авто-
матической подстройки частоты по пилот-сигналу.
Переключатель «ВИД РАБОТЫ Тлф» имеет восемь положений. В
зависимости от положений переключателя обеспечивается прием сле-
дующих сигналов однополосной телефонии;
— «АЗН-Ai» — прием сигналов с полной несущей в верхней боко-
вой полосе;
— «АЗА-А1» — прием сигналов с ослабленной несущей в верхней
боковой полосе;
— «A3J-A1» — прием сигналов с подавленной несущей в верхней
боковой полосе;
— «АЗН-Bi» — прием сигналов с полной несущей в нижней боковой
полосе;
— «АЗА-Bi» — прием сигналов с ослабленной несущей в нижней
боковой полосе;
— «A3J-B1» — прием сигналов с подавленной несущей в нижней
боковой полосе;
— АЗВ-осл.» — прием одновременно по каналам верхней и нижней
боковой полосы сигналов с ослабленной несущей;
— «АЗВ-под.» — прием одновременно по каналам верхней и нижней
боковой полосы сигналов с подавленной несущей.
— «Тлг»; в этом положении обеспечивается возможность выбора
телеграфных автоматических видов работы с помощью переключателя
В10, а также включается блок релейных выходов;
В зависимости от положения переключателя «ВИД РАБОТЫ Тлг»
обеспечивается прием следующих сигналов автоматической телеграфии:
— «F1-125» прием сигналов частотной телеграфии со сдвигом час-
тот 125 Гц при скорости телеграфирования до 100 бод;
— «F1-200» — прием сигналов частотной телеграфии со сдвигом
частот 200 Гц при скорости телеграфирования до 150 бод;
— «F1-500» — прием сигналов частотной телеграфии со сдвигом
частот 500 Гц при скорости телеграфирования до 300 бод;
— «Fl-ЮОО» — прием сигналов частотной телеграфии со сдвигом
частот 1000 Гц при скорости телеграфирования до 500 бод;
— «F1-6000» — прием сигналов частотной телеграфии со сдвигом
частот 6000 Гц при скорости телеграфирования до 1200 бод;
— «F6-200» — прием сигналов двойной частотной телеграфии со
сдвигом частот 200 Гц при скорости телеграфирования до 150 бод (по
двум каналам);
— «F6-500» — прием сигналов двойной частотной телеграфии со
сдвигом частот 500 Гц при скорости телеграфирования до 300 бод (по
двум каналам);
— «F6-1000» — прием сигналов двойной частотной телеграфии со
сдвигом частоты 1000 Гц при скорости телеграфирования до 600 бод
(по двум каналам);
— «F9-300» — прием сигналов относительной фазовой телеграфии
при скорости телеграфирования 300 бод;
— «F9-500» — прием сигналов относительной фазовой телеграфии
при скорости телеграфирования 500 бод.
Тумблер «СКОРОСТЬ М-Б» (В24) обеспечивает переключение
фильтров манипуляции телеграфных видов работ в зависимости от ско-
рости передачи информации.
Тумблер «СЛОЖ- АРУ» (В13) при включении АРУ (переключа-
тель «ВИД РлУ», расположенный на лицевой панели радиоприемника,
находится в положении «АРУ») позволяет работать по каналам верх-
ней и нижней боковой полосы в режиме раздельной или сложенной АРУ.
Потенциометрами R4 («УСИЛЕНИЕ А.») и R5 («УСИЛЕНИЕ В,»)
осуществляется регулировка усиления по ПЧ в каналах верхней и ниж-
ней боковой полосы при установке переключателя «ВИД РлУ», рас-
положенного на лицевой панели радиоприемника в положение «РРУ».
Усиление по низкой частоте при этом в каналах максимальное.
Если переключатель «ВИД РлУ» стоит в положении «АРУ», то по-
тенциометры R4 и R5 позволяют регулировать усиление каналов по низ-
кой частоте.
С помощью реле РЗ при подаче команд «ВКЛ. АДАПТ. 1» или
«ВКЛ. АДАПТ. 2» исключается возможность управления полосой про-
пускания ГТП с лицевой панели радиоприемника, а так же обеспечи-
вается включение полосы пропускания ГТП 15 кГц при включении ка-
нала приема сигналов F1-6000 и режима «АДАПТАЦИЯ 1».
Тумблер «ВНУТР. ОГ — ВНЕШ- ОГ» (В15) обеспечивает возмож-
ность перехода на работу с внешним опорным генератором.
Включение питания опорного генератора и радиоприемника (при
установке тумблера блока питания в положение «СЕТЬ») осуществ-
ляется с помощью тумблеров «ОГ» (В18) и «ПИТАНИЕ» (В19) соот-
ветственно. Сигнализацию о включении питания опорного генератора
(«ОГ») и приемника («ПИТАНИЕ») обеспечивают соответствующие
единичные индикаторы, расположенные над тумблерами.
Единичный индикатор «Авария ОГ» (Л4) сигнализирует о неисправ-
ности (перегреве) внутреннего опорного генератора.
Выбор вида регулировок усиления осуществляется переключате-
лем «ВИД РлУ» (В14), имеющего четыре положения.
В положении «РРУ» обеспечивается возможность регулировки уси-
ления тракта ПЧ, при этом усиление по тракту НЧ —• максимальное.
При установке переключателя В14 в положения «АРУ»: «0,1», «1,0»;
«5,0» обеспечивается включение в тракте ПЧ АРУ с соответствующими
постоянными времени (0,1; 1,0; 5,0) секунд.
Переменный резистор «УСИЛЕНИЕ А1, АЗ, F3» (R3) обеспечивает
регулировку усиления по ПЧ (при приеме сигналов в режимах А1, АЗ,
F3) при установке переключателя В14 в положение «РРУ» и по НЧ
при установке переключателя В14 в одно из положений «0,1», «1,0», «5».
С помощью резистора «ТОН, кГц» (R6) осуществляется коррекция
и регулировка частоты тонального гетеродина, расположенного в блоке
Б4-12.
Переключатель «АТТЕН. дБ» (В16) служит для установки града-
ций ослабления антенного аттенюатора. Переключатель В16 имеет че-
тыре положения:
— «О»; аттенюатор не включен;
— «—10»; обеспечивается ослабление сигнала на 10 дБ;
— «—20»; ослабление сигнала на 20 дБ;
— «—30»; ослабление сигнала на 30 дБ.
Тумблер «АРПД» (В21) позволяет запирать радиоприемник при
работе в режиме автоматического полудуплекса. При включенном тумб-
лере «АРПД» запирание усилителей приемного тракта осуществляется
при подаче напряжения минус 27 В на Ш2/39.
Переключатель «СКВОЗИ. КОНТР.» (В20) обеспечивает выбор
контрольного сигнала, используемого для сквозного контроля работо-
способности радиоприемника.
Загорание единичного индикатора «СКВОЗН. КОНТР.» свидетель-
ствует о включении одного из видов сквозного контроля, при этом ан-
тенный вход приемника отключается. Переключатель В20 имеет шесть
положений.
— «РАБОТА»;
— «ШУМ», «ГШ»; эти положения используются для оценки чув-
ствительности радиоприемника. В положении «ШУМ» вход приемного
тракта отключается от антенного входа и нагружается на эквивалент со-
противлением 75 Ом (нагрузка генератора шума). Положение «ШУМ»
используется для установки с помощью ручки «УСИЛЕНИЕ А1, АЗ,
F3» (в режиме «РРУ») необходимого уровня шумов в режиме А1-Ш
на выходе радиоприемника («ЛИН. А1, АЗ, F3). Затем переключатель
ставится в положение «ГШ» (подается питание на генератор шума) и
при увеличении уровня шумов на выходе радиоприемника не менее, чем
в 1,4 раза чувствительность радиоприемника считается в норме.
— «ГАРМ.»; на вход радиоприемника подается сигнал ОГ частотой
5 МГц, который вместе с образующимися в тракте гармониками исполь-
зуется для контроля;
— «Тчк Тг»; при этом на электронный выход изделия поступают
точки триггера с частотой 62,5 Гц, формируемые блоком Б5-72 из ча-
стоты МсН;
— «ТОН»; в этом случае контрольный сигнал формируется в трак-
те ОПРЧ из напряжения тонального генератора.
Переключатель «КОНТРОЛЬ» (В22) обеспечивает необходимые
коммутации для проведения контроля и подключает стрелочный прибор
ИП к контролируемым цепям.
Переключатель В22 имеет девятнадцать положений и обеспечивает
следующие контрольные операции:
— «ПИТ.» — обобщенный контроль наличия питающих напряже-
ний с блока питания;
— «ОГ» — контроль выходного напряжения внутреннего опорно-
го генератора;
— «СИНТ.» — контроль напряжения частотой от 12,8 до 14,8 МГц
на выходе «МС» синтезатора;
— «ГЕТ. 1» — контроль вхождения в синхронизм первого гетеро-
дина (при наличии напряжения второго гетеродина при работе в КВ
диапазоне);
— «ГЕТ. 2» — контроль напряжения выхода второго гетеродина;
— «ГЕТ. 3» — контроль напряжения выхода третьего гетеродина;
— «МсН» — контроль напряжения частоты 128 кГц (местной не-
сущей), полученной из частоты опорного генератора и используемой
для детектирования однополосных сигналов и сигналов автоматической
телеграфии;
« ОПРЧ» — контроль напряжения на выходе тракта обратного пре-
образования частоты при проведении сквозного контроля (переключа-
тель «СКВОЗН. КОНТР.» — в положении «ТОН»);
— «РЧ» — контроль напряжения на выходе блока УРЧ;
— «ПЧ» — контроль напряжения на выходе УПЧ;
— «СВЕРКА ЧАСТ.» — контроль частоты ОГ по наличию нуле-
вых биений, образованных в результате сравнения частоты ОГ с при-
нимаемой эталонной частотой;
— «ЛИН. А1, АЗ, F3» — контроль напряжения слуховых видов
работ;
— «ЛИН. Ai» — контроль напряжения на выходе канала приема
однополосных сигналов в верхней боковой полосе;
— «ЛИН. Bi» — контроль напряжения на выходе канала приема
однополосных сигналов в нижней боковой полосе;
— «ЛИН. F-1 КАН.» — контроль электронного выхода при приеме
сигналов частотной, фазовой и двойной частотной телеграфии
(1-ый канал);
— «ЛИН. F-2 КАН » — контроль электронного выхода при приеме
сигналов двойной частотрой телеграфии (2-ой канал);
— «ЛИН. F-АДАПТ.» — контроль электронного выхода командно-
го канала (с блока Б5-46);
— «ТОК 1 КАН.» — контроль тока в линии на выходе «РВ» при
приеме сигналов частотной, фазовой и двойной частотной телегра-
фии (1-й канал);
— «ТОК 2 КАН.» — контроль тока в линии на выходе «РВ»
при приеме сигналов двойной частотной телеграфии (2-й канал).
Для выравнивания температуры внутри корпуса у задней стенки
кожуха расположен вентилятор (Э9).
Тумблер В23 позволяет включить вентилятор Э9 (в положении
«РУЧН.») или установить автоматическое включение вентилятора. При
установке тумблера В23 в положение «АВТ.» вентилятор включается
с помощью элемента Э8 (Э9-76.01) при достижении температуры
(40...45)°C внутри кожуха.
Элемент Э9-76.01 представляет собой электронный ключ, выполнен-
ный на двух транзисторах; в цепь базы первого транзистора включен
датчик — терморезистор.
При температуре окружающей среды (30...35)°C сопротивление тер-
морезистора достигает такой величины, при которой транзистор Т1 за-
пирается. Напряжение на коллекторе транзистора Т1 возрастает, в ре-
зультате транзистор Т2 открывается, и реле Р своими контактами за-
мыкает цепь питания обмотки мотора вентилятора.
Единичный индикатор «ВЕНТ. ВКЛ.» (Л6) загорается при включе-
нии вентилятора.
Единичный индикатор «ГОТОВ К РАБОТЕ» сигнализирует о нали-
чии питающих напряжений с блока питания, о нормальной работе син-
тезатора, первого, второго, третьего гетеродинов, а также об окончании
настройки радиоприемника на установленную декадными переключате-
лями частоту. При нарушении работы одного из перечисленных трактов,
а также при наборе декадными переключателями частоты за пределами
рабочего диапазона радиоприемника (ниже 1,5 МГц; или выше 30 МГц
для КВ модификаций приемника) единичный индикатор «ГОТОВ К
РАБОТЕ» гаснет.
Реле Р9, РЮ при поступлении команды на Ш2/41 «ВКЛ. ОПРЧ
(МсН)» обеспечивают подачу частоты местной несущей на вход тракта
обратного преобразования блока Б2-4.
При поступлении команды «ВКЛ. ОПРЧ (МсН)» в блоке, кроме
того, обеспечивается:
— включение тракта обратного преобразования частоты;
— переключение входа радиоприемника с антенного входа на выход
тракта обратного преобразования;
— включение канала «Al-Ш» для слухового контроля сигнала;
— включение единичного индикатора «СКВОЗИ. КОНТР.».
Реле Р4, Р5 используются при работе радиоприемника с аппарату-
рой адаптивной связи.
При поступлении на Ш14/7 команды «ВКЛ. АДАПТ. 1» (—27 В)
реле Р4 срабатывает, отключая напряжение местного третьего гетеро-
дина со входа блока Б2-4 и подавая на блок Б2-4 напряжение внеш-
него третьего гетеродина с разъема Ш7.
Команда «ВКЛ. АДАПТ. 2», поступающая на Ш14/8, включает
реле Р5, при этом входы каналов однополосной телефонии и автома-
тической телеграфии переключаются с выхода блока Б2-4 на внешний
разъем Ш13 («ВХ. ПЧ-ШК»).
6. КОНСТРУКЦИЯ РАДИОПРИЕМНИКА
Конструктивно радиоприемник Р-160П может быть выполнен в
двух модификациях:
а) с амортизаторами;
б) без амортизаторов для комплектования комплексов стоечного
варианта.
Радиоприемник состоит из корпуса с установленными в нем функ-
циональными блоками и блока питания.
Корпус состоит из следующих основных частей:
а) передняя панель;
б) кожух;
в) основание с амортизаторами.
Передняя панель выполнена из листового алюминиевого сплава и
закрыта планкой с надписями.
Панель крепится к кожуху невыпадающими винтами. Передняя па-
нель выдвигается на двух направляющих и откидывается на 90°, обес-
печивая свободное выдвижение блоков из корпуса. На панели установ-
лены органы управления и контроля.
Кожух выполнен из листового алюминиевого сплава. В кожухе
имеются направляющие, по которым вставляются в корпус функцио-
нальные блоки, фиксируются на штыри и закрепляются в корпусе уст-
ройства невыпадающими винтами, обеспечивающими неподвижную
фиксацию функциональных блоков во время механических воздей-
ствий- На верхней части кожуха установлены специальные направ-
ляющие для закрепления в них блока питания. Нижней частью кожух
неподвижно скреплен с основанием. Основание выполнено из алюми-
ниевого сплава. В нем расположены функциональные блоки Б7-2 и
Б4-25, которые можно вынуть, откинув передние панели. На панелях
установлены разъемы, с помощью которых радиоприемник может со-
единяться с внешним пультом дистанционного управления, внешними
нагрузками, а корпус радиоприемника — с блоком питания.
К основанию прикреплены два амортизатора, обеспечивающие
нормальную работу радиоприемника в условиях вибрации. Все элек-
трические соединения между разъемами радиоприемника и функцио-
нальными блоками осуществлены с помощью жгутов и кабелей, уло-
женных в желобе внутри кожуха. Переход жгутов на панель управле-
ния производится через четыре плоских резиновых шланга, обеспечи-
вающих жгутам высокую гибкость и защищающих их от повреждения
при установке блоков в корпус и извлечении из корпуса.
Соединения высокочастотных цепей между функциональными бло-
ками радиоприемника (кабели 1...14 на рис. 1 ЦЛ2.003.067 ТО) осуще-
ствляется в. ч. кабелями типа РК-75-2-13.
6.1. Конструкция блока питания БЗ-28
Блок представляет собой закрытую конструкцию в пылебрызго-
защищенном исполнении.
Конструктивно он состоит из передней панели, закрытой планкой
с надписями, двух боковых и задней стенок-радиаторов, шасси и двух
крышек (верхней и нижней).
В качестве уплотнений используется резиновая трубка, которая
укладывается в специальные пазы на деталях.
Все элементы монтажа установлены на шасси. На передней пане-
ли установлены предохранители, закрытые крышкой, сетевой и выход-
ной разъемы, «земляная» клемма, тумблер включения блока, индикатор-
ный прибор и переключатель контроля напряжений.
На заднем радиаторе установлены и закрыты крышками врубные
разъемы сетевой и выходной, которые электрически соединены с
разъемами, установленными на передней панели.
На верхней крышке имеется заглушка для доступа к переключате-
лю напряжения «±24 В — ±60 В». Нижняя крышка блока имеет на-
правляющие для установки его на корпус радиоприемника. При исполь-
зовании устройства для комплектации комплексов стоечного варианта
направляющие отсутствуют.
Мощные транзисторы стабилизаторов установлены на боковых
и задней стенках-радиаторах. Основные функциональные узлы блока
собраны на печатных платах. Общий монтаж осуществляется двумя
жгутами.
6.2. Конструкция функциональных блоков
Функциональные блоки представляют собой кассеты, основанием
которых служит литая из алюминиевых сплавов или штампованная из
стального листового материала конструкция, в которую установлены
печатные платы.
На торцевой части кассеты установлены разъемы межблочного мон-
тажа, там же установлены необходимые контрольные гнезда для про-
верки блоков.
7. КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ
В качестве стрелочного индикатора в системе встроенного контроля
изделия используется микроамперметр постоянного тока типа М4248.9.
Микроамперметр М4248.9 имеет следующие технические данные:
— предел измерений «50 — 0 — 50» мкА;
— класс точности 2,5;
— сопротивление рамки, не более 4 кОм.
8. РАЗМЕЩЕНИЕ И МОНТАЖ
Установку и монтаж радиоприемника на объекте производить в со-
ответствии с габаритно-монтажным чертежом и схемой электрической
подключения и соответствующими указаниями раздела «Порядок уста-
новки» инструкции по эксплуатации.
При установке радиоприемника должна быть обеспечена возмож-
ность извлечения и установки любого блока.
9. МАРКИРОВАНИЕ И ПЛОМБИРОВАНИЕ
Надписи на лицевой панели нанесены офсетным способом или ме-
тодом гравирования.
Все блоки и элементы имеют маркировку, содержащую их услов-
ное обозначение и заводской номер. Маркировка условных обозначений
блоков, элементов, узлов соответствует принципиальным схемам, при-
веденным в приложениях к техническому описанию.
При выпуске с завода-изготовителя производится пломбирование
винтов, крепящих лицевую панель, а также винтов панелей основания
и задней крышки радиоприемника.
Все легкосъемные крышки блоков изделия пломбируются бумаж-
ными или металлическими пломбами.
10. ТАРА И УПАКОВКА
Упаковка для обеспечения сохранности радиоприемника при тран-
спортировании и хранении состоит из защитного комплекса: внутрен-
ней (барьерной) и внешней (транспортной) тары.
Внутренняя тара выполнена в виде чехла из полиэтиленовой плен-
ки и служит одновременно для консервации радиоприемника и защиты
его от климатических воздействий.
Внутри герметичной упаковки размещен влагопоглотитель — си-
ликагель, который уложен в мешочек и прикреплен шнуром к корпусу
радиоприемника.
Упакованные в защитные чехлы радиоприемник с блоком питания
устанавливаются в отсеки транспортного ящика и закрепляются план-
ками, которые крепятся к металлическим угольникам болтами.
Укладочные ящики, предназначенные для укладки ЗИПа, сменных
частей и комплекта инструмента и принадлежностей, изготовлены из
листовой стали для многократного применения его на срок эксплуата-
ции радиоприемника.
Тарный ящик (внешняя тара) служит для защиты радиоприемника
от механических повреждений при транспортировании и изготовлен из
просушенных пиломатериалов.
На ящике нанесены соответствующие надписи н знаки: «ОСТО-
РОЖНО, ХРУПКОЕ», «ВЕРХ НЕ КАНТОВАТЬ» и «БОИТСЯ СЫРО-
СТИ».
Ящик пломбируется, для чего устроены специальные гнезда, кото-
рые предохраняют пломбы от случайных повреждений.
Эксплуатационная документация упакована в портфель и помеще-
на в тарный ящик с радиоприемником.
Приложение 1
Блок Б7-2 двухплатной конструкции
Блок Б7-2 предназначен для преобразования команд, поступа-
ющих с переключателей декадной установки частоты, в сигналы управ-
ления частотой настройки блоков УРЧ, сигналы управления блоком
преобразования и синтезатором для установки частот гетеродинов,
кроме того, с Б7-2 подаются команды управления в блок промежуточ-
ных частот.
При наличии с переключателей установки частоты команд уров-
нем минус 27 В блок обеспечивает следующие выходные сигналы:
а) сигналы включения одного из тринадцати поддиапазонов
(см. табл. 1 приложения 1);
б) сигналы включения на каждом поддиапазоне одной из ста ком-
бинаций конденсаторов
(сто комбинаций из восьми конденсаторов для каждого поддиапа-
зона с 1 по 10 указаны в табл. 2 приложения 1);
(сто комбинаций из семи конденсаторов для каждого поддиапазо-
на с 11 по 13 указаны в табл. 3 приложения 1);
в) сигналы управления блоком преобразования, синтезатором и
блоком промежуточных частот (пятьдесят девять комбинаций сигналов
управления указаны в табл. 4 приложения 1).
Кроме того, выдаются сигналы: «ВКЛ. УКВ» (при частоте настрой-
ки f 30 МГц) и «ВКЛ, СВ» (при частоте настройки f< 1,5 МГц).
Номер включаемой комбинации конденсаторов (см. табл. 2, 3 при-
ложения 1) при установке декадными переключателями частоты Граб,
определяется по формуле:
кт „ Граб. — Гнижн. .
N комб. = ------д-------- + 1;
где Гнижн. — нижняя частота поддиапазона, в котором находится
Граб.;
△ Г — минимальный шаг перестройки для данного поддиапазона.
Значения Гниж. и АГ определяются по табл. 1 приложения 1 для
данного поддиапазона, в котором находится Граб.
Параметры выходных сигналов блока приведены в таблице.
Таблица
№№ №№ контактов Уровень выходного
Сигналы управления напряжения, В,
п/п разъема Ш2 не менее при Е упр — 27 В
1. Вкл. поддиапазонов 1...13 17...29 25,0
2. Вкл. конденсаторов 1...8 4...11 25,0
3. Вкл. опорных частот (11...19) МГц 45...4Э 23,5
4. Вкл. «МС» «0» (12,8... 13,8) МГц
и «1» (13,8...14,8) МГц 57, 58 25,0
5. Вкл. гетеродина 25,30 МГц 55, 56 25,0
6. Вкл. УКВ 31 25,0
7. Вкл. СВ 60 25,0
8. Вкл. генераторов 1...6 32...37 25,0
9. Вкл. частот (61,8...63,8) МГц, (71,8.„73,8; 10) МГц;
(81,8.-83,8; 20) МГц 39...41 23,5
Блок Б7-2 представляет собой логическое устройство, реализо-
ванное с помощью двоичных логических элементов ТТЛ и микросхем
программируемых постоянных запоминающих устройств (ППЗУ). Кро-
ме того, блок имеет защиту выходных ключей от короткого замыкания
нагрузки.
Конструктивно блок состоит из двух плат: 2065 и 2066. На плате
2065 собраны: согласующие устройства, преобразующие команды уров-
нем минус 27 В в сигналы ТТЛ — уровня; логическая часть, преобра-
зующая входной код в необходимый выходной код. На плате 2066 рас-
положены выходные ключи с устройствами защиты и схемы фрмирова-
ния сигналов включения частот (61,8...63,8) МГц, 71,8...73,8; 10) МГц,
(81,8.-83,8; 20) МГц.
Логическая часть блока, собранная на плате 2065, осуществляет
преобразование входного декадного кода частоты настройки радио-
приемника, поступающего с переключателей установки частоты уровня
минус 27 В, в выходной код управления основными блоками ГТП уров-
нем ТТЛ.
Преобразование команд уровнем минус 27 В в уровень ТТЛ про-
изводится согласующими устройствами на микросхемах У1, У2, У9,
У10, У17, У26, У27. На входы этих микросхем через резисторы
R41...R57, R104...R115, R74...R80 подано напряжение источника пита-
ния + 5 В. При наличии команды уровнем минус 27 В за счет выбора
номиналов резисторов делителя напряжения на входе микросхемы при-
сутствует уровень логической «I». После снятия команды на выходе
микросхемы устанавливается уровень логического «0». Таким образом,
команде минус 27 В соответствует уровень логической «I» на выходе
согласующего устройства, а отсутствию команды — уровень логическо-
го «0».
Команда включения I поддиапазона (контакт 64 платы) получает-
ся путем логического перемножения на микросхеме У22.3 сигналов
1x1 МГц (У26.1), 0x10 МГц (У27.2) и сигнала «^500 кГц» (У2.2),
получаемого с помощью цепи У10.2, У3.1. Если частота настройки бу-
дет удовлетворять всем трем приведенным условиям, на выходе блока
появится команда «Вкл. I п/д». Аналогично получаются остальные вы-
ходные команды блока, кроме команд включения конденсаторов.
Команды включения конденсаторов (дискретов) вырабатываются
микросхемами памяти У8, У16, У25, У34 типа 541РТ1. Эти микросхемы
представляют собой программируемые постоянные запоминающие
устройства емкостью 1024 бит (256x4) с использованием поликремние-
вых перемычек. Так как микросхемы имеют выход с открытым коллек-
тором, то они соединены непосредственно, без развязывающих элемен-
тов. Резисторы R58...R65 являются внешними нагрузками микросхем.
В микросхемы записана информация о включении комбинации из
восьми (для KB-диапазона) или семи (для УКВ) конденсаторов в пре-
селекторе приемника в зависимости от частоты настройки.
На адресные входы микросхем А0...А7 подается код частоты на-
стройки, причем на входы АО...АЗ подается код единиц шагов пере-
стройки (мелкая сетка), а на входы А4...А7 — код десятков шагов пе-
рестройки (крупная сетка).
Сигналы мелкой сетки образуются на выходе мультиплексоров
У5, Уб, а сигналы крупной сетки — на выходе мультиплексоров У7,
У15. Информация на входах микросхем У5, Уб, Х4, ХЗ, Х2, XI (У4, УЗ,
У2, У1) изменяется через 5, 10, 50, 20 кГц соответственно. На адресные
входы мультиплексоров подается код поддиапазона с микросхем У22.2,
У20. Таким образом достигается необходимый шаг перестройки на
каждом поддиапазоне согласно табл. 1 приложения 1.
Аналогично формируются сигналы крупной сетки на микросхемах
У7, У1 <э.
В микросхемах памяти У16, У8 записаны комбинации конденсато-
ров KB-диапазона (см. табл. 2 приложения 1), в У25, У34 — комбина-
ции УКВ диапазона (см. табл. 3 приложения 1).
Отметка в таблицах 2 и 3 приложения 1 соответствует наличию
низкого логического уровня на выходе микросхем.
По выходам CS микросхем памяти производится включение необ-
ходимой пары микросхем для КВ или УКВ диапазонов.
Выходная часть блока, собранная на плате 2066, осуществляет
преобразование уровня выходных команд логической части (плата 2065)
в уровень минус 27 В. Все ключи собраны по типовой схеме. Рассмот-
рим, например, работу ключа на транзисторах ТЗО, Т31. В исходном
состоянии на нижнем по схеме выводе резистора R63 (вход КЛЮЧА)
присутствует потенциал логической «I» (более 2,4 В). Номиналы дели-
теля R62, R63 подобраны так, что при этом на катоде диода Д23 на-
пряжение не превышает величины, необходимой для открывания двух
переходов (Д23 и ТЗО). Следовательно, транзистор Т31 также закрыт
и на выходе блока отсутствует уровень минус 27 В. При подаче на вход
КЛЮЧА уровня логического «0» (менее 0,4 В), напряжение на катоде
диода Д23 возрастает до величины, достаточной для открывания Д23 и
ТЗО. При этом откроются оба транзистора ТЗО, Т31 и на выходе блока
появится команда (уровнем минус 27 В) «Вкл. дискр. I».
Диод Д24 служит для защиты ключа от э. д. с. самоиндукции, так
как ключ нагружен на обмотку реле.
Диоды Д23, Д25 служат для защиты ключа от коротких замыка-
ний нагрузки. При коротком замыкании напряжение на катоде Д23 ста-
билизируется на уровне минус 0,7 В. Для того, чтобы при этом был за-
крыт транзистор ТЗО, установлен диод Д23, так как напряжения 0,7 В
недостаточно для открывания двух переходов (Д23 и ТЗО).
В некоторых ключах, например, на транзисторах Т5...Т19, Т42...Т59,
диоды для защиты от КЗ не установлены. В этом случае защиту от КЗ
осуществляет специальная схема защиты (Т1...Т4), включенная между
источником минус 27 В и ключами. Датчиком тока в этой схеме служит
резистор R10. При увеличении тока потребления увеличивается падение
напряжения на резисторе, что вызывает открывание транзистора Т4.
При этом открывается транзистор Т1, закрываются Т2 и ТЗ и происхо-
дит размыкание цепи между источником питания минус 27 В и нагруз-
кой. Резистор R3 служит для подачи небольшого запускающего смеще-
ния. При устранении перегрузки схема автоматически возвращается в
рабочий режим. За счет большого коэффициента усиления гистерезис
по току срабатывания сведен к минимуму. Диод Д1 служит для термо-
стабилизации токов срабатывания и отпускания.
Для получения команд «Вкл. 62,8 МГц», «Вкл. 10 и 72,8 МГц», п
«Вкл. 20 и 82,8 МГц» служат диодные элементы «ИЛИ» на диодах
Д2 и ДЗ, Д4 и Д5, Д6 и Д7. Выходные ключи для этих цепей собраны
па транзисторах Т17...Т19 соответственно.
ПРИЛОЖЕНИЕ 1
ТАБЛИЦЫ
ВЫХОДНЫХ КОМАНД БЛОКА Б7-2
Таблица 1
Наименование выходной команды Нижняя граница интервала вход- ных команд, Ан Верхняя граница интервала вход- ных команд, Ав Шаг перестройки, С
Нижн. гран. диап. 00000 01499 —-
вкл.поддиапазона 1 01500 01999 00005
То же 2 02000 02999 00010
» 3 03000 03999 00010
» 4 04000 05999 00020
» 5 06000 07999 00020
» 6 08000 09999 00020
» 7 10000 14999 00050
» 8 15000 19999 00050
» 9 20000 24999 00050
> 10 25000 29999 00050'
Таблица 1а
Наименование Нижняя граница Верхняя граница Шаг
выходной интервала вход- интервала вход-
команды ных команд, Ан ных команд, Ав перестройки, С
вкл. УКВ 30000 1 59999 —
вкл. поддиап. 11 30000 j 39999 00100
То же 12 40000 49999 00100
> 13 50000 59999 00100
Номер комби- нации Выход МС Выход КС Входная команда Комбинация выходных команд включения дискретных конденсаторов
1 2 3 4 5 6 7 8
1 0 0 Ан Ч" 4“ 4“ 4“ 4“ ** 1 ~
2 1 0 Ан-|-С Ч" 4“ 4“ Ч"
3 2 0 Ан-|-2С 4“ 4“ ч~ ч~
4 3 0 Ан4-ЗС Ч" 4“ 4“ Ч-
5 4 0 Ан-|-4С “Ь 4“ 4“ 4“ Ч"
6 5 0 Ан+5С Ч" 4“ Ч"
7 6 0 Ан4-6С 4“ 4“ 4“ Ч" 4“
8 7 0 Ан+7С 4- -|“ 4“ 4“
9 8 0 Ан4-8С 4“ Ч" Ч" Ч"
10 9 0 АнЦ-9С Ч" ч~
11 0 1 Ан-1-ЮС 4~ 4~ 4“ 4“ Ч"
12 1 1 Ан-f-ИС Ч" Ч" 4“ “1 “
13 2 1 Ан+12С 4- 4- 4“ Ч"
14 3 1 Ан-МЗС 4“ 4“ 4“
15 4 1 Ан+14С Ч" 4“ 4“ 4“ 4“ Ч"
16 5 1 Ан4-15С Ч" Ч" Ч" Ч"
17 6 1 Ан-ЬЮС Ч" 4“ -|“ 4“ Ч"
18 7 1 Ан+17С 4“ Ч" Ч" 4“ Ч"
19 8 1 Ан+18С Ч" “1 “ Ч"
20 9 1 Ан+19С Ч" Ч" “1 “ Ч"
21 0 2 Ан4-20С 4“ 4“ 4“ ч~
22 1 2 Ан+21С Ч" 4“ Ч" Ч"
23 2 2 Ah-J-22C 1 Ч— ч~
*3нак <+> соответствует наличию команды. Ан — иижняя граница интервала
входных команд для каждого из поддиапазонов, указанных в табл. 1.
Номер комби- | капли 1 Выход МС Выход КС Входная команда Комбинация выходных команд включения дискретных конденсаторов
1 2 3 4 5 6 7 8
24 3 2 Ан+23С “Р “Р 4“ Ч- “Р
25 4 2 Ан+24С 4“ Ч" “Р “Р
26 5 2 Ан4-25С 4“ Ч" 4-
27 6 2 Ан+26С “Р 4“ “Р 4-
28 7 2 Ан-|-27С “Р “Р ч~
29 8 2 Ан+28С “Р 4-
30 9 2 Ан4-29С Ч" Ч" 4-
31 0 3 Ан+ЗОС “Р “Р “Р
32 1 3 Ан+31С “Р 4“ 4-
33 2 3 Ah-J-32C 4“
34 3 3 Ан+ЗЗС “Р
35 4 3 Ан+34С “Р “Р 4“ Ч" “Р “Р 4“
36 5 3 Ан+35С ч~ “Р Ч" 4- “Р
37 6 3 Ан+36С “Р 4- +
38 7 3 Ан+37С + Ч" Ч" “Р
39 8 3 Ан-|-38С 4“ 4- 4- 4“
40 9 3 Ан4-39С Ч- Ч" Ч"
41 0 4 Ан+40С “Р Ч" “Р 1 4“
42 1 4 Ан+41С “Р 4“ “Р 4“
43 2 4 Ан+42С Ч- “Р “Р 4“
44 3 4 Ан+43С “Р “Р 4-
45 4 4 Ан+44С “Р Ч- 4“
46 5 4 Ан-]-45С 4“ Ч" 4“
47 6 4 Ан+46С Ч"
48 7 4 Ан-|-47С 4“ Ч" 4“ 4-
49 8 4 Ан+48С 4“ + 4- . j
Номер комби- наций! Выход МС Выход КС Входная команда Комбинация выходных команд включения
дискретных конденсаторов
1 2 3 4 5 6 7 8
50 9 4 Ан+49С Ч"
51 0 5 Аи+50С “Р “Р “Р
52 1 5 Ан-!-51С “Р “Р +
53 2 г* ° Ан+52С ч~ +
54 3 5 Ан+53С “Р
55 4 5 Ан4-54С “Р “Р +
56 5 5 Ан-|-55С “Р
57 6 5 Ан+56С “Р “Р +
58 7 5 Ан+57С “Р “Р
59 8 5 Ан+58С “Р
60 9 5 An-f-59C “Р
61 0 6 Ан+60С Ч-
62 1 6 AH-J-61C “Р “Р Ч" Ч" “Р
63 2 6 Ан4-62С Ч" Ч" 1 “Р
64 3 6 Ан+63С Ч" “Р “Р Ч"
65 4 6 Ан+64С “Р “Р Ч"
66 5 6 Ан+65С “Р 4“ “Р ч~ “Р
67 6 6 Ан-|-66С “Р “Р “Р ч*
68 7 6 Ан+67С “Р “Р
69 8 6 Ан+68С “Р 4“ Ч"
70 9 6 Ан-1-69С Ч" +
71 0 7 Ан+70С Ч" Ч" “Р “Р
72 1 7 Ан+71С Ч" “Р “Р
73 2 7 Ан+72С “Р 4“ Ч" +
74 3 7 Ан+73С Ч" Ч" Ч"
75 4 7 Ан+74С ч~ Ч"
Номер комби- нации Выход МС Выход КС Входная команда Комбинация выходных команд включения дискретных конденсаторов
1 2 3 4 5 6 7 8
76 5 7 Ан4"75С Ч" Ч" 4“
77 6 7 Ан+76С 4“ Ч"
78 7 7 АН4-77С Ч" 4“
79 8 7 Ан+78С 4“
80 9 7 Ан+79С 4“ 4“ ч~ 4“
81 0 8 Ан-}~80С 4“ 4“ 4“
82 1 8 Ан4-81С Ч" Ч" Ч" Ч"
83 2 8 Ан4-82С Ч" 4“ Ч"
84 3 8 Ан -|- 83 С Ч" 4“
85 4 8 Ан+84С Ч" “Р Ч" Ч"
86 5 8 Ан4~85С Ч" Ч"
87 6 8 Ан+86С Ч" Ч" Ч-
88 7 8 Ан+87С Ч- Ч-
89 8 8 Ан+88С 4“
90 9 8 Ан+89С Ч" 4“ Ч" Ч-
91 0 9 Ан+90С Ч- Ч" Ч-
92 1 9 Ан-1-91 С Ч- 4“
93 2 9 Ан+92С Ч" Ч" Ч"
94 3 9 Ан-|-93С Ч" Ч-
95 4 9 Ан+94С Ч"
96 5 9 Ан+95С Ч" 4“ Ч"
97 6 9 Ан4-96С Ч" Ч"
98 7 9 Ан4-97С Ч-
99 8 9 Ан4-98С Ч"
100 9 9 Ан-{-99С
Номер комби- нации Выход МС Выход КС Входная команда Комбинация выходных команд включения дискретных конденсаторов
1 2 3 4 5 6 7
1 0 0 Ан Ч" Ч" ч~ Ч"
2 1 0 Ан+С Ч" Ч" Ч- 4“ 4“
3 2 0 Ан4-2С Ч" Ч" Ч" Ч-
4 3 0 Ан+ЗС Ч" Ч" Ч" 4“
5 4 0 Ан-|-4С Ч" Ч" 4“ 4“
6 5 0 Ан+5С Ч- Ч" Ч" Ч"
7 6 0 Ан-|-6С 1 4“
8 7 0 Ан+7С Ч" Ч" Ч" Ч"
9 8 0 Ан-}-8С Ч" Ч" Ч" Ч- Ч-
10 9 0 Ан+9С ч~ Ч" Ч" 4“
11 0 1 Ан-f-ЮС —|—’ Ч" Ч" 4“
12 1 1 Ан+ПС Ч" Ч"
13 2 1 Ан-Н2С Ч- Ч" Ч"
14 3 1 Ан-НЗС Ч" Ч"
15 4 1 Ан-Т14С Ч" Ч-
16 5 I Ан-Н5С Ч- Ч"
17 6 1 Ан+16С Ч" Ч"
18 7 1 Ан4-17С Ч- Ч" Ч" Ч"
19 8 I Ан4-18С Ч" ч~ ч~ Ч"
20 9 1 Ан-|-19С ч~ Ч" ч~ ч*~ 4“
21 0 2 Ан-|-20С 4“ Ч" Ч" Ч-
22 I 2 Ан-|-21С “Р 4“ Ч"
23 2 2 Ан+22С 4“ Ч" Ч" Ч"
24 3 2 Ан+23С ч~ ч~ ч~
Ан нижняя граница интервала входных команд для каждого из поддиапазонов,,
указанных в табл. 1а.
1 loMfp комби • нации 1 । Выход МС Выход КС Входная команда Комбинация выходных команд включения дискретных конденсаторов
1 2 3 4 5 6 7
25 4 2 АнН-24С ч~ ч~ Ч"
26 5 2 Ан+25С Ч" Ч" Ч"
27 6 2 Ан-|-26С Ч" Ч"
28 7 2 Ан-|-27С Ч" Ч" “Р Ч"
29 8 2 Ан+28С Ч" Ч- Ч"
30 9 2 Ан+29С Ч" Ч" Ч"
31 0 3 Ан+ЗОС Ч" Ч" Ч"
32 1 3 Ан+31С Ч" Ч"
33 2 3 Ан+32С ч~ Ч" Ч" Ч"
34 3 3 Ан+ЗЗС Ч" Ч" Ч-
35 4 3 Ан+34С ч~ 4“ 4“
36 5 3 Ан-|-35С Ч"
37 6 3 Ан+36С Ч" Ч"
38 7 3 АнЧ-37С —1~ ч*
39 8 3 Ан+38С
40 9 3 Ан4-39С Ч' " |~ ч~ Ч- Ч" " 1“
41 0 4 Ан+40С ч~ Ч" Ч" 4“
42 1 4 Ан+41С Ч" Ч" Ч"
43 2 4 Ан-Ь42С ч* 4“ Ч" Ч" 4“
44 3 4 Ан4-43С Ч" 4“ Ч" -|—
45 4 4 Ан+44С 4“ Ч" 4“
46 5 4 Ан-|-45С ч~ Ч" Ч" -|* ч™
47 6 4 Ан-г 46 С Ч" Ч"
48 7 4 Ан4-47С Ч*“ Ч- 4“ 4“
49 8 4 Ан4-48С Ч*“ Ч" 4“
50 9 4 Аи+49С 4“ Ч" ч*
Номер комби- нации Выход МС Выход КС Входная команда Комбинация выходных команд включения дискретных конденсаторов
1 2 3 4 5 6 7
51 0 0 Ан~-50С Ч" ч~
52 1 5 Ан-4-51С Ч" ч~
53 2 5 Аи4-52С “Ь Ч" 4“ Ч"
54 3 5 Ан-р53С Ч" Ч" Ч"
55 4 о Ан4~о4С Ч" Ч" 4“
56 5 5 Ан4-55С Ч" 4“ Ч"
57 6 5 Ah-j-o6C Ч" Ч"
58 7 5 Ан-р57С 4“ + Ч-
59 8 5 AH-J-58C + ч~
60 9 5 Ан4-59С Ч" Ч" ч~
61 0 6 Анр-бОС 1 1 ч™ Ч—
62 1 6 Ah-j-61C ч~
63 2 6 Ah-j-62C 4~ 4-
64 3 6 Ан4-63С —|—
65 4 6 Ан+64С
66 5 6 Ан-р65С Ч"
67 6 6 Ан 4-66 С 1 1 Ч— - |—
68 7 6 Ан4-67С Ч" Ч" ч~ ч~
69 8 6 Ан+68С Ч" 4“ 4-
70 9 6 Ан-р 69С “j— —|— —|—
71 0 7 Ан+70С Ч— Ч— Ч" '
72 1 7 Ан4~71 С Ч" 4“
73 2 7 Ан4-72С —|— ч~
74 3 7 AH-F73C 1 4-
75 4 7 Аи4-74С Ч" 1
76 5 7 Ан-р75С ч~ ч~
Номер комби- нации ! Выход МС Выход КС Входная команда Комбинация выходных команд включения дискретных конденсаторов
1 2 3 4 5 6 7
77 6 7 Ан+76С Ч"
78 7 7 Ан+77С ч* Ч"
79 8 7 Ан+78С н* Ч" 4“
80 9 7 Ан+7ЭС ч~ Ч-
81 0 8 Ан+80С Ч" Ч"
82 1 8 Ан+81С Ч-
83 2 8 Ан4-82С Ч" 4“ Ч" Ч-
84 3 8 Ан4-83С Ч" Ч" 4“
85 4 8 Ан+84С 4“ -|*
86 5 8 Ан+85С Ч" Ч"
87 6 8 AH-I-86C 4“ Ч"
88 7 8 Ан+87С + 4“
89 8 8 Ан+88С Ч" 4“
90 9 8 Ан+8ЭС Ч"
91 0 9 Ан+ЭОС
92 1 9 Ан4-91С Ч" -J*
93 2 Э Ан+Э2С ч™ ч~
94 3 Э Ан+ЭЗС Ч" " |~
95 4 9 Ан4-Э4С ч~
96 5 9 Ан-рЭбС 4“
97 6 9 Ан+ЭбС Ч" Ч"
98 7 Э Ан+97С ч*
99 8 9 Ан-гЭ8С 4“
100 9 Э Ан+"С
У!
яг
УЗ
УН
vs
У6
УГ
Ув
уу
Блок Б 2-12.
Ц/12 245.007
Сп табл
См таБл
блок Б2-Ч
Ц/72 068. 185
Блок Б1-2
ЦЛ2 206 060
блок Б1-6
ЦЛ2 205.052
блок 61-Ч
ЦЛ2.205029
блок БЧ-12
ЦЛ2.068.&2
блок б? 2.
ЦЛ2 59ОО11
Ш2 Ш1 UJ3 UJ4 Ш$
Uft UJd 0/3 ШЧ U/$ шб ОЛ UJJ ш9 ШЮ
ил шг шз и/ч
u.'f 192 шз ШЦ LU$ и/Ь ил UJ8 Ш9
U/1 Ш2 шч (JJ5 UJ6 U/7
ал U/2 ШЗ ШЧ 195
ил 192 LU3 UJ4‘ Ш5 (JJ6 ОЛ Ш8
ил ЮЗ UJ4 UJ5 Ш6
Ы'53
иль
VfbfCM тадл)
Блок 67-53
Ц/1ЧЮ6 161
Ш6
См табл
R R W
илг
СТ"
иль (бита ние)
65-96
65-72
ШЧ
блок б5~72
ЦЛ2 068 235
блок.
65-46
ЦЛ2068 219
блок
6581
ЦЛ2.068.296
блок
65-г
цл2.0б8гго
ot
блок 64'25
ЦЛ2 068 219
Наите^обание уг УЗ у<ь У17 бриктеча.-^ е
Раименобансле ОбазлачОмие Маим&ю&лше Одсчжачелие Наигчено&ание Одозжаоение 9аолело5ание Одазначежс/е
Р16ОП блок ог-зг ЦЛ2 030.057 блок 62 -33 ЦЛ^ 030.058 Кадель ЦЛ9853 761 блок ьз е& ЦЛ2О87О8О-О1 Сймор7глач5ж,
PtbOn-O! тоже ЦЛ2 03О 057 Эл 39-65 ЦЛ5 289. ОО ч то лее Wives} 761 то лее WI1M7 060-0! то лее
Р160П- Od блок 62-37 (678030057-01 блок 62-33.1 ЦЛ2 030058 а (419853 761 482087080-07
Рлбоп-оз тоже 1770 2Ке Эл 39-63 ЦЛ5.88ЧООЧ » Ц/79855 761 ’ ЦЛ2081080-01
Р-160П-0Ч блок 62-32 ЦЛ2ОЗОО57 блок 62 -зз ЦЛ2 030 058 о — блик 63-23 Ц/12О87О6О 5сз амортизатор
P-fbOn 05 тоже ЦЛ2 оЗО 051 Эл 39-83 ЦЛ5284009 •> - то жсе о тоже
Рльоп-об блок 62-37 цпгсвоои-о1 Блок 52-331 цкгвзо ass
Р-160ПО1 то же тоже Эл 39-63 ЦЛ5269 009 — •>
77оста6ляет<Я ло спецзаказу, нрч ртсутстбии уста^аблк/
баетСИ n&>ue.Kt> йГб,727Г04%~
/j-azra sjex/vfawMTZ# ллл&я
.AHttHHA
ОПРЧ
j /3 поддиапазон
5 МГц
/ср.* 37,8 МГц
Готоб
крооот
Гогпоб к
работе
Блок промежуточных частот (блок 62
.Видулробпепия'.
ZK- _ «.Jtr»
ДЬ
вкл контр Рч
АГ7-Д5_
,Ск6вм .
8ю1 «кв
£
гоц_
Вкл *2.8
С57,8')МГ«
.0'
;Ю'
г20’
J-30*
УРЧ-ЧКВ
{Блок 6235,
62 55-1)
। ТрактгобпОфного
iz--f* преобразования
. частоты
УРЧ КВ (блок 62-32,62 37)
| }0*“ поддиапазон |
IПП^ и антен-
| ный аттенюа-
тор ч
(блок 6212)
ЛЛФ
К fifl 6Z-3Z(б2-3?)
_____8л/7 5кГц^
Вкл АРПД
Вкп 15 кГц
.РЧ"
^ан|
/Г£Т1
^/Г£Г2
ea>sw кгц
___________ПЧ_
Вкп контр ПЧ
пчп
L 4--3
- I-SS
Вкл MQKC, УСЦЛ.
кЛДУ
поддиапазон
Зш.олрч
/Г£гЗ
'ОПРЧ'ВКЙОЛМ-
вКЛ- 0<н*ч- »» I <
'б*)
Вх. ач-Ьмш
о
1
Вкл. АДАПТ. 1
\Вкл.УК8
freri
•РД.12,8нТц
2&/ = ЗООГц
fnv3
ВклП-Ti
.BIOT
.Итог'
а <
Готоб
К работе
блок преобразования
частоты синтезатора (Блок 61-2)
блок y/ipabnettufi
частотоа постройки
ррЗиО1»Й«>«КД(ДЖ№ я »)
Вкл. контр
сбюкочост'
0°ормиро6лтеяб
корана
чпрооления
Чггатай Tier и2гет
Вкл
конд
Вкл-
LF частот
НГи
1ют7(к*Д7№|
, ПИТАНИЕ
Сненнвл булки
'ПлтдюглА
батр
7^8'
чрп.циа
•2ИЧПР
rpJJ
t+i
~278 Cr
W_i
’Л+
.нес th.
-27» ОГ
к ПДУ
гтгпт
^.контроль
, Вид чпрьВпенир
8o/npt
;27tci
2К8/50Ги
?20т^00Гц
278
УПР.
„Путание"
st атк л
, Го/па5
Kpa5o*t
,. ПИТ "
Вклопрч
бнеш.
rSnf>p
,^6&-
Выпр
ГАИ"
8ыпр.
-р»У№
U52
Г2.8
______________ , мес7Н."-27В
х йнсщм,
^пп7 ог
„ аг" откл.
.W е .
Рб ।
ч^кл. управления7
„месгн
Вкл АДАПТ 2 ----Г Пйд* --------
I_________
аДр^мтамиА
{блок 53-28)
tJOoptn^amenb
коноид
включения
поддиапазонов
(рортироЬатепь
копано
переключении
дискретн конд
лг'Лнешн* j
-TJ8 дет Г ^бнчтр\‘’ *
„ОГ
р^л
ЯВУПР.
-27S У ПР
Вкл. АДАПТ. 2
Тон, ген.
а
,яг±
Вкл. dOnft
Вкл, 1U3 л/8
Вкл АРПД
Вкл. АДАЛТ. I
Тракт,
?»-
Схена
поиска
&
я#*/*
Фарниробаяем
опорных
частот
нгу!
,xvhk
^КИЛОГЕРЦЫ'
Г"—.КОНТРОЛЬ*
J-27B
УПР
вд
/гга
5 НГц
8елх.грапкб&ал(1яЭ9-ЛЗ
Нижнгрон кА диая
,/tUHT
1-бмь
Синтезатор (блок 257’6)
Депи-
тели
частоты
К ОЛОкйМ
$
* 608
7^8
блок третьего
гетеродина
{блок 6/-4)
Вкл. АПЧ
на
* 12.S&
- 12,68
*0,958
^6,38
,С5ТЬ
5кп 5 кГц
Вкл АРСЩ
Вкл /5 кГц
ёкл ЬРПД
ПЧ
Вкл MQKC УСил
-27 У ПР.
Вкл адлпт 2
Тон ген.
2i
Вкладов!- -
Вкл АПЧ
МсН
Ли* A1A3F3
.слух прием'
.А1-У
ДЗ ••
2\ 2i2i2£2£2S 2wi 2S
ТОн
кГц
-?7S
Бгиок слукоЬык Ьидоб рааоты
( Блок БЧ-12)
t8uA УПРАВЛЕНИЯ
MFCT"
Г-/ллн|
Г‘2дм'|
Блр роботы ТлГ"
,Ft-i25" ।_________
.Ff-ZGO’ Т_________
,. СЛУХ ПРИГМа
. ..ОТКТГ
Тлф
,F~Zkah
ИсН Вых ПЧ AOflA'
Пин А,
Пн* л<
ЕЯ-
-278 СТ
Лин F-tKAH
Лин Г~2ен.
Вкл нега та 6
Far
гистр
г omot> к работе
2д/ -ЬОО Гц
fcp = 151 кГц
УСИЛЕНИЕ.
.A3.F3"
| УСИЛЕНИЕ
I А,'
УСИЛЕНИЕ
Bl"
*Г >пин Bi
рс.зо
и к МО
ПОР
Фаза
unbep
тор
„ток пнн 1кАН
-4яа
БлОк приема командных сигналоо
(&
/'^истг^
----------КЗ
„Род работы'
_ Д. ДГГЛ
.,F1-S00 -
„Ft-1000"
,Fl-6000"
гРб-гоо"
..F6-50I'
„,F6 - fOOO"
f.F9-W
., Fl-Soo’
Скорость
, б "М
,Вид W
_ "opy '
T .Ofc"
АРУ' I
,Вх ПЧ-ША
„Вид работы
------7ТАФГ
_ / .АЗН-
__ I .ДЗА-А1
,АП-АГ
,A3H-8l'
,АЗА~61‘
A3J ~g< *
дзв-омдд^.
• „ "JO L/C
___ | „А38-nodabn'
top 8ndr
ISO 6tri
S 00 eot
SQOloO
ВКЛ 8/
ПЧ
Блок частотной телеграфии
(Блок 65-8!)
Ч/ \lT/Z/yW)/7/7ZW^/j7.T
8клА1-У
8кп Al-Ш
8кл A3
8кл F3
-27S УПР
Блок однополосной телефонии
(Б/юк Е/Ч-25)
2af=3l00ru
-278 СТ
й-
а \2отоб
б [к работе
Tng> Bi
„ Лнн^В]
Вкл РВ
Блок автоматической телеграфии
(Блок 65-72}
Блок релейных быходоб
(блок 6F-2)
ОНА
ДПКД и
детек-
тор <РАП
Т-
Антенна
8х ОГ
йых.ОГ
вй« МсН
Вх бнеш ГЕТ
Слайс, fan.
СЛОК.2КАН.
Бых.ПЧбн/
ВыхПШОД
6л /74 бнгщ
6х ПЧ-ЩК,
Хгут 3
Ж гут 5
но- №, Откуда идет Характеристика цепи
Устр /Иен Конт
201 У 16П)Ш7 1 { сето
202 к •1 2
203 » •1 3 J сеть
204 •1 4
UU3 О [/У* (у}сцъ /-ич 0—l/У (Ч]Ш4/ш$ 0 1 /)! /У) 07 5 /Ш6 ©— У]щ6/ Ш7 УД 005.067 LU1 , /—L
г V р Ш2.\ЫШ< pt—
0 11/) ЩШЯ/ийгГ 0 Ь)‘ (Ч]щд/ищо 0 1/Г 1Ч}Ш11)/шГ1 0—1/У fajiurt/iw © 1 / У щ (\fa|me
XsXMu-h'X-
\1Ч)Ш/5
^]mlSyuu<i
О—1/У (Ujujf5Z
Управление
Упрощение
•эу V" f' '
UDiXoSw
Упра&ление
&П)О17
5
|Ч6П)Ш7
vcemb
(6П)Ш7 - разъем Ш7 ча блоке
питания дстроистЬа (У)
Кобели
Ком Hl/Ail Откуда идет характеристика цепи Принеиан
Устр. Племен Конт
1 У /Ч)ЩЗ Антенна РК-754-2/
р У Ит вхо/З 0Г РК-75 4 21
.3 У (ЩШ5 fhbiwd 0Г РК 75 4 21
4 У И1Ш6 Bdixoc^ МН РК'?5-?-12
5 У 1У1Ш7 Вк. бнеии. ГЕТ. РК 75 2 1‘2
6 У (y)LUfe Спогк Г КАН РК 75 2 12
7 У |У)и/0 Стопи 2 сан РК 75 2 12,
? 9 1У1Ш/0 бых.ПЧ- бнесин. РК 75 2 /2
4 У (<jim/( Вмх.ИЧ 'Ж/Д РК 15 2 12
т У |4)Ш12 Вх.ПЧ- Ьнешн РК 75 2 12
и У мши Йх. ПЧ-ШК РК 75 2-/2
Жгут У
Но - мЦ проб Откцдс? идет XiipoK/oepuCinuftd цепи
Устр Э/1СМ Конт
151 ч |4|UJI5 1 Корпчс
16Р И я
155 '1 ,, A
I54 и 9
156 ,1 11 5 Вм.РЙ
15 д 1, 1. /? 8к.1 не гит
I57 II 7
(58-I >1 , в
/59 1 У
1ЬО 1 1/1 Вк/l.Ff-125
tbi II II l( bM.F1 2.00
162 II 1? &кл.Н‘ 500
165 ( (5 6 М- F11000
/64 I. 11 11 6KI1.F1 6000
165 15 \Ьм.рб'2ОО
ibb ., 16 Ьм.рБ 500
/67 /' 4 ...17 . 6л/1. F61000
/6ft &M.F9 300
169 4 4 19 6m.F9'500
17C ?n Ьш. слажен.
171 (l 4 i.1
172 0 * ж 2
m X 23
174 ,1 ., 24
/75 ,1 ii 25
/76 1, rr 26 6м. At
/77 v 11 Я 7 6wi.6|
(78 || 11 28
479 29 Отм. СЛОЖ АРУ"
mo II 30
161 II 11 5/ Ослайл несущ.
/«? „ H 32 Поли. несум,.
/85 I, 35
til '! 39
/85 » 36 6в1х. ЮРУ
/86 II 3/6 РлУ Д4 диет.
/87 u II 3? Рл.У 6/ диет.
/88 ., 11 38
«9 II 1 34 6M.F1r.AH. СЛУХ
too It 4 b 6m.F-2kaH.ua4X
/9/ I, 41 PfiUfii месгн.
/9? 1' |. че ВлЧв< riecтн
/45 <1 4 м
/9/ 1, II чч
1QS It 1' 5 5
196 И i| 96 Чл>. Tt<p нести
/97 4 '( 47 Уле- Тагмос.тн.
Й8 II Л 4/ ЖКА Р-К55П
w i| 4 99
200 и 50
ногчео ~!ро6 -1 Да ро к те ри с ти цепи
Ус^-j Z "С * Кант
«( и - — - [ Корпус
Ю2 2
юз « 6м, А!'Ч
юч блл. Al-Ш
/(16 ,| • 5 йм.яь
ть 6 бкл. F5
107 < ? Зкр, ода пт Л
10Я л 8 Йлл.а бапт ц
109 1 ,1 9
-НО II п Ю Йкл • 5 к Ги.
И/ h ч 11 6бЛ.15лГч
/12 ч И 12 вм.ШГи.
НЬ и <1 13 Л’л/’ й/!РЧ/£^еа/)
НЧ II « W
115 II ч 15 Корпус
11b и tl 16 Лин. был Й1
117 ч It 17 Пин. ЬмхЙ/
//8 п Ц (8 Лин.бш. Л1,ЛЗ ЕЗ
1/9 ц II 19 /1он.6ых.Л<Л5,ЕЗ
/?п и II ' 20 Корпус
121 И 1, 2/ Тлф Л1.АЗ,Е5
122 ч ц 22 Тл<Р Я t
12 3 ч II 25 1А9 &<
/24 л и 24 Йкп.ДРУ беек
125 25 бкл.ЛРУ 1сеч
/26 1, л 26
127 || \| 27 Ьм-РРЧ
/28 ч ч 28 Зм.АПН
129 ч II 29 У по Р/>У г?есг*
130 It Ч 60
131 It 5/ Лин. Г-1 кон
132 t'. Ц 52 Пин.Г- -2 кон
15А и |( 33 /1ин. F -одопт
434 ,1 ,, 69 Аин.Ьых
165 tl н 55 Лин.бых в.
15b и 11 зЬ Корпус
157 ,< 37 ^беппарея 'l
/38 It It 68 Вых Реле
139 и 30 -Ьатарея а
140 ч 60 +60/|20?в Г г
141 ц 41 *60Н 20)в a
142 1/ 92 -60(-2о)в J
143 II t- 45 ‘батарея н
1ЧЧ К чч Вых репе
/45 ,| 45 - 5а таре»
/46 ч 66 >60 | -20)3 G
147 ц ч 47 /60 ((20)3 <5 •
/48 и ц 98 .501 20)3
144 -t и 99 сч
150 « It .W
Пил Обозначение НаиненоЬание Кол Примечание
|Ч)Щ(,|Ч)Ш2 Розетка 2РМТ4-2 КУЗ50 Г2в/ 8 2
1Ч)ШЗ.„(У)Ш5 бейка кабельная СР-РЗ-гЗяФРЗ 3
|Ч)Ш6.„(У)Ш15 Ьшта кабельная СР-5О-7НСРВ 8
(У)ш/4.Н|Щ /5 Розетка ШТН2 КУЭ50 Г261 В 2
1У-5П)Ш7 Розетка 2РПДИ КУН4Г56/ /
Жгут2
Номе проб Откуда идет Хорал теристи ко цепи
Устр Элем КОНТ
51 У Н)ш2 1 1
52 и ч 2 г
53 п ,3 3
54 п 1, 4 4
55 и 5 5 1 100 Гц.
57 4 6 6
II ? 7
58 К 1/ 8 К
59 н 9 Я
60 » и 10 О
•6/ 1/ и 11 1
62 II II 12 ?
65 ,) И 15 3
69 и || 14 4
65 К || 15 5 х/ОГи,
66 п |< /6 6
67 II 11 17 7
68 II >1 /8 8
69 || и 19 Q
70 II || W о J
71 _ || II 21 "278 УПР-
72. II II 22 -27В 1НД'Л
75 II 1| 23 -27В А
74 1| к 24 -278 деж.Д
75 8 II 25 днесин пит 0Г
76 п || 26 Тон диет,
77 II ч 27 Тон мест.
78 II II ГВ Рч А1 ЯЬ.РЗдист.
79 9 11 29 РУ/Н.ЛЗ.ГЗ пест.
80 К 1, W К.орпцс
Й( II ч 31 -2!деж ПА
.К. II II 32
85 ,1 11 35
8ч h >1 34 бкл.пит ОГ
86 » II 35 Пит.ОГ
86 N II 36 Юбара9 ОГ
«7 И 11 37 бм.прцемн
88 II II 38 ’отоб к родоте
.89 90 (1 11 39 Вм. АРПД
>1 1/ Но 5м.ОПРЧ16неш)
Q1 II II 91 Вкп. ОЛРЧ(НсН)
9? и It 92 -10 Юттгн.
43 И К 95 -20 } ДЬ"
Q9 II 1) НН -30 J
Об и И 45 НпрЯТТбН несгн
Ofi и и 46 Улр QflCl спесгн
Q7 II 47
48 И tl 48
00 и tl 99
100 |> >» 50
Жгут i
Нема: проб Откуда идет Характеристика цели
Устр Элем Кон/
1 У 1У)О11 i 1 "
2 II н ж г
3 н II 5 3 х ЮМ/ц
4 II II 4 4
5 и II 5 5 J
6 II II 6
7 II ч 7 fconnw:
8 к 8
9 II и 9
10 '1 и 10 О‘ ЮНГи
11 II Г1 11 1
12 1| )( 12 2
/3 Ц к 13 3
/4 Ч || 14 4
/5 II fl /5 5 К/МГц,
№ ч н /6 6
17 II И 17 7
/8 >1 II /? 8
49 11 II (9 9
20 к li 20 О
2/ ч II 2./ f
22 II )| 2? 2
23 П 11 3
24 И 11 24 4
25 И 25 6 к /ООкГа
26 II |1 2.0 6
27 11 и 27 7
28 Й II 2-8 8
29 1| и 29 9
30 11 и 50 0
31 It н 31 1
_52^ II И 5? 2
33 к li 33 3
34 li '1 54 4
И ч и 35 5 Г X Юк. /и,
36 « И 36 Ь
37 II ч 37 7
38 It |1 38 J
39 || ‘1 39 9
HQ н !> 40 0
Hi X \1 41
42 h И 42 2
45 31 И 43 5
44 Ч X 44 4
45 \1 t 45 5 »1кГц
46 и II 46 6
47 Ч X 4? z
4? и It 48 8
49 h И 49 ч
50 ч 1 50 0 rJ
/Ум л&р/м/яулуия
АРУ
Рис. 6. Блок Б2-Ъ2.
Схема электрическая стрчктчрная
Вкл. конд. 1-7
Готой к роботе
Ри с. 7. блок 52-53.
Схема электрическая структурная.
Вкл 37,8 МГц.
Вкл.2ь/=5 кГц
Вкл. 42,8МГц
Вход укв
Вкл2л/= 15 кГц
Ш2
ш/
ШЗ
Р13Г~
W'7ir
Ч Lrn
Вкл.2ь]=Ь0к.Гц,
2 л/ = 5 к Гц
Р9
ЭУ-57
Гн1
ВклАРПй
Кп.
/ср-37,8МГц
Р4
Вход кв
101
2л^^0кГц
/ср = У2.8МГц
ГнЗ
Вкл. У КВ
Bxodfr2
Вкл. ОК
Р3|
ре
[33-/22^
Контроль
1/лу-З |
|/28кГц|
2а/ = /5кГч
POJ- ПГ~1
__________Р8
!/пч~2
|/2,8МГц
чсил.
Вход/гЗ
Вход ПРУ е
Гн 5
частоты
34-43
е
.5101
!<Ш5
Г!_р/
Рис. 8. Бпок 2-tt.
V77 Элемент обротного
Y преобразования
Bxodfrl[
Гн^
Гн В
Bhix.OK
IU6)-
Контр ОПР$~-
I_______________________________________________
Вкл. контр.блока
Схема эпектрическая структурная.
бснхоЗные.
CUTHQ /1Ы
»^.С8
/2*7 J?
/1Ш7 Ме№7^/¥ЛЖ7Я Л7ррЛ77ШОМ7Я
УЗ
„Перегребог
32
35
У1
£ под. 1
+Е ЧПР.
31
Усилитель
бчтрерный
АЦЛКД
1мг и,
Вкл.команд o-t,2-3,3-5.6-1.3-9
_____________________________£L,
11,9 ~12,7МГц
(12,9-13,7
МГ ц)
-ЕЧПР
- Е под.
0,9. ..1,0 9999 МГц
Схема управления сг
+£ чпр.
35
Е под. 2
Цифроана-
логобый
преодраз.
ПАПКА, и сразобый детектор
Ре Сере
счётчик
+ 12,6 В
(т7в)кСГ,5Ч
(-1В)кСГ)Ь9
-/2,6 8
36
39
Фильтр
перестраиваем.
Фильтр с
Электронной
перестройкой
Схема
кант
роля
Детектор члетотно -сразо^ым
со е-хеман управления
ГнЗ
Л1°
12,3... 15,79999
(15,3..19,79999)
МГц
Вых. J
Мелкой
сетки "
Вкл. 12,315,8 МГц
Ш6
Вкл.13,8 iCSMCp
Вкв(0...9)гШ0кГц,
-Е ЧПР.
У2
+50В
*12,68
->2,68
Команда
олокиродки
Г отоБ
к
работе
Хгг’^27
Рис.16. ДДПКД, узкополосного кольца ФЙПЧ.
Схема электрическая структурная.
Рис. 17. ддпкд широкополосного кольцо ФАПЧ
Схема электрическая структурная.
вход |
5МГц |
Гн 2
Блок Г-1
Гн/1
^ФазоЬыи [ Г
I детектор I I
ЮОкГц,
(МГц
7б~1
Контроль
— 12,8. .19,8 МГц
Гн 9 |
> бх.°щ
П,8..А? кГц'
»гд„ 7?,8 МГц
Вых.Т
618-63.8
Блок Г-2
II МГц
вкл. УКВ
Контроль
ггегеродицп^
10МГц
25МГц.
Тлмгяц
15 МГц
<5МГц
50 МГц
I Вкл 50 МГц
. Усилитель ,
I____ограничитель |
Контроль
1 гетеродина
25,50 МГц
Вых I
25,50 МГц
Вых.2
1 Готой к
J работе
^Перестройка
,(выкл. 12,6?гкГц
92,8.„72,В МГц
Вых. Й
Схема
поиска
20МГц
19 НГц
нт.Ы.б-ЬЪЦмГц
Смеситель!
пмгщ
7?ГЦ8
Вкл
^—Р1Р^},1НГц
—2— ВкЛ
I t tis&~Mni
। 771
Вкл И 19 МГц "
!—П..,19МГц
13 МГц
10 МГц
-----»
f/
Лг
Ш5
Рис.!8. Блок Б1-2.
Схема электрическая структурная.
Схема электрическая структурная.
Виод
пч
Вт. АРУ Ьх.Ьнеш.АРУйкп.РЗ вкл.РРУ РлУ Рег.тона
Рис. 20. Блок БЬ-12.
Схема электрическая структурная.
Гн<
шЛэ/
Ш2.\вход '
ПЧ
бкл 1с I
Ькл 5с
Слож ДГО|
*^Отлл |
вм РРУ
Цр нес.2.0^6
Ур нес О 35|
8&Л в<
П1
10
га
I 26
25 [
! <8
Л2
ГотоБТ
K.S I
раооте
Г> Р51 РбП Р8 I РэП
^9
^Контроль
г?[ |т7у/)^
laajt^P9
[бх^неш
| т
Гн1
Гн2
J---чо
Н---.26
±—•9
---./8
-I--»1Q
----»24
2.1 'Ll
____П5
2g I/UhJw в|
11
io
га
27
25
I Контроль
! ТлУёч
i iPnya.
Ш5>Ш^
^&клЯх
1
ю| эг
z^Z^Z
/Л?ЛЛ7 /77?^/Г777^//^.
X
X
Рис.22. Блок Б5-72.
Схема электрическая структурная.
Коммутатор
ОСЦ
контр\ о>
Сь
54
и
лаПуОлжелии ха Дхяре .
и Зыг/фе ф^лго/пара.Л *64, Ж =&г;.6-’ЯШч-
/&£ <?s. яал/м.Ж'еАкш яд
zz Злдаж? £г/ллд{а.тдра У/ - 64
* 46. J^-= ' ’
HQ ФНЧ
Рис.26. Схема электрическая струк-
турная цифробого демодулятора.
&л//7лил7уан-0- vzt/n&x-
Ш ЛГД/№Ы72£рХ£Л7гаш ££^Д^ЯЯ/77£7ДД.
fat <?& ,/&Д2Д£7Л£Д Я£7/70Я.Ж&Шй ЯД &/-
Рис. 29. блок 65- kb.
Схема электрическоя структурная.
i~omoS
Puts#. Зля/г 3S~c?. /ггелга уле/г/7?пг/¥££-
Л7ТЯ ж/у/г/я^ждя яаяал)
ПБ
-2ТВ ОГ
D^A
.Питание О Г"
, Внешн. пит. О г*
,Вкл. ОГ"_____
Р/д /500 1550 /600 /650 7700 /750 /800 /850 /900 79.. о /999.99 0005
Г 1 1 1 1 Л 1 1 ’ 1 1 1* 1 •4 11 ч I I I 1 1 "Г 1 —1—г 1 1 "П 1 I I ’ 1 1 1 1 1 ‘III » 1 1 f f f 1 1 1 1 1
2п/д гОоо 2100 ггс )0 2500 2900 гЗх! 2600 2700 2800 2900 г999.99 ао,о
Зп/д 3000 3/0 3200 3300 5900 3500 3600 3700 3800 3900 3999.99
f Г ' 1 1 йп/д 0-000 '"а""1 ' ' ' 1 | 1 ' ' ' 1 9000 9600 Г' 1 1 4 11 1 П | 1 1 5000 1 1 1 1 1 1 1 1 1 5200 i । 1 1 | 590С 1 1 1 5600 1 1 1 1 58OL 7 1 1 ’ 5999.9 9
S/л/б 6000 6200 6900 6600 6800 7000- 7200 7900 7600 7800 7999.99 0020
бп/д 8000 8200 8900 8600 8800 9000 9200 9чОО 9600 9800 9999.99
| 1 1 1 1 7л/? РООС 1 1 1 I 1 । । 1 । । 10500 । । 1 1 | | 1 1 1 | 17000 Г 1 1 1 | 1 1 1/500 '1 iiiiiiiii' 12000 ’' ',Ж''' 1 1 ! 1 1 1 1 ГПГ'1 X I । i । | I i 1 73500 “ГТ — ГП- t /‘ 'Зое 1 1 1 1 rt-999t99
8п/д /5000 /5500 /6000 /6500 17000 17500 18000 78500 79000 /9500 У9999 99
9п!д 20000 20500 2/000 2/500 22000 22500 23000 23500 29000 29SOO 29999,99 и
fOn/3 25000 25500 26000 26500 27000 27500 28000 28500 Z9000 29500 2999999
Частота настройки л о поддиапазонам у к/~ц
С/-С& - дискретные конденсаторы;С-шаг перестройки £ пределах лоддиа 1аюна ; ДК- конмутаиия с понашью
диодоё
£ магазине дискретных конденсаторов/'мД/д;
РК - комм.j/па ии Я
с по моицьеО ре ле S МДК '
- ркп. ; Q ~ бь/кр
Рис. / /о р/оритм poSo/пъ/ мо го за на Зискре/тшб/х конЗенс о/лоро 3 6ЗлокО 32-52
/ipd 50000 5/000 52000 55000 5йООО 55000 560О0 57000 58000 59000 59995,99
pQC/no/na настрааки по поддиапазонам, кбц
Ьсполные обозначения аналогичны обозначена Ян рис.-/
Рис. 2. /о бгоритм paSc/ть/ Зисрое/лмь/х .конЗонса/лороЗ 3 блорд 32-55
Приложение 5
