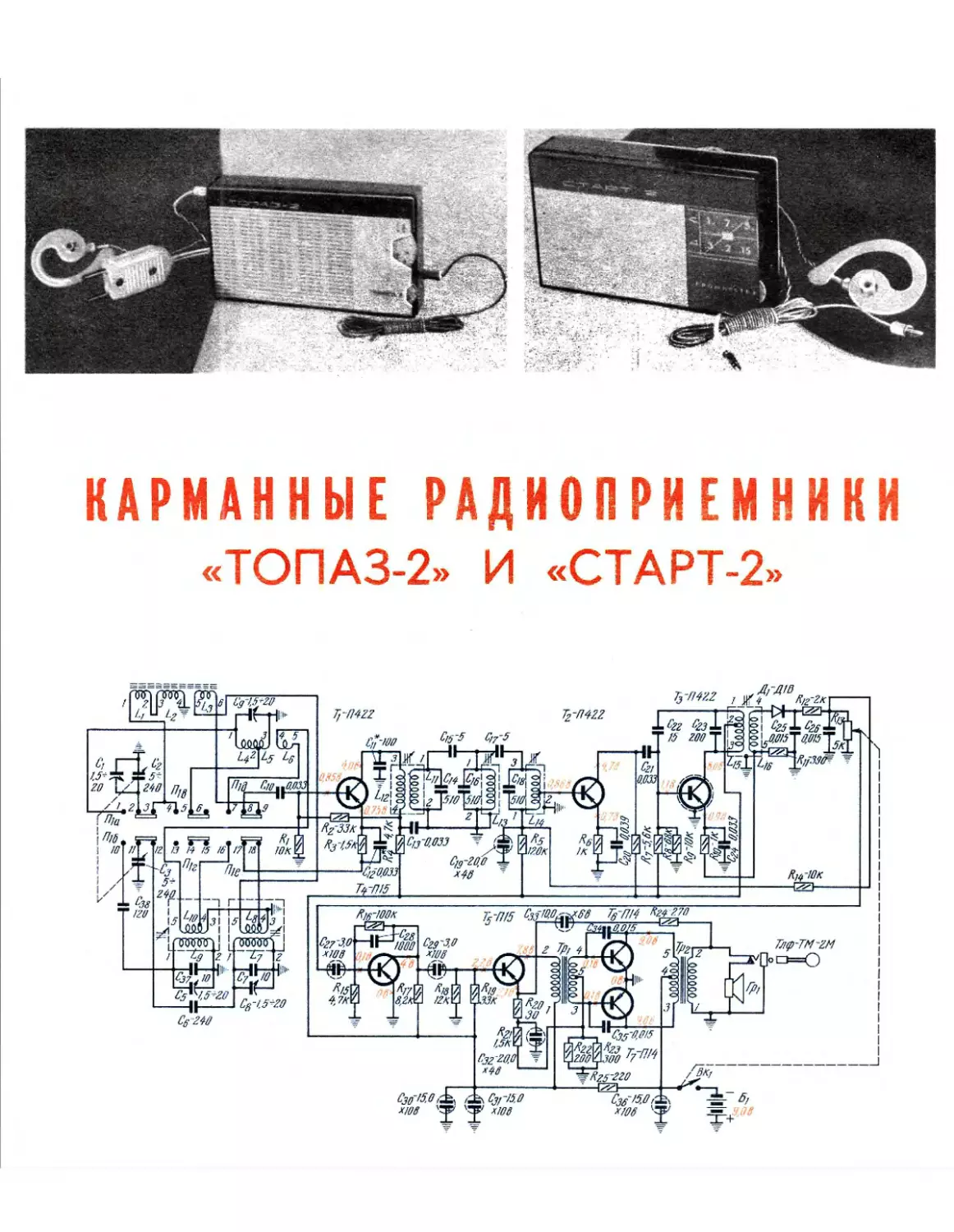

КАРМАННЫЕ РАДИОПРИЕМНИКИ
«ТОПАЗ-2» И «СТАРТ-2»
1% /7/#цй^
г£Гч
Lz
5~
' \Z4O
2}
7.5*
ZO
Z / ,21J
Vba
I 70
//
(38
7ZU
п16
5.
• t F? K‘
а н is I6\if\№
cZ\n^
/г
Л/е
ЮК
Z4O.
I
\5
yi IM5J I I u$U-zi
^-1ГК7ШПП I 1 /7ЯЯЯЯГ]
—— —j
^7 2
фг
Ce-75-ZO
LenJ I
/ 4 2 7
Cs"/,5+Z0
—II------
Се24в
Tf-fJ4ZZ
Tz-n4ZZ
Rм-700к
Cz?3.0
*708
ТуП422
ДГДЮ p
Rj?~2k
PZ33K
TMp’TM-ZH
4,7К
Сзб'5^'
~ 5,
*20 j
30 1
Сзз-0.075
ivnk
K25-2Z0
2i5-5	C/7-5
II
Сзо-15.0,^ d^Cy-HO
*708	'J' *706
CyO.033
Ctf-20,0
*48
0/20.033
Т<гП75
hz\
tViS
Сгд'З.о
*708
°2!
f.5K
^32'20.
*48
Гр,




L8*
3 I
КАРМАННЫЕ РАДИОПРИЕМНИКИ
«Топаз-2» и «Старт-2»
Ин ж. И. Белов, инж. О. Григорьева
(Институт радиовещательного приема и акустики
имени А. С. Попова)
Малогабаритные	радиоприемники «Топаз-2» и
«Старт-2» предназначены для приема радиовеща-
тельных станций в диапазоне длинных (148—410 кгц)
и средних (520—1605 лг/{). Приемники собраны на семи
транзисторах по одной и той же принципиальной схеме
(рис. 1 на вкладке), но отличаются по внешнему оформ-
лению. конструкции и источникам питания.
Чувствительность приемников при выходной мощ-
ности 5 мет и отношении сигнал/шум 20 дб на длинных
волнах не хуже 2,0 мв/м, на средних—0,5 мв!м. Избира-
тельность по соседнем)' каналу (при расстройке на
±10 кгц) в обоих диапазонах не менее 30 дб и по зер-
кальному каналу — 26 дб, промежуточная частота —
465 кгц. В приемниках имеется автоматическая регу-
лировка усиления. При изменении напряжения сигнала
на входе приемника на 26 дб благодаря действию АРУ
выходное напряжение меняется не больше чем на 6 дб.
Таблица 1
Обозначение ло схеме	№№ выводов	Марка и диа- метр провода, мм	ЧИСЛО ВИТКОВ	Сопротивление ло постоянному току, ом 		Индуктивность мкг и		Добротность катушки		Схема катушек	Размещение катушек на каркасах
ь»	1—2	ЛЭПЮ 10X0.07	13	0.5	370	। 150			~6 IR	»
/2	3-4	ЛЭШО 10X0,07	51	2,0	—	—	□с		Щ5 |
£3	5—6	11ЭЛШО 0,12	5	0,15	—	—		Ьерл
L4	1—2 2—3 4-5	ПЭЛ 0,08 ПЭЛ 0.1 ПЭЛ 0,06	4 10 107 30	37 3,5 4,5	600	150		^5
Z-5					7	—	1 •»'	*0* 1
L,	1—2	ЛЭ 5x0.06	31x3	2,5	240	120	/-3	Низ	г-l x.?
	3—4—5	ПЭЛ 0,14	2 + 4,5	0,1+0,15	—	—•	1^	J'*	^4'5
^-10	1—2	ЛЭ 5X0.06 ПЭЛ 0.14	47X3 2.5 + 5,5	6,7 0,12 + 0, 18	500	120		г	ч/
	3—4—5				—	—	1 3
	1—2	ЛЭ оХ0,05	33X3	2,0	240	130		2^
	3-4	ПЭЛ 0.08	20	1,5	—	—	J	/-^
^13	1—2	ЛЭ 6x0,05	33x3	2,0	240	130	□
Lu	1-2 I 1-3 t	ЛЭ 6X0,05	10 ззхз	счо о сч	24 0	130	а	t г- I**
Ь15	1—3	ПЭЛ 0.08	160	8,0	690	80		гч
	com 1 1	ПЭЛ 0,08 ПЭЛ 0,08	110 по	5,1 5.1	400	—	г1"} 1 —	?
Полоса воспроизводимых приемниками звуковых час-
тот 450±3000 гц, выходная мощность усилителя
низкой частоты 100 мет. При отсутствии сигнала прием-
ник потребляет ток 4,5 ми.
Питание приемника «Старт-2» осуществляется от
сухой батареи типа «Крона» или «Крона 1 Л», а «Топаз-2»
от аккумуляторной батареи типа 7Д-0,1 или батареи
«Крона». Зарядку аккумуляторной батареи можно про-
изводить с помощью зарядного устройства, которое
входит в комплект радиоприемника. Продолжитель-
ность работы приемника от одной батареи «Крона 1Л»
при средней громкости — 15 часов. Приемники остают-
ся работоспособными при снижении напряжения бата-
реи питания до 5,6 в.
Все каскады приемника имеют жесткую температур-
ную и режимную стабилизацию, что обеспечивает на-
дежность работы приемника в интервале температур
от —10° до +4СГ С.
Входная цепь приемников собрана по схеме с допол-
нительным контуром, что является их особенностью.
На ферритовой антенне намотаны катушки Lx и L2
входного контура СВ диапазона. На ДВ диапазоне вход-
ная цепь образуется дополнительной катушкой £4,
к отводу которой подключаются катушки А, и £2.
Рис. 2. Конструкция контурных катушек: 1 — каркас
с катушкой; 2 — ферритовые чашки (Ф-600); 3 — пласт-
массовое основание; 4 — пластмассовая крышка; 5 — под-
строечный сердечник; 6 — экран
Риз
ЗВ
РАДИО № 9	1963 г.
Преобразователь и гетеродин собраны на одном тран-
зисторе Г,—П422 (П402). Напряжение сигнала со
входного контура подается на базу Тх через катушку
связи Ls или L6 и конденсатор CIG. Напряжение гетеро-
дина на эмиттере транзистора 7\ в диапазоне длинных
волн составляет 50 4-80 мв, а средних волн 70-4-100 Ate.
Нагрузкой преобразователя служит фильтр сосредото-
ченной селекции, состоящий из трех контуров £п, Сп;
Ll3 Cle и £|Д С1Я с емкостной связью между контурами,
обеспечивающей избирательность по промежуточной
частоте порядка 25 дб. Полоса пропускания фильтра
составляет примерно 8 кгц.
Для согласования выходного сопротивления фильтра
с входным сопротивлением первого каскада усилителя
ПЧ связь между ними автотрансформаторная.
В двухкаскадном усилителе ПЧ на транзисторах
7’2 Та—П422 (П402) первый каскад — апериодиче-
ский, а второй — резонансный с нейтрализацией.
Нагрузкой транзистора Тя служит широкополосный
контур Г15С23 с полосой пропускания порядка 50 кгц
на уровне 0,7.
Для автоматической регулировки усиления исполь-
зуется постоянная составляющая тока диода Дь с по-
мощью которой регулируется ток базы транзистора Т2.
Усилитель низкой частоты приемника содержит три
каскада.Первый и второй (предоконечный) каскады У НЧ
выполнены на транзисторах 7\ и 7\ типа ГН 5. Выходной
каскад УНЧ выполнен на транзисторах Т6 и Т'7 типа
П14 по двухтактной схеме, работающей в режиме, близ-
ком к классу «В». Для того, чтобы получить малый ток
покоя смещение на их базы подается за счет коллек-
торного тока транзистора предоконечного каскада.
Температурная стабилизация выходного каскада обес-
печивается термосопротивлением R22 типа ММТ-13.
В приемниках установлен громкоговоритель 0,1 ГД-6
(сопротивление звуковой катушки постоянному току
9,5 ом).
Катушки Lt, L2 и L9 намотаны на гильзах из пресс-
шпана, которые размещены на магнитной антенне —
плоском стержне из феррита 600 НН сечением 20X3 мм
и длиной 120 мм. Конструкция остальных контурных
катушек одинакова. Она показана на рис. 2. Сердеч-
ники трансформаторов Трх и Тр2 собраны из пластин
Таблица 2
Обозначение трансформаторов по схеме	О обмоток	Количество витков	Провод: марка и диа- метр, мм
	I	2700	ПЭЛ 0,06
	II	350X2	ПЭЛ 0,06
TPz	I	450X2	ПЭЛ 0.09
	11	102 J	ПЭЛ 0,23
Ш-3 пермаллоя 50Н, толщина набора 6мм. 11амоточные
данные катушек приемников приведены в таблице 1,
а трансформаторов — в таблице 2.
Конструкция всех узлов обоих приемников одина-
кова. Монтаж приемника выполнен на печатной плате
размерами 118x75 мм из фочьгированного гетинакса
толщиной 1,5 мм. На плате установлены все детали
приемника, за исключением громкоговорителя и бата-
реи питания. Расположение деталей на плате показано
на рис. 3. Корпус приемника выполнен из небьющейся
пластмассы (сополимер) и имеет съемную заднюю
крышку, которая крепится к корпусу с помощью
четырех выступов (замков). На правой стороне прием-
ника имеется гнездо для подключения наружной
антенны, а на левой — гнездо для подключения теле-
фона типа ТМ-2М. При подключении телефона громко-
говоритель автоматически отключается. На задней
крышке радиоприемника «Топаз-2» имеются два штыря
для зарядки аккумуляторной батареи с помощью
зарядного устройства. Зарядное устройство дает воз-
можность зарядить аккумуляторную батарею, не вы-
нимая ее из приемника. Для переноса приемника он
помещается в кожаный футляр с ремнем.
Размеры приемника «Топаз-2» — 152x90X35 мм,
вес — 450 г, «Старт-2» соответственно —142x90X35 мм
и 430 г.
Радиоприемники выпускаются Московским совнар-
хозом.
Рис. 3. Расположение деталей на
монтажной плате
(Окончание. Начало на стр. 36)
Основанием шасси служит каркас из дюралю-
миниевых уголков 12X12 мм. К нему прикреп-
ляются стенки шасси из листового дюралюминия
толщиной 1,3—1,5 мм. Две стенки имеют раз-
меры 452X50 мм и две — 180 x 50 мм. В перед-
ней стенке просверливают отверстия диаметром
10 мм для размещения регуляторов тембра, а
также втулка от старого потенциометра под
шкивок механизма настройки. Поперек каркаса,
в средней части его, укреплены вплотную друг к
Другу два дюралюминиевых уголка 12Х 12 мм,
которые служат опорой для панелей блоков.
Панели отдельных блоков вырезают из листо-
вого дюралюминия толщиной 1,5 мм. Размеры
панелей и отверстий в них приведены на рис. 3—
панель блока ВЧ, 4 — блока ПЧ, 5 — блока НЧ,
6 — выпрямителя.
Принципиальная и монтажные схемы приемни-
ка, а также технические данные, необходимые
для его постройки, будут приведены в следую-
щем номере журнала.
(Продолжение следует)
