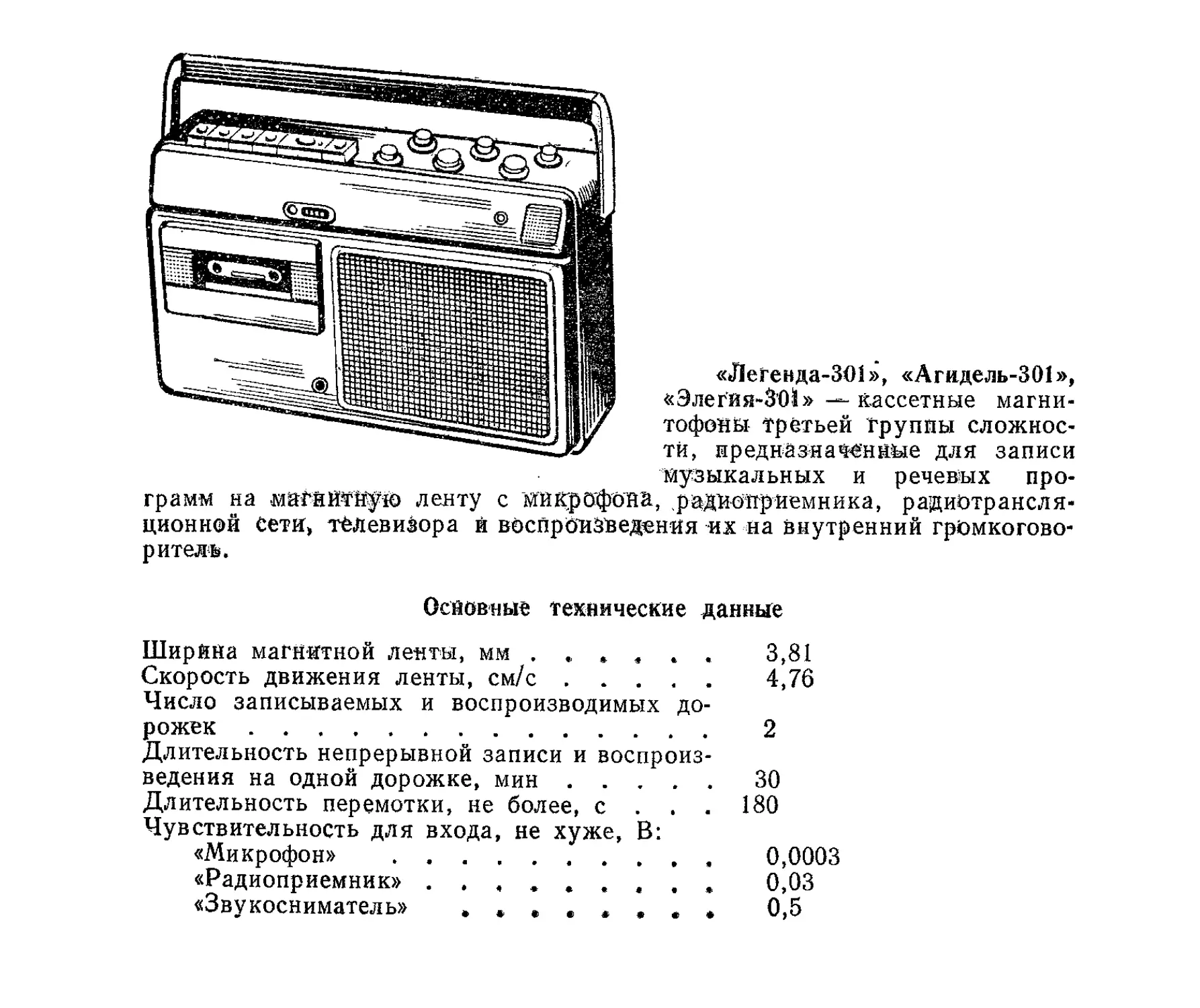

«Легенда-30!», «Агидель-301»,
«Элегия-301» — кассетные магни-
тофоны Третьей Группы сложнос-
ти, предназначенные для записи
музыкальных и речевых про-
грамм на магнитную ленту с микрофона, радиоприемника, радиотрансля-
ционной сети, тёлевиаора й воспроизведения их на внутренний громкогово-
ритель.
Основные технические данные
Ширина магнитной ленты, мм ..... .	3,81
Скорость движения ленты, см/с............. 4,76
Число записываемых и воспроизводимых до-
рожек .................................... 2
Длительность непрерывной записи и воспроиз-
ведения на одной дорожке, мин................30
Длительность перемотки, не более, с . . . 180
Чувствительность для входа, не хуже, В:
«Микрофон» ............................. 0,0003
«Радиоприемник»................... 0,03
«Звукосниматель»	........	0,5
Рис. Ill, Принципиальная электрическая схема магнитофонов «Легенда-301», «Агидель-301», «Элегия-301»
«Линия» ............
Относительный уровень шумов в канале
записи-воспроизведения, не более, дБ . . .
Коэффициент гармоник на линейном выходе,
не более, %...............................
Коэффициент детонации, не более, %	. . .
Полоса воспроизводимых звуковых частот,
Гц........................................
Частота тока подмагничивания, не менее, кГц
Максимальная выходная мощность, Вт, при
питании:
от батарей ...........................
от сети ..............................
Регулировка тембра звуковых частот, не ме-
нее, дБ...................................
Источник питания .........................
Напряжение питания, В ..................
Габаритные размеры, мм..................
Масса, кг ..............................
10...30
52
4
0,3
40...12500
60
2
2,5
6
6 элементов типа А343
или сеть 50 Гц напряже-
нием 220 В
12
320 X 220 X 100
3,5
Принципиальная схема. Электрическая схема (рис. 111) и конструкция
магнитофона состоят из блоков универсального усилителя (А/), системы
шумопонижения, регулировки тембров, усилителя мощности со стабилиза-
тором напряжения (АЗ) и схемы стабилизатора частоты вращения двигателя
(44).
Универсальный усилитель (АГ) комбинированный. Сигнал с магнитной
головки подается на первый каскад усилителя воспроизведения (VT1), кото-
рый собран по схеме с общим эмиттером. Второй каскад выполнен на микро-
схеме DA1. Формирование ЧХ в области НЧ осуществляется цепочкой
R29C20R27, а в области ВЧ — цепочкой L1R15C15. При использовании
магнитной ленты с различным рабочим слоем применяется коррекция (R29,
R30). Резистором R22 выполняется регулировка усиления каскада. С выхода
усилителя сигнал подается на систему шумопонижения.
В режиме записи сигнал через конденсатор С7 подается на первый каскад
усиления (VT2). Второй каскад выполнен на микросхеме DA1.2. ЧХ в обла-
сти ВЧ корректируется цепочкой R36C29R34. Величина тока записи регу-
лируется резистором R18. С выхода усилителя сигнал подается на магнитную
головку В1. В магнитофоне применена система АРУЗ, которая выполнена
на резисторах R41, R42, диодах VD2, VD3 и транзисторах VT3, VT6. При
увеличении входного сигнала возрастает потенциал на базе транзистора
VT6, что приводит к уменьшению сопротивления перехода коллектор —
эмиттер транзистора VT3, а вместе с ним и коэффициента усиления первого
каскада.
Встроенный микрофон ВМ1 подключается к входу усилителя записи
с помощью аналогового ключа (VD1). При замыкании контактов 2, 3 пере-
ключателя ВАЗ (А2) к контакту 6 разъема XS2.2 подводится напряжение
7 В. Через цепочку R5R6VD1R7 протекает ток, и входной сигнал от микрофо-
на проходит на вход усилителя. Для выключения микрофона необходимо
разомкнуть контакты переключателя SA3. При этом аналоговый ключ (VD1)
закрывается и питание микрофона отключается.
Генератор стирания и подмагничивания выполнен на транзисторах
VT4, VT5 по двухтактной трансформаторной схеме. Стирающая головка
подключается к вторичной обмотке трансформатора Т1, а универсальная —
через цепочку C37R49R50. При использовании магнитной ленты с рабочим
слоем СгО3 ток подмагничивания устанавливается резистором R50, а в дру-
гих случаях — резистором R45.
В магнитофоне предусмотрена система шумопонижения. ФНЧ выполнен
на транзисторе VT1 (АЗ) и конденсаторе С7, канал управления фильтром —
на микросхеме DA1, повторитель — иа (DA1). Канал управления представ-
ляет собой ФВЧ с частотой среза около 5000 Гц и выпрямитель (VD1). Вы-
•прямленное напряжение через резистор R15 подается на затвор, полевого тран-
зистора VT1. В зависимости от величины напряжения меняется сопротивле-
ние перехода сток-исток транзистора и частота среза фильтра. С выхода си-
стемы шумопонижения сигнал поступает ; на-блок регулировки тембров.
Рис. 112. Кинематическая схема меха-
низма транспортирования магнитной.,
ленты магнитофонов «Легенда -'301?,
«Агидель-301», «Эле'гия-301»:
1 — прижимной ролик; 2 — маховик; 3 — маг-
нитные головки; 4— Магнитная лента;'5, 12 —
резиновый ремень; 6—счетчик; 7 —левый
узел; в —ролик иеремотки; 9 — колесо зуб-
чатое ролика перемотки; 10 — правый узел;
11 — промежуточный ролик; 13 — электро-
двигатель; 14 ведущий *ва;л
Блок-регулировки- тембров-представляет собой активный фильтр (VT2).
Регуляторы тембров 'собраны ‘по схеме четырехполюсника с переменной ЧХ
и обеспечивают раздельную регулировку тембра по звуковым НЧ резистором
уи
ЖЗ.
U Cf2
I7W9
77
025
XSt
R30®s
С' ^6
vt/O
R3
02
М1 •
028
Н8
пуда
*
<*У Cf7 П/JI__гг -y/g
О WC3 :Q 1=1
010	t===? _„,r>	'0t«- .
L1
ИЗ!
R7
П 07
XS2
тг
ип те



' R2!
Рис. 113. Расположение узлов и деталей на платах усилителя мощности (а),
универсального усилителя (б) магнитофонов «Легенда-301», «Агидель-301»,
«Элегия-301»
R18 и по ВЧ — резистором R21. Регулировка громкости осуществляется
резистором R29.
Усилитель мощности выполнен на микросхеме DA2. Усилитель охвачен
отрицательной обратной связью (R31R38R.34). С помощью резистора R33
устанавливается в средней точке напряжение, равное половине напряжения
питания. Повышение максимальной выходной мощности осуществляется
схемой вольтдобавки R32C27.
Блок питания состоит из силового трансформатора Т1, мостового выпря-
мителя VD5 и стабилизатора напряжения VT7...VT9. В стабилизаторе пре-
дусмотрена защита от токов короткого замыкания (VT6, VD3, VD6).
Индикация включения микрофона осуществляется свечением свето-
диода HL1.
Механизм транспортирования магнитной ленты приводится в движение
электродвигателем 13 (рис. 112). Вращение от электродвигателя с помощью
резинового ремня 12 передается на маховик 2. Лента к ведущему валу 14
прижимается роликом /. В режиме работы левый 7 и правый 10 узлы растор-
маживаются и лента приводится в движение. Ведущий вал 14 входит в за-
цепление с промежуточным роликом 11 и осуществляет подмотку правого
узла
При перемотке вправо растормаживается правый узел. Промежуточный
ролик 8 через зубчатое соединение входит в зацепление с правым узлом и осу-
ществляет перемотку вправо. При перемотке влево растормаживается левый
узел. Промежуточный ролик 8 входит в зацепление с левым узлом и осущест-
вляет перемотку влево. В магнитофоне предусмотрен счетчик длины лен-
ты 13.
Управление механизмом транспортирования магнитной ленты осуще-
ствляется с помощью переключателя кнопочного типа.
Конструкция и детали. Корпус магнитофона выполнен из ударопрочного
полистирола. Органы управления расположены на верхней лицевой панели
корпуса, а на задней панели корпуса расположены гнезда для датчиков
сигнала и отсек для источника питания.
Схема магнитофона выполнена на отдельных платах из фольгированного
гетинакса. Расположение узлов и деталей на платах показано на рис. 113.
В магнитофоне применены: резисторы R15, R18, R22, R34, R45 (АГ),
R3, Rll, R18, R21, R29, R33 (АЗ) — типа СПЗ; R35, R44, R48 (АЗ) — типа
МЛТ; остальные — типа С1-4; конденсаторы С21, С27 (А 1), С4, С6 (АЗ) —
типа КТ-1; С5, С8, СЮ, С24 (АГ), С5, С8, СП, С26, С28 (АЗ) — типа КЮ;
С2, С9, С12, С13, С15, С16, С18, С20, С23, С29, С34, С35, С37, С38 (А1),
С2, СЗ, С7, С9, СЮ, С13, С14, С15, С18, С20, С25 (АЗ) — типа К73; осталь-
ные — типа К50.
Краткие данные намоточных узлов. Трансформатор генератора ТГ.
обмотка 1—8, 8—2 — 28 витков сопротивлением 1,5 Ом, обмотка 3—4 —
16 витков сопротивлением 1,05 Ом, обмотка 5—6 — 215 витков сопротивле-
нием 14 Ом, обмотка 6—7 — 100
витков сопротивлением 4 Ом;
все обмотки намотаны проводом
ПЭВ-2 диаметром 0,1мм. Катуш-
ки коррекции Li, L2: 450 витков
из провода ПЭВ-2 диаметром
0,12 мм.
