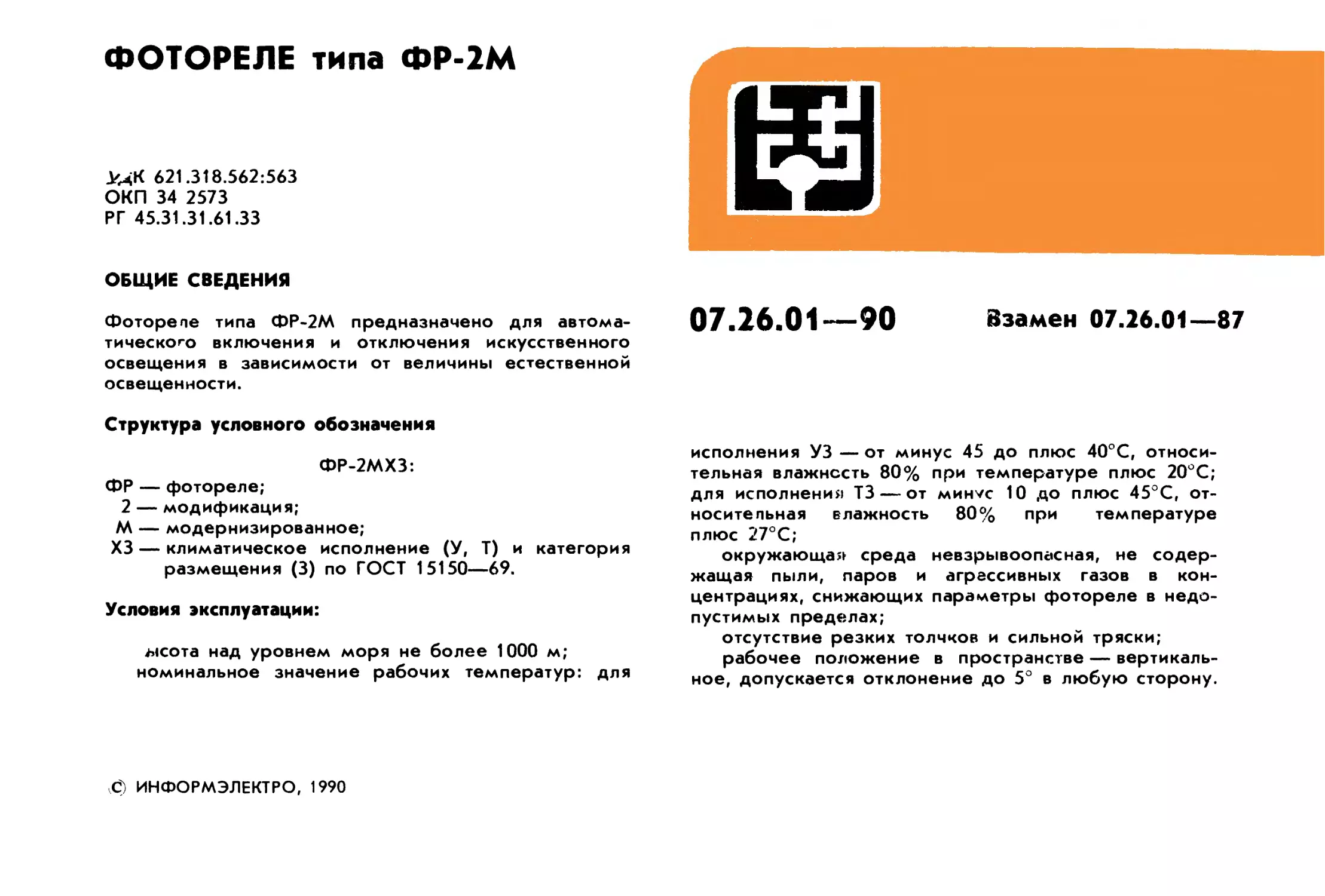

ФОТОРЕЛЕ типа ФР-2М
>^К 621.318.562:563
ОКП 34 2573
РГ 45.31.31.61.33
ОБЩИЕ СВЕДЕНИЯ
Фоторепе типа ФР-2М предназначено для
автоматического включения и отключения искусственного
освещения в зависимости от величины естественной
освещенности.
Структура условного обозначения
ФР-2МХЗ:
ФР — фотореле;
2 — модификация;
М — модернизированное;
ХЗ — климатическое исполнение (У, Т) и категория
размещения (3) по ГОСТ 15150—69.
Условия эксплуатации:
ысота над уровнем моря не более 1000 м;
номинальное значение рабочих температур: для
С) ИНФОРМЭЛЕКТРО, 1990
07.26.01—90 Взамен 07.26.01—87
исполнения УЗ—от минус 45 до плюс 40°С,
относительная влажность 80% при температуре плюс 20°С;
для исполнения ТЗ — от минус 10 до плюс 45°С,
относительная влажность 80% при температуре
плюс 27°С;
окружающая среда невзрывоопасная, не
содержащая пыли, паров и агрессивных газов в
концентрациях, снижающих параметры фотореле в
недопустимых пределах;
отсутствие резких толчков и сильной тряски;
рабочее положение в пространстве —
вертикальное, допускается отклонение до 5° в любую сторону.

Требования по технике безопасности соответствуют
ГОСТ 12.2.007.6—75, по способу защиты человека от
поражения электрическим током фотореле относятся
к классу 0 по ГОСТ 12.2.007.0—75.
Фотореле изготовляются для внутрисоюзных и
экспортных поставок и соответствуют ТУ16-523.283—75.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Номинальное напряжение питания и
выходных контактов, В 220
Частота, Гц 50, 60
Номинальный ток выходных контактов, А
при cos ф=0,18 0,2
и cos (p>0,95 4
Потребляемая мощность, Вт 3
Освещенность, лк:
включения 4^2 5
отключения 3...15
Присоединение внешних проводов . . переднее
Масса, кг, не более 0,45
Зона нечувствительности (различие между освещен-
ностями включения и отключения) составляет не
менее 1 лк.
Коммутационная износостойкость выходных
контактов фотореле должна быть не менее 100000
циклов ВО при cos ф=0,18 и не менее 30000 циклов ВО
при cos ф^0,95.
Масса цветных металлов, содержащихся в изделии
и подлежащих сдаче в виде лома, указано в табл. 1.
Сведения о содержании драгоценных металлов
приведены в табл. 2.
Гарантийный срок устанавливается 2 года со дня
ввода фотореле в эксплуатацию и не более 2,5 года со
дня получения потребителем.
Таблица 1
Масса цветных металлов, содержащихся в изделии и подлежащих сдаче в виде лома, при полном износе изделия и его списании, кг
Наименование металла, сплава
Классификация по группам (ГОСТ 1639—78)
10 11 12 13
Медь и сплавы на
медной основе
Алюминий и
алюминиевые сплавы
0,0188
0,00465
0,016
2

Таблица 2
Золото
Диод КД209А
Микросхема К554 САЗ
Стабилитрон КС515А
Транзистор КТ940А
Итого:
Серебро
Стабипитрон КС515А
Резисторы МЛТ-0,125
Резисторы МЛТ-2
Реле РПУ-2-М1 1200УЗБ
Итого:
Реле РПУ-2-М1 1200 ТЗА

Количество _
в
изделии
4
1
1
1
1
6
2
1
Масса
1 шт.
0,000326
0,000436
0,000079
0,004203
0,000012
0,005165
0,006963
0,1306
0,2676*
'. г
всего
0,001304
0,000436
0,000079
0,004203
0,006022
0,000012
0,030990
0,013926
0,1306
0,175528
0,2676
Количество содержания серебра с износостойкостью класса
А на экспорт — тропики.
ПРИНЦИП ДЕЙСТВИЯ И КОНСТРУКЦИЯ
Габаритные и установочные размеры фотореле
приведены на рис. 1.
При снижении освещенности сопротивление
фоторезистора BL (рис. 2) увеличивается, а напряжение на
прямом входе 3 компаратора DA снижается. При
достижении этого напряжения до напряжения на
инверсном входе 4, снимаемого с переменного
резистора R4, триггер переключает выход в нулевое
состояние, который через резистор R6 закрывает
транзистор VT, при этом срабатывает реле Р, контакты
замыкаются. При увеличении освещенности
сопротивление BL уменьшается, потенциал входа 3
повышается. При достижении потенциала на входе 4
компаратор переключает свой выход в единичное
состояние, транзистор VT при этом открывается и
шунтирует обмотку реле Р, контакты размыкаются.
Фотореле состоит из измерительной части, которая
представляет неуравновешенный мост на резисторах
R1 — R4, и датчика освещенности BL, в качестве
которого использован фоторезистор ФСК-Г1.

Резистором* R4 обеспечивается изменение уставки
срабатывания, а делитель плеча R1 — BL является
сигнальной цепью, подключенной на прямой вход
компаратора. Резистор R5 осуществляет положительную
обратную связь, переводя компаратор в режим
триггера Шмитта. Выход компаратора через делители
R7, R6 осуществляет управление транзистором VT,
который включен параллельно выходному реле Р.
Вся схема устройства питается через двухполупериод-
ный выпрямитель VD2 — VD5 и балластные реле R8, R9.
В качестве исполнительного реле применяется реле
постоянного тока РПУ-2-М1 1200 УЗБ.
Элементы схемы фотореле смонтированы на
печатной плате, установлены на пластмассовом
основании и закрыты съемным кожухом, предохраняющим
монтаж от механических повреждений и защищающим
от случайного прикосновения к токоведущим
частям.
Датчик освещенности (фоторезистор) выносится
наружу и подключается к входному клеммнику.
В основании расположены зажимы для
бескольцевого крепления проводов и пружинные защелки для
крепления кожуха.
1
N
<^
£
^
1
0,1
^г
1
'\
71
^ 1
ПЛГПГш
жШ
R2.2
\ J 4 5
fmfflm
еде/шов ссср
<РР\-2ПЗ
\?220ВЛ50,60 Гц
\ТУ 16^23 283-75
Л8' -
L^
0 Ф
5 Ю
(+) Н
гоШякЫ
6 7 8
*
щ
нБ-1 mmi
Шу1
к*
55max
-«
<о\
^-
Рис. 1. Габаритные и установочные размеры фотореле

R9
. VT
I
R7
"(5Г~Ъ>
ш
R8
-220В
Рис. 2. Схема электрическая принципиальная фотореле
CI, C2 — конденсаторы; R1 — R9 — резисторы; Р — реле; VT — транзистор; VD1—стабилитрон; BL — фоторезисторы; DA —
микросхема; VD2 — VD5 — диоды
5

КОМПЛЕКТНОСТЬ ПОСТАВКИ
В комплект поставки входят: фотореле, техническое
описание и инструкция по эксплуатации—1 экз.
на упаковочное место, если иное количество не
оговорено в заказе.
ФОРМУЛИРОВАНИЕ ЗАКАЗА
В заказе необходимо указать наименование и типо-
исполнение фотореле; номер технических условий.
Примеры: для внутрисоюзных поставок — «Фотореле
ФР-2МУЗ, ТУ16-523.283—75»;
для экспортных поставок — «Фотореле ФР-2МТЗ,
экспорт, ТУ16-523.283—75».
Разработчик — СПКТБЭ, Ташкент.
Изготовитель — среднеазиатское
производственное объединение «Средазэлектроаппарат».
