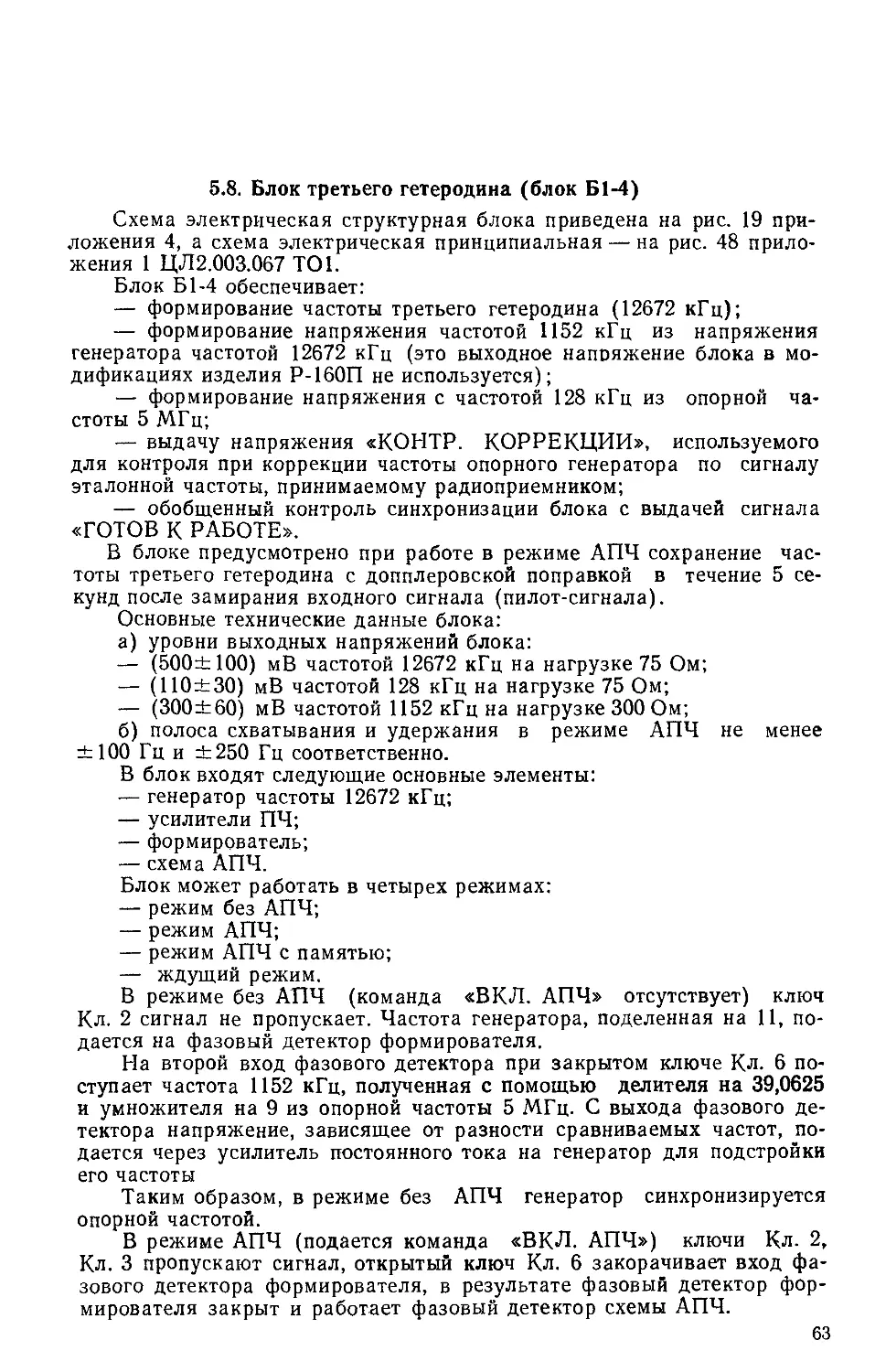

5.8.	Блок третьего гетеродина (блок Б1-4)

Схема электрическая структурная блока приведена на рис. 19 при-
ложения 4, а схема электрическая принципиальная — на рис. 48 прило-
жения 1 ЦЛ2.003.067 ТО1.

Блок Б1-4 обеспечивает:

—	формирование частоты третьего гетеродина (12672 кГц);

—	формирование напряжения частотой 1152 кГц из напряжения
генератора частотой 12672 кГц (это выходное напряжение блока в мо-
дификациях изделия Р-160П не используется);

—	формирование напряжения с частотой 128 кГц из опорной ча-
стоты 5 МГц;

—	выдачу напряжения «КОНТР. КОРРЕКЦИИ», используемого
для контроля при коррекции частоты опорного генератора по сигналу
эталонной частоты, принимаемому радиоприемником;

—	обобщенный контроль синхронизации блока с выдачей сигнала
«ГОТОВ К РАБОТЕ».

В блоке предусмотрено при работе в режиме АПЧ сохранение час-
тоты третьего гетеродина с допплеровской поправкой в течение 5 се-
кунд после замирания входного сигнала (пилот-сигнала).

Основные технические данные блока:

а)	уровни выходных напряжений блока:

—	(500± 100) мВ частотой 12672 кГц на нагрузке 75 Ом;

—	(110±30) мВ частотой 128 кГц на нагрузке 75 Ом;

—	(300±60) мВ частотой 1152 кГц на нагрузке 300 Ом;

б)	полоса схватывания и удержания в режиме АПЧ не менее
±100 Гц и ±250 Гц соответственно.

В блок входят следующие основные элементы:

—	генератор частоты 12672 кГц;

—	усилители ПЧ;

—	формирователь;

—	схема АПЧ.

Блок может работать в четырех режимах:

—	режим без АПЧ;

—	режим АПЧ;

—	режим АПЧ с памятью;

—	ждущий режим.

В режиме без АПЧ (команда «ВКЛ. АПЧ» отсутствует) ключ
Кл. 2 сигнал не пропускает. Частота генератора, поделенная на 11, по-
дается на фазовый детектор формирователя.

На второй вход фазового детектора при закрытом ключе Кл. 6 по-
ступает частота 1152 кГц, полученная с помощью делителя на 39,0625
и умножителя на 9 из опорной частоты 5 МГц. С выхода фазового де-
тектора напряжение, зависящее от разности сравниваемых частот, по-
дается через усилитель постоянного тока на генератор для подстройки
его частоты

Таким образом, в режиме без АПЧ генератор синхронизируется
опорной частотой.

В режиме АПЧ (подается команда «ВКЛ. АПЧ») ключи Кл. 2,
Кл. 3 пропускают сигнал, открытый ключ Кл. 6 закорачивает вход фа-
зового детектора формирователя, в результате фазовый детектор фор-
мирователя закрыт и работает фазовый детектор схемы АПЧ.
Сигнал третьей ПЧ со входа блока, через предварительный усили-
тель и усилитель ПЧ, где осуществляется селекция и усиление сигна-
ла, подается через открытый ключ Кл. 2, усилитель-ограничитель на
делитель на 10, с выхода которого сигнал частотой 12,8 кГц через
ключ Кл. 3 поступает на вход фазового детектора (схемы АПЧ). На
второй вход фазового детектора подается частота 12,8 кГц, сформиро-
ванная из опорной частоты. Выходное напряжение фазового детектора
усиливается и используется для подстройки частоты генератора
12672 кГц по несущей частоте сигнала.

Подстройка частоты третьего гетеродина по несущей частоте сиг-
нала позволяет скомпенсировать изменение второй ПЧ из-за эффекта
Допплера.

В случае исчезновения сигнала на входе усилителя блок переходит
в режим «АПЧ С ПАМЯТЬЮ» без дополнительных переключений.
В этом случае постоянное напряжение, появившееся в результате де-
тектирования шумовой огибающей сигнала, управляет ключами Кл. 3
и Кл. 4.

Вход фазового детектора схемы АПЧ закорачивается и конденса-
торы С38, С39 сохраняют свой заряд определенное время (время па-
мяти), тем самым текущая частота генератора запоминается и может в
течение этого времени засинхронизироваться с вновь появившимся сиг-
налом также без дополнительных переключений.

Время памяти определяется временем заряда конденсатора СЗО.

Если по истечении времени памяти сигнал на входе блока не по-
явился, то триггер Тг опрокидывается и нейтрализует команду «ВКЛ.
АПЧ» (закрывает ключ Кл. 6) и ключ Кл. 5 открывается; при этом от-
крываются входы фазового детектора формирователя и заряд конден-
саторов С38, С39 стирается.

В результате, блок переходит в ждущий режим (генератор синхро-
низируется опорной частотой) до появления сигнала на входе блока,
после чего блок вновь переключается в режим АПЧ.

При контроле частоты опорного генератора радиоприемника на
блок подается команда «ВКЛ. КОРР.», при этом сигнал третьей ПЧ
(соответствующий сигналу эталонной частоты, принимаемому радио-
приемником) поступает через ключ Кл. 1 и усилитель на смеситель, где
смешивается с напряжением частотой 128 кГц, полученной из частоты
опорного генератора 5 МГц. Полученные на выходе смесителя нулевые
биения используются для контроля при коррекции частоты опорного
генератора радиоприемника.

Сигнал готовности блока к работе формируется при наличии сле-
дующих напряжений:

— напряжения частоты 1152 кГц, полученной из частоты генера-
тора;

— напряжения частоты 1152 кГц, полученной из опорной частоты
5 МГц.

Преобразование указанных напряжений в сигнал готовности блока
происходит в смесителе (У8), затем сигнал детектируется (Д5) и уси-
ливается (Т16, Т17).

При неисправности в схеме синхронизации, а также в самой схеме
контроля сигнал готовности всегда меньше порогового значения. В
результате чего Т16, Т17 закрыты и контакты 3, 2 реле Р2 разомкну-
ты и цепь «ГОТОВ К РАБОТЕ» разрывается. Сигнал «ГОТОВ К РА-
БОТЕ» (—27 В) через делитель подается на выход блока и обеспечи-
вает возможность контроля блока с помощью стрелочного прибора.
Реле Р1 позволяет по команде «ОТКЛ. ГЕН.» отключать генератор
12672 кГц. Кроме того, напряжение с частотой 1152 кГц, полученной
из опорной частоты, для схемы контроля подменяется постоянным на-
пряжением (—12 В или —27 В) при включении генератора или в ре-
жиме с АПЧ соответственно, и функция схемы контроля сохраняется.
Ниже рассмотрены принципиальные особенности построения схем эле-
ментов блока.

Усилитель (плата 2119)

Схема электрическая принципиальная платы приведена на рис. 53
приложения 1 ЦЛ2.003.067 ТО1.

Усилитель, собранный на транзисторах Tl, Т2 по схеме с общим
эмиттером, предназначен для предварительного усиления сигнала тре-
тьей ПЧ. Усилитель обеспечивает чувствительность блока по входу
128 кГц (Ш1). Регулирование чувствительности производится резисто-
ром R3*. Селекцию несущей сигнала обеспечивает электромеханиче-
ский фильтр Э1 с полосой пропускания 300 Гц.

Усилитель ПЧ (плата 2118)

Схема электрическая принципиальная платы приведена на рис. 51
приложения 1 ЦЛ2.003.067 ТО1.

Усилитель ПЧ обеспечивает усиление сигнала 128 кГц с АРУ.

Усилитель ПЧ с АРУ обеспечивает постоянство амплитуды сигна-
ла и постоянство среднего значения амплитуды шумов на выходе уси-
лителя, что позволяет выставить порог срабатывания ключа Кл. 3
схемы АПЧ.

Микросхема У1 предназначена для согласования с выходным со-
противлением фильтра У1 усилителя.

Микросхема У2 — усилитель с АРУ; регулирование усиления осу-
ществляется шунтированием входа и выхода усилителя У2 диодами мат-
рицы У5. Глубина регулирования определяется детектором АРУ (Д2) и
УПТ (ТЗ, Т2, Т1).

Фильтр С22, R26, С23 обеспечивает развязку по цепи АРУ. Усиле-
ние сигнала по мощности производится усидителем, собранным по двух-
тактной схеме на транзисторах матрицы У4, с инвертором на входе,
выполненным на микросхеме УЗ.

Генератор (плата 2115)

Схема электрическая принципиальная платы приведена на рис. 52
приложения 1 ЦЛ2.003.067 ТО1.

Кварцевый, электронноперестраиваемый генератор предназначен
для формирования частоты (12672±1,5) кГц.

Генератор собран на транзисторе Т1 по схеме с общим коллекто-
ром. В цепи обратной связи стоит кварцевый резонатор, определяю-
щий частоту генерации.

Перестройка частоты в полосе ±1,5 кГц осуществляется варикапа-
ми Д1...Д4.

Средняя частота генерации устанавливается регулированием ин-
дуктивности катушки L1.

Генератор нагружен через делитель Rll, С8* на колебательный
контур С9, L2 и далее на распределительный усилитель (Т2).

Буферный усилитель собран на транзисторе Т4.

Усилитель мощности (ТЗ) обеспечивает необходимый уровень на-
пряжения третьего гетеродина (12672 кГц) на выходе блока.

Формирователь (плата 2116)

Схема электрическая принципиальная платы приведена на рис. 49
приложения 1 ЦЛ2.003.067 ТО1.

Формирователь обеспечивает:
—	формирование частоты 1152 кГц из частоты генератора
12672 кГц;

—	формирование частоты 128 кГц из опорной частоты 5 МГц с по-
следующим преобразованием ее в частоту 1152 кГц;

—	сравнение частоты 1152 кГц, полученной из частоты генератора
и частоты 1152 кГц, сформированной из опорной частоты 5 МГц;

—	формирование сигнала готовности блока к работе;

—	формирование сигнала для контроля коррекции частоты опор-
ного генератора устройства.

Рёле Р1 позволяет отключать питание генератора 12672 кГц по
команде «ОТКЛ. ГЕН.».

Формирование частоты 1152 кГц осуществляется путем деления на
11 частоты 12672 кГц. Делитель на 11 состоит из делителя на 16, со-
бранного на триггерах У2...У4, Уб, У7 по последовательной схеме, и схе-
мы совпадения У1, которая производит установку триггеров У2...У4, ис-
ключая пять состояний.

В результате исходная частота 12672 делится на 11. Сигнал на
вход делителя подается через формирователь (Т1).

Формирование частоты 128 кГц производится делением опорной
частоты 5 МГц на 39,0625. Опорная частота подается на вход делителя
через буферный усилитель У25-2 и формирователь У25-1.

Делитель состоит из четырех последовательно включенных делите-
лей на 2, 5; собранных по кольцевой схеме на триггерах. Схемы сов-
падения обеспечивают выборку фаз.

Делитель на 39,0625 нагружен на фильтр LC (ЭЗ-72) со средней
частотой 128 кГц.

Усилитель мощности, собранный на транзисторе Т14 по схеме с об-
щим эмиттером, обеспечивает необходимый уровень напряжения часто-
тотой 128 кГц на выходе блока и возможность контроля работы делите-
ля на 39,0625 с помощью стрелочного прибора.

С выхода фильтра ЭЗ-72 напряжение частотой 128 кГц поступает
также на умножитель (Т7, Т8), который состоит из двух умножителей
на 3, с выхода которого частота 1152 кГц через усилитель (Тб) подает-
ся на фазовый детектор (ТЗ, Т4), где сравнивается с частотой
1152 кГц, поступающей с делителя на 11.

Продукт сравнения следует через фильтр нижних частот на вход
усилителя постоянного тока (T9 и Т10), где усиливается и далее ис-
пользуется для управления частотой генератора 12672 кГц. Схема
обобщенного контроля синхронизации включает в себя:

—	преобразователь контролируемых напряжений в сигнал готов-
ности (У8);

—	детектор (Д5);

—	усилитель (Т16, Т17), нагруженный на реле Р2.

Схема контроля коррекции состоит из усилителей (Т12, Т13), со-
бранных по схеме с общим эмиттером, и смесителя У9.

Схема АПЧ (плата 2117)

С	хема электрическая принципиальная платы приведена на рис. 50
приложения 1 ЦЛ2.003.067 ТО1.

Схема АПЧ обеспечивает подстройку частоты генератора по несу-
щей частоте сигнала и осуществляет запоминание текущего значения
частоты генератора при исчезновении несущей частоты сигнала (пилот-
сигнала).

Предварительно усиленный и отфильтрованный сигнал третьей ПЧ
по команде «ВКЛ. АПЧ» следует через открытый ключ У1, двухсторон-
ний ограничитель (Д9, ДЮ), делитель на 10 (У8, У9) (при закры-
том ключе Т5) и поступает на фазовый детектор (Тб, Т7), собранный
по ключевой схеме.

Сюда же через делитель на 10 (УЗ, У4) подается опорная частота
128 кГц, сформированная из 5 МГц. Выходное напряжение фазового
детектора используется для управления генератором 12672 кГц, что
позволяет скомпенсировать изменение второй ПЧ изделия из-за эффек-
та Допплера.

При исчезновении пилот-сигнала или значительной модуляции его

шумами (при соотношении

С + Ш_
Ш

4...6) на выходе детектора Д1 появ-

ляется шумовая огибающая. Детектор Д2 выделяет постоянную состав-
ляющую шумов и открывает ключ (Т4, Т5), при этом вход фазового
детектора (Тб, Т7) закорачивается и текущее значение напряжения на
конденсаторах С38, С39 запоминается.

Одновременно напряжение с выхода детектора Д2 закрывает тран-
зистор Т8 и конденсатор СЗО начинает заряжаться. Если до окончания
его заряда (время памяти) пилот-сигнал не появился, то триггер (Т10,
Т11) опрокидывается и ключ (Т22) закрывается.

Переменное напряжение частотой 1152 кГц с коллектора транзи-
стора Т22 открывает транзисторы Т12, Т13 и заряд конденсаторов С38
и С39 стирается; постоянное напряжение с коллектора транзистора Т22
открывает ключ Д1 формирователя и генератор синхронизируется (с
помощью фазового детектора формирователя) опорной частотой.
Схема электрическая структурная.
Цепь	Конт.
Корпус	1
Корпус	2
А 6,3 в стой	3
+ 12,6 В сшиб	4
~12,6Встаб.	5
-Z1B стад.	6
	7
	8
Выкл генер	У
	10
	И
	12
	/3
	Г4-
Корр, йкл.	15
АПЧ бкл.	1b
	/7
	18
	19
	20
	21
	22
	23
	24
	25
Контр, копр.	26
Контр 5г-°'гет.	27
Готоб к раб.	28
Готоб к раб.	'29
Контр 128кЛц	50
	51

О

£3
4)

5
ч>

1С
04
32 2

?	1152 кГц

-1_ к Ш 5

R<>

£6

Тб

С7

£2

0.068 мк

К5

2 200

вход ( команда „3
быкптнения ЯЛч) I _[_

‘tlO 680 0068™

*38

О,Об8мк.

С/9

2200

С 26

2 2 00

680

820

10

R45

RC6

811

+ 8,56

39*

8.2 к

У&

1500
R??

5,6 к

872

820

Г11
21312b

15 к
1/?43

Ч.2к

15 к Л
ЛрЗ

too +	®

4=с^/

27

о" t'°

1 с <РД

С10

Т7

3

0,06Ы{

[КГ* п п

?Т /5*Т 36* 3,3<

R26

L2

Т8

128 кГц
с (рилотрй
33 -72
£15

120

R30

5

его

№2

35

У8 соединить

5,6 к

+ 8,5 в

а

180

Дб

-8,5b

Д8/8Е

-27В

Я818Е	#7

-275

ТГ7

R79

820 оЗЗмк

2Т3126

880

РЗС Ь9

206~fg6

Уб

Q

8

Qt

6

4Л...и I

878
/Ок

/О
11
13

с^о
3900 п ,

L *5

контакт /<►
с „д'

r Н73

> с,ь О ОМ ИК
Лнн’
еЧ#

О О Л л —-

2ПЗО6А
+ £2+
Юми—г—	—

___£25 ООЗЗмк

Я5

КН^—

$??Д |/Г/*

0.068 мк

4,7м к

19

422

г _£r

чс

г-К/
L*!
*— к.

<т

13ОПЙ

Л

к У 1 ..41

k иС6°

Го «

_ £53
0068мТГ~

I R81



С Шь-12,6В Ь 12

3

Ч>/?

-71

-12
-35

-К»

“ к?

*-Г*

+ /2.68

е

93

/f—К;

о,обТГ

203018

С 47

~ ЙР^

/8

2,Ь

11

-27В с ШЬ

6 22

128 кГц

д

Т12

Ь1к\

С21

'ЕГ^^-ННг
п [г rtel
г |гл*г UkTz.zk | 4ЛН

д R98

180

R53

У9

, R55

мк

100

2,2*1

R5<x

R58

C5I

9-.1мк
с 999

£29

0,068 мк

0,068 м»
7/3

(П I

-||—I 810

О.Ойвнк

+ 12,68

23
н-12,6 В
с ШЧ

24

С$° 0,33 ИК

£5?

Fti

47 мк

+ 12,6 в

к плате АПЧ

”1

УП

25

кОнтр. корр

10 * 8

№



1*

Д.Я88 поа
11

Яр 6

И

Т1 R2

21

2(3165

R/

)18 кГц

О,Об8мк

С5Ь

С55

22мк

Бход 11672 кГц

i27
к фильтру
35-72

29

28

О е

I к плоте АПЧ

контр
128кГц 5

К Ш9

118 кГц 5 38
к Ш6\

0.0 68 и*

889*

С36

ЗЗк

С34

О,Об9мц

J3J Г
“ззЛ

270

886

С37

0.068™

R63

273126

R82

У 18

У 12

У/4-

01^

У 19. 1

У15	5179/6 У13	У/8.У/9

* 921.9гг к Угз 936

59

Ир1

С56
'n-81
О.ЗЗмк

26

+ 6.3В с Ш4

I Ш I R90 I R91 I Я92
п 4

Рис. 99.

CS1

У 25.1

£58

0,068 мк

895 13

150

560

897

С59 g 5 МГц с Ш7

12,6 В

m

59, £0, 4/

1 Микросхемы

2 Микросхемы

угг. чгз типа

93...99.96,91 типа I30TB1
gg,9l1,9l3, Vts, 916, 918, 910

/зз /?лз

3 Микросхема/ У1/, У/^ У/1,У19, У22, У2^
типа /33 ТМ2

Поддирают при регчпиробаниц

Контакта! !б 9i ...91 соединена! с

9 15, 980, 9i1	" С

•	9 !б ,911,911,911	' с

У 12 ,

У13, У1^

У /8. У1У . У23, У29

Я88

R89

R9O

R91

Я92

Контакты 7.9!. .98.9И ..919 соединены о
к орпчеом

Плата 2116.

Схема электрическая принципиальная
-г?«о2

Рис. 50. Плата 2/17.

Схема электрическая принципаальная
1

-168O--

Cl

вход

0,068 mk
RI

У/ 5’!*

R7



0,068 м к

560

.Л2	7

560 R2 1(J

Ml-

о.озз ми



5,6k

200k

R11

tQ

7

4

RfZ

2200

5,6к\

RIS

УЗ

ОЗЗмк

СП

Ппато 2118

03 I

07

016
о II

Rib

yk-i

_~1 1H7251

RI9* ,C,t8

71 ТР’

5 2732-02

0,068 mk\

C4 |

Rk

0,033 mk

1,2k

1,5 mk

Л/

Д818Е___

___10

____9_

R9

0,033 м к
IICS

0,33 mk

820

О.ЗЗмк

ZU "ггоо 6,8 к
Ю ДП,

5,6 k

5 j?7 ,RI8.

2200

RIO

У5

6

7

8

7

=^015

0,033 mk

2,4 К

R1^

R15

270

R25

fK R26

022

^/5 Л Rtf 0,33 mk
6,?k[J

</4-3

6,8 к

hRiz

* I Ifi, 8к .
R20 LrJ . СЮ

510	0,33 mk

1

5

3

4

R2k

150

C20

11,5 mk

O,35mk\

Г^Ц--о выход

1,8 к

4

•о -276

Ik =
t?47mk

R27

023

T2 2Т312Б =г=

2,2К

R28

R29

5

о + 12,6 В

Д5

_ 2Д503Б

1,8 k
T3

390

2Т312Б

2 Д 5226

025

Д2

R30

5,6k\

R31

0,033 mk
R32*

* Подбирают при регулировании

Рис. 51. Плато 2118.

Схема электрическая принципиальная.
* Подбирают при регулироЬании

Рис. 52. Плата 2115.

Сиена электрическая принципиальная.
