Приемник-передвижка
Одним из радиозаводов Министерства промышлен-
ности средств связи сконструирован пятиламповый
супергетеродинный приемник-передвижка «Воронеж»,
питание которого можно осуществлять как от сухих
батарей, так и от сети переменного тока с напря-
жением 110, 127 или

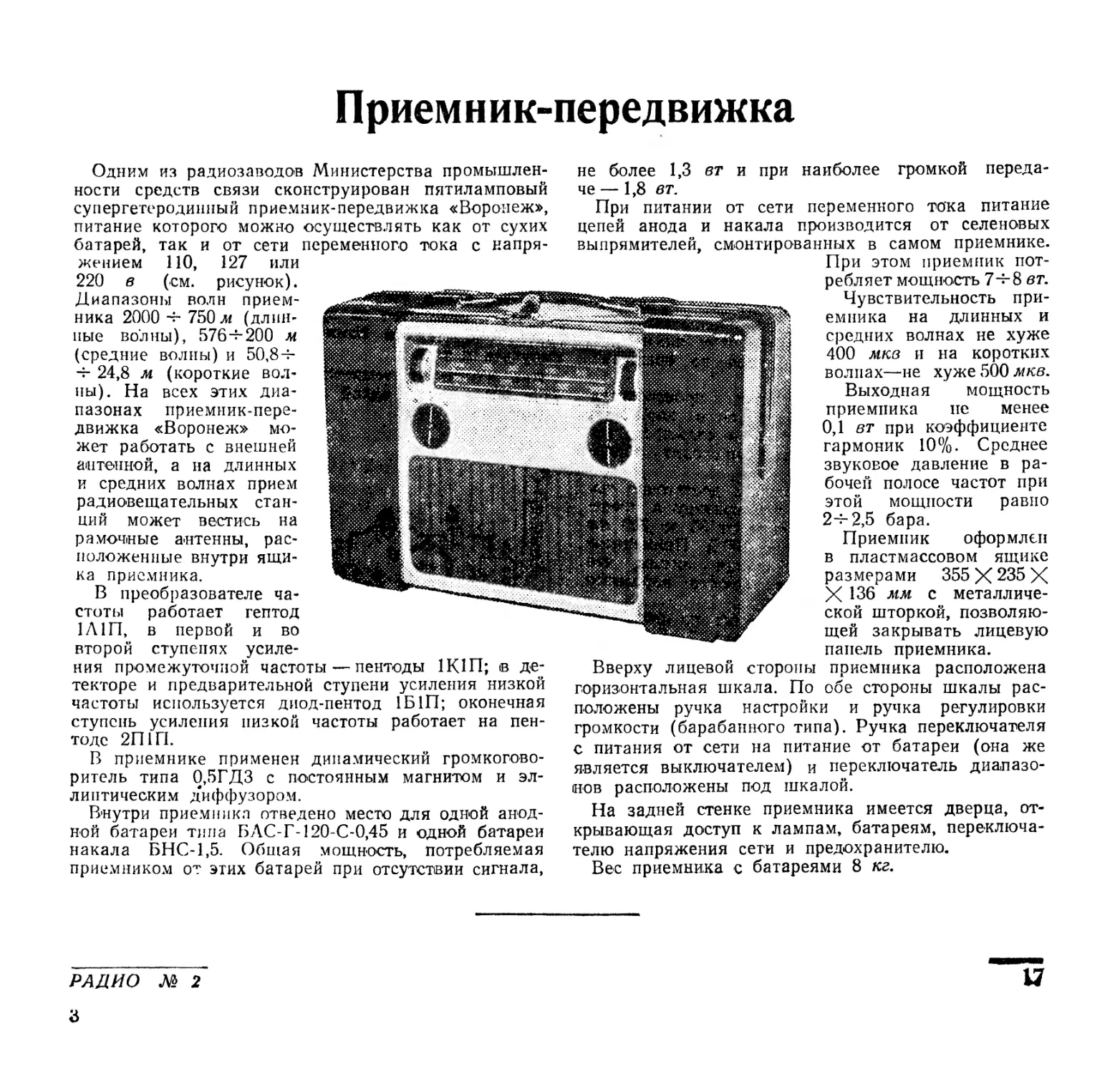

220 в (см. рисунок).
Диапазоны волн прием-
ника 2000 4- 750 м (длин-
ные волны), 576-5-200 м
(средние волны) и 50,84-
4- 24,8 м (короткие вол-
ны). На всех этих диа-
пазонах приемник-пере-
движка «Воронеж» мо-
жет работать с внешней
антенной, а на длинных
и средних волнах прием
радиовещательных стан-
ций может вестись на
рамочные антенны, рас-
положенные внутри ящи-
ка приемника.
В преобразователе ча-
стоты работает гептод
1Л1П, в первой и во
второй ступенях усиле-
ния промежуточной частоты — пентоды 1К1П; в де-
текторе и предварительной ступени усиления низкой
частоты используется диод-пентод 1Б1П; оконечная
ступень усиления низкой частоты работает на пен-
тоде 2П1П.
В приемнике применен динамический громкогово-
ритель типа 0,5ГДЗ с постоянным магнитом и эл-
липтическим диффузором.
Внутри приемника отведено место для одной анод-
ной батареи типа БАС-Г-120-00,45 и одной батареи
накала БНС-1,5. Общая мощность, потребляемая
приемником от этих батарей при отсутствии сигнала,
не более 1,3 вт и при наиболее громкой переда-
че — 1,8 вт.
При питании от сети переменного тока питание
цепей анода и накала производится от селеновых
выпрямителей, смонтированных в самом приемнике.
При этом приемник пот-
ребляет мощность 74-8 вт.
Чувствительность при-
емника на длинных и
средних волнах не хуже
400 мкв и на коротких
волнах—не хуже 500 мкв.
Выходная мощность
приемника не менее
0,1 вт при коэффициенте
гармоник 10%. Среднее
звуковое давление в ра-
бочей полосе частот при
этой мощности равно
24-2,5 бара.
Приемник оформлен
в пластмассовом ящике
размерами 355 X 235 X
X136 мм с металличе-
ской шторкой, позволяю-
щей закрывать лицевую
панель приемника.
Вверху лицевой стороны приемника расположена
горизонтальная шкала. По обе стороны шкалы рас-
положены ручка настройки и ручка регулировки
громкости (барабанного типа). Ручка переключателя
с питания от сети на питание от батареи (она же
является выключателем) и переключатель диапазо-
нов расположены под шкалой.
На задней стенке приемника имеется дверца, от-
крывающая доступ к лампам, батареям, переключа-
телю напряжения сети и предохранителю.
Вес приемника с батареями 8 кг.
