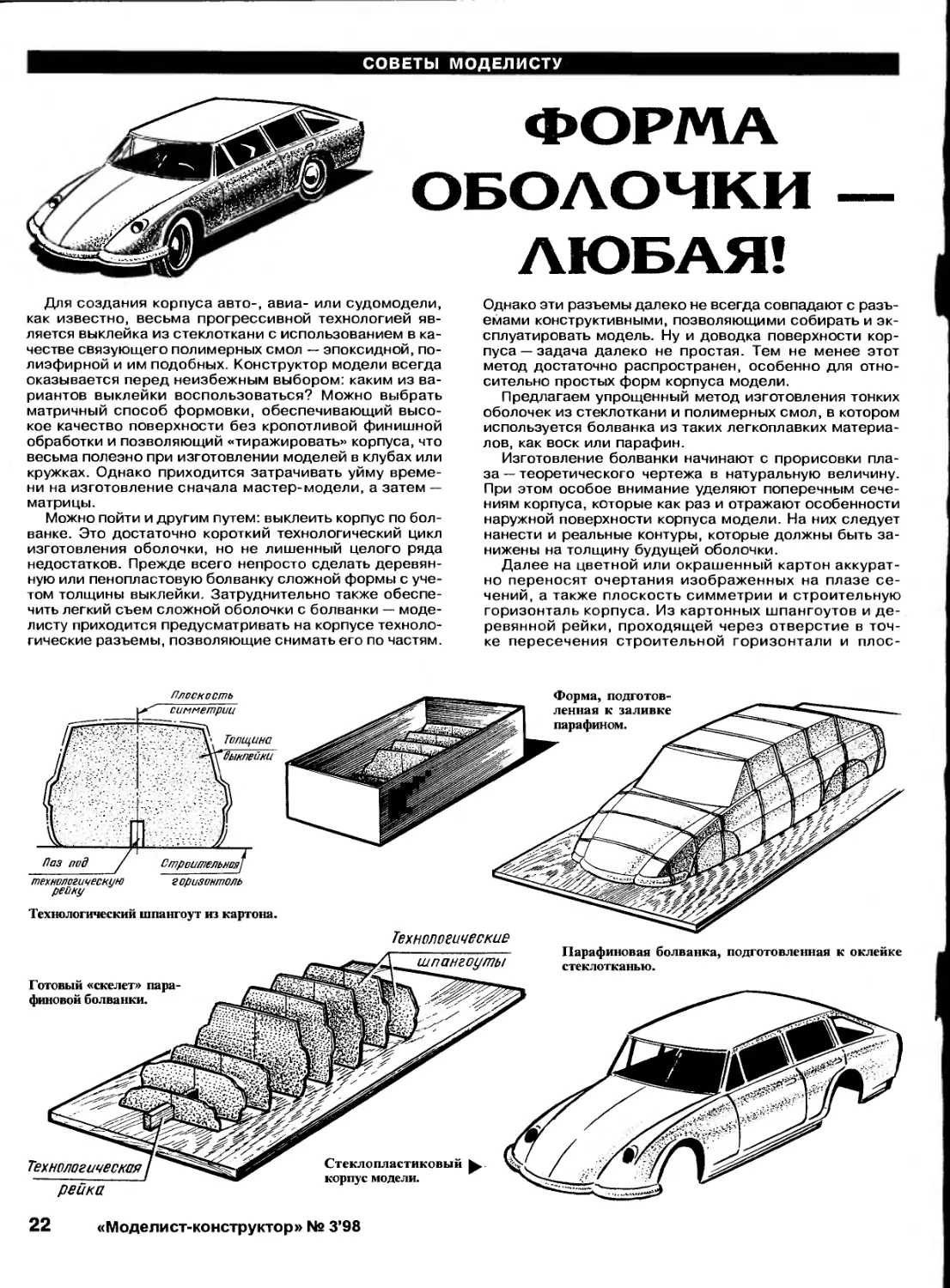

СОВЕТЫ МОДЕЛИСТУ
ФОРМА
ОБОЛОЧКИ —
ЛЮБАЯ!
Для создания корпуса авто-, авиа- или судомодели,
как известно, весьма прогрессивной технологией яв-
ляется выклейка из стеклоткани с использованием в ка-
честве связующего полимерных смол — эпоксидной, по-
лиэфирной и им подобных. Конструктор модели всегда
оказывается перед неизбежным выбором: каким из ва-
риантов выклейки воспользоваться? Можно выбрать
матричный способ формовки, обеспечивающий высо-
кое качество поверхности без кропотливой финишной
обработки и позволяющий «тиражировать» корпуса, что
весьма полезно при изготовлении моделей в клубах или
кружках. Однако приходится затрачивать уйму време-
ни на изготовление сначала мастер-модели, а затем —
матрицы.
Можно пойти и другим путем: выклеить корпус по бол-
ванке. Это достаточно короткий технологический цикл
изготовления оболочки, но не лишенный целого ряда
недостатков. Прежде всего непросто сделать деревян-
ную или пенопластовую болванку сложной формы с уче-
том толщины выклейки. Затруднительно также обеспе-
чить легкий съем сложной оболочки с болванки — моде-
листу приходится предусматривать на корпусе техноло-
гические разъемы, позволяющие снимать его по частям.
Однако эти разъемы далеко не всегда совпадают с разъ-
емами конструктивными, позволяющими собирать и эк-
сплуатировать модель. Ну и доводка поверхности кор-
пуса — задача далеко не простая. Тем не менее этот
метод достаточно распространен, особенно для отно-
сительно простых форм корпуса модели.
Предлагаем упрощенный метод изготовления тонких
оболочек из стеклоткани и полимерных смол, в котором
используется болванка из таких легкоплавких материа-
лов, как воск или парафин.
Изготовление болванки начинают с прорисовки пла-
за — теоретического чертежа в натуральную величину.
При этом особое внимание уделяют поперечным сече-
ниям корпуса, которые как раз и отражают особенности
наружной поверхности корпуса модели. На них следует
нанести и реальные контуры, которые должны быть за-
нижены на толщину будущей оболочки.
Далее на цветной или окрашенный картон аккурат-
но переносят очертания изображенных на плазе се-
чений, а также плоскость симметрии и строительную
горизонталь корпуса. Из картонных шпангоутов и де-
ревянной рейки, проходящей через отверстие в точ-
ке пересечения строительной горизонтали и плос-
22
«Моделист-конструктор» Ns 3’98
Выклейка стеклопластиковой оболочки фюзеляжа с внутренним
пространственным каркасом:
А — парафиновая болванка с пазами под внутренний каркас, Б —
укладка в пазы стеклоткани, В — заполнение пазов пенопластом,
Г — обработка пенопласта, Д — оклейка болванки стеклотканью.
кости симметрии корпуса, собирают своеобразный
«скелет» будущей болванки и закрепляют в подходя-
щем по размерам деревянном или, что лучше, в ме-
таллическом ящике.
Теперь следует приготовить состав для болванки
(воск, парафин или их смесь), загрузить его в подходя-
щую емкость (например, кастрюлю) и расплавить на во-
дяной бане. Использовать для плавки прямой огонь не
рекомендуется категорически — воск может закипеть,
разбрызгивая вокруг себя горячую жидкость, или даже
загореться.
Когда весь состав в кастрюле перейдет в жидкое со-
стояние, его аккуратно переливают в ящик со «скеле-
том» будущей болванки. После застывания массы пара-
финовый блок извлекают из ящика и обрабатывают, ори-
ентируясь на заложенный внутри «скелет». При этом
удобно пользоваться ножами-косячками, плоскими и по-
лукруглыми стамесками или железками от рубанка. Для
выборки углублений имеет смысл сделать несколько
своеобразных штихелей из стальных ложек — нужно толь-
ко остро заточить их.
Если на болванке оказалась раковина или произошел
скол материала, брак легко подправить с помощью па-
яльника: кусочек парафина вплавляют в изъян формы.
Готовую болванку полируют и аккуратно оклеива-
ют несколькими слоями стеклоткани с использовани-
ем в качестве связующего, как правило, эпоксидной
смолы. После отверждения смолы оболочку корпуса
обрабатывают шкуркой, выравнивают эпоксидной
шпаклевкой и еще раз зачищают наждачной бумагой.
Затем парафин вытапливают через технологические
отверстия в оболочке. Через те же отверстия извле-
кают картонный «скелет» болванки. Если корпус дол-
жен иметь конструктивные или эксплуатационные
разъемы, то распиливать его удобнее до вытаплива-
ния парафина из болванки — в противном случае тон-
кую оболочку при механической обработке легче пов-
редить.
Использование парафиновой болванки позволяет вы-
клеивать оболочки с заложенным в конструкцию внут-
ренним каркасом. Для этого в отлитой болванке выби-
рают пазы, в которые сначала вклеивают лоскуты стек-
лоткани, затем — пенопластовые рейки. После этого бол-
ванку обертывают полиэтиленовой пленкой и обматы-
вают резиновым бинтом, что позволяет плотно прижать
рейки к болванке. По окончании полимеризации смолы
пенопласт обрезают заподлицо и поверхность болванки
оклеивают стеклотканью.
После вытапливания парафина получается исключи-
тельно жесткая и весьма легкая оболочка с заложенным
в нее пространственным каркасом.
