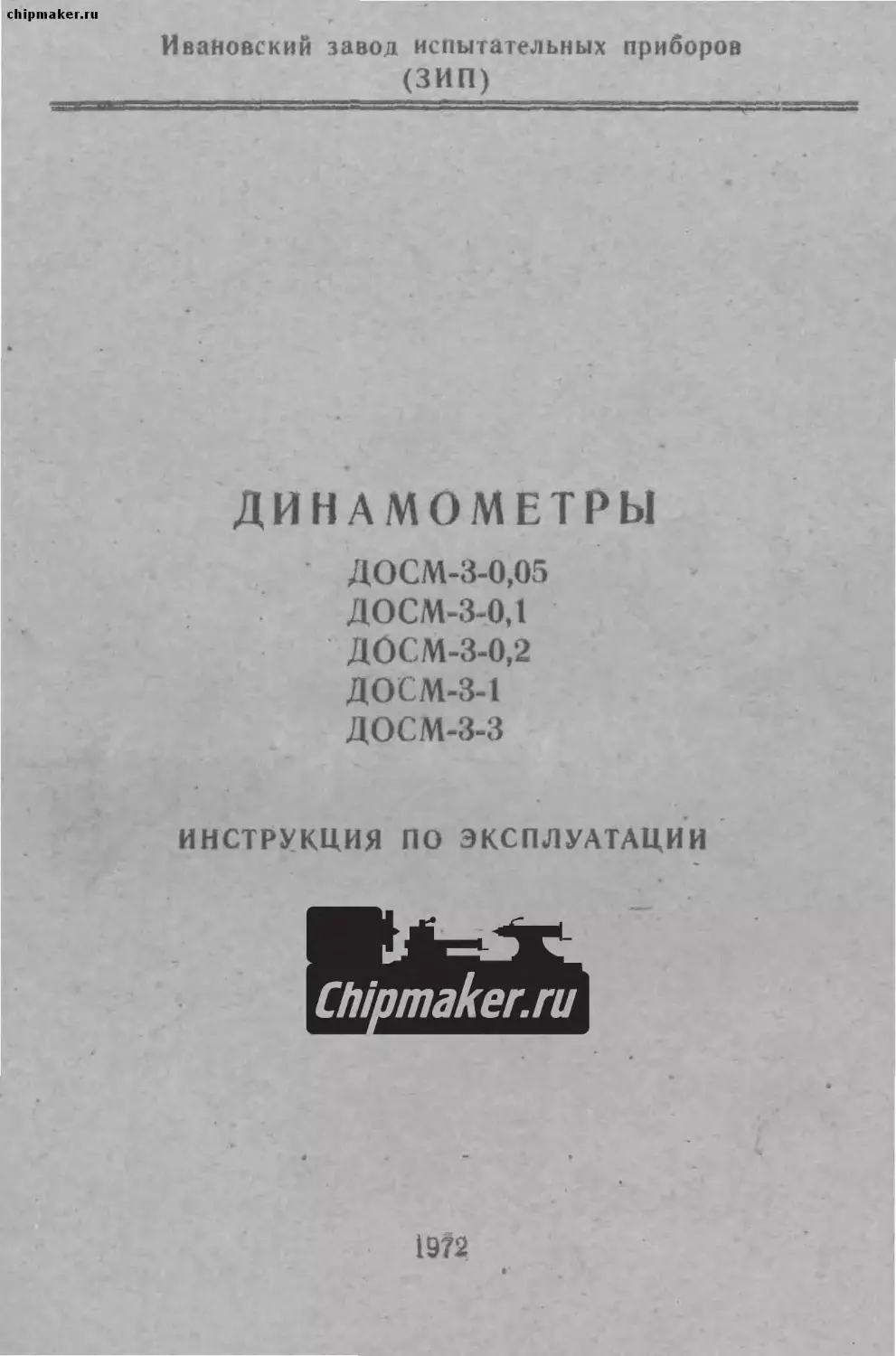

Ивановский завод испытательных приборов
(ЗИП)
ДИНАМОМЕТРЫ
ДОСМ-З-0,05
ДОСМ-3-0,1
ДОСМ-3-0,2
ДОСМ-3-1
ДОСМ-3-3
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
Chipmaker.ru
Chipmaker.ru
НАЗНАЧЕНИЕ
Динамометры ДОСМ относятся к образцовым переносным
механическим динамометрам 3-го разряда, ГОСТ 9500—60,
и предназначены для поверки силовых устройств испытатель-
ных машин и приборов, а также могут применяться в качест-
ве рабочих приборов повышенной точности для измерения
статических сил.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Наименование параметров Наибольшая предельная нагрузка, тс
0,05 0J 0,2 ' 3
Наименьшая предель- ная нагрузка, кгс . . 5 10 2J 100 300
Наибольшая предель- ная нагрузка, кгс . . 50 100 2J0 К00 30 0
Цена наименьшего де- ления, кгс 0,1 н 0,2 е более 0,1 2 6
Вариация показаний нагрузки из трех отсче- тов по всему диапазо- ну, начиная с 0,1 пре- дельного значения, % от величины измеряв мой нагрузки Изменение показаний за время между двумя очередными поверками (один год), % от вели- чины измеряемой на- грузки Не Не более более 0,5 0,7 3
Наименование параметров Наибольшая предельная нагрузка, тс
0,05 0,1 0,2 1 3
Температурный коэф- фициент, град.—' . . Разность показаний при прямом и обратном ходах при 50%-пой на- грузке, % от величины измеряемой нагрузки Порог чувствитель- ности. определи емый при наименьшей и наи- большей предельных на- грузках, % от наиболь- шей предельной нагруз- ки . . Габаритные размеры, мм: члина .... ширина .... высота .... Вес динамометра, кг Вес динамометра с футляром, кг ... . 1.6 2,7 0,0 Не Не 260 45 150 1,7 2.8 003±0,000 более более 1,8 3 05 1 ),02 190 165 105 2 3,5 202 165 115. 2,4 3,8
ПРИНЦИП ДЕЙСТВИЯ
И КРАТКОЕ ОПИСАНИЕ КОНСТРУКЦИИ
Динамометр работает по принципу определения силы по
величине упругой деформации скобы специальной формы.
Отсчет нагрузки производят по индикатору и таблице
значений нагрузки, соответствующей тому или иному пока-
занию индикатора, внесенному в выпускной аттестат.
Динамометры ДОСМ-3-0,05; ДОСМ-3-0,1 и ДОСМ-3-0,2
(рис. 1) состоят из скобы 1, жестко закрепленной на корпу-
се 2 через переходник 3 винтами 4 и 5. Нагрузка передает-
ся скобе через шарик 6 и подушку 7.
Под действием нагрузки скоба деформируется, передавая
перемещение через опору 8 индикатору 9, закрепленному в
корпусе 2 зажимом 10 и винтами 11.
Динамометры ДОСМ-3-1 и ДОСМ-3-3 (рис. 2) состоят из
скобы 1. воспринимающей нагрузку .через подушку 2, шарик
3, верхний упор 4 и нижний упор 5. Стойка 6 прикреплена
4
Рис. 1 Общий нид динамометров ДОСМ-3-0,05; ДОСМ-3-0,1 и ДОСМ-3-0,2:
скоба; 2 — корпус; 3 — переходник; 4 в 5 — винты; (> — шарик; 7 — подушка; 8 — опора;
индикатор; 10 — зажим; 11 — винт
к скобе винтами 7 и 8. На стойке впитом 9 закреплен инди-
катор 10.
Рис. 2. Общий вид динамоме1ров ДОСМ-3-1 и ДОСМ-3-3:
1 — скоба; 2 — подушка; 3 — шарик; 4 — упор верхний; 5 — упор
нижний; 6 — стойка; 7, 8, 9 — винты; 10 — индикатор; 11 — рычаг;
12 — опора; 13 — пружина; 14 — центр
Под действием нагрузки скоба деформируется и рычаг
11, опираяс-ь на опору 12, поворачивается в центрах 14, пе-
ремещая шток индикатора. Пружина 13 служит для преодо-
ления трения в конусных центрах 14-
Динамометр вместе со съемными деталями и сопроводи-
тельной документацией хранят в специальном футляре.
ПРАВИЛА ПОВЕРКИ
Поверку, испытание и приемку динамометров производят
в соответствии с требованиями ГОСТа 9500—60 «Динамо-
метры образцовые переносные» и Инструкции 44-64 «По
поверке и градуировке образцовых переносных динамомет
ров 3-го разряда» издательства Государственного комитета
стандартов, мер и измерительных приборов при СМ СССР.
ПРАВИЛА ЭКСПЛУАТАЦИИ, УХОДА И ХРАНЕНИЯ
1. После распаковки динамометра проверяют его сохран-
ность и наличие всех съемных деталей; соответствие сопрово-
дительной документации данному динамометру. Протирают
динамометр мягкой ветошью, удаляя консервацию.
2. Знакомятся с конструкцией и правилами поверки
образцового динамометра.
3. Поверку силовых устройств машин и приборов произ-
водят образцовым динамометром в соответствии с требова-
ниями специальных инструкций по поверке данных силовых
устройств.
4. Не перегружают динамометр нагрузками, превышаю-
щими наибольшее предельное, значение свыше 10%.
5. Для поверки каких-либо промежуточных нагрузок, нс
указанных в аттестате динамометра, но применяющихся в си-
ловом устройстве, используют метод интерполяции’ имею-
щихся показаний нагрузок динамометра. Известные ме-
тоды интерполяции показаний динамометров подроб-
но изложены в книге Л. М. Максимова «Методы интерполя-
ции в приложении к динамометрии» издательства Комитета
стандартов. 1969.
6. После проведения поверки динамометр, съемные детали
и сопроводительную документацию снова укладывают в фут-
ляр-
7. При длительном хранении и перевозках для защиты
от коррозии все поверхности динамометра, кроме индика-
тора, покрывают смазкой УН (вазелин технический).
ГОСТ 782—59, и обертывают упаковочной водонепроница-
емой двухслойной бумагой, ГОСТ 8828—61.
Сопроводительную документацию и футляр с динамомет-
ром завертывают в такую же бумагу.
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ
И МЕТОДЫ ИХ УСТРАНЕНИЯ
Наименование неисправности Вероятная причина Метод устранения
I. Смещенное положе- ние стрелки индикатора более чем па 2-3 деле- ния относительно сило-, вой оси динамометра 2. 11еравномер н о с т ь движения стрелки Нет чувствительности Неточная установка индикатора в динамо- метре Затирание подвиж- ного штока индикатора Неисправность поверя- емой машины Неисправность инди- катора Переустановить ин- дикатор Проверить работу индикатора вхоло- стую Устранить неис- правность поверя- емой машины . Устранить неис- правность индикато- ра или заменить дру- гим
Примечание. После переустановки или замены индикатора ди-
намометр подлежит очередной персповерке.
УПАКОВОЧНЫЙ ЛИСТ
на динамометры ДОСМ-3-1 и ДОСМ-3-3
Обозначение Наименование Количество
1 2 3
0-0 Собственно динамометр , 1
0-04 Подушка 1
0-06 Упор нижний 7
— Шарик 10 мм, ГОСТ 3722—60 1
— Выпускной аттестат на динамометр 1
- Инструкция по эксплуатации 1
и Футляр 1
Контролер
Упаковщик
