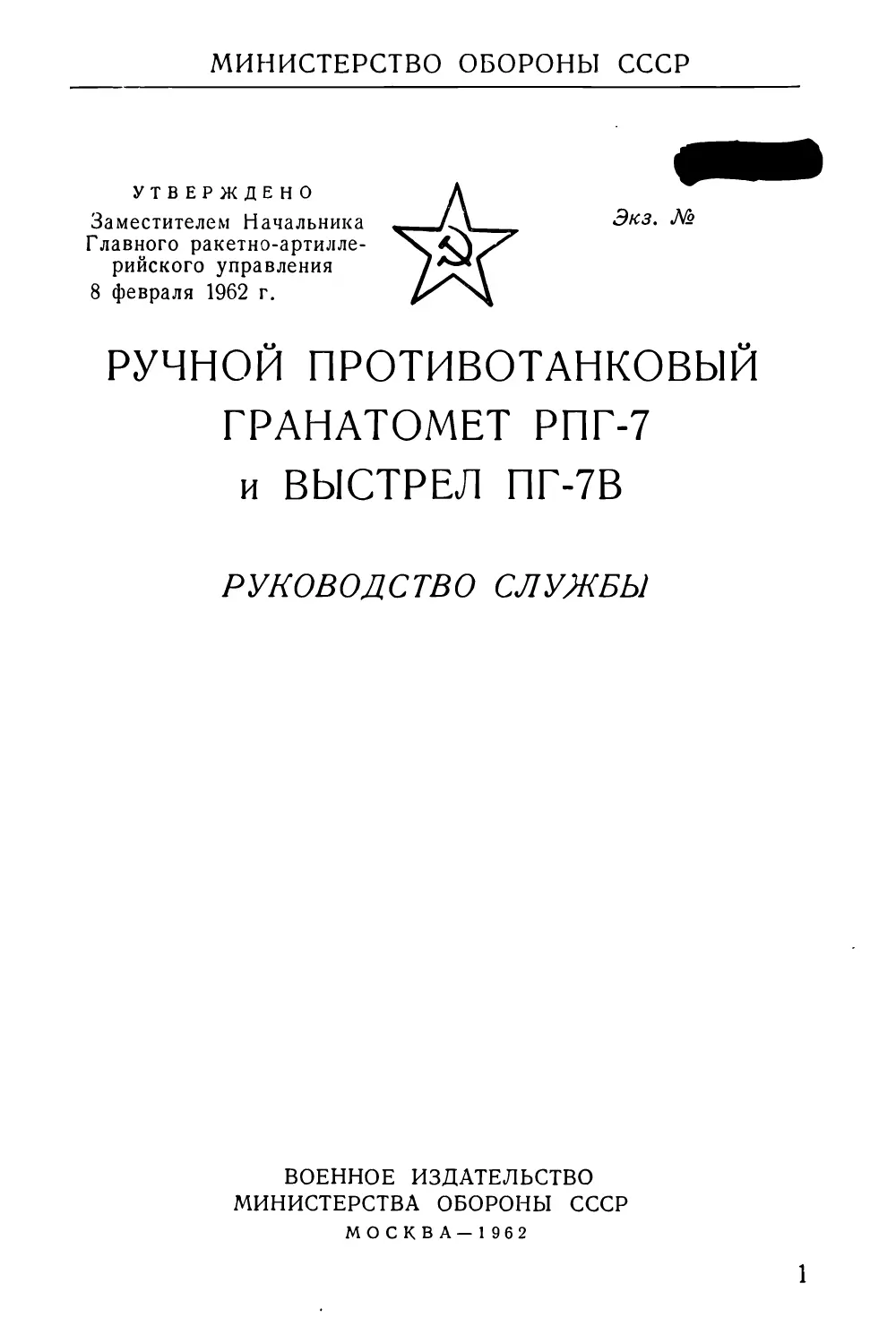

МИНИСТЕРСТВО ОБОРОНЫ СССР
УТВЕРЖДЕНО
Заместителем Начальника
Главного ракетно-артилле-
рийского управления
8 февраля 1962 г.
Экз.
РУЧНОЙ ПРОТИВОТАНКОВЫЙ
ГРАНАТОМЕТ РПГ-7
и ВЫСТРЕЛ ПГ-7В
РУКОВОДСТВО СЛУЖБЫ
ВОЕННОЕ ИЗДАТЕЛЬСТВО
МИНИСТЕРСТВА ОБОРОНЫ СССР
МОСКВА-1962
1
Всего в книге пронумеровано 76 стр. Кроме того, помещены три
вклейки на трех листах.
Вклейка № 1, рис. 2 между стр. 6 и 7.
Вклейка № 2, рис. 13 между стр. 14 и 15.
Вклейка № 3, рис. 29 между стр. 30 и 31.
2
Глава первая
ОБЩИЕ СВЕДЕНИЯ
1. НАЗНАЧЕНИЕ И БОЕВЫЕ СВОЙСТВА
ГРАНАТОМЕТА РПГ-7
Ручной противотанковый гранатомет РПГ-7 (рис. 1) яв-
ляется мощным огневым средством стрелкового отделения
для борьбы с танками и самоходно-артиллерийскими уста-
новками противника. Гранатомет обладает бронепробивае-
мостью, которая дает возможность гранатометчику вести
Рис. 1. Общий вид ручного противотанкового гранатомета РПГ-7:
/—механический прицел; 2 — оптический прицел; 3 — ствол; 4— бойковый
механизм; 5 — ударно-спусковой механизм
борьбу с современными танками и самоходно-артиллерий-
скими установками всех типов, а также другими мотомеха-
низированными и бронированными средствами противника.
Кроме того, ручной противотанковый гранатомет может
быть использован для подавления и уничтожения живой
силы противника, находящейся в легких укрытиях полевого
типа, а также в кирпичных сооружениях городского типа.
Наилучшие результаты стрельбы из гранатомета получа-
ются в пределах дальности прямого выстрела.
1* Зак. 2586с
3
Дальность прямого выстрела при высоте цели 2 м равна
330 м. Наибольшая прицельная дальность стрельбы равна
500 м. Скорострельность — 4—6 выстрелов в минуту. Вес
гранатомета с оптическим прицелом в боевом положении —
6,3 кг.
Расчет, обслуживающий гранатомет, состоит из двух че-
ловек: гранатометчика и его помощника. Носимый боекомп-
лект— 5 выстрелов, которые переносятся расчетом в сумках.
Одна сумка с двумя выстрелами переносится гранатометчи-
ком, а другая сумка с тремя выстрелами—помощником
гранатометчика. Основные данные гранатомета и выстрела
к нему приведены в приложении 1.
2. ОБЩЕЕ УСТРОЙСТВО ГРАНАТОМЕТА РПГ-7
И ВЫСТРЕЛА ПГ-7В
Гранатомет является гладкоствольной, динамо-реактив-
ной, безоткатной системой, выстрел активно-реактивный.
Граната выстреливается из гранатомета с помощью старто-
вого порохового заряда. На начальном участке траектории
включается реактивный двигатель, который увеличивает
скорость гранаты.
Граната ПГ-7 — надкалиберная, кумулятивного дейст-
вия, пробивающая броню или другую преграду благодаря
направленному действию взрыва.
Действие гранаты состоит в том, что при попадании ее
в бронецель она пробивает броню направленной струей га-
зов, поражает экипаж, разрушает вооружение и оборудова-
ние, а также воспламеняет горючее и боеприпасы.
Безоткатность гранатомета при выстреле обеспечивается
тем, что часть пороховых газов отводится назад через соп-
ло и раструб патрубка. При этом образуется реактивная си-
ла, направленная вперед, которая уравновешивает силу
отдачи.
Прицельные приспособления гранатомета состоят из оп-
тического прицела ПГО-7 и механического прицела.
При стрельбе запрещается находиться сзади гранатоме-
та ближе 30 м, так как во время выстрела образуется опас-
ная зона истечения пороховых газов.
4
Глава вторая
УСТРОЙСТВО РУЧНОГО ПРОТИВОТАНКОВОГО
ГРАНАТОМЕТА РПГ-7
Гранатомет РПГ-7 состоит из следующих основных ча-
стей: ствола 3 (рис. 1), бойкового 4 и ударно-спускового 5
механизмов, оптического 2 и механического 1 прицелов.
3. СТВОЛ
Ствол предназначен для направления полета гранаты и
для отвода пороховых газов при выстреле. Он состоит из
гладкостенной трубы 4 (рис. 2) с зарядной каморой в виде
уширения казенной части и патрубка 12, соединенных меж-
ду собой посредством резьбы. Между трубой и патрубком
имеется обтюрирующее кольцо 16, предотвращающее про-
рыв газов через резьбовое соединение. Для исключения воз-
можности самоотвинчивания патрубок приварен к трубе в
двух диметрально противоположных точках. Внутренняя
поверхность ствола хромирована.
На внешней поверхности ствола расположены: выступы
а и б для крепления механического прицела; планка 9 для
крепления оптического прицела; планка крепится к стволу
винтами 18 и фиксируется от смещения штифтами; выступ
для крепления передней антабки 24 плечевого ремня; уш-
ки з для соединения ударно-спускового механизма со ство-
лом; основание в'бойкового механизма, которое имеет сту-
пенчатое гнездо с резьбой для помещения и крепления бой-
кового механизма, и выступ ж для крепления ударно-спу-
скового механизма; тонкостенный выступ г для крепления
дополнительной рукоятки 77; восьмигранники в под ключ
для свинчивания патрубка с трубой.
На дульном срезе ствола имеется вырез и для фиксации
гранаты при заряжании.
5
Патрубок представляет собой гладкую трубу, оканчи-
вающуюся с одной стороны соплом лис другой — растру-
бом м.
На раструбе патрубка укреплена задняя антабка 14 для
плечевого ремня и приварена тарель 15.
На стволе гранатомета закреплены хомутами 10 и 13
две деревянные накладки 11, предохраняющие гранатомет-
чика от ожогов при стрельбе. Хомуты стягиваются вин-
тами.
Для меньшего нагрева при выстреле накладки 2'(рис. 3)
имеют на внутренней поверхности переднюю 3 и заднюю 4
Рис. 3. Накладка:
/ — передний наконечник; 2 — накладка; 3 — передняя прокладка;
4 — задняя прокладка; 5 — задний наконечник; 6 — заклепки
прокладки из тонкой стальной ленты с зигами, создающими
зазор между стволом и накладками. Каждая половинка
передней прокладки укреплена на накладке двумя заклеп-
ками 6, а концы половинок задней прокладки закернены.
На концах накладок имеются металлические наконечни-
ки 1 и 5.
4. БОЙКОВЫЙ МЕХАНИЗМ
Бойковый механизм предназначен для разбивания кап-
сюля-воспламенителя гранаты.
Бойковый механизм собран в гнезде основания е бойко-
вого механизма (рис. 2). Бойковый механизм состоит из
бойка 1 (рис. 4), опорной втулки пружины 3 бойка и
ниппеля 4. '
6
Рис. 4. Бойковый механизм:
1 — боек; 2 — опорная втулка;
3 — пружина; 4 — ниппель;
а — венчик
Боек 1 имеет иглу, цилиндрическую часть, на которую
надевается пружина 3 бойка, венчик а и хвостовую часть.
Опорная втулка 2 предназначена для опоры верхнего
конца пружины 3 бойка и имеет отверстие для выхода бой-
ка 1 и гнездо для пружины бойка.
Пружина 3 бойка предна-
значена для возвращения бой-
ка после выстрела в исходное
положение и удержания его в
этом положении.
Пружина бойка одним кон-
цом упирается в опорную втул-
ку 2, а другим — в венчик а
бойка 1.
Ниппель 4, ввинченный в
гнездо основания бойкового
механизма, закрепляет детали
бойкового механизма и дает
направление бойку.
Действие бойкового меха-
низма. До удара курка по хво-
стовой части бойка детали бой-
кового механизма занимают
положение, показанное на рис. 4; боек под действием своей
пружины 3 удерживается в крайнем нижнем положении,
при этом игла бойка находится в отверстии ствола и не вы-
ступает за поверхность канала ствола, а хвостовая часть
бойка выступает из отверстия ниппеля наружу.
При ударе курка по хвостовой части бойка боек /, сжи-
мая пружину 3, продвигается вверх и иглой разбивает кап-
сюль-воспламенитель гранаты. После этого пружина бойка,
разжимаясь, возвращает боек в исходное положение.
5. УДАРНО-СПУСКОВОЙ МЕХАНИЗМ
Ударно-спусковой механизм служит для производства
выстрела. Основанием ударно-спускового механизма яв-
ляется корпус 34 (рис. 2), в котором помещаются: курок 35,
предохранитель 28, спусковой крючок 29, шептало 32 и стер-
жень 36 с боевой пружиной 37. Корпус 34 ударно-спускового
механизма (рис. 5) в передней части имеет предохранитель-
ную скобу а и окно для спускового крючка.
Для размещения боевой пружины и ее стержня в средней
части корпуса имеется фигурное гнездо з. Кроме того, в
7
средней части корпуса имеются два гнезда: гнездо и для
стержня боевой пружины и гнездо для стопора предохра-
нителя и его пружины. В задней части корпуса находится
вырез п для курка и вырез н (рис. 2) для соединения корпу-
са со стволом при помощи выступа ж основания бойкового
механизма.
Кроме того, в корпусе имеются девять отверстий: отвер-
стие б (рис. 5) для чеки, отверстие д для оси спускового
Рис. 5. Корпус ударно-спускового механизма:
J9—винты; 20 — щечки; 21 — винт; 22 — крышка;, 23 — чека; 33 — ось
курЮа; 34 — корпус; а—скоба; б — отверстие для чеки; в — нарезные
отверстия; г — паз для шептала; д — отверстие для оси спускового
крючка; е— нарезное отверстие для оси курка; з — фигурное гнездо;
и — гнездо для стержня; к — отверстие для предохранителя; п — вырез
для курка
крючка, нарезное отверстие е для оси курка, отверстие к
для предохранителя, четыре несквозных нарезных отвер-
стия в для винтов крышки 22 и нарезное отверстие для вин-
та шептала.
Корпус оканчивается пластиной, которая с прикреплен-
ными к ней с обеих сторон двумя деревянными щечками 20
образует рукоятку.
Курок (рис. 6) служит для нанесения удара по бойку при
производстве выстрела. Он вращается на оси, укрепленной
в корпусе ударно-спускового механизма. Курок имеет спицу
в с насечкой для постановки курка на боевой взвод, два
8
выступа — боевой а и предохранительный б, предназначен-
ные для сцепления с шепталом, и отверстие г для оси курка.
Предохранитель (рис. 7) служит для предотвращения
производства случайного выстрела путем ограничения дви-
жения спускового крючка. Предохранитель 28 имеет бур-
тик а и две лунки б, в которые в зависимости от положения
предохранителя входит стопор 27, поджимаемый пружи-
ной 26.
Рис. 6. Курок:
а — боевой выступ; б — предохранительный
выступ; в — спица курка с насечкой;
г — отверстие для оси курка
Рис. 7. Детали предохра-
нителя:
26 — пружина стопора; 27 —
стопо’р; 28 — предохранитель;
а — буртик; б — луцки
Чтобы поставить ударно-спусковой механизм на предо-
хранитель, надо нажать на него с левой стороны так, чтобы
красная кольцевая полоска была утоплена заподлицо с
крышкой корпуса.
Спусковой крючок (рис. 8) служит для спуска курка с
боевого взвода. Спусковой крючок имеет: верхний зуб а
для вывода шептала из зацепления с боевым выступом кур-
ка, отверстие б для оси, хвост г для нажима пальцем при
производстве выстрела и нижний' зуб в для упора в буртик
предохранителя при постановке ударно-спускового механиз-
ма на предохранитель.
Шептало (рис. 9) служит для удержания курка на бое-
вом взводе. Шептало представляет собой пластинчатую
пружину, на переднем конце которой имеется зуб б, служа-
щий для сцепления с боевым выступом курка. В хвостовой
части шептала сделано отверстие а для крепления шептала
винтом <?/ к корпусу ударно-спускового механизма.
9
Рис. 8. Спусковой
крючок:
а — верхний зуб; б — отвер-
стие для оси; в —1 нижний
зуб; г — хвост
Стержень с боевой пружиной
(рис. 10) служит для сообщения
курку вращательного движения,
необходимого для удара по бой-
ку. Стержень имеет головку в
Рис. 9. Шептало:
31 — винт; 32 — шептало; а — отверстие
для винта; б — зуб
с направляющими плечиками и двумя выступами — ма-
лым б и большим а— и отверстие г для выколотки при от-
делении стержня с боевой пружиной от корпуса ударно-
спускового механизма.
Рис. 10. Стержень
с боевой пружиной:
36 — стержень; 37 — боевая
пружина; а — большой вы-
ступ; б — малый выступ;
в — головка; г — отверстие
для выколотки
Действие ударно-спускового
механизма. До взведения курка
(рис. 2) на боевой взвод детали
механизма занимают следующее
положение.
Боевая пружина 37 находится
в поджатом состоянии и одним
концом упирается в выточку гнез-
да для стержня боевой пружины,
а другим — в нижнюю площадку
головки стержня боевой пружины.
Стержень 36 выступами упирает-
ся в канавки курка 35 и удержи-
вает его в зацеплении с шепта-
лом 32 на предохранительном вы-
ступе; шептало одним концом ле-
жит на горизонтальной площадке
предохранительного выступа кур-
ка и одновременно нажимает на
верхний зуб спускового крючка 29,
10
в результате чего хвост спускового крючка до предела вы-
ступает из окна корпуса.
При взведении курка на боевой взвод детали ударно-
спускового механизма приходят в движение и действуют
следующим образом.
Курок 35 (рис. 11) от усилия большого пальца правой
руки, вращаясь на оси 33, давит на большой выступ стерж-
Рис. 11. Ударно-спусковой механизм
во взведенном положении:
30 — ось спускового крючка; 32 — шептало;
33 — ось курка; 35 — курок; 36 — стержень;
37 — боевая пружина
ия 36 и, сжимая боевую пружину 37, опускает его; шепта-
ло 32 поднимается и входит в зацепление с боевым высту-
пом курка. Курок поставлен на боевой взвод. Спусковой
крючок находится в крайнем переднем положении вследст-
вие давления шептала на верхний зуб спускового
крючка.
И
При нажатии на спусковой крючок детали ударно-спу-
скового механизма действуют следующим образом.
Спусковой крючок, поворачиваясь на оси 30, верхним зу-
бом поднимает шептало 32 и выводит его из зацепления с
боевым выступом курка 35. Под действием разжимающей-
ся боевой пружины 37 стержень 36, поднимаясь, большим
выступом давит на курок 35 и тем самым заставляет его
энергично повернуться на своей оси и утолщенной частью
подняться вверх. Достигнув положения, которое он занимал
до взведения, курок продолжает дальше поворачиваться на
оси и подниматься уже не под действием боевой пружины,
а под действием силы инерции. При этом курок наносит
удар по бойку 1 (рис. 4), который продвигается вверх, сжи-
мает пружину бойка и разбивает капсюль-воспламенитель
гранаты. Движение курка вверх ограничивается бойком, ко-
торый торцом у основания иглы упирается в дно гнезда ос-
нования бойка.
При движении курка вверх по инерции (рис. И) его ко-
роткое плечо опускается, давит на малый выступ стержня
боевой пружины и опускает стержень немного вниз, что при-
тормаживает дальнейшее движение курка.
После прекращения действия силы инерции стержень под
действием боевой пружины малым выступом поднимает ко-
роткое плечо курка, заставляет курок повернуться на оси
в обратном направлении и опуститься утолщенной частью до
встречи с большим выступом стержня боевой пружины.
Шептало одним концом лежит на горизонтальной пло-
щадке предохранительного выступа курка.
Детали механизма снова занимают такое же положение,
какое они занимали до взведения курка.
6. ПРИЦЕЛЬНЫЕ ПРИСПОСОБЛЕНИЯ
Прицельные приспособления предназначены для навод-
ки гранатомета в цель. Они состоят из оптического ПГО-7 и
механического прицелов и позволяют вести стрельбу на
дальности до 500 м по неподвижным и движущимся целям.
Оптический прицел ПГО-7
Прицел представляет собой оптический визир с призмен-
ной оборачивающей системой. В фокальной плоскости оку-
ляра визира расположена сетка. Прицел имеет увеличение
2,7х и поле зрения 13°. Он состоит из корпуса 2 (рис. 12),
иГ
Рис. 12. Оптический прицел ПГО-7:
/ — механизм выверки прицела; 2 — корпус; 3 — система освещения сетки;
4 — кронштейн; а — выступ; б — указатель
в котором смонтированы оптическая система и механизм 1
выверки прицела, кронштейна 4 с зажимным устройством
для крепления прицела к гранатомету и системы 3 освеще-
ния сетки.
Корпус служит для соединения всех частей прицела.
Оптическая система (рис. 13) состоит из защитных сте-
кол 6 и 20 для предохранения прицела от попадания влаги
и пыли, двухлинзового объектива 9 для получения изобра-
жения наблюдаемого объекта, призмы 10 для полного обо-
рачивания изображения, сетки 11 и четырехлинзового оку-
ляра 17 для рассматривания изображения наблюдаемого
объекта. *
Объектив 9 в оправе 7 помещается в каретке 8. Каретку
с объективом можно перемещать в вертикальном и горизон-
тальном направлениях при помощи механизма выверки
прицела.
Сетка помещена в оправу 12 и закреплена кольцом 13.
Оправа сетки закреплена в корпусе кольцом 14-и тремя
винтами. На сетке прицела (рис. 14) нанесена^дистанцион-
ная шкала, шкала боковых поправок и дальномерная
шкала.
Дистанционная шкала предназначена для придания гра-
натомету углов прицеливания. Деления (штрихи) дистан-
13
ционной шкалы нанесены горизонтально и оцифрованы 2,
3, 4 и 5, что соответствует дальности до цели 200, 300, 400
и 500 м. Штрих, соответствующий дальности 300 м, и цент-
ральный вертикальный штрих сделаны двойными, что облег-
чает выбор необходимых при прицеливании делений шкал.
Вертикальные деления (штрихи), нанесенные вправо
и влево от центрального двойного штриха, образуют шкалу
боковых поправок с ценой деления 0-10. Оцифровка произ-
ведена внизу шкалы в десятках тысячных. Шкала боковых
поправок облегчает введение боковых упреждений при
стрельбе.
Центральный двойной штрих продолжен ниже дистан-
ционной шкалы, что дает возможность гранатометчику лег-
че обнаружить боковой наклон гранатомета.
Над дистанционной шкалой имеется знак +, служащий
для проверки нулевой линии прицеливания.
Дальномерная шкала (рис. 14 и 15) выполнена в виде
двух линий: нижней горизонтальной сплошной и верхней
пунктирной. Дальномерная шкала рассчитана на высоту
цели 2,7 м, и это значение высоты цели указано снизу гори-
зонтальной линии. Над верхней пунктирной линией распо-
ложена шкала с делениями, расстояние между которыми
соответствует изменению дальности до цели на 100 м. Оциф-
ровка шкалы 2, 4, 6, 8, 10 соответствует дальности 200, 400,
600, 800 и 1000 м. Для определения дальности необходимо
изображение цели высотой 2,7 м (танка) расположить меж-
ду пунктирной кривой и горизонтальной линией так, чтобы
верхний и нижний контуры цели касались линий шкалы. При
таком положении определяется дальность по шкале с деле-
ниями «в точке соприкосновения контура цели с пунктирной
линией.
Освещение сетки ночью производится через отверстие в
корпусе, закрытое защитным стеклом 20 (рис. 13). Линзы
окуляра собраны в оправе 18, на которую надет резиновый
наглазник 19 и закреплен хомутиком 16 на корпусе прице-
ла. При появлении дымки в воздухе и понижении освещен-
ности на выступ а (рис. 12) прицела надевается оранжевый
светофильтр, а при ярком солнце или слепящем снеге —
нейтральный светофильтр. Оба светофильтра находятся в
ЗИП прицела.
Для предохранения от загрязнения и повреждения за-
щитного стекла на выступ а надевается колпачок. Колпачок
с помощью ремня прикреплен к корпусу прицела с целью
исключения возможности его утери. >
14
Рис. 15. Пример определения дальности до цели (600 м)
15
Механизм выверки прицела (рис. 16) предназначен для
обеспечения параллельности нулевой линии прицеливания
с осью канала ствола гранатомета и введения температур-
ной поправки.
Рис. 16. Механизм выверки прицела:
/ — корпус; 2—втулка; 3 — винт; 4 — основание; 5 — маховичок'; £ —пружина;
7 — ползунок; 8 — каретка; 9 — направляющая; 10 — фиксатор; // — гайка; 12 — винт;
13 — крышка; 14 — шарик; 15 — кольцо; 16 — винт
Механизм выверки состоит из корпуса 1, каретки 8, в ко-
торую ввинчен объектив в оправе, выверочных винтов 3
и 12, ползунков 7, основания 4, втулки 2, гайки .11, фиксато-
ров 10, направляющей 9 и пружин 6.
16
При вращении винта 3 ползунок 7 перемещается в вер-
тикальном направлении, а при вращении винта 12 — в гори-
зонтальном направлении. Соответственно перемещается ка-
ретка 8 с объективом, чем и достигается выверка прицела.
Пружины 6 выбирают мертвый ход в ползунках.
Винт 12 предохраняется от самопроизвольного поворота
фиксаторами 10. На винт 3 навинчена втулка 2 и застопо-
рена винтом. Между этой втулкой и кольцом 15 винтами 16
жестко закреплен маховичок 5, который удерживается в оп-
ределенном положении шариком 14. При повороте махович-
ка поворачивается и винт 3. На маховичке нанесены зна-
ки + и —.
При плюсовой температуре окружающего воздуха с ука-
зателем б на корпусе прицела (рис. 12) должен быть сов-
мещен знак плюс, а при минусовой температуре — знак ми-
нус. Это достигается поворотом маховичка. Таким образом
вводится поправка на температуру.
При отпущенных винтах 16 (рис. 16) винт 3 вращается
вместе с втулкой 2 и кольцом 15, при этом переме-
щается каретка с объективом, а маховичок остается не-
подвижным.
Кронштейн 4 (рис. 13) предназначен для крепления при-
цела на гранатомете. Он крепится к нижней части корпуса
прицела. Посадочное место выполнено по типу ласточкина
хвоста.
Кронштейн имеет зажимной винт 28, стягивающий крон-
штейн для закрепления прицела на посадочном месте гра-
натомета, ручку 24 для поворота зажимного винта, защел-
ку 25 для крепления ручки на зажимном винте и стопо-
ра 26, предотвращающего перемещение прицела по планке.
Между ручкой и фланцем зажимного винта помещена шай-
ба 27.
Система освещения предназначена для освещения сетки
прицела при стрельбе в сумерки и ночью.
В систему освещения входят: корпус 30 с контактом 32
и винтом 29; секция 31 из окисно-ртутных элементов (мар-
ки 2ОР2К), которая является источником тока системы ос-
вещения; колпачок 33 с упором 34 и пружиной 35 для пре-
дохранения секции от перемещения и поджатия ее верхнего
контакта к винту 29; провода 36, соединяющие винт 29 кор-
пуса с контактом 21 электролампочки через тумблер 23;
тумблер 23 для включения и выключения системы освеще-
ния; электролампочка 22 марки СМ36 (3 в X 0,2 а).
2 Зак. 2586с ’ 17
На корпусе прицела нанесены надписи: ВКЛ. и ВЫК.,
указывающие на положение рычажка тумблера при вклю-
ченной и выключенной системе освещения.
Секция элементов устанавливается в корпус 30 таким
образом, чтобы один из электродов, центральный, был под-
ключен к винту 29, а другой электрод, смещенный к пери-
ферии секции, был подключен к контакту 32 путем загиба
его на контакт.
Для работы при температурах от +2° и ниже прицелу
придается зимняя система освещения (рис. 17), которая пре-
дусматривает расположение секции 2ОР2К совместно с кор-
пусом 10 в кармане гранатометчика.
Рис. 17. Зимняя система освещения:
/ — контакт; 2 — изолятор; 3 — втулка; 4 — колпачок; 5 — пружина;
6 — гайка; 7 — шайба; 8 — экранированный провод; 9 — прижим; Ю —
корпус; //' — винт; 12 — контакт; 13 — шайб'а; 14 — гайка
В зимнюю систему освещения входят: колпачок 4, кото-
рый надевается на корпус 30 (рис. 13) вместо колпачка 33;
экранированный провод 8 (рис. 17); корпус 10 с контактом
12 и винтом 11.
В колпачке крепится контакт 1 с изолятором 2 и втул-
кой 3. Контакт колпачка поджимается к винту корпуса, рас-
положенного на прицеле, пружиной 5 и проводом 8 соеди-
няется с винтом 11.
Экран провода припаян к шайбам 7 и 13; по нему ток от
секции передается на корпус прицела. Шайбы поджимаются
гайками 6 и 14. Прижим 9 крепит корпус с контактом в кар-
мане гранатометчика.
Для установки зимней системы освещения необходимо:
— снять колпачок 33 (рис. 13) с корпуса 30;
— вынуть секцию элементов из корпуса 30 и вложить
в корпус 10 (рис. 17) так же, как указано выше;
— надеть на корпус 10 колпачок 33 (рис. 13);
18
— надеть колпачок 4 (рис. 17) на корпус 30 (рис. 13).
Чехол (рис. 18) служит для переноски прицела и ЗИП
к нему, а также для защиты прицела от дождя при распо-
ложении его на гранатомете в боевом положении. Для за-
крепления на прицеле чехол снабжен шнурком. ЗИП уло-
жен в карманы чехла. В один наружный карман уложена
салфетка для протирания наружных оптических деталей,
Рис. 18. Чехол прицела ПГО-7
а в другой—'Зимняя система освещения. Во внутренний
карман уложены: 5 запасных секций 2ОР2К для замены
пришедших в негодность, 5 запасных электролампочек для
замены перегоревших и разбитых ламп, 2 светофильтра —
оранжевый, применяемый при появлении дымки в воздухе
и понижении освещенности, и нейтральный, применяемый
при ярком солнце и слепящем снеге, ключ-отвертка для
производства выверок и ввинчивания и вывинчивания
электролампочек *.
Установка оптического прицела на гранатомет
Прицел устанавливается на планке гранатомета. При на-
девании прицела на планку гранатомета необходимо:
— протереть планку гранатомета и кронштейн прицела;
♦ В чехлах последнего выпуска карманы расположены на перед-
ней стенке.
2* 19
— ручку 24 (рис. 13) повернуть в сторону наглазника
до упора;
— совместить посадочные места гранатомета и прицела
и продвинуть прицел вперед до упора;
— ручку 24 повернуть в сторону объектива до упора сто-
пора в кронштейн.
При этом прицел должен прочно удерживаться на гра-
натомете. Если прицел имеет качку или стопор не упирается
в кронштейн, а прицел прочно закреплен на планке грана-
томета, то нужно:
— сдвинуть защелку 25 ключом-отверткой последова-
тельно в положение в, г и снять ее;
— переставить ручку 24 на несколько зубцов на вин-
те 28 в ту или другую сторону и добиться нормального за-
крепления прицела на планке гранатомета;
— надеть защелку 25 и поставить ее так, чтобы выступ е
вошел в отверстие д ручки.
Механический прицел
Механический прицел предназначен для наведения гра-
натомета в цель в случае выхода из строя оптического при-
цела ПГО-7. Механический прицел состоит из мушки 1
(рис. 19), помещенной в кожух 3, и прицельной планки 6,
помещенной в кожух 5. На прицельную планку надет хому-
тик 7 с защелкой 38.
Кожух 3 мушки и кожух 5 прицельной планки выполне-
ны в виде желобов. Боковые стенки кожухов имеют отвер-
стия для осей 2 и S, которыми они крепятся к выступам а
и б (рис. 2) на стволе гранатомета. К дну кожухов прикле-
паны фиксирующие пружины, которые служат для фикса-
ции мушки и прицельной планки в походном (горизонталь-
ном) и боевом (вертикальном) положениях.
Мушка 1 (рис. 19) с помощью оси 2 шарнирно соединяет-
ся с кожухом мушки. Вершина б мушки защищена сверху
предохранителем а.
Прицельная планка 6 имеет в верхней части окно в, а в
нижней — отверстие для оси 8, соединяющей прицельную
планку с кЪжухом 5. На передней плоскости прицельной
планки нанесены риски и цифры 2, 3, 4 и 5, являющиеся ус-
тановками прицела и соответствующие дальностям 200, 300,
400 и 500 м. Боковые грани прицельной планки служат на-
правляющими хомутика 7 и имеют вырезы для зуба защел-
ки 38.
20
Хомутик 7 в верхней части имеет прорезь г для прицели-
вания. В средней части хомутика расположено окно. Ниж-
ний срез окна, располагаясь несколько ниже одной из рисок
на передней плоскости
прицельной планки 6,
служит указателем ус-
тановки прицела.
Защелка 33 служит
для удержания хомути-
ка 7 на прицельной
планке 6 в определен-
ном положении, для че-
го при перемещении
защелка входит в один
из вырезов прицельной
планки; при этом слы-
шен щелчок.
Для прицеливания
мушка 1 и прицельная
планка 6 должны быть
поставлены в боевое
(вертикальное) поло-
Рис. 19. Механический прицел на стволе
гранатомета:
/ — мушка; 2 — ось мушки; 3 — кожух мушки;
5'—кожух прицельной планки; 6 — прицельная
планка; 7 — хомутик; 8 — ось прицельной планки;
38 — защелка; а — предохранитель; б — вершина
мушки; в — окно; г — прорезь в хомутике
жение.
Для постановки хо-
мутика на требуемую
установку прицела не-
обходимо нажать на
защелку и передвинуть
хомутик так, чтобы
нижний срез его окна располагался несколько ниже соот-
ветствующей риски на передней плоскости прицельной
планки. При установке хомутика должен быть слышен
щелчок.
7. РАЗБОРКА И сборка ГРАНАТОМЕТА
Разборку гранатомета производят для чистки, смазки,
осмотра и замены неисправных деталей. Частая разборка
не рекомендуется, так как она ускоряет изнашивание де-
талей.
Разборку и сборку гранатомета производить на столе или
чистой подстилке под руководством командира отделения.
Отделяя или присоединяя детали гранатомета, не допускать
излишних усилий и резких ударов одной детали о другую.
21
При вывинчивании и ввинчивании винтов отвертку дер-
жать всей кистью в обхват, а лезвие вставлять в прорезь
винта плотно; винты вывинчивать осторожно; не вынимать
лезвие отвертки из прорези, пока винт не получит свобод-
ного хода, после этого вывинчивать винт рукой; при ввинчи-
вании винтов соблюдать те же правила.
При разборке и сборке гранатомета применять инстру-
мент, находящийся в сумке. Разборка гранатомета может
быть неполная и полная.
Неполная разборка гранатомета
Неполную разборку гранатомета производят для изуче-
ния устройства его механизмов, чистки, смазки и осмотра
гранатомета перед стрельбой.
При неполной разборке соблюдать следующий порядок:
— снять чехлы с гранатомета;
— надавить ключом, а затем выбить выколоткой чеку 23
(рис. 2) и отделить ударно-спусковой механизм от ствола;
— отделить бойковый механизм от ствола, для чего
взять гранатомет левой рукой за деревянные накладки, по-
ставить его вертикально дульной частью вниз, правой ру-
кой при помощи ключа-отвертки (рис. 20) вывинтить нип-
пель 4 (рис. 4) и вынуть из основания боек 1, пружину 3
бойка и опорную втулку 2;
— снять с бойка пружину;
— вывинтить четыре винта 19 (рис. 2) и снять крышку
22 корпуса ударно-спускового механизма.
Сборку ударно-спускового и бойкового механизмов гра-
натомета после его неполной разборки производить в сле-
дующем порядке:
— поставить на место крышку 22 корпуса ударно-спу-
скового механизма и ввинтить четыре винта 19\
— надеть на боек 1 пружину 3 (рис. 4);
— вставить опорную втулку 2 и боек с пружиной в гнез-
до бойкового механизма и ввинтить ниппель 4 до упора в
опорную втулку;
— присоединить ударно-спусковой механизм к стволу
так, чтобы выступ ж (рис. 2) основания бойкового меха-
низма вошел в вырез н на корпусе 34 ударно-спускового ме-
ханизма, и вставить чеку 23, нажимая на нее ключом;^
— надеть чехлы на гранатомет;
'— проверить правильность сборки гранатомета; поста-
вить курок на боевой взвод, при этом должен быть слышен
22
Рис. 20. Вывинчивание
бойкового механизма
щелчок; при нажатии на спусковой крю-
чок курок должен энергично ударить по
бойку.
При необходимости ударно-спусковой
и бойковый механизмы гранатомета мож-
но разобрать каждый в отдельности. Не-
полную разборку ударно-спускового ме-
ханизма в этом случае производить в по-
рядке, указанном выше.
Разборку бойкового механизма без
отделения ударно-спускового механизма
производить в следующем порядке:
— взвести курок на боевой взвод и
поставить ударно-спусковой механизм на
предохранитель;
— поставить гранатомет вертикально
дульной частью вниз и, удерживая ствол
левой рукой, правой рукой при помощи
ключа-отвертки вывинтить ниппель;
— вынуть из основания боек с пружи-
ной и опорную втулку;
— снять с бойка пружину.
Полная разборка гранатомета
Полную разборку гранатомета произ-
водят для замены неисправных деталей
или для чистки при сильном загрязнении.
Полную разборку гранатомета произ-
водить в следующем порядке:
— произвести неполную разборку гранатомета, руковод-
ствуясь указанным выше;
— отделить курок, для чего: нажать на спицу курка 35
(рис. 2) и вставить тонкий конец выколотки в отверстие на
нижнем конце стержня (рис. 21); удерживая ударно-спуско-
вой механизм левой рукой за рукоятку корпуса, указатель-
ным пальцем этой руки нажать на спусковой крючок (при-
поднять шептало) и правой рукой снять курок с его оси
(рис. 22);
— отделить стержень с боевой пружиной, для чего: вы-
нуть из корпуса стержень вместе с боевой пружиной и вы-
колоткой, вставить их в канал приспособления для сборки
и разборки ударно-спускового механизма (рис. 23), вста-
вить ключ-отвертку в паз приспособления, упереть головку
23
стержня в твердый предмет и, нажимая на ключ-отвертку,
сжать боевую пружину, вынуть выколотку из отверстия
стержня; ослабляя давление на ключ-отвертку, постепенно
разжать боевую пружину, вынуть ее со стержнем из приспо-
собления и отделить
Рис. 21. Вставление выколотки
в отверстие стержня
ранитель 28, для чего нажать на
друг от друга; при от-
делении стержня необ-
ходимо соблюдать ос-
торожность, так как
под действием сжатой
боевой пружины стер-
жень может быть с си-
лой выброшен:
— отделить спуско-
вой крючок, для чего
вытолкнуть тонким
концом выколотки ось
30 спускового крючка
(рис. 2) и, приподни-
мая спусковой крю-
чок 29, вынуть его из
окна внутрь корпуса;
— отделить предох-
него с правой стороны
(если он был поставлен на предохранение), затем осторожно
Рис. 22. Снятие курка с оси
24
вынуть предохранитель, стопор 27 и пружину 26 сто-
пора.
Примечание. При разборке ударно-спускового механизма
отделять шептало запрещается.
— отделить щечки, для чего вывинтить винт 21 и отде-
лить щечки от корпуса ударно-спускового механизма;
— отделить деревянные накладки, для чего: вывинтить
винты из задних и переднего хомутов; сдвинуть хомуты вниз
ствола; отделить накладки от ствола; хомуты -со ствола не
снимать.
Сборку гранатомета после полной разборки производить
в следующем порядке:
— присоединить накладки, для чего наложить их спра-
ва и слева на ствол, хомуты переместить на свои места и
стянуть их винтами;
— присоединить щечки, для чего, поставив на место
щечки 20, ввинтить винт 21:
— присоединить предохранитель, для чего^ вставить пру-
жину 26 в гнездо корпуса 34 ударно-спускового механизма,
надеть на пружину стопор 27 и вставить предохранитель 2S;
— присоединить спусковой крючок, для чего вставить
в корпус 34 спусковой крючок 29 и ось 30\
— присоединить стержень с боевой пружиной, для чего:
надеть на стержень 36 боевую пружину 37; вставить боевую
пружину со стержнем в канал приспособления так, чтобы
отверстие в стержне совпало с пазом для выколотки,
а большой выступ стержня находился с правой стороны;
вставить ключ-отвертку в паз приспособления; упереть го-
ловку стержня в твердый предмет; нажать на ключ-отвертку
и сжать боевую пружину; вставить выколотку в отверстие
стержня до упора в стенку приспособления (рис. 23); вы-
нуть стержень с боевой пружиной и выколоткой из приспо-
собления и вставить их в гнездо для боевой пружины так,
чтобы выколотка вошла в паз корпуса ударно-спускового
механизма;
— присоединить курок, для чего: надеть курок 35
(рис. 2) на ось 33, предварительно подняв шептало 32
спусковым крючком 29; поставить курок на боевой взвод
и вынуть выколотку из отверстия в стержне 36; нажать на
спусковой крючок 29, спустить курок.
Дальнейшую сборку производить, руководствуясь указа-
ниями по сборке гранатомета после неполной разборки.
25
Рис. 23. Отделение стержня от боевой пружины
8. ЗАПАСНЫЕ ДЕТАЛИ, ИНСТРУМЕНТ
И ПРИНАДЛЕЖНОСТЬ
Каждому гранатомету для поддержания его в исправном
состоянии придаются запасные детали, инструмент и при-
надлежность, называемые сокращенно ЗИП. ЗИП подраз-
деляют на индивидуальный и групповой комплекты.
Индивидуальный комплект рассчитан на один гранато-
мет, групповой — на девять гранатометов.
В индивидуальный комплект ЗИП гранатомета входят:
1. Запасные детали: боек 1 (рис. 24), опорная втулка 2,
пружина 3 бойка и ниппель 4.
2. Инструмент и приспособление:
— ключ-отвертка 5, выколотка 6;
— приспособление 7 для сборки и разборки ударно-
спускового механизма; приспособление имеет канал в для
помещения стержня с боевой пружиной, продольный паз б
для выколотки и паз а для ключа-отвертки.
3. Принадлежность:
— шомпол (рис. 25) для чистки и смазки гранатомета;
он состоит из переднего стебля 2 с коронкой 3, лапками 4 и
протиркой 5 и заднего стебля 1 с ручкой; подпружиненные
лапки 4 позволяют производить чистку и смазку уширенной
части ствола гранатомета; канавки на поверхностях лапок
и протирки предназначены для удержания пакли или вето-
ши при чистке и смазке гранатомета;
— ремень с чехлами, которые служат для предохране-
26
ния от загрязнения канала ствола, а ремень, соединяющий
чехлы, затрудняет снятие чехла с дульной части при (несня-
том чехле на казенной части гранатомета, для чего длина
ремня должна быть подогнана; ремень продевается в антаб-
ки 14 (рис. 2) и 24\
— плечевой ремень для переноски гранатомета; ремень
крепится зацепами к антабкам гранатомета;
Рис. 24. Запасные детали, инструмент
и приспособление:
1 — боек; 2 — опорная втулка; 3 — пружина бойка,
4 — ниппель; 5 — ключ-отвертка; 6 — выколотка; 7 —
приспособление для сборки и разборки ударно-спу-
скового механизма; а — паз для ключа-отвертки;
б — паз для выколотки; в — канал для помещения
стержня с боевой пружиной
Рис. 25. Шомпол:
/ — задний стебель с ручкой; 2 — передний стебель; 3 — коронка;
4 — лапка; 5 — протирка
27
— сумки для хранения и переноски грамат и стартовых
пороховых зарядов; описание сумок приведено в разделе 11.
В групповой комплект входят запасные детали, инстру-
мент и принадлежность, которые необходимы для замены
пришедших в негодность деталей (инструмента, принадлеж-
ности) после исчерпания запаса их в индивидуальном комп-
лекте ЗИП или не имеющихся в нем.
Ведомость индивидуального и группового комплектов
ЗИП приведена в приложении 3.
В групповой комплект ЗИП входит прибор для проверки
прицелов.
Прибор для проверки прицелов (рис. 26) состоит из тру-
бы 1 и дна 2. На переднем торце трубы имеются четыре про-
рези г для натягивания нитей.
Рис. 26. Прибор для проверки прицелов:
А — общий вид; Б — вид слева; В — вид справа; / — труба; 2 — дно;
г — прорезь; д — штифт; е — прорези
На наружной поверхности трубы имеется штифт д, пред-
назначенный для правильной установки прибора в стволе
гранатомета.
Труба 1 прибора закрыта дном 2, которое удерживается
в трубе штифтом. В центре дна имеются четыре проре-
зи е. _
Для проверки прицела прибор вставляется в дульную
часть ствола гранатомета так, чтобы штифт д вошел в вырез
ствола.
28
Глава третья
УСТРОЙСТВО ВЫСТРЕЛА ПГ-7В, МАРКИРОВКА,
УКУПОРКА И ОБРАЩЕНИЕ С НИМ
9. УСТРОЙСТВО ВЫСТРЕЛА
Выстрел (рис. 27) состоит из следующих основных ча-
стей: противотанковой гранаты ПГ-7 (/) со взрывателем
ВП-7 и стартового порохового заряда ПГ-7П (2).
Рис. 27. Выстрел ПГ-7В:
/ — граната ПГ-7; 2—стартовый пороховой заряд ПГ-7П
Устройство противотанковой гранаты ПГ-7
Противотанковая граната (рис. 28) состоит из головной
части /, реактивного двигателя 2 и взрывателя ВП-7. Ста-
билизатор, обеспечивающий устойчивый полет гранаты на
траектории, размещен в стартовом пороховом заря-
де ПГ-7П.
Головная часть является боевой частью гранаты. Она
состоит из корпуса 7 (рис. 29) с запрессованной в нем втул-
кой 11, обтекателя 3 с напрессованной на него втулкой 1, то-
копроводящего конуса 2, изоляционного кольца 5, изолято-
ра 4, воронки 6 с проводником 42 и разрывного заряда. Во
втулку обтекателя ввинчивается головная часть 43 взрыва-
теля, а в донное очко вставляется донная часть 41 взрыва-
теля.
Разрывной заряд размещается в корпусе и состоит из
шашек 8 и 10 и экрана 9.
29
Реактивный двигатель ПГ-7Д служит для увеличения
скорости гранаты на траектории. Он состоит из трубы 16,
дна 20, фиксатора 14, шайбы 15, диафрагмы 13, упора 18,
компенсатора 39, соплового блока 12, порохового заряда 17,
воспламенителя 19, капсюля-воспламенителя 38, колпач-
ка 37 и пирозамедлителя (ЗВ-7) 40.
Рис. 28. Противотанковая граната ПГ-7:
А. В служебном обращении: / — головная часть; 2 — двигатель;
3 — предохранитель
Б. В полете: / — головная часть; 2 — двигатель^ 4 — стабилизатор
Дно 20 имеет радиальный г и осевой в каналы, заполнен-
ные дымным ружейным порохом. В радиальном канале по-
мещен капсюль-воспламенитель КВМ-3, а в осевом — кол-
пачок 37. Дно, кроме того, имеет выступ б с резьбой, на ко-
торый навинчивают стартовый пороховой заряд ПГ-7П.
Для предохранения капсюля-воспламенителя от случай-
ного накола и резьбы выступа б от повреждений при транс-
портировке на дно навинчен предохранитель с прокладкой,
который свинчивают перед соединением гранаты со старто-
вым пороховым зарядом. Компенсатор 39 служит для вы-
бора зазоров между торцами порохового заряда, диафраг-
мой и упором. Сопловой блок 12 имеет шесть закрытых.гер-
метизаторами сопловых отверстий а, через которые исте-
кают пороховые газы из реактивного двигателя. Фикса-
тор 14 обеспечивает расположение капсюля-воспламените-
ля против бойка при заряжании гранатомета гранатой.
Шайба 15 за счет пружинящих свойств удерживает гранату
30
в гранатомете, что позволяет вести стрельбу под углами
склонения.
Пирозамедлитель ЗВ-7 (рис. 30) предназначен для вос-
пламенения порохового заряда реактивного двигателя на
начальном участке траектории. Он состоит из корпуса 4,
капсюля-воспламенителя 2 во втулке 1, предохранительной
пружины 3, жала 5, колпачка 6, пергаментной прокладки 7,
замедлителя 13 во втулке 8, двух усилителей 12 в гильзе 10,
донной втулки 11 и двух заглушек 9 *.
Устройство стартового порохового заряда ПГ-7П
Стартовый пороховой заряд предназначен для сообще-
ния гранате начальной скорости. Он конструктивно объеди-
нен со стабилизатором и состоит из ленточного нитроглице-
ринового пороха марки НБЛ-38.
Стабилизатор размещен внутри стартового порохового
заряда, который навинчивается на резьбовой выступ б дна
двигателя (рис. 29) при соединении порохового заряда с
реактивным двигателем. Он состоит из крестовины 26, че-
тырех перьев 24 (свободно вращающихся на осях 25), цоко-
ля 21, шайбы 22, мембраны 23 и турбинки 28. В гнезде тур-
бинки помещен трассер 33, поджатый гайкой 32.
Турбинка служит для придания гранате вращения. Цо-
коль выполняет роль обтюратора, препятствующего проры-
ву пороховых газов стартового заряда к двигателю .
Основной 35 и дополнительный 36 воспламенители рас-
положены в канале крестовины, а ленточный порох 27 —
равномерно между перьями стабилизатора. Стабилизатор с
ленточным порохом и воспламенителями размещен в гильзе
34 из патронной бумаги. Сзади турбинки установлены кар-
тонная прокладка 29, пыж 30 из пенопласта и прокладка 5/.
Для предохранения от увлажнения и механических по-
вреждений при хранении и транспортировке заряд поме-
щается в бумажный пенал, заклеиваемый по стыку папи-
росной бумагой.
Заряд и пенал окрашены в зеленый цвет.
Устройство взрывателя В П-7
Взрыватель ВП-7 (рис. 31) пьезоэлектрический, голо-
водонный, ударно-мгновенного действия, с дальним взведе-
нием и с самоликвидатором предназначен для обеспечения
* Пирозамедлители последнего выпуска ЗВ-7Г конструктивно объ-
единены с воспламенителем.
31
Рис. 30. Пирозамедлитель ЗВ-7:
1 — втулка; 2 — капсюль-воспламенитель; 3 — предохранительная пружина;
4 — корпус; 5 — жало: 6 — колпачок; 7 — прокладка; 8 — втулка замедлителя;
9 — заглушка; 10 — гильза; 11 — втулка; 12 — усилители; 13 — замедлитель
Рис. 31. Взрыватель ВП-7:
1 — головная часть взрывателя; 2 — донная
часть взрывателя
разрыва головной части гранаты при встрече с целью. Он
состоит из головной 1 и донной 2 частей.
Головная часть взрывателя (рис. 32) состоит из пьезо-
элемента (пьезогенератора) 9, контактов 8, 3 и 12, гайки 5,
корпуса 4 и изолятора 2.
Рис. 32. Головная часть взрывателя:
1 — резиновая прокладка; 2 — изолятор; 3 — кон-
такт; 4 — корпус; 5 —гайка; 6—мембрана; 7 —
предохранительный колпак; 8 — контакт; 9 — пье-
зоэлемент; 10 — чека; 11 — тесьма; 12 — контакт
Пьезоэлемент является преобразователем механической
энергии в электрическую при встрече взрывателя с пре-
градой. Электродами пьезоэлемента служат его торцовые
поверхности.
Для обеспечения герметичности на корпус напрессована
и закатана мембрана 6.
3 Зак. 2586с
33
Для предохранения головной части взрывателя от де-
формации в служебном обращении на корпус надет предо-
хранительный колпак Л закрепленный на корпусе чекой 10.
Для выдергивания чеки перед выстрелом служит тесь-
ма 11.
Под фланцем корпуса помещена резиновая прокладка 1,
герметизирующая стык взрывателя со втулкой обтекателя
гранаты.
Донная часть взрывателя (рис. 33) состоит из предохра-
нительно-взводящего механизма, искрового электродетона-
тора ЗЖ1, самоликвидатора и детонирующего устройства.
Предохранительно-взводящий механизм расположен во
втулке 12 и состоит из движка 5, щитка 14 с коническими
пружинами 16, инерционного механизма, порохового предо-
хранителя и воспламенительного механизма.
Движок 5 расположен в пазу втулки 12. В нем поме-
щены искровой электродетонатор 15 и контактный меха-
низм с втулкой 3, пружиной 4 и центральным контактом 2.
В невзведенном положении движок удерживается стопо-
ром 19 порохового предохранителя и шариком 22 инерцион-
ного механизма. Щиток 14 крепится к втулке 12 винтами 20.
В щиток упираются две конические пружины 16, переме-
щающие движок при взведении взрывателя в боевое поло-
жение.
Инерционный механизм состоит из стопора 24, пружины
25 и двух шариков 22 и 23.
Пороховой предохранитель состоит из втулки 18, стопо-
ра 19 и пороховой запрессовки, в которую упирается сто-
пор.
Воспламенительный механизм предназначен для заж-
жения порохового предохранителя и состава самоликвида-
тора. Он помещен во втулке 12 и состоит из жала 27, пру-
жины 28 и капсюля-воспламенителя 29. Под втулкой 12 по-
мещается изоляционный диск 1. Во втулке над электроде-
тонатором закреплена стальная вставка 13, повышающая
безопасность взрывателя при случайном срабатывании
искрового электродетонатора в невзведенном положении
движка.
Искровой электродетонатор ЗЖ1 (рис. 34) состоит из
стержня 34, помещенного в изоляции 35, контактного кол-
пачка 32 с пружиной 33, чашечки 36 с отверстием, гильзы
37, взрывчатого вещества 38, запрессованного в гильзу 37, и
колпачка 39. Между стержнем и чашечкой имеется круго-
вой зазор (искровой промежуток), через который происхо-
34
дит искровой разряд при подаче электрического тока на
электродетонатор от пьезоэлемента.
Самоликвидатор взрывателя размещен во втулке 12
(рис. 33) и состоит из втулки 31 с запрессованными в нее
пиротехническими составами и капсюля-детонатора 30.
Детонирующее устройство состоит из передаточного за-
ряда, запрессованного в оболочки 7 и 8, и шашки детона-
тора 9. Шашка детонатора помещена в оболочку 10, кото-
рая корпусом 6 крепится к втулке 12.
Весь механизм в корпусе поджимается донной гайкой 21.
Для герметизации стыка корпуса с донной гайкой в проточ-
ку корпуса наматывается шелковая нить, пропитанная ва-
зелином с церезином.
Действие взрывателя
В служебном обращении головная часть взрывателя
контактирует с втулкой 1 (рис. 29) обтекателя 3 гранаты
по резьбе корпуса 4 (рис. 32’) и с конусом 2 (рис. 29) гра-
наты по контакту 12 (рис. 32).
Донная часть взрывателя контактирует с проводником
42 (рис. 29) гранаты через штырь оболочки 10 (рис. 33) и
с корпусом 7 (рис. 29) гранаты через донную гайку 21
(рис. 33). Электросвязь головной части взрывателя с дон-
ной частью осуществлена через внешнюю и внутреннюю
цепи металлических деталей гранаты: внешняя цепь — об-
текатель — корпус, внутренняя цепь — конус — воронка —
проводник.
Пьезоэлемент в головной части взрывателя замкнут на-
коротко через металлические детали 10, 12, 14, 16, 5, 4, 2, 21
(рис. 33) донной части взрывателя.
Электродетонатор 15 отключен от электрической цепи
пьезоэлемента и замкнут накоротко через металлические
детали 5, 16, 14 донной части взрывателя.
Кроме того, электродетонатор удален от передаточного
заряда.
Указанное положение электродетонатора обеспечивает-
ся движком 5, который удерживается от перемещения сто-
пором 19, опирающимся в пороховую запрессовку во втул-
ке 18, и шариком 22, опирающимся в инерционный сто-
пор 24.
Схема электроцепи взрывателя в служебном обращении
показана на рис. 33.
3* 35
A-A
Рис. 33. Донная]
1 — изоляционный диск; 2 — центральный контакт; 3 — втулка; 4 — пружина; j
оболочка; 9 — шашка детонатора; 10 — оболочка; // — прокладка; 12 —
тонатор; 16 — коническая пружина; /7 — втулка; 18 — втулка; 19— стопор;
ционный стопор; 25 — пружина; 26 — кружок; 27 — жало; 28 — пружина;
36
Bb
Схема электроцепи:
В слумебно/и обращении
Условные обозначения
ПГ-Пьезогенератор в головной
части взрывателя
ЗЯи-Электродетонатпор
|асть взрывателя:
5 —движок; 6 — корпус; 7 — наружная оболочка; 8 — внутренняя
втулка; 13 ~ стальная вставка; 14 — щиток; 15 — искровой электроде-
0 — винт; 21 — донная гайка; 22 — шарик; 23 — шарик; 24 — инер-
9 -- капсюль-воспламсиптель; 30 — капсюль-детонатор; 31 — втулка
37
Рис. 34. Искровой электродс-
тонгтор ЗЖ1:
32 — контактный колпачок; 55—пру-
жина; 34 — стержень; 35 — изоля-
ция; 36 — чашечка; 37 — гильза;
38 — взрывчатое вещество; 39 -- кол-
пачок
Пороховой предохра-
нитель, воспламенитель-
ный и инерционный меха-
низмы обеспечивают без-
опасность взрывателя при
транспортировке и при
случайном падении взры-
вателя вместе с гранатой
в любом положении на
любое основание с высо-
ты 3 м.
При выстреле. Под
действием силы инерции
от линейного ускоре-
ния капсюль-воспламени-
тель 29 (рис. 35), преодо-
левая сопротивление пру-
жины 28, сжимает ее и
накалывается на жало 27.
Луч огня от капсюля-
воспламенителя через от-
верстия зажигает пиро-
технический состав само-
ликвидатора во втулке 31
и пороховую запрессовку
во втулке 18. Стопор 24
инерционного механизма
под действием силы инер-
ции опускается до упора
в кружок 26 и шарик 23
выкатывается в разделку
втулки 12. Движок 5 еще
удерживается стопором
19 и шариком 22, в ре-
зультате чего электроде-
тона'тор и пьезоэлемент
еще замкнуты нако-
ротко.
На полете. За дульным срезом гранатомета пружина 25
(рис. 36) поднимает стопор 24 до упора в дно канала; при
этом проточка стопора устанавливается на уровне шари-
ка 22, освобождая его от зацепления с движком 5.
Пороховая запрессовка во втулке 18 через определенный
38
промежуток времени после вылета гранаты из гранатомета
выгорает.
Под действием конических пружин 16 движок 5 продви-
гается в боевое положение, выжимая стопор 19 из канавки
в движке во втулку 18. Перемещаясь в боевое положение
(крайнее левое), движок сдвигает центральный контакт 2
А-А
Рис. 35. Положение деталей донной части
взрывателя при выстреле:
5 — движок; 12 — втулка; 18 — втулка; 19 — стопор; 22 — шарик;
23 — шарик; 24 — инерционный стопор; 26 — кружок; 27 — жало;
28— пружина; 29— капсюль-воспламенитель; 31 — втулка
39
Рис. 36. Положение деталей донной части взрывателя
в полете (после взведения):
2— центральный контакт? 5— движок; 1*0 — оболочка; 12 — втулка; 14 —
щиток; 15 — искровой электродетонатор; 16 — коническая пружина; 18 —
втулка; 19 — стопор; 21 — донная гайка; 22 — шарик; 24 — инерционный
стопор; 25 — пружина
40
с выступающей части донной гайки 21 и колпачок электро-
детонатора 15 со щитка 14, размыкает коротко замкнутые
цепи как пьезоэлемента, так и электродетонатора, ставит
электродетонатор против передаточного заряда и подклю-
чает электродетонатор в цепь пьезоэлемента.
В результате образуется замкнутая цепь: пьезоэлемент 9
(рис. 32), контакты 3 и 12, конус 2 (рис. 29), воронка 6 и
проводник 42 гранаты, оболочка 10 (рис. 36), втулка 12,
движок 5, электродетонатор 15, донная гайка 21, корпус 7
(рис. 29) и обтекатель 3 гранаты, корпус 4 (рис. 32) голов-
ной части взрывателя, гайка 5, контакт 8, пьезоэлемент 9.
Схема электроцепи взрывателя после взведения показа-
на на рис. 33.
Взведение взрывателя заканчивается после вылета гра-
наты из гранатомета на расстоянии 2,5-И8 м от дульного
среза.
При встрече с преградой. Через гайку 5 (рис. 32) и кон-
такт 8 пьезоэлемент сжимается, в результате чего образует-
ся электрический заряд на его электродах. При достижении
определенной разности потенциалов между электродами
пьезоэлемента в искровом промежутке электродетонатора
происходит искровой разряд, вызывающий детонацию
взрывчатого вещества, заполняющего искровой промежуток.
Детонация через передаточный заряд и детонатор передает-
ся разрывному заряду гранаты.
Самоликвидация. В случае отказа взрывателя или если
граната в течение 4—6 сек после выстрела не встретится
с преградой, электродетонатор срабатывает от капсюля-
детонатора 30 (рис. 33) самоликвидатора, что приводит
к разрыву головной части гранаты.
10. ДЕЙСТВИЕ ВЫСТРЕЛА
После накола бойком капсюля-воспламенителя луч огня
от него воспламеняет дымный ружейный порох, находящий-
ся в радиальном* и осевом каналах дна реактивного двига-
теля. Образовавшиеся газы прорывают колпачок и мембра-
ну и передают огневой импульс воспламенителям стартово-
го порохового заряда. Горение воспламенителей приводит
к воспламенению ленточного пороха. Пороховые газы раз-
рывают гильзу, проталкивают через сопло гранатомета пе-
нопластовый пыж, воспламеняют трассер и перемещают
гранату со стабилизатором вперед. В начале движения гра-
наты в пирозамедлителе происходит накол капсюля-воспла-
41
менителя на жало и начинается горение замедлительного
состава.
При истечении через сопло гранатомета пороховые газы
стартового заряда прежде проходят через турбинку, от чего
граната со стабилизатором получает вращение.
После вылета гранаты из гранатомета перья стабилиза-
тора под действием центробежных сил и набегающего по-
тока воздуха раскрываются и стабилизируют гранату на по-
лете. Вид гранаты в полете показан на рис. 28.
После выгорания замедлительного состава пирозамед
лителя происходит воспламенение воспламенителя и поро-
хового заряда реактивного двигателя. В начале горения
заряда под действием давления пороховых газов выталки-
ваются герметизаторы сопловых отверстий, начинается
истечение пороховых газов и возникает реактивная сила.
Под ее действием увеличивается скорость гранаты.
На активном участке траектории .выгорает пороховой
заряд реактивного двигателя, после чего полет гранаты про-
исходит по инерции.
При встрече с преградой срабатывает взрыватель и от
его импульса происходит взрыв разрывного заряда с обра-
зованием кумулятивной струи, пробивающей преграду.
11. СУМКИ ДЛЯ ПЕРЕНОСКИ ГРАНАТ И СТАРТОВЫХ
ПОРОХОВЫХ ЗАРЯДОВ
Для переноски гранат и стартовых пороховых зарядов
применяются сумки, которые входят в комплект индивиду-
ального ЗИП гранатомета. В комплекте имеются две сумки:
одна для гранатометчика — на два выстрела и вторая для
его помощника — на три выстрела.
Сумки (рис. 37) представляют собой брезентовые ран-
цы с двумя плечевыми ремнями 2. Внутри сумок имеются
гнезда 6 и 7 для гранат и пеналов со стартовыми пороховы
ми зарядами. В сумке, предназначенной для двух выстре-
лов, имеются также гнездо 8 для шомпола и карман 9 для
запасных деталей и инструмента.
Для обеспечения удобства переноски сумок на плече-
вых ремнях 2 имеются плечевые подушки 3. Подгонка пле-
Рис. 37. Сумки для переноски гранат и стартовых пороховых зарядов:
А — общий вид сумки спереди; Б — общий вид сумки сзади; В — сумка на два
выстрела с открытой крышкой; Г — сумка на три выстрела с открытой крышкой;
/ — ручка; 2 — плечевой ремень; 3 — плечевая подушка; 4—накладка на ремне;
5 — накладка на сумке; 6 — гнездо для гранаты; 7 — гнездо для пенала со стар-
товым зарядом; 8 — гнездо для шомпола; 9 — карман для запасных деталей
и инструмента
42
3
43
чевых ремней по длине достигается перемещением пряжек.
На концах плечевых ремней крепятся металлические на-
кладки 4 с полукольцами и карабинами. Такие же наклад-
ки 5 с полукольцами, но без карабинов, прикреплены к ниж-
ней части сумок. Сумки можно переносить на плече, за
спиной и в руках.
Для переноски сумок на плече карабины пристегиваются
к полукольцам противоположных плечевых ремней, а плече-
вые подушки сдвигаются вместе (рис. 37, Л). Для перенос-
ки сумок за спиной карабины плечевых ремней пристеги-
ваются к полукольцам, прикрепленным к нижней части су-
мок (рис. 35, Б).
Для переноски в руках сбоку сумки прикреплена руч-
ка 1 из хлопчатобумажной тесьмы.
12. УКУПОРКА, ОКРАСКА И МАРКИРОВКА ГРАНАТ,
ВЗРЫВАТЕЛЕЙ И СТАРТОВЫХ ПОРОХОВЫХ
ЗАРЯДОВ
Укупорка и окраска гранат
Гранаты укладываются по 6 шт. в деревянный ящик
(рис. 38) и закрепляются вкладышами. Ящик имеет крыш-
ку с двумя замками. В этот же ящик в специальное отделе-
ние укладываются 6 стартовых пороховых зарядов в пена-
лах (2 пакета по 3 заряда).
Гранаты в боевом снаряжении, т. е. снаряженные взрыв-
чатым веществом (условное обозначение A-IX-1), окрашены
в защитный цвет.
У гранат в инертном снаряжении, т. е. снаряженных
инертной массой и предназначенных для использования
в учебно-практических целях, головные части окрашены
в черный цвет, а вместо шифра ВВ имеется надпись
«инерт.».
Реактивные двигатели боевых и инертных гранат имеют
одинаковое штатное снаряжение (пороховые шашки, вос-
пламенители и пирозамедлители) и окрашены в защитный
цвет.
Макеты гранат полностью, включая реактивный двига-
тель, окрашены в черный цвет. На головной части и реак-
тивном двигателе макетов гранат имеется надпись «инерт.».
Отличительная окраска головных частей боевых гранат
(защитный цвет) и инертных гранат (черный цвет) должна
быть изучена и твердо усвоена личным составом с целью
исключить перепутывание боевых гранат с инертными и
44
этим предотвратить сбор с полей стрельбищ и полигонов
боевых гранат, отказавших в действии. Такие гранаты под-
лежат уничтожению подрывом на месте их падения, как
особо опасные, с соблюдением соответствующих правил
предосторожности.
Маркировка гранат
Маркировку наносят черной несмываемой краской на
головной части гранаты и на
Примеры маркировки:
Маркировка меха
На обтекателе и корпусе
головной части гранаты
(вдоль оси гранаты):
613-4-58 Р,
где 613 —номер завода;
4 — номер партии го-
ловных частей:
58 — год изготовления;
Р — штамп ОТК.
реактивном двигателе.
нического завода
На трубе реактивного
двигателя:
613-5-58 Р-20,
где 613 —номер завода;
5 — номер партии ре-
активных двига-
телей;
58 — год изготовления;
Р — штамп ОТК;
20 — номер плавки тру-
бы.
На сопловом блоке реак-
тивного двигателя:
5-40,
где 5 — номер партии реак-
тивных двигателей;
40 — номер плавки со-
плового блока.
Маркировка снаря ж ательно г о завода
На корпусе головной ча-
сти гранаты:
ПГ-7Г
254-5-59
A-IX-1,
где
ПГ-7Г — условное обозначе-
ние головной час-
ти гранаты;
254 — номер снаряжатель-
ного завода;
На трубе реактивного
двигателя:
ПГ-7Д
254-4-61
РНДСИ-5К Б-1-61
В-3 Б-1-61 9-61-14
ЗВ-7 42М-1-61,
где
ПГ-7Д — условное обозна-
чение реактивного
двигателя;
45
5 — номер партии снаря- 254-4-61 — номер завода,
женной головной ча- производившего
сти; сборку; номер
59 — год снаряжения; партии сборки;
A-IX-1 — шифр ВВ. год сборки реак-
тивного двигате-
ля;
РНДСИ-5К — марка поро-
ха;
Б-1 -61 — шифр порохового
завода; номер пар-
тии пороховых за-
рядов; год изгото-
вления;
В-3 — условное обозначение
воспламенителя;
Б-1-61 — шифр порохового
завода; номер пар-
тии воспламените-
лей; год изгото-
вления;
ЗВ-7 — условное обозначе-
ние пирозамедлите-
ля; ч
42М-1-61 — шифр завода-
изготовителя пи-
розамедлителей;
партия пирозамед-
лителей; год изго-
товления.
Маркировка базы
9-61-14 — номер партии
сборки гранаты;
год сборки; номер
базы, производив-
шей сборку гра-
наты.
У гранат инертного снаряжения маркировка нанесена
белой краской.
46
На наружной боковой поверхности корпуса головной
час|ти взрывателя и на торце его донной части выбиты сле-
дующие клейма:
ВП-7
3 И Д
3-60,
где ВП-7 — условное обозначение взрывателя;
ЗИД — шифр завода-изготовителя;
3—номер партии;
6’0 — год изготовления.
Укупорка и маркировка стартовых пороховых зарядов
Пеналы со стартовыми пороховыми зарядами укладыва-
ют на заводе в пакеты по 3 шт. в каждом; пакеты парафи-
нируют и укупоривают в штатную герметическую укупор-
ку — металлический короб, который помещают в деревян-
ный футляр.
На боковой стенке деревянного футляра, на пенале и
гильзе стартового порохового заряда нанесена следующая
маркировка:
ПГ-7П
НБл-38-2/61-Б
1-61-254
где ПГ-7П — условное обозначение стартового порохово-
го заряда;
НБл-38—марка пороха;
2/61-Б — номер партии, год изготовления и шифр за-
вода-изготовителя пороха;
1-61-2'54 — номер партии, год изготовления и шифр за-
вода-изготовителя зарядов.
На боковой стенке деревянного футляра дополнительно
указываются количество помещенных в нем зарядов и вес
зарядов с укупоркой.
Маркировка укупорки окончательно снаряженных гранат
На передней продольной стенке укупорочного ящика
(рис. 38), в котором находятся окончательно снаряженные
гранаты, наносят следующую маркировку:
ПГ-7
9-61-14
ВП-7 6 шт. ПГ-7Д
ЗИД-З-60 Брутто 30 кг 254-4-61
47
Средняя надпись между замками:
ПГ-7—условное обозначение гранаты;
9 — номер партии сборки;
61 — год сборки;
14 — номер базы, производившей сборку гранаты;
б шт. — количество гранат;
Брутто 30 кг — вес ящика с гранатами.
Надпись слева — сведения о взрывателях:
ВП-7 — условное обозначение взрывателей;
ЗИД —шифр завода-изготовителя взрывателей;
Рис. 38. Укупорочный
ящик для выстрелов ПГ-7В
3 — партия взрывателей;
60 — год изготовления взрывателей.
Надпись справа — сведения о реактивных двигателях:
ПГ-7Д — условное обовначение реактивного двигателя;
254-4-61 — номер завода, производившего сборку; номер
партии сборки; год сборки реактивных двигателей.
48 \
На левой торцовой стенке ящика наносят следующую
маркировку — сведения о стартовых пороховых зарядах:
ПГ-7П
1-61-254,
где ПГ-7П — условное обозначение стартового порохово-
го заряда;
1-61-254—номер партии стартовых зарядов; год из-
готовления и шифр завода-изготовителя
стартовых зарядов.
На правой торцовой стенке ящика наносят следующую
маркировку (на снаряжательном заводе):
ПГ-7Г
254-5-59
A-IX-1,
где ПГ-7Г — условное обозначение головной части гра-
наты;
254 — номер снаряжательного завода;
5 — номер партии снаряжения;
59 — год снаряжения;
А-1Х-1 — шифр ВВ.
13. ОБРАЩЕНИЕ С ВЫСТРЕЛАМИ ПГ-7В
При обращении с выстрелами соблюдать следующие
правила предосторожности:
— не допускать падения гранат, зарядов и собранных
выстрелов;
— перевозить гранаты и заряды к ним только в уку-
порке;
— переносить гранаты и заряды к ним в специальных
сумках, в которых помешаются две или три гранаты и со-
ответственно два или три заряда; переносить гранаты и за-
ряды можно также в укупорке;
— хранить гранаты и заряды к ним на огневой позиции
летом в тени, чтобы защитить их от действия солнечных
лучей;
— оберегать гранаты и заряды к ним от влаги и сы-
рости;
— вскрывать пенал и вынимать заряд из него только
перед стрельбой; если выстрел не будет использован, заряд
свинтить с гранаты, вложить в пенал и тщательно оберегать
его от повреждения оболочки, от влаги и сырости;
4 Зак. 2586с
49
— предохранительный колпачок снимать с головной
части взрывателя только перед заряжанием гранатомета.
Предохранительные колпачки и чеки необходимо сохра-
нять до окончания стрельбы.
Если выстрел не израсходован, то необходимо на взры-
ватель надеть предохранительный колпачок и закрепить
его чекой, предварительно проверив, не повреждена ли мем-
брана.
При стрельбах в дождь предохранительный колпачок
с головной части взрывателя ВП-7 не снимать.
Не разорвавшиеся после стрельбы гранаты трогать ка-
тегорически запрещается. Такие гранаты подлежат уничто-
жению на месте их падения с соблюдением соответствую-
щих правил предосторожности.
При стрельбах в зимних условиях, при наличии глубо-
кого снежного покрова, не позволяющего определить место
падения неразорвавшихся гранат, разрешается не разыски-
вать их, а производить подрыв весной сразу же после тая-
ния снега. В таких случаях в целях безопасности необходи-
мо сразу же после окончания стрельб установить общее
ограждение вокруг мест падения гранат и установить над-
писи, запрещающие движение в огороженной зоне.
В воинских частях гранаты и заряды хранить в соответ-
ствии с правилами по хранению и сбережению боеприпасов.
Категорически запрещаемся производить в войсках разбор-
ку или исправление выстрелов и их элементов.
50
Глава четвертая
БОЕВАЯ СЛУЖБА И ЭКСПЛУАТАЦИЯ
ГРАНАТОМЕТА
14. ОБЩИЕ УКАЗАНИЯ
Продолжительность службы гранатомета и исправность
его механизмов зависят от правильного обращения с гра-
натометом, ухода за ним и подготовки его к стрельбе.
Ответственными за исправное состояние материальной
части гранатомета являются солдаты, сержанты и офицеры,
которым материальная часть вверена по службе.
При казарменном расположении войск гранатометы
хранить в шкафах или пирамидах в вертикальном положе-
нии. В лагере гранатометы хранить в крытых пирамидах
так же, как в казармах.
В особых отделениях тех же шкафов или пирамид хра-
нятся оптические прицелы в чехлах и сумки для гранат.
На чехлах прицелов нанести краской номер гранатомета.
При хранении и транспортировке гранатомета на ствол дол-
жны быть надеты чехлы, а курок должен быть спущен
с боевого взвода. Оптические прицелы при транспортировке
находятся в чехлах, надеваемых на ремень гранатомет-
чика.
Перед выходом на занятия гранаггометчик должен ос-
мотреть гранатомет и оптический прицел, обтереть их на-
ружные части сухой чистой ветошью. Линзы прицела про-
тереть чистой салфеткой.
На занятиях и в бою следует оберегать гранатомет от
загрязнения, ударов и падения во избежание повреждений
ствола, ударно-спускового механизма, оптического и меха-
нического прицелов. Вмятины на стволе, повреждения опти-
ческих деталей и погнутость кронштейна оптического при-
цела, планки и мушки механического прицела не допу-
скаются.
5 Зак, 2586 с 51
После каждой стрельбы гранатомет должен быть вычи-
щен и смазан, оптический прицел очищен от грязи и
пыли.
15. ПОДГОТОВКА ГРАНАТОМЕТА К СТРЕЛЬБЕ
Перед стрельбой следует протереть ствол гранатомета
насухо, используя для этого шомпол с намотанной на него
чистой и сухой ветошью, а также проверить работу ударно-
спускового механизма и предохранителя. При плавном на-
жатии на спусковой крючок после взведения курка ударно-
спускового механизма курок должен энергично повер-
нуться.
Чтобы проверить исправность предохранителя, надо
взвести курок и, нажимая на предохранитель с левой сто-
роны корпуса ударно-спускового механизма, утопить его;
при этом спусковой крючок должен быть застопорен.
Осмотреть оптический й механический прицелы грана-
томета.
16. ПРОВЕРКА ПРИЦЕЛЬНЫХ ПРИСПОСОБЛЕНИЙ
Проверку прицельных приспособлений в войсках произ-
водить при поступлении РПГ-7 в подразделение, после пер-
вой стрельбы и затем после каждых 3—5 стрельб, а также
если замечено во время стрельбы значительное отклонение
средней точки попадания от точки прицеливания. Эту про-
верку можно .производить по щиту, а для оптического при-
цела также и по удаленной точке.
Проверка прицельных приспособлений состоит из под-
готовки гранатомета, проверки оптического прицела ПГО-7
и механического прицела.
Подготовка гранатомета к проверке прицельных
приспособлений
Для подготовки гранатомета необходимо:
— установить гранатомет на станке произвольного об-
разца, обеспечивающем закрепление гранатомета и его на-
водку, и протереть канал ствола;
— натянуть крестообразно нити в приборе (рис. 26). для
проверки прицелов через прорези г и закрепить в кольце-
вой канавке;
52
— в дульную часть ствола гранатомета вставить до упо-
ра прибор так, ч\тобы штифт прибора вошел в вырез на
дульной части ствола;
— установить оптический прицел на гранатомет;
— поставить маховичок ввода температурных поправок
оптического прицела в положение +;
— поставить прицельную планку с хомутиком и мушку
в боевое (вертикальное) положение;
— поставить хомутик прицельной планки на установ-
ку 3.
Проверка прицельных приспособлений по щиту
Для проверки прицельных приспособлений по щиту не-
обходимо:
— впереди гранатомета, на расстоянии 20 ж, считая от
прицельной планки, установить по отвесу щит с кругами,
показанными на рис. 39;
— через канал ствола
гранатомета до. совпаде-
ния перекрестий прибора
(Прорезей и нитей) с боль-
шим перекрестием верх-
него круга щита;
— произвести визиро-
вание через оптический
прицел, при этом знак +,
расположенный в верхней
части поля зрения, дол-
жен совместиться с ма-
лым перекрестием на
верхнем круге щита; при
невыполнении этих требо-
ваний, установка оптиче-
ского прицела подлежит
исправлению;
— произвести много-
кратное визирование че-
рез прорезь хомутика
прицельной планки и вер-
шину мушки на щит, при
этом линия прицеливания
не должна выходить за
.пределы белого круга диа-
гранатомета произвести наводку
Рис. 39. Щит для проверки прицель-
ных приспособлений
5*
53
метром 160 мм не менее чем в 50% случаев произведенных
наблюдений; в противном случае механический прицел гра-
натомета подлежит ремонту.
Для исправления установки оптического прицела необ-
ходимо:
— свинтить крышку 13 (рис. 16) винта горизонтальной
наводки, вставить отвертку в шлиц винта 12 и вращать его
до совмещения знака + на сетке прицела с точкой наводки
по направлению;
— вывинтить три винта 16 на 1,5—2 оборота, вставить
отвертку в шлиц винта 3 и, придерживая маховичок в поло-
жении знака + против указателя на корпусе прицела, вра-
щать винт до совмещения знака + на сетке с точкой на-
водки по высоте.
После выверки навинтить крышку 13 и ввинтить винты
16 до отказа. После этого проверить, не сбилась ли уста-
новка прицела.
Проверка оптического прицела по удаленной точке
Для проверки оптического прицела по удаленной точке
необходимо:
— выбрать удаленную точку (вершину столба, угол
здания и т. п.) на расстоянии около 300 м от гранатомета;
— через канал ствола гранатомета произвести наводку
гранатомета до совпадения перекрестий прибора (прорезей
и нитей) с удаленной точкой;
— произвести визирование через оптический прицел,
при этом знак +, расположенный в верхней части поля зре-
ния, должен совместиться с удаленной точкой; при невыпол-
нении этих требований установка оптического прицела под-
лежит исправлению так же, как и при проверке прицельных
приспособлений по щиту.
В процессе проверки прицельных приспособлений необ-
ходимо периодически проверять правильность наводки ство-
ла в точку наводки.
17. ПОДГОТОВКА ВЫСТРЕЛА К СТРЕЛЬБЕ
Перед стрельбой необходимо осмотреть гранату, соеди-
нить с ней стартовый пороховой заряд и снять предохрани-
тельный колпачок с головной части взрывателя. Выстрелы,
элементы которых (взрыватель, корпус и обтекатель голов-
ной части, сопловой блок и труба реактивного двигателя)
имеют наружные повреждения, к стрельбе не допускаются.
54
Для соединения стартового порохового заряда с грана-
той необходимо:
— вскрыть- пенал и вынуть из него заряд;
— свинтить с дна реактивного двигателя предохрани-
тель с прокладкой;
— навинтить заряд на выступ дна реактивного двигате-
ля до упора торца крестовины, выступающей над пло-
скостью цоколя, в дно.
Излишних усилий при навинчивании не прилагать.
Выстрелы, в которых, заряд навинчивается не полностью,
к стрельбе не допускать.
Для снятия с головной части взрывателя предохрани-
тельного колпачка необходимо за тесьму выдернуть чеку и
снять колпачок. Эта операция выполняется непосредствен-
но перед заряжанием гранатомета. В таком виде выстрел
готов для заряжания гранатомета.
. Выстрелы подготавливают к стрельбе в количестве, не-
обходимом для выполнения боевой задачи.
К стрельбам боевыми гранатами допускать только тех
лиц, которые хорошо усвоили приемы стрельбы и правила
безопасности во время стрельбы.
18. ВЫБОР ОГНЕВОЙ ПОЗИЦИИ И МЕРЫ
ПРЕДОСТОРОЖНОСТИ ПРИ ОБРАЩЕНИИ
С ГРАНАТОМЕТОМ
Стрельба из гранатомета РПГ-7 возможна из положе-
ний стоя или с колена из окопа или укрытия и лежа, как
показано на рис. 40, 41, 42. Стрельбу боевыми гранатами
по броне или танку вести только из окопа или другого укры-
тия, так как осколки от брони и самой гранаты в отдель-
ных случаях летят на расстояние до 100—150 м.
При подготовке огневой позиции необходимо учесть, что
при выстреле из казенной части ствола гранатомета (пат-
рубка) вырывается сильная струя пороховых газов, вместе
с которой выбрасываются пенопластовый пыж и картонные
детали порохового заряда. Поэтому особенно необходимо
следить за <гем, чтобы при стрельбе из гранатомета, а также
при заряжании и разряжании сзади гранатомета не нахо-
дились ближе 30 м люди, боеприпасы, взрывчатые и горю-
чие вещества. Особо тщательно за выполнением этого тре-
бования необходимо следить при стрельбе ночью.
При стрельбе из гранатомета сзади казенного среза не
должны находиться какие-либо преграды на расстоянии
ближе 2 м.
55
Си
СП
Рис. 40. Положение для стрельбы
из гранатомета стоя
Рис. 41. Положение для стрельбы
из гранатомета с колена
Категорически запрещается вести огонь из гранатомета,
ствол которого засорен грязью, грунтом, снегом, упирать
казенную часть ствола гранатомета в какие-либо предметы
или грунт при стрельбе или заряжании во избежание раз-
рыва ствола гранатомета.
Гранатометчик и его помощник при стрельбе лежа дол-
жны располагаться так, чтобы ноги их находились в сторо-
не от казенного среза ствола гранатомета.
Рис. 42. Положение для стрельбы из гранатомета лежа
Дульная часть ствола гранатомета при стрельбе должна
находиться не ближе 20 см од бруствера или местных пред-
метов, чтобы исключить случаи задевания перьями стабили-
затора гранаты грунта, растительного покрова и других
предметов.
В направлении стрельбы также не должно быть мест-
ных предметов, за которые могла бы задеть граната на по-
лете.
При производстве выстрела обе руки гранатометчика
должны находиться: правая — на рукоятке ударно-спуско-
вого механизма, левая — на дополнительной рукоятке.
19. ПЕРЕВОД ГРАНАТОМЕТА ИЗ ПОХОДНОГО
ПОЛОЖЕНИЯ В БОЕВОЕ
После занятия огневой позиции гранатомет следует пе-
ревести из походного положения в боевое, для чего:
— снять чехлы с казенной и дульной частей ствола гра-
натомета, при этом чехол с казенной части ствола снимать
в первую очередь;
— вынуть из чехла оптический прицел, закрепить его на
гранатомете и снять колпачок;
57
— при отсутствии или неисправности оптического при-
цела поставить мушку и прицельную планку механического
прицела в боевое положение;
— проверить, не взведен ли курок ударно-спускового
механизма;
— поставить ударно-спусковой механизм на предохра-
нитель.
20. ЗАРЯЖАНИЕ ГРАНАТОМЕТА И ПРОИЗВОДСТВО
ВЫСТРЕЛА
Для заряжания гранатомета надо взять подготовленный
к стрельбе выстрел в левую руку, вставить его в дульную
часть ствола и дослать так, чтобы фиксатор гранаты вошел
в вырез на дульной части ствола до упора. Только при этом
условии капсюль-воспламенитель гранаты расположится
пробив отверстия в стволе для выхода иглы бойка. При за-
ряжании, ствол гранатомета располагать в направлении
стрельбы.
При тугом вхождении выстрела в ствол или несовпаде-
нии фиксатора гранаты с вырезом на дульной части ствола
гранатомета заряжание производить с поворотом гранаты
против часовой стрелки (глядя в направлении стрельбы).
После заряжания гранатомета включить систему осве-
щения сетки оптического прицела (в сумерки или в ночное
время), снять ударно-спусковой механизм с предохраните-
ля, нажав на него указательным пальцем с правой фороны,
и взвести курок. Для взведения курка отвести его вниз так,
чтобы боевой взвод курка вошел в зацепление с шепталом;
при этом должен быть слышен щелчок.
Если после заряжания гранатомета выстрел производит-
ся не сразу, то до производства выстрела снимать ударно-
спусковой механизм с предохранителя запрещается.
В случае если курок уже взведен, поставить ударно-спу-
сковой механизм на предохранитель, для чего нажать на
предохранитель с левой стороны ударно-спускового меха-
низма и утопить его.
Систему освещения сетки прицела при длительном пере-
рыве следует выключать.
Прицеливание производить по оптическому прицелу пе-
рекрестием шкал (дистанционной и боковых поправок), со-
ответствующим требуемой дальности стрельбы и выбран-
ному упреждению (рис. 43).
58
При неисправности оптического прицела прицеливание
производить через прорезь на хомутике прицельной планки,
установленном на деление, соответствующее дальности
стрельбы, и верхний срез мушки механического прицела
гранатомета.
Рис. 43. Прицеливание в танк на дальности 300 м с упреждением 0-20
Для производства выстрела необходимо указательным
пальцем правой руки' плавно нажать на спусковой крючок.
В случае осечки надо, не меняя положения, снова взве-
сти курок, прицелиться и произвести повторный спуск. Если
же выстрела опять не последует, то произвести разряжание
гранатомета, как указано ниже, и зарядить гранатомет
очередным подготовленным выстрелом.
Специальную чистку канала ствола гранатомета после
каждого выстрела от остающейся в нем несгоревшей части
59
гильзы порохового заряда производить не следует, если
наличие остатков гильзы не препятствует последующему
заряжанию гранатомета. При затруднении заряжания гра-
натомета необходимо шомполом очистить канал ствола от
остатков картонной гильзы.
Примечание. Приемы и правила стрельбы из гранатомета
изложены в Наставлении по стрелковому делу «Ручной противотанко-
вый гранатомет РПГ-7».
21. РАЗРЯЖАНИЕ ГРАНАТОМЕТА И ПЕРЕВОД ЕГО
ИЗ БОЕВОГО ПОЛОЖЕНИЯ В ПОХОДНОЕ
Для разряжания гранатомета надо:
— поставить ударно-спусковой механизм на предохра-
нитель, для чего нажать на предохранитель с левой стороны
корпуса ударно-спускового механизма и утопить его;
— извлечь выстрел из ствола гранатомета;
— свинтить с дна реактивного двигателя гранаты стар-
товый пороховой заряд;
— уложить стартовый пороховой заряд в пенал;
— навинтить на дно реактивного двигателя предохрани-
тель с прокладкой;
— уложить пенал со стартовым пороховым зарядом и
гранату в сумку и закрыть ее;
— если курок был взведен, то после разряжания гра-
натомета снять ударно-спусковой механизм с предохраните-
ля, нажав на предохранитель с правой стороны корпуса
ударно-спускового механизма, и, придерживая пальцем
спицу курка, спустить курок;
— перевести мушку и прицельную планку механическо-
го прицела в горизонтальное положение;
— если подсветка сетки оптического прицела была
включена, то выключить ее;
— снять оптический прицел и уложить его в чехол;
— надеть чехлы на казенную и дульную части ствола
гранатомета.
При разряжании гранатомета ствол располагать в на-
правлении стрельбы.
22. СБЕРЕЖЕНИЕ И ХРАНЕНИЕ ГРАНАТОМЕТА
Осмотр гранатомета и его принадлежности
Гранатометчик должен осматривать гранатомет во вре*
мя чистки, перед каждой боевой стрельбой, учением, похо-
дом и после них, а также после резкого изменения темпе-
60
ратуры воздуха. О всех неисправностях, обнаруженных при
осмотре гранатомета, оптического прицела и принадлежно-
сти, немедленно докладывать по команде. Офицеры и сер-
жанты должны осматривать гранатометы в сроки, установ-
ленные Уставом внутренней службы. Целью всех осмотров
является своевременное выявление и устранение неисправ-
ностей.
Следует помнить, что даже небольшие неисправности,
своевременно не выявленные и не устраненные, могут по-
влечь за собой серьезные повреждения гранатомета вплоть
до выхода его из строя.
При осмотре гранатомета в собранном виде гранатомет-
чик должен проверить:
— исправность гранатомета, оптического прицела и их
деталей;
— правильность работы деталей и механизмов гранато-
мета;
— состояние гранатомета, оптического прицела, ремня
с чехлами, сумок для гранат, запасных деталей и принад-
лежности.
Осмотр гранатомета в собранном виде
При осмотре гранатомета в собранном виде проверить:
1. Состояние гранатомета:
— нет ли на наружных металлических частях сыпи,
ржавчины, грязи, царапин, забоин, а на деревянных ча-
стях — трещин, отколов и побитостей;
— не погнуты ли мушка и прицельная планка и прочно
ли удерживаются они в вертикальном положении пружи-
нами.
2. Состояние канала ствола, для чего протереть его на-
сухо; поднять ствол до уровня глаз, а патрубок направить
так, чтобы канал ствола был ярко освещен, и, поворачивая
ствол, внимательно осмотреть, нет ли царапин, сколов хро-
ма, трещин, загрязнения и ржавчины как на поверхности
канала ствола, так и на поверхности сопла. Аналогичный
осмотр произвести со стороны патрубка.
3. Правильность работы ударно-спускового механизма:
— энергично ли возвращается курок, для чего взвести
курок и плавно нажать на спусковой крючок (при этом дол-
жен быть услышан удар курка по бойку); спусковой крю-
чок при нажатии и ослаблении нажатия на него должен пе-
ремещаться вперед и назад плавно;
6 Зак. 2586с
61
— действует ли предохранитель, для чего нажать на
предохранитель с левой стороны корпуса и утопить его;
спусковой крючок при нажиме на него пальцем не должен
утапливаться, а взведенный курок не должен соскакивать
с боевого взвода. Чтобы снять ударно-спусковой механизм
с предохранителя, надо нажать на предохранитель с пра-
вой стороны корпуса и утопить его.
4. Правильность работы бойкового механизма:
— утапливается ли боек под действием своей пружины
в отверстие для иглы бойка в стволе;
— выступает ли боек из отверстия для иглы бойка над
поверхностью канала ствола при нажатии на спицу курка
снизу (перед нажатием на спицу курка нажать на спуско-
вой крючок).
5. Состояние оптического прицела:
— нет ли на оптических деталях трещин, сколов, ца-
рапин и грязи;
— нет ли в поле зрения частиц, мешающих прицели-
ванию;
— нет ли качки прицела на кронштейне;
— надежность работы подсветки сетки.
6. Комплектность запасных деталей, инструмента и при-
надлежности.
Технический осмотр гранатомета
Перед техническим осмотром протереть ветошью наруж-
ную поверхность гранатомета и канал ствола. Технический
осмотр производить с необходимой разборкой гранатомета
и отдельных его узлов в следующем порядке.
1. Осмотр наружной поверхности ствола:
— на наружной поверхности ствола не должно быть
трещин, вмятин и глубоких царапин;
— дульный и казенный срезы должны быть без забоин
с приподнятым металлом;
— деревянные накладки не должны иметь трещин и
сколов;
— хомуты должны надежно прижимать накладки
к наружной поверхности ствола.
2. Осмотр механического прицела:
— вершина мушки не должна иметь забоин;
— краска, которой нанесены цифры на , прицельной
планке, должна быть сплошной и ясно видимой;
62
— прицельная планка и мушка должны без заеданий
переводиться из горизонтального положения в вертикаль-
ное и обратно и надежно фиксироваться в этих положе-
ниях;
— боковая качка прицельной планки и мушки не допу-
скается.
3. Осмотр канала ствола: в канале ствола не должно
быть сколов хрома, ржавчины, трещин, царапин, загрязне-
ния. На поверхности сопла допускаются сетка поверхност-
ных трещин вследствие износа и отдельные участки со ско-
лами хрома.
4. Осмотр бойкового механизма:
— произвести разборку бойкового механизма, проте-
реть гнездо бойкового механизма и отверстие для выхода
иглы бойка;
— в гнезде бойкового механизма и отверстии для иглы
бойка, а также на деталях бойкового механизма не дол-
жно быть ржавчины, порохового нагара, забоин и
вмятин;
— трехкратным нажатием на хвостовую часть бойка
проверить работу бойкового механизма в собранном виде;
боек должен энергично возвращаться в исходное поло-
жение;
— при нажатии снизу на спицу курка, поставленного
на предохранительный взвод, боек не должен выступать
над поверхностью канала ствола.
5. Осмотр ударно-спускового механизма и проверка его
работы.
Осмотр вместе с гранатометом:
— разрезной утолщенный конец чеки должен выходить
за ушко на стволе, при этом качка ударно-спускового меха-
низма не допускается;
— винты крышки и винт, крепящий щечки, должны
быть до отказа ввинчены;
— спуск взведенного курка должен происходить энер-
гично, без заеданий и рывков;
— предохранитель без больших усилий должен переме-
щаться из одного положения в другое и надежно фиксиро-
ваться в этих положениях;
— при повороте курка до предела вверх (при нажа-
том спусковом крючке) между площадкой курка и ниппе-
лем должен быть зазор, а игла бойка должна выступать
в канал ствола; при прекращении нажатия на курок боек
6*
63
должен утопиться под действием своей пружины, а игла
бойка полностью войти в отверстие стенки ствола;
— на наружных поверхностях корпуса ударно-спуско-
вого механизма и крышки не должно быть вмятин, забоин,
глубоких царапин и трещин;
— шлицы на всех винтах должны быть не забиты и не
сорваны.
Осмотр ударно - спуско в о го механизма
после отделения рукоятки от гранатомета
и снятия крышки:
— курок, поставленный на предохранительный взвод,
должен опираться на оба выступа стержня боевой пружи-
ны, а между зубом шептала и предохранительным высту-
пом курка должен быть зазор; величина зазора не контро-
лируется;
— курок, поставленный на боевой взвод, должен иметь
возможность немного перемещаться вниз;
— после осмотра произвести спуск курка, удерживая
его за спицу.
Осмотр уд арно - спуско в о го механизма
после полной разборки: на деталях механизма не
должно быть трещин, забоин, ржавчины и других дефектов.
После осмотра собрать ударно-спусковой механизм
и проверить его работу. Перед сборкой детали сма-
зать.
6. Осмотр оптического прицела ПГО-7. При проведении
осмотра необходимо проверить:
— чистоту линз и при необходимости протереть наруж-
ные поверхности оптических деталей;
— нет ли поломок механических деталей или коррозии
на них;
— надежность работы маховичка введения поправки на
температуру;
— исправность системы ночного освещения, для чего
надо включить тумблер в положение ВКЛ. и при надетом
колпачке посмотреть в окуляр; при исправной системе ос-
вещения сетка будет видна четко; если сетка не видна, то
нужно заменить секцию 2ОР2К или лампочку;
— проверить зимнюю систему освещения, для ‘чего не-
обходимо ее подключить к прицелу;
— проверить надежность закрепления прицела на гра-
натомете; при необходимости произвести регулировку за-
жимного винта.
64
7. Осмотр запасных деталей, инструмента и принадлеж-
ности:
—плечевой ремень, ремень с чехлами и сумки для носки
двух и трех гранат с зарядами должны быть в полной ис-
правности;
— запасные детали, инструмент и принадлежность дол-
жны быть в полном комплекте, исправном состоянии и все-
гда пригодными к употреблению.
8. Проверка правильности хранения гранатометов:
— проверить состояние пирамид, шкафов, а также по-
ложение гранатометов и оптических прицелов в пирамиде
и шкафах;
— проверить состояние мест для чистки и смазки гра-
натометов и обеспеченность протирочными и смазочными
материалами.
9. Проверка учетных документов и ведения формуля-
ров: проверить правильность записей в книге учета воору-
жения и в журнале осмотра вооружения и правильность
ведения формуляров.
О проведении технического осмотра в формуляре грана-
томета и прицела делать соответствующую запись.
Чистка и смазка гранатомета
Гранатомет должен содержаться всегда в полной ис-
правности и чистоте. Чистку гранатомета, находящегося
в подразделении, производить:
— после стрельбы — немедленно по окончании стрельбы
тут же на стрельбище (в поле); чистится и смазывается
канал ствола и бойковый механизм; затем производится
чистка гранатомета по возвращении со стрельбы и в течение
последующих трех — четырех дней ежедневно;
— после занятий в поле без стрельбы — по возвраще-
нии с занятий;
— в боевой обстановке и на длительных учениях —
ежедневно в периоды затишья боя и во время перерывов
в занятиях;
— если гранатомет стоит без применения — не менее
одного раза в неделю.
Для чистки и смазки гранатомета применяются:
— пакля (короткое льноволокно), очищенная от кост-
рики, только для чистки;
— чистая ветошь или бумага КВ-22 для обтирания, чи-
стки и смазки гранатомета;
65
— щелочной состав и вода для очистки от порохового
нагара ствола, патрубка и других частей гранатомета, под-
вергавшихся действию пороховых газов;
— ружейная смазка для смазывания канала ствола, ча-
стей механизмов гранатомета после их чистки; эта смазка
применяется при температуре воздуха выше +5°С;
— жидкая ружейная смазка для смазывания частей и
механизмов гранатомета при температуре воздуха от +5°
до —50° С и для чистки гранатомета в зимнее время (вза-
мен щелочного состава);
— смесь пушечной смазки с ружейной смазкой в отно-
шении 1 : 1 для смазывания канала ствола, частей и меха-
низмов, а также принадлежности к гранатомету, сдаваемо-
му в склад на длительное хранение;
— амуничная смазка для смазывания кожаных частей
ремней и чехлов гранатомета.
Для удобства чистки пазов, вырезов и отверстий мож-
но применять деревянные палочки.
Для разжижения и смывания смазки, особенно после
складского хранения гранатомета и при переводе его на
зимнюю смазку, разрешается применять керосин.
После применения для чистки воды, щелочного состава
или керосина части и механизмы гранатомета должны быть
тщательно протерты и смазаны.
Порядок чистки и смазки гранатомета
Протереть гранатомет снаружи сухой ветошью. Произ-
вести неполную или полную разборку гранатомета в зави-
симости от степени загрязнения. Собрать шомпол и подго-
товить его к чистке, для чего:
— нажимая на передний стебель 2 шомпола (рис. 25)
у резьбы и вытягивая задний стебель за ручку, отделить
передний стебель шомпола от заднего;
— свинтить передний 2 и задний 1 стебли шомпола до
отказа;
— взять два равных слоя пакли, перекрутить каждый
из них посредине на один оборот, наложить крестом со сто-
роны торца протирки 5 и протянуть концы пакли вдоль
протирки и лапок 4 с рифлениями; пакля должна ровным
слоем покрывать протирку и лапки шомпола. Слой пакли
должен быть таким, чтобы шомпол входил в ствол с неболь-
шим усилием.
66
Чистку гранатомета производить в следующем порядке.
1) Прочистить канал ствола:
— положить ствол в вырезы стола для чистки оружия
или на обычный стол, а при отсутствии стола положить на
чистую подстилку;
— удерживая ствол левой рукой, правой рукой, поджи-
мая лапки, ввести шомпол с дульной стороны в канал ство-
ла; при чистке канала ствола после стрельбы паклю, намо-
танную на шомпол, следует пропитать щелочным составом
или водой;
— плавно продвинуть шомпол до уширенной части
ствола несколько раз до полного удаления нагара;
— продвинуть шомпол в уширенную часть ствола до
сопла и удалить нагар с цилиндрических частей и скатов
уширенной части ствола путем поступательного и враща-
тельного по часовой стрелке движения шомпола вокруг
оси;
— произвести чистку ствола со стороны казенного среза
также до упора в сопло; сопло чистить поворотом шомпола
вокруг оси.
После чистки тщательно обтереть шомпол и протереть
канал ствола чистой сухой паклей, а затем чистой ветошью.
Осмотреть ветошь и, если на ней будут заметны следы на-
гара, ржавчины или загрязнения, продолжать чистку ка-
нала ствола, а затем снова протереть сухой паклей и ве-
тошью. Чистку производить до тех пор пока ветошь не бу-
дет чистой. Убедившись в чистоте ствола, покрыть внутрен-
нюю поверхность его слоем смазки.
Для этого надо намотать на протирку и лапки шомпола
чистую ветошь, пропитать ее ружейной смазкой, ввести
шомпол в канал ствола со стороны дульного среза и плав-
но продвинуть его несколько раз до упора в сопло, повора-
чивая в уширенной части ствола, чтобы равномерно по-
крыть канал ствола тонким слоем смазки. Затем шомпол
ввести в канал ствола со стороны казенного среза до упора
в сопло.
2) Вычистить бойковый механизм, отверстие для выхо-
да иглы бойка, используя деревянные палочки и ветошь.
При наличии порохового нагара чистку бойкового ме-
ханизма производить ветошью, смоченной водой или ще-
лочным составом, с последующей протиркой чистой сухой
тряпкой.
После чистки смазать детали тонким слоем и собрать
бойковый механизм.
67
3) Вычистить детали ударно-спускового- механизма,
смазать их тонким слоем смазки и собрать ударно-спуско-
вой механизм.
4) Остальные металлические части гранатомета насухо
протереть ветошью или паклей; при сильном загрязнении
частей прочистить их щелочным составом и насухо проте-
реть. После чистки смазать все металлические части тонким
слоем смазки. Излишняя смазка способствует загрязнению
частей.
5) Деревянные части обтереть сухой ветошью.
По окончании чистки и смазки собрать гранатомет и
проверить работу частей и механизмов.
Примечание. Дегазацию и дезактивацию гранатомета произ-
водить в соответствии со специальными указаниями химической службы
части.
Хранение и сбережение прицела ПГО-7
Прицел является точным оптическим прибором, поэтому
с ним надо обращаться бережно.
При хранении и обращении с прицелом необходимо со-
блюдать следующие правила:
— оберегать прицел от падения, резких ударов, толч-
ков, от проникновения внутрь его влаги и пыли;
— хранить прицел в чехле в сухом отапливаемом поме-
щении на оборудованных стеллажах и в шкафах; в лагере
прицел можно хранить в закрытой пирамиде, предохраня-
ющей его от влаги и пыли;
— если прицел находится на гранатомете, а огонь не
ведется, нужно надеть чехол и затянуть шнурок;
— перед укладкой в чехол прицел необходимо осмот-
реть и линзы протереть салфеткой кругообразными движе-
ниями, начиная с середины; не разрешается протирать лин-
зы той же ветошью, которой протирали другие части при-
цела;
— мокрые прицелы тщательно вытереть снаружи сухой
тряпкой, чехол просушить; снйть крышку корпуса, проте-
реть секцию элементов, корпус и крышку;
— трогать линзы пальцами и смазывать их°не разре-
шается;
— маховичок без надобности не вращать;
— не держать прицел вблизи печей и костров.
Если прицел имеет какую-нибудь неисправность, то его
следует направить в ремонтную мастерскую.
68
Глава пятая
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ ГРАНАТОМЕТА,
ПРИЧИНЫ ИХ ПОЯВЛЕНИЯ И СПОСОБЫ УСТРАНЕНИЯ
I № по пор.1 Неисправность Причина неисправности Способ устранения
1 Осечка Не полностью дос- лан выстрел в канал ствола гранатомета Неисправность кап- сюля- воспламенителя Износ бойка Поломка бойка Неэнергичный удар бойка по капсюлю- воспламенителю вследствие загрязне- ния или застывания смазки ударно-спус- кового и бойкового механизмов. Ослабление или по- ломка боевой пружи- ны Дослать выстрел до упора фиксатора в дно выреза на дуль- ном срезе ствола . Заменить выстрел Заменить боек за- пасным Заменить боек за- пасным Прочистить ударно- спусковой и бойко- вый механизмы. Сменить смазку Заменить боевую пружину
2 Выстрел не входит в канал ствола ' Загрязнен ствол (остатки картонной гильзы, пороховой нагар) Прочистить ствол
3 Качка оптического прицела Нарушена регули- ровка крепления при- цела Отрегулировать крепление прицела
4 Изгиб прицельной планки или мушки Удар по прицель- ной планке или муш- ке Ремонтировать в мастерской
69
О* с о 5 Неисправность Причина неисправности Способ устранения
5 Мушка или при- цельная планка меха- нического прицела не фиксируется в боевом или походном поло- жении Ослабление или по- ломка пружины при- цела Ремонтировать в мастерской
6 Свободное переме- щение бойка в его основании Осадка или полом- ка пружины бойка Заменить пружину бойка
7 Нет зазора между курком и ниппелем при полном поджатии бойка курком Недовинчен нип- пель Довинтить ниппель
8 Слабая фиксация предохранителя Слабая пружина стопора Заменить пружину стопора
9 Трещины на дере- вянных накладках В результате уда- ров при падении РПГ-7 и частого снятия накладок со ствола Заменить деревян- ные накладки
70
ПРИЛОЖЕНИЕ 1
ОСНОВНЫЕ ДАННЫЕ ГРАНАТОМЕТА РПГ-7
И ВЫСТРЕЛА ПГ-7В
Калибр гранатомета....................................40 мм
Калибр гранаты (по головной части)...............85 мм
Длина гранатомета.................................. 950 мм
Длина выстрела..................................... 925 мм
Длина гранаты...................................... 640 мм
Вес гранатомета с оптическим прицелом................6,3 кг
Вес выстрела.........................................2,2 кг
Вес гранаты..........................................1,8 кг
Начальная скорость гранаты.........................120 м}сек
Максимальная скорость гранаты...................... 300 м!сек
Дальность прямого выстрела......................... 330 м
Наибольшая прицельная дальность.................... 500 м
Скорострельность...................................4—6 выстре-
лов в минуту
Вес сумки с двумя выстрелами и ЗИП...................7,1 кг
Вес сумки с тремя выстрелами.........................9,3 кг
71
ПРИЛОЖЕНИЕ 2
ОСНОВНЫЕ ДАННЫЕ ОПТИЧЕСКОГО ПРИЦЕЛА ПГО-7
Увеличение................................2,7х
Поле зрения...............................13°
Диаметр зрачка выхода.....................4,5 мм
Удаление зрачка выхода ...................27 мм
Разрешающая способность ..................Не более 28"
Пределы дистанционной шкалы...............От 200 м до 500 м
Пределы шкалы боковых поправок............**+0-50
Цена деления дистанционной шкалы..........100 м
Цена деления шкалы боковых поправок .... 0-10
Пределы выверки:
по высоте.............................±0-08
по направлению.......................±0-08
Длина прицела со светофильтром и наглазником 140 мм
Высота прицела.............................180 мм
Ширина прицела............................ 62 мм
Вес прицела ..............................0,50 кг
Вес прицела с комплектом ЗИП и чехлом . . . 0,95 кг
72
ПРИЛОЖЕНИЕ 3
ВЕДОМОСТЬ ЗИП
I № по пор. I Индекс Чертежные номе- ра деталей и сборок Наименование деталей и сборок Количество в комплекте
индивидуаль- ный (на 1 гранатомет) групповой (на 9 грана- тометов)
Запасные детали
1 6ГЗ 1-18 Боек 2 9
2 6ГЗ 1-19 Втулка 2 1
3 6ГЗ 1-20 Пружина бойка 2 9
4 6ГЗ 1-21 Ниппель 1 —
5 6ГЗ 1 Хомут передний — 1
6 6ГЗ . 2 Хомут задний — 2
7 56-Г-660 25 Щечка правая — 1
8 56-Г-660 26 Щечка левая — 1
9 56-Г-660 29 Пружина боевая — 1
10 56-Г-660 35 Пружина стопора — 1
11 6ГЗ Сб 2 Инс1 Накладка в сборе грумент и приспособлен 1ИЯ 18
12 6И6 1 Ключ-отвертка 1 1
13 56-Ю-660 9 Выколотка 1 1
14 56-Ю-660 10 Приспособление для сборки и разборки ударно-спускового механизма 1 1
15 6И6 Сб 1 Прибор для проверки прицела Принадлежность 1
16 6И6 Сб 2 Шомпол 1 1
17 6Ш13 Сб 1 Ремень с чехлами 1 —
18 56-ШР-327 Сб Ремень плечевой 1 —
19 6Ш12 Сб Сумка для носки двух выстрелов 1 —
20 6Ш11 Сб' Сумка для носки трех выстрелов 1 —
21 6Я13 Сб Футляр для группового ЗИП 1
73-
ОГЛАВЛЕНИЕ
Стр.
Глава первая. Общие сведения.....................................3
1. Назначение и боевые свойства гранатомета РПГ-7 . —
2. Общее устройство гранатомета РПГ-7 и выстрела ПГ-7В 4
Глава вторая. Устройство ручного противотанкового грана-
томета РПГ-7.................................................5
3. Ствол................................................ —
4. Бойковый механизм................................ ... 6
5. Ударно-спусковой механизм..............................7
6. Прицельные приспособления.............................12
7. Разборка и сборка гранатомета.........................21
8. Запасные детали, инструмент и принадлежность ... 26
Глава третья. Устройство выстрела ПГ-7В, маркировка, уку-
порка и обращение с ним.....................................29
9. Устройство выстрела.................................. —
10. Действие выстрела.....................................41
11. Сумки для переноски гранат и стартовых пороховых
зарядов..................................................42
12. Укупорка, окраска и маркировка гранат, взрывателей
и стартовых пороховых зарядов.........................44
13. Обращение с выстрелами ПГ-7В........................49
Глава четвертая; Боевая служба и эксплуатация гра-
натомета ................................................. 51
14. Общие указания..................!......................—
15. Подготовка гранатомета к стрельбе..................52
16. Проверка прицельных приспособлений.................—
17. Подготовка выстрела к стрельбе.....................54
18. Выбор огневой позиции и меры предосторожности при
обращении с гранатометом................................55
19. Перевод гранатомета из походного положения в боевое 57
20. Заряжание гранатомета и производство выстрела . . 58
21. Разряжание гранатомета и перевод его из боевого поло-
жения в походное........................................60
22. Сбережение и хранение гранатомета..................—
74
Схегчо
оыёерочной пишени
Для РПГ~ у с одной Для рпг- 7с дВумя
мушкой мушками
0zSZ2 '
оо-д5 линии отдесо
Стр.
Глава пятая. Возможные неисправности гранатомета, причины
их появления и способы устранения.......................69
Приложения:
1. Основные данные гранатомета РПГ-7 и выстрела ПГ-7В 71
2. Основные данные оптического прицела ПГО-7 , 72
3. Ведомость ЗИП.................................... 73
75
Под наблюдением инженер-подполковника Успенского О. С.
и редактора полковника Вильчинского И. К.
Технический редактор Маслова Н. Я- Корректор Шебаршина В. В
Сдано в набор 10.6.62 г. Подписано к печати 31.8.62 г.
Формат бумаги 84Х1081/32 — 2% печ. л. =3,89 усл. печ. л. +
+ 3 вкл. — б/8 печ. л. = 1,03 усл. печ. л.
Изд. № 5/736С Зак. № 2586с.
76
2
Вклейка № 2 к Руководству службы
«Ручной противотанковый гранатомет
РПГ-7 и выстрел ПГ-7В», Воениздат,
1962 г.
прицел ПГО-7:
Зак. 2586с
— защитное стекло:
ьцо; 14 — резьбовое
21 — kohtikt электролампочки;
29 — винт; 30— корпус
36 — провода; в — положение защелки после се
5 — маховичок;
13 — резьбовое ко/
стекло;
28 — зажимной винт;
Рис. 13. Оптический
Л — вид сбоку; Б— вид спереди; В — вид снизу на кронштейн прицела; 2 — корпус; 4— кронштейн;
7—оправа объектива; 8 — каретка; 9 — объектив; 10 — призма; 11—сетка; 12 — оправа сетки;
кольцо; /5 —гайка; 16 — хомутик; 17 — окуляр; 18 — оправа окуляра; 19 — наглазник; 20 — защитное
22 — электролампочка; 23— тумблер; 24—ру|и<а; 25— защелка; 26 — стопор; 27 — шайба;
системы освещения; 31— секция; 32 — контакт; 33 — колпачок; 34 — упор; 35—пружина, ____.
поворота; г - положение защелки после ее перемещения вниз; д — отверстие; е — выступ
Вклейка № 3 к Руководству службы
«Ручной противотанковый гранатомет
* РПГ-7 и выстрел ПГ-7В», Воениздат,
; 1062 г.
42
/ — втулка обтф
Ка; 9 — Экран; к/— шашка; it —шумка, а —ииилиоии ил мл, iv— дигиррагча, п— ipniM.aivp, iv — шаг
заряд; 18— упср; 19 — воспламенитель; 20 — дно; 21 — цоколь; 22— шайба; — мембрана; 24 — перо; 25
НБЛ-38; 28 — турбинка; 29 — прокладка; 30 — пыж; 31 — прокладка;32 — гайка; <• 33 — трассер; 3А
Рис. 29. Выстрел ЙГ-7В:
кателя; 2 — токопроводящий конус; 3 — обтекатель; 4 — изолятор; 5 — изоляционное кольцо; 6 — воронка; 7 — корпус; 8 — шаш
10 — шашка; // — втулка; /2 — сопловой блок; 13 — диафрагма; 14 — фиксатор; /5 — шайба; 16 — труба; /7 — пороховой
, , — ось; 26 — крестовина; 27 — порох
_ , ____, , ____г\ 34 — гиЛьза; 35 — основной воспламенитель;
36 — дополните; ьный воспламенитель; 37 — колпачок; 38 — капсюль-воспламенитель; 39 — компенсатор; 40 — пирозамедлитель; 41 — донная
часть взрыватеря ВП-7; 42 — проводник; 43 — головная часть взрывателя ИП-7; а —сопловое отверстие; б —выступ; в — осевой канал:
г — радиальный канал; д — центр|ющее утолщение
