5.	КОМПЛЕКТНОСТЬ
1.	Блок питания стабилизированный БПС 220/127 — 9/12 — 1 шт.
2.	Предохранитель ПМ-0,5	1 шт.
3.	Соединитель штыревой СШ-5	— 2 шт.
4.	Руководство по эксплуатации	— 1 экз.
(В составе „Радиомонтажного набора № 2* блок комплектуется одним сое-
динителем СШ-5).

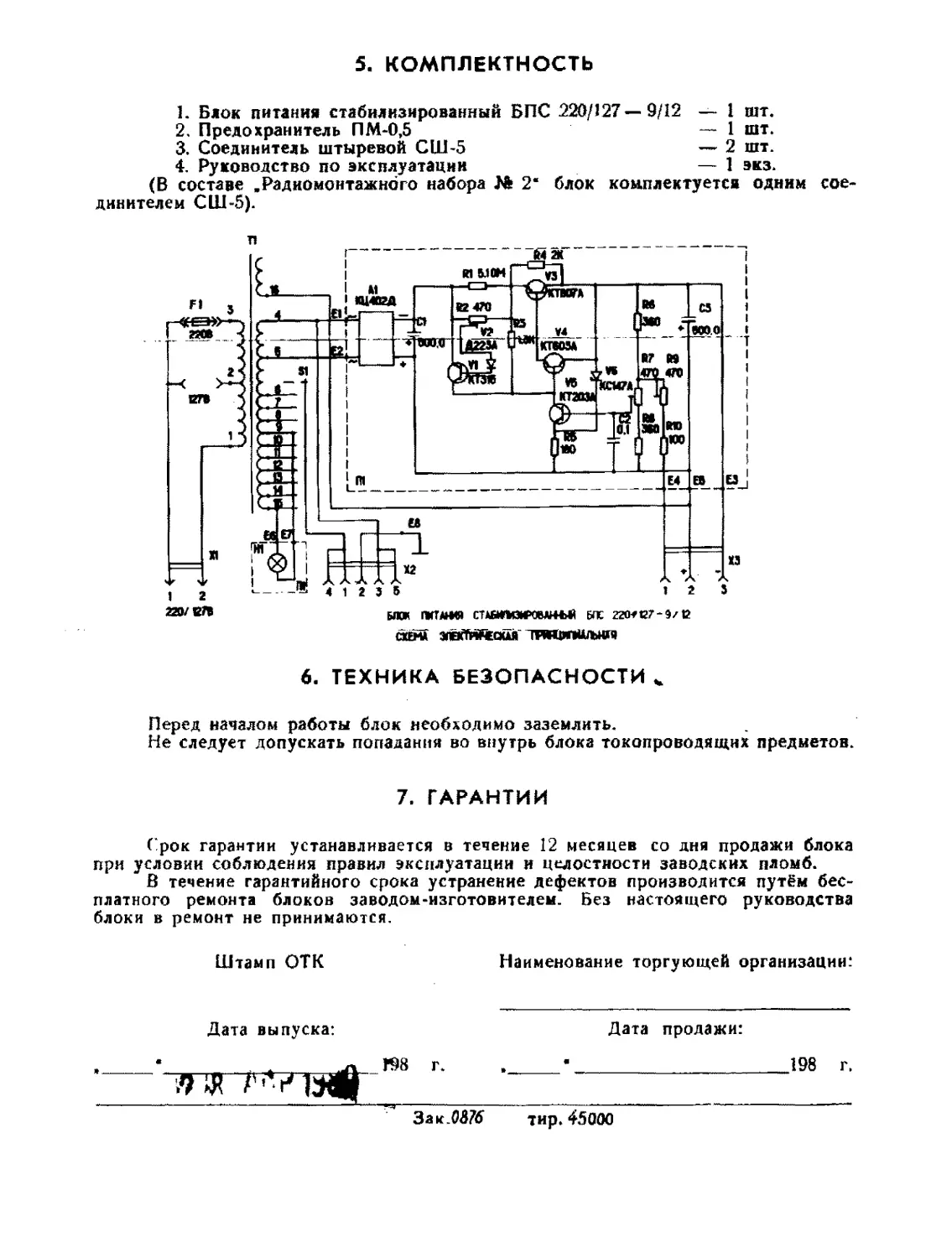

СХЕМ* ЭЛЕХТяЙЕОаЯ ДТВДЯШЛЬНГО
6.	ТЕХНИКА БЕЗОПАСНОСТИ ч
Перед началом работы блок необходимо заземлить.
Не следует допускать попадания во внутрь блока токопроводящих предметов.
7.	ГАРАНТИИ
Срок гарантии устанавливается в течение 12 месяцев со дня продажи блока
при условии соблюдения правил эксплуатации и целостности заводских пломб.
В течение гарантийного срока устранение дефектов производится путём бес-
платного ремонта блоков заводом-изготовителем. Без настоящего руководства
блоки в ремонт не принимаются.
Штамп ОТК	Наименование торгующей организации:
Зак.037б тир. 45000
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Блок питания стабилизированный
БПС 220/127-0/12 2.087.023 ТУ
1. НАЗНАЧЕНИЕ
Блок предназначен дли. питания электрорадиоустройств стабилизированным
напряжение» постоянного тока 9 или 12 В при токе потребления не более 0,2 А и
нестабилизированным напряжением переменного тока 24 В при токе потребления 1 А.
2. технические характеристики
I.	Напряжение питающей сети 220 или 127В частотой 50 Гц.
2.	Максимальная потребляемая мощность—40 Вт.
3.	Выходное стабилизированное напряжение постоянного тока 9±0,2 В нли
12±1.0В при изменениях тока нагрузки от 0 до 0,2 А я колебаниях напряжения
питающей сети в пределах 198...242 В.
‘4	. Пульсация выходного напряжения не более 10 мВ при напряжении 9 В st
не более 50 мВ при напряжении I2B.
5.	Ток срабатывания защиты стабилизатора 240—20мА.
б.	Пределы регулировки выходного нестабилизнрованного напряжения пере-
менного тока 19...27В яри десяти ступенях регулирования.
7.	Максимальное время непрерывной работы блока — 7 часов.
3. ОПИСАНИЕ КОНСТРУКЦИИ
Конструктивно блок заключен в литой алюминиевый корпус, состоящий из
дна и крышки, которые соединяются между собой четырьмя винтами. На корпусе
закреплены трансформатор, плата стабилизатора, галетный переключатель, два
разъёма типа GF. держатель предохранители, сигнальный колпачок, клемма.для под-
ключения заземления. В комплект блока входят два разъёма типа СШ, предназна-
ченные для подключения электроралноустройств. В разъёме СГ, обозначенном
.24 В* напряжение подаётся на контакты 1-4 н 3-5, а «9/12* — на контакты 2 и 3.
В продажу блоки поступают с выходным стабилизированным напряжением
9 В постоянного тока. Для получения выходного стабилизированного напряжения
12 В постоянного тока между контактами 1 иЗ ответной части разъёма ж9/12* не-
обходимо запаять перемычку.
4. ПОРЯДОК РАБОТЫ
Перед включением в сеть необходимо выставить на фишке держателя пре-
дохранителя напряжение, соответствующее напряжению сети. (В продажу блоки
поступают с фишкой, установленной «а ,220 В*
Крайнее левое положение галетного переилючато^соотйетствует выключен-
ному напряжению переменного тока. Остальные пол4ЩП|Л*лбЗяодяюг регулиро-
вать его в пределах 19...27 В.
При срабатывании защиты, для восстановления работоспособности стабилиза-
тора, блок необходимо краткоарсменно отключить от сети.
